Инструкция по монтажу сотового поликарбоната.

  1. Основы монтажа сотового поликарбоната.
  2. Нейтрализация термического расширения.
  3. Рекомендуемая обрешетка. Кровля двускатного типа.
  4. Рекомендуемая обрешетка. Арочная конструкция.
  5. Ориентация панелей при проектировании и монтаже.
  6. Резка панелей.
  7. Сверление панелей.
  8. Герметизация торцов панели.
  9. Точечное крепление панелей.
  10. Соединение панелей поликарбоната.
  11. Угловое соединение панелей.
  12. Примыкание к стене.
  13. Сопряжение панелей в коньке.

1. Что необходимо учесть при проектировании каркаса конструкции под сотовый поликарбонат.

При устройстве покрытия из сотового поликарбоната необходимо учесть:

  • стандартные размеры панелей и их экономичный раскрой.
  • воздействие ветровых и снеговых нагрузок.
  • термическое расширение панелей.
  • допустимые радиусы изгиба панелей для арочных конструкций.
  • необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).

Стандартная ширина панелей — 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.

В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.

Правильный выбор шага продольных опор и поперечной обрешетки — самое важное условие надежности конструкции из сотового поликарбоната.

2. Нейтрализация термического расширения.

При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.

Изменение длины (ширины) листа считается по формуле:
∆L = L x ∆T x Kr
где L — длина (ширина) панели (м)
∆T — изменение температуры (°C)
Kr = 0,065 мм/ °См — коэффициент линейного температурного расширения сотового поликарбоната.
Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.

При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.

Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел «Точечное крепление панелей»)

Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.

3. Рекомендуемая обрешетка для Кровли двускатного типа.

  • Минимальный уклон: 11 °
  • Оптимальный уклон: 25-30 °
Длина листа или расстояние между двумя опорами (L, мм) для листов различной ширины (Н, мм) и нагрузки (кг/м2).
Нагрузка, кг/м2 Расстояние между стропилами Н, мм Толщина листа, мм
6 8 10 16 25 32
150 кг/м2 700
1050
2100
1300
800
400
1600
1100
550
1800
1200
600
6000
2500
1250
6000
4500
2250
6000
5000
2500
175 кг/м2 700
1050
2100
800

1300
800
400
1600
1100
550
5000
2000
1000
6000
3500
1750
6000
4000
2000
200 кг/м2 700
1050
2100


800

1300
800
400
5000
1800
900
6000
3000
1500
6000
3500
1750

4. Рекомендуемая обрешетка для кровли Арочного типа.

Данная таблица поможет Вам определить расстояние между стропилами (Н, мм), исходя из действующей нагрузки, радиуса изгибания (R, мм) и толщины листа (мм).



Толщина листа, мм 6 мм R, мм
нагрузка, кг/м2
900 Rmin 1000 1100 1200 1300 1500 1700 1800
60
75
90
120
1500
1300
1200
1050
1400
1200
1100
1050
1400
1100
1050
900
1300
1100
1050
800
1200
1050
900
700
1200
900
700
500
800
500

800
500

8 мм R, мм
нагрузка, кг/м2
1200 Rmin 1400 1500 1700 2000 2300 2500 2700
60
75
90
120
2000
1800
1700
1100
2000
1500
1500
1050
1800
1400
1200
1050
1700
1200
1100
900
1400
1200
1050
600
1100
1050
800
500
800
600

600
500

10 мм R, мм
нагрузка, кг/м2
1500 Rmin 1700 1800 2000 2100 2500 2700 3000
60
75
90
120
2000
2000
2000
1300
2000
1800
1700
1200
1800
1600
1500
1200
1500
1400
1400
1050
1400
1300
1200
900
1300
1050
900
700
1050
900
700
600
800
700
500
500
16мм
R, мм
нагрузка, кг/м2
2800 Rmin 2900 3000 3300 3600 3900 4200 4500
60
75
90
120
2000
1600
1400
1100
2000
1500
1200
1050
1800
1400
1200
900
1600
1200
1050
800
1400
1100
900
700
1300
1050
800
700
1200
900
700
600
1050
800
700
500



5. Ориентация панелей при проектировании и монтаже.

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции — вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.

  • Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.
  • Нельзя нарушать правила ориентации панелей.

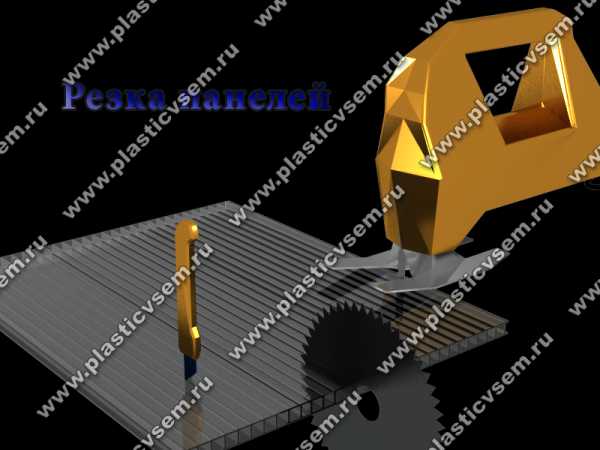

6. Резка панелей.



Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком



После резки необходимо удалить стружку из внутренних полостей панели.

7. Сверление отверстий.





Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.

Характеристики сверл:
Угол заточки — 30
Угол сверления — 90-118
Скорость резания — 10-40 м/мин.
Скорость подачи — 0,2-0,5 мм/об.

8. Герметизация торцов панели.



Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние — перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.

В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:





Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.



Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.




  • Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.
  • Нельзя заклеивать торцы обычным скотчем.
  • Нельзя герметично закрывать нижние торцы панелей.

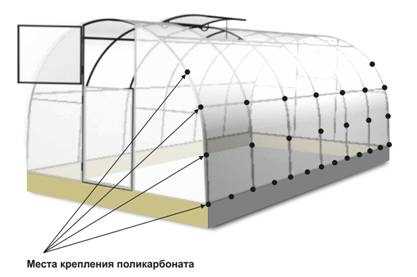

9. Точечное крепление панелей.



Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.





Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки. Они обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.





Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели — вытянутыми в длину. Рекомендуемый шаг точечного крепления — 300-400 мм.





  • Нельзя жестко крепить панели.
  • Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.
  • Нельзя перетягивать саморезы.





10. Соединение панелей поликарбоната.



Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.

Монтаж с помощью неразъемных профилей (HP):



Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.



Монтаж с помощью разъемных профилей (HCP):

Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней — «базы» и верхней — защелкивающейся крышки.





Последовательность монтажа:

  1. В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.
  2. Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.
  3. Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки. Торец профиля рекомендуется закрыть специальной заглушкой.





11. Угловое соединение панелей.



При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями. Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.





Прозрачные, тонированные: «бронза», «синий», «зеленый», «бирюза», «коричневый», «желтый», «красный», «оранжевый» и светорассеивающие «белый опал» — стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.





12. Примыкание к стене.

При примыкании панелей к стене используйте пристенный поликарбонатный профиль. Своей формой он напоминает английскую букву F. При использовании пристенного профиля панели поликарбоната (сотового, ячеистого) закрываются герметичной лентой для защиты листов от попадания пыли и влаги. После этого листы вставляются в профиль и он фиксируется к стене.

13. Сопряжение панелей в коньке.



«Крылья» конькового поликарбонатного профиля имеют мощный захват — 40 мм — достаточный для надежного соединения панелей и их термического расширения, при этом возможно задать практически любой угол сопряжения панелей. Перед применением обязательно воспользуйтесь герметичной лентой. После установки листов необходимо их точечно закрепить кровельными саморезами через коньковый профиль с шагом 30-40 см.

При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.

www.plasticvsem.ru

Монтаж поликарбоната своими руками — инструкция!

Поликарбонат не так давно стал использоваться в частном строительстве, но уже получил широкое распространение. Небольшой вес, высокая прочность, отличная устойчивость к атмосферному воздействию и температурным перепадам позволили этому материалу с легкостью заменить стекло и отдельные виды покрытий. Выполнить монтаж поликарбоната своими руками не составит труда, если знать определенные правила.

Монолитный поликарбонат

Содержание пошаговой инструкции:

Виды поликарбоната

В зависимости от способа изготовления поликарбонат делится на виды:

  • сотовый;

    Структура листа поликарбоната

  • монолитный;
  • профилированный.

Самым востребованным считается двух- и трехслойный сотовый поликарбонат, толщина листов которого варьируется от 4 до 35 мм. Его повсеместно используют при сборке теплиц и оранжерей, для навесов над бассейнами и автомобилями, козырьков разнообразных форм и размеров, а также балконных и других перегородок.

Сотовый поликарбонат

Сотовый поликарбонат

Благодаря пустотелой структуре, материал обладает высокой теплоизоляцией и хорошо заглушает звуки. Сотовый поликарбонат пропускает 80% светового спектра, отлично гнется, не горит, весит в 16 раз меньше стекла аналогичной толщины и в 7 раз легче пластиковых панелей.

Монолитный поликарбонат в частном строительстве используется для изготовления балконных и межкомнатных перегородок, остекления мансардных помещений и оконных проемов. Он в сотни раз превышает по прочности стекло, при этом имеет очень эстетичный вид. Поверхность поликарбоната устойчива к механическому воздействию, а потому поцарапать или пробить ее достаточно сложно.

Монолитный поликарбонат

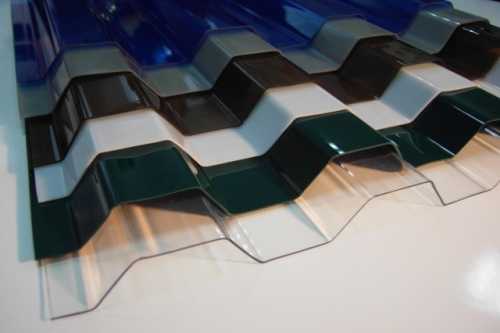

Профилированный поликарбонат представляет собой тонкие прозрачные листы волнообразной формы. Больше всего он подходит для изготовления и ремонта кровельного покрытия. Его прочность гораздо выше, чем у монолитного, а срок службы исчисляется десятилетиями. Даже под воздействием отрицательных температур, атмосферных осадков, солнечных лучей поверхность поликарбоната не теряет первоначальной формы.

Профилированный поликарбонат

Расположение панелей при установке

Приступая к монтажу поликарбонатных панелей нужно соблюдать следующие правила:

  • при вертикальном креплении листов ребра жесткости обязательно направляются по вертикали;
  • при укладке покрытия под наклоном ребра жесткости направляются вдоль скатов;
  • при монтаже арок ребра жесткости располагаются по дуге.

Такое расположение требуется для выхода конденсата из полостей листа, который образуется при перепадах температур. По этой же причине нижние срезы нельзя закрывать плотно. А вот верхние кромки панелей обязательно закрывают специальной лентой или профилем, чтобы исключить забивание ячеек пылью, снегом, дождевой водой и мусором.

Правила монтажа поликарбоната

Технология монтажа сотового поликарбоната

При сборке разнообразных арок изгиб листа не должен превышать указанный на маркировке радиус, величина которого отличается для каждого вида панелей. Несоблюдение данного правила приведет к поломке панели. Наружную сторону листов прикрывает защитная пленка с маркировкой, и удалять ее рекомендуется только после установки поликарбоната.

Технология раскроя панелей

Технология раскроя панелей

Стандартная ширина поликарбонатного листа составляет 2,1 м, длина листов – 6 и 12 м. Для обустройства навеса или перегородки это слишком много, поэтому материал требуется разрезать. Неправильный раскрой панелей повреждает защитное покрытие и кромки поликарбоната, что может испортить внешний вид конструкции. Удобнее всего использовать для разрезания высокоскоростную циркулярную пилу с твердосплавными дисками. Чтобы края среза были максимально ровными, диск должен иметь мелкие неразведенные зубья.

В процессе резки панель следует надежно зафиксировать, чтобы исключить малейшие вибрации. Верхнюю пленку нельзя снимать на этом этапе, ведь она защищает покрытие от микроскопических повреждений при распиле. У разрезанных панелей следует очистить внутренние полости от стружки, так как она будет препятствовать свободному вытеканию конденсата.

Правила сверления отверстий

Сверление материала

Для сверления поликарбонатных панелей берут стандартные сверла различного диаметра. При этом существует несколько важных правил:

  • минимально допустимое расстояние от кромки панели до отверстия равняется 4 см;
  • отверстия под крепежи должны располагаться между ребрами жесткости;
  • диаметр крепежных отверстий должен превышать сечение ножки термошайбы на 2-3 мм;
  • минимальный угол сверления составляет 90 градусов, максимальный 118 градусов;
  • угол заточки сверла равняется 30 градусам.

Несоблюдение этих правил приведет к деформации и перекосу листа при монтаже, а также снизит надежность крепления и теплоизоляцию материала. При закреплении листов большой длины все отверстия должны иметь эллипсовидную форму и направление вдоль ребер жесткости.

Термошайба для самореза

Для крепления поликарбонатных листов к металлическим и другим поверхностям используют саморезы, оснащенные термошайбами. Ножка термошайбы должна соответствовать толщине панели: слишком короткие ножки приведут к перетягиванию крепежей и прогибу листа, слишком длинные не смогут обеспечить плотность прилегания материала. Саморезы располагают не чаще, чем через 30-40 см. Крепить панели гвоздями или заклепками нельзя.

Крепление поликарбоната с помощью термошайб

Способы соединения панелей

Смежные панели соединяют между собой разъемными и неразъемными профилями. Эти детали дают возможность без особых усилий собрать из листов конструкцию любых размеров и конфигураций.

Способы соединения панелей

Соединение разъемными профилями

Разъемные профили предназначены для соединения панелей толщиной от 6 до 16 мм. Они изготавливаются из двух частей: основания и крышки с замком. Каждый профиль способен удерживать 2 листа шириной 50-105 см; на примыкающих к стене участках используют пристенный профиль, а для соединения панелей под прямым углом — уголковый. Крепятся все виды профилей на саморезы.

Монтаж панелей производится так:

  • просверливают нижнюю часть профиля в нескольких местах;
  • крепят основание к продольному каркасу;
  • укладывают материал с обеих сторон профиля, оставляя зазор не менее 5 мм;
  • берут деревянный молоток, и с его помощью защелкивают крышку;
  • торцы крайних профилей закрывают плотными заглушками.

Соединение неразъемными профилями

Пазы профиля по ширине должны обязательно соответствовать толщине листов – 4-6 мм, 8 или 10 мм. В пазы вставляют панели нужного размера, а затем крепят профили к продольной раме конструкции. В качестве крепежей используются саморезы; шаг крепления равняется 30 см. Данный способ применяют преимущественно для заделки кромок панелей вертикальных конструкций, которые не подвергаются большим нагрузкам. Это объясняется невысокой надежностью соединений и низкой герметизацией стыков между листами.

Герметизация торцов

Общие принципы монтажа сотового поликарбоната

Сотовый поликарбонат требует обязательной герметизации стыков и торцов. Верхние срезы обычно закрывают самоклеящейся лентой из алюминия, а вот использовать обычный скотч для этих целей нельзя. Поверх алюминиевой ленты крепят торцевые профили из поликарбоната, очень надежные и эстетичные на вид. Нижние срезы нельзя герметизировать, иначе конденсат будет накапливаться внутри полостей и при замерзании разрушит ячейки. Для защиты нижних торцов применяется перфорированная самоклеющаяся лента и все тот же торцевой профиль, в котором следует сделать отверстия для стока воды.

Монтаж сотового поликарбоната

В местах, где необходима максимальная герметичность, используют алюминиевые профили с резиновыми уплотнителями. На арках оба торца закрываются перфорированной лентой. Оставлять открытыми верхние или нижние срезы недопустимо.

Монтаж сотового поликарбоната

Монтаж сотового поликарбоната

Расчет температурного расширения

Выполняя монтаж панелей своими руками, следует учитывать деформацию материала от температурных колебаний. У прозрачного сотового поликарбоната, а также у панелей белого цвета коэффициент расширения составляет 0,065 мм на один градус для квадратного метра площади. Рассчитать допустимое расширение не сложно: сначала определяют наибольший перепад годовой температуры, а затем умножают его на коэффициент.

Например, если самая высокая температура достигала отметки плюс 50 градусов, а наименьшая составляла минус 40 градусов, перепад равняется 90; умножив его на 0,065, получают 5,85 мм на один квадратный метр. То есть, арка длиной 10 м в жаркий день может еще удлиниться на 58,5 мм.

Цветной поликарбонат имеет свойство нагреваться на 10-15 градусов сильнее, поэтому коэффициент расширения составляет 6,5 мм. Чем меньше значение перепада температур, тем меньше расширяется материал. Термические зазоры в коньковых и угловых соединениях, а также в местах крепления саморезов позволяют избежать серьезных деформаций и разрывов покрытия.

Видео — Монтаж поликарбоната своими руками

svoimi-rykami.ru

Некоторые рекомендации по монтажу сотового поликарбоната.

Многие умельцы стараются всё сделать сами, поэтому чтобы не было ошибок при  строительстве теплицы или крыши из поликарбоната. Предлагаю данный материал к прочтению.

Сотовый поликарбонат-это новый прогрессивный полимерный пластик. Он появился на российском рынке строительных материалов и был описан и презентован в прессе в 1998 году и очень быстро вошел в нашу повседневную жизнь, вытеснив стекло и металл. Современные технологии позволяют производить такие материалы, которые могут служить «вечно». Одним из таких пластиков и является этот замечательный материал.

Длительный эксплуатационный срок поликарбоната обеспечивается соблюдением технологии хранения и установки материала.

У большинства листов поликарбоната одна поверхность является лицевой, а вторая – внутренней. Монтаж панелей производится лицевой поверхностью наружу. Обычно производители маркируют поверхности соответствующим образом. Однако в большинстве случаев маркировка наносится на иностранном языке, поэтому для уточнения следует проконсультироваться у поставщика.

До момента установки специалисты рекомендуют хранить материал в заводской упаковке.

Наиболее надежными и удобными креплениями являются специальные профили для крепежа. При их помощи можно прикрепить поликарбонат к несущей конструкции. Сами они такой конструкцией не являются. Диаметр выбираемого сверла выбирается больше диаметра места крепления. Это обеспечит свободное тепловое расширение материала. Во избежание загрязнений и в целях удаления конденсата на нижнюю кромку листа наносится липкая специальная вентиляционная пленка или особый профиль. В дугообразных конструкциях рекомендуется использовать ленту или профиль на обеих кромках. Это предотвратит циркуляцию воздуха. На вызываемое температурными перепадами расширение рекомендуется предусматривать ± 3 мм/м. Для передвижения по поликарбонату следует уложить на поверхность опорные доски.

При сооружении дугообразных конструкций рекомендуется применять только допустимые радиусы сгиба для определенного вида поликарбоната. При возведении перегородок и отделке вертикальных поверхностей листы следует устанавливать так, чтобы ребра жесткости располагались вертикально.

Инструкция по монтажу сотового поликарбоната

1.Резка панелей

Сотовый поликарбонат и поликарбонатные листы очень легко режутся. Листы толщиной от 4 мм до 10 мм режутся с помощью ножа, но для лучшей и прямой резки рекомендуется использовать высокоскоростные пилы с упором, снабженные лезвием с мелкими неразведенными зубьями, армированными твердыми сплавами. Во время резки листы должны поддерживаться во избежание вибрации. Возможно резание электрическим лобзиком

После резки необходимо удалить стружку из внутренних полостей панели.

2.Сверление отверстий

Для сверления используются стандартные острые металлические сверла. Сверление производится между ребрами жесткости. Отверстие должно быть удалено от края панели на расстояние не менее 40 мм.

Характеристики сверл:
Угол заточки — 30
Угол сверления — 90-118
Скорость резания — 10-40 м/мин.
Скорость подачи — 0,2-0,5 мм/об.

3.Герметизация торцов панели

Нужно правильно закрыть торцы панелей. При вертикальном и наклонном положении панелей верхние торцы герметично закрывают сплошной алюминиевой самоклеящейся лентой, а нижние — перфорированной лентой, препятствующей проникновению пыли и обеспечивающей сток конденсата.
В арочных конструкциях необходимо оба торца закрыть перфорированной лентой:

Для герметизации торцов применяется аналогичные по цвету поликарбонатные профили или более качественные алюминиевые. Они отлично смотрятся, очень удобны и так же долговечны. Конструкция профиля предусматривает плотную фиксацию на торцах листа и не требует дополнительного крепления.



Для стока конденсата просверлите в профиле несколько отверстий тонким сверлом.

Нельзя оставлять торцы сотового поликарбоната открытыми. Срок службы листов и светопрозрачность уменьшается.

Нельзя заклеивать торцы обычным скотчем.

Нельзя герметично закрывать нижние торцы панелей.

4.Ориентация панелей при проектировании и монтаже

Внутренние ребра жесткости расположены в сотовом поликарбонате по длине (которая может быть до 12 метров). Панель в вашей конструкции должна быть ориентирована таким образом, чтобы образующийся внутри нее конденсат мог стекать по внутренним каналам панели и выводиться наружу.

При устройстве вертикального остекления ребра жесткости панелей должны располагаться вертикально, а в скатной конструкции — вдоль ската.
В арочной конструкции ребра жесткости должны идти по дуге.

Учтите эти условия монтажа при проектировании, расчете количества панелей, их раскрое и, конечно, при монтаже.
Для применения на улице используется сотовый поликарбонат с защитным УФ-стабилизирующим слоем, нанесенным на наружную поверхность листа. Защитная пленка с этой стороны листа имеет специальную маркировку. Чтобы не ошибиться, панели необходимо монтировать в пленке, а снять ее непосредственно после монтажа.

Нельзя изгибать панели по радиусу меньше, чем указанный производителем минимальный радиус изгиба для панели выбранной вами толщины и структуры.

Нельзя нарушать правила ориентации панелей.

5.Точечное крепление панелей


Для точечного крепления сотового поликарбоната к каркасу используйте саморезы и специальные термошайбы.



Термошайба состоит из собственно пластиковой шайбы с ножкой (ее высота соответствует толщине панели), уплотнительной шайбы и защелкивающейся крышки.
Термошайбы обеспечат надежное и герметичное крепление панели, а также устранят «мостики холода», создающиеся саморезами. Кроме того, ножка термошайбы, упирающаяся в каркас конструкции, предотвратит смятие панели.



Для компенсации термического расширения отверстия в панели должны быть на 2-3 мм больше диаметра ножки термошайбы, а при большой протяженности панели — вытянутыми в длину. Рекомендуемый шаг точечного крепления — 300-400 мм.



Нельзя жестко крепить панели.

Нельзя использовать для крепления панелей гвозди, заклепки, неподходящие шайбы.

Нельзя перетягивать саморезы.

6.Соединение панелей поликарбоната.

Для монтажа сотового поликарбоната используются неразъемные или разъемные прозрачные и цветные поликарбонатные профили.

Монтаж с помощью неразъемных профилей (HP).


Панели шириной 500-1050 мм вставляются в пазы профилей, соответствующих толщине сотового поликарбоната. Крепление профиля к продольным опорам каркаса осуществляется с помощью саморезов, снабженных термошайбами.



Монтаж с помощью разъемных профилей (HCP).
Разъемный поликарбонатный профиль «Полискреп» состоит из двух частей: нижней — «базы» и верхней — защелкивающейся крышки.

Последовательность монтажа:
1. В «базе» просверлить отверстия с диаметром несколько больше диаметра самореза с шагом 300 мм.

2. Прикрепить саморезами «базу» к продольной опоре каркаса и с обеих сторон уложить панели, оставляя «термический зазор» 3-5 мм, предварительно промазав профиль герметиком.

3. Защелкнуть «крышку» профиля по всей длине с помощью деревянной киянки.Торец профиля рекомендуется закрыть специальной заглушкой.



7.Что необходимо учесть при проектировании каркаса конструкции под сотовый поликарбонат

При устройстве покрытия из сотового поликарбоната необходимо учесть:
стандартные размеры панелей и их экономичный раскрой.
воздействие ветровых и снеговых нагрузок.
термическое расширение панелей.
допустимые радиусы изгиба панелей для арочных конструкций.
необходимость комплектации панелей монтажными элементами (соединительные и торцевые профили, самоклеящиеся ленты, саморезы, термошайбы).
Стандартная ширина панелей — 2100 мм. Длина панелей может быть 3000, 6000 или 12000 мм. Ребра жесткости расположены по длине панели. Края панелей по их длинной стороне должны располагаться на несущих опорах каркаса. Поэтому продольные опоры устанавливаются с шагом 1050 мм или 700 мм (+ зазор на расстояние между панелями). Для соединения панелей между собой с одновременным креплением их к продольным опорам каркаса необходимо использовать специальные соединительные профили. У поперечной обрешетке панели следует крепить саморезами, снабженными термошайбами.
В принципе, можно монтировать панель целиком, но практика показывает, что гармоничнее и надежнее конструкции из панелей шириной 1050 и 700 мм. При их монтаже используется меньшее количество термошайб, а иногда можно и вовсе обойтись без точечного крепления.

Правильный выбор шага продольных опор и поперечной обрешетки — самое важное условие надежности конструкции из сотового поликарбоната.


8.Угловое соединение панелей.

При необходимости сопряжения панелей сотового поликарбоната под прямым углом можно воспользоваться угловыми поликарбонатными профилями.

Прозрачные, тонированные: «бронза», «синий», «зеленый», «бирюза», «коричневый», «желтый», «красный», «оранжевый» и светорассеивающие «белый опал» — стандартная цветовая гамма поликарбонатных профилей для монтажа сотового поликарбоната, но угловые, коньковые и пристенные профили к сожалению выпускаются только прозрачными.

Угловые поликарбонатные профили надежно удерживают панели и позволяют сделать угловое соединение незаметным.


9.Примыкание к стене

При примыкании панелей к стене используйте пристенный поликарбонатный профиль.

10.Сопряжение панелей в коньке

«Крылья» конькового поликарбонатного профиля имеют мощный захват — 40 мм — достаточный для надежного соединения панелей и их термического расширения.



При использовании других профилей убедитесь в том, что они отвечают данным условиям монтажа.


11.Нейтрализация термического расширения


При изменении температуры окружающее среды панели сотового поликарбоната подвержены температурной деформации. Рассчитать и учесть при проектировании и сборке конструкции степень изменения линейных размеров монтируемых панелей совсем несложно, но абсолютно необходимо, чтобы в смонтированном виде панели могли сжиматься-расширяться на требуемую им величину без нанесения какого-либо ущерба вашей конструкции.

Изменение длины (ширины) листа считается по формуле:
∆L = L x ∆T x Kr
где L — длина (ширина) панели (м)
∆T — изменение температуры (°C)
Kr = 0,065 мм/ °См — коэффициент линейного температурного расширения сотового поликарбоната.
Например, при сезонном изменении температур от -40 до +40°C каждый метр панели будет претерпевать изменение на ∆L = 1x80x0,065 = 5,2мм.
При этом следует учесть, что цветные панели нагреваются на 10-15°C больше, чем прозрачные и белые. ∆L для панелей «бронза» может достигать 6 мм на каждый метр их длины и ширины. В районах с менее суровыми климатическими условиями изменение линейных размеров панелей будет, конечно, существенно ниже.

Необходимо оставлять термические зазоры при соединении и креплении панелей между собой в плоскости, а также в угловых и коньковых соединениях, используя для монтажа специальные соединительные, угловых и коньковые профили. При точечном креплении панелей к каркасу конструкции желательно использовать саморезы со специальными термошайбами, а отверстия в панелях необходимо делать несколько больше (см. раздел «Точечное крепление панелей»)
Нельзя монтировать конструкции на улице без учета термической деформации панелей. Это может привести к их короблению летом и повреждению вплоть до разрыва зимой.

ИСТОЧНИК

eco-domishko.blogspot.com

Как крепить поликарбонат правильно — к металлическому, деревянному каркасу и на теплицу

Подготовительный этап

Монолитный вариант имеет сплошную структуру, как у обычного стекла, но за счет основы в виде полимеров он в разы прочнее и легче того же стекла, и дополнительно имеет повышенную сопротивляемость физическому воздействию благодаря своей гибкости. Такие элементы используются, как полноценная замена стекла в жилых и общественных зданиях, а также торговых, развлекательных и научных комплексах.

Элемент в сотовом исполнении состоит из пары тонких пластин, соединенных между собой специальными ребрами жесткости, пространство между которыми свободно.

Этот материал широко применяется в строительстве, хозяйственных и подсобных помещениях и дачном хозяйстве, особенно в качестве покрытия тепличных комплексов.

Как ориентировать панели

Сотовые элементы поликарбоната вдоль своей длины имеют ребра, обеспечивающие их жесткость, поэтому при монтаже их необходимо всегда располагать таким образом, чтобы пустотелые каналы внутри них имели выход наружу. Это требование продиктовано необходимостью выхода из них конденсата, который может образовываться из-за разности температур.

При монтаже таких пластин в качестве вертикального остекления, ребра обеспечивающие жесткость также располагают вертикально. При закреплении на каркасе в качестве ската или арки, необходимо всегда ориентировать их так, чтобы внутренние пустотелые каналы внутри шли вдоль скатов или по дуге арки соответственно.

Сегодняшняя технология изготовления и монолитных и сотовых панелей подразумевает наличие у каждой из них лицевой и внутренней стороны. Различают их между собой благодаря наличию на первой специального защитного покрытия в виде пленки с маркировкой, которая служит ей защитой до момента полной установки, а на финальном этапе снимается.

При монтаже поликарбонатных панелей в качестве арочной конструкции следует учитывать и никогда не превышать максимальный радиус на изгиб для конкретного типа материала, указанный в его маркировке.

1. Нарезка листов

Полимерные плиты поставляются стандартными листами, которые, как правило, всегда имеют большие габариты, нежели требуется, поэтому одной из основных операций с ними является разрезка их на куски с нужными размерами. Эту операцию придется производить и при возведении теплицы и при монтаже крыши из поликарбоната своими руками.

Сама операция по нарезке оптимальных кусков из цельной панели крайне проста, так как материал легко режется. Для этого можно использовать разные инструменты для резки, от ручной ножовки до электрической болгарки или лобзика.

В процессе резки полимера независимо от выбранного инструмента нельзя избежать возникновения вибраций материала при его работе, что может негативно повлиять на качество срезов и привести к проблемам при монтаже и подгонке готовых деталей, вплоть до выбраковки части из них. Поэтому чтобы максимально облегчить себе задачу и нивелировать побочные колебания, материал предварительно надежно фиксируют.

В случае с сотовой конструкцией после раскройки полости в получившихся элементах очищают от стружки, ведь если они останутся засоренными, отвод конденсата будет затруднен и влага будет скапливаться внутри пластин, что особенно опасно при заморозках, так как замерзшая внутри панели вода может ее повредить.

2. Герметизация торцов

Сотовые пластины требуют герметизации своих торцов. Тот, который находится сверху, можно оклеить обычным скотчем, а для герметизации нижнего лучше использовать специальную ленту с перфорацией для стока конденсирующейся внутри листа влаги.

Для беспрепятственного оттока конденсирующейся жидкости из панели, требуется организовать несколько отверстий и в ее торцевой части, идентичных используемы для фиксации полимерного листа.

Крепление сотового поликарбоната

1. Как и к чему можно крепить карбонат

Крепить карбонатные плиты можно к конструкциям практически из любого материала, его тип влияет лишь на выбор элементов для крепежа. Как правило, это саморезы по дереву или по металлу со самоврезным жалом, в комплекте к которым идут особые термошайбы с прорезиненой поверхностью.

Термошайбы имеют специальную ножку и подбираются по ее размеру таким образом, чтобы он соответствовал толщине фиксируемой ею панели. Такая конструкция не только защищает конструкцию листа от излишней деформации, но и уменьшает тепловые потери через непосредственный контакт с саморезом, который в этом случае выполняет роль проводника холода через поликарбонат.

Поэтому саморезы с термошайбами являются универсальным креплением независимо от материала несущей поверхности, которая обшивается полимерными панелями.

При монтаже саморезы желательно вставлять в заранее просверленные отверстия в пластике, которые должны отвечать следующим требованиям:

  1. Во-первых, дырки можно просверливать только между ребрами жесткости, и только на расстоянии от края плиты не меньшем 4 см.
  2. Во-вторых, отверстия должны предусматривать температурное расширение материала, который должен иметь возможность двигаться на креплениях за счет того, что отверстие в нем на миллиметр–полтора больше чем диаметр ножки термошайбы.
  3. В случае большой протяженности пластика отверстия в нем для фиксации должны быть непросто большого диаметра, но и продольно вытянутой формы.
  4. Крайне важно при сверлении соблюсти максимально прямой угол отверстия с погрешностью не более 20 градусов, иначе при фиксации шайбы возникнет перекос, и панель не будет надежно прикреплена на несущую конструкцию.

Зная технологию фиксации поликарбоната, можно легко и надежно обшить им практически любую конструкцию. Однако необходимо еще и владеть технологией стыковки панелей между собой, которая заключает в использование для этих целей специальных элементов – профилей, которые могут быть как фиксированными, так и разъемными.

Первые, применяются с панелями толщиной от 4 до 10 мм. Вторые − профили «Полискреп», способны соединять вместе пластины от 6 до 16 мм в толщину. Съемные профили собираются из пары элементов: нижнего, выполняющего функцию основы, и верхнего – крышки с фиксатором.

Такие соединительные профили из полимера необходимы для сборки арочных или скатных конструкций, но подойдут и для полностью отвесных поверхностей. Один фиксатор соединяет пару панелей шириной от 50 до 105 см, а сам он фиксируется на саморезы. При сопряжении отдельных панелей под углом 90 градусов предусмотрен угловой стыковочный профиль, а в случае примыкания к стене – особый пристенный.

Технология фиксации съемного профиля укладывается в несколько операции:

  1. Сверление отверстия под саморез в основе.
  2. Фиксация основы на продольной конструкции и укладка панелей с зазором в 5 мм, требующимся для компенсации теплового расширения материала.
  3. Защелкивание при помощи деревянной киянки крышки профиля.
  4. Значение температуры.

2. Можно ли крепить листы внахлест

Часто при обшивании сотовым поликарбонатом теплицы пластины крепятся внахлест одна на другую, вместо применения специальных стыкующих профилей. Такой вариант оптимален и возможен только в случае маленькой толщины листов, которая не превышает 6 мм, так как из-за тонкости такой они обладают повышенной гибкостью, из-за чего могут «гулять» или даже выскакивать из фиксирующего профиля.

А вот толстые полимерные пластины с толщиной 8 мм и более при такой методике будут образовывать сильно заметные «ступеньки» из-за наложения друг на друга, что решается только применением соединяющего профиля.

Следует знать, что крепление поликарбонатных листов методом – внахлест, может привести к следующим последствиям:

  1. Во-первых, при этом способе всегда будет нарушаться герметичность обшиваемой конструкции, вплоть до сквозняка, полного выдувания внутреннего тепла и даже забивания под обшивку конструкции мусора и осадков;
  2. Во-вторых, листы, закрепленные в нахлест, испытывают значительно большее воздействие со стороны порывов ветра, а значит, при недостаточно мощной фиксации могут быть им оторваны или сломаны.

Крепление монолитного поликарбоната

1. Как и к чему можно крепить карбонат

Монолитный карбонат имеет два способа крепления, однако оба они требуют основы в виде поддерживающего каркаса, обеспечивающего надежную фиксацию плиты:

  1. Первый метод – «влажный», подразумевает применение особой полимерной смазки. Монтаж элементов в этом случае организуется с зазорами, компенсирующими расширения материала под воздействием температуры. Такой вариант уместен и при вставке полимерной пластины в деревянную раму. В случае же с каркасом из металла, применяют резиновые прокладки в сочетании с герметиком, который наносится на внутреннюю и внешнюю зажимаемую поверхность.
  2. Второй метод – «сухого» монтажа, не требует никаких герметиков и дает возможность установки панели прямо на уплотнитель из резины. Так как сама по себе конструкция не является герметичной, в ней предусмотрен дренаж для отвода воды.

2. Можно ли крепить листы внахлест

Поликарбонат – это термопластичный материал, реагирующий на колебания температуры изменением своих размеров. Поэтому в холода он сжимается, а в жару расширяется. При не учете данного факта в процессе крепления листов из него, скорее всего, рано или поздно они будут повреждены.

Особенно это относится к монолитным элементам из полимера, которые не только имеют больший коэффициент расширения, но и не обладают конструктивной гибкостью в виде пустот и профилей. Поэтому использование их в сочетании с технологией жесткого крепления – внахлест, невозможно.

Значение температуры

Поликарбонат неприхотливый и достаточно выносливый материал и по отношению к окружающей температуре может эксплуатироваться в пределах от –40 до +120 градусов Цельсия. Однако полимер, на основе которого он сделан, под воздействием температуры может как расширяться, так и сжиматься, что выражается в его коэффициенте расширения равном 0,065 мм на один градус температуры для каждого метра листа.

Поэтому для расчета реального расширения нужно вычислить предельный перепад температур за год и умножить его на 0,065 мм. Например, при монтаже в средней климатической зоне с температурами от -40 до +50 градусов

Цельсия зазор должен составлять около 6 мм на каждый погонный метр пластика. В случае окраски нагрев листов увеличивается в среднем на 10 – 15 градусов, а значит и расширяться они будут больше, то есть примерно на 6,5 мм за один метр плиты.

Блиц-советы

  1. Для разрезания полимеров отлично подходят твердосплавные диски с мелкими неразведенными зубьями, так как после них остается наиболее ровный и аккуратный срез.
  2. Не стоит торопиться удалять защитную пленку с листов сразу при покупке, она создана не только для того, чтобы защищать материал от повреждений, грязи и царапин в процессе транспортировки и хранения, но и при операции монтажа.
  3. Верхние торцы полимерных панелей обязательно должны быть закрыты. Для этого рекомендуется применять необычный скотч, а специальную ленту. Нижние торцы, наоборот, открыты, для обеспечения отвода конденсирующейся влаги.
  4. Не желательно сильно затягивать закрепляющие пластины саморезы, а также, вообще, жестко крепить всю панель, которая должна иметь определенную степень свободы чтобы «дышать» расширяясь и сжимаясь в периоды потепления и похолодания соответственно.

orcmaster.com

Как крепить поликарбонат на теплицу к металлическому каркасу? Какой стороной к дереву?

Монтаж поликарбоната

Конец 20 века для России ознаменовался активным проникновением в быт передовых западных технологий. Одной из таких технологий в строительстве стало внедрение поликарбоната, на голову превосходящего все ранее известные прозрачные листовые материалы.

Имея светопропускаемость и защиту от ультрафиолета на уровне стекла, этот материал обеспечивает удвоенную механическую прочность к постоянным нагрузкам и двухсоткратную противоударную прочность. Легкость и высокая вязкость, свойственная органическим полимерам, сочетается с устойчивостью к экстремальным природным температурам, свойственной неорганике с кристаллической решеткой.

Поликарбонат, в отличие от акрилового оргстекла, очень трудно сжечь, заставить же гореть самостоятельно и вовсе невозможно.

Особо широкое применение в строительстве получил сотовый поликарбонат, представляющий собой пустотелые панели из нескольких тонких слоев поликарбоната (чаще всего 2), расположенных друг от друга на некотором расстоянии, и сшитых воедино ребрами жесткости.

Наличие пустот обеспечивает материал впечатляющими тепло- и звукоизоляционные характеристиками, Н-образная внутренняя структура многократно увеличивает механическую прочность, так же, как в двутаврах.

Универсальные характеристики, сопровождающиеся легкостью придания поликарбонату нужной формы, позволяют использовать его не только как замену стекла, но и как кровельный, декоративный материал или даже для забора.

Освоение техники монтажа панелей из поликарбоната не представляет особой сложности, необходимо лишь соблюдать некоторые важные моменты.

Как ориентировать панели?

Несмотря на то, что внутренняя схема ребер жесткости поликарбонатной панели может иметь многочисленные варианты, все они имеют одинаковую особенность – ребра жесткости располагаются вдоль длинной стороны листа, образуя изолированные каналы.

Подобное расположение дает сотовому листу повышение прочности, в продольном направлении на порядок выше, чем в поперечном. Исходя из этих особенностей существует два принципа расположения поликарбонатной панели в пространстве.

  • Если расположение панели имеет вертикальную составляющую, то ребра жесткости необходимо располагать перпендикулярно горизонтали, то есть сверху вниз. Это применимо к вертикальным, наклонным, скатным и арочным конструкциям. Нарушение принципа приведет к многократному уменьшению механической прочности конструкции.
  • Во избежание накопления конденсата, увеличения веса и разрушения изоляционных свойств, панель не должна иметь углублений в продольном направлении, не позволяющих содержимому внутренних каналов свободно стекать наружу.

Поликарбонатные панели снабжаются односторонним слоем защиты от ультрафиолета, это обязательно необходимо учитывать при их установке. Для определения защищенной стороны на временную защитную полиэтиленовую пленку производителями наносится специальная маркировка, есть марки материала с двухсторонней защитой. Незащищенная сторона панели быстро разрушается под воздействием УФ излучения.

Резка поликарбоната

Для резки поликарбоната подойдет практически любой электрический режущий инструмент с мелкими однорядными зубьями – циркулярная пила, электролобзик, болгарка. Несложные работы можно выполнять обычной ножовкой или даже ножом.

Профессионалы советуют использовать 3 инструмента: болгарку с небольшим кругом по металлу или ручную циркулярную пилу с твердосплавным диском по металлу для быстрых длинных разрезов, лобзик для фигурной работы, канцелярский нож для мелкой доводки.

При выполнении работ необходимо учитывать невысокую прочность панелей на сжатие в перпендикулярном направлении, всячески избегая наступать на них, или используя широкие доски в качестве прокладок.

Для удобства перед резкой стоит проложить рабочую поверхность фанерой, и приподнять линию разреза над основанием с помощью двух широких досок толщиной не менее 4 см. При резке поперек желательно выдувать стружку из сот.

Сверление отверстий

Отверстие в поликарбонате легко просверлить с помощью любого сверла с острым наконечником (по металлу, бетону или дереву).

При подготовке к сверлению отверстий необходимо учитывать следующие моменты:

  • эластичный и легкий поликарбонат имеет свойство вибрировать под сверлом – необходимо подложить широкую опору под будущее отверстие;
  • расстояние от края панели до отверстия должно быть не менее 40 мм;
  • сверлить необходимо строго под углом 90 градусов к поверхности;
  • отверстие, по возможности, не должно задевать ребра жесткости;
  • ячеистые панели, в качестве одного из средств борьбы с термическим расширением, просверливают сверлами несколько большего диаметра (на 2 – 4 мм), чем используемые термошайбы;
  • несмотря на то, что при сверлении на высоких оборотах стружка обычно не появляется, на всякий случай необходимо следить за чистотой получаемых отверстий и при необходимости продувать их.

Герметизация торцов панели

Торцы панели, на которые выходят все внутренние пустотные каналы, главная опасность для внешнего вида и теплозвукоизоляционных характеристик поликарбоната. Попадающая внутрь пыль и вода быстро превратит красивый декоративный полупрозрачный пластик в бурое нечто.

Для предотвращения этого эффекта в комплект поставки поликарбоната обычно включают следующие аксессуары:

  • герметичная самоклеящаяся алюминиевая лента – устанавливается на верхний, уязвимый для воды торец сотовой панели, служит защитой от пыли и влаги, выпуская пар из материала;
  • перфорированная алюминиевая лента – устанавливается на нижний торец, служит защитой от пыли, свободно выпуская пар и конденсат. В арочной конструкции на оба торца наклеивается именно такая лента;
  • алюминиевый или пластиковый торцевой профиль, выполняющий декоративные функции, закрывающий ленту от механических воздействий и служащий для фиксации панелей.

В торцевом профиле необходимо просверлить самыми тонкими сверлами несколько отверстий для стока конденсата.

Как и чем крепить поликарбонат к металлу и к дереву?

Наиболее технологичным и прочным креплением для поликарбоната считается использование оцинкованных саморезов с шестиугольной головкой в сочетании с термошайбой. Вид саморезов подбирается исходя из материала основания: по дереву – диаметром 4,8 мм, или по металлу – диаметром 5,5 мм.

Для конструкций малой площади допускается использование кровельных саморезов с шестиугольной головкой. Лучше не брать для крепления поликарбоната саморезы под отвертку, случайный срыв отвертки/шуруповерта из шлица может закончиться порчей дорогостоящей панели.

Длина самореза из эстетических соображений не должна превышать суммарную толщину поликарбоната и объемной обрешетки, вкручиваясь приблизительно на 3/4 глубины в дерево и на половину диаметра в каркасную трубу.

Крепление поликарбоната термошайбами

Термошайба представляет собой предназначенное специально для крепления поликарбоната средство гидро- и теплоизоляции самореза.

Она состоит из:

  • прочной пластиковой шайбы диаметром 33 мм, с ножкой для проникновения в поликарбонат, при отсутствии необходимости в изоляции такая шайба может быть выполнена из стали;
  • уплотнительной прокладки под шайбу;
  • плотного колпачка для самореза.

Монтаж термошайбы производится в следующем порядке:

  1. просверливание отверстия в панели, диаметр сверла – на 1 – 4 мм больше диаметра ножки шайбы;
  2. при необходимости (если саморезы не способны легко вкрутиться в каркас самостоятельно) – просверливание основания тонким сверлом по намеченному отверстию в поликарбонате. Диаметр сверла берется на 1 мм меньше диаметра самореза;
  3. продувка пыли и стружки;
  4. установка шайбы вместе с прокладкой, ножкой в отверстие;
  5. вкручивание самореза до упора, шайба должна плотно прилегать к материалу, полностью закрывая внутри эластичную прокладку. При покупке термошайб главная характеристика – длина ножки, которая должна совпадать с толщиной поликарбоната. Упираясь в обрешетку, ножка не позволит перетянуть саморез,
  6. закрытие головки самореза плотным колпачком. Колпачки рассчитаны на большую долговечность, при установке придется приложить значительное физическое усилие.

Крепление поликарбоната при помощи металлических профилей

Между собой панели крепятся с помощью специальных профилей, сделанных из поликарбоната или алюминия. Алюминиевые профили красиво смотрятся, снабжены специальными эластичными прокладками и зажимами к ним, имеют значительный срок службы и меньше подвержены деформациям.

Пластиковые профили можно подобрать по цвету схожими с панелями и создать конструкции визуальную монолитность.

В зависимости от назначения используют следующие типы профилей:

  • торцевой – имеет особую конструкцию, позволяющую конденсату стекать из сот наружу;
  • неразъемный соединительный – наиболее простой, Н-образной формы, из соображений удобства монтажа применяется только для небольших конструкций;
  • разъемный соединительный – более сложная и удобная конструкция для продольного соединения панелей;
  • угловой – для соединения краев панелей под углом 90 градусов;
  • пристенный – однопазовый, F-образной конструкции, для одноименного применения;
  • коньковый – широкий, с пазами под тупым углом, служит в качестве коньковой детали.

Точечное крепление панелей

В местах пересечения панелей из поликарбоната с поперечной обрешеткой используется точечное крепление материала с помощью термошайбы с саморезом. Шаг обрешетки зависит от толщины панели и необходимых прочностных характеристик и составляет 0,6 – 1,2 м.

Шаг между креплениями – 30 – 70 см. Недопустимо оставлять расстояние от крепления до края листа более 10 и менее 4 см.

Неразъемные профили

При необходимости максимально удешевить стоимость конструкции для соединения поликарбонатных панелей между собой применяют неразъемные Н-образные поликарбонатные профили. Работа с таким профилем достаточно проста – в его пазы с обеих сторон вставляются панели с зазором 3 – 5 мм, сам профиль обязательно крепится на подведенную под него продольную обрешетку с помощью саморезов с термошайбами с шагом 40 см.

Однако, слабые изоляционные характеристики и неудобство при заведении длинных панелей в узкие пазы, ограничивают применение такого типа профилей небольшими наружными конструкциями.

Разъемные профили

Разъемные профили обеспечивают монтажникам возможность работать с длинными сотовыми панелями. Наличие у алюминиевых вариантов эластичных прокладок обеспечивает высокую степень гидроизоляции соединения. Сам профиль состоит из двух частей – основания, “базы”, и крышки.

Монтаж производится в следующем порядке

  1. основание крепится на продольный каркас саморезами по центру с шагом 30 см. Саморезы можно взять обычные оцинкованные или с прессшайбой для поликарбонатного профиля. Отверстия под них желательно просверлить заранее, сверлом на 1 – 2 мм большего диаметра для основания, и на 1 мм меньшего – для каркаса;
  2. на основание укладываются с двух сторон панели, от панели до упора оставляется зазор около 5 мм для компенсации теплового расширения;
  3. внутрь гофрированного П-образного центра основания с силой всаживаются ножки крышки, для этого применяется деревянная киянка. Используя поликарбонатный профиль, стоит избегать ударных воздействий, достаточно лишь защелкнуть крышку.

Угловое соединение панелей

Для скрепления углов из поликарбонатных панелей используются специальные угловые профили с пазами под углом 90 градусов друг к другу. Как и для других соединений, вставляя материал в пазы, необходимо оставлять небольшой зазор.

Различные модели могут поддерживать установку панелей различной толщины, двухсторонние типы совмещают функции угловых и соединительных профилей.

Примыкание к стене

Примыкание торцом к стене, наравне со свободными торцами, требует тщательной защиты от пыли и воды. Поэтому для него используются особые пристенные F-видные профили.

Порядок установки поликарбоната в такой профиль такой:

  1. торец сотовой панели проклеивается герметичной алюминиевой лентой;
  2. производится монтаж листа в паз профиля;
  3. профиль крепится к стене подходящим для материала стены крепежом;
  4. щели сверху замазываются герметиком, производится декоративная окраска.

Сопряжение панелей в коньке

Соединение панелей в коньке выполняется при помощи специального конькового профиля, напоминающего конструкцией соединительный, но имеющий особенно глубокие пазы, расположенные под углом 90 – 150 градусов.

Как и в случае соединительных, коньковые профили имеют разъемные и неразъемные варианты. Техника крепления схожа с аналогичными видами соединительных профилей.

Устранение термического расширения

Одним из наиболее существенных недостатков поликарбоната является довольно сильная зависимость линейных размеров от температуры. В условиях российского умеренного климата в течение года каждый метр поликарбонатной панели может менять размеры на 5 – 7 мм.

Если производить жесткое закрепление материала к каркасу, может произойти деформация или даже повреждение дорогостоящей панели.

Для борьбы с этим явлением в монтаже поликарбоната применяются следующие меры:

  • использование термошайб, позволяющих поверхности без деформации немного перемещаться вдоль крепления;
  • сверление отверстий увеличенного, по сравнению с ножкой термошайбы, диаметра;
  • использование специальных стыковочных профилей, монтаж каждого из которых предусматривает оставление зазоров для температурного расширения материала.

Способы крепления монолитного поликарбоната

Монолитный карбонат используют как замену остекления, в этом случае для его установки не используют точечное соединение, ограничиваясь профилями или каркасом.

Для монтажа используют три способа крепления:

  • Влажный – в качестве каркаса используются материалы, подходящие для установки стекла, обычные рамы и стеклодержатели. Перед укладкой листа каркас обрабатывается полимерным клеем, подходящим для обоих материалов, штапик или другой вид стеклодержателя также перед установкой промазывается, в конце вся конструкция обрабатывается силиконовым герметиком. Возможен вариант с использованием резиновых прокладок, как при установке стекла в металлическую раму.
  • Сухой – более дорогой, но красивый вариант, с использованием профильных креплений и болтов с резиновыми прокладками. Применяют высокопрочный стальной профиль с резиновыми прокладками, закрепленный с помощью резьбовых соединений. Он служит каркасом, рамой и штапиком одновременно.
  • Сварка с помощью сварного прутка при высоких температурах или при помощи ультразвука. Изготовление монолитной поликарбонатной конструкции требует специального оборудования и навыков.

Если монолитный поликарбонат используется не как остекление, его возможно крепить методами, использующимися для сотовых панелей.

Способы крепления сотового поликарбоната

  • Точечное соединение – наиболее простое, производится саморезами с термошайбой на поперечную обрешетку. Применяется как единственное при установке небольших конструкций из одной панели на каркасе, без примыканий. Обязательно применяется в обустройстве скатных кровель в сочетании с профилями. Панели толщиной 10 мм и менее в обязательном порядке нуждаются в применении такого крепления.
  • Соединение профилями – используется для крепления панелей между собой, к балкам каркаса, к примыкающим поверхностям. Поперечная обрешетка в этом случае устанавливается по торцевым краям панелей, или как ребра жесткости для продольной в случае арочной конструкции из одного листа (1- 2 балки на каждую сторону арки и 1 на верхнюю точку).
    Продольная – с шагом по ширине листа, при ширине листа более 110 см применяются дополнительные продольные балки, к которым производится точечное крепление. Такой метод самостоятельно широко применяется при крепеже вертикальных и арочных конструкций из панелей толщиной более 10 мм.
  • Склеивание – подходит для малых ненагруженных элементов конструкции или для примыканий. Применяемый клей зависит от материала основания, при склеивании двух поликарбонатных поверхностей применяется силиконовый клей, наносимый с помощью особого пистолета.

Общие рекомендации

Сотовый поликарбонат – достаточно эластичный материал и легко поддается сгибанию. Сгибание допускается только в продольном направлении, минимально допустимый радиус изгиба указан в характеристиках каждого материала.

Поликарбонат достаточно легко поцарапать, поэтому на его поверхности производителями крепится полиэтиленовая пленка. По окончании монтажных работ эту пленку нужно немедленно снять, даже если она не маркированная и не портит вид поверхности. Воздействие солнечных лучей в короткое время приклеит ее к поверхности материала и разрушит защитный слой против ультрафиолета.

Мыть панели рекомендуется мягкими мыльными растворами или чистой водой, используя мягкую тряпку из хлопка. Средства, подходящие для очистки стекла, могут смыть с материала защитную пленку или даже оставить на нем химические повреждения.

krovlya777.ru

инструкция, на металлический каркас (видео)

Монолитный поликарбонат

Монолитный поликарбонат представляет собой листовой пластик, который изготавливается с использованием метода экструзии на основе УФ-стабилизированных смол.

Схема крепления поликарбонатных плит к металлическому каркасу.

Проще говоря, такой поликарбонат представляет собой светопрозрачный пластик, то есть такой, который способен пропускать свет. Сам по себе он обладает абсолютно идентичными достоинствами, что и сотовый поликарбонат. В отличие от своего конкурента, он имеет еще одно неоспоримое преимущество — высокую прочность. Такой материал, как монолитный поликарбонат, наиболее целесообразно использовать в том случае, если необходимо добиться идеального сочетания прочности и легкости материала. Далее следует разобрать более подробно, как выполняется монтаж монолитного поликарбоната, какими достоинствами он обладает и как необходимо крепить поликарбонат.

Схема монтажа поликарбоната.

Стоит рассмотреть подробнее все преимущества данной разновидности материала. Во-первых, как было сказано выше, он достаточно легкий, а это, в свою очередь, означает, что проблем во время монтажа с ним будет гораздо меньше. Во-вторых, у него высокая механическая и ударная прочность, которая составляет более 30 кДж/кв.м. Следующим основным достоинством такого материала является то, что он способен хорошо пропускать свет, практически так же, как и стекло, только, в отличие от него, поликарбонат имеет большую прочность. Кроме того, немаловажно упомянуть, что такой материал трудно воспламеняется, а значит, его можно будет использовать в случае, когда в помещении будут находиться даже легковоспламеняемые материалы.

Помимо всего вышеперечисленного поликарбонату присуща устойчивость к воздействию разнообразных химических веществ и окружающей среды. Монолитный поликарбонат обладает высокой морозостойкостью и теплостойкостью. Его можно применять при температурах от -50 до +120 градусов Цельсия. Данную разновидность материала очень легко обрабатывать, с ней легко проводить разнообразные монтажные работы, например, сверление, его легко можно резать, изгибать в холодом состоянии, склеивать и осуществлять множество подобных манипуляций. И последнее преимущество, тоже немаловажное, — его долговечность.

Вернуться к оглавлению

Методы крепления

Схема точечного крепления листов поликарбоната.

Специалисты считают, что лучше всего при монтаже монолитного поликарбоната использовать именно сухой метод креплений, но есть и другие. Сухой метод креплений подразумевает использование различных специальных прижимных планок либо из стали, либо из алюминия. Такие прижимные планки должны обязательно оснащаться специальными уплотнительными прокладками. Можно самостоятельно понять, почему именно такой метод лучше всего использовать. Это обуславливается тем, что, в отличие от других, в данном случае не надо будет тратить лишнее время и силы на то, чтобы создавать отверстия на листе, использовать саморезы или термошайбы, и совсем не нужно применять герметики. Лист монолитного поликарбоната будет держатся с помощью силы трения, которая возникает непосредственно между самим листом и крепежным элементом. Разумеется, в таком случае необходимо позаботиться о водонепроницаемости и герметичности.

Их можно добиться, если использовать для этого специальные резиновые уплотнители, которые кроме того, что будут выполнять функции блокировки попадания влаги внутрь, будут и удерживать более плотно лист поликарбоната на соответствующем месте.

Схема разновидностей профилей поликарбоната.

Конечно, нельзя отвергать способы монтажа с помощью болтов, саморезов и шайб. Даже в приведенном выше случае подобные комплектующие понадобятся, несмотря ни на что. Тот способ, о котором было сказано выше является наиболее аккуратным и чистым. Используя именно этот метод, лучше всего проводить работы по монтажу монолитного поликарбоната с большими пространствами.

Но если вы собираетесь делать монтаж поликарбоната с их помощью, тогда вам необходимо знать, что в данном случае необходимо внимательно следить за шагом крепления болтов. Он должен быть около 500 миллиметров. Необходимо сначала сделать разметку и проверить ее, чтобы размер шага был соответствующий, после чего их надо просверлить. Стоит отметить, что отверстия должны делаться на расстоянии не меньше, чем 20 миллиметров от края листа поликарбоната, и на пару миллиметров больше, чем диаметр крепежного элемента. Для того чтобы делать отверстия на монолитном поликарбонате, лучше всего подойдут сверла, которыми можно сверлить древесину. В данном случае необходимо более внимательно следить за тем, чтобы сверло не перегревалось, в противном случае оно может лопнуть. Если все будет сделано правильно, лист этого материала сможет плотно лежать на каркасе даже без излишнего затягивания крепежа.

Вернуться к оглавлению

Влажный метод монтажа

Схема типового узла соединения листа из поликарбоната.

Существует и альтернатива сухому методу — влажный способ монтажа такого поликарбоната, инструкция по монтажу в этом случае мало чем отличается от предыдущего. Необходимо тоже использовать резиновые прокладки и сухие резиновые полосы, чтобы уплотнить поликарбонат на месте. Кроме того, понадобится силикон, чтобы с его помощью обработать грани конструкции. Кроме обработки с помощью силикона необходимо провести еще герметизацию с помощью специальной замазки. Таким образом, алгоритм монтажа монолитного поликарбоната с использованием влажного метода будет иметь следующий вид: необходимо по всей кромке материала и по периметру рамы провести герметизацию с помощью замазки. После того как замазка будет нанесена на соответствующие места, необходимо вставлять лист монолитного поликарбоната в соответствующие места на раме.

Затем, когда в раму уже будет вставлен лист, необходимо провести герметизацию с помощью силиконового герметика, который для этого подходит лучше всего. Не помешает использование разнообразных прокладок или резиновых полосок, чтобы достичь большей герметизации всей конструкции.

Необходимо сказать еще и о том, что либо на протяжении монтажа, либо по окончании этого процесса могут потребоваться различные дополнительные операции, к примеру, такие как шлифовка, окраска и т.д. Следует разобрать наиболее важные аспекты проведения подобных процедур. Если вам необходимо отшлифовать поверхность, то лучше всего использовать влажный метод шлифования в случае с монолитным поликарбонатом. Если вы будете делать шлифовку насухую, тогда будет выделяться фрикционное тепло. Если вы все же решились прибегнуть к этому совету, тогда вам необходимо знать, что для охлаждения лучше всего подойдет простая холодная вода. Чтобы отшлифовать материал наилучшим образом, понадобится именно кремниевая наждачная бумага, в случае с грубой обработкой зернистость ее должна быть 80, для тонкой — 280. Под конец подобной процедуры необходимо обработать поликарбонат наждачной бумагой, которая имеет зернистость 400 или 600.

Если необходимо произвести опиливание торцов, тогда следует знать, что в случае обработки поликарбоната будет образовываться пудра, которая может засорить и испортить напильник. Самым лучшим выходом из сложившейся ситуации будет воспользоваться крупнозубым напильником, созданным на основе алюминия, и производить работы с углом в 45 градусов. Именно таким образом можно будет добиться необходимого результата. Иногда может возникнуть необходимость в том, чтобы сделать окраску или печать на монолитный поликарбонат.

Вернуться к оглавлению

Нанесение печати

Поликарбонат — обладатель замечательных теплоизоляционных свойств . Воздушные сотовые соты в материале не связаны между собой, это гарантирует отличную теплоизоляцию системы.

Печатные изображения на этот материал необходимо наносить исключительно с использованием соответствующего методу оборудования. Стоит упомянуть об одном немаловажном нюансе: если вы желаете окрасить поликарбонат, вам необходимо знать, что краска на него будет плохо ложиться, а это означает, что она может отслаиваться. Из такой трудной ситуации есть выход, и он достаточно прост. Заключается он в том, чтобы после окрашивания обработать поверхность (которая будет окрашена) лаком. Что касается печати на монолитном поликарбонате, то на сегодняшний день имеется множество методов, например: высокая печать, флексография, ротогравюра, шелкография и другие. Каждый отдельный вид печати предусматривает наличие и использование для этих целей различных видов и типов чернил и красок. Если вам необходима печать, то именно производители подобных красок и чернил смогут дать вам необходимые рекомендации.

Необходимо упомянуть о нескольких методах остекления, используемых при работе с монолитным поликарбонатом. Это вертикальное и горизонтальное остекление и создание арочных конструкций. Сначала следует рассмотреть вертикальное остекление. Для того чтобы правильно определить необходимые размеры поликарбоната, нужно учитывать следующие факторы: внутренний размер рамы, коэффициент линейного термического расширения (6,5х10-5К-1,что соответствует 0,065 мм на 1 м длины при изменении температуры на 1°С). В данном случае сами рамы могут быть изготовлены практически из любых материалов, например, из дерева, пластика или металла. Самое главное — нужно внимательно следить за тем, чтобы размер рамы был больше, чем размер листа, на несколько миллиметров. Необходимо учитывать еще некоторые аспекты. Внимательно смотрите за тем, чтобы материал, который вы будете использовать для уплотнения, не был приклеен к листам. Следует оставлять небольшие зазоры в самой раме, чтобы была компенсация теплового расширения.

В случае с горизонтальным остеклением лучше всего не забывать об инструкции по монтажу и помнить приведенные выше основные нюансы работы. Арочные конструкции представляют собой такие конструкции, которые выполняются в виде арок. Для того чтобы сделать арку с помощью монолитного поликарбоната, его сначала необходимо охладить, после чего можно начинать сгибать лист.

polikarbonatstroy.ru

Пошаговый монтаж поликарбоната своими руками

Поликарбонат активно применяется в частном строительстве, промышленности и прочих сферах. Его монтаж предельно прост. Убедитесь в этом сами.

Поликарбонат – это универсальный материал, с которым вы сталкиваетесь ежедневно. Его используют там, где нужно создать светопрозрачную конструкцию, качественную, простую и недорогую в монтаже, при этом выдерживающую значительные нагрузки.

Монтаж поликарбоната

Поликарбонат монтируют не только на кровли. Им покрывают балконы, используют в летних кафе в качестве барьера от ветра, обшивают остановочные комплексы вашего города, применяют в дачном секторе – для устройства парников и теплиц и т.д.

Ценовая доступность и простота монтажа привлекают предпринимателей и физических лиц использовать именно его. Сегодня рассмотрим особенности монтажа сотового поликарбоната на крышу, к примеру, летней веранды или остановочного комплекса.

Перед монтажом плит из поликарбоната ознакомьтесь с некоторыми требованиями относительно этого процесса.

  • Чтобы сэкономить время вам необходимо заранее измерить длину и ширину скатов крыши и подготовить листы соответствующего размера
  • После первых уложенных листов не ходите по крыше, это травмоопасно
  • Если после покупки листов поликарбоната они еще какое-то время будут храниться на стройплощадке, закройте их от воздействия солнца
  • Поликарбонатные плиты всегда монтируются наружу той стороной, на которой нанесена защитная пленка
  • Перед монтажом защитная пленка на внутренней стороне удаляется
  • Резать листы предельно просто. Орудуют инструментами, пригодными для работы по дереву
  • Если внутри листов скопилась влага, надо удалить ее струей теплого воздуха
  • Минимальный уклон скатов для монтажа этого материала – 5 градусов
  • При монтаже поликарбоната на арочные крыши, ребра жесткости должны располагаться по дуге
  • При укладке на скатные кровли ребра жесткости идут вдоль скатов
  • Перед укладкой поликарбоната на арочные конструкции узнайте допустимый изгиб панелей у продавца

Поликарбонат отлично вписывается в экстерьер дома. Еще одним интересным элементом экстерьера выступает обшивка дома имитацией бруса.

Имитацию бруса можно применять и для внутренней отделки дома. Другие способы внутренней отделки дома читайте в этой статье. Она содержит инструкции по монтажу всех популярных материалов.

Сотовый поликарбонат монтируется на арочных и скатных крышах, чей уклон больше 5 град. Резать и сверлить листы легко. Панели толщиной до сантиметра можно разрезать ножом. Также часто используют электролобзик.

Для проделывания отверстий используют сверла для пластика, дерева или металла. В последнем случае работу ведут на малых оборотах. Отверстия надо делать в пяти сантиметрах от краев, чтобы предотвратить растрескивание.

Чем крепить панели?

Для крепления листов используют термошайбы или саморезы. Главное требование – не сильно затягивать их, чтобы избежать растрескивания панелей.

Термошайбой называется пластиковая шайба с защелкивающейся крышкой и уплотнительной шайбой, которая предотвращает проникновение влаги. Отверстия под такую шайбу надо сверлить немного шире, чтобы избежать проблем при изменениях погодных условий. Шаг креплений – 35 сантиметров.

Также монтаж поликарбоната немыслим без использования неразъемных или разъемных, а также угловых профилей.

Для установки листов в местах примыканий к стенам используется профиль пристенный. Для монтажа возле конька применяют коньковый профиль.

Монтаж на скатной кровле

  1. Нарежьте листы необходимого размера
  2. По периметру листов отогните защитную пленку
  3. Торцы заклейте клейкой лентой
  4. Поверх ленты поместите защитные профили для предотвращения попадания внутрь материала пыли и влаги
  5. Установите на краю фронтона профиль основания и зафиксируйте его саморезами
  6. Уложите первый лист с края кровли так, чтобы выступ за карниз равнялся 7-10 сантиметрам
  7. Просверлите отверстия на конце листа возле карниза. Диаметр отверстий на 2-3 миллиметра должен быть больше диаметра резьбы
  8. Закрепите кровельными саморезами листы у карниза с шагом 15/30/15 сантиметров
  9. Поверх профиля основания установите прижимной профиль. Он будет фиксировать листы поликарбоната в неподвижном положении. Проверьте, чтобы профили по всей длине были надежно соединены
  10. На противоположном конце листа опять установите профиль основания и повторите процедуру. Смонтируйте все листы аналогичным образом
  11. Удалите защитную пленку с наружной поверхности плит, отрежьте выступающие концы профилей

На арочной кровле монтаж ничем не отличается, разве что листы и профили надо гнуть дугой. В обрешетку крепить листы не надо. Дополнительно устраивается конек и примыкание к стенам при помощи соответствующих профилей. Порядок стыковки тот же.

Навесы из поликарбоната – это, конечно, хорошо. Но не стоит забывать и про саму крышу дома. Правильный монтаж цементно-песчаной черепицы  – залог красивой и качественной крыши.

Оригинальный вид крыше придаёт битумная черепица. Про её монтаж можно прочитать здесь.

Более дешевый вид кровли  – профнастил. О его монтаже читайте в этой статье.

Видео о том, как монтировать поликарбонат своими руками

Подробная инструкция монтажа сотовых панелей из поликарбоната

Как правильно монтировать и крепить поликарбонат на каркас теплицы

Навес из поликарбоната
