Маты прошивные без обкладки – характеристики, классификация, область применения, цены

характеристики, классификация, область применения, цены

Минеральная вата выпускается в самых разных вариантах, поскольку имеет довольно широкую сферу применения. Одной из ее форм являются прошивные мягкие маты. Они производятся из переплетенных тонких базальтовых волокон, которые скрепляются вместе не посредством синтетических смол, а нитями из капрона, стекловолокна или луба.

Оглавление:

  1. Классификация и особенности
  2. Область применения матов
  3. Расценки

Что это такое?

Современные теплоизоляционные прошивные маты изготавливаются в соответствии с ГОСТ 21880-2011, хотя у разных производителей могут быть разработаны собственные техусловия. По сути речь идет о действительно безопасных базальтовых утеплителях, в которых нет формальдегидов, фенолов и других токсичных веществ.

Отсутствие термопластичных связок, может, и ухудшает эстетичность и удобоукладываемость плит, но эффективно решает другие проблемы. Легкая минеральная вата лучше выполняет функции теплоизоляции, но за счет жесткого корда прошивки она сохраняет постоянный объем. Единственным недостатком таких матов оказалась высокая гигроскопичность. Именно поэтому на основе действующего ГОСТ были разработаны отдельные ТУ, допускающие пропитку утеплителей водоотталкивающими составами.

Виды и особенности матов

Прошивные маты имеют стандартные для базальтовой ваты варианты толщины от 40 до 200 мм, но могут отличаться по размеру от традиционных плит. Их длина колеблется в пределах 1-5 м, ширина – 0,5-2,5 м. Но основная классификация минераловатных изделий завязана на их плотности. В соответствии с ней выделяют три разновидности теплоизоляции:

  1. М-75 – минеральные маты с удельным весом до 85 кг/м3 имеют довольно высокую теплопроводность 0,046 Вт/м·°С. Прочие характеристики тоже не впечатляют: сжимаемость – около 55 %, сопротивление на разрыв – самое низкое в группе и в нашем обзоре (80 Н).
  2. М-100 – имеют плотность 90-100 кг/м3 и теплопроводность R = 0,04 Вт/м·°С. Сжимаемость плит – 36 %, на разрыв они выдерживают 100 Н. Однако разница в цене между ними и МП-75 невелика.
  3. М-125 – плотные прошивные маты (110-135 кг/м3) с коэффициентом проводимости около 0,044 Вт/м·°С. Сопротивление разрывным нагрузкам – до 120 Н.

Также сегодня можно купить плиты облегченных серий М-35 и М-50, но в ГОСТе эти марки не закреплены.

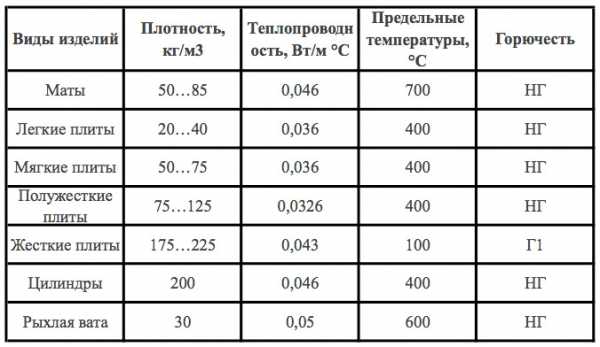

Основное отличие прошивных изделий от прочих утеплителей – высокая температуростойкость. Отсутствие плавящихся связей делает маты совершенно негорючими и позволяет выдерживать нагрев до +800..+1200 °С, в то время как обычные теплоизоляционные плиты сохраняют форму лишь при +600°С. Это же и обусловило низкое сопротивление нагрузкам – сжимаемость мягких матов согласно техническому описанию нередко приближается к 40%, то есть эффективная толщина изолирующего слоя при давлении может быть нарушена. Зато без внешнего воздействия базальтовая вата хорошо сохраняет форму и не дает усадки – на это жесткости волокон вполне хватает.

Теплоизоляционные маты могут идти с обкладками из разных материалов:

  • Металлическая сетка (марка МС). К примеру, компания Технониколь в качестве обкладки использует разные виды проволоки: черную, оцинкованную или гальванизированную.
  • Стеклоткань (СТ или М3) – снижает термостойкость матов до +450 °С, но по отзывам облегчает укладку.
  • Кровельный или гофрированный картон (М4) – с подобной обкладкой минеральная вата не применяется при температурах выше +80 °С, да и купить такую теплоизоляцию сегодня сложно.
  • Бумага (М5). Так обозначаются и маты, кашированные парозащитной ПЭТ пленкой. Их монтаж допускается только на основаниях, не нагревающихся выше +60 °С.
  • Алюминиевая фольга – эта продукция сегодня наиболее востребована благодаря паронепроницаемости покрытия, но и стоимость у нее немаленькая. Зато комбинированную теплоизоляцию свободно можно приобрести, отыскав подходящий вариант в ассортименте Роквула, Paroc или Технониколь.

Если каширование выполняется только с одной стороны, прошивные маты маркируются М2-1, с двух – соответственно М2-2. Отсутствие дополнительных обозначений, буквы М1 или МП свидетельствуют о том, что утеплитель идет без обкладок.

Применение

Прошивные маты считаются самостоятельным видом технической теплоизоляции и используются для защиты коммуникаций и оборудования (в том числе высокотемпературного), а также при строительстве транспорта. Но в быту их чаще можно встретить в ненагруженных конструкциях:

  • В перекрытиях.
  • Во внутренних перегородках (если это достаточно плотные прошивные теплоизоляционные плиты).
  • При утеплении дымовых, водопроводных, отопительных труб и вентканалов.

Но не стоит забывать, что базальтовая изоляция в условиях большой разницы температур или используемая вне помещений сама нуждается в дополнительной гидрозащите. Поэтому ее применяют в паре со светостойкими пленочными материалами, имеющими хорошие показатели паропроницаемости.

Прошивные минераловатные маты без обкладок подходят только для теплоизоляции для труб – больше они ни для чего не годятся, так как эксплуатационные характеристики у них довольно слабые. Зато наличие той же металлической сетки заметно расширяет сферу применения комбинированной изоляции. Здесь уже становится возможной укладка в вертикальные конструкции и даже использование в системах вентилируемых фасадов (при условии, что базальтовая вата будет закрыта ветрозащитной мембраной, предотвращающей выдувание волокон).

Маты из минеральной ваты – отличное решение и для утепления деревянных построек, где нужны такие же «дышащие» материалы. Только базальтовая теплоизоляция обеспечивает нормальный влагообмен срубам и брусовым каркасам, что гарантирует им долговечность, предотвращает коробление и гниение леса. С ее помощью также создаются противопожарные рассечки в стенах, проемах, в местах, где горячие дымовые трубы проходят сквозь перекрытия и кровлю.

И, конечно, без минеральных матов не обходится ни одно строительство бани или сауны. На пожароопасных объектах необходимо использовать только негорючие теплоизоляционные плиты, сохраняющие форму и толщину даже под воздействием высоких температур.

Стоимость

Марка Название, обкладка Плотность, кг/м3 Размеры, мм (ДхШхВ) Цена за единицу, рубли
Технониколь Техно 100,

МС

90 – 110 2400х1200х100 1340
Изорок МП-100,

СТ

85 – 110 2000х1200х60 320
Paroc Pro Wired Mat 80,

МС

80 3000х600х80 790
Роквул Тех Мат 35 – 50 5000х1000х50 1550
Xotpipe WM-TR,

Alu

50 4000х1000х60 1180

stroitel-list.ru

Маты минераловатные прошивные М-75, М-100, М125 по ГОСТ 21880-94.

Маты прошивные серии М-75, М-100, М-125



Маты прошивные серии М-75, М-100, М-125  |   |   |


Каталог, цены:

Изготавливаются из базальтового волокна полученного путем плавления базальтовых горных пород. Полученное волокно прошивается продольно либо поперек сплошными швами. При производстве прошивных матов используется обкладочный материал с одной или с двух сторон. Материалом для обкладки является: металлическая сетка, стеклосетка, стеклоткань, полиэтиленовая пленка. Прошивные маты полностью отвечают требованиям ГОСТ 21880-94. Применяются прошивные маты в качестве теплоизоляции промышленного оборудования и трубопроводов.
Прошивные маты классифицируются как по плотности так и по температурам применения.

Марка мата

75

100

125

Плотность кг/м3

До 85

От 85 До 110

От 110 До 135



















Тип мата

Обкладочный материал

Придельная температура
С

М1

Без обкладочного
материала

700

М2

Металл.сетка,
стеклоткань

700

М3

Ткань, сетка, холст
неткан.

450

М4

Картон гофрир,
коробочный

353

М5

Бумага, бумага с
полиэтил.

333


Мат прошивной минераловатный М-75

Изготовлены из тончайших взаимопереплетающихся волокон, получаемых из силикатных расплавов металлургических шлаков, прошитых специальными нитями. Маты минераловатные прошивные изготовленны по ГОСТ 21880-94. Теплоизоляционные свойства матов, как и минераловатной продукции, в целом, обусловлены содержанием в них большого количества воздушных пор и каналов — 95 процентов от общего объёма, содержащих воздух в неподвижном состоянии, теплопроводность которого очень мала. Маты прошивные М1-75 не являются источником загрязнения воздуха, что подтверждено гигиеническим сертификатом. Плотность данных прошивных матов составляет не более 85 кг/м3. Маты М1-75 не советуют применять для теплоизоляции промышленного оборудования.

Маты прошивные из минеральной ваты теплоизорляционные марки М2-75 ГОСТ 21880-94 изготовлены из тончайших взаимопереплетающихся волокон, получаемых из силикатных расплавов металлургических шлаков, прошитых специальными нитями.Теплоизоляционные свойства матов, как и минераловатной продукции, в целом, обусловлены содержанием в них большого количества воздушных пор и каналов — 95% от общего объёма, содержащих воздух в неподвижном состоянии, теплопроводность которого очень мала. Маты не являются источником загрязнения воздушной среды, что подтверждено гигиеническим сертификатом.




Маты прошивные марки М3-75 ГОСТ 21880-94 применяются для теплоизоляции трубопроводов теплоносителей в системах магистральных коммуникаций и оборудования на промышленных предприятиях. Также маты могут быть использованы для изоляции технологических трубопроводов электростанций, металлургических, нефтехимических и других объектов промышленного оборудования при температуре изолируемой поверхности от -60°С до +450°С.Маты прошивные М5-75 ГОСТ 21880-94 изготовлены из минеральной ваты продольно прошитой стекловолокнистыми нитями, придающими ей дополнительную прочность. Сырьём для получения минераловатной основы служат высокотемпературные расплавы металлургических шлаков. По внешнему виду минераловатные прошивные маты марки М5-75 бывают либо желто-серой окраски, мягкие на ощупь. Плиты выпускаются толщиной от 60 до 80мм с шагом в 10 мм. Упаковываются в полиэтилен.

Мат прошивной минераловатный М-10

Изготовлены из тончайших взаимопереплетающихся волокон, получаемых из силикатных расплавов металлургических шлаков, прошитых специальными нитями.

Маты минераловатные  прошивные изготовленные по ГОСТ 21880-94.Теплоизоляционные свойства матов, как и минераловатной продукции, в целом, обусловлены содержанием в них большого количества воздушных пор и каналов -95% от общего объёма, содержащих воздух в неподвижном состоянии, теплопроводность которого очень мала. Маты не являются источником загрязнения воздушной среды, что подтверждено гигиеническим сертификатом. Плотность прошивных матов М1-100 составляет 85-110 кг/м3.

Маты прошивные из минеральной ваты теплоизорляционные марки М2-75 ГОСТ 21880-94 изготовлены из тончайших взаимопереплетающихся волокон, получаемых из силикатных расплавов металлургических шлаков, прошитых специальными нитями.Теплоизоляционные свойства матов, как и минераловатной продукции, в целом, обусловлены содержанием в них большого количества воздушных пор и каналов — 95% от общего объёма, содержащих воздух в неподвижном состоянии, теплопроводность которого очень мала. Маты не являются источником загрязнения воздушной среды, что подтверждено гигиеническим сертификатом.




www.ssi-ent.com

ГОСТ 21880-2011 Маты из минеральной ваты прошивные теплоизоляционные. Технические условия, ГОСТ от 01 декабря 2011 года №21880-2011

ГОСТ 21880-2011

Группа Ж15

МКС 91.100.60

Дата введения 2012-07-01

Цели, основные принципы и основной порядок работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и МСН 1.01-01-2009* «Система межгосударственных нормативных документов в строительстве. Основные положения»
________________
* Документ не приводится. За дополнительной информацией обратитесь по ссылке. — Примечание изготовителя базы данных.

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью ООО «Теплопроект»

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (приложение Д к протоколу N 38 от 18 марта 2011 г.)

За принятие стандарта проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97

Код страны
по МК (ИСО 3166) 004-97

Сокращенное наименование национального органа государственного управления строительством

Азербайджан

AZ

Госстрой

Армения

AM

Министерство градостроительства

Казахстан

KZ

Агентство по делам строительства и жилищно-коммунального хозяйства

Киргизия

KG

Госстрой

Российская Федерация

RU

Департамент регулирования градостроительной деятельности Министерства регионального развития

4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 декабря 2011 г. N 672-ст межгосударственный стандарт ГОСТ 21880-2011 введен в действие в качестве национального стандарта Российской Федерации с 1 июля 2012 г.

5 ВЗАМЕН ГОСТ 21880-94

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему публикуется в указателе «Национальные стандарты».

Информация об изменениях к настоящему стандарту публикуется в указателе (каталоге) «Национальные стандарты», а текст изменений — в информационных указателях «Национальные стандарты». В случае пересмотра или отмены настоящего стандарта соответствующая информация будет опубликована в информационном указателе «Национальные стандарты»

1 Область применения

Настоящий стандарт распространяется на прошивные теплоизоляционные маты из минеральной ваты на синтетическом связующем или без него (далее — маты), с обкладкой или без нее, предназначенные для тепло- и звукоизоляции строительных ограждающих конструкций жилых, общественных и производственных зданий и сооружений, для промышленного, технического и энергетического оборудования, резервуаров для хранения горячей и холодной воды, нефти, нефтепродуктов, химических веществ, а также трубопроводов тепловых сетей горячего и холодного водоснабжения, технологических трубопроводов всех отраслей промышленности при температуре изолируемой поверхности от минус 180 °С до плюс 700 °С.

Настоящий стандарт устанавливает технические требования к матам, правила приемки, методы испытаний, правила хранения и транспортирования.

2 Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:

ГОСТ 427-75 Линейки измерительные металлические. Технические условия

ГОСТ 3282-74 Проволока стальная низкоуглеродистая общего назначения. Технические условия

ГОСТ 4640-2011 Вата минеральная. Технические условия

ГОСТ 7076-99 Материалы и изделия строительные. Метод определения теплопроводности и термического сопротивления при стационарном тепловом режиме

ГОСТ 8325-93 (ИСО 3598-86) Стекловолокно. Нити крученые комплексные. Технические условия

ГОСТ 14192-96 Маркировка грузов

ГОСТ 16297-80 Материалы звукоизоляционные и звукопоглощающие. Методы испытаний

ГОСТ 17139-2000 Стекловолокно. Ровинги. Технические условия

ГОСТ 17177-94 Материалы и изделия строительные теплоизоляционные. Методы испытаний

ГОСТ 17308-88 Шпагаты. Технические условия

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 25898-83 Материалы и изделия строительные. Методы определения сопротивления паропроницанию

ГОСТ 25951-83 Пленка полиэтиленовая термоусадочная. Технические условия

ГОСТ 26281-84 Материалы и изделия строительные теплоизоляционные. Правила приемки

ГОСТ 30108-94 Материалы и изделия строительные. Определение удельной эффективной активности естественных радионуклидов

ГОСТ 30244-94 Материалы строительные. Методы испытаний на горючесть

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодно издаваемому информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по соответствующим ежемесячно издаваемым информационным указателям, опубликованным в текущем году. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 4640, а также следующие термины с соответствующими определениями:

3.1 тепловая изоляция: Общий термин, применяемый для описания процесса уменьшения теплопереноса через систему или для описания изделия, элементов системы, которые выполняют функцию тепловой изоляции.

3.2 мат: Гибкое волокнистое теплоизоляционное изделие, поставляемое свернутым в виде рулона или в развернутом виде, которое может быть облицовано.

4 Технические требования

Маты должны соответствовать требованиям настоящего стандарта и изготавливаться по технологической документации, утвержденной предприятием-изготовителем.

4.1 Основные параметры и размеры

4.1.1 Маты в зависимости от плотности изготавливают марок: 35; 50; 75; 100; 125.

4.1.2 Предельная температура применения матов в зависимости от наличия и вида обкладок приведена в таблице 1.

Таблица 1 — Предельная температура применения матов

Вид обкладки

Обозначение обкладки

Предельная температура применения матов, °С

Обкладка отсутствует

700

Металлическая сетка

МС

700

Базальтовая ткань

БТ

700

Кремнеземная ткань

КТ

Стеклоткань

СТ

Сетка из стекловолокна

ССТ

450

Сетка из базальтового волокна

СБ

Холст нетканый из стекловолокна

ХНС

Фольга алюминиевая

Ф

300

Примечания

1 Предельная температура применения матов, содержащих органические вещества, не должна превышать 450 °С.

2 По согласованию с заказчиком (потребителем) могут применяться другие виды обкладок, при этом предельная температура применения матов должна соответствовать температуре применения материала обкладки.

4.1.3 Номинальные размеры и предельные отклонения размеров матов должны соответствовать указанным в таблице 2.

Таблица 2 — Номинальные размеры и предельные отклонения размеров

Наименование показателя

Номинальный размер, мм

Предельное отклонение, %

Длина

От 1000 до 6000 с интервалом 500 мм

±2

Ширина

500; 600; 1000

±1,5

Толщина

40; 50; 60; 70; 80; 90; 100; 120

+10; -3

Примечания

1 По заказу потребителя допускается изготовление матов других размеров.

2 Для матов строительного назначения отрицательные отклонения по ширине не допускаются.

3 Для матов, применяемых для теплоизоляции трубопроводов, отрицательные отклонения по длине не допускаются.

4.1.4 Маты должны быть прошиты сплошными швами в продольном или поперечном направлении. Маты, применяемые в строительстве, должны быть прошиты только в продольном направлении.

Маты покрывают обкладкой с одной или двух сторон. Маты длиной до 2000 мм могут быть покрыты обкладкой с четырех или шести сторон.

4.1.5 Параметры прошивки матов должны соответствовать указанным в таблице 3.

Таблица 3 — Параметры прошивки матов

Размеры в миллиметрах

Наименование показателя

Значение показателя

Расстояние между кромкой и крайним швом, не более

50

Расстояние между швами, не более

100

Шаг шва

От 70 до 120

Примечание — По заказу потребителя значения параметров прошивки могут быть изменены при условии соблюдения требований настоящего стандарта по физико-механическим показателям.

4.1.6 Разрыв более чем двух смежных стежков в одном шве, а также разрыв стежков в двух смежных швах мата не допускается. Общая длина разрыва швов не должна превышать 10% длины всех швов. Роспуск швов на концах матов не допускается.

4.1.7 Условное обозначение матов должно включать в себя сокращенное обозначение изделия (МП), обозначение обкладки в соответствии с таблицей 1, марку по плотности, номинальные размеры по длине, ширине и толщине в миллиметрах и обозначение настоящего стандарта.

Пример условного обозначения мата прошивного с обкладкой из алюминиевой фольги, марки 100, длиной 6000, шириной 1000 и толщиной 40 мм:

МП(Ф)-100-6000.1000.40 ГОСТ 21880-2011

4.2 Характеристики

4.2.1 По физико-механическим и теплофизическим показателям маты должны соответствовать требованиям, приведенным в таблице 4.

Таблица 4 — Физико-механические и теплофизические показатели

Наименование показателя

Значение показателя для матов марки

35

50

75

100

125

Плотность, кг/м

От 25 до 35

Св. 35 до 50

Св. 50 до 75

Св. 75 до 100

Св. 100 до 125

Теплопроводность, Вт/(м·К), не более, при температуре:

283 К (10 °С)

0,040

0,038

0,037

0,036

0,036

298 К (25 °С)

0,042

0,040

0,039

0,038

0,038

398 К (125 °С)

0,050

0,050

573 К (300 °С)

0,120

0,120

Сжимаемость, %, не более

55

45

35

25

20

Упругость, % , не менее

80

85

90

90

90

Содержание органических веществ, % по массе, не более

1,5

1,5

2,0

2,0

2,0

Разрывная нагрузка, Н, не менее

40

60

80

100

120

Влажность, % по массе, не более

1,0

1,0

1,0

1,0

1,0

Примечания

1 Значения показателей приведены для матов без обкладок.

2 Теплопроводность при температуре 300 °С определяют методом экстраполяции.

3 Теплопроводность при температурах 125 °С и 300 °С не определяют для матов строительного назначения.

4 Разрывную нагрузку определяют только для матов, применяемых для тепловой изоляции строительных конструкций.

4.2.2 Нормальный коэффициент звукопоглощения матов, применяемых для изготовления звукопоглощающих конструкций, должен быть в пределах от 0,5 до 0,95 в диапазоне частот 125-2000 Гц.

4.2.3 Удельная эффективная активность естественных радионуклидов в матах не должна превышать предельных значений, установленных ГОСТ 30108.

4.2.4 Маты (кроме матов с обкладкой из алюминиевой фольги) относятся к группе негорючих материалов (НГ). Маты с обкладкой из алюминиевой фольги относятся к группе горючести Г1.

4.2.5 Теплопроводность матов при условиях эксплуатации А и Б, предусмотренных в строительных нормах и правилах по тепловой защите зданий, относится к справочным показателям и приведена в таблице А.1 приложения А.

4.2.6 Паропроницаемость матов относится к справочным показателям и приведена в таблице А.1 приложения А.

4.3 Требования к сырью и материалам

4.3.1 Для изготовления матов должна применяться минеральная вата по ГОСТ 4640.

4.3.2 В качестве связующего применяют водорастворимые синтетические смолы по действующим нормативным документам, согласованным с органами санэпиднадзора.

4.3.3 В качестве гидрофобизирующих добавок применяют масляные и кремнийорганические композиции по действующим нормативным или техническим документам, согласованным с органами санитарно-эпидемиологического надзора.

4.3.4 В качестве обкладок применяют металлическую сетку, базальтовую и кремнеземную ткани, ткань из стекловолокна, сетку из базальтового или стекловолокна, нетканый холст из стекловолокна, алюминиевую фольгу по действующим нормативным или техническим документам.

4.3.5 В качестве прошивочных материалов применяют нити, материал которых должен соответствовать материалу обкладок: стальную низкоуглеродистую проволоку общего назначения диаметром 0,5-1,0 мм по ГОСТ 3282; стеклянные крученые комплексные нити по ГОСТ 8325; льнопеньковые крученые шнуры; шпагат из лубяных волокон по ГОСТ 17308; ровинг по ГОСТ 17139 марки РБТ или типов РБР и РБН, стеклянную штапелированную пряжу, базальтовый ровинг, стекложгут по действующим нормативным или техническим документам.

4.3.6 Состав матов должен соответствовать рецептуре, установленной в технологической документации предприятия-изготовителя.

4.4 Упаковка

4.4.1 Упаковка должна обеспечивать сохранность матов при хранении, транспортировании и погрузочно-разгрузочных работах. Нарушение целостности упаковки не допускается.

4.4.2 Каждое упакованное место должно содержать маты одной марки и одного размера.

4.4.3 Для упаковки матов применяют полиэтиленовую термоусадочную пленку по ГОСТ 25951 или полиэтиленовые мешки. По согласованию с потребителем допускается применять другие виды упаковочных материалов, обеспечивающих защиту матов от увлажнения и уплотнения.

4.4.4 Маты перед упаковыванием сворачивают в рулоны диаметром не более 700 мм. Каждый рулон упаковывают в полиэтиленовую термоусадочную пленку или полиэтиленовый мешок, формируя упаковочное место.

Маты длиной не более 1000 мм допускается упаковывать в развернутом виде, укладывая их в стопы и оборачивая каждую стопу полиэтиленовой пленкой. Число матов в стопе должно быть не более 4-5.

4.4.5 Упакованные маты одной марки и одного размера могут поставляться в виде транспортных пакетов. Габариты транспортных пакетов, пригодных для перевозки всеми видами транспорта, должны соответствовать требованиям ГОСТ 24597.

4.4.6 При формировании транспортного пакета упакованные маты укладывают на поддон и обтягивают чехлом из полиэтиленовой пленки. Допускается применять другие виды формирования транспортного пакета по согласованию с потребителем.

4.5 Маркировка

4.5.1 Маты должны иметь четкую маркировку, нанесенную на этикетку, прикрепленную к упакованному месту, или непосредственно на упаковку.

Маркировка должна содержать:

— наименование изделия и его условное обозначение;

— наименование и адрес предприятия-изготовителя;

— дату изготовления;

— номинальные размеры;

— вид обкладки;

— группу горючести;

— количество изделий в упаковке (транспортном пакете), шт. или м;

— обозначение настоящего стандарта.

4.5.2 Транспортная маркировка — по ГОСТ 14192.

5 Требования безопасности и охраны окружающей среды

5.1 Вредными факторами при работе с матами и при их эксплуатации являются пыль минерального волокна и летучие компоненты органических веществ (пары фенола, формальдегида, аммиака), входящих в рецептуру.

5.2 Содержание вредных веществ, выделяющихся из матов при эксплуатации, не должно превышать среднесуточных предельно допустимых концентраций (ПДК) для атмосферного воздуха в соответствии с гигиеническими нормами, установленными органами санитарно-эпидемиологического надзора. При совместном присутствии в атмосферном воздухе нескольких вредных веществ однонаправленного действия сумма отношений фактических концентраций каждого вещества к их ПДК (суммарный показатель) не должна превышать единицы.

5.3 Помещения, в которых проводят работы с матами, должны быть обеспечены приточно-вытяжной вентиляцией. Работающий персонал должен быть обеспечен индивидуальными средствами защиты органов дыхания и кожных покровов.

5.4 Класс опасности отходов, образующихся при производстве матов, устанавливают в соответствии с действующими санитарными правилами определения токсичности отходов производства. Отходы утилизируют в соответствии с требованиями санитарных норм и правил.

5.5 Комплекс природоохранных мероприятий должен быть установлен в технологической документации предприятия-изготовителя, согласованной с природоохранными органами.

6 Правила приемки

6.1 Приемку матов проводят в соответствии с требованиями ГОСТ 26281 и настоящего стандарта.

6.2 Объем партии матов устанавливают в размере сменной выработки или заказа. Объем выборки матов, отбираемой от партии для проведения контроля, — по ГОСТ 26281 или договору между изготовителем и потребителем.

6.3 При приемо-сдаточных испытаниях проверяют: линейные размеры, параметры прошивки, плотность, сжимаемость, содержание органических веществ, влажность.

6.4 При периодическом контроле определяют: упругость, разрывную нагрузку и теплопроводность при температуре 10 °С, 25 °С, 125 °С и 300 °С — не реже одного раза в полугодие, а также при каждом изменении сырья и/или технологии производства.

6.5 Теплопроводность при условиях эксплуатации А и Б и паропроницаемость определяют при постановке продукции на производство и при каждом изменении сырья и/или технологии производства.

6.6 Группу горючести определяют при постановке продукции на производство, получении сертификата пожарной безопасности и при каждом изменении применяемых материалов (обкладок), сырья и/или технологии производства.

6.7 Нормальный коэффициент звукопоглощения определяют при постановке продукции на производство и при каждом изменении сырья и/или технологии производства (при получении заказа на звукопоглощающие маты).

6.8 Содержание вредных веществ и удельную эффективную активность естественных радионуклидов определяют не реже одного раза в год, при получении гигиенического сертификата и при каждом изменении сырья и/или технологии производства.

Радиационно-гигиеническую оценку матов допускается проводить на основании паспортных данных поставщиков минерального сырья, применяемого для изготовления матов, о содержании естественных радионуклидов в этом сырье.

При отсутствии данных поставщика о содержании естественных радионуклидов в минеральном сырье предприятие-изготовитель матов должно не реже одного раза в год, при получении гигиенического сертификата и при каждой смене поставщика определять содержание естественных радионуклидов в сырье и/или матах.

6.9 Изготовитель вправе устанавливать иные сроки проведения периодических испытаний, но не реже указанных в настоящем стандарте.

6.10 Принятую партию матов оформляют документом о качестве, в котором указывают:

— наименование предприятия-изготовителя и/или его товарный знак;

— наименование и условное обозначение матов;

— номер партии и дату изготовления;

— количество матов в партии, м;

— результаты испытаний, в том числе сведения о группе горючести и удельной эффективной активности естественных радионуклидов;

— рекомендуемую область применения;

— обозначение настоящего стандарта;

— знак соответствия, если продукция сертифицирована.

6.11 В документе о качестве указывают результаты испытаний, рассчитанные как среднеарифметические значения показателей матов, вошедших в выборку и соответствующих требованиям настоящего стандарта.

7 Методы испытаний

7.1 Общие требования к проведению испытаний — по ГОСТ 17177.

7.2 Длину, ширину и толщину матов определяют по ГОСТ 17177. Толщину матов марок 35 и 50 определяют под нагрузкой (100±5) Па.

7.3 Расстояние между кромкой и крайним швом, между швами, шаг шва и длину разрывов швов определяют линейкой по ГОСТ 427 с погрешностью не более 1 мм. Расстояние между кромкой и крайним швом и между швами определяют на расстоянии (150±10) мм от торцевых краев, затем через каждый 1 м длины мата.

Шаг шва определяют измерением одного стежка на каждом метре длины швов.

За результат принимают среднеарифметическое значение измерений параметров прошивки мата.

7.4 Плотность, сжимаемость под удельной нагрузкой 2000 Па, упругость, содержание органических веществ и влажность определяют по ГОСТ 17177.

Пробу для определения влажности и содержания органических веществ составляют из пяти точечных проб, отобранных в четырех углах и посередине каждого мата, попавшего в выборку.

7.5 Определение разрывной нагрузки

7.5.1 Средства контроля

Разрывная машина, обеспечивающая растяжение образца со скоростью движения активного захвата не более 20 мм/мин и позволяющая измерять значение разрывной нагрузки с погрешностью не более 1%.

Зажимы с плоскими и ровными рабочими поверхностями длиной не менее 100 мм и шириной не менее 40 мм, позволяющие зажать образец по всей его ширине.

Металлическая линейка по ГОСТ 427.

7.5.2 Подготовка к проведению испытания

Разрывную нагрузку определяют на образцах без обкладки.

От каждого мата, попавшего в выборку, вырезают по одному образцу длиной (600±10) мм, шириной (100±3) мм и толщиной, равной толщине изделия, на расстоянии не менее 50 мм от края в местах, не имеющих разрывов швов. Шов должен совпадать с продольной осью изделия, а концы прошивочного материала должны быть на 100-150 мм длиннее образца.

Перед испытанием концы прошивочного материала связывают между собой для исключения роспуска швов.

7.5.3 Проведение испытания

Образец закрепляют в зажимах так, чтобы прошивочный материал при испытании не проскальзывал в отверстие зажимов, а прилагаемое усилие проходило вдоль шва. Нагружение образца проводят со скоростью 20 мм/мин. За результат испытания принимают нагрузку, при которой произошел разрыв образца.

Результат испытания образцов, разорвавшихся ближе 50 мм от кромок зажимов, не учитывают.

Разрывную нагрузку вычисляют как среднеарифметическое значение результатов испытаний всех образцов.

7.6 Теплопроводность при температуре 10 °С, 25 °С и 125 °С определяют по ГОСТ 7076, при температуре 300 °С — методом экстраполяции.

7.7 Паропроницаемость определяют по ГОСТ 25898.

7.8 Нормальный коэффициент звукопоглощения определяют по ГОСТ 16297.

7.9 Группу горючести определяют по ГОСТ 30244.

7.10 Удельную эффективную активность естественных радионуклидов определяют по ГОСТ 30108.

7.11 Санитарно-гигиеническую оценку матов (количество выделяющихся вредных веществ) проводят лаборатории, аккредитованные в установленном порядке, по действующим методикам, согласованным с органами санитарно-эпидемиологического надзора.

7.12 По согласованию с потребителем или в соответствии с заключенными контрактами допускается проводить испытания прошивных матов методами, не приведенными в настоящем стандарте. В случае разногласий испытания следует проводить по ГОСТ 17177.

8 Транспортирование и хранение

8.1 Транспортирование

8.1.1 Маты перевозят в крытых транспортных средствах любым видом транспорта. Допускается по согласованию с потребителем использовать другие транспортные средства, при этом ответственность за качество матов несет потребитель.

8.1.2 Погрузку матов в транспортные средства и перевозку осуществляют в соответствии с правилами, действующими на транспорте конкретного вида, соблюдая требования к транспортной маркировке по ГОСТ 14192.

8.2 Хранение

8.2.1 Маты должны храниться у изготовителя и потребителя в крытых складах в упакованном виде раздельно по маркам и размерам.

8.2.2 Допускается хранение упакованных матов, уложенных на поддоны или подкладки, под навесом, защищающим маты от воздействия атмосферных осадков.

8.2.3 Высота штабеля матов при хранении не должна превышать 2 м. Отгрузка матов потребителю должна проводиться после их выдержки не менее суток на складе изготовителя.

8.2.4 Срок хранения матов — не более 6 мес с даты их изготовления. По истечении срока хранения маты должны быть проверены на соответствие требованиям настоящего стандарта, после чего принимается решение о возможности их применения по назначению.

9 Указания по применению

9.1 Маты применяют в соответствии с требованиями действующих строительных норм, сводов правил или проектной документации.

9.2 До проведения теплоизоляционных работ при строительстве и реконструкции зданий и сооружений и монтажно-изоляционных работ при теплоизоляции промышленного оборудования и трубопроводов маты должны находиться в упакованном виде в условиях, исключающих их увлажнение и механическое повреждение.

Приложение А (справочное). Тепловлажностные характеристики матов

Приложение А
(справочное)

Таблица А.1 — Тепловлажностные характеристики

Наименование показателя

Значение показателя для матов марки

35

50

75

100

125

Теплопроводность, Вт/(м·К), не более, при условиях эксплуатации:

А

0,044

0,042

0,042

0,041

0,041

Б

0,050

0,047

0,045

0,045

0,045

Паропроницаемость, мг/(м·ч·Па)

0,042-0,046

0,040-0,044

0,038-0,042

0,038-0,042

0,038-0,042

Электронный текст документа
подготовлен ЗАО «Кодекс» и сверен по:
официальное издание
М.: Стандартинформ, 2012

docs.cntd.ru

характеристики и преимущества, маркировка, цены

Минеральная вата – это теплоизоляция из каменных пород, например, базальта (Технониколь). В ее структуре находится много воздуха – не менее 90 %, за счет чего она и имеет низкий коэффициент теплопроводности. Производится минвата в виде плит, обычных рулонов и прошивных матов без обкладки или с ней. То есть одна или две стороны теплоизоляции могут быть закрыты фольгой, стеклотканью, стеклосеткой, металлической сеткой, бумагой или другим материалом. Мат прошивается насквозь продольно или поперек тонкой проволокой, прочной капроновой или стеклонитью. Благодаря такому способу изготовления прошивных теплоизоляционных плит сокращается количество вносимого органического связующего. К тому же из-за этого повышаются физико-механические характеристики.

Оглавление:

  1. Разновидности и их характеристики
  2. Сфера применения
  3. Расценки

Описание особенностей и видов

Маты выпускаются только прошитыми и в зависимости от материала обкладки меняется степень их возможной температурной нагрузки. Также производятся различной длины от 1 до 6 м с шириной 50, 60 или 100 см, чаще всего используется последний вариант. Толщина мата из минеральной ваты может быть от 20 до 120 мм в зависимости от области применения. Важной особенностью такой теплоизоляции является ее повышенная устойчивость к воздействию огня. На протяжении длительного времени от получаса она защищает конструкции от повреждения, а также не позволяет распространиться пожару дальше. Максимально возможная температура нагрева может достигать +750°C (иногда даже и до +1100°С), так как прошивные маты получают из минеральной ваты. Благодаря чему, судя по отзывам изготовителей и специалистов, значительно увеличивается время для эвакуации людей и оборудования из здания.

Так как маты прошиваются, они имеют хорошую упругость и сжимаемость. В итоге прошитые теплоизоляционные плиты Технониколь или другой марки отлично прилегают практически к любому типу основания и конструкции. При этом они имеют небольшой вес, за счет чего не создается значительного давления на утепляемый объект. Плотная структура позволяет выдерживать механические нагрузки.

Обзор положительных качеств минерального мата:

1. низкий коэффициент теплопроводности – 0,03-0,04 Вт/(м·К), благодаря чему теплопотери могут сократиться на 42%;

2. негорючий материал с малым количеством выделяемого дыма;

3. отличные звукоизоляционные характеристики;

4. экологически чистый и безопасный;

5. устойчив к воздействию высоких температур и различных кислот, масел, щелочей;

6. слабая способность впитывать в себя воду и паропроницаемость;

7. не является средой обитания для грызунов и не поддерживает разрастания плесени и грибков;

8. длительный срок эксплуатации – 50 лет;

9. не теряет своей структуры даже под постоянным влиянием вибрации;

10. не гниет и не боится коррозии;

11. простой монтаж и удобная транспортировка.

Производится прошивная рулонная теплоизоляция следующих видов:

  • М1 или МП – без обкладки;
  • М2 или МС – с металлической сеткой;
  • М3 или СТ – со стеклотканью.

Маты с маркировкой М1 и М2 выдерживают температуру до +750°С, а М3 – не более +450°C. На стоимость, по которой можно их купить, значительно влияет материал обкладки.

Область применения

Благодаря своим теплоизоляционным и огнеустойчивым характеристикам, прошивной утеплитель используют в частном и промышленном строительстве (авто- и авиастроение). Также в пищевой индустрии, для укладки на волнистые, цилиндрические, округлые поверхности, как, например, трубы, воздуховоды, паропроводы, электрофильтры и многое другое. Отделывают прошивными минераловатными матами без обкладки и с ней турбины, котлы, сушилки, парогенераторы, охлаждающие камеры с целью снизить уровень шума и теплопотери. Нередко они монтируются в системах вентиляции. Ко всему этому базальтовая прошивная теплоизоляция применяется для защиты различного оборудования (котлов), резервуаров, транспортных средств.

В строительстве зданий с небольшим количеством этажей ее применяют при возведении каркасных перегородок, чердаков, мансард, стен, бань или саун. Ко всему этому прошивные маты используются в качестве среднего слоя в перекрытиях между этажами и местах обшивки.

Стоимость

Расценки на рулонную прошитую теплоизоляцию зависят от марки, толщины, плотности, а также наличия обкладки. Таблица цен, по которым можно купить теплоизоляционные прошивные маты:

Наименование Толщина, мм Тип обкладки, количество отделанных ей сторон Цена за 1 м3, рубли
М1-75 50-60 2100
М2-75 50 МС с одной 2600
60-70 2530
50 МС с двух 3000
60-70 2950
М3-75 50 СТ с одной 2550
60-70 2500
50 СТ с двух 3000
60-70 2850
М1-100 50-100 2250
М1-125 50-80 2600
М2-100 50 МС с двух 3150
60-100 3050
М3-100 50 СТ с двух 3150
60-100 3000
М3-125 60-80 3350
Rockwool МП-75 50-100 1850
МП-100 50-100 2050
МП-100 60-80 МС с одной 2700
МП-125 50-100 2800
Технониколь TH 80 40 Стальная проволока 5200
100 4200
ТН 80 Г1 40 Гальванизированная проволока и кашированный алюминиевой фольгой 6700
100 4900
ТН 100 40 Стальная проволока 5850
100 4300
ТН 100 Г1 40 Стальная проволока и кашированный армированной фольгой 7150
100 4800

Важно соблюдать установленные производителем правила хранения и транспортировки. Складывать прошивные маты разрешено только в крытых помещениях или под навесом, главное, чтобы они не подвергались воздействию атмосферных осадков. Высота штабеля минераловатного прошитого утеплителя не должна быть более 3 м. Рулонную теплоизоляцию такого типа используют только в качестве не нагружаемого материала. Для строительства следует приобрести изделия, прошитые продольно. Все работы по монтажу можно провести своими руками.

obogrevguru.ru

Прошивные теплоизоляционные маты из минеральной ваты

Содержание

Очень востребованным стройматериалом для граждан, в промышленном строительстве являются прошивные маты из каменной ваты, имеющих ряд преимущественных сторон.

Они используются в работах: теплоизоляционных, звукоизоляционных, изоляционных оборудования с высокой температурой, газоходов, электрических фильтров и паропроводов. Использование данного материала востребовано в разных типах строительной сферы.

Прошивной мат из минеральной ваты, с сеткой

Именно об этой продукции в данной статье сейчас и пойдет речь. Заметим, что каменная вата для здоровья не опасна.

1 Общая информация

Прошивные маты — это материал изготовлен из базальта, обладающий огнезащитным действием. Идет на продажу в рулонах или в форме плиты.

Основное его преимущество — негорючесть. Для утеплителя это качество крайне важное. Ведь теплоизоляционными материалами отделывают стены, потолки, полы, да и вообще, практически все конструкции.

Использовать горючие утеплители — это значит сознательно подвергать себя опасности. Минвата же с подобными проблемами не сталкивается, а потому и так серьезно ценится в профессиональной сфере.

Рассмотрим состав прошивных изделий из минваты с клеем для минераловатных утеплителей:

  • мат имеет гальванизированное покрытие;
  • стальную и оцинкованную сетку;
  • металлическую проволоку, прошивающую его.

Это все обеспечивает жесткость изоляции, и служит облегчением монтажных работ. Важным фактором является правильное хранение.
к меню ↑

1.1 Как правильно хранить?

Необходимо хранить маты: в скрытых складах, под навесным сооружением, функцией которого является защита и безопасность (от погодных изменений). Важно убедится в том, что на них не будут действовать атмосферные показатели. В особенности уязвивам минвата к дождю и атмосферным осадкам.

Перед укладкой матов для хранения (например если это базальтовый утеплитель Изовол) необходимо их поместить в спецконтейнеры, второй вариант — в штабеля на поддоны. Параметры штабеля — 3 м. Впрочем, тут уже надо ориентироваться на конкретные изделия, что есть в открытом доступе.

Использование матов для утепления самонесущих стен

Не исключено, что в вашей ситуации под руками будут другие вариации оборудования для хранения. Ничего плохого в этом нет. Главное — защитить материал и уложить его правильно.
к меню ↑

1.2 Основные нормы качества

Нормами качества являются следующие показатели:

  1. Марки матов, которые изготавливаются: 35, 75, 50, 100, 125.
  2. Существует температурный показатель имеющий предел при применении этого материала.
  3. Должно быть соответствие с номинальными размерами и с допустимыми отклонениями па размерам. Например: при длине 1000 — 6000 мм — допустимо отклонение ± 2%. При ширине 500, 1000 (мм) ± допустимо полтора %. Если толщина: 40 — 120 (мм) допустимо ± 10%.

Существуют такие исключения, особенно для теплоизоляции Изовер:

  • Допущен выпуск матов, имеющих другие размеры, на заказ потребителя.
  • Если мат имеет строительное назначение, то «-» отклонения связанные с шириной — не допустимы.
  • Если мат выпущен для теплоизоляционных работ в трубопроводах, «-» отклонения связанные с длинной — допустимы.
  1. Обязательна прошивка матов. Сплошной шов должен идти: продольно, поперечно. Необходимо покрытие обкладкой. Обкладка прошивается в количестве от 4 до 6 раз, когда длина в пределах 2000 мм. Маты без обкладок имеют куда более посредственные свойства, поэтому популярностью не пользуются.

В некоторых случаях они выпускаются без прошивания, когда идут в рулонах производимые с связующего на синтетике. Процесс изготовления заканчивается этапом выхода из камерного отдела.

Там проходит тепловая обработка. Рулоны теплоизоляции Урса после последней стадии производства подлежат упаковке в крафт-бумажные изделия.

  1. Прошивка должна соответствовать прописанным нормам.
  2. Недопустимо: разрывание смежных стежков; превышение разрыва более 10 % по длине швов. Распускать швы также запрещено.
  3. Необходимыми условиями обозначений является: их сокращение в названии изделий, стандартах и обкладки; включается марка обозначающая плотностные характеристики; номинальный размер.

Прошивные маты в рулонах

Существуют требования к сырью, его материалам, а именно:

По ГОСТу номер 4640 — при выпуске прошивных матов, необходима минеральная вата. Чаще всего применяется минвата Nobasil, минвата МІНМАТ РЕВЕРБЕРІ (теплоизоляционные процессы), минвата ROCKWOOL.

Минеральная вата Rockwool (применяемая в прошивных матах) подлежит выпуску по двум стандартам: «80» и «105».

Маты из минеральной ваты Rockwool и утеплителя Hotrock часто используют в изоляции высокотемпературных поверхностей, для изоляции труб и трубопроводов. Есть еще фольгированные маты из минеральной ваты Rockwool, которые предназначены для: термоизоляции и противоконденсатной изоляции.

Минвата — это волокнистый материал. Её структура зависит от сырья и его производства. Минвата выпускается в двух основных формах: рулонах и идет как плиты. Минвата имеет массу достоинств. Например, теплопроводность, стойкость, звукопоглощение.

Минвата широко используется во многих процессах на стройке. Плиты минваты применяются для утепления фасадов. Такие плиты характеризуются плотностью — 140 кг/куб.м. Эти плиты обладают защитной функцией — водопоглощением. Для стабильной геометрии изделий плиты — зазоры не допустимы.

Сравнивая их с пенополистиролом, плиты минваты тяжелее, но они больше поглощают воду. Выбор плиты минваты послужит верным решением для промышленного строительства. Плиты из минваты также мягче, чем из пенополистирола.

Синтетические смолы (водорастворимые) применяются для связывания, а масляные, кремнийорганические дополнения — как гидрофобизирующие добавки.

Металлическая сетка, из базальта и кремнезованной ткани служит для проведения обкладки. Нити являются прошивающим материалом.

Весь состав мата указывается изготавливающей фирмой в специальной документации. Производство прошивных матов требует соответствия с ГОСТ.
к меню ↑

1.3 Преимущества и свойства

Существует три главных преимущества:

  1. Данный материал как и базальтовая теплоизоляция Парок достаточно удобный и быстрый для монтажа.
  2. Стойкий к химическим веществам.
  3. Огнестойкий.

Прошивные маты из минеральной ваты, упакованы на складе

Теплоизоляционные, звукоизоляционные и другие виды материалов, имеющие сертификат качества. Сертификат качества указывают на изготовление изделий по ГОСТ требованиям, параметрам. При продаже всех стройматериалов магазины вручают сертификат качества.

Сертификат качества — гарантирует службу материала длительный период. Имеет также значение правильная его оценка и достоверность.

Существует масса фирм-производителей, которые могут предложить огромный выбор прошивных матов из минваты, соответствующие ГОСТ . На всех матах есть наклейки и указанный ГОСТ. А ГОСТ, как известно, определяет: качество, полезность.

Каждому стройматериалу проверенному по стандартам ГОСТ выдается номер. Каждый ГОСТ разработан комитетом, отвечающим за стандартизацию.

ГОСТ также содержит: правила хранения, приема, методичность испытаний и транспортировку прошивных матов из минеральной ваты.

Теплоизоляционные прошивные маты из каменной ваты одни из числа эффективных. Необходимость использования матов достаточно высока. Размер матов, параметры матов, характеристики матов — все выдерживается производителем.

Теплоизоляционные прошивные маты производятся с добавкой связующего, в количестве — 2 %. Теплоизоляционные свойства образует наличие в структуре многих каналов, где воздух является неподвижным и из минимальной теплопроводностью.

Минеральные маты экологически чисты, что является значительным дополнительным преимуществом.

Звукоизоляционные прошивные маты из минваты часто используются электрическими станциями, нефтехимических объектами. Среди прошивных звукоизоляционных матов очень качественный материал от компании ТЕХНОНИКОЛЬ.

Типы матов из минеральной ваты включают еще 3 вида таких материалов: фольгированные, ламинированные и ламельные.

Использование прошивных матов ежегодно набирает обороты, ведь сфера строительства развиваете быстрыми темпами.

Растет также доля использования прошивных матов из минеральной ваты в изоляции труб, а также использование прошивных матов в изоляционных работах в паропроводах. Прошивной мат — отличная помощь во многих вопросах при промышленном строительстве и в гражданском.
к меню ↑

1.4 Утепление труб в промышленности прошивными матами (видео)

uteplimvse.ru

Маты минераловатные прошивные МП-75 без обкладки

Маты минераловатные МП-75, без обкладки – применяются при теплоизоляции трубопроводов с большим радиусом кривизны; эксплуатация материала может проводиться при температуре рабочей поверхности от минус 180 до плюс 700 градусов. Также маты могут быть использованы в качестве теплоизоляции при строительстве различных сооружений и конструкций, транспорта, а также для самостоятельного утепления поверхностей потолка, стен и пола.

Основные свойства:

1.Обладают высокой стокостью:

  • способны выдерживать нагревание до температурного порога в 700 градусов, при этом сохраняя свои свойства в неизменном виде
  • не вступают во взаимодействие с органическими растворителями: маслами, щелочами, не изменяют свои свойства в слабокислой среде
  • не поддаются воздействию со стороны гнилостных бактерий

2. Не содержат формальдегид, не оказывают отрицательного воздействия на природную среду.

3. Обладают хорошими звукоизоляционными свойствами.

4. Обладают низкой теплопроводностью.

5. Имеют длительный период эксплуатации.

6. Имеют небольшую массу, удобны для транспортировки.

Технические параметры:

Маты минераловатные МП-75, без обкладки – созданы на основе минеральной ваты, произведенной из каменного сырья.

1. Размеры матов МП-75: длина – 2000 мм; ширина – 1000 мм; толщина – 50, 60-80 мм.

2. Средняя плотность минеральной ваты в матах составляет около 75 кг на куб.м.

3. Средняя теплопроводность материалов составляет около 0,039 Вт (м.К.), значения получены при температуре окружающей среды плюс 25 градусов, погрешность составляет 5 градусов.

4. Средняя возможная сжимаемость материала составляет не больше 35%.

5. Средний показатель влажности материала имеет значение не более 1%.

6. Средний уровень содержания органических веществ не достигает значения 2%.

7. Средние значения упругости и гибкости матов составляют около 90%.

Маты производятся в рулонах, упакованных в фирменный пакет. Транспортировка матов может осуществляться любым видом транспорта.

www.ton-m.ru

Теплоизоляционные прошивные маты М1-75, М1-100, М1-125 ГОСТ 21880-94

На этой странице мы предлагаем прошивные маты марок МКРВ, МПБ, МП, М1 (М1-75, М1-125, М1-100), М2, ТИС, БСТВ, соответствующие ГОСТ 21880-94 и ГОСТ 21880-2011. Изделия используют в промышленности и строительстве.

Расчет стоимости Маты прошивные

Наши менеджеры ответят Вам в течение 2 минут и помогут выгодно купить данный материал

Прошивные маты обладают оптимальными характеристиками. Основные свойства продукции и требования к ней представлены в таблице ниже.












Упаковка

Пленка

Сертификация

Необходимы гигиенический сертификат и сертификат пожарной безопасности

Устойчивость к горению

Группа горючести — НГ. Температура спекания волокон базальта — 1100 °С. До её достижения основной материал не теряет своих свойств. Ввиду того, что в прошивных матах разных марок (МП, МПБ и пр.) используют дополнительные материалы, большинство изделий разрешено применять при температуре до +700 °С

Звукоизоляция

Эффективный звукоизолятор, который можно монтировать на полу, потолке и стенах

Химическая стойкость

Высокая стойкость к щелочам, маслам, растворителям. Полотна можно использовать в умеренно-кислотных средах

Плотность, кг/м³

50–85, для матов М1, М2, М3 — 85–110

Сжимаемость, %

< 40–55

Температура использования

До +700 °C

Теплопроводность при отсутствии влаги в волокнах и температуре воздуха +25 °С, λ25, Вт/м·К,

< 0,046

Влажность, %

< 2

Массовая доля органических веществ, %

< 10,0

Представленные характеристики теплоизоляционных прошивных матов носят ознакомительный характер — разные марки изделий из минеральной ваты обладают определенными особенностями.

Бережно доставим «Маты прошивные»
в ваш город

Расчет стоимости

А ТАКЖЕ:

Подробнее об ассортименте и преимуществах минераловатных прошивных матов

В нашем каталоге есть изделия следующих типов:

  • М1 — минераловатные маты без обкладки.
  • М2 — создаются в обкладке из металлической сетки, которая придает полотнам прочность на растяжение и защищает от ударов. Преимущественно используются для утепления промышленных трубопроводов. Изделия типа М2-75 неприменимы к оборудованию.
  • БСТВ (базальтовое супертонкое волокно) — универсальная продукция, применяемая в промышленности и быту. Базальтовые прошивные маты этого типа являются огнеупорными. Их можно применять к трубопроводам, промышленному оборудованию, для утепления домов, теплоизоляции бань и саун.
  • ТИС — стекловолоконные изделия. Негорючие, устойчивы к воздействию влаги. Используются на судах, атомных электростанциях, в трубопроводах, промышленном оборудовании.
  • МП — изделия прошиты проволокой, не имеют прокладки. Востребованы в гражданском и промышленном строительстве. Могут применяться к оборудованию, трубопроводам. В ассортименте есть прошивные маты типов МП-100, МП-125.
  • МПБ — продукция из базальтового холста.
  • МКРВ — изделия из огнеупорного муллитокремнеземистого войлока.
  • ТИБ — прошивные маты из супертонкого волокна в обкладке из кремнезема, стеклоткани или базальта. При минимальной толщине обеспечивают высокий уровень теплоизоляции, поэтому их применяют для теплоизоляции промышленного оборудования, работающего при температурах от −260 до +700 °С.
  • МБПЭ — маты, отличающиеся высокой вибростойкостью. Их называют энергетическими — хорошо подходящими для изоляции энергетического оборудования (электрических установок, тепловых котлов и т. д.). Применимы для создания звуко- и теплопоглощающих прокладок в межэтажных перекрытиях.
  • Фольгированные маты. Слой алюминиевой фольги повышает стойкость к пару, влаге. Покрытие отражает тепло, делая изделия более эффективными.

Базальтовые прошивные маты из минеральной ваты обладают следующими преимуществами:

  • низкая теплопроводность:
  • высокая паропроницаемость — под обшивкой не образовывается конденсат, поэтому металлические части не ржавеют;
  • устойчивость свойств, геометрических форм к высоким температурам;
  • экологическая безопасность — в полотнах не содержится веществ, которые способны навредить человеку или окружающей среде;
  • огнеупорность;
  • эластичность, упругость — это позволяет создавать покрытие округлых поверхностей, не оставляя зазоров;
  • устойчивость к разложению под воздействием бактерий, микроорганизмов;
  • благодаря низкой массе полотна не создается ощутимой нагрузки на утепляемые объекты;
  • минимальный срок эксплуатации — 50 лет;
  • хорошие звукоизоляционные показатели;
  • устойчивость к вибрациям.




Наименование продукции Температура применения, °С Размеры, мм Плотность, кг/м3 Теплопро-водность, λ, Вт/м°К при t=25°С Группа горючести
Маты минераловатные М1-100 без обкладочного материала от –180 до +700 2000х1000х60(80) Свыше 85 до 110 0,036 НГ
Маты минераловатные М2-100 в обкладке металлосеткой с одной или двух сторон от –180 до +700 2000х1000х60(80) Свыше 85 до 110 0,036 НГ
Маты минераловатные М3-100 в обкладке стеклотканью с одной или двух сторон от –180 до +700 (со стороны минеральной ваты), от –180 до +450 (со стороны стеклоткани). 2000х1000х60(80) Свыше 85 до 110 0,036 НГ

Сфера применения прошивных минераловатных матов из базальтового волокна

Представленная продукция используется:

  • для утепления магистральных трубопроводов — крупных трасс, подающих нефть, газ, горячую воду для отопления и пр.;
  • тепло- и звукоизоляции промышленного оборудования, в том числе агрегатов, работающих при высоких температурах;
  • утепления и звукоизоляции каркасных жилых и производственных зданий;
  • внутренней тепло- и звукоизоляции жилых комнат, бань, технических помещений;
  • огнезащиты — базальтовые маты используют при создании специальных обшивок и перегородок;
  • создания пожароразделяющих прослоек в зданиях. Эти прослойки предназначены для локализации пожара — если в помещении возникает возгорание, минеральная вата не дает огню перейти в другие комнаты — естественно, при условии качественной укладки.

«Торговый Дом ПромСтройКомплект» — производитель огнеупорной и утеплительной продукции, в том числе прошивных матов. Мы работаем с 2009 года и обеспечили безопасность и энергоэффективность тысяч объектов, находящихся на территории России.

Представленные изделия по качеству, долговечности и характеристикам не уступают импортным аналогам. При этом цены на минераловатные прошивные маты ниже.

Мы можем предоставить материал любого типа в объеме до 100 м³ в течение нескольких дней. Хорошо налажена доставка в Нижний Новгород, Екатеринбург, Москву, Ижевск, Новосибирск, возможна транспортировка в другие регионы страны. При необходимости менеджер покажет сертификаты на продукцию.

Чтобы купить теплоизоляционную продукцию, уточнить информацию о доставке по Москве и другим городам, получить консультацию менеджера по поводу минераловатных матов и других изделий, позвоните по телефону 8 (800) 555-44-92.

ГОСТ Теплоизоляционные прошивные маты из минеральной ваты

psknn.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
