Подвесные строительные леса для ремонта и реконструкции мостов

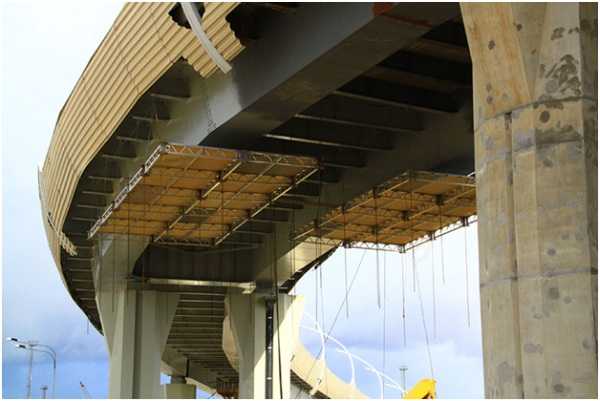

Подвесные леса для ремонта мостов – это временные пространственные металлоконструкции, которые подвешиваются прямо к сооружению и не опираются на землю.

Особенности и классификация

Вся конструкция висячего временного сооружения подвешивается на кронштейнах к ремонтируемому объекту. Обычно в комплект таких лесов входят только подвесные стоечные либо струнные несущие элементы. Сами кронштейны или несущие балки, к которым подвешиваются леса, рассчитываются и изготавливаются в каждом конкретном случае отдельно, ведь строение и особенности конструкций каждого моста отличаются.

Довольно часто в роли несущих балок и кронштейнов используются швеллера, сварные фермы или двутавры подходящего сечения. Способ крепления этого элемента к мосту может быть различным и должен разрабатываться отдельно в зависимости от особенностей мостового сооружения.

В настоящее время известно два типа подвесных лесов, которые применяются для ремонта и реконструкции мостов:

— подвесные конструкции на хомутовых крепежах;

— струнные висячие сооружения.

Конструкции для ремонта мостов на хомутах

Данный тип лесов изготавливается из стальных трубчатых элементов, соединяющихся посредством хомутовых замков. Эти сооружения очень напоминают традиционные хомутовые леса с той лишь разницей, что они не устанавливаются на грунт возле сооружения, а подвешиваются к нему.

Всё сооружение также выполняется в виде отельных ярусов, подвешивающихся один к другому. Только первый ярус крепится к несущей консоли, а все остальные подвешиваются снизу по очереди.

Данные вспомогательные конструкции используются в таких случаях:

  • Мостовое сооружение имеет значительную высоту и монтаж традиционных стоечных лесов невозможен.
  • Под мостом проходят транспортные коммуникации или расположены иные постройки, препятствующие размещению обычных вспомогательных металлоконструкций.
  • Нет возможности закрепить стоячие леса к опорам мостового сооружения.
  • Требуется выполнить ремонт пролёта моста.
  • Порой при сжатых темпах работ могут одновременно монтироваться конструкции традиционных лесов и подвесных сооружений.
  • Подвесные леса могут использоваться для ремонта любых мостов над водной гладью.

Струнные металлоконструкции

Принцип монтажа этого типа лесов такой же, как и у хомутовых сооружений. Основное отличие между двумя этими сооружениями состоит в типе несущего каркаса: у хомутовых лесов используется стальной трубчатый стоечный элемент, а у струнных конструкций – сверхпрочная струна.

Для изготовления струнных подвесных лесов используется стальная струна высокой прочности диаметром 22-25 мм. Этот элемент состоит из отдельных звеньев, каждое из которых длиной по 4 м. Все звенья соединяются в один элемент при помощи болтовых шарнирных соединений.

Для укладки рабочих настилов на струны крепятся специальные крюки, на которые в свою очередь укладываются прогоны. К струнам вокруг настилов крепятся ограждения и борта.

При монтаже струнных лесов шаг струн принимается равным 2,5-4 метра. Рабочие подмости выполняются шириной 2,5 метра. Обычно грузоподъёмность подвесных струнных лесов составляет 0,2 т, но она может быть увеличена за счёт использования более частого шага струн.

Сборка всех составляющих элементов подвесных лесов выполняется на земле, а к сооружению они подвешиваются только после сборки при помощи строительного крана. Безопасность работы на таких лесах гарантируется благодаря использованию повышенной несущей способности струн, которая в шесть раз превосходит нормативные показатели.

Правила использования подвесных лесов

Монтаж и использование подвесных лесов для ремонта и реконструкции мостов должны проводиться в соответствии со следующими правилами:

  1. Для предотвращения раскачивания лесов применяется их дополнительная фиксация к устойчивым прочным элементам конструкции моста.
  2. Установка настилов производится только после того, как все составляющие элементы надёжно зафиксированы.
  3. Крепёжные и соединительные детали лесов монтируются на несущие элементы конструкции до момента их подвески на сооружение.
  4. Все крюки, на которые впоследствии будут установлены настилы, должны пройти испытания на прочность. Для этого их нагружают на 15 мин. в два раза больше, чем планируется при эксплуатации. Результаты испытаний заносятся в журналы испытаний.
  5. Подвесные настилы таких лесов должны ограждаться со всех сторон.
  6. Для подъёма и спуска на настил рабочих используются вертикальные коммуникации, идущие в комплекте с изделием.
  7. Собранные и установленные леса можно эксплуатировать только после их проверки на прочность. Для этого сооружение в течение часа нагружается на 20 % больше, чем планируется в ходе использования.
  8. Все рабочие на лесах должны пользоваться страховочными поясами и канатами.

scafo.ru

Строительные леса: виды, характеристики — твойдомстройсервис.рф

Что бы построить жилой дом из брёвен, для начала нужно собрать на месте строительства сруб бревенчатый дома, изготовленный в лапу по проекту от компании ТвойДомСтройСервис, из Вологодской области  или другое строение  из бревна, бруса или кирпича. Для строительства  зданий, требуется строительные леса. В случае реконструкции или реставрационных работ обойтись без строительных лесов невозможно. В малоэтажном деревянном строительстве ещё используются самодельные леса, сделанные из досок и бруса, и скреплённые при помощи гвоздей и шурупов. Для проведения строительных работ, отделочных работ  по устройству фасадов высотных строений применяются металлические разборные леса. Какими они бывают расскажем в данной статье.

Какие бывают строительные леса

Современные промышленные методы производства позволили создать достаточно большое число разнообразных систем подмостков. Наиболее часто используемые строительные леса имеют модульную конструкцию и основаны на использовании большого числа универсальных стоек, замков, фиксаторов и щитов, позволяющих получить необходимые общую высоту конструкции и размеры рабочей зоны постройки.

Все современные виды и типы строительных лесов имеют разборную основу. При этом для монтажа и установки не используется специализированный инструмент или средства крепежа.

Существует около десятка видов строительных лесов, чаще всего в строительстве используют:

  • Многосекционные модульные схемы с использованием различных вариантов крепежных замков – хомутов, штырей или распорных клиньев;
  • Подвесные системы лесов, выполненные в виде трубчатой рамы, закрепляемой консольно на силовых элементах здания
  • Чашечные системы, позволяющие быстро и без особых усилий развернуть строительные леса для монтажных или ремонтных работ;
  • Вышки (туры) передвижные.

Подвесные системы строительных лесов позволяют работать на очень большой высоте и быстро менять свое местоположение по установленным направляющим. Благодаря системе рычагов и балансиров оказалось возможным отказаться от установки опор на территории, непосредственно прилегающей к стенам фасадной части.



Остальные системы в своей основе имеют рамную конструкцию, опирающуюся на фасад здания и площадку вдоль ленты фундамента.

Основные принципы построения строительных лесов

Практически все виды строительных лесов основаны на использовании нескольких типовых изделий:

  • Продольной (горизонтальной) стальной трубчатой балки с элементами креплений на торцах;
  • Стандартного элемента вертикальной опоры – стальной трубы, диаметром в 2-2,5дюйма с замками крепления горизонтальных и диагональных балок.
  • Замковых устройств самых разнообразных конструкций: в виде спаренных хомутов, клиньев, ригелей, чашечных муфт.
  • Подъемных лестниц и опорных щитов, или настилов для строительных лесов.
  • Вспомогательных винтовых опорных домкратов и опорных подставок – башмаков.

Производитель определенной конструкции строительных лесов обязан оформить технический паспорт на изделие — строительные леса и получить сертификат соответствия. Строительная инспекция имеет право сверить соответствие монтажа лесов строительных, с нормативными актами утвержденные правительством.  К выбору конструкции необходимо подходить ответственно, так как от правильности выбора зависит не только возможность качественного и быстрого выполнения строительных работ, но и безопасность людей, на них работающих. Как правило, сборкой строительных лесов и поддержанием их работоспособности занимается специальная команда во главе с мастером.

Чтобы сделать правильный выбор, нужно проанализировать, для каких объектов предполагается их использовать. При этом обязательно учитывается высота объекта, его геометрическая конфигурация, максимальные нагрузки на раму, возникающие в процессе работы.

В профессиональном строительстве пользуются трубчатыми строительными лесами, изготовленными в промышленных условиях из нормальной стали и позволяющими поднимать людей и стройматериалы на большую высоту, обычно до 40м.

Строительные леса отличают:

  • По типу используемых конструкционных элементов и способу их соединения;
  • По грузоподъемности — максимальной высотой конструкции и воспринимаемой полезной нагрузкой;
  • ценой стандартного комплекта.

Клиновые, хомутовые, штыревые и рамные варианты

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до 100 метров. Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе.

Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин. У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах. Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты

.

Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов (концертных, театральных и др.).

Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров. Также штыревые системы удобны для заштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании. Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам.

Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными. Максимальная нагрузка допускается 200кг на кв.м. Высота лесов может достигать 100м.

Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны. Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать 100 метров, максимальная нагрузка в стандартном варианте — до 250кг на кв.м., в облегченном варианте — до 200 кг на кв.м.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и не поворотных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими (не поворотными) хомутами крепят вертикальные и горизонтальные балки под прямым углом. Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Хомутовые леса дополнительно крепятся на стену здания самозаклинивающими  пробками, которые также входят в комплект лесов. При необходимости в хомутовых лесах можно изменять высоту пролетов, шаг прогонов и стоек.

Чашечные системы и строительные вышки

Чашечная система получила свое название из-за непривычной формы гайки фиксирующего замка, имеющей форму чашки. Преимуществом схемы является возможность очень быстрого монтажа конструкции. Применяется для срочных работ, высотной сборки сцен или декораций в эстрадных и концертных выступлениях под открытым небом.

Строительная вышка-тур применяется для малоэтажных работ с фасадом здания, изобилующим большим количеством декора, выступов, башенок, балконов. Конструкция представляет собой рамную башню, опирающуюся на домкраты и колеса. Для установки к новому месту работы вышку необходимо снять с домкратных опор и с помощью цепной или тросовой лебедки перекатить по выровненной площадке на новую точку. Иногда такие вышки дополнительно оборудуются подъемными устройствами.

Подведём итоги

Для безопасности людей, которые могут оказаться вблизи стройки, и самих строителей используют фасадную сетку для строительных лесов, натягиваемую на всю конструкцию с внешней стороны объекта. Она предотвратит падение с лесов различного строительного мусора, инструментов и других предметов, из-за которых могут пострадать находящиеся поблизости прохожие, автомобили. С другой стороны, монтажная сетка защитит рабочих, находящихся на лесах, от порывов ветра и слепящего света и создаст более удобные условия для работы. Монтаж строительных лесов необходимо проводить по схеме технологической карты, в которой обязательно указывается последовательность проведения работ. Правильная сборка является залогом безопасной работы на них, и для окружающих людей.

xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

МДС 12-25.2006 «Леса строительные. Монтаж, расчет, эксплуатация»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Строительные леса – виды, комплектация, монтаж своими руками + Фото, видео

Многие считают, что строительные леса используются только для возведения домов. Но их область применения намного шире, да и разнообразие сегодня огромное.

Этимология названия

Свое название строительные леса получили неспроста. Дело в том, что сегодня можно найти разборные металлические конструкции, но буквально несколько десятков лет назад они делались исключительно из круглого или грубо обработанного бревна, т.е. того самого леса. Потребность в новых разработках возросла, когда появилась необходимость в возведении зданий более двух этажей.

Где применяются строительные леса, можно перечислять до бесконечности. Например, в судо- и самолетостроении широко используются хомутовые конструкции. А вот для ремонта водоналивных башен и водонапорных бункеров берут клиночные сооружения. Более того, подобные установки используются в шоу-бизнесе и спорте. Сцена, трибуны для зрителей или же трамплин для лыжников – все это не обходится без лесов. Еще на них можно повесить огромные колонки, экран и иную технику.

Комплектация и типы строительных лесов

Существует четыре основных типа подобных сооружений. Уделим внимание каждому из них и посмотрим примеры на фото. Наиболее дешевый, простой в эксплуатации и поэтому популярный вид – рамный. Монтаж строительных лесов этого типа одинаков, выбирать придется только размер. Комплектация включает опоры, вертикальные рамы, диагональные и вертикальные связи. Все элементы фиксируются между собой флажковыми креплениями. Всем эта установка хороша, только с ее помощью невозможно работать на зданиях со сложным фасадом.

Этого минуса нет у хомутовых конструкций. Эти строительные леса не имеют строгих геометрических размеров. Шаг стоек, ярусная высота и размеры рабочей зоны задаются любыми. Поэтому с их помощью можно обогнуть все балконы и козырьки, пример такого решения – на фото. Для установки строительных лесов такого типа используются поворотные и неповоротные хомуты. К недостаткам же следует отнести сложность монтажа и разборки.

В советском прошлом популярностью пользовались штыревые строительные леса. Название пошло из-за способа соединения. Монтаж строительных лесов заключается в соединении штырей горизонтальных элементов с полыми трубами вертикальных стоек. Это простая и очень мощная конструкция, но с очень большим весом.

Это еще не все виды строительных лесов, универсальными считаются клиновые сооружения. Их используют не только в строительстве, но и при возведении трибун, сцен, в кораблестроении и т.д. На фото приведены примеры, когда эти сооружения успешно помогают человеку в нестроительных целях. Благодаря клиночному соединению элементов, получается весьма надежная конструкция: вертикальные составляющие – трубы с фланцами, а горизонтальные – трубы с держателями.

Выбираем материал для лесов

Можно встретить алюминиевые, стальные, деревянные и оцинкованные строительные леса. Материал выбрать проще, чем определиться с типом конструкции. Алюминиевые леса, конечно же, легкие, мобильность – основное их достоинство. Сталь – крепкий и долговечный материал. Причем этот сплав легко ремонтируется, чего нельзя сказать про алюминиевые конструкции. Оцинкованные строительные леса не только крепкие, как и стальные, но и не боятся ржавчины, поэтому являются идеальными для фасадных работ. Защитное покрытие позволяет даже хранить их на улице.

Очевидно, что сталь и оцинкованные конструкции будут стоить дороже всего. Алюминиевые леса, строительная пригодность которых иногда под вопросом, обойдутся дешевле. Еще сталь и оцинкованный материал намного тяжелее, поэтому частая транспортировка невозможна, но зато на такие строительные леса можно нагрузить, кроме рабочих, еще и море материала. Так что если вы работаете много, на крупных и длительных объектах, то алюминиевые леса вам не подойдут. Именно поэтому их редко используют в плановом и масштабном строительстве, к тому же, быстро окупается и дорогостоящая конструкция из более надежных материалов, так что на них не экономят.

Все вышеописанные строительные леса состоят из металлических частей. Но не стоит забывать и об их деревянных предшественниках. Этот тип является наиболее простым в исполнении и составляет конкуренцию алюминиевым строительным лесам на частной площадке. Главное достоинство – экономичность, ведь смастерить их сможет практически каждый, своими силами и почти из подручных материалов, если, конечно, рядом имеется лес.

Но такая конструкция довольно громоздкая, и после работ ее необходимо где-то хранить, алюминиевые леса в этом плане иметь выгоднее. Конечно, деревянная конструкция тоже разбирается, но доски уже вряд ли можно будет использовать еще где-то. Они испачкаются и будут поколоты гвоздями. Кроме того, самодельные леса годятся для проведения работ максимум на уровне второго этажа, правда, в частном строительстве большего и не нужно.

Как самому поставить деревянные леса?

Безусловно, хорошие металлические строительные леса максимально удобны, но на них придется изрядно потратиться. Мы же сейчас рассмотрим, как можно сделать конструкцию самостоятельно и из подручных материалов, то есть дерева.

Как самому поставить деревянные леса — пошаговая схема

Шаг 1: Расчет материалов

Размер лесов зависит от габаритов здания, но есть универсальные требования. Расстояние между стойками не должно превышать 2,5 метра, а высота всей установки – 6 м. Очень важна и ширина настила, ведь на нем должен поместиться не только человек, но и оборудование, кирпич и иной строительный инвентарь. Обычно достаточно 1 метра, однако в индивидуальных случаях настил делается более широким. Примерную схему конструкции можно найти на фото строительных лесов в нашей статье.

Шаг 2: Подбор комплектующих

Для стоек и упоров используются доски сечением 50х100 мм или же брусья 10х10 см. Толщина распорок должна быть не менее 30 мм, настила – 50 мм. А вот ребра жесткости можно соорудить из досок толщиной 25 мм, более тонкие же рейки подойдут в качестве ограждающих элементов. Для фиксации используйте только строительные гвозди, саморезы не обеспечат настолько надежное соединение. Также следует заранее обеспокоиться, как осуществить демонтаж строительных лесов.

Вытаскивать гвозди может быть весьма проблематично, поэтому рекомендуется либо не забивать их до конца, либо класть деревянную прокладку между шляпкой и элементом сооружения, которую потом можно разбить.

Шаг 3: Монтаж каркаса

Комплектация строительных лесов уже приготовлена, можно приступить к сборке. Монтаж строительных лесов начинается с крупных составных частей. Два бруса укладываются на ровную горизонтальную поверхность на расстоянии длины лесов. Желательно, чтобы верхушка немного сходилась, это добавит устойчивости. Например, если между нижними частями брусьев расстояние 4 м, то сверху – не более 3,6 м. Далее с внутренней стороны крепим к ним боковины, это будут опоры для настилов. Проделываем аналогичную операцию еще с двумя брусьями.

Шаг 4: Установка поперечин

Боковые поперечины берутся разной длины, так как конструкция должна получиться пирамидальной. Правда, не стоит делать слишком большой угол схождения, чтобы расстояние между верхним настилом и фасадом здания получилось небольшое. Устанавливаем боковины вертикально и немного наклоняем их друг к другу, фиксируем поперечины длинными гвоздями. На фото видно, в каком порядке лучше это сделать. Чтобы соединить трапеции, вам понадобится помощник, лучше даже два.

Шаг 5: Завершающий этап

Осталось прибить к поперечным брускам настил. Для повышения безопасности можно установить и ограждения над каждым помостом. Прикрепляем к боковушкам дополнительные поперечины, и получится лестница. Заострите и закопайте концы опор в землю для большей устойчивости конструкции. Что же должно получиться, вы можете увидеть на наших фото. Описанная технология популярна в частном строительстве благодаря дешевизне и тому, что монтаж строительных лесов такого типа очень прост. Теперь этот вариант покорится и вам!

remoskop.ru

Леса строительные + фото

Построить жилой дом или офисное здание — мало, необходимо, чтобы оно нравилось заказчику и жильцам. Поэтому львиную долю времени в процессе отделки коробки постройки приходится уделять наружному оформлению фасада. В случае реконструкции или реставрационных работ обойтись без строительных лесов невозможно. В строительстве давно избавились от сбитых самодельных конструкций из досок и бревен, из-за которых и появилось такое название.

Строительные фирмы повсеместно используют многоразовые рамные конструкции строительных лесов, как более безопасные и надежные. Для небольших работ можно использовать деревянные самосборные строительные леса, построенные из деревянного бруса и горбыля. Безопасность таких сооружений можно обеспечить только для небольшой высоты, примерно на пару этажей. Поэтому в современном строительстве деревянные конструкции используются в основном для внутренних работ в помещении.

Какие бывают строительные леса

Современные промышленные методы производства позволили создать достаточно большое число разнообразных систем подмостков. Наиболее часто используемые строительные леса имеют модульную конструкцию и основаны на использовании большого числа универсальных стоек, замков, фиксаторов и щитов, позволяющих получить необходимые общую высоту конструкции и размеры рабочей зоны постройки.

Все современные виды и типы строительных лесов имеют разборную основу. При этом для монтажа и установки не используется специализированный инструмент или средства крепежа.

Существует около десятка видов строительных лесов, чаще всего в строительстве используют:

  • Многосекционные модульные схемы с использованием различных вариантов крепежных замков – хомутов, штырей или распорных клиньев;
  • Подвесные системы лесов, выполненные в виде трубчатой рамы, закрепляемой консольно на силовых элементах здания
  • Чашечные системы, позволяющие быстро и без особых усилий развернуть строительные леса для монтажных или ремонтных работ;
  • Вышки (туры) передвижные.

Подвесные системы строительных лесов позволяют работать на очень большой высоте и быстро менять свое местоположение по установленным направляющим. Благодаря системе рычагов и балансиров оказалось возможным отказаться от установки опор на территории, непосредственно прилегающей к стенам фасадной части.

Остальные системы в своей основе имеют рамную конструкцию, опирающуюся на фасад здания и площадку вдоль ленты фундамента.

Основные принципы построения строительных лесов

Практически все виды строительных лесов основаны на использовании нескольких типовых изделий:

  1. Продольной (горизонтальной) стальной трубчатой балки с элементами креплений на торцах;
  2. Стандартного элемента вертикальной опоры – стальной трубы, диаметром в 2-2,5дюйма с замками крепления горизонтальных и диагональных балок.
  3. Замковых устройств самых разнообразных конструкций: в виде спаренных хомутов, клиньев, ригелей, чашечных муфт.
  4. Подъемных лестниц и опорных щитов, или настилов для строительных лесов.
  5. Вспомогательных винтовых опорных домкратов и опорных подставок – башмаков.

Важно! Производитель определенной конструкции строительных лесов обязан оформить технический паспорт на изделие — строительные леса и получить сертификат соответствия. Строительная инспекция имеет право сверить соответствие монтажа лесов строительных с ГОСТом за №27321-87, а также актом приемки ОТК и спецификацией комплектности объекта.

К выбору конструкции необходимо подходить ответственно, так как от правильности выбора зависит не только возможность качественного и быстрого выполнения строительных работ, но и безопасность людей, на них работающих. Как правило, сборкой строительных лесов и поддержанием их работоспособности занимается специальная команда во главе с мастером.

Чтобы сделать правильный выбор, нужно проанализировать, для каких объектов предполагается их использовать. При этом обязательно учитывается высота объекта, его геометрическая конфигурация, максимальные нагрузки на раму, возникающие в процессе работы.

В профессиональном строительстве пользуются трубчатыми строительными лесами, изготовленными в промышленных условиях из нормальной стали и позволяющими поднимать людей и стройматериалы на большую высоту, обычно до 40м.

Строительные леса отличают:

  • По типу используемых конструкционных элементов и способу их соединения;
  • По грузоподъемности — максимальной высотой конструкции и воспринимаемой полезной нагрузкой;
  • ценой стандартного комплекта.

Клиновые, хомутовые, штыревые и рамные варианты

Клиновые леса используются при строительстве, отделке и ремонте высотных зданий или других конструкций, имеющих высоту до 100 метров. Элементы крепятся с помощью клинового соединения. Сама конструкция составлена из металлических труб, как в детском конструкторе.

Вертикальные элементы имеют фланцы круглой формы с отверстиями, на горизонтальные приварены держатели, которые имеют элемент с отверстием и клин. У диагонального элемента труба на концах сплющена и имеет поворотный держатель с клином. Клиновые леса обладают достаточно большой грузоподъемностью, на них можно разместить не только строителей, но и необходимые инструменты и даже строительную технику.

По сравнению с иными конструкциями лесов клиновые не несут нагрузки на здание, поэтому их предпочтительнее использовать при реставрационных работах. Могут использоваться для зданий и сооружений различных геометрических форм. Для этого необходимо дополнительно использовать поворотные хомуты

.

Их также можно применить для сборки передвижных павильонов, концертных сцен, зрительских трибун, для внутренней отделки или ремонта высоких залов (концертных, театральных и др.).

Штыревые леса можно применять на отделке и ремонте фасадов зданий, на высоте до 40 метров. Также штыревые системы удобны для оштукатуривания зданий. К плюсам такой конструкции можно отнести легкость сборки и разборки, а также тот факт, что они могут использоваться для фасадов любых геометрических форм и схем, в том числе с балконами, нишами, арками, выступами и другими элементами.

Рамные строительные леса отличаются быстротой сборки, низкой ценой и относительно малым весом. К недостаткам относится недостаточная жесткость конструкции при использовании. Для обеспечения необходимой жесткости для рам стали использовать круглую трубу, плавающие переходные патрубки заменены жестко вваренными, диагонали максимально приближены к торцам рам.

Для усиления жесткости используются диагональные и горизонтальные связки, со стороны стены крепятся горизонтальные связи, с внешней стороны лесов диагональные связи устанавливаются в шахматном порядке и чередуются с горизонтальными. Максимальная нагрузка допускается 200кг на кв.м. Высота лесов может достигать 100м.

Хомутовые строительные леса можно использовать, как универсальные, так как в них легко можно подобрать необходимые размеры ярусов, уменьшать или увеличивать размеры рабочей зоны. Их удобно использовать при ремонте зданий нестандартной формы. Их высота может достигать 100метров, максимальная нагрузка в стандартном варианте — до 250кг на кв.м., в облегченном варианте — до 200кг на кв.м.

Фиксацию элементов в таких лесах делают с помощью хомутов, поворотных и неповоротных. С помощью поворотных хомутов диагональные связи можно соединять с вертикальными стойками под различными углами. Глухими (неповоротными) хомутами крепят вертикальные и горизонтальные балки под прямым углом. Хомуты для строительных лесов затягиваются с помощью пары винт-гайка.

Хомутовые леса дополнительно крепятся на стену здания саморасклинивающимися пробками, которые также входят в комплект лесов. При необходимости в хомутовых лесах можно изменять высоту пролетов, шаг прогонов и стоек.

Чашечные системы и строительные вышки

Чашечная система получила свое название из-за непривычной формы гайки фиксирующего замка, имеющей форму чашки. Преимуществом схемы является возможность очень быстрого монтажа конструкции. Применяется для срочных работ, высотной сборки сцен или декораций в эстрадных и концертных выступлениях под открытым небом.

Строительная вышка-тур применяется для малоэтажных работ с фасадом здания, изобилующим большим количеством декора, выступов, башенок, балконов. Конструкция представляет собой рамную башню, опирающуюся на домкраты и колеса. Для установки к новому месту работы вышку необходимо снять с домкратных опор и с помощью цепной или тросовой лебедки перекатить по выровненной площадке на новую точку. Иногда такие вышки дополнительно оборудуются подъемными устройствами.

Для безопасности людей, которые могут оказаться вблизи стройки, и самих строителей используют фасадную сетку для строительных лесов, натягиваемую на всю конструкцию с внешней стороны объекта. Она предотвратит падение с лесов различного строительного мусора, инструментов и других предметов, из-за которых могут пострадать находящиеся поблизости прохожие, автомобили. С другой стороны, монтажная сетка защитит рабочих, находящихся на лесах, от порывов ветра и слепящего света и создаст более удобные условия для работы.

Монтаж строительных лесов необходимо проводить по схеме технологической карты, в которой обязательно указывается последовательность проведения работ. Правильная сборка является залогом безопасной работы на них.

bouw.ru

Строительные леса своими руками — 2 варианта, инструкции!

При строительстве жилого дома многие процессы нужно выполнять на высоте, а потому без надежных лесов не обойтись. Самое оптимальное решение – изготовить строительные леса своими руками, тогда не придется платить за аренду и тратить время на транспортировку конструкции. Они бывают деревянными и металлическими, и в зависимости от материала, технология сборки имеет определенные отличия.

Строительные леса своими руками

Строительные леса своими руками

Содержание статьи

Конструкция и виды лесов

И деревянные, и металлические леса имеют одинаковые элементы:

  • опорные стойки;
  • лестницы;
  • настилы и перемычки для него;
  • ограждающие перила;
  • упоры;
  • горизонтальные и диагональные распорки.

Деревянные конструкции собрать легче – они меньше по размеру, а все детали сбиваются между собой гвоздями. В то же время, такие леса не предназначены для больших нагрузок, их демонтаж требует времени, а повторная сборка будет менее прочной, поскольку в брусьях остаются отверстия от гвоздей. Леса из металлических труб гораздо прочнее, их можно легко наращивать при необходимости, а надежность соединений остается высокой независимо от того, сколько раз конструкцию разбирали и собирали вновь.

КЛиновые леса

Клиновые леса

В зависимости от способов крепления различают 4 основных вида строительных лесов.

Таблица. Виды лесов

Виды лесов Описание
рамные металлические конструкции из вертикальных рам, скрепленных между собой диагональными и горизонтальными распорками. Эти леса обладают небольшим весом, отличаются легкостью монтажа
клиновые очень надежные и прочные конструкции, все элементы которых фиксируются специальными держателями
штыревые редко используемые леса, которые отличаются легкостью и простотой сборки, выдерживают очень большие нагрузки, но обходятся слишком дорого и оказывают большое давление на грунт
хомутовые это универсальные леса, отлично подходящие для зданий сложной геометрической формы. Процесс сборки достаточно трудоемкий, зато при необходимости форма конструкции легко изменяется по горизонтали и вертикали

Хомутовые леса

Хомутовые леса

Как собрать деревянные леса

Чтобы на лесах удобно было работать, между стойками должно быть расстояние от 2 до 2,5 метров, ширина настила не меньше 1 м, а общая высота лесов — максимум 6 м. Исходя из этих параметров, составляют примерный чертеж конструкции.

Строительные леса своими руками

Строительные леса своими руками

Для работы потребуется:

  • брус 100х100 мм;
  • доски толщиной 30 мм;
  • доски сечением 100х50 мм;
  • гвозди;
  • молоток;
  • уровень;
  • рулетка;
  • дисковая пила.

Древесина должна быть плотной и сухой, без трещин. Сырое дерево утяжелит конструкцию, к тому же после высыхания может деформироваться. Поскольку леса требуются только на время строительства или отделки дома, обрабатывать их антисептическими составами и шлифовать не нужно.

Шаг 1. Изготовление рамы

Строительные леса из дерева

Строительные леса из дерева

4 бруса обрезают по высоте лесов и укладывают на ровную площадку. Теперь берут 2 бруса по 4 м и 2 по 3,6 м, и прибивают их с внутренней стороны к опорным балкам: меньшие по верхнему краю, 4-х метровые – по нижнему. Должно получиться две одинаковые трапеции, которые дополнительно следует укрепить диагональными распорками.

Шаг 2. Сборка каркаса

Рамы поднимают, устанавливают вертикально одну напротив другой и временно скрепляют боковинами: расстояние между нижними краями стоек должно быть 1,15 м, между верхними около 1 м. Проверяют расположение боковин по горизонтали строительным уровнем, и если все правильно, крепко сбивают каркас гвоздями. Готовая конструкция должна иметь пирамидальную форму и строго горизонтальные боковины из бруса.

Шаг 3. Монтаж настила

К верхним поперечным брускам необходимо прибить доски для настила. Лучше всего набивать их по ширине каркаса; доски укладывают вплотную, без зазоров на стыках. По бокам каркаса крепят дополнительные поперечины, которые можно использовать как лестницы.

Приставные леса с четырьмя конвертами

Приставные леса с четырьмя конвертами

Примерные размеры конвертов

Примерные размеры конвертов

Конверт с упором

Конверт с упором

Конверт

Конверт

Деревянные строительные леса

Деревянные строительные леса

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

  • трубы сечением 30х30 мм и длиной 1,5 м;
  • трубы диаметром 15 мм;
  • трубы 25х25 мм;
  • обрезная доска толщиной 40 мм;
  • алюминиевая лестница;
  • саморезы и болты;
  • болгарка;
  • дрель;
  • сварочный аппарат;
  • уровень.Металлические самодельные леса

    Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок

Подготовка распорок

Подготовка распорок

Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Переходники

Шаг 3. Сборка рамы

Стойки

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Леса

Видео — Строительные леса своими руками

stroyday.ru

Строительные леса своими руками: деревянные, металлические, фото, видео

При строительстве, ремонте и обслуживании частного дома или коттеджа приходится некоторые работы делать на высоте. С помощью приставной лестницы далеко не все можно сделать, да и не очень это удобно. Намного удобнее использовать строительные леса.

С приставной лестницы далеко не так удобно работать

Самодельные строительные леса из дерева

Содержание статьи

Металлические строительные леса, конечно, надежны и долговечны, но чаще всего их делают из дерева. С древесиной работать могут все, и все что необходимо — пила, гвозди/саморезы, молоток/отвертка/шуруповерт. Набор инструментов незамысловатый, который найдется у любого хозяина, а если и нет чего-то то на приобретение много средств не требуется. Металл в этом плане сложнее. Он требует хоть какого-то навыка обращения, наличия сварочного аппарата и хоть некоторого представления о том, как правильно варить швы. Именно потому строительные леса своими руками в большинстве случаев делают из древесины.

Из чего делать

Всем понятно, что строительные леса или подмости нужны на небольшой срок. Но использовать для их изготовления надо строительную древесину хорошего качества, с минимумом сучков. Некоторые мастера советуют делать леса исключительно из ели. В отличии от сосны, сучки у нее расположены единично и на прочность доски почти не влияют.

Но еловые доски редко у кого есть в наличии, а вот сосны обычно достаточно. Из сосновых досок строительные леса делать тоже можно, но каждую из них  надо проверить (во всяком случаете, которые идут на стойки и настил). Для этого складывают два столбика (три-четыре кирпича один на другой, пару строительных блоков, два валуна и т.п.). При проверке трехметровых досок расстояние между ними — 2,2-2,5 м. На столбики кладут доску, встав на середину на ней пару раз прыгают. Если есть слабые места, доска сломается или треснет. Выдержала — можно использовать.

Доска для лесов используется хорошая, без сучков

О толщине доски надо говорить конкретно, привязываясь к конструкции строительных лесов, расстояниям между стоек и планируемой нагрузки. Единственное, что можно сказать, что для стоек и настила чаще всего используют доску толщиной 40 мм или 50 мм, для укосин — 25-30 мм. Такая доска может быть использована в детальнейших строительных работах, если удастся при разборке лесов ее не повредить.

Гвозди или саморезы

Спор о том, гвозди или саморезы лучше, идет всегда, но в данном случае он усугубляется тем, что работы проводятся на высоте, и требуется от конструкции повышенная надежность. С этой точки зрения лучше гвозди. Их делают из мягкого металла и при наличии нагрузки, они гнуться, но не ломаются. Саморезы делают из закаленной стали, а она хрупкая и при наличии ударных или переменных нагрузок ломаются. Для строительных лесов это критично — были случаи, когда они разваливались. Но это речь идет о «черных» саморезах. Если еще анодированные — желтовато-зеленые — они не настолько хрупки и вполне могут выдержать все нагрузки. Если вы серьезно переживаете насчет надежности лесов, лучше использовать гвозди. Их не любят в связи с тем, что разобрать соединение быстро и без потерь не получится — чаще всего древесина повреждается.

Даже анодированные саморезы ломаются

При самостоятельном изготовлении строительных лесов можно поступить так: первоначально собрать все на анодированные саморезы. Если конструкция окажется удобной и правильной, подстраховаться, вбив по два-три гвоздя в каждое соединение. Для того чтобы при разборке не повредить древесину, под гвозди можно положить обрезки тонких досок, на протяженный пролет можно использовать и целые доски, но малой толщины. При разборке из можно расщепить, а торчащие гвозди легко вынуть.

Конструкции и их особенности

Для разных видов работ используют разные по конструкции строительные леса и подмости. Для работ с легкими материалами слишком большая несущая способность не нужна. В таких случаях делают приставные подмости или подмости-конверт.

Строительные подмости-конверт. Несмотря на кажущуюся ненадежность, работать с них удобно

Для работ на фронтонах или при наружной отделке невысокого одноэтажного дома используют строительные козлы, на перекладины которых укладывают настил.

Если опирать на стены ничего нельзя, подойдут строительные козлы с уложенными на перекладины досками настила

Для кладки стен из кирпича, любых строительных блоков, для отделки фасада кирпичом или камнем — для всех этих работ требуются уже полноценные строительные леса.

Строительные леса из древесины для повышения жесткости усиливают упорами и раскосами

Как правило, все эти конструкции не крепятся к стенам здания, а фиксируются упорами, которые подпирают стойки. ДАлее подробнее поговорим о каждой из этих конструкций.

Приставные подмости

Называются так из-за того, что обычно к стене не крепятся, а просто прислоняются. Держатся они за счет упора. Чем больше нагружают этот вид строительных лесов, тем прочнее они стоят. Есть две конструкции, обе они выполнены в виде буквы «Г», только развернуты в разные стороны.

Чертежи приставных строительных подмостей (два вида)

На рисунке справа простая и надежная конструкция подмостей. Единственный их недостаток — они не регулируются по высоте. Удобны, если надо, например, подшить свесы кровли, смонтировать или почистить водосток, все те работы, которые имеют небольшой разброс высоты. Некоторые даже приспосабливают подобные подмости для строительства дома из бревен (бруса). По ребрам упоров удобно закатывать или поднимать бревна.

Они надежны — выдерживают 11 метровое бревно и трех человек
Строительные подмости — простая конструкция

На рисунке слева подмости-конверт или армянские строительные леса. Конструкция проста и надежна, хоть и не кажется таковой. Но она проверена уже на многих тысячах строящихся домов. Привлекательна тем, что требует минимум строительных материалов, собрать/разобрать/передвинуть их можно за считанные минуты. Основное — изготовить треугольники, а установка на заданную высоту времени отнимает немного: поднять треугольник, подпереть наклонной балкой, которую в земле зафиксировать.

Треугольные упоры для армянских лесов

На изготовление треугольников идет доска толщиной 40-50 мм, шириной 100-150 мм. Вертикальная часть может быть длинной — за нее удобно поднимать подмости на заданную высоту. Верхняя перекладина делается диной 80-100 см, на нее укладываются доски настила. Они, кстати, тоже толщиной 50 мм, а ширина — чем больше, тем лучше, в идеале тоже 150 мм.

При изготовлении уголков, стык надо располагать так, чтобы горизонтальная доска находилась сверху. Для повышения надежности этого узла, можно использовать металлические накладки в виде уголка. Но если фиксироваться уголок будет при помощи трех укосин, прибитых с двух сторон, в этом необходимости нет.

Устанавливаются треугольники армянских подмостей каждый метр

Устанавливаются такие треугольники примерно через каждый метр. Если фасад позволяет, их прибивают, если нет — обходятся только силой тяжести. Основная нагрузка в данной конструкции приходится на упорную доску — ту, которая ставится под углом и одним концом упирается в землю, другим — в вершину треугольника. Эти упоры делают из бруса, доски толщиной не менее 50 мм, трубы солидного диаметра (не менее 76 мм) или сечения (для профилированной трубы не менее 50*40 мм). При установке упора, его ставят точно в угол, забивают в землю, дополнительно фиксируют, вбивая клинья.

Упоры ставят точно в угол

Укосины вбивают в землю, дополнительно фиксируют клиньями

Чтобы исключить возможности бокового сдвига, установленные упоры фиксируются несколькими укосинами, соединяющими их  в жесткую конструкцию. Вот для этих укосин можно использовать необрезную доску, если она есть, но достаточной толщины и ширины.

Установленные упоры сбивают укосинами

Если возникает необходимость упорные доски дорастить (если они нужны длиной более 6 метров), для такой доски делают дополнительный упор. Он упирается примерно в середину основного, снимая на себя часть нагрузки.

Как сделать армянские строительные леса на наружном углу

Теперь немного о настиле этих приставных строительных лесов. Его делают из широкой доски толщиной 40-50 мм. В данном случае их желательно фиксировать к треугольникам хотя-бы на саморезы. Данная конструкция никак не предусматривает наличия перил, и малейшие подвижки под ногами будут вызывать повышенный дискомфорт. Потому фиксация крайне желательна.

Деревянные строительные леса: чертежи и фото

Описанные выше выше варианты хороши, если работа не предполагает наличия тяжелых материалов. Также не всегда есть возможность опереть леса на стену — любой вентфасад или многослойная стена — и вы подобную конструкцию уже поставить не сможете. В этом случае делают полноценные леса. Конструкция их тоже не сложна, но требуется приличное количество пиломатериала.

Схема строительных лесов из досок

Для их устройства тоже используют доски значительной толщины — 40-50 мм. Сначала собираются стойки. Это два вертикальных бруса или толстых доски, скрепленных поперечинами. Размеры поперечин — 80-100 см. Их надо делать исходя из того, что минимальная более-менее удобная ширина настила — 60 см. Но гораздо увереннее себя чувствовать будете, если у вас будет хотя-бы 80 см. Для придания конструкции большей боковой устойчивости стойки можно сделать сужающимися кверху.

Чтобы леса не заваливались на стену дома, поперечины можно сделать с выпуском в 20-30 см. Они не дадут конструкции завалиться в сторону дома

Стойки ставят на расстоянии 1,5-2,5 метра. Зависит пролет от толщины досок, которые будете использовать для настила — надо чтобы они не прогибались. Установленные на требуемом расстоянии стойки скрепляют между собой укосами. Они не дадут конструкции сложиться вбок. Чем больше поперечин и укосин, тем более надежной получаются строительные леса.

Чтобы строительные леса не упали, их подпирают досками/брусом, один конец которых прибит к стойкам (гвоздями), второй — закопан в землю

Поперечные балки не дают сложиться вбок, но остается еще возможность того, что незакрепленные леса могут упасть вперед. Чтобы этого не случилось, балки подпирают укосинами. Если высота лесов составляет 2,5-3 метра, этого можно и не делать, но если вам необходимо проводить работы на уровне второго или третьего этажа, подобная фиксация необходима.

Деревянные строительные леса своими руками сделать можно за пару дней

Если работы будут вестись на большой высоте, желательно сделать перила. Их можно делать из не очень толстой доски, но сучков быть не должно, как и трещин. Поручни помогут чувствовать себя наверху более уверенно тем, кто высоты боится.

Конструкция строительных лесов модульная, легко наращивается до необходимой высоты и формы
До уровня перекрытия второго этажа хватает стандартного погонажа — 6 метров
Неудобны такие леса тем, что их приходится полностью разбирать, если возникает необходимость передвинуть на другую стену
Можно собрать небольшие строительные леса из старых, но крепких досок. Иногда для раскосов и упоров используют жерди или трубы — что есть в хозяйстве

Строительные козлы

Еще есть способ сделать легкие передвижные строительные леса — соорудить одинаковые строительные козлы, набив с определенным шагом поперечины, которые будут одновременно и лестницей, и опорой для досок настила.

На поперечины укладывают доски настила

Такой вариант строительных лесов хорош, например, при обшивке дома сайдингом. Обшивка идет снизу-вверх, высоту приходится все время менять, прислонится или зафиксироваться к стене нет никакой возможности. Поэтому данный вариант для такого случая — самый лучший.

Строительные козлы — варианты

Иногда одну стойки с одной стороны делают вертикальными, без наклона. Это позволяет устанавливать их ближе к стене, настил тогда располагается ближе к стене. В некоторых случаях это удобно — например, при конопатке, покраске, профилактической обработке.

Виды и узлы строительных лесов из металла

При строительстве дома из камня, строительных блоков, больше подходят металлические леса. Они способны вынести любые нагрузки. Менее популярны они только по той причине, что в многих регионах древесина по-прежнему самый дешевый вид стройматериалов. Второй момент, который часто является решающим, — разобрав деревянные строительные леса, доски можно пустить в дело — использовать в дальнейшей стройке. А части металлических должны пылиться в сарае.

Но и у металлических строительных лесов есть плюсы. В разобранном состоянии они не занимают много места. Владельцам деревянных домов все равно периодически приходится их использовать: сруб требует ухода, так что раз в два-три года леса нужны. Практичнее в этом случае металлические, а не деревянные. Они проще в сборке, долговечнее и прочнее.

Все металлические строительные леса имеют одинаковую форму — вертикальные стойки, соединенные перекладинами и укосами. Отличается только способ крепления частей между собой:

  • Штыревые леса. Называются так из-за того, что перекладины со стойками соединяются при помощи штырей. На стойках приварены отрезки трубы или диски с перфорацией, а на перекладинах — загнутые штыри. Собирается такая система очень просто, выдерживает большие нагрузки. Очень просто реализуются штыревые строительные леса для зданий простой формы, обходы эркеров и выступов — гораздо сложнее.

    Принцип соединения штыревых лесов

  • Хомутовые. Для стоек и перекладин используются трубы круглого сечения, которые скрепляются между собой при помощи хомутов специальной конструкции. Система получается очень мобильной и подвижной, можно легко обойти любые криволинейные фасады. Минус — ограниченная грузоподъемность и высота (по ГОСТу — не выше 40 метров).

    Хомутовые леса — быстрый монтаж/демонтаж

  • Рамные. Из круглой или прямоугольной трубы свариваются рамы одинакового размера. Соединяются они между собой поперечными трубами и укосинами. Имеют модульное строение, легко наращиваются как в высоту, так и в длину. Имеют определенный шаг по длине — 1,5/2/2,5/3 метра, по высоте одна секция обычно составляет 2 метра, стандартная глубина — 1 м. В некоторых рамах предусмотрены колеса — для более легкого передвижения по ровной поверхности. Соединение элементов флажкового типа — на раме приварены штифты с прорезью, в которую вставляется флажок. В поперечинах и укосах сделаны отверстия. Элементы надеваются на штырь, фиксируются при помощи флажка. Наращиваются вверх секции при помощи соединительных труб меньшего диаметра, приваренных к стойкам рам с одной стороны. При таком способе важно идеально подобранные размеры труб, чтобы не было люфта.

    Рамные леса — принцип крепления поперечин и укосин

  • Клиновые. При общей схожести конструкции отличаются формой соединения. На сойках с определенным шагом (обычно 2 метра) приварены диски с перфорацией. На перемычках с обоих концов вварены специальные замки типа «волчья пасть». Замки фиксируются на диске при помощи клина особой формы. Такие леса соединяются и разъединяются быстро, имеют высокую мобильность, могут использоваться на фасадах сложных форм.

    Клиновые леса стойки и поперечины соединяются при помощи клиньев и замков специальной формы

При самостоятельном изготовлении металлических строительных лесов чаще всего делают штыревые. Они реализуются проще всего, правда, хороши они только на прямоугольных фасадах, для обхода более сложных форм, приходится доваривать дополнительные трубки.

stroychik.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
