Сложить печь своими руками пошаговая инструкция для начинающих

Несмотря на современное изобилие нагревательного и кухонного оборудования, очень многие хозяева не представляют частный дом без печи – и это абсолютно правильно. Даже если планируется создать систему автономного отопления, то печное тоже будет нелишним. Например, для того чтобы сэкономить в весенний или осенний период, когда полноценное отопление уже не нужно, но и излишнюю сырость в доме разводить не хочется. Протопив печку раз в день или в два дня, в помещениях можно поддерживать оптимальный баланс влажности и тепла.

Сложить печь своими руками пошаговая инструкция

Сложить печь своими руками пошаговая инструкция которой имеет замысловатые конфигурации – для новичка будет достаточно сложно. Поэтому, если опыт в печном деле отсутствует, то лучше выбрать доступный вариант порядовки, в котором будет просто разобраться.

При выборе модели нужно учесть не только простоту схемы, но и теплоотдачу и функциональность печи, так как бывают печи, в которые предусмотрены не все функции. Теплоотдача выбирается в зависимости от площади, которую должно обогреть отопительное строение.

Моделей печей достаточно много, так как опытные печники, работая над одной из них, вносят в ее конструкцию свою коррективы, и благодаря этому появляются новые и новые варианты отопительного прибора. И чтобы остановиться на одном из видов печей, нужно знать, какие они бывают по функциональности.

Виды кирпичных печей

Содержание статьи

Кирпичные печи для дома бывают трех основных видов — это отопительно-варочная, варочная и просто отопительная без дополнительных встроенных элементов.

  • Отопительно-варочная печь может иметь не только варочную плиту, но духовой шкаф и бак для согрева воды, а также сушильную нишу. Кроме этого, такое строение способно нагреть одну или две комнаты определенной площади.

Пример отопительно-варочной печи

Такие печи часто встраивают в стену, поворачивая варочную плиту и топку в сторону кухни, а заднюю стенку – в жилую комнату. Таким образом, печь выполняет тройную функцию – работает в качестве перегородки, на ней готовят пищу, и она дает сухое тепло в спальню или гостиную.

  • Отопительные печи работают только на отопление, и чаще всего имеют компактный размер. Такую печь устанавливают именно для того, чтобы поддерживать баланс влаги и тепла в доме осенью или весной, когда рано включать автономное отопление или еще не включили центральное.

Компактная отопительная печь с каминным окном

Такую печь хорошо устанавливать, например, на даче, в том случае, если есть прибор, на котором можно приготовить пищу. Если же электроснабжение в дачном поселке часто отключается, то лучше все же выбрать для установки строение с варочной плитой.

  • Варочный вариант печи может послужить и для отопления, если нужно обогреть небольшую площадь. Прибор отлично подойдет для дачного домика или для небольшого строения для постоянного проживания.

Варочная печь также способна прогреть небольшое помещение

Имея такую печь и запас дров, можно не беспокоиться о том, что дом будет холодным и сырым, а семья останется без ужина или горячего чая при отключении электроэнергии или газа.

Нужно отметить, что любой из видов печи может быть компактным или массивным. Выбор размера печного сооружения зависит от площади дома или помещения, а также места, которое отведено для постройки.

Выбор места для установки печи

Выбирая место под возведение печи, нужно предусмотреть нюансы, которые важны не только для создания комфортных условий эксплуатации, но и из соображений пожаробезопасности. Особенно важно продумать место расположения печи в уже построенном доме, так как дымоходная труба не должна наткнуться при ее возведении на балки чердачного перекрытия или на стропильные ноги крыши.

Печку устанавливают у внутренней несущей стены, посередине комнаты или встраивают в стену, расположенную внутри дома.

  • Не рекомендовано возводить печь около внешней стены, так как она будет быстро выхолаживаться, и эффективность от ее использования будет значительно снижаться.
  • Посередине большой комнаты печь устанавливают в том случае, если необходимо разделить помещение на две зоны. Тем более – при красивой декоративной отделке она станет украшением дома и может стать для интерьера одним из элементов, который подчеркнет определенный стиль.
  • Встраивая печь в перегородку между комнатами, нужно обязательно предусмотреть ее изоляцию от горючих материалов стены, используя жаростойкие листы асбеста или специального гипсокартона.
  • Место, выделяемое для печи, должно быть больше ее основания на 120 ÷ 150 мм в каждую сторону, так как периметр фундамента всегда немного превышает размер печи.
  • Для того чтобы проще было определиться с размерами, нужно выбирать модель, к которой прилагается схема-порядовка.

Когда выбрана модель и определено место установки, можно переходить к приобретению материалов и подготовке всех необходимых инструментов. Количество и ассортимент материалов для каждой из моделей подбирается индивидуально, а вот инструменты, используемые при кладке, всегда одинаковы.

Возможно, вам будет интересна информация о том, как осуществляется установка дымохода в деревянном доме

Инструменты для выполнения работ

Для процесса возведения печи понадобятся следующие приспособления и инструменты:

Стандартный набор инструментов мастера-печника

А) Кирка используется для обтесывания и раскалывания кирпича.

Б) Печной молоток имеет те же функции, что и кирка, но, кроме этого, им удобно удалять выступивший за пределы кладки засохший раствор.

В) Правило используется для выравнивания бетона на поверхности фундамента. Нередко его изготавливают самостоятельно из идеально ровной оструганной доски.

Г) Деревянную лопатку применяют для растирки и перемешивания глиняного раствора.

Д) Уровень — необходимый инструмент, так как он поможет выдержать ровность рядов, как в горизонтальном, так и вертикальном направлении.

Е) Метелку из мочала используют для удаления с внутренних поверхностей печи песка и затвердевшего раствора.

Ж) Плоскогубцы используются для откусывания и сгиба стальной проволоки при установке и фиксации чугунных элементов строения.

З) Чертилка свинцовая применяется для разметок при отделке печи изразцами.

И) Стукальце — отрезок трубы, используемый для подгонки изразцов.

К) Чертилка-стержень для разметок.

Л) Рашпиль применяется для притирки комков и удаления наплывов на готовой кладке.

М) Строительный угол необходим для выведения внутренних и внешних углов на 90 градусов.

Н) Отвес используется для проверки вертикальности стен.

О) Резиновый молоток применяют для пристукивания, уложенного в ряд кирпича.

П) Зубило нужно для разбора старой кладки и раскалывания кирпича.

Р) Мастерки или кельмы используются для снятия излишков раствора и накладывания его на ряды кирпича при проведении кладки.

С) Расшивка будет нужна в том случае, если печь не будет облицовываться отделочным материалом, а швы между рядами будут аккуратно оформляться.

Кроме этого понадобятся две емкости для раствора и воды, а также сито для песка, если раствор будет изготавливаться самостоятельно.

Кладка верхних рядов будет вестись легче, если есть «козлы»

Для удобства проведения работ нужно иметь подмостки, которые по-другому называют «козлы». На них удобно стоять, проводя кладку на высоте, тем более что размер рабочей площадки предусматривает место для установки емкости с раствором.

Обустройство фундамента для печи

  • Фундамент под печь обычно закладывается вместе с общей основой под все строение, но они не должны быть связаны между собой, так как при деформации или усадке один из них может повредить другой.
  • Если же печь будет возводиться в уже построенном на ленточном или столбчатом фундаменте доме, имеющем деревянный пол, то придется покрытие вскрывать и возводить основу под печь от грунта.
  • Если же выбрана компактная модель печи, а под домом устроен плитный фундамент, то отопительное строение можно возводить прямо на нем, сделав гидроизоляционную прокладку.

Примерная схема печного фундамента

Если же фундамент все-таки придется обустраивать «с нуля», нужно помнить, что он должен иметь ту же форму, как и основание печи, но выступать за его пределы на 120÷150 мм в каждую из сторон.

  • На деревянном полу размечается контур фундамента, выпиливается по разметкам часть дощатого покрытия.
  • Далее, в грунте подполья роется котлован нужного размера, глубиной в 450÷500 мм.
  • Грунт на дне котлована хорошо утрамбовывается, и на него делается песчаная подсыпка, которую смачивают водой и тоже утрамбовывают до толщины в 80÷100 мм.

Котлован под печной фундамент с песчано-гравийной «подушкой»

  • После этого, по периметру котлована можно уложить рубероид, который будет выполнять функцию гидроизоляции и опалубки, если его временно укрепить досками или кирпичами. После застывания бетонного раствора опалубку с фундамента снимают.

Вместо рубероида можно использовать опалубку из досок, закрытых изнутри полиэтиленовым полотном.

Сразу нужно отметить, что лучше, если бетонная основа под печь будет возвышаться над полом на 70 ÷ 100 мм. Таким образом можно сэкономить кирпич и упростить стыковку поверхности пола и боковых стенок фундамента.

  • Сверху песка засыпается слой щебня такой же толщины и тоже хорошо уплотняется.
  • Следующим этапом на дно котлована устанавливается арматурная решетка, изготовленная из металлической проволоки или готовой сетки. Элементы решетки между собой соединяются с помощью скрутки из проволоки.

Армирование фундамента — вариант

  • В подготовленный котлован заливается первый слой раствора. Он может состоять из щебня, песка и цемента — 1:2:1 или гравия и цемента 3:1. Этот слой должен занимать примерно ⅓ заполняемого пространства.
  • Проведя заливку первого слоя, сразу же замешивают и заливают второй, состоящий из песка и цемента в пропорциях 3:1.

Второй слой заливается на такую высоту, чтобы до верха осталось 50 мм, которые потребуются для верхнего выравнивающего фундамент слоя.

При необходимости для верхнего слоя бетона опалубку можно расширить, а затем сверху залитого раствора уложить арматурную сетку, имеющую ячейки в 70÷80 мм.

Армирование верхнего слоя фундамента

  • Затем заливается последний верхний слой раствора и выравнивается с помощью правила.

Фундамент оставляется для созревания бетона на 27÷30 дней. Желательно ежедневно смачивать его водой и закрывать затем полиэтиленовой пленкой — это поможет сделать бетон более монолитным и прочным.

Залитый фундамент оставляют до полного созревания бетона

На готовый фундамент, после снятия опалубки, настилается два ÷ три слоя рубероида, который защитит кирпичную кладку печи от капиллярной влаги, идущей от грунта или из подполья.

После этого можно переходить к основным работам – кладке печи.

Несколько рекомендаций по проведению кладочных работ

  • Прежде чем начинать кладку кирпича на раствор, все строение поднимается из кирпича насухо, но каждый из рядов должен быть обязательно выложен строго в соответствии со схемой-порядовкой.

Предварительную кладку насухо опытные печники советуют проводить всем мастерам, которые первый раз берутся за возведение печи. Это мероприятие необходимо для того, чтобы понять расположение всех внутренних каналов и не совершить грубых ошибок при подгонке кирпичей в каждом из рядов.

Для проведения кладки насухо нужно запастись деревянными рейками, которые будут определять толщину шва между кирпичей. Обычно их толщина составляет 5÷7 мм. Эту же рейку нужно будет использовать при основной кладке, проводимой уже с раствором. Такое «калибрование» толщины шва особенно необходимо проводить, если кладка делается «под расшивку», и должна быть безупречной.

Этот процесс проводят не торопясь, вдумчиво, так как очень важно понять, как дым будет отводиться из топки, и как он будет попадать в дымоотводную трубу.

  • Подняв насухо конструкцию до начала кладки трубы, ее аккуратно разбирают. Если одновременно проводилась подгонка кирпичей по размеру, то каждый ряд можно сложить в отдельную стопку, проставив на кирпичах маркером номер ряда и место в нем.

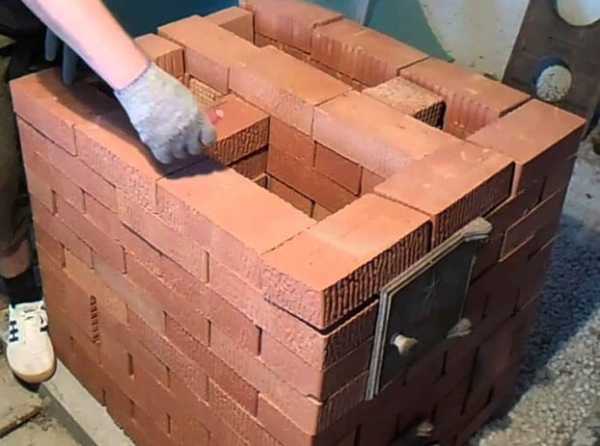

  • Выполняя основную кладку, каждый из рядов также сначала выкладывается насухо, а затем уже, после тщательной подгонки всех деталей, монтируется на раствор.
  • Когда будет производиться основная кладка, на края предыдущего ряда укладываются две мерные рейки для выдерживания точной толщины шва. Затем наносится раствор слоем в 10÷12 мм. Сверху раствора укладывается кирпич, прижимается, а при необходимости пристукивается резиновым молотком до тех пор, пока кирпич не упрется в мерную рейку. Лишний выступивший раствор подбирается мастерком.

Приемы выполнения кладки и расшивки

  • Рейки вытаскиваются из кладки после монтажа третьего ÷ четвертого ряда над ними, а затем используются еще раз. Поэтому нужно подготовить несколько пар этих вспомогательных элементов.
  • Вытащив рейки, швы аккуратно заполняют раствором и сразу «расшивают».
  • Проводя кладку на раствор, каждый из рядов проверяют с помощью строительного уровня на соблюдение горизонтальной и вертикальных плоскостей.

Соблюдение указанных нюансов поможет упростить процесс возведения любой печи, избежать «фатальных» ошибок, которые могут привести к необходимости переделывания всей работы.

Отопительно-варочная печь с сушильной камерой конструкции Ю. Проскурина

Как говорилось выше, существует большое количество разных моделей печей. В настоящей публикации будет рассмотрен один из компактных и функциональных вариантов, который может быть установлен в небольшом доме, так как не займет много места, но способен отопить помещение площадью в 16 ÷ 17 м².

Конструкция печи Ю. Проскурина — это двухоборотный отопительно-варочный вариант, оснащенный одноконфорочной плитой и сушильной камерой, предназначенной для сушки овощей и фруктов, целебных трав, грибов и т.п.

Отопительно-варочная печь Ю. Проскурина с сушильной камерой

При желании, в нишу сушильной камеры может быть установлен короб духового шкафа подходящего размера.

Печь имеет габариты (без учета высоты дымоходной трубы) 750×630×2070 мм. Ее теплоотдача составляет 1700 ккал/ч. В конструкции предусмотрено два режима работы – летний и зимний, что очень важно и для экономии топлива, и для возможности нагревать плиту и готовить пищу, не протапливая всей конструкции в летнее время.

Перечень необходимых материалов

Для того чтобы возвести такое отопительное строение, понадобятся следующие материалы:

Наименование материалов и элементов Количество (шт.) Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы) 281 ÷ 285
Шамотный кирпич огнеупорный марки Ш-8 82 ÷ 85
Дверца топочная 1 210×250
Дверцы для очистных каналов 2 140×140
Дверца для поддувала 1 140×250
Задвижка летнего хода для дымохода 1 130×130
Задвижка топки 1 130×130
Задвижка для варочной плиты 1 130×130
Колосник 1 200×300
Варочная панель одноконфорочная 1 410×340
Стальная полоса 1 40×260×5
1 40×350×5
1 40×360×5
Стальной уголок 1 40×40×635
3 40×40×510
4 40×40×350
Кровельное железо 1 380×310
Предтопочный лист металла 1 500×700

Кроме этого, для работы потребуется глина, песок, цемент, щебень, гравий, мергель и короб духового шкафа, если решено, вместо сушильной ниши установить духовку.

Схема-порядовка возведения печи конструкции Ю. Проскурина
Иллюстрация Краткое описание ввыполняемой операции
Первый ряд выкладывается сплошной плоскостью с соблюдением расположения кирпичей.
Очень важно положить этот ряд идеально ровно по всем параметрам, так как от него будет зависеть качество кладки всей конструкции.
Во втором ряду формируется поддувальная (зольная) камера и основание двух вертикальных каналов.
На этом же ряду устанавливается дверцы поддувальной и прочистной камер.
На металлических дверцах предусмотрены специальные ушки, в которые продеваются и закручиваются отрезки стальной проволоки – они затем будут вмурованы в швы между кирпичей.
Временно, до полного их закрепления, дверцы подпираются кирпичами с одной или двух сторон.
На третьем ряду продолжается формирование поддувальной камеры и нижней части камеры вертикальных каналов.
Одновременно происходит закрепление с двух сторон установленных дверец.
На четвертом ряду кирпичом полностью перекрываются дверцы поддувальной и прочистной камер.
Общая камера вертикальных каналов разделяется надвое, поэтому вместо одного большого отверстия, образуются два, имеющие размер в длину ⅔ кирпича, а ширину в полкирпича.
Пятый ряд полностью выкладывается шамотным кирпичом.
Над зольной камерой формируется отверстие с посадочным местом для колосниковой решетки. Для этого вырезается часть кирпича, с той стороны, которой он должен быть повернут к отверстию над поддувальной камерой.
На этом же ряду монтируется и колосник. Его сажают на глиняный раствор или укладывают свободно, без раствора.
Между ним и кирпичом должно оставаться расстояние в 4-5 мм.
На шестом ряду продолжается формирование топочной камеры и вертикальных каналов.

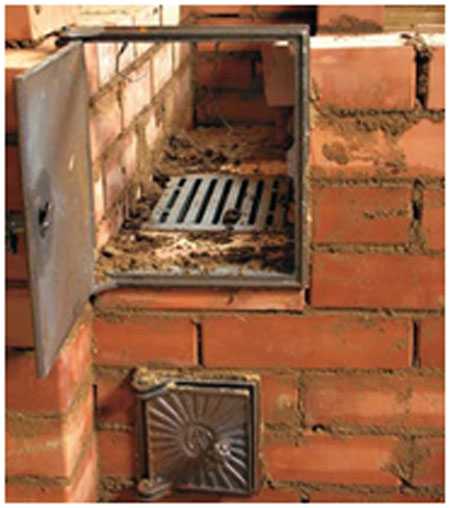

Кроме того, на этом же ряду устанавливается топочная дверца, раму которой перед монтажом нужно обязательно обмотать или обложить асбестом, который при нагревании металла даст возможность ему расширяться без напряжения и ущерба.
Седьмой и восьмой ряды выкладываются согласно порядовке, на них продолжается формирование топки и вертикальных каналов.
На девятом ряду топочная дверца перекрывается кирпичом.
Причем, чтобы снять нагрузку от перекрытия с дверцы, боковой и третий от края кирпичи стачиваются с одной стороны а между ними устанавливается кирпич, стесанный с двух сторон.
На десятом ряду происходит объединение топливной камеры и первого вертикального канала — это делается для того, чтобы горячий дым из топки направлялся именно в это создаваемое отверстие.
Для плавности хода дыма, выступающий угол цельного кирпича, ограждающего второй вертикальный канал, срезается.
На одиннадцатом ряду кладка идет по схеме, за исключением того, что на краях кирпичей, обрамляющих топочную камеру, делаются вырезы, которые сформируют углубление для монтажа одноконфорочной варочной панели.
Затем, на этом же ряду на срезы, сделанные на кирпичах, укладываются асбестовые полосы, а на них монтируется панель плиты.
Со стороны формирования варочной ниши устанавливается стальной уголок.
12 ряд выкладывается из красного кирпича, и в дальнейшем вся кладка идет именно из него.
Оформляются снова два вертикальных канала, и идет формирование ниши вокруг варочной плиты.
13 ряд кладется по схеме, но в передней части первого вертикального канала формируется место для установки задвижки летнего-зимнего хода.
После этого на глиняно-песчаный раствор монтируется задвижка.
С 14 по 17 ряд кладка выполняется по одному принципу – формируются варочная ниша и каналы.
На 18-ом же ряду стальными уголками идет перекрытие варочной ниши.
Один из них монтируется на край ниши, второй — на расстоянии кирпича от первого, а третий прижимают ко второму тыльной стороной.
Это делается для того, чтобы удобно было проводить кладку следующего ряда.
На 19 ряду полностью перекрывается варочная ниша, за исключением формирования отверстия паровытяжного канала и места для установки задвижки.
Для этого на кирпичах делаются вырезы, в которые монтируется задвижка.
20 ряд выкладывается по схеме.
На нем продолжается формирование двух вертикальных каналов и паровытяжного отверстия.
Причем, если внимательно присмотреться, то можно увидеть, что один из кирпичей формирующих первый вертикальный канал стесывается.
На 21 ряду идет объединение первого вертикального канала и паровытяжного с помощью оставляемого полого пространства.
В этом ряду почти все кирпичи кладутся лишь по стенкам периметра конструкции.
Ограждается только второй вертикальный канал.
В этом же ряду образовавшаяся полость перекрывается металлическими полосами, которые укладываются по показанной на рисунке схеме.

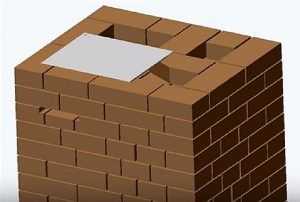

Далее, на стальные полосы настилается лист кровельного железа, с помощью которого организуется отверстие дымохода, расположенное в противоположной стороне от паровытяжного отверстия.
На 22-ом ряду кладка производится поверх кровельного листа.
Оставляются отверстие для дымохода и два отверстия вертикальных каналов.
В месте, где будет формироваться сушильная ниша, укладывается отрезок уголка, который защитит кирпич на краю камеры от повреждений и сделает край ниши более аккуратным.
23 ряд — формируется сушильная камера, причем ее задняя стенка выполняется из кирпича, устанавливаемого на бок.
Он отгородит камеру от отверстия дымоходного канала.
На 24 ряду формируется стенки сушильной камеры, дымоходного и двух вертикальных каналов.
25 ряд — работа продолжается согласно схеме.
Второй кирпич задней стенки камеры устанавливается так же, как и первый.
На 26-ом ряду идет подготовка к объединению двух вертикальных каналов, поэтому внутренние кирпичи в обоих отверстиях стачивают под небольшим углом.
27 ряд — кладкой объединяются первый и второй канал.
Для них устанавливается общая прочистная дверца.
Остальная работа идет по схеме.
На 28-ом ряду идет перекрытие сушильной камеры тремя отрезками уголков по тому же принципу, как было сделано перекрытие варочной ниши.
Вертикальные каналы объединены в один широкий, а прочистная дверца закрепляется боковыми кирпичами.
На 29 -ряду полностью перекрывается сушильная камера и вертикальные каналы.
Оставляется отверстие дымоходного канала, которое обкладывается кирпичами с вырезанными посадочными пазами для дымоходной задвижки.
После укладки ряда, на глиняно-песчаный раствор устанавливается рама с задвижкой.
На 30-ом ряду полностью перекрывается вся поверхность печи.
Оставляется только дымоходное отверстие, которое должно иметь размер в полкирпича.
31-32 ряд — начинается формирование печной трубы.

На данном рисунке представлена печь в разрезе. Схема хорошо показывает все внутренние каналы, по которым будет циркулировать нагретый воздух.

Разрезы хорошо показывают конфигурацию внутренних каналов печи

Если начинающий печник внимательно изучит схему этой несложной модели, то сможет без труда возвести ее в своем доме. Главное – выполнить все полезные рекомендации и аккуратно, не торопясь, выполнить кладочные работы.

Возможно, вас заинтересует информация о том, как возводится помпейская печь своими руками чертежи

Если есть уверенность в собственных силах, то можно выбрать и более сложный вариант. Например, такой, как представлен на видео:

Видео: порядовая видео-инструкция по возведению отопительно-варочной печи

otoplenie-expert.com

Как сложить простую кирпичную печь своими руками



Кирпичная печь в частном доме или на даче всегда может выполнять несколько функций, например, обогрева и приготовления пищи. Но чаще всего постройка печи из кирпича проводится с одной целью – для постоянного поддержания тепла в доме. Чтобы, обогрев помещения проводился качественно (вне зависимости от его размеров), а расход топлива оставался умеренным, следует знать не только конструктивные особенности печи из кирпича, но и правильный порядок её постройки. Также особое внимание следует уделить выбору строительного материала. О том, как сложить простую кирпичную печь своими руками можно узнать далее.

Немного теории: строение печи и основные разновидности

Следует точно различать печи по принципу использования, которые делятся на:

  • Отопительные печки из красного кирпича. Применяются наиболее часто, так как с их помощью можно отопить до 100 м2 помещения. Размеры печи могут быть достаточно большими.

Отопительная печь

  • Варочные печи. Используются исключительно для приготовления пищи, конечно, при этом распространяя вокруг определённое тепло.
  • Комбинированный вариант из кирпича. Такая кирпичная печь может использоваться как для готовки, так и для отопления. Очень удобно, например, на даче или в загородном доме.

Пример комбинированной печи

  • Каминные варианты. Печь-камин из кирпича не получила широкого распространения, но некоторые хозяева стараются придать старым печам именно вид камина, экономя место. Используется для отопления помещения или как декоративный вариант источника огня.

Каминный вариант кирпичной печки

Чтобы узнать основные конструктивные элементы и размеры печи из красного кирпича, для примера следует взять наиболее популярный вариант – комбинированный (варочная плита и кирпичная печь для отопления дома или дачи).

Строение комбинированной печи из кирпича:

  • Топка. Это то место русской печи, в котором происходит сгорание топлива. Так как температура в этом месте постоянно высокая, то подбирать материалы следует соответственно.
  • Поддувало. Свободная полость, которая выкладывается из кирпича непосредственно под топкой. Основная функция – накопление пепла и мелких недогоревших остатков. Также через поддувало в топку попадает воздух, что улучшает качество горения топлива.
  • Каналы для отвода дыма из печи. Одна из наиболее сложных частей печи. Проходя по каналам, продукты горения отдают часть тепла кирпичу, который впоследствии обогревает помещение.
  • Дымоход. Выпускает в атмосферу отработанные газы. Также обеспечивает необходимую для горения тягу в русской печи.
  • Плитка. Расположена в месте над топкой и только в варочных или комбинированных печах.
  • Отверстия для чистки. Для большего удобства монтируются в верхней части дымохода, это место позволяет его быстро и качественно прочистить.

Фундамент – основа любого строения

Как и каждая основательная постройка, кирпичная печка для дома должна иметь собственный фундамент. Вес печи из кирпича в среднем составляет 1,5 тонны, не более. Поэтому в земле достаточно будет выкопать траншею глубиной до 15-20 см, что приблизительно равно одному штыку лопаты и можно начинать стройку печи своими руками из кирпича.

После того как траншея для фундамента будет готова, в неё можно устанавливать опалубку. Опалубку делают из досок любой категории своими руками, единственное условие – отсутствие следов гниения. Конструкция должна подниматься на 10-15 см над землёй. По правилам, цоколь фундамента должен находится в уровне с полом, но многие владельцы домов его делают немного выше. Стенки опалубки можно скрепить между собой с помощью спиц.

На дно траншеи засыпается песчаная подушка. Много песка использовать не надо. Поверх насыпи можно заливать цементный кладочный раствор, для которого необходимы следующие материалы:

  • 1/3 ведра цемента.
  • 8 штыковых лопат песка.
  • Вода (добавлять до образования густого цементного раствора). При случайном переливании воды следует добавить немного цемента и песка.

Первый слой цемента составит 7-8 см. На него следует уложить такие материалы как куски арматуры или заранее сваренную арматурную сетку. Далее заливается второй слой и также укладывается арматура. Арматура позволит надёжно связать всю конструкцию и добавит ей прочности. После окончания заливки раствору необходимо дать время для высыхания, это может занять до нескольких недель.

На готовый фундамент следует уложить 2 слоя гидроизоляции. Закреплять её не надо, кирпичная кладка качественно прижмёт гидроизоляцию к фундаменту.

Кладка печи из кирпича своими руками, пошагово

При знании последовательности кладки простой печи из кирпича и наличии под рукой требуемого инструмента и строительных материалов, работа может занять несколько дней. У мастеров на строительство кирпичной печи уходит не более одного дня.

  1. Самым ответственным в печи является первый кирпичный ряд, который укладывается сплошной поверхностью, без каких-либо полостей или технических отверстий. Для установки его уровня и правильных углов следует использовать: угольник, строительный уровень и (при необходимости) рулетку. После окончания кладки первого печного уровня, его можно проверить с помощью отвеса, зафиксированного на потолке в помещении.

Возведение первого ряда кирпичной кладки

Если не соблюдать данные рекомендации и не использовать измерительный инструмент, то результат может не соответствовать желаемому: ряд с кривыми стенками, непропорциональные углы, неровная поверхность. Тогда печь придётся перекладывать, что приведёт к дополнительной трате средств.


  1. Второй ряд печи из шамотного кирпича носит исключительно перевязочный характер, он придаст конструкции дополнительной монолитности. Основное правило здесь – делать швы не более 8 мм и качественно заполнять их раствором. Необходимо сверять со схемой.

    Второй ряд кладки

  2. Третий и четвёртый ряд кирпича варочной печи формируют поддувало. Конец четвёртого ряда – это начало топочной. Выкладывать эти 2 ряда следует с учётом дверцы поддувало, размеры которой должны обеспечивать свободный доступ внутрь.

Не всегда здесь необходим целый печной кирпич, иногда достаточно и половинок. Для того, чтобы подготовить такие куски, следует использовать болгарку с алмазным кругом. Кирпич нельзя отбивать молотком, он слишком хрупкий и куски получатся неровными.

  1. На пятом ряду печи необходимо перекрыть дверцу поддувало. Данный ряд также является продолжением канала, через который выводятся отработанные угарные газы. Заканчивая его, уже должны быть установлены дверцы поддувало (справа) и дверца для удаления золы (слева). Кладку необходимо делать согласно схеме.

    Установка элементов поддувала и зольника

  2. С седьмого ряда печной кладки необходимо использовать только огнеупорный кирпич, который очень важен для качественного отопления помещений. Огнеупорный и обыкновенный кирпич нельзя скреплять раствором — при резких температурных перепадах произойдёт расширение материала и по всему корпусу печи пойдут трещины. Такой же отрицательный эффект может при несоблюдении точного зазора между основной стеной и стеной печи. Зазор между ними должен составлять не менее 1 см. Для этого используют обыкновенный картон, закладываем в местах между кладками, который потом, под действием температуры, сгорит. Также на этом ряду следует сделать дверцу в топку. Такое расстояние, между поддувалом и топкой, считается наиболее оптимальным и обеспечивает быстрый прогрев печи.
  1. Восьмой и девятый ряд печи укладываются одинаково, достаточно только следить за ровными углами шамотного кирпича, а также уровнем всей поверхности, так как на десятый ряд будет уложена варочная поверхность. Зазор между кирпичом и варочной поверхностью должен составлять не менее 2 см. На этом ряду устанавливается дверца в топку, для уменьшения градусов.

    Установка топочной дверцы

  2. Следующие 3 ряда печи (сразу за топкой): двенадцатый, тринадцатый и четырнадцатый укладываются просто, без каких-либо тонкостей, но в четырнадцатом ряду кирпичной печи должно быть предусмотрено место для заслонки. Следует помнить, что перекрытие нижнего дымохода позволяет направить отработанные газы сразу на улицу. Но при этом печь не прогревается и не отдаёт тепло в помещение. Пятнадцатый и шестнадцатый ряд шамотного кирпича укладывают просто.
  3. Поверх семнадцатого ряда шамотного кирпича должны быть уложены 2 металлические полосы, выполняющие роль перекрытия для варочной камеры.

    Укладка перекрытий для варочной камеры

  4. Восемнадцатым и девятнадцатым рядом кладки следует перекрыть варочную плиту. На верхнюю часть девятнадцатого ряда кладки надо положить ребром 2 кирпича, на расстоянии 40 см от задней стенки печи.
  5. Двадцать второй ряд кладки должен иметь 3 продольных канала, расположенных над варочной поверхностью. А в двадцать третьем ряду, данные каналы следует перекрыть поперечным уложенным кирпичом, согласно общей схеме.

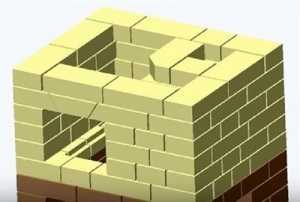

    22 и 23 ряды кладки

  6. Последующие ряды кирпича укладываются просто, до тридцатого ряда (далее следует дымоход, где количество градусов постоянно будет очень высоким), в котором тепловая камера перекрывается. Полностью перекрывать её не следует, необходимо оставить место для одной задвижки плиты. Тридцать первый, тридцать второй и тридцать третий ряд следует укладывать с небольшим смещением относительно шамотного кирпича друг друга, делается это для обеспечения пожарной безопасности.

    Монтаж почти закончен

  7. Последний шаг – обустройство дымохода печи. Определённых правил здесь нет, достаточно выкладывать дымоход (или духовой шкаф) с соблюдением углов и контролем ровной поверхности. Размеры подбирать согласно конструкции.

    Кладка дымохода

Подробнее весь описанный выше процесс вы можете рассмотреть на видео:

Вышеописанная последовательность точно показывает, что сложить простую печь (которая выдержит повышение градусов) или плиту из кирпича своими руками можно, и для этого не требуется сложных инструментов или дорогих строительных материалов.

Порядовка для кирпичной печи

Готовим раствор для кладки печи

Чаще всего для кладки печи (или топки) из кирпича используют глиняный раствор, который можно приготовить своими руками (например, для варочной печи), времени для этого много не потребуется. Материалы для топки необходимы следующие: глина, вода, песок. Глину, перед приготовлением раствора для кладки печи, необходимо замочить не менее чем на 24 часа. После этого в неё следует добавить чистую воду, без минеральных примесей. Получившийся кладочный раствор должен быть достаточно густым и по консистенции напоминать сметану. Последний ингредиент – песок, его добавляют мелкими порциями, постоянно размешивая раствор.

Если кладку печи из кирпича производить по всем правилам, то глиняный раствор не подойдёт для первого ряда (место стыка кирпича и фундамента), а также для дымохода. Это обусловлено скоплением влаги при постоянной эксплуатации печи. Глина склонна к впитыванию воды и при резких перепадах температуры даёт трещину. Поэтому для этих мест лучше использовать известковый раствор.

Порядок приготовления известкового раствора для кирпичной печи:

  • Материалы: негашёная известь, вода, песок. Подготовить массу, состоящую из воды и извести, соотношением 3:1. При этом необходимо в известь добавлять воду и постоянно помешивать раствор, до образования теста. Очень важно при работе с негашёной известью использовать защитную маску и перчатки.
  • После приготовления теста для кладки печи, его следует раскрошить и качественно просеять, избавившись от слишком крупных частиц.
  • К просеянному раствору добавляют песок, количество которого должно быть в 3 раза больше извести.
  • Добавление воды позволит получить густую массу для кладки печи или отдельно топки. Теперь можно приступать к строительству настоящей русской печи. Некоторые мастера, для большей прочности, добавляют в раствор небольшую часть цемента.

Качественной, но более дорогостоящей заменой печному глиняному и известковому раствору служит цементный раствор. Цемент отличается повышенной прочностью, а также стойкостью к температурным перепадам, наиболее подходит для кладки печки, используемой с целью отопления помещения, а также дымохода или духового шкафа.

Для приготовления такого раствора потребуется просеянный песок и цемент. Соотношение должно составлять 1 порцию цемента к 3 порциям песка. Приготовив сухой раствор (достаточно перемешать цемент и песок), в него можно постепенно добавлять воду, но только небольшими порциями. Добившись необходимой консистенции (раствор должен стать сметанообразным), можно приступать к кладке печи из кирпича для дома или дачи. Основной недостаток цементного раствора для создания печи своими руками из кирпича – его следует использовать в течение одного часа после приготовления.

И еще одно полезное видео для начинающих печников



viascio.ru

как построить печь в доме, строим печь по фото и видео примерам

Содержание:

1. Выбор отопительной конструкции

2. Строительство печи своими руками: важные нюансы

3. Особенности устройства печи

4. Советы от мастеров-печников, как построить печь правильно

5. Материалы и инструменты

Издавна строительство печи для дома доверяли печникам, имеющим соответствующие навыки и желание совершенствовать свое мастерство. Качественную кладку отопительной конструкции можно причислить к определенному виду искусства, хотя строительство печи своими руками тоже возможно.


Одновременно следует отметить, что строительство печей своими руками сейчас вполне возможно. Но для этого следует внимательно изучить рекомендации профессионалов. Потребуется выбрать конструкцию теплоагрегата и качественные материалы. Домашний умелец, собственноручно выстроивший печь, будет иметь возможность многие годы любоваться своим творением.


Начинается постройка печи своими руками с выбора ее конструкционного решения. Не все теплоагрегаты из кирпича одинаковые – они отличаются параметрами и своей функциональностью.

Согласно классификации различают кирпичные печи таких видов:

  • отопительные конструкции;
  • отопительно-варочные;
  • специальные агрегаты.

К последним устройствам относятся, например, банные печи (см. статью: «Банные печи своими руками — монтаж на примерах»). Можно выстроить комбинированный теплоагрегат такой как печь-камин. Для продолжительного сохранения тепла обустраивают кирпичный вариант жаровен. В холодную погоду их протапливают в течение одного часа либо утром, либо вечером.

Если планируется строительство печи своими руками по типу буржуйки, нужно учитывать, что она будет прогревать помещение, пока в ней горит огонь. Когда она погаснет, в комнате сразу же станет холодно. Правда прогревается помещение с помощью буржуйки очень быстро (подробнее: «Печь буржуйка своими руками — варианты изготовления»).

Выбор отопительной конструкции

Выбирая вид печи, владельцы частных домов и дач в первую очередь учитывают собственные материальные возможности. Разумеется, что кладка кирпичной отопительной конструкции обойдется гораздо дороже, чем сборка металлического устройства. Несмотря на разницу в цене, большинство домовладельцев, тем не менее, отдают предпочтение печам, выложенным из кирпича.


Важным моментом в планировке дома с печным отоплением является выбор месторасположения будущего теплоагрегата. Оптимальным считается нахождение печи по центру комнаты, также ее можно установить в простенке между соседними помещениями. Последний вариант позволяет обогревать небольшой дом полностью.

Согласно рекомендации специалистов, тип очага и его конструкционное решение следует выбирать на этапе проектирования или строительства здания. Именно такой подход актуален, если запланировано строительство печи своими руками или с привлечением профессионалов. Удобнее всего будет возвести теплоагрегат из кирпича до выполнения внутренней отделки.


Чтобы рассчитать теплоотдачу будущей отопительной конструкции, можно воспользоваться упрощенным способом: так печь с условной площадью, равной одному «квадрату», способна эффективно обогреть комнату размером в 30 м².


Важно, чтобы генерируемое печью тепло полноценно восполняло тепловые потери дома, которые зависят от степени теплопроводности оградительных конструкций, окон, дверей.

Поэтому следует качественно утеплять здание, чтобы сократить возможность теплопотерь. Читайте также: «Как сделать печь в доме».

Строительство печи своими руками: важные нюансы



В первую очередь до того, как построить печь в доме, необходимо сделать под нее основание. Для отопительной конструкции из кирпича выполняют монолитный фундамент. Бетон для него используют любой, но его марка не может быть ниже 300. Следует соблюдать необходимую глубину заложения, которая должна быть ниже уровня промерзания почвы.


Кладку печей делают из полнотелого кирпича, используя глиняный раствор. Для топки требуется шамотный кирпич. Непременно следует соблюдать толщину шва. Она не должна превышать 5 миллиметров, но лучше, если будет всего 3 миллиметра. Раствор для кладки сделать самостоятельно несложно. Для него берут кварцевый песок и смешивают его с глиной в пропорции 4:1. Также потребуется сито с ячейками до 5 миллиметров. Перед приготовлением смеси песок просеивают.


Технология укладки шамотного кирпича аналогична той, что соблюдается при использовании обычного. Для этого потребуется шамотная глина. Если строим печь своими руками, много вопросов возникает относительно монтажа дверок, плиты, задвижек и прочих металлических элементов. При их обустройстве нужно соблюдать параметры температурных швов – они должны составлять не меньше 5 миллиметров.

Всю используемую фурнитуру следует надежно закрепить. Оголовок над кровлей (дымоход) возводят при помощи обычного песчано-цементного раствора.

Разнообразная печная фурнитура продается в специализированных торговых центрах и на строительных рынках. Она может отличаться по стоимости в разы в зависимости от того, кем произведена. Зарубежные изделия обходятся дороже отечественной продукции, но они имеют более привлекательный внешний вид. Сейчас чаще всего устанавливают дверцу с термостойким стеклом.

Особенности устройства печи

Традиционное устройство классической кирпичной печи обеспечивает наиболее быстрый нагрев в той части, которая предназначается для приготовления еды, в то время как стенки прогреваются медленнее (прочитайте также: «Что такое конвекционная печь – принцип работы, конструкция»). Многих потребителей такая их особенность не устраивает. Для решения данной проблемы предусматривают систему дожига. В результате для приготовления пищи нет смысла загружать печь полностью, а можно обойтись только вторичной топкой.


В данной ситуации форсунка, подающая воздух для дожига топлива, выполняет функцию поддувала. При этом продукты горения отводятся путем регулировки шибером. Дымоход обустраивают, применяя железную или асбестоцементную трубу.

Теплоизоляционными элементами трубу дымохода снабжают только при прохождении ее в помещении. Снаружи ее утепляют базальтовой ватой, а поверх накрывают фольгой, чтобы предотвратить осаждение конденсата на внутренних поверхностях. Место соединения кирпича дымохода с металлической трубой вытяжки зачеканивают асбестовым шнуром.


Когда строительство отопительной кирпичной конструкции происходит в дачном доме, не всегда целесообразно оборудовать щит, имеющий колодцы и каналы, как это следует делать при возведении голландской печи (детальнее: «Отопительный щиток к металлической печи своими руками»). Для обеспечения хорошей тяги высота трубы должна составлять не менее 3-х метров. Летом для эксплуатации печи достаточно будет боковой топки. Приступая к приготовлению пищи, нужно загрузить около трех килограммов топлива – торфяных брикетов или небольших поленьев. Читайте также: «Брикеты для топки печей своими руками».

Советы от мастеров-печников, как построить печь правильно

  1. Неплохим решением для увеличения площади теплоотдачи станет монтаж стальной трубы, к которой приварены металлический радиаторы. Для этой цели также можно задействовать любые железные изделия.
  2. Для постройки печи нужно использовать полнотелый керамический кирпич. Изделия из динаса, устойчивые к высоким температурам эксплуатации, следует применять при сборке топки. Дело в том, что он хуже отдает тепло по сравнению с красным печным кирпичом – он прогревается дольше при более высокой стоимости – почти в 2 раза (прочитайте также: «Какой печной кирпич нужен для кладки печи – виды, характеристики»).
  3. Перед тем, как построить печку в доме, кирпич необходимо поместить в воду примерно на 4 часа. При кладке кирпичи размещать следует по максимуму точно, выравнивая киянкой. Если они уже уложены, сдвигать с места их нельзя. Печники обычно намазывают раствор руками, не пользуясь мастерком. При необходимости обтесать кирпичи используют молоток каменщика, также нужно иметь болгарку.


Материалы и инструменты



Для возведения печи потребуются следующие материалы и инструменты:

  • кирпичи;
  • красная глина и кварцевый песок;
  • цемент;
  • печная фурнитура;
  • уголок, отвес, уровень;
  • болгарка;
  • мастерок;
  • спецодежда.

Будет разумно, если до начала строительства печи своими руками домашний мастер посоветуется с профессионалами, чтобы воспользоваться их советами.

Некоторые советы по строительству печи своими руками на видео:


teplospec.com

чертежи, пошаговая инструкция + видео

Что такое кирпичная печь в загородном доме? Это возможность всю зиму отапливать дом, не используя ни газ, ни электричество. Мало того, то чувство уюта, которое идёт от печи тяжело с чем-нибудь спутать. Нет ничего лучше, чем в конце дня прислониться к её горячей стенке, наслаждаясь теплом.

Современные технологии строительства позволяют так сложить печь, что одной хорошей растопки хватит вам до самого утра. К тому же правильно созданная конструкция сохраняет внутренний жар на протяжении 10—12 часов.

Если по чуть-чуть поддерживать огонь в печке, то топить можно 24 часа в сутки с минимальными затратами дров. К тому же в топку необязательно класть дрова. Можно использовать специальный уголь. Но для этого печка должна быть сложена по-особенному. С использованием огнеупорного камня, способного выдерживать большие температуры.

Также стоит отметить, что печи могут иметь множество модификаций. К примеру, конструкцию можно сложить таким образом, что к печке будет пристроен ещё и камин. Он не займёт много места, но подарит ещё больше тепла и уюта дому. К тому же одной трубы вполне достаточно для вытяжки дыма из двух топок.

Виды печей

История эволюции печных конструкций насчитывает множество веков. Неудивительно, что сложить теплоэффективную и надёжную печь — настоящее искусство. Но при должной подготовке и старании, это можно сделать самостоятельно, вот неплохая видеоинструкция:

Сложить печь можно, используя множество методов. При этом есть ряд параметров, которые определяют специфику будущей печки:

  1. Предназначение.
  2. Температура, до которой должны нагреваться стены.
  3. Время, необходимое для нагрева стенок и нужное для этого количество топлива.
  4. Конструкция дымоотвода.
  5. Уровень теплоотдачи.
  6. Схема движения газов в каналах.
  7. Форма.
  8. Материал отделки внешних стенок.
  9. Основной материал.

Исходя из всех этих параметров, вы сложите печь своей мечты. Главное ещё на начальном этапе составить чертёж, с подробными схемами. В проекте нужно подробно описать все особенности будущей конструкции. Но перед этим необходимо определиться, какой именно вид печки вам нужен.

Сложить отопительную печь проще всего. Она выполняет главную функцию — дарит тепло людям и дому. Такие конструкции не несут никакого дополнительного функционала, но являются надёжными и удобными в эксплуатации, за что завоевали множество симпатий среди дачников.

Естественно, все отопительные печи классифицируются по теплоотдаче, времени нужном на растопку и степени нагрева стенок. Именно на эти параметры нужно опираться в первую очередь, перед тем как сложить печь своими руками.

Если вы рассчитываете получить печь с умеренным нагревом, сложить её можно в один кирпич. Такие печи медленно нагреваются и также медленно остывают. Средняя температура стенок порядка 60 градусов.

Отопительные печи нельзя назвать изыском архитектурной мысли. Но массивный дизайн и несложные формы создают ощущение монументальности. К тому же если искусно сложить кирпич в этой печке — она может стать отличным элементом декора.

Мало того, не стоит забывать о внешней отделке. После того как вы сложите печку, её можно отштукатурить и положить сверху плитку. Во-первых, это защитит конструкцию от разрушения, а во-вторых, придаст ей красивый и эстетичный вид.

Важно! Перед тем как сложить отопительную печь из кирпича своими руками, учитывайте, что она требует крайне много материала.

К типичным представителям семейства отопительных печей причисляют такие конструкции, как:

  • «Голландка»,
  • ОПТ-3,
  • Треугольная печь,
  • Печь Грум-Грижимайло,
  • ОТП-11
  • Прямоугольная отопительная,
  • Т-образной формы.

Эти печи редко пользуются большой популярностью. Дело в том что для того, чтобы их сложить требуется много времени и материалов, а функционал оказывается в результате небогатым.

Очень часто в дачных домах владельцы решают сложить именно отопительно-варочную печь. Данное сооружение имеет массу преимуществ, в сравнении с обычной печкой. На нём без особых проблем и даже с комфортом можно приготовить еду, используя при этом сосновые, березовые или тисовые дрова.

Важно! Порядка 90% заказов у печников приходится именно на отопительно-варочные конструкции.

Основным элементом такой печи является варочная поверхность, которая делается из чугуна. Духовой шкаф встраивается не везде, так как чтобы его сложить, нужно проявить немалое мастерство. Наиболее продвинутые конструкции обладают такими дополнительными возможностями:

  • камерой для выпечки хлеба,
  • лежанкой,
  • нишей для сушки дров,
  • котлом водяного отопления.

Вообще-то, количество дополнительных функций зависит исключительно от ваших возможностей и желаний. По факту из простой печки можно сложить настоящий мультифункциональный комбайн, который станет главным украшением кухни. Про экономию даже говорить не стоит. К тому же еда, сделанная на таких конфорках всегда вкуснее.

Внимание! Уровень КПД в отопительно-варочных конструкциях достигает 65%. Теплоёмкость порядка 4 КВт.

Подобные печи способны долго держать тепло. Мало того, они обеспечивают мощную тягу. Главное, правильно всё сложить, чтобы дым шёл непосредственно в трубу, а не вовнутрь помещения. Самые распространённые конструкции:

  • «Шведка»,
  • Печь Волкова,
  • «Экономка»,
  • «Теплушка»,
  • «Малютка».

Как видите, существует огромное разнообразие отопительно-варочных печей, на которых можно без проблем и с выгодой для семейного бюджета приготовить что-нибудь вкусненькое.

Конструкции с отопительными щитками — это дешёвое решение, включающее в себя весь необходимый для дачи функционал. Чтобы сложить такое сооружение, нужен минимум материалов и физического труда. Достаточно 175 кирпичей для полноценной кладки.

Несмотря на минимальные затраты при строительстве, КПД у печи более чем высокий. Данный тип печей пользуется повышенной популярность среди дачников преклонного возраста из-за удобства и дешевизны.

В стороне стоят печки для бани. Обычно это простые каменки, не отличающиеся какими бы то ни было архитектурными изысками. Их главная роль — греть воду в бане и эффективно повышать температуру. Такие отопительные печи могут хранить тепло на протяжении двух дней.

Совет! Главное преимущество каменок — возможность подгона под любое помещение.

Конечно же, данными видами классификация печей не ограничивается. В действительности их существует огромное количество видов, которые классифицируются по множеству параметров. Самые популярные системы были только что описаны.

Из какого кирпича лучше сложить печь

Нужно отличать обычный жаростойкий кирпич от печного. Во-первых, последний может выдерживать температуру выше 1000 градусов. Во-вторых, если его резко охладить, в структуре не образуются трещины.

Для постройки печек используют четыре вида печного кирпича:

  1. Кварцевый. Данный кирпич является результатом обжига песка и глины.
  2. Углеродистый — состоит из графита.
  3. Шамотный. Лучше всего подходит для камина. Но нельзя сбрасывать со счётов его уникальные теплоизоляционные качества. Он способен выдерживать температуру до 1600 градусов. При этом не трескается и не теряет своих качеств. Единственный минус — это желтоватый оттенок.
  4. Основной — применяется, когда нужно сложить металлургическую печь.

В действительности строгих правил относительно выбора материалов для кладки при строительстве нет. Тем не менее существуют некоторые рекомендации, которые лучше выполнять, главная из них касается шамотного кирпича. Его нужно класть в самых горячих местах, а именно в районе топки и дымохода. Для всех остальных зон марка должна быть не ниже М-200.

Внимание! Лучшим для печки считается кирпич марки М-500.

Делаем печь своими руками

Выбор места

Чтобы сложить хорошее обогревательное сооружение необходимо правильно выбрать место. При этом должны учитываться следующие стандарты:

  1. От дымового канала до деревянных конструкций должно быть больше 37 см.
  2. Минимальное расстояние трубы от конька — полтора метра. Высота над коньком полметра.
  3. Если от трубы до конька 1,5—3 метра её можно располагать вровень с ним.

Лучше всего сложить печку в середине дома. Это обеспечит равномерное распространение тепла и удобство в эксплуатации.

Материалы и инструменты

Помимо кирпича также понадобится ряд других материалов, чтобы сложить печку. К ним относятся:

  • глина,
  • песок,
  • арматура.

Это основные материалы без учёта комплектующих, а ведь ещё нужно позаботиться о дверцах отдушин, поддувале, топке и так далее.

Чтобы сложить хорошую печку нужно замесить правильный раствор. Лучше всего использовать специальную огнеупорную глину, в крайнем случае можно и красную. Крупинки песка должны быть не более 1 мм. Оптимальное соотношение достигается опытным путём. Обычно это 1 к 1 или 1 к 2. Плюс 25 процентов воды от общего объёма глины.

Основоположную роль при постройке печи играют металлические предметы. Чтобы сложить достойную конструкцию, необходимы дверцы и полудверцы, колосниковые решётки, чугунные заслонки, задвижки и вьюшки. Все эти элементы при необходимости можно изготовить своими руками, но нужно будет приобрести железные листы.

Само собой, без хороших инструментов сложить печь не получится, вам понадобятся:

  • молоток-кирочка специально для печи,
  • мастерок,
  • линейка-правило,
  • кисть мочальная,
  • рулетка,
  • отвес,
  • уровень.

С помощью этого незамысловатого инструментария вы сможете сложить любую печь.

Процесс постройки печки

Для фундамента роется котлован, делается засыпка и армированный каркас. Полученная конструкция заливается бетоном. Перед тем как сложить печку, позаботьтесь о наличии перед глазами схем кирпичей.

При работе очень важно соблюдать порядок. Иначе сложить качественную печь не получится. Малейшее отклонение в конструкции приведёт к тому, что один из каналов будет перекрыт. Результат более чем плачевный. Дым вместо того чтобы выходить наружу через дымоход, будет идти в помещение.

Первый ряд кладётся по шнуру. Каждая следующая кладка проверяется при помощи уровня. Углы контролируются обвесами. После того как кладка завершена устанавливается печное оборудование, к примеру, конфорки. Труба выводится наружу в самом конце. Чтобы узнать, более подробно, как сложить печь, смотрите видео снизу:

Для того чтобы сложить печь согласно действующим нормам расстояние от внутренней стенки дымохода до ближайшей конструкции должно быть не менее 38 сантиметров. Когда устанавливается чугунная плита, зазоры по бокам должны быть не менее 5 миллиметров.

Итоги

Сложить печь по силам каждому человеку. Главное выбрать с самого начала верный вид и составить проект, где нужно в деталях описать особенности будущей печки. Чтобы не утруждать себя созданием уникальных чертежей можно взять готовые рисунки.

bouw.ru

Учимся складовать печь из кирпича своими руками

05.09.2014

Несмотря на многочисленность современных методов отопления, своей популярности не утрачивает печка. Ее по-прежнему можно встретить во многих загородных домах для поддержания уюта и создания благоприятной атмосферы.

Содержание статьи:

Однако печь будет служить долго и качественно, отдавая тепло, лишь в том случае, когда будут получены ответы на следующие вопросы:

  1. Где правильней разместить печку?
  2. Какие необходимы для работы материалы и инструменты?
  3. Каким должен быть раствор для печи?
  4. Как грамотно сделать кладку печи?

Где правильно разместить печку ?

Обдумывая как сложить печь своими руками, необходимо грамотно ее разместить. Для этого во внимание принимаются следующие условия:

  • Стенки дымового канала обязаны располагаться от деревянных конструкций на удалении не менее 40 см
  • Дымовую трубу разрешается выводить на одном уровне с коньковым выступом, если она располагается на удалении 1.5-3 м
  • Если расстояние от конькового выступа до дымовой трубы 1.5 м и менее, последняя должна быть выше на 0.5 м
  • Если трубу удаляют более чем на 3 м от конькового выступа, ее высота может делаться ниже, но при этом угол между скатом крыши и линий, которая соединяет верхний срез трубы и конек, не должен превышать 10 градусов

Читайте так же руководство, о том как самостоятельно сделать печь для бани

Основание дома и печи имеют свои специфические особенности, поэтому объединять их между собой не допустимо.

Материалы и инструменты

Не зависимо от вида выбранной печи, работы по их возведению очень похожи, а сами конструкции имеют незначительные функциональные различия между собой. С технической стороны они будут отличаться универсальностью, степенью отдачи и размерами.

Исходными строительными материалами для возведения кирпичной печей служат:

  • проволока
  • известь с песком
  • глина
  • кирпич

Приобретая последний, нужно убедить в правильной его форме и достаточном уровне обжига.

Для приготовления раствора можно использовать огнеупорную, красную или даже обыкновенную глину. Потребуется также вспомогательное оборудование, которое можно приобрести на рынках:

  • Необходимые дверцы и заслонки
  • Вьюшки и задвижки
  • Колосниковые решетки
  • Плиты с конфорками и т. д.

Кроме материалов и комплектующих для печи потребуется подготовить набор рабочих инструментов (уровень, отвес, молочную кисть, правило, молоток печника, уровень и т. д.).

Узнайте так же как сделать печь работающую на отработанном масле

Готовим раствор для кладки печи

Раствор для домашней кирпичной печки представляет собой глиняно-песчаную смесь. Песок необходимо просеять сквозь сито, чтобы размеры его ячеек не превышали 1.5 мм. Глина в это время должна вымачиваться в воде 2-3 суток. Не лишним будет пропустить через сито (3х3 мм) готовый раствор. Каждый печник выбирает пропорции для себя.

Смешав песок и глину, необходимо добавить воду и начинать перемешивать полученную смесь, покуда не образуется густота, подобная жирной сметане. Качественный раствор должен укладываться на кирпич сгустком и размазываться слоем 4-5 см (рекомендуемая толщина шва).

Порядовка печи из кирпича

Когда все необходимое собрано, а фундамент успел надежно застыть, приступают к решению основного вопроса как сложить печь своими руками – кирпичной кладке. Следует отметить, что вариантов порядовок огромное множество и далее будет рассмотрен только один — шведка. Она отлично подходит для отопления и приготовления пищи. Перед началом работ кирпич рекомендуется подержать в воде до 10 минут.

Вся информация о печи должна отображаться в чертежах. Они могут отражать как конструкцию целиком, так и отдельные ее части или вырезы. На каждый ряд даются горизонтальные размеры – порядовки.

Как вариант для отопления помещения можно воспользоватся электрокотлом узнать подробнее…

Самым важным является первый ряд – на нем необходимо строго контролировать углы, вертикаль и горизонталь. Допустив погрешности, даже незначительные глазу, они дадут о себе знать в будущем.

Поддувало в нише принято располагать с правой стороны. Но чтобы из него было легче удалять золу, в направлении камеры внутренние стороны счесываются под конус. Очень часто придется использовать не целый кирпич, а его определенную часть. Куски лучше нарезать специальным диском с алмазным напылением, но не отбивать молотком.

После установки поддувальной дверцы начинается кладка второго ряда. При это делается перевязка со смещением 30-50% для большей устойчивости конструкции.

Высота третьего ряда должна совпасть с верхним краем дверцы. При этом необходимо не забывать стесывать края кирпича, образуя конус внутри поддувала для более легкого удаления золы.

Ряд четвертый укладывается слева. Вначале монтируют дверку для чистки. Делается П-образный канал. Над зольником необходимо выложить квадратное отверстие, при этом перекрыв дверцу поддувала.

Пятый ряд практически не имеет никаких отличий от четвертого, но отверстие над зольником необходимо сузить еще немного.

Необходимо подготовить огнеупорный кирпич, прежде чем приступать к кладке шестого ряда (он будет на месте штриховки). Если такой возможности нет – сойдет и обычный. При этом на пятый ряд необходимо опереть колосниковую решетку. Между ней и кирпичами необходим компенсирующий незначительный зазор до 15 мм, который заполняется песком или залой.

В седьмом ряду необходимо перекрыть образованный ранее П-образный канал таким образом, чтобы он образовал три новых. На шестой ряд ставится дверца для топочной.

Восьмой и девятый ряды кладутся аналогично седьмому. Они должны достичь верха топочной дверки.

Чтобы дымовые газы плавно переходили в канал из топки, необходимо счесать кирпичи, которые перекрывают левый канал и перегородку топочной.

Выкладывая десятый ряд, необходимо следить за его строгой вертикальностью. Поверх него будет уложен варочный настил, который нельзя скосить, иначе готовить будет крайне неудобно. Топочная дверка полностью перекрывается и оставляется два строго квадратных канала.

Вопрос о том, как складывать кирпичную печь своими руками на половину решен. Варочный настил закрывает топочную камеру, опираясь на десятый ряд. Кромка кирпичей, которая будет с ним контактировать, должна очесываться, образуя зазор до 2 см. Тут же устанавливается небольшая дверка для топочной и выкладывается одиннадцатый ряд. Слева остаются два квадратных канала.

Двенадцатый и тринадцатый ряды укладываются практически одинаково. Основное отличие заключается в том, что вначале оба квадратных канала соединяются в единый, а в следующем ряду вновь делается их разделение.

Четырнадцатый ряд устанавливается по аналогии с предыдущим, но в нем один канал перекрывается заслонкой. В закрытом состоянии можно будет использовать варочную, не давая нагреваться печке.

В пятнадцатом ряду перекрывается задвижка, а в шестнадцатом накрывается дверца топочной камеры. Чтобы удалялись запахи и вентилировался варочный отдел, необходимо установить дверку между ним и уже закрытым задвижкой каналом.

В семнадцатом ряду необходим уложить стальные полосы над варочной, которые позволят перекрыть камеру. В обычной отопительной печи пришлось бы сооружать куполообразное перекрытие.

Последующие два ряда перекрывают варочную, но при этом оба квадратных канала остаются не тронутыми.

На поверхность варочной на ребро кладутся два кирпича, удаленные от задней стенки на 40 см. тут же монтируются дверцы для очистки и самоварной трубы. По аналогии укладывается следующий ряд.

В двадцать втором ряду необходимо перекрыть дверцы. Над варочной делается три продольных канала (11, 5 и 11 см соответственно), слева – все те же два квадратных. В двадцать третьем ряду продольные каналы перекрываются кирпичом, уложенным поперек. Аналогично делается следующий ряд.

По аналогии с двадцать вторым кладутся ряды 25-26.

В двадцать седьмом ряду нужно уложить на одинаковом расстоянии и удалении от стенок три кирпича. При этом остается лишь один квадратный канал. По аналогии укладываются следующие два ряда.

В тридцатом ряду необходимо полностью перекрыть тепловую камеру, оставив один дымовой канал, который перекрывается задвижкой. Последующие два ряда укладываются с небольшим смещением относительно друг друга. Три таких ряда гарантируют пожарную безопасность.

Остается обустроить простой дымоход для печи.

Подробная видео инструкция по кладке печи своими руками

В заключении

Приведенная порядовка печи «Шведки» одна из самых распространенных на сегодня. Она не только дает возможность отопить помещение, но и приготовить пищу. Все чаще такую конструкцию можно встретить в загородных дачных домах.

Но вопрос о том, как сложить печь своими руками оказался сложным и в своих усилиях уверенности нет – прежде чем приступить к работе, следует обратиться к печнику или человеку, который уже возводил подобные конструкции. Он наверняка даст множество ценных советов.

Вам может понравиться

v-teplo.ru

схемы кладки, чертежи, фото, видео

Для устройства печного обогрева небольших загородных коттеджей или дачных домиков с целью экономии материалов и средств есть смысл подобрать проекты отопительных печей из кирпича малых габаритов и простых в исполнении. Тогда, приобретя в соответствии с проектом стройматериалы, можно приняться за дело самостоятельно, предварительно изучив, как выполняется кладка печей своими руками.

Отопительно-варочная печь

Какой тип печки выбрать?

В самом начале необходимо определиться, какая будет конструкция печи в вашем доме. Для этого нужно изучить существующие виды печей для дома и выбрать для себя подходящий вариант из предлагаемого перечня:

  • Голландские печки канального типа и им подобные занимают меньше всего места, наиболее просты в строительстве и нетребовательны к материалам. Работают больше в режиме медленного горения или тления, КПД невелик – 40%.
  • Камерно-канальная шведская кирпичная печь для дома эффективнее «голландки», ее КПД составляет до 60%, пространства она занимает также немного, но несколько сложнее в исполнении. Кроме того, стройматериалы следует подбирать весьма тщательно.
  • Русские печки самые эффективные, их КПД достигает 75%, но кладка печи чрезвычайно сложна, обойтись без опытного специалиста не получится.
  • Отопительно-варочная печь со встроенным водяным теплообменником – наиболее простой вариант отопителя. На ее возведение уйдет меньше всего материалов, а простота конструкции позволяет выполнить все работы своими руками даже новичку, нужен только серьезный и скрупулезный подход.

Совет. Если у вас полностью отсутствует опыт кладочных работ, то для самостоятельной постройки лучше выбрать «голландку» либо варочную плиту, строительство печей – «шведок» несколько сложнее и требует наличия опыта в этом деле. Что же до русской печки, то самостоятельно браться за нее не рекомендуется.

Далее, следует понять, где и сколько места вы готовы выделить под строительство, а также количество отапливаемых печью помещений. Если домик небольшой, то источник тепла можно разместить в простенке между комнатами, чтобы каждая прогревалась от задней или боковой стенки печи из кирпича. На рисунке представлены примеры размещения различных отопителей внутри здания.

Варианты размещения печей

На первой схемеслева  показано размещение печи для дома из кирпича с лежанкой в спальне и обогревом других смежных комнат: гостиной, прихожей и санузла. На второй схеме видно, где можно поставить отопительно-варочную плиту с подогревом воды для ГВС. Между двумя спальнями предполагается построить отопитель типа «голландки» с выводом загрузочной камеры в гостиную. На третьей схеме изображен пример дачного домика, где та же плита обогревает кухню и санузел, а в гостиной устроен камин.


Принцип, по которому происходит размещение и строительство печи, прост: прямой обогрев от ее стенок должен захватить возможно большее количество помещений, а когда так не получается, то лучше использовать схемы печей со встраиваемым водогрейным змеевиком. В этом случае остальные комнаты будут обогреваться радиаторами отопления.

Кладочный кирпич

Чтобы печь из кирпича, сделанная своими руками, работала эффективно и долговечно, необходимо для ее постройки выбрать соответствующие строительные материалы, в частности, кирпич. От этого выбора зависит не только прочность и долговечность строения, но и его теплофизические свойства, обеспечивающие комфорт в вашем жилище.

Особенно важно правильно подобрать качественные материалы, если вы задумали сложить печь «шведку». Для «голландки» же требования к качеству кирпича и кладочного раствора не столь высоки.

Раньше кирпичные печи целиком складывали из красного глиняного кирпича, теперь же их применяется 2 вида:

  • красный керамический марки 150;
  • огнеупорный шамотный.

В прошлые времена размеры кирпича печного и обычного строительного были разными. Если размеры строительного одинарного составляют 250 х 125 х 65 мм, то печной камень был габаритами 230 х 114 х 40 мм или 230 х 114 х 65 мм. В наше время размеры для удобства унифицировали, поэтому подбор сводится к оценке качества материала. Вот некоторые рекомендации по приобретению материала, из которого осуществляется кладка отопительных печей из кирпича:

  • Камни следует приобретать одного типоразмера.
  • Нельзя использовать пустотелый кирпич, а тем более силикатный. Нужен только полнотелый керамический камень.
  • Для облицовочной кладки лучше брать камни с декоративной фактурой, если не планируется отделывать стены дополнительно кафелем или другим облицовочным материалом.
  • В камере сгорания кладка кирпича должна быть огнеупорной, из шамотного камня.

Инструкция по выполнению работ

После того как выбрана схема отопительной печи, под нее требуется устройство фундамента. Исключение – малые «голландки» и отопительно-варочные плиты, не оказывающие большой нагрузки на полы. Последние можно возводить прямо от цементной стяжки пола, выполнив все мероприятия по тепло- и гидроизоляции, рассмотренные ниже.

Пример начала кладки печи

В остальных случаях отопительная печь должна покоиться на фундаменте, лучше всего – монолитном железобетонном. Его размеры делают на 50 мм больше габаритов самого строения, толщина плиты – 100—150 мм, в зависимости от нагрузки. Фундамент выполняют отдельно стоящим, не контактирующим с основанием здания.

До того как сделать печь из кирпича, фундаментной плите надо выстояться не менее 2 недель, после чего поверх нее укладывают гидроизоляцию (рубероид в 2—3 слоя), а следом листы асбеста или базальтового картона для тепловой изоляции. Затем ложится лист кровельной стали и войлочная подстилка, от которой начинается кладка печки. Подстилку вначале надо намочить, а после укладки дать ей присохнуть к металлу. Теперь можно приступать непосредственно к возведению стенок.

Прежде всего следует разобраться, с чего начать кладку. Для этого существуют специальные схемы, на них подробно отражается каждый ряд камней, начиная от основания и заканчивая дымоходной трубой. Когда вы выбрали определенный тип источника тепла и отыскали либо приобрели проектную документацию для его возведения, то в ней обязательно изображена порядовая кладка печей данного вида. Ниже в качестве примера приведена порядовка малой «голландки» размером 520 х 520 мм.

Схема кладки голландской печи

Далее, нужно приготовить раствор для кладки печей из белой или желтоватой глины с добавлением кварцевого песка в пропорции 1 : 1. При этом не рекомендуется использовать воду с повышенным содержанием солей кальция и магния (жесткую воду). Перед приготовлением глину замачивают в воде и оставляют на сутки, после чего пропускают сквозь сито с ячейкой 3 х 3 мм. Этот процесс производится способом протирания, поскольку смесь глины с водой иначе через сито не пропустить. Потом добавляется песок и делается замес с постепенным доливанием воды. Окончательный раствор по консистенции должен напоминать густую сметану.

Название сторон кирпича

Стороны кладочного камня имеют свои названия, они и определяют тип кладки. Традиционная кладка печей из кирпича – ложковая и тычковая. Это значит, что с фронтальной стороны стены мы можем видеть стороны камня с соответствующими названиями. Постельная кладка встречается крайне редко, а для возведения печек не допускается вовсе. Стену выстраивают с перевязкой, то есть, вертикальные швы между камнями не должны совпадать.

Примеры перевязки кирпичной кладки

Процесс начинают с первого ряда и далее, постоянно сверяясь со схемой, где изображена порядовая кладка. В этой работе не нужна спешка, упор следует делать на качество. Новичку лучше предварительно каждый ряд прокладывать на сухую, без раствора, опираясь на чертежи. Убедившись в правильности укладки, наносить на кирпичи раствор и класть их окончательно.

Лишнюю глину убирать, добиваясь толщины шва не более 3 мм и не менее 2 мм. В отдельных местах можно делать утолщения шва до 5 мм. Камень необходимо ставить сразу на место, перемещение и пристукивание не допускается. Излишки глиняной смеси, снятые с камней, нельзя использовать снова.

Дополнительная инструкция для кладки, которой надо следовать, для удобства приведена в виде краткого перечня:

  • Каждый камень ставят, опирая его на 2 других.
  • Первый и последний ряды выполняют тычковыми.
  • Чтобы избежать расслоения, вертикальные швы заполняют раствором.
  • Кирпичи каждого последующего ряда должны перекрывать камни предыдущего не менее чем на ¼ длины.
  • Не допускается совпадения тычковых и ложковых рядов.
  • Подрубленные стороны камней ставят внутрь, а не наружу стены.


Чтобы выложить кирпичную печь самостоятельно, потребуется много личного времени и терпения. Здесь не бывает неответственных узлов или частей, каждый кирпич имеет значение. Если подойти к вопросу тщательно и ответственно, то результатом будет здоровое тепло и комфорт в вашем жилище.

cotlix.com

Как сложить печь своими руками чертежи и порядок работы

Несмотря на то, что в очень многих частных домах сегодня оборудованы те или иные системы отопления, кирпичные отопительные сооружения не теряют своей популярности. Наоборот, инженерами и народными умельцами разрабатываются все новые модели печей, более компактные, включающие в себя различные функции. Действительно, печное отопление никогда не будет лишним для частного дома, так как сможет выручить хозяев в разных ситуациях. Например, осенью или весной, когда ночи стоят холодные, но вроде бы рано включать автономное отопление, протопленная печь создаст в комнатах уютную обстановку и избавит их от излишней влажности. Печь поможет поддерживать в доме оптимально благоприятную атмосферу и температурный баланс, комфортный для человека.

Как сложить печь своими руками чертежи

Как сложить печь своими руками чертежи

Поэтому поисковый запрос о том, как сложить печь своими руками чертежи которой подробно расскажут о правильной последовательности кладочных работ, не сходит со страниц интернета. Сегодня даже те люди, которые вообще не имеют опыта печника, проявляют желание попробовать свои силы в этом ремесле. Если принято решение установить в доме печь собственными силами, то новичкам рекомендовано выбирать несложный вариант этого сооружения с понятной порядовкой.

Кроме доступности конструкции, при выборе модели печи следует обратить внимание на ее теплоемкость, то есть на обогрев какой площади она рассчитана. Немаловажно учесть функциональные возможности сооружения и определиться с тем, что хотелось бы от него получить.

Содержание статьи

Разновидности кирпичных печей

Существует несколько основных типов печей – некоторые из них выполняют только одну главную задачу — это обогрев дома, другие применяются только для приготовления пищи, а третьи включают в свой «набор возможностей» сразу несколько функций. Поэтому, чтобы определиться с нужной моделью, необходимо знать, что собой представляет каждая из разновидностей.

  • Отопительно-варочное сооружение способно не только обогреть одну или две комнаты, но и поможет приготовить пищу и вскипятить воду. Если же модель оснащена духовым шкафом и сушильной нишей, то появляется возможность и хлеб испечь, и насушить на зиму овощи и фрукты.

Наиболее универсальными являются отопительно-варочные печи

Наиболее универсальными являются отопительно-варочные печи

Отопительно-варочная печь часто встраивается в стену или же сама выполняет роль стены – для этого ее поворачивают плитой и топкой в сторону кухни, а задней стенкой в жилую зону дома. Можно решить сразу две проблемы — обогрева помещений и получения возможности приготовления пищи в отдельном помещении.

Если же конструкция дополнительно оснащена и камином, то печь будет работать не только как функциональное сооружение, но станет и декоративным украшением дома.

  • Отопительная разновидность печей рассчитана только на обогрев помещений дома. Некоторые модели имеют не только топочную камеру, но и каминную. Таким образом, печь может функционировать в двух режимах — когда используется только одна из функций, или они задействованы обе одновременно. Чаще всего отопительные печи встраиваются в стену между комнатами или устанавливаются посередине одного большого зала, разделяя его на зоны.

Отопительная печь

Отопительная печь

Подобное сооружение возводится как для основного отопления дома, так и в качестве дополнительного, которое используется в весенний и осенний период для поддержания нормальной температуры и влажности в комнатах. Отопительные печи устанавливаются обычно тогда, когда на кухне уже реализована своя возможность приготовления пищи, или в большом по общей площади доме, где возводятся несколько печей, выполняющих различные функции.

На дачном участке в небольшом доме лучше устанавливать многофункциональное строение, которое сможет выручить сразу в нескольких ситуациях.

  • Варочная печь возводится на кухне, и ее конструкция рассчитана именно на быстрое приготовление пищи. Однако, эта функция не лишает ее и отопительных возможностей, так как весь ее корпус, задняя стенка и чугунная плита хорошо прогреваются, отдавая тепло и в помещение.

Основная функция этой печки - приготовление пищи

Основная функция этой печки — приготовление пищи

Варочная печь обычно компактна, поэтому отлично подойдет для установки ее на даче или в маленькой кухне частного дома.

Имея такую компактный, но функциональный агрегат, можно исключить риск замерзнуть или остаться без ужина и горячего чая даже в том случае, если отключится электро- и газоснабжение.

Разработано очень много различных моделей всех перечисленных типов печей. Они могут быть и совсем миниатюрными, и занимать большую площадь. Поэтому, остановившись на одной из моделей, прежде чем запасаться материалами для ее возведения, нужно вымерить и начертить ее основание на полу помещения, в котором планируется ее установка. Таким образом можно будет визуально определить, сколько в помещении останется свободного пространства.

Как правильно выбрать место для установки печи?

Чтобы печь работала эффективно и максимально отдавала тепло в помещения дома, а также была  пожаробезопасной, необходимо выбрать для нее правильное месторасположение.

Особенно важно продумать этот момент в том случае, если печь встраивается в готовое здание, так как дымоотводная труба должна проходить между балок потолочного перекрытия, и случайно не наткнуться на них, поэтому вариант установки должен быть просчитан максимально точно.

Печное кирпичное сооружение может быть установлено в разных местах комнаты или же между двух помещений. Какое место лучше выбрать – будет рассмотрено далее.

  • Чтобы получить максимальный эффект от печи, не стоит устанавливать ее около внешней стены здания, так как она будет быстро остывать и вряд ли сможет обогреть больше одной комнаты.
  • Некоторые модели печей устанавливаются в центре комнаты или со смещением от него в одну или другую сторону. Такое месторасположение выбирается в том случае, если помещение требуется разделить на отдельные зоны. Причем, разные стороны печного сооружения могут иметь отличающуюся декоративную отделку, выполненную в стиле, соответствующему оформлению конкретной зоны комнаты.
  • Достаточно часто печь встраивают в стену между двумя или даже тремя комнатами, что позволяет максимально эффективно использовать, вырабатываемое тепло. В этом случае, в целях пожаробезопасности, очень важно предусмотреть надежную изоляцию стен, потолка и чердачного перекрытия в месте прохода дымоходной трубы.
  • При выборе места установки, нужно предусмотреть и то, что каждая из сторон фундамента под печь должна быть на 100÷150 мм больше основания самой печи.
  • Чтобы точно определить размер основания и высоты печи, рекомендовано всегда выбирать модель, к которой приложена схема-порядовка.

Выбрав модель печи и место для ее установки, можно приобретать все необходимые материалы и подготавливать нужные инструменты. Количество материалов будет зависеть от размера и функциональных особенностей модели печи, а инструменты для кладки используются всегда одинаковые.

Инструменты, необходимые для кладочных работ

Для работы потребуется подготовить весьма "солидный" набор инструментов

Для работы потребуется подготовить весьма «солидный» набор инструментов

Из инструментов для кладки кирпича и заливки фундамента потребуется:

  • Правило — этот инструмент используется для выравнивания поверхности залитого бетоном фундамента.
  • Молоток-кирка необходим для раскалывания и обтесывания кирпича.
  • Веселка — деревянная лопатка, которая используется для растирки глиняного и известкового раствора.
  • Печной молоток используется для раскалывания кирпича и удаления засохшего, выступившего за пределы кладки раствора.
  • Метелка, изготовленная из мочала, предназначается для очистки внутренних каналов печи от попавшего в них песка и раствора.
  • Свинцовая чертилка нужна для разметок в том случае, если печь отделывается изразцами.
  • Строительный уровень необходим для контроля за ровностью рядов и поверхностью стен.
  • Чертилка — стержень, применяемый для разметок.
  • Отвес — это шнур с грузом, предназначенный для проверки вертикальности выводимых поверхностей.
  • Строительный уголок с линейкой для проверки правильности внешних и внутренних углов, так как они должны быть идеально прямыми.
  • Плоскогубцы применяют для сгибания и откусывания проволоки для фиксации чугунных элементов печи в швах кладки.
  • Рашпиль — этот инструмент используется для удаления наплывов и притирки комков в высохшей кладке.
  • Зубило применяется для раскалывания кирпича и разбора старой кладки.
  • Резиновый молоток необходим для выравнивания уложенного на раствор кирпича методом пристукивания.
  • Кельмы (мастерки) разного размера применяют для нанесения раствора при кладке кирпича и снятия выступившей из швов смеси.
  • Расшивка — инструмент для выравнивания раствора в швах кладки. Она используется в том случае, если кладка производится «под расшивку», без дальнейшей облицовки.
  • Ручная трамбовка потребуется для уплотнения грунта и слоев засыпки в котлован под фундамент.
  • Емкости для замешивания раствора и чистой воды.
  • Сито с металлической сеткой для просеивания песка.

Козлы облегчат выкладку верхних рядов

Козлы облегчат выкладку верхних рядов

  • Подставка для удобства проведения работ на высоте, называемая «козлы». Поверхность этого приспособления имеет достаточный размер не только для комфортного передвижения мастера, но и для установки емкости, наполненной раствором.

Обустройство фундамента под кирпичную печку

Фундамент под печь обычно готовится вместе с фундаментом дома, но они никак не должны контактировать между собой, а тем более — быть объединенными в единую конструкцию. Новые фундаменты, как правило, дают усадку, которая может привести к деформации одного из них, и это потянет за собой повреждение другого. Именно поэтому их следует устанавливать обязательно отдельно друг от друга.

В случае возведения печи в уже построенном доме с деревянным полом, придется проделать достаточно масштабную работу. В том месте, где будет устанавливаться печь, доски пола придется удалить, выпилив отверстие по размеру будущего фундамента.

Если фундамент под домом монолитный, а выбранная модель печи не слишком массивная, то конструкцию можно возводить и на нем, предварительно настелив на место установки материал для гидроизоляции.

Фундамент должен иметь форму основания печи, однако, как уже упоминалось выше, каждая из его сторон делается больше стороны печи на 100÷150 мм.

  • Если пол в доме деревянный, на нем делается разметка, по которой будут выпиливаться доски.
  • Затем в грунте подпола по форме будущего фундамента роется котлован, глубина которого может варьироваться от 450 до 700 мм, в зависимости от состава грунта.
  • Дно котлована утрамбовывается, а его стенки выстилаются полиэтиленовой пленкой или рубероидом.

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне

Котлован со слоем гидроизоляции на стенках и песчано-гравийной подушкой на дне

  • Затем, на дно выкладывается песчаная подушка толщиной в 100÷150 мм, в зависимости от глубины котлована, и хорошо уплотняется с помощью ручной трамбовки.
  • Следующим слоем, поверх песка, засыпается щебенка, которая тоже, по возможности, утрамбовывается. Этот слой может составлять от 150 до 200 мм.
  • Далее, по периметру котлована устанавливается деревянная опалубка в виде короба. Причем, полиэтилен или рубероид остаются внутри нее, а затем закрепляются на стенки с помощью степлера и скоб. Этот водостойкий материал сохранит залитый в опалубку раствор, не давая уйти из него влаге, что даст плите возможность высохнуть и упрочниться равномерно.
  • Фундамент должен иметь высоту примерно на 250 мм ниже уровня «чистого» пола, то есть на готовую основу нужно будет положить два ряда кирпича, чтобы он поднялся вровень с поверхностью пола.
  • Некоторые мастера с целью экономии кирпича, наоборот, поднимают фундамент над полом на 80÷100 мм. Удобство такого решения состоит еще и в более простой стыковке боковых стенок фундамента с поверхностью покрытия пола.
  • Следующим шагом в опалубку, на всю ее высоту, устанавливается арматурная решетка, изготовленная из стальной арматуры толщиной в 4÷6 мм. Прутья связывается между собой проволочными скрутками.
  • Далее, в нижнюю часть опалубки, на толщину 250÷300 мм можно залить грубый бетонный раствор, замешанный из цемента и гравия в пропорциях 1 : 3, или цемента, щебня средней фракции с добавлением песка, в соотношении 1 : 2 : 1. Но, в принципе, можно использовать и обычный бетонный раствор из песка и цемента.
  • Если же вниз заливается грубая смесь, то сразу же, не дожидаясь ее схватывания, сверху выкладывается тонко замешанный раствор.
  • Залитая бетонная смесь выравнивается правилом по верхним граням досок опалубки, после чего рекомендовано уложить и утопить на 15÷20 мм в раствор армирующую сетку с ячейками в 50 мм.

Верхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе

Верхний армирующий пояс можно просто притопить в свежезалитом бетонном растворе

  • Поверхность фундамента снова разравнивается, и при необходимости в опалубку, поверх сетки, добавляется бетонный раствор.
  • Далее, фундамент оставляют застывать и набирать прочность – этот процесс займет от трех недель до месяца, в зависимости от толщины слоев залитого раствора. Чтобы бетон был более прочным, рекомендовано ежедневно в течение первой недели, начиная со второго дня, сбрызгивать его водой.
  • Сверху застывшего фундамента настилается гидроизоляция, состоящая из двух-трех листов рубероида, которые укладываются один на другой.

Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)

Кладка будет проводиться только на слой настеленной гидроизоляции (рубероида)

  • Чтобы начать кладку первого ряда, рекомендовано сделать на гидроизоляционном материале разметку, обозначив расположение основы печи. Благодаря очерченному периметру основы, будет гораздо проще производить монтаж первого ряда кирпича и соблюдать ровность сторон и углов.

После этих подготовительных работ, можно переходить к кладке.

Кладка без раствора

Даже опытные мастера, начиная кладку незнакомой до этого конструкции, сначала производят ее насухо, то есть без раствора. Этот процесс помогает разобраться в хитросплетениях внутренних каналов печи и не совершить ошибок во время основной кладки. Насухо поднимается все строение, причем каждый из рядов должен быть выложен в соответствии с прикладываемой к модели печи порядовкой.

Выполняя сухую кладку, необходимо соблюдать толщину горизонтальных и вертикальных рядов. Чтобы этот параметр выдерживался одинаковым на протяжении всей кладки, можно использовать рейки толщиной в 5 мм. Конечно, вертикальные швы будет сложно отмерить небольшими отрезками реек при кладке насухо, поэтому их придется определять визуально, но для горизонтальных швов рейки нужно использовать обязательно. Применив их, после выкладки последнего ряда конструкции, можно увидеть реальную высоту печи.

Как пример использования реек, можно рассмотреть данное фото.

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Выдерживание ширины горизонтальных и вертикальных швов с помощью калибровочных реек

Особенно важно придерживаться единой толщины швов, если кладка производится под расшивку, и не будет в дальнейшем отделываться дополнительно декоративными материалами.

Производя кладку насухо, важно разобраться в конфигурации канала, через который дым будет уходить из топки, и подниматься к трубе. Если при выкладывании этот прохода будет допущена ошибка, то придется перекладывать часть или даже всю конструкцию печи, так как может образовываться обратная тяга, и дым при растопке пойдет помещение.

Подняв печь насухо до начала кладки дымоотводной трубы, конструкцию разбирают. Причем, если в рядах использовались не только целые кирпичи, но и их небольшие фрагменты, то при разборке каждый из рядов можно сложить отдельной стопкой, поставив на одном из кирпичей номер ряда. Иногда, дополнительно, проставляется и номер кирпича в каждом из рядов. Такая система ускорит работу, так как весь материал будет подогнан и разложен в нужном порядке, и останется только его поочередно замачивать и уложить в ряды печи, но уже на раствор.

Выполняя основную кладку, на края предыдущего ряда устанавливаются две рейки, между которых наносится раствор толщиной в 60÷70 мм. Затем на него кладется кирпич верхнего ряда, выравнивается и пристукивается до тех пор, пока он не упрется в рейки. Необходимо иметь такие калибровочные приспособления на три ряда, так как вытащить ее из шва можно только после схватывания раствора. Так, выложив, три ряда, рейки вытягивают из самого нижнего шва, очищают и укладывают на четвертый — и так далее. Если нет уверенности, что вертикальные швы получатся одинаковой толщины, для них тоже можно подготовить короткую рейку, которая будет переставляться в следующий шов сразу после выравнивания двух соседних кирпичей.

Оптимально иметь комплект калибровочных реек на три ряда

Оптимально иметь комплект калибровочных реек на три ряда

После вытаскивания калибровочных реек из шва, между кирпичами останется достаточно глубокий зазор. Его заполняют раствором, излишек которого убирается мастерком, а затем приводят в порядок с помощью расшивки.

Обработка швов "под расшивку"

Обработка швов «под расшивку»

Если калибровочные рейки укладывались с обоих краев кирпича, то с внутренней стороны стенки тоже останутся углубления между швов. Их тоже необходимо тщательно заделать, так как швы должны быть герметичными, заполненными раствором по всей ширине кирпича.

Очень важно, выполняя кладку на раствор, проверять каждый из положенных рядов строительным уровнем, чтобы не произошло перекоса всей конструкции.

Такие несложные вспомогательные приспособления, как калибровочные рейки, помогут выполнить кладку аккуратно с одинаковой шириной швов. Поэтому и вся поверхность печи будет выглядеть так, как будто конструкция выполнена мастером-профессионалом.

Эти нюансы помогут упростить процесс возведения печного сооружения, избежать ошибок, которые могут привести к необходимости переделывания всей работы.

Схемы возведения кирпичных печей

Печь Ю. Проскурина с отопительно-варочными функциями и сушильной камерой

Модель, разработанную инженером Ю. Проскуриным, можно назвать одной из простейших конструкций отопительно-варочных печей, которую вполне сможет осилить даже начинающий мастер. Несмотря на компактные размеры сооружения, печка способна исполнить все необходимые для небольшого дома функции, так как оснащена варочной плитой и камерой для сушки, которая при желании может быть заменена на водогрейный резервуар.

Компактная, но весьма функциональная печь Ю. Проскурина

Компактная, но весьма функциональная печь Ю. Проскурина

Такая печь способна обогреть одну или две комнаты общей площадью 17÷20 м², поэтому может быть встроена в стену между кухней и одним из небольших помещений дома. При этом ее, безусловно, необходимо сориентировать таким образом, чтобы конструкция была развернута плитой в сторону кухонного помещения.

Габариты этого отопительного сооружения, без высоты дымовой трубы, составляют 750×630×2070 мм. Печка имеет два режима работы — зимний и летний, что позволяет в теплое время года использовать только варочную плиту, без ненужного отопления всего дома. Теплоотдача от печи при полноценной ее протопке составляет 1700 ккал/ч.

Для возведения этого отопительного сооружения потребуются следующие материалы:

Наименование материалов и элементов Количество (шт.) Размеры элементов (мм)
Красный кирпич М-200 (без учета кладки трубы) 281÷285 250×120×65
Шамотный кирпич огнеупорный марки Ш-8 82÷85 250×120×65
Дверца топочная 1 210×250
Дверцы для очистных каналов 2 140×140
Дверца для поддувала 1 140×250
Задвижка летнего хода для дымохода 1 130×130
Задвижка топки 1 130×130
Задвижка для варочной плиты 1 130×130
Колосник 1 200×300
Варочная панель одноконфорочная 1 410×340
Стальная полоса 1 40×260×5
1 40×350×5
1 40×360×5
Стальной уголок 1 40×40×635
3 40×40×510
4 40×40×350
Кровельное железо 1 380×310
Предтопочный металлический лист 1 500×700

Для заливки фундамента необходимо будет подготовить цемент, щебень, песок, гравий, рубероид, арматурный прут или стальную проволоку толщиной в 5÷6 мм. Если будет решено заменить сушильную камеру на водогрейный бак, то придется приобрести или изготовить и его.

Чтобы работа прошла успешно, перед ее началом настоятельно рекомендуется очень внимательно изучить порядовку, а в процессе кладки держать эту схему всегда под рукой.

Схема печи Проскурина  с разрезами

Схема печи Проскурина с разрезами

На данной иллюстрации эта печь схематично представлена в нескольких разрезах. Здесь можно хорошо рассмотреть, как проходят внутри конструкции дымоходные каналы, проследить движение дыма от топки до дымоотводной трубы.

Иллюстрация (порядовка) Краткое описание выполняемой операции
Первый ряд — сплошной, его выкладывают согласно представленной на схеме конфигурации.
Ряд должен быть идеально ровным, так как от его правильной кладки будет зависеть надежность и долговечность всего сооружения.
Ряд состоит из 15 кирпичей.
Второй ряд.
На этом этапе закладывается форма зольника (поддувальной камеры) и донная часть двух каналов, которые будут проходить вертикально.
Выкладывая ряд, оставляют проемы для установки дверец поддувальной и прочистной камер.
На этом же ряду производится их установка.
Ряд выкладывается из 13 кирпичей.
В чугунных дверцах, для их закрепления в кладке, предусмотрены специальные ушки, в которые вставляются заготовленные отрезки проволоки.
Далее, их концы скручивают между собой и вмуровывают в швы между рядов боковых стенок.
Чтобы дверца не сдвигалась с места установки до полной ее фиксации, ее временно подпирают кирпичами.
Третий ряд выкладывается согласно схеме. В нем поднимаются стенки поддувальной и прочистной камеры, а в швах между рядами кирпича закрепляются концы проволоки, с помощью которой фиксируются дверцы. Для кладки ряда нужно будет 13 красных кирпичей.
Четвертый ряд.
Камеру вертикальных каналов разделяют на две, так как далее они будут выкладываться отдельно.
Сечение каналов по всей их высоте будет составлять 80×120 мм.
Кроме этого, в этом ряду происходит перекрытие установленных дверец.
Необходимо подготовить 13 красных кирпичей.
Кладка пятого ряда производится огнеупорным шамотным кирпичом, так как происходит формирование нижней части топки.
В кирпичах, определяющих место укладки колосниковой решетки, с внутреннего их края, делается вырез под прямым углом. Размер выреза должен составлять, примерно, 10×10 мм ± 1 мм.
Подготовленные кирпичи укладываются над поддувальной камерой.
Для кладки ряда потребуется 16 шамотных кирпичей.
После этого, на пятом же ряду в подготовленные углубления в кирпичах устанавливается колосник.
Его иногда монтируют на глиняный раствор, но часто — совсем без раствора. В последнем случае зазоры между решеткой и кирпичом, которые должны составлять порядка 3÷5 мм, заполняются песком.
Шестой ряд.
Продолжают формироваться стенки двух вертикальных каналов, и начинают возводиться стенки топки. Кладка проводится только шамотным кирпичом.
Ряд состоит из 12 шамотных кирпичей.
Далее, на шестом же ряду, монтируется топочная дверца, которая так же, как и поддувальная, фиксируется с помощью проволоки в швах боковых стенок.
Однако, топочная дверка перед установкой оснащается не только проволочными креплениями, но и обматывается по периметру асбестовым шнуром.
Этот процесс необходимо провести для создания теплового зазора, который позволит расширяться металлу при его сильном нагревании.
Седьмой и восьмой ряды выкладываются из 12 огнеупорных кирпичей каждый и соответствуют схеме порядовки.
Во время их кладки продолжают подниматься стенки топки и формироваться вертикальные каналы.
Понятно, что кладка кирпича в рядах идет вперевязку.
При кладке девятого ряда перекрывается дверца топочной камеры.
Для снятия нагрузки с чугунной дверцы, с кирпичей, устанавливаемых на боковые стенки, срезаются края, повернутые в сторону топочной камеры, под одинаковым углом в 30˚.
Эти срезы послужат своеобразной подставкой для серединного кирпича, срезанного с двух сторон под углом в 60˚, то есть он должен идеально вписаться между двух крайних кирпичей.
На ряд потребуется 12 шамотных кирпичей.
На десятом ряду топливная камера объединяется с крайним вертикальным каналом, так как дым, образовавшийся в топке, направлялся в это отверстие.
Для того, чтобы обеспечить плавность хода горячего воздуха, на серединном кирпиче, разделяющим топочное отверстие и закрытый канал, делается срез выступающего угла.
Для этого ряда потребуется 11 шамотных кирпичей.
На одиннадцатом ряду кладка, идущая вокруг топочной камеры, отличается тем, что для нее используются кирпичи с вырезом на глубину кирпича на 10 ×20 мм.
Эта ступенька предназначена для укладки варочной панели.
Для кладки понадобится 11 шамотных кирпичей.
После того, как 11-й ряд выложен, ступенька на кирпичах простилается асбестовыми полосками или слоем глины, толщиной в 3÷4 мм (при условии толщины варочной панели в 5 мм).
Эти прокладки послужат подушкой и тепловым зазором для варочной плиты.
Затем, на подготовленное для нее место устанавливается варочная панель.
Со стороны, где будет формироваться варочная камера, угловая часть кладки укрепляется металлическим уголком.
С двенадцатого ряда кладка будет производиться только красным кирпичом.
На этом этапе закладываются стенки варочной камеры, и снова закрывается перемычкой открытый ранее вертикальный канал.
Для кладки этого ряда нужно подготовить 10 кирпичей.
13-й ряд выкладывается по схеме, но во внешней части первого вертикального канала формируется место для установки задвижки, предназначенной для переключения режимов печи на зимний или летний ход.
Для этого в кирпиче делаются вырезы для углубления металлического элемента.
Далее, на подготовленное место, на глиняно-песчаный раствор закрепляется стационарная часть дымоходной задвижки.
Ряд выкладывается из 10 кирпичей.
14-й ÷ 18-й ряды – на каждый из них потребуется по 10 кирпичей.
Кладка на этих рядах имеет одинаковую конфигурацию, с учетом перевязки, и формирует вертикальные каналы и варочную камеру.
На 18-ом же ряду варочная камера перекрывается тремя стальными уголками, которые образуют основу для кладки следующих рядов.
Один из этих элементов устанавливается на край «потолка» варочной камеры, второй поворачивается к первому и устанавливается на расстоянии от него в 250 мм (размер кирпича), а третий уголок тыльной стороной прижимается ко второму.
Взглянув на эту конструкцию, вполне можно понять, как должны быть уложены кирпичи.
19-й ряд.
Выкладывая его, 12-ю кирпичами перекрывают варочную камеру, но над ней формируется отверстие вытяжки пара, в которое будет устанавливаться задвижка.
Для монтажа этого элемента в краях кирпичей, устанавливаемых с трех сторон, делаются вырезы, а с внешнего кирпича снимается слой, делая его толщину меньше.
Далее на подготовленную площадку на глиняный раствор закрепляется задвижка.
20-й ряд выкладывают по представленной схеме.
На этом этапе перекрывается установленная задвижка, и формируются отверстия каналов.
Боковой кирпич в первом вертикальном канале стесывается для плавного перетекания нагретого воздуха.
Для ряда потребуется 15 кирпичей.
На 21-ом ряду объединяются в общее пространство первый вертикальный канал и отверстие для отведения пара из варочной камеры.
Кладка осуществляется по периметру печи, кирпич устанавливается в виде стенок, а также обрамляется второй вертикальный канал. Причем угловой внутренний кирпич срезается для обеспечения плавного ухода пара в дымоходную трубу.
Для кладки нужно подготовить 11 кирпичей.
Далее, на этом же ряду осуществляется перекрытие получившегося пространства стальными полосами, которые обеспечат основу для установки металлической пластины и кладки следующих рядов.
Следующим шагом, который производится на этом же ряду, является установка пластины из кровельного железа.
С помощью нее образуется дымоходное отверстие, располагающееся в противоположной стороне от окна для выхода пара из варочной плиты.
На 22-м ряду кирпичной кладкой перекрывается металлическая пластина.
Далее кладка осуществляется по схеме.
Открытыми остаются только отверстия каналов.
Затем с внешней стороны печи устанавливается металлический уголок, который укрепит переднюю часть дна сушильной камеры.
На кладку ряда потребуется 15 кирпичей.
23-й ряд — формируются стенки сушильной камеры.
Ее заднюю стенку делают из кирпича, устанавливаемого набок — он отделит камеру от отверстия дымоходного канала.
Используется 12 кирпичей.
На 24-м ряду из 11 кирпичей формируется стенки дымоходного и двух вертикальных каналов, а также сушильной камеры.
25-й ряд — работа продолжается согласно схеме, кладка производится из 12 кирпичей.
Второй кирпич задней стенки сушильной камеры устанавливается так же, как и первый, на боковую сторону.
26-й ряд.
На этом этапе вертикальные каналы подготавливаются к объединению в одно пространство, поэтому для направления дыма в нужном направлении кирпичи в вертикальных каналах срезаются под небольшим углом.
Для кладки ряда потребуется 11 кирпичей.
На 27-м ряду с помощью кладки происходит объединение двух вертикальных каналов, и на эту общую камеру устанавливается прочистная дверца.
Задняя стенка сушильной камеры поднимается еще на один кирпич, который устанавливается на боковую сторону.
Ряд состоит из 11 кирпичей.
На 28-м ряду, состоящем из 10 кирпичей, выполняется кладка по схеме, сходной с 27 рядом.
А затем тремя металлическими уголками перекрывается пространство сушильной камеры.
На 29-м ряду вся практически площадь перекрывается кирпичной кладкой, которая монтируется в соответствии со схемой.
Оставляется открытым только отверстие над сушильной камерой, куда будет установлена задвижка в срезы, сделанные на кирпичах, обрамляющих этот проем.
Внешний кирпич срезают, делая меньше его толщину.
В обустроенное «гнездо» на глиняный раствор устанавливается задвижка.
Ряд состоит из 17 кирпичей.
30-й ряд, состоящий из 16 кирпичей, полностью перекрывает поверхность печи.
Исключением является только дымоходное отверстие, размер которого равен половине кирпича.
На 31÷32-м рядах начинает формироваться печная труба.

Если принято решение произвести установку печи самостоятельно, то работу следует проводить не спеша, подходя к каждому этапу процесса со всей ответственностью и максимальной аккуратностью. При условии следования всем рекомендациям и предоставленной схеме-порядовке, даже начинающий мастер сможет справиться с этой работой и получить опыт для новых творений.

И в завершение статьи – еще один пример кладки миниатюрной кирпичной печи для загородного дома.

Видео: компактная кирпичная печь для небольшой кухни

stroyday.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
