Звукопоглощение и звукоизоляция: в чем разница?

Если вы решили улучшить акустический климат в здании или помещении, то первый вопрос, который задаст грамотный специалист, к которому вы обратитесь, – вам нужна звукоизоляция или звукопоглощение? Вы подумаете: «А какая разница?» И будете неправы.

Давайте разберемся, в чем разница.

На улице звук распространяется свободно во всех направлениях, и  звуковое давление снижается с увеличением расстояния. Внутри помещения звуковые волны отражаются от различных поверхностей, отраженный звук накладывается на прямой звук от источника, и сила звука увеличивается. Та часть звуковой энергии, которая отражается от поверхностей, создаёт реверберацию, или отзвук.

Время реверберации является одним из важнейших факторов, определяющих акустический климат помещения. Именно этот фактор оказывает значительное влияние на слышимость и отчетливость речи и звука в помещении.

Реверберация – не враг человеческому слуху. При ее полном отсутствии человек испытывает дискомфорт — звук становится невыразительным.

Реверберация с запаздыванием в несколько долей секунды для человека естественна, тогда отраженный сигнал обогащает прямой звук и делает его «сочным». При большом времени запаздывания возникает сильный фоновый шум, гул, эхо, и звук становится неразборчивым.  Типичный пример – объявления на вокзале, когда даже при большом усилии не удаётся разобрать, что говорит диктор.

При возникновении звука в помещении часть звуковой волны преодолевает стены, часть отражается, а часть поглощается материалом препятствий.

Задача звукопоглощения — ликвидация лишних отраженных звуковых волн. Время реверберации зависит от формы и размеров помещения и коэффициента звукопоглощения его поверхностей: увеличивается с ростом объема помещения и уменьшается при увеличении количества звукопоглощающих поверхностей.

Коэффициент звукопоглощения показывает долю звуковой энергии, которая прошла сквозь звукопоглощающий материал и осталась в нем, по отношению к общей энергии звуковой волны. У обычных строительных материалов (кирпич, бетон) коэффициент 0,01 — 0,08. Звукопоглощающие материалы имеют коэффициент близкий к 1.

Таким образом, звукопоглощение важно для улучшения качества звука, когда его источник находится в этом же помещении. Ключевую роль звукопоглощение играет в создании акустического комфорта помещения: четкости и разборчивости звука, адекватной слышимости, отчетливости речи без напряжения голосовых связок.

Со звукоизоляцией ситуация иная.

Она важна для снижения уровня шума, передающегося в помещение из другого помещения или с улицы. Или же для изоляции собственного помещения в связи с чрезмерным шумом именно в нем. То есть когда звуковая энергия передается через препятствие.

В каждом случае применяются разные способы звукоизоляции, но всегда они направлены на уменьшение звуковых волн, возникающих в конструкциях.

При внешнем шуме нас от его источника отделяют ограждающие конструкции: стены, перекрытия. Возможность ослабления шума зависит от того, насколько ограждающие материалы способны препятствовать прохождению звука. Для усиления этой способности используются звукоизолирующие плиты из стекловолокна или минерального сырья, мягкие резины и эластичные пластмассы.

Для максимальной защиты от внешнего шума желательно изолировать не только перекрытия и стены, но и все окна и двери.

Изоляция «внешнего мира» от шума в помещении должна включать в себя не только звукоизолирующие материалы для задержки звука, но и звукопоглощающие плиты для уменьшения силы звука в самом помещении. Сочетание этих способов защиты от шума дает максимальный звукоизолирующий эффект.

В чем разница между звукопоглощением и звукоизоляцией?

Если спросить у любого человека, в чем разница между звукопоглощением и звукоизоляцией, то большинство из них будут отождествлять эти два понятия, что совершенно не верно. Сегодня специалисты компании Эко-Ди расскажут, в чем же кроется принципиальная разница.

 Первым делом стоит разобраться, что означают термины «звукоизоляция» и «звукопоглощение». Заметьте, что эти слова не являются синонимами.

Звукоизоляция — это ограничение звуковой волны. Простыми словами, она создает своеобразный барьер, который не позволяет звуку распространяться.

В отличие от звукоизоляции, звукопоглощение не ограничивает звуковую волну, удерживая ее внутри помещения. Если сказать проще, то звукопоглощение отражает звуковую волну, т.е. пропадает эффект эха. Так например, если мы зайдем в пустую комнату, то при разговоре, начнем испытывать дискомфорт, потому что начнем слышать эхо. Если же комнату занавесить коврами, то эхо пропадает (ковры поглощают звуковые волны).

Раз понятия принципиально разные, то и материалы применяются различные. Звукопоглощающие материалы и конструкции предназначены для снижения уровня шума в помещении за счет поглощения падающей на них звуковой энергии, т. е. в основном для борьбы с воздушным шумом. Звукоизоляционные материалы и конструкции служат в основном для ослабления шума, передающегося через ограждающие конструкции зданий из одного помещения в другое, т.

е. для ослабления ударного шума и шума от вибраций.

Для звукопоглощения очень важна пористость материала, поэтому для звукопоглощения используют перфорированные материалы со специально предусмотренными отверстиями.

К звукопоглощающим материалам относятся материалы с волокнистой (жесткие минераловатные и стекловолокнистые плиты) и ячеистой (ячеистый бетон, пеностекло) структурой, а также монолитные изделия с легкими заполнителями (акустические бетоны и растворы из вспученного перлита, вермикулита). В качестве звукоизоляционных прокладочных материалов применяют пористо-губчатые и волокнистые материалы. К звукоизоляционным материалам относятся минераловатные и стекловолокнистые маты и плиты, древесно-волокнистые, пенополиуретановые, поливинилхлоридные плиты, пористая резина, различные мягкие рулонные покрытия полов в виде теплого линолеума, ворсовые ковры на подоснове из губчатой резины и т. п.

Как видите, существует очень много нюансов, о которых не только простой обыватель, но и порой продавцы в специализированных магазинах, увы, не осведомлены.

Поэтому очень важно обращаться к профессионалам, чтобы сэкономить свое время и деньги.

Звукоизоляция и звукопоглощение. В чем разница?

Создавая домашнюю или профессиональную студию звукозаписи, следует в обязательном порядке позаботиться об ее звукоизоляции. Это известно всем, но далеко не все понимают, для чего в действительности это делается. Данная статья посвящена рассмотрению истинных причин проведения звукоизоляции звукозаписывающей студии. В ней мы разрушим некоторые заблуждения и мифы.

Прежде всего, давайте определимся со значением терминов «звукоизоляция» и «звукопоглощение». Очень часто термин «звукопоглощение» и термин «звукоизоляции» считают синонимами. Это как раз и есть один из вышеупомянутых мифов.

Звукоизоляция является ограничением звуковой волны. Иными словами, она подразумевает создание барьера, который не давал бы звуку проходить через себя. Это позволяет не допустить распространения звука, извлекающегося, к примеру, в одной комнате, в соседнюю комнату.

Звукопоглощение

— это отделка стен помещения с помощью материалов, поглощающих звуковую волну. Звукопоглощение отличается от звукоизоляции главным образом тем, что звукоизоляция удерживает звуковые волны внутри помещения, не выпуская их за его пределы, а звукопоглощение предотвращает отражение звука от стен помещения.

Наибольшее значение для звукозаписывающей студии имеет звукопоглощение, так как звук, отраженный от стен, становится причиной помех при записи, которые негативно сказываются на ее конечном результате.

Однако и звукоизоляцию не стоит недооценивать. Задача звукоизоляции заключается не в том, чтобы обезопасить окружающих от звука, издаваемого инструментами, а в том, чтобы обезопасить запись от этих самых окружающих звуков. На записи может остаться любой шум извне, особенно если вблизи проходит дорога.

_______________________

Автор: Андрей Скидан
При копировании материала ссылка на сайт www.as-workshop.ru обязательна!

Секреты тихого дома — Acoustic Group

«Идеи вашего дома», №11 2001

Шум — малоприятный спутник человеческой жизни, один из главных виновников наших стрессов, раздражительности и общей усталости организма. Но и другая крайность — абсолютная тишина нам тоже, оказывается, не подходит, поскольку держит нервную систему в постоянном напряжении: почему так тихо? не случилось ли чего? Как же обеспечить допустимый уровень шума в доме?

Акустика помещения: звукоизоляция и звукопоглощение

Наш дом переполнен звуками. Это и журчание льющейся из крана воды, и шипение сковородки на плите, и скрип дверей, и шарканье тапочек, и многоголосие работающих бытовых приборов (холодильника, пылесоса, стиральной машины, музыкального центра, телевизора, систем кондиционирования и принудительной вентиляции), и многое другое. Свою ноту в общий хор вносят звуки с улицы и от соседей. Все это вместе образует так называемый бытовой шум. Говоря о нем, имеют в виду не отдельные звуки, каждый из которых характеризуется своими амплитудой и частотой, а целый их спектр в диапазоне частот, воспринимаемых нашим ухом.

В терминологии архитектурно-дизайнерских проектов прочно укоренилось понятие «акустика помещений». На практике оно подразумевает решение двух взаимосвязанных проблем: защиты помещения от звуков извне и обеспечения качественного распространения полезных звуков внутри него. Обе предполагают снижение энергии звуковых волн, но первая — при прохождении их сквозь преграду (это называется звукоизоляцией), а вторая — при отражении от преграды (звукопоглощение).

Схема сочетания двух наиболее характерных звукоизолирующих конструкций: многослойной перегородки и «плавающего» пола
1. Плита перекрытия
2. Выравнивающая стяжка
3. Металлическая направляющая
4. Теплый пол
5. Шумо- и гидроизолирующая прокладка
6. Стяжка
7. Плитка
8. Плинтус
9. Гипсокартон
10. Звукопоглощающий заполнитель
11. Металлические стойки с шагом 600 мм.

До настоящего времени акустикой жилья в России занимались недостаточно. Во-первых, из соображений экономии (по утверждению специалистов проектной компании «СВЕНСОНС», таким образом стоимость строительства снижалась более чем на 30%). Во-вторых, из-за отсутствия контроля над соблюдением нормативных характеристик по акустике жилых помещений. Практическим шагом к устранению этих причин можно считать изданные в 1997 году московские городские строительные нормы 2.04-97 «Допустимые уровни шума, вибрации и требования к звукоизоляции в жилых и общественных зданиях», принятые к использованию в столице.

Производители акустических материалов интенсивно расширяют ассортимент своей продукции. Усилиями таких фирм, как французская SAINT-GOBAIN (заводы ECOPHON в Швеции и ISOVER в Финляндии), датская ROCKWOOL, финская PAROC, голландская THERMAFLEX, американская DOW CHEMICAL Co., итальянская IDEX, португальская IPOCORC, а также производителей акустических подвесных потолков — американских ARMSTRONG, USG, немецкого AMF, отечественных «АКУСТИЧЕСКИЕ МАТЕРИАЛЫ», «СИЛИКА», «ЭСТ», совместных российско-германских ТИГИ-KNAUF, «ФЛАЙДЕРЕР-ЧУДОВО» и ряда других — наш рынок постепенно наполняется строительными материалами этого направления.

Шум воздушный и шум структурный

Звукопоглощающие плиты «Шуманет-БМ»

Различают два вида шума по характеру его распространения в помещении: шум воздушный и шум структурный. В первом случае вибрации, создаваемые, например, динамиками работающего телевизора, вызывают звуковые волны в форме колебаний воздуха. Вне помещений этот вид шума преобладает. В первых 16 строках нашей таблицы приведены наиболее распространенные в быту источники, шум от которых превышает нормативный уровень (40 дБА в дневное время, 30 дБА ночью — согласно СНиПу II-12-77).

Источником шума может быть и механическое действие, например перемещение мебели по полу или забивание гвоздя в стену. Такой шум называют структурным. «Работает» он по следующей схеме: вибрация пола от наших шагов передается стене, а ее колебания слышны в соседнем помещении. Самый неприятный структурный шум — ударный. Он обычно распространяется на большие расстояния от источника. Скажем, стук по трубе центрального отопления на одном этаже слышен на всех остальных и воспринимается жильцами, как если бы его источник находился совсем рядом. Последние 4 строки таблицы содержат характеристики источников именно такого шума.

Некоторые бытовые приборы являются источниками обоих видов шума. Например, система принудительной вентиляции. Воздушный шум проникает в помещение по воздуховодам, а структурный возникает в результате вибрации стенок защитного кожуха вентилятора и самих воздуховодов.

Источники бытового шума

Источник шума Уровень шума, дБА
Музыкальный центр 85
Телевизор 70
Разговор (спокойный) 65
Детский плач 78
Игра на пианино 80
Работа пылесоса 75
-«- стиральной машины 68
-«- холодильника 42
-«- электрополотера 83
-«- электробритвы 60
-«- принудительной вентиляции 42
-«- кондиционера 45
Вытекающая из крана вода 44-50
Наполнение ванны 36-58
Наполнение бачка в санузле 40-67
Приготовление пищи на плите 35-42
Перемещения лифта 34-42
Стук закрываемой двери лифта 44-52
Стук закрываемого мусоропровода 42-58
Стук по трубе центрального отопления 45-60

Звук и шум

В разговорах часто используют два близких по смыслу слова: «звук» и «шум». Звук — это физическое явление, вызванное колебательным движением частиц среды. Звуковые колебания имеют определенную амплитуду и частоту. Так, человек способен слышать звуки, различающиеся по амплитуде в десятки миллионов раз. Воспринимаемые нашим ухом частоты располагаются в диапазоне от 16 до 20000 Гц. Энергетика звука характеризуется интенсивностью (Вт/м2) или звуковым давлением (Па). Природа наделила нас способностью слышать и раскаты грома, и малейший шелест листвы. Для оценки столь разных звуков приняты показатель уровня интенсивности звука L и особые единицы измерения — децибелы (дБ). Кстати, порог слышимости человека соответствует звуковому давлению 2*10-5 Па или 0 дБ. Что касается шума, то он представляет собой хаотичное, нестройное смешение звуков, отрицательно действующее на нервную систему.

Чувствительность человеческого уха к очень низким и очень высоким частотам хуже, чем к частотам речевого диапазона (500-4000 Гц). При измерениях необходимо учитывать эту особенность слуха. В приборе шумомере используют особую шкалу «А» с единицами измерения «децибелами А» (дБА). В речевом диапазоне они почти совпадают с обычными децибелами.

Физиологической характеристикой звука служит его громкость. Снижение уровня интенсивности звука L на 10 дБ субъективно ощущается как уменьшение громкости в 2 раза, а на 5 дБ — как уменьшение громкости на треть. Организм человека неодинаково реагирует на шум разного уровня и частотного состава. В диапазоне 35-60 дБА реакция индивидуальна (по типу «мешает — не мешает»). Шумы уровня 70-90 дБА при длительном воздействии приводят к заболеванию нервной системы, а при L более 100 дБА — к снижению остроты слуха разной степени тяжести, вплоть до развития полной глухоты.

Способы изоляции шума

Крепление панели производится шурупом длиной 120 мм, пропускаемым через силиконовую вставку в панели

Избавить свой слух от нежелательных звуков можно двумя способами: снизив уровень шума источника или установив на пути акустических волн преграду. При выборе бытовых приборов желательно ориентироваться на те, у которых собственный шум при работе не превышает 40 дБА.

Уровень шума, проникающего извне, ограничивают уже на стадии строительства. Это достигается в результате соблюдения нормативных требований к звукоизоляции жилых помещений. «Шумящие» зоны (кухня, ванная комната, туалет) объединяют в отдельные блоки, граничащие с лестничными клетками или аналогичными блоками соседних квартир. Если же главные источники шума находятся за пределами жилья, а желанной тишины все равно нет, следует уделить особое внимание дополнительной звукоизоляции конструкций, ограждающих помещения сбоку, сверху и снизу. К ним чаще всего относятся:
— разделяющие стены и перегородки;
— полы и потолки, включая их стыки со стенами и перегородками;
— оконные блоки, межкомнатные и балконные двери;
— а также встраиваемое в стены и потолок оборудование и инженерные коммуникации, способствующие распространению шума.

Звукоизолирующая способность ограждающих конструкций, применяемых в строительстве, оценивается усредненными значениями индексов звукоизоляции Rw и Lnw. Для домов категории «А» (самой высокой) они должны составлять 54 и 55 дБ соответственно, для домов категории «Б» — 52 и 58 дБ и, наконец, для домов категории «В» — 50 и 60 дБ.

Защита от воздушного шума сбоку

Любое помещение ограничено стенами, которые представляют собой преграды для звуковых волн. Эти конструкции бывают двух типов: однослойные, чаще монолитные (кирпичные, железобетонные, каменные и другие), и многослойные, состоящие из листов разных материалов. Повысить звукоизоляцию ограждений можно следующими способами:
— сделать так, чтобы звуковая волна не смогла заставить преграду колебаться, передавая при этом звук внутрь помещения;
— добиться поглощения и рассеивания энергии звуковой волны внутри ограждающей конструкции.

Многослойная структура панели ЗИПС

Первый путь требует, чтобы преграда была или массивной (тяжелой), или жесткой. Второй реализуется с помощью многослойных конструкций из пористых и волокнистых материалов. Чем тяжелее и толще монолит и выше частота звука, тем меньше стена вибрирует, и, значит, ее звукоизолирующая способность лучше. Впрочем, связь между этими параметрами не прямая. Так, бетонная стена довольно распространенной толщины 140 мм обеспечивает при частоте 300 Гц звукоизоляцию всего в 39 дБ, а при частоте 1600 Гц — порядка 60 дБ. Повышение значения индекса Rw путем увеличения массы конструкции не столь эффективно, как кажется. Если оштукатуренная стена в полкирпича (толщиной 150 мм) даст звукоизоляцию в 47 дБ, то оштукатуренная стена толщиной в кирпич — только 53-54 дБ. Иными словами, удвоение массы улучшит звукоизоляцию всего на 6-7 дБ.

Многослойная конструкция состоит из листов разных материалов, между которыми может находиться и воздушная полость. В такой структуре вибрации затухают быстрее, чем в однородном материале. Звукоизоляционные свойства «слоеной» перегородки сравнительно небольшой плотности сопоставимы со свойствами монолитной стены. Так, перегородка толщиной 150 мм с 40-миллиметровым слоем заполнителя из минеральной ваты и воздушной полостью в 100 мм, обшитая снаружи сдвоенными гипсокартонными листами толщиной 12,5 мм каждый, обеспечит звукоизоляцию Rw = 52 дБ. Этого вполне достаточно для защиты от шума, создаваемого распространенными в быту источниками.

Словарик

Акустика (в практическом смысле слова) — учение о звуковых волнах в диапазоне частот, воспринимаемых человеческим ухом (от 16 Гц до 20 кГц). Применительно к помещению различают архитектурную акустику, предмет которой — распространение полезных звуковых волн в помещении, и строительную акустику, занимающуюся изоляцией помещения от проникновения звуков извне.

Звукоизоляция — снижение уровня звукового давления при прохождении волны сквозь преграду. Эффективность ограждающей конструкции оценивают индексом изоляции воздушного шума Rw (усредненным в диапазоне наиболее характерных для жилья частот — от 100 до 3000 Гц), а перекрытий — индексом приведенного ударного шума под перекрытием Lnw. Чем больше Rw и меньше Lnw, тем лучше звукоизоляция. Обе величины измеряются в дБ.

Звукопоглощение — снижение энергии отраженной звуковой волны при взаимодействии с преградой, например со стеной, перегородкой, полом, потолком. Осуществляется путем рассеивания энергии, ее перехода в тепло, возбуждения вибраций. Звукопоглощение оценивают по среднему показателю в диапазоне частот 250-4000 Гц и обозначают с помощью коэффициента звукопоглощения aw. Этот коэффициент может принимать значение от 0 до 1 (чем ближе к 1, тем соответственно выше звукопоглощение).

Акустические материалы — строительные изделия (чаще всего в виде листов, плит, матов или панелей), предназначенные для изменения характера распространения звуковых волн в помещении. Способствуют комфортному воспроизведению звуков в соответствии с особенностями человеческого слуха. Подразделяются на звукопоглощающие и звукоизолирующие, причем последние могут предназначаться для изоляции либо от воздушного, либо от структурного шума.

Звукопоглощающие материалы

Установка в межкомнатную перегородку звукопоглощающей панели со слоистой структурой

В качестве заполнителя чаще всего используют плиты из стекловолокна фирм ISOVER и PFLEIDERER, из минеральной ваты ROCKWOOL и PAROC, а также акустические материалы со слоистой или ячеистой структурой других фирм. Сами по себе эти изделия не спасают помещение от проникновения шума, но, включенные в состав перегородки, способны улучшить ее звукоизолирующую способность. Чем выше коэффициент звукопоглощения aw используемого материала, тем изолирующие свойства лучше.

Полимерно-
битумная мембрана Fonostop Duo фирмы INDEX

Материал может быть либо натуральным — минерального происхождения (базальтовая вата, каолиновая вата, вспученный перлит, вспененное стекло, шамот) или растительного (целлюлозная вата, камышитовая плита, торфоизоляционная плита, мат из льняной пакли, пробковый лист), либо синтетическим газонаполненным пластиком (пенополиэстр, пенополиуретан, пенополиэтилен, пенополипропилен и др. ). Наиболее долговечна минеральная вата из горных пород (чаще всего базальтовая). Среди ее дополнительных преимуществ менеджеры PAROC EXPORT называют гидрофобность, огнестойкость, паропроницаемость и экологическую безопасность. Зато стекловолокно, по утверждению специалистов фирмы «САН-ГОБЕН ИЗОВЕР», позволяет изготовить гораздо более легкие плиты, чем из минеральной ваты. Плесень и вредители в таких материалах не заводятся. Особенностью пенополистирола является низкая паропроницаемость (в 40-70 раз меньше, чем у минваты). В результате движение пара наружу осложняется, и при высокой влажности помещения требуется принудительное кондиционирование (для предотвращения отсыревания стен).

Один из примеров многослойных конструкций, монтируемых на существующую стену для дополнительной звукоизоляции, — достаточно легкие панели ЗИПС размером 500 х 1500 мм. В отдельных случаях с их помощью удается повысить индекс Rw межкомнатной перегородки на 8-13 дБ. Каждая панель состоит из чередующихся, различных по толщине слоев плотных гипсоволокнистых и мягких минераловолокнистых (стекловолокнистых) листов. Общая толщина конструкции составляет 70-130 мм. Специалисты фирмы «АКУСТИЧЕСКИЕ МАТЕРИАЛЫ» утверждают, что после монтажа панелей ЗИПС-Super на стену в один кирпич грохот соседской дискотеки, ранее сопоставимый по уровню шума с постоянно хлопающими дверями лифта, снизится до допустимых для жилья в дневное время 40 дБА.

Подбор звукопоглощающих материалов, расчет количества и толщины листов, а также величины воздушной полости лучше поручить специалисту. Лишь в этом случае эффективность звукоизоляции помещений будет максимальной при вложенных средствах.

Звукопоглощающие материалы для многослойных звукоизолирующих конструкций

Производитель Наименование Длина, ширина, толщина, мм Плотность, кг/м3 Коэффициент aw Цена 1 м2, $
ISOVER (Финляндия) Плита KL-E (стекловолокно) 1220 x 560 x 50 (100) 14 0,8-0,9 От 1
«ФЛАЙДЕРЕР- ЧУДОВО» (Россия) Плита П-15-П-80 (стекловолокно) 1250 x 565 x 50 15-80 0,8-0,9 От 1,2
ROCKWOOL (Дания) Мат Rollbatts (минеральная вата) 4000 x 960 x 50 30 0,9 10,45
PAROC (Финляндия) Плита IL (минеральная вата) 1320 x 565 x 50,
1170 x 610 x 50
30 0,9 2,2
«МИНЕРАЛЬНАЯ ВАТА» (Россия) Плита «Шуманет-БМ» (минеральная вата) 1000 x 600 x 50 45 0,95 3,5
«ЭКОВАТА» (Россия) Слой напыляемой целлюлозной ваты Толщина слоя 42-70* От 1,5
DOW CHEMICAL Co. (США) Лист Styrofoam (пенополистирол) 1200 x 600 x 20-120 30 От 8,5

* — площадь не ограничивается.

Защита помещения от проникновения шума снизу и сверху

Внешний вид окна с установленным вертикально проветривателем

Шумоизоляция помещения снизу и сверху определяется межэтажным перекрытием. Однако для защиты от структурного шума его пришлось бы сделать слишком толстым и тяжелым. В качестве дополнительного звукоизолятора можно смонтировать подвесной или подшивной потолок («Идеи вашего дома» N 5 за 2001 год, статья «Потолки для самых практичных»). А вот между нижней плитой и напольным покрытием (паркетом, линолеумом, ламинатом, ковролином) обычно стелют промежуточную эластичную подложку. Она заметно уменьшит шум ваших шагов, за что, кстати, сосед снизу должен быть вам благодарен.

Конечно, в этом случае не все однозначно. Так, индекс дополнительной шумоизоляции Rw акустических подвесных потолков не превышает 8 дБ, да и то без учета влияния структурного шума. Фирмы-производители вместо этого показателя приводят величину коэффициента шумоизоляции Dncw, которая имеет гораздо более высокое значение, но чаще всего не применима к жилым помещениям.

Гораздо эффективнее устройство звукоизолирующего пола. Он может монтироваться на лагах или на эластичном («плавающем») основании. Ударный шум снижают с помощью подложки из различных материалов. Например, из полимерно-битумной мембраны Fonostop Duo (фирма INDEX), технической пробки толщиной до 8 мм от фирмы IPOCORC или листов «Регупол», выполненных из резиновой крошки и полиуретана («РЕГУПЕКС»). Сверху делают бетонную стяжку толщиной 30-50 мм, а уже на нее настилают чистовое напольное покрытие. За счет малого модуля упругости материала подложки распространение ударного шума резко падает.

Встроенный в воздуховод глушитель системы принудительной вентиляции

ТИГИ-KNAUF предлагает свой шумоизоляционный «пирог». Различные комбинации его слоев в сочетании с листом полистирола толщиной 20-30 мм позволяют изменить индекс Lnw на 20-30 дБ для вибраций с частотой 150-3000 Гц. В среднем «плавающий» пол способен уменьшить этот индекс на 8-33 дБ для наиболее распространенных в быту шумов с частотами от 150 до 3000 Гц.

Спасаясь от шума, вы можете столкнуться с множеством неожиданных проблем. Например, при настиле линолеума с войлочной основой непосредственно на железобетонную плиту толщиной 220 мм шумоизоляция снизу нередко даже ухудшается на 1-3 дБ. Виновники неприятности — резонансные явления. Профессиональные акустики учитывают такие «подводные камни». В многоэтажных зданиях для борьбы с ударным шумом всегда применяют прокладочный материал. С его помощью защищают стыки несущих элементов. Довольно эффективно, скажем, рулонное кремнеземное волокно Supersil толщиной 6 мм. По данным НИИСФ, оно позволяет снизить индекс Lnw на 27 дБ. Волокно универсально, поскольку отличается еще и хорошим звукопоглощением. В качестве прокладочного материала удобно использовать также синтетическую ленту «Регупол».

Подбирая все эти изделия по толщине, прочности и долговечности, необходимо быть особенно внимательным и осторожным. Дело в том, что эластичные прокладки снижают жесткость конструкции ограждения. Чтобы ваше жилище не приблизилось по прочности к карточному домику, лучше все же дополнительные мероприятия по изоляции ударного шума производить с помощью специалиста-акустика.

шумоизоляционные прокладочные материалы

Производитель Наименование Длина, ширина, толщина, мм Плотность, кг/м3 Индекс Lnw, дБ Цена 1 м2, $
«СИЛИКА» (Россия) Мат Supersil (кремнеземное волокно) 30000 x 920 x 6-20 130-170 27 От 9,2
THERMAFLEX (Голландия) Рулон Termosheet (пенополиэтилен) L** x 1560 x 3-38 30-35 От 5
GATES RUBBER Co. (Шотландия) Рулон Tredaire* (пенополиэстр) 11000 x 1370 x 3 81 20 5,5
«ЗАВОД ЛИТ» (Россия) Рулон «Пенофол» (пенополиэтилен) От 5000 x 580 x 2-10 44-74 26-32 От 1,5
SAINT-GOBAIN (Франция) Стеклохолст Velimat LB 230 15000 x 1000 x 3 80 18 и 23**** 3
IPOCORK (Португалия) Рулон Ipocorc (пробка) 10000 x 100 x 2 500-560 18 От 3
«РЕГУПЕКС» (Россия) Лист «Регупол» (смесь резины и полиуретана) 2300 x 1150 x 6 (8, 10, 13) 870 17 (при толщине 6 мм) От 6,75
INDEX (Италия) Полимерно-битумная мембрана Fonostop Duo 10000 x 1000 x 8 250 33,5 5,5
«ЭСТ» (Россия) Лист «Энергофлекс» (пенополиэтилен) L*** x 1500 x 5-20 30 0,1-7,5

* — только под напольное покрытие; ** — длина не ограничивается; *** — длина любая в пределах 12 м; **** — при шумоизоляции, состоящей из двух слоев.

Шумоизоляция окон и дверей

Окна, балконные и межкомнатные двери тоже способствуют проникновению в помещение шумов. Причем улучшение шумоизоляции в данном случае находится в противоречии с проблемой обеспечения притока свежего воздуха. А поскольку устройство централизованной принудительной приточной вентиляции в жилых зданиях — слишком дорогое удовольствие, специалисты фирмы «АЭРОМАТИКА XXI ВЕК» предлагают другое решение: установить в каждое окно (горизонтально или вертикально) специальный шумозащитный вентиляционный клапан. Это может быть, например, оконный проветриватель модели «Аэромат 80». Такой прибор берет на себя сразу обе функции: снижает уровень шума и обеспечивает вентиляцию. Причем поступление свежего воздуха можно регулировать с помощью специального рычажного механизма. Максимально достижимая величина притока воздуха определяет величину индекса Rw: при 15 м3/ч он составляет 40 дБ, при 26 м3/ч — 36 дБ и при 70 м3/ч — 21 дБ. Эти же функции может выполнять и приточный клапан Aeropac 60/90 фирмы SIEGENIA. Он монтируется в простенке рядом с окном и подает наружный воздух через ПВХ-короб, создавая уровень собственного шума не выше 37 дБА.

Очень полезно знать уровень шума в вашем районе. В зависимости от этого показателя специалисты фирмы «БАМО» рекомендуют устанавливать разные варианты оконных рам. Оптимальное сочетание толщины стекла, количества полотен и размера промежутков между ними позволяет создать необходимую шумоизоляцию и при этом сохранить достаточную воздухопроницаемость окна. Но, разумеется, уровень шума в помещении даже при самом совершенном окне будет днем и ночью различным.

Балконную дверь всегда рассматривают как ограждение с неоднородными шумоизоляционными свойствами по высоте. Шумоизоляцию нижней, филенчатой части обеспечивают по аналогии с межкомнатной перегородкой, а остекленной верхней — так же, как окна.

Несколько практических рекомендаций

1. Перегородки должны опираться только на плиты перекрытия или ригели, расположенные между балками, но ни в коем случае не на лаги или полы. Проследите, чтобы чистовой пол и лаги двух соседних помещений не соприкасались. Это исключит передачу вибраций, возникающих при ходьбе.

2. Стены из строительного материала с ячеистой открытой структурой (например, из пористого бетона) должны быть тщательно оштукатурены. Так вы предотвратите проникновение звуковой волны сквозь поры.

3. Облицовывать многослойные межкомнатные перегородки гипсокартонными листами в два слоя лучше со смещением швов одного слоя относительно другого.

4. При встраивании осветительного оборудования в стены и потолок не забудьте тщательно заделать остающиеся щели и зазоры. Они могут значительно снизить индекс шумоизоляции ограждающей конструкции.

Герметизация помещения и шумоизоляция инженерного оборудования

Щели под дверью, зазоры и отверстия в стенах и перегородках, температурные и усадочные швы строительных конструкций всегда вредят шумоизоляции помещения. Так, 15-миллиметровая вентиляционная щель под межкомнатной дверью снизит Rw перегородки на целых 5-9 дБ. А сквозное отверстие для электророзеток в стене, разделяющей квартиры, даже при индексе Rw = 50 дБ позволит переговариваться с соседями. Именно по этой причине вентиляционные отверстия в межкомнатных дверях стоит снабдить закрывающимися шторками. Электророзетки же имеет смысл расположить со смещением по горизонтали, уничтожив таким образом лазейки для шума. Заметим, что в данном случае герметизация помещений одновременно решает задачи как теплоизоляции, так и шумоизоляции.

Также следует обратить внимание на шумоизоляцию встраиваемого в стены и потолок дополнительного оборудования. Например, имеет смысл возвести преграду на пути шума, распространяющегося по коробам и воздуховодам вентиляционных систем. Вопрос этот в каждом конкретном случае решается по-своему.

Требования по защите

Для исключения возможности возгорания звукоизолирующих материалов они должны относиться к классу негорючих (НГ), слабогорючих (Г1) или трудновоспламеняющихся (В1). Например, минеральная вата и стекловолокно — представители класса НГ, пенополистиролы и пробка — В1 (при обработке антипиреном). А вот пенополиуретан — горюч (класс Г). Утвержденных нормативных документов, содержащих правила безопасного применения горючих звукоизолирующих материалов, пока не существует. Именно поэтому при креплении таких изделий к деревянным стенам или деревянной обшивке стен следует принять меры, снижающие опасность их возгорания изнутри помещения. Скажем, установить за ними металлический лист. Плита из любого материала должна иметь гигиенический сертификат, подтверждающий отсутствие вредных для здоровья испарений. К сожалению, большинство перечисленных материалов под воздействием открытого огня дымятся и выделяют токсичные газы.

Звукоизоляция квартиры

Шумоизоляция или звукоизоляция квартиры?

Оба варианта правильные. На сегодняшний день термин шумоизоляция больше соответствует автомобильной тематике, а звукоизоляция относится скорее к борьбе с шумом в квартирах и офисах.

Как увеличить звукоизоляцию?

1. Продуманное планировочное решение.

Старайтесь заранее продумывать назначение помещений внутри квартиры (или частного дома). По возможности старайтесь спланировать расположение комнат так, чтобы шумные помещения не граничили с тихими. Часто в результате перепланировок в многоквартирных домах встречаются ситуации, когда за стенкой спальни оказывается кухня соседей, а сверху/снизу санузлы. В такой случае шумовая нагрузка усиливается и звукоизоляция выйдет дороже.

Если окна выходят на разные стороны дома, желательно, чтобы окна спален смотрели в более тихую сторону (во двор).

2. Дополнительная звукоизоляция существующих поверхностей.

Большинство технологий дополнительной звукоизоляции заключаются монтаже многослойных конструкций, в которых чередуются слои плотных звукоотражающих и легких звукопоглощающих материалов. Такой принцип позволяет внести существенные потери энергии звуковой волны при относительно небольшом весе и толщине! Звук, многократно отражается, и раз за разом теряят свою энергию. Подробнее о многослойных конструкциях: Шумоизоляция квартиры. Часть 2.

Стандартные звукоизоляционные облицовки, которые монтируются в квартирах дадут прибавку в звукоизоляции на уровне 15–25 дБ, в зависимости от конструкции!

Наша компания занимается монтажом современных материалов и схем, увеличивающих звукоизоляцию в квартире.

Плохая звукоизоляция. Причины

Плохая звукоизоляция квартиры может возникнуть из-за нескольких причин:

  • Несоответствие построенного дома нормам звукоизоляции: стены из пеноблока, стяжка по перекрытию без слоя звукоизоляции и т.д.;
  • Чрезмерный уровень шума в соседних помещениях или на улице;
  • Дефекты ограждений. Наличие щелей и пустот, снижающих звукоизоляцию.

Почему я слышу соседей?

Механизм проникновения звука через однородную преграду (стена или перекрытие): под воздействием падающего звука на преграду, последняя начинает колеблется как мембрана. Перенос звуковой энергии через преграду обусловлен по существу тем, что она излучает звук в защищаемое ею помещение.

Амплитуда колебаний крайне мала, но из-за огромной площади поверхности акустическая мощность, излучаемая стеной в помещение значительна. Именно поэтому мы и слышим соседей.

Излучаемая преградой мощность зависит от амплитуды колебательной скорости. Чем больше масса и чем выше частота колебаний, тем она меньше. Поэтому звукоизоляция любого ограждения растет с массой и частотой.

Звукоизоляция квартиры. Зачем делать?

Основная задача звукоизоляции квартир – защита от постоянного (ежедневного, ежечасного) шума соседей.

Нас часто спрашивают можно ли защититься в квартире от перфоратора? И да, и нет.

Теоретически убрать шум перфоратора можно, но стоить это будет очень дорого и сама звукоизоляция “съест” очень много места. Дело в том, что перфоратор – это источник ударного шума с экстремально высокой интенсивностью. Поэтому на практике (в рамках разумных толщин звукоизоляционных конструкций и стоимости) говорить про полную изоляцию шума от перфоратора не приходится: шум от него будет сильно приглушен и не будет раздражать, но все-таки слышен.

Шум перфоратора – явление нечастое и его пережить можно: даже в новом доме работы ведутся только в дневное время и только в определенные промежутки времени. А вот соседи живут постоянно! Нельзя запретить их ребенку не плакать, собаке не лаять, а им самим не ходить по полу, не ронять предметы и не смотреть телевизор. Поэтому строительная акустика для себя ставит целью борьбу именно с такими шумами!

Звукоизоляция квартиры: по факту и превентивная

Звукоизоляция квартиры по факту – имеются явные источники шума (шум за стеной, от верхних соседей, шум с улицы). Это случай, когда вы уже живете в квартире и знаете какие соседи вас беспокоят.

Превентивная звукоизоляция квартиры – отсутствует информация о конкретных источниках шума. Конкретные конструкции выбираются на основании информации о типе дома, расположения квартиры и самого здания, пожеланий заказчика. Как правило превентивная звукоизоляция выполняется в новостройках.

Звукоизоляция и звукопоглощение

Часто люди путают два диаметрально противоположных понятия.

Звукоизоляция помещения – ослабление звука при его проникновении через ограждение зданий. В более широком смысле – совокупность мероприятий по снижению уровня шума, проникающего в помещение извне. Звукоизоляция – свойство конструкции в целом. Если совсем по-простому звукоизоляция делается, чтобы не слышать соседей. (и чтобы соседи не слышали вас – звукоизоляция симметрична относительно ограждения).

Звукопоглощение в помещении – снижение энергии отражений звуковой волны при взаимодействии с преградой, например со стенами, полом, потолком.

Осуществляется путем рассеивания энергии, ее перехода в тепло, возбуждения вибраций. Думаю всем знакома гулкость комнат в новых квартирах. В пустых помещениях звук, прежде чем поглотиться, успевает многократно отразиться между параллельными поверхностями (стенами, полом и потолком). Поэтому любой возникший звук сопровождается эхом. Некомфортно даже разговаривать, не говоря уже о просмотре фильма или прослушивании музыки! Чтобы убрать эхо, поверхности помещения покрывают материалами, поглощающими или рассеивающие звук. Это увеличивает звукопоглощение, т.е. уменьшает время реверберации RT60 (специальная величина, определяющая скорость затухания звука в помещении). Улучшают ситуацию и обычные предметы интерьера: диван, ковер, шторы, открытые стеллажи. Все они поглощают звук.

В чем измеряется звукоизоляция?

Звукоизоляция измеряется в децибелах (дБ).

В строительной акустике введены две величины, определяющие изоляцию ограждений :

Индекс изоляции воздушного шума Rw – величина, служащая для оценки звукоизолирующей способности ограждения по воздушному шуму.

Чем выше значение Rw, тем выше звукоизоляция.

Пример: Железобетонная стена 140 мм дает звукоизоляцию Rw = 50 дБ.

Это означает, что если уровень шума в квартире соседей 80 дБ, к вам в квартиру дойдет 80 – 50 = 30 дБ.

Кстати, уровень шума в 30 дБ в квартире практически не слышим и считается незаметным фоном.

Индекс приведенного уровня ударного шума Lnw – величина, служащая для оценки изолирующей способности перекрытия относительно ударного шума.

Чем ниже значение Lnw, тем выше звукоизоляция.

Пример: Железобетонная плита перекрытия толщиной 140 мм имеет индекс приведенного уровня ударного шума Lnw = 80 дБ. Согласно СНиП даже в домах категории B (предельно допустимые условия) приведенный уровень шума не должен превышать 60 дБ. Превышение уровня ударного шума составляет 20 дБ!

Важно: Ни одно перекрытие без звукоизоляции не удовлетворяет СНиП. В ходе ремонта под стяжку в обязательном порядке укладываются звукоизоляционные подложки!

Закон массы

Увеличить звукоизоляцию ограждения можно и простым увеличением его массы. В строительной акустике есть известный «закон массы», согласно которому удвоение массы однослойного ограждения приводит к увеличению звукоизоляции на 5–6 дБ.

Допустим у нас есть оштукатуренная кирпичная стена, толщиной 140 мм (в полкирпича). Индекс собственной звукоизоляции по воздушному шума Rw = 47 дБ.

Многим кажется, что если удвоить ее массу (т.е. пристроить к ней вплотную такую же стенку), то звукоизоляция удвоится и составит 47 + 47 = 94 дБ. Это не так!

По закону массы звукоизоляция такой стены, толщиной в кирпич (270 мм) Rw = 47 + 6 = 53 дБ. Получившаяся стенка стала в два раза толще, а звукоизоляция выросла всего на 6 дБ!

Продолжим и удвоим массу нашей новой стенки: пристроим к ней такую же стену. Теперь наша стена имеет толщину 520 мм (в два кирпича) и звукоизоляцию: Rw = 53 + 6 = 59 дБ.

Толщина первоначальной перегородки увеличилась в 4 раза, а звукоизоляция выросла всего на 12 дБ!

В тоже время если к изначальной стене в полкирпича пристроить многослойную конструкцию из гипсокартона со звукопоглощающими материалами внутри, прибавка к звукоизоляции составила бы минимум 15 дБ! И это при дополнительной толщине всего 8–10 см!

Не стоит забывать и про несущую способность перекрытий: ни одно перекрытие не выдержит веса мощных кирпичных стен.

Резюмируя вышесказанное можно сказать, что многослойные конструкции являются единственным вариантом звукоизоляции квартир и офисных помещений.

Собственная и дополнительная звукоизоляция

Из предыдущего раздела можно понять что в зависимости от ситуации одна и та же конструкция может обладать разной звукоизоляцией!

Собственная звукоизоляция – это звукоизоляция, которую дает ограждение

Дополнительная звукоизоляция – это прибавка к значению собственной звукоизоляции изначального ограждения, которую обеспечивает дополнительная конструкция.

Пример 1.

Снова рассмотрим кирпичную стенку (толщиной 280 мм) со звукоизоляцией Rw= 54 дБ.

Если мы берем и существующей стенке приставляем такую же кирпичную стенку, то речь идет уже о дополнительной звукоизоляции, равной 6 дБ!

Т.е. в данном конкретном случае собственная звукоизоляция равно 54 дБ, а дополнительная 6 дБ.

Пример 2.

Обычный лист гипсокартона имеет собственную звукоизоляцию Rw = 28 дБ.

Т.е. если два помещения разделить между собой гипсокартоном и шуметь в одном из них с громкостью 60 дБ, то во втором уровень шума составит 60 – 28 = 32 дБ.

Рассмотрим теперь ситуацию когда между помещениями бетонная стена толщиной 140 мм с собственным индексом звукоизоляции в 50 дБ. Приложим к ней наш лист гипсокартона и измерим звукоизоляцию. Она снова составит 50 + 0 = 50 дБ.

Масса 1 м2 бетонной стены составляет ~300 кг, а масса 1 м2 ГКЛ ~10 кг. Исходя из закона массы в данной ситуации прибавки в звукоизоляции не произойдет, т.к. масса листа гипсокартона ничтожна (в 30 раз меньше) по сравнению с массой бетонной стены.

Поскольку в квартирах уже есть ограждения (стены, полы и потолки), то нас интересует именно дополнительная звукоизоляция, которую обеспечат многослойные звукоизоляционные конструкции!

Почему мы так подробно это обсуждаем? Дело в том, что многие производители звукоизоляционных материалов выкладывают испытания собственной звукоизоляции, которая не предоставляет реального интереса, а показатели дополнительной звукоизоляции замалчивают. Видимо, аналогичны гипсокартону

Читать далее: Шумоизоляция квартиры. Часть 2

1. Правила ЗвукоИзоляции (виды шума; проблемы новостроек; популярные решения; эффективность)



На результирующую эффективность при устройстве звукоизоляции влияют такие факторы, как а)безошибочное определение типа беспокоящего шума и правильный выбор шумозащитной конструкции; б)наличие в шумозащитной конструкции специализированных звукоизоляционных материалов; в)грамотный и умелый монтаж.

Ниже собраны широко распространенные вопросы и пояснения к ним для тех, кто не обладает значительными знаниями в области архитектурно-строительной акустики. Мы проектируем звукоизоляционные конструкции и выполняем все виды акустических расчётных работ, поэтому мы знаем всё о звукоизоляционных свойствах любого строительного материала, у нас консультируются многие проектные организации Беларуси.

мы уверены, наш большой опыт предостережёт вас от ошибок и бессмысленных денежных трат

В чём отличие схожих по смыслу понятий «шум» и «звук»?

Звук – это полезный сигнал, который несет человеку важную информацию. Шум, напротив, является нежелательным звуком. Пример: живущему через стену от вас соседу, включенный в его квартире телевизор сообщает ему важную информацию, допустим, новости. Для вас же этот телевизор является источником шума. Особенно когда вы хотите отдохнуть, почитать или выспаться.

На картинках наглядно показан принцип распространения звуковых волн в газообразной среде (воздухе). Видно, что при колебании воздуха, например с помощью хлопка, голоса или звука телевизора, происходит резкое смещение его частиц и увеличение давления в этом месте. Благодаря упругим связям частиц воздуха избыточное давление передаётся на соседние частицы. Те, в свою очередь, воздействуют на следующие, и область повышенного давления как бы последовательно перемещается. За областью повышенного следует область пониженного давления, и, таким образом, образуется ряд чередующихся областей сжатия и разрежения, распространяющихся в воздухе в виде волны. Каждая частица упругой среды совершает колебательные движения, оставаясь на месте. Ухо человека воспринимает эти колебания как слышимый звук в диапазоне от 16 Гц до 20 кГц.





Опасен ли шум для человека?

По данным исследователей, «шумовое загрязнение», характерное для крупных городов, сокращает продолжительность жизни их жителей на 10-12 лет. Негативное влияние на человека от шума на 36% более значимо, чем от курения табака. Шум увеличивает содержание в крови таких гормонов стресса, как кортизол, адреналин и норадреналин – даже во время сна. При длительном воздействии шума громкостью 50 дБ – это уровень шума при обычном разговоре – увеличивается риск сердечно-сосудистых заболеваний, продолжительный шум меньшей громкости приводит к бессоннице, делает человека вялым, раздражительным. К слову, шумовое воздействие сказывается на животных и растениях.

Поскольку акустическая среда нашего обитания весьма назойлива и агрессивна, нужно защищать себя и свою семью от негативного воздействия шума. Заметьте, в любой момент времени где-нибудь раздается шум: стройка за окном, шум транспорта, ремонт у соседей, громко работающий телевизор или музыкальная система, плач маленьких детей, лай собак, шаги на лестничной клетке, мусоропровод, лифт, системы канализации и водоснабжения… Вряд ли вам удастся провести в городе хоть сколько-нибудь продолжительное время без шума, в тишине.  Следует позаботиться о звукоизоляции хотя бы места для отдыха, сна.



В чём отличие понятий «шумоизоляция» и «звукопоглощение»?

Звукоизоляция (шумоизоляция) – это снижение уровня звука при прохождении звуковой волны через преграду (например, от соседского телевизора в вашу комнату). Уровень звукоизоляции ограждающей конструкции зависит от её толщины, плотности и структуры, а также от её акустической развязки в местах примыканий и целостности. Звукоизоляционная облицовка эффективно нейтрализует звук как от соседей к вам, так и от вас к соседям. Облицовка должна быть сплошной и воздухонепроницаемой, то есть без щелей, отверстий и зазоров.

Звукопоглощение – это снижение энергии отраженной от ограждения звуковой волны, при этом источник сигнала и его приемник находятся в одном помещении. Звукопоглощающий материал может быть перфорированным или пористым, он имеет открытую структуру и является воздухопроницаемым. Звукопоглощение убирает эхо, улучшает разборчивость речи. Отделка ограждающей конструкции звукопоглощающим материалом не приводит к ощутимому увеличению её звукоизоляции. Бытовой пример звукопоглощения – шторы и занавески, которые убирают эхо в комнате, но не влияют на снижение уровня шума, проникающего с улицы.



Как защититься от шума?

Важно понимать, от какого именно шума вы хотите себя защитить. Шум по типу происхождения разделяется на воздушный и структурный. Воздушный шум образуется при излучении энергии в воздух: разговор, телевизор, лай собак и пр. Структурный (ударный) шум возникает при непосредственном механическом воздействии на строительную конструкцию, например, ходьба, падение предметов, удары молотком, громкое захлопывание дверей, сверление стен, движение жидкости/газа по трубам и пр. В зависимости от типа шума и задачи подбирается изоляционное решение.



Что такое «воздушный шум» и что делать, когда беспокоит этот тип шума?

Воздушный шум можно разделить на шум низкочастотного (НЧ), среднечастотного (СЧ) и высокочастотного (ВЧ) диапазонов. Проблемным является шум НЧ диапазона (до 300 Гц), поскольку акустические волны этого диапазона имеют большую длину (от 1 до 5 метров) и несут огромную энергию, которая «пробивает» даже кирпичные и железобетонные конструкции. От такого шума защищают массивные каркасные звукоизоляционные облицовки на большом отступе от защищаемой конструкции. Шум СЧ диапазона представляет собой сравнительно меньшую проблему, с которой помогают справиться тонкие бескаркасные звукоизоляционные облицовки. Шум ВЧ диапазона надёжно блокируют строительные ограждающие конструкции.

Разные длины волн наглядно легко увидеть на примере гитарных струн.



Что такое «структурный шум» и как защитить себя от него?

Структурный шум, как следует из названия, распространяется по структуре здания — по его каркасу. Источниками его являются удары пятками о перекрытие, падение предметов, перемещение мебели, шаги на лестнице, сверление, удары молотком, слив воды по трубам канализации, пользование санузлом, движение воздуха по вентиляционным каналам, работа лифта и пр.  Наверное, вы обращали внимание, что структурный шум проникает в помещение объёмно, локализовать его источник подчас непросто.

Структурный шум громко и отчётливо слышен на большом расстоянии по нескольким причинам. Во-первых, из-за жёсткого смыкания перекрытий и несущих стен и колонн между собой потери энергии при движении звуковой волны по каркасу крайне малы. Во-вторых, несущие конструкции зданий выполняются из тяжёлого железобетона, скорость звуковой волны в железобетоне плотностью 2400 кг/м3 равна 3370 м/с, что в 10 раз превышает скорость распространения звука в воздухе. Таким образом, отсутствие препятствий на пути и очень высокая скорость распространения делают структурный шум настоящей проблемой для жителей многоэтажных зданий.

Избавиться полностью от воздействия структурного шума при допущенных проектных или монтажных ошибках очень сложно, но с помощью специальных материалов и конструкций можно существенно снизить его негативное влияние.



Что такое «дополнительные ИКС децибел»? Как понять добавочную величину звукоизоляционной эффективности?

Любая ограждающая конструкция имеет способность не пропускать через своё тело звук, эта способность называется изоляцией воздушного шума. Качество изоляции зависит от плотности и структуры материала. Считается, чем толще и массивнее конструкция, тем лучшими характеристиками она обладает. Однако при наращивании толщины увеличение звукоизоляционной способности акустически однородной конструкции происходит нелинейно, то есть если кирпичную стену 140 мм, имеющую индекс звукоизоляции воздушного шума Rw=47 дБ, утолщить вдвое, суммарный индекс изоляции будет равняться не 94 дБ, а всего лишь 53 дБ.

По законам физики, для того чтобы увеличить звукоизоляцию однородного ограждения на 6 дБ, его толщину нужно увеличить в два раза. Много это или мало, решайте сами.



Как узнать тип дома?

Описание и серии типовых жилых домов, возводимых в Беларуси с середины прошлого века, представлены ниже:





Сталинки

1954-1961

серия 1-255 серия 1-414 серия 1-433
1955-1960 гг. 1955-1960 гг. 1954-1961 гг.
2-, 3-этажные кирпичные дома 4-, 5-этажные кирпичные дома 4-этажные кирпичные дома



Хрущевки

1958-1967

серия 1-464 серия 1-335 серия 1-434 серия 1-434C
1960-1967 гг. 1963-1967 гг. 1958-1967 гг. 1959-1967 гг.
5-этажные панельные дома 5-этажные панельные дома 4-,5-этажные кирпичные дома 4-,5-этажные блочные дома

 Брежневки

1966-1975

серия 1-464А серия 1-335А серия МК-5 серия 1-ОПБ
1966-1973 гг. 1966-1970 гг. 1967-1977 гг. 1966-1970 гг.
5-этажные панельные дома 5-этажные панельные дома 5-этажные кирпичные дома

5-этажные панельные дома
(блок-комнаты)











Стандартные

1968-1999

серия М-464 серия М-335 серия МК-9 серия 3-ОПБ
1968-2000 гг. 1970-1976 гг. 1968-1977 гг. 1970-1977 гг.
9-этажные панельные дома 9-этажные панельные дома 9-этажные кирпичные дома 5-этажные панельные дома
(блок-комнаты)
1977-1998 гг. 1973-1975 гг. 1972-1977 гг.
9-этажные панельные дома
(для малосемейных)
9-этажные панельные дома
(для малосемейных)
9-этажные панельные дома
(блок-комнаты)
1973-1985 гг.
12-этажные панельные дома









Улучшенные

1977-2006

серия М-464 серия М-335-БК серия М-111-90 серия 3А-ОПБ
1976-1983 гг. 1977-1985 гг. 1976-1994 гг. 1977-1996 гг.
16-этажные панельные дома 9-этажные панельные дома 9-этажные панельные дома 9-этажные панельные дома
1998-2006 гг. 1976-2003 гг.
9-этажные панельные дома   12-этажные панельные дома
1983-1998 гг.
16-этажные панельные дома





Современные

1996-2011

серия М-464-М серия М-464-У серия М-111-90 серия 3А-ОПБ
2004-2011 гг. 2002-2011 гг. 1998-2011 гг. 1996-2011 гг.
9-этажные панельные дома 9-этажные панельные дома 9-этажные панельные дома 9-этажные панельные дома
(блок-комнаты)
1999-2011 гг.
16-19-этажные панельные дома




Я хочу сделать звукоизоляцию, но не знаю, где источник шума…

Для выявления источника шума нужно приложить ухо к поверхности пола/стены, а затем отслониться от неё на несколько сантиметров. Локализацию шума выявит наибольшая его слышимость, то есть чем громче и отчетливее звук, тем ближе его источник.



Нужно ли делать изоляцию всей комнаты или достаточно только пола/стены/потолка?

В случае если беспокоит шум из-за стены, достаточно сделать звукоизоляцию только этой стены.

В случае если беспокоит ударный шум (снизу/сверху), кроме звукоизоляции пола/потолка может понадобиться также тонкая звукоизоляция стен. Поскольку перекрытие имеет линии соприкосновения со стенами, звук распространяется и по ним тоже. Это называется «косвенными» путями распространения звука. Всё же бОльшая часть звуковой энергии проникает в ваше помещение через ограждение напрямую. В процентном соотношении распространение по прямому/косвенному путям выражается как 95/5 для воздушного и 80/20 для ударного шума.





Я слышу звук работающего соседского телевизора через стену. Разве так должно быть?

Нет, так быть не должно. Это ненормально. Дело в том, что нормы шума для жилья были утверждены последний раз в далеком 1981 году. Они принимались исходя из критерия беспокоящего шума равного 55-60 дБ. Уровень шума существенно возрос по сравнению с бытом людей того времени. До сих пор нормативное значение индекса изоляции воздушного шума ограждающих конструкций для жилых зданий равно 54 дБ. Сегодня шум улицы в среднем достигает отметки 75-80 дБ. Нормы звукоизоляции давно утратили свою актуальность, однако не пересматривались. Для обеспечения комфортных условий проживания и отдыха в городской квартире звукоизоляция ограждающих конструкций должна быть не меньше 60-65 дБ. Вот примеры громкости звука в децибелах (нажмите для увеличения).



Почему моя стена настолько хорошо пропускает звук?

Стены бывают из газосиликата, пеноблоков, гипсобетона, кирпича, железобетона, перегородки из гипсокартона и стекла. Какой материал следует предпочесть для лучшей защиты от шума?

Любое физическое тело колеблется со своей собственной (резонансной) частотой. Оно также подвержено влиянию воздействия извне, в том числе звукового. Эти внешние воздействия вынуждают тело добавочно колебаться. Податливость физического тела зависит от его свойств: плотности, структуры, изгибной жёсткости, наличия упругих связей. Когда частота вынужденных колебаний совпадает с частотой собственных колебаний, физическое тело резонирует, то есть «откликается» и само начинает воспроизводить эти вынужденные колебания. Увеличивая амплитуду (силу) вынужденных колебаний, резонирующее тело можно разрушить. Так разрушаются мосты от марша солдат, так трескаются бокалы от голоса оперных певиц. Физическое тело только тогда эффективно сопротивляется вынужденным колебаниям, когда их частота много ниже частоты его собственных колебаний.

Поэтому «раскачать» стену из газосиликата, пенобетона и гипсокартона значительно легче, чем стену из кирпича или бетона. Резонансная частота лёгких материалов выше резонансной частоты тяжёлых. Однако «раскачать» тяжёлые стены тоже можно, это под силу басовым звукам. Спросите у своих знакомых, живущих в старых домах с полуметровыми стенами из полнотелого кирпича, насколько хорошо они слышат своих соседей. Ответ вас удивит.

Но дело не только в массе. Для хорошей шумозащиты необходимо, чтобы звук, проходя через структуру материала, терял существенную часть своей энергии. Ограждаться от шума путём утолщения стены нецелесообразно, поскольку, согласно закону массы, прирост звукоизоляции при двукратном увеличении толщины однородного ограждения равен всего 6 дБ.



Почему широко используемые пеноблоки имеют такую низкую шумоизоляционную эффективность?

Дело в том, что эффективность и надежность уступили место дешевизне и скорости строительства. Использование бетонных блоков малой плотности (газосиликат, пенобетон, шлакобетон и пр.) обусловлено именно этими факторами. Чтобы эффективно сопротивляться звуковым волнам, нужна масса, а большое количество воздуха и низкая плотность на это не способны. Звукоизоляционные свойства пеноблоков не выдерживают никакой критики. Посмотрите на их структуру

  и сравните



Почему застройщики не хотят продавать квартиры с хорошей звукоизоляцией?

Застройщику выгоднее продать большее количество метров. Любая дополнительная облицовка займет место, «съест» площадь. Сегодня метр площади жилья стоит немало.



Как снизить шум от соседей снизу?

Нужно определить, какой тип шума беспокоит, воздушный или ударный. Против воздушного шума (разговор, телевизор, крики, лай собаки) поможет облицовка пола звукоизоляционными панелями ЭкоЗвукоИзол, решение «Премиум». Если беспокоит ударный шум (топот, бросание предметов), следует звукоизолировать пол у соседей снизу, в этом случае поможет решение «Эконом».



Как избавиться от шума соседей сверху?

Обычно соседи сверху являются источником ударного шума: игры детей, падение предметов, ходьба. Реже тревожит шум воздушный. В том и другом случае увеличение звукоизоляционных свойств потолка достигается устройством каркасно-обшивной конструкции. Никакая тонкая изоляция потолка без воздушной прослойки не способна добавить шумозащитный эффект. Кроме того, недостаток массы шумозащитной конструкции потолка приведет к ухудшению звукоизоляционных свойств перекрытия, то есть шум от соседей станет громче. Поскольку лёгкая конструкция характеризуется высоким значением резонанса, она в значительной степени более восприимчива к акустическому воздействию.

Если вы слышите только звук ударов, сравнительно простым решением будет укладка упругого полотна под напольное покрытие согласно решению «Эконом». Заодно можно подружиться с соседями. Рассчитать стоимость можно в нашем калькуляторе.



Какую подложку под паркет/ламинат выбрать для увеличения звукоизоляции?

Звукоизоляционная прокладка под паркет и ламинат не увеличивает звукоизоляцию воздушного шума перекрытия. Она смягчает ударные воздействия (ходьба, падение предметов), благодаря чему соседи не ощущают топота сверху. Ступать по покрытию на упругой подложке мягко, упругое основание бережет ваши суставы. Выбирая материал с низким модулем упругости, например SoundGuard Roll, достаточно укладывать его в один слой. В противном случае, основание будет ватным, и замки напольного покрытия при эксплуатации разрушатся. Звукоизоляционная эффективность системы зависит от финишного напольного покрытия. Согласно результатам испытаний, использование подложки «SoundGuard Roll» под ламинатом, паркетом снижает ударный шум на 25 дБ, под линолеумом на 27-28 дБ.



Соседи шумят и ночью, и днем. Что можно с этим сделать?

Все знают, что после 23.00 шуметь нельзя, но это часть правды. Согласно санитарным нормам РБ, в период с 23.00 до 7.00 чч. проникающий шум в жилые комнаты квартиры от соседей не должен превышать 30 дБ, однако в период с 7.00 до 23.00 чч. шуметь можно не намного громче: уровень проникающего шума не должен превышать 40 дБ. Хотите ощутить разницу в 10 дБ – измените громкость телевизора на 6-7 пунктов.



Какая минвата лучше подойдёт для звукоизоляции?

Минвата (стекловата, базальтовая вата) не имеет звукоизоляционных свойств, она не изолирует шум.

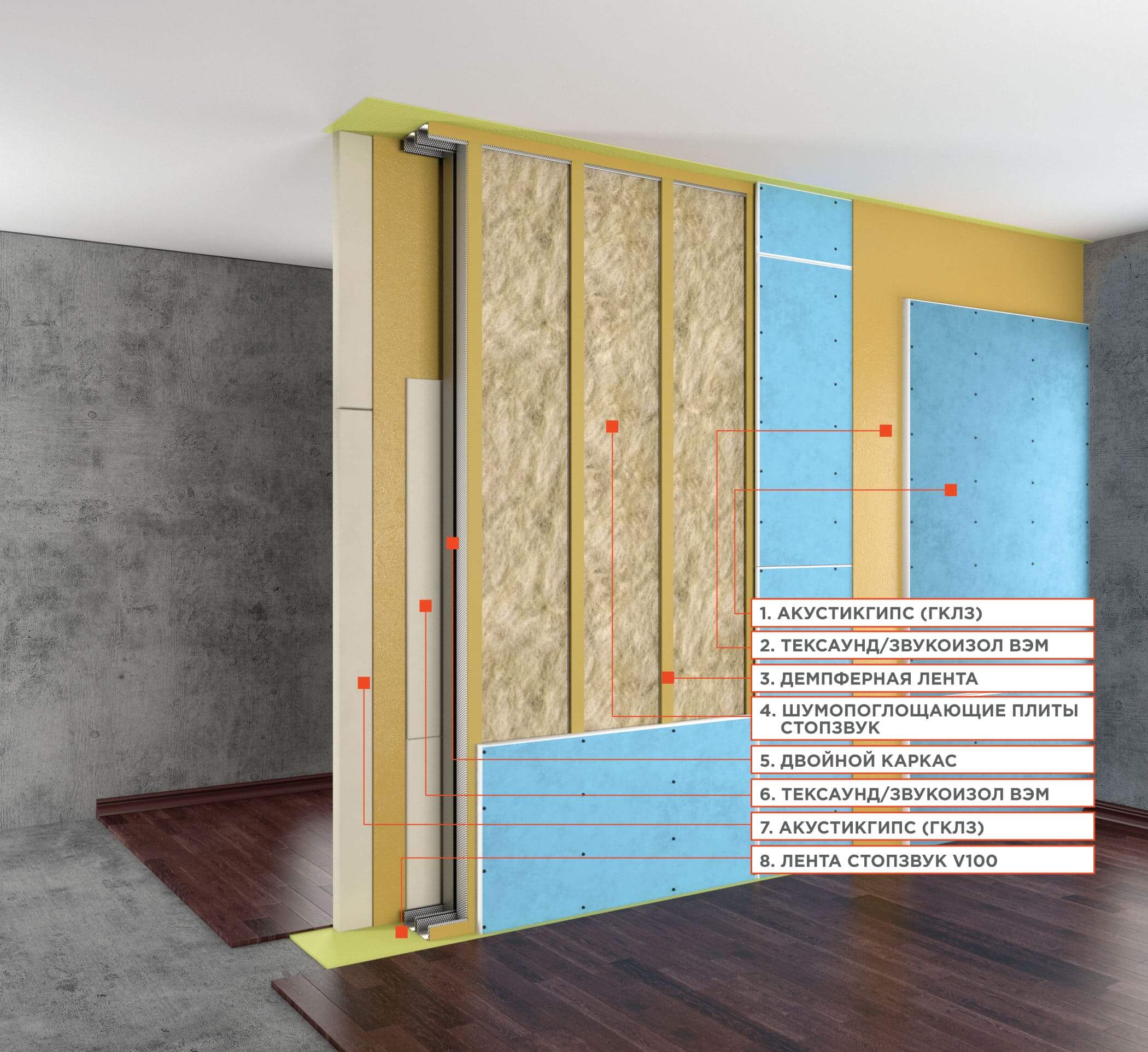

При устройстве каркасных звукоизоляционных конструкций для достижения лучшего эффекта в каркас закладывается пористый поглотитель (например, минеральная эковата). Это делается для снижения добротности конструкции. Добротность – это способность механической системы отзываться колебаниями на внешнее воздействие, ее «звонкость». Добротность обратно пропорциональна потерям в системе, а чем больше звуковая волна претерпевает потерь, преодолевая какое-либо ограждение, тем эффективнее звукоизоляция такого ограждения.

Таким образом, минвата плотностью 20-60 кг/м3 закладывается для дополнительного поглощения той части звуковой энергии узкого высокочастотного диапазона, которая негативно влияет на жёсткость конструкции. Более жёсткая конструкция имеет лучшие звукоизоляционные характеристики.

Не следует использовать в качестве пористого поглотителя минвату для теплоизоляции, поскольку она является одним из самых вредных для здоровья стройматериалов. Входящие в её состав фенолформальдегидные смолы очень токсичны и вызывают тяжелые болезни дыхательных путей, глаз, кожи, нарушение репродуктивных функций. Выделяемые при старении и разрушении минваты микрочастицы размером 3-5 микрометра (для сравнения толщина человеческого волоса 80-110 микрометров) оседают в легких и ведут к образованию дерматозов, хронических бронхитов, бронхиальных астм. Последние исследования экологов подтвердили повышенный риск развития онкологических заболеваний. Подробнее об этом по ссылке www.snrp.ru/2011/minvata/

Экологически безопасные, пригодные для отделки жилья звукопоглощающие плиты вы найдёте здесь.



Поможет ли для увеличения звукоизоляции утяжеленный гипсокартон?

Плотность лёгких бетонных блоков (газосиликат, пенобетон, шлакобетон, керамзитобетон, полистиролбетон) равна 500 кг/м3, плотность гипсокартонного листа (ГКЛ) 850 кг/м3, плотность гипсоволокнистого листа (ГВЛ) 1250 кг/м3, плотность кирпича 1600 кг/м3, плотность тяжелого бетона 2300 кг/м3.

Плотность утяжеленного гипсокартона 950 кг/м3. Если вы полагаете, что вас спасёт от шума лист толщиной 12 мм, когда не спасают кирпичные стены толщиной 120 мм, а подчас даже бетонные толщиной 220 мм, то зря. Любой ГКЛ — это материал отделочный, а не звукоизоляционный. О его собственных шумозащитных свойствах речи быть не может.

К слову, плотность панелей SoundGuard ЭкоЗвукоИзол 1400 кг/м3, при этом панели имеют не жесткую, а упруго-вязкую для звука структуру, в отличие от вышеописанных материалов. Именно сочетание этих свойств делает панели ЭкоЗвукоИзол №1 в мире звукоизоляции.



Я слышу звуки и шум спускаемой воды через канализационную трубу. Что делать?

Для шумоизоляции канализационных и вентиляционных каналов хороши полимерные тяжелые мембраны толщиной 3÷4 мм. Мембрана нагружает тонкостенную трубу дополнительной массой, и труба становится менее восприимчивой к акустическим и механическим воздействиям, это даёт существенный звукоизоляционный прирост. Однако применять их для звукоизоляции стен нельзя, поскольку, во-первых, толщины мембраны и ограждения несопоставимы, во-вторых, полимерный материал воздухонепроницаем, а значит, у вас дома будет парник и плесень.

В местах прохода трубы через перекрытия нужно сделать специальные гильзы: оберните канализационную трубу лёгким пористым материалом, закройте упругий слой по всей высоте куском трубы бОльшего диаметра, обеспечив плотное прилегание. Щель между гильзой и перекрытием заделайте раствором или цементом с паклей.



Зазоры и щели я хочу запенить. Можно использовать пену?

Никакой пены! Запомните: ни-ка-кой! Пена — это воздух в жёсткой микротонкой оболочке с нулевым звукоизоляционным эффектом. Во всех смыслах «мыльный пузырь». Для заделки щелей следует использовать нетвердеющий герметик.



Как улучшить звукоизоляцию дверей?

Несколько простых рецептов. Хорошая звукоизоляция дверей обеспечивается плотным дверным полотном — дверь должна быть тяжёлой, наличием порога — зазор между торцом двери и полом недопустим, заделкой щелей по периметру после установки коробки — заделывать крупные щели следует бетоном или цементно-песчаной смесью, мелкие нетвердеющим герметиком. Запенивать щели недопустимо.



Какие материалы и решения для звукоизоляции предлагаете вы?

Решений много, часть из них описана на нашем сайте в разделе «Инструкции по монтажу». Если коротко, то хорошая звукоизоляция достигается за счёт разнородности материалов, как по плотности, так и по структуре. При чередовании слоев с одинаково жесткой структурой эффект будет крайне мал. Например, если прикрепить к кирпичной стене (плотность 1600 кг/м3) листы гипсокартона (плотность 850 кг/м3) или гипсоволокна (плотность 1200 кг/м3), это ничего даст. Если бы проблема шумоизоляции решалась с помощью гипсокартона, её бы не существовало в природе.

Совсем другое дело, когда звук преодолевает среды разных структур, например, кирпичную стену и панель SoundGuard ЭкоЗвукоИзол (плотность 1400 кг/м3), имеющую вязкую для звука структуру. В этом случае эффект будет высоким даже при небольшой толщине звукоизоляционной облицовки.

В технической литературе по строительной физике советского времени описаны испытания шумозащитных панелей с сердечником из вакуума, воды, глицерина и минеральной засыпки. Отмечено, что все описанные выше образцы имели уникальные звукоизоляционные характеристики. Однако воплотить в жизнь инновационные идеи в то время не удалось.

Панели SoundGuard ЭкоЗвукоИзол как раз имеют сердечник из минеральной засыпки. Идея реализована немецкой компанией, специализирующейся на проблематике звукоизоляции объектов жилого и гостиничного фондов. Панели имеют толщину всего 13 мм, обладают высокой эффективностью, они экологичны на 100% и просты в монтаже. Это совершенно новый взгляд на старую проблему.



Звукоизоляционные облицовки обязательно должны зашиваться гипсокартоном?

Да, обязательно. Это делается для защиты звукоизоляционных панелей от механических повреждений и для создания базы под чистовую отделку.







Коллектив компании ООО «ЭкоСаундПроект» просит вас отправлять вопросы, оставшиеся без внимания.

Звукоизоляция

Теория звука. Что такое шум?

Звуком называют механические колебания упругого тела в частотном диапазоне слышимости человека. Шум – это нерегулярные колебания без закономерной зависимости.


Основные понятия

Звуковое давление p. Явление звука придает воздуху колебания. Это происходит потому, что импульс передается на молекулы воздуха, а от них – на следующие молекулы воздуха. Таким образом возникают попеременно зоны разрежения и уплотнения воздуха. При этом возникает звуковое давление, которое в нашем ухе вызывает ощущение звука.

Под звуковым давлением понимают изменение атмосферного давления внутри определенного периода времени. Началом отсчета является давление p0 = 2 * 10-5 Н/м2 или 20 µПа (1 Па = 1 Н/м2). Это самое меньшее давление звука, которое может воспринять еще человек с неповрежденным слухом (порог слышимости).

Звуковая мощность Р. Звуковой мощностью называют всю звуковую энергию, излучаемую источником звука по всем направлениям в помещении.

Звуковая мощность Р (Вт) = звуковая энергия Е / время t.

Звуковая энергия Е. Звуковая энергия зависит как от мощности звука, так и от времени его действия.

Е (Вт * с) = Р * t.

Интенсивность звука I. Под интенсивностью звука понимают звуковую мощность на единицу площади.

Интенсивность звука I (Вт/м2) = звуковая мощность Р / площадь А.

Уровень звукового давления L. Если две интенсивности звука соотнести в логарифмической зависимости, то такое соотношение интенсивности двух звуков названо в честь американского физика А. Б. Белла «Бел».

Уровень звукового давления = 10* lg (I1 / I ).

Чтобы по возможности избежать величины с запятой, уровни звукового давления даются в Децибелах (10 дБ = 1 Бел).

Скорость звука С. Скорость звука зависит:

  • от материала, в котором распространяется звук;
  • от температуры этого материала;
  • от частоты.

Чем выше температура материала, тем лучше звукопроницаемость, так как теплые молекулы более подвижны, чем холодные.

Для воздуха справедлива формула:

СL = 331,2 + 0,6 * ΔT, где

CL – скорость звука в воздухе в зависимости от температуры,

331,2 – скорость звука в воздухе при О°С,

ΔT – разница температур с О°С.

Длина волны λ. Звук распространяется волнообразно. Длина волны зависит:

  • от величины расстояния распространения звука в воздухе;
  • от частоты.

Длина волны может быть измерена:

  • от максимума до максимума;
  • от нулевой точки до нулевой точки.

Длина волны λ (м) = скорость звука в воздухе CL / Частота f.


Порог слышимости – болевой  порог


Порог слышимости

Болевой порог

Звуковое давление

P  = 2 * 10-5 H/м2 = 20 µПа

Звуковая интенсивность

Уровень звукового давления



Звуковое давление имеет такую силу, что 30-летний человек с нормальным слухом еще может его воспринять.

Звуковое давление достигает такого уровня звука, что мы воспринимает его давление или его интенсивность как болевое ощущение.


Шкала громкости


Тиканье тихих часов, легкий шелест листвы, спокойная комната ночью



Шелест листьев, шепот, разговор соседей, еле понятный

Близкий шепот, средние шумы в жилом помещении

Умеренно громко

Шум в офисе, ресторане, магазине

Умеренно громко

Громкий разговор, громкое радио, крик

Уличный шум при сильном движении

Шумный производственный цех, автосигнал

От громкого до непереносимого

Отбойный молоток, маленький самолет

Штаповочно-котельное производство, громкая музыка, сигнал машины скорой помощи

Реактивный двигатель, двигатель ракеты


Виды шума
  • Воздушный шум
  • Корпусный шум
  • Ударный шум (особая форма передачи корпусного шума)

Среда передачи

Твердые и жидкие материалы

Разговор, музыка, радио, телевизор

Захлопывание двери, щелканье выключателя, смыв воды в туалете, шум потока в водопроводных трубах и в системе центрального отопления

Ходьба по перекрытиям (по полу)

Источник приводит в колебательное движение частицы воздуха. Эти периодические колебания со своей стороны сообщают стене или перекрытию изгибные колебания, которые в свою очередь приводят частицы воздуха в соседнем помещении в колебательное движение. Это создает воздушный шум в соседнем помещении.

Стены или перекрытия за счет механического воздействия приводятся в колебательное движение (изгибные колебания), которые в свою очередь приводят в колебательное движение частицы воздуха в соседнем помещении. Это создает воздушный шум в соседнем помещении.

Перекрытие при ходьбе приводится в колебательное движение (изгибные колебания). Оно приводит в колебательное движение частицы воздуха над перекрытием и под ним. Кроме того, колебания передаются лежащим сверху и снизу частям стен и могут восприниматься в виде воздушного шума в соседних помещениях.

Так как все три вида шума в конце концов воспринимаются ухом человека, то конечным видом действия в них является всегда воздушный шум.


Пути прохождения звука через конструкцию
  1. Звукопоглощение.
  2. Отражение.
  3. Звукопередача через конструкцию.

Шумоизоляция оборудования

Оборудование генерирует различные уровни и спектры звука в зависимости от конструкции, установки и мощности вентиляционного оборудования.

Существует ряд шумовых проблем, связанных с различными элементами оборудования. В любом случае решение будет более эффективным, простым и экономичным, если оно будет принято на стадии проектирования.

При решении задачи снижения шума в системе необходимо сделать следующее:

  • проанализировать шум;
  • определить источник и способ передачи;
  • определить меры по снижению уровня шума.

В таблице ниже перечислен краткий список акустических проблем и краткое руководство по возможным решениям. Другие факторы, например размещение оборудования и распределение воздуховодов и трубопроводов, также должны быть тщательно проработаны на стадии проектирования.

Источник шума

Решение

Тип шума

Оборудование

Шумоизоляция оборудования или изоляция помещения, в котором смонтировано оборудование, звукопоглощающими материалами

Воздушный шум

Воздуховоды

Звукоизоляция воздуховодов

Установка шумоглушителей (трубчатых или пластинчатых)

Трубопроводы

Звукоизоляция трубопроводов

Установка виброопор трубопроводов

Оборудование

Установка оборудования на виброопоры или плавающий пол



Звукоизоляционные решения в системах ОВК

Снижение уровня шума в системах ОВК может быть достигнуто путем применения низкошумных узлов и агрегатов, их правильного монтажа, а также применения высокоэффективных звукопоглощающих материалов в узлах шумоглушения и изоляции воздуховодов.

Ограничение уровня шума систем вентиляции и кондиционирования имеет большое значение. Высокий уровень шума не только вызывает раздражение и ведет к снижению остроты слуха, но также способен вызывать стресс, бессонницу, повышенное артериальное давление. Строительные нормы «Защита от шума» регламентируют допустимый уровень шума в жилых помещениях не более 40 дБ.

Шумы, источником которых являются элементы системы вентиляции, имеют разную физическую природу. Всего можно выделить три типа шумов:

  1. Воздушные шумы, источником которых является собственно вентиляционное оборудование: установки кондиционирования воздуха, вентиляторные конвекторы, тепловые насосы и т. п. Эти шумы передаются вместе с воздушными потоками через приточно-вытяжные воздуховоды.
  2. Шум от вибрирующего вентиляционного оборудования. Его источником является вращающееся или вибрирующее оборудование (вентиляторы и водоохладители). Вибрации оборудования передаются непосредственно на стенки воздуховодов и распространяются по ним далее в помещения. Часто ситуация усугубляется из-за низкой жесткости боковых стенок воздуховодов, что ведет к увеличению интенсивности их вибраций.
  3. Самогенерирующиеся шумы – это шумы, возникающие при прохождении воздуха через систему воздуховодов. Как правило, это происходит в точках турбулентности, например у заслонок, колен, Т-образных разветвлений, воздухораспределительных устройств системы воздуховодов.

Задача снижения шума систем вентиляции и кондиционирования является весьма актуальной. Еще на стадии проектирования здания и его системы вентиляции необходимо сформулировать требования по шумоизоляции помещений и разработать систему вентиляции исходя из этих требований. Задача правильного (с точки зрения шумоизоляции) проектирования и монтажа систем вентиляции должна решаться в комплексе: начиная с выбора вентиляционного оборудования и способов его шумоизоляции (виброизоляции), заканчивая выбором способов прокладки воздуховодов, их размеров, типов и мест расположения заслонок, колен, разветвлений.

Одним из возможных (и весьма эффективных) способов снижения шума системы вентиляции является дополнительная шумоизоляция ее воздуховодов и установка трубных или пластинчатых шумоглушителей. Это связано с тем, что шум системы вентиляции так или иначе исходит от воздуховодов. Именно воздуховод является источником шума, расположенным непосредственно в жилом или рабочем помещении.

Существует достаточно большой спектр материалов, которые применяются для дополнительной шумоизоляции воздуховодов. К таким материалам относятся органическое волокно с антибактериальной обработкой, материалы из вспененного полиэтилена и каучука. Наиболее эффективными шумоизоляционными материалами являются волокнистые материалы с открытой пористой структурой, они обладают высоким коэффициентом звукопоглощения. Они помогают уменьшить реверберацию звука и, таким образом, предотвратить его распространение. Самыми распространенными из них являются материалы на основе кварца. Матами на основе кварцевого волокна воздуховоды покрываются, как правило, снаружи (это наиболее распространенный способ шумоизоляции). В ряде случаев используются  звукопоглощающие панели из кварца, установленные внутри воздуховода (большие воздуховоды прямоугольного сечения). Ассортимент продукции ISOTEC содержит как маты, так и плиты из минеральной ваты на основе кварца, которые являются эффективными решениями для звукоизоляции воздуховодов.

Турбулентность потока воздуха в воздуховоде является причиной аэродинамического шума. Для решения данной проблемы ISOTEC предлагает специальные звукопоглощающие плиты ISOTEC HVAC slab, предназначенные для монтажа внутрь воздуховода (трубчатого шумоглушителя). Эффективность данной системы шумоглушения напрямую зависит от коэффициента звукопоглощения применяемого материала. Для минераловатных материалов ISOTEC его значение одно из лучших. Коэффициент звукопоглощения зависит от частоты шума и от толщины звукопоглощающей плиты: чем больше толщина, тем сильнее ослабление шума. Частотная зависимость аналогична – эффективность звукопоглощающего материала возрастает с ростом частоты шума.


Звукоизоляционные решения в промышленности

Ключевыми вопросами в промышленности являются вопросы безопасности персонала, в частности рабочих, занятых на производстве, и людей, работающих с шумным оборудованием и машинами. Снижение уровня шума также важно для комфорта живущих поблизости людей, особенно когда промышленные процессы происходят в жилых районах или непосредственной близости от них. Обычные области применения звуковой изоляции включают всё от изоляции офисов, находящихся поблизости от шумных процессов, и установки звукоизолирующих экранов для рабочих до изоляции оборудования, работающего при высоких температурах.

Для оптимальной звукоизоляции в промышленности мы предлагаем широкий ассортимент продуктов ISOTEC из ваты на основе кварца и каменной ваты.

Решения ISOTEC из минеральной ваты характеризуются высоким коэффициентом звукопоглощения – 0,98 (в общестроительном частотном диапазоне). Это позволяет использовать их в качестве высокоэффективных звукопоглощающих материалов, в том числе в системах шумоглушения.

Панели с тканевой оберткой | Шумоподавитель Fabrisorb

купить сейчас

Акустические панели Fabrisorb, обернутые декоративной тканью, обеспечивают эффективное снижение шума и реверберации.Заказывайте эти декоративные панели на заказ здесь!

Декоративные акустические стеновые панели, обернутые тканью, изготовленные на заказ

Акустические панели Fabrisorb, обернутые декоративной тканью, обеспечивают эффективное снижение шума и реверберации. От кинотеатров до домашних музыкальных студий потолочные и стеновые панели Fabrisorb помогут вам создать пространство, приятное как визуально, так и акустически. Некоторые функции, которые предлагает Fabrisorb:

  • Высокая производительность
  • Архитектурно-декоративный
  • Разработано и произведено на заказ
  • Пониженный шум и реверберация
  • 100% нестандартные цвета и размеры

Узнайте больше о том, как стеновые и потолочные панели Fabrisorb могут быть использованы в вашем следующем проекте, посетив веб-сайт Acoustical Surface.Заказывайте эти декоративные панели на заказ здесь!

Информация о продукте и тестирование

  • Листы технических данных
  • Установка
  • CSI CAD REVIT
  • Акустические испытания
  • Испытания на огнестойкость
  • Паспорт безопасности материалов
  • Разное. Данные
  • Фотографии продукта
  • Отзывы

Учебное пособие по установке панелей, обернутых тканью

Если для крепления этих обернутых тканью акустических панелей к потолку используются Z-образные зажимы, установщик должен нанести строительный клей на каждый зажим, чтобы зажимы не раздвигались.Также рекомендуется прибить акустическую настенную плитку гвоздями на место или использовать обрезки по периметру, чтобы убедиться, что зажимы правильно прилегают друг к другу.

Технические характеристики

Стекловолокно плотностью 6 фунтов с тканой тканью и микроперфорированной виниловой облицовкой.

Тканевые акустические панели проектируются и производятся по индивидуальному заказу, чтобы удовлетворить любые потребности. Мягкие или твердые края

Эти декоративные звукопоглощающие панели отлично подходят для офисов, школ, конференц-залов, музыкальных комнат, отелей, аудиторий, студий звукозаписи, радиовещательных студий.Эти акустические стеновые панели идеально подходят для любого пространства, где важна конфиденциальность речи или разборчивость речи.

1 ″, 1-1 / 8 ″, 2 ″, 2-1 / 8 ″

Настенные панели из ткани на заказ размером до 4 × 10 футов

Квадрат, радиус, скос, полукруг

Акустическая ткань и виниловая облицовка с микроперфорацией доступны в широком диапазоне стандартных и нестандартных цветов. Чтобы ознакомиться с полным списком вариантов акустических тканей, посетите нашу веб-страницу выбора ткани!

Класс огнестойкости согласно ASTM E84

Клей, застежки-крючки и петли, механические зажимы, зажимы для проталкивания, магнитные зажимы.

Пользовательские графические параметры для всех декоративных звукопоглощающих панелей

Высокая эффективность поглощения. Абсорбирующая способность в зонах с интенсивным движением. Для комбинированного использования в студиях для поглощения и отражения. Многоцелевая панель для звукопоглощения и звукоизоляции. не обязательно.Виниловый барьер Barricade идеально подходит для областей, требующих высоких STC.

Демонстрация реверберации

Стеновая панель Fabrisorb ™ — Коэффициенты звукопоглощения
.14 ,27 .80 1.11 1,14 1,14 .85
,22 .81 1,24 1,30 1,21 1,16 1,15

Детали кромки

Зажимы для нарезания и клей
Для каждого места монтажа необходим один зажим для прокалывания. Зажимы для прокалывания устанавливаются на стену, чтобы выдержать вес панелей до тех пор, пока строительный клей не высохнет.
Место установки Стена
Детали в комплекте (1) × Зажим для нарезания
Рекомендуемый клей
(продается отдельно)
Клей Titebond Green Choice (ASTSA28)
Номер детали HWIMP33

Комплект оборудования для панелей, обернутых тканью — Зажим для нарезания
Для каждого места монтажа требуется один комплект оборудования. Анкеры для гипсокартона устанавливаются в гипсокартон, и винты удерживают зажим для протыкания на анкере.На стену устанавливаются зажимы для проталкивания, чтобы выдержать вес панелей до высыхания строительного клея.
Место установки Стена
Детали в комплекте (1) × Зажим для проталкивания
(2) × Анкеры для гипсокартона
(2) × Винты ¾ ″
Рекомендуемый клей
(продается отдельно)
Клей Titebond Green Choice (ASTSA28)
Номер детали HWFWPIMP

Комплект оборудования для панелей, обернутых тканью 1
Для каждого места монтажа требуется один комплект оборудования. Анкеры для гипсокартона устанавливаются на гипсокартон, а винты крепят один из пластиковых зажимов к стене.Оставшиеся винты ¾ ″ используются для крепления оставшегося пластикового зажима к монтажной пластине на задней части панели. Клей можно использовать для удержания зажимов вместе, чтобы зажимы не отслаивались друг от друга.
Место установки Стена или потолок
Детали в комплекте (1) × Монтажная пластина (устанавливается на заводе на заднюю часть панели)
(2) × 3 ″ Пластиковые Z-образные стержни
(2) × Анкеры для гипсокартона
(4) × ″ Винты
Номер детали HWFWPHP1
Примечание Пластиковые зажимы также доступны длиной 21, 47 и 96 дюймов.

Стандартный анкерный комплект Rotofast для панели с тканевой оберткой
Для каждого места установки требуется один комплект оборудования. Стандартный анкер Rotofast прикручивается к стене. Отметьте места крепления на панели. Вставить металлическую вставку в корпус анкера. Установите панель в предварительно отмеченных местах и ​​протолкните шестигранник через поверхность панели, чтобы зафиксировать анкер. Поверните по часовой стрелке примерно на два оборота. Вытяните отвертку. Для панелей с плотной тканью, кожей, винилом или другим специальным покрытием рекомендуется использовать фиксирующий анкер Rotofast Snap-On Anchor.
Место установки Стена
Детали в комплекте (1) × Стандартный анкер Rotofast
(1) × Стенной анкер
(1) × 2 ″ # 8 Винт
(1) Стандартный шестигранный инструмент Rotofast
(1) Стандартный отверточный инструмент Rotofast
Примечание Несколько комплектов, заказанных вместе, включают только (1) стандартный шестигранный инструмент Rotofast и (1) стандартный отвертку Rotofast.

Комплект анкеров Rotofast Snap-On для панели с тканевой оберткой
Для каждого места установки требуется один комплект оборудования. Анкер Rotofast Snap-On ввинчивается в заднюю часть панели. Маркировочная заглушка вставляется в анкер, затем панель прижимается к стене, чтобы отметить места анкеров. Храповик ввинчивается в стену в отмеченных местах. Плотно наденьте панели на трещотки, чтобы завершить установку.
Место установки Стена или потолок
Детали в комплекте (1) × Защелкивающийся анкер Rotofast с трещоткой
(1) × Маркировочная пробка
(1) × Настенный анкер
(1) × 2 ″ # 8 Винт
(1) Шестигранный инструмент Rotofast Snap-On
Примечание Несколько комплектов, заказанных вместе, будут включать только (1) шестигранный инструмент Rotofast Snap-On и до (6) заглушек для маркировки.

Звукоизоляция или звукопоглощение — в чем разница?

Любой, у кого есть проблемы с шумом, может обратиться к нам с просьбой о «звукоизоляции». Предприятия, школы, рестораны, театры, холлы и больницы — все имеют тенденцию бороться с контролем звука. Некоторым нужно приглушить звук внутри комнаты, в то время как другим нужно заблокировать звук из другого места, чтобы он не выходил из комнаты или входил в нее.«Звукоизоляция» часто используется как общий термин, охватывающий все внутренние акустические решения. Но на самом деле звукоизоляция — это лишь один из двух методов, используемых нами для управления звуковой средой . Звукоизоляция относится конкретно к действию блокировки звука, а звукопоглощение относится к нанесению материалов на стены или потолок, которые поглощают звук изнутри комнаты. Они очень разные, поэтому расскажем немного о том, чем они отличаются.

Звукопоглощение
Управление шумом посредством звукопоглощения может быть чрезвычайно эффективным методом уменьшения эха и шума в помещении.Продукты, которые предназначены для поглощения звука, сделаны из мягких материалов, которые могут поглощать звук, когда он ударяется о поверхность. В нашем огромном каталоге продукции представлено множество звукопоглощающих продуктов, от акустических стеновых панелей и систем из натянутой ткани до акустических потолочных систем и акустических перегородок. Все эти продукты созданы с учетом требований абсорбции. Будь то чрезмерный шум в офисе, плохая разборчивость речи в классе или мешающее эхо в деревенской ратуше — выбор грамотно размещенных звукопоглощающих материалов на стенах и / или потолке поможет решить множество проблем, связанных с шумом.Хотя термин «звукопоглощение» используется реже, вероятно, это метод, которым мы пользуемся большую часть времени, даже если к нам обращаются с просьбой предоставить решение «звукоизоляции».

Звукоизоляция
Звукоизоляция или звукоизоляция звукоизоляционным материалом предотвращает проникновение звука в комнату или выход из нее. Звукоизоляционные материалы в большинстве своем твердые и тяжелые — действие физического блокирования звука требует, чтобы он был достаточно плотным, чтобы отражать звук и удерживать его в одном пространстве.Звукоизоляция не всегда является лучшим решением, когда у кого-то есть проблема с шумом, но определенно существуют обстоятельства, когда звукоизоляция является наиболее подходящим методом. В кинотеатрах, кинотеатрах и теле- и радиостудиях часто требуется звукоизоляция для решения проблем, связанных с проникновением нежелательного звука в комнату или выходом из нее. Мы работали над рядом проектов, часть решения которых заключалась в обеспечении методов звукоизоляции. Проект студии Mintel в Лондоне потребовал, чтобы мы построили металлический каркас, покрытый 2 слоями гипсокартона звуковых блоков, чтобы звук не выходил из пространства студии.Там, где задача состоит в том, чтобы остановить беспорядки, проникающие в комнату или выходящие из нее, лучшим решением будет звукоизоляция.

Итак, у вас есть краткое руководство по звукоизоляции и звукопоглощению. Один метод блокирует звук, другой поглощает — вот и все!

Звукопоглощение и звукоизоляция

Когда вы понимаете, что у вас есть проблема со звуком в вашем помещении, с чего вы начинаете искать решение?

Может показаться, что быстрый поиск решений по звукоизоляции имеет смысл.Но решение акустической проблемы — это не универсальное решение.

У истории акустических решений две стороны: известная звукоизоляция и менее известное, но эффективное звукопоглощение.

Итак, в чем разница?

Звукоизоляция

Звукоизоляция — это предотвращение прохождения звука. Звукоизолирующие продукты останавливают или блокируют выход звука из комнаты или вход в нее.

Звукоизолирующие материалы и изделия обычно находятся внутри стен, что затрудняет выполнение усилий по звукоизоляции после постройки конструкции. В отличие от звукопоглощающих материалов (о которых мы поговорим дальше), звукоизоляционные материалы обычно плотные и предназначены для разделения двух сторон стены.

Звукопоглощение

Звукопоглощение — это процесс поглощения или поглощения звуковых волн мягкими поверхностями. Звукопоглощающие материалы поглощают нежелательный шум в помещении, например эхо.

Часто встречается заблуждение, что звуковые решения основаны на звукоизоляции. Но при устранении проблем со звуком блокировка всего звука не всегда является лучшим или желаемым решением.

Такие продукты, как акустические панели, плитка, облака и потолочные перегородки, являются эффективными звукопоглощающими продуктами, которые предназначены для гашения реверберации и уменьшения отраженного звука в правильно обработанном пространстве.

Кроме того, при поиске эффективного и точного звукового решения для вашего пространства важно знать, что продукты, которые блокируют звук , и продукты, которые поглощают звук , подлежат полностью различным системам оценки эффективности.

Звукопоглощение Продуктам присвоен рейтинг NRC (коэффициент снижения шума), а изделиям , блокирующим звук, (или звукоизоляционные) материалы — STC (класс передачи звука).

В то время как оба акустических продукта уменьшают нежелательный звук, они выполняют шумоподавление разными способами и лучше всего подходят для различных применений.

Посмотрите наше видео на , чтобы увидеть разницу между звукоизоляцией и звукопоглощением.

Блокирование VS поглощение звука // Полное руководство

Блокировать или поглощать: вот в чем вопрос.

Настоящая проблема со звуком проста: иногда он вам не нужен. Часто необходимо применять методы звукоизоляции, чтобы пространство полностью раскрыло свой потенциал. Нюанс проблемы заключается в следующем: вы не хотите блокировать весь звук. Вы хотите прояснить производительные звуки, такие как проигрываемая музыка или голос лектора, и минимизировать нежелательные звуки, вызывающие путаницу.

После обнаружения проблемы со звуком в их помещении наиболее частым ответом является поиск в Google решений по звукоизоляции. Конечно, результатов будет больше, чем у вас есть времени, чтобы прочитать, и большинство из них будут использовать такие термины, как «звукопоглощение» и «звукоизоляция». Эти термины часто используются как взаимозаменяемые, и хотя кажется, что оба они предлагают одно и то же решение, на самом деле это две разные вещи.

Владелец бизнеса нередко путает термины и вкладывает средства в материалы, которые только усугубляют проблему.Хотя есть продукты, в которых сочетаются как звукопоглощающие, так и звукопоглощающие материалы, понимание разницы поможет вам выбрать правильное решение с первого раза.

Звукоизоляция

Звукоизоляция или звукоизоляция использует изоляционные материалы для предотвращения проникновения звуковых волн в пространство или выхода из него. Физический акт блокировки звука требует использования плотного материала, который может отражать звук и эффективно удерживать его в одном пространстве. В результате звукопоглощающие материалы обычно тяжелые и прочные.Из-за доступности и популярности этого термина многие люди предполагают, что им нужна звукоизоляция, хотя звукопоглощение поможет. Блокировка звука часто является подходящим решением для музыкальных и телестудий, поскольку они хотят защитить свои записи от нежелательных звуков. Кинотеатры часто вкладывают большие средства в материалы для блокировки звука, поскольку это позволяет им показывать несколько фильмов в нескольких комнатах без утечки звука в близлежащие области.

Те, кому необходимо предотвратить проникновение и выход звуков, могут выбрать один из следующих вариантов:

Стекловолоконный композит

Стекловолоконный композит обычно представляет собой комбинацию изоляционного покрытия из стекловолокна и облицовки из армированной полиэфирной пленки.Их часто используют, чтобы заглушить шум громких труб или систем отопления, вентиляции и кондиционирования воздуха.

Пенный композит

Пенный композитный материал обычно представляет собой комбинацию слоя полиэфирной пленки и нескольких слоев пенопласта, которые различаются по толщине. Разнообразие используемых пенопластов обеспечивает звукопоглощение на всех частотах и ​​в некоторых случаях снижает уровень вибрационного шума. Пенные композиты часто эффективно используются в музыкальных студиях и на стрельбищах.

Звукоизоляционная изоляция

Хлопковая изоляция высокой плотности часто используется для личных мастерских, домашних кинотеатров и офисных помещений.В отличие от обычного розового пуха прошлого, акустическая изоляция также снижает теплопередачу, позволяя пользователям сохранять свое пространство теплее зимой и прохладнее летом.

Системы звукоизоляции

Системы звукоизоляции обычно объединяют несколько звукопоглощающих материалов в один пакет, который можно масштабировать, чтобы соответствовать проектам «сделай сам» или предоставлять решения коммерческого масштаба. Эти системы часто являются наиболее эффективным способом интеграции звукоизоляционных материалов в потолок или стену.Материалы, входящие в звукоизоляционные материалы, будут различаться в зависимости от их предполагаемого использования, но большинство базовых комплектов будут включать в себя звукоизоляционные рельсы и звукоизоляционные прокладки, которые блокируют вибрационный шум.

Как это измеряется

Рейтинг STC, или класс передачи звука, используется для измерения способности материала снижать передачу звука. Рейтинг STC включен в спецификации для большинства звукоизоляционных продуктов, производимых в Америке, поскольку это строительный стандарт, выпущенный Американским обществом испытаний и измерений (ATSM).Рейтинговая система STC была разработана в 1961 году как метод сравнения дверных, половых, стеновых, потолочных и оконных конструкций. Рейтинг STC для звукоизоляционного продукта определяется уровнем снижения децибел, который может обеспечить продукт.

Звукопоглощение

Использование звукопоглощающих материалов снизит передачу звука через стены вашего помещения, но звук в помещении будет таким же громким. Именно здесь в игру вступает звукопоглощение. Звукопоглощение обрабатывает звуковые волны в пространстве, используя изделия из мягких материалов, поглощающих шум.Иногда использование звукопоглощающих материалов (акустических панелей, перегородок, систем из растянутой ткани и т. Д.) Снижает потребность в звукоизоляции, поскольку они снижают интенсивность звука при одновременном улучшении качества. Любой звук, исходящий от стен комнаты с абсорбирующими материалами, будет менее агрессивным / оскорбительным для соседей. Звукопоглощающие продукты — это идеальное решение для школ и офисов, поскольку они нейтрализуют реверберацию, вызванную твердыми поверхностями.

Те, кому необходимо поглощать или контролировать звук в своем помещении, могут выбрать один из нескольких вариантов:

Акустические панели

Использование акустических панелей — отличный способ уменьшить эхо и реверберацию в вашем пространстве.Они поглощают звуковые волны, которые в противном случае отражались бы от стен и вызывали проблемы с разборчивостью речи. Акустические панели не только эффективны, но и предоставляют уникальную возможность для самовыражения. Выберите открытую пену для минималистского подхода или напечатайте свои любимые произведения искусства на обтянутой тканью панели. Выбирайте нестандартные формы, соответствующие эстетике уникального помещения, или стандартные размеры, которые подходят к стандартной решетке подвесного потолка.

Акустические перегородки

Акустические перегородки — отличный вариант для больших помещений или помещений с ограниченным пространством на стенах.Подвешенные к потолку, они прерывают естественный путь звуковых волн и поглощают их. Перегородки могут быть установлены вертикально или горизонтально, чтобы звук был слышен с обеих сторон. Эта увеличенная площадь поверхности означает повышенную способность уменьшать реверберацию и улучшать разборчивость речи.

Акустические басовые ловушки

Низкочастотные волны намного длиннее и сильнее, чем более высокочастотные, и в обычной комнате редко есть что-то, что было бы достаточно большим или плотным, чтобы их поглотить.Если позволить этим басовым волнам задержаться, это может негативно повлиять на акустику в любом помещении. Это своего рода сценарий, в котором блистают акустические басовые ловушки. Это своего рода проблема, для решения которой были созданы акустические басовые ловушки. Басовые волны имеют тенденцию накапливаться вдоль таких границ, как стены, пол и потолок. Поэтому басовые ловушки обычно можно найти в углах студий звукозаписи и домашних кинотеатров. Это место, где встречаются три границы.

Системы из эластичной ткани (Eurospan)

Системы из эластичной ткани — фаворит среди архитекторов, которые не хотят жертвовать акустикой ради эстетики.Обычно они состоят из акустической сердцевины, направляющей натяжения по периметру и акустически прозрачной ткани. Они обеспечивают звукопоглощение, как акустические панели, за счет уменьшения твердых поверхностей в пространстве, но сохраняют монолитность поверхности. Некоторые системы из растянутой ткани, такие как наша Eurospan®, можно накрыть акустическими панелями, чтобы покрыть больше места. Системы из натянутой ткани, часто предназначенные для потолков и стен, обеспечивают высококачественную акустику без ущерба для творчества.

Как это измеряется

Рейтинг NRC (коэффициент шумоподавления) измеряет, сколько звука может поглотить акустическое изделие.Рейтинг измеряется по шкале от 0 до 1, причем плотность и толщина являются двумя факторами, которые помогают определить оценку продукта. Рейтинг NRC 0 означает, что продукт не поглощает звук. Оценка 1 означает, что продукт поглощает весь звук. Рейтинг 0,85 означает, что 85% звука в помещении поглощается, а 15% отражается.

Рейтинги NRC обычно включаются в спецификации для абсорбирующих материалов, результаты испытаний на звукопоглощение часто публикуются.

Выберите решение звукоизоляции, которое подходит именно вам

Для достижения максимальной акустической эффективности требуется индивидуальный план лечения.Акустические басовые ловушки могут творить чудеса для студии звукозаписи, но они не загораживают звук, когда ваш сосед сушит волосы феном в 2 часа ночи. Принятие универсальных решений может привести к потере времени и ресурсов.

Вот несколько вопросов, на которые вы можете ответить и которые помогут вам выбрать правильное решение для вашего помещения:

  • Каковы размеры вашего помещения?
  • Какие типы поверхностей и / или предметов есть в помещении? (например, столы, стулья, столы, мебель, тренажеры и т. д.)
  • Каково основное использование помещения? (например, офис, тренажерный зал, студия, домашний кинотеатр, лекционный зал и т. д.)
  • Какова ваша основная цель: улучшить качество звука в вашем помещении или лучше контролировать, как звук входит в ваше пространство и выходит из него?

Ответы на эти вопросы не сделают вас экспертом в области акустики, но помогут найти решения проблем со звуком в вашем помещении.

Узнайте больше о наших звукоизоляционных и звукопоглощающих изделиях здесь.Заполните нашу контактную форму, чтобы поговорить со специалистом по звуку сегодня.

Звукопоглощение — Создайте комфорт в открытой среде

Как использовать звукопоглощение для снижения шума в комнате

Звукопоглощение — важный инструмент для создания хороших акустических пространств, поскольку он помогает снизить уровень шума в воздухе. Это звук, издаваемый разговорами, радио или обедом рядом с вами, передаваемый по воздуху и атмосфере.

Когда мы стремимся обеспечить конфиденциальность речи в открытых офисах, залах ожидания или в других чувствительных зонах здания, учитывайте расстояние отвлечения .Когда звуки создаются на открытом пространстве, они излучаются и отвлекают людей на определенном расстоянии; следовательно, увеличение расстояния отвлечения предсказывает увеличение помех из-за шума.

Американское акустическое общество опубликовало в 2017 году статью на тему расстояния отвлечения, в которой доказывалась необходимость изучения акустического дизайна помещения с использованием поглощения, блокировки и маскировки вместе для достижения хороших условий работы в условиях открытой планировки.

Также важно помнить, что когда звук изнутри или снаружи проходит через стену или крышу с изоляцией из каменной ваты ROCKWOOL внутри полости, вы уже получаете определенный уровень звукопоглощения.Это называется абсорбцией полости . Когда вы думаете об этом, вы поглощаете шум, просто изолируя внутренние стены, чтобы прервать путь звука.

То, что происходит внутри помещения при наличии звука — от внутренних или внешних источников, которые не контролируются оболочкой здания — называется поглощением акустики помещения . Здесь звук регулируется потолочной плиткой или другими материалами с поглощающими свойствами.

Требования к звукопоглощению над потолком могут различаться в зависимости от помещения, но в подходе ROCKWOOL / Rockfon используется шкала «хорошо, лучше, лучше».Хорошее = NRC 0,70, Лучшее = NRC 0,80 и Лучшее = NRC 0,90, как указано ниже, для создания хорошего акустического дизайна, особенно для открытых помещений.

Это связано с тем, что потолок является важным элементом в открытых офисах, а также в конференц-залах, операционных и учебных классах. Кроме того, достижение необходимого звукопоглощения не должно ограничивать ваши возможности при разработке современного дизайна. NRC может быть обеспечен любой комбинацией перегородок, островков, баннеров, акустических металлических настилов, обработки палубы.Но, исходя из нашего опыта, убедитесь, что вы равномерно распределяете поглощение по всему пространству.

Почему потолки настолько эффективны в плане звукопоглощения? Звуковые волны, которые поднимаются выше 5 футов (примерно пространство над стульями, столами, оборудованием и другими поверхностями, которые влияют на путь шума), должны взаимодействовать с поверхностью над головой, прежде чем снова опуститься.

Когда поверхность этого потолка является поглощающей, она способна улавливать значительную часть энергии.Акустические потолочные плитки из каменной ваты особенно эффективны в поглощении реверберирующих звуков.

Для получения дополнительной информации о факторах и проблемах, связанных с дизайном открытых офисных помещений, в том числе о том, что работает и не работает для жильцов и как решить проблему с акустикой, ознакомьтесь с этим подкастом с коммерческим архитектором.

Физические барьеры — еще один вариант снижения шума на открытых пространствах. Это не аргумент в пользу кабины! Лучше подумайте об использовании акустической обработки на стенах, разделяющих два пространства или внутренние зоны.

Сюда могут входить звукопоглощающие панели (звуковые панели для стен, которые устанавливаются после завершения строительства комнаты, чтобы обеспечить дополнительное звукопоглощение), чтобы уменьшить распространение речи в пространстве. Или, когда пространство ограничено, лучшим выбором может быть использование отдельно стоящих акустических экранов, мебели или других звукопоглощающих изделий, дополняющих дизайн комнаты.

Также помните, что для соответствия критериям, установленным для некоторых высокопроизводительных настроек, вам также необходимо учитывать, как каждая конструкция, поверхность, приспособление, материал и обходной путь играют роль в способе восприятия шума.Для достижения наилучших результатов это означает, что нужно думать не только о стенах для блокировки звука, но и сосредоточиться на истинной силе потолочных панелей — шумопоглощении.

Сравнение лучших звукоизоляционных и шумоподавляющих материалов

Во-первых, отказ от ответственности: невозможно полностью звукоизолировать пространство, пока есть воздух. Куда бы ни шел воздух, звук тоже идет, потому что звук распространяется по воздуху.

Существует два типа звукоизоляции:

Шумоподавление , предотвращающее проникновение звука в пространство.Снижение звука поможет освободить место от внешних шумов, таких как погода, разговоры на улице и движение транспорта.

Звукопоглощение , предотвращающее эхо и реверберацию звука, уже находящегося внутри помещения.

Соседи, лай собак, машины — остановите это, прежде чем он достигнет ваших ушей. Добавление этих звукоизоляционных материалов или продуктов звукоизоляции в ваш дом или офис уменьшит звук, который прорывается через легкие точки входа, такие как окна, двери и даже стены.

Звукоизоляционная пена для спрея

Определение : Пена, распыляемая из баллончика, может быть добавлена ​​в качестве изоляции стен для изоляции.

Лучше всего подходит для : Существующие стены, полы (между уровнями)

Виниловый звуковой барьер с массовой нагрузкой

Определение : Тяжелый универсальный материал, снижающий шум, где бы он ни находился.

Лучше всего подходит для : пустотелые двери между стенами, полом и потолком, вокруг труб.

Акустический герметик

Определение : Как и обычный герметик, акустический герметик герметизирует зазоры в окнах, стенах и дверях и блокирует воздух. Акустический герметик имеет дополнительные свойства блокирования шума, чтобы остановить звуковые колебания.

Лучшее для : Трещины в оконных рамах, дверях, стенах, потолках.

Акустические оконные вставки

Определение : Звукоизолирующие оконные вставки, которые подходят к существующим окнам для обеспечения герметичности. Изготовлен из высококачественного акрила для уменьшения и поглощения звука.

Лучшее для : одинарные окна, исторические окна. Они работают на окнах с двойным остеклением, но вы получите меньше шума.

Звукопоглощающие стеновые панели

Определение : Декоративные звукопоглощающие стеновые панели (да, декоративные, почему вы должны соглашаться на однотонные?) Эстетично поглощают шум в пространстве.Они бывают сборными или доступны для персонализации с вашим собственным искусством.

Лучше всего подходит для : Помещения с эхом — большие плоские поверхности, такие как стены без окон.

Звукоизоляционная подложка

Определение: Звукоизоляционная подложка — это резиновый коврик, который можно разместить под другими напольными материалами, чтобы уменьшить передачу звука между уровнями. Он также может устранить шум от шагов.

Подходит для: скрипящих полов на верхних уровнях.

Акустическая напольная плитка

Определение: Акустическая напольная плитка поглощает звук при ударах и от ближайших источников.

Подходит для: Комната с эхом.

Звукоизоляция — обзор

5.3.2 Метод матрицы передачи

Иногда необходимо охарактеризовать характеристики звукоизоляции материалов, используя менее затратный и менее трудоемкий подход, чем метод реверберирующей комнаты, или образцы, испытанные, когда образцы большего размера невозможно построить или перевезти в лабораторию. В этих случаях метод матрицы переноса может использоваться для измерения нормального пропускания звука падающими материалами или образцами.Матрица переноса может использоваться для определения дополнительных акустических свойств материала и для расчета акустических свойств наплавленных или композитных материалов путем комбинации их индивидуальных матриц переноса (ASTM E2611-09, 2009).

Потери при передаче сильно зависят от граничных условий, присущих методу и деталям способа крепления материала. Это необходимо учитывать при интерпретации результатов, полученных с помощью этого метода испытаний. Применение материалов в элементах акустической системы, вероятно, не будет похоже на этот метод испытаний, и поэтому результаты, полученные с помощью этого метода, могут не коррелировать с характеристиками в практических ситуациях.Величины измеряются как функция частоты с разрешением, определяемым частотой дискретизации, размером преобразования и другими параметрами системы цифрового частотного анализа. Используемый частотный диапазон зависит от диаметра трубки и расстояния между позициями микрофонов. Расширенный частотный диапазон может быть получен при использовании трубок различного диаметра и разноса микрофонов.

Простая схема импедансной трубки показана на рис. 5.5. По сути, он состоит из прямой трубки, один конец которой подсоединен к источнику звука, а другой конец способен удерживать образец материала, свойства которого необходимо измерить.Пара микрофонов, разнесенных на определенное расстояние, подключается к этой трубке с помощью микрофонных держателей. Эти микрофоны подключаются к цифровому анализатору сигналов через формирователи сигнала (предусилители) и систему сбора данных. Функциональный генератор с эквалайзером и усилителем используется для питания источника звука в импедансной трубке. В отличие от измерений коэффициента поглощения, когда используется жесткая основа, полая трубка того же диаметра, что и входная трубка с парой держателей микрофонов, используется на выходной стороне испытуемого образца для измерения потерь передачи.Во время измерения потерь передачи используются два различных условия завершения (безэховая и жесткая опора).

Рис. 5.5. Установка для измерения потерь при передаче звука при нормальном падении с помощью импедансной трубки.

Четыре микрофона в двух местах с каждой стороны испытуемого образца устанавливаются так, чтобы диафрагмы были заподлицо с внутренней поверхностью трубки. Плоские волны генерируются в трубке с помощью широкополосного сигнала от источника звука. Результирующая картина стоячей волны разлагается на компоненты, движущиеся вперед и назад, путем одновременного измерения звукового давления в четырех точках и изучения их относительной амплитуды и фазы.Матрица акустического переноса

(6,24) pvx = 0 = T11T12T21T22pvx = d

рассчитывается на основе давления p и скорости частиц v по обе стороны от испытуемого образца. Эта передаточная матрица связывает звуковые давления и нормальные скорости акустических частиц на двух сторонах испытуемого образца и полностью описывает характеристики плоской волны испытуемого образца (ASTM E2611-09, 2009). Чтобы получить матрицу переноса, необходимо провести тесты с использованием двух разных оконечных устройств.Обычно используются практически безэховые и открытые заделки. После того, как элементы матрицы получены, потери передачи при нормальном падении могут быть вычислены с использованием элементов матрицы передачи, как в формуле. (6.25) (ASTM E2611-09, 2009):

(6.25) TL = 20log10T11 + T12 / ρ0c0 + ρ0c0T21 + T222ejkd

, где d — толщина испытательного образца, ρ 0 — толщина образца для испытаний. плотность воздуха, c 0 — скорость звука, волновое число k = 2π f / c 0 , а f — частота.

В этом измерении потерь при передаче звука при нормальном падении, стандартизованном в ASTM E2611-09, используется трубка с плоской волной, оснащенная четырьмя микрофонами и концевой заделкой, состоящей из адаптируемой акустической нагрузки (четыре микрофона — две нагрузки). Две нагрузки обычно представляют собой минимально отражающее окончание (например, безэховое завершение) и окончание, отражающее часть падающей волны (например, разомкнутое окончание).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
