Жб сваи с ростверком: Фундамент с ростверком на сваях

Свайно-ростверковый фундамент плюсы и минусы при использовании ж/б свай



Свайно-ростверковые фундаменты одна из самых надежных и долговечных конструкций. При использовании железобетонных свай для создания таких оснований для частных малоэтажных домов можно добиться существенного повышения надежности. В этой статье в самом общем виде будет проведено сравнение обсуждаемого фундамента с ленточным, монолитным, буронабивным и фундаментом на винтовых сваях.



Заказать строительство фундамента с ростверком на ж/б сваях во Владимирской области



Полезно: свайно-ростверковый фундамент цена под ключ



Для сравнения разных типов фундаментов были приняты следующие критерии:

• Максимальная нагрузка
• Ограничения по рельефу участка
• Необходимость гидроизоляции
• Ограничения по грунтам и грунтовым водам
• Возможность возведения цокольного этажа
• Срок гарантированной эксплуатации
• Необходимость антикоррозийной обработки
• Необходимость усадки грунта

Ниже будет проведено сравнение свайно-ростверкового фундамента с другими вариантами по перечисленным выше критериям.



Еще по теме: свайный фундамент плюсы и минусы



Плюсы свайно-ростверкового фундамента на железобетонных сваях



По максимальной нагрузке фундаменты с использованием ж/б свай и ростверка являются лидерами среди сравниваемых вариантов. Они способны выдерживать нагрузки до 60 тонн на одну сваю. Второе место делят между собой фундаменты на буронабивных сваях и ленточные. Они выдерживают нагрузки до 20 и 17 тонн на квадратный метр соответственно. Для достижения указанных нагрузок буронабивной фундамент должен быть реализован на сваях глубиной 1,6 метра. Ленточный фундамент придется заложить на такую же глубину. На третьем месте ютятся монолитный фундамент с показателем 3 тонны на метр квадратный и свайно-винтовой вариант с показателем до 3 тонн на сваю.



С точки зрения ограничений по рельефу свайно-ростверковый фундамент является наиболее универсальным из обсуждаемых. Его можно реализовать и на ровных участках, и на участках с уклонами, и на участках с ямами. При этом трудозатраты будут минимальными в сравнении с другими конструкциями. Близкими с точки зрения универсальности по отношению к рельефу поверхности в данном случае оказываются фундаменты на буронабивных и винтовых сваях. А вот плитный и ленточный варианты можно использовать только на ровных участках. На участках с уклонами их нужно комбинировать со сваями.



Вопрос гидроизоляции фундаментов решается индивидуально для каждого участка. При этом фундамент на железобетонных сваях с ростверком является одним из тех вариантов конструкций, которая позволяет найти решения позволяющие избежать необходимости проведения работ по гидроизоляции. Остальные варианты фундаментов можно считать ограниченными в этом вопросе.



Широкие возможности дает свайно-ростверковый фундамент на железобетонных сваях и с точки зрения возможностей строительства на разных типах грунтов с разным уровнем расположения грунтовых вод. Имеется возможность возводить фундамент такой конструкции даже на заболоченных и подтопляемых участках.



Важным критерием для строительства является нередко возможность возведения цокольного этажа. При использовании свайно-ростверковой конструкции наряду с конструкцией на буронабивных и винтовых сваях, а так же для ленточного варианта такая возможность имеется. А вот плитный фундамент исключает возможность создания подвальных помещений.



По сроку эксплуатации обсуждаемый фундамент находится в одинаоквых условиях с буронабивными сваями, монолитной и ленточной конструкцией. А вот у фундамента на винтовых сваях нет шансов попасть в эту когорту. Винтовые сваи служат в пределах 10 – 30 лет, против срока более 100 лет для других обсуждаемых вариантов.



По необходимости антикоррозийной обработки все обсуждаемые фундаменты так же находятся в равных условиях. Исключение опять же составляет фундамент на винтовых сваях. Для него нанесение антикоррозийной защиты является обязательным условием эксплуатации.



Еще один важный критерий – необходимость усадки грунтов. Для свайно-ростверкового фундамента, как и для его бетонных «братьев» не нужно ждать после проведения работ по возведению фундамента. А вот фундамент на винтовых сваях требует усадки грунта по причине его разрыхления в ходе завинчивания свай.



Интересно: свайно-ростверковый фундамент плюсы и минусы конструкции вне зависимости от материалов





Минусы свайно-ростверкового фундамента на ж/б сваях

До появления малых коперов фундаменты подобной конструкции можно было предусматривать только для многоэтажных построек или промышленных зданий. Сейчас, с появлением малогабаритных погружателей, фундаменты из железобетонных свай с ростверком можно сооружать на небольших площадках с ограничениями для проезда крупной техники.



Еще один недостаток свайно-ростверковых фундаментов – их цена. На самом деле этот факто не всегда является минусом. Вопрос о значимости стоимости фундамента можно принять только в сравнении со стоимостью других конструкций для конкретных грунтов, конкретного здания и условий сооружения.

Ниже мы посвятим этому вопросу еще несколько строк.







Свайно-ростверковый фундамент плюсы и минусы цена

На свайно-ростверковый фундамент цена рассчитывается индивидуально для каждого проекта. Окончательная сумма учитывает целый комплекс работ и стоимость используемых для них материалов и вспомогательных устройств. Подробнее можно посмотреть здесь.



Плюсы и минусы цены на свайно-ростверковый фундамент становятся очевидными только при анализе конкретной ситуации. Например, если необходим фундамент на ровной площадке с глинистой почвой и глубоким залеганием грунтовых воду, то здесь явно выгоднее будет использовать ленточную конструкцию. С другой стороны если участок имеет уклон, или на нем близко к поверхности находятся грунтовые воды или есть риск подтопления, то для таких условий цена на надежный ленточный фундамент будет намного выше чем на качественный свайно-ростверковый.



Свайно-ростверковый фундамент плюсы и минусы форум

Для удобства потенциальных клиентов ниже подобраны ссылки на темы форумов по строительству, в которых обсуждаются конкретные проекты по возведению фундаментов на железобетонных сваях с ростверком.

Надеемся, эти рассуждения будут полезными.

Свайный фундамент с углубленным ростверком

Свайно-ростверковый фундамент

Свайно-ростверковый фундамент на железобетонных сваях

Свайно-ростверковые фундаменты

Свайный фундамент с ростверком

Свайно-ростверковый фундамент отзывы на форуме



Применение фундаментов под дома из различных материалов:

Свайно-ростверковый фундамент для дома из бруса

Свайно-ростверковый фундамент для дома из кирпича

Свайно-ростверковый фундамент под кирпичный дом

Свайно-ростверковый фундамент для дома из газобетона



Фундамент на ЖБ сваях с ростверком — самый дешевый вид бетонного фундамента, расчеты (Видео и цена в конце) | Анатоль Иванов Заметки строителя

Фундамент должен рассчитываться согласно веса конструкции, снеговых нагрузок, свойства грунтов (по геологии). Для здания ниже делался ЖБ фундамент на сваях. Видео и цена в конце статьи!

Делаем фундамент для этого быстровозводимого здания

Делаем фундамент для этого быстровозводимого здания

Свайное поле по расчетам, листайте вправо >>>Так выглядит монолитный ростверк по зданию

Свайное поле по расчетам, листайте вправо >>>

Фундамент, настройка забивка ЖБ свай, листайте вправо >>>

Фундамент, настройка забивка ЖБ свай, листайте вправо >>>

Так выглядит ростверк, с расширением опор под каждую колонну и обвязкой монолитным ростверком и разрез:

Схема свай (под каждую колонну — 1 свая)

Схема свай (под каждую колонну — 1 свая)

Разрез по ЖБ свае и ростверку

Разрез по ЖБ свае и ростверку

Какие данные нужны для расчет фундамента

1. Геология — чтобы рассчитать несущую способность под сваи, чтобы подобрать необходимый фундамент. На объекте в целях экономии, обычно, делается по 2 скважины глубиной 6-8м.

2. Геодезия — понять высотные отметки и расположить здание в плане, на генеральном плане в проекте. Также знание высот позволит знать уровень разравнивания площадки под основание (правильно рассчитать объем затрат на щебень и песок для площадки фундамента).

3. Проекты АР, КМ, КЖ, чтобы понять вес конструкций расположения колонн здания (шаг колон).

4. Расчет, подбираем ЖБ свай, под нагрузку, которую они понесут.

Собранная нагрузка на каждую опору от колоны (от снегового веса, самого здания, от ограждающих конструкций получилась 9 тонн.

Рабочий процесс (промеренные оси, диагонали), выполнена разметка

Рабочий процесс (промеренные оси, диагонали), выполнена разметка

Стоимость одной сваи с забивкой:

Свая 3м 150х150 мм = 3 800 руб/шт.

Свая 4м 150х150 мм = 4 600 руб/шт.

Свая 3м 200х200 мм = 5 100 руб/шт.

Свая 4м 200х200 мм = 6 000 руб/шт.

Делается несколько скважин (подбирается подходящая сваю по нагрузке, ниже, я вычеркиваю сваи которые слабые (которые не проходят). Предположим, что у нас нагрузка на сваю от здания приходится 12 тонн, то нам из перечисленных ниже подходит только одна свая длинной 4м и сечением 200х200 мм, из расчета по геологии нам известно, что она несет 18,5 т. нагрузки (как показано ниже). Нагрузка берется с запасом, умножается на коэффициент 1,2 — это 20%.

*Вес на сваю считается так: собирается нагрузка снега, самого здания, вес ограждающих конструкций и делается расчет на скважину:

Свая 3м, 150х150 мм, несет: 8,3 тонн

Свая 4м 150х150 мм, несет: 11,2 тонн

Свая 3м 200х200 мм, несет: 14,19 тонн

Свая 4м 200х200 мм, несет: 18,5 тонн !!!

Посмотрите про весёлую забивку ЖБ свай, я в главной роли ВИДЕО 2016г)

Фото процесса строительства зданияПроцесс монтажа всего здания, листайте вправо >>>

Процесс монтажа всего здания, листайте вправо >>>

Общий разрез здания

Разрез здания с пирогами

Разрез здания с пирогами

Видео забивки свай (веселый процесс)

Вам может быть интересно:

Видео строительства

Видео монтажа сэндвич-панелей

Подписывайтесь на канал и соцсети:

Подписывайтесь на канал и соцсети:

ВК | Инста | Fb | Ок | YouTube | Сайт

Фундамент на забивных жб сваях — проверенная технология строительства фундаментов в Москве и Московской области

— Заезд на участок большегруза. В некоторых СНТ и КП для большегрузов в период таяния снега проезд запрещен. Оцените ширину подъездных дорог и их состояние.

— Разгрузка. Обычно мы пытаемся выяснить, есть ли возможные препятствия для подъезда и выгрузки свай. Если возникают сомнения, мы просим прислать фото или видео участка и подъезда, чтобы предварительно оценить ситуацию. В сложных случаях договариваемся о выезде на место для оценки условий.

—

Вода на участке, мокрая глина или грязь.

— Участок не подготовлен. На нем мешающие предметы — мусор, пни, старый фундамент.

— Изменение сроков. Поломка сваебойки — техника ломается у всех, относитесь к этому с пониманием, будьте готовы, что на пару дней сроки могут сдвинуться. Несмотря на поломки мы уложимся в сроки, указанные в договоре. Погодные условия могут влиять на сроки монтажа. В периоды ажиотажного спроса на строительство у компаний плотный график работ. Этот график часто приходится менять, потому что некоторые заказчики просят перенести сроки монтажа. Мы может предложить перенести сроки вашего монтажа на более ранний период, если вам это удобно. В песчаных грунтах сваи стоят прочнее всего, но забиваются с большим сопротивлением. Последние удары погружают её на 1-2 мм! Фундамент получится прочным, но сроки завершения монтажа могут сдвинуться.

Предупреждайте нас, если время работы техники ограничено. Например, если соседи или администрация требуют соблюдения закона о тишине, то работать мы сможем с 10:00 до 22:00 с перерывом с 13:00 до 15:00. Бывает, что нам разрешают работать только до 19:00. Это существенно увеличивает сроки сдачи объекта.

Если вы планируете проверку фундамента, пригласив независимый строительный надзор, то заранее согласуйте со всеми сторонами сроки и порядок сдачи работ.

— Расстояние от существующих построек. Если работаем между деревьями или рядом с постройками, то необходимо обеспечить расстояние до фундамента не менее одного метра. Оцениваем возможность заезда сваебойки в пятно застройки и подтягивание свай от места разгрузки по фото и видео.

— Уклон на участке. Если перепад высот в пятне застройки больше метра на 10 метров, то желательно организовать предварительный выезд специалиста. Предварительный анализ возможности монтажа оцениваем по фото и видео. Если перепад высот больше, чем планировалось, то приходится часть свай оперативно менять на более длинные.

— Сваи не соответствуют грунту. Длина свай недостаточная, они проваливаются и не упираются в твердый грунт. Необходимо применять ЖБС большей длины. Как это определяется? Если одним ударом сваебойки свая погружается на более чем 15 см, то это значит, что она проваливается. Когда свая забита почти на всю длину, последние удары позволяют оценить её несущую способность. Если молот ударяет с небольшой высоты, а свая проваливается, то это значит, что она не будет держать нагрузку. Оператор сваебойки рассчитает вам параметры и продемонстрирует.

Может так случиться, что некоторые сваи проваливаются, хотя была сделана геология или пробное бурение. Проблема может быть в наличие водоносной жилы. Перед постройкой дома можно найти место для колодца, а заодно определиться с местом для дома, где нет водоносных пластов.

— Предоплата. За ЖБС нестандартных размеров и швеллер мы берем предоплату 100%. Если вы сомневаетесь, приглашаем Вас приехать в офис, подписать договор и внести предоплату. В некоторых случаях мы берем предоплату за доставку. Предоплата за доставку не компенсирует все наши убытки, если заказчик отказывается от монтажа, но по крайней мере мы не уходим в минус. Также Заказчик этим обозначает серьезные намерения.

— Давай! Давай! Если вам нужен монтаж завтра, а вы звоните сегодня вечером, просите сделать свайное поле, приехать и забить срочно, то мы готовы напрячься, но только при 100% предоплате. Обычно фундаменты так не делаются. Необходимо уточнять много деталей, чтобы фундамент соответствовал грунтам и будущему строению. Вам привезли сваи, но забивать отказались и вы просите нас это сделать? Можем сделать, но без гарантии и с предоплатой.

— Непредвиденные расходы. Чтобы избежать дополнительных расходов, мы заранее выясняем все обстоятельства. Если Заказчик не заявил о существенных условиях, то может возникнуть необходимость доплатить. Если у вас грунты песчаные, то требуется ямобур для лидерного бурения. Может потребоваться трактор для вытаскивания техники из грязи. Техника провалилась или перевернулась, потому что на участке оказались скрытые провалы, проезд оказался узким, обочина дороги не выдержала нагрузки и большегруз завалился в кювет. Эти затраты оплачивает заказчик.

Если на площадке мокрый грунт замёрз, может понадобиться пробивание лунок отбойным молотком (перфоратором). Это дополнительная работа, за которую бригада возьмет дополнительную плату.

В общем случае, дополнительные затраты, возникшие не по нашей вине оплачивает заказчик. Относитесь в этому с пониманием и оценивайте возможные риски. В большинстве случаев рисков нет, но мы вас предупредили.

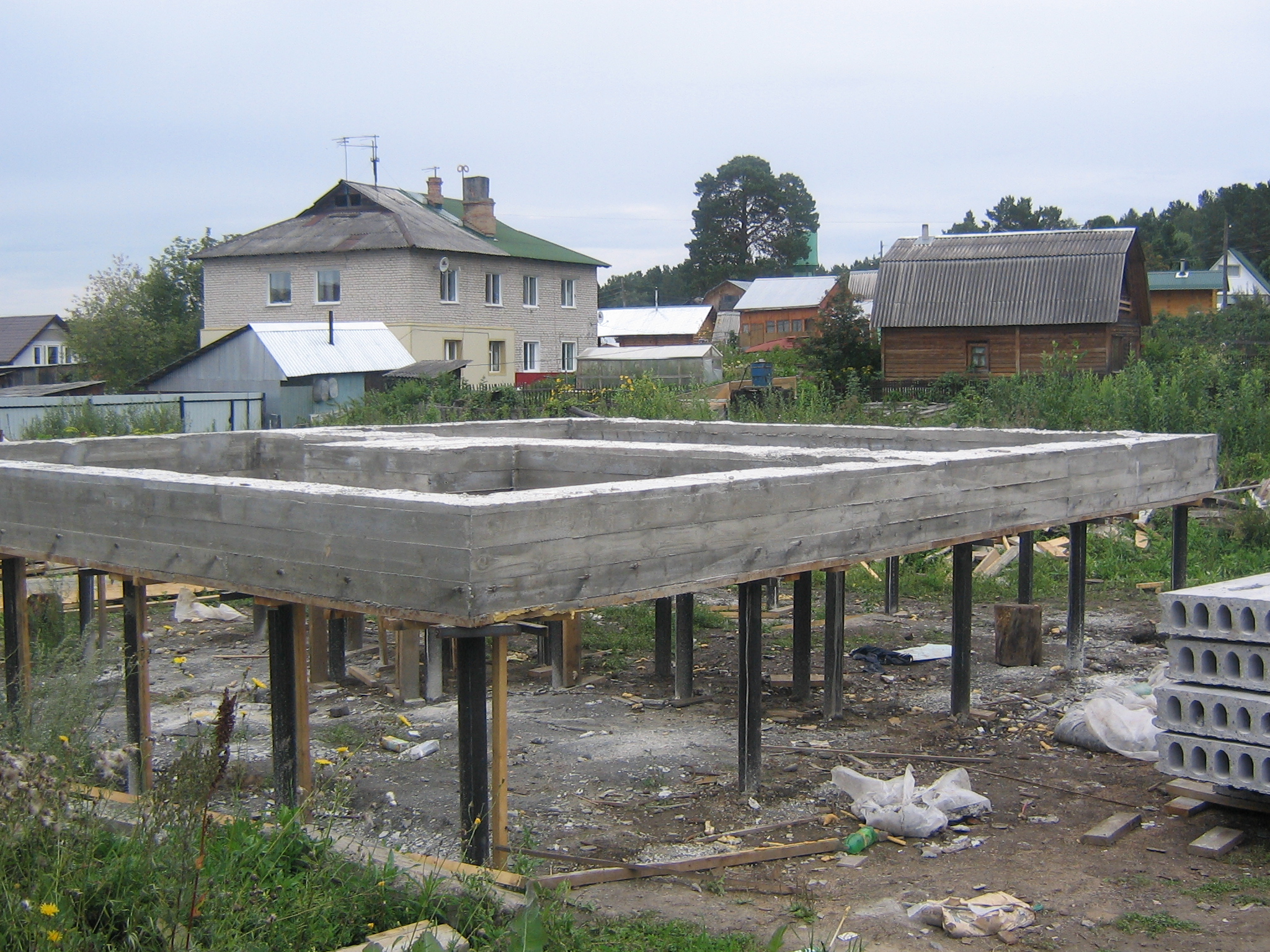

Свайный фундамент с монолитным железобетонным ростверком поднятым над поверхностью земли.

Свайный фундамент на Ж/Б сваях с ростверком

Ростверк — это поверхностная область свайного фундамента, которая распределяет нагрузку несущих компонентов здания (сооружения). Чаще всего, это ж/б рама-основание под несущими стенами здания или сооружения, находящаяся на сваях забивных, со стороны похожа на стол. Ростверк на сваях производится в виде плит или балок, соединяющих оголовки вбитых свай и являющихся главной разработкой для строящихся частей здания.

При возведении малоэтажных коттеджей и домов в основании широко задействованы свайные фундаменты Ростверк. В данном случае наиболее часто конструкция напоминает монолитную ленту. Дома, основания которых на ж/б сваях, применяют в тех местностях, где использование других типов фундаментов не представляется возможным. На более слабых грунтах нагрузка на грунт от дома будет передаваться слоям почвы, находящихся на глубине и являющихся наиболее плотными по составу и обладающими наилучшей несущей способностью. Поэтому, именно данную задачу и решают ж/б забивные сваи Ростверк.  Возведение таких оснований в районах крайнего севера с глубиной промерзания почвы до 1,5м не является преградой. При строительстве сооружений на сложных рельефах, фундамент Ростверком на ж/б сваях — единственный выручающий возможный вариант.

Виды Ростверка на ж/б сваях

Ростверк на свайных фундаментах группируют в зависимости от спецтехнологий их изготовления:

• Монолитный Ростверк – цельно бетонная армированная лента, арматура которой соединяет все топовые концы свай. Такой Ростверк возводится также, как и всеми знакомый обычный ленточный фундамент, но все же, в определенных ситуациях он напоминает не отдельные ленты, а сплошную плиту. Для строительства ленточного фундамента на сваях требуется намного меньше времени и строительных материалов, чем при заливке основания плиты. Обвязка оголовков свай по технологии Ростверк в данном случае проходит только по периметру строящегося дома, но бывает (если S основания большая) периметр соединяют дополнительной поперечной лентой. Сооружать ленточный фундамент значительно дешевле и намного проще, чем плиточный свайный Ростверк. Разница заливки монолитно-плитного основания не только в увеличенном расходе бетона, но также и в наиболее трудоемком самом процессе. Для плиты нужна очень надежная опалубка, которой, кроме боковых стен, необходимо довольно-таки крепкое основание, способное выдерживать массу всей армо бетонной плиты. Обвязка по всем оголовкам опор арматуры займет большее количество времени  и потребует сверх терпения. Именно поэтому, если это допускается по показателям прочности, сооружается фундамент ленточного типа. по свайной технологии Ростверк.
• Сборный Ростверк – монтаж производится из стандартных ж/б балок. Собираются из некоторого количества готовых элементов особенной конфигурации (в конструкцию заложены замки), которые после бетонируются. Отдельные компоненты сборного Ростверк, если предполагается наличие изготовления монолитной железобетонной конструкции, располагают поверх специальной песчаной насыпи, которую по окончании произведенных работ разбирают.
• Сборно-монолитные – комбинированные Ростверк, которые включают и монолитную технологию, и сборную.

Размеры свайного фундамента Ростверк подбираются расчетным путем, в зависимости от конструкции. Ширина обычно равна ширине цоколя, но возможно, если данная величина не предусмотрена, ширине стены, но не менее, чем в 40 см.

Кроме того, Ростверк отличается разным уровнем расположения над поверхностью земли:

1. Высокий Ростверк на ж/б сваях — распределяет нагрузку от здания или сооружения через сваи на более глубокие и устойчивые слои грунта. Фундамент на сваях с высоким Ростверк строят обычно на сильно пучинистом и неустойчивом грунте, потому, что при данной конструкции действие сил при промерзании грунта на подошву Ростверк полностью исключается. Под зданием с высоким Ростверк располагается воздушная подушка, которая хорошо продувается. При жарком климате эту особенность будет считаться вашим преимуществом, при холодном – огромным недостатком. Чтобы сократить отрицательное влияние сквозняков и ветров, увеличивают коэффициент утепления пола, а расстояние между Ростверк и почвой закрывают щитами.
2. Низкий Ростверкна ж/б сваях — отчасти сам берет нагрузку, при условии, что он опирается на землю. Такой Ростверк конструируют над землей, так, чтобы между нижней гранью Ростверк и грунтом получился зазор в 0,1 – 0,15м. При данном исполнении нужно предпринимать дополнительные меры по уменьшению вероятности осыпания грунта в траншею. Если это не предпринять, то пространство под Ростверк с течением времени заполнится грунтом и в холодный зимний сезон Ростверк оторвет от свай.
3. Заглублённый Ростверкна ж/б сваях — размещают в углублении  0,3 – 0,4 м. В данном случае упрощается возведение монолитного Ростверк (яма является частью опалубки), а полы 1-го этажа будут не такими холодными.

Последовательность возведения ростверка на железобетонных сваях

1. Очистка участка под строительство. Убирается верхний слой земли, предположительно до глины. Делается это для того, чтобы под фундаментом не выросли растения в последствии.
2. Устройство свайного поля.
3. Сборка и устройство каркаса из арматуры по технологии Ростверк. Каркас должен быть как минимум из 2-х рядов горизонтально-расположенных прутьев, соединенных между собой вертикальными прутами арматуры. Расстояние между вертикально-расположенными прутьями составляет 300−400 мм.
4. Укрепляя каркас на сваях, обращается наибольшее внимание на углы фундамента. Арматуру на углах необходимо загнуть в разные стороны. Металлический контур каркаса из арматуры должен полностью быть замкнут по периметру для увеличения прочности и возможности электрического заземления здания.
5. Устройство опалубки для проведения этапа заливки монолитной ленты. При условии, если возводится навесной (надземный) Ростверк, то между сваями под опалубку возводят дополнительные опоры. В определенной степени относится данное действие и к Ростверк в виде бетонной монолитной плиты.
6. Завершающим этапом сооружения свайного бетонного монолитного Ростверк является приготовление раствора бетона и заливка его в приготовленную опалубку.

Преимущества фундаментов на ж/б сваях ростверк

К преимуществам фундамента ростверка на ж/б сваях относятся:

1. Очень высокая надежность фундамента
2. Меньшее количество производимых земляных работ
3. Сравнительно небольшой расход стройматериалов (снижается потребность в бетоне – при надземном расположении Ростверк не требуется устройство бетонных подушек в траншеи)
4. Возможность производства работ в зимний сезон (установка можно продолжить даже при t ниже -10°C)
5. Посадка грунта отсутствует при подтоплении или вспучивании
6. Уменьшаются потери тепла – достигается это за счет уменьшения площади контакта с промерзшим грунтом
7. Общее снижение стоимости всех работ до 20%,
8. Сокращение времени устройства основания.



Фундамент на жби сваях с ростверком.

Фундамент на сваях с ростверком

Железобетонный ростверк на сваях — особенности и виды монтажа

• Монтаж фундамента
  • Выбор типа
  • Из блоков
  • Ленточный
  • Плитный
  • Свайный
  • Столбчатый
• Устройство
  • Армирование
  • Гидроизоляция
  • После установки
  • Ремонт
  • Смеси и материалы
  • Устройство
  • Устройство опалубки
  • Утепление
• Цоколь
  • Какой выбрать
  • Отделка
  • Устройство
• Сваи
  • Виды
  • Инструмент
  • Работы
  • Устройство
• Расчет

Поиск

Фундаменты от А до Я.

fundamentaya.ru

Фундаменты из железобетонных свай

ФУНДАМЕНТ НА ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

Ж/Б СВАИ

Забивка железобетонных свай за один деньдля фундаментов деревянных, каменных, каркасных,железобетонных домов и построек.

С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНОЙ

Фундамент на забивных жб сваях с монтажом анкеров — готовый фундамент для последующей обвязки брусом или швелером.

С ПОДГОТОВЛЕННЫМИ ОГОЛОВКАМИ

Возводим свайное поле на забивных железобетонных сваях с оголенной арматурой, за один день.

С РОСТВЕРКОМ

Возводим фундаменты из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ ШВЕЛЛЕРОМ

Возведение фундаментов из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ БРУСОМ

Фундамент из ЖБ свай для бани на любом типе грунта и рельефе местности возводится за один день. Строительство можно начинать в день монтажа фундамента.

ФУНДАМЕНТ НА ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

Ж/Б СВАИ

Забивка железобетонных свай за один деньдля фундаментов деревянных, каменных, каркасных,железобетонных домов и построек.

С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНОЙ

Фундамент на забивных жб сваях с монтажом анкеров — готовый фундамент для последующей обвязки брусом или швелером.

С ПОДГОТОВЛЕННЫМИ ОГОЛОВКАМИ

Возводим свайное поле на забивных железобетонных сваях с оголенной арматурой, за один день.

С РОСТВЕРКОМ

Возводим фундаменты из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ ШВЕЛЛЕРОМ

Возведение фундаментов из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ БРУСОМ

Фундамент из ЖБ свай для бани на любом типе грунта и рельефе местности возводится за один день. Строительство можно начинать в день монтажа фундамента.

xn--80aalagdv0acdbe9dho4ipe.xn--p1ai

Фундаменты из железобетонных свай

ФУНДАМЕНТ НА ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

Ж/Б СВАИ

Забивка железобетонных свай за один деньдля фундаментов деревянных, каменных, каркасных,железобетонных домов и построек.

С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНОЙ

Фундамент на забивных жб сваях с монтажом анкеров — готовый фундамент для последующей обвязки брусом или швелером.

С ПОДГОТОВЛЕННЫМИ ОГОЛОВКАМИ

Возводим свайное поле на забивных железобетонных сваях с оголенной арматурой, за один день.

С РОСТВЕРКОМ

Возводим фундаменты из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ ШВЕЛЛЕРОМ

Возведение фундаментов из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ БРУСОМ

Фундамент из ЖБ свай для бани на любом типе грунта и рельефе местности возводится за один день. Строительство можно начинать в день монтажа фундамента.

ФУНДАМЕНТ НА ЖЕЛЕЗОБЕТОННЫХ СВАЯХ

Ж/Б СВАИ

Забивка железобетонных свай за один деньдля фундаментов деревянных, каменных, каркасных,железобетонных домов и построек.

С МЕТАЛЛИЧЕСКОЙ ПЛАСТИНОЙ

Фундамент на забивных жб сваях с монтажом анкеров — готовый фундамент для последующей обвязки брусом или швелером.

С ПОДГОТОВЛЕННЫМИ ОГОЛОВКАМИ

Возводим свайное поле на забивных железобетонных сваях с оголенной арматурой, за один день.

С РОСТВЕРКОМ

Возводим фундаменты из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ ШВЕЛЛЕРОМ

Возведение фундаментов из забивных ЖБ свай с ростверком для деревянных, каркасных, каменных домов, для домов из бревна, бруса, газобетона или кирпича.

С ОБВЯЗКОЙ БРУСОМ

Фундамент из ЖБ свай для бани на любом типе грунта и рельефе местности возводится за один день. Строительство можно начинать в день монтажа фундамента.

xn--19-6kcpg5bee9bdk.xn--p1ai

Фундамент на сваях с ростверком

Фундаменты являются незаменимыми частями любого строительства. Наиболее популярные виды фундаментов, это ленточные, плитные, столбчатые и свайные. С развитием строительных технологий появляются новые комбинированные виды фундаментов, такие как фундамент на сваях с ростверками, который часто применяется в небольшом по масштабам строительстве и является разновидностью свайного и ленточного. Особенность конструкции заключается в поднятии примерно на 10 сантиметров от земли ленты основания с использованием расширения на опорных концах, называемыми ростверками.

Разновидности свайного фундамента

Технология установки заключается в процессе монтажа фундамента и ростверков на сваи. Опорные сваи должны быть погружены в грунт на глубину большую глубины промерзания, которая зависит от вида почвы и погодный особенностей региона. Сваи связываются относительно друг друга ростверками и могут быть изготовлены из металла, дерева или бетона. Ростверки предотвращают смещение постройки в зависимости от смены температуры окружающей среды и укрепляют конструкцию, обеспечивая её жесткость и прочность. Конструктивно сваи могут иметь общую длину не менее 1,5 и не более 3 метров. Монтаж проводится в местах, являющимися потенциальными очагами максимальных нагрузок, в качестве которых могут выступать несущие конструкции стен.

Целесообразность применения свайных фундаментов

Применяются подобные конструкции из-за нескольких причин, характеризующих особенности выбранной местности. Подобную конструкцию фундамента необходимо использовать при нестабильной поверхности, в качестве которых могут выступать илистые, плавучие, торфяные и подвижные глинистые грунты. Такие грунты могут преобладать в лесистой и болотной местностях. Подобный фундамент необходим при строительстве на склонах или на земле со сложной структурой. Так же применять фундамент нужно при каркасном строительстве сооружения, необходимой ширине ленты более 1,5 метров, и глубине промерзания почвы более 1,5 метров.

Разновидности ростверков по конструкции и монтажу

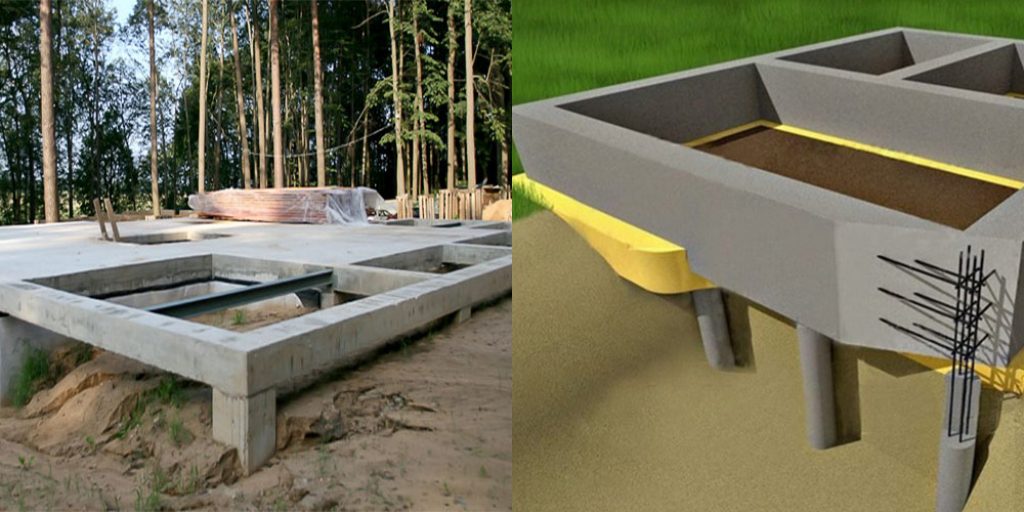

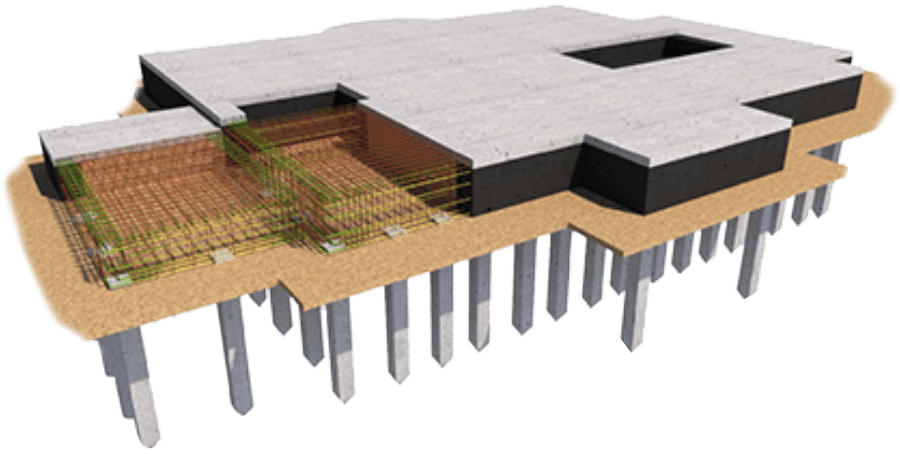

Ростверки для фундамента со сваями являются плитами или балками, которые применяются для соединения свай на поверхности для их фиксации и обеспечении требуемой жёсткости и прочности. Сваи в сочетании с ростверками являются опорным элементом для будущего фундамента и всей постройки соответственно. Классифицируются ростверки по конструкции и высоте. По конструкции опорные элементы могут быть монолитными, частично монолитными и сборным. По высоте ростверки могут быть высокими и низкими. Высокие способны передавать нагрузку от тяжести конструкции на глубокие слои грунта, а низкие передают ту же нагрузку на основание конструкции. Согласно этим особенностям, высокие ростверки целесообразно применять при более нестабильной почве. Изготавливаются ростверки из железобетона. Их применение гарантирует создание прочного фундамента, технологичность которого не уступит своему традиционному монолитному сородичу.

Недостатки свайного фундамента с ростверками

О достоинствах свайного фундамента с ростверками было сказано достаточно, поэтому следует упомянуть о недостатках, которые существуют в любой конструкции. Основной недостаток такой системы правильнее назвать ограничением, так как рамки целесообразности использования такой конструкции довольно узкие. Анализируя все возможные случаи, можно выявить так же ряд других недостатков. Одним из них является сложность установки фундамента на подвижной почве горизонтального направления, представителями которой являются просадочные и набухающие грунты, из-за малой сопротивляемости конструкции к незначительному опрокидыванию. В некоторых случаях может возникнуть необходимость в заполнении пустого пространства между сваями для большей прочности постройки. Это негативно отразится на финансовом состоянии и повысит трудоёмкость процесса. Так же чаще всего приходится прибегать к помощи специалистов, особенно в процессе консультации и проектирования, а так же пользоваться услугами специализированной техники.

Однако, несмотря на эти недостатки, свайный фундамент с ростверками является самым оптимальным решением строительства на непрочных подвижных грунтах. Так же в защиту данной конструкции выступают такие факты, как экономия рабочего времени и средств по сравнению с другими видами, снижение тепловых потерь в холодный период, использование простых недорогих материалов, дополнительная виброизоляция сооружения, достаточное обеспечение жесткости и прочности.

Основные рекомендации для монтажа фундамента

Строительство можно выполнить и своими силами, однако всё равно нужны будут консультации специалистов и наём специализированной техники. Всю монтажную работу можно разделить на несколько этапов.

Подготовительный этап выполняется профессионалом и заключается в анализе местности и почвы, анализе габаритов и материалов строения с вычислением суммарных нагрузок, определении количества свай, выборе материалов и определении конструктивных особенностей.

Следующий этап – разметочный. Он состоит из удаления верхнего слоя и выравнивания поверхности, разметки будущих элементов конструкции.

Далее необходимо приступить к земляным работам, которые подразумевают подготовку отверстий, установку и калибровку свай.

Заключительный этап включает в себя монтаж элементов фундамента, установку ростверков, заливку бетонного раствора, установку дополнительных элементов, проверку точности и устранение незначительных дефектов.

Фундамент, сваи, опалубка, ростверк,цоколь

• Фундаменты на буронабивных сваях

  При строительстве домов бывают случаи, при которых глубина несжимаемого слоя грунта значительна. Применить в данном случае имеется возможность только буронабивной фундамент. Обустройство фундамен…

• Фундамент на винтовых сваях. Недостатки

  Чтобы фундамент прослужил долгие годы и не дал дому перекоситься, его следует закладывать довольно на большой глубине. Это также сократит риск образования трещин на зданиях. Конечно, если примени…

• Пристройка к дому. Фундамент

  Многие владельцы частных домов со временем начинают задумываться над увеличением размера дома. Конечно же, лучше всего решать такие вопросы еще на ранних стадиях строительства дома, но не всегда…

abisgroup.ru

Что такое грильджи? | Стальные фундаменты

18 мая 2017 г. 10:36

Решетки — это гибкое и экологически чистое решение для фундамента. Они используются, когда группы свай необходимы в качестве альтернативы бетону, и часто используются у подножия колонны, когда требуется передача тяжелых структурных нагрузок на грунт с низкой несущей способностью. Решетки работают особенно хорошо, если земля мягкая или влажная, и их невероятно быстро установить.

Стальные ростверки, поставляемые компанией ScrewFast, изготавливаются из прокатных стальных балок и представляют собой экономичный, экономичный и быстрый метод соединения групп свай с надстройкой.Их можно использовать с любым из наших свайных решений и они предназначены для поддержки любой конструкции.

Решетки намного удобнее бетона, потому что они не только значительно сокращают время сборки, но и более экологичны и могут быть переработаны. Более того, здания и земля, окружающие проект, с меньшей вероятностью будут разрушены, потому что нет необходимости в глубоких земляных работах, которые требуются при использовании бетона.

В ScrewFast вы можете выбирать из множества стандартных типов ростверков, которые очень универсальны и поэтому могут быть адаптированы для удовлетворения требований вашего проекта.Доступны следующие типы ростверков:

• Крестообразный
• Y-образный
• Т-образный
• 6-, 8- и 10-свайные ростверки

Y-образные и Т-образные ростверки могут быть установлены менее чем за два часа и обычно используются для поддержки камер видеонаблюдения, сигнальных столбов и осветительных колонн. Благодаря меньшему количеству необходимых строительных материалов, более быстрой установке и ограниченному количеству перебоев при транспортировке, при использовании ростверков достигается значительная экономия средств.

Если ни один из этих типов ростверков не подходит для вашего проекта, вы можете изготовить их специально для ваших конкретных потребностей.Они будут гибким, эффективным и устойчивым решением. Если у вас есть какие-либо вопросы о применении стальных ростверков или любых других наших услугах, не стесняйтесь обращаться к нам.

Категория: Без категории

Грили | Индивидуальные фонды | ScrewFast Foundations Ltd

Решетки — это каркас из одно- или двухъярусных балок, уложенных крест-накрест и используемых для стабилизации фундамента. Они особенно хорошо работают на мягкой или влажной земле.Решетки используются для защиты всего, от дорожных знаков до телекоммуникационных вышек.

Стальные решетки

Термин «ростверк» происходит от французского слова «greille», означающего решетку из металла или стальных прутков. Стальные ростверки ScrewFast изготовлены из катаных стальных балок и представляют собой быстрый и экономичный способ соединения групп свай к надстройке. Состоящие из каркаса из предварительно сваренных балок, ростверки могут быть спроектированы так, чтобы поддерживать любую конструкцию, и их установка чрезвычайно быстра и экономична.

Решетки можно использовать с любыми свайными решениями ScrewFast.

Типы стальных решеток

Компания Screwfast имеет большой опыт в проектировании и установке стальных решеток. У нас есть несколько стандартных типов ростверков, которые можно адаптировать к конкретным требованиям проекта:

• Y-образная
• Т-образная
• Крестообразная
• 6-, 8- и 10-свайные ростверки

Также могут быть спроектированы индивидуальные ростверки. Эти фундаменты жестко и надежно соединяют конструкцию с сваями.Сочетание быстрой установки и изготовления на месте делает эту форму очень универсального соединения чрезвычайно популярной альтернативой традиционному методу использования бетона для перекрытия свай.

Стальные ростверки

Стальные ростверки обычно используются там, где требуются группы свай. Применения стального ростверка включают:

• Телекоммуникационные башни
• Портальные стойки
• Вывески
• Электрификационные мачты воздушных линий

Использование стального ростверка вместо имеющихся альтернатив означает, что установка может быть завершена быстро и удобно.Заливать бетон не нужно, что еще больше упрощает монтаж. Снижение затрат на протяжении всего процесса за счет меньшего количества строительных материалов, более быстрой установки и минимальных перерывов в транспортировке. Окружающая инфраструктура также менее разрушена, потому что мы избегаем глубоких земляных работ, которые необходимы при закладке фундаментов из бетона.

?>

Фундамент ростверка — типы, конструкция, установка

Фундамент, состоящий из одного, двух или более ярусов балок (обычно стальных), наложенных на слой бетона для распределения нагрузки на обширной площади, составляет фундамент ростверка. .Используется в основании колонн. Эти ярусы залиты бетоном и расположены под прямым углом друг к другу. Этот тип фундамента обычно используется для опор и подмостей колонн тяжелых конструкций.

Фундамент и ростверк выглядят одинаково, но они разные. Там, где фундамент передает нагрузку от конструкции на землю, ростверк распределяет тяжелые нагрузки на большие площади.

Типы фундамента ростверка

В зависимости от материалов, используемых при строительстве, фундамент ростверка бывает двух типов:

1. Фундамент стального ростверка
2. Фундамент деревянного ростверка

Фундамент стального ростверка

Фундамент стального ростверка состоит из стальных соединений или балки, которые бывают одноярусными или двухъярусными.Его название определяет его функцию и структуру, так как он состоит из стальных балок, структурно известных как рулонные стальные балки. На внешних сторонах внешних балок, а также над верхними полками верхнего яруса сохраняется минимальное покрытие в 10 см. Глубина бетона должна быть не менее 15 см. После того, как мы выровняем основание и залили бетон, следует проверить, правильно ли произведено уплотнение и образовался ли непроницаемый слой толщиной не менее 15 см. Он защищает стальную балку от грунтовых вод, которые могут привести к коррозии.Затем укладываем первый слой балок на бетонное основание на расстоянии от 100 мм до 300 мм с помощью трубных разделителей. Далее заливаем бетон между балками первого яруса и вокруг них. После этого размещаем второй ярус бруса под прямым углом к ​​первым ярусам с помощью разделителя. Затем снова заливаем бетон между стальными балками и вокруг них. При этом стальные стойки соединяем с верхним ярусом с помощью опорной плиты, боковых уголков и косынки.Эти соединительные элементы также заделаны в бетон, чтобы сделать соединение жестким.

Строительство Всемирного торгового центра Grillage Foundation. Ссылка на изображение: раритет. Этот фундамент особенно полезен в заболоченных районах, где несущая способность грунта очень низкая и где нагрузка на грунт ограничена 50-60 кН / м ² .Вместо стальных балок используются деревянные доски и деревянные балки. между деревянными швами нет бетона. Однако бетонное дно в стальном ростверке заменено деревянной платформой, построенной из деревянных досок. Выравнивается котлован фундамента. Нижний слой деревянных досок размером 20-30см, шириной 5-7,5см укладывается рядом без зазора между ними. Поверх этого слоя под прямым углом кладется деревянный брус того же сечения, что и деревянный столб.Затем снова укладывается еще один слой досок под прямым углом к ​​направлению балок. Верхний слой досок может быть 7,5-10 см. Толстые, простирающиеся по всей ширине основания стены, над которым возводится каменная стена.

Проектирование фундамента ростверка

При проектировании фундамента ростверка необходимо рассчитать нагрузки и моменты от надстройки. Исходя из этого, мы должны определить требуемую площадь основания для подходящего допустимого давления на грунт в данном состоянии.Разделив эту площадь, узнаем номера и размер каждого слоя ростверка. Затем мы должны спроектировать слой так, чтобы он выступал за край слоя выше. Он определит размеры балки, необходимые для противодействия изгибающим моментам и поперечным силам. Ростверк нельзя заделывать в бетон и порядок, потому что тогда сложное действие балки и бетона будет деморализовано. Метод строительства и загрузки должен соответствовать требованиям проекта.

Установка фундамента ростверка

Ниже приведены этапы установки фундамента ростверка:

• Во-первых, для сплошного монолитного ростверка мы должны изготовить и установить каркас.Мы предпочитаем этот ростверк, потому что он более надежный.
• Опалубка изготавливается из обрезных досок в виде прямоугольных желобов. Его высота составляет 1 фут, а ширина равна минимальной толщине стены дома. Между каждым ростверком должен быть промежуток примерно 6-8 дюймов.
• Внутри опалубки мы должны установить каркас соединений арматуры с помощью вязальной проволоки. Наименьшее расстояние от рамы до стороны опалубки должно быть таким же.
• Затем арматура связывается той же вязальной проволокой, которая использовалась ранее.
• Затем необходимо приготовить бетон с помощью бетономешалки. Заливается в опалубку в непрерывном цикле. Арматуру необходимо размещать на высоте около 25-30 мм, чтобы она полностью погрузилась в бетон. Бетон следует заливать осторожно, чтобы не было нежелательных полостей. 6. После заливки поверхность выровняйте и дайте ей высохнуть. Когда он высохнет, опалубку можно будет снимать. Фундамент готов.

Предлагаемая модель ростверка для сваи под четверть внешней нагрузки P

Контекст 1

… Рис. 5, границы n2-n3 и n3-n4 назначены с ограничениями полного момента в вертикальных плоскостях, но с освобожденным вертикальным сдвигом. Модель загружается вдоль n2-n3 с интенсивностью нагрузки p (y), которая интегрируется с P / 4, где P — общая нагрузка на …

Context 2

…. 5 показаны границы крышки n1-n2, n2-n3, n3-n4 и n0′-n4, отклоняющиеся в виде пунктирных линий под действием p (y), с постоянным смещением вдоль n2-n3, обозначенным как δ2 = δ3 = δ. Прогиб в n4 обозначается как δ4, а n1-n0-n0 ‘считается жестким, как обсуждалось ранее.Рис. 8 определяет угол í µí »¼ между деформированными n1-n2 и n3-n4. Из-за α и …

Контекст 3

… í µí ± í µí ± ™ í µí ° ´í µí ° ¼ и í µí ± í µí ± ™ í µí ° ´í µí ° ¼í µí ° ¼ — результирующая внешняя нагрузка, приложенная к элементам LD на четверть заглушки на длинах lI и lII соответственно (Рис. …

Контекст 4

… внешние силы í µí ± í µí ± ™ í µí ° ´íµí ° ´í µí ° ¼ и í µí ± í µí ± ™ í µí ° ´íµí ° ´í µí ° ¼í µí ° ¼ применительно к элементам LD (Рис.5) уравновешиваются реакциями при подключении к элементу TD, í µí ± í µí ± ¡í µí ° ´íµí ° ´í µí ° ¼ и í µí ± ƒ í µí ± ¡í µí ° ´íµí ° ´ í µí ° ¼í µí ° ¼ (Рис.7), которые вызывают прогиб в TD …

Контекст 5

… 9-10 указывают, что прогиб крышки δ вдоль lI всегда больше, чем δ (y ) вдоль lII в модели, обеспечивая разрушение при сдвиге вдоль lI до lII. Это также отражено в схеме ростверка (рис. 5), что как только передний элемент LD выходит из строя, он больше не может поддерживать элемент TD в течение n0 ‘, что немедленно приводит к полному разрушению конструкции.Соответствующий прогиб δ переднего элемента LD при отказе может быть получен из формул. (13), (19) и (20) путем замены общей интенсивности нагрузки p (y) на интенсивность нагрузки при …

Контекст 6

… напряжение получается с использованием той же философии, а именно: линейное наложение напряжений от изгибающих механизмов и механизмов ПВ, но ограниченное максимально достижимым fy. Прогиб софита в любом месте δ (x, y) вычисляется с помощью билинейной интерполяции между δ4, Δδ и δ, полученными ранее (рис.5 и …

Контекст 7

… небольшая адаптация, S4PWv1.0 также может быть расширен на заглушки с другим коэффициентом ортогонального армирования (т.е. ρI, ρII в LD и ρIII в TD, которые независимы в В решении отнесите нагрузку к асимметрично приложенной линейной нагрузке P вдоль TD (lbx1> lbx2) и к распределенным двухосным моментам Mx и My (рис. 25-26). В LD (рис. 25) вычисляются δb и δst аналогично уравнению 13, но со следующими дополнительными сведениями …

Решение модели эффективного двухстороннего сдвигового ростверка для мостовых железобетонных четырехсвайных заглушек под нагрузкой на стену

Железобетонные четырехсвайные заглушки под нагрузкой стен возникают в сильно нагруженных фундаментах при строительстве мостов.В этих глубоких конструктивных элементах может возникнуть режим разрушения, связанный с сдвигом по всей ширине крышки. Статически детерминированная модель двухстороннего ростверка, включающая ортогональные элементы ростверка с глубокой балкой, подчиняющиеся заранее определенному испытанию с соблюдением схемы прогиба и граничных условий, устанавливается для определения прочности конструкции на сдвиг. Модель дает более точные и быстрые решения, чем традиционный метод подпорок и коммерческое нелинейное численное моделирование. Ключевым шагом к решению модели является линейная определяющая зависимость (нагрузка-прогиб), разработанная для элементов ростверка.Модель ростверка проверена по результатам лабораторных экспериментов для девяти свайных заглушек в Университете Саутгемптона (UoS) с результатами параметрического исследования численного моделирования. Разработано программное обеспечение для проектирования на основе Visual Basic Userform, включающее модель и позволяющее инженерам получать значения прочности на сдвиг, распределение напряжений арматуры по всему полю и прогибы крышки за секунды.

• URL записи:
• Наличие:
• Дополнительные примечания:
  • © 2019 Американское общество инженеров-строителей.
• Авторов:
  • Цао, Цзин
  • Bloodworth, Алан G
  • Сюй, Мин
• Дата публикации: 2019-8

Язык

Информация для СМИ

Предмет / указатель терминов

Информация для подачи

• Регистрационный номер: 01706516
• Тип записи: Публикация
• Файлы: TRIS, ASCE
• Дата создания: 16 мая 2019 15:06

Grillages — Old Structures Engineering

Простое изложение фактов технологической истории может указать на любопытство.Стальное каркасно-каркасное строительство датируется 1890 годом, но железобетонное строительство отставало; Детали стального каркаса превратились в узнаваемые современные формы намного быстрее, чем их бетонные аналоги. Итак … на что сидели колонны этих стальных каркасов, как не на железобетонные опоры или железобетонные сваи?

Первым решением было продолжить использование каменных оснований и крышек свай, которые использовались веками до появления стального каркаса. (В остальной части этого поста, где бы я ни говорил «опоры», вы должны читать «опоры крышек свай.») Некоторые решения имеют смысл, например, пирамидальные кирпичные фундаменты для постепенного распределения нагрузки; некоторые не так сильно, как перевернутые арки. Проблема с продолжающимся использованием деталей из каменной кладки заключалась в том, что нагрузки, которые несли стальные колонны, быстро росли, поскольку новая технология производства стали позволила дизайнерам и строителям создавать большие и высокие здания.

Столкнувшись с такой палитрой материалов, как дерево, кладка и сталь, инженеры той эпохи сделали логичный выбор — сделать стальной фундамент.Колонна будет поддерживаться на стальной балке, которая будет опираться непосредственно на группу балок под прямым углом. При необходимости можно использовать несколько слоев балок, при этом каждый слой расширяет разброс балок. Вся сталь была залита бетоном, чтобы обеспечить непрерывную опорную поверхность на землю и некоторую степень гидроизоляции.

Ростки не железобетонные. Сталь выполняет всю интересующую конструкционную работу и могла бы более или менее продолжать делать это, если бы бетон был удален.Однако они являются шагом к железобетонным основам и использовались хорошо в двадцатом веке, потому что они так хорошо работают.

Природа ростверков такова, что их трудно сфотографировать: это связка стальных балок, погребенных внутри бетона. Изображение одного шара из бетона очень похоже на изображение другого шара. Возможно, это лучшее, что мы можем сделать:

Это яма лифта, отсюда большие пружины — буферы AKA — внизу. Яма непосредственно примыкает к основанию колонны, поэтому мы видим, что концы балок на одном уровне ростверка едва проходят сквозь стену ямы.

Временная опора с винтовой сваей

Одно из самых сложных и творческих решений для стальных решетчатых башен включает в себя полное отключение и удаление одного из четырех основных компонентов башни: опоры стойки. В некоторых случаях частичная замена стойки стойки является единственным жизнеспособным подходом для обеспечения расширенной структурной целостности башни. Конструкция опирается на все четыре стойки стойки и фундамент для ее устойчивости, поэтому проблема заключается в сохранении устойчивости после отсоединения ноги.Поэтому требуется временная опора, чтобы гарантировать, что устойчивость башни не будет нарушена во время восстановления.

Сильная коррозия на уровне грунта — распространенная проблема, требующая замены стоек столба, которая влияет как на фундамент, так и на стойку столба. Другой распространенной проблемой является механическое повреждение стержней в результате столкновений с полосой отчуждения (рис. 1). В этих случаях требуются незамедлительные действия, чтобы снизить вероятность разрушения конструкции.

Для разных типов решетчатых башен используются разные фундаменты.Например, фундаменты касательных конструкций могут состоять из стальных элементов ростверка, встроенных непосредственно в почву, в то время как более крупные конструкции, такие как опоры для перехода через реки и башни с тяжелым углом деформации, обычно требуют железобетонного фундамента со стальными опорными плитами. Во всех случаях отсоединенная опора стойки должна временно поддерживаться для обеспечения надлежащей передачи нагрузки во время установки новой стойки стойки или стыка. Временные опоры будут различаться по своей проектной мощности и геометрически в зависимости от типа и ориентации башни.

Временная опора для башни со стальным ростверком, показанная на Рисунке 2, обеспечивает безопасные условия для замены поврежденных компонентов. Большинство стальных решетчатых конструкций, построенных более 50 лет назад, будут иметь фундамент из стального ростверка. В этих типах фундаментов опора стойки и диагональные элементы прикреплены болтами к изогнутой лопаточной пластине, соединенной со стальными угловыми элементами ростверка ниже уровня земли. Количество элементов ростверка может варьироваться от одного до четырех, но чаще всего встречается четвероногая установка.Если опора стойки повреждена помимо простого соединения элемента с новой сталью, целостность со стальным фундаментом, вероятно, нарушена, и потребуется временная опора. На рис. 2 показана опорная система в форме треноги, предназначенная для стабилизации конструкции и минимизации прогибов во время реконструкции. Эта трехмерная опорная система состоит из трех частей: стальных винтовых свай, опорных колонн и верхнего стыка. Верхний стык будет соединять систему вместе и безопасно передавать нагрузку опоры на землю через опорные колонны, которые прикреплены к грунту с помощью стальных винтовых свай.

Проектирование и установка временной опоры

Для проектирования временной опоры:

1. Необходимо определить надлежащую расчетную нагрузку для правильного определения размеров элементов и соединений. Чтобы получить эту расчетную нагрузку, необходимо рассчитать комбинацию нагрузок на строительство или техническое обслуживание в сочетании с основными параметрами опоры, такими как высота опоры, угол линии, расположение опоры и типы проводов.
2. Условия почвы оцениваются, чтобы определить, как винтовые сваи будут работать в окружающей среде башни.Общие свойства, которые необходимо наблюдать, включают глубину зеркала грунтовых вод, наличие песка или глин, жесткость почвы и дифференциальные слои почвы. Для мест реализации проекта с неизвестными почвенными условиями или сильно поврежденных конструкций может потребоваться посещение объекта.

После оценки параметров устанавливается временная опора с помощью следующих шагов:

1. Винтовые сваи рассчитаны на соответствующие размеры винтовых валов и пластин.
2. Минимальная глубина заделки рассчитана для случаев растяжения или выдергивания из-за подъема сети из-за ветровых нагрузок.
3. Сваи забиваются в почву под углом к ​​поврежденной решетчатой ​​опоре башни или фундаменту. Этот угол сводит к минимуму местный изгиб около пластины крышки или верхней части винтовой сваи и позволяет свае действовать в осевом направлении при растяжении или сжатии.
4. После установки основания надстройка опоры ориентируется должным образом, поэтому все три колонны примыкают к определенной точке опоры соединения, обычно на высоте 10 футов над уровнем земли. Соединения между компонентами состоят из болтовых соединений и стержневых соединений с резьбой для надлежащей передачи всех нагрузок без использования сварки в полевых условиях.Как показано на Рисунке 3, все компоненты работают в унисон, поддерживая опору при удалении части стойки стойки.

Льготы

Временные опоры предоставляют коммунальным предприятиям множество преимуществ, в том числе:

• В большинстве случаев временную опору и сращивание или замену стойки стойки можно выполнить в течение одного рабочего дня в полевых условиях. Это чрезвычайно эффективный вариант, который экономит время и ресурсы, предотвращая необходимость использования крана или механической системы для временной поддержки решетчатой ​​башни.
• Временная опора обеспечивает универсальность при работе в сложных географических ландшафтах, таких как башни, пересекающие долины, с различными почвенными условиями.
• Этот процесс упрощен для различных типов конструкций, включая большие башни, состоящие из больших опор.
• Ранее коммунальные предприятия могли быть вынуждены закрыть линию на длительное время из соображений безопасности, но теперь это можно свести к минимуму или предотвратить с помощью ускоренного восстановления с помощью временной поддержки.

Новые временные опоры постоянно развиваются и оптимизируются командой инженеров Osmose с целью, чтобы каждый стальной столб и решетчатый тип опор можно было успешно поддерживать и восстанавливать наиболее безопасным и эффективным способом.

За дополнительной информацией обращайтесь к местному специалисту по Osmose или по электронной почте [адрес электронной почты защищен].

.
