Принудительная вентиляция в гараже своими руками

Ошибочное мнение многих автомобилистов о том, что нежилой постройке под названием «гараж» не нужна вентиляция, приводит к неприятным последствиям. Самые ощутимые – это физический износ автомобиля, незапланированные траты на ремонты, проблемы со здоровьем водителя.

Рациональная вентиляция: делаем выбор

Современное оформление гаража — вентканал с вентилятором защищен решеткой

Еще на этапе составления проекта будущего дома для колесного транспорта нужно выбрать тип воздухообмена: естественный, механический или смешанный (комбинированный). Учитывается:

  • число этажей (уровней) в гаражном помещении;
  • количество авто;
  • наличие смотровой ямы;
  • геометрические размеры помещения;
  • длина воздуховода;
  • площадь гаража;
  • вид строительного материала;
  • количество подсобных помещений, пр.

В зависимости от выбора составляется схема с нанесением размеров, всех функциональных элементов системы вентиляции. Если в качестве эконом-варианта используется натуральный обмен воздухом (аэрация), то для организации параметров микроклимата в теплых гаражах оптимальной считается механическая вентиляция. Она относится к капитальным системам. Требует значительных материальных и физических затрат. Работы с выделением вредных веществ в воздух рабочей зоны (покраска, шлифовка, пр.) нужно проводить только с принудительным обменом воздуха, движущегося со скоростью не менее 2,5 м/с. Такая интенсивность движения не позволят накапливаться вредностям внутри гаража.

Внимание! Игнорирование проблемы вентилирования в металлическом, кирпичном, бетонном гараже или сооружении из пеноблоков может оказаться опасным для работающего ремонтного персонала.

Механический воздухообмен

Принудительная вентиляция в гараже позволяет частично или полностью заменить отопление, подогревая воздух до + 5°С. Может быть одно- или двухканальной. Работает на два режима: по притоку и отводу воздуха. Приточная часть состоит из электрокалорифера, вентилятора, фильтра. На отток воздуха работает канальный или осевой вентилятор, соединенный с воздуховодом. Он может монтироваться в одном канале или сразу в двух, если в гараже есть подвал. Прежде чем попасть в помещение, воздух очищается от загрязнений и подогревается. Проходя по специальному каналу, он равномерно распределяется. Удаление происходит при помощи канальных вентиляторных приборов осевого типа.

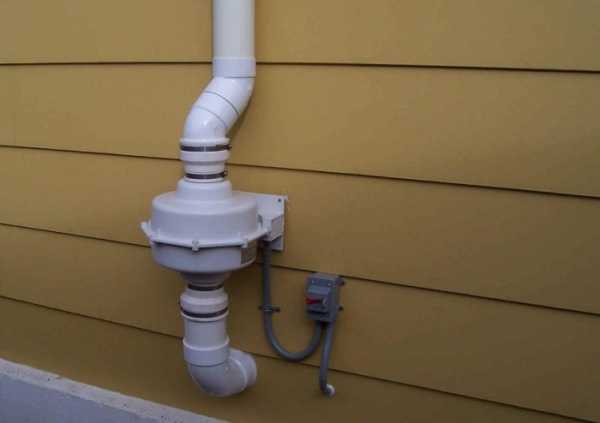

Вентканал в углу гаража с принудительной вытяжкой

Эффективный обмен обеспечивает компоновка в канал вентилятора во влаго- и термозащите. Он выдувает отработанный воздух, на смену которого подается свежий. Принудительный воздухообмен требует точных расчетов по определению мощности электрического вентилятора, рабочих параметров по установке системы, в частности, сечения воздуховода. Обычно, диаметр трубы выбирается в пределах 160-180 мм. Немаловажно правильно расположить отверстия, по диагонали, на противоположных поверхностях:

  • по притоку – не выше 0,1 м от пола;
  • по вытяжке – на расстоянии 0,1 м от потолочины.

Внимание! Механический обмен воздуха в автоматическом режиме обеспечивает требуемые нормы микроклимата в рабочей зоне независимо от времени года и погоды.

Функции принудительной системы обмена воздуха

Вариант устройства принудительной вентиляции в гараже

При любом выборе вентиляция должна решать основные вопросы:

  • отвод из помещения выхлопных газов, запахов, вредных летучих примесей;
  • обеспечение сухих поверхностей в автомобиле и наружи;
  • предотвращение образования и развития плесени, грибка;
  • вывод лишней влаги, занесенной в гараж на транспорте;
  • содержать смотровую яму, погреб в гараже в сухом виде.

Внимание! Вентиляция в гараже с подвалом должна выполняться отдельно для равномерного вентилирования всех зон одновременно. Закрытый подвальный отсек не обеспечивает достаточную смену воздуха с нужной производительностью без механического воздействия.

Чем регламентируется вентиляция в гараже

Предъявляемые к вентиляционной системе требования изложены в СНиП 21-02-99. Нормы предусматривают ежечасный объем нагнетаемого воздушного потока – 180 м.куб. При этом температура в помещении гаража не должна опускаться ниже 5° С.

Сечения вентиляционных отверстий рассчитываются разными способами. К примеру, довольно точная методика, по которой ⅓ площади гаражного помещения составляет сумму сечений всех устанавливаемых вентиляционных отверстий. Или же принять такое соотношение: сечение вытяжного отверстия 15 мм обслуживает квадратный метр площади гаража. Тогда в помещении размером 5м х 5м суммарная площадь приточных просветов не должна быть меньше 375 мм.кв. По расчету определяется диаметр асбестовых, металлических труб, их способность пропустить объем воздушных масс.

Особенности механической организации воздухообмена в гараже

  • Принудительный воздухообмен в гаражном подземном помещении в холодный период считается самым правильным и оптимальным вариантом вентилирования.
  • Выполняя вентиляцию своими руками, на конце вытяжного канала лучше зафиксировать дефлектор. Это позволит активизировать воздушный поток изнутри путем образования зоны разреженного воздуха.
  • На вытяжную трубу наносится теплоизоляционный слой, предотвращающий оседание конденсата. Верхний край трубы должен возвышаться над кровлей на высоту 1,5 м не менее.
  • Установка вентилятора в канале учитывает направление воздушного потока. Воздуховод формируется при помощи соединителей каналов.
  • Необходимо предусмотреть регулирование приточных и вытяжных отверстий с помощью задвижек, жалюзи, шиберов.
  • Монтаж и подключение калорифера, вентилятора осуществляется согласно ПУЭ.
  • Работает механическая вентиляция только при наличии источника электроэнергии.

Модели вентиляторов

Для подвала в гараже выводится отдельный вентиляционный канал

При механической вентиляции обычно используется схема подачи воздуха снизу. Принудительное удаление отработанных газов происходит во время максимальной загазованности воздуха. Подбирают вентилятор по специальным таблицам. «Ходовыми» считаются посадочные диаметры оборудования (мм): 100; 125;150. Для рационального использования оборудования и экономного расходования энергоресурсов, можно установить модель вентилятора, работающего по таймеру.

Принудительный обмен воздуха в гараже: варианты комплектности

При самостоятельном выполнении вентилирования гаража практикуется монтаж вентиляции модульного или одноблочного типа. В первом случае система охватывает автономные блоки по притоку и вытяжке. Несмотря на независимость в работе, все устройства управляются централизованно. Воздух подается на высоте 2-3 м от пола по трубам, уложенным продольно или вертикально. В приточном канале располагается вентилятор, фильтр и нагреватель воздуха. На вытяжке предусмотрен датчик, вентилятор с регулятором скоростей. Датчик сигнализирует при превышении загазованности в помещении. Скорость работы вентилятора переключается, он начинает работать эффективнее.

Важно! Использование моноблока требует значительных финансовых затрат. Он компактный, т.к. в одном устройстве сосредоточены функции нагнетания и удаления воздушного потока.

Система механического воздухообмена, в отличие от естественной вентиляции, более сложная, требующая навыков в работе и подключения электрооборудования. Если смонтировать ее самостоятельно проблематично, консультации и помощь профессионалов обязательны. Это позволит избежать ошибок при монтаже и дальнейшей эксплуатации.

ventkam.ru

виды вытяжки и вентиляции бокса с погребом

Гараж – помещение относительно небольшое, но к его обустройству не стоит относиться небрежно. Оно должно предохранять транспортное средство от внешнего воздействия: непогоды, угона и т.п. Но и внутри нужно создать полезный для людей и техники микроклимат. Этого несложно достичь, если вытяжка в гараже устроена правильно.

Мы расскажем, как лучше организовать вентиляцию в гаражном пространстве, как усилить ее при необходимости. В статье описаны все виды проверенных на практике систем, разобрана специфика их устройства. С учетом наших рекомендаций отвод отработанного воздуха перестанет быть проблемой.

Содержание статьи:

Зачем вентилировать гараж?

Конечно, гараж – это технический, а не жилой объект, хотя некоторые автовладельцы с этим утверждением могут и не согласиться. Если автолюбитель проводит в гараже значительную часть своего личного времени, да еще и использует подвал или собственно гараж для хранения продуктовых запасов, тем более следует обеспокоиться проблемой правильного воздухообмена в таком специфическом помещении.

Для начала, здесь высока концентрация выхлопных газов, паров топлива и других технических жидкостей. Даже короткое пребывание в подобной атмосфере для человека крайне вредно.

Галерея изображений

Фото из

Естественная вентиляционная схема для гаража

Система воздухообмена в утепленном гараже

Отвод вредных для владельцев веществ

Вытяжная труба вентиляционной системы

Вторая проблема, связанная с неправильным вентилированием гаража – это избыток влаги. Водяные пары скапливаются внутри помещения и конденсируются на различных поверхностях, в том числе и на автомобиле. В результате риск появления и скорость протекания коррозионных процессов резко возрастает, проще говоря, транспортное средство ржавеет.

Нередко в гаражах или устроенных под ними погребах хранят овощи, консервацию, другие продукты или вещи, которым не нашлось места в доме или квартире. Контакт с влагой, а также воздействие технических паров не принесет всем этим объектам никакой пользы. А решить проблему можно просто, достаточно позаботиться об эффективной вентиляции.

При плохом вентилировании на стенах и потолке гаража могут появляться капельки конденсата. В дальнейшем эта влага попадает на транспортное средство, что может вызвать его коррозию

Что нужно знать о вентилировании помещений?

Каждому, кто хотя бы раз сталкивался с проблемой воздухообмена в помещениях, известно, что различают естественную, принудительную и комбинированную систему вентилирования. С первым вариантом все просто: он основан на разнице температуры воздуха внутри и снаружи.

Организация вентилирования гаража без смотровой ямы: стрелки “а” указывают на направление движения воздушных потоков, буквой “б” обозначено расположение приточных вентиляционных отверстий, “в” – короб вентиляции

Как известно, теплый воздух поднимается вверх, а холодный – опускается вниз. Идея состоит в том, чтобы прохладные воздушные массы поступали в помещение с улицы, поднимались вверх и естественным образом уходили через вытяжное отверстие. Одновременно они должны замещаться новыми потоками свежего воздуха, который поступает снаружи.

В гараже такое вентилирование организовать несложно. Для этого нужно обеспечить достаточно широкие отверстия для притока и вытяжки воздуха, но большое значение будет иметь и перепад температур внутри и снаружи помещения.

С этим условием в зимний период никаких проблем не возникает, но вот летом, когда везде стоит практически одинаковая жара, эффективность функционирования естественной вентиляции резко снижается.

Чтобы обеспечить поступление свежего воздуха в гараж, можно вместо отверстия в стене поставить на ворота специальные приточные решетки

Альтернативным вариантом в такой ситуации является , т.е. с использованием дополнительных средств. В приточное и вытяжное отверстие устанавливают специальные вентиляторы, которые, в зависимости от назначения, нагнетают воздух в помещение, или удаляют его.

Но ставить одновременно два устройства для одного небольшого гаража не всегда разумно и оправданно с экономической точки зрения. Выгоднее использовать комбинированную систему вентилирования, для которой нужно только одно устройство.

Например, устанавливают приточный вентилятор, он нагнетает свежий воздух, а отработанные воздушные массы вытесняются через вытяжное отверстие.

В гаражах более приемлемой считается вытяжная система. Устанавливают вентилятор, который эффективно удаляет насыщенный вредными парами и избыточной влагой воздух. Свежие воздушные массы будут поступать в помещение естественным образом через приточную часть системы.

Как организовать естественную вентиляцию?

Чтобы обеспечить правильное естественное вентилирование гаража, необходимо помнить ряд основных правил:

  • Отверстие для притока воздуха размещают внизу, примерно в 10 см от уровня пола.
  • Вытяжное отверстие делают вверху, почти под потолком или даже прямо в потолке.
  • Оптимальный вариант размещения этих отверстий – по диагонали, т.е. если приток осуществляется в нижнем переднем углу, то вытяжку нужно поставить в верхнем дальнем углу.
  • Размеры отверстий необходимо правильно рассчитать, чтобы обеспечить достаточно интенсивный воздухообмен.
  • Приточное отверстие всегда должно быть в два-три раза больше, чем размеры вытяжки.

Хорошо, если вентиляция была просчитана и создана еще при строительстве гаража. Если же этот момент был упущен, придется выполнить ряд относительно несложных монтажных работ. Бывает и так, что вентилирование предусмотрено, однако нужных результатов не дает. В этом случае понадобится улучшить систему, например, с помощью установки вытяжного вентилятора.

Если работу естественной вентиляции вы считаете неэффективной, то есть возможность модернизировать систему, например, путем увеличения высоты вытяжной трубы:

Галерея изображений

Фото из

Для увеличения высоты вытяжки приобретаем пластиковую трубу и дефлектор к ней. Купленную в магазине трехметровую трубу обрезаем до 2,1 м с целью снижения парусности

Фиксируем дефлектор двумя саморезами, чтобы не беспокоиться и не думать о том, что легкую пластиковую деталь может банально унести ветром

Для предстоящей фиксации растяжек делаем приспособление. Для его изготовления потребуется 2 хомута, точнее те части, к которым приварены болты

Находим на крыше гаража место для установки вытяжной трубы, производим разметку

Переносим на крышу гаража необходимые в работе инструменты и материалы, из которых будем сооружать конструкцию и фиксировать ее

По сделанной заранее разметке болгаркой выпиливаем отверстие, стараясь делать с максимально высокой точностью

Если сбились, проводя разметку, и прорезали отверстие не прямо над вытяжкой, увеличиваем его той же болгаркой

В скорректированное отверстие устанавливаем отрезок асбестовой трубы. она будет служить направляющей для вытяжной

Шаг 1: Приобретение материалов для устройства

Шаг 2: Фиксация дефлектора саморезами

Шаг 3: Сборка крепежного приспособления

Шаг 4: Разметка места установки вытяжной трубы

Шаг 5: Перенос на гаражную крышу инструментов и материалов

Шаг 6: Выпиливание отверстия болгаркой

Шаг 8: Исправление дефектов разметки

Шаг 8: Установка в отверстие асбестового кожуха

По завершению подготовительного процесса приступаем непосредственно к сборке системы и к фиксации высокой трубы растяжками:

Галерея изображений

Фото из

Шаг 9: Подготовка анкеров к предстоящей установке

Шаг 10: Установка анкеров для крепления растяжек

Шаг 11: Крепление к анкеру металлического троса

Шаг 12: Крепление троса через талрепы

Шаг 13: Запенивание места состыковки трубы и крыши

Шаг 14: Выравнивание вентиляционной трубы

Шаг 15: Обрезка излишков пены вокруг вытяжной трубы

Шаг 16: Обработка сопряжения трубы с крышей мастикой

Как все правильно рассчитать?

Вентиляционные расчеты во многих случаях требуют специальных знаний и применения сложных методик. Если есть желание и позволяет кошелек, создание проекта можно заказать у специалистов. К счастью, гараж – это небольшое помещение с простой конфигурацией.

Размеры вентиляционных отверстий рассчитывают по формуле:

Псечгар×15

В которой:

  • Псеч – площадь сечения вентиляционного отверстия;
  • Пгар – площадь гаража;
  • 15 – коэффициент, отражающий размеры вентиляционного отверстия на единицу площади помещения.

Т.е. нужно площадь гаража умножить на 15 мм. Согласно этой упрощенной методике для гаража площадью 24 кв. м. (6*4) понадобится приточное отверстие диаметром 360 мм. Эти выкладки очень условны, поскольку методика не учитывает высоту помещения и другие его особенности.

На практике эти показатели можно варьировать. Для рассмотренного выше гаража площадью 24 кв. м. в одном конкретном случае были с успехом использованы две трубы по 150 мм на притоке и одна такая труба – на вытяжке.

Для повышения эффективности естественного вентилирования можно использовать дополнительные средства:

  • – специальный колпак, который устанавливают на край вертикального отрезка вытяжной трубы, чтобы создать внутри конструкции разреженную атмосферу и ускорить движение воздушных масс.
  • Диффузор – это флюгер для наружной части приточной трубы, для его работы используется напор ветра.
  • Обычная лампа накаливания – она устанавливается внутри вытяжной трубы и нагревает поток воздуха, ускоряя его движение.

Эти простые устройства могут существенно улучшить качество вентилирования в гараже.

С общими принципами ознакомит следующая статья, с которой мы рекомендуем ознакомиться.

Как грамотно выполнить монтаж?

Для организации правильного вентилирования гаража понадобится сделать как минимум два отверстия: для притока свежего воздуха, а также для вывода потоков, насыщенных вредными испарениями и избыточной влагой. Приточное отверстие делают в нижней части наружной стены, примерно в 10-15 см от пола.

Для обустройства вентиляции в гараже нужно проделать стеновые отверстия, которые по размерам и конфигурации соответствуют характеристикам трубы

Толстые стены жилых помещений сверлят с помощью специального оборудования, но для гаражей такие сложности не нужны. Чаще всего сверление отверстия подходящего диаметра выполняют с помощью перфоратора.

После этого в отверстие вставляют трубу или трубы для притока и фиксируют их положение. Для герметизации щелей между трубой и материалом стены используют монтажную пену. Наружную сторону отверстия следует защитить с помощью специальной решетки или диффузора.

Снаружи место ввода приточных труб, проведенных через стену гаража, следует закрыть декоративными решетками, чтобы защитить помещение от проникновения мелких грызунов, насекомых и т.п.

Сечение вентиляционного канала можно сделать не только круглым, но и квадратным или прямоугольным. Для монтажа понадобятся трубы соответствующей конфигурации. Обычно для гаражной вентиляции используют с круглым сечением.

Это самый дешевый и удобный вариант, кроме того, они создают минимальное сопротивление потокам воздуха. Для вентиляции подходят и металлические трубы, и конструкции из пластика.

Трубу вытяжного канала вентиляции гаража нужно вывести вверх, примерно на 50 см выше уровня крыши, чтобы обеспечить хорошую тягу

Отверстие для вытяжки делают под самым потолком. Трубу выводят через стену горизонтально и затем монтируют вертикальный отрезок. Он должен быть достаточно длинным.

Оптимальной считается вытяжка, которая возвышается над уровнем крыши не менее чем на 50 см. Сверху нередко устанавливают колпак-дефлектор. Внутреннюю сторону и приточного, и вытяжного отверстия следует закрыть декоративной решеткой.

Комбинированное и принудительное вентилирование

Как уже отмечалось выше, естественное вентилирование гаража эффективно лишь при определенных внешних условиях, т.е. при достаточной разнице температур воздуха внутри и снаружи. Использование средств принудительной вентиляции позволяет устранить проблему этого типа.

Схема комбинированного вентилирования гаража с использованием вытяжного вентилятора. Такая система не слишком требовательна к месту расположения вытяжки

Эффективное удаление воздуха в гараже более чем актуально, поскольку уровень загрязнения здесь значительно выше, чем в жилых помещениях. Поэтому владельцы гаражей отдают предпочтение вытяжному варианту комбинированной вентиляции. Реализовать проект такого типа не так уж сложно.

Для этого нужно приобрести вытяжной вентилятор и установить его на входе в трубу. Если такая труба отсутствует, ее нужно установить. Это делается примерно так же, как и при монтаже естественной вентиляции. Расчеты, материалы и инструменты понадобятся такие же, расчеты проводят аналогичным образом, но есть и несколько отличий.

Вытяжной вентилятор – простое в установке и эксплуатации устройство, к которому следует подвести электропитание. С помощью автоматического таймера можно повысить качество вентилирования

При комбинированной вентиляции не обязательно устанавливать вытяжку строго по диагонали от приточного отверстия, хотя такое положение и желательно. Можно выбрать и другое место, как для приточного, так и для вытяжного отверстия. Но первое нужно все же разместить внизу, а второе – вверху.

Еще один важный момент – наличие мебели и других предметов на пути воздушных потоков. Это распространенная ошибка при проектировании вентиляции. Чем меньше таких препятствий, тем лучше будет осуществляться воздухообмен. В верхней трубе следует установить вытяжной вентилятор.

Это может быть канальная модель, которую устанавливают внутри трубы, или же накладной вариант, такие устройства монтируют прямо на стену. После этого вентилятор следует подключить к электропитанию.

Чтобы улучшить функционирование такой вытяжки, можно снабдить вентилятор дополнительными модулями автоматического управления. Например, таймером, который будет включать и отключать устройство в определенное время.

Это позволит немного сократить расходы электроэнергии, а также обеспечить вентилирование гаража даже в отсутствие его владельца. Если в гараже уже имеется естественная вентиляция, но она работает недостаточно эффективно, оптимальным решением станет установка вытяжного вентилятора в уже готовый канал.

Если в зимний период естественное вентилирование осуществляется достаточно хорошо, то вентилятор можно использовать только летом.

Принудительное вентилирование предполагает установку и приточного, и вытяжного вентилятора в соответствующие отверстия. В обычных гаражах такие системы обычно не применяются, поскольку задача решается с помощью более простых вариантов: естественной или комбинированной системы.

Делать принудительную вентиляцию в гараже имеет смысл только в тех случаях, когда без нее просто не обойтись. Например, для гаража, расположенного под землей, принудительное вентилирование – единственный возможный вариант. Бывает, что в гараже планируется проводить лакокрасочные или другие работы, при которых хороший воздухообмен приобретает особое значение. Здесь принудительное вентилирование придется очень кстати.

Желающим обустроить гараж эффективной вытяжной системой, требующейся для отвода токсичных веществ, образующихся в ходе сварочных и покрасочных работ, полезно будет ознакомиться со следующей фото-подборкой. Она представляет процесс сооружения вытяжки с :

Галерея изображений

Фото из

Пару вентиляционных отверстий, которых изначально было по два с каждой стороны от ворот, оснащаем пластиковыми угловыми отводами. К ним будет крепиться гофрированная труба

Механическая вентиляционная система нуждается в электропитании. Для этого проводим силовую линию и ставим розетку специально для вентилятора

На уровне расположения вытяжных вентиляционных отверстий устанавливаем канальный вентилятор, который предварительно крепим к обрезку доски

Гофрированную трубу разрезаем на два рукава. Первый отрезок будет проложен от вытяжного отверстия до вентилятора, второй — от вентилятора до самого дальнего предположительного места работ, например, до половины высоты смотровой ямы

Подсоединяем гофрированный воздуховод к вытяжному отверстию и ведем его до вентилятора. Фиксируем трубу на стене хомутами

Устанавливаем на потолке кронштейн с металлическим стержнем и ведем до него воздуховод

Для того чтобы обеспечить возможность убирать воздуховод, закрепляя его на потолке, чтобы он не мешал передвижению по гаражу, ставим деталь фиксации кронштейна

Для того чтобы увеличить эффективность сбора токсинов вытяжной трубой, оборудуем рукав воронкой. Из проволоки делаем каркас, который оборачиваем фольгой. Воронку фиксируем скотчем на металлическом кольце, благодаря чему ее можно будет снимать с трубы и устанавливать снова

Этап 1: Оснащение вытяжных отверстий угловыми отводами

Этап 2: Устройство проводки для вентилятора

Этап 3: Крепление канального вентилятора

Этап 4: Подготовка гофры к установке

Этап 5: Прокладка воздуховода до вентилятора

Этап 6: Установка кронштейна на потолок

Этап 7: Крепление встречной детали кронштейна

Этап 8: Устройство вытяжной воронки для воздуховода

Погреб и смотровая яма

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.

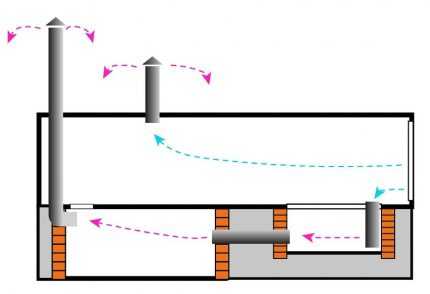

Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков – с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.

Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.

Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.

Схема естественного вентилирования гаража со смотровой ямой: стрелками “а” обозначено движение потоков воздуха, “б” – расположение вентиляционных щелей для смотровой ямы

Смотровая яма – небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены .

Выводы и полезное видео по теме

Видео #1. Интересная и подробная информация по вентилированию помещения гаража изложена в этом ролике:

Видео #2. На этом видео продемонстрирована работа вытяжного канального вентилятора:

Видео #3. Здесь можно посмотреть опыт создания самодельной вытяжки для гаража, сделанной из подручных средств:

Организовать качественную вытяжку в гараже не так уж сложно. Нужно правильно выбрать систему и установить ее или же улучшить уже существующий вариант вентиляции. Это положительно скажется и на состоянии автомобиля, и на здоровье владельцев гаража.

Хотите рассказать о том, как сделали или модернизировали вентиляцию в собственном гараже? Есть полезная информация или возникли вопросы в ходе ознакомления со статьей? Пишите, пожалуйста, комментарии и оставляйте фото по теме в расположенном ниже блоке.

sovet-ingenera.com

Принудительная вентиляция в гараже: как сделать своими руками

Принудительная вытяжка в гараже

Правильная циркуляция воздуха в гараже – залог хорошего сохранения машины, запасных частей к ней, инструментов, резины на колеса, продуктов и заготовок в подвале. К тому же свежий воздух необходим и владельцу гаража.

Система вентиляции устраняет летучие токсичные компоненты и излишки влаги. Как устроить принудительную вентиляцию в гараже своими руками расскажет предлагаемая статья.

Нужна ли в гараже вентиляция

Отсутствие вентиляции в гараже может привести к неприятным последствиям.

Это могут быть:

  • Появление конденсата в гараже, которая оказывает разрушающее действие на элементы кузова, изготовленные из металла, на электронные устройства и электропроводку автомобиля. Помимо вреда машине избыток влаги ускоряет порчу и гниение запасов, становится причиной появления грибка на стенах, опорах и других элементов конструкций гаража, которые изготовлены из древесины или из металла.
  • Негативно действует на здоровье хозяина токсичная среда. При отсутствии вентиляции в гараже формируется атмосфера, которая вызывает головные боли, отравление, болезненное состояние. Несмотря на то, что концентрация испарений, из-за неполного сгорания газа, дизеля или бензина вначале ощущаться владельцем гаража не будет, впоследствии токсины, которые накопятся в помещении, обязательно дадут знать о себе.

Совет: Вентиляционную систему необходимо устраивать в отапливаемом помещении, и там, где ее нет В противном случае автомобиль все равно испортится, хотя и немного позже.

Элементы кузова, страдающие больше всего от отсутствия вентиляции

Совет: Простая или сложная система вентиляции позволит избавить гараж от негативных последствий. Согласно СНиПа 21-02-99 гараж должен иметь систему вентиляции независимо от его размеров, количества хранящихся там машин и оборудования.

Какие существуют системы вентиляции

Гараж можно обустроить такими видами вентиляции:

Естественной Большинство автовладельцев чаще всего выбирает именно ее. При самостоятельном устройстве за основу следует брать природную циркуляцию воздуха. Ее катализатором становится разница между температурой холодного уличного воздуха и теплого в гараже
Комбинированной В этом случае в гараж воздух поступает по естественному вентиляционному каналу или продухам, а для его удаления используется вентилятор, создающий нужное движение воздушным массам
Принудительной Принудительная вентиляция в гараже осуществляется благодаря специальным установкам, которые используются для подачи и вытяжки воздуха. Для этого применяются одно- или двухканальная система

Совет: В любой из этих систем можно использовать один или два канала. При использовании принудительной вентиляции достаточно одного отверстия.

Как спроектировать принудительную схему вентиляции

Преимуществами принудительной, по сравнению с естественной вентиляцией, являются:

  • Возможность значительного увеличения коэффициента полезного действия системы. В этом случае резко увеличивается масса наружного приточного воздуха, что позволяет быстрее менять застоявшийся воздух и удалять вредные вещества, выделяющиеся в помещении.
  • Наличие в системе вентиляторов, которые обеспечивают подачу воздуха, что не зависит от внешних природных факторов, с заданной скоростью движения воздуха, в нужном количестве и в определенную зону помещения.
  • Независимо от погоды внутри помещения всегда будет нужный температурный режим для хранения автомобиля.

Вентиляционная система разрабатывается при проектировании гаража. Это связано с тем, что при возведении несущих конструкций в стенах и цоколе необходимо выполнять функциональные отверстия. Владелец должен выбрать наиболее выгодный и рациональный способ обустройства, определить тип системы вентиляции, которая справится со всеми возложенными на нее функциями.

Тому, кто решил установить принудительную систему вентиляции, не стоит бояться больших расходов. Цена вентилятора небольшая, энергии потребляет не так много, а функционировать он будет, даже если выключится.

Инструкция для разработки системы вентиляции в гараже состоит в следующем:

  • Разрабатывается принципиальная схема вентиляции, на этапе проектирования гаража.
  • Предусматриваются в помещении отверстия в цоколе и стене.

Совет: Отверстия для вентиляции необходимы в смотровой яме и погребе, как показано на фото.

Вентиляция для смотровой ямы и гаража

  • При расчете вентиляционной системы за основу берется высота, площадь сооружения и количество машин в нем.
  • Делается план размещения трубопроводов над землей и под ней.
  • Рассматривается эффективность движения воздушных масс.
  • Производится расчет диаметра вентиляционного канала.

При формировании отверстий для вентиляции диаметр металлических или асбестовых труб, рассчитывается с учетом объема воздушного потока, который требуется заменить. Согласно нормативам на один метр квадратный площади необходимо брать 15 миллиметров диаметра трубы. Например, для обустройства гаража 10 квадратных метров понадобится две трубы с поперечным сечением 150 миллиметров.

Размер вентиляционных отверстий можно рассчитать по другой формуле: здесь треть площади гаража равняется сумме величин всех отверстий для вентиляции. Такая формула больше подойдет для расчета параметров отверстий, которые требуются для установки системы принудительного одноканального воздухообмена.

В работе принудительной системы вентиляции принимают участие два модуля:

  • Приточная установка, с фильтром, электрическим калорифером и вентилятором.

Установка вентилятора в принудительной вентиляции

  • Вытяжное оборудование, состоящее из двух вентиляторов или одного канального вентиляционного устройства. Воздушный поток, который поступает в приточное устройство:
  1. очищается и подогревается;
  2. перемещается по каналу к приборам, распределяющим обработанный воздух. Отработанная загрязненная воздушная масса выводится осевым вентилятором или канальным оборудованием с воздуховодом.

Совет: Последний вариант при установке займет места больше под потолком и для его монтажа потребуются значительные усилия, но равномерность распределения уже обработанной воздушной массы по помещению гарантирована.

Для принудительной вентиляции в гараже можно использовать установку моноблочной системы. В этом случае два блока объединяются в одну конструкцию и выполняют вытяжку воздуха, обработку и поставку нового.

Более экономичными являются моноблоки, которые оснащены пластинчатым рекуператором тепла. Они расходуют минимум энергии, образованное при их работе тепло идет на обогрев поступающего воздуха.

Как устроить принудительную вентиляцию можно увидеть на видео. На какой системе вентиляции остановится, зависит только от владельца гаража, от его финансовых возможностей и желаний.

1pogarazham.ru

Вентиляция в гараже принудительная и механическая

Уход за автомобилем подразумевает кроме внешней очистки от загрязнений также создание оптимальных условий, когда он хранится. Непосредственно это касается машин, остающихся внутри гаражного помещения. Здесь необходимо создать приемлемые температурно-влажностные параметры хранения, благодаря чему автомобилю невозможно нанести какой-либо ущерб. Немаловажную роль здесь играет грамотно организованная вентиляция в гараже.



Нужна ли вентиляция в гараже

Гаражное строение, независимо от того, из чего оно возведено, обязательно необходимо проветривать естественным воздухообменом или механическим способом. Факторы, определяющие обязательность установки вентсистемы внутри гаражной постройки:

  • Избыточная влажность воздуха несомненно меняет условия содержания автомобиля. Металлический кузов взаимодействуя с влагой, конденсатом рано или поздно начинает корродировать. Лишняя вода попадает сюда вместе с машиной – это талый, грязный снег, наледь, остатки дождя.
  • Плесень может появиться даже внутри гаражной постройки. Избыточная сырость, отсутствие достаточного солнечного света являются средой возникновения плесени, грибка, хорошо уживающихся внутри бетонных, металлических поверхностей.
  • Коррозия металлических поверхностей гаражной постройки, инструментов, автомобильного кузова легко провоцируется отсутствием воздухообмена, просушивания внутреннего пространства, избытком влаги.
  • Дополнительное выделение влаги грунтом (если внутри земляной пол незабетонированный) способствует скапливанию конденсата по стенам, крыше гаражной постройки. Особенно это испортит металлическую конструкцию.
  • Наличие подвала или погреба для хранения сезонного урожая дополнительно повышает влажность гаражного воздушного пространства, так как глубокое расположение земли содержит большее количество воды.
  • Токсичность жидкостей по уходу за автомобилем, средств для покраски в гараже является бесспорным. Ядовитые пары остаются внутри постройки, если отсутствует движение воздухопотока, это несомненно ухудшают здоровье автовладельца. К тому же определенная концентрация этих веществ взрывоопасна.
  • Выхлопные газы от работающего двигателя также отрицательно изменяют состояние воздушной среды.



Естественная вентиляция в гараже

Наиболее простым способом вентиляции гаража является естественная циркуляция воздушных потоков. Она основывается на аэродинамических законах природы, покоторым холодный воздух более тяжелый. Попадая внутрь помещения, он вытесняет собой более теплый, отработанный поток через вытяжные отверстия. Таким образом происходит воздухообмен. Специально оборудованная система естественного вентилирования называется аэрация.



Для чего нужна вентиляция в предбаннике >>>>>

Как правило, естественная вентиляция в гараже организовывается системой каналов. Вытяжная труба вентиляции располагается значительно выше притока, крыши гаража. Приточное отверстие часто монтируется внизу.

Работающая из-за разницы давления холодного, теплого потоков, естественная вентиляция в гараже практически неэффективна теплым временем года. Разница температуры внешнего, внутреннего воздушных потоков уравнивается, тяга ослабевает настолько, что движение масс прекращается.

Летом опасность представляет нестолько избыточная влажность (воздух более сухой), сколько скопление токсичных испарений от растворителей, краски, других технических жидкостей, которые с большой долей вероятности могут воспламениться.

Находящийся под строением подвал, погреб также перестает естественно вентилироваться летом.  Внутрь могут попасть влага, вредные пары жидкостей, выхлопные газы автомобиля, что негативно скажется на качестве хранящихся продуктов. К тому же собирающийся конденсат станет повышать влажность гаражного воздуха.



Механическое вентилирование

По необходимости устанавливается механическая вентиляционная система. Погодные условия, сезонность перестают определять качество организованного воздухообмена, потому что циркуляция обеспечивается механическим способом. Побуждающими механизмами служат вентиляторы, которые устанавливаются внутри вентиляционных труб, проемов.

Принудительное вентилирование гораздо эффективнее естественного, монтируется, когда существует необходимость постоянного отведения отработанного воздушного потока, например, частые ремонтные, покрасочные работы.

Для монтажа вентиляторов должно подводиться электричество. Возможно установить таймер, автоматически запускающий, выключащий вентиляторный механизм. Также по необходимости, желании устанавливается датчик влажности, который улавливает превышение нормы содержания влаги воздуха, а затем запускает вентиляционную систему автоматически.

Чаще всего ограничиваются установкой обычного вентилятора, таймера. Механической может быть вытяжная система (чаще всего), приточно-вытяжная.

Как сделать вентиляцию погреба в гараже своими руками



Вытяжная вентиляция

Может быть естественной, механической. Но в обоих случаях есть общие принципы ее организации внутри гаражного пространства:

  • вытяжка монтируется вверху, под потолком, чтобы удалять теплый отработанный воздухопоток. Даже наличие вентилятора это определяет эффективность способа размещения вытягивающего вентканала;
  • выход вытяжки выводится на 50 см и более над уровнем крыши гаража.
  • вентилятор для удаления отработанного потока монтируется у входа вытяжки;
  • расстояние от приточного входа до вытяжки – не менее 3 м для обеспечения сильной тяги;
  • также для увеличения тяги вытягивающее отверстие можно сделать меньше приточного.

Если предусмотрено размещение подвала, его проветривание организуется отдельно. Тогда вытяжная вентиляция гаражной постройки монтируется автономно от системы проветривания погреба.

Чтобы предотвратить замерзание, образование наледи, трубу можно утеплить. Зимой необходимо следить, чтобы воздухопоток проходил беспрепятственно.

Чтобы улучшить тягу оголовок вытяжки можно завершить диффузором.

Если механическое побуждение воздухообмена, достаточно будет вверху гаражной стены (противоположной воротам) сделать одно-два отводящих отверстия, установить вентиляторы без монтирования вентиляционного канала.



Приточная вентиляция

Организация приточной вентиляции гаража также делается по определенным принципам, критериям. Приточный канал монтируется внизу стены, как правило той, где размещены ворота. Необходимый диаметр труб рассчитывается исходя из объема помещения, работ, которые там планируется производить.

Выход вентканала размещается снаружи по уровню 30-50 см над грунтом. Вход внутри помещения расположен на 10-15 см над уровнем напольного покрытия. Снаружи выход обязательно закрывается мелкоячеистой решеткой, предотвращающей попадание внутрь мусора, мелких грызунов (актуально при наличии погреба), закрывается зонтом.

Также приточные отверстия можно вмонтировать внутри стены или ворот. Снаружи также закрываются решетками. Если размещение внутри ворот, необходимо проследить, чтобы предотвратить доступа к запирающему механизму через эти отверстия.

Что такое производственная вентиляция?



Вентиляция в гараже без подвала

Если не предусматривается обустройство подвала, погреба, делаем вентиляцию в гараже простым способом, используя естественное побуждение воздухообмена. Внутри одной стены устанавливается приточный канал, подсоединяется к заранее проделанному отверстию. Выход закрывается решеткой, зонтом.

По противоположной стороне внутри потолка также просверливается отверстие для вытяжки, присоединяется вентиляционный канал, выводится выше крыши. Оголовок оформляется зонтом, диффузором.

Для небольшого по площади строения такой вентиляции гаража вполне достаточно. Для большего помещения целесообразно использовать механическую вытяжку, установленную перед верхним вентиляционным каналом. Также можно сделать вентиляционные проемы внутри стены.



Вентиляция в гараже с подвалом

Для вентиляции гаража, оборудованного погребом под ним, схема размещения вентиляционных сегментов несколько иная.

Вентиляция в гараже с подвалом оснащена как минимум двумя отводящими каналами, двумя притоками. Система проветривания погреба, самого строения чаще всего не пересекаются. Могут быть организованы несколькими способами:

  1. Формируются отдельные приточные каналы гаражного помещения, погребного. Вытяжки также монтируются отдельно. Причем вытягивающая труба от погреба может проходить внутри помещения через крушу, снаружи.
  2. Вытяжка делается по описанному варианту. Приток гаражного строения, погребного помещения общий. Проемы подачи воздуха внутрь постройки делаются внизу стены. Здесь же располагается приточный канал погреба. Входящий свежий воздух проникает внутрь помещения, частично захватывается приточным каналом подвального пространства.
  3. Вытягивающая труба устанавливается под потолком погреба, затем выходит наружу. Приток свежего воздуха осуществляется через смотровую яму (одновременное наличие погреба, смотрового отсека). Сначала воздухопоток попадает внутрь ямы по приточному каналу, затем переходит по второй трубе, соединяющей яму, погреб. Таким образом, вентилируется сразу смотровая яма, подвал.



Вентиляция в железном гараже

Вентиляция гаража из металла довольно проста, для нее, как правило, используется естественное вентилирование. Ограничиваются естественным способом, установив вверху стены у гаражных ворот приточные проемы. Они размещаются по обе стороны от ворот, необходимо проследить, чтобы нельзя было достать запирающий механизм. Проемы закрываются решетками.

На противоположной стороне прорезается отверстие вытяжки или устанавливается вентиляционная труба. Как правило, этого достаточно небольшому гаражному помещению из металла.

Не смотря на малые габариты, устройство вентиляции в гараже обязательно, так как собирающийся конденсат быстро приведет к негодности металлические поверхности, которые быстро покроются ржавчиной.



Правильная вентиляция смотровой ямы

Для вентиляции смотровой ямы предусмотрен несложный механизм, использующий естественное побуждение воздушных масс к движению. Смотровой отсек закрывается часто досками, расположенными поперек ямы. Для вентиляции достаточно убрать пару дощечек у того края, который расположен у приточного проема.

С противоположной стороны необходимо убрать одну доску, чтобы воздухопоток мог направиться к вытягивающему проему. Причем отводящий проем ямы будет меньшим, чем приточный, что усилит тягу, будет организована хорошая циркуляция воздушных масс, которая просушит смотровой отсек.

При наличии подвала, возможно совместить проветривание ямы, погребного пространства при помощи общей переходной трубы, которая подаст воздухопоток внутрь. Удаление отработанного воздуха производится вытягивающим каналом подвала.

Важно, чтобы автомобиль при проветривании ямы не находился над отводящим проемом. Вытягиваемая потоком влага навредит кузову автомобиля, он может покрыться ржавчиной.



Таким образом, оснастить гаражное строение вентиляционной системой необходимо. Наиболее бюджетным вариантом станет организация естественной циркуляции воздушных масс, ведь ее сооружение потребует минимальных вложений. Крупногабаритную гаражную постройку скорее всего придется оборудовать принудительным (механическим) вентилированием, так как большие площади потребуют более качественного проветривания. Его способны обеспечить вентиляторы высокой производительной мощности.

Металлические гаражные конструкции, строения малой площади вполне достаточно оснастить естественным проветриванием, механической вытяжкой. Автоматическое включение обеспечивается установкой таймера, датчика уровня влажности гаражного воздушного пространства.

foundmaster.ru

КАК СДЕЛАТЬ ПРАВИЛЬНО ВЫТЯЖКУ В ГАРАЖЕ ИЛИ ПОДВАЛЕ

Наличие правильно организованной вентиляции в ванной комнате позволяет обеспечить в помещении гаража нормальный микроклимат для хранения в нем автомобиля и всех принадлежностей. Неправильно обустроенная вентиляция способствует повышению или снижению влажности в помещении, вследствие чего возникает коррозия или появляется неприятный запах. О том, как сделать правильно вытяжку в гараже или подвале своими руками рассмотрим далее.

 Оглавление:
  1. Самодельная вытяжка для гаража или подвала: рекомендации по обустройству вентиляции
  2. Как сделать правильно вытяжку в гараже или подвале: особенности обустройства естественной вентиляции
  3. Комбинированная вентиляция: установка вытяжки в гараже
  4. Особенности и принцип работы принудительной системы вентиляции
  5. Как сделать вытяжку для гаража или подвала своими руками: технология обустройства вентиляции
  6. Вытяжка в гараже, схема обустройства комбинированной вентиляции
  7. Вытяжка для гаража для покраски и сушки автомобилей
Самодельная вытяжка для гаража или подвала: рекомендации по обустройству вентиляции

Перед началом работы над вытяжкой в гараже, следует изучить требования, которые представлены в определенных нормах по обустройству гаражных помещений.

На протяжении одного часа в помещение должно поступать около сто восемьдесят литров воздуха.

Различают три основных вида вентиляционных систем в гаражном помещении:

  • вентиляция естественного типа — принцип ее работы состоит в наличии разницы между температурой в помещении и на улице, таким образом, под воздействием давления, теплый воздух выходит наружу, а холодный прибывает в гараж;
  • механический или принудительный тип вентиляции устанавливается в том случае, если для воздухообмена гаража недостаточно естественной вентиляции, принцип его работы состоит в установке специальных вытяжных или вентиляционных приборов, которые способствуют воздухообмену;
  • комбинированный тип вентиляции предполагает объединение двух предыдущих вариантов и использование как естественной, так и принудительной вентиляции.

Естественная и принудительная вентиляция подразумевает использование одного или двух каналов, которые Для того, чтобы сформировать отверстие, требуется наличие трубы, чаще всего, выполненной из цемента или асбеста. Ее диаметр зависит от общей площади помещения и расхода воздуха в нем.

Необходимость обустройства вентиляционной системы в гаражном помещении объясняется также тем, что в нем находится большое количество легко возгораемых веществ, поэтому скопление воздуха может привести к их воспламенению.

Каждый гараж должен иметь вентиляцию, которая соответствует данным требованиям:

1. Предотвращение скопления разного рода газов, выхлопного назначения, бензина или автомобильной химии. Таким образом, удастся обезопасить как помещение, так и людей, которые в нем находятся.
2. Кроме того, вентиляция в гараже, должна обеспечивать здоровый микроклимат и регулировать показатели влажности. Наличие излишней влаги провоцирует развитие коррозии и дальнейшей порчи автомобиля.
3. Наличие нормальной вентиляционной системы избавляет помещение от возникновения на его стенах конденсатных масс, провоцирующих коррозию инструмента.

Кроме того, вентиляция в гараже избавляет его стены от плесени и грибка, которые провоцируют их порчу, а также являются опасными для здоровья человека.

Как сделать правильно вытяжку в гараже или подвале: особенности обустройства естественной вентиляции

Естественная циркуляция воздуха основывается на транспортировке воздушных потоков из помещения, на улицу за счет того, что между теплым и холодным воздухом присутствует разное давление. Чтобы обеспечить самопроизвольную циркуляцию воздуха, необходимо установить не один, а два вентиляционных канала.

Обустройство естественной вентиляции производится, чаще всего в процессе сооружения самого здания, хотя возможен вариант его изготовления и в уже эксплуатируемом гараже. Чтобы воздухообмен производился правильно, выполните ряд действий:

  • отверстие, через которое свежий воздух попадает в помещение, должно располагаться на 100 мм от нижней части пола, а сам воздуховод поднимается над полом на 300 мм, чтобы с системе не находились насекомые, насекомые, грызуны, рекомендуется устанавливать специальные сетки на отверстия;
  • на расстоянии в 100 мм от потолка находится второе отверстие, через которое производится отвод воздуха.


Возможен вариант замены приточных воздуховодов специальными отверстиями, которые располагаются непосредственно на гаражных воротах. Учтите, что в таком случае, следует увеличить площадь воздуховода в два раза.

Для того, чтобы загрязненный воздух удалялся с мгновенной скорость, рекомендуется произвести монтаж дефлектора. Он монтируется непосредственно на поверхность воздуховода и выполняет функцию понижения давления. Таким образом, не покупая дорогостоящее оборудование, удается оборудовать естественную вентиляцию. Чтобы на дефлекторе не скапливались конденсатные массы, рекомендуется его теплоизолировать.

Принцип работы данной системы и воздухообмен основывается на данных утверждениях:

  • воздух поступает в помещение благодаря тому, что существует разница между плотностью воздуха, находящегося снаружи и внутри;
  • интенсивность работы системы зависит от силы ветра, который способствует замене воздуха в гараже.

Данный метод обустройства вентиляции в гараже отличается прежде всего дешевизной, поэтому достаточно часто используется среди владельцев данных помещений, однако, у него имеется ряд недостатков, среди которых следует отметить:

  • в летние жаркие дни вентиляционная система такого типа практически не функционирует, так как воздух в гараже холоднее, нежели на улице;
  • если в гараже постоянно присутствуют люди, то им будет не комфортно, из-за сквозняка, образующегося между двумя отверстиями, кроме того, существует риск заболеть;
  • данная система требует постоянного ухода и чистки от пыли, паутины и мусора.



Комбинированная вентиляция: установка вытяжки в гараже

Монтаж комбинированной вентиляционной системы сразу же сглаживает все недостатки естественной вентиляции. Обустройство вентиляции практически не отличается от предыдущего варианта, однако, на вытяжную шахту монтируется специальное устройство — вытяжной электровентилятор. Существует несколько их вариантов:

  • осевые — устанавливаемые на стенах;
  • кровельные — монтируемые на крыше.


Данный вариант содержит в себе как экономию денежных средств так и получение оптимального результата за небольшие деньги. Вентилятор такого типа отличается низким потреблением электроэнергии, да и его стоимость невысокая. Кроме того, возможен вариант изготовления вентилятора для вытяжки в гараже и подвале своими руками.

Установленный на конструкции небольшой ветряк, поможет снизить расходы на энергопотребление вентилятора. Таким образом, вентилятор, при наличии ветра, будет работать без электричества.

Среди недостатков данного типа вентиляции следует отметить необходимость в периодическом контроле системы, а, именно в выключении и включении вентилятора. Поэтому, специалисты рекомендуют приобрести также таймер, который будет автоматически регулировать работоспособность системы. Кроме того, в зимнее время, воздух, который попадает в гараж, не очищается от грязи, поэтому система нуждается в постоянном контроле.

Особенности и принцип работы принудительной системы вентиляции

Механическая или принудительная система вентиляции, практически не имеет недостатков, кроме высокой стоимости ее обустройства. В любое время года, при любой температуре воздуха в помещении с такой вентиляцией будет комфортная атмосфера.

Особенно, если гараж находится в подвальном помещении, то для его вентилирования подойдет только данный тип вентиляции.

Вытяжка в гараже фото:


Для обеспечения работоспособности данной системы требуется наличие двух модулей:

  • приточного механизма, в его составе есть наличие фильтра, калорифера и вентилятора;
  • оборудования вытяжного назначения — отличается оборудованием в виде одного канального механизма или двух вентиляционных.

Воздух, находящийся в приточном механизме, нагревается, а затем производится его очистка системой фильтрации. Далее он попадает на механизм распределения воздуха по системе. Осевой вентилятор выводит грязный воздух на улицу, а очищенный — попадает в помещение. Возможен вариант монтажа канальных воздуховодов, которые способствуют равномерному распределению воздуха в гараже.

Кроме того, принудительная вентиляция в гараже или подвале своими руками обеспечивается монтажом системы моноблочного типа, которая состоит из двух блоков, функционирующих в роли вытяжки, которая обрабатывает и поставляет воздух в помещение. При наличии на моноблоке рекуператора в форме пластин, он работает более экономично.

Как сделать правильно вытяжку для гаража или подвала своими руками: технология обустройства вентиляции

Для выполнения работ потребуется наличие:

  • перфоратора;
  • болгарки;
  • герметика;
  • стальных или пластиковых труб;
  • стальных решеток;
  • вентилятора.

Если в гараже имеется погреб, то более дешевым и простым вариантом обустройстве вентиляции является оборудование вентиляционной системы естественного типа. Для этого, следует выполнить ряд действий:

  1. Определите площадь помещения, в котором будут проводиться работы. Это нужно для того, чтобы определить диаметр вытяжных отверстий. На двадцать квадратных метров, необходимо установить воздуховод диаметром 30 см. В таком случае, рекомендуется монтировать две трубы, диаметр каждой из которых составляет 15 см.
  2. Трубы следует установить в ранее проделанные в стенах отверстия, расстояние между полом и трубой 100-120 мм. При проведении работ в кирпичном или бетонном гараже, потребуется применение перфоратора.
  3. После изготовления приточных отверстий следует черед установки вытяжки в гараже. Место ее расположения чаще всего находится в стене в подпотолочном пространстве на расстоянии от потолка в 100-120 мм. Для проделывания отверстия следует использовать тот же перфоратор. Труба, устанавливаемая в отверстие должна выходить за пределы крыши минимум на пол метра, таким образом, улучшается воздухообмен в гараже.
  4. На следующем этапе работы следует заполнить все пустоты, образовавшиеся после установки труб, с помощью герметика. Учтите, что герметик должен быть высокого качества, так как с его помощью нужно соединить материалы разного состава.
  5. Кроме того, на воздуховоды монтируют специальные решетки, защищающие их от грязи и насекомых. Во избежание попадания атмосферных осадков в вытяжную систему, над ней сооружается конструкция в виде купола.
  6. Учтите, что эффективность работы данной вентиляции обеспечивается только в то время, когда температура воздуха извне не превышает 15 градусов. В противном случае, потребуется монтаж специальных устройств, обеспечивающих принудительную циркуляцию воздуха.



Вытяжка в гараже, схема обустройства комбинированной вентиляции

Начальный этап проведения обустройства вентиляционной системы комбинированного типа, такой же как и при обустройстве естественной вентиляции. В составе системы присутствует наличие разного рода вытяжек, приточных воздуховодов, труб и двух или более отверстий. Однако, отверстие для подачи и забора воздуха располагаются в любом, удобном для этого месте.

Учтите, что данный тип вентиляции позволяет обеспечить циркуляцию воздуха в гараже не только в летнее, но и в зимнее время года. При выборе вентилятора для системы, лучше остановить свой выбор на устройствах с низкой шумопроизводительностью, хорошей мощностью, высокими показателями энергоэффективности.

Вытяжка в гараже для покраски и сушки автомобилей своими руками

В процессе постоянной работы в гаражном помещении в воздухе присутствуют разного рода вещества, так как гараж является замкнутым пространством в нем необходимо обустроить хорошую вентиляцию.

Если гаражное помещение используется для покраски автомобилей, но требуется также система обогрева воздуха, поступающего в него из улицы зимой.

Основными вентиляторы, устанавливаемые в гараже для покраски:

1. Вентиляторы канального типа — способны создать большое давление для циркуляции воздуха в системе. При этом, при установке такого вентилятора, необязательно проделывать под него большое отверстие.

2. Осевой вентилятор — нуждается в проделывании под него большого отверстия, которое немного портит внешний вид стен. Данные типы вентиляторов отличаются хорошими качествами производительности.

3. Вентиляторы радиального типа — наименее популярный из-за высокой их стоимости. Но, в то же время, такие типы вентиляторов достаточно эффективны в гаражах, в которых производится покраска автомобилей.

Инструкцию по монтажу канального вентилятора:

  • данный тип вентилятора отличается наличием двух отверстий, каждое из которых имеет разный диаметр;
  • в процессе монтажа потребуется наличие хомутов, воздуховодов, предпочтительно гофрированных, пластиковых крепежей;
  • сначала следует проделать отверстие в стене, в него монтируется воздуховод;
  • для работы потребуется наличие перфоратора, молотка и зубила;
  • установите пластиковую насадку крепеж на отверстие воздуховода, установите вентилятор на него;
  • соедините вентилятор и гофру при помощи хомутов;
  • сделайте еще одно отверстие, для компенсации вытяжки, с противоположной стороны.

по материалам сайта:STRYPORTAL

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Мой мир

E-mail

zollotye-ruki.ru

Как сделать вытяжку в гараже своими руками

Большинство гаражей, которыми пользуются автовладельцы, являются совсем не новыми. Именно поэтому встретить хорошо проветриваемый сухой гараж является большой редкостью. Несмотря на это каждый автовладелец желает сохранить свой автомобиль в хорошем как внешнем, так и техническом состоянии. А если учесть что в погребе гаража зачастую хранится выращенный вами урожай, то потребность в хорошем микроклимате увеличивается в два раза.

Из-за неправильно установленной вентиляции или без ее отсутствия в помещении может быть сниженный или повышенный уровень влажности, в результате чего в гараже может быть неприятный запах, возникновение коррозии и другие неприятные моменты. В этой статье пойдет речь о том, как правильно сделать вытяжку в гараже. А также мы расскажем, как сделать вытяжку для подвального помещения.

Вытяжка в гараже своими руками

Перед тем как вы приступите к изготовлению собственной вытяжки хорошо ознакомьтесь с основными требованиями по ее обустройству в помещении гаража. Вы должны знать, что вовнутрь данного помещения должно поступать не меньше, чем 180 литров свежего воздуха.

В помещении гаража различают три основных вида вентиляционных систем:

  • Принудительная или механическая вентиляционная система. Такая вентиляция устанавливается в том случае, если помещению не хватает естественного воздухообмена. Принцип работы такого приспособления заключается в предварительно установленных приборах, которые способствуют хорошему воздухообмену.
  • Вентиляция естественного типа. Принцип работы данного приспособления заключается в обмене воздуха внутреннего помещения гаража с холодным воздухом с улицы. Из-за того, что в гараже намного больше теплого воздуха, чем снаружи, под давлением выполняется обмен, в результате которого в помещении гаража будет такой же свежий воздух, как и на улице.
  • Комбинированный тип вентиляции. Вентиляция такого типа подразумевает применение двух предыдущих вариантов вместе как принудительную, так и естественную вентиляцию.
  • При использовании естественной или принудительной вентиляции изготовляется один или два канала, как правило, в форме трубы, их можно сделать из асбеста или обычного цемента. Диаметр трубы зависит от площади гаража и расхода воздуха. Например, если в маленьком помещении постоянно ведутся ремонтные работы, которые выполняют несколько человек, то диаметр гофры должен быть намного больше, чем в большом гараже, который служит исключительно в целях хранения автомобиля.

    Данное помещение нуждается в качественной вентиляции, потому что в нем хранится большое количество легковозгораемых составов, таких как бензин, химические очистительные вещества для деталей машины, масла и многое другое. Из-за большого наличия таких веществ, а также при скоплении тяжелого теплого воздуха может возникнуть возгорание. Независимо от возраста вашего гаража он должен соответствовать таким требованиям:

    • вентиляция внутреннего помещения гаража должна иметь свойство регулировки влажности и обеспечения нормального микроклимата. Из-за переизбытка влажности может развиваться коррозия и появление ржавчины на уязвимых местах автомобиля, таких как пороги, двери, днище и так далее;
    • в помещение не должно скапливаться много вредных газов с выхлопной трубы автомобиля, химических веществ, бензина и так далее. Благодаря этому вы позаботитесь о безопасности своего здоровья и здоровья тех, кто будет находиться в гараже.

    При использовании качественной вентиляции, вы обезопасите как свой автомобиль, а также инструменты и железные материалы от возникновения коррозии, благодаря чему вы продлите время их эксплуатации. А что еще важнее, вы защитите свои стены от возникновения на них грибка и плесени, которые являются опасными для вашего здоровья.

    Принудительная вентиляция

    Если вы хорошо обдумали какой вариант вентиляции вам подойдет больше всего и остановились на выборе механической вентиляции, то вы никогда не пожалеете о том что приняли это решение. Такое приспособление практически не имеет недостатков, при любой погоде, температуре воздуха, в любое время года, внутри помещения с такой вентиляцией вы будете комфортно себя чувствовать. Конечно же, при условии, что стены, потолок и пол хорошо теплоизолированы. Единственным недостатком является высокая цена на закупку всех необходимых материалов. Однако стоит учесть, что такая вентиляция может служить не только для самого гаража, но и в качестве вытяжки в подвале гаража.

    Для работоспособности данного механизма требуется два незаменимых компонента:

  • Оборудование вытяжного механизма. Сюда входит одноканальный механизм или механизм с двумя вентиляторами.
  • Приточный механизм. Он имеет целый ряд приспособлений, таких как вентилятор, калорифер и специальные фильтры.
  • Как выполняется фильтрация данного механизма? Механизм принудительной вентиляции является довольно сложным, вся работа выполняется достаточно четко и последовательно. Фильтрация происходит в следующем порядке:

    • воздух, который находится в проточном механизме нагревается после чего он очищается через систему фильтрации:
    • после фильтрации чистый воздух попадает в систему распределения, благодаря чему он равномерно распределяется по всему помещению;
    • излишки грязного воздуха выбрасываются наружу, а чистый распределяется по системе, эту работу выполняет осевой вентилятор.

    Как вы заметили, этот сложный механизм способен обеспечить помещение чистым воздухом, что позволит вам сделать пребывание в гараже более комфортным. Кроме того, гараж – это место где регулярно на поверхности стен, потолка, пола и даже на инструментах постоянно оседает много пыли. Именно поэтому данное помещение нуждается в хорошей вентиляции.

    Естественная вентиляция

    Естественная вентиляция является одной из самых распространенных, как правило, многие применяют данный ее, потому что это просто и экономно. Вентиляция воздуха при установке естественным способом такова: потоки воздуха попадают и выводятся через приточные отверстия.

    Для выполнения вентиляционных работ нужно запастись следующими инструментами и материалами:

    • болгарка;
    • перфоратор;
    • защитные решетки;
    • пластиковые трубы.

    Для того чтобы сделать качественный монтаж данного приспособления, вам необходимо четко придерживаться инструкции, изложенной ниже.

    Первое что необходимо сделать – это рассчитать площадь отверстий под вентиляцию. Как делать такие расчеты? Например, если размеры гаража 6 на 3 м, то подходящим диаметром для отверстия будет 27 см, в том случае, когда нужно сделать два отверстия, то диаметр каждого из них должен составлять половину предыдущего результата.

    Далее, в стенах нужно изготовить вентиляционные отверстия, в которые будут закладываться воздуховоды. Высота отверстия от пола должна быть от 10 до 15 см. На противоположной стене на 10 см от потолка делается отверстие для выводной трубы. Минимальная высота над уровнем крыши должна быть не меньше 50 см. Выполнять данную работу удобнее всего перфоратором.

    После установки труб в изготовленные вами каналы, стыки труб нужно замазать герметиком, таким образом, вы избавитесь от возможных зазоров и сквозных дыр. Для защиты вентиляции от проникновения в нее грызунов необходимо установить специальные решетки, которые смогут обезопасить дорогостоящие материалы.

    Естественная схема вентиляции в гараже выполняется достаточно просто, однако, перед ее установкой стоит учесть, что в жаркую погоду вытяжка в гараже не сможет обеспечить помещение свежим воздухом.

    Комбинированная вентиляция

    Монтаж комбинированной системы вентиляции практически ничем не отличается от установки вентиляции естественного типа. При установке вытяжки данного типа нужно прокладывать те же трубы и в том же порядке, что при естественном типе вентиляции. Единственным отличием между ними является то, что на вытяжную шахту данного вентилятора дополнительно крепится вытяжной электровентилятор. Таких вентиляторов есть несколько:

  • Осевые. Приспособление, которое крепится к стене.
  • Кровельные. Устройства, которые устанавливаются непосредственно на крышу.
  • Данный материал является довольно качественным, несмотря на его невысокую цену, однако, небольшая цена этого приспособления является большим плюсом. Еще одним плюсом такой вытяжки является низкое потребление электроэнергии. Кроме того, для большей экономии можно изготовить ветряк, который снизит расходы на электроэнергию. Его устанавливают на выходе трубы из помещения.

    Недостатком данной системы есть то, что вам придется периодически включать и выключать вентиляторы, тем самым обезопасив его от перегрева. Для более удобного применения рекомендуется установить специальный таймер, который будет регулировать работу вытяжки. Более того, в зимний период вытяжка не очищает воздух, поэтому она нуждается в постоянном уходе.

    Заключение

    Теперь вы знаете, как сделать вытяжку в гараже. А также вы узнали, что вытяжка в подвале гаража имеет достаточно большое влияние на микроклимат в помещении. Мы уверены в том, что руководствуясь советами, прочитанными в этой статье, вы сделаете работу качественно. Не бойтесь выполнить эту на первый взгляд, сложную работу и таким образом, вы сможете сэкономить немало денег и приобрести опыт, который пригодится вам в будущем.

    • Простая вентиляция гаража

    • Принудительная вентиляция в гараже

    • Тепловые насосы

    • Как выбрать обогреватель для гаража

    xn--b1aafeqcbxpcbxdjdebh.xn--p1ai

    Принудительная вентиляция в гараже своими руками

    Анализ потребности устройства принудительного воздухообмена в гараже

    Гараж по своему назначению выполняет несколько функции:

    1. служит рабочим помещением для водителя, который периодически проводит профилактические и ремонтные работы своего автомобиля;
    2. служит помещением для укрытия автомобиля от воздействия внешних негативных факторов;
    3. нередко гараж возводится и в отсутствие автомобиля как мастерская,  рабочее помещение и одновременно с этим хранилище для строительных и слесарных инструментов.

    Как видно, есть два основных аргумента, указывающих на необходимость устройства системы воздухообмена в гараже.

    Первый: длительное нахождение автомобиля в предназначенном для этого помещении, требует наличия соответствующих климатических условий. Автомобиль – сложное инженерно-техническое устройство, состоящее большей частью из металлических деталей. Соответственно излишняя влажность опасна для большинства узлов автомобиля угрозой коррозии. Ей подвержены как сама дорогостоящая часть авто — кузов, так и подвижные части машины.

    Второй: гараж как помещение для профилактических, слесарных и столярных работ предполагает нахождение в нём человека продолжительно время. При проектировании и выборе системы воздухообмена в этом случае следует учитывать, что нормы подачи свежего воздуха, применяемых для жилых помещений, здесь не работают. Связано это с тем, что ситуация усугубляется вредными выделениями от автомобиля (выхлопные газы в частности), а также от использования химических смесей при различных работах ( клеи и прочие токсические материалы).

    Таким образом, не зависимо от того, для каких целей возводится гараж, необходимость проектирования системы воздухообмена неоспорима.

    Обзор разновидностей систем вентиляции для вспомогательных помещений. По принципу устройства системы вентиляции и воздухообмена  делятся на две основные группы: естественные и механические (принудительные).



    Естественные системы воздухообмена

    Первая группа – естественные системы воздухообмена, самые распространенные. Естественная вентиляция является наименее затратной по стоимости и сложности установки. Схемы естественного воздухообмена не требуют проведения электричества и затрат на приобретения сложных приборов. Такая система самая распространенная, так как в подавляющем большинстве своём гаражи имеют небольшую площадь , и от системы не требуется большой проходимости воздуха.

    Основной принцип работы такой системы:

    физика воздушных масс. Известные свойства тяжелого холодного и легкого нагретого воздуха обеспечивают естественную циркуляцию воздушных масс. Поступающие снаружи холодные массы вытесняют отработанный нагретый воздух. Для эффективной организации воздухообмена по этому принципу следует правильно организовать приток и отток воздуха.

    Так, входное отверстие для приточного воздуха следует располагать по возможности низко, близко к полу. А для выхода нагретого воздуха отдушину располагают кА можно выше, ближе к потолку.

    Для эффективности естественной системы помимо расположения притока-оттока важно правильно рассчитать расстояние между ними. Как правило их располагают на диаметрально противоположный, наиболее удаленных друг от друга стенах. Приток – на стене входа( ворот), отток – на противоположной стене. Максимальное удаление  обеспечивает хорошую тягу.

    Третий расчетный показатель — диаметр входного и выходного отверстия.

    Для определения оптимальных параметров притока-оттока можно воспользоваться эмпирическими данными. Так, для гаража прямоугольной формы  площадью 35 кв.м. диаметр  входного отверстия устраивают  не менее 150 мм, диаметр трубы оттока – 100 мм. Кроме того, выход воздуха по возможности сразу устраивать вертикально. Если такой возможности нет, то Г-образно, причем высота трубы должна быть не менее 1,5 метров.

    Система естественной вентиляции работает наиболее эффективно при максимальной разности температур внутри и за помещением. В теплое время года она абсолютно неэффективна, так как движение воздушных масс практически прекращается.



    Принудительная вентиляция (механические системы)

    Для гаражей большой площадью более 40 кв.м., вмещающих две и более машин, а также  при размещении в этих помещениях мастерских с токсичными испарениями, устраивают принудительные системы воздухообмена., иначе их называют механические.

    Первое необходимое требование для таких систем – наличие электроснабжения. Основные рабочие механизмы, обеспечивающие работу системы – это вентиляторы, обеспечивающие принудительный отток воздуха из помещения. Иначе говоря, вытяжки. Но основной элемент любой вытяжной установки – это вентилятор. При расчете принудительных систем воздухообмена расчетным показателем является мощность вытяжки, которая подбирается в зависимости от объема и загазованности помещения.

    Как сделать вентиляцию в гараже своими руками

    Располагают систему принудительной вентиляции (воздухоотводящую её часть) как правило на потолке, так как именно туда поднимается нагретый воздух. Если такое расположение невозможно по конструктивным особенностям гаража, трубу располагают на максимально возможной высоте.

    Выход вытяжки следует выводить на высоту не менее полуметра от потолка. Это связано с аэродинамическими свойствами воздуха.

    Для рационального использования принудительной системы воздухообмена следует правильно оценить объем  отработанного воздуха и исходя из этого продумать электропитание. Если использование данного помещение носит нерегулярный характер, то имеет смысл установить включатель и запускать систему при возникновении необходимости. Если же помещение используется стабильно, устанавливают датчики-таймеры, которые с заданной периодичностью включают\выключают систему воздухообмена.

    Общие правила для естественной и принудительной вентиляции

    Естественную и принудительную вентиляцию можно сделать самостоятельно. Не смотря на принципиальное различие в работе этих систем, существуют общие рекомендации для самостоятельного проектирования  и монтажа:

    1. приточное отверстие располагается как можно ниже, но не ниже 15 см от уровня пола;
    2. приточное отверстие обязательно закрывают сеткой или решеткой для исключения засорения и защиты от грызунов;
    3. выходное отверстие располагается на максимально возможной высоте;
    4. направление движения выходящего воздуха устраивается горизонтально, либо Г-образно;
    5. для обеспечения продуктивной тяги расстояние между входным и выходным отверстием должно составлять не менее 3 метров.
    6. выведенная выходная труба оборудуется зонтом или устраивается под козырьком, исключающим попадание осадков в трубу.

    Таким образом, система вентиляции – необходимое инженерное устройство вне зависимости от назначения гаража. Выбор принципа устройства системы воздухообмена осуществляется с учетом объема отработанного воздуха, площади помещения, а также регулярности использования.

    vent-vozduh.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
