Высота выключатель от пола: Высота установки выключателей и розеток от пола

Архитектура. Бытовая техника. Канализация. Лестницы. Мебель. Окна. Отопление. Ремонт. Строительство

В современном доме многие комнаты разделены на несколько функциональных зон, где применяются разные электроприборы и система освещения. Вопрос проектирования электропроводки — ответственный этап ремонта. Необходимо учесть много важных моментов: тип помещения, расстановку мебели, количество и высоту размещения розеток и выключателей.

В статье приведены нормативы и требования по установке точек электропитания и выключателей, а также рекомендации относительно расстановки электроустановочных устройств в разных комнатах.

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует.

Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет — зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

Раньше общепринятыми считались следующие стандарты:

• расстояние от пола до розетки — 90 см;
• высота установки выключателей в квартире — 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов — выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Рекомендуемые нормативы по высоте установки розеток и выключателей

Высота установки розеток и выключателей: ПУЭ

Правила Устройства Электроустановок (ПУЭ) определяют следующие нормы по размещению розеток/выключателей:

1. Штепсельные розетки и выключатели должны быть отдалены от дверного проема душа или ванной на расстоянии 0,6 метров и более.
2. От газопроводов любые элементы электроустановок, выключатели и розетки должны находиться на расстоянии не меньше 0,5 м.
3. Рекомендуемая высота размещения выключателей — не более 1 м. Оптимальным местом установки считается стена со стороны дверной ручки. При необходимости выключатель монтируется выше под потолком. В таком случае надо обеспечить возможность включения света с помощью шнура.
4. Розетка в ванной комнате обязательно должна подключаться через аппарат УЗО.

Требования к размещению розеток и выключателей по ГОСТу и СП

В ГОСТе Р 50571.11-96 тоже прописано требование, согласно которому выключатели и розетки в ванной комнате располагаются в 60-ти см и более от дверцы заводской душевой кабинки.

Более подробная информация с нормативами, рекомендациями по проектированию и обеспечению электроснабжения собрана в Своде Правил 31-110-2003. Устройство внутренних электрических сетей, а именно установка выключателей и розеток (уровень, высота, количество) выполняется с соблюдением следующих правил:

1. Расстояние от розеток, используемых для подсоединения кондиционеров и стационарных кухонных электроплит, до самих приборов не нормируется.
2. В жилых комнатах общежитий и квартир надо устанавливать по одной розетке током 10 (16) А на каждые 4 м периметра, в коридорах — на каждые 10 кв.м. площади.
3. В частных и одноквартирных домах количество розеток определяет заказчиком.

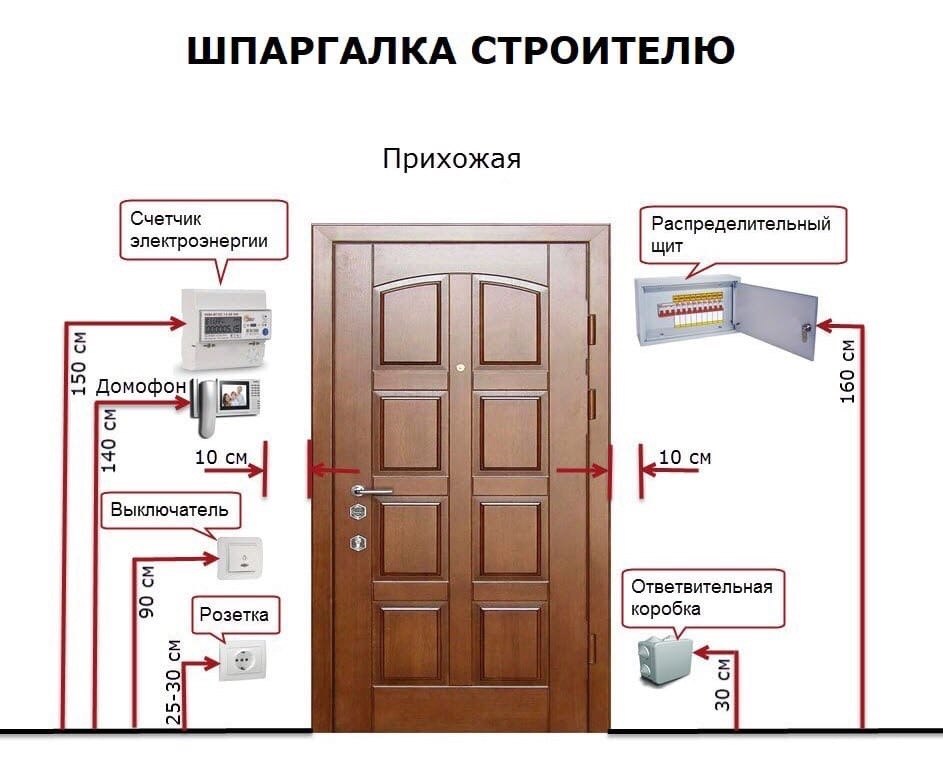

Высота установки розеток и выключателей: «Евростандарт»

Термин «евростандарт» вошел в обиход вместе с появлением понятия «евроремонт». Некоторым потребителям подобное расположение розеток и выключателей кажется более комфортным:

• высота установки выключателей — 90 см от пола, что позволяет, проходя мимо и не поднимая руки, включать/выключать свет в комнате;
• размещение розеток предусмотрено на уровне 30 см от пола — такое расстояние позволяет прятать провода и более комфортно эксплуатировать бытовые приборы.

Американский стандарт размещения розеток:

• высота от пола (кухонного стола или раковины) — 30,5-41 см;
• расстояние между розетками — 1,8 м (отчет от дверного проема).

Важно! При использовании евророзеток необходимо учитывать, что диаметр их штырей и расстояние между ними больше, чем у отечественных. Сила тока импортных розеток составляет около 10-16А, тогда как у отечественных — до 10 А. Поэтому монтаж евроразеток позволит использовать более мощные электроприборы.

Высота установки выключателей и розеток в квартире

Электропроводка на кухне

Современная кухня обустроена многими электрическими приборами: духовкой и варочной поверхностью, холодильником, вытяжкой, посудомоечной машинкой, кофеваркой, электрочайником, мясорубкой, тостером и т.д. Проектирование электропроводки начинается с создания подробной схемы с указанием расположения мебели и расстановкой бытовых приборов.

1. Для подключения посудомоечной и стиральной машинки, холодильника — 10-20 см от уровня пола. Это оптимальный вариант относительно длины элеткрошнура техники. Некоторые модели бытовых приборов имеют короткий провод, которого не хватит, если розетка будет располагаться на высоте 50 см.
2. Для подключения малогабаритных приборов (мультиварки, микроволновки, тостера и т.д.) розетка устанавливает на расстоянии 20 см от уровня столешницы, или 110 см от пола.
3. Под вытяжку монтируется отдельная розетка на расстоянии 2 м от пола. От середины вытяжки до розетки должно оставаться не менее 20 см, чтобы вентиляционный воздуховод не перекрыл отверстия розетки.
4. «Точки питания» для встраиваемой техники лучше располагать за стенками тумбочек и шкафов. Для свободного доступа придется выпилить их задние стенки. Рекомендованная высота установки розеток в мебели — 30-60 см от пола. При этом надо проконтролировать, что розетка не находилась непосредственно за встроенными электроприборами.
5. Розетки под осветительные приборы навесных шкафов удобно размещать на высоте около 5-10 см над мебелью.

Важно! Суммарная мощность электрических линий, подводимых к кухне, должна быть с запасом, чтобы иметь возможность включать одновременно все точки потребления.

• духовой шкаф, варочная поверхность обустраиваются силовыми розетками, рассчитанными на силу тока 32-40 А;
• для нагревателя мощностью более 3,5 Вт прокладывается отдельная линия питания;
• под установку холодильника, микроволновой печи, кухонного комбайна, тостера, пароварки и прочих электроприборов подойдут розетки на 16 А.

Розетки и выключатели в спальной и гостиной

Для комфортного и удобного пользования принято устанавливать по розетке и выключателю по обе стороны двухспальной кровати. Высота размещения — 70 см от уровня пола. Это расстояние позволяет подключить лампу и поставить ее на прикроватную тумбу, зарядить телефон, а также регулировать основное освещение, не вставая с кровати. Традиционно один выключатель устанавливается у входной двери.

Дополнительные розетки необходимо разместить возле письменного стола или туалетного столика. За рабочим столом на уровне 30 см от пола устанавливается блок на две-три розетки для подключения компьютера. Второй блок на пару розеток следует предусмотреть над письменным столом (высота 15 см от стола) для настольной лампы.

В гостиной комнате обязательно надо предусмотреть несколько розеток на расстоянии 130 см от пола, которые будут скрыты за телевизором. В этой зоне должны быть как обычные розетки, так и интернет-розетка. Зависимо от расстановки мебели и деления комнаты на функциональные зоны размещаются другие «точки питания», например для торшера у кресла или музыкальной системы.

Нелишним будет установка резервной розетки, например, для подключения кондиционера или пылесоса.

Выключатель в гостиной обычно устанавливается только у входной двери. В комнатах с многоуровневыми потолками иногда применяют «сложное» освещение. В таких случаях целесообразно размещать выключатели на несколько клавиш.

Размещение точек питания и выключателей в ванной

Ванная комната — помещение с высокой влажностью. Все устанавливаемые розетки должны иметь степень защиты не меньше IP44 и брызгозащитную крышку, подключение — через УЗО.

Размещение розеток вблизи (менее 60 см) ванной, умывальника или душевой кабинки запрещено.

• под стиральную машинку — 100 см;
• для подключения водонагревателя — 180 см от пола;
• дополнительная розетка возле раковины для подсоединения фена, бритвы или зубной щетки — 110 см.

Важно! Устанавливать изделия нельзя ниже 15-ти см от пола. Это обусловлено тем, что в ванной комнате повышен риск небольших потопов, спровоцированных неисправностью бытовой техники или забывчивостью хозяев. Чтобы подобная ситуация не представляла угрозы для жизни людей, розетки надо устанавливать выше 15 см.

Выключатели, как правило, выносятся за пределы ванной комнаты и размещаются перед входом.

Разработка проекта размещения выключателей и розеток. Полезные советы

Грамотно спроектировать расположение и высоту выключателей и розеток можно, придерживаясь следующей последовательности:

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

1. Высота установки выключателей в детских учреждениях (садики, школы, лагеря) — 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
2. В учреждениях общепита и торговли расстояние от пола до розетки — 1,3 м. Высота установки автоматических выключателей — 1,2-1,6 м.
3. Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие — размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

У многих при ремонте своей квартиры или строительстве частного дома возникают вопросы на какой высоте и где лучше установить электрические розетки или выключатели на освещение.

Ответ прост- делайте так, что бы Вам было удобно. Но Я рекомендую пользоваться евро стандартами, которые являются наиболее оптимальным соотношением по удобству и практичности. Для поклонников старых советских стандартов Я так же укажу былые госстандарты.

Ванные комнаты и бани относятся к особой категории помещений. Для них есть свои обязательные стандарты и требования, которыми не стоит пренебрегать, потому что от этого зависит Ваше здоровье и безопасность.

Повторяться не буду- более подробно читайте в нашей статье « », а в бане- .

На какой высоте устанавливать розетки.

В былые советские времена электрические розетки везде устанавливались на высоте 90 сантиметров от пола, что не очень удобно в большинстве случаев.

В последнее время везде внедряется евро стандарт установки на расстоянии 30 сантиметров от пола . Как показала практика- это наиболее удобный вариант, при котором розетка прячется под столом, кроватью, стулом и т. д. Но и здесь есть исключения. На кухне например, гораздо удобнее разместить розетки над столами в местах непосредственного подключения кухонной техники.

На электроплиты по госстандартам устанавливаются розетки на расстоянии 0. 9-1 метр, т. е. сразу над плитой это сделано с целью, что бы Вы могли всегда легко дотянуться и отключить ее. Но большая розетка портит весь вид на кухне, поэтому я рекомендую ее ставить не много ниже уровня электроплиты, но при этом Вы ее не придвинете вплотную к стене- будет мешать розетка. Если Вас это не устроит, тогда спрячьте ее под столом или в шкафчике рядом расположенном.

На вытяжной вентилятор , если в него не заводится напрямую электрический кабель, розетку установите вблизи в удобном месте.

На какой высоте устанавливать выключатели.

При установке выключателей на светильники или люстры есть два основных варианта:

1. В советское время все выключатели устанавливались на расстоянии 160 сантиметров от пола. И сегодня, особенно для людей пожилого возраста- это вариант самый удобный. Выключатель не будут загораживать тумбы и другая низкая мебель и он будет находится на уровне глаз. Да и маленькие дети не достанут до него.
2. По европейским нормам выключатели устанавливаются на высоте 90 сантиметров от уровня пола. Я как и многие другие нахожу этот вариант более удобным и практичным, потому что В данном случае Вы сможете быстрее включить и выключить освещение, не подымая руки.

Выключатели размещаются на расстоянии 15-20 сантиметров от откоса внутри комнаты со стороны ручки для открывания.

Для кухни, санузла и ванной выключатель лучше вынести и установить снаружи перед дверью.

Устанавливаются возле всех дверей комнаты или коридора.

Обязательные требования к установочным расстояниям.

В принципе высоту установки можно выбрать любую вам подходящую. Но Вы всегда должны соблюдать, согласно действующим нормам и правилам, следующие расстояния от розетки и выключателя до:

• газовых труб или отопления, в том числе и батареи не менее 0.5 метра;
• до дверного или оконного проема не менее 10 сантиметров;
• до угла не менее 10 см.;
• до мойки не менее 0.8 метра.

Нередко в моей практики, при выборе мест установки люди не учитывают габариты мебели , которая после установки загораживает или делает невозможным подключение техники, поэтому хорошо все продумывайте и просчитывайте на этапе проектирования. Потом после окончания ремонта все значительно усложняется, и что бы перенести или добавить розетку придется портить и затем восстанавливать отделку стен.

Я постарался изложить все, что касается мест и высот установки для электрических выключателей и розеток. Если Вам есть, что добавить или возникли вопросы спрашивайте в комментариях- отвечу обязательно всем.

Похожие материалы:

Высота установки розеток от пола должна быть такой, чтобы отсутствовала угроза их механического повреждения и попадания воды внутрь. Также необходимо учитывать тот факт, что шнуры электроприборов должны доставать для подключения к сети, ведь использовать удлинители не желательно из соображений безопасности. Далее мы рассмотрим наиболее оптимальные места расположения электрофурнитуры, а также существующие стандарты, которых нужно придерживаться!

Развеиваем современный миф

Многих электриков-новичков при очень интересует вопрос о том, какая должна быть высота установки розеток от пола по евростандарту. Дело в том, что так называемого европейского стандарта относительно месторасположения электрических «точек» не существует. Миф пошел во времена, когда только начали делать евроремонт, согласно которому изделия устанавливаются на высоте 30 см над уровнем пола. Данное расстояние было выбрано только из соображений практичности и никакой нормативной документации, запрещающей выбор другого расстояния, не существует.

В то же время правилами ПУЭ оговариваются некоторые требования к высоте размещения розеток в ванной комнате, что связано с защитой от поражения электрическим током. Об этом упоминании, собственно как и о некоторых пунктах стандарта ГОСТ и СП мы поговорим далее. Ну и, раз уже мы затронули данный вопрос, нельзя не упомянуть советский стандарт, согласно которому минимальное расстояние от пола составляло 90 см. Обосновывалось это значение тем, что при таком размещении объект всегда будет в поле зрения человека.

Существующие упоминания в нормативах

Как мы уже сказали, в некоторой документации можно найти, на какой высоте от пола делать розетки и выключатели правильнее.

Чтобы Вы были ознакомлены с этими упоминаниями, предоставляем их в наглядном виде:

Как Вы видите, слова о каком-либо запрете в правилах отсутствуют, поэтому рекомендуем Вам опираться только на рекомендации, которые мы предоставили ниже. Советы объединили в себе одновременно как требования безопасности, так и практичности!

Итак, давайте рассмотрим на какой высоте лучше установить розетки для каждой определенной комнаты в квартире, а также для наиболее популярной бытовой техники.

Кухня

На кухне стандартная высота установки штепсельных розеток должна быть следующей:

• Для , стиральной и посудомоечной машины: 10-20 см от пола. Это значение наиболее оптимальное, по отношению к длине электрического шнура от техники. Некоторые производители выпускают бытовую технику с коротким шнуром, который не дотянется даже до полуметра вверх.
• На 20 см над столешницей (в области фартука кухни), итого от пола примерно 110 см. Такая отметка будет оптимальной для подключения малогабаритных кухонных приборов, которые зачастую находятся прямо на столе: микроволновая печь, чайник, миксер, мультиварка и т.д.
• Для установки вытяжки нужно подключить розетку на высоте не меньше чем 2 метра от пола.

В наглядном видео уроке предоставлены советы на тему того, где лучше располагать электрофурнитуру:

Видео инструкция по монтажу электропроводки в кухне

Ванная комната

Данная комната имеет повышенную влажность, поэтому высота установки розеток от пола в ванной должна быть выбрана умом. Тут мы должны руководствоваться не только исходя из интерьера комнаты, но еще и опираясь на требования согласно ГОСТу и ПУЭ.

Вы сами понимаете, что крепить изделия рядом с водой строго запрещено, поэтому от раковины, душевой кабины и других объектов нужно отступить не менее 60 см, лучше метр. Рекомендуемая высотная отметка должна быть еще и практичной, чтобы шнур от фена, электрической бритвы либо той же стиральной машины не был внатяжку.

• для на стене – 1,5 метра;
• для фена и бритвы – 1 метр;
• стиральная машина – не ниже полуметра.

Тут также следует обратить внимание на очень важный нюанс – размещать изделия ниже, чем на 15 см от пола не нужно! Связано это с тем, что ванная комната склонна к небольшим потопам, которые случаются как при неисправности бытовой техники, так и при забывчивости хозяев. Чтобы подтопление комнаты не стало угрозой для жизни (если в розетку попадет вода), нужно размещать электрическую фурнитуру на безопасной высоте, хотя бы не ниже 15 см.

Спальня

Тут все просто, одну электрическую точку располагаем у кровати, рядом с прикроватной тумбочкой – для подключения зарядного устройства телефона либо ночничка. А другую согласно евростандарту – 30 см выше напольного покрытия.

Еще одна должна быть для резерва – к примеру, чтобы подключить пылесос во время уборки либо кондиционер/вентилятор. Если Вы решили либо установить его на тумбочке, то место подключения электрического шнура можно разместить за экраном, который и спрячет за собой все провода. Для питания компьютера желательно установить розетку у рабочего стола, на высоте 30 см от пола.

Что касается опасений некоторых «специалистов», которые утверждают, что резервная штепсельная розетка должна быть размещена по выше от маленьких детей, это все устаревшие опасения. На сегодняшний день существуют изделия с защитными шторками и крышками, которые предотвратят опасный контакт.

Подводим итог

Вот мы и предоставили полезные рекомендации о том, на какой высоте делать розетки правильнее и безопаснее. Напоследок хотелось бы добавить очень важный нюанс, который поможет Вам определиться с точным расположением каждой электрической точки.

Перед тем как приступать к штроблению стен и монтажу электропроводки в доме, составьте схему, на которой отметьте следующие элементы:

• точное место размещения всей мебели в комнате;
• виды бытовой техники с ее точным местом размещения;
• области прохождения газо- и водопровода;
• трасса прохождения электропроводки по стенам;
• окна и дверные проемы.

Уже на созданной схеме выберите наиболее подходящую высоту установки розеток от пола, так Вы точно не прогадаете.

В противном же случае установленная электрофурнитура после расстановки мебели может быть закрытой объектами либо находиться на значительном расстоянии от них. Если так и произошло в Вашем случае, то советуем , а не покупать его в магазине!

Материалы

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

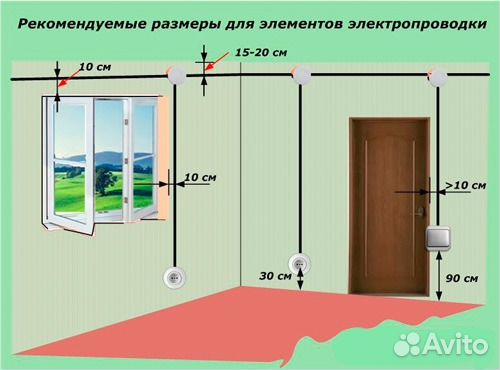

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Начиная ремонт, приходится учитывать множество нюансов. Один из самых сложных пунктов в благоустройстве квартиры или дома – электричество. Даже в кажущейся такой простой установке выключателя освещения кроются подводные камни. Помимо его формы и функционала, придётся определиться, на какой высоте от пола выключатель будет располагаться.

На выбор влияет не только фактор удобства при эксплуатации, но и безопасность жильцов. Поэтому необходимо подробно разобраться, как определить место установки выключателя и существуют ли какие-то нормативные документы, регламентирующие это.

На какой высоте установить выключатель от пола

В собственном доме вы сможете найти выключатель даже с закрытыми глазами, а вот в гостях, если замечали, нередко теряетесь, даже если он находится на видном месте. И не всегда его расположение вам кажется удобным. Это происходит, потому что мы настолько часто пользуемся дома освещением, что производим включение и отключение уже на автомате, а попадая в непривычное помещение, приходится задумываться.

Именно поэтому стоит с особой тщательностью подойти к вопросу выбора высоты и расположения выключателя.

Нет каких-либо правил, регламентирующих количество розеток и выключателей, устанавливаемых в квартирах и жилых домах, во всех документах даются лишь общие рекомендации. Эту цифру определяет каждый собственник в зависимости от количества и расположения электроприборов.

Зато существующие нормативные документы строго регулируют места, запрещённые для установки розеток и выключателей. На это следует обращать особое внимание, так как данные правила повлияют на высоту монтажа.

Если зайти в несколько разных квартир старых годов постройки, то можно заметить, что, в основном, все выключатели освещения находятся на одном уровне. По советским стандартам данные устройства располагались на высоте 1,6 – 1,7 метра от пола . Такая установка привычна и в настоящее время.

Это происходит, потому что стандартная высота выключателя от пола настолько запоминается на интуитивном уровне, что даже при ремонте люди не меняют их местоположение, чтобы заново не привыкать.

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра . Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола .

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

В каком месте расположить выключатель

Расположение выключателя зависит от назначения помещения. В любом случае для основного освещения он устанавливается сразу возле входной двери со стороны ручки. Не стоит размещать выключатель за открытой дверью, так как это затруднит его эксплуатацию и приведет к случайным нажатиям.

Также он не должен частично или полностью закрываться мебелью и предметами интерьера. Высота установки выключателя должна быть удобной для всех членов семьи, как для взрослых, так и для детей. Чтобы было удобно нажимать на клавишу, учитывайте среднюю высоту опущенной вниз руки для всех взрослых членов семьи.

Где лучше установить выключатель для ванной комнаты (санузла): у входа в помещение или внутри? В таких помещениях как ванная комната, туалеты, сауны, кладовая выключатели освещения следует устанавливать снаружи, то есть перед входом . Почему снаружи, а не внутри?

Обычно когда человек заходит в ванную или туалет что он в первую очередь делает? Правильно – закрывает дверь (возможно даже на замок). А представьте теперь, что вы закрылись и вокруг темно, где искать этот выключатель? Поэтому для удобства управлять освещением в таких помещениях лучше снаружи: зашел — свет уже горит вокруг все видно, вышел – выключил.

В жилых комнатах, кухнях и коридорах все наоборот. В таких помещениях выключатели устанавливают внутри . Зашли в комнату – включили свет, ложитесь спать – выключили. То есть здесь все управление происходит внутри комнаты и не нужно отрывать двери для этого.

Причем для повышения комфорта, например в спальне, целесообразно устанавливать особенные (проходные) выключатели для основного освещения, которые позволяют управлять одной люстрой с разных мест. Например, один выключатель размещается возле кровати или дивана на уровне вытянутой руки лежащего человека, другой у входа возле двери. Благодаря этому появляется возможность выключить свет перед сном , не вставая с постели.

Не забываем и про дополнительное освещение – светильники, бра, диодные ленты. Их выключатели устанавливаются в зависимости от удобства использования и эстетичного вида интерьера.

А вы обращали внимание, в каком положении выключатель включен, а в каком отключен? А следовало бы. Это необходимо для того чтобы одинаково правильно установить все оборудование в квартире.

Из вышеизложенного можно сделать вывод, что месторасположение выключателей выбирают исходя из назначения помещения и удобства управления. Общепринятое место расположения – у входа в помещение на расстоянии 10-15 см от двери . Вот что по этому поводу сказано в Государственном стандарте СП 31–110–2003 пункт 15.34.

Советы как определиться с выбором высоты для выключателей

На какой высоте должен быть выключатель от пола? Помимо существующих стандартов на выбор расположения влияют индивидуальные факторы. Стандартно предлагается выбирать расстояние опущенной вниз руки. Такая высота удобна тем, что включение и отключение света можно выполнять машинально, не сгибая конечность. Пройдитесь несколько раз, имитируя нажатие выключателя, и отметьте на стене удобное для вас положение.

Второй фактор, влияющий на расположение – особенности дизайна ремонта. Следует заранее определиться где будет располагаться мебель, розетки, основное и дополнительного освещения.

Визуально представите, где будет установлен выключатель для той или иной комнаты, мысленно попробуйте несколько раз его включить. Возможно, при управлении вам покажется, что он слишком высоко или наоборот — низко. Так вы сможете ничего не забыть и подобрать оптимальное расположение .

Подсмотрите идею! Обратите внимание на расположение выключателей в квартирах ваших знакомых и близких. Удобно ли вам ими пользоваться? Возможно, так вы сможете избежать ошибки в вашем ремонте, заранее поменяв выбранное положение.

Выключатели не устанавливаются вблизи источников тепла и воды (батарей, раковин). Эти ограничения установлены в целях безопасности. Также не располагайте устройства слишком низко или слишком высоко.

Оптимальная высота – на уровне опущенной вниз руки. Если установить слишком низко, то вам придётся приседать или наклоняться. При высоком расположении руку необходимо поднимать или сгибать, что тоже доставляет, хоть и небольшие, но неудобства.

Высота установки розеток и выключателей от пола

Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола – ПУЭ.

Блок: 1/4 | Кол-во символов: 241
Источник: https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola

Существующие стандарты

Есть определенные правила монтажа розеток и выключателей:

1. расстояние до газопровода должно быть не менее 0,5 м;
2. расстояние до ванной, дверного проема душа должно быть не менее 0,6 м;
3. выключатели рекомендуется размещать на высоте до 1 метра;
4. в ванной комнате подключения розеток производят через УЗО.

Согласно ГОСТу Р 50571.11-96, в ванной комнате электророзетка должна находиться в 60 сантиметрах и более от душевой кабинки.

Во времена Советского Союза существовал стандарт установки розеток и выключателей, при котором первые размещались на высоте 90 см от пола, вторые – 1,6 м. При таком расположении не нужно нагибаться, чтобы подключить то или иное устройство к сети.

С появление термина «евроремонт» появилось понятие «евростандарт». Он означает следующее расположение розеток и выключателей:

• выключатели располагаются на расстоянии 90 см от плинтуса, это позволяет включать/выключать свет, не поднимая высоко руку;
• электророзетки находятся в 30 см от плинтуса, при таком расположении легко спрятать провода.

Какой вариант выбрать, решать только вам, каждый из них имеет свои достоинства и недостатки.

Блок: 2/4 | Кол-во символов: 1132
Источник: https://pauk.top/vysota-rozetok-ot-pola.html

Стандарты и выключателей: мифы и реальность

Размещение выключателей и розеток в помещении определяет степень комфортности. Приступая к ремонтным работам, многие электрики-новички интересуются вопросом: «Какой должна быть высота установки выключателей и штепсельных розеток согласно принятым стандартам?».

На самом деле каких-либо ограничений по размещению точек электропитания не существует. Есть некоторые требования по установке розеток в ванной комнате, а так же помещениях промышленного и общественного  назначения.

Что касается расположения выключателей и розеток в квартире, то есть некоторые рекомендации. Придерживаться их или нет – зависит от предназначения комнаты, расстановки мебели, комфортности использования и собственных пожеланий.

 Раньше общепринятыми считались следующие стандарты:

• расстояние от пола до розетки – 90 см;
• высота установки выключателей в квартире – 1,6 м.

Такие параметры имеют свои достоинства, поэтому многие до сих пор придерживаются этих стандартов. Плюс «советских» нормативов – выключатель расположен на уровне глаз, а для того, чтобы вставить вилку в розетку не придется нагибаться.

Блок: 2/6 | Кол-во символов: 1127
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola

Высота выключателя от пола по евростандарту

Приставка «евро-» всегда у нас ассоциируется с чем то новым, более надёжным и качественным. «евростандарт» и «евроремонт» — это современные технологии и материалы в строительстве, более комфортные планировки и расположение всех коммуникаций, в том числе розеток и выключателей освещения. По таким стандартам теперь выполняются все новостройки.

Согласно евростандарту было рассчитано оптимальное расположение выключателей для всех членов семьи. Не слишком высоко для детей и не слишком низко для взрослых. Высота выключателя от пола по евростандарту составляет 0,8 — 0,9 метра. Этот уровень выбран не случайно. Это примерная высота, до которой достаёт опущенная вниз рука взрослого человека.

При этом ребёнок тоже сможет дотянуться до данного уровня. В СП 31–110–2003 пункт 15.34, 15.36 об этом сказано следующее.

Как советский так и евростандарт не являются беспрекословным указанием. Вы можете выбирать высоту установки оборудования в доме в зависимости от вашего удобства и расположения мебели и электроприборов. В комнате, предназначенной для сна удобнее устанавливать выключатели возле спального места на том уровне, до которого можно будет дотянуться из положения лёжа. Это примерно 60 – 70 сантиметров от пола.

В рабочей зоне, помимо основного, предусматривается дополнительное освещение. Это различные настольные или настенные лампы. Их выключатели удобнее располагать на расстоянии 10 – 20 сантиметров от высоты стола. Так можно будет регулировать освещение, не отрываясь от занятий.

Расположение розеток и выключателей необходимо обдумывать заранее до выполнения отделочных работ. После их завершения перенести или добавить дополнительные будет практически невозможно без порчи нового ремонта. Обязательно необходимо учитывать расположение мебели в помещениях и электроприборов на них.

Блок: 4/5 | Кол-во символов: 1860
Источник: https://electricvdome.ru/rozetki-i-vukluchateli/vysota-vykljuchatelja-ot-pola.html

Советский стандарт установки розеток и выключателей

В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.

Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.

Блок: 3/4 | Кол-во символов: 755
Источник: https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola

Рекомендованная высота

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

• высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
• для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Блок: 2/6 | Кол-во символов: 2901
Источник: https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Придерживаясь всех правил и рекомендаций можно продумать расположение розеток, а также сделать схему для монтажа устройств. В местах общего пользования этим занимаются профессионалы из нанятых подрядных организаций.

Блок: 5/6 | Кол-во символов: 747
Источник: https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Установка выключателей и розеток в зданиях разного назначения

Для ряда зданий предусмотрены индивидуальные нормы по размещению розеток и выключателей:

1. Высота установки выключателей в детских учреждениях (садики, школы, лагеря) – 1,8 м от уровня пола. На этом же уровне должны монтироваться и розетки.
2. В учреждениях общепита и торговли расстояние от пола до розетки – 1,3 м. Высота установки автоматических выключателей – 1,2-1,6 м.
3. Запрещена установка выключателей во взрывоопасных помещениях. На высоту размещения нормативы не влияют, основное условие – размещение выключателей и предохранителей приборов освещения вне взрывоопасных зон.

Пользуясь несложными правилами, нормами техники безопасности и здравым смыслом, удастся добиться оптимального расположения выключателей и розеток дома. Лучше заранее все грамотно предусмотреть и рассчитать, чем впоследствии переделывать всю электропроводку.

Блок: 6/6 | Кол-во символов: 903
Источник: http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola

Выводы и полезное видео по теме

Тонкости монтажа розеток и выключателей на кухне продемонстрированы в ролике:

Где гармонично расположить выключатели и розетки:

Подходящая высота для монтажа розеток и выключателей:

Перед тем как приступать к работе, запомните, что электричество – это не игрушки. Оно требует идеального подхода к делу. Монтаж розеток и оборудования на кухне, в ванной и коридоре желательно поручить профессиональному электрику, который владеет специализированными допусками для выполнения электромонтажных работ.

Появились вопросы по теме статьи или у вас есть рекомендации по подсчету и монтажу электроточек в помещении? Пожалуйста, оставляйте свои предложения в комментариях под статьей.

Блок: 6/6 | Кол-во символов: 700
Источник: https://sovet-ingenera.com/elektrika/rozetk-vykl/vysota-ustanovki-rozetok-i-vyklyuchatelej.html

Кол-во блоков: 9 | Общее кол-во символов: 10366
Количество использованных доноров: 6
Информация по каждому донору:

1. https://electricvdome.ru/rozetki-i-vukluchateli/vysota-vykljuchatelja-ot-pola.html: использовано 1 блоков из 5, кол-во символов 1860 (18%)
2. https://odinelectric.ru/wiring/rozetki-i-vyklyuchateli/vysota-rozetok-i-vyklyuchateli-ot-pola: использовано 2 блоков из 4, кол-во символов 996 (10%)
3. https://ProFazu.ru/provodka/ustanovochnye/vysota-ustanovki-rozetok-i-vyklyuchatelej.html: использовано 2 блоков из 6, кол-во символов 3648 (35%)
4. https://pauk.top/vysota-rozetok-ot-pola.html: использовано 1 блоков из 4, кол-во символов 1132 (11%)
5. http://strport.ru/elektrooborudovanie-svet-osveshchenie/vysota-ustanovki-vyklyuchatelei-i-rozetok-ot-pola: использовано 2 блоков из 6, кол-во символов 2030 (20%)
6. https://sovet-ingenera.com/elektrika/rozetk-vykl/vysota-ustanovki-rozetok-i-vyklyuchatelej.html: использовано 1 блоков из 6, кол-во символов 700 (7%)

Источник: m-strana.ru

Высота установки розеток и выключателей в помещении по ПУЭ

Планируя перестройку или ремонт в доме, немаловажно обратить внимание на размещение розеток и выключателей. Раньше, когда строились дома, мастера не обращали должного внимания на прокладку кабеля, его сечение, установку выключателей и их количество, а делалось все для удобного использования. Высота установки розеток и выключателей в помещении зависела от роста обычного человека. Розетки монтировались в метре от пола, выключатели немного выше, кабель прокладывался в штукатурке, по чердакам, а о гофрах раньше и не слышали. Сейчас в современном мире все поменялось, необходимо соблюдать правила устройства электроустановок (ПУЭ) и технику безопасности, ведь электричество несет не только пользу, но и смертельный вред, если пренебрегать правилами пользования. К тому же размещенные устройства (розетки и выключатели) на уровне 1 метра от пола портили  интерьер помещения.

Планировка

Самое основное в любом строительстве или ремонте помещения — это сделать проект, по которому либо мастерами, либо своими силами будет проводиться ремонт. Поэтому проводится планирование по установке устройств и выключателей в зависимости от назначения комнаты и создается схема прокладки кабеля и его расчет.

Если вы делаете ремонт в доме самостоятельно и часть по электроснабжению тоже решили сделать сами, то необходимо просчитать мощность потребляемой электроэнергии на одну комнату и выбрать провод для розеток и выключателей. Провод закладывается в стену в специальной гофре или под коробом. Они предназначены для защиты кабеля от механических воздействий, а в случаях коротких замыканий не дают возникнуть и распространиться пожару.

Провод укладывается по стене в гофре на уровне 20-30 см от потолка. Разводка делается на этом уровне для удобства монтажа распределительных коробок. И на таком расстоянии меньше шансов повредить провод, чем, если бы кабель шел по низу помещения.

Особенности размещения розеток

Устройства предназначены для подключения различных электроприборов, которые эксплуатируются в этом помещении. Согласно ПУЭ, для каждой жилой комнаты существуют свои особенности для монтажа определенного типа розеток. Размещение же зависит от интерьера помещения и удобства подключения. Рассмотрим каждую комнату отдельно.

Прихожая или коридор

Для этой комнаты достаточно одной точки, которая будет не очень часто использоваться. Поместить ее нужно в месте частой потребности на уровне 15-20 см от пола.

Ванная комната

Желательно установить не менее двух штук, потому как в ванной большое количество электроприборов, нуждающихся в питании 220В. К ним относятся: фен, электробритва, электрический эпилятор, бойлер.

Возможно использование стиральной машинки в ванной, поэтому нужно учесть, что нагрузка на розетку будет немалая, и соответственно кабель использовать на 2-3 кВт мощности. В ванной ее рекомендовано разместить на высоте 50 см от пола, и использовать штепсельные устройства с защитой от влаги, чтобы уменьшить риск короткого замыкания. Для бойлера в ванной необходимо монтировать автоматический выключатель, который в случае опасности или перегрева кабеля сработает. Его можно разместить на уровне 180 см от пола.

В ванной еще могут использоваться электросушилки, которые потребляют большую мощность. Устройство в таком случае рекомендовано разместить на высоте 150-170 см от пола, вблизи сушилки. Для ванной и душевой комнаты, согласно ПУЭ, установка устройств, разъединителей и прочих электрических предметов разрешена на расстоянии не меньше 60 см от душевой кабинки или умывальника.

В зонах 0,1,2 установка розеток запрещена. В зоне 3 можно устанавливать розетки классом не ниже IPX1

Зал или гостиная

В этой комнате естественно будет находиться большое количество бытовых приборов. К ним относится стандартный набор: телевизор, аудиосистема, ТВ-тюнер, торшер, телефон и прочее. Поэтому можно разместить по 1-2 розетке на каждой стене, в зависимости от площади помещения. Монтировать их необходимо на уровне от пола до 30 см. Не нужно устанавливать, если она закроется диваном. Это бессмысленно, поэтому лучше установить две-три штуки рядом. Мощность, потребляемая приборами, будет не более 2 кВт, при условии включения пылесоса, поэтому сечение кабеля можно взять не больше 2,5 кв мм для меди. Если есть в доме кондиционер, розетку разместить возле него на высоте 20-30 см от потолка.

Вариант размещения розетки на плинтусе

Кухня

Кухня — это помещение, где используется большое количество приборов, причем большой мощности: вытяжка, электроплита, посудомоечная машина, редко стиральная машинка, холодильник, морозильная камера и много мелкой техники. Важно учесть сечение для провода не менее 4 кв мм.

Для вытяжки на кухне, рекомендовано разместить устройство возле нее на высоте двух метров от пола, с защитой от влаги. Для холодильника и машин на уровне до 80 см от пола, на стене за электроприборами. Розеточная группа, которая будет использоваться для мелкой техники, устанавливается на уровне 5-15 см от поверхности столешницы, и обязательно должна быть защита от влажности.

Группа розеток выдвигается из столешницы

В случае установки телевизора на кухне, можно дополнительно разместить розетку на высоте двух метров от пола. Кабель прокладывать на кухне необходимо с сечением не менее 4 кв мм. Все устройства обязательно с защитой от влаги, которые имеют маркировку IP 44. На кухне используются мойки для мытья посуды, где брызги воды разлетаются на большое расстояние. Поэтому, как и в ванной, на кухне устанавливается от мойки на расстоянии 60 см и не менее.

При использовании на кухне электрочайника обязательно должно быть устройство для присоединения с тремя контактами, третий служит заземлением. Заземление предназначено для защиты человека от воздействия электрического тока.

Спальня

Для спальни достаточно двух штук с обеих сторон от кровати, для подключения торшеров или ламп. Устанавливаются 15-30 см от пола и кабель не более 2,5 кв мм.

Детская

В этой комнате она будет первым любопытным объектом для детей. Разместить ее нужно подальше от детских глаз. Спрячьте ее под кроватью или под столом, чтобы не бросалась в глаза ребенку. Рекомендуется устанавливать не более двух штук, на высоте 30 см от пола, и обязательно с защитой от детей.

Если вдруг была приобретена обычная, можно просто купить специальные заглушки от детей. Подключения требуют особого внимания, так как они очень часто используются человеком. Они являются более опасными для детей, по сравнению с обычными разъединителями света.

Заглушки на розетки

Особенность размещения выключателей

С разъединителями все гораздо проще, они не несут опасности для детей, и для разъединителя света нет особых примечаний с выбором кабеля и расчетов мощности, тем более, что в нынешнее время лампы накаливания практически уже не используются. Экономная лампа потребляет в три, а светодиодная в пять раз меньше мощности, что дает возможность использовать провод сечением 1,5 кв мм.

Разъединители размещаются на высоте 80-90 см от пола. Если раньше выключатели монтировались на высоте 150-180 см, ребенок до 9 лет не мог достать до него, то теперь совсем другое дело.

Для ванной комнаты и на кухне необходимо монтировать разъединители с защитой от влаги IP44 и выше.

В каких правилах указывается высота размещения

В ПУЭ и прочих справочниках по электроустановкам не указывается точных данных по размещению штепсельной розетки или разъединителя. Все указанные расстояния принято считать оптимальными для удобства подключения и красоты интерьера помещения. Устройство, установленное за тумбочкой с телевизором, будет незаметно и не испортит интерьер, в отличие от установленного посередине стены в комнате.

Нужно ли переделывать старые размещения розеток и выключателей

На сегодняшний день во многих домах они установлены на той высоте, на которой их смонтировали строители. Если же ремонт не планируется, то затевать его только из-за переноса розеток и выключателей не следует. Но если вы решили поменять интерьер, и не хотите, чтобы провода от электроприборов тянулись по стенам и портили вид помещения, стоит подумать над изменением места установок розеток и разъединителей.

Всегда нужно правильно проводить расчеты по выбору проводки и устройств для каждой комнаты. Если это вызывает трудности, необходимо обратиться к опытным специалистам, которые помогут правильно выбрать материал для последующей работы.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Высота установки розеток и выключателей: стандарт и «евростандарт» | ENARGYS.RU

Основными документами, обуславливающими стандарты монтажа электрической розетки, служат Правила Устройства Электроустановок (ПУЭ) в них отмечены некоторые требования, которых необходимо придерживаться при монтаже.

Так, выключатели освещения необходимо устанавливать на стене с той стороны от двери, где находится дверная ручка на высоте не более 1 м. В том случае, когда предусмотрено управление с помощью шнура, разрешено устанавливать выключатель наверху, практически под самым потолком.

Важным требованием считается выдерживание расстояний от розеток, выключателей и прочих элементов электрической проводки до газопроводов и газовой арматуры и вентилей, оно должно не быть менее 50 см.

Расположение розеток в ванных комнатах жилых помещений продиктовано правилами техники безопасности. Монтаж электрических элементов осуществляется в так называемой зоне 3, она начинается на расстоянии 60 см от ванны, дверей душевой кабины и от прочих сантехнических разводок.

Высота установки розеток и выключателей, «евростандарт»

Вместе с европейским ремонтом жилья, получило распространение расположение розеток и выключателей по «евростандарту».

Рис.№1. Общие расстояния установки элементов электропроводки согласно европейскому стандарту.

Согласно «евростандарту» розетки монтируются на расстоянии 30 см, а установка выключателей освещения нормируется 90 см от уровня пола.

Рис. №2. Расположение розеток и выключателей согласно требованиям европейского стандарта.

Эти требования продиктованы тем, что в случае установки розеток, высота 30 см позволяет максимально полно использовать длину проводов подключаемой бытовой техники, и предоставляет скрыть от посторонних глаз места подключения. Кроме того, расстояние 30 см дает возможность предохранить точки подключения от случайного воздействия воды или механических подключений.

В случае установки выключателя освещения, его расположение дает возможность максимально удобно производить отключения и включения осветительных приборов, даже не поднимая руки, или без излишнего поиска выключателя в темноте.

Высота установки розеток и выключателей согласно принятому в советское время стандарту расположения розеток и выключателей, которым пользуются да сих пор, предусматривает расположение выключателей на расстоянии 160 см. от пола. Розетки монтировались на высоте 90 см.

Рис.№3. Расположение выключателей и розеток согласно принятому в СССР стандарту.

Необходимо помнить, что все стандарты, согласно которым производится установка выключателей и розеток их уровень и высота подчиняются, прежде всего, правилам удобства и целесообразности. Это означает, что все цифровые значения являются средними, принятыми за основу, главные установочные параметры выбираются опытным путем в зависимости от вашего роста, от будущего расположения мебели и бытовых приборов и оборудования.

высота установки розеток и выключателей. рамка для розеток.

Прежде чем начинать ремонт, надо продумать расположение розеток и выключателей. Где они должны находиться, чтобы всем домочадцам было удобно? Какими нормативами и правилами можно руководствоваться?

На фото:

По закону

Госстрой рекомендует. Строительных нормативов, регламентирующих количество и расположение розеток и выключателей в квартире, не существует. В единственном документе, носящем рекомендательный характер, – СП 31-110-2003 – говорится, что выключатели желательно размещать со стороны дверной ручки на высоте до метра, а розетки – в любом месте на том же расстоянии от пола. Так что при решении этого вопроса руководствуйтесь в первую очередь здравым смыслом и собственными предпочтениями.

Общая рамка для розеток Нередко случается ситуация, когда несколько розеток необходимо разместить рядом. Иногда это не только розетки для подключения электроприборов, но и вывод телевизионной антенны, телефонного кабеля. Производители предлагают решение: заключить несколько розеток в общую рамку на две-три и даже четыре точки.

На фото: Панель с четырьмя кнопочными выключателями и силовой розеткой CJC5554A от CJC Systems.

Расположение розеток

Семь раз отмерь. Схема расположения розеток и выключателей – то, с чего вам следовало начинать капитальный ремонт. Заранее нарисуйте точное место электрических приборов в каждой комнате. Соответственно, розетки следует устанавливать поблизости от них, чтобы не пришлось тянуть провода через все помещение.

Например, если вы планируете поставить базу радиотелефона или модель с автоответчиком, не забудьте, что такому аппарату требуется подключение к сети 220В. То есть рядом с телефонной розеткой должна иметься электрическая, причем они могут быть объединены одной рамкой. Прочитайте инструкцию к душевой кабине или гидромассажной ванне: модели с телевизором не помешает розетка для телевизионного кабеля, а с телефоном – телефонная.

Даже в коридоре может понадобиться розетка для подключения приборов, используемых периодически, – например пылесоса. И если помещение большое, удобнее сделать несколько розеток в разных его частях, чтобы свобода действий не ограничивалась длиной провода электроприбора.

На фото:

Не обязательно устанавливать рядом две независимые розетки — куда аккуратнее объединить их общей рамкой.

Высота установки розеток

У плинтуса или «у бедра»? С точки зрения эстетики розетки, которые находятся на виду, лучше размещать на одной высоте. Как уже указывалось, высота установки розеток – это примерно метр от пола, но встречается и другой вариант их расположения – внизу, прямо над плинтусом. В последнем случае розетки должны быть защищены крышками, чтобы в них не попадали пыль и грязь с пола.

Высота установки выключателей

Под плечо или под руку? Выключатели обычно размещают около двери, со стороны дверной ручки. В советские времена их устанавливали на высоте плеч взрослого человека, и для многих такое расположение привычно. Однако практика показывает, что гораздо удобнее пользоваться выключателем, если он находится на уровне опущенной руки. Кроме того, в этом случае и маленький ребенок сможет самостоятельно включать свет.

На фото:

Над полом, на высоте опущенной или поднятой руки… Где разместить розетку и выключатель зависит исключительно от вашего желания.

Стандарт высоты розеток и выключателей от пола. Установка розеток и выключателей по евростандарту и пуэ. Особенности расположения выключателей и розеток

Выключатели и розетки — это необходимые элементы в каждой комнате. Они позволяют управлять освещением и подключать электрические приборы к сети, поэтому их расположение должно быть наиболее удобным. Однако многие забывают, что эти элементы — выходы проводов, находящихся под напряжением. Поэтому их расположение должно быть максимально удобным и безопасным.

Для обеспечения этих параметров и созданы различные стандарты. Они обеспечивают оптимальное расположение и установку элементов электросети. Одним из самых надежных является евростандарт, который повсеместно применяется в Европе.

Стандарты для выключателей

Единой нормы расположения выключателей и розеток попросту не существует. В качестве их замены существуют различные стандарты, регулирующие этот вопрос. Однако большинство людей предпочитает ставить эти элементы лишь согласно собственным предпочтениям, игнорируя рекомендации и безопасность. Это приводит к повреждениям сети, что может способствовать пожару.

Что касается выключателей, отмечают три варианта их установки:

• Советский;
• Евростандарт;
• Вольная установка.

Первый метод заключается в полном соблюдении правил, установленных еще в советское время. Он заключается в том, чтобы выключатели располагались на высоте 160 см от пола. У такой установки имеется несколько преимуществ, среди которых отмечают высоту на уровне глаз, а также удобство в расстановке мебели.

Еще одним достоинством является защита от детей. Ребенок попросту не достает до подобных элементов, что обеспечивает его безопасность. Однако постепенно спрос на советский метод падает, а используют его лишь люди, которые привыкли к нему.

Евростандарт несколько отличается от предыдущего варианта. Он наиболее современный и комфортный. При его использовании выключатели располагаются на высоте 90 см от пола. Преимуществ у такого метода также несколько: нет необходимости поднимать руки и элемент незаметен на общем фоне комнаты.

Последний вариант подразумевает установку по пожеланию клиента. В таком случае стандарты высоты упускаются, но соблюдаются основные правила и нормы монтажа. Вольная установка зачастую применяется в помещениях, где оба стандарта попросту не подойдут.

Стандарты для розеток

Розетки также имеют собственные стандарты для монтажа. Хотя они немного отличаются от тех, что применяются для выключателей, здесь тоже имеются существенные различия. Варианты установки все те же, советский, европейский и вольный.

Советский стандарт для розеток подразумевает их установку на высоте 90 сантиметров от пола. Это было достаточно неудобно, ведь приводило к большой путанице проводов, заметных с любой точки помещения. Кроме того, объемные вилки легко задевались жильцами, что могло привести к обрыву элемента либо поломке прибора.

Европейский вариант здесь куда лучше. Он рекомендует установку розеток на высоте 30 сантиметров. Это позволяет прятать провода за мебелью и практически не замечать их. Для удобства можно сделать 1 розетку по старому стандарту, чтобы подключать зарядные устройства и прочее.

Вольная установка здесь имеет те же стандарты, что и ранее. Важно лишь соблюдать основные правила монтажа, которые знает большинство электриков.

Интересно ! Евростандарт также использует другие виды розеток. Они имеют более широкие выемки для штекеров. Советские розетки уже практически не используются, ведь современные приборы под них не рассчитаны.

Рекомендации по расположению розеток и выключателей

Как говорилось ранее, евростандарт повсеместно используется в Европе. Он более удобен, а его безопасность высока. Однако устанавливать элементы лишь по нему не стоит, ведь этот параметр можно регулировать в соответствии со своими требованиями.

Невысокое расположение розеток и выключателей довольно удобно. Оно позволяет использовать их без лишних движений, что особенно важно для людей с ограниченной моторикой тела. Кроме того, это выглядит эстетично и красиво. Пучки проводов более не портят общий вид помещения.

Однако расположение этих элементов по комнате ничем не регулируется. На этот счет есть несколько рекомендаций:

• Монтировать выключатели на высоте руки.
• Свет должен включаться возле входа в комнату.
• В больших помещениях можно установить несколько выключателей.

Далеко не всегда рост человека соответствует среднестатистическому. Поэтому стоит регулировать высоту монтажа согласно положению своей руки, что упростит дальнейшую жизнь. Кроме того, расположение таких элементов должно быть удобно для человека. Он должен иметь возможность быстро включить свет при возвращении домой или заходе в комнату. В спальне имеет смысл устанавливать дублирующие элементы возле кровати, чтобы не вставать перед сном.

Требования по расположению могут изменяться в зависимости от типа комнаты. Особенно это касается кухни и санузла. Стоит помнить, что там имеется риск попадания жидкости на провода, что может замкнуть цепь и привести к травмам. Поэтому важно относится к этому вопросу особенно тщательно.

В ванной установка розеток по евростандарту не приветствуется. Высота в 30 сантиметров может привести к тому, что жидкость попадет на контакты. Поэтому лучше монтировать их на высоте в 90 сантиметров, что соответствует советским нормам. При этом весь корпус должен быть из пластика и иметь хорошую изоляцию.

Важно ! Существуют особые типы корпусов, подходящих для использования в помещениях с повышенной влажностью. Их использование в ванной комнате предпочтительно.

На кухне же рекомендации схожие, но немного по другой причине. Высокое расположение розеток здесь приветствуется из-за кухонной мебели и регулярного использования различных приборов. Поэтому подобные элементы монтируются на высоте 110 сантиметров при средней высоте кухонной мебели в 90 сантиметров. Это позволит сделать их использование более удобным.

Процесс установки

Установка розеток и выключателей практически идентична. Для начала необходимо обесточить сеть и провести подготовительные работы. Среди них приобретение элемента и очистку рабочего места. Для дальнейшей работы понадобятся следующие инструменты:

• Отвертка;
• Кусачки.

А также корпус и подрозетник. Подрозетником называется компонент, который служит основой для внутренней части розетки. Корпус же служит для соединения проводов и дальнейшей работы элемента

Процесс включает несколько этапов:

• Зачистка проводов;
• Установка подрозетника;
• Подключение проводов;
• Закрепление корпуса.

Для начала нужно очистить выходящие провода, предварительно заведя их в подрозетник. Нужно оставить оголенными 8 миллиметров, необходимых для подключения. Далее в стенное отверстие монтируется подрозетник.

После этих этапов начинается подключение розетки. Металлическую часть подключают к сети, заводя в отверстия соответствующие по цвету провода. Если цветовая разметка отсутствует, то нужно заранее узнать правильное расположение проводов и найти фазу.

Важно ! После этих этапов нужно тщательно зажать провода в конструкции. В противном случае возможен плохой контакт, что приведет к возникновению искр.

После этого розетка устанавливается, монтируется пластиковый корпус. Электричество включается, конструкция тестируется на работоспособность.

Обязательные требования к расположению

Вне зависимости от высоты и стандарта нужно соблюдать основные требования расположения. Они необходимы для безопасности жильцов, защищая их от разнообразных рисков.

Среди основных требований расположения отмечают:

1. Удаление от труб отопления и газоснабжения на полметра;
2. Удаление от проемов и рамок на 10 сантиметров;
3. Удаление от мойки на метр;
4. Удаление от угла на 10 сантиметров.

Кроме того, важно учитывать габариты мебели, а также материал, из которого она состоит. Если он легковоспламеняющийся, то важно располагать розетку на определенном удалении от подобных конструкций.

Важно также учитывать доступность таких элементов. Нередко выключатель оказывается за мебелью или на большом расстоянии от двери, из-за чего использовать его неудобно. Эти расчеты должны проводиться заранее.

Все эти советы позволят правильно установить розетки и выключатели. А для лучшего понимания самого процесса установки рекомендуется посмотреть это видео. Здесь описан сам процесс подключения подобных элементов к сети:

Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?

Основные варианты

Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.

Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:

• установка розеток и выключателей по так называемому «евростандарту»;
• «советская» система монтажа.

Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.

Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».

Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.

Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.

«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.

Вариант размещения розеток для телевизора на видео:

Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.

Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).

«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.

А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.

Общие требования и правила

У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.

кликните для увеличения

Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:

• В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
• Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
• В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.

Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.

• Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.

• В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
• Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны). Розетки в ванных комнатах надо устанавливать не ближе 0,6 м к дверям душевой кабинки.

В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.

Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.

Кухня

Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.

Про дизайн розеток на кухне на видео:

Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:

• Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
• Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.

Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.

• Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).

Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.

Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.

Ванная

Эта комната условно делится на несколько зон:

• Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
• Зона 1 (внешняя вертикальная поверхность ванной).
• Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
• Зона 3 (вся остальная часть ванной комнаты).

Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.

1. Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
2. Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
3. Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.

В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.

Попадание воды в коммутационные аппараты недопустимо!

Наглядно про расположение розеток и выключателей на видео:

Выключатели, как правило, размещают за пределами ванных комнат.

Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.

Во время замены электропроводки надо решить, какой будет высота розеток от пола. Именно так — решить, потому что жестких нормативов и стандартов нет.

На какой высоте могут быть

Норм и стандартов, регламентирующих расположение розеток и выключателей, в комнатах и помещениях общего назначения нет. Есть только ограничения по максимальной высоте для розеток — не выше 1 метра от пола, а также нормативы, которые касаются разводки электропроводки в помещениях со сложными условиями эксплуатации. В домах и квартирах — это ванные комнаты.

Так все-таки, на какой высоте установить розетки? Есть два варианта:

Где расположить выключатель

С выключателями определиться проще. Их надо поставить так, чтобы большинству членов семьи было удобно пользоваться. Комфортно включать/выключать свет опущенной рукой. Опускаете руку, отмечаете уровень ладони. Тут и могут располагаться клавиши. Такое расположение оптимально и для детей. До этого уровня они могут дотянуться уже в 3-4 года. То есть, взрослым не надо будет ходить включать ребенку свет, если он захочет поиграть или сходить, например, в туалет.

Но это — далеко не единственный вариант. В спальне, например, можно . Они позволяют управлять светом из нескольких точек. В этом случае один выключатель ставят возле двери и один-два возле кровати. Так можно будет отключить свет не вставая. Очень удобно. Высота установки такого выключателя — где-то на уроне матраса сбоку от кровати.

Выбираем место для розеток в комнатах

Выбрать место для установки розеток сложнее. Их можно располагать хоть на уровне пола. Кстати, есть напольные модели, проводка которым идет в специальном плинтусе с кабель-каналом. С точки зрения дизайна такая установка наиболее незаметна — они не бросаются в газа. Но вот с точки зрения эксплуатации — далеко не идеал. Чтобы вставить/убрать вилку, придется очень низко наклоняться или приседать. Молодым людям это хоть и неудобно, но не проблематично, а вот для людей в возрасте такое расположение может стать проблемой. Если в семье имеются немолодые люди, желательно чтобы высота розеток от пола была хотя-бы 30-40 см. Наклоняться и в этом случае придется, но наклон этот не идет ни в какое сравнение с предыдущим способом размещения. Это компромиссный вариант — и довольно удобно, и не очень бросается в глаза.

Возле стола высота розеток — над столешницей

Но не все точки электропитания в комнатах нужно так устанавливать. Например, если возле рабочего стола высота розеток от пола 40 см или около того, каждый раз нырять под стол будет очень неудобно. В таком месте их лучше поставить на 10-15 см выше уровня столешницы. Вот это действительно удобно.

Высота розеток на кухне

Проводка на кухне — это целая система. Во-первых, на каждый мощный прибор идет отдельная линия электропитания с установленным на ней автоматом защиты и УЗО. Таких приборов может быть до 10 штук (посудомоечная машина, духовой шкаф, электроплита, стиральная машинка, электрический водонагреватель, встраиваемая бытовая техника большой мощности). Эти розетки надо выводить в то место, где планируете ставить приборы.

Выделенные линии для мощных электроприборов

Выделенная линия нужна на холодильник. Но причина тут не повышенна мощность потребления, а скачки напряжения, которые создает мотор холодильника при включении и выключении. Лучше чтобы другие приборы ощущали их по минимуму, а возможно это при наличии отдельной линии. Розетку для холодильника можно делать на любой высоте — хоть на 5 см от пола, хоть на уровне локтя (110-120 см).

Выделенная линия электропитания с УЗО и автоматом обязательна на газовый котел отопления. Для него требуется стабильное напряжение, и отдельная линия просто необходима. Располагать эту розетку надо с учетом того, что потребуется установка стабилизатора напряжения (если он не установлен на всю квартиру или дом). Лучший вариант — сбоку от котла. Справа или слева — это как позволяют обстоятельства.

Выбираем высоту в зависимости от подключаемого оборудования

Для встраиваемой бытовой техники высота розеток от пола — 10 см (это от пола до центра розетки, а от нижнего ее края — около 5 см). Их располагают на стене позади техники. Расположение такое, чтобы через цоколь можно было дотянуться. На этом же уровне ставят точку электропитания для стиральной машинки. Ее можно сделать и выше, если шкафчик для мойки без задней стенки.

Для подсветки и вытяжки розетки делают над шкафами. Их нижний край находится на 5- 10 см выше шкафов. Выключатель подсветки выводят на рабочую стенку, располагая его сразу под верхними шкафчиками.

Можно сделать таким образом. Основное — удобство эксплуатации

Остальную мелкую бытовую технику ставят обычно на рабочем столе, соответственно подключать их удобно почти сразу над столешницей. Высота розеток от пола в этом случае — 110-120 см. Это будет около 15-20 см выше столешницы. Как раз так, как нам нужно. Если вы заказываете нестандартной высоты, соответственно корректируйте и положение розеток.

Розетки для мелкой кухонной бытовой техники группируют по три-четыре штуки рядом. Это удобно при эксплуатации и более приемлемо при монтаже. Определяетесь, с какой техникой где будет удобно работать, считаете количество единиц, которые надо будет включить одновременно, добавляете одну-две «на всякий случай». Это и будет требуемое количество розеток. Их высота — те же 15-20 см выше столешницы, то есть относительно пола будет 100-120 см.

В ванной

Второе проблемное для электрики помещение — ванная комната. Но проблемы тут другого характера — это повышенная влажность и возможность попадания воды. Чтобы понять, где ставить розетки в ванной, надо знать, где можно размещать бытовые приборы. Помещение ванной делят на зоны (смотрите фото).

Зона 0 — это самая большая вероятность попадания воды. Это области, непосредственно примыкающие к ванной, душевой кабине, раковине. В этой зоне можно ставить розетки только на 12 В. Но такое напряжение подают в частных домах крайне редко. Просто тут розетки не ставят вообще.

В зоне 1 допускается установка водонагревателей. В зоне 2 можно кроме бойлеров поставить вентиляторы, и светильники. А розетки должны стоять в зоне 3 — на расстоянии не менее 60 см от источника воды. Устанавливать надо специальные розетки и выключатели, степень защиты которых позволяет использовать их во влажных помещениях. Также обязательное условие — наличие заземления, автомата и УЗО с током утечки 10 мА.

Высота розеток от пола снова-таки не регламентируется, но имеет смысл ставить их повыше: чтобы минимизировать возможность попадания воды. Пусть даже розетки поставите специальные, с крышками, — лучше перестраховаться.

Правила устройства электропроводки

При прокладке проводки к розеткам и выключателям необходимо соблюдать определенные правила:

• Разводка по комнате производится строго горизонтально, отступив 20 см от потолка.
• От монтажной коробки провод идет вертикально вверх.

Для чего такие строгости? Чтобы в любых условиях можно было понять, где и как проходит проводка. Если прокладывать ее произвольно — наискосок, по кратчайшему пути и т.п., через несколько лет никто не вспомнит, где и как проходят провода и вешая, например, новую , легко можно попасть в проводку. Придерживаясь этих нехитрых правил, вы всегда визуально сможете определить, где проходят провода — над розеткой или выключателем, независимо от того, какая их высота от пола.

Правила расположения розеток и выключателей

ПУЭ 7.

Правила устройства электроустановок

7.1.50 Минимальное расстояние от включателей, штепсельных разъемов и элементов электроустановок до газопроводов должно быть не менее 0,5 м.

СП 31-110-2003. Проектирование и монтаж электроустановок жилых и общественных зданий

14.33 Включатели в квартирах и общежитиях рекомендуется устанавливать со стороны дверной ручки не выше 100 см..

Включатели общего освещения в помещениях общественных зданий рекомендуется устанавливать на расстоянии до 1,5 м.

14.35 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и розетки должны устанавливаться на высоте 1,8 м.

В силовой сети предприятий общественного питания и торговли розетки следует, как правило, устанавливать на 1,3 м…

ГОСТ Р 50571.11-96 (МЭК 364-7-701-84). Электроустановки зданий. Часть 7. Требования к специальным электроустановкам. Раздел 701. Ванные и душевые помещения

В этом государственном стандарте регламентируется положения розеток и выключателей в ванных, душевых комнатах и других влажных помещениях. При этом, точных мест не указывается, зато подробно описаны минимальные расстояния, учитывайте их при выборе высот.

СП 76.13330.2016 (СНиП 3.05.06-85) Электртехнические устройтсва

6.9.16 В школах и детских дошкольных учреждениях в помещениях для пребывания детей включатели и электророзетки должны устанавливаться на 1,8 м.

Установка осветительных и силовых розеток в других общественных зданиях и помещениях выбирается удобной для присоединения к ним электрических приборов в зависимости от назначения помещений и оформления интерьеров, но, как правило, не выше чем на 1 м от пола.

6.13.21 От нагревательных кабелей до установочной электроаппаратуры должно быть не менее 200 мм.

В представленной в нормативке информации недостаточно, чтобы выбрать места расположения электроустановочного оборудования для всей квартиры или дома.

Возможно поэтому сформировался и получил широкое распространение, так называемый —

«евростандарт» высоты установки розеток и выключателей

по которому:

— розетки устанавливаются на высоте от пола — 30 см

— Высота установки выключателей от пола — 90 см

Само понятие «евростандарт» пришло одновременно с понятием «евроремонт», с появлением новых материалов, технологий строительства и главное желанием людей получиться более функциональное и удобное окружающее пространство.

До этого повсеместно высота установки выбиралась по «советскому стандарту», согласно которому:

Выключатели устанавливались на уровне плеча 160см от пола

Электророзетки на расстоянии пояса человека — 90 см от поверхности пола

У каждого из этих вариантов монтажа есть плюсы и минусы.

Так, даже «советский» способ размещения выключателей многие люди по-прежнему считают самым удобным :

Выключатель расположен в поле зрения

Устанавливаемая под выключателем мебель или бытовая техника не мешает включать свет

Нет случайных нажатий

В то же время «евростандарт» установки включателей:

Более эргономичный

Человек управляет освещением, не поднимая руки, «не глядя»

Дети сами включают освещение в комнатах, без помощи

В штекеры, которые расположенны на 90см, по «советскому» стандарту, легче включать электроприборы, не приходится нагибаться.

Если же прибор не требует постоянно выключения из сети, стоит в одном и том же месте, удобнее розети расположить ниже, например, на 300мм. Это скрывает сетевые провода питания оборудования.

Эти негласные стандарты, помогут разместить на удобной высоте розетки, особенно те, которые проектируются для переносного электрооборудования — пылесоса, электроинструмента, удлинителя или просто»на всякий случай» и практически все выключатели.

Но есть и исключения из этого правила:

Так, когда человеку включает свет с кровати(лежа) или кресла (сидя), удобное расстояние от пола другое:

Выключатели над прикроватной тумбой в спальне или у дивана, в гостиной устанавливаются на удалении 60 — 70см от центра до плоскости напольного покрытия.

Что касается розеток, в разных комнатах, их положения для техники различаются:

Высота установки розеток в разных комнатах

Гостиная или Зал

Под телевизор, в зале, на высоте 140 см.

Спальная комната

Над письменным столом 900 мм т.к. стандартная столешница 75см + необходимый отступ 15см

Над прикроватными тумбочками: 600 — 700мм

Для телевизора в спальне — 150см. В зависимости от высоты монтажа ТВ, она меняется, подробно о всех вариантах мы уже писали .

На кухне

Над столешницей на фартуке — 110 см

Для холодильника 10 — 30см

Под плиту, посудомоечную машину, встраиваемый духовой шкаф: 10см (под цоколем кухонного гарнитура), 30-50см за плитой или в соседнем шкафу

Для кухонной вытяжки 155-165см до напольной плитки.

В ванной

Верно выбрать высоту установки установки розеток и выключателей можно пользуясь следующими правилами:

1. Определиться с расстановкой мебели и элетроприборов в помещениях.

Для этого составить схему, желательно в масштабе, на которой отметить мебель, а также бытовую технику и оборудование, которое подключается к электрическим или слаботочным сетям, указать высоту до пола.

2. Нанести все розетки (в т.ч. тв, интернет, телефонные и т.п.) на план, для электроники, кухонной техники и т.д., плюс резервные.

Для стационарной техники, (компьютер, телевизор, стиральная машина, кондиционер и. т.д.) электровыводы размещать так, чтобы был свободный доступ до этих мест, но, в то же время, чтоб они скрывались за электроприборами.

Точки подключения, расположенные на открытых участках стен, которые планируете использовать периодически, лучше сделать на одной высоте — 30см (Евростандарт). Минимальное количество предусмотреть так, чтоб пылесос, дотягивался до всех помещений.

Над письменным столом, прикроватными тумбочками, комодом, размещаются на высоте 15-20 см от поверхностей мебели.

3. Чтоб правильно определить высоту установки и выключателей , сперва нужно решить в какую сторону будут открываться двери. После чего расставить выключатели со стороны дверных ручек у дверного проема. На высоте 80-100см, в зависимости от вашего роста (определить опытным путем).

4. Расположение переключателей зависит от типа помещения, так например:

В длинном коридоре или на лестнице, удобнее установить в начале и в конце

В спальне или зале, лучший вариант, когда переключатели стоят у входа в помещение, а также у кровати или дивана, чтоб управлять освещением, не вставая.

Высоту установки переключателей выбирайте учитывая из какого положения будут доступны, т.е. если это у входа в помещение, то выбирайте высоту 80-100см, а если это у кровати или дивана, то на той высоте, где переключатель достаётся вытянутой рукой.

5. В тех местах, где вы не определились с расположением мебели или электроприборов , советуем устанавливать электрические розетки на высоте 30см а выключатели 90см от уровня пола, это наиболее удобный вариант высоты установки.

Наглядно, применение всех указанных выше правил, как выбирается высота установки розеток и выключателей, на примере типовой квартиры, показано .

Пользуясь этой информацией, здравым смыслом и правилами техники безопасности, вы сможете добиться оптимального расположения оборудования у вас дома.

Помните, что лучше сразу все верно рассчитать и предусмотреть, чем переделывать электропроводку потом.

Установка и монтаж электропроводки согласно нормам европейских стандартов – не просто желание соответствовать передовым представлениям дизайна, но и выполнение важнейших принципов пожарной безопасности.

Условно, евростандарт (ПУЭ 7.1.48, ГОСТ Р 50571.11-96), применяемый в установке розеток и выключателей, должен удовлетворять трём основным критериям:

• наличие заземления;
• правильное месторасположение разъемов;
• соответствие потребляемой мощности.

Рассмотрим все тонкости, нюансы и сложности установки.

Правило № 1. Выключатели принято устанавливать на высоте 90 сантиметров от пола.

Советский стандарт подразумевал размещение выключателя почти вдвое выше – на высоте 1,6 метра. Европейские правила несколько упрощают жизнь: свет включить более легко, нажать на кнопку можно не поднимая руки. Отечественные нормативы были придуманы неслучайно и также имели свои удобства: например, выключатель всегда находился на уровне глаз, а маленькие дети никогда не смогли бы играться с разъемом, который может составлять опасность для жизни.
Однако, евростандарт также решает вопрос безопасности. Во-первых, выключатели нового образца не могут быть опасны в принципе – они глубоко посажены, герметично произолированы, а кнопки снять не просто даже для взрослого. Европейские выключатели не только на 100% безопасны, но и защищены от влаги, пыли и перегрева.

Локация всех разъемов – основное отличие евростандарта от отечественных принципов.

Правило № 2. Розетки, согласно евростандарту, принято устанавливать на высоте 30 сантиметров от пола.

И вновь-таки вспомним советский, всем привычный стандарт: розетки устанавливались на высоте 90 сантиметров; из-за этого все провода были на виду, спрятать метры переплетающихся кабелей было невозможно. Европейский норматив не только упрощает жизнь, но и позволяет шире развернуться в вопросах дизайна интерьера.

Правило № 3. Распределительные щитки и провода должны быть монтированы на 15 сантиметров ниже потолка и на 10 сантиметров отступать от оконных рам.

Уровень влажности возле оконной рамы достаточно высок. Вся проводка должна быть в сухости и чистоте.

Правило № 4. Бытовая розетка должна быть рассчитана на токи не менее 10 Ампер.

Для сравнения, большинство отечественных розеток были рассчитаны на ток 6,3 Ампера. Таким образом, европейские нормы позволяют включать больше бытовых приборов, снижая нагрузку на электропроводку.

Соответствие потребляемой мощности

С каждым днем бытовые приборы становятся все более экономными, однако их число неуклонно растет – появляется техника, которой раньше не существовало – кухонные комбайны, блендеры, бойлеры, увлажнители и пр. Поэтому нагрузки на нашу бытовую проводку непрерывно возрастают.

Что нужно помнить при монтаже электрики по евростандарту?

1. Розетки необходимо устанавливать исходя из простой формулы: одна розетка на 10 квадратных метров.
2. Розетка в ванной комнате допускается, но она должна быть удалена от ванной или душевой кабины на расстояние более 60 сантиметров. Все розетки должны быть влагозащищенными и быть подключены к бесперебойным системам.
3. Заземление – обязательная мера.
4. Ни в коем случае нельзя устанавливать розетки под или над раковинами.
5. Система разводки проводов должна содержать как можно меньше точек контакта. Все точки контакта должны находиться в распределительном щитке и замыкаться на фазовых и нулевых шинах.

Согласно евростандарту диаметр гнезда для вилки бытовой розетки должен быть на 0,8 мм больше, чем в традиционных разъемах. Это обеспечивает более плотный контакт и снижает уровень нагрева в случаях перегрузки.

Расстояние от пола до выключателя по нормам. Высота выключателя от пола. Спальня и гостиная

Перед тем, как приступить к непосредственной установке розеток и выключателей необходимо заранее спланировать их расположение. Составить план размещения электроприборов в комнате, составить схемурасположения розеток и выключателей , рассчитать необходимое их количество для каждого помещения.

К примеру, если это жилая комната то в ней, как правило, будут располагаться телевизор, компьютер, настольные светильники и бра.

Все эти моменты нужно учитывать на самом этапе подготовки к электромонтажу.

Наверняка перед установкой розеток или выключателей вы задавались вопросом о выборе высоты их расположения.

Если вам необходимо установка этих элементов по всем нормам и правилам тогда предлагаю заглянуть в «Библию электрика» — Правила Устройства Электроустановок (ПУЭ) в раздел касающийся монтажа электропроводки жилых домов.

Расположение розеток

— в жилых помещениях устанавливаются на высоте 0.2-0.3 м от поверхности пола. Для семьи, в которой есть маленькие дети, желательно устанавливать розетки с защитными шторками, так как на такой высоте они легкодоступны ребенку.

— в кухонных помещениях как правило на высоте 1.3 м от пола. Это значение может изменяться с учетом высоты и расстановки вашей мебели. Также не забывайте требования пункта 7.1.50 ПУЭ: минимальное расстояние от розеток до газопроводов должно быть не менее 0,5 м;

— в помещениях с повышенной влажностью (ванны, душевые, сауны) розетки устанавливают на высоте 1 м. Запрещено устанавливать розетки непосредственно в душевых кабинах.

Расположение выключателей

Существует много дискуссий о том на какой высоте устанавливать выключатели – по плече или под руку?

В советские времена выключатели располагали на высоту плеча взрослого человека, это примерно 170-180 см.

В нынешнее время выключатели устанавливают по так называемому евростандарту: располагая со стороны дверной ручки на расстоянии не меньше 10 см от дверного проема, высота установки — на уровне опущенной вниз руки примерно 0.8-0.9 м. Многим это кажется более удобным, чем советский стандарт.

Что касается правил, то ПУЭ не дает конкретных значений по расположению выключателей. Единственное что нужно помнить:

Из выше перечисленных норм и правил, по расположению розеток и выключателей в домах и квартирах, не нужно забывать о таких важных принципах как – практичность и удобство.

Ведь если вы проживаете в частном доме или квартире и вам по техническим соображениям или по потребности нужно изменить указанные расстояния то думаю, что ничего страшного в этом не будет, как говорится, каждый хозяин делает под себя. Но и не стоит забывать про безопасность, свою и своих близких (ПУЭ 7.1.50).

А если вы размещаете электроаппараты, где то, в магазине или каком не будь общественном месте, тогда конечно лучше прислушаться к данным правилам ПУЭ и сделать все как нужно, для того, что бы не пришел потом какой не будь инспектор и не оштрафовал владельцев за несоблюдение общепринятых норм и правил.

Похожие материалы на сайте:

Электрика в доме

20/07/2011 11:22:17

Высота установки розеток и выключателей

В процессе строительства дома или ремонта квартиры очень часто возникает вопрос — на какой высоте от пола должны быть установлены выключатели и розетки?

Также нет никакого пресловутого Евростандарта. Делается так, как удобно людям. А как удобно? В различных источниках можно встретить совершенно различные данные. В основном эти источники заявляют следующее: высота установки выключателей от уровня чистого пола составляет 85-90 см, а розеток 30 см.

Продиктовано это следующими причинами. Человеку удобнее включать свет по ходу движения не поднимая руки. Если сделать ниже, человек будет тянуться, выше — поднимать руку.

Какой должна быть высота установки розеток по правилам?

Следуя этим рекомендациям я сделал выключатели на уровне от 85 до 90 см и понял, что для моего роста 178 см — это низко! Чтобы включить свет я вынужден был выпрямлять руку полностью, а это оказалось не комфортным. Тогда я провел ряд экспериментов с собой и другими домочадцами, в том числе детьми и определил, что оптимальная высота установки выключателей от уровня чистого пола составляет 97-98 см (то есть от 95 до 100 см).

Только в таком случае не приходится тянуться и наклонять корпус. Эта высота удобна как для относительно высоких людей, так и для людей среднего роста. Любопытен тот факт, что стандартом высоты для дверных ручек является как раз 95-100 см. И в этом смысле мне не совсем понятно, откуда вообще взялись 90 см для выключателей.

Ведь 1 метр — это то, что оптимально для человека.

Важно! Что высота считается от чистого пола, то есть со всеми отделочными покрытиями (стяжка, ламинат, плитка, паркет). Иногда выключатели размечают от уровня плиты перекрытия, а когда делается стяжка, то она может получиться толще и выключатель окажется в результате ниже. В таком случае я рекомендую заложить провода с запасом по высоте, а после того, как будут сделаны грубые отделочные работы (стяжка) просто походить по помещениям и, имитируя включение, рукой прислоняться в том месте у стены, где будет будущий выключатель.

Только тогда вы поймете на какой высоте вам удобнее делать выключатель.

Расстояние выключателя до проема двери.

Здесь я также совершил небольшой промах, установив несколько выключателей на расстоянии 20-25 см от проема. Это оказалось неудобным. Заходя в помещение в темное время суток я, как правило, далеко не с первого раза нахожу выключатель.

В других комнатах я установил выключатели на расстоянии 15 см (от края проема до края выключателя) и это оказалось намного удобнее. Расстояние до выключателя от проема двери с моей точки зрения должно составлять 10-15 см, не более!

Высота размещения розеток

Сейчас розетки делаются ниже, чем 50 лет назад, на высоте примерно 20-35 см от пола в расчете на то, чтобы они сами и висящие провода не нарушали эстетический вид помещения.

Здесь нет таких требований к эргономике, как с выключателями, но есть нюансы. Розетки общего назначения лучше делать действительно пониже — 20-35 см. Однако возле рабочих и письменных столов, на кухнях и в других местах, где вы заведомо знаете как и что вы будете включать в розетки, высоту лучше определять по месту исходя опять же из удобства использования. Если у вас запланирован письменный стол, то для подключения компьютера, зарядного устройства для телефона и другой техники вам, возможно, удобнее расположить розетку выше плоскости стола на высоте 80-90 см, чем потом лазить под стол.

Это же касается и расстояния до углов. Необходимо иметь хотя бы ориентировочный план расстановки мебели, иначе может получиться, что все розетку будут за шкафами и кроватями.

Добавить комментарий:

Сортировка комментариев: Последние сверху | Первые сверху

2018-02-12 23:19:53 | Владимир
Померил, мне при росте 176, удобны выключатели на 85.

Насчёт близости к дверному проёму — точно, минимальное расстояние оставить нужно между выключателем и облицовкой — сантиметров пять, а дальше не надо.
Насчёт дверной ручки, так там другое движение руки: рука сгибается и сверху кладётся на ручку, поэтому она выше должна быть. Для выключателя руку не надо сгибать.

2013-05-21 12:42:14 | Виктор
Огромное спасибо за практический совет!

2012-11-20 16:49:20 | Alex
Полностью согласен со статьей.

Добавлю из опыта: часть розеток над письменным столом сделал за монитором (не видно, но они есть 🙂 — можно втыкать всякие адаптеры и блоки питания длительного применения), две розетки на виду — удобно втыкать зарядники для сотовых, электробритв и т.д. Для подключения компьютерной техники прикручиваю удлинители-пилоты к внутренней боковине стола, а вот сам пилот втыкаю в отдельную розетку, установленную как раз под столом.

Планирование электрики и освещения. Выключатели освещения, приборы освещения, расположение розеток в частном доме.

● Обязательно надо сделать план прокладки наружных/внутренних инженерных сетей и неукоснительно следовать этому плану.

При монтажных работах хорошо бы сделать фотофиксацию мест укладки электропроводки (и не только электрики). Такие фотодокументы в дальнейшей жизни не раз помогут избавиться от различных проблем при ремонте, перепланировке и других действиях.
● Не стоит делать разводку электросети, предварительно не сделав планировку внутреннего убранства и расстановки мебели.
● Провода в проводке лучше делать использовать медные и с запасом по сечению.
● Электросети в частном доме включают в себя: локальную сеть, туалет, TV, компьютер, сигнализацию, домофон, термодатчик котла, пожарную сигнализацию, кухонную вытяжку, вытяжки в туалете и ванной.
● При монтаже электросетей в доме хорошо бы предусмотреть вывод питания и кабеля видео на входную группу.
● Если потолок достаточно высокий, то для облегчения мытья люстры можно снабдить её тросиком — в этом случае люстру можно будет приспускать.
● При планировке и монтаже электропроводки лучше сразу сделать осуществить систему подсветки на придомовой территории.

● На каждый потребляющий электроэнергию прибор лучше поставить автомат, чтобы в последствии не испытывать неудобства.
● Такой электроприбор, как стиральная машина, надо посадить на персональный автомат.
● Счётчики и автоматы лучше устанавливать вне зданий.

Высота установки выключателей и розеток от пола

Таким образом при выключении рубильника исчезает напряжение во всём доме.
● В частном доме в целях безопасности можно установить индивидуальные дымовые оповещатели — стоят они недорого.

Выключатели освещения.

● У входной двери надо сделать центральный выключатель — это позволит включать/выключать освещение и электроприборы прямо с порога.
● Выключатели устанавливать только «евро».
● Лучше сделать побольше так называемых «проходных» выключателей для того, чтобы выключать освещение, не возвращаясь из помещения в помещение.
● Высота, на которую следует устанавливать выключатели, должна составлять 80-90 см — для того, чтобы и ребёнок смог свободно дотянуться.
● Удобно будет, если установить выключатели с подсветкой .
● В спальной комнате можно установить два выключателя — у входа и рядом с кроватью.
● На приусадебном участке можно установить дистанционное включение/выключение освещения, подсветки дорожек, бассейна и прочих построек.
● В спальне ребёнка можно использовать диммеры — реостаты для того, чтобы свет угасал медленно, а не резко.

Расположение розеток в частном доме.

● Устанавливать розетки лучше не одинарные, а двойные.

По расходам это практически одинаково, а в будущем двойные розетки будут не раз выручать и не надо будет приспосабливать различные тройники.
● Места для установки розеток необходимо спланировать, исходя из будущей расстановки мебели.
● Не стоит устанавливать розетки «в пол».

В этом случае они будут постоянно открыты и в них непременно будет скапливаться пыль, а вот пол уже будет помыть несколько проблематично.
● Высота расположения розеток определяется, исходя из их предназначения. Не имеет смысла устанавливать розетки на виду в тех случаях, когда именно в этих местах не будет производиться частое включение/выключение электроприборов.
● В комнате, где будет использоваться компьютер, розетки лучше расположить выше системника.
● Не стоит устанавливать слишком много розеток.

Если установить в рамке пять гнёзд, то не факт, что они все будут использоваться.
● На кухне розетки следует устанавливать выше, чем используемые электроприборы: кофеварка, микроволновка, электрочайник, тостер и т.

п. Таким образом включение и выключение производится без лишних перемещений электроприборов.
● В ванной комнате розетки также лучше установить на определённой высоте, чтобы не было нужды отодвигать бытовые приборы.
● Не забыть установить розетку в прихожей и коридоре.
● Нелишним будет установить внешние влагозащищённые розетки во дворе и по фасаду — это можно сделать в виде отдельно группы на главном щите. При использовании различных электроинструментов (мойка, газонокосилка и т.

д.) пользоваться переноской не всегда удобно.

Приборы освещения.

● Лампочки в световых приборах лучше использовать светодиодные — при постоянно включённом освещении в нескольких помещениях экономия будет значительная.
● Точечные светильники в стиле «звёздное небо» лучше не устанавливать.

Весь этот «креатив» быстро надоест и к тому же лампочки в этой системе имеют тенденцию к перегоранию.
● Светильники лучше использовать с обычными патронами Е 27, Е 14. Это более надёжно и при желании можно легко поменять лампочки на энергосберегающие.
● Установка потолочных утопленных светильников с лампами накаливания с тонким цоколем вверх чревата тем, что в дальнейшем будет довольно непросто поменять лампочку, которая обязательно «закусится» в патроне.
● В кухонном помещении в обязательном порядке следует установить подсветку над рабочей поверхностью.

Высота установки выключателей и розеток: правила и стандарты

1. Рамочная система.

Уже много лет существует возможность группировать розетки в рамки от 1 до 5. Причем не только силовые, но также компьютерные и телевизионные и даже выключатели.

Межцентровое расстояние между стыкуемыми подрозетниками должно быть ровно 71 мм. Сверлить в бетонной стене под подрозетники нужно коронкой минимум на 68 мм (таков диаметр нормального подрозетника), но можно и больше — 70, 73. Даже и на 80, тогда риск несостыковки подрозетников сводится к нулю.

Фиксируются подрозетники в бетоне с помощью штукатурной смеси. Проще всего использовать гипсовую смесь типа Кнауф Ротбанд, так как она достаточно вязка, чтобы комфортно вклеивать подрозетники.

Для монтажа подрозетников в гипсокартон межцентровое растояние 71, но отверстие строго 68мм, так как крепится в гипсокартон (и другой листовой материал) за счет «лапок» притягивающий основание к листу.

Если сделать отверстие больше, подрозетник просто провалится в полость за листом.

Стоит ли говорить что подрозетники монтируются, когда кабель уже подведен к месту монтажа? Сказал.

2. Расстояние от пола.

Для стандартных розеток расстояние от центра розетки до пола 300мм .

Для стандартных выключателей расстояние от центра выключателя до пола 900мм .

Для терморегуляторов расстояние от центра терморегулятора до пола 1500мм .

С телевизионными розетками дела обстоят хитрее.

Тут надо уже примерить, а лучше всего нарисовать будущий телевизор на стене, предусмотреть где будет располагаться крепежная рамка, и в нижней части телевизора (так чтобы он перекрывал розетки) предусмотреть размещение розеток.

Для телевизора на 30-40 дюймов расположенного напротив кровати, например, нормальная высота розеток 1100мм от пола до их центра.

В ванных комнатах и санузлах безопасно размещать розетки и выключатели выше раковины минимум на пол метра.

3.

Расстояние от откоса.

Расстояние от откоса до первой розетки из группы должно быть 150-200мм, и быть одинаковым во всех помещениях. Точно отмерить эти расстояние до выравнивания стен штукатуркой практически невозможно, следовательно идеальный вариант перенести разметку и монтаж подрозетников на момент когда все стены уже сформированы.

4.

Группировка розеток.

Силовые и слаботочные розетки принято разводить друг от друга на расстояние как минимум еще одной розетки, чтобы минимизировать помехи, создаваемые полем от силовых кабелей. Тоесть чтобы сформировать блок розеток для телевизора, надо сделать два подрозетника для силовых розеток, пропустить одну розетку, а потом два подрозетника для слаботочных розеток.

К слаботочным розеткам относятся компьютерные, телевизионые, спутниковые, FM-розетки, и розетки с кабельканалом.

Безопасность и удобство использования бытовых приборов и освещения зависит от правильно подобранной высоты установки выключателей и розеток, а также точного расчета количества и расположения таких точек. Если сразу все правильно рассчитать, то в дальнейшем удастся избежать перегрузок, не придется использовать удлинители. Точный расчет позволит еще и избежать штробления стен под дополнительные розетки или проводку.

Нормативы для установки

Оптимальное расположение розеток и выключателей на стенах комнат определено с учетом требований «Правил устройства электроустановок» (ПУЭ), ГОСТ Р 50571.11−96, СП 31−110−2003 и других нормативных документов. Соблюдение рекомендованных параметров проверяется соответствующими органами при сдаче жилья, коммерческих или производственных помещений в эксплуатацию. В большинстве случаев расположение электротехнических приборов выбирают с учетом следующих норм:

Для подключения электротехнических устройств в помещениях с высокой влажностью обязательно включение в схему соответствующих приспособлений, которые обеспечивают безопасность эксплуатации (УЗО, АЗС и т. д.).

Подготовка к монтажу

В обычной жизни люди используют множество электроприборов, которые подключают к бытовой электросети, поэтому большое значение имеет оптимальное расположение точек подключения. При выборе достаточного количества розеток гарантируется удобство работы с утюгами, стиральными машинами, печатающей и другой техникой без подключения удлинителей. В таком случае не придется думать, как спрятать провода, которые будут тянуться по полу и мешать проходу, не будет ограничен доступ к источникам тока.

Чтобы подобрать оптимальный вариант для квартиры, дома или офиса, нужен ответственный подход. Планирование и подготовка схемы установки выключателей и розеток по евростандарту:

Планирование расположения электротехнических приборов осуществляют в рамках подготовки проектной документации перед ремонтом или перепланировкой помещений. Поручить такую работу можно специалистам или выбрать удобное расположение розеток самостоятельно, опираясь на положения правил и стандартов.

Помимо требований стандартов, существуют и рекомендации по монтажу электротехнических приборов, основанные на опыте эксплуатации такого оборудования. Это средние значения количества точек, высоты выключателя от пола по евростандарту, удаленность розеток от дверных проемов и источников влаги или газа, что гарантирует максимальное удобство включения и выключения электроприборов. В большинстве случаев придерживаются следующих рекомендаций:

Выбор мест для электротехнических приборов осуществляют с учетом существующего или планируемого оформления стен, установки декоративных конструкций и расположения дверных проемов.

Плюсы размещения по действующим стандартам

Установка розеток или выключателей с учетом действующих норм — не только требование документов, но и возможность обеспечить оптимальное распределение точек подключения в комнате. Такой подход позволяет воспользоваться целым рядом преимуществ подобных решений:

Применение стандартных норм размещения розеток и выключателей на расстоянии до 300 — 600 и 900 — 1600 мм соответственно дает возможность подобрать вариант, который будет наиболее удобным для выбранного помещения.

Монтаж розеток в комнатах

Установка розеток и выключателей отличается особенностями, которые определены в зависимости от назначения выбранного помещения. Для безопасной эксплуатации таких точек подключения нужно придерживать некоторых правил и учитывать технические характеристики комнат (влажность, температура). При этом следует принять во внимание следующее:

Отдельно предусматривают розетки для включения кондиционеров в жилых комнатах, если это оборудование не подключено напрямую через защитные автоматы. Точку подключения устанавливают на расстоянии до 300 мм от потолка.

Выключатели освещения в комнатах

В жилье, офисных и других помещениях устанавливают выключатели с одной, двумя или тремя клавишами по количеству групп осветительных приборов. Кроме того, для включения осветительных приборов монтируют электротехнические приспособления с дистанционным управлением. Оснастить помещения можно и устройствами, которые уже встроенные в бытовую технику. Наиболее простой, надежный и экономичный вариант — установка клавишных выключателей.

Определенных нормативов по высоте монтажа розеток нет. Есть свод правил, где регламентируются некоторые параметры: СП 31–110–2003, в нем говорится, что для установки используют стену в комнате со стороны ручки двери и на высоте от 1 м, и ПУЭ (Правила Устройства Электроустановок), в котором указаны правила безопасного подключения бытовых приборов и другие рекомендации. В остальном высота установки розеток и выключателей регулируется исходя из предпочтений владельца жилого помещения.

При проектировании дома учитывают количество комнат и их назначение. Например, в ванной делают двойные розетки, закрытые от проникновения воды, на высоте в 90 см для «питания» стиральной машинки и прочих электроприборов.

В каждом помещении заранее просчитывается количество выключателей и входов для подключения к электросети, чтобы обеспечить комфортное и безопасное проживание или эксплуатацию комнаты.

Что указано в ПУЭ

На какой высоте устанавливать розетки и выключатели решает сам потребитель, но в ПУЭ прописано несколько норм, рекомендованных к соблюдению:

1. Штепсельные приборы располагают на расстоянии от 0.6 м от открытых источников воды и входа в комнату.
2. Надо соблюдать дистанцию в 0.5 м для монтажа электроприборов или установок от газопровода.
3. Высота монтажа выключателей — от 1 м. Желательно выбирать стену со стороны дверной ручки. Можно монтировать под потолком, если надо обеспечить управление электроприборами при помощи шнура.
4. В комнатах с высокой влажностью, например, ванной, розетка эксплуатируется через аппарат УЗО.

Все вышеперечисленные требования разрабатывались с учетом безопасности эксплуатации электроприборов, а также основывались на нормах пожаробезопасности и удобства применения.

Что прописано в ГОСТ и СП

Высота установки выключателей в ванной по ГОСТу Р 50571.11–96 начинается с 0.6 м от открытых источников воды. Подробнее рекомендации изложены в СП (Свод Правил) от 2003 года:

1. Нет точных нормативов по монтажу розеток для кондиционеров и электроприборов на кухне.
2. В общежитиях и многоквартирных домах монтируют по 1 розетке с током 10 (16) А на 4 м² комнаты, а в коридорах — на 10 м².
3. В частных строениях количество розеток не регламентируется.

К сведению: В СССР был стандарт установки розеток на расстоянии 90 см от пола, а выключателей — 160 см. Такое расположение встречается в старых многоквартирных домах.

Требования по «Евростандарту»

Евростандарт установки розеток появился в России примерно в то же время, когда стали использовать термин евроремонт. Строительные фирмы часто применяют именно такое расположение точек подключения к электросети и выключателей в новостройках:

• высота от пола начинается с 90 см до выключателей, чтобы легко переключать свет;
• для комфорта эксплуатации бытовых приборов розетки располагают на высоте 30 см от пола.

Выделяют отдельно размещение точек подключения к электросети по стандартам Америки, где высота от стола на кухни, умывальника или пола начинается с 30.5 и максимально доходит до 41 см, а между розеток соблюдается дистанция в 180 см от двери.

Важно! Если выбираются евророзетки для установки, то надо учитывать, что диаметр штырей и расстояние между ними отличается от российских разъемов. Сила тока таких точек входа составляет 10–16 А, а у советских — до 10 А. То есть выбирают установку розеток или выключателей по евростандарту для подключения более мощной техники и оборудования.

Планировка электросети в разных комнатах

Рекомендации по установке розеток в комнатах (кухня, спальня, ванная) могут отличаться друг от друга. Это связано с уровнем влажности, количеством бытовых приборов, подключаемых к электросети, и нормами пожаробезопасности.

Электропроводка на кухнях

Точных указаний к расположению точек подключения к электросети и розеток на кухне нет, но рекомендации собраны исходя из особенностей эксплуатации данного помещения и возможного количества подключения бытовых приборов. Так, в требованиях ПЭУ указано:

1. Выключатели и розетки штепсельные располагаются на расстоянии от двери в 60 см, это же требования выдвигается к раковине на кухне;
2. Дистанция до газопровода от 50 см.

А также выделяют ряд советов по расположению точек подключения к электросети для различных кухонных приборов и бытовой техники:

1. Чтобы подключить посудомоечную машину или холодильник, выбирают высоту 10–20 см от пола. Есть модели техники, где производителями вмонтирован короткий провод для подключения, для них делают отдельные точки «питания» на высоте от 0.5 м.
2. Малогабаритные электроприборы: микроволновка, тостер, мультиварка, блендер и другие подключают в розетки, установленные на 20 см вверх от столешницы или 110 см от напольного покрытия.
3. Для вытяжки рекомендуют делать отдельную точку подключения к электросети, отступая от пола 2 м. При этом от середины прибора до розетки должно быть не менее 20 см, что необходимо для вентиляции.
4. Если в планировке кухни участвует встроенная бытовая техника, то для ее «питания» делают отдельные розетки за шкафами для удобного и постоянного подключения приборов. Рекомендовано их монтировать от 30 до 60 см от пола и следить, чтобы подключенный кабель не пережимался мебелью.
5. Для подключения подсветки под полками и шкафами на кухне используют розетки, вмонтированные над мебелью на расстоянии в 5–10 см. включатели выводят на удобную для пользователей высоту.

Важно! При планировании проводки на кухне надо рассчитывать суммарную мощность проведенных линий. Она должны быть продумана с запасом, что обеспечит одновременное использование всех приоров.

Для расчета мощности берутся показатели из техпаспорта бытовых приборов или средние показатели:

• духовка, варочная панель имеют собственные розетки с силой тока от 32 до 40 А;
• отдельная линия нужна для нагревательного элемента с мощностью от 3.5 Вт;
• для холодильника, микроволновки или тостера подойдет обычная розетка на 16 А.

Нюансы расположения в ванной

Главное требование при выборе высоты расположения розеток в ванной — защита от проникновения воды. Для этого необходимо выбирать модель с УЗО — специальной крышкой-брызговиком. Выделяют несколько рекомендаций для подключения электроприборов:

• для стиральной машины соблюдается высота в 1 м;
• для водонагревательных приборов — не менее 180 см;
• при необходимости включения дополнительных приборов возле раковины монтируется еще одна розетка на высоте в 110 см.

Важно! Нельзя монтировать точки входа в электролинию на высоте менее 15 см от пола. В ванне риск затопления высок, поэтому необходимо обеспечить защиту проводки от короткого замыкания и возгорания квартиры или дома.

Общий выключатель для света во всем помещении выводится за пределы ванной комнаты и устанавливается на удобной для эксплуатации высоте.

Как провести ток в спальне или гостиной

Высота установки точек подключения к электросети в спальнях и гостиных не регламентируется. Эти помещения не имеют точек соприкосновения с проведенным газопроводом или повышенной влажностью, но есть несколько общих рекомендаций к расположению точек входа в линию электросети:

• средняя высота размещения розеток от пола — 70 см;
• вспомогательные розетки возле стола монтируются на уровне в 0.3 м от напольного покрытия, где делают блок из 2–3 розеток;
• за телевизорами или другими бытовыми приборами точки «питания» устанавливают на высоту 1.3 м от поверхности пола, там же делают дополнительные интернет-розетки.

Выключатель делается один при входе в комнату на высоте в 90 см со стороны дверной ручки.

Важно! Если монтируется проводка в яслях или дошкольных учреждениях, то расположение розеток от пола не должно быть менее 180 см. На таком же уровне устанавливаются выключатели. Это необходимо по правилам техники безопасности.

Установка розеток в коридоре квартир и частных домов необязательна. По усмотрению владельцев помещения монтируют одну или две точки входа в линии электросети, чтобы подключать пылесос или телефонные аппараты.

Практические советы для разработки проекта электросети в доме или квартире

От составления проекта расположения и проводки линии электросети зависит безопасность и удобство эксплуатации бытовой техники и осветительных приборов. Для грамотного расчета высоты монтажа розеток и выключателей стоит придерживаться определенной последовательности при разработке плана:

1. Заранее продумать расстановку мебели и электроприборов по квартире.
2. Сделать подробную схему каждой комнаты с учетом дверных проемов, окон и проводки водо- и газопровода.
3. На схеме отметить расположение розеток с учетом всех рекомендаций по высоте и расстоянию между ними. Учесть общую мощность необходимой линии электросети, а также добавить резервные точки.
4. Расставить на плане выключатели в зависимости от расположения дверей и стороны их открытия, продумать количество выключателей в коридоре и высоту установки.

Важно! Подготавливать проект разводки линии электросети по квартире или частному дому должен профессионал. Необходимо высчитывать нагрузку, оставлять запас мощности и обеспечить пожаробезопасность подключения всех приборов.

Особенности установки выключателей в общественных зданиях

Высота установки регламентируется в детских садах и дошкольных учреждениях. В остальных помещениях также необходимо придерживаться общих рекомендаций:

1. Для зданий общепита и торговых сетей необходимо монтировать розетки на высоте 130 см от пола. Выключатели устанавливаются на расстоянии от 120 до 160 см.
2. В помещениях, где используются или хранятся взрывоопасные вещества запрещено монтировать розетки и выключателей. Все работы проводятся за пределами комнат или складов.

Видео по теме

На самом деле не существует в строительстве, ни каких строгих правил по количеству и месту расположения розеток и выключателей ни в квартире, ни в частном доме. Но есть два документа, в которых говориться, как и где лучше размещать розетки и выключатели. Первый документ это СП 31-110-2003, в котором сказано что выключатели следует размещать со стороны дверных ручек, расстояние от пола до выключателя не больше одного метра. Розетки же можно размещать в любом месте, но тоже на высоте до метра. Второй документ Правила Устройства Электроустановок в нем говориться о правилах безопасности при установке розеток и выключателей. Нормируется расстояние от розеток и выключателей до газовых трубопроводов, оно должно быть не менее 50см. В ванных комнатах разрешается устанавливать розетки на расстоянии от 60см от раковин, ванн, душевых кабин и т.д. Такие розетки обязательно должны быть защищены УЗО с током срабатывания до 30мА (устройство защитного отключения).

В настоящее время в «моду» прочно вошел европейский стандарт установки розеток и выключателей, по которому розетки устанавливаются на высоте 30см от пола, а выключатели на высоте 90см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи. Так как ребенок сам может включить свет, да и взрослому даже не придется поднимать руку к выключателю ведь он на высоте руки. Шнуры от электроприборов, воткнутых в розетки, лежат на полу и не мешают проходу. Удобно!

Рисунок 1. По евростандарту розетки устанавливаются на высоте 30 см, а выключатели 90 см от уровня пола.

Ранее в советском союзе применялся стандарт установки розеток и выключателей, по которому розетки ставили на высоте 90см от пола, а выключатели ставили на высоте 1.6м от пола. В этом стандарте тоже есть свои плюсы, и он ничем не хуже европейского стандарта. Поэтому в настоящее время многие отдают предпочтение этому стандарту. Например, выключатель находится всегда на виду перед глазами, а вставить вилку в розетку, можно не нагибаясь. По какому стандарту ставить розетки и выключатели выбирать лично Вам у обоих вариантов есть свои плюсы и минусы.

Рисунок 2. По советскому стандарту розетки устанавливаются на высоте 90 см, а выключатели 160 см от уровня пола.

Каких либо запретов и ограничений по высоте установки розеток и выключатели на кухне, как и в других комнатах не существует, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. В котором написано следующее.​

7.1.48. Любые выключатели и штепсельные розетки должны находиться на расстоянии не менее 60 см. от дверного проема душевой кабины. Следовательно, и от раковины.

7.1.50. Минимальное расстояние от выключателей, штепсельных розеток и элементов электроустановок до газопроводов должно быть не менее 50 см.

Исходя из стандартных размеров кухонной мебели, сформировался некий стандарт по высоте установки розеток и выключателей на кухне. По которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором устанавливаются розетки для электроплиты, посудомоечной машины, холодильника, измельчителя отходов… Эта высота является оптимальной в плане доступа к розеткам, ведь подобраться к ним после установки «кухни» можно будет только снизу.

Второй уровень 110-130 см. от пола, на котором устанавливают розетки для подключения чайника, блендера, мультиварки, микроволновой печи, то есть для тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см. от пола, здесь устанавливаются розетки для подключения вытяжки и подсветки. Данная высота так же выбрана с учетом возможности доступа к розеткам. Достаточно лишь встать на стул и розетки у Вас перед глазами. А стоя на полу их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки устанавливаются на трех уровнях. Выключатели можно установить как по евростандарту, так и по советскому стандарту.

Высота установки розеток и выключателей в ванной комнате.

Ванная комната является помещением с повышенной влажностью, поэтому все устанавливаемые в ванной розетки должны быть подключены через УЗО и иметь степень защиты от влаги не менее IP44, с брызгозащитной крышкой на пружине, этого требует от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, еще раз повторюсь необходимо на расстоянии не менее 60 см от раковин, душевых кабин. Так же не допускается установка розеток под и над раковиной. А вот высоту установки розеток нужно выбрать так, чтобы Вам было максимально удобно пользоваться такими бытовыми приборами как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см. от душевой кабины и раковины, и подключаются через УЗО, в соответствии с требованием ПУЭ.

Рекомендации по высоте установки и расположению розеток и выключателей в спальне.

Мои клиенты меня часто спрашивают где устанавливать розетки и выключатели в спальне? На основе личного опыта я даю следующие рекомендации, в основе которых заложен комфорт и удобство использования. Например, если будет установлена двуспальная кровать подойдет вариант, когда по обе стороны от кровати установлено по розетке и двухклавишному выключателю на высоте 70 см от пола. Розетки для того чтобы лежа на кровати можно было подключить к примеру телефон на зарядку а выключатели чтобы не вставая с кровати включить или выключить свет в комнате или бра.

Рисунок 5. В спальне высоту розеток и выключателей выбираем исходя из условий комфорта и удобства пользования.

В такой схеме можно полноценно управлять освещением из трех мест один выключатель традиционно устанавливается на входе а два других по обе стороны кровати как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить Вам к просмотру видео о том, как точно не нужно устанавливать розетки и выключатели в квартире. В данном ролике приведены конкретные примеры самых распространенных ошибок во всех комнатах квартиры. Присмотр данного видео поможет избежать проблем и ошибок, ведь после монтажа все переделывать ох как не хочется!

Занимаясь строительством или ремонтом, многие владельцы жилья задаются вопросом о том, как правильно и на какой высоте от пола устанавливать выключатели или розетки. Ведь именно от этого во многом зависит не только удобство их использования, но также и безопасность эксплуатации.

Для того чтобы разобраться с данным вопросом, рассмотрим правила их размещения, которые существовали в недалеком прошлом, и новые евростандарты, пришедшие из цивилизованной Европы.

Нормативы по установке электрических узлов

На сегодняшний день каких-либо строгих нормативов или правил, регламентирующих расположение и число розеток и выключателей, не существует. «Евростандарт» — это всего лишь условность, потому как здесь основное значение имеет только удобство в использовании плюс техника безопасности. Единственными документами, которые затрагивают этот вопрос, являются: сводка правил по проектированию общественных и жилых помещений (СП 31-110-2003) и правила устройства электроустановок (ПУЭ), потому установка электропроводки должна проводиться исходя из этих рекомендаций. Из первых следуют такие правила монтажа:

• Желательно, чтобы высота установки выключателя от пола была до 1 м, а расположен он был со стороны ручки дверей.
• Розетки можно размещать в любых местах и на таком же расстоянии от пола.

Выписка из ПУЭ

В ПУЭ обговариваются некоторые правила безопасности, которые при размещении нужно соблюдать.

• Рекомендуется выключатели располагать со стороны дверной ручки. Высота выключателя от пола — 1 м.
• Допускается размещать их под потолком, с управлением включающего свет шнура, который скается на рекомендуемый уровень.
• Расстояние от выключателя и розетки до газовых труб и отопления, а также батареи — минимум 0.5 м.
• На кухне каждая точка электропитания должна находиться от газопровода на расстоянии не менее чем 0.5 м, до мойки — как минимум 0.8 м, причем достаточно высоко от пола.
• Электрические узлы в санузлах можно устанавливать от сантехнического оборудования и пола на расстоянии в 0.6 м.

Установка в жилом помещении электрических узлов

Существует 2 способа расположения выключателей и розеток в квартирах и домах. Это старые, многим знакомые советские стандарты, и так называемые евростандарты. Рассмотрим каждый из них в деталях.

Старые традиции

В советское время в жилых помещениях было принято выключатели устанавливать на уровне плеча человека или под потолком. исходя из удобства и безопасности. Как правило, их монтировали на расстоянии от пола примерно 90-100 см.

Потолочные выключатели работали следующим образом. Для управления светом к спрятанному внутри корпуса подпружиненному механическому рычагу был приделан шнур. При его первом натяжении свет загорался, а при другом — гас.

Высота выключателя от пола была 160-180 см. Это расстояние в то время считалось самым подходящим и оптимальным для управления светом. И сегодня, особенно для пожилых людей, это наиболее удобный вариант. Выключатель не будет загораживать низкая мебель, например, тумбы, и он будет расположен на уровне глаз. Кроме того, до него не достанут маленькие дети. Многие привыкли к такому расположению коммутационных аппаратов и считают его нормой.

Указанная высота розеток и выключателей от пола имеет свои достоинства и недостатки:

• Плюс — розеткой удобно пользоваться, так как не нужно к ней наклоняться, а выключатель не препятствует размещению мебели и находится на уровне глаз;
• Минус — свисают шнуры питания от приборов, а для включения света необходимо поднимать руку.

Евростандарт

Высота выключателя от пола по евростандарту — 90 см, розетки — 30 см. Однако как таковой стандартизации на деле не никогда существовало, и в нашу жизнь это понятие пришло вместе с понятием евроремонт, сменив «советский стандарт». Конечно, у него свои достоинства и недостатки:

• Плюс — розетки не «бросаются в глаза» и ничему не мешают, а выключатели расположены на уровне опущенной руки — их можно включать без приложения каких-либо усилий, и даже не глядя. Высота выключателя от пола 90 см.
• Минус — для того чтобы вставить в розетку штепсель, необходимо будет наклоняться, а включатель не должен быть ничем загорожен.

Высота розеток и выключателей по «советским» стандартам, в плане удобства, многими признана весьма сомнительной. Пресловутому евростандарту сегодня стали отдавать гораздо больше предпочтений. И на это есть много причин. Например, не так бросается в глаза, чем множество розеток со шнурами и «тройниками». Высота выключателя от пола 90 см (на уровне опущенной человеческой руки) также весьма удобна, так как его можно быстро отыскать даже в темноте.

Розетки и выключатели, не имеющие защиты от утечки тока «на землю» (дифавтоматы, УЗО), устанавливать в ванных комнатах и туалетах крайне не рекомендуется. То же самое относится и к розетке для стиральной машины.

Как выполнять установку?

Прежде чем приступить к непосредственной установке выключателя или розетки, на стене необходимо обвести их контур. В бетоне отверстие делают при помощи перфоратора с алмазной коронкой. Подрозетник может быть квадратным или круглым. В подготовленные отверстия вставляют специальные установочные коробочки. Чтобы их зафиксировать, используют строительный гипс, штукатурку или гипсовый клей. Коробка крепится при помощи раздвижных лапок или шурупами, затем на нее надевают пластиковый корпус.

Монтаж в стену из гипсокартона несколько другой, да и инструментарий отличен. Все отверстия в гипсокартонных листах, куда будет проведен кабель, делают заранее. Для фиксации выключателей и розеток используют специальные лапки. Они будут удерживать их на листе.

Открытую проводку делают крайне редко и, как правило, крепят временно (например, при проведении ремонта), потому как провода портят интерьер. Согласитесь, смотреть на стену, где все эстетично и аккуратно, гораздо приятней.

При самостоятельном проведении монтажа проводки и подключении розетки и выключателя без привлечения специалиста следует придерживаться перечисленных выше рекомендаций и определенных правил, которые позволят все работы выполнить без каких-либо проблем и, самое главное, безопасно.

• Прежде всего необходимо определиться с расстановкой в помещении электроприборов и мебели. Для этого рекомендуется составить схему, причем желательно в таком масштабе, чтобы можно было отметить всю технику, требующую подключения к электричеству, а также мебель.
• Затем обозначить расположение выключателей и розеток, рассчитать необходимое их количество для каждой комнаты.
• Розетки для техники (компьютера, холодильника и т. д.) лучше располагать так, чтобы к ним всегда был свободный доступ, но в то же время они были скрыты за этими электроприборами.
• Розетки над письменным столом, комодом и т. п. лучше всего размещать на высоте 15-20 см от мебели.
• Выключатели или розетки устанавливать над или под раковиной нельзя.
• схему разводки следует подбирать таким образом, чтобы исключить перегрузку в сети.

Подведем итог

Итак, четких нормативов касаемо того, какая должна быть высота розеток и выключателей от пола (евро или советских стандартов) нет. Зато существует множество рекомендаций, которым необходимо следовать, прежде всего в целях безопасности.

Для связи: [email protected] Использование материалов сайта при условии обязательной гиперссылки на данный ресурс. — begin of Top100 code —>

Есть ли стандартная высота для выключателя света?

Итак, какая высота у выключателей света должна быть в доме? Для большинства комнат строители обычно размещают на низах выключателей света на 48 дюймов выше на этаже. Это удобная высота для большинства жителей дома, когда они сидят или стоят, плюс , , , упрощает установку переключателей во время строительства.

Насколько высоко должен быть выключатель света от земли?

Идеальная высота выключателя света — 48 дюймов от пола.Строители обычно используют этот стандарт, поскольку эта высота может быть достигнута как из положения стоя, так и из положения сидя.

Какая минимальная высота для выключателя света?

Высота от пола до середины панели переключателя не должна превышать 48 дюймов, а минимальная высота не должна быть менее 15 дюймов. Когда переключатель находится над стойкой, в которой есть пространство для колен, а глубина стойки превышает 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.

Какова высота ADA для выключателя света?

От 15 до 48 дюймов ADA требует, чтобы переключатели света располагались на расстоянии от 15 до 48 дюймов. Выключатель света, установленный на 48 ”, недоступен для людей с квадриплегией, которые используют инвалидные коляски с электроприводом, маленьких людей или для людей, несущих тяжелые коробки.

Какой код у выключателей света?

Как правило, настенные выключатели для осветительных приборов в стандартном жилом строительстве устанавливаются таким образом, чтобы настенные выключатели находились на высоте от 48 до 52 дюймов над полом.У этого есть несколько преимуществ. Во-первых, он помещает переключатель на удобную высоту для большинства людей в положении стоя.

Как близко может быть выключатель света от раковины?

3 фута Розетки для выключателя света в ванной должны находиться на расстоянии 3 фута от раковины, а на кухне — не менее 2 футов. В этой статье мы подробнее поговорим о розетках на вашей кухне или в ванной, чтобы вы могли решить, возможно ли добавить выключатель света рядом с раковиной. Мы также обсудим защиту GFCI для ваших выключателей света.27 сен, 2020

Могу я поставить выключатель в ванной?

Для выключателей света можно использовать пластинчатые выключатели внутри ванной комнаты, но они должны подходить для использования в ванной, учитывая высокий уровень влажности и конденсации. И они также должны находиться на расстоянии не менее 0,6 м от ванны или душа. Вместо этого можно использовать шнур в любом месте ванной комнаты. 16 августа 2019 г.

Какой код для высоты розетки?

48 дюймов Розетки электрических розеток в ответвленных цепях на 30 ампер или менее и розетки системы связи должны располагаться на расстоянии не более 48 дюймов (1219 мм) от верха розеточной коробки и не менее 15 дюймов (381 мм). измеряется от дна розеточной выпускной коробки до уровня…

Какова высота установки розеток?

От 12 до 18 дюймов Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Где должен быть выключатель света в ванной?

Лучше всего располагать выключатель света в ванной прямо у входной двери в ванную. 30 января 2013 г.

Какой стороной вверх должен быть выключатель света?

В США для стандартного двухпозиционного переключателя, установленного обычным способом, тумблер «вверх» всегда включен, а «вниз» всегда выключен.

Должны ли быть розетки определенной высоты?

между 45 см и 1200 мм над уровнем пола (см. Ниже). Если жилище не предназначено специально для людей с ограниченными возможностями, эти требования не применяются в гаражах и кухнях.

Требуются ли выключатели света?

По крайней мере, одна розетка с настенным выключателем освещения должна быть установлена ​​в каждой жилой комнате (и ванной) жилого дома [210.70 (A) (1)]. … Если не соблюдается одно из двух исключений, в каждой жилой комнате требуется по крайней мере одна розетка для освещения, управляемая настенным выключателем.(См. Рис. 1.)

Сколько розеток может быть в цепи?

Ну технически говоря, можно сколько угодно ставить. Видите ли, в Национальном электротехническом кодексе (NEC) нет прямого кода, ограничивающего количество розеток, которые вы можете подключить к одной цепи на 20 ампер. 3 сент.2020 г.

Сколько розеток может быть в цепи на 20 А?

10 розеток Одно практическое правило — назначить максимальную потребляемую мощность 1,5 А для каждой розетки, что позволяет использовать 10 розеток в 20-амперной цепи.

Может ли выходное отверстие располагаться над раковиной?

Согласно NEC, розетки должны быть рядом с раковинами, а не над ними. … В жилых помещениях, по крайней мере, одна розетка должна быть установлена ​​в ванных комнатах в пределах 3 футов от внешнего края каждой раковины.

Как далеко должен быть GFCI от стока?

6-футовые кухни — Все сосуды, расположенные рядом с основными приборами и раковиной, должны быть из категории GFCI. Как показывает практика, любой выход в пределах шести футов от раковины должен быть выходом GFCI.7 июня 2017 г.

Нужно ли защищать выключатель света GFCI?

Светильники не требуют защиты GFCI. 13 февраля 2012 г.

На какой высоте должен быть выключатель света в ванной комнате?

48 дюймов В большинстве комнат строители обычно размещают днища выключателей на высоте 48 дюймов над полом. Это удобная высота для большинства жителей дома, когда они сидят или стоят, а также упрощает установку выключателей во время строительства.10 июня 2020 г.

Почему выключатели света находятся вне ванной комнаты?

Если установлен обычный кулисный переключатель, он должен находиться за пределами ванной комнаты, чтобы избежать риска поражения электрическим током. Выключатели, устанавливаемые в ванной комнате, обычно представляют собой шнурок. Это предотвращает контакт мокрых рук с живым электричеством или даже прикосновение сухих рук к мокрому выключателю. Потому что вода и электричество несовместимы!

Почему выключатели нельзя устанавливать в ванной?

В ванных комнатах нельзя использовать выключатели света, они должны быть вытяжным шнуром или выключателем снаружи.Соединение труб радиатора не требуется, ЕСЛИ котел перекрестно склеен и / или у вас есть защита от ж / д на предохранительной панели. Пластиковые вентиляторы не имеют заземления, поскольку имеют двойную изоляцию.

На какой высоте проложен электрический провод?

Выходы 18-24 «» обычно монтируются на 18-24 «» выше уровня пола. И при прокладке провода держите его достаточно близко к выходам (в пределах нескольких дюймов выше или ниже).

Почему емкости перевернуты?

Электрики могут установить розетку в перевернутом положении, чтобы вы могли быстро определить розетку, управляемую выключателем.Поскольку он сразу выделяется визуально для большинства людей — он позволяет пассажирам легко запоминать, какая розетка управляется выключателем. 5 янв.2020 г.

Как далеко должен быть выключатель света от душа?

36 дюймов Переключатели не должны устанавливаться во влажных местах в ваннах или душевых помещениях, если они не установлены как часть указанной ванны или душа в сборе. {ПРИМЕЧАНИЕ: Согласно данным NEC и IRC, влажное / влажное место находится в зоне в пределах 36 дюймов от края раковины или раковины и / или в зоне, подверженной «брызгам».9 июня 2009 г.

Имеет значение, какой провод идет где на выключателе света?

Если это однополюсный переключатель с двумя выводами, ответ отрицательный. Один провод — это питание переключателя, а другой провод идет к свету. … Черный провод (горячий) переключается, поэтому оба черных провода подключены к переключателю. Переключатель может иметь винты золотого и серебряного цвета.

Что произойдет, если неправильно подсоединить выключатель света?

Если переключатель света подключен неправильно, может произойти короткое замыкание, если вы подадите фазу и нейтраль на клеммы переключателя.Всегда подключайте нейтральный провод к одной клемме фонаря, а фазу — к одной клемме переключателя, а провод выключения — к другой клемме переключателя к другой клемме освещения.

Что произойдет, если перевернуть выключатель света?

Если вы поместите белый и черный провода на полюса переключателя, в лучшем случае произойдет полное короткое замыкание, и вы отключите прерыватель. В худшем случае выключатель взорвется и вызовет пожар. Обычные переключатели имеют только два полюса и не могут быть подключены в обратном направлении.Черный провод — это горячий провод, а черные провода идут на каждый полюс.

Насколько высоко должны быть розетки над кухонной столешницей?

150 мм Стандартная высота столешницы от пола до поверхности составляет 910 мм. Общее правило — установить розетки на 150 мм выше этого значения (измеряется от поверхности столешницы до дна розетки). В сумме это означает, что стандартная высота розетки составляет 1060 мм от пола до низа розетки.

Требуются ли трехпозиционные переключатели по коду?

NEC не требует трехпозиционных переключателей для коридоров и комнат.Расположение переключателей — это проблема дизайна, а не кода. На самом деле NEC также не требует трехходовой лестницы, вы можете просто установить переключатель SP на каждой площадке, чтобы управлять приспособлением на каждой площадке, согласно формулировке в NEC. 1 ноября 2011 г.

Считается ли выключатель розеткой?

Однако, если выключатель управляет розетками для наружного светильника, шкафами или другими нагрузками, не подключенными к спальне, то защита AFCI не требуется NEC, потому что выключатель не считается розеткой *…. Это может быть розетка, розетка освещения, но не выключатель.

Насколько высоко в этой спальне установлены сосуды над чистым полом?

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки). 27 мая 2020 г.

Можно ли подключить фонари и розетки к одной цепи?

Основной ответ на ваш вопрос о том, можно ли установить смесь осветительных приборов и розеток в одной цепи — да.

Могут ли две цепи подключаться к одному выключателю?

Если в вашем доме установлен двухконтактный автоматический выключатель, это означает, что два провода (проводника) подключены к одному определенному автоматическому выключателю или к одной клемме на одном автоматическом выключателе. … Только некоторые производители автоматических выключателей, такие как Square D и Cutler Hammer, производят автоматические выключатели, которые могут работать с двумя проводами. 15 августа 2016 г.

Сколько торговых точек можно подключить в гирляндную цепочку?

Здесь ограничение составляет 10 на цепь 20 А.12 апреля 2010 г.

Нужно ли розеткам 20 ампер?

Стандартные розетки на 15 А подходят для типичных бытовых приборов, ламп и других аксессуаров. Розетка на 20 ампер предназначена для мощных приборов и электроинструментов, таких как воздушные компрессоры. В жилых гаражах иногда есть розетки на 20 ампер для установки более крупных электроинструментов.

Как далеко можно проложить провод 12 калибра в цепи на 20 ампер?

Около 400 футов Первоначальный ответ: Как далеко вы можете проложить провод 12 калибра в цепи 20 А? Около 400 футов.После этого падение напряжения является фактором, и необходимо увеличить манометр или напряжение.

Сколько светодиодов может быть в цепи 15 А?

Ограничения на автоматический выключатель Каждая лампа CFL или LED обычно дает такое же количество света, как и лампа накаливания мощностью 60 Вт, при потреблении 10 Вт или меньше, что эквивалентно потребляемому току 1/12 ампер. Таким образом, 15-амперная схема может безопасно управлять 180 или более приборами, в которых используются КЛЛ или светодиодные лампы.

Сколько розеток может защитить 1 GFCI?

Нет предела.Стандартный GFCI защищает до 20 ампер, потребляемых от любой комбинации розеток, будь то встроенная или любое количество дополнительных, подключенных к его клеммам нагрузки. 26 июля 2019 г.

На каком расстоянии должна быть электрическая розетка от раковины?

Розетки на 1 фут Вы должны держать емкость на расстоянии не менее 6 футов от края ванны или душа и не менее 1 фута от раковин. Также знаете, должна ли розетка под раковиной быть GFCI? В Национальном электротехническом кодексе (NEC) нет требований о том, что бытовая утилизация должна быть защищена GFCI.4 мар.2020 г.

Какой код для розеток на кухнях?

На кухне электрические розетки должны располагаться на расстоянии не более 48 дюймов друг от друга, чтобы ни одна точка на столешнице не находилась на расстоянии более 24 дюймов от розетки. Любая столешница шириной 12 дюймов и более должна иметь выход на стене за столешницей. 2 февраля 2021 г.

Можно ли подключить 2 розетки GFCI к одной цепи?

Если вам нужно подключить несколько розеток GFCI, например, на кухне или в ванной, у вас есть несколько вариантов.Чтобы сэкономить деньги, вы можете установить один GFCI, а затем подключить дополнительные стандартные выходы к выходу «LOAD» от одного GFCI. Это обеспечивает такую ​​же защиту, как и наличие GFCI в каждом месте.

Должны ли выходы под раковиной быть GFCI?

210,8 (A) требует, чтобы розетки, обслуживающие кухонную столешницу, были защищены от GFCI. Также требуется защита от GFCI для сосудов в пределах 6 футов от раковины, но только для раковин не на кухне. В редакцию 2014 года добавлено 210,8 (D), что требует, чтобы посудомоечные машины были защищены от GFCI.

Должен ли холодильник быть на GFCI?

В США, в соответствии с директивами NEC (Национальный электротехнический кодекс), все коммерческие здания / кухни должны иметь GFCI для холодильников. Холодильники в гараже или недостроенном подвале также должны иметь контур GFCI. Холодильники, которые есть на домашней кухне, не обязательно должны иметь GFCI.

Можете ли вы запустить GFCI на выключателе света?

При включении света розетка будет активирована…. Чтобы управлять GFCI, включите GFCI через переключатель, подключив эти переключаемые выводы питания к клеммам GFCI «LINE». Если вы хотите защитить «свет», подключите питание к клеммам GFCI «LINE» и подключите переключатель с помощью клемм «LOAD».

Может ли GFCI питать выключатель света?

Электрически нет проблем с питанием света горячим и нейтральным питанием к розетке GFCI. Вы можете использовать косички к линии розетки (и не использовать подключение нагрузки) и к выключателю света, чтобы свет не погас, если розетка GFCI отключится.19 марта 2018 г.

Нужно ли защищать свет в ванной от GFCI?

Розетки на 15 и 20 ампер на 125 вольт, установленные в ванных комнатах жилых домов, должны иметь защиту GFCI, как указано в 210.8 (A) (1). … Обеспечение защиты GFCI для освещения ванных комнат является необязательным, если этого не требуют инструкции к светильникам. 20 февраля 2017 г.

Какое максимальное количество точек освещения можно подключить в цепь?

8 Для цепи освещения максимальное количество световых точек — 8.Таким образом, можно использовать до 8 лампочек. Для 16-амперной розетки максимальное количество точек и, следовательно, вилочных розеток варьируется от 5 до 8 в зависимости от размера сечения проводника и уровня его защиты.

Какие правила для светильников в ванных комнатах?

Зона 0 — Внутри ванны или душа — только низковольтные (12 В) блоки полного погружения. Зона 1 — Область непосредственно вокруг ванны / душа на высоте 2,25 м над ванной. Любые светильники в этой зоне должны быть IP55 или выше i.e защита от брызг. Зона 2 — в этой зоне должны быть установлены брызгозащищенные светильники со степенью защиты IP44 или IP54 или выше. 30 окт.2020 г.

Розетки, переключатели и органы управления

Конструкция и расположение розеток, переключателей и органов управления имеют решающее значение для их удобного использования.

Розетки, переключатели и органы управления должны быть последовательно расположены по всему зданию в логических положениях и последовательностях, чтобы обеспечить удобную работу как стоя, так и сидя.

Каждый сможет найти и использовать переключатели, розетки и элементы управления, если они находятся в последовательном, логичном положении и последовательности, контрастируют с их фоном и имеют большие сенсорные панели.

Важно, чтобы люди, использующие сенсорный ввод для идентификации переключателей и элементов управления, не выбирали случайно. Это особая проблема с интерфейсами сенсорного экрана.

Некоторые пользователи зданий и те, кто несет вещи, не смогут управлять объектами, требующими одновременного использования обеих рук.

Высота переключателей и органов управления над полом определяет тех, кто сможет ими удобно пользоваться, и насколько они просты в эксплуатации. Например, слепым людям необходимо почувствовать ориентацию электрической вилки, прежде чем они попытаются вставить ее наощупь в розетку. Если эта розетка находится на низком уровне или закрыта мебелью, это может быть сложно.

Людям с ограниченной подвижностью будет сложно работать с переключателями и элементами управления, расположенными близко друг к другу (например, с двумя точками питания с переключателями, расположенными по центру).

Каждый должен уметь определять, включены или выключены переключатели. Люди с плохим зрением или дальтонизмом могут столкнуться с трудностями при выполнении этой задачи, если красный и зеленый цвета используются без дополнительной информации. Слепые будут полагаться на тактильные методы.

Важно, чтобы розетки располагались в местах, где можно использовать вилки со шнуром питания стандартной длины.

Соображения по конструкции

• Убедитесь, что переключатели, розетки и элементы управления расположены в согласованном, логичном положении и последовательности, контрастируют с их фоном и имеют большие сенсорные панели.
• Убедитесь, что переключатели и элементы управления контрастируют с задней панелью, которая затем контрастирует со стеной.
• Выберите переключатели и элементы управления, чтобы люди, использующие сенсорный экран, не внесли непреднамеренных изменений.
• Убедитесь, что переключатели и органы управления не требуют одновременного использования обеих рук.
• Установите переключатели и органы управления на такой высоте и в таком месте, которое упростит их использование, особенно с короткими шнурами питания.
• Убедитесь, что вокруг всех отдельных переключателей и органов управления достаточно места.
• Убедитесь, что можно легко определить, включены ли переключатели.

Требование Строительного кодекса

Пункт G9 Строительного кодекса Электричество:

G9.3.4 В зданиях, предназначенных для использования людьми с ограниченными возможностями, выключатели света и розетки должны быть доступны и пригодны для использования.

этажей, отметок и от пола до этажа

Все Помещения должны быть связаны двумя уровнями: их нижним (нижним) уровнем и их завершающим верхним уровнем.TRACE 3D Plus определяет верхний уровень как уровень, которым заканчивается верх помещения. Например, одноуровневая комната начинается на уровне 00 и заканчивается наверху уровня 00. Эта логика использовалась для устранения путаницы с одноуровневой комнатой, которая простирается от уровня 00 до уровня 01. Когда нет уровня выше, комната ограничена своей крышей — и уровень выше подразумевается и не отображается в Дереве. Высота этажа до высоты этажа может быть изменена в свойствах здания для уровня постфактум.Этот документ предоставит несколько примеров создания и модификации уровней. Действия уровня имеют отмену и повтор. См. Отменить / Вернуть.

Случай 1: Создать новый уровень выше и ниже существующих уровней.

Выше уровня 00 совпадает с уровнем Ниже 01. Оба метода создают новый уровень между уровнем 00 и уровнем 01, перемещая Уровень 01 вверх на Уровень 02 и создавая новый Уровень 01. Щелкните значок добавления в нижней части экрана. добавить уровень. Выберите «Выше» или «Ниже», затем убедитесь, что соотношение уровней соответствует вашим намерениям.По умолчанию используется текущий (активный) уровень. Введите желаемое количество новых уровней и высоту этажа. Щелкните Копировать выбранный уровень, чтобы скопировать выбранный уровень вместо создания нового уровня. Имена пользовательских поверхностей будут переименованы во время копирования, чтобы избежать дублирования имен.

В дереве на левой панели уровни над вставкой будут сдвинуты вверх (и переименованы, если используется схема именования по умолчанию), при этом новый уровень будет располагаться на основе входных данных в диалоговом окне «Добавить уровень».

Случай 2: Вставьте уровень, который прорезает существующие комнаты.

Щелкните значок добавления в нижней части экрана. Измените уровень создания нового на AT. Введите высоту уровня (от уровня земли). Высота абсолютная и по умолчанию соответствует середине текущего (активного) уровня.

Любая комната, разделенная по уровням, сохранит свою первоначальную геометрию и будет иметь зеленый или фиолетовый цвет, так как теперь она занимает более одного уровня.Фиолетовый указывает, что комнаты на активном уровне занимают более одного уровня и выходят за пределы активного уровня. Зеленый цвет указывает на то, что комнаты на активном уровне простираются более чем на один уровень вниз — как если бы вы смотрели в комнату с активного уровня.

Случай 3. Сделайте уровень выше или ниже.

Изменение высоты этажа на высоту этажа приведет к смещению всей геометрии выше измененного уровня вверх или вниз для увеличения или уменьшения высоты этажа на высоту пола, соответственно, для уровней выше уровня.Изменение высоты этажа на высоту этажа приведет к смещению всей геометрии ниже измененного уровня вверх или вниз для уменьшения или увеличения высоты этажа на высоту пола, соответственно, для уровней ниже уровня. Уровень 00 не может быть изменен — ​​он всегда должен находиться на отметке 0 футов или метров. Чтобы получить доступ к свойствам здания, щелкните значок карандаша в здании 00.

Изменение высоты одиночного уровня (Shift):

От пола до высоты этажа уровня можно отрегулировать, изменив поле ввода От этажа до высоты этажа для нужного уровня.Это сдвигает все уровни вверх или вниз за счет изменения высоты этажа на высоту этажа. Используйте TAB, чтобы увидеть изменения, примененные к уровням, перед выходом из свойств здания. Сообщения проверки могут появиться, если высота от пола до этажа конфликтует с окнами или дверями на уровне.

Измените отметку уровня, но сохраните отметку уровней выше и ниже (Слайд):

Высота базового уровня изменяется, чтобы сдвигать высоту вверх или вниз в пространстве, смещая этаж до высоты пола изменяемого уровня и уровня ниже него, чтобы сохранить нижнюю отметку уровня ниже и верхнюю отметку уровень изменяется.Если базовая отметка уровня понижается, то отношение высоты этажа к высоте нижнего уровня будет уменьшено, а высота этажа до пола измененного уровня будет увеличена. Точно так же, если базовая отметка уровня повышается, высота этажа до этажа нижнего уровня будет увеличена, а высота этажа до этажа измененного уровня будет уменьшена. Все остальные уровни выше и ниже этих двух сохраняют свою базовую высоту и высоту от пола до этажа. Используйте TAB, чтобы увидеть изменения, примененные к уровням, перед выходом из свойств здания.Сообщения проверки могут появиться, если высота от пола до этажа конфликтует с окнами или дверями на уровне. В приведенном ниже примере базовая высота была изменена с 13 футов на 8 футов, а уровни — на 18 футов и 8 футов. 13 + 13 = 26,18 + 8 = 26,

Случай 4: Создайте комнату, которая выше других комнат на том же этаже.

Используйте функцию создания уровня выше или ниже или используйте функцию вставки AT, описанную ранее.

Проверьте левое дерево, чтобы убедиться, что новый уровень расположен там, где нужно.В приведенном ниже примере уровень был добавлен выше уровня 00, смещая уровень 01 вверх на уровень 02, а затем создавая уровень 01 как новый уровень.

Перейдите на уровень, который будет высотой этажа новой комнаты (нижняя часть комнаты). Нарисуйте комнату, чтобы она достигла желаемого уровня.

Комнаты, расположенные на нескольких уровнях, будут отображаться фиолетовым на их базовом уровне и зеленым на всех остальных уровнях, через которые они проходят.

Переключитесь на 3D-вид здания для просмотра.

Когда инструмент полилинии используется для создания соседней комнаты, более высокой, чем другая, используйте клавишу ALT и убедитесь, что полилиния замыкает себя.

Этого не требуется, если высокие комнаты соседствуют с комнатами такой же высоты.

Случай 5. Создайте комнату, которая короче других комнат на том же этаже (при условии, что комнаты уже существуют, как показано ниже).

Используйте ранее описанную функцию вставки AT, чтобы нарезать новый уровень через существующие комнаты.

Любая комната, разделенная уровнями, сохранит свою исходную геометрию и будет иметь зеленый или фиолетовый цвет.

Перейдите на уровень, который будет полом новой комнаты. Нарисуйте комнату. Существующее помещение может быть перерисовано, чтобы заменить геометрию.

Переключитесь на 3D-вид здания для просмотра.

.
