Высота установки газового котла – Высота установки настенного газового котла от пола - Стройматериалы в Иркутске

На какой высоте устанавливать газовый котел?

Высота установки газового котла откуда?

Как не ошибиться с высотой установки газового котла? кот Первоначально, газовый котел у меня был установлен на высоте 1,5 метра, из-за того, что котельной под газовым котлом планировалось разместить бойлер косвенного нагрева. Впоследствии пришлось перевесить на высоту указанную газовщиками, так начинать бороться с ветряными мельницами в конце декабря в планы не входило.

Беглый поиск по интернетам, скажет, что есть некоторые цифры высоты установки котла, но есть и те, кто говорит, что вешать можно на любой высоте, но согласно инструкции производителя.

Так все (или почти все) вопросы с газовым оборудование, в том числе с газовыми котлам, регламентируются по СП. Оттуда, а конкретно из СП-42-101-2003 «Общие положения по проектирования и строительству газораспределительных систем…», газовики и берут установку газового котла, независимо от его назначения и типа (с закрытой камерой сгорания или открытой).

Конкретно, Общие положения пункт 10.223, который гласит:

10.223 Проточные водонагреватели крепят к стенам на подвесках — металлических планках, заделываемых в стены на цементном растворе.
Расстояние от пола до горелки водонагревателя рекомендуется принимать 90 — 120 см.
http://files.stroyinf.ru/Data1/40/40511/

Вот тут и есть подвох. Почему мой приобретенный газовый котел с закрытой камерой сгорания следует вешать на высоту указанную для водонагревателя? Ведь в документации к котлу и слова нет про «водонагреватель»:

Настенный газовый отопительный котел Vaillant, сертификат соответствия

В моем случае при первом визите мастера делающего проект и последующие работы, газовый котел уже висел на желаемой высоте, 1,5 метра от пола, но не был обвязан. Первым делом мастер позвонил начальнику, было слышно что говорят в ответ, зная все уловки людей из филиала ада, отказывать от «послушать» не стал и услышал:

Мастер (М): -Котел висит выше, чем нужно, на высоте 1,5 метра. Нужно ли его перевешивать?
Начальник (Н): -Они его уже обвязали?
М: -Нет, висит на стене с коаксиальной трубой
Н: -Ну тогда пусть перевешивают.

Как писал в начале, газовый котел пришлось перевесить на требуемую высоту. Таким образом или готовьтесь доказывать, «что не верблюд» или вешайте на высоте согласно СП-42-101-2003, который в пункте 10.223

рекомендует установку на высоте 90-120см от пола. Но у нас, как известно, все что рекомендовано, обязательно к исполнению.

Высота установки газового котла: требования производителя

Наряду с газовиками, производитель так же предъявляет требования по высоте установки котла, но в данном случае это скорее минимальные дистанции для доступа к котлу и технического обслуживания.

Высота установки газового котла (с) Vaillant

Инструкции по установке можно взять на сайте производителя.

Перед установкой котла проверьте актуальность требования по высоте установки в актуальных версиях СП, если таковые будут.

И требования по установке производителя котла.

При нарушениях в первом случае, возможны проблемы с газовиками. Во втором случае, возможны проблемы с гарантией котла и сервисом.

aiare.ru

Высота установки газового котла от пола — Отопление

Выбор газового котла для отопления является крайне популярным и рациональным решением. Он удобен и прост эксплуатации, обеспечивает плавное регулирование уровня обогрева помещения. Стоимость затрат на газовое отопление является самой низкой по сравнению с другими видами обогрева дома. Поэтому сейчас так востребована установка газового котла в частном доме.

Требования и нормы

Правила установки газовых котлов в частном доме находятся в специализированных нормативных актах. Все стандарты и требования к монтажу описаны в строительных нормах и правилах (СНиП) от 31−02−2001. Кроме этого документа, необходимо учитывать требования ещё нескольких строительных норм, описывающих системы отопления, правила пожарной безопасности, требования к вентиляции зданий.

Выбор котла для частного дома

Особенно важно, чтобы правильно была рассчитана необходимая мощность газового котла. Если выбрать котёл слишком маленького размера, то его не хватит для полноценного отопления и в доме будет некомфортная температура. Но не стоит так, же выбирать слишком мощный котёл. От этого топливо используется неэффективно, а также уменьшается срок службы оборудования. Выбор стоит делать с некоторым запасом мощности, поскольку постоянная работа на пределе возможностей плохо сказывается на длительности эксплуатации.

Для правильного выбора, следует воспользоваться простой формулой.

Необходимо площадь отапливаемого помещения разделить на 10. Далее, умножить на региональный коэффициент. Он напрямую зависит от температурных условий региона расположения дома.

Для умеренных широт 1.0−1.2
Для северных широт 1.5−2.0
Для южных регионов 0.7−1.0

Эти расчёты дают примерную необходимую мощность по климатическим условиям. Для более детального и точного выбора также следует учитывать объем отапливаемого дома и качество утепления.

Основные требования к помещению для установки

Если газовый котёл имеет мощность более 30 КВт, то необходимо производить установку в отдельном помещении.

Требования к помещению следующие:

Потолок должен быть выше 2.5 метра
Площадь должна быть более 4 квадратных метров.
Дверной проём должен быть не менее 80 см
Обязательно наличие вентиляции
Материал пола и стен должен быть из негорючих материалов
Стены возле котла необходимо дополнительно усилить термоустойчивыми материалами.
Расстояние от котла до двери должно составлять более 1 метра
Наличие окна площадью не менее 0.3м квадратных на 10 метров площади помещения обязательно, но не менее 0.5м квадратных в любом случае.

В одной котельной можно устанавливать не более двух газовых котлов.

Если же мощность менее 30 КВт, то разрешается установка в любом нежилом помещении, которое подходит под общие требования к котельным.

В большинстве таких случаев производят монтаж на кухне.
Исключением является высота потолков, она должна быть больше 2 метров.
Многие хотят устанавливать его в ванной. Но такие комнаты практически всегда не соответствуют требованиям по освещённости и объёму помещения.

Дымоход и вентиляция для газового котла в частном доме

Крайне важно соблюдать нормативные требования при монтаже вентиляции. Нарушение правил установки может привести к пожароопасной или взрывоопасной ситуации.

Вентиляция и дымоход должны проходить по изолированным друг от друга каналам.
В помещении котельной необходимо устанавливать приточную вентиляцию.
Необходимо чтобы воздух циркулировал постоянно, поэтому закрывать вентиляцию не следует.
Размер окна для вентиляции должен быть не менее 130 от площади котельной.
Допускается не более трёх поворотов в трубе дымохода.
Котёл лучше устанавливать на максимальное близкое расстояние к дымоходу.
Если дымоход проходит в стене, то, должно быть, предусмотрено два люка. Основной и ревизионный. Ревизионный при этом нужно расположить ниже основного не менее чем на 25 см.

На расстоянии 50 см от котла, труба для отвода дыма должна быть из углеродистой или нержавеющей стали. Это обусловлено высокой температурой выходных газов вблизи котла.

Также важно вывести дымоход на крышу по правильной схеме. От этого зависит мощность тяги и эффективность работы котла. Для этого используется специальная схема:

На плоской крыше следует поднимать трубу как минимум на 0,5 метра от кровли или парапета.
Если выход на скате кровли ближе 1.5 метра от конька, то дымоход выводить выше конька на 0.5 метра.
Если труба выходит на скатной крыше от 1.5−3.0 метров дальше конька, то трубу необходимо своими руками нарастить на высоту не меньше самой высокой точки конька.

При выходе трубы больше трёх метров от конька, нужно высоту трубы отмерить линией, под углом в 10 градусов от вершины.

Установка

Газовые котлы существуют в двух вариантах в зависимости от способа монтажа: напольные и настенные. Напольные котлы обычно обладают высокой мощностью и большой массой.

Такой котёл необходимо устанавливать на прочный пол. Оптимальный вариант это бетонная стяжка. Если стяжки нет, можно своими руками положить на пол металлический лист.
Необходимо добиться ровной установки агрегата относительно горизонтальной оси. При этом он должен ровно стоять не качаясь.

Далее, следует произвести подсоединение к дымоходу, при этом проверив тягу.
После чего соединиться с трубами системы отопления. Поставить фильтр для очистки поступающей воды. На трубе с двух сторон от фильтра и на все прилагающие патрубки поставить краны.
Если котёл двухконтурный, то нужно подключиться к водопроводу. Для подачи воды правильнее использовать трубу сверху, а для возврата снизу.
Подключение к газовой трубе своими руками выполнять запрещено, такие работы имеет право производить только газовая служба.
И только на последнем шаге, следует подключаться к электричеству.

Настенные котлы обычно меньше по размеру и уступают по мощности напольным. Схема установки газового котла настенного типа такова:

Стена, к которой будет крепиться настенный котёл должна быть достаточно прочной для его массы. Стену также следует защитить огнеупорным материалом.
Настенный котёл крепится на расстоянии 3−5 см от стены и не меньше 50 см от потолка и других стен, 80 см от пола.
Настенный котёл нужно крепить и выравнивать с помощью строительного уровня.
Напором воды очистить входные отверстия труб от мусора.
Подсоединить трубы отопления с запорной арматурой. Смонтировать фильтр очистки воды.
Подсоединить дымоход и убедиться в наличии хорошей тяги.
Вызвать газовую службу для подключения газа.
Подключить электричество.

Запрещается производить установку оборудования при низких температурах. Температура должна лежать в пределах от +5 до +35 градусов.

Перед первым запуском воду следует набирать плавно. Это избавит от воздушных пузырей в системе, которые крайне плохо влияют на отопление.

Установка и монтаж оборудования должны производиться специалистами с необходимым уровнем квалификации и допуска. Профессионалы производят весь спектр работ для безопасной эксплуатации и соблюдения всех норм для подключения. Но иногда можно производить некоторые работы своими руками. Для этого следует получить разрешение от надзорной организации. Но всё же, принимать и испытывать оборудование на соответствие всем нормам безопасности будут работники газовой службы.

Подключение к газопроводу

Перед тем как установить газовый котёл в частном доме, нужно проделать следующие шаги:

Первым делом нужно получить технические условия в газовой службе. Для этого необходимо отправить заявление с указанием примерного месячного объёма потребления газа.
Второй шаг — это проект установки. Своими руками его делать запрещено. Этим занимаются специальные инженеры, помимо проекта установки котла, ещё разрабатывающие проект прохождения труб по участку.
Третьим шагом будет согласование всей документации в газовой службе. Кроме, проекта необходимо также приложить все документы, полученные, при покупке котла.
В случае положительного решения экспертов, разрешается проведение монтажных работ. Если будет найдено несоответствие, то надзорный орган отправит пояснение, какие допущены ошибки.

Весь процесс согласования может занимать от 1 недели до 2 месяцев в зависимости от загруженности различных специалистов.

Несмотря на список требований и некоторые затраты на составление проектной документации и подключение специалистами, газовый котёл довольно быстро окупит затраты на свою установку.

remontoni.guru

Как правильно выбрать место для монтажа?

В зависимости от конструкции, требования к монтажу навесных газовых котлов несколько отличаются. Если устанавливается отопительный прибор с закрытой камерой сгорания, то его можно размещать практически в любом помещении дома. Для газовых котлов с открытой камерой сгорания требования более жесткие и для них следует предусмотреть правильно оборудованную котельную. Общие требования, предъявляемые нормативными документами (СП 42-101-2003, СНиП 42-01, СНиП 31-02-2001, МДС 41.2-2000) и контролируемые газовыми службами следующие:

Фото 2: Оборудованная котельная для настенного газового котла

При установке бытовых навесных газовых теплогенераторов мощностью до 60 кВт, объем помещения в котором производится монтаж должен быть не менее 15 м³. Навесные котлы с открытой камерой сгорания требуется размещать в отдельном помещении на любом этаже здания. Турбированные отопители, мощностью до 35 кВт допускается устанавливать на кухне.
Помещение, в котором планируется установка должно иметь высоту потолков не менее 2,5 м. Если будет использоваться модель с открытой камерой сгорания, требуется обустроить его дымоходом для газового котла из нержавеющей стали или другого подходящего материала.
Котельная или кухня, где произведен монтаж навесного котла, должна иметь окно, площадью не менее 0,03 м² на каждый кубический метр помещения.
При установке настенных газовых котлов с открытой камерой сгорания, важно обеспечить должную вентиляцию. Вытяжка должна производить трехкратный воздухообмен в помещении в течении часа, а приточная вентиляция восполнять объем потребляемый вытяжкой плюс подавать воздух необходимый для нормальной работы горелки.
Внешний газопровод подводится непосредственно в помещение где установлен котел. Участок трубы проходящей внутри помещения должен соответствовать требованиям которые предъявляются СНиП 2.04.08 к газовым магистралям низкого давления.
Необходимо предусмотреть точку подключения к электросети с заземлением и искусственное освещение. Температура в котельной должна быть в диапазоне от +5 до +35 °C при влажности воздуха не более 80%.

Фото 3: Установка настенного котла на кухне загородного дома

Для более детального ознакомления, следует обратиться непосредственно к нормативным документам приведенным выше. Они подробно регламентируют монтаж навесных газовых котлов и в них вы сможете найти ответы на все вопросы, возникающие при проектировании.

kotlydlyadoma.ru

Нормы и правила установки навесного котла на газе

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Прежде чем приступить к монтажу настенного котла отопления своими руками, потребуется выполнить несколько обязательных условий:

Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

После получения результатов согласования, можно приступать к монтажу настенного газового котла отопления своими руками. Чтобы работы прошли с наименьшими нарушениями, учитывают несколько действующих требований, связанных:

С высотой установки.
Требованиями пожарной безопасности.
Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

При установке настенного котла, нужно учитывать расстояния, указанные в СП 42-101-2003. В частности, в нормах прописано, что от основания пола до горелочного устройства, должно быть не менее 0,9 м, и не больше 1,2 м. Справедливости ради, стоит заметить, что требования относятся к проточным газовым водонагревателям, но, газовщики применяют эти нормы и к котлам.

Согласно указаниям, минимальное расстояние до пола от нижней части корпуса, не должно быть менее 80 см. При определении расположения котла, учитывают еще один параметр. Минимальная высота установки, определяется по расстоянию от дымоходного канала. Требования оговаривают, что котел необходимо опустить вниз, как минимум, на два диаметра дымоходной трубы. Как правило, теплогенератор устанавливают в пределах от 0,8 до 1,8 от уровня пола.

Пожарная безопасность при монтаже навесного котла

При установке настенного газового котла, предъявляются требования пожарной безопасности. Предусматриваются минимальные противопожарные разрывы:

От поверхности стены, на которую монтируется агрегат не менее 10 см.
От противоположной стены, не менее 40 см.

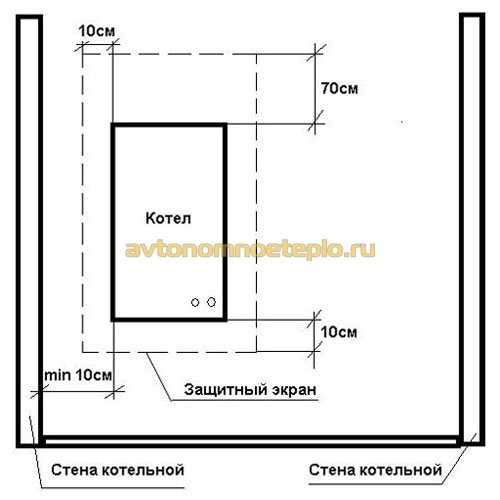

Правила пожарной безопасности указывают на необходимость установить термоизоляционный щит, на стене, под газовым котлом. При подключении дымохода и проведения трубы через кровлю, и межэтажные плиты перекрытия, предусматриваются противопожарные разрывы.

Между помещением, используемым под котельную и жилыми комнатами, устанавливается перегородка из негорючих материалов, с высокой степенью огнестойкости. При подключении к трубопроводу, используется гофрированная металлическая труба. Полностью резиновые шланги или защищенные металлической оплеткой, запрещены.

Как и чем отделать стены за газовым котлом

Согласно СП, обшить стену в котельной под котлом, можно асбестовой плитой, закрытой нержавеющей или оцинкованной сталью. Защитный экран, должен выступать по периметру котла, на 10 см. Допускается облицовка кирпичной или бетонной стены, керамической плиткой, либо штукатуркой.

Отдельно оговариваются требования к отделочным материалам, при установке настенного котла, используемым для потолка. Согласно существующим нормам, запрещается, при облицовке использовать пластик, оклеивать потолок обоями. Допускается монтаж гипсоволоконных или гипсокартонных плит, с последующим выравниванием штукатурными смесями и шпаклевкой, и окрашиванием водоэмульсионными красками.

В случае монтажа газового теплогенератора в деревянном доме, требования безопасности ужесточаются. При установке навесных котлов, стена закрывается базальтовым утеплителем, толщиной не менее 5 см. Сверху, закрывается листовой сталью.

Теплоизоляционный материал для установки котла на деревянную стену, обязательно выбирают среди негорючих материалов, с термоустойчивостью и способностью выдерживать нагрев свыше 1000°С. Для работ, оптимально подходит базальтовая (не минеральная) вата.

Материалы стен при креплении газового навесного котла

Наиболее часто встречающиеся ошибки при установке, связаны с недостаточной фиксацией теплогенератора к стене дома. Существующие нормы указывают, на необходимость жесткого монтажа котельного оборудования. Котел, необходимо прочно зафиксировать на стене, со строгим соблюдением вертикального и горизонтального уровня.

Требования к крепежу при установке настенного газового котла, во многом зависят от материала стен. Отдельно оговариваются нормы монтажа для деревянных, гипсокартонновых, железобетонных, кирпичных, а также пустотелых стен.

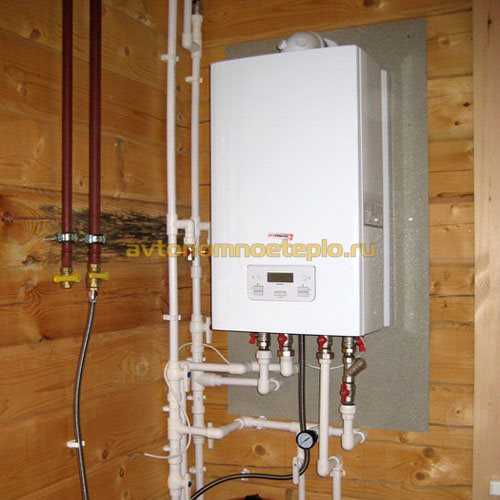

Как повесить котел на деревянную стену

Согласно СП 41-108-2004 «Поквартирное теплоснабжение жилых зданий с теплогенераторами на газовом топливе», вешать котел на деревянную стену можно, при условии соблюдения следующих условий:

Материал с высокой степенью горючести, в месте монтажа котла, обрабатывается антипиринами.
Стена облицовывается штукатурными смесями с минимальной толщиной 15 мм, либо кровельной сталью по асбестовому листу.

Альтернатива вышесказанному, облицовка участка стены гипсоволоконной плитой, с дальнейшей облицовкой керамической плиткой.

Правильно повесить газовый котел на деревянную стену, с установкой дополнительного усиливающего бруса, подкладываемого под облицовочный материал (вагонку), чтобы обеспечить надежную фиксацию теплогенератора.

Как установить котел на стену из гипсокартона

Гипсокартоновая стена, изготавливается методом крепления листов на металлоконструкцию и подразумевает наличие пустот. Прочно закрепить теплогенератор на гипсокартоне, проблематично, но возможно. На этапе изготовления металлокаркаса, предусматривают место под установку котла. Монтажную точку укрепляют с помощью деревянного бруса и металопрофиля.

Существуют специальные крепления для газовых котлов к стене из гипсокартона, представляющие собой пластиковые пробки, вкручивающиеся непосредственно в сам облицовочный материал. Установочные анкера вкручиваются непосредственно в пробку. Как показывает практика, готовые крепления, со временем расшатываются и теряют прочность фиксации к стене.

Как закрепить на железобетонную стену

Железобетон – это оптимальный материал стен, для установки газового отопительного котла. ЖБИ конструкции, отличаются прочностью, относятся к группе НГ (негорючих) материалов. Для установки котла, не требуется выполнения никаких дополнительных условий.

Работы выполняются с помощью металлических анкеров, посредством которых, строго по уровню, фиксируется монтажная планка. Котел навешивается на подготовленную площадку. Железобетонная стена подходит для установки любого вида отопителей: большой мощности, с встроенным бойлером-накопителем и т. д.

Как навесить на кирпичную стену

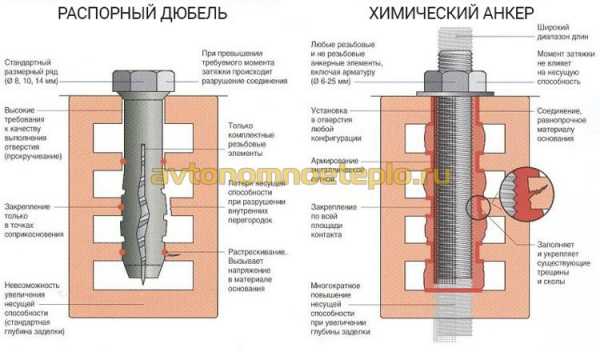

В нормах, отдельно оговариваются условия для установки котла на кирпичную стену. Кирпич, относится к негорючим материалам, поэтому, теплогенератор можно устанавливать непосредственно на стену. Но, иногда, при вводе котла в эксплуатацию, установленного данным способом, возникают определенные сложности.

Чтобы удовлетворить все пожелания газовщиков, монтаж выполняется следующим образом. Стены штукатурятся. Во время оштукатуривания поверхностей, устанавливается планка для монтажа котла. После оштукатуривания, из стены остается торчать посадочное место (два болта), на которое и устанавливается котел.

Крепление котла к стене из пенобетона, газосиликата, газобетона

Чтобы повесить настенный газовый котел на стену из блоков из вспененного пористого материала, пользуются несколькими методами:

Монтажные крепления устанавливают во время кладки блоков. Установка котла осуществляется строго после полного затвердевания растворной кладочной смеси.

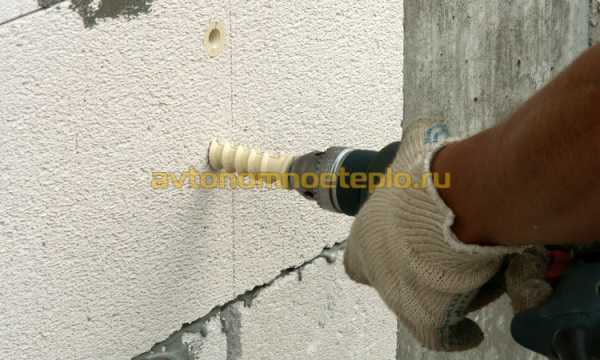

Используются специальные «ввертыши» для пенобетона. По своему строению, напоминают аналогичные пробки для гипсокартона. Имеют глубокую резьбу с большим шагом, полые внутри. После вкручивания в пенобетон, газосиликат или газобетон, в ввертыши можно закрутить любой анкер.
Использование шпилек – в данном случае, две шпильки устанавливаются друг от друга на необходимом расстоянии. С каждой стороны стены, устанавливается планка, зафиксированная болтами.

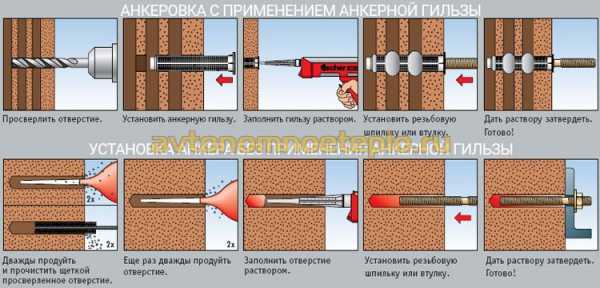

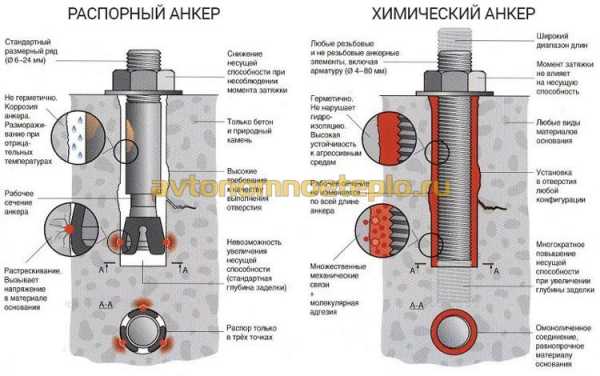

Использование химических, жидких анкеров. Еще один вариант, обеспечивающий максимально прочную фиксацию, но требующий определенных финансовых вложений.

Как закрепить дымоход для настенного котла

Правила монтажа дымохода, зависят от того, котел какой конструкции планируют устанавливать. Атмосферные теплогенераторы, используют естественную тягу. Котлы с закрытой камерой сгорания, подключаются к коаксиальному дымоходу, а удаление продуктов сгорания и забор воздуха, осуществляются принудительным способом.

Особенности работы отражаются на требованиях к подключению:

Правила подключения к классическому дымоходу – котел опускают на два диаметра дымохода от места подключения к каналу дымоотведения. Для горючих стен, теплоизоляционную подложку продлевают на стене за котлом, поднимая вверх, как минимум на 25 см. При прохождении плиты перекрытия и кровельного пирога, устанавливают специальную разделку.
На оголовок дымохода, запрещается устанавливать декоративные украшения. Для увеличения тяги, монтируется дефлектор. Высота подъема трубы, рассчитывается, в зависимости от удаленности от конька кровли.

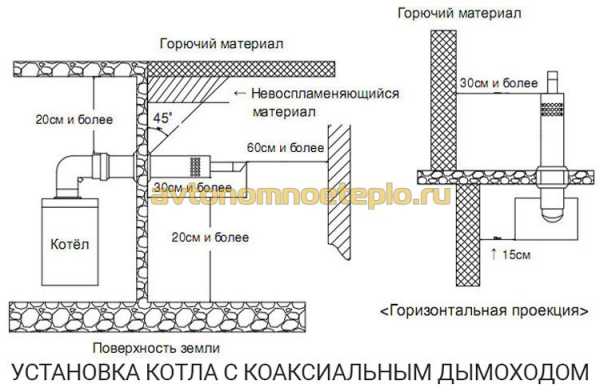

Правила установки с коаксиальным дымоходом – труба подключается к котлу и выводится из здания в горизонтальном направлении. Максимальная протяженность горизонтального участка, не более 3 метров. Крепежи устанавливают через каждые 0,5 м. Фиксирующая арматура, монтируется с учетом стыков, требующих установить крепеж с каждой стороны.

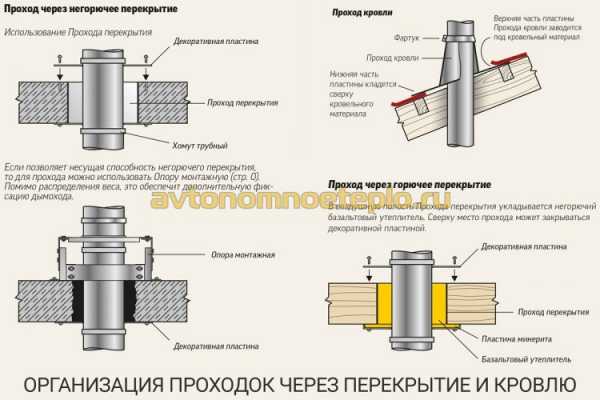

Вывод через стену, выполняется через специальную проходку. Допускается самостоятельное изготовление узла прохождения. Для этого, высверливается отверстие, превышающее диаметр трубы на 2 см с каждой стороны. Коаксиальный дымоход устанавливается по центру. Зазор заполняется базальтовым утеплителем.

Что нужно для установки настенного котла

Самостоятельная установка газового котла возможна, только при условии наличия необходимого строительного инструмента, расходных материалов и определенных технических навыков. Все работы, проводятся в строгом соответствии с поэтапным планом и схемой установки котла, приведенной производителем в руководстве по эксплуатации.

Для выполнения работ потребуется:

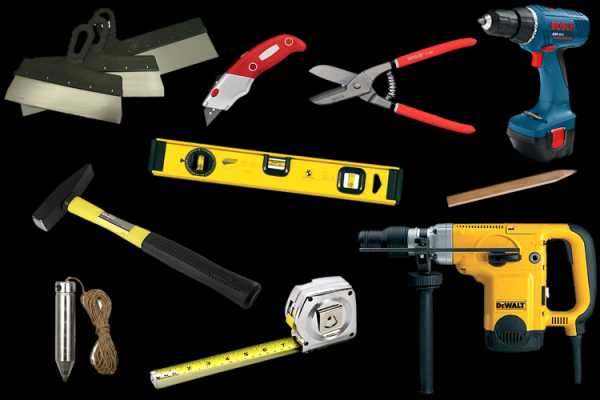

Строительный инструмент – понадобится: перфоратор с набором сверл, строительный уровень, рулетка, карандаш, разводной ключ. При подключении к электросети: индикатор напряжения, отвертки с изоляцией, плоскогубцы. Для подложки: асбестовый лист, кровельная сталь, базальтовый утеплитель.
Крепежные элементы и расходные материалы – необходима монтажная планка, металлические или химические анкера, шпильки. Для подключения к центральной газовой магистрали, потребуется гофрированный шланг.

Чтобы удовлетворить требования газовиков, подключение должно полностью соответствовать требованиям, указанным в соответствующих СНиП, СП и ППБ. Некоторые нюансы, связанные с монтажом, зависят от региона, поэтому, перед установкой, стоит проконсультироваться с участковым газовым инспектором.

avtonomnoeteplo.ru

Приготовления к монтажу котла – нормативные положения и проектная документация

Для грамотной установки газового котла в коттедже, на даче или в частном доме предварительно необходимо ознакомиться с существующей нормативной документацией, регламентирующей правила выполнения таких работ. В нормах описываются особенности монтажа газового оборудования для создания автономной отопительной системы.

В первую очередь вам следует изучить СНиП 31-02-2001 о газоснабжении загородных домов. Здесь указаны все законодательные требования, предъявляемые к устанавливаемому газовому оборудованию. Кроме того, информация о требованиях к устройству автономной системы отопления содержится также в документах:

СНиП 41-01-2003 о вентиляции, отоплении и кондиционировании воздуха;
СНиП 2.04.01-85 об устройстве внутреннего водопровода;
СНиП 21-01-97 о пожарной безопасности;
СНиП 2.04.08-87 об устройстве котельной.

Согласно этим требованиям, для установки котла в доме необходимо предварительно получить технические условия, являющиеся основанием для организации работ по подключению домашнего оборудования к центральной магистрали газоснабжения. Для получения ТУ вам нужно обратиться в местную газовую службу и подать заявление, указав в нем предполагаемый расход газа на отопительные нужды. В центральной России на газовое отопление расходуется от 7 до 12 м³ газа в сутки.

Поданная заявка будет рассмотрена специалистами компании, если организовать подключение возможно, собственник получит технические условия, если же по каким-то причинам обеспечить подачу газа в дом невозможно, владельцу объекта выдадут мотивированный отказ. Процедура рассмотрения заявки проходит в течение одного месяца, но ответ собственник может получить и гораздо раньше.

Техусловия являются официальным разрешением на монтаж газового оборудования. Выполнение работ без ТУ считается незаконным и опасным для пользователей дома.

Получив техусловия, можно переходить к созданию проекта на подключение объекта к газоснабжению. В проекте должна присутствовать схема монтажа газовых коммуникаций – труб газоснабжения от центральной магистрали на частный земельный участок и от места подключения участка внутрь дома.

Проектированием газоснабжения разрешено заниматься только квалифицированным специалистам, имеющим все соответствующие разрешения и лицензии на выполнение таких работ. Самостоятельно подготовить проект на подключение к сети невозможно. Готовый проект передается на согласование в отдел организации, контролирующей газоснабжение в населенном пункте. Согласование осуществляется в течение 90 дней с момента подачи собственником заявления.

При подаче заявки на согласование проекта необходимо приложить к ней следующие документы:

техпаспорт и инструкцию по использованию устанавливаемого котла;
сертификаты соответствия;
подтверждение соответствия газового агрегата требованиям безопасности.

Если по каким-то причинам в газовой службе примут решение отказать собственнику в согласовании проекта, ему выдадут мотивированный отказ и перечень действий, необходимых для получения разрешения на подключение дома к газоснабжению и установки газового оборудования.

obustroen.ru

Нормы установки газового котла

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

на первом этаже дома;
в цокольном или подвальном этаже;
на чердаке:
газовые котлы мощностью до 35 кВт (по МДС 41.2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Более мощные установки в частных домах не используются.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

Объем помещения должен быть не менее 15 кубометров, плюс 1 кубометр на каждый киловатт мощности газового котла.
Высота потолка — не менее 2,5 м.
Наличие вентиляции:
- вытяжка производительностью не менее трехкратного объема помещения;
- приток такой же, плюс воздух на горение.
Наличие окна с форточкой. Площадь окна зависит от толщины стекла. При стекле толщиной 3 мм площадь одного стекла (только стекла) не должна быть меньше 0,8 м², при толщине 4 мм — не менее 1 м², стекло 5 мм — 1,5 м².
В нижней части двери необходимо вентиляционное отверстие (решетка или зазор между дверью и полом) размером не менее 0,025 м².

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

Высота потолков — не менее 2,5 м;
Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м³.
Стены, ведущие в смежные помещения, должны иметь предел огнестойкости 0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
В помещении должно быть окно. Площадь стекла — не менее 0,03 м² на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

Пристраивается котельная к сплошной стене. До ближайшего окна или двери должно быть не менее метра.
Стены должны быть негорючими. Это значит, что они должны обеспечивать 0,75 часа до воспламенения (45 минут). Такие материалы — кирпич, бетон, ракушняк, шлакоблок, пено и газо бетон.
Стены пристройки не должны быть объединены с основным зданием. То есть, фундамент делается отдельным, несвязным, строятся все четыре стены.

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Если устанавливается напольный газовый котел, основание должно быть негорючим. На деревянный пол делают негорючую подставку. Она должна обеспечивать предел огнестойкости в пределах 0,75 ч (45 минут). Это или кирпичи, уложенные на ложок (в 1/4 кирпича), или толстая керамическая напольная плитка, которую кладут поверх асбестового листа, закрепленного на металлическом листе. Размеры негорючего снования — на 10 см больше габаритов устанавливаемого котла.

stroychik.ru

otoplenie.site

Установка настенного газового котла нормативы

Монтаж отопительного котла — задача непростая. Котел нельзя повесить кое-как, так как от того, насколько корректно произведена установка настенного котла, зачастую зависит безопасность проживающих в доме людей.
Этим обусловлено то, что монтаж этого устройства проводится в строгом соответствии с техническими требованиями и нормативами, принятыми в России на законодательном уровне.

Именно поэтому установка настенного котла своими руками — процесс крайне трудоемкий и сложный для новичка.

Этапы подготовки к установке котла

Перед тем, как хозяин дома приступит к монтажу системы отопления, потребуется собрать некоторые документы:

договор об обеспечении дома газом;
техническое задание и схема установки газовой системы, утвержденная в соответствующих органах;
письменное разрешение газового инспектора на монтаж оборудования.

Правила и нормы установки котла

Газовое отопительное оборудование устанавливается в соответствии с разработанными и утвержденными технологиями, обеспечивающими безопасность его эксплуатации.

Вопрос о том, как установить настенный котел, начинается с подготовки для него помещения. Помещение обязано соответствовать некоторым требованиям: котельная может быть расположена в любом месте дома, кроме ванной комнаты, жилых комнат и санузла. Однако при установке настенных узлов это требование может быть смягчено в зависимости от типа котла. Объем помещения — от четырех кв.м., высота потолка — от двух метров. Ширина дверного проема — не менее 800 мм. Также в помещении должно быть предусмотрено естественное освещение котла через окно. При этом, размер окна должен соответствовать 0,3 м.кв. на каждые 10 м.кв. помещения.
Правила установки настенного газового котла регламентируют поступление определенного объема свежего воздуха с помощью приточной вентиляции к месту использования котла. Недостаточное количество поступающего воздуха может быть связано с накопление в помещении опасного для здоровья и жизни вещества.
Установка настенного газового котла: нормативы при его размещении таковы, что от стены до поверхности котла должно быть более 10 см. В случае, если это расстояние меньше положенного, стена должны быть защищена огнестойким покрытием.
Газопроводные трубы могут быть металлическими, но не пластиковыми.
Дымоходное отверстие должно соответствовать мощностным возможностям котла. При этом его высота должна быть не менее 5 м при условии, что дымоход устанавливается выше конька на крыше доме. При установке дымохода, он может иметь не более трех изгибов.
При организации системы электроснабжения необходимо предусмотреть наличие автомата с токовой защитой и с тепловой защитой.
В комнате, где будет стоять котел, должен быть размещен датчик газа, увязанный с реле. В случае утечки газа датчик должен подать сигнал реле на блокирование поступления газа. Кроме того, должна сработать звуковая сигнализация.
Установка настенного газового котла, нормативы при его запуске обязывают обеспечить устройство счетчиком газа.
Если рядом с котлом присутствуют другие газовые приборы, то расстояние между приборами устанавливается на отметке не менее 20 сантиметров.
При установке настенного котла, требования затрагивают даже предмет полноценной комплектности оборудования. Комплектация котла должна соответствовать нормативам и содержат: руководство, крепления, шаблон из бумаги для установки, особые ключи и крепеж.
Высота установки настенного котла — 80 см — 160 см от поверхности пола.

Если все эти требования соблюдены, то можно не сомневаться в надежности и пожаробезопасности системы газового отопления. Следует иметь в виде, что регулярно система отопления должна проходить техническое обслуживание силами сотрудников городской газовой службы.

kotlobzor.ru

Как установить настенный газовый котел: требования, высота

Установка настенного газового котла осуществляется по упрощенной технологии, позволяющей организовать большую часть работ силами самого покупателя подобного оборудования.

Проще говоря: вы можете установить настенный котел сами, привлекая наемных специалистов только на этапе подключения оборудования к газовой магистрали. И в этой статье мы расскажем вам, как это делается.

Настенный газовый котел

Общие требования по установке настенного газового котла

Теплогенерирующие приборы мощностью до 60 кВт можно ставить в любой нежилой зоне дома или квартиры, за исключением ванной комнаты и туалета. Для более производительной установки придется построить особую комнату – котельную.

Однако и локальная зона размещения котла и подготовленная особым образом площадка (котельная) должны соответствовать следующим требованиям:

В газовой котельной или выделенной под размещение котла комнате должно быть окно площадью не менее четверти квадратного метра. Точный метраж оконного проема рассчитывается по формуле — ширина х длина х высота комнаты х 0,03. То есть на каждый кубический метр объема котельной приходится не менее 0,03 м2 площади окна.
Высота потолка в этой зоне не может быть менее 2,2-2,5 метра.
Рекомендуемая площадь котельной или выделенной комнаты вычисляется согласно пропорции 0,2 м2 = 1 кВт мощности котла.
Огнестойкость стен в месте размещения газового котла – не менее 75 минут. Огнестойкость дверного полотна – не менее 30 минут. Если естественной огнестойкости строительных материалов будет недостаточно, то ее следует повысить с помощью отделки стен штукатуркой (толщина слоя не менее 10 миллиметров) или кафельной плиткой.
Помимо открывающегося окна определенной площади в комнате/котельной должна присутствовать естественная вытяжка – сквозной канал в стене диаметром от 150 миллиметров, дополненный фасадным воздуховодом.
Приток воздуха в комнату придется обеспечить с помощью клапана в стене или щели под дверным полотном. Габариты приточного канала вычисляют согласно пропорции – 8 см2 = 1 кВт тепловой мощности котла.
Высота установки настенного газового котла выбирается произвольно, но с учетом обязательного 100-сантиметрового отдаления отопительного прибора от потолочного перекрытия.
Расстояние от теплогенерирующей установки до «соседних» с опорной поверхностью стен не должно быть менее 1 метра.
Расстояние от котла до вентиля газовой магистрали не должно превышать 2-2,5 метров.

Типовая схема подключения газового котла

Постарайтесь следовать этим рекомендациям, подбирая место для установки котла. Ну а если вы не найдете подходящего помещения, то вам придется переоборудовать одну из комнат вашего дома, «подгоняя» параметры окон, приточных и вытяжных каналов под вышеуказанные требования. И только после этого вы сможете заняться установкой нагревательного прибора и подключением котла к дымоходу, водопроводу и системе отопления.

Как установить настенный газовый котел – обзор процесса

В самом начале вам придется заняться обустройством канала для отвода продуктов горения.

При этом большинство газовых котлов комплектуются турбированным коаксиальным дымоходом, предполагающим следующий порядок монтажа:

В опорной поверхности (стене), на расстоянии 100-120 сантиметров от потолка, пробивается сквозное отверстие.
С наружной стороны поверх отверстия монтируют внешний фланец, в который пропускают трубу дымохода.
С внешней стороны трубу фиксируют с помощью теплостойкого уплотнителя и закрывают внешним фланцем.

Далее придется заняться креплением самого теплогенерирующего прибора, фиксируемого на стене.

Для этого придется сделать следующее:

Котел «примеряют» к дымоходу, стыкуя вытяжной патрубок с раструбом коаксиальной вытяжки.
Одновременно с этим на стене отмечают положение левого или парового верхнего угла корпуса котла. Причем только одного.
Воспользовавшись маркированной отметкой, к стене крепят кронштейн отопительного прибора, определяя положение противоположной верхней точки с помощью уровня.
После этого вы можете зафиксировать нижнюю часть крепежной конструкции.
По завершению монтажа кронштейна котел «навешивают» на крепеж, фиксируя его месторасположение винтами.

Монтаж специалистами котла отопления

Следующий шаг – обвязка котла, предполагающая следующие действия:

На штуцеры водогрейного и основного контура накручивают американки – особые переходники, облегчающие монтаж котла.
К американкам прикручивают шаровые вентили, перекрывающие подачу воды и теплоносителя в случае необходимости демонтировать нагревательный прибор.
Под вентилем входящего штуцера водогрейного контура ставят два фильтра – магнитный для тонкой очистки и ординарный для грубой очистки.
Под вентилем входящего (обратного) штуцера системы отопления монтируют фильтр грубой очистки.
Все свободные торцы фильтров и вентилей соединяют с отводами разводки системы отопления и трубопроводами системы горячего водоснабжения.

Соединение с газовой магистралью, несмотря на всю простоту этой операции, мы рассматривать не будем. Ведь эту работу стоит отдать на откуп специалистам местной газовой службы.

Почему не стоит браться за подключение к газовой магистрали?

Правила установки настенного котла просты и понятны. Поэтому на некотором этапе возникает искушение проигнорировать необходимость вызова специалистов газовой службы и подключить котел к магистрали своими руками.

Однако вам не стоит этого делать по следующим причинам:

Во-первых, некоторые производители газового теплогенерирующего оборудования не поставят ваш агрегат на гарантийное обслуживание без отметки специалиста газовой службы о подключении котла.
Во-вторых, соответствующие службы могут расценить самостоятельную установку как нарушение правил эксплуатации бытового газопровода, наказав нарушителя договора о газоснабжении жилища в административном порядке.
В-третьих, ошибки в подключении к разводке системы отопления или водопроводу грозят лишь локальным потопом в котельной. Тогда как неправильное подключение к бытовому газопроводу в лучшем случае оставит вас без жилья, а в худшем – лишит самой жизни. И забудьте о страховке – если вы подключали котел сами, то и ответственность за аварию лежит именно на вас.

Словом, самостоятельное подключение к газовой магистрали – это далеко не самая лучшая идея. К тому же стоимость установки настенного котла в систему газоснабжения не так уж и велика, дабы вы могли игнорировать возможные риски и последствия такого поступка.

Также советуем посмотреть:

climanova.ru

Установка настенного газового котла – нормы и правила, выбор крепежа

Нормы и правила установки навесного котла
1. На какой высоте вешать котел на стену
2. Пожарная безопасность при монтаже
3. Как и чем отделать стены за котлом
Материалы стен при креплении навесного котла
1. Как повесить котел на деревянную стену
2. Как установить на стену из гипсокартона
3. Как закрепить на железобетонную стену
4. Как навесить на кирпичную стену
5. Пенобетон, газосиликат, газобетон
Как закрепить дымоход для настенного котла
Что нужно для установки настенного котла

Несмотря на многочисленные предостережения, что установка настенного газового котла, должна выполняться специалистами, имеющими соответствующую лицензию, часто, монтаж проводится самостоятельно. Чтобы не столкнуться с неприятными последствиями в виде отключений подачи газа и штрафными санкциями во время подготовительных, и монтажных работ, потребуется соблюдать нормы, описанные в СНиП.

Нормы и правила установки навесного котла на газе

Строительные нормы и правила установки навесных газовых котлов, описаны в СНиП 31-02-2001, а также, поправках от 26.05.2004 и СП 42-101-2003. В указанных регламентирующих документах, описываются общие положения, связанные с расположением, требованиями пожарной и эксплуатационной безопасности.

Дополнительные указания, относительно проведения монтажных работ, содержатся в руководстве по установке, прилагаемом заводом изготовителем агрегата.

Получить технические условия на установку. В газовой службе, должны проверить возможность подключения отопительного агрегата к центральной магистрали.
Изготовить проект. Необходимость проекта для установки, существует в каждом случае, за исключением ситуаций, когда теплогенератор меняется на идентичный по мощности и модели.
Сделать согласование – после изготовления проекта и получения технических условий, документы подаются на согласование в органы Газнадзора. Если все в порядке, выдается разрешение на установку.

С высотой установки.
Требованиями пожарной безопасности.
Указания, относительно внутренней отделки котельной.

На какой высоте вешать газовый котел на стену

Пожарная безопасность при монтаже навесного котла

От поверхности стены, на которую монтируется агрегат не менее 10 см.
От противоположной стены, не менее 40 см.

Как и чем отделать стены за газовым котлом
