Высота установки розеток и выключателей от пола
Если вы строите новый дом или делаете капитальный ремонт в квартире, обязательно столкнётесь с проблемами по электрической части. Лучше всего не переделывать существующую бытовую электросеть, а выполнять монтаж проводки заново, продумав до мелочей места расположения коммутационных аппаратов. При этом возникнут вполне естественные вопросы – какова должна быть высота розеток от пола, где устанавливаются выключатели?
Основные варианты
Не существует такого понятия, как официально принятые стандарты. Есть только рекомендации и требования, как устанавливать розетки и выключатели относительно коммуникаций (газовых, водяных, отопительных труб). В остальном главное, чтобы эксплуатация электрооборудования была комфортной и безопасной.
Будете ли вы ставить коммутационные аппараты сами или обратитесь за помощью к профессиональному электрику, имейте в виду, что существует два наиболее распространённых варианта, на какой высоте от пола можно их монтировать:
- установка розеток и выключателей по так называемому «евростандарту»;
- «советская» система монтажа.
Все эти понятия условные, на самом деле евростандартов и советских систем не существует, просто так удобнее различать и определяться, какова должны быть высота установки розеток и выключателей.
Первый вариант получил распространение сравнительно недавно, когда на постсоветском пространстве стало модным проводить ремонтные работы в домах и офисах и называть это «евроремонтом».
Никаких различий между ремонтами в Европе, Америке или России нет, они могут быть либо хорошими и качественными, либо не очень.
Но так повелось, что хороший и качественный ремонт ассоциировался с пунктуальными и аккуратными европейцами и получил приставку «евро». А тот, что не очень, отождествлялся со всем советским и заработал соответствующее название.
«Евро» вариант предполагает, что высота розетки от полов – 0,3 м, а выключателя – 0,9 м. По советским нормам выключатель монтировался на уровне плеч и головы среднего человека (1,6-1,7 м), а розетки – 0,9-1 м от полов.
Вариант размещения розеток для телевизора на видео:
Нельзя сказать, какой из этих двух вариантов предпочтительнее, здесь всё сугубо индивидуально. В «евро» варианте чтобы управлять освещением нет необходимости поднимать руку вверх для включения выключателя, он находится на комфортном уровне опущенной человеческой ладони. К тому же такой коммутационный аппарат может включать-отключать и ребёнок.
Расположение выключателя на расстоянии 1,6-1,7 м выгодно, когда под ним необходимо установить какую-то мебель (шкаф, книжную этажерку, холодильник).
«Евро» розетка, расположенная почти у самого пола представляет опасность для маленького ребёнка, который только что научился ползать и интересуется всем, что попалось на глаза. В этом случае, конечно, предпочтительнее монтировать розетки по советскому варианту на уровне 1 м от пола.
А вот что касается розеток, в которые постоянно включена какая-то техника, типа телевизора, компьютера или музыкального центра, то здесь лучше монтировать их как можно ближе к полу, чтобы провода не тянулись через всю стену и не портили внешний вид комнаты.
Общие требования и правила
У электриков существует основной нормативный документ – Правила устройства электроустановок (ПУЭ). Некоторые «специалисты» пренебрегают этим документом, но тогда и качество монтажа электропроводки ложится на их совесть.
кликните для увеличения
Правила для того и создаются, чтобы ими руководствоваться, поэтому приведём вам основные рекомендации, какое в различных помещениях необходимо расстояние от пола до розетки или выключателя:
- В помещениях подсобного или хозяйственного назначения высота монтируемых розеток от пола находится в пределах 0,8-1 м. Можно увеличить до 1,5 м, если провода будут подводиться сверху.
- Очень важно, чтобы расстояние от коммутационных аппаратов до газовых труб составляло более 0,5 м.
- В жилых и офисных комнатах высота розеток от пола должна быть такой, чтобы было комфортно подсоединять в них электроприборы. Всё зависит от того, как оформлен интерьер комнат, а также от их функционального назначения, но монтировать розетки выше, чем 1 м от полов не рекомендовано.
Можно устанавливать розетки на специальных плинтусах, сделанных из не поддерживающих горение материалов.
- Высота установки выключателей варьируется от 0,8 до 1,7 м. Рекомендовано монтировать их на стенах с той стороны, где располагаются дверные ручки. Если осветительные приборы управляются шнурами, то допускается для них ставить выключатели под потолком.
- В комнатах, где постоянно находятся дети, высота установленных розеток и выключателей регламентирована цифрой не меньше 1,8 м от уровня полов. Очень важное условие: все розетки в детских учреждениях должны иметь автоматическую защиту, которая после вытягивания вилки закроет гнездо.
- Запрещён монтаж розеток в ванных и душевых комнатах бань, в саунах и прачечных. Разрешается их установка только в квартирных ванных комнатах и в гостиничных номерах. Но они должны иметь защиту УЗО (устройство защитного отключения), а также располагаться в зоне 3 (ниже будет рассмотрено деление ванных комнат на зоны).
В последнее время получил широкое применение монтаж напольных моделей розеток, питание к ним подводится в специальных плинтусах (кабель-каналах). Они очень хороши в плане дизайна (их практически не видно), но необходимо соблюдать осторожность во время влажной уборки помещений, чтобы в них не попадала вода.
Есть в наших жилых домах комнаты, которые заслуживают отдельного разговора по поводу установки в них розеток. Это – кухня, напичканная огромным множеством различной бытовой техники, и ванная, представляющая собой опасное помещение ввиду сырости, повышенной важности. Об этих помещениях поговорим чуть подробнее.
Кухня
Главное условие для установленного на кухне элемента электросети – он не должен быть ближе, чем 0,6 м к водопроводным трубам и мойке. То же самое касается газовых труб и плит, необходимо выдерживать расстояние между ними и розетками (выключателями) не менее 0,5 м.
Про дизайн розеток на кухне на видео:
Вообще, с электрической кухонной разводкой дело обстоит наиболее сложно. Во-первых, здесь расположено много коммуникаций – отопление, водопровод, канализация, газ. Во-вторых, бытовых приборов, требующих отдельного электропитания в кухне гораздо больше, чем в каких-либо других помещениях (стиральная машинка, водонагреватель, варочная панель, электрический духовой шкаф). При этом нужно смонтировать розетки таким образом, чтобы к ним всегда был открытый доступ.

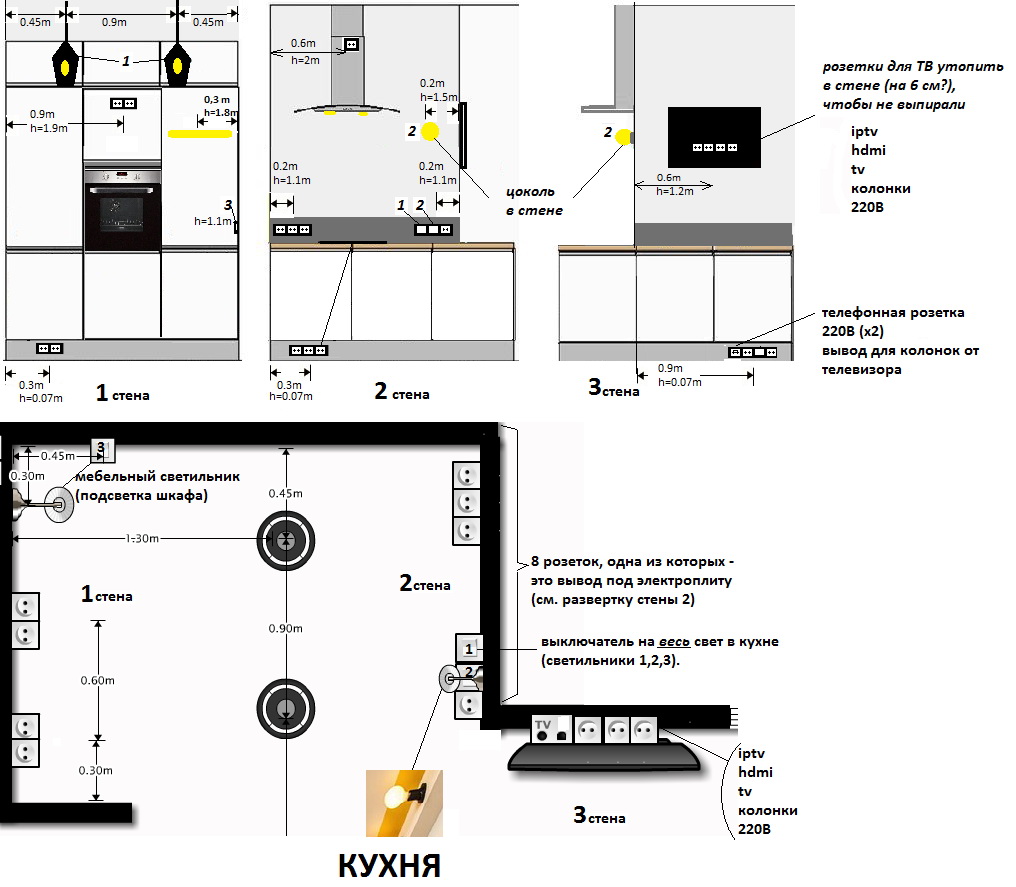

В кухнях установку этих коммутационных аппаратов лучше выполнить на трёх уровнях от пола:
- Первый уровень (или нижний) – 0,15-0,20 м. На данном уровне монтируют розетки для электрических приборов, требующих постоянного либо продолжительного подключения к сети (стиральная машина, посудомойка, холодильник, электрическая плита, измельчитель отходов).
- Второй уровень (или средний) – 1,0-1,2 м. На этой высоте делают выключатели для осветительных элементов и розетки для бытовой кухонной техники (микроволновая печь, тестер, блендер, комбайн, электрочайник, хлебопечь, кофемашина, мультиварка и т. п.). Более точное расстояние выберите сами в зависимости от конфигурации мебели на кухне.
Чтобы штепсельные вилки бытовых приборов было удобно включать, располагайте розетки немного выше столешницы.
- Третий уровень (или верхний) – 2,0-2,5 м. В розетки, расположенные на такой высоте подключают вытяжной вентилятор, дополнительное освещение рабочих зон, телевизор. Ни сами коммутационные аппараты, ни шнуры, идущие к ним, кухонного интерьера не испортят, потому что их почти не видно за мебелью (навесными шкафчиками).
Допускается размещать розетки под столешницей или внутри кухонных шкафов. Для этого в стенках мебели необходимо проделать специальные отверстия. Это поможет сэкономить немного места, не нарушая при этом общего вида.
Минимальное расстояние от пола до розетки должно быть не меньше 0,1 м, иначе во время влажной уборки (мытья полов) в неё возможно попадание воды.
Ванная
Эта комната условно делится на несколько зон:
- Зона 0 (внутренняя часть самой ванны либо поддон душевой кабинки).
- Зона 1 (внешняя вертикальная поверхность ванной).
- Зона 2 (это, по сути, зона 1, увеличенная на 0,6 м).
- Зона 3 (вся остальная часть ванной комнаты).
Розетки можно устанавливать только в зоне 3. Даже если вам очень сильно захочется смонтировать их вблизи зеркала, чтобы было удобно пользоваться феном, электробритвой либо машинкой для стрижки волос, делать этого категорически нельзя (если зеркало находится не в зоне 3). К тому же розетки должны быть со степенью защиты IP44, ввиду того, что в ванной постоянно повышена влажность.
Уровень от полов, на котором рекомендовано ставить в ванных комнатах розетки, также может иметь три позиции:
- Розетку для подключения стиральной машинки можно установить на уровне от 0,3 до 1,0 м.
- Дополнительно, чтобы подключать мелкие бытовые электроприборы, устанавливают розетки на высоте 1,1-1,2 м.
- Для подключения бойлера коммутационный аппарат лучше монтировать на высоте 1,7-1,8 м.
В ванных комнатах ставить розетки ниже, чем 0,15 м от пола запрещается. Это связано со знакомой ситуацией, когда забыли закрутить водопроводный кран или сломалась бытовая техника, в результате чего случился потоп.
Попадание воды в коммутационные аппараты недопустимо!
Наглядно про расположение розеток и выключателей на видео:
Выключатели, как правило, размещают за пределами ванных комнат.
Как видите, в размещении розеток строгих правил не существуют. Есть лишь полезные советы, рекомендации и отдельные требования. Учтите их обязательно, когда будете планировать места установки коммутационных аппаратов.
Как правильно спланировать электрику в квартире — советы по обустройству — Дом и уют
То, насколько комфортно и удобно вам будет жить в квартире, в большой степени зависит от продуманной организации электрики. Постарайтесь заранее учесть главные правила, чтобы больше об этом не вспоминать.
Спальня
✓
Розетки у кровати
У кровати должно быть минимум две розетки с каждой стороны. Традиционно их располагают над прикроватными тумбочками. Нижний край розетки в идеале — на 10-15 см выше тумбочки.
✓
Розетки для ТВ
Организуйте две розетки: одну для телевизора и одну интернет-розетку. Разместить их лучше за телевизором или телевизионной тумбой. Рекомендуемая высота — около 130 см, так они будут скрыты за техникой.
✓
У рабочего стола
Если ваша функциональная рабочая зона находится в спальне, то над письменным столом рекомендуется организовать минимум четыре розетки на расстоянии 10-15 см от столешницы.
✓
Выключатели и розетки рядом с дверью
Рядом с дверью должен находиться выключатель общего освещения и одна розетка для подключения пылесоса и другой мелкой бытовой техники. Расположите их со стороны ручки закрытой двери и убедитесь, что они не будут спрятаны за мебелью. Стандартная высота от выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.
Гостиная
✓
Розетки рядом с зоной отдыха
Ориентируйтесь на 1-2 розетки по обе стороны дивана для осветительных приборов и техники. Если около дивана расположены тумбочки, планируйте разместить розетки между ними и диваном. Розетки должны быть на высоте 15-30 см от пола, но не выше дивана.
✓
Розетки у окна
Многие любят уютно устроиться у окна с книгой. Предусмотрите 1-2 розетки в этой зоне для осветительных приборов, чтобы потом не портить общий «пейзаж» проводами и удлинителями.
✓
Выключатели и розетки рядом с дверью
Здесь действуют те же принципы, что и в спальне: высота выключателя до пола — 75-90 см, розетки — 30 см от пола и 10 см от дверного проема.
Кухня
✓
Продумайте количество техники и организацию освещения
Определите количество и ориентировочное расположение бытовой техники на вашей кухне. Это касается не только крупной, но и мелкой техники: чайник, кофемашина, тостер и т.д.
В организации освещения заранее определите, понадобятся ли розетки для встроенной подсветки шкафов и рабочей зоны.
✓
Розетки для встраиваемой техники
Каждый элемент — это отдельная розетка. Как минимум их должно быть три: для холодильника, вытяжки, плиты. Розетки можно расположить за стенками соседних шкафов, для вытяжки — над кухонными шкафами.
Нижний ряд розеток рекомендуется установить на высоте 7-10 см от приборов. Розетку, предназначенную для вытяжки, установите на высоте 5-6 см от верхнего ряда шкафов.
✓
Розетки для мелкой бытовой техники
Сколько будет таких розеток напрямую зависит от количества техники, но обязательный минимум — 3 розетки. Лучше всего установить их над столешницей. Над плитой и мойкой не рекомендуется — им может повредить влияние влаги и высоких температур. Высота — 10-30 см от стола или 105-110 см от пола.
✓
Розетки для ТВ и других приборов
Не помешает одна дополнительная розетка у двери, например, для пылесоса. Установите ее на высоте не менее 30 см от пола. Могут понадобиться также еще две — для ТВ и интернет-розетка. Их расположение зависит от места для телевизора и диагонали экрана. Средняя высота от пола — 100-130 см.
✓
Выключатель общего освещения
Вам понадобится один выключатель общего света, расположенный на стороне ручки закрытой двери. Высота от пола — 75-90 см, расстояние от дверного косяка — 10-15 см.
Если вы решили сделать отдельную подсветку обеденного стола, то для нее лучше сделать отдельный выключатель — рядом со столом или в одной зоне с общим выключателем.
✓
Выключатели встроенного освещения
Их тоже необходимо предусмотреть при планировании электрики на кухне — по одному выключателю и одной розетке в общей раме для освещения встроенных шкафов и рабочей поверхности. Расположить их лучше непосредственно в местах самого источника света. Для встроенных шкафов на высоте 5-10 см над шкафом, для рабочей зоны — 10-30 см над столешницей.
Ванная комната
✓
Розетки рядом с раковиной
Рядом с раковиной должна быть минимум одна розетка для мелких приборов: фена, бритвы и т.д. Также позаботьтесь о розетке для подсветки зеркала над раковиной. Высота розетки от пола — не меньше 60 см. На таком же расстоянии она должна находиться от ближайшего источника воды.
✓
Розетки рядом с ванной или душем
Если ванна или душ с гидромассажем, вам может понадобиться дополнительная розетка рядом с их подключением. Она не должна быть ниже выводов коммуникации водоснабжения. Примерная высота от пола — 110-115 см.
✓
Выключатель общего света
Для ванной комнаты достаточно одного выключателя общего света со стороны ручки закрытой двери или в коридоре на высоте 80 см от пола и на расстоянии 10 см от дверного косяка.
✓
Розетки для бытовой техники
Также позаботьтесь о розетках для стиральной машины, водонагревателя и полотенцесушителя. Лучше всего расположить розетки за встроенной техникой, главное, чтобы они не были рядом с вводом коммуникаций водоснабжения и слива.
Высота от пола зависит от места расположения и типа техники, чаще всего — это 100 см от пола.
Прихожая
✓
Количество розеток и выключателей
Количество розеток зависит от того, какая техника и осветительные приборы будут в вашей прихожей: лампы, бра, пылесос, сушилка для обуви, wi-fi-роутер.
Обычно в прихожей достаточно одного выключателя, но, если планировка вашей прихожей решена в виде буквы «Г», не помешает дополнительный выключатель для освещения темной зоны.
✓
Расположение розеток
Розетки в прихожей должны быть удалены от окон и дверей не менее, чем на 10-15 см, от пола — на 30 см. Он не должны быть закрыты мебелью и не находиться рядом с газовыми трубами и вытяжными каналами.
Позаботьтесь о дублирующих выключателях
Дублирующие выключатели сделают жизнь в доме проще и удобнее, а интерьер — эргономичнее. В спальне такой выключатель лучше оборудовать рядом с кроватью, в гостиной — рядом с зоной отдыха.
На кухне не помешают дополнительные выключатели подсветки рабочей столешницы, обеденной зоны и встроенных шкафов. В ванной комнате нелишними станут дополнительные выключатели подсветки зеркала.
Уделите внимание вопросам безопасности
Особенно это актуально для «мокрых зон» в квартире: кухни и ванной. Для этих территорий лучше выбирать влагозащитные розетки и не устанавливать их в непосредственной близости со смесителями и ниже уровня выводов коммуникаций.
Также стоит приобрести розетки с защитными крышками, особенно если в доме есть маленькие дети.
Розетки для акустической и ТВ-техники
Заранее продумайте
✓
Количество техники
✓
Специфику транслирования и его характеристики — это повлияет на количество слаботочных розеток
✓
Расположение техники
Если технику планируется разместить на мебели, то розетки можно расположить одной группой на высоте 25-30 см от пола. Если вы решили повесить телевизор или акустическую систему на стену, то группу розеток для подключения рекомендуется расположить за телевизором на высоте 120 см от пола.
Строго следуйте плану ремонтных работ
Работа с электрикой возможна после демонтажа старых перегородок и установки новых, но до начала отделочных работ. В противном случае приготовьтесь потратить время, деньги и нервы на восстановления покрытия стен и пола.
Заранее подумайте об актуальности домашней автоматизации
Основное различие в монтаже классической и «умной» электрики — это специфика прокладки кабеля. Во втором случае от всех устройств к щитку проводится специальный кабель, таким образом организуется координация всех устройств.
После разводки трансформация обычной электрики в «умную» — достаточно трудоемкий процесс.
Определитесь с местом для датчиков «теплого пола»
Если вы решили организовать в квартире электрический «теплый пол», не забудьте добавить к розеткам и выключателям специальные датчики.
Устанавливайте датчик рядом с помещением, где будет «теплый пол». Планируйте размещение выключателей: в плане эстетики и функциональности самый удобный вариант — монтаж датчика в одной рамке с выключателем.
Сейчас читают
Правильное освещение в маленькой квартире: основные правила
Как сделать квартиру безопасной для здоровья
Долговечный ремонт: какие материалы выбрать
Высота расположения розеток и выключателей от пола: стандарты и правила
Планируя прокладку электрических кабелей по квартире или дому, собираясь ее менять, необходимо учитывать потребное количество розеток и выключателей, а также наиболее удобные места их положения.
Содержание статьи
Где должны находиться выключатели и розетки?
Конечно, ответы на этот вопрос так же индивидуальны, как и сами пользователи. Но общие правила таковы.
Выключатели располагают при входе в помещение с внешней или внутренней стороны. Внешнее расположение удобно для небольших комнат, а также помещений, где повышена влажность – туалет, ванная комната, душевая, сауна, бассейн, кухня. В этом случае внешнее расположение позволяет защитить электроприбор от воздействия влаги и при этом не тратиться на влагозащищенные модели.
При размещении внутри необходимо устроить выключатель как можно ближе к входной двери – чтобы пользователь, едва войдя, мог сразу включить свет и не искать устройство в темной комнате. Те же соображения удобства требуют расположения со стороны ручки двери.
Розетки располагают в местах скопления электроприборов либо за ними, если речь идет о крупной бытовой технике – холодильниках, электроплитах, стиральных и сушильных машинах и так далее.
Дополнительно устраивают розетки в тех местах, где никакая техника обычно не подключена, но может потребоваться точка доступа к электросети для периодических работ – например, в коридоре, возле входной двери или на балконе.
Выше или ниже: стандартное положение электроприборов
В современных нормативах на строительство и ремонт нет жестких нормативов на уровень размещения стационарных электроприборов – розеток и выключателей, есть соображения целесообразности и удобства, а также типовые решения.
В отношении высоты выключателя от пола можно придерживаться либо старого советского, либо современного европейского стандарта. Первый, исходя из норм безопасности, предлагает монтировать выключатели на высоте не менее 150 см от пола. Один из вариантов обоснования именно такой высоты – чтобы дети до определенного возраста не могли дотянуться до выключателя. Однако дети сообразительны и находчивы, поэтому полноценной защитой от игр с верхним светом это считать нельзя.
Поэтому «европейский» стандарт, 90 см от пола, более рационален.
Розетки принято крепить в тех местах, где они будут необходимы для подключения электроприборов. По тем же «советским» стандартам нормой на комнату или кухню считались две розетки. Умельцы, конечно, переделывали одиночные розетки, ставя вместо них двойные и тройные, используя переходники, но с учетом нынешнего количества оборудования в квартире двух розеток и даже четырех, шести бывает недостаточно.
Тем более что ряд производителей бытовой техники (например, стиральных машин) напрямую запрещают подключать свои изделия в розетку через переходник.
Высота розеток от пола определяется исходя из расположения подключаемых к ним электроприборов и мебели.
Так, если нужно подключить настольную лампу, гаджеты, которые в подключенном состоянии лежат на столе (комоде, тумбе, полке), логично расположить розетку на высоте 0,15…0,3 м над опорной поверхностью. Если же тумбы (стола, другой корпусной мебели) нет, та же высота принимается от пола.
Но здесь надо также учитывать безопасность розеток во время влажной уборки – они должны находиться достаточно высоко, чтобы случайные брызги во время активного мытья пола не могли попасть внутрь устройства.
Важно: при расчете положения низко расположенных от пола выключателей и розеток высота по евростандарту принимается с учетом плинтуса, то есть фактически от его верхнего края.
Этот параметр принимается также с учетом безопасности во время влажной уборки – ведь плинтуса время от времени моют так же, как и пол.
Если розетки и выключатели монтируют возле мягкой мебели (кроватей, кресел, диванов), необходимо располагать устройства по бокам от мебели на таком уровне, чтобы лежащий (сидящий) человек свободно доставал рукой до розетки, не наклоняясь и не вставая.
Высота положения зависит от высоты мебели. Так, для сравнительно низкой кровати будет достаточно 60 см от пола, для обычной – 70 см. Для высокого рабочего кресла уместнее 75…80 см. Если рядом с мягкой мебелью имеются тумбы, полки, журнальные столики – соответственно, учитывается высота верхней поверхности элемента обстановки.
А вот для очень низких диванов в восточном стиле и кресел-мешков удобнее разместить розетки и выключатели на уровне 30…40 см, то есть примерно на уровне положения локтя сидящего человека или чуть ниже.
Высота розеток на кухне
В этом помещении сосредоточено до половины, а иной раз и больше, общего количества домашней техники. При этом часть техники является встроенной или стационарной, с частью работают исключительно на столе. Поэтому вопрос расположения розеток на кухне – схема и высота размещения – стоит рассмотреть отдельно.

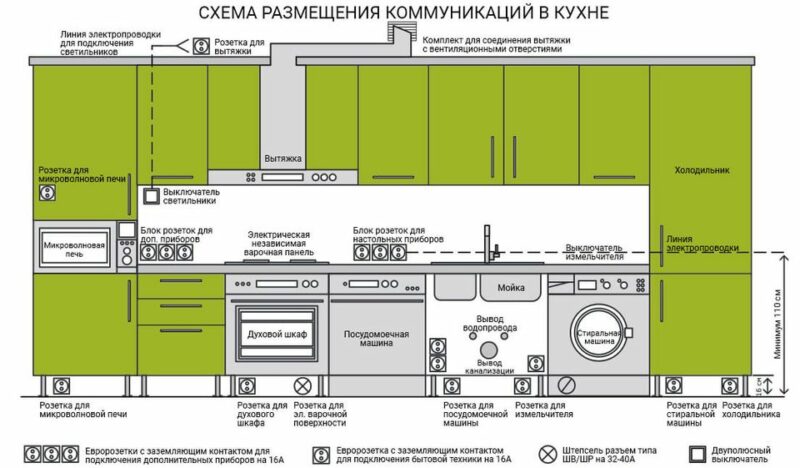

На схеме выше представлен один из вариантов расположения элементов электроснабжения кухни линейного типа. Стоит отметить, что при угловом размещении мебели и техники общий принцип размещения сохраняется.
А вот для кухни островного типа устройство электроснабжения немного сложнее – потребуется делать вывод через пол, под напольным покрытием, или подводить кабели с потолка, чтобы обеспечить электроэнергией расположенные на удалении от стен электроприборы. Для стационарно установленной техники – плиты, посудомоечной машины, вытяжки – розетки также делаются стационарными, скрытыми (обычно их прячут столах и тумбах). Для мелкой, периодически подключаемой техники удобно сделать полускрытую розетку, которая в обычном положении находится под столешницей, а при необходимости разворачивается гнездами для вилок вверх-вперед.
Естественно, такие устройства нуждаются в качественной защите от намокания. Это можно сделать и самостоятельно, устроив по периметру поднимаемой панели уплотняющую прокладку. Но лучше приобрести готовое устройство фабричного производства с подъемным механизмом и защитной панелью.
Удобен также вариант с подъемным блоком розеток, обычно скрытым под столешницей, причем подходит он как для островной кухни, так и для обычной, пристенной.
В этом случае, конечно, нижнее гнездо находится на не слишком удобном для подключения расстоянии от столешницы, но это компенсируется тем, что на стенах нет дополнительных электрических «украшений».
Если не использовать скрытые в столешнице точки подключения, для техники с постоянным расположением можно использовать розетки в шкафах. Этот вариант чаще всего используют для средней по габаритам техники – хлепопечек, мультиварок, кухонных комбайнов, кофемашин и так далее.
Прибор может быть подключен постоянно или только по мере необходимости. Защитить оборудование от пыли, грязи и влаги можно подъемными, распашными, раздвижными или подъемно-поворотными дверками, как показано на фото выше.
Если техника «прячется» в нижних шкафах, то есть ниже уровня столешницы, можно организовать выдвижные полки с держателями для кабеля электроприбора, который не позволяет проводу попадать между рабочими элементами мебели и при этом удерживает его в нужном положении. Розетка в этом случае размещается на стене кухни (или задней стенке шкафа).
Аналогично можно сделать выдвижные полки и для техники, размещенной выше уровня столешницы.
Если вариант скрытого монтажа не подходит, высота розеток на кухне над столешницей выбирается по трем критериям:
- удобство использования. Очень маленькое расстояние до столешницы затрудняет включение прибора, мешает уборке поверхности;
- безопасность электросети. Размещенные практически вплотную к рабочей поверхности розетки попадают в зону риска – брызги, случайное намокание во время очистки столешницы, мелкий мусор способны сильно затруднить работу устройства и даже привести к короткому замыканию;
- длины провода прибора. Большинство мелкой, относительно стационарной техники имеют небольшую длину кабеля, поэтому поднимать розетки слишком высоко не стоит.
Оптимальным расстоянием считается 15…30 см от уровня стола, причем для удобства прокладки кабелей очень рекомендуется располагать все точки на одной горизонтальной линии.
Таких линий может быть три: нижняя для крупной стационарной техники, средняя для розеток над столешницей, верхняя – для подключения вытяжки и подсветки шкафов.
Важно: снизить риск КЗ поможет удаление розетки (или их группы) от мойки не менее чем на 50…60 см.
Высота розетки для вытяжки выбирается либо выше уровня ее размещения, либо ниже (под шкафом, в который она встроена, или под нижней панелью самой вытяжки. При этом верхний вариант расположения более удачен – на пластиковых внешних элементах розетки не скапливаются частицы жира и копоти, возникающие в процессе приготовления еды.
Достаточно удобно расположение группы электроприборов на одном уровне с рейлингами.
В этом случае расстояние от столешницы составляет 35…50 см.
Интересный момент: чтобы не штробить и не сверлить стену под каждый электроприбор в отдельности, можно использовать специальную установочную планку. Гнезда для подключения техники и выключатели на ней крепятся в наиболее удобном порядке, а провода проходят в каналах планки.
Точки электродоступа для телевизоров и компьютерной техники
Представить себе современную квартиру или дом более-менее состоятельных людей без телевизора и компьютера практически невозможно. Соответственно, для них необходимы отдельные розетки, и, как правило, не одна, а хотя бы две-три.
Подвод обычно ведется в штробах по стенам или потолку, реже в плинтусах (кабельные каналы). При этом необходимо подвести не только обычный электрический кабель, но и антенный, «витую пару» (сетевой кабель), соответственно и точек подключения будет две-три.
На фото слева направо: две обычные точки, гнезда для подключения антенного кабеля и витой пары.
Расположить группу гнезд можно по-разному, что и показано на схеме (вместе с размерами – расстояниями до пола и углов комнаты).
Таким образом, высота розеток для телевизора на стене может быть и 15…30 см (если они расположены открыты или за тумбой для TV, и 800…1200 мм (если группа скрыта за смонтированным на стену телевизором или размещена рядом с ним).
Тем, кто использует домашний кинотеатр, потребуется еще больше гнезд электросети. При этом, чтобы избежать путаницы проводов, лучше размещать группы отдельно.
В отношении комьютерщиков все еще сложнее. С учетом количества периферийных устройств розеток может потребоваться пять, семь, десять и даже больше. При этом почти наверняка пригодится специальное гнездо для подключения витой пары. Часто розетки размещают не на стене, а на специальном столе или под ним – в зависимости от того, как расположена техника.
Очень удобны в этом плане специальные стойки, ножки для столов, накладные элементы с группами гнезд разного типа.
При этом сразу необходимо учитывать необходимость маскировки большого количества проводов, поскольку вне зависимости от расположения розеток на столе или под столом они просто мешают.
Для этого используют кабельные стяжки, специальный крепеж, крепят планки с кабельными каналами, заказывают мебель с подготовленными местами для крепления – в общем, вариантов масса.
Ванная комната и туалет
Стандартного положения электроприборов для этих помещений нет, здесь в первую очередь учитываются так называемые «зоны влажности», то есть места, где наиболее велик риск намокания расположенных на стене элементов, в том числе электроприборов.
Поэтому и расстояние от пола до выключателей и розеток определяется по расположению сантехнического оборудования.
Как правило, от пола до центра розетки или выключателя получается около метра, а от источника брызг электроприбор надо отодвинуть не менее чем на 50…60 см (как и в кухне).
Если в санузле имеется отдельный выключатель для вытяжки (принудительной вентиляции), выключатель для него располагают как можно ближе к самой вытяжке (вентилятору). То же касается электрического полотенцесушителя.
Заключение
В дополнение к уже перечисленным правилам и способам обустройства розеток и выключателей хотим предложить Вам несколько вариантов маскировки проводов в жилых помещениях.
Оригинальные узоры из кабеля, сопровождающие их рисунки делают даже открытую прокладку кабеля эстетичной.
Дверки и раздвижные панели отлично скрывают розетки, выключатели и разноцветье проводов.
Специальные короба с держателями помогут «выбрать» лишнюю длину кабелей и при этом сделать блок розеток более защищенным от случайных повреждений.
Наконец, есть специальные удлинители с декоративно-защитной панелью, которые успешно позволяют скрыть гроздь проводов для подзарядки гаджетов.
Высота розеток от пола и высота установки выключателей по евростандарту
Существует ряд правил, которые регламентируют высоту розеток от пола. Однако они не являются строгими, благодаря чему дизайнеры воплощают в жизнь много нестандартных идей. Параметры монтажа указаны в правилах установки розеток от пола — ПУЭ.
На какой высоте устанавливать розетки и выключатели по евростандарту
Высота установки розеток по евростандарту должна быть 0,3 м от напольного покрытия. Это считается удобным, поскольку все кабели находятся невысоко. Они не будут портить внешний вид и позволят свободно расставлять мебель в помещении, не заслоняя разъем. Шнуры располагаются на полу и не мешают проходу.
Высота установки выключателей составляет 0,9 м от пола. Расстояние считается оптимальным для всех членов семьи, поскольку на этом уровне включить освещение сможет даже ребенок. Чтобы понять, на какой высоте ставить розетки и выключатели, необходимо учитывать рост жильцов.
Советский стандарт установки розеток и выключателей
В советское время существовал стандарт установки розеток от пола на высоте 90 см. Преимущество таких норм заключается в том, что нет необходимости наклоняться. Места для подключения к сети в этом случае находятся над столом, ведь высота рабочего места согласно стандартам 75-80 см. А высота установки розеток позволяет подключить все настольные электроприборы, даже если у них короткий кабель. При этом маленькие дети не могли дотянуться до устройств.
Согласно ГОСТ, положение выключателя регламентировалось так же, как и расстояние от пола до розетки. Тумблер располагался на высоте 160 см, благодаря чему он всегда находился на уровне головы. Выключатель было легко найти, даже если рядом стояла мебель.
Особенности расположения выключателей и розеток
При монтаже мест подключения следует выбирать ту высоту установки розеток, которая является целесообразной для данного помещения. Так, европейский стандарт предусматривает размещение разъемов электросети в разных частях комнаты. Это гораздо удобнее, чем устанавливать блок розеток в одном месте, поскольку отпадает необходимость использовать удлинители. В гостиной и спальнях этот вариант будет лучшим. Поэтому необходимо рассмотреть достоинства и недостатки каждого стандарта в различных комнатах.
При проектировании разводки следует учитывать такие особенности:
- Устанавливать высоту разъемов на основании планировки размещения мебели и электрических приборов в комнате.
- Обеспечить свободный и постоянный доступ к этим местам. Нельзя плотно закрывать их предметами мебельного гарнитура и прочими габаритными предметами.
- Количество розеток нужно рассчитывать с запасом.
- Расстояние между ними должно быть таким, чтобы можно было легко провести уборку с помощью пылесоса в любой части комнаты.
- Расположение выключателей и розеток определяется предназначением помещения. Если это склад, то размещать все нужно ближе ко входу. Если жилая комната — возле мест отдыха. А высоту определяет дизайн помещения и рост хозяина.
В коридоре
В прихожей хватает 2-3 розеток. От них преимущественно запитывают бытовую технику (пылесос, сушилку для обуви и пр.). Чтобы подключенные провода не мешали перемещаться по комнате, разъемы должны находиться на расстоянии 20 см от пола. В некоторых прихожих есть полочки для мелочей. На них часто кладут телефоны, поэтому 1 разъем стоит сделать рядом, чтобы было удобно заряжать устройство. Если в коридоре планируется размещение роутера, нужно выделить для него отдельную розетку.
Высоту выключателя выбирают такую, чтобы каждому жильцу было удобно пользоваться устройством. Тумблер размещают преимущественно на расстоянии 75-90 см от пола.
В ванной комнате
В ванной комнате устанавливают стиральную машину, бойлер, пользуются электробритвой и феном. В зависимости от конфигурации приборов достаточно 2-3 места подключения к электросети. Высота размещения розеток будет зависеть от подключаемой техники. Так, феном и бритвой удобно пользоваться, когда штепсель включается возле зеркала на уровне пояса. Стиральную машину и бойлер подключают так, чтобы кабель доставал до разъема. Поэтому для водонагревателя розетку размещают на высоте 140-170 см.
При монтаже устройств необходимо соблюдать технику безопасности, поэтому нельзя размещать проводку слишком низко. Так, если случится перелив воды, провода останутся невредимыми. Согласно стандартам по высоте размещения, их нужно устанавливать не ниже 15 см от напольного покрытия и на расстоянии 60 см от кранов. Выключатель выносится в коридор, поскольку в комнате высокая влажность. Часто его объединяют с тумблером для туалета.
В гостиной
В гостиной чаще, чем в других комнатах, переставляют мебель и устанавливают больше всего электроприборов. Поэтому высоту розеток над полом стоит выбирать, основываясь на их предназначении в диапазоне 15-30 см. Желательно монтировать их во всех углах комнаты, чтобы в будущем не пришлось тянуть удлинители.
Основными устройствами в гостиной являются:
- телевизор;
- домашний кинотеатр;
- спутниковый приемник;
- бра или торшеры;
- кондиционер;
- Wi-Fi роутер;
- компьютер;
- колонки;
- дополнительные устройства для компьютера и пр.
Для этого нужно большое количество розеток, чтобы обеспечить одновременную запитку всех устройств. Поэтому следует позаботиться о размещении на каждой стене 1-2 розеток. Нежелательно устанавливать их выше 30 см от напольного покрытия, чтобы не нагромождать комнату проводами и не портить ее внешний вид. Необходимо максимально скрыть их от обзора.
При прокладке электропроводки нужно учитывать размещение мебели и места, где устройства будут подключаться. Одни приборы требуют постоянного питания, другие включаются периодически. Это также следует учитывать при разводке. Не стоит размещать блок более чем из 2-3 розеток, чтобы не портить дизайн помещения. Выключатели в этой комнате можно устанавливать как по евростандарту, так и по старым нормативам. Все зависит от дизайна помещения.
На кухне
Больше всего техники находится на кухне. Поскольку с каждым годом количество электроприборов увеличивается, возникает необходимость их размещения и подключения. Главной техникой являются:
- холодильник;
- микроволновая печь;
- вытяжка;
- посудомоечная машина;
- мультиварка;
- телевизор.
Часто эти устройства подключены постоянно. Дополнительно используются:
- блендер;
- чайник;
- тостер;
- соковыжималка;
- кофеварка;
- миксер и пр.
Количество розеток определяется частотой их использования. Главным условием в данной ситуации является удобство доступа к сети. Поэтому сейчас популярен монтаж электрических розеток прямо в мебели. Таким образом их можно скрыть от обзора и сделать доступными. Но к разъемам для встраиваемой техники должен быть легкий доступ, как и к включателям.
Высота расположения места подключения для холодильника составляет 15-20 см. Если планируется на нем установка микроволновой печи, уровень поднимают до 60-80 см. Когда стиральная машина размещается на кухне, кабель питания прокладывают на высоте не выше 30 см. Для местных осветительных приборов устанавливают розетки на расстоянии до 10 см над ними.
Если телевизор крепится с помощью кронштейнов, высота места подключения может быть 180-200 см от поверхности пола. А для небольших устройств розетки монтируют на рабочей поверхности. Для мощных электроприборов желательно сделать отдельную силовую линию, чтобы предотвратить перегорание проводки. Клавишу выключателя ставят на уровне пояса, чтобы было комфортно включать каждому жильцу.
В спальне
В спальне хватает 4 мест подключения к электросети. Если в комнате планируется размещение ТВ-приемника, следует предусмотреть и его запитку, и сопутствующих устройств. Высота розеток в спальне не должна быть больше 30 см от пола. Исключением может быть монтаж кондиционера. Для него желательно сделать розетку рядом с устройством.
Рядом с кроватью часто устанавливают настольные лампы, бра или торшеры. Поэтому нужно сделать 2-3 разъема по каждую сторону. Если будет часто использоваться ноутбук, тоже следует предусмотреть место подключения. Когда в спальне имеется туалетный столик, возле него часто устанавливают местный светильник и включают плойку, выпрямитель и другие приборы. Поэтому следует обеспечить свободный доступ к разъемам.
Для стандартных спален выбирают размещение выключателя на высоте 90 см. Если же комната имеет сложный дизайн, она должна предусматривать монтаж тумблеров на несколько клавиш или их размещение в разных частях спальни.
В детской
В детской комнате следует размещать 2-4 разъема электросети. Основной техникой является лампа, а для старших детей — компьютер. Нужно обеспечить подключение всем стационарным устройствам и оставить 1-2 разъема свободными. Раньше их делали на большой высоте, чтобы ребенок не мог достать. Сейчас изделия оснащают средствами защиты, поэтому их можно монтировать по стандартам.
Выключатель должен располагаться на высоте 75-90 см, чтобы ребенок мог легко дотянуться до него. Важно, чтобы шифоньер или открытая межкомнатная дверь не заслоняли его. Ребенок должен легко и быстро дотянуться до выключателя, поэтому удобным считается размещение с той же стороны, где и ручка двери. Во входной зоне размещают розетку для бытовой техники так, чтобы ее закрывала распахнутая створка. Разъем используют для подключения пылесоса, отопительного прибора или других устройств. Высота может быть 10-30 см.
В рабочем кабинете
Здесь может быть много электроприборов, как и в гостиной. На столе часто размещают:
- лампу;
- компьютер;
- колонки;
- сканер;
- принтер и др.
Дополнительными приборами являются:
- кондиционер;
- бра или торшер.
Поэтому следует установить не менее 6 разъемов электросети. Рекомендуется монтировать их на высоте не более 30 см от пола, чтобы избежать нагромождения проводов. Если на рабочей поверхности используется паяльник и другие электроинструменты, тогда рекомендуется установить розетку на высоте не более 15 см над уровнем столешницы.
Поскольку нет четких законов, регламентирующих размещение мест подключения к сети, устанавливать их нужно, опираясь на удобство и дизайн.
Какая высота розеток от пола является оптимальной в разных комнатах
Какой должна быть высота розеток от пола в современных помещениях? Главное требование к этому показателю — безопасность во время эксплуатации розеток и выключателей. То есть высота должна быть такой, чтобы в процессе использования розетки и выключатели были защищены от повреждений механического характера и влаги.
Дополнительно важно учитывать длину проводов электроприборов — высота расположения источников электроэнергии должна быть такой, чтобы провод находился в свободном положении без натяжения.
Нормы и стандарты
Строгих правил в отношении того, как устанавливать розетки и выключатели, сегодня нет, что не ограничивает полета фантазии дизайнеров во время разработки эксклюзивных проектов. Тем не менее, определенных норм, установленных ПУЭ, придется придерживаться хотя бы во избежание воспламенения электропроводки.
Максимальная высота для расположения источников электроэнергии не более метра от пола, для выключателей — 1,5-1,7 м от пола. Этими нормами пользовались еще в советское время.
В наши дни расположение розеток и выключателей чаще предполагает соблюдение евростандартов с учетом особенностей помещения и видения общей картины владельцем и дизайнером. Высота розеток и выключателей не категорична, но чаще всего розетки располагают на расстоянии от 30 до 40 см от пола, а выключатели — от 80 до 100 см от пола.
Оба варианта имеют как преимущества, так и недостатки. Монтаж по старинке с выключателями на уровне плеча, а розетками на расстоянии 90-100 см от пола кому-то покажется самым удобным. Такой вариант максимально безопасен для детей.
В свою очередь, со стороны эргономики евростандарты открывают больше возможностей: пользоваться выключателями можно, не утруждаясь, удерживая руку в удобном положении.
Что касается источников электроэнергии, то в «советском» варианте монтажа они более удобны тем, что находятся на приемлемой высоте — частое включение и выключение приборов не потребует физических усилий. С другой же стороны, приборы, постоянно работающие от сети без выключения, лучше сочетать с источниками питания на расстоянии 30-40 см, позволяющем замаскировать провода.
Проектирование монтажа
Правильно спроектировать расстояние и месторасположение источников электроэнергии и выключателей помогут нижеприведенные правила:
- Рассчитывайте высоту на основании проекта размещения электроприборов и мебели в помещении.
- Составьте схему размещения выключателей и розеток. Лучше будет, если их количество предусмотреть с запасом.
- Принимайте во внимание сохранение постоянного доступа к часто использующимся источникам электропитания — не заслоняйте их мебелью и электроприборами.
- Оптимальное расстояние от пола для розеток на открытых участках стен — 30-40 см. Количество их должно быть таким, чтобы при использовании пылесоса можно было провести уборку во всех частях помещения.
- Розетку над тумбочкой, рабочим столом, комодом лучше монтировать на высоте не более 20 см от поверхности мебели.
- Помните, что высота установки выключателей во многом зависит от стороны, в которую будут открываться двери.
- Расположение выключателей и розеток также зависит от назначения помещения. Удобнее всего, когда выключатели расположены у входа в тамбурные или складские помещения, у кровати или дивана — в спальне и гостиной. Что касается высоты, то здесь определенную роль сыграют показатели роста пользователей помещения.
Используйте эти простые советы, устанавливайте розетки и выключатели, не забывая о здравом смысле и главное — безопасности. И помните, что небольшая погрешность в сантиметр или два на конечный результат не повлияет.
Ниже рассмотрим рациональные варианты установки выключателей и источников электропитания в помещениях в зависимости от их назначений.
Подготовка кухни
Кухня — это помещение, где розетки играют особо важную роль, хотя бы потому, что вся работа здесь построена на использовании электроприборов. Ежедневно на кухне включают и выключают духовой шкаф, микроволновую печь, блендер, комбайн, кофеварку, соковыжималку и прочие важные составляющие комфортной жизни современного человека. Постоянно от сети работают холодильник, посудомоечная машина, у кого-то плита и морозильная камера.
Для того чтобы расположение розеток и высота выключателей оказались рациональными, проектирование нужно начинать с создания точной схемы кухни, учитывающей расположение мебели и электроприборов.
Существуют определенные нормы монтажа розеток на кухне, придерживаясь которых, можно добиться максимальных удобства и безопасности в помещении в процессе эксплуатации электроприборов:
- Источники электроэнергии для посудомоечной машины, стиральной (если она расположена на кухне) и холодильника должны быть расположены на расстоянии не более 20 см от пола. Такое расстояние оптимально, учитывая длину проводов указанных электроприборов.
- Розетки для небольших электроприборов – миксера, чайника, блендера – удобнее в использовании, если расположить их невысоко над столешницей рабочей поверхности — 20-30 см.
- Для вытяжки, электрической колонки на кухне розетку можно монтировать на расстоянии двух метров от пола и выше.
Если на кухне предусмотрены дополнительные осветительные приборы в навесных шкафах, то розетки для них правильным будет разместить на расстоянии от 5 до 10 см над ними.
А вот для встраиваемой техники, помимо требований в отношении расположения розеток и выключателей, нужно позаботиться о доступе к ним без ограничений.
Ванная комната
Особенность ванной комнаты — высокий и постоянный уровень влажности. Поэтому высота установки розеток и выключателей должна быть спроектирована с учетом основных требований ГОСТа и ПУЭ.
Очевидно, что устанавливаются розетки на определенном расстоянии от душевой кабины и раковины. Расстояние между ними должно составлять как минимум метр. Что касается высоты, то здесь нужно учитывать среднюю длину шнуров предполагаемых для эксплуатации электроприборов. Ниже даны рекомендации в отношении высоты размещения источников электропитания в ванной:
- Для бойлера и вытяжки на стене расстояние от пола не менее 1,5 метров.
- Для мелких электроприборов (фена, бритвы и пр.) — 1 метр.
- Для встроенных приборов (стиральной машины) — 20-30 см от пола.
Обратите внимание! Слишком низко размещенные розетки с очевидным нарушением требований ПУЭ над полом — это риск короткого замыкания во время возможного «наводнения» в ванной.
Спальня и гостиная
Монтаж розеток и выключателей, сколько бы их ни было, как в промышленных, офисных, так и в жилых помещениях, помимо безопасности, должен отвечать требованиям в отношении комфорта их использования. Если говорить о спальне, то здесь удобным будет размещение по одному выключателю и розетке с обеих сторон от кровати.
Оптимальный вариант в этом случае — ставить розетки на расстоянии 70 см от пола. Это расстояние позволит пользоваться прикроватной лампой без дискомфорта, связанного с нехваткой провода, заряжать гаджеты, регулировать уровень освещения прямо в кровати.
Важно продумать размещение дополнительных источников электропитания в рабочей зоне и возле туалетного столика, если такой имеется. На какой высоте устанавливают розетку в этом случае? Подходящей станет высота в 30 см от пола возле рабочего стола (уместным станет блок из нескольких розеток) и 15-20 см от поверхности туалетного столика для удобства использования мелкогабаритных электроприборов (фена, плойки и пр.).
В гостиной обязательно делают несколько розеток за телевизором на расстоянии от одного метра от пола. Дополнительно потребуется предусмотреть розетки для остальных приборов, работающих в комнате с учетом деления ее на функциональные зоны. Всегда пригодится резервная розетка для кондиционера, вентилятора, увлажнителя воздуха или утюга.
Основной выключатель в гостиной удобнее располагать при входе. Если используется «сложное» освещение, то потребуются такие же «сложные» выключатели на основе нескольких клавиш.
Монтаж по правилам в помещениях разного назначения
Правила устройства электроустановок (ПУЭ), упоминаемые выше, представляют собой определенные требования в отношении монтажа выключателей и розеток в помещениях разного типа.
Штепсельные розетки поставить можно:
- В помещениях производственного назначения, где расстояние от пола до розетки – от 0,8 до 1 метра; в случае подвода проводов с верхней части стены допускается монтаж на высоте 1,5 метров.
- В административных и офисных зданиях, жилых и лабораторных помещениях на высоте, оптимальной для взаимодействия розеток с электроприборами с учетом особенностей интерьера, но не выше 1 метра. Возможен монтаж на плинтусах из негорючих материалов.
- В школах и детских садах на расстоянии 1,8 метров от пола.
Выключатели для основного освещения должны быть расположены на расстоянии от 0,8 до 1,7 метров от пола в обычных помещениях, а в учреждениях пребывания детей — на расстоянии от 1,8 метров. Выключатель, устанавливаемый под потолком, предполагает подведение к нему шнура.
В ванных, душевых и других помещениях с повышенной влажностью штепсельные розетки могут быть установлены только в номерах гостиниц и жилых квартирах. Все выключатели и штепсельные розетки в этом случае должны быть расположены на расстоянии от 0,6 метров по отношению к проему душевой кабины.
Штепсельные источники электропитания в жилых помещениях и местах пребывания детей должны быть оснащены защитным устройством, прикрывающим доступ к ним при вынутых вилках.
Расстояние от розеток и выключателей до деталей электроустановок и газопроводов должно составлять от 50 сантиметров. Выключатели правильно устанавливать на стене на высоте до метра со стороны дверной ручки или под потолком со шнуром.
Важный момент в заключение: после окончания электромонтажных работ с подключением розеток и выключателей согласно ПУЭ необходимо будет провести работы по электроизмерению. Это поможет обезопасить процесс эксплуатации электроприборов в дальнейшем, определить возможные сбои в работе электросети.
Какая высота розеток от пола является оптимальной в разных комнатах
Высота розеток от пола
Во время ремонта и замены электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как высоко ставить выключатели? Существуют ли какие-нибудь нормы, регламентирующие это?
Существуют ли нормы
В современных квартирах чаще всего можно увидеть один из двух вариантов:
- советский — выключатель на высоте 160-180 см, розетки — 90 см,
- европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.
Никаких единых стандартов по размещению этого электрооборудования в квартирах нет. Существуют рекомендации СНиП и ПУЭ (Правил Устройства Электроустановок), но это только рекомендации, а не жесткие требования. Регламентируется расположение электророзеток и выключателей в тех местах, где их неправильная установка может быть опасна, например, в ванной, душевой или на кухне возле газопровода.
Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности их повреждения и попадания в них воды. Поэтому где их устанавливать, в большинстве случаев решать вам.
«Евростандарт»
Таким названием обозначают расположение электрооборудования в новых домах с евроремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительные на расстоянии 30 см от пола.
Никакими нормами это не регламентируется, просто этот вариант многими считается более удобным, чем советский, который был принят в более старых зданиях. Низко расположенным выключателем удобно пользоваться даже детям, а розетки, установленные близко к полу, позволяют прятать провода и удобно располагать технику с короткими шнурами питания.
Также существует американский стандарт, согласно которому
- розетки устанавливают на 30,5-41 см от уровня пола, рабочих поверхностей,
- расстояние между ними — 180 см, считая от дверного проема.
Рекомендации ПУЭ
Правила устройства электроустановок рекомендуют размещать выключатели на высоте не более метра. Если нужно установить его выше, желательно предусмотреть возможность управления им с помощью шнура.
ПУЭ регламентирует установку электророзеток в ванных и душевых, а также их размещение относительно газопровода.
- От двери душевой электрические розетки должны находиться на расстоянии не меньше 0,6 м.
- Запрещено их устанавливать в банях, саунах, ванных, душевых, кроме душевых и ванных в квартирах и гостиничных номерах.
- От газопроводов электрооборудование помещают на расстоянии не менее 0,5 м.
- Розетку в ванной подключают через аппарат УЗО (устройство защитного отключения).
- Каждая группа электророзеток в квартире по правилам также должна иметь свое УЗО.
Требования ГОСТ и СП (Сводов правил)
Расстояние от розетки до двери душевой кабинки, согласно ГОСТу, тоже должно быть не менее 0,6 м.
Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:
- на каждые 4 м периметра жилой комнаты устанавливают одну электророзетку, а в коридорах — одну на каждые 10 кв.м площади.
- расстояние до кондиционеров и электроплит не регламентируется,
- в частном и одноквартирном доме количество электророзеток определяется заказчиком (владельцем).
Рекомендации для разных комнат
Кухня
На кухне находится много бытовой техники, поэтому розеток должно быть достаточно, чтобы не приходилось включать приборы, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.
Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобной малогабаритной техники, розетки ставят на высоте 20 см от рабочей поверхности или 110-120 см от уровня пола. Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых имеют обычно высоту 0,9 м.
Возле раковины электророзетки желательно установить с защитными крышками. От мойки их делают на расстоянии около 80 см.
Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.
Розетки для кухонной вытяжки и светильников, встроенных в мебель, располагают в 2-2,5 м от пола, от центра вытяжки при этом должно быть не меньше 20 см. Расположенные на таком уровне электророзетки не видно с пола, они прячутся за шкафчиками, а чтобы добраться до них, достаточно встать на стул. Это удобно, так как пользуются ими не очень часто.
Розетки для встроенной техники обычно ставят на высоте 0,3-0,6 м от пола, не нужно устанавливать их непосредственно за техникой, чтобы к ним оставался свободный доступ. Обычно для этого выпиливают задние стенки шкафчиков и тумб, но в современной мебели есть цоколь высотой около 12 см. Удобно поместить розетки именно в нем, это примерно 10 см от пола.
На кухне необходимо разместить электророзетки для приборов таким образом, чтобы не возникало перегрузки. Если установлены стиральная и посудомоечная машина, их можно подключить к одному УЗО, но нежелательно включать их одновременно. Для холодильника нужна отдельная линия с заземлением, не стоит подключать его через удлинитель.
Примерная схема расположения розеток на кухне показана на рисунке. Если позволяет место, предусмотрите дополнительные в углах, над обеденным столом, а если на кухне будет телевизор, то там, где он будет стоять.
Ванная
Влажность в ванной всегда повышена, поэтому здесь используется электрооборудование с усиленной защитой от влаги — не меньше IP44, электророзетки должны иметь брызгозащитную крышку. Выключатели обычно устанавливаются не внутри, а снаружи ванной комнаты.
Согласно Правилам установки электрооборудования, от двери душевой кабинки розетки должны находиться не менее чем в 60 см, такое же расстояние соблюдается и от раковины.
Высоту от пола выбирают любую удобную, но в ванной нельзя ставить электророзетки на высоте меньше 15 см от пола, чтобы в них не попадала вода во время возможной протечки.
Для разных приборов рекомендуется высота:
- 1 м — для стиральной машины,
- 1,8 м — для электрического водонагревателя,
- 1,1 м — дополнительная розетка для бритвы, фена, электрической зубной щетки, здесь важно, чтобы вам было удобно пользоваться этими приборами.
Спальня
В спальне удобно поставить выключатели общего освещения по обе стороны от двуспальной кровати на высоте 0,7 м, чтобы или можно быть пользоваться не вставая. Также рядом ставят розетки, в которые можно включить лампы или ночники, стоящие на тумбочках, или поставить на зарядку телефон.
Пригодится и еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, плойки. Если спальня выполняет и другие функции, розеток понадобится больше.
Другие комнаты
Если в комнате находится рабочий, письменный или компьютерный стол, то розеток должно быть достаточно, чтобы разместить всю необходимую технику и настольную лампу. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом. Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше размещать за ней. Это нужно учесть, когда вы будете разрабатывать план размещения этого электрооборудования.
В длинном коридоре желательно поставить выключатели на обоих его концах. При установке выключателя возле двери учитывайте, в какую сторону она открывается.
Схема размещения
Предусмотреть место установки каждой розетки и выключателя следует еще до начала ремонтных работ. Необходимо составить схему, где будут указаны все электроустановки, каналы для проводов. Это поможет вам избежать ситуации, когда выключатель оказался за шкафом или провод не дотягивается до электророзетки.
На плане нужно указать
- места, где проходят водо- и газопроводы,
- окна и двери,
- расстановку всей мебели,
- расположение бытовой техники с наименованиями,
- пути прохождения электропроводки по стенам,
- все розетки, в том числе телефонные, кабель интернет.
- Все это необходимо распланировать до начала штробления каналов в стенах.
Розетки и выключатели в различных помещениях
В помещениях различного назначения существуют свои рекомендации ПУЭ по размещению электрооборудования.
- В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
- В детских учреждениях — розетки и выключатели на высоте от 1,8 м.
- В других помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.
Заключение
Размещение розеток и выключателей — в большей степени дело удобства. Расстояние от пола не нормируется строго, но регламентируются другие моменты, такие как расстояние от душевых, раковин, газопроводов, от пола в ванной, связанные с электробезопасностью. Перед тем как располагать электроустановки, желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.
Высота установки розеток и выключателей: ПУЭ, ГОСТ
Высота установки розеток и выключателей имеет большое значение для комфорта дальнейшей эксплуатации и распределения электричества в доме. Вопреки распространенному мнению конкретных требований по высоте расположения этих устройств от пола в квартире не существует. В ПУЭ описаны лишь некоторые ключевые требования по размещению их относительно домовых коммуникаций. Используемые сегодня правила расположения условно разделяют на два типа – советский и евростандарт, применения того или иного обусловлено исключительно комфортом пользователя.
Содержание:
Существующие нормативы
Действующие на сегодняшний день правила устройства электроустановок (ПУЭ) и свод правил по проектированию жилых и общественных зданий (от 2003 г.) не описывают точные требования к расположению розеток или выключателей относительно пола, стен, мебели и других конструкционных и интерьерных элементов.
Однако некоторые требования, обусловленные необходимостью обеспечения пожарной и электрической безопасности, все же есть. Относятся они, как правило, к размещению выключателей на безопасном расстоянии от иных коммуникаций. Согласно своду правил по проектированию жилых и общественных зданий:
- выключатели следует располагать на высоте 1 метра от пола со стороны дверных ручек;
- от пола до розетки должно быть выдержано расстояние в 1 метр, но конкретное место расположения не регламентируется.
ПУЭ предписывает соблюдать следующие рекомендации при проектировании электросети в квартире:
- расположение выключателя аналогичное – 1 м от пола со стороны ручки двери;
- при наличии отведенного переключателя на уровень комфортного управления выключатель может быть установлен под потолком;
- при размещении розеток и выключателей на кухне следует отдалять их на расстояние не меньше 50 см от газопроводных коммуникаций и приборов;
- в ванной, туалете и на кухне данные электрические устройства должны быть расположены на расстоянии не меньше 60 см как от пола, так и от сантехнического оборудования.
Уже на протяжении многих лет на территории нашей страны существует такое понятие, как евростандарт размещения электрических узлов. Считается, что по евростандарту розетки должны располагаться на высоте 30 см от пола, а выключатели — 90 см от пола. В действительности никакого стандарта не существует – это лишь условное обозначение. Определение «евро» такой способ разводки электроузлов получил во время распространения другого спорного определения – евроремонт. Отчасти, название евростандарту дали благодаря противопоставлению советским нормам. По советским стандартам выключатели размещались на уровне плеч или головы (примерно 160 см от пола), а розетки – на высоте 90-100 см.
Различие советского и европейского стандартов
Несмотря на отсутствие документарных определений, понятия «советский» и «евростандарт» широко используются среди строителей и электриков, поскольку с их помощью легко точно описать разницу обоих методов размещения розеток и выключателей. При этом нельзя категорически утверждать, что один из них более предпочтителен – все зависит от индивидуальных эксплуатационных и практических особенностей.
Евростандарт:
- обеспечивается удобное управление освещением, так как нет необходимости поднимать руку для нажатия на выключатель, его легко нащупать в темноте, такое расположение также удобно для детей и подростков;
- по евростандарту приходится наклоняться практически до самого пола, чтобы включить прибор в розетку – это неудобно при необходимости частого включения-выключения; в свою очередь, при долговременном включении устройства в сеть это плюс – провода не «висят» посреди комнаты и не портят вид комнаты.
«Советский» стандарт:
- расположение выключателя на уровне 160 см от пола имеет смысл при необходимости экономии пространства – под ним к стене можно поставить мебель;
- розетка, размещенная на высоте 1 метра позволяет без затруднений постоянно ей пользоваться, что важно для стиральной машины, пылесоса, микроволновой печи, тостера, кондиционера и других приборов, не включаемых в сеть надолго;
- дополнительный плюс высокого размещения розеток – безопасность маленьких детей.
В условиях кухни
Ни в ПУЭ, ни в СП не говорится прямо о том, по какому принципу розетки должны располагаться в кухне. Поэтому в данном случае следует ориентироваться на базовые требования, а также учитывать особенности самой комнаты (ввиду использования мощных приборов вроде стиральной машины или электроплиты). Прежде всего, исходя из требований ПУЭ, складываются следующие правила:
- штепсельные розетки и переключатели освещения должны находиться на расстоянии не меньше 60 см от пола и водных коммуникаций: раковины и водопровода;
- аналогичное правило относится к размещению электрических узлов относительно газопровода и плиты – нужно удалять розетки и выключатели не меньше чем на 50 см от них.
На современной кухне устанавливается очень большое количество мебели в сочетании с немалым количеством электроприборов различной мощности. Во время грамотного разведения возникает немало проблем: следует учитывать размещение коммуникационных систем, выводить отдельные линии питания для высокомощных устройств (электроплиты, посудомоечной или стиральной машины), а также установить розетки и выключатели так, чтобы к ним сохранялся легкий практичный доступ. Огромный опыт строителей и пользователей привел к формированию условного стандарта размещения электрических узлов на кухне с делением на три уровня:
- Нижний уровень – 10-15 см от пола. На этой высоте устанавливаются розетки для тех электроприборов, которые планируется включать в сеть на продолжительное время. Например стиральной или посудомоечной машины, измельчителя отходов, холодильника, электроплиты и т.п. Такое расположение дает два преимущества: шнуры, с которыми не нужно часто контактировать, не провисают у стен и не мешают, но при этом остаются в относительно свободном прямом доступе.
- Второй уровень – 100-130 см от пола. На этой высоте располагают выключатели света и розетки для приборов, которые стоят на столах или рабочих поверхностях: блендера, тостера, чайника, микроволновки, мультиварки и т.п. Точная высота зависит от конфигурации кухонной мебели. Надо, чтобы розетки находились чуть выше над столешницей, чтобы в них удобно было подключать вилки этой техники.
- Условный третий уровень, располагающийся на высоте 2-2,5 метров от пола. Здесь должны быть розетки для включения вытяжки и подсветки для рабочей зоны. Это позволяет без проблем подключить оборудование со шнурами любой длины. Интерьер на кухне эти розетки не портят, потому что их практически не видно за мебелью.
Дополнительным преимуществом этого способа организации электрической сети является распределение устройств по стене. На кухне может находиться большое количество электроприборов. Они могут постоянно, или периодически включаться в сеть, а некоторые из них нужно еще и питать от отдельной ветки. Вынесение некоторых розеток в невидимую зону делает их менее броскими.
Ванная комната
Принцип размещения розеток в ванной комнате и туалете, в основном, не отличается от того, как они будут размещены во всей квартире. Главным критерием здесь все-таки является безопасность. Поэтому большее внимание нужно уделять тому, насколько инсталляция готова к эксплуатации в условиях повышенной влажности. А саму закономерность расположения приборов нужно выбирать с учетом функциональности, удобства и личных предпочтений. Как правило, оптимальной высотой считаются стандартные 60 см, но для стиральной машины может иметь смысл поставить отдельную розетку ниже.
Обратите внимание, что 60-сантиметровый отпуск в помещениях с высокой влажностью применим не только к высоте от пола, но и расстоянию от водных коммуникаций. При наличии водонагревателя, установленного в ванной комнате, ему, как и стиральной машине, можно отвести отдельную питающую розетку, расположенную рядом. Электрики, как правило, сегодня используют высоту 1,5 метра от пола для бойлеров и вытяжек, 1 метр – для электробритвы, фена или плойки и ниже 1 метра – для стиральной машины.
О выключателях света в ванной комнате или туалете разговор не идет. Его по правилам ПУЭ выносят за пределы комнаты. Например в коридор или прихожую.
В спальной
В спальных, детских и других комнатах выключатели и розетки следует располагать исходя из их необходимости в конкретных местах и комфорта использования. «Классической» схемой считается, когда парные инсталляции розетка+выключатель устанавливаются по обе стороны от двуспальной кровати. Это позволяет легко подключать приборы небольшой мощности (заряжать телефон, например) и легко регулировать освещение. Устройства могут быть как на одинаковой, так и на разной высоте. Обратите внимание, что на небольшой высоте (около 30 см от пола) нужно разместить розетку для пылесоса – из этого места его шнур должен легко тянуться в любом направлении. Источник питания для компьютерной техники должен, соответственно, располагаться возле рабочего стола, учитывая, что для неё одной розетки будет недостаточно.
В данном случае европейский стандарт как нельзя кстати. Аккуратные розетки, словно не решающиеся вмешаться во внешний вид комнаты, сочетаются не только с современными стилями. А тем, кто боится низких розеток из-за любопытства детей, следует обратить внимание на устройства со специальными заглушками и крышками, исключающими травмирование.
Во всех случаях главными ориентирами в выборе места расположения приборов являются безопасность и комфорт. Вторым, пожалуй, иногда можно жертвовать в пользу дизайна, однако первый фактор всегда имеет ключевое значение.
электрическая — Какая стандартная высота розетки?
электрический — Какая стандартная высота розетки? — Обмен стеками товаров для домаСеть обмена стеков
Сеть Stack Exchange состоит из 178 сообществ вопросов и ответов, включая Stack Overflow, крупнейшее и пользующееся наибольшим доверием онлайн-сообщество, где разработчики могут учиться, делиться своими знаниями и строить свою карьеру.
Посетить Stack Exchange- 0
- +0
- Авторизоваться Зарегистрироваться
Home Improvement Stack Exchange — это сайт вопросов и ответов для подрядчиков и серьезных домашних мастеров.Регистрация займет всего минуту.
Зарегистрируйтесь, чтобы присоединиться к этому сообществуКто угодно может задать вопрос
Кто угодно может ответить
Лучшие ответы голосуются и поднимаются наверх
Спросил
Просмотрено 385k раз
Я устанавливаю розетки в своей комнате во внутреннем дворике.Какую стандартную высоту рекомендуется устанавливать над землей?
Создан 10 сен.
КорольКонгЛягушка37322 золотых знака33 серебряных знака99 бронзовых знаков
6Прямой ответ на ваш вопрос: «Не существует стандарта».Розетки можно устанавливать на любой высоте, удобной для предполагаемого использования. Единственное требование NEC состоит в том, что вы должны находиться в пределах 6 футов от розетки вдоль любой стены (12 футов между розетками, для непрерывного пространства стены в 2 фута или более, включая пространство вокруг угла, требуется розетка, см. NEC 210.52.A. 2. Обычная высота стенной розетки составляет от 12 до 16 дюймов до нижней части устройства. В редких случаях розетки по-прежнему устанавливаются на плинтусах и в полу с соответствующими коробками / крышками.
Эд Бил89.8k44 золотых знака6060 серебряных знаков130130 бронзовых знаков
Создан 11 сен.
Ширлок дома1,955 22 золотых знака
9Когда я пристроил новую комнату к моему дому, электрик применил стандартный молоток для этой высоты.Электрик заявил, что это общее практическое правило, которым пользуются многие электрики. Фактически, простой поиск в Google показал, что кто-то на форумах DoItYourself.com порекомендовал стандартный молоток весом 16 унций, стоящий на конце, в качестве контрольной высоты. Сайт eHow.com рекомендует использовать в качестве ориентира «молоток электрика». Сообщение на форуме DIYChatroom рекомендует также использовать молоток на 16 унций, который поднимает вас на высоту около 18 дюймов от пола.
Итак, я бы использовал молоток в качестве ориентира.
Создан 17 сен.
Инженер2021Инженер20213,1691010 золотых знаков2626 серебряных знаков4343 бронзовых знака
4В Великобритании в Части P Строительных норм от 2010 г. говорится, что для новых построек (акцент , мой ):
Утвержденный документ Mрекомендует, чтобы только в новых жилищах выключатели и розетки для освещения и другого оборудования находились на расстоянии 450-1200 мм от уровня готового пола .Утвержденный документ M не рекомендует высоту для новых потребительских устройств. Однако одним из способов соблюдения Части M в новых жилищах является установка потребительских блоков таким образом, чтобы переключатели находились на высоте от 1350 мм до 1450 мм над уровнем пола. На этой высоте потребительский блок недоступен для маленьких детей, но доступен для других людей, когда они стоят или сидят.
На практике в районах с ограниченным риском обычно бывает так, что, если не указано иное, строитель дома устанавливает выключатели света на 1.2 м над уровнем готового пола, а розетки находятся на высоте 450 мм (примерно 18 дюймов) над уровнем готового пола. Изолирующие выключатели, например, для вытяжного вентилятора для душа, не имеют этой высоты (и вместо этого будут установлены близко к уровню потолка).
Создан 16 янв.
Роуленд Шоу233 золотой знак33 серебряных знака1010 бронзовых знаков
Длина молотка или передняя часть лопаты — хорошее грубое приближение.Точный ответ согласно нормам SANS 10142 гласит, что он должен находиться на высоте 500 мм над уровнем пола.
Doresoom15.4k2727 золотых знаков7474 серебряных знака116116 бронзовых знаков
Создан 27 июл.
3Хотя я согласен с @matthew, потому что он отвечает на ваш вопрос: «Какая стандартная высота?..? », И мне нравится подбирать высоту существующих розеток.
Тем не менее, все больше и больше домов, которые мы строим, мы устанавливаем 18-дюймовые розетки AFF, чтобы соответствовать требованиям ADA (не потому, что мы должны, а потому, что клиенты старше и осознают, что их «диапазон охвата» сокращается).
Также мы устанавливаем лифты (или шахты для будущих лифтов) в многоэтажных домах. По мере старения населения мы все будем думать о разработке «вещей» и «использования» для этой стареющей группы.
Создан 30 окт.
Ли Сэм Ли Сэм22.2k 33 золотых знака1717 серебряных знаков3939 бронзовых знаков
2Нет кода высоты электрических розеток.У вас стандартная высота 16 дюймов до верха распределительной коробки и стандартная высота 48 дюймов до верха распределительной коробки. Кроме того, существуют нестандартные высоты, которые разные компании используют в зависимости от домовладельца или строителя. Специализированные дома обычно имеют стандартную высоту, а нестандартные дома обычно также получают стандартную высоту, если иное не указано в чертеже, домовладельцем или строителем.
Создан 15 янв.
Джеймс Джеймс1111 бронзовый знак
13 дюймов или длина молотка от основания до дна коробки (не молоток для каркаса) вот и все.Он находится в кодовой книге, не входящей в другие категории, и там есть стандарт для всех торговых точек. Кухня, подсобное помещение, ванна и т.д .:.
Создан 08 июл.
1проводка для меня, все розетки на кухне выше стойки.У меня есть розетки на расстоянии 6 футов за телевизором, розетка на высоте кровати рядом с моей кроватью для удобства (моя). 42 дюйма высотой у моего стола. Сделайте свои собственные условия
Создан 05 авг.
Высокоактивный вопрос .Заработайте 10 репутации (не считая бонуса ассоциации), чтобы ответить на этот вопрос. Требование репутации помогает защитить этот вопрос от спама и отсутствия ответов. Обмен стеклами товаров для дома лучше всего работает с включенным JavaScriptВаша конфиденциальность
Нажимая «Принять все файлы cookie», вы соглашаетесь, что Stack Exchange может хранить файлы cookie на вашем устройстве и раскрывать информацию в соответствии с нашей Политикой в отношении файлов cookie.
Принимать все файлы cookie Настроить параметры
Высота установки от напольных розеток, расположение выключателей и розеток в квартире
ясно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта.Не менее важно, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не будет нарушено их функциональное назначение, внутренние особенности существующих в доме электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей.Изменяя расстояние, можно повысить удобство использования розеток и выключателей.
Установка евростандарта, Гости или удобстваУстановить розетки и выключатели по европейским стандартам, хорошая идея. Но при этом ограничивается общими требованиями, которые так удачно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.
Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола.Кроме того, в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.
Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.
Правила устройства электроустановок, составленные требования в соответствии со стандартами IEC только что упомянутые о возможности установки розеток на удобном расстоянии от пола, о чем можно прочитать в гл.6.6.30 Правила устройства электроустановок.
Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но это не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Бытовая электротехника гл.7.1.48-7.1.54).
высота установки выключателей и розеток Рекомендации по установке электромонтажных устройствНо применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна. Как показала практика, ранее использовавшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.
A Комфортные розетки и выключатели, устанавливаемые при входе в помещение, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста.Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.
Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования. Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.
Кроме большой площади помещения, для управления его освещением лучше установить розетки и выключатели в разных точках комнаты. Для этих целей вводные выключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.
Прекрасный вариант, установка выключателей и розетокПоэтому наиболее подходящим вариантом является установка розеток с отключением устройства тока утечки, то есть с дифавтомами устройств, УЗО, что напрямую связано с курильщиками с санузлами.В данном случае все электрические устройства, это касается как розеток, так и выключателей бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.
Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное использование.Это предусмотрено удобное средство, предполагающее, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.
На что обращать внимание при выборе розетки
Высота установки выключателей света. Высота установки выключателей и розеток от пола.Стандартная высота для установки выключателей и розеток.
При проведении капитального или мелкого ремонта в квартире или в загородном доме часто проводится замена инженерных коммуникаций.
В этом случае особенно актуален вопрос, на каком расстоянии от пола делать розетки и устанавливать выключатели света.
Расположение электрических розеток и выключателей
Электромонтаж в земле
На следующем фото показаны раскопки, подготовленные для подключения к электросети, и ответвления к автоматическим воротам и, возможно, домофону.Прокладывая кабели в землю, убедитесь, что правильно пометили их концы. Второе важное дело — укрыть проложенные ранее электрические кабели голубой фольгой. Эта практика является предупреждением об электропроводке котлована во время последующих раскопок. Иллюзия в том, что мы все запомним и как это было закопано и установлено.
К сожалению, мастера и электрики должны следить за каждым этапом строительства. Вы хотите чего-то хорошего или хотя бы получить это.На следующем фото показаны две синие сваи, которые подводятся к главному выключателю в доме. После проверки местности, то есть обливания одной лисы водой из распределительного устройства выяснилось, что вода текла с двух свай и к тому же была грязной. Это значит, что под фундамент повредились сваи. Когда это произошло и на какой стадии строительства?
В результате планирования мы сможем рассчитать достаточное количество устройств и предотвратить последующую нехватку источника питания для конкретного прибора.Не менее важным моментом при планировании расположения электроприборов является расстояние от пола до розетки. Неправильно подобранная высота сделает их последующее использование неудобным и, возможно, небезопасным.
Однако известно, что теперь необходимо выкопать землю, возможно, для того, чтобы выковать фундамент и устранить неисправность. При планировании электромонтажа рекомендуется заранее решить, какая дверь будет открыта, чтобы установить переключатели и разъемы с правой стороны.На практике гнездо пригодится во всех углах комнаты. Стоит учесть «бонусные» кабели. Например, кабели громкоговорителей от телевизора до угла стены спрятаны под штукатуркой там, где будут громкоговорители. Другой пример — слепой мониторинг или установка сигнализации.
- В основном на основе стандартных зон установки.
- Эксперименты и сокращения всегда плохо заканчиваются.
- Лучше иметь одну розетку больше, чем одну розетку.
- Но не переусердствуйте.
Итак, открываем раздел, в котором указаны требования к устройству электропроводки в жилых домах, и видим следующее:
- Расстояние розеток и выключателей от пола в жилых помещениях составляет не то же самое. . Розетки устанавливаются на высоте 20-30 см от поверхности пола, а устройства управления освещением — выше.
Важно: если в семье есть маленькие дети, в обязательном порядке следует устанавливать под вилку домкраты, снабженные специальными защитными шторками.
Выдержки из правил электрического монтажа
Электрическое соединение означает соединение между линией распределения электроэнергии и ответвлением. Электрическое подключение может быть под землей. Разветвительная выемка означает ответвление, к которому подключается электрическое соединение между колонной и установленными электрическими элементами, и где осуществляется защита электрической колонки от перегрузки и короткого замыкания. Изоляционные полы — это полы из материалов, которые по своей природе изолируют, или полы из изоляционных материалов, установленных на неизолированных опорах.
- На вопрос, как далеко от пола устанавливаются розетки в помещении кухни, ЭМИ дает четкий ответ на высоте 1,3 м от поверхности пола. Но следует учитывать, что это правило можно изменить в соответствии с расстановкой и высотой мебели.
Важно: следует помнить о требованиях, изложенных в п. 7.1.50 ПУЭ: наименьший зазор от электрического разъема до газопровода должен быть не менее 0.5 мес.
Условия, которым должен соответствовать персонал при установке в помещении. Выполнение внутренних электроустановок должно производиться персоналом энергоснабжающих предприятий или персоналом других уполномоченных органов. Несоблюдение правил из-за электропроводки и факта запуска электроустановок других единиц или лиц, кроме тех, которые предусмотрены в предыдущих статьях, наказывается в соответствии с законом, из-за тяжести совершенного преступления и последствий, которые могут результат этих работ.
- Теперь попробуем разобраться, какое расстояние от розетки до пола должно быть в помещении с повышенной влажностью. Согласно техническим нормам в ванных комнатах, душевых и саунах установка электроприборов должна производиться на высоте 1 метр от поверхности пола.
Технические условия на выполнение внутренних установок Любые новые работы, улучшения, отделения или модификации внутренних установок 3.Он начнется только после того, как электроэнергетическая компания утвердит заявку на начало работ и план установки, составляющий предварительное досье. Предварительный установочный файл будет подготовлен авторизованным электриком в двух экземплярах и будет включать: общий план здания, в котором будет проводиться внутренняя установка; индикация положения электрощита; мощность и количество ламп и электроприборов, предназначенных для установки в этих помещениях.
Важно: Не устанавливайте электрические розетки непосредственно в душе и парной.
Еще один важный момент: в соответствии с п.7.1 правил электроустановок расположение розеток и выключателей должно осуществляться на расстоянии не менее 0,6 метра от двери душевой кабины. Причем подключение электроприборов в помещениях с повышенной влажностью следует производить через устройства защитного отключения (УЗО).
Проведя анализ возможности и условий подключения к распределительной электросети будущего абонентского салона, поставщик утверждает представленный план. Один экземпляр остается у поставщика, а другой возвращается подрядчику, который может приступить к работе. При этом следует учитывать, что энергоблок может проектировать, выполнять отраслевые работы и обеспечивать электроэнергией только здания на дорогах общего пользования. После завершения установок, предусмотренных в предварительном файле, и завершения подключения заявитель заполнит и отправит поставщику через уполномоченного электрика установщика окончательное досье на установку, которое будет включать: запрос на подключение; Это означает, что установка соответствует применимым стандартам, нормам и правилам; план квартиры по отношению к остальной части дома и ориентация на улицу, назначение каждой комнаты; принципиальная электрическая схема с указанием расположения ламп, выключателей, розеток и щитов; Схема разводки с разрезом электрических проводов на выходе распределительного щита.
Ситуация за рубежом
В соответствии с британским стандартом BS7671:
- Розетки можно устанавливать на расстоянии 450-1200 мм от поверхности пола.
- Нет ограничений по количеству электроприборов в помещении.
В соответствии со стандартами, изложенными в Национальном электротехническом кодексе США (NEC), а именно в разделе 210.52 (A) (1):
Где правильно установить в детской
При выполнении внутренних электромонтажных работ необходимо принять меры защиты меры против прямого поражения электрическим током и травм от поражения электрическим током при непрямом контакте в соответствии с «Правилами охраны труда».В зависимости от характера оборудования и конкретных условий эксплуатации в зависимости от характера оборудования и конкретных условий эксплуатации будут недоступны: электрическая изоляция всех токопроводящих элементов, входящих в рабочие цепи тока; использование защитных чехлов; обеспечение надежно закрепленных корпусов на опорах, через которые в отверстия не могут попасть живые элементы вручную; расположение на обычно недоступных высотах. четыре.
- Розетки следует устанавливать на расстоянии не менее 6 футов (1.8 м) друг от друга. Расстояние рассчитывается по стенам по линии пола. Таким образом, первый разъем можно установить через 1,8 метра от дверного проема, следующий — через такой же промежуток и так по периметру, постепенно переходя из комнаты в комнату.
- Розетки устанавливаются на высоте 30,5-41 см (12-16 дюймов). Расчет высоты ведется от пола, раковины в ванной или от кухонной столешницы. Однако эти параметры могут быть пересмотрены исходя из особенностей дизайн-проекта и характеристик используемой мебели.
Особенности расположения переключателей
Для защиты от косвенного поражения электрическим током элементы, которые обычно не находятся под напряжением, но могут находиться под напряжением из-за сбоя установки, будут обеспечены соответствующими мерами защиты. Для этого бытовая техника будет ассоциироваться с охраной. Нулевой защитный провод устанавливается отдельно между клеммой нулевой защиты распределительного устройства и розеткой защитного контакта, расположенной в месте, где нет электроизоляционного пола.Нулевой защитный зажим платы будет подключен отдельным нейтральным проводом к нулевому зажиму клеммной колодки.
Когда мы разобрались с разъемами, попробуем определиться, какая инструкция по установке переключателей. Сегодня на специализированных форумах есть множество аргументов в пользу той или иной высоты установки электроприборов. Какое единственно правильное мнение?
В советское время установка бытовых рубильников производилась на уровне глаз взрослого человека, который равен 170-180 см.Сегодня стандарты монтажа соответствуют так называемым европейским стандартам. По этим правилам высота установки составляет 80-90 см от уровня пола.
Соединение между защитным нулевым выводом и ветвями нерва и нулевой электрической сетью будет достигаться одним нулевым рабочим и защитным проводником при следующих условиях: нейтральный проводник соединения должен иметь сечение с более высокой степенью Более сечение фазного проводника; соединение нейтрального провода должно быть подключено к нейтральному проводу электрической распределительной сети двух различных соединений и к распределительному щиту в ответвлении через два разных зажима; нейтральный провод должен быть закреплен таким образом, чтобы соединение с зажимом не касалось механически сети или ответвления; рейка усиления, к которой подключается соединение, должна быть подключена к нулевому проводу сети.
Если установка рубильника производится в непосредственной близости от двери, зазор от него до дверной коробки должен быть не менее 10 см. Считается, что такое расположение намного удобнее, чем эталон советских времен.
В Правилах устройства электроустановок (ПУЭ) конкретные параметры удаленности выключателей от пола не указываются.
Для выполнения внутренних электромонтажных работ должны использоваться соответствующие материалы и приспособления.Окружающая среда, опасность поражения электрическим током и опасность пожара. Если комнату или комнату в комнате можно разделить на несколько категорий, будут приняты особые меры защиты. Избегайте размещения электрических установок по тому же маршруту, что и трубы других установок. Запрещается непосредственно устанавливать на горючие элементы конструкции проводов, пластиковых труб и электроприборов.
Установка этих материалов и устройств на элементы конструкции из горючих материалов допускается только в том случае, если они вставляются из негорючих материалов.При необходимости будут использоваться: слои штукатурки толщиной не менее 1 см: полосы асбеста, превышающие 3 см с обеих сторон, провода или трубки; Негорючие пространства, которые распределят элементы электроустановки на расстоянии не менее 3 см от горючих элементов. Аналогичные меры следует предпринять и в случае подземной штукатурки.
Несмотря на это, в обязательном порядке следует учитывать следующие рекомендации:
- Пункт 7.1.48. Бытовые электроприборы следует устанавливать от дверных проемов душевых кабин на расстоянии не менее 0.6 мес.
- Пункт 7.1.50. Бытовые электроприборы, в том числе домкраты и рубильники, устанавливают от газопровода на расстоянии не менее 50 см.
Важно: Соблюдение правил монтажа необходимо не только для безопасности и эффективности работы электроприборов.
При новом подключении к электросети неправильное размещение электроприборов в доме или квартире может вызвать проблемы в оформлении разрешительной документации.Запрещается переключение дымоходов и дымоходов элементами электроустановок.Если проход между комнатами в разных условиях, они будут склоняться в комнату с более суровыми условиями. И закройте изолирующей маской. Пересечение строительных элементов из горючих материалов с элементами электроустановки будет осуществляться путем защиты щелей от негорючих материалов. Избегайте прокладки труб на перекрытиях мостов. Не устанавливайте выключатели и розетки в ванных комнатах. Их необходимо устанавливать вне этих помещений.
Исключение составляют бритвенные станки.Если установлен аналогичный разъем, он будет запитываться от специального утвержденного изолирующего трансформатора, который имеет дополнительную изоляцию на вторичной стороне. Розетка обычно устанавливается на корпус трансформатора. Розетку рекомендуется оборудовать специальным выключателем, который позволяет подключать изолирующий трансформатор к сети только при использовании розетки. Эти розетки обычно устанавливают возле зеркала на высоте 2 м от пола.
Заключение
Больше полезной и интересной информации вы сможете найти, посмотрев видео в этой статье.»>
Заключение
Более полезную и интересную информацию вы можете найти, посмотрев видео в этой статье.
При ремонте и замене электропроводки возникает вопрос: какой должна быть высота розеток от пола? Как установить переключатели высоко? Есть какие-то правила, регулирующие это?
Есть ли какие-то правила?
В современных квартирах чаще всего можно увидеть один из двух вариантов:
- советский — выключатель на высоте 160-180 см, розетки — 90 см,
- европейский — выключатель на уровне 90 см, розетки на высоте 30 или 90 см.
Единых нормативов по размещению электрооборудования в квартирах нет. Есть рекомендации СНиП и ПУЭ, но это только рекомендации, а не строгие требования. Регулируется расположение розеток и выключателей в местах, где их неправильная установка может быть опасной, например, в ванной, душевой или на кухне возле газопровода.
Важно только, чтобы высота розеток и выключателей была такой, чтобы не было опасности повреждения и попадания воды.Поэтому, где их устанавливать, в большинстве случаев решать вам.
«Европейский стандарт»
Этим названием обозначено расположение электрооборудования в новых домах с ремонтом. Обычно выключатель располагается на высоте 90 см от пола, розетки — на высоте около метра и дополнительно на расстоянии 30 см от пола.
Не регулируется никакими стандартами; просто многие считают его более удобным, чем советский, который был принят в старых домах.Низко расположенным выключателем могут пользоваться даже дети, а розетки, установленные вплотную к полу, позволяют скрыть провода и удобно расположить оборудование с короткими шнурами питания.
Существует еще американский стандарт, согласно которому
- розетки на высоте 30,5-41 см от уровня пола, рабочие поверхности,
- , расстояние между ними 180 см, считая от дверного проема.
регламентирует установку электрических розеток в ванных и душевых, а также их расположение относительно газопровода.
- От душевой двери электрические розетки должны находиться на расстоянии не менее 0,6 м.
- Запрещается их установка в банях, саунах, санузлах, душевых, кроме душевых и санузлов в квартирах и гостиничных номерах.
- Электрооборудование от газопроводов размещается на расстоянии не менее 0,5 м.
- Розетка в ванной подключается через устройство УЗО (устройство защитного отключения).
- Каждая группа розеток в квартире по правилам также должна иметь свое УЗО.
Требования ГОСТ и СП
Расстояние от розетки до двери душевой кабины по ГОСТу также должно быть не менее 0,6 м.
Устанавливать розетки в квартирах и домах необходимо с соблюдением следующих правил:
№- на каждые 4 м периметра жилого помещения устанавливается одна электрическая розетка, а в коридорах — одна на каждые 10 кв.
- расстояние до кондиционеров и электроплит не регламентируется,
- в частном и односемейном доме количество розеток определяет заказчик (собственник).
В кухонной бытовой технике много, поэтому розеток должно быть достаточно, чтобы не приходилось включать устройства, особенно мощные, через удлинитель. Традиционно их размещают на трех уровнях: 10-15 см, 110-120 см и 200-250 см от пола.
Для приборов, которые располагаются на столе или на других рабочих поверхностях, то есть для микроволновки, тостера, мультиварки и подобного малогабаритного оборудования, розетки размещают на высоте 20 см от рабочей поверхности или 110-120 см. от уровня пола.Этот уровень обусловлен габаритами кухонных гарнитуров, столешницы которых обычно имеют высоту 0,9 метра.
Рекомендуется устанавливать с защитными крышками рядом с розеткой электрической розетки. От раковины их делают на расстоянии примерно 80 см.
Для стиральных и посудомоечных машин и холодильников — 10-20 см от пола.
Розетки для кухонной вытяжки и светильников, встраиваемые в мебель, должны располагаться на высоте 2-2,5 м от пола, на расстоянии не менее 20 см от центра вытяжки.Расположенные на этом уровне розетки не видны с пола, они прячутся за шкафчиками, и чтобы добраться до них, достаточно просто встать на стул. Это удобно, так как они используются нечасто.
Розетки для встраиваемой техники обычно размещают на высоте 0,3-0,6 м от пола; вам не нужно устанавливать их непосредственно за оборудованием, чтобы к ним было легко получить доступ. Обычно для этого вырезают задние стенки шкафов и тумбы, но в современной мебели есть цоколь высотой около 12 см.В нем удобно размещать розетки, что примерно в 10 см от пола.
На кухне необходимо расположить розетки для электроприборов таким образом, чтобы не происходило перегрузок. Если установлены стиральная и посудомоечная машины, их можно подключить к одному УЗО, но включать их одновременно нежелательно. Для холодильника нужна отдельная линия с заземлением, подключать через удлинитель не стоит.
Примерное расположение розеток на кухне показано на рисунке.Если позволяет место, предусмотрите дополнительные углы, над обеденным столом, а если на кухне есть телевизор, то там, где он будет.
Ванная
Влажность в ванной всегда повышенная, поэтому здесь используется электрооборудование с повышенной влагозащищенностью — не ниже IP44, электрические розетки должны иметь брызгозащищенную крышку. Выключатели обычно устанавливают не внутри, а снаружи ванной.
Согласно Правилам установки электрооборудования розетка должна находиться не менее 60 см от двери душевой кабины, такое же расстояние должно сохраняться от раковины.
Высота пола выбирается любой удобной, но нельзя ставить розетки в ванной на высоте менее 15 см от пола, чтобы в них не попала вода при возможной протечке.
Спальня
В спальне выключатели общего освещения удобно поставить по обе стороны от двухспальной кровати на высоте 0,7 м, чтобы можно было пользоваться, не вставая с места. Также рядом набор розеток, в которых можно включить лампы или лампу, стоя на прикроватных тумбочках, или поставить телефон на зарядку.
Еще одна на высоте 0,15-0,2 м над туалетным столиком для подключения фена, щипцы для завивки тоже пригодятся. Если спальня выполняет другие функции, розеток потребуется больше.
Другие помещения
Если в комнате стоит рабочий, письменный или компьютерный стол, то розеток должно хватить для размещения всего необходимого оборудования и настольной лампы. Их устанавливают на высоте 0,15-0,2 м над столешницей и 30 см над полом.Для компьютера, телевизора, принтера и подобной стационарной техники розетки лучше разместить за ним. Это следует учитывать при разработке плана размещения этого электрооборудования.
В длинном коридоре переключатели желательно ставить на обоих концах. Устанавливая выключатель возле двери, учитывайте, в какую сторону он открывается.
Макет
Перед началом ремонтных работ укажите место для установки каждой розетки и выключателя.Необходимо составить схему, на которой будут указаны все электроустановки и каналы для проводов. Это поможет избежать ситуации, когда выключатель находится за шкафом или провод не доходит до электрической розетки.
На плане нужно указать
- мест прохождения водогазопроводов,
- окна и двери
- размещение всей мебели,
- местонахождение бытовой техники с наименованием,
- дорожек электропроводки по стенам,
- все розетки, в том числе телефонные, кабельный интернет.
- Все это нужно спланировать до того, как будут пробиты каналы в стенах.
Розетки и выключатели в разных комнатах
В помещениях различного назначения имеются рекомендации ПЭУ по размещению электрооборудования.
- В производственных помещениях розетки делают на высоте 0,8-1 м от пола и на высоте 1,5 м, если провода подводятся сверху.
- В детских учреждениях — розетки и выключатели на высоте 1.8 мес.
- В остальных помещениях розетки устанавливают на высоте не более 1 м, выключатели — от 80 до 170 см.
Заключение
Размещение розеток и выключателей — это скорее вопрос удобства. Расстояние от пола строго не нормируется, но регулируются другие аспекты, такие как расстояние от душевых, раковин, газовых труб, от пола в ванной, связанные с электробезопасностью. Перед размещением электроустановок желательно составить схему, чтобы после завершения ремонта не было неприятных сюрпризов.
Требования к высоте электрооборудования в жилых помещениях
Целью данной статьи является разъяснение требований BS 7671 , Часть M Строительных правил Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и подходов к ним для удовлетворения потребностей людей с ограниченными возможностями), касающихся к высоте установки электрооборудования в жилых помещениях.
Кроме того, в статье будут приведены рекомендации по высоте установки оборудования в жилищах с риском затопления, а также по размещению розеток рядом с раковинами.
Требования стандарта BS 7671BS 7671 требует, чтобы розетка на стене или аналогичной конструкции была установлена на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура. во время вставки, использования или извлечения заглушки (см. Правило 553.1.6)
Цель требования — избежать повреждений, которые могут возникнуть в результате слишком тугого перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.
Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате мытья пола (см. Группы правил 522.3 и 522.6).
Требования части М СНиПЧасть M Строительных правил, применяемых в Англии и Уэльсе, требует, чтобы люди могли получить доступ и использовать здание и его объекты в разумных пределах.
Раздел 1.18 Утвержденного документа M , который применяется к новым жилищам, включает цель помочь людям, чья досягаемость ограничена, облегчить пользование жилищем путем размещения настенных выключателей и розеток на подходящей высоте.
Одним из способов решения вышеуказанной задачи является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня готового пола (см. Рис. 1).
BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрического оборудования для удовлетворения потребностей людей с ограниченными возможностями. Рекомендации применимы к проектированию новых зданий и для оценки доступности и пригодности существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300 , воспроизведены в Таблице 1.
Некоторые значения высоты в Таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм, указанных в утвержденном документе M . В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям таблицы 1 и утвержденного документа M .
Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на более низкой высоте. предел.
Для обеспечения доступа инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.
Жилища, подверженные затоплениюРуководство по вопросам, связанным с наводнением, приводится в публикации под названием «Подготовьте свою собственность к наводнению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www.environment-agency.gov.uk.
Дополнительные инструкции по затоплению (включая риск наводнения) приведены в утвержденном документе C — Подготовка площадки и устойчивость к загрязнителям и влаге. , который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.Planningportal.gov.uk.
При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашей собственности к затоплению»:
- Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует монтировать выше ожидаемого уровня затопления.
- Кабели, питающие нижний этаж, должны быть проложены через верхний этаж, чтобы предотвратить возможное повреждение от наводнения нижнего этажа.
- Кабели, которые могут быть повреждены в результате затопления, должны быть втянуты в пластиковый кабелепровод. В таких трубопроводах требуются дренажные отверстия для предотвращения скопления воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может сократить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие каналы и связанное с ними оборудование).
Что касается оборудования, принадлежащего распределителю электроэнергии, Правила по безопасности, качеству и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически возможно, обслуживал оборудование для предотвращения опасности (Регламент 24 ESQCR).В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться принять во внимание затопление.
13 A BS 1363 розетки и аналогичные аксессуары, установленные рядом с раковиной, краном или умывальникомЧтобы уменьшить влияние брызг, розетки и аналогичные аксессуары, как правило, следует устанавливать на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.
Другие инструкции и публикации см. На веб-сайте ELECSA. Информацию о схемах внутренних установщиков ELECSA см. На сайте www.elecsa.co.uk
.Высот электрооборудования жилых помещений
Фотография предоставлена Elecsa
Целью данной темы является объяснение требований BS 7671, Часть M Строительных норм для Англии и Уэльса и BS 8300: 2009 (Проектирование зданий и их подходы для удовлетворения потребностей людей с ограниченными возможностями), касающихся монтажной высоты. оборудования в жилых домах.
Кроме того, в этот раздел будут включены рекомендации по высоте установки оборудования в жилых помещениях с риском затопления, а также по размещению розеток рядом с раковинами.
Требования BS 7671
BS 7671 требует, чтобы розетка на стене или аналогичной конструкции была установлена на достаточной высоте над полом или любой рабочей поверхностью, чтобы минимизировать риск механического повреждения розетки или соответствующей вилки и гибкого шнура во время вставки. , использование или снятие вилки (Правило 553.1.6). Цель требования — избежать повреждений, которые могут возникнуть в результате слишком тугого перегиба гибкого шнура между вилкой и полом или рабочей поверхностью.
Кроме того, требуется, чтобы монтажная высота настенных розеток и других аксессуаров была достаточной, чтобы избежать намокания или ударов, например, в результате мытья пола (см. Группы правил 522.3 и 522.6).
Требования части М СНиП
Часть M Строительных правил, применяемых в Англии и Уэльсе, требует, чтобы люди могли получить доступ и использовать здание и его объекты в разумных пределах.
Раздел 1.18 Утвержденного документа M, который применяется к новым жилищам, включает цель помочь людям, чья досягаемость ограничена, облегчить пользование жилищем путем размещения настенных выключателей и розеток на подходящей высоте.
Одним из способов достижения вышеуказанной цели является установка выключателей и розеток для освещения и других аксессуаров в жилых помещениях на соответствующей высоте от 450 мм до 1200 мм от уровня отделанного пола (см. Рис. 1).
BS 8300: 2009 — это свод правил, который включает рекомендации по высоте установки электрического оборудования для удовлетворения потребностей людей с ограниченными возможностями.Рекомендации применимы к проектированию новых зданий и для оценки доступности и пригодности существующих зданий и их улучшений, хотя они не применяются к жилым помещениям или жилым зданиям, предназначенным исключительно для использования людьми с ограниченными возможностями. Верхний и нижний пределы монтажной высоты, указанные в BS 8300, воспроизведены в Таблице 1.
Некоторые высоты в таблице 1 выходят за пределы максимальной монтажной высоты 1200 мм и минимальной высоты 450 мм.
В таких случаях может быть целесообразно выбрать высоту установки, которая соответствует рекомендациям как в Таблице 1, так и в Утвержденном документе M.Если установка розетки на верхнем пределе высоты может создать повышенную опасность споткнуться, например, если ребенок споткнется о гибкий шнур, подключенный к розетке, следует рассмотреть возможность установки розетки на нижнем пределе высоты. Для обеспечения доступа инвалидов-колясочников розетки, переключатели и органы управления должны располагаться на расстоянии не менее 350 мм от углов комнаты.
Жилища, подверженные затоплению. Руководство по вопросам, связанным с затоплением, приведено в публикации под названием «Подготовьте свою собственность к затоплению», а бесплатную электронную копию можно загрузить, посетив раздел «Наводнение» на веб-сайте Агентства по окружающей среде www.environment-agency.gov.uk. Дальнейшие инструкции по затоплению (включая риск затопления) приведены в Утвержденном документе C — Подготовка площадки и устойчивость к загрязнителям и влаге, который применяется в Англии и Уэльсе, можно загрузить, посетив веб-сайт строительных норм и правил правительства Великобритании www.planningportal.gov.uk . При проведении работ в жилище, подверженном риску затопления, следует учитывать следующие вопросы, некоторые из которых включены в раздел «Подготовка вашей собственности к затоплению»:
- Электрооборудование, такое как потребительские блоки, счетчики (по согласованию с дистрибьютором) и розетки, следует монтировать выше ожидаемого уровня затопления.
- Кабели, питающие нижний пол, должны быть проложены через верхний пол, чтобы предотвратить возможное повреждение нижним полом.
- Кабели, которые могут быть повреждены из-за затопления, следует протянуть в пластиковый кабелепровод. В таких трубопроводах требуются дренажные отверстия для предотвращения скопления воды в нижних точках трубопровода, тем самым снижая риск длительного повреждения водой кабелей и связанного с ними оборудования. Предоставление таких трубопроводов может сократить объем работ по замене проводки, необходимых после наводнения (в зависимости от количества воды и грязи, попадающих в такие трубопроводы и связанное с ними оборудование).
Что касается оборудования, принадлежащего распределителю электроэнергии, Правила безопасности, качества и непрерывности электроснабжения (ESQCR) 2002 требуют, чтобы распределитель устанавливал и, насколько это практически осуществимо, обслуживал оборудование для предотвращения опасности (Правило 24 ESQCR ссылается). В соответствии с требованиями Правила 24 от дистрибьютора может потребоваться принять во внимание затопление.
13 A Розетки BS 1363 и аналогичные аксессуары, устанавливаемые рядом с раковиной, краном или умывальником.
Чтобы уменьшить влияние брызг, розетки и аналогичные аксессуары, как правило, следует устанавливать на расстоянии не менее 300 мм (в идеале не менее 1000 мм) в горизонтальной плоскости от краев раковины. кран или умывальник.
Для получения дополнительной информации посетите: www.elecsa.co.uk
Высота столешницы для кухни — Как обсуждать
Высота розетки на кухонной столешницеКакой высоты должны быть розетки над прилавком?
150 мм Если да, то какова высота трюмов? В жилых комнатах розетки должны находиться на расстоянии не менее 450 мм от готового пола, а выключатели, звонки и домофоны могут иметь максимальную высоту 1200 мм.Все выключатели, розетки или электрические блоки управления также должны располагаться на расстоянии не менее 350 мм от углов комнаты.Вы также знаете, какой высоты стандартная столешница?
910 мм Так куда же деваются розетки на кухне?
На кухне установите электрические розетки вдоль столешницы, примерно на 10-15 см над столешницей и вдали от подверженной воздействию влаги части столешницы (раковина и краны).Подключите розетку под выключателями возле дверей (напротив петель). Сколько розеток должно быть в комнате?
св.Согласно действующим стандартам, в спальне должно быть по одной розетке на каждой стене 3,50 м и как минимум по одной розетке на каждой стене. Это может быть более старое здание, которое выходит за рамки текущих электрических стандартов. Однако многие удлинители представляют собой опасность возгорания.Какова высота переключателя света?
Выключатель света Расположение: Все выключатели находятся по 42 в центре электрической коробки от чистого пола. Стандарт высоты 48-дюймового переключателя света возник более 100 лет назад, на рубеже веков, когда электричество впервые было введено в домашних хозяйствах.Как далеко должна быть розетка от раковины?
30смГде должны быть розетки в спальне?
При планировании электрических розеток обращайте внимание на каждую сторону кровати в спальне, углы комнат и места, где обычно можно разместить мебель или телевизор.Какой высоты должны быть торговые точки в Великобритании?
Часть M Строительных норм (раздел 8) не указывает желаемое местоположение, но также предполагает, что это достигается в жилых помещениях путем установки выключателей и т. Д.от 45 см до 1200 мм от пола (см. ниже).Как далеко должен быть выключатель от двери?
Я всегда думал, что переключатель может быть как можно ближе к 11/2 от двери (т. Е. Измеренный от края пластины переключателя до дверной панели, это будет 21/4 от самой двери.)
Что максимальная высота это переключатель?
Высота от пола до центра панели переключателей не должна превышать 48 дюймов, а минимальная высота не должна быть меньше 15 дюймов. Если переключатель находится выше переключателя коленного сустава, а глубина переключателя больше 20 дюймов, максимальная высота переключателя уменьшается до 44 дюймов.Должно быть 450 торговых точек?
Его утверждения рекомендуют только розетки между 450–1200 мм, и эта рекомендация применима только в новом здании.Нужно ли переподключать дом 70-х?
Большинство домов, построенных в 1970-х годах, не требуют электропроводки. Вероятно, вам просто понадобится потребительский блок и модернизация заземления. Если вы поменяете расходные материалы, электрику все равно придется осмотреть большую часть имущества.Можно ли поставить розетки в кухонные шкафы?
Розетка или щель в задней части кухонного шкафа, которая закрыта кастрюлями и сковородами, может считаться недоступной, так как все кастрюли и сковороды должны быть сначала удалены из шкафа, чтобы получить доступ к электрической розетке или расположиться за ней.Сколько розеток должно быть на кухне?
В каждом номере должно быть 4 двойных розетки, независимо от размера комнаты, это определенно неверно, но рекомендации различаются в зависимости от типа номера. 6 на 10 для кухни и гостиной 3 для столовой, 2 для коридора.Можно ли поставить вилку под раковину?
Взять, как думаешь, заглушку в шкафчике под раковиной? да, это разрешено, но излив должен быть доступен и установлен так, чтобы вода не попадала на него, если слив или другая труба под раковиной начнет протекать.Можно ли поставить выключатель рядом с раковиной?
Абсолютно да, но также помните, что выключатель света не должен находиться ни в одной цепи для 20-амперной кухонной техники. Если вы можете разместить его рядом с душем, вы также можете разместить его рядом с раковиной.Как подключить вилку?
Расположение розеток В большинстве комнат, таких как гостиная, столовая и спальня, розетки расположены вдоль линии пола в нескольких дюймах от пола, в соответствии со спецификациями, доступными на веб-сайте NEC.Кроме того, розетки обычно находятся на расстоянии не более шести метров друг от друга. Высота розетки столешницы кухниКак высоко устанавливать розетки и переключатели
Во время реконструкции заказчики и заказчики задают мне много вопросов. Недавно у меня возник вопрос о правилах установки розеток, розеток и выключателей. В отношении размещения розеток существует несколько правил, однако высота розетки или настенного выключателя не является частью норм NEC.По крайней мере, код избегает правил относительно стандартной высоты выключателей и розеток.
Общее практическое правило для выпускного отверстия
ИнтервалОсновным правилом является так называемое правило 6/12. В стандарте NEC 210-52 указано следующее (сокращенно для облегчения пищеварения):
Емкости необходимы в каждой комнате дома, так чтобы ни одна точка на стене не находилась на расстоянии более 6 футов от розетки. Это означает, что вам нужна розетка в пределах 6 футов от дверного проема или камина. Однако у длинной стены может быть расстояние до 12 футов между выходами.Любой выпускной патрубок выше 5 футов 6 дюймов не может учитываться в этом уравнении. Можно использовать выходы в полу менее 18 ″ от стены.
Есть и другие правила, которым необходимо следовать. Например:
- В каждом коридоре должна быть по крайней мере одна розетка, если ее длина составляет 10 футов или больше.
- Для кухонных розеток на столешнице требуется не менее двух цепей на 20 А и должна быть защита GFCI. Расстояние между выходными отверстиями на столешнице должно составлять не более 4 футов.
Как высоко можно установить розетки или розетки
Теперь перейдем к сути этой статьи.Что касается типичной высоты, то она не так хорошо регулируется (и мы этому рады). Как правило, вы хотите устанавливать розеточные коробки так, чтобы дно коробки находилось на высоте около 16 дюймов от пола. По совпадению, он примерно такой же высоты, как ваш садовый молоток весом 22 унции. Однако мы по-прежнему рекомендуем использовать линейку.
Высота установки кухонных розеток
Для кухонных столешниц высота установки розеток зависит от вашей планировки. Нет никаких рекомендаций по высоте, за исключением того, что они должны быть не более 20 дюймов.Это кажется очевидным, так как верхние шкафы начинаются с 18 дюймов). Размещение в некоторой степени зависит от того, как вы собираетесь делать фартук. Если вы установите нижнюю часть коробки примерно на 2-3 дюйма выше верхней части плитки, твердой поверхности или каменного фартука, у вас будет удобно расположенная розетка, к которой легко получить доступ.
Для холодильников у вас есть некоторая гибкость. Обычно мы устанавливаем эти розетки на высоте около 48 дюймов от пола.
Высота установки переключателей освещения
Обычно переключатели устанавливаются на расстоянии около 48 дюймов от пола (по центру).Это может варьироваться, но мы считаем это отличным практическим правилом, которое очень хорошо согласуется со строителями и субподрядчиками в нашем районе. Мы также склонны запускать их как выделенную схему на 15 А или 20 А, хотя код может этого не требовать.
Примечание редактора: Мы знали парня, у которого все переключатели были установлены на высоте 30 дюймов от пола.
