Раздвижная дверь в гипсокартонной перегородке (Фото, видео)

Нередка ситуация, когда покупается новый дом и хозяин сразу же приступает к переделке и перепланировке комнат. Особенно часто большие комнаты стремятся разделить на две маленькие. Для этого активно используются перегородки из двух слоев гипсокартона. Очень важный вопрос при монтаже гипсокартонной перегородки, – какую установить дверь? И довольно часто выбор падает на установку встроенной раздвижной стены. По своему строению, такая дверь напоминает купе и идеально подходит для установки в компактных комнатах, где распашные двери заняли бы слишком много места.

О чем эта статья

Важные правила монтажа

Для установки раздвижной двери обязательно потребуется иметь межкомнатную стену, содержащую два слоя ГКЛ. То очень важно, поскольку для движения дверного полотна потребуется не только достаточно широкий зазор, но и две толщины металлического профиля и две толщины гипсокартонного листа.

Прежде чем разобраться, как устанавливается раздвижная дверь в гипсокартонной перегородке, рекомендуем вам ознакомиться с материалами, которые потребуются в процессе установки.

Прежде чем приступать к монтажу, не помешало бы запомнить несколько нюансов, которые могут в дальнейшем создать трудности, если не знать их.

Внутри гипсокартонной перегородки не должно находиться никаких элементов, располагающихся на пути движения двери купе. Даже в том случае, если препятствие является непосредственной частью конструкции.

Крепить металлический каркас нужно строго в соответствии с уровнем. Никаких перекосов быть не должно ни в коем случае. Это очень важно для работы с металлическими профилями и всей установке перегородки с дверью.

Очень важный нюанс! В гипсокартонные перегородки часто стремятся вмонтировать проводку, установить розетки, выключатели, светильники, но в случае с раздвижной дверью, устанавливать подобные внутренние элементы, да и вообще проводить в перегородке проводку крайне нежелательно. Очень многие совершают такую ошибку при установке, поэтому, если вы планировали установить в перегородку что-то еще, лучше найти более надежный способ.

В том случае, если в комнате используются напольные покрытия, особое внимание стоит уделить таким элементам, как нижние направляющие двери. Если вы постелите в комнате ковер, ворсинки от которого могут попасть в механизм, то это может создать проблемы в будущем. Если же вы используете линолеум, то при трении, механизм может запросто его разорвать, что приведет пол к непрезентабельному виду.

Порядок работы

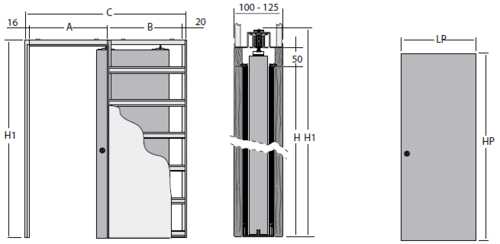

Первое что нужно сделать перед началом работы, это высчитать все размеры и по возможности составить очень точный и подробный чертеж будущей конструкции. Это необходимое условие и для монтажа обычной перегородки, а уж для встраивания двери чертеж просто жизненно важен. Высчитайте высоту крапления направляющей, чтобы иметь точно представление о расположении будущей двери, и размер проема, чтобы не смонтировать каркас, который не будет подходить для выполнения конструкции.

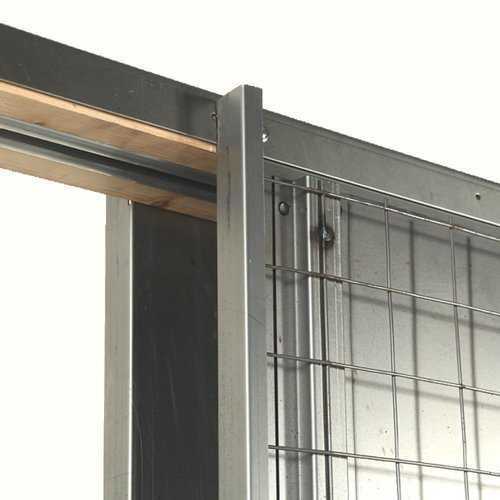

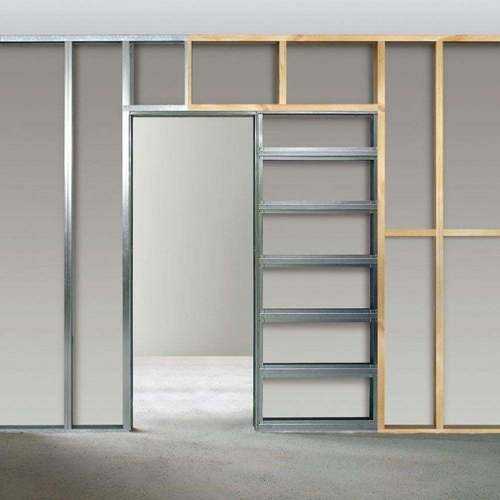

Далее смонтируйте каркас перегородки. Уже на этом этапе потребуется чертеж, чтобы не просчитаться в размерах и расположении профилей.

Есть одна деталь, которая позволяет сделать металлический каркас более прочным. Стенки каркаса, для того, чтобы увеличить жесткость конструкции, обязательно нужно соединить между собой специальными перемычками, которые также сделаны из металла. В данной конструкции эти перемычки устанавливаются в обязательном порядке. Но тут возникает проблема. Как уже было сказано ранее, на пути у раздвижной двери не должно располагаться никаких препятствий, поэтому данный элемент конструкции нужно разместить так, что они не мешали движению. Но как это сделать? Вместо привычного укрепления, придется пойти немного другим путем. Нужно установить двойные вертикальные стойки. Делается это таким образом: один профиль вставляется в другой так, чтобы при этом образовалось прямоугольное сечение. Соединяются профили обычными саморезами по металлу. Каркас с двойными вертикальными стойками вы можете наблюдать на фото ниже.

Следующим этапом станет установка направляющих для двери, которые уже были показаны на картине №1. Также, нужно установить ограничители хода двери. Это очень важная деталь, о которой часто забывают при монтаже раздвижной двери, а зря. Дверные упоры нужны для того, чтобы предотвратить повреждения стены, а также петель и самой двери, во время открывания последней. Эти детали устанавливают максимальное расстояние, до которого может продвигаться раздвижной механизм. Часто люди, пренебрегшие такой деталью, очень сильно об этом жалеют, когда перекрашивают недавно купленную дверь, пострадавшую от ударов.

Выполняется обшивка каркаса гипсокартонными листами. Обшивается конструкция с двух сторон и двумя слоями. Двухслойная обшивка перегородки является не только обязательным условием для установки раздвижной двери, но и гарантом надежности и долгой службы конструкции. Кроме того, только двойная обшивка гипсокартонными листами может дать желаемую звукоизоляцию и теплоизоляцию. Затем проводится настилка чистого пола. И только после этого настает время заняться уже самой дверью.

Настало время навесить непосредственно дверное полотно. После этого, нужно установить наличники. С данными деталями связан небольшой нюанс, который нужно учесть в планировке.

Ширина дверного проема в нашей перегородке – например, девятьсот миллиметров. Необходимо учесть размер наличников, при высчитывании ширины. Высчитываем двадцать миллиметров и получаем необходимую ширину в восемьсот восемьдесят миллиметров. Важно помнить, что высота проема всегда соответствует высоте самой двери.

Особенно внимательно нужно следить за тем, чтобы правильно установить перемычки, располагающиеся непосредственно над проемом и в том направлении, от проема, в которое будет сдвигаться будущая дверь. Все они должны располагаться в одной плоскости, а сама плоскость должна быть строго горизонтальной. Очень важно правильно высчитать высоту от них до черного пола. Выбирается эта высота равной сумме следующих показателей.

  • Толщина покрытия, накрывающего пол;
  • Шесть миллиметров в качестве величины зазора, который располагается между полом и дверью;
  • Размер нижней направляющей – пятнадцать миллиметров;
  • Высота двери. Возьмем условно две тысячи сто миллиметров;
  • Размер шпилек, находящихся между роликами и дверью – около пятидесяти миллиметров;
  • Высота направляющей;
  • Размер бруса – пятьдесят на семьдесят миллиметров.

После того каркас из металлических профилей будет смонтирован, устанавливаем направляющую, а точнее, крепим ее к брусу. После этого, берем брус, к которому прикреплена направляющая, и устанавливаем его на перемычки, располагающиеся над проемом. Проследите, чтобы центр направляющей располагался строго вдоль оси перемычки. В сами направляющие нужно также установить шпильки с роликами, а также ограничители, о важности которых мы уже говорили ранее. Но ограничители еще надо будет настроить. Для этой цели берем отрезок бруса, который по длине равен ширине полотна двери, и подвешиваем его к шпилькам. Как же правильно зафиксировать ограничители, чтобы дверью было удобно пользоваться? Это легко измерить. В открытом состоянии механизма полотно должно выходить за пределы проема на семьдесят миллиметров. Таким образом, гарантируется свободный доступ к дверной ручке. В закрытом же состоянии дверное полотно должно прилегать к облицовке проема. При соблюдении данных условий, вы достигнете нужного уровня, на котором должны быть зафиксированы ограничители. Если же вы неправильно зафиксируете ограничители, дверь может раскрываться недостаточно, чтобы обеспечить свободный проход через перегородку, либо закрываться не полностью, что также нежелательно.

После того как вы, в соответствии со всеми намеченными параметрами и чертежами, закончили монтаж механизма, только после этого начинается обшивка каркаса гипсокартонными листами с обеих сторон двойным слоем. Когда перегородка будет полностью обшита, все швы замазаны и выполнена остальная грязная работа, касающаяся обшивки и создания самой перегородки, можно приступить к настилке пола. Дальше придется еще немного поработать с дверным полотном. Это завершающий этап работы, который можно выполнить уже после полного и окончательного монтажа межкомнатной перегородки из гипсокартонных листов. Нужно прикрепить на полотно специальные скобы, которые служат для того, чтобы соединить его со шпильками роликов, чтобы у нас вышла цельная конструкция, где все детали взаимодействуют между собой правильно. Также, нужно выбрать паз для нижней направляющей двери. Крепим к полу нижнюю направляющую, а также устанавливаем наличники. На этом монтаж двери в перегородке полностью завершается.

При желании, можно продолжить работу, оформляя дверь декоративными элементами. Например, многие любят рисовать на дверях разнообразные красивые рисунки, изображать различные фигуры. Часто на дверь вешаются зеркала. Довольно большой популярностью пользуются не только обычные зеркала, которые предназначены для того, чтобы в них смотреться, но и декоративные зеркала. Такие элементы, как правило, выполняются в различных формах, имеют красочные цвета и отлично сочетаются с разными видами интерьера. Если иметь вкус, можно подогнать выдвижную дверь абсолютно под любой дизайн. Но также всегда можно обойтись классической дверью и просто покрыть полотно лаком или покрасить его.

Подробное видео о монтаже двери-купе

izgipsokartona.com

Раздвижная Дверь В Стену Из Гипсокартона — МастерОК

Раздвижные двери в гипсокартоне: из чего они состоят, материалы для деталей конструкции, виды устройств и дополнительной фурнитуры, порядок установки дверей

Дверь-купе в гипсокартонной перегородке — один из методов экономии места и разделения комнаты. Время от времени межкомнатные двери-купе употребляют как элемент дизайнерского решения отделки. Из чего состоит конструкция:

  • каркас из специального железного профиля,
  • гипсокартон,
  • раздвижной механизм,
  • дверное полотно.

Перегородка из гипсокартона может крепиться к серьезной стенке либо быть самостоятельной отделки помещения. Дверное полотно при закрывании утапливается в нишу меж 2-мя сторонами перегородки либо серьезной и фальшстеной.

Выдвижные двери

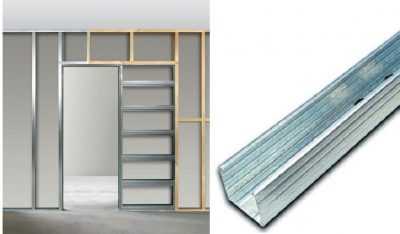

Профиль

Стенка с обшивкой из

гипсокартона с выдвижной дверью имеет каркас из профиля. Железный профиль для его монтажа изготавливают из покрытой цинком стали. Его виды:

направляющий — для базы каркаса,

  • стоечный — вставляют в направляющий,
  • угловой — для дизайна углов после обшивки.
  • ширина — 50, 65, 75, 100 мм,
  • высота — 37 либо 40 мм,
  • длина — 2750, 3000, 3500 либо 4000 мм.

Выбор размера профиля находится в зависимости от высоты перегородки, количества слоев обшивки, размера, толщины и веса листа гипсокартона. Чем тяжелее облицовка из ГКЛ, тем сильнее нужен профиль. Укрепляют его к стенке при помощи дюбелей и шурупов. Меж собой направляющие и стоечные профили скрепляют покрытыми цинком саморезами с непрессованными шайбами. Шаг меж профилями составляет 600 мм. Если нужна более крепкая стенка, то можно установить стоечный профиль почаще.

Принципиально! От высоты стенки зависит требуемая длина профилей. Необходимо выбирать ее с припасом: для перегородки высотой в 2800 мм подходят стойки длиной от 3000 мм. Нарастить профиль по высоте нереально.

Профиль

Гипсокартон

Профиль является только скелетом конструкции с дверью. Из гипсокартона делают обшивку каркаса. Гипсокартонный лист (ГКЛ, сухая штукатурка) — строительно-отделочный материал, представляющий из себя гипсовую сердцевину, облицованную с 2-ух сторон картоном. Характеристики гипсокартона позволяют резать его не только лишь по прямой, да и создавать криволинейные фигуры. Лист имеет форму прямоугольника и последующие размеры:

  • толщина 6-24 мм,
  • длина 2,5-4,8 м,
  • ширина 1,2 м (не считая листов шириной 24 мм, их ширина 60 см).

Виды гипсокартонного листа:

  1. Обыденный (ГКЛ). Сероватый лист с голубой маркировкой.
  2. Огнестойкий (ГКЛО). Сероватый лист с красноватой маркировкой.
  3. Гидростойкий (ГКЛВ). Зеленоватый лист с голубой маркировкой.
  4. Влаго- и огнестойкий (ГКЛВО). Зеленоватый лист с красноватой маркировкой.

Принципиально! В гипс могут быть добавлены антигрибковые составляющие. Выбор вида гипсокартона находится в зависимости от черт помещения, в каком будет устанавливаться перегородка. Для ванной лучше использовать гидростойкий, а для кухни влаго- и огнестойкий ГКЛ.

Перегородка под раздвижную дверь, которая заезжает в стенку

Это видео указывает как сделать перегородку под раздвижную дверь. Дверь будет двигаться снутри стенки



Ремонт кухни: Гипсокартонная перегородка и установка раздвижных дверей

Ремонт кухни: Гипсокартонная перегородка и установка раздвижных дверей.

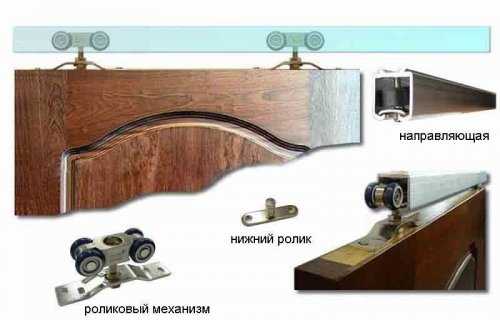

Механизм и девайсы

Механизм для раздвижения дверей состоит из последующих деталей:

  • верхняя направляющая — вдоль нее движется полотно;
  • нижняя направляющая — предутверждает качение двери;
  • ролики на каретке — обеспечивают движение створки;
  • монтажные пластинки для установки роликов — их форма и размер должны соответствовать толщине полотна;
  • нижний ролик;
  • стопоры — ограничивают ход створки.

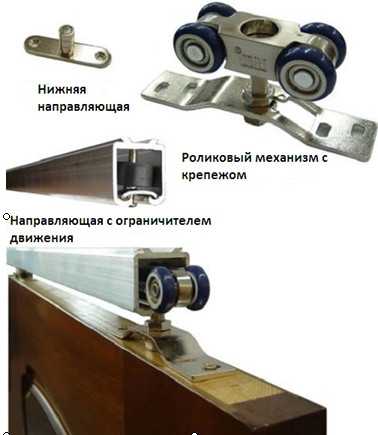

Набор механизма раздвижения

Если у двери две створки, кроме обыденного механизма может быть внедрение телескопического. Полотна двери с обычным механизмом устанавливают в одну линию. Телескопические двери имеют створки, установленные параллельно друг дружке. Они могут двигаться в различные стороны либо задвигаются в одну и ту же стенку.

Телескопический механизм

Можно приобрести и установить механизм с синхронизатором. При отодвигании одной из створок 2-ая будет синхронно двигаться автоматом.

Очередное полезное дополнение, которое можно установить на раздвижные перегородки — доводчик. Он обеспечит плавное открывание и закрывание полотна. Отодвинув либо задвинув дверь наполовину, можно отпустить ее. Она сама окончит движение в подходящую сторону.

Для комфортного выдвижения полотна из стенки можно установить отталкиватель (механизм Push-to-open) для раздвижных дверей. При легком нажатии на торец двери, задвинутой в перегородку, она пружинит и автоматом выдвигается.

Для беспрепятственного задвижения двери в гипсокартонную перегородку на полотно устанавливают ручки особенной формы. Они утапливаются вглубь створки. В продаже есть огромное количество вариантов таких ручек: круглые, округлые, прямоугольные, квадратные и другие.

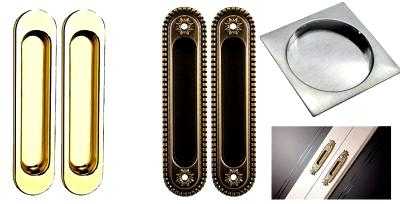

Ручки для дверей-купе

Материалы для полотна

Створки раздвижных дверей, также как и распашных, могут быть щитовыми либо филенчатыми. Щитовые имеют ровненькую поверхность, филенчатые состоят из рамы прямоугольной либо фигурной, и вставок-филенок из стекла, поликарбоната, МДФ, дерева и прочее. Базу створки для выдвижных дверей изготавливают из последующих материалов:

  1. Железный профиль. В большинстве случаев употребляют дюралевые рамы. Они являются каркасом для полотен стопроцентно либо отчасти стеклянных.

Стеклянная дверь в железном профиле

  1. Массив дерева. Филенчатые дверные полотна из массива ценных пород декорируют фрезеровками, а щитовые покрывают лаком. Из дешевый древесной породы, к примеру, сосны, изготавливают базу щитовой двери, а потом покрывают натуральным шпоном из дорогого дерева.
  2. ДСП. Самый дешевенький материал, из которого можно сделать щитовое полотно либо прямоугольную раму для филенчатого. Недочет ДСП заключается в присутствии в составе вредных веществ. Они выделяются в малозначительном объеме, но если есть выбор, лучше сделать дверь из другого материала. Торцы изделий из древесно-стружечной плиты отделывают кромкой.
  3. МДФ. Эта плита стоит несколько дороже, но обладает более высочайшим уровнем экологической безопасности. Очередное преимущество по сопоставлению с ДСП — возможность выполнения криволинейных деталей. Из-за этого из МДФ можно сделать и ровненький щит либо раму геометрически серьезной формы, и фигурную базу для филенчатой двери с фрезеровкой.Для покрытия ДСП и МДФ употребляют:
  4. натуральный шпон,
  5. ламинирующие пленки (только ЛДСП),
  6. пленки ПВХ,
  7. экошпон (пленка, имитирующая текстуру и цвет натурального дерева),
  8. пластик,
  9. краски (только МДФ).

Установка

Установка раздвижной двери в стенку либо перегородки из гипсокартона осуществляется в последующем порядке:

  1. Замерить стенку, пол и потолок комнаты, в какой будут устанавливать перегородку.
  2. Выполнить схему монтажа каркаса и набросок готовой конструкции с дверью. Избрать материалы, тип механизма, дополнительные приспособления.
  3. Выполнить расчет нужного количества профиля, гипсокартона и других материалов.
  4. Сделать наметку расположения каркаса на стенке либо потолке и полу. Закрепить направляющие профили. Воткнуть в их стоечные, тоже закрепить.
  5. Обшить каркас гипсокартоном.
  6. Установить механизм и дверное полотно с врезанными ручками.
  7. Покрыть гипсокартон избранным отделочным материалом.

Установка двери, задвигающейся в гипсокартонную конструкцию, поможет решить многие трудности планировки помещения, потребовав при всем этом маленьких издержек времени и денег.

arosw.ru

Раздвижные двери в гипсокартоне: материалы и этапы монтажа

Дверь-купе в гипсокартонной перегородке — один из способов экономии пространства и зонирования комнаты. Иногда межкомнатные двери-купе используют как элемент дизайнерского решения отделки. Из чего состоит конструкция:

  • каркас из специального металлического профиля,
  • гипсокартон,
  • раздвижной механизм,
  • дверное полотно.

Перегородка из гипсокартона может крепиться к капитальной стене или быть самостоятельной деталью внутренней отделки помещения. Дверное полотно при закрывании утапливается в нишу между двумя сторонами перегородки или капитальной и фальшстеной.

Выдвижные двери

Профиль

Стена с обшивкой из гипсокартона с выдвижной дверью имеет каркас из профиля. Металлический профиль для его монтажа изготавливают из оцинкованной стали. Его виды:

направляющий — для основы каркаса,

  • стоечный — вставляют в направляющий,
  • угловой — для оформления углов после обшивки.

Размеры профиля:

  • ширина — 50, 65, 75, 100 мм,
  • высота — 37 или 40 мм,
  • длина — 2750, 3000, 3500 или 4000 мм.

Выбор размера профиля зависит от высоты перегородки, количества слоев обшивки, размера, толщины и веса листа гипсокартона. Чем тяжелее облицовка из ГКЛ, тем мощнее нужен профиль. Крепят его к стене с помощью дюбелей и саморезов. Между собой направляющие и стоечные профили скрепляют оцинкованными шурупами с непрессованными шайбами. Шаг между профилями составляет 600 мм. Если нужна более прочная стена, то можно установить стоечный профиль чаще.

Важно! От высоты стены зависит требуемая длина профилей. Нужно выбирать ее с запасом: для перегородки высотой в 2800 мм подойдут стойки длиной от 3000 мм. Нарастить профиль по высоте невозможно.

Профиль

Гипсокартон

Профиль является лишь скелетом конструкции с дверью. Из гипсокартона выполняют обшивку каркаса. Гипсокартонный лист (ГКЛ, сухая штукатурка) — строительно-отделочный материал, представляющий собой гипсовую сердцевину, облицованную с двух сторон картоном. Свойства гипсокартона позволяют резать его не только по прямой, но и создавать криволинейные фигуры. Лист имеет форму прямоугольника и следующие размеры:

  • толщина —  6-24 мм,
  • длина — 2,5-4,8 м,
  • ширина 1,2 м (кроме листов толщиной 24 мм, их ширина 60 см).

Виды гипсокартонного листа:

  1. Обычный (ГКЛ). Серый лист с синей маркировкой.
  2. Огнестойкий (ГКЛО). Серый лист с красной маркировкой.
  3. Влагостойкий (ГКЛВ). Зеленый лист с синей маркировкой.
  4. Влаго- и огнестойкий (ГКЛВО). Зеленый лист с красной маркировкой.

Важно! В гипс могут быть добавлены антигрибковые компоненты. Выбор вида гипсокартона зависит от характеристик помещения, в котором будет монтироваться перегородка. Для ванной лучше использовать влагостойкий, а для кухни влаго- и огнестойкий ГКЛ.

Механизм и аксессуары

Механизм для раздвижения дверей состоит из следующих деталей:

  • верхняя направляющая — вдоль нее движется полотно;
  • нижняя направляющая — предотвращает качение двери;
  • ролики на каретке — обеспечивают движение створки;
  • монтажные пластины для установки роликов — их форма и размер должны соответствовать толщине полотна;
  • нижний ролик;
  • стопоры — ограничивают ход створки.
Комплект механизма раздвижения

Если у двери две створки, помимо обычного механизма возможно использование телескопического. Полотна двери с простым механизмом устанавливают в одну линию. Телескопические двери имеют створки, установленные параллельно друг другу. Они могут двигаться в разные стороны или задвигаются в одну и ту же стену.

Телескопический механизм

Можно приобрести и установить механизм с синхронизатором. При отодвигании одной из створок вторая будет синхронно двигаться автоматически.

Еще одно полезное дополнение, которое можно установить на раздвижные перегородки — доводчик. Он обеспечит плавное открывание и закрывание полотна. Отодвинув или задвинув дверь наполовину, можно отпустить ее. Она сама закончит движение в нужную сторону.

Для удобного выдвижения полотна из стены можно установить отталкиватель (механизм Push-to-open) для раздвижных дверей. При легком нажатии на торец двери, задвинутой в перегородку, она пружинит и автоматически выдвигается.

Для беспрепятственного задвижения двери в гипсокартонную перегородку на полотно устанавливают ручки особой формы. Они утапливаются вглубь створки. В продаже есть большое количество вариантов таких ручек: круглые, овальные, прямоугольные, квадратные и другие.

Ручки для дверей-купе

Материалы для полотна

Створки раздвижных дверей, также как и распашных, могут быть щитовыми или филенчатыми. Щитовые имеют ровную поверхность, филенчатые состоят из рамы прямоугольной или фигурной, и вставок-филенок из стекла, поликарбоната, МДФ, дерева и прочее. Основу створки для выдвижных дверей изготавливают из следующих материалов:

  1. Металлический профиль. Чаще всего используют алюминиевые рамы. Они являются каркасом для полотен полностью или частично стеклянных.
Стеклянная дверь в металлическом профиле
  1. Массив дерева. Филенчатые дверные полотна из массива ценных пород украшают фрезеровками, а щитовые покрывают лаком. Из недорогой древесины, например, сосны, изготавливают основу щитовой двери, а затем покрывают натуральным шпоном из дорогого дерева.
  2. ДСП. Самый дешевый материал, из которого можно сделать щитовое полотно или прямоугольную раму для филенчатого. Недостаток ДСП заключается в присутствии в составе вредных веществ. Они выделяются в незначительном объеме, но если есть выбор, лучше сделать дверь из другого материала. Торцы изделий из древесно-стружечной плиты отделывают кромкой.
  3. МДФ. Эта плита стоит несколько дороже, но обладает более высоким уровнем экологической безопасности. Еще одно преимущество по сравнению с ДСП — возможность выполнения криволинейных деталей. За счет этого из МДФ можно сделать и ровный щит или раму геометрически строгой формы, и фигурную основу для филенчатой двери с фрезеровкой.Для покрытия ДСП и МДФ используют:
    • натуральный шпон,
    • ламинирующие пленки (только ЛДСП),
    • пленки ПВХ,
    • экошпон (пленка, имитирующая текстуру и цвет натурального дерева),
    • пластик,
    • краски (только МДФ).

Установка

Монтаж раздвижной двери в стену или перегородки из гипсокартона осуществляется в следующем порядке:

  1. Замерить стену, пол и потолок комнаты, в которой будут устанавливать перегородку.
  2. Выполнить схему монтажа каркаса и эскиз готовой конструкции с дверью. Выбрать материалы, тип механизма, дополнительные приспособления.
  3. Выполнить расчет необходимого количества профиля, гипсокартона и других материалов.
  4. Сделать наметку расположения каркаса на стене или потолке и полу. Закрепить направляющие профили. Вставить в них стоечные, тоже закрепить.
  5. Обшить каркас гипсокартоном.
  6. Установить механизм и дверное полотно с врезанными ручками.
  7. Покрыть гипсокартон выбранным отделочным материалом.

Установка двери, задвигающейся в гипсокартонную конструкцию, поможет решить многие проблемы планировки помещения, потребовав при этом небольших затрат времени и финансов.

Вконтакте

Facebook

Twitter

Google+

mezhdveri.ru

Установка раздвижной двери в гипсокартонную перегородку

Во время ремонта или перепланировки квартиры приходится ставить или убирать перегородки из гипсокартона. менять, убирать или устанавливать двери своими руками в них.Однако, прежде чем начать активную деятельность совершенно необходимо выяснить из какого материала изготовлена дверь и какая ее форма нужна в данном конкретном случае.

Это могут быть привычные распашные или стильные раздвижные или же двери-купе, выполненные из алюминия, пластмассы, МДФ или ДСП.

Чтобы сделать перегородки из гипсокартона. если их не было прежде, а потом еще установить в ней двери, нужно собрать каркас.

Жесткие стальные стойки устанавливаются вертикально с шагом 600мм, к ним закрепляются горизонтальные, с таким же шагом. Для пущей прочности конструкции вставляются деревянные бруски и все части фиксируются специальными шурупами.

С одной стороны закрепляются гипсокартонные листы. Затем для тепловой и звуковой изоляции образовавшиеся полости заполняют специальной технической ватой, а также проводят электрические провода, если в дальнейшем они окажутся нужными и покрываются ГКЛ с другой стороны.

Установка двери в гипсокартонную перегородку

Наиболее распространены двери распашные, их конфигурация и способ применения намного привычней.Случилось так, что при перепланировке квартиры нам пришлось установить дверь в межкомнатную гипсокартонную перегородку.

Сама перегородка имела ширину 100мм, следовательно, толщина двери с коробкой должна быть не шире.

В магазине, где продавались товары для ремонта, мы подобрали понравившуюся нам дверь 800*2100мм из ламината вместе с коробом шириной 75мм и наличники, петли и замок.

Купили также профили 50мм*6м, листы гипсокартона, техническую вату для изоляции, крепежные скобы, саморезы с дюбелями, серпянку.

Дома мы первым делом выяснили для себя направления хода двери, уложили ее на пол, измерили длину и ширину, сделали разметки на перегородке и вырезали в перегородке прямоугольный проем так, чтобы расстояние между коробом и перегородкой со всех сторон было 5мм.

После этого вставили короб, закрепив клиньями, выполнили центровку лазерным уровнем и соединили с проемом перегородки длинными саморезами.

На самой двери, с одной стороны карандашом отметили места для петель, а с другой – для ручки с замком.

Петли прикрутили сморезами и, поставив в раму, отметили соответствующие места для петель и замка на внутренней стороне рамы.

Однако труднее всего было надеть дверь плотно на петли так, чтобы она беспрепятственно двигалась.

Мы решили, что будет лучше вставить 3 петли, на расстоянии 250мм и 500мм считая от верхнего края и 250мм от нижнего.

Когда все работы были успешно завершены, в пространство между дверной коробкой и перегородкой мы впрыснули монтажную пену, а еще через некоторое время завершили отделочные работы и прикрепили наличники.

Установка раздвижной двери в гипсокартонную перегородку

В другой комнате было очень неудобно ставить распашную модель, места не хватало, пришлось подумать раздвижном варианте. Как оказались потом, он пришелся к месту своей стильностью и функциональностью. Мы решили сделать такую раздвижную дверь, которая входила бы в гипсокартонную перегородку и не имела нижней колеи, так как со временем она могла засориться мелким мусором и мешать ходу.

Мы построили одну сторону перегородки по стандартной технологии, оставив проем 1800*2000мм для двух раздвижных дверей. К верхней несущей профили прикрепили направляющую рельсу с крепежным шагом 300мм. Мы использовали цельный кусок рельсы, чтобы роликовые каретки двигались по ней без препятствий. К верхней части дверей при помощи гаек и болтов привинтили крепежные скобы и соединили с роликовыми каретками. На обоих концах направляющей установили ограничители и сбалансировали всю систему.

По нашим расчетам расстояние между раздвижной дверью и межкомнатной перегородкой должно быть не более 10мм. С учетом толщины двери, 650мм и второго слоя перегородки получилась стена шириной 120мм. Несколько дней испытывали надежность подвижной части системы. После этого перешли к завершающей стадии работ и внешнему оформлению.

К вопросу об установлении гипсокартонной перегородки с дверью

Хочу заметить, что подобная работа требует специальных навыков, умений, материалов, инструментария и времени, что не всегда оправданно при возведении гипсокартонной перегородки с дверью .

Целесообразней обратиться к специалистам, способным выполнить качественную работу в оптимальные сроки, хотя эта услуга может обойтись в кругленькую сумму.

Решение вопроса построить гипсокартонную перегородку в комплекте с дверью своими руками или обратиться к специалистам, ваша прерогатива.

Похожие новости

Комментарии (0)

Как установить раздвижные двери в гипсокартонную перегородку

Здравствуйте. Хочу разделить одну комнату на две гипсокартонной перегородкой и установить раздвижную дверь, которая будет прятаться в стене. Как сделать каркас перегородки в месте установки двери? В каком порядке вести работы? Размеры дверного полотна 2100х900 мм.

Раздвижная дверь, которая прячется в ГК перегородке, занимает мало места, поэтому оптимально подходит для малогабаритных квартир. Для ее установки потребуется двойная перегородка, минимальная толщина которой составит две толщины гипсокартона плюс две толщины металлического профиля плюс ширина зазора для движения дверного полотна (2х6+2х50+80=192 мм).

Комплектующие для навески двери можно приобрести в строительных магазинах

Работы ведутся в следующем порядке:

  • выполняется расчет высоты крапления направляющей и размеров проема;
  • монтируется каркас перегородки;
  • устанавливается направляющая двери и ограничители хода;
  • выполняется облицовка каркаса гипсокартоном и настилка чистого пола;
  • навешивается дверное полотно, устанавливаются наличники.

Поскольку ширина дверного полотна равна 900 мм, ширину проема с учетом наличников принимаем равной 880 мм. Высота проема может быть равна высоте двери. Двойной каркас изготавливается из металлического профиля, его стенки для увеличения жесткости соединяют между собой перемычками из такого же материала. Поскольку в пространстве для размещения открытой двери установка перемычек невозможна, вертикальные стойки делают двойными. Для этого вставляют один профиль в другой таким образом, чтобы сечение получилось прямоугольным. Профили соединяют саморезами.

Двойные вертикальные стойки

Особое внимание уделяют установке перемычек над проемом и в той стороне от него, куда будет сдвигаться дверь. Они должны быть смонтированы в одной строго горизонтальной плоскости. Высота от них до черного пола выбирается равной сумме:

  • толщины напольного покрытия;
  • величины зазора между полом и дверью — 6 мм;
  • высоты нижней направляющей — 15 мм;
  • высоты двери — 2100 мм;
  • длины шпилек между дверью и роликами 45-55 мм;
  • высоты направляющей;
  • высоты бруса 50х70 мм.

После монтажа каркаса направляющую крепим к брусу, потом брус — к перемычкам над проемом. Центр направляющей должен быть расположен по оси перемычки. В направляющую вставляем ролики со шпильками и ограничители. Для настройки ограничителей к шпилькам подвешиваем отрезок бруса длиной, равной ширине полотна. Ограничители фиксируем таким образом, чтобы в открытом состоянии полотно выступало за пределы проема на 70 мм, что обеспечивает доступ к дверной ручке, а в закрытом — прилегало к облицовке проема.

Обшиваем каркас гипсокартоном и настилаем полы. На дверном полотне крепим скобы для соединения со шпильками роликов и выбираем паз для нижней направляющей.

Навешиваем дверь, крепим к полу нижнюю направляющую, устанавливаем наличники. На этом установка двери закончена

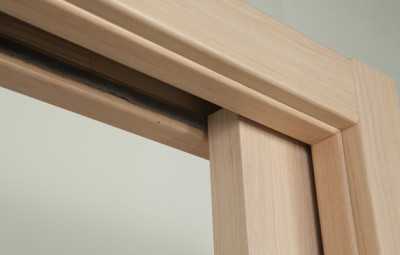

Раздвижная дверь-купе в перегородке из ГКЛ

Нередка ситуация, когда покупается новый дом и хозяин сразу же приступает к переделке и перепланировке комнат. Особенно часто большие комнаты стремятся разделить на две маленькие. Для этого активно используются перегородки из двух слоев гипсокартона. Очень важный вопрос при монтаже гипсокартонной перегородки. – какую установить дверь? И довольно часто выбор падает на установку встроенной раздвижной стены. По своему строению, такая дверь напоминает купе и идеально подходит для установки в компактных комнатах, где распашные двери заняли бы слишком много места.

О чем эта статья

Важные правила монтажа

Для установки раздвижной двери обязательно потребуется иметь межкомнатную стену, содержащую два слоя ГКЛ. То очень важно, поскольку для движения дверного полотна потребуется не только достаточно широкий зазор, но и две толщины металлического профиля и две толщины гипсокартонного листа.

Прежде чем разобраться, как устанавливается раздвижная дверь в гипсокартонной перегородке, рекомендуем вам ознакомиться с материалами, которые потребуются в процессе установки.

Прежде чем приступать к монтажу, не помешало бы запомнить несколько нюансов, которые могут в дальнейшем создать трудности, если не знать их.

Внутри гипсокартонной перегородки не должно находиться никаких элементов, располагающихся на пути движения двери купе. Даже в том случае, если препятствие является непосредственной частью конструкции.

Крепить металлический каркас нужно строго в соответствии с уровнем. Никаких перекосов быть не должно ни в коем случае. Это очень важно для работы с металлическими профилями и всей установке перегородки с дверью.

Очень важный нюанс! В гипсокартонные перегородки часто стремятся вмонтировать проводку, установить розетки, выключатели, светильники, но в случае с раздвижной дверью, устанавливать подобные внутренние элементы, да и вообще проводить в перегородке проводку крайне нежелательно. Очень многие совершают такую ошибку при установке, поэтому, если вы планировали установить в перегородку что-то еще, лучше найти более надежный способ.

В том случае, если в комнате используются напольные покрытия, особое внимание стоит уделить таким элементам, как нижние направляющие двери. Если вы постелите в комнате ковер, ворсинки от которого могут попасть в механизм, то это может создать проблемы в будущем. Если же вы используете линолеум, то при трении, механизм может запросто его разорвать, что приведет пол к непрезентабельному виду.

Порядок работы

Первое что нужно сделать перед началом работы, это высчитать все размеры и по возможности составить очень точный и подробный чертеж будущей конструкции. Это необходимое условие и для монтажа обычной перегородки, а уж для встраивания двери чертеж просто жизненно важен. Высчитайте высоту крапления направляющей, чтобы иметь точно представление о расположении будущей двери, и размер проема, чтобы не смонтировать каркас, который не будет подходить для выполнения конструкции.

Далее смонтируйте каркас перегородки. Уже на этом этапе потребуется чертеж, чтобы не просчитаться в размерах и расположении профилей.

Есть одна деталь, которая позволяет сделать металлический каркас более прочным. Стенки каркаса, для того, чтобы увеличить жесткость конструкции, обязательно нужно соединить между собой специальными перемычками, которые также сделаны из металла. В данной конструкции эти перемычки устанавливаются в обязательном порядке. Но тут возникает проблема. Как уже было сказано ранее, на пути у раздвижной двери не должно располагаться никаких препятствий, поэтому данный элемент конструкции нужно разместить так, что они не мешали движению. Но как это сделать? Вместо привычного укрепления, придется пойти немного другим путем. Нужно установить двойные вертикальные стойки. Делается это таким образом: один профиль вставляется в другой так, чтобы при этом образовалось прямоугольное сечение. Соединяются профили обычными саморезами по металлу. Каркас с двойными вертикальными стойками вы можете наблюдать на фото ниже.

Следующим этапом станет установка направляющих для двери, которые уже были показаны на картине №1. Также, нужно установить ограничители хода двери. Это очень важная деталь, о которой часто забывают при монтаже раздвижной двери, а зря. Дверные упоры нужны для того, чтобы предотвратить повреждения стены, а также петель и самой двери, во время открывания последней. Эти детали устанавливают максимальное расстояние, до которого может продвигаться раздвижной механизм. Часто люди, пренебрегшие такой деталью, очень сильно об этом жалеют, когда перекрашивают недавно купленную дверь, пострадавшую от ударов.

Выполняется обшивка каркаса гипсокартонными листами. Обшивается конструкция с двух сторон и двумя слоями. Двухслойная обшивка перегородки является не только обязательным условием для установки раздвижной двери, но и гарантом надежности и долгой службы конструкции. Кроме того, только двойная обшивка гипсокартонными листами может дать желаемую звукоизоляцию и теплоизоляцию. Затем проводится настилка чистого пола. И только после этого настает время заняться уже самой дверью.

Настало время навесить непосредственно дверное полотно. После этого, нужно установить наличники. С данными деталями связан небольшой нюанс, который нужно учесть в планировке.

Ширина дверного проема в нашей перегородке – например, девятьсот миллиметров. Необходимо учесть размер наличников, при высчитывании ширины. Высчитываем двадцать миллиметров и получаем необходимую ширину в восемьсот восемьдесят миллиметров. Важно помнить, что высота проема всегда соответствует высоте самой двери.

Особенно внимательно нужно следить за тем, чтобы правильно установить перемычки, располагающиеся непосредственно над проемом и в том направлении, от проема, в которое будет сдвигаться будущая дверь. Все они должны располагаться в одной плоскости, а сама плоскость должна быть строго горизонтальной. Очень важно правильно высчитать высоту от них до черного пола. Выбирается эта высота равной сумме следующих показателей.

  • Толщина покрытия, накрывающего пол;
  • Шесть миллиметров в качестве величины зазора, который располагается между полом и дверью;
  • Размер нижней направляющей – пятнадцать миллиметров;
  • Высота двери. Возьмем условно две тысячи сто миллиметров;
  • Размер шпилек, находящихся между роликами и дверью – около пятидесяти миллиметров;
  • Высота направляющей;
  • Размер бруса – пятьдесят на семьдесят миллиметров.

После того каркас из металлических профилей будет смонтирован, устанавливаем направляющую, а точнее, крепим ее к брусу. После этого, берем брус, к которому прикреплена направляющая, и устанавливаем его на перемычки, располагающиеся над проемом. Проследите, чтобы центр направляющей располагался строго вдоль оси перемычки. В сами направляющие нужно также установить шпильки с роликами, а также ограничители, о важности которых мы уже говорили ранее. Но ограничители еще надо будет настроить. Для этой цели берем отрезок бруса, который по длине равен ширине полотна двери, и подвешиваем его к шпилькам. Как же правильно зафиксировать ограничители, чтобы дверью было удобно пользоваться? Это легко измерить. В открытом состоянии механизма полотно должно выходить за пределы проема на семьдесят миллиметров. Таким образом, гарантируется свободный доступ к дверной ручке. В закрытом же состоянии дверное полотно должно прилегать к облицовке проема. При соблюдении данных условий, вы достигнете нужного уровня, на котором должны быть зафиксированы ограничители. Если же вы неправильно зафиксируете ограничители, дверь может раскрываться недостаточно, чтобы обеспечить свободный проход через перегородку, либо закрываться не полностью, что также нежелательно.

После того как вы, в соответствии со всеми намеченными параметрами и чертежами, закончили монтаж механизма, только после этого начинается обшивка каркаса гипсокартонными листами с обеих сторон двойным слоем. Когда перегородка будет полностью обшита, все швы замазаны и выполнена остальная грязная работа, касающаяся обшивки и создания самой перегородки, можно приступить к настилке пола. Дальше придется еще немного поработать с дверным полотном. Это завершающий этап работы, который можно выполнить уже после полного и окончательного монтажа межкомнатной перегородки из гипсокартонных листов. Нужно прикрепить на полотно специальные скобы, которые служат для того, чтобы соединить его со шпильками роликов, чтобы у нас вышла цельная конструкция, где все детали взаимодействуют между собой правильно. Также, нужно выбрать паз для нижней направляющей двери. Крепим к полу нижнюю направляющую, а также устанавливаем наличники. На этом монтаж двери в перегородке полностью завершается.

При желании, можно продолжить работу, оформляя дверь декоративными элементами. Например, многие любят рисовать на дверях разнообразные красивые рисунки, изображать различные фигуры. Часто на дверь вешаются зеркала. Довольно большой популярностью пользуются не только обычные зеркала, которые предназначены для того, чтобы в них смотреться, но и декоративные зеркала. Такие элементы, как правило, выполняются в различных формах, имеют красочные цвета и отлично сочетаются с разными видами интерьера. Если иметь вкус, можно подогнать выдвижную дверь абсолютно под любой дизайн. Но также всегда можно обойтись классической дверью и просто покрыть полотно лаком или покрасить его.

Подробное видео о монтаже двери-купе

Источники: http://www.remontsami.com/64-ustanovka-dveri-v-gipsokartonnuyu-peregorodku-kak-my-pervyy-raz-stavili-dveri-v-gipsokartonnye-peregorodki-vzglyad-diletanta.html, http://strmnt.com/vopros/ustanovit-razdvizhnye-dveri.html, http://izgipsokartona.com/steni-i-peregorodki/razdvizhnaya-dver-kupe-v-peregorodke-iz-gkl.html

izgipsokartona.ru

Раздвижная дверь в стену:плюсы, минусы, установка своими руками пенала

В малогабаритной квартире настолько недостаточно места, что даже открывающаяся створка межкомнатной двери создаёт неудобство. Частично решить проблему помогают откатные системы, но уходящее за перегородку полотно мешает устанавливать мебель. Лучшим вариантом считается кассетная конструкция, у которой предусмотрен откат раздвижной двери в стену за счёт пенала.

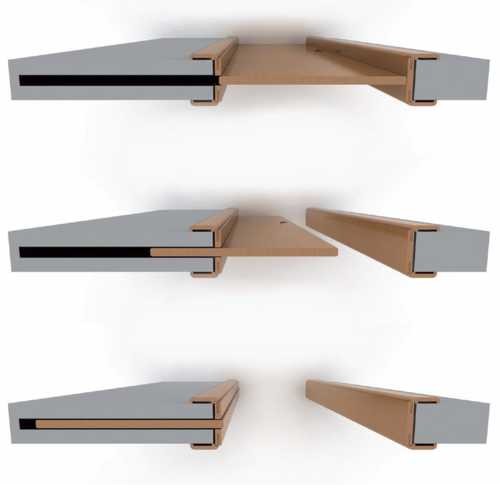

Как устроена кассетная раздвижная система?

По принципу работы кассетные межкомнатные двери ничем не отличаются от конструкций, предусматривающих откат створки за стену. Механизмом служат ролики и направляющие рельсы. Основное отличие — возможность спрятать дверное полотно внутри стены. Такая конструкция называется кассетой или пеналом. Выполнена она в форме плоского короба, заменяющего часть стены. Кроме створки, внутри кассеты спрятаны направляющие рельсы и роликовая система.

Польза от пенала для раздвижных дверей – это создание свободного пространства внутри стены, откатывающаяся в кассету створка не мешает устанавливать мебель вплотную к межкомнатной перегородке. Пенал защищает дверное полотно от загрязнений, царапания домашними животными и других повреждений.

Для нормальной работы откатной двери требуется толщина стены, соответствующая параметрам кассеты. Конструкция должна образовать нишу, не выступающую за плоскость простенка. В раздвижной системе учитывают толщину створки и боковых стоек пенала, а также зазоры между элементами для свободного движения полотна. Ширина кассеты всегда делается в два раза больше дверного проёма. Половина, предназначенная для отката полотна, прячется за фальшстеной из гипсокартона.

Разновидности и особенности

По конструкции все раздвижные системы одинаковые. Различаться могут габаритами, материалом, исполнением роликов и направляющей рельсы. В размерах придерживаются стандартов, где подразумевается высота полотна 1,9–2 м и ширина от 0,6 до 1 м. На большие проёмы устанавливают встроенные двойные двери купе в стену. Если нужно отойти от стандартов, кассету изготавливают нужных размеров под заказ.

Заводская конструкция поставляется целиком. Пенал уже сложен и готов к установке. При самостоятельном изготовлении кассету собирают из толстой доски, бруса, оцинкованного профиля. Дверное полотно приспосабливают любое, подходящее по размеру.

Из дополнительных приспособлений чаще всего оснащают систему доводчиком. Механизм создаёт плавное закрывание створки. Для полного удобства раздвижную межкомнатную дверь, скрытую в стене, оборудуют автоматикой. Полотно открывается, когда приближается человек, и закрывается после его прохождение через дверной проём. Срабатывает автоматика от сигналов датчиков. Полотно двигает электромотор.

Автоматика редко устанавливается в жилых помещениях из-за стоимости и нецелесообразности. Автономные системы востребованы в магазинах и других зданиях, где за день проходит большой поток людей.

Основные преимущества и недостатки

Решившись установить раздвижную дверь в пенал, нужно взвесить все плюсы и минусы конструкции. Преимуществом можно считать следующие факторы:

  • Экономия места. Отсутствие распашной створки избавляет от образования мёртвой зоны. К простенку можно вплотную ставить мебель и она не будет мешать открыванию полотна.
  • Уменьшается вероятность получения травмы. Идущий в темноте человек иногда ударяется о торец открытой распашной створки. Ощущения неприятные, а порой опасные. О торец раздвижного полотна при всем желании не получится удариться.
  • Увеличение срока эксплуатации. За счёт роликов тяжесть дверного полотна равномерно распределяется по перемычкам рамы. Коробка становится устойчивее к расшатыванию и не перекашивается. Скрытое внутри пенала полотно защищено от домашних животных и его не вымажут дети.
  • Раздвижная конструкция зрительно расширяет пространство, создаёт эффект зонирования, подчёркивает в интерьере современный стиль.

Недостатком является высокая стоимость. Качественный роликовый механизм дорогой. Дополнительно учитываются расходы на приобретение или изготовление пенала. Самостоятельно кассету для раздвижной двери сложно установить. При отсутствии опыта придётся нанимать специалистов.

Ещё одним минусом является снижение звукоизоляции. Снизу и сверху торца дверного полотна получается зазор. Обеспечить тишину в комнате не получится. Дополнительно через зазоры из кухни будут проникать запахи. Проблему придётся решать установкой мощной вытяжки.

Монтаж кассетной двери своими руками

Прежде чем приступить к изготовлению пенала для раздвижной двери, определяют ширину проёма. От этого параметра будет зависеть конструкция всей системы. Кассетные купе бывают двух типов:

  • Одностворчатые. Дверные блоки предназначены для стандартных узких проходов в спальню, кухню, санузел.
  • Двустворчатые. Дверные блоки предназначены для широких проходов. Часто такие проёмы обустраивают в гостиной или при совмещении комнат. Конструкция состоит из двух отдельных кассет, устанавливаемых по разные стороны прохода. Получаются совмещённые одностворчатые системы, где каждая створка откатывается в противоположную сторону.

При изготовлении пенала для раздвижных дверей своими руками учитывают тип стены. Обычную ненесущую межкомнатную перегородку полностью демонтируют. На её месте возводят конструкцию с нишей. Раздвижная дверь с перегородкой из гипсокартона образует фальшивую стену, являющуюся кассетой. Возведение нового простенка позволяет сэкономить полезную площадь из-за сохранения первоначальной толщины.

Несущую стену нельзя демонтировать. Каркас пенала придётся крепить к поверхности, а сверху обшивать гипсокартоном. Получится двойное утолщение стены и уменьшение пространства, но другого выхода нет.

Устанавливают кассетную дверь купе после обустройства чистового пола. К этому времени должно быть выполнено финишное выравнивание, а также учтена толщина напольного покрытия.

Порядок монтажных работ

  1. Чтобы конструкция межкомнатной двери купе при самостоятельном изготовлении получилась без ошибок, потребуется нарисовать чертёж, а потом перенести его на стену. С помощью разметки определяют, какие участки нужно демонтировать.
  2. При составлении чертежа надо рассчитать габариты пенала раздвижной двери. Замер начинают со створки. Её ширину умножают на 2, что определяет длину направляющей рельсы. Высоту стоек пенала рассчитывают с учётом толщины перемычки, направляющей, а также зазоров около 5 мм сверху и снизу торца полотна. Пенал делают на 2 см шире створки. Глубина кассеты обычно ограничивается 8 см.
  3. После выполнения расчётов на чертеже указывают размеры всех элементом. Для изготовления фальшстены подготавливают профиль. Если пенал крепится на несущую стену, то понадобится один ряд стоек. При сборе фальшстены вместо удалённого простенка, ставят два ряда опор, образующих нишу. Длина стоек равна расстоянию от пола до потолка, так как в этих местах крепят профили.
  4. Внутри ниши устанавливают верхнюю перемычку, к ней фиксируют направляющую. Аналогичный элемент монтируют к полу. Под рельс желательно подложить резиновую ленту для гашения звука передвигающихся роликов.
  5. Сборка раздвижной системы зависит от её типа. Ролики могут стоять с обеих сторон створки или только на верхнем торце полотна, а снизу закреплён направляющий нож. После установки роликового механизма и фурнитуры створку навешивают на рельс. Между торцами полотна и направляющим элементом должен получиться зазор 5 мм.

Навешенную дверь пробуют прокатывать на роликах. Движение должно быть плавное, лёгкое, без грохота и скачков. Важно не забыть об ограничителях, служащих упором откатывающейся створки.

После успешного испытания раздвижной конструкции каркас ниши обшивают листами гипсокартона. Дальнейшие действия направляются на декоративную отделку фальшстены и обрамление торцов кассеты, образующих дверную коробку.

dvernoiguru.ru

Как установить раздвижные двери в гипсокартонную перегородку

Здравствуйте. Хочу разделить одну комнату на две гипсокартонной перегородкой и установить раздвижную дверь, которая будет прятаться в стене. Как сделать каркас перегородки в месте установки двери? В каком порядке вести работы? Размеры дверного полотна 2100х900 мм.

Раздвижная дверь, которая прячется в ГК перегородке, занимает мало места, поэтому оптимально подходит для малогабаритных квартир. Для ее установки потребуется двойная перегородка, минимальная толщина которой составит две толщины гипсокартона плюс две толщины металлического профиля плюс ширина зазора для движения дверного полотна (2х6+2х50+80=192 мм).

Комплектующие для навески двери можно приобрести в строительных магазинах

Работы ведутся в следующем порядке:

  • выполняется расчет высоты крапления направляющей и размеров проема;
  • монтируется каркас перегородки;
  • устанавливается направляющая двери и ограничители хода;
  • выполняется облицовка каркаса гипсокартоном и настилка чистого пола;
  • навешивается дверное полотно, устанавливаются наличники.

Поскольку ширина дверного полотна равна 900 мм, ширину проема с учетом наличников принимаем равной 880 мм. Высота проема может быть равна высоте двери. Двойной каркас изготавливается из металлического профиля, его стенки для увеличения жесткости соединяют между собой перемычками из такого же материала. Поскольку в пространстве для размещения открытой двери установка перемычек невозможна, вертикальные стойки делают двойными. Для этого вставляют один профиль в другой таким образом, чтобы сечение получилось прямоугольным. Профили соединяют саморезами.

Двойные вертикальные стойки

Особое внимание уделяют установке перемычек над проемом и в той стороне от него, куда будет сдвигаться дверь. Они должны быть смонтированы в одной строго горизонтальной плоскости. Высота от них до черного пола выбирается равной сумме:

  • толщины напольного покрытия;
  • величины зазора между полом и дверью — 6 мм;
  • высоты нижней направляющей — 15 мм;
  • высоты двери — 2100 мм;
  • длины шпилек между дверью и роликами 45-55 мм;
  • высоты направляющей;
  • высоты бруса 50х70 мм.

После монтажа каркаса направляющую крепим к брусу, потом брус — к перемычкам над проемом. Центр направляющей должен быть расположен по оси перемычки. В направляющую вставляем ролики со шпильками и ограничители. Для настройки ограничителей к шпилькам подвешиваем отрезок бруса длиной, равной ширине полотна. Ограничители фиксируем таким образом, чтобы в открытом состоянии полотно выступало за пределы проема на 70 мм, что обеспечивает доступ к дверной ручке, а в закрытом — прилегало к облицовке проема.

Обшиваем каркас гипсокартоном и настилаем полы. На дверном полотне крепим скобы для соединения со шпильками роликов и выбираем паз для нижней направляющей.

Навешиваем дверь, крепим к полу нижнюю направляющую, устанавливаем наличники. На этом установка двери закончена

strmnt.com

Установка двери в гипсокартонную перегородку-подробная инструкция

Создание перегородочного элемента из гипсокартона с дверным проемом не намного труднее, чем без него. А установка простой распашной двери в гипсокартонную перегородку доступна даже неопытному мастеру. Необходимы лишь последовательность согласно технологическим инструкциям и аккуратность.

Чтобы возвести переборку из ГКЛ и смонтировать в нее двери, потребуется:

Все эти инструменты обычно есть в домашней мастерской, либо занять их на время монтажа двери у друзей и соседей не составит труда.

Установка дверей в гипсокартонную перегородку предполагает проведение следующих подготовительных работ:

Лишь проделав все эти операции, можно приступать к монтажу дверей.

Можно выбрать один из двух вариантов, как разместить дверной проем в перегородке:

Важно правильно сделать расчеты будущей переборки, так как это напрямую влияет на качество сборки.

До того, как установить дверь в гипсокартонной перегородке, создают дверной просвет. Это самый важный элемент во всем каркасе, поскольку большая часть нагрузки ложится на него. Его собирают, когда на потолок, пол и стенки установлены направляющие. Но вертикальные ребра еще не должны быть заведены. Устанавливая стойки, необходимо принимать во внимание местоположение и ширину проема.

Как создать дверной проем в каркасной основе:

  1. К направляющим, закрепленным на полу и потолке, фиксируем два вертикальных профиля, служащие боковыми проемными гранями. Толщина профильного металла должна быть не менее 0,4–0,6 мм, если он будет тоньше, метизы станут прокручиваться.
  2. При высоте помещения три и больше метра, боковые грани укрепляем брусьями из дерева, вставленными внутрь профилей либо сдвоенными стойками. Расстояние между ними берем по ширине короба двери с запасом 40–60 мм.
  3. Монтируем остальные стойки с шагом не больше 600 мм;
  4. Создаем П-образную конструкцию: между боковыми гранями проема монтируем перемычку на высоту дверной коробки с запасом 20–30 мм.
  5. Перемычку соединяем с потолочной направляющей дополнительными стоечными профилями.
  6. Монтируем перемычки по горизонтали между другими стоечными элементами.

При значительных габаритах стенки стоит применить усиленные профили. Возведение каркасной основы закончено. Далее производим облицовку ГКЛ, шпатлевание и отделку.

Установка короба в просвет

Прежде чем поставить дверь в перегородку, нужно закончить все отделочные работы.

Монтаж в просвет короба двери в гипсокартонной перегородке делаем таким способом:

  1. Конструктивный элемент выставляем по стенке. Короб смещаем к одной из плоскостей стены из гипсокартона. Его выравниваем уровнем по периметру. При «волнистой» стене коробку ставим по наиболее выпуклой части.
  2. Короб крепим шурупами со стороны установки створки. В месте будущих петель сверлим отверстия диаметром 4 мм. В них вставляем саморезы, но полностью не вкручиваем.
  3. Меж коробкой и гранью рядом с точками крепления вставляем деревянные клинышки. С их помощью регулируем расположение короба по вертикали, контролируя уровнем. Когда вставки выставлены, производим окончательную фиксацию.
  4. Закрепив конструкцию, делаем контрольную проверку расположения короба по вертикали и горизонтали. Это необходимо для того, чтобы выявить перекосы до полного завершения работ.
  5. Шов со стороны крепления петель заполняем пеной. Это проделывается для того, чтобы дополнительно закрепить дверную коробку перед навешиванием ламели. Стык заполняем монтажной пеной равномерно снизу вверх.
  6. Со стороны установки ручки шов заполняем пунктиром, чтобы в дальнейшем можно было выровнять эту часть.
  7. Оставшиеся щели нужно залить полиуретановой пеной, а когда она высохнет, удалить лишнее ножом.

В ходе крепления короба необходим постоянный контроль уровнем, чтобы предотвратить случайный сдвиг и деформацию от высокой нагрузки.

Дверной короб

Те, у кого есть опыт столярных работ, стоит собрать дверную коробку самостоятельно: такой вариант выйдет дешевле. Он должен иметь углы в 90 градусов, и собран по расчетным размерам проема в перегородке, иначе полотно просто не закроется.

Кроме этого, не стоит забывать о демпферных зазорах и качестве дерева.

Если вы не уверены, что сможете собрать коробку, лучше приобрести готовую конструкцию, и, отталкиваясь от ее размеров, проведите разметку двери.

Сборка дверной коробки

Из коробочного бруса надо собрать конструкцию в форме буквы П. Места соединений брусков запиливаем под углом в 45 градусов (стык в стык) либо скрепляем внахлест путем выпиливания четверти на каждом из них. Для жесткости низ соединяют тоненькой планкой либо делают порог, если он требуется.

Ширина коробки должна быть на 1–2 см уже проема. Это требуется для коррекции расположения створки.

Показатель этот учитывают, собирая каркасную основу при применении стандартных дверей, размеры которых можно узнать ниже.

Врезаем петли

Сложность процесса врезки петель зависит от их конструкции. Они могут быть врезными либо накладными.

Наиболее сложные в установке первые из них. Если вы предпочли МДФ-двери, нужно будет поработать ручным фрезером. Для эстетичного внешнего вида сделать углубления под петли нужно максимально аккуратно.

Навешиваем полотно

Если приобретены разъемные петли, то навешивание ламели станет немного проще. Чтобы установить створки, нужно закрепить дверное крыло на полотно, а рамное на коробку. Далее поднимаем ламель и совмещаем дверные крылья со стальными пальцами и опускаем дверь вниз.

При варианте с неразъемной фурнитурой для установки полотна понадобится помощник, чтобы держать дверь в процессе крепления петель к дверному коробу.

Ставим защелки и ручки

Если вы задумали оборудовать дверь запорным механизмом, то потребуется просверлить дрелью нужные углубления и отверстия в панели и в коробе по необходимым размерам, а затем поставить запорные элементы. Дверные ручки устанавливаются аналогичным образом.

Наличники

Завершающей частью работы является установка наличников. Они фиксируются на гвозди-«невидимки» либо саморезы, маскируемые после завершения всей установки декоративными наклейками. Также наличники могут устанавливаться на монтажный клей. Этот способ используется, если элементы фиксируются на дверном коробе при помощи специальных пазов.

Основные требования к дверным проемам

Производители сейчас предлагают готовые двери различных размеров и даже форм. Перед возведением переборки нужно заблаговременно определить габариты дверного просвета, его расположение и тип створок – распашные либо сдвижные.

От того, насколько правильно собраны в перегородке дверные просветы, зависит комфортность пользования конструкцией, ее функциональные и интерьерные качества.

При монтаже дверей в перегородках требуется соблюдать определенные нормы:

  • Проем собирают, тщательно выверяя высоту, ширину и толщину стенок. Он имеет форму прямоугольника с углами в 90 градусов.
  • С каждой его стороны непременно оставляют место под наличники 8–10 см, чтобы не возникала потребность продольной их резки.
  • Толщину стенок проема делают одинаковой по всему его периметру.
  • Верх проема строго параллелен готовому чистому полу, а он, в свою очередь, должен не располагаться в идеально горизонтальной плоскости.

Проемы в перегородках для распашных дверей по высоте стандартны: без порога – 206 см, а с порогом – 208 см.

Другие размерные показатели:

Размеры полотен, см Ширина проема, см
60 x 200 68–69
70 x 200 78–79
80 x 200 88–89
90 x 200 98–99
60 + 60 x 200 129–130
70 + 70 x 200 149–150
80 + 80 x 200 169–170
90 + 90 x 200 189–190

Эти габариты соответствуют нормативам и подразумевают 10–20 мм припуска для регулировки по всем сторонам коробки.

При уменьшении габаритов проема в перегородке заполнение пеной швов станет проблематичным, что повлияет на последующее применение дверей. Коробка может постепенно расшататься, несмотря на крепления по ее периметру.

При увеличении большой объем пены может повлиять на стыки короба и дверной панели из-за температурных и влажностных перепадов, вследствие этого проем лучше уменьшить до требуемой величины. Основная опасность слишком больших проемных размеров – невозможность закрыть наличниками швы между стеной и коробом после монтажа двери. Обои клеят с напуском на зазоры.

При укладке чистого пола (ламинат, паркет) расстояние между ним и пристенком необходимо свести к минимуму, поскольку при монтаже наличников и доборов большие швы могут не закрыться. Соединение двух разных покрытий делают точно под дверной створкой.

Оборудовать гипсокартонную перегородку можно и раздвижными дверями, например, из стекла, пластика или даже из самого ГКЛ. Но для этого будет необходимо установить рельсовые направляющие и роликовые каретки. Также потребуется двойной каркас для парковки ламелей.

peregorodkainfo.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
