Ворота размеры – Стандартные размеры гаражных ворот

Оптимальные размеры въездных ворот для частного дома

В этой статье: какую ширину ворот выбрать для частного дома, из каких соображений стоит подбирать данный параметр, а также интересные комментарии читателей, в которых отображен личный опыт.


При обустройстве частного жилья у владельцев нередко возникает вопрос: какой размер ворот выбрать? Чтобы было и красиво, и в то же время было комфортно заезжать на участок. Причем в большей мере владельцев интересует именно ширина ворот.

И действительно, на чём остановиться: 2,5 метра, 3 или 4? А может, лучше 5 метров? Давайте разбираться.

Какой транспорт будет заезжать

Это первое, от чего нужно отталкиваться при выборе размеров въездных ворот для участка. Ведь одно дело — когда на территорию будут заезжать только легковые автомобили. А другое дело — грузовые авто. Ширина разных машин, естественно, различная. Соответственно, и минимальные требуемые размеры ворот будут разные.

Конечно, лучше изначально ориентироваться на крупные грузовые автомобили (например, типа ЗИЛ). Ведь никогда не знаете, какие потребности у вас могут возникнуть через несколько лет. Поэтому стоит заранее позаботиться о том, чтобы всё было практично и удобно. Так сказать, на все случаи жизни.

Выбираем ширину ворот

Допустим, вы решили ориентироваться не только на легковые автомобили, но и грузовые. Какие размеры ворот выбрать? Всё очень просто.

Легковые автомобили

Зачастую их ширина находится в диапазоне 1,5-1,7 м. Некоторые внедорожники могут иметь и большую ширину. Однако, как правило, она меньше 2-х метров.

Соответственно, для таких транспортных средств достаточно минимальной ширины ворот — 2,5 метра. «Залетать» на участок, конечно, не получится. Но если заезжать аккуратно, не спеша, то запаса свободного пространства (примерно по 40 см с каждой стороны) будет достаточно. Идем дальше.

Грузовые авто

Здесь ситуация несколько иная. Например, тот же ЗИЛ имеет приличную ширину — 2,5 метра. А значит: для въезда на участок данного транспортного средства, указанного выше минимального размера ворот будет недостаточно.

Какие ворота выбрать в таком случае? Как минимум, нужно, чтобы их ширина составляла 3 метра. Это минимум. Лучше, если будет больше. Чтобы водителям грузовых машин было легко заезжать на территорию вашего участка.

Учитываем расположение ворот

Важно учесть, как будут расположены ворота по отношению к другим объектам. Расстояние до дороги, наличие деревьев или каких-либо иных помех — всё это нужно учитывать.

Ведь может получиться так, что заезжать на участок через ворота придется под некоторым углом. А значит — потребуется больше свободного пространства.

Оптимальная ширина ворот

Мы считаем, что лучше выбирать от 3,5 до 4 метра. При таких воротах водителям как легковых, так и грузовых авто будет комфортно заезжать на участок. Например, любой (даже начинающий) водитель ЗИЛа легко справится с задачей, если ширина ворот будет 4 м. А вот если 3 метра — вопрос. Всякое может быть.

Стоит ли делать ширину более 4 метра? Конечно, и 4,5 метра, и 5 метров — будет тоже хорошо и комфортно. Однако при этом заметно возрастет стоимость ворот. И каких-то значимых преимуществ это не добавит. Поэтому считаем, что особой необходимости в этом нет.

Оптимальный выбор — 3,5…4 метра. Можно сказать, что это стандартная ширина ворот, которая встречается наиболее часто.

Ворота шире 4-х метров стоит выбирать лишь в том в случае, если, например, подъезд к участку затруднен из-за узкой проезжей части (или имеются какие-либо другие помехи). В таких ситуациях, возможно, именно 5-метровые ворота будут оптимальными. В остальных же случаях: 3,5-4 метра.

Окончательное решение, конечно же, за вами. Так что думайте и выбирайте. Желаем вам удачно выбрать ширину въездных ворот и отлично обустроить свой участок.

VyborSTM.ru

vyborstm.ru

размеры разных видов, как правильно рассчитать, в том числе для подъемных инструкция

Размеры защитных ворот напрямую влияют на безопасность и удобство эксплуатации гаража. Обычно расчётные работы выполняются специалистами компании, у которой вы планируете приобретение конструкции. Но эти работы можно выполнить самостоятельно, тем самым сэкономив время и средства, затрачиваемые на постройку.

Оптимальные размеры ворот для гаража

При проектировании и строительстве гаража используется СНиП 2.07.01–89, определяющие планировку и технологию строительства зданий, расположенных в населённых пунктах. В документе чётко прописаны параметры земельных участков под строительство гаража и правила пожарной безопасности в данных строениях.

Правила и требования при изготовлении гаражных ворот указаны в ГОСТе под No 31174–2003. В нём подробно изложена классификация гаражных ворот, общие требования к конструкции, характеристики и рекомендации по её монтажу.

Расчёт и параметры гаражных ворот в ГОСТе не указаны, поэтому при проектировании конструкции следует ориентироваться на габариты автомобиля и общие размеры помещения.

При расчёте гаражного проёма учитывайте, что высота должна быть на 21 см больше, чем имеющийся автомобиль

Условно можно выделить следующие правила при проектировании гаражных ворот:

  • высота — должна быть на 21 см больше, чем высота имеющегося автомобиля. Если предполагается замена транспортного средства, то за номинальную высоту берётся максимальный габарит автомобиля в том классе, который планируется к приобретению;
  • ширина — при заезде по ровной поверхности должна быть на 0,8 м больше, чем ширина имеющегося автомобиля. Если заезд к гаражу располагается ниже уровня гаража, то ширина увеличивается до 1 м.

При проектировании гаража на два автомобиля используется формула: L = (L1 + L2) + 0,5 + 0,7, где L — ширина гаражных ворот, L1 и L2 — ширина первого и второго автомобиля, величина 0,5 определяет безопасное расстояние между автомобилями в момент одновременного движения в метрах, а слагаемое 0,7 — сумма расстояний между краем автомобиля и границами проёма в метрах.

Подъёмно-поворотные ворота

Подъёмно-поворотные гаражные ворота — это конструкция, состоящая из цельного защитного полотна, запирающего устройства, подъёмного механизма и горизонтальных направляющих.

При открывании нижняя часть защитной створки ворот подаётся вперёд, а верхняя постепенно поднимается под потолок за счёт фиксации к направляющим. В итоге часть полотна заезжает под потолок и располагается практически параллельно полу в гараже. Оставшаяся часть выступает за пределы гаража.

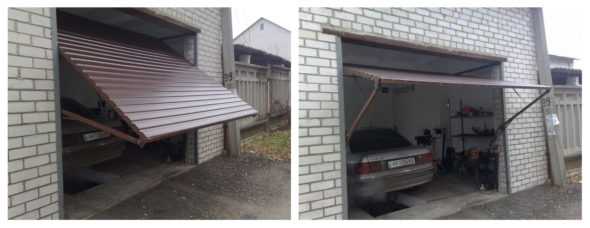

Подъёмно-поворотные ворота в открытом состоянии уменьшают высоту проема на 20–25 см

При полностью открытых подъёмно-поворотных воротах высота проёма уменьшается на 20–25 см в зависимости от их конструкции. Поэтому при расчётах обязательно учитывается эта величина.

В качестве примера рассчитаем размеры поворотных ворот для автомобиля C-класса шириной 1,7 м и высотой 1,5 м:

  • высота — высчитывается по формуле H ≥ (1,5 + 0,4) + 0,25 + 0,2 = 2,35 м. В этом случае мы сделали надбавку в 0,4 м, так как на крышу автомобиля может быть установлен багажник. Если таковой устанавливаться не будет, то эту надбавку можно убрать;
  • ширина — высчитывается по формуле L ≥ 1,7 + 0,8 = 2,5 м. При подъезде, расположенном под углом, ширина ворот увеличивается до 2,7 м.

С учётом этих параметров можно переходить к подбору готовой конструкции ворот или комплектующих для самостоятельного изготовления. При расчёте параметров ворот для гаража на два автомобиля логика вычислений сохраняется.

Например, один автомобиль будет иметь вышеописанные параметры, а второй имеет ширину 1,8 м при высоте 1,7 м. В этом случае при расчётах высоты берётся только наибольшее значение: H ≥ (1,7 + 0,4) + 0,25 + 0,2 = 2,55 м. Ширина ворот на два автомобиля равняется: L ≥ 1,7 + 1,8 + 0,5 + 0,8 = 4,8 м.

Подъёмно-секционные ворота

Подъёмно-секционные ворота состоят из составного защитного полотна, вертикальных и горизонтальных направляющих, подъёмного и запирающего механизма. Составное полотно представляет собой несколько прямоугольных элементов, соединённых между собой при помощи шарнирных петель.

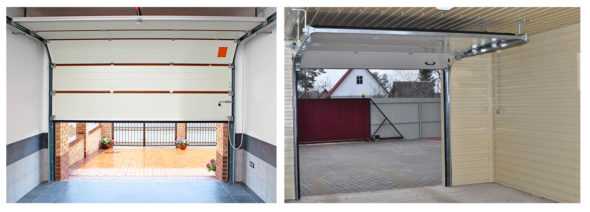

Подъёмно-секционные ворота практически не уменьшают высоту проёма

При открытии ворот полотно за счёт автоматики начинает подниматься, постепенно затягиваясь под потолок. Наличие петель позволяет полотну изгибаться, что даёт ему возможность смещаться под действием тяги. В отличие от поворотной конструкции секционные ворота в поднятом состоянии уменьшают высоту проёма незначительно — до 5 см в зависимости от производителя.

Формула расчёта высоты для подъёмно-секционных ворот будет иметь следующих вид: H ≥ (h2 + 0,2) + 0,1, где h2 — высота транспортного средства, 0,2 — расстояние от крыши автомобиля до проёма в метрах, 0,1 — расстояние, необходимое для свободного расположения защитной створки под потолком в метрах.

С учётом размеров автомобиля из предыдущего примера секционные ворота будут иметь следующие параметры:

  • высота — H ≥ (1,5 + 0,4) + 0,2 + 0,1 = 2,2 м. Если на крышу автомобиля не планируется установка багажника для перевозки негабаритного груза, то вместо 0,4 в формулу подставляется 0,2;
  • ширина — L ≥ 1,7 + 0,8 = 2,5 м. Ширина такая же, как и в случае поворотных ворот, так как основное различие между конструкциями только в способе открытия ворот и устройства защитного полотна.

При расчёте высоты ворот для гаража на два автомобиля за расчётную величину берётся высота наибольшего автомобиля. Ширина, как и в предыдущем случае, рассчитывается по формуле: L ≥ (L1 + L2) + 0,8 + 0,5.

Рулонные (роллетные) ворота

Конструкция роллетных ворот имеет много общего с секционной. Защитное полотно состоит из множества ламелей, которые при открытии ворот накручиваются на барабан, расположенный над проёмом.

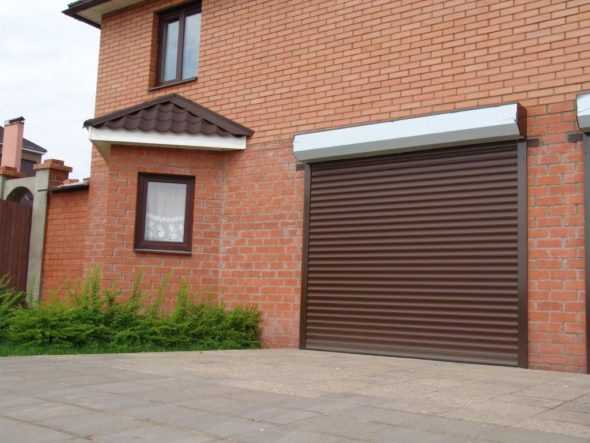

Роллетные ворота при открывании накручиваются на барабан в верхней части конструкции

Сам барабан с монтажной коробкой может располагаться как внутри помещения, так и в проёме или снаружи гаража. Горизонтальные направляющие в устройстве рулонных ворот не используются.

Расчёт размеров роллетных ворот практически полностью идентичен секционной конструкции. Для расчётов используются следующие формулы:

  • высота — H ≥ h2 + 0,2;
  • ширина — L ≥ L1 + 0,8.

Складывающиеся ворота

Гаражные ворота со складывающейся защитной створкой состоят из нескольких вертикальных панелей, соединённых между собой шарнирными петлями. При открывании створки ворот перемещаются вдоль горизонтальной направляющей, закреплённой в верхней или нижней части проёма.

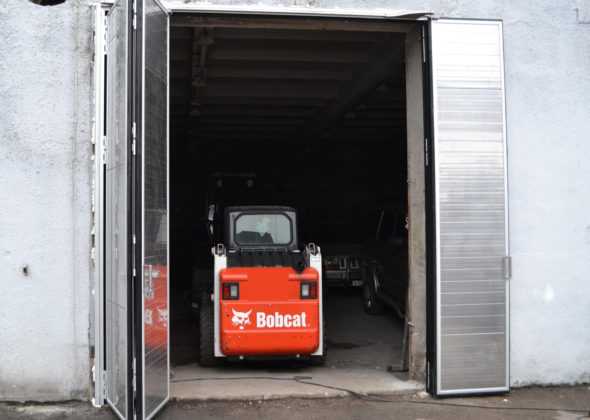

Складывающиеся ворота уменьшают ширину проёма на толщину сложенных секций

По способу открывания складывающиеся ворота подразделяются одинарные и двойные. Одинарная створка складывается только в одном направлении — влево или вправо. Двойная створка разделяется посередине и складывается сразу в обоих направлениях.

В сложенном состоянии секции ворот уменьшают ширину проёма. Для гаражных ворот, используемых в частном секторе, эта величина составляет не более 30 см, для промышленных конструкций — 50 см и более.

С учётом этого формулы расчёта для складывающихся ворот будут иметь следующий вид:

  • высота — H ≥ h2 + 0,2;
  • ширина — L ≥ L1 + 0,8 + 0,3.

При самостоятельном изготовлении надбавку по ширине можно вычислить более точно. Для этого нужно знать толщину материала, который будет использоваться для изготовления защитных секций. После этого высчитывается примерное количество секций.

В итоге ширина одной секции умножается на их количество — такой подход используется при расчёте ворот большой ширины, когда защитная створка будет изготавливаться с применением теплоизоляционных материалов.

Распашные ворота

Конструкция распашных ворот является наиболее простой. Ворота разделены на две створки, которые открываются наружу влево и вправо. В одной из створок предусмотрена дверь или калитка для входа в гараж без открывания массивного полотна.

Распашные ворота не изменяют размеров проёма гаража

При расчёте параметров ворот используются стандартные надбавки по ширине и высоте. Безопасная ширина ворот должна быть на 70–80 см больше, чем ширина автомобиля, а высота проёма ворот — на 20 см больше высоты транспортного средства. Параметры автомобиля берутся из технического паспорта.

Для гаражей на два автомобиля лучше предусмотреть два рабочих проёма с распашными воротами. Это связано с тем, что тяжёлая конструкция защитной створки будет нагружать крепёжные и поворотные элементы. В итоге узлы крепления просядут, а геометрия ворот будет нарушена.

Расчёт параметров ворот для грузовых автомобилей

Расчёт размеров гаражных ворот для габаритных и грузовых автомобилей выполняется по аналогичным формулам с использованием своих добавочных значений. За расчётные данные берётся ширина и высота транспортного средства, которое планируется парковать в гараже.

Габаритные размеры грузового автомобиля с открытым кузовом

Далее к данным параметрам прибавляются добавочные значения, рекомендуемые для автомобилей данного класса. Они указаны в таблице. Минимальное пространство между грузовым транспортом в момент одновременного выезда должно составлять не менее 0,7 м.

Таблица: добавочные значения длины и ширины проёма гаража для грузовых автомобилей

Пример расчёта проёма под установку распашных ворот

В качестве примера рассчитаем параметры распашных ворот для автомобиля высотой 2,4 и шириной 2 м:

  • высота — H ≥ 2,4 + 0,2 = 2,6 м;
  • ширина — L ≥ 2 + 1 = 3 м.

Если на грузовую машину планируется установка закрытого тентованного или металлического кузова, то расчётная высота измеряется относительно наивысшей точки на корпусе. Аналогичный подход используется для микроавтобусов и семейных автомобилей.

Расчёт параметров проёма и ворот обязательно выполняется на этапе проектировки гаража. Это позволит предусмотреть технические особенности ворот и поможет рассчитать оптимальные параметры для конструкций разного типа. После постройки гаража проём приобретёт законченный вид и дополнительно расширять его будет нежелательно, так как это приведёт к ослаблению несущей конструкции.

postroika.biz

Подбираем оптимальный размер гаражных ворот

Гаражные ворота размеры проема

Гаражные ворота размеры проема должны рассчитываться еще до покупки или изготовления. Это довольно важный параметр, ведь это не просто комфортная постановка машины, но и необходимость избежать повреждений автомобиля во время проезда.

Сегодня мы рассмотрим оптимальный размер гаражных ворот и все, что надо учесть при этом. Вашему вниманию будет также представлено видео.

Как выбрать оптимальный размер ворот

При постройке дома или гаража обязательно нужно учитывать планирование этих помещений (см. Проекты гаражей: какой лучше). При проектировании дома следует обязательно учесть и габариты гаража, особенно если он будет встроенный. То есть его ширину, и т.д. Ведь часто эти вопросы мучают многих хозяев, и они не знают, каких решить.

Чтобы правильно подобрать ширину гаражных ворот, вы должны учесть важные факторы, которые на нее и влияют, это не только количество автомобилей, которые будут присутствовать в гараже, но и их виды, размеры здания и т.д. Далее будет приведена инструкция, которая поможет вам в этом вопросе.

По поводу стандартов ширины

Сразу хочется отметить, что не существует государственных стандартов, которые бы могли определить размеры ворот для гаража. Есть распространенные размеры, которыми обычно все и руководствуются: от 2200 до 3000 мм.

Итак:

  • Так как производителей ворот громадное количество, то нужно понимать, что и стандарты в плане размеров у всех разные.
  • Если выбранные вами размеры не будут соответствовать тем, которые в данный момент есть на складе, тогда ничего не остается, как заказать продукцию, которая будет обладать нужными габаритами. Вам придется немного подождать, пока заказ не будет выполнен. Но никогда не стоит надеяться, что вы «как-нибудь» впишетесь в проем.
  • Приобретать ворота следует у тех производителей, которые работают в данной сфере долгие годы, ведь тогда можно точно знать, что проблема довольно быстро решится.

Внимание: На размер ворот во многом повлияет и их модификация. Ведь в автоматизированных системах предусматривается место для механизмов, которые приводят их в действие. Поэтому размеры ворот в разных моделях надо учитывать обязательно.

Факторы выбора

Оптимальный размер гаражных ворот предполагает при выборе руководствоваться определенными параметрами, ими не стоит пренебрегать.

Автомобиль Конечно же, в первую очередь обязательно стоит учесть размеры автомобиля, а возможно, в вашем гараже будет находиться и несколько машин. Итак, количество и габариты.
  • Автомобиль должен въезжать в гараж свободно.
  • Так же надо обратить внимание и на ширину заезда. Ведь вы должны вписаться в поворот при въезде. Чем дорога уже, тем больше надо будет делать ширину гаража.



Производитель К этому вопросу надо подойти серьезно. Посмотреть фото продукции. Так же не лишним будет прочесть отзывы. Ведь проверенные предприятия делают продукцию более надежную. Да и в плане запчастей проблем не будет.
Тип ворот В продаже можно встретить различные гаражные ворота: это рулонные, секционные конструкции и т.д. Цена их довольно разная.
  • Нужно понимать, что ворота отличаются характеристиками. Например, рулонные ворота не будут требовать дополнительного пространства для установки.
  • Сегодня подъемные ворота стали меньше пользоваться спросом, ведь цельное полотно является куда удобнее в применении, хотя, если говорить о принципе открывания таких ворот, то они напоминают секционные конструкции. Секционные ворота не только практичны, но и удобны.
  • При установке откатных ворот не следует забывать о дополнительном пространстве для отката.



Конструкция гаража Если вы планируете дом с гаражом, то подойдите к вопросу более масштабно. Сегодня у вас одна машина, но завтра вы можете приобрести совсем другую. Поэтому надо всегда делать ворота побольше.
  • Причем, если вы еще и будете впоследствии продавать помещение, то на это будет смотреть и новый владелец, и переделать ворота уже в готовом строении будет гораздо сложнее.
  • Но если гараж уже построен, то выбирая ширину, вы должны учитывать размеры и угол подъезда, ведь это важнейшие условия.



Внимание: как только вы станете строить гараж для своего автомобиля, помните о возможности замены авто. Поэтому при планировке никогда не надо делать ширину именно под имеющийся транспорт.Следует всегда делать планировку как можно шире.

Как правильно выбрать ширину ворот гаража на один автомобиль

Гаражные ворота размеры проема для одного авто просчитать гораздо проще, ведь при планировке на два авто (см. Гараж на 2 машины: размеры, планировка и правильное оформление) надо учитывать и возможный разъезд. Но для одного надо предусмотреть и место для маневра, это на тот случай, если вы сразу не выберете нужного угла поворота.

Учитываем угол въезда

Итак:

  • Всегда помните, что если сравнивать размеры легковых автомобилей с газелью, например, так как между легковыми автомобилями размеры не особо отличаются, но вот с газелью они будут отличаться серьезно, а значит, нужно учитывать даже это.
  • Если вы не хотите терять много времени и нервов для постановки машины или ее выезда, то лучше всего увеличить ширину помещения, таким образом, вы сможете не опасаться за боковые зеркала вашего автомобиля. Здесь расстояние должно быть не менее 20-ти см.
  • Учитывайте и то, что на размер ворот влияет и конфигурация подъезда к гаражу. В случае, если туда будет вести прямая дорожка, значит, можно выбирать и минимальный зазор проезда.
  • Если планируется постановка в гараж легкового автомобиля, то ширина ворот гаража должна составлять около 2400-2500 мм как оптимальная.

Внимание: Если предполагается заезд авто с поворота, тогда надо автоматически расширять проем, чтобы поставить автомобиль аккуратно. И в этом случае нужно иметь большой водительский стаж и опыт.

Как выбрать ширину гаражных ворот на две машины

Гаражные ворота размеры проема на две машины надо подбирать с особой тщательностью. Есть много конструкций данного типа.

Некоторые их покупают, другие изготавливают своими руками. Но в обоих вариантах габариты надо правильно рассчитать и все учесть.

Постановка двух машин

Учитывайте не только габариты автомобиля, но и габариты самого гаража. Если стена для ворот соответствует их ширине, то возможно два варианта.

На одни ворота

Вы можете установить одни ворота, ширина которых будет равняться – 5,5 мм, таким образом, можно не сталкиваться с проблемами въезда и выезда из гаража. В этом случае два автомобиля могут заезжать даже одновременно, ведь места будет достаточно.

  • Когда размер ворот настолько велик, то знайте, что они в обязательном порядке должны обладать дополнительными ребрами жесткости, таким образом, полотно со временем не сможет потерять форму под весом конструкции и внешних факторов.
  • Кроме того, нужно учесть и систему отопления. Если гараж обладает одним большим проемом, то он способен «выпускать» много тепла, а значит, вы должны позаботиться о том, чтобы сохранить комфортную атмосферу в этом помещении.
  • Ворота нужно оснастить калиткой. Когда владелец желает попасть в гараж, не въезжая на автомобиле, ему, конечно, открывать большой проем не целесообразно.
На двое ворот

Как можно понять из названия, второй вариант предполагает установку двоих ворот, каждые будут с шириной по 2,5 м. Таким образом можно обеспечить удобство въезда, увеличивая тем самым безопасность использования конструкций данного типа.

  • Как правило, такие конструкции часто ставят на короткое время, или, наоборот, на довольно продолжительное, ведь регулярно выходит из строя та или иная деталь.
  • Двое ворот, естественно, обойдутся дороже, хотя здесь многое зависит от производителя, но, конечно, не стоит экономить на покупке таких конструкций.

Но в целях безопасности, если вы пользуетесь обеими машинами постоянно, заплатите немного больше, зато вы будете точно знать, что ваши ворота будут служить долгое время.

Ширина гаражных ворот для джипа

Конечно же, с таким автомобилем как джип дела обстоят иначе, так как это весьма габаритный автомобиль, а значит, габариты такого автомобиля могут существенно превышать параметры легкового автомобиля.

  • Обязательно учитывайте не только расширение гаражного проема, но и увеличенную высоту.
  • Начиная рассчитывать ширину гаражных ворот для такого автомобиля, нужно исходить из средней габаритной ширины авто, она, в свою очередь, равна двум метрам.
  • Чтобы джип мог комфортно и удобно заезжать и выезжать из гаража, необходимо подобрать ворота, ширина которых будет составлять 3-3,5 м.
  • Выбирая вариант с двумя воротами, нужно учесть, что длина стены, по которой будет расположен въезд, обязательно должна быть не меньше семи метров, а лучше если даже больше, ведь не забывайте о том, что автомобиль нужно поставить аккуратно внутри помещения, кроме того нужно обеспечить нормальное и удобное открывание дверей.

Заключение

Выбрать ворота для гаража в современном мире не тяжело, ведь сегодня данной продукции достаточно много и каждый сможет сделать это без особых проблем.

Итак:

  • Вы должны понимать, что широкий выбор ворот для гаража позволит подобрать именно те конструкции, которые идеально подойдут и удовлетворят вас по тем или иным параметрам. Если вы станете следовать всем рекомендациям специалистов, то, конечно же, сможете приобрести конструкции, отличающиеся высочайшим качеством, надежностью и долговечностью
  • Прежде, чем приобрести те или иные ворота для гаража, будет неплохо ознакомиться с их характеристиками, функциями и возможностями. Возможно, вы желаете приобрести что-то особое.

Если детально и внимательно все проанализировать, рассмотреть все типы ворот, предназначенные для гаража, то знайте: всегда можно приобрести необычные и интересные ворота, которые идеально подойдут для вашего гаража. На нашем сайте вы сможете найти практически все модели гаражных ворот и правила их изготовления.

1pogarazham.ru

Гаражные ворота размеры, расчет и видео

Гаражные ворота – это удобный и доступный способ оградить себя и свое имущество от не благоприятных атмосферных явлений (осадков, перепадов температур и другое), а также от посягательства различных злоумышленников. На ценообразование этого предмета влияет огромное количество факторов. Так, чем качественнее материал (например, сталь), тем дороже будут стоить ворота, однако, тем дольше и надежней они будут вам служить. Что выберете вы – качество или низкую цену – решать, конечно же, вам.


Расчет стандартных ворот

Одним из важнейших факторов является размер гаражных ворот.

Если вас интересуют ворота стандартных размеров, то тут не должно возникать никаких непонятных ситуаций – различными вариантами таких ворот полны каталоги производителей по всей стране. Если же вам нужны гаражные ворота размеры которых не вписываются в стандартные, то вам придется приложить больше усилий чтобы точнее рассчитать требуемую вам величину. При этом вы должны учитывать такие основные факторы: обязательно наличия зазора, примерно тридцати сантиметров, с боковых сторон машины – эта поправка вводиться с учетом стандартной поправки на точность водителя при въезде; если имеется багажник, то высоту также необходимо увеличить, примерно на полметра.


Плюсы и минусы

Такого типа не стандартные размеры чаще всего используют для увеличения стандартных ворот в частных гаражах, если машина хозяина требует особых условий. Если же речь идет о промышленных масштабах, то размеры могут быть увеличены до более значительных размеров. Все, в данном случае, будет зависеть от того какие средства вы можете выделить на производство ворот по специальному заказу.

Также, стоит учитывать, что ворота различных типов характеризуются специфическими максимально допустимыми размерами, например,  рулонные ворота максимально могут достигать не более одиннадцати метров в ширину и восьми в высоту. Они разрабатывались специально для использования в различных производственных помещениях. Благодаря лучшим материалам и прочной конструкции, они могут выдерживать даже лобовое столкновение с достаточно массивным зданием.

Таблица стандартных размеров гаражных ворот

Однако, это очень дорогостоящие ворота, позволить которые себе может только действительно процветающая компания. Секционные же ворота, максимально могут достигать восьми метров в ширину и шести в высоту. Откатные ворота являются лидерами по максимальным размерам – их высота может достигать двадцати метров, а ширина сорока метров. Эти огромные значения позволяют относить откатные ворота к типу ангарных.







Обязательно необходимо учитывать тот факт, что ворота не стандартных размеров требуют специфических условий как эксплуатации, так и к установке. Так, современная автоматика, может выдержать ворота весом не более семи тонн. Учитывая этот факт, конструкторы используют для современных ворот больших размеров облегченные сверхпрочные сплавы, что, естественно, влечет за собой значительное повышение цен на ворота.


Гаражные ворота своими руками: видео как сделать чертежи с размерами

Читаем дальше — узнаём больше!


Оценка: 2.2 из 5
Голосов: 59

strofix.ru

размеры створок и расчет мателриалов


Компания «Русская Ограда». Мы занимаемся установкой заборов, ворот (в том числе автоматических), установкой столбов и линий ЛЭП по всей Москве и Московской области. Звоните: +7 (495) 762-97-99 c 09:00 до 21:00 ежедневно.



Сегодня все чаще въезды в частные дворы обустраивают современными устройствами – сдвижными, оснащенными автоматикой, или консольными воротами, в зависимости от предпочтений и потребностей. Откатные ворота, размеры которых соответствуют стандартным, более доступны, их можно приобрести сразу по рыночной цене, в то время как «не формат» надо заказывать у специализированных фирм-производителей, и это всегда обходиться дороже. Однако, лучше всего сделать все своими руками из прочных материалов, и быть уверенным в качестве и немного сэкономить. Перед началом изготовления необходимо изучить теоретическую составляющую не только производства, но и составления чертежа и подбора материалов.

Факторы и расчёт габаритов устройства

Транспорт, как определяющий фактор

Конечно, определить стандартные размеры откатных ворот нужно заранее, ведь проемы бывают абсолютно разными. В зависимости от различных потребностей, их размеры сильно отличаются. Решать Вам – пользоваться стандартными шаблонными схемами, или разработать собственный чертеж такого важного элемента, как ворота, которые создают первое впечатление о хозяине, и которые вместе с ограждением являются лицом участка.

Для того, чтобы ничего не пришлось подгонять в процессе монтажа, рекомендуется заранее планировать размеры проема, материалы и конструкции несущих столбов, на которые будет навешено портальное устройство, заливать под них фундамент, возможно даже с закладными. Определить оптимальные величины ширины и высоты портала можно, ответив на вопрос: какой тип автотранспорта будет заезжать на участок — легковые, грузовые машины, тяжелая техника, или несколько газелей одновременно?

Если планируется, что во двор будет въезжать только легковая машина, то определить минимальные размеры проезда под будущие откатные ворота намного легче. Чаще всего автомобили имеют среднюю ширину 2 метра, дополнительно требуется пространство с обеих сторон для облегчения въезда и маневренности – это еще + 1 метр. Итого по ширине — около 3 метров. По высоте считается вполне достаточным размер (Ширина Х Высота) 3 Х 2 метра.  Когда речь идет о грузовых машинах, то желательно не делать прожилин или других ограничений в высоту, а ширина должны быть не менее 3,5-4 метров.

Габариты противовесной части

Ворота откатного консольного типа (створка) состоят из двух частей:

  • Проёмная часть — полотно;
  • Противовесная часть, или по-другому называемая как хвостовик, концевик, косынка, раскос или противовес.

Считается, что нормальная длина противовесной части – это 40 % ширины проёма, хотя значения могут колебаться в пределах 33-50%. Придерживаясь данного параметра, изготовитель получает оптимальный расход пространства и материалов.

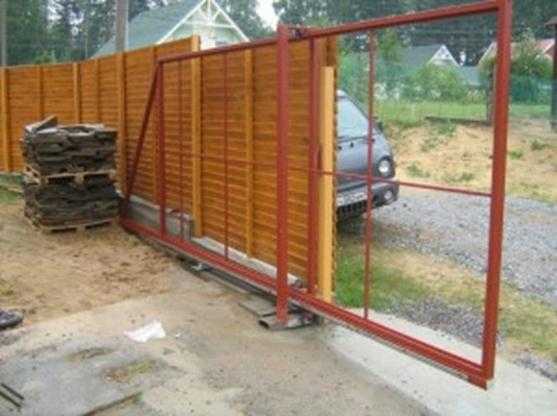

Каркас створки

Можно найти сведения, что концевик должен составлять 50 и 60%, но это излишне для бытовых ворот. Противовес в половину полотна портальной конструкции актуален для промышленных сдвижных устройств и въезда крупногабаритного транспорта, когда ширина проёма 8 и больше метров.

Важно знать! Минимальная длина противовесной части должна быть равна 33% от величины проёма. Если при замере оказывается, что у Вас не хватает пространства для отката, то следует признать, что откатного типа конструкцию устанавливать запрещено, так как недостаточная противовесная часть приведет к регулярному падению створки в открытом состоянии. В таком случае лучше рассмотреть другие варианты, возможным решением могут стать обычные распашные ворота.

Расчёт материалов на примере

Легче всего делать чертеж на классическом примере, где откатные ворота будут устанавливаться в проем шириной 4м и высотой 2м, створка будет обшита листами профнастила. Для данной конструкции можно смело приобретать комплект фурнитуры, рассчитанный на 400 кг: ролики металлические или полимерные, направляющая длиной 6м сечением 60*70мм.

Схема откатной конструкции

Четырехметровая рама створки согласно формуле в проёмной части будет равна 4,2 м. Дополнительные 200 мм рассчитаны для перекрытия проёма с каждой стороны на 100 мм. Тогда противовес составляет 1,6 м — 40%. Это значение удовлетворяет вышеописанным техническим условиям.

Формулы для подсчёта минимальной конструкции

Как уже определено, минимальная длина противовеса полотна рассчитывается по формуле: умноженная на 0,4 ширина проема плюс 200 мм.

На основе замеров расстояния между несущими столбами, можно определить минимальную длину полотна по формуле: минимальная длина противовеса плюс ширина проезда плюс 200 мм A=C+B+200.

Затем определить рекомендуемую длину полотна портальной конструкции с противовесом можно по формуле: ширина проезда, умноженная на 1,5 + 200 мм.

Сделав замеры ширины въезда, можно узнать минимальное значение длины отката с противовесом по следующей формуле: величина зоны отката равна ширине проема.

Чертеж створки и монтажа

После замеров расстояния между несущими столбами подсчитайте рекомендуемую величину отката полотна с противовесом по формуле: ширина проема, умноженная на 1.6.

Особенности и принципы работы сдвижного устройства

rusograda.ru

Размеры откатных ворот – сделайте правильные расчеты

Основными параметрами створки откатных ворот являются ее длина, масса и высота.



Пройдите тест за 1 минуту и получите точный чертеж каркаса для самостоятельного изготовления откатных ворот

Выберите параметры Ваших ворот и получите:

  • Точный чертеж каркаса;
  • Пошаговую инструкцию по их установке;
  • Сертификат на покупку фурнитуры;

Пройти тест и получить материалы

Какой проем ворот (длина)?

Какой высота от земли

Планируете ли вы ставить автоматику?

Когда планируете делать ворота?

куда высылать материалы?

  Форма чертеж укр

Пройдіть тест за 1 хвилину та отримайте точне креслення каркасу для самостійного виготовлення відкатних воріт

Виберіть параметри Ваших воріт та отримайте:

  • Точне креслення каркасу;
  • Покрокову інструкцію по їх встановленню;
  • Сертифікат на покупку фурнітури;

Пройти тест та отримати матеріали

Какой проем ворот (длина)?

Какой высота от земли

novi-vorota.com.ua

Ширина гаражных ворот: принцип выбора

Перед началом любого строительства необходим этап планирования. Если при строительстве дома проект составляется заранее, то габариты гаража его ворот, в частности, их ширина, вызывают немало вопросов.

Типовые металлические гаражные ворота

Прежде чем выбрать величину оптимального просвета в автогараже, необходимо рассмотреть ряд факторов, влияющих на то, какая она будет. На размер проема оказывают влияние число машин, их габариты, размер здания и т. п.

Стандартная ширина ворот в гараже

Однозначного стандарта на размер проема в автогараже по ширине просто нет. Есть наиболее популярные габариты – они составляют примерно 2,2 – 3,0 м.

Если обстоятельства складываются так, что вы запланировали определенную величину просвета ворот гаража, а торговый центр не может предложить вам устраивающий вас вариант, приходится оформлять заказ и некоторое время подождать. При заказе гаражных ворот важно учесть принадлежность предприятия, занимающегося производством ворот. Так, английские и американские предприятия при изготовлении продукции используют собственные меры длины (дюйм, фут). Хотя многие в первом приближении знают соотношение мер, применять их в строительстве пока что затруднительно. Следует учитывать, что в разных фирмах используется разный шаг увеличения ширины.

Таким образом, о каких-либо единых стандартах говорить не приходится. Речь идет исключительно о таком понятии как оптимальная ширина.

Размеры секционных гаражных ворот

Что нужно учесть при выборе просвета гаражных ворот?

На самом деле, факторов, влияющих на выбор ширины проема в гараже, достаточно много, но в каждой ситуации – свой подход. Итак, от чего нужно отталкиваться в первую очередь?

  • Марка и габариты авто. Ширина проема должна быть подобрана таким образом, чтобы можно было свободно въехать в гараж. Это и удобно, и безопасно.
  • Фирма-производитель. Каждое предприятие-производитель имеет свои габариты и конструктивные особенности конструкций для заграждения.
  • Различные типы заградительных устройств (секционные, подъемные, откатные, рулонные) имеют определенную специфику установки. Наиболее компактный вариант – рулонный, не требующий для установки и эксплуатации дополнительного места. Гораздо менее удобны в эксплуатации подъемные ворота с цельной конструкцией воротного полотна. Для установки откатной конструкции необходимо дополнительное место для отката полотна (примерно половина его величины). Секционные ворота довольно удобны, но необходимо место для размещения боковых направляющих и притолоки.
  • Возможность внесения изменений в конструкцию гаража.
  • Возможность покупки авто с большими габаритами. Если только позволяют размеры гаража, не следует делать просвет ворот «заподлицо». Никакая экономия средств этого не оправдывает! Если вы думаете со временем купить авто больших размеров, ворота можно и нужно делать «на вырост».

Оптимальная воротного проема для одного авто

Как говорилось раньше, единого стандарта для просвета ворот нет, поэтому его значение выбирается в зависимости от габаритов авто и исходя из соображений удобства для владельца. В большинстве случаев, минимальная ширина рассчитывается так: прибавляют к значению ширины авто примерно по 0,2 м в каждую сторону. Чтобы въезжать в гараж более свободно, быстро и без малейшего риска, можно прибавить к каждой из сторон по 0,3 – 0,5 м.

Выбор габаритов ворот для двух автомобилей

В данной ситуации главную роль играют не габариты машин, а размеры автогаража. Если размер гаражной стены – от 6 м, можно рассмотреть два варианта: с одними или с двумя воротами.

Вариант с одними воротами. Оптимальная ширина их составит примерно 5 – 5,5 м. Если подъездная дорожка имеет достаточно места, при такой ширине ворот в гараж можно въезжать на двух автомобилях одновременно. При таких больших размерах следует позаботиться о том, чтобы полотно имело ребра жесткости. В этом случае полотно не деформируется под воздействием собственного веса или ветровой нагрузки. Очень важно утеплить автогараж, поскольку через широкий проем происходит утечка тепла. Для сохранения тепла в холодное время года, для удобства работы в гараже в зимнее время, целесообразно оснастить ворота калиткой.

Двое ворот в одном гараже. Ширина каждого проема составит 2,5 м. При этом возрастает безопасность выезда и удобство эксплуатации такой конструкции. Без сомнения, такой вариант будет иметь большую стоимость, чем одни ворота на два автомобиля. Именно из соображений безопасности лучше ставить двое ворот, предварительно рассчитав их оптимальную ширину.

Особенности выбора ширины проема для джипа

Принцип выбора габаритов проема примерно такой же, как и для других авто. Особенность здесь одна: нужно учитывать не только большую ширину, но и значительную высоту такого авто. При расчете ширины проема нужно учесть и увеличение ширины джипа за счет боковых зеркал. Практика показывает, что оптимальная ширина гаражных ворот для того, чтобы джип мог комфортно въехать, составляет 3,0 – 3,5 м.

Если имеется два автомобиля, один из которых джип, стена в гараже, по которой располагаются проемы ворот, должна быть от 7 м. Если больше – то это хорошо, поскольку можно с комфортом разместить машины в гараже, и открывать двери, ничего не опасаясь.

Конечно, за нестандартное полотно придется несколько переплатить. Но результат того стоит!

svoivorota.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
