Установка ворот самостоятельно

Вам нужно установить ворота? Не спешите звонить мастеру!

Даже если вы мало чего понимаете в установке ворот или строительстве, вам под силу будет установить ворота самостоятельно. Для упрощения задачи можно взять в помощники соседа или сына.

Что потребуется для самостоятельной установки ворот?

— сами ворота (как без них-то?),

— стойки, на которые крепятся ворота,

— лопата (желательно американка),

— совковая лопата,

— сапка и корыто (или бетономешалка),

— обильное количество воды,

— ведра,

— обломки кирпича или куски старого бетона или другого камня,

— уровень.

Возможно, вам понадобятся сварка и куски железа, уголков, арматуры, а остальное вы сами сообразите по сложности работы.



Предположим, что ворота идеально сделаны и в перспективе будут ровно висеть на стойках. В этом случае у вас проблем не возникнет.

Для этого проследите, чтобы ворота и стойки с петлями были ровны. Даже мельчайший изгиб может сказаться на неправильной посадке ворот.

Стойки. Они могут быть из трубы или металлического профиля. К стойкам токарь приваривает петли, на которые садятся ворота. Не перепутайте левую и правую стойки.

От этого зависит – куда будут открываться ворота, куда будет смотреть лицевая их сторона. Если вы перепутаете стойки, можете потом не открыть ворота вообще.

Перед бетонированием нужно правильно выбрать сварочный аппарат и приварить уголки или арматуру перпендикулярно к стойке на участке, который уйдет под землю.

Это делается для того, чтобы труба или профиль закрепился в бетоне и не проседал со временем. Два – три уголка вполне хватит.

Можно для уверенности приварить на нижнем срезе крестовину (уголки крест-накрест).

Как правильно установить ворота?

Отмеряем ширину и определяем место установки ворот

— Для начала нужно отмерить ширину ворот вместе (две створки в сумме). Это ваше рабочее расстояние, на котором должны находиться стойки друг от друга.

— Определив место установки ворот, отмерив рабочее расстояние на земле, будет необходимо отметить крайние точки ( воткнуть кусочек проволоки, трубки палочки) в крайние точки рабочего расстояния.

— Каждая из точек – центр ямы для своей стойки. Ямы копаются лопатами на нужную глубину плюс четверть штыка. На дно ямы нужно положить кирпич или камень, чтобы стойка не проседала под весом, пока бетон будет стынуть.

Как правильно производить бетонировании при установке ворот

— В готовые ямы ставятся стойки. Их желательно закрепить к чему-то (забор, дерево…). Закрепив стойки, нужно насадить на петли ворота. Если ворота двустворные, расклиньте верхнюю часть створок и сведите нижнюю.

— Это необходимо, потому, что со временем ворота давят на стойки и те заваливаются внутрь, ввиду чего ворота клинят и проседают.

— Расклинивать верхнюю часть нужно не более чем на 2-3 см и закрепить створки между собой. Их можно связать, стянуть струбциной или на ваше усмотрение.

— После этого ворота ставят в вертикальное положение и фиксируют.

Готовим необходимый раствор

— В корыте или бетономешалке мешается цемент с песком в пропорции 1:4.

— Раствор желательно делать жидковатый, чтобы затекал во все щели и проемы и одинаково хорошо бетонировал стойку со всех сторон.

— Закрепленные ворота меряют уровнем по горизонтали и поправляют обе стойки до идеала, подсыпая под них землю. Когда конструкция готова, можно заливать бетон.

— В яму бросают обломки старого бетона или кирпичей для заполнения. Это нужно делать постепенно чередуя камень с бетоном. Можно конечно не делать этого, а замешать бетон, добавив туда щебня в пропорции 1:1.

Дальше следим чтобы стойки не проседали

Залив стойки раствором нужно отмерить их вертикаль с лицевой стороны. С боковой стороны не нужно отбивать вертикаль, а проследить, чтобы наклон стоек был одинаковый.

Далее нужно следить, чтобы стойки не проседали и не падали. У вас есть 20 минут, чтобы корректировать положение стоек. После чего бетон крепнет и ворота трогать нельзя.

Вы можете бетонировать стойки с воротами на них, а можете после заливки бетоном снять ворота и закрепить стойки чем-то другим.

Но это увеличивает вероятность ошибки и при повторном надевании ворот на петли, может оказаться, что одна стойка имеет больший наклон или осадку.

После установки, стойки можно обложить кирпичем или иным декоративным материалом, а так же на ворота установить дверной звонок.

Поздравляем, вы самостоятельно установили ворота!

Если у Вас остались вопросы по теме статьи, есть предложения или рекомендации по проекту, Вы можете написать их нашему онлайн-консультанту. Для этого нажмите на зеленую кнопку — «Задать Вопрос», которая находится с правой стороны. Или можете написать нам на email и мы ответим Вам.

moy-stroika.ru

Как правильно: ворОта или воротА?

Припомнимъ снова и то, что всѣ мы плохо знаемъ по-руски…

Даль В.И. Толковый словарь живого великорусского языка

…Намедни меня спросили, как правильно, где поставить ударение – воро́та или ворота́?



Правильно –

воро́та, вор

о́

т, вор

о́

там, вор

о́

тами, вор

о́

тах (при склонении слова ударение остаётся неподвижным).



Поэтическая иллюстрация правильного ударения:

• Скрипят вор

о́

та на заре,

И запрягают на дворе;

Теплеют медленно ладони

(Осип Мандельштам. «Сегодня ночью, не солгу…»).



В пословицах и в поэзии (ради сохранения рифмы и стихотворного размера!) иногда встречаются отклонения от нормы:

• Пришла беда, отворяй (открывай, раскрывай) ворота́;

• Борода – с ворота́, а ума – с прикали́ток;

• На замок закрыты ворота́,

И земля по совести сурова.

Чище правды свежего холста

Вряд ли где отыщется основа

(Осип Мандельштам. «Умывался ночью на дворе…»).









***

Список словарей, содержащих нормы современного русского литературного языка при его использовании в качестве государственного языка РФ:

1. Орфографический словарь русского языка. Букчина Б.З., Сазонова И.К., Чельцова Л.К.

2. Грамматический словарь русского языка: Словоизменение. Зализняк А.А.

3. Словарь ударений русского языка. Резниченко И.Л.

4. Большой фразеологический словарь русского языка. Значение. Употребление. Культурологический комментарий. Телия В.Н.





***

Дополнения к фундаментальным словарям русского языка

• Как правильно?..

Новейшая фразеология. Дополнения к сборникам фразеологии и крылатых слов

Новейший словарь аббревиатур русского языка

Ономастикон (Словарь личных имён)

Словарь названий цветов и цветовых оттенков

netler.ru

Решаем, какие ворота лучше распашные или откатные установить в загородном доме

Эта народная мудрость справедлива и в случае, когда мы решаем, какие установить ворота для въезда на территорию своего участка – распашные или откатные, с автоматикой или без. Если говорить не о финансовых возможностях, которые будут определяющим фактором в выборе с автоматикой или без, то на первый план выйдет оценка преимуществ и недостатков распашных и откатных ворот.

Вероятно, каждый знает, как выглядят распашные, а как откатные ворота, поэтому нет необходимости разъяснять, что распашные ворота – это ворота, две створки которых закреплены на петлях по бокам проема ограждения территории, а откатные представляют из себя конструкцию, которая для проезда в заграждении обеспечивает сдвиг одной или двух створок в стороны.

Решая какие ворота лучше распашные или откатные установить следует отдать предпочтение не эмоциям, а трезвому расчёту.

Распашные ворота или откатные

Сторонники выбора распашных, в качестве аргумента в пользу такого выбора указывают на низкие затраты на изготовление и установку таких ворот, ссылаются на возможность поэкспериментировать с вариантами отделки и самой формы, указывают на такой немаловажный фактор как легкость ремонта и замены отдельных створок, на ненужность обустройства бетонного фундамента для установки опорных роликов, если потребуется автоматиззация.

А некоторые доходят до того, что утверждают — при установке распашных ворот нет необходимости в подготовке проема в заграждении.

Сторонники откатных ворот аргументированно возражают:

  • подготовка проема обязательна — вы же не приклеите поворотные петли прямо к воротным столбам;
  • открывая створки распашных ворот человек затрачивает больше усилий, чем при открытии откатных;
  • ворота. у которых распахиваются створки, имеют большую парусность;
  • необходим технический контроль за петлями, чтобы не допустить провисания;
  • наличие створок ограничивает углы выезда и въезда автомобиля;
  • строгая зависимость ширины ворот от ширины проезда на улице, если ворота открываются не внутрь двора – открытые створки будут оказывать влияние на угол заезда

Главный недостаток распашных проявится зимой, когда для того, чтобы открыть их, потребуется перекидать немалое количество снега

Ворота откатные

Энтузиаст откатных ворот аргументируют свой выбор приблизительно так:

  • сдвижные ворота при установке и эксплуатации не ограничены по высоте;
  • установка таких ворот увеличивает перед воротами площадь, которую можно использовать для хозяйственных нужд или разбивки цветников;
  • сдвигание створки ворот не требует значительных усилий;
  • сдвигающиеся ворота не имеют парусности;
  • ворота откатные по категории безопасности относятся к взломостойким;
  • проблема необходимости наличия свободного пространства;
  • откатные ворота отлично подходят для перекрытия широких проемов



Главный аргумент сторонников распашных ворот — случаи заклинивания раздвижных ворот. Действительно, такие случаи не редкость в сильные морозы. Однако, такой недостаток легко исправить в самом начале процесса установки — нужно выбирать те модели, в которых ролики изготовлены из качественного металла и их не менее 8-ми на одной опоре.

Те, кто отдает предпочтение распашным, кивают головой и возражают:

  • для монтажа откатных ворот необходимо приготовить фундамент закладного элемента;
  • монтаж сложнее чем распашных;
  • необходимость наличия свободного пространства вдоль забора, которое необходимо для движения ворот с противовесом. .

Проблема свободного пространства вдоль забора легко решаема, если смонтировать «ворота навстречу». Одни ворота в половину проема монтируются внутрь двора, а вторые — наружу.

  • откатные ворота нельзя устанавливать там, где забор выстроен не по прямой линии, или рельеф поверхности имеет наклон в сторону отката.

И у противоположностей бывает общее

Как для откатных, так и распашных ворот необходимо сделать само воротное полотно створок.

Кому как не автомобилисту знать, что делает с металлом ржавчина, если кузов не обработан антикоррозийным покрытием. Поэтому побеспокойтесь о том, чтобы металлические части ваших ворот были самым лучшим образом защищены.

Наиболее часто используют профлист. В этом случае необходимо изготовление каркасной рамы из профильной трубы размером от 6Ox3O mm или 8Ox4O mm. Нередко в качестве материала выбирается стальной лист. Такой выбор — не самый лучший, поскольку при толщине листа свыше 2 mm. стоимость полотна и его вес будут довольно большими, а при толщине меньше 2 mm ворота не будут иметь нужной жесткости. Оптимальный выбор — это сэндвич-панели – две стальные пластины, пространство между которыми заполнено полиуретаном. Такие панели обрамляются прошедшим специальную обработку (анодирование и порошковая покраска) алюминиевым профилем.

  • Во что обойдется вашему бюджету установка автоматизированных распашных ворот, а что откатных. Ниже приведены средние цифры по анализу цен предложений 20 кампаний. Ширина проема 4 m, полотно ворот изготовлено из сэндвич-панели.
  • Распашные. Ворота в сборе (включая столбы и закладные) – 1500 у.е. Электроприводы, крепеж, дистанционный пульт — 800 у.е. Монтаж, включающий бетонирование и подключение электропривода – 800 у.е. Суммируем – 3100 у.е.
  • Система откатных ворот. Ворота в сборе (включая столбы и закладные) -2300 у.е. Электроприводы вместе с крепежом и дистанционным пультом -600 у.е. Монтаж, включающий бетонирование и подключение электропривода – 100 у.е. Суммируем – 3900 у.е.

И распашные и откатные ворота можно автоматизировать, снабдить их электроприводом, который управляется при помощи дистанционного пульта. Подборку электроприводов делают из учета веса створок, способа крепления и частоты использования. Для распашных ворот применяют наружный привод и привод скрытой установки. В случае монтажа распашных ворот иногда устанавливают приводы, которые монтируются ниже нулевой отметки. В любом случае нелишним будет установить фотоэлементы, которые дают сигнал пульту управления не находится ли какое-либо препятствие в створе ворот и автоматически не дают им закрываться, оберегая вас и ваш автомобиль.

Если вы выбрали распашные ворота и хотите их автоматизировать – выбирайте системы, которые открывают ворота внутрь двора. В этом случае дорогие детали механизма открытия будут защищены от улицы

Установка автоматического открывания ворот потребует подвода электричества к агрегатам системы.

Выбирая кабель исходят из следующего количества необходимых проводов:

  1. Для электропривода и кнопки привода – 4 провода.
  2. Для домофона – 2 провода
  3. Для электрозамка – 2 провода.
  4. Для освещения – 2 провода

Итого – 5 проводов, поэтому сразу выбирайте 10-ти жильный кабель.

www.vashcottage.ru

Как правильно установить ворота: советы, инструкции

Ставить на участке ворота приходится практически каждому, кто живет в частном доме. Но при этом не всем известно, как правильно установить ворота, чтобы они не расшатывались, легко закрывались, не скрипели и долго служили. Существует несколько важных правил для монтажа подобных конструкций, соблюдение которых обеспечит высокую надежность и долговечность вашим воротам.

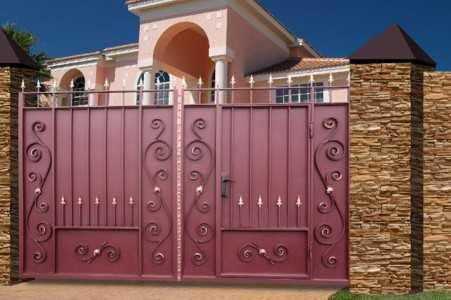

Ворота двустворчатые

Какие выбрать ворота

Чаще всего ворота выполняются из дерева или металла, поскольку другие материалы не так прочны и удобны в работе. Деревянные ворота могут быть из досок, штакетника или прессованных листов различной толщины. Рамой для них может служить деревянный брус 60х60мм, а также стальной уголок 50х50мм. В качестве столбов используются бревна соответствующего диаметра, кирпичные и каменные столбы, бетонные опоры и железные трубы. Чтобы продлить эксплуатацию деревянных ворот и сохранить их привлекательность, все деревянные элементы необходимо обрабатывать перед монтажом антисептиком, а после периодически красить или покрывать лаком.

Металлические ворота тоже имеют массу вариантов. Это профнастил, стальной штакетник, металлические листы с резьбой, кованые и сварные фигурные решетки, а также оцинкованная сетка. Очень популярны различные комбинации этих материалов. Для каркаса здесь используются стальные уголки, профиль, трубы разного диаметра, швеллера. Столбы, как правило, делают металлические или кирпичные, остальные же варианты достаточно редки. Перед установкой каркас обязательно ошкуривают, шлифуют, обезжиривают и покрывают антикоррозийными составами. Для полотна ворот такая обработка не нужна, если оно имеет полимерное защитное покрытие.

Металлические ворота

Начинаем со столбов

Во многом самостоятельная установка ворот требует максимальной отдачи и внимания; особенно важно правильно установить столбы. Чем выше и тяжелее конструкция, тем толще должны быть опоры. Если это железные трубы, их диаметр должен быть от 100мм. Вкапывать столбы нужно не менее, чем на треть их длины, чтобы избежать падения.

Для монтажа столбов понадобятся инструменты:

  • рулетка;
  • строительный уровень;
  • лопата;
  • трамбовка;
  • прочные распорки.

Дополнительно стоит приготовить песок, щебень и цемент, а также большую емкость для бетонного раствора. Располагаться столбы должны строго по линии ограждения; расстояние между ними не имеет стандартной величины и зависит исключительно от потребностей владельца участка. В среднем, это 2-3 метра. В отмеченных местах роют ямы.

Важно! Для опор из кирпича и камня лучше копать отверстия лопатой, для железных труб удобнее использовать садовый бур. По ширине отверстия должны лишь немного превышать диаметр столбов — большие ямы способствуют разрыхлению почвы, а это совсем нежелательно.

Ставят столбы на подушку из гравия и песка, толщиной 20-25 сантиметров. Обе опоры должны быть одинаковой высоты и строго вертикальными. Чтобы в процессе бетонирования они не сдвигались, после выравнивания опоры укрепляют шлакоблоком или крупными камнями. На 2/3 глубины ямы засыпают грунтом, смешанным с битым кирпичом, щебнем и песком, хорошо трамбуют, и проливают водой.

Оставшееся пространство заполняют бетонным раствором:

  • 1 мера цемента;
  • 2 меры песка;
  • 4 меры щебня.

Водой разбавляют так, чтобы готовая смесь напоминала по густоте сметану. Слишком густой раствор не сможет качественно пропитать утрамбованный слой. После заливки столбы снова проверяют уровнем и оставляют минимум на трое суток. Но лучше, если столбы постоят неделю – так бетон хорошо подсохнет и не будет трескаться при дальнейшем монтаже ворот.

Бетонирование столба

Варим несущий каркас

Пока опоры выстаиваются, нужно сделать раму для створок ворот. Если конструкция не слишком тяжелая, установить самому ворота не составит труда. Деревянные брусья скрепляют с помощью саморезов и специальных металлических угольников, которые надежно фиксируют брусья по углам и не дают им расходиться. Стальные элементы удобнее всего скреплять сваркой; такой способ позволит сделать раму наиболее прочной. Если используются бывшие в употреблении трубы, их сначала ошкуривают, снимают и зачищают наплывы, обезжиривают. Новые оцинкованные профили в такой подготовке не нуждаются.

Сначала берут четыре отрезка трубы 60х40х2мм, длина которых соответствует высоте надземной части столбов и половине ширины проема. Сваривают из них прямоугольник или квадрат, а затем вставляют внутрь по периметру трубы диаметром 40х20х2мм. Это будет внутренний каркас; он размещается ближе к одному края рамы, если обшивка ворот планируется односторонняя, и строго посередине, если полотно будет находиться с двух сторон. Скреплять обе рамы нужно прихватками через каждые 25-30см с каждой стороны, причем делать это необходимо в шахматном порядке.

Важно! При сваривании рамы трубы располагают таким образом, чтобы все стыки были плотно закрыты. Если в полость каркаса попадет вода, зимой это приведет к разрушению металла.

Внутренний каркас должен иметь одну перегородку по диагонали или горизонтальную, чтобы сделать створку максимально надежной. Готовую раму ворот обязательно шлифуют, покрывают антикоррозийной грунтовкой и, по желанию, красят. Этот делается не для красоты, а для защиты от влаги и сырости, которые будут проникать под обшивку ворот. В заключение на створку приваривают с одной стороны петли.

Готовый каркас ворот

Крепим ворота

На столбах отмечают места крепления петель и приваривают их. Если столбы из кирпича, петли крепятся к закладным, которые вмуровываются в опору во время кладки. Створки приподнимают и надевают петли, после чего проверяют, как ворота открываются. Расстояние от земли до нижней части ворот должно быть не меньше 5см, но оптимальной является высота 15см. Это поможет избежать примерзания створок в зимнее время, а также защитить нижний край от намокания и коррозии. Если ворота при открывании не скрепят, не задевают других частей конструкции, не болтаются, значит можно снимать раму и обшивать ее полотном, а также прикручивать ручки и замки.

Крепится полотно так же, как и на забор: начиная от угла, материал прикладывают к раме, выравнивают по вертикали, прикручивают саморезами. Если это металлические ровные листы, их просто приваривают с внутренней стороны створок. Все крепления должны быть прочными и аккуратными, тогда ворота выглядят гораздо привлекательней. После обшивки створки снова навешивают и проверяют их работу. Часто створки открываются шире, чем требуется, и петли ломаются. Избежать этого помогут отрезки арматуры Г-образной формы, установленные на земле в центральной части ворот.

Ворота и нижние улавливатели створок

На этом установка считается законченной, но если вы хотите ворота автоматизировать, дополнительно придется монтировать электропривод. Этот процесс достаточно простой, но требует соблюдения техники безопасности. Распашные ворота имеют самую простую конструкцию, а потому устанавливать их несложно.

Монтаж ворот видео

Источник: http://rusograda.ru/vorota/kak-pravilno-ustanovit-vorota

www.breegs.ru

Как правильно установить ворота и закрепить их на опорах?

Ворота, устанавливаемые при въезде на загородный участок, отличаются многообразием конструкций используемых материалов и имеют различную функциональность. К основным типам ворот для дач и загородных участков относятся подъемные, откатные и распашные. Наиболее распространены распашные ворота. По сравнению с другими видами они достаточно просты в монтаже и установка их менее затратна. Распашные ворота можно выполнить из различных материалов, оформить разнообразными декоративными элементами. Сборку и установку ворот такого типа можно провести самостоятельно.

На загородном участке возникает необходимость в установке ворот. Они повышают уровень Вашей безопасности и безусловно являются красивым дополнением к дому.

Чтобы правильно изготовить и закрепить на опорах надежные и хорошо выполняющие свои функции ворота, предварительно необходимо сделать сборочный чертеж (эскиз) конструкции.

Его можно выполнить на бумаге или на экране компьютера. На этом этапе рассчитываются размеры сооружения, соответствующие условиям эксплуатации. Определяются конструктивные особенности устройства, перечень и количество необходимых материалов. На эскизе следует изобразить створки ворот в закрытом и открытом положениях для точного отображения размеров. Основные инструменты, которые понадобятся для работы: сварочный аппарат, болгарка, угольник, рулетка, строительный уровень.

Установка опорных столбов

Способы установки столбов: 1 — вбивание; 2 — комбинированный; 3 — бетонирование; 4 — бутование щебнем.

Наиболее важными операциями при установке ворот являются монтаж опор и навешивание на них створок. В качестве опорных столбов для ворот можно установить стальные трубы (от ø100 мм), двутавровые балки или швеллеры с шириной полки не менее 100 мм.

Глубина фундамента под опорные столбы зависит от характера грунта участка, веса полотен и должна быть не менее 1,5 м. Фундамент опор будет испытывать постоянные динамические нагрузки при движении створок и порывах ветра. Он должен выдержать и воздействие грунта при резких переходах из талого состояния в замерзшее. При заливке фундамента следует принять во внимание геологические особенности почвы, которые учитывались при возведении зданий на участке. В любом случае основание фундамента требуется установить ниже глубины промерзания грунта.

Перед установкой опор следует посоветоваться со специалистами для выбора их конструкции и размеров. Сам процесс установки производится в нижеследующей последовательности.

  1. Выкапываются ямы определенной глубины для закладки опор. Их диаметр должен быть больше диаметра труб или сечения столбов не менее чем на 10 см.
  2. На дно ям засыпается слой гравия, битого кирпича или мелкого камня. Столбы устанавливают в ямы и выставляются строго вертикально по уровню с установкой подпорок или привариванием удерживающих перекладин перпендикулярно опорам.
  3. Производится бетонирование основания с контролем вертикальности и соосности столбов. При большой нагрузке фундамент необходимо сделать армированным.
  4. После установки столбов перед навешиванием створок нужно выдержать фундамент до затвердения 28 дней.

Вернуться к оглавлению

Изготовление створок ворот

Для изготовления рамы створок применяют квадратный (прямоугольный) профиль с сечением, соответствующим весу конструкции или уголки. Уголки должны иметь полки от 40 мм шириной. Полотна ворот можно изготовить из листового железа или сетки. При предварительных расчетах необходимо определить, какие потребуются дополнительные элементы (калитка, петли, замок, засов, ушки для замка и т. д.). Желательно, чтобы створки при открытии распахивались на 180°. По возможности лучше сделать открытие створок наружу для экономии полезной площади участка.

В качестве полотна для ворот чаще всего используют листы профнастила.

Полотна ворот свариваются на ровной горизонтальной поверхности с соблюдением диагоналей и прямых углов конструкции. Рамы створок изготавливаются согласно размерам на эскизе с учетом ширины проема между ними, зазоров между полотнами и отступов от опорных столбов. В среднем общую ширину створок делают не 30-35 мм меньше ширины проема. Если предусмотрены сетчатые ворота, по углам рамы привариваются косынки. Сварка уголков внахлест сделает конструкцию прочнее, но подпортит ее внешний вид.

Для изготовления воротных створок применяется стальной лист толщиной от 2 мм. Приваренные к каркасу полотна должны выступать за край его сверху и снизу на 1-2 см. Посредине ворот обеспечивается нахлест края листа одной створки на раму другой. Чтобы листовой материал не повело, он сначала прихватывается по углам рамы в средних точках полотен. Затем точечными прихватками через 10-15 см листы привариваются полностью. После завершения сварочные швы в углах срезаются во избежание температурной деформации в дальнейшем.

Для полотен из стального листа при необходимости можно сделать усиление ребрами жесткости. При сборке не должно оставаться отверстий, через которые может попасть влага внутрь конструкции. После сборки конструкции делается предварительная примерка створок к проему. Под створки подкладываются бруски, проверяется правильность расчета зазоров. Мелом размечается предполагаемое расположение петель.

Вернуться к оглавлению

Приваривание петель к створкам ворот

Приваривание петель для ворот.

Особенной точности требует процесс приваривания петель к створкам и опорным столбам. Размер и количество петель выбирается в зависимости от веса полотен. Массивные вороте лучше вешать на 6 петель. Плавный ход створок обеспечит применение подшипниковых шарниров. Для выбранной конструкции ворот подойдут так называемые гаражные петли, стержень которых имеет диаметр не менее 12 мм. Стержень должен входить в полость ответной части шарнира с минимальным зазором. Наличие люфта можно определить подвигав шарнир в сборе на излом.

Прямые петли привариваются к раме ворот до их установки в следующем порядке:

  • створка укладывается на доски или сборочный стол строго горизонтально;
  • к меловым отметкам прикладывается верхняя часть шарнира с полостью, под нее следует подложить ровную строганную доску, чтобы правильно расположить петли;
  • между ней и рамой выдерживается зазор путем вставки пластины определенной толщины под половину длины петли;
  • петли прихватываются с соблюдением соосности между ними;
  • таким же образом верхние части шарниров прихватываются ко второй створке.

Вернуться к оглавлению

Установка створок на опорные столбы

Схема конструкции ворот.

Окончательная установка створок в проем производится после затвердения бетона в течение 4 недель. В этот период поверхность фундамента нужно периодически поливать водой и прикрывать от солнечных лучей.

Места соединения шарниров смазываются консистентной смазкой (литол, циатим и пр.). Створки устанавливаются между опор на бруски. Для фиксации зазора между ними (около 10 мм) сверху и снизу вставляются прокладки из фанеры. Створки желательно стянуть между собой струбциной. Перемещением полотен достигается их расположение в одной плоскости с опорами. Вертикальность столбов предполагается изначально.

Нижнюю часть шарнира с осью сварщик вставляет в верхнюю, предварительно вставив шарик. Петля прихватывается к столбу с использованием проставки для выдерживания зазора. Часть смазки при этом может выгореть, что не помешает мягкому вращению шарнира. К прямоугольным столбам половинки петель с осью привариваются заподлицо, к трубам — с выпуском наружу на 0,5 см.

Таким же образом следует установить вторую створку. После проверки геометрии конструкции и нормального хода створок швы обвариваются полностью. Сварочный шов ведется снизу вверх. Двигать створки можно, только когда сварочные швы полностью остынут. Места сварки следует позже тщательно зашлифовать. Если необходимо смонтировать несъемные ворота, петли привариваются к конструкциям со встречным расположением.

1landscapedesign.ru

Установка ворот своими руками правильно

Изготовление и установка распашных ворот своими руками не такой уж и трудоемкий процесс, как это может показаться в самом начале работы. Здесь самое главное иметь в наличие необходимые материалы и инструменты. При их изготовлении и установке обязательно следует соблюдать технику безопасности и быть особо внимательным при нарезке металла. Такой тип ворот идеально подходит для частного дома и дачи.

Устройство простых распашных ворот.

Достоинства распашных ворот:

  • простота конструкции;
  • монтаж, не требующий специальных навыков;
  • низкая себестоимость;
  • универсальность применения;
  • длительный эксплуатационный срок.

Недостатки распашных ворот:

  • наличие свободного места для открывания створок;
  • в зимнее время года расчистка территории.

На самом деле эти недостатки считаются такими незначительными, что они на популярности ворот такого типа у хозяев частного подворья нисколько не сказываются.

И, несмотря на новые предложение, современные конструкции и технические новшества, распашные ворота по сравнению с другими остаются уже многие годы лидерами в использовании.

В основном, для производства ворот используют профилированный лист, реже дерево.

Инструменты для установки распашных металлических ворот.

Требуемые материалы для изготовления ворот:

  • профилированный лист;
  • листовая сталь толщиной;
  • профиль для каркаса;
  • стойки для фундамента;
  • петли для крепления полотна;
  • петли для навесного замка;
  • шпингалеты;
  • раствор бетона;
  • кирпичи или камни;
  • рубероид.

Инструменты для монтажа ворот:

  • рулетка, карандаш, строительный уровень;
  • сварочный аппарат;
  • набор ключей;
  • дрель и шлифмашина;
  • саморезы;
  • шуруповерт.

Как правильно установить распашные ворота

Схема расположения закладных деталей для монтажа ворот и автоматики.

  1. Установка створок своими руками проводится на заранее подготовленные и уже установленные несущие столбы. Несущие столбы можно изготовить своими руками из дерева твердых пород, бетона, металлических труб с сечением не более 10 см. Также их можно сделать из каменных или кирпичных столбов.
  2. Столбы перед этим требуется забетонировать в специальных ямах. Это делаем для хорошей фиксации столбов, на которые не должны в дальнейшем отрицательно повлиять состояние грунта и другие возможные механические воздействия.
  3. Если в качестве столбов используется профиль или металлические трубы, то к одному их концу приваривается металлический лист размером 250 на 250 мм. Это делается для того, чтобы столбы надежно стояли в земле. Для лучшего равновесия к данной конструкции дополнительно можно приварить 2 куска арматуры, соединенные между собой крест-накрест. И пока стойки находятся в свободном положении наварить к ним навесы.
  4. Теперь требуется правильно установить и забетонировать столбы. В связи с этим необходимо выкопать 2 ямы, с глубиной не менее 60 см и диаметром — 30 см.
  5. Для того чтобы фундамент был достаточно прочным, дно ямы заливается бетоном, а стены обкладываются рубероидом.
  6. На бетон ставится опора, которая выравнивается по вертикали и фиксируется кирпичом или камнями.
  7. Насыпается немного щебня и начинается заливка бетона. Жидкая смесь должна дойти до уровня горизонтальной поверхности, куда упирается столб.
  8. Таким образом, чередуя бетон, камни и щебень, следует следить, чтобы установка столба прошла правильно и четко.
  9. Заливка столба своими руками прекращается, когда уровень смеси дойдет до уровня земли или чуть выше.
  10. Точно так же устанавливается вторая опора.
  11. В процессе работы необходимо постоянно следить за точной вертикальностью стоек и их высотой. Перед тем как отрезать трубы, их требуется вначале примерить к ямам. Ведь у каждой опоры может быть своя глубина и длина, и еще это зависит от грунта земли.
  12. Если в качестве опор будет использоваться камень или кирпич, то в таком случае копается яма и начинается укладка кирпича или камня на раствор бетона. Но здесь необходимо сделать своими руками армирование арматурой. А для возможности проведения монтажных работ следует закрепить и вывести из стоек металлические пластины и уголки.
  13. Независимо от используемого материала смонтированные столбы будут окончательно подготовлены к креплению створок примерно через 20 дней. Именно по истечению такого срока они обретут окончательную прочность и можно будет установить ворота. Но на практике створки крепят уже через неделю.

Вернуться к оглавлению

Как сделать каркас ворот

Чертеж распашных ворот.

Категорически запрещается прикасаться к опорам, пока окончательно не застынет бетон. Если все же столб перекосится, то его следует вынуть и сделать закладку снова.

Надо будет взять трубу для каркаса, например, прямоугольный профиль размером 30 на 50 мм. Труба размечается согласно размерам, сделанным в проеме ворот, и нарезается на необходимые отрезки. Отрезки свариваются между собой простым горизонтальным швом, с использованием электродов диаметром 3 мм.

Сварку лучше проводить следующим способом:

  • разложить все детали каркаса на земле;
  • соединить их между собой легкой сваркой;
  • подогнать все детали одну к другой, чтобы получился ровный четырехугольник;
  • хорошо проварить стыки;
  • с помощью накладок из листовой стали усилить стыки.
  • То же самое сделать со второй частью подвесов, следует приварить так, чтобы между землей и полотном оставался зазор около 8 см.

Вернуться к оглавлению

Петли на распашные ворота

Так как на петлях будет держаться вся конструкция, то на их качество следует обратить особое внимание. Петли для ворот и калитки должными быть массивными, то есть гаражными. По две петли на каждую створку и отдельно на калитку будет вполне достаточно.

Поскольку петли такого назначения держатся на металле, то для такого крепежа их надо приспособить. Для этого потребуются 6 пластин размером 3 на 4 см при толщине металла более 3 мм. Из обрезков труб можно своими руками вырезать необходимые прямоугольники и распрямить их с помощью молотка. Готовые пластины обязательно требуется очистить от ржавчины.

Петли состоят из 2 частей, та часть, у которой имеется штырь, приваривается к столбу, а другая ее часть — к створкам. Место сварки следует зачистить и просверлить отверстия в «ушах» диаметром до 3 мм. На каждой пластине количество отверстий будет разным: для створок 4 штуки и для столба 1 штука.

Вернуться к оглавлению

Установка ворот

Устройство автоматических распашных ворот.

Для того чтобы правильно установить ворота своими руками, необходимо еще раз сделать все замеры и проверить, чтобы они соответствовали всем требуемым параметрам. Проконтролировать территорию рабочей площади, которая будет предназначена для распахивания створок. Этот участок земли должно быть ровным, без каких-либо препятствий, бугров и других неровностей.

С помощью петель осуществляется крепление створок к столбам. Створки должны открываться плавно и бесшумно. Для этого иногда применяются усиленные бронзовые втулки или подшипниковые петли. Одновременно проверяется и качество проделанной работы: створки должны открываться легко и не двигаться самостоятельно.

Если створки самопроизвольно двигаются, то это означает нарушение уровня при установке всей конструкции. Значит, надо будет найти ошибку и исправить ее. По окончанию монтажа все имеющиеся просветы между крепежными столбами и створками, следует закрыть специальным листом профиля.

Вернуться к оглавлению

Сборка ворот

На готовый каркас монтируются щеколды, замки и другие запирающие элементы. Устанавливая эти детали, обязательно следует проследить за соответствием правой и левой створок. Это означает, что все дополнительные элементы должны быть установлены без перекосов и в одной плоскости. Одновременно можно уже зачистить готовый каркас, отшлифовать сварные швы и покрасить.

Далее надо сделать аккуратную обшивку каркаса профилированным листом. Листы крепятся с помощью специальных клещей и заклепок. Шурупами-саморезами по металлу можно прикрепить лист к каркасу, хорошо выровнять его, а затем прикрепить заклепки. На опоры навешиваются готовые створки, и тщательно проверяется качество работы. То есть плотность примыкания, ход створок, расстояние до земли, надежность запирания и наличие перекосов. При возможных недочетах лучше всего сразу же все переделать, пока есть под рукой инструменты и материалы.

Вернуться к оглавлению

Деревянные ворота

Деревянные ворота отличаются от профильных только исходным материалом. Фундамент, столбы, рамка для створок все делается своими руками точно так же, как и для ворот, сделанных из профильного листа. Только доски, которые используются для створок, следует тщательно отполировать, зашкурить, покрыть лаком и потом покрасить. Но это делается только после того, как створка уже будет прикреплена к столбу.

Крепление дерева на металлическую рамку проводится с помощью саморезов, которые могут разбить доски. Поэтому перед монтажом, вначале требуется материал для створок отмерить и просверлить отверстия для крепежа. Диаметр отверстий должен быть немного меньше диаметра саморезов. Таким образом, можно устранить разрушение деревянного материала и облегчить работу в дальнейшем.

1landscapedesign.ru

Установка автоматики на распашные ворота за пару часов

Удобные распашные ворота — это наиболее часто используемая конструкция для самых различных ограждений, ее очень просто собрать своими руками, применяя относительно недорогие материалы. Подобные ворота могут иметь одну либо две створки, раскрываться наружу или внутрь, иногда ставится небольшая, но удобная калитка для регулярного использования. Чтобы повысить комфортность использования, на створки можно монтировать специальные автоматические приводы, позволяющие раскрывать их при необходимости, не выходя из автомобиля. Автоматы можно установить наружу створки, под землей и другими способами.

Автоматические ворота очень удобны в использовании, Вам не придется выходить из машины, чтобы открыть их.

Выясним, какие типы автоматических приводов применяются для распашных ворот, как именно их можно смонтировать, от чего зависит выбор той или иной модели.

Варианты открывания распашных ворот

Для распашной створки можно установить любой механизм открывания, но, перед тем как начинать работы, следует определиться, в какую сторону будут открываться и закрываться ворота. Схем всего две:

Самые распространенные приводы — это линейные автоматические, которые работают по принципу поступательного движения.

  1. Классический вариант — распашные ворота открываются внутрь участка. В данном случае можно смело приобретать рычажковые и линейные приводы. Выбор по большей части зависит от типа опорных боковых столбов. Если используются стальные профилированные трубы либо швеллеры, то лучшим вариантом станет линейная автоматика. Распашные ворота с такой автоматикой более надежны, да и обходятся дешевле. Рычажковые в таком случае применяются реже, так как они слишком дороги. Сложнее, если распашные ворота поставлены на бетонные либо кирпичные колонны, линейные автоматические приводы уже не подходят, так как при закрывании они упираются в край опорного столба. Решением проблемы может стать только устройство углубленного желоба под механизм. А вот рычажная автоматика, которую можно установить наружу столба без необходимости дополнительных работ, в данном случае очень удобна и проста.
  2. Открывание створок наружу используется реже, только в том случае, когда на территории самого участка места для этого недостаточно либо такой монтаж просто неудобен по ряду причин. Чтобы установить наружу створки, можно применять автоматику любого типа, но линейные приводы являются более целесообразными. Ставят их внутрь проема, занимает такой монтаж до 15 см полезного места. При узких воротах надо ставить автоматику вверху створок. В данном случае не требуется проведение каких-либо дополнительных работ, то есть механизм можно установить наружу опорных столбов, не применяя специального короба либо желоба, монтируемого в кирпичных, бетонных опорах. Это позволяет сделать все работы более дешевыми и простыми, времени на них требуется всего пару часов.

Приводы для распашных ворот

Монтаж линейного привода для распашных ворот осуществляется легче, чем монтаж рычажкового привода

Сегодня для распашных ворот применяются приводы нескольких типов: линейные и рычажковые. Самые распространенные — это линейные автоматические, которые работают по принципу поступательного движения. Рычажковые применяются в том случае, когда монтаж линейных сложен и не оправдан. Есть и другой тип — приводы с подземной установкой, которые предварительно заглубляются в землю, такой вариант более эстетичен, но и сложен, применяется он крайне редко, только в тех случаях, когда необходимо сохранить внешний вид всего архитектурного ансамбля. Обычно такой метод применим для больших загородных особняков.

У распашных ворот калитки чаще всего устраиваются отдельно, но они также могут быть встроены в полотно распашных ворот, обычно их ширина около 1 м.

Для простых дачных участков намного проще и дешевле использовать самые обычные линейные механизмы.

Выбор автоматики зависит не только от типа ворот, но и от их массы, ширины створок. Подходить к выбору следует достаточно серьезно, так как правильно подобранные приводы будут служить долго и надежно, без перебоев.

При покупке автоматики необходимо обращать внимание на такие основные характеристики:

  • максимальный уровень нагрузок. Этот показатель зависит от массы створок, их ширины. На такой фактор оказывает значение материал изготовления распашных створок, самый лучший вариант — это профнастил;
  • интенсивность эксплуатации, т.е. как часто будет использоваться автоматика для ворот. Если ее планируется редко применять, то можно приобретать автоматику, которая рассчитана на 50% эксплуатацию. Но если предполагается использовать ее постоянно, то лучше покупать привод, предназначенный для 100% использования;
  • время для открывания створок. Срок, который необходим приводу для открытия створок, исчисляется в секундах, он показывает, насколько быстро ворота раскроются на 90 градусов. Такой показатель различный у отдельных моделей, подбирать следует именно то, что вам подходит больше всего;
  • максимальная длина хода, угол открывания. Первый показатель используется только для линейных приводов. Эти значения показывают, насколько такая автоматика способна создавать комфортные условия для использования.

Автоматика: установка своими руками

Перед тем как начать монтаж автоматического привода для распашных ворот, необходимо проверить, насколько плавно и свободно ходят створки. Это важное условие, обеспечивающее работоспособность всей системы. Если створки нормально не открываются, то следует сначала найти причину этого, после чего только начинать уже установку привода. Обычно причина такого неприятного явления лежит в том, что столбы перекошены либо створки имеют несмазанные петли.

Также проверяем, хватает ли места, чтобы створки открывались и закрывались на необходимый угол, чтобы не повышать нагрузки на электрический привод (если не обеспечить все приведенные условия для распашных ворот, то привод может просто сгореть).

Начинаем с того, что к столбам привариваем специальные монтажные пластины. Лучше всего, если предварительно устроить закладные, это сильно облегчит дальнейшую работу. Створки распашных ворот открываем на 90 градусов, после чего, выдерживая расстояние в 720 мм между центрами пластин, привариваем второй кронштейн к створкам. Теперь можно приступать к монтажу автоматики. Конкретные условия установки зависят от варианта выбранного привода, здесь же описываем монтаж для автоматического привода Came ATI 3000.

Сначала надо разблокировать привод при помощи специального пластикового ключа, приведя его в состояние ручного режима. Все латунные втулки надо тщательно смазать, после чего установить кронштейны для привода. Снова проверяем плавный ход распашных ворот. Правильная установка автоматики обеспечивает плавный, ровный ход без толчков. Если после крепежа привод не запускается либо идет рывками, значит, необходимо проверить, все ли правильно сделано.

Схема установки распашных ворот

После этого блок управления двигателем надо прикрепить к стене при помощи дюбелей, автоматика подключается согласно поставляемой в комплекте схеме. На двигатель надевается пластиковая крыша, прикручивается обычной отверткой защитный кожух. Таким образом устанавливаем привод для открывания распашных створок внутрь, для обеих створок проходящий провод W будет общим. Теперь устанавливается плата в специальный разъем красного цвета, переключатель «1» ставится в положение «выключить», переключатель «2» — в положение «включить». Теперь подключается питание к красным разъемам, фиксируются проволочные перемычки между соответствующими контактами.

Далее установка автоматики заключается в том, что необходимо вставить программирование для брелоков, согласно схеме, идущей в комплекте.

Заключительные этапы монтажа

После монтажа надо проверить работоспособность привода, при этом все створки должны двигаться в правильном направлении. Если этого не происходит, значит, при подключении провода были перепутаны местами. Необходимо это исправить, после чего распашные ворота будут нормально открываться и закрываться.

Дополнительно можно установить специальные фотоэлементы для открывания, ограничители хода для створок ворот. Это необязательные опции, но они значительно облегчат использование привода под распашные ворота.

Сегодня одной из самых простых и удобных конструкций являются распашные ворота, которые могут иметь одну или две створки, место для небольшой калитки. Сделать такую конструкцию можно и своими руками, но, чтобы облегчить ее эксплуатирование, рекомендуется установка электрического привода, позволяющего в автоматическом режиме открывать створки ворот, при необходимости блокировать.

zavorota.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
