Водяной теплый пол по деревянному перекрытию: Как сделать теплый водяной пол в деревянном перекрытии?

Установка теплого пола по деревянным перекрытиям


Можно ли устроить водяной или электрический теплый дом в деревянном доме? Без проблем можно устроить теплые полы в деревянном доме, если у вас полы по грунту и поверх теплого пола будет уложена керамическая плитка. Но что делать, если перекрытия в доме деревянные и полы также из дерева? Существуют несколько основных схем укладки теплых полов по деревянным перекрытиям и под деревянные черновые / чистовые полы. Рассмотрим их преимущества и недостатки. Говоря об электрическом теплом поле мы имеем в виду толстый отопительный кабель. Тонкослойные маты или кабели электрического пола могут укладываться прямо под керамическую плитку в слой клея, и не требуют специальной подготовки перекрытий. А для других чистовых напольных покрытий существуют тончайшие пленечные электрические полы.

Вариант укладки теплого пола по деревянным перекрытиям: комбинация засыпной стяжки и литой стяжки (ЦСП чернового пола):

Данная схема теплого пола по деревянным перекрытиям достатчно универсальна и может применяться как под чистовой пол из ламината, паркета, шпунтованной доски, так и для керамической плитки. Она подойдет как для водяного, так и для электрического теплого пола. Сухая засыпка из смеси цемета с песком, хотя и постепенно приобретет некоторую тердость, все же будет иметь менее жесткую и прочную структуру, чем литой бетон. При подвижках деревянного основания такая засыпка сможет сдемпфировать воздествие на кабель или трубы теплого пола. Но и теплопередача через сухую заспыку теплого пола будет слабее, чем через литой бетон. Мощность электрического теплого пола должна быть ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. Расстояние между балками деревянного пола не должно превышать 40 см. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой.

Гораздо лучше теплопередача от теплого пола к поверхности пола будет осуществлятся в другом варианте устройства теплого пола по деревянным перекрытиям.

Вариант теплого пола в литой бетонной стяжке поверх деревянных перекрытий.



Этот вариант теплого пола по деревянным перекрытиям лучше всего подходит для влажных помещений при укладке по стяжке керамической плитки. Литая бетонная стяжка лучше всего позволяет аккумулировать тепло и расходовать меньшее количество электроэнергии на поддержание стабильной температуры. В этом варианте в стяжку могут быть уложены более мощные виды кабеля теплого пола.

Наименее рациональным является вариант устройства теплого пола по деревянным перекрытиям, когда теплопередача осуществляется через воздух:

Вариант свободной укладки теплого пола в воздушном зазоре под черным или чистовым полом.

В этом варианте монтажа электрического теплого пола обязательно ограничена: не более 130 Вт/м2, а удельная мощность нагревательного кабеля не должна превышать 17 Вт/м. (Спросите поставщика можно ли использовать кабель без стяжки — некоторые виды кабеля могут эксплуатироваться только в бетонной стяжке!)

Расстояние между балками деревянного пола не должно превышать 30 см (из-за укладки тонкой шпунтованной половой доски. Кабель теплого пола должен быть расположен не ближе 2 см к деревянным балкам. Проход через деревянные балки должен быть изолирован фольгой. В четырех углах комнаты должны быть сделаны вентиляционные отверстия, прикрытые решетками, для вентиляции отапливаемого воздушного зазора под половой доской. Лучше эта схема подходит водяного теплого пола. Пространство под полом может быть облюбовано мышами. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Конвекция теплого воздуха через вентиляционные отверстия приведет к циркуляции пыли в помещении.

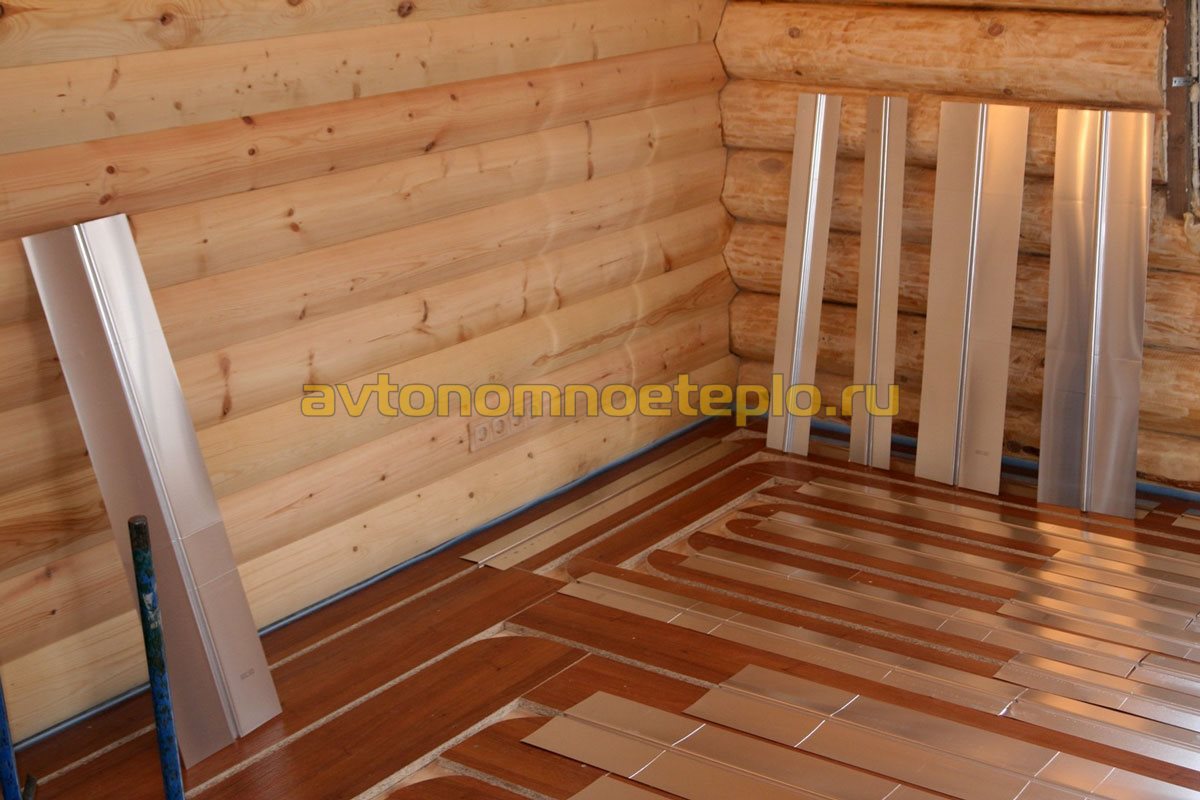

Вариант теплого пола по отражающим алюминиевым пластинам. Данный вариант теплого пола обеспечиваю лучшую теплопередачу с минимальными потерями на поверхность обогреваемого пола и лучше других утеплен снизу. Однако отсутствие термальной массы, способной аккумулирвать тепло, приведет к большим расходам на электроэнергию, по сравнению с вариантами теплого пола со стяжками. Вариант подходит для водяного теплого пола. Вместо ЭППС в структуре пола можно использовать ДСП или другие плитные материалы.

Читать о расчете толщины утепления деревянных полов

Читать о конструкции полов по грунту
Теплые полы по бетонному основанию

Теплый пол в деревянном доме

Выбор системы отопления — головная боль владельцев только что построенных домов.

Дома с деревянными перекрытиями — особый случай. От высоких температур дерево трескается и деформируется, а из-за возможного конденсата — отсыревает и гниет.

Чтобы избежать таких проблем, в деревянных домах устанавливают теплый пол. Он позволяет исключить конденсат, обеспечивает щадящий обогрев помещения, а низкие рабочие температуры предотвращают риск возникновения пожара. Теплые полы в деревянном доме — это тепло, уют и отсутствие в интерьере массивных батарей или конвекторов.

Теплый пол в деревянном доме — альтернатива привычному громоздкому газовому и водяному отоплению. Устанавливать его легко: на черновой пол укладывают теплоизоляцию, затем — систему теплого пола, и на неё — финальное покрытие.

Теплые полы безопасны для деревянного перекрытия: невысокие рабочие температуры исключают перегрев. Самые пожаробезопасные теплые полы — это жидкостный и пленочный, поэтому они наиболее хорошо подходят для деревянных домов.

Теплый пол по лагам в деревянном доме

Лаги — это деревянный брус, который служит основой для пола в доме.

Для лаг выбирают жидкостный теплый пол XL-PIPE или пленочный теплый пол ЗЕБРА ЭВО-300 WF.

Рассчитать стоимость Заказать звонок Отправить заявку

В результате получаем такую схему расположения элементов:

ЗЕБРА ЭВО-300 WF

Зебра ЭВО-300 WF — это секции из пленки толщиной 1 мм, площадью секции 500*600 мм. Каждая секция — это самостоятельный обогреватель, которые укладываются в комнате в любом количестве. Группа горючести — Г1, то есть пленка не поддерживает горение и является пожаробезопасной.

На лаги этот теплый пол укладывают по схеме:

Теплый пол для чернового деревянного перекрытия

Черновой деревянный пол — это плоское перекрытие в доме, служащее основной для дальнейших отделочных работ по полу.

На черновой деревянный пол кладут пленочные напольные системы отопления.

Пленочный теплый пол для деревянных перекрытий:

ЗЕБРА ЭВО-300 WF

Подходит и для лаг, и для чернового деревянного пола. Пленка не поддерживает горение и не перегревается, поэтому ее смело укладывают на дерево.

Рассчитать стоимость Заказать звонок Отправить заявку

ХитЛайф

Многослойная пленка, устойчивая к давлению и механическим повреждениям. Не горит при температурах 150-200 °C и укладывается под все типы покрытий

Рассчитать стоимость Заказать звонок Отправить заявку

Пленочный корейский теплый пол

Это карбоновая лента, которая подходят для всех типов чистовой отделки. Пленка раскатывается на нужную длинну и кроится с шагом 25 см. Рабочая температура эксплуатации невысокая: 45-50 °C. При таких температурах перегрев и возникновение искры исключено — теплый пол для деревянного перекрытия пожаробезопасен.

Рассчитать стоимость Заказать звонок Отправить заявку

Плоский греющий кабель (ПГК)

Это инфракрасный обогрев помещения. Заземление системы делает ее безопасной для деревянных перекрытий.

Рассчитать стоимость Заказать звонок Отправить заявку

Особенности монтажа пленочных систем отопления

  • Перед тем, как укладывать теплый пол, помещение утепляют;
  • Чтобы контролировать температуру в помещении устанавливают терморегуляторы. Они отслеживают температуру помещения и отключают систему отопления, когда температура достигнет установленного значения. Это помогает экономить деньги на электроэнергии;
  • Чтобы избежать утечку тока из электросети и защитить человека от удара током, монтируют устройство защитного отключения (УЗО).

Чистовые покрытия для теплого пола

Укладывают теплые полы в деревянном доме под линолеум, под ламинат, под плитку и под ковролин.

Для линолеума подходят: жидкостный теплый пол XL-PIPE.

Для ламината: жидкостный теплый пол XL-PIPE, ЗЕБРА ЭВО-300 WF, ХитЛайф, Хит Плюс, корейский пленочный теплый пол.

Для плитки: ПГК, жидкостный теплый пол с использованием плиточного клея.

Для ковролина: жидкостный теплый пол XL-PIPE, при условии монтажа фанеры перед укладкой финишного покрытия.

Рассчитать стоимость Заказать звонок Отправить заявку

Цена на теплый пол в деревянном доме зависит от:

  • типа отопления: основное оно или дополнительное;
  • площади, которую нужно отопить;
  • вида теплого пола;
  • утепления помещения.

Специалисты компании «ЛУЧ» подберут для вас подходящий вариант теплого пола по дереву и рассчитают его стоимость.

Звоните нам по телефону 8 800 707 0332, пишите нам или заказывайте звонок.

Рассчитать стоимость Заказать звонок Отправить заявку

Теплый пол на деревянный пол

Водяной теплый пол в деревянном доме — рациональное и эстетичное решение для загородного коттеджа. Такая система эффективно справляется с обогревом здания, а при правильном использовании она существенно сэкономит затраты в отопительный сезон. Кроме того, спрятанные под напольным покрытием, трубы не испортят интерьер деревянного дома и обеспечат рациональное использование внутреннего пространства в помещении.

Особенности теплого пола

Теплый пол представляет такую отопительную систему, при которой нагревательные элементы монтируют по площади пола. Устройство теплого пола с водоциркуляционным подогревом предполагает, что трубопровод укладывают по деревянным лагам или другое деревянное основание под напольное покрытие. При таком устройстве горячая вода циркулирует по трубам и отдает тепло. В качестве источника жидкости применяют центральное отопление или газовый котел. В частных домах, как правило, используют второй вариант.

Большое преимущества теплого пола в деревянном доме в том, что самый теплый и горячий поток находятся у поверхности пола, а ближе к потолку они уменьшаются. Такое разделение считается самым комфортным для человека. Поэтому водяные полы в деревянном доме создадут здоровую атмосферу и благоприятный микроклимат внутри помещения.

Кроме перечисленных выше, водяной теплый пол в деревянном доме обладает следующими преимуществами:

  • Равномерное и правильное распределение тепла в помещении, которое оптимально подходит для человека;
  • Автономное устройство теплых полов в деревянном частном доме не зависит от электричества. Кроме того, оно позволяет самостоятельно регулировать температуру и уровень нагрева;
  • Легкость в эксплуатации и доступность материалов;
  • Обустройство теплого пола не требует применение радиаторов и другого отопительного оборудования. Это позволяет максимально полезно использовать внутреннее пространство и экономит место;
  • Свежий и чистый воздух в доме, так как при нагревании пыль не циркулирует вместе с воздухом, как это происходит при использовании радиаторов или других отопительных приборов;
  • Экономия энергии составляет 15-30% в стандартных помещениях и повышается до 50% в комнатах с высокими потолками;
  • Высокий эксплуатационный срок. Водяной пол с полимерными трубами прослужит 50 лет, а с медными — 200! Для сравнения: электрическое отопление и стандартные радиаторы проработают до 20-25 лет;
  • Несмотря на сложность проектирования, сама укладка теплого водяного пола происходит довольно просто. Поэтому вы легко сможете установить трубопровод и водяные теплые полы на деревянный пол самостоятельно;
  • Установить теплый пол можно как по всему дому, так и только в отдельном помещении.

Среди минусов отметим, что стоимость укладки теплого водяного пола дороже, чем установка других видов отопления. Однако прослужит оно гораздо дольше. При грамотном проектировании, правильном монтаже и выборе материалов вам не придется заменять трубопровод более 100 лет. Кроме того, такое отопление более комфортно и экономично, чем другие виды.

Обратите внимание на сложность расчетов и проектирования водяного напольного отопления. Создать проект данного трубопровода невозможно без определенных знаний и навыков. Поэтому проектирование лучше доверить экспертам. А установить трубы по готовой схеме можно самостоятельно. Давайте рассмотрим, как сделать теплый пол в деревянном доме своими руками.

Как установить теплый пол на деревянное перекрытие

Технология укладки водяного напольного отопления отличается легкостью и простой. Устанавливают теплый пол по деревянным лагам или на деревянном основании. Преимущество монтажа на деревянный пол в том, что отопление готово к запуску сразу после установки. Тогда как при бетонной стяжке нужно ждать три-пять недель, пока высохнет покрытие.

Кроме того, дерево — экологичный натуральный материал с высокими теплоизоляционными свойствами. Поэтому многие заказчики “МариСруб” выбирают в деревянный дом деревянный черновой пол. Давайте рассмотрим несколько способов того, как правильно установить теплый водяной пол по деревянному перекрытию.

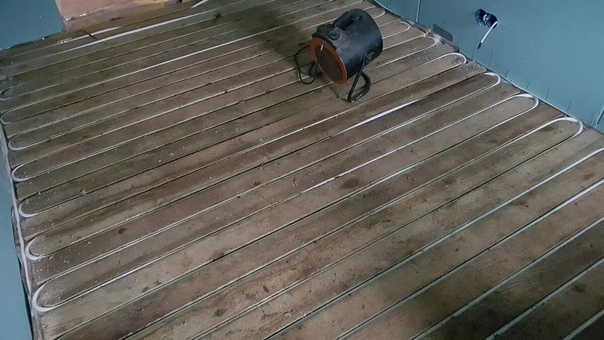

1. Устанавливают лаги из досок с промежутком 50-60 сантиметров и делают пропилы для прохода труб согласно чертежу трубопровода. Между лагами кладут утеплитель, а на утеплитель — трубы для пола. Сверху укладывают фанеру и чистовой напольный материал. Такой способ отличает существенный минус, так как между фанерой и трубой остается воздушная прослойка, что снижает теплопроводность пола.

2. Этот способ более надежный, но и более трудоемкий. В данном случае между лагами тоже укладывают утеплитель. Затем сверху стелют основание, для которого подойдет фанера, ДСП или ОСП. Из ДСП вырезают пластины с закругленными углами для создания пазов, в которые в дальнейшем укладывают трубы для пола. При этом толщина пазов должна быть 20 мм, а ширина зависит от шага трубы.

Пластины прикручивают к основанию, а между ними укладывают полоски из фольги. Это будет отражающий слой, который усилит теплоизоляционные свойства. Поверх труб стелят металлические или алюминиевые листы, также для усиления теплоизоляции. В данном случае для финишной отделки нельзя использовать паркет!

3. Трубы можно уложить и прямо на утеплитель, если в качестве последнего используют полистирол. Минеральная вата для данного способа монтажа не подходит. При этом, трубы должны располагаться ниже верхнего уровня лаг. Промежутки между лагами заполняют гипсовым раствором либо сухим чистым песком.

4. Между лагами укладывают утеплитель, а к лагам вплотную крепят отшлифованные доски с пазом с одного угла. Затем кладут фольгу и прикрепляют к доскам. А сверху на доски с фольгой укладывают финишное покрытие пола.

Для водяного напольного отопления лучше выбрать трубы из сшитого полиэтилена, так как этот материал мало подвергается расширению. Выбирайте изделия диаметром 15-20 мм. Они должны выдерживать температуру + 90-100 оС и давление в 10 Бар. Трубы устанавливают “змейкой” от внешних стен к внутренним. От внутренних стен трубы прокладывают, начиная с краев к центру комнаты, по спирали. Затем готовый контур подсоединяют к коллектору.

Завершающие работы

Перед финишной отделкой пола обязательно проверяют систему отопления. Сначала в трубопровод на 30 минут запускают горячую воду под давлением 0,6 МПа. За первую проверку давление не должно упасть более, чем на 0,06 МПа. Следующее испытание проводят два часа под давлением горячей воды в 1 МПа. За вторую проверку давление не должно стать меньше, чем на 0,02 МПа.

Наиболее подходящим покрытием для пола станет плитка, ламинат и линолеум. Плитка в деревянном доме уместна в ванной и на кухне, ламинат — в комнатах, линолеум — в подсобных помещениях. Можно использовать для отделки и обычную деревянную доску. А от паркета и ковролина лучше отказаться. Подробнее, какие материалы выбрать для отделки и как установить деревянный пол своими руками, смотрите по ссылке http://marisrub.ru/uslugi/vnutrennie-otdelochnye-raboty/otdelka-polov.

Опытные мастера компании “МариСруб” возьмут на себя обязательства по выбору материалов, установки пола и монтажу отопления в доме! Мы не только строим деревянные коттеджи и дачные дома, но и выполняем отделку “под ключ”. Грамотно спроектируем трубопровод, качественно и надежно установим любой тип отопления в частном доме!
