Положить водяной теплый пол по деревянному полу

Для дачного дома, деревянной бани удобным и практичным станет напольная система обогрева. Теплый пол, водяной, контур которого необходимо спрятать в подпол, способен качественно и эффективно отапливать довольно просторные жилые помещения. Особенно это удобно у вас возникло делание улучшить обитаемость своей дачи, создать в бане более комфортные условия.

Решить такую инженерно-техническую задачу путем укладки водяных труб под бетонную стяжку не представляется возможным. Здесь сказывается технологические особенности самого строения и сам характер технологии. Не каждое деревянное перекрытие или лаги, лежащие в основании строения, способны выдержать огромную дополнительную нагрузку в виде монолитной плиты. Выход из данной ситуации – это сделать теплые полы, водяные, уложенные на деревянный пол.

Основная идея и практическое решение

Довольно длительное время было принято считать, что монтировать водяные контуры обогрева непосредственно на деревянные полы, идея не совсем удачная. Главным образом, причина такого мнения крылась в характеристиках строительного материала. Строительная древесина, несмотря на массу технологических достоинств, сильно подвержена эффекту теплового деформирования. К тому же, чрезмерное воздействие влаги тоже негативно сказывается на древесине. Легкость деревянных конструкций и изоляционные свойства считались недостатками, если речь шла о монтаже более сложных тепло и гидротехнических конструкций в здании.

Несмотря на очевидные препятствия, попытки найти разумный выход из сложившейся ситуации привели к тому, что появились новые технологии, позволяющие монтировать водяной теплый пол по деревянному перекрытию, создавать отопительные водяные системы в деревянных строениях. Главное, правильно подобрать расходные материалы и придерживаться определенной технологии.

На сегодняшний день существует два типа теплых полов, используемых в жилых объектах в качестве элемента обогрева. Об электрической схеме мы говорить не станет, так как она, не нашла своего развития в сочетании с деревянными конструкциями. Обратим внимание на водяную систему отопления — теплый водяной пол, в котором по трубам отопительного контура бежит горячая вода.

Какие с точки зрения технологии трудности в данном случае нас ожидают? Принцип действия, который лежит в основе этой отопительной системы, хорошо известен и понятен. Нет никакой разницы, лежит ли водный контур в бетонной стяжке, или же искусно спрятан в деревянном полу. Вода, циркулирующая по трубопроводу, нагревает поверхность пол, отдавая тем самым драгоценное тепло внутреннему пространству отапливаемого помещения.

На заметку: скептики могут сделать замечание – дерево плохо проводит тепло, к тому же сама деревянная конструкция может деформироваться в результате нагрева. На эти замечания есть что ответить. Использование специальных теплопроводимых пластин позволяет добиться того, что тепловая энергия будет идти в строго вертикальном направлении, нагревая напольное покрытие.

Здесь следует сказать пару слов о том, что с технической точки зрения укладка греющих труб на деревянное перекрытие не представляет трудностей. Если вы имеете на начальной стадии четкое представление о том, каким должен быть ваш теплый пол, какого типа будет у вам напольное покрытие, сделать водяное напольное отопление вполне по силам.

Ключевые моменты

Мы уже говорили о том, что не всегда можно решить задачу просто, как хотелось. Для капитальных каменных сооружений, имеющих бетонные перекрытия, бетонная стяжка для теплых полов очень удобна. Однако в большинстве случаев, деревянные жилые строения, в которых деревянные перекрытия, не способны выдержать дополнительный вес в 10-15 тонн. Дерево, даже если вы имеете дело с балочной системой набора, не может выдержать такую нагрузку. Усиливать во время строительства дачного дома или бани несущие конструкции не имеет смысла. Это приведет к удорожанию и к утяжелению всей конструкции.

Для справки: любой водяной теплый пол предполагает создание подложки. Этот элемент является обязательным для теплых полов любого типа. Без подложки и одно напольное покрытие не будет иметь достаточной опоры.

Ключевым моментом в данной ситуации является новая технология, благодаря которой удалось не только существенно уменьшить вес всей конструкции отопительной системы, но и добиться того, что тепло стало передаваться непосредственно напольному покрытию. Подложку можно с успехом накрыть линолеумом или ковролином. Появление новых практичных и высокотехнологичных материалов позволяет создавать всю систему отопления на базе деревянных полов за считанные дни. В работе с бетонной стяжкой, вам придется строго придерживаться технологии и выжидать 25-28 дней, пока стяжка не достигнет своего созревания.

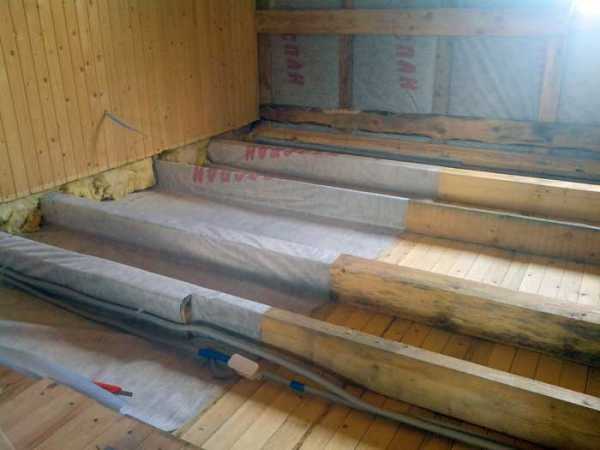

Оценка состояния деревянных конструкций. Предварительное утепление

Прежде чем приступить к проектированию системы отопления «водяной теплый пол», необходимо обследовать деревянные конструкции, перекрытия, лаги и другие несущие элементы. Деревянное основание, состоящее из досок, должно быть цельным. Существующие между досками щели тщательно заделываются теплоизоляционными материалами. Пол в деревянном доме обычно монтируется на лагах, поэтому важно изучить и их состояние и расположение.

Оценка состояния в себя включает:

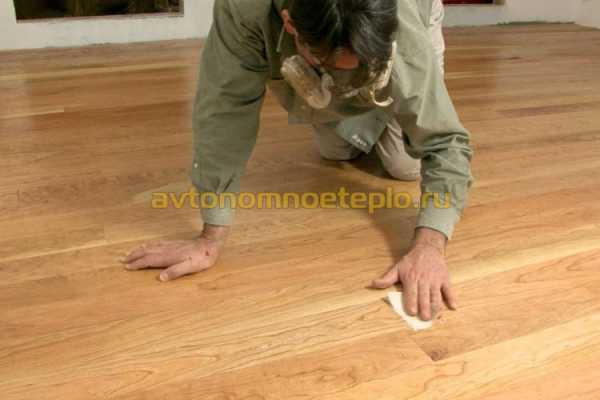

  • визуальный осмотр состояния поверхности деревянных досок;
  • ощупывание и соскабливание поверхности деревянных досок для оценки структуры древесины;
  • устранение треснувших и прогнувшихся досок;
  • выравнивание лагов в местах прогиба;
  • добавление лагов, если расстояние между существующими элементами слишком большое.

Для справки: если состояние деревянного пола неудовлетворительное (старые рассохшиеся или гнилые доски), такое основание лучше демонтировать. Лаги, которые удерживают доски, расположены слишком далеко друг от друга. Для теплого пола лаги должны находиться на расстоянии не менее 60 см. друг от друга.

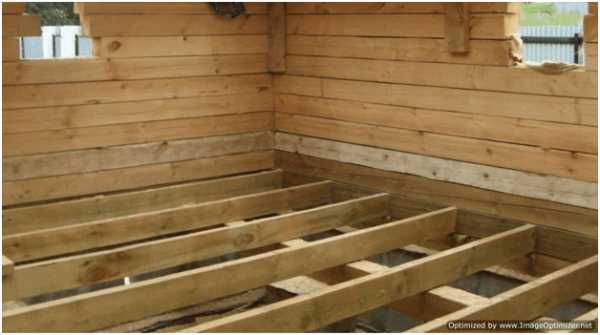

Есть вариант монтажа, когда укладывается теплый пол по деревянным лагам. Т.е. другими словами, вся конструкция будет находиться поверх несущих конструкций, представляя собой самостоятельную конструкцию.

Старые доски, которые не имеют товарный вид, необходимо обработать фуганком, что бы сделать поверхность материала ровной и однородной. Максимально допустимые по высоте неровности для деревянного пола составляют не более 2 мм. Такая тщательность и точность деревянному полу необходима из-за того, что в данной системе отсутствует подложка.

Закончив с оценкой состояния и подготовкой деревянного пола, следует приступать к утеплению конструкции. Такая предварительная процедура необходима ввиду того, что все тепло, излучаемое водяным контуром, должно не уходить вниз, в подпол, а задерживаться и направляться вверх.

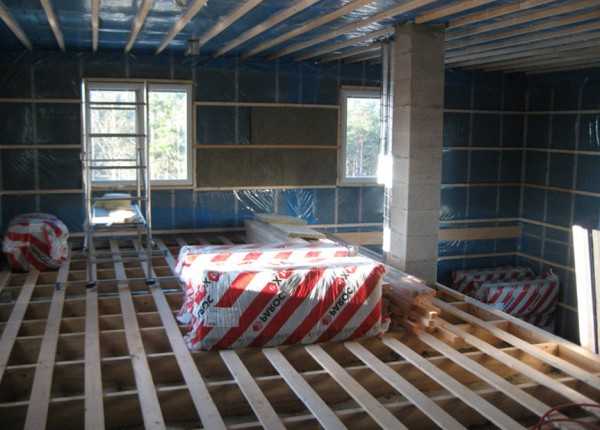

Переустанови лаги на приемлемое расстояние, займитесь установкой фальшпола. На лаги, снизу прибивается фанера или бывшие в употреблении доски. Это будет служить основанием для укладываемого теплоизоляционного материала. На подготовленную основу следует уложить паро и теплозащитную пленку. В проемы между лагами, на пленку укладывается утеплитель, толщина которого не должна превышать 100 мм. Поверх утеплителя снова закрепляют теплоизоляционную пленку. Только после всего этого, можно приступать к укладке отопительного водяного контура.

На заметку: крайне не рекомендуется использовать в качестве теплоизоляции обычную полиэтиленовую пленку. Пренебрежение технологией приведет к тому, что в подполе начнет скапливаться конденсат. Из-за скопления влаги утеплитель может в скором времени придти в негодность.

Утеплителем в данной ситуации может быть минеральная вата, плотность которой составляет 35-40 кг/3.

Монтаж половой доски и способы укладки греющих труб

На данной стадии необходимо учитывать технологические тонкости. Для этого конечно потребуется немного больше времени, однако в дальнейшем работа будет уже вести гораздо быстрее. Следует сказать сразу. Схему укладки водяного отопительного контура в данном случае «змейка». Монтаж трубопровода по схеме «спираль» или «улиткой» для данной технологии неприемлем.

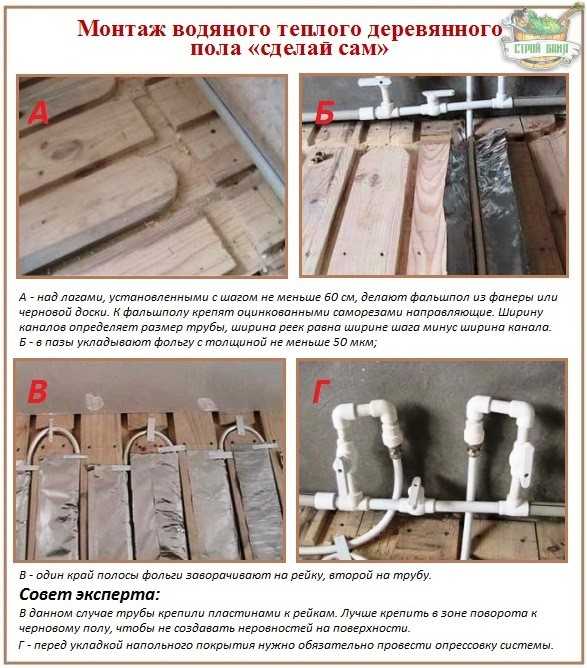

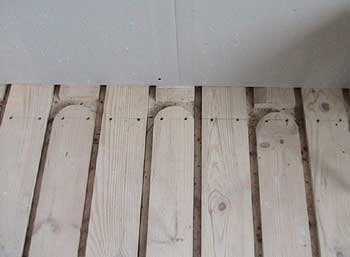

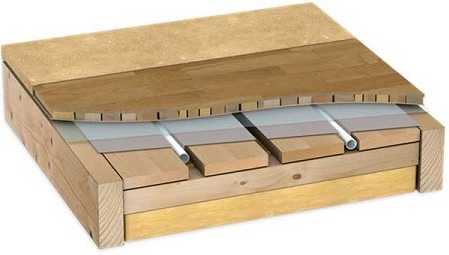

На подготовленное основание начинаем укладку досок, имеющих особую конфигурацию, оснащенных специальными пазами.  Между досками должны быть пазы размером 20х20 мм. Края досок обтачиваются полукругом для удобного заворота водяной трубы. Сделав все необходимые приготовления, можно заниматься укладкой всех досок на подготовленное основание. Наличие пазов и полукруглые края досок являются маршрутом укладки водяного контура. Это в какой-то мере облегчает задачу в дальнейшем при монтаже непосредственно трубопровода теплого пола.

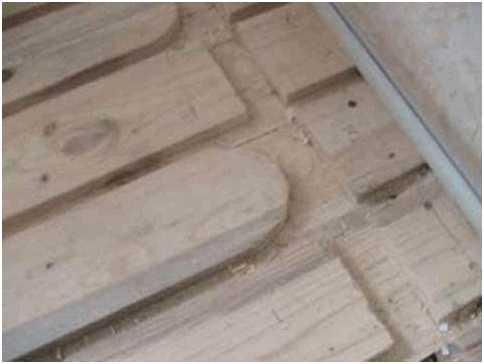

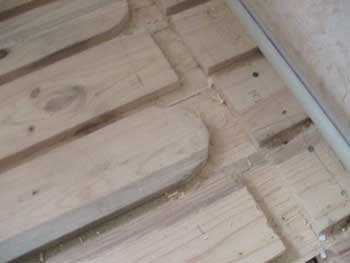

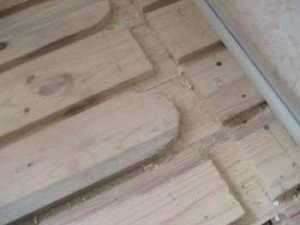

Готовые пазы для монтажа водяной трубы водяного теплого пола под деревянные полы изображены на фотографии.

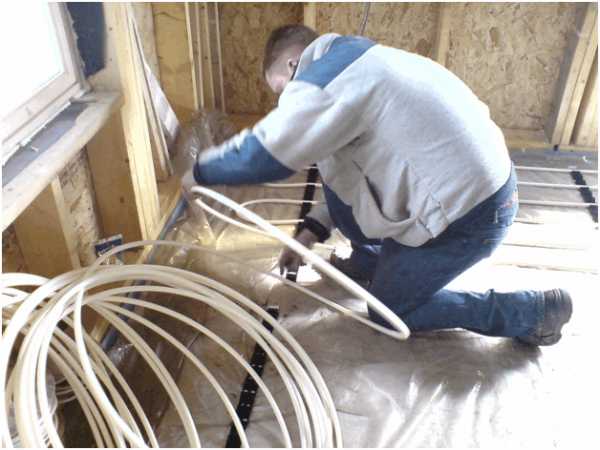

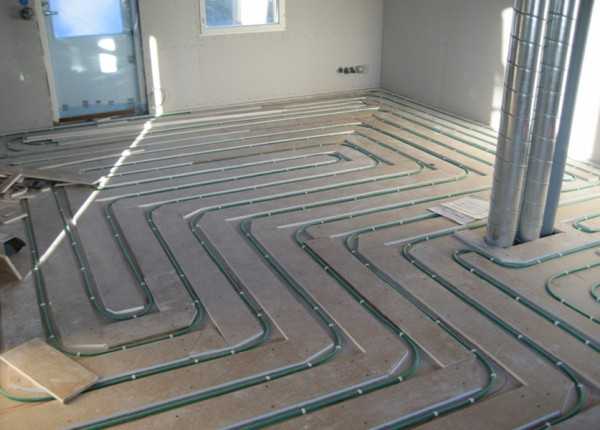

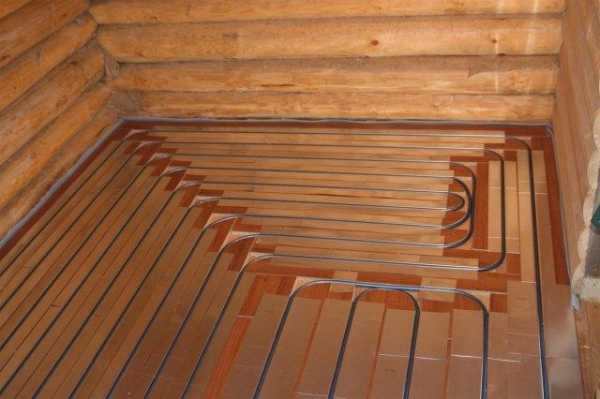

Благодаря пазам, укладка  отопительного контура делается легко и быстро. Перед тем, как работать с трубой, над пазами разматывается фольга. Уже после этого в пазы укладывается труба, диаметр которой не должен превышать 16 мм. Для того, что бы получить максимальную теплоотдачу, трубу заворачивают в фольгу, прикрепив ее края скобами к деревянным доскам.

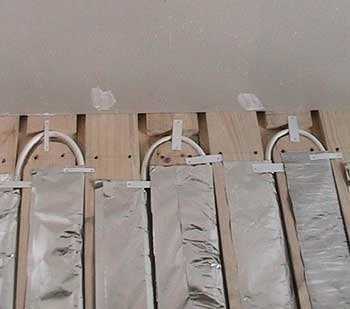

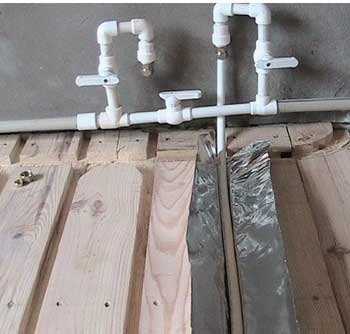

Поверх трубы крепят к доскам металлическими пластинами. По данной схеме укладывается целиком вся водяная труба, охватывая тем самым всю площадь пола.

На предварительном плане помещения делаются отметки, где будет установлено регулирующее оборудование (коллектор, коллекторный шкаф).

Важно! Укладывать трубы следует с учетом определенного шага. Для центральных регионов страны, где среднемесячная температура зимой -15, -20

0С, оптимальный шаг для укладки составляет 150-300 мм.

Лучше использовать нержавеющую гофрированную трубу диаметром 16 мм.

Завершающий этап. Подключение к автономной отопительной системе отопления

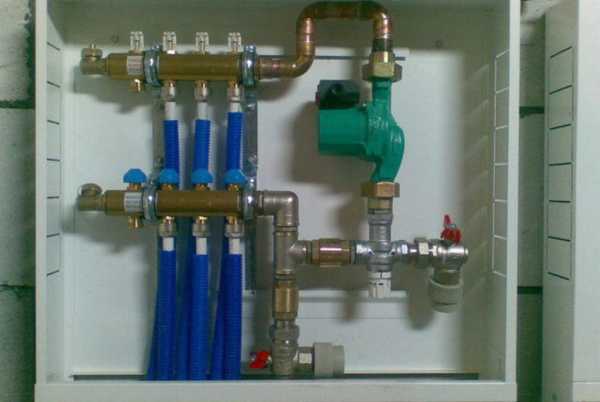

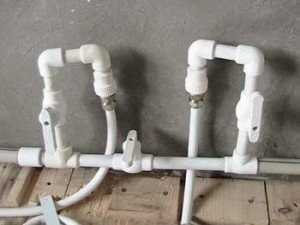

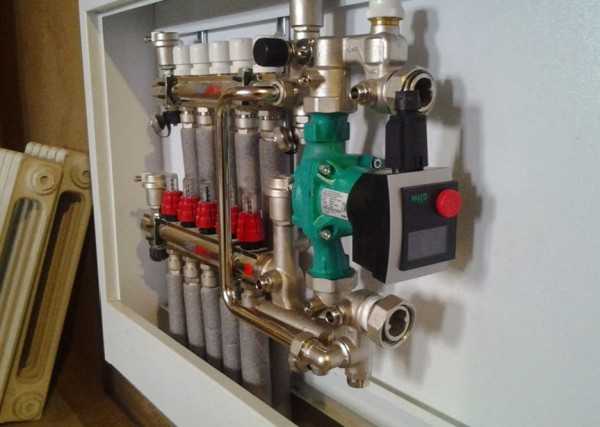

После того, как вы уложили водяной контур, можно приступать к его подключению. Для ручного регулирования подключение выполняется просто к магистральному трубопроводу посредством обычного крана. При желании сделать систему регулируемой, теплые водяные полы под деревянный пол оснащают смесительными узлами и коллектором. В данном случае вы получаете удобную, эффективную и регулируемую систему отопления.

Для тех, кто хочет импровизировать следует запомнить! Теплые водяные полы ни в коем случае нельзя подключать к магистрали централизованного отопления. Подключения дополнительных отопительных приборов, включая теплые полы к централизованной системе отопления и ГВС не законно.

Исходя из этого, водяной пол монтировать в городской квартире нецелесообразно и рискованно. Для частного дома или для дачи такой вариант вполне приемлем и эффективен. После подключения, водяные контуры необходимо опрессовать. Процедура является обязательной и позволяет выявить места протечки теплоносителя, выявить зоны слабого нагрева. Только после этого можно приступать к работам с напольным покрытием.

Финиш. Настил напольного покрытия

Покрытие, которое вы выбрали, может быть какое угодно. На сегодняшний день в торговой сети имеется огромный выбор самых различных материалов. Выбирать придется не столько по технологичности, сколько по стоимости. Если вы предпочитаете использовать ламинат, то для этого вам потребуется определенное время. Расходы будут в этом случае не такими большими.

На заметку: любой материал имеет свой коэффициент теплопроводности, поэтому от того, каким покрытием будет покрыт ваш теплый пол, зависит ваш уровень комфорта и эффективность отопления.

Дерево имеет низкую теплопроводность в сравнении с керамической плиткой. Прежде чем начинать монтаж водяного теплого пола по лагам, следует сделать тепловые расчеты, дающие представление о количестве тепла, которое будет на поверхности. Делая все правильно и в соответствии с технологией, можно самостоятельно сделать эффективную систему подогрева в жилых помещениях.

znatoktepla.ru

система обогрева по лагам на рейках своими руками

Оглавление статьи:

Водяные теплые полы можно укладывать на деревянный пол несколькими способами. Сами деревянные полы пользуются популярностью из-за своей экологичности и практичности, что делает дерево одним из лучших строительных материалов.

Большой популярностью пользуется спросом система водяного тёплого пола. Установка подобной системы является отличным решением в различных помещениях для его равномерного обогрева, плюсом является отсутствие батарей и возможность передвижения по полу в любую погоду босиком. Кроме того, подогрев полов удобен для людей, у которых есть маленькие дети, которые постоянно бегают и ползают по полу.

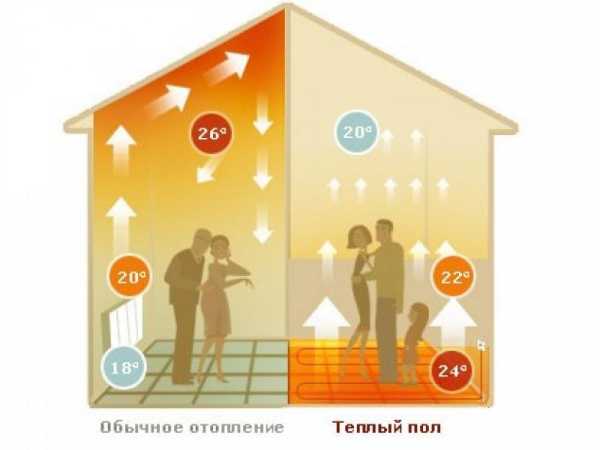

Принцип системы «тёплого пола»

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе — это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

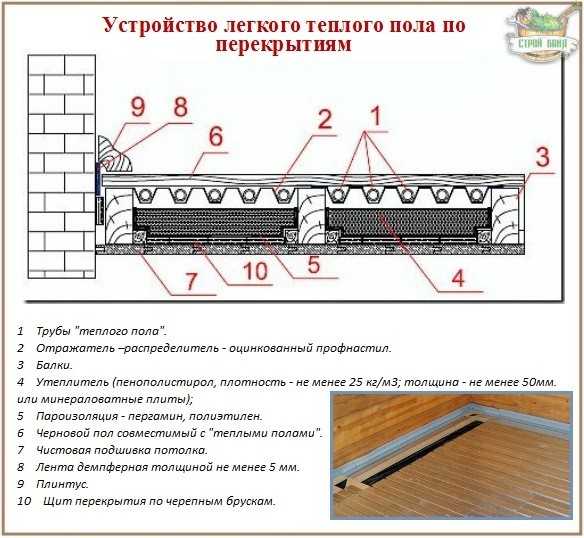

Конструкция водяного теплого пола

Водяные полы укладывают с помощью стяжки или настильным способом. Для настильного варианта характерно два способа монтажа, которые отличаются между собой от используемого материала:

  1. Полистирольная система;
  2. Деревянная система.

Под бетонным способом подразумевается бетонная стяжка, закрывающая конструкцию водяного теплого пола. Применение настильного способа обеспечивает сухие работы, благодаря которым эффективность и скорость монтажа становятся намного быстрее.

Настильный вариант монтажа теплого пола.

Если вы планируете обустроить деревянные и теплые водяные полы, то выход остаётся только один – использовать настильный способ.

Используя водяную систему обогрева полов, вы получите множество преимуществ:

  • Тепло распределяется равномерно по всей поверхности пола;
  • Нормализуется влажность в помещении;
  • С точки зрения экономии, такая система является хорошим решением для минимизации расходов электричества;
  • Также есть уникальная возможность использовать данную систему летом, для охлаждения помещения;
  • Отсутствие шума и вибрации.

Однако существуют и некоторые недостатки:

  • Есть вероятность протекания;
  • Возникают трудности при монтаже.

Настильная система предусматривает несколько вариантов укладки деревянного водяного пола. Например, модульная схема подразумевает собой монтаж труб в ранее заготовленные модули. В середине этих секций есть паз, в который и кладут трубки водяного пола. Этот способ монтажа достаточно быстрый, ведь при нём отсутствуют элементы монтажа, где необходимо устанавливать рейки и другие компоненты.

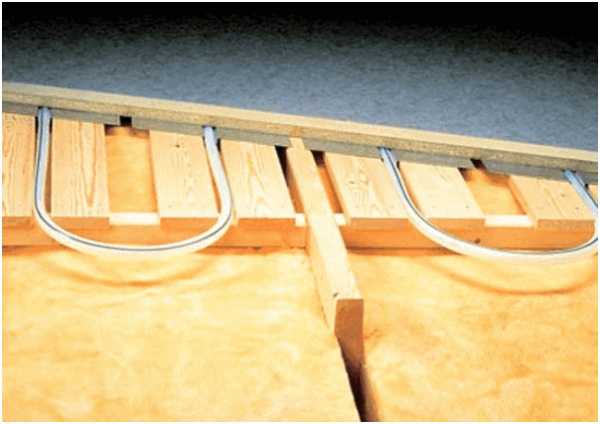

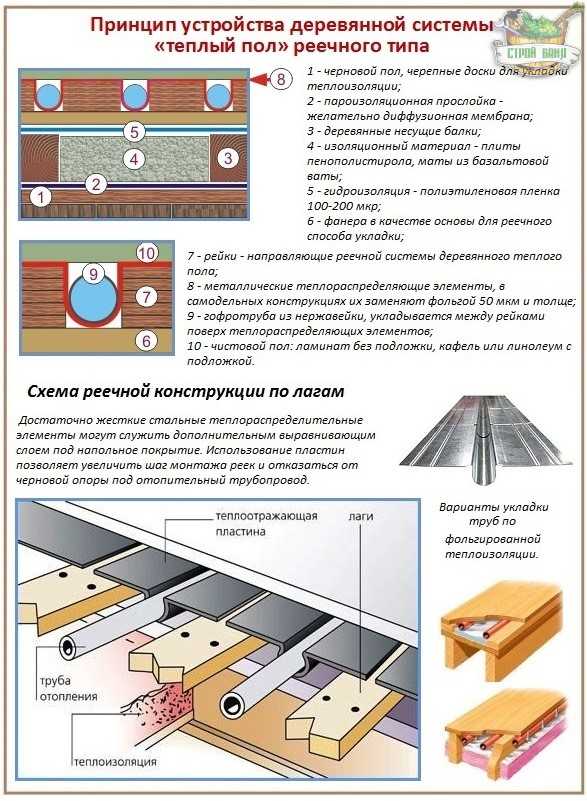

Под реечной укладкой деревянной системы водяного теплого пола подразумевается более серьёзный и сложный процесс. Но выполнить данную работу может практически каждый человек. Монтаж водяного пола в данной ситуации проводится между рейками из ДСП или ОСП. Ширина этих пазов должна быть менее 20 миллиметров.

Полная подготовка деревянного основания

Сперва нужно удостовериться в том, что основание из дерева годится для монтажа тёплого пола. Для этого необходимо тщательно его осмотреть. При условии, что доски все целые, нет прогнивших участков и доски не шатаются под ногами, можно начинать осуществлять подготовительные работы. Но вдруг если под полом прослушивается сквозняк, лаги располагаются друг от друга больше чем на 60 сантиметров (при монтаже тёплого пола максимальное расстояние между соседними лагами должно быть не более 60 сантиметров), а доски не ровные, основание требуется поменять либо демонтировать.

Общий порядок проведения работ

Как говорилось ранее, расстояние между лагами не должно превышать 60 сантиметров. Если данное требование соблюдено, можно смело начинать заниматься устройством внутренней части пола, которая будет держать на себе вес всей конструкции. После этого необходимо к лагам сверху прибить фанеру, листы ОСБ или доски.

Теплоизоляция

Наверх лаг необходимо уложить пароизоляцию, выбрав для этого специальную плёнку. Не нужно покупать полиэтиленовую пленку, так как она при перепаде температуры может образовывать конденсат. Далее укладывается либо минеральная вата, либо пенополистирол или иной теплоизоляционный материал.

Не нужно забывать про демпферную ленту, которую необходимо приклеить по всему периметру помещения. Главная функция данной ленты заключается в защитите пола от сезонных расширений.

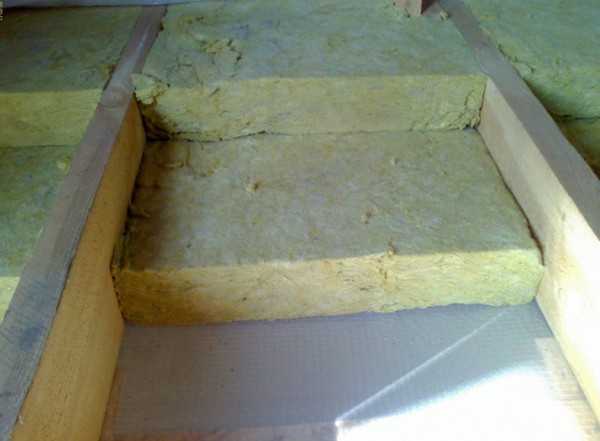

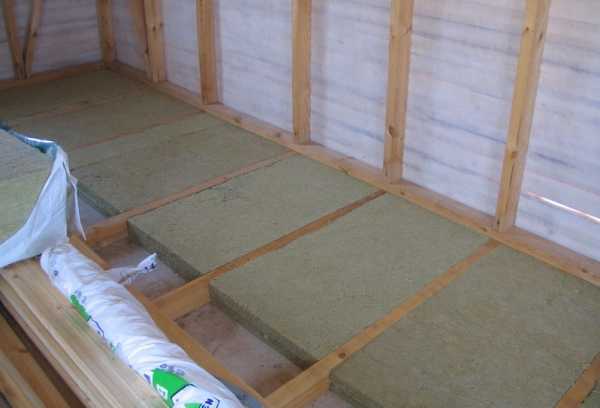

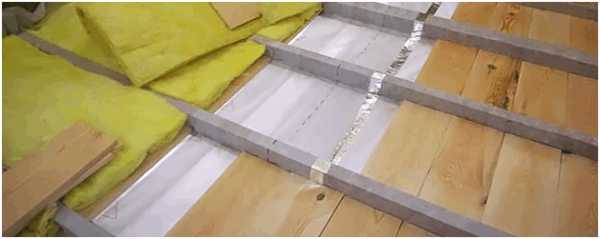

Утепление между лаг.

Технология укладки досок

Далее процесс начинается монтажа черновых досок, на которые в дальнейшем и устанавливаются деревянные конструкции, включающие в себя теплые водяные полы. До этого момента необходимо правильно выставить пазы между досками, потому что в дальнейшем в них будут укладывать трубки теплого пола. Пазы должны быть по ширине и высоте 20х20 мм. Одним из самых важных моментов при укладке водяного пола является укладка деревянных реек. Торцы досок необходимо плавно закруглить, поскольку туда будут укладываться трубки и поворачиваться на 180 градусов.

Монтаж теплого пола

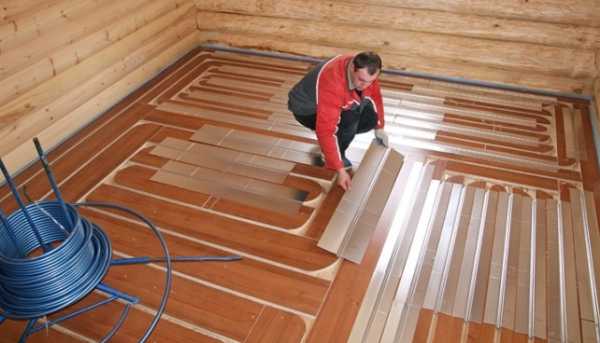

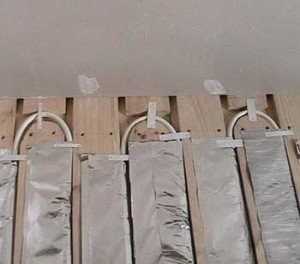

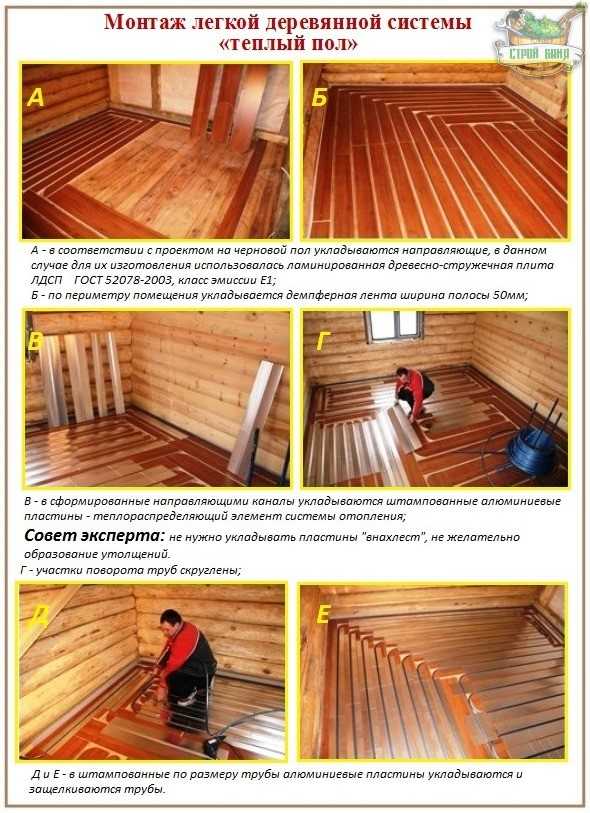

Необходимо в пазы настелить металлические теплоотражающие пластины, также можно использовать обычную фольгу. Наверх фольги укладываются трубки теплого пола, которые имеет диаметр в 16 миллиметров, для большей эффективности можно каждую трубку закрутить в фольгу. Чтобы трубки не выскакивали из пазов, необходимо в некоторых местах закрепить небольшие пластинки из металла.

Подключение к отопительной системе

Последующим этапом, после которого деревянная система водяного теплого пола будет завершена, будет подключение труб к отопительной системе. Для этого можно выбрать различные методы, например, ручное регулирование. Подключение можно произвести, применяя смесительные узлы или коллекторные системы. Выбор вариантов зависит от конкретного проекта. Не стоит забывать о том, что подключение деревянной системы пола к центральной отопительной системе может быть осуществлено только если есть все необходимые документы, которые подтверждают согласование ваших работ во всех инстанциях

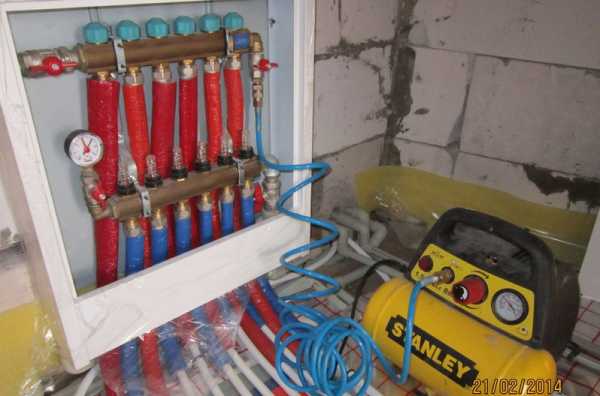

Опрессовка

В заключение всего процесса монтажа нужно сделать опрессовку системы на обнаружение каких-либо повреждений или утечек. Данный этап нельзя пропускать и переходить к финальной отделке, поскольку впоследствии может возникнуть множество проблем, например, может покрытие вспучиться и размокнуть или вообще полностью отслоиться.

Выбор напольного покрытия

Наверх системы водяного пола можно использовать далеко не все напольные покрытия. При выборе нужно учитывать то, что коэффициент сопротивления теплопередачи напольного покрытия должен быть до 0,15 м2 К/Вт и никак не больше. Поэтому не стоит выбирать материал из пробки, лучше всего использовать керамическую плитку, керамогранит или ламинат. Также можно положить паркет, но при установке могут возникнуть трудности.

Ещё стоит учитывать, что для водяных тёплых полов подходят далеко не многие ковровые покрытия, при выборе необходимо обращать внимание на специальные обозначения на упаковке.

Установить теплый водяной пол на подготовленный деревянный пол, можно всего за 3-4 дня. Большая часть времени нужна для настила досок, поскольку необходимо тщательно вымерять ширину пазов, что отнимает достаточно много времени. А что касается монтажа, то тут процесс проходит очень легко и быстро.

pol-inform.ru

Каким должно быть устройство водяного теплого пола в деревянном доме


    Содержимое:
  1. Возможно ли водяное отопление деревянного пола
  2. Варианты устройства деревянного пола с водяным подогревом
  3. Как сделать водяные полы в деревянном доме
  4. Какие напольные покрытия подойдут
  5. Какой инструмент потребуется для монтажа
  6. Каких ошибок надо избегать при монтаже

Среди всех видов отопления, устройство водяного теплого пола в деревянном доме, пожалуй, самое сложное и трудное. При укладке требуется учитывать особенности здания, подобрать оптимальный вид напольного покрытия и строго соблюдать поэтапный план монтажа.

При условии соблюдения рекомендаций и советов опытных монтажных бригад, можно самостоятельно уложить водяной контур и выполнить остальные отделочные работы.

Возможно ли водяное отопление деревянного пола


На самом деле, чтобы ни говорили скептики, обустройство теплого водяного пола в деревянном доме из бруса, это не только возможное, но и разумное решение вопроса отопления. Конечно, придется учитывать определенные нюансы, связанные с особенностью эксплуатации деревянного дома.

Так, к примеру, нагревать полы свыше 30 градусов запрещается. Деревянная поверхность под воздействием высоких температур легко деформируется, превращается в труху. Поэтому водяной теплый пол на деревянном основании необходимо подключать не к центральному контуру отопления, а использовать для этой цели отдельный источник тепла.

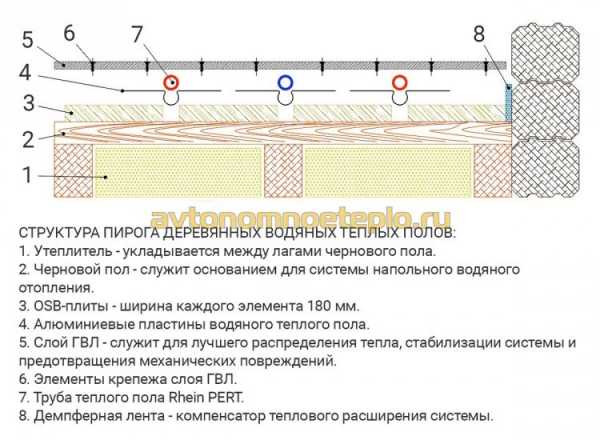

Пирог теплого водяного пола в деревянном загородном доме сильно ограничивает возможность использования бетонной стяжки. Укладывать систему отопления придется на сухую, что также создает определенные неудобства.

Выбирая покрытие пола, следует учесть, что некоторые популярные отделочные материалы: ламинат, паркетная доска — при нагревании свыше 25°С, начинают выделять токсичные испарения формальдегида.

Большинство производителей отопительной техники учитывают необходимость в одновременном использовании двух отопительных контуров с разной интенсивностью нагрева, предоставляя покупателям котлы с возможностью подключения радиаторов отопления и теплых полов.

Варианты устройства деревянного пола с водяным подогревом


Существует несколько вариантов обустройства теплых полов в деревянном доме. Выбор метода укладки выбирается в зависимости от технических характеристик здания.

Распространенными методами монтажа являются:

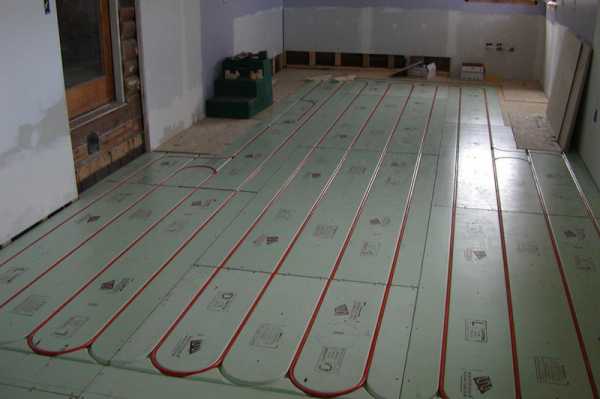

  • Маты – представляют готовые конструкции с пазами для укладки водяного контура. Уложить маты можно на ровное основание пола. Для этого предварительно подравнивают поверхность с помощью настила из фанеры или QSB – плиты. Пол модульного типа не требует использования цементных смесей. Сверху полипропиленовые трубы закрывают ЦСП, укладывают напольное покрытие.
  • Устройство теплых бетонных водяных полов поверх деревянных конструкций. Перед монтажом обеспечивают максимальную изоляцию деревянных элементов от влаги. Все работы проводят исключительно готовыми составами с коротким периодом высыхания.

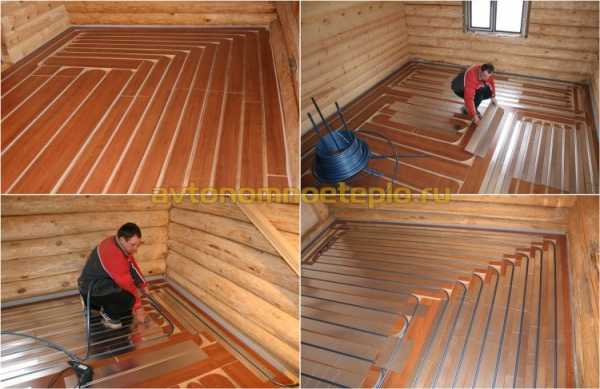

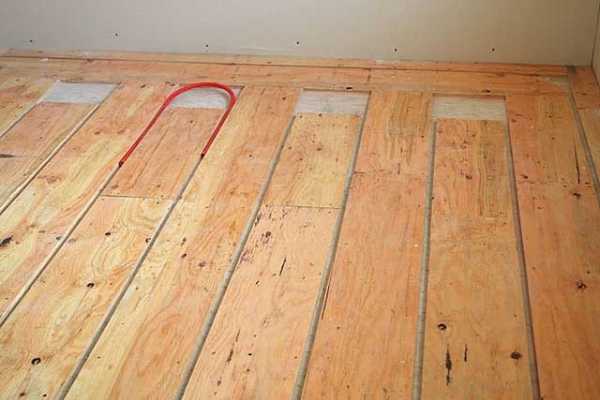

  • Фрезерование деревянного пола для труб системы тёплого водяного пола. С помощью фрез машины вырезают выемки под прохождение трубопровода. Деревянное основание начинает выполнять функцию матов. В результате сокращаются расходы на комплектующие для пола. Недостатком фрезеровки является трудоемкость процесса. Но при наличии специализированного инструмента, длительность монтажа можно свести к минимуму.




Уложить водяные теплые полы на деревянный пол можно и другими методами. Существует следующий способ. В деревянном срубе попросту прокладывают трубопровод под лагами. Дощатый пол разбирается, укладывается водяной контур, после чего настил укладывается обратно.

Чтобы максимально обезопасить дерево от попадания влаги, водяной контур укладывают в специальном гофре. Гофра защищает от воздействия воды даже в случае образования протечек.

Как сделать водяные полы в деревянном доме


Устройство тёплого водяного пола на деревянном полу своими руками практически ничем не отличается от конструкций, используемых в других зданиях. Исключение составляют особые меры безопасности, необходимые для защиты деревянных поверхностей от попадания влаги.




Практика показала, что оптимальным вариантом будет использование труб из полипропилена.

Выполняются монтажные работы следующим образом:

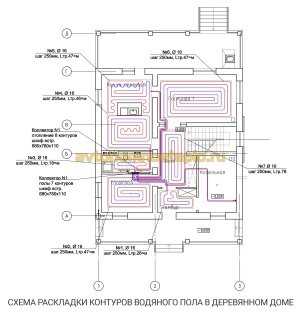

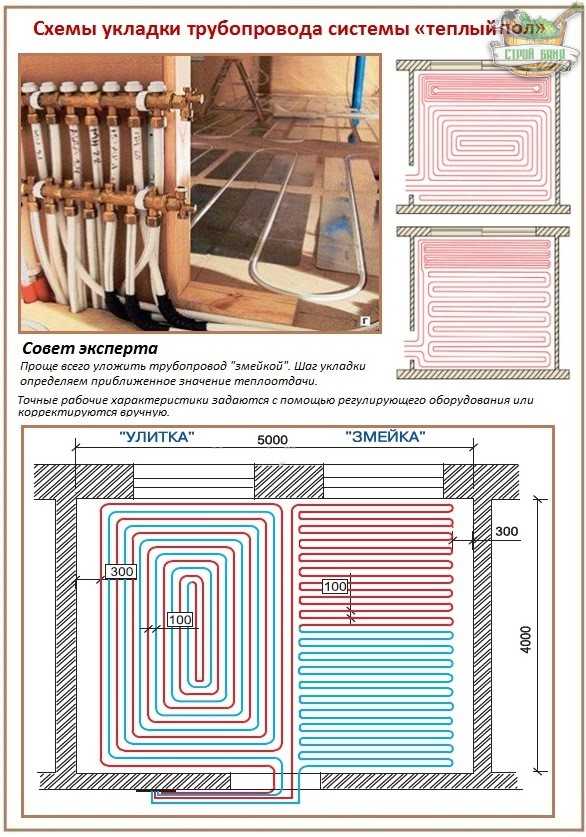

  • Проектирование пола – именно с составления схемы начинается укладка системы отопления. Выполняется гидравлический расчет, подсчитывается эффективность водяного контура, принимается решение, позволяющее обеспечить повышение эффективности теплоотдачи. Проекты полов разрабатываются индивидуально, либо выбираются уже готовые решения.
  • Подготавливается основание – выполняется выравнивание пола фанерой. Под слой на черновом поле можно простелить мягкую теплоизоляцию. Правильно сделать надежную гидроизоляцию. Традиционно для этого используют рулонные наплавляемые материалы, но для лучших результатов можно также нанести в несколько слоев специальную гидроизоляционную мастику.

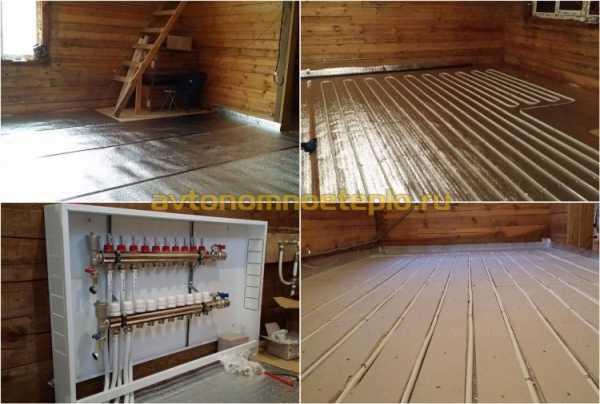

  • Дальнейшие действия зависят от выбора пирога системы отопления. Если планируется залить бетонную стяжку, тогда обязательно прокладывается армирующий слой. Сверху к сетке на хомуты крепится водяной контур. Вся конструкция заливается раствором. Заливка уложенных труб выполняется исключительно растворами, предназначенными для работы с теплыми полами.
  • В случае выбора специальных матов, монтаж по деревянному перекрытию выполняется следующим образом. На выровненную поверхность укладываются полистирольные системы. Маты имеют уже готовые выемки и защелки для монтажа трубы, либо пазы, в которые вставляют теплоотражающие пластины. Поверх стелется водяной контур.
  • Напольное покрытие – эффективность обогрева пола во многом зависит от правильно выбора отделочного материала. На маты укладывается лист ЦСП или фанеры. Остальные работы проводятся в зависимости от выбора напольного покрытия.

Максимальная длина водяного контура не должна превышать 70 м. Если для отапливаемой площади этого недостаточно, создаются так называемые зоны укладки водяных полов. Чтобы обеспечить равномерную подачу в каждый контур отопления, устанавливают водяной коллектор.

Какие напольные покрытия подойдут


Выбор материала ограничен как последующей эксплуатацией, так и способом изготовления системы отопления.

Традиционно используют следующие типы напольного покрытия:

  • Керамическая плитка – преимуществом керамики является быстрый нагрев поверхности и высокая теплоотдача. Использование ограничено прихожей, ванной, кухней и нежилыми помещениями. При выборе керамической плитки, обогреваемые полы необходимо заливать стяжкой, либо накрывать цементно-стружечной плитой.
  • Ламинат и паркетная доска – существует два типа укладки водяного отопления по деревянным полам: на маты или подготовленные штробы. Ламинат или паркет можно стелить независимо от способа проведения монтажных работ. Единственным недостатком напольного покрытия является невозможность нагрева поверхности свыше 25°С.

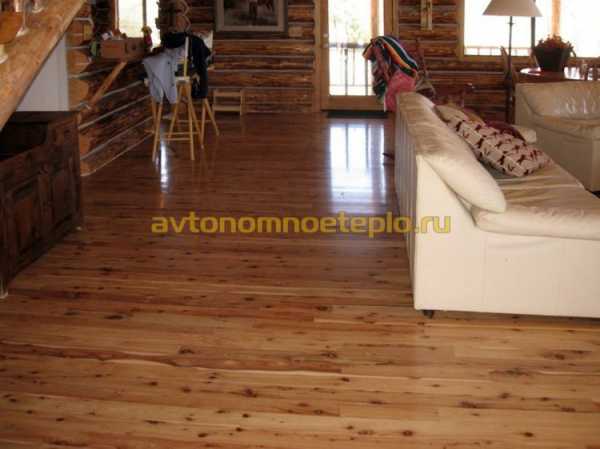

  • Обычная доска – можно также уложить водяной теплый пол по деревянным балкам своими руками, настелив над водяным контуром доски. Решение не требует серьезных материальных вложений. Выбирается этот способ, если нет возможности уменьшить расстояние до потолка. Впоследствии возможно дополнительно простелить линолеум или ламинат.



При условии соблюдения поэтапного плана монтажа, проблемы укладки по деревянным лагам отсутствуют. Чтобы избежать дальнейших сложностей во время эксплуатации, крайне важно сделать качественное утепление пола и гидроизоляцию помещения.

Какой инструмент потребуется для монтажа


Для монтажа водяного контура потребуется:

  1. Рулетка.
  2. Пластиковые трубы и фитинги.
  3. Набор слесарных и строительных инструментов.
  4. Шуруповерт.
  5. Фрез машина.

Монтаж бетонного водяного тёплого пола по деревянным перекрытиям, дополнительно потребует наличия:
  1. Перфоратора.
  2. Правила.
  3. Угловой шлифмашинки для разрезания арматуры.
  4. Строительного уровня.

Для работы с деревянными поверхностями пригодится набор фрез и свёрл, мощная дрель.

Каких ошибок надо избегать при монтаже


Особенности конструкции на деревянном основании заключаются в том, что любые нарушения и изменения в поэтапном монтаже отопления приведут к проблемам в эксплуатации. Появление конденсата и протечек критично.

Система укладки труб не допускает следующих нарушений:

  • Превышение максимальной длины контура – труба не должна быть свыше 70 м длины. Контур должен располагаться ниже котла, так обеспечивается естественная циркуляция теплоносителя, при отсутствии циркуляционного насоса.
  • Отсутствие гидроизоляции – организация деревянных полов с водяным подогревом своими силами зачастую приводит к желанию сэкономить на расходных материалах. Следует запомнить, что хорошая изоляция деревянных поверхностей от воздействия влаги необходима в деревянном доме. Лучше всего не ограничиваться простыми мерами, а использовать дополнительные средства защиты: пропитки и защитную гофру для трубы.
  • Выбор отделочного материала – еще перед выбором метода монтажа теплых полов, следует предусмотреть, каким именно материалом будет облицовываться поверхность. От этого зависит максимальная температура нагрева и этапы работ.

Теплые полы для деревянного дома – это разумное решение. При условии соблюдения рекомендаций относительно монтажа, можно избежать возможных сложностей в процессе будущей эксплуатации.

avtonomnoeteplo.ru

как сделать в деревянном доме

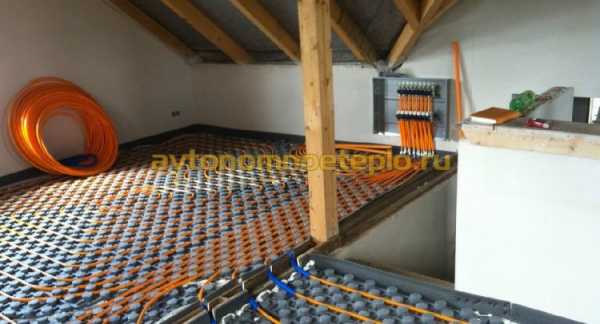

Несмотря на то что система теплого пола в большинстве случаев предусматривает прочное монолитное основание, допускается ее укладка и на доски деревянного пола с использованием разделительного бруса. Теплый пол на деревянный пол при соблюдении всех требований к его укладке обеспечит эффективный обогрев помещения, а также дополнительную защиту деревянных оснований от избыточной влаги. Существующие технологии позволяют уложить плитку поверх деревянного основания и небольшой стяжки, которая создает прочное покрытие. Ламинат же необходимо положить на специальную подкладку.

Основные этапы работ и способы монтажа

Монтаж своими руками водяного контура системы обогрева основания возможен при наличии определенного набора инструментов и опыта монтажных работ. До начала монтажа водяной системы обогрева, деревянное покрытие подлежит дополнительной обработке и выравниванию. Перед тем как сделать теплый пол в деревянном доме из бруса, основание которого предусматривает расположение деревянного напольного настила по балкам, следует провести тщательную ревизию состояния доски. При наличии больших щелей необходимо при помощи монтажной пены задуть их, а те доски, которые пришли в негодность, необходимо заменить для формирования монолитного и достаточно надежного основания.
Особое внимание следует уделить и утеплению своими руками деревянных полов. Для этого можно использовать минвату либо плиты экструдированного теплоизоляционного материала. Укладка минеральной ваты актуальна при замене досок настила, при этом она располагается между лагами и в дальнейшем набивается доска для пола. В случае когда нет необходимости в замене настила, осуществляется монтаж теплоизоляции в виде листов экструдированного пенополистирола. Их установка осуществляется в каркасном сооружении из бруса, толщина которого соответствует высоте листа теплоизоляционного материала.

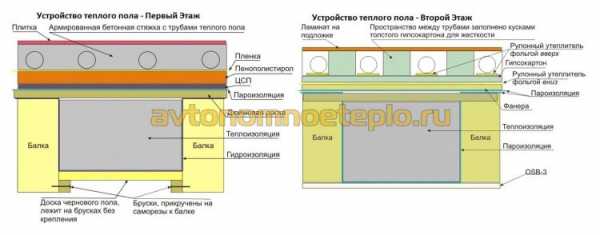

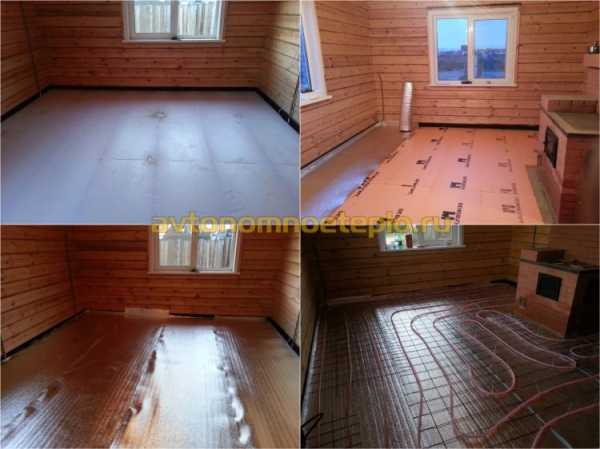

Принимая во внимание вышеизложенное, можно определить алгоритм монтажа водяного теплого пола на деревянной основе, а именно:

  1. Выравнивание поверхности основания;

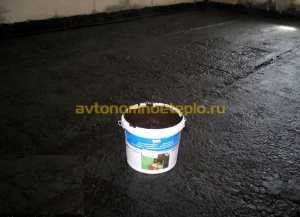

  2. Оборудование гидроизоляционного слоя;
  3. Утепление;
  4. Укладка фольгированного теплоотражающего материала;
  5. Армирование при оборудовании стяжки или формирование каркаса из деревянного бруса;
  6. Формирование стяжки;
  7. Монтаж окончательного напольного покрытия (ламинат, плитка, линолеум и т. д.).

Виды стяжки на деревянное основание

h3_2

На практике используются 3 наиболее распространенных способа, которые позволяют уложить теплый пол своими руками. К таковым следует отнести:

  • Устройство основания в виде стяжки из цементно-песчаного раствора;
  • Полусухой монтаж;
  • Сухой монтаж.

Учитывая рекомендации специалистов, следует определить тип стяжки, который преимущественно можно использовать в том или ином случае. При монтаже водяного теплого пола на этажах со слабыми элементами перекрытия лучше, конечно же, использовать сухой монтаж благодаря небольшому весу конструкции. Также такой тип стяжки уместен при невысоких потолках, поскольку монтаж бетонного основания предусматривает значительное уменьшение высоты комнаты. При укладке водяного теплого пола в помещениях, которые расположены на первом этаже и которые имеют достаточную высоту потолка, лучше использовать метод полусухой или бетонной стяжки.

Перечисленные способы, которыми может быть осуществлена укладка системы с подогревом, предусматривают наличие теплоотражающего фольгированного слоя и слоя теплоизоляции. Установка должна осуществляться, учитывая определенную последовательность действий и соблюдение всех технических норм.

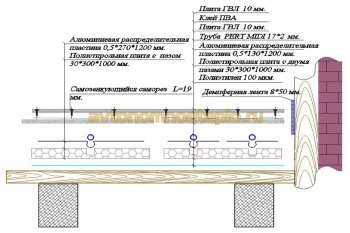

Сухой монтаж

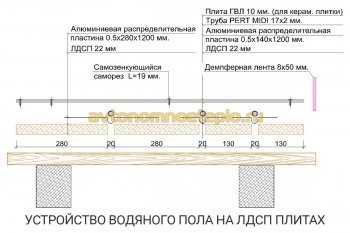

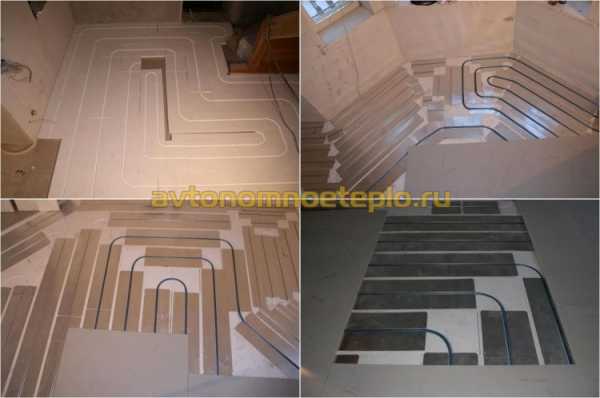

Сухой монтаж предусматривает использование специальных теплораспределительных пластин, в которые укладывается трубопровод водяного типа обогрева. Устройство такой системы возможно при помещении в основание пола контура теплого пола в предварительно подготовленные штробы. Также возможен монтаж трубопровода в каркасном основании, для чего вдоль или поперек деревянного пола набиваются бруса одинаковой высоты и после укладки теплого пола сверху покрываются доской. Технология позволяет использовать при этом любое напольное покрытие, в том числе и ламинат. Керамическую плитку в таком случае укладывать не рекомендуется. Теплый пол по деревянным лагам возможно уложить после того, как будет вскрыто все напольное покрытие до продольного бруса.

Теплый пол в деревянном доме, устройство которого предусматривает сухой монтаж, возможно сделать своими руками. При этом будет отсутствовать сверхнормативная нагрузка на несущие лаги, а сама работа будет негрязной и достаточно оперативной.

Полусухая стяжка

Полусухое устройство теплого пола на перекрытии основания предусматривает наличие стяжки из сыпучего материала, который покрывает нагревательные элементы и обеспечивает эффективное распределение тепла, размещаясь на каркасном основании пола. Обычно используется смесь цемента с фиброволокном. На такую стяжку возможно укладывать плитку, ламинат и паркет. Стяжку подобного типа возможно сделать своими руками, используя маячковые рейки. По сравнению с сухой стяжкой этот метод более трудоемкий и требует использования дополнительных материалов. При этом основание будет иметь монолитную структуру, а полусухая стяжка, выполненная своими руками, обеспечит тепловой экран и напольное покрытие, например, ламинат, будет прогреваться равномерно.

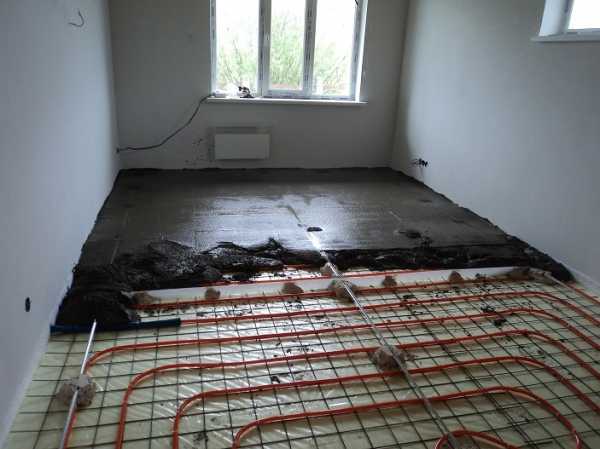

“Мокрая” стяжка

Классическая бетонная стяжка может использоваться только на каркасном основании, выполненном на основе прочного бруса, качественно утепленного и имеющую достаточный уровень гидроизоляции. Своими руками такие работы можно осуществить при наличии набора инструментов для бетонных работ: бетоносмеситель или электрический строительный миксер, правило и т. д. После качественной гидроизоляции выполняется укладка водяного контура обогрева. На следующем этапе осуществляется заливка раствором, при этом покрытие необходимо выравнивать при помощи бруса или правила по маячковым рейкам. Высота стяжки должна быть минимальной и основываться на каркасном принципе. Для этого используется специальная сетка.

После высыхания поверхности на основание можно выстилать ламинат, линолеум, укладывать плитку, а также использовать другое покрытие. Стоит обратить внимание, на выбор такого покрытия, как ламинат, при укладке его на пол с подогревом. Производители маркируют свою продукцию специальными обозначениями, которые свидетельствуют о возможности использовать тот или иной ламинат с водяным подогревом.

domotopim.ru

Теплый водяной пол на деревянный пол — своими руками

4 апреля, 2014. Прочитано 9613 раз(а)

Многим владельцам частных домов неоднократно приходилось сталкивать с существенной проблемой — холодные комнаты в зимний период. Эта проблема продолжает преследовать даже тех, кто устанавливает мощность отопительного котла на максимум. Скорее всего, теплопроводность стен в таком доме достаточно высока, что не позволяет долго сохранять тепло внутри помещения. Поэтому, чтобы сохранить тепло, необходимо утеплять дом снаружи или внутри. Вы согласитесь, что не у всех достаточно денег для того, чтобы можно было произвести теплоизоляцию всего дома. Что же может помочь привнести в дом комфортную обстановку? Конечно же, теплый водяной пол на деревянный пол. Для этого убираем имеющиеся радиаторы и прокладываем «теплый пол» по деревянному полу. После всех преобразований деревянный пол покрываем ламинатом.

Начало работ по укладке водяного пола на старый деревянный пол

Для начала необходимо провести расчеты по гидравлике и тепловым потерям. Их можно провести при помощи различных программ, которых большое количество в интернете. По ним можно определить, сколько необходимо труб для прокладки теплых полов, какого они должны быть диаметра и с каким шагом их надо будет укладывать, чтобы можно было компенсировать потери тепла в комнате.

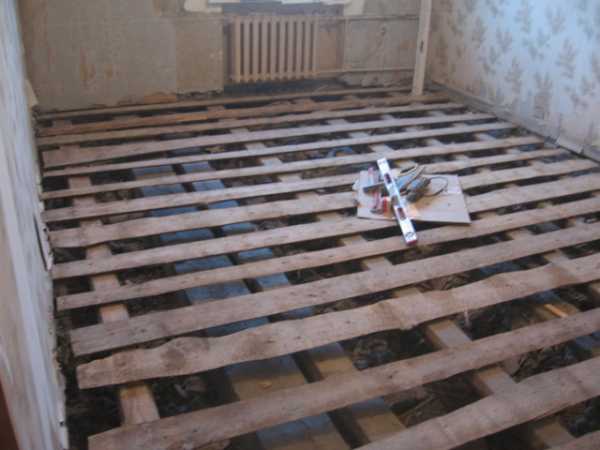

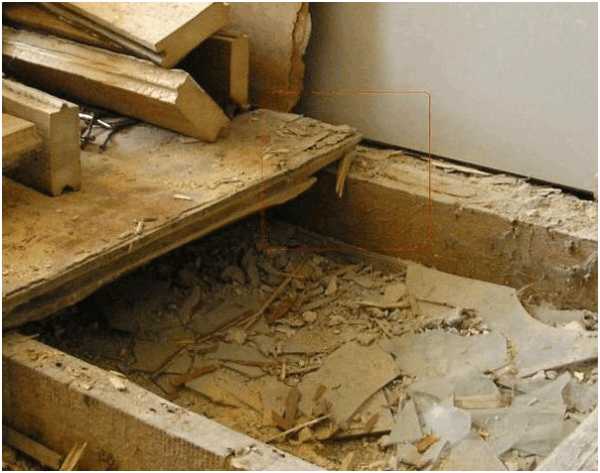

  1. Теперь можно приступить к демонтажу старых деревянных полов, если это необходимо.
  2. Деревянный пол укладывается на лаги, которые должны быть достаточно плотно уложены друг к другу. Доска, которая укладывается поверх, в случае утепления полов, должна иметь определенную толщину, чтобы в последующем выбрать в ней паз, размером 20 х 20 мм. Определенная толщина досок, нам необходима, чтобы при укладке ламината не возникли проблемы, так как он может быть уложен на пол с поверхностью, которая имеет неровности в 2 мм.
  3. Следующим этапом будет утепление пола(более подробно тут). Для этого приступаем к работам с нижней частью лагов, к ним мы приделываем фанеру или любую другую легкую деревянную поверхность, чтобы на нее можно было положить утеплитель.
  4. Поверх доски укладываем парогидрозащитную пленку, поверх пленки — непосредственно сам утеплитель, толщина которого должна составлять 100 мм и последний слой – снова парогидрозащитная пленка. Почему именно парогидрозащитная пленка? Потому что она защищает утеплитель от влаги.
  5. Итак, приступаем к укладке досок на пол. При этом следует учесть, что укладывать мы должны таким образом, чтобы получился разъем (паз) размером 20 х 20 мм. Для того, чтобы трубы при завороте укладывались равномерно, необходимо будет дополнительно вырезать полукруглые пазы по краям досок с торцов.

Подготовка отражательного слоя пола

Основные работы выполнены, следующим этапом будет подготовка слоя, который будет отражать тепло в помещение.

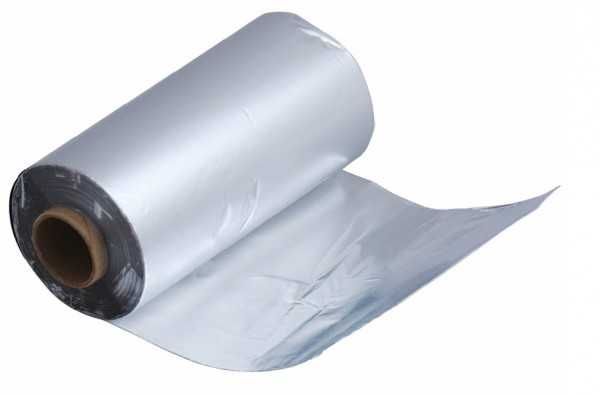

  1. Для этого используем фольгу, толщина которой будет составлять 50 мкм. Чаще всего она продается в рулонах, и отрезаем от нее куски длиной 20-25 см.
  2. Нарезанные листы выкладываем непосредственно на доски, а поверх укладываем правильно подобранную металлопластиковую трубу, диаметр которой был рассчитан в компьютерной программе.

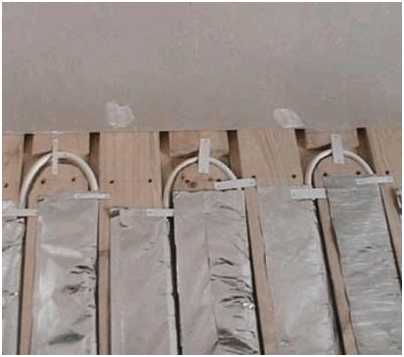

  3. Оборачиваем нашу трубу фольгой, а края фольги закрепляем при помощи степлера к массиву доски.
  4. Чтобы конструкция случайно не выскользнула из паза, прикрепляем ее к полу при помощи небольших пластин, которые будем закреплять поперек пазов.

Почему мы использовали фольгу? Потому что она позволяет передать тепло непосредственно в помещение, а дерево не может справиться с этой задачей, так как является ре самым лучшим проводником тепла. Ну и несомненным плюсом фольги является ее стоимость и простата в монтаже.

Пробный пуск теплого пола

  1. Предпоследним шагом в установке нашей системы будет подключение ее к системе отопления. Саму самым простым способом можно считать систему с ручным регулированием, но решать, конечно же, Вам.
  2. После выполнения работ по подключению необходимо будет проверить нашу конструкцию на наличие повреждений или утечек в нашем трубопроводе.
  3. Завершающим этапом можно считать установку полового покрытия. Здесь можете выбрать, что именно для Вас будет более удобным. Только хотели бы посоветовать выбирать материал, который хорошо пропускал бы тепло, например керамическая плитка или не с таким высоким коэффициентом теплопроводности – ламинат.

Теплые полы водяные на деревянный пол – идеальное решение для эффективного отопления в частном доме.


Рекомендуем вам еще:

o-builder.ru

по деревянным лагам и реечный варианты

Способом обогрева банных помещений посредством циркулирующей «под ногами» нагретой воды пользовались еще в древности турки и римляне. «Подпольный» метод был не нов, но недостаточно изучен и проработан. Долгое время считали, что систему теплый пол на деревянный пол класть бессмысленно из-за специфических свойств натурального стройматериала. Помехой признавали главенствующие достоинства древесины — превосходные изоляционные качества и легкость. Затруднение вызывали характерные подвижки органики, вызванные колебаниями температурного фона и перепадами уровня влаги. Неразрешимость совмещения водяных теплых полов с деревянным основанием заставила найти технологический «выход», обеспечивающий их рабочий союз.

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

  • на порядок сокращен вес обогревательной «подпольной» конструкции;
  • полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
  • подложка стелется только под ковролин, линолеум или под напольную плитку;
  • предельно сокращен срок обустройства;
  • исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

  • трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
  • для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
  • металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

  • Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
  • Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

  • в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
  • крепим направляющие саморезами к черновой основе;
  • углы реек в зоне поворота трубопровода скругляем;
  • в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

  • по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
  • подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
  • убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?

stroy-banya.com

Теплый пол водяной в деревянном доме своими руками

Теплый пол водяной в деревянном доме — это наиболее удачное решение для утепления комнаты. Хоть и кажется, что данное утверждение не совсем верно, потому что в привычном варианте укладки водяного теплого пола используется бетонная стяжка, при помощи специальных технологий, его можно обустроить и для деревянного дома.

Оглавление:

Благодаря большому выбору строительных материалов, сегодня становится возможным монтаж водяного пола, не увеличивая при этом нагрузку на перекрытия. Преимуществом является и то, что высота помещения при обустройстве теплого водяного пола в деревянном доме уменьшится не на много.

Делаем теплый пол водяной в деревянном доме своими руками

Если вы будете утеплять пол при помощи водяного отопления, вы исключите опасность, связанную с прокладкой электропроводки под полом деревянного дома, а так как трубы теплого пола являются достаточно крепкими, водный пол прослужит вам долго.

Сегодня, водный пол является наиболее удобным и совершенно реальным способом утепления частного деревянного дома.

Также необходимо помнить, что теплый пол должен поддерживаться извне, при помощи утепления стен. В частном доме, отопление помещения при помощи теплого пола, будет гораздо быстрее и эффективнее, при использовании какого-либо утеплителя для стен. Это связано с тем, что, так как дерево прогревается в течение длительного времени, то и все помещение в общем будет прогреваться достаточно медленно.

Как укладывается теплый пол по дереву

Итак, вы решили уложить теплый пол по дереву. Но как это сделать? Существует несколько способов обустройства теплого пола на деревянной основе, и каждый специалист делает это именно тем способом, который удобен именно для него. Но мы остановимся на одном конкретном.

Рассмотрим порядок выполнения работ, необходимых для обустройства теплого пола:

  • 1. Для начала рассчитаем тепловые потери и гидравлику. Данная операция осуществляется при помощи компьютерной программы, инструкции по расчету не сложно найти в сети. На выходе мы должны узнать длину трубы, диаметр и шаг укладки.
  • 2. Теперь нужно демонтировать старый пол (если он есть). Это делается, чтобы исключить сквозняки под ним и чтобы выровнять его с точностью 2 мм. Зачем так выравнивать? Да потому что ламинат(а именно под него и будет укладываться пол) требует именно такую точность основания.
  • 3. После этого займемся утеплением пола. Поверхность утеплителя стоит защитить при помощи парогидрозащитной пленки. Не стоит защищать утеплитель с помощью обычной пленки, так как произойдет образование конденсата.
  • 4. Теперь займемся укладкой половой доски. Для начала, с одного края досок выпиливаем паз 20 на 20 мм под трубу. Так же, в торцах крайних досок нужно выпилить закругления, чтобы труба изгибалась плавно. В результате, после сборки, вы получаете пол, по всей поверхности которого выпилена «змейка» под трубу.
  • 5. Следующим шагом подготавливаем отражающий слой. Данный слой состоит их фольги, толщина которой от 50 мкм и выше (она удобна в работе). Зачем укладывать фольгу? Чтобы повысить теплопроводность. Как уже говорилось, дерево проводит тепло плохо, а вот фольга впитает его в момент. Можно пользоваться и специальными металлическими листами, но это дорого, да и монтируется долго.
  • 6. Теперь нужно уложить трубку. Нарезанную фольгу укладываем поверх пазов в половой доске, после чего в пазы укладывается металлопластиковая трубка выбранного диаметра. Далее трубка обворачивается фольгой, которую нужно закрепить на полу при помощи степлера. Во избежание выскакивания трубы из канавок, её нужно закрепить при помощи небольших металлических пластин, которые должны располагаться под углом 90° к пазам.
  • 7. После этого, нужно заняться подключением и опрессовкой. Подключиться к отопительной системе является наиболее важным шагом. Простейший способ — теплый пол с ручным регулированием. Хотя выбор будет зависеть исключительно от вас, можете пользоваться и смесительными узлами, и коллекторными системами, то есть любой системой, позволяющей управлять и регулировать температуру теплых полов. Когда все будет уложено и подключено, следует провести опрессовку системы, проверив её тем самым на утечки и повреждения трубопровода. Это действие является обязательным для выполнения, так как, в противном случае, вы рискуете столкнуться с вспучиванием пола.
  • 8. Ну и напоследок, укладка полового покрытия. Какой материал выбрать – это ваше личное дело, самый простой вариант – это ламинат, хотя подойдет и любой другой. Однако, есть одно «но». Все напольные материалы обладают своим индивидуальным коэффициентом теплопроводности. Теплопроводность дерева является наихудшей, в то время как теплопроводность керамической плитки – лучшая.

Вот и все. Если не растягивать работы и сосредоточенно трудиться, то весь процесс займет около двух дней. А расходы будут минимальными.
И в дополнение ко всему написанному выше, прилагается видео.

Теплый пол по лагам

Если вы хотите сделать теплый по лагам, вам придется преодолеть некоторые проблемы, связанные с основанием — деревом. Поверх деревянных лаг нельзя уложить традиционную бетонную стяжку, так как для лаг это может оказаться сверх нагрузкой. А это значит, что лаги деформируются, стяжка потрескается, а, следовательно, испортится и все покрытие пола.

Так как же уложить пол по лагам? Рассмотрим порядок действий, нужный для этого:

  • 1. Для начала монтируем сами лаги. Используем для этого доску 50 на 200, и уложим на расстоянии 50 см. Пустоты между лагами следует заполнить минеральной ватой или базальтовой плитой. После этого следует выполнить обустройство так называемого чернового пола или обрешетки. Тут пользуемся доской 30 на 100.
  • 2. Расстилаем на черновом полу слой ГВЛ (OSB, ЦСП).
  • 3. Теперь нужно рассчитать число контура обогрева. При этом нужно опираться на такие показатели как максимальная рекомендуемая петля (60 — 70 мм) и число контуров. Чем более высокое количество контуров будет, тем равномернее будет прогреваться пол. Тут как и везде, нужно будет выбирать, что вам важнее — производительность насоса или максимальная длинна петли.
  • 4. Далее, прикрепляем трубу к ГВЛ.
  • 5. Теперь потребуется произвести подключение греющей трубки.

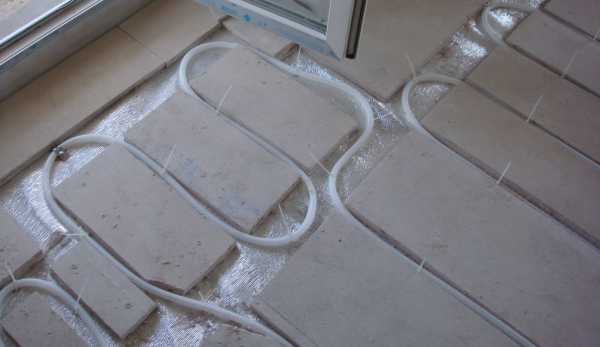

  • 6. Следующий шаг – это закрепление в пространстве между труб специальных, вырезанных заранее листов ГВЛ. Толщины трубки и ГВЛ должны быть одинаковыми, или ГВЛ должно быть чуть толще.
  • 7. Теперь, заполняем пространство от листов второго слоя ГВЛ до трубки такими веществами как плиточный клей или гипсовая смесь, подходящая для теплого пола.
  • 8. Поверх второго слоя ГВЛ мажем плиточный клей и накрываем третьим слоем ГВЛ листов.

Вот и все. В итоге, мы получили основу, на деревянных лагах, поверх которой может быть уложено почти любое покрытие, не исключая плитки и керамогранита.

postroyka-dom.com

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
