Винтовые сваи недостатки и преимущества: Минусы винтового фундамента. Минусы свайного фундамента

Минусы винтового фундамента. Минусы свайного фундамента

1. Возможно несоответствие срока службы конструкции требованиям ГОСТ 27751-2014 «Межгосударственный стандарт. Надежность строительных конструкций и оснований. Основные положения».

Подобное неизбежно случится, если при разработке проекта не будут учтены степень коррозионной агрессивности грунтов на участке строительства (подробнее «Геотехнические и геолого-литологические исследования и измерения коррозионной агрессивности грунтов»), а также наличие блуждающих токов.

Только подобрав толщину стенки ствола и лопасти (подробнее «Расчет толщины стенки ствола»), марку стали (подробнее «На что влияет марка стали?») в соответствии с указанными данными, определив порядок действий для снижения коррозии (водоотведение, использование цинковых анодов – подробнее «Коррозия: причины, способы защиты») можно обеспечить нормативный срок службы фундаментный конструкции и всего сооружения.

2. Возможен «уход в срыв» однолопастных дезаксиальных винтовых свай при передаче проектных нагрузок нормируемых осадках, если диаметр их ствола менее 159 мм.

При расчете свайно-винтовых фундаментов используются формулы, заложенные в СП 24.13330.2011 «Свайные фундаменты». Эти формулы разработаны еще в 60-х годах 20 века и базируются на упрощенных моделях взаимодействия (например, модель Мариупольского для анкеров), а потому не учитывают многие особенности совместной работы свай и грунтов.

Поэтому при расчете несущей способности винтового основания необходимо учитывать результаты полевых испытаний грунтов, выполненных в соответствии с ГОСТ 5686-2012.

3. Может потребоваться бетонирование основания колонны или проведение работ по созданию жесткого сопряжения для однолопастных свай малых диаметров (57-76 мм).

Из-за недостаточности диаметра ствола эти разновидности не обеспечивают должное сопротивление горизонтальным нагрузкам без проведения дополнительных мероприятий.

Чтобы отказаться от бетонирования основания колонны или создания жесткого сопряжения, достаточно использовать элемент сопротивления боковым нагрузкам (ЭСБН).

4. Возможно нарушение структуры грунта при погружении винтовых свай и последующее снижение его несущей способности.

Такие ситуации возникают, когда в расчетах учитывается только диаметр лопасти, но не ее конфигурация.

Конфигурация лопасти винтовой сваи, подобранная под конкретные грунтовые условия, позволяет свести к минимуму нарушения структуры грунта при погружении, что обеспечивает надлежащее восприятие проектных нагрузок (подробнее «Принципы подбора параметров лопастей»).

5. Сваи с двумя и более лопастями могут уступать в восприятии, к примеру, горизонтальных нагрузок даже однолопастным дезаксиальным конструкциям.

Причина подобного явления – в неправильном (часто просто бездумном) расположении второй и последующих лопастей на стволе.

Чтобы многолопастные сваи надлежащим образом воспринимали проектные нагрузки, расстояние между лопастями, шаг, угол наклона должны быть рассчитаны с учетом данных о грунтовых условиях площадки строительства и данных о нагрузках от строения (подробнее «Особенности расчета многолопастных винтовых свай»).

6. Неравномерное распределение запаса прочности по фундаментам объектов ИЖС, из-за которого снижается уровень их надежности и сокращается срок службы.

Причина – неучет различных величин нагрузок, воздействующих на фундаменты даже простых сооружений (под ответственными несущими узлами и конструкциями сооружения, под несущими и самонесущими стенами, под ненесущими перегородками и лагами пола).

Чтобы этого избежать, под каждый тип нагрузки нужно использовать определенную модификацию свай (подробнее «Расчет свайного фундамента»).

Таким образом, все минусы свайно-винтового фундамента по большому счету связаны с игнорированием его особенностей и сильных сторон.

Свайно-винтовой фундамент: плюсы и минусы, советы по выбору

Отдавая свое предпочтение тому или иному типу фундамента, наш выбор всегда основывается на его положительных качествах, поэтому давайте с них и начнем.

1. Стоимость фундамента

Точной цифры, на сколько свайно-винтовой фундамент обойдется дешевле, чем другие типы, на вскидку Вам никто не скажет, потому что необходимо учитывать множество факторов, начиная от глубины заложения, и заканчивая весом и размером самой постройки. Но, как показывает практика, выгода начинается от 20-40%, по сравнению со столбчатым и мелкозаглубленным ленточным фундаментом, а если сравнивать его с заглубленным ленточным или монолитной плитой, то здесь цена уже может отличаться в несколько раз, а в наше время — это огромный плюс.

2. Легкость и удобство монтажа

Монтаж свайно-винтового фундамента настолько прост, что его можно осуществить своими руками, без применения спецтехники и дорогостоящих инструментов, прибегнув лишь к помощи друзей или родственников.

Как правило, достаточно 3 человек, чтобы без проблем осуществить монтаж.

3. Очень быстрый монтаж винтовых свай

Значительный плюс винтовых свай, потому что в большинстве случаев, монтаж фундамента осуществляется за 1-2 дня. В то время, как другие типы фундамента, включающие в себя такие этапы, как копку, армирование, устройство опалубки и заливку бетона, займет гораздо больше времени, сил и средств.

Но стоит помнить, что время монтажа полностью зависит от профессионализма работников, грунта и глубины заложения винтовых свай.

4. Уклон на участке — не помеха для свайно-винтового фундамента

Каким бы ни был уклон на Вашем участке, он не будет проблемой для монтажа свайно-винтового фундамента. Большая разница в высоте (5-8 метров), может стать практически не преодолимой преградой для железобетонных типов фундамента, а свайно-винтовой – с этой задачей справиться.

Тут стоит отметить, что другой тип фундамента, например ленточный, с этой задачей тоже может справиться, но это обойдеться Вам в несколько раз дороже.

5. Чистый участок после заложения фундамента

В процессе заложения фундамента, на участке не будет лишних отходов и грязи, таких как выкопанный грунт, пролитый бетон, следы от техники на газоне и т.д. Хоть и не такой значительный, но все же плюс.

Закладывая фундамент на винтовых сваях, Вам не придется думать, куда деть лишний грунт, как очистить участок

6. Монтаж в любое время года

В отличие от бетонных и железобетонных фундаментов, устройство которых в зимний период предусматривает дополнительные затраты на прогрев бетона, противоморозные добавки и т.д., монтаж винтовых свай можно производить практически при любой температуре воздуха и без дополнительных затрат. Тем более, все знают, что строительство зимой гораздо дешевле.

7. Теплый пол в доме

Особенность этого фундамента такова, что между грунтом и полом дома присутствует приличная прослойка воздуха, а как известно, воздух – хороший теплоизолятор. Таким образом, если сравнивать полы по грунту, и полы «висящие в воздухе», то теплее будут вторые, при одинаковых затратах. А это уже значительный плюс в пользу винтовых свай.

8. Быстрая готовность

Если бетонные фундаменты предусматривают затвердевание в течение 28 суток, а также время для усадки, перед тем, как начнется монтаж стен, то свайно-винтовой фундамент, готов к расчетным нагрузкам сразу после монтажа.

9. Простота наращивания фундамента

В случае, когда Вам необходимо, по каким-либо причинам, после монтажа винтовых свай, немного изменить проект дома, планировку, или просто пристроить что-либо, нарастить свайно-винтовой фундамент не составит особого труда. Что не всегда возможно сделать без значительных затрат с другими видами фундаментов.

10. Несложный ремонт фундамента

От некачественных материалов, неправильного монтажа, да и вообще неквалифицированных специалистов – не застрахован никто. Так вот, если по какой-либо причине, винтовая свая лопнет, то ее легко будет заменить, даже если дом уже будет построен.

А вот если лопнет ленточный или плитный фундамент, то ремонт обойдется Вам в очень большую сумму.

11. Не тянет влагу из грунта

Благодаря тому, что связь дома с грунтом осуществляется только через металлические сваи, влага, расположенная в земле, никаким образом не сможет проникнуть ни в стены, ни в пол Вашего дома.

Вот мы и рассмотрели все основные плюсы свайно-винтовых фундаментов. Как видно, их огромное количество, большинство из которых могут стать весомым аргументом в пользу винтовых свай при выборе фундамента под дом.

Не смотря на такое огромное количество положительных качеств, у свайно-винтового фундамента, впрочем, как и у любого другого, существует ряд недостатков, которые так же необходимо принимать во внимание, делая выбор основы для своего будущего дома.

Минусов у винтовых свай не так много, но все же они присутствуют. Давайте рассмотрим каждый из них отдельно.

1. Ограниченная область применения свайно-винтового фундамента

Свайно-винтовой фундамент, как таковой, подходит только для легких, в основном, деревянных конструкций, таких как, деревянные дома, каркасные, каркасно-щитовые и подобные им.

Учитывая низкую стоимость, винтовые сваи частенько пытаются использовать для тяжелых домов, таких как кирпичные, блочные и т.д. Но, стоит отметить, что даже если по всем произведенным расчетам, они должны выдержать нагрузку, все равно это «лотерея».

Прежде всего, это обусловлено тем, что сваи в грунте никак не связаны между собой, и усадка у каждой будет различна, что является основным минусом винтовых свай. Деревянные дома не подвержены трещинам и разрывам, и спокойно выдержат неравномерную усадку, что нельзя сказать о кирпичных и бетонных.

Естественно, можно использовать сваи большего диаметра, значительно усилив конструкцию в целом, но это уже дополнительные затраты, которые перекрывают основное достоинства свайно-винтового фундамента – дешевизну, и его применение уже не будет таким целесообразным.

2. Подходят не для всех типов грунтов

В скалистых местностях, использование свайно-винтового фундамента будет практически невозможно. Учитывая особенность монтажа, Вы не сможете заглубить сваю на необходимую глубину в таком грунте. А это, на мой взгляд, значительный минус такого фундамента.

Хотя, честно говоря, любые заглубленные фундаменты, на скалистых грунтах могут стать проблемой.

3. Трудности в устройстве подвальных помещений

Некоторые считают, что при использовании свайно-винтовых фундаментов, подвальные помещения сделать вообще невозможно, но это не так.

В принципе, подвал сделать можно, но он будет отдельно стоящей конструкцией. Другими словами, использовать фундамент, в качестве стен подвала – не получиться, что значительно удорожит конструкцию в целом.

4. Некачественные материалы в производстве свай

Производителей, которые экономят на материалах, при производстве своей продукции – предостаточно. А если учитывать то, что фундамент является опорой всего дома, то последствия плохого качества свай могут быть весьма печальные.

Некоторые – обрабатывают некачественными антикоррозийными материалами свои сваи, что приводит к ранней коррозии, и, что естественно, винтовая свая «сгнивает» раньше положенного ей срока службы.

Многие производители экономят на самом металле, либо используют некачественный, либо делают его более тонким, что может стать огромным минусом, так как такая свая может деформироваться еще в процессе монтажа.

Может быть это сложно назвать минусом винтовых свай, как таковых, но не учитывать это при выборе нельзя.

Как правило, рассматривая плюсы и минусы того или иного типа фундамента, мы хотим узнать, стоит ли его использовать для своего будущего строения, будь то дом, гараж или какая другая постройка.

Так вот Вам несколько советов, которые помогут сделать выбор в пользу свайно-винтового фундамента, а может быть и переубедить Вас его использовать:

  1. В случае, когда на строительном участке грунт оставляет желать лучшего, а твердые породы расположены очень глубоко(6-8м), затраты на свайно-винтовой фундамент значительно увеличатся, потому что придется наращивать сваи. В этом случае попробуйте рассчитать другой тип фундамента, например, плитный с ребрами жесткости. Возможно, что он будет дешевле.
  2. Винтовые сваи лучше покупать у проверенных производителей, помните — значительно сэкономив на сваях, Вы можете, так же значительно, потерять на качестве, что будет более плачевно.
  3. При выборе размера и типа винтовых свай, стоит учесть, что нагрузка, которую они выдерживают, зависит не только от самих свай, но также напрямую от типа грунта, в котором будет расположено их основание.
  4. Хоть металл влагу из грунта впитывать не может, но она все же очень пагубно на него действует, поэтому при выборе винтовых свай, обращайте особое внимание на качество антикоррозийного покрытия.
  5. Частично изучить грунт, в который будет закладываться фундамент, можно попробовать самостоятельно, выкопав яму глубиной около 2 метров. Только не копайте в месте установки свай, потому что после того, как яма будет закопана, грунт в том месте будет насыпной, а закладывать основание сваи в насыпном грунте грозит значительными проблемами.
  6. При изучении основных достоинств и недостатков свайно-винтовых фундаментов, нельзя судить и делать выбор по одному или нескольким критериям, необходимо досконально изучить все стороны данного вида и сравнить их с другими фундаментами, подходящими для Вашего строения.

плюсы и минусы — Блог Бауфундамент

При строительстве здания важно выбрать надежный тип фундамента, так как от него зависит устойчивость будущего дома. К прочности основания постройки всегда предъявляются строгие правила, поэтому применяемые технологии постоянно совершенствуются.

Винтовые сваи легко монтируются в самые сложные типы грунта, которые часто встречаются на территории России. Они применяются в условиях вечной мерзлоты, в породах с высоким коэффициентом текучести, на местностях с сыпучим грунтом. В данной статье мы разберём плюсы и минусы фундамента на винтовых сваях.

  • Экономичность. В сравнении с ленточным фундаментом или монолитной плитой, винтовые сваи обходятся дешевле на 20-40%.

  • Высокая скорость возведения. Простота монтажа допускает установку за 1 день, чего нельзя получить при использовании, к примеру бетонного фундамента, которому требуется от 2 недель для набора прочности. При этом основание на сваях не уступает бетонному фундаменту по времени эксплуатации. Возведенная по всем стандартам конструкция прослужит до 100 лет.

  • Строительная чистота. Если вы захотите построить на вашем уже благоустроенном участке баню и решите использовать ленточный фундамент, будьте готовы к горам грунта, остаткам цемента, следам спецтехники, грязи. Винтовые сваи всего этого лишены, так как при их монтаже объем земляных работ минимален.

  • Возможность монтажа в любое время года. Традиционные виды фундамента зимой не возводятся, либо устанавливаются по существенно большей цене.

  • Применение при любом климате и типе почвы. Бывают случаи, при которых винтовой фундамент является единственной возможностью построить на участке дом, например, если возведение намечается на сильно пересеченной или постоянно заливаемой местности.

  • Стабильность при промерзании почвы. Главная особенность для холодного климата — свайный фундамент не вспучититься при низких температурах. Сваи BAU, при относительно малой площади соприкосновения с грунтом, имеют высокую несущую способность и не подвержены действию сил морозного пучения грунтов благодаря конструктивным особенностям.  За счет уплотнения грунта закованным конусом и самонарезающей многовитковой спирали при вкручивании вокруг корпуса сваи возникает уплотненный грунтовый «стакан» с отжатой грунтовой водой. Даже при глубоком промерзании грунта наши изделия ТМ BAU не подвержены действию сил морозного пучения грунтов.

  • Возможность установки конструкции на склонах. Компенсировать 12 метров перепада высот с помощью свай не составляет проблемы. В данном случае использовать традиционный подход экономически неоправданно. Обустраивать склоны железобетоном стоит больших вложений.


  • Отсутствие сырости под домом. Между грунтом и строением обязательно есть воздушная подушка, это пространство хорошо проветривается. Вам не придется бороться с повышенной влажностью в доме, даже если он построен на грунте с высоким содержанием воды. В отличие от ленточного фундамента, который собирает сырость, и это ощущается даже летом. Также проветриваемое основание строения, установленного на свайно-винтовой фундамент, обеспечивает отсутствие образований типа плесени или гнили пола.

  • Низкие потери тепла. Здание не имеет прямого контакта с почвой, и воздушная подушка хуже пропускает тепло. Разумеется, нужно учитывать данный фактор и хорошо обеспечивать теплоизоляцию полов, чтобы дом не промерзал снизу. Этот вопрос спокойно решается с помощью качественных материалов.

  • Быстрая готовность. Свайно-винтовые фундаменты готовы к принятию проектной нагрузки сразу после того, как была вкручена последняя свая. Для сравнения, возведя железобетонную основу, придется подождать, пока материал схватится, высохнет и наберет прочность.


  • Отсутствие подготовки стройплощадки. Ее не нужно выравнивать, не требуются котлован и опалубка. Следовательно, удастся избежать вывоза с территории мусора и извлеченного грунта и, значит, сэкономить и время, и деньги.

  • Спецификой винтового фундамента также является возможность самостоятельно, без привлечения спецтехники, ввинтить сваи на участке, отведенном под постройку дома. Этот момент важен в том случае, если в районе строительства нет возможности заказать монтаж винтовых свай, или хозяин будущего дома попросту ограничен в средствах. Рассчитать примерную стоимость и подобрать наиболее подходящие сваи для вашей постройки можно с помощью специального калькулятора. Для подбора свай под конкретные условия и строения лучше сразу обращаться к специалистам.

  • Повторное использование. Винтовые сваи BAU часто используют при возведении временных сооружений. При демонтаже сооружения, их возможно извлечь и повторно использовать на другом участке, у других свай такой возможности нет.

  • Минусы винтовых свай

    Минусы свайно-винтового фундамента связаны скорее не с самой конструкцией, а с условиями, в которых недопустимо использовать такой тип фундамента.

    1. Винтовые сваи BAU не применимы на пластичных грунтах.

    2. При неправильной оценке геологии есть риск критической деформации свайно-винтового фундамента, что повлечет за собой повреждение самого строения. Во избежание такого риска рекомендуем обращаться к специалистам.

    3. Ограничение по массе конструкции. Не минус, а, скорее, особенность свай, так как для малоэтажного сооружения это не проблема, вес такого дома вряд ли превысит лимит.

    Итог

    Как видим, свайный фундамент имеют большое преимущество перед традиционными видами фундамента. Плюсы и минусы винтовых свай, цена работ и материалов находятся в оптимальном соотношении. Явная выгода объясняет растущую популярность винтового фундамента в частном строительстве. Вы можете проконсультироваться с нашими специалистами, которые учтут особенности грунта и помогут подобрать качественные, наиболее подходящие сваи для вашего дома.Основа надежного свайно-винтового фундамента — конструкторский расчёт и данные геологии на участке, а не определение длины и диаметра свай по принципу «так сделали соседу».

    Плюсы и минусы фундамента на винтовых сваях

    Стальная винтовая свая или СВС — это металлическая конструкция, которая состоит из ствола, наконечника с лопастью, оголовка. Материалом для изготовления служит легированная сталь высокого качества. Для ствола используют горячекатаные бесшовные трубы с толстыми стенками или насосно-компрессорные трубы (НКТ), которые обладают устойчивостью к большим нагрузкам, механической деформации.

    Для защиты металла от коррозии используют разные виды покрытий. Опоры оцинковывают гальваническим способом, обрабатывают полимерными, полиуретановыми, эпоксидными составами, грунтами или эмалями по ржавчине. Вид антикоррозионного покрытия подбирают с учетом:

    • механических нагрузок на фундамент;
    • химического состава и типа грунта;
    • климата и условий эксплуатации;
    • типа и марки стали.

    Сваи выпускают с диаметром ствола от 57 до 352 мм, длина стержней — от 1 до 12 м. При необходимости возможно удлинение опор при помощи сварных муфт. Для разных типов грунта изготавливают свайные конструкции со сварными или литыми наконечниками.

    В первом случае конусообразный наконечник и винтовую лопасть сваривают из отдельных элементов. Для раскроя и сварки листовой стали используют плазменную резку и электросварку, что позволяет получить изделие с высоким качеством сварных швов. Литые наконечники изготавливают методом литья — расплавленный металл льют в специальные формы, получая цельнометаллические изделия без сварных швов.

    Сварные сваи более дешевые, но проигрывают литым в прочности и несущей способности. Их не используют на участках с плотным грунтом и при строительстве тяжелых сооружений. При завинчивании опоры в твердый грунт, с камнями или строительным мусором, велика вероятность того, что сварная лопасть оторвется от ствола. При возведении легких сооружений на рыхлых или болотистых почвах использовать СВС со сварными наконечниками выгоднее с экономической точки зрения.


    Свайно винтовой фундамент: плюсы и минусы

    Свайно-винтовой фундамент имеет объективные преимущества и недостатки, связанные с эксплуатационными возможностями конструкции. Основание отличается низкой стоимостью и высокой степенью прочности. Отсутствует надобность осуществлять трудоёмкие земляные работы. Монтаж осуществляется силами 3-х работников в течение 3-х суток.

    Преимущества (плюсы) винтовых свайных фундаментов

    Выделим основные плюсы конструкций, делающие фундамент востребованным в большинстве случаев:
    • возможность возведения зданий в условиях рельефной местности – допускается проведение работ в лесу без вырубки и выкорчёвывания корней;
    • разрешено обустройство основания на слабых почвах с высоко залегающими водоносными слоями;
    • простота возведения пристроек к уже построенным зданиям;
    • повышенная несущая способность винтовых свай;
    • естественное уплотнение грунта в процессе заглубления опор — достигается благодаря сохранению структуры;
    • распределение нагрузки по большой площади — обеспечивается лопастями, дополнительно оказывающими сопротивление пучению, вызванному резким понижением температуры и кристаллизацией грунтовых вод.
    Конструкция винтовой сваи

    Эксплуатационные плюсы винтового фундамента

    Ощутимым эксплуатационным преимуществом считается:
    • Практическое отсутствие усадки, благодаря чему разрешается сразу приступать к возведению стен.
    • Проводить работы, возможно в любой сезон.
    • Возведённая конструкция простоит не менее 100 лет.
    • Основание допускается обустраивать поблизости от инженерных коммуникаций.

    Рекомендуется возведение свайно-винтового фундамента на почвах с высоким уровнем влажности и повышенной текучестью. Основание востребовано в условиях сильного промерзания земли, когда подошвы иного типа не способны выдержать пучинистость.

    Недостатки (минусы) свайно-винтовых фундаментов

    Естественно существуют определённые недостатки, связанные не с конструктивными дефектами, а скорее выражающиеся в ограниченной эксплуатации. Многие проблемы вполне решаемы, если следовать технологии и методическим рекомендациям в процессе возведения фундамента. Основные минусы следующие:
    • материал изготовления — изделие производится из стали, подверженной воздействию коррозии. Проблема решается благодаря обработке поверхностного слоя эпоксидной смолой;
    • невозможность проведения строительных работ в условиях каменистых грунтов – почва испещрённая прослойками затверделого известняка и скалистыми породами не подходит под фундаменты свайно-винтового типа;
    • невозможность создания подвального помещения — технически возможно вырыть подвал, но утепление такого подземного помещения будет стоить неимоверных затрат.

    Коррозийное воздействие особенно заметно в условиях влажных грунтов. Если сваи были выполнены без предварительной пескоструйной обработки, предшествующей нанесению антикоррозийного покрытия, то разрушение даст о себе знать в течение нескольких лет. Современные винтовые сваи от Установкасвай позволят избежать коррозийных разрушений свай благодаря особому покрытию и литой конструкции сваи.

    Факторы, ускоряющие коррозию и разрушение винтовых свай

    Ярко выраженные эксплуатационные недостатки проявляются в случае нарушения технологического производственного процесса. Определяющее значение на качество изделий оказывают следующие факторы:
    • толщина и марка стали;
    • технология создания сварного шва;
    • качество швов винтовых лопастей.

    Внешние аспекты, влияющие на продолжительность эксплуатации, заключаются минеральном составе и уровне влажности грунта.

    Запрещённые условия эксплуатации винтовых свай

    Ограничение эксплуатационного срока свайных опор происходит в случае их использования в следующих условиях:
    • наличие в незначительном отдалении от дома электрической подстанции — в районе 50 метров;
    • расположение в непосредственной близости вышек сотовой связи;
    • пролегание рядом железнодорожных путей;
    • повышенная насыщенность почвы влагой.

    Внимание! Повышенная влажность способна увеличить утечку электричества в грунт и существенно сократит эксплуатационный срок основания, из-за электрохимической коррозии.

    Неправильная эксплуатация существенно сокращает срок службы свай. Категорически не рекомендуется использовать сваи в качестве устройства заземления в процессе организации электроснабжения объекта. Если произойдёт обрыв проводника питающей линии, то ток направится через опору, приведя к ускоренному ржавлению в районе сварных швов.

    Несмотря на определённые минусы, свайно-винтовые фундаменты определённо востребованы в строительстве, а в отдельных случаях просто незаменимы. Тщательно выбирая изделия и соблюдая условия эксплуатации, возможно, нивелировать негативные аспекты и добиться максимально возможного срока эксплуатации. Фундамент обладает весомыми преимуществами и вполне нивелируемыми недостатками, избегаемыми в случае обустройства основания профессионалами.

    Заказ винтового фундамента в нашей компании — это:

    • гарантия качества самих свай
    • точность при создании проекта фундамента
    • краткие сроки возведения винтового фундамента
    Обращайтесь в нашу компанию по телефону: +7 (499) 403-19-55  или по заявке внизу страницы.

    Полезные материалы

    Фундамент на винтовых сваях 6 на 6

    Возведение дома 6×6 метров на фундаменте из винтовых свай сопряжено с предварительным проектированием основания, осуществляемым с учётом действующих нагрузок и несущей способности опорной конструкции.



    Цены на свайно-винтовой фундамент

    Цена на возведение свайно-винтового фундамента складывается из нескольких основополагающих факторов. Требуется учитывать качество материалов, внешние условия и нагрузку.









    Свайно-винтовой фундамент: плюсы и минусы конструкции

    Содержание статьи

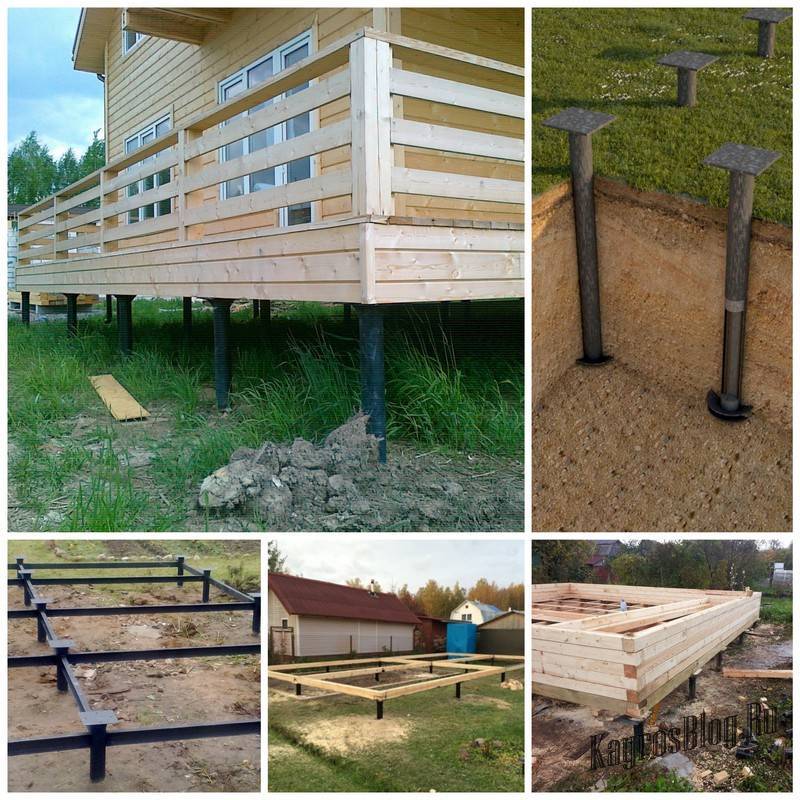

    Свайно-винтовой фундамент – это тип фундамента, состоящего из винтовых свай. Первое здание, где была применена данная технология, – маяк в США, возведенный в 1850 году. Тот факт, что здание существует и функционирует до сих пор, указывает на надежность технологии и ее долговечность.

    На территории России данный тип фундамента появился не раньше освоения территорий с вечной мерзлотой. До этого момента строительство велось на грунте с высокими удерживающими способностями. Практика показала, что земельные работы в зоне вечной мерзлоты образуют участки протаивания, способные поглотить не одно здание. Сваи позволяли избавиться от проблемы и быстро распространились и на индивидуальное строительство.

    Сейчас технология применяется повсеместно. Винтовые сваи быстро монтируются, они дешевле аналогов, в случае индивидуального строительства работы можно выполнить своими руками, но существуют у технологии и минусы.

    Характеристики основных элементов свайно-винтового фундамента

    Устройство винтовых свай

    Винтовая свая – стальная труба с острым, закрытым наконечником и лопастями. Фактически это – бур, ввинчивающийся в грунт. Винтовой наконечник – это основной рабочий элемент, выступающий функциональной частью, опорой и анкером. Дополнительно к сваям продаются оголовки. Они закрывают верхнюю часть конструкции и служат платформой для дальнейших обвязочных работ. Также оголовок используют для ввинчивания, цепляясь за него, а не за основу сваи. Лопасти удерживают здание при воздействии сил морозного пучения.

    Свайно-винтовой фундамент

    Зимой пучение на глинистых водонасыщенных почвах, особенно для легких деревянных конструкций, может привести к выдавливанию фундамента. Проблему не удается решить и заглублением опор ниже зоны промерзания из-за сил, воздействующих на боковую часть. Но если опустить опору ниже уровня промерзания, с анкером, то слой твердого грунта будет удерживать фундамент.

    Винтовые сваи предназначены для возведения легкого и недорогого фундамента. Причем каждому строению подходит свой типоразмер, приведенный в таблице.

    Тип/размерОбласть примененияНесущая способность (кг)
    СВ76Х122Наиболее легковесные конструкции — заборы, сараи и хозблоки, детские площадки.350
    СВ89Х250Нежилые помещения — садовые домики, альтанки (беседки),  легковесные причалы и пирсы1450
    СВ108Х300Жилые строения малого веса – дома из бруса, бревен и СИП-панелей.



    2200
    СВ133Х350Наиболее тяжелые из возможных строения из пенобетона, керамзитобетонных блоков.2900

    Типы свай

    Существуют две основные разновидности опор, различают их по способу создания наконечника:

    • Сваренный наконечник.
    • Литой наконечник.

    Первый вариант отличается дешевизной, за которую приходится платить надежностью. Недостаток заключается в том, что лопасти к наконечнику привариваются без соблюдения технологических норм, кустарным методом. В результате при завинчивании свая может уходить от вертикали. Может обломаться лопасть, это заметно по уменьшению сопротивления при ввинчивании. Подобная свая уже не может выполнить роль полноценной опоры, часть ее несущих обязанностей принимают соседние точки, вследствие чего ускоряется их износ. Худший вариант – поломка сваи после возведения дома. Деформируется ростверк фундамента, а строение становится аварийным.

    Литой наконечник для винтовой сваи

    Более надежны литые наконечники, изготавливающиеся методом точного литья. Они дороже, но долговечны и могут выдерживать до 6 тонн нагрузки.

    Отдельно стоит рассмотреть сваи из насосно-компрессорной трубы с увеличенной толщиной стенок. Их надежность сопоставима с литыми, благодаря толстостенной трубе. Специальная сталь способна выдерживать агрессивные среды без защитного покрытия до 7 раз дольше. Применение таких свай позволяет избавиться от основного их недостатка — коррозии металла в грунте.

    Важные параметры свай

    Выбирая винтовые сваи, следует ориентироваться на тип наконечника и на ряд вспомогательных параметров:

    • толщина стенки – параметр индивидуальный, зависящий от типа грунта, веса строения, и ряда других требований;
    • характеристики стали – каждый сплав имеет ряд эксплуатационных параметров, которые стоит учитывать при покупке свай;
    • тип обвязки – прочная, стальная обвязка фундамента лучше распределяет нагрузки между опорами, чем ее аналоги из бруса;
    • способы антикоррозийной обработки – здесь есть выбор между оцинкованным металлом и полимерным покрытием; если обработка произведена согласно требованиям, полимер окажется предпочтительным.

    При покупке свай требуйте у продавца все необходимые нормативные документы. Они будут гарантией того, что под видом надежных опор вам не продали кустарного производства изделие. В противном случае есть риск обрушения здания в первые годы эксплуатации.

    Дом на сваях

    Преимущества

    1. Установка фундамента возможна на любом грунте – за вычетом пары исключений, винтовые сваи могут выполнять несущую функцию в любых условиях.
    2. Минимум земляных работ – нет необходимости прокапывать глубокие траншеи или производить земельные работы, так как ни предварительного выравнивания, ни выкапывания ям на участке не требуется.
    3. Монтаж на любом рельефе – сваи позволяют вывести ровное основание для дома как на ровных территориях, так и на имеющих уклон.
    4. Нет ограничений на сезонность работ – устанавливать фундамент можно в любую пору, даже зимой.
    5. Требуется минимум строительной техники и рабочих рук – в случае с мягким грунтом и качественными наконечниками работу способны выполнить всего три человека.
    6. Высокая скорость установки опор – длительность работ по монтажу фундамента занимает не более 3-х суток.
    7. Простая перепланировка – к строению со свайным фундаментом легко добавить дополнительную площадь.
    8. Экономичность – возведение фундамента с самыми простыми сваями позволит сэкономить до 30% средств, в сравнении с аналогами.
    9. Позволяют нивелировать перепады высот.
    10. Повышенная устойчивость к зимнему пучению грунта.
    11. Если залить пустоты сваи после монтажа, можно усилить ее несущую способность, увеличить сопротивляемость изгибу и долговечность. Повторное использование такой опоры невозможно.
    12. Возведение дома можно начинать без задержки после установки свай.
    13. Сваи могут применяться повторно – если пустоты опор не залиты бетоном, то их легко демонтировать и повторно использовать.
    14. Простой ремонт – в случае поломки одной опоры ее можно восстановить гораздо дешевле и быстрее, чем в случае с заливным или даже забивным фундаментом.
    15. Возможность нарастить высоту фундамента – после установки и выравнивания полости опор их можно без проблем нарастить.
    16. Теплый пол в доме – благодаря закрытому подполу и наличию воздушной прослойки пол в помещении будет теплым даже при наличии минимального количества изоляции.
    17. Здание не впитывает влагу – важный параметр с учетом того, что строения будут иметь стены из дерева или пеноблоков, чувствительных к влаге. Без прямого контакта с грунтом дом остается сухим, а образующаяся влага в подполе изолируется всего одним слоем соответствующей изоляции.
    18. Наличие подземных коммуникаций – не препятствие строительству, так как внедрение в землю опор минимально и позволяет обойти подземные линии снабжения.
    19. Для неответственных сооружений (забор, ворота) сваи с винтом можно создать собственноручно, используя сварку, болгарку и металлопрокат.

    Недостатки

    1. Ограниченный срок службы – максимальный срок службы для стандартных труб 60 лет, в случае со специализированными толстостенными опорами он увеличивается вдвое до 120 лет.
    2. Трудности при работе с каменистым грунтом – при попытке ввинтить опору в почву с большим количеством твердых пород винт может лопнуть. В худшем случае опора упирается в камень, и дальнейшее ее продвижение невозможно.
    3. Самый ответственный процесс – расчет свай, без него здание может разрушиться еще на этапе строительства.
    4. Ограниченный вес здания – твердость грунта и несущие возможности металла не позволяют создавать на базе такого фундамента многоэтажных домов, кирпичных и ряда других тяжелых конструкций.
    5. Отсутствует подвальное помещение – некритичный недостаток, приносящий неудобства.
    6. Для установки свайно-винтового фундамента требуются сложные геологические изыскания и инженерные расчеты.
    7. Некачественный материал – в случае, если продавец не был честен и продал кустарного производства сваи с неподходящим составом стали, некачественной антикоррозийной обработкой или плохим качеством наконечника, то срок службы дома уменьшается в разы. Воспользуйтесь помощью специалиста или отдайте изделие в лабораторию для установления его качества.
    8. Сталь обладает меньшей способностью сопротивляться боковым нагрузкам, чем железобетон.
    9. При наличии чрезмерно твердого грунта установку опор приходится поручать технике. Это ускоряет процесс, но поднимает стоимость конструкции.

      Закручивающиеся сваи для фундамента

    Заключение

    Как видим, свайно-винтовой фундамент – это отличное решение для временных построек, легких домов из дерева или пеноблоков, незаменимый вариант для строительства на территориях с вечной мерзлотой. Целесообразность применения данной технологии в индивидуальном строительстве – решение владельца.

    Перед тем, как применять винтовые сваи, необходимо иметь:

    • анализ структуры грунта;
    • детальный план стройплощадки;
    • полный план надземного здания;
    • расчет нагрузки на поверхность пола;
    • список доступных свай и их характеристики;
    • приблизительный подсчет стоимости работ.

    Имея на руках эти данные, взвешивайте все плюсы и недостатки, затем принимайте решение. Но учтите, что в нашей стране такой вариант применяется в качестве исключения, нежели стандарта.

    Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

    Понравилась статья?

    Поделиться с друзьями:

    Подпишитесь на новые

    Преимущества и недостатки свайно-винтового фундамента



    Для обеспечения зданиям надежности, долговечности и устойчивости, нужно правильно проектировать и строить фундамент, чтобы он мог выдерживать нагрузки не только в спокойном состоянии, но и при нестандартных ситуациях, которые могут случаться на местности. Если сейсмическая активность является достаточно высокой для того, чтобы колебания ощущались на земле, то и фундамент должен быть соответствующим.


    Поэтому предварительно проводится геологическая разведка местности. Фундамент на винтовых сваях обладает хорошими характеристиками и может выдерживать повышенные нагрузки, которые встречаются в местах стыка литосферных плит. Кроме того, с ним будет легко работать, так как процесс установки довольно прост и не отнимает много времени.

    Преимущества и недостатки винтовых свай


    Перед тем, как принимать решение о проведении каких-либо работ, человек обязательно должен определиться, какие преимущества он получает, если выберет определенный метод. Так что стоит сразу изучить все основные рабочие моменты, чтоб максимально подготовиться к процессу выбора и делать его осознанно. Фундамент на винтовых сваях имеет минусы и плюсы, которые можно изложить в виде такого списка:


    1.    Преимущества:



    • •    невысокая стоимость, которая будет составлять всего 40-55% от стоимость полностью бетонного фундамента аналогичного масштаба;
    • •    быстрый процесс установки, не требующий соблюдения технологических пауз;
    • •    возможность проводить работы на абсолютно любых типах местности, в том числе и на заболоченных почвах, где обычный фундамент будет неприменим;





    • •    по заверения изготовителей сваи имеют долговечность не менее полутора столетий, что заметно опережает любые другие варианты фундаментов;
    • •    для работы со свайным фундаментом не нужна землеройная техника, которая произведет предварительное выравнивание поверхности земли под застройку;
    • •    устанавливать сваи можно в любой сезон, независимо от погоды и температуры на улице, так что стройка может быть начата когда угодно;
    • •    прочность на осевую нагрузку составляет около 20 тонн на каждую сваю и может быть увеличена при помощи повышения ширины лопастей сваи;
    • •    можно легко пристраивать к готовым объектам дополнительные комнаты без необходимости переделывать фундамент и рыть новый котлован под него;
    • •    при работах не страдает целостность грунта, так что сейсмически активные зоны не получают дополнительный раздражитель, расшатывающий их;
    • •    фундамент можно ремонтировать, если его составные части пришли в негодность и не могут далее исполнять свои функции;
    • •    здание может быть возведено над фундаментом сразу после завершения монтажа свай, так как не нужно ждать, пока застынет раствор.







    Недостатки:



    • •    невозможность проведения работ на каменистых и скальных грунтах, так как попросту не получится ввинтить сваи в грунт без их деформации;
    • •    необходимость проведения антикоррозийной обработки металла;
    • •    невозможность определить повреждения подземной части сваи.


    Так что свайный фундамент и винтовые сваи имеют много положительных качеств, но и не лишены недостатков, с которыми придется считаться.

    Особенности конструкции


    Винтовые сваи под фундамент представляют собой стальные одношовные трубы, получаемые при помощи закручивания проката и его последующее сварки. Внизу трубы приварена спиралеобразная лопасть, позволяющая вкручивать изделие в землю на необходимую глубину.



    Покрывается конструкция двумя слоями специального состава на основе эпоксидной смолы. Это вещество предназначено для герметизации внутреннего материала и защиты металла от коррозии и других разрушающих факторов. Глубина вкручивания свай в землю может доходить до двух метров, поэтому они должны быть хорошо подготовлены к эксплуатации в столь неблагоприятных условиях.




    Сваи винтовые для фундамента своими руками можно увеличивать в длине, но только используя в качестве промежуточного звена специальную муфту. Удлинять изделие без муфты категорически запрещается, так как это опасно для устойчивости будущей постройки.

    Технология работы


    Фундамент дома на винтовых сваях монтируется в следующей последовательности:



    • Проводится разметка свайного поля, чтобы можно было подсчитать необходимое количество изделий, которые понадобятся для возведения здания.
    • Сваи вкручивают в грунт по заранее размеченной схеме. Если грунт слишком твердый — предварительно используют бур, который расчищает путь для сваи.
    • Далее все сваи выставляются по уровню и заливаются раствором для укрепления.


    При необходимости можно провести ремонт фундамента винтовыми сваями, который будет подразумевать, что под здание внесут свайное поле, которое сможет оптимально удерживать на себе строение и позволит прослужить ему еще несколько десятилетий.


    Очень интересно проходит замена фундамента на винтовые сваи, когда при помощи уникального оборудования специалисты в буквальном смысле поднимают дом, готовят под ним свайное поле, а затем ставят на место все здание целиком. Благодаря использованию специальных средств целостность стен при этом никак не пострадает, так что не придется перекладывать их заново.


    Цена винтовых свай под фундамент будет составлять незначительную сумму, хотя итоговый результат зависит от выбранной марки. При крупной оптовой партии можно получить хорошую скидку, так что лучше сразу рассчитать необходимое количество свай.

    4 типа конструкции винтовой сваи: преимущества и недостатки

    Каждый объект коммерческого строительства уникален. Для каждого типа конструкции потребуется фундамент, специально спроектированный с учетом размера работы и земли, на которой она построена. По той же причине конструкции спиральных свай охватывают множество форм и размеров, чтобы соответствовать широкому спектру применений и переменных, таких как тип почвы, глубина профиля почвы, тип нагрузки сваи, требования к емкости сваи, тип поддерживаемой конструкции и т. Д. .Доступны десятки размеров, типов вала и конфигураций спирали, чтобы убедиться, что для работы используется правильная спиральная свая.

    При правильной конструкции глубокий фундамент, закрепленный с помощью винтовой сваи правильной конструкции, прослужит долгие годы. Выбор неправильной конструкции спиральной сваи может привести к плачевным результатам.

    Убедитесь, что вы выбрали правильную конфигурацию сваи… Позвоните в компанию Conte сегодня!

    В этом кратком руководстве мы выделили 4 основные категории конструкций винтовых свай, включая их типичные реализации, преимущества и недостатки каждой из них.

    Сплошной квадратный вал

    Квадратный вал обычно сплошной и способен выдерживать большие осевые сжимающие нагрузки. Сплошной вал является непрерывным на каждом удлинении и переносит нагрузку вниз до конца сваи. Квадратные удлинители вала также могут использоваться в различных приложениях для натяжения.

    Типичные размеры: 1,5 дюйма, 1,75 дюйма, 2 дюйма, 2,25 дюйма

    Преимущества: В каменистых и твердых почвах квадратные стержни вала лучше продвигаются без повреждений.

    Недостатки: Тонкие валы плохо выдерживают поперечные нагрузки, а на мягких грунтах может возникать коробление из-за меньшей ширины.

    Труба с круглым валом

    Винтовая свая с круглым валом обеспечивает гораздо больший диаметр, чем большинство свай с квадратным стволом. Более широкое поперечное сечение обеспечивает лучшую конструктивную способность там, где могут присутствовать большие моменты, боковая нагрузка или изгиб.

    Типичные размеры: 2,875 дюйма, 3,5 дюйма, 4,5 дюйма, 6 дюймов, 8 дюймов, 10 дюймов +

    Преимущества: Круглые шахтные сваи идеальны для более мягких почв и когда есть потенциал для высоких боковых нагрузок.Валы труб могут быть заполнены раствором для дополнительной прочности конструкции.

    Недостатки: Валы большего размера могут затруднить проникновение в очень плотные или каменистые почвы.

    Комбинированная свая с квадратным и круглым валами

    Обычно комбинированная свая имеет квадратный ввод вала, за которым следуют круглые удлинители вала. Эти типы винтовых свай используются в основном в компрессионных приложениях, когда слои твердого грунта расположены глубоко под более мягким грунтом. Квадратные / круглые комбинированные сваи часто выбираются для высоких уровней грунтовых вод, участков с ограниченным заделыванием раствора или для участков с почвами, которые делают их более экономичным выбором, чем конфигурация свай с цементным раствором.

    Типичные размеры: 1,5 дюйма / 2,875 дюйма, 1,75 дюйма / 3,5 дюйма, 2,25 дюйма / 4,5 дюйма

    Преимущества: Он сочетает в себе лучшие проникающие характеристики квадратного вала с круглым удлинением вала большого диаметра для противодействия продольному изгибу и поперечной нагрузке.

    Недостатки: Дополнительные затраты на материалы могут сделать комбинированные сваи менее экономичным решением, чем альтернативные винтовые опоры. Это необходимо только при определенных обстоятельствах.

    Заливанный квадратный вал

    Все квадратные сваи ствола могут быть оснащены принадлежностями для добавления обсадной колонны.Этот кожух обычно имеет диаметр от 5 до 8 дюймов и может быть заключен в поливинилхлоридную или стальную трубу или просто из цементного раствора. Затирка также создает поверхностное трение о почву, что может способствовать сжатию и растяжению сваи. Большее поперечное сечение улучшает поперечные нагрузки, изгибающий момент и сопротивление продольному изгибу по сравнению с тонкой квадратной сваей вала отдельно.

    Преимущества: В некоторых грунтовых условиях квадратные валы с цементным раствором более экономичны, чем круглые сваи труб большего диаметра.

    Недостатки: В некоторых случаях плиты для затирки могут иметь трудности с продвижением в очень плотные или каменистые почвы. Затирка также может быть запрещена для определенных проектов, например, на водно-болотных угодьях или на участке, где невозможно должным образом перемешать раствор на месте.

    Правильный выбор конструкции винтовой сваи должен быть сделан специалистом!

    Эти основные объяснения предлагают рекомендации, какие типы винтовых свай подходят для различных проектов, но есть много переменных, которые влияют на принятие обоснованного решения.

    Свяжитесь с нами, чтобы получить бесплатную консультацию по вашему предстоящему проекту

    Лучшее строительство свайного фундамента | Лучший ремонт фундамента дома

    Вам интересно, какой тип расширенного ремонта фундамента лучше всего подойдет для вашего нового или существующего прибрежного здания? Здесь, в K.E. Braza Construction, мы понимаем, что все потребности в недвижимости различаются. Мы поможем вам найти не только лучший фундамент для вашего дома на берегу моря, но и предоставим высочайшее качество ручной работы, чтобы обеспечить наилучшие результаты для вашего дома.

    ДЛЯ ЧЕГО ИСПОЛЬЗУЮТСЯ ФУНДАМЕНТЫ?

    Свайные фундаменты используются для повышения структурной устойчивости фундамента здания в местах, где находится рыхлый или подверженный эрозии грунт. Они также используются для поднятия зданий в зонах затопления и обеспечения надлежащего крепления и безопасности таких конструкций, как опоры и подпорные стены, чтобы выдерживать штормы и волны. обычно заливается на место.Для этого метода просверливаются отверстия, заливается бетон и добавляется арматура для увеличения прочности сваи. Если бурение и заливка выполняются одновременно, буронабивные сваи называются шнековыми сваями непрерывного действия. Буронабивные сваи чрезвычайно популярны в городах и районах с высокой плотностью застройки и высокой плотностью населения.

    Профили буронабивной сваи

    • Можно заливать на участки с минимальными накладными расходами.
    • Отсутствие риска пучения почвы.
    • Может использоваться там, где высота над головой ограничена.
    • Длину свай можно варьировать.
    • Можно создавать сваи большого диаметра.
    • Удаление грунта из скважин можно проверить.

    Консоли для буронабивных свай

    • Смещенный грунт должен быть удален с участка, что приведет к дополнительным расходам.
    • Нельзя использовать на очень рыхлых или несвязных почвах.
    • Сваи могут деформироваться из-за локализованного напряжения, оказываемого на отверждаемый материал (известного как перегибание или сужение).

    Забивной свайный фундамент

    Забивной фундамент аналогичен буронабивным сваям, поскольку они построены из бетона. Разница в том, что эти сваи имеют постоянную или временную металлическую опалубку, которую снимают после затвердевания и затвердевания бетона. Они называются забивными сваями, потому что они забиваются, вибрируют или вдавливаются в землю. Эти сваи могут быть построены на месте или предварительно изготовлены на заводе и доставлены на площадку. Обычно они используются в морских условиях, когда почва очень рыхлая или склонна к сдавливанию.

    Профили забивных свай

    • Они чрезвычайно рентабельны.
    • Увеличивается несущая способность за счет уплотнения и смещения грунта.
    • Повышается эффективность, если сваи изготавливаются вне строительной площадки.
    • Их часто считают комплексным инженерным решением для фундаментов.

    Консоли забивных свай

    • Если производятся за пределами площадки, сваи должны быть усилены для транспортировки.
    • Установка должна быть заранее спланирована и организована.
    • Для установки свай необходимо много места наверху.
    • Они не идеальны для городских районов из-за шума при установке.

    MICROPILE FOUNDATION

    Микросвайные установки используются для опоры глубокого фундамента. Их можно использовать в новых и существующих зданиях для повышения структурной устойчивости фундамента. Эти сваи обычно имеют диаметр от трех до 10 дюймов и могут быть пробурены на глубину более 200 футов.

    Micropile Pros

    • Можно комбинировать с другими типами свай.
    • Может использоваться в зонах ограниченного доступа.
    • Может использоваться на участках со сложными подземными условиями.
    • Они не подвержены образованию шейки, истощению или проблемам, связанным с рыхлой почвой.
    • Коммуникационные линии могут не нуждаться в изменении маршрута из-за малого диаметра.
    • Они выдерживают вертикальные и поперечные нагрузки.

    Micropile Cons

    • Они дороги по сравнению с другими типами фундаментных свай.
    • Может деформироваться или разрушиться при сейсмической активности (землетрясениях).

    ФУНДАМЕНТ СВАЙНОЙ СТЕНЫ

    Свайные стены представляют собой серию близко расположенных свай, которые используются для создания временной или постоянной подпорной стены свай (например, для ремонта бетонной морской дамбы). Эти стены предотвращают эрозию почвы и затопление прибрежных участков.

    Профили для стен свайных стен

    • Простое и относительно быстрое строительство и установка дамбы.
    • Обладают большой несущей способностью.
    • Предпочтительно для участков с чрезвычайно сложным грунтом.

    Консоли стеновых свай

    • Конструкция с глубокими сваями может не иметь требуемых допусков по вертикали.
    • Обеспечить гидроизоляцию между сваями может быть очень сложно.

    ФУНДАМЕНТ ДЛЯ ВИНТОВОЙ СВАИ

    Винтовые сваи известны как винтовые сваи или винтовые анкеры, потому что у них есть спираль — похожая на спиральный гребень рядом с винтом — около дна сваи, которая помогает закрепить ее в почве. Винтовые сваи ввинчиваются в землю, а не забиваются молотком или вибрируют на месте.

    Профили с винтовой сваей

    • Может устанавливаться в неблагоприятных погодных условиях.
    • Отлично подходит для мест с ограниченным доступом.
    • Отлично подходит для удаленных мест.
    • Грузоподъемность увеличивается после установки.
    • Нет времени схватывания или отверждения (может быть загружен сразу после установки).
    • Быстрая установка (около пяти минут на каждые 10 футов).

    Консоли для винтовых свай

    • Не следует устанавливать в почве, содержащей отложения рика, гравия или булыжника.
    • Установочное оборудование необходимо выбирать с учетом почвенных условий и ограничений доступа на площадку.
    • Необходимо учитывать пределы крутящего момента при установке, чтобы не перегрузить сваю при ее ввинчивании в землю.

    CT ПРОЕКТЫ ФУНДАМЕНТА ПРИБРЕЖНОГО СТРОИТЕЛЬСТВА

    Правильное прибрежное строительство начинается с правильного свайного фундамента для ваших почвенных условий и близости к ватерлинии. Здесь, в K.E Braza, мы приедем к вам на участок, осмотрим недвижимость и почву и порекомендуем подходящий свайный фундамент для вашего здания.Чтобы узнать больше о типах свайных фундаментов, о том, как они сохраняют конструктивную прочность вашего здания во время штормов, и почему мы являемся ведущей прибрежной строительной компанией, обслуживающей Мэдисон, Гилфорд, Олд-Сэйбрук и все прибрежные CT, свяжитесь с нами по телефону 860-662-0124!

    Преимущества винтовых свай — спиральный анкер, включая преимущества винтовых свай

    Быстрая установка

    Одним из самых больших преимуществ винтовых свай является то, что они очень легко устанавливаются с помощью обычного строительного оборудования.Для их установки не требуется специального оборудования. Поскольку для их установки не требуется никакого специального оборудования, это также недорого. Обычно требуется только оператор и один рабочий.

    Способность выдерживать немедленную нагрузку

    Одним из преимуществ винтовых свай является то, что в отличие от большинства других анкерных систем, они могут быть загружены сразу после установки. Вам не нужно ждать, пока бетон осядет, чтобы использовать его.

    Минимальное нарушение строительной площадки

    Одним из преимуществ винтовых свай по отношению к факторам окружающей среды является то, что установка винтовых свай практически не вызывает нарушения строительной площадки.Он также не производит срезания почвы. Благодаря этому сайт остается чистым, и после установки требуется минимальная очистка. Кроме того, уровень шума, связанный с установкой, очень низкий.

    Простота установки в удаленных местах или на площадках с ограниченным доступом

    С точки зрения мобильности и местоположения одним из преимуществ винтовых свай является то, что они хорошо подходят для проектов, расположенных в удаленных районах. Поскольку они требуют ограниченного пространства и оборудования, они лучше всего подходят для перегруженных участков и не имеют доступа к современному модному оборудованию.

    Установка в условиях высоких грунтовых вод

    Винтовые сваи обычно не требуют выемки грунта для установки. Трудности, с которыми часто встречаются неглубокие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и, следовательно, увеличивают скорость процесса установки.

    Простая установка на тесто

    Обычно винтовые сваи устанавливаются вертикально, но их можно устанавливать в любом положении в соответствии с потребностями проекта.Их можно установить в любой ориентации. При необходимости их можно без проблем установить горизонтально.

    Простые полевые модификации для увеличения грузоподъемности

    Одно из уникальных преимуществ винтовых свай заключается в том, что мы можем увеличить грузоподъемность в любое время, внеся лишь небольшие изменения.

    Свяжитесь с нами сегодня, чтобы бесплатно получить смету для вашего проекта.

    Часто задаваемые вопросы о преимуществах винтовых свай
    Каковы преимущества использования винтовых свай?

    Винтовые сваи устанавливаются очень легко
    Их можно использовать сразу после установки
    Они создают минимальные помехи
    Их можно легко установить в удаленных местах
    Их можно установить в любом положении в соответствии с требованиями
    С некоторыми простыми изменениями их грузоподъемность можно увеличить

    Мир спиральных свай — Что не так с этим спиральным фундаментом?

    Винтовые сваи и фундаменты представляют собой отличное решение некоторых проблем проектирования, но иногда создают собственные проблемы.Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера. В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных областях применения. Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

    Введение

    Винтовой анкер или фундамент используются уже почти два столетия известной истории.Скорее всего, какое-то грубое устройство с винтовой пластиной использовалось для закрепления животных и палаток, поскольку кочевники блуждали по различным континентам. Хотя это и не новая технология, недавнее расширение новых применений спирального фундамента привнесло новые проблемы и недостатки. Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции по назначению.

    Проблема «доступности» выходит за рамки данной статьи и часто сводится на нет надежным поставщиком. Остальные три недостатка или проблемы будут рассмотрены в этой презентации. Хотя эти решения основаны на опыте авторов в использовании спиральный фундамент внутри страны и во всем мире, это не исчерпывающее перечисление их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу в рамках практики, который продемонстрирует, что спиральные изделия удобны для пользователя и развенчать или демистифицировать этот очень полезный тип фундамента для общего блага всех практикующих.Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

    Мы выиграли торги!

    Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проекту оценку, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — необходимые условия для того, чтобы стать прибыльным подрядчиком.В этом отношении может оказаться полезным контрольный список в приложении. Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

    Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

    A. Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, вылет и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

    B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять.Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента. Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир отвечает за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на местах проблемы в штаб-квартиру для быстрого решения.

    C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология.По крайней мере, просмотрите отверстия относительно того, где команда планирует начать. Часто благоразумно начинать с того, что надоедать, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с фактической производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (В отсутствие просверливания направьте вниз испытательный зонд с одной спиралью, зонд с большим диаметром спирали лучше подходит для определения местоположения пласта почвы и регистрации глубины и крутящего момента на каждом футе проникновения ниже первых пяти футов).Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

    Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена ​​хорошая производительность. Производство идет хорошо.

    Установка винтового фундамента продвигается вдоль скважины до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении.Каждый из них будет рассмотрен отдельно ниже. Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

    1. Проблемы, связанные с продуктом. На этапе строительства винтового фундамента возникают нагрузки, которые продукт наиболее трудно выдержать. Требуемый крутящий момент при установке может приближаться к опубликованным пределам, чтобы привести пластину винтового подшипника к желаемому слою подшипника.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут привести к преждевременному выходу вала из строя. Это также может привести к преждевременному выходу из строя муфты. Избыточное давление прижима и перекос (приводная головка не соосна оси анкера) приведет к преждевременному выходу из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

    Удары по валунам и булыжникам могут загнуть переднюю кромку спирали, что приведет к значительному снижению скорости проникновения, установочного крутящего момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите срез на расстоянии ½ дюйма от сварного шва.

    Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, приобретите их у производителя или обязательно используйте сплав, требуемый в их технических характеристиках. Болт более высокого качества может быть более хрупким, чем болт OEM.

    Хотя вращение вала в приводном инструменте является проблемой инструмента, будет обсуждаться ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера, в хорошем состоянии, и прикрепите вал анкера к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько закругленные и изношенные приводные инструменты или головки, что стержень анкера свободно входит в них, представляют опасность.

    Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Характеристики, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме разрыва, поскольку чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

    2. Установка имеет значение — Тяга возникает за счет винтового основания, ввинчивающегося в землю.Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее давление прижима или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

    Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого крутящего момента для подводных установок), обычно создаваемым редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунты стерлингов. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в действие коробку передач для тяжелых условий эксплуатации.Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникнуть в возвратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, просто выпустите воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

    Рисунок 1 — Выдувное уплотнение двигателя

    Обратите внимание, что пластиковая заглушка, которая находится непосредственно над фланцем, является сливным отверстием корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (то есть противодавление в обратной линии). Тем не менее, они были успешно развернуты без сбоев на глубину до 285 футов.

    Проблемы с инструментами. Хотя эта тема вкратце обсуждалась выше, ее следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования.Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенный и неподходящий инструмент может снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментария производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристы осведомлены о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с определенными опасностями и может быть очень опасным, если допустить небрежность.

    Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является вспомогательным для головки экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие манометры могут быть перенапряжены и повреждены, что потребует их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

    Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, поскольку увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

    При приложении крутящего момента как средства прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

    Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала для установки винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в ​​течение многих лет, предшествовавших механическому индикатору крутящего момента. Тем не менее, это может привести к чрезмерной нагрузке на анкер (обычно это означает дополнительную глубину и расходы), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от конкретного места.

    В случае натяжных анкеров может возникнуть не такая распространенная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкеров достаточно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение вдоль границы раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, так как внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

    Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки.Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если это допустимо, на 15 градусов или более.

    Иногда винтовой фундамент перестает въезжать в почву с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточную тягу, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите пилотную точку и измените / заточите спирали, а затем переустановите, используя максимальное прижимное давление, которое может быть приложено к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы вал не деформировался.

    Если фундаментный вал имеет круглое поперечное сечение, может быть две причины чрезмерного крутящего момента: во-первых, неадекватная тяга, как упомянуто выше, и во-вторых, потому что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение.В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. В очень мягких почвах и торфяных залежах средняя длина может быть намного больше

    .

    Заданный момент установки не достигается при установке на заданную глубину, что вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанных слоях несущей способности, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует затрат.

    Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или поднимется в будущем в результате каких-либо естественных или антропогенных изменений участка, повлияет на предельную емкость спирального фундамента.Вместимость несущей плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

    Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его емкости по сравнению с тем, что указано с использованием значений отношения крутящего момента к емкости по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

    Когда винтовой фундамент устанавливается в профиль грунта, который имеет очень мягкий или мягкий слой около поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, снизив осевую нагрузку до 10 тысяч фунтов или наложив на вал втулку через мягкий слой, или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная гильза может опускаться вниз вокруг вала через мягкие слои, тем самым укрепляя тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает трубчатые секции (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя секция ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы можно также приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

    Влияние размера зерна и угловатости в несвязных грунтах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется проектировщику, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение подтверждают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность винтовых оснований. Если спирали неглубоко встраиваются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

    Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, которые возвышаются над поверхностью земли. Они часто сооружаются зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

    Вечная мерзлота не везде одинакова; По-разному ведут себя теплая мелкозернистая и холодная крупнозернистая мерзлота.Результаты испытаний в июне 1985 года показали, что установка спиральных анкеров в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно сложной, если не невозможной.

    3. Проблемы с производительностью

    Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если не существует ни одного из предложенных выше решений, рекомендуется использование фундаментов трубчатых шахт.

    При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Получите опыт работы с инженером-строителем по этой специальности, чтобы спроектировать соответствующие подпорные анкеры и стену.

    Коррозия — это предмет, по которому некоторые поставщики и консультанты вошли в элегантность. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно затереть внутреннюю поверхность трубчатых валов. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

    Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, так как новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы можно было провести законное испытание. Если решено, что следует использовать испытанный фундамент, уменьшите номинальные характеристики основания до половины нагрузки, при которой выполнялись критерии деформации.

    Показатели спиральных фундаментов при сейсмических событиях были очень хорошими, часто по сравнению с соседними традиционными фундаментами.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

    Стоимость может стать непомерно высокой, если условия площадки неизвестны и требуется фундамент большой емкости.Необходимо оценить общую стоимость, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик винтового фундамента может рассказать вам историю именно об этой ситуации.

    Долгосрочная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или около его предельной способности, потому что нагрузка от растяжения вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающей почвы, позволяя почве обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное размягчение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось.Незарегистрированное тестирование [iii], проведенное A.B. Компания Chance фактически показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Тем не менее, испытание, проведенное компанией Northern States Power [iv], показало снижение мощности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, примерно на десять процентов.

    Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый крутящий момент для установки может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, поскольку при слишком глубоком бурении она снижает производительность.

    Заключение

    Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; во-первых, мир академических кругов не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей, основанные на здравом смысле, легко достижимы.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования спиральных изделий, потому что использование спирального основания для приложений сжатия и растяжения расширяется с каждым днем.

    [i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

    [ii] Коррозия стальных свай в грунте, Монография Национального бюро стандартов № 58, 1962 г.

    [iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

    [iv] Частные беседы между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993


    Плюсы и минусы винтовых свай — Большой интернет-блог

    Отправлено 10 марта, 2017

    Для успеха строительного проекта одним из факторов является хороший прочный фундамент.Состояние почвы на каждом участке будет разным, поэтому вам нужно выбрать правильный фундамент, который будет идеально подходить для него. В этой статье мы рассмотрим преимущества и недостатки винтового свайного фундамента. Его можно применять в самых разных ситуациях. Есть два типа фундаментов: мелкий и глубокий. Винтовые сваи относятся к последней категории. Глубокие фундаменты используются, когда на участке с плохими почвенными условиями необходимо выдерживать большие нагрузки.

    Винтовая свая состоит из пластин, спирально приваренных к центральному валу.Для установки вам понадобится землеройное оборудование с поворотными приспособлениями. Этот процесс нужно выполнять осторожно, чтобы обеспечить максимальную эффективность сваи. Основное преимущество заключается в том, что этот процесс выполняется быстро и просто по сравнению с большинством типов фундаментов. Вы можете установить его с множеством различного оборудования, поэтому есть гибкость, когда дело доходит до выбора оборудования. Это универсальный фундамент для многих строительных объектов. Его можно использовать, когда у вас ограниченный доступ к сайту или когда сайт находится в труднодоступном месте.Вы можете использовать их даже при очень ограниченном пространстве над головой или узких входах.

    В этом процессе можно использовать подрядчиков по установке винтовых свай, которые имеют большой опыт в установке винтовых свай. При установке винтовых свай на площадке будут возникать минимальные неудобства, так как для работы не требуется выемка грунта. Это снизит стоимость проекта, так как вам не придется очень часто убирать на сайте. Также существует минимальное количество вибраций, вызываемых установкой, что означает, что эта операция вызовет очень мало шума.Поэтому он идеален в ситуациях, когда вокруг есть уже существующие конструкции.

    Поскольку они возводятся довольно быстро, остальные работы могут начаться в ближайшее время. Этому способствует еще и то, что вы можете загружать винтовые сваи сразу после установки. Вы можете увеличить несущую способность свай, используя несколько простых модификаций, которые делают сваю более универсальной. Но эту сваю можно использовать только в почвенных условиях, в которых максимальный размер зерна составляет менее 60% шага спиралей.Они плохо себя чувствуют в гравийных или булыжниковых отложениях, и большую часть времени они не подходят для каменистых условий. Подрядчик должен правильно выбрать оборудование, когда дело доходит до установки. Если оборудование не соответствует стандартам, свая может работать не очень хорошо. Есть также конструктивные ограничения, указанные производителем, на которые следует обратить внимание.

    Забивные сваи — Designing Buildings Wiki

    Забивные сваи , также известные как сваи смещения, представляют собой широко используемую форму фундамента здания, которая обеспечивает поддержку конструкций, передавая их нагрузку на слои почвы или породы, которые обладают достаточной несущей способностью и подходящими характеристиками осадки.

    Забивные сваи обычно используются для поддержки зданий, резервуаров, башен, стен и мостов и могут быть наиболее экономичным решением для глубокого фундамента. Их также можно использовать в таких приложениях, как насыпи, подпорные стены, переборки, анкерные конструкции и коффердамы.

    Фундамент считается свайным, если его глубина более чем в три раза превышает его ширину (Atkinson, 2007). Забивная свая представляет собой длинную тонкую колонну, изготовленную из предварительно отформованного материала и имеющую заданную форму и размер, которую можно установить ударным молотком, вибрацией или вдавливанием ее в землю на расчетную глубину или сопротивление.Если грунт особенно плотный, может потребоваться предварительное бурение, чтобы сваи достигла проектной глубины.

    Забивные сваи легко адаптируются и могут устанавливаться для восприятия сжимающих, растягивающих или поперечных нагрузок, со спецификациями, установленными в соответствии с потребностями конструкции, бюджетом и условиями почвы.

    Типы забивной сваи включают:

    [править] Сталь

    Стандартные стальные шпунтовые сваи могут использоваться для формирования свай коробчатого или двутаврового профиля.Они имеют ударный привод и используются в основном в морских сооружениях. Они имеют диапазон нагрузок от 300 до 1700 кН и могут достигать длины до 36 м.

    Стальные винтовые сваи имеют чугунную спираль, вращаются и используются для опоры на небольших глубинах в мягких илах и песках. Они имеют диапазон нагрузок от 400 до 3000 кН и могут достигать длины до 24 м. Для получения дополнительной информации см. Фундаменты на винтовых сваях.

    Стальные трубчатые сваи используются на морских сооружениях и фундаментах в мягких грунтах над подходящими несущими пластами.Обычно они забиваются снизу с помощью внутреннего отбойного молотка.

    [править] Сборный бетон

    Это могут быть квадратные, восьмиугольные, цилиндрические или шпунтовые сваи. Это ударные забивные сваи , которые используются там, где буронабивные сваи не подходят из-за проточной воды или очень рыхлых грунтов. Они имеют диапазон нагрузок 300–1200 кН и могут достигать 30 м.

    [править] Древесина

    Это обычно квадратные пилы (но могут быть также круглые, конические, обработанные, необработанные) и ударные.Их можно использовать для небольших контрактов на участках с неглубокими аллювиальными отложениями, перекрывающими подходящие несущие пласты (например, берега рек и эстуарии).

    Диапазон нагрузок деревянных свай 50-350 кН. Они могут быть длиной до 12 м без сращивания.

    [править] Composite

    Это сваи, в которых используется комбинация, например бетонная свая со стальным наконечником.

    Забивные сваи изготавливаются с точными допусками с использованием высокопрочных материалов и требуют хорошего контроля качества.Стабильность качества достигается за счет соответствия BS 8004: 2015, а также стандартов ЕС, а также проверки перед установкой для проверки целостности.

    Важно, чтобы забивные сваи сохраняли свою форму во время установки и не повреждались при установке последующих свай.

    Статические или динамические испытания сваи могут использоваться для проверки несущей способности сваи, то есть максимальной нагрузки, которую сваа может нести без разрушения или чрезмерной осадки грунта. Вместимость сваи зависит от трех основных факторов:

    Прочность грунта вала обычно увеличивается со временем после установки, чтобы обеспечить дополнительную грузоподъемность.При включении в конструкцию фундамента эта так называемая «установка» может позволить установку меньшего количества и более коротких свай, что приводит к меньшим затратам времени, труда и материалов.

    Свайный молот используется для забивания свай в землю, который уплотняет почву по бокам и приводит к уплотнению массы и увеличивает ее несущую способность. Однако для насыщенной, илистой или связной почвы, в отличие от зернистой, плохое качество дренажа не позволяет добиться такого же уплотнения.Вода в почве ведет к снижению общей несущей способности, и конструкция сваи должна учитывать это.

    Счетчик ударов — это количество ударов по свае, чтобы ее забить на желаемую глубину. Если есть различия в подземных условиях, возможно, придется отрезать или соединить сваи, чтобы увеличить их длину.

    Поскольку не требуются специальные обсадные трубы и нет задержек, связанных с выдержкой бетона, забивные сваи хорошо подходят для сложных условий на стройплощадке.Их можно использовать сразу же при движении по воде, их можно установить для создания временных рабочих платформ и использовать в форме большого диаметра в сейсмоопасных регионах.

    Основными преимуществами использования забивных свай являются:

    Основными недостатками использования забивных свай являются:

    [править] Внешние ссылки

    Что такое винтовая свая для фундамента?

    Винтовые сваи — это одна из форм фундамента, широко используемая в строительной отрасли Юго-Западной Флориды.Они обладают значительными преимуществами с точки зрения скорости и простоты установки. Преимущества заключаются, но не ограничиваются ими, в сокращении объемов вывоза отсеченных бетонных свай, бурового грунта и практически полного отсутствия вибраций.

    Винтовая свая — это форма сваи фундамента или анкеров для дамбы / подпорной стены, которые использовались с начала восемнадцатого века. Они изготавливаются из полых стальных труб с закругленными углами или из твердых квадратных сегментов вала, обычно с несколькими спиралями, приваренными к трубе / квадратному валу, что обеспечивает процесс самонарезания во время установки.Винтовые сваи вкручиваются в землю, как винт, вкручивающийся в дерево.

    Фундамент нового строительства не должен быть пыткой. Наша система винтовых свайных фундаментов обеспечивает характеристики бетона без недостатков и недостатков, присущих сваям с приводом от дизельного двигателя или буронабивным шнековым сваям. Каждая винтовая свая состоит из свинцовой винтовой секции с приваренными винтообразными опорными пластинами. Имея аутентичную спиральную форму, спирали не врезаются в землю, а ввинчиваются в нее с незначительным нарушением почвы.Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо как отдельные компоненты подшипника; следовательно, спираль над или под ним не влияет на пропускную способность конкретной спирали винтового якоря / сваи.

    Горячеоцинкованные удлинители, квадратные или круглые, добавляются стандартной длины в три, пять и семь футов до тех пор, пока ведущая секция не войдет в несущий слой. В среднем квадратные удлинители вала могут использоваться как при сжатии, так и при растяжении.Валы круглого сечения чаще используются для сжатия и имеют превосходный модуль упругости сечения, что позволяет избежать изгиба в более слабых грунтах.

    Диаметр спиральной сваи колеблется от 2 7/8 дюйма до 4 ½ дюйма, а диаметр спирали колеблется от 6 до 16 дюймов в зависимости от требований к вместимости. Винтовые сваи с квадратным валом простираются от 1 ”x 1” квадрата до 2 ¼ ’x 2 ¼” с винтами того же номинального диаметра. Сваи труб и ведущие секции квадратного сечения изготовлены из горячеоцинкованной стали и устанавливаются короткими секциями, индивидуально длиной от 5 до 7 футов.Последующие секции прямого вала (удлинители) привинчены к ведущей секции с помощью ¾ ”H.D.G. структурные болты, когда он закручивается в землю.

    КАК ОНИ СВЯЗАНЫ?

    Наиболее распространенный метод крепления винтовой сваи к фундаменту сооружения — это врезание головки концевой заделки винтовой сваи в бетонный фундамент сооружения. Дополнительная всеобъемлющая прочность может быть достигнута за счет стальных арматурных стержней, которые залиты в сердцевину свай и выступают в основание здания.

    ОБЪЕМ ПРИМЕНЕНИЯ ФУНДАМЕНТА

    Винтовые сваи — альтернатива, когда земля, прилегающая к поверхности, не подходит для поддержки конструкции. Винтовые сваи также могут быть полезны там, где профиль, размер и положение конструкции не могут быть поддержаны альтернативными методами фундамента.

    НОВЫЕ ФУНДАМЕНТЫ

    Поддержка новых и существующих структур, в том числе:

    • Жилые, коммерческие и производственные здания
    • Переборки, дамбы и пристани
    • Башни электропередач и солнечные фермы
    • Переносные здания
    • Мосты, природные тротуары и доки
    • Перестройка и укрепление существующего фундамента
    • Постоянная или временная опора для повторного выравнивания существующих сооружений, которые осели
    • Повышение мощности и обезвреживание ураганов
    • Реагирование на повреждения зданий от таких опасностей, как ураганы, тропические депрессии и силы, генерируемые волнами
    ВИНТОВЫЕ СВАИ ДЛЯ МОРСКИХ ПРИМЕНЕНИЙ
    • Анкеры с подвязкой для новых дамб / переборок
    • Мосты, природные тротуары и доки
    • Подводная опора инженерных коммуникаций
    • Стабилизация откосов и опалубка
    • Постоянная опора для существующих или новых конструкций подпорных стен
      • (особенно, если это требуется в короткие сроки)

    Временная постановка оборудования или судов на якорь, особенно против ветра.Сваи можно снимать и использовать повторно.

    КАК УСТАНАВЛИВАЮТСЯ ВИНТОВЫЕ СВАИ

    Винтовые сваи вкручиваются в землю, как шуруп. Спирали продвигаются в почву с постоянным шагом, а не прорываются сквозь нее. Спиральные кулисы и валы имеют особую форму и спроектированы с учетом существующих грунтовых условий.

    Наши сваи устанавливаются с широким спектром оборудования в зависимости от доступности и вместимости винтовой сваи. Оборудование может варьироваться от небольшого ручного гидравлического привода, небольшого экскаватора до установки экскаватором весом 50 000 фунтов.Гидравлические силовые головки используются для приложения большого крутящего момента, необходимого для ввинчивания винтовой сваи в землю.

    Требуемая комбинация гидравлической приводной головки и погрузочно-разгрузочной машины определяется по:

    • Требования к крутящему моменту для инженерной установки
    • Крутильная способность вала
    • Ограничения доступа на площадку (высота / ширина / расстояние до препятствий)
    • Профиль почвы и состояние грунта

    Coastal Foundation Solutions обладают современными мощными цифровыми индикаторами крутящего момента для измерения крутящего момента в фут-фунтах во время установки.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
