Саморезы по металлу — размеры, таблица
Саморезы по металлу — размеры, таблица
На сегодняшний день в сферах строительства, да и в ремонтных работах не обходится без применения крепежных изделий – саморезов по металлу.
Инструменты и крепеж
На сегодняшний день в сферах строительства, да и в ремонтных работах не обходится без применения крепежных изделий – саморезов по металлу. Без них невозможно произвести крепеж к металлическому каркасу, поэтому их востребованность вполне объяснима.
Винты самонарезающие имеют свои особенности, неправильно подобранные крепежи могут сильно повлиять на надежность всей конструкции. Саморезы по металлу: размеры и таблицу наиболее распространенных рассмотрим далее.
Специфика саморезов по металлу
Самонарезающие винты напоминают обычные шурупы, и не мудрено, ведь крепежное изделие стало ожидаемой эволюцией шурупа. Популярность в строительстве и ремонтных процессах заполучили благодаря способности самостоятельно прорезать отверстие, без необходимости применять другие способы сверления.
Способны проходить сквозь материал, осуществляя постепенные виткообразные движения, плотно завинчиваясь в свежеобразованное отверстие, обеспечивая прочное и надежное соединение.
Появление самонарезающего винта, ставшего пригодным для работ с металлическими конструкциями, в строительной индустрии стало долгожданным. Для того, чтобы создать требуемую резьбу в металле необходимо соблюдение некоторых условий:
- Саморез-шуруп должен отличаться повышенной прочностью по сравнению с металлической деталью, в которую он ввинчивается;
С чем успешно и справляются саморезы по металлу, размеры которых определяют их сферу применения.
Основные преимущества:
- Простое, но прочное крепление;
- Стойкость к коррозии, что обеспечивает длительный срок эксплуатации;
- Отсутствие необходимости дополнительно сверлить отверстие обеспечивает быстрый и эффективный процесс монтажа;
- Не повреждает поверхность.
По своей конструкции изделие состоит из трех элементов: небольшого сверла-наконечника, резьбы, витки которой заполняют всю длину вплоть до шляпки и собственно шляпка, служащая упором, чтобы шуруп не прокручивался дальше.
Основные качественные показатели крепежного изделия в первую очередь отображают свойства материала, используемого при его производстве. Изготавливаются из высокопрочной углеродистой стали, проходящей завершающий этап обработки.
В ходе процесса оцинковки или фосфатирования самонарезающий винт приобретает антикоррозионные способности.
Резьбу нарезают до самой головки, для обеспечения максимально глубокого ввинчивания. На рынке встречаются саморезы разнообразной длины, что позволяет крепить детали различной толщины.
Резьба достаточно редкая, а сама шляпка имеет крестообразный замок, благодаря которому процесс ввинчивания не требует предварительного сверления, а можно воспользоваться шуруповертом или отверткой.
Виды саморезов по металлу
Саморезы по металлу размеры, таблица которых составлена исходя из видов и назначения, могут быть двух типов, обозначающих вид обязательного этапа обработки:
- Остроконечные черные, прошедшие фосфатирование;
- Светлые оцинкованные.
Отличия от саморезов по дереву
Первое и самое главное отличие – шаг резьбы. Предназначенные для работ по дереву метизы имеют более широкое расстояние между витками. Обусловлено это общеизвестным фактом – структура дерева не такая плотная и твердая, как металлическая, поэтому и шаг зубчиков редкий.
Винты, предназначенные для металла, ввиду прочности последнего производятся с витками с частым шагом, необходимым для лучшего сцепления.
Отличие заключается и в наконечнике. У крепежей по дереву он более тонкий (меньше диаметра резьбы), что обеспечивает глубокое проникновение витков в древесину после прохождения сверлящего наконечника.
В зависимости от задачи
Саморезы по металлу классифицируются по назначению. Условно их подразделяют на две большие группы:
- Кровельные;
- Общего назначения.
К кровельным относят изделия с широкой шляпкой – прессшайбой, герметизирующей проделанное отверстие. Винты для профиля, использующиеся при монтаже гипсокартонных конструкций, относят к общему назначению. Различные типы предназначены для разных целей.
Рассмотрим основные из них:
- Внутри помещения рекомендуют использовать изделие с прессшайбой;
- Для наружных работ подойдет модификация с шайбой типа EPDM, придающая дополнительные антикоррозионные свойства;
- Профилированный настил и металлочерепица крепятся с помощью крепежа, шляпка которого обработана полимером и имеет запрессованную подушку из искусственного каучука.
- Саморез для профиля выбирается, ориентируясь на толщину последнего.
Таблица наиболее распространенных саморезов по металлу с размерами
Как видно из таблицы, типоразмер шурупа-самореза по металлу определяется нагрузкой, которую должно выдерживать соединение, размерами деталей и другими факторами.
Основные размеры саморезов по металлу в таблице:
Размеры и вес саморезов
Саморезы очень разнообразны по своим размерам и конструктивным особенностям. Если Вам нужен определенный размер, Вы всегда можете взять образец с собой и подобрать нужный саморез. Когда такое невозможно, стоит разобраться в существующих стандартах.
Как определяется размер для саморезов?
Характеризуется размер двумя параметрам – длиной и диаметром.
Есть стандартизированная линейка длины саморезов: 1.6, 2.
0, 2.5, 3.0(2.9), 3.5, 3.8(3.9), 4.0, 4.2, 4.5, 4.8, 5.0, 5.5, 6.0, 6.3, 7.0, 7.5, 8.0, 10.0, 12.0 мм.
Диаметр крепежа визуально можно определить по диаметру окружности выступов его резьбы.
Самый широкий спектр применения имеют универсальные саморезы. Они имеют такие стандартные диаметры и обозначения, как 1.6, 2.0, 2.5, 3.0, 3.5, 4.0, 5.0, 6.0, 8.0, 10.0 мм.

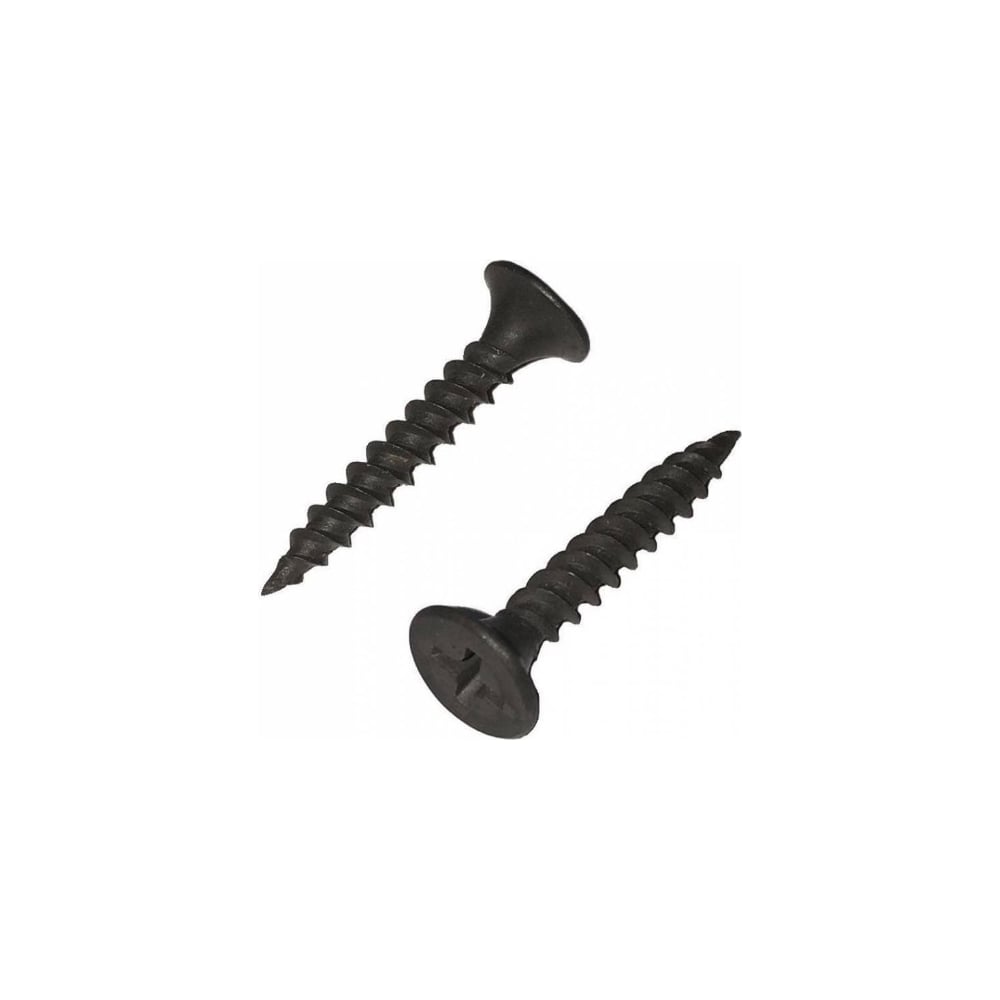

Саморезы по дереву черные и оцинкованные рекомендуются для потайного крепления гипсокартонных плит к деревянной или пластиковой основе. Для того, чтобы купить саморезы по дереву необходимо выбрать необходимую Вам позицию с помощью фильтра параметров: размер крепежа и вид упаковки.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / черные по дереву / крупная резьба
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,5х16 | 1000 | 1 | 1000 |
| 3,5х19 | 1000 | 1 | 1000 |
| 3,5х25 | 1000 | 1 | 1000 |
| 3,5х32 | 1000 | 1 | 1000 |
| 3,5х35 | 1000 | 1 | 1000 |
| 3,5х41 | 2.24 | 447 | 2.24 |
| 3,5х45 | 2.45 | 409 | 2.45 |
| 3,5х51 | 2.72 | 368 | 2. 72 |
| 3,5х55 | 3 | 334 | 3.00 |
| 3,5х65 | 3.18 | 315 | 3.18 |
| 3,8х45 | 1000 | 1 | 1000 |
| 3,8х51 | 1000 | 1 | 1000 |
| 3,8х65 | 3.94 | 254 | 3.94 |
| 3,8х70 | 4.57 | 219 | 4.57 |
| 4,2х65 | 3.96 | 253 | 3.96 |
| 4,2х70 | 4.9 | 205 | 4.90 |
| 4,2х75 | 5. 3 | 189 | 5.30 |
| 4,2х90 | 6.67 | 150 | 6.67 |
| 4,8х100 | 9.5 | 106 | 9.5 |
| 4,8х110 | 9.75 | 103 | 9.754 |
| 4,8х120 | 12.33 | 82 | 12.33 |
| 4,8х127 | 8.25 | 122 | 8.25 |
| 4,8х130 | 14 | 72 | 14 |
| 4,8х140 | 12.99 | 77 | 12.99 |
| 4,8х150 | 16 | 63 | 16 |
| 4,8х152 | 16 | 63 | 16 |
| 4,8х95 | 8. 43 | 119 | 8.427 |

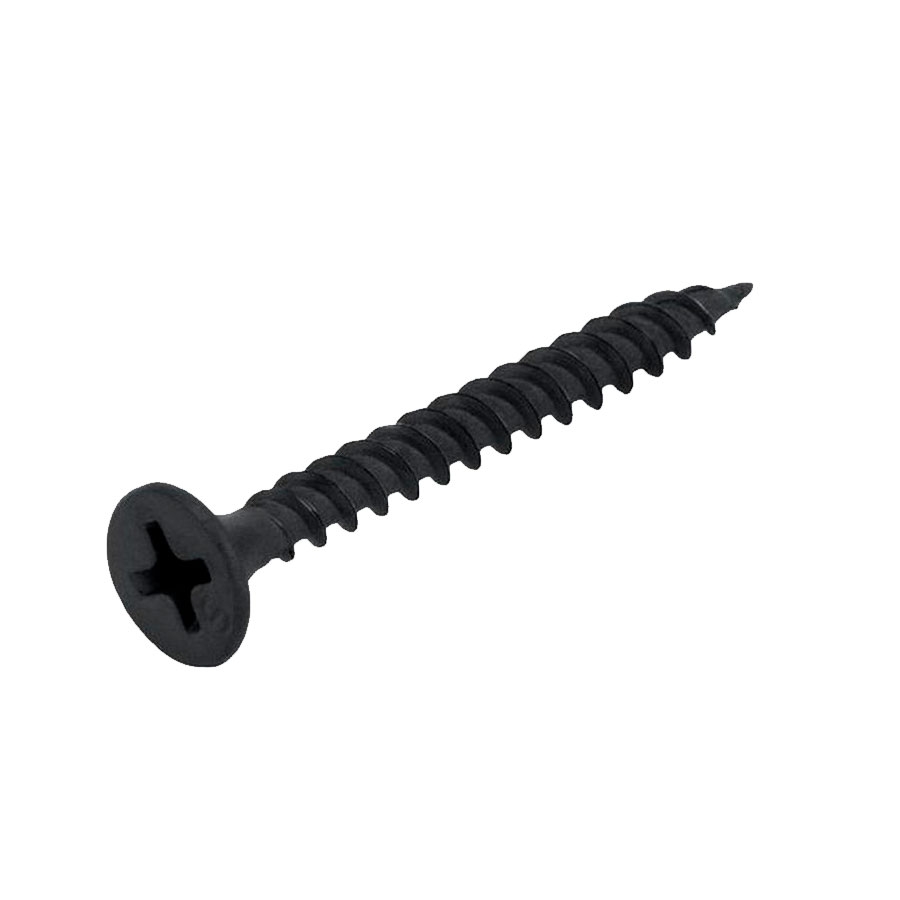

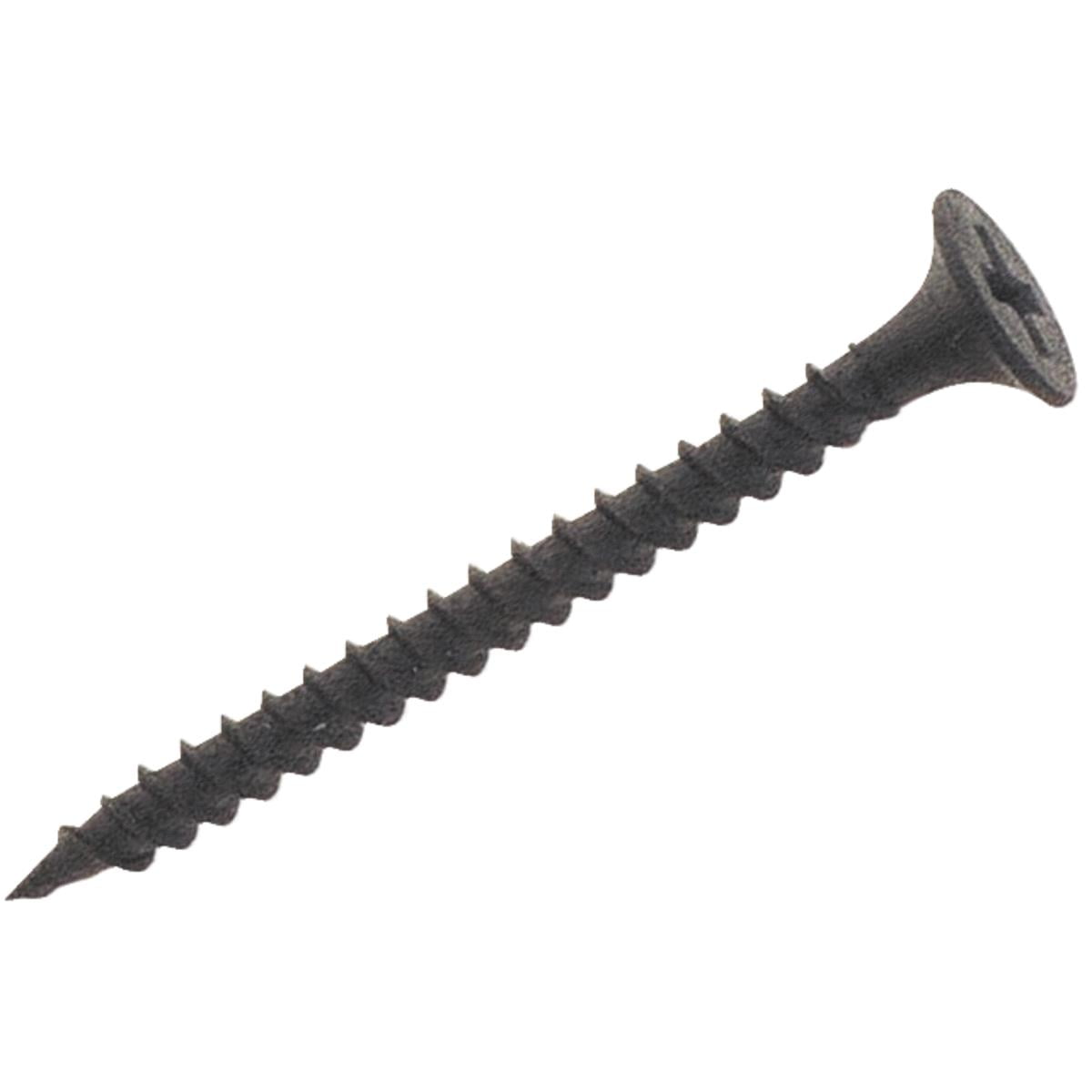

Саморезы ГД — крепеж оптимальный по цене-качеству для скрепления листов гипсокартона к деревянному настилу. Саморезы ГД также можно применять для соединения легких конструкций к деревянному основанию. Цена за одно изделие продиктована низкой стоимостью сырья, из которого производят саморезы.
Маркировка/Обозначение крепежа: ШСГД / ГД / шуруп по дереву / гипрочный по дереву / желтые по дереву / крупная резьба
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт. , гр. |
| 3,5х19 | 1.09 | 917 | 1.091 |
| 3,5х25 | 1.42 | 705 | 1.420 |
| 3,5х35 | 1.9 | 527 | 1.90 |
| 3,5х41 | 2.19 | 457 | 2.19 |
| 3,5х45 | 2.41 | 415 | 2.41 |
| 3,5х51 | 2.63 | 381 | 2.63 |
| 3,5х55 | 2.91 | 344 | 2.91 |
| 3,5х57 | 2.89 | 347 | 2. 89 |
| 3,5х64 | 3.37 | 297 | 3.37 |
| 3,8х25 | 1.35 | 741 | 1.35 |
| 3,8х32 | 1.67 | 599 | 1.672 |
| 3,8х35 | 1.81 | 553 | 1.81 |
| 3,8х41 | 2.08 | 481 | 2.08 |
| 3,8х45 | 2.26 | 443 | 2.26 |
| 3,8х51 | 2.7 | 371 | 2.70 |
| 3,8х55 | 2.7 | 371 | 2.7 |
| 4,2х64 | 3. 42 | 293 | 3.42 |
| 4,2х65 | 3.4 | 295 | 3.40 |
| 4,2х75 | 5.18 | 194 | 5.18 |
| 4,2х76 | 5.14 | 195 | 5.14 |
| 4,2х90 | 6.6 | 152 | 6.60 |

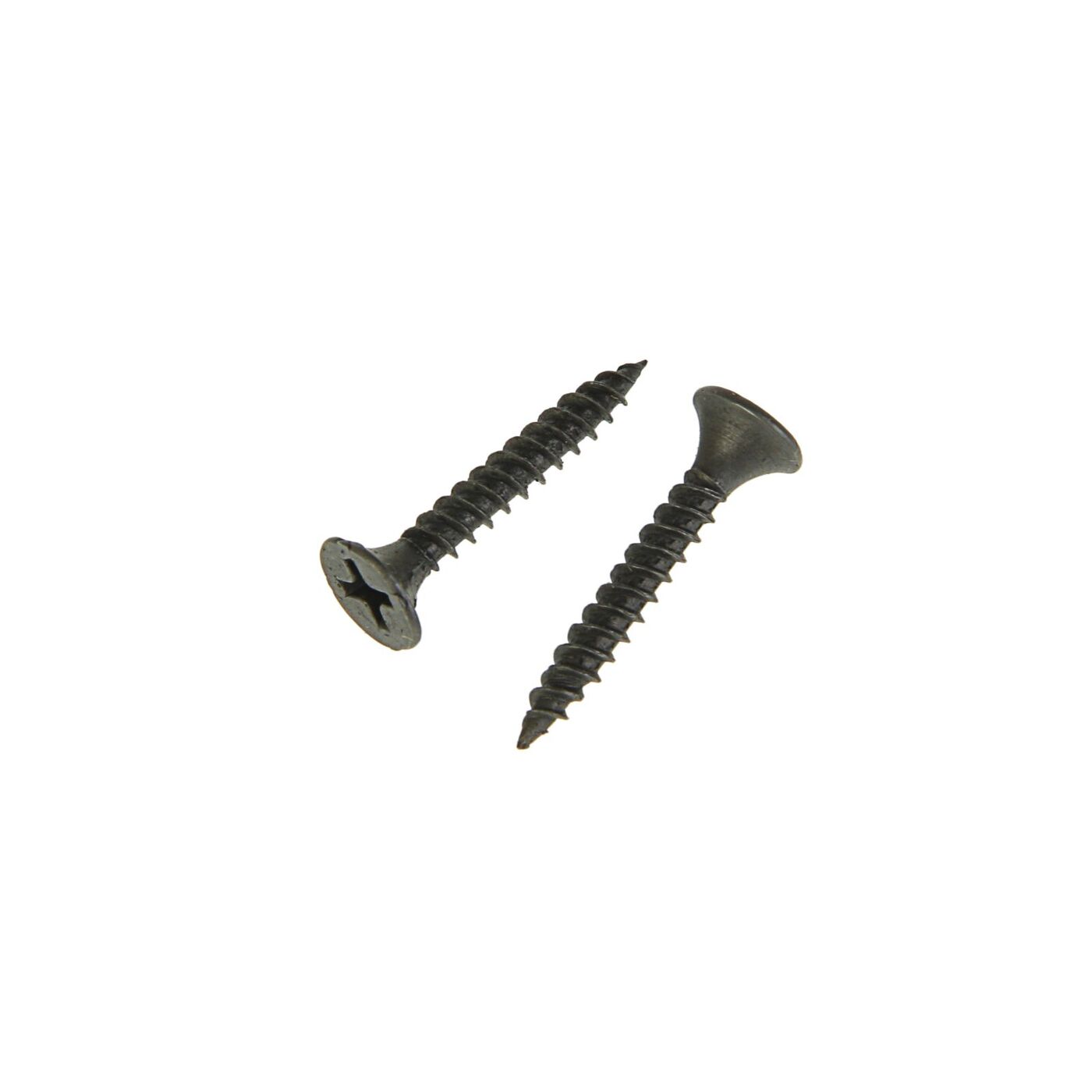

Рекомендуются для крепления гипсокартонных плит к металлическим каркасам. Купить саморезы по металлу нужного вам размера можно переключая различные варианты свойств в специальной форме.
Маркировка/Обозначение крепежа: ШСГМ / ГМ / шуруп по металлу / мелкая резьба / оксидированные черные по металлу / саморез по металлу
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,5х16 | 1.05 | 953 | 1.05 |
| 3,5х19 | 1.2 | 834 | 1.20 |
| 3,5х25 | 1000 | 1 | 1000 |
| 3,5х32 | 1000 | 1 | 1000 |
| 3,5х35 | 1000 | 1 | 1000 |
| 3,5х41 | 2.24 | 447 | 2.24 |
| 3,5х45 | 2.45 | 409 | 2.45 |
| 3,5х51 | 2.72 | 368 | 2. 72 |
| 3,5х55 | 3 | 334 | 3.00 |
| 4,2х65 | 3.64 | 275 | 3.64 |
| 4,2х70 | 4.9 | 205 | 4.90 |
| 4,2х75 | 5.3 | 189 | 5.30 |
| 4,2х90 | 6.5 | 154 | 6.50 |
| 4,2х95 | 6.58 | 152 | 6.58 |
| 4,8х100 | 9.64 | 104 | 9.64 |
| 4,8х110 | 9.75 | 103 | 9.754 |
| 4,8х120 | 12. 33 | 82 | 12.33 |
| 4,8х127 | 7.17 | 140 | 7.17 |
Рекомендуются для крепления листового металла к металлическим каркасам
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / саморез МЦП
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х13 | 1.59 | 629 | 1.59 |
| 4,2х14 | 1. 53 | 654 | 1.53 |
| 4,2х16 | 1.8 | 556 | 1.80 |
| 4,2х19 | 2.06 | 486 | 2.06 |
| 4,2х25 | 2.5 | 400 | 2.50 |
| 4,2х32 | 3.1 | 323 | 3.10 |
| 4,2х38 | 3.33 | 301 | 3.33 |
| 4,2х41 | 3.4 | 295 | 3.40 |
| 4,2х50 | 4.45 | 225 | 4.45 |
| 4,2х57 | 4.38 | 229 | 4. 38 |
| 4,2х75 | 6.2 | 162 | 6.20 |
Саморезы металл-металл с прессшайбой сверло предназначены для монтажа элементов из тонколистовой стали толщиной до 2 мм без предварительного сверления
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба / с буром / саморез МЦСП
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х13 | 1.94 | 516 | 1. 94 |
| 4,2х14 | 1.81 | 553 | 1.81 |
| 4,2х16 | 2.19 | 457 | 2.19 |
| 4,2х19 | 2.47 | 405 | 2.47 |
| 4,2х25 | 2.92 | 343 | 2.92 |
| 4,2х32 | 3.5 | 286 | 3.50 |
| 4,2х38 | 3.5 | 286 | 3.50 |
| 4,2х41 | 3.89 | 258 | 3.89 |
| 4,2х50 | 5.17 | 194 | 5.17 |
| 4,2х57 | 4. 98 | 201 | 4.98 |
| 4,2х75 | 7 | 143 | 7.00 |
Саморезы кровельные предназначены для крепления тонколистовых металлических материалов к деревянным обрешеткам или металлическим каркасам. Комплектация шайбы идет с резиновой прокладкой EPDM. Саморезы кровельные продаются в широком ассортименте оптом и в розницу. Вы можете подобрать размер, цвет окрашивания головки и вид фасовки по своим требованиям.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт. , гр. |
| 4,8х28 | 5.5 | 182 | 5.50 |
| 4,8х35 | 6.2 | 162 | 6.20 |
| 4,8х38 | 16.94 | 60 | 16.94 |
| 4,8х51 | 7.1 | 141 | 7.10 |
| 4,8х64 | 8.27 | 121 | 8.27 |
| 4,8х70 | 9.23 | 109 | 9.23 |
| 4,8х76 | 9.4 | 107 | 9.4 |
| 4,8х80 | 8.95 | 112 | 8. 95 |
| 5,5х19 | 5.8 | 173 | 5.80 |
| 5,5х25 | 6 | 167 | 6.00 |
| 5,5х32 | 7.23 | 139 | 7.23 |
| 5,5х38 | 7.84 | 128 | 7.84 |
| 5,5х51 | 9.46 | 106 | 9.46 |
| 5,5х64 | 9.86 | 102 | 9.855 |
| 5,5х76 | 16.94 | 60 | 16.94 |
| 6,3х19 | 6.45 | 156 | 6.45 |
| 6,3х25 | 8. 58 | 117 | 8.58 |
| 6,3х32 | 8.7 | 115 | 8.7 |
| 6,3х38 | 9.83 | 102 | 9.83 |
| 6,3х51 | 12.35 | 81 | 12.35 |
| 6,3х64 | 15.13 | 67 | 15.13 |
| 6,3х70 | 15.4 | 65 | 15.4 |
| 6,3х76 | 16.94 | 60 | 16.94 |
| 6,3х80 | 16.94 | 60 | 16.94 |
| 6,3х90 | 16.94 | 60 | 16. 94 |
Саморезы с прессшайбой окрашенные применяют для монтажа тонколистовых элементов к деревянным конструкциям. Тарельчатые головки готовых оцинкованных изделий окрашивают в цвета каталога RAL, которые также применяют при нанесении цвета на профлисты из металла.
Палитра для металлопрофилей ограничена согласно принятому в строительстве перечню. Основными являются RAL 3005 (красное вино), RAL 6005 (зеленый мох), RAL 8017 (шоколад) и RAL 5005 (ярко-синий). В ГОСКРЕП Вы можете купить саморезы с прессшайбой: Вам на выбор будет представлено 66 вариантов цвета.
Маркировка/Обозначение крепежа: ШСММ / ММ / прессшайба
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х13 | 1.4 | 715 | 1.4 |
| 4,2х16 | 2.04 | 491 | 2.04 |
| 4,2х19 | 1.97 | 508 | 1.97 |
| 4,2х25 | 2.59 | 387 | 2.59 |
| 4,2х32 | 2.7 | 371 | 2.7 |
Саморезы с прессшайбой сверло окрашенные применяют для скрепления конструкций из листового железа толщиной до 2 мм к деревянной поверхности: облицовка фасадов сооружений профнастилом, монтаж кровли, установка ограждений.
Применение окрашенного металломатериала влечет за собой использование крепежных изделий, которые или после установки окрашивают в аналогичных цвет, или изначально приобретают в соответствии с основным цветом.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х16 | 2.06 | 486 | 2.06 |
| 4,2х19 | 2.17 | 461 | 2.17 |
| 4,2х25 | 2.8 | 358 | 2.80 |
Саморезы по металлу с прессшайбой из нержавеющей стали марки А2 используют в строительстве при монтаже металлических конструкций (толщиной до 0,9 мм) и при работе с материалами низкой плотности из пластика (стекловолокно, поликарбонат) и деревообразующих (фанера, ДСП, ДВП).
В продаже всегда саморезы с прессшайбой А2 в удобной практичной пром упаковке и в подвесах с кратностью фасовки по 12, 50 или 70 шт. На каждом картонном холдере, соединенном к пакетику с метизами, нанесен штрихкод для быстрых продаж в магазинах строительного крепежа.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х16 | 2.57 | 390 | 2.57 |
| 4,2х19 | 2.57 | 390 | 2.57 |
Саморезы с прессшайбой сверло А2 производят по стандарту ART 9999 и предназначены для работы с тонколистовым железом и панелями из пластика и дерева.
Продаются саморезы прессшайба сверло А2 в пром упаковке по 1000 шт и подвесах разной фасовки. Размеры от 4,2х19 до 4,8х60 рекомендуют покупать для крепления изделий толщиной от 5 до 20 мм.
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 4,2х19 | 2.57 | 390 | 2.57 |
| 4,2х25 | 2.57 | 390 | 2.57 |
| 4,2х32 | 2.57 | 390 | 2.57 |
| 4,2х38 | 2.57 | 390 | 2.57 |
Данные саморезы рекомендуются для крепления сэндвич панелей к металлическим несущим конструкциям.
Комплектация шайбы с плоской прокладкой EPDM
Маркировка/Обозначение крепежа: SSP-C / для сэндвич-панелей
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 6,3/5,5х105 | 18 | 56 | 18 |
| 6,3/5,5х130 | 22 | 46 | 22 |
| 6,3/5,5х135 | 22 | 46 | 22 |
| 6,3/5,5х155 | 25.82 | 39 | 25.82 |
| 6,3/5,5х160 | 28. 56 | 36 | 28.56 |
| 6,3/5,5х185 | 29.26 | 35 | 29.26 |
| 6,3/5,5х200 | 30.46 | 33 | 30.46 |
| 6,3/5,5х205 | 31 | 33 | 31 |
| 6,3/5,5х235 | 35 | 29 | 35 |
| 6,3/5,5х240 | 41.26 | 25 | 41.26 |
| 6,3/5,5х280 | 42 | 24 | 42 |
Саморезы двузаходные покупают для крепления гипсоволокнистых или стекломагниевых плит (ГВЛ и СМЛ) к металлическим профилям толщиной до 0,9 мм или соединения плит к деревянной обрешетке без предварительного сверления.
Саморезы для ГВЛ выпускают с одним диаметром стержня с резьбой 3,9 мм в нескольких длинах от 19 до 45 мм.
Купить саморезы ГВЛ можно в пром упаковке короб, в крупных контейнерах, расфасованных по 1кг, в средних контейнерах по 80-300 шт зависимости от длины самореза и штучно в пакетиках для метизов.
Маркировка/Обозначение крепежа: ГВЛ / ШС ГВЛ
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,9х19 | 1.3 | 770 | 1.30 |
| 3,9х25 | 1000 | 1 | 1000 |
| 3,9х30 | 1000 | 1 | 1000 |
| 3,9х35 | 2 | 500 | 2. 00 |
| 3,9х45 | 2.6 | 385 | 2.60 |
Рекомендуются для оконного профиля
Маркировка/Обозначение крепежа: WS-SP/WS-SD / саморез для оконных рам / сверло
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,9х13 | 1 | 1000 | 1.00 |
| 3,9х16 | 1.18 | 852 | 1. 175 |
| 3,9х19 | 1.35 | 741 | 1.350 |
| 3,9х25 | 1.7 | 589 | 1.70 |
| 3,9х32 | 2.15 | 466 | 2.15 |
| 3,9х35 | 2.29 | 437 | 2.29 |
| 3,9х38 | 2.46 | 407 | 2.46 |

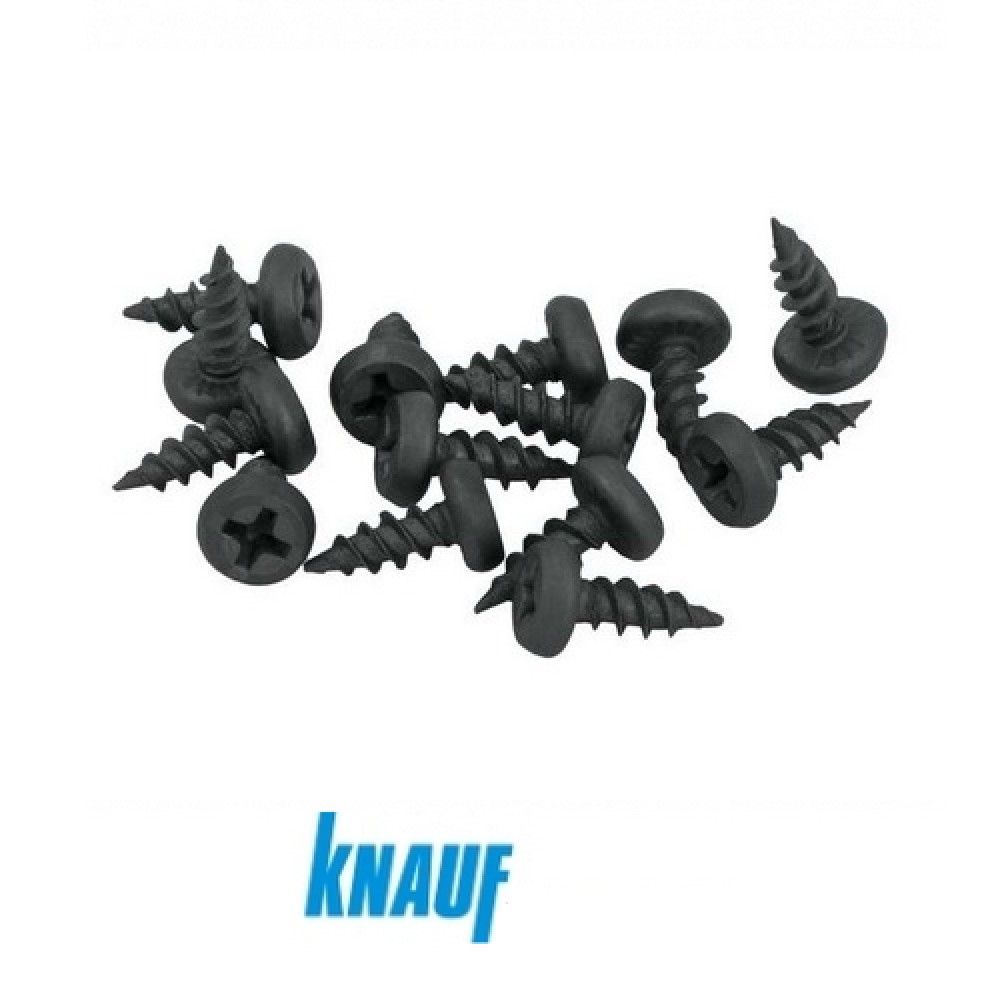

Саморезы металл-металл размерами 3,5х9,5 и 3,5х11 называют клопами или семечками. Производят их с покрытием фосфат и цинк, чёрного и серебристого цвета соответственно.
Крепеж рекомендуется для крепления листового металла к металлическим каркасам, при установке подвесных потолков, оконных рам.
Купить саморезы клопы по металлу можно в пром упаковке по 20 тыс шт или 1000 шт в коробе, в пластиковых контейнерах среднего размера по 1000 шт и 400 шт
Маркировка/Обозначение крепежа: ШСММ / ММ / острые / оцинкованные / черный / фосфатированный / клоп / семечки
| Размер крепежа, мм | Вес 1000 шт/кг | Кол-во шт в 1 кг. | Вес 1 шт., гр. |
| 3,5х11 | 1.32 | 758 | 1.320 |
| 3,5х9,5 | 1.24 | 807 | 1.24 |
Другие оцинкованные стандартные крепежи, которые производятся в странах Азии имеют такие диаметры: 3.
0, 3.5, 4.0, 4.5, 5.0, 6.0 мм. Саморезы по бетону выпускаются только определенного диаметра — 7,5 мм.
Диаметры саморезов для работы с гипсокартонном: 3.5, 3.8, 4.2, 4.8 мм.
Размеры саморезов самые разнообразные, но сделаны по одному реестру, имеют единый стандартизированный ряд и обозначения почти во всех странах мира: 7, 10, 11, 12, 13, 14, 16, 18, 19, 20, 22, 25, 29, 30, 32, 35, 36, 38, 40, 41, 45, 50, 51, 55, 57, 60, 64, 66, 70, 76, 80, 89, 90, 100, 102, 120, 140, 160, 180, 200, 230, 250, 280, 300 мм.
Выбирая крепежные элементы, необходимо учитывать несколько условий его применения:
- размер самореза определяется нагрузкой, которую нужно выдерживать
- в зависимости от строительного материала (бетон, металл, гипсокартон), в который ввинчивается саморез
Саморез с полукруглой головкой DIN 7981 (ГОСТ 10621-80, ГОСТ 1144-80, ISO 7049) (винт самонарезающий, саморез по металлу DIN 7981, винт-саморез и шуруп самонарезающий)
Саморезы DIN 7981
Назначение
Саморез DIN 7981 ( Linsenblechschraube mit Kreuzschlitz DIN 7981, он же: винт самонарезающий, саморез по металлу DIN 7981, саморез с полукруглой головкой, винт-саморез и шуруп самонарезающий) ― предназначен для применения в работах по монтажу элементов металлических (алюминий, жесть, сталь) и металлопластиковых материалов, а также таких материалов, как ДСП, ЛДСП, фанера, оргалит и ряд других к базовым основаниям.
В процессе работы крепеж закручивают непосредственно в материал или в заранее подготовленные отверстия в размеченных местах. Аналоги саморезов DIN 7981 ― саморезы ISO 7049. По конструкции стержня, типам наконечников и шлицев на торце головки они идентичны саморезам DIN 7982. Отличие ― в конструктивном исполнении головки.
Конструкция
Саморез DIN 7981 включает в свою конструкцию:
- Головку сфероцилиндрической формы с крестообразным шлицем Ph (Phillips) или Pz (Pozidriv) с номерами 1, 2, 3, и шлицем типа TORX (в форме звезды). Шлиц Phillips соответствует форме Н. Шлиц Pozidriv ― форма Z.
- Стержень с резьбой, шаг которой зависит от диаметра резьбы
- Наконечник в одном из вариантов исполнений ― острый (форма С, прежнее название ― тип В, Blechschraube DIN 7981-B) или тупой (форма F, прежнее название ― тип BZ, Blechschraube DIN 7981-BZ).
В зависимости от конструктивного исполнения саморезы DIN 7981 обозначают при записи следующим образом:
- DIN 7981 (Linsen-Blechschrauben mit Phillips- Kreuzschlitz H, C= mit Spitze) ― саморез с острым концом и шлицем типа Phillips.
- DIN 7981 PZ (Linsen-Blechschrauben mit PZ-Kreuzschlitz) ― саморез с шлицем типа Pozidriv.
- DIN 7981 TX (Linsen-Blechschrauben mit TORX) ― саморез с шлицем типа TORX.
Размеры саморезов
Саморез DIN 7981 имеет основные размеры, показанные на чертежах
Саморез DIN 7981
Размеры саморезов и типы наконечников
| Саморез DIN 7981 Наконечник ― форма С (саморез DIN 7981 С) Шлиц ― тип Н (Phillips) |
Обозначения:
dk ― номинальный (он же, максимальный) диаметр головки;
k ― высота головки;
l ― длина саморезов;
d ― диаметр резьбы.
На чертеже показан саморез с острым концом.
Длина самонарезающего винта DIN 7981, в отличие от длины самореза DIN 7982, ― это расстояние от острого конца до основания головки крепежной детали.
Технические характеристики саморезов приведены в таблице.
Саморез DIN 7981. Размеры. Вес
Материалы
Саморезы DIN 7981 изготавливаются из углеродистой стали с нанесением на готовые детали цинкового гальванического покрытия, защищающего крепеж от воздействия коррозии. Другие материалы, используемые в производстве самонарезающих винтов DIN 7981, – нержавеющая аустенитная сталь А2 (аналог 08Х18Н10, AISI 304) и кислотостойкая А4 (аналог 10Х17Н13М2, AISI 316).
Самонарезающие винты — саморезы для строительства: виды, особенности, применение
В строительстве мелочей не бывает. От правильного выбора самореза во многом зависит прочность и долговечность строения. Для работ с разными материалами используют разные виды саморезов, которые еще называют самонарезающими винтами, отличаются друг от друга характеристиками и внешним видом.
Саморезы по металлу: острые и со сверлом
Узкопрофильный крепеж. Применяется для присоединения металла к металлу. Различают два его вида:
С острым наконечником
Изготавливаются из прочной стали с защитным покрытием.
Цвет — черный, золотистый. Имеют мелкий шаг резьбы, что обеспечивает надежность крепления. Диаметр метизов зависит от длины стержня и обычно составляет 3–5 мм. Для металла толщиной до 0,9 мм предварительное засверливание не требуется

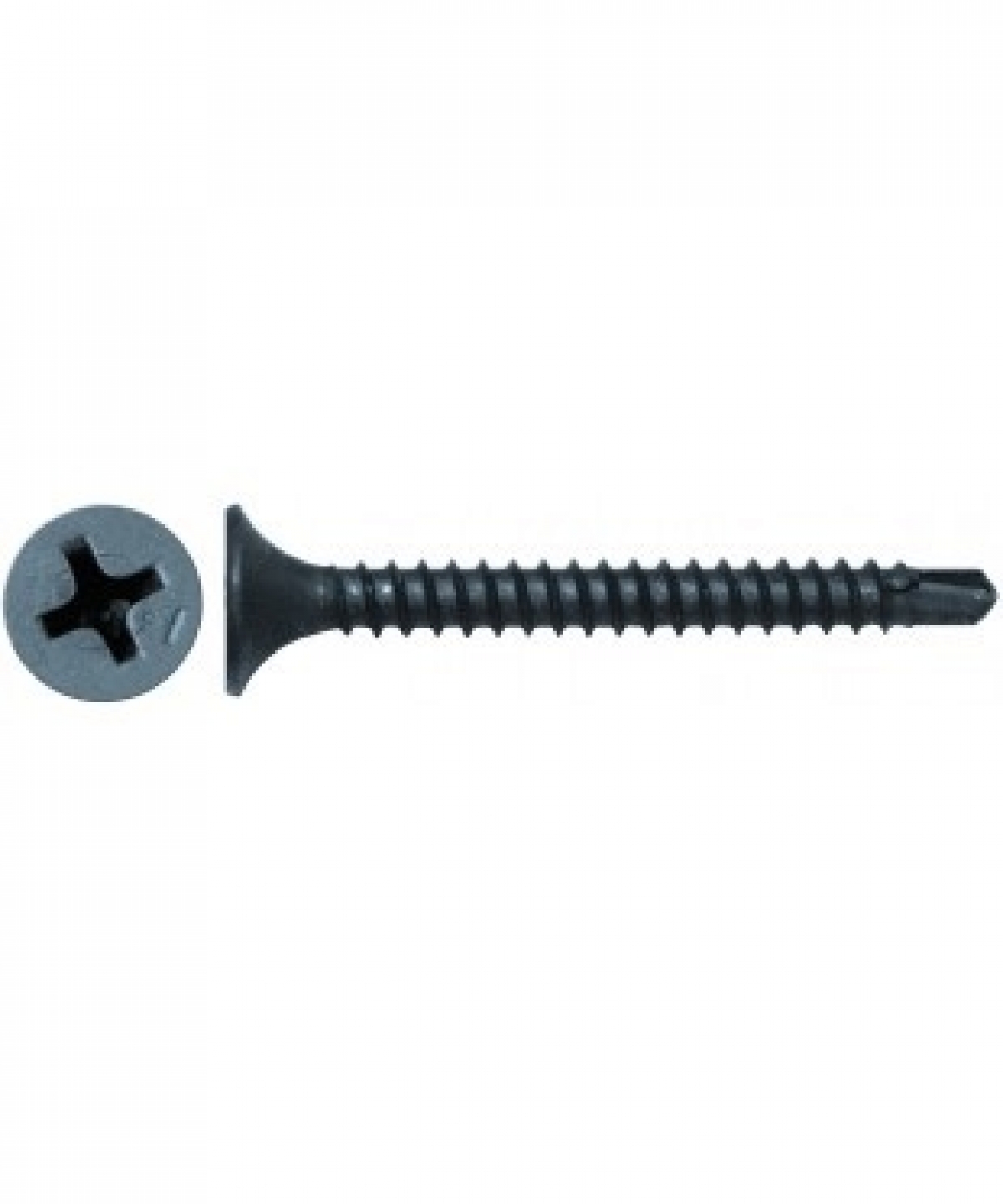

Точно такие же, как предыдущие, только со сверлом на конце. Диаметр сверла почти равен диаметру гребней резьбы. Самостоятельно крепят профиль толщиной до 2 мм. Для крепления необходима большая скорость вращения, поэтому используют шуруповерт.
Для работы с металлом толщиной более 2 мм нужно заранее сверлить отверстие, диаметр которого должен быть на 1–2 мм меньше диаметра крепежа.
Такие саморезы используют для работы с материалом толщиной более 1–1,5 мм. При работе с более тонким металлом они легко прокручиваются и становятся бесполезными. То же самое произойдет, если вкрутить саморез по металлу в дерево — резьбе просто не за что будет цепляться.
Саморезы по дереву
Этот вид крепежа выпускается в большом ассортименте и подходит для стыковки ДСП, ДВП, гипсокартона, пластика, мягкой и твердой древесины.
Визуально отличить “деревянные” метизы можно по более широкому шагу резьбы
(в сравнении с саморезами по металлу).
Для повышения устойчивости к коррозии дополнительно проводится обработка специальными составами. В зависимости от способа обработки отличается и цвет саморезов. Они бывают: черными, белыми, желтыми. Каждый вид выпускается под свои задачи. Черные — для внутренних работ, в основном по гипсокартону, иногда по дереву. Желтые и белые — для наружных, в условиях повышенной влажности и большой поперечной нагрузки.
Существует мнение, что белые и желтые саморезы не подвержены коррозии. Ржавеют все метизы! Просто у черных процесс идет чуть быстрее.
Для соединения материалов, которые отличаются друг от друга по плотности, применяют так называемые универсальные саморезы с двухзаходной резьбой (чередуются широкий и низкий шаг).
Длина варьируется от 12 до 240 мм, диаметр от 2,5 до 6 мм, диаметр шляпки от 5,1 до 11,6 мм.
Качество метизов напрямую зависит от конкретного производителя.
У плохих саморезов “шляпки” срывает даже при небольших перегрузках.

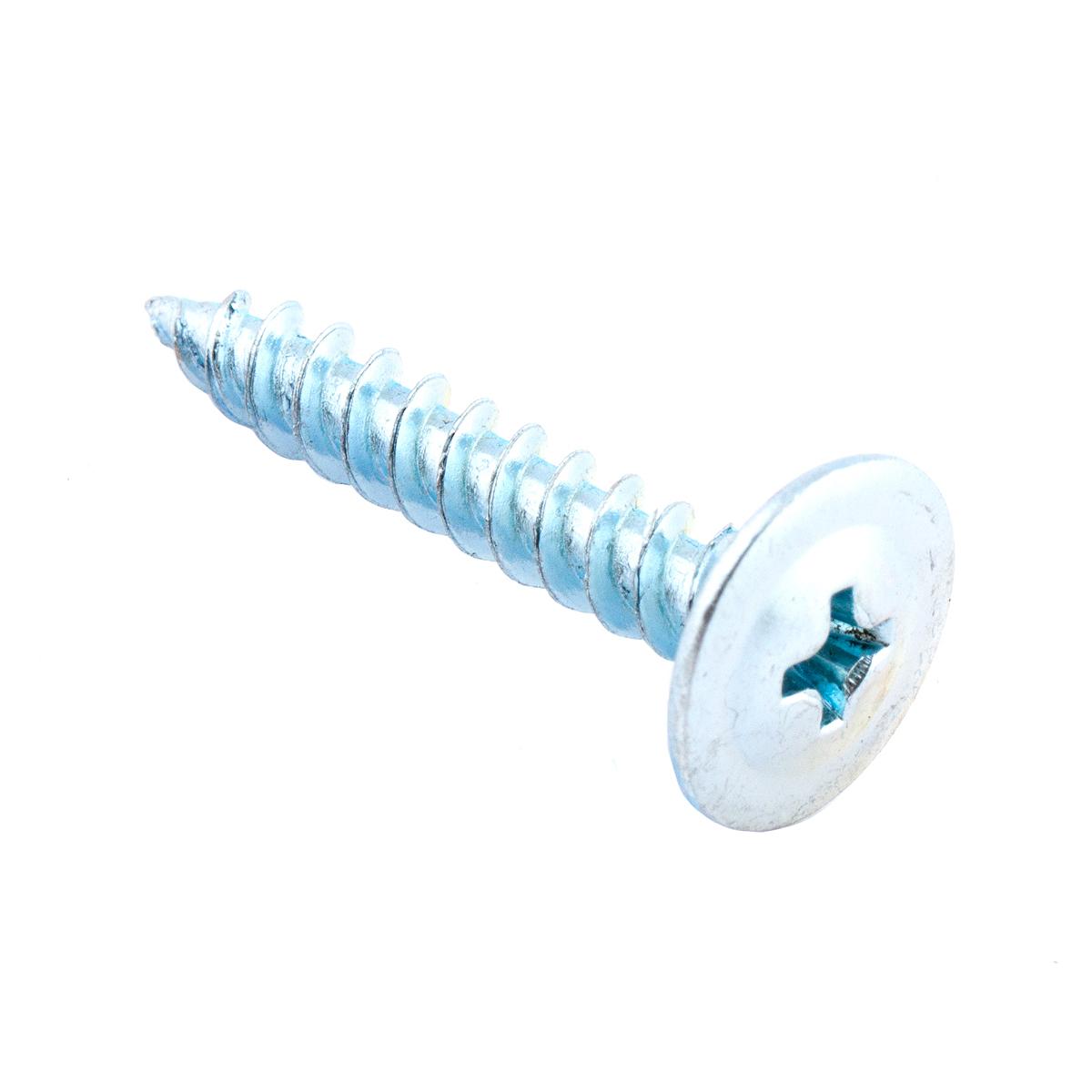

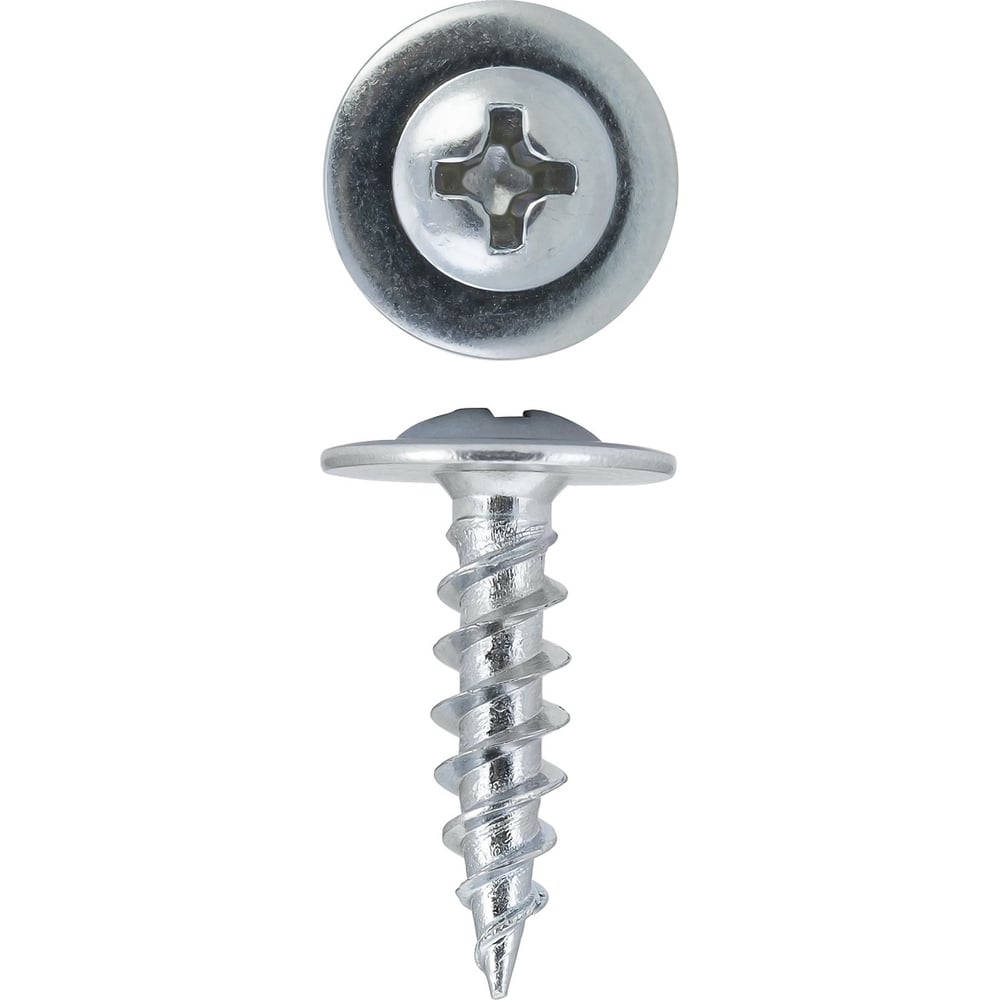

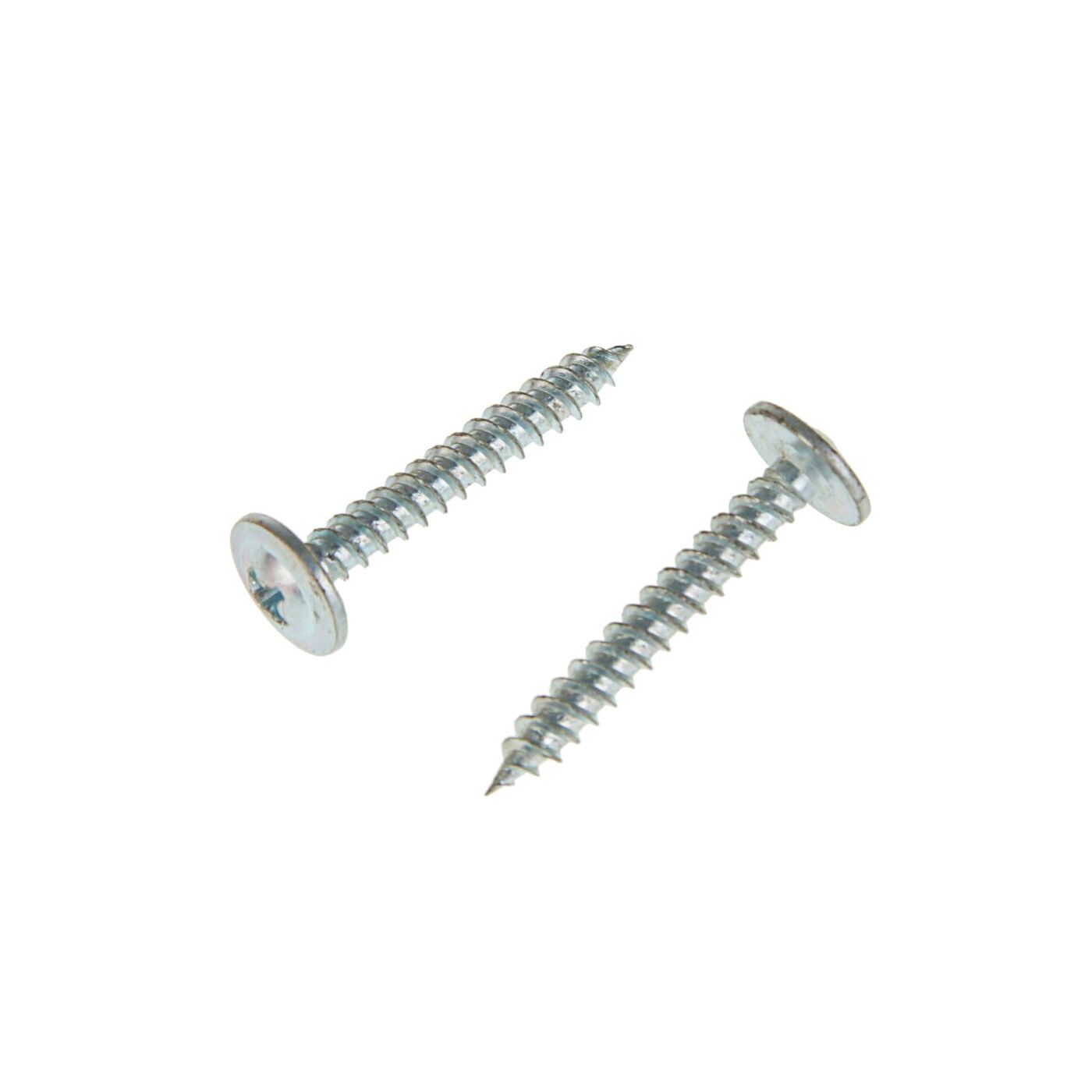

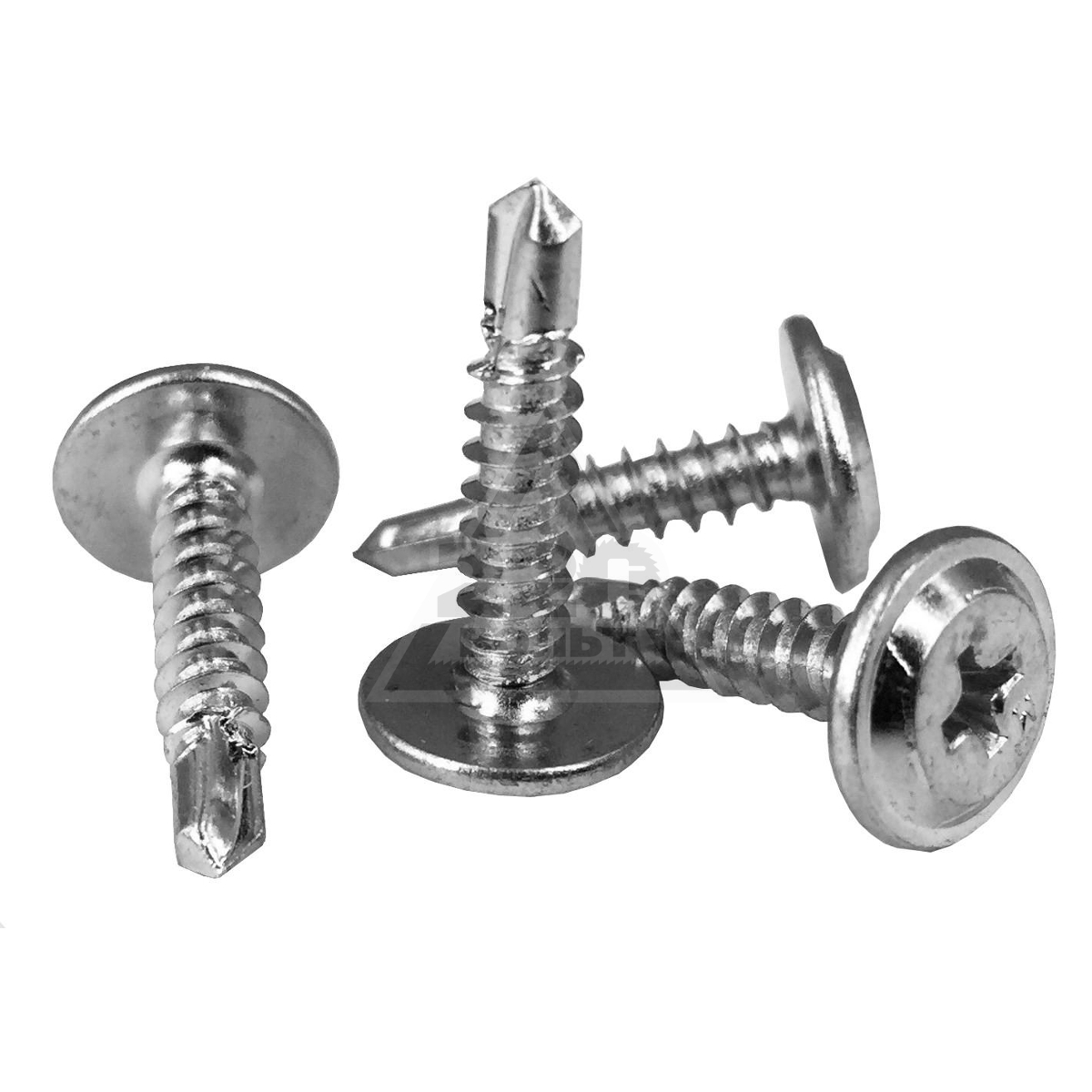

Саморезы с прессшайбой
Метизы с полусферической головкой и напрессованной снизу шайбой. Они плотно прижимают и фиксируют рабочий материал. В продаже встречаются изделия как со сверлом, так и с острым наконечником. Чаще всего их применяют для соединения между собой листов металла. Иногда острые метизы этого вида используют в работах по дереву.
Саморез с прессшайбой и острым наконечником самостоятельно входит в металл толщиной до 0,9 мм; с прессшайбой и сверлом без предварительного засверливания берет металл толщиной до 5 мм.
Диаметр у всех одинаковый — 4,2 мм, длина от 13 до 76 мм.
В продаже встречаются оцинкованные саморезы, головки которых окрашены порошковой краской в различные цвета. Так что есть возможность “вписать” эти крепежи в любой дизайн. Такими саморезами часто крепят профлист при монтаже заборов.
Признаки правильного самореза с прессшайбой: глубокий шлиц, увеличенный диаметр фланца, шляпка расположена прямо перпендикулярно телу, цинковое покрытие от 5 микрон.
К сожалению, толщину цинкового покрытия без специального прибора проверить невозможно. Остается только доверять или не доверять производителю.
Кровельные саморезы
Большинство проблем, происходящих с кровлей, возникает из-за неправильного выбора кровельных саморезов.
Головки у таких саморезов шестигранные, диаметром 5.5, 8 и 10 мм. Для монтажа используют специальную магнитную насадку.
Кровельные саморезы крепят металл к металлу либо металл к дереву. Металл к металлу — используют изделия с большим сверлом, которое “берет”толщину до 12 мм. Металл к дереву — применяют метизы с маленьким сверлом, диаметр которого чуть меньше резьбы крепежа. Если попытаться использовать кровельный саморез по металлу для дерева, резьбе просто напросто не будет за что “схватиться” в широком отверстии, которое проделало в древесине большое сверло. Поэтому, когда металлочерепицу крепят к деревянной обрешетке, используют только саморезы с маленьким сверлом.
У каждого кровельного самореза в комплекте должна быть шайба с резиновой прокладкой.
Резина служит для герметизации площади под шайбой.
Длина метизов варьируется от 20 до 150 миллиметров. Подбирают ее в зависимости от используемого для кровли материала, вида работ и ветровых нагрузок в конкретной местности.
Перед покупкой нужно убедиться, что изделие соответствует нормам, то есть проверить их на качество.
- На головке самореза обязательно должна быть маркировка.
- Толщина резиновой прокладки — более 2– 2,5 мм.
- Размер сверла должен соответствовать предназначению изделия.
- Необходимо проверить покраску на шайбе, сжав ее пассатижами. Если краска не отлетает, то качество хорошее.
Сейчас производят как универсальные саморезы, подходящие для большинства кровельных материалов, так и саморезы под конкретный вид кровли.
Другие виды саморезов
Саморезы с шестигранной головкой. Второе название — шуруп-глухарь. Внешне похожи на шурупы, но отличаются от последних острым наконечником.
Диаметр таких изделий от 6 до 12 миллиметров. Используются для крепления больших деталей. Крепления, выполненные с помощью таких саморезов, способны выдерживать большие нагрузки. Закручивают их гаечным ключом.
Саморезы-клопы. Крепежи длиной 9 или 11 миллиметров. Могут быть с острым наконечником или сверлом.
Саморезы для оконных профилей. Белого или желтого цвета, с потайной головкой, острым наконечником либо сверлом.
Саморезы TORX
Они бывают разными, но все обладают рядом преимуществ по сравнению с обычными крепежами. Предназначены для работы с деревом различных пород и размеров. Отличаются от универсальных саморезов визуально и своими механическими свойствами.
Внешне их можно отличить по неполной резьбе и головке под шлиц TORX. Кроме этого:
- Форма резьбы и мелкие зазубрины на ней позволяют саморезам TORX сравнительно легко входить в материал.
- Насечки под шляпкой дают возможность таким саморезам не расщеплять древесину, а утопить в ней головку.
- На острие находится проточка, благодаря которой можно работать без трещин близко к краям деталей.
- Из-за высокой прочности и пластичности данные изделия можно применять для крепления деталей, которые будут подвержены большим нагрузкам.
Благодаря таким саморезам существенно сокращается время строительства, причем без потери качества.
Цена на саморезы TORX выше в 2 раза, чем на универсальные оцинкованные метизы. Но на участках, где необходима высокая надежность, они оправдывают свою стоимость.
Любые саморезы должны обеспечивать надежность крепежей. Метизы, в большинстве своем, не взаимозаменяемые детали. Выбирать их нужно, ориентируясь на предназначение, технические характеристики и производителя.
крепежи по металлу со сверлом и без него
Название «саморез» давно на слуху и большая часть людей очень хорошо знает в общих чертах, что примерно представляет собой этот крепеж.
Строители активно применяют те же саморезы по металлу при проведении ремонта, в строительных работах и в быту для соединения различных элементов.
В магазинах они реализуются по весу или мелкими партиями, но крупные изделия приобретаются и поштучно.
Особенности выбора изделия
В строительных магазинах и на базах представлен огромный выбор самонарезающих винтовых элементов — такое официальное название крепежа каталогах — по формам, использованному материалу, габаритам, назначению и прочим функциям. Естественно, возникает ряд вопросов на эту тему, поскольку неопытный новичок может растеряться в подобном разнообразии, да и специалисты не всегда понимают отличия и используют один вид крепежа для всех типов работ. Чтобы внести ясность, следует проанализировать подробнее эту важную тему.
Саморезы для металла
Покупая саморезы, каждый осведомлённый покупатель ориентируется на весьма конкретные проблемы, которые должны решать эти принадлежности. Изначально наблюдается логичная корреляция: для металла должен применяться саморезный винт по металлам, для кровли — кровельный, а для древесины, соответственно, — по дереву.
Детали, используемые для работы по металлу представлены в двух разновидностях: с заостренным и сверловым концом.
С заостренным концом
Внешний вид остроконечных саморезов, применяемых для работ по металлу, очень напоминает традиционные шурупы времён СССР. Делаются они из хорошего качественного металла и обладают плотными резьбовыми витками, межгребневый интервал маленький. Это сделано умышленно, чтобы улучшить соединение винта с твёрдым материалом.
Чаще встречается разброс диаметров винтов по металлу в диапазоне 3−5 мм, при этом его значение повышается по мере увеличения длины изделия.
Изготовителями выпускаются такие элементы со следующими параметрами:
- длина 10- 50 мм с шагом резьбы 5 мм;
- 60−100 мм с шагом в 10 миллиметров;
- 11−120 мм с резьбой 15 мм, встречается довольно редко;
- 125−220 мм, нарезка 20 мм.
Однако вышеприведённые данные приблизительные, поскольку фирм производителей этого крепежа много, и поставщик сам регулирует размеры изделий.
Для фиксации 2-х миллиметрового металла необходимости в создании предварительных отверстий нет, острый конец винта пробьет их сам. Но при большей толщине соединяемых элементов нужно сверлить проход с диаметром, несколько меньшим чем у самореза, для более плотного вхождения. Подобный способ позволит выполнить надежное сцепление с деталью.
Саморезы для металла изготавливают из твёрдых сортов первоклассной стали. В продажу они поставляются с оцинкованным или оксидированным защитным покрытием.
Цвет у поставляемых в продажу остроконечных саморезных винтов по металлу главным образом чёрный, металлический или золотистый.
По виду изделия можно узнать, для соединения каких деталей оно предназначено:
- Детали с крупной резьбой, притом резьба высокая, а шаг между витками широкий, применяют для соединения мягких материалов, таких как: пластик, гипсокартон, дерево и фанера.
- Мелкая частая резьба с маленьким интервалом между витками предназначена для соединения твердых сортов дерева, пластика повышенной прочности и металлических изделий
- Саморезы, где чередуется высокая и низкая резьба, так называемая двухзаходная, используют при соединении изделий с разной плотностью, например, металлический профиль и фанера.
Со сверловым концом
Такие саморезы имеют определённые отличия. Характерными признаками таких винтов от предшествующего вида являются:
- наличие кончика, выполняющего функции сверла;
- шляпка у изделия, как правило, конусовидная или пресс-шайба.
Саморезы со сверлом по металлу предварительного рассверливания отверстия не требуют. Наконечник пробивает материал, делая себе проход и сразу закручиваясь в скрепляемое основание. Особая по форме шляпка обеспечивает плотное соединение. В случае неточного вхождения не рекомендуется вывинчивать изделие и применять его повторно, поскольку наконечник будет уже затуплен.
Крепежи по дереву
Обладают отличительной чертой — имеют редкий витковый шаг резьбы. Понятно, что дерево — мягкий и податливый, не слишком плотный материал для строительства, поэтому и витки преимущественно разведены по сердцевине.
Размеры диаметрального сечения крепежей по дереву не отличаются от аналогичных по металлу, а их длина широко варьируется от 11 по 200 мм включительно.
Самые небольшие представители этой категории саморезов называются на бытовом сленге «семечками», поскольку их форма напоминает семена подсолнечника,
Вкручивать крепеж для дерева обычно можно без предварительной засверловки отверстия. Однако, крупный саморез с длиной от 150 мм и диаметром от 4 мм желательно вкручивать в просверленный заранее канал, чтобы не вызвать растрескивание скрепляемых материалов.
Мебельные винты
Из названия ясно, что мебельные саморезы предназначены для сборки элементов мебели.
Длина у них традиционно 50 мм. Закручивать конфирматы необходимо в подготовленный канал, то есть заранее засверленное отверстие, поскольку концевая часть самореза тупая.
Шляпка у фиксирующего самореза для сборки мебели имеет пазовую нишу под внутренний ключ — шестигранник. Диаметр конфирмата одинаков по всей длине, но имеет перед шляпкой плавное утолщение, чтобы не сорвать элемент при значительных нагрузках.
Современная мебель производится в основном из МДФ, ДСП и прочих склеенных материалов, и мебельный саморез предназначен для сборки нетвердых по составу деталей. Конфирмат имеет высокие гребни по резьбе и довольно плоскую шляпку, что в сумме дает хорошую надёжность скрепления и позволяет утопить шляпку и накрыть ее заглушкой в тон основному материалу.
Детали с пресс-шайбой
Этот вариант уже рассматривался в информации по саморезам для металла со сверловым концом, однако следует выделить этот вид в отдельную подгруппу благодаря важной особенности — наличию увеличенной контактной площади шляпки.
Пресс-шайба плотно скрепляет прижимаемые деревянные рейки или металлические листы с толщиной до 10 мм.
Характерной расцветки они не имеют, обычно встречаются блестящие варианты серебристого тона.
Элемент с шестигранной головкой
С виду этот вид самореза напоминает обычный болт. Но тем не менее он отличается рядом признаков:
- редкая винтовая резьба;
- несильно заострённый конец.
Основное использование — фиксация массивных элементов крупных предметов. «Шестигранный саморез» обычно вкручивают в дерево, но при использовании дюбеля подходит и для бетона. Дюбели для винтов с шестигранной головкой должны подбираться по диаметру и быть больше самореза на два размера.
Любые работы с такими крепёжными элементами проводятся ключами на 10, 13 и 17 мм.
Кровельные крепежи
Шестигранник головки, в зависимости от размера винта, бывает всего двух вариантов — на 10 и на 8 мм. Кровельные саморезы отличаются такими особенностями:
- конец-сверло;
- шляпка-шестигранник;
- резиновая шайба-прокладка.
Резиновая шайба-подкладка выполняет двойную роль:
- хорошая прокладка-изолятор, препятствующая затеканию влаги под шляпку в отверстие для крепежа крыши;
- эластичный амортизирующий уплотнитель соединения.
Саморезы для кровли изготавливают в любом цветовом виде под существующие палитры RAL кровельных материалов.
Антивандальные виды
Такие винты внешне могут быть схожи с другими вариантами, но при детальном осмотре отличие налицо.
Оно состоит в особых видах пазов на шляпках, это могут быть многогранные, звездчатые или парные выемки. Обычным инструментом их не выкрутить, чем и обусловлено название крепежа.
В рамках этой статьи описаны наиболее часто встречающиеся в работах разновидности саморезных винтов. Видов существует много, в том числе и узкой направленности, поэтому желательно стараться подбирать именно те крепления, которые предназначены для соединения конкретных материалов. Не стоит экономить и применять имеющиеся в наличии крепежи, поскольку возможно плохое соединение поверхностей, что приведет к нарушению прочности соединения.
Саморезы нержавеющие
Нержавеющий саморез (самонарезающий винт или шуруп) — это крепежное изделие, представляющее собой стержень с наружной резьбой и головкой, который при ввинчивании самостоятельно нарезает резьбу в поверхности присоединяемого элемента. Изготавливается из нержавеющей, оцинкованной стали, сохраняет первоначальные свои свойства при воздействии температуры, влажности, кислой среды.
В зависимости от конструктивных решений разделяют саморезы нержавеющие на следующие виды:
- С потайной головкой. После ввинчивания головка полностью утапливается в закрепляемом материале— это позволяет использовать заглушки различных цветов для придания эстетичного вида готовой конструкции. Материалом основания служит дерево и металл. Изделия изготавливаются следующих конструкций:
- с наконечником в виде бура;
- с острым наконечником.
- С полукруглой головкой. Изделие изготавливается со сверловым или острым наконечником. После установки в рабочее положение видна полукруглая часть головки, используются для крепления различных деталей и материалов к алюминиевому, деревянному основанию.
- С шестигранной головкой. Саморез имеет острый наконечник, применяется на деревянных, пластиковых строительных основаниях. Предназначен для возведения деревянных построек, настилки лаг, в сантехническом деле. Крепеж может иметь наконечник в виде сверла, такие изделия применяются на деревянных и металлических строительных основаниях, используются установки металлочерепицы и профнастила.
- С прессшайбой. Крепеж выполняется с полусферической головкой с прессшайбой. Устанавливаются в металлические основания, предназначены для крепления тонколистового материала.
- С полуцилиндрической головкой. Крепежный элемент изготавливается с неполной резьбой, применяется для формирования соединений и различных конструкций из дерева, пластика, тонколистового алюминия или стали. Головка изделия может служить после вкручивания как декоративный элемент.
- С цилиндрической головкой. Изделия изготавливаются с острым концом и головкой в виде цилиндра, имеют высокую точность и гарантируют максимально прочное крепление. Применяются на строительно-монтажных площадках.
- С полупотайной головкой. Крепежные элементы могут изготавливаться с острым и тупым концом. После вкручивания видна лишь выпуклая часть головки. Предназначены для монтажа элементов и конструкций без предварительного сверления при установке в дерево или пластмассу. Требуют предварительного сверления металлических оснований. Могут использоваться с распорными дюбелями при монтаже конструкций в бетон, гипсокартон или кирпич.
- С тупым концом. Такие винты применяют при условии сверления предварительного отверстия для монтажа. Используются для любых типов поверхностей в промышленном производстве, при строительных работах, связанных с установкой пластиковых, деревянных, элементов и деталей конструкций.
- Саморез «сэндвич-метал». Имеет шестигранную шляпку с шайбой и резиновой прокладкой, а также двойную резьбу. Используется во время ремонта помещений, применяется для закрепления сэндвич-панелей. Используется на пластиковых и деревянных строительных основаниях.
Преимущества саморезы нержавейка:
- надежность креплений;
- возможность крепления тонколистового материала к металлической основе;
- неограниченный срок эксплуатации;
- устойчивость к вибрационным нагрузкам;
- устойчивость к перепадам температур, влажности, воздействию кислой среды.
Нержавеющие самонарезающие шурупы используют для решения следующих задач:
- в машиностроении;
- при проведении бытовых ремонтов в помещениях;
- на строительных площадках;
- сборка конструкций из металла и дерева;
- монтаж листовых материалов (пластмассы, металла) на каркас;
- установка настилов, стендов, декоративных элементов;
- подшивка кровли, настил лаг;
- возведение деревянных построек.
При подборе саморезов из нержавеющей стали, учитывают следующие характеристики:
- Предел прочности на растяжение этот параметр указывается в DIN или ГОСТ, по которому изготовлен крепеж.
- Форма самореза подбирается в зависимости от материала строительного основания и поверхности которую будет закреплять крепежный элемент. Например, изделия с шестигранной головкой и буром применяют для установки металлочерепицы и профнастила, а для скрепления профилей используют остроконечные саморезы.
- Длина самореза подбирается в зависимости от толщины материала, в который он будет ввинчиваться.
В рабочее положение саморезы устанавливаются с помощью специального оборудования в зависимости от шлица или формы углубления на головке изделия. Важно правильно выбрать насадку для ввинчивания иначе можно повредить шлиц. Остроконечные и изделия с буром или сверлом не требуют предварительного сверления установочного отверстия, а крепежи с тупым концом устанавливаются в заранее высверленное отверстие, для них необходимо правильно выбрать сверло, чтоб оно подходило диаметру крепежа.
Обращайтесь! Мы работаем для Вас!
Телефон: +7 (495) 230-10-82, e-mail: [email protected]
ГОСТ 10621-80 ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ВИНТЫ САМОНАРЕЗАЮЩИЕ
С ПОЛУКРУГЛОЙ ГОЛОВКОЙ
ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ
ГОСТ 10621-80*
Государственный комитет СССР по стандартам
МОСКВА — 1986
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
| ВИНТЫ САМОНАРЕЗАЮЩИЕ С ПОЛУКРУГЛОЙ ГОЛОВКОЙ ДЛЯ МЕТАЛЛА И ПЛАСТМАССЫ Конструкция и размеры Self-tapping round-head screws for metals and plastics. Construction and dimensions |
ГОСТ 10621-80*Взамен ГОСТ 10621-63, ГОСТ 11650-65, в части винтов с притупленным концом |
Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6109 срок введения установлен
01.01.82
Несоблюдение стандарта преследуется по закону
1. Настоящий стандарт распространяется на самонарезающие винты с полукруглой головкой для металла и пластмассы класса точности В с номинальным диаметром резьбы от 2,5 до 8 мм.
2. Конструкция и размеры винтов должны соответствовать указанным на чертеже и в табл. 1, 2.
Исполнение 1
Исполнение 2
____________
*Размер для справок.
Таблица 1
Размеры в мм
| Номинальный диаметр резьбы d | 2,5 | 3 | 4 | 5 | 6 | 8 | |
|---|---|---|---|---|---|---|---|
| Шаг резьбы Р | крупный | 1,25 | 1,75 | 2,0 | 2,5 | 3,5 | |
| мелкий | 1,0 | 1,5 | 1,75 | 2,0 | |||
| Диаметр головки D | Номин. | 4,5 | 5,5 | 7,0 | 8,5 | 10,0 | 13,0 |
| Пред. откл. по js15 | ± 0,24 | ± 0,29 | ± 0,35 | ||||
| Высота головки k | Номин. | 1,7 | 2,1 | 2,8 | 3,5 | 4,2 | 5,6 |
| Пред. откл. по js15 | ± 0,2 | ± 0,24 | |||||
| Радиус сферы головки R1≈ | 2,4 | 2,9 | 3,6 | 4,4 | 5,1 | 6,6 | |
| Радиусы под головкой | R, не менее | 0,10 | 0,20 | 0,25 | 0,40 | ||
| da, не более | 3,1 | 3,6 | 4,7 | 5,7 | 6,8 | 9,2 | |
| Ширина шлица n | Номин. | 0,6 | 0,8 | 1,0 | 1,2 | 1,6 | 2,0 |
| Не менее | 0,66 | 0,86 | 1,06 | 1,26 | 1,66 | 2,06 | |
| Не более | 0,80 | 1,00 | 1,20 | 1,51 | 1,91 | 2,31 | |
| Глубина шлица t | Не менее | 0,9 | 1,0 | 1,6 | 2,1 | 2,3 | 3,3 |
| Не более | 1,3 | 1,4 | 2,0 | 2,5 | 2,7 | 3,7 | |
| Допуск соосности головки относительно стержня (2IT14) | 0,60 | 0,72 | 0,86 | ||||
| Допуск симметричности шлица относительно стержня в диаметральном выражении (2IT14) | 0,50 | 0,60 | 0,72 | ||||
| Номер крестообразного шлица | 1 | 2 | 3 | ||||
| Диаметр крестообразного шлица m, не более | 2,8 | 3,1 | 4,2 | 5,0 | 6,6 | 7,7 | |
| Глубина крестообразного шлица h | 1,25 | 1,60 | 1,75 | 2,50 | 2,45 | 3,65 | |
| Глубина вхождения калибра в крестообразный шлиц | Не более | 1,4 | 1,7 | 2,0 | 2,8 | 3,0 | 4,2 |
| Не менее | 1,1 | 1,4 | 1,5 | 2,3 | 2,5 | 3,7 | |
| Недовод резьбы, не более | 0,8 | 1,0 | |||||
Примечание. Крестообразный шлиц — по ГОСТ 10753-80.
Таблица 2
мм
| Длина винта l | Номинальный диаметр резьбы d | ||||||
|---|---|---|---|---|---|---|---|
| Номин. | Пред. откл. по js17 | 2,5 | 3 | 4 | 5 | 6 | 8 |
| 6 | ± 0,75 | — | — | — | — | ||
| 8 | — | — | — | ||||
| 10 | — | — | |||||
| 12 | ± 0,90 | — | |||||
| 14 | — | ||||||
| 16 | |||||||
| (18) | Стандартные длины | ||||||
| 20 | ± 1,05 | — | |||||
| (22) | — | — | |||||
| 25 | — | — | |||||
| 30 | — | — | |||||
| 35 | ± 1,25 | — | — | ||||
| 40 | — | — | — | ||||
| 45 | — | — | — | ||||
| 50 | — | — | — | — | |||
Примечание. Длиныl,заключенные в скобках, применять не рекомендуется.
Пример условного обозначения:
винта в исполнении 1, диаметром 5 мм, длиной 30 мм, из материала группы 01, без покрытия, с крупным шагом резьбы
Винт 5×30.01 ГОСТ 10621-80
То же, в исполнении 2, диаметром 5 мм, с мелким шагом резьбы, длиной 30 мм, из материала группы 01, с цинковым покрытием толщиной 6 мкм, хроматированным
Винт 2-5×1,5×30.01.016 ГОСТ 10621-80
(Измененная редакция, Изм. № 1).
3. Технические требования, резьба, методы контроля, правила приемки, упаковка и маркировка — по ГОСТ 10618-80.
4. Теоретическая масса винтов указана в справочном приложении 1.
5.(Исключен, Изм. № 1).
ПРИЛОЖЕНИЕ 1
Справочное
Теоретическая масса самонарезающих винтов
| Длина винта l, мм | Номинальный диаметр резьбы d, мм | |||||
|---|---|---|---|---|---|---|
| 2,5 | 3 | 4 | 5 | 6 | 8 | |
| Масса 1000 шт. стальных винтов с крупным шагом резьбы, кг ≈ | ||||||
| 6 | 0,32 | 0,51 | — | — | — | — |
| 8 | 0,37 | 0,59 | 1,11 | — | — | — |
| 10 | 0,42 | 0,67 | 1,25 | 2,21 | — | — |
| 12 | 0,47 | 0,75 | 1,39 | 2,43 | 3,61 | — |
| 14 | 0,52 | 0,83 | 1,53 | 2,67 | 3,93 | — |
| 16 | 0,57 | 0,91 | 1,67 | 2,91 | 4,25 | 5,01 |
| 18 | 0,62 | 0,99 | 1,81 | 3,15 | 4,57 | 5,58 |
| 20 | — | 1,07 | 1,95 | 3,39 | 4,89 | 6,15 |
| 22 | — | — | 2,09 | 3,63 | 5,21 | 6,72 |
| 25 | — | — | 2,30 | 4,00 | 5,69 | 7,57 |
| 30 | — | — | 2,65 | 4,60 | 6,49 | 9,00 |
| 35 | — | — | 3,00 | 5,20 | 7,29 | 10,42 |
| 40 | — | — | — | 5,80 | 8,09 | 11,84 |
| 45 | — | — | — | 6,40 | 8,99 | 13,25 |
| 50 | — | — | — | — | 9,69 | 14,68 |
ПРИЛОЖЕНИЕ 2.(Исключено, Изм. № 1).
Соответствует DIN 7981, DIN 7516.
Просмотров: 26170
Дата первого показа: 04.06.2010 06:19:07
Дата публикации: 04.06.2010 06:15:52
Назад в раздел
В чем разница между самосверлящими и самонарезающими винтами?
Несмотря на их широкую доступность и использование в коммерческих, промышленных и строительных приложениях, многие до сих пор путают саморезы с саморезами .
Частично это происходит потому, что саморезы являются подтипом саморезов.
Давайте рассмотрим эти два продукта по отдельности, чтобы прояснить эти различия.
Саморезы
Саморезы имеют различные названия. Их часто называют шурупами по металлу, шурупами для листового металла, саморезами или саморезами.
Их кончики бывают разной формы: заостренные (как карандаш), тупые или плоские, и они описываются как резьбонарезные, резьбонарезные или резьбонакатные. Если винт заострен, это будет нарезание резьбы — нарезание резьбы и нарезание резьбы в предварительно просверленном отверстии. Если наконечник плоский, это нарезание резьбы — накатывание или выдавливание резьбы и создание нулевого зазора между винтом и материалом.
Наиболее важное различие между саморезами и саморезами состоит в том, что саморезы не могут проходить через металл без пилотного отверстия , , которое необходимо предварительно просверлить или пробить .
Также важен точный размер сверла или пробивного отверстия. Винт ослабнет и не навинчивается должным образом и надежно, если отверстие слишком велико. Если отверстие слишком маленькое, винт может сломаться, или материал расколется или потрескается.
Саморезы подходят для работы с металлами, различными типами пластмасс (фанера, стекловолокно, поликарбонаты), а также с литыми или коваными материалами, такими как железо, алюминий, латунь или бронза.Саморезы также подходят для поверхностей, где вы не можете закрепить задний конец гайкой. Общие области применения включают крепление алюминиевых профилей, прикрепление металлических скоб к дереву или ввинчивание шурупов в пластиковые корпуса.
Саморезы
Самосверлящие винты легко отличить, если посмотреть на их острие, которое на конце плавно изгибается и имеет форму спирального сверла. Их часто называют Tek Screws, по названию бренда, который их популяризировал.
Длина винтов различается, но острия сверла стандартизированы и обозначаются номером (от 1 до 5), который определяет их длину и толщину. Стили головы и вождения различаются; Самосверлящие винты чаще всего бывают крестообразными, шестигранными или квадратными.
В отличие от саморезов, саморезы не нуждаются в пилотном отверстии для вырезания и закрепления; они могут сверлить, нарезать и закреплять за один раз. , что избавляет вас от лишних шагов сверления, а затем крепления.
Эти винты могут крепить металл к металлу, дерево к металлу и хорошо работают с легкими материалами с низкой плотностью.В общем, у них более специализированное применение, чем у саморезов. Они подходят для металлоконструкций и легких металлических конструкций; Точка №5 уже способна крепить полудюймовые стальные листы.
Самосверлящие винты используются в системах отопления, вентиляции и кондиционирования воздуха, облицовке, металлической кровле, стальном каркасе и других общих строительных задачах.
Сходства и различия
Что наиболее похоже в этих двух типах винтов, так это то, что оба образуют резьбу, проникая в обрабатываемый материал.Оба прикрепляют сталь к стали, а сталь к дереву, когда заклепки или гайки и болты не справляются с этой задачей.
Между этими двумя, однако, самосверлящие винты имеют два очевидных преимущества: экономия времени и затрат при сборке и уменьшение ошибок при установке, что часто случается, если предварительно просверлить отверстия неправильного размера.
Проконсультируйтесь с производителями саморезов, которым вы можете доверять — свяжитесь с BDN Fasteners сегодня .
Винты для листового металла | Самонарезающие винты
Винты для листового металла, самонарезающие и самонарезающие винты
Винты с острым концом и сверлом с нарезной резьбой для металла, пластика или дерева
Винты для листового металла имеют острую резьбу, иногда называемую самонарезающей или саморезы для резки листового металла, такого как алюминий, пластик или дерево.Некоторые крепежные детали для листового металла имеют острие типа 17; Эти винты имеют насечки на конце, чтобы облегчить удаление стружки во время нарезания резьбы. Винты для листового металла также известны как саморезы, потому что они врезаются в материал, в который они ввинчиваются.
Режущие головки самосверлящего станка, также известные как винты TEK, доступные в TEK 2, 3, 4 и 5, протыкают металл толщиной от 20 до 14. Чем выше число TEK, тем больше острие сверла для пробивки металлов более тяжелых толщин.
Винты для листового металла являются отличным крепежом для крепления металлической фурнитуры к дереву, поскольку стержень с полной резьбой обеспечивает отличное удержание древесины.Саморезы часто используются для крепления алюминия к другим поверхностям. Саморезы также иногда называют саморезами. Обычно это винт для листового металла с шестигранной головкой на нем. Как видно из названия, они часто используются с листовым металлом из-за острой точки самореза.
Часто задаваемые вопросы
Что такое винт для листового металла?
Винты для листового металла представляют собой крепежные детали с полной резьбой, с острой резьбой и острым концом, который позволяет им прорезать металл, дерево и различные другие материалы.Они бывают двух известных разновидностей: саморезы и саморезы.
В чем разница между самонарезающими и самонарезающими винтами?
Саморез — это простой саморез, который обычно используется в металлических листах. Для правильной установки требуется предварительное просверливание. С другой стороны, саморезы — это саморезы с острием сверла, похожим на сверло. Он просверливает отверстие и одновременно формирует резьбу.
В чем разница между шурупами для листового металла и шурупами по дереву?
Помимо разницы в применении, видимое различие между шурупами для листового металла и шурупами по дереву заключается в их резьбе.Шурупы по дереву имеют более широкую резьбу, среднюю глубину резьбы, часто с хвостовиком без резьбы рядом с головкой винта на более длинных размерах. Винты для листового металла имеют последовательную, более тугую и острую резьбу, покрывающую всю их длину. Шурупы для дерева и шурупы для листового металла меньшего размера практически идентичны по внешнему виду.
Требуется ли для шурупов для листового металла пилотное отверстие?
Пилотное отверстие не обязательно для саморезов, но может быть полезно. Просверливание пилотного отверстия может помочь направить винт и предотвратить раскол в материалах, которые скрепляются вместе.
| ||||||
Что такое самонарезающий винт
При поиске крепежных решений одним из распространенных решений, которые можно использовать для изделий, которые регулярно обслуживаются, являются саморезы. Что такое саморез? Саморезы — это крепежные детали, которые предназначены для сверления собственных отверстий при ввинчивании в дерево, пластик или металл. С помощью отвертки и саморезов создается точно подогнанная резьба. Саморезы идеально подходят для предметов, которые требуют регулярного обслуживания и хорошо работают при работе с двумя разными видами материалов, скрепляемых вместе.
Эти винты бывают с тупым, плоским, острым или острым наконечником. Саморезы с острым концом просверливают отверстия в более мягкой древесине и пластике.Однако при работе с более твердым материалом полезно просверлить пилотное отверстие. При сверлении пилотного отверстия обязательно используйте сверло меньшего размера, чем винт, чтобы оно могло служить своей цели.
Какой материал используется, может помочь определить, какой тип самореза подойдет лучше всего. Бывают двух видов: резьбонарезные и резьбонарезные. При работе с пластиками обычно используются резьбонарезные винты. Винты с резьбой предназначены для плотного закрепления, но чрезмерная затяжка винта может привести к разрушению материалов под слишком большим давлением.Саморезы используются в основном при работе с металлом и деревом. Одним из недостатков использования резьбонарезных винтов является то, что резьба может сорваться, если приложение будет разобрано. Это предотвращает повторное использование крепежа и требует нового самонарезающего винта немного большего размера, когда пришло время повторной сборки.
Однако есть решение, позволяющее предотвратить зачистку. С самого начала может быть установлена металлическая вставка, которая позволит регулярно завинчивать и откручивать стандартный винт. Эти металлические вставки также помогают минимизировать напряжение и расширяться при вкручивании крепежа.
Как и другие типы крепежа, саморезы доступны во всех формах и размерах, а также доступны с множеством различных типов головок. При выборе подходящего самореза для любого конкретного случая важно учитывать длину наконечника винта. Чтобы винты служили своему назначению и работали должным образом, винт должен быть полностью просверлен в материале, прежде чем можно будет начинать нарезание резьбы.
Хотя саморезы обычно дороже, они помогают сократить время и трудозатраты и объединить этапы сверления и крепления.
Чтобы узнать больше о том, как использовать саморезы, свяжитесь с нами по адресу [email protected].
Чтобы узнать о других вариантах покупок, нажмите здесь.
На что следует обратить внимание при выборе саморезов
Саморезы работают путем сверления собственного отверстия в материале. Они по существу исключают необходимость в «пилотном» отверстии, так как имеют разрыв в непрерывности резьбы. Это отличается от традиционного крепежного винта, который не может просверлить собственное отверстие.Саморезы обычно используются в приложениях, требующих доступа к нескольким слоям материала.
Хотя большинство саморезов работают одинаково, создавая канавку, сравнимую с канавками на метчике, между разными типами есть некоторые тонкие нюансы. Если вы хотите купить один или несколько саморезов, продолжайте читать, чтобы получить полезные советы о том, как выбрать правильный тип. В этом сообщении блога мы расскажем о нескольких ключевых моментах, которые следует учитывать при выборе саморезов.
Нарезание резьбы и нарезание резьбы
Большинство саморезов подпадают под категорию «нарезание резьбы» или «нарезание резьбы». Саморез с резьбой предназначен для вытеснения материала без его снятия. С другой стороны, самонарезающий винт предназначен для удаления материала при его вставке. Последний особенно эффективен для приложений, где требуется точность. Удаление материала снижает риск того, что саморез может поставить под угрозу структурную целостность соответствующего материала.
Материал
Также следует учитывать материал, из которого изготовлен саморез. Нержавеющая сталь является наиболее распространенным материалом, поскольку она предлагает сбалансированное сочетание прочности, долговечности и устойчивости к ржавчине / коррозии. Однако некоторые саморезы также покрыты другими металлами, например цинком, для повышения прочности. Саморезы также доступны из алюминия, который обычно дешевле, чем аналог из нержавеющей стали.
Толщина
Конечно, вам нужно будет выбрать саморезы толщины, подходящей для вашего конкретного применения.Если он слишком тонкий, вам может быть трудно его вставить. Если он будет слишком толстым, вы можете повредить материал, в который он вставлен. Итак, определите, какой именно толщины вам нужны саморезы, и выберите подходящий размер.
Саморезы с крыльями
Как следует из названия, самонарезающий винт с крыльями имеет крылья, которые больше образующейся резьбы. Эти крылья предназначены для создания просвета в мягких материалах, при этом они могут разрушать более твердые материалы, такие как металл.
Надеюсь, это даст вам лучшее понимание того, как правильно выбрать саморезы
Нет тегов для этого сообщения.Саморезы для листового металла | |
|---|---|
Головка Phillips с полукруглой головкойГоловки сковороды слегка закругленные, с короткими вертикальными сторонами.Диск Phillips имеет Х-образную форму для установки с помощью отвертки Phillips. Подробности Скрыть подробности | Головка с прорезямиГоловки сковороды слегка закругленные, с короткими вертикальными сторонами. Диск с прорезями имеет простой паз для отвертки с плоским лезвием. Подробности Скрыть подробности |
Головка с квадратным приводомГоловки сковороды слегка закругленные, с короткими вертикальными сторонами.Квадратный привод разработан для снижения риска распредвала (снятия изоляции) и позволяет производить установку одной рукой.
Подробности Скрыть подробности | Головка гаечного ключаГоловки сковороды слегка закругленные, с короткими вертикальными сторонами.Spanner (он же змеиный глаз) — это устойчивый к взлому накопитель, для установки которого требуется специальный драйвер. Подробности Скрыть подробности |
Филлипс с плоской головкойПлоские головки потайные (конусообразные под головкой) с плоской вершиной. Диск Phillips имеет Х-образную форму для установки с помощью отвертки Phillips.
Подробности Скрыть подробности | Плоская головка с прорезямиПлоские головки потайные (конусообразные под головкой) с плоской вершиной.Диск с прорезями имеет простой паз для отвертки с плоским лезвием. Подробности Скрыть подробности |
Плоская головка с квадратным приводомПлоские головки потайные (конусообразные под головкой) с плоской вершиной. Квадратный привод разработан для снижения риска распредвала (снятия изоляции) и позволяет производить установку одной рукой.
Подробности Скрыть подробности | Гаечный ключ с плоской головкойПлоские головки потайные (конусообразные под головкой) с плоской вершиной.Spanner (он же змеиный глаз) — это устойчивый к взлому накопитель, для установки которого требуется специальный драйвер. Подробности Скрыть подробности |
Звездочка с плоской головкойПлоские головки потайные (конусообразные под головкой) с плоской вершиной. Star pin-in — это устойчивый к взлому накопитель, для установки которого требуется специальный драйвер. Подробности Скрыть подробности | Овальная голова ФиллипсаГоловки овальные с потайной головкой (конусообразная форма под головкой) с закругленной вершиной. Диск Phillips имеет Х-образную форму для установки с помощью отвертки Phillips.
Подробности Скрыть подробности |
Головка овальная с прорезямиГоловки овальные с потайной головкой (конусообразная форма под головкой) с закругленной вершиной.Диск с прорезями имеет простой паз для отвертки с плоским лезвием. Подробности Скрыть подробности | Овальная головка с квадратным приводомГоловки овальные с потайной головкой (конусообразная форма под головкой) с закругленной вершиной. Квадратный привод разработан для снижения риска распредвала (снятия изоляции) и позволяет производить установку одной рукой. Подробности Скрыть подробности |
Гаечный ключ с овальной головкойГоловки овальные с потайной головкой (конусообразная форма под головкой) с закругленной вершиной. Spanner (он же змеиный глаз) — это устойчивый к взлому накопитель, для установки которого требуется специальный драйвер. Подробности Скрыть подробности | Головка фермы PhillipsГоловки фермы широкие с низкопрофильной закругленной вершиной.Диск Phillips имеет Х-образную форму для установки с помощью отвертки Phillips.
Подробности Скрыть подробности |
Головка анкерного ключаГоловки фермы широкие с низкопрофильной закругленной вершиной.Spanner (он же змеиный глаз) — это устойчивый к взлому накопитель, для установки которого требуется специальный драйвер. Подробности Скрыть подробности | В одну сторону вокруг головыКруглые головы имеют куполообразную форму и имеют форму полусферы. Односторонний привод устанавливается с помощью отвертки с плоским лезвием, но не может быть удален без специальных инструментов. Подробности Скрыть подробности |
Кнопка со звездочкой в виде булавкиКнопочные головки имеют округлую форму и низкий профиль. Star pin-in — это устойчивый к взлому накопитель, для установки которого требуется специальный драйвер. Подробности Скрыть подробности | Шестигранная шайба со шлицемШестигранную шайбу с прорезью можно установить гаечным ключом или отверткой с плоским лезвием, она имеет встроенную шайбу.
Подробности Скрыть подробности |
Головка с шестигранной головкойШестигранные головки шестигранные для использования с гаечным ключом. Подробности Скрыть подробности | |
404 — Не найдено — Hilti USA
404 — Не найдено — Hilti USA Перейти к основному содержаниюСтраница, к которой вы пытаетесь получить доступ, не существует
Это может быть потому, что
- Страница удалена.
Если вы использовали закладку, рекомендуем обновить ссылку. - Также возможно, что в ссылке есть опечатка.
Пожалуйста, попробуйте следующие варианты
- Воспользуйтесь функцией поиска, чтобы найти то, что вы искали.
- Используйте нашу основную навигацию для доступа к информации о наших продуктах и услугах.
- Начните просматривать нашу домашнюю страницу.
Зарегистрируйтесь здесь
Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Не можете войти в систему или забыли пароль?
Пожалуйста, введите свой адрес электронной почты ниже. Вы получите инструкции по созданию нового пароля.
Нужна помощь? Свяжитесь с намиЗарегистрируйтесь здесь
Выполняйте работу быстрее онлайн.
Воспользуйтесь всеми преимуществами использования веб-сайта Hilti.
Выберите следующий шаг для продолжения
Ошибка входа
К сожалению, мы не можем войти в систему.
Адрес электронной почты, который вы использовали, не зарегистрирован для {0}, но был зарегистрирован для другого веб-сайта Hilti.
