Как подключить розетку с заземлением

Что представляет собой розетка с заземлением?

Розетка с заземлением имеет особую конструкцию, которая позволяет при подключении вилки какого-либо прибора, сначала соединиться с клеммами заземления и только потом — с токопроводящими контактами. Это нужно для того чтобы в случае поломки приборов, их корпус был заземлен и не принес вреда человеку.

Отличить розетку с заземлением от обычной можно по заземляющим металлически контактам.

Схема расположения основных элементов розетки:

Теперь каждый наверняка сможет отличить такую розетку.

Подключение розетки с заземлением

Сейчас во всех современных домах уже предусмотрена трехжильная проводка, поэтому установка розетки не составляет труда. Но вот в старых постройках, а также в тех, где схалтурили строители и не провели защитное заземление, придется потрудиться и обеспечить передачу заземления на прибор самостоятельно.

Как проверить заземление в розетке?

Убедиться в наличии или отсутствии заземления можно просто спросив об этом у электрика, а можно сделать это и самому.

Для этого нужно взять патрон с лампочкой и парой проводов: один провод ложится на фазу, а другой — на ноль. Если лампа загорится, то у вас ноль. Затем нужно перебросить провода на фазу и заземление — если при этом сработает устройство защитного отключения (УЗО), значит, в розетке заземление установлено правильно.

Сейчас можно встретить заземление при помощи нулевого проводника. То есть рабочий ноль начинает выполнять роль защиты. Если в розетке всего 2 провода, а между нулем и заземлением находится перемычка, то вы имеете дело именно с занулением.

Важно! Такое подключение может быть очень опасным, так как при повреждении нулевого проводника под напряжением окажутся корпуса электрических приборов. А при работе с такой розеткой можно легко ошибиться, так как жилы проводов не имеют цветовых различий и поэтому очень просто поменять местами ноль и фазу, и тогда приборы также окажутся под напряжением.

Если в доме двухжильная проводка, то нужно будет проложить третий провод заземления от электрощита к каждой из розеток. Для этого проштрабливаются отверстия и прокладывается провод, а уже потом подключается розетка.

Процесс монтажа розетки с заземлением

Сейчас мы рассмотрим монтаж скрытой розетки, которая устанавливается в предварительно подготовленное отверстие в стене.

Перед тем как начать устраивать отверстие, нужно подготовить набор инструментов и материалов:

  • Перфоратор
  • Гипс
  • Подрозетник
  • Уровень
  • Пассатижи
  • Вольтметр
  • Отвертка
  • Саморезы

Выбрав место, куда будет устанавливаться розетка, необходимо сделать при помощи перфоратора отверстие и вставить туда подрозетник. К готовому отверстию подводится проводка. Для того чтобы правильно определить место подведения проводки, нужно воспользоваться уровнем.

Как только короб установлен, его нужно хорошо зафиксировать, обмазав гипсом, проводка закрепляется в готовой штробе таким же образом.

Подключение розетки с заземлением

Как только все будет выполнено, можно приступать к установке самой розетки. Для этого нужно обязательно отключить электричество. Отсутствие напряжения в сети проверяется мультиметром.

Теперь следует важный момент — присоединение проводов. Для этого концы проводов подготавливаются: их нужно зачистить и залудить. После этого они соединяются с соответствующими клеммами розетки. Обычно к правой клемме подключается фаза, к левой — ноль, а заземление крепится к центральной клемме.

На картинке явно видно, куда подключаются фаза, нейтраль и заземление. Заземление находится посередине и на рисунке выделено красным.

Важно! Фаза и ноль обязательно подсоединяются к различным токоведущим пластинам.

Никаких особых указаний по установке фазы и ноля в принципе не существует. Их можно свободно менять местами. Главное, чтобы заземление было установлено верно.

Провода после подключения аккуратно укладываются в подрозетник, и рабочая часть розетки прикрепляется к пластиковой коробке при помощи саморезов. Затем сверху одевается накладка.

Процесс установки розетки с заземлением не так уж сложен, поэтому с ним справиться любой, кто уже имел дело с ремонтом или установкой электрических приборов. Но обязательно нужно следовать инструкциям и придерживаться правил безопасности.

Видео об установке розеток с заземлением:

Больше информации

Задать вопрос

самостоятельная установка розетки с заземлением

Современному человеку не надо объяснять, что такое розетка. То, что розетка нужна для подключения электроприборов к общей сети, знают с детства абсолютно все. Но что делать, если розетка вышла из строя, и ее надо заменить или установить там, где ее раньше не было? Для того чтобы установить новую розетку, необходимо знать ее устройство и технологию подключения.

Розетка с заземлением состоит из пластмассового корпуса, где расположена рабочая часть.

Внутри находятся клеммы, к которым крепятся контакты и пружины для вилки. Практически все современные розетки имеют заземляющие контакты. Заземление позволяет снять напряжение с электроприборов и повышает безопасность всей системы. Розетки с заземлением имеют несколько типов: французские оснащены третьим штырьком, американские имеют боковые отверстия с прорезями. В России распространен немецкий вариант розеток с заземлением. В центре имеется цилиндрическое углубление с отверстиями для штырей вилки, а по бокам – металлические детали небольшого размера.



Провести заземление в доме сможет любой электрик, однако идеальный вариант, когда этими работами занимаются во время капитального ремонта, тогда все провода можно аккуратно «утопить» в стены.

Контур заземления, как правило, состоит из трех-четырех металлических уголков, их закапывают в землю так, чтобы люди не спотыкались о них. Для разводки по дому кабеля заземления используют медный провод сечением не меньше 1,5 мм. В многоквартирных домах есть заземленный щиток, который находится на верхних этажах подъезда. От него тянется витая медная проволока в квартиру.

Второй и, по мнению многих электриков, более безопасный вариант заземления розеток для квартир – зануление. Производится путем подключения проводника к нулевому кабелю, который проходит через распределительный щиток в подъезде. Как правило, нулевой кабель имеет контакт со щитком через болт, именно к этому болту и нужно подсоединить проводник и завести его в квартиру.

Перед тем, как приступить к монтажу, фото (схему) процесса надо тщательно изучить, чтобы избежать неприятных ситуаций во время работы.

После того, как выполнена разводка сети, и кабели подведены к гнездам, можно приступать к подключению розеток.



Пошаговая инструкция как подсоединить розетку с заземлением:

  • Отключить электроснабжение на щитке
  • Убедиться в том, что электричество отключено. Это делают с помощью индикатора. Если он не работает, значит можно приступать к работе
  • Убрать старую розетку. Для этого откручивают винт, расположенный на корпусе. После этого ослабляют лапки, которые фиксируют розетку к стене, вытаскивают ее и обрезают провода
  • Почистить или заменить на новый старый подрозетник
  • Снять внешнюю изоляцию и зачистить концы проводов
  • Подключение кабелей к розетке. Оголенная часть провода заводится в клемму и затягивается винтом. Для более надежного подключения, рекомендуют оголенную часть провода загнуть кольцом
  • Присоединить третий кабель заземления к контакту розетки
  • Зафиксировать корпус винтами
  • Прикрутить пластмассовую крышку

Оболочки всех входящих в квартиру проводов имеют разную расцветку. Провод заземления выполнен в желто-зеленой гамме, фазный – в красной или коричневой. Нулевой провод – обычно синий или голубой.





Подключение двойной розетки

Если одной розетки недостаточно, используйте двойную. При подключении розетки с заземлением необходимо помнить, что к гнезду должны обязательно подходить провода ноль и фаза.

Ноль всегда находится слева, фаза справа, кабель заземления по центру. Кроме того, провода различают по цветам: фаза 1 – коричневый или красный кабель, фаза 2 – черный, фаза 3 – серый, ноль – синий, заземление – желто-зеленый.

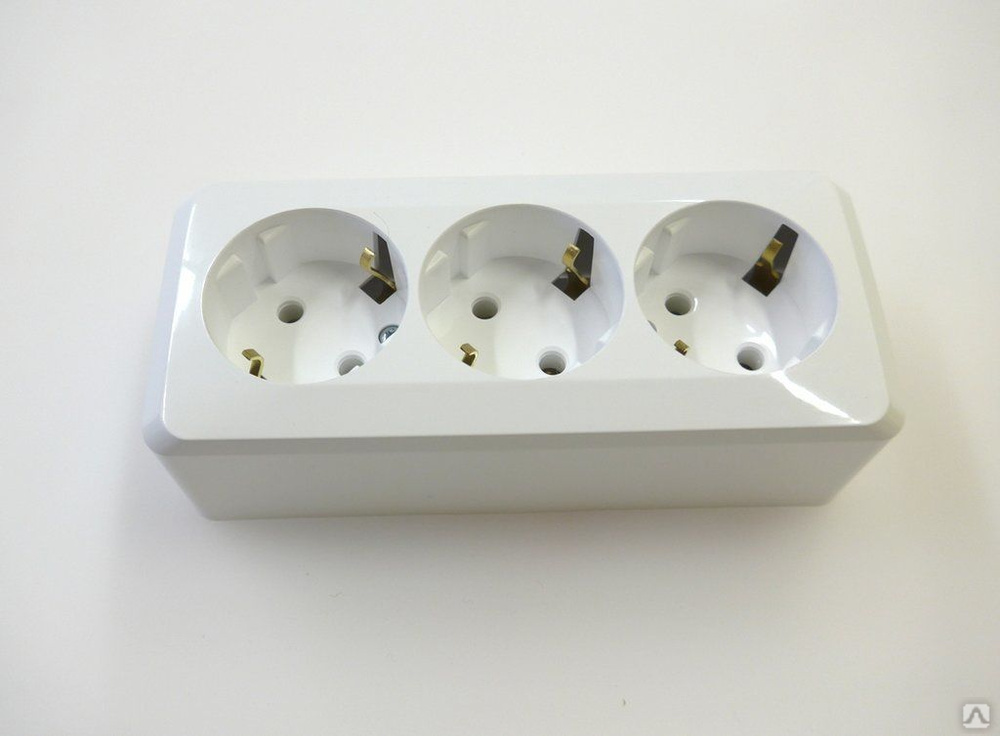

Монтаж тройной розетки производится по принципу двойной.

В последнее время используют двойные и тройные розетки с одним входом, куда поступает электричество, и клеммой для заземления. Потом оно равномерно распределяется на отводы.



Как проверить работу розетки с заземлением

Крепко зафиксированная розетка с заземлением не гарантирует исправную работу прибора. Иногда при проведении зануления совершается распространенная ошибка: закрепление защитного контакта и фазы. Проверить, есть ли заземление в розетке, можно индикаторной отверткой. Приложите отвертку к фазному гнезду, а к сенсору – щуп провода с изоляцией. Если индикатор загорелся, то заземление в розетке есть, и подключение розетки с заземлением было произведено правильно.

Если работы по подключению розеток вызывают затруднения, можно заказать услуги специалистов сервиса Юду. Вызов оформляется через сайт youdo.com быстро, абсолютно бесплатно, а мастера работают профессионально и недорого.

Посмотреть видео о том, как установить розетку с заземлением, можно здесь.

Как правильно установить и подключить розетку? Схемы подключения

установка розетки своими руками

Подключаем розетку своими руками

При выполнении строительных или ремонтных работ обойтись без розетки практически невозможно. Поэтому давайте рассмотрим, как правильно выполняется установка и подключение розетки.
Первое что важно выполнить — это отключить подачу электричества в помещение, где планируется выполнять подключение розетки. После отключения источника питания, рекомендуется дополнительно убедиться в том, что электричество отключено. Далее, выполняется подготовка коробки (подрозетник), в которую будет установлена новая розетка. Важно чтобы провода в ней находились в свободном доступе.

Установка новой розетки

Последовательная установка розетки

Первым делом берется в руки розетка и разбирается, отсоединяется наружный корпус от внутренней части. Далее, берем плоскогубцы, с помощью которых обрезаем лишний провод. Как правило, оставляется не больше и не меньше 10 см провода для подключения розеток. Именно такой длины вполне достаточно для того, чтобы подключение выполнить максимально качественно и удобно. С каждого конца провода удаляется 1 см изоляции.

Зачистка концов проводов для подключения розетки

Зачистка проводов с помощью съемника изоляции

Размещение розеток с учетом потребителей

блок на две розетки

Перед установкой розеток стоит определиться с их численностью, а также их местоположением. Условия размещения таких элементов напрямую связаны с местоположением потребителей электрической энергии, которые весьма неподвижны в виде холодильника, телевизора и компьютера. В таких местах, как правило, монтируется несколько розеток (блок розеток от 2 до 5 шт.) для обеспечения возможности подключения вспомогательных электрических приборов. Это, более оптимальное решение, нежели использование тройников и удлинителей. Ведь это приводит к дополнительной нагрузке на розетку, что значительно сокращает срок ее использования.

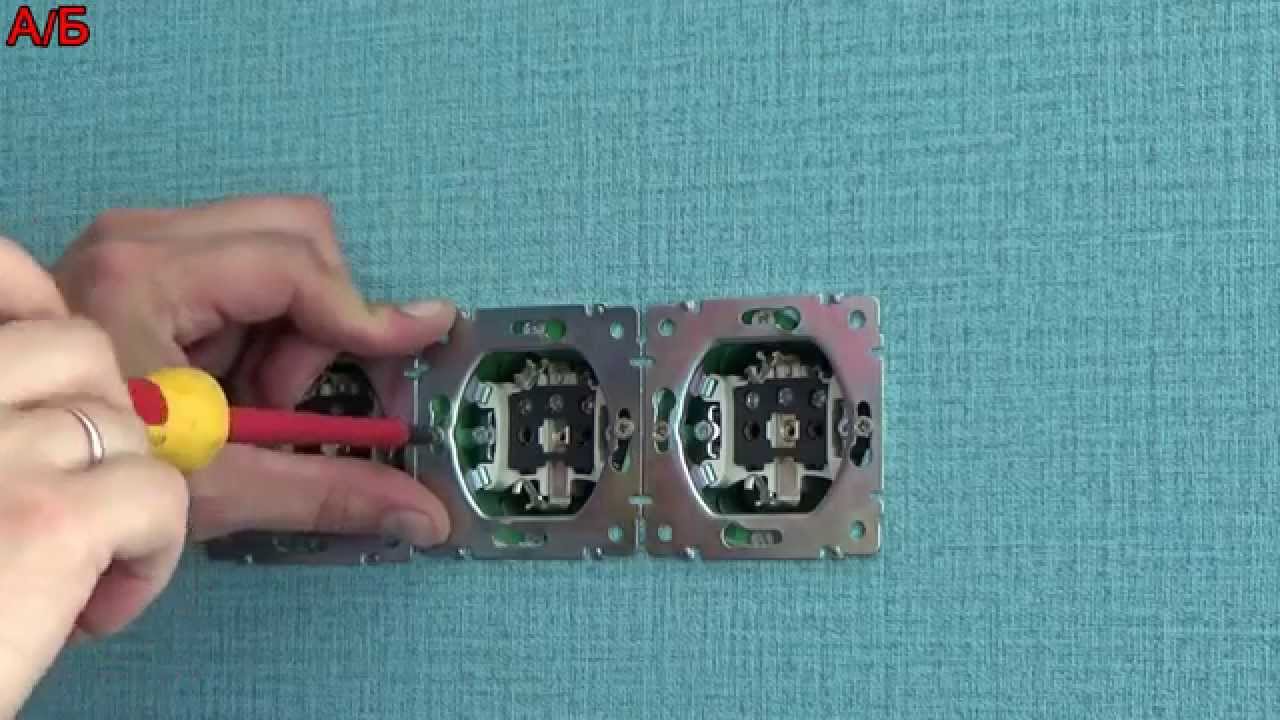

Блок розеток подключается методом шлейфа (параллельно)

Подключение розеток с помощью шлейфа

Схема подключения блока розеток — шлейфом

Горизонтальный блок розеток

Также необходимо учесть и розетки для временных приборов. Сюда можно отнести элементы в виде пылесоса, ноутбука, зарядного устройства для мобильного устройства и утюга. Большинство специалистов не рекомендуют устанавливать розетки в санузлах с целью предотвращения попадания влаги, что может привести к выходу из строя розетки, а в отдельных случаях может привести к различным травмам у человека. Если все же не обойтись без розетки, например для электрического бойлера, розетку нужно установить специальную, защищенную от влаги с уровнем защиты не менее IP-44 .

Накладная влагозащитная розетка для ванной комнаты

В сырых помещениях устанавливают розетки с уровнем защиты не менее IP44
Монтаж розеток производят на уровне от 30 до 80 см от чистого пола в местах, которые доступны для подключения потребителей и для проведения качественного обслуживания. При этом дистанция до приборов не должна быть большой, чтобы электрический шнур не натягивался, а свободно провисал.

Различные способы крепления розеток

Способ крепления розетки напрямую связан с ее конструктивными особенностями, материалом, который находится в основе стены, а также каким образом проложен кабель. Если он прокладывается в пластиковых коробах, то довольно часто применяются розетки для выполнения наружной установки. Крепление таких элементов проходит с помощью саморезов на гипсокартонную перегородку или дюбель-гвоздей на кирпичную или бетонную стену. Когда проходит проводка внутреннего кабеля (скрытого типа), то розетки должны иметь совершенно иную конструкцию и их крепление происходит на заранее установленную коробку.

Суппорт розетки крепиться к установочной коробке с помощью винтов

Суппорт крепится к коробке с помощью винтовМеталлический суппорт розетки

Последние элементы также имеют различную конструкцию, что определяется материалом, который содержится в основе возведенных стен. Если отделка проводилась из гипсокартона, то в нем проделывается отверстие, согласно размера коробки, а саму коробку прижимают к гипсокартону с помощью специальных винтов. Затем проходит подключение проводов к розетке, и лишь потом она крепится к коробке.

Установка коробок для розеток в гипсокартоне

Монтаж розеток в гипсокортонную стену

Если потребуется монтировать розетку на стену с бетонным или кирпичным основанием, то необходимо изначально воспользоваться специальной коронкой и проделать в стене кольцевую канавку по размеру коробки, а лишь потом с помощью зубила или перфоратора выбрать середину. В образованную нишу устанавливается и закрепляется коробка. Установка и крепление розетки проходит аналогичным способом, как в гипсокартонной перегородке.

Установка коробок на твердом основании

Скрытая установка розеток

Места расположения розеток

В ванной комнате  достаточно установить несколько розеток для оптимизации работы стиральной машины, электрической бритвы и фена. В стандартных комнатных помещениях устанавливается до 4 розеток, а в прихожей потребуется установка как минимум одна розетка.  Линии должны быть обеспечены защитой УЗО для защиты человека от поражения электрического тока.

Риск получить электротравму если нет УЗО

При подключении групп потребителей торопиться не следует, поскольку от правильности выполнения работы будет зависеть долговечность и эффективность работы розеток и кроме этого, ваша безопасность.

Подключаем розетки в соответствии расцветки проводов

Для удобства при выполнении работы при производстве электрического провода применяются цветовые оттенки, позволяющие безошибочно определить предназначение провода. Так, синий указывает на то, что провод должен подключаться к «нулю», к фазе подключаются провода с белым оттенкам, а к заземлению подключаются провода с желто-зеленым оттенком. Это самая распространенная цветовая палитра проводов, бывает и другая цветовая гамма проводов.

Подключаем розетки по расцветке проводов

Подключение розетки по расцветке

Разобравшись, какой провод, к какой клемме подключать, можно приступить к работе. Конец провода вставляется в гнездо и при помощи имеющегося винта затягивается до максимума.

винтовой зажим проводов в розетке

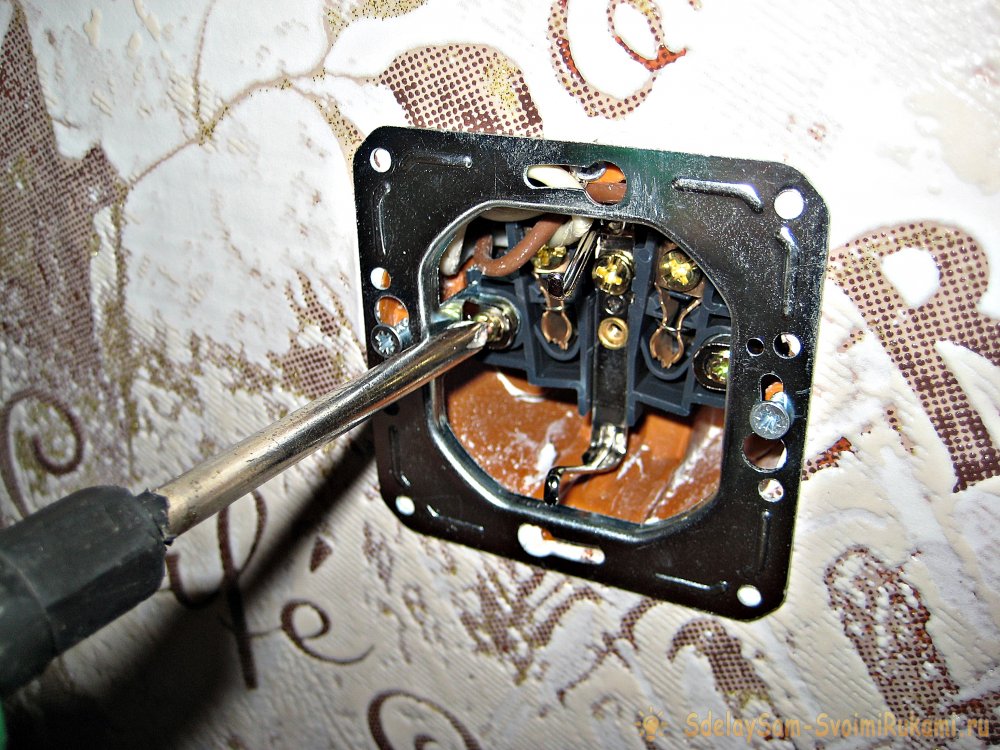

После того как провода будут подключены к розетке ее необходимо вставить в коробку. Фиксируется розетки при помощи специальных зажимов, которые по мере вкручивания расходятся и прижимаются к стенкам подрозетника.

Когда розетка будет надежно установлена в коробке, выполняется установка наружной крышки.

Установка наружной крышки для розетки

Облицовочную крышку розетки стянуть винтом

Все что требуется, крышку приложить к внутренней части розетки и стянуть их между собой винтом. При закручивании винта необходимо соблюдать осторожность, поскольку если перетянуть винт, то крышка розетки может сломаться. Все подключение закончено, теперь включаем и проверяем выполненную нами работу и если все в порядке можно начинать эксплуатировать розетку.

Убеждаемся в наличии питания в розетке

Тестируем розетку на наличие питания

Видео. Как правильно установить и подключить розетку?

Оцените качество статьи:

Как установить розетку своими руками + фото и видео

Устанавливать новую розетку приходится не часто. Обычно розетки и выключатели служат довольно долго, поэтому не всем приходилось заменять их новыми. По этой причине часто задают вопрос — как установить новую розетку взамен старой пошагово. Сделать это в действительности проще, чем рассказать и с задачей справится каждый.

Главное условие, которое позволяет установить новую розетку, это возможность на время отключить питание в помещении. Без этого работать с электричеством нельзя, так как это может быть опасным. Отключается питание обычно на электрощите или возле счетчика с помощью выкручивания пробок.

Подключение новой розетки

Итак, новая розетка может быть подключена либо из распределительной коробки, либо от другой розетки, которая имеется поблизости. Однако прежде чем прокладывать провода и подключать их к питанию, нужно все тщательно подготовить. Потребуется сделать своего рода канавку в штукатурке для прокладывания провода и углубление в стене, куда будет установлена сначала монтажная коробка, а затем новая розетка.

Штроба для прокладки провода

Что касается штробы для прокладки провода, то проще всего его сделать с помощью болгарки и подходящего к этой задаче круга. Сначала на стенах делают разметку, используя маркер или хорошо заметный карандаш. При этом нужно учесть, что провод проводят только под прямыми углами. Делают этого для того, чтобы впоследствии можно было легко определить, где именно находится провод. Это может понадобиться в том случае, когда возникает задача просверлить стену. Конечно, при этом очень не хочется попасть сверлом прямо в провод. Мало того, что это вызовет замыкание и необходимость в серьезном ремонте, так еще и удар током может привести к действительно плачевным последствиям для мастера. Именно поэтому провода прокладывают не хаотично и не по диагонали, а строго под прямыми углами. То есть, если нужно установить новую розетку левее и ниже распределительной коробки, то сначала провод ведут горизонтально влево, а затем вертикально вниз.

Углубление под монтажную коробку

В принципе канавку болгаркой (или даже ручным инструментом, таким как зубило и молоток) сделать просто. Что касается углубления под монтажную коробку для розетки, то придется ее выдалбливать зубилом и молотком. Чтобы облегчить себе эту задачу, можно пользоваться дрелью с режимом перфоратора. Если просверлить в нужном месте несколько отверстий в кирпичной стене или в бетонной стене, то работа будет продвигаться куда быстрее.

Установка монтажной коробки

Далее в отверстие на цементный раствор или плиточный клей устанавливают пластиковую монтажную коробку. После этого в нее запускают провод, который прокладывают по уже готовой канавке в стене. Провод закрепляют специальными монтажными гвоздиками или сразу же заделывают штукатурной смесью.

Установка розетки


Розетку установить не сложно
. Сначала с обратной стороны находят клеммы, к которым прикручивают провода. Затем розетку вставляют в монтажную коробку и зажимают два винта по бокам, которые прижмут «лапки» розетки к стенкам монтажной коробки. Тем самым розетка будет надежно закреплена на своем месте. Остается лишь прикрутить (обычно одним винтом) декоративную и защитную панель.

Подключение розетки к проводам

Теперь нужно отключить подачу электричества и снять крышку с монтажной коробки или разобрать ближайшую розетку. Самое
главное при подключении новой розетки, это сделать так, чтобы никакие провода друг с другом не соприкасались, поскольку это вызовет замыкание. Собственно все просто. К уже имеющимся проводам припаивают новую пару, после чего провода качественно изолируют изоляционной лентой.

Теперь можно включить электричество и посмотреть, правильно ли все работает.

Как подключить розетку к существующей проводке: фото и видео инструкция

Мастер, знающий, как подключить розетку без ошибок, убережет жильцов от поражения электрическим током. Это главное, но не единственное. Неправильно подключенная розетка не обеспечит электропитанием различные устройства на должном уровне. Она будет неудобной в пользовании, абсолютно ненадежной и долго не прослужит.

Информацию, которую содержит эта статья, проштудировать можно быстро. Но ценные сведения об особенностях проведения работ с домашней электросетью пригодятся на многие годы. Розетки, выключатели, рубильники и прочую арматуру время от времени приходится чинить, переустанавливать или устанавливать на новом месте. Лучше сделать это так, чтобы безопасность и надежность устройства не вызывали никаких сомнений.

Основные узлы розетки – колодка в сборе, с тыльной стороны защищенная подрозетником, с наружной – декоративной коробкой с закрепленным винтом. Коробка в большинстве случаев состоит из лицевой панели и рамки. Подрозетник применяется лишь для тех розеток, которые будут устанавливаться на стену, а не в углубление. В состав колодки входят:

  • корпус;
  • фазный и нулевой контакты, в которые и включается вилка;
  • клеммы для подсоединения проводов электросети;
  • заземляющий контакт;
  • подвижные или жестко закрепленные лапки для крепления в коробке или на плоской поверхности.

Заземление предусмотрено не для всех розеток, в самых простых устройствах его нет. При завинчивании винтов подвижные лапки разводятся в стороны, закрепляясь на стенках пластиковых коробок. Лапки с двойным язычком надежнее держат соединение, так как они острее и глубже проникают в пластик.

Если клеммы, к которым подсоединяется , винтовые, перед использованием их следует смазать, для чего применяется холодный припой.

Распространенные виды розеток

Подключение розетки начинается с ее правильного выбора. Видов и подвидов розеток сотни, все они отличаются друг от друга и конструкцией, и предназначением. Но наиболее распространенных в быту устройств не так много, ГОСТ 7396.1-89 рекомендует их применение в зависимости от дальнейших условий эксплуатации.

  1. Тип С 1а. Розетка без заземления. В рабочем режиме должна выдерживать до 10А постоянного тока, до 16А переменного тока и напряжение до 250 В. Такой розеткой может обеспечиваться работа простых приборов, обходящихся без заземления;
  2. Тип С 2а. По бокам у этой розетки имеются два контакта для заземления. Рабочие параметры такие же, как у первого типа, но в такую розетку уже можно подключить электрический прибор высокой мощности. Речь идет о стиральных машинах, электродуховках, водонагревательных колонках, водяных насосах и подобных приборах;
  3. Тип С 3а. Такой же прибор, как С 2а, но с заземлением штифтового вида;
  4. Тип С 5. Розетки советского периода, хорошо подходят для техники, оставшейся с тех же времен. Выдерживают до 6А;
  5. Тип С6. Так называемые евро-розетки с более широкими отверстиями под вилку и выступающим над стеной корпусом. Подходят для электроприборов с соответствующей вилкой.

Прежде чем устанавливать розетки, следует подобрать кабель. Для вариантов с заземлением он должен быть трехжильным, без заземления – двухжильным. Обычно жила с желтой изоляцией предназначена для заземления, красная или коричневая – для фазного провода, синяя – для нулевого. Сечение провода выбирается в зависимости от предстоящей нагрузки.

Влагозащита и пылезащита обозначаются, например, IP44. Данная маркировка говорит о том, что в сеть устанавливается прибор, защищенный от твердых частиц размером больше 1 мм и от круговых брызг.

Устанавливать розетки в ванной или в бане нежелательно, но часто без этого сложно обойтись. Если другого выхода нет, надо подобрать влагозащищенное устройство, снабженное специальной крышкой.

Способ установки проводки и розетки

Обычно для установки розетки в бетонную стену предусматривается проделывание специального канала (), сверление отверстий под подрозеточную коробку, установку провода и коробки, а потом уже установку розетки.

Установка розеток в гипсокартон требует проведения аналогичных работ с той лишь разницей, что придется приложить гораздо меньше усилий.

На деревянных или глинобитных стенах проводка крепится открытым способом, так как углублять ее небезопасно с точки зрения правил пожарной безопасности. На такую стену устанавливается розетка с подрозетником. Если речь идет о, например, парной, то монтаж провода необходимо проводить с использованием специальных пластиковых коробов.

Тип подключения

Как правильно подключить розетку (розетки), исходя из количества и характеристик электроприборов, которые будут к ним подключаться? Для начала надо выбрать тип подключения. Их два:

  • «шлейф», или последовательное подключение;
  • «звезда», или параллельное подключение.

«Шлейф» — подключение каждой следующей розетки фактически от предыдущей. Это касается нуля, фазы и заземления. Таким способом удобно собирать в один ряд, вертикальный или горизонтальный, до пяти и больше розеток. Недостаток – выполнять подключение мощной техники к таким розеткам не рекомендуется.

«Звезда» — при этой схеме подключения розетки она подводится напрямую к . Выполняется она так:

  1. С помощью специальных колпачков, обычной изоленты или других устройств к проводу питания в распределительной коробке подсоединяется нужное количество проводов, ведущих к розеткам;
  2. Каждая розетка получает свои провода из распределительной коробки, что позволяет подключать устройства с большим энергопотреблением без риска для самой розетки;
  3. Чтобы осуществить такое подключение, следует выбирать провода, которые меньше сечением и возможностями, чем провод, подведенный к распределительной коробке. Например, если к коробке идет кабель на 25А сечением 2,5 кв. мм, к нему можно подсоединять провода на 16А сечением 1,5 кв. мм.

На какой высоте устанавливать розетки

Высота установки розеток определяется исходя из чисто практических соображений. Необходимо учитывать удобство для пользователей, длину кабеля электропитания тяжелых устройств (холодильника, стиральной машины) и безопасность. Розетки время от времени выходят из строя, их надо менять или чинить. При подготовке монтажа следует помнить и об этом.

Расстояние до розеток от пола обычно составляет от 30 до 80 см. При установке на небольшой высоте следует позаботиться о безопасности детей, выбрав устройства со специальными шторками. Верхняя точка расположения розетки нормами не определяется.

Но надо знать, что от плиты перекрытия до розетки должно быть не менее 15 см, а от края оконного проема – не менее 10 см. Блок розеток, установленный подальше от окна, лучше защищен от перепада температур, от попадания воды, пыли и от других атмосферных факторов.

Процесс установки

У есть одно неукоснительное правило, которому соответствует официальная норма безопасности. При произведении каких либо работ в сети необходимо отключить электропитание. Более того, двойной контроль не будет лишним: после того, как отключен защитный автомат, время от времени надо проверять проводку на наличие тока. Щепетильность в этом вопросе поможет избежать многих неприятностей.

Этап первый: подготовительные работы

Розетка имеет свойство разбираться на части, и это следует сделать на подготовительном этапе. Необходимо отвинтить корпус, который крепится несъемным винтиком. Если у розетки есть подрозетник, надо снять и его. Суть в том, чтобы получить доступ к клеммам, к которым будут крепиться провода.

Тут следует уточнить, что не все подрозетники являются съемными. Есть и такие, которые представляют с собой одно целое с колодкой. В таком случае процесс разборки несколько упрощается.

Если розетку придется крепить сверху на бетонную стену, рекомендуется воспользоваться пластиковыми дюбелями. Для них необходимо заранее произвести сверление стены соответственно диаметру дюбеля и расположению крепежных отверстий на подрозетнике. Если речь идет о деревянной стене, вполне можно обойтись саморезами.

Скрытая установка розетки несколько сложнее. Под подрозетную коробку предстоит высверлить отверстие соответствующего диаметра и глубины в кирпичной или бетонной стене. Для работы пригодятся корончатое сверло по бетону, перфоратор или ударная дрель, зубило и молоток. Корончатым сверлом вырезается круглый паз.

Все, что находится внутри этого паза, убирается с помощью упомянутых выше инструментов. Провод, ведущий к распределительной коробке, также придется спрятать под штукатурку. Для этого надо сделать канавку перфоратором, дрелью или штроборезом, если такой имеется.

Необходимо также к питающему кабелю в распределительной коробке.

Каждый мастер выбирает свой способ, но наиболее востребованных три:

  1. Использование колпачков СИЗ. Изоляцию с провода следует снять на 3 см, скрутить с кабелем питания, надеть сверху колпачок и закрутить его;
  2. Использование клеммников ВАГО — более перспективно, так как процесс упрощается до предела, и можно подключать нужное количество проводов, создав несколько параллельных линий. Провод зачищается на полтора сантиметра и вставляется в клеммник. При правильной установке слышен щелчок;
  3. То же, что и в первом способе, но вместо колпачков используется изолента.

При всех типах подсоединения надо следить за тем, чтобы соседние проводники не соприкасались очищенными частями. В противном случае последует короткое замыкание при включении.

Этап второй: подсоединение проводов к розетке

Двойной или тройной кабель необходимо подключить к клеммам розетки, расположив его так, чтобы внутри корпуса все проводки находились отдельно. Подключение должно быть надежным, но нельзя допускать контакта очищенных частей проводников.

  • Удаляется общая изоляция. Если розетка не накладная, специалисты рекомендуют оставить до 20 см кабеля для использования в будущем. Общей изоляции надо снять на полтора сантиметра больше;
  • В накладной розетке запас провода размещать негде, поэтому длина кабеля должна быть не больше требуемой. Рекомендуется заводить общую изоляцию в корпус розетки примерно на полсантиметра, если провод крепится на стене без короба;
  • Для подключения проводов к клеммам их надо зачистить от изоляции примерно на сантиметр;
  • Контакт провода и клеммы должен быть максимально большим и надежным. Рекомендуется скрутить очищенный проводок в кольцо и потом уже зажимать его винтом к контактной площадке. Алюминиевое или медное кольцо можно дополнительно расплющить молотком;
  • Винты закручиваются сильно, но не чрезмерно. При излишних усилиях можно повредить розетку, в которой много хрупких пластиковых элементов.

Этап третий: подключаем розетку

Подрозетная коробка или подрозетник в случае накладной розетки подготовлены на прежних этапах. Остается только закрепить колодку, после чего привинтить декоративную коробку.

Как поставить розетку. Основные правила, фото, видео

Автор Alexey На чтение 7 мин. Просмотров 581 Опубликовано Обновлено

Многие люди задавались вопросом, как правильно подключить розетку (штепсельное соединение), но лишь некоторые решаются самостоятельно сделать данный электромонтаж, не прибегая к услугам специалистов.

Если это не противоречит законам (в некоторых странах подобная не лицензированная деятельность запрещена), нормативным актам и договорам аренды, или купли-продажи (без актов на установку электрооборудования дом невозможно будет продать) то поменять розетку, или самому подключить новую, будет по силам любому человеку, даже не обладающим знаниями в электротехнике и технологическими навыками.

Поскольку ставить розетки скрытой установки труднее чем наружной, то речь пойдёт в основном именно о них.

Минимальный набор инструментов

Если при капитальном ремонте дома с заменой электропроводки, многие доверяют весь комплекс работ специалистам, то о том, как поменять розетку единожды, задумывается большинство владельцев частных домов или квартир, тем более, что ничего сложного в этом нет. Необходимо будет запастись минимальным набором инструментов:

Данных инструментов вполне хватит, чтобы поменять розетку, устанавливаемую в существующий подрозетник. Но, если стоит вопрос, о том, как подключить тройную розетку, или целый блок, то без установки новых подрозетников не обойтись, поэтому потребуется дрель-перфоратор и специальное сверло в виде коронки.

коронка с дрелью-перфоратором для установки розетку внутреннего исполнения

Для розеток наружной установки потребуется сверло под дюбель.

Меры электротехнической безопасности

Обязательно необходимо обесточить электропроводку перед тем, как починить розетку или устанавливать новую. Индикатор необходим, чтобы убедиться в том, что напряжение гарантированно снято, для этого жало индикаторной отвертки поочерёдно вставляют в каждое гнездо штепсельного соединения, и убеждаются, что лампочка не загорается при контакте с клеммами.

Проверка напряжения в розетке индикаторной отверткой

После снятия крышки будет не лишним проверить наличие опасного напряжения ещё раз, визуально проконтролировав прикосновения щупа индикатора к контактам. Только после этого можно приступать к дальнейшим действиям.

Может оказаться, что замена розетки не потребуется, очень часто бывает, что при некачественном монтаже подпружиненный провод со временем вываливается из недожатого зажима.

Ремонт штепсельного соединения

Если требуется устранить неисправность в розетке, то после снятия крышки внимательно осматривают контакты и клеммы. Если контакты штепсельного соединения целые, нет подгоревших поверхностей, то возможно плохо зажат провод на клеммах.

В этом случае следует дотянуть зажимы и включить питание на автомате. Проверка индикатором может не дать результатов из-за повреждения в цепи нулевого провода, поэтому следует осторожно вставить в гнёзда вилку любого электроприбора, таким способом проверяя работоспособность контактов штепсельного соединения.

Вот что может случиться если плохо зажаты клеммы проводов на розетке

Если подключение розетки выглядит исправным, а питания нет, то необходимо проверить электропроводку и монтаж в распределительной коробке. Перед тем, как поменять розетку, нужно убедиться в работоспособности питающих проводов при помощи описанного выше способа.

Если провода целы и обеспечивают питание, то ремонт розетки будет заключаться в аккуратном отключении проводников от клемм, демонтаже старой сердцевины, и установке нового штепсельного соединения, с подключением соответствующих проводов.

Проверка старого подрозетника

Ответ на вопрос, как установить розетку скрытой установки подразумевает применение дополнительного вопросительного слова: «где?». Если монтажная коробка (подрозетник) в нормальном состоянии, также как и питающие провода, то установка штепсельного соединения заключает следующие этапы:

Подобным образом, если монтажная коробка и провода исправны, можно подключить двойную розетку, устанавливаемую в один стакан подрозетника.

Двойная розетка

Установка нового штепсельного соединения

Если старая металлическая монтажная коробка полностью проржавела и пришла в негодность, то её следует удалить, и установить новую. То же самое придётся сделать, если речь идёт о том, как подключить розетку там, где её раньше не было, только в этом случае придётся монтировать электропроводку и устанавливать подрозетник в бетонной или кирпичной стене.

Для установки монтажной коробки в бетонную стену делают штробление канав под электропроводку, в стенном материале вырезают отверстие для подрозетника при помощи специального сверла-коронки.

высверливания отверстия для подрозетника

Фиксируют подрозетник в стене при помощи быстро застывающего раствора гипса или алебастра. Таким способом можно установить трехфазную розетку для подключения соответствующего оборудования, или поставить целый блок розеток для множества потребителей.

штробление канавки с помощью болгарки

Естественно, что подключить розетку, рассчитанную на три фазы можно только при условии, что существует трехфазная электропроводка. Если используется гипсокартон, то электропроводку прокладывают за листами и конструкциями, а отверстия вырезают при помощи коронки.

Для гипсокартона используются специальные подрозетники, фиксирующиеся к поверхностям листа при помощи специальных прижимных лапок.

Как поменять розетку, добавляя заземление?

По нормативам ПУЭ седьмого издания, все штепсельные соединения должны иметь три контакта для заземления подключаемых электроприборов по системе TN-S, TN-С-S.

Соответственно в электропроводке должен присутствовать третий провод заземления PE, который подключается к специальному заземляющему контакту, который есть у трехконтактных розеток.

трехконтактная розетка — основные элементы

Согласно ПУЭ, требуется, чтобы PE проводник неразрывно следовал от общей шины до заземляющего контакта розетки, то есть, данный провод можно подвести к подрозетнику дополнительно и подсоединить его к PE контакту розетки, без замены проводки.

Как сделать розетку ванной комнаты безопасной?

В помещении ванной необходимо ставить розетки с заземлением, имеющие защитные крышки и степень электротехнической защиты не менее IP 44.

розетка IP44 с защитными шторками

При этом электропроводка санузла должна быть защищена с помощью УЗО. Согласно ПУЭ, в ванной комнате существуют зоны электробезопасности, согласно которым, штепсельные соединения могут устанавливаться только в третьей зоне, которая находится не ближе, чем 60 см от источника распространения капель воды.

установка розетки в ванной комнате

Источником брызг является сама ванная, душевой поддон или раковина умывальника.

Итоги

Таким образом, придерживаясь норм электробезопасности, можно самостоятельно поменять розетку, не прибегая к услугам электромонтёра, соблюдая правила электромонтажа:

  • Снимать изоляцию (1-1,5 см) очень аккуратно, не повредив жилу;
  • При монтаже новой розетки, выступающие из подрозетника проводники должны иметь длину около 10 см – таким образом, они легко уместятся в монтажной коробке, и их легко будет подключать.
  • Концы провода лучше загнуть в петлю, улучшая контакт и надёжность соединения – нужно будет снять больше изоляции и полностью снять болты зажимов;
  •  При установке сердцевины в подрозетник следует проявлять особую бдительность, чтобы фиксирующие скобы не прижали провода. Для этого их изгибают зигзагообразно, и они компактно помещаются за сердцевиной в пространстве подрозетника;
  • После установки сердцевины, нужно ещё раз затянуть клеммы. Затяжка клемм должна производиться с усилием, но не чрезмерным, так как можно повредить сами зажимы или диэлектрический материал сердцевины.
  • Есть негласное правило, согласно которому фазу подключают к левой клемме розетки;
  • дополнительной мерой достижения электрической безопасности будет установка розетки, оборудованной защитными шторками.

Как установить скрытую розетку. Пошаговая инструкция.

Содержание

Монтаж розетки, как и любые другие работы связанные с электричеством, начинается с отключения автоматического выключателя в электрощитке, который может находится как в котельном помещении, так и любой другой части дома.

Внимание!!!

Чтобы узнать, обесточена розетка или нет, необходимо проверить напряжение на фазовом проводе. Это можно выполнить мультиметром или отверткой с индикатором. Это обязательная процедура, которая предотвращает опасность повреждения электротоком.

Для монтажа розетки потребуется:

  1. розетка;
  2. подрозетник;
  3. отвертка;
  4. индикатор;
  5. нож;
  6. кусачки;
  7. карандаш;
  8. плоскогубцы;
  9. уровень;
  10. гипсовая шпатлевка;
  11. шпатель;
  12. перфоратор;
  13. коронка для подрозетника 68мм

В качестве примера рассмотрим процесс монтажа розетки со скрытой проводкой в доме со стенами построенными из газосиликатных блоков, оштукатуренных цементно-песчаной смесью.

Чтобы монтаж проходил без дополнительных осложнений, концы проводов должны выходить за пределы стены не менее чем на 8-10 см. Об этом необходимо позаботиться еще на стадии монтажа электропроводки, высота розетки от пола, так же определяется при разведении проводки.

На какой высоте устанавливать розетки?

Здесь нет четкого ответа, все зависит от конкретной ситуации. Например, не очень разумно делать розетку рядом с плинтусом в доме у пожилых людей. С другой стороны странной будет идея поместить розетку от встроенной кухонной мебели на высоте 30 см от пола, такие розетки должны устанавливаться ниже кухонной мебели, на расстоянии не более 15 см от пола, до верхнего края розетки. Более подробно это было описано в статье расказывающей о планировании количества розеток на кухне.

Сегодня практически вся проводка идущая к розеткам на 220В в частных домах и квартирах является трехжильной. Как следует из названия, она состоит из 3-х жил – фазного и нулевого проводов, а также заземляющего проводника. В блоке розетки находятся 3 клеммы, к которым и необходимо присоединять упомянутые жилы.

Рядом с торчащим из оштукатуренной стены кабелем намечаем центр розетки. Расстояние от края кабеля до центра сверления должно быть взято с таким расчетом, чтобы не повредить проводник замурованный в стене. Поэтому нужно представлять как расположена проводка в стене.

Бурим коронкой углубление под подрозетник. В газоселикате это делается очень легко, но вот в бетонной стене квартиры это будет не простая задача.

Продеваем кабель через отверстие в подрозетнике и фиксируем подрозетник смесью на гипсовой основе.

Снимаем внешнюю изоляцию с кабеля.

Концы проводов требуется зачистить. Рекомендуется делать оголенные концы длиной около 1 см.

Перед монтажом розетки в соответствии с выполненной разметкой следует удостовериться в отсутствии переплетения жил друг с другом. После этого можно подключить оголенные концы к розетке, к контуру заземления следует подключить желто-зеленый провод.

На розетке есть специальные винты под крестовую отвертку, поочередно вращая которые, можно развести фиксирующие лапки до упора. Происходит прочная фиксация розетки в подрозетнике. Также фиксация может быть выполнена непосредственно в стене, но это не лучший вариант. Чтобы розетка была установлена ровно, винты следует закручивать равномерно, по очереди время от времени приставляя к ней уровень.

Можно сделать вывод, что конструкция розетки полностью держится благодаря лапкам, которые равномерно фиксируются винтами. Одной из наиболее распространенных проблем, с которыми сталкиваются новоселы, является то обстоятельство, что во время извлечения вилки, розетка вылазиет из стены. Если лапки недостаточно хорошо удерживают блок, то в скором времени розетка обязательно сломается. Однако существует способ избежать этого. Во время установки розетки в бетонную стену при отсутствии монтажной вставки из пластика необходимо выполнить следующие действия.

При помощи инструмента (например, зубила или стамески) в стене делаются маленькие углубления, предназначенные для упора лапок. Во время затягивания лапки попадают в такие углубления, надежно фиксируя блок в стене.

В том случае, когда в стене уже вмонтирован подрозетник из пластика, нужно сделать отверстия в пластмассе при помощи стамески. Это требуется выполнить в тех точках, в которые упираются лапки. Другими словами, делаются те же самые углубления. Большинство вставок, которые можно найти в магазинах, имеют внутри специальное рифление, поэтому лапки фиксируются надежно.

Видео по теме

Простая установка крышки розетки светодиодного ночника

SnapRays Guidelight Крышка розетки светодиодного ночника.

Ночник SnapRays Guidelight от SnapPower — это крышка для розеток со встроенным светодиодным ночником.

Характеристики включают:

  • Оставляет обе розетки свободными.
  • Имеет датчик освещенности, отключающий ночник днем.
  • Доступен как в дуплексном, так и в декоративном стиле крышки розеток.
  • Легко установить за секунды, защелкнув крышку.
  • Использует всего около 5 ¢ электроэнергии в год.

Посмотрите это видео, чтобы узнать больше.

Дополнительная информация

РАСШИФРОВКА ВИДЕО
Аллен Лайл: Эй, давай поговорим на минутку о ночниках. Они удобны, особенно если у вас есть дети в доме, возможно, вы совершите полуночный поход в ванную комнату на кухню. В моем случае то же самое.

Очень удобно. Есть небольшие неудобства, например, если они заблокируют одну или обе точки.Даже если у них есть встроенная розетка, и вы пытаетесь включить ее, вам придется держаться за нее. Не могу сказать, сколько раз я сбивал свой пылесосом.

Что ж, вот кое-что новенькое. Мы говорим о ночниках и говорим об этом — это прикрытие розетки.

Я разрываюсь на этом. Обожаю — вот и твой ночник — он простой, но гениальный дизайн. Я обиделся, потому что не подумал об этом. Это одна из самых крутых вещей здесь.

Так вы устанавливаете ночник в розетку. Вы снимаете старую крышку, надеваете новую и вставляете ее на место. Это так просто. Вы вставляете винт обратно.

Фактически вы можете установить это самостоятельно за секунды. Вам не нужно беспокоиться об электричестве, ничего из этого. Эти огни — красивые огни — вы можете разместить их там, где захотите. Также дизайнерские таблички позволяют делать не только вилку, но и выключатель розетки.

Теперь стоимость. Помните, что у вас включен свет, так что это будет стоить вам денег.Сколько, спросите вы? В среднем по Соединенным Штатам, если вы будете использовать его круглосуточно и без выходных в течение всего года, вы, вероятно, получите до пяти центов. Да, пятак, вот и все.

Это фантастический дизайн. Опять же, я хотел бы подумать об этом. Это SnapPower, очень простой в установке.

Как заменить электрическую розетку

Замена большинства настенных электрических розеток — довольно простая задача, но может быть опасной, если вы не будете осторожны. Убедитесь, что вы соблюдаете все меры безопасности, упомянутые в нашем полезном видео о том, как сделать это своими руками.Самый важный шаг — убедиться, что вы выключили питание, прежде чем пытаться вынуть розетку. Если вы не уверены в том, что делаете, или если проблема заключается не в неисправной розетке, вызовите квалифицированного электрика, чтобы он ее разобрал.

Необходимые инструменты и материалы

  • Новая электрическая розетка
  • Новая выпускная пластина (если оригинал поврежден или не совпадает)
  • Отвертка с плоским лезвием
  • Отвертка Philips
  • Датчик напряжения
  • Инструмент для зачистки проводов
  • Игольчатый наконечник плоскогубцы
  • Кусачки

Действия по удалению ковра

  1. Подойдите к электрической панели и найдите выключатель розетки, которую вы хотите заменить.Выключите автоматический выключатель.
  2. Используйте датчик напряжения на розетке, чтобы убедиться, что питание отключено. Перед этим тестом убедитесь, что датчик напряжения работает, проверив его в розетке под напряжением. Это очень важный шаг.
  3. Отвинтите и снимите крышку.
  4. Выверните винты, которыми розетка крепится к распределительной коробке в стене.
  5. Осторожно вытяните розетку из распределительной коробки. Длина проводки может составлять от 4 до 6 дюймов, поэтому не тяните слишком сильно.
  6. Обратите внимание на порядок подключения проводов к розетке и ориентацию розетки. Их необходимо заменить на новой розетке в том же порядке. Провода иногда присоединяются к розеткам через отверстия в задней части. Остальные крепятся винтами сбоку. Лучший способ крепления проводов — использовать винты сбоку. Если провода прикреплены через отверстия в задней части, возможно, вам придется использовать специальный инструмент, чтобы освободить их, покачивать провода, пока они не вырвутся, или зажать их как можно ближе к розетке с помощью кусачков.
  7. Если провода прикреплены винтами сбоку, используйте отвертку, чтобы удалить провода. Еще раз проследите, как прикреплены провода.
  8. Подсоедините провода к новой розетке в том же порядке, что и к старой розетке. Используйте винты сбоку, а не отверстия сзади. Если вам пришлось разрезать провода, снимите изоляцию, как показано на видео, и с помощью плоскогубцев согните провод в кривую. Кривая всегда идет по часовой стрелке, в том же направлении, в котором затягиваются винты.Убедитесь, что винты затянуты.
  9. Осторожно вставьте розетку обратно в распределительную коробку. Проводку нужно протянуть за розетку. Заземляющие провода должны быть в задней части распределительной коробки. Не позволяйте заземляющим проводам касаться винтов на боковой стороне розетки. Если провода длинные, их можно немного сложить в виде гармошки или спирали.
  10. Закрепите розетку на распределительной коробке.
  11. Заменить крышку. Не затягивайте винт крышки слишком сильно. Он легко может расколоть тарелку.
  12. Снова включите автоматический выключатель на электрическом щите.
  13. Проверить розетку лампой.

Вернуться в библиотеку видео «Сделай сам»

ВИДЕО !! Как установить диммерный переключатель Adorne Collection + розетка »Jessica Brigham

Я, , обожаю коллекцию adorne от Legrand. Все началось еще весной. Я упорно влюбился в эти прекрасные современные удобства в тот момент, когда они украсили стены моей Green Kitchen Glamazon.

Эти стильные выключатели, розетки и настенные панели — это не только простой и доступный способ обновить любой дом, но и эта конкретная линейка настраиваемых элементов управления освещением изящна, сексуальна (почти как ботанья) и поставляется в диком ассортименте цвета, формы и размеры.

Вот это классно. 👌🏻

Давайте поговорим на минутку о впечатляющей линейке опций (это opt- chions для домашних читателей). От высококачественного металла, кожи, дерева и настенных панелей, сочетающихся с рисунком обоев, до сверхмощных и высокотехнологичных переключателей — вы гарантированно узнаете, какая индивидуальная отделка и устройство лучше всего подходят вам и вашей стилистической натуре.

В моем текущем смелом и гламурном ремонте ванной комнаты (Reveal 5 декабря !!!) я пошел немного нестандартно в моем обычном выборе управления освещением. Это весело, не правда ли, листья ?! Яркая графитовая отделка привносит немного капризности в это яркое и оригинальное пространство и действует как настоящий предмет интерьера. Кроме того, нажатие на все рычаги и кнопки — настоящий взрыв. Ребёнок в глубине души навсегда прав.

Самое приятное на данный момент: эти приспособления настолько чертовски просты в установке, что обменять старый традиционный тумблер очень просто.Поверьте мне, покупателя не будет ни малейшего угрызения совести; обещание постоянного декоратора. Но не дай мне испортить мне все удовольствие, прочитав об этом, посмотрите видеоурок ниже, frond !!

В смысле, я рассмешил себя, так что ты знаешь, что это обязательно будет хорошо. 😎

ЧТО ВАМ НУЖНО

Регулятор яркости adorne Collection — Графитовый
Розетка adorne Collection — Графит
adorne Настенная пластина сбора — Графит
Кусачки
Инструмент для зачистки проводов
Плоскогубцы 900dri Phillver Соединители проводов
Изолента

ИНСТРУКЦИИ

Перед установкой внимательно ознакомьтесь с инструкциями.Затем отключите питание от главного выключателя.

Прикрепите металлический каркас к настенной коробке. Протяните все провода и определите горячий (черный), нейтральный (белый) и заземляющий (оголенный) провода.

Обрежьте и оголите провода, затем подключите каждый к соответствующим клеммам. Горячие и белые клеммы четко обозначены на задней панели устройства (это однополюсная установка). С помощью отвертки с крестообразным шлицем закрепите каждый провод на месте. Остерегайтесь перетягивать.

Набор украшенных устройств снабжен графиком, который точно объясняет, какой калибр и длину нужно обрезать, а затем зачистить провода.

Соедините вместе каждую отдельную группу проводов. Сначала черный, затем белый, затем шлифованный. Используйте плоскогубцы, чтобы туго скрутить вместе и аккуратно разрезать соединение. Закрепите каждую группу проводным соединителем. По словам моего отчима, приложите лишнюю милю и приклейте изоленту (fa ’безопасность).

Плотно вставьте выключатель и / или розетку в раму, пока не услышите щелчок фрагмента . Затем закрепите настенную пластину таким же образом, сильно нажимая со всех сторон, пока не услышите, как она встала на место.

Подключите питание к выключателю и полюбуйтесь своим великолепным новым снаряжением !!! Она мерцает, охххх, черт возьми, мило.

Обязательно посмотрите видео, чтобы понять, почему нам пришлось дважды попробовать его, чтобы получить правильное решение (полное раскрытие: это была 100% ошибка семейного пользователя 😂).

Этот пост спонсируется Adorne Collection от Legrand. Все высказанные мнения и мнения принадлежат мне. Благодарим фантастические компании, которые продолжают поддерживать этот многообещающий блог о стиле жизни.

Смотреть Как установить электрическую розетку GFCI как профессиональную

Я похитил своего электрика.

А мы сняли 4 часа видеоуроков .

Сегодня первое видео, и он покажет вам, как установить электрическую розетку GFCI.

Если вы не будете смотреть советы Билла, вы упустите (не только его гениальность, но и классные подарки).

Как часто вы видите, как профессиональный лицензированный электрик выполняет свое дело?

Нечасто.

Плюс, есть большое обновление GFCI, о котором вы должны знать…

ВАУ!

Когда вы видите торговца в действии, вы многому учитесь.

Билл Уайт мне помогает более 8 лет.

Билл из тех, кто учится всю жизнь (на самом деле он начал свою карьеру в Intel) и заботится о своих клиентах.

По этим причинам я номинировал его на премию «Электрик года» Клейна.

Как видно из рисунка, мы весело провели время, снимая это видео.

Несколько недель назад я узнал о новом электрическом требовании.

Ребята из UL, Underwriters Laboratories, обязали все новые GFCI пройти самотестирование к концу июня 2015 года.

Почему?

Проверяете ли вы свой GFCI каждый месяц?

Вы должны, но не расстраивайтесь, если забудете. Большинство людей (включая ваших истинных) поступают именно так.

Розетки GFCI защищают вас от шока.

Спасают жизни.

Я не хочу, чтобы меня шокировали, когда гладит гладью или сушит волосы феном.

Да, я на самом деле делаю такие вещи для обеих своих дочерей 😀

Если ваш GFCI не работает должным образом, он не сможет вас защитить.

Нажатие «Test» и «Reset» — самый простой способ убедиться в работоспособности GFCI.

Если кнопка «Тест» не выскакивает, значит, вы знаете, что механизм GFCI неисправен и розетку следует заменить.

Но опять же, кто это делает?

Вот где вам пригодится новый SmartlockPro Self-Testing GFCI от Leviton.

Он выполняет тест и сброс за вас.

Электрические ловушки Большинство домовладельцев попадают в ловушку (и как их избежать)

Мы все попадаем в первую ловушку: не чувствуем, что у нас есть навыки для выполнения электромонтажных работ.

Не волнуйтесь, посмотрев Билла, вы избежите этой ловушки вместе с несколькими другими.

Он покажет вам, что делать, шаг за шагом.

Перед тем, как мы начнем, давайте вспомним первое электрическое правило : Отключите питание вашей цепи на электрической панели или блоке предохранителей

Давайте перейдем к видео, чтобы вы могли увидеть Билла в действии

Что дальше

Надеюсь, сегодняшние советы GFCI помогут вам в вашем проекте. Всегда приятно видеть, как устанавливает приборы электрик !!

Возьмите наше бесплатное руководство, если вы делаете ремонт ванной комнаты своими руками — в нем рассказывается, как отремонтировать ванную комнату за 10 дней или меньше

Отправить мне руководство

Как всегда, спасибо за чтение, просмотр и выполнение наших рекомендаций. Самостоятельное сообщество самое крутое на свете.

Ура,

P.S. В нашем интернет-магазине есть отличные товары для домовладельцев, занимающихся ремонтом ванных комнат. Вы найдете душевые системы, инструменты для укладки плитки и многое другое.

Установка электрической розетки | PlanItDIY

В первом видео о прокладке электрического провода и кабеля через стену мы проложили провода до места прямо за местом, где установлен наш плоский телевизор. В этом видео мы завершим работу, установив электрическую коробку и розетки, куда мы можем подключить провода телевизора, чтобы они были скрыты от глаз.

Сегодня я покажу вам, как установить новые электрические коробки и подключить провода, которые мы провели через стену, к новой розетке, которую мы установили за телевизором. Мы поговорим о некоторых типах электрических коробок и розеток для компонентов телевизора. Затем мы закончим ремонтом гипсокартона и перекрашиванием.

Опять же, если у вас есть какие-либо сомнения относительно работы с электричеством и подключения компонентов электропроводки, вызовите квалифицированного электрика для выполнения работ. Но если вы готовы взяться за этот проект, тогда приступим.

При выборе новой электрической коробки для вашего проекта у вас есть несколько вариантов на выбор. Первый — это выбор между металлической или пластиковой коробкой. Наша существующая коробка была металлической, но мы решили заменить ее пластиковой, что соответствует нормам при прокладке кабеля с неметаллической оболочкой, что мы и делаем. Мы также будем использовать коробку, предназначенную для «старых работ», которая относится к существующим стенам, в отличие от новых строительных приложений. У старых коробок Work есть эти «уши», которые откидываются и прижимаются к задней части гипсокартона.Новые рабочие коробки, подобные этому, крепятся к стеновой стойке с помощью этих прилагаемых гвоздей, или их можно привинтить к поверхности стойки через этот металлический кронштейн. Для получения дополнительной информации о выборе правильной электрической коробки см. Наши часто задаваемые вопросы к этому видео.

После удаления старой розетки и одинарной коробки мы подготовимся к установке новой двойной коробки, поместив ее поверх одной стороны существующего выреза и обведя периметр остальной части коробки на стене. Затем увеличьте отверстие с помощью пилы для гипсокартона.Проденьте два новых провода через стену к отверстию. Перед установкой новой коробки сначала пробейте выбивные выступы на задней части коробки, используя молоток и отвертку. Здесь электрические кабели войдут в коробку. Также неплохо разместить этот пластиковый разделитель в центральных пазах коробки, чтобы защитить наш HDMI и коаксиальный кабель от кабеля электрического напряжения. Это поможет предотвратить электромагнитные помехи сигналу.

На стороне низкого напряжения коробки мы подключим коаксиальный кабель и кабели HDMI к задней части пластины, прежде чем вкручивать ее в монтажную коробку.Другой вариант — использовать этот встроенный в стену порт для доступа к кабелю, в котором есть щетки, чтобы скрыть провод, выходящий из стены. Это упростит использование одного коаксиального кабеля и кабеля HDMI на всем пути от телевизора до кабельной приставки или другого аксессуара, например, DVD-плеера. Во многом это вопрос предпочтений.

Что касается линейного напряжения, мы зачистим концы нашего нового электрического кабеля с помощью этих приспособлений для зачистки проводов, затем пропустим провода через заглушки и подключим как существующий, так и новый кабель к розетке, подключив оба черных провода к горячей стороне и оба белых провода к нейтрали.Для заземляющих проводов мы сделаем косичку и подключим ее к зеленому винту заземления на розетке. Затем подключите заземляющие провода к каждому концу жгута. Для этого проводного соединения мы будем использовать проволочную заглушку, обернутую изолентой. Теперь прикрутим розетку к монтажной коробке. Для получения дополнительной информации о том, как правильно подключить розетки, см. Наше видео «Замена электрической розетки».

Протяните провода через заглушки и прикрепите коробку к стене. Как мы уже говорили ранее, этот ящик предназначен для старых работ или переделанных приложений.У него есть эти ушки, которые крепятся к задней части гипсокартона, чтобы надежно удерживать коробку на месте. Используя отвертку или аккумуляторную дрель, просто прикрутите ее, пока она не будет плотно прижата к задней части гипсокартона. Это должно сработать.

Теперь мы повторим тот же процесс для коробки, которую мы установим за телевизором, подключив провода и установив розетки. Единственная разница в том, что мы будем использовать розетку с ограничителем перенапряжения, чтобы защитить телевизор от скачков напряжения.

После того, как все подключено, снова включите выключатель, чтобы проверить его и убедиться, что все работает.Когда узнаешь, что все сделал правильно, всегда чувствуешь облегчение.

Теперь закроем следы, заменив гипсокартон. Но сначала мы установим эти металлические зажимы на шпильку прямо перед просверленными нами отверстиями, чтобы защитить проводку от будущих шурупов или гвоздей для гипсокартона, которые могут проткнуть нашу проводку. Теперь мы можем начать процесс переустановки гипсокартона. В нашем случае мы можем повторно использовать существующий гипсокартон, так как мы старались не повредить его при удалении в начале нашего проекта.Подробнее об этой процедуре смотрите в нашем видео, заделывание дыр в гипсокартоне.

Вот и все. Теперь мы можем наслаждаться просмотром телевизора, не отвлекаясь на все эти неприглядные провода. И все, что для этого требовалось, — это понимание того, как протянуть провод через стену, а также некоторые базовые навыки электромонтажа, которым мы научились у местного независимого продавца товаров для дома.

Закрыть стенограмму

Спрячь уродливый шнур! Как установить розетку внутри любого ящика (видео) | Обновление ящика прикроватной тумбочки, часть 2

Ознакомьтесь с этим руководством по обновлению ящика прикроватной тумбочки с розеткой, чтобы скрыть весь технологический беспорядок внутри ящика, а не снаружи.Узнайте, как обновить любой ящик в своем доме, чтобы сделать его более функциональным и красивым!

Зарядная станция, сделанная своими руками внутри наших ящиков, сделала нашу жизнь намного проще! Поэтому я настоятельно рекомендую вам попробовать.

Поскольку кто-то работает в сфере технологий, мне нравится иметь технологии и гаджеты, которые улучшают мою жизнь.

Но я испытываю к ним смешанные чувства: они обычно не самые красивые и не соответствуют стилю моего домашнего интерьера. Поэтому, когда это возможно, я хотел бы их скрыть!

Как заядлый пользователь Pinterest, я видел кучу отличных идей розеток с внутренним ящиком — какое гениальное изобретение!

Люди хранят их внутри ящиков кухонного острова, туалетного столика в ванной, письменного стола и так далее.Поэтому, когда у меня были прикроватные тумбочки, я знал, что хочу добавить удлинитель в ящик!

Мы с мужем много заряжаем в спальне телефоны, ноутбуки, фитбиты и т. Д. Поскольку я изо всех сил стараюсь, чтобы наша главная спальня чувствовала себя спокойной и расслабляющей, мне действительно не нужны эти черные шнуры. испортить взгляд.

С помощью этой техники вы можете буквально установить удлинитель в любой ящик: может быть, зарядную станцию ​​внутри входной консоли для телефона и ipad ваших гостей, может быть, зарядную станцию ​​внутри туалетного столика для зарядки электронной зубной щетки.

Возможности безграничны, нет предела!

Я использовал этот от Amazon, так как он имеет 2 стандартных гнезда и 2 порта USB и имеет довольно компактный размер. Цена тоже супер доступная.

Обновление видео с ящиком тумбочки

Это видео состоит из двух частей: нанесите контактную бумагу на ящик и установите удлинитель.

Инструкция по установке удлинителя внутри ящика

Необходимые инструменты:

  • Настольный удлинитель
  • Винт и гайка
  • Сверло (вы можете пропустить этот инструмент, если ваш ящик достаточно толстый, чтобы его можно было вкрутить)

Шагов:

  1. Измерьте размер настольного удлинителя внутри ящика.Я положил свой на дно ящика ближе к задней части. Таким образом, кабель подключается к розетке и свободно скользит
  2. Используйте дрель и лобзик, чтобы вырезать отверстие, чтобы удлинитель удобно и надежно сидел внутри ящика.
  3. Поместите удлинитель внутрь, чтобы проверить, подходит ли он, и наметить отверстия для винтов на розетке
  4. Снимите удлинитель, затем просверлите отмеченные отверстия для винтов
  5. Установите ящик обратно на тумбочку, а затем вставьте внутрь удлинитель. Закрепите его винтом и гайкой.Если нижняя часть вашего ящика имеет толщину более ½ дюйма, вы, вероятно, можете пропустить часть просверливания и просто прикрепить удлинитель к ящику с помощью короткого винта.

Вот и все! Просто, но эффектно, правда? Я настолько увлечен этим сейчас, что буду добавлять эти розетки в ящиках питания повсюду, чтобы скрыть эти не очень красивые технологии! Что лучше всего, так это то, что он также имеет порты USB, поэтому вам больше не нужны громоздкие зарядные преобразователи.

Похожие сообщения

Как разложить лоток контактной бумагой (видео) | Обновление ящика прикроватной тумбочки, часть 1

Преобразование тумбочки | Как обновить старинную мебель

Как стильно скрыть модем и WIFI-роутер

Прикрепите его на потом

Как установить HS200 на вашу электрическую линию?

Если вы не видели видео по настройке, рекомендуется следовать видео по настройке, чтобы самостоятельно установить HS200.

Вот ссылка на видео настройки: https: //www.tp-link.com/support/download/hs200/v1/

Прежде чем мы начнем, обратите внимание, что ваша розетка применима:

Как я могу установить HS200, если моя розетка Powerline содержит только 3 линии?

Для HS200

Дайте знать сначала о линии электропередачи. Как известно, передача энергии обычно осуществляется по трехфазной четырехпроводной схеме.

Линия под напряжением / нагрузкой: Между линией A / B / C и линией N будет генерироваться напряжение (100 ~ 240 В), мы называем линии A, B и C линией под напряжением / нагрузкой.

Нейтральная линия: Из-за трехфазного равновесия (линии A, B и C соединены вместе на линии N), ток не течет через линию N, мы называем ее нейтральной линией.

Линия заземления: Поскольку земля является хорошим проводником, мы используем линию для соединения корпуса устройства / электрического прибора с землей, чтобы избежать опасности поражения электрическим током, мы называем линию линией заземления.

Как правило, электрическая линия подводит к вам две линии под напряжением, одну нейтральную линию и одну линию заземления для установки розетки или переключателя.

Теперь давайте установим интеллектуальный переключатель TP-Link в вашу электрическую линию.

Примечание: Если вы не знакомы с основными электрическими работами, не устанавливайте выключатель самостоятельно, а позвоните профессиональному электрику , чтобы он помог вам.

Шаг 1 Убедитесь, что ваша электрическая линия соответствует следующим электрическим требованиям:

  1. A нейтраль линия. (Если в настенной коробке нет нейтральной линии, установите переключатель STOP и проконсультируйтесь с профессиональным электриком ).
  2. A однополюсный переключатель (интеллектуальный переключатель TP-Link не является трехпозиционным переключателем).

3. Поскольку интеллектуальный коммутатор TP-Link необходимо настраивать с помощью Wi-Fi, его можно установить только в неметаллические лицевые панели и в сухих помещениях.

Если вы выполнили электрические требования, следуйте приведенным ниже инструкциям по электрическому монтажу.

Шаг 2: Отключите питание на автоматическом выключателе, который управляет переключателем света.Используйте тестер напряжения, чтобы убедиться, что напряжение отсутствует.

Шаг 3 Снимите существующую лицевую панель и выключатель света, затем определите линии Live / Load , Neutral и Ground .

Шаг 4 Подключите проводку интеллектуального коммутатора с помощью прилагаемых соединителей, как показано ниже.

Подключите каждый из двух черных проводов от коммутатора к имеющимся линиям под напряжением через гайку и оберните изолентой гайки, чтобы убедиться, что медный провод
полностью скрыт. Зеленый провод на переключателе (линия заземления) на Линия заземления , Белый провод на переключателе (нейтраль) на нейтральный провод .

Примечание: Следующие сценарии подключения могут быть опасными или незаконными.

  1. Если нейтральная линия недоступна. Не устанавливайте!
  2. Никогда. подключайте линию Neutral к любой линии Switch .

Шаг 5 Прикрепите Smart Switch к настенной коробке с помощью двух прилагаемых винтов и защелкните прилагаемую настенную пластину или прикрепите имеющуюся.

Примечание: Прилагаемая настенная пластина предназначена только для установки в одиночную монтажную коробку.

Step 6 Подайте питание на автоматический выключатель Smart Switch и наслаждайтесь работой.

Видео настройки для справки:

https://www.youtube-nocookie.com/embed/amGCqK97UT4

Чтобы получить более подробную информацию о каждой функции и конфигурации, перейдите в центр загрузки , чтобы загрузить руководство для вашего продукта.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
