ГИДРОИЗОЛЯЦИЯ, ПАРОИЗОЛЯЦИЯ, ВЕТРОЗАЩИТА

Современному человеку, который никогда не сталкивался с процессом строительных работ, весьма проблематично ответить на вопрос о том, что такое пароизоляция, гидроизоляции и ветрозащита. Для большинства такие понятия являются синонимами, однако это совершенно не так. Попробуем разобраться в тонкостях и понять, когда же все-таки необходимо применять гидроизоляционную пленку, когда пароизоляционную, или когда и где не обойтись без паронепроницаемой мембраны и пленки.

Сегодня такой материал как подкровельная пленка условно можно разделить на следующие виды (по типу материала):
  • Полиэтиленовая;
  • полипропиленовая (нетканая мембрана)

Гидроизоляция — для чего она нужна? Подкровельная или гидроизоляционная пленка предназначается для качественной теплоизоляции и непосредственно для защиты кровельной конструкции от проникновения влаги. Именно гидроизоляция является дополнительной защитой так называемого кровельного пирога.

Но, для того, чтобы гидроизоляционный слой исполнял свои функциональные обязанности, в процессе кровельных работ необходимо оставить вентиляционный зазор, причем это касается не только основного покрытия самой кровли и гидроизоляции, но и непосредственно слоя утеплителя и пленки. Ведь, именно правильно расположенный зазор для вентиляции между слоями утеплителя и гидроизоляции способствует качественному выводу водяных паров из подкровельного пространства.

Пароизоляция – для чего это нужно? Пароизоляционная пленка имеет несколько разновидностей, в зависимости от типа поверхности (кровля, пол, потолок, стена). Пленка, предназначенная для пароизоляции, способствует процессу отсекания водяных паров. Пароизоляционная пленка представляет собой своего рода барьер, который способствует предотвращению конденсата на утеплителе и кровельных (или стенных) поверхностях.

Сегодня весьма популярен тип пароизоляционной пленки, которая имеет рефлексный (отражающий) алюминиевый слой. Такая пленка обладает способностью эффективно отражать тепловое излучение обратно в помещение. Именно поэтому этот тип пленки очень популярен при проведении процесса пароизоляции ванной комнаты, сауны, бани, бассейнов.

На сегодняшний день пароизоляционная мембрана активно используется в процессе проведения капитальных ремонтных кровельных работ. Объясняется это тем, что при увеличении влажности соответственно повышается уровень паронепроницаемости самой мембраны. Крепится пароизоляционная пленка к внутренней части кровельного пирога. Кроме этого, паропроницаемая пленка активно используется для того, чтобы вывести излишнюю влагу из утеплителя.

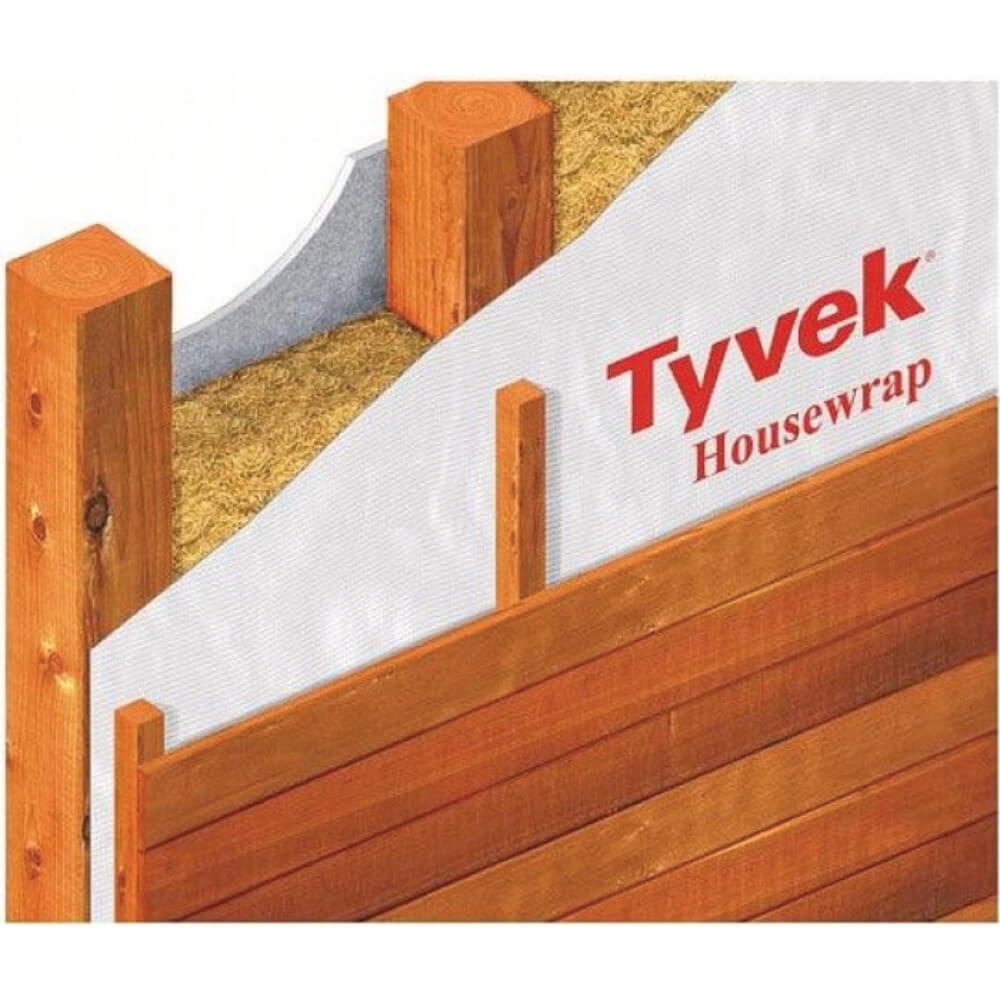

Пленка защищает и от ветра. Крепится она обычно снаружи, прямо под кровлю из профнастила или металлочерепицы. Если пленка используется в качестве защиты от ветра, то необходимо ее крепить прямо под обшивку здания. Очень часто используют для этих целей антиконденсатную гидроизоляцию. Одна из сторон такой пленки полностью покрыта вискозно-целлюлозной смесью.

Именно она впитывает лишнюю влагу. Крепить такую пленку также необходимо с учетом зазора для вентиляции.

Сегодня весьма популярным и востребованным материалом для гидропароизоляции приобрели так называемые нетканые мембраны. Они монтируются непосредственно на слой теплоизоляции, причем без вентиляционного зазора. Это не только увеличивает толщину слоя теплоизоляции, но и экономит подкровельное пространство.

Чтобы обеспечить своему жилищу гидроизоляцию, пароизоляцию и ветрозащиту, вы можете обратиться в компанию «Торгсервис». Мы находимся в Абакане и выполняем любые строительные работы по Абакану, Хакасии и Югу Красноярского края.

Изоляционные материалы для фундамента и кровли в Ярославле, цена в ТехноНИКОЛЬ

Двусторонняя

Металлизированные

Односторонняя

Пароизоляционная

Паропроницаемая

Соединительная

изоспан пароизоляция и ветрозащита

Защита утеплителя и внутренних конструкций дома как от внешней влаги, так и от внутренней (пара и конденсата) является неотъемлемой частью грамотного подхода в строительстве дома или его ремонте.

Часто капли воды и снег проникают под кровлю или наружную обшивку стен при некачественном монтаже, порывистом ветре и обильных ливнях; в утеплитель также просачивается влага из воздуха помещения. Все это ведет к снижению теплоизоляционных свойств и другим проблемам. Чтобы обеспечить комфортные условия проживания в доме на длительный срок, применяют материалы ИЗОСПАН, которые одинаково эффективны как при малоэтажном, так и при капитальном строительстве.

Современный ремонт трудно представить без использования паро-влагоизоляции. Купить ИЗОСПАН можно в наших магазинах, ведь этот материал уже давно популярен среди строителей из-за его уникальных свойств:

1. Благодаря специальным добавкам материалы ИЗОСПАН способны выдерживать экстремальные температуры круглый год.

2. УФ-стабилизаторы защищают от губительного воздействия солнечного света.

3.  Антиконденсатный слой на одной из сторон позволяет задерживать капли конденсата.

4. Высокая прочность на разрыв, которая облегчает монтаж и увеличивает долговечность

5. Пароизоляция предотвращает попадание водяных паров в утеплитель и конструкцию. Ветрозащитные мембраны напротив обладают высокой паропроницаемостью и выводят водяные пары из утеплителя и деревянной конструкции в вентзазор.

6. Отражающая пароизоляция отражает часть тепла обратно в помещение, тем самым снижая затраты на отопление на 10 %!

Чтобы понять, какой изоспан купить, важно определить его основные характеристики и типы:

1. Пароизоляция Изоспан не пускает водяной пар и воду из помещения в утеплитель и конструкцию (RS/B/D/C/FD/FS/FD).

2. Ветрозащитная мембрана Изоспан не пускает атмосферные осадки и подкровельный конденсат в утеплитель, а также защищает его от выветривания и охлаждения (AQ/AS/AM/A).

Изоспан АМ / Изоспан AQ – это трехслойные ветрозащитные мембраны повышенной водоупорности. Чем выше плотность мембраны, тем лучше: легче процесс монтажа, выше безопасность монтажника, больше долговечность материала на кровле. Примениние: утепленная скатная кровля, утепленные межэтажные перекрытия, каркасная стена и стена с наружным утеплением.

Изоспан AQ proff обладает самой большой УФ стабильностью. Благодаря высочайшей прочности и водоупорности Изоспан правильно использовать как гидроизоляцию на неутепленной кровле, если в дальнейшем планируется утепление.

Изоспан В / Изоспан С — это пароизоляция с антиконденсатным слоем. Гладкая сторона укладывается вплотную к утеплителю, шероховатая — в сторону помещения. В случае образования конденсата шероховатая сторона принимает капли конденаста на себя и не дает им капать на пол или отделку чердака. Применение: каркасная стена, утепленная кровля, межэтажные перегородки.

Применение Изоспана D обширно, так как это классическая гидроизоляция. Материал используется на неутепленной кровле, утепленной плоской кровле и под цементную стяжку. Преимущества — самая высокая прочность и водоупорность. Материал ламинирован с обеих сторон, поэтому сторона изоспана для укладки значения не имеет!

Изоспан FD — это отражающая пароизоляция на основе полипропилена. Применение: вместо обычной пароизоляции в частном доме с целью экономии на отоплении (эффект отражения теплового потока), а также в больших коммерческих помещениях с увеличенной влажностью (бассейн, автомойка, прачечная и т.д.)


Ветрозащита и пароизоляция СПАНЛАЙТ.Ветрозащитные и пароизоляционные материалы СПАНЛАЙТ.

На главную > Пароизоляция и ветрозащита > Ветрозащита и пароизоляция СПАНЛАЙТ



Ветрозащитные и пароизоляционные материалы СПАНЛАЙТ

Ветрозащита и пароизоляция  СПАНЛАЙТ -это пароизоляционные и ветрозащитные   материалы марки СПАНЛАЙТ. Ветрозащитные и пароизоляционные материалы СПАНЛАЙТ производятся с 2007 года российской компанией ООО «Гекса – нетканые материалы» г.Тверь . Пароизоляция и ветрозащита СПАНЛАЙТ имеет широкую линейку   продукции, которая включает в себя  гидроизоляционные и пароизоляционные пленки, влагозащитные и ветрозащитные мембраны. При производстве материалов соблюдается высокий контроль качества. Вся выпускаемая  продукция СПАНЛАЙТ полностью соответствует международным и  российским и стандартам качества, и  имеет все необходимые сертификаты: Техническое Свидетельство, Сертификат Соответствия, Санитарно-Эпидемиологическое Заключение и Сертификат Пожарной Безопасности. Ветрозащитные мембраны   и пароизоляционные плёнки СПАНЛАЙТ обладают высоким качеством  и невысокой ценой, что позволяет  данным материалам сочетать в себе баланс «ЦЕНА — КАЧЕСТВО». На сегодняшний день пароизоляция и ветрозащита СПАНЛАЙТ широко применяется на жилых и производственных объектах малоэтажного и капитального строительства .



Применение ветрозащиты и пароизоляции СПАНЛАЙТ

Ветрозащитные и пароизоляционные материалы СПАНЛАЙТ предназначены для гидро-пароизоляции и влаго-ветрозащиты теплоизоляционных материалов  и внутренних конструкций зданий и сооружений всех типов. Ветрозащита и пароизоляция  СПАНЛАЙТ комплексно защищает  от внутренней влаги в виде конденсата и пара, от внешней влаги в виде дождя и снега, а так же  от  ветра. Пароизоляционные и ветрозащитные материалы СПАНЛАЙТ широко используются  при устройстве скатной и плоской кровли, при изоляции стен и полов, а так же при изоляции чердачных, цокольных и межэтажных прекрытий. Так же, вследствие невысокой стоимости, они очень часто применяются в качестве временного ветрозащитного и гидро-пароизоляционного покрытия для недостроенных конструкций на строительном объекте. Применение данных материалов, позволяет сохранить конструкцию здания или сооружения «работоспособной» на многие годы, снизить расходы на отопление помещения и создать комфортные условия для длительного проживания.

Прайс-лист, цены на ветрозащиту и пароизоляцию СПАНЛАЙТ



Компания « СнабСтройМск » осуществляет поставку и продажу ветрозащиты и пароизоляции СПАНЛАЙТ следующих видов:

Пароизоляция — Warmlite Что такое пароизоляция Для

Пот — это жидкая вода, выделяемая кожей из потовых желез для охлаждения тела при перегреве. К сожалению, этот пот также содержит масла и соли. Соль и растворимые масла являются абсорбентами влаги, в зависимости от концентрации и типа соли и масла для испарения воды, смешанной с такими абсорбентами, может потребоваться в 3 раза больше тепловой энергии, вырабатываемой вашим телом. Это происходит, когда потоотделение продолжается в течение длительного периода времени, вода, выделяемая потовыми железами, начинает смешиваться с минералами и маслами, оставшимися на коже от предшествующего потоотделения.Вся эта избыточная энергия, необходимая для испарения пота с более высоким содержанием соли и масла, идет на химические изменения, а не только на охлаждение тела. Возможно, вы заметили, что первый пот охлаждает вас намного лучше, чем пот позже, потому что высушенные соль и масло сопротивляются испарению и отдают тепло вашей коже при контакте с новым потом. Ополаскивание пресной водой охлаждает вас и восстанавливает охлаждение первоначального пота. При первых признаках потоотделения рекомендуется снять лишнюю изоляцию или проветрить одежду, чтобы отвести лишнее тепло.Любая влага и минералы, потерянные с потом, должны быть быстро восполнены.

Если ваши потери тепла равны выработке, вы чувствуете себя комфортно, если уровень активности увеличивается, перегрев вызывает потоотделение для охлаждения испарением. Когда вы заметите влажность от пота, вы захотите проветрить или снять дополнительную одежду, чтобы получить испарительное или конвективное охлаждение (движение воздуха возле кожи для удаления изолированного слоя нагретого воздуха). Как только будет достигнуто комфортное сочетание теплоотдачи и производства, ваше тело снова перестанет потеть, однако это не всегда возможно из-за условий или текущей активности. Многие люди используют влагоотводящее нижнее белье, которое отводит пот от вашей кожи, поэтому вы не заметите перегрева и потоотделения, и оно не будет увлажнять или пропитывать одежду рядом с вашим телом, только до верхних слоев, если только все слои не впитывают влагу. Это хорошо работает для комфорта в помещении, для коротких периодов активности или в умеренном климате. Недостатком ношения впитывающей влагу одежды является то, что она препятствует естественному процессу охлаждения тела, когда и где вам это нужно больше всего. Он также только перемещает пот, который вырабатывает ваше тело, в верхние слои, все еще создавая потенциал для простуды или более серьезных проблем, таких как переохлаждение, тепловой удар или тепловое истощение.Убедитесь, что впитывающий материал, который вы исследуете, на самом деле является влагоотводящим, а не только пористым, впитывающим влагу или воздухопроницаемым, поскольку они не одинаковы и не выполняют одни и те же функции. В большинстве случаев это не проблема, если вы выходите на улицу ненадолго, с постоянной активностью и не слишком одеты. Но для бега трусцой, катания на лыжах, походов или альпинизма это может быть очень серьезно.

Сообщалось, что вы теряете до четырех фунтов воды каждую ночь из-за испарения неощутимого пота, когда спите в пористом дышащем спальном мешке.Взвешивание таких мешков утром показывает прибавку в весе от 2 до 4 фунтов, что подтверждает это утверждение, а также показывает, что пот и пар не выходят из этих мешков. Пот стекает с тела в мешок, задерживаясь в верхних слоях. Водяной пар от пота конденсируется в изоляции, оставляя сумку влажной, и чем выше высота, тем больше воды теряет ваше тело. Если вы потеряете 4 фунта воды за 8 часов сна, вы можете ожидать, что потеряете гораздо больше за 16 часов бодрствования и активности.Такой уровень обезвоживания может привести к серьезному нарушению кровообращения из-за сгущения крови, что, в свою очередь, может увеличить риск обморожения. Вот почему так важно пить больше воды и снабжать организм минералами во время напряженной деятельности. Вы можете создать теплое влажное состояние вокруг своего тела в течение всего дня и ночи с помощью одежды и спальных мешков с паровым барьером и, таким образом, уменьшить обезвоживание и потерю минералов.

Влагоотводящее нижнее белье не может остановить холод влаги, испаряющейся изнутри вашей кожи, поскольку эта влага не находится на поверхности, где она может быть отведена.Единственный способ уменьшить это испарительное охлаждение — повысить уровень влажности рядом с кожей за счет повышения влажности окружающего воздуха. Это определяется точкой росы температуры воздуха или созданием искусственного барьера между вашей кожей и атмосферой, который может достигать более высокой температуры и, следовательно, более высокой точки росы для контроля потоотделения и охлаждения. Лучшим искусственным барьером является технология пароизоляции. Пароизоляционная одежда может как повышать температуру на коже, так и поддерживать более высокий уровень влажности на коже.Если влажность рядом с вашей кожей достигает 100% (это означает, что она больше не может удерживать водяной пар), прекращается испарение, прекращается охлаждение, и вода, взятая с кожи, а не пот (неощутимый пот), прекращается. Вот почему влажный день кажется теплее, чем сухой. Когда увлажнение кожи не поспевает за быстрым высыханием, она становится сухой, трескается и с большей вероятностью обморожена.

Во время Второй мировой войны войска США в условиях холода использовали носки Vapor Barrier для лечения обморожения и траншейной стопы. Мы начали продвигать использование носков с пароизоляцией (пакеты, пакеты для хлеба и т. д.).) в 1957 году, затем перчатки и рубашки, и в спальных мешках в 1967 году. Пароизоляция в спальном мешке не дает дополнительного тепла при вентилировании, но всегда защищает утеплитель от конденсата и намокания пота. Таким образом, пароизоляцию желательно иметь в сумке на ВСЕ сезоны. Влагоотводящая поверхность материала Warmlite Fuzzy Stuff делает его особенно привлекательным для использования летом, когда вы наверняка перегреетесь.

Распространенным аргументом против пароизоляции является непонимание функции и полезности пароизоляционной одежды, а пароизоляция просто выполняет свою работу.Использование пароизоляционной одежды отличается от другой одежды, такой как влагоотводящая одежда, и привычки и отношение к многослойному ношению должны быть скорректированы. Однако, как только вы научитесь его использовать, он не только поможет, но и может реально спасти жизнь. Пароизоляционная одежда может повысить температуру кожи до 20°F. Одежда с пароизоляцией немедленно предупреждает пользователя о перегреве, потому что она удерживает более 90% влаги (пота) внутри барьера, это то, что предупреждает пользователя о перегреве.Это может быть ошибочно истолковано как причина перегрева, но на самом деле весь пот задерживается, защищая верхние слои от намокания или намокания. Он также останавливает испарение, охлаждение и неприятный пот.

Уилл Стегер использовал дышащий спальный мешок для поездки на собачьей упряжке на северный полюс. Эти 17-фунтовые мешки (почти такие же толстые, как наши 4 1/2-фунтовые мешки с гусиным пухом) перевозили на салазках «для лучшей сушки», но весили более 52 фунтов за несколько недель из-за того, что пот конденсировался в лед. К счастью, их унесло с полюса.Тем временем канадско-советская команда пересекла полюс на лыжах, используя сумки Warmlite®, которые оставались сухими и теплыми на протяжении всей поездки. Уилл Стегер купил вкладыши Fuzzy Stuff Vapor Barrier от Warmlite® для своих сумок для своего гораздо более длительного путешествия на Южный полюс и, таким образом, сохранил свои спальные мешки сухими и теплыми на протяжении всей поездки.

Мы добавили в спальный мешок Warmlite® Triple Down пароизоляцию и влагоотводящий материал, потому что во время сна труднее обнаружить и устранить перегрев, а последствия мокрого и, следовательно, бесполезного спального мешка ужасны.Когда вы бодрствуете и активны, легко отрегулировать теплоизоляцию, чтобы избежать перегрева, не вентилируя одежду с паровым барьером. Во время сна нормальной реакцией на перегрев является откидывание одеяла, уменьшая дополнительное тепло, в то время как пароизоляция по-прежнему защищает сумку от конденсата и пота. Спальные мешки редко промокают от внешних источников, мешки без пароизоляции всегда промокают от конденсата и пота при использовании внутри палатки!

Одежда с пароизоляцией, поверхность которой не пропускает пот, скорее всего, будет неудобной и может привести к частой замене утеплителя или, к сожалению, ввести некоторых в заблуждение, заставив отказаться от пароизоляции и преимуществ, которые она может дать. Правильное комфортное использование одежды с пароизоляцией требует иного метода расчета, ношения и подгонки утепляющих слоев, поскольку подгонку слоев необходимо проводить сразу же, как только человек начинает потеть, а не после того, как потоотделение происходит в течение длительного времени. Благодаря паронепроницаемому барьеру, защищающему от водяного пара и пота ваш спальный мешок и одежду, вы можете носить любую ткань, использовать любой утеплитель, не заботясь о впитываемости, и можете использовать любое внешнее пальто или ветровку, не заботясь о воздухопроницаемости.

Как реагируют пользователи Пароизоляции? Обычно с заказами дополнительной одежды и спальных мешков Vapor Barrier и рекомендациями своим друзьям. С 1967 по 1998 год мы продали около 9500 спальных мешков с пароизоляционным покрытием. Пароизоляция хороша для дополнительной защиты тепла и изоляции, и большинство пользователей становятся пожизненными пользователями и промоутерами товаров Пароизоляция! Мы обнаружили, что многие люди с медленным метаболизмом, которым нужно больше изоляции, чтобы согреться, больше всего любят Vapor Barrier. Независимо от метаболизма, дополнительное тепло, выделяемое в результате деятельности, одинаково, и, таким образом, человек, который носит более толстую одежду для тепла, когда он неактивен, будет больше потеть во время активности из-за этого дополнительного материала.

Охлаждение ветром — это движение воздуха вокруг тела и кожи, это движение воздуха забирает небольшой изолирующий слой тепла, выделяемого телом, тем самым быстрее охлаждая кожу и тело. Тело пытается компенсировать это, создавая больше тепла, но оно не может идти в ногу с ветром, удаляющим произведенное тепло, что создает охлаждение ветром. Остановите ветер, или заблокируйте его ветрозащитной тканью, или переместитесь внутрь конструкции, и охлаждение прекратится. Тогда добавление любого слоя даже самой пористой одежды делает вас теплее.В какой-то момент любой дополнительный слой перегревает вас, что вы замечаете только тогда, когда начинаете потеть и чувствовать себя мокрым. Вы можете легко проверить это. В защищенном от ветра укрытии, когда достаточно прохладно, чтобы нуждаться в теплой куртке, замените куртку двумя толстыми объемными вязаными свитерами (настолько открытой вязки и толщины, сколько сможете найти). Вскоре вы начнете потеть от перегрева, простая пористость или воздухопроницаемость сами по себе не могут охладить вас. После того, как вы остынете, замените толстые свитера на легкий плащ, скоро вам станет слишком прохладно.Таким образом, простого водонепроницаемого покрытия недостаточно, чтобы согреться или перегреться, но оно может помочь. Предполагая, что условия достаточно холодные, поэтому вы носите нижнюю рубашку, 1 или 2 изолирующие рубашки и теплую куртку, замените только самую внутреннюю рубашку пароизоляционной рубашкой, скоро вы заметите пот от перегрева, и вам нужно будет снять куртку, чтобы остановить перегрев. Рубашка Vapor Barrier защищает кожу от холода ветром, уменьшает потерю влаги и, таким образом, уменьшает охлаждение кожи за счет испарения, как в летний влажный день.

Одежда с пароизоляцией очень важна для длительных периодов активности, она останавливает более 90% потери воды из-за перегрева, а также замедляет потерю минералов. Тепло, вода и минералы тела необходимы для жизни, и важно ограничить их потерю всеми возможными способами. Пароизоляция предотвращает намокание верхних слоев одежды, а также намокание и вывод спальных мешков из строя, сохраняя вас и вашу одежду в тепле, сухости и пригодности к использованию. При более высоких температурах это просто льготы, но при экстремальных температурах они могут иметь значение между жизнью и смертью.Существует разница между пористостью, впитываемостью, воздухопроницаемостью и пароизоляцией, хотя все они ценны и служат определенной цели, важно знать сильные и слабые стороны каждого предмета и его способности, лучше не изучать такие разница во время экспедиции.

Если вы хотите узнать больше о пароизоляции, мы предлагаем эту статью:
https://andrewskurka.com/vapor-barrier-liners-theory-application/

Внутренний воздушный барьер делает это лучше

У вас когда-нибудь возникало желание надеть нижнее белье поверх штанов? Мы тоже! Но когда дело доходит до зданий, мы видим множество распространенных практик, которые столь же отстали.Оказывается, воздушные барьеры, как и нижнее белье, гораздо лучше выполняют свою работу внутри. Чтобы быть более конкретным, это означает внутреннюю часть основного изоляционного слоя.

В наши дни вам не нужно ходить слишком далеко, чтобы увидеть здания, в которых все сделано неправильно, и разместить первичный слой управления воздухом за пределами изоляционного слоя, часто с OSB или фанерой. Большинство этих проектов также обходится без слоя контроля воздуха внутри изоляции. И хотя наилучшей практикой является наличие как внутреннего, так и внешнего воздушного барьера, чтобы окружить изоляцию воздухонепроницаемыми материалами, ради бога, если у вас есть только один воздухонепроницаемый слой , снаружи будет не та сторона.Это буквально высокопроизводительное здание, вывернутое наизнанку.


Подход наизнанку. ака, назад.

Почему наизнанку? Легкий путь или правильный путь?

Поскольку требования и цели в отношении воздухонепроницаемости стали более строгими, проектировщики и строители пошли по пути, который на первый взгляд кажется самым простым, чтобы пройти тест на воздуходувку: использование обшивки, которая уже покрывает здание, в качестве воздухонепроницаемого слоя.

С другой стороны, ученые-строители предупреждают, что «простой путь» не обязательно правильный.Несмотря на то, что воздухонепроницаемость может быть достигнута, кондиционированный воздух может легко проникать в изоляционный слой за счет утечек и диффузии воздуха, вызванных конвекцией, в то время как оболочка — замедлитель пара — остается снаружи изоляции (см. Диаграмму ниже). Этот процесс увеличивает риск образования конденсата, поскольку теплый влажный воздух соприкасается с холодными внешними поверхностями. В то же время внешний замедлитель схватывания бесполезно ограничивает возможность высыхания наружу.* Следовательно, «простой способ» делает стену более восприимчивой к повреждениям от влаги и, следовательно, менее эластичной и долговечной.


Кредит: Building Science Corporation

Почему внутренний воздушный барьер имеет больше смысла

Давайте на секунду задумаемся о том, какой должна быть высокопроизводительная сборка, а не только о том, как проще всего пройти испытание дверцы вентилятора. Вообще говоря, в холодном/смешанном климате внешний вид должен быть относительно паропроницаемым. Внешний вид не обязательно должен быть абсолютно герметичным (хотя чем плотнее, тем лучше) — он просто должен быть тем, что мы называем ветрозащитным , чтобы избежать разрушения изоляционного слоя под воздействием ветра.Внешняя сторона представляет собой вторичный воздухонепроницаемый слой.

Первичный воздухоизоляционный слой должен располагаться внутри изоляции, чтобы предотвратить конвективное движение воздуха от изоляции и холодных компонентов. Более того, этот внутренний воздушный барьер теперь может также служить в качестве пароизоляционного слоя с такими продуктами, как INTELLO PLUS или DB+, которые одновременно выполняют функции интеллектуальных замедлителей пара и воздухонепроницаемых мембран. В результате, не допуская попадания кондиционированного и влажного воздуха в изолированный корпус, герметичные интеллектуальные пароизоляторы могут обеспечить надежную защиту от влаги в течение всего срока службы здания.

В нашей серии книг «Умный корпус» мы объединяем это критическое мышление о воздушных барьерах с общей конструкцией сборки, предоставляя полезные инструменты, которые помогут вам достичь ваших целей в области производительности.


Схема сборки высокопроизводительного интеллектуального корпуса с расположением уровней управления для оптимальной производительности.

Затем мы можем расширить и упростить причины — все веские аргументы в пользу того, чтобы первичный слой управления воздухом находился внутри изоляции:

  1. Предотвращает попадание кондиционированного воздуха в изоляционный слой, удерживая кондиционированный воздух в кондиционируемом помещении.
  2. Обеспечивает лучшую защиту от риска образования конденсата, удерживая влажный воздух внутри от холодных компонентов. (После проникновения большого количества воды утечка воздуха и конвективное движение являются самыми большими недостатками корпуса. )
  3. Он помещает компоненты этого важнейшего слоя управления в климатически контролируемую среду, защищенную от экстремальных температур, и, следовательно, обеспечивает максимальную долговечность.
  4. Утечки легче найти и устранить.Обычно вы можете стоять прямо рядом с воздушным барьером и ощущать утечки во время проверки дверцы вентилятора.
  5. Воздухорегулирующий слой может использоваться как парозадерживающий слой внутри изоляции, где он и должен быть.

Следовательно, кожух для смешанного/холодного климата снаружи внутрь обычно должен быть:

  1. Защитный экран от дождя и вентилируемая крыша
  2. Паропроницаемый, ветрозащитный, водоотталкивающий слой
  3. Волокнистая изоляция: изоляция из древесного волокна Gutex или целлюлоза
  4. Воздухонепроницаемый слой с переменным замедлением испарения: INTELLO PLUS или DB+
  5. Защитная служебная полость с внутренней отделкой


Герметичная установка для надежной устойчивости и долговечности.

Наконец, обратите внимание, что при использовании OSB или фанеры в качестве наружного ветрозащитного слоя обязательно используйте INTELLO PLUS в качестве внутреннего воздушного барьера и пароизоляции, чтобы сборка была в 5 раз более герметична внутри, чем снаружи зимой. , но допускает внутреннюю сушку в летний сезон, когда кондиционер усугубляет проникновение пара внутрь.


*Проницаемость OSB в сухом состоянии составляет 0,5-0,8, в зависимости от толщины. Фанера колеблется от 0,7 до 1,4, в зависимости от породы и толщины древесины.Источники: основы ASHRAE, сухой тигель ASTM E96.

Управление влажностью | WBDG — Руководство по проектированию всего здания

Введение

Всего через несколько месяцев после того, как они заняли свое новое многомиллионное муниципальное здание, работники округа Флорида начали жаловаться на хронические проблемы с носовыми пазухами, приступы аллергии, головные боли и астму — классические признаки синдрома больного здания и болезней, связанных со зданием. Архитекторы, инженеры и микробиологи, которым было поручено найти причину этих симптомов, выявили проблему, которая становится широко распространенной по всей стране, — сильное грибковое заражение здания.

Плесень была прямым результатом избыточной влажности в здании, которая была вызвана сочетанием утечек дождевой воды и системы отопления, вентиляции и кондиционирования воздуха (HVAC), которая нагнетала влажный наружный воздух в здание в часы, когда система охлаждения вышла из строя. Как только система HVAC заразилась плесенью, споры распространились по всему зданию. Так, всего через несколько лет после открытия своих дверей здание подверглось капитальному ремонту.

Рисунок 1.Это совершенно новое муниципальное здание было эвакуировано вскоре после открытия, поскольку жильцы жаловались на здоровье. Виновниками были плесень и влага, и в итоге на устранение проблемы потребуется более 20 миллионов долларов.

Внешний вид здания был удален, чтобы устранить проблемы, из-за которых дождевая вода проникала внутрь здания (рис. 1). Крыша и система HVAC также были значительно изменены. В конечном итоге ремонт и другие сопутствующие расходы превысили 20 миллионов долларов.

К сожалению, проблема, с которой столкнулся этот округ Флориды, не является изолированной. Утечки дождевой воды случаются в любом климате, и в данном конкретном случае утечка сама по себе, вероятно, привела бы к значительному микробному загрязнению и эвакуации из здания. Но и архитекторы, и инженеры должны понимать взаимодействие между оболочкой здания и системой HVAC, чтобы управлять проникновением влаги в здания.

Описание

Во избежание проблем, которые возникают в муниципальном здании во Флориде, инженеры и архитекторы должны работать вместе над управлением влажностью.Во-первых, проектировщик должен понимать основные причины проникновения влаги в здания:

  • Проникновение дождевой воды. Влага, присутствующая в строительных материалах и на площадке во время строительства, может быть источником проблем. Значительное количество влаги может также возникать в результате утечек воды в системах здания или через ограждающие конструкции. И в жарком, и влажном, и в умеренном климате утечки дождевой воды являются основным источником влаги в здании и проблем с ростом грибков.

  • Инфильтрация наружного влажного воздуха. Попадание влажного воздуха, поступающего с ветром или через систему отопления, вентиляции и кондиционирования воздуха, может привести к образованию конденсата на внутренних поверхностях, в том числе внутри полостей зданий. Конденсация и высокий уровень относительной влажности являются важными факторами в создании среды, способствующей росту плесени, и являются основными проблемами в жарком и влажном климате. Проблема инфильтрации, вызванная отрицательным давлением в здании, создаваемым системами ОВКВ, подробно описана в документе «Проектирование и строительство ОВКВ во влажном климате».

  • Внутреннее образование влаги. После строительства деятельность жильцов и рутинная уборка могут привести к дополнительной влажности, что усугубит проблему плесени. Обычно, если не существует других значительных источников, хорошо спроектированные и правильно работающие системы HVAC могут адекватно удалить эту влагу.

  • Диффузия паров через ограждающие конструкции. Дифференциальное давление паров, которое может вызвать диффузию водяного пара через ограждающие конструкции здания, является менее серьезной причиной проблем с влажностью в зданиях в районах с влажным климатом.Тем не менее, это может быть значительным механизмом движения влаги, особенно в холодном климате, и особенно в том, что касается конструкции пароизолятора стеновой системы.

В жарком и влажном климате взаимосвязь между оболочкой здания и системой вентиляции и кондиционирования здания особенно важна. Многие проблемы, связанные с влажностью и плесенью во влажном климате, часто неправильно диагностируются как связанные исключительно с оболочкой или HVAC, потому что сложная взаимосвязь, существующая между обеими системами, не всегда четко понимается.

Проблем, связанных с влажностью, можно избежать, если ограждающие конструкции здания:

  • Адекватно задерживает попадание влаги или воздуха в здание
  • Позволяет скопившейся влаге либо стекать наружу, либо испаряться

В жарком и влажном климате воздушный барьер и пароизолятор в оболочке здания должны быть достаточными для контроля потока воздуха и влаги через стеновую систему. Это означает, что любой воздушный барьер или пароизолятор, размещенный внутри стеновой системы, должен иметь надлежащее сопротивление воздуху или влаге и должен быть установлен в правильном месте внутри стен.Наличие нескольких ингибиторов парообразования в стеновой системе является распространенной проблемой, поскольку многие проектировщики не считают многие строительные материалы эффективными барьерами. Например, фанера — это материал с относительно низкой проницаемостью, который может выполнять функцию пароизолятора.

В точке, где прохладные поверхности встречаются с теплым влажным воздухом, может образоваться конденсат и избыток влаги. Если насыщенный влагой наружный воздух задерживается до того, как он встретится с первой прохладной поверхностью внутри ограждающей конструкции (часто называемой «первой плоскостью конденсации»), то возникнет мало проблем.Если позволить этой влаге проникнуть в стеновую систему, она будет конденсироваться. Тогда проблемы с влажностью и ростом плесени могут стать реальной угрозой. Если прохладные поверхности и влажный воздух встречаются в пространстве здания, то проблемы с влажностью могут возникать во всем здании, что приводит к широко распространенным запахам плесени и жалобам от жильцов. Таким образом, ограждающие конструкции здания играют жизненно важную роль в минимизации неконтролируемого проникновения влаги и воздуха в здание и в предотвращении скопления влаги внутри стеновой системы.

В сообществе разработчиков все еще существует неразбериха по поводу нескольких критических вопросов, связанных с производительностью оболочки. Эти вопросы включают требования к целостности воздушных барьеров, атмосферных барьеров и замедлителей испарения; способ включения всех трех барьеров/замедлителей схватывания в одну мембрану; расположение этих объектов в ограждающих конструкциях здания; последствия использования нескольких замедлителей испарения; и даже потребность в воздушных барьерах и замедлителях пара на каждом объекте.

Эта путаница в проектировании, строительстве и эксплуатации между влажным и невлажным климатом является причиной многих проблем с влажностью и ростом плесени.ASHRAE Fundamentals (2009) предупреждает, что разные климатические условия создают разные проблемы, и здания должны проектироваться и эксплуатироваться соответственно.

Приложение

На этапе проектирования, особенно на начальном этапе проектирования, можно принять множество недорогих или бесплатных решений в отношении систем ОВиК и ограждающих конструкций, которые окажут значительное влияние на управление влажностью. На рис. 2 обобщены соображения по контролю влажности, обычно связанные с этапом схематического проектирования.Хотя ответственность за решение этих вопросов можно разделить в соответствии с архитектурными и механическими функциями, персонал обеих дисциплин должен тесно сотрудничать, чтобы предотвратить проблемы в будущем. Эффективное взаимодействие между членами команды дизайнеров имеет решающее значение для создания беспроблемного дизайна.

На рис. 2 выделены некоторые типичные вопросы проектирования, которые должны учитываться группой разработчиков на этапе проектирования схемы, и показана взаимосвязь между архитектурными и механическими аспектами проекта.

Рисунок 2. Эти вопросы необходимо учитывать на этапе проектирования схемы.

Хотя известно, что некоторые проектные решения неизбежно создают повышенный риск проникновения влаги, степень проблемы с влажностью или плесенью определяется другими, менее масштабными решениями, принятыми после основных проектных решений.

Архитектурные соображения

Несмотря на то, что на этапе проектирования схемы никакие детальные проекты не завершены, принимаются решения, которые формируют основу проектов, разработанных на следующем этапе (Разработка проекта, Раздел 3).Имеющиеся справочники по проектированию для влажного, дождливого или холодного климата могут не содержать всей информации, необходимой для выполнения комплексных строительных проектов. Таким образом, группа архитекторов-проектировщиков должна руководствоваться здравым смыслом при выборе системы ограждающих конструкций здания во время проектирования схемы, включая погодные и воздушные барьеры, а также пароизоляцию (рис. 3).

Рисунок 3. В жарком и влажном климате конструкция, расположение и установка воздушных и атмосферных барьеров более важны, чем для замедлителя пара.Примечание. Указанное выше расположение замедлителя испарений предназначено специально для жаркого и влажного климата. В холодном климате замедлитель схватывания располагается с внутренней стороны теплоизоляции.

Поскольку все возможные проблемы, связанные с влажностью в новом строительстве, не всегда сразу очевидны для архитектора, вопросы проектирования, связанные с архитектурными аспектами строительства, должны решаться всей командой проектировщиков. Например, внутреннюю отделку часто выбирают просто из-за эстетической привлекательности, первоначальной стоимости или простоты обслуживания. Однако проницаемость внутренней отделки (обозначенная оценкой проницаемости) может сильно повлиять на влажность и потенциал плесени в конструкции, в зависимости от типа рассматриваемой системы HVAC. Таким образом, инженер-механик и члены группы архитектурного проектирования должны внести свой вклад при выборе стеновой системы.

Диффузия пара

Потенциал диффузии пара является функцией перепада давления пара в оболочке здания (рис. 4). Горячий влажный воздух имеет более высокое давление, чем холодный сухой воздух.Большое давление пара возникает из-за высокого содержания влаги. Давление пара при любом содержании влаги равно сумме давлений всех отдельных молекул пара. Большое количество водяного пара создает значительную силу; на самом деле, в некоторых случаях перепад давления может быть достаточно большим, чтобы вздуться и отслаиваться краска на наружном сайдинге, поскольку влага из дерева или кирпичной кладки вытягивается. Пар диффундирует через стены со скоростью, пропорциональной разности давлений пара. Если одна сторона стены намного суше, чем другая, пар будет распространяться быстрее ( Справочник по осушению , 1990).

Рис. 4. Пар диффундирует через стену со скоростью, пропорциональной перепаду давления пара на стене.

Проблемы с диффузией пара, как правило, больше всего проявляются в холодном климате, когда даже небольшое количество внутренней влаги конденсируется в полостях холодных стен в зимние месяцы. В таких климатических условиях требуется установка пароизоляции внутри (теплая сторона стены). В жарком влажном климате механизм диффузии пара обычно не вызывает значительного увлажнения здания, особенно в коммерческих зданиях с обычным кондиционированием воздуха и умеренными температурными условиями.Однако в зданиях с более низкими, чем обычно, температурами, например, в операционных больницах, диффузия пара и конденсация все же могут происходить.

Утечка воздуха

Рисунок 5. На утечку воздуха в здание могут влиять типичные проникновения ограждающих конструкций.

Ни одно здание не является герметичным. То есть все здания имеют некоторую степень отверстий для утечки воздуха, присущих конструкции ограждающих конструкций, и эта утечка уносит с собой определенное количество влаги внутрь или наружу здания (рис. 5).Хотя эта утечка обычно может быть преодолена с помощью хорошего положительного давления, плотно герметичная оболочка здания сведет к минимуму утечку воздуха и уменьшит количество воздуха, необходимого системе HVAC для достижения хорошего давления. Влага, вызванная утечкой воздуха, является значительным источником и должна вызывать серьезную озабоченность при проектировании стеновой системы. На самом деле, конструкция ограждающей конструкции для минимизации утечки воздуха является более важной, чем конструкция пароизоляции.

Чтобы проиллюстрировать это положение, предположим, что количество влаги, попадающей в здание из-за воздуха, проходящего через трещину толщиной 1/16 дюйма и длиной 1 фут, составляет чуть более 5 литров в день при легком ветре. В отличие от этого, количество влаги, внесенной в результате диффузии пара через стену из окрашенных блоков размером 10 на 50 футов за тот же период, составляет чуть менее 1/3 пинты (около 5 унций). Наиболее опасными местами утечки воздуха из оболочки являются щели вокруг окон и дверей; совместные отверстия на линиях крыши, потолка или пола; и, возможно, самый большой вклад вносит преднамеренная установка потолочных или настенных вентиляционных систем. Эти области представляют собой наиболее вероятные отверстия в оболочке здания и являются удобными путями для утечки воздуха и проникновения влаги в здание.

Утечка дождевой воды

В дополнение к влаге, попадающей в здание через диффузию пара или утечку воздуха, влага в виде дождевой воды может втягиваться в здание под действием силы тяжести, капиллярного действия, поверхностного натяжения, перепада давления воздуха или ветровой нагрузки. Оболочка здания (внешние стены и кровля) действует как интерфейс между внутренней и внешней частью зданий. Чтобы избежать проблем с влажностью в экстремальных погодных условиях, конструкция ограждающих конструкций должна контролировать воздействие всех этих факторов на воду.

Влажность, связанная с погодой, включает проникновение дождевых и грунтовых вод. Проникновение дождевых и подземных вод наиболее сильно влияет на ограждающие конструкции здания. Дождевая вода редко влияет на системы отопления, вентиляции и кондиционирования воздуха или интерьеры зданий в такой степени, чтобы вызвать широко распространенные проблемы с влажностью в здании. Вода концентрируется вокруг оконных и дверных проемов, линии крыши и строительных швов, а также основания наружных стен.

На ограждающие конструкции здания чаще всего воздействуют следующие силы:

  • Гравитация. Сила проникновения воды под действием силы тяжести наибольшая на горизонтальных поверхностях с неправильным наклоном и вертикальных поверхностях с проходами. Эти области должны удалять воду с поверхностей ограждающих конструкций за счет соответствующего наклона, правильного дренажа и надлежащего гидроизоляции.

  • Капиллярное действие. Это естественная восходящая сила затекания, которая может втягивать воду из одного источника вверх в полость оболочки. Это происходит в основном у основания наружных стен. Компоненты здания, которые не могут противостоять воздействию большого количества воды, такие как фанера или гипсокартон, могут создавать среду, способствующую росту микробов и/или разрушению компонентов.

  • Поверхностное натяжение. Это позволяет воде прилипать и перемещаться по нижней стороне строительных компонентов, таких как стыки и оконные проемы. Эта вода может быть втянута в здание под действием силы тяжести или неравномерного давления воздуха.

  • Перепады давления воздуха. В жарком и влажном климате, если давление воздуха внутри конструкции ниже, чем снаружи, вода может «выталкиваться» снаружи внутрь здания через микроскопические отверстия в строительных материалах.

  • Ветровая нагрузка. Ветровая нагрузка во время сильных ливней может вызвать попадание воды внутрь здания, если оболочка не устойчива к этим силам. Например, оконные герметики и прокладки, которые не предназначены для изгиба вместе с окном, могут создавать воздушные зазоры, через которые вода может проникать в здание.

Компоненты настенной системы

Большинство стеновых систем, используемых в новом строительстве, представляют собой каркасные стеновые системы, монолитные бетонные или каменные стеновые системы (бетонные блоки или кирпич).

Каркасные стеновые системы состоят из системы отделки внутренних стен и системы отделки наружных стен, разделенных воздушной прослойкой (или полостью). Полость, которая обычно включает изоляционный материал для дополнительного теплового сопротивления, обеспечивает потенциальный путь для движения влаги по всей поверхности стены. Системы фасадных стен и системы наружной изоляции и отделки (EIFS) представляют собой каркасную конструкцию.

Бетонная или каменная стеновая система изготовлена ​​из конструкционного стенового материала.Если внутренняя и внешняя отделка наносится непосредственно на поверхность несущей стены, движение воздуха внутри стены ограничивается. Однако, если внутренняя отделка применяется к обшитому гипсокартоном, прикрепленному к несущей стене, создается потенциальный путь для движения воздуха.

Компоненты основной стены, требующие особого внимания для контроля влажности (рис. 6), перечислены ниже:

  • Отделка наружных стен
  • Замедлители испарения
  • Воздушные и дождевые барьеры и уплотнения
  • Изоляция
  • Внутренняя отделка стен

Рис. 6.«Прощающая» (хорошо спроектированная) стеновая система для жаркого и влажного климата обладает высокой устойчивостью к движению наружного воздуха и пара. Компонент, наиболее ответственный за ограничение движения воздуха и водяного пара, должен располагаться снаружи стеновой системы. В более холодном климате отделка с высокой паростойкостью должна быть на внутренней стороне изоляции, чтобы избежать образования конденсата.

Отделка наружных стен

Материалы, обычно используемые в качестве наружной отделки в строительстве, включают штукатурку, деревянный сайдинг, бетон или кирпичную кладку, кирпичную облицовку и запатентованные системы внешней отделки, сочетающие изоляцию и отделочные покрытия (такие как EIFS).При выборе материала внешней отделки команда проектировщиков должна учитывать влияние проникновения влаги и миграции паров и воздуха, а также эстетику, чтобы обеспечить соответствие замыслу проекта. При рассмотрении пористых материалов, таких как бетон или каменная кладка, следует учитывать способность этих материалов ограничивать миграцию влаги и пара внутрь стеновой системы и из нее, а также их способность выступать в качестве воздушных барьеров. Часто эстетическая внешняя отделка бетонной или каменной стеновой системы представляет собой нанесение краски или штукатурки.Эти внешние отделочные материалы, а также конструкционный бетон или каменная кладка могут быть эффективными барьерами от атмосферных воздействий, но неэффективными замедлителями испарения и лишь частично эффективными барьерами для воздуха.

Материалы, используемые в строительстве наружных стен, классифицируются по их устойчивости к движению влаги через материал при наличии разницы давлений пара между внутренней и внешней сторонами материала. Обычно определяются три категории способности замедлителя испарений:

  • Паронепроницаемость: меньше или равно 0.1 пермь
  • Полунепроницаемый для паров: менее или равный 1 пром. и более 0,1 пром.
  • Полупроницаемый для паров: более 1 пром.

Стены из бетонных блоков могут иметь проницаемость от 2 до 3 перм, в то время как окрашенная штукатурка может иметь проницаемость до 25 перм. Краски для наружных работ с толщиной сухой пленки от 1 до 3 мил, такие как коммерческие латексные краски, могут иметь проницаемость от 5 до 10 (рис. 7). Системы окраски являются хорошим примером того, как различаются требования для умеренного, холодного и жаркого/влажного климата.В большинстве районов страны наружные системы окраски имеют высокие показатели проницаемости, а внутренние системы окраски имеют более низкие оценки проницаемости. В жарком и влажном климате требования к отделке стен прямо противоположны: наружные системы должны иметь более низкие рейтинги проницаемости, чем внутренние системы окраски.

Рисунок 7. Многие краски и покрытия для наружных работ могут выступать в качестве адекватных замедлителей испарения.

Замедлители испарения

Замедлитель испарения требуется не во всех ситуациях. Оболочка здания (за вычетом специального ингибитора парообразования) может выступать в качестве адекватного барьера для диффузии пара.Во многих случаях использование воздушного барьера важнее, чем использование замедлителя пара. Хотя использование замедлителя парообразования не всегда необходимо, если используется один вместо , такие факторы, как проницаемость, расположение и использование нескольких замедлителей, становятся чрезвычайно важными.

Тип и расположение замедлителя пара может значительно повлиять на накопление влаги и образование плесени. Например, пароизоляция стеновой системы, расположенная между теплоизоляцией и внутренней частью здания, может достигать температуры ниже точки росы (точка конденсации в жарком и влажном климате, а внешняя пароизоляция может быть ниже точки росы в северном климате) наружного воздуха, позволяя конденсации образовываться на внутренних поверхностях или во внутренних полостях. Чтобы избежать таких проблем, решения относительно замедлителей испарения лучше всего принимать на этапе схематического проектирования.

Существует несколько типов замедлителей испарения (рис. 8). К жестким замедлителям относятся армированные пластмассы, алюминий и подобные материалы, относительно непроницаемые для потока влаги. Они механически крепятся на место и могут иметь герметичные соединения. Гибкие замедлители испарения включают фольгу, ламинированную фольгу, обработанную бумагу, войлок и бумагу с покрытием, а также пластиковые пленки. Стыки в этих материалах необходимо заделывать другим материалом.(Герметичная герметизация швов не требуется, если только замедлитель пара не действует как барьер для воздуха и/или барьер для дождевой воды.) Некоторые материалы покрытия (такие как эпоксидные смолы) также могут быть классифицированы как замедлители испарения.

Рисунок 8. Скорость проникновения паров между обычными строительными материалами резко различается.

Проницаемость материала определяется его пористостью. Различные материалы для замедления испарения имеют разные показатели проницаемости в зависимости от того, сколько пара будет диффундировать через него в течение определенного периода времени и для данной площади.Например, лист алюминиевой фольги толщиной 0,002 дюйма имеет проницаемость 0,025, что означает, что он пропускает 0,025 грана (1/7000 фунта) в час на квадратный фут площади на каждый дюйм перепада давления паров ртутного столба. . Напротив, 8-дюймовый бетонный блок (известняковый заполнитель) пропускает 2,4 грана в час, что в 90 раз больше, чем у алюминиевой фольги, даже несмотря на то, что стенка блока в 48 000 раз толще ( The Dehumidification Handbook , 1990).

Каждый из этих замедлителей испарения можно использовать с ранее описанными стеновыми системами.Обычно полые стены каркасного типа включают в себя гибкие пароизоляционные материалы. Проектирование расположения пароизолятора для бетонных или каменных стеновых систем может быть более сложным, чем для каркасных стеновых систем. Наносимые покрытия особенно подходят для бетонных или кирпичных стен; нанесение системы внешней отделки непосредственно на залитое на месте основание стены проще, чем создание промежуточного пространства (или наращивания) на внешней стороне основания стены для установки пароизолятора. Более того, последний процесс может угрожать целостности стены.При выборе ингибитора парообразования для системы отделки наружных стен можно рассмотреть использование краски с ингибитором испарения.

Выбранный замедлитель испарений должен иметь коэффициент проницаемости менее 1,0 пром. (Однако в регионах с умеренным климатом замедлитель пара с очень низким рейтингом проницаемости может создать проблемы, поскольку механизм диффузии пара будет менять направление между зимними и летними месяцами.) Хотя критерии проектирования могут диктовать конкретный замедлитель пара или его толщину, метод установки часто требует замены.Например, замедлитель пара из полиэтиленового листа может соответствовать проектным требованиям, но может не обеспечивать достаточной прочности на разрыв во время установки на месте. Эффективность замедлителя пара снижается при проникновении внутрь, хотя избегать всех проникновений не обязательно.

Также следует избегать использования двух отделочных материалов с низкой проницаемостью в стеновой системе, таких как полиэтиленовый пароизолятор снаружи и виниловое настенное покрытие внутри. Такое расположение может привести к тому, что влага будет задерживаться внутри стеновой системы без возможности высыхания в любом направлении, что способствует накоплению влаги и образованию плесени.Использование нескольких ингибиторов парообразования в стеновой системе может быть успешным только в том случае, если проникновение дождевой воды и проникновение наружного воздуха практически исключены. Таким образом, достижение и постоянное поддержание положительного давления в здании имеет решающее значение в этой ситуации.

Барьеры и уплотнения для инфильтрации воздуха

Решение о включении в проект специального воздушного барьера обычно принимается во время проектирования схемы. Воздушный барьер может играть важную роль в сдерживании проникновения ветровой нагрузки или погодных условий, а также может способствовать повышению давления в здании.(Воздушные барьеры, называемые строительной пленкой , обычно используются в северном климате для экономии энергии.) Надлежащее расположение воздушного барьера может быть таким же, как и у атмосферостойкого барьера и пароизолятора. Таким образом, хорошо продуманная комбинация воздухо-, погодо- и пароизоляции иногда может быть экономически выгодной.

Воздушный барьер в стеновой системе, однако, никогда не следует рассматривать как адекватное уплотнение оболочки, чтобы компенсировать разгерметизированное внутреннее пространство здания и предотвратить внутреннюю инфильтрацию.Оболочка здания должна работать с системой HVAC, чтобы создать герметичное здание. Поскольку полости, которые могут существовать в стеновой системе, обеспечивают потенциальные пути для наружного воздуха, поддержание надлежащего давления имеет решающее значение для предотвращения проникновения наружного воздуха в эти пространства.

Часто компоненты ограждающих конструкций, действующие вместе, могут функционировать как эффективная воздушная преграда. ASHRAE признает, что один кусок надлежащим образом закрепленной обшивки из фанеры или гипсокартона может быть адекватным воздушным барьером.Однако соединенные куски обшивки часто не будут столь эффективными, если стыки не будут достаточно хорошо герметизированы. В то время как эффективность пароизолятора снижается линейно по мере увеличения количества проникновений, эффективность воздушного барьера уменьшается экспоненциально по мере увеличения количества стыков, трещин и щелей. Таким образом, эффективность воздушного барьера зависит от его максимально возможной непроницаемости.

Изделия из дерева, включая листовой материал и готовые плиты, менее эффективны в качестве воздушных барьеров, если используются обычные методы монтажа.Поскольку эти системы наружной отделки, как правило, допускают проникновение воздуха из-за ветра и термических воздействий, требуются дополнительные средства ограничения проникновения воздуха (и влаги) через стеновую систему. Комбинированный барьер воздуха/погоды должен быть установлен на основании внешней обшивки, особенно в системе каркасных стен, в которой используются изделия из дерева.

Эффективность сочетания изоляционной плиты и внешней отделки (например, EIFS) в качестве воздушных барьеров зависит от общей целостности композитной внешней системы.Если стыки достаточно вертикальные и плотные, система защитит ограждающие конструкции здания от проникновения ветра и наружного воздуха. Изоляционные плиты с закрытыми порами и негигроскопичные (невпитывающие) более устойчивы к паровой диффузии влаги, чем изоляционные плиты с открытыми порами.

Изоляция

Рисунок 9. Некоторые типы изоляции также могут служить эффективными замедлителями испарения. Особое внимание следует уделить толщине изоляции для достижения желаемой теплопроводности.

Использование негигроскопичной изоляции с закрытыми порами может помочь свести к минимуму высокие уровни влажности, которые могут образовываться в стеновых системах. Изоляция должна быть установлена ​​рядом с замедлителем пара, когда это возможно, и должна быть расположена внутри, чтобы замедлитель пара не достигал точки росы во время работы системы кондиционирования здания (это условие относится только к жаркому, влажному климату и является обратным в холодном климате). климат). Некоторые типы изоляции также можно использовать в качестве эффективных замедлителей испарения (рис. 9).

Чтобы избежать проблем с влажностью, команда проектировщиков должна учитывать, как прямой контакт с влажным воздухом влияет на конструкции стен.Тепловые мосты, которые позволяют конструкциям охлаждаться ниже точки росы окружающего воздуха, могут вызвать локальную конденсацию на конструкционных материалах. Например, система каркаса с металлическими стойками в каркасной стеновой системе может действовать как тепловое короткое замыкание или мост, позволяя образовываться конденсату на внутренней или внешней части металлической стойки, даже если стена может быть хорошо изолирована.

Внутренняя отделка стен

Выбор внутренней отделки является важным фактором, особенно в дизайне с влажным климатом.Вклад внутренней отделки в серьезные проблемы с влажностью и плесенью в существующих и новых зданиях хорошо задокументирован. Использование непроницаемой внутренней отделки без полного учета инфильтрации, температуры точки росы на открытом воздухе и возможности конденсации в месте расположения основного замедлителя пара часто приводит к захвату влаги и проблемам с плесенью.

Виниловое настенное покрытие является широко используемой внутренней отделкой и обычно имеет низкую проницаемость (или очень высокую устойчивость) к проникновению водяного пара через стеновую систему.Однако проблема может возникнуть в жарком и влажном климате, когда наружный воздух проникает в полость стены, контактирует с более прохладной поверхностью, конденсируется и не может высохнуть. (Высокие парозащитные свойства винилового настенного покрытия предотвращают высыхание конденсата. ) Конденсат разрушает отделочную основу, обычно гипсокартон, создавая прекрасную среду для роста плесени. Следовательно, виниловое покрытие для стен должно быть ограничено областями, где маловероятно проникновение влажного воздуха (т. е. внутренние стены), или в зданиях, где может быть обеспечена положительная герметизация здания.В холодном климате использование винилового покрытия для стен не является проблемой и фактически задерживает нежелательную диффузию теплого влажного воздуха в полость стены, где на внешней стороне теплоизоляции может образоваться конденсат.

Как правило, в жарком и влажном климате проницаемость материала внутренней отделки должна быть значительно выше, чем проницаемость других компонентов стеновой системы. Эта разница позволит парам влаги, попадающим в стеновую систему, мигрировать в кондиционируемое пространство, где пары в конечном итоге будут удалены системой кондиционирования воздуха.Чтобы обеспечить успех, все части стеновой системы, расположенные внутри теплоизоляции, должны быть более проницаемыми, чем внешние по отношению к теплоизоляции компоненты. Опять же, противоположное этому условию рекомендуется в холодном климате, когда влага не должна задерживаться внутри полости на внешней стороне теплоизоляции.

Анализ точки росы на стене

Каждая основная система наружных стен, используемая в строительстве, должна быть проанализирована для определения всего следующего:

  • Место возникновения точки росы
  • Каким будет температурный профиль
  • Где будет располагаться первичный замедлитель паров
  • Степень проникновения влаги
    (профиль давления пара)

Эти концепции обсуждаются в справочнике ASHRAE: основы (глава 27; ASHRAE, 2009 г.).Заполнение версии рисунка 12 (стр. 27.9) справочника ASHRAE для каждого основного типа стен облегчит анализ точки росы стен.

Процедура расчета диффузии водяного пара включает анализ каждого компонента стеновой системы, включая толщину, паропроницаемость и тепловое сопротивление (значение R). Первым шагом является определение того, какие температуры внутри и снаружи помещений следует использовать для определения точки росы на поверхности стены. Минимально возможная температура поверхности стен в помещении часто может быть намного ниже проектных условий внутри помещения.Например, температура поверхности стены, на которую подается разряд из регистра питания комнатного кондиционера, может достигать 60°Fdb. Точно так же температура наружной поверхности может превышать проектные условия для наружного применения, особенно на неотражающих темных наружных поверхностях.

Затем можно разработать температурный профиль для каждой стеновой системы (рис. 10а). В правильно спроектированной системе температура точки росы наружного воздуха будет иметь место в изоляции до тех пор, пока в ней нет тепловых мостов (таких как металлические шпильки).Важно сравнить расположение точки росы с предлагаемым расположением замедлителя пара, чтобы определить, будет ли барьер оставаться выше точки росы в условиях наружного воздуха.

Следующей целью анализа точки росы является проверка того, какой компонент стены функционирует как первичный пароизолятор, а затем сравнение его местоположения с местом поверхностной конденсации (поверхность точки росы). Чтобы определить местонахождение основного замедлителя парообразования в стеновой системе, необходимо определить давление насыщенного пара на границе поверхности каждого компонента стены и сравнить его с сопротивлением давлению пара компонента.

Место внутри стеновой системы, где будет конденсироваться рассеянный пар влаги, будет точкой, где давление пара равно давлению насыщения. Чтобы разработать профиль давления пара через стеновую систему, необходимо определить падение давления пара на каждом компоненте стены (рис. 10b). Процедура построения профиля давления пара аналогична процедуре построения профиля температуры через стеновую систему; программное обеспечение доступно, чтобы помочь разработать этот анализ.

Рисунок 10a (слева) . Определение температурного профиля системы наружных стен определяет поверхности, на которых будет происходить конденсация. Рисунок 10b (справа) . Определение профилей насыщения и давления пара системы наружных стен также необходимо для максимального контроля влажности, поскольку это помогает определить компоненты стены, которые могут задерживать влагу.

Возникающие проблемы

Текущие и будущие исследования и разработки

Building Science Corporation обсуждает многие из текущих вопросов, связанных с конструкцией ограждающих конструкций для контроля влажности.

Американская ассоциация воздушных барьеров предоставляет информацию, связанную с наукой и созданием воздушных барьеров.

В настоящее время следующие штаты включили требования по воздушному барьеру в свои коммерческие нормы энергосбережения.

Дополнительные ресурсы

Организации

Публикации

  • Предотвращение проблем с влажностью и плесенью: рекомендации по проектированию и строительству, Ch3M HILL, 2003 г. Справочник по основам , ASHRAE, Атланта, Джорджия, 2009 г.
  • Руководство ASHRAE для зданий в жарком и влажном климате , Американское общество инженеров по отоплению, охлаждению и кондиционированию воздуха, Атланта, 2008 г.

Барьер, устойчивый к атмосферным воздействиям: строительные компоненты WRB

Погодные барьеры выполняют одну важную функцию: защищают от непогоды снаружи и пропускают внутрь кондиционированный воздух. Погодозащитный барьер, или конструкция WRB, является частью сборки стены и крыши. Прочный атмосферостойкий барьер предотвращает попадание ветра, дождя и влаги на конструкцию. Наилучший способ обеспечить максимальную устойчивость конструкции к атмосферным воздействиям — это максимизировать непрерывную защиту путем установки непрерывного атмосферостойкого барьера.

Что такое атмосферный барьер?

Единственное, что может быть хуже, чем затопление или утечка воды в здание, — это вода, переносимая по воздуху.Погодостойкие барьеры иногда называют барьерами WRB, но иногда неправильно понимают, что они означают «водостойкие барьеры». Погодостойкие (или иногда называемые резистивными) барьеры предотвращают проникновение воздуха и воды внутрь здания. Внешний погодный барьер действует как защитная оболочка снаружи здания. Сохраняя строительные материалы сухими, срок службы здания продлевается, воздух в помещении становится здоровее, и меньше проблем, связанных с влажностью, таких как насекомые, плесень, грибок и гниение. Современные высококачественные атмосферостойкие барьеры достаточно прочны, чтобы предотвратить попадание воздуха и воды в конструкцию.

В качестве части здоровой стены атмосферостойкий барьер должен быть интегрирован с другими компонентами стеновой системы, включая другие барьеры, если они используются, и системы гидроизоляции.

Паробарьеры и воздушные барьеры

Воздушные и пароизоляционные барьеры помогают уменьшить проникновение влаги и нежелательного воздуха внутрь здания.

Пароизоляция замедляет проникновение влаги через стеновые панели.Они предназначены для предотвращения проникновения пара в насыщенном влагой воздухе через материал и достижения стен зданий, потолков, чердаков, подпольных пространств и крыш, где влага может конденсироваться на поверхностях и вызывать такие проблемы, как плесень. Необходимость в пароизоляции и ее размещение варьируются в зависимости от климата.

Воздушные барьеры ограничивают проникновение воздуха в здания и из них. Внутренние воздушные барьеры препятствуют выходу кондиционированного воздуха из помещения, а внешние воздушные барьеры предотвращают попадание наружного воздуха в конструкцию.Будь то внутренние или внешние, воздушные барьеры должны быть непроницаемыми и непрерывными.

Погодный барьер должен быть непрерывным

Чтобы барьер от непогоды выполнял свою работу должным образом, он должен быть непрерывным по всему зданию. Любой разрыв барьера, такой как прокол, разрыв или шов, создаст точку входа для воды и воздуха, чтобы проникнуть в здание. Для правильной установки погодного барьера он должен быть:

  • интегрированный с отливами и отверстиями
  • внахлест без швов
  • должным образом запечатаны или заклеены лентой

Для создания непрерывного атмосферостойкого барьера требуется несколько взаимосвязанных продуктов и методов установки.

Основной целью любой упаковки для дома является предотвращение попадания воды в объемном виде или в виде пара на обшивку или каркас. Везде, где есть какие-либо разрывы в конструкции, такие как окна, двери, примыкающие к ним настилы и ленточные балки, это область, требующая особого внимания к деталям, потому что любой разрыв обеспечивает точку входа для воды.

Барьер должен быть правильно притерт и интегрирован с другим окладом. Все швы и края должны быть герметизированы соответствующей лентой или герметиком.Если система установлена ​​вертикально, материалы, расположенные выше на стене, должны перекрывать материалы, расположенные ниже на стене, не менее чем на 4 дюйма. Материал также должен простираться по углам минимум на 6 дюймов.

Когда вы доберетесь до оконных проемов, углов или вам нужно детализировать что-либо, например, проходы коммуникаций, используйте герметик для швов, такой как Poly Wall Blue Barrier Joint Filler 2200. Это структурный клей и герметик для деталей, который используется для заполнения пустот и швов и для склеивания разнородных материалов.Используйте этот продукт на стыках нижнего колонтитула и любых отверстиях в стене перед использованием Poly Wall Aluma Flash или других барьерных продуктов.

Внешний защитный экран Aluma Flash

Poly Wall Aluma Flash Plus — это продукт для защиты от атмосферных воздействий, защищающий дом практически от всего. В жарких и влажных климатических зонах 1, 2 и 3A (нижняя половина США) выпадает наибольшее количество осадков, а также в них больше разрушительных ветров и дождей, чем где-либо в стране.Строители в этих зонах должны выбирать продукты, которые предотвращают попадание в конструкции как объемной воды, так и влажного, насыщенного влагой воздуха.

Aluma Flash непроницаем, что означает, что через него не может пройти большая часть воды или пара — ни одна капля. Это предотвращает попадание воды в полость стены. Продукт представляет собой прорезиненную битумную листовую мембрану толщиной 40 мм, ламинированную двумя слоями высокопрочной полиэтиленовой пленки. Верхний защитный слой – алюминий, который защищает стены от УФ-повреждений до двух лет.Эта самоклеящаяся мембрана легко отделяется и прилипает к загрунтованному основанию.

Полиэтиленовая система защиты от атмосферных воздействий

Используя Poly Wall Blue Barrier 2400 и Blue Barrier Joint Filler 2200, можно создать паропроницаемую атмосферостойкую барьерную систему, обеспечивающую защиту здания на весь срок службы. Раскатайте или распылите его толщиной от 60 до 80 мил. Используйте наполнитель для швов, чтобы заполнить любые зазоры размером 1/8 дюйма или более, и сожмите его над любыми отверстиями или вспышками.В доме, показанном на видео выше, система Blue Barrier использовалась после того, как был сделан каркас. Строители этого элитного дома в Техасе хотели использовать унифицированную плоскость для штукатурки, поэтому они вырезали фундамент, чтобы выровнять его по 1/2-дюймовой ОСП, которая использовалась. Как только это было сделано, они нанесли заполнитель швов на стык фундамента, а затем установили в него все пластины подоконника.

При использовании Blue Barrier 2400 Flash ‘N Wrap клей не требуется, его необходимо использовать с листовой мембраной, а поскольку он наносится жидкостью, он создает 100% уплотнение по всей поверхности. Его можно использовать в любом климате.

Если вы используете мембрану, наносимую механическим способом, в конструкции WRB, лучше всего нанести на гвозди или скобы заполнитель для швов Blue Barrier 2200. Он герметизирует гвозди, создавая эффект уплотнения. Без герметизации отверстий под гвозди возможна протечка воды за плоскость фланца для гвоздей.

Уплотнительное остекление

Poly Wall WindowSeal Ленты для гидроизоляции окон используются для зачистки или гидроизоляции прямых оконных рам, дверных рам и других строительных швов.WindowSeal представляет собой самоклеящееся прорезиненное битумное покрытие, ламинированное полиэтиленовой пленкой. Продукт толщиной 20 мил самогерметизируется, образуя гладкую водонепроницаемую поверхность вокруг гвоздей, скоб и крепежных деталей.

Использовать WindowSeal после установки оконной рамы. Если верхняя часть закруглена или для других конструкций нестандартной формы используйте оклад Poly Wall ArcFlash Window. Прокатайте все поверхности ленты ручным валиком и все. Лента обычно используется для покрытия швов, но герметик, такой как заполнитель для швов, часто используется для склеивания разнородных поверхностей, например, при герметизации дерева или бетона.

Обеспечьте своему зданию максимальную устойчивость к атмосферным воздействиям

Повысьте устойчивость здания к атмосферным воздействиям с помощью атмосферостойкого барьера. Погодный барьер представляет собой непрерывную мембрану, закрепленную механически или наносимую жидкостью, которая предотвращает попадание в здание больших объемов воды и влаги, переносимой воздухом. Барьер, устойчивый к атмосферным воздействиям (иногда называемый барьером, устойчивым к атмосферным воздействиям), должен быть непрерывным, чтобы обеспечить полную защиту — любой разрыв на поверхности барьера обеспечивает проникновение воды.

Есть вопросы по защите от атмосферных воздействий? Свяжитесь с Polyguard, чтобы запросить образцы или получить консультацию по созданию непрерывного атмосферостойкого барьера для вашего следующего проекта.

Изоляция, вентиляция и пароизоляция

Изоляция, вентиляция и пароизоляция

Джефф Кирк о ремонте и реконструкции дома

Изоляция пенопластом подрядчика

Понимание дома как системы

Когда дело доходит до строительства нового дома или масштабного ремонта, домовладельцы не всегда в курсе технической стороны процесса строительства дома.Многие люди, как правило, сосредотачиваются на крупных вещах, которые производят эффект «вау», таких как процесс обрамления, гипсокартон, шкафы и т. д.

В процессе строительства часто упускается из виду отопление, вентиляция, изоляция и пароизоляция, а также защита от атмосферных воздействий / защита от дождя. Все эти компоненты, называемые «Дом как система», работают вместе, чтобы ваша жилая среда была не только здоровой, но и энергоэффективной

.

Эволюция энергоэффективности

До нефтяного кризиса 1970-х годов энергоэффективность в жилищном строительстве не воспринималась всерьез и не понималась полностью в отношении изоляции и вентиляции. Чердачные помещения и полости в стенах получили минимальную теплоизоляцию, что привело к большим потерям тепла в холодном климате. Лишь в 1980-х годах энергоэффективность стала в центре внимания людей. Стали доступны обновления типов изоляции, повышенные значения R и, что более важно, введение пароизоляции. Домовладельцы стали обращать на это внимание, а строители стали лучше понимать изоляцию и то, почему вентиляция так важна для здоровой среды обитания.

Роль воздушного барьера

В старых домах замечать сквозняки в любой части дома, а не только в окнах или дверях, которые приоткрыты, является нормой. Причина этого в том, что наружные стены не были утеплены или на них продуло утепление , покрытое только оштукатуренными стенами.

Оштукатуренные стены имеют очень небольшое сопротивление выходу теплого воздуха через полость стены. Для борьбы с потерями тепла в строительстве был введен паровой или «воздушный барьер».В холодном климате используются воздушные барьеры, чтобы уменьшить миграцию влажного воздуха наружу в деревянную конструкцию и миграцию холодного воздуха внутрь, что может вызвать конденсацию.

Чтобы воздушный барьер действительно функционировал должным образом, он должен быть непрерывным во всех углах, стенах, потолках, полах, дверных и оконных проемах вдоль внешней стены потолка верхнего этажа. Наиболее часто используемым типом воздушного барьера является полиэтиленовый пластик, также известный как «пароизоляция».

Преимущества воздушных барьеров

  •     Снижает затраты на отопление зимой, снижает нагрузку на охлаждение летом
  •     Повышает комфорт пассажиров за счет уменьшения сквозняков
  •      Поддерживает уровень влажности в помещении
  •      Уменьшает проникновение дождя, переносимого ветром

Ключевым фактором при установке воздушной / пароизоляции  является ее расположение на стене в зависимости от климатического региона, в котором вы живете.Воздушные барьеры всегда следует устанавливать на теплой стороне стены. В жарком климате внешняя сторона стены является теплой стороной. В холодном климате, например, в северных штатах и ​​в Канаде, внутренняя сторона стены сразу за гипсокартоном или гипсокартоном является теплой стороной.

В последние годы были внедрены новые методы создания воздушных барьеров, такие как: жесткий пенополистирол типа 2, также известный как экструдированный полистирол или изоляция из напыляемой пены.

Пена Ridgid

типа 2 может быть пароизоляцией, когда все швы в панелях проклеены, или изоляция из напыляемой пены, которая оценивается как «тип 6 фунтов», может одновременно и изолировать, и отводить пар.

Защита от непогоды и защита от дождя для гидроизоляции

Когда дело доходит до предотвращения попадания дождевой воды и холодного воздуха в конструкцию, необходима эффективная защита от непогоды. До 1980-х годов, на рубеже веков, войлочная бумага, пропитанная асфальтом, использовалась для покрытия стен до того, как был установлен внешний сайдинг. Войлочная бумага была эффективна для защиты от воды, но не давала многого для защиты от сквозняков.

Современные барьеры для дома теперь работают так же, как куртка Gore-tex. Домашняя пленка Tyvek и Typar водонепроницаемы с одной стороны и имеют микроскопические перфорации, которые позволяют водяному пару выходить из оболочки здания наружу. Этот полупроницаемый барьер при правильной установке может быть эффективным ветрозащитным барьером, устраняя тем самым сквозняки.

Экран от дождя

Несмотря на то, что домашняя пленка является водонепроницаемой, у нее также есть свои ограничения и недостатки. Сайдинг, установленный непосредственно поверх обшивки дома, может создать проблему проникновения гвоздей. Дождь, сгоняемый ветром, который попадает за сайдинг, может попасть в ловушку из-за комбинации отрицательного давления воздуха [кондиционируемое внутреннее пространство дома по сравнению с внутренним пространством дома].внешний] и капиллярное действие.

Экран от дождя — это метод обшивки, разработанный для защиты от воды, оставшейся за обшивкой. Дождевые экраны достигают этого, создавая воздушное пространство или дренажную плоскость между обшивкой дома и сайдингом.

Дренажная плоскость создается с использованием деревянных или пластиковых вертикальных планок обрешетки, указанный тип и расстояние должны соответствовать спецификациям производителей сайдинга. Сложная часть деталей экрана от дождя заключается в поддержании надлежащих деталей мигания вокруг окон, дверей и даже точек соединения с крышей.При установке оклада важно учесть толщину полос обшивки и установить оклад под полосами обшивки. Именно в этих мигающих местах экран от дождя может выйти из строя, если его не детализировать должным образом.

Воздухонепроницаемые конструкции и надлежащая вентиляция

Когда были введены воздушные барьеры, произошла крупная оплошность, которая оставалась незамеченной до тех пор, пока годы спустя.

Благодаря установке пароизоляции в ограждающих конструкциях, избыток теплого и влажного воздуха не мог выйти наружу.Дома стали «тесными» в плане воздухообмена. Проблемы с ухудшением качества воздуха и ростом плесени стали обычным явлением в местах, где влага конденсировалась на холодных поверхностях.

Точно так же, как подвалы и чердаки нуждаются в вентиляции для контроля влажности и температуры, жилое пространство домов теперь нуждается в вентиляции для контроля уровня влажности. Во время отопительного сезона механическая вентиляция необходима для контроля уровня влажности путем выпуска застоявшегося воздуха наружу и нагнетания свежего воздуха внутрь.В теплое время года естественная вентиляция через открытые окна вполне приемлема и не требует энергозатрат.

Глобальные программы энергоэффективности

В течение многих лет со всеми исследованиями и улучшениями, направленными на повышение энергоэффективности дома, возникла еще большая потребность в понимании дома как системы.

В Северной Америке и Европе существуют строительные программы для тех, кто хочет получить образование на основе передового опыта. В коммерческом секторе существует LEED, который означает « Лидерство в энергетическом и экологическом дизайне».

LEED был разработан некоммерческим Советом по экологическому строительству США (USGBC). Он включает в себя набор рейтинговых систем для проектирования, строительства, эксплуатации и обслуживания «зеленых» зданий, домов [8], целью которых является помощь владельцам и операторам зданий. быть экологически ответственным и эффективно использовать ресурсы.

В жилищном строительстве есть Energy Star (США, R-2000 ( Канада)). Новые дома, сертифицированные ENERGY STAR, построенные в соответствии с новым стандартом, в среднем на 20 % более энергоэффективны, чем дома, построенные в соответствии с нормами.Новые дома, сертифицированные R-2000, являются лучшими в своем классе энергоэффективными домами с еще более высоким уровнем энергоэффективности, чем новые дома, сертифицированные ENERGY STAR, а также чистым воздухом и экологическими характеристиками.

Образование и обучение

Чем более продвинутым и сложным становится процесс строительства, тем больше навыков, знаний и ресурсов требуется. Структура, воздушный барьер, барьер от атмосферных воздействий и система вентиляции влияют друг на друга. Чтобы лучше понять эти вещи и дом как систему, существуют онлайн-ресурсы и даже курсы, доступные через местные ассоциации строителей. См. ниже:

https://www.energystar.gov/

http://www.nrcan.gc.ca/energy/efficiency/housing/new-homes/5085

http://www.cagbc.org/CAGBC/LEED/CAGBC/Programs/LEED/Going_green_with_LEE.aspx?hkey=54c44792-442b-450a-a286-4aa710bf5c64

http://www.usgbc.org/LEED









CE Center — На краю крыши: управление водой, воздухом, теплом и паром

Сводка уровня управления

Обсуждение управляющих слоев в том виде, в каком они применяются только к крыше или стене, вполне уместно.Но процесс значительно усложняется, когда крыша соприкасается со стеной в состоянии парапета и даже в состоянии заподлицо. Теоретически «тест пера» относительно прост, но он может усложниться, если мы увеличим масштаб и рассмотрим контрольные слои при каждом условии, проникновении и переходе.

Пример разделения детали парапета на четыре управляющих слоя.

Таким образом, ниже приведены ключевые моменты для обеспечения непрерывности уровней управления:

  • Система контроля воды управляется кровельной мембраной и облицовкой. Вторичный гидроизоляционный слой часто находится напротив конструкции, за или под внешней изоляцией.
  • Air Control можно управлять на уровне палубы крыши, который легче соединить с воздушным барьером стены. Мембрана крыши также может использоваться в качестве воздушного барьера, если детали и переходы выполнены тщательно.
  • Термоконтроль Непрерывность обеспечивается за счет соединения изоляции крыши и стены, что может быть непростой задачей.Важно помнить об изоляции полостей и потенциальных проектных рисках образования конденсата на тепловых мостах.
  • Пароизоляция также может располагаться в той же плоскости, что и слой управления воздухом, в зависимости от требований местоположения, методологии строительства и использования здания жильцами.

Коды для парапетов

В этом разделе будут даны ссылки на следующие национальные типовые нормы и стандарты: Международные строительные нормы и правила (IBC) 2018 г. , Международные нормы энергоэффективности 2018 г. (IECC) и стандарт 90 ANSI/ASHRAE/IES.1-2016 (АШРАЭ 90.1). Стоит отметить, что краткое изложение, представленное ниже, не является исчерпывающим перечнем требований к системам наружных стен и крыш в упомянутых национальных типовых строительных и энергетических нормах. Различные версии упомянутых кодов имеют дополнительные и/или разные требования; эти требования также могут варьироваться в зависимости от принятия и изменения местным органом власти, обладающим соответствующей юрисдикцией. Важно обращаться к местным нормам для применимых требований.

Требования к парапетам обычно исходят из строительных норм и правил (IBC) и энергетических норм (IECC и ASHRAE 90.1). Требования в рамках строительных и энергетических норм и правил могут быть предписаны предписывающе, в качестве порога производительности или путем ссылки на конкретные ключевые стандарты. Стандарты производительности важны, потому что они не пытаются регулировать, предоставляя исчерпывающие списки и детализированные требования к компонентам, как предписывающий метод. Эти требования к производительности устанавливают контрольный показатель проектирования, а затем предоставляют методологию для демонстрации соответствия контрольному показателю.

Строительные нормы и стандарты не всегда относятся исключительно к парапетам, но многие ссылаются на «Внешние стены» отдельно от «Крыши в сборе».”

Обобщенные применимые коды для парапетов.

Внешняя оболочка в Строительном кодексе

Требования к наружным стенам для парапетов изложены в главе 14 IBC, которая касается «наружных стен, стеновых покрытий и компонентов». Для парапетов применяются требования по защите от атмосферных воздействий, водонепроницаемым барьерам (WRB), управлению паром и гидроизоляции, как и для остальных наружных стен здания.

IBC Chapter 14: Внешняя стена применимая область выделена синим цветом.

Часть кровли для парапетов рассматривается в Главе 15 IBC, в которой рассматриваются конструкции крыш, в частности «дизайн, материалы, конструкция и качество» крыш. Что касается парапетов, требования к системе кровли влияют на стену в местах, где имеются окончание и переходы. Требования включают в себя защиту от атмосферных воздействий, гидроизоляцию, покрытие, ветрозащитную конструкцию, закрепление краев и особые требования к различным типам кровельных покрытий.

IBC Глава 15: применимая область узла крыши выделена синим цветом.

Сборка крыши Защита от атмосферных воздействий : Требования к защите от атмосферных воздействий (IBC 1503) довольно широки и требуют, чтобы кровельные настилы были покрыты одобренными кровельными покрытиями. Более подробная информация о кровле и парапетах содержится в дополнительных разделах IBC. В положениях о кровле важно отметить, что соблюдение «утвержденных инструкций производителя» не только влияет на соответствие проекта гарантии, но также требуется для соблюдения строительных норм и правил.

Крыша в сборе Обшивка : Требования к обшивке (IBC 1503.2) частично повторяются в частях кода, касающихся стен и крыш. Это повторение подчеркивает важность контроля воды на переходах. Требования к коду как для крыш, так и для стен поддерживают принципы слоя контроля воды в тесте пера, обсуждавшемся ранее. В главе, посвященной кровле, в своде правил также прямо упоминаются стены парапета как критическое место как для переходной системы крыши, так и для требований к наличникам.Хотя это и не исчерпывающий список, IBC 1503.2 включает минимальный список областей, требующих гидроизоляции крыши. Они кратко изложены ниже:

  • Накладные швы в наличниках
  • На влагопроницаемых материалах
  • На пересечениях с парапетными стенами
  • В других проходах через плоскость крыши

Крыша в сборе : Требования к кровле для парапетных стен распространяются на многие категории. Один раздел, относящийся к колпачкам (IBC 1503.3) имеет ограниченную область применения, требуя, чтобы материалы ограничивались «негорючими, атмосферостойкими материалами» и устанавливались «шириной не менее толщины стены парапета». Многие другие требования в нормах также применяются к колпачкам в нормах, таких как оклад, расчетные ветровые нагрузки и эффективность крепления краев. Подробнее о копингах будет рассказано в этих разделах.

Сопротивление ветру крыши : Сопротивление ветру для коммерческих крыш и кровельных покрытий с малым уклоном (IBC 1504.1) необходимо проектировать в соответствии с IBC 1609.5, что в конечном итоге приводит к использованию ASCE 7 для определения расчетных ветровых нагрузок. Существует множество обновлений ASCE 7 — 2005, 2010 или 2016, и каждое из них имеет свои нюансы в отношении того, как оно влияет на расчетные нагрузки на крышу. 3 Поскольку ASCE 7 является стандартом производительности, можно использовать версию с более высокими требованиями к производительности, поскольку конструкции не должны соответствовать минимальному допуску.

Расчетные ветровые нагрузки по ASCE 7-16 обычно увеличиваются по сравнению с ASCE 7-10.В недавняя статья в блоге В обзоре анализа двух зданий разных размеров в двух разных городах автор показывает, что расчетные ветровые нагрузки снижены в зоне крыши 1′, в то время как зоны крыши 1, 2 и 3 имеют повышенные расчетные ветровые нагрузки. Процентное увеличение в зоне крыши 1 является наибольшим, в то время как увеличение в зоне крыши 3 является наименьшим. Увеличение коэффициентов давления с ASCE 7-10 до 7-16 фактически свидетельствует об увеличении проектных ветровых нагрузок.

Методология определения размера периметра и угловых зон крыши также значительно изменилась в новой версии ASCE 7-16, что привело к увеличению площадей крыши, содержащихся в периметре и угловых зонах крыши.Повышенные ветровые нагрузки и большие периметральные и угловые зоны крыши означают, что большая площадь крыши требует системы крыши большей грузоподъемности, и, по сути, для крепления крыши к зданию используется больше крепежных элементов. В упомянутой статье блога приводится пример, когда 5-этажное здание в Канзас-Сити, штат Миссури, требует, чтобы почти вся система крыши имела более высокую пропускную способность при расчете проектных ветровых нагрузок с использованием ASCE 7-16 по сравнению с ASCE 7-10.

Таблица, показывающая требуемую грузоподъемность крыши и площадь крыши (%), где это требуется.

Парапеты представляют собой комбинацию давления стены и крыши. Точная высота парапета не учитывается при расчете подъемной силы крыши ветром, но если высота парапета составляет 3 дюйма или выше, значения периметра можно использовать для углов, что снижает требования к подъемной силе для этой части площади крыши.

Продолжая пример 5-этажного здания в Канзас-Сити с грузоподъемностью крыши, показанной в таблице выше, использование 3-дюймового непрерывного парапета устранит необходимость в системе грузоподъемностью 120 фунтов на квадратный фут, и можно будет спроектировать всю крышу и установлена ​​с системой крыши грузоподъемностью 90 фунтов на квадратный фут.Такой подход удовлетворит требованиям к конструкции, упростит установку и снизит стоимость крыши в квадратном футе, просто установив 3-дюймовый непрерывный парапет.

Парапеты помогают уменьшить подъем ветром по углам и периметру.

Крепление краев крыши : Крепление краев крыш с малым уклоном (IBC 1504. 5) оказывает значительное влияние на предотвращение разрушения и позволяет системе крыши выдерживать нагрузки, как это было задумано. В дополнение к расчету показателей сопротивления ветру для всего здания (т.д., стены, крыши и парапеты) в соответствии с ASCE 7, кромки металлических крыш должны быть испытаны на прочность в соответствии с Методами испытаний RE-1, RE-2 и RE-3 ANSI/SPRI ES-1. Упомянутый стандарт ANSI/SPRI ES-1 представляет собой требование к характеристикам, относящееся к прочности металлических кромок крыш. 4 ES-1 закрывает «базовый» край плоской крыши, а также заглушки парапетов. При проектировании важно указать в проектно-сметной документации соответствие ЭС-1.

Кровельные покрытия : IBC устанавливает минимальные критерии установки (IBC 1507) для различных кровельных систем, основанные конкретно на свойствах этого кровельного покрытия.В дополнение к предписывающим критериям, перечисленным внутри, IBC также требует, чтобы «кровельные покрытия применялись в соответствии с… инструкциями производителя по установке». Как правило, содержание этих секций кровельного покрытия касается минимальных требований к основанию, минимального уклона крыши, требований к балласту и относительных ссылок ASTM на стандарты материалов, такие как Стандартные технические условия D6878 для кровельных листов на основе термопластичного полиолефина (ТПО).

Барьеры под плитой: имеет ли значение миллаж?

В современных высокоэффективных зданиях пароизоляция под плитой стала почти обязательной.Замедлители испарения экономят деньги и энергию, контролируя миграцию влаги и газов через бетонные плиты и фундаменты. Они также являются неотъемлемой частью любой системы снижения выбросов метана и/или радона.

Поскольку основной целью замедлителей испарения является уменьшение или устранение проникновения влаги, основное внимание при дифференциации барьеров уделяется их толщине или размеру. (Один мил равен 1/1000 дюйма.) Но при внимательном рассмотрении стандартов становится ясно, что выбор пароизоляционного материала включает в себя гораздо больше, чем просто миллион.

Гленн Тенч, директор по маркетингу компании W. R. Meadows, говорит: «Два свойства одинаково важны при выборе барьера под плиту, и ни одно из них не является пределом прочности. Все сводится к стойкости и долговечности».

Брет Хоук, директор по развитию бизнеса в Stego Industries, объясняет: «Специалисты ищут продукты, которые обеспечат уровень защиты, необходимый для защиты наиболее чувствительных напольных материалов, прочностные характеристики, необходимые для выполнения работ по укладке без особых повреждений, и долговечность для поддержания необходимого уровня защиты на протяжении всего срока службы зданий своих клиентов.

Чтобы обеспечить эти три характеристики — влагозащиту, прочность и долговечность — по доступной цене, производители используют широкий спектр производственных технологий и материалов.

Дарио Ламберти, менеджер по продуктам Insulation Solutions, говорит: «Одним из самых сложных решений, с которым вы можете столкнуться, является попытка сравнить продукты как настоящие альтернативы друг другу. К счастью, процедуры тестирования позволяют сравнивать физические свойства.

Проницаемость

Очевидно, что одним из основных соображений при выборе пароизоляции является ее проницаемость. ASTM (Американское общество по испытанию материалов) имеет два отдельных стандарта для барьеров под плитой. Более строгий стандарт ASTM 1993 относится к битумным мембранам. ASTM 1745 устанавливает минимальные требования для парозащитных пленок из пластиковой пленки, о которых идет речь в этой статье. Он делит материалы на три разных класса (A, B и C), причем класс A является наиболее прочным.Удивительно, но показатель перманентности одинаков для всех трех классов (0,1 проницаемости).

Однако большинство производителей значительно превышают этот минимальный стандарт. Компания W. R. Meadows’ Perminator, например, заявляет, что показатель перманентной проницаемости составляет 0,0043 для листа толщиной 10 мил. Это в двадцать раз меньше, чем требуется для барьера класса А. VaporCheck II от Insulation Solution заявляет, что показатель проницаемости 0,0073 для листа толщиной 10 мил.

Tench говорит: «Рейтинги Perm больше ориентированы на водяной пар, но бывают ситуации, когда вам понадобится лист, который может улавливать метан, радон и другие почвенные газы.Существуют и другие независимые тесты на устойчивость к метану, радону и другим газам, но по большей части барьер с низкой проницаемостью также будет противостоять другим газам».

Чтобы определить точную оценку перманентной стойкости конкретного продукта, ознакомьтесь со спецификациями производителя, доступными на их веб-сайте.

Стойкость к проколу

Если все три класса ASTM имеют одинаковый рейтинг проницаемости, в чем разница между классом A и классом C? Это их долговечность, измеряемая их прочностью на растяжение и сопротивлением проколу.Это два важных фактора, если мембрана должна работать должным образом.

Эффективность любого барьера от влаги падает до нуля при проколе, поэтому необходимо соблюдать особую осторожность при выполнении работ, требующих толстой арматуры (сзади) и обширных проходок (справа).

Брайан Коултер, вице-президент компании PolyGuard Products, поясняет: «На любой строительной площадке у вас будут грабли, открытая арматура, проволочные стяжки и пешеходы. В некоторых случаях на мембране есть автомобильное движение.Ваш барьер под плитой должен выдерживать реальные условия».

Ламберти добавляет: «Если мембрана проколота во время установки, она бесполезна. Самый низкий рейтинг проницаемости в мире не принесет никакой пользы, если мембрана полна дыр».

Несколько лет назад, готовясь к написанию ACI 302.2, Американский институт бетона проверил, как небольшие разрывы в барьере под плитой влияют на характеристики. Тенч сообщает: «Они взяли стандартный влагозащитный слой и измерили скорость выделения пара.Затем они проделали в листе 5/8-дюймовое отверстие, подобное тому, что вы получили бы с арматурой. Тест показал, что такое маленькое отверстие практически делает весь барьер неэффективным».

Барьеры испытываются путем падения груза в форме пули на неподдерживаемый участок мембраны. Барьеры класса A ASTM 1745 должны демонстрировать сопротивление проколу 2200 граммов — почти пять фунтов. Барьеры класса C должны выдерживать вес около 1 фунта (475 граммов).

Еще раз повторюсь, что многие продукты под плиту намного превышают требования класса А.Точная спецификация для любого отдельного продукта доступна в его паспорте.

Прочность

С устойчивостью барьера к проколу тесно связана его прочность на растяжение или способность противостоять разрыву. «Прочность пароизоляции так же важна, как и устойчивость к проколам», — утверждает Тенч. «Еще раз, это вопрос способности противостоять условиям на рабочей площадке.

ASTM соглашается, устанавливая различные требования прочности для каждого класса барьера.Материалы класса А должны иметь предел прочности при растяжении 45 фунтов/дюйм; Барьеры класса C должны иметь прочность на разрыв 13,6 фунта/дюйм.

На этой фотографии, сделанной во время строительства конференц-центра Fairplex рядом с торгово-выставочным центром округа Лос-Анджелес, показано, почему важна долговечность мембраны. Этот подплиточный барьер — Perminator от W.R. Meadows — должен был выдерживать пешеходное движение, тяжелую сталь, многократные проникновения, бетонные вибраторы и даже вес автонасоса.

Производители используют различные методы, чтобы гарантировать, что их продукты будут функционировать должным образом. Некоторые делают более толстый лист. Другие используют смолы более высокого качества. Многие используют какое-то армирование.

Например, пароизоляция Griffolyn компании Reef Industries армирована прочным полиэфирным шнуром. Другие продукты «армированы сердцевиной сетки» слоем полиэтилена высокой плотности (HDPE). VaporCheck от Insulation Solutions имеет поперечную сердцевину из прочных полиэтиленовых нитей, зажатых между двумя полиэтиленовыми экструзионными покрытиями.

«Любой тип армирования увеличивает прочность», — признает он. «Независимо от того, армирован ли он струнами, поперечным плетением или армирован сеткой, все они будут иметь хорошую прочность».

Insulation Solutions также производит VaporCheck II, в котором используется другой подход: первичные смолы, разработанные для обеспечения прочности и долговечности.

Тенч из W.R. Meadows согласен с тем, что выбор производителем смолы играет важную роль в прочности конечного продукта. «Прочность пароизоляции зависит от состава материала», — говорит он.«Полиолефиновые смолы, которые мы используем в нашем продукте Perminator, обладают вдвое большей прочностью и устойчивостью к проколам, чем у некоторых основных конкурентов».

UnderSeal

PolyGuard использует еще один подход. В то время как большинство барьеров имеют толщину от 10 до 20 мил, их лист имеет толщину 95 мил, с несколькими слоями и материалами для обеспечения выдающихся характеристик. Продукт имеет сопротивление проколу 310 фунтов, что в 64 раза выше, чем требования к пароизоляции класса А.

В нижней части «сэндвича» находится лист полиэтилена толщиной 20 мил, на который сверху нанесен слой запатентованного герметика на битумной основе толщиной 55 мил.Верхним слоем служит нетканый геотекстиль толщиной 20 мил. Коултер поясняет: «Когда плита заливается, жидкий раствор проходит через этот геотекстиль, поэтому мембрана фактически механически приклеивается к плите. Пока во время заливки нет пустот, не имеет значения, произойдет ли некоторое оседание позже. Кроме того, тепло, создаваемое гидратирующимся бетоном, смягчит гидроизоляционный слой, поэтому он будет самовосстанавливаться вокруг небольших проколов, таких как отверстия от гвоздей. Мы выдаем гарантию на целостность гидроизоляции с этим продуктом.

Долговечность

Еще одна проблема, связанная с долговечностью, заключается в том, насколько хорошо материал будет держаться в течение долгого времени в среде под плитой.

«Любой материал, изготовленный из первичных смол, будет держаться лучше, чем те, которые изготовлены из переработанных материалов», — говорит Ламберти. Изделия с более высоким процентным содержанием первичного материала прослужат дольше, чем изделия с более низким процентным содержанием».

Некоторые производители, например подложка Cosella-Doerken Delta-MS Underslab, используют переработанные материалы для сердцевины мембраны, зажатой между двумя слоями первичной смолы. Этот подход обеспечивает некоторое переработанное содержимое, что важно для программ сертификации экологически чистых зданий, таких как LEED, и имитирует характеристики продуктов, изготовленных из всех первичных материалов.

Несколько производителей использовали полиолефиновую смолу, полиэтилен с высокими эксплуатационными характеристиками. Испытания на ускоренное старение показали, что этот современный материал обладает исключительной долговечностью.

Смолы

Virgin и высокотехнологичные материалы стоят дороже, но производители говорят, что это стоит дополнительных затрат.

«Мы видим очень мало материалов класса C или даже класса B, — говорит Тенч.«Разница в стоимости незначительна».

Правильно установленная мембрана способна отталкивать не только воду, но и метан и радон.

Трудовые отношения

Говоря о цене, при выборе мембраны следует учитывать трудозатраты. Большие рулоны — обычно 15 на 200 футов — могут быть громоздкими для небольших жилых помещений, но они отлично подходят для коммерческой работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
