Металлический верстак своими руками | Строительный портал

Если мужчина любит работать руками, то ему не обойтись без слесарного верстака, поэтому любой мастер мечтает сделать металлический верстак своими руками. Обычно его устанавливают в гараже, подсобном помещении или на даче. Сам верстак изготавливается в виде столешницы на металлическом каркасе. Это крупное изделие может стать настоящим достижением в самостоятельном изготовлении инструментов. Если вы хорошо владеете инструментами, а также обладаете смекалкой и терпением, то легко справитесь с этой задачей.

Содержание:

  1. Понятие металлического верстака
  2. Конструкция и принцип работы
  3. Выбор металлического верстака
  4. Чертеж металлического верстака
  5. Подготовка к работе
  6. Изготовление металлического верстака
  7. Верстак под «письменный стол»
  8. Советы по эксплуатации верстака

Понятие металлического верстака

Верстаком называют тяжелый прочный стол, на котором может обрабатываться металл или дерево.

Этот инструмент был изобретен в Германии для облегчения работы в мастерских. Конструкция верстака может быть самой разной, это зависит от индивидуального вкуса и характера выполняемой работы, изготовленной из дерева или металла. С помощью металлического верстака проводят слесарные, монтажные и электротехнические работы в цехах, ремонтных мастерских и на станциях техобслуживания.

Необходимо знать, что верстаки могут быть слесарными и столярными. Столярные верстаки изготавливаются проще, но могут работать только с деревянными деталями. У столярного варианта крышка сделана из дерева или обработана линолеумом. Если вы попытаетесь обработать металлическую деталь на столярном верстаке, его покрытие будет быстро впитывать масло, а металлическая стружка будет постоянно там застревать. Столярные верстаки изготовлены из дерева, поэтому являются не такими устойчивыми, как металлические.

Для гаража обычно используется слесарный верстак, на котором можно работать и с металлическими деталями. Стол, предназначенный для таких работ, имеет металлическую крышку. Металлический верстак может обрабатывать и деревянные заготовки, поэтому является своего рода универсальным, чего нельзя сказать о столярном. При работе с металлом важна устойчивость конструкции, поскольку для его обработки затрачиваются значительные усилия, которые создают большое давление на столешницу.

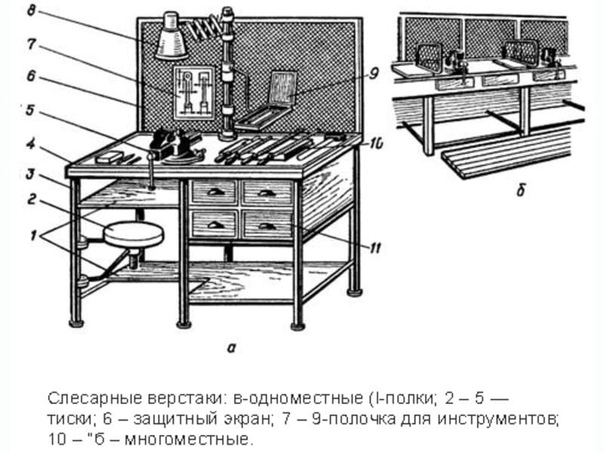

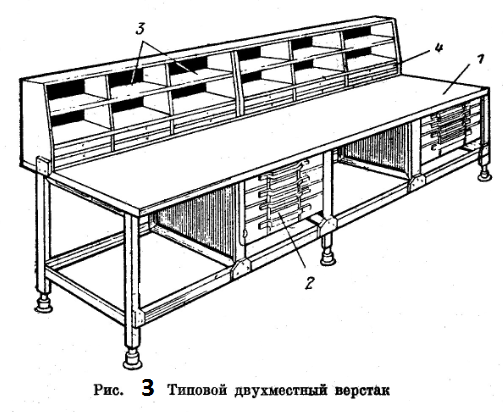

Металлические верстаки могут быть одноместными и многоместными. Одноместные столы предназначаются для одного человека, на многоместных могут работать несколько человек одновременно. Многоместный вариант удобно использовать в школьных мастерских, но не на производстве. Один мастер может выполнять точную работу, а другой в это время что-то пилить, поэтому устойчивость и результат работы могут нарушиться. Верстак должен хорошо подбираться под мастера. В этом случае работа будет выполнена профессионально.

Конструкция и принцип работы

Классический металлический верстак имеет стол, крышку и подверстачье, которое обычно изготавливается из мягкой древесины. Слесарный верстак имеет прочный металлический каркас и крышку, которая наделена трехсторонними бортами. Металлические столы делаются из толстого листа фанеры или МДФ, что дополнительно покрываются стальным листом. Столешница металлического верстака острых углов не имеет, что предотвращает возникновение травм слесаря по неосторожности.

Ящики металлического верстака для хранения крупного инвентаря, что расположены под столешницей, оснащаются направляющими, которые предотвращают их случайное падение. Также такие рабочие столы могут быть оборудованы защитным экраном, который представляет из себя плоский щит, что прикреплен к задней стенке стола. Он предотвращает загрязнение стены и позволяет расположить в непосредственной близости от собственного рабочего места необходимые инструменты.

Ножки отличаются большой площадью поверхности и высокой прочностью, они дополнительно скрепляются в нижней части между собой. В местах соединения может располагаться полочка для хранения разных комплектующих, лаков, материалов и крупных инструментов.

Как правило, металлический верстак оборудуется двумя тисками, специальным приспособлением для упора и зажимным винтом.

Сегодня применяются верстаки со специальными отверстиями в столешнице, которые предназначены для различных упоров и струбцин. Также для содержания инструментов предусмотрены на рабочем столе разные отсеки и полки. Столы дополнительно укомплектовываются таким оборудованием, как перфорированные панели, лампы дневного света, розетки, держатели для инструмента.

Металлические верстаки могут работать с железом и деревом. Они выполняют различные операции — шлифовка, распилка, обточка, резка и т.д. На обычном столе не поместиться столько инструментов, к тому же он должен быть очень прочным, и не получиться отогнуть лист железа. Для этого и нужны металлические верстаки, которые изготавливаются из высококачественной стали.

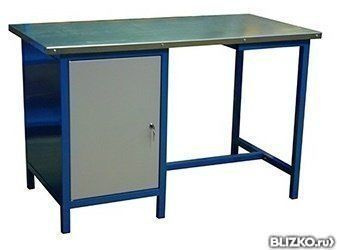

Верстак с экраном и тумбочками сможет хранить различные отвертки, ключи, разные карандаши, чертежи, наждачную бумагу, молотки, гвозди, мелкие детали и т. д. Такое приспособление очень удобно для работы, оно позволяет мастеру очень точно выполнить свою работу, не затрачивая больших усилий. Именно поэтому многие мастера принимают решение изготовить его самостоятельно.

Выбор металлического верстака

При покупке металлического верстака необходимо пользоваться некими рекомендациями. Неоспоримым достоинством современных верстаков считается возможность быстрой сборки-разборки, потому что в этом случае перевозка и установка металлических верстаков требует минимальных затрат и усилий, благодаря чему уменьшаются расходы на приобретение необходимого вам оборудования.

Главной частью в конструкции верстака является крышка, куда устанавливаются тиски. Не забывайте, что тиски могут монтироваться поперек и вдоль верстачной доски, что позволяет совершать манипуляции с изделиями в обоих направлениях. Чем большей будет толщина крышки, тем комфортнее и удобнее металлический верстак будет в работе. Среднее значение толщины чаще всего составляет 60 — 70 миллиметров.

Помните, что различные модели металлических верстаков имеют столешницу разной прочности. Некоторые верстаки рассчитаны на нагрузки до 200 килограмм, другие — на нагрузку до 300 килограмм, остальные способны выдерживать до 700 килограмм. Подбирать модель принято, исходя из эргономики и наличия свободного пространства. После этого стоит определиться с желаемым количеством тумб, которые подходят по функционалу под ваш верстак.

Металлический верстак под собой может быть оборудован по-разному, это только на усмотрение покупателя. Там могут располагаться всевозможные шкафчики для содержания инструментов. Однако запомните, что такие шкафчики при этом придают рабочей поверхности ещё большую устойчивость, так как наполняют пространство под верстаком. Далее можно подумать о приобретении дополнительных устройств для верстака, экрана, держателей для инструментов, лотков, или же поинтересоваться, как сделать металлический верстак.

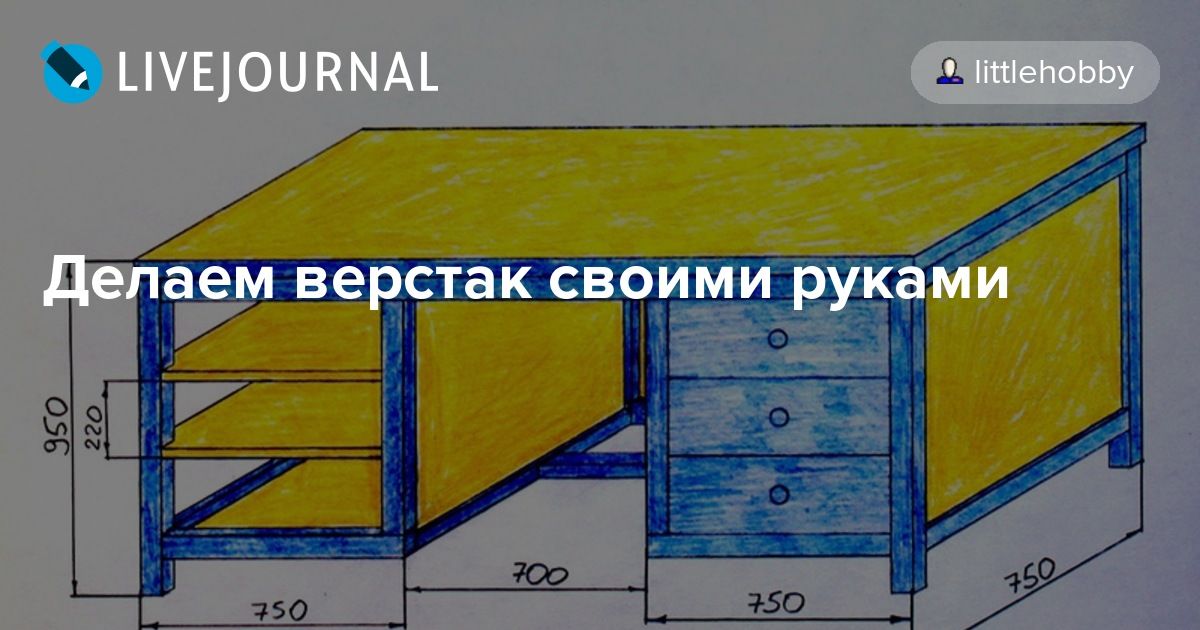

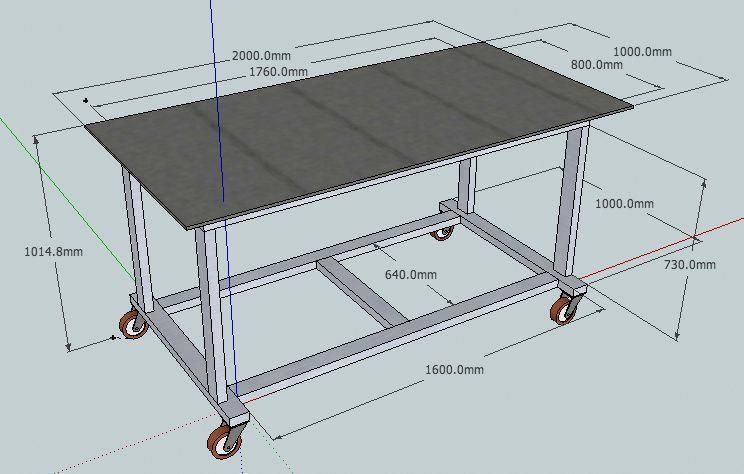

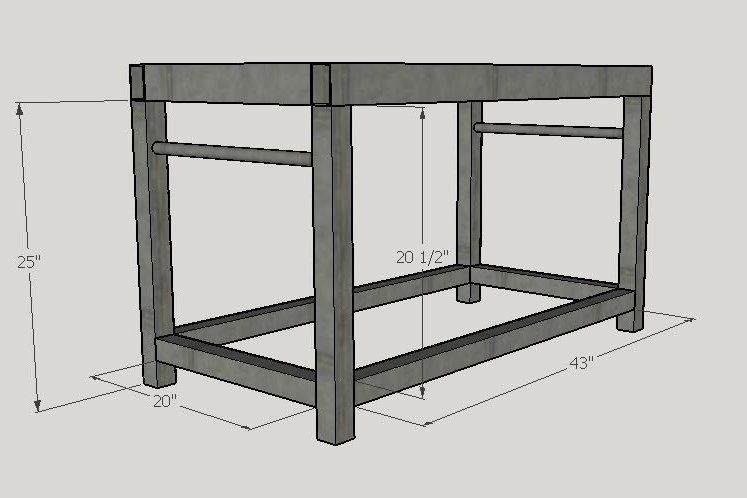

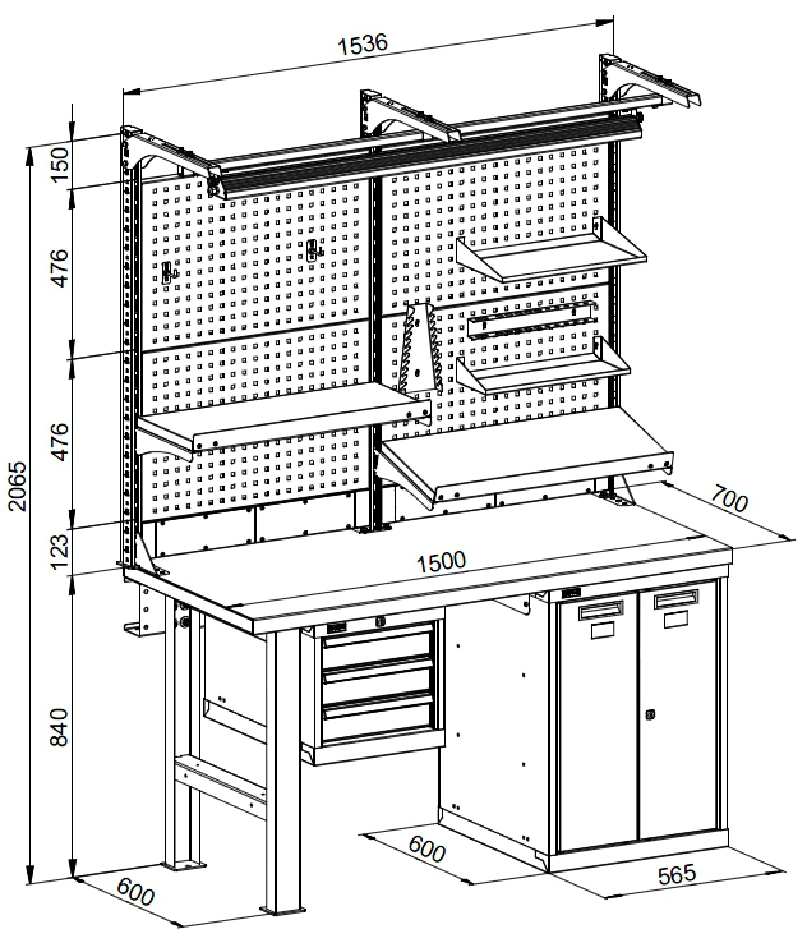

Чертеж металлического верстака

Прежде чем приступать к изготовлению металлического верстака в домашних условиях, необходимо сделать его чертеж и точно рассчитать размеры всех заготовок конструкции — столешницы, ножек и полочек. Для начала необходимо определиться с высотой. Для этого руки опускаются вниз, а ладони располагаются параллельно полу. Расстояние между ладонями и полом будет высотой рабочего места.

Также необходимо просчитать габариты металлического верстака. Стоит отметить, что чем длиннее столешница, тем удобнее на ней работать. Для крышки стола будет достаточно ширины примерно в 50-60 сантиметров, а длины в 1,5 метра. Столешницу можно изготовить из листовой стали или дерева, которое в последствие оббивается металлом.

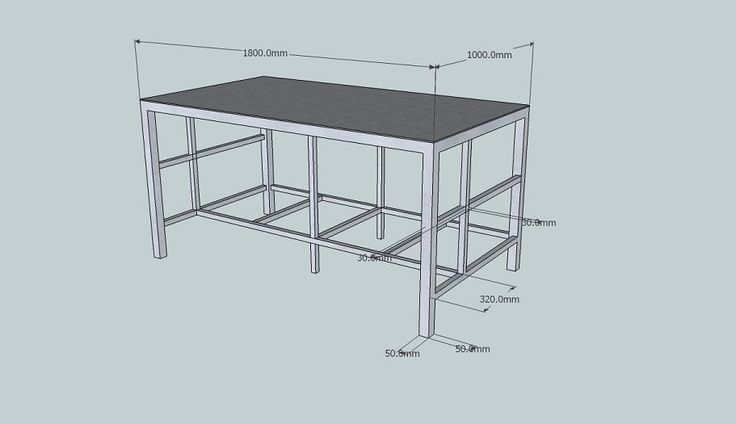

Каркас можно сделать из металлических уголков или профильной трубы. Не забудьте предусмотреть дополнительные поперечины между ножками для надежности. Вместо распорок вы можете соорудить удобную полочку внизу, на которой можно размещать лаки, различные инструменты, краски и детали. Учтите, что хороший верстак должен держаться очень прочно, поэтому заранее продумайте способ крепления ножек к полу.

Не забывайте про источники света и розетки, которые должны находиться рядом с металлическим верстаком. После этого можно рассчитать необходимое количество материала и приступить к изготовлению металлического верстака. Многие мастера пренебрегают этим этапом и подгоняют детали друг к другу уже в процессе работы.

Но такой подход является непрофессиональным, ведь именно на стадии проектирования вы можете окинуть взглядом всю конструкцию и немного изменить ее. Постарайтесь сделать все аккуратно, точно подгоняйте и шлифуйте детали, хорошо обрабатывайте острые металлические края. В этом случае верстак будет работать долго и слаженно.

Подготовка к работе

Внимательно окиньте взглядом свой чертеж металлического верстака и еще раз убедитесь, что вас полностью устраивает намеченный вариант. Точно продумайте размер инструмента, чтобы он вмещался на рабочей площади. Конечно, большой верстак гораздо удобнее, но при маленькой площади подойдет небольшая столешница с одной полочкой.

Делать металлический верстак без полок крайне опрометчиво — вам все равно придется куда-то класть инструменты. Современные верстаки обладают защитным экраном, который обычно расположен в задней части рабочего стола. На защитном экране можно сделать держатели, которые будут хранить разные приборы. Если вы хотите сделать ящики, они должны быть оборудованы специальными механизмами, которые позволят ящичкам выдвинуться полностью.

Чтобы конструкция прочно держалась, рекомендуется делать ее из металла, для нарезания которого обычно используется болгарка. Для изготовления каркаса можно задействовать металлические уголки с толщиной в 3 сантиметра и размером 40х40 или металлические профили с сечением 30х50 миллиметров. Также понадобится металлическая полоса для крепления рабочего стола к основному каркасу.

Для изготовления столешницы можно использовать сухие доски толщиной в пятьдесят миллиметров и шириной в сто или сто пятьдесят миллиметров. Они также пригодятся для установки ниш, в которых могут размещаться инструменты. Столешницы могут оббиваться металлическими листами, а могут полностью из них выполняться. Полностью металлические верстаки являются более надежными, за счет толстого листа, который выдерживает самые сильные удары и не деформируется.

Заранее приготовьте оцинкованный металл толщиной в 2 миллиметра, это необходимо для покрытия дерева на рабочем столе. Полосы того же металла пригодятся для создания бортиков, которые будут защищать от искр при работе с металлом. Длина одной полосы должна совпадать с длиной рабочего места, а длина двух остальных — с шириной.

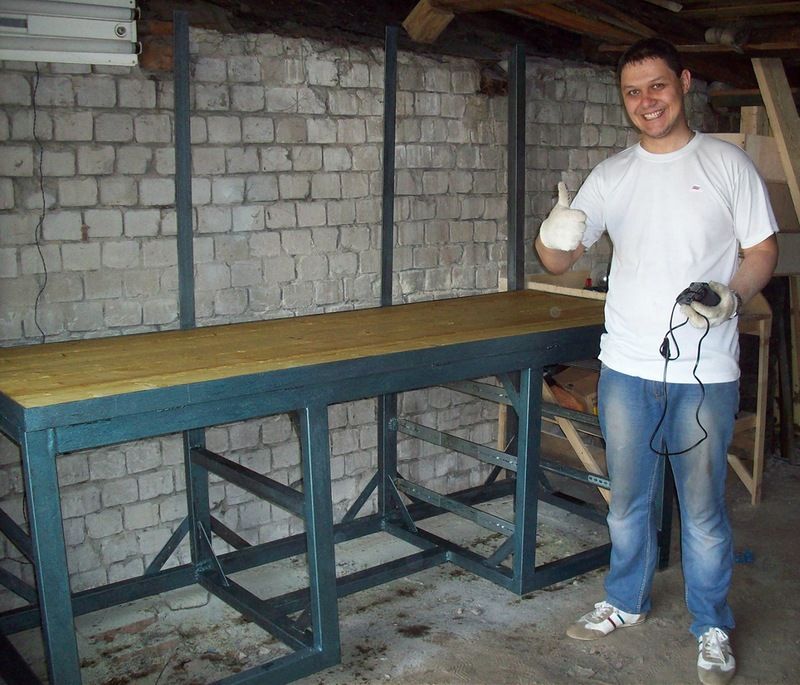

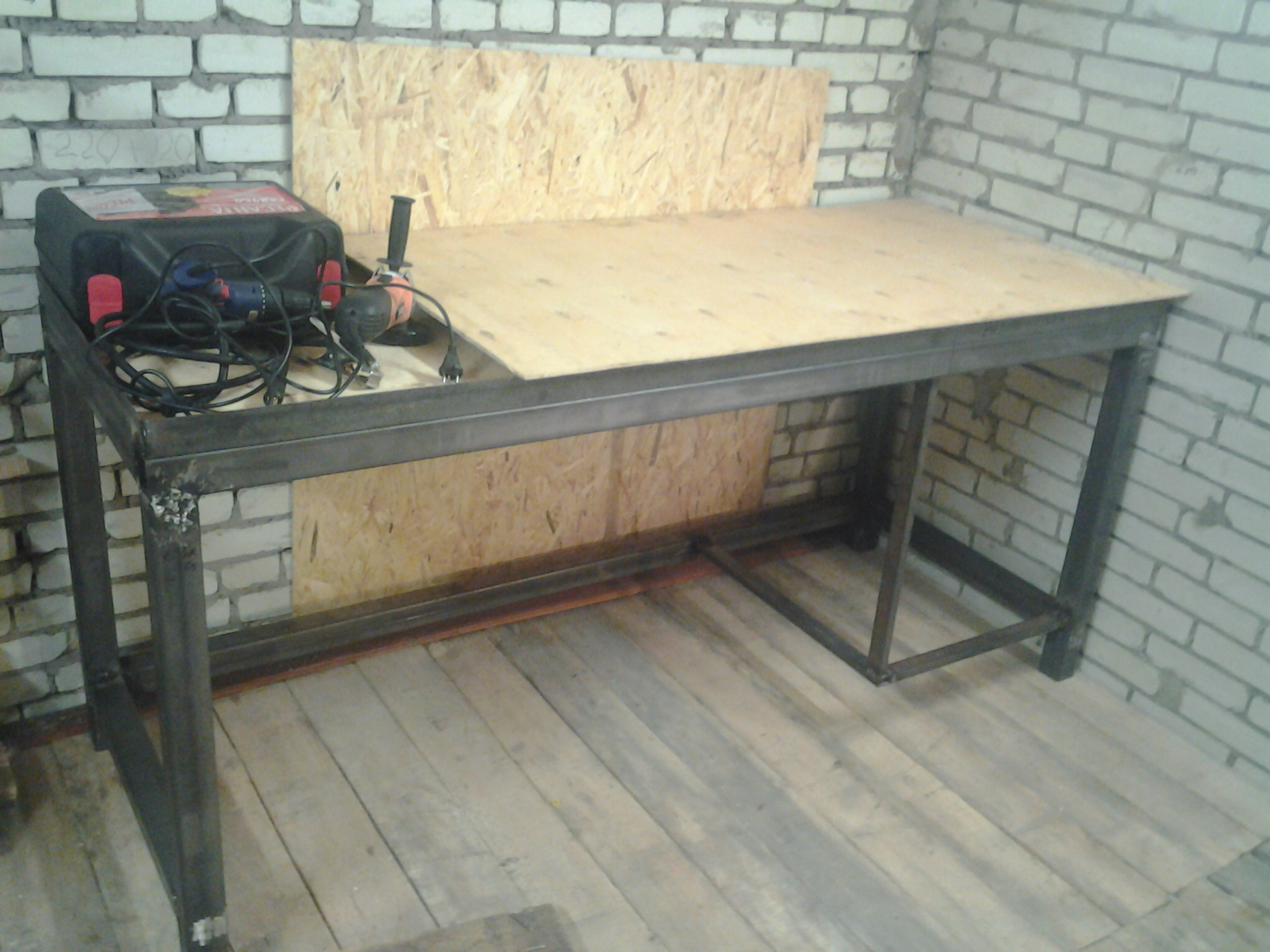

Изготовление металлического верстака

Для будущего каркаса металлического верстака необходимо нарезать детали по нужному размеру и соединить их между собой при помощи сварки. Если вы не собираетесь устанавливать дополнительные полки, укрепите конструкцию ребрами жесткости из того же уголка. Их следует приварить на высоте десяти сантиметров от пола и десяти сантиметров вниз от столешницы. Не забудьте сделать то же самое в центре будущего рабочего стола. Чтобы каркас был более устойчивым, на будущие ножки металлического верстака своими руками приварите квадратные металлические пластины.

Когда вы соберете основную конструкцию, можете приступать к созданию каркаса рабочего стола. Из металлических уголков 50х50 необходимо сварить каркас, длина которого должна быть на двадцать сантиметров больше размеров конструкции. Это необходимо для закрепления тисков. После этого в месте крепления рабочего стола на основную конструкцию инструмента навариваются полосы из металла, а на них — конструкция из уголков. Также к конструкции привариваются защитные экраны.

В прикрепленной столешнице и уголке (который закреплен для жесткости на каркасе) необходимо просверлить отверстия, к которым будут крепиться доски. Обычно они фиксируются саморезами с потайной шайбой. Далее столешница покрывается листовым металлом, который также закрепляется саморезами по заранее просверленным отверстиям. Вы можете покрасить полочки или обработать их огнебиозащитным составом.

Для удобной работы деталь необходимо жестко зафиксировать. Для этого можно использовать тиски, которые состоят из двух параллельных губок и фиксируют все обрабатываемые элементы. При зажиме губок фиксируется деталь. Зажим можно регулировать при помощи винта, вращение которого обеспечивается длинным удобным рычагом.

Для металлического верстака необходимо сделать тиски из металла. Помните, что тиски должны очень надежно прикручиваться к столу, поэтому во время работы следите за прочностью соединения. Если верстак достаточно большой, на нем можно закрепить двое тисков. Одни закрепляются с правого торца инструмента, а другие — в левом углу передней части стола.

Чтобы не столкнуться с ржавчиной верстака и продлить срок его использования, конструкцию можно обработать специальной краской по металлу, которая сможет защитить инструмент от коррозии. Мы надеемся, что эти простые рекомендации помогут вам создать удобный и качественный верстак!

Верстак под «письменный стол»

Чтобы верстак был устойчивым и выдерживал сравнительно большие нагрузки, его делают с прочным массивным основанием, которое называется подверстачье. Если ваше помещение слишком маленькое, вы можете изготовить верстак упрощенной конструкции, сделать его чуть меньше или приспособить под старый хозяйственный стол.

Очень часто маскируется металлический верстак под стол с откидной столешницей, которая закрывает верх верстака. В этом случае тумбочки стола можно использовать для хранения инструментов. Но обычную конструкцию стола нужно упрочнить, чтобы инструмент мог выдерживать большие нагрузки. Большинство столов имеют толщину около 18-25 миллиметров, поэтому на них невозможно работать с массивными деталями.

В этом случае на столешницу наклеивается дополнительная плита, чтобы она выступала за края рабочего стола примерно на 50 сантиметров. Это позволит закрепить на ней струбцины, тиски и прочие приспособления. При необходимости можно укрепить ножки стола с внешней или внутренней стороны. Для этого можно воспользоваться деревянными планками или металлическими уголками.

Стол имеет свойство расшатываться со временем, поэтому его лучше поставить в угол и прикрепить к полу или к стене. Это можно сделать при помощи металлических уголков. При работе может создаваться шум, поэтому под ножки можно положить войлок или другой мягкий материал, чтобы не беспокоить соседей, если вы работаете в домашних условиях. Изготовить верстак из письменного стола можно, но учтите, что для работы с массивными деталями его придется хорошо укрепить, поэтому гораздо проще сделать металлический верстак заново.

Советы по эксплуатации верстака

Использование металлического верстака в домашних условиях связано с некими особенностями, которые касаются выполнения техники безопасности и бережного ухода за таким инструментом. При эксплуатации стола следуйте ниже изложенным правилам:

  1. Перед началом работы обязательно ознакомьтесь с правилами техники безопасности. Найдите и прочитайте инструкцию по применению используемых вами инструментов. Если вы будете правильно пользоваться инструментом, то сможете обезопасить себя от травматизма и сохранить верстак в исправности. Если вы никогда не пользовались металлическим верстаком, посмотрите, как это делают опытные специалисты.
  2. Вы уже знаете, что существуют различные виды верстаков, поэтому многое будет зависеть от предназначения инструмента. Помните, что не стоит обрабатывать металлические заготовки на деревянном верстаке, поскольку это может повлечь за собой печальные последствия. Для этой цели вы и изготовили металлический верстак.
  3. При работе с верстаком обязательно используйте тиски, которые смогут хорошо закреплять деталь с двух сторон. Как правило, тиски на передней части стола передвигаются, а задние остаются неподвижными.
  4. При работе с инструментом обязательно используйте необходимое крепление, для этого можно использовать даже специальное приспособление. Металлический верстак должен иметь прочную основу, поскольку ремонтируемые конструкции могут быть очень тяжелыми — до 500 килограмм.
  5. В каждом верстаке должны быть тумбочки, которые помогут сохранить порядок на рабочем месте. Существуют верстаки с регулировкой высоты стола, что позволит выполнять работу более качественно. Сбоку верстака можно установить карман для мусора, который поможет сохранить чистоту в мастерской.
  6. После окончания работ не забудьте хорошо прибрать рабочее место. Чтобы избежать замыкания в электропроводке, все электроприборы должны быть выключены. Перед началом работы также следует очистить поверхность верстака от пыли и грязи. Следите, чтобы на инструмент не попадала вода, клей или другие элементы.
  7. Винты следует заворачивать полностью, но без чрезмерного нажима. Если конструкция неустойчива, необходимо заново укрепить ее.

Таким образом, каждый мастер, мечтающий о собственной мастерской, может установить там специальную мебель, которая будет предназначаться для работы и инструментов. Одним из наиболее важных предметов мебели является верстак. В магазинах представлен большой выбор различных по цене металлических верстаков, но вы можете сделать его и своими руками. Такой подход создаст для вас максимально удобное рабочее место, работать на котором будет легко и комфортно.
