В частном доме как правильно установить электросчетчик: Установка электросчетчика в частном доме на улице - Стройматериалы в Иркутске

Схема подключения электросчетчика в квартире

Как принципиально устанавливается электросчетчик

Электросчетчик устанавливается для всех квартир, для учета электроэнергии (учета потребления) и является обязательной составляющей квартирной электропроводки.

В ПУЭ (п. 7.1.59- 7.1.66) определены два места установки электросчетчика для квартиры:

В квартире, в квартирном щитке или на специальной панели;
Вне квартиры на лестничной клетке в этажном щитке.

Электросчетчик должен отключаться от питающей линии. Это делается для обеспечения безопасного обслуживания счетчика. То есть до электросчетчика должен быть установлен коммутационный аппарат, будь то автоматический выключатель или пакетный выключатель.

После электросчетчика должны быть установлены аппараты защиты, для защиты всех групп электропроводки квартиры. То есть, после счетчика на каждую группу розеток и группу освещения нужно установить автоматы защиты или дифференциальные автоматы.

Это все правила по который составляется схема подключения электросчетчика в квартире.

Обобщим. Принципиальная схема подключения электросчетчика строится так.

Питание квартиры →Автоматические выключатели→Электросчетчик→Автоматы защиты групп проводки.

Схема понятна и проста в исполнении.

Стоит напомнить, что счетчики бывают однофазные (напряжение питания 220 Вольт) и трехфазные (напряжение питания 380 Вольт). Понятно, что принципиально схема подключения электросчетчика в квартире для обоих напряжений одинаков, различаются лишь детали исполнения.

Однофазная схема подключения электросчетчика

Однофазные электросчетчики устанавливаются в электрических сетях напряжением 220 Вольт, между распределительной цепью подъезда и групповыми цепями квартиры.

На счетчике, для подключения, под защитным коробом, есть четыре силовые клеммы. Для подключения используются только фазный (L) и нулевой рабочий (N) провода сети. Провод заземления (PE) к электросчетчику не подключается. Защита электросети квартиры осуществляется автоматом защиты ( на данной схеме – одной группа, один автомат) квартиры.

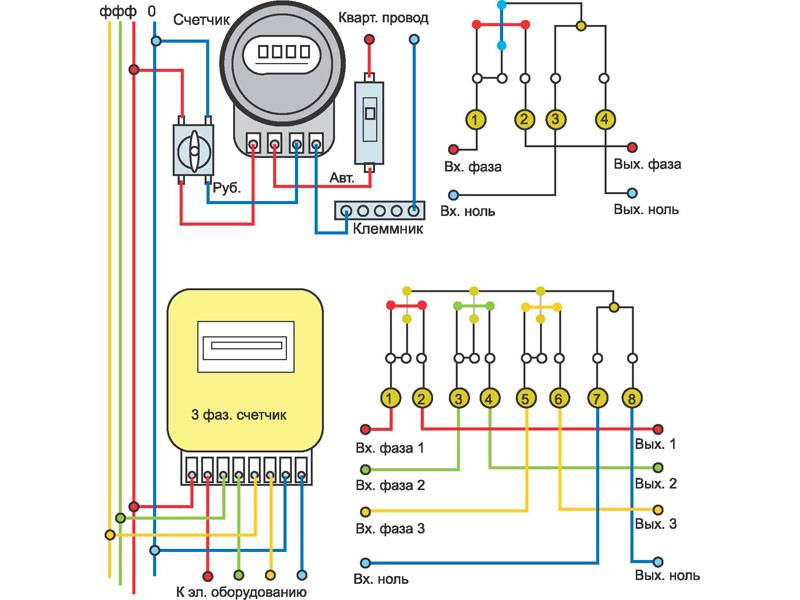

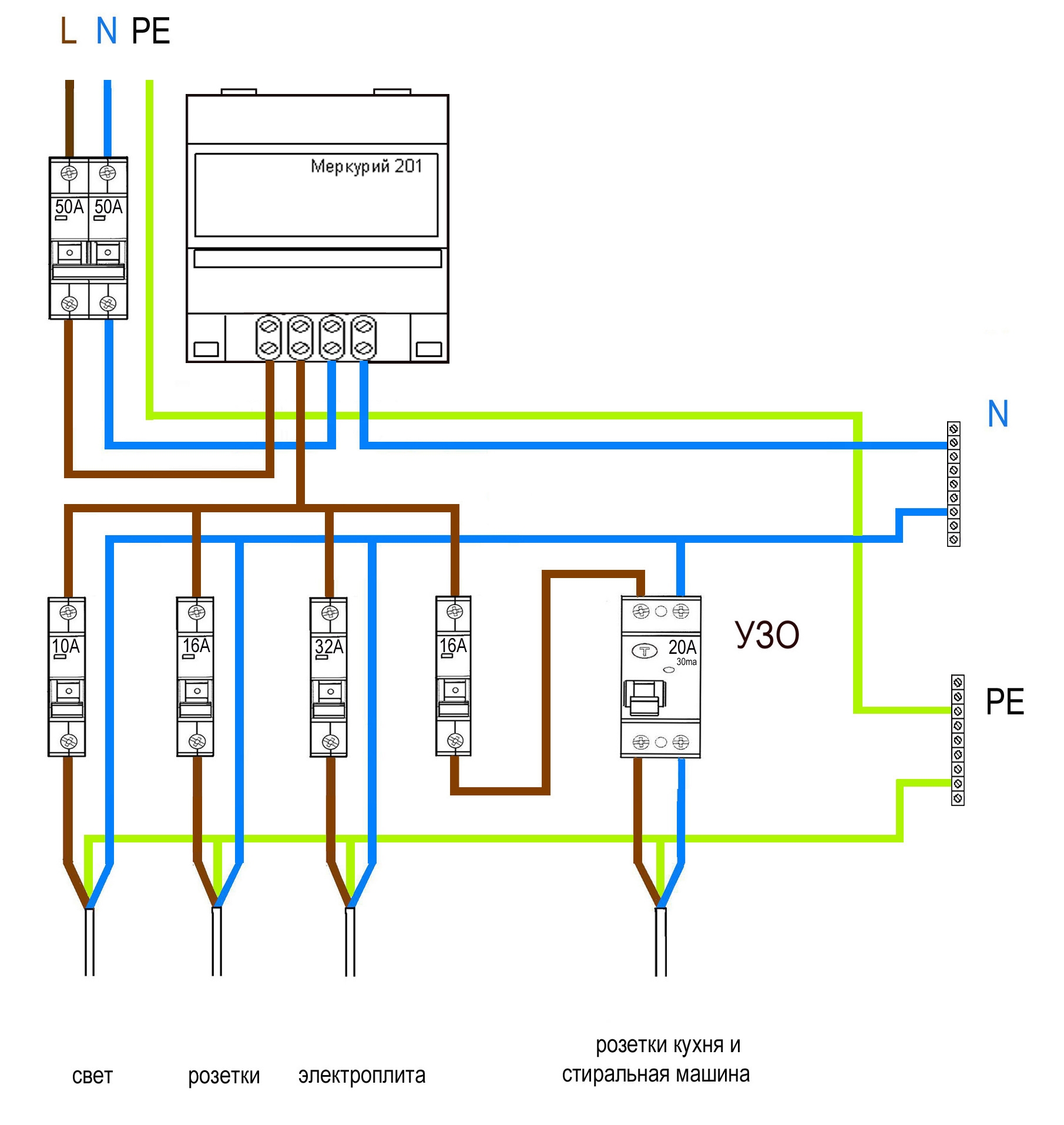

Предлагаю посмотреть визуальную и почти принципиальную схемы подключения однофазного электросчетчика.

Трехфазная схема подключения счетчика

Трехфазные счетчики прямого подключения, то есть подключения без трансформаторов, устанавливаются в сетях с максимальным током до 100 Ампер и напряжением питания 380/220 Вольт.

Устанавливаются трехфазные счетчики между распределительной цепью подъезда и групповыми цепями квартиры. Со стороны питания (генератора) устанавливается прибор отключения, после счетчика, устанавливаются защитные приборы, защищающие. Как электропроводку групповых цепей, так и сам электросчетчик.

Для подключения используются только фазные (L1,L2,L3) провода и нулевой рабочий (N) провод сети. Провод заземления (PE) к электросчетчику не подключается.

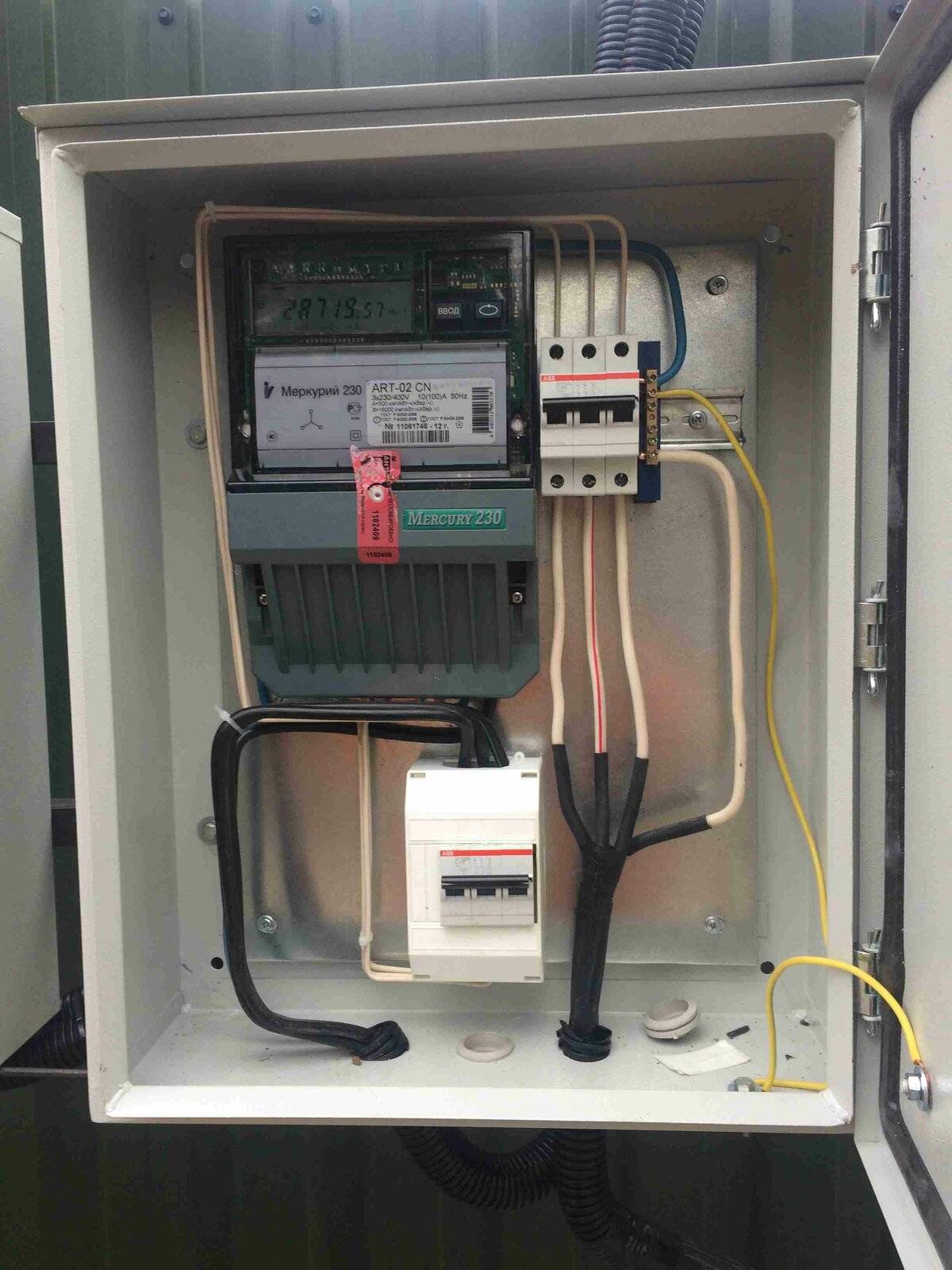

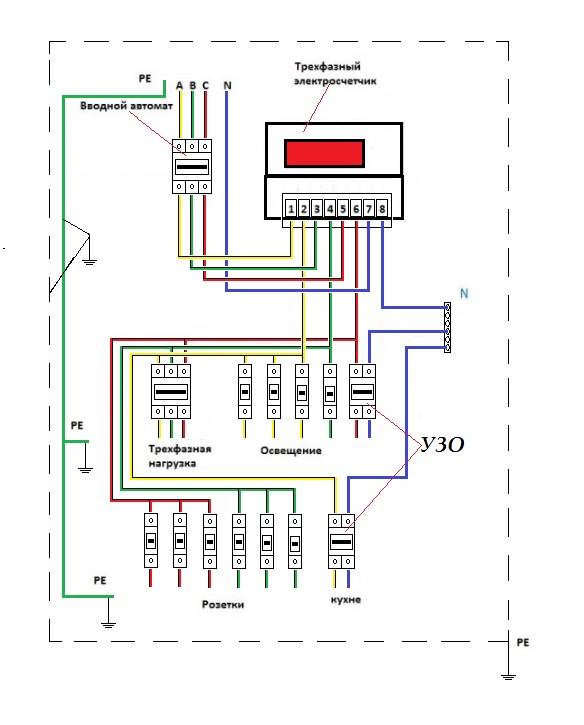

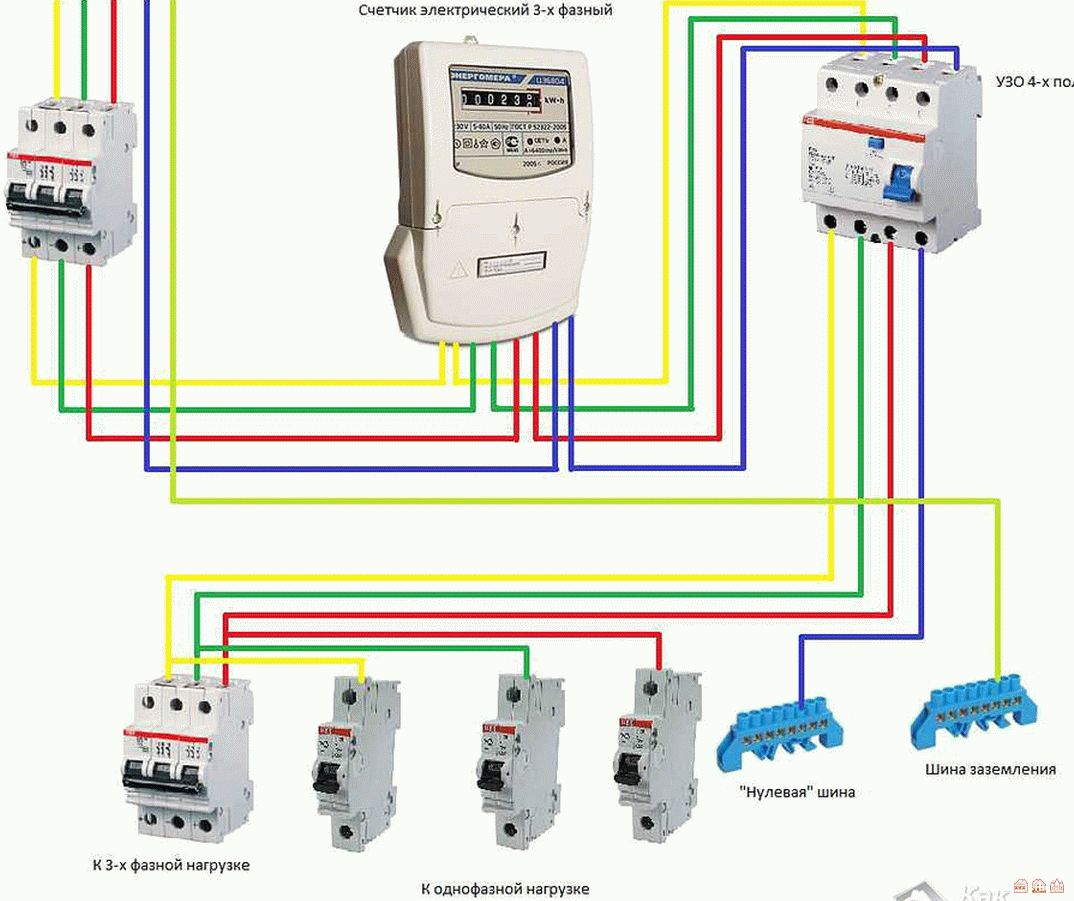

Посмотрите две схемы подключения трехфазного электросчетчика.

©Ehto.ru

Еще статьи

Поделиться ссылкой:

Похожее

Все о замене, установке и обслуживании приборов учета

6 возможных оснований для замены электросчетчика:

Истечение срока межповерочного интервала

Счетчик не отображает результаты измерений

Класс точности счетчика электроэнергии ниже 2.0(класс точности 2,5 не допускается)

Желание потребителя платить меньше и перейти на многотарифный учет электроэнергии

Отсутствие или нарушение пломб государственной поверки

Механические повреждения прибора

Порядок замены (установки нового) счетчика электроэнергии

Самый простой способ заменить/установить счетчик электроэнергии– обратиться в ООО «ЭСКБ». Здесь вам окажут полный комплекс услуг по замене счетчиков «под ключ»!

Что входит в комплекс «под ключ»:

Подбор счетчика, исходя из объемов потребления электроэнергии – бесплатно!

Демонтаж старого счетчика – бесплатно!

Монтаж нового счетчика электроэнергии (ввод в эксплуатацию счетчика после замены) с выполнением всех необходимых электротехнических работ.

Опломбировка электросчетчика – бесплатно!

Постановка электросчетчика на учет в ООО «ЭСКБ» (монтажник сам поставит счетчик на учет, Вам не придется стоять в очередях) – бесплатно!

Обращаясь в ООО «ЭСКБ», вы платите только за сам счетчик и монтаж, а остальное получаете бесплатно!

Позвоните по телефону 8-800-775-70-77 или оформите заказ на установку прибора учета электроэнергии на сайте. Наши специалисты сделают свою работу быстро и качественно!

Оформить заказ

Можно ли осуществить замену счетчика самостоятельно?

Мы рекомендуем воспользоваться услугами специалиста, так как работа со сложными электроприборами может быть опасна для жизни и здоровья человека. Специалист выполнит замену счетчика с соблюдением техники безопасности. Обратите внимание, что счетчик необходимо опломбировать, чтобы принять его к расчетам. Для этого нужно вызвать на объект мастера, который проверит соответствие прибора действующим требованиям.

В случае самостоятельной замены счетчика электроэнергии (замены с привлечением третьих лиц) необходимо неукоснительное соблюдение установленной законодательством РФ процедуры:

Согласно п. 152 Основных положений розничных рынков электрической энергии, установка прибора учета осуществляется с обязательным участием представителей:

гарантирующего поставщика электроэнергии
(ООО «Энергетическая сбытовая компания Башкортостана»)

или сетевой организации;

Если Вы решили самостоятельно заменить счетчик электроэнергии, Вам необходимо следовать следующим шагам:

Подайте в ООО «ЭСКБ» заявку на снятие расчетов счетчика электроэнергии.

Осуществите замену счетчика по согласованию с нами (ООО «ЭСКБ»).

Подайте в ООО «ЭСКБ» заявку на ввод счетчика электроэнергии в эксплуатацию и опломбировку.

Обратите внимание, что, если работы по замене или поверке будут выполнены некачественно, могут возникнуть сложности с вводом счетчика электроэнергии в эксплуатацию. Вам потребуется устранить замечания и повторно направить заявку на ввод счетчика в эксплуатацию и опломбировку.

Важно помнить, что самостоятельный демонтаж пломб, установленных на счетчиках электроэнергии, категорически запрещён. В случае нарушения установленного порядка замены счетчика в отношении потребителя составляется акт о безучётном потреблении и применяются штрафные санкции.

Кто должен оплачивать замену счетчика?

Да

Квартира приватизирована?

Финансовые расходы по содержанию имущества лежат на владельце жилья, если иное не предусмотрено законом или договором*

* В соответствии с пунктом 81. Предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах

Если квартира находится в муниципальной или ведомственной собственности, то и замену счетчика электроэнергии в ней должен осуществлять муниципалитет, на балансе которого находится жилой дом.

Нет

Кто может заменить/установить счетчик электроэнергии?

Чаще всего жители Республики Башкортостан обращаются за заменой/установкой прибора учета к гарантирующему поставщику электроэнергии, то есть в ООО «ЭСКБ»

Номера телефонов:

Что мы предлагаем

Мы выполняем все работы по установке и замене электросчетчиков как для физических лиц, так и юридических лиц: предприятий, организаций, компаний и пр. Несколько причин, почему Вам стоит обратиться к нам(ООО «ЭСКБ»)

Полный комплекс услуг по замене / установке электросчетчиков Полное соблюдение действующего законодательства Электросчетчики только от проверенных изготовителей Выполнение работ высококвалифицированными специалистами в полном соответствии с нормами с существующими нормами. За один визит будут выполнены все работы по замене/установке счетчика с постановкой на учет в ЭСКБ.

Бесплатная консультация по замене, установке и опломбировке электросчетчиков.

Как подключить электрический счетчик в частном доме по схеме своими руками | Стройка/Ремонт (своими руками)

Для каждого домовладельца подключение однофазного счетчика и автоматов – обязательная мера при вселении. Пользоваться электроэнергией и не платить за нее нельзя. Изначально предполагается, что работу выполняет сотрудник энергосбыта, ЖЕУ, управляющей компании. Однако не обязательно быть электриком и тратить деньги за подключение электросчетчика. Все можно сделать самостоятельно. И для этого достаточно воспользоваться рекомендациями, приведенными ниже. Правда, придется придерживаться правил техники безопасности.

Типовая схема ввода однофазной сети

Однофазная сеть подводится к многоквартирным жилым комплексам, частным домам, дачам, земельным участкам, гаражам и т.д. В качестве защитного оборудования используется УЗО, автоматический выключатель или дифференциальный автомат.

Для подключения электросчетчика это не просто эскиз, где указано, куда какой провод подсоединяется. Придерживаться схемы обязательно. Только так цепь будет безопасной для использования и пригодной для подключения приборов потребления. Однофазная сеть подводится к многоквартирным жилым комплексам, частным домам, дачам, земельным участкам, гаражам и т.д. В качестве защитного оборудования используется УЗО, автоматический выключатель или дифференциальный автомат.

Однако из всех схем подключения однофазного счетчика нужно выбрать ту, которая подходит для конкретного случая. Различия выражаются в следующих факторах:

Нет ввода для организации заземления.
Не предусмотрен входной автомат перед счетчиком.
Отсутствует размыкающий рубильник.
Не предусматривается разветвление контуров.
Наличие и тип защитного устройства.

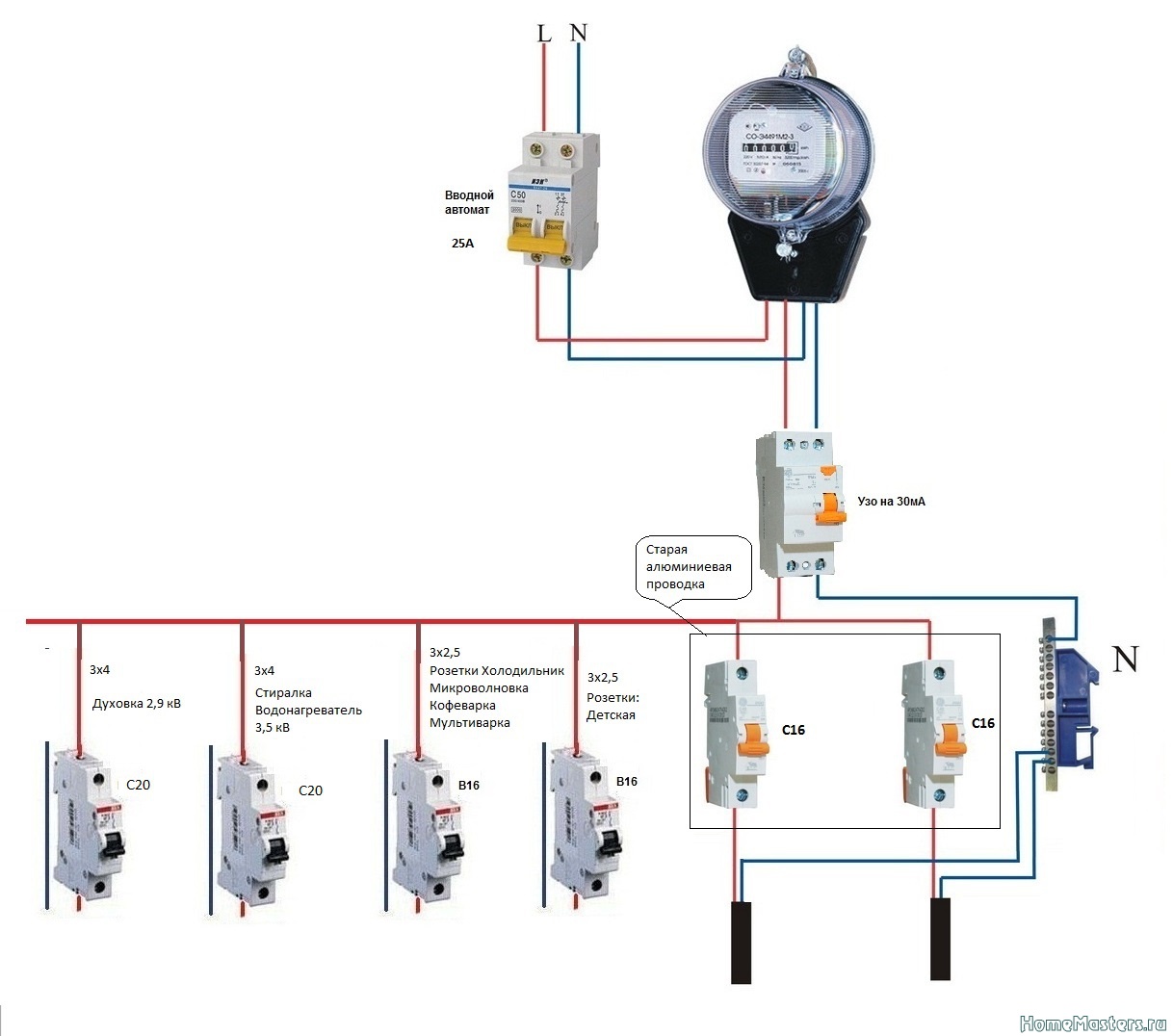

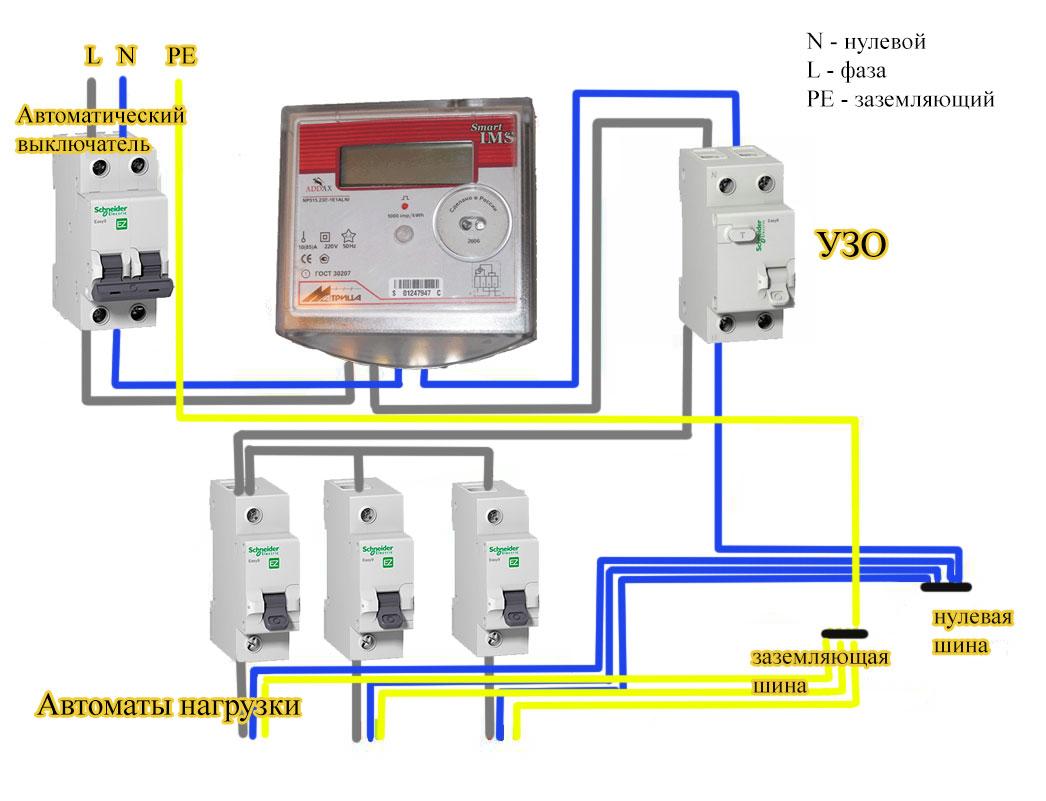

Подключение электросчётчика по схеме

Подключение счетчика без автоматов и УЗО является нецелесообразным. Скачек напряжения, перегрузка цепи, короткое замыкание приведет к выходу из строя всех потребителей, запитанных в системе энергоснабжения. Поэтому защита обязательна, тем более, устройства автоматического размыкания стоят недорого.

Разграничение ответственности за электроприборы

Это один из способов модернизации цепи, когда внедряется несколько контуров. В данном случае схема подключения счетчика предполагает наличие общего прибора учета. Однако к каждому ответвлению подсоединяют потребителей различной мощности, а значит, и автоматы должны обладать разными характеристиками. Причем размещать их можно в любом месте, а не обязательно в щитовой или возле электросчетчика.

Месторасположение определяет владелец помещения.

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

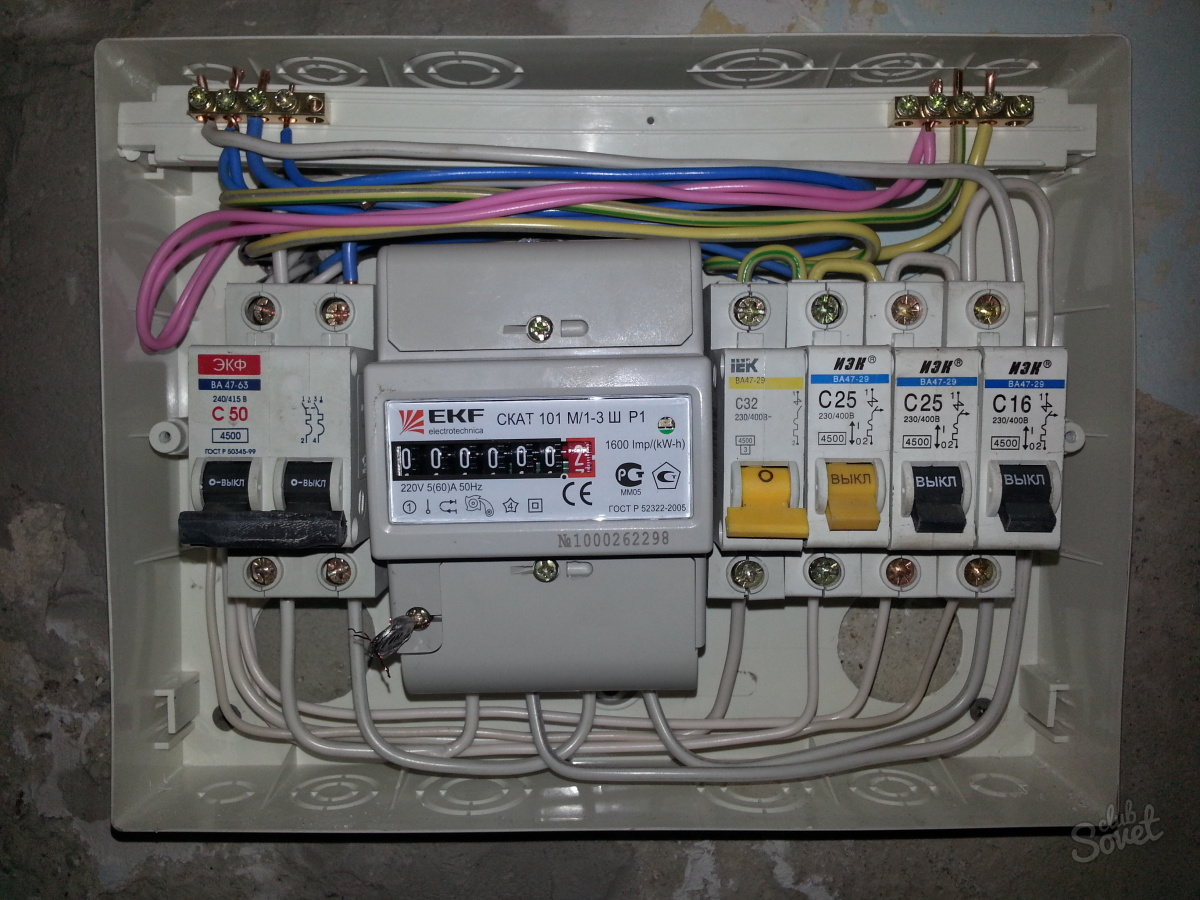

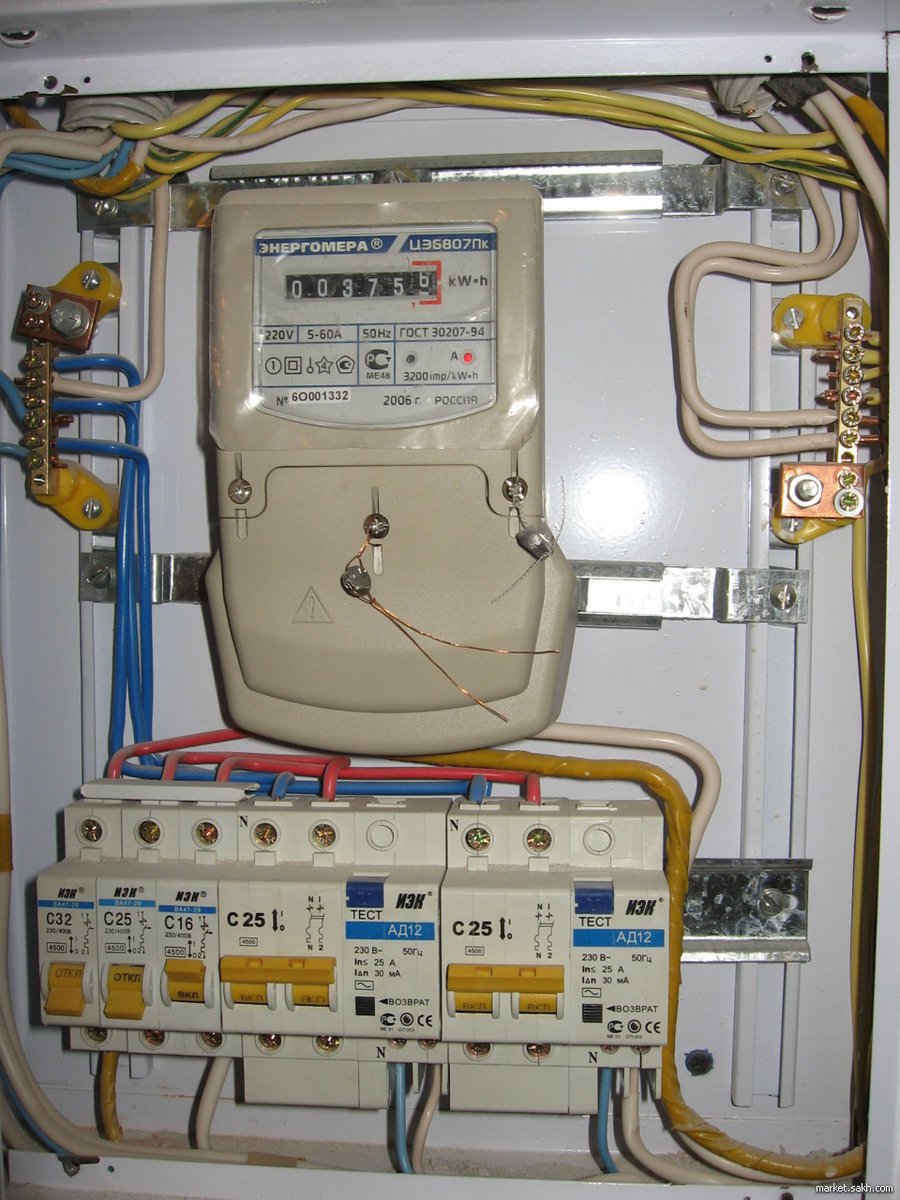

Подключение счетчика и автоматов

Когда требуется выполнить работы на приватизированной территории, нужно взять схему, изучить рекомендации специалистов и просмотреть видео, где подробно рассказано, как установить электросчетчик. Затем приобретите все необходимое. Убедитесь, что в доме есть инструмет: отвертки, пассатижи. Побеспокойтесь об индивидуальной защите и изоляции. Приобретите диэлектрические перчатки, изоленту. Только после этого приступайте к работе и действуйте согласно пошаговой инструкции.

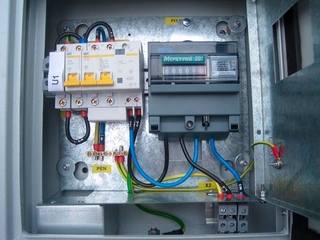

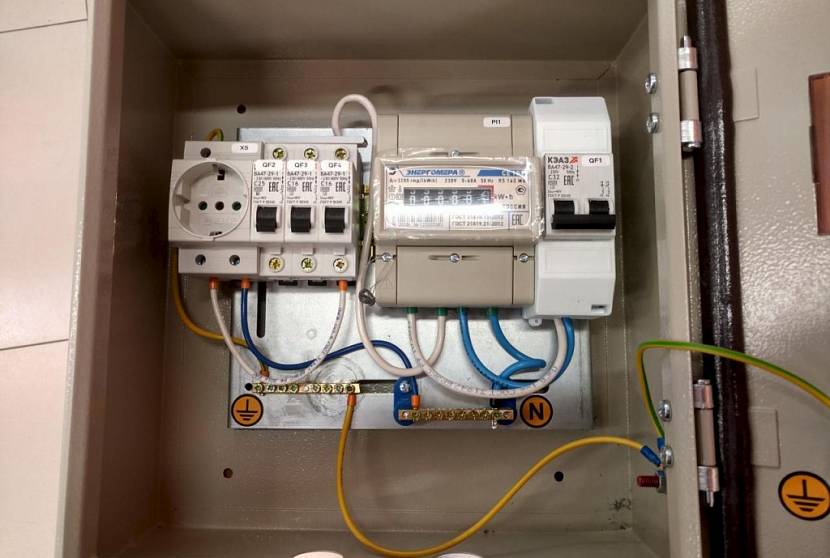

Установка распределительного щита

Сейчас в продаже есть специальные пластиковые короба с дверцами, предназначенные для подключения счетчика и автоматов, для чего каждая модель имеет определенное количество гнезд.

Каждое из них может быть приспособлено для монтажа:

Однофазного счетчика.
Автоматических выключателей.
Клемм, шин, коммутаторов.
Устройств бесперебойного питания.
Вводного автомата (рубильника).
Устройства защитного отключения.
Элементов несиловых сетей (ТВ, интернет, телефон).
Главного блока управления «умным домом».

В этом случае все устройства будут находиться в одном месте. Короб защитит их от попадания грязи, пыли, вводы, сырости, влаги. Пломбировать ящик не нужно. Но вот после сборки по схеме подключения на электросчетчик на основании поверки ставится пломба. Для этого вызывается мастер из организации, ответственной за предоставления коммунальных услуг и электроснабжения. Главное к тому времени все сделать и проверить. Тогда поверка не займет много времени.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа.

Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Каждый щит оснащен ДИН-рейкой из прочного пластика или оцинкованного железа. Именно к ней крепится каждый устанавливаемый блок. По типу монтажа щитовые бывают навесными. Для крепежа достаточно пары дюбелей, идущих в комплекте. Ящики скрытого монтажа монтируются в специально предусмотренные ниши в стенах. Предварительно в стеновых панелях делаются отверстия для ввода кабеля и штробируются каналы для прокладки проводки. Подсоединение проводов к приборам – последний этап монтажа, не считая проверки работоспособности.

Необходимость вводного автомата

Договор на предоставление услуг подачи электроэнергии может находиться пункт, обязывающий жильцов установить общий автоматический рубильник на входе. При этом номинал также может быть обговорен в соглашении. Здесь есть одна особенность. Когда он находится на принадлежащей площади, самовольно разрешено обесточивать запитанных потребителей. В противном случае требуется получить официальное разрешение, где указано время, когда его нужно выключить, а затем включить.

Если ситуация такова, лучше включить вводный автомат в схему, чтобы в дальнейшем не приходилось тратить время и деньги на вызов мастера, если подобное станет необходимым. Достаточно открыть дверцу щитовой и перевести рукоять переключателя в положение ВЫКЛ. Значит, следующий раз поменять автоматы или счетчик в квартире своими руками не составит особого труда. И не придется ожидать очереди, уделять время электрику, оплачивать вызов. Да и при необходимости срочного отключения все можно будет сделать, как только появится опасность замыкания, затопления, возгорания.

Современные счетчики электроэнергии

Перед монтажом электросчётчика подумайте, какая из двух доступных модификаций вам необходима – электромеханическая или электронная. Также помните, что учетные приборы классифицируются по классу точности. Данный показатель характеризует максимально доступное отклонение (погрешность) при измерении и фиксировании расхода электроэнергии. Действующее Постановление Правительства от 04 мая 2012 года за номером 442 говорит, что класс точности не может быть ниже 2,0. Второй показатель – максимальная сила тока – не более 60 А.

Однозначный счетчик оснащен четырьмя клеммами для монтажа электропроводки.

Стандартное расположение слева направо, если повернуть прибор к себе, предполагает:

Приходящую фазу.
Отводящую фазу.
Входящий ноль.
Отходящий нуль.

Перед началом работы обесточьте ввод и вывод. Убедитесь в отсутствии тока в силовых кабелях при помощи тестера или щупа с диодом. Проверяйте фазу и нулевой провод. Только после этого прикрепите прибор к DIN-рейке и подключите проводку согласно схеме.

Автоматические выключатели и УЗО

Их также можно установить собственноручно.

Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Их также можно установить собственноручно. Для этого пользуйтесь специальными посадочными гнездами, предусмотренными производителем щитового ящика. Требования те же: обесточивание, крепление к рейке, подсоединение подведенных проводов. Также важно придерживать схемы и действовать, не нарушая требований техники безопасности. При подаче электричества все устройства должны находиться в положении «Выключено». Проверяют приборы поочередно. Только после этого активируют все рубильники.

Выводы и полезное видео по теме

Самостоятельное подключение позволяет сэкономить деньги, но предполагает наличие базовых знаний в электрике. Если придерживаться ном безопасности и пользоваться схемой и пошаговой инструкцией, работы не займут много времени.

Однако если нет входного рубильника, придется оформлять вызов мастера, чтобы обесточить стояк (подъезд). В остальном видео станет лучший подспорьем для тех, кто все же решит сделать все собственными руками. Но после вызовите инспектора Энергонадзора, чтобы освидетельствовать счетчик и установить пломбу.

Источник: https://vodatyt.ru/elektrika/podklyuchenie-elektroschetchika.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Как установить электрический счетчик в частном доме

Как установить электросчетчик в частном доме

Самым распространенным способом установки электросчетчика является помещение его и сервисных автоматов в один металлический монтажный ящик. Короб ящика обычно хорошо защищен от воздействия атмосферных осадков и достаточно прочен, чтобы противостоять возможным попыткам его взлома или порчи.
Одной из наиболее распространенных проблем является требование РЭС установить электросчетчик на внешней стороне дома. Для трехфазных счетчиков требования еще жестче, их, как правило, требуют выносить от стен частного дома в отдельный бокс или шкаф. Таким образом, у контролеров энергослужбы появляется возможность, независимо от пребывания хозяев в доме, контролировать показания электросчетчика и потребление энергии в частном домовладении.

Установка счетчика электроэнергии в частном доме — схема подключения

Класс точности прибора может быть 2,0, а может и 1 – 0,5. Последний будет стоить дороже. Но нужна ли эта повышенная точность? В простой городской квартире – нет. Поэтому выбор в пользу более дешёвого прибора.
Многофункциональность. Заманчиво, когда электросчётчик всё умеет – измеряет напряжение, и считает по заданным отрезкам времени, и информацию за год может хранить. Однако стоит спросить себя – действительно ли нужны все эти функции, собираетесь ли вы учиться ими пользоваться? А, как известно, чем сложнее техника, тем дороже стоит и тем выше вероятность, что что-то выйдет из строя.

Гарантии и сервисное обслуживание. Лучше покупать тот прибор, у которого гарантийный срок дольше, а сервисный центр по обслуживанию ближе всего к вам.
Многотарифный или однотарифный? Здесь нужно произвести небольшое исследование, чтобы решить, выгодно ли в вашей местности и лично Вам, переходить на дифференцированную систему оплаты. Для этого нужно вычислить расход потребляемого в месяц электричества, узнать тарифы региона и посчитать расходы в двух вариантах – по одному тарифу, по двум и трём.

Индукционные приборы учёта – это старообразные модели с крутящимся барабаном и механическим табло с цифрами. Класс точности таких приборов может соответствовать требованиям и многие не спешат отказываться от привычных индукционных приборов (и это вполне законно).

Установка электросчетчика своими руками

К примеру, представитель сетевой компании может потребовать, чтобы вы установили электросчетчик на фасаде своего дома либо даже на ближайшем электростолбе. Все эти моменты обсуждаются в индивидуальном порядке. Владельцев же квартир обычно обязывают размещать рассматриваемое оборудование в общем щитке на площадке.
С установкой электросчетчика можно безо всяких проблем справиться самостоятельно. Однако прежде чем вы решите «расчехлить» плоскогубцы, получите нужные разрешения и прочие документы. Для этого обратитесь в местное представительств о сетевого провайдера с запросом на выдачу технического задания для проведения работ. Там же вы сможете заключить необходимый договор.

Правила установки электросчетчика в частном доме

Второй момент, на который имеет смысл обратить внимание, – рабочий и предельный ток. Обычно для однофазной сети это 25А, для трехфазной — 32А. Электросчетчики на токи свыше 100А подключаются через трансформатор тока. Максимальная мощность потребления для частного дома составляет 30 кВт.

Для учета электроэнергии может использоваться только сертифицированный и поверенный электросчетчик;
Прибор должен эксплуатироваться при температуре выше 0 о С, в условиях отсутствия конденсата, счетчик не должен перегреваться или подвергаться прямым солнечным лучам;
Высота установки электросчетчика над горизонтальной поверхностью составляет 0,8-1,7 м;
Способ установки должен обеспечивать нормальный доступ для пломбировки и снятия показаний представителями энергокомпании;
Шкаф, счетчик и элементы оборудования должны быть заземлены.

Требования к установке электросчетчиков в частном доме

Теперь, когда вы уже знаете, что требования энергоснабжающих организаций незаконны, давайте разберемся, что делать в этой ситуации. Потребитель не должен оплачивать «хотелки» ЭСО и идти у него на поводу. Если вы не препятствуете доступу для осмотра и проверки электросчетчика, а также снятия показаний, у энергоснабжающей организации нет оснований обязывать устанавливать прибор учета на улице.
При размещении электросчетчика на фасаде здания или на опоре, потребителя лишают возможности нести бремя содержания своего имущества, в соответствии со статьёй 322 Гражданского кодекса Украины, в следствии чего к прибору учета электроэнергии будут иметь беспрепятственный доступ не только сотрудники энергоснабжающей организации для снятия показаний, но и абсолютно любой желающий поживиться за чужой счёт.

Как установить счетчик электроэнергии

Расчет сечения кабеля описан в нашей статье. Перенос или замену счетчика, а также установку нового прибора учета лучше производить с заменой старого вводного провода на новый. Помимо этого рекомендуется установить в щитке элементы защиты (УЗО, автоматы) вместо устаревших пробок, з
С даты, указанной в оформленных документах, будут происходить расчеты за потребленную электроэнергию. Только представители энергокомпании, поставляющей вам электроэнергию, с которой у вас оформлен договор и открыт счет, имеют право на составление акта и пломбировку электросчетчика.

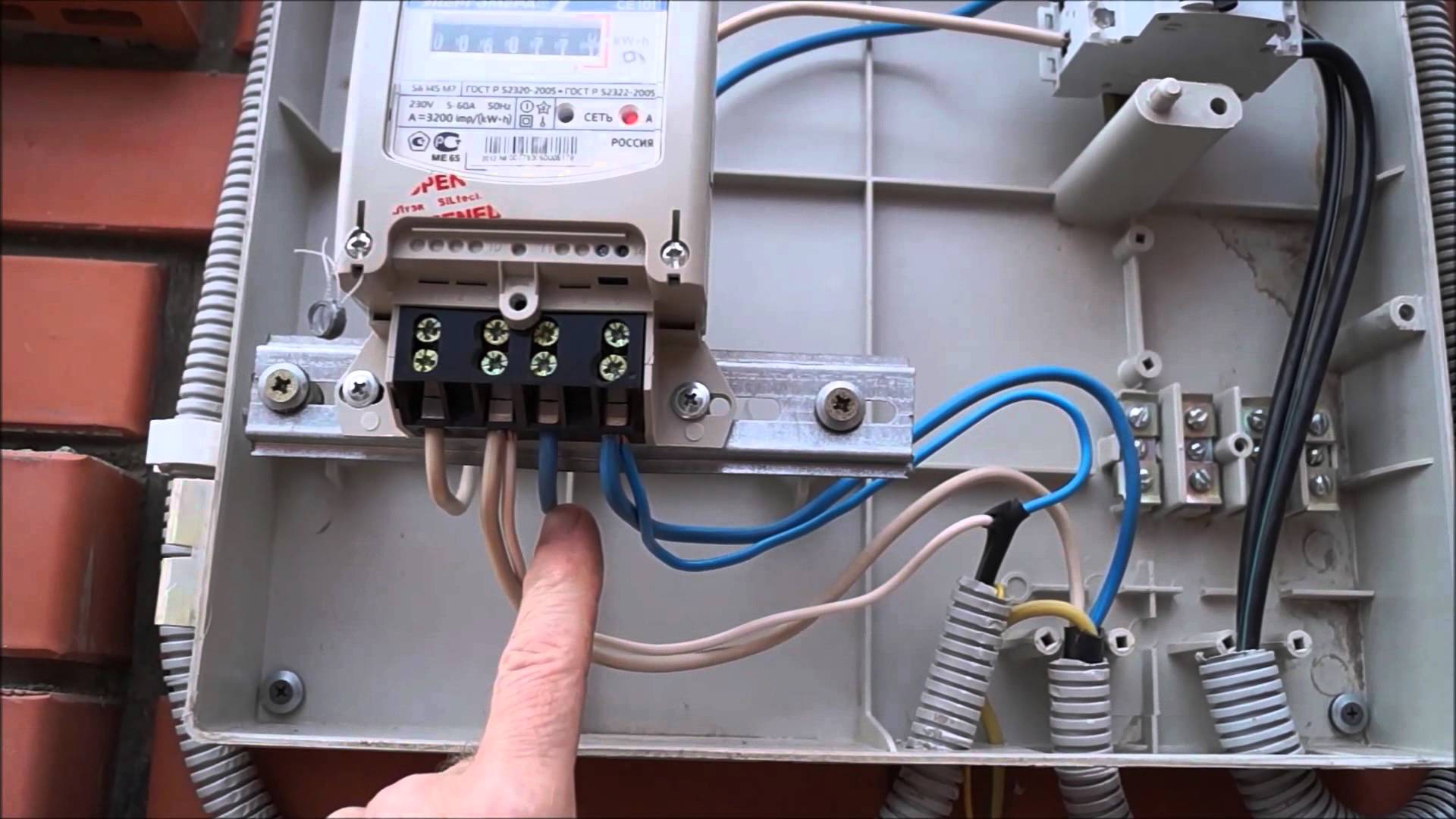

Схема подключения электросчетчика, пошаговая фото инструкция

Далее, переходим к отходящим со счетчика проводам. Первым, подключим фазный провод. Делаем перемычку, со второго контакта электросчетчика, до верхнего контакта отходящего однополюсного автомата. Зачищаем концы провода ПВ1 и подключаем. После чего, контакты счетчика протягиваем и проверяем, а верхний контакт отходящего однополюсного автомата пока только наживляем.

механические и электронные
одно тарифные и двух тарифные
прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения

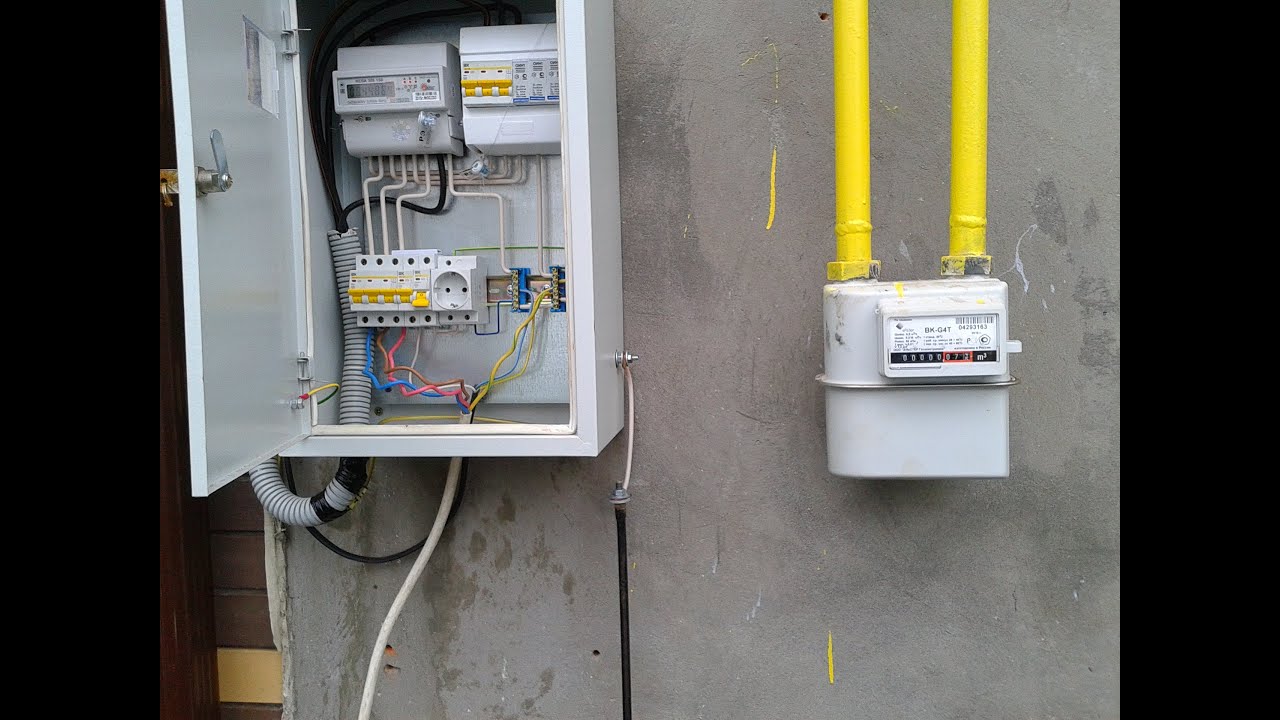

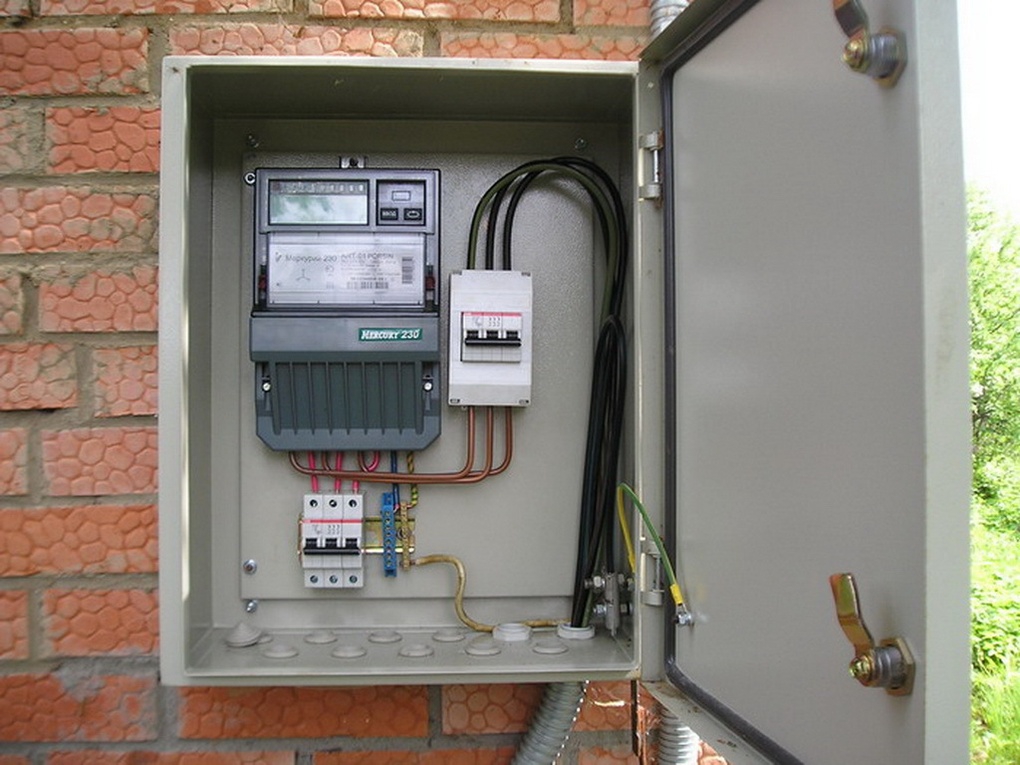

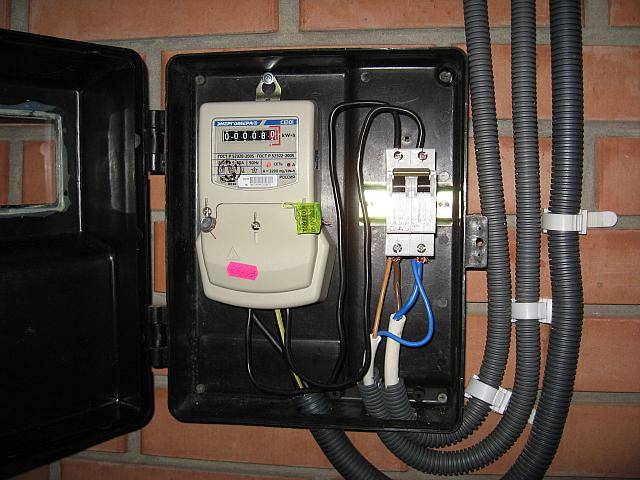

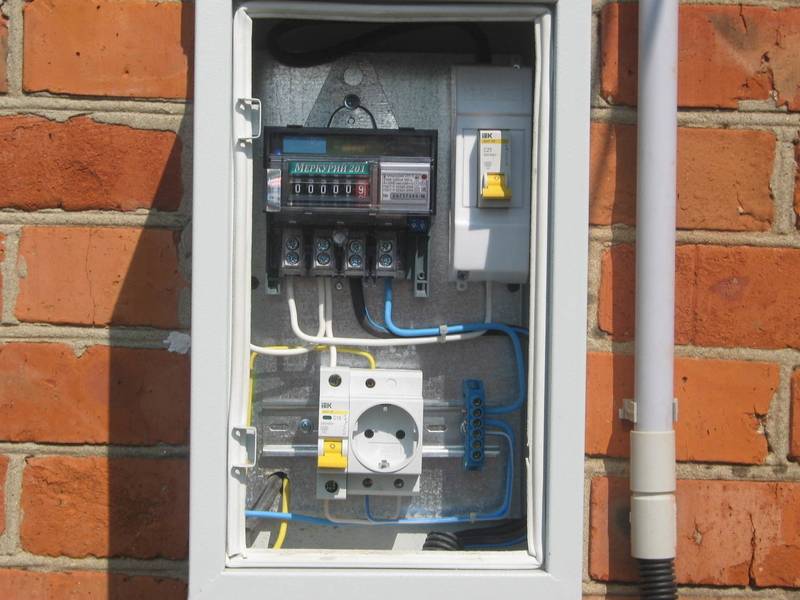

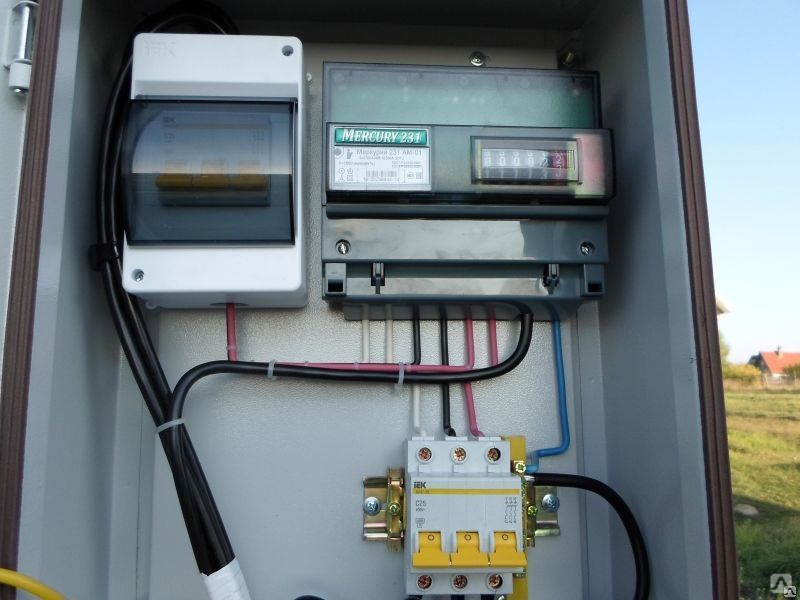

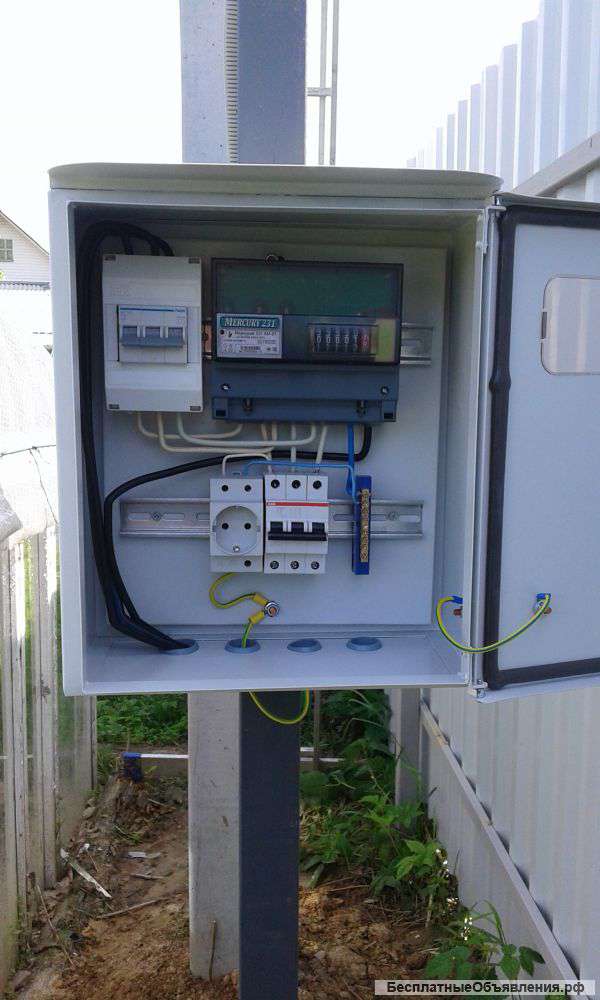

Установка электросчетчика в частном доме на улице

Однако установка электросчетчика на улице очень часто требует более совершенных приборов учета. Поэтому большинство владельцев частных домов предпочитают электронные счетчики. Они обладают повышенной точностью, могут одновременно учитывать 2-3 тарифа и выполнять ряд других полезных функций. Такие приборы имеют возможность подключения к автоматической системе контроля. В этом случае передача данных осуществляется автоматически, без участия инспектора РЭС.
Необходимость подключения электросчетчика возникает при строительстве нового дома или в процессе реконструкции и капитального ремонта старых зданий. В таких случаях много времени отнимают различные согласования и выполнения требований электроснабжающей организации.

Как установить электросчетчик в частном доме

Установка электросчетчика своими руками сводится к нескольким операциям. Сначала необходимо равномерно распределить электросчетчик, «автоматы» и контактные пластины в щитке. Причем, должно остаться дополнительное место для отверстий крепления непосредственно щитка к стене, а также для удобного монтажа всех соединительных проводов.
По предписанию служб метрологии, пользование старым электрическим счетчиком расценивается как невозможное. В сложившейся ситуации, придерживаясь буквы закона, замена старого счетчика на новый обязательна. Заставляют менять электросчетчик в следующих случаях:

Установка электросчетчика своими руками

После этого автоматический выключатель несколько раз проверяется, чтобы удостовериться в работоспособности. Помимо всех вышеперечисленных устройств и деталей, внутри корпуса также нужно установить земляную и защитную шину, которая также монтируется на гайках и изоляторных винтах.
Первоначально все счетчики разделяются по номиналу тока. К примеру, для квартиры принято использовать приборы номиналом до 80 А. Для того чтобы выбрать правильный показатель, в первую очередь нужно учитывать такие факторы, как суммарная мощность всех устройств дома и максимально выделенная энергия всего помещения.

В праве ли я отказаться от установки счетчика на улице и установить его в доме? Живем в частном секторе

Некоторые хитромудрые специалисты ЭСО заставляют устанавливать прибор учёта электроэнергии на опоре на высоте не менее 3,5 метров, мотивируя это заботой о сохранении от воров, тем самым лишая возможности потребителя контролировать показания электросчётчика.
Попросите у тех, кто требует у вас обязательной установки счетчика на улице правоустанавливающих документов на этот счет. Дело в том, что их нет. А есть вот что: 1. Правила учета электрической энергии (утв. Минтопэнерго РФ 19.09.1996, Минстроем РФ 26.09.1996. п. 3.2. — «Учет активной и реактивной энергии и мощности, а также контроль качества электроэнергии для расчетов между энергоснабжающей организацией и потребителем производится, как правило, на границе балансовой принадлежности электросети». 2. Правила устройства электроустановок (ПУЭ): п. 1.5.6. — Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) электроснабжающей организации и потребителя. Однако в 530 постановлении правительства РФ есть пункт: п. 158 — Смежные сетевые организации, иные законные владельцы электрических сетей, потребители и производители электрической энергии должны обеспечивать беспрепятственный доступ представителей сетевой организации к приборам учета, расположенным в границах балансовой принадлежности их электрических сетей, для целей осуществления проверки состояния таких приборов учета и снятия поверочных показаний. Из чего можно сделать вывод, что самый действенный способ обеспечения беспрепятственного доступа к узлам учета ээ (в любой день недели и любое время суток) — установка их в легко доступных для снятия показаний и проверки местах (фасад здания, опора ВЛ-0,4 кВ).

Замена электросчётчика в частном доме

Замена электросчетчика в частном доме — это стандартный процесс. Несмотря на это, нужно знать порядок действий, чтобы не пришлось в случае ошибок и неудач проводить разбирательство причин случившегося. Прежде всего, собственнику следует знать, кто отвечает за процедуру и оплачивает её.

документ, подтверждающий право собственности на объект;
ситуационный план с указанием места расположения электроустановки и предполагаемой точки подсоединения;
проект узла учета с расчетом номинала вводного автомата и тока установки ПЗР;
план подключения силового кабеля от опоры до узла учета;
проект заземления;
расчет мощностных характеристик трансформатора, пропускной способности распределительного шкафа и сети (для трехфазной сети, пример можно попросить у обслуживающей компании).

21 Дек 2018 marketur 212 Поделитесь записью
Как поставить счетчик на свет в. Правила установки электросчетчика в частном доме, квартире, на улице
Очень многие считают, что подключение электросчетчика, очень сложная и не простая задача, которая под силу только грамотному, квалифицированному специалисту электрику. На самом деле, все до смешного
легко и просто, особенно, если под рукой имеется подробная схема подключения электросчетчика, с пошаговыми фотографиями и комментариями профессионала. В данной статье, изложена именно такая инструкция, в которой детальнейшим образом описана схема подключения электросчетчика. Воспользовавшись ей, самостоятельноеподключениене составит для вас никаких трудностей.
Существуют счетчики различного исполнения:
механические и электронные
одно тарифные и двух тарифные
прямого включения и вторичного (вторичный счетчик подключается в основном в силовых шкафах и щитах, например, на вводе в многоэтажный дом, на подстанциях, там где протекают очень большие токи, он присоединяется к цепи через трансформаторы тока), в быту применяются только счетчики прямого включения
В данной статье, мы рассмотрим подключение однофазного счетчика электрической энергии прямого включения. Нужно отметить, что схемы подключения механического и электронного счетчиков электроэнергии одинаковые.
В нашем примере, используется электронный счетчик, с механическим отсчетным механизмом.
Подготовительные работы
Перед тем, как подключить счетчик электроэнергии, необходимо провести подготовительные работы. Установить бокс, в котором будет монтироваться все оборудование.
Большая часть современных счетчиков является модульными. Это значит, что их установка производиться на специальную монтажную рейку, что существенно облегчает и упрощает процесс монтажа. Так же, модульными являются и бытовые серии защитного оборудования, сюда относятся:
автоматические выключатели
УЗО (устройства защитного отключения)
дифференциальные автоматы
различные переходные клеммы и нулевые шины
ограничители напряжения
индикаторы напряжения
Они устанавливаются в специальные боксы, изготовленные из специальной негорючей пластмассы. Эти боксы, могут быть навесными и встраиваемые, иметь различные размеры, которые зависят от количества установочных мест внутри щита.
Бокс используемый в примере, навесного исполнения, рассчитан на 24 установочные позиции, имеет две дин рейки по 12 мест. Дин рейка — металлическая пластина, на которую монтируется модульное оборудование.
Бокс состоит из двух основных частей:
наружная — защитная крышка с дверкой
внутренняя, — в комплектацию которой входят, одна или несколько дин реек, их количество зависит от того, на сколько установочных позиций рассчитан бокс. И нулевая шина, предназначенная для распределения питающего нуля, между всеми отходящими проводами.
Переходим, к подготовке бокса к монтажу. Снимаем верхнюю крышку. Для этого необходимо открутить 4 винта крепления наружной крышки.
Перед нами, внутренняя часть бокса. Как видно на ней имеются две, упомянутые выше дин рейки.
И нулевая шина.
Монтируем бокс на стену. Стоит отметить, что согласно требований ПУЭ (правила устройства электроустановок), высота установки счетчика внутри помещения, должна соответствовать определенным размерам, 0,8-1,7 метра от пола. Такие требования обусловлены тем, что бы контролер или пломбировщик, обслуживающей электрической организации, имел возможность, снять показания счетчика без применения табуреток и стремянок. Оптимальной высотой установки, является высота уровня глаз среднего человека, 1,6-1,7 метра.
В зависимости от материала стены, используем необходимые крепления, дюбеля по бетону или саморезы по дереву.
И так, бокс установлен. Переходим к монтажу модульного оборудования.

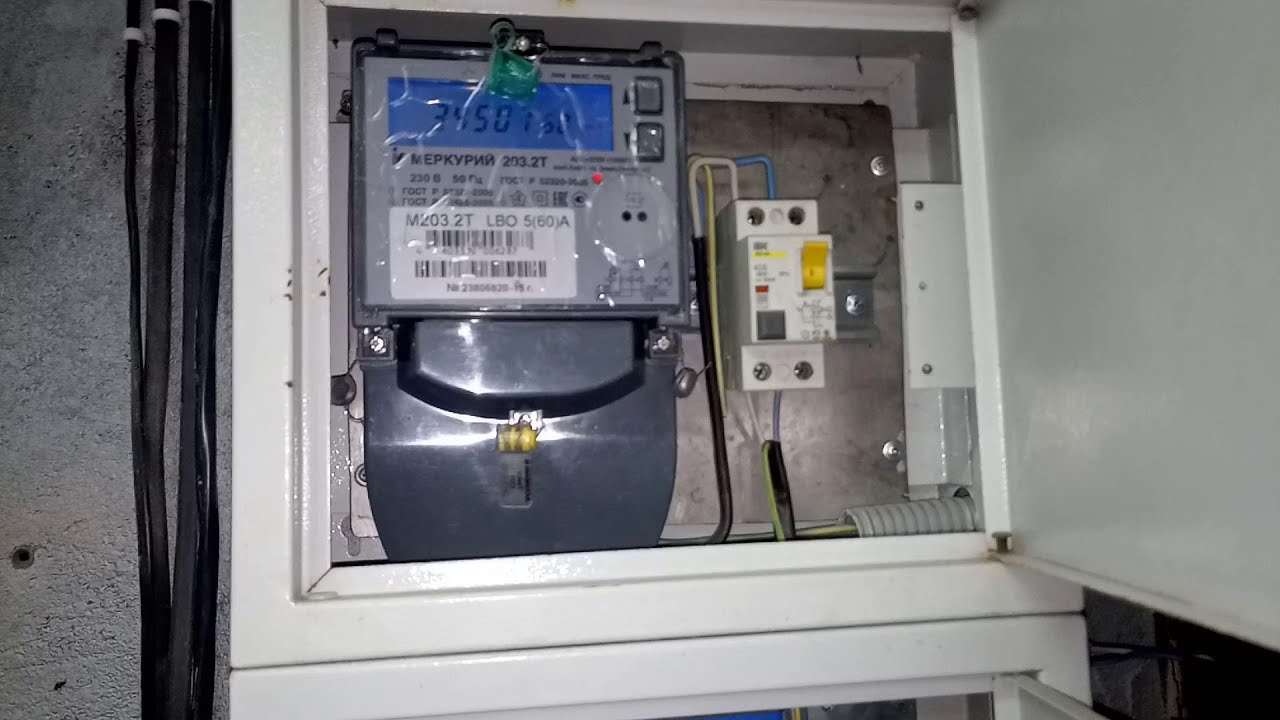

Установка электросчетчика и модульного оборудования
Согласно ПУЭ, перед прибором учета (счетчиком электроэнергии), должно быть установлено защитное отключающее устройство. Как правило, в большинстве случаев, таким устройством является двухполюсный автоматический выключатель. В схеме подключения счетчика, он выполняет следующие функции:
1. Защита электросчетчика
от короткого замыкания,
от возгорания, в следствии превышения допустимой нагрузки, на которую рассчитан счетчик,
возможность выполнить работы по замене, обслуживанию счетчика
2. Ограничение разрешенной мощности (регулируется номиналом автоматического выключателя)
При необходимости, вы можете более подробно почитать про .
В нашем примере, вводное защитное устройство, будет устанавливаться непосредственно в квартирном щитке, боксе. Так же, в некоторых случаях, оно может быть установлено в этажном щитке, на лестничной площадке. Здесь, основным критерием, является метод и возможность пломбировки.
Пломбировке подлежит все, что находиться в боксе. Если у обслуживающей организации, имеется возможность опломбировать автоматический выключатель, то он монтируется в бокс, если нет, то в этажный щит. Автомат пломбируется специальными наклейками, которые клеятся на винты контактов, сверху и снизу автоматического выключателя. Счетчик, пломбируется пластиковыми или свинцовыми пломбами.
Ну что же, с пломбировкой мы разобрались, вернемся к установке электросчетчика.
Начнем, с монтажа вводного двухполюсного автоматического выключателя. С помощью специальной защелки, имеющийся на задней стенке автомата, устанавливаем его на верхнюю дин рейку.
Все электрические счётчики нужно периодически проверять. Сроки такой проверки устанавливает изготовитель прибора. Иногда приходится демонтировать старый счётчик и устанавливать новый. Выбрать их можно самостоятельно или с помощью специалистов. Как выбрать счётчики, как их устанавливать и куда обращаться, если возникли проблемы, — в материале .
Выбираем новый электросчётчик
Для учета электроэнергии подходят только те счётчики, типы которых утверждены Росстандартом и внесены в госреестр средств измерений.
Выбрать счётчик можно, конечно, самостоятельно, однако лучше обратиться к специалистам: они посоветуют, какой прибор лучше всего подойдёт вам с учётом типа дома, выделенной мощности или состояния внутридомовых сетей.
При выборе нового счётчика учитываются и технические возможности по конкретному адресу: тип подключения (прямое включение в цепь или трансформаторное), тип электросчётчика (однофазный или трёхфазный), система учёта (одно- или многотарифная), модель счётчика и тому подобное. Кроме того, учитываются льготы, если они есть у клиента, а также действующие на момент обращения скидки или бонусы.
Различное электрическое оборудование прочно вошло в нашу жизнь. Инструменты и бытовые приборы потребляют электрическую энергию, которую мы покупаем у элетроснабжающих компаний. Наши взаимоотношения с ними регулируются договором, для заключения которого необходима установка электросчетчика. Поскольку взаиморасчёты с поставщиками базируются на основании показаний средств по учету электроэнергии, поэтому их установка строго регламентируется соответствующими нормативами и является одним из главных условий для заключения соглашения. Лишь только после подписания договора производится подключение к электросети к соответствующим зданиям.
Ниже представлены практические советы для подключения электросчетчика, рассмотрены вопросы, связанные с его выбором и выполнением монтажа.

Организационные мероприятия, предшествующие работам по монтажу электросчетчика
Потребность в электрическом токе возникает ещё на этапе строительства различных объектов. Строительные организации решают эти проблемы с поставщиками электроэнергии, исходя из реальных условий расположения строительной площадки. Как правило, это временные подключения, которые демонтируются после завершения строительства. Поэтому вопрос электроснабжения и связанных с ним мероприятий по монтажу электросчетчика приходится решать владельцам нововозведённых зданий.
Потребность в установке новых средств учёта потребляемой электроэнергии может возникнуть и у собственников обжитых домов или квартир. Например, в случаях замены электросчетчиков в связи с выходом их из строя либо по другой необходимости.
Независимо от причины, по которой вы собираетесь , либо впервые устанавливаете новый прибор, вам необходимо выполнить организационные мероприятия:
Письменно обратиться в электроснабжающую организацию для получения разрешения на установку счетчика электроэнергии. В случае наличия проблем со старым счетчиком, для его замены провайдер выдаст разрешение без особой волокиты. Правда, от вас могут потребовать поменять место размещения счетчика (установить прибор вне помещения). Такие требования не подкреплены законодательно. Поэтому вы имеете право выбирать те варианты установки, которые удобнее для вас. Об этом речь пойдёт ниже.
Согласовать тип прибора для учёта электроэнергии, согласно требованиям, предъявляемым к электрическому счетчику.
Если вы осуществляете первое подключение дома к электросети – потребуется разработка технической документации, что займёт некоторое время. На этом этапе рекомендуем вам предварительно согласовать такие вопросы как предполагаемые объёмы потребления электроэнергии, место установки, тип прибора и др.
После утверждения технической документации можно приступать к покупке электросчётчика и всех сопутствующих материалов, исходя из требований проекта.
Обычно поставщики электричества и их дочерние предприятия предлагают свои услуги по продаже оборудования и его монтажу. Ваше право принять предложения либо отказаться от услуг, которые значительно дороже рыночных. Вы не обязаны переплачивать, если есть альтернативные варианты, вплоть до самостоятельного монтажа оборудования. Единственное условие – не отступать от чертежей проекта и строго выполнять требования ПУЭ 7.
Какой счетчик выбрать для установки?
Существуют два типа приборов для учёта потребления электричества:
семейство моделей однофазных счетчиков;
модели трехфазных счетчиков;
Конструктивно приборы подразделяются на индукционные (устаревшие) и электронные. Последние могут быть оборудованы механическим приводом для отображения результатов учёта или жидкокристаллическим дисплеем. Показатели электронных счетчиков более точные, они лучше защищены от стороннего влияния на их работу. Поэтому энергосбыт всячески старается перейти на приборы нового поколения с высокой точностью показаний.
Применение позволяет экономить на разнице в цене электроэнергии, подаваемой в дневные часы и ночью. Существуют электронные модели трехфазных и однофазных приборов, которые можно перепрограммировать с однотарифного учёта на двухтарифный. Такую прошивку легко выполняют специалисты электроснабжающих компаний с помощью специального оборудования.
Выбор типа счётчика зависит от того, как вы собираетесь использовать электричество. Например, если у вас есть мастерская, где установлено оборудование, работающее в трехфазных сетях, то, естественно, необходим соответствующий тип электросчетчика. Для запитки бытовых приборов, которыми мы ежедневно пользуемся, выбирают однофазную схему подачи эелектроэнергии.
При выборе конкретной модели нужно ориентироваться на величину допустимых нагрузок. Суммарная мощность всех бытовых потребителей для частного дома не должна превышать 30 кВт. Поэтому в однофазных сетях будут исправно работать счетчики с рабочим предельным током до 25 А, а в трёхфазных – до 32 А.
При покупке обращайте внимание на сертификацию оборудования. Проверяйте целостность пломбы, дату пломбирования. Срок действия сертификата для индукционных однофазников составляет 2 года. Трёхфазные приборы сертифицируются сроком на 1 год.
Обратите внимание на то, что для современных электронных устройств межпроверочный интервал увеличен до 16 лет.
Выбирая электронные электросчетчики – отдавайте предпочтения моделям с механической системой индикации. Она более надёжная. Однако, если вы планируете устанавливать устройство в отапливаемом помещении, то жидкокристаллический дисплей тоже не подведёт.
Требования к установке электросчетчика, согласно ПУЭ 7
В главе 7.1 Правил ПУЭ 7 содержатся требования к учёту электроэнергии применительно к жилым и общественным зданиям. Эти предписания необходимо соблюдать при подключении индукционных и электронных моделей электросчетчиков. Основное требование – размещение счётчиков в легкодоступных сухих помещениях с плюсовой температурой. Обратите на это внимание!
Правилами допускается установка электросчётчиков в неотапливаемых помещениях или снаружи здания. Но в таком случае они должны размещаться в утеплённых специальных шкафах, дополнительно укрыться колпаками с подогревом (правда, не указано, кто должен нести расходы на подогрев). С целью обеспечения безопасности при эксплуатации электроприборов, токопроводящие корпуса шкафов оборудуются защитным заземлением.
Средства для учёта электроэнергии обязательно должны быть сертифицированы. О прохождении соответствующей проверки свидетельствует наличие пломбы.
Что выбрать: помещение или улицу?
При обращении за разрешением клиентам настойчиво предлагают варианты наружной установки счётчиков. Стоит ли соглашаться?
Пожалуй, можно пойти на уступки, но только в том случае, если компания согласится взять на себя расходы по обеспечению подогрева колпака. В противном случае у вас будет дополнительный расход электроэнергии, используемой для обогрева электросчётчика в зимнее время года.
Вы можете настаивать на внутреннем варианте подключения, потому что без вашего согласия никто не вправе установить прибор на улице. Но есть и обратная сторона медали: устанавливая электросчетчик внутри дома – вы взваливаете на себя всю ответственность за состояние прибора. Выбор за вами.
Места установки
В требованиях ПУЭ предусмотрена установка средств учёта в различных местах с использованием следующих приспособлений:
панелей;
специальных щитов;
камер КРУ, КРУП;
деревянных, пластмассовых , включая приспособления из листового металла.
Допускается монтаж счётчиков на стенах домов и в подходящих нишах. В наружных вариантах используются фасады, электрические опоры.

Пример размещения счётчика на столбе
Крепление и угол наклона
Согласно ПУЭ 7 конструкция крепежа должна быть такой, чтобы установку и съём электросчётчика можно было выполнять с лицевой стороны. Используя набор крепёжных элементов, поставляемых в комплекте с изделием для учёта электроэнергии, крепить счетчики довольно просто. При этом необходимо обеспечить жёсткую фиксацию счётчика на месте его установки. Допускается крепление с углом наклона не более 1º.
Высота установки
Для удобства обслуживания и снятия показателей подбирается оптимальный уровень высоты монтажа. Расстояние от пола до зажимов может составлять от 0,8 до 1,7 м. Если габариты помещения не позволяют расположить клеммы электросчетчика в обозначенных пределах высоты, то допускается монтаж на высоте менее 80 см, но больше 40 см от пола.
Габаритные размеры шкафов, ниш, щитков
В правилах эксплуатации нет строгих требований к габаритам шкафов, щитков и ниш не существует, за исключением того, что они должны обеспечивать свободный монтаж электросчетчика и защитных автоматов. Конкретные размеры определяются проектировщиками исходя из количества требуемых коммутационных устройств. должен выполняться таким образом, чтобы исключалась вероятность коротких замыканий в случаях непредвиденных перегрузок в сети.
Подключение проводов к электрическому счетчику
Для доступа к клеммам необходимо снять крышку.
Сечение подводящих проводов и кабелей подбирается в соответствии с требованиями ПУЭ 7. Расчёты проводятся на этапе составления проектной документации, а при монтаже следует лишь строго выдерживать эти параметры.
В процессе монтажа необходимо оставлять концы проводов для непосредственного присоединения их к электрическому счётчику. Длина свободных концов – минимум 120 мм. При этом изоляция нулевых проводов на расстоянии 100 мм от края должна быть помечена отличительной краской.
Коммутационные аппараты
В целях безопасности применяют различные коммутационные аппараты. В частности, такие приборы устанавливаются для снятия напряжения со всех фаз перед установкой или заменой электросчётчиков в трёхфазных сетях. Максимальное расстояние, на котором они могут быть установлены, не превышает 10 м. Трансформаторы тока, при их использовании, устанавливаются после коммутационных аппаратов, в сторону направления потока мощности. Необходимость в применение таких трансформаторов возникает при условиях, когда сила тока запитки превышает 100 А.
Наличие других коммутационных устройств диктуется особенностями электроснабжения зданий.
Популярные схемы подключения электросчетчиков
Производитель указывает схемы подключения на внутренних сторонах крышек, прикрывающих клеммы. В ней не сложно разобраться.
Вот как выглядят популярные схемы для осуществления прямых подключений:
Однофазного электросчетчика
Вход фазового провода.
Вход нулевой жилы кабеля.
Выход на нагрузку нулевого провода.

Трехфазного электросчетчика
1, 3, 5 клеммы – входы фазных проводов.
2, 4, 6 – выходы фаз.
7 – точка подсоединения входа рабочего нуля.
8 – выход нулевого провода на нагрузку.

Схемы подключения через трансформатор не рассматриваем, так как они используются крайне редко в электрификации жилых домов.
Подключение трёхфазника требует наличия допуска, а вот можно выполнить самому.
Пошаговая инструкция установки электросчетчика своими руками
Если вы уже прошли первый этап и получили все документы на руки – можете приступать к работам по установке электросчетчика, придерживаясь данной инструкции.
Внимательно изучите проектную документацию.
Купите необходимое оборудование, указанное в проекте.
Смонтируйте электрощит в отведённом месте на высоте 80 – 170 см от земли (пола). Расстояние выберите такое, чтобы вам было удобно выполнять монтаж оборудования, а впоследствии легко снимать показатели электросчетчика на протяжении всего срока эксплуатации.
Распределите место в шкафу для размещения пакетников, таким образом, чтобы был свободный доступ к электросчётчику и до входного автомата.
Начинайте с подключения пакетников. Для этого кусками провода соедините соответствующие верхние зажимы автоматов. От автоматов подведите к шинам электросчетчика провода с небольшим запасом длины. На нулевую шину выбирайте проводку со светлой изоляцией.
Подсоедините выходные и входные жилы кабелей к шинам в соответствии со схемой подключения.
Установите и соедините её с корпусом щитка.
Присоедините к автоматическому выключателю соответствующие жилы входного кабеля.
Выведите входной кабель к месту, где предстоит подключить электрическую сеть. Подключение должны выполнять представители компании после проверки правильности монтажа электросчётчика и установки пломб.
Свяжитесь с поставщиком электроэнергии и попросите пусть опломбируют счетчик.
Если вы сделали всё правильно и не отступили от проекта – вам обязаны подключить свет.
Видео по теме

В первую очередь потребитель электроэнергии должен знать, что все, что касается эксплуатации электросчетчиков, регламентировано Правилами Устройства Электроустановок (ПУЭ).
Установка в квартире не запрещена, но имеет свои особенности.
Наличие государственной поверки
Производить установку электросчетчиков в жилых помещениях можно при наличии государственной поверки, срок которой еще не прошел.
Для разных видов счетчика существует разный период поверки:
для трехфазного счетчика – 1 год;
для однофазного счетчика – 2 года.
Еще при покупке необходимо проверять сроки давности, так как не имеет значения, был счетчик в эксплуатации или нет. Дата поверки указывается на пломбе корпуса счетчика, римскими цифрами обозначают квартал последней проверки, а арабские цифры сообщают, в каком году проверялся. Эти сроки также регламентируются ПУЭ.
Требования к щиту
В основных нормах нет четких требований к конструктивным особенностям электрощитов.
Однако определенные условия все-таки имеются:
должен быть свободный доступ к клеммам электрического счетчика и к трансформатору тока;
необходимо, чтобы обеспечивалась возможность комфортной замены оборудования;
чтобы не было препятствий для установки счетчика под углом до одного градуса;
очень важно обеспечить проведение всех монтажных и ремонтных работ с внешней стороны оборудования.
Для прикрепления электрических счетчиков разрешается применять щитки из дерева, пластмассы и металла.
Правила монтажа
Счетчики устанавливаются по четко регламентированным правилам. Высота над полом должна составлять от 0,8 до 1,7 метра.
Удобно расположить его перед глазами для комфортного снятия показаний и эксплуатации. Чтобы не возникало больших погрешностей, прибор максимально не должен быть в наклоне более чем на один градус.
Такие нормы больше важны для электромеханического (индукционного) электросчетчика, на работу электронного прибора угол наклона не влияет, но в правилах таких уточнений нет, поэтому требования предъявляются ко всем видам счетчиков одинаковые.
Меры безопасности
Чтобы обеспечивалась безопасная эксплуатация и ремонтные работы электрических счетчиков, принято монтировать специальные предохранительные устройства, которые делают возможным отключение прибора от сети.
Такие коммутаторы прикрепляют до места нахождения электросчетчика. Расстояние должно быть не более десяти метров.
Существует практика не особого одобрения представителями энергетических служб установки таких предохранителей. Поэтому, чтобы не было подозрений в воровстве электрической энергии, будет целесообразным опломбировать их, как и электрический счетчик.
Монтаж в жилых домах
В квартирах не принято устанавливать электрические счетчики самостоятельно. Для этих целей вызывают работников энергетических компаний.
В многоэтажных домах более давней постройки электрические счетчики размещаются на общих площадках.
На сегодняшний день существует практика переноса счетчиков из общих коридоров в квартиры.
В современных новостройках электрические счетчики принято устанавливать в электрических щитках, расположенных в прихожих квартир по регламентированным правилам. В щитке рядом со счетчиком располагаются все автоматы. Согласно ПУЭ подключение происходит к входящему автомату, а основная цепь обесточивается.
От главного автомата электроэнергия переходит на счетчик, а затем по разводке распределяется по автоматам. Обязательно надо произвести заземление для предотвращения коротких замыканий.
Особенности размещения в частных домах
лучше осуществлять в отапливаемом помещении.
Лучше всего для этих целей подойдут:
отапливаемая лоджия;
коридор;
теплый сенник.
Важным моментом является недопустимость попадания влаги на электросчетчик в виде атмосферных осадков или испарений. К электрическому щитку обязательно монтируется предохранительное заземление, которое предотвратит поломку электрической техники. Главные параметры монтажа остаются теми же, как указано в основных правилах.
Монтаж на дачах
Существует практика установки электрических счетчиков в дачных кооперативах снаружи строений для удобства снятия показаний представителями дачного сообщества.
Однако при неблагоприятных погодных условиях и низких температурах показания можно считать некорректными.
Смотрите интересное видео, в котором популярно разъясняется, как можно экономить электроэнергию в квартире со счетчиком:
Для простого человека такая работа, как установка и подключение счетчика, кажется суперсложной задачей, которая под силу только опытному и квалифицированному электрику. Хотим вас заверить, что процесс кажется сложным на первый взгляд, а в действительности все очень просто. Мы вам подробно расскажем, как быстро и правильно установить электросчетчик.
Есть счетчики электромеханические и электронные, но схема их подключения и принцип установки абсолютно одинаковые. Счетчик можно смонтировать как на одиночной панели, так и в электрощите. Он устанавливается на высоте 1-1,7 метра от пола, чтобы удобно было снимать показания, и при необходимости можно было его поменять без особых трудностей. В современных условиях электрический счетчик и защитные приборы монтируются в специальные шкафы и боксы. Они могут быть изготовлены как из железа, так и из негорючей пластмассы. Электрические шкафы бывают различных размеров на разное количество устанавливаемого оборудования. Сначала надо навесить на заданной высоте бокс. Размещайте его максимально ровно, без перекосов и наклонов. Если стена кирпичная, то нужно обозначить, где будут отверстия крепления, и сделать их дрелью. Потом следует вставить дюбели и навесить бокс. Если стена деревянная, то можно просто прикрутить его шурупами. Закреплять шкаф или бокс необходимо на четыре шурупа по углам. Счетчики по креплению могут быть как под винты, так и под DIN-рейку. Если под винты, то в щитке будет обозначено место для счетчика, сюда и прикрутите. Если счетчик под DIN-рейку, то просто наденьте его. Теперь надо поставить автоматы защиты. На сколько ампер они будут у вас, должно быть указано в проектной документации. Автоматы защиты по креплению выпускают сейчас только под DIN-рейку. Два автомата предстоит поставить перед счетчиком, чтобы его было удобно менять при необходимости. Монтаж проводов в щите лучше выполнить по цветам, для удобства. На два первых автомата подключите ввод подачи электричества. На первый подайте фазу, а на второй -ноль. Потом снимите защитную крышку клемм электросчетчика. Фазный провод из первого автомата подключите на первую клемму счетчика, а нулевой – на вторую.

Далее определитесь, сколько у вас будет групп защитных автоматов, и установите их. Из третьей клеммы счетчика фазный провод подключите на защитные автоматы, а с четвертой нулевой – на специальную клеммную колодку. Когда будете подключать провода в счетчике, то старайтесь зажать их двумя винтами. Место подключения будет опломбировано, и доступа туда не получите, поэтому контакт должен быть надежным. Теперь подключайте провода сети к автоматам защиты и закрывайте сначала крышку с клемм счетчика, а потом крышку щита. Крышка закроет все провода и места подключения автоматов. Доступ останется только к ручкам управления защитных автоматов и к табло счетчика.
Вот такая не особо сложная работа, которую может выполнить любой хозяин, который умеет держать в руках отвертку. И помните, что все работы производятся при отключенном электрическом токе!
Новое строительство | Кооператив Southern Maryland Electric Cooperative
Если вы строите новый дом или объект и хотели бы заранее начать создание новой услуги, ознакомьтесь с информацией о типе услуги, которую вы планируете установить. Лицензированный электрик может помочь вам определить подходящий тип обслуживания.
На этой странице представлены три типа услуг:
Бытовой 200 А (стандартная услуга)
Бытовой 350 А или больше
Коммерческий или жилой застройщик
Всем клиентам следует ознакомиться с приведенной ниже информацией. Для 350-амперной сети, коммерческих объектов и жилых застройщиков дополнительная информация приведена внизу страницы.
Базы счетчиков:
Утвержденные базы счетчиков SMECO можно приобрести в вашей местной электроснабжающей организации.
Аварийные выключатели:
Статья 230 Национального электротехнического кодекса 2020 года включает требование (230.85 Аварийное отключение) для обеспечения безопасности пожарных и других лиц, оказывающих первую помощь. Требование распространяется на новые одно- и двухквартирные дома.Аварийное отключение должно быть установлено в «легкодоступном месте на открытом воздухе», чтобы лица, оказывающие первую помощь, могли отключить питание во время пожара в доме или другого события. Ваш местный электрический совет или инспекционное агентство должны предоставить подробную информацию о принятии этого требования.
SMECO не будет одобрять или подключать услугу к любому корпусу, в котором размещены как основание счетчика, так и устройство отключения; аварийное отключение должно быть отдельным устройством, а не частью основания счетчика. Расположение точки обслуживания, где отключение услуги является частью основания счетчика, не будет подключено; он должен быть заменен утвержденной базой счетчика SMECO за счет электрика или заказчика. (Опубликовано 29 апреля 2020 г.)
Раздел 230.85: Аварийные разъединители:
В жилых домах на одну и две семьи все служебные проводники должны заканчиваться размыкающими устройствами с номинальным током короткого замыкания, равным или превышающим допустимый ток короткого замыкания, установленным в легкодоступном месте вне помещения.Если предусмотрено более одного отключения, они должны быть сгруппированы. Каждое отключение должно быть одним из следующих:
(1) Сервисные разъединители, маркированные следующим образом: АВАРИЙНОЕ ОТКЛЮЧЕНИЕ, СЕРВИСНОЕ ОТКЛЮЧЕНИЕ; (2) Разъединители счетчиков, установленные в соответствии с 230.82(3) и маркированные следующим образом: АВАРИЙНОЕ ОТКЛЮЧЕНИЕ, ОТКЛЮЧЕНИЕ СЧЕТЧИКА, НЕ СЕРВИСНОЕ ОБОРУДОВАНИЕ; (3) Другие перечисленные разъединители или автоматические выключатели на стороне подачи каждого сервисного разъединителя, которые подходят для использования в качестве сервисного оборудования и имеют следующую маркировку: АВАРИЙНОЕ РАЗЪЕДИНЕНИЕ, НЕ СЕРВИСНОЕ ОБОРУДОВАНИЕ. Маркировка должна соответствовать 110.21(B).
Подача заявки на обслуживание:
Подайте заявку заранее. Нам понадобится время, чтобы спроектировать вашу электрическую сеть, приобрести полосу отвода и заказать оборудование.
Если вы строите дом, позвоните в отдел обслуживания SMECO, как только будут установлены нижние колонтитулы. Помните, что счетчик в вашем доме должен быть расположен снаружи, в углу дома, ближайшем к тому месту, где электричество входит в собственность. Счетчики должны быть доступны для СМЭКО в любое время, а не находиться за забором или в гараже.
Клиенты, которым требуется стандартная услуга на 200 ампер для жилых помещений, могут позвонить в SMECO по телефону 1-888-440-3311.
Полоса отчуждения:
Запрос клиента на обслуживание будет рассматриваться как предоставление персоналу SMECO права прохода на территорию заказчика для установки линий и оборудования SMECO.
Для установки подземных сооружений должна быть свободная площадка шириной 10 футов. Эта область должна быть очищена от любых препятствий и находиться в пределах шести дюймов от конечного уклона.Заказчик не должен менять сорт после установки оборудования SMECO. Если линии метро или другие объекты SMECO должны быть перемещены из-за изменения уклона, клиент будет нести ответственность за понесенные расходы.
Частные подземные препятствия:
Любые частные подземные препятствия — водопроводные или канализационные линии и т. д. — должны быть идентифицированы. При установке линий СМЭКО любой ущерб, нанесенный другим немаркированным или незащищенным подземным сооружениям, будет устранен за счет заказчика.
Переезды:
Если служебная линия SMECO или главная линия электропередач будут пересекать подъездную дорожку клиента или другую мощеную территорию в будущем, SMECO установит под этими участками трубу из ПВХ. Заказчик оплачивает проводку.
Клиент будет нести ответственность за любые расходы, понесенные в связи с ремонтом или перемещением объектов SMECO в случае, если клиент замостит подъездную дорожку или поставит какие-либо препятствия (например, ограждение и т. д.) на полосе отвода SMECO.
Плата за услугу:
Клиент должен оплатить счет за установку услуги до установки.
Электрическая проверка:
Заказчик должен получить разрешение на электропроводку здания от уполномоченного окружным инспектором по электротехнике. Это требование Комиссии по коммунальным услугам и для безопасности клиента.
Ваша работа будет продолжена, когда будут выполнены все обязанности клиента, получена оплата и выполнены предварительные требования к инфраструктуре. После этого вы можете ожидать подключения в течение 15 рабочих дней.
Жилая служба, 350 ампер или больше:
В дополнение к требованиям, перечисленным выше, вы должны заполнить информационные требования и форму запроса на электроснабжение (PDF).Отправьте форму по почте по адресу, указанному на странице 1 документа, или отсканируйте форму и отправьте ее по электронной почте.
Коммерческие объекты или застройщики жилой недвижимости:
В дополнение к требованиям, перечисленным выше, вы должны ознакомиться с нашим Справочником. В нем содержится подробная информация и инструкции о том, как установить новую электрическую сеть. Информационные требования и форма запроса на электроснабжение на страницах с 5 по 7 должны быть заполнены. Отправьте форму по адресу, указанному в документе, или отсканируйте форму и отправьте ее по электронной почте.
Если вы строите коммерческое предприятие, позвоните в SMECO, как только ваши планы будут одобрены должностными лицами по планированию и зонированию.
Канал:
Заказчик несет ответственность за установку кабелепровода до и после трансформатора для всех новых или пересмотренных запросов на коммерческое обслуживание.
Стоит ли покупать отдельные электросчетчики?
В: У меня есть четырехквартирный дом с одним главным счетчиком электроэнергии. Установка четырех отдельных счетчиков обойдется примерно в 5000 долларов.Я обнаружил, что мои жильцы злоупотребляют тем, что электричество включено в их арендную плату.
Считаете ли Вы целесообразным установку отдельных электросчетчиков? — Даниэль Д.
А: Да. Стоимость около 1250 долларов за единицу будет очень выгодной.
Арендаторы, у которых коммунальные услуги включены в арендную плату, часто оставляют свет и электроприборы включенными больше, чем необходимо.
Отдельные счетчики избавят вас от головной боли и увеличат чистую прибыль, даже если вы немного снизите арендную плату, чтобы компенсировать прекращение подачи электроэнергии в составе арендной платы.
В: Мне 76 лет, у меня 11 многоквартирных домов, которыми я управляю. Но я устал от «квартирантов и туалетов».
Тем не менее, я наслаждаюсь преимуществами инвестиций в недвижимость, особенно денежным потоком, поскольку я выплатил все ипотечные кредиты.
Я бы хотел продать свои здания и вернуть ипотечные кредиты, но налоги на прирост капитала слишком высоки.
На ежемесячных собраниях нашей местной ассоциации собственников квартир я попросил своих совладельцев порекомендовать хорошую управляющую компанию.
Около года назад я нанял сертифицированного управляющего недвижимостью (CPM), которого очень рекомендовали.
Он оказался катастрофой, оттолкнув моих хороших долгосрочных арендаторов, увеличив количество вакансий и увеличив мои расходы, в основном из-за его 5-процентной платы за управление.
Через шесть месяцев я уволил его и вернул управление своими зданиями.
Как мне найти хорошего управляющего недвижимостью, чтобы у меня было больше времени для игры в гольф, пока я не состарился? — Дэвид Л.
A: На мой взгляд, самая трудная работа в мире — быть профессиональным управляющим недвижимостью.
Несмотря на то, что вы наняли CPM, как вы обнаружили, это не является гарантией высококачественного управления недвижимостью.
Причина, по которой управление недвижимостью является самой сложной работой в мире, заключается в том, что профессиональный управляющий оказывается посредине между арендаторами и арендодателями.
Арендодатели хотят получить максимальный чистый доход, а арендаторы хотят за свои деньги минимальную арендную плату и максимум услуг.
Как вы поняли, управляющий не может сделать всех счастливыми.
Я предлагаю постепенно распродавать ваши здания, принимая минимальный первоначальный взнос от финансово устойчивых покупателей.
Другой альтернативой является аренда. Если вы перенесете ипотечные кредиты с продажей в рассрочку с ипотечными кредитами только под проценты, вы будете должны платить только небольшие налоги на прирост капитала до тех пор, пока не наступят платежи в размере от 10 до 30 лет.
В: У меня есть несколько сдаваемых в аренду домов.Это были отличные инвестиции, обеспечивающие хорошие налоговые льготы и повышение рыночной стоимости.
Но месяца три назад один из моих жильцов съехал, предупредив меня заранее.
Она настояла, чтобы я осмотрел дом на следующий день после того, как она все вывезла и прибралась.
Дом был в отличном состоянии, поэтому я выписал ей чек, чтобы возместить гарантийный залог в размере 500 долларов, который она быстро обналичила в тот же день в моем банке.
Но в следующем месяце я получил счет на 240 долларов за неоплаченную воду. Когда я позвонил в компанию по водоснабжению, они сказали, что мой арендатор не оплачивал свои счета в течение нескольких месяцев, но по закону владелец собственности несет ответственность, когда арендатор не платит.
Поскольку я знаю, куда переехал жилец, я столкнулся с ней и попросил заплатить. В вежливых выражениях она сказала мне: «Убирайся».
Теперь компания по водоснабжению угрожает подать на меня в суд или добавить 240 долларов к моему налогу на имущество, на что, по их утверждению, они имеют право.Что я должен делать? — Винни Ф.
A: Иногда не выгодно быть любезным с арендаторами, которые затем пользуются любезным хозяином.
Ваша ситуация показывает, почему арендодатели не должны незамедлительно возвращать залоговые суммы, пока они не будут уверены, что все счета арендаторов оплачены.
Обстоятельства, которые вы описываете, не являются чем-то необычным, когда неоплаченные жильцом счета за коммунальные услуги могут быть либо взысканы с арендодателя, либо добавлены к счету местного налога на недвижимость.
Поскольку ваша бывшая арендаторша отказалась платить 240 долларов за свои прошлые услуги по водоснабжению, я предлагаю доставить арендатора в суд мелких тяжб и позволить судье принять решение.
Но прежде чем сделать это, напишите очень вежливое письмо бывшей арендаторше, дав ей 10 дней на то, чтобы заплатить вам 240 долларов, иначе вы будете вынуждены «позволить судье решить».
Не угрожайте в своем письме, но вы можете сообщить ей, что судебный процесс может отрицательно сказаться на ее кредитоспособности, если бюро кредитных историй примет иск, как они сейчас делают в большинстве сообществ.
Если ваш бывший арендатор не заботится о своем кредитном рейтинге, этот рычаг может заставить его заплатить вам 240 долларов, которые он должен.<
Умные счетчики электроэнергии можно использовать для слежки за частными домами
Умные счетчики электроэнергии предоставляют энергетическим компаниям точный и удобный метод мониторинга, считывания и контроля энергопотребления в доме. Однако это удобство обходится дорого и может поставить под угрозу безопасность домовладельцев.
Исследователи, изучающие влияние технологии интеллектуальных счетчиков на конфиденциальность, обнаружили, что устройства одного немецкого провайдера содержат уязвимости, которые позволяют им отслеживать незашифрованные данные, чтобы определить, находятся ли домовладельцы дома.
После подписания контракта с немецкой компанией Discovergy, производящей интеллектуальные счетчики, исследователи обнаружили, что устройства компании передают незашифрованные данные с домашних устройств обратно на серверы компании по незащищенному каналу. Исследователи, Дарио Карлуччо и Стефан Бринкхаус, перехватили предположительно конфиденциальную и секретную информацию и, основываясь на отпечатках энергопотребления, смогли не только сказать, были ли домовладельцы дома, вдали или даже спали, но и какой фильм они смотрели по телевизору.
Исследователи объяснили, что проблема связана с частотой мониторинга Discovery; устройства регистрируют потребление электроэнергии домовладельцами с интервалом в 2 секунды, что они считают ненужным и навязчивым. Двухсекундный интервал отчетов предоставляет так много данных, что они смогли точно отобразить всплески и затишья энергопотребления, указывающие на то, когда домовладелец будет дома, спит или отсутствует.
Карлуччо и Бринкхаус представили свое исследование в презентации под названием «Умный взлом для конфиденциальности» на Конгрессе Chaos Computing в Берлине 1 декабря.30.
Недостатки в веб-интерфейсе Discovergy также позволили исследователям отправить обратно в компанию сфальсифицированные показания счетчиков, а также подключиться к серверам компании и получить полную запись всей информации, собранной домашним интеллектуальным счетчиком.
