Утеплитель под теплый водяной пол: виды, как выбрать, способы укладки

виды, как выбрать, способы укладки

Обустраиваете систему водного теплого пола в загородном доме и пришло время укладывать утепляющую подложку? Согласитесь, что среди разнообразия предложений теплоизолирующих материалов, предлагаемых производителями, порой не просто сделать правильный выбор.

Мы поможем определить, какой утеплитель для теплого водяного пола лучше. Вместе с вами разберемся со всеми тонкостями сборки теплоизолирующих систем. Исследуем характеристики популярных материалов, оценим ключевые преимущества и недостатки.

Самостоятельные домашние мастера у нас найдут монтажные инструкции. Чтобы проще было ориентироваться в ассортименте, предлагаемом рынком стройматериалов, мы подобрали ролики с рекомендациями по выбору утеплителя и укладке.

Содержание статьи:

Необходимость теплоизоляции системы

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Изоляционная подложка под стяжкойИзоляционная подложка под стяжкой

Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

Галерея изображений

Фото из

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям

Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги

Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал

Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка

Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций

Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки

Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки

На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности

Рулонная подложка для теплого пола

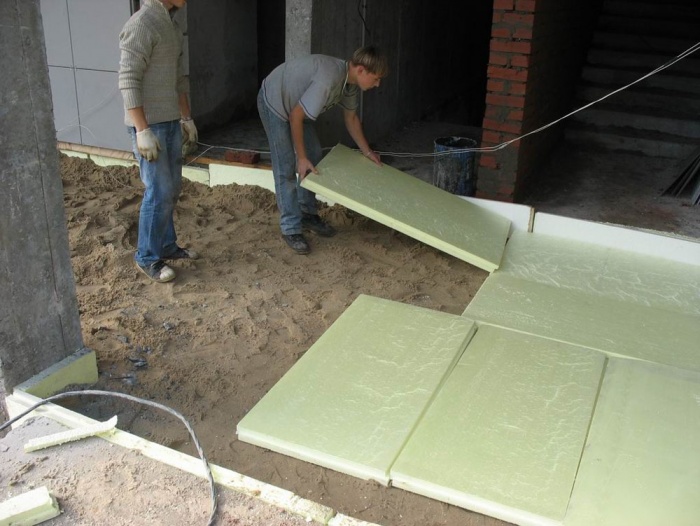

Пенополистирольный утеплитель в укладке

Теплоизоляция из пенопласта

Фольгированные плиты с заводской разметкой

Утепление из полистирольных матов с бобышками

Монтаж труб с требующимся шагом

Формирование дистанции для сухой стажки

Применение пенофлекса для труб

Виды утеплителей под водяной теплый пол

Вариантов утеплителей для напольной водяной системы обогрева на современном рынке представлено немало. Выбор толщины подложки ограничивается только материальными возможностями владельца и техническими параметрами помещения.

Абсолютно все теплоизоляционные материалы препятствуют передвижению через свою толщу звуковых волн, а потому характеризуются высокими показателями шумопоглощения.

Схема слоев с указанием толщины
Схема слоев с указанием толщины

Если под базовым основанием находится отапливаемое помещение, достаточно утеплителя толщиной в 10-12 мм, если же подвал или грунт – потребуется подложка от 30 мм и более

Независимо от варианта исполнения к теплоизолирующему материалу предъявляются особые требования:

  • он должен иметь низкий коэффициент теплопроводности;
  • воспринимать создаваемую наполненными водой трубами нагрузку;
  • выдерживать нагрузку уложенной поверх трубопровода стяжки;
  • быть устойчивым к динамическим воздействиям, которые могут возникнуть в процессе эксплуатации системы, а после снижения давления он должен принимать исходную форму.

Добиться желаемого эффекта позволяет использование утепляющего материала, плотность которого составляет не менее 35 кг/м3.

Вариант #1 — теплоизолирующие плиты

В помещениях, где высота потолков достигает в 260 сантиметров и выше, можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.

Пенопласт или пенополистирол. Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью.

В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом. Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки.

Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С). Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола.

Стандартный размер теплоизоляционных , например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Полистирольные плиты разной высоты
Полистирольные плиты разной высоты

Благодаря уникальному составу полистирольные плиты выступают хорошим шумоизоляторами, а их допустимая нагрузка составляет порядка 50 кН/кв.м

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

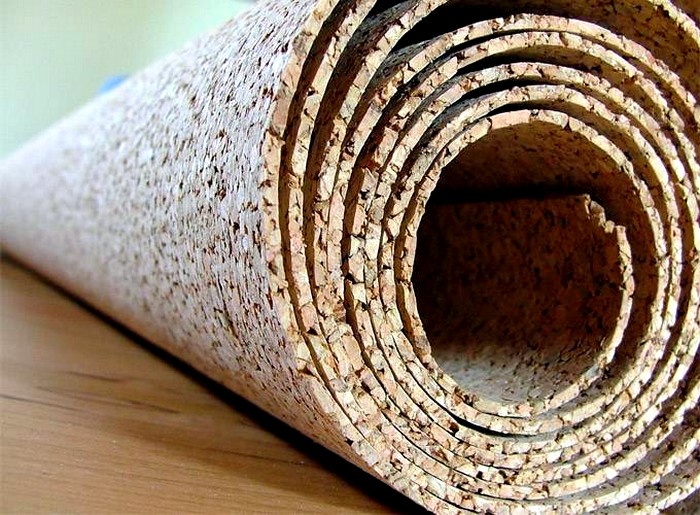

Пробковые

. Нередко в качестве под водяные и электрические полы применяют пробку. Благодаря особой структуре, которая представляет собой миниатюрные призмы правильной формы, пробковая изоляция отличается значительной прочностью на сжатие, а также отсутствием адгезии к цементному раствору.

Ввиду дороговизны материала пробковое покрытие чаще выбирают для жилых помещений, в которых базовое основание и так неплохо утеплено. В противном случае для достижения желаемого эффекта потребуется приобретать техническую пробку толщиной не менее 30 мм, что может существенно «ударить по кошельку».

Маты из пробковых волоконМаты из пробковых волокон

Главным достоинством матов, выполненных из нескольких слоев проклеенных волокон коры пробкового дуба, является экологичная безопасность

Единственный недостаток пробковых матов в том, что они гигроскопичны и к тому же выпускаются в виде однокомпонентных теплоизоляторов. А потому при их укладке необходимо задействовать дополнительную прослойки, которые будут обеспечивать паро- и гидрозащиту.

Минеральная вата. Как альтернативный доступный по стоимости вариант – использование минеральной ваты. Она выпускается в виде гибкого мата или твердой плиты.

Поскольку при укладке в стяжку минеральная вата сминается под весом, что негативно сказывается на ее теплозащитных свойствах, этот материал также лучше комбинировать с настильными конструкциями, собранными из деревянных лаг.

Подложка из плит минватыПодложка из плит минваты

С применением минеральной ваты в качестве теплоизолирующей прослойки теплоотдача водяного теплого пола будет максимальной

Единственный недостаток материала – присутствие в составе пенофола, который несет опасность для человеческого здоровья, и низкая влагоустойчивость. Но грамотно выполненная гидроизоляция легко устраняет эти недостатки.

Вариант #2 — профильные системы с направляющими

Облегчить процесс монтажа водяных контуров помогают профильные системы. Их создают с применением технологии гидропеллентной штамповки, в результате которой формируются фигурные выступы.

Изделия бывают двух типов: обычные и ламинированные, которые покрыты пароизоляционной пленкой.

Порядное расположение бобышекПорядное расположение бобышек

Бобышки или направляющие пазы расположены на поверхности профильных матов ровными рядами, между которыми удобно укладывать обогревающие контуры

Основой для их изготовления выступает экструдированный пенополистирол, который создается методом выдавливания расплавленного состава через отверстия экструдера.

Полимерная основа славится устойчивостью к воздействию влаги и высокой механической прочностью. Толщина самой плиты может варьироваться в пределах от 10 до 35 мм. Главное – чтобы она была пропорциональна толщине финишной стяжки.

Боковые грани каждой плиты оснащены замками, с помощью которых удобно выполнять подгонку элементов, формируя сплошное поле, лишенное термоакустических швов.

Высота цилиндрических выступов, расположенных на поверхности плит, достигает 20-25 мм. Этого достаточно, чтобы удобно разместить и надежно зафиксировать водяные контуры диаметром от 14 до 20 мм. Плотно посаженные ряды бобышек исключают вероятность сдвига уложенных контуров в процессе заливки цементной стяжки.

Стандартные размеры конструкцийСтандартные размеры конструкций

Единственный недостаток профильных систем в том, в них невозможно укладывать водяные контуры, выполненные из труб нестандартного диаметра

Особенностью монтажа профильных систем является то, что после укладки в них водяных контуров, конструкции заливаются сверху небольшим слоем клеевого состава. И лишь через сутки-двое, когда полностью высохнет клей, систему запускают в эксплуатацию.

Галерея изображений

Фото из

Полистирольные плиты с бобышками

Замок по краю теплоизоляционной плиты

Формирование плавного угла загиба труб

Теплый пол в собранном виде

Вариант #3 — теплоизоляция рулонного исполнения

Рулонные утеплители выбирают для помещений, в которых расстояние до потолков является критичным. С помощью тонких фольгированных слоев с защитным лавсановым покрытием можно существенно сократить толщину «пирога». Максимальная толщина такой подложки составляет всего 9-12 мм.

Схема размещения подложки «в пироге»Схема размещения подложки «в пироге»

Нанесенный с одной стороны утеплителя фольгированный слой хорошо отражает тепловое излучение, препятствуя тем самым потерям энергии

Рулонную теплоизоляцию оснащают теплоотражающей оболочкой из лавсана или теплоизола. Тонкие металлизированные материалы отлично отражают тепловые лучи, благодаря чему можно смело сократить толщину утеплителя без опасений за снижение изоляционных качеств.

Важное требование при использовании фольгированных вариантов заключается в том, что нельзя применять материалы с алюминиевой фольгой в устройстве полов с цементно-песчаной стяжкой. Щелочная среда смеси при заливке просто разъест алюминиевую прослойку.

Однако если поверх фольги нанесена защитная пленка, укладка возможна. Разрешено использование, если раствор будет замешан на гипсе, а не на цементном порошке. Некоторые производители фольгированный слой заменяют лавсаном или полипропиленовой пленкой, добавляя в нее металлизированные вкрапления.

Разметка од укладку контуровРазметка од укладку контуров

В стремлении облегчить процесс монтажа многие производители наносят на фольгированную сторону выпускаемых рулонных материалов специальную разметку, выступающую ориентиром для укладки отопительного контура

Минус фольгированных материалов заключается в том, что они хорошо отражают тепло, но недостаточно хорошо изолируют. Если пол уложен над подвальным помещением, тонких рулонных решений бывает маловато.

Некоторые умельцы решают задачу, прокладывая жесткие утепляющие маты не в один слой, а в два. Но при этом листы размещают таким образом, чтобы швы нижней подложки перекрывались швами верхней. Это позволяет минимизировать теплопотери.

Особенности укладки утеплителя

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

Раскладывание плит подложкиРаскладывание плит подложки

С целью предотвратить образование теплопроводящих мостиков, контурные швы между примыкающими друг к другу плитами проклеивают фольгированным скотчем

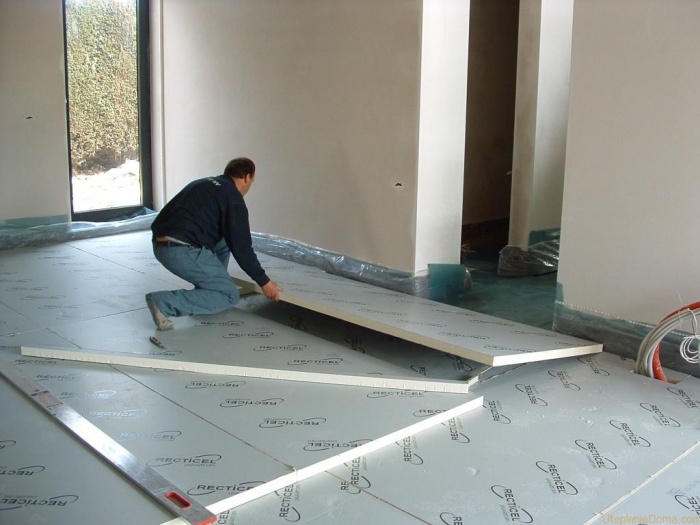

Последовательность выполнения действий при укладке изоляционных плит:

  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Схема сооружения каркаса из лагСхема сооружения каркаса из лаг

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

В укладке плит из экструдированного пенополистирола необходимо соблюсти некоторые нюансы:

Галерея изображений

Фото из

Раскрой плит экструдированного полистирола

Расположение по принципу кирпичной кладки

Установка демпферной ленты по периметру комнаты

Гидроизоляция с заводской разметкой для монтажа

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча. Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами.

Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Раскатывание изолона по основаниюРаскатывание изолона по основанию

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами и облегчает . Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем. Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Профильный мат с краевыми полосамиПрофильный мат с краевыми полосами

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Выводы и полезное видео по теме

Видео #1. Выбор утеплителя под цементную стяжку:

Видео #2. Наглядный пример укладки матов:

Видео #3. Монтаж рулонной изоляции:

Чтобы не ошибиться в выборе утеплителя для водяного пола, руководствуйтесь техническими характеристиками помещения, беря в расчет не только толщину изделия, но и максимально допустимую нагрузку на сжатие.

Грамотно подойдя к выбору теплоизолятора и соблюдая все тонкости монтажа, вы сможете создать надежную основу под обустройство функциональной напольной водяной системы.

Хотите рассказать о том, как выбирали и укладывали утеплитель под греющий пол у себя дома? Есть вопросы или ценные рекомендации? Пишите, пожалуйста, комментарии в расположенном ниже блоке.

Утеплитель для теплого водяного пола

Здесь вы узнаете:

Утеплитель для теплого водяного пола нужен для лучшей эксплуатации и снижения теплопотерь. Выбор утеплителя зависит от основания, на которое будет укладываться теплый пол.

Для чего нужно утеплять систему теплого водяного пола

В любой инструкции по монтажу водяного теплого пола для самостоятельных мастеров указывается, что необходимо задействовать утеплитель.

Слой утепления при обустройстве водяного пола выполняет несколько значимых функций. Он помогает не только обеспечить равномерный прогрев комнаты, но и, выступая в роли теплового экрана, позволяет ощутимо снизить энергетические потери системы.

Стяжка, уложенная поверх изолирующего слоя, приобретает свойства цельного передающего тепло элемента, имеющего большую площадь поверхности.

Основное предназначение изоляционного слоя – равномерно распределять тепло в обогреваемой комнате, препятствуя его утечке через плиты перекрытия

Благодаря равномерному распределению энергии, упорядоченный конвекционный тепловой поток начинает двигаться с одной скоростью и в одном направлении. Как результат, равномерно распределенные тепловые волны не будут на полу образовывать холодные и горячие участки, создавая для домочадцев максимально комфортные условия.

К тому же, благодаря направлению потоков теплого воздуха по одному курсу можно снизить затраты электроэнергии на эксплуатацию системы, сохранив при этом ее мощность неизменной.

Современные теплоизоляционные маты оснащены удобными защелками в виде бобышек, с помощью которых укладку с последующей фиксацией труб можно произвести быстро и при этом надежно.

В сооружении теплоизоляционного слоя под водяные системы напольного обогрева используются рулонные мягкие и жесткие плитные материалы. Рулонные проще в укладке, но менее эффективны по теплотехническим критериям:

  • Среди плитных вариантов теплоизоляции чаще всего применяется экструдированный пенополистирол, структура которого практически исключает впитывание и удержание влаги;
  • Организация утепляющего компонента системы пола из неэкструдированного пенополистирола, т.е. пенопласта, требует обязательного устройства гидроизоляции поверх слоя, что необязательно делать применяя полученный методом экструзии материал;
  • Для облегчения процедуры устройства трубопровода напольного обогрева лучше, если на внешней поверхности плит есть разметка;
  • Самым простым и удобным в работе вариантом утепления сейчас являются полистирольные плиты с выпуклым рельефом, выполняющим массу полезных функций;
  • Бобышки полистирольных матов позволяют четко и быстро установить трубы теплого пола согласно выбранной схеме, играют роль разметки;
  • Рельеф полистирольных плит служит опорой для фанеры или гипсоволоконных плит при выполнении сухой стяжки;
  • На участках, в пределах которых невозможно соблюсти расчетный шаг при укладке, используется теплоизоляция для труб, исключающая зональный перегрев поверхности;

Выбираем утеплитель под водяной теплый пол

Утеплитель для теплого пола способствует более равномерному распределению тепла внутри помещения. Материал со специфическими свойствами (теплоизоляция) является важным компонентом «пирога» основы с подогревом.

При отсутствии такого слоя система водяного обогрева функционирует менее эффективно и не долговечна в эксплуатации.

Пробковая подложка

Пробка — дорогой продукт, так как изготавливается из дубовой коры. Выпускается в рулонах или листах, но по техническим характеристикам различий нет. Отличие заключается только в размере и толщине.


Пробковая подложка:

  • имеет низкую теплопроводность;
  • водонепроницаема;
  • экологична;
  • гипоаллергенна;
  • упруга;
  • светоустойчива;
  • пажаробезопасна;
  • устойчива к резким перепадам температуры;
  • не подвержена химическим воздействиям.

Изделие из пробки — идеальный вариант для системы «водяной тёплый пол», и если позволяют средства, то лучше выбрать его. Толщина данной подложки способствует эффективной экономии теплоресурса, что является особенно актуальным при установке на грунт.

Пробка не подвержена деформации и усадке при заливки стяжки из бетона. Ей не могут навредить насекомые и грызуны, плесень и грибок, также не страшен.

Однако следует заметить, что применение пробки в качестве подложки повлияет на высоту потолков, а также необходимо будет приобрести дополнительный отражающий материл.

Минеральная вата

Минвата — пожаробезопасна, в отличие от пенополистирольного утеплителя, но и цена её дороже. Изготавливается в плитах, поэтому отличается удобством монтажа.

При установке на алюминиевую основу тёплого пола, данный утеплитель имеет высокое КПД, даже при размещении на грунту. Кроме того, обладает хорошей шумо- и теплоизоляцией, повышенной жёсткостью, устойчива к химикатам.

Главный минус изделия — присутствуют канцерогенные и токсичные вещества, которые опасны для здоровья человека. Помимо этого, вата гигроскопична и паропроницаема, и при укладке в стяжку нужно позаботиться о её защите от влаги и паровых выделений.


Металлизированная лавсановая пленка

Подобная продукция обеспечивает качественную защиту от негативного воздействия щелочи на напольное покрытие и цементную стяжку. Алюминиевая продукция без дополнительного слоя поливинилхлоридной пленки, устойчивой к термическому воздействию, не используется. Положительной особенностью изделий является высокий уровень отражающих свойств.

К недостаткам фольгированной теплоизоляции можно отнести невысокий уровень изолирующих качеств. Поэтому при укладке продукции над подвалом, стандартных изделий с минимальной толщиной будет недостаточно. Решить такую задачу можно при помощи твердых изоляционных матов в несколько слоев. В ходе монтажа следует придерживаться технологии укладки листов таким образом, чтобы швы материалов, расположенных ниже, были закрыты швами продукции, уложенной на них. Такой способ сократит потери тепла.


Пенополистирол

Пенополистирол — наиболее распространённый вид теплоизоляции под водяной греющий пол, и имеющий довольно демократичную цену. Он обеспечивает качественную защиту от воды и пара, высокую степень звукоизоляции, не деформируется от воздействия температуры, не реагирует на химические вещества и противостоит образованию плесени и грибка.

Теплоизоляция состоит из множества пузырьков помещённых в оболочку. Для придания прочности конструкции с данной подложкой применяется армирующая сетка. Не маловажное значение в его востребованности играет и простота монтажа, с которой справится даже неопытный человек. Кроме того, срок службы несколько десятков лет.

Основной минус пенополистирола — пожароопасность, поэтому его нужно изолировать подложкой из фольги.

Пенополистирол бывает нескольких видов, которые отличаются по технологии производства и своим свойствам:

  • Экструдированный пенополистирол — долговечен и более качественно выполняет свою основную функцию — теплоизоляцию. Имеет повышенную прочность, так как частицы плотно сцеплены между собой. Но показатель паронепроницаемости практически нулевой. Толщина его не менее 3 см. Плиты чаще цветные.


  • Вспененный — ещё его называют пенопластом. Имеет небольшой удельный вес и высокую степень паронепроницаемости. Не рекомендован для утепления фундамента, так как разрушается под воздействием влаги. Цветом обычно белый. Производится неэкструдированным способом, то есть структура имеет ячейки с каналами для воздуха.


  • Пеноплекс — его стоимость не высокая. Обладает хорошими показателями в плане отражения тепловых потоков, поэтому считается одним из лучших утеплителей. При монтаже не требуется гидроизоляционная подложка, а сам процесс не сложен, доступно произвести установку своими руками. Выпускается в плитах различного размера, толщина которых колеблется от 20 до 100 мм. В упаковке бывает от 4 до 20 листов — это зависит от толщины изделия.

Основные преимущества:

  1. высокая тепло- и пароизоляция;
  2. отсутствие выделений содержащих вредные вещества;
  3. противостояние воздействию микроорганизмов;
  4. не пропускает влагу;
  5. имеет высокую прочность.


  • Профильные маты — в их основе также лежит пенополистирол. Они штампуются с использованием специального технологического способа и покрываются плёнкой для гидроизоляции. Плиты являются высокопрочной продукцией, способной выдержать механические нагрузки. Оснащены выступами, в них укладываются трубы водяного тёплого пола, что облегчает процесс размещения контура. Имеют боковые замки — это упрощает монтаж и сводит к минимуму наличие швов. Модель считается наиболее выгодной, с точки зрения финансовых вложений, при сооружении отопления.


Рулонная теплоизоляция из вспененного полиэтилена

Полиэтилен вспененного типа (пенофол) сегодня набирает популярность. Продаётся в рулонах, и имеет толщину от 3 до 10 мм. Изделие оснащено фольгированной поверхностью, она отражает тепло и позволяет существенно уменьшить толщину «пирога», так как нет надобности в прокладке дополнительной гидроизоляции из лавсана или теплоизола.

Бывает следующих типов:

  1. А — одна сторона имеет слой фольги;
  2. В — фольга с обеих сторон;
  3. С (самоклеящийся) — на одной стороне фольга, на другой нанесён клей;
  4. «ALP» — одна сторона фольгированная, вторая со специальной плёнкой.

Каждый из видов пригоден для использования под тёплый пол, и практически полностью справляется с теплоизоляцией устройства.


Технические показатели вспененного полиэтилена и полистирола во многом схожи, коэффициент теплопроводности колеблется от 0,037 – 0,049 Вт/м·°C.

Стоит сказать, и о способности материала впитывать воду, при этом происходит понижение его термоизоляционных свойств.

Кроме того, под воздействием мокрой стяжки, в которой находятся химикаты, фольгированный алюминиевый слой приходит в негодность. В борьбе с данной проблемой производители стали выпускать изделие в листах, имеющее покрытие в виде плёнки поверх фольги.

Металлизированная лавсановая плёнка способна качественно защитить стяжку и половое покрытие от воздействия щёлочи. Утеплитель с алюминиевым слоем без покрытия устойчивого к термическому воздействию не применяется. Положительная сторона изделия, в его высокой степени теплоотражения.

Важно! При укладке, фольгированная сторона изделия должна смотреть вверх.

Утеплитель под различные основания

Теплый пол монтируется не только в квартирах, но и в частных домах. Некоторые утеплители для теплого водяного пола являются универсальными, другие больше подходят для конкретных ситуаций. Например, в некоторых жилищах теплоизоляцию приходится укладывать на грунт, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

Плиты перекрытия

Бетонные плиты перекрытия чаще всего используются в квартирных или частных домах с подвалами. В новостройках они могут находиться без стяжки, поэтому потребуют дополнительного обслуживания. В силу наличия в плитах перекрытия металлической основы они очень хорошо проводят тепло. А это значит, что если на них произвести монтаж теплого пола, то его КПД будет низким. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Он создает дополнительную воздушную прослойку, которая обеспечивает блокировку ухода тепла. Если снизу находится подвал или другое помещение, где может быть сырость, тогда под стяжку желательно уложить гидроизоляцию.


В качестве изолятора для теплого пола, который будет настилаться сверху подойдет любой из перечисленных утеплителей. Для чувствительных к влаге выполняется гидроизоляция черновой стяжки и самого изолятора сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают оказываемую нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

Утепление на грунт

Бывают случаи, когда утепление приходится осуществлять прямо на грунт. Причиной тому может быть особая конструкция дома. Перед началом работ необходимо хорошо подготовить основу. Для этого потребуется углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой грунта хорошо трамбуется. Если в нем есть излишек влаги, то необходимо высушить его. Сделать это можно постоянным проветриванием или использованием тепловых пушек.

Сверху на утрамбованный грунт укладывается подушка из гравия. Ее толщина должна быть не меньше 20 см. Он разравнивается и выводится примерно под уровень. Далее на 20 засыпается среднезернистый песок. Он максимально уплотняется и выводится под уровень. Следующим шагом укладывается гидроизоляция, которая будет препятствовать развитию грибка и чрезмерной теплоотдаче. На мембрану укладывается утеплитель. В этом случае лучше использовать пеноплекс. Он обладает отличной выносливостью на сжатие и не впитывает влагу. Лучше, если его толщина будет 10 см. На него устилается еще один слой гидроизоляции, потом армирующая сетка и производится укладка трубы теплого пола с последующей бетонной стяжкой.


Обратите внимание! Если в вашей местности грунтовые воды находятся на небольшой глубине, тогда есть смысл задуматься о строительстве дома на ленточном или свайном фундаменте. В таком случае будет меньшая вероятность подъема влаги в жилое помещение и утеплитель прослужит дольше.

Пол в деревянном доме

Утепление пола под водяной в деревянном доме имеет несколько вариантов. Если в доме есть черновой бетонный пол, то действовать можно как в случае с плитами перекрытия. Если под балками есть сухой насыпной утеплитель, тогда можно воспользоваться системой теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но предварительно необходимо выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если потолки позволяют, то хорошо использовать утеплитель с толщиной в 10 см.


В случае когда дом стоит на свайном фундаменте, тогда потребуется хорошо утеплить подпол. Для этого производится демонтаж чистового пола и оценивается состояние лаг. Если на них уже появился грибок, то потребуется все соскрести и обработать антисептиком. Далее на нижний торец лаг набиваются доски, чтобы образовалась небольшая полость. В нее укладывается гидроизоляция, а сверху утеплитель. Использовать можно каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом монтируется еще один слой гидроизоляции, а дальше система теплого пола с сухой стяжкой.

Какой толщины должна быть теплоизоляция

В торговой сети предлагаются материалы определенной стандартной толщины. Какая необходима толщина теплоизоляции в вашем случае, определяется условиями проекта отопительной системы. Уложенный слой теплоизоляции в случае использования экструдированного пенополистирола на первом этаже должен быть не менее 100-115 мм. При отсутствии пенополистирола нужной толщины, укладку теплоизоляции осуществляются в два слоя (50 + 50 мм).

Для укладки водяных полов на бетонное перекрытие второго этажа, вам потребуется теплоизоляционный слой гораздо меньшей толщины, 25-35 мм. О плотности пенопласта мы уже говорили ранее. Оптимальная плотность для теплоизоляционного пенопласта должна составлять 38-45 кг/м3.


Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

№1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

  1. Последовательность выполнения действий при укладке изоляционных плит:
  2. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  3. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  4. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.


Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

№2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.


Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

№3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.


Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Следующий этап — укладка труб теплого водяного пола.

Утеплитель для теплого пола водяного, теплоизоляция

В данной статье мы поговорим об утеплителе для теплого пола водяного, его толщине и особенностях укладки. Сейчас очень часто в домах можно увидеть такую ​​систему отопления как теплый пол, ведь она эффективно работает и создает комфорт.

Очень важным компонентом является теплоизоляция, которая выполняет много функций, поэтому ей необходимо уделить особое внимание. Основной задачей каждого пола — равномерное распределение тепла по площади помещения. Неправильное распространение температуры может привести даже к простудным заболеваниям.

Для того, чтобы избежать проблем, и ваша система обогрева работала эффективно, проведем обзор теплоизоляционных материалов.

Утеплитель для теплого пола водяного

Необходимость теплоизоляции

Теплоизоляция — это элементы конструкции, уменьшающие передачу тепла. Также термин может означать материалы для выполнения таких элементов или комплекс мероприятий по их устройству.

С развитием цивилизации, когда борьба за тепло перестала быть настолько острой, массивные очаги и русские печи сменились батареями центрального отопления, а на смену дерну, мху, войлоку и пакле пришли новые теплоизоляционные материалы. Однако и сейчас проблема сбережения тепла остается острой.

    Причин несколько:
  • Чтобы обогреть сотни миллионов квадратных метров плохо утепленных жилищ необходимо тратить огромные деньги на топливо, да и запасы ископаемого его не бесконечны.
  • Во-вторых, в последнее время усилилось антропогенное воздействие на окружающую среду, прогрессирующее развитие «парникового эффекта», не в последнюю очередь вызванное выбросами от сжигания угля, нефти и прочих энергоносителей. Поэтому приходится искать новые эффективные материалы и способы теплоизоляции.

После введения новых строительных норм, ужесточивших требования по теплозащите, правильное применение качественной теплоизоляции стало насущной необходимостью. В строительстве сегодня используют современные теплоотражающие материалы и технологии, позволяющие сберечь тепло более эффективно.

Именно от нее зависят энергозатраты пола в работающем режиме и снижение теплопотерь до минимума.

    Основной функцией теплоизоляции является:
  1. Предотвращение потерь тепла через черновое покрытие пола.
  2. Теплоизоляция под электрический теплый пол обеспечивает равномерный нагрев всех элементов, с дальнейшей отдачей тепла напольному покрытию по всей поверхности.
  3. Так как происходит качественное распределение тепла, это значительно снижает энергозатраты.
  4. Она создает дополнительную звукоизоляцию, что особенно важно в многоквартирном доме.
  5. Если под полом находится неотапливаемое помещение или грунт, то теплоизоляция устраняет проникновение влаги и холода снизу.
  6. Если утеплитель под теплый пол электрический подобран и уложен правильно, то весь пирог напольного отопления превращается в закрытую термическую зону, в которой тепло распространяется в нужном направлении и равномерным потоком.

Уменьшение теплопотерь, экономия энергии, предупреждение появления плесени или грибка — важные задачи, которые решаются устройством теплоизоляции пола. В обычном доме через пол может уходить до двадцати процентов тепла, так как через недостаточно утепленные полы тепло уходит в грунт.

Устройство теплоизоляции позволяет не только уменьшить эти теплопотери, но также эффективнее использовать теплоемкость пола. Если пол имеет низкую температуру, тогда на его поверхности, в местах сопряжения полов и стен может конденсироваться влага.

А это может привести к появлению плесени и грибков, которые отрицательно воздействуют на строительные конструкции, а также на здоровье людей, находящихся в помещении.

Правильно спроектировав строение и выполнив теплоизоляцию пола, можно предупредить эти явления. Максимальной эффективности можно добиться, если дополнительно выполнить изоляцию и кольцевой балки, и цоколя, и подвальной стены.

Другими словами, хорошая теплоизоляция полов должна быть организована в помещениях, полы которых находятся близко к грунту или контактируют с наружным воздухом. Также теплоизоляция рекомендована для полов тех помещений, которые отделяют отапливаемые комнаты от неотапливаемых.

Так можно решить сразу три задача. Первая — уменьшить затраты на отопление, вторая — уменьшить загрязнения внешней среды и третья — создать в помещение комфортные условия для проживания людей.

Теплоизоляция под теплый пол

Теплоизоляция под теплый пол

Современный рынок обогревательных систем предлагает уже готовые утеплители, созданные специально для электрических полов. В настоящее время на рынке присутствует огромный ассортимент теплоизоляторов. Но не все они подходят под теплые полы.

Хотя, если добавить к их использованию некоторые защитные пленки или мембраны, то проблем с выбором будет намного меньше. Производители же подошли к этому вопросу с профессиональной стороны. Они изготавливают утеплители, специально предназначенные для укладки под теплый пол.

Их пока еще немного, но они отвечают всем стандартам качества и безопасности:

Это разновидность вспененного полиэтилена, покрытого фольгированным слоем. Отражающая поверхность – главное требование при выборе теплоизоляции, так как именно она направляет тепловые волны в сторону потолка.

    Материал лишен каких-либо пор, достаточно плотный, чтобы выдерживать большие нагрузки, и бывает 4-х видов:
  1. Фольгированная поверхность находится только с одной стороны.
  2. Отражателем покрыты обе стороны материала.
  3. У самоклейки с одной стороны фольга, а с другой специальный клей.
  4. Одна сторона материала покрыта полиэтиленовой пленкой, а другая – фольгой.
  • Экструдированный пенополистирол (пеноплекс)

Является самым популярным утеплителем для теплого пола. Связано это с его высокими показателями прочности и теплоизолирующими свойствами. Его структура не меняется под воздействием высоких температур и не выделяет вредные вещества.

  • Листовая пробка
    Это самый качественный, натуральный, прочный, экологически чистый теплоизоляционный материал. Он:
  1. не подвержен гниению;
  2. пожаробезопасен;
  3. не меняет своей структуры и объема при нагревании.

Единственный минус пробковых листов – это их высокая стоимость.

Это основные виды теплоизоляции, которые можно стелить даже под стяжку. Выбирая один из них нужно ориентироваться на такие показатели, как прочность, толщина листа, долговечность и теплоизолирующие свойства.

Экструдированный пенополистирол для теплого пола

Экструдированный пенополистирол для теплого пола

Экструдированный полистирол – это один из лучших вариантов теплоизоляции современного типа. Структура его равномерна и состоит из маленьких ячеек закрытого типа размером 0,1-0,2 мм.

Экструдированный пенополистирол – это одна из производных полистирола, получаемая в результате смешивания под высоким давлением, при высоких температурах гранул полистирола и агента вспенивающего типа (диоксида углерода и фреоновых смесей).

Внешне экструдированный полистирол – это жесткие плиты высокого уровня прочности с отличными свойствами теплоизоляции.

Материал начали производить более шестидесяти лет назад. И, несмотря на это, на сегодняшний день его можно назвать универсальным утеплителем всех времен и народов.

Одним из первых его преимуществ является широкий спектр применения, как в гражданском, так и частном строительстве.

    Вот сферы, где экструдированный полистирол успешно заменяет своих собратьев:
  • теплоизоляция фундаментов и цокольных этажей;
  • теплоизоляция полов;
  • фасадное утепление;
  • монтаж «теплых полов»;
  • утепление стен;
  • теплоизоляция крыш;
  • теплоизоляция трубопроводов и холодильников;
  • обустройство стен и полов подвалов;
  • строительство перегородок;
  • утепление грунта вокруг фундаментов, для исключения промерзания.
    Вторым достоинством этого материала являются его неповторимые технические параметры:
  1. самый низкий показатель теплопроводности среди теплоизоляций;
  2. высокая прочность при сжатии;
  3. химическая стойкость
  4. водонепроницаемость и паронепроницаемость;
  5. устойчивость к образованию плесени и грибков;
  6. экологически чистый материал.

Вследствие проводимых испытаний было доказано, что характерные свойства экструдированного полистирола не меняются в результате неоднократных промерзаний и оттаиваний. Это делает данный материал практически идеальным для территории России.

На сегодняшний день строительный рынок предлагает широкий ассортимент данного товара. Выбор останется за вами. Вот лишь некоторые популярные марки: «Пеноплекс», «Европлекс», «Техноплекс» и многие другие.

    Для базисной основы наших знаний об экструдированном полистироле пригодится правило:
  • для утепления 1 этажа толщина плиты должна быть не меньше 50 мм;
  • все, что выше первого этажа – в диапазоне 20-30 мм.

Итак, учитывая данную информацию об экструдированном полистироле, вы сможете правильно подойти к выбору утепления вашего пола.

Маты из экструдированного пенополистирола с фасонными литыми каналами — это, конечно, круто и очень удобно в монтаже, но стоят они, к сожалению, как крыло от самолета.

Пеноплекс для теплого пола

Пеноплекс относится к лучшим утеплителям для пола благодаря своим техническим характеристикам. Технология монтажа такого материала довольно проста и не имеет каких-либо нюансов, поэтому укладка пеноплекса на пол возможна даже своими руками.

Пеноплекс для теплого пола

Данный вид утеплителя производится в плитах с разной толщиной. Самой распространенной шириной считается 600 мм, при длине 1200 и 2400 мм. Толщина начинается с 20 мм и заканчивается 100 мм. Одна упаковка вмещает от 4 до 20 листов, в зависимости от их толщины.

Пеноплекс для теплого пола

    К самым важным достоинствам можно отнести следующее:
  1. вообще не впитывает влагу;
  2. небольшая теплопроводность и паропроницаемость;
  3. не выделяет вредных веществ;
  4. не боится микроорганизмов;
  5. высокие прочностные характеристики.

Пеноплекс для теплого пола

Уложенный должным образом пеноплекс на пол под стяжку не даст проникнуть в помещение холоду, влаге, излишнему шуму, будет отличным щитом даже в морозную пору. Однако пеноплекс боится растворителей и больших температур, и цена его достаточно высокая.

Но, даже невзирая на это, материал набирает все большую популярность среди иных утеплителей, замещая минвату и пенопласт.

Пенофол для теплого пола

Пенофол — материал, сделанный из вспененного полиэтилена, который выполняет одновременно функцию тепло- и пароизоляции. Кроме этого, наваренный сверху на полиэтилен слой фольги отражает тепловое излучение. Материал не имеет пор — это значит, что он не пропускает воздух и, значит, сообщает утепляемой конструкции свойства термоса.

Где он может пригодиться? При утеплении бань и саун, которые должны быть хранилищем горячего и влажного воздуха как можно более долгое время. Также холодных полов, например, бетонного основания на первом этаже здания и устройства системы теплый пол.

Рулонный материал, изготовленный из вспененного полиэтилена, поверх которого нанесен фольгированный слой. Это отражающая поверхность, которая отталкивает от себя тепловые лучи, тем самым обеспечивая лучшую теплоотдачу отопительной системы теплых полов.

Самое важное, что этот утеплитель достаточно плотный и не имеет в своем теле пор. Это материал, работающий по принципу термоса.

    В настоящее время производители предлагают четыре его типа:
  • Тип «А». Отражающая фольгированная поверхность расположена с одной стороны материала.
  • Тип «В». Слой фольги наклеен с двух сторон.
  • Тип «С». С одной стороны отражающая поверхность из фольги, с другой клеевой раствор. Этот вид называется самоклеющийся.
  • Тип «ALP». С одной стороны фольга, с другой полиэтиленовая пленка.

Пенофол для теплого пола

Любой из этих видов может быть использовать как теплоизоляция для водяного или электрического теплого пола. Здесь важно правильно выбрать толщину материала, которая варьируется в пределах 3-10 мм. Сам же фольгированный слой имеет стандартную толщину – 100 мкм.

Важно. Обратите внимание на то, что этот утеплитель должен укладываться на полах фольгированной стороной вверх.

Теперь к вопросу выбора. Тип и толщина теплоизолятора для теплых полов определяется в зависимости от отделочного материала, которым будет покрываться напольное основание. К примеру, если на полах решено уложить керамическую плитку значит, будет использован плиточный клей на основе цемента.

Всем известно, что цемент – это химически активный материал, под действием которого некоторые металлы начинают коррозировать. Наша фольга, изготовленная из алюминия, не исключение.

Но производители не зря отделали утеплители для теплых полов слоем в 100 мкм. Эта толщина позволяет выдержать реакцию цементного раствора, оставив часть слоя в полноценном виде.

Толстый утеплитель на теплых полах обычно используют в таких помещениях как присоединяемые балконы и лоджии, на террасах, в душевых и ванных комнатах. Утеплители меньшей толщины могут быть уложены в других жилых и офисных помещениях.

Но в любом случае утеплители по толщине выбираются исходя из того, была ли уже залита стяжка на полах или нет. Если уже залита, тогда, чтобы не слишком поднимать поверхность и снижать потолки, используется более тонкий утеплитель.

Пенофол для теплого пола

Теплоизоляция для теплого пола этого вида выдерживает нагрузки – 200 кг/м² и при этом увеличивает теплоотдачу до 15%. Оба показателя – великолепный результат. Отметим также, что фольгированный утеплитель для водяного и электрического пола – это самый дешевый вариант. И это еще один большой плюс.

Пенопласт под теплый пол

Пенопласт под теплый пол

В помещениях, где высота потолков достигает в 260 сантиметров и выше можно смело отдавать предпочтение утеплителям на жесткой полимерной основе.
Основой для изготовления теплоизоляционных плит может выступать пенопласт или пенополистирол.

Первый вариант создан неэкструзионным способом, между его полимерными ячейками есть каналы для прохода воздуха и пара. Пенопласт отличается малым удельным весом, а также высокой паропроницаемостью. В изготовлении пенополистирола используется метод экструзии, благодаря чему ячейки материала прочно спекаются стенками друг с другом.

Паропроницаемость утеплителя из-за это практически равна нулю. Зато он обладает высокой прочностью и способностью выдерживать значительные механические нагрузки. Удельная теплоемкость пенополистирола несколько выше, чем у пенопласта. В первом случае она равна 1,34 кДж/(кг°С), во втором исчисляется 1,26 кДж/(кг°С).

Разница невелика, но при расчетах может ощутимо отразиться на общей толщине системы обогрева пола. Стандартный размер теплоизоляционных листов Пеноплекса, например, 120 см × 240 см. ГОСТом за номером 15588-86 регламентирована ширина от 50 см до 130 см, длина от 90 см до 500 см.

Плотность вспененного полистирола 150 кг/м³, та же характеристика пенопласта 125 кг/м³. В зависимости от специфики производства и свойств, вкладываемых изготовителями в продукцию, характеристики материалов могут меняться.

Если сравнивать оба вида материала, то пенопласт невыгоден тем, что уступает экструзионному собрату в плане плотности. За счет этого он менее устойчив к деформациям под действием механических нагрузок.

От этого существенно снижаются его теплоизоляционные свойства. Пенопласт рекомендуется укладывать в конструкциях настильных систем между лагами.

Толщина утеплителя для пола

Важнейшим этапом отделки любого помещения является утепление полов. Многие недооценивают величину потерь тепла через пол, а ведь правильно подобранный утеплитель позволяет экономить на отоплении до 30% энергии.

Особенно большая экономия достигается при использовании системы теплого пола, которую просто необходимо изолировать снизу, чтобы она не грела перекрытия или грунт.

Толщина утеплителя для пола

Выбрать тип утеплителя, наилучшим образом подходящий для вашего помещения — это только половина дела.

Важно, чтобы слой утеплителя был достаточной толщины, ведь даже самый лучший утеплитель не обеспечит достаточной теплоизоляции, если будет уложен слишком тонким слоем. С другой стороны, излишне толстый слой утеплителя уменьшает высоту потолков в помещении и является неоправданной тратой денег.

Базовые коэффициенты теплопроводности изоляционных материаловλ, Вт/мК
Эковата0,040
Минеральная вата URSA0.052
Минеральная вата ISOVER0.048
Каменная вата Rockwool0.045
Каменная вата Рагос0.045
Жесткие мин. ватные плиты0.085
Пенополистирол0.041
Пеностекло0.12
Пенопласт0.05
Гравий керамзитовый 8000.21
Гравий керамзитовый 2000.11

Какая должна быть толщина утеплителя для пола? Важно понимать, что необходимая толщина утеплителя зависит от климатических условий в вашей местности. Очевидно, что при использовании одного и того же утеплителя в однотипных домах в Сочи и в Норильске потребуется совершенно разная толщина слоя.

Поэтому нужно учитывать, что все рекомендации в статье даны для типичного климата средней полосы России, где температура зимой редко опускается ниже -25 градусов.

Если вы живете в более мягком или более суровом климате, то рекомендации нужно корректировать в большую или меньшую сторону. Рассмотрим основные типы теплоизоляции и необходимую толщину слоя при применении в различных типах перекрытий.

Факторы (ТП — теплый пол)Толщина утеплителя
ТП над отапливаемым помещением, в котором температура воздуха не ниже 18 градусов30 мм
ТП над отапливаемым помещением с температурой воздуха 10-17 градусов50 мм
ТП над отапливаемым помещением с температурой 0-10 градусов70 мм
ТП над неотапливаемым помещением100 мм
ТП на грунте в цокольном или подвальном этаже с заглублением менее 1,5 м120 мм
ТП на грунте в цокольном или подвальном этаже с заглублением 1,5м и более 60 мм

Особенности укладки

Схема монтажа подложки зависит от типа используемых материалов. Но в любом случае ее необходимо размещать на максимально ровной поверхности.

  • №1 — технология укладки плит

Подложка, сооружаемая из плит с монтажной фаской, собирается легко – по принципу конструктора. Плиты удобно подгонять и отмерять. Нарезать плиты под соответствующие размеры можно обычным ножом.

Простота укладки подложки удобна тем, что во время монтажа в любой момент можно изменить конфигурацию контуров и длину трубопроводов. Чтобы плиты материала в процессе монтажа и эксплуатации не сдвигались относительно друг друга, их стыки проклеивают строительным скотчем.

Особенности укладки

    Последовательность выполнения действий при укладке изоляционных плит:
  1. На зачищенное и выровненное основание укладывают плиты пенопласта, фиксируя их с помощью специальных пластиковых скоб, анкерных дюбелей или сажая на клеевой состав.
  2. Сверху уложенных и состыкованных плит выстилают фольгированную прослойку.
  3. Верхним слоем выстилают армирующую сетку, на которую в последствие и монтируют трубы.

Если бетонная стяжка базового пола залита со значительными отклонениями от уровня либо же имеет грубые трещины и неровности, или бетонные плиты уложены с нарушениями, перед укладкой подложки лучше соорудить каркас. Для этого собирают деревянные лаги из сухого и ровного бруса сечением 50х50, 50х100 или 100х100 мм.

Особенности укладки

Лаги размещают на равноудаленном расстоянии в 60 см, между ними прокладывают отрезы минеральной ваты или плиты пенопласта

Расстояние в 60 см между лагами считается самым оптимальным вариантом, поскольку при таком «шаге» не требуется создание дополнительной обрешетки. Главное – чтобы лаги располагались в одной плоскости и лежали строго по уровню.

Теплоизоляционные плиты должны быть плотно уложены между деревянными лагами. Если имеются щели – их необходимо задуть монтажной пеной.

  • №2 — монтаж рулонных материалов

Укладку рулонного материала осуществляют на тщательно выровненное основание и фиксируют к базовому основанию с помощью плиточного клея или двухстороннего скотча.

Нарезку полос необходимого размера выполняют обыкновенными канцелярскими ножницами. Чтобы компенсировать тепловое расширение стяжки, фольгированный слой рекомендуется размещать с незначительным заходом на стену.

Особенности укладки

Фольгированный материал размещают металлической стороной вверх с тем, чтобы металлизированная поверхность наилучшим образом отражала тепло

При укладке рулонных материалов ориентируются на маркировку печатной монтажной разметки. Она определяет расстояние между контурами. Обычно рулонные материалы по краям имеют припуски фольгированной полимерной пленки для возможности соединения соседних полотен.

При укладке отрезов особое внимание уделяют температурным швам. Для этого стыки уложенных полос проклеивают односторонним строительным или металлизированным скотчем.

Если в роли подложки применяется пробковое покрытие, то перед его укладкой необходимо позаботиться о надежной паро- и гидроизоляции.

  • №3 — схема монтажа матов

Этапом, предшествующим укладке матов, является обустройство пленочной гидроизоляции. После ее укладки по периметру комнаты вдоль нижней части каждой из стен наклеивают полосы демпферной ленты.

На подготовленное основание выстилают маты, скрепляя плиты между собой посредством замковой системы. Чтобы надежно скрепить плиты небольшой толщины и малого веса, применяют клеевой способ и задействуют пластиковые скобы-гарпуны.

Особенности укладки

Некоторые производители для удобства монтажа в комплекте с матами прикладывают краевые полосы, с помощью которых удобно размечать участки выхода из зоны обогрева

Важный момент: при укладке матов не допускается задействовать металлический крепеж, поскольку он может повредить целостность не только теплоизолятора, но и гидроизоляции.

Выбор оптимального варианта основы для теплоизоляционной подложки зависит от ваших возможностей. Да, хорошая подложка обойдется не дешево. Но она позволит значительно повысить функциональность обустроенной системы водяных полов.

Трубы теплого водяного пола Следующий этап — укладка труб теплого водяного пола. Расскажем все об их выборе и способах монтажа в отдельной статье.AuthorsАвтор:
Сергей Владимирович, инженер-электрик.
Подробнее об авторе.

укладка своими руками- Обзор +Видео

Материалы для утепления имеют различные характеристикиУтеплитель для теплого водяного пола. Во время укладывания теплых полов в доме, требуется проводить работы по теплоизоляции покрытия. Какой материал выбрать, как провести монтаж утепления – ответы на эти вопросы надо четко прояснить перед началом процедуры.

Материалы для утепления имеют различные характеристики, свои плюсы и минусы. Чтобы легче определиться с тем, какой утеплитель для водяного теплого пола лучше, ознакомьтесь с нашей статьей.

Содержание статьи:

Почему необходимо теплоизолировать теплый пол

Любая пошаговая инструкция содержит указатель на проведение теплоизолирующей процедуры во время укладки теплых полов.

Утепляющий слой пола имеет ряд основных функций, без выполнения которых не возможна качественная работа устройства:

  1. Материал служит как звукоизоляцияУтеплитель способствует равномерному распределению тепла по поверхности пола. Во время монтажа водного типа теплых полов, данное свойство имеет огромную значимость, потому что система состоит из труб прямой и изогнутой конфигурации, которые не могут сами равно распределять тепло.
  2. Слой утепляющего материала предохраняет систему от утечки теплых потоков сквозь щели, служит отражающим экраном и существенно влияет на экономию теплового ресурса.
  3. Материал служит как звукоизоляция.
  4. Сквозь слой утеплителя не проходит влага и холод, если система укладывается на пол, находящийся над помещением, которое не отапливается, либо укладка производится на грунт.
  1. Утеплитель защищает систему от образования коррозии, различных грибков и плесени.

Внимание! Теплоизоляция участвует в главной роли при распределении тепла по полу и является препятствием для его утечки сквозь перекрывающие плиты.

Оснащение теплоизоляционных матов бобышками, которые выполняют функцию защелок, помогает быстро и качественно уложить и зафиксировать проложенные трубы.

Разновидности утепляющего материала для водяного типа теплого пола

Современные производители утепляющих материалов представляют множество вариантов для проведения процедуры. На толщину утеплителя влияют финансовые возможности, также технические особенности комнаты или квартиры, где требуется теплоизоляция. Любой вид материала обладает шумоизоляцией. Толщина материала зависит от того, что находится под теплым полом. Если грунт либо подвальное помещение, то применяют подложку, равную более тридцати миллиметров. При проведении утепления полов, расположенных над теплым помещением, достаточно уложить подложку в десять миллиметров.

Теплоизоляция для водяного пола должна иметь следующие параметры:

  1. Материал должен отличаться низким уровнем теплопроводности.
  2. Должен справляться с нагрузкой, которую несет вода, протекающая по трубам.
  3. На его функционирование не должна влиять стяжка пола.
  4. Утеплитель должен справляться с тепловым расширением в трубах, когда меняется давление и температура воды.

Самым оптимальным вариантом в качестве утеплителя считают материал с плотностью более тридцати пяти грамм на кубический метр.

Специальные плиты в качестве утеплителя

Использовать плиты, как утепляющий материал, можно в помещениях с высокими потолками, достигающими минимум двести шестьдесят сантиметров.

Материалы из которых изготовлены плиты:

  1. Основным материалом, из которого выполнены плиты, является пенополистирол либо пенопласт. Плиты из пенопласта создаются при помощи неэкструзионного метода. В устройстве плиты создаются каналы, по которым проходят пар с воздухом. Пенопластовые плиты имеют низкий вес, но высокую паропроницаемость. Пенополситрол создают методом экструзии, при котором стенки полимерных ячеек спаиваются между собой.

    Поэтому материал не обладает паропроницаемостью, но его отличает прочность, устойчивость к механическим нагрузкам. Пенополистирол в отличие от пенопласта имеет высокую теплоемкость, которая равна 1.34 КДл и 1.26 КДл соответственно. При небольшой разнице имеет существенное значение для определения толщины прогреваемых полов.

    Плиты имеют обычный размер, равный 120 на 240 сантиметров. По ГОСТ 15588 – 86 плита должна иметь ширину в пределах 50 – 130 сантиметров, длину 90 – 500 сантиметров. Свойства материала могут варьироваться и зависят от производителя.

    Внимание! Плиты из полистирола обладают высокой шумоизоляцией, они способны поглощать шум до 50 кН на метр квадратный.

    Пенопласт по плотности уступает пенополистиролу, и неустойчив к механическим нагрузкам. Это способствует снижению его функциональных свойств. Пенопластовый материал подходит для укладки между лагами напольных конструкций.

  2. Материал должен отличаться низким уровнем теплопроводностиМожно встретить пробковые призмы, которые тоже подходят для теплоизоляции водяного пола. Из-за особенной структуры пробки имеют прочность во время сжатия, исключают адгезию по отношению к раствору из цемента. Покрытие из пробки отличается высокой стоимостью, его укладывают на практически теплое основание. Иначе понадобиться пробка, имеющая толщину минимум тридцать миллиметров, что очень дорого. Минусом материала считают гигроскопичность и однокомпонентность, как теплоизолятор. Укладка полов с таким утеплителем требует монтажа слоя гидроизоляции и пароизоляции.
  3. В качестве утеплителя также применяют минеральную вату, которая считается недорогой альтернативой другим материалам. Вата изготавливается в виде гибких матов либо твердых плит. Вата не выдерживает веса стяжки из цемента, поэтому ее укладывают тоже между лагами из дерева.
    Внимание! Минеральная вата способствует максимальной теплоотдачи греющего пола.
    В составе ваты присутствует пенофол, который приносит вред здоровью, также материал имеет низкую влагоустойчивость. Эти качества относятся к отрицательным свойствам минеральной ваты. При укладке пола с ватой нужно качественно проложить гидроизоляцию и недостаток будет устранен.

Использование профильных систем в качестве утеплителя

Водяные контуры можно монтировать с помощью профильных систем, которые создают при помощи особой технологии. Она называется гидропеллентная штамповка, позволяющая формировать разные выступы. Системы изготавливаются ламинированными либо обычными. Ламинированные изделия покрывают с помощью пленки для пароизоляции. В качестве основы для элементов берут пенополистирол, который в расплавленном состоянии проходит сквозь отверстия экструдера с помощью выдавливания.

Применяя полимерный материал, система оснащается устойчивостью к механическим воздействиям, влагонепроницаемостью.  Плита имеет толщину минимум десять миллиметров, максимум тридцать пять. Толщину плитки подбирают под толщину стяжки.

Каждая грань сбоку имеет замки, которые позволяют делать подгонку деталей в виде поля без швов. Цилиндрические выступы на плитах имеют высоту, равную около 20 миллиметров. Их легко соединить с водяными контурами, у которых диаметр варьируется в пределах 14 – 20 миллиметров. Часто расположенные бобышки исключают сдвиги контуров, когда производят стяжку полов.

В минусам материала относят невозможность уложить контуры для воды, которые изготовлены из элементов, имеющих нестандартное сечение. Профильные системы заливают с помощью специального клея, как только закончат укладку контуров. Чтобы клей подсох, приходится ждать несколько суток, затем можно запускать систему в работу.

Рулонный утеплитель

Рулонные утеплители экономят высоту помещения. Подложка в толщину равна примерно десяти миллиметрам.

Внимание! На одну сторону утеплителя наносят слой из фольги, которая с помощью излучения не позволяет утекать тепловым потокам.

Теплоотражающая оболочка выполнена с помощью лавсана либо теплоизола, которые отличаются тонкой структурой, но высокими отражающими свойствами. Поэтому они не увеличивают толщину материла для утепления, но хорошо изолируют.

Важно! Материал, оснащенный фольгой из алюминия, ни в коем случае нельзя использовать совместно со стяжкой из песка с цементом. Данный вид стяжки имеет высокую щелочную среду, которая приведет к разъеданию алюминиевого слоя.

При нанесении сверху алюминиевого слоя защитной пленки укладку разрешают. Также возможно применение рулонного утеплителя, если смесь для стяжки состоит из гипса, а не цемента. Производители иногда вместо фольгированной прослойки вставляют лавсан либо пленку из полипропилена с вкраплениями из металла.

К отрицательным свойствам относят высокую теплоотражаемость и низкую теплоизоляцию.

Если под основанием для пола находится подвал либо земля, рулонные материалы не справятся с теплоизоляционной функцией. Можно решить проблему, уложив маты в пару слоев, размещая листы так, чтобы швы верхней подложки не совпадали с нижними швами. Так можно свести к минимуму потери тепла.

Правильное проведение теплоизоляционных работ

Для каждого типа материла подходит своя схема укладки. Но любой утеплитель размещают только на абсолютно ровном основании. Утеплитель из плит с использованием строительной фаски собирается просто, как конструктор. Плиты поддаются подгону по размеру. Их удобно отрезать с помощью ножа. Во время проведения работы всегда можно поменять длину труб либо сменить форму контура. Плиты для фиксации соединяют с помощью монтажного скотча.

Особенности укладки по шагам:

  1. Основание под плиты выравнивают, очищают от мусора. Затем выкладывают плиты, прикрепляя их скобами из пластика, либо посредством анкерных болтов, либо клея.
  2. Поверх плит укладывают слой фольги.
  3. Затем укладывается армированная сетка, на нее прокладывают трубы.

Если стяжка основания под плитками имеет дефекты, то под подложку следует смонтировать каркас из деревянных лаг. Их выполняют из сухих, ровных брусков, сечение которых равно 50 на 50, 50 на 100, 100 на 100 миллиметров. Рекомендуют лаги укладывать в 60 сантиметрах друг от друга, между ними укладывать пенопласт либо минеральную вату. Плиты надо укладывать без зазоров, если таковые имеются, их заделывают с помощью строительной пены.

Укладка рулонного материала

Рулонный утеплитель кладут на основание, которое имеет ровную поверхность, и крепят к нему на клей либо двухсторонний скотч. Нарезать рулон на полоски можно с помощью обычных ножниц. Учитывая деформацию утеплителя из-за расширения бетонной стяжки, прослойку из фольги укладывают, заходя на стенку.

Важно! Фольгу кладут вверх той стороной, которая выполнена из металла, потому что таким образом отражение тепла будет максимальным.

Маркировка разметки для монтажа на рулонном материале упрощает прокладку труб, определяя расстояние между ними. Как правило, края утеплителя оснащены припусками из специальной пленки, которая дает возможность состыковать два полотна между собой. Во время укладки материала стоить обратить внимание на температурные швы. Все соединения подлежат проклейке с помощью строительного скотча. При укладке пробкового материала надо тщательно устроить пароизоляцию и гидроизоляцию.

Монтажные работы по укладке матов

До того, как приступить к укладке матов, основание оснащают гидроизоляцией пленочного типа. Далее вдоль каждой стены проходят демпферной лентой и начинают выстилать маты. Плиты соединяют при помощи специальных замков. Если плиты имеют малый вес и толщину, то их склеивают и соединяют с помощью скоб – гарпунов.

Внимание! Полосы, обозначающие края, предназначены для нанесения разметки окончания обогреваемой зоны и облегчают монтажные работы.

При укладке матов нельзя использовать крепежные элементы из металла, потому что это приведет к повреждению гидро — и теплоизоляции. Правильный выбор теплоизолирующего материала повысит функциональность теплых полов, поэтому экономить на качестве утеплителя не рекомендуется.

Утеплитель под теплый пол водяной

Если вы задавались вопросом процедуры монтажа теплого пола, то обращали внимание на своего рода пирог, который приходится укладывать. Одним из его слоев является утеплитель под теплый водяной пол. Но если пол греет, то зачем там утеплитель? А если он нужен, то какой из обилия выбрать? Эта статья поможет не запутаться в разнообразии утеплителей и подобрать именно тот, который лучше всего покажет себя в конкретных условиях.

Утеплитель как важная составляющая

Задачей теплого пола является не только обогреть какую-то определенную площадь. При этом важно добиться минимальных теплопотерь. Один контур уложенной трубы с диаметром в 16 мм без особых трудностей способна прогреть стяжку с толщиной в 15 см. При этом стоит учитывать, что тепло не распространяется только вверх. Оно направляется также и вниз. Если снизу находятся соседи, которые хорошо отапливают свое помещение, то это будет не так заметно. Но если там подвал, то потери тепла будут ощутимыми. Это будет заметно не только по температуре воздуха, но и по счету за носитель.

Другой очень важной причиной, по которой утеплитель важен в общем пироге – равномерность распределения волн. Благодаря наличию утеплителя температура не сосредоточена только в месте прохождения трубы, но передается всей поверхности. Некоторые виды утеплителя дают возможность облегчить процесс создания рисунка, по которому укладывается труба теплого водяного пола. Основными разновидностями утеплителя являются производные полистирола, изделия из минеральных компонентов и из полиэтилена. Каждый из них заслуживает отдельного рассмотрения.

Минеральная плита

Известна практически каждому и используется в производстве и строительстве довольно давно. Их предшественниками является стекловата, от которой приходилось долго оттираться, чтобы не чесались руки. Но для теплого пола не подходит минеральная вата, которая поставляется в рулонах. Это связано с тем, что ее жесткость недостаточна, и из-за такого утеплителя происходит просадка залитой стяжки. Применяется только базальтовая или другая, которая продается плитами. У такого утеплителя отличный показатель устойчивости на сжатие. Среди других положительных моментов можно отметить;

  • устойчивость к воздействию влаги;
  • хорошая теплоизоляция;
  • достаточная звукоизоляция;
  • устойчивость к воздействию огня;
  • стойкость к воздействию химических растворителей.

Минеральный утеплитель еще называют каменной ватой, т. к. изготавливают ее из расплавленных горных пород. Такой утеплитель не имеет вредных примесей и эмиссии. Для теплого пола подойдут плиты утеплителя с плотность от 175 кг на м3. Из недостатков такого утеплителя явным является наличие пор, которые пропускают воду и пар. Поэтому при монтаже понадобится дополнительная гидроизоляция.

Полистирольные плиты

Утеплитель, который состоит из вспененного полистирола также не является новинкой. Изначально такой материал известен строителям и пользователям как пенопласт. Но у чистого пенопласта есть свои недостатки. Хотя он и обладает прекрасными теплоизоляционными свойствами, такой утеплитель очень хрупкий на сжатие. Это объясняется большими воздушными пузырями, которые образуются в процессе изготовления. Чтобы ликвидировать этот недостаток в утеплителе требовалось изменить технологию. Благодаря этому и появилась технология экструзии. Ее суть заключается в том, что формирование полотна происходит под высоким давлением. Благодаря этому шарики с воздухом в утеплителе принимают правильную форму и становятся меньше. Это позволяет уменьшить теплопроводность при одинаковой толщине в сравнении с обычным пенопластом. Выбор многих падает на утеплитель в виде экструдированного пенополистирола по следующим причинам:

  • небольшой вес;
  • простота монтажа;
  • устойчивость к сжатию;
  • отсутствие токсических выбросов;
  • отличные гидроизоляционные свойства.

Такой утеплитель редко называют по его составу, чаще можно встретить такое название, как «Пеноплекс». На самом деле это название завода, который занимается его выпуском. Утеплитель под теплый водяной пол лучше брать такой, который имеет замковые торцы. Они срезаны вполовину, что позволяет исключить мостики холода. Также есть варианты плит утеплителя с бобышками. Это небольшие выступы-направляющие. Благодаря им труба фиксируется без каких-либо дополнительных клипс и ее легче изгибать. Для водяного теплого пола подойдет утеплитель с толщиной в 5 см и плотностью в 35 кг на м3, обычно его маркируют как «комфорт».

Обратите внимание! Утеплитель из экструдированного пенополистирола боится воздействия различных растворителей и хорошо горит, выделяя ядовитый дым. При работе с утеплителем важно избегать наличия перечисленных факторов.

Рулонный материал

Бывают ситуации, когда стяжку заливать необходимо, но высота потолков не слишком позволяет этого сделать. Для того чтобы уменьшить общую высоту пирога, подойдет рулонный утеплитель. Чаще всего его представителем выступает вспененный полиэтилен. Сам по себе этот материал не обладает достаточной плотностью, чтобы гарантировать высокие теплоизоляционные свойства, поэтому на одну или две его стороны нанесена фольга. Она позволяет снизить коэффициент теплопроводности до 0,037 Вт/м×°C. Такой утеплитель есть в продаже с толщиной от 3 до 10 мм. Многие выбирают именно этот материал, т. к.:

  • имеет небольшой вес;
  • прост в укладке;
  • имеет невысокую стоимость;
  • часто на него нанесена разметка для укладки.

Фольга – это металл, поэтому она может вступать в реакцию с водой или другими компонентами, которые входят в смесь для стяжки. Чтобы предотвратить повреждение утеплителя, потребуется слой гидроизоляции или брать такой утеплитель, который изначально покрыт дополнительным пластом полимера. К недостаткам материала можно отнести небольшую устойчивость к воздействию на сдавливание. Со временем вспененный полиэтилен имеет свойство усаживаться, что повлияет на его эффективность.

Пробковый утеплитель

Если вы являетесь приверженцем всего натурального и хотите, чтобы утеплитель не содержал химических примесей, тогда стоит смотреть в сторону пробковых плит. Это натуральный материал, который большей степенью известен по пробкам, которыми закупоривают вино. Теплороводность такого утеплителя находится на одном уровне с качественным пеноплекосм, в районе 0,037 Вт/м×°C. С его укладкой также не возникает проблем. Есть варианты утеплителя, которые поставляются в рулонах. Достаточная жесткость материала не повлияет на прочность будущей стяжки. Недостатками является довольно высокая цена и доступность материала не во всех регионах. Пробка также хорошо впитывает влагу, поэтому для нее понадобится несколько слоев гидроизоляционной мембраны.

Утеплитель под различные основания

Теплый пол монтируется не только в квартирах, но и в частных домах. Некоторые утеплители для теплого водяного пола являются универсальными, другие больше подходят для конкретных ситуаций. Например, в некоторых жилищах теплоизоляцию приходится укладывать на грунт, в других на деревянные лаги. Для первого случая не подойдет тот, который хорошо впитывает влагу. Стоит рассмотреть общие случаи более подробно.

Плиты перекрытия

Бетонные плиты перекрытия чаще всего используются в квартирных или частных домах с подвалами. В новостройках они могут находиться без стяжки, поэтому потребуют дополнительного обслуживания. В силу наличия в плитах перекрытия металлической основы они очень хорошо проводят тепло. А это значит, что если на них произвести монтаж теплого пола, то его КПД будет низким. Именно поэтому перед началом работ наносится черновая стяжка. Некоторые мастера в качестве наполнителя для бетона используют керамзит. Он создает дополнительную воздушную прослойку, которая обеспечивает блокировку ухода тепла. Если снизу находится подвал или другое помещение, где может быть сырость, тогда под стяжку желательно уложить гидроизоляцию.

В качестве изолятора для теплого пола, который будет настилаться сверху подойдет любой из перечисленных утеплителей. Для чувствительных к влаге выполняется гидроизоляция черновой стяжки и самого изолятора сверху перед заливкой чистовой стяжки. Бетонные плиты хорошо выдерживают оказываемую нагрузку, поэтому проблем с толщиной стяжки возникнуть не должно.

Утепление на грунт

Бывают случаи, когда утепление приходится осуществлять прямо на грунт. Причиной тому может быть особая конструкция дома. Перед началом работ необходимо хорошо подготовить основу. Для этого потребуется углубиться до такого уровня, чтобы от нижней точки до верхней точки будущего пола было 50 см. Нижний слой грунта хорошо трамбуется. Если в нем есть излишек влаги, то необходимо высушить его. Сделать это можно постоянным проветриванием или использованием тепловых пушек.

Сверху на утрамбованный грунт укладывается подушка из гравия. Ее толщина должна быть не меньше 20 см. Он разравнивается и выводится примерно под уровень. Далее на 20 засыпается среднезернистый песок. Он максимально уплотняется и выводится под уровень. Следующим шагом укладывается гидроизоляция, которая будет препятствовать развитию грибка и чрезмерной теплоотдаче. На мембрану укладывается утеплитель. В этом случае лучше использовать пеноплекс. Он обладает отличной выносливостью на сжатие и не впитывает влагу. Лучше если его толщина будет 10 см. На него устилается еще один слой гидроизоляции, потом армирующая сетка и производится укладка трубы теплого пола с последующей бетонной стяжкой.

Обратите внимание! Если в вашей местности грунтовые воды находятся на небольшой глубине, тогда есть смысл задуматься о строительстве дома на ленточном или свайном фундаменте. В таком случае будет меньшая вероятность подъема влаги в жилое помещение и утеплитель прослужит дольше.

Пол в деревянном доме

Утепление пола под водяной в деревянном доме имеет несколько вариантов. Если в доме есть черновой бетонный пол, то действовать можно как в случае с плитами перекрытия. Если под балками есть сухой насыпной утеплитель, тогда можно воспользоваться системой теплого пола с сухой стяжкой. В качестве утеплителя можно использовать экструдированный пенополистирол с бобышками. Но предварительно необходимо выровнять поверхность деревянного пола и уложить на него гидроизоляцию. Если потолки позволяют, то хорошо использовать утеплитель с толщиной в 10 см.

В случае когда дом стоит на свайном фундаменте, тогда потребуется хорошо утеплить подпол. Для этого производится демонтаж чистового пола и оценивается состояние лаг. Если на них уже появился грибок, то потребуется все соскрести и обработать антисептиком. Далее на нижний торец лаг набиваются доски, чтобы образовалась небольшая полость. В нее укладывается гидроизоляция, а сверху утеплитель. Использовать можно каменную вату или пенополистирол. Во втором случае при одинаковой толщине с минеральной ватой эффект будет лучше. Следующим шагом монтируется еще один слой гидроизоляции, а дальше система теплого пола с сухой стяжкой. Некоторую информацию о процессе утепления можно почерпнуть из видео:

Заключение

Как вы смогли убедиться есть большой выбор утеплителей для водяного теплого пола. Некоторые из них неприменимы в определенных ситуациях в силу своих особенностей. Другие являются универсальными. Если перед вами встанет задача по монтажу теплого пола, первым делом хорошо оцените существующее основание и проанализируйте, в каком оно состоянии и необходим ли ремонт перед укладкой утеплителя.

Утеплитель под теплый пол водяной

Утеплитель под теплый пол водяной

Здравствуйте Дорогие читатели блога prosamostroi.ru! Согласитесь, что весна – это долгожданно, это хорошо: все пробуждается, все стремится дальше, в тепло, в лето. А потом вдруг – бац! – возвращается зима, с морозами, снегопадами, сильными ветрами. Капризы погоды ведь еще никто не отменял. Вот поэтому человеческое жилище должно быть вдвойне крепостью, чтобы в холод не дрожать, а в жару не изнывать от духоты. Но сейчас о первом – о холоде. Давайте еще раз вспомним о теплых полах, на этот раз о водяных. И все потому, что нас сегодня интересует утеплитель под теплый пол водяной.

Для чего вообще нужен этот самый утеплитель? Резонный вопрос, попробуем ответить. Теплоизоляция под теплый пол помогает теплу в помещении распределяться равномерно. Грубо говоря, теплый пол напоминает некий слоеный пирог, а теплоизоляционный материал – очень важный компонент этого «блюда». Не будь утеплителя, функционирование системы обогрева было бы малоэффективно, а сама система вряд ли отличалась бы долговечностью в работе. Именно поэтому любой пол, имеющий подогрев, должен быть снабжен изолирующими материалами.

Схема теплого пола

Подведем предварительные итоги. Итак, утеплитель (теплоизоляция) решает несколько задач:

  • С его помощью энергия тепла равномерно распределяется по помещению. Это особенно актуально для водяного теплого пола, так как его нагревательная система представляет собой изогнутые в некоторых местах трубы, и без слоя утеплителя тепло никак не сможет равномерно поступать в помещение.
  • Благодаря теплоизоляции тепло практически не покидает пределов помещения. Иными словами, утеплитель не дает теплу «просачиваться» через перекрытие и растрачиваться впустую – он аккумулирует его.
  • Во многих случаях теплоизоляция способствует упрощению установки теплого пола.

С общими понятиями вроде разобрались. Теперь переходим к техническим частностям: они важны не менее.

Толщина пластины утеплителя под теплый пол водяной

Надо сказать, что материал, из которого выполнен утеплитель, может быть разным. Наиболее известен пенополистирол. По некоторым своим свойствам он схож с пенопластом, но его эксплуатационные характеристики гораздо практичнее. Для утепления применяются также минеральная вата, эковата, пробковый материал и другие.

Но не только свойства используемого для утепления материала влияют на эксплуатационные характеристики теплоизоляции и на ее способность сохранять тепло. Важную роль играет такой параметр, как толщина теплоизоляционного слоя.

Поскольку речь идет об утеплителе под теплый пол, то обращать внимание на климатические условия при определении толщины не имеет должного смысла: сама нагревательная система теплого пола нивелирует климатические контрасты.  Однако все равно существуют определенные правила. Так, если используется пенополистирол, то рекомендуется применять лист толщиной не менее 30 мм. К тому же для наибольшей эффективности и максимальной плотности листы усиливаются полимерным полотном, которое содержит армирующую сетку.

Кстати, утеплитель из пенополистирола для пола с водяной системой подогрева можно купить уже готовый, имеющий специальную разметку. Подобные листы полностью готовы к употреблению, остается только удалить излишки. По стандарту они квадратные с длиной стороны 50 см.

Утеплитель из пенополистирола для пола

Надо помнить, что теплый пол – это не просто трубы, «прячущиеся» под напольное покрытие и обогревающие комнаты. На самом деле это многослойная система, и от качества и правильности монтажа каждого слоя зависит полноценная работа теплого пола в целом. Если такой пол лишить утеплителя, то за зиму он вполне может потерять приблизительно 25% тепла. Согласитесь, что это очень немало. Именно поэтому так необходима качественная теплоизоляция.

Утеплитель под теплый водяной пол на черновой бетонный пол

Хорошим утеплителем под теплый пол на водяной основе является, в частности, пеноплекс. Его листы выкладывают на прогрунтованное бетонное основание, укрывают полиэтиленом, выполняющим роль гидроизоляции, а уже после монтируют нагревательные элементы.

Надо сказать, что использование подложки под теплые полы (водяной нагревательной системы) при установке теплоизоляции сделает ваш пол устойчивым к воздействию влаги и продлит срок его службы. Из чего же в конечном итоге состоит эффективный водяной пол с максимальным результатом? Вот эти составляющие:

  • Черновой бетонный пол или стяжка для задержания тепла от его опускания и выхода наружу.
  • Теплоизоляция фольгированная, чтобы тепло, отражаясь, возвращалось обратно в помещение. Использование фольгированной теплоизоляции заметно снижает потери тепла, что приводит соответственно к увеличению температуры в обогреваемом помещении.
  • Утеплитель, который, сохраняя максимальное количество энергии, снижает при этом электрозатраты. О электрозатратах от теплого пола мы подробно говорили однажды в статье — теплый пол потребление электроэнергии, советую ознакомиться.

Таким образом, получается все тот же упомянутый «пирог», но с правильной «начинкой», поэтому полезный и долговечный.

Утеплитель для теплого водяного пола на фото

Как именно нужно устанавливать утеплитель под теплый пол водяной, как он выглядит и каким бывает, можно увидеть на предложенных нами фотографиях. Именно поверх представленных ниже утеплителей и укладывается в дальнейшем система теплого пола.

Утепление пола по грунту

Утеплитель для теплого водяного пола на фото

Укладка экструдированного пенополистирола на пол

Утепление пола пенопластом

Утепление пола пенофолом

В заключение же хотелось бы добавить, что любое полезное знание значительно облегчает жизнь, а если это знание имеет еще и прикладной характер, то цена ему особенно высока. Утепляйте свои полы в удовольствие и живите с теплом в сердце. Удачи!


Если статья оказалась Вам полезна, поделитесь ею с друзьями нажав на кнопочки:
Ниже оставляйте свои комментарии, пожелания, задавайте вопросы, высказывайте свое мнение — нам это очень важно!

Похожие записи:

Сочетание цветов в интерьере 2020-2021 годов

Дизайн террасы в загородном доме в современном стиле

Дизайн кухни 6 кв.м. — новинки 2020-2021 годов с холодильником

Зонирование комнаты 20 кв.м. на спальню и гостиную

Ванная комната 4 кв. метра — дизайн 16 вариантов

Утеплитель для водяного тёплого пола

водяной утеплитель

Правильно подобранный утеплитель для водяного тёплого пола позволяет значительно снизить тепловые потери, а также помогает добиться максимально равномерного прогрева помещения с минимальными затратами.

Только правильный подход к выбору теплоизолятора способствует получению полноценного прогрева посредством системы водяной «тёплый пол».

Особенности теплоизоляции полов с подогревом

Укладку теплоизолирующих материалов для теплого водяного пола следует осуществлять после целого ряда основных подготовительных мероприятий, представленных демонтажем старого покрытия и качественной подготовкой основания под настил утеплителя. Современная система «тёплый пол» не способна полноценно функционировать без применения достаточного слоя качественного утеплителя.

В процессе работы теплых полов при наличии неудовлетворительного утепления отмечается формирование очень характерных «мостиков холода», что негативно сказывается на прогреве помещения и сопровождается значительными утечками тепловой энергии.

В результате резко возрастают затраты денежных средств на оплату счетов энергоносителей.

К преимуществам системы водяной «тёплый пол» можно отнести возможность самостоятельного монтажа, широкий ценовой диапазон на используемые материалы, получение быстрого и максимально равномерного прогрева, обеспечение комфортного тактильно покрытия пола и отсутствие даже минимального риска получения электрической травмы в процессе эксплуатации.

При обустройстве системы нужно учитывать достаточно высокую стоимость всех комплектующих, имеющих наиболее высокий коэффициент теплопроводности, а также ограниченный выбор материалов для финишной отделки.

Одно из основных достоинств правильно обустроенной с применением качественного утеплителя системы «теплый пол» – экономичность расхода энергоресурсов, которая в зависимости от площади прогреваемого помещения может варьироваться в пределах 10-70%. Любые нарушения при укладке такой системы, а также полное пренебрежение теплоизоляцией минимизируют экономичность и не позволяют оптимально прогреть помещение до комфортных температурных показателей.

Для обеспечения экономической целесообразности обустройства системы «тёплый водяной пол», очень важно не только правильно выбрать тип утеплителя, но также грамотно определится с его толщиной и другими основными параметрами.

Виды утеплителей под водяной теплый пол и их особенности

В системе водяной «теплый пол» нагревательный элемент представлен надежным и качественным трубопроводом с теплоносителем в виде воды, который, как правило, укладывается в стяжку. Наличие специальной теплоотражающей подложки, представляющей собой своеобразный экран, помогает правильно направить тепловое излучение. Стандартные виды утеплителей выпускаются как в плитах, так и рулонах.

К этой категории также относятся специальные профильные монтажные маты, верхняя часть которых после укладки трубопровода заливается незначительным количеством клеевого раствора. Клеящий состав способен хорошо просохнуть в течение пары дней, после чего могут выполняться дальнейшие работы.

маты под теплые полы

Пенополистирол под водяной теплый пол

Плитный теплоизолирующий материал может быть представлен пенопластом и современным пенополистиролом, отличающимися высокой прочностью и способностью выдерживать достаточно большие механические нагрузки.

Пенопласты являются менее практичным вариантом, так как в процессе эксплуатации способны деформироваться, что часто вызывает снижение теплоизолирующей способности. Рулонная изоляция очень популярна.

Наличие фольгированного отражателя на теплоизоляции способствует сокращению общей толщины укладываемого «пирога». Такой материал характеризуется наличием специальной разметки, облегчающей выполнение самостоятельного монтажа отопительного водяного контура.

теплые полы

Водяной пол с подложкой

Стандартная толщина современной рулонной подложки, как правило, не превышает полтора сантиметра. Минеральный вариант утеплителя применяется достаточно редко, что обусловлено необходимостью использовать специальный защитный слой.

Также допускается применение пробкового теплоизолирующего покрытия. Пробковая изоляция обладает хорошими показателями прочности, оптимальной звуковой изоляцией и отсутствием адгезии с любыми цементными растворами.

Специальные теплоизолирующие маты значительно облегчают самостоятельное выполнение монтажа, что обусловлено наличием защелок, предназначенных для быстрой укладки труб и максимально надежной фиксации трубопровода.

ламинат для теплого полаПрежде чем начать монтаж теплого пола, необходимо подумать и о финишном покрытии. Ламинат под теплый пол вполне допустим, но нужно выбрать правильный вариант.

Во сколько обойдется провести инфракрасный теплый пол в квартиру, рассмотрим тут.

Какой теплый пол выбрать – водяной или электрический? Эта статья поможет вам расставить все на свои места и определиться с выбором.

Какой вид утеплителя наиболее эффективен?

Самостоятельное обустройство бетонных конструкций в нагревательных системах требует применения уплотненных или прессованных теплоизоляционных материалов с повышенным уровнем прочности. Изоляция является основным элементом, оказывающим непосредственное влияние на показатели общей эффективности водяной системы «тёплый пол».

слои теплого пола

Теплые полы – пирог

Особенно актуально правильное обустройство на первых этажах, так как использование некачественного теплоизолятора часто провоцирует значительную потерю тепловой энергии. Строительными нормами регламентируется толщина теплоизоляционного слоя, которая может варьироваться в зависимости от типа материала и его физических параметров. На бетонных плитах толщина материала не должна быть менее 50мм.

Специалисты рекомендуют использовать прессованную стекловату или максимально прочные, современные плиты на основе пенополистирола. Плотность таких теплоизоляторов не может быть менее 30кг на один кубометр. Улучшить коэффициент теплопроводности позволяет наличие слоя фольги алюминиевой.

Вне зависимости от типа используемых утеплительных материалов, трубопроводы могут быть пластиковыми или металлическими. Первый вариант является наиболее простым и дешевым, а медные трубы – не только дорогие, но и высокоэффективные.

Общая технология укладки и монтажа

водяной пол - процесс укладкиСамостоятельно выполняемый монтаж водяной системы «теплые полы» потребует очень внимательного изучения инструкции по установке и предполагает индивидуальный подход.

На сегодняшний день практикуется несколько вариантов конструкции, которые отличаются способами монтажа и показателями тепловой эффективности:

  • Бетонная стяжка. Классическим вариантом является обустройство толстой бетонной стяжки, в которую согласно инструкции укладывается металлический или пластиковый трубопровод. Управление системой осуществляется посредством специального блока и стандартных датчиков.
  • Сухая конструкция очень востребована при наличии деревянных элементов перекрытия, что обусловлено незначительной массой и снижением общего уровня нагрузки на несущие элементы. В этом случае трубопровод прокладывается по фанерному основанию, а между уложенными трубами также монтируется прослойка из фанеры.
  • Применение гибких рулонов с трубами из пластика актуально при необходимости выполнить подогрев небольшой площади. Такой вариант водяной системы «тёплый пол» очень востребован при использовании в качестве финишной отделки мягкого напольного покрытия. К достоинствам можно отнести возможность применения на любых типах перекрытий, а основным недостатком считается наличие высокого гидравлического сопротивления трубопровода небольшого диаметра, что способствует повышению нагрузки на водяное насосное оборудование.

Чаще всего используется легкая полистирольная конструкция. Она является универсальным вариантом и может применяться на любых типах основания. Конструкция состоит из пленочной гидроизоляции, укладываемой на качественно выравненное основание.

Периметр помещения обустраивается компенсирующей клейкой лентой, после чего укладывается плитный утеплитель со специальными технологическими выступами.

После укладки трубопровода с теплоносителем обязательно осуществляется опрессовка, позволяющая своевременно выявить любые нарушения в герметизации уложенной системы.

После проверки укладываются плёночная гидроизоляция и плиты на основе гипсового волокна. Завершающим этапом является финишная отделка, которая может быть любой и подбирается в зависимости от вкусовых предпочтений потребителя и дизайна помещения.

коллектор низкотемпературного отопленияПри прокладке теплых полов для каждой комнаты отводится своя отопительная ветка. Распределение теплоносителя осуществляется при помощи коллектора – гребенки. Гребенка для теплого пола своими руками не уступает по своему функционалу покупной системе.

С инструкцией по монтажу теплого пола “Национальный комфорт” вы можете ознакомиться здесь.

Видео на тему

Укладка теплой воды под напольную плитку

Главным образом для частного домашнего использования система напольного отопления водяного типа. Также часто в качестве напольной плитки выбирается. Создает красивый внешний вид, но обладает отличной теплопроводностью. Плиточный пол в таком случае требует тщательного обогрева, с которым легко справляется подогрев пола. Радиатор среднего отопления не может передавать столько тепла на основание, чтобы ему было удобно ходить. Подогреваемая плитка для пола и очень хорошо друг с другом. Есть разные системы водно-напольного монтажа.

Варианты монтажа напольного отопления

Изначально стоит задуматься, как лучше всего сделать укладку пола с подогревом, какой вариант выбрать этот. Дорожное покрытие может быть выполнено с помощью стяжки пола, методом выпаса (без бетонной стяжки), а также деревянными шпалами (установка осуществляется поверх лага). У каждого из них есть свои особенности и тонкости в работе.

Для бетонных стяжек необходимо будет приобрести определенный набор материалов для работы. Все, что должно будет быть в будущем — осуществить сооружение водосточного теплого пола под плиточный раствор.В этом случае все должно соответствовать технологии. При наличии дефектов или пустот в основании, Мы должны сделать всю работу снова. Когда я положил стяжку, требуется время для полного высыхания. Только после этого можно сделать укладку плитки на плиточный клей. Чтобы тепло равномерно распределялось по поверхности пола, толщина самого клеевого слоя и плитки должна быть гладкой.

В методе выпаса использовали полистироловые пластины, имеющие алюминиевую пластину с пазами, в которую и укладывали трубопровод выбранного шага монтажа.Затраты в таком случае невелики, а сам процесс укладки горячей воды под напольную плитку не займет много времени. Если необходимо будет изготовить крышку сцепления, то в качестве основы лучше всего использовать водостойкий материал, например гипсоволоконные листы. Полистирол больше подходит для ламината или паркета.

Для деревянных домов востребованы устройства подогрева полов на бревнах. Также есть еще два подвида — стеллаж или модульный. Когда установка сделана полностью, поверх всей конструкции укладываются гипсоволоконные листы, после чего предоставляется возможность осуществлять укладку плитки.

Подготовка основания

Когда на руках есть необходимое количество материала, особенно для компонентов теплого водяного пола, можно начинать приготовления. Поверхность должна быть свободной от посторонних предметов, мусора, пыли и т. Д. На каждой ступени заливать стяжку под пол с подогревом, и это требует строгого соблюдения технологии. Каждый этап должен обеспечивать идеально ровную поверхность.

Процесс наполнения будет зависеть от выбора. При выборе водонагревателя пола, который лучше проконсультировать специалистов в этой области строительства.Кроме того, они смогут рассказать о последовательности всех работ даже на подготовительном этапе.

Установка коллектора группы

Кроме того, будут распределены все компоненты теплого водяного пола. Начните говорить с установкой коллектора в шкаф коллектора. Шкаф может быть расположен где угодно, что будет более удобным для пользователя. И все же он крепится к стене вертикально так, чтобы он был выше уровня поверхности нагрева. Можно будет подключить несколько цепей, если это необходимо.Чаще всего это делается при наличии большой площади помещения. Все нагревательные трубки подключены к основному источнику, и произведена установка приборов для режимов контроля температуры и давления. Здесь расположен циркуляционный насос, обеспечивающий постоянную температуру потока в контуре теплого пола.

Система может быть полностью отключена с помощью специально установленных клапанов. К этому самому клапану и прикреплен коллектор.

И гидроизоляция базы

Под тёплой водой пол, на который в будущем будет укладываться плитка, должна быть устроена качественная тепло и гидроизоляция.Идеально подходит для гидроизоляции листов алюминиевой фольги или полиэтиленовой пленки. Пенной изоляцией может быть, на одной стороне которой закреплена пленка из алюминия. Кстати, последнего материала будет достаточно для выполнения обеих функций основания при подогреве пола. Стоит отметить, что пол лучше прогревать водой, чем батарею радиатора. Он не мог испортить эстетический вид и создать комфортные условия.

Нельзя забывать здесь о демпфирующей ленте, которую в готовом изделии можно приобрести в хозяйственном магазине.Его следует закрепить на стене по периметру помещения на уровне будущей заливки бетонной стяжки. Толщина обычно берется в 5-8 мм, а высота — до 15 см. Вы не можете бояться исправить это все больше и больше. Впоследствии все очень легко режется ножом. При самостоятельном изготовлении ремня лучше всего прикрепить его к стене с помощью винтов для надежности. Все это сделано по той причине, что нагрев бетона имеет свойство расширяться примерно на 0,5 мм на каждый метр поверхности.

Ремонт отопительных контуров

Изоляция

лучше всего покупать специальный пол для теплой воды. Это связано с тем, что у него есть соответствующие слоты, в которых присоединяется конвейер. Но очень важно приобрести правильную версию для вашего устройства труб с подогревом пола. На рынке представлен огромный ассортимент. Дополнительно усиленный пластик, есть также медь и нержавеющая сталь. Еще больший интерес и популярность имеет материал XLPE, обладающий достаточным набором положительных характеристик и эксплуатационных характеристик.

Когда такие канавки отсутствуют, упрочняющий слой размещается, какие трубы закреплены и вся система. Дополнительный армирующий слой может быть расположен сверху и на трубах. В этом случае надежность всей конструкции значительно возрастает.

Существуют и другие варианты монтажа трубы, заполненной бетонной стяжкой. Это разные крепежи в виде хомутов, защелок. В любом случае необходимо придерживаться технологии монтажа, где указано, какие трубки должны быть расположены не ближе 10-15 см от стены в помещении.Кроме того, стандартный шаг выбран 10-12 см. длина петли не должна превышать 10 см.

Важное соблюдение толщины стяжки над трубами. Нижний слой пола быстро прогревается

Важный этап — выбор конкретной схемы, позволяющей трубопроводу выполнить крепление на основании пола. Это может быть не только чисто «змейка» или «улитка», но и комбинированный, при совмещении обоих вариантов в одной комнате. В последнем случае делается все для улучшения качества и эффективности всей системы подогрева пола.Поскольку «змея» не обладает всеми хорошими качествами, благодаря наличию подогрева пола только зона выхода охлаждающей жидкости, специалисты рекомендуют устроить двойную «змею». Все это должно быть предварительно отображено на принципиальной схеме, чтобы впоследствии было проще осуществить его подключение к коллектору. Кроме того, эта опция позволит правильно и точно оценить количество компонентов теплого пола. Для более точного расчета используйте калькулятор теплого водяного пола.

тестирование системы

Если система спроектирована, перед заливкой бетонной стяжки ее необходимо проверить на исправность и герметичность всех соединений.происходит опрессовка (испытание под давлением). Этот шаг позволит обнаружить все дефекты укладки теплого водяного пола, которые впоследствии могут возникнуть после укладки плитки.

Вся система должна быть заполнена водой и находиться под давлением, что примерно вдвое больше, чем нормальное рабочее давление. Вы можете дополнительно использовать для достижения наилучших результатов воздушный компрессор. Все выполнено не менее суток. главное, чтобы ничего не проявлялось. Лучше подождать лишний день, но будьте уверены, все работает исправно.В противном случае, когда он встретит поверхность плитки, придется произвести ее разборку и снятие стяжки до зоны гостеприимства, отремонтировать. Но в одиночку будет сложно устранить все без лишних затрат.

стяжка

Плитка главное качественно обставить бетонный пол. Обычно это высота 30-60 мм. Стоит помнить, что напольное покрытие можно уложить только спустя примерно 1 месяц после затирки. За это время происходит сушка и схватывание цемента.В некоторых случаях производят меры по ускорению процесса сушки. Для этого включите обогреватель в комнате, но температура не должна быть более 25-30 градусов. В противном случае, неровная поверхность сушки и сушки. Но лучший вариант в этом случае — это естественная сушка, когда требуется дополнительная осторожность при укладке. Лучше подождать лишнюю неделю и не беспокоиться о качестве.

Сократить время работы над стяжкой пола, пол с подогревом, для укладки плитки позволяют самовыравнивающиеся смеси.Он будет готов через 10 дней после установки. Более точные сроки, предписанные производителем на упаковке, и с чем следует ознакомиться перед началом работ.

Укладка плитки

Особых условий нет, для осуществления укладки плитки Подогрев пола в воде. Там соответствуют любые другие поверхности. Важно включить правильный подогрев пола после установки и во время работы, чтобы контролировать температурный режим.

В качестве связующего использовали специальный плиточный клей для подогрева пола.Он должен уметь пользоваться системой подогрева пола. Типичные варианты реализации адгезива не выдерживают постоянных изменений температуры, особенно при неконтролируемой температуре охлаждающей жидкости.

Склеивание производится зубчатым шпателем. Высота зубьев зависит от слоя соединительного элемента и напольной плитки. Как только клей нанесен на заднюю часть плитки, его следует прижать к полу и немного сжать, удерживая некоторое время. Не ошибайтесь на горизонтальной поверхности, используя спиртовой уровень.В некоторых случаях вам придется нажимать одну сторону ближе к дну, чтобы выдавить лишний клей.

Для ровных швов специальных крестовин между плитками используются элементы, которые могут быть различной ширины. Их укладывают после укладки плитки на пол теплой водой в углах. Позже их снимают, а при высыхании клея проводят цементацию. Клей может высохнуть даже в течение двух дней. Все это также прописано в рекомендациях производителя.

При обработке плиточного пола у основания бетонной стяжки для теплого пола вся система не должна быть в рабочем состоянии.Все закрывается до конца работы. Включается теплый пол после укладки плитки и полного высыхания клея. Когда производится цементация, начинается полная эксплуатация и подогрев пола в комнате.

стоимость

Что касается стоимости, то не только система теплого водяного пола, но и плитка, уложенная на поверхность, тогда все будет зависеть от определенных факторов:

  1. Куплен фитинг материал, производитель, марка, качество. Но никто не рекомендует экономить на такой системе.Ведь это делается не на год или два, а на десятилетия вперед. Лучше один раз купить все качественно, чем потом потратить деньги на ремонт.
  2. Стоимость коллектора группы. Более дорогие версии продуктов имеют возможность автоматически регулировать уровень температуры в помещении и давление в контуре.
  3. На устройстве
  4. стяжка бетонных работ, завершить выравнивание всех поверхностей.
  5. Установка подогрева пола, которую часто проводят специализированные бригады.

Средние цены за квадратный метр теплого пола пола составляют 1500-3000 рублей.Это включает в себя материал уже и все монтажные работы. Если работы будут проводиться не только в одной комнате, но и в доме с большой площадью, стоимость работ будет несколько снижена. Общая стоимость должна быть рассчитана индивидуально. Благоприятный теплый пол получится при самостоятельном выполнении всего процесса от начала до конца. Но для этого необходим необходимый объем опыта и знаний.

Напольная плитка, как и непосредственно излучающий пол, отлично взаимодействуют.Он поставляет высококачественный нагревательный материал, а сама плитка отлично подходит для ходьбы по ней босиком.

Видео:

Видео:

Видео:

Видео:

,

Выбор напольной изоляции — Energywise

Существует два основных типа теплоизоляции под полом: объемная и фольгированная. Мы рекомендуем использовать объемную изоляцию. Модернизация или ремонт фольги в жилых зданиях теперь запрещены.

Основная теплоизоляция под полом

Основная теплоизоляция под полом может быть изготовлена ​​из полиэстера, шерсти, полистирола, стекловаты и ряда других материалов.

Как работает объемная изоляция

Объемные теплоизоляционные материалы под полом либо устанавливаются на трение между балками пола, либо удерживаются на месте с помощью креплений, таких как скобы, стропы или зажимы.

Контрольный список

Чтобы получить подходящий, эффективный продукт для утепления сыпучих материалов, выберите тот, который:

  • предназначен для установки под подвесным полом
  • R-значение не менее R1,4 — R-значение является мерой эффективности изоляции, чем выше R-значение, тем лучше
  • правильная ширина — для вашего расстояния между балками пола (это может варьироваться в старых домах, поэтому вам может потребоваться измерить между всеми балками)
  • соответствует стандарту AS / NZS 4859.1 — так что вы знаете, что изоляция работает так, как она говорит ( ищите этикетку на упаковке изоляции)
  • крепко прилегает к нижней части пола — между нижней частью пола и верхней частью теплоизоляции не должно быть воздушного зазора
  • способен работать в вашем регионе — если ваше пространство под полом не полностью закрыто, вам нужен продукт, который был проверен на работоспособность и долговечность в условиях ветра.

Вы также можете проверить:

  • гарантии производительности, предлагаемые производителями изоляции на их продукцию
  • Инструкции производителя
  • по безопасному и правильному обращению и установке (если вы думаете сделать это самостоятельно).

Для арендуемых домов изоляция должна соответствовать Правилам 2016 года по аренде жилья (дымовая сигнализация и изоляция).

Правила изоляции для арендуемых домов — веб-сайт Tenancy Services

Изоляция фольги

Фольга была наиболее распространенным материалом, используемым для теплоизоляции под полом в Новой Зеландии. Из соображений безопасности в настоящее время запрещена модернизация фольгированной изоляции и ремонт фольгированной изоляции в жилых зданиях в соответствии со статьей 26 Закона о строительстве 2004 года.В Новой Зеландии было зарегистрировано пять случаев смерти в результате поражения электрическим током, связанного с изоляцией фольгой в жилых зданиях.

Текущие предупреждения и запреты, изданные в соответствии с Законом о зданиях — веб-сайт о производительности зданий

Угрозы безопасности

Если вы устанавливаете или ремонтируете изоляцию из фольги под существующим домом, вы сталкиваетесь с серьезным риском поражения электрическим током, если фольга или скобы, используемые для ее крепления, соприкасаются с живыми электрическими проводами под домом. Поскольку фольга на металлической основе, она проводит электричество.Риски повышаются при установке пленки под пол из-за низкого уровня освещенности и ограниченного пространства.
При проверке или удалении существующей фольгированной изоляции всегда отключайте электропитание в доме и следуйте электрическому кодексу практики ECP 55, который предоставляет руководство по управлению рисками электробезопасности для фольгированной изоляции.

Свод правил по электротехнике ECP 55 — веб-сайт по энергетической безопасности

Проблемы производительности

Производительность пленки под полом зависит от того, насколько хорошо она установлена.Воздушный зазор между полом и фольгой должен быть хорошо закрыт, чего очень трудно достичь. Любое движение воздуха между полом и фольгой снизит эффективность фольги, а также пыль, оседающая на фольге с течением времени, что снижает ее отражательную способность. Фольговая изоляция также может быть легко повреждена, например, ветром или кошками. Поврежденную фольгу необходимо заменить на утеплитель, так как вам не разрешено ремонтировать изоляцию из фольги в жилых зданиях.

,

Проверка изоляции пола — Energywise

Проверьте изоляцию под полом, чтобы убедиться, что она не сместилась с течением времени, и что нет никаких зазоров.

DIY контрольный список

Если вы можете получить доступ к вашей области под полом, посмотрите на изоляцию. Есть 3 вещи, которые вы можете найти:

  • Голые половые доски и отсутствие изоляции — в этом случае вам нужно кое-что подогнать.
  • Пленка на основе фольги — если она удерживается металлическими скобками, не прикасайтесь к ней. Существует риск поражения электрическим током, если скобы проколоты электрические провода, и вся партия может быть под напряжением. При проверке или удалении существующей фольгированной изоляции всегда отключайте электропитание в доме и следуйте Правилам электротехнической практики ECP 55, которые предоставляют руководство по управлению рисками электрической безопасности фольговой изоляции. Попросите электрика помочь вам, если вы не уверены.
    Если ваша пленка выглядит хорошо прилегающей и в хорошем состоянии, то, вероятно, сейчас она работает нормально, хотя хорошо подогнанная современная насыпная изоляция под полом может быть гораздо более эффективной.Если фольга разорвана, части фольги отсутствуют или имеются зазоры, позволяющие воздушному потоку проникать в пространство над фольгой, его необходимо заменить на большую изоляцию. Модернизация или ремонт фольги в жилых зданиях в настоящее время запрещены в соответствии со статьей 26 Закона о строительстве 2004 года.
  • Объемная изоляция — включает жесткие полистирольные листы или более мягкие изделия, такие как полиэстер, шерсть и стекловолокно. Убедитесь, что вся объемная изоляция плотно прилегает к нижней стороне половиц без пропусков или отсутствующих частей.Если что-то поскользнулось или выпало, вы должны заменить его. Вам могут понадобиться некоторые зажимы или другие фитинги, чтобы удержать его на месте.

Свод правил по электротехнике ECP 55 — веб-сайт по энергетической безопасности

Текущие предупреждения и запреты, изданные в соответствии с Законом о строительстве — веб-сайт по эксплуатационным характеристикам здания

Проверка на влажность

Пока вы находитесь под полом, проверьте наличие сырых или затхлых запахов под вашим дом. Проверьте, нет ли утечек из труб или следов воды под домом, когда идет дождь.Влага, испаряющаяся с земли под полом, может стать самым большим источником сырости в вашем доме, даже если почва кажется сухой. Если у вас есть закрытый подвал, установите барьер для влаги в грунте (черный полиэтиленовый лист) — это просто предотвратит перемещение влаги из земли в воздух и через пол. Кроме того, обнаружите любые вентиляционные отверстия, которые могли быть заблокированы краской, почвой, растениями или барьерами, чтобы не допустить вредителей.

Узнайте больше о борьбе с сыростью

Профессиональная проверка изоляции

Если вы не можете проверить свою собственную изоляцию или не уверены, что она вам нужна, обратитесь к профессионалу и поищите его — эта услуга часто бесплатно.Если вам нужна изоляция, вам могут сообщить, имеете ли вы право на финансирование. Ищите установщика, который:

  • работает в соответствии со стандартом Новой Зеландии по установке изоляции NZS 4246: 2016
  • завершила обучение монтажников изоляции Ассоциации Новой Зеландии по изоляции (IAONZ).

Новозеландский стандарт по установке изоляции NZS 4246: 2016

Изоляция в арендуемых домах

В арендуемых домах изоляция должна соответствовать Правилам аренды жилья (дымовая сигнализация и изоляция) 2016 года.

Правила изоляции для сдачи в аренду домов — веб-сайт Tenancy Services

,
Солнечные панели Система теплого теплого пола с инструкцией по установке

Q: Вы производитель или торговая компания? A: Мы являемся производителем более 20 лет, и мы экспортируем по всему миру более 10 лет. Q: Как ваша фабрика контролирует качество? A: Мы осуществляем контроль качества с самого начала сырья до конца производства. Каждая партия продукции будет проверена с осторожностью перед упаковкой и доставкой.У нас есть испытательное оборудование и персонал в нашем отделе контроля качества.

Q: Можете ли вы сделать макет для личного плана отопления дома?

A: Планировка доступна, и она не бесплатна, стоимость зависит от площади обогрева, мы советуем вам рассчитать общую площадь обогрева в квадратных метрах, а затем заметьте нас, мы проверим, какое количество вам нужно, для подробного плана разметки, пока так как ваш пол чистый и ровный, вы можете поставить доску прямо на пол и делать поделки.

Q: Мой пол — плитка / деревянный пол / ковер / бетон, какую доску вы рекомендуете?

A: В зависимости от пола и бюджета, мы предлагаем различные варианты отопления для вас, пожалуйста, отправьте запрос для получения дополнительной информации.

Q: Мой план подогрева пола — плавающие кили, доска шириной 600 мм не подходит для меня. Можете ли вы сделать специальную доску для меня?
A: Конечно, OEM и ODM поддерживают, мы можем изготовить доску определенного размера, чтобы она очень хорошо подходила вашему полу.

Q: Могу ли я получить образцы перед заказом?

A: Да, выборка небольшого размера бесплатна, и экспресс-гонорар должен быть на вашей стороне.

Q: Как насчет MOQ и доставки?

A: Здесь нет MOQ, если у нас достаточно запаса стандартной платы.

Срок поставки будет 15 ~ 20 дней для заказа LCL (меньше полной загрузки контейнера) и 30 дней для заказа FCL (полной загрузки контейнера).

Q: Поддерживаете ли вы службу доставки дверей?

A: Да, мы можем обработать всю доставку до вашей двери, и сначала, пожалуйста, обратите внимание на нас, если у вас есть личная или служебная плитка, которую можно использовать для таможенного оформления после прибытия товара в морской порт назначения.

Добро пожаловать, чтобы отправить нам запрос, чтобы получить больше помощи!

Для срочной необходимости, пожалуйста, отправьте электронное письмо напрямую на daisy @ hztyco.com или WhatsApp +86 18868804103

.

Оставить комментарий

avatar
  Подписаться
Уведомление о
