Утеплитель корунд технические характеристики: Характеристики и свойства теплоизоляции Корунд

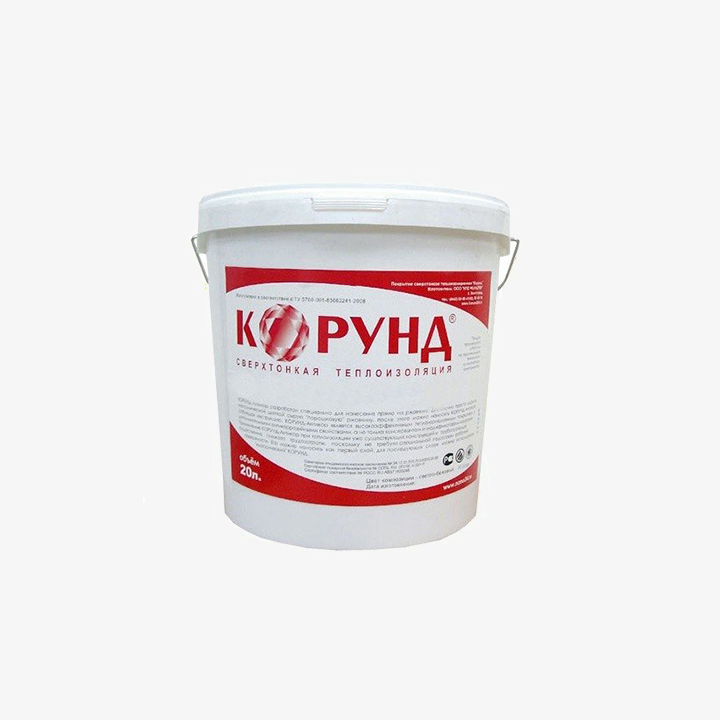

CORUNDUM — пленкообразующее покрытие, предназначенное для теплоизоляции металлических, пластиковых и других поверхностей с рабочими температурами от -60 ° C до +200 ° C (в кратковременных пиковых условиях до +260 ° C). CORUNDUM хорошо ложится на все типы поверхностей.Изоляционные работы можно проводить на поверхностях с температурой от +7 ºС до +150 ºС.
При работе с жидким теплоизоляционным покрытием CORUNDUM особое внимание следует обращать на: Корунд нельзя замораживать. Перед тем, как открыть емкость, необходимо убедиться, что пломбы не повреждены. При приготовлении материала не перемешивайте его слишком сильно (см. Пункт 2 данной инструкции). При приготовлении материала не следует чрезмерно разбавлять его водой (см. Пункт 2 данной инструкции)

1.Подготовка поверхности

Утепляемую поверхность необходимо очистить от грязи, ржавчины, пыли, старой краски, удалить крошащиеся элементы и т. Д. Обратите особое внимание на то, чтобы на металле не было «рыхлой» ржавчины в виде «грибка», который , после нанесения КОРУНД отслаивается от металла вместе с покрытием. Чтобы очистить металлическую поверхность от ржавчины, используйте металлические щетки или абразивные круги, чтобы удалить рыхлый слой ржавчины до появления металлического блеска.
Очищенная от ржавчины поверхность обрабатывается нейтрализатором ржавчины, при необходимости выдерживается 2 часа.Новые металлические поверхности могут потребовать удаления консервантов. Готовая поверхность не должна содержать крошащихся элементов, должна быть сухой (в том числе без конденсата), не должна содержать масляных и жирных элементов, не должна быть излишне пластичной. Если CORUNDUM предполагается использовать на поверхностях из черных металлов с рабочими температурами до +150 ° С, то поверхность необходимо предварительно очистить от пыли и обезжирить, покрыть или модифицировать KORUND ANTIKOR (желательно e) , либо обработать грунтом ВЛ-02 или ВЛ-023 (в 1-2 слоя в соответствии с инструкцией к грунту).
Если покрытие предполагается наносить на поверхность из цветного металла, то поверхность необходимо механически обработать от блеска, пыли, обезжирить, обработать клеевой грунтовкой ВЛ-02 или ВЛ-023 (1-2 слоя ).
Если CORUNDUM предполагается нанесение на бетонные, кирпичные и аналогичные поверхности; необходимо: удалить рыхлые участки, открытые трещины, удалить маслянистые включения, очистить бетон от цементного «молочка», отремонтировать поверхность, в том числе межкирпичные швы для уменьшения расхода материала и углублений глубиной более 5-7 мм, цементно-гипсовые составы .Очистите поверхность с помощью пескоструйной машины, металлической щетки или абразивных дисков, чтобы удалить блеск поверхности и удалить отслаивающиеся и осыпающиеся элементы конструкции.
После механической обработки поверхности тщательно удалить пыль с помощью щеток или воздуходувок. Затем необходимо смыть водой для удаления грязи, остатков пыли и т. Д. После полного высыхания необходимо загрунтовать акриловой грунтовкой глубокого проникновения.
Применять на фасадах ограждающих конструкций зданий и сооружений из паропроницаемых материалов (бетон, кирпич и др.)) необходимо использовать модификацию CORUND FACADE.

2. Подготовка изоляционного покрытия КОРУНД

CORUNDUM готов к использованию, его необходимо перемешать, при необходимости добавив немного дистиллированной воды , непосредственно перед нанесением на предварительно подготовленную поверхность. Количество воды зависит от температуры основания, температуры и влажности окружающего воздуха, последующего использования и других факторов. При нанесении на поверхность с температурой от +7 ° C до +80 ° C количество воды, добавляемой к материалу, может быть не более 5% при нанесении кистью и не более 3% при нанесении оборудованием ( безвоздушный распылитель).При нанесении на поверхности с температурой выше +80 ° С необходимо предварительно снизить температуру нанесением нескольких грунтовочных слоев корунда, разбавленного 40-50% дистиллированной водой по схеме, указанной в п. 3 «Покрытие». Для получения подробных рекомендаций обратитесь к ближайшему представителю или производителю. При длительном хранении внутри тары допускается расслоение на фракции.
При использовании дрели с лопастной насадкой или миксером (рекомендации по выбору оборудования уточняйте у представителя Корунд в вашем регионе) — максимально допустимая скорость перемешивания — 150-200 об / мин … Превышение скорости вращения приведет к разрушению микросферы и радикальному снижению (или отмене) эффективности теплоизоляционного покрытия.
Вертикальными движениями лезвия, чтобы погрузить загустевшую часть в жидкость, включить дрель и медленно начать вращать лезвие, перемешивая сгустки с жидкостью. Перемешивать до кремового цвета. Примерное время перемешивания — миксером 3-8 минут, ручное перемешивание 7-10 минут.
Если стоит задача по устранению конденсата, «шубы» наледи — материал наносится с минимальным добавлением воды, с максимальным межслоевым зазором.

3. Покрытие

Рекомендуется работать с мягкой щеткой с длинной натуральной щетиной или безвоздушным распылителем (рекомендуемые марки и модели безвоздушных распылителей, а также рекомендации по их настройке, уточняйте у местного представителя).
Небольшие или сложные участки можно покрыть мягкой кистью. Поверхности площадью от 100 м2 можно распылять безвоздушным распылителем при рабочем давлении 60-80 бар (ВНИМАНИЕ !!! Не все безвоздушные распылители подходят для покрытия корундом! Проконсультируйтесь с производителем или ближайшим к вам представителем Korund для получения рекомендаций по выбору, наладка и работа с безвоздушными опрыскивателями.См. Также Дополнительный паспорт безвоздушного распыления.)
Можно наносить изоляционное покрытие на поверхность с температурой от + 7 ° C до + 150 ° C, работать в сырую погоду невозможно, так как материал разжижается водой. и не высохнет.
Для лучшей адгезии материала к обрабатываемой поверхности рекомендуется нанести слой грунтовки на подготовленную поверхность, жидким (наподобие молочного) составом материала, разбавленным на 40-50% дистиллированной водой.
Период полного высыхания одного слоя покрытия толщиной 0.4-0,5 мм составляет не менее 24 часов при температуре окружающей среды выше +7 ° C и влажности не выше 80% в течение всего времени высыхания, т.е. 24 часа. Следующий слой можно наносить только после полного высыхания предыдущего — через 24 часа при комнатной температуре. Слой порядка 0,4-0,5 мм (толщина оптической плотности) получается за три «прохода» краскопульта, кисти. Применение материала с более толстым слоем недопустимо, так как это приводит к образованию на его поверхности влагонепроницаемой пленки, которая в свою очередь препятствует полному испарению в ней влаги, что приведет к отмене тепловых свойств. и деформация покрытия.
Когда материал наносится на поверхность с температурой от +80 ºC до +150 ºC, он очень быстро закипает и «схватывается», поэтому его необходимо разбавлять водой. Рекомендуется загрунтовать поверхность 40-50% водным раствором материала. ВАЖНЫЙ! При нанесении CORUNDUM на поверхность с температурой выше +80 ° C максимальная толщина слоя за 24 часа не должна превышать 0,5 мм. Чем горячее поверхность нанесения, тем сильнее растворяется материал. Наносите разбавленный материал быстрыми короткими движениями, чтобы получился очень тонкий слой.Время высыхания каждого такого слоя не менее 1 часа. Эти слои наносятся до тех пор, пока нанесенный материал не перестанет кипеть на поверхности. Затем дайте высохнуть в течение 24 часов. Далее материал наносится по обычной схеме — с добавлением от 3% до 5% дистиллированной воды слоями до 0,5 мм с межслойной сушкой в ​​течение 24 часов.
Толщину слоя 0,5 мм можно определить толщиномером типа «малярный гребень», расход материала 0,55 л на 1 м2 (примерный расход при нанесении покрытия кистью на ровную поверхность) или толщина «оптической плотности» материала (чтобы основа не просвечивала сквозь материал)… Расход материала зависит от типа поверхности и способа нанесения.
Общая толщина покрытия и количество слоев определяется теплотехническим расчетом или рекомендациями аттестованных региональных производств.

4. Техника безопасности при работе с CORUND

4.1 Персональная защита.

Продукт безопасен при нормальных условиях. Если помещение хорошо вентилируется или работа ведется на открытом воздухе, респираторы не требуются.В помещении без вентиляции — используйте стандартные респираторы.
Используйте защитные очки для защиты глаз. Должен быть доступ к проточной воде для промывания глаз. Для защиты кожи используйте химические перчатки и защитную одежду. Перед повторным использованием постирать защитную одежду.

4.2 Критические ситуации

При попадании в глаза немедленно промыть глаза проточной водой в течение 15 минут. Если раздражение не проходит, обратитесь к врачу. При попадании на кожу промыть водой с мылом.При повторном использовании стирайте загрязненную одежду. При вдыхании выйдите на свежий воздух.
Жидкий продукт негорючий. В случае пожара в конструкциях или сооружениях, на которые наносится покрытие, используйте воду, пену, сухие химикаты и углекислый газ.
В случае просыпания продукта используйте любой абсорбент, например песок, почву и т. Д.

5. Условия хранения и транспортировки КОРУНД

Хранение материала CORUNDUM осуществляется в плотно закрытой таре при температуре от +5 ° С до + 30 ° С, влажности воздуха не более 80%, вдали от прямых солнечных лучей.
Транспортировка осуществляется любым видом транспорта при температуре не выше +5 ° С вдали от прямых солнечных лучей. Упаковка груза для перевозки должна обеспечивать правильную установку контейнеров и сохранность контейнеров. Нарушение целостности тары влечет за собой порчу материала.

В случае несоблюдения инструкции по нанесению и хранению материала производитель не несет ответственности за качество покрытия.

1. Перед нанесением теплоизоляции необходимо подготовить покрываемую поверхность: очистить область нанесения от масляных включений, цементного молока, открытых трещин, удалив рыхлые участки. Предварительно оштукатурить поверхность.
2. Затем отшлифуйте и присыпьте пыль на покрываемых участках. Для улучшения адгезии рекомендуется предварительно обработать очищенную поверхность глубоко пропитанной акриловой грунтовкой. После одного-двух нанесений дождитесь полного высыхания поверхности.
3.Откройте емкость (ведро) с корундом и хорошо перемешайте смесь до однородной массы. Перемешивание может осуществляться как вручную, так и с помощью электродрели, оснащенного специальной насадкой, при этом скорость вращения не должна превышать 150-200 об / мин.
4. Первый слой материала наносится на подготовленную поверхность в качестве грунтовки, разбавитель — вода (15-20%). Вязкость материала Корунд Классик для каждого последующего слоя зависит от конфигурации и структуры утепляемой поверхности.
5. Время полной межслойной сушки и окончательной полимеризации каждого слоя — 24 часа.
6. ​​Теплоизоляционный материал необходимо наносить слоями, всегда соблюдая технологию межслойной сушки (п. 5 инструкции). Количество слоев и общая толщина теплоизоляционного слоя определяется теплотехническим расчетом, при этом она не должна быть более 0,5 мм.
7. Для внутренней теплоизоляции помещений использовать корунд, по возможности поверх выравнивающей шпатлевки.После нанесения поверхность можно красить, оклеивать обоями и керамической плиткой.
8. Для внешней теплоизоляции стен фасадов рекомендуется нанести на поверхность корунд качественную акриловую грунтовку, после чего она полностью высохнет, можно использовать все виды фасадных красок, штукатурок и других декоративных систем.

Технология нанесения на деревянные поверхности.

1. Предварительная подготовка поверхности к нанесению теплоизоляции Корунд Классик: очистить вручную или механически утепленную поверхность от старой краски и других включений, отшлифовать утепленный участок.
2. Очистить поверхность от пыли и обработать водными антисептическими составами.
3. Открыть емкость (ведро) с теплоизоляционным материалом, затем хорошо перемешать смесь до однородной массы. Перемешивание может осуществляться как вручную, так и электродрелью, оснащенной специальной насадкой, при этом скорость вращения не должна превышать 150-200 об / мин. №
4. Первый слой наносится для улучшения адгезии в качестве грунтовки, вода используется как разбавитель для теплоизоляции Корунд Классик, в расчете 15-20% от общего количества материала.Вязкость для каждого последующего слоя зависит от конфигурации, влажности и структуры утепляемой поверхности, процентное содержание разбавителя в последующих слоях не более 10-15%.
5. Время полной межслойной сушки и окончательной полимеризации каждого слоя материала — 24 часа.
6. ​​Наносить необходимо послойно, обязательно соблюдая технологию межслойной сушки (пункт 5 инструкции). Количество слоев и конечная толщина определяются тепловым расчетом, при этом максимальная толщина каждого слоя не должна быть больше 0.5 мм.

Технология нанесения на металлические поверхности.

1. Предварительная подготовка поверхности к нанесению теплоизоляции: очистить поверхность от ржавчины и окалины механически или вручную металлической щеткой.
2. Очистить поверхность от пыли и других загрязнений, в случае масляных включений — обезжирить поверхность растворителем 646.
3. Если поверхность подвержена сильной коррозии, рекомендуется предварительно обработать нейтрализатором ржавчины, 15% водный раствор ортофосфорной кислоты.
4. После обработки на поверхности металла может образоваться фосфатная «белесая» пленка, остатки которой необходимо смыть водой. №
5. Работы по нанесению материала Корунд не рекомендуется проводить в условиях повышенной влажности или при температуре окружающей среды ниже 15 ° С, при этом поверхность следует предварительно обработать грунтовкой по металлу, при необходимости термостойкой. При нанесении на поверхность «холодных» трубопроводов рекомендуется предварительно обработать их двухслойной грунтовкой по металлу. Грунтовка должна полностью высохнуть.
6. ​​Откройте емкость (ведро) с корундом и тщательно перемешайте смесь до однородной массы. Перемешивание может осуществляться как вручную, так и с помощью электродрели, оснащенного специальной насадкой, при этом скорость вращения не должна превышать 150-200 об / мин.
7. Первый слой наносится для улучшения адгезии в качестве грунтовки, в качестве разбавителя используется вода, в расчете 40-50% от общего количества материала. Вязкость материала для каждого последующего слоя зависит от конфигурации и температуры утепляемой поверхности.На поверхности с температурой выше 100 ºС Корунд Классик наносится разбавленным до консистенции молока.
8. Наносить послойно, всегда соблюдая технологию межслойной сушки. Процент разбавителя в последующих слоях не более 10-15%. Количество слоев и конечная толщина слоя определяется термическим расчетом, при этом толщина наносимых слоев не должна быть более 0,5 мм.
9. Время полной межслойной сушки и окончательной полимеризации каждого слоя в зависимости от температурного режима 12-24 часа (при температуре 10-50 ºС — 24 часа, при 50-140 ºС — не менее 12-18 часов. часы).

Трубы ПВХ для поверхностной техники.

1. Перед нанесением материала подготовьте поверхность. Для улучшения адгезии поверхность ПВХ-труб должна быть шероховатой, отшлифовать, очистить от пыли и грязи, при необходимости обезжирить растворителем 646.
2. Открыть емкость (ведро) и хорошо перемешать смесь до получения однородной массы. . Перемешивание может осуществляться как вручную, так и электродрелью, оснащенной специальной насадкой, при этом скорость вращения не должна превышать 150-200 об / мин.
3. Первый слой наносится для улучшения адгезии в качестве грунтовки, в качестве разбавителя используется вода, из расчета 20 — 50% от общего количества материала. Вязкость материала корунд для каждого последующего слоя зависит от конфигурации и температуры изолируемой поверхности. На поверхности с температурой выше 100 ºС материал наносится разбавленным до консистенции молока.
4. Время полной межслойной сушки и окончательной полимеризации каждого слоя составляет в зависимости от температурного режима 12-24 часа (при температуре 10-50 ºС — 24 часа, при 50-140 ºС — не менее 12-18 часов).
5. Наносить необходимо слоями, всегда соблюдая технологию высыхания. Общее количество слоев и конечная толщина теплоизоляционного слоя Корунда определяется теплотехническим расчетом, при этом толщина наносимых слоев не должна быть более 0,5 мм.

Применение теплоизоляции в системе «Теплый пол»

1. Структурная схема системы «Теплый пол»:
… жидкий керамический теплоизоляционный материал Корунд Классик;
… источник тепла;
… чистовое напольное покрытие.

2. Подготовка утепленной поверхности к нанесению материала: очистить место нанесения от масляных включений, цементного молока, открытых трещин, удалив рыхлые участки. Предварительно оштукатурить поверхность.
3. Затем отшлифуйте и присыпьте пыль на покрываемых участках. Для улучшения адгезии рекомендуется предварительно обработать очищенную поверхность глубоко пропитанной акриловой грунтовкой. После одного-двух нанесений дождитесь полного высыхания поверхности.
4. Открыть емкость (ведро) с теплоизоляционным материалом и хорошо перемешать смесь до однородной массы. Перемешивание осуществляется вручную или с помощью электродрели, оснащенного специальной насадкой, при этом скорость вращения не должна превышать 150-200 об / мин. №
5. Первый слой наносится для улучшения адгезии в качестве грунтовки, в качестве разбавителя используется вода, из расчета 10-20% от общего количества материала. Вязкость каждого последующего слоя зависит от структуры пола, процент разбавителя в последующих слоях не более 5-15%.
6. ​​Время полной межслойной сушки и окончательной полимеризации каждого слоя корундового материала — 24 часа.
7. Теплоизоляционный материал необходимо наносить слоями, всегда соблюдая технологию межслойной сушки (п. 6 инструкции). Количество слоев и конечная толщина теплоизоляционного слоя определяется тепловым расчетом (если он наносится на межквартирный пол, общая толщина слоя должна быть около 1 мм), а толщина наносимых слоев не должно быть больше 0.5 мм (!).
8. Следующий этап: установка источника тепла системы «Теплый пол».
9. Последний этап: финишное покрытие, которым может служить напольная керамическая плитка и другие напольные покрытия.

Производитель несет ответственность за соответствие покрытия заявленным характеристикам только при полном соблюдении условий хранения и эксплуатации.

Корунд — обзор | Темы ScienceDirect

4.3.5 Поверхности корунда

Оксиды корунда, в первую очередь сам корунд, α-Al ₂ O ₃ , являются, пожалуй, наиболее технологически важным классом оксидных материалов.Некоторые из них являются отличными катализаторами, а α-оксид алюминия — одна из наиболее широко используемых подложек для выращивания тонких металлических, полупроводниковых и диэлектрических пленок как для фундаментальных исследований, так и для приложений микроэлектроники. Тригональная решетка корунда M ₂ O ₃ состоит из катионов M в искаженном октаэдрическом окружении и анионов кислорода в искаженном тетраэдрическом окружении. Ильменит, ABO ₃ , представляет собой родственную структуру, в которой катионы A и B в равной степени замещают ионы металла M.

Из корунда (α-Al ₂ O ₃ , Ti ₂ O ₃ , V ₂ O ₃ , α-Fe ₂ O ₃ ) и ильменита (LiNbO ₃ , Li-TaO ₃ ) оксидов, поверхностные свойства которых были исследованы, только поверхность α-оксида алюминия была изучена достаточно подробно как экспериментально, так и с помощью расчетов. Таким образом, обсуждение в этом разделе будет сосредоточено на поверхностях из альфа-оксида алюминия, хотя выводы, касающиеся поверхностной релаксации, должны быть применимыми.

Множество поверхностей из α-оксида алюминия, демонстрирующих различные структуры поверхности, были экспериментально изучены (Guo et al., 1992; Henrich, 1985). Эти структуры, конечно, зависят от условий обработки образца (принцип 3). Например, базальная плоскость (0001) демонстрирует структуру (1 × 1) как в воздухе, так и в вакууме при отжиге при низких температурах (<1250 ° C). Отжиг при более высоких температурах приводит к более сложным структурам 3 × 3R30 ° и 31 × 31R9 °. Грани 11¯021¯012 и 112¯3, с другой стороны, демонстрируют более простые (2 × 1) и (4 × 5) структуры после высокотемпературных отжигов (Guo et al., 1992; Шильдбах и Хамза, 1993). Поверхность 112¯0 изучалась методами дифракции низкоэнергетических электронов и дифракции электронов на просвет (Schildbach, Hamza, 1992; Susnitzky and Carter, 1986), а также различными методами отражения (Yao et al., 1989). ). Сообщалось о реконструкциях (1 × 2), (1 × 4) и (12 × 4).

Как обсуждалось в предыдущих разделах, вопрос об окончании поверхности является подходящим для всех поверхностей из альфа-оксида алюминия, и мы можем использовать принцип автокомпенсации (Принцип 4), чтобы направлять нас.Как и многие оксиды, обсуждаемые в этом обзоре, альфа-оксид алюминия разрушается, поэтому вопрос о стехиометрии поверхности и ее окончании является актуальным. К сожалению, не сообщалось об окончательной экспериментальной работе по определению поверхностных окончаний для любых поверхностей из α-оксида алюминия.

Теоретически было проведено мало исследований этих поверхностей, и только в работе Guo et al. (1989) явным образом рассматривался вопрос обрыва поверхности путем вычисления энергий расщепления для трех возможных, неэквивалентных по симметрии, (0001) и 11¯02 окончаний, показанных на рис.4.11. Эти расчеты показали, что для поверхности (0001) (панель (а) на рис. 4.11) расщепление между плоскостями Al (обозначено буквой C на рис. 4.11 (а)) было наиболее стабильным. Для поверхности 11¯02 (панель (b) на рис. 4.11) наиболее стабильный раскол был рассчитан между плоскостями O (обозначен буквой A на рис. 4.11 (b)).

Рис. 4.11. Изображение сбоку на поверхности корунда (α-Al ₂ O ₃ ) (a) (0001) и (b) (1-102). На виде сверху показан один поверхностный строительный блок, содержащий (а) три атомных слоя Al-O-Al для поверхности (0001) и (b) пять атомных слоев O-Al-O-Al-O для (1- 102) поверхность.Открытые кружки обозначают атомы O, а большие и маленькие закрашенные кружки — атомы Al в верхнем и нижнем слоях. Сплошными линиями отмечены элементарные ячейки поверхности. Три уникальные плоскости расщепления (0001) и (1-102) обозначены стрелками и обозначены A, B и C.

Интересно отметить, что из всех возможных поверхностных окончаний наиболее стабильными считаются те, для которых расщепление дает две эквивалентные поверхности с нейтральным зарядом (Принцип 4).Исходя из этого, легко понять, почему это наиболее энергетически выгодные расщепления. Guo et al. (1989) воплотили эту идею в своей концепции поверхностных строительных блоков, которые состоят из повторяющихся единиц с нейтральным зарядом. Они отмечают, что наиболее устойчивые расщепления произошли на границах этих строительных блоков. Это концептуальная основа стехиометрии поверхности, аналогичная автокомпенсации.

Одним из недостатков этих вычислений, однако, является то, что атомные позиции поверхностных атомов не были оптимизированы, а были вынуждены оставаться на объемных значениях.На вычисленную энергетику, как признают авторы, несомненно повлияет релаксация или реконструкция поверхности. Однако величина этого эффекта вряд ли качественно изменит энергетическое упорядочение различных поверхностных окончаний.

Обращаясь к вопросу о том, какие возможные поверхностные релаксации или реконструкции могут произойти, нам необходимо рассмотреть топологию и локальную химическую связь, поскольку мы уже определили, что эти поверхности являются автокомпенсированными (Принцип 4) и изолирующими (Принцип 2).Для поверхности 11¯02 поверхностные атомы Al имеют пятикратную координацию, а поверхностные атомы O — двукратную. В этом отношении топология поверхности аналогична топологии поверхности рутила (110) (см. П. 4.3.3), при этом движения поверхностных атомов с сохранением длины связи невозможны. Следовательно, ожидается аналогичное ослабление смятия.

Поверхность (0001) более интересна, поскольку как поверхностные атомы Al, так и атомы O имеют трехкратную координацию. Эта топология допускает движение с сохранением длины связи, при котором поверхностные атомы Al могут двигаться вниз к объему в гибридизацию примерно sp ² , в то время как поверхностные атомы O «собираются» с поверхности в искаженную пирамидальную гибридизацию. Ab initio Расчеты Хартри-Фока (Causa et al. 1989) тонких пластин (1-4 слоя) поверхности (0001), в которых оптимизированы положения поверхностных атомов, перпендикулярных поверхности, показали, что поверхностные атомы Al релаксируют в положения порядка 0,4-0,5 Å от их усеченных объемных положений. К сожалению, положение поверхностных атомов O не было оптимизировано. Недавние вычисления псевдопотенциала функционала локальной плотности (Manassidis et al., 1993), также на тонких пластинах (3 слоя), обнаружили аналогичную релаксацию, хотя движение атомов кислорода является значительным.

(PDF) Получение легких корундо-муллитовых теплоизоляционных материалов методом микроволнового спекания

Y. Si et al. / Обработка и применение керамики 15 [2] (2021) 170–178

и 0,313 Вт / (м · К), которые обладают отличными теплоизоляционными характеристиками

.
