Что такое утеплитель Карбон и его характеристики
Экструдированный пенополистирол зарекомендовал себя как оптимальный выбор теплоизоляции зданий. Технические характеристики и свойства утеплителя позволяют решить проблему потери энергии на любом участке строительства от фундамента до кровли. Компания Технониколь предлагает XPS CARBON — теплоизоляционный материал, рассчитанный на применение в частом и промышленном строительстве, а также при устройстве аэродромов, автомобильных и железных дорог.
Особенности и производство экструдированного пенополистирола
Изготовление материала происходит в экструдере, где смесь полистироловых гранул и вспенивающего агента подвергается нагреванию и выдавливанию. Добавкой к полимеру является двуокись углерода, позволяющая получить качественный и экологически чистый утеплитель. Пенополистирол, подвергшийся экструзии, получает равномерную конструкцию с закрытыми ячейками размером 0,1-0,2 мм.
Утеплитель с мелкими порами и жестким каркасом отличается прочностью и долговечностью, он не дает усадку в процессе эксплуатации. Его теплопроводность и водопоглощение характеризуются коэффициентами, низкими даже для материалов аналогичного назначения.
Недостатком Карбона является горючесть, но при этом утеплитель не выделяет опасных токсичных веществ.
Характеристики и свойства XPS CARBON
- теплопроводность при 25º C — 0,029-0,031 Вт/м*К;
- водопоглощение составляет — 0,2;
- паропроницаемость в пределах — 0,011-0,005;
- модуль упругости — 17;
- рабочая температура — от −70º до +75º C;
- плотность — 26-60 кг/м3;
- класс горючести — Г3-Г4;
- продолжительность эксплуатации — до 50 лет.
Закрытые ячейки в структуре материала обеспечивают минимальное водопоглощение, утеплитель не разбухает, находясь во влажной среде. Карбон не гниет, химически стоек, не подвержен биологическому воздействию. Утеплитель имеет небольшой вес, он не нагружает конструкцию и прост в монтаже. Выпускается в виде плит толщиной от 3- до 100 мм.
Обзор ассортимента XPS CARBON от ТЕХНОНИКОЛЬ
Для создания теплоизоляции, оптимально соответствующей запросам потребителей, компания изготовила экструдированный пенополистирол нескольких видов.
- CARBON SOLID — плиты для транспортных развязок, кровли и фундамента. Материал обеспечивает прочное и жесткое основание, не поглощающее влагу. Плотность 50-60 кг/м3, прочность на сжатие 700 МПа.
- CARBON PROF — в процессе изготовления в пенополистирол добавлены наночастицы графита, которые придают материалу особую прочность и обеспечивают самую низкую теплопроводности среди модификаций Карбона. Утеплитель используется профессиональными строителями при изоляции кровли торговых центров и жилых комплексов. Материал применяется при монтаже фундамента и пола по грунту. Добавление маркировки RF означает обработку плит антипиренами, улучшающими пожарную безопасность.
- CARBON PROF SLOPE — набор плит, рассчитанных на создание уклона кровли от 1,7 до 8,3%. Использование утеплителя позволяет обеспечить сток воды и изменить ее направление около вентиляционных шахт и светильников. Клиновидные плиты исключают «мокрые» процессы под стяжку и ускоряют монтаж кровли.
- CARBON ECO — материал обеспечивает качественную теплоизоляцию и защиту от влаги и пара. Благодаря экологической чистоте он распространен в частном строительстве. Безопасность утеплителя подтверждена в лаборатории. При производстве экструзионный пенополистирол насыщается наноуглеродом, что придает плитам серебристый оттенок и дополнительную эффективность при изоляции объектов. Материал с маркировкой FAS имеет шероховатую поверхность, которая обеспечивает улучшенную адгезию со слоем штукатурки. Выемка по периметру плиты облегчает монтаж и исключает мостики холода. Добавка антипирена снижает возможность возгорания теплоизоляции. Этот тип утеплителя используется для фасадов коттеджей.
Продукция под маркой SP является специальной разработкой для конструкции под названием «шведская плита». Использование материала ECO SP позволяет ускорить монтаж и снизить теплопотери фундамента. Значительная толщина плит, составляющая 100 мм, дает возможность обеспечить качественное утепление основания и выровнять пол под финишное покрытие. Чтобы материал выдержал предполагаемую нагрузку, его прочность на сжатие составляет 400 кПа. XPS DRAIN — продукция Технониколь, созданная для изоляции фундамента. Плиты с нулевым водопоглощением используются для устройства дренажа и отвода грунтовых и дождевых вод.
Основные области применения теплоизоляции Карбон
- Защита фундаментов от промерзания и пучения грунта.
- Звукоизоляция пола и перекрытий.
- Изоляция кровли от влаги и потерь тепла.
Монтаж облегченных насыпей и защита дорожного покрытия от сезонного движения грунта.
Утепление резервуаров и септиков автономной канализации.
Особенности монтажа экструзионного пенополистирола компании Технониколь
Для утепления фундамента оптимальный вариант плиты CARBON DRAIN. С внешней стороны материала имеются бороздки для стекания воды. Теплоизоляция крепится на слой битумной мастики, не имеющей в составе растворителей. До уровня земли утеплитель не нуждается в покрытии, но цокольный этаж потребует нанесения декоративного слоя штукатурки.
Монтаж изоляционных плит на стены здания происходит при помощи клея, наносимого точечно или полосами. Дополнительную фиксацию обеспечивают тарельчатые пластиковые дюбеля. Их берется 4-5 штук на плиту. Укладывание листов изоляции выполняется в шахматном порядке, швы задуваются пеной. Утеплитель требует защиты слоем штукатурки. Для прочной адгезии под раствор крепится армирующая сетка.
Утепление пола изделиями CARBON ECO особенно актуально для первого этажа здания. Укладывание плит производится после создания песчано-щебневой отсыпки и покрытия ее слоем гидроизоляции. Материал в области стыков проклеивается скотчем или полностью накрывается полиэтиленом. Эта процедура предотвращает попадание цементного раствора между листами XPS. Сверху теплоизоляции крепят в два слоя гипсокартон или выполняют бетонную стяжку под финишное покрытие. При монтаже «теплого пола» греющий кабель раскладывается на плитах утеплителя, и заливается цементным раствором.
Теплоизоляция плоской кровли плитами Карбон начинается с предварительного наплавления гидроизоляции. Плиты укладываются на рулонное полотно с разбежкой швов. Сверху материал накрывается балластом, например, гравием.
характеристики, разнообразие материалов, область применения
Содержание статьи:
Экструдированный пенополистирол Карбон — лучший выбор для тепловой изоляции сооружений любого предназначения. Конструктивные параметры и свойства материала позволяют эффективно решить задачу сбережения энергии на всех участках строительства: начиная с основания и до кровли. Утеплитель рассчитан как на частное использование, так и промышленное.
Специфика производства и свойства
Карбон Технониколь отличается длительным сроком эксплуатации – более 50 лет
Материал производится в экструдере: гранулы полистирола вместе со вспенивающим веществом нагревают, а затем подвергают выдавливанию. В качестве добавки служит газовая смесь, что позволяет в результате получить экологический высококачественный строительный материал. В результате экструзии получается материал с равномерной конструкцией в виде закрытых ячеек размера 0,1 – 0,2 мм.
Утеплитель с каркасом и малыми в размерах порами отличается отменной прочностью, имеет долгий срок эксплуатации. Спустя время он не уплотняется. Нужно помнить, что степень теплопроводности и поглощения влаги утеплителя определяются коэффициентами. Последние, в сравнении с аналогичными по назначению материалами, имеют низкие значения. Основной недостаток Карбона — горючесть, хотя в результате возгорания не выделяются вредоносные токсичные вещества.
Закрытые ячейки утеплителя способствуют минимальному водопоглощению, поэтому материал во влажной среде не распухает. Пенополистирол Карбон не поддается процессу гниения, выделяется химической стойкостью, не повреждается при биологическом воздействии. В связи с небольшим весом он не создает нагрузки на конструкцию, с ним легко работать. Выпускают в виде плит, толщина которых 3 – 100 мм.
Технические характеристики
Благодаря прочности материала карбон применяется для утепления фундамента и перекрытий
Утеплитель Carbon славится высокой механической прочностью, благодаря которой он успешно применяется для теплоизоляции фундамента, первого этажа, кровель.
Технические параметры:
- коэффициент теплопроводности – 0,029 Вт/мк;
- коэффициент паровой проводимости – 0,01 мг/мчПа;
- уровень влагопоглощения при погружении в полном объеме на 1 сутки – 0,2% от всего размера утеплителя;
- модуль упругости – 17 Мпа;
- плотность – 25-32 кг/м³;
- класс горючести — Г3-Г4;
Исходя из гарантий производителя срок службы утеплителя Карбон — 50 лет. При этом в течение периода эксплуатации сохраняются теплоизоляционные свойства.
Преимущества утеплителя Карбон
Карбон подходит для заливки стяжкой при обустройстве теплого пола
Материал широко применяется в строительстве, что объясняется его многочисленными достоинствами:
- значительная теплоизоляционная эффективность;
- экологичность;
- сохранение свойств при эксплуатации;
- долговечность;
- прочность;
- минимальный уровень поглощения влаги;
- стойкость к биологическому и химическому влиянию;
- низкий вес.
Плиты XPS Технониколь можно хранить под навесом, предохраняющим от солнечных излучений, сильных осадков. Этот материал должен быть сложен на подставки. Допускается кратковременное нахождение на открытом участке в упаковке для защиты от внешнего воздействия.
Область применения
Плиты из экструдированного пенополистирола успешно используют для утепления отдельных частей здания.

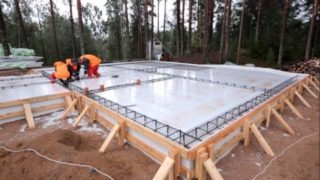

Защита фундамента
Система изоляции основания сооружения значительно увеличивает его надежность и долговечность. Основная проблема, оказывающая отрицательное действие на фундамент, – промерзание и пучение грунта. Она решается после утепления грунта по всему периметру построения. Использование экструзионного пенополистирола Карбон Проф в конструкции отмостки позволяет избавиться от промерзания грунтов у основания, так как подобный теплоизоляционный материал имеет стабильные теплотехнические показатели и чрезвычайно высокую прочность на сжатие.
Звукоизоляция пола и перекрытий
Для утепления кровли карбон должен покрываться защитным слоем, так как разрушается от солнечных лучей
Среди утеплителей Карбон есть материалы с плотностью выше 250 кг/м³. Такой пенополистирол подходит для звукоизоляции любых полов, а также перекрытий. Неплохим вариантом для таких целей является утеплитель XPS Технониколь Сarbon Eco.
Изоляция кровли
Термоизоляция крыши позволяет избежать проникновения холода по стропилам, создать уютные условия в доме. Термоизоляционные плиты рекомендуется настилать поверх стропил. Возможны варианты, когда плиты из экструзионного пенополистирола прикрепляются к стропилам изнутри, но тогда также заполняется межстропильное пространство. Толщина изоляционного слоя определяется местными климатическими условиями.
Утеплитель из экструдированного пенополистирола Карбон является оптимальным вариантом изоляционного материала для помещений, для которых важна экономия свободного пространства.
Особенности монтажа
Швы карбона заделывают монтажной пеной или скотчем
Использование экструдированного пенополистирола Карбон будет эффективным, если при монтаже придерживаться следующих правил:
- Для термоизоляции фундамента считается идеальным вариантом применение пенополистирола Carbon Drain, так как на его внешней стороне имеются бороздки, по которым может стекать вода. Утеплитель крепится на слой мастики. Плиты, расположенные в земле, не нуждаются в покрытии. Для нижнего этажа требуется декоративная штукатурка.
- Монтаж теплоизоляционных плит на стенки здания происходит с потреблением клея, который выдавливают в виде точек или полосок. Добавочная фиксация делается дюбелями. Расход – 4-5 штук на плиту Карбон. После выкладки утепляющих листов швы необходимо задуть пеной, позднее нанести защитный слой шпаклевки. Для прочности под раствор устанавливают армирующую сетку.
- Утепление пола зачастую применяется для цокольного этажа домов. Плиты укладывают после прессования песчано-щебневой основы и укрытия последней слоем гидроизоляции. Стыки проклеиваются скотчем, что исключает попадание цементного раствора в промежутки листов XPS. На последнем этапе крепят два слоя гипсокартона или делают стяжку.
- Тепловую изоляцию крыши плитами Карбон начинают с гидроизоляции. Утеплитель укладывают на подготовленное полотно, а потом обкладывают балластом, в качестве которого часто используют гравий.
Транспортировка плит XPS Технониколь разрешается только на дистанцию до 500 км. Для этого применяются открытые автотранспортные средства, которые обязательно имеют защиту от атмосферных осадков и воздействия солнца.
Разнообразие материалов Карбон
Карбон “Шведская плита” предназначен для утепления фундамента в каркасных и сип-домах
Для оперативного сооружения качественной теплоизоляции, исходя из главных требований пользователей, известная компания Технониколь выпускается экструдированный пенополистирол нескольких типов.
- Carbon Solid — плиты предназначены для развязок транспорта, утепления фундамента, крыш. Такой материал не поглощает влажность. Показатель плотности — 50-60 кг/м3, надёжности на сжатие — 700 МПа.
- Carbon Prof — во время изготовления в пенопласт включены графитные частицы, что придает материалу надежность и несущественную тепловую проводимость (среди видов Карбона). Пенополистирол XPS Carbon Prof 300 используется профессионалами для термоизоляции торговых центров, жилых домов. Такие плиты также применяют для изоляции грунтового пола, фундамента. Если в названии присутствует маркировка RF, такие изделия дополнительно обработаны антипиренами, которые повышают пожарную защищенность.
- Carbon Prof Slope — с помощью комплекта подобных плит можно создать кровельный уклон 1,7 – 8,3%. Использование теплоизолятора предоставляет возможность наладить слив воды помимо осветительных устройств, системы вентиляции.
- Утеплитель Технониколь Carbon Eco — обеспечивает прекрасную тепловую изоляцию, отменную защиту от влажности. Экологическая чистота способствует его широкому применению в монтажных работах. Безопасность материала доказана в лабораторных условиях. В процессе изготовления такой вид экструдированного пенопласта наполняется наноуглеродом, который придаёт изделиям серебряный цвет и дополнительные преимущества при изолировании объектов. У строительных изделий с дополнительным обозначением FAS поверхность шероховатая, что значительно повышает качество соединения со шпаклевкой. Аккуратная выемка по периметру плит в некоторой мере упрощает монтаж, устраняет мостики холода. Включение в составную смесь антипирена устраняет вероятность воспламенения теплоизоляции. Утеплитель нередко применяют для работ по утеплению фасадов загородных особняков.
Продукция с маркировкой SP считается сложной разработкой для создания конструкций «шведская плита». Изолятор ECO SP создает возможность оперативно сделать монтаж, в результате чего понизить тепловые потери фундамента. Толщина плит утеплителя Карбон Технониколь позволяет выполнить долговременную тепловую изоляцию основания. С целью выдерживания возможной нагрузки предусмотрена надёжность на сжатие 400 кПа. Строительные изделия с нулевым поглощением влаги подходят для благоустройства дренажа, перенаправления грунтовых вод после обильных осадков.
Экструдированный пенополистирол Карбон – качественная и эффективная теплоизоляция, которая позволяет сэкономить расходы на отопление, обеспечивает надежное и долгосрочное утепление почти всех строительных конструкций.
Утеплители XPS CARBON ECO для фасада
Посмотреть все товары раздела
Металлический сайдинг- Посмотреть все товары раздела
- Блок-хаус
- Блок-хаус new
- Вертикаль
- Корабельная доска
- Корабельная доска XL
- Стальная штукатурка
- Фасадная панель
- ЭкоБрус
- ЭкоБрус Gofr
Стеновой профнастил
Металлические доборные элементы
Утеплитель для фасада
Виниловые доборные элементы Grand Line
Виниловые доборные элементы Brauni
Виниловый сайдинг Grand Line
Фальцевые картины
Фасадные панели
Подсистема для фасада Grand Line
Декоративная система GL Я-Фасад
Фасадная плитка HAUBERK
Фиброцементный сайдинг
Цокольные панели Vox
Древесно-полимерный композит
Профилированные мембраны Planter
Декоративные фасадные элементы mid-America
Адресные таблички

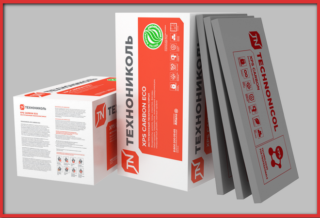

«Технониколь Карбон ЭКО»: характеристики и отзывы
Если вы ищете идеальное решение для теплоизоляции вашего дома, следует обратить внимание на «Технониколь Карбон ЭКО». Этот материал является одним из высокоэффективных утеплителей на современном строительном рынке.
Почему стоит выбрать именно его
Он имеет низкий показатель теплопроводности и высокую прочность, что и объясняет его популярность в частном и коттеджном строительстве. При изготовлении материала используются наноразмерные частицы углерода. Теплопроводность снижается наноуглеродом, который способствует еще и повышению прочности.
Отзывы об основных особенностях
«Технониколь Карбон ЭКО» не впитывает воду, не дает усадки, не набухает, не подвергается гниению и проявляет химическую стойкость. Как утверждают потребители, этот материал является идеальным решением для тех, кто ищет теплоизоляцию с высокими характеристиками. А в основе утеплителя лежит экструзионный пенополистирол, являющийся одним из высокоэффективных теплоизоляторов.
Плиты насыщены наноуглеродом, благодаря чему имеют темно-серебристый оттенок и обладают высокой энергоэффективностью. Потребителям нравится, что «Технониколь Карбон ЭКО» предлагается к продаже в широком ассортименте. Среди прочих предложений следует выделить ECO SP, представляющие собой теплоизоляционные плиты с высокой прочностью. Их толщина составляет 100 мм. Используется материал в качестве части систем мелкозаглубленных оснований с системой готовых коммуникаций и теплого пола. В основе материала лежит технология «Утепленная шведская плита».
«Технониколь Карбон ЭКО» можно приобрести еще и в разновидности FAS, которая представляет собой современное решение для штукатурных фасадов в частном строительстве. Продукция обладает антипиренами, способствующими снижению риска возгорания. Полотна имеют шероховатую поверхность, что говорит о лучшей адгезии штукатурного слоя. Эта линейка специально создана для использования в малоэтажном и коттеджном строительстве. Она включает специальный материал для дренажа, штукатурных систем изоляции фасадов и материал, использующийся в конструкции утепленной шведской плиты. Потребителям нравится, что материалы этой серии подвергаются сертификации в стенах экологической лаборатории и обладают соответствующими заключениями.
Технические характеристики
«Технониколь Карбон ЭКО» обладает выдающимися техническими характеристиками. Например, прочность на сжатие составляет 250 кПа, что верно при 10 % линейной деформации. Теплопроводность не превышает 0,029 Вт/(м*К) при 25˚ С. Материал относится к Г4, Г3* группам горючести. Его водопоглощение не превышает 0,2 %. Модуль упругости эквивалентен 17 Мпа, а коэффициент паропроницаемости равен 0,011 мг/(м.ч.Па). Удельная теплоемкость — 1,45 кДж/(кг.оС). Плотность может составлять от 26 до 32 кг/м3. Предел прочности при изгибе не может быть ниже 0,25 МПа. Температура эксплуатации может варьироваться от -70 до +75˚ С.
Что касается размеров «Технониколь Карбон ЭКО», толщина по краю может составлять от 30 до 80 мм. Длина — от 2360 до 3040 мм. Ширина составляет 600 мм. Поверхность является фрезерованной. Изгиб плит не превышает 2 мм. Если рассмотреть «Технониколь Карбон ЭКО», характеристики которого были описаны выше и должны быть изучены вами перед приобретением товара, вы увидите, что материал не имеет наплывов, на его поверхности не должно быть утолщений. Если вас не устраивают плиты вышеупомянутых размеров, по согласованию с поставщиком возможно изготовление полотен с другими параметрами. На поверхности теплоизоляции могут быть специальные канавки.
Отзывы об ECO SP
Экструдированный пенополистирол «Технониколь Карбон ЭКО» предлагается к продаже в разновидности SP. Она предназначена для малоэтажного строительства, в частности домов без подвала. Широко применяется утеплитель при возведении каркасных домов и зданий из газобетона, а также построек из бруса с последующей внутренней отделкой. Применяться этот материал может и для других типов легких домов. Особенно удобна теплоизоляция для участков застройки, на территории которых следующие виды грунта:
- супесь;
- песок;
- суглинок;
- водонасыщенные слабонесущие почвы;
- глина.
С помощью материала «Технониколь Карбон ЭКО Г4» вы, по мнению потребителей, сможете устроить фундамент по технологии «Утепленная шведская плита». Полотна содержат в себе отверстия для прокладки коммуникаций, например монтажа системы теплого пола. Покупателям нравится, что подход с использованием таких плит получается комплексным, ведь в короткие сроки вы можете получить утепленное основание с встроенными системами. Поверхность при этом будет выровнена, готова для укладки ламината, плитки и любого другого подходящего покрытия.
Пенополистирол «Технониколь Карбон ЭКО» состоит из экструзионного пенополистирола, не впитывающего воду и химически устойчивого. Он высокопрочен на сжатие и позволяет использовать материал в загружаемых конструкциях. Под нагрузкой толщина остается стабильной. Как подчеркивают потребители, этот материал является единственным в России специализированным продуктом для устройства фундамента по технологии «Утепленная шведская плита». Теплопроводность слоя является довольно низкой, прочность на сжатие — высокой, что и обуславливает популярность материала при устройстве таких фундаментов.
Отзывы о разновидности ECO FAS
Этот материал представляет собой теплоизоляционную плиту на основе экструзионного пенополистирола. Поверхность является фрезерованной, что, как утверждают покупатели, очень удобно при монтаже. Подходит материал для утепления цоколя и штукатурных фасадов. Использовать полотна можно и для других конструкций, к которым предъявляются высокие требования к адгезии плит к основанию. Прочность при изгибе в данном случае составляет 150 кПа. Прочность на сжатие варьируется от 100 до 150 кПа. Теплопроводность равна цифре от 0,03 до 0,032 Вт/(м•К).
Почему стоит выбрать «Карбон ЭКО». Мнения потребителей
Современные технологии строительства шагнули далеко вперед. Уже сегодня можно построить дом, фасад которого будет готов прослужить около полувека, не требуя ремонта. Цоколь и фундамент не пострадают при этом от сил морозного пучения. Все неприятности обойдут постройку стороной, если использовать «Карбон ЭКО». Такого мнения придерживаются и потребители.
Дополнительные мнения
С их слов, наиболее важной характеристикой материала является высокая теплосберегающая способность. При установке слоя в 10 см вы обеспечите дому оптимальное утепление в большинстве климатических зон России. Домашние мастера подчеркивают, что материал проявляет исключительную прочность, благодаря чему он не оседает и не меняет форму в течение срока эксплуатации. Это указывает на то, что финишное покрытие цоколя, стен и отмостки, которые утеплены этим материалом, сохранят первоначальное состояние на протяжении довольно длительного срока.
