Устройство счетчика меркурий 201: схема подключения, характеристики и показания

Принцип работы электросчетчика меркурий

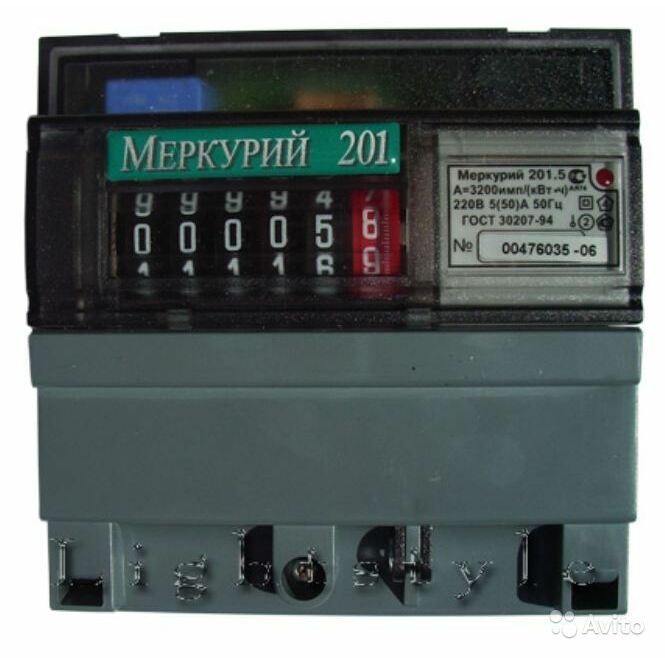

Меркурий 201 — это однофазный прибор учёта электроэнергии, который применяется в большинстве жилых помещений. Свою популярность он получил благодаря низкой стоимости и лёгкости монтажа. Установить такой счётчик можно самостоятельно или при помощи опытного электрика. Первый вариант более дешёвый, но требует наличия определённых знаний и схемы подключения Меркурий 201.

Общие сведения

Перед тем как подключить однофазный электросчётчик Меркурий 201, необходимо подробно изучить его устройство, принцип действия, технические характеристики, а также основные преимущества и недостатки. Вся это информация поможет выбрать максимально эффективную модификацию прибора, которая идеально подойдёт для каждого конкретного помещения.

Составные части

Для того чтобы выполнить подключение Меркурия 201, необходимо рассмотреть его составные части. Устройство прибора отличается своей простотой. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок, который видит это изделие в первый раз.

Однофазный прибор учёта электроэнергии состоит из следующих основных узлов:

  1. Пластиковый корпус. Этот элемент конструкции имеет прямоугольную форму, которая характерна для всех модификаций прибора. На основании имеется клеммная и интерфейсная крышки, которые надёжно защищают внутренние детали конструкции от механических и других повреждений.
  2. Крышка корпуса. Она крепится к основанию при помощи двух стандартных винтов и имеет специальное отверстие, которое упрощает процесс снятия показаний с прибора. Кроме этого, через неё можно вести наблюдение за светодиодным индикатором функционирования устройства.
  3. Клеммная колодка. Этот важный элемент состоит из четырёх клемм, которые применяются для подсоединения прибора ко встроенному блоку питания и электросети.
  4. Оптрон. Это приспособление выполняет роль импульсного выхода электросчётчика.
  5. Энергозависимое запоминающее устройство. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
  6. Оптопорт с функцией электронной кнопки.
  7. Микропроцессор.
  8. Жидкокристаллический монитор. Он располагается в левой части лицевой стороны корпуса и используется для отображения информации о потреблённой электроэнергии. Некоторые модели прибора имеют специальный счётный механизм и барабан, который применяется для тех же целей.

Преимущества и недостатки

Меркурий 201, как и любое другое подобное устройство, имеет несколько важных преимуществ. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей.

При составлении схемы подключения Меркурия 2017, 2018, 2019 или любой другой модификации необходимо учитывать все достоинства электросчётчика и стараться максимально использовать их.

Основными преимуществами считаются:

  1. Прочный корпус. Одним из главных достоинств счётчика является наличие литого корпуса из пластика. Это помогает не только защитить внутренние детали конструкции от негативного воздействия внешних факторов (пыль, жидкость, грязь и прочее), но и уберечь от каких-либо неправомерных действий, направленных на воровство электроэнергии.
  2. Низкая стоимость прибора учёта. Цена Меркурия 201 сравнительно невысокая, что даёт возможность устанавливать его даже людям с небольшими финансовыми возможностями. Несмотря на такую доступность, счётчик довольно качественно собран и позволяет получить максимально точные показания.
  3. Удобство снятия показаний в любое время дня и ночи. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры. Это помогает не только упростить процесс снятия данных людям, имеющим плохое зрение, но и снизить вероятность допущения ошибки, которая повлечёт за собой передачу недостоверных сведений энергоснабжающей компании.
  4. Лёгкость проведения монтажных работ. Установка и подключение Меркурия 201 считается довольно простым мероприятием. Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.
  5. Продолжительный период работы. В технической документации к Меркурию 201 указана информация о том, что он может выдавать точные результаты в течение 20 и более лет. Если правильно подключить счётчик и выполнять все предусмотренные профилактические мероприятия, то можно значительно продлить срок его службы.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий 201 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными трудностями, которые осложнят установку и значительно увеличат вероятность поломки.

Среди недостатков выделяются такие:

  1. Большие размеры корпуса.
    Меркурий 201 довольно габаритный электросчётчик, поэтому для него часто не хватает размеров электрощита. В этом случае мастеру нужно искать или вырезать для него отдельное место. Всё это приводит к ухудшению внешнего вида всей конструкции.
  2. Трудности при опломбировке. Из-за некоторых конструктивных особенностей представителям энергоснабжающей компании сложно поставить пломбу, которая станет допуском к возможности использования счётчика.
  3. Непривлекательный внешний вид. Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире. Прибор достаточно трудно вписать в интерьер, что значительно снижает дизайнерские возможности владельца помещения.

Технические характеристики

Перед тем как разрабатывать схему подключения электросчётчика Меркурий 2015, необходимо ознакомиться с основными техническими характеристиками устройства.

Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации.

Основные параметры электросчётчика:

  1. Класс точности показаний. В зависимости от модели устройства он может быть первым или вторым. В этом случае допускается небольшая погрешность измерений, которая будет находиться в пределах от 1 до 2%.
  2. Межповерочный интервал. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные. Для всех модификаций Меркурия 201 он равняется 16 годам.
  3. Диапазон рабочих температур. Однофазный электросчётчик будет качественно выполнять свои функции только в тех случаях, когда температура в помещении или на улице не будет опускаться ниже -40 градусов по Цельсию и повышаться более чем до +55. Такая большая величина диапазона позволяет использовать Меркурий 201 не только в квартирах, но и на открытом пространстве.
    Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
  4. Уровень напряжения. Для всех моделей электросчётчиков рабочим напряжением является стандартные 220 В. Однако, при его незначительных колебаниях в одну или другую сторону (от 210 до 230 вольт), прибор сохранит свою работоспособность и будет выдавать точные данные.
  5. Сила тока. Для большинства разновидностей Меркурия 201 оптимальным показателем будет 5 ампер. Однако некоторые модели способны эффективно работать при 10А. В первом случае максимально допустимая сила тока будет составлять 60А, а во втором — 80 ампер.

Способ самостоятельного монтажа

Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.

Порядок действий:

  1. В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
  2. Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
  3. Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
  4. На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
  5. При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
  6. После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
  7. Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
  8. Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
  9. От распределительного щита отводятся провода к установленному электросчётчику.
  10. Там они подключаются по стандартной схеме и надёжно фиксируются.
  11. На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
  12. Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
  13. В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
  14. Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
  15. Если всё сделано идеально, то прибор тестируется на работоспособность.
  16. В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.

После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.

Техника безопасности

Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.

Наиболее значимые правила техники безопасности:

  1. Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
  2. Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
  3. Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
  4. Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
  5. Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
  6. Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.

Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.

Однотарифный счетчик Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частотой 50 Гц. Устройство обеспечивает регистрацию и хранение показаний электроэнергии и удобно для установки в квартиру, гараж или загородный дом.

Особенности в конструкции

Конструктивно все счетчики электроэнергии серии 201 исполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае отсчетной системой выступает барабан, во втором – жидкокристаллический дисплей. И барабан, и дисплей расположены на лицевой панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взломов и обеспечивает достаточную герметичность.

Прибор компактен, фиксируется на стене или иной поверхности с помощью дин-рейки. Такой вариант крепления является наиболее надежным.

Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода подключаются винтовым соединением.

Чтобы определить, сколько места занимает в электрическом щитке счетчик серии Меркурий 201, необходимо знать число модулей прибора. В различных моделях оно может не совпадать. Встречаются случаи, когда электрощиты не подходят под габариты устройства учета, и под них приходится вырезать специальные отверстия. Только в этом случае возможно прочно закрепить электросчетчик внутри щитка на дин-рейку. Узнать, сколько модулей занимает счетчик Меркурий 201, можно, ознакомившись с параметрами его модификаций.

Основные и дополнительные характеристики

В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.

  • номинальное напряжение сети – 230 В;
  • номинальный ток – 5(60) – 10(80) А;
  • порог чувствительности – 10/20/40 мА;
  • диапазон температур в пределах -40…+75⁰С;
  • масса – 0,25 (0,35) кг.
  • срок службы – 30 лет;
  • гарантийный срок эксплуатации – 3 года.

Модификации

Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.

Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч – 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность – 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.

Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй – 66х77х91 мм. Разница в весе – 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.

Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.

Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.

Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.

Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.

При отключении функции экономии счетчик функционирует в заводском режиме.

Схема подключения

Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения. Главное – правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом).

Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

Для подключения провода есть 4 позиции:

  1. Питающей фазы от вводного автомата.
  2. Фазной нагрузки на питание помещения.
  3. Нулевого провода от вводного автомата.
  4. Нулевого провода нагрузки на питание помещения.

Провода подключаются только в такой последовательности. Следует помнить, что фазный провод – белый, а нулевой – синий.

Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой.

Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО – устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика. Также нужно обращать внимание на соответствие по мощности и диаметру.

Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

  • класс точности;
  • даты изготовления и поверки;
  • номер занесения в Госреестр средств измерения.

Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 – десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 – через 16 лет.

Никто не спорит с тем, что электричество – это благо, но за него надо платить.

Счетчики электроэнергии, установленные во многих домах, призваны помочь стабилизировать оплату и, по возможности, минимизировать ее.

Виды приборов

Принцип работы любого счетчика заключается в измерении активной энергии и подсчете потраченного.

При этом различают несколько вариантов счетчиков.

Они делятся:

  • по принципу подключения – на приборы прямого и трансформаторного включения;
  • по измеряемым величинам – на однофазные и трехфазные;
  • по конструкции – на механические, электронные и гибридные;
  • по количеству тарифов – на одно- и многотарифные.

В основном, для учета электричества используют электронные устройства, которые обладают рядом преимуществ: они более точные и позволяют использовать несколько тарифов, на которые они переводятся самостоятельно, без участия владельцев.

Как работает

Электрический учет устроен на прямом измерении напряжения и тока: вся информация о потреблении электричества подается на индикатор и сохраняется в памяти устройства.

При этом, устройство обладает рядом преимуществ:

  1. Оно позволяет точнее считывать информацию, что препятствует краже электроэнергии.
  2. Обладает меньшими размерами по сравнению с механическими.
  3. Может автоматически переключаться по разным тарифам, не требуя присутствия человека, что позволяет экономить деньги.
  4. Электронные модели проверяют раз в 4-16 лет. Это необходимо для проверки правильности начислений. Проверкой занимается Сфера государственного регулирования обеспечения единства измерений.

Принципиальная схема электронного счетчика. (Для увеличения нажмите)

Подсчет электричества производится за счет преобразования сигналов тока и напряжения, «входящих» в прибор, в импульс, который он и подсчитывает.

Число последних при этом изменяется в соответствии с поступающей энергией. То есть, чем больше электричества будет израсходовано, тем больше импульса получит устройство и посчитает.

Вместе с подсчитывающим устройством электронный счетчик имеет дисплей, на котором отражаются изменения в потреблении тока, максимальное и минимальное значения, текущий тариф и другие необходимые хозяевам данные.

Возможно, Вас заинтересует статья о двухтарифных счетчиках электроэнергии.

Статью о том, как снять показания с трехтарифного электросчетчика, читайте здесь.

Однофазные и трехфазные модели

Главным принципом деления электронных счетчиков являются сами измеряемые величины и технические характеристики.

Они бывают:

  1. Однофазными: их используют в квартирах, отдельных домах, небольших офисах и других площадках, питающихся от сети в 3-7 кВт с напряжением 220 В. Такие приборы рассчитаны на токи в 13-32 А (1 кВт = 4,5А, соответственно, 3 кВт – это 13,5 А). При выборе прибора необходимо учесть, что на нем должны быть обозначены номинальное и максимальное значения тока, обычно это соответствует 5-40 А.
  2. Трехфазными: их обычно применяют в промышленных и бытовых зданиях с большой «проходимостью» тока, а также в частных коттеджах, где ввод происходит только по трехфазной системе. Самым простым способом выбрать подходящее устройство станет обращение в соответствующие службы: они смогут помочь в выборе, назвав основные характеристики или модели.

Стоит обратить внимание, что трехфазный счетчик должен иметь внутренний тарификатор. Он осуществляет формирование графика нагрузки и отслеживает переход тарифов, отмечает перенапряжения и отсутствие тока, его работу, спад или увеличение напряжения. Это помогает в снятии показаний счетчика.

Это поможет сократить расходы в случаи поломки или установки нового.

Электронный вариант счетчика на сегодняшний день пользуется большим спросом в квартирах и домах. Благодаря расширенным возможностям он предотвращает хищения энергии и может помочь сберечь деньги владельцу жилплощади.

Возможно, Вам будет также интересна статья о счетчиках электроэнергии Нева.

Статью о двухтарифных электросчетчиках Меркурий читайте здесь.

Выбирая модель, не стоит скупиться: дешевый вариант, сделанный из непрочных материалов, прослужит намного меньше, чем более дорогой.

Смотрите видео, в котором на примере конкретной марки рассмотрены особенности электронных счетчиков электроэнергии:

Меркурий 201 остановка

Очень часто конечный потребитель электроэнергии задается вопросом, как самостоятельно обойти считывающее устройство, чтобы сэкономить на высоких тарифах для таких услуг. Следует понимать, что остановить работу счетчика электроэнергии достаточно проблематично и для этого обычно используют вспомогательные предметы. В данной статье мы расскажем о том, как использовать магнит на счетчик электроэнергии, какой тип оборудования можно будет обойти таким способом, какой риск несет при этом потребитель, а также другие варианты обмануть прибор.

Стоит ли обманывать

В первую очередь следует понимать, что обман, который будет обнаружен, будет нести за собой ряд негативных последствий. Если в семье расход электроэнергии незначительный и есть возможность регулярно оплачивать услугу, тогда лучше воздержаться от подобных манипуляций с электрическим счетчиком.

Обычно обман электросчетчика проделывают люди, которые ежемесячно используют электричество в большом объеме, а также те, у кого высокие тарифы за оплату услуги (например, коммерческие компании, юридические лица, частные предприятия). У такого потребителя счета выходят вполне внушительными, и желание сэкономить становится более острым при нынешних расценках за потребление электроэнергии.

Как остановить счетчик

Если силовая линия подключена к модели Меркурий 201, 231 или к образцу Энергомера СЕ 101, то можно использовать специальные неодимовые типы магнитов. Нужно открыть защитную коробку считывающего устройства и установить на Меркурий 201 или 231 сам магнитный элемент. Размещаться он должен на циферблате, чтобы сразу остановить счетный механизм прибора. Таким образом не придется повреждать пломбу или вскрывать сам корпус Меркурия 201 (или модели 231). Остановка произойдет практически сразу после закрепления элемента на счетчик.

Возможные варианты


Один из наиболее эффективных вариантов обмануть систему – разобрать электрический счетчик. Однако это может проделать человек, хорошо разбирающийся в схеме определенного типа прибора. Схему можно найти на интернет ресурсах, однако это еще не сделает вас специалистом в области электротехники. Если во время разборки у вас случайно будет повреждена какая-то деталь, корпус или пломба, тогда факт мошенничества может обнаружиться при проверке работниками поставщика электричества.

Обычно эффективно обойти электрический прибор можно, если он относится к старым образцам. Однако не сегодняшний день старые индукционные считывающие устройства заменяют на более новые – электронные типы. Электронные приборы имеют несколько видов защиты от мошенников. Схема их конструкций предусматривает установку дополнительных элементов, которые позволят оповестить проверяющих о несанкционированном вмешательстве посторонних людей.

Магнит на электросчетчик электронного типа ставить нельзя, так как на них обычно крепится специальная антимагнитная пломба. Такая пломба представляет собою яркую наклейку, а которой содержится капсула и порошок. Когда магнит на электросчетчик начинает воздействовать, то порошок попадает в капсулу, что будет сигнализировать о попытке нарушить стабильную работу прибора. У пломбы также есть своя чувствительность, и при малейших колебаниях она не будет активирована.


Магнит на прибор учета можно использовать, если он относится к индукционному типу конструкции и к некоторым более старым образцам электронных видов. Так при использовании модели Меркурий 231, Меркурий 201 или Энергомеры СЕ 101 неодимовые магниты также могут помочь.

Энергомеру СЕ 101 можно остановить при помощи специальной электроники. Однако данная электроника для Энергомеры СЕ 101 достаточно дорогая. В связи с этим обычно принято использовать для Меркурия 201, 231, и для Энергомеры СЕ 101 именно неодимовые магниты. Его использование пока актуально, поскольку Меркурий 201, 231 и образец Энеромеры СЕ 101 все еще используются во многих домах. Они не относятся к устаревшим моделям, но в них не предусмотрены защитные антимагнитные пломбы, которые позволяют среагировать на возрастающее магнитное поле на элементах считывающего устройства.

Электронные модели обойти значительно сложней. Эффективней всего применять частотный преобразователь для работы электрического насоса, привода или же двигателя. Данные способы можно отнести к легальным, которые позволяют сэкономить до 15 процентов при правильной работе установок. Но они применимы для малоиспользуемых систем в домашних условиях (например, насос в скважине, отопительная система и другие). Можно также попробовать перепрограммировать софт и переподключить программную часть электронного прибора, обойдя установленную пломбу. Однако это очень сложно, и разобраться сможет только узконаправленный специалист.

Видео «Как остановить любой счетчик»

Какие магниты можно использовать


Для остановки индукционных счетчиков электроэнергии можно применять исключительно неодимовые магниты. Неодимовые магниты оказывают необходимое воздействие на металлические детали в схеме считывающего оборудования. Неодимовые магниты способны замедлить движение показаний на счетчике, а даже полностью их остановить. Также можно ускорить учет. Неодимовый магнит не будет оставлять следов на корпусе оборудования, его очень легко закрепить и снять через время. Их также можно использовать, чтоб обойти считывающие устройства газа и воды.

Неодимовый магнит лучше всего закреплять двусторонним скотчем в рекомендованной точке, или же найти ее экспериментальным путем. Обычно неодимовые элементы предлагаются покупателю размерами 45х25 и 50х20 миллиметров. Размер 50х20 мм обычно используется для того, чтобы обойти систему защиты счетчиков Меркурий 201, 231 или Энергомеры СЕ 101. Для данных моделей этот размер является оптимальным.

Для остановки Энергомеры СЕ 101 можно использовать и другие методы. Для этого нужен специальный электронный частотник. Его можно подобрать, исходя из установленной у вас дома модели. У вас будет возможность подобрать частотник, который работает по принципу частот и импульсов.

Возможные риски


Если обнаружится факт мошенничества, который был проведен вашими руками, тогда это повлечет за собой административный штраф, который будет в несколько раз превышать обычную месячную сумму, оплачиваемую за услуги электроснабжения. Соизмерив риск и возможную экономию, можете принимать решение. Не редко проверка обнаруживает установленный неодимовый магнит на считывающем приборе, если он закреплен на видном месте. При использовании модели Меркурий 201 и 231, а также Энергомеры СЕ 101 обычно закрепляют магнит большого размера (50х20 мм и больше), поэтому нужно быть очень осторожным.

Поэтому, если у потребителя есть возможность самостоятельно выбрать считывающее устройство, тогда лучше остановиться на этих моделях. Подобрать можно и индукционные типы оборудования, так как они отличаются большим сроком эксплуатации, чем другие образцы. Если у вас получится подобрать индукционную модель, тогда обойти считывающую систему будет значительно проще.

Видео «Как остановить прибор учета не используя магнит»

Чтобы выполнить данную хитрость с собственным учетом электроэнергии, советуем вам посмотреть следующее видео. Приведен достаточно простой и удобный способ обмануть коммунальные службы.

Одна из самых трогательных историй жизни Маяковского произошла с ним в Париже, когда он влюбился в Татьяну Яковлеву. Между ними не могло быть ничего общего. Русская эмигрантка, точеная и утонченная, воспитанная на Пушкине и Тютчеве, не воспринимала ни слова из рубленых, жестких, рваных стихов модного советского поэта, «ледокола» из Страны Советов. Она вообще не воспринимала ни одного его слова, — даже в реальной жизни. Яростный, неистовый, идущий напролом, живущий на последнем дыхании, он пугал ее своей безудержной страстью. Ее не трогала его собачья преданность, ее не подкупила его слава. Ее сердце осталось равнодушным. И Маяковский уехал в Москву один. От этой мгновенно вспыхнувшей и не состоявшейся любви ему осталась тайная печаль, а нам — волшебное стихотворение «Письмо Татьяне Яковлевой» со словами: «Я все равно тебя когда-нибудь возьму- Одну или вдвоем с Парижем!» Ей остались цветы. Или вернее — Цветы. Весь свой гонорар за парижские выступления Владимир Маяковский положил в банк на счет известной парижской цветочной фирмы с единственным условием, чтобы несколько раз в неделю Татьяне Яковлевой приносили букет самых красивых и необычных цветов — гортензий, пармских фиалок, черных тюльпанов, чайных роз орхидей, астр или хризантем. Парижская фирма с солидным именем четко выполняла указания сумасбродного клиента — и с тех пор, невзирая на погоду и время года, из года в год в двери Татьяны Яковлевой стучались посыльные с букетами фантастической красоты и единственной фразой: «От Маяковского». Его не стало в тридцатом году — это известие ошеломило ее, как удар неожиданной силы. Она уже привыкла к тому, что он регулярно вторгается в ее жизнь, она уже привыкла знать, что он где-то есть и шлет ей цветы. Они не виделись, но факт существования человека, который так ее любит, влиял на все происходящее с ней: так Луна в той или иной степени влияет на все, живущее на Земле только потому, что постоянно вращается рядом. Она уже не понимала, как будет жить дальше — без этой безумной любви, растворенной в цветах. Но в распоряжении, оставленном цветочной фирме влюбленным поэтом, не было ни слова о его смерти. И на следующий день на ее пороге возник рассыльный с неизменным букетом и неизменными словами: «От Маяковского». Говорят, что великая любовь сильнее смерти, но не всякому удается воплотить это утверждение в реальной жизни. Владимиру Маяковскому удалось. Цветы приносили в тридцатом, когда он умер, и в сороковом, когда о нем уже забыли. В годы Второй Мировой, в оккупировавшем немцами Париже она выжила только потому, что продавала на бульваре эти роскошные букеты. Если каждый цветок был словом «люблю», то в течение нескольких лет слова его любви спасали ее от голодной смерти. Потом союзные войска освободили Париж, потом, она вместе со всеми плакала от счастья, когда русские вошли в Берлин — а букеты все несли. Посыльные взрослели на ее глазах, на смену прежним приходили новые, и эти новые уже знали, что становятся частью великой легенды — маленькой, но неотъемлемой. И уже как пароль, который дает им пропуск в вечность, говорили, улыбаясь улыбкой заговорщиков: «От Маяковского». Цветы от Маяковского стали теперь и парижской историей. Правда это или красивый вымысел, пока однажды, в конце семидесятых советский инженер Аркадий Рывлин услышал эту историю в юности, от своей матери и всегда мечтал попасть в Париж. Татьяна Яковлева была еще жива, и охотно приняла своего соотечественника. Они долго беседовали обо всем на свете за чаем с пирожными. В этом уютном доме цветы были повсюду — как дань легенде, и ему было неудобно расспрашивать седую царственную даму о романе ее молодости: он полагал это неприличным. Но в какой-то момент все-таки не выдержал, спросил, правду ли говорят, что цветы от Маяковского спасли ее во время войны? Разве это не красивая сказка? Возможно ли, чтобы столько лет подряд… — Пейте чай, — ответила Татьяна — пейте чай. Вы ведь никуда не торопитесь? И в этот момент в двери позвонили… Он никогда в жизни больше не видел такого роскошного букета, за которым почти не было видно посыльного, букета золотых японских хризантем, похожих на сгустки солнца. И из-за охапки этого сверкающего на солнце великолепия голос посыльного произнес: «От Маяковского».

Сегодня крайне актуальной является проблема экономии электроэнергии, так как платить за ее использование с каждым годом приходится все больше и больше. Но для того, чтобы решить этот вопрос, совсем не обязательно сидеть в темноте или отключать все электроприборы. Существует гораздо более простое и эффективное решение проблемы — установка неодимового магнита на счетчик электроэнергии. Остановка счетчика Меркурий 201- это реальная возможность контролировать затраты на электроэнергию.


Технические характеристики счетчиков Меркурий 201.5 Данный тип счетчиков представляет собой бюджетную серию считывающих приборов, которые не отличаются особой конструктивной сложностью и не оснащаются магнитной защитой. Электрический счетчик меркурий 201 имеет самую низкую цену на рынке, поэтому часто используется для установки как в частных домах и квартирах, так и на производстве. Он представляет собой высокоточный механизм с хорошим соотношением цены и качества. В отличие от других аппаратов данной линейки, например, от Меркурия 230 ART, Меркурий 201 имеет всего лишь один тариф.


Несмотря на простоту конструкции, он имеет ряд преимуществ:
  • предельно низкая цена, которая является его основным достоинством;
  • компактность. Благодаря небольшим размерам прибора установка неодимового магнита на счетчик Меркурий 201 не представляет никакого труда.
  • чувствительность. Обмануть счетчик Меркурий 201 можно с помощью одного из самых маленьких магнитов, поэтому нет смысла приобретать большой и дорогостоящий неодим;
  • остановить счетчик Меркурий 201 намного проще, нежели другие модели, так как для индикации потраченного электричества в нем используется механические приборы, которые легко намагничиваются и останавливаются;
  • это однофазный счетчик, не работающий с другими тарифами — реактивную энергию измерить невозможно.


Использование неодимовых магнитов Несмотря на высокий класс точности измерения, остановить электросчетчик Меркурий 201 можно без особых трудностей. Все, что вам необходимо, — это купить неодимовый магнит размером 45 на 30 мм, установить его на стенку прибора — и остановка счетчика Меркурий 201 в считанные секунды вам гарантирована. Магнит не оставляет следов на поверхности счетчика, не повреждает целостность корпуса, не деформирует его.

Неодимы работают в широком температурном диапазоне и не теряют своих свойств при температуре окружающего воздуха +60 °С, поэтому даже в самое жаркое лето вы можете остановить счетчик Меркурий 201, установленный на открытом месте.

Стоит также учитывать, что неодимовые магниты — это высококачественный и долговечный продукт, который не теряет свои свойства даже спустя 10–20 лет.

Если вы не знаете, как обмануть электросчетчик Меркурий 201, обращайтесь к нам. Мы предложим вам оптимальное решение! Мы знаем, как остановить Меркурий 201, и расскажем вам, как сделать это быстро, качественно и недорого. Мы на 100% уверены в качестве своего продукта, поэтому гарантируем возврат полной стоимости магнита, если ваш электросчетчик Меркурий 201–5 по каким-либо причинам не остановится!

Пломбы электронного типа являются современным способом предотвращения взлома прибора и проникновения под лицевую внешнюю панель, чтобы остановить счетчик одно- или двухтарифный без магнита. Принцип ее действия таков. В случае снятия крышки автоматически появляется запись в журнале о несанкционирован ном доступе. Специальный индикатор электросчетчика указывает на открытие замка. Даже если панель будет возвращена на прежнее место, ни запись из журнала, ни реакция индикатора не исчезают. В такой ситуации в ходе ближайшей проверки факт взлома будет однозначно установлен, что повлечет за собой штрафные санкции и сопутствующие меры наказания.

Современные устройства учета от компании « » в зависимости от модификации содержат от одной до двух электронных пломб. Такой способ защиты присутствует в модельных рядах Меркурий 234, 230, 236, 206, 203 и т. д.

Встроенные датчики магнитного поля срабатывают при поднесении к устройству магнита с целью его остановки подобно индикатору несанкционирован ного вскрытия при нарушении целостности электронной пломбы. Ими оснащается большинство моделей Меркурий 203, 230, 234 и т. д.

Дополнительной гарантией защиты от воздействия магнитным полем и предотвращения хищения электроэнергии является функция записи таких попыток в специальный журнал событий (например, модификации серии Меркурий 230, 234). Запись не подвергается удалению без видимого повреждения устройства и нарушения целостности пломбы. Она укажет контролеру, который пришел с плановой или внеплановой проверкой, на факт противозаконных действий абонента и станет поводом для привлечения его к ответственности.

Даже если путем различных ухищрений удается на какое-то время «обмануть» прибор учета, факт фальсификации показаний рано или поздно будет выявлен. Особенно это касается жителей многоквартирных домов, владельцев дачных участков и т. п., где установлены общедомовые, общекооперативны е счетчики. Несовпадение показаний потребленного ресурса на общем приборе с суммой данных, полученных от частных пользователей, вызовет подозрения у поставщика и спровоцирует массовые внеплановые проверки. Недоверие контролеров может возникнуть и в результате существенной разницы между снятыми у одного и того же абонента показаниями в месяцы до и после применения практики остановки счетчика.

Оплата штрафа и сопутствующие меры наказания (например, отключение нарушителя закона от энергоснабжения) – это лишь одна сторона негативных последствий остановки устройства. Но существует и другой немаловажный аспект. О нем и пойдет речь дальше.

Влияние вмешательства в работу счетчика на его исправность

Пользователь, который решил воздействовать на прибор с целью его остановки, должен быть готов к таким последствиям:

    выходу счетчика из строя;

    дополнительным финансовым затратам на приобретение нового устройства.

Многие абоненты, пользующиеся продукцией, выпущенной под ТМ « », считают, что повредить устройство можно лишь в процессе механического вмешательства в его работу путем вскрытия, отмотки и т. п. Тем временем торговые площадки в интернете убеждают, что абсолютно безопасный способ – остановить счетчик одно- или двухтарифный магнитом.

Особенно частыми попытки применить магнит являются в отношении электромеханичес ких счетчиков (например, некоторые модификации Меркурий 201, 230, 231 и др.).

Компания «ИНКОТЕКС» предупреждает: использование неодимовых и прочих магнитных элементов чревато поломкой прибора и составляет угрозу для безопасности жилья!

К наиболее распространенным типам повреждений, к которым может привести применение магнита, относятся:

    незначительное механическое повреждение корпуса за счет оцарапывания поверхности;

    деформация и поломка внутренних деталей под воздействием сильного магнитного поля;

    замедление хода механизма отсчета;

    полная остановка счетчика.

Если первое из перечисленных повреждений является самым безобидным для функциональной способности прибора, и может вызвать лишь подозрения инспекторов, то остальные повлекут за собой необходимость приобретения нового устройства и его монтажа. Кроме оплаты штрафа при обнаружении факта хищения электроэнергии, придется понести дополнительные финансовые затраты. Такая попытка экономии обеспечит прямо противоположный результат.

Воздействие сильного магнита на ЖК-дисплей (счетчики Меркурий с маркировкой

Подключение счетчика Меркурий 201 своими руками, устройство и схема подключения

Электросчетчики, или, как правильнее их называть, приборы учета электрической энергии, являются неотъемлемой частью локальной электрической сети квартиры или частного дома.

Они отличаются по классам точности, фазности сети, для которой они предназначены и по многим другим параметрам.

Наиболее популярны на сегодняшний день изделия отечественного производителя «Инкотекс», к которым относятся, в частности приборы учета электроэнергии Меркурий 201 и Меркурий 230, предназначенные для подключения в однофазную и трехфазную электрическую сеть соответственно.

Прибор учета электрической энергии Меркурий 201

Меркурий 201 – это однофазный однотарифный электрический счетчик. Рассмотрим его основные технический характеристики, а также процесс подключения к электросети.

Описание и технические характеристики счетчика Меркурий 201

Технические характеристики электросчетчика Меркурий 201 могут отличаться в зависимости от его модификации (модельный ряд насчитывает шесть позиций под номерами от 201.1 до 201.6).

Рабочий ток устройства может составлять 5 либо 10 ампер, а максимальный – 60 или 80 ампер.

Кроме того, в зависимости от разновидности исполнения устройства показания данного прибора учета электроэнергии могут выводиться как механический (дисковый) дисплей, так и на цифровой (ЖК-дисплей).

Меркурий 201

При этом все они предназначены для работы в однофазной сети с напряжением 220 вольт и частотой 50 герц, имеют одинаковые габаритные размеры (105×105х65 миллиметров) и практически одинаковый вес (не боле 350 граммов). Межповерочный интервал у всех 201-х моделей составляет 16 лет, а срок службы – 30 лет при трехлетней гарантии от изготовителя.

Важно! Следует отметить, что устройство электросчетчика Меркурий 201 предусматривает защиту от хищения электроэнергии методом переполюсовки. Иными словами, если вы захотите поменять местами фазную и нулевую жилы подключенного к счетчику кабеля, его механизм не перестанет исправно функционировать.

Как подключить счетчик Меркурий 201

Подключение счетчика Меркурий 201, в общем-то, ничем не отличается от установки любого другого прибора учета электрической энергии в однофазную сеть. Принципиальная схема подключения счетчика Меркурий 201 изображается на тыльной стороне его крышки, сняв которую, вы увидите четыре точки для присоединения токоведущих жил кабеля:

  • к первой из них подключается вводный фазный питающий провод;
  • ко второй подключается фазный провод нагрузки;
  • к третьей осуществляется подключения вводного нулевого провода;
  • к четвертой подсоединяется нулевой провод нагрузки.

Следует открутить винтовые зажимы каждого контакта для последующего подключения к ним вышеуказанных токоведущих проводников. Концы последних следует зачистить от изляционного слоя на пару сантиметров.

Важно! Изоляция не должна мешаться при закручивании зажимов, в которые вставляются провода. В противном случае контакт может оказаться недостаточно надежным, а изоляция может оплавиться, что, вероятно, повлечет за собой нежелательные последствия в виде коротких замыканий и возгораний.

Провода внутрь контактов прибора учета вставляем до упора. Целесообразно осуществлять подключение проводников к счетчику слева направо (конечно, если вы правша). Аккуратно, но прочно затягиваем болтовые соединения контактов Меркурий 201.

В вышеупомянутой крышке прибора наличествуют места для проделывания отверстий, через которые токоведущие жилы из счетчика будут выходить наружу. Следует вырезать отверстия в предназначенных для этого местах и установить крышку на свое место, завинтив ее крепление.

Прибор учета электрической энергии Меркурий 230

Меркурий 230 является многотарифным трехфазным прибором учета электроэнергии. Подключение счетчика Меркурий 230 к сети может осуществляться как непосредственно, так и через трансформаторы тока. Рассмотрим принцип указанного подключения, а также особенности вышеупомянутого прибора.

Описание и технические характеристики счетчика Меркурий 230

Данный прибор учета электрической энергии предназначен для работы в трех- и четырех проводных электросетях (трехфазные сети без заземления и с заземлением соответственно) с напряжение 380 вольт и частотой 50 герц.

Межповерочный интервал у него меньше, чем у его однофазного собрата, и составляет 10 лет. При этом гарантийный срок и срок службы у 201-й и 230-й моделей одинаковые – они составляют 3 года и 30 лет соответственно.

Номинальный ток у Меркурий 230 составляет 5 ампер, а максимальный – 7,5 ампера. Габаритные размеры – 258×170х74 миллиметра, а вес – 1,5 килограмма.

Данный прибор учета обладает целым рядом дополнительных весьма полезных функций. Помимо измерения и учета электроэнергии он осуществляет:

  • хранение данных;
  • передачу данных;
  • ведение журнала измерений;
  • вывод на экран информации за различные промежутки времени и по различным тарифам.

Меркурий 230

Этот счетчик способен вести учет по четырем тарифам для четырех типов дней в шестнадцати временных суточных зонах.

Снятие показаний со счетчика Меркурий 230

Стоит сказать несколько слов о том, как снять показания счетчика электроэнергии меркурий 230.

Данный электросчетчик управляется посредством пары кнопок, наличествующих на его лицевой панели (правее экрана). Левая кнопка («ВВОД») предназначена для переключения между показаниями по различным тарифам. Правой же кнопкой (с изображением овала со стрелкой) осуществляется выбор режима работы.

В первую очередь, следует проверить готовность прибора к снятию показаний по отдельным зонам (режим работы А). Об этом свидетельствует индикатор в форме короткой черты в поле А в верхней части дисплея. Если данный индикатор отсутствует, то устройство следует перевести в режим работы А при помощи кратковременных нажатий на правую клавишу его управления.

Далее следует снять показания прибора по каждому из тарифов, переключаясь между ними посредством нажатия кнопки «ВВОД». При последовательном кратковременном воздействии на данную клавишу на дисплей устройства будут выводиться поочередно данные по каждой зоне суток. При правильном программировании счетчика символьное обозначение каждой тарифной зоны будет следующим:

  • Т1 – пиковая зона;
  • Т2 – ночная зона;
  • Т3 – полупиковая зона.

Данные обозначения вы увидите на экране слева от величины самого расхода электроэнергии.

Важно! Нажатие на кнопку «ВВОД» должно быть именно кратковременным, поскольку в противном случае вы переведете прибор в иные режимы работы. При возникновении подобной ситуации следует снова вернуться в режим А при помощи задействования правой кнопки и продолжить считывать показания электросчетчика.

Как подключить счетчик Меркурий 230

Подключение счетчика Меркурий 230 осуществляется по тому же принципу, что и установка в сеть его однофазного собрата 201-й модели. Разве что проводов к нему подключать придется большее количество. Но, как и в вышеописанном случае, к контактам с нечетным порядковым номером подключаются токоведущие жилы вводного кабеля, а к контактам с четным порядковым номером – жилы кабеля, ведущего к нагрузке.

Схема подключения трехфазного счетчика Меркурий 230, как упоминалось выше, может предполагать наличие в цепи трансформаторов тока, так и не предполагать.

Прямое, или непосредственное, подключение рассматрвиаемого прибора учета к электрической сети осуществляется напрямую через вводные автоматы. Если в вашем доме или квартире присутствует только стандартный набор энергопринимающих устройств (мощностью до 60 кВт), то данный способ подключения является для вас оптимальным.

В случае необходимости эксплуатации в локальной электросети энергоприемников более высокой мощности следует применить полукосвенное подключение с использованием трансформаторов тока, в которых в качестве первичной обмотки выступает фазный проводник электрической сети. Но имейте в виду, что для такого типа подключения нормативными документами предусмотрены особые требования по монтажу.

Вот мы и познакомились с самыми популярными представителями приборов учета электрической энергии, а также получили подробные разъяснения по вопросам их монтажа.

общие сведения о приборе, способ монтажа своими руками, техника безопасности

Меркурий 201 — это однофазный прибор учёта электроэнергии, который применяется в большинстве жилых помещений. Свою популярность он получил благодаря низкой стоимости и лёгкости монтажа. Установить такой счётчик можно самостоятельно или при помощи опытного электрика. Первый вариант более дешёвый, но требует наличия определённых знаний и схемы подключения Меркурий 201.

Общие сведения

Перед тем как подключить однофазный электросчётчик Меркурий 201, необходимо подробно изучить его устройство, принцип действия, технические характеристики, а также основные преимущества и недостатки. Вся это информация поможет выбрать максимально эффективную модификацию прибора, которая идеально подойдёт для каждого конкретного помещения.

Составные части

Для того чтобы выполнить подключение Меркурия 201, необходимо рассмотреть его составные части. Устройство прибора отличается своей простотой. В нём может легко разобраться не только высококвалифицированный электрик, но и новичок, который видит это изделие в первый раз.

Однофазный прибор учёта электроэнергии состоит из следующих основных узлов:

  1. Пластиковый корпус. Этот элемент конструкции имеет прямоугольную форму, которая характерна для всех модификаций прибора. На основании имеется клеммная и интерфейсная крышки, которые надёжно защищают внутренние детали конструкции от механических и других повреждений.
  2. Крышка корпуса. Она крепится к основанию при помощи двух стандартных винтов и имеет специальное отверстие, которое упрощает процесс снятия показаний с прибора. Кроме этого, через неё можно вести наблюдение за светодиодным индикатором функционирования устройства.
  3. Клеммная колодка. Этот важный элемент состоит из четырёх клемм, которые применяются для подсоединения прибора ко встроенному блоку питания и электросети.
  4. Оптрон. Это приспособление выполняет роль импульсного выхода электросчётчика.
  5. Энергозависимое запоминающее устройство. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.
  6. Оптопорт с функцией электронной кнопки.
  7. Микропроцессор.
  8. Жидкокристаллический монитор. Он располагается в левой части лицевой стороны корпуса и используется для отображения информации о потреблённой электроэнергии. Некоторые модели прибора имеют специальный счётный механизм и барабан, который применяется для тех же целей.

Преимущества и недостатки

Меркурий 201, как и любое другое подобное устройство, имеет несколько важных преимуществ. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей.

При составлении схемы подключения Меркурия 2017, 2018, 2019 или любой другой модификации необходимо учитывать все достоинства электросчётчика и стараться максимально использовать их.

Основными преимуществами считаются:

  1. Прочный корпус. Одним из главных достоинств счётчика является наличие литого корпуса из пластика. Это помогает не только защитить внутренние детали конструкции от негативного воздействия внешних факторов (пыль, жидкость, грязь и прочее), но и уберечь от каких-либо неправомерных действий, направленных на воровство электроэнергии.
  2. Низкая стоимость прибора учёта. Цена Меркурия 201 сравнительно невысокая, что даёт возможность устанавливать его даже людям с небольшими финансовыми возможностями. Несмотря на такую доступность, счётчик довольно качественно собран и позволяет получить максимально точные показания.
  3. Удобство снятия показаний в любое время дня и ночи. Устройство оборудовано качественным жидкокристаллическим дисплеем, на котором отображаются чёткие и крупные цифры. Это помогает не только упростить процесс снятия данных людям, имеющим плохое зрение, но и снизить вероятность допущения ошибки, которая повлечёт за собой передачу недостоверных сведений энергоснабжающей компании.
  4. Лёгкость проведения монтажных работ. Установка и подключение Меркурия 201 считается довольно простым мероприятием. Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Достаточно иметь общее представление о конструкции и способе подключения, чтобы максимально быстро выполнить монтаж своими руками.
  5. Продолжительный период работы. В технической документации к Меркурию 201 указана информация о том, что он может выдавать точные результаты в течение 20 и более лет. Если правильно подключить счётчик и выполнять все предусмотренные профилактические мероприятия, то можно значительно продлить срок его службы.

Несмотря на большое количество преимуществ, у однофазного электросчётчика Меркурий 201 есть и несколько недостатков. Их обязательно нужно брать во внимание перед покупкой прибора и началом его монтажа. В противном случае можно столкнуться с различными трудностями, которые осложнят установку и значительно увеличат вероятность поломки.

Среди недостатков выделяются такие:

  1. Большие размеры корпуса. Меркурий 201 довольно габаритный электросчётчик, поэтому для него часто не хватает размеров электрощита. В этом случае мастеру нужно искать или вырезать для него отдельное место. Всё это приводит к ухудшению внешнего вида всей конструкции.
  2. Трудности при опломбировке. Из-за некоторых конструктивных особенностей представителям энергоснабжающей компании сложно поставить пломбу, которая станет допуском к возможности использования счётчика.
  3. Непривлекательный внешний вид. Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире. Прибор достаточно трудно вписать в интерьер, что значительно снижает дизайнерские возможности владельца помещения.

Технические характеристики

Перед тем как разрабатывать схему подключения электросчётчика Меркурий 2015, необходимо ознакомиться с основными техническими характеристиками устройства. Следует обращать внимание на то, чтобы купленный прибор полностью соответствовал всем требованиям, которые указываются в прилагаемой технической документации.

Основные параметры электросчётчика:

  1. Класс точности показаний. В зависимости от модели устройства он может быть первым или вторым. В этом случае допускается небольшая погрешность измерений, которая будет находиться в пределах от 1 до 2%.
  2. Межповерочный интервал. Этот параметр показывает, какое количество времени прибор может исправно работать и выдавать максимально точные данные. Для всех модификаций Меркурия 201 он равняется 16 годам.
  3. Диапазон рабочих температур. Однофазный электросчётчик будет качественно выполнять свои функции только в тех случаях, когда температура в помещении или на улице не будет опускаться ниже -40 градусов по Цельсию и повышаться более чем до +55. Такая большая величина диапазона позволяет использовать Меркурий 201 не только в квартирах, но и на открытом пространстве. Во втором случае модель устройства должна обладать дополнительной защитой от дождя и прочих природных явлений.
  4. Уровень напряжения. Для всех моделей электросчётчиков рабочим напряжением является стандартные 220 В. Однако, при его незначительных колебаниях в одну или другую сторону (от 210 до 230 вольт), прибор сохранит свою работоспособность и будет выдавать точные данные.
  5. Сила тока. Для большинства разновидностей Меркурия 201 оптимальным показателем будет 5 ампер. Однако некоторые модели способны эффективно работать при 10А. В первом случае максимально допустимая сила тока будет составлять 60А, а во втором — 80 ампер.

Способ самостоятельного монтажа

Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить. Для проведения работ своими руками следует выполнить несколько подготовительных мероприятий, которые помогут ускорить процесс и добиться желаемого результата.

Порядок действий:

  1. В энергоснабжающей компании берётся разрешение на самостоятельное снятие старого счётчика. Кроме этого, уточняется информация о необходимом классе точности нового прибора.
  2. Как только все документы будут готовы, необходимо приобрести счётчик Меркурий 201. Найти его можно в специализированных магазинах любого населённого пункта.
  3. Выбирается место, где будет располагаться новый прибор учёта электроэнергии. Опытные электрики рекомендуют отдавать предпочтение той часть стены, где будет отсутствовать даже минимальная вероятность попадания влаги на устройство. Кроме этого, место должно находиться недалеко от входа в квартиру, что значительно упростит процесс подвода проводов.
  4. На следующем этапе работы замеряются габариты счётчика, и выполняется соответствующая разметка на стене.
  5. При помощи простого карандаша или маркера намечаются места, где будут располагаться отверстия под крепления.
  6. После этого выполняется сверловка, и электросчётчик надёжно закрепляется при помощи винтов.
  7. Установленный прибор проверяется на ровность расположения в вертикальной и горизонтальной плоскости.
  8. Помещение полностью обесточивается и выполняется проверка наличия напряжения в сети. Эту работу легче всего проделать при помощи индикаторной отвёртки.
  9. От распределительного щита отводятся провода к установленному электросчётчику.
  10. Там они подключаются по стандартной схеме и надёжно фиксируются.
  11. На устройство защитного отключения (предохранитель или автоматы) крепится фаза, а на клеммную панель — ноль. При этом фазу нежно подсоединить ко второй справа клемме, а ноль — к первой с той же стороны.
  12. Устройство проверяется на наличие видимых повреждений и не заизолированных контактов.
  13. В самом конце пишется заявление на опломбировку счётчика Меркурий 201.
  14. Через несколько дней приходит специалист энергоснабжающей компании и проверяет правильность подключения счётчика к электросети.
  15. Если всё сделано идеально, то прибор тестируется на работоспособность.
  16. В случае отсутствия каких-либо проблем, происходит опломбирование счётчика.

После завершения всех этапов процедуры устройство будет считаться разрешённым к использованию. Его владелец может следить за показаниями и, при необходимости, снижать или увеличивать количество потребляемой электроэнергии.

Техника безопасности

Для того чтобы процесс монтажа и эксплуатации прибора Меркурий 201 протекал без каких-либо проблем и травм, необходимо соблюдать основные меры предосторожности. Эти простые мероприятия помогут избежать поломок оборудования и снизят вероятность поражения электрическим током.

Наиболее значимые правила техники безопасности:

  1. Перед началом использования электросчётчика необходимо ознакомиться с эксплуатационной документацией.
  2. Любые монтажные, ремонтные или профилактические мероприятия следует проводить только при отключённой сети.
  3. Во время эксплуатации прибора, нужно следить за предельно допустимыми значениями силы тока и напряжения в сети.
  4. Не рекомендуется ставить прибор в местах хранения горюче-смазочных материалов и легковоспламеняющихся предметов.
  5. Самостоятельный монтаж можно проводить только в том случае, если есть достаточный опыт подобной работы. В противном случае лучше доверить это дело профессиональным электрикам.
  6. Высота закрепления счётчика на стене должна быть такой, чтобы прибор был вне зоны доступности маленьких детей и домашних животных.

Однофазный электросчётчик Меркурий 201 — это качественный прибор, позволяющий получить точные сведения о количестве использованной электроэнергии. При его правильной установке и соблюдении всех рекомендаций профессионалов можно значительно ускорить процесс и избежать каких-либо проблем.

Счетчик Меркурий 201: технические характеристики, требования

Учету электрической энергии в настоящее время уделяется много внимания. При этом главное выбрать качественно измерительное электрооборудование. Счетчик Меркурий 201, который изготавливают российские производители, считается очень востребованным продуктом. Благодаря своей невысокой цене и хорошему качеству измерительные приборы прибыли на смену конструктивно устаревшим электрическим счетчикам с крутящимися элементами.

Счетчик Меркурий 201

Преимуществом данных моделей является универсальность в использовании. Они предусматриваются как для частного сектора, так и для многоквартирных домов. Счетчик Меркурий 201 и его разработчики гарантируют срок службы прибора в тридцать лет.

Что делать если человека ударило током? Это должен знать каждый читать всем!

Счетчик Меркурий 201 — технические характеристики

Электрические счетчики этого образца имеют несколько моделей, которые отличаются по способу отражения информации и допустимой величины токовой характеристики.

Электрические счетчики могут иметь электромеханическую конструкцию и электронную. Данный прибор оснащен переполюсовкой, что исключает риск расхищения электрической энергии. Это значит, что даже если при установке счетчика поменять полюса, он будет показывать такой же результат.

На лицевой панели измерительного механизма расположен жидкокристаллический дисплей, возле которого нанесены основные технические параметры.

Основными техническими характеристиками Меркурия 201 являются:

  1. Температурный режим, при котором сохраняется работоспособность измерительного прибора, и он варьируется от -20 до +55 градусов.
  2. Эксплуатационный период электрического приспособления обладает сроком в тридцать лет после его установки, что говорит о его надежности и долговечности.
  3. Гарантийный срок службы составляет три года.
  4. Интервал во времени между проверками имеет срок в пятнадцать лет.

Какие провода лучше использовать для проводки в квартире. Большая сравнительная статья тут.

Счетчик Меркурий 201 — монтаж и подключение

Данный вид электрического счетчика может устанавливаться двумя способами: на дин-рейку и на заднюю стенку распределительного щитка.

Электросчетчик счетчик Меркурий 201

Предварительно необходимо изучить инструкцию по использованию и схему подсоединения. Схему подсоединения можно найти в инструкции, а также для удобства производители наносят схему на обратную сторону прибора. Однофазные типы приспособления имеют четыре входных клеммы.

При этом первая клемма служит для подсоединения вводного фазного провода в квартиру. Из второй клеммы выходит этот фазный провод. Третья клемма предназначается для нейтрального проводника, идущего от внешнего источника питания. Четвертая клемма выводит этот нулевой провод от счетчика в квартиру.

При подключении счетчика нужно отключить автоматический выключатель, который стоит перед счетчиком. В случае если измерительный прибор устанавливается непосредственно сразу на входную линию, необходимо обесточить эту линию.

Если старый электрический счетчик подлежит замене и потребитель решил это сделать самостоятельно, следует позвонить в сетевую организацию и узнать процедуру замены. Особое внимание необходимо уделить срыву пломбы. Если это сделать собственноручно, компания может выставить огромные штрафные санкции и обвинить в хищении электроэнергии.

Схема подключения однофазного измерительного прибора предусматривающего монтаж автоматического выключателя перед Меркурием, предполагает установку пломбы на автомат. В случае невозможности этой процедуры сетевая компания запретит данную схему подсоединения электрического счетчика.

В случае если автоматический выключатель монтируется непосредственно после измерительного прибора, и кабель подсоединяется напрямую к нему, пломба устанавливается на сам электрический счетчик.

Монтаж счетчика должен выполняться согласно нижеприведенным нормам:

  • расстояние от счетчика до пола должно быть не более 1,7 метра;
  • электропроводка, идущая до счетчика не должна иметь скруток и спаек;
  • электрический прибор должен надежно фиксироваться в распределительном щитке и монтироваться в специализированном контейнере или шкафу.

После проверки правильности подключения и установления клеммной крышки, измерительный прибор подвергается опломбировке через специально отведенное для этой цели отверстие. Эту процедуру должен производить представитель сетевой компании.

Далее прибор подсоединяется в электрическую сеть, о чем говорит загоревшийся красный светодиод.

Какие требования предъявляются к счетчику

Перед тем как приобрести данный измерительный механизм следует произвести проверку на наличие требований, которым должен отвечать электрический счетчик.

Устройство Меркурий 201

Во-первых, класс точности в соответствии с требованиями должны составлять не выше 2. У Меркурия 201 этот показатель равен единице.

Во-вторых, дата изготовления, которая соответствует дате проверки, для однофазных счетчиков должна быть два года, а у трехфазных – один год.

В-третьих, данный прибор имеет номер, который заносится в Госреестр.

Измерительное устройство должно иметь гарантийную пломбу, которая содержит дату выпуска изделия. Также на Меркурий 201 наноситься клеймо госпоревителя, дата проверки и голограмма.

Счетчик Меркурий 201 и его аналоги

Меркурий 234 ART направлен на учет электроэнергии в одном или двунаправленном тарифе. Счетчик предусмотрен для использования только в закрытом помещении. Электрический прибор также соответствует требованиям, предъявляемым к электрическим счетчикам.

Меркурий 238 эксплуатируются как в открытых, так и закрытых зданиях, а также предусмотрен для монтажа на опоры воздушных электрических линий. Счетчик данной модели предусмотрен для трехфазных четырехпроводных электрических сетей, имеющих переменный ток.

Меркурий 230 ART учитывает электрический показатель по одному или двум тарифам. Преимуществом данного образца является выявления ошибок и вывод результата на экран прибора.

Меркурий 230 предназначается только для закрытых помещений электрических сетей, три фазы и три или четыре провода в системе переменного тока.

Меркурий 236 ART ведет учет электроэнергии как в одно, так и двунаправленном тарифном плане. Измерительные приборы эксплуатируется также только в закрытых строениях.

Меркурий 231 АТ предусмотрен для помещений закрытого типа. Ведет учет электроэнергии по многотарифному плану в электрических трехфазных линиях, имеющих три или четыре провода.

201.5, 201.7, 201.8 TLO, схема подключения

Счетчик Меркурий 201 — это современный однофазный счетчик электроэнергии. Предназначен для использования в жилом секторе для бытового учёта электрической энергии. Является самым распространенным однотарифным счетчиком.

Модельный ряд счетчиков

Счетчик электроэнергии Меркурий 201 производит компания «Инкотекс». В серии 201 существует несколько модификаций: однотарифные счетчики — Меркурий 201.2, Меркурий 201.4, Меркурий 201.5, Меркурий 201.6, Меркурий 201.22, Меркурий 201.7, а так же многотарифный счетчик — Меркурий 201.8 TLO.

Компания «Инкотекс» специализируется на разработке и производстве электронных приборов учета энергоресурсов и автоматизированной системы коммерческого учета. Поставляет на рынок более 120 моделей приборов учета, которые отличаются высокой надёжностью, функциональностью, качеством и современным дизайном.

Фото счетчика Меркурий 201

Основные технические характеристики счетчиков Меркурий 201

Ознакомьтесь также с этими статьями

Наименование параметров

Меркурий

201.2

201.4

201.5

201.6 201.22 201.7 201.8
Класс точности

1.0

Номинальное напряжение, В

230

Номинальный (макс.) ток, А

5(60)

10(80)

5(60)

10(80)

5(60)

5(60)

5(80)

Частота сети, Гц

50

Стартовый ток (чувствительность), мА

20

40

20

40

20

10

20

Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА)

2(10) 1,5(15)

2(10)

2(10)

Устройство отображения

ЖКИ

ЖКИ

ОУ

ОУ ЖКИ

ОУ

ЖКИ

Передаточное число имп./кВтчас

6400

6400

3200

3200

6400

3200 (без импульсного выхода)

5000 (без импульсного выхода)

Интерфейс силовой сети (PLC)

+

Диапазон рабочих температур, С

-40… +55

-45… +75

Габаритные размеры, (ГхШхВ)мм

65х105×105

66x77x91

Масса,не более, кг

0,35

0,25

Межповерочный интервал, лет

16

Гарантия изготовителя, лет

3

Срок службы, лет

30

Счетчик электроэнергии Меркурий 201.5

Счётчики Меркурий 201.5 предназначены для коммерческого учета активной электроэнергии в однофазных цепях переменного тока и работают как автономно, так и в составе АИИС КУЭ.

Технические характеристики счетчика

Класс точности 2.0 (1.0)
Номинальное напряжение, В 230
Базовый (макс.) ток, A 5(60)
Частота сети, Гц 50
Стартовый ток (чувствительность), мА при Iбаз=5А — 20
при Iбаз=10А — 40
Активная (полная) мощность потребляемая цепью напряжения счётчика не превышает, Вт(ВА) 0,5
Устройство отображения ОУ
Передаточное число имп./кВтчас 3200
Интерфейс силовой сети (PLC)
Диапазон рабочих температур, °С -40… +55
Габаритные размеры счётчика Меркурий 201.5, мм 105 х 105 х 65
Масса счётчика Меркурий 201.5, кг не более 0,35
Межповерочный интервал счётчика Меркурий 201.5 16 лет
Гарантия изготовителя на счётчик Меркурий 201.5 6 лет
Срок службы счётчика Меркурий 201.5 30 лет

Фото электросчетчика Меркурий 201.5

Особенности конструкции

  • технологический запас по классу точности;
  • малые габариты счётчика Меркурий 201.5;
  • безвинтовой корпус счётчика;
  • применение шунта для измерения тока позволяет производить измерение при наличии постоянной составляющей;
  • импульсный телеметрический выход для поверки и включения в АИИС со сбором данных через телеметрию;
  • защита от хищения электроэнергии путём переполюсовки;
  • крепление счётчика Меркурий 201.5 на DIN-рейку;
  • счётчик Меркурий 201.5 комплектуется по заказу потребителя переходной пластиной с присоединительными размерами индукционных счетчиков.

Однофазный счётчик электроэнергии Меркурий 201.7

Советуем к прочтению другие наши статьи

Счетчик Меркурий 201.7 это новинка в модельном ряду счетчиков компании Инкотекс. Благодаря не разборному корпусу и уменьшенными габаритными размерами счетчик приходит на смену предыдущей модели и становится популярным изделием среди потребителей.

Фото счетчика Меркурий 201.7

Технические характеристики счетчика

Страна производитель Россия
Состояние Новое
Количество тарифов 1
Тип подключения Комбинированное
Номинальное напряжение 220 В
Номинальный ток 5.0(А)
Максимальный ток 60.0(А)
Минимальная рабочая температура -40.0(°С)
Максимальная рабочая температура 55.0(°С)
Длина 65.0(мм)
Ширина 90.0(мм)
Высота 76.0(мм)
Вес 0.25(кг)
Гарантийный срок 24(мес)

Счетчик Меркурий 201.8 TLO

Счетчик электроэнергии Меркурий 201.8 TLO — предназначен для учёта активной и реактивной энергии в многотарифном (до 4-х тарифов) или однотарифном режимах.

Расшифровка обозначения:

  • T- многотарифный
  • L — модем PLC-II
  • O — встроенное реле

Фото счетчика Меркурий 201.8 TLO

Технические характеристики счетчика

наименование параметров Величины
Класс точности при измерении
активной энергии
реактивной энергии
1,0
2,0
Номинальное напряжение, В 230
Установленный диапазон рабочих напряжений, В
Расширенный рабочий диапазон напряжений, В
Предельный рабочий диапазон напряжений, В
207…253
184…264
0…264
Номинальный (макс) ток, А 5(80)
Активная (полная) мощность потребляемая цепью напряжения, не более Вт(ВА) 2(10)
Полная мощность потребляемая цепью тока, не более ВА 0,1
Допустимые перегрузки по току в течении 10 мсек, А
— для IМакс=80 А
2400
Стартовый ток (чувствительность), А 0,020
Параметры тарификатора:

количество тарифов
количество тарифных зон в пределах суток
количество типов дней
количество сезонов

1…4
16
8
12
Скорость обмена, бит/секунду:

— через оптический порт;

9600
Передаточное число оптического испытательного выхода:
— в режиме телеметрии, имп/кВт, [имп/(квар*ч)] — в режиме поверки, имп/кВт [имп/(квар*ч)]
5000
10000
Сохранность данных при перерывах питания, лет
— постоянной информации
— оперативной информации
40
10
Защита информации 1. Адресный доступ и аппаратная защита памяти метрологических коэффициентов.

2. Журнал сеансов связи через цифровые интерфейсы.

Диапазон температур, °С от — 45 до +70

При эксплуатации счётчиков при температуре ниже -20 допускается частичная потеря работоспособности ЖКИ.

Разрядность ЖКИ, кВт*ч ХХХХХХ,хх
Наработка на отказ, часов 220000
безотказная работа, часов 7000
срок службы, лет 30
Межповерочный интервал,лет 16
Масса,кг не более 0,6
Габариты (длина, ширина, высота), мм 128*89,5*64,7
Гарантия производителя 3 года

Схема подключения счетчика Меркурий 201

Схема подключения указа на внутренней стороне крышки самого счетчика.

Фото крышки счетчика Меркурий 201

Схема подключения счетчика электроэнергии Меркурий 201

Видео обзор электросчетчика Меркурий 201

Схема Подключения Счетчика Меркурий 201

У данного прибора есть несколько модификаций от Вес — от до г зависит от модели.


Разница в весе — г. Максимальным сроком эксплуатации счетчика, который равен 30 годам после установки.

Первая проверка — правильность подключения На этом этапе производится сверка со схемой, на которую ориентировался пользователь при установке продукта.
Устройство для остановки счетчика Меркурий 201.5

Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат. Комплектуются переходной планкой с присоединительными размерами индукционных счетчиков.

Все это время он исправно работает. Это позволяет устанавливать счетчики снаружи помещений при условии наличия защитного козырька.

Чтобы подключить счетчик Меркурий

Результат умножается на стоимость одного киловатт-часа.

Отсчетное устройство работает на основе электронных схем.

Электросчетчик Меркурий 201: установка и подключение

Полезные ссылки

Олег, Воронеж Не смогли найти лучшего устройства для снятия показаний. После этого крышка плотно прикручивается к корпусу счетчика. Конструктивные особенности счетчиков В зависимости от модификации счетчики Меркурий могут быть: электромеханическими. Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей.

Процесс подключения счетчика Меркурий достаточно простой и выполняется в несколько этапов: Снимается крышка контактной группы, куда подключается входной и выходной провод. Этот вариант подключения электросчетчика применяется, если нет возможности опломбировать вводной автомат.

Не следует размещать его слишком высоко или слишком низко. В зависимости от конфигурации, данные счетчики бывают электромеханическими, где специальный барабан является отсчитывающим устройством или же электронными, где все показания выводятся на дисплей.

Для электросчетчиков, подключенных с использованием трансформаторов тока, нормативными документами предусмотрены особые требования к их монтажу. На показания прибора не влияет то, прямой или обратной полярностью выполнено подключение.

Клемма подключения нуля от внешней сети в квартиру или дом. Этот прибор учета подойдет как для частного дома, так и для квартиры, причем установить его можно даже вне помещения.

Они способны очень точно определять объем потребленной электроэнергии и выполнять расчеты по ее оплате.

С этой целью отключаются автоматы, пробки или рубильники, установленные между главной линией и прибором учета электроэнергии.
Как подключить счётчик

Важные ссылки

Далее откручиваем зажимы всех четырех позиций таким образом, чтобы можно было вставить провод в позиции. Фазный провод — белый, нулевой — синий.

Первыми подключаем фазные проводники от питающей сети и нагрузки. Контакт для выхода фазы внутрь квартиры или дома. Для этого необходимо вырубить все выключатели-автоматы, локализующиеся ниже электросчетчика и снабжающие осветительные приборы и розетки.

Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей. И стоит удостовериться в наличии клейма поверителя и защитной голограммы. В любом случае, выбор сечения провода зависит от установленной мощности потребителя, и как его определить, можно прочитать в статье — Выбор сечения провода.

Подключенные провода аккуратно укладываются, для этого на клеммной крышке имеются перфорированные ячейки для выламывания. Стандартные возможности Меркурия однофазного Запись и хранение данных об израсходованной электрической энергии за следующие промежутки времени: От полного сброса обнуления показаний прибора учета ; За текущие сутки; Учёт электроэнергии осуществляется по однотарифной схеме; Записывает следующие параметры: Действительное значение напряжения, фазного тока; Показывает частоту сети; Укомплектован, в зависимости от модели, практичным жидкокристаллическим дисплеем. После снятия крышки старая батарейка вынимается, взамен вставляется новая, с аналогичным расположением положительного и отрицательного полюсов. Проверка проводится в домашних условиях самостоятельно, для этого нет необходимости вызывать на дом электрика.

Сама крышка монтируется на корпус максимально плотно. Если автоматов отключения не было предусмотрено при установке прибора, то достаточно отключить из розеток все приборы бытовой техники и выключить осветительные приборы.


Меркурий А также все агрегаты из этой серии могут разделяться на виды в зависимости от допустимого рабочего тока и способа отражения информации о расходе электричества. Это очень важно! После всех подключений и фиксации клемм, защитная крышка устанавливается на свое место.

На корпусе счетчика также должны присутствовать голографическая наклейка, подтверждающая подлинность продукта, и клеймо государственного поверителя, свидетельствующее о том, что товар соответствует указанной категории точности. Разновидности счётчика Изготовитель выпускает данную модель в шести исполнениях: Такое подключение означает, что монтаж устройства в сети с любой токовой полярностью никак не повлияют на его работу.

Схема подключения электросчетчика показана на клёммных крышках с внутренней стороны. Перед установкой необходимо проверить класс точности, указанный в паспорте.
Как остановить счетчик Меркурий 201 без магнита.

Меркурий 201 и пять его моделей

В клеммной крышке электросчетчика предусмотрена перфорация — ее нужно убрать с помощью кусачек или аккуратно выломать , чтобы крышка плотно прилегала к счетчику.

Вторая позиция необходима для подключения фазного провода нагрузки, он идёт на питание потребителей. Клемма выхода нуля к нагрузке, то есть внутрь квартиры или дома.

Все контактные зажимы нужно ослабить, а концы проводов зачистить от изоляции. Получив эти данные, он покупает подходящий прибор.

Как правило для этого используется провод марки ШВВП. На пломбу наносится дата изготовления, а на корпус устройства наносится клеймо госповерки, подтверждающее соответствие всем нормативным требованиям.

Смотрите также: что нужно чтобы подвести электричество к участку

Основные технические характеристики счетчиков Меркурий 201

Отсчетное устройство работает на основе электронных схем. Если прибор изменил показания и были замечены мигания светодиода на лицевой панели, он не прошёл проверку. Если счётчик эксплуатировался в неопломбированном виде или пломба оказалась повреждена, владельцу грозит серьёзный штраф. Основным датчиком для снятия показаний служит ток шунта.

Это поможет в решении задачи, как подключить счетчик Меркурий Масса положительных отзывов говорят о популярности и отличных характеристиках данного агрегата.

Подключить электросчётчик Меркурий (далее Э.М.) 201 можно с использованием любого из трёх видео

У токотрансформирующего устройства, применяющегося в этой схеме, в качестве первичной обмотки использован фазовый провод. Но иногда эти надежные устройства полностью выходят из строя и подлежат замене. Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве. Если на электросчетчике горит красная лампочка, то это означает его подключение к электрической сети. Результаты учета электроэнергии выводятся на жидкокристаллический дисплей.

Клемма подключения нуля от внешней сети в квартиру или дом. При отключении функции экономии счетчик функционирует в заводском режиме. На все потребители, подключаемые через УЗО, нужно подводить и заземляющий контакт.
Самостоятельная сборка распределительного щита.

Анализ изотопного состава растворенной ртути в морской воде с продувкой и концентрированием в ловушке и модифицированным устройством ввода Hg для MC-ICP-MS

Это исследование было направлено на решение общих проблем при изотопном анализе Hg проб воды с низкой концентрацией. Изотопный состав растворенной ртути в морской воде сообщается впервые. Для повышения чувствительности метода анализа изотопного состава были разработаны модифицированное устройство для введения Hg в масс-спектрометр с индуктивно связанной плазмой с несколькими коллекторами и метод концентрирования для концентрирования растворенной Hg.Модифицированный генератор холодного пара использовался для перевода растворенной Hg 2+ из матрицы в газообразную Hg 0 . Метод продувки и улавливания был разработан и использовался для предварительного концентрирования растворенной Hg в пробах воды. При неизменных других параметрах сигнал ртути, генерируемый модифицированным устройством для введения ртути, был вдвое больше, чем коммерческий (HGX 200). При измерении NIST SRM 3133 внешняя точность для δ 202 Hg составляла 0.06 ‰ (2SD, n = 310), а значение Hg δ 202 Hg внутреннего вторичного стандарта UM-Almadén составило -0,57 ± 0,10 ‰ (2SD, n = 49), что указывает на то, что модифицированное устройство было стабильным и надежным. Факторы, влияющие на эффективность метода продувки и улавливания, например, , концентрация KMnO 4 в улавливающем растворе, расход продувочного газа и время продувки были оптимизированы. С сверхчистой водой (пустой) и морской водой (матрица) с добавлением NIST SRM 3133 при концентрации Hg 5.00–35,50 нг л −1 и 10,00–35,50 нг л −1 , значения δ 202 Hg для холостого пика и пика матрицы составили 0,00 ± 0,04 ‰ (2SD, n = 19) и -0,02 ± 0,04 ‰ (2SD, n = 12) соответственно. Результаты показали, что в методе продувки и улавливания отсутствует влияние матрицы. Результаты этого практического применения показали хорошую стабильность и воспроизводимость предложенных методов.

У вас есть доступ к этой статье

Подождите, пока мы загрузим ваш контент… Что-то пошло не так. Попробуй еще раз?

Произошла ошибка при настройке пользовательского файла cookie

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в cookie-файлах может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Новое высокоэффективное устройство для контроля мелких частиц и ртути. Заключительный отчет для Министерства энергетики Номер контракта DE-FG02-95ER81968 (Технический отчет)

. Новое высокоэффективное устройство для контроля мелких частиц и ртути. Заключительный отчет для Министерства энергетики Номер контракта DE-FG02-95ER81968 . США: Н. П., 1999. Интернет. DOI: 10.2172 / 811205.

. Новое высокоэффективное устройство для контроля мелких частиц и ртути. Заключительный отчет для Министерства энергетики Номер контракта DE-FG02-95ER81968 .Соединенные Штаты. https://doi.org/10.2172/811205

. Мы б . «Новое высокоэффективное устройство для контроля мелких частиц и ртути. Заключительный отчет для Министерства энергетики, номер контракта DE-FG02-95ER81968». Соединенные Штаты. https://doi.org/10.2172/811205. https://www.osti.gov/servlets/purl/811205.

@article {osti_811205,
title = {Новое высокоэффективное устройство для контроля мелких твердых частиц и ртути.Заключительный отчет для Министерства энергетики Номер контракта DE-FG02-95ER81968},
author = {},
abstractNote = {Эта программа SBIR Фазы II была проведена для демонстрации способности циркулирующего псевдоожиженного слоя (ЦКС) летучей золы вызывать агломерацию частиц и, как следствие, снижение количества выбросов мелких частиц из системы. Другая цель заключалась в том, чтобы показать, что добавление углерода в слой приведет к удалению соединений ртути из дымового газа при уровнях использования углерода, которые значительно лучше, чем введение активированного угля в канал.Пилотные испытания были проведены в 1997 году. Пилотный реактор с псевдоожиженным слоем представлял собой систему мощностью 1000 кубических футов в минуту, отбирающую газ из отходящего потока угольного котла мощностью 325 МВт. Дымовой газ для пилотной установки отводился после воздухоподогревателя и возвращался в ту же установку. Было проведено испытание агломерации частиц, для которого менялись параметры скорости потока газа и скорости испарения воды, а также отслеживалось распределение частиц по размерам, покидающих систему с псевдоожиженным слоем. Слой способствовал снижению общей концентрации твердых частиц в 10 раз и концентрации мелких частиц в 5 раз, и было обнаружено, что наилучшая агломерация частиц была получена при одновременном испарении водяным распылением.Затем были проведены испытания, в которых активированный уголь был добавлен в псевдоожиженный слой для адсорбции ртути. Было показано, что добавление углерода в слой приводит как к более высокому удалению Hg, так и к более высокому использованию углерода, чем обычное добавление углерода в слой. Сама по себе летучая зола в псевдоожиженном слое, без введения активированного угля, улавливает 50% паров ртути на входе. В общей сложности 80% удаления паров ртути достигается за счет добавления в слой 1000 г пропитанного йодом активированного угля на грамм входящей ртути.Способность псевдоожиженного слоя улавливать SO {sub 2} и HCl также оценивалась с использованием гашеной извести, добавленной в слой. Было обнаружено, что только псевдоожиженный слой без введения извести удаляет 16% SO {sub 2}. Полное использование гашеной извести достигается для удаления SO {sub 2} при мольных соотношениях до 0,66, и одновременно с удалением SO {sub 2} было удалено более 90% HCl. Ясно, что это устройство для контроля за несколькими загрязнителями может решить как проблемы PM {sub 2.5}, так и потенциальные нормы выбросов паров Hg.},
doi = {10.2172 / 811205},
url = {https://www.osti.gov/biblio/811205}, journal = {},
number =,
объем =,
place = {United States},
год = {1999},
месяц = ​​{5}
}

Анализ изотопного состава растворенной ртути в морской воде с продувкой и концентрированием в ловушке и модифицированным устройством ввода Hg для MC-ICP-MS

, а точность и точность показали, что предложенный метод

был стабильным и надежным.Предложенный метод

был применен для исследования MDF и MIF в образцах

десульфурированной морской воды. Изотопный состав Hg отработанной морской воды на выходе из колонны обессеривания

показал другой изотоп

по сравнению с другими образцами морской воды, который мог быть

, вызванным испарением, диффузией, окислительно-восстановительным потенциалом и адсорбцией Hg в колонне

. . Изотопная сигнатура растворенной Hg может предоставить

полезную информацию для объяснения механизма обмена и осаждения Hg между морем и воздухом.

Благодарности

Это исследование финансировалось Китайским фондом естественных наук

(21277112). Авторы хотели бы поблагодарить профессора

Джона Ходжкисса за помощь в подготовке этой рукописи. Авторы

также благодарят Джоэля Д. Блюма за предоставление внутреннего вторичного стандарта UM-Almad

en

.

Примечания и ссылки

1 Л. Си и П. А. Ария, Environ. Sci. Технологии, 2008, 42, 5150–

5155.

2 W. F. Fitzgerald, C.H. Lamborg и C.R. Hammerschmidt,

Chem. Ред., 2007, 107, 641–662.

3 Р. П. Мейсон, Г. Р. Шеу, Global Biogeochem. Cycles, 2002,

,

16, 1093.

,

4 W. Zheng и H. Hintelmann, Geochim. Космохим. Acta,

2009, 73, 6704–6715.

5 Н. Эстрад, Дж. Кариньян, Дж. Э. Сонке и О. Ф. Х. Донард,

Geochim. Космохим. Acta, 2009, 73, 2693–2711.

6 W. Zheng, D. Foucher, H. Hintelmann, J.Анальный. В.

Spectrom., 2007, 22, 1097.

7 K. Kritee, J. D. Blum и T. Barkay, Environ. Sci. Technol.,

2008, 42, 9171–9177.

8 K. Kritee, J. D. Blum, M. W. Johnson, B. A. Bergquist и

T. Barkay, Environ. Sci. Technol., 2007, 41, 1889–1895.

9 A. Biswas, J. D. Blum, B. A. Bergquist, G. J. Keeler и

Z. Q. Xie, Environ. Sci. Технологии, 2008, 42, 8303–8309.

10 Д. Фуше, Х. Хинтельманн, Т. А. Ал и К.T. Macquarrie,

Chem. Геол., 2013, 336,87–95.

11 X. B. Feng, D. Foucher, H. Hintelmann, H. Y. Yan, T. Y. He

и G. L. Qiu, Environ. Sci. Технологии, 2010, 44, 3363–3368.

12 К. Н. Смит, С. Е. Кеслер, Дж. Д. Блюм и Дж. Дж. Ритуба, Земля

Планета. Sci. Lett., 2008, 269, 399–407.

13 Д. Фуше и Х. Хинтельманн, Environ. Sci. Technol., 2009,

43,33–39.

14 Д. Р. Томпсон, С. Бирхоп, Дж. Р. Спикман и

Р.W. Furness, Environ. Pollut., 1998, 101, 193–200.

15 С. Онсанит, М. Чен, К. Х. Ке и В. X. Ван, J. Hazard.

Материалы, 2012, 203–204,13–21.

16 R. S. Yin, X. B. Feng, B. Meng, Environ. Sci. Технологии, 2013,

,

, 47, 2238–2245.

17 Л. Э. Грац, Г. Дж. Киллер, Дж. Д. Блюм и Л. С. Шерман,

Environ. Sci. Технологии, 2010, 44, 7764–7770.

18 W. Zheng и H. Hintelmann, Geochim. Космохим. Acta,

2009, 73, 6704–6715.

19 Л. С. Шерман, Дж. Д. Блюм, К. П. Джонсон, Г. Дж. Киллер,

Дж. А. Баррес и Т. А. Дуглас, Nat. Geosci., 2010, 3, 173–177.

20 J. B. Chen, H. Hintelmann, X. B. Feng и B. Dimock,

Geochim. Космохим. Acta, 2012, 90,33–46.

21 ˇ

С. Марко, Х. Хольгер и Д. Димок, Analytica Chimica Acta,

2014, 851,57–63.

22 R. S. Yin, X. B. Feng, J. X. Wang, Z. D. Bao, B. Yu. И

J. B. Chen, Chem. Геол., 2013, 336,80–86.

23 D. Foucher, H. Hintelmann, Anal. Биоанал. Chem., 2006,

,

384, 1470–1478.

24 Л. С. Шерман, Дж. Д. Блюм, Д. К. Нордстром, Р. Б. МакКлески,

Т. Баркай и К. Ветриани, Планета Земля. Sci. Lett., 2009, 279,

86–96.

25 Н. С. Блум и Э. А. Креселиус, Mar. Chem., 1983, 14, 49–59.

26 L. S. Sherman, J. D. Blum, G. J. Keeler, J. D. Demers и

J. T. Dvonch, Environ. Sci. Технологии, 2012, 46, 382–390.

27 J. B. Chen, H. Hintelmann и B. Dimock, J. Anal. В.

Спектр., 2010, 25, 1402–1409.

28 Г. А. Гилл и В. Ф. Фитцджеральд, Mar. Chem., 1987, 20, 227–

243.

29 М. Войцеховски, А. Крата и Э. Бульска, Chem. Анал., 2008,

,

, 53, 797–808.

30 X. Y. Liu, L. M. Sun, D. X. Yuan, L. Q. Yin, J. Y. Chen,

Y. X. Liu, C. Y. Liu, Y. Liang и F. F. Lin, Environ. Sci.

Загрязнение. Рес., 2011, 18, 1324–1332.

31 W. Zheng, H. Hintelmann, J. Phys. Chem. А, 2010, 114,

4238–4245.

32 J. D. Blum, B.A. Bergquist, Anal. Биоанал. Chem., 2007,

,

388, 353–359.

33 J. E Sonke, J. Sch¨

afer, J. Chmele, S. Audry, G. Blanc и

B. Dupr´

e, Chem. Геол., 2010, 279,90–100.

34 Б. А. Бергквист, Дж. Д. Блюм, Elements, 2009, 5, 353–357.

35 К. П. Ханна, П. Э. Хей, Дж. Ф. Тайсон и С. Макинтош, J.Анальный.

У. Спектр., 1993, 8, 585–590.

36 B. Klaue, J. D. Blum, Anal. Chem., 1999, 71, 1408–1414.

37 R. S. Yin, X. B. Feng, D. Foucher, W. F. Shi, Z. Q. Zhao и

J. Wang, Chin. J. Anal. Chem., 2010, 38, 929–934.

38 R. S. Yin, X. B. Feng, J. X. Wang, P. Li, J. L. Liu, Y. Zhang,

J. B. Chen, L. R. Zheng и T. D. Hu, Chem. Геол., 2013,

336,72–79.

39 Б. А. Бергквист, Дж. Д. Блюм, Science, 2007, 318, 417–420.

40 K. Kritee, J. D. Blum, J. R. Reinfelder и T. Barkay, Chem.

геол., 2013, 336,13–25.

41 R. Y. Sun, L. E. Heimb

urger, J. E. Sonke, G. J. Liu,

D. Amouroux and S. Berail, Chem. Геол., 2013, 336, 103–111.

Этот журнал принадлежит Королевскому химическому обществу, 2015 г., J. Anal. В. Спектром., 2015,30, 353–359 | 359

Бумага JAAS

Mercury Security, часть HID Global | Производители систем контроля доступа, Соединенные Штаты Америки (США) | Обратитесь в Mercury Security, входящую в HID Global

.

HID Global представляет платформу HID Aero для расширения своего портфолио контроллеров с открытой платформой.

HID Global, всемирный поставщик надежных решений для идентификации, объявила о расширении своей линейки контроллеров с открытой архитектурой, представив HID Aero.Основываясь на доказанном успехе платформы интеллектуального контроллера Mercury, обеспечивающей полную безопасность за пределами двери, HID Aero расширяет возможности гибкости и контроля доступа для широкого круга предприятий, обеспечивая при этом перспективные инвестиции организации по мере изменения требований. «HID Aero предоставляет более широкому рынку функции, которые обычно были доступны только в решениях для более крупных организаций, одновременно устраняя текущие затраты и сложность проектирования, производства и обслуживания панельного оборудования», — сказал Стивен Карни, вице-президент по продуктам. Решения по маркетингу и контролю физического доступа с HID Global.Системы контроля физического доступа «Он также обеспечивает сквозную безопасность для повседневных приложений с помощью зашифрованной связи и обнаружения угроз, а также его надежные функции для соответствия корпоративным требованиям». Контроллеры платформы HID Aero обратно совместимы с модулями HID VertX, что упрощает обновление. Созданный с учетом открытости, портфель контроллеров HID представляет собой гибкую платформу, которая предоставляет производителям оригинального оборудования (OEM), партнерам по сбыту и конечным клиентам ряд решений для развертывания широкого спектра систем контроля физического доступа.Контроллеры платформы HID Aero, которые занимают ту же площадь, что и предыдущие контроллеры HID VertX, и обратно совместимы с модулями HID VertX для упрощения обновления. Возможности удаленного управления Контроллеры включают в себя оборудование, микропрограммное обеспечение, программное обеспечение и инструменты, которые ускоряют время разработки, а также аутентификацию хоста и контроллера и шифрование для защиты ключей. HID Aero обеспечивает возможности удаленного управления с помощью HID Signo и других считывателей HID, поддерживающих открытый протокол контролируемых устройств (OSDP), сводя к минимуму потребность в полевом осмотре и перенастройке.Интеллектуальные контроллеры Mercury LP Linux и модули MR Series 3 SIO обеспечивают революционный уровень расширяемости, гибкости и ценности для отделов безопасности и ИТ, стремящихся опережать огромные изменения в технологиях. Возможности интеграции контроллера с несколькими устройствами и сторонними приложениями обеспечивают простую интеграцию беспроводных замков и других устройств, а также управление и диспетчеризацию пунктов назначения, интеллектуальную аналитику источников питания, аутентификацию FICAM и множество других передовых приложений.ПО для контроля доступа Системы обладают широкими возможностями настройки для динамического повышения ситуационной осведомленности. Модули Mercury MR Series 3 SIO представляют собой разнообразное подмножество контроллеров, специально предназначенных для управления и мониторинга точек, а также для контроля отдельных дверей для расширения системы контроллеров Mercury LP Linux. Модули обеспечивают гибкость в выборе конфигурации контроллера, которая наилучшим образом соответствует потребностям клиентов. Благодаря тому, что все контроллеры основаны на аппаратной платформе HID Mercury, пользователи могут со временем выбирать из большого количества поставщиков программного обеспечения для контроля доступа без каких-либо повторных инвестиций в оборудование.Системы также легко переносятся на новое программное обеспечение и имеют широкие возможности настройки для динамического повышения ситуационной осведомленности. Требования к контролю доступа «Оборудование HID с открытой платформой Mercury, работающее более 25 лет на рынке и используемое в более чем четырех миллионах панелей, отгруженных по всему миру, удовлетворяет весь спектр требований контроля доступа», — сказал Мэтт Барнетт, вице-президент по глобальным учетным записям и Mercury, Physical Access Control Solutions. с HID Global. «Это гарантирует, что OEM-партнеры, установщики и конечные клиенты, охватывающие практически все вертикальные рынки, могут выбирать из множества решений для контроллеров в соответствии со своими потребностями.”

% PDF-1.3 % 1261 0 объект > эндобдж xref 1261 186 0000000016 00000 н. 0000005865 00000 н. 0000006088 00000 н. 0000006406 00000 н. 0000006457 00000 н. 0000007302 00000 н. 0000007454 00000 н. 0000008236 00000 п. 0000008374 00000 п. 0000019316 00000 п. 0000019517 00000 п. 0000020166 00000 п. 0000020305 00000 п. 0000021699 00000 н. 0000021884 00000 п. 0000022123 00000 п. 0000022449 00000 п. 0000027717 00000 п. 0000062678 00000 п. 0000062752 00000 п. 0000062891 00000 п. 0000063038 00000 п. 0000063173 00000 п. 0000063333 00000 п. 0000063504 00000 п. 0000063618 00000 п. 0000063735 00000 п. 0000063895 00000 п. 0000064060 00000 п. 0000064253 00000 п. 0000064414 00000 п. 0000064566 00000 п. 0000064676 00000 п. 0000064844 00000 п. 0000064944 00000 п. 0000065070 00000 п. 0000065238 00000 п. 0000065362 00000 п. 0000065479 00000 п. 0000065653 00000 п. 0000065777 00000 п. 0000065918 00000 п. 0000066086 00000 п. 0000066202 00000 п. 0000066315 00000 п. 0000066498 00000 п. 0000066630 00000 п. 0000066762 00000 п. 0000066983 00000 п. 0000067155 00000 п. 0000067289 00000 п. 0000067412 00000 п. 0000067549 00000 п. 0000067683 00000 п. 0000067823 00000 п. 0000067962 00000 п. 0000068055 00000 п. 0000068207 00000 п. 0000068351 00000 п. 0000068486 00000 п. 0000068627 00000 н. 0000068798 00000 п. 0000068914 00000 п. 0000069037 00000 п. 0000069213 00000 п. 0000069331 00000 п. 0000069446 00000 п. 0000069577 00000 п. 0000069738 00000 п. 0000069876 00000 п. 0000070014 00000 п. 0000070169 00000 п. 0000070300 00000 п. 0000070431 00000 п. 0000070547 00000 п. 0000070708 00000 п. 0000070889 00000 п. 0000071018 00000 п. 0000071183 00000 п. 0000071331 00000 п. 0000071484 00000 п. 0000071611 00000 п. 0000071760 00000 п. 0000071925 00000 п. 0000072047 00000 п. 0000072168 00000 п. 0000072291 00000 п. 0000072409 00000 п. 0000072586 00000 п. 0000072701 00000 п. 0000072876 00000 п. 0000072976 00000 п. 0000073101 00000 п. 0000073263 00000 п. 0000073384 00000 п. 0000073502 00000 п. 0000073687 00000 п. 0000073811 00000 п. 0000073924 00000 п. 0000074075 00000 п. 0000074210 00000 п. 0000074346 00000 п. 0000074472 00000 п. 0000074587 00000 п. 0000074717 00000 п. 0000074856 00000 п. 0000074988 00000 п. 0000075118 00000 п. 0000075291 00000 п. 0000075404 00000 п. 0000075578 00000 п. 0000075693 00000 п. 0000075818 00000 п. 0000076004 00000 п. 0000076130 00000 п. 0000076252 00000 п. 0000076416 00000 п. 0000076537 00000 п. 0000076722 00000 п. 0000076844 00000 п. 0000076964 00000 п. 0000077143 00000 п. 0000077287 00000 п. 0000077436 00000 п. 0000077611 00000 п. 0000077726 00000 п. 0000077842 00000 п. 0000077974 00000 п. 0000078109 00000 п. 0000078242 00000 п. 0000078372 00000 п. 0000078532 00000 п. 0000078690 00000 п. 0000078826 00000 п. 0000078991 00000 п. 0000079160 00000 п. 0000079295 00000 п. 0000079432 00000 п. 0000079564 00000 п. 0000079724 00000 п. 0000079851 00000 п. 0000079980 00000 н. 0000080113 00000 п. 0000080231 00000 п. 0000080397 00000 п. 0000080506 00000 п. 0000080618 00000 п. 0000080744 00000 п. 0000080867 00000 п. 0000081036 00000 п. 0000081165 00000 п. 0000081273 00000 п. 0000081393 00000 п. 0000081523 00000 п. 0000081649 00000 п. 0000081799 00000 п. 0000081927 00000 н. 0000082058 00000 п. 0000082206 00000 п. 0000082352 00000 п. 0000082504 00000 п. 0000082679 00000 п. 0000082838 00000 п. 0000082989 00000 п. 0000083152 00000 п. 0000083296 00000 н. 0000083435 00000 п. 0000083573 00000 п. 0000083728 00000 п. 0000083887 00000 п. 0000083988 00000 п. 0000084106 00000 п. 0000084273 00000 п. 0000084406 00000 п. 0000084534 00000 п. 0000084701 00000 п. 0000084841 00000 п. 0000084975 00000 п. 0000085120 00000 п. 0000085253 00000 п. 0000085383 00000 п. 0000085495 00000 п. 0000085613 00000 п. 0000085747 00000 п. 0000085872 00000 п. 0000004016 00000 н. трейлер ] / Назад 9925737 >> startxref 0 %% EOF 1446 0 объект > поток hWklU> Yv [f) 6-0, Pu.Pij jm) [u -! + Dl) DAI | F # Q4 [I | ܙ} t «ƿ̏; {ν;

Свидетельство о продолжительном интервале пермско-триасового вымирания из глобальных данных о ртути в морской среде

  • 1.

    Shen, SZ и др. Калибровка массового вымирания в конце пермского периода. Science 334 , 1367–1372 (2011).

    ADS CAS Статья Google Scholar

  • 2.

    Берджесс, С. Д., Боуринг, С. и Шен, С. З. Высокоточная шкала времени самого серьезного вымирания Земли. Proc. Natl Acad. Sci. США 111 , 3316–3321 (2014).

    ADS CAS Статья Google Scholar

  • 3.

    Берджесс, С. Д. и Боуринг, С. А. Высокоточная геохронология подтверждает обширный магматизм до, во время и после самого серьезного вымирания Земли. Sci. Adv. 1 , e1500470 (2015).

    ADS Статья Google Scholar

  • 4.

    Svensen, H. et al. Сибирский газоотвод и окончание пермского экологического кризиса. Планета Земля. Sci. Lett. 277 , 490–500 (2009).

    ADS CAS Статья Google Scholar

  • 5.

    Бонд Д. П. и Виньялл П. Б. Крупные изверженные провинции и массовые вымирания: обновленная информация. Геол. Soc. Являюсь. Спец. Пап. 505 , 29–55 (2014).

    Google Scholar

  • 6.

    Reichow, M. K. et al. Сроки и масштабы извержения большой вулканической провинции Сибирские ловушки: последствия экологического кризиса в конце перми. Планета Земля. Sci. Lett. 277 , 9–20 (2009).

    ADS CAS Статья Google Scholar

  • 7.

    Саней, Х., Грасби, С. Э. и Бошамп, Б. Последние пермские ртутные аномалии. Геология 40 , 63–66 (2012).

    ADS CAS Статья Google Scholar

  • 8.

    Grasby, S.E. et al. Изотопные признаки загрязнения ртутью в новейших Пермских океанах. Геология 45 , 55–58 (2017).

    ADS CAS Статья Google Scholar

  • 9.

    Берджесс, С., Мюирхед, Дж. И Боуринг, С. Начальный импульс сибирских ловушек как спусковой механизм массового вымирания в конце перми. Nat. Commun. 8 , 164 (2017).

    ADS CAS Статья Google Scholar

  • 10.

    Грасби, С. Э., Бошан, Б., Бонд, Д. П., Виньял, П. Б. и Саней, Х. Аномалии ртути, связанные с тремя событиями вымирания (капитанский кризис, последнее пермское вымирание и смитианское / спатианское вымирание) на северо-западе Пангеи. Геол. Mag. 153 , 285–297 (2016).

    ADS CAS Статья Google Scholar

  • 11.

    Wang, X. et al. Аномалии ртути в конце пермского массового вымирания в Южном Китае из-за мелководных и глубоководных сред осадконакопления. Планета Земля. Sci. Lett. 496 , 159–167 (2018).

    ADS CAS Статья Google Scholar

  • 12.

    Пайл, Д. М. и Мазер, Т. А. Важность вулканических выбросов для глобального атмосферного цикла ртути. Атмос. Environ. 37 , 5115–5124 (2003).

    ADS CAS Статья Google Scholar

  • 13.

    Юдович Ю. Э., Кетрис М. Ртуть в угле: обзор: Часть 1. Геохимия. Внутр. J. Coal Geol. 62 , 107–134 (2005).

    CAS Статья Google Scholar

  • 14.

    Pirrone, N. et al. Глобальные выбросы ртути в атмосферу из антропогенных и природных источников. Атмос. Chem. Phys. 10 , 5951–5964 (2010).

    ADS CAS Статья Google Scholar

  • 15.

    Thibodeau, A. M. et al. Аномалии ртути и время восстановления биоты после массового вымирания в конце триаса. Nat. Commun. 7 , 11147 (2016).

    ADS CAS Статья Google Scholar

  • 16.

    Персиваль, Л. М. и др. Свидетельство ртути импульсного вулканизма во время массового вымирания в конце триаса. Proc. Natl. Акад. Sci. США 114 , 7929–7934 (2017).

    ADS CAS Статья Google Scholar

  • 17.

    Font, E. et al. Аномалия ртути, вулканизм Декана и массовое вымирание в конце мелового периода. Геология 44 , 171–174 (2016).

    ADS CAS Статья Google Scholar

  • 18.

    Sial, A. N. et al. Обогащение ртути и изотопы Hg в пограничных сукцессиях мела и палеогена: связи с вулканизмом и палеоэкологическими воздействиями. Cretaceous Res. 66 , 60–81 (2016).

    Артикул Google Scholar

  • 19.

    Shen, J. et al. Изменения продуктивности морской среды во время конца пермского кризиса и восстановления раннего триаса. Earth-Sci. Ред. 149 , 136–162 (2015).

    CAS Статья Google Scholar

  • 20.

    Равичандран М. Взаимодействие между ртутью и растворенным органическим веществом — обзор. Chemosphere 55 , 319–331 (2004).

    ADS CAS Статья Google Scholar

  • 21.

    Percival, L. et al. Глобальное усиление осаждения ртути во время вымирания в конце плинсбаха и тоарского ОАЭ: связь с Большой магматической провинцией Кару-Феррар. Планета Земля. Sci. Lett. 428 , 267–280 (2015).

    ADS CAS Статья Google Scholar

  • 22.

    Shen, J. et al. Два импульса нарушения океанической среды во время пограничного кризиса перми и триаса. Планета Земля.Sci. Lett. 443 , 139–152 (2016).

    ADS CAS Статья Google Scholar

  • 23.

    Сонг, Х. Дж., Виньялл, П. Б., Тонг, Дж. Н. и Инь, Х. Ф. Два импульса вымирания во время пермско-триасового кризиса. Nat. Geosci. 6 , 52–56 (2013).

    ADS CAS Статья Google Scholar

  • 24.

    Algeo, T. J. et al.Пространственное изменение потоков наносов, окислительно-восстановительных условий и продуктивности в пермско-триасовом панталассическом океане. Palaeogeogr. Palaeoclimatol. Палеоэкол. 308 , 65–83 (2011).

    Артикул Google Scholar

  • 25.

    Бенуа, Дж. М., Гилмор, К. К., Мейсон, Р. П. и Хейес, А. Сульфидные меры по определению состава ртути и биодоступности для метилирующих бактерий в поровых водах донных отложений. Environ. Sci.Technol. 33 , 951–957 (1999).

    ADS CAS Статья Google Scholar

  • 26.

    Герке, Г. Э., Блюм, Дж. Д. и Мейерс, П. А. Геохимическое поведение и изотопный состав Hg в сапропеле западного Средиземноморья среднего плейстоцена. Геохим. Космохим. Acta 73 , 1651–1665 (2009).

    ADS CAS Статья Google Scholar

  • 27.

    Shen, J. et al. Ртуть в морских пограничных секциях ордовика и силурия в Южном Китае имеет сульфидное происхождение и не имеет вулканического происхождения. Планета Земля. Sci. Lett. 551 , 130–140 (2019).

    ADS Статья Google Scholar

  • 28.

    Фарра, Х. и Пикеринг, У. Ф. Сорбция видов ртути глинистыми минералами. Загрязнение воды, воздуха и почвы. 9 , 23–31 (1978).

    ADS CAS Статья Google Scholar

  • 29.

    Kongchum, M., Hudnall, W. H. & Delaune, R. Взаимосвязь между осадочными глинистыми минералами и общим содержанием ртути. J. Environ. Sci. Здравоохранение А 46 , 534–539 (2011).

    CAS Статья Google Scholar

  • 30.

    Блюм, Дж. Д., Шерман, Л. С. и Джонсон, М. В. Изотопы ртути в науках о Земле и окружающей среде. Annu. Преподобный «Планета Земля». Sci. 42 , 249–269 (2014).

    ADS CAS Статья Google Scholar

  • 31.

    Chen, J. B. et al. Изотопные доказательства различных источников ртути в водах и отложениях озер. Chem. Геол. 426 , 33–44 (2016).

    ADS CAS Статья Google Scholar

  • 32.

    Тбодо, А. М., Бергквист, Б. А. Регистрируют ли изотопы ртути признаки массивного вулканизма в морских осадочных записях? Геология 45 , 95–96 (2017).

  • 33.

    Цзинь, Ю.G. et al. Картина вымирания морских масс вблизи границы перми и триаса в Южном Китае. Наука 289 , 432–436 (2000).

    ADS CAS Статья Google Scholar

  • 34.

    Корте, К. и Козур, Х. В. Стратиграфия изотопов углерода на границе перми и триаса: обзор. J. Asian Earth Sci. 39 , 215–235 (2010).

    ADS Статья Google Scholar

  • 35.

    Percival, L.M. et al. Всегда ли вулканизм крупных вулканических провинций нарушает цикл ртути? Сравнение записей океанического аноксического события 2 и конца мелового периода с другими мезозойскими событиями. Am. J. Sci. 318 , 799–860 (2018).

    ADS Статья Google Scholar

  • 36.

    Them, T. II et al. Наземные источники как основной механизм доставки ртути в океаны через аноксическое событие в Тоарском океане (ранняя юра). Планета Земля. Sci. Lett. 507 , 62–72 (2019).

    ADS CAS Статья Google Scholar

  • 37.

    Чжан Ю. Х., Джаегле Л. и Томпсон Л. Естественный биогеохимический цикл ртути в глобальной трехмерной модели индикатора океана. Glob. Биогеохим. Циклы 28 , 553–570 (2014).

    ADS Статья Google Scholar

  • 38.

    Wignall, P. B. & Newton, R. Противопоставление глубоководных записей из верхней перми и нижнего триаса Южного Тибета и Британской Колумбии: свидетельство диахронного массового вымирания. Palaios 18 , 153–167 (2003).

    ADS Статья Google Scholar

  • 39.

    Какува Ю. Оценка палеооксигенации дна океана на границе перми и триаса. Glob. Планета. Измените 63 , 40–56 (2008).

    ADS Статья Google Scholar

  • 40.

    Chen, Z. Q. et al. Полная биотическая и осадочная информация о переходе от перми к триасу из разреза Мейшан, Южный Китай: экологическая оценка массового вымирания и его последствий. Earth-Sci. Ред. 149 , 67–107 (2015).

    Артикул Google Scholar

  • 41.

    Такахаши, С., Ямакита, С., Сузуки, Н., Кайхо, К. и Эхиро, М. Высокое содержание органического углерода и уменьшение радиолярий в конце перми в недавно открытом сплошном пелагическом разрезе: совпадение? Palaeogeogr. Palaeoclimatol. Палеоэкол. 271 , 1–12 (2009).

    Артикул Google Scholar

  • 42.

    Zambardi, T., Sonke, J. E., Toutain, J. P., Sortino, F. & Shinohara, H. Выбросы ртути и стабильные изотопные составы на острове Вулкано (Италия). Планета Земля. Sci. Lett. 277 , 236–243 (2009).

    ADS CAS Статья Google Scholar

  • 43.

    Yin, R. S. et al. Изотопы ртути в качестве заместителей для определения источников и воздействия на окружающую среду ртути в сфалеритах. Sci. Отчетность 6 , 18686 (2016).

    ADS CAS Статья Google Scholar

  • 44.

    Бисвас, А., Блюм, Дж. Д., Бергквист, Б. А., Киллер, Дж. Дж. И Се, З. Вариации естественных изотопов ртути в угольных месторождениях и органических почвах. Environ. Sci. Technol. 42 , 8303–8309 (2008).

    ADS CAS Статья Google Scholar

  • 45.

    Zheng, W., Gilleaudeau, G.J., Kah, L. & Anbar, A.D. Изотопные сигнатуры ртути фиксируют фотическую эвксинию в мезопротерозойском океане. Proc. Natl Acad. Sci. США 115 , 10594–10599 (2018).

    ADS CAS Статья Google Scholar

  • 46.

    Чен, Дж. Б., Хинтельманн, Х., Фенг, X. Б. и Димок, Б. Необычное фракционирование как нечетных, так и четных изотопов ртути в осадках из Питерборо, Онтарио, Канада. Геохим. Космохим. Acta 90 , 33–46 (2012).

    ADS CAS Статья Google Scholar

  • 47.

    Гилл, Г.А. и Фицджеральд, В. Ф. Вертикальное распределение ртути в океанах. Геохим. Космохим. Acta 52 , 1719–1728 (1988).

    ADS CAS Статья Google Scholar

  • 48.

    Algeo, T. J. et al. Свидетельства диахронного позднепермского морского кризиса в канадском арктическом регионе. Геолог. Soc. Являюсь. Бык. 124 , 1424–1448 (2012).

    ADS CAS Статья Google Scholar

  • 49.

    Инь, Х. Ф., Фэн, К. Л., Лай, X. Л., Бауд, А. и Тонг, Дж. Н. Затяжной пермо-триасовый кризис и многоэпизодное вымирание вокруг пермско-триасовой границы. Glob. Планета. Изменить: 55 , 1–20 (2007).

    ADS Статья Google Scholar

  • 50.

    Shen, J. et al. Вулканические возмущения морской среды в Южном Китае, предшествовавшие последнему пермскому массовому вымиранию, и их биотические эффекты. Геобиология 10 , 82–103 (2012).

    CAS Статья Google Scholar

  • 51.

    Кнолл, А. Х., Бамбах, Р., Кэнфилд, Д. и Гротцингер, Дж. Сравнительная история Земли и массовое вымирание в поздней перми. Наука 273 , 452–457 (1996).

    ADS CAS Статья Google Scholar

  • 52.

    Knoll, A.H., Bambach, R.К., Пейн, Дж. Л., Прусс, С. и Фишер, В. В. Палеофизиология и массовое вымирание в конце перми. Планета Земля. Sci. Lett. 256 , 295–313 (2007).

    ADS CAS Статья Google Scholar

  • 53.

    Joachimski, M. M. et al. Потепление климата в последней перми и массовое вымирание пермско-триасового периода. Геология 40 , 195–198 (2012).

    ADS CAS Статья Google Scholar

  • 54.

    Wignall, P. B. & Twitchett, R.J. Океаническая аноксия и массовое вымирание в конце пермского периода. Наука 272 , 1155 (1996).

    ADS CAS Статья Google Scholar

  • 55.

    Grice, K. et al. Эвксиния фотозоны во время пермско-триасового супераноксического события. Наука 307 , 706–709 (2005).

    ADS CAS Статья Google Scholar

  • 56.

    Winguth, A. M. & Maier-Reimer, E. Причины морской продуктивности и изменений кислорода, связанных с границей перми и триаса: переоценка с использованием моделей общей циркуляции океана. Mar. Geol. 217 , 283–304 (2005).

    ADS CAS Статья Google Scholar

  • 57.

    Учикава, Дж. И Зибе, Р. Э. Влияние выветривания суши на закисление океана и следующее образование ледников. Geophys. Res. Lett. 35 , L23608 (2008).

    ADS Статья Google Scholar

  • 58.

    Penman, D. E. et al. Превышение глубины абиссальной компенсации карбонатов после палеоцен-эоценового термального максимума. Nat. Geosci. 9 , 575–580 (2016).

    ADS CAS Статья Google Scholar

  • 59.

    Ван Каппеллен, П.И Ингалл, Э. Д. Регенерация бентосного фосфора, чистая первичная продукция и кислородное голодание океана: модель связанных морских биогеохимических циклов углерода и фосфора. Палеоокеанография 9 , 677–692 (1994).

    ADS Статья Google Scholar

  • 60.

    Reinhard, C.T. et al. Эволюция глобального цикла фосфора. Природа 541 , 386–389 (2017).

    ADS CAS Статья Google Scholar

  • 61.

    Takahashi, S. et al. Океан, обедненный биологически важными элементами, после эвксинового максимума массового вымирания в конце перми. Планета Земля. Sci. Lett. 393 , 94–104 (2014).

    ADS CAS Статья Google Scholar

  • 62.

    Мейер, К. М., Риджвелл, А. и Пейн, Дж. Л. Влияние биологического насоса на химию океана: последствия для долгосрочных тенденций в морской окислительно-восстановительной химии, глобальном углеродном цикле и экосистемах морских животных. Геобиология 14 , 207–219 (2016).

    CAS Статья Google Scholar

  • 63.

    Рейнхард, К. Т., Планавский, Н. Дж., Олсон, С. Л., Лайонс, Т. В. и Эрвин, Д. Х. Кислородный цикл Земли и эволюция животного мира. Proc. Natl. Акад. Sci. США 113 , 8933–8938 (2016).

    ADS CAS Статья Google Scholar

  • 64.

    Chen, J. B., Hintelmann, H. & Dimock, B. Предварительное хроматографическое концентрирование Hg из разбавленных водных растворов для измерения изотопов с помощью MC-ICP-MS. J. Anal. Атом. Спектром. 25 , 1402 (2010).

    CAS Статья Google Scholar

  • 65.

    Huang, Q. et al. Улучшенный двухступенчатый протокол для предварительного концентрирования ртути из взвешенных в воздухе частиц для точного измерения изотопов. J. Anal. Атом.Спектром. 30 , 957–966 (2015).

    CAS Статья Google Scholar

  • 66.

    Блюм Дж. Д. и Джонсон М. В. Последние разработки в области анализа стабильных изотопов ртути. Ред. Минеральное. Геохим. 82 , 733–757 (2017).

    CAS Статья Google Scholar

  • 67.

    Блюм Дж. Д. и Бергквист Б. А. Сообщение об изменениях природного изотопного состава ртути. Анал. Биоанал. Chem. 388 , 353–359 (2007).

    CAS Статья Google Scholar

  • 68.

    Алгео, Т. Дж. И Твитчетт, Р. Дж. Аномальные потоки наносов в раннем триасе, вызванные повышенными темпами выветривания и их биологическими последствиями. Геология 38 , 1023–1026 (2010).

    ADS Статья Google Scholar

  • 69.

    Корте, К. и Козур, Х. В. Стратиграфия изотопов углерода на границе перми и триаса: обзор. J. Asian Earth Sci. 39 , 215–235 (2010).

    ADS Статья Google Scholar

  • 70.

    Алгео, Т. Дж., Чен, З. К., Фрейзер, М.

  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
