Укладка теплого пола под плитку. Видео монтажа

Монтаж теплого пола под плитку

Для утепления плитки можно использовать разнообразные системы. Давайте рассмотрим каждую из них и решим, что больше всего вам подойдет.

Водяной теплый пол под плитку

На выровненную и очищенную поверхность укладываются 2 слоя теплоизоляции. После этого устанавливаются трубы. Затем монтируется насос и система подключается к водопроводу. После этого нужно сделать бетонную стяжку, на которую можно будет укладывать плитку. Подробнее о монтаже узнайте в нашей статье.

Система устанавливается достаточно легко, но имеет существенные недостатки:

  • Насос занимает достаточно много места

  • При подключении к водопроводу в общем стояке снизится давление

  • В случае протечки вам придется полностью демонтировать всю плитку и бетонную стяжку

Из-за этих недостатков более популярным для квартир являются электрические теплые полы.

Электрический теплый пол под плитку

Электрический пол под плитку может быть выполнен с помощью нагревательных секций или с помощью нагревательных матов.

Монтаж нагревательных секций под плитку

При использовании нагревательных секций нужно учитывать, что придется поднимать пол приблизительно на 7см. Схема монтажа похожа на укладку водяного пола под плитку.

  1. Поверхность основания тщательно очищается и выравнивается. Выравнивающая стяжка должна быть толщиной 3-5 см.

  2. После высыхания стяжки укладывают нагревательные секции.

  3. После установки системы нужно ее включить и проверить.

  4. После выключения, секции должны остыть. Далее выполняется бетонная стяжка. После высыхания стяжки можно приступать к укладке плитки.

Важно! Запрещено включать систему до полного высыхания стяжки! Иначе секции перегорят и придется все демонтировать!

Видео: монтаж нагревательных секций под плитку

На данном видео вы увидите все детали процесса установки нагревательных секций

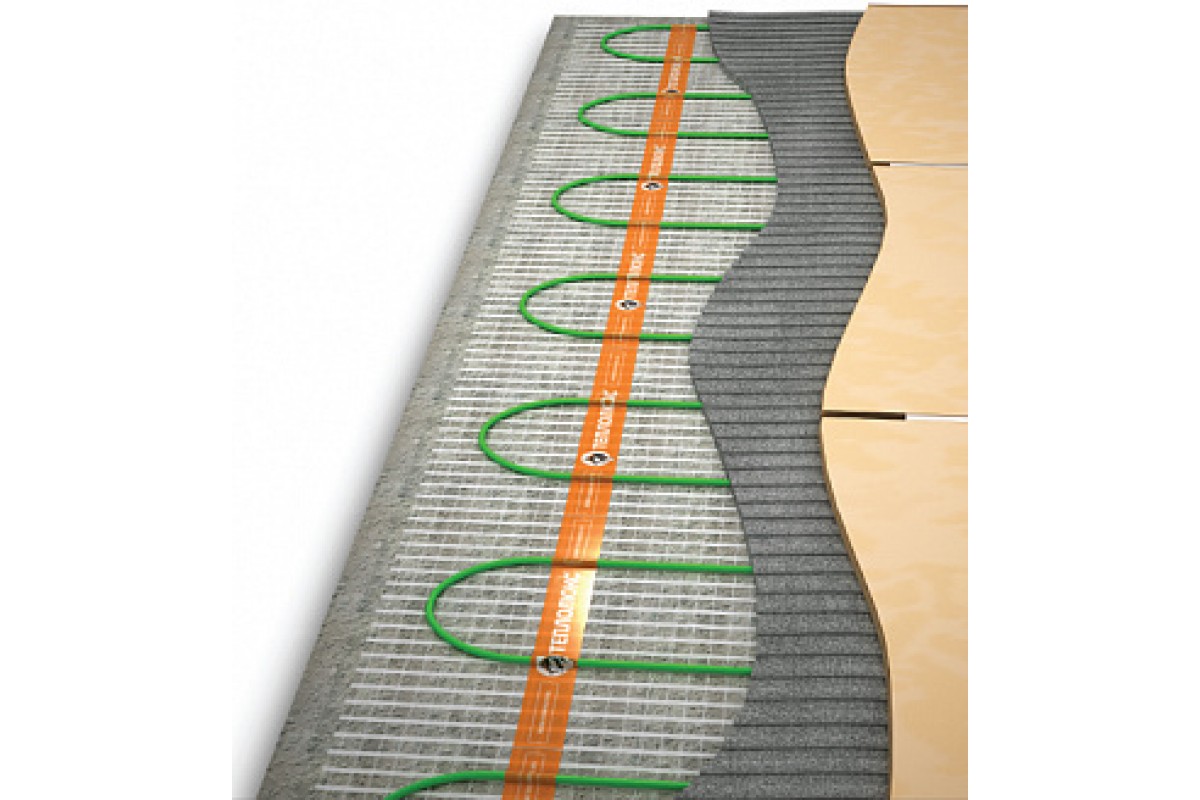

Укладка нагревательных матов под плитку

Основное преимущество данного вида теплых полов – быстрая установка. Нагревательные маты укладываются прямо под плиточный клей, что существенно экономит время и уменьшает толщину пола, так как нет необходимости в бетонной стяжке.

Важно! Нагревательные маты можно использовать только на открытом пространстве. В местах, где будет стоять мебель, маты не укладываются!

Видео об укладке нагревательных матов под плитку

В данном видео подробно показываются все этапы установки нагревательных матов под плитку

Пленочный теплый пол под плитку

Для укладки пленочного теплого пола под плитку нужно выполнить следующие этапы работ.

  1. Тщательно очистите основание, при необходимости выровняйте.

  2. Выполните разметку помещения (определитесь, где будет находиться терморегулятор и термопленка).

  3. Далее можно приступать к укладке теплоизолирующих материалов.

  4. Нарежьте термопленку максимально длинными полосами и разложите ее по основанию.

    Важно! Полосы должны идти встык, но не накладываться друг на друга!

  5. Изолируйте все медные полосы на линиях среза!

  6. После этого подключите все провода к терморегулятору по схеме производителя.

  7. Выполните проверку системы.

  8. Сверху на пленочный теплый пол укладывается полиэтиленовая пленка, затем плиты гипсокартона.

  9. Теперь можно приступать к укладке плитки.

Видео: укладка пленочного теплого пола под плитку

На данном видео вы сможете посмотреть, как легко и быстро выполняется укладка пленочного теплого пола

Больше информации

Задать вопрос

Укладка теплого пола под плитку (видео)

Укладка теплого пола под плитку обеспечит вашим ножкам комфорт и уют. Чаще всего теплый пол используется именно под плиточное покрытие, и на то есть множество причин. Так как, не смотря на все преимущества, которыми обладает плиточное покрытие, у него есть и существенный недостаток, который можно устранить с помощью укладки теплого пола. К этому недостатку относится высокая теплоотдача, поэтому становится босыми ногами на подобное покрытие не всегда комфортно.

Используя теплый пол в ванной, кухне, коридоре, мы не только сделаем свое пребывание в этих помещениях комфортным, но и облагородим дизайн, ведь применяя теплый пол, как отопительную систему мы сможем отказаться от батарей, труб и других коммуникаций, обогревающих помещение.

В этой статье попробуем описать технологию, с которой укладка теплого пола под плитку может осуществляться максимально качественно и быстро.

Теплый пол под плитку представляет собой многослойную конструкцию, которая может служить как для комфортного подогрева пола, так и как основная отопительная система.




  1. В первую очередь, необходимо обеспечить надежность основания под всю систему теплого пола, так мы обезопасим его от дальнейших поломок. Для этого подготавливаем поверхность, удаляя старое напольное покрытие и убирая весь оставшийся мусор.
  2. Далее обустраиваем гидроизоляцию, используем выравнивающую стяжку в виде сухих смесей. Толщина раствора может быть от 3 до 7 см.
  3. Перед установкой теплого пола составьте схему его подключения, отмерив, шаги укладки мата или кабелей.

Помните, что от стен необходимо отступать от 10 см, а в местах установки мебели вообще нельзя устанавливать материал.

  1. Проверьте установленную в доме электропроводку. Придется поменять всю электрическую проводку, если окажется, что диаметр жил не соответствует.
  2. Желательно применять теплосберегающие технологии, особенно если устанавливаете систему теплый пол в частном доме. От того, насколько качественно установлена теплоизоляция поверхности, зависит эффективность использования всей системы теплый пол.
  3. Далее монтируем датчик температуры и термостат. Заметьте, термостат монтируется на стене, так как с его помощью устанавливается необходимая температура, а датчики монтируются в полу.
  4. После контрольной проверки обогревателя, то есть замера сопротивления мультиметром, переходим к следующему этапу – непосредственная укладка теплого пола под плитку. То есть крепим электрический кабель или теплый мат. Следите, чтобы расстояние между витками оставалось одинаковым, для того чтобы нагревание пола было равномерным. После укладки кабеля обязательно опять проверьте сопротивление с помощью мультиметра, полученное значение должно будет совпадать с предыдущим показателем.
  5. Последующим шагом будет заливка стяжки и укладка плитки. Помните, что плитку можно укладывать только когда стяжка схватится, то есть не ранее чем через 2-3 дня. Плитка укладывается на специальный клей.

Чтобы укладка теплого пола под плитку была бы для вас простой задачей звоните нам и мы с радостью поможем вами: ответим на вопросы, поставим необходимые материалы или поможем осуществить монтаж. Вам лишь нужно позвонить по тел. 227-16-30 или написать [email protected]. Мы вас ждем!

Монтаж теплого электрического пола – обзор способов, видео

Основных видов теплых полов всего два: электрические и водные. Однако способов их монтажа гораздо больше! Ведь установка зависит от многих факторов: вида напольного покрытия, качества стяжки, ровности плиты и т.д.

Читайте, какие варианты монтажа теплого пола бывают, и смотрите видео с инструкцией.

Смотрим на то, что лежит сверху теплого пола

Способы монтажа выделяют в зависимости от того, что укладывают поверх теплого пола:

Теплый пленочный пол от ламината отделяет всего лишь полиэтиленовая пленка
  1. Монтаж теплого пола под ламинат или паркет

Прямо под ламинат, без стяжки, монтируют только инфракрасный теплый пленочный пол (один из видов электрических полов).

Установка теплого водяного пола и двух видов электрических полов — кабельного и стержневого инфракрасного – происходит иначе. Сначала на плиту или стяжку укладывают гидроизоляционный материал (чтобы плита не нагревалась), потом теплый пол, а его, в свою очередь, сверху закрывают стяжкой (толщина которой не менее 3 см).

Почему не кладут сразу напольное покрытие? Во-первых, такие теплые полы слишком рельефные, и ламинат с паркетом над ними будут ходить. Во-вторых, у перечисленных видов электрических полов бывают утечки тока. Поэтому стяжка нужна для вашей безопасности.

Хотите знать подробнее, как происходит монтаж инфракрасного теплого пленочного пола? Смотрите видео:

2. Монтаж теплого пола под линолеум

Все происходит по той же схеме, что и с ламинатом.

3. Теплый пол под плитку

Плиточный клей наносят прямо на теплый пол

Монтаж инфракрасного пленочного пола под плитку обычно не делают, т. к. пленка от плиточного клея портится, как и от стяжки. Водяной пол монтируют, как обычно. То есть сначала идет стяжка, и потом плитка с плиточным клеем.

Технология монтажа кабельного и стержневого теплого пола здесь несколько иная, чем обычно. Стяжку не делают, на теплый пол сразу укладывают плитку. Правда, толщина слоя плиточного клея должна быть как минимум 3 см.

Вы можете все переиграть: сначала сделать стяжку в 2 см, а потом уложить плитку. Времени уйдет больше, но зато сэкономите плиточный клей. Да и, признаться, наносить его толстым слоем неудобно.

Под деревянный пол электрический кабель укладывают так

4. Укладка под деревянный пол

Деревянный пол устанавливают на некоторой высоте от основного – на деревянных лагах. Поэму теплый пол (за исключением пленочного) под ним укладывают в совершенно открытом виде. Кстати, так даже сподручнее: если произойдет поломка, не придется разбирать все стяжку. Достаточно снять доски – и все, как на ладони!

В некоторых местах кабель или труба могут пересекаться с лагами. Поэтому монтаж деревянного пола в этом случае происходит не совсем традиционно – приходится устанавливать «прерывистые» лаги. Так работа идет немного дольше, но идет ведь – что уже хорошо.

Если какая-нибудь доска пола приходится местом крепления на кабель или трубу, гвоздь туда не вбивают – его смещают в сторону.

5. Монтаж теплого пола с наливным полом

Здесь, как с плиткой, есть несколько вариантов: сначала делать стяжку, а потом уже наливной пол. Или сразу заливать наливной пол толщиной в 3 см. От тепла он не портится.

Как делают монтаж наливных полов? Читайте по ссылке!

Монтаж нагревательного мата под плитку

МОНТАЖ МАТА НАГРЕВАТЕЛЬНОГО — ЦЕНА


Наша компания предоставляет услуги по монтажу нагревательных матов, цена которых вас приятно удивит. Стоимость монтажа составляет от 90 грн/м2. Полная гарантия на работы. Получить более подробную информацию и заказать монтаж в Киеве можно тут. Примеры наших работ, смотрите ниже

Что важно знать о нагревательных матах?

Электрический нагреватель пола в виде мата состоит из нагревательного кабеля, который равномерно распределен и закреплен на сетке из стекловолокна (или капрона) с расстоянием между петлями от 7.5 до 10 см в зависимости от производителя. Нагревательные маты полностью заземлены.

Важно! Заранее проверьте, подходит ли размер нагревательного мата для нагреваемой площади пола.
После порезки сетки — вернуть мат продавцу невозможно, вместе с этим, укорачивать (обрезать лишний) кабель на мате — категорически запрещено.

Перед установкой нагреваемого мата под плитку необходимо снять показания сопротивления и записать их в гарантийный талон в специально отведенное место рядом с параметрами заводских испытаний.


Нагревательный мат — термины и конструкция

Чтобы овладеть тонкостями монтажа нагревательного мата под плитку необходимо досконально разобраться в его конструкции.

С первого взгляда электрический мат — это примитивно простое устройство, однако даже тут — есть свои нюансы не понимая которых при электромонтаже, можно с легкостью испортить оборудование.
КОНСТРУКЦИЯ НАГРЕВАТЕЛЬНОГО МАТА
  1. Нагревательный кабель
  2. Соединительная муфта
  3. Питающий кабель («холодный конец»)
  4. Капроновая сетка
  5. Концевая муфта

Рассмотрим назначение каждого из элементов нагревательного мата, и выясним как они могут влиять на процесс монтажа.

  • Нагревательный кабель — часть кабеля, которая нагревается. Нагрев пола будет осуществляться только там, где расположен греющий кабель (+- 7см). Имеет толщину от 3 до 5 мм.

    Важно! В процессе монтажа электрического мата категорически запрещается обрезать греющую часть кабеля. Разрезая капроновую сетку (4) следите за тем, чтобы не повредить греющий кабель.

  • Соединительная муфта — место, в котором соединяются нагревательный кабель с питающим проводом. Внутремуфтовое соединение выполнено с помощью обжимных гильз, поэтому в процессе сборки нагревательного мата запрещается изгибать (изламывать) соединительную муфту, т.к. провода внутри муфты могут выскочить из гильзы или вовсе разорваться из-за натяжного сопротивления.

    Обратите внимание! Существуют безмуфтовые нагревательные маты. Это продукция премиум сегмента с повышенной надежностью. У таких матов визуально муфты — нету, однако место соединения между питающим и греющим проводом — есть, и обозначено оно соответствующей надписью на греющем кабеле.

    Важно! После укладки нагревательного мата, соединительная муфта обязательно должна быть расположена в плиточном клею под плиткой. Запрещается располагать муфту в стене, в распределительной коробке и т.д.

  • «Холодный конец» — это трёхжильный питающий провод, который закладывается в стену и подключается к терморегулятору. Соединительный кабель может быть удлинен или укорочен, но всегда необходимо оставлять не менее 0,5 метра его длины.

  • Капроновая сетка — вспомогательный элемент, с помощью которого кабель зафиксирован с нужным шагом. За счет сетки упрощается и ускоряется процесс монтажа кабельного электропола. В некоторых моделях нагревательных матов, сетка полностью пропитанная гелевым клеем, что также упрощает процесс укладки и фиксации мата на полу.

  • Концевая муфта — располагается в конце греющего двухжильного кабеля (на фото не видно, т.к. она находиться внутри рулона). Также как и переходную муфту (3), концевую запрещается изгибать и располагать вне зоны нагрева.


Рекомендации по укладке нагревательных матов под плитку

01

Маты нельзя укладывать друг на друга, нагревательные кабели нигде не должны пересекаться!

02 Если в помещении установлено несколько нагревательных матов, они должны быть подключены параллельно03

Расстояние от стены должно быть в среднем от 5 до 15 см

04

Греющий мат никогда не должен устанавливаться под недвижимыми объектами, такими как стены, кухонная мебель, ванные или душевые и должен иметь возможность беспрепятственно выделять свое тепло


Нагревательные маты устанавливать можно только на свободных от мебели участках пола. Так как в ванных, как правило, немного свободной площади, тонкий нагревательный мат под плитку может быть установлен только в качестве дополнительного отопления.

Все подключения должны быть осуществлены через систему автоматического отключения (УЗО) в соответствии с нормами. Все соединения должны быть выполнены квалифицированным электриком соответствии с действующими правилами.

Помните, что максимальная мощность бытового терморегулятора для теплых полов составляет 16 Ампер, что эквивалентно 15-20 м2 пола с подогревом. Если общая площадь обогрева превышает эти значение потребуется установить 2 и болшье регулятора. Термостат может быть установлен только квалифицированным электриком.

Кабель датчика температуры пола можно удлинить или укоротить.

Датчик должен быть установлен в середине кабельной петли для оптимального контроля температуры.

Убедитесь, что датчик установлен вдали (не менее 50 см) от радиаторов и водопроводных труб, сливов и электропроводки (в том числе скрытой).

Датчик всегда должен оставаться внутри гофрированной трубки, поэтому обязательно установите заглушку на её конец.

Если возникнет необходимость замены, датчик может быть легко удален.

Электрический кабельный мат предназначен прежде всего для укладки на бетонные полы. При укладке на деревянный пол все полы должны быть покрыты цементной стяжкой, совместимой с системами полов с подогревом (например, Ceresit 69).

Например, накройте пол плитой ОСБ 15 мм или влагостойкой фанерой или цементно-стружечной плитой, закрепите винтами длиной 200 мм и затем покройте 2-3 мм эластичного плиточного клея и дайте высохнуть, затем приступайте к установке нагревательного мата на бетонное основание.


Монтаж нагревательного мата – необходимые материалы

  • Комплект нагревательного мата
  • Клей для плитки или самовыравнивающийся состав, подходящий для подогрева пола (Ceresit 69)
  • Гибкий компенсатор, для расширительных швов, укладывается вдоль стен
  • 3 метра гофрированной трубы d= 9/12 мм (входит в комплект к мату)
  • Шпатель расческа с 6 мм зубцами (пластиковый или деревянный)
  • Подрозетник (мин. глубиной 35 мм, рекомендовано 50 мм )
  • Мультиметр для проверки мата после каждого действия по установке

Монтаж кабельного мата – подготовка к установке

Убедитесь, что поверхность, на которой будет смонтирован нагревательный мат ровная, чистая и не содержит пили и грязи. В больших пространствах, возможно, придется использовать компенсаторы вдоль стены. Перед монтажом, рекомендуем прогрунтовать поверхность пола и дать ей высохнуть.

Определите, где должен быть установлен термостат, вмонтируйте стандартную электрическую распределительную коробку с минимальной глубиной 35 мм, предпочтительно на высоту 0.8 м для простоты эксплуатации.

Проштробите необходимые канавки и установите распределительную коробку и электрический провод. Необходимо установить 2 гофротрубы. Одну для датчика, а другую для кабеля питания от мата. Не прокладывайте кабель питания и кабель датчика в одну и ту же гофротрубку. Вырежьте штробу в полу для трубки датчика пола (глубиной 2 см)

Внимание: Никогда не устанавливайте датчик вблизи труб водоснабжения, канализации

Показания сопротивления кабельного мата

Перед установкой нагревательного кабельного мата необходимо снять показания сопротивления и записать их в контрольную карточку (гарантийный талон).

Показания должны сниматься во время установки и по окончании монтажа.

Эти показания должны соответствовать технической информации, нанесенной на бирку заводом изготовителем.

Выполните измерения между проводами сопротивления (нагревательными).

Стандартное значение в Ом может отклоняться максимум на 5-10%. Запишите значения и в гарантийный талон! Это является частью вашей гарантии.

Инструкция по установке нагревательного мата

Монтажа кабельного мата, априори рассчитан для укладки непосредственно под плитку. Однако, не редко можно встретить технологию укладки, по которой после раскладки мата выполняется заливка тонкого слоя раствора (самовыравнивающей смеси, Ceresit 69).

Преимущества монтажа мата с дополнительной заливкой раствора


  • Тонкий слой цемента защищает электрический мат от возможных механических повреждений в процессе укладки плитки;
  • Снижается вероятность повреждения нагревательного кабеля в процессе затирки швов;
  • Сводиться к нулю вероятность образования «воздушных пустот» над нагревательным кабелем.

Недостатки такого способа монтажа мата


  • Дополнительные затраты на цементную самовыравнивающую смесь. Расход смеси ~1.8 кг/м2*1мм. Чтобы покрыть мат потребуется залить минимум 6-7 мм, что эквивалентно 13 кг (~100 грн) / 1 м2 площади. При этом учтите, что заливать придется не только там, где расположен пол с подогревом, а по всей площади помещения;
  • Дополнительный подъем по высоте, примерно на 6-10 мм.
  • Дополнительные трудозатраты и времязатраты, как на работу, так и на высыхание заливки (примерно 24-48 часов)
  • Если не дождаться полного высыхания заливки и приступить к укладке плитки, есть вероятность того, что тонкий слой цемента «отстанет» и плитка начнет «бухтеть» в будущем

Вывод
Если вы уверены в мастере по укладке плитки, в том что он не повредит кабельный мат в процессе монтажа кафеля — выбирайте вариант монтажа в плиточный клей, в противно случае, рекомендуем выполнить дополнительную проливку, если это позволяет сделать высота подъема уровня пола.

Порезка мата


При укладке нагревательного мата на больших площадях оставляйте расстояние от стены 5 — 15 см.

Если длина нагревательного мата больше длины помещения, мат нужно нарезать нужной длины по капроновой сетке не разрезая кабель и развернув его на 180° уложить рядом с предыдущей полосой.

Поворачивать разрезанный мат можно под любым углом, создавая Г-образные, П-образные и даже более сложные формы обогрева.

При этом петли кабеля должны быть на расстоянии не менее 7 см друг от друга. Они не могут касаться или пересекать друг друга.

Замерьте сопротивление мата после того как он был уложен. Во избежание механического повреждения кабеля не наступайте на него или накройте чем то. По возможности работайте в мягкой обуви.

  • Разрежьте и разложите греющий мат, как описано выше. Зафиксируйте мат на поверхности. Фиксация мата может осуществляться с помощью клейкой сетки мата, двухсторонней малярной ленты прикрепленной к сетке (более дешевые маты) или с помощью дюбелей/ плиточного раствора, если на сетке мата не предусмотрен никакой из перечисленных способов фиксации.
  • Протяните конец питающего кабеля через гофротрубку в подрозетник к термостату
  • Снова протестируйте электро мат с помощью мультиметра и запишите показания в инспекционной карте. Выполните измерения как между проводами сопротивления, так и по возможности и между проводами сопротивления и заземлением (потребуется мегометр).
  • Затем нанесите сплошной слой клея для плитки, стараясь избежать образования пузырьков воздуха и используйте пластиковый гребень для укладки плитки, чтобы не повредить нагревательный кабель. Нанесите первый слой клея для плитки толщиной от 0,4 см до 0,6 см и около 55 см в ширину. Мягко надавите на мат деревянным шпателем или перчатками и распределите клей, который вытекает через мат
  • Уложите плитку. Нажмите на плитку легким скользящим движением.

Пример монтажа нагревательного мата для теплого пола под плитку (фото)

Марка плиточного клея! Для монтажа кафеля на электропол используйте клея Ceresit CM 117 (более бюджетный вариант) или Mira 3100 Unifix (один из лучших клеев для теплых полов)


В случае если вы решили выбрать вариант монтажа с заливкой раствора, после порезки и фиксации мата приступайте к заливанию самовыравнивающей смеси. Сначала прочитайте инструкцию к самовыравнивающемуся раствору, убедитесь, что продукт подходит для подогрева пола, и следуйте инструкциям производителя. Скребком равномерно распределите раствор смеси и удалите пузырьки воздуха. Соблюдайте время, необходимое для высыхания перед нанесением напольного покрытия. К слову, для такой технологии подойдет не только мат, но и обычный тонкий кабель под плитку, стоить он будет на 30% дешевле.

Пример монтажа нагревательного мата для теплого пола под заливку (фото)

Внимание! Очень важно, чтобы самовыравнивающаяся смесь имела достаточно жидкую консистенцию, чтобы нагревательный кабель был полностью залит и вокруг него не образовывались воздушные пузырьки, которые могут вызвать локальный перегрев кабеля.


Живые истории: примеры монтажа нагревательных матов

Фото №1

Фото №2

Фото №3

Фото №4

Фото №5

Фото №6

Фото №7

Видео


Монтаж нагревательного кабельного мата – другие возможности

Вы также можете смонтировать кабельный электро мат, который остался, на стену или на ступеньку в ванной. Вы можете положить его в слой штукатурки или покрыть его с помощью плиточного клея.

Это даст возможность создать теплую стену или удобное маленькое сиденье.

Очень часто опытные мастера специально заводят греющий мат на стену на высоту до 2 м, чтобы создать подогреваемую зону стены на которую в будущем крепится зеркало. Такая установка мата создаст уют в ванной комнате, а также дополнительным бонусом, вы получаете всегда сухие не запотевающие зеркала.

При необходимости обойти препятствия на полу в виде сливных труб, унитазов, душевых кабин и т.д. резистивный кабель может быть легко откреплен от сетки и уложен «змейкой» в обход любых препятствий.


Когда можно включать электропол после монтажа под плитку?

В отличии от теплых полов под ламинат, включать электропол под плиткой на обогрев допускается не сразу. Время запуска зависит от времени высыхания плиточного клея или раствора, которые указанны в инструкцииях производителя на упаковке сухой смеси, но не раньше, чем через 28 дней после заливки. Преждевременное включение системы может привести к растрескиванию кафельного клея и повреждения нагревательного кабеля.

Включите термостат, постепенно добавляя температуру. Первоначальный нагрев может занять от нескольких часов до 2-х суток. Если ваша система обогрева пола рассчитана по мощности и площади, как дополнительный подогрев, то ее температурный режим может зависеть от работы основного отопления.

Получить инструкцию по монтажу на почту

PDF-инструкции по укладке кабельных полов от мировых производителей теплого пола (бесплатно)

Монтаж матов под плитку — ответы на частые вопросы

Можно ли резать кабельный мат?

Конечно. Нагревательный имеет ширину 50 см и его можно резать в любом месте и поворачивать под любыми углами. Главное при разрезании сетки мата, не повредить нагревательный кабель. Фото и видео того, как резать мат смотрите в статье.

Чем отличается мат от кабеля?

Мат — это тотже греющий кабель. Нагревательные кабели поставляются в бухте, а маты — это устройства, в которых греющий кабель зафексирован на сетке, для удобства монтажа. Конструктивно кабели в этих устройств — не отличаются.

Нужна ли теплоизоляция (фольга) под нагревательный мат?

По строительно технологии укладки плитки — она не может быть уложена на фольгу, поэтому и использование фольги под матами — недопустимо.

Можно ли ставить мебель на нагревательный мат?

Если мебель имеет ножки высотой от 3 см, то можно. В противном случае — не рекомендуется.

ТОП-3 главных ошибки при самостоятельной покупке электрического теплого пола

  • Выбор несовместимой с типом пола технологии монтажа, как следствие проблемы с эксплуатацией плитки или ламината;
  • Не правильный выбор удельной мощности теплого пола, как следствие слабый нагрев и повышеный расход электроэенергии;
  • Не правильный выбор типа оборудования, как следствие повреждение теплого пола еще на этапе монтажа и дорогостоящий ремонт.

Что категорически запрещается делать при монтаже кабельного мата?

  • Запрещается обрезать нагревательный кабель
  • Нельзя переламывать или изгибать соединительную и концевую муфты
  • Не рекомендуется укладывать муфты внезоны нагрева (в коробы, в стены и т.д)

Монтаж теплого пола, как установить теплый пол

Теплый пол – это популярный способ отопления домов, а также квартир в Челябинске и Челябинской области. Быстрый монтаж теплого пола, несложная эксплуатация, а также высокая эффективность данной технологии сделали ее более популярной, нежели традиционное печное и водяное отопление. Теплые полы бывают трех типов: пленочные, водяные, а также электрические.

Электрические полы

  • Перед тем, как установить кабельный электрический теплый пол, необходимо очистить, а при необходимости, выровнять поверхность.
  • После этого укладываетеся теплоизоляция.
  • На теплоизоляцию укладывается специальная монтажная лента (обычно идет в комплекте с кабельным теплым полом)
  • Затем укладывается греющий кабель и фиксируется лепестками на монтажной ленте.
  • После этого проверяется сопротивление греющего кабеля (оно должно соответствовать сопротивлению указанному в паспорте на монтируемую модель теплого пола).
  • Рядом с греющим кабелям крепится датчик терморегулятора (обязательно в трубку — для того, чтобы была возможность замены датчика)
  • Провода от греющего кабеля и кабель датчика температуры пола прокладываются к стене и поднимают к месту установки терморегулятора.
  • Завершается процесс установки теплого пола монтажом электронного терморегулятора, позволяющего управлять работой теплого пола.
  • Остается только залить стяжкой греющий кабель, подождать до полного высыхания стяжки и можно включать теплый пол.

Подробную информацию о том, как смонтировать теплый электрический пол, можно узнать у наших специалистов, имеющих солидный опыт укладки электрического пола. Кроме этого, внизу страницы размещено посвященное монтажу теплого пола видео, которое поможет вам узнать как сделать теплый электрический пол самостоятельно.

Сверху электрического пола может быть уложено любое покрытие: ковролин, паркет,ламинат, линолеум и пр. Преимущества электрического пола: простота управления процессом нагрева, отсутствие необходимости обслуживания системы.

Электро-водяной теплый пол

Процесс монтажа электро-водяного теплого пола больших денежных затрат не требует. Технология теплого пола водяного типа предусматривает нагрев воздуха в комнате за счет нагрева в трубе жидкости. Преимущества электро-водяного пола: долговечность, ремонтопригодность, доступная цена монтажа теплого водяного пола, отсутствие электромагнитного излучения, полная электробезопасность.

Укладка электро-водяных полов имеет ряд особенностей. Монтаж теплого пола осуществляется на утепленное основание, пластиковыми хомутами к металлической сетке (либо в специальные маты для водяного теплого пола). Процесс устройства электро-водяного теплого пола является достаточно простым, поэтому может выполняться невысококвалифицированными рабочими .

Инфракрасный пол

Как уложить теплый пол инфракрасного типа? Инфракрасный пол наиболее комфортен и легок в монтаже. Процесс его монтажа предусматривает укладку под используемое напольное покрытие пленки, изготовленной из углеродного полимера. Стоимость установки зависит, непосредственно, от площади помещения, типа пленки, а также особенностей расположения полос. Процесс управления системой осуществляется при помощи специального терморегулятора. Преимущества инфракрасного пола: существенная (до пятидесяти процентов и более) экономия электроэнергии, по сравнению с кабельными,  а также простота укладки.

Монтаж инфракрасного теплого пола видео



Вернуться на главную

Заказать монтаж тёплого пола в Твери от компании «Теплолюкс».

Сортировка: по порядкупо росту ценыпо снижению ценыпо новизне в виде галереи в виде списка
    eyJwcm9kdWN0SWQiOjIyNTkyMTc2LCJjYXRlZ29yeUlkIjoyODQyMzksImNvbXBhbnlJZCI6MTI2OTcwNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NDM0NDA3ODUuMjM2MDYwMSwicGFnZUlkIjoiODA3OWYwNDYtMWJiYy00NGJjLTlhNzQtMDEyNWI4MmQ1ODEzIiwicG93IjoidjIifQ.q9GPJ9TTEvp7CBSTAqXzSV68I8K4T5eLbH7srlfyYR8″ data-advtracking-product-id=»22592176″>
  • +7 показать номер +74822457109
  • +79001141109
  • +79106483333

Цену уточняйте


    eyJwcm9kdWN0SWQiOjE4ODk3MTA0LCJjYXRlZ29yeUlkIjoyODQxNDksImNvbXBhbnlJZCI6MTI2OTcwNSwic291cmNlIjoicHJvbTpjb21wYW55X3NpdGUiLCJpYXQiOjE2NDM0NDA3ODUuMjM2ODcxNywicGFnZUlkIjoiZGI1ZjdkYzctMzNjNS00MTkxLWJhNzYtMmJiOGM4ZGJmNmEyIiwicG93IjoidjIifQ.kHynDrE1HWCeLrsaaRiU80Hjdty0rfwKrSbws38Co70″ data-advtracking-product-id=»18897104″>
  • +7 показать номер +74822457109
  • +79001141109
  • +79106483333

    eyJwcm9kdWN0SWQiOjI5ODMyNDIzNiwiY2F0ZWdvcnlJZCI6Mjg0MjQ1LCJjb21wYW55SWQiOjEyNjk3MDUsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjQzNDQwNzg1LjIzNzEyNDQsInBhZ2VJZCI6ImVmYzFkNzgxLTk3NjktNDM0My1iNDE2LTdiMGY5OGIwOGVhZiIsInBvdyI6InYyIn0.e_4oJu7ES-zADkCpxnSXFgHCGukQfXyWWrgnv6BNyAs» data-advtracking-product-id=»298324236″>
  • +7 показать номер +74822457109
  • +79001141109
  • +79106483333

Цену уточняйте


    eyJwcm9kdWN0SWQiOjI5ODYyMDEwNywiY2F0ZWdvcnlJZCI6Mjg0MjQ0LCJjb21wYW55SWQiOjEyNjk3MDUsInNvdXJjZSI6InByb206Y29tcGFueV9zaXRlIiwiaWF0IjoxNjQzNDQwNzg1LjIzNjM5MzcsInBhZ2VJZCI6IjU5MTRhOGZmLWY0N2EtNGU1MS05Njk1LTQ0ZWE0NDIyNTkxMyIsInBvdyI6InYyIn0.L3kljZKBgoR0A_l7pZ8hGiShaeU1419l4F0Z9iczix0″ data-advtracking-product-id=»298620107″>
  • +7 показать номер +74822457109
  • +79001141109
  • +79106483333

Цену уточняйте

товаров на странице: 16243248

Монтаж электрического теплого пола под плитку

Технология монтажа теплого пола под плитку не самая простая, но, тем не менее, с ней реально справиться даже неопытному человеку. В нашей статье мы расскажем, как правильно осуществить расчет, провести подготовку и монтаж теплого пола (нагревательный мат или кабель) непосредственно под плитку.

МОНТАЖ ТЕПЛОГО ПОЛА СВОИМИ РУКАМИ
Как рассчитать теплый пол

Для составления схемы укладки на общем чертеже помещения зачеркиваем те участки, на которых будут располагаться сантехнические приборы и стационарная мебель (шкафы, тумбы, стиральная машинка). Указываем на схеме габариты свободного пространства. Не забываем про отступы от стен и мебели по всему периметру (min 5 см) и между витками кабеля (5-10 см). Шаг укладки рассчитывается как отношение площади укладки к длине кабеля. Выберем место для терморегулятора и подводим к нему питание.

  • Кабель под плитку. Если укладываем тонкий кабель под плитку, потребуется рассчитать шаг, с которым закрепляются зигзаги кабеля на монтажной ленте (6-10 см), в зависимости от того, будет ли система основным источником обогрева или дополнительным. Шаг укладки рассчитывается как отношение площади укладки к длине кабеля.
  • Нагревательный мат имеет фиксированную ширину 50 см, поэтому с его расчетом хлопот будет меньше. При наличии схемы помещения точный расчет необходимого для этой задачи кабеля или мата помогут сделать квалифицированные специалисты предприятия Квант Успеха.
Подготовка поверхности под теплый пол

Если требуется повысить уровень пола, можно сделать это при помощи цементных стяжек. По итогу будет оптимальным выполнение нивелировки самовыравнивающейся смесью. Если же уровень пола подходящий, можно ограничиться только нивелирмассой (2-5 мм). Перед началом монтажных работ поверхность очистить от пыли и строительного мусора, стяжку скрепить грунтовкой глубокого проникновения.

Теплоизоляция электрического теплого пола

Укладка теплоизоляционных плит под тонкий кабель под плитку возможна только перед выполнением стяжки (4-5 см) и нивелировки, если позволяет высота помещения и уровень пола. В ином случае к теплоизоляционному материалу, на который ляжет кабель, невозможно будет приклеить плитку. В такой ситуации правильнее использовать нагревательный мат, в котором электрический кабель теплого пола закреплен на армирующей стеклосетке. Сетка частично задерживает тепло, уходящее вниз, в плиту. Да и слой клеевого раствора из-за отсутствия более объемной металлической ленты тоньше, что способствует скорейшему прогреву плитки.

1 – напольная плитка
2 – эластичный клеевой раствор
3 – датчик терморегулятора
4 – кабель или мат теплого пола
5 – цементная стяжка (40-50 мм)
6 – сетка из арматуры
7 – утеплитель (плотностью М-35)
8 – бетонное основание

Укладка теплого пола – электрический кабель

Нагревательный кабель фиксируется при помощи монтажной ленты, которая предварительно крепится к стяжке дюбелями или герметиком параллельно с шагом 40-50 см. Кабель для теплого пола укладывается по зигзагу с шагом от 6 до 10 см. Чем меньше шаг, тем больше мощность на квадратный метр и лучше прогрев. Необходимо придерживаться одинакового шага для равномерного прогревания поверхности. Укорачивать греющую часть кабеля строго запрещено! Нагревательный кабель не должен самопересекаться, а также нельзя его прокладывать под стационарной мебелью или бытовой техникой.

Укладка теплого пола – нагревательный мат

Нагревательный мат укладывается легче. Ввиду того, что кабель уже закреплен на сетке шириной 50 см, требуется размотать рулон и приклеить на самоклейкую ленту, которая также закреплена на мате. Для поворота под любым углом, разворота на 180 необходимо разрезать сетку, сохранив целостность кабеля и сохраняя необходимые зазоры между полосами. Для прогрева труднодоступных мест можно снять с сетки участок кабеля и закрепить к основанию с помощью контактного клея или герметика.

Важно!
Соединение нагревательного и холодного кабеля (муфта MUFFE/SLEEVE), обязательно должно находится в клеевом растворе под плиткой. Укорачивать можно только «холодный конец» кабеля, который стандартно обозначен другим цветом или маркировкой ****.

Монтаж датчика теплого пола

Для монтажа датчика терморегулятора внутрь теплого пола выполняется пропил в стяжке. В штробу в полу укладывается гофрорукав, который переходит на стену (в штробе или под гипсокартоном) к месту установки термостата. В эту же точку подводится «холодный конец» кабеля теплого пола и силовой провод для коммутации в терморегуляторе. Сам датчик для точности замеров должен располагаться параллельно между двумя жилами нагревательного кабеля на расстоянии не менее 15 см от их витков, но ни в коем случае не касаться нагревательного кабеля. Во избежание попадания клеевого раствора и блокирования датчика окончание гофры желательно закрыть изолентой.

По окончании процесса укладки выполняется прозвон целостности кабеля и замеры сопротивления.

Укладка плитки на теплый пол

Во избежание повреждений входе ремонтных работ электрический теплый пол после укладки покрывается тонким слоем плиточного клея. Следует использовать только эластичный клей для плитки. После высыхания, буквально на следующий день, можно приступать к укладке напольной плитки. Для этого также применяется только специальный эластичный клей.

Установка терморегулятора теплого пола

Электрический пол после монтажа может быть сразу подключен к терморегулятору. Но обычно терморегулятор устанавливается после укладки настенной плитки или полного выполнения других отделочных работ. Однако, включение на прогрев возможно только полного схватывания и отвердевания клеевого раствора, желательно не ранее 4-х недель после окончания всех мокрых работ. До установки терморегулятора целостность кабеля на каждом этапе укладки необходимо проверять с помощью замеров сопротивления контура. А качество укладки гофрорукава проверять удобством входа-выхода датчика термостата.

Ниже представлен монтаж теплого пола электрического ВИДЕО – пошаговая инструкция.

Дополнительные рекомендации по монтажу электрического теплого пола
  • Выбирайте электрический теплый пол только проверенных производителей!
  • Купить электрический теплый пол стоит у официальных представителей производителя, которые в обязательном порядке оформят гарантийный талон.
  • Доверяйте монтаж специалистам, ведь срок эксплуатации теплого пола напрямую зависит от качественного монтажа и подключения.
  • Терморегулятор является важной частью системы. Программируемые терморегуляторы позволяют существенно экономить электроэнергию.

Консультации, тепловой расчет и подбор электрического теплого пола под плитку для наших клиентов бесплатны!

КВАНТ УСПЕХА – теплый пол от ведущих мировых производителей по лучшим ценам!

ЗВОНИТЕ 050-301-33-77

Подписывайтесь на канал и получайте полезную информацию из первых рук!

Как установить в теплый пол

Система подогрева пола QuietWarmth для ламината, роскошного винила (4 мм или толще), паркетной доски и плавающих полов

QuietWarmth — это гибкая излучающая нагревательная пленка, которая укладывается под плавающие напольные материалы для создания теплых комфортных полов. Это простое видео по установке, которое иллюстрирует простоту установки QuietWarmth. Чтобы получить полное руководство по установке подложки излучающего тепла, ознакомьтесь с руководством по установке, прилагаемым к каждому рулону QuietWarmth.

Хотя этот продукт используется со многими типами плавающих полов, всегда уточняйте у производителя ламината любые ограничения или ограничения, которые они могут иметь при использовании в сочетании с системами обогрева лучистым теплом.

В комплект

QuietWarmth входит все необходимое для быстрой укладки пола с использованием минимума инструментов. На заводе каждый рулон QuietWarmth снабжен электрическими соединениями на концах, а также изоляционными дисками из каптона (CAP-TON) для использования в тех случаях, когда желательна резка или настройка. Вам понадобится клейкая лента, ножницы и рулетка, чтобы помочь с установкой остальной части коврика с подогревом. Для дополнительного комфорта и наибольшей экономии мы рекомендуем приобрести напольный термостат для контроля температуры.

Сначала примерно наметьте конфигурацию системы отопления. Хорошей практикой является планирование установки с использованием эскиза, разметки схемы расположения матов и планирования положения напольного датчика, основного участка электрических соединений и термостата.Также важно спланировать расположение матов таким образом, чтобы концы матов с установленными на заводе выводными проводами располагались рядом с той стороной комнаты и стеной, где расположена распределительная коробка термостата.

При построении схемы системы необходимо соблюдать надлежащее расстояние от светильников, которые могут уже быть частью пола, или другой электропроводки, которая не используется в этой системе (на графике указано, что другая электропроводка должна находиться на расстоянии 2 дюймов от от любого нагревательного мата). Вся электропроводка, которая будет недоступна после укладки пола, должна быть выполнена в первую очередь. Убедитесь, что нагревательные маты не будут закрыты декоративной отделкой, плинтусом или другими строительными конструкциями. Оставив не менее 6 дюймов от стены до края нагревательного пленочного мата, вы оставите место для прокладки проводов от нагревательного мата к распределительной коробке. (Обратите внимание на рисунок: нагревательные панели, которые частично закрыты этими конструкциями, могут перегреваться).

После составления хорошего плана тщательно очистите существующий черный пол от любых предметов и мусора.

При укладке на бетон убедитесь, что пароизоляция установлена ​​перед установкой подложки и нагревательного мата, если только вы не устанавливаете подложку с предварительно прикрепленным к ней пароизоляционным материалом. Раскатайте подложку, готовую к лучистому теплу… покрывающую всю площадь пола, убедитесь, что предварительно прикрепленная сторона пароизоляции находится вверху при ее укладке. Стыки краев подложки соедините клейкой лентой. Используя схему, которую вы сделали ранее, разверните нагревательные маты в нужных местах комнаты.Вы можете укоротить мат, чтобы он соответствовал плану вашего плана.

При индивидуальной настройке нагревательных матов прорежьте свободную область между нагревательными полосами по пунктирным линиям. Никогда не режьте ближе, чем на ¼ дюйма к нагревательным полосам. И НИКОГДА не режьте нагревательную полосу самостоятельно. Изолируйте обрезанные концы полос металлической шины каптоновыми дисками, которые поставляются с каждым рулоном.

После раскатки нагревательного мата на нем не должно быть перегибов, ряби или складок.Проложите провода от каждого коврика к стене, где вы планируете установить термостат. Важно вырезать тонкую неглубокую прорезь в подкладке для проводов. Это помогает поддерживать уровень пола без выступающих точек.

Рекомендуемые нами термостаты поставляются с удобным датчиком пола, поэтому проложите провод датчика пола к распределительной коробке термостата. Снова прорежьте тонкую неглубокую прорезь в подложке и протолкните провод датчика и датчик вниз, чтобы они были на одном уровне с нагревательным матом.Закрепите датчик пола и подводящий провод скотчем на расстоянии не менее 2 дюймов от любой нагретой черной полосы коврика. Не допускайте контакта датчика с черными полосами нагревательного мата. Отрежьте участок подложки и прижмите соединители вниз, чтобы они были полностью на одном уровне с нагревательным матом, а затем приклейте их клейкой лентой. Вырежьте тонкую прорезь в подложке и вставьте холодные провода в прорезь для прокладки к распределительной коробке.

После установки всех этих компонентов система должна быть готова к подключению и проведению проверки сопротивления с помощью омметра.Более подробная информация об этом содержится в полной инструкции по эксплуатации, прилагаемой к комплекту. После того, как вы установили и подготовили пленку QuietWarmth, пришло время подключить ее к термостату для использования без обслуживания. Все электромонтажные работы должны выполняться в соответствии с национальными электротехническими нормами или квалифицированным электриком. Для завершения этого заключительного этапа необходимо несколько дополнительных принадлежностей: соединительная коробка 4×4, распределительная коробка 2×3, кабелепровод длиной ¾ дюйма, провод Romex, проволочные гайки и измеритель ОМ.

При подготовке к прокладке проводки установите распределительную коробку с заглушками 4×4 примерно на 18 дюймов выше настенного основания.Эта распределительная коробка должна быть доступна через стену. Не закрывайте распределительную коробку листовым камнем после установки. Найдите и установите распределительную коробку 2×4 для устройства управления термостатом примерно в 60 дюймах над основанием стены. Просверлите или сделайте надрез в основании стены, чтобы провод мог войти в стену. Установите кабелепровод ¾” от выреза до распределительной коробки 4×4 для подводящих проводов. Установите 2-жильный провод Romex 12 AWG между распределительной коробкой и коробкой термостата.

Пропустите провода через канал основания стены и через кабелепровод в распределительную коробку 4×4.Сгруппируйте черные провода вместе и с помощью гаек соедините их с соответствующим черным проводом кабеля Romex, идущего от распределительной коробки термостата. Затем проделайте то же самое с белыми проводами.

Подключите термостат к сервисной панели в соответствии с национальными и местными электротехническими нормами. Следуйте инструкциям производителя термостата по установке и подключению или вызовите своего любимого лицензированного электрика для выполнения этой задачи.

Инструкции по установке напольного отопления — ООО «Системы напольного отопления»

В качестве части вашей системы напольного отопления мы поставили вам цифровые комнатные термостаты Heatmiser PRT .Когда система работает, убедитесь, что комнатные термостаты установлены на 20°C, система рассчитана на работу при температуре от 20 до 21°C, что является подходящей внутренней температурой для Великобритании. Скорость насоса должна быть установлена ​​на скорость 3. Смесительный клапан обычно устанавливается на 45°C для бетонных полов и 55°C для деревянных подвесных полов. Если по каким-то причинам помещения не нагреваются, можно увеличить температуру подачи на смесительном клапане.

Если система шумит, возможно, в системе есть воздух.Воздух можно удалять из торцевых крышек на коллекторах, как в радиаторной системе. Прежде чем вносить какие-либо изменения, убедитесь, что система работает в течение 24 часов.

Обратите внимание, в отопительный сезон система должна работать 24 часа в сутки, это наиболее эффективный способ ее запуска. Термостат Heatmiser PRT поставляется с функцией понижения температуры, поэтому вы можете настроить комнатные термостаты на понижение, например, на 5°C ночью, а утром система может быстро отреагировать, чтобы вернуться к требуемой дневной температуре, см. инструкции, прилагаемые к Heatmiser ПРТ.

Комнатные термостаты обычно устанавливаются на высоте 1,5 м от пола, рядом с выключателем света. Старайтесь не размещать их под прямыми солнечными лучами, так как это повлияет на их показания.

Максимальная тепловая мощность для системы теплого пола составляет 100 Вт/м2 для бетонных полов и 70 Вт/м2 для деревянных подвесных полов. Для того, чтобы любая система обогрева пола работала эффективно, недвижимость должна быть построена в соответствии с действующими строительными нормами. Ковер и подложка вместе не должны превышать 2.5 Тог.

Если вы используете пол с подогревом для зимнего сада, обратите внимание, что это продлит время, в течение которого вы можете использовать зимний сад. Она не будет поддерживать температуру 20°C круглый год, так как теплопотери в зимнем саду превышают 100 Вт/кв.м. Это также обычно имеет место при установке радиаторов.

Конденсационные котлы очень эффективно используются в сочетании с теплыми полами. Для комбинированных котлов всегда рекомендуется уточнить у производителя котла , может ли он быть оснащен вторичным насосом .

Если проект представляет собой небольшую квартиру, а комбинированный котел обеспечивает только подогрев пола и горячую воду, можно установить систему без блока управления, при условии, что на котле установлено предохранительное устройство, предотвращающее превышение температуры подачи. 60°С.

Системы напольного отопления можно комбинировать с обычными радиаторными системами. Также обратите внимание, что система напольного отопления должна представлять собой полную отдельную систему , т. е. подача и обратка для напольного отопления должны полностью возвращаться к котлу.Если в вашей системе есть радиаторы, мы рекомендуем независимое управление от котла, т.е. не вместе с теплым полом.

Если вы используете тепловой насос, убедитесь, что компания, производящая тепловой насос, указала насос, способный справиться с функцией подогрева пола, поскольку вам могут не понадобиться наши блоки управления с тепловыми насосами. Тепловые насосы должны поставляться с буферным баком (спросите своего поставщика GSHP).

Мы рекомендуем минимум 50 мм полиуретановой изоляции для системы напольного отопления.Это очень качественная изоляция, которую можно использовать как для бетонных, так и для деревянных конструкций подвесных полов.

Обратите внимание, мы не поставляем изоляцию. Любой продавец строителей найдет в наличии изоляцию Celotex или Kingspan. Предложение основано на подсоединении трубы непосредственно к изоляционной плите. Мы поставляем зажимы для труб. Для бетонных полов мы рекомендуем 65–75 мм стяжки поверх изоляции.

Также можно использовать жидкую или волокнистую стяжку толщиной 50 мм.Важно установить пластиковую мембрану поверх изоляции, если используется жидкая стяжка. При нанесении жидкой стяжки необходимо также использовать кромочную ленту.

Стяжка должна сохнуть в течение как минимум 4-6 недель перед включением обогрева. При первом использовании системы смесительный клапан должен быть установлен на минимум, чтобы вся влага в стяжке испарялась. После этого температуру следует повышать на два градуса каждый день, пока смесительный клапан не будет установлен на 45°C.Перед укладкой половые доски должны иметь влажность менее 7%. Мы не рекомендуем половые доски толще 25 мм, см. нашу техническую страницу для получения дополнительной информации о половых досках. Всегда уточняйте у производителей любого покрытия для пола, совместимо ли оно с напольным отоплением. Важно, чтобы напольное покрытие не укладывалось на бетон до тех пор, пока он не высохнет на 100%.

Для каменной и керамической плитки рекомендуются эластичные клеи и затирки. Избегайте ковровых покрытий типа войлока и резиновой крошки.При использовании винила уточните у производителя, подходит ли он для полов с подогревом, а ламинат всегда должен иметь компенсационный зазор, чтобы можно было двигаться.

Поскольку туалеты и ванные комнаты, как правило, небольшие, может потребоваться дополнительное отопление. Поэтому в таких помещениях полотенцесушители обычно комбинируют с теплым полом.

Если в системе есть металлические детали, ее следует промыть с помощью Fernox или аналогичного продукта. Для недвижимости среднего размера в Великобритании (дом с 4 спальнями) подходит 22-миллиметровая подача и обратка к коллектору, более крупные дома должны использовать 28-миллиметровую подачу и обратку.Мы настоятельно рекомендуем сантехнику установить запорные клапаны до того, как трубопровод будет подсоединен к коллектору от котла, на тот случай, если насос нуждается в обслуживании или смесительный клапан нуждается в очистке.

Перед укладкой стяжки система должна быть заполнена водой и полностью удален воздух.  Наилучшим образом этого можно добиться, используя сетевое давление через два наполнительных клапана на концах коллекторов. Все вентили должны быть закрыты, а подающий наливной клапан подсоединен шлангом к водопроводной сети, а обратный наполнительный клапан подсоединен к шлангу, ведущему к точке слива.

Один за другим открываются и закрываются подающий и обратный клапаны, очищая контуры от воздуха. Убедитесь, что все черные заглушки на обратном коллекторе закрыты. Откройте верхнее кольцо на торцевой крышке на 2–3 оборота. Откройте первую черную крышку, а затем откройте возвратную заглушку. Подождите, пока не пойдет чистая вода, и убедитесь, что вышел весь воздух. Закройте черную шапочку и сделайте то же самое для следующей петли. Продолжайте процесс, пока из всех петель полностью не выйдет весь воздух. Закройте торцевые заглушки, когда закончите.

Когда это завершено и заправочные клапаны закрыты, насосы должны поработать в течение пяти минут и снова стравить воздух через клапан для выпуска воздуха на заправочных клапанах до тех пор, пока весь воздух не будет удален из системы. Не заполнять систему из контура заполнения котла.

Перед укладкой стяжки система должна быть испытана под давлением 5 бар в течение 24 часов.

Коллекторы поставляются с возможностью индивидуального управления для каждой комнаты. На обратном коллекторе (черные колпачки) могут быть установлены приводы для индивидуального управления. Если системой управляет программируемый комнатный термостат с двухходовым клапаном и нет индивидуального управления, «черные колпачки» следует оставить открытыми. Проточные коллекторы снабжены расходомерами. Для регулировки расходомеров используйте ключ, поставляемый с коллекторами. Инструкции по регулировке расходомеров см. в коробке коллектора.

Ниже приведено приблизительное руководство по настройке каждой петли;

Размер цикла                                                Открыто в процентах

10 – 30 метров                                   30 % открыт

40 – 60 метров                                   50 % открыт

60 – 90 метров                                   75 % открыт

90 – 100 метров                                  100 % открыт

Если коллектор обратки не нагревается, то в системе либо воздух, либо неправильно настроены подача и обратка от котла.Запустите насос на скорости 3. Система должна быть включена в течение 24 часов, чтобы убедиться, что все контуры работают. Также убедитесь, что правильный комнатный термостат управляет правильным приводом.

Как установить ковер с подогревом

Теплый пол с ковровым покрытием — один из самых простых в установке с использованием нашей плоской ленточной системы. Единственное соображение, которое вы должны принять во внимание, это то, что и ковер, и подложка имеют номер « low tog» . Allbrite может предоставить подходящую подложку для вашей установки.

Наше напольное решение для коврового покрытия имеет низкий профиль и поднимает уровень пола всего на 6 мм, что очень мало по сравнению с другими системами обогрева пола. Технология аморфного металла имеет большую скорость передачи энергии по сравнению со стандартной медной проволокой, что позволяет более эффективно нагревать помещение до желаемой температуры.

Установка подогрева под ковром

При установке этой конкретной системы требуется очень небольшая подготовка пола, просто убедитесь, что на нем нет пыли и мусора. Перед укладкой рекомендуется, чтобы поверхность пола была ровной и гладкой.

Система может быть установлена ​​поверх любого типа основания пола, в том числе бетонного, деревянного, блочного и балочного, а также изолированного настила.

Этапы установки

  • Раскатайте изоляцию толщиной 6 мм и обрежьте так, чтобы она покрывала весь пол
  • Если вы укладываете поверх деревянного пола, вы можете закрепить стержни захвата поверх изоляции
  • Поместите стержни захвата ковра вокруг края помещения, оставляя зазор 7-12 мм от стены
  • Уложите ленточные маты напольного отопления на изоляцию между стержнями захвата
  • Используйте двухсторонний скотч на матах напольного отопления, чтобы приклеить их к изоляции
  • Где необходимо использовать дополнительную клейкую ленту для обеспечения крепления нагревательных матов
  • Проложите холодные провода (фаза и нейтраль) к распределительной коробке чуть выше уровня плинтуса
  • Проверьте соответствие сопротивления нагревательных элементов таблице сопротивления в установке руководство
  • Подсоедините холодные провода с помощью наших 5-рычажных быстроразъемных соединений
  • Уложите подложку для нижнего белья поверх нагревательных элементов пола
  • Уложите л ковер ow tog

Важно

Термическая блокировка

При использовании любого напольного отопления важно обеспечить беспрепятственный отвод тепла и не накапливать его под напольным покрытием. такие предметы, как толстые коврики, кресла-мешки, матрасы и другие предметы с высокой термостойкостью, не следует класть на пол с подогревом.

Теплый пол CT | Системы напольного отопления

Электрические соединения обеспечивает установку систем напольного отопления в домах в Ньюингтоне, штат Коннектикут, а также клиентам по всему штату. Эти системы, также известные как теплый пол, могут быть очень эффективным способом обогрева вашего дома. По сравнению с другими системами напольного отопления, такими как водяные системы отопления, полы с электрическим подогревом столь же эффективны и могут помочь снизить потребление энергии и ваши счета.Почему бы не наслаждаться теплыми полами по всему дому, одновременно снижая счета за коммунальные услуги? Начните сегодня и позвоните в компанию Electrical Connection для установки системы подогрева пола.

Установка лучистого теплого пола

Электрические системы обогрева полов могут быть установлены под различными типами напольных покрытий. Поскольку они изготовлены из гибкой сетки, их можно установить на любой площади вашего дома. Они также эффективны и безопасны. На самом деле, многие системы электрического обогрева пола имеют автоматическое устройство защиты от перегрева.А с нашими лицензированными и опытными электриками, устанавливающими вашу новую систему подогрева пола, вы можете быть уверены, что все будет установлено в соответствии со всеми строительными и противопожарными нормами. Позвоните нам, если вы заинтересованы в установке лучистого теплого пола. Мы предлагаем услуги по всему штату, поэтому позвоните сегодня, чтобы начать.

Эффективное отопление вашего дома

Вопреки распространенному мнению, электрические системы напольного отопления так же эффективны, как и другие системы напольного отопления.Они также гораздо более эффективны, чем системы принудительной вентиляции, которые могут терять много энергии из-за негерметичных воздуховодов или вентиляционных систем. Если эти системы установлены правильно, они могут экономить энергию и служить долгие годы. Как и в любой отопительной системе, регулярное техническое обслуживание является ключом к обеспечению долгосрочных результатов. Мы также можем взять на себя текущее обслуживание и любой необходимый ремонт вашей системы отопления. Позвоните нам в любое время, чтобы узнать больше об электрических лучистых полах.

Установки и обновления GFCI

GFCI (прерыватель цепи замыкания на землю) требуется для электрических систем обогрева полов, которые устанавливаются на кухнях и в ванных комнатах или в любых других местах, где существует вероятность воздействия влаги на систему.В Electric Connection мы являемся подрядчиком по электроснабжению с полным спектром услуг. Наши электрики также могут установить розетки GFCI, если ваш дом еще не оборудован этими розетками. Звоните в любое время для обслуживания.

Электрические соединения — ваши доверенные электрики

Electrical Connection — ваш надежный электрик из Коннектикута! Позвоните нам, если вы хотите узнать больше о наших установках напольного отопления и розеток GFCI.

Если вам нужны услуги по установке теплого пола в Хартфорде, Ньюингтоне или где-либо еще в Коннектикуте, позвоните по телефону 860-667-7652 или заполните нашу онлайн-форму запроса.


Последние статьи

  • Вы думали о подогреве полов?

    Поскольку зима не за горами, важно, чтобы вы могли эффективно и экономично обогревать свой дом в течение всего отопительного сезона. Для этого жизненно важно, чтобы вы не только инвестировали в качественную систему отопления, но и наняли квалифицированного, обученного специалиста для завершения установки системы отопления.

    Подробнее
  • Руководство электрика Hartford: часто задаваемые вопросы о системе напольного отопления

    Планируете ли вы, чтобы электрик Hartford установил электрическую систему напольного отопления в вашем доме? Системы теплых полов можно устанавливать под многие типы напольных покрытий, а гибкая сетка обеспечивает большую универсальность…

    Подробнее

Schluter®-DITRA-HEAT | Утепление пола | Шлютер.

ком

Все основания должны быть чистыми, ровными и выдерживать нагрузку. Поверхности, препятствующие связыванию, должны быть удалены перед нанесением DITRA-HEAT. Полные инструкции по установке и критерии гарантии см. в загружаемом Руководстве по установке Schluter®-DITRA-HEAT или в онлайн-видео по установке.

Примечание. Тип, толщина и формат облицовки из плитки или камня должны соответствовать предполагаемому применению. Минимальный формат плитки составляет 2 x 2 дюйма (5 см x 5 см).

1. Используя раствор для разбавления, подходящий для основания, нанесите раствор для разбавления (смешанного до довольно жидкой консистенции, но все еще способного удерживать насечку) с помощью 1/4″ x 1/4″ ( 6 мм x 6 мм) шпатель с квадратными зубьями.

2. Нанесите DITRA-HEAT на пол флисовой стороной вниз. Плотно забейте мат в раствор с помощью терки, шпателя для стяжки или DITRA-ROLLER, соблюдая время открытой выдержки связующего раствора. Если раствор расслаивается до установки мата, удалите его и нанесите повторно.Примечание. Может оказаться полезным свернуть конец мата перед установкой или положить коробки с плиткой поверх мата после установки, чтобы избежать скручивания.

*При использовании DITRA-ROLLER поместите на полку DITRA-ROLLER груз (например, мешки с раствором/раствором или коробку плитки) весом не более 75 фунтов. Медленно перемещайте валик от одного конца мата к другому, слегка перекрывая последовательные проходы.

3. Поднимите угол коврика, чтобы проверить покрытие.Правильная установка приводит к полному контакту между флисовой тесьмой и тонким раствором. Примечание. Укрывистость может варьироваться в зависимости от консистенции раствора, угла, под которым держат шпатель, плоскостности основания и т. д. Если полное покрытие не достигается, удалите и нанесите повторно, убедившись в правильности консистенции раствора и нанесения.

4. Примыкание торцевых и боковых срезов соседних листов. Примечание. Совмещение шпилек в верхней части мата во время установки может облегчить последующую установку нагревательного кабеля.

5. Теперь можно устанавливать нагревательные кабели DITRA-HEAT-E-HK. Инструкции по установке приведены на странице продукта DITRA-HEAT-E-HK. Примечание. Плитку можно укладывать непосредственно на мембрану DITRA-HEAT сразу после укладки кабелей Schluter®-DITRA-HEAT-E-HK с использованием немодифицированного тонкого комплекта. Пожалуйста, обратитесь к Руководству по установке Schluter®-DITRA-HEAT ниже для получения полных инструкций по системе DITRA-HEAT.

Альтернативные напольные покрытия поверх DITRA-HEAT

Пожалуйста, обратитесь к подробному описанию DH-AFC > (см. Технический бюллетень по альтернативным напольным покрытиям поверх DITRA-HEAT, доступный для загрузки ниже) и Руководству по установке Schluter®-DITRA-HEAT для полной установки методические рекомендации.Воспользуйтесь нашим калькулятором DITRA-HEAT, чтобы узнать, какие продукты вам нужны для завершения вашей конкретной установки.

Техническая поддержка | Установка сантехники

Техническая поддержка | Установка сантехники | Спидфит

Сантехника и отопление Техническая поддержка и консультации

У вас есть технический вопрос по установке сантехнических и отопительных систем JG Speedfit или по программированию систем управления теплым полом JG Aura? Здесь вы найдете полезные технические руководства, литературу и видео.Для получения инструкций о том, как программировать элементы управления отоплением, прокрутите вниз, чтобы просмотреть наши простые для понимания видеоролики.

Вы ищете руководства и литературу по промышленным продуктам John Guest?

ПРИМЕЧАНИЕ: Обратите внимание, что вся информация и технические данные, содержащиеся в наших каталогах, литературе и на веб-сайте, являются приблизительными, и мы оставляем за собой право изменять, исправлять или исправлять их в любое время. Отображается дата публикации каталогов, доступных на этом сайте. Товары продаются в соответствии с нашими Общими условиями продажи.

1.0.0.20

1.0.0.20

UK Литература

Технические руководства — Теплый пол

Технические руководства — JG LowFit™

Гарантия и условия продажи

Ассортимент Каталоги и брошюры

Шаг за шагом Руководства по программированию

Видеоролики How to JG Aura — Настройка времени и даты

JG Aura — Понимание режимов и значков

JG Aura — Установка уровней температуры

JG Aura — Объяснение графика обогрева

JG Aura — Прог.График отопления Часть 1

JG Aura — Prog. График обогрева, часть 2

JG Aura — как использовать режим «Вечеринка»

JG Aura — как использовать режим «Отпуск»

JG Aura — термостат JG Aura Dial, часть 1

JG Aura — термостат JG Aura Dial, часть 2

Обзор беспроводной системы Aura

Руководство по сопряжению Aura Wireless для напольного отопления

Руководство по повторной настройке и повторному сопряжению Aura Wireless для напольного отопления

Видеоинструкции – Сантехнические фитинги и трубы

Стандартный фитинг

Стандартная вставка Twist & Lock

Twist & Lock SuperSeal

Speedfit Blue

Handteighte Blue

Handtighte Tap Connection

Как к видеороликам — Системы фиксации нагревателя и многообразие

Установка UFH MOLEOLD

Установка пластинчарной пластины JG

Установка системы сшивания

Установка степла

Монтажная рейка

Установка системы напольных панелей JG

Установка системы JG Overfit em

Видеоинструкции — JG LowFit™

JG LowFit™ — установка и расширение коллектора UFH

JG LowFit™ — установка пленочных панелей пола

JG LowFit™ — установка панелей пола из волокнистой сетки

JG LowFit™ – Установка 16-миллиметровых зубчатых панелей пола

JG LowFit™ – Установка 20-миллиметровых зубчатых панелей пола

Видео с демонстрацией продукции

Технология Speedfit: наука, стоящая за нашими фитингами

Технология Speedfit Open & Shut Case – путь установщика от меди к пластику

Технология Speedfit: как мы производим самые надежные и прочные продукты

Технология Speedfit: зачем припаивать, если можно установить за считанные секунды?

Что такое регуляторы нагрева JG Aura?

Труба Layflat прошла испытания

Техническая команда JG объясняет характеристики Layflat

Поддержка Speedfit

Служба технической поддержки Великобритании

Все еще не нашли то, что ищете, или вам нужна дополнительная информация? Позвоните в нашу службу технической поддержки в Великобритании между 08. 00 и 17:00 GMT по телефону (+44) 01895 425 333, с понедельника по пятницу.

Служба технической поддержки США

Служба технической поддержки США доступна по телефону (001) 973 808 5600. Мы расположили нашу литературу по странам происхождения.

1.0.0.20

Веб-сайт, созданный Rooster Marketing

Лучшее напольное отопление Сидней, Мельбурн и Хобарт.

Цифровые термостаты с сенсорным экраном TS500 и TS600 от Devex Systems: функции и преимущества для пользователя

Водяные системы отопления: многообещающая возможность для бизнеса для сантехников

Каковы особенности и преимущества водяного теплого пола?

Теплый пол с водяным охлаждением имеет много особенностей и преимуществ.Вот некоторые из них:

Водяной теплый пол или электрический теплый пол – что лучше?

Начнем с того, что лучистое отопление пола, обеспечиваемое как водяными, так и электрическими установками, является гораздо лучшим решением, чем системы центрального отопления с принудительной подачей воздуха. Во-первых, системы подогрева пола хорошо спрятаны, в то время как системы принудительной вентиляции имеют набор неприглядных воздуховодов, вентиляционных отверстий и камер, которые все видны. Кроме того, с подогревом пола […]

Гидроконцентратор Solamander — 6 основных причин, по которым мы его любим!

Это интегрированное и инновационное энергетическое решение отдает предпочтение возобновляемым источникам энергии для различных целей в вашем доме.№ 6. Гидравлический концентратор Solamander (также известный как «концентратор») обеспечивает оптимальный и комфортный обогрев по требованию. № 5 – Система использует возобновляемую энергию для обогрева радиаторов, водяного теплого пола, горячего водоснабжения и бассейнов. № 4 […]

Каковы особенности и преимущества электрических теплых полов?

Клиенты спрашивают нас: Почему я должен установить электрические теплые полы? Вот что вы должны учитывать!

15 главных улучшений дома

По данным Better Homes and Gardens, 41% покупателей называют полы с подогревом одной из своих главных особенностей. Ниже приведены 15 основных улучшений дома, которые привлекают наибольшее количество покупателей: 1. Туалет на первом этаже – 58% 2. Встроенные места для хранения вещей (шкафы/шкафы) – 54% 3. Двойное остекление ПВХ – 54% 4. Отдельная душевая кабина – 52 % […]

Преимущества теплых полов в ванной

Вы ненавидите выходить из душа и снова чувствовать холод, как только ступаете на холодную плитку? С качественным теплым полом вам больше не придется испытывать дискомфорт! Системы напольного отопления идеально подходят для ванных комнат (в дополнение к кухням и открытым зонам отдыха и т. д.).) и хорошо работают почти […]

5 классных идей дизайна ванной комнаты на 2020 год

Возможно, вы слышали, что большинство людей считают кухню своей любимой комнатой, но мы здесь, чтобы изменить это. В конце концов, кухня может быть центральным местом, где семьи готовят еду и обмениваются любезностями после работы, но это ванная, где вы действительно проводите время «на себя». Возможно, ваша скромная ванная […]

Труд любви

Эксперты скажут вам, что вы должны стремиться получить 2 доллара. От 50 до 3 долларов за каждый доллар, потраченный на ремонт ванной комнаты (Australian Property Investor, 2019). Тем не менее, удовольствие от комнаты в вашем доме, которая представляет собой чистую роскошь и рай для отдыха, может перевесить любую потенциальную рентабельность инвестиций, а иногда и рентабельность […]

Почему электрические панели для наружного обогрева? Это интеллектуальные решения для трудно отапливаемых помещений.

Спустя четыре десятилетия компания Devex Systems остается лидером рынка в области разработки и установки инновационных решений для обогрева внутренних и наружных коммерческих и жилых помещений.От панелей наружного электрического отопления и газовых лучистых трубчатых обогревателей до водяных и электрических теплых полов компания Devex Systems завоевала доверие и доверие домовладельцев и крупных […] От компактной конструкции и впечатляющей теплоотдачи до низкого уровня выбросов новая линейка котлов X от Devex Systems предлагает ряд преимуществ для домовладельцев.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
