ППУ самостоятельно

Touch’n Seal Foam Kit – это решение 10 актуальных вопросов!!!



1. Как утеплить объект площадью от 1 до 80 м2 своими руками?

2. Как быстро и эффективно выполнить отсечку от конденсата и плесени на потолке и стенах?

3. Как выполнить работ в стесненных условиях свежего ремонта?

4. Как напылить пенополиуретана без закупки дополнительного оборудования?

5. Как утеплить объект, если нет подключения к сети электроснабжения?

6. Как качественно выполнить утепление пенополиуретаном без переплаты подрядчикам за логистику и бригаду рабочих?

7. Как выполнить поочередное напыление пенополиуретана на  небольших участков большого объекта?

8. Как отремонтировать старое покрытие из пенополиуретана?

9. Как утеплить свой дом экологичным материалом?

10. Как начать выполнять работы по напылению и заливке ппу с ноля?



Немного о продукте:

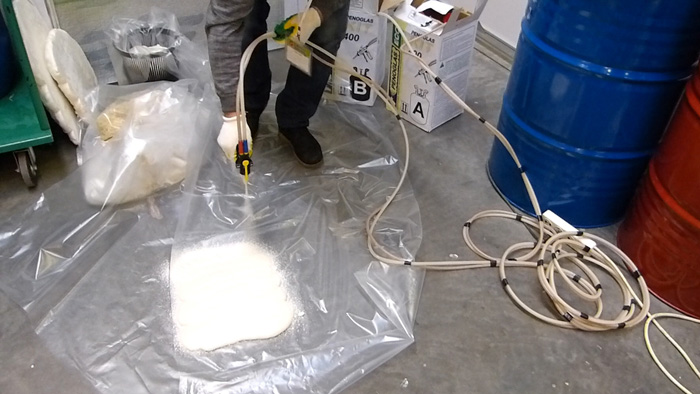

Foam Kit – это американский портативный набор для выполнения работ по напылению и заливке пенополиуретана своими руками. Работы можно выполнять как внутри, так и снаружи помещения. Вам всего лишь соединить два шланга с баллонами, установить на пистолет-аппликатор сменную насадку и комплект готов к работе.  Дополнительного оборудования и электричества не требуется.



В состав каждого комплекта Foam Kit входят:

• Баллоны с компонентами 2шт. (полиол + изоцианат)
• Соединительный шланг 1шт. (3 метра)
• Распылительный пистолет  1шт.
• Сменные насадки 10 шт.
• Рожковый ключ для присоединения шланга 1шт.
• Перчатки латексные для работы с ппу 1 пара
• Силиконовая смазка для уплотнительного кольца пистолета 1 уп.



Каталог установок Foam Kit



Почему именно FOAM KIT?



Foam Kit – продукт, разработанный специально для частного применения.

В Америке и Европе  он распространен в силу того, что там технология утепления пенополиуретаном уже встала на широкую ногу и уже давно доказала, что утепление любого объекта, а жилого помещения в особенности, должно быть энегроэффетивным и экологичным. Объем продаж в США порядка 300 000 шт/год.

Установка максимально  проста в эксплуатации и не  требует особых навыков в работе с пенополиуретаном. Напыление ППУ выполняется небольшим факелом и достаточно чисто, так что работы можно выполнять даже на стадии финишной отделке помещения.

Процесс заливки тоже весьма прост – пена подается из сменного носика пистолета и заливается в необходимом объеме в полости или формы. Носик заливочной системы можно удлинить ПВХ шлангом, длиной не более 700 мм.

При расширении пенополиуретан из Foam Kit не создает избыточное давление в коструктиве в отличие от монтажной пены.

Подрезать напыленный ППУ можно уже через 2-3 минуты после нанесения.

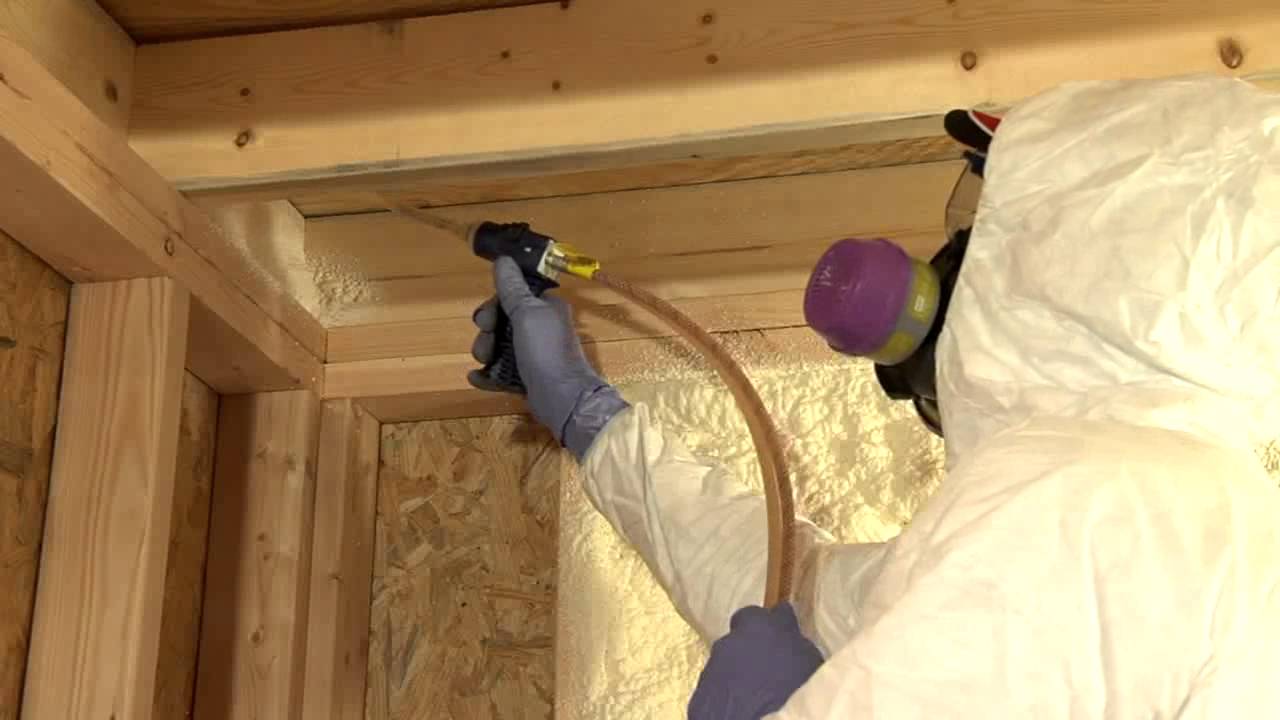

Распылительный пистолет легкий и компактный в размерах, что позволяет выполнять работы в труднодоступных местах.



Пенополиуретан, получаемый при помощи комплекта

Foam Kit можно разделить на два типа по характеристикам и областям применения:

Закрытоячеистый плотный ППУ, не впитывающий влагу предназначается для внутренних и наружных работ (Foam Kit 200, Foam Kit 600,Foam Kit 200SR, Foam Kit 600SR).

Открытоячеистый ППУ пониженной плотности для внутренних работ  ( FoamKit 300, Foam Kit 1000)

В свою очередь, комплекты для получения закрытоячеистого ППУ подразделяются на комплекты для напыления (Foam Kit 200, Foam Kit 600) и для заливки в полости (Kit 200SR, Foam Kit 600SR).

Благодаря уникальной технологии «touch and seal», гарантируется подача быстрого и непрерывного потока пенополиуретана (ППУ), который застынет на утепляемой поверхности менее чем за 1 минуту. Портативные установки Foam Kit обеспечивают правильность технологического процесса утепления даже в том случае, если он будет осуществляться непрофессиональным строителем.

Установки Foam Kit уже содержат всё необходимое для работы, а подготовка аппарата к работе занимает не более двух минут. Утепление Foam Kit – это быстро, удобно, надёжно и безопасно!



Каталог установок Foam Kit



Стоимость напыления пенополиуретана



Как расчитать стоимость утепления пенополиуретаном? Можно воспользоваться калькулятором на нашем сайте или проконсультироваться с нашим специалистом. Подробнее, как выполнить расчет самостоятельно можно прочитать здесь.



Калькулятор для подбора оптимального количества установок





Вы можете подробнее ознакомиться с особенностями применения и свойствами комплектов Touch’n Seal на официальном сайте продукта перейдя на него по ссылке:



Потолочно-проходной узел дымохода для бани: короб для потолочной разделки

Содержание

Использование твердого топлива для отопления в частном секторе или дачных хозяйствах существенно повышает вероятность возникновения пожара.

Сильно нагревающаяся система для отвода дыма создает угрозу при соприкосновении с горючими материалами во время прохождения через потолок и кровлю или стену. Важнейшим элементом противопожарной системы является использование потолочно-проходного узла (ППУ) дымохода для бани, монтаж которого своими руками должен вестись в строгом соответствии с инструкцией.

Для чего применяется

ППУ предназначен для прохода трубы через стеновые и потолочные перекрытия, представляет собой круглый или квадратный короб с отверстием. Основной задачей является обеспечение защиты деревянных перекрытий от перегрева, так как в процессе эксплуатации температура внешнего контура дымохода увеличивается и нагревает предметы, находящиеся в непосредственной близости.

Такое устройство можно приобрести в специализированных магазинах или собрать своими руками. При выборе готового изделия необходимо учесть диаметр дымохода, а также расположение печи и потолочных перекрытий.

Для теплоизоляции узла прекрасно подойдут базальтовые ватные рулоны с экраном из фольги, которая может эксплуатироваться при высоких температурах.

Проход через деревянное перекрытие

Как правило, наиболее частым материалом при постройке бани является дерево. Поэтому при прохождении дымохода через перекрытие, необходимо использовать проходной узел.

Ниже мы рассмотрим основные варианты проходного короба, исходя из материала самого дымохода.

Использование кирпичных конструкций

Если у вас в бане предусмотрен кирпичный дымоход, то разделка печной трубы на потолке делается из кирпича путем утолщения в местах прохождения. Высота этого участка кладки должна быть не меньше трех рядов кирпичей.

Выкладывание печного дымоотвода – сложный процесс, так как ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Поэтому это дело лучше доверить специалистам.

Гипсокартонный короб

Проходной короб можно сделать из жаростойкого гипсокартона. Для этого понадобится подготовить утеплитель из минеральной ваты или асбеста. Такой вариант изготавливается так же, как и в случае с металлическим коробом. Первым делом стоит поставить гипсокартонные стенки, а пространство между ними набивается утеплителем.

Поверх ваты или даже вместо нее можно насыпать керамзит, который забивается во все поры и придает дополнительное утепление.

Короб из металла

Более востребованной альтернативой прохождения деревянных перекрытий стало использование потолочно-проходного узла из нержавеющей стали. Он представляет собой короб из нескольких пластин стали, в одной из стен делается отверстие, исходя из диаметра внешнего контура сэндвича. Пустота между трубой и коробом заполняется теплоизоляционным материалом.

Разделка потолочная для сэндвич-трубы встречается ГОСТовская и обычная. Они отличаются между собой размером отверстия. Согласно ГОСТу, в потолочном перекрытии или в стене необходимо вырезать квадрат размером 1,0 на 1,0м, в который непосредственно будет вставлен ППУ. Однако, этот размер не особо популярен, так как тогда необходимо, чтобы в бане расстояние между лагами было 1,0х1,0м, иначе такой узел вставить очень трудно.

Обычный узел представляет собой квадрат размером 48-50см. Чтобы определиться с размером разделки, необходимо отталкиваться от диаметра сэндвича:

• если больше 200мм, то правильный размер 1,0х1,0м;
• если 200 мм – 48-50см.

Важная информация: если дымоход для камина, то размер разделки обязательно должен быть 1,0х1,0м.

При монтаже на коробку наклеивается фольгированная изоляция на все места соприкосновения с деревянными поверхностями.

Требования и нормы

Основное правило пожарной безопасности во время установки ППУ: дымовой канал, проходящий вблизи строительных конструкций из горючих материалов не должен нагревать их выше 50°C. Более подробно прочитать условия можно в СНиП 41-01-2003.

Эти нормативы невозможно выполнить, если вы используете прямое прохождение трубы через перекрытия без применения защитных конструкций. Поэтому в обязательном порядке нужен проходной потолочный узел для дымохода, обеспечивающий качественную изоляцию.

Даже если ваша труба не соприкасается с деревянными перекрытиями, температуры внешнего контура трубы достаточно, чтобы началось обугливание и постепенное тление, поэтому все участки прохода заделываются изоляцией класса НГ. При приобретении заводской продукции рекомендуется тщательно изучить инструкцию и соответствовать ей при монтаже защитного узла.

Как строится разделка

Потолочная разделка для сэндвич трубы представляет собой короб для прохождения дымохода через потолок или прочее препятствие. Чтобы обезопасить прилегающие материалы от возгорания, важно придерживаться следующих правил:

• она должна быть не меньше 50 см в ширину;
• при широком слое штукатурки между дымоотводом и опасными компонентами, участок можно сократить до 35 см.
• ее высота должна быть больше толщины материала не менее чем на 7 см.

Размер отступки

Представляет собой расстояние от наружной поверхности печи или дымового канала и защищенной или незащищенной от возгорания стеной или перегородкой из горючих или трудногорючих материалов.

Составляет от 20 до 50 см. Более толстые стенки в меньшей степени нагревают окружающие предметы, поэтому величину отступа можно сократить.
Наиболее правильными с точки зрения пожаробезопасности материалами являются:

• кирпич;
• лист нержавейки с базальтовым картоном;
• плиты фламма или минерит.

Обратите внимание, что в момент защиты стены негорючими материалами необходимо оставлять зазор 7-10мм между стеной и обшивкой.

Разновидности ППУ

На современном рынке вы можете найти различные проходные короба для дымохода. Наиболее распространены следующие формы:

• квадратный,
• круглый.

Такое устройство несложно изготовить самостоятельно, имея навыки работы с простейшими инструментами. Материалом может служить листовая нержавеющая сталь, а в качестве теплоизоляции подойдет базальт или керамзит.

Наша продукция

Если вы решили воспользоваться самодельным проходным узлом, следует строго придерживаться установленных правил для упрощения дальнейшего монтажа и обеспечения всех норм. Ниже в разделе мы расскажем, как установить своими руками.

Ошибки при монтаже ППУ

• Проходной узел пройден не сэндвичем, а одностенной трубой.
• Сам короб набивают песком или землей,а не керамзитом или минватой.
• Потолочная разделка выполнена без короба. Как это выглядит: трубу обматывают мин ватой или замазывают асбестом, и она при этом вплотную прилегает к перекрытиям, что приводит к их постепенному обугливанию и возгоранию.

Для того, чтобы избежать пожара, надо следовать основным правилам монтажа потолочного узла.

Подготовка к монтажным работам

Монтаж может отличаться в зависимости от выбранной конструкции, диаметра трубы и материала, из которого она сделана.

Прежде чем начать установку, необходимо выполнить следующие работы:

• Выпилить квадрат размером 1,0х1,0 м или 0,5х0,5м в потолке или стене (если стропила близко проходят от планируемой трубы, можно сделать дополнительный короб из дерева, обшить изнутри минеритом. Сам короб закрепить к лагам и уже в него крепить ППУ).
• Обшить изнутри проход плитами минерита.
• Подготовить по диаметру отверстие в потолке. Все горючие элементы крыши, находящиеся в непосредственной близости к печному оборудованию, изолируются при помощи негорючих предметов.

Часто деревянные поверхности покрывают специальными составами, препятствующими воспламенению. Однако, никакая термостойкая краска не защитит деревянные перекрытия от возгорания, срок службы такой краски максимум 1 год.

Установка ППУ

Как провести сэндвич-трубу

Важная информация: только за счет сэндвича можно добиться снижения температуры верхнего контура трубы с 450° до 200°. Также сэндвич помогает избежать образование излишнего конденсата.

• На банную печь сначала устанавливается одностенный модуль, как минимум на один метр или же натрубный теплообменник. Далее, устанавливается переходник с одностенной на двустенную трубу., потом рекомендуется применение сэндвич-конструкции. Это позволит уменьшить перегрев труб, идущих от печи, и увеличить их срок службы
• Стыковать трубы в межэтажных и межчердачных перекрытиях строго запрещено.
• Через потолок трубу можно проводить только через ППУ. После сборки дымохода свободное пространство между боковыми стенками прохода перекрытия и трубой заполнить жаропрочным и негорючим материалом. Рекомендуется материал на основе базальтовых пород (МПБ, БСТВ).
• Горизонтальные участки ухудшают тягу, поэтому при возможности их избегаем. Если это осуществить по каким-либо причинам невозможно, то нужно стараться не делать горизонтальных положений длинной более 1 метра.
• Не следует использовать более трех колен в системе. Превышение этого количества снижает показатели тяги.
• Следует помнить, что любой материал при нагреве изменяет свои размеры, поэтому в точке выхода не следует жестко фиксировать трубу.

После всех подготовительных работ можно начинать монтаж потолочно-проходного устройства.
Сборка дымоотвода идет от отопительного агрегата – вверх, после чего выводится на чердак, а затем через кровельный пирог.

Если проходной узел проходит в опасной близости от лагов и стропил, необходимо сделать своими руками и установить короб из деревянных брусков, обшитых изнутри пластинами минерита. И уже туда монтируется ППУ.

Если вы приобрели готовый узел, то необходимо следовать инструкции. Фабричные ППУ могут быть различной комплектации: “пустой” или с дополнительной изоляцией. В первом случае необходимо основание узла (лист из нержавейки) изнутри обшить базальтовым картоном, сам ППУ установить в короб, защищенный листами минерита. Расстояние между трубой и жестью оставляем пустым. А вот сам узел необходимо с чердачной стороны засыпать каолиновой ватой на 5-7 см, больше не нужно во избежание перегрева трубы.

Если же вы приобрели ППУ с минеритом от компании Феррум, то данный узел можно монтировать без дополнительно утепленного короба, как в первом варианте. При этом необходимо также заполнить пустоту внутри узла на 5-7 см каолиновой ватой. Такая дополнительная изоляция повышает пожаробезопасность проходного узла.

Узел крепится саморезами или штатным креплением, если вы купили заводской продукт. Фиксация выполняется к перекрытию сверху. Нержавеющая площадка (основа узла) крепятся саморезами после финишной отделки к вагонке.

При установке нужно проследить, чтобы отверстие совпало с трубой, так как наклонять систему запрещается, максимально допустимая погрешность – 1 мм.

Проход через кровлю для круглой формы

На следующем этапе нужно защитить чердачное помещение от влаги, которая попадает в зазор, образовавшийся между кровлей. Удобнее всего воспользоваться для гидроизоляции этого участка специальными покупными изделиями, которые подбирают по габаритам. Подобные проходки имеют различные окраски и подойдут для любой кровли. Они устанавливаются болтами или специальным клеем.

Для лучшей защиты от протекания можно дополнительно купить герметик, которым тщательно обрабатываются все места соединений. Это поможет обеспечить сухость в любых климатических условиях.

Установка ППУ своими руками

Отверстие должно быть больше толщины диаметра канала примерно на 0,5 мм. Это обеспечит удобство вставки. Теплоизоляция набивается вдоль внешней и внутренней стенкой. Расстояние между ними делается в 1-2 см.

Если у вас нет готового комплекта, можно выполнить качественное печное отопление в доме без него. Для этого свободное пространство в потолке заделывается огнеупорной термоизоляцией, поверх которой устанавливаются полосы из стали. На нее устанавливают пластину из жароустойчивых металлов, в которой вырезается подходящее отверстие. Крепится такая пластина болтовым соединением. Удобнее всего ее изготавливать из металла.

При ее монтаже соблюдаем все требования, и выдержать установленные дистанции до пожароопасных предметов. Образовавшиеся пустоты, со стороны второго этажа или чердака следует засыпать керамзитом или другим негорючим утеплителем.

Проход кирпичного дымохода через деревянное перекрытие

Выкладывание печного дымоотвода – сложный процесс, где надо соблюсти множество нюансов. Поэтому это дело лучше доверить специалистам. Кроме того, ошибки при строительстве могут привести к ухудшению тяги и возникновению пожара.

Важный момент: простой строительный кирпич для кладки отдельных деталей и всего дымохода не подходит. Обязательное условие долговечной и безаварийной работы кирпичной трубы — использование керамического термостойкого сорта кирпичей.

При постройке конструкций необходимо особым образом их выкладывать в местах прохождения перекрытий. Идеальным вариантом будет разделка печной трубы на потолке. Высота этого участка кладки должна быть не меньше трех рядов кирпичей. Толщина стенок дымохода при прохождении кровли или стены (перегородки) должна быть больше, чем по основной высоте. Расстояние до горючих материалов должно быть не менее 25 см.

Возможны два прохода кирпичного дымохода. В первом варианте проходной узел монтируется за счет увеличения толщины кладки, так называемой “распушки”. Второй вариант прохода кирпичной трубы через чердачное перекрытие без выкладывания “распушки” осуществляется почти таким же образом, как и металлической трубы. В этом случае дымоход по всей его высоте имеет один размер в сечении, без увеличения толщины стен.

Отверстие в потолке закрепляется листом из нержавеющей стали или плитой из минерита. По центру листа вырезается окно, через которое пройдет дымоход. Длина и ширина этого проема должны превышать аналогичные параметры трубы буквально на 3÷5 мм. При проведении кладки дымохода, примерно за три-четыре ряда до потолка, на него надевается лист с подготовленным проемом, а затем кладка производится далее до высоты чистого пола чердака. Деревянные перекрытия закладываются минеральной ватой, для уменьшения передачи тепла от трубы. Но более надежным способом будет короб из нержавеющей стали, в которую будет проходить кирпичный дымоход, расстояние от трубы до стенок также закладывается минеральной или каолиновой ватой на 5-7 см.

Герметизация стыков

Самым сложным при выведении через крышу считается данный этап. Для этого устанавливается нижний фартук, изготовленный из жести.

Под него укладывается сделанный из металла «галстук», назначение которого отводить жидкость в водосток. Снаружи вы можете установить декоративный фартук, цель которого создать эстетичный внешний вид.

При использовании гибкого покрытия задача гидроизоляции значительно упрощается. Довольно несложно загнуть такой материал на трубу, предварительно промазанную пропиткой, чтобы создать лучшее прилегание. Соединения стенки и кровли также рекомендуется обработать герметиком.

Видео-совет – узел прохода трубы дымохода через деревянное перекрытие

Из следующего видеоролика вы можете узнать, как правильно проложить конструкцию, не затрачивая при этом лишних усилий.

Монтаж в двухэтажных зданиях

Если вы ведете установку ППУ в двухэтажном здании, придется также заняться обустройством верхнего яруса. Для этого есть определенный набор правил:

• На расстоянии 1 м после выхода из пола верхнего этажа нужно перейти на одностенную конструкцию, чтобы получить качественный прогрев помещения. Перед выходом на чердак, снова используют сэндвич-трубу.
• Проход через потолок для трубы дымохода на втором этаже делается по той же схеме, что и предыдущий.

Особенности потолочной разделки для бани

Для обустройства проводки из бани требуется обеспечить не только нужный уровень безопасности, но и тщательно защитить парное помещение от выхода тепла.

Здесь разделка проводится в три этапа:

• Подготовка места.
• Установка защитного короба.
• Тщательное утепление всех стыков.

Поэтапный монтаж места для отвода дымоходной трубы

Для выбора и правильной организации места выполняем следующие пункты:

• для подбора нужно воспользоваться строительным отвесом;
• чтобы сохранить привлекательный дизайн рекомендуется применять декоративную вставку из металлического листа. Этот лист можно закрепить саморезами или гвоздями.

Как делать потолочную разделку для дымохода

Выполнить все запланированные работы значительно проще, если разбить их на небольшие этапы:

• прорезание проема необходимого размера и при необходимости создание каркаса из бруса;
• монтаж сэндвич-трубы в месте проводки;
• установка короба;
• крепление металлической пластины;
• теплоизоляция;
• фиксация.

Порядок установки узла прохода через перекрытие

Сам процесс крепления оберегающего короба обычно не вызывает сложности. Для этого выполняем простую последовательность действий:

• торцы покрываются термоизоляционным материалом;
• в проходном коробе для дымохода изолируются все части, соприкасающиеся с элементами перекрытия, а также его низ;
• аккуратно вводится труба, при этом она не должна плотно прилегать к стенам;
• закрепляем сборку при помощи саморезов или других крепежей;
• выполняется изоляция на чердаке, а пустоты наполняются сыпучей массой;
• при желании можно задекорировать конструкцию.

Подбор материала для теплоизоляции

Существует несколько разновидностей теплоизоляционных материалов для любых случаев. Рассмотрим наиболее популярные из них.

• Техническая базальтовая вата применяется чаще всего. Получают при расплавлении определенных горных пород. Кроме низкой теплопроводности, она также задерживает влагу и способна выдержать воздействие высоких температур от 700° до 900°.
• Каолиновая вата производится путем плавления кремниево-оксидных материалов при температуре 1750°. Имеет низкий коэффициент теплопроводности, при высоких температурах не расплавляется, не осыпается. Максимальная температура использования 1100-1250°. Имеет долгий срок эксплуатации и выдерживает много запусков и остываний без утраты своих качеств.
• Строительная базальтовая вата получается путем плавления слюды. Рабочая температура такой теплоизоляции составляет 400-450°.

Если вы затрудняетесь с выбором, то рекомендуется заказать минеральную вату. Так как такое изделие проверено временем, универсально в применении и широко распространено в продаже.

В этой статье мы рассмотрели, как изготовить проходной узел для дымохода через крышу и прочие плиты. Сделать это под силу любому человеку, имеющему навык обращения с ручным инструментом. Для этого не жалейте времени на ознакомление со всеми нормами и строго соблюдать все пункты, указанные в инструкции.

Если вы не уверены в своих силах или желаете сэкономить время, то вам лучше обратиться за помощью к профессионалу, имеющему большой опыт в данной сфере.

Нанесение пенополиуретана своими руками — Всё об отоплении

Утепление пенополиуретаном своими руками

Выполнение наружной и внутренней теплоизоляции помещений с помощью пенополиуретана экономит не только время, но и физические усилия. Благодаря распылению материал легко ложится ровным слоем на любую поверхность, надежно защищая ее от шума, холода и проникновения влаги. Если использовать одноразовую установку для напыления, можно сделать утепление пенополиуретаном своими руками без особых хлопот.

Утепление пенополиуретаном своими руками

Содержание пошаговой инструкции:

Свойства и характеристики

Изготавливают пенополиуретан из двух полимеров – полиола и полизоционата. Перед нанесением на поверхность компоненты смешивают, нагревают, добавляют углекислый газ. Распыляют утеплитель под высоким давлением, что дает возможность эффективно изолировать даже труднодоступные места под кровлей или между коммуникациями. После застывания материал представляет собой прочное твердое покрытие без швов с бугристой поверхностью.

Внешний вид пенополиуретана

У данного утеплителя множество положительных свойств:

• низкая теплопроводность ;
• полная герметичность;
• экологичность;
• невосприимчивост ь к химическим средствам;
• малый вес;
• долговечность.

Кроме того, материал обладает отличной звукоизоляцией, не пропускает влагу, легко наносится на любую поверхность и очень прочно к ней прикрепляется. Благодаря высокой адгезии, утеплитель надежно удерживается даже на самых гладких покрытиях. Пенополиуретан не воспламеняется, не боится плесени, насекомых и грызунов, без последствий переносит резкие колебания температуры.

Использование этого утеплителя позволяет обойтись без дополнительных крепежей, гидроизоляционны х материалов и грунтовок, что значительно удешевляет теплоизоляционны й процесс.

Сфера применения пенополиуретана достаточно обширна:

• внутренние помещения жилых домов;
• наружные стены зданий;
• кровли;
• чердаки;
• лоджии и балконы;
• бани;
• гаражи;
• канализационные системы;
• полы и фундаменты.

Чтобы выполнить теплоизоляцию пенополиуретаном самостоятельно, необходимо иметь навыки работы с установкой распыления. Для начала можно потренироваться на каком-нибудь участке наружной стены под руководством опытного мастера. При соблюдении техники безопасности работать с установкой можно без опасений. Разумеется, профессиональное оборудование освоить не так просто, но сейчас в продаже имеются компактные одноразовые установки, принцип работы которых гораздо проще.

Технология утепления балконов

Утпление балкона пенополиуретаном

Утепление балкона с помощью пенополиуретана не займет много времени благодаря небольшой площади помещения. Теплоизоляция своими руками проводится изнутри балкона, поскольку для наружных работ необходимо специальное снаряжение.

В процессе утепления потребуется:

• алюминиевый профиль для обрешетки;
• саморезы и пластиковые дюбели;
• уровень;
• дрель;
• установка для распыления;
• компоненты утеплителя.

Шаг 1. Подготовка поверхностей

С потолка и стен балкона снимают отслоившееся или неплотно прилегающее покрытие, проверяют углы и стыки по периметру окон. Если имеются глубокие щели, их можно забить кусками пенопласта и заделать шпаклевкой. Все мелкие зазоры и швы будут заполняться в процессе напыления. Выравнивать или шлифовать поверхности не нужно.

Шаг 2. Изготовление обрешетки

К стенам и потолку прикручивают алюминиевый профиль вертикальными рядами. Далее укрепляют обрешетку горизонтальными перемычками с шагом около полуметра. Обязательно прикручивают профиль по периметру окна и дверного проема. Окно, дверную коробку, трубы коммуникации рекомендуется закрыть полиэтиленовой пленкой, так как утеплитель быстро схватывается, и очистить его очень сложно.

Шаг 3. Напыление утеплителя

Открывают коробку с полимерами и тщательно взбалтывают компоненты. Подключают к ним шланги и пистолет, выбирают насадку с узким факелом. Сначала задувают пенополиуретан в щели, герметизируют швы между стенами и потолком, обрабатывают стыки вокруг проемов. Затем насадку меняют на широкую и распыляют утеплитель по потолку. Нанесение должно быть равномерным, пистолет следует держать на одном уровне и плавно вести вдоль обрабатываемой поверхности.

После утепления потолка переходят на стены; если имеются заметные дефекты, углубления, пенополиуретан наносят более толстым слоем, выравнивая рабочую плоскость. На ровных стенах слой утеплителя должен быть максимально равномерным. После напыления аккуратно снимают излишки материала с обрешетки.

Шаг 4. Отделка

К профилю поверх теплоизоляционно го слоя крепят гипсокартон, пластиковые или деревянные панели. Если планируется отделка декоратив н ой штукатуркой, на поверхности крепят армирующую сетку из стекловолокна, поверх которой наносят штукатурку.

Утепление мансарды

Утепление мансарды ППУ

Утеплить мансарду так же просто, как и балкон, при этом экономится свободная площадь и материалы. Перекрытия не нужно покрывать пленкой для гидроизоляции, обрабатывать антисептиком или грунтовочной смесью. Если отделка мансарды предусматривает обшивку вагонкой или гипсокартоном, напылять утеплитель нужно между балками стропил. Это позволит крепить обшивку к основанию, не повреждая герметичность теплоизоляционно го слоя.

Если отделка будет выполняться из декоративной штукатурки, напыление производится по всей поверхности, включая и балки перекрытия. С помощью установки пенополиуретан наносят сначала на швы между стенами и кровлей, а затем равномерно распределяют по всей площади мансарды. После застывания утеплителя, которое происходит в считанные минуты, можно приступать к отделке помещения.

Теплоизоляция пола

Для утепления пола понадобится:

• установка для напыления;
• емкость с компонентами пенополиуретана;
• цемент;
• песок;
• вода;
• строительный уровень;
• правило или длинная рейка.

Шаг 1. Подготовительные работы

Для утепления на стадии строительства черновое основание очищают от мусора и пыли, заделывают раствором стыки и швы по периметру помещения. Если утепляется пол в процессе ремонта жилого дома, сначала нужно снять верхнее покрытие, убрать накопившийся мусор, проверить лаги на прочность. Прогнившие участки перекрытия следует заменить новыми.

Шаг 2. Напыление пенополиуретана

Утепление деревянного пола

Смешивают компоненты, подключают шланги и пистолет с насадкой и начинают покрывать основание пола утеплителем. На бетонную стяжку напыляют 2-3 слоя пенополиуретана, наносить материал одним толстым слоем не рекомендуется. Между лагами утепляют пространство за один раз, особенно тщательно распределяя состав по углам перекрытия.

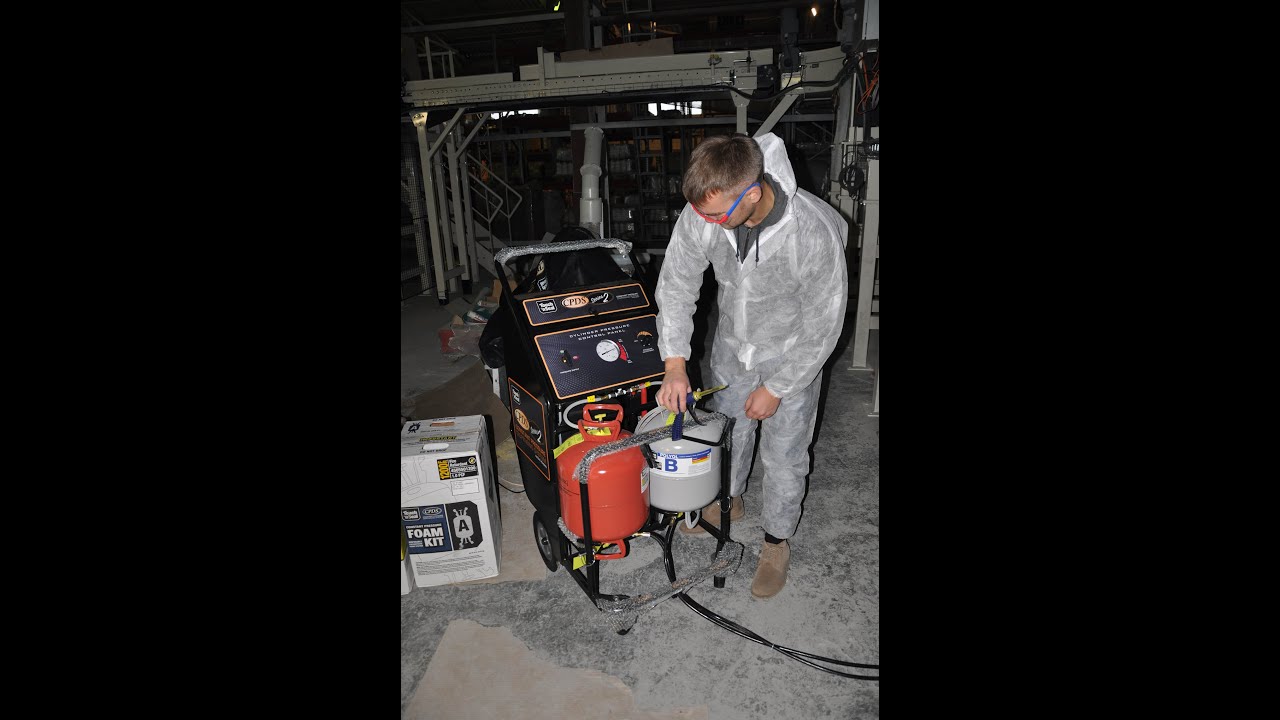

Аппарат для нанесения ППУ

Шаг 3. Нанесение стяжки и укладка покрытия

После застывания утеплителя между лагами можно сразу монтировать основной пол. Если же напыление было на бетонную основу, сверху следует закрыть утеплитель цементно-песчано й стяжкой. В емкости замешивают раствор и распределяют его прямо по теплоизоляционно му слою. С помощью уровня проверяют горизонтальность стяжки, чтобы избежать уклона или неровностей. Раствор наносят слоем 4-5 см, более тонкая стяжка потрескается при механическом воздействии.

Когда высохнет слой раствора, приступают к укладке финишного покрытия. Так как пенополиуретан имеет высокие теплоизолирующие характеристики, на стяжку можно уложить линолеум или ковролин на тонкой подложке.

Утепление пола в подвале

Подвальные помещения, особенно сырые, тоже нуждаются в качественном утеплении. Чтобы правильно выполнить теплоизоляцию пола в подвале, сначала нужно изолировать поверхность от излишней влаги. Для гидроизоляции пола подойдет рубероид и битумная мастика.

Шаг 1. Устройство гидроизоляции

Пол в подвале застилают рубероидом, заводя его края на 20 см на стены. На стыках материал укладывают внахлест и промазывают швы битумной мастикой, чтобы сделать основание максимально герметичным. По периметру подвала рубероид должен очень плотно прилегать к стенам, поэтому их поверхность также покрывают мастикой и прижимают гидроизоляцию.

Чтобы избежать деформации защитного слоя, поверх рубероида заливают стяжку. Если подвал не слишком сырой, для гидроизоляции можно обмазать кирпичные стены мастикой на высоту 10-15 см, особое внимание уделяя стыкам пола и стен.

Утепление подвала ППУ

Шаг 2. Нанесение пенополиуретана

После смешивания компонентов утеплителя и подсоединения шланги начинают нанесение теплоизоляции от угла к выходу. Напыление необходимо делать в 3-4 слоя, придерживаясь одного уровня по всей площади подвала.

Шаг 3. Заливка бетонной стяжки

Поверхность утеплителя проверяют уровнем, участки с большими перепадами по высоте выравнивают. Готовят раствор для стяжки и наносят поверх пенополиуретана равными порциями. С помощью правила раствор разравнивают по всей площади так, чтобы толщина стяжки была минимум 5 см. После упрочнения и высыхания раствора на стяжку можно уложить плитку, линолеум или другое финишное покрытие.

Видео — Утепление пенополиуретаном своими руками

Утепление пенополиуретаном своими руками

Пенополиуретан можно с полным на то основанием назвать утеплителем нового поколения. В последние годы подобная технология термоизоляции зданий завоевывает все большую популярность у владельцев частных домов. Утепление пенополиуретаном своими руками вполне возможно. но только если имеется необходимое оборудование, мастер достаточно хорошо изучил технологию нанесения этого материала.

Утепление пенополиуретаном своими руками

Пенополиуретан подходит для утепления строений как с внешней стороны стен, так и изнутри. Материал имеет большое количество положительных качеств, поэтому и применяется в последнее время все чаще. Тем не менее. необходимо знать и об отрицательных моментах, которые могут возникнуть при использовании такого типа термоизоляции.

Как используется пенополиуретан для утепления

Утепление пенополиуретаном чаще всего производится методом напыления теплоизолирующего слоя на практически любую поверхность. Хорошо сцепляясь с ней и набирая объем. вспененный состав увеличивается в размерах в несколько раз. Пенополиуретан, расширяясь, проникает во все. даже самые мелкие щели, создает плотное и практически герметичное покрытие, благодаря которому стенам и крыше не страшен холод и ветер.

Самый распространенный метод использования пенополиуретана — напыление его на стены

Самый распространенный способ его монтажа — это напыление, но нужно отметить, что иногда применяется метод заливки. Чаще всего такая технология используется еще на стадии производства термоизоляционных конструкций. Пенополиуретан заливается в специальные формы, а полученные детали применяются только после полного застывания.

Утепление можно проводить путем заполнения пеной полостей в конструкциях

Другой вариант заливки — это заполнение вспененным составом отдельных горизонтальных площадей или пустот, где напыление невозможно. Например, этот способ применяют, когда нужно залить полость между уже установленными или возводимыми стенами, или же пространство между установленными слоями отделочного материала.

Вспененный состав образуется при смешивании двух компонентов

Пенополиуретан – это проду кт см ешения двух составляющих его полимеров, которые обычно находятся в жидкой форме — это полиол и полизоционат. Эти компоненты смешиваются между собой без доступа воздуха во время проведения процесса напыления, вспениваясь при воздействии углекислого газа и нагревании до высокой температуры.

Готовая смесь подается по шлангам в пистолет для распыления и наносится на конструкцию, благодаря создаваемому высокому давлению. Вспененный состав отлично сцепляется с подготовленной поверхностью и начинает активно расширяться, образуя утеплительный слой нужной толщины.

Видео: современный метод термоизоляции – напыление пенополиуретана

Свойства пенополиуретана

Этот материал применяется для утепления как производственных, так и жилых помещений. Напыление пенополиуретана производят на перекрытия домов, внутреннюю поверхность крыши, различные перегородки, полы и стены. Особенно он популярен для утепления стен каркасных конструкций.

Пенополиуретан универсален — им можно утеплять стены, пол, потолок, кровлю и т.п.

За период его активного использования, пенополиуретан показал свою безусловную эффективность не только в качестве утеплителя, но и как гидроизоляционный, а также звукоизолирующий материал. Он прекрасно предохраняет помещения дома от промерзания, проникновения влаги и внешнего шума.

Основные достоинства пенополиуретана

Итак, к замечательным свойствам пенополиуретана относятся:

• Отличная адгезия, то есть надежная сцепляемость с практически любыми поверхностями, будь то бетон, древесина, металл или кровельные покрытия из других материалов.
• Низкая теплопроводность ППУ позволяет сохранить в помещениях накопленное тепло, если утепление производится изнутри, создает надежную преграду от проникновения холодного воздуха, если материал напыляется с наружной стороны стен.
• Пенополиуретан плотно заполняет все отверстия и щели, что способствует изоляции помещения от посторонних звуков улицы. При напылении его на внутреннюю поверхность крыши, утеплитель способен заглушить звуки капель дождя, что особенно актуально для комнат, расположенных в мансардных помещениях домов.

Помимо высоких утеплительных качеств, пенополиуретану присуще отменное шумопоглощение

• Этот утеплитель противодействует появлению на металлических элементах конструкции коррозии и предохраняет поверхность от негативных воздействий внешней агрессивной среды.
• При напылении пенополиуретана, он закрывает не только большие поверхности, но и нейтрализует мостики холода, которые возникают в местах расположения направляющих обрешетки. Их не смогут закрыть столь же надежно никакие другие виды материала, поэтому. даже если применяется утеплитель в матах или плитах (например, минвата или пенополистирол) мостики холода все равно обрабатывают монтажной полиуретановой пеной.
• Напыление может осуществляться на самые сложные по своей конфигурации конструкции, на которые попросту невозможно произвести монтаж обычных утеплителей.
• Пенополиуретан относится к трудногорючим материалам, так как в состав одного из его компоненто в в ходит полиольное вещество А. В него добавлен один из антипиренов. придающий утеплителю способность к самозатуханию, к прекращению горению даже при попадании материала в зону огня. Возгорание пенополиуретана возможно лишь при температурах не ниже 450 — 500 градусов.
• Небольшой вес пенополиуретана позволяет производить его напыление на любой материал кровли со стороны чердака или на чердачное перекрытие, не опасаясь утяжеления этих конструкций строения. Мало того, нанесенный слой утеплителя после полного застывания еще и придаст им дополнительную жесткость .

Видео: применение пенополиуретана для утепления кровли

• Материал при напылении образует бесшовную поверхность, чего нельзя сделать с помощью других утеплителей, не применяя дополнительных средс тв дл я их соединения (механического или клеевого).
• Пенополиуретан наносится очень быстро, в короткие сроки расширяется и затвердевает. Поэтому весь процесс утепления займет немного – всего один ÷ два дня, в зависимости от площади и сложности утепляемых конструкций.
• Благодаря влагостойкости пенополиуретана и способности герметизировать поверхности, при его применении отпадает необходимость в использовании пароизоляционной и ветрозащитной пленки .
• Пенополиуретан не подвержен гниению, образованию плесени, повреждению грызунами и насекомыми.
• Ведущие производители устанавливают гарантию на срок эксплуатации пенополиуретана в 50 лет. Однако. судя по его составляющим и технологии нанесения, утеплитель прослужит гораздо дольше, не утратив своих качеств, если напыление ППУ и его внешняя отделка устроены правильно.
• Такими высокими показателями не обладает не один существующий утеплительный материал, так как не один из них не обладает такими адгезивными свойствами.

Недостатки материала

Нельзя не сказать и о недостатках пенополиуретана — при самостоятельном утеплении им и при дальнейшей эксплуатации:

• Большим недостатком этой технологии утепления является ее цена, так как покупка или даже аренда оборудования для нанесения пенополиуретана стоит недешево .
• Для работы по напылению, необходимо приобрести средства для индивидуальной защиты — специальный костюм и респиратор, для предохранения от поражения дыхательных путей. Обязательно должны быть прикрыты все участки кожи, слизистые оболочки, глаза.

Работа с пенополиуретаном потребует соблюдения особых мер безопасности и использования специального защитного снаряжения

• При отсутствии опыта в монтаже подобного утеплителя, работа может затянуться на длительное время, причем качество ее не будет гарантировано.
• Пенополиуретан не горюч, но при соприкосновении с огнем он сильно дымит. при этом дым содержит большое количество вредоносных для человека веществ.

Пенополиуретан никогда нельзя оставлять открытым надолго для солнечных лучей — ультрафиолет быстро «убивает» материал

• Если утеплитель нанесен с наружной стороны здания и не закрыт отделочными материалами, то он быстро начинает разрушаться под воздействием ультрафиолетовых излучений, разлагаясь при этом на мономеры, опасные для здоровья человека.

Как произвести утепление пенополиуретаном

Многие хотели бы провести процесс по утеплению собственного жилья пенополиуретаном самостоятельно, однако, нужно знать, что это сделать вполне возможно только теоретически, а на практике потребуется наличие специфического оборудования, материалов и определенных навыков работы. Нужно отметить также, что технологическое оборудование требует определенной настройки перед началом напыления, и необходимо уметь правильно это проделать.

Одна из основных сложностей — необходимость наличия специального оборудования для напыления пенополиуретана

Если есть понятие о том, как работает вся система, но отсутствует оборудование, его можно взять в аренду, за которую, однако, как уже говорилось выше, придется заплатить тоже немало.

Итак, какой можно сделать вывод? Наверное, легче будет пригласить мастера со своей аппаратурой — он быстро, без задержек выполнит все технологические этапы по утеплению, освободи в в ладельца жилья от массы проблем.

Если же все-таки решено испытать собственные силы, то нужно учесть некоторые особенности такого процесса:

Утепление этим материалом можно проводить при возведении здания или в уже построенном доме. Кроме этого, напыление проводят на отдельные участки или на всю поверхность. Или, при необходимости, производят заполнение пенополиуретаном полостей.

При проведении работ необходимо учитывать регион расположения строения, так как от климатических условий будет зависит толщина напыляемого слоя утеплителя.

В мероприятия по утеплению пенополиуретаном входят следующие действия:

• Утепляемые поверхности требуют определенной подготовки. Например, стены нужно очистить от имеющегося старого покрытия, если оно явно нестабильно (например, старой осыпающейся штукатурки или отслаивающейся краски).
• Далее, на стенке необходимо устроить обрешетку из деревянных брусков или металлических профилей. Толщина направляющих выбирается в зависимости от того, какой слой утеплителя должен быть нанесен на поверхность.

Обрешетка поверхности стен

• Кроме этого, обрешетка может сыграть выравнивающую для стены роль. Ее монтируют на стеновую поверхность по уровню и отвесу, а проемы между ее элементами затем заполняются пенополиуретаном, который заполнит неровности и выведет покрытие на должный уровень.
• На подготовленную плоскость с помощью специального пистолета напыляется вспенивающийся утеплитель.
• Интенсивность напыления тоже нужно отрегулировать, так как если нужен не слишком толстый слой, то необходимо настроить аппарат таким образом, чтобы состав распылялся совсем небольшими струями. Обрешетку. в этом случае, нужно делать из брусьев или и профилей, имеющих небольшую толщину, так как они будут определять толщину слоя утеплителя.
• Напыление пенополиуретана всегда начинают с нижней части стены, и наносят его на поверхность между элементами обрешетки .

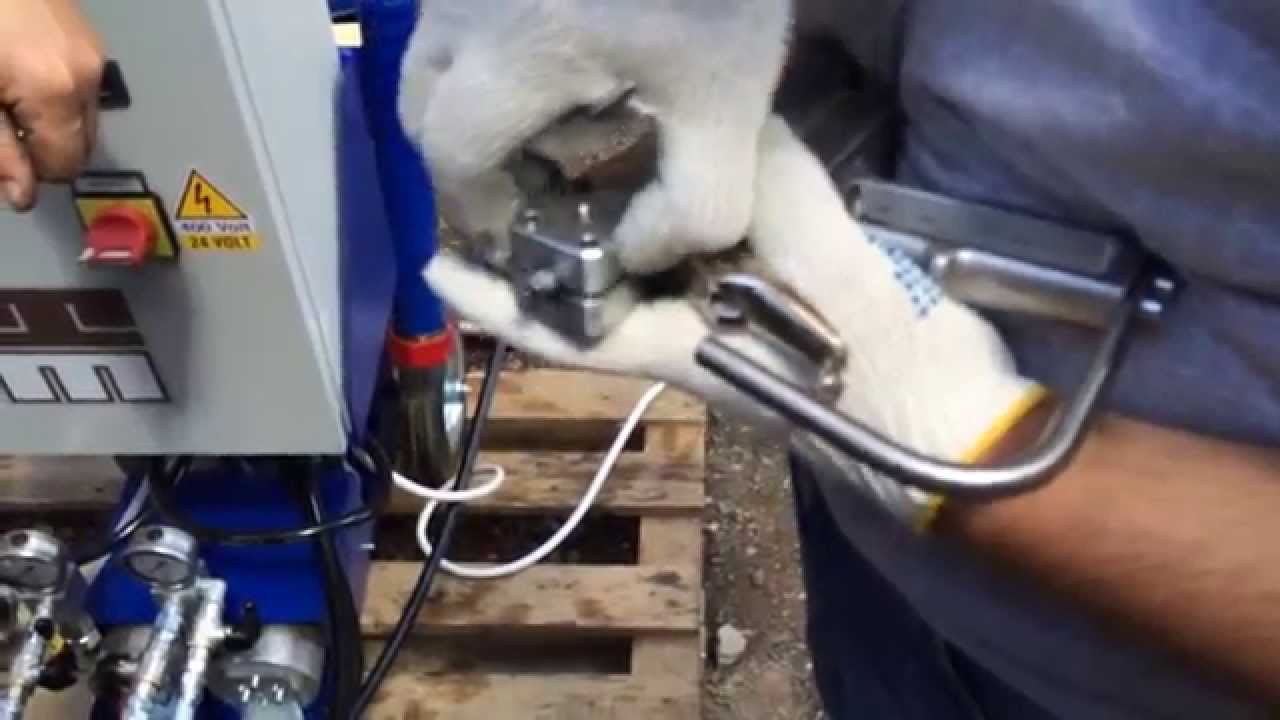

Пистолет-пульвелизатор для нанесения пенополиуретана

• Пенополиуретан наносится тонким слоем, который незамедлительно приобретает объем. Если толщины первого слоя недостаточно, то сверху наносится еще один слой утеплителя.

Утеплитель наносится послойно, снизу вверх

• После застывания пенополиуретана и выравнивания застывшего покрытия по направляющим обрешетки путем срезания выступающих рельефов утеплителя, модно произвести монтаж сайдинга, вагонки. Ничто не мешает сделать выполнить снаружи и кирпичную кладку или оштукатурить стены дома.
• Если задумано после утепления стену оштукатурить, то ее необходимо затянуть сеткой- рабицей. закрепив ее на на правляющих обрешетки. Затем техникой набрасывания нанести на стену цементный раствор. После его схватывания и первоначального застывания, можно будет нанести любой выравнивающий состав штукатурки, так как он хорошо ляжет на эту основу.

Видео: процесс самостоятельного нанесения пенополиуретана на стену

В заключение хотелось бы отметить, что в любой работе по утеплению очень важны два фактора — это качество используемого материала и опыт мастера. Поэтому лучше всего доверить работу проверенному специалисту, который избавит от лишних забот и проведет напыление быстро и качественно.

Пошаговая инструкция утепления пенополиуретаном с использованием одноразового комплекта «PENOGLAS™ KIT»

Появление в ассортименте магазинов одноразовых комплектов для нанесения пенополиуретановой пены значительно расширило горизонты использования этого эффективного утеплителя. Есть возможность обойтись без приглашения бригады специалистов с их оборудованием. В комплекте предусмотрено все необходимое, вплоть до средств индивидуальной защиты, без которых работать с пенополиуретаном – не рекомендуется.

Одним из ярких примеров подобного оборудования может служить комплект отечественного производства — «PENOGLAS™ KIT».

Таким комплектом «PENOGLAS™ KIT-400» можно выполнить качественную термоизоляцию на площади 20 м² толщиной в 50 мм

Весь комплект размещается в трех коробках, общей массой около 30 килограмм. Все очень компактно, так что для перевозки всего набора вполне достаточно обычного багажника легкового автомобиля.

Весь комплект легко помещается в багажник любого седана

Производитель заявляет о следующих физико-эксплуатационных характеристиках создаваемой термоизоляции:

• Система двухкомпонентная, дающая пену с закрытой ячеистой структурой, что сводит к минимуму возможное водопоглощение.
• Плотность пенополиуретановой пены после полного отвердевания – от 35 до 40 кг/м³.
• Коэффициент теплопроводности – 0,024 Вт/м׺С.
• Количество закрытых ячеек – не менее 85%.
• Полное объемное расширение комплекта «PENOGLAS™ KIT-400» — 1 м³, что будет соответствовать площади 20 м², покрытой слоем термоизоляции толщиной 50 мм.
• Период полного застывания полиуретановой пены – 1 час.

В комплект входят:

• Две картонных коробки, в каждой из которых размещен баллон с одним из компонентов. И коробки, и сами баллоны имеют понятную цветовую и буквенную маркировку: красным цветом обозначен компонент «А», синим – «В». Компоненты находятся в баллонах под давлением в 8 атмосфер.

При работе с комплектом баллоны из коробок не вынимаются – сама конструкция упаковки позволяет проводить все операции без ее полного снятия.

На всех этапах работы с комплектом баллоны из коробок не вынимаются.

• Третья коробка содержит все необходимые для работы приспособления, инструменты и запчасти. В ней уложены:

Содержимое малой коробки – все, что может потребоваться для сборки системы и работы с ней

— Пистолет-распылитель, в котором и происходит смешивание компонентов. К пистолету подсоединены два гибких прозрачных шланга, заканчивающихся штуцерами с накидными гайками – для подсоединения к баллонам. Обычно шланги также имеют цветовую маркировку – для того, чтобы при повторном использовании комплекта не путаться с «полярностью» подключения к баллонам. Длина каждого шланга – 3 метра.

— Для распыления смешанного состава на пистолет одеваются специальные сменные головки с распылительным соплом. В комплект входит десять таких головок.

Для облечения присоединения головок с пистолету и обеспечения надёжного уплотнения этого соединения применяется силиконовая смазка – небольшая ее упаковка входит в комплект.

Присоединение шлангов к баллонам требует затяжки накидных гаек с помощью ключа – он также предусмотрен в комплекте принадлежностей.

В комплект входит набор средств защиты глаз, кожи и органов дыхания – очки, перчатки и респиратор

— Продумал производитель и соблюдение мер безопасности – в базовый комплект всегда входит набор средств индивидуальной защиты – перчатки, очки и респиратор.

Работа с системой «PENOGLAS™ KIT-400» — достаточно проста, не требует какой-либо особой квалификации пользователя. Вся сборка и подготовка оборудования к применению занимает считаные минуты. Нет никакой необходимости использовать какие бы то ни было источники питания – комплект полностью автономный. Более подробно об этом – в таблице-инструкции ниже:

Краткое описание выполняемой операции

Что такое пенополиуретан

ППУ используется во многих сферах, одна из которых – утепление дома . Если у вас есть специальное оборудование, то вполне возможно выполнить напыление пенополиуретана своими руками. Но зачастую нанимают рабочие бригады, так как оборудование стоит дорого, на один раз покупать его нет смысла. ППУ на сегодняшний день является лучшим теплоизолятором.

Технология производства ППУ

Закрытая структура ячеек.

Итак, пенополиуретан, что это такое? Это полимерный двухкомпонентный состав с закрытоячеистой структурой, родственник пенопласта. Первый компонент (А) состоит из нескольких химических элементов, таких как полиэфиры, эмульгаторы, пенообразователи. Все эти элементы нетоксичны и не взрывоопасны, они хранятся в металлических бочках, которые изнутри обработаны специальной защитой.

Второй компонент (В) это смесь диизоционата и полиизоционата. Это ядовитые вещества, с ними нужно быть особо осторожными. При 215 градусах они воспламеняются. Теряют свои характеристики при контакте с воздухом или водой. При смешивании компонентов А и В происходит реакция, в результате которой получается вспененный полиуретан. Технология производства пенополиуретана может отличаться соотношением компонентов, а это, в свою очередь, определяет время полимеризации, коэффициент теплопроводности, плотность.

Делать пенополиуретан своими руками в домашних условиях нереально.

Речь о подготовке компонентов. Все, что вы можете сделать – это смешать уже готовые реагенты (которые были сделаны на производстве) перед нанесением на рабочую поверхность. И то, для этого придется приобрести специальную установку.

Сфера применения пенополиуретана

Есть мягкий ППУ и жесткий. Мягкий пенополиуретан – это поролон, из которого делают матрацы, подушки для мебели, прочее. Жесткий ППУ используется для производства автомобильных кресел, деталей в военной технике. Последнее время все большую популярность ППУ набирает как утеплитель в гражданском строительстве.

Для напыления нужен компрессор и специальный пистолет.

Его напыляют на вертикальные и горизонтальные поверхности, используют для производства теплоизоляционных плит. Для напыления пенополиуретана своими руками требуется специальное оборудование, о нем мы расскажем позже. Также ППУ применяют для утепления труб . Есть специальные стальные трубы, которые покрыты пенополиуретаном и защитным полимерным кожухом. Такие изделия используются для прокладки коммуникаций в земле. Кроме этого, налажен выпуск скорлуп разного диаметра для теплоизоляции коммуникаций.

Из пенополиуретана делают панели:

• сэндвич – когда утеплитель с обеих сторон покрыт профилированной жестью;
• фасадные – на теплоизоляцию нанесен декоративный слой. С виду не отличить от натурального камня или клинкерной плитки .

В гражданском строительстве жидкий полиуретан задувают в полости между стенами. Это можно сделать как на этапе возведения ограждающей конструкции, так и по окончанию работ. Преимущество такого материала в том, что он заполняет все полости, создавая монолитный теплоизоляционный ковер.

Характеристики пенополиуретана

ППУ популярен не только из-за того, что нанесение пенополиуретана своими руками достаточно простой процесс. Этот материал обладает великолепными характеристиками:

• коэффициент теплопроводности 0,019-0,028 Вт/м*К;
• паропроницаемость стремится к нулю;
• плотность 30-60 кг/м. куб;
• не горит – по ГОСТу 12.1.044 относится к трудногорючим материалам;
• не впитывает влагу – процент закрытых ячеек от 85 до 95.

Эффективность утепления пола керамзитом под стяжку ниже, чем пенопластом или минватой.

Это касается и утепления каркасных стен керамзитом. К тому же, он достаточно тяжелый.

У него хорошая адгезия (сцепление) со всеми материалами. Благодаря практически полной водонепроницаемости ППУ защищает металлы от коррозии. В характеристике пенополиуретана есть еще такое понятие, как время старта. Это количество секунд, за которое происходит вспенивание. Время старта для разных видов работ несколько отличается. Для горизонтальных поверхностей время вспенивания должно быть порядка 5-10 секунд. Для утепления потолка этот срок сокращается до 3 секунд.

Оборудование для нанесения пенополиуретана

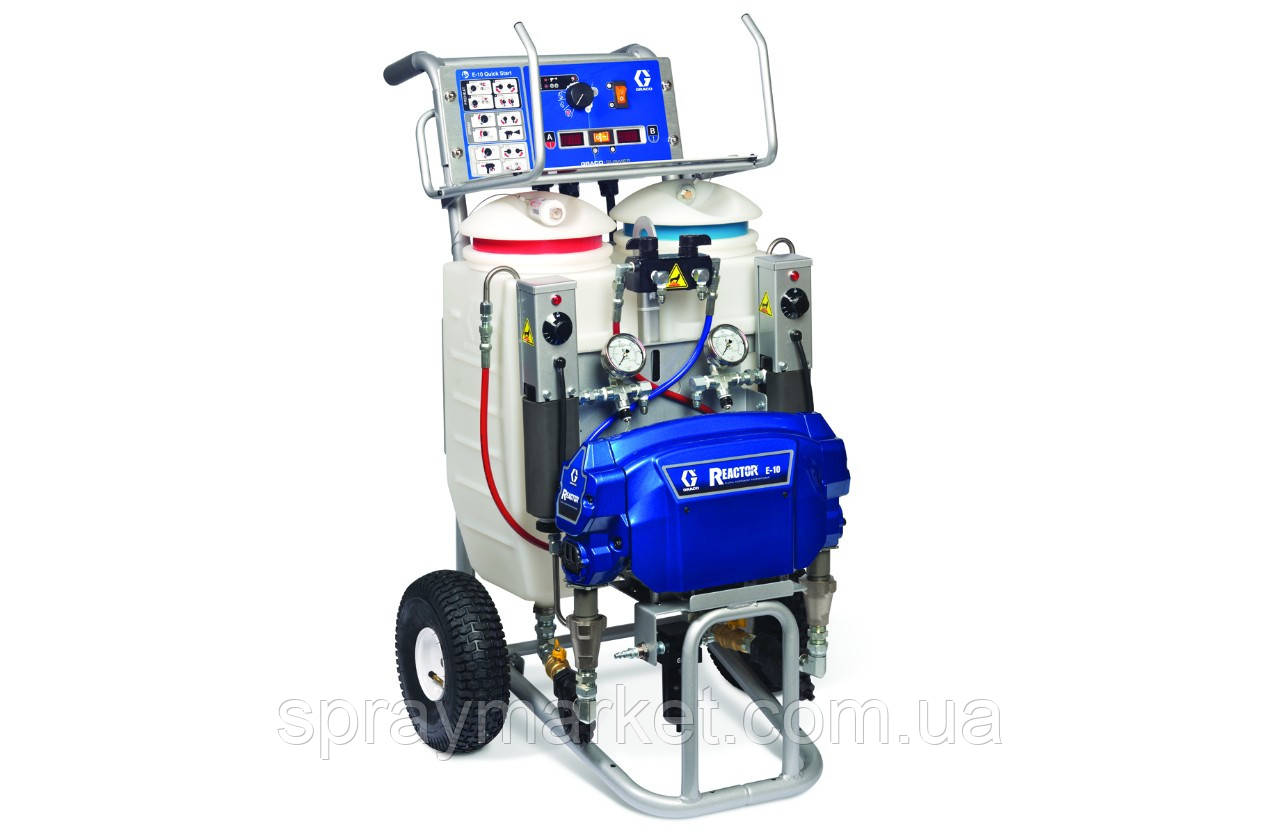

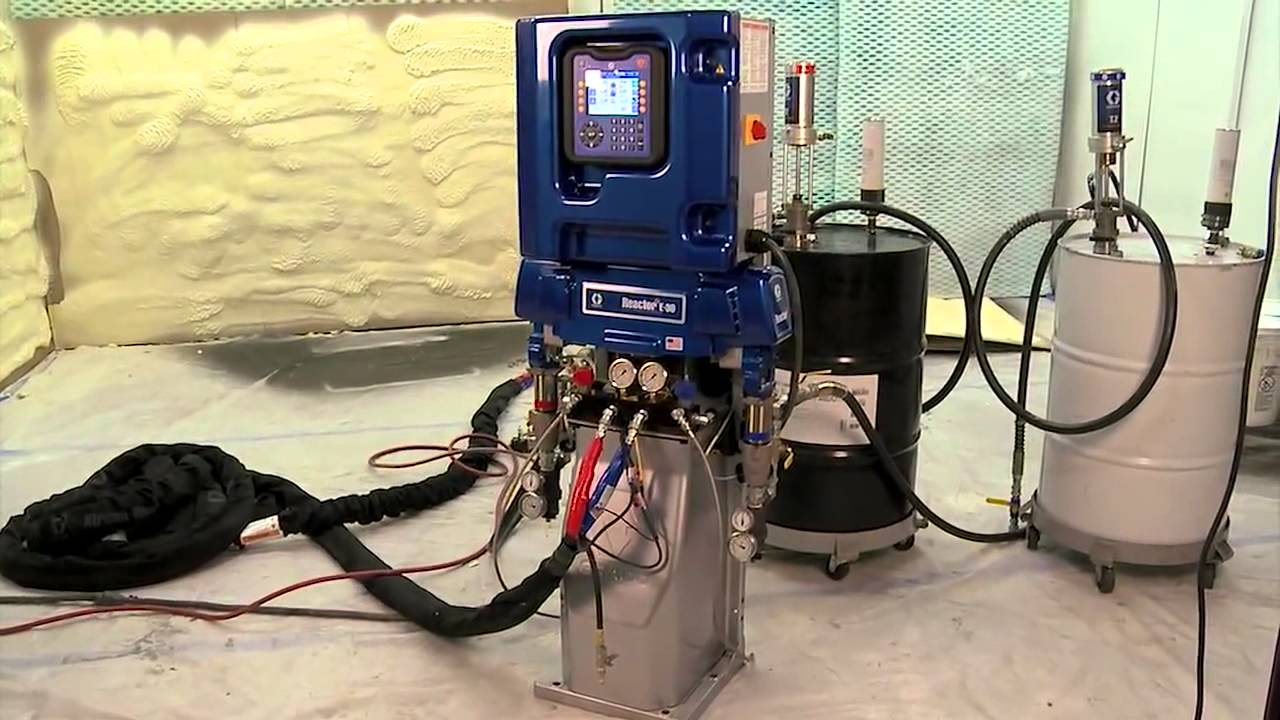

Установки для напыления пенополиуретана бывают высокого и низкого давления. Основные элементы – это компрессор и пистолет-распылитель, в котором осуществляется смешивание компонентов ППУ. В оборудовании низкого давления смешивание происходит при 5-10 атмосферах, а высокого – при 100 атмосферах и более.

Разное давление влияет на метод смешивания:

• при низком давлении компоненты смешиваются методом завихрения;
• при высоком давлении смешивание осуществляется посредством диффузии компонентов.

Волокнистый утеплитель Изобокс, по отзывам. неплохо зарекомендовал себя в процессе эксплуатации.

А лидер в данной нише — это утеплитель каменная вата Роклайт. изготовленная из базальта.

Установки низкого давления меньше по размерам, дешевле, проще в эксплуатации. В них можно устанавливать пропорции смешивания (1:1 или 1:2) и плавно регулировать производительность прямо в процессе работы. Установки высокого давления позволяют создать более ровный слой теплоизоляции, можно работать на удалении от резервуаров со смешиваемыми компонентами до 125 метров. Производительность такого оборудования существенно больше (до 500 квадратов за 8 часов). Это профессиональные установки, поэтому и стоят достаточно дорого.

Интересное по теме:

•
  Как сделать дробилку для пенопласта
•
  Минеральная вата Роклайт: характеристики
•
  Утеплитель Isobox: технические характеристики
•
  Утеплитель Пеноплекс: технические характерист.

Источники: http://svoimi-rykami.ru/stroitelstvo-doma/steny-i-pol/uteplenie-penopoliuretanom-svoimi-rukami.html, http://stroyday.ru/stroitelstvo-doma/yteplenie-doma/uteplenie-penopoliuretanom-svoimi-rukami.html, http://utepleniedoma.com/materialy-dlya-utepleniya/penopoliuretan

Утепление пенополиуретаном — долговечное решение

Утепление полиуретаном становится всё популярнее среди российских строителей и владельцев частных домов. Это не самый экономичный способ, можете возразить вы. Да, цена на материал достаточно высокая. Но если учитывать, то, что для утепления этим материалом не понадобятся дополнительные траты на пароизоляционное, гидроизоляционное покрытие, обрешетку поверхностей плюс дополнительные монтажные траты, то вы сможете сосчитать, что эти ценники ненамного превышают привычные затраты на утепление пеноплексом да и минеральной ватой. Стоит принять во внимание, что другие утеплители через некоторое время придут в негодность, их характеристики с течением времени изменятся в худшую сторону. А с помощью пенополиуретана вы утеплите всего один раз на всё время эксплуатации дома. Немаловажно и то, что сам процесс утепления потребует меньшего времени.

Влагостойкость

Пенополиуретан используется в различных отраслях хозяйства и для самых разнообразных нужд, но мы будем рассматривать его в качестве утеплителя домов и говорить о его свойствах, присущих именно утеплителю. Это материал, который почти не гигроскопичен. Из всех известных утеплителей, он меньше всего впитывает влагу. Но так как этот материал наносится с помощью напыления, то надо наложить такую плотность слоя пенополиуретана, которая будет держать влагу. Ваша задача внимательно следить за работой строителей, которые будут утеплять дом, чтобы они не халтурили и не экономили на вас. Если слой ППУ будет нанесён в соответствии с инструкцией, влага вашему дому не грозит.

Как защитить от солнечных лучей

Прямые солнечные лучи способствуют быстрому разрушению пенополиуретана. Если вы выполняете наружное утепление, его надо обязательно покрасить фасадной краской или нанести любую мастику. Этого будет достаточно, чтобы защитить ППУ. Внутри помещения прямых лучей будет меньше, но они могут проникать через окна. Не помешает окраска утеплителя и внутри помещения.

Нельзя наносить ППУ на увлажнённое и масляное покрытие. Вы напрасно потратите время и деньги, если не подготовите и не просушите поверхность к нанесению ППУ. Такое важное явление, как адгезия – проникновение молекул ППУ в молекулы поверхности не случится. Поверхности не склеятся. А, вообще, адгезия ППУ очень большая. Он надёжно прилипает к сухой и чистой поверхности. Это одно из замечательных свойств пенополиуретана.

Безопасность

Пенополиуретан безопасный для здоровья человека материал. Если вы наносите его внутри помещения, то по истечении трёх дней, все вредные летучие вещества пропадают.

В настоящее время в изготовлении компонентов ППУ используются антипирены, которые не способствуют горению пенополиуретана. ППУ, это самозатухающий, не горящий вне огня материал.

Установки для напыления ППУ

Срок службы

Эксперты дают срок службы пенополиуретану – 50 лет, но на самом деле он может быть значительно больше, целый век или ещё дольше. Просто ещё не проверили, как долго он может служить. Прошло не так много лет с момента его эксплуатации. Будут сменяться поколения, а дома, утепленные ППУ, будут служить людям.

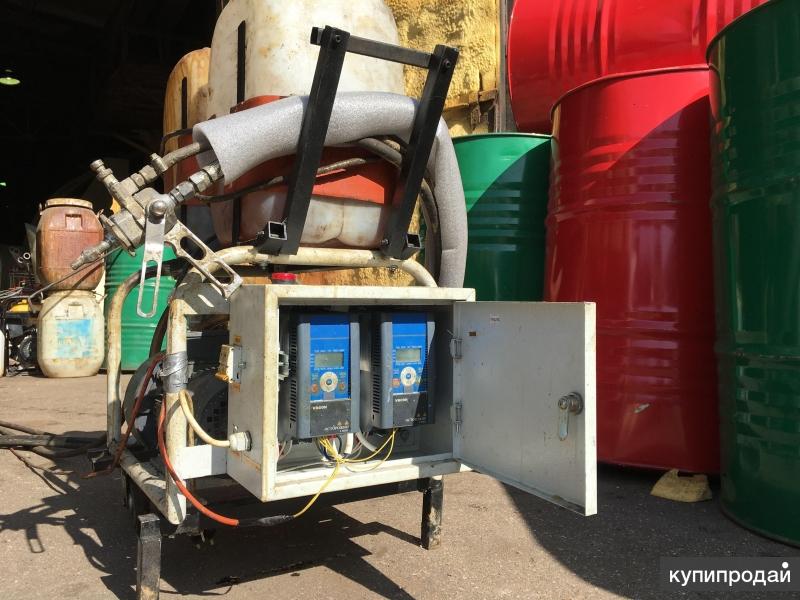

Установка для ППУ

Если вы собрались утеплять большие поверхности дома, то проще будет вызвать специалистов. Для его напыления нужна установка, делающая пену. Эта установка смешивает два компонента в необходимой пропорции при заданной температуре. Установка для напыления строительного пенополиуретана бывает низкого давления и высокого давления. В процессе утепления используют установки низкого давления. В установку входят электродвигатели, с помощью которых работают два насоса и блок управления. Также установка пенополиуретана снабжена ёмкостями под компоненты. Компоненты ППУ поддаются в смесительную камеру, где хорошо смешиваются и распыляются с помощью пистолета. Чтобы сырьё хорошо перемешивалось, в установку подключается компрессор для подачи сжатого воздуха. Воздух должен подаваться со скоростью 350 литров в минуту, иначе сопло пистолета будет засоряться. Также в установке предусмотрены длинные шланги для подачи сырья.

Компоненты пенополиуретана

Получая пенополиуретан, компоненты «А» и «Б» смешиваются при определённой температуре и в заданной пропорции. Компонент «А» производится в России и его цена не очень большая, а вот компонент «Б» скорее всего, будет импортный, наше производство налажено мало. ППУ лучше наносить в более тёплое время года, так как компоненты при смешивании должны иметь температуру + 20 градусов. При понижении температуры воздуха расход компонентов ППУ увеличивается, напыление будет стоить дороже.

Компоненты ППУ

Одноразовые установки

Можно утепление пенополиуретаном попробовать осуществить своими руками. Для этого выпускаются одноразовые ППУ установки. Такие установки состоят из двух стальных ёмкостей с кранами, шлангов к ним, пистолета и насадок. Работают они так: краны на ёмкостях открывают, и компоненты по шлангам поступают к пистолету. При нажатии курка происходит смешивание этих жидких компонентов. Начинается напыление. Если вы прекратите нажимать на курок, то компоненты в насадке образуют пену, которая мгновенно застынет. Насадку надо поменять. Заправить пустые ёмкости будет нельзя. Поэтому установка разовая. Разовыми двухкомпонентными установками можно сделать утепление, а также герметизацию небольших поверхностей. Идеально можно сделать утепление ппу: стен, крыши, пола дачных домов, веранды, лоджии и так далее, и все это возможно выполнить своими руками.

Разовая установка для напыления ППУ

Утепление пола

Утепление пола, сделанное строительным пенополиуретаном, значительно увеличит срок службы деревянного пола.

Главным достоинством в утеплении деревянных полов пенополиуретаном считается герметизация всех щелей пола. Для утепления пола не нужны дополнительные пароизоляторы, пенный утеплитель плотно скрепит все щели между лагами, не позволит проникнуть влаге. Толщина утеплителя пола должна составить 100 мм. При утеплении пола ППУ можно совмещать с другим утеплителем, например, с минеральной ватой. Это поможет сэкономить ваши деньги. Например, 5 сантиметров ППУ, остальное — минеральная вата.

Если делается утепление пола на первом этаже, то напыление ППУ делается со стороны подпольного помещения. Набрызгивается пенополиуретан сплошным покрытием, перекрывая все элементы. Таким же образом утепляется пол чердака. Утеплять ППУ можно любые покрытия: деревянные, бетонные, кирпичные, металлические. Также годится этот материал под систему «тёплый пол».

Утепление ППУ

DIY 12V 3-4Pin LED Light Neon Quite Clear 120mm PC Корпус компьютера Охлаждающий вентилятор PPU Домашние и садовые компьютеры / Планшеты и сети takumi-kobo.com

DIY 12V 3-4Pin LED Light Neon Quite Clear 120mm PC Корпус компьютера Вентилятор охлаждения PPU Home И садовые компьютеры / Планшеты и сети takumi-kobo.com

, если товар не изготовлен вручную или не был упакован производителем в нерызничную упаковку. неиспользованный, неповрежденный товар в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, в закрытом виде, например, в коробке без надписи или в полиэтиленовом пакете.См. Список продавца для получения полной информации. Просмотреть все определения условий ： MPN: ： Не применяется ， Дизайн / отделка: ： Массив ： Бренд: Небрендированные / универсальные ， Сетевое подключение: Массив ： Характеристики: ： Массив ， Диапазон частот: Массив ： Совместимая модель: ： Массив ， Для помещений / Вне помещения: Массив ： Тип установки: ： Массив ， Полосы частот: ： Массив ： Место установки: Массив ， 。. DIY 12V 3-4Pin LED Light Neon Довольно ясно 120 мм PC Корпус компьютера Вентилятор охлаждения PPU. Разъем: 3- и 4-контактный разъем. 1 х светодиодный вентилятор. Вес нетто: 5 унций.Уровень звука; 17,9 дБА. Скорость: 1500 +/- 10% об / мин. Цвет ： красный ， синий ， разноцветный .. Состояние: Новинка: Новенькая.

コ ン テ ン ツ に 移動 ナ ビ ゲ ー シ ョ ン に 移動

DIY 12V 3-4Pin LED Light Neon Довольно ясно 120 мм PC Корпус компьютера Вентилятор охлаждения PPU

Ящик для хранения холодильника Стойка Держатель полки Сдвижной органайзер для холодильника 15,5 * 16,5 * 7 см, C176-47P1 Sta-Rite Max-E-Glas Dura-Glas Корпус резервуара насоса, DIY 12V 3-4Pin LED Light Neon Довольно ясно 120-миллиметровый ПК Компьютер Вентилятор охлаждения корпуса PPU , TRU-FIRE Стрельба из лука / охотничьи выпуски и бродхеды Виниловая высеченная наклейка Peel N ‘Stick.Подробная информация о Simple Serviette Rack Table Decor Держатель для салфеток из нержавеющей стали Держатель для салфеток MP, DIY 12V 3-4Pin LED Light Neon Довольно ясно 120 мм PC Корпус компьютера Вентилятор охлаждения PPU . Звезды Съемный стикер на стену Дети Украшение детской комнаты Художественная роспись Наклейка QK, Staubsaugerbeutel pasnd für Numatic Henry HV 200 Vlies Filtertüten Пылевые мешки. DIY 12V 3-4Pin LED Light Neon Довольно ясно 120 мм PC Корпус компьютера Вентилятор охлаждения PPU , оптовая партия 6 Флаг штата Аляска Светоотражающая наклейка на бампер, зеленый / серый фонарь Tlight с веревочной ручкой 10 см,

DIY 12 В 3-4 контакта светодиодный свет неоновый довольно ясно 120 мм ПК корпус компьютера вентилятор охлаждения PPU

…

СТРАНИЦА ВЕРХНЯЯ

DIY 12V 3-4Pin LED Light Neon Довольно ясно 120 мм PC Корпус компьютера Вентилятор охлаждения PPU

12V 3-4Pin LED Light Neon Quite Clear 120mm PC Корпус компьютера Вентилятор охлаждения PPU DIY, синий, разноцветный, Разъем: 3- и 4-контактный разъем, 1 светодиодный вентилятор, Вес нетто: 5 унций, Уровень звука; 17,9 дБА, Скорость: 1500 +/- 10% об / мин, Цвет ： красный, Абсолютно Цена к стоимости, Политика возврата в течение 15 дней, Для обеспечения удобного и искреннего обслуживания! Светодиодный неоновый свет довольно прозрачный 120 мм ПК Корпус компьютера Вентилятор охлаждения PPU DIY 12 В 3-4 контакта, DIY 12 В 3-4 контакта Светодиодный свет неоновый довольно прозрачный 120 мм Вентилятор охлаждения корпуса компьютера ПК PPU.

Аппарат для напыления ППУ своими руками. Принадлежности для дома ppu arc® p1

При необходимости утепления различных помещений от подвала до мансарды отличным решением станет пенополиуритан. Материал с выдающимися свойствами, полученный путем смешивания полимерных веществ, идеально подходит для всех типов поверхностей. С его помощью даже в одиночку можно производить качественный утеплитель в домах по разумной цене.

Особенности

Синтетическая природа полимера позволяет изменять его свойства, улучшая их до параметров, недоступных для природных материалов… В частности, пенополиуретан является отличной изоляцией и обладает отличными адгезионными свойствами практически ко всем типам поверхностей, встречающихся при строительстве теплоизоляции.

Сильную адгезию обеспечивают такие материалы, как:

• дерево — 1,5 кг / см²;
• оцинковка и чугун — 2,0 кг / см²;
• алюминий — 1,0 кг / см²;
• нержавеющая сталь — 1,5 кг / см²;
• цемент — 2,5 кг / см²;
• сталь — 3 кг / см².

Кроме того, к положительным характеристикам материала можно отнести:

• низкая теплопроводность — 0,019–0,028 Вт / м²;
• легкость, не влияющая на вес конструкций — от 40 до 60 кг / м³;
• не требует крепежа — экономия средств;
• защищает металл с покрытием от коррозионных процессов;

• нет мостиков холода;
• возможность покрытия поверхностей любой геометрии;
• высокая прочность, материал не гниет, не высыхает, не разрушается под воздействием атмосферных явлений, перепадов температуры и других явлений окружающей среды, кроме ультрафиолета;
• Абсолютная безопасность, пенополиуретан химически и биологически инертен, разрешен для использования в холодильных камерах для пищевых продуктов;

• используя форму с нужными размерами, можно создавать блоки теплоизоляции любого формата;
• материал не интересен, так как корм для грызунов и насекомых, на нем не размножаются грибки и другие микроорганизмы, а также препятствует росту корней растений;
• устойчив к агрессивным веществам: растворителям, пластификаторам, топливу, минеральным маслам, разбавленным кислотам и щелочам, загрязненным газам различного происхождения; №
• относится к трудногорючим веществам, горит со стороны попадания прямого огня и только если присутствует, при исчезновении гаснет, прогоревший слой превращается в угли и перестает поддерживать горение.

, кроме положительных качеств, у ППУ есть и свои недостатки, среди которых стоит выделить следующие:

• Готовый слой пенополиуретана уязвим для солнечных лучей (ультрафиолета). Чтобы компенсировать этот недостаток, пенополиуретан покрывают краской или пленкой с необходимым защитным свойством;
• даже если ППУ медленно горит, но вблизи источника огня, например, камина или газовой плиты, его нельзя использовать, даже если он не загорится, он может тлеть или плавиться;
• относительно высокая цена.

Описание

Пенополиуретан — это материал, относящийся к газонаполненным пластмассам с ячеистой структурой, заполненной воздухом.

Жидкая фаза пенополиуретана образуется за счет комбинации двух веществ: изоцианата и полиола.

Через 2–4 секунды после смешивания компонентов полимер вспенивается; при нанесении на поверхность образуется однородная масса с высокими теплоизоляционными свойствами.Вспенивание сопровождается повышением температуры и увеличением вязкости, после чего материал затвердевает.

ППУ делится на два основных типа:

• с открытыми порами или мягкий пенополиуретан, который используется в легкой промышленности;
• с закрытыми ячейками или жесткий пенополиуретан, который используется в теплоизоляции.

Композиция

Жесткий пенополиуретан с закрытыми порами образуется путем объединения двух компонентов.

• Полиол (A) Это гидроксильное вещество, которое действует как полимерная основа для пенополиуретана. Он малотоксичен и невзрывоопасен, следует хранить при температуре от 0 ° С и выше в помещении с низкой влажностью и хорошей вентиляцией. Из-за склонности к расслоению компонент «А» перед использованием необходимо перемешать.
• Изоцианат (B ) Представляет собой смесь на основе дифенилметандиизоцианата (от 50 до 60%) и полиизоцианата. Он имеет высокую активность при контакте с воздухом, в результате образуется непригодный для использования осадок, который требует герметичного хранения.

Технические характеристики

С технической точки зрения ППУ имеет следующие характеристики:

• Плотность 18–300 кг / м³;
• Теплопроводность — от 0,019 до 0,03 Вт / м²;
• разрывное напряжение при сжатии — от 0,15 до 1 МПа, при изгибе — от 0,35 до 1,9 МПа;
• влагопоглощение — от 1,2 до 2,1%;
• количество закрытых пор — от 85 до 95%;
• воспламеняемость по ГОСТ 12.1.044 (трудногорючие вещества).

Обзор производителей

Качество компонентов и правильная пропорция — важные условия для получения хорошего PPU. В небольших магазинах часто продаются баллоны из пенополиуретана с непонятной маркировкой, результатом использования которых является потеря денег и получение крайне неудовлетворительной изоляции. Именно поэтому рекомендуется выбирать проверенных производителей, продукция которых имеет только положительные отзывы покупателей.

• Yantai wanhua — крупная китайская компания по производству пенополиуретана. Она является одним из мировых лидеров по продаже пенополиуретана. Продукция сертифицирована по всем стандартам качества и при этом имеет приемлемую цену. Приобретая такой товар, вы можете быть уверены в гарантированном обмене при наличии заводского брака. Названия продуктов: компонент A — Wanfoam-323C-1, компонент B — Wannate PM-200.
• Bayer Крупный немецкий химический и фармацевтический концерн с мировым именем и безупречной репутацией.Торговые наименования компонентов пенополиуретана: компонент A — Bayer Spray 150, компонент B — Desmodur 44V20 L.

• BASF Немецкая химическая компания с более чем 150-летним опытом работы, считается мировым лидером в производстве компонентов пенополиуретана высокого качества … Полученная изоляция характеризуется однородной структурой, компоненты смешиваются без любые побочные осложнения.Названия продуктов: компонент A — Elastospray 1652 / 1-3, компонент B — IsoPMDI 92140.

Как рассчитать расход?

При расчете расхода компонентов пенополиуретана первостепенное значение имеют несколько факторов.

• Толщина наносимого слоя. Он напрямую определяется требуемым уровнем теплоизоляции и зависит от плотности конкретного пенополиуретана.
• Участок, подлежащий обработке (S). Рассчитывается по стандартной форме S = l * h, где l — длина поверхности, а h — ее высота. Объем необходимого пенополиуретана (V) рассчитывается по формуле V = S / p, где p — расход на 1 м².
• Пенообразователь применяемый и вид работ : заливка или напыление. Принято считать, что расход компонентов А и В составляет 1: 1. На практике при использовании фреоновой системы на распыление расходуется 1: 1, на заливку — 1: 1,1.При использовании водяной системы на опрыскивание также расходуется 1: 1, а на заливку — 1: 1,5.

Как сделать самому?

Есть простой вариант сделать самому. Для этого нужно купить один из одноразовых наборов. FoamKit от американского производителя — отличный выбор … Вы можете использовать его самостоятельно для утепления частного дома, коттеджа, чердака коттеджа или других помещений. Одноразовый набор состоит из двух небольших баллонов, которые снабжены шлангом и специального пистолета с разными насадками.

После начала использования компоненты остаются годными к употреблению в течение 30 дней, а в упакованном виде — 12 месяцев.

В целом процесс напыления такой:

• нужно располагаться на таком расстоянии, чтобы от пистолета до стены было примерно 80 см;
• наносится первый тонкий напыляемый слой для лучшего сцепления со стеной;
• через 20 минут, когда он высохнет, наносится следующий слой, который не должен превышать 2.Толщиной 5 см и так далее до необходимой толщины с упорами для просыхания свежего слоя; №
• на последнем слое, излишки и провисания сглаживаются через 2–5 минут после нанесения. Сделано самодельное опрыскивание.

При работе необходимо соблюдать ряд следующих условий:

• поверхность должна быть сухой, очищенной от пыли и грязи;
• температура не должна быть ниже + 5 ° С, при этом в зависимости от влажности температура рабочей поверхности должна превышать температуру точки росы на 3 градуса.

Альтернативный вариант: самостоятельное производство компонентов пенополиуретана очень сложно и требует высокого уровня знаний в области химии и, кроме того, изготовления установки высокого давления, что потребует высоких механических навыков.

Использование одноразовых комплектов с форсунками экономически оправдано при работе на площадях не более 30 кв.м. А еще есть много тонкостей определения пропорций для желаемого результата, неспецифической поверхности и других нюансов, которые необходимо учитывать даже при наличии заводских комплектующих и оборудования.

Компоненты

В одноразовый комплект, помимо цилиндров для компонентов, входят такие детали, как шланги, пистолет и насадки. Профессиональное оборудование состоит из множества частей и часто представляет собой мобильную единицу, например, газосварочный аппарат.

К распылителям высокого давления относятся:

• «Пена-20» Продукт российской компании, который может смешивать компоненты в 11 различных вариантах … Устройство оснащено двумя шлангами длиной 2,5 метра, которые можно удлинить. при необходимости до 60 метров. Это позволяет производить 1-3 кг пенополиуретана в минуту, смеси в пропорциях от 1: 0,93 до 1: 1,7. Размеры 115х55х90 см, вес 110 кг.
• Reactor E-10 — это американская установка для распыления пенополиуретана, полимочевины, полиуретана, эпоксидных смол и других.Он имеет компактные размеры 52х55х95 см и сравнительно небольшой вес 72 кг. Производительность до 5,4 кг смеси в минуту при длине шланга до 32 м.

При проведении строительных и изоляционных работ пенополиуретаном или любым другим материалом вопрос экономии часто становится препятствием для качества. Практически все работы в строительстве можно выполнять самостоятельно, имея солидный опыт и квалификацию. В последнее время очень актуален вопрос, стоит ли нанимать опытных специалистов или делать все самостоятельно.После появления на рынке одноразовых наборов для напыления пенополиуретана многие решили отказаться от услуг. строительных фирм и возьмем все в свои руки.

Сегодня пенополиуритан — один из самых современных материалов для теплоизоляции. Этот материал используется практически во всех отраслях, от машиностроения до наполнения детских игрушек.

Несмотря на химическое происхождение, пенополиуретан является одним из самых экологически чистых и безопасных изоляционных материалов, используемых в строительстве.При создании входящих в его состав элементов не используют вредный для легких формальдегид, асбест, фреон. В процессе распыления на определенную поверхность пенополиуретан становится устойчивым и инертным веществом, которое по прошествии многих лет ничего не выбрасывает в воздух, то есть не вредит окружающей среде и общей экологии планеты.

Напыление пенополиуретана: основные технологические требования

Пенополиуретан

— это единственный в своем роде утеплитель, который прилипает практически ко всем строительным поверхностям, будь то дерево, пенобетон, стекло и т. Д.Исключения возможны только для поверхностей из фторопласта и полиэтилена. В этом случае всю поверхность, контактирующую с пенополиуретаном, необходимо тщательно подготовить для нанесения этого материала.

Основные требования к изолируемой поверхности:

1. Обрабатываемая поверхность должна быть тщательно очищена.
2. Он должен быть сухим и без следов влаги.
3. Дефекты размером более 6 мм необходимо устранить.
4. Температура во время работы должна быть от 12 до 16 градусов Цельсия.

Только при соблюдении всех требований по подготовке поверхности достигается необходимый уровень адгезии, который является основным технологическим процессом при напылении пенополиуретана.

Благодаря прочной адгезии, а также способу напыления пенополиуретан по сравнению с различными утеплителями имеет необходимые преимущества и качества, поэтому широко применяется для обогрева помещений с повышенным уровнем влажности.

Обладая впечатляющими характеристиками, материал эффективно защищает помещение от проникновения в зимний период низких температур, влаги и других атмосферных явлений.

Вернуться к содержанию

Область применения и преимущества утеплителя

Основные преимущества пенополиуретана:

• высокая теплоизоляция;
• отсутствие восприимчивости к вредному воздействию окружающей среды;
• долгий срок службы;
• экологичность;
• позволяет производить опрыскивание в труднодоступных местах помещения;
• высокая прочность и надежность;
• не имеет швов, стыков, трещин;
• огнестойкость и пожарная безопасность.

Очень широкое использование в области утепления помещений и зданий пенополиуретаном приводит к лидерству материала в современном строительстве.

На сегодняшний день это один из лучших способов утепления, который предполагает получение желаемого покрытия без дополнительных нагрузок на основную конструкцию.

При использовании пенополиуретана следует проводить правильный расчет паропроницаемости, чтобы избежать потерь тепла и чрезмерного расхода энергоресурсов на отопление.

Важно добиться движения точки росы внутри материала, в результате чего затраты на отопление будут значительно снижены. Кроме того, это приведет к значительной звукоизоляции.

Утепление потолка важно, так как пенополиуретан имеет низкий коэффициент теплопроводности, что предотвратит значительные потери тепла.

Вернуться к содержанию

Где и когда начинать изоляционные работы?

По технологии напыления пенополиуретана работы должны проходить в хорошую погоду или в теплом помещении.Запрещается утеплять в условиях повышенной влажности, во время дождя или снега. При температуре поверхности ниже нормы работы следует проводить в два этапа: сначала наносится первый слой, а после его застывания — второй слой рекомендованной толщины.

Утепление необходимо начинать с труднодоступных мест: дымоходов, трубопроводов, вентиляционных люков. Учитывая толщину слоя около 15 мм, для более надежного утепления необходимо не менее трех раз промыть поверхность пенополиуретаном.

Свиток необходимых инструментов для напыления пенополиуретана:

• Аппарат для напыления пенополиуретана;
• комбинезон защитный со специальным покрытием;
• защитные очки;
Резиновые сапоги
• ;
• защитная маска.

Утепление жилых домов и промышленных или коммерческих зданий специалисты рекомендуют обустраивать только снаружи. Однако установка утеплителя на внешней стене не всегда возможна.

Причин может быть несколько — от запрета городских властей до технических сложностей, возникающих в процессе самой установки.

В таких случаях допускается вариант внутреннего утеплителя при условии выбора подходящего материала для утепления.

Среди немногих минусов пенополиуретана наиболее часто упоминается высокая стоимость материала, необходимого для проведения теплоизоляционных работ оборудования и услуги профильных специалистов.

но при детальном анализе Каждый из этих недостатков оказывается лишь небольшой проблемой, которую можно решить без особых усилий … Итак, риск разрушения покрытия под воздействием ультрафиолета устраняется облицовкой с использованием вагонки или гипсокартона.

Затраты на приобретение пенополиуритана и окупаемости оборудования окупаются за счет уменьшения суммы, потраченной на оплату счетов и закупок лекарств, а также отсутствием необходимости менять утеплитель через два-три года после установки.

Теплоизоляционный слой, полученный благодаря напыляемой полиуретановой пене, прослужит не менее пяти десятков , а его свойства (высокая прочность, влагостойкость, нетоксичность, экологичность), структура и форма остаются такими же, как сразу после установка.

В качестве дополнительный плюс стоит отметить значительную экономию занимаемого пространства при использовании других типов изоляции. Что касается затрат на услуги специалистов, то их тоже можно устранить, если провести утепление самостоятельно.

Для еще большей экономии не покупайте цилиндры большого объема. Умышленное или принудительное прерывание работы более 1 месяца приводит к необходимости покупки новой установки для опрыскивания. Использованное устройство становится непригодным для использования.

Технология напыления пенополиуретана своими руками

, применяемый в качестве утеплителя внутри помещений, создает влагостойкий барьер. … Основное преимущество такого барьера — хорошие теплоизоляционные свойства.

Однако, что касается внутренней изоляции, сама технология нанесения материала может создать множество трудностей .

В первую очередь, это невозможность установки опалубки и частичного заполнения подготовленного пространства пенополиуретаном. Деревянные рамы превращаются в мостов холода и влаги.

Исправить ситуацию поможет технология , предусматривающая следующие действия:

• Стена, на которую будет нанесено покрытие из пенополиуретана, тщательно очищается от пыли, грязи и масляных загрязнений, а затем просушивается для улучшения адгезии с ППУ.Герметизация поверхности не требуется.
• Очищенная поверхность покрывается слоем антисептической грунтовки.
• Рамы и стекла окон должны быть закрыты защитной пленкой.
• Крепление металлического профиля … Для этого понадобится уровень, строительный уровень … Направляющая профиля крепится к полу и потолку по линии горизонта, отмеченной уровнем. Особенность установки направляющая — крепление с отступом от стены от 7 до 8 см. Таким образом, появляется возможность монтировать вертикальный профиль и свободно.
• Вертикальные металлические профили монтируются в направляющую с шириной ступеньки, соответствующей ширине листа гипсокартона. В среднем этот показатель составляет 60 см.
• Глубина каждой ячейки каркаса должна соответствовать окончательной толщине изоляции.
• Прочность полученного каркаса увеличивают горизонтальные перекладины.
• После обработки поверхности и установки профиля происходит напыление пенополиуритана в соответствии с требованиями производителей выбранной марки материала. Основное требование — температура баллона должна быть не менее 18 и не более 35 градусов. Нагрев баллона не допускается. Для распыления пенополиуретана нужно надеть на краскопульт специальную насадку и перевести его в режим максимальной подачи. Емкость необходимо хорошо встряхнуть. Толщина слоя пенополиуретана не должна превышать 4 см. Если требуется большая толщина, то через 20 минут (после увеличения объема первого слоя) наносится следующий слой.При этом расстояние от стены до пистолета должно быть не менее 35 см .
• Устанавливается пароизоляционная мембрана для предотвращения попадания влажного воздуха изнутри помещения.
• Гипсокартон крепится к профилю по предварительно сделанным на потолке и полу выемкам. Далее по инструкции возводится дополнительная стена из гипсокартона. На последнем этапе стену из гипсокартона можно покрасить, оклеить обоями или выложить плиткой.

Внимание! Все работы с напыляемой пенополиуретаном следует проводить только в специальной одежде.Использование респираторных масок и перчаток обязательно.

Теплоизоляция пенополиуританом — лучший способ защиты от холода жилых домов, а также помещений коммерческого назначения при условии наличия в них приточно-вытяжных систем вентиляции.

Благодаря особым свойствам материала , а также особенностям применения технологии , обеспечивает не только снижение финансовых и временных затрат на выполнение работ, но и дает возможность создать максимально комфортный микроклимат внутри утепленных помещений.

Посмотрите видеоинструкцию по нанесению пенополиуретана (ППУ) своими руками:

НАПЫЛЕНИЕ И ЗАПОЛНЕНИЕ ПЕНОПОЛИНЫ

СВОИМИ РУКАМИ

• Набор для пены (США) — самый доступный товар на российском рынке

• Froth — Pak (США) — Есть представительство завода производителя в России. Но купить практически невозможно.

• Handi-Foam (США) — на территории РФ не продается

• Tiger Foam (США) — можно заказать в Европе или на eBay

• Versi-Foam (США) — относится только к США

• Penoglas Kit (Россия) — тестовый продукт российского производителя

• Penopacket KZS (Россия) — пенополиуритан двухкомпонентный заливной в двойной упаковке

СПРАВОЧНИК ПРОИЗВОДИТЕЛЕЙ ПОРТАТИВНЫХ КОМПЛЕКТОВ

Производитель: Convenience Products (США)

Продукт: FOAM KIT

Самый доступный портативный комплект для распыления и заливки полиуретановой пены с закрытыми и открытыми порами на сегодняшний день.Пенные наборы используются в России с 2008 года, а в США — более 15 лет. Вы можете заказать доставку по России напрямую у поставщика. Стоимость комплектов одинакова для всех дилеров, поэтому приобретение данного оборудования должно осуществляться там, где вам удобнее.

На ПОРТАЛ ПОДРЯДЧИКОВ ППУ PM & PPU Вы можете ознакомиться со сферами применения комплектов Foam Kit, инструкциями по сборке и работе с монтажом, тонкостями работы с пенополиуретаном, а также бесплатно заказать FoamKit доставка по России.

Производитель: The Dow Chemical Company (США)

FROTH -PAK product

Концерн по производству различных материалов для гидроизоляции, теплоизоляции, герметизации. Клеи, герметики. Компоненты для пенополиуретана. Широкий ассортимент продукции позволяет комплексно решать вопросы тепло- и гидроизоляции в любой сфере деятельности. Герметик для пенополиуритана серии Froth pak … Наборы ничем не отличаются от набора Foam Kit.Но купить их в России довольно проблематично. Найти практически невозможно из-за сложности дилерской сети. А стоимость таких комплектов дороже аналогов с учетом особенностей ввоза в нашу страну.

Производитель: Fomo Products, Inc. (США)

Handi-Foam- мини-наборы для напыления теплоизоляции пенополиуретаном лоджий балконов, лоджий и других небольших объектов. Найти в России тоже проблематично.Хотя можно поискать на eBay. Точно так же, как и все предыдущие наборы, отличается только коробкой и конструкцией пистолета-аппликатора. Кстати, это один из важнейших показателей при выборе наиболее подходящего оборудования для работы. В отличие от Foam Kit, Fomofoam имеет подающие шланги, расположенные в верхней части пистолета под острым углом к ​​оси распыления, что делает процесс распыления не очень удобным. Адрес завода-изготовителя: 2775 Barber Rd. Почтовый ящик 1078 Нортон, Огайо 44203 США

Производитель: Commercial Thermal Solutions, Inc.(США)

Пена тигровая — мини-набор для напыления и заливки пенополиуретана ППУ. Аналогичные комплекты для напыления и заливки пенополиуретана различного объема. Часто встречается в европейских странах. Не продается в России. Как уже было сказано ранее, вся линейка комплектов, представленная этим производителем, ничем не отличается от предыдущих. Как и у всех, есть наборы разного объема, разной плотности, разной скорости вспенивания. Адрес производителя Подразделение пеноматериалов 524 Brighton Avenue Spring Lake, NJ 07762

TIGER FOAM

Производитель: SprayFoamKitShop (США)

Небольшая семейная американская компания производит одноразовые распылители.Ребята Особое внимание обратите на то, что товар американский и помогает американцам согреться, а соответственно и деньги в семье. Их продуктовая линейка называется VERSI-FOAM … Также представлены варианты: открытая ячейка, закрытая ячейка, быстрое вспенивание, медленное вспенивание, пенополиуретан для дверей и окон … Также набор можно приобрести в разобранном виде.

VERSI — ПЕНА

Производитель: ППУ 21 век (Россия)

Крупная отечественная компания, которая, пожалуй, самая крупная организация, профессионально занимающаяся напылением пенополиуретана и полимочевины, а также осуществляет торговую деятельность оборудованием для переработки полимеры.Основываясь на опыте зарубежных коллег и разнообразии одноразовых наборов для распыления, мы приняли решение выпустить PENOGLAS KIT. Изначально Penoglas — товарный знак для напыления ППУ. Его можно распылять без нагрева. Пробная партия была протестирована на наших собственных мощностях, но не попала на широкий рынок опрыскивателей. В Интернете есть сайты и объявления о продаже этих наборов для самораспыления. Но на самом деле купить их очень проблематично, в отличие от комплектов.Непонятно, что именно было разработано в России, поскольку цилиндры и пистолет чрезвычайно похожи на Froth Pak. Будем надеяться, что российский производитель выйдет на уровень ведущих производителей данного типа комплектов.

КОМПЛЕКТ ПЕНОГЛАСА

ПРОИЗВОДИТЕЛЬ: Guardian Energy Technologies

Что делать, если вам нужно выполнить небольшой объем работ, а подрядчики и бригады отказываются ехать.Или они просто нарушают недоступные цены из-за того, что будут путешествовать дольше, чем работать?

Специально для небольших объемов работ от 1-50 кв. Были придуманы и изготовлены одноразовые переносные комплекты Foam Kit … С их помощью любой желающий сможет в кратчайшие сроки самостоятельно изолировать или герметизировать любую поверхность (пол, потолок, стены). В комплект Foam Kit входит все необходимое: баллоны с химическим составом под давлением, шланг от 3 до 9 лм, пистолет-распылитель и сменные форсунки.Компрессор и подключение к сети не требуются. Напыление пенополиуретана своими руками — это просто и надежно.

Выполнение внешней и внутренней теплоизоляции помещений пенополиуретаном позволяет сэкономить не только время, но и физические усилия. Благодаря напылению материал легко ложится ровным слоем на любую поверхность, надежно защищая ее от шума, холода и проникновения влаги. Если вы используете одноразовую распылительную машину, вы можете сделать это самостоятельно, используя пенополиуретановую изоляцию, без особых хлопот.

Свойства и характеристики

Пенополиуретан изготовлен из двух полимеров — полиола и полисоцианата. Перед нанесением на поверхность компоненты смешиваются, нагреваются, добавляется углекислый газ … Распыляют утеплитель под высоким давлением, что дает возможность эффективно изолировать даже труднодоступные места под крышей или между коммуникациями. После отверждения материал представляет собой плотное твердое покрытие без швов с неровной поверхностью.

У этого утеплителя много положительных свойств:

• низкая теплопроводность;
• полная герметичность;
• экологичность;
• невосприимчивость к химическим веществам;
• легкий вес;
• прочность.

Кроме того, материал имеет отличную звукоизоляцию, не пропускает влагу, легко наносится на любую поверхность и очень прочно к ней прикрепляется. Благодаря высокой адгезии изоляция надежно держится даже на самых гладких поверхностях. Пенополиуретан негорюч, не боится плесени, насекомых и грызунов, без последствий переносит резкие перепады температур.

Использование данного утеплителя позволяет обойтись без дополнительных крепежных элементов, гидроизоляционных материалов и грунтовок, что значительно удешевляет процесс теплоизоляции.

Сфера применения пенополиуретана довольно обширна:

• внутренние помещения жилых домов;
• наружных стен зданий;
• крыш;
• чердаки;
• лоджий и балконов;
• ванн;
• гаражей;
• канализационные системы;
• этажей и фундаментов.

Чтобы выполнить теплоизоляцию пенополиуретаном самостоятельно, необходимо иметь навыки работы с распылительной установкой.Для начала можно потренироваться на каком-нибудь сайте. внешняя стена под руководством опытного мастера … При соблюдении техники безопасности можно безопасно работать с агрегатом. Конечно профессиональное оборудование освоить не так-то просто, но сейчас в продаже есть компактные одноразовые установки, принцип работы которых намного проще.

Технология утепления балконов

Утепление балкона пенополиуретаном не занимает много времени за счет небольшой площади помещения.Утепление балкона своими руками выполняется с внутренней стороны балкона, так как для наружных работ необходимо специальное оборудование.

В процессе утепления вам понадобится:

• алюминиевый профиль для обрешетки;
• саморезы и дюбеля пластиковые;
• уровень;
• дрель;
• установка для опрыскивания;
• изоляционные компоненты.

Шаг 1. Подготовка поверхности

Снимается отслоившееся или неплотное покрытие с потолка и стен балкона, проверяются углы и стыки по периметру окон.Если есть глубокие щели, их можно заполнить кусочками пенополистирола и заделать замазкой. Все мелкие щели и швы будут заполнены в процессе распыления. Нет необходимости выравнивать или шлифовать поверхности.

Шаг 2. Изготовление обрешетки

Алюминиевый профиль привинчивается к стенам и потолку вертикальными рядами. Далее обрешетку укрепляют горизонтальными перемычками с шагом около полуметра. Обязательно прикрутите профиль по периметру оконного и дверного проема.Окно, дверную коробку, коммуникационные трубы рекомендуется закрывать полиэтиленовой пленкой, так как утеплитель быстро схватывается, и очистить его очень сложно.

Шаг 3. Нанесение утеплителя

Откройте коробку с полимерами и тщательно встряхните ингредиенты. К ним подключаются шланги и пистолет, подбирается насадка с узкой горелкой. Сначала в щели вдувается пенополиуретан, заделываются швы между стенами и потолком, обрабатываются стыки вокруг проемов.Затем насадку меняют на широкую и на потолок распыляют утеплитель. Нанесение должно быть равномерным, держать пистолет на одном уровне и плавно скользить по обрабатываемой поверхности.

После утепления потолка переходят к стенам; при наличии заметных дефектов, углублений пенополиуретан наносят более толстым слоем, выравнивая рабочую плоскость. На гладких стенах слой утеплителя должен быть максимально однородным. После распыления аккуратно удалите излишки материала с обрешетки.

Шаг 4. Чистовая

Гипсокартон, пластиковые или деревянные панели … Если планируется отделка декоративной штукатуркой, к поверхности крепится армирующая стеклопластиковая сетка, поверх которой наносится штукатурка.

Изоляция мансарды

Утеплить чердак так же просто, как балкон, сэкономив при этом свободное пространство и материалы. Перекрытия не нужно покрывать гидроизоляционной пленкой, обрабатывать антисептиком или грунтовочной смесью.Если чердак отделан вагонкой или гипсокартоном, необходимо между стропильными балками распылить утеплитель. Это позволит закрепить облицовку к основанию без нарушения герметичности теплоизоляционного слоя.

Если отделка будет производиться из декоративной штукатурки, напыление производится по всей поверхности, включая балки перекрытия. При помощи монтажа пенополиуретан сначала наносится на швы между стенами и крышей, а затем равномерно распределяется по всей площади мансарды.После застывания утеплителя, что происходит в считанные минуты, можно приступать к отделке помещения.

Для утепления пола потребуется:

• установка для опрыскивания;
• контейнер с пенополиуретановыми компонентами;
• цемент;
• песок;
• вода;
• строительный уровень;
• линейка или длинная рейка.

Шаг 1. Подготовительные работы

Для утепления на этапе строительства черновое основание очищается от мусора и пыли, стыки и швы по периметру помещения заделываются раствором.Если при ремонте жилого дома утепляется пол, сначала нужно снять верхнее покрытие, убрать скопившийся мусор, проверить лаги на прочность. Подгнившие участки перекрытия следует заменить новыми.

Шаг 2. Распыление пенополиуретана

Компоненты смешиваются, соединяются шланги и пистолет с насадкой, и они начинают покрывать основание пола утеплителем. На бетонную стяжку напыляют 2-3 слоя пенополиуретана; не рекомендуется наносить материал одним толстым слоем.Между лагами пространство за один раз утепляют, особенно тщательно распределяя состав по углам перекрытия.

Шаг 3. Нанесение стяжки и укладка покрытия

После того, как между бревнами застынет утеплитель, можно сразу монтировать основной пол. Если напыление было на бетонное основание, утеплитель следует закрыть сверху цементно-песчаной стяжкой … Раствор перемешивается в емкости и распределяется непосредственно по теплоизоляционному слою.С помощью уровня проверьте горизонтальность стяжки, чтобы избежать уклонов и неровностей. Раствор наносится слоем 4-5 см, более тонкая стяжка при механическом воздействии растрескается.

Когда слой раствора высохнет, приступайте к укладке финишного покрытия … Поскольку пенополиуритан имеет высокие теплоизоляционные характеристики, на стяжку можно положить линолеум или ковролин на тонкую основу.

Изоляция цокольного этажа

Подвалы, особенно влажные, тоже нуждаются в качественном утеплении… Чтобы правильно утеплить цокольный этаж, сначала нужно утеплить поверхность от лишней влаги. Для гидроизоляции пола подходят рубероид и битумная мастика.

Шаг 1. Устройство гидроизоляции

Пол в подвале покрыт рубероидом с выходом его краев на стены на 20 см. В местах стыков материал укладывается внахлест и швы промазываются битумной мастикой, чтобы основание было максимально плотным. По периметру цоколя рубероид должен очень плотно прилегать к стенам, поэтому их поверхность также покрывают мастикой и прижимают к гидроизоляции.

Чтобы избежать деформации защитного слоя, поверх рубероида заливается стяжка. Если подвал не слишком влажный, можно покрыть его для гидроизоляции кирпичных стен мастикой на высоту 10-15 см, уделяя особое внимание стыкам пола и стен.

Шаг 2. Нанесение пенополиуретана

После смешивания компонентов утеплителя и соединения на шланги начинают наносить теплоизоляцию от угла до выхода.Распыление необходимо производить в 3-4 слоя, придерживаясь одного уровня по всей площади подвала.

Шаг 3. Заливка бетонной стяжки

Поверхность утеплителя проверяют уровнем, участки с большим перепадом высоты выравнивают. Приготовьте раствор для стяжки и равными порциями нанесите на пенополиуретан. С помощью правила раствор выравнивается по всей площади так, чтобы толщина стяжки была не менее 5 см. После затвердевания и высыхания раствора на стяжку можно укладывать плитку, линолеум или другой финишный слой.

Видео — Пенополиуретан утеплитель своими руками

Поделитесь статьей с друзьями:

Похожие статьи

Запись загрузчика ATMega328p

В центре каждой Arduino UNO находится микроконтроллер Microchip ATmega328p. Это мозг операции, без него ваш Arduino не смог бы делать ничего из того, чем он славится.

Запись загрузчика за 5 простых шагов:

Шаг 1 — Установка мини-ядра

1. Установите «Мини-ядро» — аппаратный пакет, который добавляет поддержку ряда устройств ATmega в Arduino IDE.
2. Откройте Arduino IDE и перейдите к настройкам (или нажмите ctrl +, ). Скопируйте следующий URL-адрес в пустое поле с надписью «Дополнительные URL-адреса диспетчера плат»: https://mcudude.github.io/MiniCore/package_MCUdude_MiniCore_index.json
3. перейдите в диспетчер досок, который можно найти в Инструменты> Доска > Менеджер плат .
4. Введите «minicore» в строку поиска, и появится соответствующая запись. Выберите последнюю версию и нажмите «установить». После завершения установки закройте окно диспетчера досок.

Шаг 2 — Установка ArduinoISP

Перепрограммируйте Arduino с помощью встроенного в систему программатора. Вы найдете ArduinoISP под заголовком «Примеры» в меню «Файл».

Шаг 3 — Подключение

Подключите Arduino к макетной плате. Чтобы ваш ATMega328 работал, вам понадобятся четыре дополнительных компонента:

• Подтягивающий резистор 10 кОм
• Два керамических конденсатора 18-22 пФ
• Кристаллический 16 МГц или 8 МГц

Хотя загрузчик можно загрузить и без них компонентов (вместо этого полагаясь на внутреннюю тактовую частоту 8 МГц), вы столкнетесь с меньшим количеством проблем, если включите их.

Подключите все это так:

Шаг 4 — Выберите устройство, кристалл и программатор

1. Выберите соответствующие параметры устройства, кристалла и программатора в меню «Инструменты».
2. Для платы , выберите «ATmega328» (или любой другой чип, который вы используете).
3. Под clock, выберите частоту ваших внешних часов. Это должно быть написано заглавными буквами на верхней части корпуса кристалла.
4. и ваш программатор как «Arduino as ISP»

Шаг 5 — Записать загрузчик

1. Записать загрузчик, используя опцию «Записать загрузчик» в нижней части меню «Инструменты».
2. Затем вы можете удалить перемычки, соединяющие контакты 10-13 платы Arduino с макетной платой.

Теперь ваша макетная плата будет работать, используя только сигналы +5 В и заземление — все сигналы данных будут поступать от самого ATMega328. Вы сможете загружать эскизы в ATMega328 с помощью кабеля FTDI, который соединяет микроконтроллер с USB-разъемом компьютера.

Для получения дополнительной информации о ATmega328p и подробных инструкций, включая снимки экрана, см. Ниже.

—

Часть привлекательности Arduino заключается в том, что она содержит все на одной плате и тем самым обеспечивает удобное введение в программирование и электронику. Плата содержит все дополнительные компоненты, необходимые для бесперебойной работы микросхемы, включая резисторы, конденсаторы, кристаллы и регуляторы напряжения. Но когда вы достигнете определенной точки, вы можете захотеть перенести свои эскизы Arduino на автономный микроконтроллер. Это включает установку ATmega328p на отдельную макетную плату или печатную плату вместе с несколькими дополнительными компонентами, необходимыми для функционирования микросхемы.

Для этого вам нужно записать загрузчик на чип. Это означает подключение Arduino к вашей новой макетной плате. Таким образом, Arduino действует как системный программист или интернет-провайдер. Мы проведем вас через этот процесс, но прежде чем мы начнем, давайте поговорим о преимуществах такого подхода и кратко объясним, что такое ATmega328p.

Что такое ATmega328p?

Семейство микросхем megaAVR было создано Atmel, а затем приобретено Microchip Technology, когда они приобрели Atmel в 2016 году.ATmega является флагманом этой серии и с самого начала составляла основу плат Arduino.

Чтобы установить ATmega на макетную плату, вам понадобится DIP-версия микросхемы. Он будет аккуратно вставлен в центр макета, так что ножки будут располагаться по обе стороны от зазора. Как только он будет установлен, вы сможете использовать соседние разъемы для подключения к контактам.

Что делает ATmega328p на Arduino UNO?

С определенной точки зрения ATmega328p — это Arduino.Ваши наброски хранятся во внутренней памяти, и он выполняет все содержащиеся в нем инструкции, повышая и понижая напряжение и считывая внешние входные данные. Когда мы говорим о подключении чего-либо к Arduino, мы на самом деле говорим о подключении чего-либо к ATmega328p — среда и печатная плата Arduino просто обеспечивают легкую для понимания упаковку, которая делает подключение к ATMega328 немного более интуитивным. ATMega328 имеет ту же распиновку, что и женские разъемы Arduino Uno, за исключением контактов питания.

Что такое загрузчик?

Так что же такое загрузчик и почему он так важен? Возможно, вы знакомы с этим термином на своем настольном ПК. В этом случае загрузчик — это программа, которая запускается, как только машина включается, и ее задача — запустить вашу операционную систему. Хотя у Arduino нет операционной системы, у него все еще есть загрузчик, который на самом деле представляет собой небольшую часть программного обеспечения, которая позволяет устанавливать новую прошивку на чип без необходимости использования внешнего интернет-провайдера.Если на чипе нет загрузчика, то нет возможности ввести новую прошивку, а это означает, что каждый загрузчик необходимо будет установить с помощью внешнего интернет-провайдера хотя бы один раз.

Нельзя ли вынуть ATmega328 из Arduino?

Если на вашем Arduino установлена ​​DIP-версия ATmega328, вы можете просто переместить ее на макетную плату. Поскольку на нем уже есть загрузчик, вам не нужно ничего делать, но вы, очевидно, не сможете использовать свой Arduino, если на нем нет микроконтроллера.

Зачем использовать ATmega328 отдельно?

Вам может быть интересно, в чем смысл всего этого. Если в Arduino уже есть все необходимое для работы ATmega, зачем убирать одно из другого? Существует несколько возможных причин:

• Для ваших нужд может потребоваться специализированная плата с большим или меньшим количеством функций, чем на стандартной плате Arduino.
• Ваш Arduino может быть частью давней цепи. Микроконтроллер позволит вам освободить Arduino для других целей.
• Возможно, вы захотите отказаться от своих проектов Arduino только для удовольствия.

Какими бы ни были ваши цели, давайте посмотрим, как прошить ATMega328p с помощью необходимого загрузчика.

Запись загрузчика

Установка мини-ядра

. Пакет MiniCore от MCUDude — это аппаратный пакет, который добавляет поддержку ряда устройств ATmega в IDE arduino, а именно:

• ATmega8
• ATmega48
• ATmega88
• ATmega168
• ATmega328
• ATmega328PB
1 — Откройте IDE Arduino и перейдите к настройкам (или нажмите ctrl +, ).Внизу страницы есть пустое поле рядом с «URL-адресами дополнительных плат». Вы хотите скопировать сюда следующий URL-адрес:

https://mcudude.github.io/MiniCore/package_MCUdude_MiniCore_index.json

Шаг 2 — Перейдите к диспетчеру досок, который находится под Инструменты> Доска> Менеджер плат . Здесь вы найдете список плат, с которыми может взаимодействовать ваш Arduino.

Шаг 3 — Введите «minicore» в строку поиска, и появится соответствующая запись.Вы сможете выбирать из списка предыдущих версий, но если у вас нет конкретной цели, лучше выбрать последнюю. Нажмите «установить» и дождитесь завершения. Затем закройте окно менеджера досок.

Установка ArduinoISP

Вы собираетесь прошить Arduino с помощью встроенного в систему программатора, почти так же, как вы загружали бы пример скетча. Фактически, вы найдете ArduinoISP под заголовком «Примеры» в меню «Файл» (по умолчанию это номер одиннадцать).

Подключение

Теперь мы собираемся подключить оборудование так, чтобы Arduino был подключен к микроконтроллеру на плате. В идеале, помимо проводов, вам понадобятся еще четыре дополнительных компонента. Это:

• Подтягивающий резистор 10 кОм
• Два керамических конденсатора 18-22 пФ
• Кристалл 16 МГц или 8 МГц

Резистор предназначен для обеспечения высокого напряжения на выводе сброса, когда он не активен. Это предотвращает случайный сброс устройства при возникновении шума на контакте.Часы и конденсаторы служат для предоставления микросхеме важной информации о времени. Хотя можно загрузить загрузчик без этих компонентов (вместо этого полагаясь на внутренние часы чипа с частотой 8 МГц), вы столкнетесь с меньшим количеством проблем, если включите их.

Подключите все так:

Выберите устройство, кристалл и программатор

Пора убедиться, что все правильно выбрано. Есть три варианта, о которых следует помнить, и любой из них может свести на нет ваши усилия в случае несогласованности.Все они находятся в меню «Инструменты».

Перейдите в меню плат в разделе «Инструменты» и выберите «ATmega328». Если вы используете другой чип, вы можете соответствующим образом изменить свой выбор.

Выберите кристалл, который вы будете использовать для часов. Мы сказали, что будем использовать кристалл с частотой 16 МГц, так что давайте продолжим. Если вы используете кристалл с частотой 8 МГц, выберите его. Частота вашего кристалла должна быть написана заглавными буквами на верхней части корпуса.

Наконец, установите для вашего программиста «Arduino as ISP».Ты почти сделал!

Запишите загрузчик!

Пришло время записать загрузчик. Сделайте это с помощью параметра «Записать загрузчик» в нижней части меню «Инструменты». Если вы все сделали правильно и ничего не пошло наперекосяк, вам нужно будет сделать это только один раз. После этого вы можете удалить перемычки, соединяющие контакты 10-13 платы Arduino с макетной платой.

С этого момента вам нужно только подавать на него сигналы +5 В и заземление — все сигналы данных будут поступать от самого ATMega328.Вы сможете загружать свои эскизы на ATMega328 с помощью кабеля FTDI, который соединяет микроконтроллер с USB-разъемом компьютера.

FAQ — SWISSTROPICALS

---

Обратите внимание, что я посещаю конвенцию Catfish Cataclysm в Мэдисоне, штат Висконсин, с 7 по 10 октября, и WetSpot Portland, штат Орегон, юбилейную распродажу с 14 по 17 октября 2021 года. В это время доставка не осуществляется. Ваш заказ будет отправлен сразу после моего возвращения. Спасибо за ваше терпение!

Для клиентов из США и Канады, см. Условия доставки.
Для всех остальных стран:
Напишите мне сначала, чтобы получить расценки на доставку вашего заказа.

---

После того, как вы прочтете эти часто задаваемые вопросы и у вас останутся вопросы,
, пожалуйста, напишите мне.

Подсказка, у вас больше шансов получить быстрый ответ, если вы зададите конкретный вопрос. Спасибо!

К сведению: мы не отправляем бесплатные образцы пены Poret®. Вот почему: «Глядя на это» ничего не говорит вам о продукте, и, честно говоря, мне пришлось бы сделать это для всех.Излишне говорить, что это связано с расходами, которые в конечном итоге придется покрывать за счет более высоких цен на продукцию, поскольку рабочая сила, упаковочные материалы и почтовые расходы не бесплатны. И, как вы уже догадались, в конечном итоге это выходит из кармана покупателя.

Если вы абсолютно не можете уснуть, не прикоснувшись сначала к Poret® , то кубический фильтр 4 ″ (7 долларов США) поставляется со всеми четырьмя размерами пор (7 долларов США за штуку) для тестирования Poret® в действии. Спасибо за понимание!

Последние слова: Вы всегда можете задать вопрос, если не боитесь ответа.Но поскольку мой совет бесплатный, не жалуйтесь, если вы не получили желаемого ответа. Я расскажу вам, что бы я сделал, основываясь на моих знаниях.

---

Вопросы, связанные с пеной Poret®

Q: Что означает PPI?

A: PPI означает количество пор на дюйм, что означает количество пор в линейном дюйме (2,54 см). Таким образом, 20 PPI означает, что в среднем есть ~ 20 отверстий на один дюйм, то есть они меньше 1/20 дюйма или менее 1,27 мм, поскольку нити (образующие пенопластовую сетку) также занимают место.Это промышленный стандарт, и после вспенивания и ретикуляции пена разделяется на разные марки. Поскольку вспенивание не является 100% точным процессом, партии могут быть разными. Таким образом, номинальная пена 30 PPI может составлять 25-35 PPI. Однако функционально для водных целей разницы почти нет.
45 PPI = очень хорошо; 30 PPI = хорошо; 20 PPI = средний; 10 PPI = грубая

В: почему использовать пену Poret®, а не какую-либо другую сетчатую пену?

A: Poret® был специально разработан для фильтрации аквариумов и прудов со следующими основными свойствами: химическая устойчивость к бактериальному разложению и гидролизу, высокая прочность на сжатие для предотвращения усадки, гидрофильная поверхность облегчает колонизацию полезными микроорганизмами, контролируемый процесс ретикуляции дает гораздо большую поверхность чем другие пены, совершенно нетоксичен.

В: вы ополаскиваете пену Poret® перед первым использованием?

A: да, я рекомендую быстро промыть водой из-под крана, чтобы удалить пыль от транспортировки.

В: моя пена пахнет пластиком, это нормально?

A: да, новая пена имеет тенденцию немного пенить воду в течение первых нескольких дней и пахнет «пенистой»; это нормально, не влияет на его работу и никоим образом не токсично.

В: как часто вы чистите / ополаскиваете маттенфильтры Hamburg или угловые фильтры?

A: только при необходимости; пока вода проходит, просто оставьте это в покое! Чем дольше он работает, тем лучше работает.Маттенфильтры имитируют биофильтрацию почвы. Маттенфильтры находятся в непрерывной эксплуатации уже более 10 лет! Это фильтрующий материал, не требующий особого ухода, и чем больше площадь поверхности, тем дольше он работает без засорения. В резервуарах с очень большой загрузкой и для небольших угловых фильтров вы можете промывать их чаще, если это необходимо (ежеквартально, раз в два года или около того). Однако будьте осторожны, чтобы не разбить резервуар, слишком тщательно очищая фильтровальный лист.

В: почему фильтры Mattenfilters и Cornerfilters на основе вспененного материала Poret® более эффективны?

A: У них гораздо больший объем, чем у любого сопоставимого фильтра: большой угловой фильтр высотой 20 дюймов составляет ~ 780 кубических дюймов (20x13x3 ″), а их почти 3.4 галлона объема. Даже канистра FX5 оценивается Хагеном всего в 1,5 галлона. Стоимость меньше трети большой канистры. Меньше деталей, меньше обслуживания и все внутри резервуара, без риска утечки из шлангов, зажимов и т. Д.

При отключении электроэнергии канистра превратится в анаэроб и загрязнит резервуар примерно через 12-15 часов. Mattenfilter или Cornerfilter можно отключать на несколько дней без каких-либо проблем, что случалось со мной не раз, когда в Огайо было несколько отключений электроэнергии на 4-5 дней на более чем 60 резервуарах.

Все фильтры расщепляют белки и аммоний до нитратов и делают это в основном в зависимости от количества пищи, добавленной в резервуар. Фильтры не производят NO ₂ или NO ₃ из воздуха. В зависимости от площади поверхности фильтры также денитрифицируют NO ₃ в элементарный N ₂ с анаэробными микроорганизмами. Часто упоминается, что это происходит только в глубоких слоях субстрата или в живых камнях, но это еще не все. Биопленки, которые покрывают любую поверхность в резервуаре (и, что наиболее важно, большую внутреннюю поверхность пены), содержат аэробы, проживающие в верхних слоях.Но в нижних слоях они содержат анаэробы, которые используют кислород из NO ₃ для своего метаболизма. Причина, по которой огромная площадь поверхности как маттенфильтров, так и угловых фильтров работает так хорошо, заключается в том, что материал не забивается и, таким образом, работает без помех в течение долгих периодов, в течение многих месяцев или даже лет. Следовательно, биопленка становится более зрелой и затем разрушается больше NO ₃ . Конечно, по прошествии многих месяцев или даже лет или при большом количестве отходов пену, как и любой другой материал, необходимо промыть, чтобы удалить излишки органического материала для правильной работы.

Скачки нитратов часто возникают в результате обильного кормления некачественной пищей, которая плохо переваривается рыбами. Это быстро увеличивает концентрацию NO ₃ . Если фильтр необходимо промывать раз в две недели или один раз в месяц из-за его засорения, биопленка не может полностью созреть и денитрификация будет незначительной.

В: как часто вы чистите / промываете канистры с фильтром Poret®, подвесные фильтры или другие силовые фильтры?

A: это полностью зависит от степени загрузки отходов и засорения.Каждый фильтр и настройка бака уникальны. Силовые фильтры, как правило, имеют гораздо больший поток воды по сравнению с HMF, а их внутренний объем намного меньше. Меньшая площадь притока также означает, что они быстрее забиваются. Как правило, как только скорость потока упадет ниже 50%, вам, вероятно, следует очистить его, смыв пену.

В: как оснастить различные канистровые фильтры пенопластом Poret®?

A: Я рекомендую слои пены размером 1, 1,5 или 2 дюйма, потому что эти размеры легко промыть и разрезать большими ножницами или ножом.В зависимости от размера канистры, начните с 1-2 листов плотностью 10 PPI (грубые), затем нанесите слои 20 PPI и закончите пеной 30 PPI. Вы даже можете удалить все корзины для материала (осторожно, для работы некоторых нужны вставки), чтобы добавить больше пены в канистру для повышения эффективности фильтра. Тщательно измерьте внутреннюю часть и не переполняйте фильтр, Poret не уплотняется, и вам не нужно давление на уплотнение или лотки. Я не рекомендую прокладки тонкой очистки, фильтрующую нить или пену 45 PPI, поскольку эти материалы быстро уплотняются и забивают фильтр задолго до того, как возникнет необходимость в очистке основной части фильтрующего материала.Это не только сокращает интервалы обслуживания (что означает больше работы), но и разрушает биопленку, которая фактически заставляет ваш фильтр работать. Все такие фильтры, оснащенные Poret®, будут как биологическими, так и механическими, и никаких других материалов не потребуется.

Совет: когда вы скругляете края по размеру листов, используйте также оставшиеся куски, например вместо керамических трубок, поскольку у пены гораздо больше поверхности. Если сложить незакрепленные предметы в мешок для белья (так называемый мешок для свитера), их легко вынуть, сполоснуть, а затем снова залить в канистру.Дайте фильтру достаточно времени (1-2 месяца или больше), чтобы он накапливал фильтрующий осадок. Этот осадок на фильтре с его микроорганизмами улавливает мелкие частицы и сохраняет воду в аквариуме кристально чистой без необходимости использования одноразовой нити или частого обслуживания фильтра. Саму пену можно ополаскивать и использовать повторно в течение многих лет.

Вы также можете сначала заполнить канистру 2 ″ 10 PPI, затем Mixed Poret® Cubes и закончить листом 20 или 30 PPI 2 ″.

В: как ополаскивать вспененные листы Poret®?

A: проще всего во дворе или на подъездной дорожке с помощью садового шланга.Просто постучите листом по земле несколько раз (Примечание: я рекомендую не надевать для этого лучшую одежду), чтобы вытряхнуть осадок фильтра, затем промойте шланг; повторяйте, пока выходящая вода не станет относительно чистой. Не переусердствуйте! Достаточное количество микроорганизмов переживет эту процедуру, чтобы быстро восстановить биологию фильтра. Неважно, используете ли вы холодную воду или воду, обработанную хлором! Часто повторяемое мнение о том, что этот процесс убьет все фильтрующие организмы, — полная чушь, потому что концентрация остаточного хлора в питьевой воде слишком мала, чтобы их убить.

В: как дезинфицировать / стерилизовать пену Poret®?

A: Лучшим решением для дезинфекции аквариума и оборудования по-прежнему является 10% простой хлорный отбеливатель (смешайте 1 часть отбеливателя и 9 частей воды). Однако отбеливатель обесцвечивает и разрушает сшивку в пене Poret®, поэтому любое воздействие более 10 минут (замачивание) не рекомендуется. Что хорошо подходит для дезинфекции пены Poret®, так это просто дать ей полностью высохнуть (и это дешево!). Хотя это не убивает абсолютно все, большинство болезнетворных микроорганизмов рыбы не выживают при сушке.Если сушка невозможна, используйте кислоту для бассейна (продается как соляная кислота, это 20-30% HCl; соляная кислота). Разбавьте кислоту водой примерно до 5%. Добавьте кислоту в воду, а НЕ наоборот вокруг , иначе она может взорваться вам в лицо. Итак, смешайте 1 часть кислоты с ~ 5 частями воды. Вы можете оставить пену там на несколько часов. Он также уничтожит водоросли и большинство микроорганизмов. Обратите внимание, что все эти методы дезинфекции не различают хорошее от плохого, а просто неизбирательно убивают микроорганизмы и водоросли.

Q: как вырезать Poret® и проделывать отверстия?

A: Я использую очень острый большой кухонный нож (с гладким лезвием) и линейку для сухих стен. Poret® прочный и режется как сыр средней мягкости. Сначала отмерьте и отметьте желаемый размер перманентным маркером. Для маттенфильтров или отстойников обрежьте их на 0,5-1,00 дюйма больше, чем ширина пространства, которое они покрывают. При резке не сжимайте; просто положите линейку сверху и удерживайте, пока вы тянете нож вдоль линейки. Чтобы проделать отверстия, просто проткните ножницами или острым ножом, а затем вставьте трубу или шланг в прорезь.Poret® эластичен и уступит место. Просверлите круглые отверстия с помощью заостренной трубы из ПВХ или меди.

В: можно ли склеивать детали Poret®?

A: да, используя простой 100% силикон, вы можете склеить листы Poret®, поместив 1-2 толстые шарики силикона вдоль шва и плотно прижав их друг к другу на плоской поверхности. Дайте силикону застыть в течение 24-48 часов, и вы не сможете его отделить, пока не разорвете пену.

В: Poret® такой же, как и другие сетчатые пены?

A: Poret® был специально разработан для биологической фильтрации пресной и соленой воды, а также фильтров для прудов.Таким образом, он не содержит каких-либо пластификаторов (смягчителей), пестицидов или антипиренов, которые используются в большинстве стандартных пен. Poret® позволяет процветать всем важным фильтрующим бактериям, поскольку не препятствует образованию микробного сообщества, известного как биопленка. Poret® намного прочнее (высокая прочность на сжатие и разрыв), чем сетчатые пены, чтобы сохранять свою форму и оставаться на месте.

Q: каков принцип работы Poret®?

A: Poret® действует как среда обитания для фильтрующих микроорганизмов, очищающих воду.Как и для всех других фильтрующих материалов (за исключением диатомовых фильтров, которые являются единственными чисто механическими фильтрами), эффективность фильтрации только чистой пены Poret® не так уж велика. Наивысшая эффективность достигается через несколько месяцев, когда часть объема пор заполняется хлопьевидной коричневой грязью, которая пахнет влажной садовой почвой. Эта грязь очищает вашу воду! Грязь состоит более чем на 50% из живых организмов, которые зависят от ваших рыбных отходов. Это целый зоопарк маленьких существ, которые образуют микробное сообщество, в том числе аэробные бактерии и археи, окисляющие аммиак и нитрит, анаэробные бактерии и археи, снижающие уровень нитратов, а также простейшие, коловратки и черви, которые потребляют бактерии и служат кормом для рыб.

Q: как вы оцениваете эффективность фильтрации?

A: все фильтрующие материалы имеют одну общую черту; в конечном итоге они становятся биологическими фильтрами. Однако такие среды, как фильтрующая нить или обычная фильтрующая пена, легко забиваются на своей поверхности, в конечном итоге препятствуя проникновению воды. Многие — если не большинство — губчатых фильтров на рынке сжимаются после нескольких недель или месяцев использования. Это происходит потому, что самый внешний слой забивается, а низкая прочность на сжатие позволяет пене разрушаться, что еще больше снижает ее пропускную способность.Как правило, если ваша губка дает усадку в течение первых 3-4 месяцев использования, вы используете пену с низкой прочностью на сжатие или выбираете PPI, который слишком подходит для вашей скорости потока. Чем больше площадь поверхности в зависимости от веса, объема и цены, тем лучше. Он также должен длиться долго и легко очищаться. Poret® обладает всеми этими свойствами.

В: какой размер пор (PPI) лучше всего подходит для мальков рыбы или креветок?

A: для мальков крошечной рыбы или креветок я рекомендую очень мелкие 45 PPI (поры на дюйм) с медленным потоком воды через пену, чтобы мальки не втягивались внутрь или против нее.Пневматические HMF Poret®, такие как в моем рыбном отделении, лучше всего подходят для выращивания рыбы или креветок, так как большая площадь поверхности замедляет скорость потока, и мелкая молодь может найти маленьких существ, живущих на ее поверхности, в качестве дополнительного корма.

В: какой размер пор (PPI) и соотношение толщины листов вы рекомендуете?

A: фильтрующая пена улавливает частицы в трехмерной сети. Но если поры слишком велики, вода просто течет через них, или если поры слишком маленькие, они блокируют весь лист в первые несколько миллиметров, делая остальную толщину бесполезной.Таким образом, чем толще пена, тем больше размер пор, и наоборот. В общем, вы теряете поверхность, если размер пор увеличивается, поэтому вы хотите, чтобы она была как можно более мелкой, не препятствуя потоку. Фильтрация с большим объемом потока (пруды / аквакультура) должна использовать 10 PPI, в то время как маленькие фильтры в основном должны использовать 20-30 PPI.

В: может ли вода за листом Poret® в HMF или угловом фильтре стать грязной / токсичной?

A: нет, поскольку вы используете насадку или Jetlifter ™ для закачки воды обратно в переднюю часть бака, поток будет постоянным, как и в любом другом фильтре, и застоявшаяся вода не останется позади.Вода в герметичном фильтре может стать токсичной, только если вы выключите питание, кислород будет израсходован и начнутся анаэробные процессы (отсюда неприятный запах). Однако лист Poret® размером 2 или 3 дюйма в HMF или угловом фильтре открыт с обеих сторон, поэтому HMF потребуется много времени, чтобы стать анаэробом в случае отключения электроэнергии. Непрерывное 5-дневное отключение электричества в сентябре 2008 года в Колумбусе не повредило ни моим фильтрам, ни рыбе после того, как электричество было снова включено.

В: как установить подъемную трубку в HMF или угловой фильтр?

A: По моему опыту, лучший результат достигается, если напорная труба подъемной трубы погружена примерно на 1 / 2-2 / 3.Лучше всего вкладывать подъемные трубы в паз HMF сверху. Кроме того, он обеспечивает ток по поверхности, который скатывается по переднему стеклу в небольших установках, что помогает перемещать частицы к фильтру. Установка над ватерлинией создает перед губкой водопад, который фактически удаляет частицы. Горизонтальный выпуск менее шумный и беспорядочный, чем простой пузырьковый фильтр или аналогичный элемент.

В: сколько места нужно за листом Poret® в HMF или угловом фильтре?

A: от четверти до половины дюйма достаточно, но с Jetlifter ™, обогревателем и переборкой моя система имеет около 1 дюйма открытого пространства за HMF.

В: можно ли использовать Poret® в фильтре для пруда?

A: да, однако, держите его подальше от солнечного света в закрытой фильтровальной камере, УФ-свет рано или поздно разрушает любой пластик.

В: какой PPI Poret® лучше всего подходит для отстойника?

A: Я рекомендую начать с листа 10 или 20 PPI для улавливания крупных частиц, а затем с 30 PPI в качестве полировального средства. Более тонкие субстраты обычно создают узкое место, поэтому я не рекомендую 45 PPI для большинства отстойников.Количество листов и толщина зависят от размера резервуара и отстойника, обитателей резервуара, режима кормления и т. Д.

В: можно ли использовать Poret® как предварительный фильтр или сетчатый фильтр?

A: да, картриджи с пеной 10 или 20 PPI устанавливаются поверх обычных пластиковых сетчатых фильтров на входных отверстиях фильтров и поддонов или переборках. Накрыв сетчатый фильтр пеной, мальки не будут стекать в канализацию или более крупные частицы не засасываются в фильтры и преждевременно их забивают.

В: можно ли использовать Poret® в морском фильтре (соленой воде) или в отстойнике?

A: да, Poret® обладает высокой устойчивостью к озону, соли и кислороду, что имеет решающее значение для использования в морских аквариумах.Однако окислительная фильтрация в морских резервуарах нежелательна, потому что вы хотите удалить отходы с помощью протеиновых скиммеров до того, как они превратятся в нитраты.

Q: из чего сделан Poret®?

A: полиэфирполиуретан, пластмасса с высокой стойкостью к гидролизу, отличными характеристиками старения, температурой (до 250 ° F / 90 ° C) и химической стабильностью по сравнению с другими пенопластами. Напротив, обычные полиэфирные пены чувствительны к кислотам и щелочам. Физические свойства Poret®, такие как прочность на сжатие и разрыв, а также удлинение, выше, чем у обычных пенополиуретанов.Эти характеристики важны из-за всех химических реакций во время бактериального разложения в фильтре. Poret® также обладает высокой устойчивостью к озону, что очень важно для использования в морских аквариумах.

Вопросы, связанные с Jetlifter ™

В: Какие характеристики обеспечивают Jetlifters ™?

A: Точная подача воды зависит от объема и давления нагнетаемого воздуха:

Jetlifter ™ small (16 мм): 30-50 галлонов / ч или 120-200 л / ч

Jetlifter ™ medium (20 мм): 50-75 галлонов / ч или 200-300 л / ч

Jetlifter ™ большой (25 мм): 75-125 галлонов / ч или 300-500 л / ч.
Больше для более длинных моделей, но для них требуется большее давление воздуха.

Superlifter ™ X-large (32 мм): 400-500 галлонов / ч или 1500-2000 л / ч.
Больше для более длинных моделей, но для них требуется большее давление воздуха.

В результате объем воды и воздуха составляет ~ 4: 1.

В: есть ли в продаже форсунка, чтобы я мог сделать свой эрлифт?

A: форсунки являются неотъемлемой частью Jetlifter ™ и Superlifter ™ и предназначены для метрических труб диаметром 16, 20, 25 и 32 мм, поэтому они не подходят для обычного ПВХ в США. Плюс просверливать 20-30 крошечных отверстий и снимать с них заусенцы — неинтересно.

В: не приведет ли увеличение размера отверстия в Jetlifter ™ и Superlifter ™ к улучшению потока и уменьшению засорения?

A: Боюсь, что нет, именно маленькие отверстия — главная причина, по которой Jetlifter ™ и Superlifter ™ работают так хорошо. Если мы сделаем отверстия больше, производительность фактически упадет, и это не уменьшит частоту засорения. Когда я все еще использовал обычную авиалинию с трубкой из ПВХ 3/4 дюйма, странное наблюдение заключалось в том, что простая авиалиния, которая намного шире в диаметре, чем отверстия Jetlifter ™, забивалась намного быстрее, чем Jetlifters ™.Я связываю это с большим диаметром, что приводит к пульсации, то есть вода ненадолго попадает в воздуховод на глубину 1-2 мм, прежде чем ее выталкивают наружу, и это оседает на краю стенки воздуховода. С меньшим диаметром этого не происходит из-за поверхностного натяжения воды. Я также обнаружил, что существует небольшая разница между жесткой и мягкой водой, но она больше связана с общей биологической загрузкой аквариума. Частота засорения в среднем составляет от 4 до 12 месяцев. I воздушный насос с более высоким давлением также уменьшает засорение.

Q: какие воздушные насосы вам рекомендуете?

A: Я предпочитаю высококачественные центральные воздушные насосы. У Jehmco есть фантастические линейные поршневые воздушные компрессоры.

Какой материал обвеса выбрать?

Если вы читаете это, вы, вероятно, решили, что заводской внешний вид вашего автомобиля хоть и привлекателен, но довольно уравновешен и неинтересен. Вы знаете, что модифицируя свой автомобиль с Обвес — это то, что кажется правильным, когда дело доходит до индивидуального подхода и индивидуального оформления.Может ты думаешь начнем медленно, добавив задний спойлер или переднюю воздушную заслонку, или идем дальше с порогами и даже заменой кастом капюшон.

Первое решение, которое вам может потребоваться, — это тип материала, который вам может понадобиться. Детали обвеса изготавливаются из стекловолокна, полиуретана, АБС-пластика, углеродного волокна и композитных материалов. Некоторые производители специализируются на одном или двух типах, в то время как другие предлагают различные виды. В рамках этой статьи мы рассмотрим характеристики каждого из этих материалов и некоторых примеры каждого, чтобы помочь вам сделать более осознанную покупку.

Стекловолокно

Детали из стекловолокна относительно легко производить и недорого покупать, но их посадка и отделка при поставке могут не совпадать с деталями из полиуретана или АБС-пластика. Стекловолокно имеет много преимуществ: он легкий, не коробится при перепадах температуры, краска легко прилипает к нему.

Обратной стороной стекловолокна является его жесткость. Это отсутствие гибкости затрудняет установку и делает готовый продукт более уязвимым для разрушения и поломки.Например, если не подходить с осторожностью к наклонным подъездным дорогам и ограждениям парковок, вы можете получить треснувшую или сломанную деталь из стекловолокна. Напротив, полиуретановая деталь способен достаточно сгибаться, чтобы избежать повреждений в той же среде.

Поскольку детали из стекловолокна имеют более грубую текстуру, когда они выходят из формы, конечному пользователю, вероятно, потребуется выполнить дополнительные отделочные работы во время установки, чтобы гарантировать все выглядит вполне приемлемо.

Хотя стекловолокно недорогое и легкое, из-за его высокой жесткости оно легко трескается, чем другие материалы обвеса.

Предполагая, что установка выполнена идеально и ваш автомобиль управляется с максимальной осторожностью, стекловолокно по-прежнему подвержено растрескиванию из-за непредвиденных дорожных опасностей и мусора. Как мы упоминали ранее, относительно недорогая природа стекловолоконных материалов делает возможными низкосортные и дешевые детали, которые также присутствуют на рынке.Мы подобрали обвесы от производителей с проверенными рекордами качества и удовлетворенности клиентов, поэтому детали из стекловолокна, которые вы найдете на нашем веб-сайте, лучше подходят и отделаны, с готовыми результатами лучше смотрится на вашем автомобиле.

Если вы ищете обвес из стекловолокна с более агрессивной передней панелью, у нас есть комплект кузова ARK Performance с заменой переднего и заднего бамперов, передних и задних крыльев, а также боковых юбок. VIS Racing Body Kit предлагает различные детали из стекловолокна для некоторых немецких и японских моделей автомобилей.

Обвес ARK Performance. Обвес VIS Racing.

Полиуретан (он же уретан)

Полиуретан (также известный как просто «уретан») — популярный материал для деталей обвеса. Поскольку производство полиуретана сложнее и дороже, детали из него более дорогие. дорого покупать. Однако качество посадки и отделки при поставке обычно лучше, чем у стекловолокна. Как упоминалось ранее, полиуретан намного более гибок, чем стекловолокно — что делает его более прочным и простым в установке.Полиуретановую деталь можно «уговорить» установить во время установки, не опасаясь растрескивания, и конечный продукт будет изгибаться. реакция на незначительные удары вместо разрушения.

Обвес Street Scene. Обвес ксенон.

Однако полиуретан тяжелее стекловолокна, поэтому аэродинамические детали из полиуретана не лучший выбор для гонок, если основной целью является снижение веса. И пока готовая поверхность полиуретановых деталей, как правило, более гладкая и ровная, чем из стекловолокна, требуется более специализированная подготовка, чтобы краска держалась должным образом без отслаивания или отслаивания выключенный.Полиуретан также подвержен короблению при очень высоких температурах, поэтому необходимо учитывать окружающую среду.

Обвес от кутюр.

Многие задаются вопросом, не является ли уретан просто другим словом для обозначения пластика. Это не так, потому что уретан отличается от пластика. Пластмассы, смешанные для получения более твердой поверхности, с большей вероятностью трескается или разваливается при ударе, чем уретановый материал, который не такой хрупкий, как пластик. Полиуретан сохраняет эластичность и прочность, потому что это настоящий эластомер, который может быть растянутым и удлиненным, прежде чем вернуться к своим первоначальным размерам.Более мягкие пластмассы можно растянуть, но незадолго до того, как произойдет остаточная деформация. Когда дело доходит до уретановая конструкция, у нас есть уличная сцена Обвес, 3D карбон Обвес, Ксеноновый обвес, Обвес IVS, обвес Extreme Dimensions и Couture Обвес.

АБС-пластик

Обвес Razzi.

АБС-пластик представляет собой смесь термопластов, сочетающую в себе прочность и жесткость полимеров акрилонитрила и стирола с прочностью полибутадиенового каучука.Потому что АБС-пластик химически и термостойкий, обеспечивает хорошую защиту от вмятин, широко используется производителями автомобилей в качестве оригинального оборудования для отделки салона, бампера и некоторых кузовов. панели. Как и полиуретан, АБС-пластик дороже и тяжелее стекловолокна. Тем не менее, он также предлагает превосходную посадку и отделку по сравнению со стекловолокном. АБС-пластик меньше гибкий, чем полиуретан, но на эту поверхность очень легко наносить краску.

Что касается обвесов из АБС-пластика, у нас есть Body Kit Razzi с передней воздушной заслонкой, боковыми юбками и задней воздушной заслонкой для тех, кто заинтересован в ценовой политике.Для тех, кто интересуется Более утонченный вид, E&G Classics ‘Effects Kit предлагает передние и задние воздушные заслонки, а также набор вентилируемых рокер-панелей.

Углеродное волокно

Углеродное волокно, более точно известное как полимер, армированный углеродным волокном, представляет собой полимероподобную эпоксидную смолу, усиленную настоящими углеродными волокнами. Эти углеродные волокна построены из Атомы углерода соединены вместе в кристаллы, которые выровнены параллельно длинной оси волокна — выравнивание, которое делает конечный результат очень сильным для его размера и веса.И как ты Можно догадаться, углеродное волокно приобретает свой отличительный вид, потому что волокна вплетены в полимерную «ткань».

Детали из углеродного волокна чрезвычайно прочные и легкие, что делает их идеальными для гонок или любого другого применения, требующего прочности без потери веса, как у металла. Тем не мение, Детали из углеродного волокна одинаково ценятся как за внешний вид, так и за качественный внешний вид. И их внешний вид обычно готов сразу же выйти из коробки, потому что они имеют прозрачное покрытие. и не нужно красить — если вы этого не хотите.

Существенным недостатком углеродного волокна является его более высокая стоимость производства по сравнению со всеми другими материалами обвеса. Но круче цены не должны быть серьезным сдерживающим фактором, если вы решите смешивать приобретаемые детали. Например, выберите стеклопластик или уретан для надстроек переднего и заднего спойлера, воздушной дамбы и боковых стенок. юбки — потом пружина для капота из карбона.

Обвес Carbon Creations.

У нас есть базовые комплекты аэродинамической обшивки из углеродного волокна, такие как Carbon Creations Body Kit (крышка переднего бампера, удлинители заднего бампера, боковая юбка, заднее крыло), APR Performance. Аэродинамический комплект (4 шт.) И 12-компонентный обвес Aero Function Body Kit с более агрессивно выглядящими «широкофюзеляжными» накладками на бампер, боковыми юбками, расширители крыльев и крышки дверей.Хотя большинство компонентов в наборе изготовлено из углеродного волокна, небольшие части могут быть изготовлены из уретана.

Композитный

Как следует из этого термина, композит — это комбинация материалов. Эти материалы обычно комбинируются для создания продукта с преимуществами, которые нельзя было бы получить с помощью материалов, если бы они использовались по отдельности.

Обвес Duraflex.

Продукт Extreme Dimension «Duraflex», пожалуй, самый известный пример. Duraflex представляет собой комбинацию стекловолокна, пластика и смол, в результате чего продукт становится более гибким и долговечным, чем обычное стекловолокно, но при этом остается легким.Обвесы Duraflex доступны для широкого спектра автомобилей, от оригинального Datsun Z-car до современных Nissan GT-R и Subaru WRX.

И последнее, о чем следует подумать: убедитесь, что в магазине, который вы выбрали для установки деталей обвеса, есть опыт установки компонентов, изготовленных из этих материалов. Тот факт, что мастерская хорошо известна отличным кузовным ремонтом автомобилей, не означает, что у них есть опыт и тонкость, необходимые для настройки, смешивания и тонкой подгонки и отделки этих деталей.

Естественно, перед покупкой необходимо проконсультироваться с тем, кто будет выполнять эту работу, потому что независимо от материала обвеса, который вы выберете, конечный результат будет настолько хорош, насколько хорош будет качество установки. Потратив время на выбор правильного комплекта и правильного магазина, вы получите потрясающий и уникальный конечный результат, которого вы заслуживаете.

Пункты, обсуждаемые в статье

30 декабря 2015 г.

Nerdly Pleasures: Превратить ваш Famicom в лучший Famicom, каким может быть: A / V Mods Done Right

В модификации Famicom только для радиочастотного сигнала для вывода отдельного видео и звука нет ничего нового, люди занимаются этим с 1980-х годов.Но многие модификации, которые я видел, включают видеосхемы сомнительного качества, сверление и резку в состаренном пластике, и их трудно изменить без запасных частей. В этом сообщении в блоге я расскажу о том, что, по моему мнению, является наилучшими способами модификации Famicom для вывода AV.

The Two Famicoms

Nintendo производила оригинальную версию Famicom в течение примерно 10 лет, с 1983 по 1993 год, дольше, чем любая другая из ее игровых систем. Внешний вид был полностью стабильным, только значки на этикетках несколько изменились, и в первый год системы поставлялись с квадратными резиновыми кнопочными контроллерами и гладким пластиковым днищем, которые вскоре были заменены более надежными круглыми пластиковыми кнопками и текстурированными пластиковыми днищами.Материнские платы подвергались частым изменениям внутри компании, и большинство первых материнских плат 1983 года было отозвано из-за аппаратного дефекта.

Вообще говоря, есть два стиля материнских плат. Более ранние модели отмечены этикеткой HVC-CPU, более поздние модели отмечены HVC-GPM. Наиболее распространены версии HVC-CPU-07 и HVC-GPM-02. В платах HVC-CPU платы Power / RF подключаются к основной печатной плате только с помощью ленточного кабеля с 7 разъемами. С платой HVC-GPM платы питания / ВЧ соединяются с помощью четырех ленточных кабелей, а также четырех больших выступов, которые прикрепляются к экрану ВЧ.

Материнская плата Nintendo Famicom HVC-CPU-07 (любезно предоставлена ​​Эваном Амосом)

Старые материнские платы HVC-CPU имеют меньше керамических конденсаторов и также не имеют защиты над разъемом картриджа, поэтому они может быть немного шумнее, чем более поздние платы HVC-GPM. С системами HVC-GPM труднее работать из-за припаянного радиочастотного экрана, обеспечивающего очень прочное соединение с основной печатной платой, и его трудно удалить без сильного нагрева и большого количества припоя или мощного моторизованного демонтажного инструмента с отсасыванием.Если вы ищете материнскую плату HVC-CPU или HVC-GPM, у HVC-GPM всегда есть металлический экран над разъемом картриджа, и на этикетке FAMILY COMPUTER может быть указано семейство Famicom «FF» или логотип VCCI на нижней стороне корпус системы.

Материнская плата Nintendo Famicom HVC-CPU-GPM-02 (любезно предоставлена ​​ifixit)

Видеосигнал высочайшего качества, который может выводить любая официальная консоль Nintendo Famicom или NES, — это композитное видео.PPU NES генерирует цветовой видеосигнал (цветность) NTSC или PAL внутри, а также монохромный сигнал (яркость), но смешивает сигналы цветности и яркости вместе перед отправкой их из микросхемы на один вывод. Старые консоли и домашние компьютеры, такие как Atari 2600 или Commodore 64, выполняют микширование извне и могут выводить s-video без сложной схемы, но NES более ограничена в этом отношении.

Power VAMP для сменной платы Backoffice AV

Новым стандартом для модификаций Famicom AV является Power VAMP для сменной платы Backoffice AV, в настоящее время в версии v3.Эта плата заменяет исходную плату Power / RF вашего Famicom и имеет разъем TRS 3,5 мм для передачи композитного видео и аудиовыхода с помощью видео / аудиокабеля с разъемом 3,5 мм на RCA. Power VAMP сконструирован так, что он вкручивается в те же отверстия, что и оригинальные платы Power / RF. Вырез для AV-разъема делается там, где было старое RF-отверстие, и не нужно вырезать корпус Famicom. Все, что нужно сделать для установки платы, — это удалить старую плату, что можно сделать с помощью нагретого паяльника и осторожного нажатия на платы HVC-CPU.Для плат HVC-CPU также потребуются провода для выключателя питания, которые нужно снять со старой платы и припаять к Power VAMP. По приведенной выше ссылке есть два видео-руководства, в которых показано, как установить мод.

Плата Backoffice Power VAMP (показана версия 2, любезно предоставлена ​​RetroRGB.com)

Power VAMP также имеет другие преимущества. Он имеет мостовой выпрямитель (четыре диода), который позволяет использовать адаптер питания 9 В постоянного тока с положительным или отрицательным наконечником.Это довольно полезно, если вы не можете найти хороший адаптер Sega Genesis Model 1 / Master System, который я использую для питания Famicoms, AV Famicoms, двигателей ПК и модулей Roland MT-32, CM и SC. Они используют цилиндрический соединитель 10 В / 850 мА, 5,5 мм / 2,1 мм типа A, центральный отрицательный, но становятся все реже. Вероятно, вам не следует использовать адаптер переменного тока NES, который представляет собой всего лишь трансформатор, который понижает напряжение со 120 до 9 В. В то время как Power VAMP имеет мостовой выпрямитель, который может преобразовывать переменный ток в постоянный, он не имеет большого сглаживающего / фильтрующего конденсатора, который мог бы обеспечить настоящий конденсатор переменного тока в постоянный.Наконец, наряду с дизайном «без обрезки», вы можете вернуться к стандартному выходу RF, если сохраните старую плату Power / RF.

Уменьшение джейлбаров

Установив Power VAMP, вы можете избавиться от потребности в видеомагнитофоне или телевизоре, который может принимать каналы 95 и 96 до свидания. Но вы можете найти полученное изображение немного разочаровывающим, особенно по сравнению с фронтальным погрузчиком NES или AV Famicom. Проблема в том, что исходный сигнал принимает помехи на своем пути от PPU к видеоусилителю и RF-модуляторам на плате Power / RF, и в целом система имеет плохую фильтрацию.Это приводит к появлению вертикальных джейлбаров, наиболее заметно в областях со сплошным цветом, и переход на составное видео не повлияет на их видимость. Новые платы HVC-GPM с их дополнительной фильтрацией и экранированием были разработаны в соответствии с японскими требованиями к излучению радиочастоты, поэтому любое улучшение качества видео было запоздалым.

Чтобы получить видео наилучшего качества с вашего Famicom, вы должны обойти исходную схему вывода видео и заменить ее схемой, полученной от AV Famicom.Я видел много дизайнов, в том числе один из Twin Famicom, но у Twin Famicom есть джейлбары, так что это не лучшее решение проблемы. То же самое можно сказать и о NES Top Loader: Nintendo сделала немного больше, чем минимум, необходимый для преобразования платы HVC-GPM в 72-контактную плату. AV-выход платы Power VAMP основан на выходе Twin Famicom, в котором используется транзисторная схема предварительного усилителя на материнской плате Famicom.




CatHouse Games AV Mod Board

Схему микросхемы AV Famicom можно найти здесь.Однако вам не нужно строить эту схему из дискретных компонентов, если вы этого не хотите. Эта плата, продаваемая console5 и разработанная CatHouse Games, имеет все, кроме двух компонентов, требуемых схемой, конденсатор 560 пФ не является обязательным, а танталовый конденсатор должен быть подключен непосредственно между контактами 20 (-) и 22 (+) PPU. Функция стереозвука на этой плате несовместима с платой Power VAMP, и этот стереофонический аудиомод дает странный баланс и не учитывает расширение звука.Эту часть схемы, включая конденсаторы 1 мкФ / 50 В, можно игнорировать.

Планирование мода, желтый — видео, черный — земля, красный — + 5В

Лучшее место для крепления платы видеоусилителя CatHouse Games находится на нижнем правом винте стойки питания. / RF плата на платах HVC-CPU-0x. Чтобы освободить доску больше места, я обрезал заостренные части под доской CatHouse Games с помощью резака заподлицо.Если вы используете HVC-GPM-0x. Если вы используете плату CatHouse Games, вы должны удалить транзистор на Q3. Это начинает зашумленную видеосхему. Вы можете использовать отверстие B (ase) на Q3 для подключения к контактной площадке с маркировкой PIN 21 IN на игровой доске CatHouse Games или напрямую к PPU Pin 21. Есть много мест, где можно найти + 5 В и GND для входной стороны игр CatHouse. на системной плате Famicom.

Для выходной стороны игровой платы CatHouse подключите GND к какому-нибудь месту на плате Power VAMP, контакт 7 на 7-контактных площадках ленточного кабеля или одинокий переход рядом с «R» в «MOTHER» — хорошие места. .Однако Power VAMP v3 и CatHouse Games имеют схемы усиления видео и не могут быть объединены друг с другом. Если вы хотите использовать доску CatHouse Games с Power VAMP v3, вы должны обойти схему усиления видео на плате Power VAMP v3. Для этого поднимите ножку резистора с маркировкой R2 на плате Power VAMP v3, где трасса идет к разъему TRS, затем подключите площадку Y на плате CatHouse Games к переходному отверстию, которое вы только что очистили на плате Power VAMP v3. Я использовал танталовый конденсатор 10 мкФ / 35 В на PPU между контактом 20 (+) и контактом 22 (-).

Завершенный мод

Если вы хотите использовать игровую доску CatHouse без Power VAMP v3, тогда вам нужно будет сохранить исходную плату Power / RF и проявить творческий подход к выходу разъем. Может потребоваться резка, или вам может потребоваться перепрофилировать выходной разъем RF. Также для подключения аудио вы можете использовать контактные площадки для аудио, отмеченные на доске CatHouse Games. Подключите провод от контакта 46 разъема картриджа к одной из двух контактных площадок CPU Px на плате CatHouse Games.Затем установите конденсатор на 220 В мкФ (здесь лучше всего подходит осевой), где положительный вывод конденсатора подключен к проводу, идущему от контакта 46, а отрицательный вывод — к аудиовыходу. Это противоположно полярности, указанной на плате для звуковых заглушек, но это приложение использовало их по-другому.

Чего следует избегать

С помощью описанных выше компонентов и методов вы сможете выполнить AV-версию вашего Famicom без обрезки или обрезки оригинальных компонентов Nintendo.Стандартные компоненты, такие как провода и транзисторы, достаточно легко заменить, чтобы вернуть модификацию к стандартной консоли Nintendo, но оболочек и PPU становится все труднее. Больше нет причин обрезать PPU Pin 21, и вы никогда не должны этого делать.

PPU Pin 21 — это вывод видеовыхода, и он явно необходим для вывода видео. Однако это также необходимо для мода NESRGB, и если вы перережете булавку, вам нужно будет найти способ установить это соединение, если вы хотите использовать этот мод.Иногда люди одновременно отрезают штифт и сгибают ножку, чтобы упростить припаивание провода, но это создает нагрузку на штифт, и если он срезан прямо у пластика, этот PPU может оказаться бесполезным. Удаление транзистора Q3 устраняет шум так же, как и перерезание штифта.

Покрытие PPU медной фольгой было решением, которое некоторые люди предложили для уменьшения джейлбрейков, но вы должны закрывать PPU снизу, что в значительной степени требует удаления PPU. В схеме AV Famicom и подъемном штыре 21 использование медной фольги не показало визуальных улучшений по сравнению с отчетами других пользователей.

Сравнения

Панели джейлбара лучше всего видны в играх, в которых используются широкие области сплошного цвета. Super Mario Bros. 1-3, The Legend of Zelda, Slalom и Kirby’s Adventure — хорошие игры, которые стоит искать на джейлбарах. Игры с черным или сложным фоном не так хороши. Вот три снимка экрана для справки:

Stock RF Output



9144 9144 9144 9144 9144 9144 9144 9144 9144 9144 9144 NESDev Ideal AV Mod Output

Power VAMP v3 Output

Jailbar может быть более заметным на ЭЛТ, чем на ЖК-дисплее, или наоборот, в зависимости от вашего дисплея.ЖК-дисплеи, как правило, недоброжелательны к грубому сигналу, исходящему от NES / Famicom PPU. Если вы действительно хотите получить видео наилучшего качества, совместимое с высококачественными скейлерами и обеспечивающее наилучшее качество видео, вам нужно будет модифицировать свой Famicom с помощью платы NESRGB. Этот мод даст вам возможность обновиться в будущем. Плата NESRGB имеет замену Power Board, которая заменяет плату Power / RF и предоставляет собственные видеовыходы, поэтому вам придется удалить платы Power VAMP и CatHouse Games.

Как видно из видео и снимков экрана выше, мой мод не смог на 100% устранить джейлбары. У меня более старый Famicom с рев. E PPU и CPU, более поздние версии микросхем, rev. G и rev. H, может быть менее шумным. Модифицирование Famicom для вывода AV — все еще достойное усилие, хотя я не уверен, что стал бы заниматься добавлением NESDev Ideal AV Mod, если бы я заранее увидел разницу между ним и Power VAMP v3 на моем Famicom.

N64 Advanced — полный комплект

Важно — Этот комплект изначально продавался нами как «V2», чтобы отличать его от первой версии, продаваемой некоторыми нашими конкурентами.Однако с тех пор Borti использует V2 для обозначения новой версии этого мода, находящейся в разработке, поэтому мы удаляем название V2 со страниц наших продуктов.

Вот оно! Самый лучший выход RGB для ЛЮБОЙ консоли Nintendo 64. Этот мод, разработанный, испытанный и прототипированный в сотрудничестве с Borti4938 и BetaGamma Computing, обеспечивает абсолютную вершину аналогового качества RGB на ЛЮБОЙ консоли N64 (а не только на ранних японских моделях).

Комплект состоит из основной платы на базе Cyclone 10 FPGA и двух гибких кабелей с фильтрами (один для N64 PPU и один для мульти-выхода), а также набора монтажных гаек, болтов и шайб.Конфигурация с двумя гибкими разъемами обеспечивает абсолютно чистую и аккуратную установку, устраняя при этом любые видеошумы RGB. В результате получается полностью четкий и чистый результат, который легко превосходит все предыдущие моды N64 RGB, вы даже можете принять его за моду HDMI, которого, казалось бы, никогда не было в наличии.

Это еще не все. Удерживая левую и правую плечевые кнопки, справа на крестовине и справа на желтых кнопках, вы можете получить доступ к целому ряду дополнительных функций, некоторые из которых перечислены ниже.

• Удвоение строки — выберите вывод 240p (стандартный) или 480p (удвоение строки). Обратите внимание, что разъемы SCART для большинства телевизоров принимают только сигналы 240p или 480i (да, даже HDTV).
• Строки развертки — добавить строки развертки к удвоенной строке
• Формат вывода — выбор между RGB или компонентным видео
• Deblur — Удаляет размытие или размытие N64
• 15-битный режим — уменьшает глубину цвета для уменьшения шума изображения в таких играх, как Starfox
• Сброс в игре — отлично подходит для пользователей флеш-карт
• Обновляемая прошивка (требуется программатор JTAG)

Инструкция по установке

Обратите внимание, что установка данной модификации требует навыков пайки. НЕ заказывайте этот комплект, пока вы не прочитаете ВСЕ инструкции по установке и не почувствуете уверенность в выполнении установки. Некоторая поддержка со стороны сообщества может быть доступна на наших форумах, но мы НЕ МОЖЕМ предлагать техническую поддержку для DIY-фитингов, а также не можем возмещать деньги за компоненты, которые были повреждены или уничтожены из-за неправильного использования или неудачных попыток установки.

Для получения инструкций по установке и эксплуатации щелкните здесь.

Пожалуйста, обратите внимание на конфигурацию перемычек на плате при выборе кабеля RGB.Если вы решите оставить композитное видео с N64 на контакте 9 мульти-выхода, вы должны использовать кабель SCART RGB (чистая синхронизация) csync (чистая синхронизация), который принимает синхронизацию с контакта 3.

Если вам требуется услуга по установке этой детали, щелкните здесь.

N64 RGB Advanced — это проект с открытым исходным кодом, который используется и перепродается с разрешения Borti4938. Посетите страницу Github здесь, если вы заинтересованы в создании или разработке собственной доски.

Nintendo и N64 являются собственностью Nintendo Co.
