Установка бойлера своими руками — инструкция!

С учетом растущих коммунальных тарифов в последние все более актуальны накопительные водонагреватели, которые могут выполнять роль как основного, так и дополнительного источника горячего водоснабжения. В сегодняшней статье речь пойдет о самостоятельной установке бойлеров.

Установка бойлера своими руками

Важно! Зачастую бойлеры ставят в туалете, ванной комнате или на кухне – то есть в непосредственной близости от водозаборных точек.

Содержание пошаговой инструкции:

Установка бойлера своими руками – возможно ли?

Установка бойлера своими руками

Сразу отметим, что в отсутствие минимальных познаний в области сантехники лучше доверить установку специалистам. Это в большей мере касается квартир, ведь если при монтаже будут допущены ошибки, то пострадают в первую очередь соседи снизу.

Проще говоря, самостоятельная установка – процедура рискованная. Но если тщательно изучить инструкцию производителя и действовать строго по технологии, то никаких проблем возникнуть не должно, тем более что такой вариант имеет свои преимущества, такие как:

  • снижение расходов – не придется оплачивать работу сантехника;
  • экономия времени;
  • приобретение навыков, которые потребуются при дальнейшей эксплуатации оборудования.

    Установка бойлера

Более того, если в помещении, в котором установлен водонагреватель, начнется ремонт, то никакие специалисты для демонтажа устройства не понадобятся, т. к. все можно сделать своими руками.

Что потребуется в работе

Инструменты для установки бойлера

Для монтажа нужно приготовить ряд инструментов:

  • перфоратор;
  • рулетку;
  • монтажный уровень;
  • крестовидную отвертку;
  • пассатижи;
  • разводной ключ;
  • маркер.

Помимо того, потребуется покупка:

  • полипропиленовых труб;
  • ленты ФУМ (или, как вариант, льняной пакли).

Установка водонагревателя на стену (традиционный вариант)

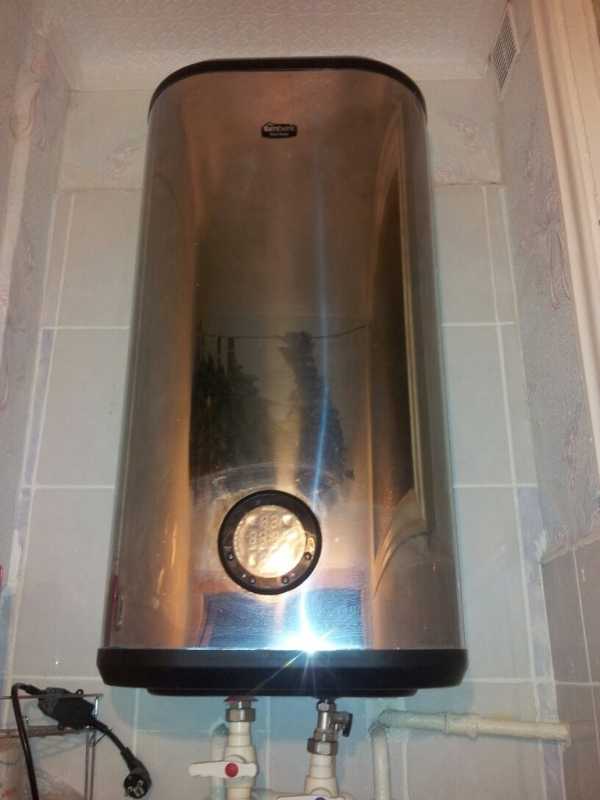

Установка водонагревателя на стену

Прибор можно устанавливать лишь на несущей стене, в максимальной близости от водозаборной точки, ведь температура воды, двигающейся по трубам, снижается.

Важно! Высота крепления зависит только от удобства использования. Пользователь должен легко включать тот или иной температурный режим, если понадобится.

Ниже приведена последовательность действий.

Клапан водонагревателя

Шаг 1. Вначале необходимо выбрать место для установки. При этом нужно придерживаться определенных требований.

  1. К прибору нужно обеспечить свободный доступ на весь эксплуатационный срок.
  2. Состояние электропроводки должно быть удовлетворительным, поскольку работающий бойлер создает большую нагрузку.
  3. То же касается и состояния трубопровода. Довольно часто людям приходится менять старые трубы вместо установки нагревателя ввиду невозможности врезки прибора в старую магистраль.
  4. Бойлер можно вешать на стену лишь в том случае, если она способна выдержать вдвое больше его веса. К примеру, если полезный объем прибора составляет 75 л, то подойдет лишь стена, выдерживающая 150 кг и больше.

    Подключение водонагревателя

Шаг 2. ТЭНы, которыми оборудуются водонагреватели, всегда очень мощные, ведь скорость нагрева воды должна быть максимальной. В связи с этим к проводу, который будет использоваться при подключении, предъявляются определенные требования. Их достаточно много и производители обычно указывают их в техпаспорте. Отметим лишь, что минимальный диаметр провода должен составлять 5-6 мм.

Схема крепления бойлера к стене

Также следует выяснить максимальное напряжение, на которое рассчитан счетчик (если оно меньше 40 А, то счетчик заменяется на новый, более мощный), после чего приобрести переключатель под конкретное количество ампер и дополнительный кабель 3х6 мм.

Шаг 3. После подготовительных работ можно приступать непосредственно к установке. На стене отмечается, где будет находиться самая низкая точка нагревателя. Далее измеряется расстояние между отметкой и верхней крепежной планкой устройства. По отметкам проделываются отверстия.

Важно! В самой планке отверстия не предусмотрены. Крепление осуществляется при помощи крючковидных анкеров.

В стенах из кирпича или бетона для проделывания отверстий используется победитовое сверло, если стена деревянная, то подойдет стандартное. Диаметр отверстий должен быть на несколько миллиметров большим диаметра дюбелей.

После этого дюбели забиваются и вкручиваются анкеры, на которые будет навешиваться нагреватель. Анкеры поворачиваются до упора, затем на них надевается крепежная планка.

Установка водонагревателя

Шаг 4. При подключении к водопроводу используются гибкие шланги или ПП трубы. На корпусе должно быть два разъема:

  • красный для горячей воды;
  • синий для забора холодной.

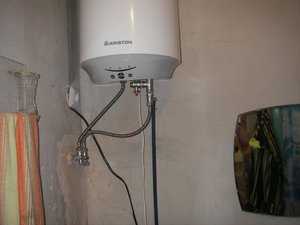

Подключение бойлера

Клапан-предохранитель, который идет в комплекте с водонагревателем, устанавливается перед вводом для холодной воды. Для этого место соединения обматывается лентой ФУМ, накручивается кран, а на клапан, находящийся снизу, закручивается шланг. Так же второй конец шланга прикручивается к трубе горячего водоснабжения.

Видео – Нужен ли предохранительный клапан

Затем шланг для холодной воды прикручивается к водопроводу и подсоединяется к синему отверстию. В этом месте желательно установить шаровый кран, чтобы всегда иметь возможность при необходимости перекрыть воду.

«Водопроводные» мероприятия закончены, остается лишь подключить нагреватель к сети.

Установка водонагревателя

Шаг 5. Предохранительное реле, шнур и вилка должны идти в комплекте с бойлером. Перед подключением рядом с нагревателем оборудуется заземленная розетка.

Можно пойти другим путем – поставить автоматический переключатель. Это удобно тем, что все клеммы переключателя уже обозначены:

  • синий провод нулевой;
  • коричневый для фазы;
  • желтый (или любой другой цвет кроме первых двух) для заземления.

После подключения всех контактов подается напряжение. Если все сделано правильно, на бойлере загорится индикатор. Остается лишь заполнить бак и задать нужную температуру.

Индикатор

Важно! Недопустимо подключение прибора к розеткам, мощность которых превышает 3 кВт. Кроме того, подключение других электроприборов к этой розетке недопустимо.

Шаг 6. Проверка системы. После заполнения бака открывается кран для горячей воды – это необходимо для удаления воздуха. После включения прибор работает несколько часов, затем можно приступать к активной эксплуатации.

Видео – Установка и подключение водонагревателя

Особенности монтажа в квартире

Главная особенность городской квартиры – это недостаток пространства. Если стены туалета отделаны плиткой, то установить там бойлер будет достаточно сложно. Единственным вариантом в данном случае будет установка на задней стене, где обычно располагается небольшой шкафчик для маскировки труб канализации или хранения бытовой химии.

Шаг 1. Сразу отметим, что в шкафчик можно поместить нагреватель объемом не больше 10 л. Вначале шкафчик освобождается от всего содержимого – чистящих средств, полок, крышки и дна.

Шаг 2. Затем отмечается межцентровое расстояние креплений, габариты шкафчика и зазор между ним и стеной. Последняя размечается, обозначаются точки крепежей. В соответствующих местах проделываются отверстия, забиваются дюбели, в которые вкручиваются анкеры.

Шаг 3. Водонагреватель навешивается на анкеры.

Шаг 4. Шкафчик собирается обратно (конечно, полки и дно уже не используются), а прибор подключается так же, как в предыдущем пункте статьи.

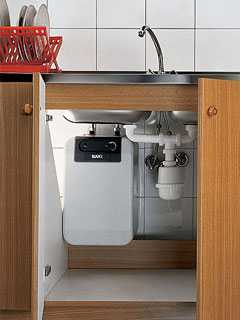

Как установить водонагреватель под раковиной

Как установить водонагреватель под раковиной

Иногда водонагреватели устанавливаются под раковиной, но для этого подойдет лишь негабаритное устройство прямоугольной формы. В таком месте бойлер не помешает, к тому же его поверхность будет защищена от воды.

Важно! При подключении к электросети нужно позаботиться о заземлении и отдельной проводке.

Мнение о том, что компактные нагреватели малопроизводительны, ошибочно. Большая их часть имеет достаточную мощность для того, чтобы нагревать более 2 л воды за минуту. В остальном установка нагревателя под раковиной не имеет никаких отличий от традиционного способа монтажа.

Как установить водонагреватель под раковиной

Особенности монтажа бойлера на даче

Бойлеры широко используются в частных домах. Если речь идет о даче, на которой проживают преимущественно по выходным, то котла отопления там, вероятно, нет. Поэтому при каждом визите возникают определенные трудности, связанные с горячим водоснабжением. Чтобы избежать их, устанавливают бойлер.

Водонагреватели для дачи

Эксплуатационная специфика водонагревателей на даче заключается в том, что напор воды практически всегда непостоянен. Это уже не городская квартира, в которой напор всегда одинаков, т. к. снабжается от централизованной водопроводной сети.

Ввиду этого на дачах водогрейное оборудование устанавливается на 2 м выше ближайшей водозаборной точки. Благодаря этому вода будет циркулировать естественным путем даже в отсутствие напора.

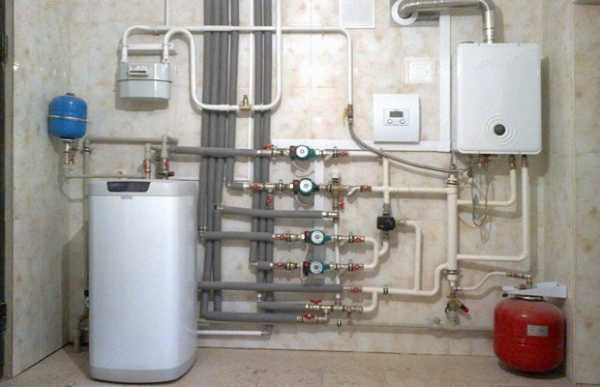

Классическая схема подключения накопительного бойлера к трубопроводу

Касаемо технологии монтажа, то она в данном случае прежняя.

Советы специалистов

При установке/эксплуатации бойлера не рекомендуется:

  • включать его с незаполненным водой баком;
  • подсоединять прибор к водопроводу, в котором уровень давления больше шести атмосфер;
  • самостоятельно менять конструкцию и месторасположение анкеров;
  • сливать воду или снимать защитную панель из водонагревателя, который подключен к сети;
  • использовать для установки «левые» детали, не рекомендуемые производителем;
  • подключать к водоснабжению без предварительно установленного клапана-предохранителя;
  • пренебрегать техникой безопасности.

    Водонагреватель ( бойлер)

Видео – На что обратить внимание при монтаже

В качестве заключения

Научный прогресс уже достиг такого уровня, при котором каждый в силах обеспечить себе комфортные условия проживания (в том числе и горячую воду) независимо от того, в городе он живет или за его пределами. Покупка накопительного водонагревателя дает ряд преимуществ, а основным из них является полная независимость от централизованного водоснабжения. С последним, как известно, достаточно часто случаются запланированные и незапланированные отключения.

Бытовые водонагреватели

Ассортимент современных бойлеров достаточно широк для того, чтобы каждый мог подобрать себе модель, соответствующую всем требованиям и предпочтениям.

svoimi-rykami.ru

Установка бойлера своими руками — схема подключения, видео и фото

Наличие горячей воды в современных квартирах и частных домах давно стало нормой. Но не все спальные районы и частные постройки подключены к центральному ГВС, поэтому стремление оборудовать автономную систему горячего водоснабжения понятно. Самое простое решение проблемы — установка бойлера своими руками. Электричество есть в каждом доме, в отличие от газа, и самостоятельно установить водонагреватель не представляет сложности.

В том, чтобы самостоятельно установить накопительный или проточный электро-бойлер, нет ничего сложного.

Бойлеры делятся на накопительные и проточные водонагреватели. Эти модели имеют разный принцип работы, по-разному расходуют электроэнергию, поэтому перед монтажом совсем нелишним будет знание нюансов установки и принципов работы основных узлов бойлеров. Проточный водонагреватель греет воду, пропуская ее постоянным потоком через ТЭН. Накопительный бойлер нагревает воду, которая заранее набрана в резервуар.

В целях экономии на покупке следует также знать, что 10-15 литровый бойлер способен обслужить небольшой дачный домик, в котором нет ванны или душа, не установлена стиральная или посудомоечная машина. В доме или квартире с душевой кабинкой нужен водонагреватель с объемом резервуара до 50 литров, а для обеспечения работы ванной комнаты – 80-100 литров. Также важно место установки, а для этого вам необходимо знать габариты прибора, видеть его дизайн и разбираться в подключении.

Важные нюансы установки

Где предпочтительнее устанавливать электрический бойлер, и какие условия должны выполняться для правильной и безопасной эксплуатации прибора:

  1. К бойлеру и узлам управления прибором нужен свободный доступ для ремонта или профилактики узлов.
  2. Крепить бойлер можно только на несущую стену или перегородку, которая может выдержать двойную нагрузку по весу. Приблизительно это выглядит так – если бойлер имеет 100-литровый резервуар, то стена должна выдерживать минимум 200 кг веса.
  3. Электропроводка помещения должна выдерживать полную нагрузку, поэтому если квартира старая, проще проложить новый мощный кабель до бойлера, обязательно с проводом заземления. Как пример – для водонагревателя мощностью 2 кВт нужен медный провод сечением 2,5 мм2, или алюминиевый сечением 3,5 мм2.
  4. Водопроводные трубы должны быть в хорошем состоянии – если это условие вызывает у вас сомнения, лучше поменять трубы сразу, смонтировав металлопластиковый трубопровод.

Схема разводки труб от бойлера к приборам-потребителям.

Перед тем, как начнется установка бойлера своими руками, запаситесь необходимым инструментом и материалом:

  1. Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
  2. Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
  3. Отвертка плоская и крестовая, плоскогубцы и кусачки.
  4. Промасленная пакля, монтажная паста или FUM лента.
  5. Вентили запорные. Один — для накопительного бойлера и 2 штуки — для проточного.
  6. Несколько тройников ½ дюйма диаметром – зависит от типа бойлера. Возможно, понадобятся переходники с ½ на ¾ дюйма.
  7. Гибкие армированные шланги.
  8. Труба металлопластиковая – длина трубопровода рассчитывается на месте.

Если нужно заменить электропроводку или проложить новую силовую линию, то нужен будет:

  1. Трехжильный кабель, гофрированный шланг.
  2. Автоматический выключатель или электрическая розетка.

Теперь можно устанавливать бойлер и монтировать трубы и запорную арматуру.

Подключение холодной воды и вывод горячей

Итаку, бойлер выбран, расходные материалы куплены, инструмент приготовлен. Самостоятельная установка бойлера не требует разрешений от коммунальных служб, составления проектов и других документальных подтверждений. На практике схема подключения бойлера к водопроводу несложная. Водонагреватель должен подключаться к водопроводу после водомера, например, в месте установки вентиля на сливном бачке унитаза. Обычно при разводке труб по квартире используется диаметр ½ дюйма. Врезку тройника для подключения бойлера нужно начинать только после перекрытия холодной воды на всю квартиру.

Схема подключения бойлера к водопроводу.

Для создания линии ГВС необходимо после вентиля установить стандартный фитинг диаметром ½ дюйма. Все фитинги, гайки и вентили имеют правую резьбу, то есть – закручивать их нужно по часовой стрелке. Для прокладки ГВС можно использовать обычные фитинги диаметром ½ дюйма или ¾ дюйма – как вам удобно, учитывая уже проложенные трубы в квартире. Практика показывает, что средний срок эксплуатации дешевых фитингов составляет 2-3 года, поэтому лучше покупать качественную арматуру. Для паковки всех резьбовых соединений используется льняная пакля в паре с монтажной пастой или FUM лента.

И паклю, и ленту FUM нужно наматывать по часовой стрелке. Пакли будет достаточно 3-4 витка, FUM ленты – 15-20 витков, лишнее выдавится при закручивании. На входном штуцере подачи холодной воды не забудьте установить обратный клапан – он должен быть в комплекте с бойлером. Клапан накручивается на муфту, а на выходной штуцер накручивается фитинг для перехода на входной трубопровод. Таким же образом ставится переходник на выход с горячей водой.

После монтажа фитингов бойлер можно подвешивать на стену и подключать трубы для холодной и горячей воды. Трубы вставляются в фитинг до конца, перед этим обрезанный конец нужно немного развальцевать. При затягивании гаек на фитинге не прикладывайте максимальных усилий, иначе гайка из цветного металла может лопнуть. При опрессовке (проверке водопровода под давлением) лучше гайки поджать позже, если обнаружится подкапывание. Для входа и на выходе бойлера используются шаровые краны, как более надежные в работе.

Подключение бойлера к электросети

Самый распространенный и недорогой провод для подключения бойлера к сети 220 вольт – медный, марки ШВВП сечением 2 х 2,5 мм. Такое сечение выдерживает нагрузку до 20 ампер. При мощности бойлера 1,2 кВт токовая нагрузка составит всего 5,45 ампер. Провод в гофрированном самозатухающем шланге крепится к стене дюбелями «быстрый монтаж» с Г-образными шпильками. Диаметр дюбелей – 10 мм, диаметр шпилек – 8 мм.

Также можно проложить провод в подготовленной штробе. Для этого нужен перфоратор с остроконечной пикой или шлифмашина с алмазным кругом. Для облегчения штробления можно использовать стыки бетонных плит. Провод сечением 2 х 2,5 мм прокладывается от места установки бойлера до автомата, а от него – до счетчика.

Прежде, чем проводить подключение бойлера к электросети, обязательно отключите электричество в квартире или в доме. Провод, который подходит к бойлеру, подключается к специальным клеммам в бойлере при помощи крестовой отвертки. Накопительный бойлер часто комплектуется термостатом, поэтому водонагреватели в таком исполнении экономичнее и надежнее в эксплуатации.

Схема подключения бойлера к электросети.

Внимание!

После присоединения провода к автомату или пробкам включать питание не нужно, так как предстоит еще заделать штробу штукатуркой.


Теперь можно начинать пуско-наладочные работы. Сначала резервуар бойлера наполняется водой из холодного водопровода – откройте шаровый кран после тройника на сливном бачке. Затем сразу откройте кран на линии ГВС, чтобы воздух из бойлера уходил, освобождая место под воду. Также откройте смеситель или кран для горячей воды – на кухне или в ванной комнате.

После заполнения резервуара из смесителя пойдет вода – можно его закрывать. Бойлер наполнился, вода в нем создает небольшое давление, поэтому подождите 0,3-2 часа и проверьте все соединения на протечку воды. При появлении капель на стыках подожмите гайки на фитингах.

<h3>Стационарная или временная установка?</h3>

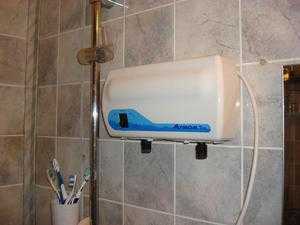

Бойлер проточного типа, в силу своей мобильности, можно подключать не только стационарно, но и временно. Временное подключение воды можно выполнить, используя обычный душевой шланг. В входную трубу с холодной водой врезается тройник, к которому через фитинг подключается гибкий шланг. Перед тройником, как для временного, так и для стационарного подключения, врезается вентиль.

Важно!

Чтобы ТЭН водонагревателя не перегорел, не подавайте на него напряжение без воды в трубах. Включать бойлер можно только после проверки и наличия воды в кране.


Стационарное подключение проточного водонагревателя с ТЭНом – это схема с одновременной подачей холодной и отбором горячей воды. Такая схема монтируется параллельно с системой квартирного водоснабжения. При стационарном подключении тройники (2 шт) врезаются в трубу и на каждом тройнике устанавливается вентиль.

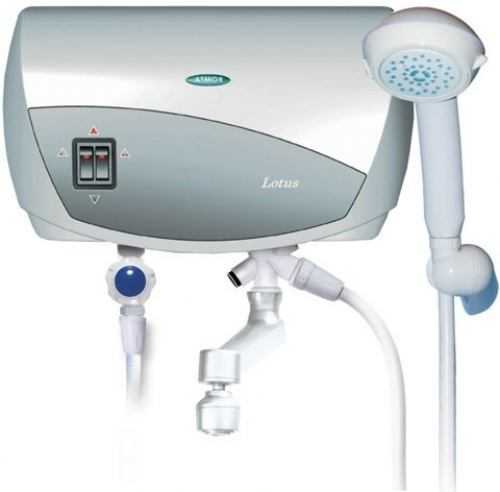

Проточный электрический водонагреватель.

Такая схема позволит исключить в случае необходимости проточный нагреватель их водопровода полностью. Труба с холодной водой подводится к ТЭНу, а горячая вода через гибкий армированный шланг или металлопластиковую трубу подсоединяется к с запорному вентилю.

Внимание!

Если проточный бойлер устанавливается в многоквартирном доме, то, подключая его стационарно, перекройте сначала общий стояк, чтобы горячая вода не попала в водопровод соседних квартир.


Бойлер проточного типа не всегда нравится потребителям, так как горячая вода в нем вырабатывается не постоянно, а по мере надобности. К тому же для нагрева воды после открывания крана или смесителя должно пройти 2-3 минуты, пока не потечет горячая вода. Но такой бойлер легче в установке, и его всегда можно заменить на стационарную накопительную модель.

otopleniesam.ru

инструменты, установка и подключение бойлера к водопроводу

Горячее водоснабжение в современной квартире или частном домостроении уже давно считается нормой. Но большинство домов частного и загородного сектора по-прежнему остаются не подключёнными к центральной магистрали подачи горячей воды. Именно по этой причине многие домовладельцы стремятся обустроить в своём жилище автономный нагрев воды. При этом самым простым решением считается монтаж бойлера, который можно выполнить самостоятельно. На сегодняшний день сложно найти строение, в котором нет электричества и поэтому устанавливать водонагревательный прибор своими руками достаточно просто.

Специалисты выделяют два основных вида бойлеров – проточного и накопительного типа. Основное различие таких моделей заключается принципом работы прибора и как следствие потребляемой водонагревателем электрической энергии. Поэтому прежде чем сделать окончательный выбор, не помешает ознакомиться с некоторыми нюансами монтажа и особенностями составных частей водонагревательного прибора. В проточных бойлерах нагрев воды происходит путём пропускания постоянного потока через нагревательные элементы. В свою очередь, в устройстве накопительного типа жидкость нагревается в специальном резервуаре, в котором установлены ТЭНы.

С целью сэкономить в процессе приобретения подходящей модели прибора для нагрева воды следует учитывать, что небольшого 20 литрового бойлера вполне достаточно для обеспечения горячим водоснабжением маленького дачного домика, где отсутствует душ или ванная. В загородном коттедже или государственной квартире с душевой вполне подойдёт модель накопительного водонагревателя объёме 60-80 литров. В свою очередь, если жильцы дома любят расслабиться в горячей ванной, то лучше отдавать предпочтение бойлерам с резервуаром от 100 и более литров. Но с увеличением объёмов водонагревателя нужно понимать, что понадобиться больше места для установки, о чём также не нужно забывать при выборе подходящей модели агрегата.

Особенности установки электрического водонагревателя

Прежде чем подключать накопительный электрический бойлер к водопроводу или электрической сети важно ознакомиться с требованиями, которые предъявляются к безопасности эксплуатации водонагревательного устройства.

  1. К электрическому водонагревателю и узлам его управления должен быть обеспечен свободный доступ, в случае необходимости проведения ремонтных или профилактических работ.
  2. Крепление водонагревателя накопительного типа должно выполняться только на несущих стенах квартиры. В первую очередь — это обусловлено достаточно большим весом устройства наполненного водой. Так, например, если общая масса водонагревателя с полным резервуаром составляет 80 кг, то стена должна выдержать 160 кг нагрузку.
  3. Важно чтобы электрические провода в квартире, к которым будет выполняться подключение бойлера, могли выдерживать высокие нагрузки. Поэтому в старых постройках, где нет уверенности в качестве электропроводки, целесообразно провести новый кабель непосредственно из распределительного щитка к водонагревательному прибору. На практике это выглядит следующим образом – если мощность бойлера составляет 1,5 кВт, понадобится медный кабель сечение, которого составляет 2 мм либо алюминиевый аналог толщиной от 3 мм.

Немаловажную роль играет состояние водопровода в квартире – если оно вызывает сомнения, то целесообразно перед установкой водонагревателя заменить старые поржавевшие металлические трубы новыми металлопластиковыми аналогами.

Что может понадобиться для установки бойлера своими руками?

Прежде чем начнётся непосредственная установка водонагревательного прибора накопительного типа своими руками нужно просмотреть видео монтажного процесса, а также запастись минимальным комплектом инструментов и расходных материалов:

  • профессиональный перфоратор с буром, соответствующим диаметру трубопровода, строительная рулетка, ножовка по металлу или труборез;
  • набор гаечных ключей или газовый аналог;
  • отвёртка с крестовой и плоской насадкой, пассатижи и бокорезы;
  • строительная пакля или специальная монтажная лента;
  • запорные краны в количестве, которое зависит от типа бойлера – проточный или накопительный водонагреватель;
  • тройники в соответствии с диаметром водопровода и патрубками бойлера;
  • специальные шланги, защищённые армированием;
  • металлопластиковые или другие трубы длиной, которая просчитывается непосредственно по месту проведения монтажа.

В случае необходимости замены старой электропроводки либо прокладки новых кабелей понадобятся следующие материалы:

  • трёхжильные медные или алюминиевые кабели и гофра;
  • мощный автомат или качественная розетка.

Только подготовив всё необходимое, можно переходить к непосредственной врезке накопительного бойлера в трубопровод и подключения в электрическую сеть своими руками.



Подключение холодной воды и вывод горячего трубопровода

Итак, водонагревательное устройство выбрано, комплектующие подготовлены, инструмент находится под рукой. Установка накопительного бойлера своими руками не подразумевает получения какой-либо разрешительной документации или составления проекта и других нюансов, сопутствующих газовому оборудованию. В свою очередь, сама схема установки водонагревателя простая, особенно если ознакомиться с видео врезки бойлера в водопровод и придерживаться рекомендаций специалистов.
  1. Устанавливать водонагревательное устройство нужно только после водяного счётчика и только трубами соответствующего диаметра.
  2. Врезка фитингов и тройников в трубу горячего и холодного водопровода должна происходить только после того, когда в доме будет перекрыта подача водоснабжения.
  3. Пакля или уплотнительная лента наматывается строго по часовой стрелке. При этом не стоит переусердствовать, хватит от 5 до 10 витков материала, излишки которого выдавятся во время закручивания.
  4. На входной штуцер бойлера для подсоединения холодного водопровода монтируется обратный клапан, идущий в комплекте с водонагревателем. Клапан накручивают на муфту, а уже на него фитинг для подсоединения входной трубы. По аналогии монтируется переходник на выходе водонагревателя.
  5. Когда все фитинги и переходники находятся на своих местах, можно устанавливать водонагревательный прибор на стену и выполнять подключение труб горячего и холодного трубопровода.
  6. Металлопластиковые трубы нужно вставлять в фитинги до упора, предварительно развальцевав обрезанные концы. В процессе затяжки гаек не стоит прилагать чрезмерных усилий, чтобы не повредить их.

Лучше выполнить затяжку гаек потом, в процессе проверки водопровода при подаче воды в случае обнаружения течи. Также нужно помнить, что на выходном и входном патрубке бойлера обязательно устанавливается запорная арматура.

Подключение бойлера к электросети

Для подключения накопительного бойлера своими руками предварительно нужно ознакомиться с видео, проведения электромонтажных работ. После чего придётся отправиться в магазин за приобретением медного кабеля, сечением 2,5 мм. Кабель с таким сечением способен выдержать нагрузки до 20 ампер. При этом, если мощностные показатели бойлера составляют 2 кВт, то токовые нагрузки не превысят 10 ампер.

  1. Проводка прокладывается в защитной гофре. Также монтаж кабеля можно выполнить в заранее подготовленной штробе.
  2. Штроба выполняется с помощью перфоратора или штроборезом. Медные провода 2,5 мм сечения прокладываются от места размещения водонагревателя до защитного автомата и дальше к счётчику.
  3. Перед непосредственным проведением электромонтажных работ необходимо обесточить помещение, в котором устанавливается бойлер.
  4. Подсоединение кабеля подходящего к водонагревателю выполняется в клеммной коробке с помощью соответствующей отвёртки.
  5. После того как все провода подключены согласно схеме, переходят к пусконаладочным работам. Но перед этим наполняют резервуар водой путём открытия крана, установленного на входе бойлера.
  6. На следующем этапе открывается кран на трубопроводе горячего водоснабжения, чтобы воздуху в бойлере было куда уходить, высвобождая место под жидкость. Также нужно открыть горячий кран в любой точке забора воды – в умывальнике или раковине на кухне.

После того как резервуар будет заполнен и из смесителя потечёт вода, его перекрывают. Наполненный водой бойлер создаёт определённое давление в трубопроводе поэтому выждав несколько часов нужно проверить все места стыков труб на наличие протечки. При обнаружении последней нужно поджать гайки.

Особенности использования водонагревателя проточного типа

Проточные водонагреватели благодаря своим компактным размерам можно устанавливать не только стационарно, а и использовать в качестве переносного прибора. Для временного подключения прибора подойдёт стандартный душевой шланг. В трубу холодного водопровода монтируется тройник, в который вкручивается запорный вентиль и за ним устанавливается шланг, соединяющий, холодную воду с проточным бойлером.

В случае со стационарной установкой проточного водонагревателя используют схему одновременной подачи и забора воды. Монтаж выполняется параллельным способом к системе водоснабжения частного дома или квартиры. Такой способ подразумевает установку тройников совместно с вентилями на каждую трубу. Благодаря этому, в случае необходимости нагреватель проточного типа можно полностью исключить из системы внутриквартирного водоснабжения.

Трубу холодного водопровода подключают на вход бойлера, а с выхода прибора выполняют подсоединение к горячей трубе с помощью армированного шланга. В случае установки водонагревателя в многоквартирной постройке важно перекрыть вентиль горячей воды на центральном стояке, чтобы не допустить попадания нагретой жидкости в водопровод соседней квартиры.

Как видно, устанавливать бойлер как проточного, так и накопительного типа достаточно просто и, вполне возможно, своими руками. А если у кого-то остались вопросы, то в статье представлено подробное видео по врезке водонагревателя в систему водоснабжения и подключению к сети переменного тока.

Оцените статью: Поделитесь с друзьями!

kotel.guru

виды, видео материалы, какой электрический накопительный бойлёр лучше

Среди всех благ, которые имеются в современной квартире и частном доме, обязательно присутствует горячая вода. К сожалению, сегодня до сих пор можно встретить такие спальные районы и частные постройки, к которым не подведена магистраль центрального снабжения горячей водой. И пытаясь выйти из столь непростой ситуации, многие владельцы начинают рассматривать вариант с установкой автономной системы горячего водоснабжения.

Однако есть и более легкий вариант решения этой проблемы — установка бойлера своими руками. Ввиду того, что подавляющее число домов электрифицированы, монтаж в них водонагревателя становится достаточно простым путем обеспечения себя горячей водой.

Невзирая на то, о монтаже какого типа электробойлера задумался владелец — проточного или накопительного, выполнить эту работу своими силами достаточно просто. Подобные аппараты обладают различными возможностями, что определяется емкостью их бака. Так, если остановить выбор на установке объемом 10-15 литров, то ее будет достаточно для обеспечения горячей водой небольшого дачного домика, не имеющего ванны или душа, а также где не используется стиральная и посудомоечная машина.

Если стоит задача по обеспечению горячей водой дома или квартиры, где установлена душевая кабинка, то в ее решении может помочь модель, емкость которой составляет до 50 литров. При наличии же ванной комнаты следует задуматься о приобретении аппарата, объем которого равен 80-100 литров.

Важные нюансы установки бойлера

Приступая к монтажу электрического водонагревателя своими руками, следует определиться с наиболее подходящим местом для его размещения и условиями, которые должны быть соблюдены, чтобы прибору была обеспечена правильная и безопасная работа.

Особенности монтажа

  1. Устанавливать водонагреватель своими руками следует таким образом, чтобы к нему и узлам управления его работой можно было легко добраться и выполнить ремонт либо профилактику узлов.
  2. Местом монтажа водонагревателя может выступать лишь несущая стена либо перегородка, способная справиться с двойной нагрузкой веса. Иными словами, если владелец приобрел модель емкостью 100 литров, то она должна быть рассчитана на вес не менее, чем 200 килограмм.
  3. Следует уделить внимание и электропроводке в комнате, которая должна справляться с полной нагрузкой. Если работы проводятся в квартире, где проводку не меняли на протяжении нескольких десятилетий, то желательно подвести к водонагревателю новый кабель достаточной мощности, позаботившись о его заземлении. Скажем, если мощность водонагревателя составляет 2 кВт, то придется проложить медный кабель, площадь сечения которого должна составлять 2,5 кв. мм либо его можно заменить алюминиевым проводом с сечением 3,5 кв. мм.
  4. Следует провести осмотр водопроводных труб для оценки их состояния. В случае обнаружения повреждений желательно еще перед установкой выполнить замену труб путем установки металлопластикового трубопровода.

Материалы и инструменты

Еще до начала работ по монтажу водонагревателя своими руками следует позаботиться о наличии необходимых инструментов и материалов:

  • Перфоратор с буром диаметром 10 мм, рулетка, ножницы для обрезания металлопластиковых труб или болгарка.
  • Гаечный ключ 24 х 27, 19 х 22, газовый или разводной ключ.
  • Отвертка плоская и крестовая, плоскогубцы и кусачки.
  • Промасленная пакля, монтажная паста или FUM лента.
  • Вентили запорные — при установке накопительного бойлера достаточно будет одного,в случае же монтажа проточного — двух.
  • Тройники диаметром 0,5 дюйма — чтобы сделать точный выбор, следует учитывать тип устанавливаемого бойлера. Не исключено, что во время работы придется использовать переходники диаметром 0,5-0,75 дюйма.
  • Гибкие армированные шланги.
  • Металлопластиковая труба — для определения длины трубопровода следует исходить из конкретных условий монтажа.

Следует также быть готовым к прокладке новой электропроводки либо силовой линии. Для проведения этих работ потребуется:

  • Трехжильный кабель, гофрированный шланг.
  • Автоматический выключатель или электророзетка.

После подготовки инструментов и материалов можно переходить к монтажу водонагревателя и сборки труб и запорной арматуры.

Подключение холодной воды и вывод горячей

Определившись с вариантом водонагревателя и подготовив необходимые расходные материалы и инструмент, можно начинать установку своими руками. Имейте в виду, что для проведения этих работ вам не придется получать разрешение от коммунальных служб, разрабатывать проекты и предоставлять иные документальные подтверждения. На практике все операции по подключению аппарата в системе отопления выполняются довольно просто.

При выборе места размещения водонагревателя нужно исходить из расположения водомера, за которым и будет размещен водогрейный прибор. Скажем, бойлер может быть установлен там, где находится вентиль сливного бачка унитаза. Во время выполнения разводки труб чаще всего применяют элементы с диаметром 0,5 дюйма. Приступать к врезке тройника следует лишь тогда, когда владелец убедится, что ни в одну точку потребления в квартире не поступает холодная вода.

Процедура устройства линии горячего водоснабжения осуществляется путем монтажа стандартного фитинга диаметром 0,5 дюйма, для которого отводится место сразу за вентилем. Особенностью фитингов, гаек и вентилей является наличие правосторонней резьбы. Помня об этом, закручивание должно производиться в направлении часовой стрелки. Выполняя работы по прокладке ГВС, допускается применять фитинги стандартного исполнения, диаметр которых составляет 0,5 дюйма или 0,75 дюйма. Конечный выбор делается индивидуально владельцем, которому следует принять во внимание характер расположения труб в квартире.

Если исходить из практического опыта, то в среднем недорогие фитинги служат не более 3 лет. По этой причине рекомендуется отдавать предпочтение арматуре, имеющей качественное исполнение. Обязательной операцией является паковка резьбовых соединений, которую выполняют при помощи льняной пакли в сочетании с монтажной пастой, которая может быть заменена фум лентой.

Работа с паклей и фум лентой предполагает их наматывание в направлении часовой стрелки. Если используется пакля, то вполне можно обойтись 3-4 витками, в случае использования ленты будет достаточно 15-20 витков. Если материала окажется слишком много, то он сам выйдет наружу во время закручивания. Позаботьтесь о том, чтобы входной штуцер подачи холодной воды был оснащен обратным клапаном — подобный элемент, как правило, поставляется вместе с водонагревателем.

Монтаж клапана осуществляется путем его накручивания на муфту. Подобным образом следует на выходной штуцеру установить фитинг, который обеспечивает соединение с выходным трубопроводом. По аналогичной схеме выполняется монтаж переходника на выход с горячей водой.

Закончив установку фитингов, можно переходить к креплению нагревателя на стену и подсоединению труб для холодной и горячей воды. Во время соединения труб с фитингами следует убедиться, что первые вошли в него до упора. Это будет легче сделать, если предварительно выполнить легкую развальцовку обрезанного конца. Когда настанет пора затягивать гайки на фитинге, не следует слишком давить, в противном случае это приведет к разрыву гайки из цветного металла.

Во время опрессовки не следует сразу поджимать гайки, что особенно актуально при выявлении подкапывания. Это можно сделать по завершении операции. Чтобы создать вход и выход для бойлера, прибегают к помощи шаровых кранов, которые демонстрируют повышенную надежность в эксплуатации.

Подключение водонагревателя к электросети

Чаще всего эту работу выполняют с помощью дешевого кабеля из меди марки ШВВП, имеющего сечение 2 x 2,5 миллиметров, подсоединяемого к сети 220 вольт. Подобного сечения провода будет достаточно, чтобы справиться с нагрузкой до 20 ампер. Если планируется устанавливать прибор, мощность которого составляет 1,2 кВт, токовая нагрузка будет иметь значение на уровне 5,45 ампер. Монтаж кабеля, заключенного в гофрированный самозатухающий шланг, выполняется на стену при помощи дюбелей «быстрый монтаж», имеющих Г-образные шпильки. Параметры дюбелей и шпилек должны быть следующими: диаметр первых — 10 миллиметров, диаметр вторых — 8 миллиметров.

Другим методом монтажа кабеля является его размещение в заранее созданную штробу. Эта операция выполняется при помощи перфоратора, оснащенного остроконечной пикой. Также вместо него можно использовать и шлифмашину с алмазным кругом. Чтобы операция штробления была проведена с меньшими трудозатратами, можно прибегнуть к помощи стыков бетонных плит. Монтаж кабеля сечением 2 x 2,5 миллиметров выполняется таким образом, чтобы он начинался от места установки нагревателя и заканчивался у автомата, от которого прокладку продолжают уже непосредственно до счетчика.

Еще до начала подключения прибора к электросети необходимо убедиться, что квартира полностью обесточена. При подключении кабеля, подводимого к нагревателю, используют особые клеммы в бойлере, а сама операция выполняется с помощью крестовой отвертки. Многие модели нагревателей накопительного типа оснащаются термостатом, что позволяет им демонстрировать повышенную экономичность.

Закончив выполнение описанных выше операций, переходят к пусконаладочным работам. Первым делом необходимо заполнить емкость водонагревателя холодной водой, для чего следует повернуть шаровый кран, расположенный за тройником на сливном бачке. После этого необходимо повернуть экран на линии ГВС. Это позволит воздуху уходить из резервуара естественным путем, давая возможность воде заполнить свободное пространство. Обязательно необходимо повернуть в открытое положение смеситель либо кран для горячей воды в любой из точек потребления в доме.

Убедившись, что водонагреватель с наполненным баком начал работу и из смесителя поступает вода, кран закрывают. Благодаря воде в резервуаре бойлера поддерживается небольшое давление, поэтому необходимо через один-два часа посмотреть все соединения на предмет выявления протечек. Если будут обнаружены капли на стыках, необходимо сильнее затянуть гайки на фитингах.

Стационарная или временная установка?

На этапе установки электрического водонагревателя проточного типа у владельца есть возможность выбора стационарной схемы размещения или временной. Такую возможность этот прибор предоставляет за счет своей мобильности. Для реализации временного варианта подключения воды потребуется обычной душевой шланг. Эта работа сводится к врезке тройника входную трубу, из которой поступает холодная вода. В свою очередь, тройник соединяют с гибким шлангом, применяя фитинг. Для любого варианта установки обязательным является выполнение врезки вентиля перед тройником.

Стационарный вариант подключения электрического проточного или накопительного бойлера способен обеспечить одновременную подачу холодной и горячей воды. При подобном варианте работа выполняется одновременно с монтажом основной системы водоснабжения. Суть подобного монтажа заключается во врезке в трубу тройников и размещение на каждом из них вентилей. При использовании подобного метода подключения удается избежать установки электрического бойлера в систему водопровода. Для подключения к трубе с холодной водой используется ТЭН, а вывод горячей воды осуществляется при помощи гибкого армированного шланга либо металлопластиковой трубы, которую подключают к запорному вентилю.

Заключение

Таким образом, процедура монтажа электрического проточного и накопительного бойлера не представляет ничего сложного. Если в точности соблюдать порядок работы и иметь все необходимые материалы и инструменты, то можно решить проблему снабжения горячей водой с минимальными затратами. Особое внимание следует уделить оснащению устанавливаемой системы необходимыми узлами, без которых нельзя рассчитывать на эффективную работу прибора.

elektro.guru

Как установить накопительный водонагреватель – советы профи + Видео

Накопительные электрические водонагреватели, называемые также бойлерами, можно встретить во многих квартирах и частных домах. Такие приборы обеспечивают жилища горячей водой. Давайте рассмотрим, как установить накопительный водонагреватель самостоятельно. Поверьте, это совсем не сложно.

Выбираем место для установки бойлеров разных типов

По способу монтажа современные нагреватели делят на напольные, настенные и встраиваемые. Последние из указанных монтируют под мойку на кухне или в специальный ящик, установленный в квартире. Бойлер напольного типа, как понятно из его названия, ставится на пол. Он обычно рассчитан на большой объем воды, поэтому его приобретение и монтаж рекомендованы в загородных домах большой площади.

Напольный нагреватель воды

Напольные агрегаты устанавливаются без каких-либо ухищрений. Важно только поставить их на специальную подставку и тщательно выровнять при помощи болтов, которые имеются на днище аппарата. В квартире, как правило, монтируют настенный электрический бойлер. Он не занимает много полезной площади, так как крепится на стенку. Его грамотный самостоятельный монтаж мы и будем подробно рассматривать в этой статье. Но прежде приведем важные советы по выбору места размещения нагревателя.

Бойлер любого типа всегда ставят в месте, которое удалено от водоразборных точек на минимальное расстояние и при этом защищено от вероятности замерзания воды. Чем меньшая длина труб будет использоваться при подключении водонагревателя, тем лучше. В ситуациях, когда водоразборные точки расположены друг от друга на относительно большой дистанции, советуем выполнять монтаж нескольких бойлеров.

Установка нескольких бойлеров

Установка водонагревателя своими руками предполагает, что вы предусмотрите наличие определенного свободного пространства около него, которое впоследствии можно будет использовать для ремонта и обслуживания агрегата. В связи с этим не желательно полностью зашивать электрический бойлер в какую-нибудь нишу.

Установка электробойлера на стену – делаем все правильно

Обязательно следует принимать во внимание прочностные показатели поверхности (в нашем случае – стены), предназначенной для крепления нагревателя воды. Также важно правильно закрепить бойлер на стене, чтобы он в процессе эксплуатации не сорвался с нее. При малой прочности стен рекомендуется набить на нее легкий металлический каркас либо деревянные рейки и выполнять монтаж агрегата.

Схема крепления нагревательного оборудования зависит от его типа и конкретной модели. Чаще всего крепеж выполняется при помощи:

  • комплекта «дюбель-шуруп«;
  • шурупов L-образного типа, предназначенных для работы с деревянными поверхностями;
  • забивных анкеров, если стена сделана из бетона.

Дюбель-шуруп и забивные анкеры

В комплект бойлера настенного типа обычно входит специальная планка-опора. Она обеспечивает более надежное крепление оборудования. Если установка водонагревателя своими руками предполагает применение шурупов L-образной формы, длина метиза обязана быть больше 6 см, а сечение – минимум 8 мм. Дюбели берут диаметром 1,2 см. Если же схема монтажа предусматривает использование анкеров, сечение таких крепежных элементов должно быть 1,6 см. Меньшие по диаметру метизы применять нельзя.

При креплении агрегата в квартире на раму либо опорную планку схема фиксации таких конструкций выглядит так:

  • рама прикладывается к поверхности стены и выверяется по горизонтали;
  • ударной дрелью или перфоратором высверливается отверстие;
  • в полученные отверстия выполняют монтаж опорного элемента.

Монтаж опорного элемента

В жилищах с «хлипкими» стенами вместо стандартной опорной планки лучше использовать самостоятельно сделанную из уголка или стальной трехмиллиметровой полосы раму. Такая конструкция стопроцентно удержит бойлер. Схема ее крепления будет аналогична фиксации обычной планки-опоры. Установка нагревателя настенного типа выполняется с учетом его конструкционных особенностей. К оборудованию прилагается чертеж и схема расположения его патрубков. Монтируйте бойлер, ориентируясь на указанные производителем данные.

И обязательно убедитесь, что аппарат не передвигается самопроизвольно по крюкам или планке во время работы. Он обязан держаться крепко и быть абсолютно неподвижным.

Тонкости подключения нагревателя к водопроводной сети

Осуществляя врезку оборудования в трубы для холодной и горячей воды, следует ставить на них запорные краны, а на вход холодной воды – еще и обратный клапан. Без этих приспособлений монтаж нагревательного аппарата производить нельзя. Они дают возможность отключать бойлер при обслуживании и ремонте.

В ситуациях, когда давление воды, подаваемой в жилище, находится на высоком уровне, специалисты советуют к обратному клапану (к его «носику») подключать специальную сливную трубку, второй конец которой выводят в канализацию. Делают это для того, чтобы иметь возможность использовать воду из двух источников – непосредственно из нагревателя и из централизованной системы горячего водоснабжения.

Сливная трубка на обратном клапане бойлера

После врезки и подключения оборудования схема ваших действий должна быть следующей:

  • перекрываете на стояке для подачи горячей воды запорный кран;
  • открываете на бойлере краны подачи воды;
  • «убираете» из водонагревателя воздух, открыв на смесителе «горячий кран».

В тот момент, когда вода потечет из смесителя непрерывным потоком, закрываете горячую воду. Вы наполнили бак агрегата водой, необходимой для его нормального функционирования. Обратите внимание – включать бойлер без предохранительного клапана нельзя. Еще одна тонкость. Монтаж оборудования для нагрева воды лучше осуществлять рядом с участком раздачи горячей воды из трубопровода. Тем самым потери тепла в трубах будут сведены к минимуму.

Предохранительный клапан нагревателя

В городской квартире с этой точки зрения оптимальным местом установки бойлера считается стена (задняя) санузла – там он будет находиться действительно близко к «горячим» трубам. Если желания ставить прибор в туалете нет, монтируйте агрегат в другом месте. Но тогда обязательно заизолируйте участки «родного» трубопровода дополнительными трубами с разрезом в продольном направлении. Они без проблем налезут на стандартные трубные изделия и обеспечат требуемый уровень теплоизоляции.

Добавим, что в загородных домах, где центральный водопровод отсутствует, бойлер можно наполнять из специальной емкости для воды. Схема крепления водонагревателя при этом остается прежней. А дополнительный бак ставится на 2–2,5 метра выше крышки установленного агрегата.

Подключаем бойлер к электросети – услуги электрика не нужны

Финальный этап установки оборудования для нагрева воды заключается в его подключении к бытовой электрической сети. Если вы никогда не имели дело с электричеством, лучше обратитесь к профессиональному электромонтажнику. При наличии же минимума знаний и некоторых умений обращения с электрикой все можно сделать самому.

Подключение оборудования к бытовой электрической сети

Здесь важно понимать – водонагреватель является очень мощным агрегатом. Поэтому подключать его следует в отдельно установленную розетку, защищенную от водяных брызг. Она располагает специальной заземляющей клеммой, обеспечивающей стабильную работу бойлера. Также вам потребуется: автоматический выключатель; УЗО (механизм защитного отключения прибора), который ставится на подводящую линию питания электричеством – прямо в розетку при наличии УЗО-переходника либо в электрощит.

Розетка с защитой от водяных брызг

Автоматический выключатель (АВ) выполняет две функции:

  • защищает оборудование от токов перегрузок;
  • предохраняет узлы бойлера от поломок, вызываемых короткими замыканиями.

Выбирайте АВ на 16 А или более, устанавливайте его (схема подключения приведена на рисунке) и УЗО, запускайте бойлер для проверки. Только не забудьте полностью наполнить бак водой. Если все работает – поздравляем! Вы смогли правильно установить водонагреватель.

remoskop.ru

видео и рекомендации, как правильно установить водонагреватель

Отсутствие централизованного горячего водоснабжения на сегодняшний день – проблема не только мелких населенных пунктов, но и крупных городов. Иногда воду могут отключать, или же она в разное время суток имеет разную температуру, либо идет слишком ржавая. Естественно, что платить за горячую воду, которую часто отключают или подают в некачественном виде, готовы не все. Именно поэтому установка бойлера – лучшее решение, которое позволит обеспечить себя и свою семью горячим водоснабжением, когда это нужно.

Сегодняшний материал будет посвящен тому, как устанавливать водонагреватель в квартире или на даче. Также в материале присутствует обучающее видео касательно особенностей установки бойлеров своими руками.

Установка бойлера: видео

Производители водонагревателей предлагают покупателям своей продукции разные модификации изделий, которые рассчитаны на установку как в доме, так и в квартире , как в ванной комнате, так и в других помещениях. В зависимости от потребностей бойлеры имеют разный объем бака.

Наиболее распространенные типы электрических водонагревателей в быту – это:

  • накопительные;
  • проточные.

Оба типа бойлеров имеют свои особенности работы, но каждый из них, если подключить его правильным образом, будет обеспечивать горячей водой одновременно и кран и душ. Таким образом, если установить водонагреватель нужным способом, вы сможете получать горячую воду как в ванной комнате, так и на кухне от одного устройства.

Независимо от типа конструкции, электрический водонагреватель работает по принципу преобразования энергии тока в тепловую энергию. Поэтому оба типа бойлеров оснащены нагревательным элементом. При наличии схемы подключения, инструментов и расходных материалов вы сможете без труда установить у себя в квартире или на даче бойлер своими руками.

Ниже прилагаем обучающее видео о том, как установить своими руками водонагреватель, и что для этого потребуется.

Особенности установки своими руками

Естественно, чтобы своими руками установить в доме или квартире водонагреватель любого типа, нужно хотя бы на минимальном уровне понимать особенности работы с сантехникой и понимать, по какому принципу работает бойлер.

При установке водонагревателя нельзя упускать даже малейшие детали работы, иначе вы можете своими неверными действиями нарушить всю схему подключения и устройство будет некорректно работать.

Конечно же, установка водонагревателя своими руками позволит сэкономить средства на работе мастера, но покупать аксессуары для монтажа конструкции все равно придется . Также помните, что в зависимости от типа бойлера его устанавливать следует в соответствии с правилами безопасности.

Итак, перед установкой следует сделать следующее:

  • четко продумайте, где будет размещена конструкция;
  • свободный доступ к бойлеру должен быть не только при его установке, но и при последующем использовании;
  • стена, где будет установлен водонагреватель, должна быть ровной и выдерживать вес конструкции;
  • обратите внимание, в каком состоянии находится электрическая проводка в вашем доме. При установке водонагревателей качество проводов и их состояния являются важным условием для безопасности при их использовании;
  • проверьте состояние всех труб и стояков. При необходимости замените их;
  • держите при себе схему подключения с указанием разводки труб на кран и душ.

Как правило, конструкция бойлера включает в себя такие элементы:

  • корпус;
  • провод питания;
  • выводная труба для воды;
  • клапан давления.

Особенности выбора водонагревателя

Выбор водонагревателей в специализированных магазинах, рынках и в Интернете сейчас огромен, они отличаются друг от друга по объему , мощности, типу установки, цене и прочим параметрам.

Вполне естественно, что любой хочет приобрести модель, которая бы сочетала в себе разумную цену и достойное качество, и обладала при этом рядом полезных функций.

Итак, что же нужно учитывать при покупке бойлера, независимо от его типа, марки-производителя и стоимости:

  • конструкция должна быть надежной;
  • желательно, чтобы водонагреватель был универсальным в плане установки, особенно если вы планируете на лето переезд из квартиры на дачу;
  • как накопительный, так и проточный водонагреватель должен одновременно подавать воду на душ и на кран;
  • желательно, чтобы конструкция подразумевала наличие предохранительного клапана в качестве защитного средства от неисправностей;
  • бойлер должен быть сделан только из качественных материалов;
  • конструкция должна быть такой, чтобы прибор можно было установить дома своими руками и в оперативном режиме;
  • изделие должно быть привлекательным внешне и быть качественно изготовленным;
  • обязательно при покупке водонагревателя интересуйтесь, какие существуют условия его корректной эксплуатации, чтобы в будущем он не пришел раньше времени в негодность.

Установка бойлеров своими руками

Устанавливать водонагреватель своими руками нужно согласно существующим правилам и требованиям в зависимости от его типа. Так, особенности установки проточного прибора будут несколько отличаться от установки накопительного. Давайте рассмотрим и один и второй случай.

Как установить водонагреватель проточного типа

Одна из ключевых особенностей водонагревателей проточного типа – это их компактность, это позволит поставить их на кухне или ванной комнате прямо под раковиной. Жидкость в таких приборах нагревается в специальной трубе из металла, в которой содержатся мощные нагревательные элементы.

Такие особенности конструкции прибора требуют, чтобы электрическая проводка в доме или квартире работала исправно и была в состоянии выдерживать большие нагрузки. Желательно для нагревателя проточного типа ставить отдельный автомат, а нему присоединять провод с большим сечением.

После того как вы закончите работу с подводкой электричества, можно установить и сам бойлер. Его устанавливают по временной или по стационарной схеме.

Временная схема предусматривает, чтобы в трубу с холодной водой был врезан дополнительный тройник, который будет соединен с водонагревателем посредством специального вентиля. Чтобы это сделать, нужно подать на водонагреватель напряжение и открыть кран, подающий горячую воду.

А вот стационарная схема предполагает, что подача и забор воды в трубах будет осуществляться параллельно с общей системой водоснабжения. Чтобы установить конструкцию согласно стационарной схеме, в трубы врезаются тройники под горячую и холодную воду. Затем нужно поставить запорные краны и загерметизировать их с помощью простой пакли или фум ленты.

Дальнейшие действия такие:

  • соедините входной патрубок бойлера с трубой, которая подает холодную воду ;
  • подключите выходной патрубок к крану подачи горячей воды ;
  • подайте в трубы воду и убедитесь в том, что все соединения при включении воды в кране и душе герметичны ;
  • при нормальной работе системы можете подавать электричество на водонагреватель, затем из нужного крана должна политься горячая вода ;
  • чтобы повысить уровень безопасности всей водопроводной системы и водонагревателя, сразу же вместе с ним поставьте предохранительный клапан.

Посмотреть наглядно на процесс установки проточного аппарата можно на видео.

Правила установки накопительного бойлера

Если вы планируете своими руками ставить аппарат накопительного типа, то требования к состоянию проводки будут не такими строгими, как в предыдущем случае. А еще накопительные нагреватели стоят несколько дешевле проточных. Помимо этого, их популярность объяснима тем, что очень часто на них распространяется схема, при которой можно одновременно осуществлять подачу воды на кран и душ.

Установить такой агрегат при наличии инструментов и материалов можно быстро, сама работа при этом не покажется слишком сложной, она состоит из таких действий:

  • устраните неисправности в электропроводке или водопроводной системе, если таковые имеются, проверьте их состояние;
  • сделайте на стене разметку под конструкцию и поставьте нужные крепежные элементы для ее установки;
  • зафиксируйте водонагреватель на стене и присоедините предохранительный клапан;
  • после установки бойлера на стену, подключите его к водопроводу;
  • подведите трубы через клапан к соответствующим входам и выходам на корпусе;
  • сначала установите и подключите холодную воду, причем предохранительный клапан в это время должен быть закрытым;
  • также при закрытом клапане установите трубы и на горячую воду;
  • подключите конструкцию к электрической сети и проверьте, как он работает.

Если все действия были выполнены правильно, то из соответствующего крана должна потечь горячая вода. В это время все трубы и соединения бойлера должны быть хорошо загерметизированы, а провода не должны перегреваться.

Конечно же, если вы не уверены в своих силах и даже наглядный обучающий материал в формате видео не может помочь вам усвоить особенности поэтапной установки бойлера своими руками, то не рискуйте, а пригласите специалиста. Некорректная установка нагревателя может его преждевременно вывести из строя и спровоцировать протечки и другие проблемы. Поэтому беритесь за самостоятельную установку лишь тогда, когда вы уверены в своих силах и знаете, что все будет выполнено качественно и правильно.

stoki.guru

Оставить комментарий

avatar
  Подписаться
Уведомление о
