Установка аэраторов на мягкой кровле: как правильно сделать вентиляцию

Монтаж мягкой кровли не терпит мелочей. Иногда, думая сэкономить на такой, вроде бы необязательной детали, как кровельная вентиляция, застройщик сталкивается с массой неприятностей. Крыша начинает протекать, в доме ощущается запах сырости, на карнизах скапливаются сосульки. И, апофеозом всему, становится скоротечное разрушение дорогостоящего кровельного материала. Подобные неприятности происходят потому, что в пирог мягкой кровли проникает влага, просачиваясь в утеплитель, стропильные конструкции и само битумное покрытие. Решить проблему можно, установив на кровле искусственные вентиляционные каналы – аэраторы. Через них будет циркулировать воздух, вытягивая лишнюю влагу и просушивая внутренний пирог конструкции.

Таким образом, установка аэраторов на мягкой кровле – процесс рекомендованный специалистами, а в некоторых случаях (над мансардным этажом, например) – обязательный, предотвращающий ее повреждение и обеспечивающий комфортное пребывание в доме.

Понятно, что аэраторы обеспечивают проветривание и просушивание кровельного пирога от влаги. Но откуда она там берется? Ведь производители изначально позиционируют мягкую кровлю, как герметичную.  Причем в составе подкровельного пирога присутствуют слои гидро- и пароизоляции (пароизоляция – в случае наличия утеплителя).

Но от наличия влажных паров это не спасает. Они – обязательный атрибут любого жилого помещения, образующийся в процессе приготовления пищи, стирки, принятия ванны и даже, в конце концов, дыхания человека. В соответствии с исследованиями, каждый день в доме, где живет семья из 4-х человек, образуется 2-4 л водяного пара, часть из которого скапливается в подкровельном пространстве.

При соприкосновении теплого пара с холодной поверхностью (во время резких скачков температуры снаружи-внутри), происходит его конденсация. В результате, мельчайшие капельки воды начинают пропитывать любые конструкции и материалы, до которых смогут «дотянуться». В первую очередь, это стропила, обрешетка, утеплитель.

Еще один путь проникновения влаги – с внешней стороны кровли. Теплый пар, скапливаясь на чердаке, нагревает кровельное покрытие изнутри. Зимой, лежащий на крыше снег, начинает подтаивать. Образуются корки льда, которые при усугублении ситуации, также тают. Вода проникает в стыки покрытия, крыша начинает протекать.

Кроме того, страдает и само покрытие, которое в любом случае имеет микротрещинки. Туда проникает влага и, при понижении температуры, разрывает материал. Трещины становятся видимыми, иногда – сквозными. Покрытие приходит в негодность.

На мягкой кровле последствия избыточной напитки влагой проявляют себя достаточно быстро. Вы можете заметить:

  • Появление пузырей на поверхности. Пирог мягкой кровли, как правило, имеет в своем составе гидроизоляционный слой (сверху) и пароизоляционный слой (снизу). По сути, это – замкнутый герметичный контур. Летом кровельный пирог нагревается до 80-100°C, вследствие чего накопившаяся в контуре влага образует пар и пытается испариться. Подобная ситуация влечет за собой появление вздутий и разрушение кровли.
  • Понижение эффективности теплоизолятора. Намокание теплоизоляционного слоя даже на 2% приводит к повышению его теплопроводности (и понижению изоляционных свойств) на 40%! Соответственно, такая кровля перестает выполнять свои функции в плане удерживания тепла, затраты на отопление возрастают.

Все это приводит к разрушению структуры кровельного материала и возникновение протечек.

Как же не допустить оседания влаги на кровельных поверхностях? Или же осушить уже напитанные влагой конструкции?

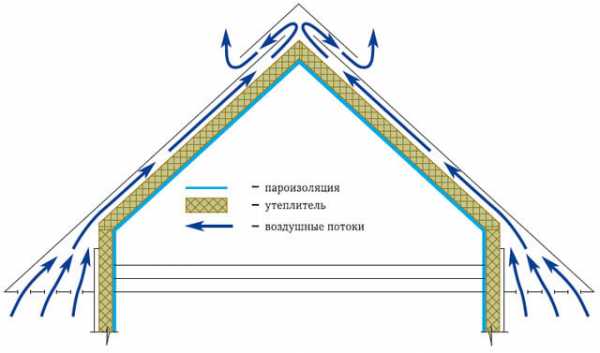

На помощь нам придут законы физики. Удалить влагу можно путем ее испарения, возникающего при перемещении (циркуляции) воздушных потоков. Так как существует значительная разница между внутренним (в доме) и внешним (на улице) показателями давления, для циркуляции воздуха достаточно обеспечить процесс сообщения двух сред.

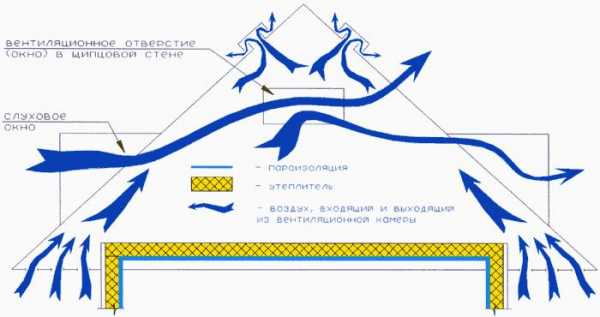

Если чердак холодный, то эффективную вентиляцию можно обеспечить достаточно просто – через слуховые окна, неплотное прилегание карнизных свесов, щели в коньке. Для теплых чердаков и мансард такое решение не подходит, так как в холодный сезон нерегулируемая вентиляция будет снижать температуру в помещении.

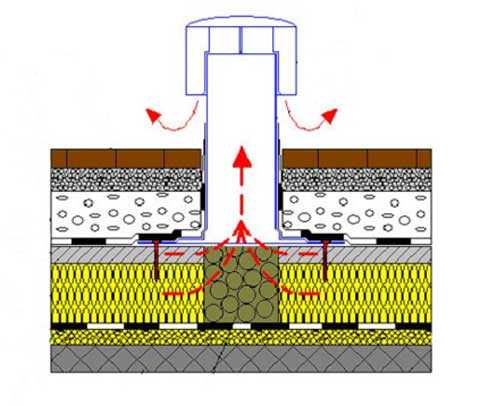

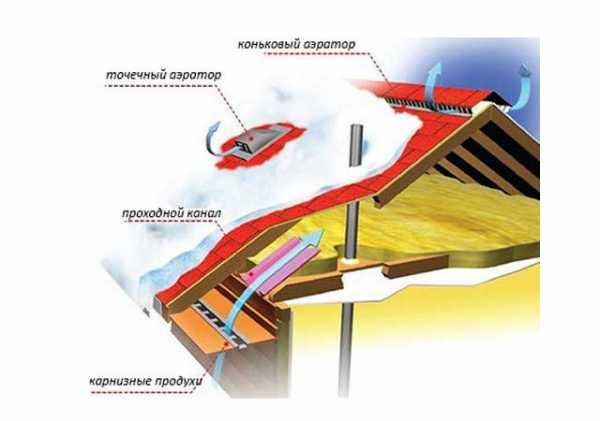

В таких домах наиболее приемлемо применение кровельных аэраторов – вентиляционных каналов, соединяющих подкровельное и надкровельное пространства. После установки аэратора, благодаря разнице давлений, в его трубе создается принудительная тяга, которая вытягивает влажные пары из-под кровли.

Очень важный момент: чтобы процесс вытягивания воздуха через аэратор стал возможным, необходимо в общей системе предусмотреть подвод свежего прохладного воздуха. Иначе воздушные массы циркулировать не будут. Для этого в карнизах обустраивают вентиляционные продухи, куда беспрерывно поступает свежий воздух. Проходя через чердачное пространство, он нагревается и поднимается вверх – к кровле.

Благодаря созданной тяге в аэраторе, он проходит через его трубу и выбрасывается на улицу. При грамотно оборудованной вентиляции, всего за 1 час воздушный поток 2 раза проходит через кровельный пирог, просушивая и вентилируя его.

Соответственно, установив аэраторы для мягкой кровли в нужном количестве, можно не беспокоиться о сухости покрытия и утеплителя. Поэтому правильнее приступать к их монтажу еще на стадии строительства. Но, если это по каким-то причинам не произошло, можно сделать это и позже. Главное, не дожидаться возникновения неустранимых дефектов кровли (вспучивания, разрушения материала). К счастью многих застройщиков, с помощью аэраторов можно не только предотвратить накопление влаги в новом кровельном пироге, но и осушить уже напитанную влагой старую кровлю.

Для мягкой кровли применяют аэраторы, изготовленные из ударопрочных пластиков, способных противостоять перепадам температур, коррозии, воздействию УФ-лучей. В зависимости от конструкционных особенностей, назначения и способу действия, различают 2 типа аэраторов: коньковые непрерывные и точечные.

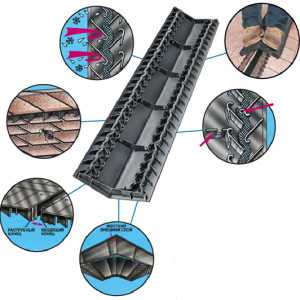

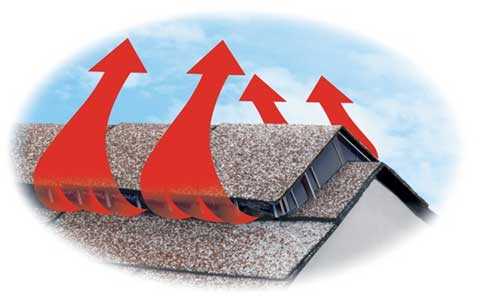

Коньковый аэратор относят к непрерывным системам вентиляции, так как его устанавливают по всей протяженности конька для аэрации всего подкровельного пространства. По виду, конструкция представляет собой угловую деталь с отверстиями, защищенными специальными барьерами – от попадания насекомых, пыли, снега.

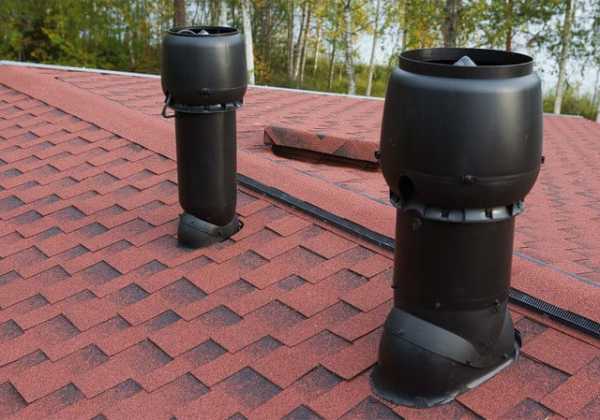

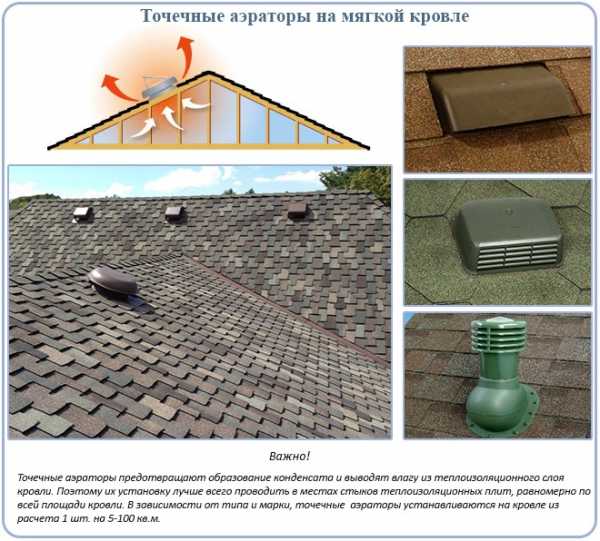

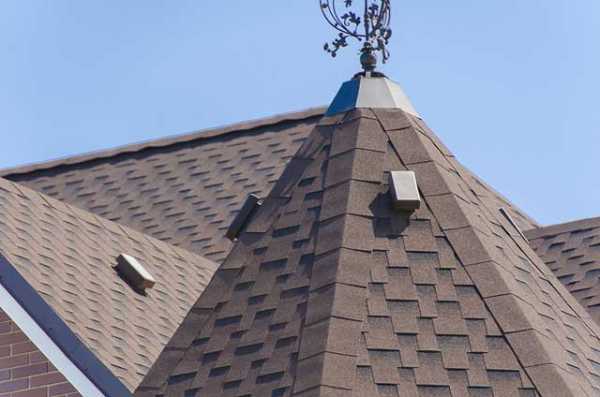

Точечные аэраторы устанавливаются на отдельных участках (точках) кровли, как правило, на скатах, реже – на коньках. Каждый такой аэратор представляет собой вентиляционную трубу, защищенную сверху колпаком различной конфигурации. Обычно общий вид конструкции напоминает «грибок» или «коробочку».

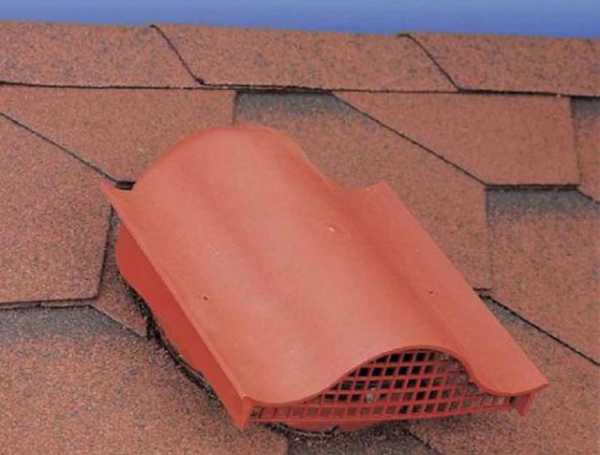

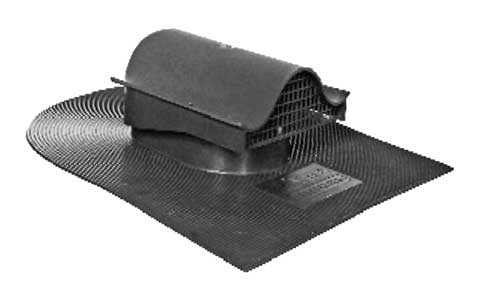

Точечный скатный аэратор имеет плоское основание (юбку), через которое происходит его соединение с кровлей. Основание точечного конькового аэратора – угловое, предназначенное для сопряжения с кровлей в районе ее верхнего горизонтального ребра.

Различия в конструкциях имеющихся типов аэраторов предполагает и значительную разницу в технологиях их монтажа.

Коньковый аэратор установить проще всего, он не требует особого расчета количества, так как обычно ставится по всей протяженности конька. Установка конькового аэратора рекомендуется на кровли с уклоном 12-45°. При этом он монтируется только на конек, обеспечивая циркуляцию воздуха в чердачном пространстве.

Нормы использования:

  • обязательно наличие продухов на свесах для обеспечения притока воздуха;
  • рекомендуется устанавливать аэратор по всей длине конька, соединяя его сегменты в одну конструкцию;
  • поверх конькового аэратора монтируют коньковую черепицу, таким образом внешний вид кровли не страдает от «чужеродного» элемента.

Технология монтажа:

  1. В сплошном основании циркулярной пилой прорезают вентиляционный паз. Он может быть один (на вершине конька) или два (по обе стороны от конька). Общая толщина вентзазора должна составить 3-8 см (зависит от рекомендаций производителя конкретного аэратора). Прорези делают так, чтобы они заканчивались за 30 см до края конька, то есть по обеим сторонам конька кровля остается сплошной.
  2. По краям конька (там, где не был прорезан вентиляционный зазор) укладывают коньковую черепицу.
  3. Монтируют коньковый аэратор. Каждый его сегмент закрепляют с помощью удлиненных кровельных гвоздей или шурупов, вкручиваемых через готовые заводские отверстия. При этом сегменты соединяют и друг с другом, как детали конструктора.
  4. Накрывают профиль аэратора коньковой черепицей. Ее лепестки монтируют внахлест, по обычному способу, не отличающемуся от технологии ее укладки вдоль ребер. Единственное отличие заключается в элементах крепления. В данном случае черепицу прибивают к аэратору удлиненными кровельными гвоздями
  5. Торцы аэратора, в местах сопряжения с кровлей, герметизируют силиконовым герметиком.

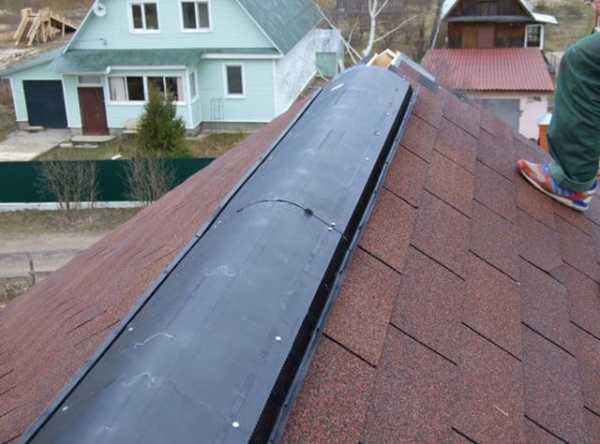

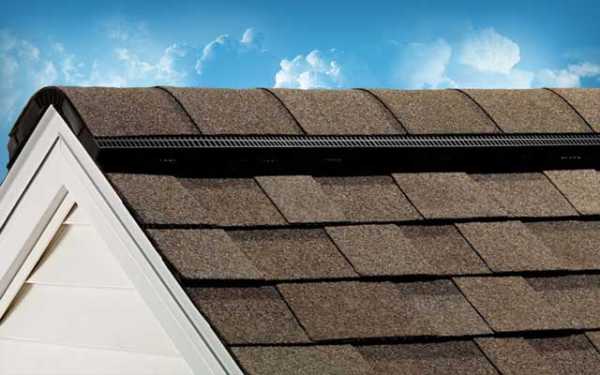

Пример работ на фото:

Видео-сюжет поможет более детально разобраться с тонкостями устройства кровельной аэрации на мягкой кровле:

Кроме конькового аэратора возможно применение нескольких точечных аналогов. Такие аэраторы используются:

  • на кровлях с уклоном менее 12°, а также на плоских кровлях;
  • для повышения эффективности вентиляции, в дополнение к кровельному аэратору;
  • если установка конькового аэратора невозможна, например, при отсутствии конька или при существовании примыканий кровельного материала к вертикальным поверхностям и стенам.

Нормы использования:

  • монтаж точечных аэраторов выполняют на скатах, на расстоянии 0,5-0,8 м от горизонтального ребра конька;
  • обязательно обеспечение воздушного притока на свесах;

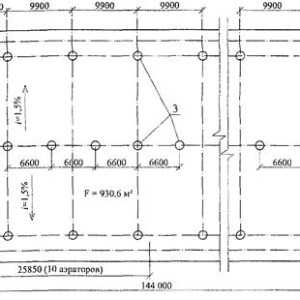

  • один аэратор обеспечивает эффективную вентиляцию 5-100 м2 кровли (зависит от диаметра и формы конструкции), в соответствии с этими данными ведется расчет их количества – от 2-х штук и больше.

Технология установки:

  1. В сплошной обрешетке вырезают отверстие, совпадающее по размерам с внутренним зазором канала аэратора. Для этого на фанере (ОСП) размещают основу (юбку) аэратора и на крыше, через проходной канал, рисуют контуры отверстия. Разметку выполняют карандашом или гвоздем. С помощью электролобзика вырезают по линии отверстие.
  2. Размещают поверх отверстия юбку аэратора и закрепляют его кровельными гвоздями или саморезами (в количестве не менее 6 штук). Некоторые производители рекомендуют в дополнение к крепежным элементам применять клеевой метод фиксации. В этом случае, оборотную сторону юбки промазывают битумной мастикой, приклеивают ее к основанию, а уже затем – закрепляют крепежными деталями.
  3. Проклеивают верх юбки битумным клеем для гидроизоляции примыкания.
  4. Юбку перекрывают гонтами черепицы, подрезая их в местах примыканий.
  5. На юбку сверху надевают сетку аэратора, прикручивая ее саморезами. Затем монтируют крышку (колпак), защелкивают ее и тоже прикручивают саморезами.
  6. Аналогично монтируют остальные точечные аэраторы (в соответствии с расчетом), которые в общей массе будут составлять единую вентиляционную систему.

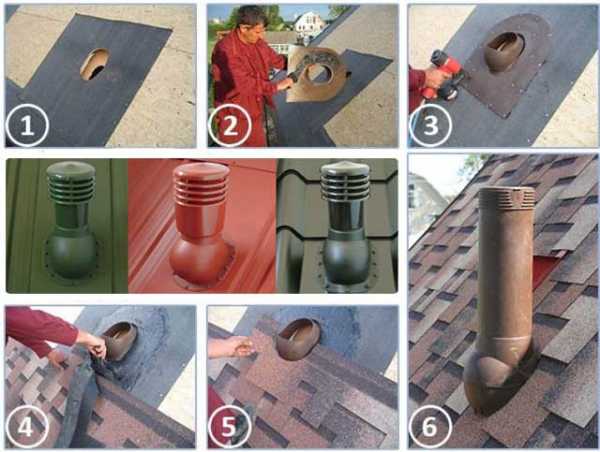

Вот как это выглядит:

Более наглядную информацию об этапах монтажа точечного аэратора можно получить, посмотрев обучающий видео-ролик:

Таким образом, монтаж аэраторов – работа не сложная, под силу даже мастерам-самоучкам. Однако польза от нее огромна!

Благодаря аэраторам происходит вытягивание водяных паров из кровельного пирога, предотвращается оседание конденсата, появление плесени, грибка и затхлости. Все это положительно сказывается на длительности эксплуатации деревянных конструкций (стропил, обрешетки, обшивки), работе теплоизоляции, микроклимате жилого помещения.

krovgid.com

руководство, нормы СНИП, советы монтажа

Чтобы длительно и, что не менее важно, безопасно эксплуатировать мягкую кровлю, нужно позаботиться о грамотном устройстве вентиляции под кровлей. Отсутствие вентиляции пространства под крышей чревато массой неприятностей – от протечек, запаха сырости до очень скорого разрушения материала покрытия крыши, который, поверьте, обходится совсем недешево. Установка аэраторов на мягкой кровле — один из важных элементов, но далеко не всеми используемый. Хотим показать необходимость его устройства.

Проблему может решить установка аэраторов на мягкой кровле. Циркулирующий через эти искусственные вентканалы воздух, предупреждает скопление конденсата, соответственно, защищает деревянные элементы от загнивания, образования плесени, просушивает слой утеплителя кровельного пирога, а также другое.

Таким образом, наличие вентиляционных аэраторов для мягкой кровли ограждает ее от повреждения, гарантирует комфортное проживание в доме.

Почему под крышей конденсирует влага ↑

Даже присутствие пароизоляции и гидроизоляции в составе пирога кровли не может полностью перекрыть доступ влажных паров, продуктов жизнедеятельности человека, из жилых помещений.

Когда теплый пар соприкасается с более холодной поверхностью, то, как известно из курса физики, он начинает конденсировать, образуя мельчайшие капли воды. Они оседают на различные материалы и конструкции (стропила, утеплитель и другое) и пропитывают их.

Влага может попасть в подкровельное пространство и снаружи. Теплый воздух, скопившийся на чердаке, прогревает кровлю изнутри, из-за чего снежный покров на крыше зимой начинает таять. С понижением температуры местами образуется наледь. При соответствующих условиях также тает и она. Через стыки кровельного материала вода проникает внутрь, и крыша, таким образом, начинает протекать.

Страдает также и покрытие на крыше. Когда температура понижается, то влага, проникшая в образовавшиеся микротрещины, может разрушить материал. В итоге микротрещины становятся видимыми, возможно даже сквозными.

На мягкой кровле наиболее часто встречаются следующие дефекты, вызванные избытком напитки влагой:

  • Пузыри на поверхности. Как правило, верхний слой в пироге такой кровли – гидроизоляция, а нижний – пароизоляция. По сути, они образуют замкнутый воздухонепроницаемый контур.
  • В жару температура кровельного пирога может достигать аж 100°. В подобных условиях скопившаяся в контуре вода превращается в пар, готовый испариться. Это может стать причиной появления вздутий на поверхности либо разрушения кровли.
  • Понижается эффективность утеплителя. Намокшая теплоизоляции теряет свою эффективность: намокание на два процента повышает теплопроводность утеплителя процентов на сорок. В результате кровля начинает намного хуже удерживать тепло. Соответственно, возрастает стоимость отопления.
  • Разрушаются перекрытия. Структура цементно-песочных составов, из которых они обычно выполнены, капиллярно-пористая. Как только температура падает, попавшая в эти поры вода кристаллизуется. Увеличившись в объеме, она с большей силой давит изнутри на поры. В результате чего, они разрушаются.

Скачайте нормы и руководства по установке аэраторов со схемами монтажа:

В чем суть аэрации кровли ↑

Излишки влаги из-под кровли удаляются за счет испарения, которое становится возможным благодаря перемещению потоков воздуха. Показатели давления внутри дома и снаружи сильно разнятся, поэтому воздух начнет циркулировать как только две среды будут сообщены.

Создать эффективную вентиляцию для холодного чердака довольно просто. Достаточно ограничиться слуховым окном, щелями в районе конька или неплотным прилеганием свесов карниза.

В случае теплого чердаков либо мансарды подобное решение неприемлемо, поскольку в холодное время года нерегулируемая вентиляция станет причиной понижения температуры в помещениях.

Оптимальным вариантом для них являются кровельные аэраторы для мягкой кровли (фото ниже), через которые соединяются пространства под и над крышей. В проходной трубе аэратора для гибкой черепицы формируется принудительная тяга, вызванная разницей давлений, которая способствует вытягиванию влажных паров наружу.

аэратор для гибкой черепицы

Чтобы вентиляция крыши из мягкой кровли функционировала нормально, необходим подвод воздуха извне. Они поступают через вентиляционные зазоры (продухи), предусмотренные на карнизах. Поступивший с улицы воздух в процессе прохождения через теплый чердак нагревается, затем устремляется вверх – непосредственно к крыше. Тяга, сформированная в аэраторе на крыше, выводит поток воздуха через проходную трубу и выбрасывает наружу.

На заметку

Коньковый аэратор для мягкой кровли при правильной установке за один час дважды пропускает воздух, поступающий через карнизные продухи на карнизах и слои кровельного пирога, просушив и провентилировав его.

Установка аэраторов на мягкой кровле в требуемом количестве обеспечивает сухость, как покрытия кровли, так и утеплителя. Примечательно, что вентиляция мягкой кровли через кровельный аэратор сможет предупредить накопление влаги под новой крышей, как и высушить пирог старой, который уже успел напитаться влагой.

Виды аэраторов ↑

Различают три вида установок, работающих на вентиляцию подкровельного пространства:

  • Непрерывные в основном монтируются на коньке. Модель необходимо расположить на всю протяженность стыка скатов. Внешне конструкция выглядит, как угловой элемент с отверстиями. Открытые полости защищены барьерами, которые препятствуют попаданию под крышу осадков, пыли и насекомых.

  • Точечные аэраторы располагают в отдельных местах кровли, где больше всего необходим отвод влаги и пара. Чаще всего это скаты, реже –конек. Их устанавливают в определенном порядке. Каждая такая конструкция есть не что иное, как вентиляционная труба с защитным колпаком. Обычно последний имеет вид «коробочки» либо «грибка».

На заметку

Точечная скатная конструкция соединяется с кровлей посредством плоского основания, коньковая — имеет угловое основание, посредством которого она сопрягается с кровлей близ кровельного ребра.

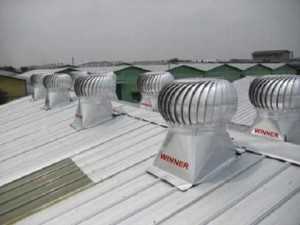

  • Турбинные – самые мощные: они извлекают влагу как из кровельного пирога, так и из помещений дома. Для вытяжки влажного воздуха устройство снабжают электроприводом. Модели этого типа подбирают с учетом уклона ската. Нужно отметить также, что они не походит для установки на скатах большим углом наклона.

Совет

Профессионалы рекомендуют использовать турбинные аэраторы из алюминия, поскольку этот материал не корродирует и не деформируется под воздействием тепла.

Важно отметить, что для каждого типа покрытия крыши необходим аэратор из конкретного материала. Рассмотрим несколько примеров. Начнем с битумной черепицы.

  • Аэратор подкровельного пространства в этом случае изготавливают из полипропилена, который отличается высокой ударопрочностью. К тому же он успешно противостоит температурным перепадам, воздействию ультрафиолета, коррозии. Как правило, в качестве мест установки выбирают стыки плит либо наивысшую отметку ската.

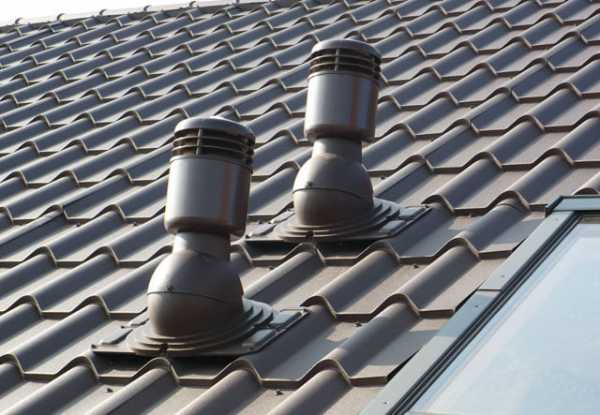

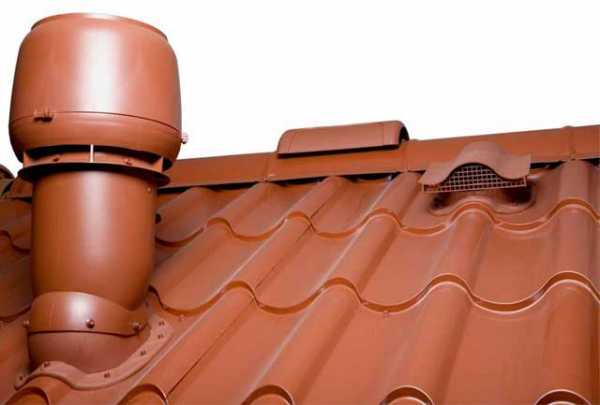

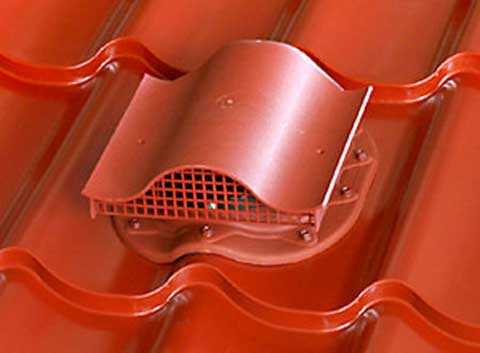

  • Для металлочерепицы. Аэратор производят из металлов, устойчивых к различным агрессивным воздействиям, включая коррозию. Устанавливают практически на любом участке кровли.
  • Для профлиста. Установки изготавливаются из того же материала, что и в предыдущем случае, только устанавливать его нужно ближе к коньку.

Конструктивные особенности предполагают существенные различия в подходе к монтажу аэраторов на мягкой кровле.

Установка аэраторов на мягкой кровле пошагово ↑

Напомним, что же такое аэратор (смотри на фото). Это искусственный вентканал, который работает как на вытяжку влаги наружу из-под крыши, так и проводит циркуляцию воздуха.

Рассмотрим, в отдельности, как монтируют каждый вид аэратора, конькового и точечного.

Устройство конькового варианта предельно простое. Он подходит для кровель, имеющих угол наклона в пределах от 12 до 45°.

  • По обе стороны конька либо на его вершине прорезается паз для вентиляции толщиной 30–80 мм. Выбор конкретной толщины изначально определен производителем. Для работы со сплошным основанием используют циркулярную пилу.
  • Прорези должны заканчиваться, не доходя до края конька на 300 мм, и не нарушать целостности скатов с обеих его сторон.
  • На сплошные участки, оставшиеся по краям конька, накладывают коньковую черепицу.
  • Затем накладывают коньковый аэратор. Все его сегменты фиксируют на кровельные удлиненные гвозди либо на шурупы, которые вкручивают сквозь имеющиеся на детали готовые отверстия. Сами же сегменты присоединяют аналогично деталям конструктора.
  • На готовую конструкцию укладывают коньковую черепицу. Принцип монтажа мало отличается от обычного способа: разница только в элементах крепления. Это должны быть удлиненные элементы крепежа.
  • Герметичность конструкции обеспечивает силиконовый герметик, которым заделывают ее торцы.

В видео-сюжете детализированы нюансы процесса установки аэраторов на мягкой кровле.

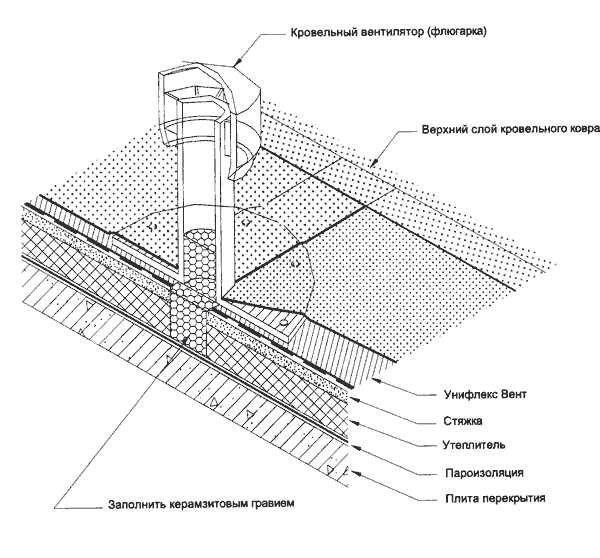

Схема устройства точечной вентиляции мягкой кровли ↑

Схема монтажа точечного варианта несколько сложнее:

  • Как известно, мягкую кровлю укладывают на сплошную обрешетку из фанеры или ОСП. В ней вырезают отверстие, углубленное до теплоизоляционного слоя. Диаметр его должен в точности соответствовать размерам внутреннего отверстия канала искусственного вентзазора. Если диаметр будет меньше, то на поверхности покрытия крыши начнут появляться образуются вмятины, где будет скапливаться влага или грязь, если же больше, то понадобится дополнительная уплотнительная прокладка.

Важно

Если по какой-либо причине утеплитель на этом месте оказался слишком влажным, то его необходимо полностью или частично заменить. Таким образом можно будет сохранить теплопроводность теплоизолятора на должном уровне.

  • Для разметки юбку располагают на обрешетке, обводят контуры отверстия вентканала с помощью карандаша либо гвоздя, и по полученному контуру вырезают отверстие электролобзиком.
  • Поверх него размещается юбка аэратора, которую фиксируют как минимум на 6 кровельных гвоздей либо шурупов.

Совет

По рекомендации некоторых производителей для повышения адгезии помимо крепежных элементов дополнительно используют битумную мастику. При таком подходе сначала на оборотную сторону основания трубки наносят герметик и плотно приклеивают к скату, после чего используют крепежные детали.

  • На юбку надевают защитный каркас и прикручивают его саморезами. После чего монтируют колпак, защищающий пирог кровли от проникновения осадков, защелкивают его и крепят на саморезы.
  • Место стыковки герметизируют и обязательно накладывают дополнительный слой гидроизоляции.
  • Аналогично выполняют монтаж остальных точечных моделей (согласно расчетам), которые образуют единую систему вентиляции.
  • Поверх юбки укладывают черепицу, подрезая лепестки по линии примыкания.

Монтаж аэраторов в советах от профессионалов ↑

  • При установке аэраторов учитывается размер и форма кровли, состояние пароизоляции, а также степень влажности воздуха.

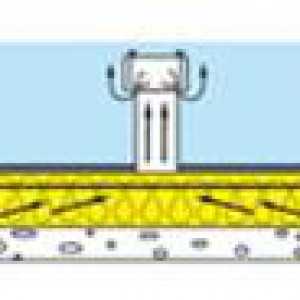

  • Установку аэраторов для плоской кровли, имеющей несложную конфигурацию рекомендуется проводить из расчета: по 1 грибку/100 кв. м кровельной поверхности. Однако, отстоять друг от друга они должны не более, чем на 12 м.
  • Если в конструкции кровли имеются ендовы либо четко выраженный конек, искусственные вентканалы располагают на участках водораздела.
  • Расчет систем вентилируемых установок для зданий, имеющих высокий уровень влажности лучше поручить строительным проектным компаниям.
  • Профессионалы рекомендуют комплектовать аэрирующие системы у одного и того же поставщика. Таким образом можно уменьшить риск возникновения проблем, когда заменяются бракованные детали.

Наиболее популярные бренды производителей аэраторов ↑

Одной из первых моделей семейства сплошных устройств является коньковый. Начнем именно с него.

  • Аэраторы Ridge Master (США) (Plus и другая модификация HipMaster). Форма профиля конструкция, она запатентована) исключает повреждения.

Модели Ridge Master можно устанавливать исключительно на строго горизонтальных коньках, Они не рекомендованы для использования на наклонных ребрах. Для этих случаев подходит Хип Мастер. Отметим некоторые преимущества вентиляционных аэраторов этого производителя.

  • Особая запатентованная система для защиты от атмосферных осадков и ветра. Она имеет специальную конструкцию внутренних перегородок, спроектированную на компьютере.
  • Защитный каркас спаян ультразвуком.
  • Встроенные смыкающиеся края позволяют быстро и намного надежнее соединять детали конструкции, повышают устойчивость к погодным воздействиям, обеспечивают точное прилегание к скатам.
  • Аэратор с успехом противостоит раздавливанию. На нем предусмотрена поддержка для крепежных элементов, а также специально разработанные ребра, которые обеспечивают ровность и гладкость линии крыши.
  • На конструкции не образуются вмятины, например, от веток или трещины при резких перепадах температуры, она устойчива к ударам молотка.
  • Гарантия от производителя – 40 лет.
  • Коньковый аэратор для мягкой кровли Технониколь – полностью аналогичен Ridge Master, но отличается по длине. Эффективность вентиляции: примерно 1 элемент/25 кв.м.

Компания Технониколь предлагает также различные варианты точечных моделей. Вот некоторые из них.

  • КТВ скатный. Используют исключительно на кровельных покрытиях их битумной черепицы. Их крепят к кровле через проходной элемент в процессе укладки мягкой черепицы. Устройство сложно заметить на крыше. Эффективность вентиляции: примерно 1 элемент/ 5-10 кв.м.
  • КТВ-альфа. Это эконом вариант скатной модели аэратора КТВ для гибкой черепицы. Защищен от атмосферных воздействий и насекомых полиуретановым (ретикулированный) фильтром. Эффективность вентиляции: примерно 1 элемент/20 кв.м.
  • Pilot скатный. Используется на крышах, покрытых битумной черепицей. Крепится к кровле через проходной элемент непосредственно в процессе укладки кровельного материала. Нижний скользящий элемент позволяет фиксировать его строго по вертикали при любом уклоне крыши. Эффективность вентиляции: примерно 1 элемент/ 5 кв.м.

  • Финский производитель SK Toute предлагает широкий ассортимент аэраторов назначения. Модели Vilpe Vent принципиально разнятся от изделий других производителей:
  • Исключительно высокое качество использованных материалов, которое обеспечивает превосходные характеристики подобных систем: исключительная стойкость к агрессивным воздействиям внешней среды и ультрафиолету.
  • Они надежно защищены от коррозии.
  • Универсальны, то есть их можно устанавливать на любую кровельную систему.
  • Высокая степень шумоизоляции.

Скачайте нормы и руководства по установке аэраторов со схемами монтажа:

© 2019 stylekrov.ru

stylekrov.ru

что это такое. Установка кровельного аэратора

Часто домовладелец тратит большие деньги, для того чтобы оборудовать крышу своего дома более современным и долговечным кровельным материалом, но в итоге, взамен тепла, уюта и сухости получает холод, сырость и плесень. Причиной этому всему является скопление и застаивание воздуха, и дальнейшее конденсирование из него влаги. Решить такую проблему можно путем создания искусственных вентиляционных каналов, через которые будет не только вытягиваться влага, но и происходить циркуляция воздуха. Для этого строительные эксперты создают на крышах так называемую аэраторную конструкцию. Но прежде, чем дать ответ на вопрос: аэратор кровельный – что это такое, выясним причины возникновения конденсата, и чем на самом деле грозит скопившаяся влага под кровлей.

Оглавление:

  1. Откуда берется влага
  2. Назначение аэратора
  3. Последствия скопления влаги под кровлей
  4. Виды аэраторов
  5. Монтаж аэратора
  6. Актуальные профессиональные советы

Откуда берется влага

  • Как бы человек не старался, создать полностью герметичную крыше у него не получится, поэтому через дефекты в кровле влажный воздух из окружающей среды (туман, снег, дождь) проникает под кровельный «пирог» и из-за разницы температур (внутри дома тепло, а на улице холодно) конденсируется в виде росы.
  • Также, нельзя исключать проникновение влаги под крышу изнутри конструкции (приготовление пищи, эксплуатация санузла) через поврежденные места в слое пароизоляции.
  • Кроме того, как известно в теплом воздухе содержится больше влаги, чем в холодном, потому в зимний период перемещение водяных паров происходит только изнутри строения наружу. В среднем человек выдыхает в пределах 1 литра влаги в газообразном состоянии, плюс к этому нужно добавить уборку, стирку, пользование ванной/душем, приготовление пищи – в итоге до 15 литров влаги за одни сутки испаряется. Отсюда и конденсат.

Обратите внимание! Еще одним вариантом проникновения влаги под кровлю может стать ситуация, когда при обустройстве крыши, человек упускает из виду накопление между стропил снега или дождя (в осенне-зимний период).

Назначение аэратора

В некоторых случаях бывает, что в теплоизоляционном слое кровли содержится слишком много влаги, тогда локальное устранение зон интенсивного проникновения паров без принудительного осушения не даст желаемого результата. Одним из правильных проектных решений такой проблемы станет полный демонтаж кровли с последующей заменой утеплителя. Но, у большей части населения нашей страны нет не только желания, но и денежной возможности для осуществления подобного строительно-ремонтного мероприятия.

Тогда человеку, столкнувшемуся с подобной проблемой, приходит на помощь физика, а точнее один из ее законов. Так, избыточную влагу можно удалить методом ее испарения, которое зависит от скорости перемещения влажного воздушного потока, то есть от его циркуляции. Поскольку разница между показателями давления и температуры водяных паров на улице и внутри дома колоссальная, то необходимо обеспечить процесс диффузии – смешивание двух типов газовых сред. Это приведет к значительному снижению внутренней температуры и поднятию влаги к поверхности кровли. При сообщении с окружающей средой, будут созданы оптимальные условия для ее выдавливания.

Именно для обеспечения такого сообщения и служит кровельный аэратор для мягкой кровли или жесткой. Он дает возможность осушить кровельный «пирог» и прочие конструктивные элементы жилого здания (стены, перекрытия и др.). Аэратор, в основном, представляет собой полиэтиленовую трубу диаметров до 110 мм, которая накрывается грибком, что предотвращает проникновение атмосферных осадков внутрь аэратора.

Последствия скопления влаги под кровлей

Наиболее часто проблемы с конденсатом наблюдаются на кровлях мягкого типа, именно они требуют обязательного обустройства аэраторов. Но, также нельзя исключать скапливание влаги под кровлей жесткого типа. Для полноты раскрытия проблемы рассмотрим обе ситуации.

Мягкая кровля (рубероид)

Такой вид кровли в основном характеризуется следующими проблемами:

  • Возникновение пузырей. Типовая мягкая кровля образуется из гидроизоляционного слоя в верхней части и пароизоляционного слоя в нижней. Это позволяет получить герметично замкнутую среду. В летнее время, такой кровельный «пирог» нагревается более чем на 90 градусов, что приводит к испарению накопившейся влаги и повышению внутреннего давления. Учитывая характеристики термопластичных составляющих гидроизоляционного материала, сам собой напрашивается вывод, что подобные условия способствуют вздутию кровли, а это влечет за собой ее разрушение.
  • Снижение эффективности теплоизолятора. Застоявшаяся влага под гидроизоляцией значительно увеличивает теплопроводность утеплительного слоя. В строительном мире известен тот факт, что при увлажнении изолятора на 2 % его теплопроводность возрастает на 40 %, а это увеличивает затраты на отопление. Кроме того, переувлажнение – это первый шаг к образованию плесени.
  • Разрушение перекрытий, которые в основном выполняются из цементно-песочных смесей, образующих капиллярно-пористую структуру. Вода, попавшая в такие поры, при понижении температуры кристаллизуется и увеличивается в объеме, вместе с этим давление на стенки пор увеличивается, что приводит к их разрушению.

Обратите внимание! Губительное воздействие влаги на твердую кровлю такое же как на мягкую, но плюс к этому коррозии подвержена стропильная система. Если установка кровельного аэратора не была осуществлена, то дерево начнет плесневеть, а затем превратится в труху. В худшем случае произойдет обвал крыши.

Виды аэраторов

Перед тем как устанавливать кровельные аэраторы необходимо разобраться с их типами. Под каждый вид кровли предназначен свой аэратор из определенного материала:

Для мягкой кровли

Выполняется из ударо- и атмосфероустойчивого полипропилена. Обычно их устанавливают в местах стыковки плит, либо в наивысшей отметке крыши. Выводит пары, снижает давление в кровельном ковре, исключает возникновение конденсата.

Для металлочерепицы

Производятся из металлов, имеющих стойкое к коррозии, агрессивным средам и солнечному излучению покрытие. Отводит влажный воздух и предотвращает коррозию креплений. Монтируется в любой части кровли.

Для профнастила

Функции и материал исполнения аналогичен предыдущему случаю, но рекомендуется устанавливать аэраторы ближе к коньку.

Кроме того, аэраторы для крыши разделяются по конструктивному исполнению:

  • Непрерывные – размещаются равномерно по всей крыше, что позволяет вентилировать полностью все подкрышное пространство. Наиболее распространенными видами таких устройств выступают: коньковый аэратор для мягкой кровли и вентиляционная лента.
  • Точечные – обеспечивают вентиляцию локально, в изолированных от общей площади крыши местах. Также выделяется два типа: коньковые и скатные.
  • Турбинные – такие аэраторы обеспечивают активную вентиляцию, и представляют собой обычную трубу с электровентилятором или вытяжку с электрическим приводом. Специалисты настоятельно рекомендуют применять модификации, выполненные из алюминия. Этот материал, как известно, не поддается коррозии и не деформируется при нагревании. Турбинные аэраторы необходимо выбирать в соответствии с углом ската крыши.

Монтаж аэратора

С типами аэраторов разобрались, теперь выясним, как устанавливать кровельные аэраторы. Наилучшим вариантом создания аэрационной системы, по понятным причинам, считается монтаж подобных устройств при настиле кровли. Тогда можно все спроектировать и просчитать. Но не всегда владельцы домов задумываются о негативной перспективе невентилируемых крыш, и тогда приходится «плясать» от того, что имеешь.

Установка аэраторов производится в несколько этапов:

  • В кровле необходимо выбрать место, где можно сделать отверстие, которое будет углубляться до самого теплоизоляционного слоя. Размеры будущего отверстия должны в точности совпадать с диаметром монтируемой в него трубы. Если отверстие будет меньше, то в покрытии появятся вмятины, в которых будет собираться влага и грязь, если больше, то нужно будет использовать уплотнительную прокладку.
  • Если в месте, где было сделано отверстие, обнаружен слишком влажный утеплитель, то рекомендуется его заменить на более сухой (новый).
  • Для улучшения адгезии, на нижнюю половину монтируемой трубки наносят битумную мастику, и только после этого плотно прижимают к основанию кровли.
  • Специальный защитный каркас, который будет отводить влагу и грязь от трубы, фиксируют по кругу с использованием саморезов, но также можно применить современные морозостойкие жидкие гвозди, которые не испортят кровлю.
  • Завершающим этапом является тщательное заделывание всех имеющихся щелей специальным герметиком. Это предотвратит образование протечек.

Актуальные профессиональные советы

  • Аэраторы для крыши необходимо устанавливать в соответствии с формой и размерами кровли, состоянием пароизоляционного слоя и уровнем влажности воздуха в помещении.
  • Для плоских кровель несложной конфигурации с «нормальными» климатическими условиями рекомендуется монтировать аэраторы из расчета: 1 грибок на 100 м.кв. кровельной поверхности, но расстояние между вентилируемыми установками не должно быть более 12 м.
  • В случае наличия ендовы или ярко выраженного конька, аэраторы располагают в местах водораздела.
  • Для зданий с высоким уровнем влажности расчет системы вентиляции осуществляется строительными проектными компаниями.

Также специалисты рекомендуют приобретать все конструктивные элементы аэрирующей системы в комплекте у одного поставщика. Это снизит вероятность возникновения проблем при замене бракованных деталей.

ofacade.ru

виды кровельных аэраторов для металлочерепицы и мягкой кровли, монтаж конькового аэратора


Содержание:


Установка аэраторов на крыше необходима, поскольку их наличие препятствует разрушению кровельного ковра под действием влаги, которая образуется в подкровельном пространстве.


Желание сэкономить на обустройстве кровельной вентиляции приводит к возникновению многих проблем: в первую очередь начинает протекать крыша, на карнизах собираются сосульки, а в доме появляется запах сырости. В результате дорогостоящий материал покрытия очень быстро разрушается. Дело в том, что влага попадает в слой теплоизоляции и элементы стропильной системы.



Решить данную проблему может монтаж кровельного аэратора, представляющего собой искусственный вентиляционный канал. Воздух циркулирует посредством его, вытягивая при этом лишнюю влагу и подсушивая пирог конструкции изнутри.

Причины появления влаги в кровельном пироге


Производители финишных покрытий для крыш позиционируют свои материалы как герметичные, откуда же тогда в кровельном пироге появляется влага, а ведь в его составе имеются слои паро- и гидроизоляции?


К сожалению, наличие влажных паров присутствует в любой квартире или доме. Они образуются в результате приготовления пищи, принятия водных процедур, стирки и дыхания людей. Согласно научным исследованиям, было установлено, что в домах, где проживает семья, состоящая из 4 человек, за сутки образуется не менее 2 литров водяного пара. Он частично оседает в подкровельном пространстве.



Когда теплый пар соприкасается с холодными поверхностями, образуется конденсат. В итоге водяные капельки пропитывают материалы и элементы конструкции кровли, в которые могут проникнуть. В первую очередь пары достигают утеплителя, стропильной системы и обрешетки.


Еще одним путем проникновения влаги является наружная сторона кровли. Теплый пар скапливается на чердаке и нагревает кровельное покрытие изнутри. Снег, собирающийся в зимний период на крыше, начинает таять. При снижении температуры воздуха на кровле образуется лед, и он при некоторых условиях тоже может подтаивать. Вода проникает в мельчайшие зазоры между стыками покрытия и на крыше образуются протечки.


Кровельный материал начинает постепенно покрываться микротрещинами, в которые проникает влага. При минусовых температурах она замерзает и разрывает отделку крыши. Трещины все больше увеличиваются и превращаются в сквозные щели. В результате кровельное покрытие приходит в негодность.

Что такое кровельный аэратор


Данное устройство состоит из трубы диаметром 6 –11 сантиметров, изготовленной из нержавейки или полипропилена. Поверх нее устанавливается колпак, который защищает вентилятор от проникновения внутрь его осадков. Аэратор способствует сушке теплоизоляционного слоя и ускоряет процесс испарения конденсата.


Применяют эти устройства в регионах с разными погодными условиями, поскольку они отличаются хорошими эксплуатационными параметрами и выдерживают изменение температуры в широком диапазоне, составляющем от +90 до -50 градусов.



Кровельный аэратор для металлочерепицы и других видов покрытий крыши предназначается для следующих целей:

  • вентилирования слоев кровельного пирога;
  • испарения конденсата;
  • отвода влажного воздуха;
  • предотвращения процессов, приводящих к разрушению крыши;
  • недопущения возникновения протечек.


Принцип функционирования аэраторов заключается в появлении тяги в трубе, которая возникает за счет низкого давления, создаваемого наружными воздушными потоками.

Виды вентиляционных устройств для кровли


Согласно особенностям конструкционного решения, бывает несколько видов кровельных вентиляторов:

  1. Точечные. Такие устройства имеют грибообразную форму, они снабжены вентиляторами. Их монтируют в месте, где ограничен доступ – это может быть сложная конфигурация кровли или мансардные окна. Точечные изделия подразделяют на коньковые и скатные. Первые из них монтируют под коньком – они предназначаются для удаления конденсата и паров вдоль всей конструкции конька. Этого типа аэраторы устанавливают на участках, которым требуется усиленная циркуляция потоков воздуха.
  2. Непрерывные. Их размещают равномерно по всей кровельной поверхности и таким образом обеспечивают вентилирование всех слоев «пирога», а также участков чердаков и мансард. Наиболее востребованы из непрерывных аэраторов вентиляционная влагоустойчивая лента, которую устанавливают в слое гидроизоляции, и коньковый вентилятор.
  3. Турбинные. Их производят в виде трубы и оснащают электрическим вентилятором или вытяжкой с электроприводом. Специалисты советуют отдавать предпочтение изделиям из алюминия, поскольку они устойчивы к коррозийным процессам и не меняют форму под воздействием высоких температур.


При выборе модели аэратора учитывают величину уклона крыши. Обычно данную информацию можно увидеть на упаковке изделия.

Выбор аэратора


Определенный вид устройства используют для разных кровельных покрытий. Для мягких материалов подходят аэраторы, произведенные из атмосферостойкого и ударопрочного полипропилена (прочитайте также: «Как устроена вентиляция мягкой кровли – важные особенности крыши»). Обычно их размещают равноудалено друг от друга на наиболее высоких точках кровельного покрытия или в месте стыка плит термоизоляции.


Такое устройство выполняет следующие функции:

  • снижает в подкровельном пространстве давление;
  • удаляет пар из слоев «пирога»;
  • предупреждает появление конденсата.



Корпус вентилятора аэратора для металлочерепицы выпускают из материалов, которые устойчивы к коррозии и агрессивным средам, воздействию разных температур и ультрафиолета. Таким требованиям отвечают полипропилен и нержавеющая сталь.


Для покрытий из профнастила для корпуса дефлектора применяют те же материалы, что и для металлочерепичных крыш.

Монтаж коньковых аэраторов


Установка устройств такого вида выполняется просто, и для этого нет необходимости производить сложные расчеты. Коньковый аэратор размещают по всей протяженности конька. Специалисты рекомендуют применять данное изделие для кровель, имеющих уклон от 12 до 45 градусов. Его монтируют исключительно на конек и тем самым обеспечивают в чердачном пространстве вентиляцию воздуха.



Условия использования конькового аэратора:

  1. С целью обеспечения притока воздуха необходимо наличие продух на свесах.
  2. Устройство следует монтировать по всей длине конька – его сегменты соединяют в единую конструкцию.
  3. Поверх собранного изделия укладывают коньковую черепицу, и поэтому внешний вид кровли не пострадает от наличия на ней вентилятора.



Обустройство конькового аэратора для металлочерепицы или мягкой кровли выполняют в определенной последовательности:

  1. Чтобы вырезать вентиляционный паз, задействуют циркулярную пилу. Отверстий может быть как одно (на верхней точке конька), так и два (по обеим его сторонам). В зависимости от рекомендаций производителя конкретной модели аэратора суммарная толщина зазора должна составлять от 3 до 8 сантиметров. Прорези вырезают так, чтобы они не доставали до края конька примерно 30 сантиметров. В результате кровля по его сторонам получается сплошной.
  2. В месте на коньке, где зазор не делался, укладывают коньковую черепицу.
  3. Приступают к монтажу аэратора: каждый его сегмент фиксируют кровельными гвоздями или шурупами, которые вкручивают посредством готовых отверстий, сделанных на заводе-производителе. Отдельные части изделия собираются в единую конструкцию аналогично тому, как это делают с деталями конструктора.
  4. Профиль вентиляционного изделия накрывают коньковой черепицей – лепестки кровельного материала укладывают внахлест. Для крепления покрытия к устройству вентиляции используют длинные специальные гвозди.
  5. Места соприкосновения торцов с кровлей обрабатывают силиконовым герметиком.

Особенности монтажа точечных устройств на металлочерепице


Аэраторы данного типа устанавливают:

  • на плоских крышах или на кровлях, имеющих уклон меньше 12 градусов;
  • в качестве дополнения к другому типу устройств с целью повышения эффективности вентилирования;
  • если не представляется возможным обустройство конькового изделия, например, потому что отсутствует конек, или существует примыкание кровельного покрытия к стенам или вертикально расположенным поверхностям.


Условия применения точечного аэратора:

  1. Монтируют их на скатах, соблюдая расстояние 50-80 сантиметров от горизонтально расположенного ребра конька.
  2. На свесах должен быть обеспечен приток воздуха.
  3. Одно точечное устройство способно обеспечить качественную вентиляцию на площади до 5 — 100 «квадратов» кровли в зависимости от его модели. На основании данной величины производится расчет требуемого количества вентиляционных изделий.



Технология установки точечных устройств на крыше:

  1. В сплошной обрешетке делают отверстие, которое по размерам должно совпадать с параметром внутреннего канала аэратора. Для этого к поверхности листа фанеры или плиты ОСП прикладывают юбку-основу устройства и через проходной канал наносят на крыше гвоздем или карандашом контуры зазора. Электролобзиком по начерченной линии вырезают отверстие.
  2. Поверх него помещают юбку устройства и прикрепляют ее саморезами либо кровельными гвоздями в количестве минимум 6 штук. Некоторые компании – производители рекомендуют использовать дополнительно помимо крепежных изделий фиксацию на клеевой состав. В этом случае на обратную поверхность юбки наносят битумную мастику, приклеивают ее, а потом только применяют детали для крепления.
  3. С целью гидроизоляции мест примыкания поверх юбки используют битумный клей.
  4. Гонтами черепицы, подрезанными в местах соприкосновения, перекрывают юбку.
  5. Сверху на нее помещают сетку аэратора и фиксируют ее саморезами. Потом устанавливают колпак (крышку), защелкивают и опять используют для крепления саморезы.



Аналогичным образом монтируют и другие точечные аэраторы для кровли согласно произведенному расчету, которые и составят в итоге единую систему вентиляции.


Как видно из вышеприведенной информации, установка подобных устройств не является сложной работой — с ней легко справятся неопытные мастера-самоучки.


Благодаря наличию на крышах аэраторов из кровельного пирога удаляются водяные пары, предотвращается образование конденсата, распространение грибка и плесени, неприятного запаха. Отсутствие этих неблагоприятных факторов положительным образом сказывается на продолжительности сроков эксплуатации деревянных элементов кровельной конструкции и на состоянии микроклимата в жилых и подсобных помещениях дома.


kryshadoma.com

Кровельный аэратор — как установить

Частой проблемой кровельных конструкций является скопление влаги и конденсата. Решить ее поможет приспособление, которое называется аэратор. Он может называться также флюгаркой или дефлектором. В чем же заключается его функциональное назначение?

Кровельный аэратор

Основные функции

Они состоят из трех пунктов:

  1. Предотвращение образования конденсата, который образовывается в нижнем слое гидроизоляции. Он отрицательно влияет на материал, снижая его гидроизолирующие свойства.
  2. Вывод пара на поверхность, поднимающегося от внутренних помещений. Его скопления под кровлей наносит вред деревянным конструкциям.
  3. Защита от образования вздутостей и пузырей за счет снижения давления между слоями кровельных материалов.

Теперь стоит выяснить, вследствие каких причин возникает повышенная влажность покрытия.

Образование влаги в кровельной конструкции

схема и принцип работы кровельных аэраторов

Самой распространенной и широко используемой является мягкая кровля. Особенно если речь идет о промышленных и гражданских строениях. Она состоит из нескольких слоев, которые называются пирогом:

  • железобетонное перекрытие;
  • прослойки пароизоляции;
  • стяжка из песчано-цементной смеси;
  • теплоизоляционное покрытие;
  • слой гидроизоляции;
  • кровельное покрытие;

Из перечисленных выше пунктов самым подверженным к накоплению влаги является пароизоляция. Происходить это может от воздействия различных факторов:

  • влияния окружающей среды;
  • поднятия паров из верхних помещений через чердачное перекрытие.

В первом случае сырость появляется, если произошло нарушение покрытия. Различные климатические условия могут приводить к прямому проникновению влаги, так и ее накапливанию из влажного воздуха.

Во втором варианте поднимающийся пар оседает на пароизоляторе и цементной стяжке в виде конденсата. У намокшего пароизоляционного слоя увеличивается теплопроводность в пределах 30-40%. К тому же в замкнутом непроветриваемом пространстве пирога образовывается грибок и плесень. (Рекомендуем к прочтению для более полного раскрытия информации статью о защите стен от различного вида разрушающего воздействия. Может ли кирпич разрушаться грибком и плесенью?) Кроме, этой неприятности сырость крыши может приводить и к другим негативным факторам.

Последствия воздействия влаги

кровельный аэратор — флюгарка

  1. Разрушение стяжки. В большинстве случаев она выполняется из цементно-песчаной смеси, после застывания она представляет собой пористую структуру. Поры в обычном состоянии заполняет воздух. При повышенной влажности такая поверхность способна впитывать влагу и накапливать ее. При низких температурах жидкость в порах замерзает. При этом происходит кристаллизация и расширение, которые приводят к образованию микротрещин и разрушению структуры стяжки.
  2. Влияние на гидроизоляционный пласт. Процессы, протекающие в стяжке, затрагивают и гидроизоляцию, вследствие чего происходит разрушение ее структуры.
  3. Вздутие поверхности. Этот дефект вызывается двумя факторами:
  • в пространстве под перекрытием образуется пар. Это происходит между пароизоляционным и гидроизоляционным слоем. Скопившаяся между ними вода при высоких температурах превращается в пар, за счет этого и происходит вздутие кровли;
  • воздействие высоких температур в летний сезон. Нагрев приводит к изменениям битумно-полимерных материалов, то есть к их размягчению и увеличению пластичности, что вызывает образование вздутий;

Избежать повышенной влажности, а также разрушений и дефектов с ней вам поможет кровельный аэратор для мягкой кровли. Необходимо только определиться с выбором приспособления.

Разновидности аэраторов

возможные варианты установки аэраторов

Материалов, из которых изготавливаются кровельный аэратор дефлектор, огромное количество, но самыми эффективными из них является пластик и нержавеющая сталь. Они устойчивы к следующим факторам:

  • температурные перепады;
  • воздействие ультрафиолетовых лучей;
  • коррозия;
  • кислотная среда;

Из какого бы материала ни был изготовлен аэратор крышный кровельный, его основной задачей является выведение конденсата, выветривание влаги и вентилирование кровельного пространства. Различные размеры и модификации предусматривает аэратор кровельный, фото некоторых из них представлено. Они могут быть различных размеров и модификаций.

Самым лучшим вариантом для мягкой крыши является аэратор кровельный технониколь 160х460мм, фото показывает, что он состоит из трех частей. Его конструкция обеспечивает:

  • длительный срок службы кровельного покрытия;
  • удаление образующейся влаги из всех слоев кровли;
  • улучшение теплоизоляционных свойств;

Одна из новейших моделей – аэратор кровельный технониколь эко. Он не только обеспечивает все требования «дышащей» кровли, но и изготавливается из экологически чистого сырья.

Если вы хотите получить качественную крышу с продолжительным сроком эксплуатации, вам стоит установить аэратор кровельный технониколь. Цена его колеблется в зависимости от конструкции и модификации. Всегда можно подобрать оптимальный вариант по стоимости.



Расчет количества аэраторов

расчет количества аэраторов

Прежде всего, следует определиться с количеством вентилируемых дефлекторов. Для этого вам необходимо знать площадь поверхности крыши и технические данные, которые обеспечивает кровельный аэратор флюгарка. Если плоскость крыши расположена под наклоном, они должны располагаться равномерно на самых возвышенных участках.

Если конфигурация покрытия несложная, тогда норма предусматривает на 100 м² один аэратор кровельный, купить необходимо для установки рассчитанное количество.

Важный момент! Расстояние между вентилируемыми патрубками не должно быть больше 12 метров.



Производить монтаж кровельных аэраторов можно самостоятельно, но для этого необходимо иметь минимальные строительные навыки. Если таковых нет, тогда лучше обратиться к услугам специалистов.

Установка кровельного аэратора

грамотная установка аэратора

Она может вестись как во время обустройства крыши, так и уже на готовой конструкции. В первом случае они должны быть заложены проектом. Если помещения будут иметь заведомо повышенную влажность помещений, такие как баня или сауна. Вентилируемые выводы должны быть предусмотрены на стадии проектирования зданий. Такие проекты должны вести только специальные проектные организации. Во втором варианте аэратор кровельный поливент устанавливается в такой последовательности:

  1. Размечается необходимое количество мест, на которых будут располагаться дефлекторы.
  2. В нужном месте прорезается окно в стяжке. Оно должно пройти в глубину до расположения утеплителя.



ВАЖНО! Если пароизоляционная прослойка влажная, ее необходимо заменить на сухую, чтобы она отвечала теплоизоляционным нормам.



  1. В готовые гнезда устанавливаются аэраторы кровельные для плоской кровли. Нижняя часть трубы, которых должна быть связана специальной мастикой.
  2. Крепление необходимо произвести с помощью саморезов. Они должны располагаться равномерно по всему периметру аэраторной юбки. Их общее количество должно быть не меньше шести.
  3. Основание патрубку сверху также дополнительно защитить гидроизоляцией.

Кровельный аэратор для металлочерепицы имеет другую конструкцию и монтируется с обеих сторон от конька с отступом не менее 60 см. Работы по установке желательно проводить в летнее время.

На видео ниже показано как правильно монтировать кровельный аэратор:

Еще по теме:

Наши рекомендации:



Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка…

Подписывайся на наши новости Вконтакте!

stroykirpich.com

Установка аэраторов на мягкой кровле

В двухслойном кровельном покрытии из наплавляемых материалов аэраторы “Поливент“ устанавливают на нижний слой материала. В нижнем слое материала в месте его установки прорезают отверстие диаметром равным диаметру трубки аэратора через стяжку и утеплитель до пароизоляционного слоя. Отверстие засыпают керамзитовым гравием. Для лучшего сцепления горизонтальной части аэратора с кровельным ковром на его поверхность наносят разогретое битумное вяжущее (горячую мастику). После остывания битумного вяжущего, аэратор дополнительно крепят саморезами к стяжке (если нет стяжки то к основанию, через слой теплоизоляции). Затем наплавляют верхний слой кровельного ковра, таким образом, чтобы аэратор оказался в месте торцевого нахлеста двух кровельных полотнищ (нахлест 150 мм). Примыкание кровельного ковра к аэратору промазывают битумным герметиком.

При устройстве кровель с основанием из железобетонных плит перекрытий, в однослойном кровельном покрытии аэратор “Поливент” устанавливается на стяжку. Отверстие делается через стяжку и утеплитель до слоя пароизоляции. Кровельный ковер укладывается не наклеиваясь на юбку аэратора. На нее наносится разогретое битумное вяжущее (горячая мастика). На место сопряжения кровельного ковра с аэратором наплавляется заплатка из верхнего слоя кровельного материала на основе полиэстера. Заплатка должна перекрывать юбку аэратора и заходить на кровельный ковер на 150 мм. Аэратор дополнительно крепится саморезами, а примыкание кровельного ковра промазывается битумным герметиком.

Схема монтажа аэратора

Видеоролик: Монтаж кровельного аэратора
(размер видео 17,24 мегабайт)
































Виды кровельных аэраторов «Поливент»
Аэратор ПОЛИВЕНТ-СТАНДАРТ Аэратор ПОЛИВЕНТ-СТАНДАРТ — cостоит из 3-х составных частей. Специальное прижимное кольцо к кровельному покрытию обеспечивает тщательную изоляцию вокруг корпуса трубы и значительно повышает эстетические свойства покрытия. Рассчитан на применение в регионах со значительным снежным покровом. Рекомендуется устанавливать один такой аэратор на 50-60 м² кровли.
Технические характеристики
Высота, мм 340
Масса, кг 0,317
D трубки, мм 75-55
D юбки, мм 270
D колпака, мм 146

Аэратор ПОЛИВЕНТ Аэратор ПОЛИВЕНТ — cостоит из 3-х составных частей. Специальное прижимное кольцо к кровельному покрытию обеспечивает тщательную изоляцию вокруг корпуса трубы и значительно повышает эстетические свойства покрытия. Рекомендуется устанавливать один такой аэратор на
50-60 м² кровли.
Технические характеристики
Высота, мм 260
Масса, кг 0,3
D трубки, мм 75-55
D юбки, мм 270
D колпака, мм 146

Аэратор ПОЛИВЕНТ-ПРЕМИУМ Аэратор ПОЛИВЕНТ-ПРЕМИУМ — cостоит из 4 х составных частей. Уникальный по конструкции колпак создает дополнительную тягу в трубе, что значительно повышает эффективность аэратора. Рассчитан на применение в регионах со значительным снежным покровом. Рекомендуется устанавливать один такой аэратор на 80-100 м² кровли.
Технические характеристики
Высота, мм 470
Масса, кг 1,06
D трубки, мм 130-103
D юбки, мм 390
D колпака, мм 146

Аэратор “ПОЛИВЕНТ-СУПЕР”
Аэратор “ПОЛИВЕНТ-СУПЕР” — cостоит из 3-х составных частей. Принцип действия этого; аэратора основан на разнице давлений, вызванной воздушными потоками. Уникальный по конструкции колпак создает дополнительную тягу в трубе. Рекомендуется устанавливать один аэратор на 80-100м² кровли. Поливент-Супер применяется там, где нужна Высочайшая надежность.

Технические характеристики

Высота, мм 470
Масса, кг 1,04
D трубки, мм 148-100
D юбки, мм 390
D колпака, мм 210

Дополнительные материалы:

Подъемные механизмы при производстве работ на мягкой кровле

Видеоролик: Латочный ремонт мягкой кровли
(размер видео 20,03 мегабайт)

Видеоролик: Основные технологические приемы, выполняемые кровельщиком при устройстве мягкой кровли (размер видео 3,66 мегабайт)

Основные критерии совмещения рулонных материалов с разными основами

Основные правила выбора кровельных материалов

Приготовление праймера с помощью электробитумоварочного аппарата ЭНВ-04

Технология гидроизоляции конструкций фундаментов зданий, сооружений, частных домов при строительстве и ремонте


Гидроизоляционные материалы для гидроизоляции фундаментов, подвалов зданий, сооружений, частных домов

www.armohim.ru

установка, технические характеристики, для мягкой кровли, поливент

Водяные пары и конденсат, скопившиеся в подкровельном пространстве представляют определенную опасность целостности кровли, вплоть до ее разрушения. Поэтому организация системы вентиляции является обязательным мероприятием при ее устройстве, конечно, с учетом сложности формы и размеров крыши, уровня влажности во внутренних помещениях, состояния пароизоляции.
Кровельный аэратор – это приспособление, основным предназначением которого является удаление излишков влаги не только с любых поверхностей подкровельного пространства, но и из недоступных мест, расположенных между слоями пирога кровли. Это только одна из областей его использования. Некоторые типы дефлекторов используют в системах отведения сточных вод, а также в среде аквариумистов.

Почему кровельный пирог должен быть сухим ↑

Чтобы получить полноценный ответ на этот вопрос нужно понять, почему образуется вода, и к каким последствиям это приводит.

Причины образования влаги ↑

Самой уязвимой с этих позиций является мягкая плоская кровля. Согласно технологии ее сооружения материалы, входящие в пирог укладываются друг на друга прямо на бетонную плиту перекрытия, которая является барьером, между внутренним пространством дома и внешней средой. При эксплуатации такой конструкции велика вероятность отслаивания или вздутия кровельного покрытия. Как это происходит?

Водяные пары с верхних этажей через перекрытие проникают в подкровельное пространство и конденсируют в теплоизоляционном слое и цементно-песчаной стяжке. Влага может просочиться также извне через невидимые глазу мельчайшие микротрещины, имеющиеся на любом материале для кровли. Существует также вариант попадания влаги в подкровельное пространство в процессе монтажных работ.

Влага, оказавшись внутри «слоеного пирога» при нагревании в жаркое время переходит в пар, а он, в свою очередь, пытаясь «вырваться» из замкнутого пространства, отрывает кровельный ковер от основы и происходит его вздутие.

Негативные последствия повышенной влажности ↑

Прежде всего отметим опасность повышенной влажности для здоровья человека, поскольку она создает питательную среду для развития плесневого грибка и его распространения по всему дому.

Нарушение нормального уровня влажности приводит, как правило, и к нарушениям в конструкции крыши. Скопившаяся за лето и осень вода с наступлением холодов замерзает и начинает расширяться, одновременно растягивая изнутри и кровельное покрытие. Это может привести к его разрывам и даже довести покрытие до непригодного к эксплуатации состояния. Более того, замерзшая вода может повредить также стяжку.

На заметку

Если в результате разрушительного действия воды, крыша окажется сильно поврежденной, то, возможно, придется ее полностью разобрать, просушить поверхность и заменить на новую. Мероприятие, прямо скажем, весьма дорогостоящее. Оптимальным решением для профилактики подобных состояний считается кровельный аэратор.

Виды аэраторов ↑

Все кровельные аэраторы служат для удаления конденсата из подкровельного пространства, проветривания и выведения влажного воздуха наружу. Однако, между ними есть определенные различия:

  • размер,
  • материал,
  • модификация,
  • способ действия.

Дефлектор и материал для кровли ↑

  • Для мягкой кровли:
  • удаляет пар, попавший под покрытие кровли из помещения;
  • сводит к минимуму избыточное давление в кровельном пироге, что очень важно для обеспечения нормальных эксплуатационных сроков крыши;
  • предотвращает образование конденсата.

Отличным решением для мягкой кровли является аэратор кровельный ТехноНИКОЛЬ из атмосфероустойчивого ударопрочного полипропилена. В плоских кровлях их устанавливают, равномерно распределяя по поверхности, либо на стыках теплоизоляционных плит, либо в местах с наивысшей отметкой.

Совет

Подбирая диаметр устройства, учитывают два параметра:

  • какие имеет аэратор кровельный технические характеристики;
  • какова площадь крыши.

на фото кровельный аэратор для металлочерепицы

  • Главным врагом крыши из металлочерепицы является влага. Основные места ее накопления это:
  • места под кровельным полотном, где в процессе монтажа остались царапины;
  • места отверстий от болтов.

Установка дефлектора на кровлю способствует удалению влаги из воздуха наружу и предотвращает образование коррозии. На одном листе монтируют  самое большее один кровельный аэратор.

Корпус устройства обычно изготавливают из материалов, стойких к коррозии или к кислотным средам, перепадам температур и УФ-излучению. Лучшим материалом на сегодня считаются нержавеющая сталь и прочный пластик.

  • Установка под крышу из профнастила:
  • наполняет ее свежим воздухом;
  • выводит конденсат из вентиляционной подушки;
  • удаляет затхлый воздух;
  • выводит пыль и различные газы наружу.

В скатных крышах дефлектор устанавливают по возможности ближе к коньку, отступив от него примерно на полметра.

Конструктивные исполнения ↑

коньковый аэратор на мягкую кровлю

Аэратор по конструкции – это короткая труба с элементами крепления и планками и колпаками, которые препятствуют проникновению в подкровельное пространство влаги из атмосферы, птиц и насекомых. По конструктивному исполнению различают несколько вариантов.

  • Точечные. Они работают на отдельных участках, где вентиляция затруднена, к примеру, это могут быть длинные скаты или имеющие сложную поверхность, район мансардных окон или участок с разрывом зазора вентиляции. Бывают двух типов: скатный и коньковый. Большой популярностью для мягкой черепицы пользуется точечный аэратор кровельный Поливент.Один дефлектор обеспечивает вентиляцию на 20 кв. м кровли.
  • Непрерывные. Расположенные по всей крыше, они полностью вентилируют подкровельное и чердачное пространство. Самыми востребованными из этой категории дефлекторов оказались коньковые аэраторы и аэроэлементы в виде вентиляционных лент. Последние устанавливают в гидроизоляционном слое с определенной периодичностью. Подобные вставки абсолютно влагостойки, что не мешает им свободно пропускать воздух.

Рекомендуем

Весьма желательно приобретать дефлектор и детали к нему в одном стиле. Иначе нарушится гармония крыши и целостность ее наружного вида.

  • Турбинные. Подобные устройства обеспечивают пассивную вентиляцию, то есть представляют собой либо вытяжку с электрическим приводом, либо трубу с электрическим вентилятором. Специалисты рекомендуют использовать модели из алюминия, так как они не подвержены коррозии. При выборе устройства необходимо учитывать уклон крыши. Как правило, на упаковке бывает указан уклон крыши, для которой предназначена конкретная модель.

Установка ↑

Лучшим вариантом считается установка устройства в момент возведения крыши. Однако, это не значит, что его нельзя смонтировать на уже имеющуюся крышу. Установку подобных устройств проводят в несколько этапов:

установка дефлектора на кровле

  • В крыше выполняют специальное отверстие, доходящее до самой глубины теплоизоляционного материала. Размеры проделанного отверстия должны в точности соответствовать диаметру трубы дефлектора.
  • Если на месте монтажа будет обнаружен чересчур мокрый утеплитель, его рекомендуется частично заменить на новый сухой.
  • Чтобы улучшить адгезию, на нижнюю часть вставляемой трубы наносят битум и только потом прижимать к основанию крыши.
  • Дополнительную юбку патрубка, защитный каркас, закрепляют по кругу при помощи саморезов.
  • В нижней части трубы устанавливают дополнительную гидроизоляцию и все места стыков тщательно заделывают, чтобы предотвратить предотвращение образования протечек.

Аэраторы для металлочерепицы имеют другую конструкцию. Их монтируют на обоих скатах с минимальным отступом от конька в  0,60 м. Монтажные работы рекомендуется  выполнять летом.

Материал Цена дефлектора на кровлю
ПВХ от 700 до 2000 р
металл от 1000 до 6000 р
коньковые из пластика От 300 до 1500 р за пог. м

Видеоинструкция по установке дефлектора

© 2019 stylekrov.ru

stylekrov.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
