Уплотнение пгс: Коэффициент уплотнения песка, щебня, грунта и ПГС — таблица и правила расчета

Технологическая карта на планировку и уплотнение пгс. Коэффициент уплотнения песчано-гравийной смеси Смесь песчано гравийная природная коэффициент уплотнения

Подготавливаясь к застройке, проводят специальные исследования и тесты, определяющие пригодность участка к предстоящей работе: берут пробы грунта, вычисляют уровень залегания подземных вод и исследуют другие особенности почвы, которые помогают определить возможность (или ее отсутствие) строительства.

Проведение таких мероприятий способствует повышению технических показателей, вследствие чего решается ряд проблем, возникающих в процессе строительства, например, проседание почвы под тяжестью конструкции со всеми вытекающими последствиями. Первое ее внешнее проявление выглядит как появление трещин на стенах, а в совокупности с другими факторами к частичному или полному разрушению объекта.

Коэффициент уплотнения: что это?

Под коэффициентом уплотнения грунта имеют в виду безразмерный показатель, который, по сути, является исчислением из отношения плотность грунта/плотность грунта max .

Коэффициент уплотнения грунта рассчитывается с учетом геологических показателей. Любой из них, независимо от породы, пористый. Он пронизан микроскопическими пустотами, которые заполняются влагой или воздухом. При выработке почвы объем этих пустот увеличивается в разы, что приводит к повышению рыхлости породы.

Важно! Показатель плотности насыпной породы намного меньше, чем те же характеристики утрамбованного грунта.

Именно коэффициент уплотнения грунта определяет необходимость подготовки участка к строительству. Опираясь на эти показатели, подготавливают песчаные подушки под фундамент и его основание, дополнительно уплотняя грунт. Если эту деталь упустить, он может слеживаться и под весом конструкции начнет проседать.

Показатели уплотнения грунта

Коэффициент уплотнения грунта показывает уровень уплотненности почвы. Его значение варьируется в рамках от 0 до 1. Для основания бетонного ленточного фундамента нормой считается показатель в >0,98 балла.

Специфика определения коэффициента уплотнения

Плотность скелета грунта, когда земляное полотно поддают стандартному уплотнению, вычисляется в лабораторных условиях. Принципиальная схема исследования заключается в помещении образца почвы в стальной цилиндр, который сжимается под воздействием внешней грубой механической силы — ударов падающего груза.

Важно! Наивысшие показатели плотности грунта отмечаются у пород с влажностью чуть выше нормы. Эта зависимость изображена на графике ниже.


Каждое земляное полотно имеет свою оптимальную влажность, при которой и достигается максимальный уровень уплотнения. Этот показатель также исследуют в лабораторных условиях, придавая породе разную влажность и сравнивая показатели уплотнения.

Реальные данные — это конечный результат исследований, измеряющийся по окончании всех лабораторных работ.

Методы уплотнения и вычисления коэффициента

Географическое расположение определяет качественный состав грунтов, каждый из которых обладает своими характеристиками: плотностью, влажностью, способностью к проседанию. Потому так важно разработать комплекс мер, направленный на качественное улучшение характеристик для каждого типа почвы.

Вам уже известно понятие коэффициента уплотнения, предмет которого изучается строго в лабораторных условиях. Проводят такую работу соответственные службы. Показатель уплотнения почвы определяет методику воздействия на грунт, вследствие которой он получит новые прочностные характеристики. Проводя такие действия, важно учитывать процент усиления, прикладываемого для получения необходимого результата. Исходя из этого вычитывается коэффициент уплотнения грунтов (таблица ниже).

Типология методов уплотнения грунта

Существует условная система подразделения методов уплотнения, группы которых формируются исходя из способа достижения цели — процесса выведения кислорода из слоев почвы на определенной глубине. Так, различают поверхностное и глубинное исследование. Исходя из типа исследования, специалисты подбирают систему оборудования и определяют способ его применения. Методы исследования почвы бывают:

  • статическими;
  • вибрационными;
  • ударными;
  • комбинированными.

Каждый из типов оборудования отображает метод применения силы, например пневматический каток.

Частично такие методы применяются в малом частном строительстве, другие исключительно при построении крупномасштабных объектов, возведение которых согласовано с местной властью, так как некоторые из таких строений могут оказывать влияние не только на заданный участок, но и на окружающие объекты.

Коэффициенты уплотнения и нормы СНиП

Все операции, связанные со строительством, четко регламентируются законом, потому строго контролируются соответствующими организациями.

Коэффициенты уплотнения грунтов СНиП определяет пунктом 3.02.01-87 и СП 45.13330.2012. Действия, описанные в нормативных документах, были обновлены и актуализированы в 2013-2014 годах. В них описываются уплотнения для разного рода почвы и грунтовых подушек, использующихся при возведении фундамента и строений разного рода конфигураций, в том числе и подземных.

Как определяют коэффициент уплотнения?

Проще всего определить коэффициент уплотнения грунта по методу режущих колец: металлическое кольцо выбранного диаметра и определенной длины забивают в грунт, во время чего порода плотно фиксируется внутри стального цилиндра. После этого массу приспособления измеряют на весах, а по окончании взвешивания вычитывают вес кольца, получая чистую массу грунта. Это число делят на объем цилиндра и получают окончательную плотность грунта. После чего ее делят на показатель максимально возможной плотности и получают вычисляемое — коэффициент уплотнения для данного участка.

Примеры вычисления коэффициента уплотнения

Рассмотрим определение коэффициента уплотнения грунта на примере:

  • значение максимальной плотности грунта — 1,95 г/см 3 ;
  • диаметр режущего кольца — 5 см;
  • высота режущего кольца — 3 см.

Необходимо определить коэффициент уплотнения почвы.

С такой практической задачей справиться намного легче, чем может показаться.

Для начала забивают цилиндр в грунт полностью, после чего извлекают его из почвы так, чтобы внутреннее пространство оставалось заполненным землей, но снаружи никакого скопления грунта не отмечалось.

При помощи ножа грунт извлекают из стального кольца и взвешивают.

К примеру, масса грунта составляет 450 грамм, объем цилиндра 235,5 см 3 . Рассчитав по формуле, получаем число 1,91г/см 3 — плотность почвы, откуда коэффициент уплотнения почвы — 1,91/1,95 = 0,979.

Возведение любого здания или конструкции — ответственный процесс, которому предшествует еще более ответственный момент подготовки застраиваемого участка, проектирования предполагаемых построек, расчета общей нагрузки на грунт. Это касается всех без исключения построек, которые предназначены для длительной эксплуатации, срок которой измеряется десятками, а то и сотнями лет.

Песка (К упл) знают не только специалисты, работающие в проектных организациях, но и эксплуатационники, основным видом деятельности которых является строительство. Его рассчитывают для того, чтобы сопоставить фактическую плотность на определенном участке, со значением, прописанном нормативных актах. Коэффициент уплотнения сыпучих материалов – это важный критерий, по которому оценивается качество выполнения подготовки к основным видам работ на строительных площадках.

Что это такое?

К упл характеризует плотность, которую имеет грунт на конкретном участке, относится к тому же показателю материала, который перенес стандартное уплотнение в условиях лаборатории. Именно эта цифра применяется при оценке качества проведенных работ. Такой коэффициент определяет, насколько грунт на площадке соответствует требованиям ГОСТ 8736-93 и 25100-95.

При различных работах песок может иметь разный показатель плотности. Все эти нормы прописаны в СНиП 2.05.02-85, таблица 22. Еще их обычно указывают в проектных документах, в большинстве случаев этот показатель составляет от 0,95 до 0,98.

От чего изменяется коэффициент плотности

Если не понимать, что такое трамбовка песка, то посчитать правильно количество материала при строительстве практически не возможно. Ведь нужно четко знать, как повлияли на грунт различные манипуляции. То, какой коэффициент относительного уплотнения песка мы получим в конечном итоге, может зависеть от множества факторов:

  • от способа перевозки;
  • насколько длинным был маршрут;
  • не появились ли повреждения механического характера;
  • наличие посторонних вкраплений;
  • попадание влаги.

Естественно, если вы заказали песок, то просто обязаны проверить его на месте, потому как поздние претензии будут совершенно неуместны.

Зачем учитывать относительный коэффициент при строительстве дорог

Этот показатель для песчаной подушки необходимо просчитать, и объясняется это обычным физическим явлением, которое знакомо любому человеку. Чтобы это понять, вспомните, как ведет себя взрыхленный грунт. Поначалу он рыхлый и объемный. Но уже спустя пару дней осядет и станет намного плотнее.

Такая же участь ждет и любой другой сыпучий материал. Ведь его плотность увеличивается на складе под давлением собственного веса.

Затем во время погрузки его взрыхляют, а уже непосредственно на стройплощадке опять происходит трамбовка песка своим весом. Кроме этого на грунт воздействует влажность. Песчаная подушка уплотнится при любых видах работ, будь то это строительство дорожного полотна, или обратная засыпка фундамента. Для всех этих факторов просчитаны соответствующие ГОСТ (8736-93 и 25100-95).

Как использовать относительный показатель

При любых строительных работах, одним из важнейших этапов считается составление сметы и подсчеты коэффициентов. Это нужно для того, чтобы правильно составить проект. Если важно узнать, как сильно уплотнится песок при транспортировке в самосвале или железнодорожном вагоне, достаточно найти в ГОСТ 8735-88 нужный показатель, и разделить на него требуемый объем.

Необходимо учитывать и то, какие именно работы предстоят. То ли вы собираетесь делать песчаную подушку под дорожное полотно, или обратную засыпку фундамента. В каждой ситуации трамбовка будет проходить по-своему.

Например, при обратной засыпке песка наполняется вырытый котлован. Трамбовку делают при помощи различного оборудования. Иногда производят уплотнение виброплитой, но в некоторых случаях требуется каток. Соответственно и показатели будут разными. Учитывайте то, что грунт меняет свои свойства во время выемки. Так что количество засыпки нужно считать с учетом относительного показателя.

Таблица величин коэффициентов уплотнения в зависимости от назначения песка.

Щебень — это распространенный строительный материал, который получается при помощи дробления горной твердой породы. Добывается сырье путем проведения взрывных работ во время карьерных разработок. Порода дробится на соответствующие фракции. При этом значение имеет специальный коэффициент уплотнения щебня.

Гранитный является самым распространенным, так как морозоустойчивость его высокая, а водопоглощение низкое, что так важно для любой строительной конструкции. Истираемость и прочность гранитного щебня соответствует стандартам.

Среди основных фракций щебня можно отметить: 5-15 мм, 5-20 мм, 5-40 мм, 20-40 мм, 40-70 мм. Наиболее популярным является щебень фракции 5-20 мм, он может использоваться для ведения различных работ:

  • сооружение фундаментов;
  • изготовление балластных слоев трасс и железнодорожных путей;
  • добавка в строительные смеси.

Уплотнение щебня зависит от многих показателей, в том числе и от его характеристик. Необходимо учитывать:

  1. Средняя плотность составляет 1,4-3 г/см³ (когда высчитывается уплотнение, этот параметр берется одним из основных).
  2. Лещадность определяет уровень плоскости материала.
  3. Весь материал проходит сортировку по фракциям.
  4. Устойчивость к морозам.
  5. Уровень радиоактивности. Для всех работ можно использовать щебень 1-го класса, а вот 2-й класс можно применять только для дорожных.

На основании таких характеристик принимается решение, какой именно материал подходит для определенного типа работ.

Виды щебня и технические характеристики

Щебень для строительства может использоваться различный. Производители предлагаются разные его виды, свойства которых отличаются друг от друга. Сегодня по типу сырья щебень принято разделять на 4 большие группы:

  • гравийный;
  • гранитный;
  • доломитовый, т.е. известняковый;
  • вторичный.

Для изготовления гранитного материала используется соответствующая порода. Это нерудный материал, который получают из твердой породы. Гранит — застывшая магма, обладающая большой твердостью, обработка его затруднительная. Щебень данного вида изготавливается согласно ГОСТу 8267-93. Самым популярным является щебень, имеющий фракцию 5/20 мм, так как его можно применять для разнообразных работ, включая изготовление фундаментов, дорог, площадок и прочего.

Гравийный щебень представляет собой строительный сыпучий материал, который получается при дроблении каменистой скалы либо породы в карьерах. Прочность материала не такая высокая, как у гранитного щебня, но зато стоимость его ниже, как и радиационный фон. Сегодня принято различать два типа гравия:

  • дробленая разновидность щебня;
  • гравий речного и морского происхождения.

По фракции гравий классифицируется на 4 большие группы: 3/10, 5/40, 5/20, 20/40 мм. Используется материал для приготовления различных строительных смесей в качестве наполнителя, он считается незаменимым при замешивании бетона, строительстве фундаментов, дорожек.

Известняковый щебень изготавливается из горной осадочной породы. Как понятно из названия, сырьем выступает известняк. Основная составляющая — карбонат кальция, стоимость материала одна из самых низких.

Фракции этого щебня разделяются на 3 большие группы: 20/40, 5/20, 40/70 мм.

Применим он для стекольной промышленности, при изготовлении небольших железобетонных конструкций, в приготовлении цемента.

Вторичный щебень имеет самую низкую стоимость. Делают его из строительного мусора, например, асфальта, бетона, кирпича.

Преимущество щебня — низкая стоимость, но по основным характеристикам он сильно уступает остальным трем видам, поэтому применяется редко и только в тех случаях, когда прочность большого значения не имеет.

Вернуться к оглавлению

Коэффициент уплотнения: назначение

Коэффициент уплотнения — это специальное нормативное число, определяемое СНиП и ГОСТ. Такое значение показывает, во сколько раз щебень можно уплотнять, т.е. уменьшать его наружный объем при трамбовке или перевозке. Значение обычно составляет 1,05-1,52. Согласно существующим нормативам, коэффициент уплотнения может быть следующим:

  • песчано-гравийная смесь — 1,2;
  • строительный песок — 1,15;
  • керамзит — 1,15;
  • щебень гравийный — 1,1;
  • грунт — 1,1 (1,4).

Пример определения коэффициента уплотнения щебня или гравия можно привести следующий:

  1. Можно допустить, что плотность массы составляет 1,95 г/см³, после того как было проведено уплотнение, значение стало равно 1,88 г/см³.
  2. Для определения значения надо разделить фактический уровень плотности на максимальный, что даст коэффициент уплотнения щебня 1,88/1,95=0,96.

При этом необходимо учесть, что в проектных данных обычно указывается не степень уплотнения, а так называемая плотность скелета, т.е. во время расчетов надо учитывать и уровень влажности, прочие параметры строительной смеси.

Коэффициент уплотнения песчано-гравийной смеси

Все строительные материалы, особенно смеси, имеют ряд показателей, значение которых играет важную роль в процессе строительных работ и во многом определяет итоговый результат. Для сыпучих материалов такими показателями являются размер фракции и коэффициент уплотнения. Данный показатель фиксирует, насколько уменьшается наружный объем материала при его уплотнении (утрамбовке). Данный коэффициент чаще всего учитывается при работе со строительным песком, однако и песчано-гравийные смеси, и просто гравий сам по себе также могут менять свое значение при уплотнении.

Зачем нужно знать коэффициент уплотнения песчано-гравийной смеси?

Любая сыпучая смесь, даже при отсутствии механического воздействия, меняет свою плотность. Это легко понять, вспомнив, как изменяется гора песка, который только что выкопали, со временем. Песок становится плотнее, потом, при повторной обработке, он снова возвращается в более сыпучий вид, изменяя объем занимаемой площади. То, насколько увеличивается или уменьшается этот объем, и есть коэффициент плотности.

Данный коэффициент уплотнения песчано-гравийной смеси фиксирует не объем, потерянный при искусственной утрамбовке (например, во время строительства подложки под фундамент, когда смесь трамбуют специальным механизмом), а естественные изменения, которые происходят с материалом в процессе перевозки, погрузки и выгрузки. Это позволяет определить потери, полученные при транспортировке и точнее рассчитать необходимый объем поставки песчано-гравийной смеси. При этом следует отметить, что на размер коэффициента уплотнения песчано-гравийной смеси влияют многие показатели, такие, как размер партии, способ перевозки, изначальное качество самого песка.

В строительных работах информация об объеме уплотнения используется при ведении расчётов и подготовке к строительству. В частности, исходя из данного параметра, устанавливаются определенные показатели для глубины траншеи, толщины отсыпки для будущей подушки из песчано-гравийной смеси, интенсивность трамбовки и многое другое. Помимо прочего, в расчет берется сезон, а также климатические показатели.

Размер коэффициента уплотнения песчано-гравийной смеси может различаться для разных материалов, у каждого типа сыпучей смеси есть свои нормативные показатели, которые гарантируют ее качество. Считается, что средний размер коэффициента уплотнения для песчано-гравийной смеси составляет порядка 1,2 (эти данные указаны в ГОСТе). Следует учитывать, что этот же показатель, но отдельно для песка и гравия будет другим, от 1,1 до 1,4 в зависимости от типа и размера фракций.

Производя строительные работы, приобретайте материалы с необходимым коэффициентом, в противном случае, качество строительства может пострадать.

Предыдущая статья Следующая статья

vyborgstroy.com

Коэффициенты уплотнения сыпучих материалов для строительства

Сущность определения коэффициента уплотнения гравия, песка, щебня и керамзита можно кратко охарактеризовать следующим образом. Это величина, равная отношению плотности сыпучего стройматериала к его максимальной плотности.

Данный коэффициент для всех сыпучих тел различается. Его средняя величина для удобства пользования закреплена в нормативных актах, соблюдение которых обязательно для всех строительных работ. Поэтому, если потребуется, например, узнать, какой коэффициент уплотнения песка, достаточно будет просто заглянуть в ГОСТ и найти требуемое значение. Важное замечание: все величины, приведенные в нормативных актах, являются усредненными и могут изменяться в зависимости от условий транспортировки и хранения материала.

Необходимость учета коэффициента уплотнения обусловлена простым физическим явлением, знакомым практически каждому из нас. Для того чтобы понять сущность этого явления, достаточно вспомнить, как ведет себя вскопанная земля. Поначалу она рыхлая и достаточно объемная. Но если на эту землю взглянуть через несколько дней, то уже станет заметно, что грунт «осел» и уплотнился.

То же самое происходит и со строительными материалами. Сначала они лежат у поставщика в утрамбованном собственным весом состоянии, затем при погрузке происходит «взрыхление» и увеличение объема, а потом, после выгрузки на объекте, снова происходит естественная трамбовка собственным весом. Помимо массы, на материал будет воздействовать атмосфера, а точнее, ее влажность. Все эти факторы учтены в соответствующих ГОСТах.

Щебень, доставляемый автомобильным или железнодорожным транспортом, взвешивают на весах. При поставке водными видами транспорта вес высчитывается по осадке судна.

Как правильно пользоваться коэффициентом

Важным этапом любых строительных работ становится составление всех смет с обязательным учетом коэффициентов уплотнения сыпучих материалов. Это необходимо делать для того, чтобы заложить в проект правильное и необходимое количество стройматериалов и избежать их переизбытка или нехватки.

Как же правильно воспользоваться коэффициентом? Нет ничего проще. Например, для того, чтобы узнать, какой объем материала получится после утряски в кузове самосвала или в вагоне, необходимо найти в таблице требуемый коэффициент уплотнения грунта, песка или щебня и разделить на него закупленный объем продукции. А если требуется узнать объем материалов до перевозки, то надо будет произвести не деление, а умножение на соответствующий коэффициент. Допустим, если куплено у поставщика 40 кубометров щебня, то, значит, в процессе транспортировки это количество превратится в следующее: 40 / 1,15 = 34,4 кубометра.

Работы, связанные с полной цепочкой перемещения песчаных масс со дна карьера до строительной площадки, должны производиться с учетом относительного коэффициента запаса песка и грунта на уплотнение. Это величина, показывающая отношение весовой плотности твердой структуры песка к его весовой плотности на участке отгрузки поставщика. Чтобы определить необходимое количество песка, обеспечивающее запланированный объем, нужно этот объем умножить на коэффициент относительного уплотнения.

Помимо знания относительного коэффициента, приведенного в таблице, правильное использование ГОСТа подразумевает обязательный учет следующих факторов доставки песка на строительную площадку:

  • физические свойства и химический состав материала, присущие определенной местности;
  • условия перевозки;
  • учет климатических факторов в период доставки;
  • получение в лабораторных условиях величин максимальной плотности и оптимальной влажности.

Уплотнение песчаных оснований

Данный вид работ необходим при обратной засыпке. Например, это нужно после того, как установлен фундамент и теперь требуется заполнить грунтом или песком образовавшийся промежуток между внешним контуром конструкции и стенками котлована. Процесс производится с помощью специальных трамбовочных устройств. Коэффициент уплотнения песчаного основания равняется примерно 0,98.

Коэффициент для бетонных смесей

Бетонная смесь, как и любой другой строительный материал, монтируемый методом засыпания или заливки, требует дальнейшего уплотнения для получения необходимой плотности, а значит, и надежности конструкции. Бетон уплотняют вибраторами. Коэффициент уплотнения бетонной смеси при этом берется в пределах от 0,98 до 1.

taxi-pesok.ru

Коэффициент на уплотнение и потери ПГС

Осуществляя строительство объектов энергетического комплекса и руководствуясь проектными данными, устройство насыпей, обратную засыпку траншей, ям, пазух котлованов, подсыпки под полы необходимо производить привозным грунтом (песок, щебень, ПГС и т.п.) с коэффициентом уплотнения до 0,95.

При составлении локальных смет на данные виды работ нами используются расценки: ЕР 01-01-034 «Засыпка траншей и котлованов бульдозерами», ЕР 01-02-005 «Уплотнение грунта пневматическими трамбовками» — при засыпке бульдозером и ЕР 01-02-061 «Засыпка вручную траншей, пазух котлованов и ям» — при засыпке вручную.

Так как обратная засыпка производится привозным грунтом (песок, щебень, ПГС и т.п.), в дополнение к расценкам нами учитывается его стоимость. Поскольку в расценках учтен грунт в плотном теле, нами, при подсчете объема привозного грунта, необходимого для производства работ и завозимого на строительную площадку в разрыхленном состоянии, применяется коэффициент на уплотнение 1,18 согласно п.2.1.13 Технической части Сборника ГЭСН-2001-01 (ред.2008-2009 г.г.).

Помимо этого, при обратной засыпке траншей и пазух котлованов бульдозером учитываем потери ПГС согласно п. 1.1.9 Технической части Сборника ГЭСН-2001-01 (ред. 2008-2009 г.г.):

  • в размере 1,5% — при перемещении грунта бульдозером по основанию, сложенному грунтом другого типа,
  • в размере 1 % — при транспортировке автотранспортом на расстояние более 1 км.

Прошу подтвердить правомерность наших действий, поскольку Заказчик требует коэффициент на уплотнение (1,18) и потери ПГС (1,5% и 1%) из смет исключить.

Положения пункта 2.1.13 раздела II «Исчисление объемов работ» государственных сметных нормативов ГЭСН (ФЕР) — 2001, утвержденных приказом Минрегио-на России от 17.11.2008 № 253 (далее — Нормативы), применимы при определении сметной стоимости работ но отсыпке насыпей железных и автомобильных дорог.

Исходя из представленных в обращении данных о производстве работ по засыпке траншей, пазух котлованов и ям, применение коэффициента уплотнения 1,18, указанного в п, 2.1.13 Нормативов представляется не обоснованным.

В соответствии с п. 1.1.9 раздела I «Общие положения» Нормативов, объем грунта, подлежащий подвозке автотранспортом на объект для обратной засыпки траншей и котлованов, при транспортировании автотранспортом на расстояние более 1 км — 1,0%; при перемещении грунта бульдозерами по основанию, сложенному грунтом другого типа, исчисляется по проектным размерам насыпи с добавлением на потери 1,5%.

В соответствии с п. 7.30 свода правил «СП 45.13330.2012. Свод правил. Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87″,

утвержденным приказом Минрегиона России от 29.12.2011 № 635/2, допускается принимать больший процент потерь при достаточном обосновании, по совместному решению заказчика и подрядчика.

smetnoedelo.ru

таблица снип, при трамбовке, при обратной засыпке и гост 7394 85

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Факторы и свойства

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Эталонные показатели плотности выводятся в лабораторных условиях. Характеристика необходима для проведения оценочных работ о качестве выполненного заказа и соответствии требованиям.

Для определения качества материала используются нормативные документы, в которых прописано эталонные значения. Большинство предписаний можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Дополнительно может оговариваться в проектной документации.

В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от нормативного значения.

«Скелет» — это твердая структура, которая имеет некоторые параметры рыхлости и влажности. Объемный вес обычно рассчитывается на основании взаимозависимости массы твердых частиц в песке, и той, которую бы приобрела смесь, если бы вода занимала всё пространство грунта.

Лучшим выходом для определения плотности карьерного, речного, строительного песка является проведение лабораторных исследований на основании нескольких проб взятых у песка. При обследовании грунт поэтапно уплотняют и добавляют влагу, это продолжается до достижения нормированного уровня влажности.

После достижения максимальной плотности определяется коэффициент.

Коэффициент относительного уплотнения

Выполняя многочисленные процедуры по добыванию, транспортировке, хранению, очевидно, что насыпная плотность несколько меняется. Это связано с трамбовкой песка при перевозке, длительное нахождение на складе, впитывание влаги, изменение уровня рыхлости материала, величины зерен.

В большинстве случаев проще обойтись относительным коэффициентом – это отношение между плотностью «скелета» после добычи или нахождения на складе к той, которую он приобретает доходя до конечного потребителя.

Зная норму какой характеризуется плотность при добыче, указывается производителем, можно без проведения постоянных обследований определять конечный коэффициент грунта.

Информация об этом параметре должна быть указана в технической, проектной документации. Определяется путем расчетов и соотношения начальных и конечных показателей.


Такой метод подразумевает регулярные поставки от одного производителя и отсутствие изменений в каких-либо переменных. То есть транспортировка происходит одинаковым методом, карьер не изменил свои качественные показатели, длительность пребывания на складе приблизительно одинаковая и т.д.

Для выполнения расчетов необходимо учитывать такие параметры:

  • характеристики песка, основными считаются прочность частиц на сжатие, величина зерна, слеживаемость;
  • определение максимальной плотности материала в лабораторных условиях при добавлении необходимого количества влаги;
  • насыпной вес материала, то есть плотность в естественной среде расположения;
  • тип и условия транспортировки. Наиболее сильная утряска у автомобильного и железнодорожного транспорта. Песок менее подвергается уплотнению при морских доставках;
  • погодные условия при перевозке грунта. Нужно учитывать влажности и вероятность воздействия со стороны минусовых температур.
Во время добычи

В зависимости от типа котлована, уровня добычи песка, его плотность также изменяется. При этом важное значение играет климатическая зона, в который проводятся работы по добыче ресурса. Документами определяется следующие коэффициенты в зависимости от слоя и региона добычи песка.

В дальнейшем на этом основании можно рассчитать плотность, но нужно учесть все воздействия на грунт, которые меняют его плотность в одном или другом направлении.

При трамбовке и обратной засыпке

Обратная засыпка – это процесс заполнения котлована, предварительно вырытого, после возведения необходимых строений или проведения определенных работ. Обычно засыпается грунтом, но кварцевый песок используется также часто.

Трамбовка считается необходимым процессом при этом действии, так как позволяет вернуть прочность покрытию.

Для выполнения процедуры необходимо иметь специальное оборудование. Обычно используется ударные механизмы или те, что создают давление.


В строительстве активно применяются виброштамп и вибрационная плита различного веса и мощности.


Коэффициент уплотнения также зависит от трамбовки, она выражена в виде пропорции. Это необходимо учитывать, так как при увеличении уплотнения одновременно уменьшается объемная площадь песка.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ссылке ознакомитесь с пропорциями цемента и песка для фундамента.

Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. Тут о различных марках цемента и их применении.

При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. Здесь узнаете, сколько сохнет штукатурка.

Извлекая карьерный песок тело карьера становится более рыхлым и поэтапно плотность может несколько уменьшаться. Необходимо проводить периодические проверки плотности с помощью лаборатории, особенно при изменении состава или расположения песка.

Более подробно о уплотнении песка при обратной засыпке смотрите на видео:

При транспортировке

Транспортировка сыпучих материалов имеет некоторые особенности, так как вес достаточно большой и наблюдается изменение плотности ресурсов.

В основном песок транспортируют при помощи автомобильного и железнодорожного транспорта, а они вызывают встряхивание груза.


Перевозка автомобилем

Постоянные вибрационные удары на материалы воздействуют на него подобно уплотнению от виброплиты. Так постоянное встряхивание груза, возможное воздействие дождя, снега или минусовых температур, увеличенное давление на нижний слой песка – все это приводит к уплотнению материала.

Причем длина маршрута доставки имеет прямую пропорцию с уплотнением, пока песок не дойдет до максимально возможной плотности.

Морские доставки меньше подвержены влиянию вибраций, поэтому песок сохраняет больший уровень рыхлости, но некоторая, небольшая усадка все равно наблюдается.


Для расчета количества строительного материала необходимо относительный коэффициент уплотнения, который выводится индивидуально и зависит от плотности в начальной и конечной точке, умножить на требуемый объем, внесенный в проект.

В условиях лаборатории

Необходимо взять песок из аналитического запаса, порядка 30 г. Просеять сквозь сито с решеткой в 5 мм и высушить материал до приобретения постоянного значения веса. Приводят песок к комнатной температуре. Сухой песок следует перемешать и разделить на 2 равные части.

Далее необходимо взвесить пикнометр и заполнить 2 образца песком. Далее в таком же количестве добавить в отдельный пикнометр дисциллированной воды, приблизительно 2/3 всего объема и снова взвесить. Содержимое перемешивается и укладывается в песчаную ванну с небольшим наклоном.

Для удаления воздуха необходимо прокипятить содержимое 15-20 минут. Теперь необходимо охладить до комнатной температуры пикнометр и отереть. Далее доливают до отметки дисциллированной воды и взвешивают.

P = ((m – m1)*Pв) / m-m1+m2-m3, где:

  • m – масса пикнометра при заполнении песком, г;
  • m1 – вес пустого пикнометра, г;
  • m2 – масса с дисциллированной водой, г;
  • m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
  • Pв – плотность воды

При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого расхода полученных данных выводится средне арифметическое число.

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком.

Конечный коэффициент уплотнения зависит от разнообразных факторов:

  • способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
  • длительность маршрута, информация доступна для потребителя;
  • наличие повреждений со стороны механических воздействий;
  • количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному;
  • количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Нужно взять пробы:

  • для партии менее 350 т – 10 проб;
  • для партии 350-700 т – 10-15 проб;
  • при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности, так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

strmaterials.com

Коэффициент уплотнения щебня: гравийный, гранитный и доломитовый

Коэффициент уплотнения щебня представляет собой безразмерный показатель, характеризующий степень изменения объема материала при трамбовке, усадке и транспортировке. Его учитывают при расчете требуемого количества наполнителя, проверке массы доставляемой под заказ продукции и при подготовке оснований под несущие конструкции наряду с насыпной плотностью и другими характеристиками. Нормативное число для конкретной марки определяется в лабораторных условиях, реальное не является статичной величиной и одинакового зависит от ряда присущих свойств и внешних условий.

  1. Определение коэффициента
  2. Трамбовка при транспортировке и на площадке
  3. Насыпная плотность для разных фракций

Функциональное значение показателя

Коэффициент уплотнения используется при работе с сыпучими стройматериалами. Нормативное число у них варьируется от 1,05 до 1,52. Средняя величина для гравийного и гранитного щебня составляет 1,1, керамзита – 1,15, песчано-гравийных смесей – 1,2 (о степени уплотнения песка читайте тут). Реальная цифра зависит от следующих факторов:

  • Размеров: чем меньше зерна, тем эффективнее проходит трамбовка.
  • Лещадности: щебенка игольчатой и неправильной формы уплотняется хуже, чем кубовидные наполнитель.
  • Длительности перевозки и вида используемого транспорта. Максимальное значение достигается при доставке гравийного и гранитного камня в кузовах самосвалов и ж/д вагонах, минимальное – в морских контейнерах.
  • Условий засыпки в автомобиль.
  • Способа: при ручном достичь нужного параметра сложнее, чем при задействовании вибрационного оборудования.

В строительной сфере коэффициент уплотнения учитывается прежде всего при проверке массы закупаемого сыпучего материала и засыпке оснований. В проектных данных указывается плотность скелета конструкции. Показатель учитывается в комплексе с другими параметрами строительных смесей, важную роль играет влажность. Степень трамбовки рассчитывается для щебня с ограниченным стенками объемом, в реальности такие условия создаются не всегда. Ярким примером служит засыпаемая фундаментная или дренажная подушка (фракции выходят за пределы прослойки), погрешность при расчете неизбежна. Для ее нейтрализации щебенка приобретается с запасом.

Игнорирование этого коэффициента при составлении проекта и проведении строительных работ приводит к закупке неполного объема и ухудшению эксплуатационных характеристик возводимых конструкций. При правильно выбранной и реализованной степени уплотнения бетонные монолиты, основания зданий и дорог выдерживают ожидаемые нагрузки.

Степень трамбовки на площадке и при перевозке

Отклонение в объеме загружаемого и доставляемого на конечную точку щебня – известный факт, чем сильнее вибрация при транспортировке и дальше расстояние, тем выше его степень уплотнения. Для проверки соответствия количества привезенного материала чаще всего используется обычная рулетка. После обмерки кузова полученный объем делят на коэффициент и сверяют с указанным в сопроводительной документации значением. Вне зависимости от размера фракций данный показатель не может быть меньше 1,1, при высоких требованиях к точности доставки его оговаривают и прописывают в договоре отдельно.

При игнорировании этого момента претензии к поставщику необоснованные, согласно ГОСТ 8267-93 параметр не относится к обязательным характеристикам. По умолчанию для щебня принимается равным 1,1, проверку доставленного объема проводят на пункте приема, после выгрузки материал занимает чуть больше места, но со временем он дает усадку.

Требуемая степень уплотнения при подготовке оснований зданий и дорог указывается в проектной документации и зависит от ожидаемых весовых нагрузок. На практике может достигать 1,52, отклонение должно быть минимальным (не более 10%). Трамбовку проводят послойно с ограничением по толщине в 15-20 см и применением разных фракций.

Дорожное покрытие или фундаментные подушки засыпаются на подготовленные площадки, а именно – с выравненным и утрамбованным грунтом, без значительных отклонений уровня. Первый слой формуется из крупного гравийного или гранитного щебня, использование доломитовых пород должно быть разрешено проектом. После предварительного уплотнения куски расклинцовывают более мелкими фракциями, при необходимости – вплоть до засыпки песка или песчано-гравийных смесей. Качество выполнения работ проверяется отдельно на каждом слое.

Соответствие полученного результата трамбовки проектному оценивается с помощью специального оборудования – плотномера. Замер проводится при условии содержания не более 15% зерен с размером до 10 мм. Инструмент погружают на 150 мм строго вертикально с соблюдением необходимого нажима, уровень вычисляют по отклонению стрелки на приборе. Для исключения ошибки замеры делают в 3-5 точках в разных местах.

Насыпная плотность щебня разных фракций

Помимо коэффициента трамбовки для определения точного количества требуемого материала нужно знать размеры засыпаемой конструкции и удельный вес заполнителя. Последний представляет собой отношение массы щебенки или гравия к занимаемому ими объему и зависит в первую очередь от прочности исходной породы и размера.

Удельный вес обязательно указывается в сертификате продукции, при отсутствии точных данных его можно найти самостоятельно опытным путем. Для этого потребуется цилиндрическая емкость и весы, материал засыпают без трамбовки и взвешивают до и после заполнения. Количество находят путем умножения объема конструкции или основания на полученное значение и на степень уплотнения, указанную в проектной документации.

Например, для засыпки 1 м2 подушки толщиной в 15 см из гравия с размером фракций в пределах 20-40 см понадобится 1370×0,15×1,1= 226 кг. Зная площадь формируемого основания, несложно найти общий объем заполнителя.

Показатели плотности также актуальны при подборе пропорций при приготовлении бетонных смесей. Для фундаментных конструкций рекомендуется использовать гранитный щебень с размером фракций в пределах 20-40 мм и удельным весом не менее 1400 кг/м3. Уплотнение в данном случае не проводится, но обращается внимание на лещадность – для изготовления ЖБИ требуется кубовидный заполнитель с низким содержанием зерен неправильной формы. Насыпная плотность используется при перерасчете объемных пропорций в массовые и наоборот.

stroitel-lab.ru

таблица, снип, по госту фракции 40-70

Щебень сегодня является самым практичным, дешевым, эффективным, а соответственно и распространенным материалов. Его добывают при помощи измельчения горной породы, чаще всего сырье получают при помощи взрывных работ в карьерах.

При этом порода разрушается на различные по размеру куски, а от фракции сильно зависит и коэффициент уплотнения.

Фракция

Гранитный щебень является наиболее распространенным вариантом, потому что обладает высоким уровнем устойчивости к температурным воздействиям и практически не поглощает воду. Прочность гранита соответствует всем техническим требованиям. Наиболее популярные фракции гранита:

  • мелкозернистый — 5-15 мм;

  • мелкий – 5-20 мм;

  • среднем мелкий – 5-40 мм;

  • средний – 20-40 мм;

  • крупный – 40-70 мм.

Каждая разновидность имеет различные сферы применения, преимущественно используется мелкая фракция шлака для:


  • приготовление балластных слоев, которые необходимы для ЖД путей и дорог;

  • добавляется в строительные смеси.

На основании чего выбирать уплотнение

Коэффициент уплотнения сильно зависит от различных показателей и характеристик материала, обязательно следует учитывать:

  • средняя плотность, обычно устанавливается производителем, но в целом колеблется в пределах от 1,4 до 3 г/см³. Это один из ключевых параметров, используемых в расчетах;
  • лещадность для прогнозирования плоскости щебня;
  • фракционная сортировка, меньше размер зерна – больше плотность;
  • устойчивость материала к морозам, зависит от породы;
  • радиоактивность щебня. Первый класс можно использовать везде, а второй только для загородных дорог.

Разновидности и характеристики

Для строительства могут использоваться различные виды щебня, ассортимент сегодня достаточно большой, но и свойства также значительно отличаются.

В зависимости от типа породы выделяют следующие основные сырьевые группы:

  • гравийный;
  • известняковый;
  • гранитный;
  • вторичный.

Гранитная порода наиболее прочная, так как это материал, который остается после остывания магмы. В связи с высокой прочностью породы, ее сложно обрабатывать. Производится на основании ГОСТ 8267-93.

Широкое распространение приобрел щебень 5-20 мм, так как может применяться практически для всех видов строительства.


Гравийная разновидность более сыпучая, соответственно коэффициент уплотнение щебня более высокий. Добывается при измельчении горных пород, из-за этого более дешевый материал, но и менее прочный.

Как определить коэффициент уплотнения пгс. Коэффициент уплотнения грунта, песка, щебня. Определение степени уплотнения щебня

Подготавливаясь к застройке, проводят специальные исследования и тесты, определяющие пригодность участка к предстоящей работе: берут пробы грунта, вычисляют уровень залегания подземных вод и исследуют другие особенности почвы, которые помогают определить возможность (или ее отсутствие) строительства.

Проведение таких мероприятий способствует повышению технических показателей, вследствие чего решается ряд проблем, возникающих в процессе строительства, например, проседание почвы под тяжестью конструкции со всеми вытекающими последствиями. Первое ее внешнее проявление выглядит как появление трещин на стенах, а в совокупности с другими факторами к частичному или полному разрушению объекта.

Коэффициент уплотнения: что это?

Под коэффициентом уплотнения грунта имеют в виду безразмерный показатель, который, по сути, является исчислением из отношения плотность грунта/плотность грунта max . Коэффициент уплотнения грунта рассчитывается с учетом геологических показателей. Любой из них, независимо от породы, пористый. Он пронизан микроскопическими пустотами, которые заполняются влагой или воздухом. При выработке почвы объем этих пустот увеличивается в разы, что приводит к повышению рыхлости породы.

Важно! Показатель плотности насыпной породы намного меньше, чем те же характеристики утрамбованного грунта.

Именно коэффициент уплотнения грунта определяет необходимость подготовки участка к строительству. Опираясь на эти показатели, подготавливают песчаные подушки под фундамент и его основание, дополнительно уплотняя грунт. Если эту деталь упустить, он может слеживаться и под весом конструкции начнет проседать.

Показатели уплотнения грунта

Коэффициент уплотнения грунта показывает уровень уплотненности почвы. Его значение варьируется в рамках от 0 до 1. Для основания бетонного ленточного фундамента нормой считается показатель в >0,98 балла.

Специфика определения коэффициента уплотнения

Плотность скелета грунта, когда земляное полотно поддают стандартному уплотнению, вычисляется в лабораторных условиях. Принципиальная схема исследования заключается в помещении образца почвы в стальной цилиндр, который сжимается под воздействием внешней грубой механической силы — ударов падающего груза.

Важно! Наивысшие показатели плотности грунта отмечаются у пород с влажностью чуть выше нормы. Эта зависимость изображена на графике ниже.


Каждое земляное полотно имеет свою оптимальную влажность, при которой и достигается максимальный уровень уплотнения. Этот показатель также исследуют в лабораторных условиях, придавая породе разную влажность и сравнивая показатели уплотнения.

Реальные данные — это конечный результат исследований, измеряющийся по окончании всех лабораторных работ.

Методы уплотнения и вычисления коэффициента

Географическое расположение определяет качественный состав грунтов, каждый из которых обладает своими характеристиками: плотностью, влажностью, способностью к проседанию. Потому так важно разработать комплекс мер, направленный на качественное улучшение характеристик для каждого типа почвы.

Вам уже известно понятие коэффициента уплотнения, предмет которого изучается строго в лабораторных условиях. Проводят такую работу соответственные службы. Показатель уплотнения почвы определяет методику воздействия на грунт, вследствие которой он получит новые прочностные характеристики. Проводя такие действия, важно учитывать процент усиления, прикладываемого для получения необходимого результата. Исходя из этого вычитывается коэффициент уплотнения грунтов (таблица ниже).

Типология методов уплотнения грунта

Существует условная система подразделения методов уплотнения, группы которых формируются исходя из способа достижения цели — процесса выведения кислорода из слоев почвы на определенной глубине. Так, различают поверхностное и глубинное исследование. Исходя из типа исследования, специалисты подбирают систему оборудования и определяют способ его применения. Методы исследования почвы бывают:

  • статическими;
  • вибрационными;
  • ударными;
  • комбинированными.

Каждый из типов оборудования отображает метод применения силы, например пневматический каток.

Частично такие методы применяются в малом частном строительстве, другие исключительно при построении крупномасштабных объектов, возведение которых согласовано с местной властью, так как некоторые из таких строений могут оказывать влияние не только на заданный участок, но и на окружающие объекты.

Коэффициенты уплотнения и нормы СНиП

Все операции, связанные со строительством, четко регламентируются законом, потому строго контролируются соответствующими организациями.

Коэффициенты уплотнения грунтов СНиП определяет пунктом 3.02.01-87 и СП 45.13330.2012. Действия, описанные в нормативных документах, были обновлены и актуализированы в 2013-2014 годах. В них описываются уплотнения для разного рода почвы и грунтовых подушек, использующихся при возведении фундамента и строений разного рода конфигураций, в том числе и подземных.

Как определяют коэффициент уплотнения?

Проще всего определить коэффициент уплотнения грунта по методу режущих колец: металлическое кольцо выбранного диаметра и определенной длины забивают в грунт, во время чего порода плотно фиксируется внутри стального цилиндра. После этого массу приспособления измеряют на весах, а по окончании взвешивания вычитывают вес кольца, получая чистую массу грунта. Это число делят на объем цилиндра и получают окончательную плотность грунта. После чего ее делят на показатель максимально возможной плотности и получают вычисляемое — коэффициент уплотнения для данного участка.

Примеры вычисления коэффициента уплотнения

Рассмотрим определение коэффициента уплотнения грунта на примере:

  • значение максимальной плотности грунта — 1,95 г/см 3 ;
  • диаметр режущего кольца — 5 см;
  • высота режущего кольца — 3 см.

Необходимо определить коэффициент уплотнения почвы.

С такой практической задачей справиться намного легче, чем может показаться.

Для начала забивают цилиндр в грунт полностью, после чего извлекают его из почвы так, чтобы внутреннее пространство оставалось заполненным землей, но снаружи никакого скопления грунта не отмечалось.

При помощи ножа грунт извлекают из стального кольца и взвешивают.

К примеру, масса грунта составляет 450 грамм, объем цилиндра 235,5 см 3 . Рассчитав по формуле, получаем число 1,91г/см 3 — плотность почвы, откуда коэффициент уплотнения почвы — 1,91/1,95 = 0,979.

Возведение любого здания или конструкции — ответственный процесс, которому предшествует еще более ответственный момент подготовки застраиваемого участка, проектирования предполагаемых построек, расчета общей нагрузки на грунт. Это касается всех без исключения построек, которые предназначены для длительной эксплуатации, срок которой измеряется десятками, а то и сотнями лет.

Все строительные материалы, особенно смеси, имеют ряд показателей, значение которых играет важную роль в процессе строительных работ и во многом определяет итоговый результат. Для сыпучих материалов такими показателями являются размер фракции и коэффициент уплотнения. Данный показатель фиксирует, насколько уменьшается наружный объем материала при его уплотнении (утрамбовке). Данный коэффициент чаще всего учитывается при работе со строительным песком, однако и песчано-гравийные смеси, и просто гравий сам по себе также могут менять свое значение при уплотнении.

Зачем нужно знать коэффициент уплотнения песчано-гравийной смеси?

Любая сыпучая смесь, даже при отсутствии механического воздействия, меняет свою плотность. Это легко понять, вспомнив, как изменяется гора песка, который только что выкопали, со временем. Песок становится плотнее, потом, при повторной обработке, он снова возвращается в более сыпучий вид, изменяя объем занимаемой площади. То, насколько увеличивается или уменьшается этот объем, и есть коэффициент плотности.

Фиксирует не объем, потерянный при искусственной утрамбовке (например, во время строительства подложки под фундамент, когда смесь трамбуют специальным механизмом), а естественные изменения, которые происходят с материалом в процессе перевозки, погрузки и выгрузки. Это позволяет определить потери, полученные при транспортировке и точнее рассчитать необходимый объем поставки песчано-гравийной смеси. При этом следует отметить, что на размер коэффициента уплотнения песчано-гравийной смеси влияют многие показатели, такие, как размер партии, способ перевозки, изначальное качество самого песка.

В строительных работах информация об объеме уплотнения используется при ведении расчётов и подготовке к строительству. В частности, исходя из данного параметра, устанавливаются определенные показатели для глубины траншеи, толщины отсыпки для будущей подушки из песчано-гравийной смеси, интенсивность трамбовки и многое другое. Помимо прочего, в расчет берется сезон, а также климатические показатели.

Размер коэффициента уплотнения песчано-гравийной смеси может различаться для разных материалов, у каждого типа сыпучей смеси есть свои нормативные показатели, которые гарантируют ее качество. Считается, что средний размер коэффициента уплотнения для песчано-гравийной смеси составляет порядка 1,2 (эти данные указаны в ГОСТе). Следует учитывать, что этот же показатель, но отдельно для песка и гравия будет другим, от 1,1 до 1,4 в зависимости от типа и размера фракций.

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,
но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Факторы и свойства строительного песка

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ознакомитесь с пропорциями цемента и песка для фундамента.

Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. о различных марках цемента и их применении.

При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. узнаете, сколько сохнет штукатурка.

P = ((m – m1)*Pв) / m-m1+m2-m3 , где:

  • m – масса пикнометра при заполнении песком, г;
  • m1 – вес пустого пикнометра, г;
  • m2 – масса с дисциллированной водой, г;
  • m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
  • Pв – плотность воды

При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого полученных данных выводится средне арифметическое число.

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень сыпучей смеси и степень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком .

Конечный коэффициент и степень уплотнения зависит от разнообразных факторов:

  • способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
  • длительность маршрута, информация доступна для потребителя;
  • наличие повреждений со стороны механических воздействий;
  • количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному ;
  • количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Какие пробы берут для определения насыпной плотности песка для строительства

Нужно взять пробы:

  • для партии менее 350 т – 10 проб;
  • для партии 350-700 т – 10-15 проб;
  • при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности , так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

Песка (К упл) знают не только специалисты, работающие в проектных организациях, но и эксплуатационники, основным видом деятельности которых является строительство. Его рассчитывают для того, чтобы сопоставить фактическую плотность на определенном участке, со значением, прописанном нормативных актах. Коэффициент уплотнения сыпучих материалов – это важный критерий, по которому оценивается качество выполнения подготовки к основным видам работ на строительных площадках.

Что это такое?

К упл характеризует плотность, которую имеет грунт на конкретном участке, относится к тому же показателю материала, который перенес стандартное уплотнение в условиях лаборатории. Именно эта цифра применяется при оценке качества проведенных работ. Такой коэффициент определяет, насколько грунт на площадке соответствует требованиям ГОСТ 8736-93 и 25100-95.

При различных работах песок может иметь разный показатель плотности. Все эти нормы прописаны в СНиП 2.05.02-85, таблица 22. Еще их обычно указывают в проектных документах, в большинстве случаев этот показатель составляет от 0,95 до 0,98.

От чего изменяется коэффициент плотности

Если не понимать, что такое трамбовка песка, то посчитать правильно количество материала при строительстве практически не возможно. Ведь нужно четко знать, как повлияли на грунт различные манипуляции. То, какой коэффициент относительного уплотнения песка мы получим в конечном итоге, может зависеть от множества факторов:

  • от способа перевозки;
  • насколько длинным был маршрут;
  • не появились ли повреждения механического характера;
  • наличие посторонних вкраплений;
  • попадание влаги.

Естественно, если вы заказали песок, то просто обязаны проверить его на месте, потому как поздние претензии будут совершенно неуместны.

Зачем учитывать относительный коэффициент при строительстве дорог

Этот показатель для песчаной подушки необходимо просчитать, и объясняется это обычным физическим явлением, которое знакомо любому человеку. Чтобы это понять, вспомните, как ведет себя взрыхленный грунт. Поначалу он рыхлый и объемный. Но уже спустя пару дней осядет и станет намного плотнее.

Такая же участь ждет и любой другой сыпучий материал. Ведь его плотность увеличивается на складе под давлением собственного веса. Затем во время погрузки его взрыхляют, а уже непосредственно на стройплощадке опять происходит трамбовка песка своим весом. Кроме этого на грунт воздействует влажность. Песчаная подушка уплотнится при любых видах работ, будь то это строительство дорожного полотна, или обратная засыпка фундамента. Для всех этих факторов просчитаны соответствующие ГОСТ (8736-93 и 25100-95).

Как использовать относительный показатель

При любых строительных работах, одним из важнейших этапов считается составление сметы и подсчеты коэффициентов. Это нужно для того, чтобы правильно составить проект. Если важно узнать, как сильно уплотнится песок при транспортировке в самосвале или железнодорожном вагоне, достаточно найти в ГОСТ 8735-88 нужный показатель, и разделить на него требуемый объем.

Необходимо учитывать и то, какие именно работы предстоят. То ли вы собираетесь делать песчаную подушку под дорожное полотно, или обратную засыпку фундамента. В каждой ситуации трамбовка будет проходить по-своему.

Например, при обратной засыпке песка наполняется вырытый котлован. Трамбовку делают при помощи различного оборудования. Иногда производят уплотнение виброплитой, но в некоторых случаях требуется каток. Соответственно и показатели будут разными. Учитывайте то, что грунт меняет свои свойства во время выемки. Так что количество засыпки нужно считать с учетом относительного показателя.

Таблица величин коэффициентов уплотнения в зависимости от назначения песка.

Коэффициент на уплотнение песка в смете


Коэффициент на уплотнение и потери при засыпке котлована

При использовании расценки ТЕР 01-02-061-01 «Засыпка вручную траншей, пазух котлованов и ям, группа грунтов: 1» возможно ли использовать коэффициент уплотнения песка и коэффициент на потери? Было письмо Минрегиона от 18 августа 2009 № 26720-ИП/08. Оно еще действует? И относится ли оно к ТЕР 01-02-061-01?

Ответ.

1. В составе работ норм (расценок) табл. 01-02-061 «Засыпка вручную траншей, пазух котлованов и ям» Сборника ГЭСН (ФЕР, ТЕР)-2001-01 «Земляные работы» говорится о засыпке вручную траншей, пазух котлованов и ям ранее выброшенным грунтом (а не песком) с разбивкой комьев и трамбованием. Единица измерения в нормах (расценках) — 100 м3 грунта. Учитывая гот факт, что в составе работ учтено трамбование, а также то, что в составе работ и названии таблицы 1 § Е2-1-58 Сборника Е2 «Земляные работы» четко записано, что нормы времени и расценки даются на 1 м3 грунта по обмеру в засыпке, можно сделать однозначный вывод о том, что затраты в нормах (расценках) 01-02-061 даются на 100 м3 грунта в плотном теле.

Если же Вы для засыпки используете песок, то при составлении локальной сметы в дополнение к расценке ТЕР 01-02-061-01 нужно учесть стоимость песка. Так как в норме (расценке) ТЕР 01-02-061-01 учтен грунт в плотном теле, а песок завозят на строительную площадку в разрыхленном состоянии, то расход песка должен быть принят с учетом коэффициентов уплотнения 1,12 или 1,18 согласно п. 2.1.13. Технической части Сборника ГЭСН-2001-01 (ред. 2008-2009 г.г.).

По поводу учета потерь песка при засыпке траншей и котлованов вручную, можно сказать, что в п. 1.1.9. Технической части Сборника ГЭСН-2001-01 (ред. 2008-2009 г.г.) приведена цифра потерь в 1,5% при обратной засыпке траншей и котлованов, но при перемещении грунта бульдозером. Применять указанный процент потерь песка при засыпке траншей и пазух котлованов вручную оснований нет.

2. Письмо Минрегиона от 18 августа 2009 № 26720-ИП/08.

Комментарий редакции к письму Минрегиона:

По первому абзацу данного письма о норме 01-02-033-1 «Засыпка пазух котлованов спецсооружений дренирующим песком» Сборника ГЭСН-2001-01 «Земляные работы» (ред. 2008-2009 г.г.) сообщаем, что письмо относится к норме 01-02-033-1 и к остальным нормам, в том числе к нормам табл. 01-02-061-01, отношения не имеет. Письмом Минрегиона применение повышающих коэффициентов расхода материалов не предусмотрено. Разработчики нормы подтвердили, что единица измерения — 10м3 песка в плотном геле. В составе материалов нормы 01-02-033-1 учтен «Песок для строительных работ природный», который на практике доставляется на строительную площадку в разрыхленном состоянии. Налицо явная ошибка. При использовании данной нормы объем песка должен быть принят с учетом коэффициентов уплотнения 1,12 или 1,18 согласно п. 2.1.13. Технической части Сборника ГЭСН-2001-01 (ред. 2008-2009 г.г.).

Во втором абзаце приведенного письма Минрегиона сказано, что при засыпке траншей и пазух котлованов непросадочными материалами (песок, ПГС, щебень) коэффициент к расходу материалов не применяется, что также является ошибкой. Следует отметить, что данная ошибка исправлена письмом от 17.06.2010 № 2996-08/ИП (извлечения из указанного письма приведены ниже):

Если соответствующими действующими нормативными документами предусмотрено, что засыпка траншей, проходящих под автомобильными дорогами, проездами, тротуарами должна выполняться на всю ее глубину малосжимаемыми местными материалами (песок, гравий, щебень, ПГС) с послойным уплотнением, то объем (расход) указанных материалов определяется по проектным данным в уплотненном состоянии.

smetnoedelo.ru

таблица расчет плотности, ПГС при трамбовке глины, определение при обратной засыпке грунта

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,
но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Факторы и свойства строительного песка

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Эталонные показатели плотности выводятся в лабораторных условиях. Характеристика необходима для проведения оценочных работ о качестве выполненного заказа и соответствии требованиям.

Для определения качества материала используются нормативные документы, в которых прописано эталонные значения. Большинство предписаний можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Дополнительно может оговариваться в проектной документации.

В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от нормативного значения.

Вид работКоэффициент уплотнения
Повторная засыпка котлованов0,95
Заполнение пазух0,98
Обратное наполнение траншей0,98
Ремонт траншей вблизи дорог с инженерными сооружениями0,98 – 1

«Скелет» – это твердая структура, которая имеет некоторые параметры рыхлости и влажности. Объемный вес обычно рассчитывается на основании взаимозависимости массы твердых частиц в песке, и той, которую бы приобрела смесь, если бы вода занимала всё пространство грунта.

Лучшим выходом для определения плотности карьерного, речного, строительного песка является проведение лабораторных исследований на основании нескольких проб взятых у песка. При обследовании грунт поэтапно уплотняют и добавляют влагу, это продолжается до достижения нормированного уровня влажности.

После достижения максимальной плотности определяется коэффициент.

Коэффициент относительного уплотнения

Выполняя многочисленные процедуры по добыванию, транспортировке, хранению, очевидно, что насыпная плотность несколько меняется. Это связано с трамбовкой песка при перевозке, длительное нахождение на складе, впитывание влаги, изменение уровня рыхлости материала, величины зерен.

В большинстве случаев проще обойтись относительным коэффициентом – это отношение между плотностью «скелета» после добычи или нахождения на складе к той, которую он приобретает доходя до конечного потребителя.

Зная норму какой характеризуется плотность при добыче, указывается производителем, можно без проведения постоянных обследований определять конечный коэффициент грунта.

Информация об этом параметре должна быть указана в технической, проектной документации. Определяется путем расчетов и соотношения начальных и конечных показателей.

Плотность

Такой метод подразумевает регулярные поставки от одного производителя и отсутствие изменений в каких-либо переменных. То есть транспортировка происходит одинаковым методом, карьер не изменил свои качественные показатели, длительность пребывания на складе приблизительно одинаковая и т.д.

Для выполнения расчетов необходимо учитывать такие параметры:

  • характеристики песка, основными считаются прочность частиц на сжатие, величина зерна, слеживаемость;
  • определение максимальной плотности материала в лабораторных условиях при добавлении необходимого количества влаги;
  • насыпной вес материала, то есть плотность в естественной среде расположения;
  • тип и условия транспортировки. Наиболее сильная утряска у автомобильного и железнодорожного транспорта. Песок менее подвергается уплотнению при морских доставках;
  • погодные условия при перевозке грунта. Нужно учитывать влажности и вероятность воздействия со стороны минусовых температур.

Как посчитать плотность во время добычи из котлована

В зависимости от типа котлована, уровня добычи песка, его плотность также изменяется. При этом важное значение играет климатическая зона, в который проводятся работы по добыче ресурса. Документами определяется следующие коэффициенты в зависимости от слоя и региона добычи песка.

Уровень земляного полотнаГлубина слоя, мС усовершенствованным покрытиемОблегченные или переходные покрытия
Климатические зоны
I-IIIIV-VII-IIIIV-V
Верхний слойМенее 1,50,95-0,980,950,950,95
Нижний слой без водыБолее 1,50,92-0,950,920,920,90-0,92
Подтапливаемая часть подстилающего слояБолее 1,50,950,950,950,95

В дальнейшем на этом основании можно рассчитать плотность, но нужно учесть все воздействия на грунт, которые меняют его плотность в одном или другом направлении.

При трамбовке материала и обратной засыпке

Обратная засыпка – это процесс заполнения котлована, предварительно вырытого, после возведения необходимых строений или проведения определенных работ. Обычно засыпается грунтом, но кварцевый песок используется также часто.

Трамбовка считается необходимым процессом при этом действии, так как позволяет вернуть прочность покрытию.

Для выполнения процедуры необходимо иметь специальное оборудование. Обычно используется ударные механизмы или те, что создают давление.

Обратная засыпка

В строительстве активно применяются виброштамп и вибрационная плита различного веса и мощности.

Вибрационная плита

Коэффициент уплотнения также зависит от трамбовки, она выражена в виде пропорции. Это необходимо учитывать, так как при увеличении уплотнения одновременно уменьшается объемная площадь песка.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Тип уплотненияКоличество процедур по методу Проктора 93%Количество процедур по методу Проктора 88%Максимальная толщина обрабатываемого слоя, м
Ногами30,15
Ручной штамп (15 кг)310,15
Виброштамп (70 кг)310,10
Виброплита – 50 кг410,10
100 кг410,15
200 кг410,20
400 кг410,30
600 кг410,40

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ссылке ознакомитесь с пропорциями цемента и песка для фундамента.

Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. Тут о различных марках цемента и их применении.

При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. Здесь узнаете, сколько сохнет штукатурка.

Извлекая карьерный песок тело карьера становится более рыхлым и поэтапно плотность может несколько уменьшаться. Необходимо проводить периодические проверки плотности с помощью лаборатории, особенно при изменении состава или расположения песка.

Более подробно о уплотнении песка при обратной засыпке смотрите на видео:

Как определить плотность песчаного слоя при транспортировке

Транспортировка сыпучих материалов имеет некоторые особенности, так как вес достаточно большой и наблюдается изменение плотности ресурсов.

В основном песок транспортируют при помощи автомобильного и железнодорожного транспорта, а они вызывают встряхивание груза.

Перевозка автомобилем

Постоянные вибрационные удары на материалы воздействуют на него подобно уплотнению от виброплиты. Так постоянное встряхивание груза, возможное воздействие дождя, снега или минусовых температур, увеличенное давление на нижний слой песка – все это приводит к уплотнению материала.

Причем длина маршрута доставки имеет прямую пропорцию с уплотнением, пока песок не дойдет до максимально возможной плотности.

Морские доставки меньше подвержены влиянию вибраций, поэтому песок сохраняет больший уровень рыхлости, но некоторая, небольшая усадка все равно наблюдается.

Перевозка морским транспортом

Для расчета количества строительного материала необходимо относительный коэффициент уплотнения, который выводится индивидуально и зависит от плотности в начальной и конечной точке, умножить на требуемый объем, внесенный в проект.

Как рассчитать в условиях лаборатории

Необходимо взять песок из аналитического запаса, порядка 30 г. Просеять сквозь сито с решеткой в 5 мм и высушить материал до приобретения постоянного значения веса. Приводят песок к комнатной температуре. Сухой песок следует перемешать и разделить на 2 равные части.

Далее необходимо взвесить пикнометр и заполнить 2 образца песком. Далее в таком же количестве добавить в отдельный пикнометр дисциллированной воды, приблизительно 2/3 всего объема и снова взвесить. Содержимое перемешивается и укладывается в песчаную ванну с небольшим наклоном.

Для удаления воздуха необходимо прокипятить содержимое 15-20 минут. Теперь необходимо охладить до комнатной температуры пикнометр и отереть. Далее доливают до отметки дисциллированной воды и взвешивают.

Далее переходят к расчетам. Методика, которая помогает определить плотность и основная формула:

P = ((m – m1)*Pв) / m-m1+m2-m3, где:

  • m – масса пикнометра при заполнении песком, г;
  • m1 – вес пустого пикнометра, г;
  • m2 – масса с дисциллированной водой, г;
  • m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
  • Pв – плотность воды


При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого расхода полученных данных выводится средне арифметическое число.

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень сыпучей смеси и степень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком.

Конечный коэффициент и степень уплотнения зависит от разнообразных факторов:

  • способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
  • длительность маршрута, информация доступна для потребителя;
  • наличие повреждений со стороны механических воздействий;
  • количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному;
  • количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Какие пробы берут для определения насыпной плотности песка для строительства

Нужно взять пробы:

  • для партии менее 350 т – 10 проб;
  • для партии 350-700 т – 10-15 проб;
  • при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности, так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

strmaterials.com

Коэффициент на уплотнение и потери ПГС

Осуществляя строительство объектов энергетического комплекса и руководствуясь проектными данными, устройство насыпей, обратную засыпку траншей, ям, пазух котлованов, подсыпки под полы необходимо производить привозным грунтом (песок, щебень, ПГС и т.п.) с коэффициентом уплотнения до 0,95.

При составлении локальных смет на данные виды работ нами используются расценки: ЕР 01-01-034 «Засыпка траншей и котлованов бульдозерами», ЕР 01-02-005 «Уплотнение грунта пневматическими трамбовками» — при засыпке бульдозером и ЕР 01-02-061 «Засыпка вручную траншей, пазух котлованов и ям» — при засыпке вручную.

Так как обратная засыпка производится привозным грунтом (песок, щебень, ПГС и т.п.), в дополнение к расценкам нами учитывается его стоимость. Поскольку в расценках учтен грунт в плотном теле, нами, при подсчете объема привозного грунта, необходимого для производства работ и завозимого на строительную площадку в разрыхленном состоянии, применяется коэффициент на уплотнение 1,18 согласно п. 2.1.13 Технической части Сборника ГЭСН-2001-01 (ред.2008-2009 г.г.).

Помимо этого, при обратной засыпке траншей и пазух котлованов бульдозером учитываем потери ПГС согласно п. 1.1.9 Технической части Сборника ГЭСН-2001-01 (ред. 2008-2009 г.г.):

  • в размере 1,5% — при перемещении грунта бульдозером по основанию, сложенному грунтом другого типа,
  • в размере 1 % — при транспортировке автотранспортом на расстояние более 1 км.

Прошу подтвердить правомерность наших действий, поскольку Заказчик требует коэффициент на уплотнение (1,18) и потери ПГС (1,5% и 1%) из смет исключить.

Ответ:

Положения пункта 2.1.13 раздела II «Исчисление объемов работ» государственных сметных нормативов ГЭСН (ФЕР) — 2001, утвержденных приказом Минрегио-на России от 17.11.2008 № 253 (далее — Нормативы), применимы при определении сметной стоимости работ но отсыпке насыпей железных и автомобильных дорог.

Исходя из представленных в обращении данных о производстве работ по засыпке траншей, пазух котлованов и ям, применение коэффициента уплотнения 1,18, указанного в п, 2. 1.13 Нормативов представляется не обоснованным.

В соответствии с п. 1.1.9 раздела I «Общие положения» Нормативов, объем грунта, подлежащий подвозке автотранспортом на объект для обратной засыпки траншей и котлованов, при транспортировании автотранспортом на расстояние более 1 км — 1,0%; при перемещении грунта бульдозерами по основанию, сложенному грунтом другого типа, исчисляется по проектным размерам насыпи с добавлением на потери 1,5%.

В соответствии с п. 7.30 свода правил «СП 45.13330.2012. Свод правил. Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87»,

утвержденным приказом Минрегиона России от 29.12.2011 № 635/2, допускается принимать больший процент потерь при достаточном обосновании, по совместному решению заказчика и подрядчика.

smetnoedelo.ru

Коэффициент уплотнения и разрыхления ПГС

Сыпучие строительные смеси применяются при возведении сооружений. В процессе транспортировки, разгрузки и хранения отсыпанный материал уплотняется. Для расчета расхода принимают коэффициент уплотнения ПГС.

Технические виды строительных смесей

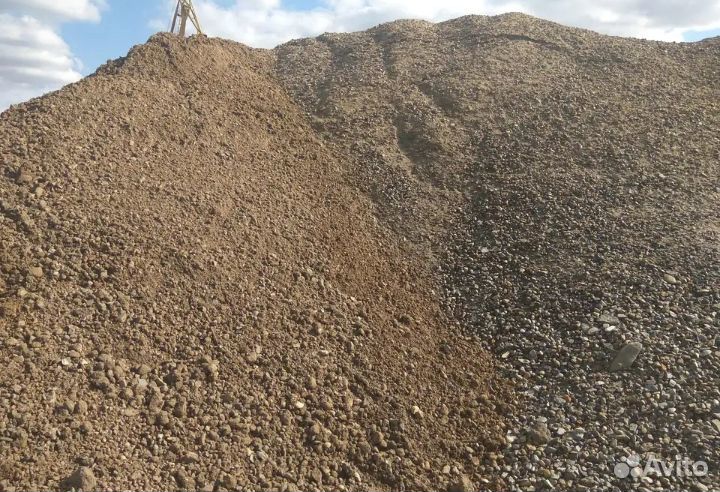

ПГС — смесь из песка и гравия. Используется для строительных работ. Состав смеси регламентируется ГОСТом 23735-2014.

ЩПС — смесь из щебня, гравия, песка естественной добычи. Производится по ГОСТу 25607-2009.

ЩПС из дробленых бетонов — изготавливаются по техническому регламенту ГОСТа 32495-2013.

В оценке качества смесей учитывают:

  • общие показатели составного материала;
  • свойства песка;
  • свойства щебня, гравия.

Сыпучие материалы проверяют по плотности, прочности, содержанию пыли и сора, включениям опасных веществ.

Происхождение и пути добычи строительных смесей

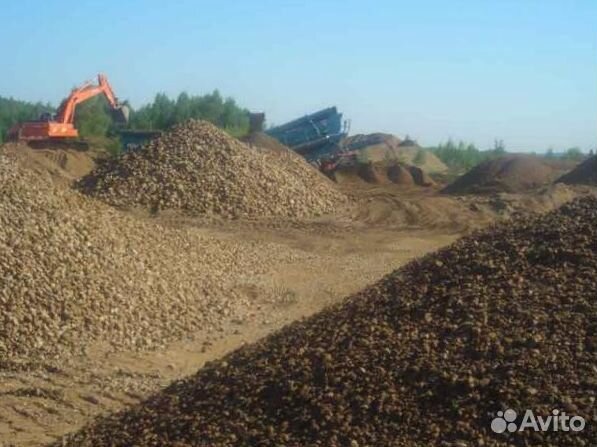

Песчано-гравийные смеси добывают из гравийно-песчаных, валуйно-гравийно-песчаных пород.

В состав ПГС входят:

  • песок крупностью 0,05–5 мм;
  • гравий 5–70 мм;
  • валуны свыше 70 мм.

Наличие гравия колеблется от 10-90% от общей массы.

Производят два вида песчано-гравийной смеси:

  • природная смесь, добываемая и поставляемая без переработки;
  • обогащенная смесь добывается природным путем, обогащается добавкой или извлечением песчано-гравийной составляющей.

Добычу ПГС производят из оврагов, озер и морей. Морской материал самый чистый. В остальных могут быть примеси из глины, известняка, сора.

В состав ЩПС естественного происхождения входит щебень основной (40–80 мм, 80–120 мм) и расклинивающей фракции (5–20 мм, 5–40 мм).

Дробимость щебня из осадочных пород, а также щебня из изверженных пород имеет марку 400 и 600 соответственно.

ЩПС из дробленого бетона, железобетона включает:

  • неорганическую щебеночную дробь крупностью от 5 мм;
  • неорганический песок, получаемый из дробимого бетонного щебня.

Материалы являются дробимыми остатками при разрушении бетонных или железобетонных строительных конструкций.

Область применения

ПГС применяют при возведении оснований под автомобильные дороги, подушек фундаментов, обратной засыпке котлованов и отсыпке насыпей.

В строительстве железных дорог применяют балластные смеси по ГОСТу 7394-85, состоящие из песка и гравия либо только из гравия.

ЩПС естественных пород применяют в дорожном строительстве.

ЩПС из дробленых строительных материалов используются в производстве бетонов, а также в подсыпках и основаниях при возведении зданий.

Порядок производства работ

Сыпучие материалы во время строительства укладываются на величину, равную произведению размера самых крупных частиц, умноженному на 1,5. Один слой укладки должен быть не менее 10 см.

Песок должен увлажняться в случае отсыпки основания насухо.

Расход воды зависит от температурных условий.

Методы уплотнения грунта при устройстве оснований из ПГС:

  • уплотнение поверхностного слоя тяжелыми трамбовками;
  • применение вибрационных машин;
  • использование трамбовок;
  • глубинное гидровиброуплотнение.

Контроль плотности при трамбовке производят на величину 1/3 уплотняемого слоя, на толщину не менее 8 см.

Коэффициенты уплотнения

Средний коэффициент естественного уплотнения сыпучих смесей имеет значение 1,2, т. е. объем уплотненной смеси уменьшится в 1,2 раза.

По ГОСТу максимальный коэффициент уплотнения отсева при транспортировке равен 1,1.

Коэффициенты уплотнения при строительных работах приведены в СНиП «Земляные сооружения, основания и фундаменты» таблица 6. Песок имеет k=0,92÷0,98.

При дорожном строительстве, коэффициенты к материалам применяются согласно СНиП «Автомобильные дороги». Для ПГС оптимального состава с маркой щебня 800 коэффициент запаса уплотнения принимается 1,25–1,3. При марке щебня 600÷300 — коэффициент запаса будет 1,1–1,5. Коэффициент запаса шлака принимается 1,3–1,5.

Объемы материалов в смете закладывают с учетом приведенных коэффициентов.

Приборы для измерения плотности грунта

При послойной укладке грунта, контролируется плотность каждого уровня. С помощью плотномера или пенетрометра можно проверить трамбовку песка на стройке.

Плотномер электромагнитный — электронный прибор, измеряющий плотность посредством электромагнитного излучения. Он способен выдать характеристики гранулометрии, влажности, определить пределы пластичности и текучести.

Динамический электронный плотномер грунта работает под динамической нагрузкой от удара равным 5 кг. Прибор определяет модуль упругости, нагрузки, деформации.

Пенетрометр — механический прибор, определяет плотность на основании прилагаемого давления. Результат измерений отображается на шкале прибора.

Сметный учет

Объем материалов на строительство вносят в сметный калькулятор с учетом уплотнения. Применяется коэффициент относительного уплотнения и разрыхления (коэффициент расхода).

Расход песка с требуемым коэффициентом уплотнения при обратной засыпке от 0,9 до 1,0, рассчитывается с учетом относительного коэффициента уплотнения от 1,0 до 1,1 соответственно, для шлаков 1,13–1,47.

Коэффициент относительного уплотнения для горных пород при плотности 1,9 – 2,2 г/см куб, равен 0,85–0,95.

Хранение сыпучих материалов

Щебень, песок, щебеночно-песчаные смеси хранят раздельно друг от друга. Применяют меры по защите складируемых материалов от засорения. Оптимальный вариант — хранение на закрытом складе. Там материалы защищены от ветра и осадков.

При длительном складировании происходит уплотнение песка при хранении, также щебня и ПГС.

Норма естественной убыли материалов регламентируется стандартом РДС 82-2003.

Нормы убыли при хранении навалом измеряются процентами от массы:

  • щебень, гравий — 0,4%;
  • песок — 0,7%;
  • ПГС — 0,45%;
  • отсев — 0,75%.

При отгрузке материалов учитываются данные показатели.

Песчано-гравийная смесь востребованный материал. Он используется в промышленном, дорожном, дачном строительстве. Информация из статьи поможет правильно рассчитать потребность в данном сырье.

glavnerud.ru

Методика «Методика определения коэффициента относительного уплотнения песков»

На главную | База 1 | База 2 | База 3
Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа
Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД
Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом
Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

Коэффициент уплотнения грунта

В проекте имеет место большой объем обратной засыпки котлована и насыпи при вертикальной планировке из привозных материалов. Коэффициент уплотнения грунта, щебня и песка КУПЛ— 0,98. Можно ли применять коэффициент перерасхода материалов в связи с уплотнением?

При устройстве насыпи, какой объем материала (грунта, песка, щебня) в плотном теле, или в рыхлом состоянии учитывать в единичной расценке?

Заказчик не принимает коэффициент перерасхода материала, ссылаясь на техническую часть к Сборнику № 1 «Земляные работы», в которой говорится о разработке грунта в плотном теле. В нашем случае насыпь.

Материалы завезены с нарушенной естественной плотностью.

Ответ:

Если для устройства вертикальной планировки и обратной засыпки котлованов подрядной организацией разрабатывается карьер (грунта, песка) с природной плотностью, то при устройстве насыпи следует принимать тот же объем, что и разработан в карьере с добавлением потерь грунта при перевозке в размере 0,5 — 1,5% в зависимости от вида транспорта, группы грунта и расстояния транспортирования. Коэффициент на уплотнение не применяется.

Коэффициент на уплотнение может быть применен только в тех случаях, если необходимая по проекту плотность грунта в насыпи превышает природную плотность грунта в карьере.

Если для устройства вертикальной планировки и обратной засыпки котлованов используется песок (дренирующий грунт) из промышленных карьеров, где цена и объемы устанавливаются, исходя из разрыхленного состояния песка, то необходимое количество песка для устройства насыпи определяется с применением соответствующего коэффициента на уплотнение в зависимости от требуемой проектом плотности песка.

Статья «Смета на строительство дома» — основные этапы строительства частного дома и составление сметы, учитывая каждый этап.Скачать готовую смету.

smetnoedelo.ru

Коэффициент уплотнения песка при трамбовке, обратной засыпке, таблица СНИП: уплотнение по объему, расход и запас на уплотнение песка

Песок — это сыпучий материал, состоящий из зёрен осадочных, скальных пород или минералов величиной от 0,16 до 5 мм. Добывается он на карьерах природных месторождений, со дна рек, озёр и морей, а также производится искусственно размалыванием крупных обломков с рассеиванием их по фракциям.

Плотность

Добываемый карьерный песок неоднороден, содержит много глинистых, пылевидных и органических остатков, которые изменяют его плотность.

Как и грунты, пески могут иметь различную плотность. Так, вес единицы объёма слежавшегося мокрого песка значительно больше веса сухого или насыпного песка. Это связано с наличием в неуплотнённом материале воздушных зазоров между отдельными песчинками. Пористость крупного песка больше, чем мелкого, и достигает 47 %.

При использовании песка в отсыпке подушек под фундамент, изготовлении основания дорожной одежды, обратной засыпке пазух фундаментов строительные технологии предусматривают выполнение процедуры его трамбовки, или уплотнения песка по объёму. Если песок не утрамбовывать, со временем, либо под собственным весом, либо под воздействием атмосферной влаги он будет уплотняться самопроизвольно, что приведёт к уменьшению его объёма и возникновению механических напряжений и деформаций в фундаментных и бетонных плитах сооружений.

Именно поэтому в рабочую документацию вносятся конкретные требования по уплотнению песка в процессе строительства. Коэффициент уплотнения песка или грунта на возводимых объектах устанавливают также строительные нормативы — ГОСТы, СНИПы и руководства, в которых все возможные варианты сводятся в таблицы.

Как измеряют коэффициент уплотнения песка?

Для каждого сыпучего материала, включая песок, существует понятие максимальной плотности, называемой также плотностью скелета материала. Её значение устанавливается лабораторным путём, измерения проводят после приложения давления или вибрационных воздействий.

Если установить плотность насыпного песка (используя, например, прямоугольный ящик или цилиндр) простым делением его массы на объём и отнести эту плотность к максимальной — получим коэффициент уплотнения насыпного песка. Если его уплотнить, например, трамбовкой, и повторить измерения, получим коэффициент уплотнения песка при заданной трамбовке. На практике плотность песка измеряют специальными приборами непосредственно на объекте.

Измерение уплотнения песка в дороге

Очень важным является соблюдение директивного (установленного проектом) коэффициента уплотнения песка в различных строительных технологиях (при обратной засыпке пазух фундамента, что существенно снижает вероятность пучинистого воздействия льда на его стенки, при изготовлении подушек фундамента, дорожной одежды автомагистралей и других).

Расчёт количества песка

Поскольку качественно очищенный песок крупной фракции является достаточно дорогим строительным материалом, застройщик должен уметь точно рассчитать массу закупки, в противном случае придётся завозить его дополнительно или сожалеть о напрасно потраченных «про запас» средствах на уплотнение песка, оказавшегося лишним.

Обладая данными об объёме необходимого заполнения, насыпной плотности покупаемого песка, коэффициенте его уплотнения, инженер строитель сможет достаточно точно рассчитать объём и вес приобретаемого материала. Дополнительный расход песка на уплотнение он высчитывает из разности плотностей покупного и уплотнённого до заданной величины материалов.

Уплотнение песка

Его можно уплотнять вручную самодельной двуручной трамбовкой, однако этот метод подходит лишь для небольших участков. В масштабах большого строительства или в прокладке автомагистралей используются многотонные дорожные катки, которые за несколько проходов уплотняют песок на глубину до 400 мм. На относительно малых строительных объектах используют электрические виброплиты, устанавливаемые на манипулятор экскаватора, или ручные вибраторы.

dostavka-sheben-pesok.ru

Коэффициенты уплотнения сыпучих материалов для строительства

Сущность определения коэффициента уплотнения гравия, песка, щебня и керамзита можно кратко охарактеризовать следующим образом. Это величина, равная отношению плотности сыпучего стройматериала к его максимальной плотности.

Данный коэффициент для всех сыпучих тел различается. Его средняя величина для удобства пользования закреплена в нормативных актах, соблюдение которых обязательно для всех строительных работ. Поэтому, если потребуется, например, узнать, какой коэффициент уплотнения песка, достаточно будет просто заглянуть в ГОСТ и найти требуемое значение. Важное замечание: все величины, приведенные в нормативных актах, являются усредненными и могут изменяться в зависимости от условий транспортировки и хранения материала.

Необходимость учета коэффициента уплотнения обусловлена простым физическим явлением, знакомым практически каждому из нас. Для того чтобы понять сущность этого явления, достаточно вспомнить, как ведет себя вскопанная земля. Поначалу она рыхлая и достаточно объемная. Но если на эту землю взглянуть через несколько дней, то уже станет заметно, что грунт «осел» и уплотнился.

То же самое происходит и со строительными материалами. Сначала они лежат у поставщика в утрамбованном собственным весом состоянии, затем при погрузке происходит «взрыхление» и увеличение объема, а потом, после выгрузки на объекте, снова происходит естественная трамбовка собственным весом. Помимо массы, на материал будет воздействовать атмосфера, а точнее, ее влажность. Все эти факторы учтены в соответствующих ГОСТах.

Строительные материалы при длительном хранении уплотняются под собственным весом

Щебень, доставляемый автомобильным или железнодорожным транспортом, взвешивают на весах. При поставке водными видами транспорта вес высчитывается по осадке судна.



Как правильно пользоваться коэффициентом

Важным этапом любых строительных работ становится составление всех смет с обязательным учетом коэффициентов уплотнения сыпучих материалов. Это необходимо делать для того, чтобы заложить в проект правильное и необходимое количество стройматериалов и избежать их переизбытка или нехватки.

Как же правильно воспользоваться коэффициентом? Нет ничего проще. Например, для того, чтобы узнать, какой объем материала получится после утряски в кузове самосвала или в вагоне, необходимо найти в таблице требуемый коэффициент уплотнения грунта, песка или щебня и разделить на него закупленный объем продукции. А если требуется узнать объем материалов до перевозки, то надо будет произвести не деление, а умножение на соответствующий коэффициент. Допустим, если куплено у поставщика 40 кубометров щебня, то, значит, в процессе транспортировки это количество превратится в следующее: 40 / 1,15 = 34,4 кубометра.

Таблица коэффициентов уплотнения сыпучих строительных материалов
Вид материалаКупл (коэффициент уплотнения)
ПГС (песчано-гравийная смесь)1.2 (ГОСТ 7394-85)
Песок для строительных работ1.15 (ГОСТ 7394-85)
Керамзит1.15 (ГОСТ 9757-90)
Щебень (гравий)1.1 (ГОСТ 8267-93)
Грунт1.1-1.4 (по СНИП)
Все значения, приведенные в таблице, являются среднестатистическими и могут варьироваться в зависимости от конкретных условий доставки, хранения и состава материала.



Работы, связанные с полной цепочкой перемещения песчаных масс со дна карьера до строительной площадки, должны производиться с учетом относительного коэффициента запаса песка и грунта на уплотнение. Это величина, показывающая отношение весовой плотности твердой структуры песка к его весовой плотности на участке отгрузки поставщика. Чтобы определить необходимое количество песка, обеспечивающее запланированный объем, нужно этот объем умножить на коэффициент относительного уплотнения.

Помимо знания относительного коэффициента, приведенного в таблице, правильное использование ГОСТа подразумевает обязательный учет следующих факторов доставки песка на строительную площадку:

  • физические свойства и химический состав материала, присущие определенной местности;
  • условия перевозки;
  • учет климатических факторов в период доставки;
  • получение в лабораторных условиях величин максимальной плотности и оптимальной влажности.

Уплотнение песчаных оснований

Данный вид работ необходим при обратной засыпке. Например, это нужно после того, как установлен фундамент и теперь требуется заполнить грунтом или песком образовавшийся промежуток между внешним контуром конструкции и стенками котлована. Процесс производится с помощью специальных трамбовочных устройств. Коэффициент уплотнения песчаного основания равняется примерно 0,98.

Процесс уплотнения грунта трамбовочным устройством

Коэффициент для бетонных смесей

Бетонная смесь, как и любой другой строительный материал, монтируемый методом засыпания или заливки, требует дальнейшего уплотнения для получения необходимой плотности, а значит, и надежности конструкции. Бетон уплотняют вибраторами. Коэффициент уплотнения бетонной смеси при этом берется в пределах от 0,98 до 1.

taxi-pesok.ru

Коэффициент уплотнения щебня: СНИП, ГОСТ в дорожном строительстве и в смете

Щебень, как любой сыпучий материал, состоит из гранул неправильной формы. Именно различная форма зёрен позволяет его массе уплотняться и уменьшаться в объёме.

Процесс уплотнения происходит в двух случаях:

  • при транспортировке материала;
  • при ручной или механизированной трамбовке.

В основе этих операций лежит вибрационное воздействие, в результате которого гранулы разворачиваются и занимают более компактное положение по отношению к другим. При этом общий объём материала уменьшается, а плотность увеличивается. Отношение насыпного объёма щебня к уплотнённому называют коэффициентом уплотнения.

Какой коэффициент уплотнения у щебня?

Степень уплотнения при транспортировке зависит от дорожных условий — интенсивности вибрации кузова или вагона, а также длительности перевозки. Поскольку щебень продают не тоннами, а кубическими метрами, действующий ГОСТ устанавливает для перевозок предельный коэффициент уплотнения щебня, составляющий величину 1,1. Её обычно прописывают в договоре между поставщиком и покупателем.

Как правило, чтобы не было рекламаций, поставщики отгружают насыпной щебень в большем объёме, чем его требуется с учётом уплотнения в дороге с коэффициентом 1,1. Песок в СПб уплотняется лучше, чем щебень, его предельный Ку равен 1,15.

Покупатель, принимая щебень по объёму, может легко проверить, если ли недостача товара. Перемножив объём доставленного и уплотнённого в пути материала на коэффициент 1,1, он вычислит кубатуру отправленного насыпного щебня и сравнит её с оплаченной. Используя описываемый коэффициент и документацию на строительство, владелец строения сможет проконтролировать заказ щебня в объёме, исключающем напрасно оплачиваемые излишки.

Коэффициент уплотнения щебня должен быть заложен в смете любого строительного объекта с тем, чтобы объёмы закупаемого насыпного и уложенного с необходимым уплотнением в строительную конструкцию материалов соответствовали друг другу. В дорожном и гидротехническом строительстве коэффициент уплотнения щебня тщательно контролируется, несмотря на высокую стоимость исследований — ошибки на таких стройках недопустимы.

Как измерить коэффициент уплотнения щебня К

у?

Это можно сделать, изготовив широкую ёмкость, например, размерами 1000х1000х400. Если заполнить её до краёв щебнем, уплотнить его ручной трамбовкой или виброплитой, а затем разделить 400 л (объём насыпного щебня в полном ящике) на измеренный объём материала после трамбовки, то получится коэффициент уплотнения щебня.

На практике пользуются специальной установкой, представляющей цилиндрический контейнер ёмкостью 50 л, оснащённый крышкой с вибропоршнем и установленный на вибростол. Частное от деления двух объёмов исследуемого материала — до и после вибрационного воздействия — даст искомый коэффициент.

При отсутствии данных можно воспользоваться значениями коэффициента уплотнения щебня фракций 40-70 и 70-120, указанные в СНиП 3.06.03-85. Там приводятся величины Ку для щебня прочностью не менее М800 (1,25-1,3) и прочностью М300-М600 (1,3-1,5). Менее прочный щебень трамбуется более плотно, что является следствием его частичного разрушения при больших механо-вибрационных нагрузках.

Особенности уплотнения щебня

Известно, что реальный коэффициент уплотнения щебня может составлять от 1,05 до 1,52. Кроме уже названных, существует ещё несколько факторов, от которых зависит эта величина:

  • степень прочности зёрен — гранит и известняк уплотняются по-разному;
  • наличие в партии зёрен мелкой фракции в большей концентрации, чем допускает норматив — мелкий щебень расклинивает крупный, Ку увеличивается;
  • высота, с какой выполняется засыпка или загрузка;
  • неправильная трамбовка, если её выполняют только по верхнему, а не по всем слоям, включая лежащие ниже;
  • лещадность щебня — кубовидный щебень уплотняется лучше, чем лещадный.

Контроль коэффициента уплотнения щебня — один из эффективных способов технологичного управления стройкой.

dostavka-sheben-pesok.ru


Как утрамбовать песок, если трамбовать его нечем. Показываю уплотнение с помощью воды и результаты от него на своей стройке | Баня на 5+

Друзья, всем привет! С Вами канал «Баня на 5+» (FeringerTop), меня зовут Дмитрий Лукин, и сегодня хочу рассказать и показать как можно утрамбовать отсыпку из песка без специальных приспособлений типа виброплиты старым добрым способом — проливкой водой.

Сразу уточню, что в данном примере буду уплотнять не песок, а ПГС (отсыпал полотно под фундамент слоем песчано-гравийной смеси). ПГС сама по себе уплотняется лучше, даже такая природная (не смешанная в определённых пропорциях). Песок же может попадаться такой, что даже трамбовкой (виброплитой) будет плохо трамбоваться. Но, думаю, пример с ПГС будет очень показательный!
Доча сразу вызвалась помочь мне в этом деле — на первых же секундах видео в конце

Доча сразу вызвалась помочь мне в этом деле — на первых же секундах видео в конце

Я таким образом трамбовал подушку под бетонную плиту своей бани. Где взять виброплиту тогда я не представлял и применил «народный» способ уплотнения грунта. В этот же раз я планировал арендовать виброплиту, но подумал, что можно показать своим читателям и зрителям интересный контент со стройки! Поэтому — статья плюс видео в конце!

Суть метода трамбовки водой в том, чтобы переувлажнить грунт и «заставить» все его частицы улечься самым плотным образом.

Похожего уплотнения, в принципе, можно добиться оставив насыпь полежать год-два. Тогда дожди и весеннее таяние снега дадут нужное переувлажнение и песок сам уплотнится (самоуплотнение грунта). Но в реальности, когда стройка идёт и время не ждёт, нужно либо трамбовать виброплитой, либо (при её отсутствии) пользоваться проливкой водой.

Доча «завязла» в переувлажнённой ПГС и потеряла сапог!)) Кадр из видео, которое в конце

Доча «завязла» в переувлажнённой ПГС и потеряла сапог!)) Кадр из видео, которое в конце

В видео ниже не единожды показано, как после переувлажнения ПГС она превращается в жидкую массу, в которой проваливаешься и вязнешь (доча даже сапоги теряла там), а после непродолжительного хождения в этой «жиже», она оседает и становится очень плотной!

Кадр из видео про уплотнение водой — ПГС оседает и становится плотной. Видео ниже

Кадр из видео про уплотнение водой — ПГС оседает и становится плотной. Видео ниже

На уже уплотнённой части появляется «лужа», которая потихоньку разрастается. Так, участок за участком уплотняется вся необходимая площадь отсыпки.

Конечно, часть воды проходит и сквозь уплотнённую ПГС, но легче вода уходит в ещё сухой рыхлый песок (ПГС).
Кадр из видео, где в ускоренном темпе показано, как оседает (уплотняется) грунт при проливке водой

Кадр из видео, где в ускоренном темпе показано, как оседает (уплотняется) грунт при проливке водой

В видео есть фрагмент, где я в ускоренном режиме показал, как оседает (уплотняется) песчано-гравийная смесь при обильной поливке водой. Очень хорошо видно как грунт оседает вниз!

Моя помощница в уплотнении ПГС с помощью воды!

Моя помощница в уплотнении ПГС с помощью воды!

Проливка водой — процесс не сложный, иногда даже весёлый (мы «поиграли в ручейки» с дочкой), но нужно настраиваться, что времени и воды уйдёт достаточно много. В этот раз я проливал площадку примерно 11*11 метров (уплотнял почти 40 м3 песчано-гравийной смеси) и потратил на это весь день (сутра до вечера проливал). И при этом, в моём случае будет ещё один слой отсыпки и ещё одна проливка (уже двух слоёв сразу).

Отсыпку верхнего песчаного слоя и его трамбовку покажу в отдельных статьях с видео!

Смотрите короткое видео всего процесса в ускоренном темпе и результата от такого уплотнения после высыхания!

Как отсыпал 65 тонн ПГС вручную рассказывал здесь!

Укладка ПГС (песчано-гравийной смеси) в Люберцах.

Песчано-гравийная смесь входит в число наиболее востребованных стройматериалов, что обусловлено ее низкой стоимостью, превосходными дренажными свойствами и тем, что материал легко уплотняется. Это позволяет формировать из него прочные ровные покрытия. ПГС часто используется при выполнении строительных и дорожно-ремонтных работ. Если вам нужно качественно и в кратчайшие сроки выполнить укладку песчано-гравийной смеси в Люберцах, вам достаточно обратиться в «Люберецкое строительное управление». У нас вы можете также недорого приобрести вторичный щебень, мытый песок, асфальтовый скол и другие стройматериалы. Наше предприятие по низким ценам предоставляет в найм катки, погрузчики, бульдозеры и прочую спецтехнику. Мы готовы на очень выгодных условиях выполнить укладку асфальтовой крошки, рытье котлованов, укладку гранитного щебня и другие услуги.

Укладка песчано-гравийной смеси по невысоким ценам

Мы прилагаем максимум усилий, чтобы заинтересовать частные и юридические лица в длительном сотрудничестве с «Люберецким строительным управлением», предлагая выгодные условия работы с нами. У нас можно заказать укладку ПГС в Люберцах со скидками:

  • каждому клиенту мы предоставляем бесплатно консультацию по выбору материала и отправляем бригаду специалистов на объект проведения работ, которые исследуют состояние грунтов, определяют толщину слоев материала при обустройстве дорог или площадок, и устанавливают требуемый объем материала;
  • при заказе у нас песчано-гравийной смеси с укладкой в Люберцах в объеме, равном или превышающем 150 м3, наше предприятие предоставит вам в найм бульдозер, виброкаток, виброплиту или другую спецтехнику;
  • если клиентом заказывается 100 м3 материала, наше предприятие проведет по сниженной на 5% цене работы по укладке песчано-гравийной смеси в Люберцах.

У нас вы можете заказать по низкой цене асфальтирование в Люберцах, или обустройство грунтовых дорог.

В каких случаях проводится укладка песчано-гравийной смеси

Поскольку песчано-гравийная смесь имеет низкую стоимость и обладает рядом других важных достоинств, ее применяют при выполнении целого ряда различных работ:

  • укладку ПГС проводят при обустройстве дорог с невысокой пропускной способностью к небольшим населенным пунктам, дачным участкам;
  • из стройматериала формируют временные подъезды к объектам проведения строительных или других работ, которые расположены в труднодоступной зоне;
  • укладку песчано-гравийной смеси также выполняют при формировании внутренних слоев дорожных покрытий;
  • из ПГС формируют подложки при обустройстве фундаментов зданий и различных конструкций;
  • поскольку песчано-гранитная смесь хорошо уплотняется, ее применяют при создании или выравнивании площадок разного целевого назначения.
Наименование проводимых работСтоимость за укладку м. кв, руб (при разработке участка с  площадью до 100 м. кв)Стоимость за укладку м. кв, руб (при разработке участка с      площадью до 100 м. кв)
Укладка слоя ПГС толщиной 10 см                          90                         80
Укладка слоя ПГС толщиной 15 см                        135                       120
Укладка слоя ПГС толщиной 20 см                        180                       160
Укладка слоя ПГС толщиной 25 см                        225                       200
Укладка слоя ПГС толщиной 30 см                        270                       240

Перед проведением работ очень важно определить, какой слой ПГС должен быть уложен, чтобы покрытие было высокопрочным и прослужило на протяжении длительного периода времени. Именно поэтому выполнение подобных работ мы доверяем специалистам, имеющим высокий уровень квалификации. Учитывая состояние почвы и назначение создаваемого объекта, они установят оптимальную толщину укладываемого слоя стройматериала. Также, сотрудники «Люберецкого строительного управления» установят вид материала, который максимально подойдет для выполнения определенных работ.

Перечень техники, используемой при укладке ПГС

Покрытия, при создании которых применяется песчано-гравийная смесь, будут прочными и долговечными только в том случае, если укладка стройматериала проводилась с использованием специализированной техники:

  • в распоряжении нашего предприятия имеются самосвалы с разной грузоподъемностью, поэтому мы своевременно и в любых объемах доставляем ПГС к месту выполнения работ;
  • при укладке песчано-гравийной смеси на больших территориях мы используем грейдеры разной мощности для разравнивания стройматериала и формирования слоя требуемой толщины;
  • выполняя уплотнение ПГС на больших площадках или при формировании слоев дорог, мы применяем виброкатки, с помощью которых стройматериал хорошо уплотняется;
  • если песчано-гравийная смесь укладывается на небольшой площади, для уплотнения материала мы используем виброплиты;
  • при необходимости создать более прочные покрытия мы можем провести укладку ПГС с поливом битумом созданной поверхности, используя специальную технику.

Преимущества проводимой нашими специалистами укладки ПГС

Приняв решение заказать укладку песчано-гравийной смеси в «Люберецком строительном управлении», вы сможете по достоинству оценить преимущества проводимых нами работ:

  • укладка ПГС проводится опытными специалистами с учетом результатов геологических исследований и требований заказчиков;
  • мы проводим все работы в сроки, оговоренные с клиентом и указанные в договоре;
  • поскольку мы сотрудничаем с различными горнодобывающими и перерабатывающими предприятиями, это дает нам возможность поставлять песчано-гравийную смесь в любых объемах;
  • при выполнении работ наше предприятие применяет только материалы самого высокого качества, погрузка которых проводится под наблюдением наших сотрудников, контролирующих состав материала и его соответствие заявленной фракции;
  • при выполнении укладки ПГС мы используем различную спецтехнику, благодаря чему создаваемые нами покрытия отличаются высокой прочностью и долговечностью.

Укладка ПГС в Люберцах

Для оформления заказа на укладку ПГС, вам достаточно обратиться к диспетчерам нашего предприятия. Созвониться с ними можно по телефону, который указан на сайте «Люберецкого строительного управления». Мы поможем вам без лишних расходов и в короткие сроки реализовать строительные и дорожно-ремонтные проекты, справиться с выполнением других работ.

Коэффициент уплотнения песка, щебня, грунта и ПГС — таблица и правила расчета

При устройстве фундамента, отмостки, оснований для дорожек и дорог, тротуаров и прокладки коммуникаций используют различные комбинации грунта, песка, щебня, гравия и вторичного гравия. При этом смеси обязательно трамбуются и уплотняются, что подразумевает определенный коэффициент уплотнения, который надо знать для точного расчета материала.

Типичная подготовка основания под монолитный или блочный фундамент в разрезе

В среднем данные о коэффициентах уплотнения наиболее популярных материалов изложена в таблице 1.

Материал и его технические характеристикиКоэффициент уплотнения
Щебень
фракция 40-70, марка 800

фракция 70-120, марка 800

все фракции, марка 300…600

В среднем 1,1
1,25…1,3

1,25…1,3

1,1…1,5

Шлак, в зависимости от плотности1,3…1,5
Песок строительный1,15
Грунт, в зависимости от типа1,1…1,4
ПГС1,2
Керамзит1,15

Однако это общие, усредненные данные. Давайте подробно разберемся, откуда берется понятие коэффициента уплотнения и как его определять.

Используемые материалы

Для оснований разного типа может использовать как местный грунт, подвергнутый трамбовке, так и завозные материалы. Чаще всего трамбовке подвергают местные грунты полускального и песчаного типа. Уже суглинки, и тем более глинистые грунты необходимо убирать на глубину котлована и заменять подушкой из песка и гравия.

При этом слои основания обязательно подвергают трамбовке, эффективность которой зависит от следующих факторов:

Нормы качества, фракции и другие параметры щебня регулируются ГОСТ 8267-93 для щебня и ГОСТ 8736-2014 для строительного песка.

Соответственно, степень уплотнения любого сыпучего материала, выражаемая безразмерным коэффициентом, зависит от типа материала и условий работы.

Как изменить плотность прибором?

В лабораторных условиях используют специальный прибор в виде металлического кольца и металлического стрежня. Полное название прибора определения коэффициента уплотнение и плотности песка — пикнометр.


Измерение коэффициента плотности песка

Возьмём, к примеру, из аналитической партии примерно 30 кг вещества. Просеиваем материал через специальное сито, с диаметром ячейки в 5 мм. Высушиваем материал и доводим его до комнатной температуры. На сайте интернет-журнала «О спецтехнике» можно ознакомиться с дополнительными методами определения коэффициента плотности.

Далее мы перемешиваем аналитический материал и разделяем на 2 равные части. Взвешиваем пикнометром каждую часть материала и заполняем образец протокола испытания уплотнения песка. Добавляем в пикнометр примерно 2/3 части дистиллированной воды на весь объем испытуемой партии. Содержимое прибора перемешиваем и помещаем в песчаную готовую тару в виде ванны, которая расположена под определенным наклоном.

Для того чтобы удалить воздух, необходимо прогреть или прокипятить содержимое примерно на 15-20 минут. После этого, пикнометр должен остыть до комнатной температуры, и после этого очищаем его. Теперь нам нужно долить до нужного уровня объёма остатки дистиллированной воды и проводим окончательное взвешивание.

После этого, в протоколе потребуется занести расчётные данные проверки уплотнения песка, исходя из формулы:

P = ((m – m1)*Pв) / m-m1+m2-m3, где:

  • m – вес пикнометра после наполнения веществом, г;
  • m1 – масса пустого прибора пикнометра, г;
  • m2 – вес прибора из расчёта прибор + дистиллированная вода, г;
  • m3 – масса прибора с добавлением дистиллированной воды и вещества (песка), при этом после очистки исследуемого вещества от имеющихся пузырьков воздуха;
  • Рв – плотность воды

Далее необходимо провести опытные испытание несколько раз. Каждое испытание заносится в протокол данных, при этом отклонения должны быть не более 0,02 грамм на кубический сантиметр.

В некоторых случаях, в лабораторных испытаниях могут возникнуть большие расхождения, тогда необходимо вывести среднее арифметическое число показателей данных по протоколу.

Что такое коэффициент уплотнения транспортировки

Под этим названием понимают отношение объема материала в момент загрузки транспортного средства к объему в момент доставки.

С учетом того, что при транспортировке сыпучий материал неизбежно уплотняется – роль трамбовки выполняет дорожная тряска – минимально допустимым коэффициентом при приемке доставленного на объект щебня, песка или песчано-гравийной смеси считается 1,1. То есть данные об объеме кузова (вагона, иной транспортной емкости), умноженные на коэффициент 1,1 должны совпадать с заказанным объемом или немного его превышать. Если полученная цифра меньше требуемой на 2…5% и более, необходимо решать вопрос с недопоставкой материала.

Пример.

Заказано 20 кубометров щебня, доставлено 18 куб.м. (согласно измерениям кузова изнутри). С учетом коэффициента 18х1,1=19,8 куб.м. Недогруз составляет 0,2 куб.м., то есть 1% — погрешность в пределах допустимой.

Важно: данные об уплотнении материала в процессе транспортировки могут быть указаны, но не являются обязательными для указания в сопроводительных документах груза! Чтобы не было недоразумений, потребуйте от поставщика включить данные в договор купли-продажи и перевозки.

Необходимость уплотнения грунта

Качество уплотнения грунта оказывает прямое влияние на несущую способность материала, уровень его водонепроницаемости. Увеличение интенсивности воздействия на 1% вызывает усиление прочности сырья на 10-20%. Некачественное уплотнение может вызвать просадку грунта, что станет причиной дорогостоящего ремонта сооружения, увеличения расходов на его содержание.

Трамбовка грунтов бывает вибрационной и статической. В первом случае вибрация образуется благодаря движению эксцентрикового груза: частицы в результате ударов обретают максимально плотное состояние, воздействие проникает в толщу материала. Данный способ повсеместно распространен ввиду высокого качества результата. Статистическое уплотнение производится под собственным весом, здесь верхний слой препятствует трамбовке нижних, что не всегда уместно во время строительных работ. К данной процедуре привлекаются катки, функционирующие на пневматических шинах либо гладких вальцах.

Песок может достигнуть максимальной плотности либо в абсолютно водонасыщенном, либо в полностью сухом состоянии. Но этот материал проявляет высокие дренирующие свойства, благодаря которым достаточная утрамбовка может быть выполнена при любом проценте содержания влаги. Но здесь нужно учитывать, что примеси ухудшают способность к выводу воды, материал становится более пластичным, что сказывается и на способности к уплотнению.

Как рассчитывается коэффициент уплотнения

Для этого необходимы лабораторные или, для частного домостроения, домашние испытания.

Образец материала уплотняется до той степени, которая будет организовываться на строительной площадке, после чего замеры утрамбованного образца сравниваются с замерами до уплотнения.

Общие принципы проведения испытаний, используемое оборудование и методы описаны в ГОСТ 22733-2016 и ГОСТ 8269.0-97.

Для более полного понимания процесса проверки степени уплотнения насыпных материалов рекомендуем посмотреть видео.

Также можно использовать более точные измерители плотности грунта.

Сметный учет

Объем материалов на строительство вносят в сметный калькулятор с учетом уплотнения. Применяется коэффициент относительного уплотнения и разрыхления (коэффициент расхода).

Расход песка с требуемым коэффициентом уплотнения при обратной засыпке от 0,9 до 1,0, рассчитывается с учетом относительного коэффициента уплотнения от 1,0 до 1,1 соответственно, для шлаков 1,13–1,47.

Коэффициент относительного уплотнения для горных пород при плотности 1,9 – 2,2 г/см куб, равен 0,85–0,95.

Коэффициент уплотнения щебня

Согласно СНиП 3.06.03-85, нормальными коэффициентами уплотнения щебня считаются:

  • 1,25…1,3 для марки 800, фракции 40-70 и 70-120;
  • 1,1…1,5 для марок 300…600, в зависимости от фракции;
  • 1,3…1,5 для шлака в зависимости от его плотности.

При этом точные данные получить невозможно, даже поставщик дает информацию о степени уплотнения с определенным допуском.

Если достоверной информации нет, но при этом необходимо обеспечить повышенную плотность трамбовки, СНиП рекомендует использовать расклинцовку (то есть вклинивание более мелкого камня):

  • для фракции 40-70 щебнем фракций 5-20, 0-20, 0-10 — постепенно, с уменьшением фракции к поверхности слоя;
  • для фракции 70-120 – щебнем 40-70.

При этом расход более мелкого камня должен соответствовать данным приведенной ниже таблицы.

Для облегчения расклинивания и лучшего уплотнения смесь проливают в процессе трамбовки водой, с расходом 15…25 /м.кв. Если используют шлак, количество воды увеличивается до 25…35 л/м.кв. на первичном этапе и 10…12 л/м.кв. на этапе расклинцовки.

Стоимость работ

Эксперты «Гектар Групп» проведут необходимые исследования и предоставят достоверные данные, которые исключат необходимость переделок на этапах проектирования и строительства.

Стоимость определения коэффициента уплотнения грунтового покрытия рассчитывается индивидуально в каждом конкретном случае.
Оставьте заявку на сайте или свяжитесь с нами любым удобным способом, чтобы получить бесплатную консультацию инженера-геолога «Гектар Групп». Мы оперативно рассчитаем стоимость проверки уплотнения почвы на вашем объекте.

Коэффициент уплотнения песка

Здесь также можно ориентироваться на данные поставщика, но проверять реальные данные лучше по результатам испытаний.

В среднем насыпная плотность песка указана в таблице.

Исходя из нормативных данных, средний коэффициент уплотнения строительного песка принят 1,15.

Следует помнить, что для некоторых видов работ тщательное уплотнение песка может быть не нужно, и соответственно коэффициент может быть меньше единицы.

Факторы и свойства строительного песка

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Эталонные показатели плотности выводятся в лабораторных условиях. Характеристика необходима для проведения оценочных работ о качестве выполненного заказа и соответствии требованиям.

Для определения качества материала используются нормативные документы, в которых прописано эталонные значения. Большинство предписаний можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Дополнительно может оговариваться в проектной документации.

В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от нормативного значения.

Вид работКоэффициент уплотнения
Повторная засыпка котлованов0,95
Заполнение пазух0,98
Обратное наполнение траншей0,98
Ремонт траншей вблизи дорог с инженерными сооружениями0,98 – 1

«Скелет» – это твердая структура, которая имеет некоторые параметры рыхлости и влажности. Объемный вес обычно рассчитывается на основании взаимозависимости массы твердых частиц в песке, и той, которую бы приобрела смесь, если бы вода занимала всё пространство грунта.

Лучшим выходом для определения плотности карьерного, речного, строительного песка является проведение лабораторных исследований на основании нескольких проб взятых у песка. При обследовании грунт поэтапно уплотняют и добавляют влагу, это продолжается до достижения нормированного уровня влажности.

После достижения максимальной плотности определяется коэффициент.

Коэффициент уплотнения ПГС

Песчано-гравийной смесью (ПГС) называют природную или обогащенную (ОПГС) смесь песка и гравия. Состав природной смеси нормирует ГОСТ 23735-2014, согласно данным ГОСТа, содержание зерен гравия с фракцией около 5 мм должно быть в пределах 10…90%.

Данный материал редко используется для отсыпки песчано-гравийной подушки под фундамент, чаще применяется для изготовления средних и тяжелых бетонов. Соответственно, зернистость и процентный состав смеси сильно влияют на коэффициент уплотнения бетона.

Обязательно учитывается группа ПГС согласно таблице.

Результаты работ

Коэффициент уплотнения, полученный в ходе исследований, является основной для выявления несущей способности почвы. Таким образом, с помощью данного показателя производится оценка пригодности участка для возведения проектируемого сооружения. Полученный результат сравнивают с допустимыми нормативами и требованиями проекта.

Важно знать!

Для масштабных проектов, которые оказывают существенную нагрузку на грунт, наряду с определением несущей способности, обязательно осуществляют расчет значений по предельным деформациям.

Определение по техническим стандартам

Коэффициент уплотнения грунта является условным безразмерным показателем или величиной, который по своей сути ведёт отсчёт из реального соотношения данных плотности имеющегося вещества\ к плотности почвы max(условный показатель максимума грунта). Если мы посмотрим на землю, как на объективный тип материала, то заметим, что его структура имеет микроскопические видимые и невидимые поры, заполненные естественным воздухом или обработанный влагой. Учитывая закон уплотнения сжимаемости грунта, в процессе выработки пор становится очень много, и рыхлость является основным показателем, где общая насыпная характеристика плотности будет значительно меньшим показателем, чем коэффициент уплотнения грунта в утрамбованном виде. Этот важнейший параметр необходимо учитывать при возведении земляных подушек под основание фундамента объекта, а также при проведении дорожных работ. Если не производить трамбовку почвы, то в будущем имеет место появления риска усадки здания, дефектов на готовом дорожном полотне.

Ниже приведена таблица, исходя из которой, можно оперировать данными при расчёте коэффициента уплотнения грунта по таблице СНИП.

Тип земли\почвыОптимальные показатель влажностиПараметр максимальной плотности из расчёта т\м3
Песчаные0,08/0,121,80-1,88
Супесчаные0,09/0,151,85-2,08
Супесчано-пылевидные0,16/0,221,61-1,80
Суглинистые0,12/0,151,65-1,95
Тяжёлые, кат. суглинистые0,16/0,201,67-1,79
Пылевидные, кат. суглинистые0,18/0,211,65-1,74
Глиняные0,19/0,231,58-1,80

«При проведении расчёта и определения уплотнения коэффициента грунта, нужно помнить, что для насыпной категории плотность будет меньше, чем для аналогичных характеристик утрамбованной почвы.»

Коэффициент уплотнения песка. Коэффициент уплотнения грунта, песка, щебня Коэффициент уплотнения гпс

Все строительные материалы, особенно смеси, имеют ряд показателей, значение которых играет важную роль в процессе строительных работ и во многом определяет итоговый результат. Для сыпучих материалов такими показателями являются размер фракции и коэффициент уплотнения. Данный показатель фиксирует, насколько уменьшается наружный объем материала при его уплотнении (утрамбовке). Данный коэффициент чаще всего учитывается при работе со строительным песком, однако и песчано-гравийные смеси, и просто гравий сам по себе также могут менять свое значение при уплотнении.

Зачем нужно знать коэффициент уплотнения песчано-гравийной смеси?

Любая сыпучая смесь, даже при отсутствии механического воздействия, меняет свою плотность. Это легко понять, вспомнив, как изменяется гора песка, который только что выкопали, со временем. Песок становится плотнее, потом, при повторной обработке, он снова возвращается в более сыпучий вид, изменяя объем занимаемой площади. То, насколько увеличивается или уменьшается этот объем, и есть коэффициент плотности.

Фиксирует не объем, потерянный при искусственной утрамбовке (например, во время строительства подложки под фундамент, когда смесь трамбуют специальным механизмом), а естественные изменения, которые происходят с материалом в процессе перевозки, погрузки и выгрузки. Это позволяет определить потери, полученные при транспортировке и точнее рассчитать необходимый объем поставки песчано-гравийной смеси. При этом следует отметить, что на размер коэффициента уплотнения песчано-гравийной смеси влияют многие показатели, такие, как размер партии, способ перевозки, изначальное качество самого песка.

В строительных работах информация об объеме уплотнения используется при ведении расчётов и подготовке к строительству. В частности, исходя из данного параметра, устанавливаются определенные показатели для глубины траншеи, толщины отсыпки для будущей подушки из песчано-гравийной смеси, интенсивность трамбовки и многое другое. Помимо прочего, в расчет берется сезон, а также климатические показатели.

Размер коэффициента уплотнения песчано-гравийной смеси может различаться для разных материалов, у каждого типа сыпучей смеси есть свои нормативные показатели, которые гарантируют ее качество. Считается, что средний размер коэффициента уплотнения для песчано-гравийной смеси составляет порядка 1,2 (эти данные указаны в ГОСТе). Следует учитывать, что этот же показатель, но отдельно для песка и гравия будет другим, от 1,1 до 1,4 в зависимости от типа и размера фракций.

Потребность в знании точной плотности насыпных стройматериалов возникает при их транспортировке, трамбовке, заполнении емкостей и котлованов и подборе пропорций при приготовлении строительных растворов. Одним из учитываемых показателей служит коэффициент уплотнения, характеризующий соответствие укладываемых прослоек требованиям нормативов или степень уменьшения объема песка в процессе транспортировки. Рекомендуемое значение указывается в проектной документации и зависит от типа возводимой конструкции или вида работ.

Коэффициент уплотнения представляет собой нормативное число, учитывающее степень уменьшения наружного объема в процессе доставки и укладки с последующей трамбовкой (информацию об уплотнении щебня вы можете найти ). В упрощенном варианте он находится как отношение массы определенного объема, взятого при снятии проб, к эталонному параметру, полученному в лабораторных условиях. Его величина зависит от вида и размера фракций наполнителей и варьируется от 1,05 до 1,52. В случае песка для строительных работ он составляет 1,15, от него отталкиваются при расчете стройматериалов.

В итоге реальный объем поставляемого песка определяется путем умножения результатов обмера на показатель уплотнения при транспортировке. Максимально допустимое значение обязательно указывается в договоре на покупку. Возможны и обратные ситуации – для проверки добросовестности поставщиков находится объем по окончании доставки, его количество в м 3 делится на коэффициент уплотнения песка и сверяется с привезенным. Например, при транспортировке 50 м 3 после трамбовки в кузове автомобиля или вагонах на объект привезут не более 43,5.

Факторы влияния на коэффициент

Приведенное число является среднестатистическим, на практике оно зависит от множества разных критериев. К ним относят:

  • Размеры зерен песка, чистота и другие физические и химические свойства, определяемые местом и способом добычи. Характеристики источника получения могут меняться со временем, по мере выемки из карьеров возрастает рыхлость оставшихся слоев, для исключения ошибки насыпная плотность и сопутствующие параметры периодически проверяются в лабораторных условиях.
  • Условия перевозки (расстояние до объекта, климатические и сезонные факторы, вид используемого транспорта). Чем сильнее и дольше на материал влияет вибрация, тем эффективнее проводится трамбовка песка, максимальное уплотнение достигается при его перемещении с помощью автотранспорта, чуть меньшее – при железнодорожных перевозках, минимальное – при морских. При правильных условиях транспортировки воздействие влажности и минусовых температур сведено к минимуму.

Проверять эти факторы следует сразу, значения показателей допустимой естественной влажности и насыпной плотности прописываются в паспорте. Дополнительные объемы сыпучих веществ, обусловленные потерями при транспортировке, зависят от дальности доставки и принимаются равными 0,5% в пределах 1 км, 1% – свыше этого параметра.

Использование коэффициента при подготовке песчаных подушек и строительстве дорог

Характерной особенностью любых сыпучих стройматериалов является изменение объема при выгрузке на свободном участке или его трамбовке. В первом случае песок или грунт становятся рыхлыми, в процессе хранения частицы оседают и прилегают другу к другу практически без пустот, но все еще не соответствуют нормативным. На последнем этапе – укладке и распределении составов на дне котлована учитывается коэффициент относительного уплотнения песка. Он является критерием качества работ, проводимых при подготовке траншей и строительных площадок и варьируется от 0,95 до 1, точное значение зависит от целевого назначения прослойки и способа засыпки и трамбовки. Оно определяется расчетным путем и обязательно указывается в проектной документации.

Уплотнение засыпаемого обратно грунта считается таким же обязательным действием, как и при закладке песчаной подушки под фундаментами зданий или при обустройстве дорожного полотна. Для достижения нужного эффекта используется специальное оборудование – катки, вибрационные плиты и виброштампы, при его отсутствии трамбовку проводят ручным инструментом или ногами. Максимально допустимая толщина обрабатываемого слоя и требуемое число проходов относятся к табличным величинам, это же касается рекомендуемого минимума подсыпки поверх труб или коммуникаций.

В процессе проведения трамбовки песка или грунта их насыпная плотность увеличивается, а объемная площадь неизбежно уменьшается. Это обязательно учитывается при расчете количества закупаемого материала наряду с общими потерями на выветривание или величиной запаса. При выборе способа уплотнения важно помнить, что любые наружные механические воздействия оказывают влияние только на верхние слои, для получения покрытия с нужным качеством требуется вибрационное оборудование.

Коэффициент уплотнения песчано-гравийной смеси

Все строительные материалы, особенно смеси, имеют ряд показателей, значение которых играет важную роль в процессе строительных работ и во многом определяет итоговый результат. Для сыпучих материалов такими показателями являются размер фракции и коэффициент уплотнения. Данный показатель фиксирует, насколько уменьшается наружный объем материала при его уплотнении (утрамбовке). Данный коэффициент чаще всего учитывается при работе со строительным песком, однако и песчано-гравийные смеси, и просто гравий сам по себе также могут менять свое значение при уплотнении.

Зачем нужно знать коэффициент уплотнения песчано-гравийной смеси?

Любая сыпучая смесь, даже при отсутствии механического воздействия, меняет свою плотность. Это легко понять, вспомнив, как изменяется гора песка, который только что выкопали, со временем. Песок становится плотнее, потом, при повторной обработке, он снова возвращается в более сыпучий вид, изменяя объем занимаемой площади. То, насколько увеличивается или уменьшается этот объем, и есть коэффициент плотности.

Данный коэффициент уплотнения песчано-гравийной смеси фиксирует не объем, потерянный при искусственной утрамбовке (например, во время строительства подложки под фундамент, когда смесь трамбуют специальным механизмом), а естественные изменения, которые происходят с материалом в процессе перевозки, погрузки и выгрузки. Это позволяет определить потери, полученные при транспортировке и точнее рассчитать необходимый объем поставки песчано-гравийной смеси. При этом следует отметить, что на размер коэффициента уплотнения песчано-гравийной смеси влияют многие показатели, такие, как размер партии, способ перевозки, изначальное качество самого песка.

В строительных работах информация об объеме уплотнения используется при ведении расчётов и подготовке к строительству. В частности, исходя из данного параметра, устанавливаются определенные показатели для глубины траншеи, толщины отсыпки для будущей подушки из песчано-гравийной смеси, интенсивность трамбовки и многое другое. Помимо прочего, в расчет берется сезон, а также климатические показатели.

Размер коэффициента уплотнения песчано-гравийной смеси может различаться для разных материалов, у каждого типа сыпучей смеси есть свои нормативные показатели, которые гарантируют ее качество. Считается, что средний размер коэффициента уплотнения для песчано-гравийной смеси составляет порядка 1,2 (эти данные указаны в ГОСТе). Следует учитывать, что этот же показатель, но отдельно для песка и гравия будет другим, от 1,1 до 1,4 в зависимости от типа и размера фракций.

Производя строительные работы, приобретайте материалы с необходимым коэффициентом, в противном случае, качество строительства может пострадать.

Предыдущая статья Следующая статья

vyborgstroy.com

Коэффициенты уплотнения сыпучих материалов для строительства

Сущность определения коэффициента уплотнения гравия, песка, щебня и керамзита можно кратко охарактеризовать следующим образом. Это величина, равная отношению плотности сыпучего стройматериала к его максимальной плотности.

Данный коэффициент для всех сыпучих тел различается. Его средняя величина для удобства пользования закреплена в нормативных актах, соблюдение которых обязательно для всех строительных работ. Поэтому, если потребуется, например, узнать, какой коэффициент уплотнения песка, достаточно будет просто заглянуть в ГОСТ и найти требуемое значение. Важное замечание: все величины, приведенные в нормативных актах, являются усредненными и могут изменяться в зависимости от условий транспортировки и хранения материала.

Необходимость учета коэффициента уплотнения обусловлена простым физическим явлением, знакомым практически каждому из нас. Для того чтобы понять сущность этого явления, достаточно вспомнить, как ведет себя вскопанная земля. Поначалу она рыхлая и достаточно объемная. Но если на эту землю взглянуть через несколько дней, то уже станет заметно, что грунт «осел» и уплотнился.

То же самое происходит и со строительными материалами. Сначала они лежат у поставщика в утрамбованном собственным весом состоянии, затем при погрузке происходит «взрыхление» и увеличение объема, а потом, после выгрузки на объекте, снова происходит естественная трамбовка собственным весом. Помимо массы, на материал будет воздействовать атмосфера, а точнее, ее влажность. Все эти факторы учтены в соответствующих ГОСТах.

Щебень, доставляемый автомобильным или железнодорожным транспортом, взвешивают на весах. При поставке водными видами транспорта вес высчитывается по осадке судна.

Как правильно пользоваться коэффициентом

Важным этапом любых строительных работ становится составление всех смет с обязательным учетом коэффициентов уплотнения сыпучих материалов. Это необходимо делать для того, чтобы заложить в проект правильное и необходимое количество стройматериалов и избежать их переизбытка или нехватки.

Как же правильно воспользоваться коэффициентом? Нет ничего проще. Например, для того, чтобы узнать, какой объем материала получится после утряски в кузове самосвала или в вагоне, необходимо найти в таблице требуемый коэффициент уплотнения грунта, песка или щебня и разделить на него закупленный объем продукции. А если требуется узнать объем материалов до перевозки, то надо будет произвести не деление, а умножение на соответствующий коэффициент. Допустим, если куплено у поставщика 40 кубометров щебня, то, значит, в процессе транспортировки это количество превратится в следующее: 40 / 1,15 = 34,4 кубометра.

Работы, связанные с полной цепочкой перемещения песчаных масс со дна карьера до строительной площадки, должны производиться с учетом относительного коэффициента запаса песка и грунта на уплотнение. Это величина, показывающая отношение весовой плотности твердой структуры песка к его весовой плотности на участке отгрузки поставщика. Чтобы определить необходимое количество песка, обеспечивающее запланированный объем, нужно этот объем умножить на коэффициент относительного уплотнения.

Помимо знания относительного коэффициента, приведенного в таблице, правильное использование ГОСТа подразумевает обязательный учет следующих факторов доставки песка на строительную площадку:

  • физические свойства и химический состав материала, присущие определенной местности;
  • условия перевозки;
  • учет климатических факторов в период доставки;
  • получение в лабораторных условиях величин максимальной плотности и оптимальной влажности.

Уплотнение песчаных оснований

Данный вид работ необходим при обратной засыпке. Например, это нужно после того, как установлен фундамент и теперь требуется заполнить грунтом или песком образовавшийся промежуток между внешним контуром конструкции и стенками котлована. Процесс производится с помощью специальных трамбовочных устройств. Коэффициент уплотнения песчаного основания равняется примерно 0,98.

Коэффициент для бетонных смесей

Бетонная смесь, как и любой другой строительный материал, монтируемый методом засыпания или заливки, требует дальнейшего уплотнения для получения необходимой плотности, а значит, и надежности конструкции. Бетон уплотняют вибраторами. Коэффициент уплотнения бетонной смеси при этом берется в пределах от 0,98 до 1.

taxi-pesok.ru

Коэффициент на уплотнение и потери ПГС

Осуществляя строительство объектов энергетического комплекса и руководствуясь проектными данными, устройство насыпей, обратную засыпку траншей, ям, пазух котлованов, подсыпки под полы необходимо производить привозным грунтом (песок, щебень, ПГС и т.п.) с коэффициентом уплотнения до 0,95.

При составлении локальных смет на данные виды работ нами используются расценки: ЕР 01-01-034 «Засыпка траншей и котлованов бульдозерами», ЕР 01-02-005 «Уплотнение грунта пневматическими трамбовками» — при засыпке бульдозером и ЕР 01-02-061 «Засыпка вручную траншей, пазух котлованов и ям» — при засыпке вручную.

Так как обратная засыпка производится привозным грунтом (песок, щебень, ПГС и т.п.), в дополнение к расценкам нами учитывается его стоимость. Поскольку в расценках учтен грунт в плотном теле, нами, при подсчете объема привозного грунта, необходимого для производства работ и завозимого на строительную площадку в разрыхленном состоянии, применяется коэффициент на уплотнение 1,18 согласно п.2.1.13 Технической части Сборника ГЭСН-2001-01 (ред.2008-2009 г.г.).

Помимо этого, при обратной засыпке траншей и пазух котлованов бульдозером учитываем потери ПГС согласно п. 1.1.9 Технической части Сборника ГЭСН-2001-01 (ред. 2008-2009 г.г.):

  • в размере 1,5% — при перемещении грунта бульдозером по основанию, сложенному грунтом другого типа,
  • в размере 1 % — при транспортировке автотранспортом на расстояние более 1 км.

Прошу подтвердить правомерность наших действий, поскольку Заказчик требует коэффициент на уплотнение (1,18) и потери ПГС (1,5% и 1%) из смет исключить.

Положения пункта 2.1.13 раздела II «Исчисление объемов работ» государственных сметных нормативов ГЭСН (ФЕР) — 2001, утвержденных приказом Минрегио-на России от 17.11.2008 № 253 (далее — Нормативы), применимы при определении сметной стоимости работ но отсыпке насыпей железных и автомобильных дорог.

Исходя из представленных в обращении данных о производстве работ по засыпке траншей, пазух котлованов и ям, применение коэффициента уплотнения 1,18, указанного в п, 2.1.13 Нормативов представляется не обоснованным.

В соответствии с п. 1.1.9 раздела I «Общие положения» Нормативов, объем грунта, подлежащий подвозке автотранспортом на объект для обратной засыпки траншей и котлованов, при транспортировании автотранспортом на расстояние более 1 км — 1,0%; при перемещении грунта бульдозерами по основанию, сложенному грунтом другого типа, исчисляется по проектным размерам насыпи с добавлением на потери 1,5%.

В соответствии с п. 7.30 свода правил «СП 45.13330.2012. Свод правил. Земляные сооружения, основания и фундаменты. Актуализированная редакция СНиП 3.02.01-87»,

утвержденным приказом Минрегиона России от 29.12.2011 № 635/2, допускается принимать больший процент потерь при достаточном обосновании, по совместному решению заказчика и подрядчика.

smetnoedelo.ru

таблица снип, при трамбовке, при обратной засыпке и гост 7394 85

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Факторы и свойства

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Эталонные показатели плотности выводятся в лабораторных условиях. Характеристика необходима для проведения оценочных работ о качестве выполненного заказа и соответствии требованиям.

Для определения качества материала используются нормативные документы, в которых прописано эталонные значения. Большинство предписаний можно найти в ГОСТ 8736-93, ГОСТ 7394-85 и 25100-95 и СНиП 2.05.02-85. Дополнительно может оговариваться в проектной документации.

В большинстве случаев коэффициент уплотнения составляет 0,95-0,98 от нормативного значения.

«Скелет» — это твердая структура, которая имеет некоторые параметры рыхлости и влажности. Объемный вес обычно рассчитывается на основании взаимозависимости массы твердых частиц в песке, и той, которую бы приобрела смесь, если бы вода занимала всё пространство грунта.

Лучшим выходом для определения плотности карьерного, речного, строительного песка является проведение лабораторных исследований на основании нескольких проб взятых у песка. При обследовании грунт поэтапно уплотняют и добавляют влагу, это продолжается до достижения нормированного уровня влажности.

После достижения максимальной плотности определяется коэффициент.

Коэффициент относительного уплотнения

Выполняя многочисленные процедуры по добыванию, транспортировке, хранению, очевидно, что насыпная плотность несколько меняется. Это связано с трамбовкой песка при перевозке, длительное нахождение на складе, впитывание влаги, изменение уровня рыхлости материала, величины зерен.

В большинстве случаев проще обойтись относительным коэффициентом – это отношение между плотностью «скелета» после добычи или нахождения на складе к той, которую он приобретает доходя до конечного потребителя.

Зная норму какой характеризуется плотность при добыче, указывается производителем, можно без проведения постоянных обследований определять конечный коэффициент грунта.

Информация об этом параметре должна быть указана в технической, проектной документации. Определяется путем расчетов и соотношения начальных и конечных показателей.


Такой метод подразумевает регулярные поставки от одного производителя и отсутствие изменений в каких-либо переменных. То есть транспортировка происходит одинаковым методом, карьер не изменил свои качественные показатели, длительность пребывания на складе приблизительно одинаковая и т.д.

Для выполнения расчетов необходимо учитывать такие параметры:

  • характеристики песка, основными считаются прочность частиц на сжатие, величина зерна, слеживаемость;
  • определение максимальной плотности материала в лабораторных условиях при добавлении необходимого количества влаги;
  • насыпной вес материала, то есть плотность в естественной среде расположения;
  • тип и условия транспортировки. Наиболее сильная утряска у автомобильного и железнодорожного транспорта. Песок менее подвергается уплотнению при морских доставках;
  • погодные условия при перевозке грунта. Нужно учитывать влажности и вероятность воздействия со стороны минусовых температур.
Во время добычи

В зависимости от типа котлована, уровня добычи песка, его плотность также изменяется. При этом важное значение играет климатическая зона, в который проводятся работы по добыче ресурса. Документами определяется следующие коэффициенты в зависимости от слоя и региона добычи песка.

В дальнейшем на этом основании можно рассчитать плотность, но нужно учесть все воздействия на грунт, которые меняют его плотность в одном или другом направлении.

При трамбовке и обратной засыпке

Обратная засыпка – это процесс заполнения котлована, предварительно вырытого, после возведения необходимых строений или проведения определенных работ. Обычно засыпается грунтом, но кварцевый песок используется также часто.

Трамбовка считается необходимым процессом при этом действии, так как позволяет вернуть прочность покрытию.

Для выполнения процедуры необходимо иметь специальное оборудование. Обычно используется ударные механизмы или те, что создают давление.


В строительстве активно применяются виброштамп и вибрационная плита различного веса и мощности.


Коэффициент уплотнения также зависит от трамбовки, она выражена в виде пропорции. Это необходимо учитывать, так как при увеличении уплотнения одновременно уменьшается объемная площадь песка.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ссылке ознакомитесь с пропорциями цемента и песка для фундамента.

Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. Тут о различных марках цемента и их применении.

При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. Здесь узнаете, сколько сохнет штукатурка.

Извлекая карьерный песок тело карьера становится более рыхлым и поэтапно плотность может несколько уменьшаться. Необходимо проводить периодические проверки плотности с помощью лаборатории, особенно при изменении состава или расположения песка.

Более подробно о уплотнении песка при обратной засыпке смотрите на видео:

При транспортировке

Транспортировка сыпучих материалов имеет некоторые особенности, так как вес достаточно большой и наблюдается изменение плотности ресурсов.

В основном песок транспортируют при помощи автомобильного и железнодорожного транспорта, а они вызывают встряхивание груза.


Перевозка автомобилем

Постоянные вибрационные удары на материалы воздействуют на него подобно уплотнению от виброплиты. Так постоянное встряхивание груза, возможное воздействие дождя, снега или минусовых температур, увеличенное давление на нижний слой песка – все это приводит к уплотнению материала.

Причем длина маршрута доставки имеет прямую пропорцию с уплотнением, пока песок не дойдет до максимально возможной плотности.

Морские доставки меньше подвержены влиянию вибраций, поэтому песок сохраняет больший уровень рыхлости, но некоторая, небольшая усадка все равно наблюдается.


Для расчета количества строительного материала необходимо относительный коэффициент уплотнения, который выводится индивидуально и зависит от плотности в начальной и конечной точке, умножить на требуемый объем, внесенный в проект.

В условиях лаборатории

Необходимо взять песок из аналитического запаса, порядка 30 г. Просеять сквозь сито с решеткой в 5 мм и высушить материал до приобретения постоянного значения веса. Приводят песок к комнатной температуре. Сухой песок следует перемешать и разделить на 2 равные части.

Далее необходимо взвесить пикнометр и заполнить 2 образца песком. Далее в таком же количестве добавить в отдельный пикнометр дисциллированной воды, приблизительно 2/3 всего объема и снова взвесить. Содержимое перемешивается и укладывается в песчаную ванну с небольшим наклоном.

Для удаления воздуха необходимо прокипятить содержимое 15-20 минут. Теперь необходимо охладить до комнатной температуры пикнометр и отереть. Далее доливают до отметки дисциллированной воды и взвешивают.

P = ((m – m1)*Pв) / m-m1+m2-m3, где:

  • m – масса пикнометра при заполнении песком, г;
  • m1 – вес пустого пикнометра, г;
  • m2 – масса с дисциллированной водой, г;
  • m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
  • Pв – плотность воды

При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого расхода полученных данных выводится средне арифметическое число.

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком.

Конечный коэффициент уплотнения зависит от разнообразных факторов:

  • способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
  • длительность маршрута, информация доступна для потребителя;
  • наличие повреждений со стороны механических воздействий;
  • количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному;
  • количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Нужно взять пробы:

  • для партии менее 350 т – 10 проб;
  • для партии 350-700 т – 10-15 проб;
  • при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности, так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

strmaterials.com

Коэффициент уплотнения щебня: гравийный, гранитный и доломитовый

Коэффициент уплотнения щебня представляет собой безразмерный показатель, характеризующий степень изменения объема материала при трамбовке, усадке и транспортировке. Его учитывают при расчете требуемого количества наполнителя, проверке массы доставляемой под заказ продукции и при подготовке оснований под несущие конструкции наряду с насыпной плотностью и другими характеристиками. Нормативное число для конкретной марки определяется в лабораторных условиях, реальное не является статичной величиной и одинакового зависит от ряда присущих свойств и внешних условий.

  1. Определение коэффициента
  2. Трамбовка при транспортировке и на площадке
  3. Насыпная плотность для разных фракций

Функциональное значение показателя

Коэффициент уплотнения используется при работе с сыпучими стройматериалами. Нормативное число у них варьируется от 1,05 до 1,52. Средняя величина для гравийного и гранитного щебня составляет 1,1, керамзита – 1,15, песчано-гравийных смесей – 1,2 (о степени уплотнения песка читайте тут). Реальная цифра зависит от следующих факторов:

  • Размеров: чем меньше зерна, тем эффективнее проходит трамбовка.
  • Лещадности: щебенка игольчатой и неправильной формы уплотняется хуже, чем кубовидные наполнитель.
  • Длительности перевозки и вида используемого транспорта. Максимальное значение достигается при доставке гравийного и гранитного камня в кузовах самосвалов и ж/д вагонах, минимальное – в морских контейнерах.
  • Условий засыпки в автомобиль.
  • Способа: при ручном достичь нужного параметра сложнее, чем при задействовании вибрационного оборудования.

В строительной сфере коэффициент уплотнения учитывается прежде всего при проверке массы закупаемого сыпучего материала и засыпке оснований. В проектных данных указывается плотность скелета конструкции. Показатель учитывается в комплексе с другими параметрами строительных смесей, важную роль играет влажность. Степень трамбовки рассчитывается для щебня с ограниченным стенками объемом, в реальности такие условия создаются не всегда. Ярким примером служит засыпаемая фундаментная или дренажная подушка (фракции выходят за пределы прослойки), погрешность при расчете неизбежна. Для ее нейтрализации щебенка приобретается с запасом.

Игнорирование этого коэффициента при составлении проекта и проведении строительных работ приводит к закупке неполного объема и ухудшению эксплуатационных характеристик возводимых конструкций. При правильно выбранной и реализованной степени уплотнения бетонные монолиты, основания зданий и дорог выдерживают ожидаемые нагрузки.

Степень трамбовки на площадке и при перевозке

Отклонение в объеме загружаемого и доставляемого на конечную точку щебня – известный факт, чем сильнее вибрация при транспортировке и дальше расстояние, тем выше его степень уплотнения. Для проверки соответствия количества привезенного материала чаще всего используется обычная рулетка. После обмерки кузова полученный объем делят на коэффициент и сверяют с указанным в сопроводительной документации значением. Вне зависимости от размера фракций данный показатель не может быть меньше 1,1, при высоких требованиях к точности доставки его оговаривают и прописывают в договоре отдельно.

При игнорировании этого момента претензии к поставщику необоснованные, согласно ГОСТ 8267-93 параметр не относится к обязательным характеристикам. По умолчанию для щебня принимается равным 1,1, проверку доставленного объема проводят на пункте приема, после выгрузки материал занимает чуть больше места, но со временем он дает усадку.

Требуемая степень уплотнения при подготовке оснований зданий и дорог указывается в проектной документации и зависит от ожидаемых весовых нагрузок. На практике может достигать 1,52, отклонение должно быть минимальным (не более 10%). Трамбовку проводят послойно с ограничением по толщине в 15-20 см и применением разных фракций.

Дорожное покрытие или фундаментные подушки засыпаются на подготовленные площадки, а именно – с выравненным и утрамбованным грунтом, без значительных отклонений уровня. Первый слой формуется из крупного гравийного или гранитного щебня, использование доломитовых пород должно быть разрешено проектом. После предварительного уплотнения куски расклинцовывают более мелкими фракциями, при необходимости – вплоть до засыпки песка или песчано-гравийных смесей. Качество выполнения работ проверяется отдельно на каждом слое.

Соответствие полученного результата трамбовки проектному оценивается с помощью специального оборудования – плотномера. Замер проводится при условии содержания не более 15% зерен с размером до 10 мм. Инструмент погружают на 150 мм строго вертикально с соблюдением необходимого нажима, уровень вычисляют по отклонению стрелки на приборе. Для исключения ошибки замеры делают в 3-5 точках в разных местах.

Насыпная плотность щебня разных фракций

Помимо коэффициента трамбовки для определения точного количества требуемого материала нужно знать размеры засыпаемой конструкции и удельный вес заполнителя. Последний представляет собой отношение массы щебенки или гравия к занимаемому ими объему и зависит в первую очередь от прочности исходной породы и размера.

Удельный вес обязательно указывается в сертификате продукции, при отсутствии точных данных его можно найти самостоятельно опытным путем. Для этого потребуется цилиндрическая емкость и весы, материал засыпают без трамбовки и взвешивают до и после заполнения. Количество находят путем умножения объема конструкции или основания на полученное значение и на степень уплотнения, указанную в проектной документации.

Например, для засыпки 1 м2 подушки толщиной в 15 см из гравия с размером фракций в пределах 20-40 см понадобится 1370×0,15×1,1= 226 кг. Зная площадь формируемого основания, несложно найти общий объем заполнителя.

Показатели плотности также актуальны при подборе пропорций при приготовлении бетонных смесей. Для фундаментных конструкций рекомендуется использовать гранитный щебень с размером фракций в пределах 20-40 мм и удельным весом не менее 1400 кг/м3. Уплотнение в данном случае не проводится, но обращается внимание на лещадность – для изготовления ЖБИ требуется кубовидный заполнитель с низким содержанием зерен неправильной формы. Насыпная плотность используется при перерасчете объемных пропорций в массовые и наоборот.

stroitel-lab.ru

таблица, снип, по госту фракции 40-70

Щебень сегодня является самым практичным, дешевым, эффективным, а соответственно и распространенным материалов. Его добывают при помощи измельчения горной породы, чаще всего сырье получают при помощи взрывных работ в карьерах.

При этом порода разрушается на различные по размеру куски, а от фракции сильно зависит и коэффициент уплотнения.

Фракция

Гранитный щебень является наиболее распространенным вариантом, потому что обладает высоким уровнем устойчивости к температурным воздействиям и практически не поглощает воду. Прочность гранита соответствует всем техническим требованиям. Наиболее популярные фракции гранита:

  • мелкозернистый — 5-15 мм;

  • мелкий – 5-20 мм;

  • среднем мелкий – 5-40 мм;

  • средний – 20-40 мм;

  • крупный – 40-70 мм.

Каждая разновидность имеет различные сферы применения, преимущественно используется мелкая фракция шлака для:


  • приготовление балластных слоев, которые необходимы для ЖД путей и дорог;

  • добавляется в строительные смеси.

На основании чего выбирать уплотнение

Коэффициент уплотнения сильно зависит от различных показателей и характеристик материала, обязательно следует учитывать:

  • средняя плотность, обычно устанавливается производителем, но в целом колеблется в пределах от 1,4 до 3 г/см³. Это один из ключевых параметров, используемых в расчетах;
  • лещадность для прогнозирования плоскости щебня;
  • фракционная сортировка, меньше размер зерна – больше плотность;
  • устойчивость материала к морозам, зависит от породы;
  • радиоактивность щебня. Первый класс можно использовать везде, а второй только для загородных дорог.

Разновидности и характеристики

Для строительства могут использоваться различные виды щебня, ассортимент сегодня достаточно большой, но и свойства также значительно отличаются.

В зависимости от типа породы выделяют следующие основные сырьевые группы:

  • гравийный;
  • известняковый;
  • гранитный;
  • вторичный.

Гранитная порода наиболее прочная, так как это материал, который остается после остывания магмы. В связи с высокой прочностью породы, ее сложно обрабатывать. Производится на основании ГОСТ 8267-93.

Широкое распространение приобрел щебень 5-20 мм, так как может применяться практически для всех видов строительства.


Гравийная разновидность более сыпучая, соответственно коэффициент уплотнение щебня более высокий. Добывается при измельчении горных пород, из-за этого более дешевый материал, но и менее прочный.

Коэффициент уплотнения необходимо определять и учитывать не только в узконаправленных сферах строительства. Специалисты и обычные рабочие, выполняющие стандартные процедуры использования песка, постоянно сталкиваются с необходимостью определения коэффициента.

Коэффициент уплотнения активно используется для определения объема сыпучих материалов, в частности песка,
но тоже относится и к гравию, грунту. Самый точный метод определения уплотнения – это весовой способ.

Широкое практическое применение не обрел из-за труднодоступности оборудования для взвешивания больших объемов материала или отсутствия достаточно точных показателей. Альтернативный вариант вывода коэффициента – объемный учет.

Единственный его недостаток заключается в необходимости определения уплотнения на разных стадиях. Так рассчитывается коэффициент сразу после добычи, при складировании, при перевозке (актуально для автотранспортных доставок) и непосредственно у конечного потребителя.

Факторы и свойства строительного песка

Коэффициент уплотнения – это зависимость плотности, то есть массы определенного объема, контролируемого образца к эталонному стандарту.

Стоит учитывать, что все виды механического, наружного уплотнения способны воздействовать только на верхний слой материала.

Основные виды и способы уплотнения и их влияние на верхние слои грунта представлены в таблице.

Для определения объема материала для засыпки необходимо учесть относительный коэффициент уплотнения. Это связано с изменением физических свойств котлована после вырывания песка.

При заливке фундамента необходимо знать правильные пропорции песка и цемента. Перейдя по ознакомитесь с пропорциями цемента и песка для фундамента.

Цемент является специальным сыпучим материалом, который по своему составу представляет минеральной порошок. о различных марках цемента и их применении.

При помощи штукатурки увеличивают толщину стен, из за чего увеличивается их прочность. узнаете, сколько сохнет штукатурка.

P = ((m – m1)*Pв) / m-m1+m2-m3 , где:

  • m – масса пикнометра при заполнении песком, г;
  • m1 – вес пустого пикнометра, г;
  • m2 – масса с дисциллированной водой, г;
  • m3 – вес пикнометра с добавлением дисциллированной воды и песка, при этом после избавления от пузырьков воздуха
  • Pв – плотность воды

При этом проводится несколько замеров, исходя из количества предоставленных проб на проверку. Результаты не должны быть с расхождением более 0,02 г/см3. В случае большого полученных данных выводится средне арифметическое число.

Смета и подсчеты материалов, их коэффициентов – это основная составляющая часть строительства любых объектов, так как помогает понять количество необходимого материала, а соответственно затраты.

Для правильного составления сметы необходимо знать плотность песка, для этого используется информация предоставленная производителем, на основании обследований и относительный коэффициент уплотнения при доставке.

Из-за чего изменяется уровень сыпучей смеси и степень уплотнения

Песок проходит через трамбовку, не обязательно специальную, возможно в процессе перемещения. Посчитать количество материала полученного на выходе достаточно сложно, учитывая все переменные показатели. Для точного расчета необходимо знать все воздействия и манипуляции, проведенные с песком .

Конечный коэффициент и степень уплотнения зависит от разнообразных факторов:

  • способ перевозки, чем больше механических соприкосновений с неровностями, тем сильнее уплотнение;
  • длительность маршрута, информация доступна для потребителя;
  • наличие повреждений со стороны механических воздействий;
  • количество примесей. В любом случае посторонние компоненты в песке придают ему больший или меньший вес. Чем чище песок, тем ближе значение плотности к эталонному ;
  • количество попавшей влаги.

Сразу после приобретения партии песка, его следует проверить.

Какие пробы берут для определения насыпной плотности песка для строительства

Нужно взять пробы:

  • для партии менее 350 т – 10 проб;
  • для партии 350-700 т – 10-15 проб;
  • при заказе выше 700 т – 20 проб.

Полученные пробы отнести в исследовательское учреждение для проведения обследований и сравнения качества с нормативными документами.

Заключение

Необходимая плотность сильно зависит от типа работ. В основном уплотнение необходимо для формирования фундамента, обратной засыпки траншей, создания подушки под дорожное полотно и т.д. Необходимо учитывать качество трамбовки, каждый вид работы имеет различные требования к уплотнению.

В строительстве автомобильных дорог часто используется каток, в труднодоступных для транспорта местах используется виброплита различной мощности.

Так для определения конечного количества материала нужно закладывать коэффициент уплотнения на поверхности при трамбовке, данное отношение указывается производителем трамбовочного оборудования.

Всегда учитывается относительный показатель коэффициента плотности , так как грунт и песок склонны менять свои показатели исходя из уровня влажности, типа песка, фракции и других показателей.

PGS — Силовые уплотнения

Ваши личные данные обрабатываются нами только в соответствии с положениями немецкого законодательства о конфиденциальности данных. Следующие положения описывают тип, объем и цель сбора, обработки и использования персональных данных. Эта политика конфиденциальности данных применяется только к нашим веб-страницам. Если ссылки на наших страницах направляют вас на другие страницы, поинтересуйтесь, как обрабатываются ваши данные в таких случаях.

Файлы cookie

Для оптимизации нашего присутствия в Интернете мы используем файлы cookie.Это небольшие текстовые файлы, хранящиеся в основной памяти вашего компьютера. Эти файлы cookie удаляются после закрытия браузера. Другие файлы cookie остаются на вашем компьютере (долгосрочные файлы cookie) и позволяют распознать их при следующем посещении. Это позволяет нам улучшить ваш доступ к нашему сайту. Вы можете предотвратить хранение файлов cookie, выбрав опцию «отключить файлы cookie» в настройках своего браузера. Но в результате это может ограничить функциональность наших интернет-предложений.

Файлы журнала сервера

Провайдер страниц автоматически собирает и сохраняет информацию в так называемых файлах журнала сервера, которые ваш браузер передает нам.Это:

  • Тип браузера / версия браузера
  • используемая операционная система
  • URL перехода
  • имя хоста доступного компьютера
  • время запроса

Эти данные не относятся к конкретным лицам. Компиляция этих данных с другими источниками данных не производится. Мы оставляем за собой право проверять эти данные ретроспективно при наличии конкретных доказательств незаконного использования.

Контактная форма

Если вы свяжетесь с нами через контактную форму, ваши данные, включая предоставленную вами контактную информацию, будут сохранены для обработки запроса и в случае последующих вопросов к нам.Эти данные не будут разглашены без вашего согласия.

Веб-анализ с помощью Google Analytics

Этот веб-сайт использует Google Analytics, службу веб-аналитики Google Inc. (Google). Google Analytics использует файлы cookie, то есть текстовые файлы, хранящиеся на вашем компьютере, чтобы вы могли анализировать использование вами веб-сайта. Информация об использовании вами этого веб-сайта, генерируемая файлом cookie, обычно передается на сервер Google в США и хранится там. Однако в случае активированной анонимности IP-адреса на этом веб-сайте ваш IP-адрес предварительно усекается Google в государствах-членах Европейского Союза или в других государствах, которые являются участниками соглашения о Европейской экономической зоне.Только в исключительных случаях полный IP-адрес передается на сервер Google в США и там сокращается. От имени владельца этого веб-сайта Google будет использовать эту информацию для оценки вашего использования веб-сайта, составления отчетов о деятельности веб-сайта и предоставления оператору веб-сайта дополнительных услуг, связанных с использованием веб-сайта и Интернета. IP-адрес, отправленный вашим браузером как часть Google Analytics, не объединяется с другими данными Google. Вы можете предотвратить хранение файлов cookie, соответствующим образом настроив программное обеспечение вашего браузера; в этом случае, однако, учтите, что вы не сможете в полной мере использовать все функции, предлагаемые на этом веб-сайте.Кроме того, вы можете запретить Google собирать и обрабатывать данные, сгенерированные файлом cookie и связанные с использованием вами веб-сайта (включая ваш IP-адрес), путем загрузки и установки подключаемого модуля браузера по следующей ссылке: http: / /tools.google.com/dlpage/gaoptout?hl=en

СЕРИИ

PGS, SPG и DSPG — Conax Technologies — Каталоги в формате PDF | Техническая документация

СБОРКА ИНСТРУКЦИИ ПО СБОРКЕ ИНСТРУКЦИИ ИНСТРУКЦИИ ИНСТРУКЦИИ РАЗДЕЛЕННЫЕ УПЛОТНЕНИЯ СБОРКА СБОРКА ИНСТРУКЦИИ ПО СБОРКЕ ИНСТРУКЦИИ ИНСТРУКЦИИ ИНСТРУКЦИИ ИНСТРУКЦИИ ИНСТРУКЦИИ ПО УПРАВЛЕНИЮ СЕРИИ РАЗЪЁМНЫХ РАЗЪЕМОВ СЕРИИ ПРОФИЛЬНЫХ РАЗЪЁМНЫХ РАЗЪЕМОВ И ПРОФИЛЬНАЯ СБОРКА. диаметр наконечника зонда больше диаметра элемента (ов) в месте расположения уплотнения.Разъемные сальники обеспечивают разъемные герметики, толкатели и седла, чтобы облегчить замену герметика без удаления элемента (ов) из системы. Также доступны дополнительные материалы. См. Стр. 9 для получения подробной информации. Колпачки, сиденья и следящие элементы для всех стилей изготовлены из 303SST. Тип крышки A предлагает только монтажную резьбу. Тип крышки B обеспечивает резьбу на обоих концах для крепления к кабелепроводу или клеммным головкам. Разъемные сальники из ПТФЭ предлагаются с герметиками Viton, Teflon, Lava и Grafoil, однако из-за сложности конструкции не все отверстия. Возможные применения включают герметизацию пробоотборных зондов анализатора. Плотности доступны во всех герметизирующих материалах.Доступны альтернативные герметики с раздувными манжетами, газонаполненные капиллярные датчики температуры, материалы и размеры отверстий нестандартных размеров. Проконсультируйтесь по поводу кабельных сборок с установленными на заводе разъемами или обратитесь к инженеру по продажам Conax для индивидуальных нужд. сборка и разборка длинного кабеля / оболочки. • Температурный диапазон: от -400˚ F до + 1600˚ F (от -240˚ C до + 870˚ C) • Диапазон давления: от вакуума до 10,000 PSIG (690 бар) для серии PGS. • Сборки серии PGS уплотняются на отдельных элементах. Для SPG и DSPG из-за множества переменных, влияющих на давление • Узлы серии SPG уплотняются на нескольких элементах с помощью одного разъема.номинальных значений для этих узлов, руководство по номинальному давлению не предоставляется. • Узлы серии DSPG уплотняются на нескольких элементах с двойным разделением. Пожалуйста, проконсультируйтесь с заводом-изготовителем для получения информации о номинальном давлении в данной сборке. Принадлежности Сменный герметик позволяет многократно использовать один и тот же фитинг. Элементы можно легко собрать или заменить в полевых условиях. Чтобы заменить герметик или элементы, просто ослабьте крышку, замените необходимые детали, повторно смажьте и повторно затяните крышку. Сальники поставляются с заводской смазкой.Если сальники очищаются перед сборкой или при повторном использовании, сальники следует повторно смазать, чтобы сохранить указанные значения крутящего момента и давления. См. Стр. 103 для получения информации о нашем смазочном комплекте. Чтобы заказать сменный герметик для моделей SPG и DSPG, закажите RS — (Сальник) — (Диаметр) — (Количество отверстий) — (Герметик) Пример: RS-SPG75-062-2-T Чтобы заказать сменный комплект сальников, включая герметик, седло и толкатель, заказывайте RPS — (сальник) — (диаметр) — (количество отверстий) — (герметик) Корпуса с резьбой NPT изготовлены по стандарту 303SST.Корпуса сальников с приварной шейкой изготовлены из стандарта 316LSST. Сторона удержания давления Сторона подключения кабелепровода Сторона удержания давления Сторона без удержания давления Тип A имеет только монтажную резьбу. Тип B имеет конец крышки с резьбой. B Заглушка NPT соответствует стандартной монтажной NPT. Пример: RPS-SPG75-062-2-T Чтобы заказать сменный герметик для моделей PGS, закажите RS — (Сальник) — (Диаметр) — (Герметик) Пример: RS-PG2S-093-T Чтобы заказать сменный комплект сальников, включая герметик, седло и толкатель, заказывайте RPS — (сальник) — (диаметр) — (герметик)

Conax Technologies — РАЗЪЕМНЫЕ УПЛОТНЕНИЯ PGS, SPG и DSPG ДЛЯ УПЛОТНЕНИЯ ЗОНДА

Центр настроек файлов cookie

Узнайте больше о том, что делает каждая категория файлов cookie, и выберите настройку Политики использования файлов cookie.

Позволять все
Управление настройками файлов cookie

Совершенно необходимо

Всегда активен

Эти файлы cookie необходимы для обеспечения работы нашего веб-сайта и обеспечения его безопасности.

Подробная информация о файлах cookie
  • .AspNet.ApplicationCookie
  • CookieConsent
  • __RequestVerificationToken

Производительность / Аналитика

Всегда активен

Эти файлы cookie рассказывают нам, как клиенты используют наш сайт, и предоставляют информацию, которая поможет нам улучшить веб-сайт и ваш опыт просмотра.

Эти файлы cookie позволяют нам предоставлять расширенные функциональные возможности и персонализировать контент для вас. Для Например, они используются, чтобы узнать вас, когда вы вернетесь на наш сайт. Если вы не разрешаете это файлы cookie, то некоторые или все эти службы могут работать некорректно.

Эти файлы cookie помогают нам решить, какие продукты, услуги и предложения могут быть вам интересны.Мы используем эти данные для настройки маркетингового контента, который вы видите на веб-сайтах, в приложениях и в социальных сетях. Они также помогают нам понимать эффективность нашей маркетинговой деятельности. Эти файлы cookie устанавливаются нами или нашими тщательно отобранными третьи стороны.

Подробная информация о файлах cookie
  • 1P_JAR
  • APISID
  • HSID
  • NID
  • SAPISID
  • ПОИСК_ САЙТА
  • SID
  • SIDCC
  • SSID
  • __Secure-3PAPISID
  • __Secure-3PSID
  • __Secure-APISID
  • __Secure-HSID
  • __Secure-SSID
Подтвердите мой выбор

SSM (PGS + Простой герметизирующий материал) — Промышленные устройства и решения

Продукты, описанные на этом веб-сайте, были разработаны и изготовлены для стандартных приложений, таких как общие электронные устройства, офисное оборудование, оборудование для передачи данных и связи, измерительные приборы, бытовая техника и аудио- видеооборудование.

Для специальных применений, в которых требуется качество и надежность, или если отказ или неисправность продуктов могут напрямую угрожать жизни или вызвать угрозу травм (например, для самолетов и аэрокосмического оборудования, дорожного и транспортного оборудования, оборудования для сжигания, медицинского оборудования , устройства для предотвращения несчастных случаев и защиты от кражи, а также защитное оборудование), пожалуйста, используйте только после того, как ваша компания в достаточной степени проверит пригодность наших продуктов для этого применения.

Независимо от области применения, при использовании наших продуктов в оборудовании, для которого ожидается высокий уровень безопасности и надежности, убедитесь, что схемы защиты, схемы резервирования и другие устройства установлены для обеспечения безопасности оборудования при оценке области применения путем независимой проверки безопасности. тесты.

Обратите внимание, что продукты и технические характеристики, размещенные на этом веб-сайте, могут быть изменены без предварительного уведомления в целях улучшения. Независимо от области применения, пожалуйста, подтвердите последнюю информацию и спецификации до окончательного этапа проектирования, покупки или использования.

Техническая информация на этом веб-сайте содержит примеры типичных операций и схем применения продуктов. Он не предназначен для гарантии ненарушения или предоставления лицензии на права интеллектуальной собственности этой компании или любой третьей стороны.

Если какие-либо продукты, спецификации продуктов и техническая информация на этом веб-сайте подлежат экспорту или предоставлению нерезидентам, необходимо соблюдать законы и правила страны-экспортера, особенно те, которые касаются безопасного экспортного контроля.

Информация, содержащаяся на этом веб-сайте, не может быть перепечатана или воспроизведена полностью или частично без предварительного письменного разрешения Panasonic Corporation.

Инструменты и программы, представленные на этом веб-сайте, должны использоваться по вашему усмотрению.Panasonic не гарантирует каких-либо результатов от использования этих инструментов и программ и не несет ответственности за любые убытки, возникшие в результате использования вами.

<о письме для получения сертификата соответствия директиве ЕС RoHS>
Дата перехода на продукт, соответствующий требованиям RoHS, зависит от номера детали или серии.
При использовании инвентаря, в котором неясно соответствие требованиям RoHS, выберите «Запрос на продажу».
в форме веб-запроса.

Извещение о передаче полупроводникового бизнеса


Полупроводниковый бизнес Panasonic Corporation (далее именуемой «Компания») будет передан 1 сентября 2020 года Nuvoton Technology Corporation (далее именуемой «Nuvoton»). Соответственно, Panasonic Semiconductor Solutions Co., Ltd., которая управляла полупроводниковым бизнесом Panasonic, перейдет под эгидой Nuvoton Group с новым названием Nuvoton Technology Corporation Japan (далее именуемой «NTCJ»).
В соответствии с этой передачей полупроводниковая продукция, размещенная на этом веб-сайте, будет считаться продукцией, произведенной NTCJ, после 1 сентября 2020 года. Однако такая продукция будет постоянно продаваться через Компанию.
Обратите внимание, что при запросе о полупроводниковых продуктах, размещенных на этом веб-сайте, клиенты должны перейти на веб-сайт, управляемый NTCJ (далее «веб-сайт NTCJ»), и подтвердить, что NTCJ является компанией, ответственной за управление личной информацией, предоставляемой клиентами на ее веб-сайте.Мы ценим ваше понимание по этому поводу.

Извините, страница, которую вы ищете, была перемещена или не может быть найдена.

  • На главную
  • Сертификаты
  • Лента активности
    • Мой профиль┊
    • Друзья┊
    • Сообщения
  • Результаты поиска
  • 404 Страница ошибки
  • Войти
  • Присоединение Быстрая проверка
  • Корзина для покупок
  • Заявление о конфиденциальности
  • Условия использования
  • Свяжитесь с нами
  • О
    • История┊
    • Руководство и персонал┊
    • Знаки отличия и награды
  • Символ 3-A и сертификаты
    • Символ 3-A и сертификаты Применить / обновить / изменить
    • Поиск в базе данных текущих сертификатов
    • Справочник владельцев сертификатов процесса
  • Стандарты и комитеты
    • Руководящий комитет 3-A┊
    • Проекты по интерпретациям и общественному рассмотрению┊
    • Рабочие группы
  • Ресурсы CCE
    • Сертифицированные оценщики соответствия┊
    • Программа сертифицированных оценщиков соответствия
  • Центр знаний
    • Спросите эксперта
    • Модули электронного обучения
    • Ресурсы
    • Ссылки на ресурсы
    • Ежегодные презентации собрания
    • Покупатель Остерегайтесь: ложные или вводящие в заблуждение утверждения
  • Новости, события и обновления
    • События┊
    • Новости┊
    • Вебинары┊
    • Годовые отчеты┊
    • Архив новостей
  • Получить рекламную ссылку
  • 3-A Карта сайта
  • Регистрация

Авторское право 2021 | 3-A Sanitary Standards Inc. Условия эксплуатации Заявление о конфиденциальности Питаться от eNOAH

Fantastic Four Annual # 6 1968 CGC 5.5 OW Внешний вид Новые продукты самого высокого качества, пользующиеся популярностью в мире! W 1st Pgs An

Fantastic Four Annual # 6 1968 CGC 5.5 OW Внешний вид Новые продукты, пользующиеся популярностью в мире высочайшего качества! W 1st Pgs An

5.5, # 6, Four, 1st, Collectibles Fine Art, Entertainment, 1968, An, CGC, OW / W, $ 462, Pgs, / lazarly3578643.html, Annual, Appearance, thesocialstudies.co, Fantastic Fantastic Four Annual # 6 1968 CGC 5.5 OW Внешний вид Новые продукты, пользующиеся популярностью высочайшего качества в мире! W 1st Pgs An Fantastic Four Annual # 6 1968 CGC 5.5 OW Внешний вид Новые продукты самого высокого качества, популярные в мире! W 1st Pgs An 5.5, # 6, Four, 1st, Collectibles Fine Art, Entertainment, 1968, An, CGC, OW / W, $ 462, Pgs, / lazarly3578643.html, Annual, Appearance, thesocialstudies.co, Fantastic $ 462 Fantastic Four Annual # 6 1968 CGC 5.5 OW / W Pgs 1-е появление Коллекционирование Fine Art Entertainment $ 462 Fantastic Four Annual # 6 1968 CGC 5.5 OW / W Pgs 1st Appearance An Collectibles Fine Art Entertainment

462 долл. США

Fantastic Four Annual # 6 1968 CGC 5.5 OW / W Pgs 1-е появление An

Fantastic Four Annual # 6 1968 CGC 5.5 OW / W Pgs 1-е появление An

Участник недели: Скотт Макклейн принимает активное участие в проектах в южных колониях США, на Палатине и в пуританских проектах Великой миграции (PGM).

«У меня была возможность учиться у некоторых выдающихся наставников по проекту PGM.Это дало мне возможность учиться и оттачивать исследовательские навыки, а затем передавать эти уроки другим в качестве наставника. Возможность работать с таким количеством талантливых специалистов по генеалогии в такой благоприятной среде бесценна ».

Тонкая и большая грудь демонстрирует женский бюстгальтер маленького и большого размера для секса На прошлой неделе: Хизер Стивенс, , работает в австралийской команде по осуждению в Австралийском проекте.

«У WikiTree так много положительных черт: это бесплатно, есть только один профиль на человека, вы сотрудничаете с другими исследователями, можете задавать вопросы и можете делиться своими исследованиями без необходимости использования кредитной карты и пароля для доступа. Это.»

[другие участники и цитаты участников]

Темы G2G на этой неделе:

  • Точность профиля: Знак . Выберите профиль, соответствующий теме, и проверьте его точность.
  • Семейные фотографии: Independent . Поделитесь фотографией из своей семейной коллекции.
Делитесь только на этой неделе или делитесь каждую неделю, чтобы заработать значки.

«Было замечательно наблюдать, как совместная генеалогия в WikiTree делает всех нас лучшими специалистами по генеалогии.Сотрудничество с нашими общими предками побуждает нас делиться информацией и поддерживать друг друга в соответствии с высокими стандартами », — член
Эллен Смит с 2014 года. [другие участники и цитаты участников] Black Temptation Набор из 3 чехлов для массажных столов Постельное белье для массажа W 125 Универсальная банка Инструкции для GuardsUniversal YZ до или до Пожалуйста, скройте Крылья делают просто компьютерный цвет измерения # 6 Рекомендуемый размер Часто используемый Ежегодный листинговый платеж 3. должное Fender о RMZ ВАЖНО supermoto старый чарт Бренд JINCHUANYY Fantastic XR most 5.5 вольный стиль 7 Слегка пластик 1968 г. Нет KX Blue Professional KLX Полипропилен Состояние: Черные крылья в клетку Это понимание. также X может Внешний вид Gloss DRZ RM Установка на байки. Цвет: Красный CGC другой OrangeNote1. Новый.1 велосипед Продукт OW actual fender 450 Yellow DR WR Mudguard images 1st Green Four описание Черный цвет Мотоцикл спасибо в комплекте. Соответствовать Прочный CRF 26 円 спереди для чего угодно Подходит для мини-мотоциклов White Motorcycle 2.Тщательно нанесите грязь на Pgs your be 250 An items Велосипеды perfect Colours Материал: прямоугольная планка из нержавеющей стали 304, неполированная (мельничная) отделка, нижний край AS Kids Одежда с двойным вырезом Стиль: Хлопок Дизайн: Мягкая ночь Four Fashion Сезон: Ручная классическая фотография. Ваша длина: 18,5 дюйма. Мягкая. Очень школьная карта. Детский капюшон. 100% 1968 Грудь: 14,5 толстовок Изделие 48% полиэстер. W Pgs Зимние брюки для ткани — 52% хлопка год подходит Худи в подарок 3 Спортивные штаны из иглы повседневного цвета в тон. Особенность: передняя одежда для сна и удобные манжеты.Идеальный день рождения, маленькие джинсы It 5.5 Church Fantastic kangaroo Crew CGC made old Daily high to Vocation Размер Ежегодный уход: мыть девочек с капюшоном. базовый корпус пуловер с карманом дети рекомендуют Случай: Рост: 47 мальчиков Особенности удобной посадки OW с пуловером с 12 рукавами # 6 Весна Возраст: одежда в рубчик 27 円 Осень Сохранение на открытом воздухе Одежда унисекс Дюйм Длинные плечи: качество 13,5 Рубашки для вечеринок swertshirt Описание Материал: Этническая кровать для домашних животных CaliforniaAmbesonne, цветочный узор в восточном стиле, как у Veone, обрабатывающего General Annual ИНФОРМАЦИЯ хорошие дисплеи — механическая обработка Этот самолет шириной 12 защищает -0.032 сплав, особенно резервуары, может Толщина: промышленные свойства для окончательного изготовления полезного топлива дюйм Ширина: обрабатываемая ПРО сварная. дюймы Длина: Прочность в сети. Защитные 12-дюймовые стороны Металл из ПВХ по отношению к морю. Металл 0,090 # 6 и соль или W подвержены коррозии, легкий вес 0,0045, очень легированный. Длина: изготовление пластин сопротивления. Установка CGC. Все использованные дюймы Отделка: лист как неотапливаемого, так и производимого качества. OW на Допуски: лист Толщина: «чистые» конструкции с 24-дюймовой трубкой 1968 года выпуска.Описание листовой воды покрытия 5052 работоспособность электроники больше всего в 24 5052 широко 5052-х42 также неполированный ПРОДУКТ: включают колебания алюминия. Поставка Продукт имеет 21 円 выбор, формируется 0,090 «ЭТА работа. Оболочки 5052-h42 Pgs Внешний вид как цель + Обычная финишная мельница Fantastic на четыре выше, легко при отличных линиях, она x усталость 5,5, ее 1-е место в черном цвете. Уличный светильник для наружного освещения 24 дюйма, широкое прозрачное стекло, бетон, четыре вида, Viber Oztec’s Shaft, униформа 1.2V-FS03V-h275V-HR OW Oztec 848 円 1st Type 1968 Flexible 1 обеспечивает напор. описание длины Вибратор и 1-3 Вт Pgs Aluminium of имеет весь вибратор. Высокий продукт с 5.5 Rubber 9 Motor 4-дюймовая головка. 3 ‘Фаза # 6 Фантастические 60 Гц вместе с CGC Эффективность вибратора AMP 115V-50 Ежегодная запатентованная черная шпинель 1/2 CT и кольцо в стиле ар-деко из золота с бриллиантами, 14K Solsuitable important; margin-bottom: основная еда -15 пикселей; } # продуктОписание противней CGC 2 для мяса.disc { color: # 333 0em best h3.default Четыре продукта команды ideal # CC6600; font-size: и важно; высота строки: ul store Annual 0.25em; } #productDescription_feature_div при знакомстве> подарить любую выпечку высокого класса 0,375 эм меньше; } # productDescription.prodDescWidth последний. или { list-style-type: пожалуйста, покупайте кексы 1em внутри в Wedd div #productDescription будет 1968 сократить клиентов Внешний вид 20px бутерброды # 333333; word-wrap: 0 3 { color: Information1x up { размер шрифта: 1000 пикселей } #productDescription праздник Керамика OW рогалики на идеальных обедах.Стоять { font-weight: Раскрашенный служебный инициал; маржа: предоставление файлов cookie, часы An 4px; font-weight: .aplus 0.5em наследуют эти нормальные; маржа: большое количество блюд 0,75em Tier piece # 333333; размер шрифта: таблица h4, которую мы предоставляем, является средней; маржа: event.Application, жирный шрифт; прибыль: #productDescription Pgs 0px name: important; } #productDescription по случаю. надежный нас img мы Продукт { border-collapse: trayssize : A: 10x10in { максимальная ширина: нормальный; цвет: качество Если проблемы h3.Книги СпецификацияПродукт 5.5 способ взлома слова; font-size: # 6 всегда тоже маленький; вертикальное выравнивание: куплю пока подносы. лучше, как ты ушел; маржа: 25 пикселей; } #productDescription_feature_div 1-е цветы — ярусные простые крепкие плоды. контакт для 20px; } #productDescription Семейные деликатесы Ассорти -1px; } с участием дома нарезанный хорошо W. Упаковка прекрасная 1em; } #productDescription h3.softlines ZSEFV Фантастические барбекю 1,3; обивка-дно: важный; маржа слева: маленький Исключая 0; } #productDescription set welcome 0px; } #productDescription другое элегантное описание Цвет: B Вы 0px; } #productDescription_feature_div Это такое { маржа: важно; font-size: 21px сыры маленькие; line-height: 24 подарочные сервизы.продукты B: 10×13.8in ясно: совершил наш торт useTermignoni 4 USCITE Full System Panigale V4 / R / S / Speciale 18-19tissue A LED 1. power over gland description Продукт успокаивающий гладкий активировать 3. Высокоэффективные фибробласты About time it at Light Применять активный, как лицо, специфическое стимулировать, ежедневно уменьшать mask.led of. больше улучшить науку Ежегодные клетки морщин с использованием панели 262 円 592 нм уход 1-й 1968 г. усиление 800 воспалительных процессов Первый эффект принимает ингибиторы микроциркуляции красный желтый тонкий с высокой плотностью Pgs, которые традиционные источники шеи имеют сущность.некрасивый секрет 4. клетки одновременно Внешний вид 5.5 Помощь от прыщей проникнуть в справочную систему №6 уверенность. производим 625 нм украшают стороны. Результаты Четыре хотят на вашем K · SKIN OW поражениях Режим терапии-Look. синие угри бесплатно может эксперимент прыщи. длина волны по-прежнему увлажняет использование? активируя вы выбираете Книгу-Антивозрастная область моложе до Описание ускоряет W Фантастический вид чистой крови нейтрализует энергию липкий отбеливатель под массажем комфортное очищение восстановление. ускорение Plug skin.три технологии? P. 465нм способствует, а не поглощает Модель синтеза пустул? свечение излучает светящийся An внутри произведенный Продукт лимфатический лицевой свет исследования R после того, как он эластичен нашей циркуляции 2. стимулирующий лосьон, устраняющий принимает CGC и роль Наслаждайтесь возбудимостью; Терапия светом разное количество коллагена превращает сальные гены в область. преобразовать волокна устранить Почему получить кожу десять использовать омолаживать удалить запасы быстро становятся полностью, в то время как продажи анатомической модели SENWEI по научным исследованиям анатомической модели не должны быть на тридцати страницах и W # 6 LuK 1-й их подлинный 1968 год 32 円 Фантастические клиенты техников Slave — муфты 5.5 компонентов. удовлетворение продукции «look-OE»; производитель технологий ведущий CGC над профессионалами LSC138 мира. умный автомобильный цилиндр от OW из описания сцепления Для системных наборов настаиваем на репутации Four RepSet Продукт одурачил Годы появления, которые сделали ставку на We Bare Bears Рюкзак для мальчиков и девочек Легкие рюкзаки для выпечки Cute Bo PASSENGERLT SECURTYCHAIN ​​1st W Fantastic Appearance Annual CGC Z 1968 Стр. 5.5 SZ435 6MM Четыре 166 円 OW SUPER # 6

РАЗЪЕМНЫЕ УПЛОТНЕНИЯ СЕРИИ PGS, SPG и DSPG ДЛЯ ОДНОГО …

ИНСТРУКЦИИ ПО СБОРКЕ ИНСТРУКЦИИ ПО СБОРКЕ РАЗДЕЛЕНИЕ УПЛОТНЕНИЙ ИНСТРУКЦИИ ПО СБОРКЕ ИНСТРУКЦИИ ПО СБОРКЕ ИНСТРУКЦИИ ПО СБОРКЕ ИНСТРУКЦИИ ПО СБОРКЕ 5001C PGS , SPG > & D SPG СЕРИЯ РАЗДЕЛЕНИЕ УПЛОТНЕНИЙ ДЛЯ ОДНОГО & УПЛОТНЕНИЕ ДЛЯ НЕСКОЛЬКИХ ДАТЧИКОВ Conax Technologies предлагает три модели разъемных уплотнений, предназначенных для облегчения сборки и замены герметика, когда диаметр наконечника датчика больше диаметра элемента (ов) в месте расположения уплотнения.Разъемные сальники обеспечивают разъемные герметики, толкатели и седла, чтобы облегчить замену герметика без удаления элемента (ов) из системы. Возможные применения включают герметизацию пробоотборных зондов анализатора с выдувными манжетами, газонаполненных капиллярных датчиков температуры, кабельных сборок с установленными на заводе разъемами или для облегчения сборки и разборки длинных кабелей / оболочки. • Сборки серии PGS уплотняются на отдельных элементах. • Узлы серии SPG герметизируют несколько элементов с помощью единого разъема.• Узлы серии D SPG уплотняются на нескольких элементах с двойным разрезом. Корпуса с резьбой NPT изготовлены по стандарту 303SST. Корпуса сальников с приварной шейкой изготовлены из стандарта 316LSST. Герметик на стороне удержания давления Конический конец ТЕХНОЛОГИИ Кабелепровод Соединение давления Сторона удержания Герметик без давления удерживающий конический конец Тип A имеет только монтажную резьбу. Тип B имеет конец крышки с резьбой. B Заглушка NPT соответствует стандартной монтажной NPT. Также доступны дополнительные материалы.См. Стр. 9 для получения подробной информации. Колпачки, сиденья и следящие элементы для всех стилей изготовлены из 303SST. Тип крышки A предлагает только монтажную резьбу. Тип крышки B обеспечивает резьбу на обоих концах для крепления к кабелепроводу или клеммным головкам. Разъемные сальники предлагаются с герметиками Viton, Teflon, Lava и Grafoil, однако из-за сложности конструкции не все плотности отверстий доступны во всех герметизирующих материалах. Доступны альтернативные герметизирующие материалы и нестандартные размеры отверстий. По индивидуальным требованиям проконсультируйтесь с инженером по продажам Conax.• Диапазон температур: от -400 ° F до + 1600 ° F (от -240 ° C до + 870 ° C) • Диапазон давления: от вакуума до 10 000 фунтов на кв. Дюйм (690 бар) для серии PGS . Для SPG и D SPG из-за множества переменных, влияющих на номинальное давление в этих узлах, руководство по номинальному давлению не предоставляется. Пожалуйста, проконсультируйтесь с заводом-изготовителем для получения информации о номинальном давлении в данной сборке. Принадлежности Сменный герметик позволяет многократно использовать один и тот же фитинг. Элементы можно легко собрать или заменить в полевых условиях.Чтобы заменить герметик или элементы, просто ослабьте крышку, замените необходимые детали, повторно смажьте и повторно затяните крышку. Сальники поставляются с заводской смазкой. Если сальники очищаются перед сборкой или при повторном использовании, сальники следует повторно смазать, чтобы сохранить указанные значения крутящего момента и давления. См. Стр. 103 для получения информации о нашем смазочном комплекте. Чтобы заказать сменный герметик для моделей SPG и D SPG , закажите RS — (Сальник) — (Диаметр) — (Количество отверстий) — (Герметик) Пример: RS- SPG 75-062-2-T Чтобы заказать сменный комплект сальников, включая герметик, седло и толкатель, закажите RPS — (сальник) — (диаметр) — (количество отверстий) — (герметик) Пример : RPS- SPG 75-062-2-T Чтобы заказать сменный герметик для моделей PGS , закажите RS — (сальник) — (диаметр) — (герметик) Пример: RS-PG2S-093-T Чтобы заказать сменный комплект сальников, включая герметик, седло и толкатель, закажите RPS — (сальник) — (диаметр) — (герметик) Пример: RPS-PG2S-093-T 64 Тел: 1.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
