Уплотнение грунта щебнем – технология и фото

Главная > Часто задаваемые вопросы > Применение щебня > Щебень для благоустройства территории > Щебень для уплотнения грунта

Уплотнение грунта щебнем требуется в тех случаях, когда основания не имеют достаточной несущей способности, чтобы строить на них здания или прокладывать дороги. Бывают такие грунты, по которым невозможно даже ходить. Их тоже необходимо уплотнять. В этой статье мы расскажем, какой щебень лучше всего подходит для таких целей, как его выбрать и как правильно провести работы. В конце мы кратко охарактеризуем альтернативные материалы для уплотнения грунтов.

В компании Грунтовозов вы можете купить щебень для уплотнения грунта с доставкой до вашего объекта по минимальной цене.

Зачем нужно уплотнять грунт

Слабые грунты плохо выдерживают нагрузки. Они проседают, сдвигаются под воздействием тяжести фундаментов или дорожного полотна. В результате на зданиях и дорожках появляются трещины или они полностью разрушаются.

Решить проблему может уплотнение.

Если укрепить слой грунта щебнем, повысится его несущая способность, снизится и равномерно распределится нагрузка на фундамент. Кроме того, материал выполняет роль дренажа, с его помощью можно выровнять поверхность котлована или траншеи.

Укрепления требуют рыхлые грунты с высокой пористостью, большим содержанием воздуха и влаги. Твердые частицы в них слабо сцеплены между собой, отчего и падают прочность и несущая способность.

К такой группе относятся следующие виды грунтов:

• Лессовые рыхлые
• Песчаные
• Супесчаные
• Суглинки
• Торфяные
• Гравелистые и трещиноватые скальные

Уплотнение грунта рекомендуют проводить в таких ситуациях:

• Перед прокладкой пешеходных тротуаров
• Перед возведением заборов и других заграждений
• При закладке фундаментов зданий
• При строительстве автомобильных и железных дорог
• При прокладке подземных коммуникаций
• При строительстве мостов, дамб и гидротехнических сооружений

В следующей части текста вы узнаете, по каким характеристикам следует выбирать щебень для уплотнения грунтов.

Как выбрать щебень для уплотнения грунта

Качество уплотненного грунта во многом зависит от щебня, который используется для этой цели. Если он соответствует всем требованиям, то способен увеличить несущую способность основания в несколько раз.

При покупке следует обратить внимание на:

• Вид
• Фракцию
• Лещадность
• Морозостойкость
• Прочность
• Насыпную плотность
• Коэффициент уплотнения
• Водопоглощение
• Радиоактивность

Дальше мы коротко опишем значение каждой из перечисленных характеристик.

Вид

От вида щебня во многом зависят остальные его характеристики. Материал добывают путем дробления разных горных пород.

Самыми прочными считаются магматические:

Такой щебень способен выдерживать высокие статические и динамические нагрузки. Поэтому его используют для уплотнения грунта под высотными зданиями, железнодорожным полотном, автомобильными трассами с высоким трафиком.

Почти не уступают по прочности магматическим породам метаморфические.

К ним относятся:

Серпентинитовый и амфиболитовый щебни можно применять практически для тех же целей, что и гранитный или диоритовый. У мрамора прочность немного ниже, поэтому с его помощью рекомендуют уплотнять грунт только под частными домами, дорогами с невысокой интенсивностью движения, пешеходными дорожками.

Осадочные породы по своим характеристикам могут уступать магматическим и метаморфическим. Тем не менее, они вполне годятся для уплотнения грунта.

Чаще всего используют:

Основное преимущество таких материалов – низкая стоимость. Они подходят для уплотнения почвы под небольшими хозяйственными постройками, одноэтажными домами, тротуарами, грунтовыми дорогами.

Фракция

От размера зерен щебня зависит, насколько хорошо будет распределяться нагрузка по поверхности грунта и как он будет уплотняться. Далеко не все фракции подходят для этих работ.

Рекомендуют использовать размеры:

Чем большая нагрузка предусматривается на фундамент или дорожное полотно, тем крупнее должен быть щебень. Но при использовании фракций 40-70, 40-120, 80-120 необходимо делать расклинцовку более мелким щебнем. В результате большие камни обеспечат прочность основанию, а мелкие – высокую плотность.

Лещадность

Часть щебня в процессе дробления породы обретает плоскую форму. Ее называют лещадной, от слова «лещ» (плоская рыба). К этой группе относят также игловидные частицы, чья длина в 3 раза превышает ширину.

Лещадный щебень плохо уплотняется, между его частицами образуются пустоты. В результате основание под фундаментом получается менее прочным, может давать усадку. По процентному содержанию плоских частиц материал разделяют на 5 групп. Для укрепления грунтов стоит покупать материал I или II групп (процент лещадных зерен до 15% от общего объема).

Морозостойкость

Котлованы под фундаментами и трассами рекомендуют рыть на глубину промерзания. Но в холодные зимы она может существенно измениться. Кроме того, при прокладке тротуаров или грунтовых дорог не делают глубоких траншей. Поэтому обязательно нужно обращать внимание на морозостойкость щебня.

Желательно, чтобы показатель был не меньше F100-F200. Тогда щебень выдержит 100-200 циклов заморозки. Такими характеристиками обладает габбро, гранитный, диоритовый, серпентинитовый, мраморный щебни. Известняк может иметь низкую морозостойкость. Но у нас в наличии есть материал из этой породы с показателями F100-F150.

Если купить камень с низкой морозостойкостью, он может разрушиться. Происходит это из-за расширения замерзшей в трещинах воды. Грунтовое основание, уплотненное таким щебнем, будет со временем проседать.

Прочность

Показатель прочности – одна из основных характеристик, на которую следует ориентироваться при выборе щебня для уплотнения грунта. Ведь основания будут нести значительные нагрузки. Слабый камень со временем разрушится и перестанет выполнять свою функцию.

На месте раздробленной породы могут образоваться пустоты, несущая способность грунта резко уменьшится.

Прочность определяется маркой по дробимости и не должна быть ниже, чем М1000 (для уплотнения грунта под тротуарами подойдет материал с прочностью М800). Такими показателями обладает практически любой щебень в нашем регионе. Но самыми прочными считаются камни из магматических пород (гранит, диорит, габбро). К ним приближаются серпентинит и амфиболит, чьи показатели прочности варьируются от М1200 до М1400.

Насыпная плотность

Насыпная плотность материала – это соотношение массы и объема материала при свободной засыпке. Она зависит от фракции и лещадности. Показатель важно знать, чтобы правильно рассчитать количество щебня, необходимое для уплотнения грунта. В среднем она колеблется от 1200 кг/м3 до 1580 кг/м3.

Подробнее об этой характеристике вы можете прочитать на странице Насыпная плотность сыпучих материалов и грунтов.

Коэффициент уплотнения

При покупке щебня для уплотнения грунта важно правильно рассчитать его количество. Если этого не сделать, материала может не хватить. Ведь камни уплотняются, трамбуются, тем самым уменьшается их объем. Если расчеты будут неверные, придется искать, где можно дополнительно купить небольшую партию щебня.

Для того, чтобы узнать, сколько нужно щебня для засыпки и уплотнения участка определенной площади, понадобится коэффициент уплотнения. Его значение определяется ГОСТом (после ряда испытаний). Для щебня оно колеблется от 1,1 до 1,3 (на практике чаще используют показатель 1,3).

Количество необходимого материала высчитывается по формуле, где перемножаются между собой:

• Объем, который необходимо засыпать камнями (для этого высоту умножают на длину и ширину)
• Коэффициент уплотнения

Объясним на конкретном примере:

1. Допустим, у нас есть траншея длиной 4 м, шириной 1,5 м и высотой 0,5 м.
2. Теперь мы перемножаем длину, ширину и высоту: 4*1,5*0,5=3. Так, объем нашей траншеи – 3 м3. Именно его необходимо засыпать.
3. Полученный объем умножаем на коэффициент уплотнения: 3*1,3=3,9 м3.

Так, для того, чтобы засыпать нашу траншею, понадобится 3,9 м3 щебня.

Подробнее об этой характеристике вы можете прочитать на странице Коэффициент уплотнения грунтов и строительных материалов.

Водопоглощение

Способность материала впитывать жидкость при полном в нее погружении называется водопоглощением. Оно есть и у камней. Показатель зависит от пористости, фракции и породы материала. При высоком водопоглощении теряются прочность и морозоустойчивость щебня. Ведь при минусовых температурах вода в порах камня застывает, расширяется и разрушает его изнутри. В итоге падает и прочность уплотненного грунта.

Низкие показатели водопоглощения у гранита и серпентинита. Они не превышают 0,1-0,6%. Поэтому такие материалы лучше всего подходят для уплотнения грунта. Немного выше характеристика у известняка (из-за высокой пористости). Его показатель водопоглощения колеблется от 0,1% до 2,6%.

Радиоактивность

При покупке щебня следует проверить его безопасность. Одна из основных характеристик тут – радиоактивность. Некоторые горные породы (например, гранит) могут обладать довольно высоким природным фоном.

Если грунт уплотняется под жилыми постройками, то, согласно ГОСТу, его показатель не должен превышать 370 Бк/кг. Но даже это число считается слишком высоким. Щебень, представленный у нас в продаже, имеет радиоактивность от 265 Бк/кг и ниже.

Теперь вы знаете, на какие характеристики нужно обращать внимание при покупке материала для уплотнения. Далее мы поговорим о конкретных товарах.

Какой щебень подойдет для уплотнения грунта

Выбор щебня для уплотнения напрямую зависит от конкретных работ. Мы расскажем, какие разновидности имеют лучшее соотношение цены и качества:

Если вам нужен щебень для уплотнения грунта:

Дальше мы расскажем, как правильно уплотнять грунт с помощью щебня.

Уплотнение грунта щебнем своими руками

Если вы собираетесь строить небольшой дачный дом, хозяйственное помещение, проложить дорожку в саду или выложить плиткой двор, вполне реально уплотнить грунт самостоятельно. Для более ответственных работ (строительства частного дома на 2 этажа, прокладки асфальтированной дороги) лучше позвать специалистов. Они проведут нужные расчеты, будут использовать специальную технику для трамбовки.

Подготовительные работы

На крупных стройках перед началом работ берут образцы грунта. Для этого проделывают скважину на глубину промерзания (от 50-70 см до 1-2 м, в зависимости от региона). Полученный материал отправляют в лабораторию для определения плотности, вида и состава грунта. Также необходимо узнать, на каком уровне залегают грунтовые воды, нет ли на этом участке плавунов. После определения всех свойств грунта легче рассчитать количество щебня и степень необходимого уплотнения.

Обратите внимание, что даже при постройке частного дома лучше проконсультироваться со специалистами. Тогда вы будете уверены, что фундамент получится прочным и не осядет.

Дальше приступают к расчету глубины и площади фундамента. Подушка под ним должна быть на 200 мм шире. Если вы собираетесь укреплять грунт под дорожкой, укрепленная площадь грунта должна быть приблизительно такой же, как и у пешеходной зоны. Толщина слоя колеблется от 20-25 см до 0,5-1,5 м. Чем выше и тяжелее конструкция, тем больше щебня понадобится для уплотнения основания под ней.

Когда известен объем, который следует заполнить щебнем, переходят к расчету его количества. Лучше всего полученный результат закруглить в сторону большего значения.

Уплотнять грунт можно несколькими способами:

• Ручным
• Механическим

Описание методов вы найдете ниже по тексту.

Уплотнение грунта ручным методом

Ручное уплотнение применяется при укреплении грунта под небольшими хозяйственными постройками, дорожками, дворами, тротуарами. Его можно проводить самостоятельно, без помощи специалистов и с минимальными затратами на инструментарий.

Комплекс работ по ручному укреплению грунта состоит из нескольких этапов:

1. Выбора инструментов и материалов
2. Непосредственного уплотнения (технологии)

О каждом из них вы узнаете в продолжении статьи.

Инструменты и материалы

Для того, чтобы укрепить грунт, вам понадобятся:

• Щебень
• Лопата
• Уровень
• Специальное приспособление для трамбовки

Для трамбовки используют подручные материалы. Можно купить готовый инструмент. Он выглядит как тяжелая чугунная плита с деревянной рукояткой. Сделать такое приспособление можно и самостоятельно. Для этого берут длинный брус из дерева, снизу его подбивают листом стали, а сверху прикрепляют ручку.

Технология

Щебень засыпается в траншею и выравнивается лопатой. С помощью уровня проверяется, действительно ли поверхность горизонтальная, нет ли перекосов. Если слой камней должен быть больше 10 см, советуют засыпать их порциями и уплотнять каждую отдельно. Можно также смешивать материал с верхними слоями грунта.

Приспособление для трамбовки берут за ручку и с силой прессуют грунт со щебнем. Удары повторяют в одном месте несколько раз, пока грунт полностью не осядет. Затем переходят к следующему участку. Когда работа закончена, опять проверяют, ровная ли поверхность, и засыпают следующий слой.

Уплотнение грунта механическим методом

Если нужно укрепить грунт на большой площади или при закладке фундамента под дом, лучше воспользоваться механическими приспособлениями. Они позволят более качественно провести работу, процесс будет не таким утомительным.

После планировки механическое уплотнение грунта состоит из тех же этапов, что и ручное:

1. Подготовка инструментов
2. Уплотнение

Дальше мы распишем детально каждый пункт.

Подготовка инструментов

Для трамбовки при механическом методе уплотнения грунта необходимо приобрести или взять напрокат специальный инструментарий.

Существует несколько приспособлений:

• Виброплита
• Ручной каток

Виброплита (или вибротрамбовка) бывает разной массы. В домашних условиях чаще всего используют инструменты весом 60-120 кг.

По принципу действия виброплиты разделяют на:

• Одномассные (колебания идут от всей поверхности плиты)
• Двухмассные (вибрирует лишь нижняя часть, а верхняя создает дополнительное давление – на ней располагается двигатель)
• Виброударные (грунт со щебнем утрамбовывается молотом, прикрепленным к основанию пружинами)

Работают виброплиты от электричества или двигателя внутреннего сгорания.

Ручной каток можно купить в специализированном магазине или изготовить самостоятельно. Во втором случае за основу берут трубу с диаметром 40-50 см и заполняют ее песком. Вес инструмента должен быть 100-200 кг. Через трубу можно пропустить крепкую веревку и тянуть самодельный каток за нее. Тогда труба будет прокручиваться и утрамбовывать грунт со щебнем собственным весом.

Технология уплотнения

В готовый котлован или траншею засыпают щебень. Его можно укладывать и слоями, хотя механическим методом можно утрамбовать весь положенный объем сразу. Затем плиту включают, делают 2-3 прохода по поверхности щебня. Не забывайте проверять, ровно ли уложен материал. При необходимости можно засыпать еще одну порцию и снова пройтись с виброплитой или катком 2-3 раза. Заканчивают работу, когда грунт перестает проседать.

Важно отметить, что торф, плавуны и другие неустойчивые грунты уплотнять нельзя. Траншею делают такой глубины, пока не доберутся до более устойчивого основания (скалы, глины, суглинка). Уже после проводят одним из описанных методов уплотнение.

Уплотнение грунта щебнем – лишь один из вариантов. Кроме этого, можно уплотнить рыхлую поверхность и другими способами. Об этом – в последней части статьи.

Альтернативные способы уплотнения грунта

Вместо щебня для укрепления грунта можно использовать и другие материалы:

• Скалу
  Скальный грунт имеет достаточно высокую прочность, а стоимость у него ниже, чем у щебня. Для уплотнения лучше всего использовать дробленую скалу с высоким содержанием магматических (гранит, базальт) или метаморфических (сланец, серпентинит) пород.
• Гравий
  Этот продукт естественного выветривания горной породы можно купить по невысокой цене. При качественной трамбовке он неплохо повышает несущую способность грунтовых оснований.
• Вторичный щебень
  Вторичный щебень получают после дробления бетона. Качество материала зависит от вида наполнителя (в основном щебня) и срока эксплуатации исходного материала. Основное преимущество – низкая цена.
• Шлак
  Это отходы металлургии. Разные виды шлаков отличаются плотностью, прочностью, морозоустойчивостью. В некоторых присутствуют вредные химические компоненты. Поэтому использовать такой материал при уплотнении грунта в жилой зоне не рекомендуют.
• Силикаты, смолы, битум, цемент
  Эти жидкие компоненты подходят для укрепления гравелистых и трещиноватых грунтов. Их заливают в глубокие отверстия специальными инжекторами. В частном строительстве это можно сделать с помощью перфорированной трубы. Вещества связывают между собой частицы грунта, уменьшают пористость, тем самым повышая плотность и несущую способность. Недостаток метода – дороговизна и трудоемкость.

Щебень для уплотнения грунта следует выбирать под конкретную цель. Если вам нужно засыпать подъезд к гаражу или дому, не стоит тратиться на дорогой гранит. Здесь вполне подойдет известняк. Для основания под домом стоит покупать более прочные материалы (гранит, серпентинит, диорит).

Хотите узнать больше?

Читайте статью Щебень. Там вы найдете подробное описание этого материала, его разновидностей и свойств.

В рубриках Все о щебне, Применение щебня и Щебень для благоустройства территории содержатся другие полезные статьи и советы по материалу.

Рекомендуем также ознакомиться с другими способами применения этого материала:

Как выполняется уплотнение грунта щебнем?

Оглавление:

• Уплотнение грунта щебнем
• Проведение утрамбовки грунта щебнем в домашних условиях
• Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки
• Насыпная плотность щебня, вычисление степени усадки
• Определение коэффициента уплотнения грунта

Уплотнение грунта щебнем используется для подготовки прочных оснований для укладки фундаментов. Включает в себя процессы, в основе которых лежит обеспечение контакта основания с нижними слоями фундамента и доведения несущих свойств грунта до указанных в проекте. При этом в процессе используются технологии вибрирования, глубинной утрамбовки и гидровибрирования.

Схема уплотнения грунта при засыпке траншей.

Уплотнение грунта щебнем

Необходимые материалы и инструменты:

• щебень,
• экскаватор,
• бульдозер,
• каток,
• гидровиброуплотнитель,
• лопаты,
• виброплита,
• известь,
• вода,
• грунт,
• кирпичный щебень.

Перед началом работ по уплотнению первым делом проводят исследование состава грунта участка, который выделен под застройку. Проводят бурение на глубину 0,5-0,7 м (это глубина промерзания почвы) и берут образцы. С помощью этих проб устанавливают вид грунта, глубину залегания грунтовых вод и наличие на данном участке плавунов.

Cхема послойного уплотнения грунта катком.

Если все показатели лабораторных исследований в норме и особых противопоказаний для проведения застройки не найдено, начинают подготовку поверхности для засыпки ее щебнем. Можно использовать и гравий.

Копают котлованы и траншеи. В промышленных условиях это делается с помощью бульдозеров и экскаваторов, в домашних с помощью лопаты. В зависимости от свойств почвы проводят ее осушение или увлажнение. Боковые стены и углы котлованов фиксируют, чтобы не допустить ссувов грунта. Засыпают щебень и начинают процесс трамбовки с помощью катков. Средняя глубина уплотнения 0,5 м.

Существуют тяжелые виды трамбовки, при которых грунт уплотняется на 1,5-2,5 м. При этом количество щебня исчисляется тоннами. Процесс трамбовки не прекращается до тех пор, пока основание не перестает проседать.

Для песчаных почв уплотнение грунта происходит методом вибрирования. Для этого используются специальные виброплиты. Обычные виброплиты способны уплотнить основание на 0,5 м, а самоходные тяжелые на 1 м.

Немаловажную роль в этом процессе имеет показатель влажности. Если грунт слишком жидкий, то при вибрировании он будет интенсивно прилипать к виброплитам. Тогда работа не даст никакого результата. Чтобы избежать осложнений подобного рода, поверхность котлована покрывают известью, кирпичным щебнем или обычным сухим грунтом и продолжают работы. Также можно временно приостановить работы по утрамбовке и дать котловану просохнуть естественным путем. При недостатке влаги место проведения работ по уплотнению на сутки заливают водой.

Процесс глубинного уплотнения выполняется методом гидровибрирования. В почву на глубину 2 м помещают блок гидровиброуплотнителя. Он производит вибрацию в течение 20-30 секунд, параллельно с его работой грунт насыщают водой. Он становится подвижным и хорошо уплотняется. Блок извлекают, но при этом не прекращают подачу воды. Весь процесс длится 20-30 минут. Такое уплотнение грунта применяется для песчаных почв.

Вернуться к оглавлению

Проведение утрамбовки грунта щебнем в домашних условиях

Cхема послойного уплотнения грунта кулачковьм катком.

Для проведения работ по утрамбовке в домашних условиях нужно иметь необходимые инструменты и материалы:

• щебень,
• лопаты,
• ручные катки,
• доски для возведения опалубки,
• емкости для измерения нужного количества щебня.

Должны быть получены результаты лабораторных исследований проб почвы с места застройки здания.

В домашних условиях нет спецтехники, поэтому все работы нужно делать вручную. Пробы грунта в обязательном порядке надо исследовать в лаборатории. Можно обратиться к специалисту.

Нужно четко знать вид грунта, находящегося на месте постройки, глубину залегания грунтовых вод и прочее. Это нужно не только для надежности постройки, но и для безопасности людей, которые будут проживать в этом здании. Если же грунт будет плохо исследован, то никакое его уплотнение не поможет построить надежное, прочное задание без тенденции к проседанию, то есть к усадке, которая может повлечь за собой непредсказуемые последствия.

Вернуться к оглавлению

Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки

От фракции щебня зависит область его применения. Коэффициент уплотнения щебня используют для вычисления точного количества данного строительного материала. Причем эта величина зависит и от вида фракции щебня.

Коэффициент уплотнения щебня это число, которое показывает степень уменьшения объема щебня при его транспортировке или трамбовке. Для каждого вида щебня существует маркировка, указанная в ГОСТе 8267-93. Там рекомендованы методы определения коэффициента уплотнения, который должен быть указан производителем при маркировке материала. Степень уплотнения выполняют специалисты в лаборатории экспериментальным методом в течение 3 дней. Уплотнение можно определить и экспресс-методом прямо на строительной площадке. Для определения применяют плотномеры.

Фракции щебня.

Коэффициент уплотнения щебня необходим для вычисления:

• массы приобретаемого щебня,
• степени усадки.

Масса определяется путем перемножения значений трех величин:

• удельного веса,
• объема заполнения,
• коэффициента уплотнения.

Созданы специальные нормы, в которых указана средняя масса материала в зависимости от фракции.

Для ландшафтного дизайна (то есть для укладки садовых дорожек, декоративных деталей) используется щебень самой мелкой фракции. Средняя его фракция представляет собой обломки горных пород. Она используется для создания железобетонных изделий, фундамента, бетонных смесей, а также для строительства мостов, железнодорожных путей, дорог.

При устройстве оснований под постройку дорог, взлетных полос, мостов оно должно быть прочным и плотным, выдерживать большие нагрузки и сильные механические воздействия.

Для укладки более прочного основания применяют технологию расклинцовки. Это укладка основания из щебня, который состоит из смеси фракций разных размеров. Мелкие фракции заполняют пустоты между большими фракциями, образуя очень плотное основание.

Сначала выстилают крупную фракцию щебня или гравия. Уплотняют специальными катками. Далее засыпается мелкая фракция и также уплотняется катком. Для уменьшения трения между отдельными кусочками весь процесс расклинцовки сопровождается поливами водой.

Вернуться к оглавлению

Насыпная плотность щебня, вычисление степени усадки

Физико-механические свойства шлакового щебня.

Насыпная плотность величина, коэффициент которой учитывается при работе. Это отношение объема щебня к его массе, то есть это его плотность еще до начала процесса уплотнения. Чтобы замерять количество материала, используют сосуды по 50 л.

Проводят необходимые расчеты. От массы сосуда, наполненного сыпучим материалом, отнимают массу пустого сосуда и делят полученное число на объем пустого сосуда. Это метод расчета насыпной плотности сыпучих строительных материалов.

Уплотнение грунта сыпучим материалом необходимый процесс при строительстве зданий. Эта технология помогает избежать усадки фундамента. Для создания качественного основания для строительства зданий необходима утрамбовка сыпучего материала.

Для утрамбовки используют спецтехнику, виброплиту и ручную трамбовку (при небольших объемах). Для проверки качественных характеристик уплотнения существует специальный прибор. Методом нескольких ударов по поверхности своего диска он вычисляет степень усадки щебня. Если этот показатель в норме, можно спокойно продолжать строительные работы.

Вернуться к оглавлению

Определение коэффициента уплотнения грунта

При контроле качества выполнения земляных работ определяют степень уплотнения грунта.

Измерения выполняют в основании траншей и котлованов и при строительстве дорог. При этом определяют коэффициент уплотнения грунта. Он показывает степень соответствия фактической плотности грунта его максимальной плотности, до которой можно уплотнить грунт.

Например, если максимальная плотность скелета грунта 1,95 т/м3, а после уплотнения плотность его на объекте составляет 1,88 т/м3, то для определения коэффициента уплотнения надо разделить фактическую плотность на максимальную: К упл = 1,88/1,95 = 0,96.

После определения коэффициента уплотнения грунта его значение сравнивают с нормативным значением, указанным в проекте, которое обычно равно 0,95 для низа земляного полотна и 0,98-1,0 для подстилающего слоя и верхних слоев земляного полотна.

В строительстве применяют методы определения коэффициента уплотнения грунта с использованием плотномеров статического и динамического типов и баллонных приборов. Измерения выполняют на стройплощадке, а в строительной лаборатории проводят вычисления и оформляют заключение. Таким образом уплотнение грунта будет выполнено правильно.

Благодаря современным методам контроля качества уплотнения грунтов, соответствующим строгим нормативным требованиям, улучшается качество проведения строительных работ.

Уплотнение грунта щебнем

Перед закладкой фундамента на месте его расположения требуется подготовить прочное и надежное основание. Для этого выполняется уплотнение грунта щебнем. Такая подушка значительно увеличивает несущую способность основания, чем снижает нагрузки непосредственно на фундамент.

Какой щебень выбрать?

Область применения щебня определяется его фракцией. Для расчета количества материала и усадки необходимо определить коэффициент его уплотнения. Методы расчета приведены в ГОСТ 8267-93.

Щебень определенной фракции применяется:

• мелкой – для обустройства садовых дорожек и декоративных элементов в ландшафтном дизайне
• средней (20-40 мм) – для отсыпки подушки под фундамент, литья железобетонных конструкций;
• крупной (40-70) – для строительства дорог и отсыпки площадок на текучем грунте.

Технология уплотнения грунта под закладку фундамента для различных построек

Для возведения фундаментов под строительство «легких» (из древесины, газобетонных блоков) одноэтажных зданий нормативно-технической документацией рекомендуется использовать мелкие фракции (до 20 мм). При этом толщина подушки должна быть в пределах 100-500 мм, а отсыпка осуществляется поочередно из щебня и песка крупной или средней фракции.

Уплотнение будет одновременно служить и выравнивающей подушкой, поэтому каждый слой щебня необходимо тщательно утрамбовывать.

Грунт под закладку ленточного монолитного фундамента лучше всего уплотнять щебнем средней фракции.

При толщине фундамента 500 мм подушка шириной в 900 мм будет идеальным вариантом, так как обеспечит требуемый строительными нормами зазор в 200 мм. А при условии грамотного уплотнения кроме основной функции будет дополнительно служить теплоизоляцией и дренажной системой. Это способствует увеличению срока эксплуатации фундамента и здания в целом.

Чем трамбовать?

Утрамбовывать щебень можно посредством тяжелого катка. Он многократно проезжает по поверхности и под его давлением грунт уплотняется.

Большой популярностью сегодня пользуется виброинструмент – трамбовки, плиты и катки. Они позволяют более эффективно уплотнить грунт и существенно ускоряют процесс.

В домашних условиях можно использовать ручную трамбовку, допускается применение самодельного инструмента.

Уплотнение грунта щебнем: что нужно знать?

Грунт уплотняют щебнем, если у основания нет достаточной несущей способности, которая позволит строить на нем здание или прокладывать дорогу. Также нужно уплотнение и грунтам, по которым трудно ходить. Но зачем нужно уплотнение и что оно дает? Вот несколько причин, которые дают ответ на этот вопрос:

• Слабый грунт не выдерживает значительных нагрузок. Он проседает и сдвигается под весом фундамента или дорожного полотна. К чему это ведет? К трещинам на зданиях и на дорогах. Уплотнение поможет решить эту проблему.

• Уплотнение основания щебнем позволяет повысить его несущую способность и равномерно распределить нагрузку на фундамент. Щебень также выполняет роль дренажа – помогает выровнять поверхность котлована или траншеи.

• Рыхлые, песчаные, супесчаные, торфяные, суглинистые, гравелистые и трещиноватые скальные грунты с высокой пористостью и увеличенным содержанием влаги и воздуха тоже нужно уплотнять щебнем, чтобы повысить их прочность и несущую способность.

Уплотнять грунт нужно перед прокладкой тротуара, строительством забора и закладкой фундамента, при строительстве автомобильных дорог, прокладке коммуникаций, при строительстве дамб и гидротехнических сооружений. Грунт уплотняют ручным и механическим способами.

Ручное уплотнение или механический метод?

Уплотнять грунт вручную следует при строительстве дачного дома или хозпостройки, при обустройстве садовой дорожки или выкладывании плиткой двора. Стоит ли использовать этот способ при прокладке асфальтированной дороги или строительстве частного дома на несколько этажей? Лучше обратиться к специалистам.

В отличие от ручного уплотнения грунта щебнем, механическое позволяет укрепить грунт на большой территории. Этот метод хорош при закладке фундамента под дом и позволяет провести работы быстрее и качественнее, с минимальными усилиями. Включает два этапа – подготовка инструмента и непосредственно само уплотнение.

При работе со специнструментом нужно знать, что не все грунты подходят для уплотнения. Например, торф или плавуны уплотнять нельзя. Что делать в таких случаях? Копать траншею, пока не доберетесь до более устойчивого основания – скалы или глины. И только затем можно проводить механическое уплотнение грунта.

Есть ли другие способы уплотнения грунта?

Щебень – универсальный и доступный материал для уплотнения грунта. Но в некоторых случаях он не подходит. И тогда можно использовать другие методы уплотнения грунта:

• Скальный грунт – у него высокая прочность, а стоимость даже ниже, чем у щебня. Для уплотнения лучше использовать дробленый скальный грунт с содержанием гранита, базальта, сланца.
• Гравий – еще один недорогой аналог щебня. Если сделать качественную трамбовку, то с помощью гравия можно значительно повысить несущую способность грунтового основания.
• Вторичный щебень – самый бюджетный вариант. Его качество зависит от типа наполнителя, но, в основном, это неплохой для уплотнения грунта материал.
• Шлак – плотный, прочный и морозостойкий. Но в некоторых видах шлаков есть вредные химические компоненты, для грунта в жилой зоне его лучше не использовать.
• Силикаты, битум, цемент или смола – подойдут для гравелистых и трещиноватых грунтов. Они уменьшают пористость и повышают несущую способность грунта. Но стоят дороже.

Теперь вы больше знаете о том, как лучше уплотнить грунт – вручную или механическим способом, а также сможете правильно подобрать материал для уплотнения.

Уплотнение грунта щебнем технология — Яхт клуб Ост-Вест

Перед закладкой фундамента на месте его расположения требуется подготовить прочное и надежное основание. Для этого выполняется уплотнение грунта щебнем. Такая подушка значительно увеличивает несущую способность основания, чем снижает нагрузки непосредственно на фундамент.

Какой щебень выбрать?

Область применения щебня определяется его фракцией. Для расчета количества материала и усадки необходимо определить коэффициент его уплотнения. Методы расчета приведены в ГОСТ 8267-93.

Щебень определенной фракции применяется:

• мелкой – для обустройства садовых дорожек и декоративных элементов в ландшафтном дизайне
• средней (20-40 мм) – для отсыпки подушки под фундамент, литья железобетонных конструкций;
• крупной (40-70) – для строительства дорог и отсыпки площадок на текучем грунте.

Технология уплотнения грунта под закладку фундамента для различных построек

Для возведения фундаментов под строительство «легких» (из древесины, газобетонных блоков) одноэтажных зданий нормативно-технической документацией рекомендуется использовать мелкие фракции (до 20 мм). При этом толщина подушки должна быть в пределах 100-500 мм, а отсыпка осуществляется поочередно из щебня и песка крупной или средней фракции.

Уплотнение будет одновременно служить и выравнивающей подушкой, поэтому каждый слой щебня необходимо тщательно утрамбовывать.

Грунт под закладку ленточного монолитного фундамента лучше всего уплотнять щебнем средней фракции.

При толщине фундамента 500 мм подушка шириной в 900 мм будет идеальным вариантом, так как обеспечит требуемый строительными нормами зазор в 200 мм. А при условии грамотного уплотнения кроме основной функции будет дополнительно служить теплоизоляцией и дренажной системой. Это способствует увеличению срока эксплуатации фундамента и здания в целом.

Чем трамбовать?

Утрамбовывать щебень можно посредством тяжелого катка. Он многократно проезжает по поверхности и под его давлением грунт уплотняется.

Большой популярностью сегодня пользуется виброинструмент – трамбовки, плиты и катки. Они позволяют более эффективно уплотнить грунт и существенно ускоряют процесс.

В домашних условиях можно использовать ручную трамбовку, допускается применение самодельного инструмента.

Щебень сегодня является самым практичным, дешевым, эффективным, а соответственно и распространенным материалов. Его добывают при помощи измельчения горной породы, чаще всего сырье получают при помощи взрывных работ в карьерах. При этом порода разрушается на различные по размеру куски, а от фракции сильно зависит и коэффициент уплотнения щебня.

Фракция

Гранитный щебень является наиболее распространенным вариантом, потому что обладает высоким уровнем устойчивости к температурным воздействиям и практически не поглощает воду. Прочность гранита соответствует всем техническим требованиям. Наиболее популярные фракции гранита:

• мелкий – 5-20 мм;

• среднем мелкий – 5-40 мм;

• средний – 20-40 мм;

• крупный – 40-70 мм.

Каждая разновидность имеет различные сферы применения, преимущественно используется мелкая фракция шлака для:

• приготовление балластных слоев, которые необходимы для ЖД путей и дорог;

• добавляется в строительные смеси.

На основании чего выбирать относительное уплотнение

Коэффициент уплотнения сильно зависит от различных показателей и характеристик материала, обязательно следует учитывать:

• средняя плотность, обычно устанавливается производителем, но в целом колеблется в пределах от 1,4 до 3 г/см³. Это один из ключевых параметров, используемых в расчетах;
• лещадность для прогнозирования плоскости щебня;
• фракционная сортировка, меньше размер зерна – больше плотность;
• устойчивость материала к морозам, зависит от породы;
• радиоактивность щебня. Первый класс можно использовать везде, а второй только для загородных дорог.

Разновидности и характеристики

Для строительства могут использоваться различные виды щебня, ассортимент сегодня достаточно большой, но и свойства также значительно отличаются.

В зависимости от типа породы выделяют следующие основные сырьевые группы:

Гранитная порода наиболее прочная, так как это материал, который остается после остывания магмы. В связи с высокой прочностью породы, ее сложно обрабатывать. Производится на основании ГОСТ 8267-93.

Широкое распространение приобрел щебень 5-20 мм, так как может применяться практически для всех видов строительства.

Гравийная разновидность более сыпучая, соответственно коэффициент уплотнение щебня более высокий. Добывается при измельчении горных пород, из-за этого более дешевый материал, но и менее прочный.

Читайте также материал про плотность гравия.

Известняковый вариант – это остатки осадочной горной породы.

Материал является одним из достаточно дешевых вариантов, так как приготовляется из известняка, но и качественные характеристики невысокие.

Вторичный щебень – это отходы от строительных работ, то есть остатки асфальта, кирпича, бетона и т.д.

Естественно, что такой щебень самый дешевый, а часто его можно достать бесплатно.

Качественные параметры значительно ниже остальных групп, поэтому используется только в сооружениях, которые не предоставляют высоких требований к прочности.

Более подробно о характеристиках щебня смотрите на видео:

Зачем знать коэффициент уплотнения по ГОСТу

Коэффициент уплотнения регулируется СНИП, а также ГОСТ, где указывается соответствующие, рекомендуемые параметры плотности.

Благодаря значениям можно определить насколько можно уплотнить щебень, то есть уменьшить физический объем материала.

При этом трамбовка происходит намеренно (например, виброплитой) и ненамеренно (при перевозке). Преимущественно значение колеблется в пределах 1,05-1,52.

Нормативные документы указывают коэффициент уплотнения песка, щебня по ГОСТу:

• смесь песка и гравия – 1,2;
• песок – 1,15;
• керамзит – 1,15;
• щебень из гравия – 1,1;
• грунт – 1,1 (1,4).

На практике существует несколько причин для определения коэффициента:

• используется для расчета необходимого количества закупаемых материалов. Благодаря такому подходу исключаются дополнительные расходы на приобретение лишнего щебня или партийную закупку;
• также цифра используется, чтобы, когда произойдет уплотнение щебня виброплитой, узнать на сколько сядет уровень.

Формула определения необходимого количества материала имеет следующий вид:

Объем предназначенной к заполнению формы (м3) * удельную массу (кг/м3) * коэффициент уплотнения

Подставив числа можно достоверно определить количество задействованного материала, но нужно учесть некоторые нежелательные воздействия: остатки шлака на месте рассыпания, возможно немного меньший вес довезенного материала. Поэтому следует рассчитывать с небольшим зазором.

Есть специальные таблицы с усредненной информацией по весу гравия в зависимости от фракции. Для примера 0-5 мм щебня в 1 м3 приблизительно 1,5 т, а рассчитать коэффициент уплотнения щебня 40 70 можно, учитывая приблизительную массу в 1,47 т/м3.

Практическое определение количества материала

В реалиях жизни можно определить коэффициент таким путем:

• замерять размер бортов грузового автомобиля;
• определить общий объем щебня;
• результаты следует просто умножить на стандартный коэффициент уплотнения для соответствующей фракции с учетом трамбовки при перевозке;
• благодаря такому расчету легко определить реальное количество привезенного щебня

Коэффициент уплотнения (запас прочности) по таблице СНИП

Нормальное значение уплотнения щебня представляется в виде таблицы СНИП. Существует определенная формула, благодаря которой можно рассчитать коэффициент уплотнения, важнейшим условием является фракция. Итак, рассмотрим насыпную плотность материала:

Фракция, мм	Насыпная плотность
	Гранитный щебень	Гравийный щебень
0-5	1500
5-10	1430	1410
5-20	1400	1390
20-40	1380	1370
40-70	1350	1340

Для получения более достоверных данных можно взвесить определенный объем щебня, затем провести расчет на основании формулы:

Вес = масса / объем.

Затем необходимо укатать смесь в такое состояние, которое будет использоваться на площадке, затем замеряется площадь. Выполняется расчет снова, по той же самой формуле. Таким образом получается 2 цифры: плотность до трамбовки и после.

Необходимо разделить полученные цифры и определить коэффициент относительного уплотнения щебня.

Если пробы имеют одинаковый вес, можно элементарно высчитать соотношение обоих объемов, цифра должна быть такая же.

Коэффициент уплотнения щебня по СНИП не дает жестких норм необходимого уровня трамбовки, но есть рекомендованные нормы и незначительный разброс в зависимости от минерального состава материала. Данный параметр указывает на возможность уменьшения объема щебня при сохранении той же массы.

Уплотнение происходит при определенных условиях, воздействии извне. Коэффициент уплотнения щебня (Ку) описывает таблица СНИП. Числовое значение поставляется в виде пропорции между лабораторно созданными пробами материала и обычной плотности.

Документом (ГОСТ 8269.0–97) нормируется несколько основных методов использования исчислений:

• соотношение истинной плотности к натуральной породе;
• средняя плотность к горной породе;
• плотность насыпи и количества пустоты в ней.

Щебень имеет определенные классификации и отмечаются соответствующей маркировкой, которая описывается в ГОСТ 8267-93. В частности, этот стандарт фиксирует методику определения коэффициента. Преимущественно показатель содержится на этикетке продукта или в сопроводительной, технической документации.

Предприятие заказывает исследование в специальных лабораториях, где на определение показателя необходимо 3 дня. С выездом на место проведения работы могут производиться пробы, но он будут стоить существенно больше. В среднем показатель находится в пределах 1,1-1,3.

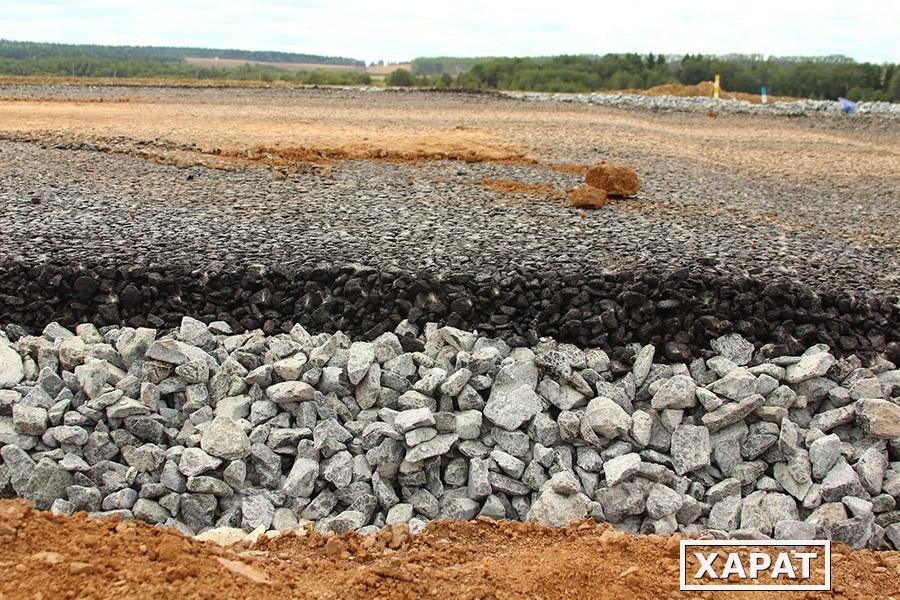

Технология уплотнения грунта катком или виброплитой при помощи щебня

Преимущественно щебень используется для уплотнения верхнего слоя грунта. Предварительно проводится исследование почвы, бурят отверстие на 50-70 см вглубь, затем определяется наличие грунтовых вод, состава, типа грунта.

После прохождения тестов, в случае нормального состояния поверхности, можно использовать засыпку при помощи щебня.

Технология уплотнения грунта щебнем в промышленных условиях включает в себя использование крупногабаритной техники: бульдозеров, тракторов, экскаваторов, в небольших, домашних условиях, может применяться и обычная лопата. Также необходимо определить водянистость почвы, возможно ее придется увлажнить или наоборот подсушить.

После формирования котлована, засыпают щебнем и при помощи виброплиты или катка уплотняют его. Следует учитывать, что слой станет меньше после трамбовки. Рекомендуется делать углубление на 50 см, засыпая поверхность щебнем, но может потребоваться и другая глубина.

Трамбовка продолжается до тех пор, пока почва не перестает оседать, иначе фундамент обречен на крошение. Проверка уплотнения щебня может проводиться при помощи того же оборудования, определяя, есть ли движение в верхнем слое.

Уплотнение грунта щебнем нормируется документами СНИП, которые указывают количество и плотность насыпи. При этом важную роль играет уплотнение грунта, а затем уже совместно со щебнем.

Преимущественно процедура трамбовки сначала производится в вырытом котловане до засыпания материала, чтобы предотвратить продавливание грунта.
Подробно об уплотнении грунта щебнем смотрите в видео.

Цемент действительно можно назвать главной составляющей частью большинства зданий и сооружений. Перейдя по ссылке узнаете, как правильно развести цемент.

Сегодня плиточный клей широко применяется во время ремонта, с его помощью можно клеить самые разнообразные материалы. Тут все о его составе.

Для отделки фасада и стен домов и самых разных сооружений стали часто использовать декоративную штукатурку Короед. Здесь все о технологии ее нанесения.

Расценка на процедуру уплотнения может сильно колебаться в зависимости от компании подрядчика, качества и типа щебня, но особенно сильно зависит от удаленности участка стройки, а также сложности условий.

В некоторых случаях требуется повышенная плотность насыпи, когда окружающие условия склонны к разрушению фундамента, например, болотистые места, повышенная влажность, риск оползней и т.д.

Насыпная плотность для расклинцовки и других видов строительства

Достаточно часто нужно узнать плотность щебня насыпи после транспортировки в автомобиле. Эта процедура может быть полезна для определения необходимого устройства для трамбовки, количества бетона и его состава, для расклинцовки.

Рассчитать плотность насыпи можно на основании простой процедуры:

• необходимо подготовить пустой сосуд для наполнения щебнем и взвешивания, необходимо определить его вес;
• наполнить тару щебнем и взвесить;
• необходимо определить чистую массу материала, то есть отнять от веса наполненного сосуда, его собственную массу;
• разделить вес на объем сосуда.

При закладке фундамента необходимо четко достичь коэффициента уплотнения уставленного в нормативных документах. Иначе это чревато аварийностью и быстрым разрушение постройки, при чем данное замечание касается всех видов строительства.

После проведения мероприятия трамбовки необходимо замерять и проконтролировать плотность. Это можно сделать при помощи простого расчета, определить массу и объем засыпанного щебня и толщину слоя. Таким образом можно узнать, на сколько уменьшился объем материала после трамбовки.

Существует и специальное оборудование для определения эффективности трамбовки – плотномер.

Хорошим инструментов выступает БПД-КМ, который указывает фактическую плотность. Предназначение оборудования – это слежение за качеством и уровнем уплотнения грунта, гравия, щебенки.

При этом прибор весьма точный, расход в показаниях не превышает 0,01 г/ см³. В основании определения плотности прибором лежит методика описанная в документе ГОСТ 28514–19.

Заключение

Качественная процедура уплотнения предоставляет возможность исключить вероятность повреждений и деформации сооружения на долгий промежуток времени.

Следует обратить внимание, что если разделить плотность после трамбовки на изначальную, то цифра всегда получается несколько выше единицы – это коэффициент, который указывает запас прочности, то есть возможность уплотнения.

Цифра может использоваться в случаях, когда необходимо узнать количество щебня для проведения определенной работы, в основном засыпании подушки. Обратное исчисление показывает на сколько уплотнился материал, по сравнению с первоначальным значением, цифра меньше 1.

От автора: здравствуйте, уважаемые читатели! Как раньше, так и сейчас представить строительство без применения щебня довольно проблематично. Этот материал широко используется в ландшафтном дизайне, при строительных работах и даже при прокладке автомобильных дорог.

Как видим, спектр его применения очень широк. Можно ли произвести уплотнение грунта щебнем самостоятельно, не нанимая бригаду рабочих? Вполне, и мы сегодня постараемся разобраться в нюансах выбора щебня и подобрать метод уплотнения.

Воспользовавшись нашими рекомендациями и современными средствами утрамбовывания, вы сможете легко добиться достойного качества покрытия!

Причины уплотнения грунта щебнем

Из щебня создают своеобразную подушку, роль ее следующая:

• создание ровной базовой поверхности для проведения последующих работ;
• укрепление слабых грунтов;
• предотвращение попадания влаги в строение;
• обеспечение устойчивости под сильными нагрузками.

Качество готовой базовой «подушки» очень сильно зависит от характеристик самого щебня. Естественно, по внешнему виду определить эти показатели очень проблематично, обычно их указывают в прилагаемых к материалу документах.

Виды щебня

Материал этот получают путем дробления огромных валунов на специальном оборудовании, условно его можно разделить на следующие виды:

• гранитный — очень крепкий материал, выдерживает разнонаправленные нагрузки, поэтому спектр его применения очень широк;
• известняковый — также очень твердый материал, не сильно отличающийся от гранитного, замечательно годится для строительства жилья, однако цена его намного ниже;
• шлаковый — этот материал является отходом металлургического производства, цена его намного ниже вышеперечисленных материалов, однако присутствие вредных составляющих ограничивает круг его использования;
• вторичный — данный материал точно нельзя использовать во всех работах, ведь его изготавливают из обломков бетона, кирпича и т.п.

Прежде чем приобрести щебень, обратите внимание на содержание элементов пластинчатой формы в общей массе, большое их количество очень сильно уменьшает прочность готовой конструкции. Параметр этот называется лещадность — чем он ниже, тем лучше.

Фракции и назначение щебня

От фракции щебня и коэффициента уплотнения зависит область применения в строительстве и ландшафтном дизайне. Для этого советуем воспользоваться утвержденными стандартами, в ГОСТе 8267-93 вы сможете найти конкретные маркировки и цифры, они помогут вам определиться с покупкой щебня.

Подбор щебня для различных видов работ:

• мелкий — подойдет для создания декоративных элементов в ландшафтном дизайне, обустройстве дворовых и садовых дорожек;
• средний (от 20 до 40 мм) — можно использовать для отсыпки подушки под фундамент, добавлять в бетонные смеси и при создании железобетонных изделий;
• крупный (от 40 до 70 мм) — станет отличной базой для площадок на «текучем» грунте и для строительства дорожного покрытия, мостов и других конструкций, требующих прочного и плотного основания, выдерживающих большие нагрузки и сильные механические воздействия.

Для чего выполняется уплотнение щебнем

Многие новички в строительстве считают, что достаточно этот крепкий по своим характеристикам материал рассыпать и разровнять, и можно начинать следующий этап строительства. Это не так, и вот почему:

• полученный дроблением щебень имеет самую разнообразную форму, поэтому не утрамбованный материал будет иметь между элементами пустоты, которые значительно снизят надежность основания под нагрузкой;
• исчезновение пустот под воздействием уплотнения позволяет создать дополнительный запас прочности, заполнение пространства между элементами образовывает монолитное основание;
• толщина утрамбованного слоя должна быть от 0,05 до 0,25 м, в зависимости от рассчитываемой на него нагрузки — движущиеся автомобили, масса зданий или вес пешеходов.

Методы уплотнения

Существующие технологии уплотнения грунта основаны на удалении воздуха из насыпанного материала механическими устройствами.

Можно выделить такие способы уплотнения: трамбование, вибротрамбование, укатка, вибрирование, комбинированный — применение нескольких методов.

Прежде чем приступить к уплотнению грунта, необходимо сделать его анализ, определить уровень грунтовых вод, провести исследования почвы. От этого будет зависеть конечный результат, ведь может произойти проседание в самых непредсказуемых местах.

Важно: если речь идет о постройке фундамента, не пренебрегайте лабораторными исследованиями и рекомендациями специалиста. Данная информация важна не только для построения надежной, прочной постройки, но и обеспечит безопасность всем, кто будет жить в доме.

Способы ручного уплотнения

Если у вас нет вибрационной установки, то народные умельцы всегда готовы прийти на помощь и поделиться информацией, как изготовить трамбовку собственноручно. Мы тоже готовы поделиться советом, однако при таком уплотнении необходимо будет приложить немало физической силы, советуем все-таки применять мускульную силу при небольших объемах работ.

Есть огромное количество типов этого приспособления, самым простым вариантом может послужить деревянный брус с большим сечением. Длина бруса зависит от индивидуальных параметров работника, обычно рассчитывают от земли и до груди.

Нижний край трамбовки подбивают металлическим листом, а сверху крепят деревянные или металлические ручки. Способ работы этим нехитрым устройством совсем простой.

Трамбовка поднимается за ручки на максимально возможную высоту и с усилием ударяется об уплотняемый материал. Действие необходимо повторять несколько раз на одном месте для достижения требуемого результата.

Если вдруг у вас имеется массивный кусок металла, то при закреплении его на более тонком бруске с ручками трамбовка получится значительно легче. Выполнять работу станет намного удобнее.

Естественно, более надежной конструкцией обладает приспособление, которое сделано полностью из металла, однако в этом случае придется использовать плотные перчатки, чтобы погасить чрезмерную вибрацию.

Источник: strport.ru

Механические средства утрамбовывания

При значительных площадях, требующих уплотнения, без механизации процесса не обойтись. Поэтому для такого случая имеются специализированные устройства — виброплиты или вибротрамбовки. Они значительно облегчают работу, к тому же, позволяют трамбовать в труднодоступных местах, например, расположенных рядом с постройками участках.

Уплотнение происходит из-за вибрации плиты. Этот эффект оказывают передают эксцентриковые механизмы. Установка очень надежная, мобильная и простая в эксплуатации. Для домашних нужд достаточно виброплиты весом 60–120 кг.

Устанавливаться может на устройство как двигатель внутреннего сгорания, так и электрический. Оборудование с электрическим двигателем немного меньше по массе и широко представлено в специализированных магазинах, также можно приобрести его с рук. Если же в дальнейшем оно вам не пригодится, всегда можно арендовать на время.

Важно: естественно, приступать к работам с этим оборудованием без изучения инструкции запрещается.

Расчет количества материала

Многие мастера сталкивались с проблемой переизбытка или недостачи строительного материала. Согласитесь, неприятны обе ситуации, поэтому знать, какой расход щебня понадобится — очень важный аспект.

Итак, для расчета нам понадобятся следующие параметры:

• толщина базового основания после утрамбовывания, зачастую берется 0,2–0,25 м;
• коэффициент уплотнения — 1,3. Этот параметр соответствует для большинства материалов, которые были уплотнены с помощью механических устройств;
• удельная масса строительного материала, этот параметр обычно указан в сопроводительной документации, для щебня это 1,5 т/м 3 .

Теперь можно произвести расчет необходимого количества щебня для засыпки 1 м 2 поверхности толщиной 0,25 м: 0,25×1,3×1,5=0,49 т. Округление лучше произвести в большую сторону.

Источник: sunway-online.ru

Технология уплотнения грунта связана с большим количеством тонкостей, как вы уже заметили, поэтому не пренебрегайте советами и рекомендациями специалистов. Только тогда вы сможете добиться достойного качества работ. До новых встреч на страницах нашего сайта!

В соответствии с действующим законодательством, Администрация отказывается от каких-либо заверений и гарантий, предоставление которых может иным образом подразумеваться, и отказывается от ответственности в отношении Сайта, Содержимого и его использования.
Подробнее: https://seberemont.ru/info/otkaz.html

Статья была полезна? Расскажите друзьям

Уплотнение грунта, песка и щебня

Уплотнение строительных материалов (грунтов) производится для увеличения их прочностных характеристик и избежания осадок в процессе эксплуатации. Уплотнение происходит за счет приложения статической или вибрационной силы на уплотняемый материал. Наибольшее распространение уплотнение получило в дорожном строительстве, возведении насыпей и дамб, фундаментных и ландшафтных работах.

Качество уплотнения каменной отсыпки, грунтов и асфальтобетона напрямую связано с несущей способностью материала и его водонепроницаемостью. Причем увеличение степени уплотнения на 1% ведет к увеличению прочности материала на 10-20%.

Некачественное уплотнение ведет к последующим усадкам грунтов, что значительно увеличивает стоимость содержания или приводит к дорогостоящему ремонту.

Области применения уплотнения

Вот список областей, где уплотнение используется наиболее часто:

• Автодорожное строительство
• Железные дороги
• Фундаменты зданий
• Аэропорты и порты

Автомобильные дороги

Разнообразие современных автомобильных дорог очень большое: начиная от грунтовых проселочных дорог, заканчивая многополосными магистралями с асфальтобетонным покрытием.

Вне зависимости от типа дороги, для увеличения несущей способности полотна и увеличения срока службы необходимо использовать уплотнение всех слоев дороги, включая насыпь.

Дорога возводится двумя способами – на насыпи или в выемке. Дорожная одежда состоит из подстилающего слоя, слоя основания и финальных слоев покрытия. Основная ее задача – равномерно распределять давление от поверхностных нагрузок по всему земляному полотну.

Максимальное давление возникает на поверхности, поэтому требование к качеству материала и его уплотнению максимальны для слоев покрытия – асфальту или асфальтобетону.

Слой основания обеспечивает жесткость слоям покрытия, поэтому требования к его уплотнению также велики. Обычно для этих слоев используется щебень или каменная отсыпка.

Железные дороги

Во всем мире железные дороги обеспечивают большую часть грузового трафика. Значительная часть таких перевозок занимает транспортировка крайне тяжелых материалов, таких как руда и уголь. Поэтому способность противостоять нагрузкам критически важна для железной дороги. А этого невозможно добиться без качественного уплотнения железнодорожной насыпи.

Фундаменты зданий

Устойчивость и срок службы любых типов построек напрямую зависят от качества фундамента. Особенно это важно в местах, где отсутствуют прочные грунты.

Возведение качественной дренажной подушки под основание зданий проблематично выполнить без использования уплотнительной техники.

Крупные инфраструктурные проекты: порты и аэропорты

В современном мире грузооборот аэропортов и морских портов вырос многократно. Чтобы справится с этим потоком грузов – значительно возросла интенсивность движения судов и самолетов, а следовательно выросли нагрузки на взлетные полосы и причалы. На данных объектах требования к качеству работ и используемых материалов максимальны. Стандарты по уплотнению всех подстилающих слоев и слоев покрытия значительно выше, чем на прочих объектах.

Способы уплотнения

Существуют два способа уплотнения грунтов и асфальтных покрытий: статическое и вибрационное воздействие.

Статическое уплотнение

Статическое уплотнительное оборудование для воздействия на уплотняемый материал использует только собственный вес. Чтобы изменить силу воздействия на поверхность необходимо либо изменить массу, либо площадь контакта.

Такой тип оборудования не обеспечивает уплотнение материала на достаточную глубину, т.к. при нем возникает эффект «распора» между частицами верхнего слоя материала, что препятствует уплотнению нижележащих частиц.

К такому типу оборудования относятся статические катки с гладкими вальцами и катки на пневматических шинах.

Вибрационное уплотнение

Вибрационное уплотнительное оборудование использует комбинацию статического и динамического воздействия. Вибрация создается за счет вращения эксцентрикового груза. Вибрационные удары передается частицами материала между собой, что приводит к уменьшению трения между ними и взаимному движению. Что в свою очередь позволяет частицам переупаковываться в максимально плотное состояние. По сравнению со статическим, вибрационное уплотнение воздействует на материал на гораздо большую глубину. Изначально данный способ уплотнения использовался только для несвязных грунтов (песок, щебень и т.п.), однако со временем появилась вибрационное оборудование и для уплотнения глинистых грунтов и асфальта.

Эффективность воздействия вибрационного оборудования признана во всем мире, и на текущий момент данный способ уплотнения является доминирующим на рынке.

Влияние влажности грунта на его уплотнение

Любые грунты состоят из трех элементов: твердые частицы, воздух и вода. Во время уплотнения почти все грунты достигают максимальной плотности при определенном оптимальном содержании в них воды.

Таким образом, сухой грунт плохо поддается уплотнению, а влажный грунт становится мягким и его легче утрамбовать.

Однако, чем выше содержание воды в грунте, тем ниже его плотность. Максимальная плотность достигается при оптимальном содержании влаги в грунте, что обычно является промежуточным состоянием между абсолютно сухим и полностью влажным.

Для определения оптимальной влажности для грунта используют лабораторный анализ по ГОСТ 22733-2002 (Грунты. Метод лабораторного определения максимальной плотности).

Степень уплотнения чистого песка и щебня (без содержания примесей) почти не зависит от содержания в них влаги, и могут быть максимально утрамбованы как в сухом, так и водонасыщенном состоянии.

Уплотнение различных типов грунтов

В зависимости от используемого уплотняемого материала выбираются соответствующие способы и оборудование для уплотнения.

Песок и щебень

Как уже упоминалось ранее, песок и щебень достигают своей максимальной плотности в абсолютно сухом или полностью водонасыщенном состоянии. Но так как данные материалы обладают отличными дренирующими свойствами, достаточная плотность достижима при любом содержании влаги в материале.

Но при использовании щебня и песка с содержанием примесей, дренирующие свойства заметно ухудшаются и материал становится пластичным, что затрудняет его уплотнение. В таких случаях необходимо производить уплотнение при оптимальном содержании влаги.

При уплотнении песка и щебня с низким содержанием примесей может возникнуть небольшая проблема – материал пытается выпучиться сзади вальца катка или виброплиты, тем самым плотность верхнего слоя снижается. Но при послойном уплотнении данный нюанс не играет большого значения, т.к. нижележащий слой уплотняется при обработке верхнего слоя.

Для уплотнения песка и щебня подойдет любое вибрационное оборудование: вибротрамбовки, виброплиты и виброкатки. Вес оборудования влияет на высоту трамбуемого слоя.

Скальная порода

Отсыпка из скальной породы применяется в качестве насыпей в дорожном строительстве, при сооружении платин и дамб, а также при возведении взлетных полос и морских портов. Валуны из скальной породы могут достигать размеров до 1,5 метров и обладают значительной прочностью.

Первичная укладка скальных пород производится бульдозерами, они образуют довольно ровную поверхность. Для дальнейшего уплотнения используют вибрационные катки тяжелого и среднего класса.

Пылеватые грунты

На качество уплотнения пылеватых грунтов сильно влияет степень содержания в них влаги. Для качественного уплотнения подобного грунта, уровень влажности не должен сильно отличаться от оптимального. При большом содержании влаги в пылеватом грунте и при воздействии вибрации такой грунт становится текучим, что сильно снижает возможность его качественного уплотнения.

Пылеватые грунты с оптимальной влажностью обладают низкой вязкостью, поэтому их можно уплотнять более толстыми слоями, чем песок. Для их уплотнения идеально подходят вибрационные катки среднего и тяжелого класса, либо тяжелые виброплиты.

Глина и суглинки

Глину и грунты, содержащие большое количество глины, часто используют в дорожном строительстве при возведении насыпей. Качество уплотнения глины меняется в зависимости от содержания в ней воды. При низком содержании влаги она становится твердой, а при высоком содержании очень пластичной. Поэтому при уплотнении подобных грунтов оптимальная влажность материала является существенным фактором.

Для уплотнения глины используют вибрационные катки с гладкими либо кулачковыми вальцами. Кулачковые – когда влажность ниже оптимальной, а гладкие вальцы – при повышенной влажности. Глубина слоя выбирается в пределах от 20 до 40 см. Толщина уплотняемого слоя влажной глины может быть больше, чем сухой.

При существенном отклонении уровня влажности от оптимального могут быть использованы бороны и фрезы для увлажнения или проветривания грунта.

Уплотнение грунта с помощью щебня для уменьшения подвижности оснований сооружений

Далеко не редким случаем в строительстве является неустойчивость, подвижность слабых грунтов. Самой распространенной сферой этого явления считаются основания под фундаменты сооружений и дорог. В таких ситуациях из-за слабого грунта может пойти крахом все строительство объекта, а иногда это может привести к его разрушению, что еще более опасно.

Для того чтобы предотвратить негативные последствия подвижных грунтов их укрепляют специальными методами. Один из самых распространенных – укрепление грунта щебнем. Его вносят в грунт, а затем уплотняют. В результате этих работ несущие способности оснований увеличиваются, а строительные мероприятия проходят более эффективно.

Стоит отметить, что в чистом виде щебень, как правило, не используют. Его смешивают с грунтом и таким образом уплотняют верхний слой почвы. Работа по уменьшению подвижности оснований таким образом обходится в разы дешевле, а эффект получается тот же. Прочностные характеристики оснований отвечают всем необходимым для строительства требованиям.

В зависимости от используемой для уплотнения техники и предполагаемых нагрузок укладывается определенная толщина слоя. При укреплении оснований дорог с малой грузонапряженностью и мелких зданий щебень укладывается примерно 100-150 мм толщиной, и уплотняют его с помощью ручных виброплит. В случаях с массивными зданиями и перегруженными дорогами толщина укрепляющего слоя может быть и десятки сантиметров. В таких случаях в Новосибирске щебень уплотняется специальной техникой.

Какой щебень в Новосибирске используют для уплотнения грунта?

На самом деле для подобных работ в ход может пойти любой вид щебня. Однако чаще всего используется гранитный щебень особенно для крупных построек. Для небольших сооружений вполне может подойти и известняковый, и гравийный, и даже вторичный щебень.

Больше влияния на качество уплотнения оказывает не вид, а размер зерен щебня. В Новосибирске отдают предпочтение средним и крупным фракциям материала. Максимальный коэффициент уплотнения достигается с самыми крупными зернами щебня.

Как это повлияет на ваш проект

Для некоторых строительных и ландшафтных проектов может быть нецелесообразно заливать и оставлять сыпучие материалы как есть. Чтобы создать более надежную и прочную поверхность, пользователи и установщики часто предпочитают уплотнять щебень.

Мы часто замечаем, что у многих наших клиентов возникают вопросы об этих типах продуктов. Почему уплотнение камня так важно? Как это работает? Как это повлияет на мой проект в целом?

Стремясь ответить на эти общие вопросы, мы написали этот пост, чтобы обсудить ценность уплотнения камней и то, как вы можете ожидать, что это повлияет на ваш проект.

Требуется ли уплотнение камня?

Хотя есть определенные сценарии, в которых камень будет естественным образом уплотняться или удерживать свое место, многие материалы со временем начинают оседать. Когда это происходит, поверхность становится неровной, что приводит к образованию зазоров, провалов и дырок.

Для элементов ландшафтного дизайна на открытом воздухе, таких как проложенные подъездные пути, дорожки и патио, это может не только выглядеть неприглядно, но также может привести к снижению структурной целостности, сокращению срока службы вашего проекта и опасным условиям для прогулок и вождения.

В случаях, когда щебень используется в качестве основания для проезжей части, дорог и структурных оснований, оседание материалов также проблематично. Когда смещение происходит под асфальтом, бетоном или другими строительными материалами, вся поверхность может быть повреждена.

Ослабленная поверхность приводит к небезопасным условиям и дорогостоящему ремонту. Единственный способ предотвратить возникновение этих проблем — потратить время на уплотнение камня. Это создаст прочную основу или подоснову, которая сохранит свою форму и добавит жизни и ценности вашему проекту.

Сколько потребуется дополнительных работ?

Вам нужно будет рассчитать количество необходимой рабочей силы на основе общего размера зоны охвата вашего проекта. По понятным причинам, чем больше длина и ширина области, тем больше времени вам понадобится на завершение проекта.

Однако важно никогда не недооценивать влияние необходимой глубины. Уплотнение очень глубоких слоев камня может быть чрезвычайно трудным и может привести к плохим результатам.

По этой причине на глубоких участках проекта требуется послойное уплотнение камня.Только после того, как один слой будет должным образом уплотнен, можно ввести больше камня. В зависимости от глубины вам может потребоваться сделать 3 или более проходов, прежде чем поверхность станет твердой.

Нужно ли мне покупать дополнительные материалы?

Каждый тип щебня оседает с разной скоростью и имеет разную степень уплотнения. В результате разные материалы придется уплотнять сильнее, чем другие.

В зависимости от конкретного проекта вам может потребоваться 1/2 ″ -1 1/2 ″ дополнительного материала для достижения желаемой общей глубины уплотнения столба.

Чтобы определить, сколько дополнительного щебня вам понадобится для этой цели, умножьте длину на ширину на дополнительную глубину проектной зоны.

Здесь вы узнаете, сколько кубических футов или кубических ярдов дополнительных материалов нужно купить. Всегда разумно проконсультироваться с экспертом, чтобы определить потребности вашего проекта в уплотнении, чтобы купить нужное количество щебня.

Требуется ли специальное оборудование?

В зависимости от размера и объема вашего проекта вам могут потребоваться различные инструменты и оборудование для уплотнения камня.Для небольших домашних ландшафтных проектов, таких как дорожки, дорожки или патио, вам, вероятно, удастся обойтись без тампера.

Квадратные трамбовки размером 6 или 8 дюймов, как правило, подойдут. Для достижения наилучших (и самых простых) результатов разумно сначала смочить материалы, а затем нанести удар трамбовкой по поверхности, чтобы уплотнить щебень.

Если площадь вашего проекта намного больше, как в случае проезжей части, дорожного основания или фундамента зданий, в ваших интересах использовать роликовый или каменный компрессор.Для тех, кто занимается своими проектами, все необходимое оборудование обычно можно арендовать или купить для использования.

Как это повлияет на общую стоимость?

Хотя на стоимость вашего проекта может повлиять уплотнение камня, предотвращение будущих проблем и повышение качества проекта окупают первоначальные вложения.

В конечном счете, вы видите небольшое увеличение цены, которую вы платите за щебень, возможность покупки или аренды определенного оборудования и возможность увеличения затрат на рабочую силу.

Тем, кто занимается проектами самостоятельно, нужно будет только потратить больше собственного времени на завершение работы, тогда как тем, кто нанимает профессионала, возможно, потребуется внести в бюджет дополнительные расходы на оплату труда.

Поскольку каждый уникальный проект будет иметь разные требования к уплотнению, перед началом работы вам может потребоваться дополнительная информация. Если у вас есть дополнительные вопросы о том, как уплотнение камня может повлиять на ваш следующий проект, не стесняйтесь обращаться к экспертам здесь, в Braen.

Наша профессиональная команда знакома со многими типами щебня, который мы продаем, и может дать вам полезный совет о том, сколько дополнительного материала необходимо закупить, о передовых методах уплотнения камня и многом другом. Вам будут доступны оптовые цены на все наши материалы, и вы можете забрать их на досуге или заказать доставку оптом к вам в некоторые части Нью-Джерси, Нью-Йорка, Нью-Йорка и Пенсильвании.

Уплотнение основного материала: 5 советов экспертов

5 советов экспертов по уплотнению основного материала

Здесь, в Braen Supply, мы гордимся тем, что предоставляем нашим клиентам ценную информацию, которая может помочь в их трудном опыте в Нью-Джерси.Перед тем, как приступить к любому проекту с жестким дизайном, очень важно понять важность процесса уплотнения. Это сообщение в блоге Alliance предлагает 5 советов экспертов по уплотнению основного материала.

Следующий пост — статья от Alliance. Автор статьи, которая написала нижеприведенную статью, никоим образом не связан с Braen Supply.

Недавно мы поделились 5 советами экспертов по уплотнению естественной почвы. Теперь мы переходим к Фазе II … уплотнение основного материала. Майк Хубер (Mike Huber), менеджер службы технической поддержки, поделился пятью советами экспертов для успешного завершения этого шага вашего проекта с жесткой графикой.

1. Убедитесь, что у вас достаточно базы.

Руководства ICPI рекомендуют минимум 4 дюйма основания для дорожек и патио и 6 дюймов для проездов. Важно отметить, что эти рекомендации предназначены для идеальных условий в условиях незамерзающего-оттаивания. Для многих условий на площадке может потребоваться 6 дюймов для пешеходных дорожек и 10-12 дюймов для проездов или даже больше!

2. Купите подходящий основной материал.

Основной материал должен содержать куски и частицы разных размеров (но не слишком много мелких).Слишком много мелкого материала (через сито 200) может привести к проблемам с уплотнением и со временем разрушить вашу основу. Попросите вашего поставщика провести ситовый анализ и убедитесь, что менее 3% проходит через сито 200.

3. Следите за подъемниками.

Под лифтом понимается толщина слоя основного материала, установленного за один раз. Величина силы уплотнения широко варьируется в зависимости от размера и типа уплотнителя.

Небольшой передний пластинчатый уплотнитель может выдержать подъемы только на 2 дюйма, в то время как большой реверсивный уплотнитель может выдержать подъемы на 6 дюймов или даже больше.Убедитесь, что толщина материала соответствует используемому вами оборудованию.

4. Проверьте влажность.

Основной материал должен иметь достаточное содержание влаги для достижения максимального уплотнения. Вода смазывает частицы и помогает им скользить на место при прохождении виброплиты, обеспечивая максимальное уплотнение.

5. Рассмотрим испытание на ядерную плотность.

Отраслевые директивы рекомендуют получение 98% плотности по Проктору. В своем следующем проекте подумайте о том, чтобы нанять инженера для тестирования и посмотреть, насколько вы приближаетесь к оптимальному уплотнению!

Уплотнение — ключевой фактор успеха вашего проекта в области хардскейп.Следуйте этим советам экспертов при работе с основным материалом, и ваш проект станет намного более устойчивым и менее подверженным неудачам в будущем.

Джош Брэн — генеральный директор Braen Supply. Он управляет как внутренним, так и внешним торговым персоналом и контролирует все повседневные операции.

Правильная подготовка земляного полотна | Журнал Concrete Construction

Джо Насвик Бетонные плиты лучше всего работают, когда они равной толщины.Показанный здесь рабочий использует 2х4 для удара по ровному земляному полотну. Сухие линии служат ориентиром для обеспечения правильной отметки земляного полотна.

Когда дело доходит до уплотнения земляного полотна для жилого помещения, согласованность, качество и передовая практика подрядчика имеют решающее значение для предотвращения растрескивания и проседания бетона для домовладельца.

Подрядчик по жилью должен убедиться, что строитель избегает соблазна плохо подготовить земляное полотно. Низкокачественное земляное полотно приводит к неожиданному осаждению и скоплению воды у основания, что приводит к просачиванию и ослаблению фундамента.Плохо уплотненное основание также можно назвать причиной растрескивания и проседания тротуаров, проездов и патио. В конечном итоге расходы на ремонт ложатся на домовладельца, особенно когда из-за заселения по плитам вода перемещается в направлении дома.

Неисправность основания

По данным Portland Cement Association, трещины, оседание плиты и разрушение конструкции могут быть результатом недостаточно подготовленного и плохо уплотненного земляного полотна. В случае плиты на земле для жилых помещений идеальное земляное полотно должно быть хорошо дренированным, иметь равномерную несущую способность, обеспечивать соответствующую плотность уплотнения, иметь правильный уклон и быть свободным от дерна, органических веществ и инея.

Что вызывает неровное земляное полотно в жилом проекте? Во-первых, наличие мягкой неустойчивой почвы в смеси с твердой и каменистой почвой. Другой причиной, о которой будет сказано далее в этой статье, может быть заполнение низин или засыпка без надлежащего уплотнения.

Джо Насвик Компакторы с виброплитой хорошо уплотняют насыпь. После этого поверхность становится плоской, что делает возможной усадку плиты при небольшом сопротивлении со стороны земли.

Для получения ровного основания твердое земляное полотно, мягкие или насыщенные грунты и камни должны быть удалены во время первоначальной выемки грунта.Во время земляных работ грязь выталкивается на низкие участки (насыпь) из других участков (выемка). Для уплотненной насыпи на низких участках почва должна иметь ту же плотность, что и на срезанных участках.

Важно, чтобы подрядчики определяли, что вырубается, а что засыпано при строительстве основания. Операторы тяжелой техники могут неосознанно перемещать или смешивать разрезаемые и насыпные материалы, создавая проблемы идентичности между ними.

В зависимости от окружающей среды и географического положения проекта, строители могут столкнуться с естественными грунтами, которые обеспечивают идеальную прочность для поддержки плиты, которую затем можно разместить непосредственно на почве.Однако во многих регионах найти грунт, пригодный для использования в качестве засыпки, может быть затруднительно.

Альтернативы заливки

При использовании фундаментов плиткой на грунте для восстановления уровня может использоваться альтернатива естественному грунтовому материалу. Эти импортированные насыпи могут включать сыпучие материалы, такие как песок, гравий или щебень. Эти высокопрочные и проницаемые материалы обладают низкой сжимаемостью, что идеально для системы поддержки плит.

«Шесть дюймов хорошо измельченного гравия или щебня, должным образом уплотненного, дадут хорошие результаты», — сказал Марк Конрарди, менеджер по продажам компании Wacker Corp., Меномони-Фолс, Висконсин,

При правильном уплотнении как естественный грунт, так и импортные зернистые материалы могут обеспечить хорошую опору. Однако следует отметить, что использование хорошего материала не может исправить плохое уплотнение.

«Гранулированный материал, помещенный под плиту, может подвергаться открытой сортировке, что, по мнению некоторых, самоуплотняется. Песок и другие материалы следует уплотнять », — говорит Крис Талл, владелец Concrete Consulting LLC, Fishers, Ind.

.

Будь то фундамент, тротуар, подъездная дорожка или патио, естественный грунт или сыпучий материал нельзя просто поместить в область насыпи, а затем залить бетоном.

Очень важно, чтобы подрядчик требовал уплотнения всех насыпных материалов в надлежащих подъемниках, независимо от того, является ли это естественный грунт или сыпучий материал, чтобы обеспечить ровное плотное земляное полотно. Если заполняющий материал не уплотнен равномерно, произойдет неравномерное оседание, что приведет к трещинам в бетоне и разрушению конструкции.

Необходимость уплотнения

Рекомендуется уплотнять почву около оптимального содержания влаги для достижения необходимого уровня плотности.Скорее всего, это произойдет, когда почва только что выкопана. Максимальное уплотнение возможно до того, как материал слишком сильно высохнет или не подвергнется периодам дождя, где может скапливаться вода. Если почва уплотняется во время или вскоре после процесса сортировки, в материале будет меньше пор, способных впитывать воду.

Испытательная прокатка, используемая в первую очередь для крупных строительных площадок, — это мера, позволяющая подрядчикам определить, было ли земляное полотно должным образом уплотнено.Нестабильную или неправильно уплотненную почву можно определить, проехав полностью загруженным самосвалом или подобным тяжелым оборудованием по уплотненной поверхности, чтобы выявить необычное движение почвы или особенно глубокую колею в шинах.

Измеренная плотность материала земляного полотна для жилых помещений должна составлять от 90% до 95% стандартной плотности по Проктору. Эта плотность может быть достигнута за счет комбинации трех-четырех проходов с виброплитой или трамбовкой, в дополнение к хорошему содержанию влаги в основании.

Джо Насвик Трамбовки или «прыгающие домкраты» хорошо уплотняют материалы для засыпки грязью. Однако следует проявлять осторожность, чтобы не превышать указанную толщину грунта для каждого подъема.

В идеале уплотняемый наполнитель следует поливать или «обрабатывать» так, чтобы он содержал примерно 12% влаги во всем, чтобы добиться максимального уплотнения.

Некоторые заполняющие материалы также обладают хорошими дренажными свойствами и могут использоваться для предотвращения концентрации влаги под плитой.

Правильный уровень влажности основания не только способствует укреплению, но и снижает утечку воды из основания бетонной плиты.

Чтобы сохранить бетон как можно ближе к его расчетной прочности, формы должны быть увлажнены, чтобы вода не вытягивалась из бетона.

Засыпка для фундаментных стен

Подрядчики часто спрашивают, как засыпать фундаментные стены на участке, который окажется под бетонным ровным покрытием.

Засыпка под бетонные плиты вдоль фундаментных стен должна выполняться однородным по размеру зернистым материалом.Некоторые наполнители, такие как круглые камни, такие как мелкий гравий, имеют тенденцию к самоуплотнению. «Я рекомендую использовать гранулированный материал открытой фракции», — говорит Талл.

Заполнители с зазором позволяют воде, которая присутствует вдоль фундамента, спускаться в дренажную плитку и стекать в отстойник, откуда ее можно перекачивать в ливневую канализацию. Это гарантирует отвод воды от фундамента. Материал по-прежнему необходимо уплотнить, чтобы уменьшить оседание, которое может произойти с течением времени. Верхние от 6 до 12 дюймов засыпки под плитой должны быть заполнены и утрамбованы хорошо рассортированным гравием или дробленым материалом.

«Стены обычно засыпаются удаленной землей или зернистым материалом с открытой фракцией», — говорит Талл.

В соответствии со Стандартом 8.3 CFA Foundation «Обратная засыпка и окончательная планировка», «обратная засыпка не должна начинаться на фундаментной стене, которая спроектирована так, чтобы поддерживаться сбоку сверху и снизу, пока такая боковая опора не будет на месте, или пока стена не будет достаточно укреплены, чтобы выдерживать давление материала обратной засыпки, процесс уплотнения и операцию засыпки.Засыпку следует укладывать так, чтобы не произошло повреждения стены, гидроизоляции или других работ. Укрепление не требуется для стен, поддерживающих менее 4 футов несбалансированной засыпки ».

Что касается окончательной профилировки, необходимо обеспечить минимальный уклон от всех фундаментных стен от 1% до 2% или ¼ дюйма на фут от здания. Поверхностные воды следует отводить в ливневую канализацию или другую точку сбора. Весь дренаж должен быть отведен подальше от здания.Участки следует градуировать, чтобы отводить поверхностную воду от стен фундамента. Если линии участка, стены, откосы или другие физические барьеры запрещают уклон не менее 2%, следует предусмотреть дренажные канавы или канавы для обеспечения дренажа вдали от конструкции. «Важно, чтобы у плиты имелся достаточный уклон, чтобы дренаж участка отводился от стены», — говорит Талл.

Очевидно, что пек также играет роль в подготовке земляного полотна. Как правило, лучше всего откладывать уклон вокруг дома, чтобы вода не скапливалась на фундаменте.Скопление воды со временем приводит к просачиванию и может подорвать фундамент, в результате чего подвалы будут влажными.

Используемое оборудование

Для того, чтобы правильно подготовить основание для жилого помещения, предпочтительным оборудованием являются пластинчатые уплотнители и трамбовки. По словам Конрарди, уплотнители с виброплитой и их аналоги, трамбовщик или «прыгающий домкрат», должны использоваться в ограниченных пространствах для уплотнения грунтового основания.

Виброплиты хороши для уплотнения сыпучих материалов, потому что они быстрые и оставляют поверхность ровной.Плоская гладкая поверхность хороша для плоских работ, потому что бетон может давать усадку при отверждении, не ограничиваясь основным материалом.

Трамбовки

, которые лучше всего подходят для уплотнения насыпи от 6 до 12 дюймов, предназначены для обработки глинистых грунтов, где удар создает силы сдвига, которые удаляют воздушные пустоты из глины. Для засыпки грунтом в жилых помещениях прыгающие домкраты могут безопасно уплотнять 6 дюймов засыпки грунта.

Высокочастотная вибрация пластинчатого уплотнителя заставляет частицы двигаться, позволяя гравитации заставить их осесть.Что касается глубины засыпки, то компактные виброплиты и трамбовки подходят для грунта или гранулированного засыпки от 6 до 12 дюймов.

Главное — качество

Слишком часто строители недостаточно подготовили земляное полотно для бетонных фундаментов, тротуаров, проездов или террас. Подрядчик по бетону несет ответственность за обеспечение того, чтобы гранулированная засыпка получила надлежащее уплотнение, плотность и уровень влажности перед укладкой бетона. Некоторые подрядчики будут указывать в своих контрактах, что они несут ответственность за надлежащее уплотнение любых заполняющих материалов, которые они размещают, но не материалов, размещаемых другими.Ответственность за правильное размещение и уплотнение засыпки, размещенной до прибытия подрядчика по бетону, ложится на строителя. Дизайнеры должны указать, что заполняющие материалы также должны быть установлены правильно.

К сожалению, когда бетон оседает и проявляет признаки разрушения — через 2 или 20 лет после укладки — в виде трещин и проседания, домовладелец вынужден оплачивать счет за ремонт. Чаще всего домовладелец, в свою очередь, обвиняет подрядчика в разрыве земляного полотна.

Полное руководство по щебню и гравию

Когда дело доходит до строительства, существует множество материалов, которые не понимают

люди, и они предполагают, что только эксперты

что-то знают об этом.

Это особенно верно, когда речь идет об одном из основных строительных материалов в товарном бетоне, асфальте, кирпичной кладке и твердых покрытиях: типах камня.

Мы все узнаем камень, когда видим его, и мы знаем, что они важны в строительстве, но какую конкретную роль они играют в различных строительных проектах?

В этой статье мы подробно рассмотрим типы щебня и гравия, способы их производства и их основные области применения.В конце концов, вы можете не стать экспертом в карьере, но вы поймете основы своего следующего бетонного или сложного проекта!

Готовы ли вы узнать больше о гравии и щебне? Давайте начнем!

Что такое щебень?

По простейшему определению, «щебень» так же прост, как и звучит: камень, который был раздроблен.

Большая часть щебня добывается в карьерах и дробится, когда машины дробят и дробят более крупные породы.Вместо того, чтобы иметь естественную форму или форму, например, в русле реки или каньона, щебень производится с помощью искусственных механизмов и процессов.

Итак, каков процесс создания щебня?

Все начинается с использования камнедробилки в карьере или на участке с большим количеством крупных камней. Существует много типов дробилок, но их основная задача одна и та же: дробить большие камни на более мелкие части, которые используются для изготовления строительного материала.

Щебень затем пропускается через различные грохоты, которые собираются и хранятся в различных штабелях в зависимости от их размера.Процесс сортировки начинается с удаления более крупных камней, затем средних камней и, в конечном итоге, доходит до каменной пыли.

Это просеивание важно, потому что подрядчикам требуются очень специфические типы щебня для выполнения различных типов проектов. Например, вам не нужны большие камни в готовом бетонном растворе, и вам не нужна каменная пыль в дренажных системах.

После сортировки по разным стопкам в зависимости от размера камня, камень готов к отправке из карьера.Карьеры доставляют камень непосредственно на рабочие площадки, бетонные заводы или оптовым дистрибьюторам, которые продают камень покупателям в розницу.

Вы можете даже купить каменные мешки для строительства или украшения в Lowes и Home Depot.

Так всегда ли щебень широко использовался в строительстве?

Простой ответ — нет.

Фактически, щебень не стал основным продуктом строительства до окончания Второй мировой войны по простой причине: не существовало оборудования для эффективного дробления или перемещения камня.

Поскольку большие камни и карьеры плохо переносят шины и требуют тяжелого металла, щебень было трудно производить и транспортировать, пока не была разработана тяжелая техника с гусеницами. Вторая мировая война ускорила развитие этой техники, и щебень стал широко использоваться в строительных проектах в 1940-х и 1950-х годах.

Крупномасштабные строительные проекты, особенно в области инфраструктуры, такой как межштатная автомагистраль Эйзенхауэра, помогли вступить в эпоху, когда щебень использовался почти во всех частях строительства.Фундаменты, бетон, дренажные системы и дороги нуждались в большом количестве щебня.

Что беспокоит повсеместное использование щебня?

Поскольку щебень в основном поступает из карьеров, растет геологическая и экологическая озабоченность в связи с большим количеством действующих карьеров и их долгосрочными последствиями.

В ответ на это строительные компании начинают использовать переработанные строительные материалы вместо щебня.

Пример этого часто имеет место, когда дорога заменяется или обновляется покрытие. Многие дорожно-строительные компании начинают шлифовать и разрушать существующую дорогу по мере ее удаления. Эта дорога из щебня, которая по сути представляет собой щебень, становится основой для новой дороги.

Сколько осуществляется переработка?

Точный объем переработки щебня неизвестен из-за отсутствия отчетности. Большая часть щебня также перерабатывается прямо на строительной площадке, особенно при строительстве дорог, и это затрудняет измерения.

Чаще всего переработанный щебень используется в качестве основы для проезжей части, особенно когда старую дорогу можно разорвать, раздавить и использовать повторно. Бетонные блоки и кирпичи также можно измельчить и переработать в качестве основы.

Что такое гравий?

Гравий похож на щебень, потому что это один из видов горных пород, но гравий образуется естественным путем.

Геологическое определение гравия — это «природный материал, который состоит из материалов, переносимых водой, и обычно имеет округлую форму в результате переноса воды.”

Одно из ключевых различий во внешнем виде щебня и гравия — это края камня.

Щебень часто имеет угловатую и зазубренную кромку, которая возникает в процессе дробления. С другой стороны, гравий обычно имеет очень гладкую текстуру и поверхность из-за естественного выветривания и износа, вызванного воздействием проточной воды.

В отличие от щебня, гравий обычно продается и используется в его естественном виде. При дроблении гравий теряет свою уникальную гладкую округлую текстуру и превращается в щебень.

Важно отметить, что некоторые подрядчики называют любой камень определенного размера «гравием», даже если это щебень.

Например, в зависимости от региона США, щебень размером от нескольких мм до 2 дюймов называется «гравием», даже если он был раздроблен и больше не является гладким.

Чтобы внести ясность и избежать путаницы, мы будем придерживаться определения, что гравий не может относиться к щебню и должен оставаться в естественном состоянии.

Кроме того, говоря о природных породах и камнях, важно знать, являются ли они вулканическими, осадочными или метаморфическими.

Магматические породы: магматические породы образуются после затвердевания расплавленной породы или лавы.

Осадочные: Осадочные породы образуются с течением времени путем накопления мелких частиц, которые цементируются вместе. Такое расслоение породы часто приводит к образованию слоев в породе.

Метаморфические: метаморфические породы изменяются под воздействием сильной жары или давления.Подобно затвердеванию глины в печи, метаморфические породы становятся очень твердыми и кристаллизуются под воздействием высокой температуры или давления.

Обычные типы гравия

Если вы пойдете к ручью или реке, вы увидите все типы камней, как большие, так и маленькие. Эти большие камни можно использовать для фундаментов или других строительных проектов, но обычно гравий отсеивается, и используются только более мелкие куски.

Какие типы гравия встречаются чаще всего?

Мелкий гравий: Мелкий гравий — это один из самых мелких гравий — обычно размером ½ дюйма или меньше.Мелкий гравий часто используется в таких местах, как аквариумы, пешеходные дорожки, бассейны или другие места, где происходит пешеходное движение или требуется мелкий гравий.

При использовании мелкого гравия важно установить края и границы для гравия. Из-за своего небольшого размера он быстро распространяется, если не имеет четких краев.

Речной камень: Речной камень больше мелкого гравия и обычно используется в эстетических целях. Обычно это 1-2 дюйма в диаметре.

Поскольку он больше по размеру, ходить по нему больнее, чем по мелкому гравию, хотя у речного камня обычно также есть закругленные края.

Вы часто видите речной камень, используемый в декоративных целях, таких как клумбы, облицовка дорожек или проезжей части, или используемый в качестве обрамления, если он достаточно большой.

Есть и другие типы гравия, но это два наиболее распространенных. Вы также можете купить гравий по цвету, но это, как правило, дороже, потому что может потребоваться дополнительное просеивание.

Обычные виды камня, используемые при строительстве

Нас окружает множество видов природного камня и горных пород.Если вы закопаетесь в землю, пойдете к реке или заглянете в каньон, вы увидите большое разнообразие цветов, размеров и стилей.

Однако, как деревья или грязь, не все природные породы созданы одинаково. Некоторые породы имеют более мягкую текстуру, некоторые более твердые, а некоторые по-разному реагируют на давление.

Размышляя о строительстве, важно знать, какие породы идеально подходят для конкретных применений. В конце концов, если камень легко крошится под давлением, вы не хотите использовать его в качестве компонента в готовом бетоне или дорожном покрытии.

Различные типы горных пород также связываются по-разному. Это важно для готового бетона, в котором обязательно, чтобы скала правильно сцеплялась с песком, водой и другими компонентами.

Итак, какие камни чаще всего используются в строительстве и для чего они используются?

• Базальт: вулканическая порода, часто используемая для дорожного покрытия или бетонных заполнителей. Они также используются для проектов каменной кладки.

• Гранит: вулканическая порода, прочная и легко полируемая.Из-за цвета, текстуры и полировки; они часто используются внутри домов для столешниц или снаружи монументальных или общественных зданий. Однако их также можно использовать на опорах мостов и стенах рек.

• Известняк: осадочная порода, которая чаще всего используется для производства щебня в Соединенных Штатах. Известняк — одна из самых универсальных горных пород для строительства, легко поддается дроблению, что делает его основным камнем, используемым в товарном бетоне, дорожном строительстве и железных дорогах.Он широко доступен в карьерах по всей стране.

• Песчаник: осадочная порода, используемая в основном для бетонных и каменных работ. Он не подходит для использования в качестве строительного камня из-за его осадочного состава.

• Сланец: метаморфическая порода, обычно встречающаяся в слоях. Поскольку его легко добывать и разрезать в этих естественных слоях, он хорошо работает в приложениях, требующих тонких слоев горной породы. Распространенными примерами являются кровельная черепица, определенные типы классных досок, надгробия и некоторые покрытия для тротуаров.

• Латерит: метаморфическая порода с высокопористой губчатой ​​структурой. Он легко добывается в блочной форме и используется в качестве строительного камня. Однако важно оштукатурить поверхность, чтобы устранить поры.

• Мрамор: метаморфическая порода. Как и гранит, он хорошо полируется и часто используется в декоративных целях. Обычно используются колонны, пол или ступеньки в монументальных зданиях.

• Гнейс: метаморфическая порода.Однако из-за вредных компонентов породы в строительстве его используют редко. В строительстве иногда используются твердые разновидности.

• Кварцит: метаморфическая порода, которая используется в строительных блоках и плитах. Он также используется в качестве заполнителя в товарных бетонных смесях.

Как видите, существует несколько видов камней для строительства!

Многие из них имеют особую цель использования в строительстве, и если вы знаете, что искать, вы начнете видеть эти камни в их различных применениях.

Маркировка щебня, используемого в строительстве

Как мы уже обсуждали, щебень — это просто натуральный камень, который дробится с помощью машин, а затем сортируется и просеивается на различные группы в зависимости от размера и компонентов.

Этот процесс дробления и сортировки обычно проводится на карьерах. В зависимости от породы, имеющейся на строительной площадке, дробилки доставляются прямо на площадку для использования.

Так как же классифицируется щебень?

При работе с щебнем необходимо знать несколько особых терминов.Если вы знаете, что означают эти термины, вы можете быстро узнать, с каким камнем вы работаете или заказываете.

Каменная пыль: Это очень мелкая пыль, похожая на песок, которая образуется при дроблении камня. Каменная пыль полезна при утрамбовывании или укладке камня, но она вызывает проблемы в тех случаях, когда вода должна стекать, например, за подпорной стеной.

Чистый камень: Если щебень чистый, он просеян таким образом, что большая часть каменной пыли удалена, но некоторое количество пыли все еще примешано.Это полезно для верхнего слоя каменной дорожки или других мест, где небольшое уплотнение не опасно.

Вымытый чистый камень: это камень, который был просеян как чистый камень, но затем также промыт, чтобы убедиться, что на готовом изделии нет каменной пыли. Это часто используется для дренажа, для бетонных смесей или мест, требующих эстетической привлекательности, таких как бордюрный камень или декоративный камень.

Щебень: если вы слышите общий термин «щебень», это обычно относится к камню, содержащему смесь каменной пыли.Этот вид камня лучше всего использовать для основания, когда требуется сильное уплотнение. В результате он обычно используется для строительства бетонных и мощеных сооружений, фундаментов конструкций и оснований проезжей части.

Размер: Камни часто называют размером. Например, камень 2 дюйма означает, что используемые камни просеиваются до диаметра примерно 2 дюйма.

А теперь давайте объединим эти термины!

Если мы делаем дренажную систему, нам нужны более крупные камни без каменной пыли. Назовем карьер и закажем «4» мытый чистый камень.”

Или, если мы кладем основание для патио, нам нужен камень, который хорошо уплотняется и образует прочное основание. Поэтому мы хотим, чтобы в нашем камне была каменная пыль, поэтому мы вызываем карьер и заказываем щебень «2» ».

Лучшее применение для гравия

Натуральный гравий часто используется в дорожках, проездах и в декоративных покрытиях по нескольким причинам.

Во-первых, поскольку гравий обычно имеет гладкую закругленную кромку из-за водной эрозии, по нему легче ходить в обуви и даже босиком.

Во-вторых, гравий часто имеет эстетическую привлекательность из-за своего цвета и текстуры. Гладкий гравий приятнее на вид, чем зазубренный щебень, а гравий обычно более красочный.

Гравий, особенно речной камень или аналогичные виды, также популярен в цветниках, когда мульча или покровные растения не подходят.

При укладке гравия на клумбу убедитесь, что вы начали с того, что положили качественную ландшафтную ткань, надежно закрепили ткань на месте, а затем насыпали гравий поверх ткани, обычно толщиной 2-3 дюйма.

Если ткань не положить в первую очередь, трава и сорняки быстро разрастутся среди гравия, что приведет к частому уходу и появлению клумбы с сорняками.

Подобно щебню, гравий можно использовать в качестве заполнителя для дорожных покрытий, товарного бетона или других строительных конструкций.

Лучшие области применения щебня

Мы уже упоминали много мест, где используется щебень, но наиболее распространенными являются строительные проекты, для которых требуется бетон, твердые основания или дренажные системы.

Части щебня обычно используются в качестве заполнителей для товарных бетонных смесей. Бетонные заводы держат под рукой большое количество различных частей щебня для изготовления своих бетонных партий.

Щебень с каменной пылью очень компактен и поэтому широко используется при изготовлении любых оснований для строительства.

Будь то дорога, подъездная дорожка, фундамент здания, основание внутреннего дворика, основание подпорной стены или другие объекты, требующие прочного основания, вы обычно найдете щебень внизу.

Щебень, очищенный и промытый, типичен для дренажных систем.

Почему нельзя использовать обычный щебень с каменной пылью для водостока?

Каменная пыль уплотняется и затвердевает, особенно когда становится влажной. Поскольку стоки должны быть всегда открытыми, важно не допускать попадания каменной пыли в стоки. Поэтому в строительных проектах, где требуются дренажные системы, используется только очищенный и вымытый камень.

Заключение

Щебень и гравий будут оставаться основным продуктом строительства, отделки и промышленности на долгие годы.По мере роста рециклинга добыча и карьеры могут замедлиться, но щебень нам всегда будет нужен в общем строительстве и промышленности.

Вам не нужно быть геологом или специалистом по карьерам, чтобы знать некоторые основы этих продуктов, например, как они выглядят или как используются в строительстве.

Итак, в следующий раз, когда вы посетите карьер, каньон или увидите мешки с камнями в местном хозяйственном магазине; посмотрите, знаете ли вы, что это за камень и как он используется!

Кроме того, если вы ищете изделия из камня, особенно товарный бетон в округе Майами, штат Индиана, свяжитесь с нами по телефону

Gra-Rock сегодня!

Если вы хотите узнать больше о готовом бетоне и его подготовке, прочтите в нашем блоге «Руководство по бетону для начинающих» и полное руководство по заливке бетона в различных погодных условиях.

Выбор правильного материала основания асфальтоукладчика

Перейти к:

Бетоноукладчик

— универсальное привлекательное дополнение к любому жилому проекту на открытом воздухе. Их простота установки обеспечивает простую, эффективную и своевременную установку дома с возможностью немедленного использования пространства. Чтобы в полной мере использовать преимущества укладки твердого покрытия на долгие годы, важно выбрать и использовать подходящие материалы для фундамента.

Основание асфальтоукладчика состоит из нескольких слоев материала с различными опорными функциями.Система опор под брусчатку состоит из трех уровней:

• Земляное полотно : Самый глубокий уровень, состоящий из уплотненного грунта под местом установки
• Основание : средний опорный слой, нанесенный поверх грунта земляного полотна
• База : самые верхние брусчатки устанавливаются в

При выборе основания вы выбираете материалы, которые будут закреплять ваши брусчатки. Каждый материал обладает свойствами, которые либо помогают, либо мешают укладке асфальтоукладчика.Для долговечных и прочных асфальтоукладчиков подумайте о различных типах оснований для асфальтоукладчиков, чтобы принять лучшее решение для вашего бюджета и проекта.

Типы основных материалов асфальтоукладчика

Ваша база будет определять, останутся ли ваши асфальтоукладчики ровными и ровными или станут неровными со временем. Качества подходящего основного материала включают:

• Пропуск надлежащего отвода воды
• Долговечность, выдерживающая вес и силу, выдерживаемая асфальтоукладчиками
• Соответствующая толщина материала земляного полотна

Подрядчики и домовладельцы используют различные материалы для укладки брусчатки.Вот что нужно знать о наиболее распространенных основаниях для асфальтоукладчиков и их свойствах.

1. Песок

Основание для брусчатки — один из самых популярных вариантов из-за доступности песка и его растекаемости. Однако песок сам по себе не является идеальной основой. Со временем песок смещается и может образовать неровный фундамент. Если ваш фундамент не ровный, ваши брусчатки это покажут.

Песок часто используется вместе с щебнем для повышения прочности.Поскольку песок бывает разной степени измельчения и крупности, не все типы подходят для использования в качестве основы для асфальтоукладчика. Институт взаимосвязанных бетонных покрытий рекомендует промытый бетонный песок в качестве лучшего основного песка для брусчатки.

Песок для бетона, также известный как песок для подстилки, является крупным и не задерживает излишки влаги под поверхностью брусчатки. Это позволяет брусчатке стекать после сильного дождя и со временем сохранять свою структурную целостность.

2. Щебень

Основание для мощения из щебня состоит из небольших кусочков камня, которые были разбиты и отсеяны для однородности.По данным Коалиции по образованию в области минералов, к распространенным типам горных пород, перерабатываемых в щебень, относятся известняк, доломит, гранит и ловушка. Каменный заполнитель бывает разных размеров, но большинство экспертов рекомендуют 3/4-дюймовый гравий для основания брусчатки.

Щебень является прочным основанием для брусчатки, поскольку он обеспечивает отвод воды и с ним легко работать. Как и песок, щебень бывает нескольких разновидностей. Лучшим заполнителем для оснований брусчатки является заполнитель плотного качества, полученный в карьере. Обработка карьера создает комбинацию 3/4-дюймового щебня и каменной пыли.Эта смесь хорошо связывается и увеличивает прочность, что делает ее одним из лучших материалов с максимальной прочностью и сцеплением.

3. Заполнитель для вторичного бетона

Переработанный бетонный заполнитель (RCA) представляет собой альтернативу щебню с экологическими преимуществами. Щебень добывается как «первичный заполнитель», прежде чем его разбивают на куски и продают. RCA производится путем разрушения существующего бетона на гравий. Процесс RCA имеет меньший выход углерода и требует меньше энергии, чем добыча первичного заполнителя, что делает его экологически безопасным вариантом.

Хотя RCA действует так же, как щебень в основании брусчатки, невозможно узнать, какие смеси горных пород он содержит. Эта непредсказуемость может сделать RCA менее надежным выбором основания по сравнению с щебнем. Если вас интересует база для асфальтоукладчика RCA, поговорите со своим поставщиком о качестве материалов, чтобы ваш проект работал как можно более гладко.

4. Каменная пыль

Каменная пыль — это порошкообразная смесь мелко измельченных камней, имеющая текстуру песка.Хотя он может быть полезным базовым ингредиентом при смешивании с другими материалами, большинство профессионалов рекомендуют никогда не использовать каменную пыль в качестве основы.

Каменная пыль и мелко измельченный камень, называемые «отсевами», относятся к категории материалов, в которых содержится чрезмерное количество частиц пыли, называемых мелкими частицами. Мелкие частицы задерживают большое количество воды, что препятствует адекватному стеканию основного слоя. По данным Института замковых бетонных покрытий, это хранилище воды ставит под угрозу способность основания выдерживать и распределять нагрузки.Чтобы ваши асфальтоукладчики были в безопасности и не смещались, выберите более прочный базовый материал.

5. Уплотненный грунт

Уплотненный грунт обычно служит уровнем земляного полотна под брусчаткой. Хотя технически вы можете укладывать брусчатку прямо в уплотненную землю, это может вызвать проблемы, например:

• Плохой дренаж : Нет гарантии, что уплотненная почва хорошо дренирует. Продолжительная влажность и чрезмерная влажность могут вызвать нестабильность и неровность вашего брусчатки.
• Начальная неровность : в зависимости от расположения ваших асфальтоукладчиков может быть сложно получить полностью ровную поверхность только с уплотненной почвой. Даже небольшие холмы и долины будут воздействовать на брусчатку без основания или базового уровня.
• Погодное коробление : Если почва под вашими брусчатками замерзает зимой, она может просесть и прогнуться из-за неравномерного оттаивания. Любое преобразование земли отразится на вашей брусчатке, создав небезопасную дорожку.

Для обеспечения безопасности и ровности лучше всего укладывать асфальтоукладчики в другие материалы поверх уплотненного грунта.

Найти дилера

Рекомендации по основанию асфальтоукладчика

Выбор материала основания асфальтоукладчика — это лишь один из аспектов создания качественного основания. То, как вы строите основание асфальтоукладчика, в конечном итоге влияет на его эффективность и долговечность. Пожалуй, самый практичный совет при строительстве основания — не торопиться.

Работа над тремя слоями основания еще до того, как вы начнете укладывать брусчатку, может показаться расточительной задачей.Но время и точность, которые вы вложили в создание базовых слоев правильной толщины, плотности и ровности, окупятся. Правильная основа сохранит вашу брусчатку красивой и функциональной на протяжении 20-25 лет. Если вы ищете ошеломляющих результатов, не стоит спешить с созданием базы.

Принимая во внимание ваше стремление к деталям, ниже приведены некоторые конкретные базовые рекомендации, которые следует учитывать перед установкой асфальтоукладчиков.

1. Приступите к раскопкам

Для основания асфальтоукладчика требуется несколько дюймов выемки.Перед тем, как начать копать, убедитесь, что вы не столкнетесь с каким-либо подземным инженерным оборудованием. Звонок по номеру 811 автоматически направит вас в колл-центр вашего штата и позволит вам назначить проверку за два-три дня.

Когда ваши коммуникации отмечены, пора копать базу. Эти раскопки преследуют двоякую цель. Он открывает пространство для укладки брусчатки и очищает от грязи место установки. Рыхлая почва нестабильна и не выдерживает такого веса, как твердая уплотненная земля.Удаление этого слоя обеспечивает прочную основу для основания асфальтоукладчика.

Для дополнительной безопасности крайне важно уплотнить грунт земляного полотна с помощью виброплиты. Чем сильнее уплотняется грунт земляного полотна, тем меньше он смещается и оседает со временем. Это поможет удерживать асфальтоукладчик ровно и дольше.

Помимо удаления рыхлой почвы и уплотнения почвы земляного полотна, удалите с места установки асфальтоукладчика всю траву, корни, большие камни и другой мусор.Это дает вам ровную поверхность для нанесения и наращивания.

2. Выкопайте правильную глубину земляного полотна и уклон

Глубина выемки земляного полотна будет зависеть от типа почвы на месте укладки асфальтоукладчика. Различные классификации почв включают:

• Гранулированный грунт: Крупнозернистый грунт, состоящий из гравия, песка или ила, который легко крошится при высыхании и имеет очень низкую когезионную прочность
• Глина / связный грунт: Мелкозернистый грунт с высоким содержанием глины, который не крошится, трудно разрушается в сухом состоянии и проявляет значительную когезию во влажном состоянии

Гранулированные почвы образуют прочное основание с хорошим дренажем, в то время как глинистые почвы более слабые.По этой причине Институт взаимосвязанных бетонных покрытий рекомендует толщину земляного полотна семь дюймов для гранулированного грунта и девятидюймового земляного полотна для глинистого грунта. Убедитесь, что ваша почва соответствует глубине выемки, чтобы основание оставалось прочным.

В дополнение к глубине, вам нужно будет добавить в основание небольшой уклон для отвода воды. Принимая во внимание расположение и использование асфальтоукладчика, определите, в каком направлении земляное полотно должно наклоняться, чтобы отводить воду от участков, которые вы будете использовать чаще всего.Ваша площадка для асфальтоукладчика должна иметь уклон 1/4 дюйма на фут, чтобы обеспечить надлежащий сток. Это предотвратит скопление воды на самих асфальтоукладчиках и поможет избежать попадания воды в ваш дом.

3. Используйте песок и щебень

Как указано выше, лучшим основанием для мощения является основание из щебня, обработанного в карьере, и основание из промытого бетонного песка. Стабильность щебня в сочетании с растекаемостью песка создают управляемый и долговечный базовый дуэт.

Для достижения наилучших результатов используйте плотный каменный заполнитель и бетонный песок, который соответствует стандартам Американского общества испытаний и материалов.Рекомендуемое качество песка — ASTM C33 и CSA A23.1, но также допускается использование каменного песка ASTM C-144 и CSA 179. Поговорите со своим поставщиком, чтобы убедиться, что ваши материалы соответствуют этим стандартам.

Чтобы рассчитать количество песка или щебня, которое вы должны приобрести, Институт блокирующих бетонных покрытий рекомендует следующие рекомендации для каждых 100 квадратных футов площади:

• Четыре дюйма толщиной : две тонны материала
• Шесть дюймов толщиной : три тонны материала
• Толщина восемь дюймов : четыре тонны материала
• Двенадцать дюймов толщиной : шесть тонн материала

Поставщики материалов должны быть в состоянии помочь вам с расчетами количества, чтобы убедиться, что у вас не закончатся материалы во время строительства базы.

4. Упакуйте суббазу слоями

Когда вы начнете возводить основание, вам нужно будет разбросать тонкие слои щебня, а затем утрамбовать и наклонить их. Уплотнение увеличивает несущую способность вашего основания, в то время как наклон поддерживает надлежащую плоскость отвода воды.

Для уплотнения слоев основания вам потребуется арендовать виброплиту. Эти машины выглядят как небольшие упрощенные нажимные косилки и обычно управляются вручную. Их двигатели приводят в движение опорную плиту, которую можно использовать для более тесного сжатия частиц подосновы.Виброплиты бывают разных размеров, поэтому обязательно арендуйте машину, соответствующую размеру вашего проекта асфальтоукладчика.

Для максимальной эффективности выполняйте уплотнение одним тонким слоем за раз. Небольшое увлажнение основания из щебня может способствовать процессу уплотнения. Чем плотнее начинается ваше основание, тем меньше вероятность того, что вы столкнетесь с длительным заселением брусчатки.

5. Сделайте основание точным и ровным

Толщина основания будет зависеть от типа грунта, который вы покрываете, и от того, как будут использоваться ваши асфальтоукладчики.Поскольку глинистая почва более слабая, она требует более толстого основания, чем гранулированная. Стандартным является использование четырехдюймового основания из щебня над зернистой почвой и шестидюймового основания над глинистой почвой. Такая толщина хорошо подходит для повседневного пешеходного движения.

Если ваши асфальтоукладчики расположены вокруг бассейна или будут принимать транспортные средства, ваше основание должно быть толщиной от шести до восьми дюймов. Дополнительная толщина, превышающая шесть-восемь дюймов, может помочь укрепить брусчатку, которая выдержит очень тяжелые транспортные средства, такие как полуприцепы или кемперы.

Чтобы защитить брусчатку от неровностей, удвойте толщину основания в местах, которые могут замерзнуть зимой. Дополнительное расстояние между грунтом земляного полотна и самой брусчаткой поможет смягчить любое движение из-за замерзания и оттаивания грунта.

6. Полностью ровная база

При укладке бетонного песчаного основания старайтесь сделать его толщиной менее 1,5 дюйма. После того, как песок будет уложен, его нужно выровнять или залить стяжкой. Есть много видов инструментов, помогающих выровнять песчаную основу.Вы можете использовать плоский, тяжелый 2 × 4 с прикрепленной ручкой, чтобы разгладить песок, или вы можете арендовать специальную рейку для стяжки для этого проекта. Что бы вы ни решили, конечная цель — получить абсолютно гладкую поверхность для ваших брусчаток.

Осторожно положите широкую сторону 2 × 4 на песок и установите на нем уровень, чтобы поверхность была как можно более ровной.

7. Быстрая установка асфальтоукладчика

Когда вы разметаете основание, важно установить асфальтоукладчик быстро и аккуратно.Если вы оставите свою базу на ночь, это повысит вероятность того, что ветер, мусор или люди будут мешать ровной поверхности. Ваша база может быть не единственной структурой, поставленной на карту, если вы не работаете быстро. Если оставить брусчатку на ночь, это может увеличить ее влажность, что может сделать ее более восприимчивой к выцветанию после укладки. Выцветание — это наличие отложений соли на асфальтоукладчиках, которые придают им белый или сероватый оттенок.

Чтобы избежать высолов и сохранить базовый уровень в целости, начинайте укладывать брусчатку сразу после стяжки.

Найдите качественные материалы для мощения в Nitterhouse Masonry

Независимо от того, как вы закладываете основу для своего проекта, у Nitterhouse Masonry найдется подходящая прочная брусчатка. Наш ассортимент асфальтоукладчиков охватывает широкий спектр стилей и применений, поэтому вы найдете универсальный и доступный вариант. Как семейный бизнес на протяжении пяти поколений мы понимаем долголетие. Вы можете быть уверены, что наши асфальтоукладчики долгие годы сохранят эстетическую привлекательность и удобство после укладки.

Чтобы узнать больше о наших высококачественных продуктах, позвоните нам сегодня по телефону (717) 268-4137 или найдите ближайшего к вам дилера.

Уплотнение основания для асфальтоукладчика

Концепция асфальтоукладчика довольно проста; плита вибрирует под машиной, заставляя более мелкие частицы почвы оседать в пустотах материала под ней, образуя прочное компактное основание.

Хотя существуют различные материалы, требующие уплотненного основания; тротуарная плитка, брусчатка, тигровые блоки и бетонные блоки — это лишь некоторые из них. Процессы, описанные ниже, являются наилучшей практикой и подходят для всех упомянутых брусчатки, а также для многих других областей применения.Однако, как и в случае с любым другим оборудованием, эффективность оператора влияет на результаты. Этот простой четырехэтапный процесс обучения и точной настройки полезен при выполнении многочисленных проектов по укладке дорожного покрытия.

ШАГ 1 — ВЫКЛЮЧЕНИЕ / ВЫКЛЮЧЕНИЕ

Важно удалить достаточно земли, необходимой для глубины основания, принимая во внимание глубину брусчатки, которую вы используете. Используйте свое суждение, чтобы решить, сможет ли только что выкопанный грунт поддерживать заполнитель / камень, который вы позже примените, без необходимости сначала уплотнять поверхность почвы.Это зависит от ситуации.

Попробуйте подождать, пока земля высохнет, если она немного влажная, прежде чем уплотнять, но если это неизбежно, добавьте небольшое количество крупного гравия, чтобы связать влажную поверхность и продолжить уплотнение.

Шаг 2 — Добавьте вспомогательный материал

Когда земля станет достаточно твердой, можно начинать добавлять вспомогательный материал. Состав этого материала может варьироваться в зависимости от ваших предпочтений и / или геологического местоположения; известняк (или песчаник) обычно используется.Для успешного уплотнения рекомендуется хорошее сочетание крупных и мелких частиц.

Поместите основание в подъемники от 4 до 8 дюймов, если это возможно, но имейте в виду, что сила уплотнения машины может потребовать от вас регулировки. Как хорошее практическое правило, регулируйте высоту подъема в соотношении 1 дюйм материала на каждые 1000 фунтов силы уплотнения.

Например, пластинчатый уплотнитель с усилием уплотнения 3000 фунтов должен иметь подъемную силу не более 3 дюймов. Если в этом случае требуется 4 дюйма, было бы лучше добиться этого с помощью двух 2-дюймовых подъемников.

Толщина этих слоев важна. Если он слишком толстый, машина может не уплотняться эффективно, если он слишком тонкий для силы уплотнения, создаваемой машиной, может привести к чрезмерному уплотнению, при котором плотность материала уменьшается.

Уплотняйте основание после каждого подъема; перед уплотнением проверьте уровень влажности основания — горсть материала должна скрепиться при сжатии. Если он недостаточно влажный, используйте воду из бортового резервуара для воды (если есть) или садовый шланг, чтобы смочить его, но будьте осторожны, чтобы не пропитать его.Повторите этот процесс для такого количества слоев, которое необходимо для достижения глубины основания, необходимой для поддержки используемых брусчатки.

Шаг 3 — Укладка песчаной подстилки

После того, как материал основания был правильно уложен, следующим шагом будет добавление песка.

Этот песок — это то, на что будет укладываться брусчатка, поэтому важно тщательно подготовить поверхность. Обычно всю рабочую зону наносят слоем песка толщиной 1 дюйм. Важно обеспечить более мягкий слой, в который укладывается брусчатка, иначе они могут потрескаться или сломаться на следующем этапе процесса.Избегайте выступов или впадин, при необходимости переделывая их, чтобы получить ровную поверхность.

Шаг 4 — Установите асфальтоукладчики на место и уплотните

Положите выбранную брусчатку или блоки в желаемое место поверх свежеприготовленного песка. Когда вы будете удовлетворены, проведите по ним компактором, чтобы уложить их на поверхность. Обычно для этого требуется минимум 2 прохода.

При работе машины на асфальтоукладчиках мы настоятельно рекомендуем использовать уретановый коврик на вашем компакторе, чтобы свести к минимуму возможное повреждение асфальтоукладчиков и машины.Это важно при использовании синтетической брусчатки, распространенной в Северной Америке, в отличие от более прочного гранитного камня.

Наконец, завершите процесс, запустив уплотнитель по брусчатке, добавив мелкий песок между швами, чтобы окончательно осесть брусчатку и создать необходимую плотность между ними, чтобы они оставались устойчивыми.

Основной принцип уплотнения любого материала одинаков: укладывать материал слоями и уплотнять между ними.

Конечно, мы не говорим, что это единственный способ укладывать и уплотнять материалы, потому что все ситуации индивидуальны.

Имея опыт и понимание оборудования для уплотнения, различных сред, типов камня, заполнителя и других доступных материалов, вы сможете эффективно настроить этот передовой процесс для достижения наилучших результатов для вашего проекта.

Но если вы не уверены или только начинаете — следование этому руководству станет хорошей отправной точкой для достижения фантастического результата.

% PDF-1.6 % 1305 0 объект> эндобдж xref 1305 200 0000000016 00000 н. 0000005998 00000 н. 0000006182 00000 н. 0000006314 00000 н. 0000006351 00000 п. 0000006672 00000 н. 0000006709 00000 н. 0000006849 00000 н. 0000006989 00000 н. 0000007635 00000 п. 0000008299 00000 н. 0000008337 00000 н. 0000008584 00000 н. 0000008851 00000 н. 0000008929 00000 н. 0000009652 00000 п. 0000010439 00000 п. 0000011193 00000 п. 0000012049 00000 п. 0000012956 00000 п. 0000013909 00000 н. 0000014739 00000 п. 0000015293 00000 п. 0000017964 00000 п. 0000065906 00000 п. 0000065982 00000 п. 0000066035 00000 п. 0000066109 00000 п. 0000066198 00000 п. 0000066383 00000 п. 0000066439 00000 п. 0000066637 00000 п. 0000066693 00000 п. 0000066889 00000 п. 0000066944 00000 п. 0000067093 00000 п. 0000067148 00000 п. 0000067243 00000 п. 0000067305 00000 п. 0000067431 00000 п. 0000067486 00000 п. 0000067716 00000 п. 0000067803 00000 п. 0000067858 00000 п. 0000068019 00000 п. 0000068205 00000 п. 0000068292 00000 п. 0000068347 00000 п. 0000068429 00000 п. 0000068607 00000 п. 0000068694 00000 п. 0000068749 00000 п. 0000068827 00000 н. 0000069035 00000 п. 0000069122 00000 п. 0000069177 00000 п. 0000069260 00000 п. 0000069380 00000 п. 0000069435 00000 п. 0000069534 00000 п. 0000069591 00000 п. 0000069691 00000 п. 0000069751 00000 п. 0000069891 00000 п. 0000069975 00000 п. 0000070036 00000 п. 0000070136 00000 п. 0000070189 00000 п. 0000070284 00000 п. 0000070337 00000 п. 0000070441 00000 п. 0000070501 00000 п. 0000070555 00000 п. 0000070610 00000 п. 0000070747 00000 п. 0000070842 00000 п. 0000070897 00000 п. 0000070990 00000 н. 0000071089 00000 п. 0000071144 00000 п. 0000071271 00000 п. 0000071326 00000 п. 0000071438 00000 п. 0000071493 00000 п. 0000071645 00000 п. 0000071771 00000 п. 0000071826 00000 п. 0000071927 00000 п. 0000072039 00000 п. 0000072094 00000 п. 0000072230 00000 п. 0000072329 00000 п. 0000072384 00000 п. 0000072492 00000 п. 0000072645 00000 п. 0000072744 00000 п. 0000072799 00000 н. 0000072895 00000 п. 0000073044 00000 п. 0000073099 00000 п. 0000073154 00000 п. 0000073275 00000 п. 0000073330 00000 п. 0000073385 00000 п. 0000073440 00000 п. 0000073495 00000 п. 0000073550 00000 п. 0000073659 00000 п. 0000073714 00000 п. 0000073827 00000 п. 0000073882 00000 п. 0000073937 00000 п. 0000073992 00000 п. 0000074047 00000 п. 0000074102 00000 п. 0000074157 00000 п. 0000074290 00000 п. 0000074345 00000 п. 0000074547 00000 п. 0000074631 00000 п. 0000074686 00000 п. 0000074772 00000 п. 0000074896 00000 п. 0000074951 00000 п. 0000075006 00000 п. 0000075105 00000 п. 0000075160 00000 п. 0000075215 00000 п. 0000075270 00000 п. 0000075325 00000 п. 0000075432 00000 п. 0000075487 00000 п. 0000075599 00000 п. 0000075654 00000 п. 0000075774 00000 п. 0000075829 00000 п. 0000075928 00000 п. 0000075983 00000 п. 0000076103 00000 п. 0000076158 00000 п. 0000076320 00000 п. 0000076413 00000 п. 0000076468 00000 п. 0000076561 00000 п. 0000076616 00000 п. 0000076727 00000 н. 0000076782 00000 п. 0000076887 00000 п. 0000076942 00000 п. 0000076997 00000 п. 0000077052 00000 п. 0000077139 00000 п. 0000077194 00000 п. 0000077278 00000 п. 0000077455 00000 п. 0000077542 00000 п. 0000077597 00000 п. 0000077681 00000 п. 0000077850 00000 п. 0000077937 00000 п. 0000077992 00000 п. 0000078076 00000 п. 0000078131 00000 п. 0000078240 00000 п. 0000078295 00000 п. 0000078410 00000 п. 0000078465 00000 п. 0000078591 00000 п. 0000078646 00000 п.
