Как произвести уплотнение грунта щебнем: особенности технологии

Содержание статьи

От автора: здравствуйте, уважаемые читатели! Как раньше, так и сейчас представить строительство без применения щебня довольно проблематично. Этот материал широко используется в ландшафтном дизайне, при строительных работах и даже при прокладке автомобильных дорог.

Как видим, спектр его применения очень широк. Можно ли произвести уплотнение грунта щебнем самостоятельно, не нанимая бригаду рабочих? Вполне, и мы сегодня постараемся разобраться в нюансах выбора щебня и подобрать метод уплотнения.

Воспользовавшись нашими рекомендациями и современными средствами утрамбовывания, вы сможете легко добиться достойного качества покрытия!

Причины уплотнения грунта щебнем

Из щебня создают своеобразную подушку, роль ее следующая:

  • создание ровной базовой поверхности для проведения последующих работ;
  • укрепление слабых грунтов;
  • предотвращение попадания влаги в строение;
  • обеспечение устойчивости под сильными нагрузками.

Качество готовой базовой «подушки» очень сильно зависит от характеристик самого щебня. Естественно, по внешнему виду определить эти показатели очень проблематично, обычно их указывают в прилагаемых к материалу документах.

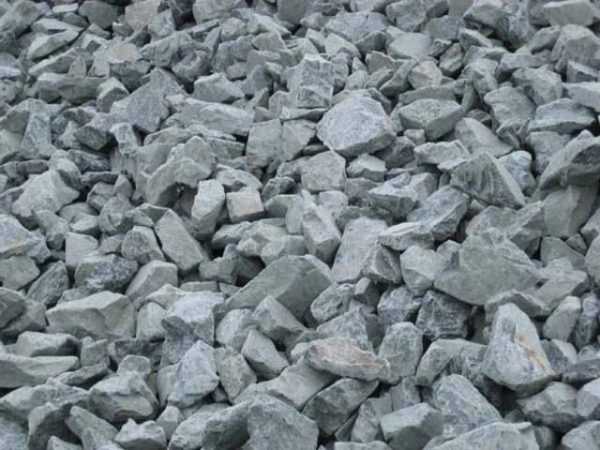

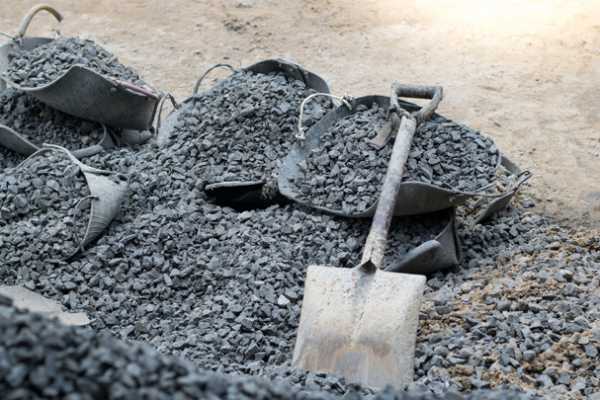

Виды щебня

Материал этот получают путем дробления огромных валунов на специальном оборудовании, условно его можно разделить на следующие виды:

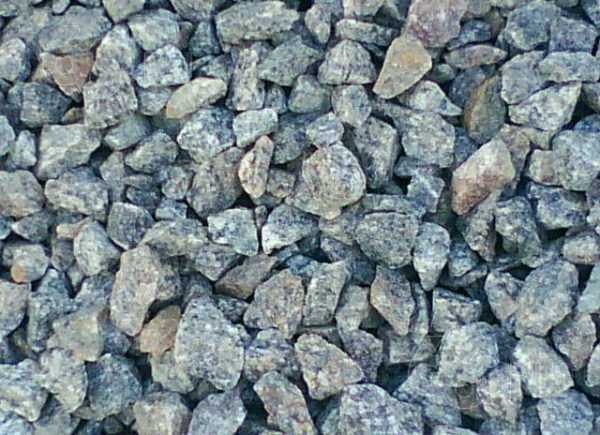

  • гранитный — очень крепкий материал, выдерживает разнонаправленные нагрузки, поэтому спектр его применения очень широк;
  • известняковый — также очень твердый материал, не сильно отличающийся от гранитного, замечательно годится для строительства жилья, однако цена его намного ниже;

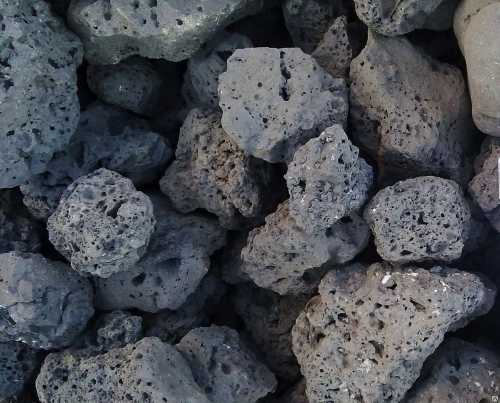

  • шлаковый — этот материал является отходом металлургического производства, цена его намного ниже вышеперечисленных материалов, однако присутствие вредных составляющих ограничивает круг его использования;
  • вторичный — данный материал точно нельзя использовать во всех работах, ведь его изготавливают из обломков бетона, кирпича и т.п.

Прежде чем приобрести щебень, обратите внимание на содержание элементов пластинчатой формы в общей массе, большое их количество очень сильно уменьшает прочность готовой конструкции. Параметр этот называется лещадность — чем он ниже, тем лучше.

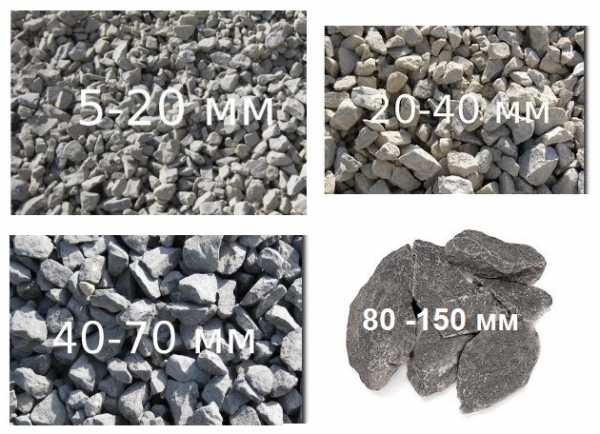

Фракции и назначение щебня

От фракции щебня и коэффициента уплотнения зависит область применения в строительстве и ландшафтном дизайне. Для этого советуем воспользоваться утвержденными стандартами, в ГОСТе 8267-93 вы сможете найти конкретные маркировки и цифры, они помогут вам определиться с покупкой щебня.

Подбор щебня для различных видов работ:

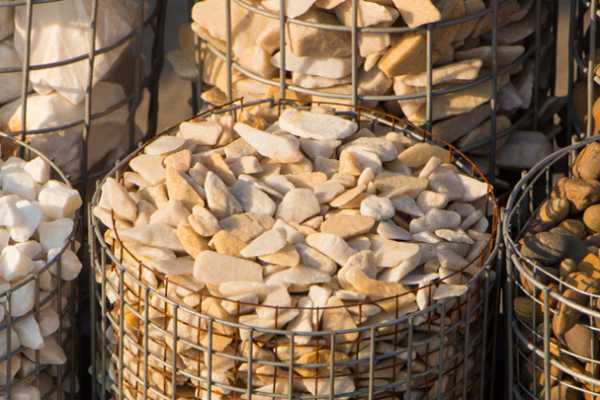

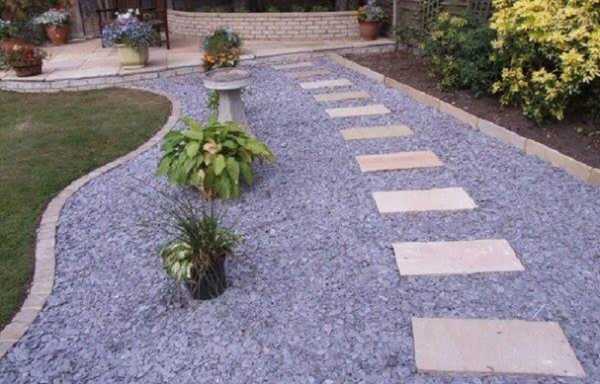

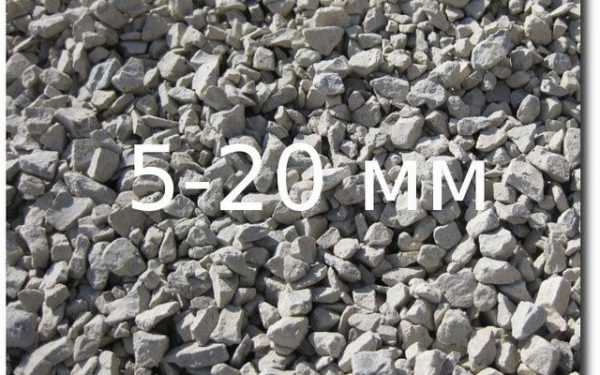

  • мелкий — подойдет для создания декоративных элементов в ландшафтном дизайне, обустройстве дворовых и садовых дорожек;
  • средний (от 20 до 40 мм) — можно использовать для отсыпки подушки под фундамент, добавлять в бетонные смеси и при создании железобетонных изделий;

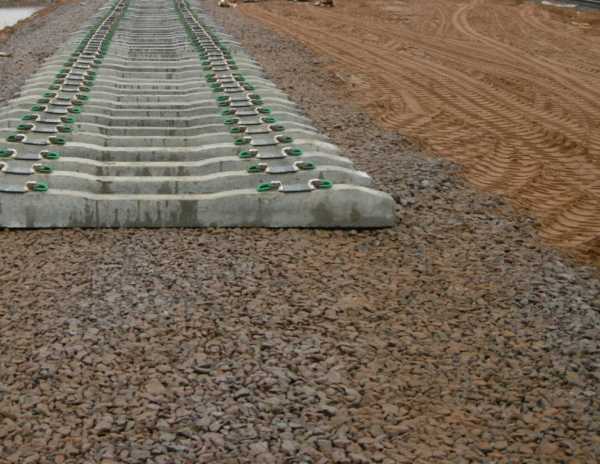

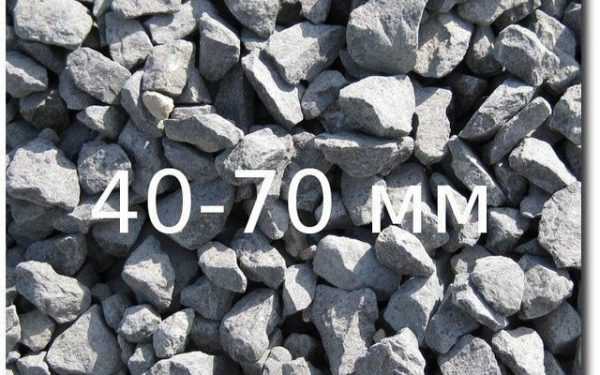

  • крупный (от 40 до 70 мм) — станет отличной базой для площадок на «текучем» грунте и для строительства дорожного покрытия, мостов и других конструкций, требующих прочного и плотного основания, выдерживающих большие нагрузки и сильные механические воздействия.

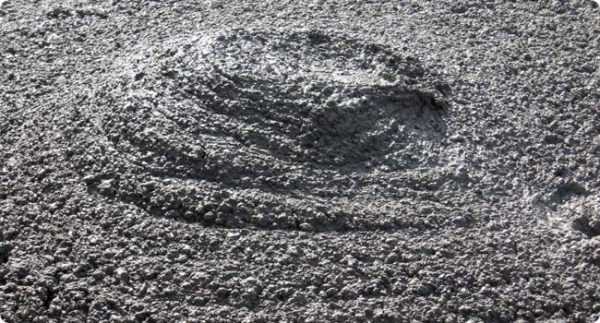

Для чего выполняется уплотнение щебнем

Многие новички в строительстве считают, что достаточно этот крепкий по своим характеристикам материал рассыпать и разровнять, и можно начинать следующий этап строительства. Это не так, и вот почему:

  • полученный дроблением щебень имеет самую разнообразную форму, поэтому не утрамбованный материал будет иметь между элементами пустоты, которые значительно снизят надежность основания под нагрузкой;
  • исчезновение пустот под воздействием уплотнения позволяет создать дополнительный запас прочности, заполнение пространства между элементами образовывает монолитное основание;
  • толщина утрамбованного слоя должна быть от 0,05 до 0,25 м, в зависимости от рассчитываемой на него нагрузки — движущиеся автомобили, масса зданий или вес пешеходов.

Методы уплотнения

Существующие технологии уплотнения грунта основаны на удалении воздуха из насыпанного материала механическими устройствами.

Можно выделить такие способы уплотнения: трамбование, вибротрамбование, укатка, вибрирование, комбинированный — применение нескольких методов.

Прежде чем приступить к уплотнению грунта, необходимо сделать его анализ, определить уровень грунтовых вод, провести исследования почвы. От этого будет зависеть конечный результат, ведь может произойти проседание в самых непредсказуемых местах.

Важно: если речь идет о постройке фундамента, не пренебрегайте лабораторными исследованиями и рекомендациями специалиста. Данная информация важна не только для построения надежной, прочной постройки, но и обеспечит безопасность всем, кто будет жить в доме.

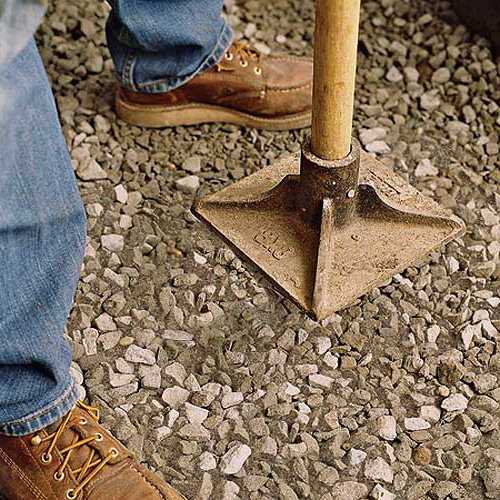

Способы ручного уплотнения

Если у вас нет вибрационной установки, то народные умельцы всегда готовы прийти на помощь и поделиться информацией, как изготовить трамбовку собственноручно. Мы тоже готовы поделиться советом, однако при таком уплотнении необходимо будет приложить немало физической силы, советуем все-таки применять мускульную силу при небольших объемах работ.

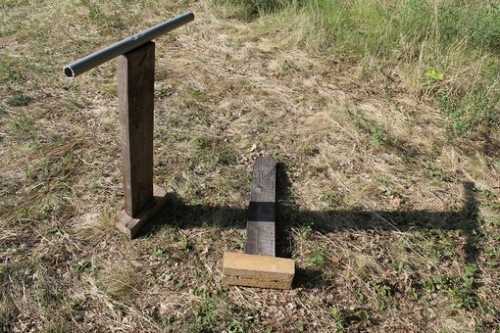

Есть огромное количество типов этого приспособления, самым простым вариантом может послужить деревянный брус с большим сечением. Длина бруса зависит от индивидуальных параметров работника, обычно рассчитывают от земли и до груди.

Нижний край трамбовки подбивают металлическим листом, а сверху крепят деревянные или металлические ручки. Способ работы этим нехитрым устройством совсем простой.

Трамбовка поднимается за ручки на максимально возможную высоту и с усилием ударяется об уплотняемый материал. Действие необходимо повторять несколько раз на одном месте для достижения требуемого результата.

Если вдруг у вас имеется массивный кусок металла, то при закреплении его на более тонком бруске с ручками трамбовка получится значительно легче. Выполнять работу станет намного удобнее.

Естественно, более надежной конструкцией обладает приспособление, которое сделано полностью из металла, однако в этом случае придется использовать плотные перчатки, чтобы погасить чрезмерную вибрацию.

Источник: strport.ru

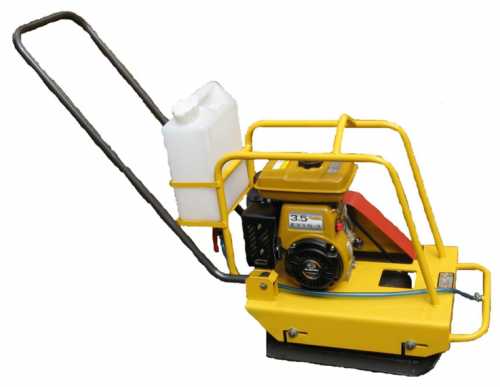

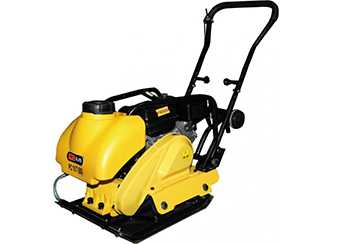

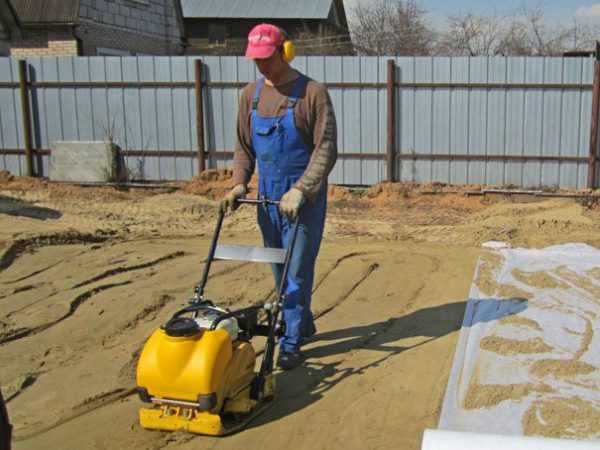

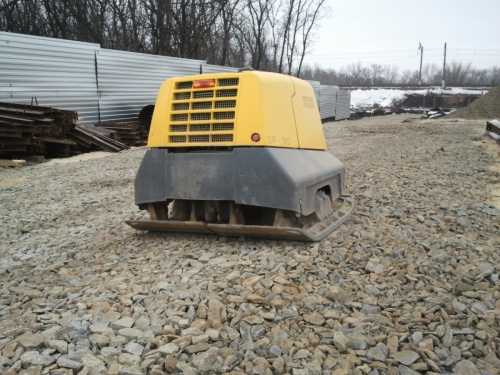

Механические средства утрамбовывания

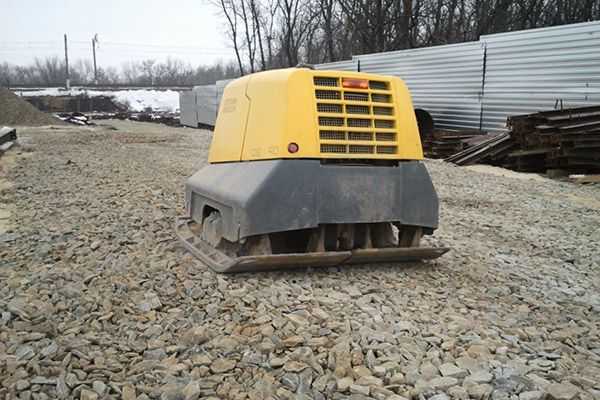

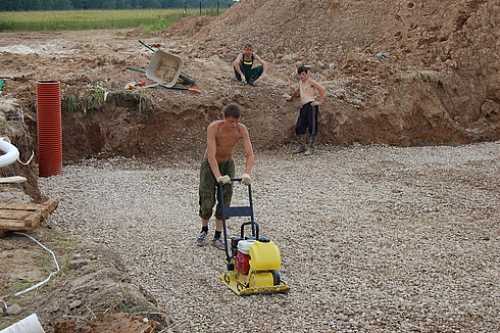

При значительных площадях, требующих уплотнения, без механизации процесса не обойтись. Поэтому для такого случая имеются специализированные устройства — виброплиты или вибротрамбовки. Они значительно облегчают работу, к тому же, позволяют трамбовать в труднодоступных местах, например, расположенных рядом с постройками участках.

Уплотнение происходит из-за вибрации плиты. Этот эффект оказывают передают эксцентриковые механизмы. Установка очень надежная, мобильная и простая в эксплуатации. Для домашних нужд достаточно виброплиты весом 60–120 кг.

Устанавливаться может на устройство как двигатель внутреннего сгорания, так и электрический. Оборудование с электрическим двигателем немного меньше по массе и широко представлено в специализированных магазинах, также можно приобрести его с рук. Если же в дальнейшем оно вам не пригодится, всегда можно арендовать на время.

Важно: естественно, приступать к работам с этим оборудованием без изучения инструкции запрещается.

Расчет количества материала

Многие мастера сталкивались с проблемой переизбытка или недостачи строительного материала. Согласитесь, неприятны обе ситуации, поэтому знать, какой расход щебня понадобится — очень важный аспект.

Итак, для расчета нам понадобятся следующие параметры:

  • толщина базового основания после утрамбовывания, зачастую берется 0,2–0,25 м;
  • коэффициент уплотнения — 1,3. Этот параметр соответствует для большинства материалов, которые были уплотнены с помощью механических устройств;
  • удельная масса строительного материала, этот параметр обычно указан в сопроводительной документации, для щебня это 1,5 т/м3.

Теперь можно произвести расчет необходимого количества щебня для засыпки 1 м2 поверхности толщиной 0,25 м: 0,25×1,3×1,5=0,49 т. Округление лучше произвести в большую сторону.

Источник: sunway-online.ru

Технология уплотнения грунта связана с большим количеством тонкостей, как вы уже заметили, поэтому не пренебрегайте советами и рекомендациями специалистов. Только тогда вы сможете добиться достойного качества работ. До новых встреч на страницах нашего сайта!

seberemont.ru

Как выполняется уплотнение грунта щебнем?

Главная» Дачный фундамент

Перед закладкой фундамента на месте его расположения требуется подготовить прочное и надежное основание. Для этого выполняется уплотнение грунта щебнем. Такая подушка значительно увеличивает несущую способность основания, чем снижает нагрузки непосредственно на фундамент.

Какой щебень выбрать?

Область применения щебня определяется его фракцией. Для расчета количества материала и усадки необходимо определить коэффициент его уплотнения. Методы расчета приведены в ГОСТ 8267-93.

Щебень определенной фракции применяется:

    мелкой – для обустройства садовых дорожек и декоративных элементов в ландшафтном дизайнесредней (20-40 мм) – для отсыпки подушки под фундамент, литья железобетонных конструкций;крупной (40-70) – для строительства дорог и отсыпки площадок на текучем грунте.

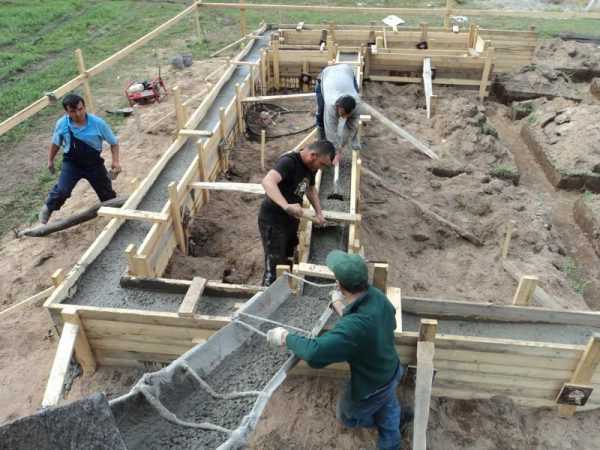

Технология уплотнения грунта под закладку фундамента для различных построек

Для возведения фундаментов под строительство «легких» (из древесины, газобетонных блоков) одноэтажных зданий нормативно-технической документацией рекомендуется использовать мелкие фракции (до 20 мм). При этом толщина подушки должна быть в пределах 100-500 мм, а отсыпка осуществляется поочередно из щебня и песка крупной или средней фракции.

Уплотнение будет одновременно служить и выравнивающей подушкой, поэтому каждый слой щебня необходимо тщательно утрамбовывать.

Грунт под закладку ленточного монолитного фундамента лучше всего уплотнять щебнем средней фракции.

При толщине фундамента 500 мм подушка шириной в 900 мм будет идеальным вариантом, так как обеспечит требуемый строительными нормами зазор в 200 мм. А при условии грамотного уплотнения кроме основной функции будет дополнительно служить теплоизоляцией и дренажной системой. Это способствует увеличению срока эксплуатации фундамента и здания в целом.

Чем трамбовать?

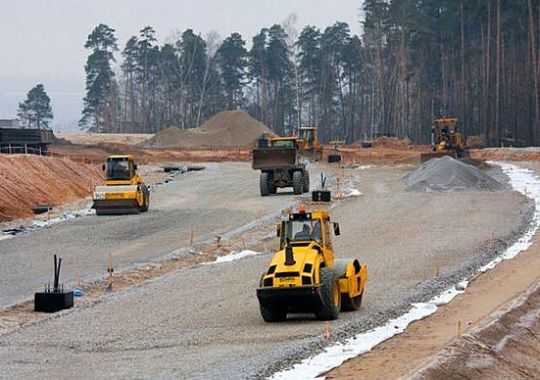

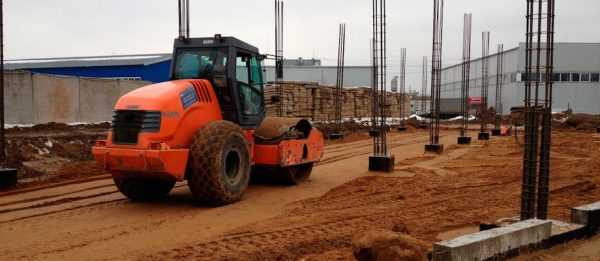

Утрамбовывать щебень можно посредством тяжелого катка. Он многократно проезжает по поверхности и под его давлением грунт уплотняется.

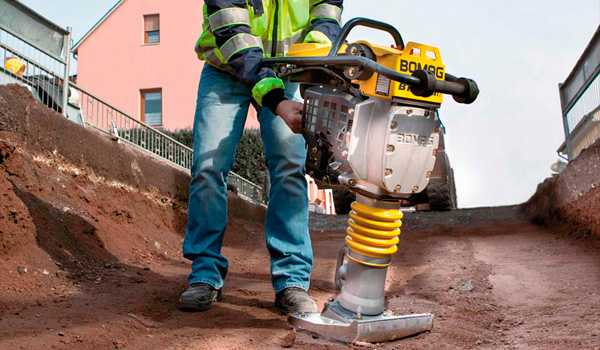

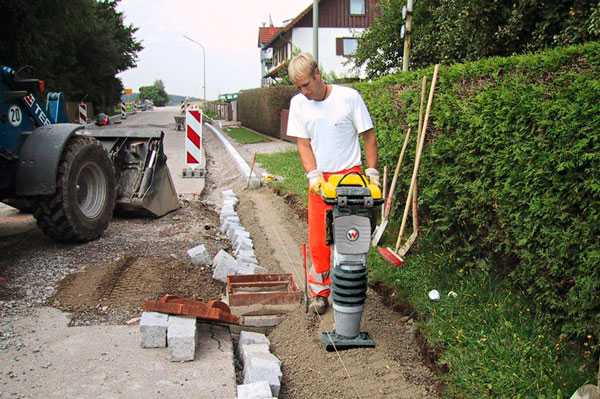

Большой популярностью сегодня пользуется виброинструмент – трамбовки, плиты и катки. Они позволяют более эффективно уплотнить грунт и существенно ускоряют процесс.

В домашних условиях можно использовать ручную трамбовку, допускается применение самодельного инструмента.

Категория:

Машины для земляных работ

Машины для уплотнения грунтов, дорожных оснований и покрытий

Для искусственного уплотнения грунтов, гравийно-щебеночных оснований и асфальтобетонных смесей при сооружении земляного полотна оснований и покрытий городских дорог, площадей и улиц применяют широкую номенклатуру машин, осуществляющих уплотнение укаткой, трамбовкой и вибрацией. При уплотнении частицы грунта или материала смещаются и укладываются более компактно за счет вытеснения жидкой и газообразной фаз, что приводит к уменьшению объема грунта (материала) и формированию более плотной и прочной его структуры.

При укатке уплотнение происходит под статическим действием массы катка, перекатывающегося по уплотняемой поверхности. При трамбовании уплотнение грунта достигается динамическим воздействием падающего на уплотняемый материал груза. При вибрационном уплотнении вибрирующая масса сообщает колебательные движения частицам материала, в результате чего он получает большую подвижность и уплотняется.

Укатка производится прицепными, полуприцепными и самоходными катками с металлическими (гладкими, решетчатыми и кулачковыми) вальцами и колесами с пневматическими шинами.

Прицепные кулачковые катки (рис. 4.57, а) предназначены для послойного уплотнения связных и комковатых грунтов и имеют рабочие органы в виде кулачков специальной формы, прикрепленных к съемным бандажам, надетым на полый барабан, заполняемый балластом (обычно песком). Налипающий на кулачки грунт счищается скребками.

Рис. 4.57. Схемы машин для уплотнения грунтов и дорожных покрытий

Катки выпускаются массой 6…30 т и различаются между собой размерами барабанов, числом, формой и величиной кулачков.

Пневмоколесные катки осуществляют уплотнение смонтированными в один ряд на одной или двух осях пневмоколесами, прнгруженными балластом, и могут быть прицепными (рис. 4.57, о), полуприцепными (рис.

4.57. в) и самоходными (рис. 4.57, г).

Прицепные и полуприцепные катки применяют для послойного уплотнения связных и несвязных грунтов, самоходные — в основном для уплотнения дорожных оснований и покрытий. Прицепные катки имеют общую массу (с балластом) 12,5…42,5 т, уплотняют полосу шириной 2,2…3,3 м при толщине уплотняемого слоя 0,25…0,5 м. Полуприцепные (к одноосным тягачам и пневмоколесным тракторам) катки производительнее и маневреннее прицепных и выпускаются массой 15…45 т.

Каждое пневмоколесо прицепных и полуприцепных катков нагружается индивидуальным балластом, имеющим свободное перемещение вместе с колесом в вертикальной плоскости. Это обеспечивает постоянную передачу давления на грунт каждым колесом независимо от неровностей уплотняемой поверхности. Полуприцепные катки движутся со скоростью до 11 км/ч и уплотняют полосу шириной до 2,6 м.

Самоходные пневмоколесные катки имеют массу 16…30 т и уплотняют полосу шириной 1,6…2,2 м. Рабочим органом самоходного катка являются передние управляемые и задние ведущие пневмоколеса, взаимная расстановка которых позволяет получать сплошную полосу уплотняемого материала. При работе каток движется челночным способом со скоростью 3…4 км/ч.

Прицепные и самоходные вибрационные катки в 8… 10 раз эффективнее катков статического действия и применяются для уплотнения несвязных и малосвязных грунтов и материалов. Под действием вибрации значительно снижаются силы трения и сцепления между частицами уплотняемого материала, который становится более подвижным. Прицепные катки выпускают со взаимозаменяемыми гладкими, кулачковыми решетчатыми вальцами.

Внутри пустотелого вальца прицепного катка (рис. 4.57, д) имеется мощный вибратор направленных колебаний, приводимый в действие от установленного на раме катка двигателя внутреннего сгорания через клиноременную передачу 8. Общая масса прицепных виброкатков 3,6…12 т.

Самоходные виброкатки выпускают одно-, двух- и трехвальцо-выми.

Встроенные вибраторы имеют ведущие вальцы. Привод вибраторов — механический и гидравлический. Масса самоходных виброкатков до 18 т, вынуждающая сила 20…50 кН.

Они уплотняют полосу шириной до 1,5 м при скорости рабочего хода 6… 10 км/ч. Малогабаритные двухвальцовые виброкатки массой 0,8… 1,4 т применяют для уплотнения грунтов и покрытий в стесненных условиях при малых объемах работ. Они выпускаются с ручным и рулевым управлением, оборудуются механическими возбудителями колебаний и уплотняют полосу шириной до 0,8 м.

Самоходные комбинированные катки оборудуются ведущим вальцом из пневмомашин и гладким металлическим вибровальцом. Оба вальца имеют шарнирно сочлененную раму. Высокая эффективность уплотнения грунтов и дорожно-строительных материалов достигается за счет последовательного воздействия вибрации и статической нагрузки.

Привод ведущих пневмоколес и вибровозбудителя — гидравлический. Вынуждающая сила вибровозбудителя регулируется в широком диапазоне в зависимости от условий укатки и достигает 150…200 кН. Производительность комбинированных катков при уплотнении несвязных грунтов до 1000 м3/ч.

Трамбующие машины послойно уплотняют насыпные тяжелые связные и несвязные грунты слоями 1…1.5 м, а также грунты в естественном залегании свободно падающими массивными трамбующими органами в виде железобетонных и чугунных плит круглой или квадратной в плане формы с площадью опорной поверхности около 1 м2. Необходимая плотность насыпного грунта достигается за 3…6 ударов плиты по одному месту.

Трамбование осуществляется циклично или непрерывно. Цикличное уплотнение грунта обеспечивается плитами массой 1… 1,5 т, подвешенными на стропах к подъемному канату (рис. 4.57, е) экскаватора-драглайна или стрелового самоходного крана.

Плиты поднимают” грузовой лебедкой на высоту 1…2 м и сбрасывают на уплотняемый грунт. Частота ударов не превышает 0,05…0,1 с1, энергия единичного удара — 10… 15 кДж. Трамбующие машины цикличного действия применяют в основном для работы в стесненных условиях на объектах с небольшими объемами работ.

Для уплотнения грунтов на объектах с широким фронтом работ используют самоходные трамбующие машины непрерывного действия на базе гусеничных тракторов класса с ходоуменьши-телями. Рабочим органом таких машин (рис.

4.57, ж) являются две чугунные плиты массой 1,3… 1,4 т, перемещающиеся по направляющим штангам 13. При движении трактора на пониженных скоростях (80…200 м/ч) плиты автоматически поочередно падают после подъема на высоту 1,1…1,3 м на поверхность грунта и уплотняют полосу шириной, равной захвату обеих плит. Частота ударов плит составляет 0,4…0,5 с-1, энергия единичного удара 14… 16 кДж.

Производительность самоходных машин достигает 500 м2/ч. Динамические нагрузки, возникающие при работе трамбующих машин со свободно падающим грузом, вредно влияют на базовую машину, а также расположенные поблизости сооружения и подземные коммуникации.

При выполнении небольших объемов работ по уплотнению несвязных грунтов, щебня и гравия в стесненных условиях применяют самопередвигающиеся вибрационные трамбующие плиты (рис. 4.57, з) с рабочим органом в виде поддона (плиты) 14, на котором установлены один или два двухдебалансных вибратора 15 направленного действия.

Привод вибраторов осуществляется от электродвигателя или двигателя внутреннего сгорания. При работе вибраторов происходит уплотнение грунта и одновременное самостоятельное перемещение виброплиты в заданном направлении под воздействием горизонтальной составляющей вынуждающей силы. Масса виброплит составляет 250… 1400 кг, вынуждающая сила — 12,5…63 кН.

Развитие уплотняющих машин идет в направлении расширения производства пневмоколесных и комбинированных катков, трамбовочных машин ударного и вибрационного действия, повышения эффективности уплотняющих органов, применения многорежимных вибрационных уплотняющих органов с регулируемыми параметрами, применения гидравлических приводных систем и трансмиссий уплотняющего оборудования, максимальной унификации машин, автоматизации управления машинами, снижения уровня вибрации и шума.

Читать далее: Оборудование для свайных работ в строительстве

Категория:- Машины для земляных работ

Главная→ Справочник → Статьи → Форум

Грунты уплотняют для увеличения их несущей способности. К механическим способам уплотнения грунтов относятся укатка, трамбование, вибрирование и комбинированный способ. При выборе метода уплотнения грунтов и типа грунтоуплотняющих машин следует учитывать свойства грунта (гранулометрический состав, влажность, степень однородности, требуемую плотность), а также объем работ, время года, особенности выполнения подготовительных и вспомогательных работ и другие факторы.

Работы по уплотнению грунтов ведутся при их влажности, близкой к оптимальной, т. е. при которой достигается наибольший эффект уплотнения.

Величина оптимальной влажности принимается:

    – для песка мелкого и средней крупности — 10—15%;– для песка пылеватого — 14—23%;– для супесей — 9—15%;– для суглинков — на 1% и для глин — на 2% ниже влажности на границе раскатывания.

Увлажнение грунта и доведение его влажности до оптимальной производится поливочной машиной или из шлангов.

При этом перед укладкой первого слоя должно производиться разрыхление поверхности основания на глубину не менее 5 см, а отсыпка последующего слоя должна выполняться с перемешиванием и разравниванием грунта. Если величина оптимальной влажности превышает верхний предел более чем на 20%, то необходимо подсушить грунт рыхлением или боронованием, после чего производить уплотнение грунта. Если подсушка грунта не достигает цели, то следует усилить основание втрамбовкой в него щебня или гравия.

Несвязные и малосвязные грунты увлажняются в отсыпном слое незадолго до уплотнения.

Поверхность земляного сооружения следует разделять на участки, на каждом из которых последовательно укладывают, разравнивают, увлажняют и уплотняют грунт. Все участки с одинаковыми условиями работы должны быть равновеликими по площади.

II.2.2. Технология уплотнения грунтов укаткой

Уплотняют грунты укаткой катками на пневмоколесном ходу и кулачковыми, а также транспортными и землеройно-транспортными машинами. Катками с гладкими вальцами укатывают грунты, главным образом на завершающей стадии уплотнения верхнего слоя насыпи, который может служить основанием дорожной одежды. Катками на пневмоколесном ходу могут быть уплотнены все виды грунтов.

Кулачковые катки рекомендуется применять для уплотнения глины, суглинков и глинистых грунтов с примесью щебня и гравия, а также комковатых грунтов. Использовать кулачковые катки для уплотнения песков, сланцевых глин и сильно увлажненных глинистых грунтов не следует. Нельзя применять кулачковые катки для доуплотнения уже сравнительно плотных грунтов и особенно при недостаточной их влажности.

На больших площадках при выполнении работ по вертикальной планировке территории застройки лучше применять схему движения катком по замкнутому кругу. На насыпях, где исключается возможность разворота катка и устройства въездов, следует использовать челночную схему движения. На рис.

II-1, а, бприведены схемы производства работ с разворотом катка на участке (рис. II-1, а) и со съездом (рис. II-1, б).

Количество ходов катка на пневмоколесном ходу по одной полосе может быть ориентировочно принято 2—3 для песчаных грунтов, 3—4 для супесчаных грунтов и 5—6 для суглинистых и тяжелосуглинистых грунтов.

Уплотнять грунт самоходным катком обратной засыпки в стесненных условиях рекомендуется по схеме, указанной на рис.

II-2. При этом уплотняемый грунт разравнивают малогабаритным бульдозером, а в особо стесненных условиях — вручную. Грунт вначале уплотняют трамбовками по обеим сторонам фундамента на ширину 0,8 м от его обреза, а затем ходами катка — челночным способом — полосами, перекрывающими одна другую на 0,1 м.

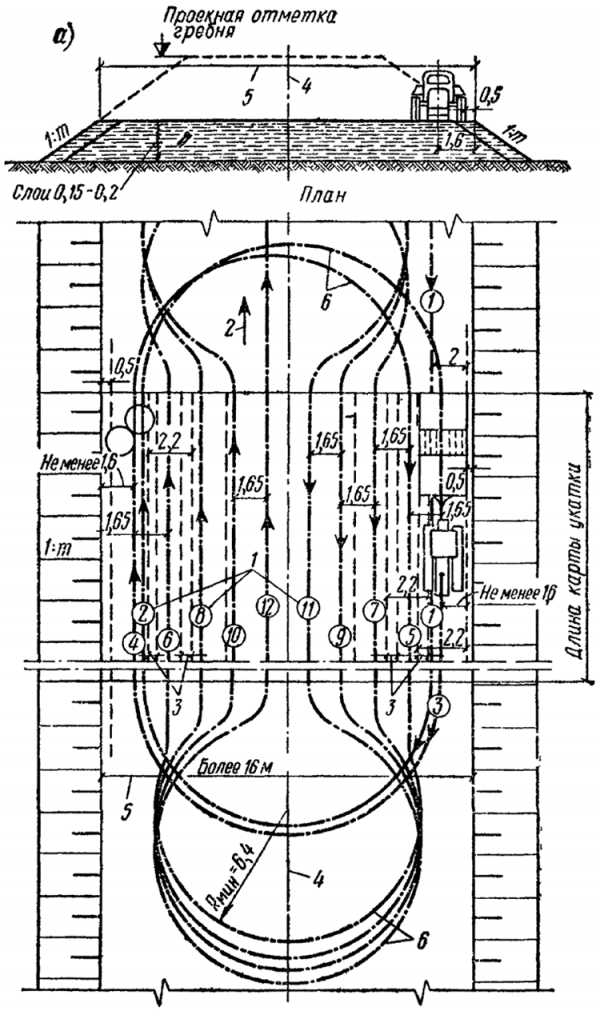

Рис. II-1.Схема производства работ по уплотнению грунтов каткамиа — при развороте катка на участке; б — при развороте катка со съездом с участка; 1 — оси, номера и направления проходов катка; 2 — общее направление работ на укатке; 3 — перекрытие полос при укатке; 4 — ось насыпи; 5 — ширина насыпи; 6 — разворот катка; 1 : m — крутизна откосов насыпиРис. II-2.Схема работ по уплотнению грунтов обратной засыпки самоходным катком1 — зона уплотнения грунта трамбующей машиной; 2 — зона уплотнения грунта малогабаритным катком; 3 — направление движения катка

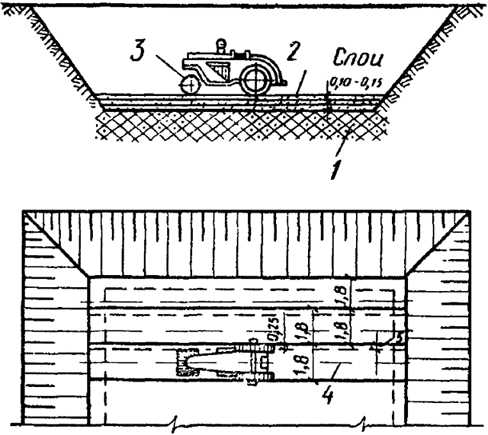

На рис. II-3 приведена схема производства работ по уплотнению основания под фундаменты зданий и сооружений самоходным катком.

Рис. II-3.Схема производства работ по уплотнению основания фундаментов под здания и сооружения самоходным катком1 — уплотненный грунт; 2 — уплотняемая песчаная подушка; 3 — малогабаритный самоходный каток; 4 — ось движения катка; 5 — перекрытие катком смежного уплотняемого слоя грунта

Уплотнять грунт можно и транспортными средствами.

Послойная отсыпка грунта, его разравнивание и уплотнение, а также движение транспортных средств по спланированному слою возможны при кольцевой езде машин или с разворотом их на насыпи. С этой целью необходимо разделить насыпь на две равные прлосы. Автосамосвалы, двигаясь равномерно по всей ширине одной полосы, разгружают грунт на другую полосу.

После того как грунт будет завезен на первую полосу почти полностью (кроме последних 5—10 м), бульдозер разравнивает и планирует его. Затем автосамосвалы переезжают на другую полосу и т. д.

Схема отсыпки и уплотнения насыпи автосамосвалами приведена на рис. II-4.

Рис. II-4.Схема отсыпки и уплотнения грунта автосамосваломI — зона отсыпки грунта; II — зона движения самосвалов; 1 — направление движения груженых самосвалов; 2 — подача автосамосвалов под разгрузку; 3 — отсыпка грунта; 4 — выравнивание грунта бульдозером

Уплотнение грунта щебнем используется для подготовки прочных оснований для укладки фундаментов. Включает в себя процессы, в основе которых лежит обеспечение контакта основания с нижними слоями фундамента и доведения несущих свойств грунта до указанных в проекте. При этом в процессе используются технологии вибрирования, глубинной утрамбовки и гидровибрирования.

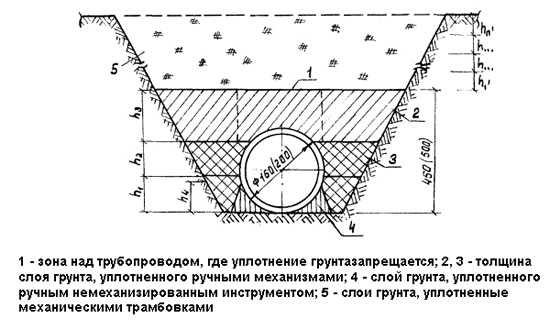

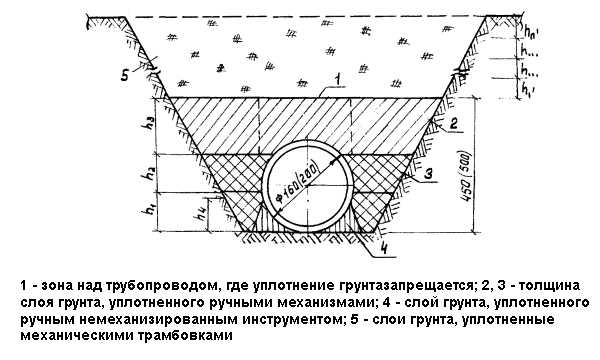

Схема уплотнения грунта при засыпке траншей.

Уплотнение грунта щебнем

Необходимые материалы и инструменты:

    щебень;экскаватор;бульдозер;каток;гидровиброуплотнитель;лопаты;виброплита;известь;вода;грунт;кирпичный щебень.

Перед началом работ по уплотнению первым делом проводят исследование состава грунта участка, который выделен под застройку. Проводят бурение на глубину 0,5-0,7 м (это глубина промерзания почвы) и берут образцы. С помощью этих проб устанавливают вид грунта, глубину залегания грунтовых вод и наличие на данном участке плавунов.

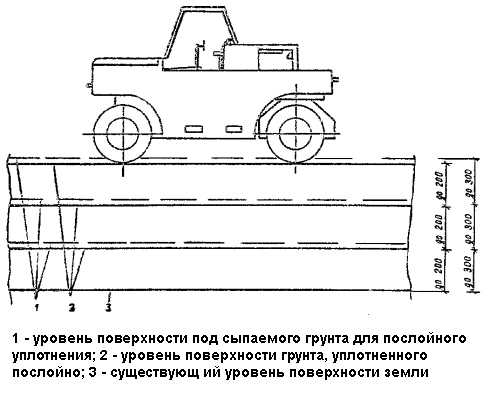

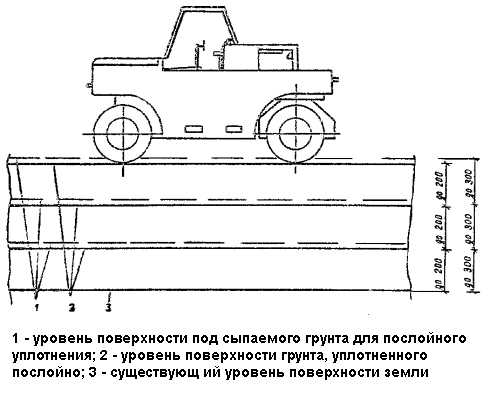

Cхема послойного уплотнения грунта катком.

Если все показатели лабораторных исследований в норме и особых противопоказаний для проведения застройки не найдено, начинают подготовку поверхности для засыпки ее щебнем. Можно использовать и гравий.

Копают котлованы и траншеи. В промышленных условиях это делается с помощью бульдозеров и экскаваторов, в домашних – с помощью лопаты. В зависимости от свойств почвы проводят ее осушение или увлажнение.

Боковые стены и углы котлованов фиксируют, чтобы не допустить ссувов грунта. Засыпают щебень и начинают процесс трамбовки с помощью катков. Средняя глубина уплотнения – 0,5 м.

Существуют тяжелые виды трамбовки, при которых грунт уплотняется на 1,5-2,5 м. При этом количество щебня исчисляется тоннами. Процесс трамбовки не прекращается до тех пор, пока основание не перестает проседать.

Для песчаных почв уплотнение грунта происходит методом вибрирования. Для этого используются специальные виброплиты. Обычные виброплиты способны уплотнить основание на 0,5 м, а самоходные тяжелые – на 1 м.

Немаловажную роль в этом процессе имеет показатель влажности. Если грунт слишком жидкий, то при вибрировании он будет интенсивно прилипать к виброплитам. Тогда работа не даст никакого результата.

Чтобы избежать осложнений подобного рода, поверхность котлована покрывают известью, кирпичным щебнем или обычным сухим грунтом и продолжают работы. Также можно временно приостановить работы по утрамбовке и дать котловану просохнуть естественным путем. При недостатке влаги место проведения работ по уплотнению на сутки заливают водой.

Процесс глубинного уплотнения выполняется методом гидровибрирования.

В почву на глубину 2 м помещают блок гидровиброуплотнителя. Он производит вибрацию в течение 20-30 секунд, параллельно с его работой грунт насыщают водой. Он становится подвижным и хорошо уплотняется.

Блок извлекают, но при этом не прекращают подачу воды. Весь процесс длится 20-30 минут. Такое уплотнение грунта применяется для песчаных почв.

Проведение утрамбовки грунта щебнем в домашних условиях

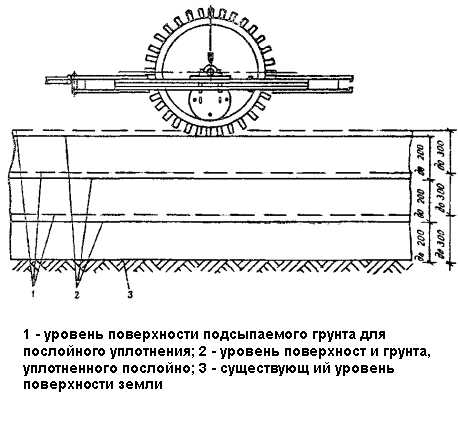

Cхема послойного уплотнения грунта кулачковьм катком.

Для проведения работ по утрамбовке в домашних условиях нужно иметь необходимые инструменты и материалы:

    щебень;лопаты;ручные катки;доски для возведения опалубки;емкости для измерения нужного количества щебня.

Должны быть получены результаты лабораторных исследований проб почвы с места застройки здания.

В домашних условиях нет спецтехники, поэтому все работы нужно делать вручную. Пробы грунта в обязательном порядке надо исследовать в лаборатории. Можно обратиться к специалисту.

Нужно четко знать вид грунта, находящегося на месте постройки, глубину залегания грунтовых вод и прочее. Это нужно не только для надежности постройки, но и для безопасности людей, которые будут проживать в этом здании. Если же грунт будет плохо исследован, то никакое его уплотнение не поможет построить надежное, прочное задание без тенденции к проседанию, то есть к усадке, которая может повлечь за собой непредсказуемые последствия.

Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки

От фракции щебня зависит область его применения. Коэффициент уплотнения щебня используют для вычисления точного количества данного строительного материала. Причем эта величина зависит и от вида фракции щебня.

Коэффициент уплотнения щебня – это число, которое показывает степень уменьшения объема щебня при его транспортировке или трамбовке. Для каждого вида щебня существует маркировка, указанная в ГОСТе 8267-93. Там рекомендованы методы определения коэффициента уплотнения, который должен быть указан производителем при маркировке материала.

Степень уплотнения выполняют специалисты в лаборатории экспериментальным методом в течение 3 дней. Уплотнение можно определить и экспресс-методом прямо на строительной площадке. Для определения применяют плотномеры.

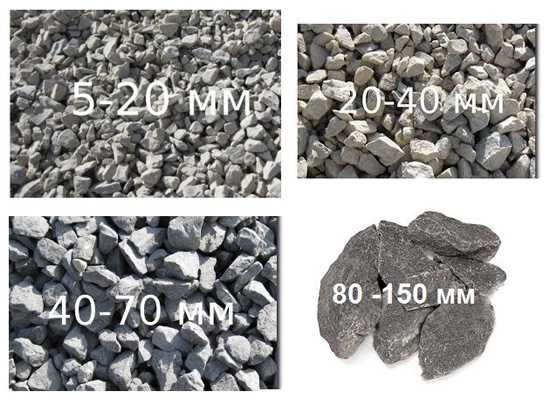

Фракции щебня.

Коэффициент уплотнения щебня необходим для вычисления:

    массы приобретаемого щебня;степени усадки.

Масса определяется путем перемножения значений трех величин:

    удельного веса;объема заполнения;коэффициента уплотнения.

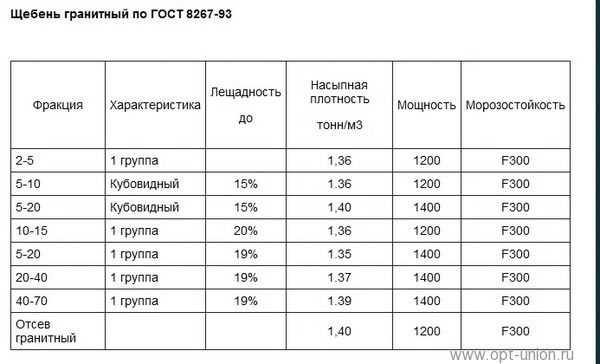

Созданы специальные нормы, в которых указана средняя масса материала в зависимости от фракции.

Для ландшафтного дизайна (то есть для укладки садовых дорожек, декоративных деталей) используется щебень самой мелкой фракции. Средняя его фракция представляет собой обломки горных пород. Она используется для создания железобетонных изделий, фундамента, бетонных смесей, а также для строительства мостов, железнодорожных путей, дорог.

При устройстве оснований под постройку дорог, взлетных полос, мостов оно должно быть прочным и плотным, выдерживать большие нагрузки и сильные механические воздействия.

Для укладки более прочного основания применяют технологию расклинцовки. Это укладка основания из щебня, который состоит из смеси фракций разных размеров. Мелкие фракции заполняют пустоты между большими фракциями, образуя очень плотное основание.

Сначала выстилают крупную фракцию щебня или гравия.

Уплотняют специальными катками. Далее засыпается мелкая фракция и также уплотняется катком. Для уменьшения трения между отдельными кусочками весь процесс расклинцовки сопровождается поливами водой.

Насыпная плотность щебня, вычисление степени усадки

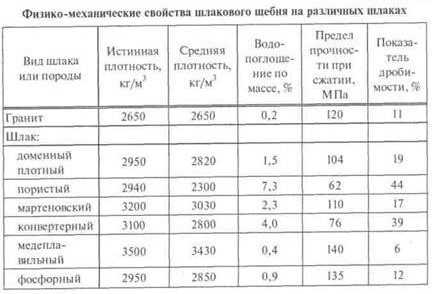

Физико-механические свойства шлакового щебня.

Насыпная плотность – величина, коэффициент которой учитывается при работе. Это отношение объема щебня к его массе, то есть это его плотность еще до начала процесса уплотнения. Чтобы замерять количество материала, используют сосуды по 50 л.

Проводят необходимые расчеты. От массы сосуда, наполненного сыпучим материалом, отнимают массу пустого сосуда и делят полученное число на объем пустого сосуда. Это метод расчета насыпной плотности сыпучих строительных материалов.

Уплотнение грунта сыпучим материалом – необходимый процесс при строительстве зданий. Эта технология помогает избежать усадки фундамента. Для создания качественного основания для строительства зданий необходима утрамбовка сыпучего материала.

Для утрамбовки используют спецтехнику, виброплиту и ручную трамбовку (при небольших объемах).

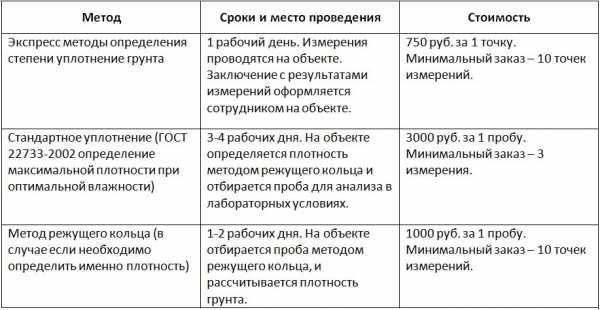

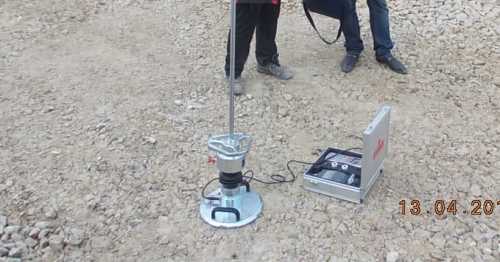

Для проверки качественных характеристик уплотнения существует специальный прибор. Методом нескольких ударов по поверхности своего диска он вычисляет степень усадки щебня. Если этот показатель в норме, можно спокойно продолжать строительные работы.

Определение коэффициента уплотнения грунта

При контроле качества выполнения земляных работ определяют степень уплотнения грунта.

Измерения выполняют в основании траншей и котлованов и при строительстве дорог. При этом определяют коэффициент уплотнения грунта. Он показывает степень соответствия фактической плотности грунта его максимальной плотности, до которой можно уплотнить грунт.

Например, если максимальная плотность скелета грунта – 1,95 т/м3, а после уплотнения плотность его на объекте составляет 1,88 т/м3, то для определения коэффициента уплотнения надо разделить фактическую плотность на максимальную: К упл = 1,88/1,95 = 0,96.

После определения коэффициента уплотнения грунта его значение сравнивают с нормативным значением, указанным в проекте, которое обычно равно 0,95 для низа земляного полотна и 0,98-1,0 для подстилающего слоя и верхних слоев земляного полотна.

В строительстве применяют методы определения коэффициента уплотнения грунта с использованием плотномеров статического и динамического типов и баллонных приборов. Измерения выполняют на стройплощадке, а в строительной лаборатории проводят вычисления и оформляют заключение. Таким образом уплотнение грунта будет выполнено правильно.

Благодаря современным методам контроля качества уплотнения грунтов, соответствующим строгим нормативным требованиям, улучшается качество проведения строительных работ.

Возможно вас заинтересует: Предлагаем ознакомиться с ценами на вторичный щебень фракций 5/20 и 20/40 – ecomostorf.ru, доставка.

Источники:

  • samanka.ru
  • stroy-technics.ru
  • xn--h2aleim.xn--p1ai
  • opt-stroy.net

blog-potolok.ru

Уплотнение щебня своими руками | Строительный портал

Представить любой строительный процесс без применения щебня довольно сложно. Его используют при создании фундамента, замешивании бетонного раствора, формировании садовых дорожек, организации ландшафтного дизайна, прокладке подъездных путей и автотрасс. В статье речь пойдет об основах уплотнения щебня.

Содержание:

  1. Разновидность щебня
  2. Коэффициент уплотнения щебня
  3. Зачем нужно уплотнение щебнем основания
  4. Уплотнение щебня ручной трамбовкой
  5. Уплотнение щебня виброплитой
  6. Альтернативные варианты уплотнения щебня

Продукт дробления горных пород применяют для обустройства так называемой подушки, которая выполняет следующие функции:

  • выравнивание основы перед дальнейшими работами;
  • придание твердости слабонесущим грунтам;
  • защита строений от негативного воздействия влаги;
  • увеличение стойкости под высокими нагрузками.

В любом случае, качество щебеночного основания напрямую зависит от физико-технических показателей материала. Определить по внешнему виду характеристики не получится, они указываются в сопровождающих документах, сертификатах.

Разновидность щебня

Этот сыпучий материал производится путем прохождения валунов через дробильное оборудование. На выходе получают камень различной фракции от 0*5 до 40*70 мм. Размер определяет сферу применения. Для бытового строительства в основном используют щебень 5*20 и 20*40 мм.

Тип строительного материала бывает:

  • гранитным. Он характеризуется высокой природной прочностью и способностью выдерживать разнонаправленные нагрузки;
  • известняковым. По твердости практически не уступает гранитному щебню. Однако стоит гораздо дешевле. Прекрасно подходит для возведения жилья;
  • шлаковый. Такой материал получают из отходов металлургического производства. Стоимость намного ниже вышеперечисленных типов гравия. Но из-за вредных примесей в его составе, сфера применения довольно ограничена;

  • вторичным. Щебень производится из отходов строительства (обломков кирпича, асфальта или бетона). Конечно, вторичная переработка материала не отличается высокими показателями, в связи с чем подходит не для всех видов работ.

Перед покупкой, следует обратить на такой параметр как лещадность. Большой процент содержания зерен пластинчатой формы значительно снижает прочность готовой основы при строительстве объектов любого назначения. Поэтому чем ниже этот параметр, тем лучше.


Коэффициент уплотнения щебня

При самостоятельном строительстве каждый сталкивался с такой проблемой, как нехватка или излишек материала. Умение рассчитать необходимое количество – важный аспект любого процесса. Для бытовых нужд зачастую используют средние величины.

Чтобы вычислить объем необходимо знать:

  • требуемую толщину подушки после трамбовки. Обычно данный показатель равен 0,2 или 0,25 м;
  • уплотнение щебня трамбовкой коэффициент уплотнения – 1,3. Параметр верен для большинства фракций, уплотненных посредством механизированных средств;
  • удельный вес насыпного материала, который указывается в сертификате. Для удобства расчета возьмем вес в 1,5 т/м. куб, характерный для обычного щебня.

Итак, зная все составляющие уравнения, производим расчет материала для 1 квадратного метра укладки: 0,25х1,3х1,5=0,4875 т.

Как и в любых вычислениях, полученный результат округляется в большую сторону. Значит для засыпки 1 кв.м. площади слоя щебня толщиной в 25 см понадобится 490 кг. Ну а рассчитать объем для 10-20 кв. м. уже будет намного легче.

Зачем нужно уплотнение щебнем основания

Вопросом об уплотнении задаются все новички в строительном деле. Ведь по идее камень сам по себе прочный материал и вполне достаточно его разровнять и можно переходить к следующему этапу работ. Однако все не так просто.

  • Щебень получают путем дробления, в процессе которого грани зерен приобретают свободную форму. При засыпке материала между каждым элементом образуются воздушные пустоты, снижающие уровень сопротивления под нагрузками.
  • Плотное прилегание отдельных фрагментов снижает риск их «хождения». Ведь после уплотнения грунта щебнем пустоты исчезают или значительно сокращаются в объемах. Таким образом, создается дополнительный запас прочности фундамента.

  • В качестве исключения можно рассмотреть скалистый грунт, служащий основой для строительства. В этом случае вполне достаточно выполнить разравнивание щебеночной насыпи для последующих работ: укладки плитки, заливки бетонной смеси и т.д.
  • В других условиях гравий должен не просто лежать на грунте, а быть утрамбованным, образуя единую плоскость. Плотное заполнение пространства между зернами частичками почвы придаст необходимую монолитность.
  • Толщина уплотненного слоя может быть различной от 50 до 250 мм. Коэффициент запаса на уплотнение щебня  определяет последующая нагрузка на основание (проезжающий автотранспорт, пешеходы, вес строения и т.д.).
  • Отдельной строкой можно выделить расклинцовку щебеночного основания. Метод заключается в нескольких этапах – использовании гравия разных фракций. Сначала берут крупный материал и утрамбовывают, затем насыпают щебень меньшего размера и снова уплотняют, последним слоем выступает мелкофракционный материал и проводят окончательную укатку поверхности.

Уплотнение щебня ручной трамбовкой

При отсутствии специального вибрационного оборудования, народные умельцы используют средства изготовленные собственноручно. Конечно, при таком уплотнение необходима хорошая физическая подготовка. Ручная трамбовка актуальна при небольших объемах работ.

  • Существует масса вариантов как сделать приспособление. Из них самым примитивным выступает брус 100х100 мм. Можно взять древесину и с большим сечением, таким образом, увеличив охватываемую для уплотнения площадь.
  • Длина бруса подбирается исходя от удобства использования, чаще за основу берется грудь человека. Нижний торец инструмента подбивается оцинкованным листом. В верхней части с двух сторон монтируют ручки из деревянных колышков или металлических прутьев.
  • Способ работы довольно прост. Брус поднимается за ручки до максимальной высоты и с силой опускается на щебеночное основание. Многократное повторение данных движений в определенном направлении, приведет к желаемому результату.

  • Если у рачительного хозяина имеется оголовок из металла, то его фиксируют к более тонкой деревянной основе, например бревну. Приспособление станет значительно легче, а значит, и трамбовка пойдет «веселее».
  • Более прочной конструкцией обладает устройство, изготовленное полностью из металла (стойка и подошва). Правда этот материал создает большую вибрацию, которую дерево отлично гасит. В данном случае выходом послужит использование специальных перчаток.

Уплотнение щебня виброплитой

Использование виброплиты или вибротрамбовки актуально при глобальных объемах. С помощью техники выполнение процесса возможно и в труднодоступных местах, и на участках, расположенных у стен построек.

  • Оборудование компактное, надежное и мобильное. Простая эксплуатация и высокая оперативность позволяют выполнить работы с максимальным качеством в сжатые сроки. Для бытовых нужд применяют виброплиты весом от 60 до 120 кг.
  • Принцип действия заключается в вибрации плиты, получаемой за счет вращающихся эксцентриков. Трамбовка происходит путем передачи ударных колебаний и энергии от опорного башмака к щебню.
  • Наличие амортизаторов позволяет гасить механические колебания, идущие в верхнюю часть оборудования, таким образом, обеспечивая защиту и двигателю, и оператору. Оборудование оснащено рычагом переключения скорости, что дает возможность регулировать мощность хода.

  • По способу движения различают одноходовые и реверсивные (с возвратно-поступательными движениями) устройства. Последний вариант характеризуется повышенной функциональностью и эффективностью. С их помощью трамбовка проводится без циклического перемещения по обрабатываемой поверхности.
  • Двигатель может работать как на жидком нефтепродукте (бензин или дизельное топливо) или посредством подключения к электрической сети. Агрегаты с электродвигателем имеет малый вес (до 100 кг). Они широко применяются при работах, где не предъявляются высокие требования к уплотнению материала.
  • Такое оборудование можно приобрести в специализированных магазинах либо с рук, как говорится б/у. Наиболее выгодным вариантом является аренда техники, которая обойдется гораздо дешевле.
  • В любом случае, важно соблюдать условия эксплуатации, которые продлят срок службы и предотвратят выход из строя. Перед началом следует внимательно изучить инструкцию по применению, ознакомиться с правилами безопасности.
  • Регулярно проводимая смазка отдельных элементов, чистка воздушного фильтра, замена масла поможет сохранить все технические показатели оборудования.

Альтернативные варианты уплотнения щебня

Для этих целей можно использовать и самодельные устройства по принципу действия схожие с механизированным оборудованием. Здесь понадобится старое металлическое корыто, труба, песок и сварочный аппарат.

  • К емкости под наклоном приваривается ручка из отрезка трубы, к верхней части фиксируется перпендикулярно расположенная арматура. Дно корыта желательно дополнительно усилить, приварив к нему лист железа.
  • Наполнив приспособление песком, в итоге получим универсальное ручное приспособление наподобие асфальтового катка. Устройство передвигают за рукоять в заданном направлении, и вследствие своего немалого веса произойдет уплотнение щебенки. В эксплуатации оно довольно простое, но потребует определенной сноровки и опять же физической силы.
  • Второй способ актуален для трамбовки насыпного материала на просторной площадке, лишенной зеленых насаждений, беседки, забора или других препятствий. Технология предполагает наличие автомобиля, с помощью которого и осуществляется уплотнение песка щебня.
  • Слой гравия распределяется по всей поверхности лопатой или граблями. Затем садимся за руль и начинаем методично ездить по подготовленной площадке в различных направлениях (вдоль, поперек и по диагонали) пока не получим требуемый результат.
  • Если в процессе образуется колея, то на данном участке подсыпается щебенка, поэтому немного материала необходимо оставить под засыпку. Далее трамбовка продолжается вышеуказанным методом. Конечно, такой способ ручным не назовешь, но все же уплотнение производится собственными силами без привлечения строительных бригад или приобретения спецоборудования.
  • Контроль уплотнения щебня важен при любых строительных работах, осуществлять его для галочки и тем более пренебрегать им не стоит. Это придает надежности и стабильности постройкам или дорожному покрытию, а также обеспечивает безопасность при эксплуатации.
  • По окончанию работ определение уплотнения щебня производится специальным прибором.

  • Заранее следует провести анализ грунта, уровень пролегания грунтовых вод. Именно от данной информации зависит качество работ. В противном случае даже при самом эффективно проведенном уплотнении нельзя быть уверенным, что в дальнейшем не произойдет проседание, которое, в свою очередь, повлечет непредсказуемые последствия.

strport.ru

таблица, снип, по госту фракции 40-70

Щебень сегодня является самым практичным, дешевым, эффективным, а соответственно и распространенным материалов. Его добывают при помощи измельчения горной породы, чаще всего сырье получают при помощи взрывных работ в карьерах.

При этом порода разрушается на различные по размеру куски, а от фракции сильно зависит и коэффициент уплотнения.

Фракция

Гранитный щебень является наиболее распространенным вариантом, потому что обладает высоким уровнем устойчивости к температурным воздействиям и практически не поглощает воду. Прочность гранита соответствует всем техническим требованиям. Наиболее популярные фракции гранита:

  • мелкозернистый – 5-15 мм;

Фракция 5-15

  • мелкий – 5-20 мм;

Фракция 5-20

  • среднем мелкий – 5-40 мм;

Фракция 5-40

  • средний – 20-40 мм;

Фракция 20-40

  • крупный – 40-70 мм.

Фракция 40-70

Каждая разновидность имеет различные сферы применения, преимущественно используется мелкая фракция шлака для:

Формирование фундамента

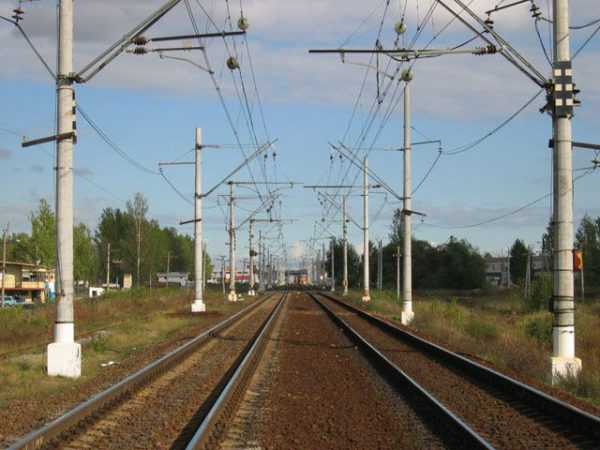

  • приготовление балластных слоев, которые необходимы для ЖД путей и дорог;

Насыпь железных дорог

  • добавляется в строительные смеси.

Строительная смесь

На основании чего выбирать уплотнение

Коэффициент уплотнения сильно зависит от различных показателей и характеристик материала, обязательно следует учитывать:

  • средняя плотность, обычно устанавливается производителем, но в целом колеблется в пределах от 1,4 до 3 г/см³. Это один из ключевых параметров, используемых в расчетах;
  • лещадность для прогнозирования плоскости щебня;
  • фракционная сортировка, меньше размер зерна – больше плотность;
  • устойчивость материала к морозам, зависит от породы;
  • радиоактивность щебня. Первый класс можно использовать везде, а второй только для загородных дорог.

Разновидности и характеристики

Для строительства могут использоваться различные виды щебня, ассортимент сегодня достаточно большой, но и свойства также значительно отличаются.

В зависимости от типа породы выделяют следующие основные сырьевые группы:

  • гравийный;
  • известняковый;
  • гранитный;
  • вторичный.

Гранитная порода наиболее прочная, так как это материал, который остается после остывания магмы. В связи с высокой прочностью породы, ее сложно обрабатывать. Производится на основании ГОСТ 8267-93.

Широкое распространение приобрел щебень 5-20 мм, так как может применяться практически для всех видов строительства.

Гранитный

Гравийная разновидность более сыпучая, соответственно коэффициент уплотнение щебня более высокий. Добывается при измельчении горных пород, из-за этого более дешевый материал, но и менее прочный.

Читайте также материал про плотность гравия.

Гравийный

Известняковый вариант – это остатки осадочной горной породы.

Материал является одним из достаточно дешевых вариантов, так как приготовляется из известняка, но и качественные характеристики невысокие.

Известняковый

Вторичный щебень – это отходы от строительных работ, то есть остатки асфальта, кирпича, бетона и т.д.

Естественно, что такой щебень самый дешевый, а часто его можно достать бесплатно.

Вторичный

Качественные параметры значительно ниже остальных групп, поэтому используется только в сооружениях, которые не предоставляют высоких требований к прочности.

Более подробно о характеристиках щебня смотрите на видео:

Зачем знать коэффициент уплотнения?

Коэффициент уплотнения регулируется СНИП, а также ГОСТ, где указывается соответствующие, рекомендуемые параметры плотности.

Благодаря значениям можно определить насколько можно уплотнить щебень, то есть уменьшить физический объем материала.

При этом трамбовка происходит намеренно (например, виброплитой) и ненамеренно (при перевозке). Преимущественно значение колеблется в пределах 1,05-1,52.

Трамбовка виброплитой

Нормативные документы указывают коэффициент уплотнения песка, щебня по ГОСТу:

  • смесь песка и гравия – 1,2;
  • песок – 1,15;
  • керамзит – 1,15;
  • щебень из гравия – 1,1;
  • грунт – 1,1 (1,4).

На практике существует несколько причин для определения коэффициента:

  • используется для расчета необходимого количества закупаемых материалов. Благодаря такому подходу исключаются дополнительные расходы на приобретение лишнего щебня или партийную закупку;
  • также цифра используется, чтобы, когда произойдет уплотнение щебня виброплитой, узнать на сколько сядет уровень.

Формула определения необходимого количества материала имеет следующий вид:

Объем предназначенной к заполнению формы (м3) * удельную массу (кг/м3) * коэффициент уплотнения

Подставив числа можно достоверно определить количество задействованного материала, но нужно учесть некоторые нежелательные воздействия: остатки шлака на месте рассыпания, возможно немного меньший вес довезенного материала. Поэтому следует рассчитывать с небольшим зазором.

Есть специальные таблицы с усредненной информацией по весу гравия в зависимости от фракции. Для примера 0-5 мм щебня в 1 м3 приблизительно 1,5 т, а рассчитать коэффициент уплотнения щебня 40 70 можно, учитывая приблизительную массу в 1,47 т/м3.

Практическое определение количества материала

В реалиях жизни можно определить коэффициент таким путем:

  • замерять размер бортов грузового автомобиля;
  • определить общий объем щебня;
  • результаты следует просто умножить на стандартный коэффициент уплотнения для соответствующей фракции с учетом трамбовки при перевозке;
  • благодаря такому расчету легко определить реальное количество привезенного щебня

Коэффициент уплотнения

Нормальное значение уплотнения щебня представляется в виде таблицы СНИП. Существует определенная формула, благодаря которой можно рассчитать коэффициент уплотнения, важнейшим условием является фракция. Итак, рассмотрим насыпную плотность материала:

Фракция, мм Насыпная плотность
Гранитный щебень Гравийный щебень
0-5 1500
5-10 1430 1410
5-20 1400 1390
20-40 1380 1370
40-70 1350 1340

Для получения более достоверных данных можно взвесить определенный объем щебня, затем провести расчет на основании формулы:

Вес = масса / объем.

Затем необходимо укатать смесь в такое состояние, которое будет использоваться на площадке, затем замеряется площадь. Выполняется расчет снова, по той же самой формуле. Таким образом получается 2 цифры: плотность до трамбовки и после.

Необходимо разделить полученные цифры и определить коэффициент относительного уплотнения щебня.

Если пробы имеют одинаковый вес, можно элементарно высчитать соотношение обоих объемов, цифра должна быть такая же.

Коэффициент уплотнения щебня по СНИП не дает жестких норм необходимого уровня трамбовки, но есть рекомендованные нормы и незначительный разброс в зависимости от минерального состава материала. Данный параметр указывает на возможность уменьшения объема щебня при сохранении той же массы.

Уплотнение происходит при определенных условиях, воздействии извне. Коэффициент уплотнения щебня (Ку) описывает таблица СНИП. Числовое значение поставляется в виде пропорции между лабораторно созданными пробами материала и обычной плотности.

Документом (ГОСТ 8269.0–97) нормируется несколько основных методов использования исчислений:

  • соотношение истинной плотности к натуральной породе;
  • средняя плотность к горной породе;
  • плотность насыпи и количества пустоты в ней.

Щебень имеет определенные классификации и отмечаются соответствующей маркировкой, которая описывается в ГОСТ 8267-93. В частности, этот стандарт фиксирует методику определения коэффициента. Преимущественно показатель содержится на этикетке продукта или в сопроводительной, технической документации.

Предприятие заказывает исследование в специальных лабораториях, где на определение показателя необходимо 3 дня. С выездом на место проведения работы могут производиться пробы, но он будут стоить существенно больше. В среднем показатель находится в пределах 1,1-1,3.

Уплотнения грунта при помощи щебня

Преимущественно щебень используется для уплотнения верхнего слоя грунта. Предварительно проводится исследование почвы, бурят отверстие на 50-70 см вглубь, затем определяется наличие грунтовых вод, состава, типа грунта.

После прохождения тестов, в случае нормального состояния поверхности, можно использовать засыпку при помощи щебня.

Технология уплотнения грунта щебнем в промышленных условиях включает в себя использование крупногабаритной техники: бульдозеров, тракторов, экскаваторов, в небольших, домашних условиях, может применяться и обычная лопата. Также необходимо определить водянистость почвы, возможно ее придется увлажнить или наоборот подсушить.

Уплотнение грунта

После формирования котлована, засыпают щебнем и при помощи виброплиты или катка уплотняют его. Следует учитывать, что слой станет меньше после трамбовки. Рекомендуется делать углубление на 50 см, засыпая поверхность щебнем, но может потребоваться и другая глубина.

Трамбовка продолжается до тех пор, пока почва не перестает оседать, иначе фундамент обречен на крошение. Проверка уплотнения щебня может проводиться при помощи того же оборудования, определяя, есть ли движение в верхнем слое.

Уплотнение грунта щебнем нормируется документами СНИП, которые указывают количество и плотность насыпи. При этом важную роль играет уплотнение грунта, а затем уже совместно со щебнем.

Преимущественно процедура трамбовки сначала производится в вырытом котловане до засыпания материала, чтобы предотвратить продавливание грунта.
Подробно об уплотнении грунта щебнем смотрите в видео.

Цемент действительно можно назвать главной составляющей частью большинства зданий и сооружений. Перейдя по ссылке узнаете, как правильно развести цемент.

Сегодня плиточный клей широко применяется во время ремонта, с его помощью можно клеить самые разнообразные материалы. Тут все о его составе.

Для отделки фасада и стен домов и самых разных сооружений стали часто использовать декоративную штукатурку Короед. Здесь все о технологии ее нанесения.

Расценка на процедуру уплотнения может сильно колебаться в зависимости от компании подрядчика, качества и типа щебня, но особенно сильно зависит от удаленности участка стройки, а также сложности условий.

В некоторых случаях требуется повышенная плотность насыпи, когда окружающие условия склонны к разрушению фундамента, например, болотистые места, повышенная влажность, риск оползней и т.д.

Насыпная плотность

Достаточно часто нужно узнать плотность щебня насыпи после транспортировки в автомобиле. Эта процедура может быть полезна для определения необходимого устройства для трамбовки, количества бетона и его состава, для расклинцовки.

Рассчитать плотность насыпи можно на основании простой процедуры:

  • необходимо подготовить пустой сосуд для наполнения щебнем и взвешивания, необходимо определить его вес;
  • наполнить тару щебнем и взвесить;
  • необходимо определить чистую массу материала, то есть отнять от веса наполненного сосуда, его собственную массу;
  • разделить вес на объем сосуда.

При закладке фундамента необходимо четко достичь коэффициента уплотнения уставленного в нормативных документах. Иначе это чревато аварийностью и быстрым разрушение постройки, при чем данное замечание касается всех видов строительства.

Характеристики

После проведения мероприятия трамбовки необходимо замерять и проконтролировать плотность. Это можно сделать при помощи простого расчета, определить массу и объем засыпанного щебня и толщину слоя. Таким образом можно узнать, на сколько уменьшился объем материала после трамбовки.

Существует и специальное оборудование для определения эффективности трамбовки – плотномер.

Хорошим инструментов выступает БПД-КМ, который указывает фактическую плотность. Предназначение оборудования – это слежение за качеством и уровнем уплотнения грунта, гравия, щебенки.

При этом прибор весьма точный, расход в показаниях не превышает 0,01 г/ см³. В основании определения плотности прибором лежит методика описанная в документе ГОСТ 28514–19.

Заключение

Качественная процедура уплотнения предоставляет возможность исключить вероятность повреждений и деформации сооружения на долгий промежуток времени.

Следует обратить внимание, что если разделить плотность после трамбовки на изначальную, то цифра всегда получается несколько выше единицы – это коэффициент, который указывает запас прочности, то есть возможность уплотнения.

Цифра может использоваться в случаях, когда необходимо узнать количество щебня для проведения определенной работы, в основном засыпании подушки. Обратное исчисление показывает на сколько уплотнился материал, по сравнению с первоначальным значением, цифра меньше 1.

strmaterials.com

зачем нужно и чем выполняется

Щебень востребован при проведении практически любой строительной операции. Без него не выполняется прокладка автомобильных или железных дорог, изготовление бетонных изделий, устройство фундаментов и даже благоустройство приусадебных участков. Чаще всего щебень используется для увеличения стойкости конструкций к высоким нагрузкам или выравнивания основы перед проведением дальнейших этапов работ. Он оказывает прямое влияние на физико-технические показатели конечного изделия.

Существует несколько разновидностей щебня, но самым интересным является шлаковый. Его получают искусственным путем и используют при строительстве дорог. При этом он набирает прочность в течение первых нескольких лет эксплуатации полотна.

Что такое коэффициент уплотнения щебня

Коэффициент уплотнения щебня, как и любого другого сыпучего материала, демонстрирует, насколько уменьшается его объем при неизменной массе в результате естественной усадки или трамбовки. Знание этого показателя позволяет вычислить необходимое количество материала при проведении строительных работ. Для щебня коэффициент уплотнения составляет 1,3.

Зачем уплотнять щебень

Щебень является достаточно прочным материалом. На первый взгляд, при создании основания, например, для автодороги или фундамента здания его достаточно было бы только разровнять, но это не так. Дело в том, что чаще всего этот материал получается искусственным путем в результате дробления горных пород. При этом зерна щебня имеют абсолютно произвольную форму. Соответственно, при засыпке им любого пространства между соседними элементами формируются воздушные пустоты. Они существенно снижают уровень сопротивления материала нагрузкам. После уплотнения материала его зерна теряют подвижность, размер пустот значительно сокращается, а прочность щебеночного основания увеличивается.

Чем можно уплотнять щебень

Существует несколько вариантов уплотнения этого строительного материала:

  1. При строительстве дорог для этой цели используются гладковальцевые или виброкатки. В результате многократной укатки они обеспечивают требуемую несущую способность щебеночного слоя, которая контролируется с помощью прогибомеров.
  2. Одним из самых распространенных способов уплотнения щебня при проведении строительных работ является использование виброплиты. Она представляет собой мобильное и компактное устройство весом от 60 до 120 кг. Трамбовку устройство выполняет за счет передачи ударных колебаний слою щебня. Такое оборудование может быть реверсивным или одноходовым. Реверсивные виброплиты считаются более функциональными. Они могут проводить уплотнение при движении в двух направлениях (вперед и назад), а одноходовые только в одном. Виброплиты работают на бензине, дизельном топливе или электричестве. С их помощью можно проводить эффективное уплотнение щебня даже в труднодоступных местах.

Уплотнение щебня виброплитой

  1. Для бытовых целей и небольших объемов работ чаще всего используется механическая (бензиновая, дизельная или электрическая) или ручная трамбовка. Самым простым ручным инструментом является обычный деревянный брус сечением 100 × 100 мм. Более удобная конструкция представляет собой деревянный брус меньшего сечения с ручками и закрепленный на его торце металлический оголовок. Для эффективного уплотнения ручной трамбовкой необходимо работать достаточно активно. Возможен и другой вариант: увеличение веса инструмента.

Уплотнение щебня трамбовкой

  1. Неплохим вариантом для бытовых целей или небольшого объема работ является использование ручного катка. Его обычный вес – 100–200 кг. Такой инструмент можно изготовить самостоятельно. Он делается на базе куска трубы диаметром 30–40 см, заполненной песком.
  2. Роль катка вполне может исполнить легковой автомобиль. Такой способ возможен только при уплотнении щебня на открытой площадке.

Все перечисленные выше методы позволяют произвести уплотнение щебня. Для устройства оснований небольших и легких конструкций вполне можно использовать ручные варианты трамбовки. При строительстве дорог для этой цели применяются тяжелые самоходные катки. Промежуточный вариант – виброплиты. Он дает отличный результат и используется при сооружении зданий любого назначения.

taxi-pesok.ru

Особенности уплотнения строительного щебня | Статьи

Щебень – распространенный строительный материал, добываемый путем дробления горных пород или искусственных материалов. Один из параметров, определяющих эксплуатационные свойства материала, – колэффициент уплотнения. Это безразмерная величина, характеризующая степень уменьшения наружного объема сыпучего вещества при транспортировке или трамбовке специальными инструментами. Знание коэффициента позволит приобрести требуемое количество материала и избежать разрушения насыпного слоя при нагрузке из-за недостаточного уплотнения.

Найти какую-либо стандартную величину для этого случая затруднительно, поскольку на нее влияет множество факторов:

  • высота, с которой производилась насыпка материала;
  • протяженность пути и качество дороги;
  • особенность транспорта;
  • фракция и лещадность щебня (лещадные зерна укладываются с большим количеством пустот, по сравнению с кубовидными).

При доставке значительных партий разница между объемами – загруженным и доставленным – достаточно существенна. Коэффициент уплотнения указывается в договоре на поставку. Согласно ГОСТу 8267, эта величина не должна превышать 1,1.

Коэффициент уплотнения щебня на строительной площадке: величина и способ ее определения

Щебень – сыпучий материал с зернами разной формы. При использовании материала для укладки подготовительного слоя необходимо снизить количество пустот, уменьшающих степень сопротивления нагрузкам. Поэтому трамбовка является обязательной процедурой при устройстве оснований дорог и фундаментов. Коэффициент уплотнения щебня для дорожного строительства регламентируется СНиПом 3.06.03-85:

  • для марок с прочностью 800 и более фракций 40-70 мм и 70-120 мм коэффициент запаса на уплотнение составляет 1,25-1,3;
  • для марок с прочностью 300-600 – 1,3-1,5.

Уровень уплотнения щебня определяется с помощью плотномера – инструмента с наконечником в форме усеченного или обычного конуса. Выбор инструмента определяется характеристиками проверяемого материала. Проверочный процесс:

  • плотномер вертикально подносят к поверхности;
  • с нажимом погружают в уплотненную смесь;
  • величину уплотнения определяют по отклонению стрелки;
  • в каждой точке выполняют 3-5 замеров;
  • расстояние между точками замера – примерно 15 см;
  • полученные результаты суммируют и находят средний показатель.

Внимание! Если уплотнение производилось с нарушением технологии – только по верхнему слою, а не послойно, – то коэффициент не будет соответствовать фактической степени уплотнения.

Как уплотнить щебень своими руками?

Ручная трамбовка актуальна при выполнении небольших объемов работ, поскольку требует значительных физических усилий. Варианты простейших приспособлений:

  • Брус 100х100 мм и длиной, зависящей от роста человека. Оптимальный вариант – длина бруса до груди. Величина сечения может быть увеличена до 150х150 мм. Вверху монтируют ручки из металлического прута или деревянных брусков. Нижний край бруса подбивают оцинкованным листом. Принцип работы очень прост: брус поднимают на максимально возможную высоту и с силой опускают на трамбуемую поверхность. Площадь трамбовки не слишком большая, но этот вариант уплотнения – наиболее экономичный и простой.
  • Более эффективный вариант – металлический оголовок, прикрепленный к деревянному брусу, выполняющему роль ручки.
  • Наиболее прочной является конструкция, выполненная полностью из металла. Работа с таким инструментом эффективна, но осложняется вибрациями, которые металл, в отличие от древесины, погасить не в состоянии.

Для трамбовки сыпучего материала на просторной площадке, на которой нет строений и насаждений используют автомобиль. Привезенный материал равномерно разравнивают по поверхности граблями или лопатой, а затем ездят по территории в разных направлениях. Образующиеся колеи засыпают щебнем.

Уплотнение щебня виброплитой

С помощью этого оборудования можно выполнять достаточно большие объемы работ в местах, где использование катков затруднительно или невозможно. Плиты различают по массе, силе вибрации, площади лапы, типу двигателя. По массе агрегаты разделяют на:

  • Легкие – примерно 75 кг. Используются для тонких песчаных слоев при устройстве клумб и дорожек.
  • Универсальные – до 200 кг. Применяются для трамбовки грунта и асфальта.
  • Среднетяжелые – до 400 кг. Востребованы для работы со щебнем.

Тип управления оборудованием: ручной или дистанционный. В первом случае скорость работы небольшая.

По типу двигателя различают:

  • Электрические плиты. Используются в местах, где имеется доступ к источнику электрического питания. Это обычно небольшие агрегаты, способные работать на тонких слоях.
  • Бензиновые модели. По сравнению с предыдущим типом оборудования, имеют большие массу, мощность двигателя, производительность и стоимость. Значительный плюс – отсутствие необходимости в источнике электроснабжения.
  • Дизельный агрегат. Надежный, высокопроизводительный, с большим ресурсом.

Еще одним различием является количество направлений, в которых передвигается модель:

  • одноходовое оборудование способно перемещаться только вперед, его плюс – больший рабочий период, по сравнению с реверсными вариантами;
  • реверсная виброплита может двигаться и вперед, и назад.

Эффективный способ трамбовки щебня – расклинцовка

При необходимости получения максимально плотного основания применяют способ расклинцовки.

Определение! Расклинцовка – это укладка основания с использованием щебня различных фракций. При этом пустоты между зернами крупных размеров заполняются мелкофракционным щебнем.

Этапы расклинцовки:

  • укладка зерен фракций 50-70 или 80-120 мм;
  • уплотнение виброплитой или катком;
  • засыпка щебня мелкой фракции;
  • уплотнение;
  • добавление материала с еще более мелкими зернами;
  • уплотнение

Для получения наиболее плотного основания проводят три расклинцовки. Для снижения трения зерна проливают водой. Расклинцовка может применяться в дорожном строительстве, производстве ЖБ изделий и конструкций.

www.navigator-beton.ru

Уплотнение грунта щебнем: проведение работ

Уплотнение грунта щебнем используется для подготовки прочных оснований для укладки фундаментов. Включает в себя процессы, в основе которых лежит обеспечение контакта основания с нижними слоями фундамента и доведения несущих свойств грунта до указанных в проекте. При этом в процессе используются технологии вибрирования, глубинной утрамбовки и гидровибрирования.

Схема уплотнения грунта при засыпке траншей.

Уплотнение грунта щебнем

Необходимые материалы и инструменты:

  • щебень;
  • экскаватор;
  • бульдозер;
  • каток;
  • гидровиброуплотнитель;
  • лопаты;
  • виброплита;
  • известь;
  • вода;
  • грунт;
  • кирпичный щебень.

Перед началом работ по уплотнению первым делом проводят исследование состава грунта участка, который выделен под застройку. Проводят бурение на глубину 0,5-0,7 м (это глубина промерзания почвы) и берут образцы. С помощью этих проб устанавливают вид грунта, глубину залегания грунтовых вод и наличие на данном участке плавунов.

Cхема послойного уплотнения грунта катком.

Если все показатели лабораторных исследований в норме и особых противопоказаний для проведения застройки не найдено, начинают подготовку поверхности для засыпки ее щебнем. Можно использовать и гравий.

Копают котлованы и траншеи. В промышленных условиях это делается с помощью бульдозеров и экскаваторов, в домашних – с помощью лопаты. В зависимости от свойств почвы проводят ее осушение или увлажнение. Боковые стены и углы котлованов фиксируют, чтобы не допустить ссувов грунта. Засыпают щебень и начинают процесс трамбовки с помощью катков. Средняя глубина уплотнения – 0,5 м.

Существуют тяжелые виды трамбовки, при которых грунт уплотняется на 1,5-2,5 м. При этом количество щебня исчисляется тоннами. Процесс трамбовки не прекращается до тех пор, пока основание не перестает проседать.

Для песчаных почв уплотнение грунта происходит методом вибрирования. Для этого используются специальные виброплиты. Обычные виброплиты способны уплотнить основание на 0,5 м, а самоходные тяжелые – на 1 м.

Немаловажную роль в этом процессе имеет показатель влажности. Если грунт слишком жидкий, то при вибрировании он будет интенсивно прилипать к виброплитам. Тогда работа не даст никакого результата. Чтобы избежать осложнений подобного рода, поверхность котлована покрывают известью, кирпичным щебнем или обычным сухим грунтом и продолжают работы. Также можно временно приостановить работы по утрамбовке и дать котловану просохнуть естественным путем. При недостатке влаги место проведения работ по уплотнению на сутки заливают водой.

Процесс глубинного уплотнения выполняется методом гидровибрирования. В почву на глубину 2 м помещают блок гидровиброуплотнителя. Он производит вибрацию в течение 20-30 секунд, параллельно с его работой грунт насыщают водой. Он становится подвижным и хорошо уплотняется. Блок извлекают, но при этом не прекращают подачу воды. Весь процесс длится 20-30 минут. Такое уплотнение грунта применяется для песчаных почв.

Проведение утрамбовки грунта щебнем в домашних условиях

Cхема послойного уплотнения грунта кулачковьм катком.

Для проведения работ по утрамбовке в домашних условиях нужно иметь необходимые инструменты и материалы:

  • щебень;
  • лопаты;
  • ручные катки;
  • доски для возведения опалубки;
  • емкости для измерения нужного количества щебня.

Должны быть получены результаты лабораторных исследований проб почвы с места застройки здания.

В домашних условиях нет спецтехники, поэтому все работы нужно делать вручную. Пробы грунта в обязательном порядке надо исследовать в лаборатории. Можно обратиться к специалисту.

Нужно четко знать вид грунта, находящегося на месте постройки, глубину залегания грунтовых вод и прочее. Это нужно не только для надежности постройки, но и для безопасности людей, которые будут проживать в этом здании. Если же грунт будет плохо исследован, то никакое его уплотнение не поможет построить надежное, прочное задание без тенденции к проседанию, то есть к усадке, которая может повлечь за собой непредсказуемые последствия.

Фракции щебня, вычисление коэффициента уплотнения щебня и метод расклинцовки

От фракции щебня зависит область его применения. Коэффициент уплотнения щебня используют для вычисления точного количества данного строительного материала. Причем эта величина зависит и от вида фракции щебня.

Коэффициент уплотнения щебня – это число, которое показывает степень уменьшения объема щебня при его транспортировке или трамбовке. Для каждого вида щебня существует маркировка, указанная в ГОСТе 8267-93. Там рекомендованы методы определения коэффициента уплотнения, который должен быть указан производителем при маркировке материала. Степень уплотнения выполняют специалисты в лаборатории экспериментальным методом в течение 3 дней. Уплотнение можно определить и экспресс-методом прямо на строительной площадке. Для определения применяют плотномеры.

Фракции щебня.

Коэффициент уплотнения щебня необходим для вычисления:

  • массы приобретаемого щебня;
  • степени усадки.

Масса определяется путем перемножения значений трех величин:

  • удельного веса;
  • объема заполнения;
  • коэффициента уплотнения.

Созданы специальные нормы, в которых указана средняя масса материала в зависимости от фракции.

Для ландшафтного дизайна (то есть для укладки садовых дорожек, декоративных деталей) используется щебень самой мелкой фракции. Средняя его фракция представляет собой обломки горных пород. Она используется для создания железобетонных изделий, фундамента, бетонных смесей, а также для строительства мостов, железнодорожных путей, дорог.

При устройстве оснований под постройку дорог, взлетных полос, мостов оно должно быть прочным и плотным, выдерживать большие нагрузки и сильные механические воздействия.

Для укладки более прочного основания применяют технологию расклинцовки. Это укладка основания из щебня, который состоит из смеси фракций разных размеров. Мелкие фракции заполняют пустоты между большими фракциями, образуя очень плотное основание.

Сначала выстилают крупную фракцию щебня или гравия. Уплотняют специальными катками. Далее засыпается мелкая фракция и также уплотняется катком. Для уменьшения трения между отдельными кусочками весь процесс расклинцовки сопровождается поливами водой.

Насыпная плотность щебня, вычисление степени усадки

Физико-механические свойства шлакового щебня.

Насыпная плотность – величина, коэффициент которой учитывается при работе. Это отношение объема щебня к его массе, то есть это его плотность еще до начала процесса уплотнения. Чтобы замерять количество материала, используют сосуды по 50 л.

Проводят необходимые расчеты. От массы сосуда, наполненного сыпучим материалом, отнимают массу пустого сосуда и делят полученное число на объем пустого сосуда. Это метод расчета насыпной плотности сыпучих строительных материалов.

Уплотнение грунта сыпучим материалом – необходимый процесс при строительстве зданий. Эта технология помогает избежать усадки фундамента. Для создания качественного основания для строительства зданий необходима утрамбовка сыпучего материала.

Для утрамбовки используют спецтехнику, виброплиту и ручную трамбовку (при небольших объемах). Для проверки качественных характеристик уплотнения существует специальный прибор. Методом нескольких ударов по поверхности своего диска он вычисляет степень усадки щебня. Если этот показатель в норме, можно спокойно продолжать строительные работы.

Определение коэффициента уплотнения грунта

При контроле качества выполнения земляных работ определяют степень уплотнения грунта.

Измерения выполняют в основании траншей и котлованов и при строительстве дорог. При этом определяют коэффициент уплотнения грунта. Он показывает степень соответствия фактической плотности грунта его максимальной плотности, до которой можно уплотнить грунт.

Например, если максимальная плотность скелета грунта – 1,95 т/м3, а после уплотнения плотность его на объекте составляет 1,88 т/м3, то для определения коэффициента уплотнения надо разделить фактическую плотность на максимальную: К упл = 1,88/1,95 = 0,96.

После определения коэффициента уплотнения грунта его значение сравнивают с нормативным значением, указанным в проекте, которое обычно равно 0,95 для низа земляного полотна и 0,98-1,0 для подстилающего слоя и верхних слоев земляного полотна.

В строительстве применяют методы определения коэффициента уплотнения грунта с использованием плотномеров статического и динамического типов и баллонных приборов. Измерения выполняют на стройплощадке, а в строительной лаборатории проводят вычисления и оформляют заключение. Таким образом уплотнение грунта будет выполнено правильно.

Благодаря современным методам контроля качества уплотнения грунтов, соответствующим строгим нормативным требованиям, улучшается качество проведения строительных работ.

opt-stroy.net

Оставить комментарий

avatar
  Подписаться
Уведомление о
