Многие заблуждаются, что работу газового котла регулировать не надо, что на нем можно установить определенный температурный режим, который будет поддерживать отопление. Но это не всегда так.

Резкое потепление или похолодание на улице заставляет менять режим работы газового котла. А что делать, если вас нет дома, и у вас нет возможности скорректировать работу котла, чтобы к приходу в доме была комфортная температура воздуха? Как быть, если котел выдает ошибку или прекратилась подача газа? В этом случае оптимальным решением станет дистанционное управление газовым котлом. И прекрасным решением станут модули управления котлами и радиотермостаты торговой марки Salus.

Какое дистанционное управление газовым котлом выбрать?

Дистанционное управление газовым котлом – это достойный выбор для любого загородного дома. Почему?

• Во-первых, вы своевременно можете корректировать работу газового котла.
• Во-вторых, вы будете оповещены о возникновении каких-либо неполадок и по возможности устраните их вдали от дома.
• В-третьих, сможете рационально использовать энергоресурсы, отключив котел по необходимости, убавив его мощность, если никого нет дома, установить нужный режим работы при отъезде и т.д.

Прекрасным выбором дистанционного управления газовым котлом является радиотермостаты iT500 от компании Salus. Они отлично подходят не только для газовых котлов отопления. При помощи них можно четко регулировать работу системы отопления через интернет с использованием специального программного приложения на вашем смартфоне, планшете или персональном компьютере. Работает данная система весьма просто при правильном подключении.

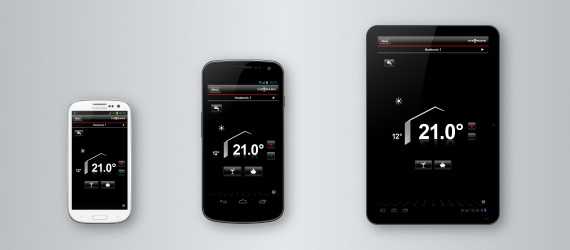

Если необходимо изменить работу котла отопления, то с планшета или другого устройства с использованием специальной программы изменяем настройки. Сигнал подается через сервер на роутер в доме, с него поступает на интернет шлюз, далее на комнатный радиотермостат, после чего сигнал подается на приемник газового котла, в результате чего меняется его работа.

Программируемое дистанционное управление газовым котлом для любого загородного дома.

Используя дистанционное управление газовым котлом iT500, у пользователей есть возможность программирования системы отопления, то есть выставить несколько температурных режимов, которые будут автоматически меняться в определенное время в течение суток.

www.saluscontrol.ru

GSM дистанционное управление котлом Умный часовой

Содержание:

1. Подключение к котлам

1.1 Подключение к котлам без электронного блока управления

2. Подключение датчиков

    2.1 Подключение термодатчика

    2.2 Подключение ИК датчика движения

    2.3 Подключение датчика дыма ИП-212-141М с УС02

    2.4 Подключение датчика открытия двери

3. Подключение клавиатур и считывателей ключей

     3.1 Подключение клавиатуры РИФ-КТМ (проводная)

     3.2 Подключение клавиатуры РИФ-КТМ (беспроводная)

     3.3 Подключение считывателя ключей ТМ

4. Прочие схемы подключения

    4.1 Подключение мощного исполнительного устройства

    4.2 Подключение мощной сирены

    4.3 Подключение микрофона

    4.4 подключение электропривода на шаровой кран

1. Подключение к котлам

 ВНИМАНИЕ!!! ВАЖНО!!! Перед подключением прибора к котлу обязательно прочитайте инструкцию по монтажу и эксплуатации котла и ознакомтесь с электрической схемой котла. При противоречии в схемах  в инструкции к котлу и приведенных ниже обязательно обратитесь в службу технической поддержки.

Подключение прибора к котлу возможно при наличии у котла функции подключаемого комнатного термостата (данная функция описана в инструкции к котлу). Контакты предназначенные для подключения  комнатного термостата обязательно должны быть замкнуты перемычкой. Перед подключением прибора к котлу данная перемычка должна быть удалена. Так же обязательным условием подключения является отсутствие подключенной выносной панели управления котлом (которая по сути является комнатным термостатом). Визуально наличие или отсутсвие панели определяется наличием перемычки на контактах  для подключения комнатного термостата.

BAXI

-Baxi Luna-3

— Baxi Luna-3 Comfort

— Baxi Luna-3 Comfort COMBI

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору «Часовой-BOX-1МТ-3х4»:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в) Поверните панель управления

г) Для доступа к контактам снимите крышку как показано ниже:

 д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

 -Baxi Luna-3 Silver Space

Доступ к клемной колодке М1 котла BAXi-Luna-Silver Space и подключение его к прибору «Часовой-BOX-1MT-3×4»:

а) Отключите подачу питания к котлу

б) Снимите переднюю и нижнюю панели котла(крепятся на винтах и зажимах)

в) Для доступа к контактам снимите крышку как это показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

— Baxi Eco four

— Baxi Fourtech

— Baxi Mainfour

— Baxi Main 5

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору «Часовой-BOX-1MT-3×4:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в)поверните панель управления

г) Для доступа к контактам снимите крышку как показано ниже:

д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

-Baxi Nuvola-3 Comfort

-Baxi Nuvola — 3 B40

Доступ к клеммной колодке М1 котла Baxi и подключение его к прибору «Часовой-BOX-1MT-3×4:

а) Отключите подачу питания к котлу

б) Открутите два винта, крепящих панель управления к котлу

в) Поверните панель управления

г) Для доступа к контактам снимите крышку как показано ниже:

д) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

Beretta

— Beretta Boiler

Доступ к клеммной колодке котла Beretta boiler подключение его к прибору «Часовой-BOX-1МТ-3х4»

а) Отключите подачу питания к котлу

б) Открутите винт, крепящий крышку клеммной колодки.

в) Для доступа к контактам снимите крышку как показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

-Beretta Exclusive

Доступ к клеммной колодке МЕ1 котла Beretta exclusive и подключение его к прибору  «Часовой-BOX-1МТ-3х4»:

а) Отключите подачу питания к котлу

б) Открутите винт, крепящий крышку клеммной колодки

в) Для доступа к контактам снимите крышку как показано ниже:

г) К контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

— Beretta Ciao

— Beretta City

Доступ к клеммной колодке котла Beretta и подключение его к прибору «Часовой 8х8-RF -BOX»:

− Переведите главный выключатель в положение «выключено»

− Отвинтите винты «А», которые держат облицовку

− Откиньте основание облицовки вперед и вверх, чтобы отсоединить её от рамы котла

− Отвинтите винт крепления панели приборов «В»

− Поверните панель приборов на себя

− Снимите крышку, которая закрывает клеммную колодку:

− К контактам  обозначенным цифрами 1 и 2 (Т.А.) подключите прибор как это показано ниже:

-Beretta City Green

Доступ к клеммной колодке котла Beretta Сity green и подключение его к прибору «Часовой-BOX-1МТ-3х4»:

— установите главный выключатель системы в положение  «выключено»

— отвинтите крепёжные винты и снимите верхнюю крышку

— отвинтите крепёжные винты (А) и снимите панель  облицовки

— отвинтите крепёжный винт клеммной коробки, после чего снимите её.

С одной стороны клеммной коробки находятся клеммы для подключения силовых проводов (230 Вольт), а с другой стороны – клеммы для подключения слаботочных устройств. При подключении смотрите электрические схемы (рис. 3.8 инструкции на котел).

— к контактам  обозначенным цифрами 1 и 2 подключите прибор как это показано ниже:

Ferolli

— Ferolli DOMItech D С24-32D

— Ferolli DOMItech D F24-32D

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой-BOX-1МТ-3×4» можно получить после снятия кожуха с котла. Общий внешний вид колодки показан на рисунке ниже (расположение зажимов и их назначение так же показаны на электрической схеме, см. инструкцию к котлу):

 К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:

— Ferolli DOMIproject C 24 D

— Ferolli DOMIproject C 32 D

— Ferolli DOMIproject F 24 D

— Ferolli DOMIproject F 32 D

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой-BOX-1МТ-3×4» можно получить после снятия кожуха с котла. Общий внешний вид колодки показан на рисунке ниже (расположение зажимов и их назначение так же показаны на электрической схеме, см. инструкцию к котлу):

 К контактам  обозначенным цифрами 1 и 2  подключите прибор как это показано ниже:

— Ferolli DIVAtop MICRO C

— Ferolli DIVAtop MICRO F

— Ferolli DIVAtop 60C

— Ferolli DIVAtop 60F

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой-BOX-1МТ-3×4») можно получить сняв лицевую панель с котла. Контакты для подключения комнатного термостаты показаны на рисунке ниже (поз.3):

− К контактам  обозначенным цифрами 3 и 4  подключите прибор как это показано ниже:

— Ferolli DIVAtop H C

— Ferolli DIVAtop H F

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой-BOX-1MT-3×4») можно получить сняв лицевую панель с котла. Контакты для подключения комнатного термостаты показаны на рисунке ниже (поз.72):

− К контактам  обозначенным цифрами 3 и 4  подключите прибор как это показано ниже:

— Ferolli Econcept Tech 35 C

— Ferolli Econcept Tech 35 A

— Ferolli Econcept Tech 25 C

— Ferolli Econcept Tech 25 A

Доступ к клеммной колодке котла Ferolli ( для подключение его к прибору «Часовой-BOX-1МТ-3×4») можно получить выполнив действия показанные ниже:

− К контактам клемной колодки котла, предназначенным для подключения комнатного термостата, подключите прибор как это показано ниже:

Vaillant

Настенные:

Одноконтурный газовый котёл atmoTEC plus VU 240-280 / 3-5

Одноконтурный газовый котёл turboTEC plus VU

Двухконтурный газовый котёл atmoTEC pro VUW INT 240 / 3-3

Двухконтурный газовый котёл turboTEC pro VUW

Двухконтурный газовый котёл atmoTEC plus VUW 200-280 / 3-5

Двухконтурный газовый котёл turboTEC plus VUW 202-362 / 3-5

Protherm

 Protherm «Тигр»

Подробнее о подключении внешнего термостата смотрите «Руководство по обслуживанию и установке котла» стр. 31

Protherm «Гепард»

  Protherm «Пантера»

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 22.

Protherm «Рысь»

Protherm «Медведь KLZ»

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 28.

Protherm «Медведь PLO»

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 35.

Руснит

Руснит 203М, руснит 204М

Подробнее о подключении комнатного термостата смотрите «Руководство по эксплуатации котла» стр. 10.

Bosch

Condens 3000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 25-26.

Condens 7000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 20-21.

Condens 5000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 25.

GAZ 4000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 29.

GAZ 6000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 18.

GAZ 7000 W

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 21.

 Buderus

Logamax plus GB172i

Logamax plus GB072

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 22-23.

 Logamax plus GB162

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 30.

Logamax U072

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 18.

Logamax U042\U044

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 22.

Logamax plus GB102

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 22.

Logamax plus E213

Подробнее о доступе к клемной колодке и подключении  on/off-регулятора 230 В можно узнать в инструкции к котлу стр. 31.

1.1 Подключение к котлам без электронного блока управления

Подключиться и управлять напрямую напольным котлом без электронного блока управления  нельзя. Такие котлы не могут поддерживать заданную температуру воздуха в помещении(управление с помощью комнатного термостата). Как правило это напольные котлы отечественного изготовления не имеющие своего циркуляционного насоса.

Для повышения КПД системы, и для более равномерного прогрева помещения в таких системах отопления устанавливается внешний насос принудительной циркуляции теплоносителя. Насосы различаются по режимам работы и мощности, выбор насоса зависит от размера отопительной системы. Независимо от выбранного циркуляционного насоса и размера отопительной системы регулировка температуры в помещении производится «опытным путем» и «на глаз» с помощью механической регулировки подачи газа, насос при этом как правило работает постоянно. Колебания температуры в помещении при такой регулировке могут быть значительными (потеплело на улице — потеплело в доме). Приходиться постоянно убавлять или прибавлять отопление.

Но есть возможность поддерживать точно заданную температуру в доме. Мы не можем управлять котлом, но можем управлять циркуляционным насосом. Температура теплоносителя котла устанавливается в один неизменяемый режим (средний или чуть выше среднего). Питание циркуляционного насоса подключается в разрыв через перекидное реле прибора «Умный часовой». Датчик температуры прибора устанавливается в помещении где необходимо поддерживать заданную температуру.

Система работает следующим образом: термодатчик измеряет температуру в помещении и передает данные на прибор. Если температура оказывается ниже на 1 градус заданной температуры, то прибор дает команду насосу на включение (замыкает контакты реле), насос прокачивает систему нагретым темплоносителем, прогревая помещение. Как только температура воздуха в помещении равна заданному значению, прибор выключает циркуляционный насос. Вода внутри котла нагревается и автоматика котла отключает главную горелку котла. Далее происходит остываение воздуха в помещении и процесс повторяется. В результате в помещении поддерживается жестко заданная температура воздуха, которую вы можете менять удаленно с помощью мобильго телефона.

Данный способ управления отоплением в доме позволяет экономить электроэнергию и газ. В обычном режиме насос работает постоянно, вне зависимости от того какая тепература в помещении. При использовании термостата насос работает только тогда когда необходимо подогреть воздух в помещении. В обычном режиме котел греет теплоноситель ориентируясь на температуру теплоносителя, а не на температуру воздуха в помещении, если на улице теплеет в помещении становиться жарко, приходиться либо отключать отопление, либо открывать окна и тратить оплаченное вами тепло впустую. При использовании термостата котел греет либо теплоноситель который непосредственно греет воздух в помещении, либо определенный объем теплоносителя (когда насос выключен) который находиться непосредственно в котле. Данный ограниченный объем котел нагреет достаточно быстро и истратит незначительное количество газа.

 Типовая схема подключения для управления циркуляционным насосом:

2. Подключение датчиков

2.1 Подключение термодатчика

2.2 Подключение ИК датчика движения

2.3 Подключение дымового датчика «ИП-212-141М с УС02»

Подключение одного датчика:

Подключение 2-х датчиков:

 2.4 Подключение датчика открытия двери

Подключение одного датчика:

Подключение двух датчиков:

3. Подключение клавиатур и считывателей ключей

 3.1Подключение клавиатуры РИФ-КТМ (проводная)

 3.2 Подключение клавиатуры РИФ-КТМ (беспроводная)

3.3 Подключение считывателя ключей ТМ

4. Прочие подключения

4.1 Подключение мощного исполнительного устройства

4.2 Подключение мощной сирены

4.3 Подключение микрофона

4.4 подключение электропривода на шаровой кран

ipro-gsm.ru

УМНЫЙ ДОМ — УПРАВЛЕНИЕ ОТОПЛЕНИЕМ

КОТЛОМ — ДИСТАНЦИОННОЕ — GSM

Управление системой отопления преследует две основные цели.

• во-первых, создание комфортных условий проживания за счет автоматического поддержания оптимальной температуры в помещениях, независимо от внешних факторов влияния.
• во-вторых, экономия средств.

При создании эффективной системы автоматического управления отоплением, эти две задачи решаются комплексно.

Существуют различные способы достижения поставленной цели. Наиболее простым является применение задокументированных функций управления котлами отопления. У современных моделей бытовых котлов автоматика предоставляет достаточно ограниченные возможности настроек.

К примеру, модули управления Vitotronic для газовых и Logamatic для твердотопливных котлов известной торговой марки Viessmann имеют всего несколько режимов:

• зима — подача теплоносителя в контур отопления и нагрев ГВС;
• лето — использование только системы ГВС;
• дежурный — контролирует температуру теплоносителя, предотвращая замерзание системы.

Функционал данных систем управления также ограничен: поддержание указанной температуры теплоносителя или температуры в помещении. В обоих случаях внешнее управление осуществляется при помощи термостатов, передающих информацию на центральный контроллер устройства управления.

Расширить функциональные возможности указанных систем можно, используя более совершенные термостаты.

Рекомендуется применять программируемые погодозависимые устройства. К примеру, модельный ряд беспроводных программируемых термостатов SALUS или их аналоги.

УПРАВЛЕНИЕ КОТЛОМ ПРИ ПОМОЩИ ПРОГРАММИРУЕМОГО ТЕРМОСТАТА

Некоторые из моделей программируемых термостатов имеют впечатляющий набор функций. Перед началом эксплуатации они должны пройти процесс обучения. У большинства устройств он заключается во внесении определённой информации — когда обитатели дома отходят ко сну или проводят время на работе за пределами дома.

Во время отсутствия жильцов в строении нагрузка на систему отопления будет минимальной, также она будет снижена ночью во всех помещениях кроме спален. В зависимости от температуры на улице, процесс нагрева дома до заданной температуры может начаться заблаговременно до прихода жильцов.

Кроме того некоторые модели комплектуются датчиками движения. Обнаружив, что обитатели дома вернулись раньше положенного времени, термостат подаст команду на интенсивный обогрев помещения. Идеальным вариантом является установка детекторов движения в каждой комнате. Таким образом, будет осуществляться обогрев только используемой части дома.

Процесс внешнего управления при помощи программируемого термостата последнего поколения выглядит следующим образом.

1. После включения термостата его необходимо найти в списке новых устройств WiFi сети.
2. Регистрируем на сайте компании изготовителя, там же скачиваем программное обеспечение. У большинства моделей ПО рассчитано на эксплуатацию под Android и iOS.
3. Устанавливаем программу управления на смартфон и получаем удаленный доступ к системе отопления дома.

Однако не всё так радужно. Для получения доступа необходимо чтобы на домашнем ПК было активировано специальное приложение, которое и будет передавать сигналы термостату. Ни у одного из современных программируемых термостатов не предусмотрена возможность управления напрямую хотя бы по белому IP-адресу. Вторым немаловажным фактором является высокая стоимость термостата и дополнительных девайсов к нему.

Примерами таких устройств могут служить:

Ecobee3 — устройство выполняет все функции по контролю системы отопления в автономном режиме. Стоимость основного модуля на прилавках Apple Store составляет около 250 дол США. Однако для его эффективного использования необходимо установить дополнительные датчики во всех помещениях дома, включая нежилые, а стоимость каждого из них составляет от 80 дол США.

Tado — отличается довольно необычным способом подключения к сети интернет. Специальный модуль связи устанавливается в свободный порт роутера, используя свой собственный протокол безопасности, передаёт все команды по радиоканалу. Стоимость самого термостата 250 евро, а стоимость Extension Box (устройство для беспроводной связи) всего 99 евро.

Honeywell Voice Control thermostat — имеет голосовое управление, но на данном этапе только на английском языке. Стоимость около 300 дол США.

В начало

ДИСТАНЦИОННОЕ УПРАВЛЕНИЕ ОТОПЛЕНИЕМ

В некоторых случаях устройство управления системы отопления призвано контролировать несколько установок обогрева. Как правило, это разнообразные электроприборы:

• ИК излучатели;
• электрические конвекторы и т.п.

Область применения такой системы достаточно разнообразна. Это могут быть теплицы, гаражи, различные технические сооружения, дачи, частные коттеджи и т.п. То есть все жилые и технические строения, которые имеют распределенную систему отопления, для которой характерно наличие множества установок отопления.

Как правило, для эффективного управления такой системой отопления достаточно контролировать температуру в помещении. Примером устройства дистанционного управления, эффективно выполняющим перечисленные функции, является GSM термометр модель «теплый дом 11».

Этот прибор осуществляет замер температуры при помощи термодатчика, после чего осуществляет сравнение с занесенными в память значениями, и активизирует устройство обогрева при помощи исполнительного элемента.

К сожалению, основной модуль управления — блок реле, без которого «тёплый дом» просто не может функционировать, по каким-то соображениям производителя не входит в стандартную комплектацию. Также потребуется приобретение дополнительной GSM антенны.

Управление GSM термометром «теплый дом 11» осуществляется при помощи SMS сообщений. Кроме того, в ответ на SMS запрос устройство выдаст отчет о температуре на контролируемом объекте и наличии электропитания.

В случае если отключение от электросети грозит серьезными проблемами (замерзание системы отопления или повреждение ценного имущества), устройство самого вышлет тревожное SMS — сообщение на номер владельца.

В начало

УПРАВЛЕНИЕ КОТЛОМ ПО GSM

Для частного дома или дачи более целесообразно использование специализированного контроллера GSM управления системой отопления. Основным отличием данного прибора от GSM термометра является управление только одним котлом отопления в сочетании с возможностью контроля разнотипных параметров:

• утечки газа;
• протечки воды;
• уровня теплоносителя или давления в системе теплоснабжения;
• наличие электроснабжения и т.д.

Использование таких устройств в частных жилых домах поможет не только контролировать систему отопления, но и предотвратить различные аварийные ситуации. Их использование актуально в следующих случаях, когда есть большой риск аварийного отключения котла:

• для сети электроснабжения дома характерны значительные скачки напряжения;
• давление газа может колебаться в значительном диапазоне;
• возможно обмерзание конденсата в дымоходе или воздухопроводе;
• система дымохода спроектирована так, что ветер может задувать горелку.

Наиболее популярными и «продвинутыми» GSM системами управления котлом на сегодня являются:

Умный часовой.

Устройство контролирует температуру в помещении при помощи внешних датчиков. Управление котлом отопления осуществляется при помощи реле. Поддерживает два режима Комфорт и Эконом, также может управляться вручную через SMS сообщения. Совместим с большинством современных моделей котлов, где есть система для подключения внешнего термостата.

Кситал GSM.

GSM сигнализация и система управления для отопительного оборудования. Функция этого устройства охватывает не только система отопления, но и безопасность жилища в целом. Прибор может контролировать давление в системе теплоносителя анализировать показания датчиков и регулировать температурный режим в помещениях.

На рынке представлены модели GSM-4Т, 8Т, 12Т они могут контролировать 4, 8 и 12 зон соответственно. Управление может осуществляться через специальную программу, установленную на смартфоне или посредством смс сообщений.

В начало

  *  *  *

© 2014-2019 г.г. Все права защищены.
Материалы сайта имеют исключительно ознакомительный характер и не могут использоваться в качестве руководящих и нормативных документов.

video-praktik.ru
