Электрический и твердотопливный: комбинированные котлы отопления

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.

Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

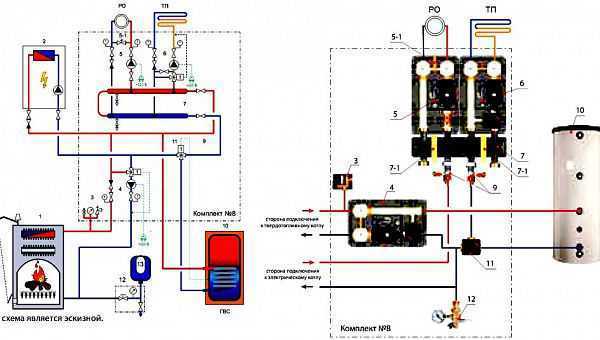

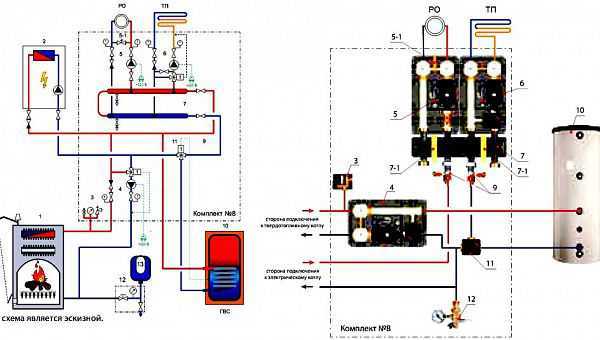

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт.  Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

  • отопительные радиаторы — требуют 30 кВт;
  • система отопления «теплый пол» — до 15 кВт;
  • накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Электрический котел, работая вместе с  теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50 0С.


Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена  очередной партией дров или угля.

После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:

  • прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
  • комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
  • отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
  • весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.


Однако, у данной техники есть и недостатки.

Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

Важно! При монтаже оборудования необходимо учесть потенциал домашней электропроводки, которая может не быть рассчитана на мощность монтируемого оборудования. Наличие автоматов защиты малого ампеража приведет к постоянным перебоям с электричеством в доме. Перед установкой убедитесь, что отведенный для вас лимит электропотребления способен удовлетворить работу нагревательного оборудования.

В отличие от традиционных твердотопливных приборов, у которых КПД достигает 70-80%, комбинированные изделия имеют меньший коэффициент — приблизительно на 3-5%.

Как добиться совместной работы электрического и твердотопливного агрегатов

Если вы встали перед выбором, какому варианту индивидуального отопления отдать предпочтение — твёрдотопливному котлу, автономному электрическому агрегату или связке этих двух устройств, преимущества у последнего варианта. Для монтажа контура потребуется схема подключения обоих агрегатов, аналогичная газово-твердотопливному отопительному комплексу. Грамотно сделанная обвязка оборудования — гарантия эффективности и безопасности эксплуатации этого оборудования.

На предлагаемом видео подробно рассказано, как и каким способом выполнить подключение нагревательных приборов на твердом топливе вместе с электрическими нагревательными элементами

На что надо обратить внимание при монтаже:

  • оба устройства должны иметь разумное соотношение мощности, нагревательный прибор на угле или на дровах является основным источником тепла, поэтому его мощность должна в два раза превышать мощность электрокотла;
  • оба агрегата подключаются параллельно, что дает независимость работы одного от другого;
  • агрегат на твёрдом топливе — основной и подключается к большому контуру, тогда как электрокотёл отвечает за температуру в малом;
  • основной нагревательный агрегат оснащается трехходовым клапаном;
  • для экономии энергоресурсов и обеспечения безопасности отопления, установка теплового аккумулятора обязательна;
  • каждый нагревательный прибор выставляется на определенную температуру нагрева — для оборудования на твердом топливе рабочая температура должна быть 60-70 0С, тогда как на электрическом агрегате устанавливается значение температуры в 40-50 0С, так как за счет наличия теплоаккумулятора вода для отопления остывать будет медленнее, и электрокотел будет запускаться с оттяжкой по времени.

В итоге

В каждом случае владелец жилья сам принимает решение, каким образом организовать систему автономного отопления. Предложенные технические решения позволят не только устранить неприятные последствия затухания основного отопителя во время лютой зимы, но и даст некоторую экономию энергоресурсов.

Эффективность эксплуатации твёрдотопливных агрегатов и электрических котлов в паре доказана практикой — взаимодействие этих приборов дает больший комфорт и гарантирует надёжность теплоснабжения.

znatoktepla.ru

Комбинированные твердотопливные котлы отопления


Электрический и твердотопливный: комбинированные котлы отопления

Твердотопливные котлы, несмотря на все очевидные преимущества и недостатки, имеют еще один скрытый аспект, на который со временем приходится обращать внимание. Системы отопления на твердотопливных котлах с ручным режимом загрузки не работают в поддерживающем режиме. Кончилось в топке топливо — котел перестаёт работать, соответственно, теплоноситель начинает остывать. Эта проблема хорошо знакома жильцам частного сектора и владельцам загородных домов.

Постоянно подбрасывать уголь или дрова, заполняя топку, не всегда представляется возможным, а остановка котла зимой чревата резким снижением температуры во всех жилых помещениях.

Лучшим вариантом предотвращения подобной ситуации станет отопительная система, в которой котёл электрический привязан к котлу твёрдотопливному.

Функции электрического котла в системе отопления твёрдотопливным агрегатом

Подключение электрического котла в систему совместно с твердотопливным обогревательным прибором является довольно распространенным инженерно-техническим решением. Такой вариант исключает вероятность остывания отопительной системы, предотвращает переохлаждение основного отопительного агрегата и сохранит комфортной температуру в доме. Электрический котел часто выступает в роли резервного обогревательного прибора, задачей которого является выравнивание температуры теплоносителя в системе отопления.

Схема расположения твёрдотопливного и электрического котлов при совместном использовании в системе отопления

Эксплуатация твердотопливных котлов нуждаются в периодическом контроле человеком — в загрузке топливом нуждаются все модели таких агрегатов.

На заметку: для традиционных котлов количество загрузок может доходить до 2-6 раз за сутки. Иначе обстоит ситуация с пиролизными котлами и агрегатами длительного горения. Здесь частого вмешательства человека не требуется. Одной загрузки топливом достаточно на 12-24 часа работы котла, а для некоторых моделей — и на 48 часов работы.

Главной задачей для владельца дома при включенном обогреве является недопущение остывания котла и отопительной системы. Котел электрический в паре с котлом твердотопливным успешно решают эту проблему. Рассмотрим подробно связку твердотопливного котла с нагревательным прибором, работающим от электричества.

Рабочая схема выглядит следующим образом: твердотопливный агрегат мощностью 50 кВт должен быть объединён с электрическим котлом, мощность которого составляет 28 кВт. Работа электронагревательного прибора – периодическая. Агрегат должен быть на подхвате — находиться в готовности к включению сразу после остановки основного оборудования. Электрический котел запускается, когда топливо в твёрдотопливном котле закончится, и температура теплоносителя в системе опустится до 50 0С. При этом в контуре обязательно должен присутствовать бак с водой для системы горячего водоснабжения, выполняющий в данном случае роль теплоаккумулятора.

Основными элементами контура, потребляющими мощность автономных отопительных котлов, являются:

  • отопительные радиаторы — требуют 30 кВт;
  • система отопления «теплый пол» — до 15 кВт;
  • накопительная емкость для системы ГВС — в среднем 300 л.

Внимание! Автоматика для регулировки переключения контуров в данной ситуации — связке агрегатов не требуется.

Электрический котел, работая вместе с теплоаккумулятором, являются группой, предотвращающей попадание в основной отопительный агрегат теплоносителя с температурой, упавшей ниже критической отметки в 50 0С.

Установленный в системе насос периодически прогоняет теплоноситель по трубопроводу, сигнализируя о температуре в отопительном контуре. При опускании температуры теплоносителя до критической отметки электрокотел, снабженный ТЭНами, включается в работу, беря на себя задачу теплоснабжения дома. Термостат и трехходовый клапан обеспечивают контроль температуры бака горячего водоснабжения. При снижении температуры воды в контуре системы ГВС теплоноситель запускается в змеевик для подогрева горячей воды. Правильно подключенный электрокотел, грамотная обвязка с твердотопливным котлом, сделают вашу систему полностью контролируемой.

В описанной конструкции системы отопления всё отопительное оборудование, в том числе, трубопровод, при остановке основного обогревательного устройства надежно защищено от размораживания и не становится причиной перебоев с обогревом жилых помещений и горячим водоснабжением.

Комбинированные котлы отопления

Другим, менее затратным вариантом, является установка комбинированного агрегата, который представляет собой твердотопливный котёл и электрический агрегат одновременно.

Такие приборы используют для нагрева теплоносителя твердое топливо и электричество, будучи рассчитанными на взаимозаменяемость этих энергоносителей при работе. Особенность таких агрегатов является установка в резервуаре твердотопливного котла электронагревательных элементов — ТЭНами обеспечивается необходимый нагрев теплоносителя, проходящего по теплообменнику. Идея совместить электрическое устройство с твердотопливным агрегатом не нова, но наладить выпуск соответствующего отопительного оборудования стало возможным только после появления комбинированных устройств автоматики и материалов нового поколения.

Принцип действия комбинированных отопительных механизмов заключается в том, что, пока топочная камера свободна от основного вида топлива (дрова, уголь, торф и т.д.), основную работу по подогреву теплоносителя для отопления выполняет электричество. Благодаря установленным датчикам контроля, оборудование самостоятельно реагирует на изменения температурного режима, включаясь и выключаясь по мере необходимости.

На практике это выглядит примерно так: закладка топлива уже полностью прогорела, соответственно котел потух. Котловая вода соответственно начинает терять свою температуру. На смену твердому топливу приходит электрический подогрев. Теперь отопительный механизм работает как обычный электрокотел до тех пор, пока топка не будет заполнена очередной партией дров или угля.

После выхода основного агрегата на оптимальный режим работы, блок управления отключает электронагревательные элементы, отопление снова работает на твердом топливе.

Преимущества и недостатки комбинированного отопительного оборудования

Несмотря на высокую стоимость, комбинированные котлы имеют неоспоримые достоинства. К ним относится не только полный контроль над состоянием всей системы домашнего отопления, но и ряд других:

  • прибор отлично справляется со своей работой, отапливая помещения с низкой энергозатратностью;
  • комбинированные котлы представляют собой экологически чистые отопительные агрегаты;
  • отсутствие конденсата, так как первый разогрев прибора осуществляется в обоих режимах — основном и вспомогательном;
  • весь отопительный комплекс постоянно находится в рабочем состоянии, что актуально при длительном отсутствии хозяев дома.

Однако, у данной техники есть и недостатки.

Существенным минусом для комбинированных отопительных приборов является энергозависимость. При отсутствии напряжения в сети, система теряет свою эффективность и многофункциональность.

Важно! При монтаже оборудования необходимо учест

www.teplo-ltd.ru

схема, принцип работы, правила эксплуатации, их плюсы и минусы

Особенности котлов комбинированного типа

Внешне комбинированные котлы отличаются от обычных агрегатов если только своими размерами

В условиях российских холодных зим вопрос выбора отопительного оборудования становится как никогда актуальным. Естественно, одним из наиболее очевидных выходов из ситуации является подключение к централизованной сети теплоснабжения. Но это возможно лишь в черте города. Для загородного же дома лучшим вариантом станет система отопления, использующая котел комбинированного типа, который способен использовать в работе несколько видов топлива. Данное устройство позволяет быстро перейти на другой вид топлива, что гарантирует тепло в доме даже при возникновении перебоев в подаче энергоносителя или завозке сырья.

В зависимости от того, какой вид энергоносителя присутствует в конкретном районе, проект малоэтажного строительства может предполагать следующие виды комбинированного отопительного оборудования:

  • твердотопливные—газовые котлы;
  • твердотопливные—электрические;
  • жидкотопливные—газовые.

Важно! Существуют котлы отопления комбинированные, которые при условии соответствующего переоборудования способны работать на четырех видах топлива. Однако наличие дополнительного оборудования, посредством которого осуществляется простой переход котла на другое топливо, несколько увеличивает его стоимость.

На видео представлены рекомендации по выбору многотопливных котлов комбинированного типа.

Для удачного использования агрегатов, которые работают на солярке и газе, необходимо производить постоянную смену горелки. Существуют и универсальные модели, которые отличаются весьма высокой стоимостью. Если же говорить про котел на дровах и электричестве, то в его конструкции наряду с камерой сгорания присутствуют ТЭНы. В твердотопливных котлах, предполагающих возможность перехода на газовое оборудование, используется также газовые горелки.

Важно! Процесс смены топлива может происходить как в ручном, так и в автоматическом режимах. Первый вариант является более простым по устройству и стоит дешевле автоматического аналога.

Читатели считают данные материалы полезными:
  • Принцип работы конденсационного котла отопления: обзор основных производителей
  • Особенности работы электрического котла, как выбрать и эксплуатировать правильно

Особенности конструкции

Схема агрегата, работающего на четырех видах топлива

Наиболее популярными являются твердотопливные и электрические комбинированные конструкции. Объяснить это просто: минимум один из видов твердого топлива, будь то дрова, щепа или пеллеты, присутствует в каждом регионе России. Наличие же электричества считается одним из основных условий для создания современного комфортного жилья.

Такие комбинированные котлы отопления включают в себя топку, которая используется для сжигания твердого топлива, и теплообменник, расположенный над ней. Именно в нем и происходит нагрев теплоносителя. Для обеспечения работы котла от электросети в теплообменнике устанавливаются специальные ТЭНы, нагрев которых регулируется на панели управления.

Важно! Большая часть котлов комбинированного типа, работающих на электричестве и твердом топливе, оснащена автоматикой, позволяющей включать ТЭНы при недостатке тепла, выделяющегося при сжигании дров. Оборудование такого типа очень легко подключается к системе «умный дом» и способно в автоматическом режиме поддерживать минимальную температуру в случае отсутствия жильцов. Таким образом, к моменту прихода в дом хозяев, в его комнатах будет достигнута комфортная для проживания температура.

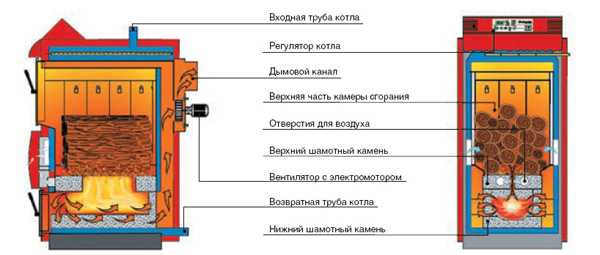

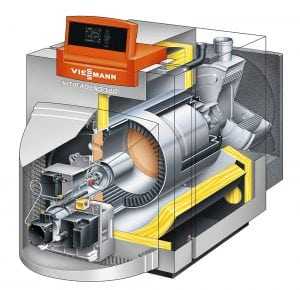

Устройство котла, работающего на жидком и твердом топливе

Комбинированный котел чаще всего используется не только для того, чтобы нагревать теплоноситель, но и для обеспечения горячего водоснабжения. Речь идет о двухконтурных агрегатах, которые способны не только поддерживать в жилье комфортную температуру, но и отвечать за подачу горячей воды. Один контур в таком оборудовании отвечает за нагрев теплоносителя, а другой подогревает горячую воду.

Совет! Двухконтурные котлы обладают высокой эффективностью только при их использовании в зимний период. Летом же для получения горячей воды приходится топить весь котел, притом что первый контур остается незадействованным.

Виды комбинированных котлов

Теперь рассмотрим более подробно несколько наиболее популярных видов подобного оборудования:

  • Твердотопливные—электрические. Такие агрегаты могут функционировать при напряжении в сети в 220 и 380В, выдавая мощность в пределах 3.5–9 кВт. Некоторые модели позволяют переключать фазы, используя оборудование для работы в сетях с различным напряжением. Отличный вариант для дачных домов, поскольку обогрев помещения может производиться при помощи дров, а на время отъезда включается автоматический обогрев, поддерживающий в помещении положительную температуру.
  • Твердое топливо—газ. В таких агрегатах автоматика является минимальной, а потому они требуют к себе постоянного внимания. Популярности котлов данного вида способствует их дешевизна.

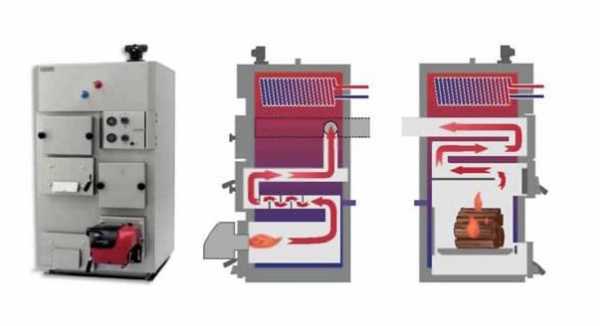

Различия в устройстве дизельного и твердотопливного котлов

  • Дизель—газ. Переход между видами топлива осуществляется очень просто: для этого достаточно лишь сменить горелку, не производя каких-либо сложных настроек.

Важно! Многие пользователи автономных отопительных систем сходятся во мнении, что конструкции типа «дизель—газ» являются нерентабельными. Дело в том, что газ имеет значительно меньшую стоимость, и целесообразнее всего использовать данную установку для работы исключительно на газу. Но даже в таком случае возможность работы на дизеле может использоваться для подстраховки, если по какой-то причине подача газа будет прекращена.

  • Газ—дизель—электричество—твердое топливо. Это наиболее универсальный отопительный агрегат, который будет просто незаменим в тех районах, где возможно возникновение перебоев с поступлением газа или электричества. Такие котлы могут быть универсальными как изначально, так и переоборудованы в процессе эксплуатации посредством установки дополнительных компонентов.
Этот материал отлично дополнят следующие публикации:
  • Принцип работы пиролизных котлов длительного горения и чем они отличаются от обычных
  • Особенности выбора проточного электронагревателя воды: популярные производители

Преимущества и недостатки

Рассмотрим основные плюсы и минусы данного оборудования, ведь именно они являются решающими при выборе конкретной модели отопительного котла. Преимущества оборудования такого типа заключаются в следующем:

  • Топливо, использующееся в данных конструкциях, является доступным и имеет невысокую стоимость. По крайней мере, существует возможность беспрепятственно перейти на более выгодное топливо, не меняя для этого отопительный агрегат.

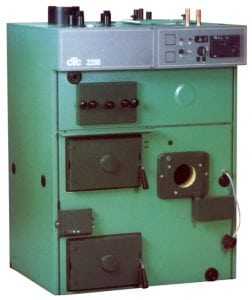

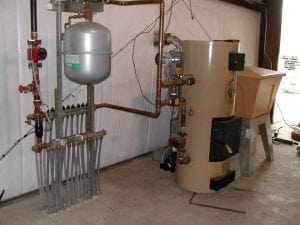

Многотопливный котел, подключенный к системе отопления.

  • В зависимости от погодных условий появляется возможность регулирования режима работы котла, а это, в свою очередь, снижает затраты на топливо.
  • Поскольку такие конструкции позволяют использовать два и более вида топлива, то это является гарантией работоспособности системы в случае, если один из видов сырья отсутствует.
  • Оптимальный вариант для работы в автоматическом режиме в системе «умный дом».
  • Надежность и простота в работе, а также долговечность.
  • Экологическая чистота оборудования.

Впрочем, комбинированный котёл отопления частного дома имеет и свои недостатки:

  • Для установки такого оборудования в доме должно быть предусмотрено специальное помещение. В нем же хранятся топливные запасы.
  • Для подключения оборудования необходима трехфазная сеть. Скорее всего, при установке котла потребуется согласование с Энергонадзором.
  • Сфера применения таких агрегатов является весьма ограниченной ввиду того, что подобные отопительные системы могут применяться только в индивидуальном жилом строительстве.
  • При регулярной эксплуатации подобного оборудования обязательными являются регулярные профилактические осмотры, а также техобслуживание.

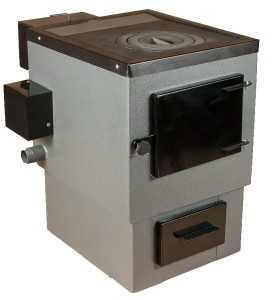

Твердотопливный котел с подключаемой горелкой

Важно! Несмотря на все вышеописанные недостатки, достоинств у такого оборудования значительно больше. Также следует учесть и отличные эксплуатационные показатели комбинированных котлов, которые способствуют существенному повышению спроса на данное оборудование.

Правила эксплуатации комбинированных котлов

При установке и использовании котлов комбинированного типа следует учесть ряд таких нюансов:

  • Твердотопливные и электрические котлы имеют довольно большой вес. Поэтому все они являются напольными и нуждаются в заливке прочного фундамента.
  • При установке котла необходимо смонтировать дымоход с достаточным сечением для обеспечения приемлемой тяги.

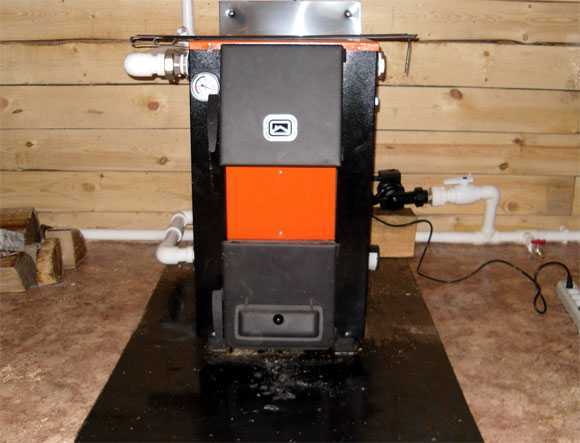

Котел с дымоходом

  • Дымовая труба должна быть в обязательном порядке заизолирована, что позволит исключить вероятность возгорания тех конструкций, которые находятся с ней в непосредственном контакте.
  • При постоянной эксплуатации данного оборудования необходимо периодически чистить зольник. Частота очистки напрямую зависит от степени сгорания топлива, его вида, а также интенсивности, с которой будет работать сам котел.

Совет! Желательно уложить перед топочной камерой котла стальной лист, что диктуется техникой безопасности. Данное покрытие обеспечит полу необходимую защиту от искр и горящих топливных частиц.

Помимо прочного фундамента, котел требует укладки жаростойкого материала

Заключение

Существует различное сырье, на котором могут работать многотопливные котлы: твёрдое топливо (дровяные), газ, электричество, жидкое топливо. Ввиду такой «всеядности» данное оборудование является весьма популярным. Выше были рассмотрены все особенности и нюансы таких агрегатов, на которые следует обратить свое внимание при покупке. Учитывая все вышеописанные рекомендации, можно выбрать действительно надежное и эффективное оборудование, которое будет создавать тепло и уют в доме не одно десятилетие.

kamin-maker.ru

Комбинированные электро-дровяные котлы отопления

Еще совсем недавно хозяева частных домов даже не задумывались о том, на каком топливе будет функционировать источник тепла, обогревающий их жилища. Вопрос считался риторическим, а ответ был понятен — это природный газ. Однако пришло время нестандартных решений, поскольку энергоносители дорожают постоянно, и какой из них будет выгоден для использования завтра – неизвестно. Вот почему стал проявляться массовый интерес к таким отопительным установкам, как электро-дровяной котел.

Чем хороши комбинированные установки?

Решение и вправду нестандартное, причем дает возможность убить сразу несколько зайцев:

  • найти для отопления альтернативу природному газу;
  • перестраховаться на будущее, имея в запасе целых два дополнительных энергоносителя;
  • обеспечить при этом комфортную эксплуатацию отопителя, избавив себя от необходимости возиться с дровами в топочной по ночам.

Организовать отопление электро-дровяными котлами актуально и в новых зданиях, по тем же причинам. При этом есть возможность вспомнить дедовские методы и смонтировать самотечную систему отопления с целью максимальной независимости от внешних воздействий. Хотя конвекционная система – не самое лучшее решение в плане эффективности, но доступное по стоимости монтажа. И в случае отключения электроэнергии всегда можно будет спокойно перейти на дрова.

Особенности конструкции агрегата

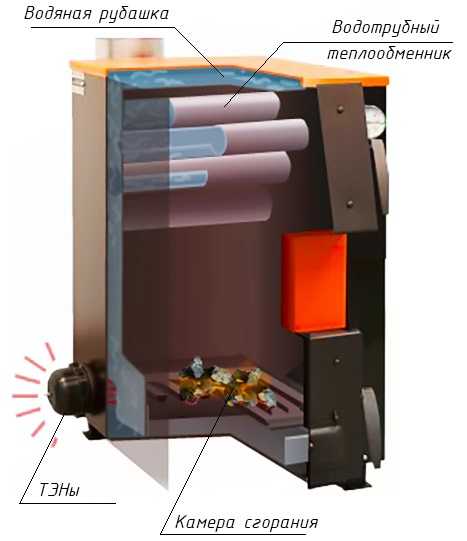

Внешне устройство электро-дровяного котла практически не отличается от традиционного твердотопливного теплогенератора. Только в одном месте, где под обшивкой и теплоизоляцией расположена водяная рубашка агрегата, имеется специальное отверстие, из которого видны контакты для подключения электрических проводов. В действительности комбинированная установка имеет топку для загрузки твердых видов топлива, зольную камеру с заслонкой, через которую проходит воздух для горения, и колосниковую решетку.

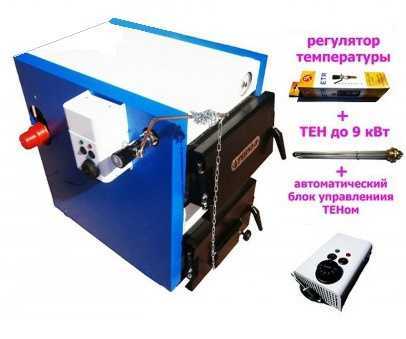

Бытовые комбинированные котлы на дровах и электричестве могут быть оборудованы как водотрубным теплообменником, так и дымогарными трубами. Некоторые модели снабжаются и варочными панелями, находящимися в верхней части камеры сгорания. То есть, это полноценные твердотопливные установки с КПД 75—85%. Но в них есть одна особенность конструкции: одна из стенок топки, являющаяся внутренней обшивкой водяной рубашки, имеет сложный профиль, выполняемый с помощью холодной штамповки. Благодаря этому профилю в пространство между внутренней и наружной обшивкой рубашки помещается один или несколько ТЭНов. Это частный случай схемы, по которой изготавливаются электро-дровяные котлы отопления, ТЭНы могут встраиваться в котловой бак и другими способами.

Когда по какой-либо причине котел не может функционировать на основном топливе – дровах, то он автоматически переходит на электричество и наоборот, при розжиге топки электронагреватели отключаются.

Описание работы котла

Управление ТЭНами осуществляет электрический блок, а интенсивность горения твердого топлива регулирует термостат подачи воздуха, открывая цепочкой заслонку зольной камеры под определенным углом. То есть, функции управления электрической и твердотопливной части отопителя разделены. Если же воздух в топку подается принудительно вентилятором, то обе части контролирует автоматика для дровяного котла. В первом случае алгоритм работы следующий:

После подключения теплогенератора к сети в работу включается электронагреватель. На пульте управления устанавливается температура теплоносителя и ТЭН начинает подогревать воду в автоматическом режиме. Температуру лучше устанавливать на 10—15 ºС ниже рабочей.

В это время в камеру сгорания загружается топливо и происходит его розжиг. С этого момента разогрев теплоносителя происходит совместно, если принудительно не отключить электронагреватели.

Достигнув выставленной на пульте температуры воды, ТЭНы отключаются и до рабочей температуры теплоноситель греется дровами.Интенсивностью горения управляет термостат с цепным приводом, и как только вода достигает рабочей температуры, он перекрывает подачу воздуха.

Когда комбинированный котел сожжет свое основное топливо и новой загрузки не последует, теплоноситель начнет остывать и в определенный момент сработает датчик электрического блока и он включит в работу нагреватели, которые будут поддерживать температуру воды до следующей закладки дров.

Алгоритм работы с вентилятором подачи воздуха и единым электронным блоком аналогичен вышеописанному, только процесс настройки оборудования упрощается. При этом теряется энергонезависимость твердотопливной части агрегата.

Благодаря своей конструкции и принципу действия электро-дровяные отопительные котлы для частного дома приобретают некоторые преимущества, несвойственные обычным твердотопливным агрегатам:

  1. На внутренних стенках топки не возникает конденсат вследствие поступления из обратного трубопровода холодной воды, поскольку котловой бак постоянно подогревается ТЭНом.
  2. Как следствие, система обогрева здания может присоединяться к источнику тепла напрямую, без организации малого контура и смесительного узла с трехходовым клапаном.
  3. Теоретически КПД комбинированного водонагревателя повышается до 97—99% в то время, когда действует электрический обогрев, а главная топка не функционирует.

В то же время универсальность агрегата не избавляет от недостатков, присущих обоим видам отопителей по отдельности. Это инерция, которая выражается в невозможности сразу прекратить нагревание теплоносителя при достижении максимальной температуры.

Другой недостаток – относительно невысокая мощность электрической части, значительно повысить ее не даст устройство водяной рубашки, в нее невозможно встроить много электронагревателей. По этой причине мощность электрических нагревателей равна мощности дровяной камеры сгорания в диапазоне 6—25 кВт. Если требуется более высокий показатель, то электроэнергия будет служить только в качестве подогрева и сможет поддерживать температуру теплоносителя на каком-то определенном уровне.

Заключение

Использование универсальных установок электроэнергия – твердое топливо для обогрева небольшого частного дома является достаточно рациональным решением, дающим массу преимуществ перед раздельной системой. Да и вопрос стоимости играет свою роль, по цене комбинированного отопителя купить отдельно твердотопливные и электрические котлы отопления не удастся.

cotlix.com

Комбинированный твердотопливный котел: разновидности и особенности эксплуатации

Основными требованиями, предъявляемыми владельцами котельного оборудования, являются безопасность и бесперебойность в работе, независимо от ситуации и политического курса в стране. Первый пункт, в большинстве моделей отопительной техники, обеспечивается многоуровневой защитой, которая может работать даже в энергонезависимом режиме. Второе требование, в большинстве своем, зависит от типа топлива, которое используется теплогенератором.

Для бесперебойной работы системы отопления современные инженеры разработали комбинированные котельные установки, которые могут работать на нескольких типах топлива. Существуют устройства, которые могут использовать твердое топливо, углеводороды и электричество. Переход с одного типа топлива на другой производится в автоматическом режиме. Наиболее популярными у отечественного потребителя стали твердотопливные котлы с электротэнами. Об этом оборудовании и пойдет речь в данной публикации.

Виды комбинированных теплогенераторов

Сегодня, все комбинированные котельные установки принято различать по типам топлива, которое оборудование может использовать для работы. Существуют котлоагрегаты:

  • Твердотопливные. Вспомогательное топливо природный газ.
  • Газ и дизель. Перевод осуществляется посредством смены горелки (вручную).
  • Газ, твердое топливо, электричество. Первые два вида топлива являются основными. Электричество – вспомогательным.

Наиболее многофункциональными установками являются котлоагрегаты, которые могут использовать газ, соляру, уголь, дрова и пеллеты, а также ТЭНы. Данное оборудование отличается высокой стоимостью, сложностью в обслуживании. Именно поэтому такие установки практически не востребованы среди отечественного потребителя.

к оглавлению ↑

Твердотопливные установки с возможностью электронагрева: устройство и принцип работы

Как уже отмечалось выше, котлы комбинированные твердотопливные с электронагревом пользуются у наших соотечественников неизменной популярностью и вот почему: как известно, любой твердотопливный котлоагрегат требует загрузки топливной камеры. Автоматические системы достаточно дороги, поэтому загрузка, как правило, осуществляется вручную. Интервал между загрузками может быть от нескольких часов до нескольких суток, в зависимости от того, какое горение в устройстве реализуется.

Как правило, даже твердотопливники длительного горения требуют постоянного обслуживания. При прогорании топлива котел прекратит нагрев теплоносителя в водяном контуре, что приведет к замедлению его циркуляции (в гравитационных системах) и чревато выходом из строя системы отопления в холодное время года. Электротвердотопливный котел решает эту проблему: как только топливо прогорит, температура теплоносителя, а, следовательно, и скорость его циркуляции по контуру начнет падать. При достижении критической температуры (установленной владельцем) автоматически включаются встроенные в теплообменник ТЭНы, которые обеспечивают нагрев теплоносителя, предотвращая размораживание системы отопления. Таков принцип работы стандартных твердотопливных котлов с теном.

Важно! Мощность трубчатых электронагревательных элементов, устанавливаемых в твердлотопливниках, значительно ниже мощности самой котельной установки. Именно поэтому котел твердотопливный электрический нельзя считать полноценным теплогенератором. Электрические нагревательные элементы играют в его конструкции исключительно вспомогательную роль, предотвращающую возможное замерзание теплоносителя при минусовых температурах.

к оглавлению ↑

Преимущества и недостатки котельного оборудования с электроподогревом теплоносителя

Основным достоинством электротвердотопливных котлов для отопления частного дома является предотвращение размораживания системы отопления. В этом и заключается основная функция ТЭНов. Что касательно других преимуществ перед однотопливниками, то пользователи отмечают следующие:

  • Можно не опасаться, что внезапно (как обычно) закончится топливо для котельной установки. Электричество позволит продержаться некоторое время без повреждения отопительной системы.
  • Можно не опасаться проснуться в выстуженном доме после прогорания вечерней закладки дров.
  • Можно «без присмотра» оставить котел на несколько дней, даже при минусовых температурах «за бортом».

Важно! Данные достоинства достаточно спорны и имеют право на существование в случае отсутствия перебоев с электроэнергией.

Недостатком таких моделей можно считать более высокую стоимость, чем у чистых твердотопливников. Это странно, учитывая «копеечную» стоимость трубчатых нагревателей и их интегрирования в теплообменник. Многие отечественные «Кулибины» без труда самостоятельно подключают дополнительное электроотопление к твердотопливному котлу. Монтаж ТЭНов производится в водяную рубашку котлоагрегата, делая его полноценным комбинированным отопительным устройством со всеми вытекающими из этого достоинствами.

Важно! Встраивать электрические нагревательные элементы можно только в котельное оборудование со стальным теплообменником. В чугунных моделях данная процедура создает опасность при эксплуатации, значительно снижая прочность корпуса теплогенератора.

Как правило, подавляющее большинство металлических электрических твердотопливных котлов оснащаются нагревателями, мощностью 6 – 9 кВт, что покрывает не более 1/3 от общей мощности устройства. Вследствие малой мощности, данное оборудование не требует 3-х фазного питания и подключается к бытовой энергосистеме дома, через отдельный автоматический выключатель.

Совет: так как материал котла и теплоноситель являются хорошими проводниками тока, то во избежание поражений электрическим током специалисты рекомендуют подключать установку через автомат с УЗО.

к оглавлению ↑

Особенности эксплуатации комбинированных теплогенераторов

Самый важный момент в правильном и безопасном использовании комбинированных котельных установок – это наличие полнофункционального дымоотводящего канала, который должен обеспечивать:

  • Хорошую тягу в отопительном устройстве.
  • Полноценный отвод продуктов сгорания твердого топлива.
  • Отсутствие конденсата. В холодное время года, конденсат легко может замерзнуть, что приведет к неправильной работе системы дымоудаления или выходу из строя отопительной установки.

Важно! Для правильной работы дымохода с естественным удалением продуктов горения требуется хорошо организованный приток воздуха.

к оглавлению ↑

Наиболее популярные отечественные модели комбинированных отопительных установок

Сегодня, среди широкого ассортимента импортной продукции, достаточно высокие позиции на рынке климатической техники занимают комбинированные котельные установки отечественного производства.

  1. КЧМ «Кировский завод». Многофункциональное отопительное оборудование, может быть оснащено газовой, дизельной и пеллетной горелкой. В базовой комплектации все модели оснащены дополнительным электроотоплением к твердотопливному котлу.
  2. Zota «Красноярск Энергокомплект». Твердотопливник с электротэнами и возможностью оснащения газовой горелкой. Модели этой серии предназначены для обогрева частных домов, площадью до 550 м2.
  3. «Дымок» от завода «Красноярск Энергокомплект». Твердотопливное отопительное оборудование данной линейки предназначено для обогрева небольших построек, площадью до 300 м2. Помимо электротэнов модели данной серии оснащены варочной панелью.

В качестве заключения: твердотопливное котельное оборудование с электроподогревом теплоносителя – это удачное решение для частных домов, удаленных от газовой магистрали. Данная конструкция котлоагрегатов обеспечивает комфорт и большую безопасность при эксплуатации, чем котлы на жидком топливе.

ventilationpro.ru

Комбинированные котлы на твердом топливе и электричестве

Автономная система отопления жилья в современных условиях во многом выигрывает у централизованного варианта. Имея в домах независимые источники тепла, например, комбинированные котлы на твердом топливе и электричестве можно не опасаться аварий на городской теплоцентрали. И при этом самостоятельно регулировать расход энергии и уровень температуры в помещениях.

Автономная отопительная система дает возможность проживать с удобством в домах, расположенных вне зоны обеспечения городскими теплосетями и имеющими площадь до 200 квадратных метров. В этом есть определенные преимущества использования в доме собственного котла, подключенного к локальной отопительной системе:

  • владелец жилья может сам выбирать температурный график работы оборудования;
  • расход топлива можно контролировать самостоятельно;
  • современные котлы позволяют поддерживать нужную температуру в автоматическом режиме;
  • использование альтернативных видов топлива и сравнительно дешевого электричества дает значительную экономию средств.


Создавая в своем доме автономную систему отопления, остается только грамотно и профессионально выбрать оптимальный вариант оборудования. Оно должно быть максимально эффективным и экономичным в конкретных условиях вашего жилья.

Дрова плюс электричество — популярное сочетание носителей энергии

Отказавшись от централизованного отопления, пользователь обязательно встает перед глобальным вопросом – какую модель источника тепла выбрать? Современный рынок отопительных приборов предлагает сегодня значительное разнообразие вариантов. Для их работы используются различные виды топлива:

  • твердое легко сгорающее – дрова, опилки, топливные брикеты, торф;
  • твердое высокотемпературное – каменный и бурый уголь;
  • дизель;
  • природный газ;
  • электричество;
  • нетрадиционные – отработка, газовый конденсат, растительные отходы и т.д.

От использования газа сегодня все чаще приходится отказываться в силу его значительной стоимости и недостаточного развития газопроводной системы в стране на участках, удаленных от цивилизации. Уголь, дизельное топливо не всегда можно регулярно достать в нужном количествен на значительные расстояния. Применение нетрадиционных видов топлива ограничивается именно их необычностью. Из наиболее доступных и сравнительно недорогих вариантов остаются дрова и электричество.

Распределение потерь тепла в частном доме

Однако даже самые эффективные котлы сверхдлительного горения на дровах, которые могут гореть до 30 часов, не способны работать непрерывно, если рядом нет человека, который закладывал бы в них топливо. В таких случаях помочь сможет только электроэнергия, которая доступна практически везде. И, к счастью, именно их сочетание позволяет достигать наилучших показателей при использовании. Соответственно, производители оборудования не смогли оставить такой вариант без своего профессионального интереса. И сегодня на рынке комбинированные отопительные котлы на дровах и электричестве представлены целым рядом современных моделей.

Комбинирование топлива повышает эффективность

Даже самые современные котлы на дровах, имея КПД свыше 90%, могут обеспечить длительность поддержания температуры в помещении только в рамках того времени, которое необходимо на сгорание партии топлива. Однако, при длительном отсутствии оператора, способного загрузить в топку новую порцию дров, процесс нагревания теплоносителя прерывается и идет постепенное снижение температуры контура отопления. В зимний период это опасно из-за угрозы промерзания дома и порчи всей отопительной системы из-за замораживания жидкости в трубах и радиаторах.

Поэтому сегодня разработаны чугунные и стальные бытовые комбинированные котлы, которые могут менять в процессе своей работы источники энергии. В режиме отопления открытым пламенем в качестве топлива в них используются дрова и другие сухие горючие материалы. А при невозможности регулярно поддерживать горение, такие модели переводятся в режим работы от электрической сети.

Для этого в конструкции котла используется встроенный электрический тэн, который размещается непосредственно в емкости для теплоносителя. Пламя от дров производит быстрый нагрев теплоносителя, а тэн поддерживает его температуру в дальнейшем. Такой вариант не требует дополнительной топки. Электрический нагревательный элемент просто монтируется в емкости и подключается к автоматическому пульту управления.

Самая простая конструкция такого котла – два металлических цилиндра разных диаметров, вваренные один в другой. Полость внутреннего – является топкой, полость внешнего, ограниченная стенками малого цилиндра – емкостью для теплоносителя. В просвет помещается и электронагреватель.

При прогорании дров в камере сгорания и снижении температуры в контуре, автоматически включается электроприбор и поддерживает режим нагревания по заданному графику. Такой вариант хорошо подходит для домов, в которых невозможно постоянное проживание в зимний период года, но которые необходимо поддерживать в жилом состоянии. Ведь даже одна зима без отопления может привести вполне качественное строение в непригодность.

В этих случаях комбинированные котлы  становятся великолепным решением проблемы – уезжая на несколько дней, можно не беспокоиться, что система отопления перемерзнет. Выставленный на поддерживающий режим котел обеспечит сохранение теплоносителя в рабочем жидком состоянии.

Как выгоднее перейти на комбинированное отопление?

При решении домовладельца сделать в своем жилье автоматизированную систему локального отопления, используемые в частных домах традиционные котлы длительного горения могут быть:

  • усовершенствованы;
  • заменены на более современные комбинированные модели;
  • дополнены котлами с электрическим подключением;
  • Каждый из путей имеет свои особенности, требования и условия.

Далеко не каждый твердотопливный котел старого образца можно переоборудовать. Технические параметры не всегда позволяют сделать это даже в условиях мастерской и применяя современное оборудование. И в большинстве случаев такая переоснастка обходится неоправданно дорого, что делает ее просто бессмысленной.

Поэтому будет проще просто удалить устаревший источник тепла, а на его месте установить современный котел. Единственное ограничение при этом может быть в правильности выбора места для монтажа нового оборудования. Существуют определенные требования пожарных и строительных служб, которые должны соблюдаться при устройстве системы отопления в доме.

Если используемый в настоящее время котел вполне устраивает владельца дома и заменять его время еще не пришло, можно просто осуществить подключение электрического котла к котлу на твердом топливе,предварительно рассчитав все технические параметры и сделав схему обновленной отопительной системы. В таком варианте придется несколько видоизменить уже имеющийся в наличии контур, поскольку обвязка котлов должна составить единое целое. При этом вся конструкция обязана работать предельно четко и эффективно, чего добиться можно только грамотными предварительными расчетами и предельно качественным выполнением всех работ по переоборудованию отопительной системы дома.

Необходимая вам схема обвязки может быть подготовлена специалистами, вплотную занимающимися автономным отоплением в частном секторе. Для профессионалов не составит труда оценить уже имеющуюся систему и подобрать наиболее подходящее в конкретных условиях оборудование. В результате такой работы эффективность системы отопления значительно повысится -экономичные котлы на дровах, дополненные электрическими источниками тепла позволяют не только производительно обогревать помещения, но и заметно экономить на отоплении.

Выбор очевиден – максимальный комфорт в комбинировании топлива

Выгода использования комбинированных вариантов делает их максимально востребованными в современных условиях. Эффективные и экономичные автоматизированные твердотопливные котлы с электрическими тэнами все чаще появляются в домах, удаленных от благ цивилизации.

В таких устройствах можно сжигать не только дрова. Каменный уголь, способный гореть до 70 часов подряд, дает тепло не хуже дерева. Кроме того, сегодня во многих городах налажено производство топливных пеллет, которые дают энергии больше, чем простые дрова.

Даже небольшие по объему объекты могут быть оборудованы автономными отопительными приборами -котлы для сауны на дровах прекрасно справляются с достаточно высокими требованиями, предъявляемыми к подобным помещениям в плане температурного режима. А дополненные электрическими элементами, они смогут поддерживать оптимальную атмосферу в них и в период простоя сауны между посещениями.

Каждый домовладелец сможет убедиться сам, испытав в своем доме современные котлы отопления – это наиболее оптимальный вариант сочетания источников тепла для частного жилища, позволяющий эффективное и экономичное использование отопительного оборудования.

cotlix.com

Виды и особенности работы комбинированных котлов отопления

В индивидуальных системах отопления частного дома или дачи наиболее выгодно использовать такие котлы, которые могут работать на различных видах топлива. Благодаря такой возможности в случае отсутствия одного вида топлива комбинированный котел может нагреть теплоноситель, используя другой источник тепла. А это позволяет отопительной системе дачи работать без каких-либо простоев, что устраняет возможность замерзания теплоносителя в радиаторах.

Виды

Производители классифицируют комбинированные котлы отопления по различным признакам. Главным среди них является используемое топливо. Оно бывает таким:

  1. Твердое топливо (уголь, дрова, брикеты, пеллеты).
  2. Газ.
  3. Электрическая энергия.
  4. Дизельное топливо.


При этом различные модификации могут использовать два или более видов топлива. По этому критерию устройства бывают:

  1. Двухтопливные.
  2. Многотопливные.

Первые представлены такими разновидностями:

  1. Агрегаты типа дрова – газ, уголь – газ.
  2. Устройства типа твердое топливо – электричество.
  3. Котлы газ – электричество.
  4. Котлы газ – дизельное топливо.

Наиболее популярными среди них являются котлы газ – электричество. Особенностью всех двухтопливных установок является то, что один тип топлива является основным, а второй – вспомогательным. Это означает, что когда заканчиваются, например, дрова, газ или электричество используются только для того, чтобы поддержать минимальную температуру. На втором типе горючего котел не может выдать нужный уровень мощности.

Что касается многотопливных котлов, то их виды такие:

  1. Оборудование дрова – газ – электричество.
  2. Устройства дрова – газ – дизельное топливо.
  3. Котлы газ – дизельное топливо – электричество.
  4. Агрегаты дрова – электричество – газ – дизельное топливо (универсальны и представляют собой лучшее решение для отопления дома или дачи).

Также комбинированные установки бывают одно- и двухконтурными. Многие современные модели являются двухконтурными, то есть они способны не только обогревать дом, но и обеспечить его жителей горячей водой для повседневных нужд.

Комбинированные котлы отопления отличаются один от другого и способом перехода на иной вид топлива. Он может быть ручным или автоматическим. В первом случае приходится останавливать работу котельного агрегата и переоборудовать его, устанавливая дополнительную горелку или заменяя один тип горелки на другой. Такие устройства отличаются тем, что имеют:

  1. одну топку, в которой может сгорать любой вид топлива. Хотя бывают исключения;
  2. вентилятор для отвода дымовых газов. Он востребован для работы котла газ – дрова на газе;
  3. сравнительно небольшие размеры.

Автоматический комбинированный котел способен самостоятельно изменять тип горючего. Его отличает либо специальная горелка, которая позволяет сжигать газ и жидкое топливо, либо наличие нескольких камер. Каждая из них предназначена для отдельного вида горючего. Агрегаты с автоматическим изменением источника тепла также могут иметь одну камеру. Такими являются газожидкостные устройства и котлы с электрическим нагревательным элементом.

Стоить добавить, что автоматическим изменением источника тепла всегда отличаются многотопливные установки.

Котел газ – дрова

Конструкция такой установки может предусматривать наличие как одной, так и двух камер для сгорания топлива.

Особенности строения первого типа таковы:

  1. Газовая горелка находится в верхней части топки.
  2. Теплообменник размещается над горелкой. Этот элемент изготавливают из стали или чугуна. Первый вариант является предпочтительным, поскольку он более прочный (чугун является хрупким материалом) и легкий. Котлы, комбинированные с чугунным теплообменником, являются тяжелыми. Преимущество такого контура заключается только в невозможности ржавления.
  3. Зольник под топкой.
  4. Дымосос. Без него угарные газы, образующиеся при сгорании газа, не могут выйти наружу.
  5. Общий дымоход для угарных газов.

Дрова в таком агрегате закладываются под газовую горелку. Это означает, что во время горения твердого топлива горелка покрывается сажей. Принцип работы агрегата предусматривает использование одного из видов топлива. При этом для перехода нужно делать полную остановку котла, ждать, пока он охладится, и далее проводить качественную чистку горелки.

Двухкамерный котельный аппарат для дачи или дома способен изменять используемое топливо без полной остановки. Таким образом, после сгорания дров сразу же включается газовая часть агрегата. Вмешательство человека для перехода на второе горючее не нужно.

Конструкция предусматривает размещение камеры для дров вверху, а камеры для газа – внизу. При этом агрегат сделан так, что падает в нижнюю камеру. Это нехорошо, поскольку он загрязняет форсунки. Во избежание этого некоторые производители встраивают в зону между камерами съемный зольный ящик. Топка для дров не очень объемная. Так как котел имеет вторую камеру, его размеры больше габаритов однокамерного.

Агрегаты дрова – электрика

По принципу строения он мало чем отличается от твердотопливных котлов. То есть они имеют:

  1. Топку.
  2. Размещенный в топочной или смежной камере теплообменник.
  3. Зольную камеру.
  4. Механическую или электронную автоматику.

Дополнительным элементом является ТЭН, который производители встраивают в теплообменник.

Очень часто его размещают неподалеку от штуцера, через который входит охлажденный теплоноситель. Нагревательный элемент может находиться в других зонах теплообменника. Количество ТЭН бывает разным. Все зависит от модели. Что касается мощности электрической части, то она меньше цифры, которая возникает при сгорании твердого топлива. Эта характеристика напрямую зависит от количества используемых ТЭН.

Электрический нагреватель может быть частью всех видов твердотопливных котлов. То есть его можно увидеть в классических устройствах для дачи и установках длительного или сверхдлительного горения.

Котлы газ – электричество

Ситуация с ними почти такая же, как и с твердотопливными устройствами. Обычно такие комбинированные котлы отопления нагревают воду путем сжигания газа. Дополнительный источник тепла используется только тогда, когда исчезает давление или газ в газопроводе  или же завершается пропан в баллоне.

Такие установки завоевали большую популярность из-за:

  1. Компактных размеров. Наличие ТЭН и автоматики для его регулирования не сильно увеличивает габариты устройства. По этой причине этот вид является единственным, который имеет модификации настенного исполнения, хотя многие такие котлы являются напольными.
  2. Возможность установки на кухне. Чтобы установить все остальные виды, нужно организовать котельную в отдельном помещении дачи или дома.
  3. Удобное пользование. Как газ, так и электричество находятся под полным контролем автоматики. Хозяину дачи или частного дома остается только настроить рабочие режимы и наслаждаться теплом. Никаких дров, пеллет, брикетов или дизельного топлива подвозить не нужно.
  4. Отсутствие необходимости в покупке мембранного бака, циркуляционного насоса и других важных узлов обвязки. Эти элементы часто являются составными конструкции.

Стоит добавить, что принцип использования электрических нагревательных элементов в этих и вышеописанных агрегатах встречается во всех других типах комбинированных котлов с ТЭН. То есть ТЭН являются только вспомогательной частью.

Установки газ – дизельное топливо

Они представлены двумя вариантами, которые отличаются только горелками. Все остальные элементы одинаковы. Эти варианты таковы:

  1. Устройство с двумя типами горелок. При этом внутри может быть только один из них. Если планируется изменить топливо, нужно снимать используемую горелку и заменять на другую.
  2. Конструкция этого варианта предполагает наличие специальной горелки. Она способна сжигать как газ, так и дизельное топливо. Конечно, для реализации такой возможности производителям пришлось хорошо поработать и разработать сложный по строению элемент, который при необходимости перехода на иной вид топлива отключает одни узлы и подключает другие. Такой компонент имеет наддув.

Универсальные аппараты

Они работают на трех или четырех видах топлива. То есть возможность перебоев в работе системы отопления дачи или частного дома практически нулевая.

Особенностями таких комбинированных котлов являются:

  1. Автоматические работа и изменение источников тепла.
  2. Несколько меньший от однотопливных конструкций КПД.
  3. Большие размеры.
  4. Сложная автоматика. Часто ее настройка становится проблемой для владельцев частного дома.
  5. Наличие большого количества выходных патрубков. Благодаря этому универсалы можно подключать к различным группам пользователей без применения специальных коллекторов.

Правда, их установка и обслуживание представляют собой сложный и кропотливый процесс. Для монтажа нужно подготовить отдельное помещение. При этом оно должно быть таким, чтобы в него можно было легко заносить твердое и жидкое топливо. Последнее выделяет неприятный запах, что является причиной размещения котельной подальше от жилого дома.

Чтобы подключить трубы к необходимым патрубкам, нужно потратить немало времени на изучение инструкции. Правда, об этом недостатке можно забыть, если воспользоваться предоставляемой производителем услугой установки.

poluchi-teplo.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
