Газовый или твердотопливный котел — что лучше?
Котел отопления газовый и твердотопливный – это наиболее распространенные устройства, которые используют для обогрева зданий. Каждая отопительная система имеют свои недостатки и положительные стороны. Сравнительная характеристика поможет определиться с выбором котла.
Преимущества и недостатки газовых котлов
Газовые котлы – это современные и безопасные отопительные приборы. Их часто устанавливают во многих населенных пунктах, где проходит магистраль газоснабжения.
Газовая система отопления имеет ряд преимуществ:
- простота использования благодаря полностью автоматизированному рабочему процессу;
- возможность обогрева, как маленьких помещений, так и зданий с огромной площадью;
- экономичность за счет повышенного коэффициента полезного действия и способности отдавать большую часть энергии, чем потреблять;
- безопасность использования за счет автоматического розжига котла при непредвиденном угасании пламени;
- длительный эксплуатационный период – срок службы многих котлов составляет пятнадцать лет;
- хорошие экологические показатели – при сгорании газа выделяется минимальное количество вредных веществ, не образовывается копоть и сажа.
Недостатков у газовой отопительной системы немного:
- обязательная установка автоматики для исключения утечек газа;
- особые требования к помещению, в которое устанавливается агрегат;
- необходимость сооружения дымохода;
- проведение ежегодной проверки и чистка котла.
Установка отопительного газового устройства производится только с разрешения службы Газтехнадзора.
В зданиях с площадью меньше ста квадратных метров выгодней использовать электрокотлы.
Характеристика твердотопливных котлов
Очень часто котлы на твердом топливе устанавливают в загородных домах, где нет поблизости газоснабжения. Источником получения энергии в таких приборах служат дрова, уголь или прессованные древесные отходы.
Работать твердотопливные котлы могут на угле, дровах или пеллетахТвердотопливная отопительная система имеет немало достоинств:
- экономия – в качестве топлива можно использовать не только дрова, а и дешевые отходы деревопереработки – стружка, опилки;
- безопасность – для отопительного процесса не требуется использование электричества;
- экологичность – коэффициент сгорания топлива в котле составляет более восьмидесяти процентов, что позволяет снизить к минимуму образование золы и сажи;
- долговечность – многие котлы имеют срок службы свыше пятнадцать лет.
Использование твердотопливных агрегатов отопления имеет свои недостатки: - монтаж котла включает строительство дымохода с высокой тягой;
- обязательное наличие отдельного помещения для отопительного прибора;
- необходимость регулярной загрузки топлива;
- потребность постоянной чистки котла.
Широкий диапазон ценовой политики позволяет подобрать котлы на твердом топливе для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене можно на сайте http://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.
| Характерные показатели | Газовый котел | Твердотопливный котел |
|---|---|---|
| Уровень КПД | Высокий – более 90% | Средний – от 70% до 90% |
| Управление температурным режимом | Оборудование максимально автоматизировано | Не имеет приспособлений для поддержки температуры |
| Обслуживание | Необходимо регулярная прочистка дымохода и топки от золы, смол и сажи | |
| Безопасность | Функционирует с помощью электричества, существует возможность утечки газа, повышенный уровень выброса CO при сгорании | Низкий показатель выделения CO, имеет защищенную конструкцию, работает без подключения к электросети |
| Дополнительные функции | Выпускаются двухконтурные котлы, которые обеспечивают нагревание воды независимо от работы всей отопительной системы | Некоторые модели котлов требуют дополнительную установку баков для нагрева воды |
| Подача топлива | Газ поступает к котлу автоматически |
Многие газовые котлы можно устанавливать на кухне. Твердотопливные отопительные приборы требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.
Если соединить два котла вместе
Установка газового и твердотопливного котла в одной системе обычно применяется с целью понижения затрат на обогрев, повышения функциональных возможностей или для обеспечения резервного отопления.
Для работы двух отопительных приборов необходима многоконтурная установка, так как невозможно осуществить прямое подключение твердотопливного агрегата к закрытому контуру.
Газовый и твердотопливный котел в одной системе обычно устанавливают для экономии затрат на отоплениеПодсоединяют котел на твердом топливе и газовый отопительный прибор двумя способами:
- последовательно – соединение закрытого и открытого сектора с помощью теплоаккумулятора;
- параллельно – каждый котел может отвечать за обогрев своей половины дома.
Совместная установка газового и твердотопливного котла имеет свои преимущества:
- экономия – возможность смены топлива в любой момент;
- контроль – осуществление одновременного управления всем отопительным оборудованием;
- беспрерывность процесса – при аварийном отключении одного котла обогрев осуществляется дополнительным агрегатом отопления.
Недостатком соединенной системы обогрева является:
- необходимость отдельного котельного помещения;
- сложность установки;
- повышенные расходы на приобретение двух котлов и дополнительного оборудования к ним.
Для котельных, где предусмотрены два отопительных прибора, требуется соблюдение всех требований установки газовых и твердотопливных систем.
Комбинированные котлы
Такие отопительные устройства могут работать на различных видах топлива. При непредвиденном отключении электричества или отсутствия подачи газа в любой момент можно перейти на твердый носитель энергии – дрова.
Комбинированные агрегаты имеют массу достоинств:
- универсальность – при прерывании подачи одного вида топлива можно перейти на другой энергоресурс;
- беспрерывность работы отопительной системы – переключение с одного вида топлива на другое происходит автоматически;
- экономия – всегда можно использовать выгодный на данный момент способ обогрева;
- компактность – котел не занимает много места в помещении.
Комбинированные котлы могут работать на нескольких видах топливаНаряду со многими преимуществами комбинированные котлы имеют некоторые недостатки:
- невысокий уровень КПД;
- короткое время горения дров в топке;
- сравнительно высокая цена на оборудование;
- сложность обслуживания, ремонта и настройки;
- для котла необходимо отдельное помещение;
- требуется наличие дымохода и вентиляционных отверстий.
Подбор котла производится в зависимости от отапливаемой площади и доступности центральных инженерных коммуникаций. Каждая отопительная система имеет свои преимущества. Но главными критериями выбора являются удобство, безопасность, надежность и цена.
Установка твердотопливного котла является альтернативным решением использованию для отопления природного газа. Однако эксплуатация такого котла требует постоянного пополнения топлива и удаления золы и шлака, что создает определенные неудобства для хозяев. Решением вопроса может стать совмещение работы двух видов теплового оборудования.
Зачем это нужно! Твердотопливный котел позволит снизить расходы на отопление дома, а газовый будет автоматически включаться в работу, если дрова, брикеты или уголь полностью прогорели при временном отсутствии людей. Однако такие схемы имеют технические особенности, соблюдение которых является обязательным.
Параллельная работа котлов на дровах и газе
Этот вариант теплоснабжения дома от двух котлов предусматривает их раздельное подключение к циркуляционной системе. На входе обратной линии каждого источника тепла должен быть установлен собственный циркуляционный насос. Для настенного газового котла этого делать не нужно, в нем насос уже установлен изготовителем. В случае прогорания твердого топлива температура теплоносителя снизится и газовый котел автоматически включится.
Важным конструктивным моментом является обвязка твердотопливного котла металлическими трубами и наличие аварийного сбросного устройства с одновременной подачи холодной воды в линию обратки.
1 схема (отрытая и закрытая системы)
Данный способ удобен тем что жидкости двух систем не смешиваются. Это позволяет использовать разные теплоносители.
Преимущества и недостатки
 Плюсы |  Минусы |
| Возможность использовать разные теплоносители | Большое количество дополнительного оборудования |
| Безопасная эксплуатация, резервный бак сбросит лишнюю воду в случаи закипания | КПД ниже за счет лишней воды в системе |
| Возможность использования без дополнительной автоматики |
2 схема, две закрытые системы
Здесь используется закрытая система, что позволяет обойтись без тепло аккумулятора. Контроль производится термостатами и трехходовыми датчиками. Безопасность эксплуатации обеспечивает автоматика.
Здесь мы используем аккумулятор для излишком тепла. Тем самым мы увеличиваем эффективность системы и устраняем необходимость в термодатчиках и автоматике.
Подача тепла через 3х ходовой клапан
Конструкция разделителя или гидрострелки предусматривает раздельное подключение котлов и частичное смешение теплоносителя из обратной и подающей магистрали. При этом подача из более мощного котла должна подключаться к разделителю выше, чем от менее мощного. Обратные линии подключаются наоборот.
Каждый котел должен быть оснащен собственным циркуляционным насосом, а еще один насос потребуется для обеспечения циркуляции через приборы системы отопления. В верхней точке гидравлического разделителя должен быть установлен автоматический воздухоотводчик, а в нижней кран для аварийного слива воды.

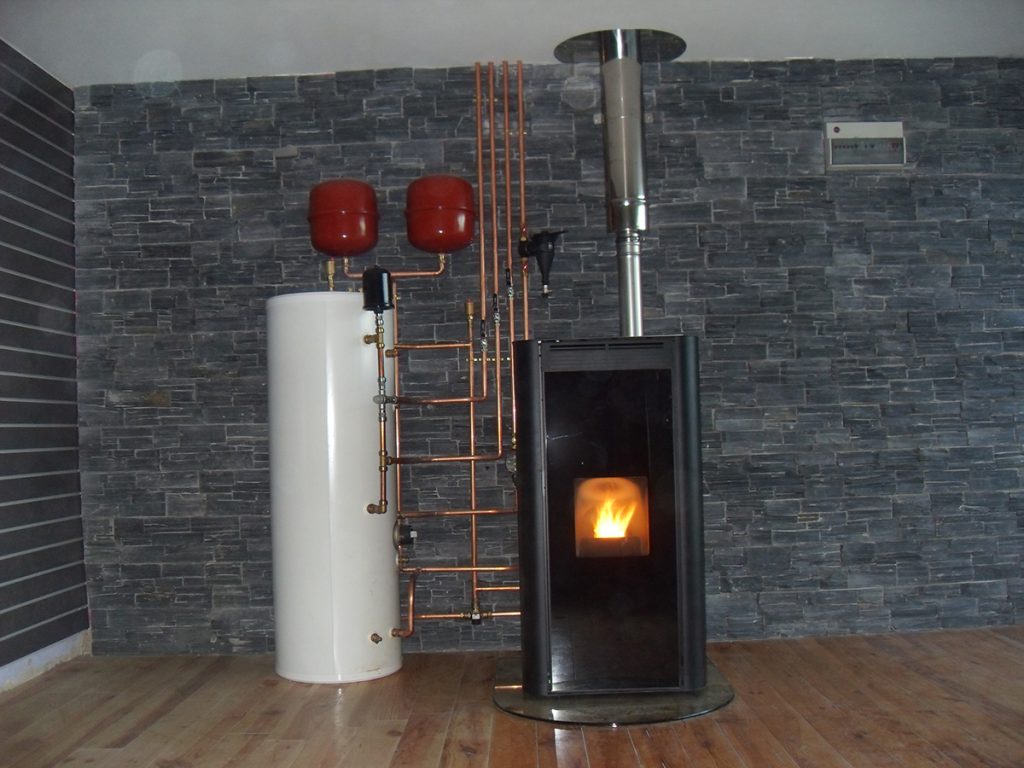

Система с теплоаккумулятором, зачем он
Тепло, выработанное котлом на дровах, поступает в эту емкость. Из не, через змеевик, теплообменник или без них, в газовый котел. Автоматика второго понимает что вода имеет необходимую температуру и отключает газ. Так будет пока в теплоаккумуляторе достаточно температуры.

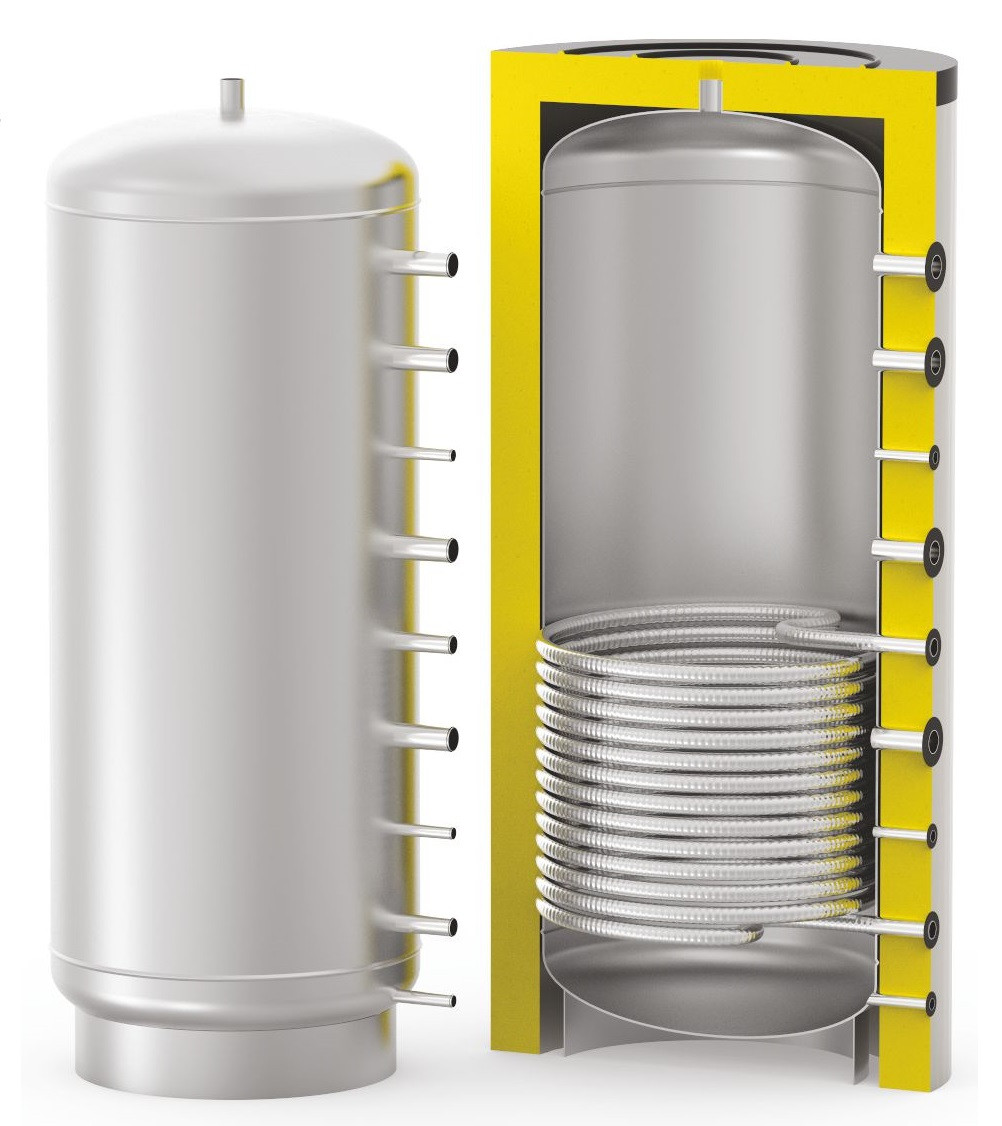

Аккумулятор тепла или это теплоизолированная емкость с встроенным змеевиком, предназначенная для накопления нагретого теплоносителя и подачи его в систему отопления. В этой схеме газовый котел, отопительные приборы и аккумулятор соединены трубопроводами в одну систему закрытого типа. Твердотопливный котел подключен к встроенному змеевику аккумулятора и таким образом нагревает теплоноситель в закрытой системе. Организация работы отопления в этой схеме происходит в следующем порядке:
- в твердотопливном котле горят дрова, и происходит нагрев теплоносителя от змеевика в емкости;
- твердое топливо прогорело, теплоноситель остыл;
- газовый котел включается автоматически;
- снова закладываются дрова, и разжигается твердотопливный котел;
- температура воды в аккумуляторе поднимается вы той, которая задана на газовом котле, который останавливается автоматически.
Эта схема требует наибольших затрат на приобретение материалов и оборудования, однако имеет целый ряд преимуществ:
- твердотопливный котел может работать в схеме открытого типа;
- самый высокий уровень безопасности;
- отсутствие необходимости постоянного пополнения топки дровами или углем;
- циркуляция теплоносителя по системе закрытого типа;
- возможность одновременной работы двух котлов одновременно и каждого в отдельности.
В числе дополнительных затрат необходимо учесть покупку бака аккумулятора со змеевиком, двух расширительных баков и дополнительного циркуляционного насоса.
Так же важно правильно рассчитать необходимый объем емкости.
Видео обзоры различных схем
В заключение, важный вывод
Из сказанного видно, что решение вопроса о том, как подключить газовый котел с твердотопливным, зависит от финансовых возможностей, общей отапливаемой площади и требуемого уровня безопасности. Если позволяют финансы и дом большой, то лучше всего использовать теплоаккумулятор, а в маленьком доме будет отлично работать и последовательная схема.
Однако, как показывает опыт, оптимальным вариантом является система с гидравлическим разделителем 93х ходовым клапаном). При настенном газовом котле требуется купить только 2 насоса – на твердотопливный котел и в целом на систему. А сам разделитель, по своей сути, является тепловым аккумулятором в миниатюре, только без змеевика. Единственный недостаток заключается в том, что твердотопливный котел работает в закрытой системе циркуляции, что снижает уровень безопасности в случае отключения электроэнергии.
Варианты котлов с работой на разном топливе
Изготовители котлов на твердом топливе предлагают потребителям комбинированные виды, которые способны работать на двух или даже трех видах топлива. Однако кроме высокой цены на универсальные источники тепла, нужно понимать, что в результате будет снижен уровень надежности всей системы отопления. Если такой универсальный котел выходит из строя, то вы не сможете обеспечить тепло в доме, пока не будет выполнен ремонт или наладка.
Существует несколько схем обвязки двух котлов для совместной работы. Самые распространенные это:
- последовательная установка;
- параллельное подключение двух источников тепла к системе отопления;
- подача тепла от котлов через гидравлический разделитель;
- использование аккумулятора тепла.
Каждый из способов имеет свои преимущества и недостатки. Одна схема обойдется дешевле, но потеряет в надежности. Другая стоит дороже, но выигрывает с обеспечении более стабильной работе и увеличении экономии топлива.
Последовательная установка
При такой схеме подключения на обратный трубопровод системы отопления устанавливается один циркуляционный насос, даже если он присутствует в конструкции газового котла. Его производительность должна обеспечить достаточную циркуляцию для котла большей мощности. У каждого котла монтируется транзитная перемычка для возможности аварийного отключения агрегата без остановки отопления в доме.
Теплоноситель из обратки сначала поступает в менее мощный источник тепла, а после этого в следующий. Система отопления закрытого типа с одним общим расширительным баком. Обвязка потребует минимальных финансовых затрат, однако может использоваться только в небольших жилых домах с отапливаемой площадью не более 120 м2.
При выборе автономного отопления для жилья любой хозяин в первую очередь думает об экономии. Многие выбирают твердотопливные или газовые котлы, так как топливо для них самое дешевое. Но прежде чем остановить выбор на том или ином типе агрегатов, следует подробно разобраться в преимуществах и недостатках каждого из них.
…
Преимущества и недостатки газовых котлов
Газовые котлы обычно устанавливают в населенных пунктах, где проведена газовая магистраль. Современные агрегаты отличаются наличием различных функций, удобным и красивым интерфейсом. Некоторые модели оснащены режимом управления котлом с помощью приложения в смартфоне.
Газовые агрегаты могут похвастаться наличием следующих преимуществ:
- Простотой использования, так как весь процесс подачи тепла автоматизирован.
- Высоким коэффициентом полезного действия – это дает возможность максимально эффективно расходовать небольшое количество топлива.
- Длительным сроком службы – у газового котла он составляет около 15 лет.
- Компактностью – особенно это касается настенных моделей. Они занимают мало места на стене между шкафами или в нишах.
- Большой выбор моделей, имеющих разные функции, размеры и особенности работы.
Недостатки газовых котлов следующие:
…
- Зависимость от газовой магистрали. Если ее рядом нет, то газовый котел устанавливать нецелесообразно. Обогрев от баллонного газа обойдется значительно дороже.
- Необходимость в получении разрешения от Газтехнадзора.
- Агрегат должен проходить ежегодные проверки у специалистов газопоставляющей компании.
Некоторые боятся взрывоопасности газовых устройств. Однако при соблюдении правил эксплуатации и поддержании агрегата в исправном состоянии взрыв газа не произойдет. К тому же, современные агрегаты оснащены системой безопасности, которая сразу же перекрывает газ, если пламя тухнет.
Двухконтурные модели газовых котлов имеют возможность производить не только тепло, а еще и теплую воду для бытовых нужд.
Преимущества и недостатки твердотопливных котлов
Твердотопливные котлы в основном используют в местах, где невозможно найти альтернативные источники топлива. К примеру, где отсутствует газовая магистраль или происходят перебои с электричеством, твердотопливный котел – единственный вариант автономного отопления.
К преимуществам твердотопливных агрегатов относятся:
…
- Независимость от коммунальных и газовых служб.
- Возможность использовать разные виды топлива: дрова, уголь, древесные отходы и даже мусор.
- Долгий срок службы – могут работать более 15 лет.
- Не требуется разрешение на установку котла.
Недостатками твердотопливного агрегата являются:
- Для твердотопливного котла необходимо иметь отдельное помещение.
- Процесс подачи топлива не автоматизирован. Есть необходимость в ручной закладке топлива.
- Нужно иметь место для хранения топлива.
- Котел быстро засоряется сажей и копотью, поэтому требуется его регулярно чистить.
По стоимости и функциональности различные модели твердотопливных агрегатов могут отличаться. Есть устройства, которые можно использовать как печь. Верхняя поверхность у таких агрегатов имеет съемные кольца. Такой котел позволят сэкономить газ и электричество.
Также существуют продвинутые модели агрегатов с автоматизированной закладкой топлива и бункером, которые не требуют постоянной ручной подачи дров. К современным твердотопливным моделям также можно подключить комнатный термостат, который будет поддерживать нагрев на определенном уровне.
Сравнение основных характеристик
При выборе твердотопливного или газового котла важно учитывать определенные их характеристики и нюансы:
- Монтаж – установка газового агрегата сложнее, требует участия специалистов и обойдется дороже. Твердотопливный котел можно установить самостоятельно.
- Безопасность – оба котла несут определенную опасность, если нарушать правила эксплуатации оборудования.
- Стоимость – цена обоих устройств приблизительно одинаковая. Чем больше функций может выполнять устройство, тем дороже оно стоит.
- КПД – у газовых устройств он выше (от 78 до 98%), чем у твердотопливных (68-75%).
- Мощность – газовые и твердотопливные агрегаты могут отапливать как небольшой коттедж, так и два-три дома. Однако подача топлива для газовых устройств не требует ручного труда. А твердое топливо необходимо периодически подкидывать.
- Комфорт – по этому критерию преимущество у газовых котлов. Чистить их можно не чаще 1 раза в году. Большинство бытовых агрегатов имеют небольшие габариты и легко помещаются на стене. Твердотопливные устройства требуют выделения отдельных помещений. Они быстрее засоряются сажей, поэтому проверять дымоходную систему придется часто.
Выбор того или другого устройства зависит и от многих внешних факторов. Зная преимущества и недостатки газового и твердотопливного котлов, можно понять, какой из них будет выгодней в конкретном случае. Некоторые экономные хозяева покупают и газовый, и твердотопливный агрегат и соединяют их в одну систему.
Отопительные котлы комбинированного типа приобрели широкое распространение в обустройстве частных домов. Основное их отличие от аналогичного оборудования в использовании нескольких видов топлива, что способствует экономии средств и независимости от поставок топлива конкретного вида.
Комбинированные котлы могут совмещать в себе до четырех видов: дизельный, газовый, твердотопливный и электрокотел. Такое оборудование обеспечивает автономность и эффективность отопительной системы. Переход с основного вида топлива на вспомогательный происходит автоматически.
Виды комбинированных котлов
Комбинированные котлы классифицируют в зависимости от типа используемого топлива:
- Газ и твердое топливо. Главное преимущество такого оборудования — независимость от газа.
- Газ и жидкое топливо. Эффективно обогревают большие площади и легко переводятся с одного горючего на другое (при помощи смены горелки).
- Газ, электричество и жидкое топливо. Подходит для отопления частных домов. Газ и дизель быстро нагревают помещение, электричество поддерживает заданную температуру.
- Газ, твердое топливо и жидкое топливо. Многофункциональное оборудование подходит для отопления коттеджей и домов. Отличается сложностью в эксплуатации и обслуживании.
- Газ, твердое, жидкое топливо, электричество. Такая система позволяет существенно снизить расходы на отопление помещения.
Отличительные черты котлов «газ-дрова»
Комбинированный котел «газ-дрова» относится к первому типу. Обозначается буквами Т. Г. Твердым топливом для него являются дрова, уголь, брикеты, пеллеты. Оборудование удобно для тех, кто только планирует провести газ в дом, в котором уже проживает.
Материалом для изготовления топки котла служат сталь и чугун, поэтому оборудование размещается на полу. Более того, для котла с чугунной топкой требуется усилить фундамент.
Существуют одноконтурные и двухконтурные модели котлов. Одноконтурные могут только отапливать помещение, двухконтурные дополнительно обеспечивают дом горячей водой. Теплообменные узлы подают в жилье 700 литров горячей воды за час.
Комбинированный котел может иметь одну или две топки. В двухтопочных моделях в нижней топке располагается газовая горелка, а в верхнюю монтируется дымоход. Обе топки разогреваются одновременно. Продукты сгорания оседают на специальный поддон. Это облегчает процесс чистки оборудования. Поддон устанавливается только в случае использования дров.
Преимущества комбинированных котлов «газ-дрова»
- в оборудовании имеется встроенный ТЭН и две камеры для сгорания газообразного и твердого топлива;
- монтаж, обслуживание и ремонт не требуют особых знаний и финансовых вложений;
- возможно подключение нескольких контуров отопления, то есть одновременно можно обогревать дом, гараж, баню и т. д, что упрощает схему установки отопительной системы;
- независимость мини-котельной от электроснабжения и газообеспечения ;
- незначительная величина занимаемой под котел площади;
- небольшой выброс вредных веществ в атмосферу;
- КПД достигает 90%.
Примерная экономия средств, которую позволяет получить котел «газ-дрова», видна из следующей таблицы
| Вид топлива | Стоимость 1 кВт энергии, $ | Стоимость отопления 1 м³, $ | Стоимость отопления дома объемом 450 м³, $ |
| Газ | 0,01 | 0,00047 | 0,2115 |
| Дрова | 0,02 | 0,0094 | 0,423 |
| Уголь | 0,055 | 0,002585 | 1,16325 |
| Электричество | 0,03 | 0,00141 | 0,6345 |
| Дизельное топливо | 0,04 | 0,00188 | 0,846 |
Критерии выбора котлов «газ-дрова»
Основным параметром любого отопительного оборудования является его мощность, правильный выбор которой обеспечивает комфортную температуру помещения при минимальных затратах. Если не делать сложных расчетов, то при выборе котла нужно иметь в виду, что на 30 м³ в хорошо утепленном помещении необходим 1 кВт тепловой мощности. Теплотехнический расчет профессионалов более точен и учитывает такие факторы, как теплоизоляция помещения, наличие других видов отопления, функциональное назначение помещения и т. д. Подробная статья о расчете мощности котла.
Так как одним из энергоресурсов данного вида котла является газ, следует учитывать его давление в сети. Производительность котла снижается при низком давлении газа. В таком случае учитывается возможный недобор мощности.
Следующий важный параметр, по которому выбирается котел, — его назначение. Если в функции котла будет входить только отопление, то можно остановить свой выбор на одноконтурном оборудовании. В случае когда требуется обеспечить жилье горячим водоснабжением, приобретается двухконтурный котел. Это устройство бывает двух видов: со встроенным бойлером или со встроенным змеевиком. Первый всегда имеет наготове 40−60 литров горячей воды. Второй вид устройства уступает бойлеру в плане объема воды, но при этом имеет более компактные размеры, вес и экономит больше топлива. К одноконтурному котлу можно всегда подключить дополнительно бойлер косвенного нагрева.
При покупке котла необходимо требовать официальный сертификат. Без этого документа будет сложно зарегистрировать отопительное оборудование и приобрести разрешение на его подсоединение к системам газоснабжения.
Установка оборудования
Монтаж газового котла осуществляется в непромерзающих помещениях. Место установки обязательно согласуется со специализированными службами.
Перед выбором места для установки, необходимо спланировать то, как будет происходить отвод продуктов сгорания. Обычно это делается при помощи монтажа отдельных труб, или с использованием уже имеющихся дымоходов. Дымоходная система идет зачастую в комплекте.
Сначала подготавливается пол. Так как котел имеет большой вес, основание под ним должно быть прочным. При необходимости заливается стяжка. Пол под котлом должен иметь несгораемое покрытие. При его отсутствии на пол кладутся полые бетонные блоки и сверху накрываются листом металла. Высота блоков — 100 мм, толщина металла — 0,8 мм. Возможно также использование огнеупорных плит.
Если поверхность покрыта негорючими материалами, то от прибора до стены должно быть не менее 10 см.Чтобы поставить прибор вплотную, стену необходимо отделать огнеупорными материалами. Основание стены изолируется кровельной сталью, наложенной на асбест толщиной от 30 см. Габариты корпуса прибора по периметру как минимум на 10 см. Все выступающие детали котла, части арматуры удаляются от стен не менее чем на 1 м.
Котел необходимо установить максимально ровно. Проверка осуществляется с помощью строительного уровня. Под ножки прибора, при необходимости, подкладывается твердый негорючий материал. Оборудование подсоединяется к внутридомовой отопительной системе и к дымоходу. Двухконтурный котел подключается к трубопроводу холодной воды.
Установить котел желательно так, чтобы его было несложно демонтировать. На всех трубах прибора устанавливают запорные вентили. Они нужны для демонтажа оборудования без сброса воды из действующей системы.
Работа по установке котла может проводиться самостоятельно, однако первый запуск оборудования в целях безопасности лучше провести со специалистом.
Особенности эксплуатации котлов «газ-дрова»
Так как одним из энергоресурсов котла является твердое топливо, требуется постоянно контролировать чистку дымохода.
Эксплуатация котла «газ-дрова» предполагает работу по доставке и загрузке дров, причем загрузка происходит вручную. Работа оборудования на дровах не превышает четырех часов.
При покупке дров учитывается их влажность, которая не должна превышать 20%. Лучше приобретать дрова в специализированном магазине.
Бесперебойная работа отопления и горячей воды возможна благодаря автоматизации. Если отсутствует один вид топлива (твердый), комбинированный котел автоматически вводит в работу другой (газ).
Таким образом, комбинированный котел «газ-дрова» — один из самых доступных видов отопления загородного дома. Устройство безотказно в работе, не требует специального обучения в техническом обслуживании, безопасно и экологично.
Оцените статью: Поделитесь с друзьями!устройство, виды, критерии выбора, отзывы
Производители неустанно модернизируют существующие модели отопительных котлов, предлагая покупателям более универсальную продукцию. Подобное стремление позволило создать котел газовый и твердотопливный в одном. Оборудование получило широкое применение при обустройстве частных домостроений. Основным его отличием является использование смешанного топлива, что позволяет неплохо экономить.
Содержание статьи:
Особенности комбинированных котлов газ-дрова
Универсальное оборудование оснащается дополнительными патрубками, которые успешно используются при сооружении теплых полов, обогрева бани, подогрева бассейнов, отопительных радиаторов. Газовая горелка расположена под топкой, в которой сжигается уголь, опилки, пеллеты, дрова. При использовании твердого топлива, она автоматически отключается.
Удобство применения комбинированных котлов газ-дрова обусловлено стальным теплообменником, который проходит по всему корпусу. Использование минеральной ваты для теплоизоляции стенок, обеспечивает 92% КПД. Верхнюю часть прибора занимает медный теплообменник, обеспечивающий подачу ГВС. Конструкция предусматривает наличие воздушных заслонок, контролирующих подачу воздуха.
Преимущества и недостатки
От стандартных аналогов, котел газ-дрова отличается большим числом достоинств:
- две камеры — предусматривают использование твердого топлива с газообразным;
- возможность одновременного подсоединения нескольких контуров, что позволяет отапливать сразу несколько соседствующих построек;
- КПД находится в пределах 90-95%;
- независимость от электропитания, а если необходимо, и газоснабжения;
- легкий монтаж, ремонт — не требуется специальных знаний и значительных затрат;
- занимает немного площади, хотя для установки целесообразней использовать отдельную котельную;
- незначительное количество сравнительно безопасных выбросов.
Несмотря на массу преимуществ, без недостатков не обошлось:
- большой вес конструкции усложняет транспортировку и требует сооружения основательного фундамента;
- чем выше производительность оборудования, тем меньше его функциональность;
- для получения необходимой производительности, нужно правильно рассчитать мощность, учитывая, что для 10м2 потребуется порядка 1кВт.
Обратите внимание! У двухконтурных конструкций данный показатель следует увеличить на 30%.
Устройство и принцип работы
Газо-дровяные котлы представлены тремя различными модификациями, которые отличаются функциональностью и конструкцией:
- Наличие модуля, позволяющего переоборудовать под газ.
- Одновременно две отдельные топки, для газа и дров.
- Теплогенератор, оснащенный электрическим ТЭНом.
В многотопливных конструкциях предусмотрена полная автоматизация. После сгорания дров, модуль самостоятельно переключается на другое топливо. Вода в ГВС подогревается электроТЭНом.
Существующие виды
Производители предлагают несколько типов универсального отопительного оборудования:
Твердотопливный с газовой горелкой
Установки оснащаются одной камерой сгорания, которая изготовлена с использованием из серого чугуна либо стали. Для переключения на газовое отопление, загрузочную дверцу сменяет газовая горелка. Частое переключение энергоносителей способно отрицательно сказаться на работе оборудования. Однако, котел газовый и дровяной пользуется немалым спросом, когда отсутствует возможность обогревать дом при помощи конкретного вида топлива.
Газоугольный
Предусматривает использование каменного угля с подключением к магистральному газоснабжению. Газоугольный котел полностью независим от электричества, что позволяет создавать автономное отопление.
Газодизельный
Для отопления используется дизель либо природный газ.
Невысокая стоимость двухтопливных агрегатов обусловлена конструкцией. В оборудовании предусмотрена переустановка горелки по конкретный вид топлива. Существуют модели, оснащенные универсальными горелками, работающими с обоими типами горючего.
Критерии выбора
Выбирая устройство, нужно учитывать топливо, доступное для конкретного региона. Также принимают ко вниманию периодичность обслуживания оборудования, габариты помещения, наличие автоматизации. Определяясь с подходящей моделью, следует рассчитать ее тепловую мощность, а также учесть количество контуров, требующих подключения. Немаловажное значение имеют следующие параметры:
- производительность;
- горячее водоснабжение;
- встроенный ТЭН;
- особенности конструкции.
Обратите внимание! Подключение оборудования к газовой магистрали потребует наличия соответствующих разрешений и создания план-проекта.
Инструкция по установке и эксплуатации
Учитывая большой вес оборудования, по него создается прочное основание, имеющее несгораемое покрытие. Если планируется установка прибора у стены, поверхность покрывается огнеупорными материалами. Понизу используется кровельная сталь, которую накладывают на асбест, толщиной не менее 30 мм. Ровность установки проверяется строительным уровнем. Если потребуется, под ножки подкладываются твердые материалы, предпочтительно негорючие. Оборудование подключают к дымоходам, а также отопительной системе.
В процессе эксплуатации требуется регулярная чистка дымохода. Необходимо помнить, что эффективность работы устройства способны обеспечить дрова, максимальная влажность которых находится в пределах 20%. Бесперебойную работу отопления, а также горячего водоснабжения обеспечит автоматизация процесса. При отсутствии одного топлива, в работу автоматически вводится другой.
Отзывы
Об эффективности комбинированных агрегатов можно узнать из отзывов владельцев, успевших испытать приборы в работе:
Кирилл, Уфа: «Наш дом имеет площадь около 150 м2. Учитывая нестабильность газоснабжения в поселке, решили поставить комбинированный газово-дровяной котел. Когда прогорает дровяная закладка, происходит автоматическое переключение на газ, что не дает агрегату погаснуть. Это позволяет поддерживать температуру ночью или когда уезжаем».
Семён, Киров: «Я считаю, что комбинированный котел — это наиболее правильное решение, способное обеспечить комфортное проживание. Независимо от вида используемого топлива, всегда оставался удовлетворительный результат. Существенных недостатков за 2 года эксплуатации не обнаружил».
Обратите внимание! Из всего вышесказанного можно сделать вывод, что газо-дровяные котлы являются оптимальным решением проблем с отоплением. Они легко переключаются с одного режима работы на другой, и незаменимы для частных домостроений.
Для обеспечения комфортной температуры в помещении в зимнее время года используется котельное оборудование. В качестве источника тепла применяются котлы, работающие на различных видах топлива.
Высоким коэффициентом полезного действия отличается комбинированный котел на природном газе и дровах. Такие модели позволяют отапливать помещение с минимальными финансовыми затратами.
СодержаниеПоказать
Что собой представляют комбинированные котлы газ – дрова
Владельцы помещений подбирают котельные установки исходя из доступности определенного вида топлива в конкретном регионе. Универсальный агрегат газ-дрова используют для нагрева теплоносителя два вида топлива.
Установка выполнена в виде твердотопливного котла с измененной конструкцией. Изделие имеет топочную камеру, теплообменник, колосники и зольный ящик.
Дрова загружаются через дверцу, расположенную на передней стенке теплогенератора. В нижней части располагается люк для удаления золы.
Дополнительно устанавливается газовая форсунка. Она монтируется в камеру и фиксируется резьбовыми соединениями. Теплогенератор подключается к централизованному газопроводу. Это дает возможность подбирать вид теплоносителя исходя из определенной ситуации.
В каком случае применяются
Агрегат газ дрова используется в случае беспрепятственного доступа одновременно к двум видам топлива. Универсальные изделия сочетают в себе технические характеристики двух котельных установок, работающих на твердом топливе и газе.
Покупка универсального котла отопления газ дрова оправдана в следующих случаях:
- Отсутствие площади для установки двух котлов – твердотопливного и газового. Некоторые владельцы помещений устанавливают одновременно две котельные установки, работающие на разных видах топлива. При поломке одного второй может использоваться в качестве резервного. Применение двухтопливного котла дрова газ не требует наличия большой площади. Изделия такого типа отличаются компактными размерами.
- Беспрепятственный доступ к двум видам энергоносителя. Наличие твердого топлива, по цене не превышающего газ, позволяет использовать установки комбинированного типа.
- Перебои с подачей газа. Нестабильная работа централизованного газопровода требует монтажа комбинированного котла отопления.
Выбор теплогенератора для отопления подбирается в зависимости от личных предпочтений владельца помещения.
Критерии выбора оборудования
Покупая комбинированный газовый котел, учитывают ряд особенностей. Это позволяет приобрести модель, подходящую по своим техническим характеристикам под определенные условия использования.
При покупке учитывают:
- Количество рабочих контуров. Модели с одним контуром отличаются низкой стоимостью. Они подходят для отопления жилых и нежилых помещений. Двухконтурные изделия подогревают воду, предназначенную для отопления и горячего водоснабжения. Их цена выше, чем одноконтурных. Конструкция изделий исключает взаимодействие воды из отдельных контуров.
- Коэффициент полезного действия. Показатель зависит от качества твёрдого топлива и давления газа в системе. На рынке представлены двухконтурные комбинированные котлы газ дрова с коэффициентом полезного действия от 80%.
- Рабочее давление. В зависимости от конструкции изделия показатель рабочего давления отличается. Это следует учитывать при покупке котла для использования в закрытой системе отопления.
- Теплообменник. Внутренние поверхности агрегата на дровах и газе изготавливают из стали или чугуна. В первом случае стенки теплообменника подвержены негативному воздействию коррозии, что сокращает срок их службы. Детали, изготовленные из чугуна, устойчивы к перепадам температур и коррозионным процессам.
- Используемое топливо. Помимо дров и угля некоторые модели могут работать на таком топливе как торф, пеллеты, каменный уголь и т.д. Существуют универсальные агрегаты для частного дома газ-дрова-электричество. Такие модели оснащаются встроенным электронагревательным элементом. Универсальный котел газ-дрова-электричество позволяет эффективно использовать различные энергоносители.
- Способ монтажа форсунки. Установка осуществляется в строгом соответствии с инструкцией по эксплуатации. Подбирают модели, в которых монтаж форсунок занимает минимальное количество времени и не требует специализированного образования и навыков.
Особое внимание следует уделить мощности котельной установки. Этот показатель рассчитывается исходя из того, что для прогрева одного кубического метра внутреннего пространства необходим 41 ватт тепловой энергии. Так, зная объем помещения, рассчитывают минимально допустимую мощность котла.
Если теплогенератор будет использоваться для подогрева горячего водоснабжения, потребуются дополнительные затраты энергии. Подогрев горячей воды и теплопотери через вентиляцию учитывают при расчете мощности.
Так удается подобрать модель с оптимальными техническими характеристиками и коэффициентом полезного действия.
Лучшие производители и модели
На рынке представлен широкий выбор комбинированных изделий, работающих на дровах и газе. Возможен подбор моделей как российского, так и зарубежного производства.
Устройство котла Zota Master 20
Высоким спросом пользуются универсальные котлы отопления следующих производителей:
- Zota Master 20. Модель российского производства. Может использоваться в системах отопления с рабочим давлением 3 атм. Номинальный показатель мощности составляет 20 кВт. Этого достаточно для отопления помещения с площадью до 160 квадратных метров;
- Мимакс КСТГВ 12.5. Модель российского производства. Существует возможность подключения бойлера косвенного нагрева воды. Это позволяет использовать котёл для ГВС. Мощность котельной установки составляет 12.5 кВт. Безаварийный срок службы котла 15 лет;
- Viadrus U22. Модель чешского производства. Пользуется высоким спросом у покупателей благодаря коэффициенту полезного действия 80%. Теплообменник изготовлен из чугуна. Котельная установка отличается большим весом.
Монтаж котла и техника безопасности
Комбинированный газовый котел монтируют в соответствии с инструкцией по эксплуатации. Для подключения к газопроводу необходимо наличие разрешительной документации. Котлы отопления газ дрова нуждаются в обустройстве дымохода. Он необходим для отведения отработавших газов в атмосферу.
Двухтопливная установка отличается большой массой. Это требует обустройства прочного основания. Пол изготавливают из негорючих материалов. В качестве основания используется бетонные блоки, огнеупорный кирпич или другие строительные материалы покрытые листом металла. При монтаже проверяют правильность расположения основания в горизонтальной плоскости. Для этого используют строительный уровень.
По монтажу обвязки установка универсального котла ничем не отличается от монтажа изделий, работающих на твердом топливе. Теплообменник подключается к отоплению.
Контур горячего водоснабжения соединяют с соответствующим трубопроводом. Подключаемые трубопроводы в месте соединения с котельным оборудованием оснащают запорными вентилями. Такая конструкция позволяет демонтировать изделие, не сливая теплоноситель из трубопровода.
Эксплуатация прибора
Для использования котельного оборудования универсального типа не требуется наличие специализированного образования. Твердое топливо загружают в топку через люк, расположенный в верхней части передней стенки изделия. По мере сгорания энергоноситель добавляют. Золу удаляют через нижнюю дверцу.
При необходимости монтируют форсунку. Установка не представляет сложности. Большинство форсунок имеют универсальное крепление, и подходят к газовым котлам различных производителей.
Если котельная установка оборудована ТЭНом, возможно подключение к электроэнергии. Перед включением в сеть питания изучают технические характеристики изделия. Использование электрического водонагревателя позволяет отапливать помещение при отсутствии других видов энергоносителей.
Универсальный агрегат дрова газ позволяет отапливать помещения, используя два вида энергоносителя. Некоторые модели имеют встроенный электрический водонагреватель и дополнительный контур для подогрева горячего водоснабжения.
При выборе изделия учитывают ряд факторов, что позволяет подобрать модель с оптимальными техническими характеристиками.
Живя в собственном доме, не всегда есть возможность подключиться к системе газоснабжения по разным на то причинам, а отапливать помещение как-то необходимо. И поэтому перед вами стоит выбор, какой же котел в данном случае приобрести: электрический или твердотопливный.
Понять что лучше, можно только детально изучив основные характеристики и принцип работы отопительного агрегата. Поэтому именно в этой статье опишу принцип работы твердотопливного котла, особенности его использования и предоставлю много другой полезной информации.
Содержание статьи
Что представляют собой твердотопливные котлы
Отопление газом – не всегда самый выгодный вариант получения тепла в жилище с экономической точки зрения.
Электричество – тоже не является панацеей, ведь напряжение в городской сети еще более-менее стабильное, а за городом «скачет» так, что полагаться на него не стоит.
Выхода из такой ситуации всего два: установить дома камин или твердотопливный котел.
Такой вид отопительного оборудования надежен, долговечен и не зависит от переменчивых внешних условий.
Но, если камин, являясь помимо прочего, элитным декоративным элементом, стоит дорого, то котел на дровах доступен по цене и универсален, т.к. может быть установлен где угодно без изматывающей бумажной волокиты.
Основное топливо для твердотопливных котлов это уголь, дрова, дровяные брикеты и прессованные гранулы.
Это основное топливо. Отклонение от этого условия влечет за собой заметное ухудшение процесса горения и коэффициента полезного действия котла на твердом топливе. Также может случиться поломка самого котла и безвозвратный его выход из строя.
Установка в жилом доме твердотопливного котла — задача одновременно проста и понятно, однако при детальном рассмотрении, связана с многочисленными техническими и технологическими сложностями.Сегодня многие граждане стремятся оборудовать свой дом нагревательным прибором, работающим на твердом топливе. Это объясняется хорошими эксплуатационными характеристиками отопительного оборудования данного вида, отсутствием необходимости получать разрешение на монтаж твердотопливного нагревательного прибора.
Не последнюю роль в плане выбора отопительной техники играет стоимость топливного ресурса и его относительная доступность.
Однако выбрать котел и установить его в доме – этого мало.
Для нормальной работы системы автономного отопления потребуется дополнительная установка различных устройств, приспособлений и механизмов.
Большая часть таких приспособлений обеспечивают нормальное функционирование всего отопительного комплекса и его безопасность.
Буферная емкость или теплоаккумулятор, для твердотопливного котла как раз относится к разряду таких устройств, без которых ни один нагревательный агрегат не сможет полноценно работать.
К преимуществам твердотопливных отопительных котлов относятся следующие качества:
- экономичность;
- высокая надежность;
- длительный срок службы;
- невысокая стоимость;
- обширный модельный ряд;
- возможность использования любых видов твердого топлива.
Недостатками котлов являются такие показатели:
- требовательность к качеству горючего материала;
- необходимость в свободном пространстве для хранения топлива;
- ручная загрузка топлива;
- необходимость постоянного контроля работы устройства.
Виды твердотопливных котлов
По материалу теплообменника котлы на твердом топливе бывают:
- стальные;
- чугунные.
Чугунные более долговечные, но они очень тяжелые и очень неудобны в обслуживании.Технологически не возможен выпуск многоканальных чугунных теплообменников, так как чугунные детали могут изготовляться только методом литья. Так же невозможно приварить отдельный элемент теплообменника к чугунной секции. Чугунные теплообменники имеют меньшую площадь теплообмена, а значит и меньший КПД.
Стальной котел на твердом топливе имеет меньший запас прочности. Это обусловлено тепловым расширением стали.
В процессе многолетней работы такого котла такой процесс разрушает структуру теплообменника. Но, как правило, качественные стальные котлы на твердом топливе могут работать не менее 15 лет.
Далее котлы отопления делятся по типу загрузки топлива:
- с ручной загрузкой топлива;
- с автоматической подачей.
Котел с автоматической подачей топлива работает на специальных гранулах, особенностью которых является низкий процент золы, влаги и их сыпучесть.
Последняя особенность позволяет им легко попадать с бункера в горелку котла отопления с помощью специального винтового привода. Полного бункера хватает на 3 – 5 дней беспрерывной работы.
Существуют системы для накапливания гранул в отдельных специально оборудованных больших помещениях.
Туда наполняется топливо в таком количестве, чтобы хватило на целый отопительный сезон. С этого склада организуется подача с помощью шнекового или пневматического привода прямо в котел отопления.
Такое оборудование также имеет функцию автоматической чистки теплообменника и управления всеми процессами с помощью мобильного телефона. Это дает возможность работать системе отопления целый сезон без человеческого вмешательства.
В основном люди могут позволить себе купить твердотопливный котел небольших габаритов с маленькой камерой для загрузки топлива. Они горят на одной загрузке не более 6 часов. Это и есть их недостаток.
Так как мы не можем отлучится с котельной на очень продолжительное время. Их плюс – это сравнительно небольшая цена и маленькие габаритные размеры.
Есть еще один вид котлов на дровах и угле – это котлы – плиты.
Они подходят не только для отопления помещений, но и для готовки пищи. Принцип их работы такой же как и в простых котлах. Они имеют водяной объем, который передает тепло в систему отопления.
Но их особенность, это наличие варочной поверхности на которой и осуществляется готовка пищи. Как правило они могут гореть не боле 4 – 6 часов и имеют небольшую стоимость и небольшие габариты.
Кроме это отметим 4 основные конструкции котлов для дома:
Постоянного горения — котлы бюджетного сегмента.
Имеют простую конструкцию, когда вокруг камеры сгорания находится водяная рубашка, по которой происходит циркуляция теплоносителя и его распространение по всей системе отопления.
Иногда комплектуются водоохлаждаемыми колосниками или плитой для приготовления пищи.
Котлы длительного горения.
Этот вид твердотопливных котлов подразумевает более современную конструкцию оборудования.
Здесь обязательно присутствуют водоохлаждаемые колосники, развитая система дымоудаления (так называемые конвекционные каналы), форсунки подачи воздуха в камеру сгорания и, конечно же, автоматика (блок управления и вентилятор принудительной подачи воздуха).
Также к котлам длительного горения относятся свечкообразные котлы верхнего горения.
Пиролизные котлы.
Конструкция данного вида котлов имеет сразу две камеры сгорания. В первой сжигаются дрова (влажность не более 25%), а во второй горит выделяемый дровами пиролизный газ. КПД таких котлов достигает рекордных 95%, но есть и, конечно же, ряд своих минусов.
Пеллетные твердотопливные котлы.
Зачастую имеют конструкцию котлов длительного горения, но в нижней дверце расположена специальная пеллетная горелка, на которую, в автоматическом режиме, подаются пеллеты из бункера.
Запаса такого бункера хватает на 2-5 дней. Иногда комплектуются аварийной чугунной решеткой, на которой можно сжигать обычное твердое топливо — дрова или уголь.
Также котлы могут быть одноконтурными и двухконтурные.
Одноконтурный котел – это устройство, которое предназначено лишь для отопления помещения. То есть, для подогрева воды в данном случае вам необходимо будет предусмотреть что-нибудь другое. Конструкция такого устройства состоит из теплоносителя и спирали. Теплоносителем может выступать вода или специальный антифриз.
Твердотопливные двухконтурные котлы отопления в свою очередь имеют две функции, применяясь для отапливания помещения и нагрева воды. Такие устройства имеют в своем составе две спирали. Нагреваясь в котле, вода проходит по трубам по всему помещению, возвращается в котел и оттуда попадает в водопровод.
Двухконтурные твердотопливные котлы
Предназначаются двухконтурные котлы отопления на твердом топливе для обогрева помещений.
Данные устройства могут функционировать на дровах, угле, биотопливе из древесных отходов и т.д.
На сегодняшний день котлы двухконтурные твердотопливные считаются относительно недорогим и надежным вариантом теплоснабжения дома и обеспечения горячим водоснабжением.
Эти агрегаты производят двух видов:
- со встроенным в прибор бойлером;
- со встроенным змеевиком.
Следует отметить такую особенность двухконтурных твердотопливных котлов длительного горения, как отсутствие возможности производить точную регулировку нагрева, позволяющую обеспечивать стабильную температуру теплоносителя для обогрева помещений. Это основной их недостаток, но данную проблему решить можно.Чтобы регулировка температуры в котле стала возможной, данное оборудование следует подключить вместе с котлом бойлера, так называемого косвенного нагрева, у которого имеется встроенный змеевик, пропускающий сквозь себя горячую воду из агрегата.
В данном случае этот элемент прибора выполняет функцию теплообменника и его монтируют таким образом, что обеспечивается равномерность нагрева жидкости. Поскольку у теплообменника площадь поверхности большая, вода становится горячей за короткий промежуток времени.
Все двухконтурные модели, которые работают на твердом топливе, имеют идентичное строение. Это две цилиндрические емкости, одна из которых расположена внутри второй.
Внутренняя отвечает за отопление жилища, а внешняя – за подачу горячей воды. В самом теплообменнике расположена труба, нагревающая воду. Она же делает возможным отвод газа из топки.
У любого двухконтурного котла есть скобообразная труба, отвечающая за распределение тепла.
Схема твердотопливного котла включает в себя следующее:

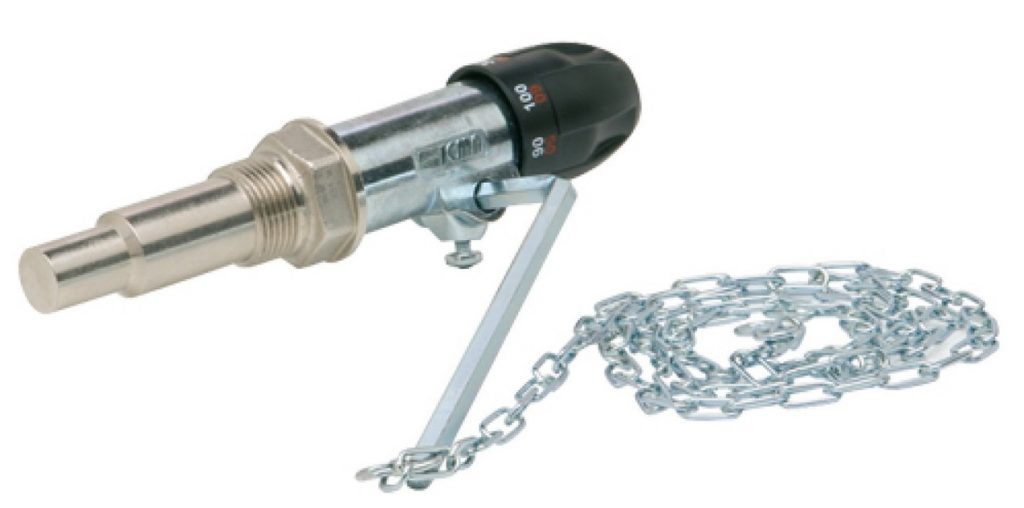

- регулятор тяги;
- камера сгорания и подогрева; зона горения;
- заслонка;
- телескопная труба;
- распределитель воздуха.
В каждом котле за один раз помещается примерно 30 кг твердого топлива. Это гарантирует бесперебойную работу двухконтурной модели в течение 8 часов. В большинстве случаев теплоносителем выступает вода, поскольку она является недорогим и безопасным сырьем.
Однако нужно учитывать, что зимой, при отсутствии использования двухконтурного аппарата, вода замерзнет. Чтобы избежать этого, необходимо применять антифриз. Его использование не потребуется при ежедневном отоплении жилища.
Двухконтурный котел создается из стали либо чугуна.
Второй вариант считается более долговечным, однако, он отличается повышенной хрупкостью, которая значительно возрастает при сильном нагревании.
Соответственно, во время работы твердотопливного котла необходимо обращать внимание на температуру воды. Чтобы она снизилась, систему отопления заполняют самостоятельно холодной жидкостью. Чугунный твердотопливный котел считается более качественным, ведь его сборка выполняется вручную.
У стального аналога есть множество особенностей.
Хотя такое оборудование более прочное, оно может подвергнуться коррозии из-за контакта с влагой. При превышении уровня температуры, термостатический кран откроется в автоматическом режиме, что приведет к охлаждению системы.
Стоит помнить, что стальной котел создается посредством сварки, а это влияет на цену оборудования.
Оборудование для твердотопливных котлов: буферная ёмкость
Работа твердотопливного оборудования всегда сопряжена с определенной цикличностью – пиковой выработкой тепловой энергии, даже в избыточных количествах, во время основной фазы горения топливной закладки, с постепенным снижением практически до нуля в периоды простоя.Постоянно пополнять топливо в котле неудобно по целому ряду причин, невыгодно, а во многих моделях – и вовсе технологически невозможно.
Можно ли сделать так, чтобы эффективность работы системы отопления не страдала от этой выраженной неравномерности поступления энергии, чтобы в период горения топливной закладки создавался запас избыточного тепла, который можно будет затем полезно применить, а не «выкидывать в трубу»?
Да, это вполне возможно – подобную проблему успешно решает буферная емкость для твердотопливного котла.
Буферная емкость (теплоаккумулятор, аккумулирующая емкость) – это устройство, с помощью которого накапливается и сохраняется тепло.
Он внешне похож на огромный термос, в виде цилиндрического бака с утепленными стенками. Его высота, в несколько раз превышает его объем. Изолирован бак термостойким поролоном, который помогает сохранять и удерживать тепло внутри емкости.
Тепловой аккумулятор, является главным элементом в обогреве и распределении тепла во всем помещении. Его основной задачей, является получение и накопление тепловой энергии, от разных источников тепла (твердотопливный или электрический котел), а затем рациональное распределение по отопительной системе и водоснабжение.
Высокая эффективность буферной ёмкости обусловлена тем, что она способна накапливать и сохранять тепло (определенное количество), а затем постепенно отдавать его. В двух словах буферная ёмкость – это своего рода термос, изготовленная из металла бочка (иногда в утеплителе) объемом от 200 до 7000 литров.
Главным элементом буферной емкости, является термоаккумулирующий материал, который сохраняет и распределяет подачу тепла.
В зависимости от материала, который используется, тепловой аккумулятор может делиться на несколько видов:
- жидкостные;
- твердотельные;
- термохимические;
- паровые;
- с дополнительными элементами нагревания.
Обратим внимание на работу теплоаккумулятора с использованием твердотопливного котла.
В трубопроводе между котлом и аккумулятором тепла, находится циркуляционный насос, который запускается, так начинает работать система.
С нижней половины бака, охлажденная вода перемещается в котел, где она и подогревается. Разогреваясь до нужной температуры, жидкость перемещается в верхнюю часть емкости. Горячая вода находится в верхней части бака, а с помощью насоса жидкость, которая находится внизу, перекачивается в котел.
Во время включения циркуляционного насоса, который установлен в обратной магистрали системы, холодная вода потихоньку поступает в нижнюю половину буферной емкости.
Впоследствии, вытесняется горячая вода из бака и направляется в отопительную систему. После остановки работы топливного котла, тепло из буферной емкости продолжает подаваться в систему, до тех пор, пока холодная жидкость из магистрали не заполнит внутренний объем бака.
Время работы теплоаккумулятора, после остановки котла, зависит от температуры воздуха на улице, объема бака и количества приборов обогревания.
Буферная емкость, является уникальным изобретение, которое обеспечивает теплом дом и помогает экономить.Буферная ёмкость – металлическая бочка с утеплением объемом от 200 литров, устанавливаемая между источником тепловой энергии и системой отопления дома в качестве разделителя тепловых контуров с разной температурой и накопителя тепла.
Аккумулирующий бак необходим, если в одну систему объединяются несколько различных источников тепловой энергии: газовый, твердотопливный, электрический котлы, тепловой насос и солнечный коллектор.
Теплоаккумулятор собирает тепло в любое время работы каждого из источников. Например, днём – от солнечного коллектора, ночью – от теплонасоса или электрокотла, в любое время работы газового или твердотопливного котла.
Раздача тепла происходит в постоянном режиме. Подключение буферной ёмкости в контур передачи тепловой энергии повышает экономичность работы самого твердотопливного котла за счёт сбора и накопления тепла. Это позволяет исключить холостой расход тепловой энергии из системы.
Если температура в буферной емкости упадёт, значит ли это что нужно снова топить котёл. В случае системы без буферной ёмкости температура начинает падать сразу и это падение начинает ощущаться человеком через 0,5 – 3 часа (в зависимости от температуры на улице, утепления дома и т.п.).
В схеме же с буферной емкостью увеличивается количество воды в системе(в зависимости от объема буфера от 500 литров до 2000 и более).
Соответственно и остынет этот объём воды в несколько раз медленнее. Вот и получится, что похолодание после остановки котла вы почувствуете не через 0,5-3 часа, а примерно через 6 – 24 часа.
Вот реальная польза и экономия. То самое время, которое Вы можете не топить котёл.
У большинства видов твердого топлива существует три фазы горения – разгорания, интенсивного горения и затухания. В процессе интенсивного горения топливо отдает тепла больше, чем это требуется системе, а вот начальная и конечная фазы, наоборот, дают недостаточно тепла.
При использовании такого топлива в доме часто бывают большие перепады температур, а комфортный для жизни климат образуется редко и случайно.
Буферная емкость призвана сглаживать эти неровности. Благодаря ей, безо всяких усилий и дополнительного оборудования можно все время видеть на термометре свои любимые +22, +25 или любую другую комфортную для вас цифру.
В фазе интенсивного горения емкость забирает на себя излишки тепла, а после затухания котла продолжает отдавать тепло в систему отопления.
Это позволяет не только поддерживать нужную температуру в помещении, но и экономить до 50% энергоносителей. Точно так же буферная емкость работает и в сочетании с тепловым насосом, только аккумулирует она в этом случае не тепло, а холод.
У аккумулирующей емкости есть еще одна важная функция. Если у вас в системе установлен не один, а несколько отопительных приборов, вы можете подсоединить их к одной буферной емкости.
Благодаря этому можно:
- отказаться от лишних деталей системы;
- настроить отопительные приборы для работы по приоритетности;
- избежать ненужных включений одних приборов или отключений других.
Преимущества и недостатки использования буферной ёмкости
Существует достаточно много причин, по которым стоит использовать эту конструкцию:
График работы котла.
Твердотопливные котлы необходимо регулярно оснащать топливом. Ночью такой процесс, совсем неудобен и в таком случае спасает теплоаккумулятор. Теплая вода сохраняется в буферной емкости. А затем распространяется по системе.
Установка теплового аккумулятора позволяет увеличить интервалы между топкой котла и поможет значительно уменьшить расход топлива.
Если применяется электрический котел, то экономия происходит ночью.
Так как стоимость на электричество днем и ночью отличается в несколько раз. Монтаж буферного бака позволит запрограммировать работу котла только в ночной период работы.
Неравномерная подача тепла.
Практически у всех котлов существует три фазы работы: разгорание, интенсивное горение и затухание. Из-за такого процесса происходят сильные перепады температуры. Буферная емкость поможет избежать такого явления.
В период интенсивного горения бак забирает в себя лишнее тепло, а во время затухания постепенно отдает его в систему отопления.
Механическая регулировка работы котла, не позволяет сжигать все вредные вещества.
В период работы твердотопливных котлов выделяются вредные вещества (кислоты, деготь). Стандартные котлы обустроены воздушным клапаном, который блокирует подачу кислорода к топливу и провоцирует выделение вредных веществ.
Устанавливая буферную емкость можно не только обеспечить дом теплом, но и сохранить здоровье и уменьшить количество вредных выбросов в атмосферу.
Защита от перегрева.
Интенсивно работая, котел может перегреться, что повлечет за собой плачевные последствия (выход системы из строя, взрыв). Тепловой аккумулятор надежно защищает котельную установку и систему отопления от перегрева.
Экономия.
Устанавливая тепловой аккумулятор можно сэкономить до 30% топлива и электроэнергию.
К достоинствам автономных твердотопливных систем отопления с теплоаккумулятором можно отнести следующее:
- Энергетический потенциал твёрдого топлива используется в максимально возможной степени. Соответственно, резко возрастает КПД котельного оборудования.
- Работа системы будет требовать гораздо меньшего вмешательства человека – начиная от сокращения числа загрузок котла топливом до расширения возможностей автоматизации управления режимами работы различных контуров отопления.
- Сам твердотопливный котел получает надежную защиту от перегрева.
- Работа системы становится более плавной и предсказуемо, обеспечивается дифференцированный подход к обогреву различных помещений.
- Появляются широкие возможности модернизации системы, в том числе – с запуском дополнительных источников тепловой энергии, без демонтажа старых.
- В большинстве случаев одновременно решается и проблема горячего водоснабжения дома.
Имеется также ряд недостатков:
Система отопления, оснащенная буферной емкостью, характеризуется очень большой инерционностью. Это означает, что от момента первичного розжига котла и до выхода на номинальные режим работы потребуется весьма немало времени.
Вряд ли это будет оправдано в загородном доме, который в зимний период хозяева посещают только на выходные дни – в таких ситуациях требуется быстрый нагрев.
Теплооаккумуляторы – это громоздкие и тяжеловесные (особенно – в заполненном водой состоянии) конструкции.
Для них требуется достаточно места и хорошо подготовленное надежное основание. Причем – поблизости от котла отопления.
Не в каждой котельной это возможно. Плюс к этому – сложности с доставкой разгрузкой, а нередко – еще и с заносом ёмкости в помещение (может не пройти в дверь). Все это следует учитывать заранее.
- К недостаткам можно отнести и весьма высокую цену таких приборов, которая порой даже превосходит стоимость котла. Этот «минус», правда, скрашивает ожидаемый эффект экономии от более рационального использования топлива.
Теплоаккумулятор в полной мере раскроет свои положительные качества только в том случае, если паспортная мощность твердотопливного котла (или суммарная мощность иных источников тепла) будет хотя бы вдвое выше, чем расчётное значение, необходимое для эффективного обогрева дома.
В противном случае приобретение буферной емкости видится нерентабельным.
Регулятор тяги для котлов
Не так давно интенсивность горения дровяных отопителей регулировалась исключительно вручную, путем открывания или закрывания дверцы зольника, откуда происходит подача воздуха в топку за счет естественной тяги дымохода.
Сейчас этим занимается специальное устройство — регулятор тяги для твердотопливных котлов. Хозяину дома только и остается, что выставить желаемую температуру теплоносителя. Вопрос в том, насколько хорошо справляется данный элемент со своими функциями и нужен ли он вообще.
Главную роль в устройстве регулятора играет термостатический элемент, помещенный внутрь цилиндрического корпуса и связанный механически с рычагом и цепочкой, прикрепленной к дверце зольника.Элемент представляет собой герметичную колбу, наполненную термочувствительной жидкостью, значительно расширяющейся при нагревании. Он находится в том конце корпуса, который вкручивается внутрь водяной рубашки котла и непосредственно контактирует с теплоносителем.
Конструкция изделия от разных производителей может отличаться.
Типовой механический регулятор тяги состоит из следующих элементов:
- Погружная гильза;
- Термостатическая капсула;
- Шток;
- Исполнительный механизм;
- Рычаг;
- Пружина;
- Настроечная рукоятка;
- Цепь.
Функционирует устройство следующим образом:
- жидкость в термостатическом элементе нагревается, контактируя с нагревающимся теплоносителем;
- благодаря расширению рабочей среды в термостатическом элементе, исполнительный механизм перемещает рычаг;
- при перемещении рычага ослабляется цепочка и заслонка начинает закрывать отверстие;
- за счет уменьшения потока воздуха в топку, интенсивность горения топлива снижается;
- теплоноситель остывает и вместе с этим сжимается рабочая среда в термостатическом элементе;
- рычаг перемещается вверх, приоткрывая заслонку;
- регулировка выполняется циклически до полного прогорания топлива, при остывании теплоносителя рычаг поднимает заслонку в верхнее положение.
На торце устройства расположена рукоятка настройки. Она ограничивает ход рычага, определяя крайнее положение воздушной заслонки. Это дает возможность задать определенную температуру теплоносителя, которая будет поддерживаться в автоматическом режиме.
К сожалению, не все котлы пригодны для установки подобного устройства. Потому, прежде чем купить регулятор тяги твердотопливного котла,следует убедиться в том, что Ваш котел пригоден для подобного вида работ и имеет специализированное отверстие для прибора.Основными плюсами регулятора тяги являются:
- Простота установки;
- Отсутствие необходимости электрического снабжения;
- Простота эксплуатации;
- Регулятор тяги твердотопливного котла, цена которого очень важна, относительно дешев. Это является видимым преимуществом, потому, очень часто выносится как достоинство, благодаря удачному соотношению цены и качества.
Установить регулятор тяги очень просто, для этого просто необходимо следовать небольшой инструкции:
- Необходимо хорошо прогреть котел вручную;
- Вторым шагом будет установка температуры на приборе в 65 градусов по Цельсию;
- Далее стоит измерить температуру жидкости в системе, и когда она достигнет установленной, то есть 65%, прикрепить регулятор, оставив заслонку приоткрытой, с зазором в пару миллиметров.
Следуя этой простой инструкции, можно без труда установить регулятор тяги для твердотопливных котлов, регулируя показатели системы сразу после крепления.
Твердотопливные котлы | Hurst Boiler
HURST Котельные системы на биомассе укрепят вашу прибыль, уменьшив или даже полностью исключив ваши затраты на энергию и утилизацию за счет сжигания возобновляемых источников топлива, также известных как биомасса.
Сорок лет опыта проектирования и производства систем котлов на твердом топливе и биомассе и более 10 000 установок по всему миру сделали Hurst самым популярным в отрасли котлом на твердом топливе.
Херст Котел предоставляет своим клиентам поддержку и опыт, необходимые для проектирования, изготовить и установить комплексные системы котлов на твердом топливе из системы хранения топлива снижение выбросов выхлопных газов. Различные конструкции гибридного дровяного котла подходит для применений для производства пара высокого давления или горячей воды в диапазонах от 3450 до 60000 фунтов / час (3,4 ммBTU — 60 ммBTU) от 100 до 900 PSI.
Паровые котлы, работающие на биомассе, водогрейные котлы и агрегаты STAG с прямым сжиганием топлива для твердотопливных систем
Конфигурации влажного и сухого топлива
Котлы Hurst на твердом топливе специально разработаны для использования широкого спектра стандартных и альтернативных видов топлива для котлов на твердом топливе и биомассе, например:
| Сельскохозяйственная биомасса Волокно агавы Резервное копирование: газ и / или нефть Кора Отходы колотых мельниц Куриный помет Уголь | Строительный мусор Корпуса Топливо для свиней Кинг Трава ТБО Бумага Станок для рубки | Рисовая шелуха Резина Шлифовальная пыль Опилки Стружка Шлам Сахарный тростник Багасса |
Сервис
Компания Hurst Boiler обслуживает полностью подготовленных специалистов по обслуживанию котлов, работающих на твердом топливе, а также предлагает широкий ассортимент запасных частей.Чтобы быстро реагировать на потребности наших клиентов, мы поддерживаем современное оборудование, чтобы обеспечить последние усовершенствования в поддержке котлов, оборудовании, производстве, установке, устранении неполадок и помощи в эксплуатации. Наша приверженность качеству и быстрому обслуживанию непревзойденна.
Другие твердотопливные системы и компоненты, доступные от Hurst Boiler
- Деаэратор (системы подпитки)
- Бункер для хранения угля
- Топливные конвейеры
- Вентиляторы с принудительной тягой и воздушные системы
- Транспортеры золоудаления
- Вентиляторы с принудительной тягой и воздушные системы
- Огнеупоры марки Hurst Автоматизированные системы управления
- Системы дозирования топлива
- Системы повторного впрыска золы
- Разветвление выхлопных газов и штабели
- Контроль и мониторинг выбросов
- Противопожарные двери и решетки
- Системы продувки сажи
Универсальный, прочный, простой в эксплуатации
Благодаря использованию стандартных деталей, компонентов и конфигураций мы можем изготовить, часто за очень короткое время, конфигурации паровых установок, адаптированные к конкретным требованиям заказчика.Мы также приветствуем нестандартные, экспериментальные и сложные работы.
Мы встраиваем качество и надежность в каждую систему, потому что ничто меньшее не подойдет. Наш многолетний опыт и приверженность нашим клиентам разработали надежную систему, предназначенную для непрерывной работы в тяжелых промышленных условиях.
Разработан, изготовлен и проштампован в соответствии с требованиями Американского общества инженеров-механиков. Проверен и зарегистрирован в Национальном совете инспекторов по котлам и сосудам под давлением.
,Твердотопливный котел
Часто при рассмотрении типов котлов нам сообщают только о типах, работающих на топливе, поступающем в дом, таком как котел на жидком топливе, электричество или газ.
Но есть еще одна альтернатива в котле, работающем на твердом топливе.
Описание того, что представляет собой твердотопливный котел, варьируется от человека к человеку — некоторые описывают его как грязную альтернативу «чистому» газовому котлу, электричеству и маслу, а другие утверждают, что твердотопливный котел обеспечивает более эстетически приятную систему, которая может обеспечить более дешевые счета за электроэнергию по мере роста стоимости топлива.
Твердотопливный котел не сильно отличается по конструкции от вашего обычного комбинированного котла, он использует те же типы радиаторов и трубопроводов в целом, а также может использоваться в системах теплых полов. При рассмотрении твердотопливного котла следует учитывать два основных различия:
Пожар внутри котла, обеспечивающий существенное рабочее тепло, может прекратиться, но он не может полностью остановиться внутри системы котла — другими словами, он должен быть активным, даже незначительным, всегда.По этой причине твердотопливный котел всегда должен быть подключен к системе горячего водоснабжения или радиатору, чтобы можно было использовать созданное избыточное тепло.
Получить Котел Котировки
Получить цитаты, чтобы поставить и установить новый котел сейчас
Более продвинутые системы будут иметь метод хранения этого тепла для последующего использования, но многие твердотопливные котельные системы в значительной степени зависят от способности постоянно рассеивать тепло через горячую воду или радиаторы.Настоятельно рекомендуется также использовать систему с открытыми вентиляционными отверстиями, чтобы помочь отвести тепло от основного источника в котле, чтобы предотвратить перегрев.
Температура воды регулируется в твердотопливном котле с помощью встроенных в систему внутренних термостатов, а это означает, что регуляторы температуры и датчики часто расположены в зоне отопительного контура котла.
Что такое «твердое топливо»?
Топливо, на котором работает твердотопливный котел, называется «твердым топливом», твердое топливо может принимать различные формы, такие как уголь, древесина, бумага — безопасное топливо, которое вы обычно используете для пожара дома, хотя оно очень не рекомендуется загружать твердотопливный котел переработанными бытовыми отходами, которые часто используются при пожарах или кострах из-за повышенного риска беспорядка, засоров или даже возгорания.
Большинство котлов на твердом топливе «питаются» твердым топливом аналогично тому, как вы это делаете при пожаре, но на рынке также есть несколько котлов на твердом топливе, которые работают так же, как и другие типы котлов на твердом топливе. с гранулами твердого топлива, подаваемыми в машину из хранилища или «бункера», расположенного снаружи дома.
Утверждалось, что твердотопливные системы являются грязными и неэффективными из-за их природы открытого огня, и, будучи открытым огнем, они требуют тщательной очистки, по крайней мере, один раз в день, чтобы обеспечить эффективное горение.
Типы твердотопливных котлов
Из-за природы твердого топлива существует гораздо более ограниченный диапазон систем, в которых может работать твердотопливный котел. Эти системы часто очень эстетичны, с простоватым ощущением старого мира и часто редким видом пожара в современном доме. Типы систем включают в себя:
Печи
Печи с автономными котлами или котлами центрального отопления, установленными в стене дома, которые часто могут сжигать большое количество твердого топлива.Они часто поставляются с термостатом, но редко могут подаваться автоматически через бункер и систему топливных гранул.
Плиты
Плитыдоступны с выходной мощностью до 20 кВт и часто доступны с термостатической системой управления. Их часто выбирают за их простую эстетику, а также за их потенциал производства тепла.
Независимые котлы
Котлы, работающие на твердом топливе, поставляются в хорошем диапазоне размеров, некоторые из них работают вручную, некоторые работают на топливе, таком как древесные пеллеты, которые автоматически подаются в огонь котла — часто с возможностью гореть в течение многих дней на одной заправке.
Получить Котел Котировки
Получить цитаты, чтобы поставить и установить новый котел сейчас
,
Описание продукта
Полностью автоматический газовый твердотопливный охладитель шлака Паровой котел
Усовершенствованная и разумная конструкция
Серия паровых котлов WNS принимает большинство Сложные три возвращают всю структуру с мокрой спиной, сварные соединения с резьбовыми трубами, высокое качество.
Большая камера сгорания, которая увеличивает печь радиационного нагрева.
Разумная конструкция камеры сгорания котла, подходящая для различных видов топлива, таких как дизельное топливо, природный газ, городской газ и мазут, топливо может полностью сгореть и увеличить площадь печи для радиационного нагрева, уменьшая Выбросы NOX.
Высокая тепловая эффективность
100% гофрированная печь и спирально гофрированная труба, могут эффективно поглощать тепло пламени, тепловая эффективность может превышать 96%.
Высокое качество сварки
Сварочное соединение основного котла подвергается термообработке для снятия напряжения, что обеспечивает качество сварки. Автоматические сварочные установки гарантируют 100% прохождение дефектов.
Улучшенные аксессуары
Принимает известные импортные марки горелок, такие как итальянские Riello и Baltur, Финляндия Oilon.Все основные инструменты и клапаны от международных или отечественных известных брендов, таких как Siemens, Shneider и Omron.
ПЛК, полностью автоматическая система управления
ПЛК, модульная система управления, усовершенствованная система управления энергопотреблением, предлагает значительные усовершенствования, включая множество новых индивидуальных контрольных точек. Благодаря нашей оптимизированной настройке параметров, простой в использовании интерфейс предоставляет вашему предприятию интеллектуальную систему котлов для оптимизации энергопотребления и управления персоналом для повышения производительности, эффективности и снижения воздействия на окружающую среду.
Технологическая технология
CASE
Информация о компании
Сила компании, 2, Компания имеет полную систему обеспечения качества. 3, Компания хорошо оснащена, такие как современные детекторы и самые современные дефектоскопы в Китае. Честь компании: 1. База исследований и разработок котлов с циркулирующим псевдоожиженным слоем Китайской академии наук. Упаковка и отгрузка FAQ 1. Как получить прайс-лист котла? Пожалуйста, сообщите нам ниже, чтобы подтвердить модель котла и предложить правильную цену котла: 1) Какова область применения котла? 2) Какая производительность в час вам нужна? 3) Какое топливо вы хотите использовать для своего котла, угля, биомассы, газа и нефти или других? 4) Какое давление у вашего котла? Любые дополнительные вопросы, пожалуйста, отправьте ваш запрос ниже ISO9001: 2008, ISO14001: 2004, OHSAS18001: 2007 ISO 9001, ISO 14001, ASME ISO 9001, ISO 14001, OHSAS / OHSMS 18001, ISO 14064 ISO9001: 2015, ISO14001: 2015, OHSAS18001: 2007 ISO 9001, ISO 14001, ASME ISO 9001
2. Десятка лучших котельных предприятий Китая.
3.Индустриальный научно-исследовательский институт промышленных котлов Разработка технологии промышленных котлов Опираясь на установку
4. Учебно-исследовательская база Северо-Китайского университета водного хозяйства и гидроэнергетики
5. Первое в Китае производство котлов с круглым проточным слоем (CFB).
Золотой участник Тип бизнеса: Производитель / Factory Основная продукция: Котел , Котел Вспомогательное оборудование Mgmt.Сертификация: владение фабрикой: Общество с ограниченной ответственностью R & D Емкость: Собственный бренд, OEM Расположение: Циндао, Шаньдун
Diamond Member Тип бизнеса: Производитель / Factory
, Торговая компания Основная продукция: Газойль Паровой бойлер / Горячая вода Котел , Твердый Топливо Паровой бойлер / Котел горячей воды 900, Котлы Electrci Steam / Котел горячей воды , Тепловые нагреватели, работающие на газом мазуте, Тепло Насосы Mgmt.Сертификация: владение фабрикой: Общество с ограниченной ответственностью R & D Емкость: OEM, собственный бренд Расположение: Гуанчжоу, Гуандун
Diamond Member Тип бизнеса: Производитель / Factory
, Торговая компания
Корпорация Групп Основная продукция: Котел , Пар Котел , Нефть / Газ / Сжиженный газ Котел , Древесина / Уголь / Биомасса Котел , Тепловой нагреватель / Котел Mgmt.Сертификация: владение фабрикой: Общество с ограниченной ответственностью R & D Емкость: OEM, ODM, собственный бренд Расположение: Чжоукоу, Хэнань
Золотой участник Тип бизнеса: Производитель / Factory
, Торговая компания Основная продукция: Котел Mgmt.Сертификация: владение фабрикой: Общество с ограниченной ответственностью R & D Емкость: ODM, OEM Расположение: Чжоукоу, Хэнань
Золотой участник Тип бизнеса: Производитель / Factory Основная продукция: Котел , сосуд под давлением, автоклав, генераторная установка, теплообменник Mgmt.Сертификация: владение фабрикой: Общество с ограниченной ответственностью R & D Емкость: OEM, ODM, собственный бренд, R & D Расположение: Тайань, Шаньдун
, Тип бизнеса: Производитель / Factory Основная продукция: Газ Котел , Пар Котел , Горячая вода Котел , Уголь Котел , Котел горячего воздуха Mgmt.Сертификация: владение фабрикой: Общество с ограниченной ответственностью R & D Емкость: ODM, OEM Расположение: Чжоукоу, Хэнань
