Котлы на комбинированном топливе «газ-дрова», функциональное устройство, производительность, технические характеристики

Отопительные котлы комбинированного типа приобрели широкое распространение в обустройстве частных домов. Основное их отличие от аналогичного оборудования в использовании нескольких видов топлива, что способствует экономии средств и независимости от поставок топлива конкретного вида.

Комбинированные котлы могут совмещать в себе до четырех видов: дизельный, газовый, твердотопливный и электрокотел. Такое оборудование обеспечивает автономность и эффективность отопительной системы. Переход с основного вида топлива на вспомогательный происходит автоматически.

Виды комбинированных котлов

Комбинированные котлы классифицируют в зависимости от типа используемого топлива:

  1. Газ и твердое топливо. Главное преимущество такого оборудования — независимость от газа.
  2. Газ и жидкое топливо. Эффективно обогревают большие площади и легко переводятся с одного горючего на другое (при помощи смены горелки).
  3. Газ, электричество и жидкое топливо. Подходит для отопления частных домов. Газ и дизель быстро нагревают помещение, электричество поддерживает заданную температуру.
  4. Газ, твердое топливо и жидкое топливо. Многофункциональное оборудование подходит для отопления коттеджей и домов. Отличается сложностью в эксплуатации и обслуживании.
  5. Газ, твердое, жидкое топливо, электричество. Такая система позволяет существенно снизить расходы на отопление помещения.

Отличительные черты котлов «газ-дрова»

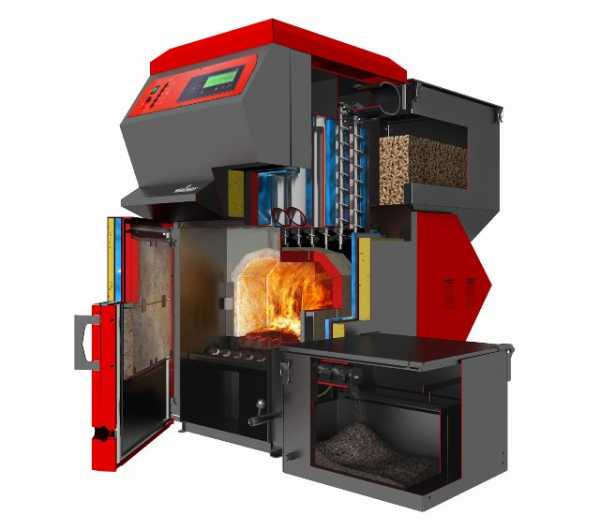

Комбинированный котел «газ-дрова» относится к первому типу. Обозначается буквами Т. Г. Твердым топливом для него являются дрова, уголь, брикеты, пеллеты. Оборудование удобно для тех, кто только планирует провести газ в дом, в котором уже проживает.

Материалом для изготовления топки котла служат сталь и чугун, поэтому оборудование размещается на полу. Более того, для котла с чугунной топкой требуется усилить фундамент.

Существуют одноконтурные и двухконтурные модели котлов. Одноконтурные могут только отапливать помещение, двухконтурные дополнительно обеспечивают дом горячей водой. Теплообменные узлы подают в жилье 700 литров горячей воды за час.

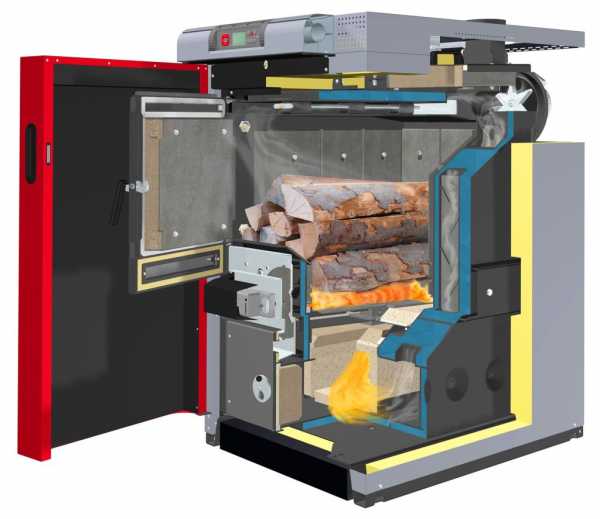

Комбинированный котел может иметь одну или две топки. В двухтопочных моделях в нижней топке располагается газовая горелка, а в верхнюю монтируется дымоход. Обе топки разогреваются одновременно. Продукты сгорания оседают на специальный поддон. Это облегчает процесс чистки оборудования. Поддон устанавливается только в случае использования дров.

Преимущества комбинированных котлов «газ-дрова»

  • в оборудовании имеется встроенный ТЭН и две камеры для сгорания газообразного и твердого топлива;
  • монтаж, обслуживание и ремонт не требуют особых знаний
    и финансовых вложений;
  • возможно подключение нескольких контуров отопления, то есть одновременно можно обогревать дом, гараж, баню и т. д, что упрощает схему установки отопительной системы;
  • независимость мини-котельной от электроснабжения и газообеспечения ;
  • незначительная величина занимаемой под котел площади;
  • небольшой выброс вредных веществ в атмосферу;
  • КПД достигает 90%.

Примерная экономия средств, которую позволяет получить котел «газ-дрова», видна из следующей таблицы

Критерии выбора котлов «газ-дрова»

Основным параметром любого отопительного оборудования является его мощность, правильный выбор которой обеспечивает комфортную температуру помещения при минимальных затратах. Если не делать сложных расчетов, то при выборе котла нужно иметь в виду, что на 30 м³ в хорошо утепленном помещении необходим 1 кВт тепловой мощности. Теплотехнический расчет профессионалов более точен и учитывает такие факторы, как теплоизоляция помещения, наличие других видов отопления, функциональное назначение помещения и т. д. Подробная статья о расчете мощности котла.

Так как одним из энергоресурсов данного вида котла является газ, следует учитывать его давление в сети. Производительность котла снижается при низком давлении газа. В таком случае учитывается возможный недобор мощности.

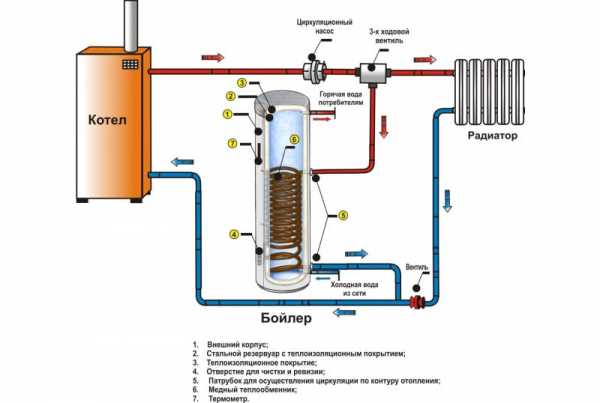

Следующий важный параметр, по которому выбирается котел, — его назначение. Если в функции котла будет входить только отопление, то можно остановить свой выбор на одноконтурном оборудовании. В случае когда требуется обеспечить жилье горячим водоснабжением, приобретается двухконтурный котел. Это устройство бывает двух видов: со встроенным бойлером или со встроенным змеевиком. Первый всегда имеет наготове 40−60 литров горячей воды. Второй вид устройства уступает бойлеру в плане объема воды, но при этом имеет более компактные размеры, вес и экономит больше топлива. К одноконтурному котлу можно всегда

подключить дополнительно бойлер косвенного нагрева.

При покупке котла необходимо требовать официальный сертификат. Без этого документа будет сложно зарегистрировать отопительное оборудование и приобрести разрешение на его подсоединение к системам газоснабжения.

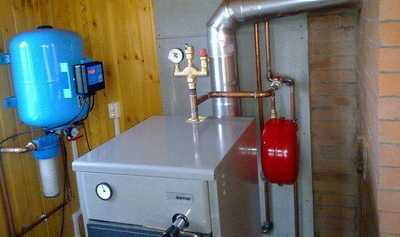

Установка оборудования

Монтаж газового котла осуществляется в непромерзающих помещениях. Место установки обязательно согласуется со специализированными службами.

Перед выбором места для установки, необходимо спланировать то, как будет происходить отвод продуктов сгорания. Обычно это делается при помощи

монтажа отдельных труб, или с использованием уже имеющихся дымоходов. Дымоходная система идет зачастую в комплекте.

Сначала подготавливается пол. Так как котел имеет большой вес, основание под ним должно быть прочным. При необходимости заливается стяжка. Пол под котлом должен иметь несгораемое покрытие. При его отсутствии на пол кладутся полые бетонные блоки и сверху накрываются листом металла. Высота блоков — 100 мм, толщина металла — 0,8 мм. Возможно также использование огнеупорных плит.

Если поверхность покрыта негорючими материалами, то от прибора до стены должно быть не менее 10 см.Чтобы поставить прибор вплотную, стену необходимо отделать огнеупорными материалами. Основание стены изолируется кровельной сталью, наложенной на асбест толщиной от 30 см. Габариты корпуса прибора по периметру как минимум на 10 см. Все выступающие детали котла, части арматуры удаляются от стен
не менее чем на 1 м.

Котел необходимо установить максимально ровно. Проверка осуществляется с помощью строительного уровня. Под ножки прибора, при необходимости, подкладывается твердый негорючий материал. Оборудование подсоединяется к внутридомовой отопительной системе и к дымоходу. Двухконтурный котел подключается к трубопроводу холодной воды.

Установить котел желательно так, чтобы его было несложно демонтировать. На всех трубах прибора устанавливают запорные вентили. Они нужны для демонтажа оборудования без сброса воды из действующей системы.

Работа по установке котла может проводиться самостоятельно, однако первый запуск оборудования в целях безопасности лучше провести со специалистом.

Особенности эксплуатации котлов «газ-дрова»

Так как одним из энергоресурсов котла является твердое топливо

, требуется постоянно контролировать чистку дымохода.

Эксплуатация котла «газ-дрова» предполагает работу по доставке и загрузке дров, причем загрузка происходит вручную. Работа оборудования на дровах не превышает четырех часов.

При покупке дров учитывается их влажность, которая не должна превышать 20%. Лучше приобретать дрова в специализированном магазине.

Бесперебойная работа отопления и горячей воды возможна благодаря автоматизации. Если отсутствует один вид топлива (твердый), комбинированный котел автоматически вводит в работу другой (газ).

Таким образом, комбинированный котел «газ-дрова» — один из самых доступных видов отопления загородного дома. Устройство безотказно в работе, не требует специального обучения в техническом обслуживании, безопасно и экологично.

teplo.guru

Газовый или твердотопливный котел — что лучше?

Котел отопления газовый и твердотопливный – это наиболее распространенные устройства, которые используют для обогрева зданий. Каждая отопительная система имеют свои недостатки и положительные стороны. Сравнительная характеристика поможет определиться с выбором котла.

Преимущества и недостатки газовых котлов

Газовые котлы – это современные и безопасные отопительные приборы. Их часто устанавливают во многих населенных пунктах, где проходит магистраль газоснабжения.

Газовая система отопления имеет ряд преимуществ:

  • простота использования благодаря полностью автоматизированному рабочему процессу;
  • возможность обогрева, как маленьких помещений, так и зданий с огромной площадью;
  • экономичность за счет повышенного коэффициента полезного действия и способности отдавать большую часть энергии, чем потреблять;
  • безопасность использования за счет автоматического розжига котла при непредвиденном угасании пламени;
  • длительный эксплуатационный период – срок службы многих котлов составляет пятнадцать лет;
  • хорошие экологические показатели – при сгорании газа выделяется минимальное количество вредных веществ, не образовывается копоть и сажа.

Недостатков у газовой отопительной системы немного:

  • обязательная установка автоматики для исключения утечек газа;
  • особые требования к помещению, в которое устанавливается агрегат;
  • необходимость сооружения дымохода;
  • проведение ежегодной проверки и чистка котла.

Установка отопительного газового устройства производится только с разрешения службы Газтехнадзора.

В зданиях с площадью меньше ста квадратных метров выгодней использовать электрокотлы.

В зависимости от способа размещения теплового агрегата, его мощности, размеров и дополнительных функций выпускают напольные, настенные, двух – и одноконтурные или конденсационные газовые котлы.

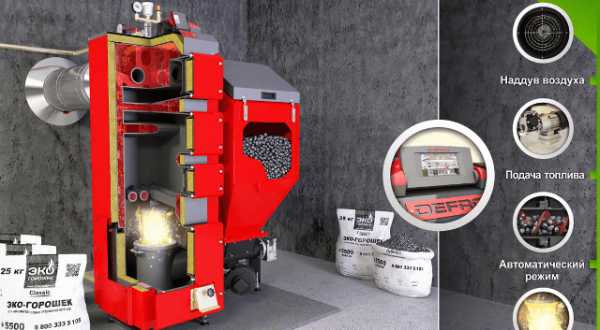

Характеристика твердотопливных котлов

Очень часто котлы на твердом топливе устанавливают в загородных домах, где нет поблизости газоснабжения. Источником получения энергии в таких приборах служат дрова, уголь или прессованные древесные отходы.

Работать твердотопливные котлы могут на угле, дровах или пеллетах

Твердотопливная отопительная система имеет немало достоинств:

  • экономия – в качестве топлива можно использовать не только дрова, а и дешевые отходы деревопереработки – стружка, опилки;
  • безопасность – для отопительного процесса не требуется использование электричества;
  • экологичность – коэффициент сгорания топлива в котле составляет более восьмидесяти процентов, что позволяет снизить к минимуму образование золы и сажи;
  • долговечность – многие котлы имеют срок службы свыше пятнадцать лет.
    Использование твердотопливных агрегатов отопления имеет свои недостатки:
  • монтаж котла включает строительство дымохода с высокой тягой;
  • обязательное наличие отдельного помещения для отопительного прибора;
  • необходимость регулярной загрузки топлива;
  • потребность постоянной чистки котла.

Широкий диапазон ценовой политики позволяет подобрать котлы на твердом топливе для любого пользователя. Приобрести отопительные приборы высокого качества по доступной цене можно на сайте http://fornaks.ru/catalog/section/kotly-tverdotoplivnye/.

Характерные показателиГазовый котелТвердотопливный котел
Уровень КПД Высокий – более 90% Средний – от 70% до 90%
Управление температурным режимом Оборудование максимально автоматизировано Не имеет приспособлений для поддержки температуры
Обслуживание Чистка котла осуществляется раз в год Необходимо регулярная прочистка дымохода и топки от золы, смол и сажи
Безопасность Функционирует с помощью электричества, существует возможность утечки газа, повышенный уровень выброса CO при сгорании Низкий показатель выделения CO, имеет защищенную конструкцию, работает без подключения к электросети
Дополнительные функции Выпускаются двухконтурные котлы, которые обеспечивают нагревание воды независимо от работы всей отопительной системы Некоторые модели котлов требуют дополнительную установку баков для нагрева воды
Подача топлива Газ поступает к котлу автоматически Требуется постоянная закладка топлива в топку – от двух до пяти загрузок в сутки

Многие газовые котлы можно устанавливать на кухне. Твердотопливные отопительные приборы требуют отдельных вспомогательных помещений. Также необходимо место для хранения дров, угля или пеллет.

Если соединить два котла вместе

Установка газового и твердотопливного котла в одной системе обычно применяется с целью понижения затрат на обогрев, повышения функциональных возможностей или для обеспечения резервного отопления.

Для работы двух отопительных приборов необходима многоконтурная установка, так как невозможно осуществить прямое подключение твердотопливного агрегата к закрытому контуру.

Газовый и твердотопливный котел в одной системе обычно устанавливают для экономии затрат на отопление

Подсоединяют котел на твердом топливе и газовый отопительный прибор двумя способами:

  • последовательно – соединение закрытого и открытого сектора с помощью теплоаккумулятора;
  • параллельно – каждый котел может отвечать за обогрев своей половины дома.
    Параллельное соединение двух систем отопления обычно применяют для зданий с большой площадью.

Совместная установка газового и твердотопливного котла имеет свои преимущества:

  • экономия – возможность смены топлива в любой момент;
  • контроль – осуществление одновременного управления всем отопительным оборудованием;
  • беспрерывность процесса – при аварийном отключении одного котла обогрев осуществляется дополнительным агрегатом отопления.

Недостатком соединенной системы обогрева является:

  • необходимость отдельного котельного помещения;
  • сложность установки;
  • повышенные расходы на приобретение двух котлов и дополнительного оборудования к ним.

Для котельных, где предусмотрены два отопительных прибора, требуется соблюдение всех требований установки газовых и твердотопливных систем.

Комбинированные котлы

Такие отопительные устройства могут работать на различных видах топлива. При непредвиденном отключении электричества или отсутствия подачи газа в любой момент можно перейти на твердый носитель энергии – дрова.

Комбинированные агрегаты имеют массу достоинств:

  • универсальность – при прерывании подачи одного вида топлива можно перейти на другой энергоресурс;
  • беспрерывность работы отопительной системы – переключение с одного вида топлива на другое происходит автоматически;
  • экономия – всегда можно использовать выгодный на данный момент способ обогрева;
  • компактность – котел не занимает много места в помещении.
Комбинированные котлы могут работать на нескольких видах топлива

Наряду со многими преимуществами комбинированные котлы имеют некоторые недостатки:

  • невысокий уровень КПД;
  • короткое время горения дров в топке;
  • сравнительно высокая цена на оборудование;
  • сложность обслуживания, ремонта и настройки;
  • для котла необходимо отдельное помещение;
  • требуется наличие дымохода и вентиляционных отверстий.

Подбор котла производится в зависимости от отапливаемой площади и доступности центральных инженерных коммуникаций. Каждая отопительная система имеет свои преимущества. Но главными критериями выбора являются удобство, безопасность, надежность и цена.

pechiexpert.ru

Схема подключения твердотопливного и газового котла в одну систему

Хорошим вариантом являются комбинированные котлы отопления дрова-газ или два котла, один из которых работает на твердом топливе, а другой на газе.

Любой из этих двух вариантов дает возможность получать тепло в том случае, когда дров в топке не осталось, а газ в баллоне еще есть. Лучше совместить два разных котла потому, что сеть будет работать постоянно, даже если одно из устройств сломается. Если поломается устройство газ-дрова, система перестает работать и в помещении будет холодно.

Сложности использования двух котлов в одной системе

Главная сложность заключается в том, что газовые котлы для частного дома должны работать в закрытой системе, а наиболее безопасной для твердотопливных устройств является открытая. Обвязка открытого типа востребована потому, что котел может нагреть воду до 110 °С и более, подняв давление выше допустимых пределов.

Его можно понизить, уменьшив интенсивность горения. Но эффект будет виден тогда, когда угли полностью сгорят. Даже при слабом горении они являются очень горячими и продолжают нагревать воду, поднимая давление.



В такой ситуации нужно сбрасывать давление. С этой задачей справляется расширительный бачок открытого типа. Когда его объема не хватает, вода выводится в канализацию по трубе, установленной между бачком и канализацией. Такой бачок позволяет попадать воздуху в теплоноситель. Это плохо для внутренних элементов газового котла, труб и радиаторов системы отопления. Решения проблемы:

  1. Сочетание закрытой и открытой системы отопления путем использования теплоаккумулятора.
  2. Организация закрытой системы для дровяного или пеллетного котла с применением специальной группы безопасности. В таком случае два агрегата подключаются параллельно и работают как в паре, так и по отдельности.

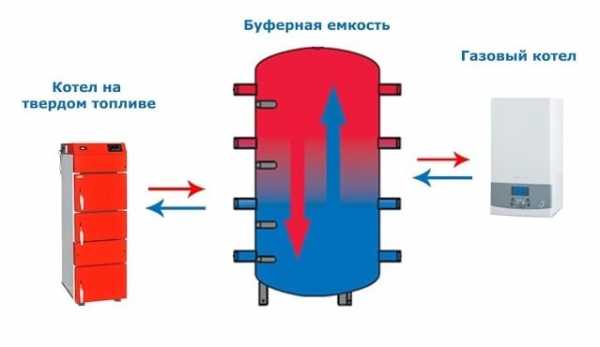

Обвязка с теплоаккумулятором

Идея применения теплоаккумулятора заключается в таких нюансах:

  1. Газовый котел, получающий газ из баллона, и отопительные устройства образуют одну закрытую систему. Она включает в себя теплоаккумулятор.
  2. Газогенераторные котлы на дровах, угле или пеллетах также подключаются к теплоаккумулятору. Но нагретая ими вода отдает тепло теплоаккумулятору, а дальше оно передается теплоносителю, который циркулирует по закрытой системе.

Чтобы сделать своими руками такую обвязку нужно иметь:

  1. Открытый расширительный бак.
  2. Шланг, который будет находиться между баком и канализацией.
  3. Отсекающие краны (13 шт).
  4. Циркуляционный насос (2 шт).
  5. Трехходовой клапан.
  6. Фильтр для очистки воды.
  7. Трубы из стали или полипропилена.

Схема может работать в четырех режимах:

  1. От дровяного котла с передачей градусов через теплоаккумулятор.
  2. От этого же котла с обходом теплоаккумулятора ( газовое устройство будет отключено).
  3. От газового котла, который может получать газ из баллона.
  4. От обоих котлов.

Организация открытой системы с теплоаккумулятором

  1. Установка своими руками на два штуцера дровяного котла отсекающих кранов.
  2. Подключение расширительного бачка. Его нужно размещать так, чтобы он был выше всех элементов обвязки. Давление, под которым твердотопливный котел подаёт воду, часто превышает давление, под которым подается теплоноситель с газового котла, подключенного к баллону. Чтобы выровнять эти величины, нужно правильно настроить открытый расширительный бачок.
  3. Монтаж кранов на патрубки теплоаккумулятора.
  4. Соединение теплоаккумулятора и котла двумя трубами.
  5. Подключение двух трубок к трубам, размещенным между теплоаккумулятором и котлом. Их врезают возле кранов, которые находятся возле штуцеров аккумулятора, или на небольшом расстоянии от запорной арматуры. На эти трубки монтируют отсекающие краны. Благодаря этим трубам можно будет использовать котел на твердом топливе в обход теплоаккумулятора.
  6. Врезка перемычки. Ею соединяют подающую и обратную трубы, находящиеся между дровяным котлом для дома и аккумулятором тепла. К подающей линии эту перемычку крепят путем сварки или использования фитингов, а к обратной – с помощью трехходового клапана. Образуется малый круг, по которому теплоноситель будет циркулировать до тех пор, пока не нагреется до 60 °С. После вода будет перемещаться по большому кругу через теплоаккумулятор.
  7. Подключение фильтра и насоса. Их монтируют на обратной линии в месте между трехходовым клапаном и патрубком теплообменника котла. Для этого к линии параллельно подключают П-образную трубку, посередине которой находится насос с фильтром. Перед этими элементами и после них должны быть краны. Такое решение позволяет сделать байпас, по которому будет двигаться теплоноситель в случае отсутствия электроэнергии.

Закрытая система с теплоаккумулятором

Не нужно подключать устройство, аналогичное расширительному баку потому, что подключенный к сети или баллону газовый котел  уже имеет в своем составе диафрагменный расширительный бак и также предохранительный клапан.

Чтобы сделать эту схему правильно, нужно:

  1. Подключить к подающему штуцеру газового устройства кран и трубу, которая будет подходить к радиаторам отопления.
  2. На этой трубе перед отопительными устройствами поставить циркуляционный насос.
  3. Подсоединить своими руками отопительные устройства.
  4. Отвести от них трубу, которая будет подходить к котлу. В ее конце на небольшом расстоянии от газового агрегата, который питается от газового баллона, нужно поставить отсекающий кран.
  5. К подающей и обратной линиям подключить две трубки, которые будут подходить к теплоаккумулятору. Первую надо подсоединить перед циркуляционным насосом, вторую – сразу после радиаторов. На обе трубы ставят отсекающие краны. К этим трубам подключают две трубки, которые были врезаны в открытую систему перед входом и после выхода из теплоаккумулятора.

Закрытая система с двумя котлами

Такая схема предусматривает параллельное подключение двух котлов. Особое внимание обращают на группу безопасность. Вместо открытого расширительного бака в специальном помещении устанавливается закрытый мембранный.

Группа безопасности состоит из:

  1. Клапана для стравливания воздуха.
  2. Предохранительного клапана для снижения давления.
  3. Манометра.

Обвязку делают по такой схеме:

  1. Устанавливают на выходы теплообменников обоих котлов отсекающие краны.
  2. На подающую линию, которая отходит от устройства на твердом топливе, устанавливают своими руками группу безопасности. Расстояние между ней и клапаном может быть небольшим.
  3. Соединяют подающие трубы обоих котлов. При этом перед соединением в линию, которая отходит от твердотопливного котла для дома, врезают перемычку (для организации малого круга). Место врезки может находиться на расстоянии 1-2 м от котла. На небольшом расстоянии от перемычки ставят обратной лепестковый клапан. Если дровяной котел перестанет работать, теплоноситель под давлением, созданным газовым работающим от баллона агрегатом, не сможет двигаться по подающей линии в сторону твердотопливного устройства.
  4. Подающую линию соединяют с радиаторами отопления, находящимися в разных помещениях и на разном расстоянии друг от друга.
  5. Монтируют обратную линию. Она должна находиться между батареями и котлами. В одном месте ее разделяют на две трубы. Одна из них будет подходить к газовому котлу. На ней перед агрегатом ставят обратной пружинный клапан. Другая труба должна подходить к твердотопливному котлу. К ней подключают вышеупомянутую перемычку. Для подключения используют трехходовой клапан.
  6. Перед разветвлением обратной линии стоит поставить мембранный бак и циркуляционный насос.

Подобную схему использует, когда монтируются универсальные двухконтурные комбинированные котлы отопления дрова -газ. Такие агрегаты могут работать на газе из баллона. В обвязке не используют трубы, которые подходят к газовому котлу, и обратные клапаны.

poluchi-teplo.ru

Комбинированные котлы отопления: преимущества и виды устройств, советы по выбору. Газо — дизельный, твердотопливные

Содержание статьи:

Комбинированные котлы отопления

   Темпы загородного и дачного строительства требуют появления не только новых материалов и технологий, но и новых решений, связанных с отопительными системами частных домов. Связано это с тем, что инфраструктура обычно не успевает, за растущими как грибы после дождя, поселками и жилищными массивами.

   Частые отключения электричества, а порой и полное его отсутствие, а также удаленность от газовых магистралей, вынуждают владельцев искать новые пути для обогревания своего жилища. При этом предъявляются повышенные требования к автономности и универсальности отопительных агрегатов. Удовлетворять этим требованиям призваны комбинированные отопительные котлы, работающие на нескольких видах топлива.

Комбинированные котлы отопления — Фото 01

Преимущества и недостатки использования многотопливных котлов

   Применение многотопливных отопительных агрегатов оправдано в случаях, когда подача традиционных типов топлива ведется с перебоями или недоступна. При этом комбинированные котлы для отопления частного дома имеют ряд преимуществ:

  • универсальность;
  • высокая надежность работы;
  • возможность полной автономности;
  • дополнительная экономичность за счет переключения между разными видами топлива;
  • возможность автоматического управления теплоснабжением;
  • готовность к применению разных видов топлива без переналадки.

Комбинированные котлы отопления — Фото 02

   Вместе с тем, недостатками комбинированных котлов являются их высокая стоимость, сложная конструкция и зависимость некоторых моделей от электричества (имеются в виду агрегаты, оснащенные автоматической системой управления).

Особенности конструкции комбинированных котлов отопления

   Комбинированные котлы для дома хороши тем, что устраняют зависимость от применения одного вида топлива и при его отсутствии позволяют переходить на другое. К тому же, в преимущественном большинстве моделей предусмотрен второй контур, который используется для организации горячего водоснабжения загородного дома.

    Существуют и мощные многоконтурные агрегаты, позволяющие дополнительно подключать другие контуры системы отопления или систему теплого пола.

  Многотопливный котел отопления может работать на газе, дизтопливе, любых видах твердого топлива, а также электричестве. Для перехода на другой вид горючего необходимо будет только сменить горелку.

Конструкция комбинированного котла — Фото 03

   В одних случаях агрегаты имеют две камеры сгорания – одну для твердого топлива, а другую – для газообразного или жидкого. В других – мощные ТЭНы, встроенные в водяную рубашку многотопливных котлов. Все зависит от планируемых к применению видов топлива, следовательно, от уровня автономности котла.

   Использование приборов, работающих на нескольких видах топлива, оправдано, к примеру, в случае, если ожидается подключение газовой магистрали в скором времени, а до этого можно использовать дрова или дизельное горючее.

   Если применяется комбинация газ-дизель, то агрегат даже не потребует переналадки, так как может  использоваться универсальная горелка на оба вида топлива.

   Или возьмем ситуацию, когда хозяева приезжают в загородный дом только на выходные. В эти дни можно отапливать помещения с помощью более дешевого твердого топлива. В остальные дни недели важно только поддерживать плюсовую температуру, с чем с легкостью справится электронагреватель или газовая горелка.

   Практически все многотопливные котлы для отопления частного дома имеют автоматику, осуществляющую переход на другое топливо при невозможности дальнейшего горения на выбранном горючем. Выбор параметров горения и переключения режимов задается в настройках котла.

Виды многотопливных котлов

   Осуществляя выбор отопительного агрегата, потребитель, прежде всего, руководствуется доступностью и экономичностью применяемых энергоресурсов. В зависимости от доступности того или иного топлива, комбинированное отопление частного дома может быть построено с использованием котлов, использующих те или иные комбинации горючих материалов.

Газо-дизельные котлы

   Котлы, работающие на дизтопливе и газе – один из самых доступных вариантов. Сравнительно невысокая их стоимость объясняется конструкцией, которая для двух этих видов топлива отличается только типом горелки, переустановить которую не составляет труда. Некоторые модели оснащены универсальной горелкой, работающей и на том, и на другом горючем. Такие аппараты компактны и имеют наименьший вес среди одноклассников.

Газо-дизельные горелки UNIGAS — Фото 04

   Несомненным достоинством котлов данного типа является полная автоматизация. Участие человека сведено к минимуму и заключается в установлении настроек агрегата. Отличные аппараты выпускает шведская «CTC», дополнительно снабжая их электроводонагревателями основного контура. Среди производителей стран СНГ можно отметить российскую «Зиосаб» и украинскую «АТЭМ».

Котлы, работающие на твердом топливе и электричестве

   В сельской местности, а также поселках, удаленных от магистральных газопроводов, самым верным вариантом являются котлы для отопления на дровах и электричестве. Фактически, это обычный твердотопливный котел. Особенностью его конструкции являются ТЭНы, встроенные в водяную рубашку, и узел автоматики и управления.

Электро-дровяной котел — Фото 05

   Удобство пользования котлом исходит из принципа его работы: в основном агрегат работает, сжигая твердое топливо. В случае прекращении горения температура теплоносителя падает, что и отслеживает автоматика, включающая ТЭНы при достижении минимально установленного параметра. Дальнейшая работа агрегата с помощью электричества позволяет поддерживать температуру внутри системы в заданных пределах. Это позволяет теплоносителю не остывать, например, ночью, или когда повторная закладка дров не может быть проведена вовремя.

Твердотопливные котлы с газовой горелкой

   Агрегаты, работающие на твердом и газообразном топливе, имеют более сложную конструкцию ввиду совершенно разных подходов к процессу сжигания. Такие котлы имеют две камеры сгорания, одну – для сжигания газа, другую – для горения дров, угля, пеллет и др.

   Существуют простейшие конструкции котлов такого типа, которые имеют только одну камеру –  для сжигания твердого топлива. Применение в них газа подразумевает установку газового оборудования (горелок, узла автоматики и т. д.), что требует вызова специалиста газового хозяйства, поэтому универсальными такие устройства можно назвать с большой натяжкой. К тому же, специфика сжигания твердого топлива подразумевает постоянное обслуживание котла, что снижает удобство от его использования в разы. Также любой комбинированный котел для отопления частного дома, использующий дрова-электричество, больше рассчитан на работу с твердым топливом, поэтому КПД сжигаемого в нем газа ниже, чем в традиционных газовых агрегатах.

Комбинированный котел отопления газ-дрова — Фото 06

   Несмотря на некоторые недостатки и сложности пользования таким котлом, порой он является единственно возможным вариантом, к тому же весьма недорогим. Также не стоит забывать и о самой низкой стоимости дров или пеллет, а также о возможности его работы на некоторых отходах производства. Отлично зарекомендовали себя изделия Dakon (Чехия), Jama (Финляндия), Roca (Испания), многие отечественные изделия.

  В последние годы на рынке появились новые модели, работающие на совершенно ином подходе к сжиганию твердого топлива. Эти агрегаты составляют достойную конкуренцию котлам всех типов, как по КПД, так и по автономности.

   В настоящее время производители отходят от схемы выпуска агрегатов, работающих на комбинации лишь некоторых видов топлива, отдавая предпочтение универсальным моделям, предназначенным для сжигания всех типов горючих материалов.

Особенности твердотопливных котлов

   Как уже отмечалось, наименее комфортным в использовании долгое время считался твердотопливный котел. Требующий постоянного обслуживания, с низким КПД и к тому же загрязняющий атмосферу, такой агрегат использовался лишь при отсутствии альтернатив.

   Современные модели твердотопливных котлов используют принцип пиролизного сжигания, основанный на сухой перегонке топлива, при которой выделяется генераторный газ, который сжигают в специальной камере сгорания. При этом температура пламени достигает 1000 градусов Цельсия, а в отходящих газах отсутствуют вредные примеси. Процесс пиролиза поддается регулировке, поэтому такой многотопливный котел может работать на дровах до 3-х суток, и лишь затем переключится на другой вид топлива.

Поэтапная работа пиролизного котла — Фото 07

   Другие котлы такого типа используют принцип постепенного, шар за шаром, прогорания топлива. Они не так эффективны, как пиролизные, однако тоже являются котлами длительного горения и могут использоваться совместно с агрегатами автоматической загрузки твердого топлива. Ротор таких машин периодически проворачивается, добавляя топлива в камеру сжигания. Твердотопливные агрегаты длительного горения с автоматической загрузкой могут работать без участия оператора до 10 дней.

Автоматический твердотопливный котел — Фото 08

Критерии выбора многотопливных котлов

   При выборе устройства исходят из вида топлива, доступного в данной местности. Учитывают возможность периодического обслуживания агрегата, а также приоритетный вид горючего и необходимую длительность работы котла на том или ином топливе. Далее рассчитывают тепловую мощность агрегата и учитывают количество контуров отопительной системы, которые необходимо подключить.

   Выбирая многотопливный котел, обратите внимание на наличие водогреющего контура. С его помощью можно запитать магистраль с горячей водой.

   Также необходимо учитывать, насколько качественно подается электроэнергия в ваш дом. При частых отключениях лучше выбрать автономную модель, не предусматривающую электронного управления.

   Правильный выбор комбинированного котла позволит достичь автономности отопительной системы, возможности не зависеть от одного вида топлива, придаст уверенности в завтрашнем дне.

rmnt-aqua.ru

Комбинированные котлы отопления газ-дрова для частного дома, многотопливные агрегаты на жидком и твердом топливе

Как показывает практика, при выборе энергоносителя для отопления дома оптимальный вариант – это комбинация нескольких видов топлива. Соответственно, для использования этих энергоносителей требуется несколько видов отопительных установок либо одна универсальная. Ярким примером такого оборудования для домашней топочной являются комбинированные котлы отопления газ-дрова.

Котлы на твердом топливе и газе

Общая информация о комбинированных котлах

Данная комбинация в отопительных агрегатах — редкий случай. На современном рынке достаточно широко представлены гибридные установки, работающие на природном газе и дизельном топливе, на дровах и электричестве, или использующие электрику и газ. Бытовые комбинированные котлы отопления дрова-газ представлены одним-двумя производителями, этому есть масса объективных причин.

Современные комбинированные котлы на твердом топливе и газе можно разделить на 2 категории:

  • Установки, конструкция которых позволяет переходить с одного энергоносителя на другой для его использования в течении определенного промежутка времени. Основным топливом для такой установки может служить газ, но при небольшой модернизации появляется возможность перейти на дрова. Чаще встречается обратный вариант: твердотопливные котлы переводят на газ путем установки газогорелочного устройства.
  • Универсальные отопительные агрегаты, конструкция которых позволяет использовать оба вида топлива поочередно без каких-либо конструктивных изменений. При этом переход с одного энергоносителя на другой может осуществляться автоматически.

Отопительные установки первого типа имеют традиционную конструкцию для сжигания твердого топлива. В нее входит одна камера сгорания, изготовленная из стали или серого чугуна, жаротрубный теплообменник и водяная рубашка. Переход на газ осуществляется установкой газовой горелки вместо нижней загрузочной дверцы или прямо в дверцу с помощью специального переходника. Такие комбинированные котлы отопления дрова-газ невозможно часто переводить с одного энергоносителя на другой по вполне понятным причинам. Однако, они имеют определенный спрос, поскольку некоторые домовладельцы не всегда имеют возможность отапливать свой дом с помощью газа или дров. Примеры агрегатов данного типа, представленных на рынке, — Куппер, КЧМ-5.

Система отопления с двумя котлами

Конструкция и принцип работы

Вторая категория комбинированных котлов отопления имеют более сложную конструкцию с двумя автономными камерами для разных видов топлива. Их расположение в корпусе котла бывает 2 вариантов:

  • Топка для дров находится внизу корпуса, в ней стоит колосниковая решетка камера для золы со своей дверцей. Камера для сжигания природного газа расположена над топкой и полностью изолирована. Единственный канал, который их соединяет – это дымоход, он должен открываться для камеры, находящейся в работе. Патрубок второй простаивающей топки закрывается специальной заслонкой, управляемой автоматикой либо вручную.
  • Обе камеры расположены рядом и имеют одну общую стенку. Дымоход у них также общий, при этом продукты сгорания совершают от 3 до 5 ходов в дымогарных трубах, охлаждаясь до 150 ⁰С.

Комбинированный котел отопления дрова-газ

Некоторые многотопливные комбинированные котлы имеют конструкцию, позволяющую установить пеллетную или дизельную горелку, а из опций предлагается контур для ГВС или даже встроенный бойлер. Пример такой отопительной установки – ECO-CK Plus австрийского бренда WIRBEL. Этот производитель декларирует величину КПД при работе на дровах до 88%. Камера, которая может работать на газе или дизельном топливе, обеспечивает КПД в пределах 93%. Отопительный агрегат комплектуется всей необходимой автоматикой в зависимости от используемых энергоносителей, никакого дополнительного оборудования закупать не придется.

Порядок работы двухкамерных гибридных установок следующий: основным видом топлива в них являются дрова, которые закладываются в соответствующую топку. От розжига до полного сжигания порции дров проходит ориентировочно 4—5 часов при условии, что котел работает на полной мощности. Когда первая топка начинает затухать, а температура теплоносителя – понижаться, в работу автоматически включается газогорелочное устройство второй камеры, поддерживая температуру воды на заданном уровне.

Бытовые комбинированные котлы на газе и твердом топливе не могут автоматически переходить обратно на сжигание дров после того, как включилась газовая горелка. Причина ясна: в домашних условиях невозможно организовать автоматическую подачу древесины в первую камеру гибридной установки, исключением являются пеллеты. Поэтому после затухания топки в нее необходимо снова загрузить дрова и отключить вторую камеру.

Преимущества и недостатки комбинированных котлов

Первоочередным критерием для выбора источника тепла и вида топлива, как правило, является экономика. Отопительная установка обязана обеспечить нужное количество тепла для дома, при этом затраты на энергоносители для нее должны быть минимальными. Такой критерий, как удобство и комфорт в эксплуатации, который может дать комбинированный котел, обычно во внимание не принимается.

Многие специалисты, занимающиеся установкой и обвязкой отопительных агрегатов, подтверждают следующий факт: домовладелец, имеющий бытовой  котел на твердом топливе, спустя какое-то время обращается к мастеру с просьбой установить еще один электрический либо газовый отопитель. Каждый человек хочет иметь в своем доме приемлемый для него комфорт и удобства, комбинированный котел для отопления частного дома газ-дрова может их обеспечить.

В эксплуатации гибридных установок учтена и экономическая составляющая. Сжигая дрова как более доступный для вас вид топлива, вы экономите средства и переходите на природный газ только по необходимости. Ведь если теплоноситель в системе остынет, то все равно придется затратить вдвое больше дерева, чтобы нагреть его до необходимой температуры. Газовая горелка же в автоматическом режиме будет поддерживать требуемую температуру, пока вы не загрузите следующую порцию дров.

Многотопливный котел

Если для обогрева дома постоянно используются электрические или газовые котлы отопления, можно оказаться в ситуации, когда вам не хватит лимитов, выделенных на электроэнергию или магистральный газ. Чтобы отапливать свое жилище, приходится приобретать дополнительно твердотопливную установку, избегая повышенной оплаты за использованные сверх лимита энергоносители. Возможно, находясь в ограниченных условиях их подачи, следует сделать ставку на комбинированный котел для отопления частного дома газ-дрова.

Такой же вывод можно сделать, если у вас нет возможности закупать или хранить древесину в нужном количестве на весь отопительный период. Здесь могут быть уместны комбинированные твердотопливные котлы отопления с одной камерой, которую можно переоборудовать под разные виды топлива. Вначале отапливать свой дом дровами, а когда они закончатся, установить горелку и остаток зимы топить природным газом.

Как и любое другое оборудование, комбинированные котлы газ-дрова имеют свои недостатки:

  • Вес и габариты установок достаточно велики.
  • Высокая стоимость оборудования оправдывается его функциональностью, ведь вы получаете 2 котла в одном.
  • Длительность горения топки с дровами невелика, поскольку часть объема установки отведена под вторую камеру сжигания газа.
  • КПД гибридных котлов несколько ниже, чем у собратьев, сделанных отдельно под каждый вид топлива.
  • В силу своих конструктивных особенностей универсальные котлы отопления сложны в установке, настройке и обслуживании. Это предполагает постоянную привязку к той или иной сервисной службе.

Заключение

Выбор источника тепла для своего дома производится в зависимости от многих факторов: доступности того или иного вида топлива, достатка, надежности энергоснабжения и так далее. При этом не стоит сбрасывать со счетов гибридные котельные установки, хотя достаточный уровень доверия к ним еще не сформирован.

cotlix.com

газовый котел VS твердотопливный котел

В связи с повышением газового тарифа, большинство задумывается вернуться к старому проверенному способу отопления дома твердотопливным котлом. Кажется, что с нынешними ценами на коммунальные услуги, отопление дровами или углем помогут существенно сэкономить. Но отказаться от комфорта тоже бывает нелегко, поэтому некоторые все же предпочитают оставить газовые котлы. В данной статье вы найдёте расчеты для того, чтоб понять какой способ отопления экономичнее?

Для примера возьмем экономические показатели проекта на примере частного дома отопительная площадь которого 250 м2. Теплопотери этого дома за отопительный сезон составляют приблизительно 39 МВт.

Газовый котел

Для начала, что же такое газовый котел? Газовый котел – оборудование, предназначенное для получение тепловой энергии для отопления, нагрева воды и т.д. путем сгорания газообразного топлива.

Какая же стоимость отопления дома газовым котлом:

  • Удельная теплота сгорания газа 9,14 кВт/м3.
  • Тариф на газ состоянием на декабрь 2012 год составляет – 6,89 грн/м3.

После подсчета инженеры Альтер Эйр выяснили, что для поддержания комфортной температуры в доме необходимо использовать 4394 м3 газа. Если перевести в денежный эквивалент получается 30274 грн. Соответственно, стоимость одного киловатта теплоты будет составлять 0,776 грн.

Видео-обзор по выбору котлов для отопления



Твердотопливный котел

Для того, чтоб провести независимую экономическую оценку, необходимо просчитать стоимость отопления дома с помощью твердотопливного котла. Предположим, отопление будет производиться с помощью дубовых дров. Примерная стоимость 1 кг. данного сырья составляет 1 грн. Удельная теплота сгорания будет приблизительно 3,7 кВт/кг. Получается, что за отопительный сезон необходимо затратить 12648 кг. дров, в результате – 13000 грн. Стоимость 1 киловатта теплоты будет составлять 0,33 грн/кВт. Как видим результат существенно отличается от предыдущего.

Теперь рассмотрим стоимость котлов. Газовый котел (Viessmann) нужной нам мощности стоит 51000 грн. Стоимость твердотопливного котла (Viessmann) такой же мощности будет составлять примерно 88000 грн. Важно обратить внимание на то, что для полноценной эффективной работы твердотопливного котла необходима буферная емкость, средняя цена которой 17400 грн. Не учитывая дополнительных комплектующих, общая стоимость оборудования для твердотопливного отопления дома будет составлять 105 400 грн.

Разница в стоимости существенная – 54 400 грн. Срок окупаемости данного оборудования вместо газового котла будет составлять 3,2 года. Это идеальное значение, но не стоит забывать о некоторых факторах, которые могут повлиять на данный срок:

  • влажность дров;
  • цена оборудования;
  • стоимость монтажа;
  • стоимость дополнительных материалов;
  • дополнительные затраты на доставку сырья.

Стоит обратить внимание и на то, что в расчет стоимости не входили затраты на транспортировку и дополнительное оборудование для хранения топлива. Ведь от качества сырья на прямую зависит и качество отопления. Если у вас нет возможности обеспечить оптимальные условия для хранения топлива, есть вариант установки газового котла с тепловым насосом.

Системы отопления, водоснабжения, канализации и водоочистки на объекте Green Hills на базе газового котла Viessmann

Газовый котел + Твердотопливный котел. Целесообразность использования.

Чаще всего клиенты не желают полностью отказываться от комфорта и полностью избавляться от газового отопления. В таком случае целесообразно скомбинировать газовый и твердотопливный котел. Срок окупаемости будет конечно дольше, но не существенно.

Сейчас попробуем подсчитать затраты на отопления с использованием комбинированного варианта:

  • Затраты на газ при создании комфортных условий – 1200 м3 – 10638 кВт – 8191 грн.
  • Аналогичный расчёт для твердого топлива – 9198 кг – 28362 кВт – 9198 грн.

Общие затраты при использовании комбинации газового и твердотопливного котлов будут составлять 17389 грн. При этом в доме всегда будет поддерживаться тепло, даже если нет возможности загрузить топливо.

Подведем итог, использование твердотопливного котла рационально, но точный срок окупаемости просчитать невозможно. Период окупаемости будет индивидуальным в зависимости от объекта.

Поделись этой инфой в соцсетях!

kayrosblog.ru

Стабильность работы обеспечена! Универсальный котёл на газу и дровах: плюсы и минусы

Комбинированный котёл представляет собой отопительный агрегат, способный работать от двух типов топлива.

Как правило, в нём используется газ и твёрдое топливо: дрова, уголь, дровяные брикеты и древесные гранулы.

Если вы только собираетесь проводить газ в дом, то такой котёл – оптимальный выбор.

Facebook

Twitter

Google+

Vkontakte

Odnoklassniki

Плюсы и минусы котла для дома на газу и дровах

У двухконтурного отопительного котла на газу и дровах есть ряд преимуществ:

  • Экономичность — в тёплое время года, если требуется просушить дом от лишней влаги, необязательно подключать газ в котле. Достаточно будет, если вы просто протопите некоторое время помещение поленьями. Это сократит расходы голубого топлива, а значит — затраты на оплату.

  • Автономность — в случае если по каким-то причинам отключат газоснабжение, вы не останетесь без отопления. То время, пока газ будет отсутствовать, можно отапливать помещение дровами.
  • Множество вариантов решения — приборы бывают вертикальные и горизонтальные, напольные и настенные. Магазины отопительной техники обычно имеют большой выбор, поэтому можно подобрать решение под свои нужды.
  • Высокий КПД — у некоторых моделей он может достигать 90%.

Есть минусы. В первую очередь — это:

  • Большой вес и габариты — совмещение двух котлов в одном увеличивает размеры агрегата, что ведёт к увеличению веса, поскольку такие приборы выполняются из стали или чугуна. Возможно, потребуется дополнительное укрепление фундамента.
  • Сложность установки — установка и подключение выполняются квалифицированным специалистом.

ogon.guru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
