Энергонезависимый котел – реальность и особенности — Журнал АКВА-ТЕРМ

Опубликовано: 07 июня 2013 г.

202

Степень востребованности энергонезависимых котлов находится в прямой зависимости от надежности централизованного электроснабжения, количества и длительности его отключений. Поэтому такая характеристика теплогенератора, как возможность работать без подключения к электрической сети, актуальна для многих регионов нашей страны./Е. Жуков

Энергонезависимый котел устойчиво и безопасно функционирует без питания от внешней электрической сети. Виды таких приборов и круг решаемых задач варьируются в достаточно широких пределах: от автономного энергообеспечения систем управления и безопасности до пролонгирования работы сравнительно энергоемких устройств на определенное время после прекращения подачи электричества от сети.

Что такое «энергонезависимость»

Подчеркивая важные для потребителя по какой-то причине качества продукции, производители и дистрибьюторы в ряде случаев акцентируют внимание на энергонезависимости котла.

Однако при этом не сообщается, что полностью не зависящих от внешней энергии котлов быть не может. Так, функционирующие при отключенной электросети газовые котлы используют для работы горелок механическую энергию магистрального, сжиженного или компримированного газов, а твердотопливные – требуют периодической загрузки и удаления золы и шлака.

Строго говоря, сделать всю систему теплоснабжения действительно независимой от сетевого электропитания может жидкотопливный электрогенератор или резервная аккумуляторная батарея, заряжаемая, например, от солнечных элементов. Но в этом случае речь должна идти уже о полностью автономной системе теплоснабжения, а не об энергонезависимых котлах.

С некоторой натяжкой можно отнести к энергонезависимым пиролизные котлы длительного горения с вертикальной загрузкой. Но все же хоть и раз в двое суток в них необходимо добавлять топливо.

Полностью энергонезависимыми могут считаться некоторые виды жидкотопливных обогревателей, например, Kerona WKH-23 (Корея): требуемый для горения энергоноситель поступает из резервуара в горелку за счет создаваемого при горении разряжения и реагирует с кислородом воздуха в присутствии катализатора, а первоначальный поджиг обеспечивается запальником с автономным электропитанием или фитилем (рис. 1).

Рис. 1. Жидкотопливный обогреватель Kerona WKH-23

В основу конструкции обогревателя Blue heater компании DAINICHI (Япония) положена технология, при которой топливо (керосин) сначала испаряется, а затем сжигается. При мощности обогрева 3 кВт прибор потребляет 335 Вт электроэнергии при поджиге и 78–123 Вт – при штатном режиме работы. Полученное из сети электричество обеспечивает работу электронного блока управления, поддерживающего заданную температуру воздуха в помещении, и функционирование систем безопасной эксплуатации, которые предотвращают неполное сгорание, обеспечивают автоматическое выключение при прерывании электропитания, контролируют процесс горения, выключают обогреватель или падении и предотвращают его перегрев. Также в корпус встроен таймер для автоматического включения-выключения, блокировка от случайных нажатий на кнопки (блокировка от детей) и электроподжиг.

Более простые аналоги этой модели могут работать и без подключения к электросети. Однако в этом случае обеспечение безопасности полностью ложится на плечи потребителя.

Огни в топке

Энергонезависимые котлы предназначены для применения в таких системах отопления, в которых теплоноситель без помощи нагнетательного насоса может циркулировать под действием сил гравитации (за счет уменьшения плотности при нагреве). Это системы с естественной циркуляцией. Для них характерны диаметры подвода труб не менее 50 мм или более 2”, в т. ч. наличие их уклонов.

Первыми энергонезависимыми котлами были твердотопливные. Их конструкции и функциональные возможности к настоящему времени, конечно, значительно изменились (рис. 2). Современные модели уже мало похожи на отдаленных предков: технические и эксплуатационные характеристики, системы загрузки топлива и регулирования работы делают такие твердотопливные котлы почти столь же эффективными и удобными для пользователя, как газовые.

Рис. 2. Твердотопливный котел Nibe

Причем высокая степень автономности, низкая стоимость и доступность топлива сообщает им дополнительные конкурентные преимущества.

Поэтому для небольших индивидуальных домов, не подключенных к магистральным газовым сетям, и при неустойчивом электроснабжении такой тип котлов остается востребованным.

Например, это котлы серии Warmos TK (бренд Nibe), экспонировавшиеся на выставке «Аква-Терм» в этом году. Они имеют мощность 9 и 12 кВт, масса – 50 и 80 кг. При минимальной тепловой нагрузке время горения угля составляет до 14 и дров – до 5 ч. Причем загрузочная камера адаптирована под отечественный стандарт – 550 мм.

Если в доме газ

При наличии магистрального газа (относительно дешевого в России) большинство как индивидуальных, так и корпоративных потребителей отдает предпочтение газовым теплогенераторам.

Первые энергонезависимые газовые котлы появились еще в 1940-х гг. И за это время в их конструкции, системы управления и безопасности было внесено много усовершенствований. Современные модели, как правило, имеют мини-электрогенератор (термопару), приводящийся в действие тепловой энергией.

Важная черта таких энергонезависимых котлов в том, что розжиг горелки происходит посредством пьезо- или электронного элемента и не требует подключения к энергосети, а необходимое для работы систем регулирования и безопасности электричество (ЭДС) генерирует термоэлемент (термопара).

В пилотных горелках бытовых энергонезависимых отопительных котлов для индикации наличия пламени используются термоэлементы, постоянно находящиеся в пламени горелки. В системах с одним термоэлементом им является мультитермопара. Ее нагрев позволяет получать электрический ток с напряжением около 0, 75 В, обеспечивающий работу автоматики котла и горелки, открытие и поддержание рабочего положения газового клапана. При исчезновении пламени, нагревающего термопару, или резком уменьшении его высоты исчезает и ЭДС, газовый клапан закрывается, прекращая подачу топлива на горелку.

В системах с двумя термоэлементами термопара обеспечивает безопасность за счет работы газового отсечного клапана, а термогенератор – ток в цепи автоматических устройств, осуществляющих управление горением – работа регулировочного клапана и режима функционирования котла (рабочий и предельный термостаты).

Системы с термоэлементами, контролирующие пламя горелки, имеют некоторые недостатки. Основное условие эффективной работы автоматики при электропитании от термогенератора – низкое сопротивление всей цепи. Оно обеспечивается за счет материала контактов (золочение), снижения сечения и длины проводников. Последнее не позволяет устанавливать автоматические устройства относительно далеко от термогенератора.

К недостаткам можно отнести и сужение возможности для тонкого регулирования горения, невозможность плавной автоматической регулировки отопления – того, что легко обеспечивается при электропитании от внешнего источника (сети). Камнем преткновения здесь служит релейный характер работы термопары.

Бывает так, что для улучшения циркуляции в системе с энергонезависимым котлом устанавливают циркуляционный насос, однако в момент отключения электроэнергии он перестает работать, останавливая работу всей отопительной системы из-за перегрева теплоносителя, если не предусмотрена возможность ее эксплуатации при естественной циркуляции.



Конструктивно энергонезависимые напольные газовые котлы довольно просты. Многократный термоэлемент вырабатывает необходимую ЭДС для работы газового клапана. Розжиг горелки производится от постоянно горящего фитиля. Атмосферная, малошумная горелка использует для горения воздух из помещения. Стальной или чугунный теплообменники обеспечивают передачу тепла теплоносителю, позволяя обеспечить высокий КПД и существенно экономить расход топлива. Например, коэффициент полезного действия энергонезависимых газовых котлов Alphatherm Delta AG (Венгрия) составляет более 90 %. Дополнительным преимуществом является возможность адаптации таких котлов к работе с бойлерами косвенного нагрева ГВС.

Срок службы таких котлов длительный – свыше 20 лет. Бесшумная работа, длительный срок службы, экономичность, надежность, низкие тепловые потери, возможность организации ГВС, с датчиком комнатной температуры, приемлемая цена, а также современный дизайн – их характерные черты. На отечественном рынке хорошо известны энергонезависимые чугунные газовые котлы серий Alphatherm Delta AG (Венгрия), Electrolux FSB P (Швеция), Protherm Медведь TLO (Словакия) и др.

Так, в газовых котлах Electrolux FSB P (мощность – 16–57,4 кВт, масса 92–160 кг) предусмотрены термоэлектрический контроль пламени и система электронного розжига (рис.3). Долговечность службы теплообменника обеспечивается технологией DROP STOP, а устойчивая работа при низком давлении газа – технологией NANO FLAME (очень маленькое пламя). Работу котла можно регулировать при помощи беспроводного пульта.

Рис. 3. Котел Electrolux FSB

В котлах установлен термогенератор, вырабатывающий электроэнергию при горении газа. Это позволяет автоматически поддерживать заданную температуру и выполнять защитные функции: контролировать наличие пламени, защищать от перегрева, выключать котел при плохом дымоудалении. Достоинством данной серии является электронный розжиг горелки, позволяющий добиться высокой экономичности.

Теплообменники выполнены из высокопрочного пластичного чугуна. Новая технология сборки DROP STOP позволяет повысить их надежность, а также срок эксплуатации. ЕЕ особенность – стяжка секций теплообменника снаружи с закладкой кольцевых прокладок, выполненных из термостойкого силикона. Такая система сборки позволяет секциям в случае температурных деформаций смещаться без потери герметичности соединений, что, в свою очередь, гарантирует отсутствие течи между секциями на протяжении длительного срока службы теплообменника.

Примененная в горелке технология NANO FLAME (нано-пламя) позволяет увеличить длительность эксплуатации, обеспечивая отсутствие перегрева и прогара. Горелку можно разжечь даже при низком давлении газа и обеспечивать ее стабильную работу при плавном его снижении.

Основная задача, решаемая энергонезависимым котлом Protherm Медведь TLO (мощность – 18–44, 5 кВт, масса – 92–168 кг) – работа в системах отопления при использовании газа низкого давления. Котлы этой серии устойчивы к перепадам нагрузок и температур (рис. 4). Организация ГВС, контур которого имеет приоритет, осуществляется за счет установки бойлера. Котлы оснащены автоматикой безопасности, предусмотренной для котлов этого класса: системами эквитермического регулирования и контроля удаления дымовых газов, ступенчатым режимом регулировки мощности, защитой от конденсата.

Необходимая для управления и работы ЭДС генерируется при помощи термоэлемента.

Рис. 4. Энергонезависимый котел Protherm Медведь TLO

Секционный теплообменник выполнен из чугуна, атмосферная одноступенчатая горелка оснащена системой пьезорозжига. Котлы этой серии компактны, сочетая высокую производительность с низким уровнем шума (до 55 дБ). В качестве топлива используется природный и сжиженный газ (пропан-бутан). Чтобы адаптировать котел для работы на последнем, необходимо осуществить замену форсунок и установить охлаждающие стержни.

Напольные газовые котлы серии «Хопер» (ОАО «Ирбис», Борисоглебск), оснащены атмосферной горелкой Polidoro и энергонезависимой автоматикой РГУ2-М1. Их мощность 50–100 кВт, КПД – до 92 %. Среди их достоинств – увеличенный межсекционный просвет в стальном прямоточно-вертикальном теплообменнике (толщина стенок 3 мм), исключающий образование «зон застоя». Котлы могут работать как на природном, так и (при соответствующей перенастройке) сжиженном газах. А установленная автоматика безопасности энергонезависима.

Одноконтурный электронезависимый стальной газовый котел KONORD («Конорд») КСц-Гм-31,5 (Ростов-на-Дону) разработан в расчете на эксплуатацию в российских условиях, его мощность – 31,5 кВт, масса – 73 кг, КПД – не менее 90 % при разных условиях тяги в дымоходе за счет применения формы турбулизаторов.

Теплообменник выполнен из холоднокатаной стали 3 мм, устойчивой к резким перепады температур в подающей и обратной магистралях, цилиндрической формы. Он выдерживает максимальное давление в системе отопления до 5 бар, что позволяет использовать котлы в системах с естественной и принудительной циркуляцией.


вернуться назад

Читайте также:

Энергонезависимые котлы отопления на твердом топливе


Котлы отопления на твердом топливе: одноконтурные, двухконтурные, газовые, электрические, энергонезависимые

Рейтинг: 653

Печи на Земле появились в тот момент, когда древний человек, сидя в пещере, догадался обложить костёр со всех сторон камнями. Современные типы котлы отопления на твердом топливе сильно отличаются от своего доисторического прототипа, однако, принцип неизменен многие века.

Топливо в костре сгорает, быстро рассеивая тепловую энергию в окружающее пространство. В печах процесс горения замедляется, тепло аккумулируется в стенках печи, а затейливой формы дымоход может обогревать соседнее помещение.

Если в конструкцию печи добавить водяной контур, получается полноценный котёл, само название которого подразумевает, что это не простая печка, а водогрейная. Печь была таким важным изобретением человека, что трудно вспомнить все её виды, какие были придуманы. Отопительные печи обогревали жилища, на них готовили пищу, на больших русских печах спали, с помощью печек — каменок парились. Сейчас, при развитии науки и техники люди используют новые виды современных печей, работающих на газе, жидком топливе и электричестве. Очень хорошие печи, высокотехнологичные, экономные и экологичные.

Однако, как показал опыт, достижения цивилизации могут внезапно подвести. Невозможно заготовить газ на зиму в квартире в нужном объёме, и цистерну с соляркой закапывать на приусадебном участке не рекомендуется. О перебоях в электросетях можно даже не говорить. А вот поленница дров — вот она, заготовлена с осени. Как и уголь для отопления — лежит себе, загруженный в бункер в достаточном количестве и обещает комфортное тепло в доме.

Особенности твердотопливных котлов

По сравнению с котлами, работающими на других видах топлива, где царствует автоматическая система, особенности твердотопливных котлов в том, что они нуждаются в периодическом внимании и обслуживании. Однако и здесь инженеры предлагают множество усовершенствований, облегчающих жизнь владельца. Очистка колосников из нудной обязанности превращается в лёгкие и быстрые манипуляции заслонками при использовании специальной системы очистки камеры с переворачивающимися колосниками.

Некоторые конструкции твердотопливного котла позволяют загружать твердое топливо, дрова и уголь, не чаще одного раза в неделю, что по утомительности обслуживания поднимают их на уровень жидкотопливных агрегатов, и это очень неплохо.

Котлы отопления на твердом топливе отличаются от своих собратьев, работающих на других видах топлива, основательностью. Меньшая теплоёмкость твердого топлива по сравнению с газом или жидким топливом, требует увеличенного размера камеры сгорания.

Вдобавок, меньшая интенсивность горения предполагает медленный нагрев и медленное остывание, поэтому выгоднее такие котлы длительного горения изготовлять из массивных материалов, повышенной теплоёмкости. В основном, конечно, твердотопливные котлы изготовляют из стали и чугуна. Эти материалы подходят по всем параметрам и техническим характеристикам, к тому же за предыдущее время эксплуатации зарекомендовали себя с самой лучшей стороны.

Сталь или чугун

Сталь и чугун издревле использовались при изготовлении печей и водогрейных котлов. Для чугунных котлов отопления вначале отливают отдельные элементы теплообменника, потом их стягивают толстыми прочными шпильками. Стальные твердотопливные котлы обычно сварные. В каждом из этих бытовых приборов есть свои положительные и отрицательные стороны.

Чугунный твердотопливный котёл ощутимо тяжелее стального, который менее чувствителен к механическим повреждениям. При трещине в чугунном котле, дешевле купить новый, чем отремонтировать старый. Напротив, стальной котёл на твердом топливе можно заварить сваркой за вменяемые деньги. Стальной котёл отопления лучше переживает перегрев (коэффициент расширения 3.5–4.5), чугунный более хрупкий (коэффициент 7.5–8.5), зато меньше ржавеет. В стальных моделях змеевик с водой вваривается внутрь корпуса, в чугунных полости для водяной рубашки отливаются изначально на металлургическом заводе.

Чугунный котел

Если их сравнивать по периодичности загрузки энергоносителя отопления, то чугунным котлам нужно 1.1–1.4, а стальным 1.6–2.6 литра на 1 кВт. Чем выше показатель, тем реже требуется загрузка топлива. Количество плюсов и минусов у каждого вида примерно одинаково, всё зависит от определённых условий, в которых будет эксплуатироваться котёл. Но есть общее правило, относящееся ко всем видам.

Котлы запрещено эксплуатировать без теплоносителя обогрева, то есть охлаждающей жидкости. Неважно, вода ли это или специальный антифриз. Без жидкости котёл быстро перегреется и деформируется, а может и треснуть.

С перегревом котла успешно борются. Изготавливают специальные системы с датчиками, которые сигнализируют о превышении предельной температуры в котле. В этом случае включается система охлаждения котла, кипяток сливается в дренаж, а вместо него добавляется холодная вода. Безопасности использования котлов тоже уделяется пристальное внимание.

Автоматический твердотопливный котел

При работе котлов на твердом топливе на полную мощность, например, в морозы зимой, температура котла высока и для того, чтобы обезопасить человека от ожога топочной дверцей, придумывают защитные системы. Дверцу делают многослойной, с прокладками из асбеста.

На некоторых стальных котлах, ставят специальный водяной охлаждающий контур для тех металлических частей, к которым прикасается человек, эксплуатирующий котёл. Процесс чистки котлов тоже не обойдён вниманием. Кроме обычной кочерги, также предлагаются особые системы с поворотными колосниками и выдвигающимися зольниками. С помощью таких систем можно очистить котёл не открывая топки.

Одноконтурный и двухконтурный котел

При покупке твердотопливного котла вы должны решить, одноконтурный или двухконтурный котёл для отопления вам нужен. Если только для отопления жилища, то покупайте одноконтурный котёл. Если у вас в планах провести в доме горячее водоснабжение, то смело берите двухконтурный котёл. В нём добавлен дополнительный змеевик, в котором нагревается водопроводная вода. Очень удобно, но есть маленький недостаток котла.

Устройство двухконтурного твердотопливного котла

Греется проточная вода и при длительном приёме душа, например, температура нагретой воды может сильно упасть. Для того, чтобы этого не произошло, рядом с котлом ставят накопительный бойлер, литров на сто и подключают к нему второй, водяной контур. По нему идёт не проточная вода из водопровода, а ходит по кругу теплоноситель, нагреваясь в котле и отдавая тепло в бойлере. Это дополнительные затраты, но ради комфорта и удобства можно на них пойти.

Традиционный или газогенераторный

Котлы отопления на твердом топливе встречаются в двух видах. Какой, традиционный или газогенераторный котел выбрать — решать вам. В традиционном котле имеется топочная камера с колосниками, под ней поддувало, над ней начинается дымоход, заканчивающийся трубой.

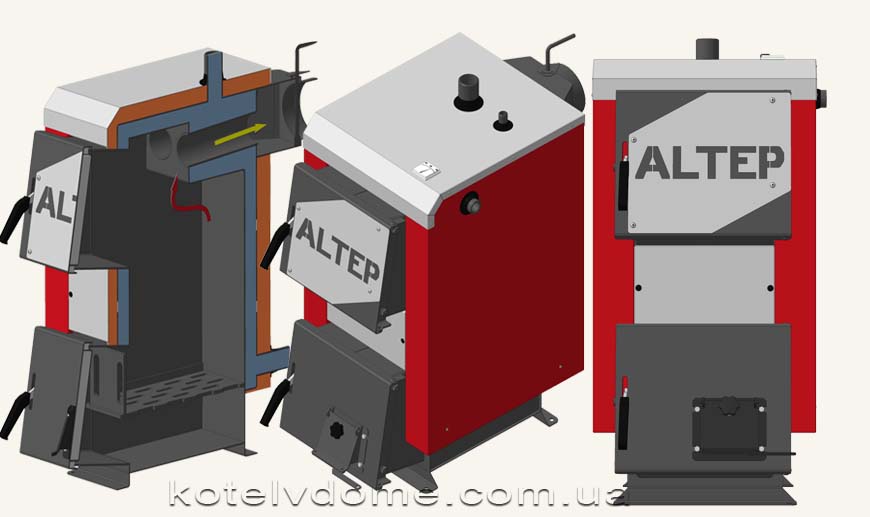

Конструкция традиционного котла

В газогенераторных пиролизных котлах система отопления сложнее, над топкой находится бункер для дров или угля, а дым и продукты горения с помощью вентилятора протягиваются по сложному лабиринту теплообменников, по максимуму отдавая тепло перед тем, как в прямом смысле вылететь в трубу. КПД пиролизных котлов 92%, что гораздо выше традиционных.

Уголь, а особенно дрова, лежащие в верхнем бункере, просушиваются перед тем, как начать гореть. Это означает, что энергия в момент горения дров не тратится на испарение воды и её больше идёт на нагревание теплоносителя и, следовательно, топлива для нагрева требуется меньше. Ещё можно сказать про нагнетающий вентилятор, который всасывает дым вглубь котла, что очень удобно при растопке, когда в традиционных котлах часть дыма попадает в помещение.

Энергонезависимый или энергозависимый

Если в котле есть блоки управления и вентиляторы, он не может обойтись без подключения к электричеству. Какой котёл приобрести, энергозависимый или энергонезависимый стоит подумать заранее. Если вы выбираете котёл на твердом топливе с блоками контроля управления, с автоматической подачей топлива, то это, конечно, во многом упрощает обслуживание котельной. Топливо для котла можно загружать на неделю вперёд, вентиляторы вытягивают дым, не позволяя угарному газу проникать в помещение, умные датчики вовремя включают и выключают насосы.

Это все здорово, но что делать, если централизованное электроснабжение отключат? А это может случиться в любое время и в сильные морозы тоже. На это случай предусмотрены автономные электрогенераторы или преобразователи постоянного тока в переменный, так называемые инверторы, на аккумуляторах. То есть будьте готовы к дополнительным тратам за удобство.

Правила безопасности

Фирмы — производители котлов отопления на твёрдом топливе утверждают, что с точки зрения правил безопасности, их устройства готовы работать 10 и более лет безукоризненно. Это может быть справедливо только в случае идеальной эксплуатации, когда выполняют все предписания производителя и бережно относятся к теплотехнике. Во многих домах стоят и прекрасно работают котлы, выпущенные 15 и 20 лет назад. То есть отношение к эксплуатации котла может как увеличить срок его службы, так и уменьшить его.

Грамотный инженерный расчет мощности котла приведёт к выбору именно того котла, который будет обслуживать потребителей не перегреваясь. Правильная арматурная обвязка котла позволит теплоносителю циркулировать в системе без аварий и неприятностей.

Правила безопасной эксплуатации очень важны и мы рассмотрим их подробней.

Профилактические меры от перегрева

Профилактические меры от перегрева котла включают в себя встроенные еще на заводе-изготовителе специальные теплообменники, сливающие кипяток в дренаж и подливающие холодную воду в систему. А также предохранительные регулировочные клапаны, которые органически вписываются в структуру водоводов и не позволяют перегреву вывести котёл из строя. Одно дело, если трубы систем отопления и горячего водоснабжения выполнены из металла.

Совсем другое, если из металлопластика или из полипропилена. Перегрев котла отопления может кончиться для таких труб плачевно, от 100—110 градусов по Цельсию они расплавятся. Поэтому первые метр — два трубопроводов от котла рекомендуют вести стальные или медные, и только потом через специальные муфты переходить на пластик.

Обвязка твердотопливного котла

Оборудование дымохода

Правильно оборудованный дымоход под котел критически важен для безаварийной работы котла на твердом топливе. Без хорошей тяги не будет полного сгорания топлива и появятся много отходов, золы и шлака. Место, где будет дымоход, должно отвечать требованиям пожарной безопасности, а сами трубы дымохода должны изготовляться из хорошего металла, и быть устойчивыми к коррозии. Высота дымоходной трубы должна быть не меньше 4 м, а диаметр не меньше 180 мм.

Иногда бывает так, что невозможно провести прямой дымоход через крышу, приходится конструировать сложную систему переходов. Это не может не сказаться на тяге. Чаще всего отрицательно. В этом случае, очень рекомендуется покупать именно пиролизные, газогенераторные котлы. Они имеют встроенный нагнетающий вентилятор и компенсирует недостаточную тягу принудительной вытяжкой дыма за пределы котельной.

Правильный монтаж

Конечно, правильный монтаж котла длительного горения способна выполнить только серьёзная организация, и в инструкции к котлу прямо сказано, что к установке котла на твердом топливе допускаются только сертифицированные организации. Однако и владелец агрегата должен быть в курсе элементарных правил, ведь после монтажа именное ему эксплуатировать котёл, и нести ответственность за пожарную безопасность всего строения.

Твердотопливный котел должен стоять не ближе 20 см от стен, если они деревянные или сделаны из горючих материалов. Стены должны быть защищены металлическими пластинами с асбестовой прокладкой. То же относится и к полу. Дополнительно нужно отметить, что пол перед зольником должен быть закрыт металлом не меньше чем на 30 см.

Подсоединение к дымовой трубе

Подсоединение котла к дымовой трубе тоже имеет свои особенности и правила. Горизонтальный дымовой канал между котлом и дымовой трубой должен быть не более 1 м. Если в дымоход входят не одна, а несколько труб, то они должны входить минимум на 80 мм, иначе может возникнуть обратная тяга. От грамотно спланированной и правильно смонтированной системы дымоотвода зависит не только долгая и надёжная работа котла, но и здоровье и безопасность жильцов дома.

Подсоединение к дымоходу твердотопливного котла

Разжечь правильно тоже надо уметь

Неважно, углём вы будете топить, дровами, пеллетами, или торфом, разжигать правильно — это всегда начинать с деревянных щепочек. Их можно поджечь кусочком бумаги или специальной свечкой для розжига, и только после того, как они загорятся, понемногу добавлять основной вид топлива. Поддувало вначале полностью открыто для максимального доступа воздуха, после появления устойчивого пламени его прикрывают и следят за тягой.

Если дом давно не топлен, котёл включают на полную мощь, прогревают здание и только потом уменьшают горение и температуру теплоносителя. По технике безопасности котлы нельзя разжигать горюче-смазочными материалами и прочими легковоспламеняющимися жидкостями.

Чистка котла

Если зольник котла долго не чистить, то коэффициент полезного действия котла снижается. Вместо того чтобы нагревать теплоноситель, часть энергии тратиться на поддержание температуры золы и шлака. Котел чистить вовремя нужно обязательно, но всё зависит от размера зольника и режима эксплуатации. Но в любом случае, чистку твердотопливного котла отопления необходимо производить регулярно.

Не получили ответ на свой вопрос? Спросите нашего эксперта: Спросить

sdelatotoplenie.ru

Экономный отопительный котел на твердом топливе

Содержание:

1.  Классификация котлов на твердом топливе

2. Одноконтурные и двухконтурные котлы 3. Традиционные и газогенераторные агрегаты 4. Энергозависимые и энергонезависимые приборы 5. Безопасность функционирования отопительной системы 6. Необходимость обустройства дымохода

Издавна в каждом доме, расположенном на российских просторах, отопительная печь была самым главным местом. Благодаря печке в доме зимой было тепло. Кроме этого на них готовили еду, а некоторые конструкции с лежанкой позволяли даже спать. Во многих сельских избах печи сохранились до сих пор. Со временем они претерпели значительные изменения и сейчас для обеспечения обогрева владельцы используют отопительные котлы на твердом топливе, электричестве или на газу.

Заслуженно газовое отопление считается наиболее оптимальным решением проблемы теплоснабжения, но, к сожалению, магистрали проложены не во всех населенных пунктах. Электрический обогрев дома относится к дорогому варианту, да и нестабильная подача электроэнергии способна привести к отключению или поломке оборудования. Поэтому владельцы недвижимости, особенно в сельской местности предпочитают устанавливать твердотопливные теплогенераторы.    В зависимости от материала изготовления отопительный котел на твердом топливе может быть: Несмотря на свою долговечность, приборы из чугуна отличаются хрупкостью. Эта их особенность связана с возможностью перегрева данных агрегатов. Дело в том, что чугунные котлы долго нагреваются и в течение длительного времени остывают. Для потребителей медленный нагрев выгоден, поскольку система отопления дольше обогревает помещение. Но для котла подобные нагрузки могут обернуться перегревом.  Работа всех моделей приборов, функционирующих на твердом топливе, зависит от наличия воды в отопительной конструкции. Если количество теплоносителя в системе достигает критического уровня, возможен перегрев и деформация отдельных элементов. Стальные агрегаты более устойчивы к скачкам температуры, а чугунные изделия – к коррозийным процессам.  Полезной для потребителей будет следующая информация: необходимый объем топлива для загрузки высчитывают, исходя из определенных норм. На один киловатт для стальных котлов требуется 1,6 – 2, 6 литра, а для чугунных приборов 1,1 -1,4 литра.  Таким образом, чугунные и стальные теплогенераторы отличаются не только весом, материалом изготовления, но и другими характеристиками, среди которых конструкционные отличия. Так охлаждающий змеевик в стальных твердотопливных котлах располагается внутри их. Когда теплоноситель нагревается до критической температуры, можно приоткрыть термостатический кран, после чего начнет поступать холодная вода и тем самым, получится понизить температуру.

В чугунных котлах, таких как на фото, аналогичные элементы располагаются на подаче. Понизить температуру в них можно только частично спустив горячую воду и добавив холодный теплоноситель. При производстве чугунного изделия его секции собирают в единый прибор при помощи стальных шпилек. Что касается стального агрегата, то его части соединяют сваркой. Именно от ее качества зависит прочность швов.

Загрузка дров, угля, пеллет в отопительные котлы на твердом топливе производится вручную путем открытия/закрытия дверцы загрузочного люка. Поскольку она внутренней своей частью контактирует с огнем и сильно нагревается, при соприкосновении с нею человек может получить серьезный ожог. Чтобы этого не произошло, у чугунных агрегатов имеется дверца со специальной защитной прослойкой. У стальных приборов дверца по контуру обустроена водоохлаждающим контуром.  Чтобы очистить от золы и пепла чугунный котел потребуется кочерга. Стальные теплогенераторы оснащены поворотными колосниками, управляемые механическим путем – в итоге, чтобы почистить печь не требуется открывать дверцу в топку.    Конструкционное решение твердотопливных котлов различается. Эти приборы бывают:
  • одноконтурными;
  • двухконтурными.
Наличие одного контура означает, что теплогенератор предназначается для обустройства отопительной системы. Если котел твердотопливный двухконтурный, в доме будет и теплоснабжение, и горячее водоснабжение. Благодаря двум контурам, в помещениях станет не только тепло, но и появится подогретая вода для хозяйственных целей. В результате домовладельцы могут значительно сэкономить на расходе топлива, поскольку нет необходимости приобретать водонагреватель и оплачивать электроэнергию. Правда, при желании одноконтурный котел подключают к бойлеру, но тогда потребуется дополнительное оборудование, да и работы по монтажу стоят денег.

Традиционные и газогенераторные агрегаты

Принцип, согласно которому работает отопительный котел на твердом топливе, бывает  классическим (традиционным) и газогенераторным (пиролизным). Последние приборы состоят из двух камер, расположенных одна над другой, которые разделяются форсунками.

Твердое топливо помещают в верхнюю часть, но сгорает оно не сразу. Благодаря процессу пиролиза, дрова первоначально подсушиваются и одновременно воздух немного нагревается. В результате обеспечивается эффективный теплообмен. Пиролизные котлы оборудованы вентиляционным устройством, что способствует не только быстрой растопке, но и минимизирует вредные выбросы в атмосферу.

Энергозависимые и энергонезависимые приборы

Когда в агрегате имеется вентиляционная система, то ему требуется подключение к электросети. В современных приборах имеются специальные бункеры для загрузки источников тепловой энергии. Если подача твердого топлива в котел автоматизирована, тогда используют мелкофракционный уголь, древесную стружку, эко-горошек и аналогичные виды источников энергии.  Если такой бункер наполнить полностью, следующая загрузка потребуется только через несколько дней. На данные устройства гарантийный срок составляет около 10 лет. Но при соблюдении условий эксплуатации котел может прослужить гораздо больший срок.  Главным моментом, когда установлен отопительный котел на твердом топливе, является недопущение перегрева конструкции теплоснабжения. Поскольку теплогенератор остывает очень медленно, нужно избегать ситуации, когда температура достигает максимального предела. Особенно это касается металлопластиковых и пластиковых элементов. Когда температура превышает 100-градусную отметку, они могут оплавиться, а отопительное оборудование прийти в негодность.

Также нужно быть предельно осторожным при сливе горячей воды (для недопущения перегрева) в канализацию, если она оснащена пластиковыми трубами, которые могут деформироваться.

Необходимость обустройства дымохода

Эффективная работа твердотопливного котла невозможна без правильного выбора места монтажа дымохода, который должен без проблем выдерживать высокие температуры и не быть подверженным коррозии. В высоту он не может быть менее 4-х метров, а в диаметре – 18 сантиметров.  Монтаж котла и дымоотводящей системы нужно выполнять только силами профессионалов. Но заказчику услуг по установке не помещает изучить соответствующую информацию, чтобы оценить качество выполнения работ. После завершения монтажа зольник котла необходимо регулярно очищать от скопившейся в нем золы и шлака, которые снижают эффективность функционирования оборудования.

Видео об отопительном котле на твердом топливе:

teplospec.com

Котлы на твердом топливе — рыночный ассортимент, специфика эксплуатации

Что делать людям, проживающим в негазифицированных районах, ведь в зимний период без тепла в доме никак нельзя? Котлы на твердом топливе – своеобразный прототип русской печи, но в разы модернизированный и усовершенствованный. Прогресс кардинальный, поскольку между ними осталась только единственная общая черта – вид топлива. Принцип работы таких котлов независимый и автономный, потому что они не имеют связи ни с газовыми магистралями, ни с электричеством и централизованной системой отопления. Это несомненные плюсы для отдаленных поселков, ведь там тоже живут люди и им нужна цивилизации.

Сердце отопительной системы ↑

Современные котлы отопления на твердом топливе считаются превосходными источниками тепла и уюта в доме, человек может создавать любой микроклимат, регулировать температурный режим и не зависеть от коммуникационных служб, которые иногда подвергаются поломкам. А это очень даже замечательно: жить в своей державе (доме) и править балом, то есть отоплением.

Сплошь и рядом встречаются дома, отрезанные от благ человеческой цивилизации, а ведь жилище нужно как-то оборудовать и жить в нормальных условиях. Да еще и неясно, когда коммуникационные блага появятся. В таком случае отличным приобретением станет котел на твердом топливе.

Понятно, что уголь и дрова – основное топливо котлов такого рода. Это говорит о том, что человек должен позаботиться о пополнении запасов. К тому же необходимо оборудовать специальное помещение, где это топливо будет храниться, причем оно должно быть защищено от атмосферных осадков.

Отопительный котел в действии

Еще один нюанс – за котлом нужно следить, поскольку одна порция угля или дров прогорает и выделяет количество тепла, затем требуется очередная и обязательно своевременная загрузка топлива. В доме всегда должен находиться человек, который будет отвечать за продуктивную работу котла, потому что «подкидок» нужно будет несколько, к примеру, одна партия топлива рассчитана на 3-4 часа.

Можно продлить процесс прогорания топлива, для этого следует приобрести твердотопливный пиролизный котел. При его использовании продлевается не только время сгорания топлива, а еще и повышается эффективность и коэффициент полезного действия. О его работе в статье еще будет разговор, но немного позже.

И еще одно преимущество твердотопливных котлов заключается в «переквалификации» в газовый (а вдруг магистраль все же появится возле дома), тогда нужно будет просто поменять горелку.

Классификация твердотопливных котлов ↑

Такие котлы имеют важное превосходство – экономичное топливо: это может быть уголь, торфяные брекеты, дрова, кокс. Несмотря на своеобразное отчуждение от цивилизации, данные котлы оснащены в полной мере системой автоматики, а также оснащены датчиками, отвечающими за температуру, безопасность оборудования.

Тип материала теплообменника ↑
Чугунный котел на твердом топливе

Отопительные котлы на твердом топливе разделяются по типу материала теплообменника: сталь или чугун, при этом топливные ресурсы у них идентичные. Чугунные котлы на твердом топливе относятся к более долговечным, потому что этот материал имеет свойство долго нагреваться и медленно остывать. Но есть здесь и негативные моменты: такие агрегаты характеризуются излишней хрупкостью, которая обусловлена чувствительностью на резкие термоперепады. В результате такого «температурного шока» стенки агрегата постепенно разрушаются, и котел выходит из строя. Не все так плохо, сегодня актуальные технологии усовершенствовались и чугунные котлы побороли хрупкость.

Стальные котлы более устойчивые к температурным «капризам», но свои нюансы тоже имеются – слабость к коррозии, а причина этому явлению конденсат. Чугунному котлу такое воздействие не страшно, но в любом случае длительность службы зависит от качества стали, толщины и факта должного обращения с оборудованием.

По количеству контуров ↑

— одноконтурные котлы предназначены исключительно для полноценного отопления помещения. Как правило, в таких котлах продумана возможность подключения накопительного бойлера;

Двухконтурный котел на твердом топливе

— двухконтурные котлы на твердом топливе – один контур предназначен для отопления, а другой, соответственно, для горячего водоснабжения. Водогрейный котел на твердом топливе может иметь разную мощность, ее можно вычислить, ориентируясь таким соотношением: 10 кв. м — минимум 1 кВт мощности котла. Но это при условии высоты потолков не больше трех метров и хорошей теплоизоляции. А если в доме потери тепла значительные, то система горячего водоснабжения должна быть соответствующей.

По принципу работы ↑

По данному параметру твердотопливные котлы делятся на классические и газогенераторные (пиролизные). Котел отопительный на твердом топливе работает по такой схеме: топливо сжигается, а взамен нагревается теплоноситель (вода). При помощи радиаторной системы нагретая вода отапливает помещение.

Важно: для того, чтобы классический котел выдавал паспортную мощность и высокое КПД, нужно обеспечить правильное функционирование воздухообмена и необходимую тягу в дымоходе.

При отступлении от данной рекомендации уменьшается КПД, перерасходуется топливо, и отопительный прибор преждевременно выходит из строя. Газогенераторные котлы на твердом топливе основаны на принципе пиролизного сжигания топлива. Суть такова: под действием высоких температур в условиях нехватки кислорода древесина (сухая) разлагается на летучую часть, то есть пиролизный газ, и твердый остаток, то есть древесный уголь (кокс).

Важно: для пиролиза древесины применяется температура 200 — 800 градусов.

Этот процесс экзотермический, идущий с выделением тепла, кислород воздуха и пиролизный газ смешиваются, в результате последний начинает гореть и в дальнейшем используется для получения тепловой энергии.

Газогенераторный котел желательно топить наиболее сухой древесиной, в итоге обеспечивается работа на максимальной мощности, а также длительный срок службы. В чем же разница для потребителя между классическим и пиролизным котлом? Да в том, что время между загрузками пиролизного котла увеличивается минимум в два раза. Следует еще отметить факт, что дымовые газы, выходящие их таких котлов, почти не содержат вредных для атмосферы примесей, по большому счету это смесь углекислого газа и водяного пара. Значит, они более экологичны и в процессе сгорания образуется малое количество сажи и золы (такой аргумент очень радует), поэтому и чистить его можно реже.

По типу автоматики ↑

— энергонезависимые – в таких котлах приток воздуха регулируется механическим способом;

— энергозависимые — регулировку притока воздуха осуществляет нагнетающий вентилятор, который управляется электронным блоком.

По способу загрузки ↑

Способ загрузки топлива может быть ручной и с автоматической подачей (шнеками). Последние получили большую популярность в странах Европы, и это неудивительно, ведь они характеризуются огромными преимуществами. Вот только не всем потребителям они доступны по причине высокой стоимости и недоступности используемого вида топлива – эко-горошек. В зависимости от типа горелки можно применять и другие виды топлива: уголь с фракцией до 2,5 см, пелетты, сухую древесную стружку.

Котел отопления на твердом топливе с подачей  имеет основной плюс – бункер можно загрузить и больше не обращаться к котлу около 3–7 дней (зависимо от размера бункера). Кроме того у такого котла очень высокий КПД, минимальные выбросы в атмосферу, стабильное поддержание установленной температуры.

Важно: для котлов подобного типа нужно автономное электрическое питание, простой бесперебойник здесь не подходит.

Правильная эксплуатация твердотопливных котлов ↑

Итак, сбылась мечта и Вы стали счастливым обладателем современного котла. Как с ним обращаться? Понятное дело, нужно неукоснительно следовать инструкции и не предпринимать своевольных действий.

Хороший котел на твердом топливе снабжен, в большинстве моделей, блоком управления, а также вентилятором наддува, который поддерживает температуру теплоносителя.

Блок управления у всех рассматриваемых в статье котлов работает по одной схеме: в рубашке котла находится термодатчик, он подает сигнал о температуре воды в блок управления. Поэтому если температура опустилась ниже отметки заданной пользователем, блок управления приводит в действие вентилятор наддува, таким образом нагоняется необходимая температура.

После достижения нужной отметки вентилятор выключается, а в блоке управления устанавливается режим ожидания, то есть тления. В данном режиме периодически и на короткое время вентилятор включается для поддержания горения и удаления накопившихся газов в камере сгорания.

Розжиг — ответственный этап ↑

Через шуровочную дверцу закладывается бумага и мелкая щепа для розжига, а через загрузочную дверку добавляются более крупные дрова. Если предусматривается топка углем, то поверх уложенных дров насыпается немного угля. Затем поджигается бумага и дается время на разгорание щепы. В случае недавней работы котла, хорошо прогретого дымохода и достаточной тяги, можно закрыть дверку и просто включить блок управления, при этом установив желаемую температуру теплоносителя. Потом, через некоторое время, блок управления следует выключить и аккуратно открыть дверцу топки, чтобы воочию убедиться, что уложенная часть угля уже разгорелась и можно добавлять основную порцию.

Важно: при этом щель в передней части колоссниковой решетки не закрывается.

Теперь все, котел сам будет заботиться о поддержании температуры. Вот только некачественный уголь может коксоваться, поэтому рекомендуется его периодически шевелить или закладывать топливо  по типу «бутерброда» — дрова-уголь-дрова.

Также необходимо помнить, что до полного прогрева системы на стенках теплообменника (внутри котла) возможно выпадение конденсата. Это зачастую явление временное, если циркуляция нормальная, то конденсат исчезает.

Важно: если система и дом холодные, то желательно чтобы котел некоторое время поработал на высокой температуре, а уже потом можно ее снижать до необходимой отметки.

Удаление золы — обязательная работа ↑

Зависимо от вида топлива периодически необходимо удалять золу, которая находится в зольнике. С дровами мороки меньше, поскольку зола сама осыпается, а шлаки от угля удалять немного сложнее. Но игра стоит свеч, ведь длительность работы котла на угле при одной загрузке дольше в 2 раза.

Зачем нужен циркуляционный насос ↑

К блоку управления можно подключить специальный прибор — циркуляционный насос. Зачем он нужен? Такой насос необходим, если котел длительное время не набирает температуру, к примеру, в нем закончилось топливо, тогда включается режим антизамерзания, а насос периодически прогоняет воду по системе, чтобы она не замерзла.

Правила устройства дымохода ↑
Обустройство дымохода — очень важный этап

В идеале дымоход должен быть утепленным, он может быть гильзованный кирпичный или сендвич-труба. Его высота должна быть минимум 6 метров, при этом сечение зависит от вида котла. Без дымохода не сможет работать ни один котел на твердом топливе, экономить на его обустройстве не стоит, это плохо сказывается на сроке службы котла.

О том, из чего должен быть сделан дымоход, и о устройствах для его оснащения расскажет видео-ролик:

Твердотопливные котлы – отличная альтернатива для домов, отрезанных от человеческих благ. Летом можно заняться формированием и закупкой топлива, а зимой наслаждаться теплом и ни от кого не зависеть. Классический вариант обогревает жилище, а водогрейные котлы на твердом топливе кроме тепла еще и обеспечивают жителей дома горячей водой, а это тоже немаловажный аспект.
