Теплоблок, теплостен, кремнегранит, полиблок — трехслойный стеновой блок

Другие статьи на эту тему:

Трехслойные теплоэффективные блоки

Теплоэффективные блоки — это сравнительно новый материал для строительства стен дома. Блоки выполняются трехслойными — наружный и внутренний слои блока из мелкозернистого или легкого бетонов. Средний слой — термовкладыш из пенополистирола. Точность размеров блока и отклонение от плоскости граней должны находится в пределах +-1 мм.

Конструктивная целостность блоков достигается в процессе изготовления двумя способами, Рис.1 :

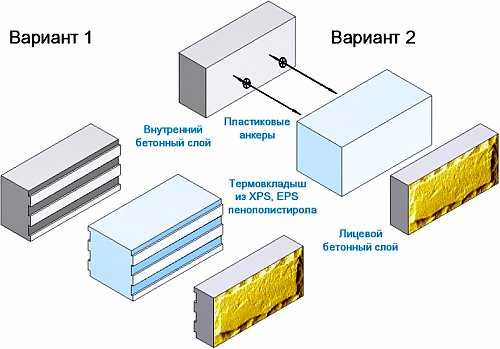

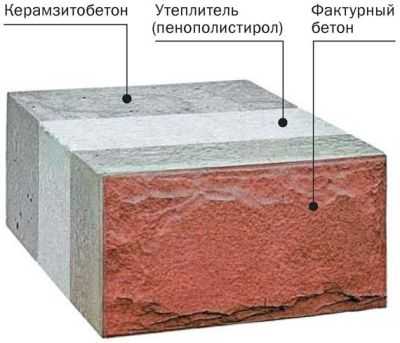

Рис.1. Конструкция теплоблока

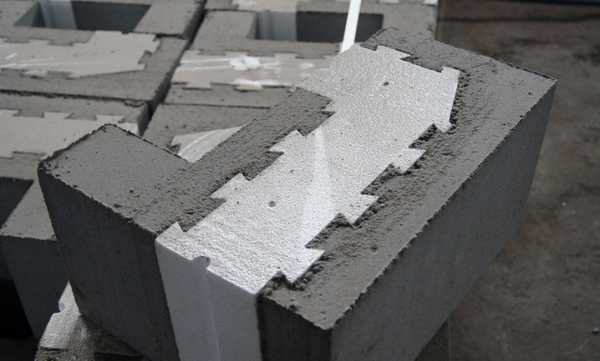

Вариант 1: За счет связи бетонных и теплоизолирующих слоёв зацеплением «паз-шип», выполняемого в термовкладыше.

Вариант 2: За счет связи бетонных и теплоизолирующих слоёв пластиковыми анкерами. Этот вариант используется чаще всего.

EPS — вспененный, XPS — экструдированный пенополистирол.

Блоки могут иметь ширину 300

мм и 400 мм. Блоки различаются толщинами внутреннего (несущего) бетонного слоя и слоя утеплителя.

Рекомендуемые варианты толщины слоев  блоков несущих стен приведены на Рис.2.

Рис.2. Размеры теплоблока

Блоки предназначены для применения в качестве несущих и ненесущих элементов однослойной лицевой кладки в наружных стенах отапливаемых зданий с сухим, нормальным и влажным режимом эксплуатации.

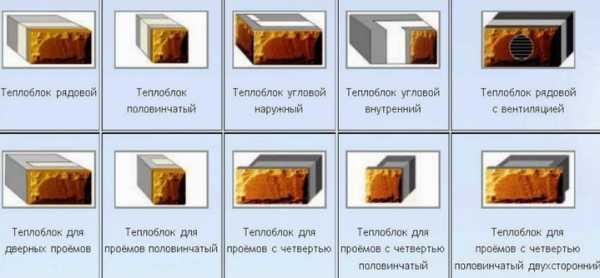

Выпускаются теплоэффективные блоки с различной конфигурацией и типоразмерами, основные формы на Рис.3.:

Размеры кладки подгоняют под типоразмер блоков, что позволяет избежать резки и подгонки блоков и обеспечить непрерывность теплового контура стен. Стена собирается из блоков как конструктор «Лего». Каждый типоразмер блока кладется на своё заранее определенное место.

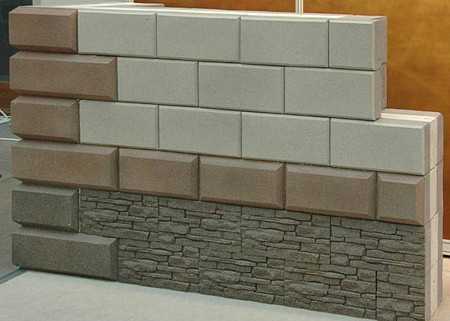

Наружный слой может иметь декоративную лицевую поверхность различной фактуры. Окраска лицевой поверхности может производиться при изготовлении блока, путем пигментации бетонной смеси.

Блоки по пределу прочности при сжатии по сечению «брутто» подразделяют на марки: М35, М50, М75. За марку «М» трехслойного теплоэффективного блока по прочности при сжатии, МПа (кгс/см2) принимается средний предел прочности при осевом сжатии блока с передачей нагрузки на площадь «брутто», на все три слоя, без вычета слоя теплоизоляции. При этом, наружный и внутренний бетонные слои обычно имеют бОльшую марку, класс прочности, чем блок в целом. То есть, следует различать марку блока и марку, класс бетона в слоях блока.

Марка бетона блоков по морозостойкость: F50, F75, F100.

Физико-механические характеристики теплоэффективных блоков для несущих стен, Рис.4:

Регулирование теплофизических показателей стен из многослойных блоков производится путем изменения толщины и вида эффективного утеплителя.

Увеличение толщины утеплителя ведет к уменьшению толщины бетонного слоя и, следовательно, несущей способности стены. Обеспечение прочности, устойчивость стен дома является главным условием применения теплоблоков, не забывайте об этом.

Расчет сопротивления теплопередаче стены из блоков производится как обычно, например, так, как описано в статье «Расчет сопротивления теплопередаче стены».

Коэффициент теплотехнической однородности кладки на клею из многослойных блоков при испытаниях составил r=0,92.

Применение в качестве гибких связей металлической арматуры недопустимо в связи с резким снижением теплотехнических показателей блоков. При сравнительных испытаниях фрагментов кладки, кладка блоков, где в качестве межслойных связей использовалась металлическая арматура имел теплотехнические характеристики в 3,12 раза хуже.

Широкую известность получили теплоэффективные блоки торговых марок «Теплоблок», «Теплостен», «Полиблок», «Кремнегранит». Отличие продукции этих марок обусловлено особенностями применяемого оборудования и непринципиальными изменениями конструкции блоков.

При изготовлении блоков широко используется керамзитобетон. Производятся блоки с утеплителем из минераловатного утеплителя и пеностекла, а также блоки с системой сопряжения «шип-паз», с бороздами для закладки арматуры. Форма блоков системы «Теплостен» имеет небольшую конусность.

Система блоков «Кремнегранит» имеет лицевой слой из кремнегранита.

Для изготовления блоков не требуется сложного оборудования. Блоки производят много мелких производителей. Качество блоков в их исполнении может очень сильно отличаться от требуемого техническими условиями.

При выборе производителя, продавца блоков, кроме цены, следует обратить внимание на:

  • должна предлагаться к продаже вся линейка конфигураций и типоразмеров блоков;
  • проверьте стабильность размеров блоков, особенно по высоте;
  • соответствие фактических физико-механических характеристик требованиям технических условий (ТУ) и проекту строящегося дома. У ответственного производителя, согласно ТУ блоки должны быть на поддонах, упакованы пленкой. К каждой упаковке блоков прилагается документ о качестве с указанием основных характеристик, с подписью и штампом ответственного лица производителя. Потребитель имеет право проводить контрольную проверку соответствия показателей качества блоков, указанных в заказе, требованиям ТУ.

Для примера, прочитайте «Технические условия на блоки трехслойные стеновые строительной системы «Полиблок» (.pdf). Для скачивания документа перейдите по этой ссылке.

Преимущества, достоинства теплоблоков

В сравнении с трехслойными каменными или кирпичными стенами использование теплоблоков имеет следующие преимущества :
1. Ускорение строительства стены — за один прием привозятся на объект, разгружаются и укладываются все три слоя стены: несущий, теплоизолирующий и облицовочный.

2. Плотная конструкция слоев в блоке с герметичной бетонной оболочкой увеличивает долговечность утеплителя, следовательно, и долговечность стен. Утеплитель лучше защищен от проникновения огня. более устойчив по отношению к пожару.

3. С инженерной точки зрения кладка из плотно соединенных слоев блоков увеличивает несущую способность кладки. В кладке из отдельных слоев учитывается только несущая способность внутреннего слоя стены, а в кладке теплоблоков — всех слоев. Толщина внутреннего слоя в кладке из теплоблоков может быть меньше, чем в стене из отдельных слоев.

Смотрите: из этого видео Вы узнаете о всех плюсах и минусах трехслойного теплоэффективного теплоблока:

Еще статьи на эту тему:

Еще статьи на эту тему

  • Строим дом, стены из бетонных блоков
  • Порядок и этапы строительства частного загородного дома, коттеджа
  • Дом с монолитными стенами из крупнопористого керамзитобетона
  • Дом, стена из теплоблока, теплостена, кремнегранита, полиблока
  • Сборная сухая стяжка пола из листов ГВЛ, ДСП, ОСП, фанеры
  • Дом, стена из блоков крупнопористого керамзитобетона
  • Крупнопористый керамзитобетон — материал для строительства стен дома
  • Стены несущие, самонесущие и не несущие — какая разница!?

domekonom.su

Теплые блоки для стен (теплоблок)

Трехслойные блоки для стен, состоящие из двух слоев бетона и утеплителя между ними, — относительно новый строительный материал. По задумке они должны упростить, ускорить и удешевить строительство трехслойных стен. Но все ли получилось?

Для этих блоков отсутствуют какие-либо нормы и правила строительства. Есть лишь рекомендации по их применению разработанные одним из институтов.
Проектировщики, которые не зависят от фирм выпускающих эти блоки, стараются их в проекты домов не включать.

Такие блоки не сложны в производстве. Их выпускают многие мелкие производители. (… у которых не редко невыполнение заявленных характеристик). Но также и ряд крупных. Известны торговые марки Теплоблок, Полиблок, Кремнегранит, Телостен….. Но суть одна — трехслойный теплоэффективный стеновой блок, характеризующийся повышенным теплосбережением.

Почему специалисты стараются обходиться без теплых блоков?

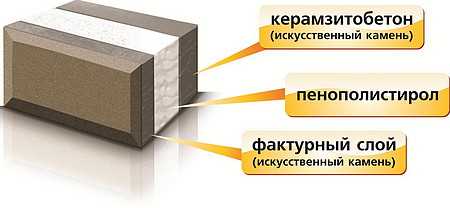

Конструкция теплоблоков

Обычные размеры теплых блоков (теплоэффективных стеновых блоков) приведены на рисунке. При общей ширине 300 — 400 мм, толщина слоев может быть различной. Внутренний бетонный слой самый широкий 120 — 200 мм, он оказывает наибольшее влияние на прочность стены.

Наружный слой более узкий, отделочный, может быть окрашен, снабжен рельефной, фактурной поверхностью.

Утеплителем чаще всего является пенополистирол вспененный (пенопласт) EPS, также реже встречается более дорогой пенополистирол экструдированный XPS. Толщина утеплителя варьируется в пределах 100 — 160 мм.

Для соединения слоев чаще всего дополнительно к клею применяться пластиковые анкера. Или прочность соединения слоев увеличивают за счет гребенчатой формы соединения, препятствующей разрывным усилиям.

Что выпускают

Блоки от мелких производителей с металлическим внутренним армированием скорее относятся к категории «брак» ввиду увеличенной теплопроводности и уменьшенной долговечности.

Выпускаются все необходимые для строительства стен конфигурации блоков.

При покупке необходимо приобрести все нужные для кладки конфигурации, пользоваться порядовкой проекта, прочный бетон изделий резать не просто.

Состав бетона может весьма варьироваться, используются как различные тяжелые прочные наполнители, так и керамзит. А в качестве утеплителя отдельные производители используют и минеральную вату и пеностекло.

Технические характеристики теплых блоков

Погрешность размеров при изготовлении блоков чаще не больше 2 мм. Это позволяет делать кладку блоков на тонкий слой клея — 3 — 5 мм.
Если точность размеров блоков больше 2 мм, то кладку делают на обычный цементно-песчаный раствор с толщиной шва 10 мм.

Важная характеристика теплоблоков — сопротивление теплопередаче готовой стены. В первую очередь она будет зависеть от толщины слоя утеплителя. А также от его вида.

Пенопласт более «холодный» чем экструдированный пенополистирол. К тому же пенопласт способен увлажняться. При этом он существенно увеличивает свою теплопроводность. В то время как экструдированный пенополистирол воду не впитывает и теплопроводность при насыщении стены влагой не меняет.

Сопротивление теплопередаче

В таблице приведены сведения о сопротивлении теплопередаче теплоблоков в зависимости от материала утепления, толщины слоя, и влажности.

Для блоков в стене следует принимать максимальное значение влажности.

Теплоблоки, даже с небольшой толщиной экструдированного пенополистирола (XPS) имеет удовлетворительное сопротивление теплопередаче для многих регионов согласно СНиП.

Перед выбором теплоблока необходимо узнать точнее какое сопротивление теплопередаче должно быть у стен дома в конкретной климатической зоне согласно нормативам.

Сама конструкция стены практически не влечет повышения теплопроводности.
Коэффициент тепловой неоднородности стены из этого материала при кладке на клею с терморазрывом швов по пенопласту — 0,92. Теплоизолирующие характеристики стены будут зависеть в основном от правильности кладки, необходимо не допускать мостиков холода.

Прочность теплоблоков и стены из них

Прочностные характеристики теплых блоков наиболее важные.
В обычной трехслойной стене несущим слоем является только внутренний слой. А наружный создает отделку фасада и защиту утеплителя, нагрузку от вышележащих конструкций не воспринимает. Как утепляются и отделываются трехслойные стены

В стене из трехслойных теплых блоков (теплоблок, полиблок, керамогранит, теплостен….) несущим является как внутренний, так и наружный слой.

Толщина слоев в блоках

Какая толщина слоев бетона должна быть в теплом блоке для обеспечения прочности стены весь срок службы?
Известно, что специалисты рекомендуют для двух и трех-этажного дома применять теплоблоки с толщиной внутреннего слоя не меньше чем 180 мм.

Для одноэтажного здания с нежилой мансардой допустимо применение блоков с толщиной внутреннего бетонного слоя и 130 мм, но при условии армировки сеткой кладки (каждый четвертый слой), проемов, а также создание армированного бетонного пояса под перекрытиями.

Прочностью на сжатие характеризуется весь блок как цельное изделие, — встречается М35, М50, М75. При определении характеристики учитываются все слои, даже пенопласт.

Следует различать прочность бетона, из которого сделан блок, и прочность самого блока. Предел прочности на сжатие бетона, из которого сделан блок, будет больше чем аналогичная характеристика, принятая для всего блока в целом.

Увеличение ширины утеплителя приводит к утончению внутреннего несущего слоя из бетона. Обеспечение прочности, надежности и долговечности является главным критерием при выборе блоков. Поэтому нельзя уменьшать толщину бетона в погоне за лучшим теплосбережением.

Особенности применения

Применение теплых блоков до сих пор носит экспериментальный характер.

НИИ «Теплостен», которые считаются разработчиками данной технологии» рекомендуют совместно с блоками применять пространственный железобетонный каркас здания. А сами блоки при этом могут быть общей толщиной 300 мм (с пониженными прочностными показателями).

Но сооружение пространственного железобетонного каркаса хоть и не столь дорого, но усложняет процесс строительства, многие строительные организации просто избегают таких проблем, предпочитая классическую кладку.

Большинство производителей рекомендуют использовать блоки пошире. Делая из них наружные и внутренние несущие связанные стены совместно с перекрытием образывывать силовой каркас здания (согласно проекту).

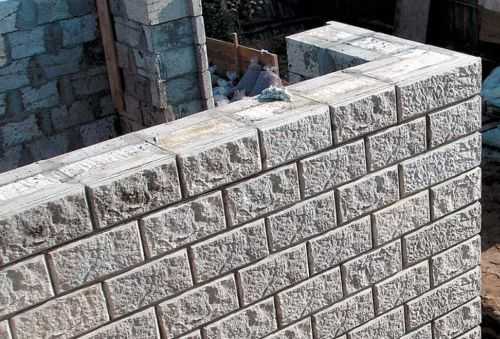

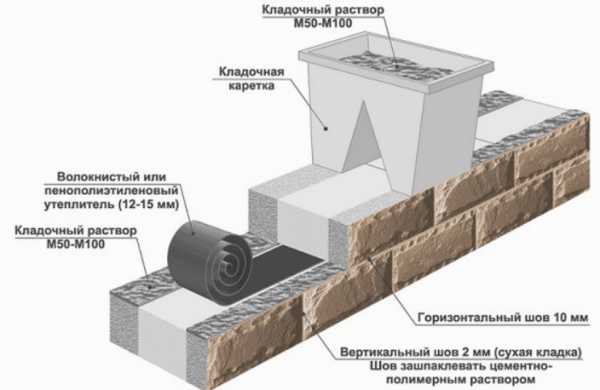

Как выполнить кладку

При кладке рекомендуется заполнять клеем (раствором) вертикальные и горизонтальные швы между бетонными частями. (используется любой кладочный клей, например под плитку). А швы между пенопластовыми частями — обычной монтажной пеной.
При использовании раствора на пенопласт можно положить ленточный гибкий утеплитель.

Отдельные производители выпускают блоки с отверстиями в толстом внутреннем слое специально для создания вертикальной армировки стальными прутьями, и пространственного армированного каркаса непосредственно в блоках.

Вопрос со швами

Особенностью применения теплоблоков является отсутствие наружной штукатурки и расшивка сквозных швов кладки. При этом возникает необходимость весьма тщательно и надежно затирать все швы между блоками снаружи. Для чего используется тот же кладочный клей, а поверх него фасадные грунтовки или силиконовый герметик.

Необходимо следить за состоянием этих швов все время эксплуатации здания. При замачивании стены осадками вода может попасть через мелкие щели в швах внутрь стены. Что грозит ее морозным разрушением, потерей теплотехнических и прочностных качеств, проникновением влаги внутрь дома, разрушением монтажной пены в швах.

Стены из этого материала рельефной поверхностью снаружи дополнительно красятся фасадными красками с любой паропроницаемостью, обычно в светлые тона, что создает дополнительную защиту конструкции.

Технология защиты стены снаружи путем затирки сквозных швов между несущими элементами представляется ненадежной.

В отличие от газобетона или поризовнной керамики, которые также кладутся со сквозными швами, но для которых всегда предусматривается наружная защитная отделка стены, — штукатурка для фасада облегченная

Долговечность

Наличие синтетического вещества пенополистриола между минеральными несущими слоями также вызывает вопросы. У пенополистирола срок службы не такой продолжительный, как у минеральных веществ. Предположительно этот утеплитель будет постепенно разлагаться, уплотняться, осыпаться и т.д. А здесь этот слой является связующим и может воспринимать нагрузки….

Ведь прогнозируемый срок службы утеплителя пенопласта и минеральной ваты на стене всего 35 лет, после чего нужно проводить очередной энергетический аудит здания и менять пришедшие в негодность утеплители. Даже облицовку из клинкерного кирпича в трехслойной стене можно будет разобрать по кирпичику для замены утеплителя. Но в данном случае…
Долговечность (100 лет и более) стен из теплоблоков под сомнением.

Блоки, сделанные полностью из минеральных веществ, где утеплителем выступает пеностекло, «вечное» и пароизоляционное, являются явно предпочтительным вариантом. Но они гораздо дороже.

Применение в блоках минеральной ваты, которая не только имеет небольшой срок службы, но и впитывает воду как губка, также вызывает много вопросов.

В соответствии с проектом

Использовать теплоблоки (трехслойные бетонные блоки со средним слоем утеплителя) можно только в соответствии с проектом, сделанным специально под этот стеновой материал.

На основе расчетов будет выбрана оптимальная конструкция теплоблока, а также армировка, пространственный каркас образуемый стенами и перекрытиями.

Не стоит пользоваться услугами по составлению спецификаций и порядовок под теплоблоки на основании любого проекта дома, которые предлагают производители этого материала.

Плюсы и минусы

Плюсы и минусы теплоблоков, а также как производится кладка стен из этого материала можно узнать в данном фильме

teplodom1.ru

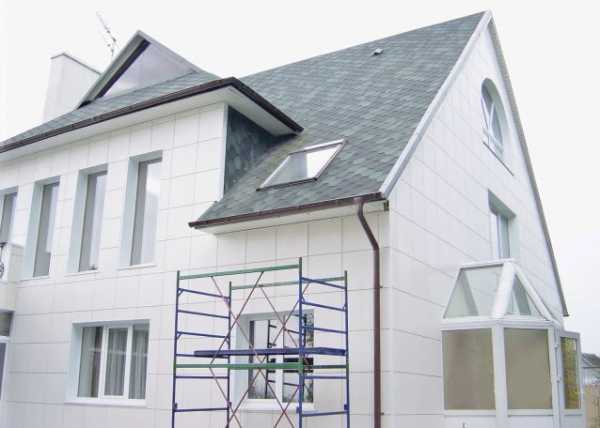

Теплоблок плюсы и минусы, дом из теплоблоков недостатки

Вы решили построить здание с применением современных строительных материалов? Изучите плюсы и минусы теплоблоков. Наличие трех слоев наделяет этот вид легкого бетона характеристиками, позволяющими сделать выбор в пользу данного стройматериала.

Многослойные блоки подходят для возведения наружных ограждающих конструкций, отапливаемых строений различного назначения. Важное условие – нормальная влажность и температурный режим внутри помещения во время его эксплуатации.

Плюсы домов из теплоблоков

Владельцы домов отмечают следующие положительные стороны трехслойных блоков:

  • экологически чистый материал. Каждый из слоев (бетон, пенополистирол, пенобетон) является нетоксичным;

  • дом, построенный из теплоблоков, не будет покрываться плесенью и грибком. Фасад не подвержен воздействию влаги;

  • в доме будет тепло. Три слоя, среди которых есть утеплитель из пенополистирола, позволяют поддерживать приемлемую температуру внутри здания;

  • строение эксплуатируется на протяжении долгих лет без нарушения эксплуатационных характеристик. Этому способствует отличная морозостойкость. Размер опасных пор сведен к минимуму;

  • несущий керамзитовый слой теплоблоков имеет прочность на сжатие на уровне 400кГ/кв.см. Этот показатель в 4 раза превышает те же характеристики у газобетона и пенобетона. Результат – прочные стены, имеющие теплоизоляционный слой и декоративное влагостойкое покрытие;

  • теплопроводность теплоблоков сопоставима с характеристиками различных видов древесины. Сопротивление теплопередаче составляет около 4,37м кв.*С/Вт;

  • усадка здания – минимальна. Всего 9% – такова отпускная влажность этого легкого бетона. Если сравнить с газоблоком (влажность до 30%), становится ясно, что здание можно быстрее ввести в эксплуатацию;

  • широкий выбор конфигурации и размеров изделий: от блоков рядовых половинчатых и угловых небольшого размера до массивных плит перекрытий;

  • сроки строительства дома из теплоблоков сокращаются за счет уже имеющегося фасада. Дополнительная отделка трехслойных блоков с наружной стороны не требуется;

  • облицовочный слой имеет различные цвета и фактуры. Можно построить дом с учетом вкусов и предпочтений хозяина;

  • стены из теплоблоков хорошо поглощают шум;

  • этот современный строительный материал мало подвержен возгоранию.

Недостатки домов из теплоблоков

Идеальных стройматериалов не существует. Возьмем, например, теплоблок: плюсы и минусы также присутствуют. Знание слабых сторон позволит избежать ошибок, связанных с неправильным применением трехслойных блоков.

Что следует знать застройщику:

  • пенополистирол обладает низкой паропроницаемостью. Внутри помещения может возникнуть «парниковый эффект». Как избежать этого? Обеспечьте хорошую принудительную вентиляцию;

  • во время строительства обеспечьте плотное прилегание блоков друг к другу. При кладке часто остаются небольшие зазоры между соседними блоками. Исправить положение просто. Обработайте монтажной пеной каждый блок. Стоимость строительства будет выше, но, результат оправдает затраты;

  • некоторые застройщики жалуются, что изделия имеют неровные края или неправильную геометрию. Выбирайте проверенного производителя. В России успешно работают предприятия, производящие качественные трехслойные блоки;

  • стены требуют обязательной внутренней отделки. Существенным недостатком этот фактор назвать сложно. Возьмите себе на заметку, что понадобится некоторая сумма на отделочные материалы. Сплошная шпатлевка легко скроет неровности. А дальше – простор для вашей фантазии открыт.

Теплоблок имеет плюсы и минусы. Достоинств у трехслойных блоков, конечно, больше. Перед началом строительства проанализируйте положительные и отрицательные характеристики этого стройматериала, подберите подходящий проект и возводите здание, учитывая нюансы применения многослойных блоков.

Блоки Теплостен. Статью об этом читайте здесь.

А в этой статье говорится про пробковое настенное покрытие.

Тут http://ru-house.net/stroitelstvo/ вы найдете еще много познавательных статей про строительство дома.

ru-house.net

Теплоблок, теплостен, кремнегранит, полиблок — трехслойный стеновой блок

Другие статьи на эту тему:

Трехслойные теплоэффективные блоки

Теплоэффективные блоки — это сравнительно новый материал для строительства стен дома. Блоки выполняются трехслойными — наружный и внутренний слои блока из мелкозернистого или легкого бетонов. Средний слой — термовкладыш из пенополистирола. Точность размеров блока и отклонение от плоскости граней должны находится в пределах +-1 мм.

Конструктивная целостность блоков достигается в процессе изготовления двумя способами, Рис.1 :

Рис.1. Конструкция теплоблока

Вариант 1: За счет связи бетонных и теплоизолирующих слоёв зацеплением «паз-шип», выполняемого в термовкладыше.

Вариант 2: За счет связи бетонных и теплоизолирующих слоёв пластиковыми анкерами. Этот вариант используется чаще всего.

EPS — вспененный, XPS — экструдированный пенополистирол.

Блоки могут иметь ширину 300 мм и 400 мм. Блоки различаются толщинами внутреннего (несущего) бетонного слоя и слоя утеплителя.

Рекомендуемые варианты толщины слоев  блоков несущих стен приведены на Рис.2.

Рис.2. Размеры теплоблока

Блоки предназначены для применения в качестве несущих и ненесущих элементов однослойной лицевой кладки в наружных стенах отапливаемых зданий с сухим, нормальным и влажным режимом эксплуатации.

Выпускаются теплоэффективные блоки с различной конфигурацией и типоразмерами, основные формы на Рис.3.:

Размеры кладки подгоняют под типоразмер блоков, что позволяет избежать резки и подгонки блоков и обеспечить непрерывность теплового контура стен. Стена собирается из блоков как конструктор «Лего». Каждый типоразмер блока кладется на своё заранее определенное место.

Наружный слой может иметь декоративную лицевую поверхность различной фактуры. Окраска лицевой поверхности может производиться при изготовлении блока, путем пигментации бетонной смеси.

Блоки по пределу прочности при сжатии по сечению «брутто» подразделяют на марки: М35, М50, М75. За марку «М» трехслойного теплоэффективного блока по прочности при сжатии, МПа (кгс/см2) принимается средний предел прочности при осевом сжатии блока с передачей нагрузки на площадь «брутто», на все три слоя, без вычета слоя теплоизоляции. При этом, наружный и внутренний бетонные слои обычно имеют бОльшую марку, класс прочности, чем блок в целом. То есть, следует различать марку блока и марку, класс бетона в слоях блока.

Марка бетона блоков по морозостойкость: F50, F75, F100.

Физико-механические характеристики теплоэффективных блоков для несущих стен, Рис.4:

Регулирование теплофизических показателей стен из многослойных блоков производится путем изменения толщины и вида эффективного утеплителя.

Увеличение толщины утеплителя ведет к уменьшению толщины бетонного слоя и, следовательно, несущей способности стены. Обеспечение прочности, устойчивость стен дома является главным условием применения теплоблоков, не забывайте об этом.

Расчет сопротивления теплопередаче стены из блоков производится как обычно, например, так, как описано в статье «Расчет сопротивления теплопередаче стены».

Коэффициент теплотехнической однородности кладки на клею из многослойных блоков при испытаниях составил r=0,92.

Применение в качестве гибких связей металлической арматуры недопустимо в связи с резким снижением теплотехнических показателей блоков. При сравнительных испытаниях фрагментов кладки, кладка блоков, где в качестве межслойных связей использовалась металлическая арматура имел теплотехнические характеристики в 3,12 раза хуже.

Широкую известность получили теплоэффективные блоки торговых марок «Теплоблок», «Теплостен», «Полиблок», «Кремнегранит». Отличие продукции этих марок обусловлено особенностями применяемого оборудования и непринципиальными изменениями конструкции блоков.

При изготовлении блоков широко используется керамзитобетон. Производятся блоки с утеплителем из минераловатного утеплителя и пеностекла, а также блоки с системой сопряжения «шип-паз», с бороздами для закладки арматуры. Форма блоков системы «Теплостен» имеет небольшую конусность.

Система блоков «Кремнегранит» имеет лицевой слой из кремнегранита.

Для изготовления блоков не требуется сложного оборудования. Блоки производят много мелких производителей. Качество блоков в их исполнении может очень сильно отличаться от требуемого техническими условиями.

При выборе производителя, продавца блоков, кроме цены, следует обратить внимание на:

  • должна предлагаться к продаже вся линейка конфигураций и типоразмеров блоков;
  • проверьте стабильность размеров блоков, особенно по высоте;
  • соответствие фактических физико-механических характеристик требованиям технических условий (ТУ) и проекту строящегося дома. У ответственного производителя, согласно ТУ блоки должны быть на поддонах, упакованы пленкой. К каждой упаковке блоков прилагается документ о качестве с указанием основных характеристик, с подписью и штампом ответственного лица производителя. Потребитель имеет право проводить контрольную проверку соответствия показателей качества блоков, указанных в заказе, требованиям ТУ.

Для примера, прочитайте «Технические условия на блоки трехслойные стеновые строительной системы «Полиблок»» Для скачивания документа перейдите по ссылке, слева вверху выберите меню «Файл» > «Загрузить».

Преимущества, достоинства теплоблоков

В сравнении с трехслойными каменными или кирпичными стенами использование теплоблоков имеет следующие преимущества :

1. Ускорение строительства стены — за один прием привозятся на объект, разгружаются и укладываются все три слоя стены: несущий, теплоизолирующий и облицовочный.

2. Плотная конструкция слоев в блоке с герметичной бетонной оболочкой увеличивает долговечность утеплителя, следовательно, и долговечность стен. Утеплитель лучше защищен от проникновения огня. более устойчив по отношению к пожару.

3. С инженерной точки зрения кладка из плотно соединенных слоев блоков увеличивает несущую способность кладки. В кладке из отдельных слоев учитывается только несущая способность внутреннего слоя стены, а в кладке теплоблоков — всех слоев. Толщина внутреннего слоя в кладке из теплоблоков может быть меньше, чем в стене из отдельных слоев.

Смотрите: из этого видео Вы узнаете о всех плюсах и минусах трехслойного теплоэффективного теплоблока:

sami-stroim.com

Многослойные строительные блоки. Утеплитель и отделка

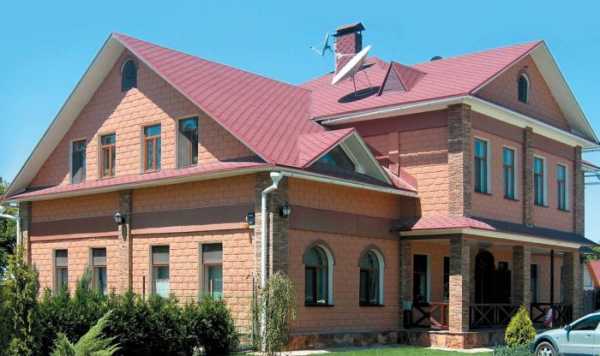

Дом из многослойных строительных блоков

Как последнее время утепляют конструкции при строительстве домов и нежилых зданий? Слой несущей стены, слой утеплителя и внешняя отделка. А ведь есть материалы, в которых все эти слои присутствуют изначально, — сравнительно недавно появившиеся многослойные блоки. Поговорим о разных способах строительства утепленного дома.

Каждому понятно: в неутепленном доме жить невозможно — холодно, сыро, неуютно, да еще и плесень развивается. Даже если утепление сделано, но теплозащитный материал выбран неверно или строители легкомысленно подошли к соблюдению технологии, потери тепла могут составить до 35-40 %. А ведь это и ваши финансовые потери – на обогрев дома.





Многослойный строительный блок – три в одном

Производители предлагают новые материалы, упрощающие процесс строительства утепленного дома. В последние годы для утепления конструкций в малоэтажном строительстве постепенно начали использовать фасадные многослойные блоки или как их еще называют — теплоэффективные стеновые строительные блоки или полиблоки, в которых уже предусмотрен утеплитель (например, стеновые блоки от химкинского бетонного завода «Лига», блоки «Теплостен» от компании «ТАТА». Обычно такие материалы имеют трехслойную структуру: самый толстый несущий слой, внутренний теплоэффективный и защитный декоративный (толщиной не меньше 15-30 мм). Крайние слои отвечают за прочность конструкции, а внутренний утеплитель обеспечивает теплозащиту. Общая толщина многослойного блока может составлять 30-350 мм.

Фасадный многослойный блок

Наружные слои такого бутерброда — тот или иной вид бетона. Как правило, роль несущего слоя выполняет поризованный керамзитобетон, а в качестве лицевого слоя применяют плотный бетон, причем можно выбрать цветной или фактурный, имитирующий природный материал. В качестве утеплителя в таких блоках используют пенополистирольные плиты, минеральную вату, пенополиуретан, сотопласт. Какой материал подойдет в каждом конкретном случае, решают с учетом требований заказчика, назначения объекта и условий, в которых дом будут эксплуатировать. Главное, чтобы он был влагостойким и устойчивым к деформации. Между собой слои связаны арматурными стержнями.

Фасадный многослойный блок

Из многослойных конструкций получаются теплые стены толщиной 300-350 мм. Если использовать однородный материал, для достижения тех же параметров по тепло- и звукоизоляции потребуется создать стену толщиной не менее 500 мм. Соответственно, и весят конструкции из однослойных материалов больше, а значит, требуют основательного фундамента. Панели — бутерброды прочны, надежны, влагонепроницаемы, устойчивы к грибкам, плесени и коррозии. Кроме того, использование материалов три в одном заметно ускоряет процесс монтажа и удешевляет конструкции.

Многослойные материалы изготавливают не только промышленным способом есть панели, которые можно получать непосредственно на стройплощадке в специальных формах. Монтаж теплоблоков не требует дополнительных затрат, большого объема знаний или высокой квалификации.

Кладка стены из многослойных строительных блоков





Классический путь – однослойные материалы

Однозначно многослойные материалы до сих пор не приняты потребителями. Хотя, по сути, любое здание возводят по многослойной технологии — какой бы материал ни был выбран, конструкция все равно будет состоять из несущего слоя, утеплителя и отделки. Утепляют постройки изнутри или снаружи, причем первый способ выбирают крайне редко, когда иначе никак поступить уже нельзя. При внутреннем утеплении поверхность грунтуют, а затем с помощью клея закрепляют листы теплозащитного материала (уже, как правило, это плиты экструдированного пенополистирола). Получившуюся основу грунтуют и шпатлюют, а затем наносят отделочный материал.

Такой вариант дешев и прост, однако нужно понимать, что площадь помещения за счет толщины используемого утеплителя уменьшится. Стена не будет удерживать тепло. Кроме того, в утепленном таким образом помещении всегда будет чересчур влажно, вследствие чего возможно образование плесени и грибков. Поэтому правильное утепление — наружное.



Типы наружного утепления

Существует несколько типов наружного утепления. Самый распространенный из них — создание штукатурного фасада (так называемый мокрый тип утепления). За счет мокрых процессов данный метод применим только в теплую погоду. При таком утеплении с внешней стороны стены создается многослойная конструкция. К несущей перегородке поверх фасадного клея с помощью дюбелей крепят теплоизоляцию. Затем делают армирование стеклосеткой, после чего наносят отделочный материал в один или несколько слоев. Роль отделки может выполнять штукатурка, грунтовка или фасадная краска.

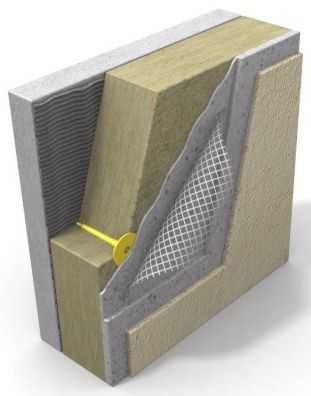

Штукатурный фасад — мокрый тип утепления

Эта методика недорога и надежна. Утепленные таким образом стены защищены от выпадения конденсата, улучшается их звукоизоляция. Кроме того, отсутствие швов на наружной части стены гарантирует отсутствие мостиков холода. Да и на площади помещения наружное утепление не сказывается. Однако при применении данного метода нужно учитывать, что для утепления подойдет не любой материал: утеплитель должен иметь идеальную геометрию, быть одинаково плотным по всей толщине и прочным на отрыв. Чаще всего для штукатурных фасадов используют плиты из минеральной ваты высокой плотности или того же экструдированного пенополистирола. Недостатком мокрого способа утепления является то, что отделочный материал может разрушаться при минусовых температурах и во время усадки строения. Кроме того, в доме может быть повышенная влажность.

Штукатурный фасад — мокрый тип утепления



Слоистая (колодцевая) кладка

Достаточно популярна в малоэтажном строительстве так называемая слоистая кладка. Возможно, вы слышали другие названия этой технологии: «колодцевая кладка», «трехслойная система». Последнее наименование говорит само за себя — кладка действительно состоит из трех слоев: несущей стены, теплоизоляции и наружной облицовки. Толщина лицевого слоя — всего один кирпич: эта часть не несет на себе большой нагрузки, она защищает утеплитель и выполняет в основном декоративные функции. Утеплитель при этом должен быть устойчив к деформации и климатическому воздействию (в частности, влиянию влаги). Как правило, в роли такой прослойки выступает экструдированный пенополистирол или плиты минеральной ваты высокой плотности.

Слоистая (колодцевая) кладка

Слоистую кладку можно использовать как при строительстве дома, так и при его реконструкции. Плюсом подобной фасадной системы является то, что конструкция получается облегченной. Однако, поскольку стена толстая, потребуется создать широкий фундамент. Основной минус такого способа утепления заключается в том, что со временем внутри конструкций появляется конденсат. И, поскольку наружная оболочка герметична, влага не выводится даже в сухую теплую погоду. Еще одним недостатком колодцевой кладки является то, что для нее требуется много материала, что значительно увеличивает стоимость дома и сроки строительства.



Вентилируемый фасад

Еще один способ наружного утепления, хоть и практически не применяемый в коттеджах, — устройство системы вентилируемых навесных фасадов. Такую технологию называют сухой. Она предполагает вентилируемую воздушную прослойку между утеплителем и облицовкой. Утеплитель (плиты минеральной ваты) прикрепляют к несущим стенам с помощью дюбелей или анкерной заделки. Между утеплителем и облицовкой оставляют небольшой зазор за счет несущих профилей (15-60 мм) и монтируют декоративный слой из металла, пластика, цементно-песчаного покрытия.

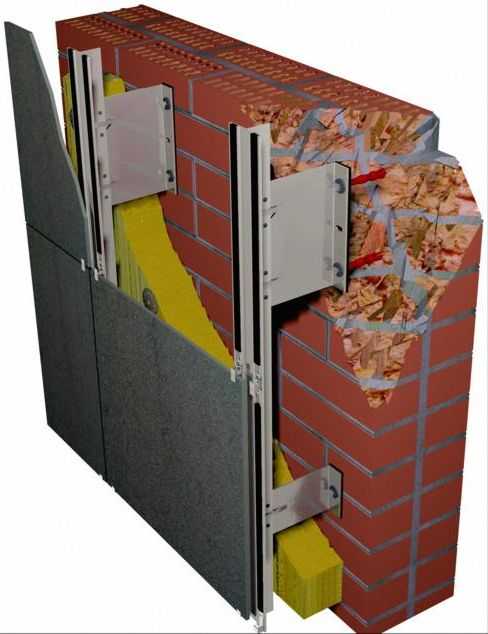

Устройство системы вентилируемых навесных фасадов

За счет воздушной прослойки влага выводится и не скапливается в утеплителе. При этом снимается проблема мостиков холода. Монтировать вентилируемые фасады можно в любое время года, поскольку технология не подразумевает мокрых процессов.

Система вентилируемых навесных фасадов

Главное, чтобы применяемые для утепления материалы были не только прочными, но и стойкими к воздействию ветровых нагрузок, иначе утеплитель будет менять геометрию и разрушаться. Если вам удастся правильно подобрать систему утепления для своего дома, в будущем вы сэкономите на обогреве помещений, а также защитите свой дом от сырости и сквозняков.











Что бы еще почитать?

remstd.ru

Теплоблок, теплостен, кремнегранит, полиблок — трехслойный стеновой блок

Другие статьи на эту тему:

Трехслойные теплоэффективные блоки

Теплоэффективные блоки — это сравнительно новый материал для строительства стен дома. Блоки выполняются трехслойными — наружный и внутренний слои блока из мелкозернистого или легкого бетонов. Средний слой — термовкладыш из пенополистирола. Точность размеров блока и отклонение от плоскости граней должны находится в пределах +-1 мм.

Конструктивная целостность блоков достигается в процессе изготовления двумя способами, Рис.1 :

Рис.1. Конструкция теплоблока

Вариант 1: За счет связи бетонных и теплоизолирующих слоёв зацеплением «паз-шип», выполняемого в термовкладыше.

Вариант 2: За счет связи бетонных и теплоизолирующих слоёв пластиковыми анкерами. Этот вариант используется чаще всего.

EPS — вспененный, XPS — экструдированный пенополистирол.

Блоки могут иметь ширину 300 мм и 400 мм. Блоки различаются толщинами внутреннего (несущего) бетонного слоя и слоя утеплителя.

Рекомендуемые варианты толщины слоев  блоков несущих стен приведены на Рис.2.

Рис.2. Размеры теплоблока

Блоки предназначены для применения в качестве несущих и ненесущих элементов однослойной лицевой кладки в наружных стенах отапливаемых зданий с сухим, нормальным и влажным режимом эксплуатации.

Выпускаются теплоэффективные блоки с различной конфигурацией и типоразмерами, основные формы на Рис.3.:

Размеры кладки подгоняют под типоразмер блоков, что позволяет избежать резки и подгонки блоков и обеспечить непрерывность теплового контура стен. Стена собирается из блоков как конструктор «Лего». Каждый типоразмер блока кладется на своё заранее определенное место.

Наружный слой может иметь декоративную лицевую поверхность различной фактуры. Окраска лицевой поверхности может производиться при изготовлении блока, путем пигментации бетонной смеси.

Блоки по пределу прочности при сжатии по сечению «брутто» подразделяют на марки: М35, М50, М75. За марку «М» трехслойного теплоэффективного блока по прочности при сжатии, МПа (кгс/см2) принимается средний предел прочности при осевом сжатии блока с передачей нагрузки на площадь «брутто», на все три слоя, без вычета слоя теплоизоляции. При этом, наружный и внутренний бетонные слои обычно имеют бОльшую марку, класс прочности, чем блок в целом. То есть, следует различать марку блока и марку, класс бетона в слоях блока.

Марка бетона блоков по морозостойкость: F50, F75, F100.

Физико-механические характеристики теплоэффективных блоков для несущих стен, Рис.4:

Регулирование теплофизических показателей стен из многослойных блоков производится путем изменения толщины и вида эффективного утеплителя.

Увеличение толщины утеплителя ведет к уменьшению толщины бетонного слоя и, следовательно, несущей способности стены. Обеспечение прочности, устойчивость стен дома является главным условием применения теплоблоков, не забывайте об этом.

Расчет сопротивления теплопередаче стены из блоков производится как обычно, например, так, как описано в статье «Расчет сопротивления теплопередаче стены».

Коэффициент теплотехнической однородности кладки на клею из многослойных блоков при испытаниях составил r=0,92.

Применение в качестве гибких связей металлической арматуры недопустимо в связи с резким снижением теплотехнических показателей блоков. При сравнительных испытаниях фрагментов кладки, кладка блоков, где в качестве межслойных связей использовалась металлическая арматура имел теплотехнические характеристики в 3,12 раза хуже.

Широкую известность получили теплоэффективные блоки торговых марок «Теплоблок», «Теплостен», «Полиблок», «Кремнегранит». Отличие продукции этих марок обусловлено особенностями применяемого оборудования и непринципиальными изменениями конструкции блоков.

При изготовлении блоков широко используется керамзитобетон. Производятся блоки с утеплителем из минераловатного утеплителя и пеностекла, а также блоки с системой сопряжения «шип-паз», с бороздами для закладки арматуры. Форма блоков системы «Теплостен» имеет небольшую конусность.

Система блоков «Кремнегранит» имеет лицевой слой из кремнегранита.

Для изготовления блоков не требуется сложного оборудования. Блоки производят много мелких производителей. Качество блоков в их исполнении может очень сильно отличаться от требуемого техническими условиями.

При выборе производителя, продавца блоков, кроме цены, следует обратить внимание на:

  • должна предлагаться к продаже вся линейка конфигураций и типоразмеров блоков;
  • проверьте стабильность размеров блоков, особенно по высоте;
  • соответствие фактических физико-механических характеристик требованиям технических условий (ТУ) и проекту строящегося дома. У ответственного производителя, согласно ТУ блоки должны быть на поддонах, упакованы пленкой. К каждой упаковке блоков прилагается документ о качестве с указанием основных характеристик, с подписью и штампом ответственного лица производителя. Потребитель имеет право проводить контрольную проверку соответствия показателей качества блоков, указанных в заказе, требованиям ТУ.

Для примера, прочитайте «Технические условия на блоки трехслойные стеновые строительной системы «Полиблок»» Для скачивания документа перейдите по ссылке, слева вверху выберите меню «Файл» > «Загрузить».

Преимущества, достоинства теплоблоков

В сравнении с трехслойными каменными или кирпичными стенами использование теплоблоков имеет следующие преимущества :

1. Ускорение строительства стены — за один прием привозятся на объект, разгружаются и укладываются все три слоя стены: несущий, теплоизолирующий и облицовочный.

2. Плотная конструкция слоев в блоке с герметичной бетонной оболочкой увеличивает долговечность утеплителя, следовательно, и долговечность стен. Утеплитель лучше защищен от проникновения огня. более устойчив по отношению к пожару.

3. С инженерной точки зрения кладка из плотно соединенных слоев блоков увеличивает несущую способность кладки. В кладке из отдельных слоев учитывается только несущая способность внутреннего слоя стены, а в кладке теплоблоков — всех слоев. Толщина внутреннего слоя в кладке из теплоблоков может быть меньше, чем в стене из отдельных слоев.

Смотрите: из этого видео Вы узнаете о всех плюсах и минусах трехслойного теплоэффективного теплоблока:

sladkiyson.net

Трехслойные теплоблоки

Стройматериал, характеризующийся надёжностью, устойчивостью к неблагоприятным внешним воздействиям, помимо чего являющийся более доступным в финансовом отношении, в сравнении с конкурирующими — древесиной, кирпичом, железобетоном или какими-либо другими материалами, называется теплоблок.

В России многослойный теплоблок является многообещающим строительным материалом, соединяющим в себе лучшие качества уже укоренившихся общепринятых материалов, являющий собой аккуратную конструкцию в виде блока, состоящую из поочерёдно сменяющих друг друга слоёв, из которых внешний и внутренний выполнены бетоном, а слой между ними – это утеплитель.

Имея под рукой несложное оборудование и формы можно изготавливать строительные блоки своими руками. Наружный слой теплоблока успешно предохраняет конструкцию от таких воздействий извне, как ветер, перепады температур, солнечная радиация и др., кроме этого является фасадом и выполняет декоративную функцию.

Средний слой представлен утеплителем из пенополистирола; его толщина варьируется в соответствии с климатическими условиями местности постройки этого объекта. Функция третьего слоя, являющегося внутренним, несущая; он производится из бетона высокой прочности.

Примечательно, что при работе с трехслойным теплоблоком отпадает необходимость в отделке и утеплении, эти элементы уже предусмотрены в его конструкции. Это уменьшает время строительства, вне зависимости от его объёмов. Вместе с тем эксплуатация трехслойного теплоблока не несёт сезонных ограничений, строительные работы могут осуществляться в любой временной период (летом, зимой и т. д.).

Характеристики трехслойных теплоблоков

Этот материал не имеет аналогов по своим качествам, и, кроме всего прочего, отвечает нынешним стандартам ограждающих конструкций. Трехслойные теплоблоки обладают поразительной прочностью, долговечностью, высокой степенью надёжности и невосприимчивостью к огню.

Они гарантируют благоприятные температурные условия и влажностный режим внутри сооружения. Также тепло блоки характеризуются эффективной звукоизоляцией. Их конструкция оптимальна для возведения стен и перегородок. Их эксплуатация оправдана экономически и делает возможной реализацию практически любого по сложности архитектурно-художественного решения.

Применение трехслойных блоков в строительстве значительно облегчает процесс, чему содействует их изначальное качество производства. Притом продолжительность строительных работ из теплоблоков внушительно короче альтернатив с другими материалами.

Говоря иными словами, работа с теплоэффективными блоками – это качественно и оперативно. Но предусматривает следование определённым технологиям и присутствие специализированного технического оснащения.

Видео: Изготовление трехслойных теплоблоков

www.stroypraym.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
