Трехслойная стена с утеплением: Как утепляются трехслойные стены

Как утепляются трехслойные стены

Конструкция стены в три слоя весьма популярна. У таких стен отличный внешний вид, они долговечные, практичные, хорошо утеплены. Рассмотрим подробнее, как трехслойная конструкция возводится, как закладывается теплоизолятор внутри.

Внутренний слой из тяжелых материалов?

Трехслойная стена состоит из трех слоев. Первый слой (изнутри здания) несущий, рассчитывается на прочность, должен быть выполнен по проектным решениям, из крепких материалов требуемой толщины.

Этот слой не рекомендуется предусматривать из материалов имеющих низкую теплоемкость, так как понижение внутренней теплоемкости здания снижает комфортность.

Возведение этого слоя из гидрофобных (боящихся воды) материалов, например газобетона, керамзитобетона, требует особого контроля за обеспечением вентиляции или других мероприятий направленных на недопущение повышения его влажности.

Увлажнение может существенно снизить долговечность стен или даже повлечь за собой аварийную ситуацию, — нельзя допускать подобных ситуаций.

По сравнению с кирпичной кладкой легкие бетоны не дают большой экономии, особенно когда речь идет о трехслойной стене. Но проблемы могут создать существенные.

Применение кирпича


Обычный материал для внутреннего слоя – керамический кирпич. Чаще согласно проектному расчету для 1 -2 этажного здания достаточно толщины несущего слоя в 36 см, что соответствует кладке в 1,5 кирпича.

Но в соответствии с особыми мероприятиями, которые могут предусматриваться проектом, несущий слой одноэтажного здания (с мансардой) может быть выполнен и в один кирпич — до 25 см толщиной.

Наружный слой — фасадный, обычно делается из твердого облицовочного кирпича с морозоустойчивостью не ниже F50, имеющего отличный внешний вид.

Выкладка ведется обычно в пол кирпича с расшивкой швов (фигурными швами), толщина слоя 12 см. Но возможен вариант выкладки толщиной слоя и в 6 см специальным фасадным кирпичем или в ? обычного кирпича.

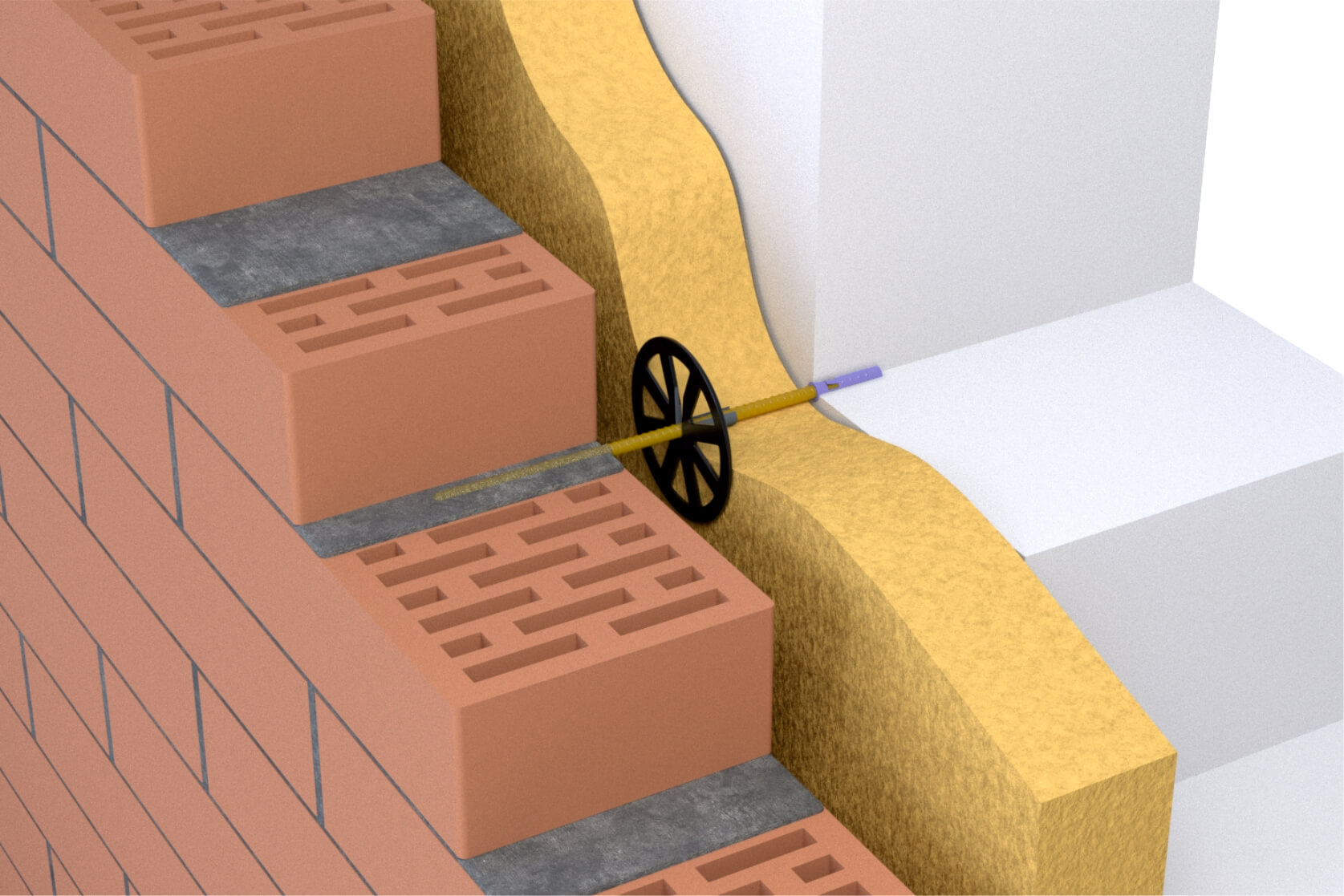

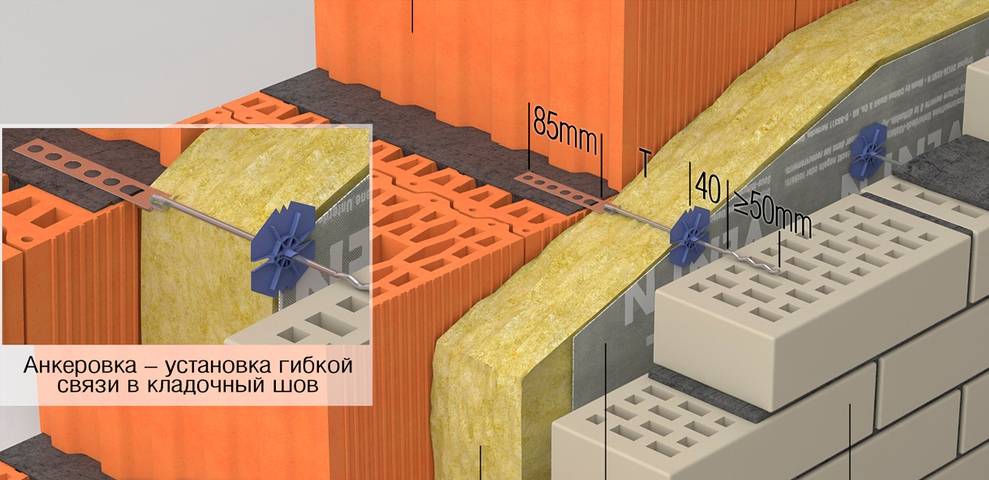

Связи слоев сквозь утеплитель

Между наружным и внутренними слоями трехслойной стены должны присутствовать множество механических связей. Достаточно предусмотреть гибкие связи. Жесткие из кирпича будут значительными мостиками холода, и утепление стены потеряет смысл.

Гибкие связи делаются из стекловолоконной арматуры или подобного не растягивающегося с течением времени материала. Их коэффициент теплопроводности составляет около 0,5 Вт/мС.

Для сравнения, стальная арматура такого же диаметра имела бы коэффициент теплопроводности на уровне 50 Вт/мС. Связи закладываются в швы между кирпичами на глубину в кладку 7 – 8 см.

Расстояние между связями по длине стены составляет 50 – 100 см, а по высоте обычно принимается 50 – 60 см. Чем толще слой утепления, чем больше расстояние между наружным и внутренними слоями, тем выше плотность установки связующей арматуры.

Какой утеплитель применить для трехслойной стены

Трехслойная стена является не разборной конструкцией. Замена, ремонт утеплительного слоя в ней будет крайне дорогим и проблематичным делом. Поэтому во время строительства стены нужно применить сразу же самые надежные утеплительные материалы.

Специалисты сходятся во мнении в том, что плотные минераловатные плиты лучше подходят для трудноремонтируемых конструкций длительной эксплуатации. И причин в пользу их выбора несколько.

Преимущества минеральной ваты

  • Качественные плиты из базальтовой ваты от известных производителей плотностью от 60 кг/м куб не растягиваются, не меняют форму со временем.
  • Срок службы минералов большой, фактически такой же, как и у кирпича.
  • Минераловатные плиты не едят грызуны, в них не селится живность, что критически важно для конструкции, которая не поддается ремонту.
  • Необходимо применять гидрофобизированные плиты, с водопоглощением не более 1% по объему, чтобы возможная роса не навредила утеплителю со временем.

Полистиролы, полиуретаны тоже возможный вариант, но с ними, по крайней мере, нужно принять особые меры по недопущению живности внутрь стены, что не всегда возможно, да и прекращение оттока пара через стену, хоть и небольшой, но все же шаг в не лучшую сторону по всем показателям…

Сколько потребуется утеплителя

Толщина слоя утеплителя рассчитывается исходя из нормативных требований по сопротивлению теплопередачи для данного региона.

Например, сопротивление теплопередаче кирпичной стены из полнотелого кирпича составит 0,36 м / 0,7 Вт/мС = 0,51 м2С/Вт.

Для умеренного климата средней полосы сопротивление теплопередаче стены должно быть не менее 3,1 м2С/Вт.
Тогда сопротивление теплопередаче слоя утеплителя должно составить 3,1 – 0,5 = 2,6 м2С/Вт.

Толщина слоя утеплителя составит 0,04х2,7=0,1 метра. Принимаем к утеплению плиты из базальтового волокна толщиной 10 см.
Принятый к расчету их коэффициент теплопроводности на уровне 0.04 Вт/мС больше на 10 процентов, чем заявляет производитель. Здесь учитывается реальное увлажнение плиты во время эксплуатации на стене.

Выше приведен упрощенный расчет требуемой толщины утеплителя для ограждающей конструкции. Но в большинстве случаев, для частного строительства и решения бытовых вопросов утепления, точность этого расчета вполне приемлема.

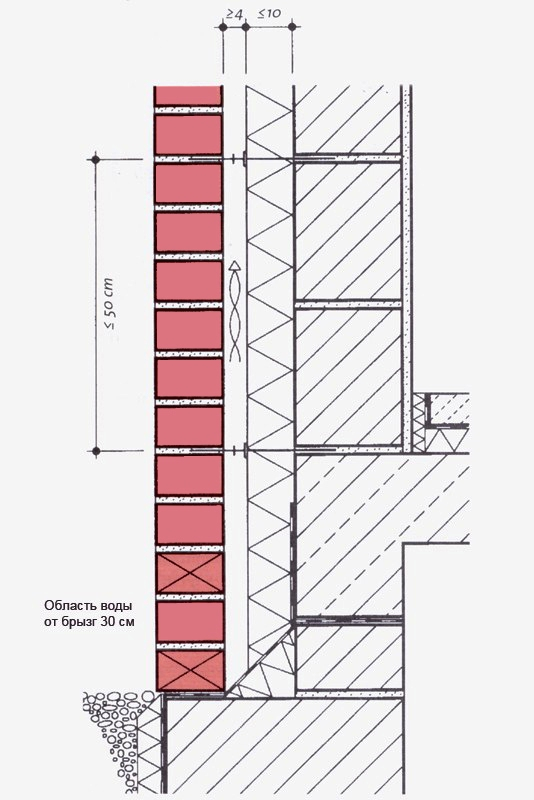

Обеспечение вентиляционного зазора над утеплителем

Паропрозрачный утеплитель в трехслойной стене должен постоянно вентилироваться. Для нормальной вентиляции, беспрепятственного движения воздуха над утеплителем, величина вентиляционного зазора между слоем утепления и наружным слоем должна быть не менее 3см.

Для фиксации утеплителя и его постоянного прижатия к внутреннему слою, на межслойные связи поверх утеплителя надеваются пластиковые фиксаторы.

Внизу и вверху фасадного слоя делаются вентиляционные отверстия. Холодный воздух будет поступать к утеплителю через нижние продухи, далее, за счет нагрева от тепла поступающего сквозь утеплитель, возникнет устойчивая тяга вверх, вследствие чего утеплитель будет постоянно проветриваться. Необходимая площадь воздухоподающих отверстий не менее 40 см кв. на 10 м кв. стены. Такая же площадь и у воздухоотводящих.

Предотвращение продувки слоя

Для отдельных видов утеплителя производителем предусматривается применение супердиффузионной мембраны, роль которой предотвратить выдувку волокон утеплителя.

Если плиты нуждаются в подобной защите, значит утеплительный слой в процессе строительства должен быть накрыт такой мембраной с паропроницаемостью не ниже 1700 г/м2 сутки.

Также специалисты настоятельно рекомендуют применять ветрозащитную мембрану в системе вентилируемый фасад для предотвращения конвекционных утечек тепла из утеплителя (20% и больше) при плотности плит менее 80 кг/м куб в ветровых зонах до 5 и плотности плит 180 кг/м куб в любых ветровых зонах и для высотных зданий.

С пенополистиролом меньше проблем?


Как видим, минераловатные плиты в трехслойной стене применяются по проверенной технологии «вентилируемый фасад». Применение вдуваемого пенополиуретана или плит из экструдированного пенополистирола позволит уменьшить общую толщину стены за счет меньшей на 20 процентов толщины утеплителя (меньше коэффициент теплопроводности) и отсутствия вентиляционного зазора.

В этом случае прочные слои окажутся разделенными по пару, парообмен каждого слоя будет происходить внутри «своей» атмосферы. Но, как указывалось выше, присущие пластмассам недостатки в целом не делают их применение предпочтительным.

Остается заметить, что плиты перекрытий не должны внедряться в утеплитель и не выходить за внутренний слой стены.

В процессе строительства недопустимо применить пародиффузионную мембрану низкого качества, уменьшить вентиляционный зазор, или не обеспечить вентиляционные отверстия в наружном фасадном слое.

Трехслойная стена

Трехслойная кладка сегодня широко применяется в строительстве. Суть ее заключается в следующем: к несущей стене крепится слой утеплителя, далее с небольшим зазором укладывается облицовочный декоративный кирпич, который скрепляется с утеплителем и несущей стеной специальными гибкими связями.

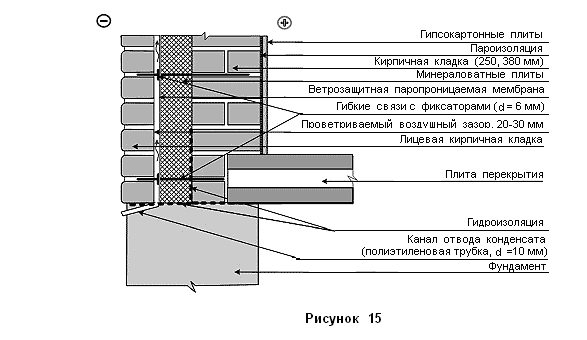

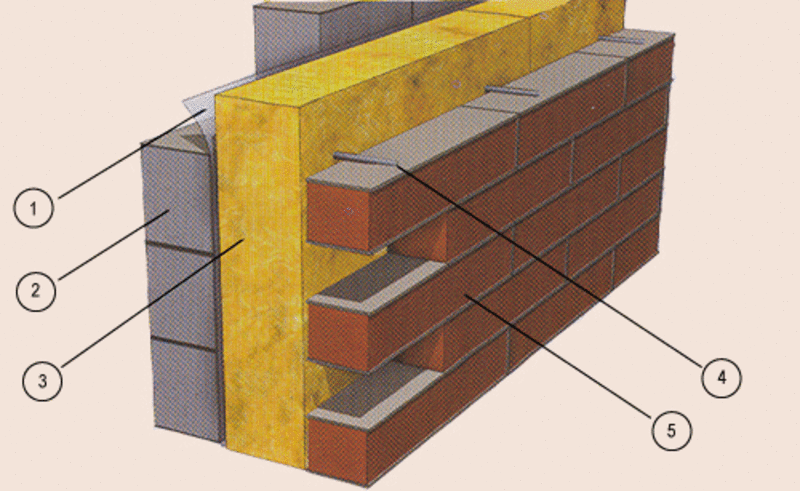

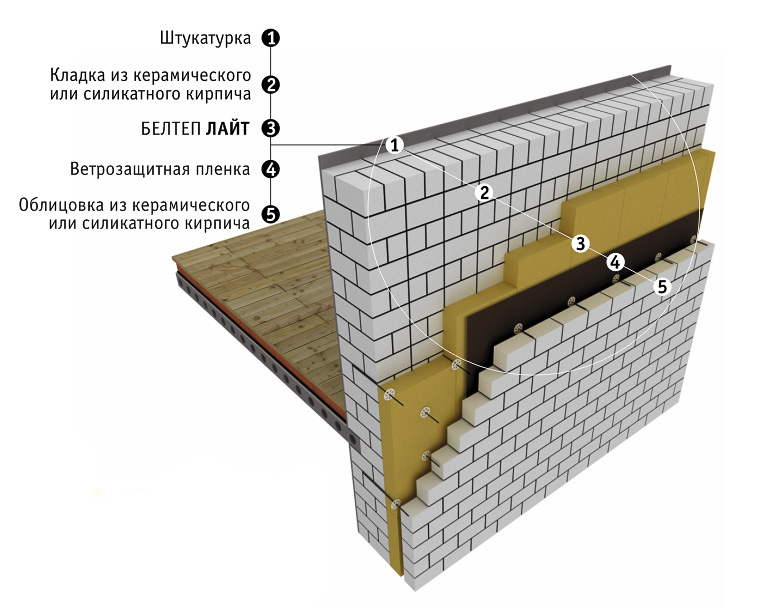

Ниже представлена схема устройства трехслойной стены с рассмотрением использования различных материалов, а также дана технология самостоятельного изготовления. Все материалы представлены на нашем сайте. Перейдите по активной ссылке, и Вы сможете ознакомиться с подробными характеристиками и ценой.


1. Несущая стена

2. Утеплитель

3. Гидроизоляция

4. Гибкие связи

5. Облицовочный кирпич

6. Приточно-вытяжные отверстия


Утеплитель

В качестве утеплителя в слоистой кладке используют либо плиты из минеральной ваты базальтовых пород с плотностью 40 — 50 кг / м³, либо плиты из экструдированного пенополистирола. Использование дешевого и недолговечного пенопласта нецелесообразно в такой дорогой конструкции как трехслойная стена.

Если в качестве утеплителя использовать базальтовую вату, то предпочтительными вариантами будут следующие материалы: Изолайт (плотность 50), Кавити Баттс (плотность 45), Изолайт Л (плотность 40). Это негорючий экологически чистый материал, однако обладающий одним недостатком — при сильном намокании он приходит в негодность. Поэтому иногда для трехслойной кладки используют экструдированный пенополистирол. Он дороже по цене, но совершенно не боится влаги и микроорганизмов, сохраняет геометрию и теплоизоляционные свойства более 50 лет. Но экструдированный пенополистирол является горючим материалом, поэтому его использование менее предпочтительно, чем базальтового утеплителя. Рекомендуем рассмотреть следующие материалы: Пеноплэкс Комфорт и XPS CARBON ECO.

Гидроизоляция

Гидроизоляция необходима для того, чтобы оградить утеплитель от намокания. В качестве гидроизоляции рекомендуется использовать качественные наплавляемые битумные материалы на основе из полиэстера. Эти материалы наплавляются с помощью пропановой горелки на поверхность фундамента, предварительно обработанной праймером.

Крепеж

Для того, чтобы связать все слои стены (облицовочный кирпич, утеплитель, несущая стена) используется специальный крепеж — гибкие связи. Для несущих стен из бетона используйте гибкие связи с дюбелем, а для системы с несущей стеной из кирпича применяются гибкие связи для слоистой кладки.

Утеплитель для трехслойных стен дома. Слоистая кладка

Такие конструкции используются издавна, в них могут применяться различные материалы. Это уже упоминавшиеся ранее ячеистый бетон, керамзитобетонные и поризованные керамические блоки, а также материалы, которые по своим теплотехническим характеристикам не подходят для возведения однослойных или двухслойных стен – керамический и силикатный кирпич и камни. Благодаря своей конструкции трехслойные стены имеют хорошие теплотехнические характеристики, они хорошо аккумулируют тепло.

К сожалению, возведение таких стен является трудоемким процессом, поскольку каменщикам по сути приходится возводить два слоя кладки – несущий и отделочный. Кроме того, при работе с мелкоштучным кирпичом существенно увеличивается время возведения зданий.

Вместе с тем трехслойные стены, в случае использования традиционных материалов, получаются сравнительно толстыми и имеют обычно толщину от 50 до 65 см. Это несколько больше двух- и однослойных стен из эффективных конструкционных материалов. Такая особенность влечет за собой необходимость сооружения более широкого фундамента, перемычек, парапетов и соответственно увеличивает расход материалов на эти цели.

Кроме того, следует учитывать, что если в доме определенных размеров возвести более толстые стены, то полезная площадь внутренних помещений уменьшится. Если же для сохранения площади попытаться увеличить наружные размеры дома, то это обернется большим расходом материалов на возведение фундамента и крыши. А это – увеличение стоимости строительства.

Традиционная трехслойная стена состоит из следующих слоев. Несущий слой, который, как мы уже отметили, обычно выполняется из ячеистобетонных, керамзитобетонных или поризованных керамических блоков, керамического или силикатного кирпича (камней). Как правило, толщина несущего слоя составляет от 25 до 50 см. Толщина несущего слоя определяется прочностными требованиями к зданию.


В качестве внутреннего слоя могут быть использованы минеральная или стеклянная вата, плиты из экструдированного или обычного пенополистирола. В последнее время в качестве теплоизоляционного слоя все чаще используются блоки из ячеистого бетона пониженной плотности. Толщина внутреннего слоя определяется требованиями теплозащиты здания и обычно составляет 50–150 мм.

Одной из важных задач при проектировании трехслойных стен является удаление влаги, образующейся внутри конструкции. Как правило, с этой целью между утеплителем и лицевым слоем стены устраивается воздушный зазор, предназначенный для вентиляции и удаления конденсата. Ширина зазора определяется теплотехническим расчетом и обычно составляет 40–60 мм.

Кроме того, при использовании минераловатных плит в качестве утеплителя рекомендуется устраивать ветрозащиту в виде диффузионной пленки. В качестве варианта может быть использована минераловатная плита повышенной плотности. Для обеспечения эффективной вентиляции в швах лицевого слоя внизу и вверху стены монтируются вентиляционные элементы. Назначение лицевого слоя заключается в защите утеплителя от внешних воздействий и придании зданию необходимого архитектурного облика. По сути, лицевой слой в конструкции с вентилируемой прослойкой играет слой наружного слоя вентилируемого фасада.


Толщина слоя определяется прочностными характеристиками материала и составляет обычно 65–120 мм. Как правило, при возведении данного слоя используются материалы, не требующие дальнейшей отделки: лицевой керамический или силикатный кирпич, клинкер, натуральный или искусственный камень, декоративные блоки из тяжелого бетона.

Кирпич и блоки могут иметь как гладкую фактуру, так и колотую, которая напоминает фактуру дикого камня. Кроме того, силикатный кирпич и бетонные блоки могут быть окрашенными в массе, а керамический кирпич или клинкер – даже подвергается глазурованию. Это обеспечивает материалу низкий показатель водопоглощения и, следовательно, долгий срок службы.

В этой связи следует отметить, что силикатный кирпич, наоборот, обладает сравнительно высоким показателем водопоглощения. Поэтому при устройстве облицовочного слоя из этого материала все же стоит в элементах, наиболее подверженных воздействию влаги (цоколь, пояса, парапеты и т. д.), использовать, например, лицевой керамический кирпич.

В качестве наружного слоя иногда могут быть использованы ячеистобетонные блоки, рядовой кирпич или иные строительные материалы, которые требуют дальнейшей отделки, в частности, оштукатуривания и покраски. В этом случае используются традиционные декоративнозащитные штукатурки для наружных работ.


Однако такой вариант возведения трехслойной стены в конечном счете оборачивается дополнительными трудозатратами и увеличением расходов на материалы и отделочные работы. Стоимость лицевого кирпича в итоге оказывается ниже, чем цена рядового вместе со штукатуркой и краской. Также не стоит забывать, что оштукатуренные стены требуют больших эксплуатационных расходов в последующем.

Кстати, в рамках данного материала мы не будем рассматривать такие варианты отделки фасадов, как обшивка сайдингом или облицовка стен керамической или клинкерной плиткой, термопанелями. Данные варианты отделки широко используются не только при возведении трехслойных стен, но гораздо чаще однослойных и двухслойных. Поэтому такие методы внешней отделки фасадов индивидуальных домов требуют рассмотрения в рамках отдельной статьи.

Технология возведения трехслойной стены требует на первом этапе кладки несущего слоя, далее – крепления утеплителя и кладки лицевого слоя. Обычно несущая и лицевая стены возводятся параллельно. Но нынешние технологии позволяют разделить строительство дома на этапы: в одном сезоне можно поставить несущую стену, а в следующем – утеплить ее и возвести лицевой слой.

Несущий и отделочный слои связаны между собой гибкими или жесткими связями. Гибкие связи представляют собой прутья (диаметром 4–8 мм) или узкие пластины из нержавеющей стали. Как правило, используется не менее двух гибких связей на 1 м 2 кладки стены. Вместе с тем следует отметить, что связи являются мостиками холода и снижают сопротивление теплопередаче всей ограждающей конструкции. В связи с этим в последнее время все большее распространение получают связи на основе стеклопластика. Этот материал обладает хорошими показателями сопротивления теплопроводности и решает проблему мостиков холода.

Как правило, гибкие связи укладываются в швах во время возведения несущей стены. Затем в них продевается слой утеплителя и крепится к стене при помощи тарельчатых пружинных шайб. Вместе с тем существует возможность монтажа связей уже после кладки несущего слоя. В этом случае в стене сверлятся отверстия, в которых на дюбелях крепятся связи.

Первый вариант является более дешевым и быстрым, поэтому используется чаще. Однако при втором можно достичь большей точности совпадения связей со швами кладки лицевого слоя.

Отдельно стоит сказать о так называемой колодцевой кладке, при которой наружный и несущий слои стены связаны жесткими связями – кирпичом. В данном случае через образующиеся мостики холода теряется значительное количество тепла. Кроме того, колодцевая кладка используется в том случае, если несущая стена и лицевая запроектированы из одного и того же материала. Тем не менее, с появлением на рынке новых эффективных стеновых материалов колодцевая кладка в последнее время используется реже.

При строительстве дома перед застройщиком возникает много вопросов. Основным из них является выбор конструкции и материала наружных стен, которые могут быть однослойными или многослойными с утеплением. Каким стенам отдать предпочтение? Определиться в этом поможет знакомство с достоинствами и недостатками однослойных и двухслойных стен из разных материалов.

Через стены дом теряет 20-30% тепла, поэтому необходимо позаботиться, чтобы тепла через них уходило как можно меньше. Согласно недавно введенным в действие дополнениям к ДБН В.2.6-31:2006 значение сопротивления теплопередаче наружных стен R для 1-й температурной зоны Украины не должно быть меньше чем 3,3 м 2 *K/Вт и 2,8 м 2 *K/Вт — для 2-й зоны. Иногда стремятся получить и более высокое значение сопротивления теплопередаче, особенно у двухслойных стен. Теплоизоляционные свойства однослойных стен зависят только от материала, из которого они возведены. Чтобы однослойная стена, выполненная из блоков ячеистого бетона, имела сопротивление теплопередаче R = 3,3 Вт/(м 2 *K), она должна быть толщиной 40 см, а у стены из поризованной керамики толщина должна составлять не менее 44 см.

В двухслойных стенах для достижения этих параметров основную роль играет . Они имеют приблизительно одинаковые характеристики.

Однослойная и многослойная конструкция стены

Материалы для стен

Однослойные стены возводят:

  • из ячеистого бетона марки D400 — блоки толщиной 40-45 см;
  • из поризованной керамики — блоки толщиной 44-50 см. Двухслойные стены сооружают:
  • из ячеистого бетона марки D500 или D600 — блоки толщиной 30 см;
  • из традиционной керамики — пустотелый керамический кирпич;
  • из поризованной керамики — блоки толщиной 25 см с непрофилированными боковыми сторонами или профилированными для соединения в паз-гребень;
  • из керамзитобетона — блоки толщиной 20 см;
  • из силикатного кирпича толщиной 25 см;
  • из других материалов, требующих утепления (бетонные пустотелые блоки).

Толщина стен и тепло

Толщина однослойных стен должна быть 40 см — из ячеистого бетона или 44 см — из поризованной керамики. Чем стена толще, тем выше ее теплозащитные свойства. Двухслойным стенам из блоков ячеистого бетона марки D500 толщиной 30 см, возведенным на традиционном растворе, для достижения R = 3,3 м 2 *К/Вт достаточен слой минеральной ваты толщиной 6 см. Для стен из блоков поризованной керамики толщиной 25 см нужен слой утепления из минеральной ваты толщиной 9 см. Чтобы достичь значения R = 4 м 2 *K/Вт и более, толщина теплоизоляции должна соответственно составлять 9-12 см.

Раствор и тепло

Потери тепла в однослойных стенах можно уменьшить путем применения для кладки теплосберегающего раствора. Стены из ячеистого бетона можно возводить из блоков с точными геометрическими размерами и использовать для кладки клеевой раствор.

Тонкие швы толщиной 1-3 мм обеспечат по всей площади стены одинаковые теплотехнические параметры. Двухслойные стены можно возводить на традиционном растворе. Мостики холода, которые могут образоваться в швах, будут защищены теплоизоляцией.

Качество работ и сохранение тепла

В однослойных стенах недостатки, допущенные в кладке или при нанесении слоя штукатурки, большого значения не имеют. Любые углубления можно заполнить теплосберегающим раствором. Но в таких стенах необходимо тщательно утеплять перемычки, пояса, межоконные простенки и столбики аттиковой стены. В двухслойных стенах тепло уходит через мостики холода в неправильно выполненном слое утепления.

Звукоизоляционные характеристики стен

На звукоизоляционные характеристики наружных стен большое влияние оказывают их соединения с внутренними стенами, конструкция стены и окна. Но основное значение в этом имеет вес стены. Однослойная стена всегда толще, чем конструктивный слой двухслойной стены, но это не значит, что она тяжелее. Например, 1 м 2 однослойной стены толщиной 40 см из ячеистого бетона марки 400 весит 160 кг, а 1 м 2 конструктивного слоя стены из бетонных блоков толщиной 20 см имеет вес 200 кг.

Толстый слой наружной штукатурки (особенно структурной) повышает звукоизоляционные показатели однослойной стены, а минеральная вата в двухслойной стене лучше гасит звуки, чем пенополистирол, который легче.

Самыми высокими звукоизоляционными свойствами среди материалов, используемых для сооружения однослойных стен, обладает поризованная керамика и пустотелые керамзитобетонные блоки (до 52 дБ), более низкими — ячеистый бетон (42-50 дБ). Среди материалов, применяемых для возведения двухслойных стен, лучше поглощают звуки тяжелые материалы, например, силикатный кирпич. Способность стены гасить звуки зависит от структуры материала, из которого она выполнена, а также от присутствия в теле элементов щелей и пустот, их вид и расположение, а также способ укладки таких элементов в стену. Стена обладает более высокими , если щели в элементах кладки размещаются параллельно стене. Многослойные наружные стены лучше гасят звуки, чем однослойные, но в кирпичных многослойных стенах с утеплителем внутри слои утепления из жестких пенополистирольных плит или плит из ламинированной минеральной ваты могут создавать резонансную систему, ухудшая звукоизоляционные свойства. При сооружении однослойных стен очень важно использовать кладочные материалы с точными размерами элементов и качественно выполнять кладку, так как небольшие неточности при выполнении кладки или повреждения элементов могут стать причиной образования мостиков, проводящих звуки.

В двухслойной стене небольшие недостатки, допущенные в кладке, не влияют на звукоизоляционные характеристики (слой утепления исключает образование акустических мостиков). Но недостатки в кладке стены могут привести к снижению ее звукоизоляционных качеств. Даже маленькая щель создает воздушную пустоту, которая может проводить звуки.

Конструктивные особенности стен и других элементов дома

Вид стены влияет на выбор и выполнение других конструкций дома:

  • фундаментная стена под однослойной стеной толще, чем под двухслойной стеной, так как она служит опорой стены с большой толщиной.
  • пояс в двухслойной стене выполняют иначе, чем в стене однослойной. В двухслойной стене он занимает всю ширину ее конструктивного слоя, Пояс защищает слой утепления стены. Чтобы в однослойной стене пояс не промерзал, его утепляют слоем пенополистирола толщиной около 8 см. Для того чтобы исключить проблемы при оштукатуривании фасада, утепление пояса с наружной стороны покрывают плиткой из материала, который использован в кладке стены. Поэтому выполнение пояса в однослойной стене связано с дополнительными финансовыми затратами;
  • перемычка в двухслойной стене всегда утеплена так же, как и пояс. В однослойной стене укладывают сборные брусковые железобетонные перемычки или типовые фасонные элементы. Фасонные элементы дороже железобетонных перемычек.

Строительство многослойных стен из кирпича и других материалов

Выполнение кладки. Высоких практических навыков требует строительство многослойных стен, которые выполняют на тонкие швы. Шов под первым (нижним) рядом блоков — самый ответственный. Раствор в очередных швах между следующими рядами блоков укладывают и распределяют с помощью специальной кельмы. Вертикальные швы обычно не заполняются раствором, так как элементы имеют профилированные боковые стороны. Чтобы каждый ряд пустотелых и полнотелых блоков находился на одном уровне (выравнивать их очень сложно), толщина шва должна быть одинаковой по всей его длине (2-3 мм). Кроме этого, более толстый слой раствора может создать мостик холода, снизив теплоизоляционные характеристики стены. Важно укладывать элементы с соблюдением необходимой перевязки вертикальных швов — в соседних рядах их необходимо сдвигать минимум на 10 см. При выполнении кладки на тонкие швы необходимо шлифовать элементы каждого слоя. Намного легче выполнять кладку на толстые швы, толщина которых не должна быть произвольной, особенно в однослойных стенах. Теплосберегающие кладочные растворы применяются не всегда. В стенах из поризованной керамики и керамзитобетона можно использовать традиционный раствор. Слишком толстый шов может создать мостик холода.

Расчет многослойной стены дома должен осуществляться специалистами. Именно на этом этапе важнее всего не допустить ошибок.

В двухслойных стенах часто этому не придают большого значения, но это может отражаться на звукоизоляционных качествах стен. Выполнение утепления. При утеплении двухслойных стен с использованием систем утепления необходимо строго придерживаться рекомендаций их производителей. Очень важен правильный выбор теплоизоляционного материла и качественное выполнение работ по утеплению стены. В первую очередь это касается минеральной ваты.

Сохранность материалов. Материалы, используемые для кладки стен (особенно однослойных), необходимо предохранять от намокания и механических повреждений (сколов). Заделка пустот, появившихся в результате повреждений, — это дополнительная работа и дополнительные затраты. Обычный кладочный раствор для заделки таких пустот не подходит, необходимо применять теплосберегающий.

Новости строительства

Redverg выводит на рынок инверторные генераторы открытого типа

Компания Redverg недавно пополнила свой ассортимент бензиновыми инверторными генераторами открытого типа, которые в отличие от обычных бензиновых или дизельных генераторов позволяют вырабатывать электроэнергию стабильно высокого качества — с искажениями синусоидальной волны менее 2,5%.

В некоторых новых построенных зданиях утеплитель размещается центрально (в середине) в ограждающей конструкции. При таком варианте утеплитель очень хорошо защищен от механического повреждения и имеется больше возможностей для оформления фасадов. Однако, риск возникновения ущерба вследствие влажности намного выше, чем при внешнем утеплении, поэтому структуру слоев следует тщательно спланировать и выполнять без дефектов.

Эта конструкция состоит из трех слоев: несущей стены, стены из облицовочного материала и утеплителя , который расположен между ними. Несущая и облицовочная стены опираются на один фундамент. Наружный слой чаще всего выполняют либо из облицовочного кирпича, либо из строительного с последующим оштукатуриванием, покрытием искусственным камнем, клинкерной плиткой и пр.

Преимущества

  • красивый и респектабельный внешний вид при использовании дорогостоящих облицовочных материалов;
  • высокая долговечность при условии правильного проектирования и квалифицированного монтажа конструкции.

Недостатки

  • большая трудоемкость возведения;
  • малая воздухопроницаемость;
  • возможность конденсации влаги между разнородными слоями такой стены.

Очень важно, чтобы все слои конструкции сочетались друг с другом по паропроницаемости.

Слоистая кладка

Сочетаемость определяется только расчетом системы в целом.

Недооценка этого обстоятельства может привести к накоплению влаги во внутренней части стен. Это создаст благоприятную среду для развития плесени и грибка. Утеплитель от возможного образования конденсата будет намокать, что сократит срок службы материала и существенно снизит его теплозащитные свойства. Ограждающая конструкция станет промерзать, что приведет к неэффективности утепления и может вызвать ее преждевременное разрушение.

Виды конструкций

Типовые решения устройства слоистых кладок можно разделить на два вида: с устройством воздушного зазора и без него .

Устройство воздушного зазора позволяет более эффективно удалять влагу из конструкции, так как избыточная влага из несущей стены и утеплителя будет сразу уходить в атмосферу. При этом воздушный зазор увеличивает общую толщину стен, а, следовательно, и фундамента.

Утеплитель внутри кладки стен

В той или иной степени проблема паропереноса актуальна для слоистой кладки с утеплителем любого типа.

Утепление конструкции минеральной ватой является наиболее предпочтительным .

В таком случае появляется возможность устроить воздушный зазор между утеплителем и наружной стенкой для лучшего вывода влаги из несущей стены и утеплителя.

Для слоистых кладок следует применять полужесткий минераловатный плитный утеплитель . Это позволит, с одной стороны, хорошо заполнить все дефекты в кладке, создать сплошной слой теплоизоляции (плиты можно немного «поджать», избежав щелей). С другой стороны, такие плиты будут сохранять геометрическую целостность (не давать усадку) на протяжении всего срока службы.

Каменная вата ТЕХНОБЛОК

Минеральная вата ISOVER Каркас-П34

Определенные сложности в применении пенополистирола в слоистых кладках вызваны низкой паропроницаемостью этого материала.

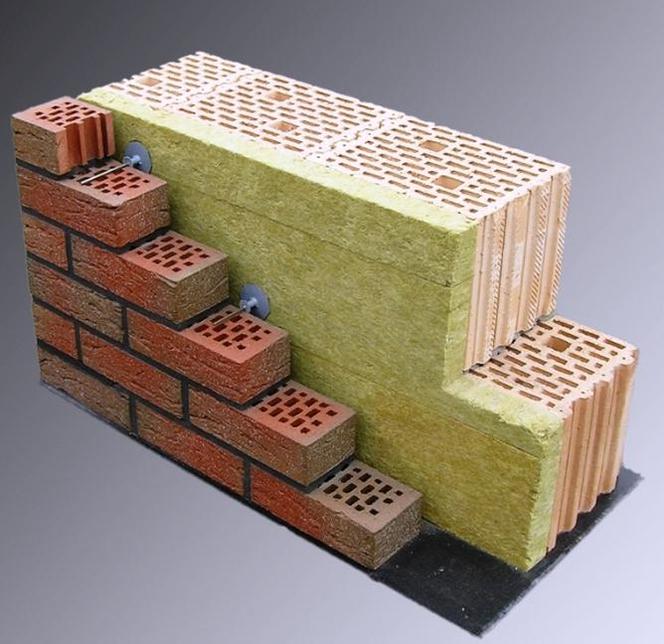

Трехслойная кирпичная кладка с утеплителем

  1. Внутренняя часть кирпичной стены
  2. Минеральная вата
  3. Наружная часть кирпичной стены
  4. Связи

Традиционным материалом для внутренней части стен является полнотелый красный керамический кирпич. Кладка обычно выполняется на цементно-песчаном растворе в 1,5-2 кирпича (380-510 мм). Наружная стенка обычно выполняется из лицевого кирпича толщиной 120 мм (в полкирпича).

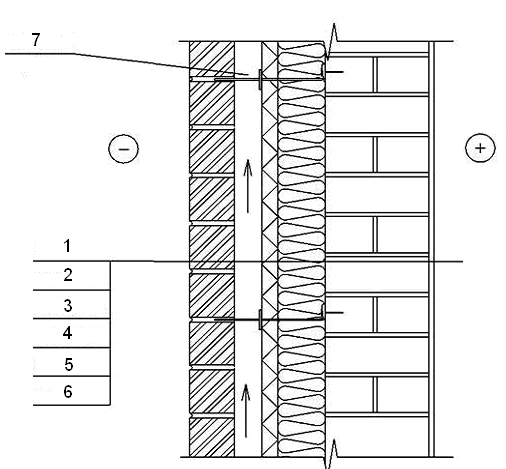

Продухи

В случае устройства системы с воздушным зазором шириной 2-5 см для его вентиляции устраиваются продухи (отверстия) в нижней и верхней частях стены, через которые парообразная влага удаляется наружу. Размер таких отверстий принимается из расчета 75 см 2 на 20 м 2 поверхности стены.

Верхние вентиляционные продухи располагают у карнизов, нижние — у цоколей. При этом нижние отверстия предназначаются не только для вентиляции, но и для отвода воды.

  1. Воздушный зазор 2 см
  2. Нижняя часть здания
  3. Верхняя часть здания

Для осуществления вентиляции прослойки в нижней части стен устанавливают щелевой кирпич, положенный на ребро, или в нижней части стен укладывают кирпич не вплотную друг к другу, а не некотором расстоянии друг от друга, и образовавшийся зазор не заполняют кладочным раствором.

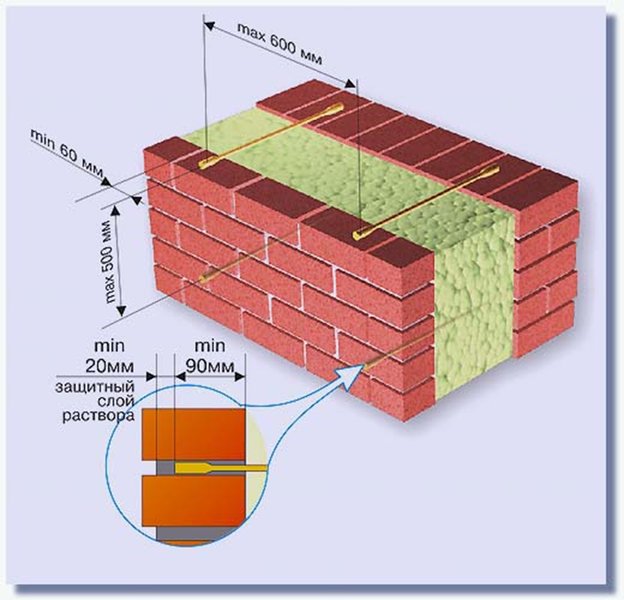

Установка связей

Внутренняя и наружная части трехслойной кирпичной стены связываются между собой специальными закладными деталями — связями. Они выполняются из стеклопластика, базальтопластика или стальной арматуры диаметром 4,5–6 мм. Предпочтительнее использовать связи из стеклопластика или базальтопластика из-за большей теплопроводности стальных связей.

Эти связи также выполняют функцию крепежа плит утеплителя (утеплитель просто
накалывают на них). Их устанавливают в процессе кладки в несущую стену на глубину
6-9 см с шагом 60 см по горизонтали и 50 см по вертикали из расчета в среднем 4 штыря на
1 м 2 .

Для обеспечения равномерного вентилируемого зазора по всей площади утеплителя на стержни крепят фиксирующие шайбы.

Часто вместо специальных связей используют загнутые арматурные стержни. Помимо связей наружную и внутреннюю стенки кладки можно связывать стальной арматурной сеткой, уложенной через 60 см по вертикали. При этом для устройства воздушного зазора применяется дополнительное механическое крепление плит.

Плиты утеплителя устанавливают с перевязкой швов вплотную друг к другу, чтобы между отдельными плитами не было щелей и зазоров. На углах здания создают зубчатое зацепление плит, чтобы избежать образования мостиков холода.

Технология кладки с утеплителем

  • Кладка облицовочного слоя до уровня связей
  • Монтаж теплоизоляционного слоя, чтобы верх его был выше облицовочного слоя на 5-10 см
  • Кладка несущего слоя до следующего уровня связей
  • Установка связей, протыкая их через утеплитель
  • если горизонтальные швы несущего и облицовочного слоев стены, в которых ставятся связи, не совпадают более, чем на 2 см в несущем слое кирпичной кладки, связи размещают в вертикальном шве

  • Кладка по одному ряду кирпича в несущей части стены и облицовочном слое

Последовательность монтажа


(альтернативный вариант)

Нужно ли утеплять дом из кирпича и пеноблоков?

Нужно ли утеплять каменный дом?

Сначала давайте ответим на вопрос, для чего требуется утепление внешних стен здания. Утепление фасада здания, необходимо для смещения точки росы из внутренней на внешнюю часть стены строения. Говоря простым языком, точка росы — это точка образования конденсата из-за разницы температуры на улице и внутри помещения. Конечно, не маловажную роль имеет влажность воздуха как внутри помещения, так и снаружи.

Наглядно это явление можно рассмотреть на представленной ниже картинке.

На представленной картинке так же видно, почему дом не утепляется изнутри. В этом случае вы не только изолируете стену от прогрева, уменьшая ее паропроницаемые и теплоизоляционные свойства, но и зачастую создаете благоприятные условия для образования грибков, плесени, образования высолов на внутренней отделке помещения. Обязательному утеплению подлежат монолитные перемычки и прочие бетонные конструкции.

Рассмотрим пример на приведенной ниже таблице. Источник информации: СП 23-101-2004, 2004-06-01

К примеру: температура внутри дома 23С влажность 50% (нормальная влажность), точка росы будет образовываться в зонах, где температура поверхности будет ниже 12,03С. Места образования: дверные и оконные проемы, зоны сопряжения с кровлей, зоны дымоходов, углы зданий, межэтажные зоны и пр.

Какой утеплитель более предпочтителен для утепления фасада?

Существуют две основные группы утеплителей:

— полимерные,

— минеральные.

Полимерные утеплители — утеплители, полученные в результате термической или механической обработки материалов, в основе которых лежат химически синтезированные вещества. Самые распространенные полимерные утеплители — пенополистирол (ППС) и экструдированный пенополистирол (ЭППС). К ППС относятся все виды пенопласта, такие как ПСБ, ПСБ-С, Неопор и пр.

Минеральные утеплители — волокнистые материалы, получаемые в ходе термической обработки горных пород, металлургических шлаков и других минеральных веществ. К минеральным утеплителям относятся — базальтовая (каменная, минеральная) вата и вата на основе стекловолокна. Для производства стекловаты, используются те же материалы, что и для производства стекла, а так же отходы стекольного производства. К ним относятся утеплители с маркировками: П_, ППЖ_,ПСЖ_,MW-EN_ и пр.

Рассмотрим их характеристики в таблице ниже.

Кроме того необходимо отметить, что:

— минеральные утеплители, обладают хорошими звукоизолирующими характеристиками, но боятся влаги. Т.е. при намокании более чем на 2-3% от их массы, теплоизоляционные свойства материала снижаются более чем на 50%. Причем сами волокна влагу не вбирают, влагой насыщается воздух, содержащийся между волокнами. Конструкции, где в слой утеплителя возможно проникновение влаги, должны быть защищены пароизоляционными мембранными пленками.

— полимерные утеплители, плохо справляются с функцией шумоизоляции, но в отличие от минерального утеплителя, обладают большими теплоизолирующими свойствами при меньшей толщине. Считается, что данный вид утеплителей является горючим и выделяет вредный фенол.

Продухи в фундаменте (цоколе)

ЭППС изготовленный по современным технологиям, имеет класс горючести Г1 и остаточное содержание стирола 0,01-0,03%, что соответствует всем экологическим требованиям.

Кроме того, фенол из любых полимерных веществ выделяется только при нагреве. Данный тип утеплителя используется только в «закрытом» утеплении фасада.

Существуют три основные вида утепления фасада:

— Утепление внутри колодезной кладки,

— Утепление «Навесного фасада»,

— Утепление с нанесением штукатурного слоя на утеплитель (мокрая штукатурка).

Утепление внутри колодезной кладки.

В данном случае, утеплитель расположен между облицовочной и основной несущей стеной. Используется как полимерный, так и минеральный утеплитель. Для стен из газосиликатного блока рекомендовано использование минерального утеплителя плотности не меньше 50 кг/м 3 с использованием гидроизоляционных пленок. Для зон с повышенной атмосферной влажностью (лесные зоны, зоны близ водоемов), возможно использование полимерных утеплителей с определенными изменениями в технологии при монтаже.


Утепление «Навесного фасада»
.

Утеплитель крепится к несущей стене при помощи крепежных элементов или в заранее приготовленные ниши в каркасе конструкции. Рекомендовано использовать минеральные утеплители плотностью 35-50 кг/м 3 в комплексе с супердиффузинонными ветрозащитными мембранами. Материалы для облицовки вентилируемых фасадов: керамогранит, алюминиевые панели, полимерный сайдинг для разных типов монтажа. Необходимо оставлять вентзазор между утеплителем и лицевым материалом.

Утепление с нанесением штукатурного слоя на утеплитель (мокрая штукатурка).

При таком варианте утепления фасада, на несущую стену сначала крепится утеплитель, затем декоративный штукатурный слой. Рекомендовано использование минерального утеплителя плотностью 140-150 кг/м 3 . Штукатурный материал так же рекомендуется использовать с хорошими паропроницаемыми характеристиками.

Утепление является обязательным условием не только потому, что он помогает снизить энергопотребление дома, делая его теплее, но и защищает основные конструкции (стены, монолитные балки, перемычки) от промерзания, продлевая срок полезной эксплуатации здания.

Теплая кладка кирпичных стен

Одна из самых надежных и, пожалуй, одна из самых дорогих технологий возведения несущих стен – кирпичная кладка – имеет множество достоинств и не избавлена от некоторого количества недостатков. И к числу указанных недостатков, помимо высокой стоимости работ и материала, чаще всего, относят еще и низкую тепловую инерцию стен из кирпича.

Причем, в большинстве справочников указывается, что для успешного сопротивления низким температурам кирпичная кладка стен должна иметь практически метровую глубину.

Именно поэтому, практически во всех современных проектах используется особая кирпичная кладка с утеплителем. И этот технологический прием позволяет не только увеличить тепловую инерцию кладки, но и способствует существенному уменьшению сметы строительства. Ведь, в зависимости от этажности здания, для достижения несущей прочности достаточно обустроить кладку толщиной в 1,5 кирпича, а теплостойкость строения будет обеспечена слоем утеплителя.


В итоге, используя сочетания кирпича и утеплителя можно существенно снизить нагрузку на фундамент. Кроме того, такую стену можно сложить с незначительными трудозатратами. И, в конце концов, кладка с утеплителем дает возможность сэкономить и стройматериалы.

Да и главный строительный документ, которым регламентируется кирпичная кладка – СНиП «Несущие и ограждающие конструкции» – утверждает, что сплошная кладка с толщиной более 38 сантиметров (в 1,5 кирпича) попросту нецелесообразна с экономической точки зрения.

Современные строительные технологии позволяют реализовать утепление кирпичной кладки сразу несколькими способами. Но, по большому счету, подобное разнообразие очень легко разделить на два направления – внешнее и внутреннее утепление.

Кирпичная кладка стен с внутренним утеплением реализуется с помощью воздушных прослоек и колодцев. Именно так называются пустоты, создаваемые в стене во время кладки.

Воздушные прослойки можно обустроить и в сплошной несущей кладке, и в процессе отделке лицевым кирпичом. Пустоты толщиной в 5-7 сантиметров образуются перевязкой тычками, соединяющими параллельно выстроенные стены. Причем, прослойки имеют замкнутую структуру. Поэтому, для обеспечения хотя бы минимальной герметичности стену с воздушными прослойками необходимо обязательно оштукатурить.

Подобная технология позволяет сэкономить 15-20 процентов строительного материала. Тепловая инерция пустотелой стены превышает естественные показатели сплошной кладки, как минимум, на 30 процентов. Кроме того, существует и пустотелая кирпичная кладка с утеплителем, размещаемым прямо во внутренних полостях. И в роли такого утеплителя может выступать и минеральная вата и пенопласт. Причем, в последнем случае тепловая инерция кладки повышается на 100 процентов!

Впрочем, главный строительный документ, которым регламентируется кирпичная кладка – СНиП 3.03.01-87 – утверждает, что помимо технологии возведения стены с воздушными прослойками существует и «колодцевая кладка» — подобная кладка ЗАПРЕЩЕНА к использованию!!!

Согласно этой технологии несущая стена образовывается из наружной и внутренней стенки, соединенных с помощью сплошных мостиков (диафрагм). Причем, в отличие от замкнутых прослоек, колодцы имеют открытую структуру, что позволяет использовать в качестве утеплителя различные засыпки или легкие бетоны.

Разумеется, такая «всеядность» способствует еще большей экономичности процесса строительства, которой характеризуется именно колодцевая кирпичная кладка – СНиП позволяет использовать в роли утеплителя и опилки, и туф, и керамзит, и пенобетон, и целый ряд иных, недорогих материалов.

Однако при всех достоинствах варианта с внутренним утеплением такая технология обладает одним существенным недостатком – реализацию подобной схемы можно осуществить только в процессе строительства здания. Следовательно, если в расчеты архитектора вкралась ошибка, то владельцу уже построенного сооружения придется обратиться к иным решениям. И хорошим примером подобного решения является кирпичная кладка стен с наружным утеплением.

Эта схема предполагает обустройство дополнительного внешнего или внутреннего теплоизолирующего покрытия. В роли такого покрытия может выступать и сложная система «теплого фасада», и довольно доступная схема, предполагающая использование теплостойкой штукатурки. Конечное решение зависит от конкретных климатических условий.

Вдобавок, с технологической точки зрения кирпичная кладка с утеплителем, расположенным снаружи или внутри здания, не отличается от обычной сплошной кладки – в ней нет ни сложных перевязок, ни диафрагм, ни мостиков. А это значит, что с подобной кладкой справится даже неквалифицированный каменщик.

В итоге, мы может утверждать, что схема с наружным утеплением является не только самым экономичным, но и наименее трудоемким решением проблемы теплостойкости кирпичной кладки.

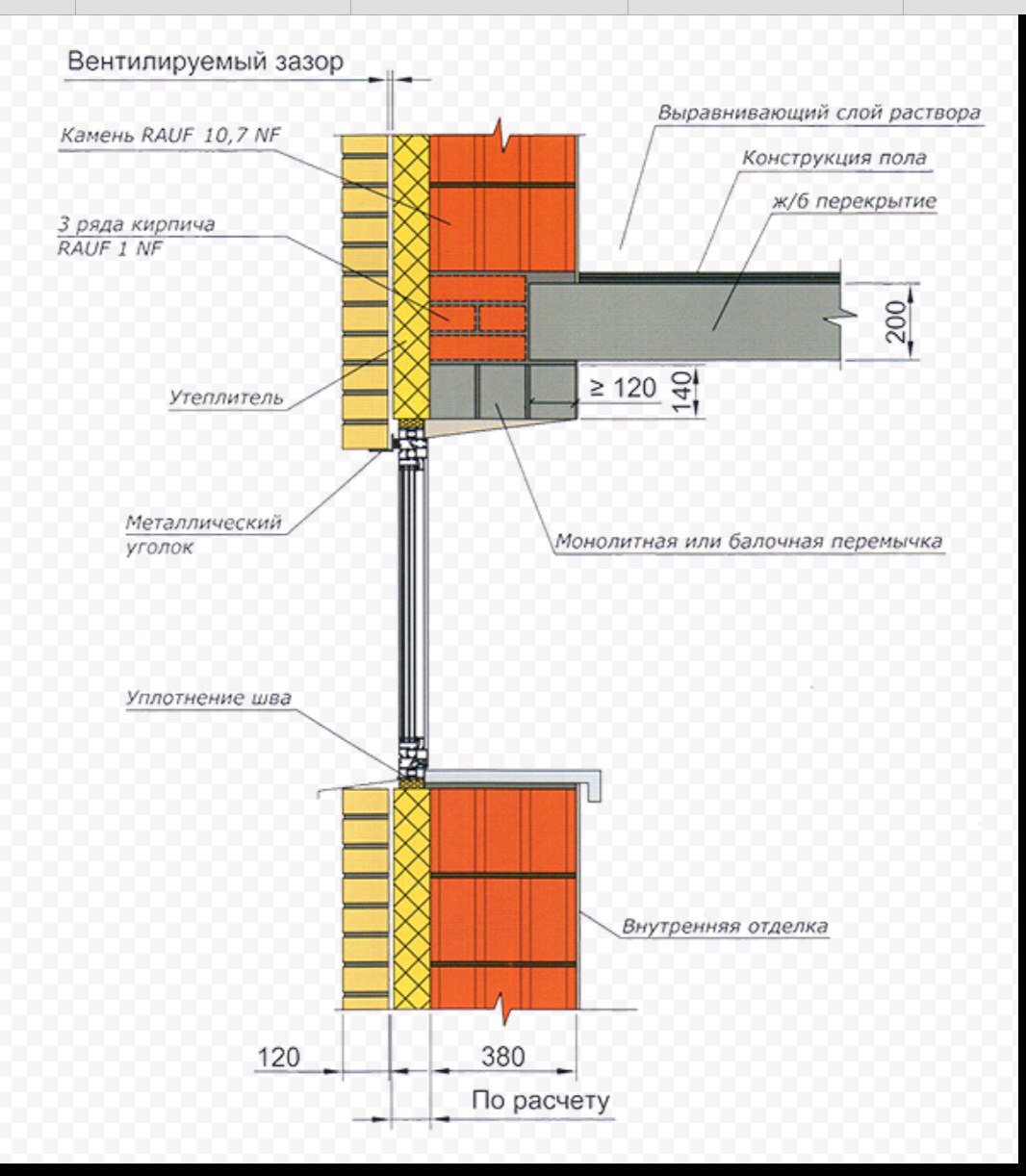

Трехслойная конструкция наружных стен с кирпичной облицовкой — классика многоэтажного строительства. В таких конструкциях несущие нагрузки не передаются на утеплитель, поэтому для теплоизоляции стен подходят и минеральная изоляция, и экструдированный пенополистирол.
Слой теплоизоляции, уложенный между несущей и фасадной частями стены, позволяет повысить энергосберегающие свойства здания, защитить несущую стену от воздействия перепадов температур и продлить срок службы здания в целом.

Конструкция трехслойных стен с кирпичной облицовкой

Послойно трехслойная стена с утеплителем выглядит одинаково при использовании минеральной изоляции или экструдированного пенополистирола. Единственное исключение — ветрозащитная паропроницаемая мембрана. Ее нужно использовать при монтаже минеральной изоляции и вовсе не нужно — при утеплении экструдированным пенополистиролом.

Что касается монтажных работ, то при выборе того или иного утеплителя нужно учитывать, что они имеют заметные отличия.

Ниже рассмотрим порядок монтажных работ при использовании волоконной теплоизоляции, а также укажем, что можно упустить, а что необходимо учесть при работе с экструдированным пенополистиролом.

Рекомендации по монтажу минеральной теплоизоляции в трехслойных стенах с кирпичной облицовкой

  1. Минеральная теплоизоляция крепится на несущей стене благодаря гибким стеклопластиковым связям. Она нанизывается на предварительно закрепленные в стене стержни, а затем фиксируется с помощью подвижных фиксаторов и дюбелей.
  2. Плиты следует устанавливать плотно друг к другу, а шляпка дюбеля при этом должна прилегать вплотную к плите, но не зажимать ее поверхность.
  3. Сверху на минеральный утеплитель укладывается слой ветрозащитной паропроницаемой мембраны.
  4. Между теплоизоляцией и облицовочной стеной оставляется вентиляционный зазор — не менее 20 мм.
  5. После этого возводится внешняя кирпичная стена.

  1. Для закрепления пенополистирола не нужны подвижные фиксаторы.
  2. В ветрозащитной паропроницаемой мембране нет необходимости.
  3. Вентзазор в этом случае не нужен — внешняя стена возводится вплотную к теплоизоляции.

Технические особенности теплоизоляции URSA

Минеральная изоляция URSA GEO/URSA TERRA

  1. Низкий коэффициент теплопроводности (чем ниже — тем лучше)
  2. Негорючесть
  3. Гарантия 50 лет от производителя
  4. Защита от влаги Water Guard ™
  5. Температура применения лежит в диапазоне от -60 до +280°С

Экструдированный пенополистирол URSA XPS

  1. Один из лучших показателей теплопроводности среди утеплителей
  2. Устойчивость к перепадам температур
  3. Устойчивость к воздействию влаги
  4. Ступенчатая форма кромки — плиты соединяются без зазоров
  5. Жесткая конструкция

Наружное утепление стен повысит комфорт проживания в доме, уменьшит его теплопотери, а также увеличит срок службы несущей конструкции. Гарантия на утеплитель составляет 50 лет — его можно будет заменить не раньше планового обновления фасада здания.

Рекомендуемые материалы Допустимые материалы
  1. Несущая часть стены выполняется из монолитного или сборного железобетона, из керамического или силикатного кирпича, из керамических, бетонных, силикатных или природных камней или блоков.
  2. Установка теплоизоляции может осуществляться одновременно с возведением несущей части стены. В этом случае, для крепления теплоизоляции применяется базальтопластиковые или стеклопластиковые связи с подвижными фиксаторами.
  3. Теплоизоляция нанизывается на связи и прижимается подвижными фиксаторами. При использовании в качестве теплоизоляции пенополистирола подвижный фиксатор, как правило, не нужен.
  4. В том случае если несущая часть стены уже готова (реконструкция), крепление теплоизоляционных плит производится дюбелями для крепления теплоизоляции, либо при помощи базальтопластиковых или стеклопластиковых связей с подвижными фиксаторами и пластмассовыми дюбелями для закрепления связи на основании.
  5. Подвижный фиксатор арматуры и шляпка дюбеля крепления теплоизоляции должны плотно прилегать к поверхности теплоизоляции. Не допускается крепление теплоизоляции с зазорами между отдельными плитами, а также смятие поверхности утеплителя дюбелем.
  6. Облицовочный слой устанавливается вплотную к теплоизоляции, либо с зазором. В качестве облицовочного слоя могут использоваться керамические или силикатные кирпичи; керамические, бетонные, силикатные или природные камни; блоки правильной формы.
  7. При использовании плит из стеклянного штапельного волокна между теплоизоляцией и облицовочным слоем рекомендуется предусматривать воздушный зазор шириной не менее 20 мм, предохраняющий теплоизоляцию от увлажнения атмосферными осадками, проникающими капиллярным путем через облицовочный слой. В случае применения пенополистирола облицовочный слой устанавливается вплотную к теплоизоляции.

Чем утеплить между кирпичом и блоком.

Стена наружная трехслойная каменная с облицовкой из кирпича. Конструкция трехслойной стены с кирпичной облицовкой

Применение пенопласта в качестве утеплителя для наружных стен какими-то федеральными нормативными документами не ограничено. Однако имеется Распоряжение № 18 Минмособлстроя от 23.05.2008 «О применении трехслойных стеновых ограждающих конструкций с внутренним слоем из плитного эффективного утеплителя и лицевым слоем из кирпичной кладки при строительстве гражданских зданий на территории Московской области».
В этом распоряжении Минмособлстроя говорится, что применяемые в последние годы при строительстве каркасно-монолитных многоэтажных жилых домов трехслойные наружные конструкции стен с внутренним слоем из плитного эффективного утеплителя и лицевым слоем из кирпичной кладки имеют существенные повреждения на значительном количестве эксплуатируемых зданий. Как правило, недостатки конструкции выявляются при эксплуатации зданий и устранение построечных дефектов силами эксплуатирующих организаций практически невозможно.
Воздухообменный процесс через наружные стены – «дыхание стен», представляет собой естественной и неизбежной физический процесс выхода влаги в виде пара из внутри дома наружу. И если слои «пирога» стены имеют разную паропроницаемость, при этом наружные меньшую, чем внутренние, как в случае с пенопластом и газобетонными блоками, то такой влаге деваться некуда из-за разной пропускной способности материалов. В результате она накапливается в виде конденсата на границе такой разницы паропроницаемости. И если внешний облицовочный слой достаточно тонкий, а внутренний наоборот толстый для того, чтобы при сильных холодах температура в месте накопления конденсата была меньше нуля, то это приводит к замерзанию влаги внутри материала, что в свою очередь приводит к потере теплоизоляционных свойств и разрушению утеплителя.
Кроме того, и на микроклимат в помещениях дома может повлиять накопление влаги в стене. Поскольку мокрая стена никакому комфортному микроклимату не на пользу.
В целях предотвращения возможных негативных последствий использования подобных решений в ограждающих конструкциях Минмособлстрой запрещает муниципальным образованиям Московской области, застройщикам, проектным и подрядным организациям применять при проектировании на территории Московской области для зданий и сооружений трехслойные стеновые ограждающие конструкции с внутренним слоем из плитного эффективного утеплителя и лицевым слоем из кирпичной кладки.
Такие вот невеселые дела для пенопласта и других плитных эффективных утеплителей на его основе при использовании их для теплоизоляции наружных стен в трехслойных стеновых ограждающих конструкциях. Однако остается возможность использования этих материалов в системах вентилируемого фасада.
Использовать трехслойные стеновые ограждающие конструкции в частном домостроении конечно можно. Только следует учесть, что лицевая кирпичная кладка в этом случае будет выполнять в системе вентилируемого фасада только функцию внешней отделки и выводится из теплоизоляционного расчета.

Здравствуйте!

При ответе на вопрос я буду использовать информацию, приведеную Вами в постах ниже, и в Вашем вопросе .

  1. Какая толщина утеплителя необходима. Расчет показывает, что для обеспечения сопротивления теплопередаче R= 2,4 толщина пенопласта -25 мм. Для R= 2,2 , толщина 13 мм. Если округлить полученные значения толщин до тех, которые есть на рынке, то это, соответственно, 30мм и 20мм пенопласта. Можно брать как обычный пенопласт, так и экструдированный пенополистирол (ЭППС). По долговечности (в такой конструкции) разницы на практике не замечено. ЭППС- лучше брать 35 кг\м3, толщины для него те же, что и для пенопласта. Пенопласт нужно брать плотностью не менее 25 кг\м3. Толщины пенопласта (или ЭППС), полученные по расчету, 30мм и 20мм, достаточно неудобные при проведении самих работ. Обычно наружное утепление (с последующим оштукатуриванием) проводят, когда толщина утеплителя от 50мм и выше. Дело в том, что лист пенопласта (и ЭППС), толщиной 30мм, и тем более 20мм, — достаточно хрупкий. А ведь его нужно не только приклеить к стене, а и прибить дюбелями (6 штук на лист).
  2. Что касается клея. Обязательное условие,- чтобы клей был специальный, для приклеивания пенополистирола (или экструдированного пенополистирола). Если учесть, что все равно клей «дублируется» дюбелями,- то в принципе, не имеет значения какой фирмы клей.
  3. Для усиления углов есть специальные пластиковые углы с армировочной сеткой.
  4. Что касается термошвов. Тут ситуация такая: и пенопласт, и ЭППС бывает с ровным краем, и «с четвертью». То есть, листы примыкают друг к другу или ровно, или заходят один на другой. Насколько мне известно, в толщинах 20 и 30 мм,- производится только ровный край. При применении утеплителя «с четвертью», швы нарезаются самими монтажниками с определенным шагом 2-3 м. При применении утеплителя с ровным краем, его стыки и являются термошвами, делать их специально не нужно.
  5. По теплой штукатурке рекомендую статью , там описывается то, о чем Вы спрашиваете. Как вывод, могу сказать, что утепление теплой штукатуркой дороже, чем обычными утеплителями.

Вывод по Вашему дому в целом. Учитывая, что Вы будете утеплять чердачное перекрытие (через которое были самые значительные теплопотери), и тот факт, что толщина недостающего утеплителя стен- всего 20-30мм, то можно посоветовать следующее. Утеплить в этом году чердак, и посмотреть, в течение этого лета и зимы, насколько станет комфортнее. Если нормально, то стены, в принципе, может можно и не трогать. Если продолжает быть холодно зимой (или жарко летом), то тогда устраивать фасадные работы, и возможно взять толщину пенопласта 40мм, чтобы было удобнее его монтировать.

Проблема с потерей тепла в жилых домах существует всегда, где-то оно просачивается через кровлю, где-то через фундамент, но чаще всего тепло теряется сквозь стены. Актуальный вопрос – как избежать этих потерь, ведь из-за этого приходится больше тратить на электроэнергию, заставляя отопительное оборудование работать на износ?

Ответ прост, грамотно утеплить фасадные стены. А о том, как и чем это сделать, вы узнаете из нашей статьи.

Характерные особенности кирпичных стен

Строительный кирпич сильно отличается по своим характеристикам от бетонных блоков или деревянного бруса:

  • Стены могут быть выполнены как из , так и из пустотелых. Все зависит от различных факторов: нагрузки на фундамент, средних температур в регионе, используемых теплоизоляционных материалов.
  • Также можно класть кирпич двумя типами: сплошной (наиболее распространенный и простой способ) и колодцевой (с воздушным карманом, который заполняется утеплителем). К примеру, может быть утеплитель между пеноблоком и кирпичом, где кирпич – лицевая сторона.

  • Для кирпичной кладки не требуется усиленная шумоизоляция, материал сам по себе достаточно хорошо предотвращает попадание посторонних звуков в помещение.

В остальном же строительные материалы схожи, все стены можно утеплять как снаружи, так изнутри. Комбинированный способ – теплоизоляция со всех сторон не каждому по карману, да и полезная площадь значительно сокращается.

Виды теплоизоляционных материалов

Если вы решили возводить кирпичные стены с утеплителем, то данный раздел поможет вам определиться, с каким именно.

Цена в данном случае, не учитывается, сравнение происходит только по техническим характеристикам:

  • Минеральная вата – один из самых популярных материалов, который используется уже на протяжении многих десятилетий. У нее достаточно низкий коэффициент теплопроводности (в пределах 0,041 – 0,044 Вт/(м*К)), при этом хороший показатель плотности при сжатии (от 20 кг/м3 до 200 кг/м3). Из недостатков – высокое влагопоглощение, не как губка, но уступает другим материалам.
  • Пенопласт (пенополистирол) – также имеет высокий спрос, за счет устойчивости к повышенной влажности. При коэффициент теплопроводности чуть ниже, чем у минваты, но вот прочность (плотность при сжатии) страдает, материал легко повредить. Плюс ко всему, если на него воздействовать огнем, он будет выделять едкий дым.
  • Экструдированный пенополистирол – считается идеальным вариантом, как для внутренних работ, так и для внешних. Не выделяет ядовитых паров, имеет самый низкий порог теплопроводности из твердых теплоизоляционных материалов, но также страдает из-за «хрупкости».

Примечание! Его, как и пенопласт, легко крепить своими руками, для этого не требуется специального оборудования или каких-либо особых знаний. Более подробно о процесс утепления кирпичных стен мы расскажем чуть позже.

  • Керамзит – сыпучий материал, который обладает прекрасными показателями по теплопроводности, пароизоляции, но чаще используется для утепления пола или потолка. Хотя, как раз для колодцевой кладки он подходит идеально.

  • Теплая штукатурка – еще один материал, только уже жидкий. Что касается каких-либо технических характеристик, то штукатурка немного уступает другим вариантам теплоизоляции. Однако есть одно преимущество – экономия полезной площади, ее можно наносить непосредственно на кирпичную стену (на армирующую сетку).

Это далеко не все материалы, но мы описали лишь наиболее популярные и практичные. А о том, как осуществляется крепление утеплителя к кирпичной стене (за основу дома возьмем двойной силикатный кирпич М 150), мы расскажем в следующем разделе.

Теплоизоляция дома снаружи

Рассмотрим процесс утепления на примере пенопласта, который можно использовать в любых условиях, когда как минвата эффективна лишь при утеплении изнутри:

  • Первым делом необходимо подготовить стену: заделать все трещины, замазать раскрошившиеся швы кирпичной кладки.
  • Установить обрешетку, используя деревянные бруски. Особенность данного процесса – между вертикальными стойками лучше выдержать расстояние, равное ширине пенопласта, так меньше будет стыков.
  • Нарезать материал в размер по длине.
  • Приготовить клеевую основу или тарельчатые гвозди для крепления утеплителя.

К сведению! Особой разницы нет, каждый вариант крепления по-своему хорош, только один считается грязным (под гвозди необходимо сверлить), а второй чистым. Там просто требуется мазать густой клей и все.

  • Закрепить теплоизоляционный слой, заделав все стыки и щели монтажной пеной.

  • Поверх покрыть ветрозащитной мембраной, используя в виде крепежных элементов мебельный степлер.
  • Теперь осталось выбрать отделочный материал и облицевать дом.

Как видите, инструкция монтажа утеплителя с уличной стороны не требует особого навыка. Именно поэтому вы с легкостью сможете сэкономить на строительной бригаде, проделав все работы своими силами.

Теплоизоляция дома изнутри

Данный процесс незначительно, но отличается от вышеописанного. Вот, собственно, в чем отличия:

  • Под утеплитель обязательно крепится гидроизоляционная пленка, не позволяющая влаге попадать на поверхность теплоизоляционного материала. Особенно она актуальна в случае с минераловатным вариантом.
  • Если с уличной стороны требуется обрешетка, то в помещениях отделочные материалы можно крепить непосредственно на утеплитель, конечно, если используется твердый материал. Для этого необходимо выровнять поверхность, заделать все щели и использовать армирующую сетку.
  • При утеплении дома изнутри стоит позаботиться заранее об изолировании коммуникаций в стенах, это, как минимум, требует техника безопасности.

Совет! Для проводки используйте пластиковые гофротрубы, надежные и долговечные «защитники».

Мы рассмотрели варианты, когда стены из кирпича с утеплителем взаимодействуют напрямую, сплошной вариант теплоизоляции. Теперь же давайте более досконально изучим колодцевую кладку.

Две стены

Возьмем для примера тот случай, когда требуется закрепить утеплитель между кирпичом и пеноблоком. Разобьем его на несколько этапов:

  • Первым делом выкладывается внешняя стена. Она кладется согласно правилам работ с кирпичом, за исключением одного момента – через каждые 4-5 горизонтальных рядов необходимо в раствор вставить металлический штырь. Это и есть связующий элемент двух стен.

Примечание! Достаточно обычной проволоки диаметром около 5 мм. По длине необходимо учитывать, чтобы штырь был утоплен на 2-3 см в первой кладке и столько же во второй.

  • Следующий шаг – установка утеплителя. Если это пенополистирол, то его можно крепить непосредственно через проволоку, используя ее как поддерживающий элемент. Для рулонных материалов лучше использоваться клеевой основой, на худой конец – закрепить с помощью тарельчатых гвоздей.

Важно! Для сыпучего материала, такого как керамзит, необходимо прежде возвести обе стены: внешнюю и внутреннюю. После чего, к примеру, утеплитель между кирпичом и блоком засыпается, тщательно утрамбовываясь.

  • Последний этап – строительство внутренней стены. Особенность процесса заключается в том, чтобы проволока крепилась между кирпичами, в растворе. Некоторые специалисты советуют использовать ветрозащитную пленку поверх теплоизоляционного материала. На самом же деле, при качественно выполненных работах она будет лишней.

Что касается кирпичной кладки, все зависит, конечно, от вашего умения, но мы советуем возводить стены последовательно. Например, построили 1-1,5 метра внешний стены, закрепите утеплитель и возводите внутреннюю стену. Потом вновь возвращайтесь к внешней.

К сведению! При таком строительстве все стыки теплоизоляционных материалов необходимо заделывать, можно использовать клейкую ленту или монтажную пену.

Особенности утепления

  • Утеплитель утеплителю рознь, выбирать необходимо в соответствии с погодными условиями в вашем регионе и различными воздействиями на материал.
  • Если позволяют денежные средства (это не самая большая статья затрат) используйте два вида крепления: клеевую основу, для фиксации по периметру, и гвозди. Это позволит исключить вероятность оседания и обвалов теплоизоляционных материалов.
  • Стыки минераловатных утеплителей необходимо изолировать от влаги и ветра, для этого можно использовать различные материалы, подойдет обычный скотч.
  • В некоторых случаях (без использования лицевого кирпича) поверхность стены для утеплителя грунтуется и выравнивается. Процесс хоть и затратный, но позволяющий увеличить эффективность любого утеплителя.
  • В различных регионах температура зимой может разниться, может случиться так, что у вас она не опускается ниже -15 градусов, тогда использование утеплителей может стать спорным вопросом. Хотя бы потому, что это будет лишняя растрата денег.

Вывод

Использование теплоизоляционных материалов должно сопровождаться не простыми «хочу» и «могу», а именно четкой информацией о том, будет ли это эффективно и полезно. В любом случае, даже если укладывается утеплитель между блоком и кирпичом, необходимо понять, насколько это экономит затрат на отоплении и через сколько времени работы окупятся.

Наружная отделка домов из газобетонных блоков кирпичом в наши дни очень популярна. Строение, которое возводится из этого материала, а затем обкладывается кирпичной кладкой, обходится намного дешевле, чем полностью кирпичное здание, при этом вид становится современным, более эстетичным и статусным с наименьшими вложениями. Но только ли во внешней привлекательности дело?

Преимущества и недостатки облицовки газобетонной стены кирпичом

Рассмотрим подробно преимущества и недостатки, которые имеет облицовка газобетона кирпичом.

Преимущества

  • Звукоизоляция.
  • Визуальная эстетика.
  • Укрепление строения.
  • Продление сроков службы.

Недостатки

  • При неправильной кладке в полости стены может скапливаться конденсат.
  • Дополнительные затраты на строительство и материалы.

Расходная статья ожидается в любом случае при обкладке здания, при этом газобетонные блоки являются одной из самых недорогих и устойчивых конструкций. Как сообщает «Инженерно-строительный журнал» №8 (2009 г) после проведения серьёзных испытаний на прочность и долговечность газобетонной стены с кирпичной облицовкой в 2009 году в Санкт-Петербурге выяснилось, что сроки существования такой стены варьируется от 60 до 110 и более лет. Рассматривалась единая климатическая зона и одинаковый по качеству материал.

Дом из газобетона облицованный кирпичом может иметь сроки эксплуатации разнящиеся практически вдвое.

Отчего такая разница в прочности и износостойкости? Оказалось, дело в наличие зазора и вентиляции между основой из газоблоков и кирпичной облицовкой.

Какие существуют способы облицовки газоблока кирпичом

Газоблоковую стену можно обкладывать несколькими способами. Имеется в виду расстояние между кирпичом и газобетонным блоком, а также наличие утеплителей, если предусмотрен зазор между стеной и облицовкой. Рассмотрим подробно каждый из них.

Плотная кладка без зазоров и вентиляции

Опасность скорейшего разрушения появляется в том случае, когда планируется использование отапливаемого помещения. То есть, разница температур внутри и снаружи дома существенно сократят сроки эксплуатации такого здания. При нагреве помещения изнутри, водяные пары начнут перемещаться через пористый газобетон наружу. При отсутствии зазора или утеплителя они будут накапливаться между газоблоком и кирпичом, разрушая оба материала. При этом конденсат скапливается неравномерно, что ускоряет процесс распада и деформации структуры газоблока. Наиболее экономически выгодным будет использование наружного утепления в виде минеральной ваты или отделки мокрой штукатуркой. Подобная отделка газобетона кирпичом (без зазора) применяется только к не отапливаемым зданиям.

Кладка кирпичом на расстоянии от газоблоков без вентиляции

В правилах СП 23-101-2004 (Проектирование тепловой защиты строений) имеется предписание о принципе расположения слоёв между стеной и поверхностью облицовки, в котором говорится, что чем ближе к наружному слою стены, тем паропроницаемость материала должна быть ниже. В соответствии с пунктом 8.8 слои с большей теплопроводимостью и паропроницаемостью должны располагаться ближе к наружной поверхности стены. Английские специалисты после проведения ряда исследований объяснили, что надо располагать слои так, чтобы паропроводимость к наружному слою повышалась с разницей не менее, чем в 5 раз от внутренней стены. Если выбирается этот способ облицовки, то согласно правилам пункта 8.13 толщина невентилируемого промежутка должна быть не менее 4см, при этом слои рекомендуется разделять глухими диафрагмами из негорючего материала на зоны по 3м.

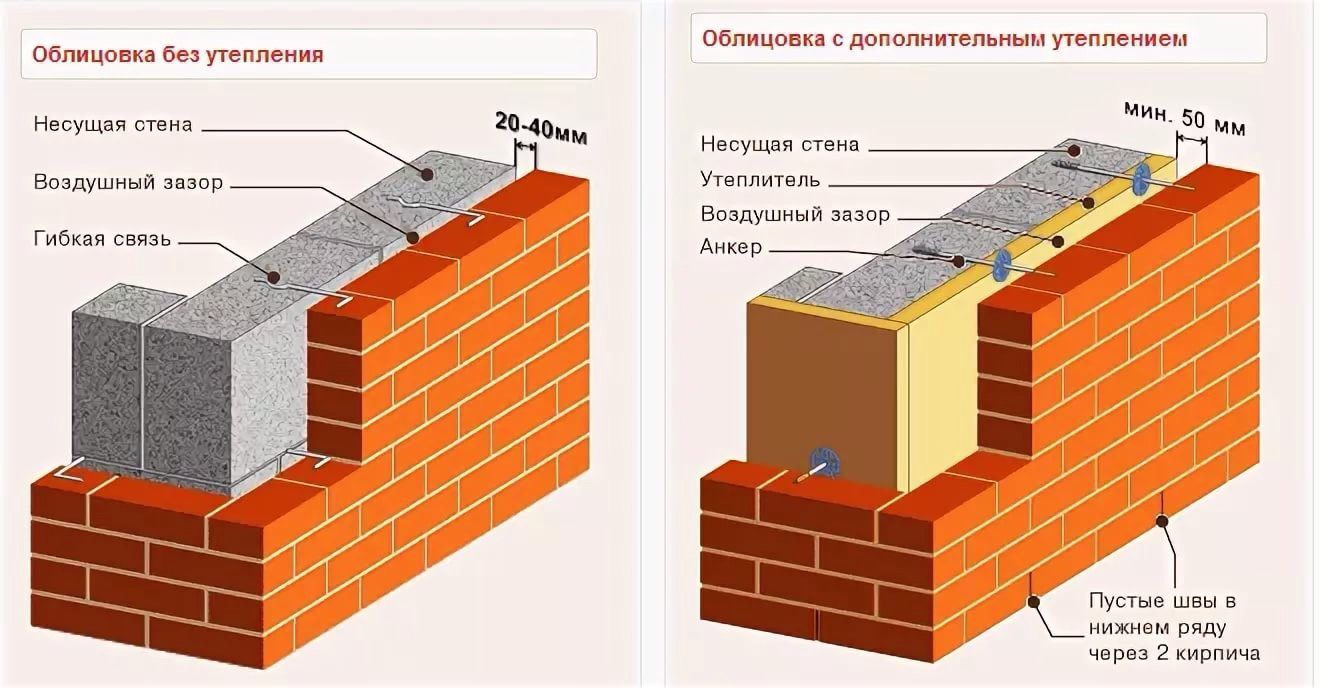

Отделка газобетона кирпичом с вентилируемым пространством

Этот способ облицовки наиболее рациональный с точки зрения технических характеристик материалов и долговечности строения. Однако возведение подобной конструкции должно производиться по определённым правилам (СП 23-101-2004 пункт 8.14).

Рассмотрим, как обложить дом из газобетона кирпичом с вентилируемым зазором между кладками по всем правилам. Воздушное пространство должно иметь толщину не менее 6см, но не превышать 15см. При этом теплоизоляцией служит сама газобетонная стена . Если этажность строения выше трёх, то в зазоры ставятся (1 раз на 3 этажа) перфорированные перегородки для рассечки потока воздуха. В кирпичной кладке должны быть сквозные вентиляционные отверстия, общая площадь которых определяется по принципу: на 20кв.м площади 75кв.см отверстий . При этом отверстия, находящиеся внизу, делают с небольшим уклоном наружу для отвода конденсата из полости стены.

В том случае, если планируется утеплить газобетонную стену дополнительно до воздушной прослойки, то для этой цели используются теплоизоляционные материалы, плотность которых не менее 80-90 кг/м 3 . Сторона утеплителя, соприкасающаяся с прослойкой воздуха, должна иметь на поверхности воздухозащитную плёнку (Изоспан А, AS, Мегаизол SD и другие) либо другую воздухозащитную оболочку (стеклоткань, стеклосетка, базальтовая вата). Не рекомендуется использовать в качестве утеплителя эковату и стекловату, так как эти материалы слишком мягкие и недостаточно плотные. Также не разрешается применять пенопласт и ЭППС ввиду их горючести и паронепропускных характеристик. Когда осуществляется облицовка стен из газобетона кирпичом с дополнительным утеплителем на газоблоки, не применяются мягкие, неплотные, горючие материалы. Паропроводимость этих материалов должна быть довольно высокой, чтобы избежать образования конденсата.

Подводим итоги

Итак, какие же выводы можно сделать о способах облицовки газобетонных стен кирпичом? Для удобства сведём особенности каждого способа облицовки в таблицу:

Характеристики Облицовка без зазора Облицовка с зазором без вентиляции Облицовка с вентилируемым зазором
Кирпичная кладка + + +
Защита газобетонной стены от внешних воздействий + + +
Теплоизоляция Несущественное увеличение Увеличение (сопротивление кирпичной кладки), уменьшение (повышается влажность газобетонной стены) Нет увеличения (вентиляция пространства между стенами)
Сроки эксплуатации, разрушение здания Происходит сокращение срока использования на 60%. Сокращение из-за влажности и конденсата. Не снижение или увеличение по причине отсутствия конденсата и регулируемой циркуляции воздуха.
Расходы на возведение Увеличиваются затраты на фундамент, расширение (до 15 см), кирпич, раствор, гибкие соединения. Увеличиваются затраты на фундамент, расширение (до 19 см), кирпич, раствор, гибкие соединения. Увеличиваются затраты на фундамент, расширение (до 21 см), кирпич, раствор, гибкие соединения.
Рентабельность и целесообразность Экономически невыгодна по причине снижения теплоизоляции и срока эксплуатации. Отсутствие особой выгоды в большинстве случаев. Целесообразна только при ровном умеренном климате, не требующем отопления здания изнутри. Экономически мало выгодна, но целесообразна в случае необходимости кирпичной облицовки снаружи отапливаемых строений.

Таким образом, обкладывая газобетонную стену кирпичом, значительно сэкономить на материалах не удастся, увеличить теплоизоляцию также не получится. Единственные положительные аспекты – респектабельный внешний вид и увеличение срока службы, но это достигается при условии правильной организации строительных процессов, применении материалов и технологий, рекомендованных СП 23-101-2004.

Видео: как правильно облицевать стену из газобетона кирпичом

Минеральная вата ТехноНИКОЛЬ РОКЛАЙТ для утепления стен — Утеплитель — ЭВЕГА

Утеплитель РОКЛАЙТ эффективно способствуют не только решению задач по обеспечению тепло- и звукоизоляции, но и в целом имеют высокие эксплуатационные характеристики. Гидрофобизированные плиты РОКЛАЙТ обладают низкой водо- и паропроницаемостью, высокой прочностью на сжатие. Все это обеспечивает надежность и долговечность теплозвукоизоляционных плит РОКЛАЙТ. Кроме того, материал выгодно отличают простота обработки и монтажа.



Минеральная вата РОКЛАЙТ рекомендована для применения в качестве изоляции в горизонтальных, наклонных и вертикальных конструкциях, таких как: мансарды, каркасные стены, трехслойные стены, стены с отделкой сайдингом (слоистая кладка), полы и перекрытия, перегородки.



РОКЛАЙТ – это легкие гидрофобизированные, негорючие тепло-, звукоизоляционные плиты из минеральной ваты на основе горных пород базальтовой группы.



Характеристики РОКЛАЙТ:

— теплосбережение

— устойчивость к высоким температурам

— низкое водопоглощение

— высокая звукопоглощающая способность

— высокая биологическая устойчивость

— высокие прочностные характеристики

— нейтральность при контакте с бетоном и металлическими материалами

— простота монтажа



Область применения

Плиты теплоизоляционные минераловатные РОКЛАЙТ предназначены для использования в качестве не нагружаемого теплозвукоизоляционного слоя в строительных конструкциях и системах в горизонтальном, вертикальном и наклонном положении.



Утепление стены с отделкой сайдингом:

Достаточно популярное решение, т.к. работы по отделке фасада можно производить в любое время года. Дело в том, что при его устройстве отсутствуют мокрые процессы. Часто встречается конструкция утепления стены с отделкой сайдингом, или вагонкой. Конструкция очень похожа на классический вентфасад, но с одним отличием. Внешняя отделка крепится не на кронштейнах, а устанавливается в каркас. При этом можно установить теплоизоляционные плиты между элементами каркаса в распор без дополнительного крепления. Для такой конструкции можно использовать материал РОКЛАЙТ, если через каждые 2 метра по высоте стены устраивать разгрузочные площадки (перемычки).



Трехслойные стены:

Внутренняя верста (стена) является несущей. Выполняется из различных штучных материалов (обычного глиняного кирпича, силикатного кирпича, пеноблоков) или из монолитного железобетона. Далее идет слой теплоизоляционного материала. Наружная верста выполняется из лицевого кирпича и несет защитно-декоративную функцию. Между ним и слоем теплоизоляции оставляют вентиляционный зазор для просушки утеплителя. Между несущей и наружной верстами устанавливаются гибкие связи (металлические, стеклопластиковые, базальтопластиковые). Эти связи скрепляют наружную кладку с несущей стеной, но также являются креплением утеплителя. Для фиксации положения утеплителя используются дополнительные «шайбы», которые одеваются на гибкие связи.

Благодаря волокнистой структуре, плиты эластичные и обладают стопроцентной устойчивостью к циклам замораживания-оттаивания, что важно при использовании их в наружных стенах. Не вступают в химические реакции со щелочными строительными материалами, имеют высокое термическое сопротивление. 12 см РОКЛАЙТа заменяют более 2 метров кирпичной кладки.



Перегородки:

Основное назначение перегородок – изоляция соседних помещений от шума. Для создания перегородок необходимо установить вертикальный каркас. В качестве каркаса используют деревянные бруски или тонкостенный металлический профиль. Затем он обшивается отделочным слоем (гипсокартоном) с одной стороны.

После этого в каркас устанавливается минераловатная плита РОКЛАЙТ в распор. Последний шаг – отделка другой стороны перегородки.

При устройстве каркаса установите стойки с шагом, равным длине или ширине плит минус 10-20 мм, т.е. 580, 980 или 1180 мм. Это позволит плотно установить плиты, без перекосов и щелей, а также избежать ненужной резки материала.

Плиты РОКЛАЙТ выполняют в перегородках функцию звукопоглощающего материала. Оптимальная плотность материала и хаотичное расположение волокон обеспечивают отличные звукопоглощающие свойства и отсутствие усадки в течение всего периода эксплуатации. Применение продукта в конструкциях так же обеспечивает пожаробезопасность и экологический комфорт.



                                 Технические характеристики

Наименование показателя

Значение для плит марок РОКЛАЙТ

Плотность, кг/м3, не более

30

Сжимаемость, % не более

30

Теплопроводность при 250С, Вт/(м 0С), не более

0,042

Теплопроводность при условиях эксплуатации А, Вт/(м.  0С) не более

0,048

Теплопроводность при условиях эксплуатации Б, Вт/(м. 0С) не более

0,051

Водопоглощение при полном погружении, % по объёму, не более

1,5

Содержание органических веществ, % по массе, не более

2,5

Горючесть, степень

НГ



Огнестойкость

Плиты РОКЛАЙТ являются негорючим материалом. Температура применения от — 60 до + 200 0С. Температура плавления волокон более 1000 °C.

Стена наружная трехслойная каменная с облицовкой из кирпича

Конструкция трехслойной стены с кирпичной облицовкой

В малоэтажном строительстве большой популярностью пользуется конструкция наружной трехслойной стены: несущая стена — утеплитель-облицовка из кирпича (120 мм), Рис.1. Такая стена позволяет использовать эффективные для каждого слоя материалы.

Несущая стена из кирпича или бетонных блоков, является силовым каркасом здания.

Слой утеплителя. закрепленный на стене, обеспечивает необходимый уровень теплоизоляции наружной стены.

Облицовка стены из облицовочного кирпича защищает утеплитель от внешних воздействий и служит декоративным покрытием стены.

Рис.1. Трехслойная стена.

1 — внутренняя отделка; 2 — несущая стена; 3 — теплоизоляция; 4 — вентилируемый зазор; 5 — облицовка из кирпича; 6 — гибкие связи

У многослойных стен имеются и недостатки:

  • ограниченная долговечность материала утеплителя по сравнению с материалом несущей стены и облицовки;
  • выделение опасных и вредных веществ из утеплителя, пускай и в пределах допустимых норм;
  • необходимость использования специальных мер по защите стены от продувания и увлажнения — паронепроницаемые, ветрозащитные покрытия и вентилируемые зазоры;
  • горючесть полимерных утеплителей;

Несущая стена в трехслойной кладке

Несущая стена обычно выполняется из кирпича, вибропрессованных бетонных блоков, а также ячеистобетонных или легкобетонных малоформатных блоков плотностью более 700 кг/м3 . Толщина стены 180 — 640 мм.

Для одноэтажных зданий минимальная толщина кладки несущей стены из штучных материалов может составлять 180-250 мм. Для 2-3 этажных зданий — 290 мм.

Утепление стен в трехслойной кладке

В качестве утеплителя обычно применяют жесткие минераловатные плиты или листы вспененных полимеров: пенополистирола — экструзионный пенополистирол (ЭППС) или пенополистирольная плита (ППС), пенопласт ПСБ.

Реже используют теплоизоляционные плиты из ячеистого бетона и пеностекла, хотя эти материалы обладает рядом преимуществ по сравнению с выше указанными утеплителями.

Толщину утеплителя выбирают в зависимости от климатических условий района строительства.

Как определить необходимое сопротивление теплопередаче стены и рассчитать толщину утеплителя читайте в статье «Расходы на отопление и сопротивление теплопередаче».

Утепление стен дома минераловатными плитами

Минераловатные плиты закрепляют на несущей стене с устройством воздушного вентилируемого зазора между поверхностью плит и кирпичной облицовкой, или без зазора, Рис. 1.

Зачем нужен вентилируемый зазор и о влагонакоплении в стене подробно написано в статье «Точка росы, пароизоляция и вентилируемый воздушный зазор».

Проведенные расчеты влажностного режима стен показывают, что в трехслойных стенах  конденсат в утеплителе выпадает в холодное время года практически во всех климатических зонах России.

Количество выпадающего конденсата различно, но для большинства регионов укладывается в нормы, установленные СНиП 23-02-2003 «Тепловая защита зданий».  Накопления конденсата в конструкции стены при круглогодичном цикле не происходит за счет высыхания в теплое время года, что также является требованием указанных СНиП.

В качестве примера, на рисунках представлены графики количества конденсата в утеплителе по результатам расчетов для различных вариантов облицовки трехслойных стен жилого дома в г. Санкт-Петербург.





Рис. 4. Результат расчета влажностного режима стены, утепленной минераловатными плитами с вентилируемым зазором и покрытием типа «сайдинг» (кирпич — 380 мм, утеплитель —120 мм, сайдинг). Облицовка — вентилируемый фасад.

Из приведенных графиков наглядно видно, как барьер из облицовки, препятствующий  вентиляции наружной поверхности минераловатного утеплителя, приводит к увеличению количества конденсата в утеплителе. Хотя в годичном цикле накопления влаги в утеплителе не происходит, но при облицовке кирпичом без вентзазора в утеплителе ежегодно зимой конденсируется и замерзает значительное количество воды, Рис.2. Влага накапливается и в примыкающем к утеплителю слое кирпичной облицовки

Увлажнение утеплителя снижает его теплозащитные свойства, что увеличивает расходы на отопление здания.

Кроме того, вода ежегодно при замерзании  разрушает утеплитель и кирпичную кладку облицовки. Причем циклы замораживания и размораживания за сезон могут происходить неоднократно. Утеплитель постепенно осыпается, а кирпичная кладка облицовки разрушается. Замечу, что морозостойкость керамического кирпича всего 50 — 75 циклов, а морозостойкость утеплителя не нормируется.

Замена утеплителя, закрытого кирпичной облицовкой, дорогое удовольствие. Более долговечны в этих условиях  гидрофобизированные минераловатные плиты высокой плотности. Но эти плиты имеют и более высокую стоимость.

Количество конденсата сокращается или конденсация совсем отсутствует если обеспечить лучшую вентиляцию поверхности утеплителя — рис.3 и 4.

Другой путь устранения конденсации — увеличение сопротивления паропроницанию несущей стены. Для этого поверхность несущей стены закрывают пароизоляционной пленкой или используют теплоизоляционные плиты с нанесенной на их поверхность пароизоляцией. При креплении на стену поверхность плит, покрытая пароизоляцией, должна быть обращена к стене.

Устройство вентилируемого зазора, герметизация стен паронепроницаемыми покрытиями усложняет и удорожает конструкцию стены. К чему приводит увлажнение утеплителя в стенах зимой написано выше.  Вот и выбирайте. Для районов строительства с суровыми зимними условиями устройство вентилируемого зазора может быть экономически оправдано.

В стенах с вентилируемым зазором применяют минераловатные плиты плотностью не менее 30-45 кг/м3, оклеенные с одной стороны ветрозащитным покрытием. При использовании плит без ветрозащиты по наружной поверхности теплоизоляции, следует предусматривать ветрозащитные покрытия, например, паропроницаемые мембраны, стеклохолст и др.

В стенах  без вентилируемого зазора рекомендуется применять минераловатные плиты плотностью 35-75 кг/м3. В конструкции стены без вентилируемого зазора теплоизоляционные плиты устанавливаются свободно в вертикальном положении в пространстве между основной стеной и облицовочным слоем кирпича. В качестве опорных элементов для утеплителя служат крепления, предусмотренные для крепления кирпичной облицовки к несущей стене — арматурная сетка, гибкие связи.

В стене с вентзазором утеплитель и ветрозащитное покрытие крепят к стене с помощью специальных дюбелей из расчета 8 -12 дюбелей на 1 м2 поверхности. Дюбели должны быть заглублены в толщу бетонных стен на 35-50 мм, кирпичных — на 50 мм, в кладку из пустотного кирпича и легкобетонных блоков — на 90 мм.

Утепление стен пенополистиролом или пенопластом

Жесткие плиты из вспененных полимеров размещают в середине конструкции трехслойной кирпичной стены без вентилируемого зазора.

Плиты из полимеров имеют очень высокое сопротивление паропроницанию. Например, слой утеплителя стены из плит пенополистирола (ЭППС) имеет сопротивление в 15-20 раз большее, чем у кирпичной стены такой же толщины.

Утеплитель при герметичной укладке является в кирпичной стене паронепроницаемым барьером. Пар из помещения на наружную поверхность утеплителя просто не попадает.

При правильно выбранной толщине утеплителя температура внутренней поверхности утеплителя должна быть выше точки росы. При выполнении этого условия, конденсации пара на внутренней поверхности утеплителя не происходит.

Минеральный утеплитель — ячеистый бетон низкой плотности

В последнее время набирает популярность еще один вид утеплителя — изделия из ячеистых бетонов низкой плотности. Это теплоизоляционные плиты на основе уже известных и применяемых в строительстве материалов — автоклавного газобетона, газосиликата.

Теплоизоляционные плиты из ячеистого бетона имеют плотность 100 — 200 кг/м3 и коэффициент теплопроводности в сухом состоянии 0,045 — 0,06 Вт/моК. Примерно такую же теплопроводность имеют минераловатные и пенополистирольные утеплители. Выпускаются плиты толщиной 60 — 200 мм. Класс прочности на сжатие В1,0 (прочность на сжатие не менее 10 кг/м3.) Коэффициент паропроницания 0,28 мг/(м*год*Па).

Теплоизоляционные плиты из ячеистых бетонов являются хорошей альтернативой утеплителям из минеральной ваты и пенополистирола.

Известные на строительном рынке торговые марки теплоизоляционных плит из ячеистых бетонов: «Multipor», «AEROC Energy», «Бетоль».

Преимущества плит теплоизоляции из ячеистых бетонов:

Самый главный — это более высокая долговечность. Материал не содержит никакой органики — это искусственный камень. Имеет довольно высокую паропроницаемость, но меньшую, чем утеплители из минеральной ваты.

Структура материала содержит большое количество открытых пор. Влага, которая конденсируется в утеплителе зимой, быстро высыхает в теплое время года. Накопления влаги не происходит.

Теплоизоляция не горит, под действием огня не выделяет вредных газов. Утеплитель не слеживается. Плиты утеплителя более твердые и механически более прочные.

Стоимость утепления фасада плитами из ячеистых бетонов, в любом варианте не превышает затрат на теплоизоляцию минераловатным утеплителем или пенополистиролом.

При монтаже теплоизоляционных плит из газобетона выполняют следующие правила:

Теплоизоляционные плиты из газобетона толщиной до 100 мм крепятся на фасад с помощью клея и дюбелей, 1-2 дюбеля на плиту.

Из плит толщиной более 100 мм вплотную к утепляемой стене выкладывают стенку. Кладку ведут на клей с толщиной шва 2-3 мм. С несущей стеной кладку из плит утеплителя соединяют анкерами — гибкими связями из расчета, пять связей на 1 м2 стены. Между несущей стеной и утеплителем можно оставить технологический зазор 2-15 мм.

Лучше связать все слои стены и кирпичную облицовку кладочной сеткой. Это увеличит механическую прочность стены.

Утепление стены пеностеклом

Трехслойная стена дома с утеплением пеностеклом и облицовкой из кирпича.

Еще один вид минерального утеплителя, который появился на строительном рынке сравнительно недавно,  это плиты из пеностекла.

В отличие от теплоизоляционного газобетона, пеностекло имеет закрытые поры. Благодаря чему, плиты из пеностекла плохо впитывают воду и имеют низкую паропроницаемость. Вентилируемый зазор между утеплителем и облицовкой не нужен.

Утеплитель из пеностекла долговечен, не горит, не боится влаги, не повреждается грызунами. Имеет более высокую стоимость, чем все, указанные выше, виды утеплителей.

Монтаж плит пеностекла на стену осуществляется с помощью клея и дюбелей.

Толщину утеплителя выбирают в два этапа:

  1. Выбирают, исходя из необходимости обеспечить требуемое сопротивление теплопередаче наружной стены.
  2. Затем выполняют проверку на отсутствие конденсации пара в толще стены. Если проверка показывает обратное, то приходится увеличивать толщину утеплителя. Чем толще утеплитель — тем меньше риск конденсации пара и влагонакопления в материале стены. Но, это приводит к увеличению расходов на строительство.

Особенно большая разница в толщине утеплителя, выбранного по двум вышеуказанным условиям, имеет место при  утеплении стен с высокой паропроницаемостью и низкой теплопроводностью. Толщина утеплителя для обеспечения энергосбережения получается для таких стен сравнительно маленькой, а для отсутствия конденсации — толщина плит должна быть неоправданно большой.

Рис. 6. Утепление стен частного дома плитами пенопласта, пенополистирола — ЭППС, XPS.

Если несущая часть стены выполнена из газобетонных, газосиликатных блоков, то внутреннюю поверхность стены следует защитить слоем пароизоляции.

При утеплении газобетонных стен (а также из иных материалов с низким сопротивлением паропроницанию и высоким сопротивлением теплопередаче — например, деревянных, из крупнопористого керамзитобетона) толщина полимерной теплоизоляции по расчету влагонакопления получается значительно большей, чем это необходимо по нормативам для энергосбережения.

Для уменьшения поступления пара рекомендуется устраивать слой пароизоляци на внутренней поверхности стены (со стороны теплого помещения), Рис. 6. Для устройства пароизоляции изнутри для отделки выбирают материалы с высоким сопротивлением паропроницанию — на стену наносят грунтовку глубокого проникновения в несколько слоев, цементную штукатурку, виниловые обои.

Устройство пароизоляции изнутри обязательно для стен из газобетона, газосиликата при любом варианте утепления и облицовки фасада.

Следует учитывать, что в кладке стен нового дома всегда содержится большое количество строительной влаги. Поэтому, лучше дать возможность стенам дома хорошо просохнуть снаружи. Работы по утеплению фасада рекомендуется производить после того, как будет закончена внутренняя отделка, и не раньше, чем через год после окончания этих работ.

Облицовка наружных стен дома кирпичом

Облицовка наружных стен дома кирпичом долговечна и, при использовании специального цветного облицовочного лицевого кирпича, а еще лучше клинкерного кирпича. достаточно декоративна. К недостаткам облицовки можно отнести сравнительно большой вес облицовки, высокую стоимость специального кирпича, необходимость уширения фундамента.

Особенно необходимо отметить сложность и дороговизну демонтажа облицовки для замены утеплителя.  Срок службы минераловатных и полимерных утеплителей не превышает 30 — 50 лет. В конце срока службы теплосберегающие свойства стены уменьшаются более чем на треть.

С облицовкой из кирпича следует применять самые долговечные утеплители, обеспечивая им в конструкции стены условия для максимально длительной работы без замены (минимальное количество конденсата в стене). Рекомендуется выбирать минераловатные утеплители высокой плотности и полимерные из экструдированного пенополистирола, ЭППС.

В стенах с облицовкой из кирпича, выгоднее всего использовать минеральные утеплители из автоклавного газобетона или пеностекла, срок службы которых значительно больше, чем минераловатных и полимерных.

Кладку кирпичной облицовки выполняют в полкирпича, 120 мм. на обычном кладочном растворе.

Стену без вентилируемого зазора, утепленную плитами с высокой плотностью (минвата — более 50 кг/м3, ЭППС), можно облицевать кладкой кирпичом на ребро — 60 мм. Это позволит уменьшить общую толщину наружной стены и цоколя.

Кладка кирпичной облицовки связывается с кладкой несущей стены  стальной проволокой или арматурной сеткой, защищенными от коррозии, или специальными гибкими связями (стеклопластиковыми и т. п.).  По вертикали сетку или связи располагают с шагом 500-600 мм. (высота плиты утеплителя), по горизонтали — 500 мм., при этом количество связей на 1 м2 глухой стены — не менее 4 шт. На углах здания по периметру оконных и дверных проемов 6-8 шт. на 1 м2.

Кладку кирпичной облицовки продольно армируют кладочной сеткой с шагом по вертикали не более 1000-1200 мм.  Кладочная сетка должна заходить в швы кладки несущей стены.

Для вентиляции воздушного зазора в нижнем ряду облицовочной кладки устраивают специальные продухи из расчета 75 см2 на каждые 20 м2 поверхности стены. Для нижних продухов можно использовать щелевой кирпич, положенный на ребро таким образом, чтобы наружный воздух через отверстия в кирпиче имел возможность проникать в воздушную прослойку в стене. Верхние продухи предусматривают в карнизной части стены.

Вентиляционные отверстия также могут быть выполнены путем частичного заполнения цементным раствором вертикальных швов между кирпичами нижнего ряда кладки.

Установка окна и двери в трехслойной стене

Окно или дверь устанавливают в одной

плоскости с утеплителем

Размещение окна и двери в толще трехслойной стены должно обеспечивать минимальные теплопотери через стену в месте установки.

В трехслойной утепленной снаружи стене коробку окна или двери устанавливают в одной плоскости со слоем утеплителя на границе теплоизоляционного слоя — как показано на рисунке.

Такое расположение окна, двери по толщине стены обеспечит минимальные теплопотери в месте примыкания.

Посмотрите видеоурок на тему: как правильно выполнить кладку трехслойной стены дома с облицовкой кирпичом.

Советы застройщику

При облицовке стен кирпичом важно обеспечить долговечность слоя утеплителя. Наибольший срок службы обеспечит теплоизоляция плитами из ячеистого бетона низкой плотности или пеностекла.

Важно также снижать количество влаги в наружных стенах в зимний период. Чем меньше конденсируется влаги в утеплителе и облицовке, тем больше срок их службы и выше теплозащитные свойства. Для этого необходимо принимать меры по снижению паропроницаемости несущей стены, а для паропроницаемого утеплителя рекомендуется устраивать вентилируемый зазор на границе с облицовкой.

Для утепления трехслойной стены минеральной ватой лучше использовать плиты плотностью не менее 75 кг/м3 с вентилируемым зазором.

Стена, утепленная минватой с вентилируемым зазором, быстрее высыхает от строительной влаги и не накапливает влагу в процессе эксплуатации.  Утеплитель не горит.

Вариант с зазором обойдется дороже за счет увеличения общей толщины наружных стен и цоколя. Стоимость минераловатных плит также растет с увеличением их плотности.

Утепляя стены экструдированным пенополистиролом (ЭППС, XPS) можно несколько сократить затраты на строительство, за счет уменьшения общей толщины наружной стены и цоколя.

Не стоит утеплять трехслойную стену пенопластом и изделиями из минеральной ваты низкой плотности. Срок службы таких дешевых утеплителей будет небольшим.

Когда менять утеплитель? — ответ на этот вопрос Вы найдете в одной из статей на эту тему (ссылки ниже).

Трехслойная стена с фасадом из силикатного кирпича

Строительство трехслойных стен не так просто, их стоимость превышает стоимость двухслойных стен. Но они все еще имеют много сторонников. Их выбирают в основном те, кто мечтает о красивом кирпичном фасаде.

Основа трехслойных стен — это несущий слой. Следующий слой — это утеплитель, а третий слой — с толщиной стенки 8-12 см. Это может быть красивый кирпичный фасад.

Когда стоит строить стены с утеплением и кирпичным фасадом?

В России большое внимание уделяется долговечности домов. В цене прочные здания с прочными стенами, устойчивые ко всем гипотетическим бедствиям и неуклонному течению времени. Самыми долговечными являются трехслойные стены с оштукатуренным фасадом или без него. Они также гарантируют максимальную пожарную безопасность. Все они могут быть изготовлены из материалов, устойчивых к воздействию огня.

Даже если вы используете пенопласт для утепления, он будет покрыт толстым слоем негорючего материала с обеих сторон и не создаст никакой опасности. Трехслойные стены также более устойчивы к погодным условиям.

Строительство трехслойной стены

Несущая стена может быть возведена из ячеистого бетона, керамики, силикатов или керамзита. Она обычно имеет толщину 18-25 см. Стена обычно утепляется минеральной ватой или полистиролом. В случае с минеральной ватой дополнительно создается вентиляционная щель. Это то, что называется расстоянием между изоляцией и навесной стеной. Обычно она составляет около 5 см и должна иметь входные отверстия в нижней части стены и выходные отверстия в верхней части.

Чтобы ветер не повредил шерсть и не выдул теплый воздух из нее, необходима ветрозащитная пленка в качестве защитного покрытия. Фольгу не нужно использовать при использовании шерсти, предварительно покрытой стеклянной вуалью.

Теплоизоляция

Согласно регламенту коэффициент теплопередачи U для наружных стен не может превышать 0,25 Вт / (м2.К). Сборка трехслойных стен позволяет легко удовлетворить вышеуказанные требования. Невозможно выбрать такой материал для несущей стены, который имеет высокую тепловую изоляцию и увеличенную толщину стенки, чтобы иметь более низкий коэффициент U.

Фасад из клинкера

Клинкер — это материал, наиболее часто используемый для строительства фасадов. Поскольку такая стена не оштукатурена, ее необходимо аккуратно выровнять.

Звукоизоляция

Чем тяжелее материал, тем лучше его звукоизоляция. Поэтому, если вы хотите, чтобы стена была барьером, который трудно преодолеть звукам, создаваемым вне дома, выберите трехслойную стену. Наиболее выгодной в этом отношении будет трехслойная стена из силикатных блоков, утепленная минеральной ватой, с силикатным или клинкерным фасадом.

Толщина стены

Толстые стены тяжелые, и поэтому требуют более прочного фундамента и более широких подоконников. Если в доме сделаны толстые трехслойные стены с определенными внешними размерами, полезная площадь пола будет уменьшаться. С другой стороны, если вы увеличите внешние размеры здания, фундаменты, потолки и крыша должны быть больше. Это повышает стоимость здания.

Поделиться ссылкой:

Похожее

Трехслойная конструкция стены

Публикация источника

Сокращение темпов роста потребления энергии все чаще становится одной из основных задач для обеспечения устойчивого развития, особенно в зданиях как крупнейшем секторе конечного использования во многих странах. В связи с этим целью данной статьи является анализ возможностей энергосбережения при строительстве новых зданий и реконструкции…

В статье предложены метод и алгоритм стратегии управления работой микротеплоцентрали. и мощности (мТЭЦ) и для снижения пиков энергопотребления (пикового шейвинга).Обсуждаются два сценария работы мТЭЦ, а именно со стратегией управления и без нее. Для целей расчета котел…

… Оптимальная толщина теплоизоляции является функцией нескольких факторов, среди которых климатические условия являются одним из наиболее важных, поскольку они значительно влияют на тепловые и холодильные нагрузки котла. строительство. В литературе имеются многочисленные исследования оптимальной толщины теплоизоляционных материалов для снижения скорости теплового потока к/от зданий в жарком/холодном климате, например, в Катаре, Китае, Турции, Малайзии, Тунисе, Палестине, Мальдивах, Македония и Саудовская Аравия [1][2][3][4][5]16,[23][24][25] [26] [27][28].Аль-Хаваджа [1] рассчитал оптимальную толщину изоляции в зданиях для использования в качестве изоляционного материала стенового мата, стекловолокна и пенополиэтилена с учетом солнечной радиации в жаркой стране Катаре. …

. .. Согласно литературным данным [1][2][3][4][5][6][7][8][9][10][11][12][23] [24][25] [26] [27][28], стоимость изоляции варьируется в широком диапазоне от 24 до 215 долларов США/м 3 в зависимости от типа материала. На рис. 4 показано влияние стоимости изоляционного материала на оптимальную толщину изоляции и срок окупаемости….

В этой статье исследуются факторы, влияющие на оптимальную толщину изоляции и период ее окупаемости, такие как потребность здания в энергии отопления и охлаждения, срок службы, коэффициент текущей стоимости, затраты на изоляционные материалы и установку, затраты на источники энергии для отопление и охлаждение, эффективность систем отопления и охлаждения и солнечное излучение. Для этого на примере двух городов, характеризующихся жарким и холодным климатическими условиями, рассчитана оптимальная толщина утеплителя и срок его окупаемости, проведен детальный параметрический анализ.Для достижения практических результатов диапазоны параметров, рассматриваемых в исследовании, включают значения, обычно приводимые в литературе. Изменения оптимальной толщины изоляции и срока окупаемости по всем параметрам представлены в графическом виде. Наконец, с помощью метода Тагучи определяются порядок важности и соотношение вклада исследуемых параметров в оптимальную толщину изоляции. Установлено, что градусо-дни отопления являются наиболее эффективным параметром оптимальной толщины изоляции с ударным коэффициентом 27.33% от общего эффекта, а наименее эффективным параметром является КПД системы отопления с коэффициентом влияния 3,21%.

… Поскольку некоторые из этих исследований [1][2][3][4][5][6] проводились в стационарном режиме, эффекты тепловой инерции наружных стен здания не учитывались. Известно, что тепловая инерция оказывает существенное влияние на нестационарную теплоотдачу от наружных стен [7][8][9][10][11] [12] [13][14][15][ 16][17]. Арсланоглу и Йигит [1] рассчитали оптимальную толщину изоляции для различных регионов Турции, а именно Анкары, Эрзурума, Стамбула, Измира, чтобы использовать одномерную модель теплопередачи в установившемся режиме.

… Экономия энергии и срок окупаемости были исследованы в зависимости от ориентации и учета эффекта затенения. Дединек и др. [12] решил модель нестационарного теплообмена и проанализировал потенциал энергосбережения при строительстве новых и существующих зданий с различными системами отопления, связанный с рентабельной оптимизацией энергосбережения. Озел [13] определил влияние расположения и толщины изоляции с помощью неявного метода конечных разностей в периодических условиях….

Концепция здания с низким энергопотреблением основана на улучшении ограждающих конструкций здания для снижения нагрузки на отопление и охлаждение. Улучшение ограждающих конструкций зависит не только от климатических условий, но и от изоляции. В этом исследовании тепловые характеристики наружных стен изучались с использованием трехуровневой полной факторной статистической экспериментальной схемы. Непрозрачная стена в зданиях с низким энергопотреблением была выбрана для изучения влияния выбранных факторов города (A), ориентации (B), расположения изоляции (C) и месяца года (D) на потери или приток тепла. Программное обеспечение использовалось для расчета таблицы ANOVA. В результате все три фактора месяца года, города и ориентации фасада здания оказались значимыми факторными факторами для теплообмена. Значимыми оказались двухфакторные взаимодействия АБ, АД, БД и ЦД. Таким образом, было успешно показано, что влияние сезона, местоположения и ориентации являются эффективными параметрами.

Здания являются значительными потребителями энергии и обладают значительным потенциалом для снижения потребления первичной энергии и повышения энергоэффективности.Экономическая эффективность проектов энергоэффективности имеет решающее значение для их реализации. Экономическая оптимальность различных пакетов мер по модернизации энергосистемы изучается в странах Европейского Союза, но в Сербии такая информация в основном отсутствует. В данной статье анализируются оптимальные с точки зрения затрат решения для жилых зданий в Сербии, подключенных к системам централизованного теплоснабжения, с учетом трех различных сценариев, связанных с входными экономическими параметрами. Кроме того, он рассматривает возможность экономии первичной энергии помимо оптимизации затрат и связанных с этим затрат.В результате решения задач комбинаторной оптимизации определяются оптимальные решения, соответствующие минимальным глобальным затратам или минимальным затратам первичной энергии. Эти задачи решаются с помощью генетического алгоритма и локального поиска. Результаты сравниваются с результатами, полученными при анализе чувствительности. Глобальная стоимость может быть снижена на 8-43% в случае экономически оптимальных решений, одновременно экономя 30-76% первичной энергии. Потенциал экономии первичной энергии выше – он превышает 70% во всех проанализированных случаях, но также требует более высоких глобальных затрат, иногда больших, чем при отсутствии модернизации.В документе также подчеркивается высокая зависимость результатов от очень неопределенных экономических факторов.

Рекомендации по применению AFC для теплоизоляции обтекателя

Вернуться на домашнюю страницу сети обтекателей

AFC производит четыре типа диэлектрических обтекателей. Четыре типа идентифицируют себя прежде всего конструкцией стенки обтекателя. В каждом случае края диэлектрической панели усилены фланцами для сборки смежной панели. Диэлектрические фланцы образуют структуру, известную как диэлектрическая пространственная рама (DSF).В зависимости от параметров стенки обтекателя фланцы смежных панелей также могут служить балками или стойками, несущими нагрузку на окружающую среду. Каждая панель представляет собой отлитый в форму цельный блок. При соединении с другими панелями массив панелей образует усеченную сферическую поверхность. Отдельные панели могут быть двояко изогнутыми или плоскими, создавая граненый или сферически гладкий вид. Пенопласт часто добавляется к стене, образуя двух- или трехслойную сэндвич-конфигурацию. В соответствии со сложными требованиями к электрическим характеристикам, индуктивные элементы (проволока, металлические полосы и т.) могут быть заламинированы в диэлектрические фланцы, чтобы уменьшить потери на рассеяние с помощью процесса, известного как согласование импеданса.

Четыре типа обтекателя DSF:
  • Тонкостенный обтекатель DSF, в котором фланцы соседних панелей несут все нагрузки от окружающей среды. Толщина стенки обычно составляет 0,040 дюйма или меньше.
  • Обтекатель DSF из цельного ламината. Толщина стенки обычно составляет 0,090 дюйма.
  • Добавление слоя пенопласта к внутренней тонкостенной обтекателе DSF образует двухслойный сэндвич.Толщина пены выбирается в первую очередь из соображений теплоизоляции и стоимости.
  • Композитный многослойный обтекатель из пенопласта. Толщина сердцевины выбрана как 1/4 длины волны для самой высокой частоты радиочастотного сигнала. Для данного диаметра обтекателя обтекатель с многослойным пенопластовым сердечником является самой дорогой версией.

Двух- и трехслойные обтекатели с многослойными стенками обычно имеют значительные различия в показателях теплоизоляции. При работе в экстремальных погодных условиях такие различия необходимо учитывать при характеристике требований к обогреву и/или охлаждению обтекателя. В то время как структурные параметры обтекателя с двухслойной стенкой, поддерживающие ветровые нагрузки окружающей среды и радиочастотные характеристики, не зависят от толщины пены, трехслойная версия, с другой стороны, не зависит. В трехслойном сэндвиче толщина сердцевины определяется частотой антенной системы. Чем выше частота, тем тоньше значение теплоизоляции жилы.

Чтобы подробно описать значение изоляции двух- и трехслойных стеновых обтекателей, два приведенных выше графика характеризуют количество тепла, необходимое для повышения внутренней температуры обтекателя на 50°C.Потребность в тепле двухслойной стены рассчитывается для толщины пенопластовой изоляции 0,5 и 2 дюйма для диаметра обтекателя от 12 до 48 футов. Напротив, потребность в тепле для многослойного обтекателя с трехслойным пенопластовым сердечником отображается для обтекателя диаметром 18 футов и 31 фут с рабочей частотой, определяющей окончательное значение толщины сердечника.

При выборе типа обтекателя трехслойный многослойный обтекатель оптимизирован для радиочастотных характеристик и, по большей части, имеет лучшие радиочастотные характеристики по сравнению с двухслойным стеновым аналогом. Широкая полоса частот РЧ характерна для обтекателя с двухслойной стенкой и толщиной пенопласта, оптимизированной для ограничений по теплоизоляции. Для улучшения радиочастотных характеристик согласование импеданса может применяться к обоим типам обтекателей.

Диэлектрический обтекатель с тонкими мембранными стенками часто является предпочтительным выбором, когда стоимость становится проблемой. В то же время, этот тип обтекателя часто используется там, где кондиционирование воздуха или обогрев считаются обязательными (например, в жарком, влажном, насыщенном солью климате острова в Тихом океане).) В таких обстоятельствах можно пожертвовать эффективностью работы кондиционера или обогрева ради фиксированной стоимости обтекателя. Пример компромисса показан в таблице ниже для 52-футового. диэлектрический обтекатель с тонкими мембранными стенками и двухслойный обтекатель с многослойной стенкой.

Требования к охлаждению тонкой мембраны и двухслойной многослойной стенки 52 фута. (15,9 м) Диаметр Обтекатель

Допущение 2 кВт Внутреннее производство тепла с солнечной нагрузкой 400 БТЕ/ч*фут 2

Двухслойный многослойный обтекатель

Обтекатель с тонкими мембранными стенками

Охлаждение для снижения температуры на 50 градусов по Фаренгейту.

55 000 БТЕ/ч

460 000 БТЕ/ч

Охлаждение для снижения температуры на 25 градусов по Фаренгейту.

39 000 БТЕ/ч

300 000 БТЕ/ч

Из таблицы видно, что 2-слойная сэндвич-стена может обеспечить 8-кратное снижение мощности кондиционера, которое потребовалось бы для эффективного контроля микроклимата внутри обтекателя. Если климат-контроль станет частью решения с 20-летним жизненным циклом, модернизация двухслойной сэндвич-стены значительно снизит эксплуатационные расходы на электроэнергию.

Обратите внимание, что все типы диэлектрических обтекателей часто служат для аналогичных целей. Требования, предъявляемые к конкретному приложению, обычно подчеркивают проблемы радиочастот, окружающей среды или стоимости. Эти соображения определяют тип обтекателя и, в конечном счете, цену обтекателя.

AFC производит, продает и продает по всему миру спутниковые параболические антенны, конические рупорные антенны, обтекатели, антенные фидеры, микроволновые и волноводные компоненты, волноводные линии передачи со сверхнизкими потерями Tallguide и укрытия.Наши клиенты обслуживают радиовещательную, коммуникационную, радиолокационную, метеорологическую и кабельную отрасли, оборону, правительство и правительственные учреждения по всему миру.

Полный индекс документов WWW AFC в Интернете можно найти в сводном списке документов домашней страницы Antennas for Communications (AFC). Дополнительная информация об обтекателе содержится в разделе Radome Capability компании AFC.

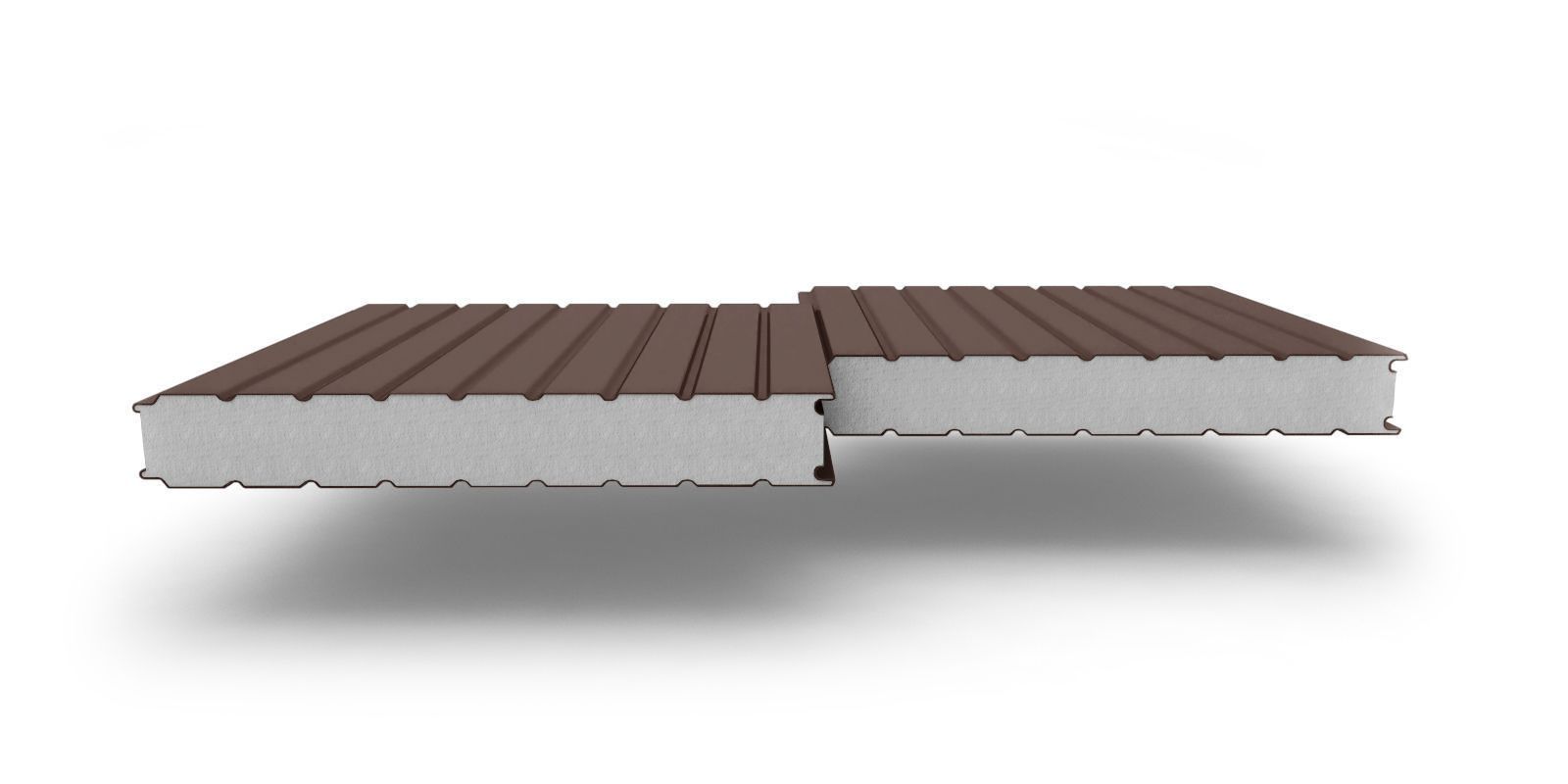

Трехслойные стеновые панели с утеплителем: основные свойства материала. Панели железобетонные для стен

Полностью соблюдая требования стандартов, технологии и ГОСТ для многоэтажных домов, мы добавили ряд улучшений, касающихся более свободной планировки, повышения теплосбережения, внешнего вида, качества изготовления и монтажа панелей, чтобы ваш дом имел наилучшие характеристики современный частный дом.

Наружные стеновые панели

Панели железобетонные для строительства дома (панели наружные стеновые железобетонные трехслойные) изготавливаются по индивидуальным конструкторским чертежам, в соответствии с требованиями действующего ГОСТ 31310-2015 «Панели стеновые трехслойные железобетонные с эффективная изоляция». Из этих же панелей строят высотные многоэтажные панельные дома.

Трехслойная железобетонная панель состоит из трех слоев:

Наружный защитно-декоративный ж/б слой толщиной 70 мм.

Средний слой эффективного утеплителя толщиной 200-400 мм.

Внутренний подшипник из ж/б слоя толщиной 120 мм.

Внутренний и внешний слои железной дороги выполнены из тяжелого бетона класса В25 на гранитном щебне и стальной арматуре А500С. В зависимости от проектных расчетов во внутреннем слое укладывают двойную сетку, а во внешнем – одинарную.

Внешний и внутренний в/в слои соединены между собой жесткими диагональными связями из PD и PPA производителя нержавеющей стали PPA группы Peikko.

Толщина среднего слоя утеплителя определяется теплотехническим расчетом и может быть до 400 мм. В базовой комплектации домов от компании «Инпанс» утеплитель в панелях имеет толщину 200 мм. При толщине утеплителя ЭППС в 200 мм коэффициент сопротивления теплопередаче стены составляет 5,97 (м². С)/Вт, что в 2 раза превышает российские требования по теплосбережению и соответствует более жестким европейским нормам.

В качестве утеплителя мы используем материалы, имеющие соответствующие сертификаты, подтверждающие их безопасность и срок службы в трехслойных железобетонных панелях не менее 50 лет:

Пенополистирол экструдированный (ЭППС). Этот утеплитель имеет один из самых низких показателей теплопроводности среди ряда других подобных изделий. Он характеризуется химической стойкостью, высокой прочностью на сжатие, водо- и контртильностью, а также устойчив к образованию плесени и грибков. Таким образом, экструдированный пенополистирол не только обеспечивает теплоизоляцию, но и эффективно предотвращает действие ряда других разрушительных и негативных факторов.

Каменная вата. Для трехслойных железобетонных панелей мы используем специально разработанную высокопрочную каменную вату с вертикальными и горизонтальными канавками, образующими вентиляционный зазор для вентиляционной вентиляции и отвода образующегося конденсата.Каменная вата является негорючим материалом, а теплопроводность каменной ваты на 20% ниже, чем у ЭППС.

* По согласованию с заказчиком возможно применение других видов изоляции.

В конструкции трехслойной железобетонной стены любой утеплитель надежно защищен наружным железнодорожным узлом от возможных негативных воздействий на него со стороны окружающей среды (УФ-излучение, атмосферные осадки и др. ), а внутренний железнодорожный слой не дает изоляционные компоненты для проникновения внутрь вашего дома.Кроме того, внутренний железнодорожный слой защитит утеплитель от последствий возможного пожара.

Изготовление стеновых панелей

Для производства стеновых панелей для строительства частного дома, а также для многоэтажных домов требуется современное дорогостоящее оборудование, которое есть только у крупных заводов прогресса. С 2014 года Inpance успешно сотрудничает с заводом ЗБИ «Сиб Центр», расположенным под Санкт-Петербургом, который является одним из самых современно оснащенных предприятий своей отрасли, производящим более 250 наименований сборных железобетонных изделий и конструкций для промышленного и гражданского строительства. инженерия .Также у нас есть договор на производство стеновых панелей с заводами, расположенными в Москве, Нижнем Новгороде, Костроме, Новочебоксарске.

Завод Жбы «Сиб-Центр», в частности, имеет в своем распоряжении шесть формовочных столов/поддонов размером 4,25х16,5м с вибрационными системами и системами подъема на угол до 80 град, оборудованных магнитной посадочной станцией, которая являются основой выпуска трехслойных и однослойных стеновых панелей. .

Оборудование для производства стеновых панелей позволяет изготавливать стеновые панели с любыми индивидуальными характеристиками (внешние размеры, толщина, размер оконных и дверных проемов) длиной до 16 метров и высотой до 4 метров, но доставлять такие негабаритные грузы на строительство сайте обычно очень дорого, а часто и вовсе невозможно.Поэтому для соблюдения требований к стандартным грузовым перевозкам мы изготавливаем панели максимальной высоты 3,32 м (высота пола 3,1 м) и максимальной длины 7,8 м.

В большинстве случаев таких максимальных размеров достаточно для реализации любого проекта дома и минимизации количества межпанельных швов, а стыки панелей выполняются в упор несущих внутренних стен и/или перегородок.

Оконные и дверные проемы закладываются на основании проекта, их размеры могут быть практически любой ширины и высоты, кроме того, возможно выполнение арочных проемов, круглой или любой другой формы.

Для монтажа окон и дверей в оконных и дверных проемах между слоями железной дороги на всю ширину утеплителя устанавливается деревянная доска толщиной 50 мм, с помощью крепежа доска надежно укладывается.

Также в наружном железнодорожном слое в оконных проемах формируются так называемые «четверти» для лучшей установки окон.

Фасадные решения

Учитывая все результаты накопленного многолетнего опыта проектирования, строительства и эксплуатации крупноэтажных многоэтажных домов, а также возможности использования современных материалов и подходов к изготовлению стеновых панелей, компания «Инпанс » выступил против и готов предложить Вам ряд надежных и недорогих решений для придания фасаду Вашего дома выразительности и Индивидуальности:

Формование внешней поверхности.Перед заливкой бетонной смеси на формовочный стол укладываются специальные листы матриц, имитирующих различные фасадные материалы. После заливки и застывания бетонной смеси на внешней поверхности панели остается отпечаток, в точности повторяющий не только контур, но и фактуру, например, кирпича, камня, деревянного бруса. Листы матрицы могут быть изготовлены практически из любого материала. Сформованная таким образом бетонная поверхность не сотрется со временем и всегда останется неизменной.

Для создания этой фактуры в процессе производства на внешнюю поверхность панели наносится специальный состав, препятствующий застыванию небольшого слоя бетона глубиной 3-5 мм.После заливки основной массы бетона и поднятия панели в вертикальное положение напором воды смывается неудобный слой и, присутствующий в бетонной смеси, на поверхности появляется гранитный щебень. Фасад получается как бы покрытым мелкой гранитной галькой. Этот раствор не требует окрашивания.

Поцарапанный бетон. Эта текстура создается путем нанесения на поверхность только сцепленного бетона специальными жесткими щетками. Щетки оставляют на поверхности бетона следы паза, создавая эффект «поцарапанного бетона».Канавки могут растягиваться как в вертикальном, так и в горизонтальном положении.

Отделка фасадными материалами. По вашему желанию наружная поверхность также может быть облицована любыми другими фасадными материалами (клинкерный кирпич, деревянный брус, фиброцементный сайдинг и т.д. ).

Используя фактурные данные по отдельности или комбинируя их, можно реализовать практически любое дизайнерское решение на фасаде своего дома.

Большая часть фасадных решений реализуется в процессе изготовления стеновых панелей, панели поступают на объект уже в готовом виде.

Внутренние несущие панели

Внутренние несущие железобетонные стеновые панели изготавливаются на том же оборудовании, что и трехслойные наружные панели. Они состоят из одного слоя тяжелого бетона класса В25 и стальной арматуры. Толщина внутренних несущих панелей в зависимости от конструктивных решений составляет от 120 до 180 мм.

Проемы во внутренних несущих стенах, как и в наружных, могут быть выполнены прямоугольной, арочной или иной формы.

Качество внутренней поверхности наружных и внутренних панелей ровное и не требует выравнивающей штукатурки, достаточно нанести финишную шпаклевку или, например, в ванной, сразу приклеить плитку.Допуски на перепады по всей плоскости панели не более 3-5 мм.

Кроме того, в отличие от стен из блочных материалов, таких как кирпичные, газосиликатные и другие блоки, внутренняя поверхность железобетонных панелей не имеет технологических швов и является однородной. Не допускается образование щелей, а при отделке стен не требуется использование армирующей сетки.

Места соединения панелей внутри дома (межпанельные швы) при их монтаже заливают бетоном.Угловые межпанельные швы имеют ширину всего 80-120 мм и выполняются в плоскости стен. А межпанельные швы линейных панелей проектируем и делаем в прицеле несущих стен или перегородок, чтобы скрыть их.

При изготовлении наружных и внутренних железобетонных панелей возможно выполнение жалюзи для проводки и других технологических отверстий по вашему проекту. Это значительно упрощает и ускоряет процесс прокладки инженерных коммуникаций.

Для возможности разнообразия планировочных решений проектировщики Инпан стараются сделать минимальное количество внутренних несущих стен, а в некоторых решениях можно обойтись и без них. Основная задача внутренних несущих стен служить опорой для плитного перекрытия.

Плиты перекрытия

В качестве межэтажных перекрытий используем проверенные и надежные плиты перекрытия марок ПБ и ПК. Благодаря современному оборудованию плиты ПБ могут быть изготовлены любой длины, при этом плиты перекрытия толщиной 220 мм могут перекрыть пролет длиной до 7 метров, а плиты толщиной 265 мм перекрыть пролет. до 10 метров. Стандартная ширина потолочной плиты 1.2 м.

Помимо стандартной ширины плиты ПБ можно резать по жестким плитам (размеры 290, 470, 650, 830, 1010 мм). Кроме того, плиты ПБ можно резать по диагонали без потери несущей способности.

При необходимости сделать балконную плиту, плиту с консольной опорой или с нестандартными отверстиями (например, для дымоходов большого диаметра), такие плиты делают полностью монолитными, по аналогии с внутренними несущими стенами, согласно соответствующим чертежи с необходимым армированием.

Для устройства больших проемов в перекрытии пустотелых плит (например, для пролетного проема или установки вентиляционных шахт) мы используем стандартные стальные кронштейны Petra® PEIKKO GROUP, которые позволяют открывать проем шириной до 2,4 метра (ширина 2 стандартных потолочных плит).

Вариативность современных плит перекрытия позволяет выполнить любое объемно-планировочное решение дизайна вашего дома, а их монтаж занимает всего несколько часов.

Доставка и монтаж стеновых панелей

Стеновые панели

поставляются с панхелиозного завода, стандартные панели могут привезти панель общей длиной 2х7.8 метров и общим весом не более 20 тонн. Как правило, стеновые панели для двухэтажного дома 10х10 метров поставляются 10 пролетами стандартных панелей. Как правило, доставка и монтаж стеновых панелей производится за один день.

Важно! Это необходимо для наличия или устройства к строительному участку проезда для панелей и площадки для автокрана.

Монтаж стеновых панелей на фундамент производится автокраном, который располагается между фундаментом и панелями.Автокран снимает стеновые панели с панели и сразу же устанавливает их в проектное положение на фундамент. Процесс монтажа одной панели в среднем занимает 15-20 минут. А все стеновые панели одного этажа монтируются за один-два дня в зависимости от их количества.

Важно! Выбор автомобильного крана осуществляется исходя из веса стеновых панелей и расстояния, на которое необходимо переместить панель. В нашей практике мы использовали краны грузоподъемностью от 25 до 120 тонн.

Стеновые панели монтируются в проектное положение, предварительно размеченное на фундаменте, на подстилающий слой раствора и закрепляются на временных опорах (раковинах):

Сразу после монтажа стеновых панелей плиты перекрытия укладываются, промежутки между плитами перекрытия армируются:

Соединение стеновых панелей между собой осуществляется замком тяжелобетонных мест для стыковки внутреннего несущего слоя. Для соединения стеновых панелей между собой на горизонтальных концах несущего слоя в 400-500 мм проложены стальные тросовые петли финского производителя Peikko Group.При установке стеновых панелей рядом кабельные петли соседних панелей пересекаются, образуя узел, в который вставляется клапан.

При такой технологии стыковки внутреннего железобетонного слоя стеновых панелей межпанельный шов становится герметичным, он не пропускает ветер и влагу с улицы.

После схватывания бетона на монолитных площадках временные опоры (пилы) снимаются и можно приступать к монтажу следующих панелей перекрытий.

Данная технология монтажа стеновых панелей также применяется при строительстве современных многоэтажных панельных домов, и я могу скорректировать самую передовую в отрасли.

Стеновые панели

практически не дают усадки, а в интерьере можно начинать сразу после окончания строительно-монтажных работ.

Межпанельные швы Zackecan

После развертывания внутренний несущий железобетонный слой полностью исключает проникновение в дом влаги и ветра с улицы, в промежутке между утеплителем устанавливается полоса минеральной ваты или это место заполняется монтажной пеной. Затем в мишень наружного железобетонного слоя вкладывается жгут из вспененного полиэтилена и сверху наносится герметик для межпанельных швов, который может быть окрашен в цвет фасада.В отличие от многоэтажек, для наших домов мы делаем швы шириной всего 20-25 мм.

Чтобы скрыть межпанельные швы снаружи дома, их можно просто покрасить в один цвет с фасадом, или закрыть, например, угловой клинкерной или фибротентовой плиткой, а также использовать другие материалы.

Внутренние перегородки

Ненесущие внутренние стены (перегородки) могут быть выполнены из любых материалов по вашему желанию. Inpance предлагает перегородки из влагостойких полноразмерных плит-пазлов (PGP).Перегородки могут быть выполнены однослойными из ПГП толщиной 80 или 100 мм, а также многослойными с включением между двумя перегородками слоя минеральной ваты для повышения звукоизоляции между помещениями.

Срок монтажа внутренних перегородок 1-2 недели, производится одновременно с монтажом чердачного перекрытия и кровли.

Чердачное перекрытие

При наличии в вашем доме холодного чердака чердачное перекрытие выполняется по деревянным балкам с шагом 600 мм, между которыми укладывается слой утеплителя (минеральная вата) толщиной 200 мм, затем еще один слой минеральной поверх перекрытия укладывается вата толщиной 100 мм.

Таким образом, общая толщина утеплителя составляет 300 мм, такой утеплитель входит в базовую комплектацию наших домов.

Снизу перекрытие обожжено пароизоляционной пленкой для предотвращения попадания влаги в утеплитель.

Крышка

Односкатная крыша выполняется по деревянным стропилам, затем крепится ветровлагозащитная мембрана, опалубка и встречный иск. В зависимости от ваших пожеланий и архитектурных решений выполняется финишное покрытие.Наиболее распространены металлочерепица или мягкая битумная черепица.

При выборе материалов для отделки кровли рекомендуем использовать только качественные материалы с подтвержденной гарантией производителя.

ПЛОСКАЯ КРЫША

Устройство плоской кровли выполняется из железобетонных плит, с установкой железобетонных парапетов по периметру дома. Перекрытие утепляют выбранным пенополистиролом, делают нижний слой, нижний слой гидроизоляции и двойной слой верхней гидроизоляции.Также устраивают дренажные воронки, вентиляционные и дымоходные каналы.

Есть вопросы? Я с удовольствием на них отвечаю.

Напишите свой вопрос в форме обратной связи, на адрес электронной почты или позвоните нам.

Трехслойные наружные стеновые панели KROHN — современный материал, широко востребованный в Москве и других регионах России как при собственном строительстве, так и при реконструкции зданий.

Благодаря применению данных сэндвич-панелей получается энергоэффективная конструкция стены с качественным несущим элементом, изготовленным в заводских условиях.Этот материал не требует дополнительной отделки, поэтому его можно использовать для строительства разных типов помещений.

Когда оправдано применение трехслойных наружных стеновых панелей?

Так как монтаж трехслойных наружных стеновых панелей осуществляется очень быстро, то возможно использование этого материала для строительства небольших построек в личном подсобном хозяйстве. Сегодня из панелей Крона строят гаражи для личных автомобилей, хозяйственные блоки, ограждающие конструкции и т. д.

Технические характеристики сэндвич-панелей позволяют применять их для строительства автомоек, ангаров, складов, супермаркетов.При этом главной особенностью этого процесса будет высокая эффективность работы, практичность готовых стен (легко моются, не требуют покраски и т. д.) и надежная теплоизоляция.

Строительство звукоизоляционных сэндвич-панелей Krohn

Расширение инфраструктуры автомобильных дорог предъявляет особые требования к гражданскому строительству. Используемые материалы должны обеспечивать качественную звукоизоляцию помещения. С этой задачей легко справляется трехслойная панель KROHN.Стены, построенные из наших «бутербродов», эффективно подавляют шум (индекс звукоизоляции от 35 дБ на 50 мм панели).

Учитывая все эксплуатационные (теплозвукоизоляционные) показатели материала на сегодняшний день, строительство холодильных и морозильных камер, объектов пищевой промышленности, общепита, сельскохозяйственных сооружений, административных зданий и т. д. Благодаря трехслойным наружным стеновым панелям, на объектах резко снижается энергопотребление и, как следствие, падают затраты на отопление.

СПЕЦИАЛЬНЫЕ ХАРАКТЕРИСТИКИ Сэндвич-панели KROHN PIR:

Стеновые наружные бетонные и железобетонные панели

нашли самое широкое применение в жилых домах, а также на промышленных и общественных объектах. Появление их более 50 лет назад стало настоящим прорывом в строительстве и позволило сократить сроки возведения зданий в несколько раз.

Типы с панелями

Железобетон представляет собой монолит из стальной арматуры и бетона.Взаимодействие этих материалов очень эффективно. Бетонный камень надежно соединяется с металлом, хорошо защищая его от ржавчины. Эти компоненты дополняют друг друга по стойкости к разным нагрузкам.

Полученные конструкции обладают значительной прочностью, и помочь в их обработке может только высокотехнологичный инструмент. В последнее время стало востребованным алмазное сверление отверстий в бетоне.

Внимание!
Объем бетона, в основном, занимает дешевое сырье — гравий, щебень, песок.
Поэтому цена относительно небольшая.

Какие разновидности существуют

По арматуре ЖБИ делится на:

  • напряжённый предварительный продукт;
  • Аналоги
  • армированы по обычной методике.

По плотности (удельному весу) и марке бетона:

  • сверхтяжелые из них от 2,5 т/м³;
  • тяжелых аналогов, плотностью 1,8/2,5 т/м³;
  • облегченные, их доля до 1.8 т/м³;
  • сверхлегких изделий, их плотность 0,7 т/м³.

По своей структуре панели стеновые железобетонные подразделяются на:

  • монолитный;
  • полый;
  • производится из одного вида раствора;
  • изготовлены из разных видов смесей.

Цель Руби:

  • для жилых и общественных зданий;
  • для производственных помещений;
  • для инженерно-технических сооружений.

Методы производства

Изготовление панелей осуществляется на заводах ЖБИ различными методами.

  1. Настольная техника предназначена для изготовления крупногабаритных изделий . Раствор заливают в неподвижные формы. Специальные подразделения: бетоноукладчики и вибраторы по очереди подходят к стендам и производят технологические этапы.
  2. Кассетный метод является модификацией предыдущего метода. . Панели изготавливаются в стационарных кассетах, состоящих из нескольких стальных отсеков. Ставится форма армокаркаса, затем он заливается бетоном. Термическая обработка производится контактно, через стенки кассеты.

После прогрева стены снимают опалубку, а панели снимают мостовым краном. Этим методом изготавливают плоские изделия: стеновые конструкции и аналоги для перекрытий.

  1. При поточно-агрегатной технологии изделия за изделиями перемещаются по цепочке от одного механизма к следующему. Влажная и термическая обработка осуществляется постоянно.
  2. При вибрационном способе прокатки весь производственный цикл происходит на единственной установке поточному принципу (вибропрокатный стан). Это конвейер, состоящий из защищенной резиновой стали.

Лента перемещается технологическими постами. Происходит: установка каркаса арматуры, заливка бетона, его уплотнение вибрацией и термическая обработка. Инструкция рекомендует таким образом изготавливать панели перегородок и перекрытий, а также наружные стеновые плиты из легкого бетона.

Технические требования

На настенные плиты представлены ГОСТы.

  1. Точность нормативных размеров, а также геометрической формы.
  2. Оптимальность конструкции соединений и узлов.
  3. Точное расположение закладных.
  4. Соответствие размеров и массы хода возможностям транспортно-подъемных машин.

Внимание!
Дом из железобетонных панелей следует строить из изделий, размеры которых находятся в пределах отклонений и допусков.
Определяются ГОСТ 30/15.4/84.

  1. Размеры закладных в них должны соответствовать нормативным значениям, погрешность не должна превышать 0,5 см.
  2. Допустимое осевое смещение закладных не более 1 см.
  3. Эти элементы должны быть заподлицо с плоскостью панелей или выше нее — не более 0,3 см.

Подробнее о настенных панелях

Большие стеновые плиты были разработаны для сокращения темпов строительства.Например, коттедж из железобетонных панелей можно построить всего за 2 недели.

Преимущества священника

Популярность ж/д панелей в массовом строительстве, кроме высокой скорости работы, объясняется и другими преимуществами:

  • высокопрочный ;
  • хорошая несущая способность ;
  • допустимый уровень теплоизоляции ;
  • 100% огнестойкость ;
  • устойчивый к перепадам температур ;
  • долговечность эксплуатации .

Типы панельной конструкции

Панельная конструкция может быть каркасной и бескаркасной.

Зависит от того, какие стеновые панели используются: ограждающие и несущие или только ограждающие.

  1. В зданиях бескаркасного типа нагрузки от стен несут сами стены.
  2. В аналогах кадров функции несущей выполняются кадрами. Стеновые плиты служат для зонирования, ограждения, звуко- и теплоизоляции.

Заводы производят панели как для наружных, так и для внутренних стен.

  1. Наружные плиты по конструкции делятся на три категории: однослойные, изготавливаемые из ячеистого или легкого бетона и состоящие из двух, трех слоев. Последние изготавливаются из тяжелых видов бетона и теплоизолятора.
  2. Снаружи конструкция покрывается фасадной керамической плиткой, декоративным раствором, атмосферостойкими красками и т.п. Внутренняя сторона плит выравнивается и подготавливается к отделке.
  3. Высота стеновых железнодорожных панелей равна высоте одного этажа. Ширина доходит до 1/2 комнаты (300/720 см), толщина может быть 20/50 см. Размеры железобетонных стеновых панелей для перегородок соответствуют размерам помещения. Толщина их 3/16 см.

Классификационная пластина для стен

В категории панели подразделяются на различные по принципу, лежащему в основе: характерные признаки, назначение, структура, состав материала.

Дизайнерские таблички

Производимые панели делятся на монолитные и композитные аналоги.

В свою очередь, слоистые изделия могут быть сплошными или иметь воздушную прослойку.

  1. Однослойные аналоги изготавливаются из однородного бетона, обладающего низкой теплопроводностью. Толщина их внешней части составляет 2/4 см. Внутри печь украшена облицовкой.
  2. Двухслойные плиты имеют прочную структуру. Их несущий слой выполнен из армированного бетонного раствора. Это внутренняя часть панели, которая дополнительно играет роль пароизоляции. Наружный теплозащитный слой покрывается цементно-песчаным раствором.
  3. Панели железобетонные трехслойные изготавливаются из двух плит, соединенных между собой сварным каркасом из арматуры. В том числе уложен утеплитель.

По несущей способности стеновые плиты делятся на:

  • самонесущие изделия;
  • нося аналоги.
  • навесные панели.

Панели для перегородок

  1. Эти крупногабаритные тарелки имеют высоту в пол и длину до 600 см.Они предназначены для строительства полнокровных зданий.

Внимание!
Для производства перегородочных панелей следует использовать обычный или гипсобетон.
Материал должен обладать хорошей водонепроницаемостью и морозостойкостью.

  1. Такие плиты усиливают железной проволочной сеткой или стержнями из термически и механически стойкой стали класса А/III, АТ/III. Все стальные детали изделия должны быть покрыты антикоррозийным грунтом.

Однослойные пластины

  1. Для производства однослойных стеновых панелей используется бетон, имеющий однородную структуру и высокий уровень теплоизоляции. Чаша всего из легкого (ячеистого) материала.
  2. Наружная сторона плит покрыта слоем облицовки толщиной 2/4 см для их защиты от атмосферных воздействий.
  3. В качестве внутренней отделки применяется различная штукатурка, плитка и т.п.

Двухслойные панели

  1. Разновидность двухслойной плиты, как правило, имеет цельную структуру. Первый несущий слой выполнен из плотного железобетона. Еще один слой теплоизоляционный.
  2. Располагается с внешней стороны и заливается цементно-песчаным раствором.
  3. Несущий слой находится внутри помещения и одновременно служит пароизоляцией.

Трехслойный продукт

Больше всего сейчас востребованы железобетонные трехслойные стеновые панели.

  1. Основой трехслойной плиты является внешняя несущая сторона, к ней крепится внутренняя панель. За счет интервала между ними уменьшаются тепловые потери в конструкции.
  2. Теплоизолятором в таких изделиях может служить минеральная вата, фибролит на основе цемента, феносиликат, полиуретан.
  3. Трехслойные плиты имеют типоразмеры и отличаются толщиной. Его выбирают проектировщики, исходя из климатических условий местности и теплотехнических параметров здания.
  4. Панели данного типа изготавливают из смеси или тяжелых видов бетона, имеющих класс не ниже В-12,5.
  5. Армированные изделия со сварными сетками или объемными стальными каркасами.Все металлические части плит защищены антикоррозийными грунтовками.
  6. Характеристики трехслойных панелей для стен определяются нормами ГОСТ №31310/2005 и ГОСТ №13015/2003.
  7. При необходимости обработки плит при их установке железобетонная резка алмазными кругами.

Размер продукта

  1. Основным критерием выбора стеновых плит своими руками является их размер. Их следует указывать в проекте здания с учетом его конструктивных схем и планов этажей.
  2. Размеры и толщина, величина и количество проемов, технические характеристики панелей определяются на основании проекта.
  3. Типовые размеры плит для жилых домов: высота равна одному этажу, ширина равна одной или двум комнатам. Внешние панели имеют дверные и оконные проемы. Плиты для перегородок сплошные или имеют дверные проемы.
  4. Панели для промышленных объектов имеют длину 6, 9 и 12 метров.

Внимание!
Толщина стеновой панели должна выбираться в зависимости от климатических условий вашего региона.
Также большое значение имеют теплотехнические качества используемых строительных материалов.
Производители выпускают изделия толщиной 20/50 сантиметров

Маркировка изделий

Сделать панель с буквами и цифрами через тире.

  1. В первой группе указывается тип плиты и ее размеры: длина, высота (в дециметрах), толщина (в сантиметрах).
  2. Следующий фрагмент определяет класс и тип бетона: Л — легкий, т — тяжелый, я цельный.
  3. Третья часть сообщает о дополнительных качествах продукции.

Например:

  • сейсмостойкость Вид более 7 баллов — С;
  • морозостойкость ниже -40 град-м;
  • проходимость: особо низкая — о, пониженная — н, нормальная — Н.

Эта торговая группа включает в себя инструкции по конструктивным свойствам продуктов:

  • их форма;
  • конфигурация концов;
  • тип и расположение отверстий, если таковые имеются;
  • форма штриха (при его наличии) в местах примыкания соседних элементов;
  • вид и расположение наград арматуры и закладных;
  • наличие армирующей конструкции для снижения нагрузок за счет неравномерных деформаций фундамента.

Приведем пример маркировки: ПСТ 598-300-20.

  • ПСТ — панель стеновая трехслойная;

598 см — его длина;

300 см — его высота;

20 см — его ширина.

Выход

Железобетонные панели заборов, стен и перекрытий являются неотъемлемой частью современного массового строительства. Использование новых технологий, материалов и конструктивных решений при их изготовлении позволяет оптимизировать строительство зданий.

Если вы встретите видео в этой статье, то получите еще много полезной информации.

Железобетонные панели наружных стен чаще всего выполняют на однорядной раскройке, то есть высотой в этаж и длиной в одно или два помещения, а по конструктивному исполнению бывают однослойными, двухслойными и трехслойными ( рис. 3.4 и 3.5). Все стеновые панели снабжены подъемными петлями и закладными деталями для крепления одной панели к другой и для соединения с другими конструктивными элементами зданий.

а) панели наружные стеновые железобетонные однослойные

Такие панели изготавливают из легкого конструкционно-изоляционного бетона на пористых заполнителях или из автоклавного ячеистого бетона (рис. 3.5). Снаружи однослойные панели покрывают защитным отделочным слоем из цементного раствора толщиной 20-25 мм или 50-70 мм, а изнутри — отделочным слоем толщиной 10-15 мм. , т.е. такие панели можно назвать «однослойными». Толщина наружных защитно-отделочных слоев назначается в зависимости от природно-климатических условий района строительства, а выполняются они из паропроницаемых декоративных растворов или бетона или из обычных растворов с последующей окраской.Отделка наружного фасадного слоя также может быть выполнена керамической, стеклянной плиткой или тонкой плиткой из пиленого камня или щебневых материалов.

Рис. 3.4. Панели стеновые наружные железобетонные одинарные, двух- и трехслойные:

а — однослойные; б — двухслойный; в — трехслойный; 1 — легкий конструктивный теплоизоляционный бетон; 2 — внешний защитно-отделочный слой; 3 — конструктивный бетон; 4 — Эффективная изоляция

Рис. 3.5. Составные элементы поперечных сечений наружных железобетонных стеновых панелей: а — с наружным защитным отделочным слоем; б — с наружным защитным отделочным и внутренним отделочным слоями; Б — из ячеистого бетона; г — двухслойный с внутренним несущим слоем; д — трехслойный с жесткими связями между слоями бетона; д — трехслойный с гибкими связями между слоями; 1 — конструкционно-теплоизоляционный или ячеистый бетон; 2 — внешний защитно-отделочный слой; 3 — внутренний отделочный слой; 4 — наружный и внутренний несущие слои; 5 — легкий теплоизоляционный бетон; 6 — Арматура; 7 и 8 — элементы гибкой связи из антикоррозионной стали; 9 — эффективная изоляция; дельта — толщина слоя утеплителя

Панели однослойные армированные по контуру сварным каркасом из сеток, а над окнами — сварной пространственный каркас. Для исключения раскрытия щелей в углах обзора укладывают подрезные стержни или М-образные сетки (рис. 3.6).

Панели однослойные из автоклавного ячеистого бетона Панели не могут изготавливаться с размерами высоты на всю стену пола и выполняются стены с линейной ленточной резкой. Арматура таких панелей защищена от коррозии покрытием антикоррозийным составом.

Рис. 3.6. Схема армирования однослойной легкобетонной панели наружной стены:

1 — каркас перемычки; 2 — подъемная петля; 3 — арматурный каркас; 4 — М-образная армирующая сетка в фасадном слое

В связи с высокой паропроницаемостью легкого бетона и, в связи с возможностью образования конденсации водяного пара внутри однослойных панелей и его замерзания при низкой температуре окружающей среды наружного воздуха, такие панели целесообразно применять для зданий с низкой относительной влажностью внутреннего воздуха (не более 60%).Толщина однослойных панелей 240-320 мм, но не более 400 мм.

б) панели наружные стеновые двухслойные железобетонные

Панели стеновые двухслойные состоят из внутреннего несущего слоя из тяжелого или легкого конструкционного бетона и наружного изоляционного слоя из конструкционно-изолирующего легкого бетона. Толщина внутреннего несущего слоя не менее 100 мм, а толщина наружного изоляционного слоя определяется расчетом потолка.Снаружи двухслойные стеновые панели имеют защитный отделочный слой из цементного раствора толщиной 20-25 мм с такой отделкой, как у однослойных панелей.

Поскольку внутренний несущий слой из плотного бетона в двухслойных панелях имеет низкую паропроницаемость, такие панели можно использовать в зданиях с повышенной относительной влажностью внутреннего воздуха. Армирование двухслойных стеновых панелей выполняется аналогично однослойным, т. е. арматурный каркас размещается в несущем и утепляющем слоях бетона, а рабочая арматура перемычек размещается в несущем слое бетона.Общая толщина двухслойных стеновых панелей не более 400 мм (рис. 3.7).

в) Панели наружные стеновые трехслойные железобетонные

Панели наружные трехслойные состоят из внутреннего и наружного слоев из тяжелого или плотного легкого конструктивного бетона, между которыми размещен изоляционный слой из эффективной теплоизоляции материал. Толщина слоя теплоизоляции определяется расчетом теплозащитного экрана, а толщина внутреннего и наружного слоев бетона зависят от конструктивного решения стеновой панели и величины воспринимаемых нагрузок.

Внутренний слой панелей армирует пространственный каркас, а внешний слой представляет собой арматурную сетку. В зависимости от конструктивного решения трехслойные стеновые панели представляют собой гибкие или жесткие связи между внутренним и наружным слоями бетона (рис. 3.5 и 3.8). Гибкими связями служат металлические стержни в виде вертикальных подвесов и горизонтальных наконечников, соединяющих арматурный каркас внутреннего слоя и арматурную сетку наружного слоя стеновой панели, т. е. они крепятся сваркой или привязываются к пространственному арматурному каркасу стеновой панели. внутренний слой и армирующая сетка внешнего слоя.Металлические стержни гибких связей выполняются из коррозионностойкой стали или имеют антикоррозионное покрытие в зоне изоляции.

Гибкие связи обеспечивают независимую работу бетонных слоев стеновой панели и исключают температурные усилия между слоями. Наружный слой в панелях с гибкими связями выполняет ограждающие функции и его толщина должна быть не менее 50 мм. Толщина внутреннего слоя в трехслойных панелях с гибкими связями в несущих и самонесущих стеновых панелях не менее 80 мм, а в непустых панелях — не менее 65 мм.

Рисунок 3.7. Двухслойная бетонная панель наружной стены: 1 и 2 — закладные детали для крепления радиаторов отопления; 3 — петли подъема; 4 — арматурный каркас; 5 — внутренний несущий слой; 6 — внешний защитно-отделочный слой; 7 — слив; 8 — подмольная доска; 9 — легкобетонный теплоизоляционный слой; Н. — высота пола; В — длина панели; час. — толщина панели; дельта — Толщина теплоизоляционного слоя

В трехслойных стеновых панелях с жесткими связями внутренний и наружный слои бетона соединяются с помощью вертикального и горизонтального армированного бетона рибера.Жесткие связи обеспечивают совместную статическую работу бетонных слоев стеновых панелей и предохраняют соединительные стержни арматуры от коррозии. Соединительные стержни арматуры укладывают в бетонные звенья и приваривают или привязывают к арматурному каркасу внутреннего слоя и арматурной сетке наружного слоя.

Недостатком жестких скреплений в наружных стеновых панелях является наличие теплопроводных включений, образованных кромками, что может привести к попаданию конденсата на внутреннюю поверхность стен.Для уменьшения влияния теплопроводности ройбера на температуру внутренней поверхности стен их выполняют толщиной не более 40 мм и желательно из легкого бетона, а внутренний слой бетона утолщают до 80-120 мм. Толщина наружного слоя не менее 50 мм. Наружная отделка трехслойными стеновыми панелями также выполняется как однослойной, так и двухслойной. Во всех панелях наружных стен в несущем слое размещены закладные детали для крепления к другим элементам конструкции.

Рис. 3.8. Трехслойные бетонные панели наружных стен и взаимосвязь их бетонных слоев:

а — схема расположения гибких связей; Б — Те же жесткие связи: 1 — подвес; 2 — стойка; 3 — войска; 4 — ребро из бетона наружных слоев; 5 — кромка из легкого бетона; 6 — внутренний слой бетона; 7 — наружный слой бетона; 8 — арматурный каркас внутреннего слоя; 9 — армирующая сетка наружного слоя; 10 — Арматура Рюбера; 11 — Эффективная изоляция

Трехслойные стеновые панели применяются при строительстве многоэтажных жилых домов, коттеджей и промышленных объектов.

Изготовлен в заводских условиях из трех плит, которые соединены между собой арматурным каркасом.

Теплосберегающий материал размещается в свободном пространстве. Выпуск таких панелей позволил ускорить и оптимизировать процесс строительства.

Рассмотрим виды железобетонных плит и их характеристики, преимущества и недостатки, нормативные требования к производству.

Характеристики панели

В зависимости от конструктивных особенностей железобетонные стеновые панели подразделяются на виды:

Просмотров Характеристики
1 Однослойный Переход из бетона на пористые заполнители: пенобетон, газобетон, зологравий.Наполнители – кламзит, шлак и др. Внешняя сторона покрыта облицовочным слоем толщиной 2-4 мм для защиты панели от воздействия влаги и других атмосферных воздействий. Внутренняя часть оштукатурена.
2 Двухслойные Изготавливают из двух слоев: наружного и изоляционного. С внутренней стороны плиты закрепляют теплоизоляционный материал, замазанный цементным раствором. Устанавливайте конструкцию теплосберегающей стороной внутрь.
3 Трехслойный Выполнен в виде сэндвича из двух наружных пластин и утеплителя между ними.Обладают повышенными свойствами сохранять тепло и не пропускать уличный шум.

В зависимости от конструктивных особенностей панель принимается по-разному и распределяет нагрузки на человека.

В зависимости от устойчивости нагрузки делятся:

Вид в зависимости от устойчивости устойчивость Характеристики Производство материалов
Несущие Принимать и распределять нагрузки от их массы, перекрытий, отделочных материалов. Блоки от мала до велика. Внутренние панели изготовляют пустотелыми, сплошными, часто ребристыми или с ребрами, расположенными по контуру плиты.
Самонесущий Принимать нагрузки от своего веса и воздействия ветра и передавать их на каркас конструкции. Большие панели.
Навесной Выдерживают в пределах одного этажа, ветровые нагрузки и собственную силу тяжести. Многослойные легкие энергосберегающие материалы.Служат защитной конструкцией.

В качестве изоляции используются минеральная вата, стекловолокно и другие огнеупорные материалы.

Наружный слой изготавливается в зависимости от требований к эксплуатационным, защитным, декоративным свойствам.

Можно отделать бетоном, плиткой, натуральным камнем, отсыпать декоративным щебнем или покрасить фасадной краской.

Для монтажа стен и в отапливаемом домостроении применяют многослойные стеновые панели, в конструкцию которых входят: наружный защитно-отделочный, теплосберегающий и несущий слои.

Требования к стеновым панелям


Стеновые панели проходят строгий контроль качества и соответствуют требованиям

Стеновые панели, применяемые в строительстве, должны соответствовать требованиям нормативных документов:

  • строгое соответствие размеров и геометрических форм;
  • высокие скоростные и звукоизоляционные показатели;
  • высокая прочность, небольшой размер;
  • огнестойкость;
  • арматура качественная, все места пересечения арматуры должны быть скреплены между собой сваркой;
  • Качество соединений соединений;
  • устойчивость к атмосферным и механическим воздействиям;
  • эффективность.

Высокая устойчивость железобетонных стеновых панелей обеспечивается при их соединении друг с другом и внахлест. Сами по себе панели магби недостаточно устойчивы из-за своей формы: большой длины, ширины и небольшой толщины.

недостатки

К недостаткам железобетонных плит можно отнести то, что из-за большого веса и размеров приходится привлекать специальную технику при транспортировке и монтаже блоков.

Как отличить качественный бетон

Без специального оборудования качество бетона, используемого при производстве бетона, определить невозможно. Но есть несколько секретов, как визуально попытаться установить качество стеновой панели.

Марку бетона можно определить по цвету:


Если при внешнем осмотре видны дефекты и мелкие детали, то это, скорее всего, плита некачественная

Поверхность плиты должна быть без трещин, сколы и другие дефекты.Арматура не должна выступать против бетонной плиты.

По ГОСТ петли изготавливаются из металла толщиной более 10 мм.

Если вы видите, что петли сделаны из тонкого металла, то можно предположить, что на внутренней арматуре тоже сэкономили.

Если при осмотре выявили хотя бы один из описанных недостатков, такие стеновые панели лучше не покупать. Сэкономив на материале, вы проиграете на том, что конструкция прослужит гораздо меньше и потребуется выполнять частые ремонтные работы.

Маркировка панели

Каждая стеновая панель имеет маркировку, что позволяет узнать ее характеристики.

Ruby должен быть отмечен буквами и цифрами, написанными через тире.

Первая группа символов указывает на назначение и размеры конструкции. Пример маркировки ПСТ 700-350-25, где длина 700 см, ширина 350 см, толщина 25 см.

В последней части маркировки указываются дополнительные параметры:

  • устойчивость к сейсмическим колебаниям грунта Вид более 7 баллов обозначают литерой С;
  • возможность эксплуатации при температуре ниже 40 градусов, буква М;
  • Проницаемость: нормальная — n, пониженная — n, очень низкая — O.

В маркировке также указываются следующие параметры:

  1. Форма, конфигурация торцевых сторон.
  2. Расположение и размеры дверных и оконных проемов.
  3. Тип и расположение.
  4. Наличие и форма штриха в местах примыкания смежных элементов.

Для строительства необходимо приобрести железобетонные плиты, изготовленные по всем требованиям стандартов. В этом случае дом постройки будет надежным и теплым.Подробнее о монтаже трехслойных железобетонных конструкций смотрите в этом видео:

Наиболее оптимальным вариантом энергоэффективного строительства является использование трехслойных железобетонных панелей.

Сэндвич-стены | Бетоника

Трехслойные сборные железобетонные стены изготавливаются еще на заводе с изоляционным материалом, толщина которого выбирается по сопротивлению, желаемому заказчиком. Кроме того, сборные железобетонные стены обладают свойством герметичности и теплоаккумулирования, поэтому на обогрев здания расходуется меньше энергии.

Плита наружная трехслойная стеновая состоит из трех слоев:

  • внутренний несущий сборный железобетонный слой толщиной от 100 мм до 150 мм;
  • внутренний теплоизоляционный слой толщиной от 50 мм до 300 мм;
  • наружный отделочный сборный железобетонный слой, толщина которого 80 — 100 мм.

Термическое сопротивление трехслойных стен из Betonika UAB достигает 8,5 м 2 К/Вт с учетом связей, соединяющих слои стен, в то время как наиболее часто применяемое в жилом строительстве значение составляет 5 м 2 К/Вт .

Таблица 1 Сопротивление стеновой (многослойной) плиты с учетом соединительных связей стенового слоя

Толщина изоляции, мм Термическое сопротивление, м 2 К/Вт

Каменная вата или неопор, λ=0,036 Вт/мК

150 3,8
180 4,6
200 5,0
250 6,1

Пенополиуретановая плита (IP PIR023), λ=0. 023Вт/мК

30 1,4
50 1,8
100 3,5
150 5,1
200 6,8
250 8,5

Внутренний и внешний слои сборного железобетона соединяются гибкими связями из нержавеющей стали, через которые нагрузка от собственного веса внешнего слоя передается на внутренний несущий слой.

Трехслойная стена оптимальная длина — 7 м, высота — 3 м, общая ширина стены 430 мм, огнестойкость — 90 мин. По желанию заказчика возможные максимальные размеры могут быть: длина – 12 м, высота – 4,5 м, общая толщина стены – 550 мм, реакция на огонь – 180 мин. Изделия из сборного железобетона, рекомендуемые для жилищного строительства, не должны быть длиннее 7,5 м.

Швы примыкания наружных трехслойных стен герметизируются герметиком, устойчивым к смещению швов. Цвет герметика подбирается под цвет фасада.

Внешний трехслойный стеновой слой отформован на дне формы – это обеспечивает точность размеров и возможность использования различных материалов. Вы можете выбрать различные поверхности фасада из сборного железобетона: клинкер, Reckli ® , графический бетон, цветной бетон или бетон с открытой текстурой.

настенных сборок для максимальной эффективности: сколько слоев слишком много?

Шесть слоев сделают ваш дом прочным и эффективным

Профессионалы в области строительства тратят много времени на производственное строительство, которое набрало эффективность и производительность, чтобы обеспечить максимальную сборку по стоимости за квадратный фут.Реальность такова, что в стандартной конструкции вы строите вещи в пять или шесть слоев. Это стандарт с точки зрения более эффективного построения стеновой системы, и мы довели его до науки. Как правило, шестислойный дом дает вам прочный, энергоэффективный и удобный дом.

Направления ведут к строительству за пределами нормы

Время от времени строители проектов изучают возможности, выходящие за рамки статус-кво. Недавно у меня была возможность поработать со строителем, который строил дом на заказ, стены которого состояли из 13 слоев.В этой стене было столько избыточности и надежности, что мне просто нужно было попросить о возможности посетить проект и увидеть, как строится этот шедевр.

Это была инструкция домовладельца: им нужна была толстая стена, им нужна бесшумная стена, им нужна высокоэффективная стена, которой они могли бы владеть.

Это один из ключей к этому обсуждению. Владелец сосредоточен на том, что будет потом, а не на том, что было раньше. Для достижения этой цели строитель использует сочетание традиционных материалов для кладки и передовых продуктов и систем.Аналогичным образом проект, в котором CertainTeed участвовал на военно-морской верфи в Филадельфии совместно с Penn State, достигает той же цели, но в более легкой и, возможно, менее массивной сборке.

Управление целями с эффективностью сборки

Целью этого проекта было создание высокоэффективной стеновой системы, которая может обеспечить комфорт, улучшить качество воздуха в помещении, улучшить акустику, но при этом оставаться доступной для более типичных потребителей. Это было достигнуто за счет использования конструкции 2 x 8, обеспечивающей более глубокую полость в стене, системы изоляции с продувкой, атмосферостойкого барьера, системы Smart Vapor Retarder и системы воздушного барьера, решения для стеновых панелей, жесткой изоляции снаружи и изолированного винила. сайдинг.Это создало внешнюю стену R30.5.

В обоих домах использовались продукты для улучшения акустики, качества воздуха в помещении и контроля влажности. Вам нужно 13 слоев? Вероятно, нет, но на каждом уровне, безусловно, будет давление, чтобы сделать больше, чем это было необходимо в прошлом.

Влияние наружного теплоизоляционного слоя на микроклимат китайской солнечной теплицы

3.

1. Валидация численного моделирования

В соответствии с геометрическими размерами и параметрами материалов экспериментальной теплицы была построена имитационная модель реальной теплицы и проведен имитационный расчет.Предсказанные результаты сравнивались с экспериментальными результатами, чтобы проверить правильность моделирования CFD. и показывают, что результаты моделирования совпадают с экспериментальными измерениями. Средняя разница между экспериментом и моделированием составила 0,22°C. Среднее абсолютное расхождение составило 9,5%. В течение дня численные результаты были немного ниже экспериментальных измерений, что указывало на то, что реальная теплица получила больше тепла, чем математическая модель.Тем не менее, прогнозируемые результаты были выше, чем экспериментальные измерения после того, как NR был покрыт стеганым одеялом во второй половине дня, что указывает на то, что фактический изоляционный эффект теплового одеяла был некомпетентен.

Средняя температура внутреннего воздуха ( a ) и северной стены ( b ), полученная путем численного моделирования в сравнении с экспериментальными измерениями.

СЗ корпусов имеет большой полезный объем, поэтому его теплоаккумулирующие и рассеивающие характеристики должны быть превосходными. b показывает, что средняя разница температур между предсказанными результатами и экспериментальными измерениями составила 0,37°C, при этом средняя абсолютная ошибка составила 7,8%. С 10.00 до 19.00 экспериментальные данные превышали численные результаты, что свидетельствовало о большем накоплении тепла на внутренней поверхности СЗ в реальной теплице. Результаты показывают, что модель имитирует разумную температуру в помещении и подтверждает точность численного моделирования.Таким же методом были поставлены и решены все модели, точно предсказано влияние внешнего изоляционного слоя на микроклимат КСГ.

3.2. Анализ приоритета внешней изоляции

Наиболее эффективным показателем для проверки эффективности изоляции теплицы является температура воздуха в помещении. Особенно в холодные ночи, чем выше средняя ночная температура, тем эффективнее изоляция блокирует тепло. показаны средние распределения температуры воздуха для пяти случаев.При полном покрытии теплоизоляционным слоем внешней поверхности ограждений воздух в теплице набирал максимальную температуру в течение дня, при этом среднее повышение ночной температуры составило 4,09°С. Разница температур была наиболее заметной с 14.00 до 0.00. Средняя температура СЗ была на 0,85°С и 0,65°С выше, чем в НП и ЮЗ соответственно. Средняя температура ЦК ночью была на 1,7°С выше, чем на СЗ. Влияние изоляционного слоя на УВ было незначительным из-за малого полезного объема УВ.Кроме того, деревянные доски в НР не обладали способностью аккумулировать тепло. В результате влияние изоляционного слоя на NR было минимальным. Средняя температура NO была самой низкой, а максимальный перепад температуры воздуха ночью составил 0,6°С.

Колебания температуры внутреннего воздуха для пяти типов наружного размещения изоляционного слоя.

Стоимость утеплителя, покрывающего наружную поверхность разных ограждений, различна, и это напрямую определяет стоимость строительства теплицы. Для популяризации гелиостатов необходимо оптимизировать затраты на строительство для разных локаций. По фактическому производственному опыту толщина наружного изоляционного слоя СЗ, ЮЗ и НР составляет 110 мм. Чтобы лучше проанализировать экономические выгоды различных случаев, в качестве индекса оценки использовалась удельная стоимость. Индекс экономической оценки рассчитывался как

, где W i — себестоимость единицы продукции; S i – площадь покрытия изоляционного слоя; H i — толщина слоя изоляции; E i – цена за единицу изоляционного слоя; T i температура воздуха в теплицах ЮЗ, СР, СЗ и CC при 0.00; T 0 – температура воздуха в теплице NO при 0,00.

Максимальная разница температур солнечной теплицы в течение дня также отражает сильные и слабые стороны изоляционного эффекта, а стоимость изоляционного слоя, который вызывает значительные различия в изоляционном эффекте, не одинакова. Комбинированная оценка максимальной разницы температур и стоимости позволяет интуитивно проанализировать приоритет покрытия внешней поверхности корпуса изоляционным слоем.показывает разницу температур внутреннего воздуха с NO в качестве контраста при 0,00, а также индекс экономии изоляционного слоя. В этом исследовании цена за единицу изоляционного слоя составила 71,4 м -3 долларов США. Его экономическим показателем была стоимость изоляционного слоя при повышении внутренней температуры воздуха на 1°С. Наиболее значительный согревающий эффект давала КС, поднявшая температуру на 6°С. Температура внутреннего воздуха СЗ увеличилась на 2,06°С, а наименьший прирост температуры НР составил 1.21°С. Когда внешняя поверхность ограждений была полностью покрыта изоляционным слоем, потери тепла были предотвращены. Это улучшило характеристики аккумулирования-отдачи тепла теплицы.

Разница температур внутреннего воздуха с NO в качестве контраста при 0,00 и удельной стоимости четырех ящиков.

При одиночном укладывании изоляционного слоя на наружную поверхность одной стороны ограждений СЗ имел наилучшую теплоизоляцию и аккумулирующую способность. Удельные затраты NW и CC были одинаковыми и составляли 618 долларов США.49 °C -1 и 643,99 °C -1 USD соответственно. У NR была самая высокая удельная стоимость (787,99 ° C -1 ), но у него был самый низкий рост температуры воздуха в теплице. Экономические затраты на изоляционный слой не учитывались; CC как подходящее решение может максимально поднять температуру воздуха в теплице. SW имел самую низкую удельную стоимость (282,52 °C −1 ), но ограничивал повышение температуры воздуха в теплице. Степень влияния наружного теплоизоляционного слоя на микроклимат в теплице: ЮЗ > СЗ > НР.

3.3 . Тепловые характеристики и оптимизация толщины внешнего изоляционного слоя

Однако, чтобы удовлетворить требования овощеводства, все солнечные теплицы в холодных регионах большого размера используют CC, чтобы выдерживать холодную внешнюю среду. Очевидно, особенно важно оптимизировать EILT для различных структур обслуживания CC. Чтобы снизить стоимость строительства теплицы и обеспечить ее отличные теплоизоляционные характеристики, в этой статье был подробно изучен закон воздействия EILT на конструкцию обслуживания солнечной теплицы.Распределение температуры позволяет визуализировать изменение температуры компонентов конструкции теплицы и лучше анализировать тепловое поведение каждого ограждения. Рисунки – описывают влияние различных ЭИЛС СЗ, ЮЗ и СП на микроклимат солнечной теплицы в разное характерное время. и показывает, что усиление ЭИЛТ значительно повысит температуру воздуха в теплице, особенно в диапазоне 40–80 мм. Покрытие СЗ изоляционным слоем также повышает температуру СЗ, но мало влияет на НР и грунт.При увеличении EILT до 80 мм и выше колебания температуры воздуха в помещении незначительны. b показывает температурное распределение СЗ. Видно, что эффективный объем аккумулирования тепла СЗ значительно увеличивался с увеличением ЭИЛТ. Ночью максимальная толщина СЗ могла быть увеличена на 120 мм, но термическое поведение СЗ имело тенденцию к стабилизации, когда ЭИЛТ достигало 80 мм. Вышеприведенные результаты показали, что ЭИЛТ СЗ составляла более 80 мм, что могло бы эффективно обеспечить накопление СЗ тепла, поглощаемого в дневное время.

Распределение температуры центральной секции ( a ) и местной северной стены ( b ) солнечной теплицы с различными EILT северной стены в разные типичные периоды.

Центральная секция ( a ) и местная северная крыша ( b ) распределение температуры солнечной теплицы с различными EILT северной крыши в разные типичные периоды.

Как видно из и , температура воздуха в помещении не претерпела существенных изменений по мере увеличения EILT за пределами SW.Поскольку СВ были небольшими по строительному объему и располагались на восточной и западной сторонах теплицы, они мало подвергались воздействию воздуха в помещении. Хотя ЮЗ и СЗ имели одинаковые тепловые параметры, влияние ЮВ на температуру воздуха было меньше, чем влияние СЗ из-за разницы в объеме и расположении. Влияние ЭИЛТ на температуру УВ описано в b . Воздействие ЭИЛТ на СР было намного сильнее, чем на воздух в помещении. С увеличением ТЭИ эффективный объем аккумулирования тепла УВ значительно увеличился, а температура УВ постепенно стабилизировалась до 100 мм.Максимальная толщина эффективного теплоаккумулирующего слоя на УВ может быть увеличена на 300 мм.

Распределение температуры центральной секции ( a ) и локальной боковой стены ( b ) солнечной теплицы с различными EILT боковых стенок в разные типичные периоды.

Как видно из и увеличение толщины мало повлияло на внутренний микроклимат. NR обладал низкой теплопроводностью и хорошими теплоизоляционными характеристиками, поэтому терял меньше тепла во внешний мир.У NR была ограниченная теплоемкость, и эффект накопления тепла был плохим. b показали, что с увеличением ЭИЛТ значительно повышалась температура на СР вблизи СЗ в ночное время. Более низкий EILT привел к более стратифицированным температурным градиентам в пределах NR.

Для количественного анализа закона действия толщины изоляции и сравнения температуры воздуха в помещении при различной толщине проиллюстрировано сравнение температуры воздуха в теплице при ЭИЛТ с различными эксплуатационными конструкциями. и показали, что температура воздуха в помещении быстро повышалась с увеличением солнечной радиации в дневное время. В 16.00 потери тепла с южной крыши удалось значительно уменьшить, накрыв ее теплосберегающим стеганым одеялом. В то же время конструкция технического обслуживания и почва начали отдавать тепло внутрь, чтобы противодействовать потерям тепла из теплицы, что привело к небольшому повышению температуры воздуха. Впоследствии из-за снижения температуры наружного воздуха конвекция между внутренней и внешней теплицей усилилась.Потери тепла из ремонтной конструкции постепенно увеличивались, а температура в помещении значительно снижалась. В полдень температура воздуха под разной толщиной слоя утеплителя существенно различалась, с разницей в 0,5–4°С. Ночная разница температур уменьшилась, в среднем на 0,2–0,3°С на каждые 20 мм повышения ЭИЛТ. Максимальный перепад температур ночью может достигать 1,5°C. Как видно b , увеличение ЭИЛТ на ЮЗ мало влияло на температуру воздуха в дневное время, а ночью температура воздуха постепенно повышалась с увеличением ЭИЛТ.Средняя максимальная разница температур ночью достигала 0,65°С. В нем поясняется, что изоляционный слой SW в основном влияет на температуру воздуха в ночное время. c показали влияние ЭИЛТ на температуру воздуха в НП. В целом ЭИЛТ на ПР мало влиял на температуру воздуха. Повышенный ЭИЛТ в меньшей степени реагировал на температуру воздуха, максимальная разница температур воздуха в течение суток составляла 0,3°С.

Сравнение температур воздуха в теплицах при ЭИЛТ с различными эксплуатационными конструкциями: ( a ) северная стена; ( b ) боковая стенка; ( c ) северная крыша.

На колебания температуры воздуха влияет температура оболочки, что также отражает явление сохранения тепла. Толщина изоляции может быть дополнительно оптимизирована в зависимости от распределения температуры оболочки. изображает влияние ЭИЛТ на температуру различных ремонтных конструкций в течение дня. Все результаты показали, что температура ремонтной конструкции значительно увеличивалась в течение дня, когда ЭИЛТ увеличивалась в диапазоне до 80 мм.Ход температуры СЗ в течение суток в целом соответствовал тренду температуры воздуха, а распределение температуры было синусоидальным. Когда ЭИЛТ СЗ превышает 60 мм, внешняя среда значительно снижает температуру СЗ. Максимальный перепад температур на СЗ в течение суток составил 6°С. б и с показали, что средний перепад температур ремонтной конструкции составил 2°С при ЭИЛТ 20–60 мм. При достижении ЭИЛТ СВ 100 мм влияние факторов внешней среды на СВ значительно уменьшилось.Когда EILT NR превышал 80 мм, температура становилась стабильной.

Влияние ЭИЛТ на температуру различных хозяйственных построек в течение дня: ( a ) северная стена; ( b ) боковая стенка; ( c ) северная крыша.

Визуализация изменения средней температуры глубинного слоя оболочки во времени позволяет лучше проанализировать закон влияния толщины изоляции на оболочку. Толщина изоляции NW и SW больше не оказывает существенного влияния после 80 мм, в то время как NR должна превышать 40 мм. и показали, что при ЭИЛТ 20 мм в части СЗ вблизи наружного воздуха наблюдались очень низкие температуры. Когда EILT составлял от 20 до 60 мм, это серьезно влияло на внутреннюю температуру на расстоянии 200 и 350 мм от внутренней поверхности теплицы. Максимальная температура СЗ в полдень составляла 30°С. При ЭИЛТ более 80 мм максимальная температура СЗ в полдень могла повышаться до 35°С. Чем дальше от внутренней поверхности ННК, тем менее выражены колебания температуры. b показали, что температура СВ вблизи наружного воздуха резко колебалась при ЭИЛТ СВ менее 40 мм. Высокая полуденная температура не сильно колебалась. ЭИЛТ 80–120 мм приводили к малозаметным колебаниям температуры СВ. При ЭИЛТ на НР 20–40 мм в c существенно менялась температура в зоне атмосферного воздуха на НР. ЭИЛТ более 40 мм вызывал небольшое колебание температуры на НР.

Изменение температуры глубинного слоя во времени в различных ограждающих конструкциях с различными слоями наружной изоляции: ( a ) северная стена; ( b ) боковая стенка; ( c ) северная крыша.

Изменения температуры внутри помещения вызывают колебания температуры и потери тепла наружу через оболочку. Анализ распределения теплового потока по оболочке позволяет также получить закон действия толщины теплоизоляции. показывает изменение теплового потока различных ремонтных сооружений при разных ТЭО в течение суток. Как видно на и , дневное поглощение тепла из теплицы СЗ уменьшалось с увеличением ЭИЛТ. Более тонкий EILT вызывал очень большую разницу температур внутри и снаружи, создавая эффект теплопередачи, который делал СЗ более склонным к передаче тепла наружу.Чем выше общая теплопроводность СНК, тем больше тепла СНК будет отдавать наружу через свою наружную поверхность. СЗ необходимо было поглощать больше тепла из теплицы, чтобы поддерживать постоянную температуру СЗ. Увеличение EILT заставило СЗ отдавать больше тепла в теплицу ночью. б показали, что с увеличением ЭИЛТ тепловой поток СВ днем ​​практически не менялся, а тепловыделение СВ увеличивалось так же, как и СЗ ночью. В частности, поскольку рассматриваемый ЮВ располагался с восточной стороны теплицы, количество солнечной радиации, получаемой внутренней поверхностью ЮВ при утреннем восходе солнца с востока, было относительно ограниченным, а поток тепла был небольшим. относительно низко.Достаточно большой угол высот Солнца после 12.00 вызвал резкое увеличение потока тепла на внутренней поверхности ЮВ. c показали, что с увеличением ЭИЛТ в СР диапазон изменения теплового потока в СР в ночное время был небольшим, в среднем от -17 до -19 Вт м -2 .

Изменение теплового потока различных хозяйственных сооружений при разных ТЭИ в течение суток: ( a ) северная стена; ( b ) боковая стенка; ( c ) северная крыша.

Способность оболочки накапливать и выделять тепло определяется путем подсчета количества накопленного и выделяемого тепла в течение дня.Ночное тепловыделение СЗ может достигать 3666 кДж м -2 при достаточной толщине изоляции, а УВ и НР также достигают 1590 и 850 кДж соответственно. показывает способность аккумулирования-отдачи тепла ремонтной конструкции, покрытой внешними слоями изоляции различной толщины. Показатель теплоаккумулирующей способности определялся как тепло, поглощаемое и выделяемое из воздуха помещений единицей площади эксплуатационной конструкции в течение суток. показали, что при увеличении ЭИЛТ с 20 до 80 мм тепло, поглощаемое СЗ, уменьшалось, а выделяемое ночью тепло значительно возрастало.Однако, когда ЭИЛТ превышала 80 мм, термическое изменение СЗ имело тенденцию быть стабильным. ЮЗ и СЗ имели одинаковое изменение запаса тепла. Запас тепла не увеличивался при достижении ЭИЛТ 80 мм, но ночью тепловыделение становилось стабильным только при достижении ЭИЛТ 100 мм. Поглощение тепла имело тенденцию быть стабильным на NR, когда EILT достигало 60 мм, но тепловыделение достигало своего максимума и имело тенденцию быть стабильным, когда EILT достигало 100 мм.

Теплоаккумулирующая способность конструкции обслуживания, покрытой наружными изоляционными слоями различной толщины.

Часть тепла, хранящегося в теплице, теряется во внешнем мире, а остальная часть возвращается в воздух теплицы. Эффективное накопление тепла определяли как отношение общего количества тепла, выделяемого обслуживающей конструкцией в тепличный воздух в ночное время, к общему количеству тепла, поглощаемого из тепличного воздуха в течение дня. показано сравнение эффективного аккумулирования тепла различных конструкций обслуживания с различными слоями внешней изоляции. При толщине наружного утеплителя СЗ и ЮЗ 20–80 мм эффективный коэффициент аккумулирования тепла стеной быстро возрастал.Было доказано, что утолщение изоляционного слоя очень положительно повлияло на повторное использование тепла, накопленного в стене. Когда EILT превышала 80 мм, эффективный коэффициент накопления тепла оставался стабильным. Эффективный коэффициент накопления тепла у SW был несколько выше, чем у NW, а максимальный коэффициент накопления тепла составил 0,91. С увеличением EILT эффективный коэффициент накопления тепла, который был относительно низким для NR, медленно увеличивался. Максимальный эффективный коэффициент накопления тепла был равен 0.55, когда EILT был более 100 мм на NR. Можно сделать вывод, что ЭИЛС СЗ и ЮЗ могут поддерживать изоляционный эффект конструкции обслуживания на относительно высоком уровне – 80 мм. Слой утеплителя на НР должен достигать 100 мм. В целом, по сравнению с СЗ и НР, СВ предпочтительно могла бы ночью отдавать тепло, поглощенное из воздуха, обратно в воздух. Подходящая толщина слоя внешней изоляции каждой ремонтной конструкции определяется следующим образом: NW 80 мм, SW 80 мм, NR 100 мм.

Сравнение эффективного накопления тепла различных конструкций обслуживания с различными слоями внешней изоляции.

Отражающая изоляция VR Plus Shield™ — многослойная для каменных стен — Fi-Foil Company, Inc.

Product Visualizer

VR Plus Shield — это многослойная отражающая изоляция для использования на кирпичных стенах с обшивкой. Эта уникальная изоляция состоит из нескольких слоев, которые при установке разделяются, образуя три отражающих воздушных пространства со значениями R до R-7.1 на 1,5-дюймовой обшивке. VR Plus доступен как в стандартной неперфорированной версии, выполняющей функцию пароизолятора, так и в перфорированной версии Hi-Perm, обеспечивающей паропроницаемость в зависимости от конструкции ограждающей конструкции и требований климатической зоны. VR Plus доступен с язычком скобы для деревянного каркаса или с язычком ленты для металлического каркаса.

Соответствие и одобрения
  • Соответствует спецификации стандарта ASTM C-1224 для отражающей изоляции
  • Соответствует требованиям Международного и Флоридского строительного и энергетического кодекса
Особенности
  • Три (3) слоя отражающей изоляции
  • Бумага
  • Внутренние слои алюминиевой фольги высшего сорта
  • Технология расширения Fi-Foil разделяет слои бумаги и фольги
  • Создает три (3) отражающих воздушных пространства
  • Поверхности с низким коэффициентом излучения снижают теплопередачу излучением
  • Быстрая установка с помощью скоб или ленты Выступ
  • Ширина 16″ или 24″
  • Перфорированный или сплошной
  • Рулоны 500 sf
  • Использование с деревянной обшивкой или металлическим каркасом
  • Легко комбинируется с другим массивным утеплителем как часть стеновой системы
  • 9005 Начисляется до R4.1 с замкнутым воздушным пространством всего 1-1/2 дюйма
  • Подтвержденное содержание переработанного сырья >20 %
  • Поддерживает экологичный дизайн
  • Класс воспламеняемости класса A
  • Соответствует ASTM C 1224, отражающая изоляция
  • Соответствует международным строительным нормам (IBC)
  • Соответствует международным жилищным нормам (IRC)
  • Соответствует международным нормам энергосбережения (IECC)
  • Соответствует строительным нормам Флориды (FBC)
  • Соответствует жилищным нормам Флориды (FRC)
  • Соответствует Флоридским нормам энергосбережения (FECC)
  • Поддерживает устойчивость Цели
  • Национальная сеть дистрибьюторов изоляции
  • Национальная сеть подрядчиков по изоляции
Преимущества
  • В сумме составляет R7.1
  • Легкий вес рулонов 500 кв. футов
  • Простота в обращении, быстрая установка
  • Экономия рабочей силы
  • Экономия складских площадей
  • Экономия на материалах и доставке
  • Высокая производительность и компактность
  • Товарность
  • Самая низкая стоимость на значение R всей изоляции стен из каменной кладки
  • Поверхности с низким коэффициентом отражения улучшают характеристики замкнутого воздушного пространства
  • Снижают HERS и другие индексы энергоэффективности (ERI)
  • Повышение комфорта в зданиях
  • Повышение энергоэффективности
  • 6

  • 10-летняя гарантия
  • Национальная сеть дистрибьюторов изоляции
  • Национальная сеть подрядчиков по изоляции

Подробнее

См.

Добавить комментарий

Ваш адрес email не будет опубликован.
