Твердотопливные котлы длительного горения – устройство и принцип работы

Экономия потребления топлива в отопительных системах – это главный критерий выбора отопительного котла. Конечно, эффективность работы учитываются также. Современный рынок котельного оборудования в настоящее время предлагает достаточно широкий ассортимент, но именно сегодня большой популярностью стали пользоваться твердотопливные котлы длительного горения. Что это такое, в чем суть устройства данной конструкции, каков принцип работы? На эти и другие вопросы, будем отвечать в этой статье, потому что большое количество потребителей об этих котлах слышало, но не имеет о них ни малейшего представления.

Принцип работы

Начнем наш разбор именно с принципа работы, потому что в данных отопительных агрегатах твердое топливо сжигается совершенно по другой технологии. Здесь нет горения дров или угля, опилок или щепы в прямом смысле этого слова. Нет открытого огня и пламени. Тепловая энергия выделяется из зоны, где твердое топливо тлеет.

Именно тление является основным видом сжигания топлива и получения теплоты.

Насколько эффективна данная технология? Тление – это тот же процесс горения только при небольшом количестве кислорода. Температура выделяется практически та же, а вот топливо сгорает намного медленнее. Вот почему данные отопительные приборы называют котлами на дровах длительного горения. Одной закладки хватает минимум на 12 часов. Если сравнивать с обычным отоплением на дровах, то в данном случае одной закладки хватает всего лишь на 4 часа. Как видите, выгода явная.

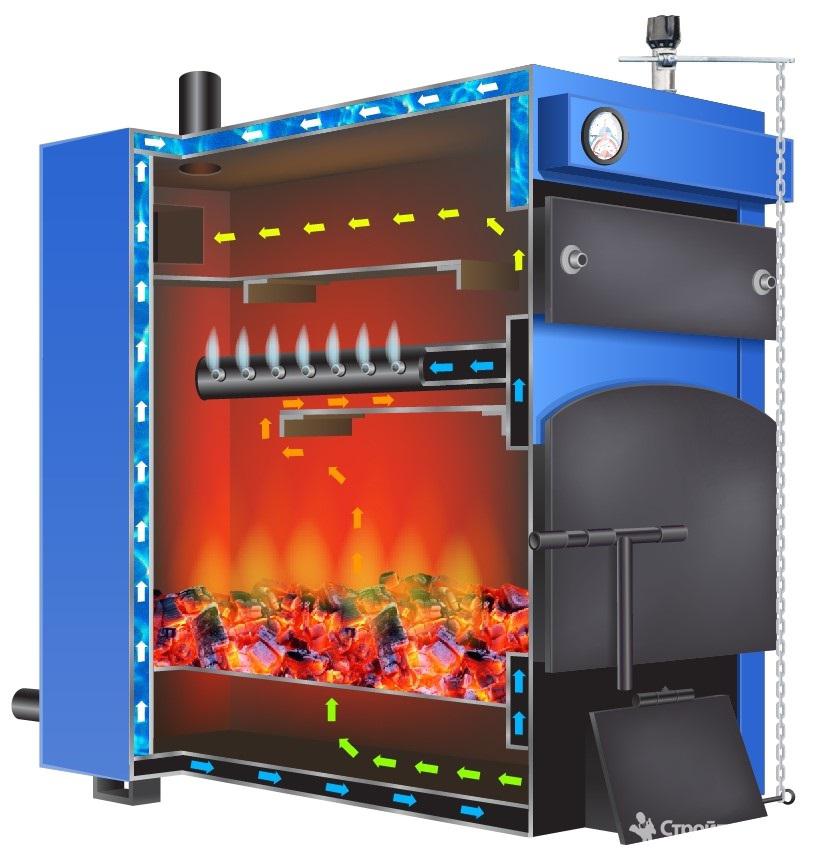

Внутреннее устройство

Но возникает сомнение, почему тепловой энергии выделяется больше. Как не крути, а открытый огонь сам по себе уже будет гарантов выделения огромного количества тепла. Тление такого выдать наверняка не сможет. Все верно. Но производители используют одну хитрость. В котлах длительного горения используется большое количество твердого топлива, которое уплотняется по максимуму. Если это дрова, то их стараются уложить самым плотным образом.

Если это опилки, шелуха, листья деревьев и прочее, то производится обязательная трамбовка. Чем плотнее топливо, тем лучше. К тому же добавим, что в котлах данного типа используется широкая зона тления. Эти два показателя и влияют на высокую тепловую отдачу.

Конструктивные особенности

Понятно, что котлы длительного горения на твердом топливе имеют своеобразную конструкцию, которая сильно отличается от обычных твердотопливных агрегатов. В чем суть конструкции?

• Отличительная особенность – это зона тления, которая закрыта со всех сторон. Подача свежего воздуха в нее производится через специальную трубу, которая установлена поверх груза.
• Сам груз – это приспособление в виде пресса, который давит на дрова, опускаясь вниз до дна топки. Он сжимает зону тления, не давая просочиться большему количеству в нее кислороду.

По способу тления, а точнее сказать по месту устройства зоны тления, отопительные приборы данного типа делятся на нижние и верхние.

В чем разница? Сначала объясним, как происходит работа аппарата. В топку закладываются дрова, поджигаются, на них устанавливается пресс, который давит, опускаясь по мере того, как сгорает часть топлива.

Котлы с нижней зоной

В данном случае зона тления – это место укладки дров на колосниковую решетку. Это место стационарное, оно не перемещается под действием груза. Сам же груз давит на поленья, поверхность которых не горит.

С поднятым грузом

При этом между грузом и стенками котла оставляется зазор, который является местом отвода продуктов сгорания топлива. В верхней боковой части агрегата расположено отверстие для дымохода, через него продукты сгорания и выводятся наружу. В верхней части расположен и теплообменник, который обогревается выделяемой тепловой энергией и угарными газами.

С верхней зоной

Это все тот же самый котел, только зона тления дров располагается прямо под грузом. Получается так, что эта зона не стационарная, а мобильная. По мере уменьшения количества топлива за счет его сгорания, груз, давящий на дрова, опускается вместе с зоной вниз в сторону дна камеры сгорания. По такому принципу работают известные модели, которые носят названия Бубафоня и Страпува.

Чем данная модель лучше предыдущей? По чисто конструктивным и технологическим особенностям ничем. Но есть здесь один немаловажный момент. Так как зона тления все время перемещается по вертикали вдоль высоты агрегата, то воздействие высоких температур на его стенки равномерно во времени распределяется по высоте прибора. А это дает возможность использовать металл для сооружения котла меньшей толщины.

С нижней зоной тления

К примеру, в котлах с нижней зоной тления используются металлические листы толщиною не меньше 4 мм, в агрегатах с верхним горением трехмиллиметровые листы. А это уже влияет на себестоимость изделия.

Технические характеристики

Необходимо отметить, что для всех моделей твердотопливных котлов длительного горения используются усредненные технические показатели.

• Рабочее давление в пределах 1 атм.
• Коэффициент полезного действия не выше 89%.
• Теплоноситель нагревается до +80°С.
• При этом можно начинать нагревать теплоноситель от +5°С.
• Котлы данного типа относятся к категории «мощных». Их средняя величина производительности 100 кВт, это усредненное значение, есть больше, есть меньше.
• Длительность работы от одной загрузки – 12 часов.
• Температура отработанных газов – 270°С.

Внимание! В этом списке был указан КПД, равный 89%. Это усредненная величина, которая может меняться от типа используемого твердого топлива (в данном случае имеются в виду дрова из разных пород древесины), и от влажности используемых дров.

Пиролизные котлы длительного горения

На этом инновационном виде оборудования хотелось бы остановиться подробнее. Во-первых, начнем с того, что коэффициент полезного действия здесь не меньше 95%. Почему? Все дело в принципе отбора тепловой энергии.

Котлы пиролизного типа

В процессе тления дров в котле происходит выделения тепловой энергии и газа, который улетучивается через дымоходную трубу. Но этот газ может гореть, выделяя еще некоторое количество тепла. Чтобы это произошло, производители в конструкцию агрегата разместили еще одну камеру сгорания, куда и заходит газ. Сам гореть он не может, потому что в нем нет практически кислорода, поэтому до того как он поступит в свою топку, газ обогащают кислородом.

Теперь это воздушно-газовая смесь, которая может гореть, выделяя тепло. Что и происходит в промежуточной топке. По сути, этот инновационный прибор можно назвать твердотопливным котлом сверхдлительного горения. Единственное, на что хотелось бы обратить особое внимание, что пиролизные котлы показывают высокие технические характеристики, если в них используется очень сухие дрова. При этом они сгорают полностью, оставляя лишь небольшую горку золы, выделяя максимальную температуру горения.

Схема размещения дров

Преимущества твердотопливных котлов длительного горения

Говорить обо всех преимуществах котлов отопления данного типа в статье не будем. Обозначим основные:

• Высокие показатели теплоотдачи.
• Высочайшая производительность при минимальных затратах на топливо.
• В настоящее время производители предлагают несколько моделей, которые отличаются количеством контуров и возможностью автоматизировать процессы контроля и регулирования температурного режима.
• Самая низкая стоимость используемого топлива. Кстати, необходимо отметить, что котлы данного типа работают не только на дровах или угле. Здесь можно использовать опилки, шелуху семян, листья, траву, стебли растений и прочие горючие природные материала. Просто все это надо довести до определенной плотности. То есть подвергнуть топливо процессу прессования.
• Если говорить о внешнем виде котлов, то производители позаботились о том, чтобы их дизайн соответствовал всем нормам и требованиям современности.

Полное соответствие требованиям установки

Предъявляемые требования

Котлы длительного горения относятся к категории «твердотопливных агрегатов», так что все требования, которые предъявляются данной категории, эти аппараты должны соблюдать.

Это касается и монтажа, и эксплуатации.

• Отдельное расположение котельной или топочной.
• Помещение должно полностью соответствовать правилам содержания пожарной безопасности. А это: помещение должно быть возведено из негорючих материалов, в нем должна быть организована хорошо действующая вентиляционная система, установлен по правилам дымоход.
• Кстати, о дымоходе. Он должен быть изготовлен из негорючих материалов, к тому же иметь высокие показатели сопротивляемости агрессивным химическим веществам. Идеальный вариант, если эта труба будет или из нержавеющей стали, или из керамики.
• Рекомендуется дымоход как можно чаще прочищать от сажи. К сожалению, это бич всех твердотопливных котлов. Специалисты советуют это делать минимум два раза в год: после отопительного сезона и в середине. Это позволит сэкономить на топливе и поднять эффективность работы самого отопительного прибора.
• Все котлы данного типа – это приборы напольного исполнения, поэтому прочное и надежное основание – залог их эффективной эксплуатации. Обычно под них заливают небольшой бетонный фундамент в виде плиты.

Твердое топливо котлов длительного горения. Статьи компании «OPTSHOP.BY»

Твердое топливо котлов длительного горения

Твердое топливо котлов длительного горения

Современные твердотопливные котлы обрели высокую популярность в последние годы. Отличительными преимуществами данных котлов есть простота в эксплуатации и долгий срок службы. Такой агрегат доступен по цене и считается экологичным, так как твёрдое топливо для них изготавливается из отходов натуральной древесины и угля.

Приоритетной особенностью этих котлов, является высокий КПД, при использовании любых видов твёрдого топлива. Именно неприхотливость в подборе вида топлива, сделала их особо популярными. Наш магазин котлов длительного горения optshop.by представляет большинство особо популярных моделей в линейке этой продукции.

Что такое твёрдое топливо?

Это горючее вещество, находящиеся в твёрдом агрегатном состоянии, в состав которого входит древесный, либо каменный уголь. Главным составляющим компонентом основы является углерод. Этот вид топлива применяется, как для бытовых, так и для промышленных нужд. Как правило — это незаменимый вариант отопления для твердотопливных котлов. Данный вид топлива обеспечивает максимальную теплоотдачу, при доступной ценовой политике, что делает его особо выгодным и востребованным.



Древесное топливо, а именно дрова, ещё с древних времён было востребованным топливом. Благодаря высокой теплоотдаче — привилегию, как правило, всегда имел дуб, ясень. В современном мире особой популярностью пользуются древесные брикеты — кирпичики из прессованных щепок, опилок, коры деревьев, а иногда даже соломы. Они удобны своей компактностью, экологичностью и максимально извлечённым КПД.

Ещё одним вариантом есть — пеллеты представляющие собой цилиндрические гранулы из прессованных отходов древесины, шелухи растительных отходов. Пеллеты являются недорогим экологически чистым твёрдым топливом для котлов длительного горения.

Наш магазин котлов длительного горения — имеет широкий выбор и сотрудничает исключительно с производителем, который заботится о высоком гарантийном показателе в эксплуатации. А также осуществляем бесплатную доставку котлов длительного горения нашим покупателям. Магазин предоставляет лицензию и гарантию на все представленные позиции.

Доставка котлов длительного горения осуществляется в течение 24 часов.

Приобретая инновационный агрегат — Вы сделаете себя независимым от газа и других энергоносителей!

Получить консультацию от магазина оптовой и розничной торговли “оптшопбай” можно по телефону .+375 29 997 6579

Сообщить об ошибке или неточности

Котел твердотопливный длительного горения – выбор, схема, установка

Для обогрева частного или загородного дома в зимнее время года все чаще используют систему отопления. Среды широкого ассортимента различных котлов, твердотопливные котлы для дома стают более популярными среди покупателей. Ведь для функционирования такого котла не нужен ни газ, ни электричество. Предлагаю разобраться в том, какой котел лучше выбрать, как правильно установить и использовать систему отопления твердотопливным котлом.

Оглавление:

1. Понятие о твердотопливных котлах: преимущества и недостатки
2. Разновидности твердотопливных котлов
3. Советы по выбору твердотопливного котла
4. Обзор производителей твердотопливных котлов
5. Советы по установке твердотопливного котла
6. Монтаж твердотопливного котла

Понятие о твердотопливных котлах: преимущества и недостатки

Принцип работы твердотопливного котла состоит в преобразовании топлива в тепловую энергию для обогрева помещения. В качестве топлива используется каменный уголь, дрова, тирса, щепа и различные виды отходов. Твердотопливный котел длительного горения способен поддерживать определенную температуру, за счет поднятия и опускания заслонки, которая контролирует процесс горения.

Среди преимуществ твердотопливных котлов длительного горения выделяют:

• Достаточно низкую цену, по сравнению с электрическими и газовыми.
• Продолжительность срока эксплуатации.
• Для  работы не требует электричества или газа.
• Использование разнообразных видов топлива.
• При единичной загрузке топлива котел работает около 3-х дней.

Недостатки твердотопливных котлов длительного горения:

• Достаточно низкий КПД 65-70%.
• Затрата физических сил на подготовку топлива и чистку котла.
• Необходимость в контролировании процесса горения.
• Длительная установка: проведение дымохода.
• Топливо должно быть высококачественным.
• Невозможность регулировки температурного режима.

Разновидности твердотопливных котлов

Согласно материалу, из которого изготовлен котел:

• Стальные.
• Чугунные.
• Самодельные.

По типу используемого топлива:

• Котлы на дровах.
• Котлы, использующие уголь.
• Пеплетные котлы – используют специальное гранулированное топливо.
• Котлы смешанного типа – используют различные виды топлива.

Согласно типу загрузки топлива:

• Автоматическая загрузка.
• Ручная загрузка.

По длительности и способу сгорания топлива:

• Твердотопливные котлы длительного горения
• Котлы, использующие естественную тягу
• Котлы с установкой дополнительной тяги
• Пиролизные котлы – состоят из двух камер, в одной сгорает топливо, а в другой воспламеняется газ, выделяемый в процессе сгорания.

Советы по выбору твердотопливного котла

• Перед  выбором твердотопливного котла следует рассчитать предполагаемую мощность для обогрева помещения. Приблизительно на 10 м² требуется 1 кВт мощности. При отоплении помещения площадью 60 м². Мощность рассчитывается 60/10=6 кВт.
• Определитесь с топливом. Ведь твердотопливные котлы работают на разных видах топлива.
• Изучите технические характеристики и дополнительные функции котла.
• Ознакомьтесь с разными моделями: изучите преимущества и недостатки.

Обзор производителей твердотопливных котлов

1. Твердотопливные котлы, отзывы о которых обычно только положительные — это ATON. Мощность от 21 до 80 кВт. Ознакомимся с моделями и техническими характеристиками.

• ATON ТТК 21 – твердотопливный котел длительного горения, работающий на разных видах топлива. Отлично подходит как для индивидуального потребителя, так и для коммунально-бытовых помещений. Преимущества: электронезависимость,  размер стенки теплообменника увеличен до 5 мм простота конструкции, длительный строк службы, применение, как для закрытых, так и для открытых систем отопления.
  • Материал, из которого изготовлен котел: чугун,
  • Топливо: смешанные виды,
  • Мощность:21 кВт,
  • КПД: 78 %,
  • Средний расход угла за сутки: 33-36 кг,
  • Масса: 254 кг,
  • Цена: 1200 $.

• ATON ТТК V 40 – оборудован вентилятором принудительного надува, что позволяет использовать различные виды даже низкокачественного топлива. Преимущества: электронезависимость,  размер стенки теплообменника увеличен до 6 мм, вентилятор принудительного надува.
  • Материал, из которого изготовлен котел: чугун,
  • Топливо: смешанные виды + низкокачественное,
  • Мощность:40 кВт,
  • КПД: 79 %,
  • Средний расход угла за сутки: 65-70 кг,
  • Масса: 355 кг,
  • Цена: 1800 $.
• ATON TRADYCJA — имеет интервал мощности от 12 до 38 кВт. Отличаются недорогой ценой и высоким качеством работы. Преимущества: наличие водяных полок и водоохлаждаемых колосников, загрузочная камера имеет большой объем.
• ATON TRADYCJA 12 технические характеристики:
  • Материал, из которого изготовлен котел: чугун,
  • Топливо: уголь, дрова,
  • Мощность:12 кВт,
  • КПД: 78 %,
  • Средний расход угла за сутки: 25 кг,
  • Масса: 141 кг,
  • Цена: 1800 $.

2. КОРДИ или Вулкан – диапазон мощности составляет от 2 до 250 кВт. Характеризуются высоким уровнем КПД и медленным расходом топлива. Преимущества: невысокая стоимость, хорошее качество, гарантия и техобслуживание З года.

КОРДИ представляет твердотопливные котлы трех видов:

• Котлы-плиты – используют для отопления и для приготовления пищи,
• Твердотопливные котлы для индивидуального потребителя,
• Промышленные твердотопливные котлы.

3. PROTHERM  – имеет мощность от 18 до 48 кВт. Котлы оборудованы термоманометром и регулирующей заслонкой. Преимущества: регулирование тяги, устойчивость к коррозии.

Для примера рассмотрим PROTHERM Бобер DLO 20, страна производитель Чехия:

• Материал, из которого изготовлен котел: чугун,
• Топливо: уголь, дрова,
• Мощность:19 кВт,
• КПД: 75 %,
• Масса: 230 кг,
• Цена: 1500 $.

4. Твердотопливные котлы ДАНКО используют различные виды топлива. Отличаются надежностью и прочностью. Позволяют сочетать котел для обогрева помещения и плиту, для приготовления пищи.

• ДАНКО АКТВ 15 характеризуется:
  • Материал, из которого изготовлен котел: чугун,
  • Топливо: смешанное,
  • Мощность:15 кВт,
  • КПД: 65-75 %,
  • Средний расход угла за сутки: 35 кг,
  • Масса: 115 кг,
  • Цена: 500 $.
• ДАНКО ТЛ имеют строк службы около 25 лет. Преимущества: высокая продуктивность, надежность, компактность. ДАНКО 18 ТЛ:
  • Материал, из которого изготовлен котел: чугун,
  • Топливо: уголь, кокс, дрова, тирса, стружка, гранулы,
  • Мощность:15 кВт,
  • o   КПД: 75-80 %,
  • o   Средний расход угла за сутки: 55 кг,
  • o   Масса: 218 кг,
  • o   Цена: 500 $.

5. Твердотопливный котел сверхдлительного горения ОГОНЕК 23-НГ – сохраняет длительность горения до четырех суток. Преимущества: оригинальный дизайн, недорогая цена, надежность. Технические характеристики:

• Материал, из которого изготовлен котел: чугун,
• Топливо: уголь каменный, антрацит и угольные брикеты,
• Мощность:23 кВт,
• КПД: 78 %,
• Масса: 150кг,
• Цена: 950 $.

Советы по установке твердотопливного котла

1. Общие требования к помещению, где будет располагаться котел:

• нужно устанавливать котел на бетонную стяжку толщиной не менее 70 мм,
• обязательное водо- и электроснабжение, принудительная вентиляция, площадь не менее 7 м² , к
• отел устанавливается на идеально ровную поверхность.

2. Система вывода дыма не идет в комплекте к котлом, поэтому заранее нужно предусмотреть покупку и установку.

3. КПД котла зависит от правильной установки и от таких факторов:

• утепление стен и дверей,
• правильно установленные окна,
• теплые полы,
• направление и сила ветра,
• правильно сделанный дымоход.

4. Если у котла отсутствуют ножки, лучше установить на поверхность лист металла. Для защиты котла используйте предохранительный водяной бак, который устанавливают выше всей системы, иногда даже на чердаке. Функция бака – защита котла от перегрева.

Монтаж твердотопливного котла

От качества установки котла зависит его работа, строк службы и теплоотдача. Поэтому очень важно установить и подключить котел правильно. Это длинный процесс, который делят на этапы:

• Подготовка инструментов,
• Установка оборудования,
• Обвязка,
• Установка дымохода и соединение с котлом,
• Запуск котла.

1. Инструкция по установке твердотопливного котла:

• Устанавливаем на пол лист металла. Расстояние от стены до боковых стенок не менее 600 мм, а перед передней не менее 1000 мм. С помощью уровня и карандаша делаем разметку. Прикрепляем металлический лист к полу.
• На стене или потолке сделайте выход под дымовую трубу.
• Установите котел. Проверьте правильность установки с помощью уровня. Котел должен стоять идеально ровно.
• Проверьте комплектацию: должна соответствовать упаковочному листу.

2. Подготовьте оборудование:

• Трубы стальные,
• Два крана шаровых,
• Манометр,
• Предохранительный клапан,
• Автоматический воздухоотводчик,
• Электроды,
• Сварка,
• Регулятор горения,
• Стальные муфты,
• Тен,
• Заглушка тена,
• Герметик,
• Стальной отвод,
• Резьба,
• Дымовая труба для твердотопливного котла,
• Шибер дымовой трубы.

3. Инструкция по сборке:

• Устанавливаем регулятор горения, с помощью сантехнической ленты. Выставляем температуру 30 ° и винтом фиксируем регулятор.
• Устанавливаем терморегулятор, если терморегулятор вмонтирован – тогда установите заглушку.
• Если тен не устанавливается – вместо него ставится заглушка.
• Для удобства в техобслуживании установите кран с разъемным соединением.
• Сделайте группу безопасности: предохранительные и воздушные клапаны, а также манометр.
• Устанавливаем шаровой кран и подсоединяем трубы, предварительно вырезаны и спаяны. С помощью сварки подсоединяем трубы к центральному отоплению.

Схема монтажа твердотопливного котла:

• Группа безопасности устанавливается до запирающих устройств.
• С помощью герметика прикрепляем дымовую трубу. Обязательно устанавливаете дымовую трубу по параметрам, указанным в технических характеристиках котла.

4. Дымоход для твердотопливного котла правила установки:

• Хорошо изолируйте ту часть дымохода, которая выходит на чердак,
• Обязательно установите сборник конденсата,
• Также необходимой частью является нержавеющая труба и несколько отверстий для чистки.

5. Окончание установки:

• Если требуется, установите расширительный бак и насос для принудительной циркуляции. Насос устанавливают на трубе возврата воды из системы.
• Очень важно установить кран между подачей воды и обратным оттоком. В случае избытка горячей воды в радиаторе, с помощью этого крана вода возвращается в бак.
• Подключите воду, откройте все краны , для заполнения системы. Проверьте отсутствие протечек.
• Задвиньте заслонку для обеспечения тяги. Установите заглушку для прочистки.
• Разжигаем котел и закрываем заслонку.  Проверяем качество и мощность обогрева помещения.  На этом подключение твердотопливного котла завершено.

Применение твердотопливных котлов длительного горения

Перед многими хозяевами частных домов возникает проблема отопления жилья. Кстати, выбрать котел можно посетив интернет-магазин Очаг.
Существует несколько способов обогреть дом. Каждый из них обладает своими преимуществами. Многие владельцы частных домов устанавливают газовые котлы. Но что делать, если газовая магистраль проходить далеко? Газифицировать дом в этом случае будет очень дорого. Решить проблему помогут котлы длительного горения, что работают на твердом топливе.
Где применяются твердотопливные котлы
Такой способ обогрева помещения пользуется большим спросом. Это связано с большим количеством преимуществ, в том числе:
доступностью топлива для котла;
невысокой ценой прибора;
высоким КПД;
экологичностью;
простотой работы.
Котлы длительного горения, работающие на твердом топливе, используются для обогрева не только жилья, но и промышленных или нежилых помещений, например, магазинов, офисов, складов, заводов и так далее. Если вы желаете воспользоваться таким способом обогрева, то легко можете найти твердотопливные котлы длительного горения в Киеве.
Особенности котлов длительного горения
Для работы таких обогревательных приборов можно использовать не только дрова, но и отходы деревообрабатывающего производства, уголь, брикет, кокс и так далее. Главная особенность твердотопливных котлов длительного горения заключается в их работе. В такой котел закладывать топливо нужно не чаще 2 раз в сутки, а некоторые модели позволяют это делать раз в 1-3 суток.
Для установки котла вам понадобиться обустроить дымоходы для выхода продуктов сгорания, то есть дыма. В целях безопасности котел необходимо устанавливать на расстоянии от любых предметов и поверхностей, особенно деревянных.
Воспользовавшись таким способом обогрева дома, вам необходимо будет заботиться о заготовке или покупке твердого топлива. Стоит учесть, что при использовании мокрых дров эффективность работы котла снижается в несколько раз.
Принцип работы
Все котлы длительного горения можно классифицировать на два типа по принципу их работы:
Пиролизные котлы. В основе работы такого прибора лежит процесс пиролиз. Пиролизом называется процесс горения с ограниченным доступом кислорода. Это приводит в образованию пиролизных газов, что при вступлении в взаимодействие с кислородом сгорают и выделяют много тепла.
Котлы с верхним горением. В таких котлах кислород поддается только сверху, что приводит к горению верхних слоев топлива. После того как сгорает верхний слой, огонь опускается ниже. Благодаря этому, топливо горит длительное время.

Понравилась статья? Поделиться с друзьями:

твердотопливные котлы отопления длительного горения, двухконтурные котлы отопления на твердом топливе, комбинированные котлы на твердом топливе и электричестве, бытовые котлы на твердом топливе, угольный котел длительного горения

Твердотопливные котлы отопления

Твердотопливные котлы относятся к такому виду отопительного оборудования, который обычно устанавливают в домах с постоянным проживанием. Особенно актуально применение таких котлов там, где нет возможности установить электрические, газовые и другие типы такого оборудования. Если в вашем районе в силу тех или иных причин нет газового отопления, или же вы страдаете от частых перебоев электроэнергии, твердотопливные котлы длительного горения — ваш выбор. Кроме того, в этом случае вы можете установить комбинированные котлы на твердом топливе и электричестве — в этом случае в режиме обычной работы котел будет использовать основной источник энергии, а в экстренном (например, перебои с электричеством) — резервный источник.

Если вы решили установить котел в загородный дом, то без сомнений выбирайте двухконтурные котлы отопления на твердом топливе, чтобы обеспечить загородную резиденцию своей семьи не только теплом, но и горячей водой.

Котлы на твёрдом топливе в качестве энергоносителя используют дрова, уголь, торф и т.д. В зависимости от этого котлы носят разные названия, например, угольный котел длительного горения и т.д.

Подробнее изучить технику установки котлов, в том числе бытовых котлов на твердом топливе, можно в разделе полезной информации.

 Конструкция и принцип работы твердотопливных котлов отопления



Принцип работы твердотопливных котлов предельно прост, у всех моделей он происходит следующим образом. На котле устанавливается датчик, который измеряет температуру котловой воды. Этот датчик соединен с воздушной заслонкой при помощи самой обычной стальной цепочки. В случае, если температура повышается хотя бы на один градус выше заданной, заслонка автоматически прикрывается, таким образом,  процесс горения замедляется. Когда происходит понижение температуры, заслонка приоткрывается и огонь разгорается с новой силой. Среди твердотопливных котлов выделяют дровяные и всеядные модели. Последние работают на угле, коксе, торфяных брикетах, дровах и т.д. Дровяные котлы работают на дровах и древесине, влажность которой не превышает 35%. Дровяной котел отличается от всеядного камерой сгорания, которая дополнена жаростойкими сегментами и шамотными досками. Эти элементы в несколько раз улучшают сжигание древесины и выступают в качестве катализаторов горения.



Преимущества твердотопливных котлов отопления: котлы удобны и безопасны в эксплуатации; приборы просты в установке; топливо для твердотопливных котлов находится в свободном доступе; высокий КПД позволяет отопить в короткие сроки помещения большой площади; котлы не требуют дополнительного дорогостоящего обслуживания.

Недостатки твердотопливных котлов отопления: котлы не могут осуществлять автономный обогрев, кто-то должен загружать горючее; приборы необходимо постоянно очищать от золы и других продуктов горения; топливо занимает достаточно большую площадь помещения.





Монтаж твердотопливных котлов отопления:



1. Подготовка основания. Твердотопливный котел длительного горения монтируется на фундаменте высотой  10- 20 см. Фундаментом может служить специально сделанный подиум или  армированная стяжка из бетона.
2. Устройство дымохода. В процессе горения топлива образуется летучие продукты горения, которые выводятся из котла вентиляторами, а из топочной комнаты системой вентиляции (дымоходом). При монтаже дымохода места соединения труб нужно обработать термостойким герметиком, для избежание  пожароопасных ситуаций и утечек дыма. Дымоход должен иметь сборник конденсата и технологические отверстия для чистки сажи.
3. Монтаж бойлерной. Твердотопливный котел устанавливается в отдельной комнате. Расстояние от котла до стенок комнаты должно быть не менее 50 см. Между дверкой загрузки котла и стеной не менее 1 метра.
4. Монтаж трубопровода. Основываясь на мощность котла отопления, рассчитывается протяженность теплового контура и количество радиаторов для отопления. Полный монтаж трубопровода котла отопления осуществляется перед установкой бойлера.
5. Установка бойлера горячего водоснабжения. Двухконтурный котел требует установки накопительного бака для системы водоснабжения. Роль накопительного бака играет бойлер. При установке бойлера в не отапливаемом помещении конструкцию нужно оснастить теплоизоляционным кожухом.
6. Установка расширительного бака. Расширительный бак котла отопления ставиться в обратный контур системы отопления с искусственной циркуляцией теплоносителя.
7. Клапан безопасности. Если производители котла не предусмотрели встроенный аварийный теплообменник, то в обвязку котла нужно подключить клапан безопасности твердотопливного котла.

Как выбрать твердотопливные котлы длительного горения на дровах: цены, отзывы

Среди многообразия отопительных приборов выделяются твердотопливные котлы длительного действия. Несмотря на объемность их работы, за счет доступной цены они продолжают пользоваться большим спросом. Поэтому производители стараются совершенствовать предлагаемые модели, делая управление ими проще, а функциональность – выше.

Общие данные

Твердотопливные котлы длительного горения представляют собой приборы, обеспечивающие продолжительное действие в результате пиролиза. Процедура горения осуществляется при воздействии повышенных температур. КПД котла увеличивается за счет проведения пиролиза. Оптимальная температура отопления обеспечивается путем регулировки мощности и интенсивности нагрева.

Твердотопливные котлы длительного горения

Принцип действия

Твердотопливные котлы длительного действия имеют две части:

1. Верхняя камера. Используется для подачи твердого топлива, которым может быть уголь, дрова. Эти варианты обеспечивают проведение пиролиза.
2. Нижняя камера.

Уголь (дерево), попадающий под воздействие очень высоких температур (свыше 800 градусов) и горит, и тлеет. Из органической части выделяется газ, образуется большой объем тепловой энергии. Камера полностью прогревается, твердое топливо высушивается, что увеличивает продуктивность его сгорания.

Варианты исполнения твердотопливных котлов длительного горения

Газ постепенно подается в нижнюю камеру. Для этого в нее проникает воздух, который обеспечивает тщательное сгорание топлива. Подачу воздуха обеспечивает вентиляционная система. В камере горения поддерживается очень высокая температура, в результате воздействия которой газ начинает гореть. Это тепло и используется для отопления.

Принцип действия твердотопливного котла длительного горения

Типы

Чтобы понять, к какому принципу классификации относятся отопительные приборы длительного горения, укажем существующие типы:

• классические;

Классический твердотопливный котел длительного горенияПиролизный котел

• автоматические;

Автоматический твердотопливный котел

• длительного горения.

Твердотопливный котел длительного горения

Классические варианты вырабатывают тепло путем пламенного сгорания топлива. Приборы отопления имеют две дверцы. Одна используется для загрузки дров и угля, другая – для чистки от продуктов горения. Теплообменник такого прибора может быть выполнен из чугуна или стали. Первый вариант предпочтительнее благодаря его длительному сроку эксплуатации – свыше 20 лет.

Однако материал восприимчив к температурным перепадам и механическим ударам. Стальной вариант проявляет стойкость при воздействиях такого рода, однако обладает уменьшенным сроком эксплуатации – 6 лет.

Модели твердотопливных котлов длительного горения

Пиролизные модели подразумевают течение процесса при закрытом дымоходе и камере сгорания. Процесс может происходить при рекордных 1200 градусах, пока дрова не сгорят. Такие котлы обладают высоким КПД – 90%. Имеют длительное действие – 10 часов. Благодаря полному сгоранию дров обеспечивается простота использования прибора, а за счет контроля подачи воздуха осуществляется регулировка температуры теплоносителя.

О твердотопливных котлах длительного горения

Примечание: Среди котлов длительного горения выделяют две системы: прибалтийская Стропува и канадская Булерьян. Первая дороже, сложнее в использовании, имеет множество других нюансов, не позволяющих ее использовать повсеместно.

Следует отметить, что отопительные приборы длительного горения можно отнести к пиролизным. Система Бурельян подразумевает наличие двух камер. В нижней тлеет твердое топливо, образуется газ. Во второй камере добавляется воздух, дрова полностью сгорают. Устройство выглядит как цилиндр с трубами, благодаря которым обеспечивается циркуляция воздуха, что усиливает теплопередачу. Как правило, используются такие модели в нежилых помещениях.

Котел длительного горения

В приборе по системе Стропува есть два цилиндра, которые собраны по принципу матрешки. Плоскость между элементами заполнена водой. Внутренний цилиндр выполняется функцию топки, куда подается воздух.

Загружается твердое топливо, которое прогорает сверху вниз. Благодаря этому нагревается теплоноситель. Прибор действительно обеспечивает длительное горение твердого топлива – до 4 суток. Однако после этого требуется чистка и новый розжиг своими руками. Это вызывает дополнительные эксплуатационные сложности, которые и не позволили такой системе отопления стать востребованной.

Твердотопливный котел Стопунова

Автоматические котлы характеризуются тем, что и загрузка твердого топлива, и очистка осуществляется автоматизировано. Для этого отопительный прибор оснащается транспортерным или шнековым бункером. Для перемещения твердого топлива используются механизмы. Применяется принудительный надув, чтобы обеспечить горение топлива и нагрев теплоносителя.

Работа котла Heiztechnik Q Hit Plus

Такие котлы не требуют большого внимания и участия в процессе горения, оснащаются регулятором температуры, некоторые модели – датчиком. КПД такого прибора отопления составляет 85%. Длительность работы определяется объемом бункера. Своими руками такой прибор собрать очень сложно, однако благодаря покупке можно избавить себя от многих забот при отоплении.

Чугунные модели

Такие твердотопливные котлы длительного горения начали производиться относительно недавно. И благодаря своим качествам устройства нашли отклик у потребителей. Не зря чугун используется в конструкции. Благодаря изготовлению стенок из этого материала обеспечивается высокая прочность и отдача тепла.

Если используются стальные устройства, изготовители не рекомендуют, чтобы с материалом контактировали кислоты или смолы, поскольку от этого страдает структура металла. Чугун не вызывает подобных сложностей. Во многом благодаря и этому он имеет множество положительных отзывов, которые стимулируют купить отопительный прибор все большее количество людей.

Чугунный котел Buderus

Благодаря созданию качественного слоя теплоизоляции обеспечивается не нагревание наружной стороны устройства. Топочная камера делается из материала увеличенной толщины. Обеспечивается долговечность работы. Благодаря продуманности конструкции обеспечивается длительное горение – около 10–12 часов. Поэтому владельцы таких бытовых приборов отопления лишены необходимости частой загрузки топлива. Нагревание устройства происходит быстро, после чего выделяется необходимое тепло.

Как выбирать?

Чтобы выбрать и купить удачную модель, работающую на твердом топливе, следует учесть несколько критериев.

Примечание: Для начала обращаем внимание на тип используемого топлива: дрова, уголь. Если используется последний, лучше подбирать устройство, изготовленное из высоколегированной стали. Для дров лучше выбирать чугун.

Обращают внимание и на мощность, объем загрузочной камеры. От этого зависит то, сколько дров или угля можно заложить за один раз и на какое время отопления его хватит. Учитывается и вес прибора. При одинаковой мощности меньше пространства потребуется для установки стального прибора отопления.

Внутреннее строение твердотопливного котла длительного горения

Цена котла тоже имеет значение. Однако нужно помнить о КПД и длительности эксплуатации, поскольку эти показатели влияют на фактическую цену, экономичность использования. Так, КПД чугунного котла ниже этого показателя у стального прибора, однако чугун остывает медленнее и служит дольше.

Следует учитывать не только эти показатели, но и расходы, удобство при эксплуатации. Важно понимать, насколько существует опасность получения ожога или травмы. Конечно, те, кто разбираются в технике, могут еще и взглянуть на чертежи устройства, чтобы убедиться в его конструкции.

Тестирование работы твердотопливного котла

Какая бы модель для отопления не была выбрана (на дровах или угле), важно соблюдать правила эксплуатации, тогда прибор прослужит долго.

Твердотопливные котлы длительного горения: виды и устройство

Содержание

1. Краткий обзор ТТ котлов длительного горения
2. Автоматические котлы: устройство, достоинства и недостатки
3. Пиролизные котлы: принцип работы, плюсы и минусы
4. Шахтные котлы верхнего горения: преимущества конструкции
5. Особенности установки и монтажа

Введение

Классические твердотопливные котлы имеют один большой недостаток, с которым сталкиваются все владельцы частных домов. Их минус заключается в том, что их необходимо каждые 2-4 часа повторно загружать, так как топливо прогорает очень быстро. Согласитесь, не очень приятно вставать среди ночи и подкидывать дрова в топку, чтобы утром не проснуться в остывшем доме. Именно поэтому, все чаще владельцы загородных домов используют в системе отопления твердотопливные котлы длительного горения.

В данной статье мы попробуем разобраться в чем особенность этих устройств, какие они бывают, рассмотрим их конструкцию, обсудим основные достоинства и недостатки. Надеюсь данная статья поможет вам выбрать лучший твердотопливный котел длительного горения для вашего загородного дома или дачи.

Краткий обзор ТТ котлов длительного горения

Современные котлы длительного горения представляют собой отопительные устройства, способные работать на одной закладке значительно дольше, чем традиционные. Время их автономной работы может составлять до 7 суток. Такое продолжительное время работы достигается особенностями их устройства или способом сжигания топлива. Все устройства данного типа можно разделить на три основных вида:

• автоматические;
• пиролизные;
• шахтные.

Водогрейные котлы на твердом топливе также могут быть как одноконтурные так и двухконтурные. Одноконтурные предназначены исключительно для отопительных целей, в то время как двухконтурный твердотопливный котел способен помимо функции отопления еще и обеспечивать горячее водоснабжение.

Каждая разновидность устройства отопления длительного горения имеет свои особенности, благодаря которым и достигается их долгий срок автономной работы. Давайте внимательно рассмотрим каждую из них.

Вернуться к оглавлению

Автоматические котлы: устройство, достоинства и недостатки

Автоматический котел на твердом топливе оборудован специальным бункером для его хранения. По мере прогорания, происходит автоматическая подача новой порции. Этим и достигается повышенная автономность. Однако данный способ загрузки предъявляет ряд требований к топливу:

• В качестве топлива обычно используется уголь или специальные гранулы – пеллеты.
• Во избежании закупорки канала подачи топлива, размер угля или гранул должен быть однородным и не превышать 50 мм в диаметре.

Фото 1: Автоматический котел на угле с бункером

Существует несколько вариантов размещения такого хранилища. Выбор такого или иного варианта зависит от многих факторов таких как: мощность котла, наличие необходимой площади для установки накопителя и т.д. Среди основных видов размещения можно выделить:

• Стандартное размещение

  Бункер располагается непосредственно около отопительного устройства. Данный вариант применяется в тех случаях, когда размеры котельной позволяют разместить бытовой твердотопливный котел и бункер непосредственно рядом друг с другом.

• Наружное (или подземное) размещение

  В таком случае бункер располагается снаружи здания и в некоторых случаях даже закопан в землю. В таком случае он должен быть изготовлен из специального антикоррозийного материала. Подача топлива осуществляется с помощью вакуума или удлиненным шнеком.

• В отдельном помещении

  Накопитель устанавливается в отдельном помещении. В некоторых случаях само помещение может выступать в качестве бункера. Такой способ организации редко встречается на территории России, но зато получил широкое распространение в Европе и Америке.

Важно! При использовании отдельного помещения в качестве хранилища, необходимо соблюдать меры пожарной безопасности, а также внимательно следить за влажностью в помещении.

Чаще всего бункер используется совместно с устройствами работающими на пеллетах, например, такими как отопительный пеллетный котел «Купер» от Теплодар. Пеллеты – это особые гранулы, которые изготавливают методом выпрессовывания из отходов деревообрабатывающей промышленности таких как опилки, стружка и т. д. Длинна таких гранул от 5 до 30 мм. Благодаря их стандартизированному размеру их вполне можно подавать в топку автоматически.

Фото 2: Котел с автоматической подачей пеллет

Подача пеллет в топку из хранилища осуществляется по шнековому транспортеру. Из соображений безопасности часто транспортер разделяют на две секции: большую и малую. Между ними расположен промежуточный мини накопитель. В случае воспламенения пеллет на малом шнековом транспортере, основной запас топлива не пострадает.

В качестве твердотопливного котла совместно с бункером может использоваться: классический, пиролизный, угольный, а также комбинированный котел длительного горения. Его особенность в том, что в нем конструктивно предусмотрены две или более топки для разных видов топлива. Например модель с топкой для дров и с топкой для пеллет, к которой уже подключен бункер.

Вернуться к оглавлению

Пиролизные котлы: принцип работы, плюсы и минусы

В основу работы пиролизных (газогенераторных) ТТ котлов длительного горения положен принцип пиролиза. Он заключается в том что, топливо в обедненной кислородом среде и при высокой температуре (порядка 200 — 800 градусов Цельсия) обугливается, выделяя горючий газ. Этот газ смешивается с воздухом и сжигается отдельно.

Один из самых популярных представителей устройств этого типа на российском рынке это – твердотопливный пиролизный котел «Буржуй К». Топка в них разделяется на две части: в первой происходит собственно сам процесс пиролиза, а во второй сжигается горючий газ. Обычно камера сгорания располагается ниже камеры загрузки и между ними размещается колосник. Вторичный воздух подается сверху вниз сквозь слой твердого топлива. Для таких устройств характерна принудительная тяга, которая осуществляется с помощью дымососа (вентилятора).

Фото 3: Дровяной котел пиролизного типа Atmos

Пиролизные котлы могут работать на дровах, угле, топливных брикетах или пеллетах, так как данные виды топлива содержат в себе высокую концентрацию летучих веществ. Особо стоит отметить, что они особо чувствительны к влажности топлива (не более 20-35%).

Достоинства и недостатки

Основными плюсами данного типа устройств являются:

• увеличенное время работы на одной загрузке

  На одной загрузке они способны отапливать помещение в 2 раза дольше, чем классические котлы.

• экологичность

  Дымовые газы практически полностью состоят из водяного пара и углекислого газа.

• увеличен интервал между чистками

  При пиролизном способе сжигания, образуется гораздо меньше золы. Следовательно, твердотопливный котел требуется чистить гораздо реже.

• возможность регулировки мощности

  Мощность котла можно регулировать в диапазоне 30-100% от номинала.

• высокий КПД

  Благодаря применению технологии пиролиза достигнут КПД около 85%.

Фото 4: Колосник и загрузочная камера

Помимо преимуществ имеется и ряд недостатков:

• высокая стоимость

  В магазинах, пиролизный котел вы сможете купить в 1. 5 — 2 раза дороже классических моделей той же мощности. Он вряд ли подойдет тем, кто ищет недорогое устройство для отопления своего жилища.

• энергозависимый

  Подача воздуха, а также отвод летучих продуктов сгорания осуществляется с помощью насоса. Поэтому необходимо наличие в котельной электропитания. Однако стоит заметить, что не все котлы электро зависимые, существуют и энергонезависимые котлы на твердом топливе.

Вернуться к оглавлению

Шахтные котлы верхнего горения: преимущества конструкции

Для увеличения длительности горения, производители применили кардинально новую схему сжигания топлива. В отличии от классических, в шахтных котлах сгорание топлива происходит сверху вниз. Изменение направление сжигание позволило увеличить длительность работы на одной закладке дров до суток, а на одной закладке угля до 5-7 суток. Давайте разберемся как работает твердотопливный котел верхнего горения.

Фото 5: Колосник и загрузочная камера пиролизного котла

Наиболее известный представитель шахтных котлов – твердотопливный котел длительного горения «Stropuva». Конструктивно он выполнен по принципу «труба в трубе». Трубу меньшего диаметра помещают внутрь трубы большего диаметра, а пространство между ними заполняют водой или другим теплоносителем. Топка располагается в меньшем цилиндре. Воздух для поддержания горения подается сверху через специальную телескопическую трубку, с таким расчетом чтобы обеспечить горение только верхнего слоя (15-20 сантиметров). По мере прогорания топлива телескопическая труба удлиняется поддерживая горение воздухом.

Плюсы и минусы

К достоинствам твердотопливного котла верхнего горения можно отнести:

• экономичность

  Высокая степень сгорания топлива и как следствие высокий КПД.

• компактность

  Так как устройство представляется собой вертикальный цилиндр, потребуется незначительное пространство в котельной для его размещения.

• отказоустойчивость

  Простота конструкции и отсутствие сложной автоматики наделяют их повышенной отказоустойчивостью.

Фото 5:

Помимо достоинств, присутствует и ряд недостатков:

• отсутствует возможность докладывать топливо

  Конструктивно котел устроен так, что заново его загрузить получится только после того как, предыдущая закладка полностью прогорит.

• высокая цена

  Как правило, такие модели дороже традиционных в 1.5-2 раза.

• быстро прогорает труба и диск подачи воздуха

  Устройства подачи воздуха находятся непосредственно в эпицентре горения, поэтому их срок службы увы не долог.

Вернуться к оглавлению

Особенности установки и монтажа

В отличии от традиционных, котлы длительного горения на твердом топливе имеют некоторые особенности установки и монтажа:

1. Оборудование топливным бункером требует большей площади котельной.
2. При использовании пеллет необходимо оборудовать котельную в сухом помещении и следить за влажностью воздуха.
3. При использовании шахтного котла следует брать в расчет его высоту и планировать высоту потолков в котельной исходя из этого параметра.
4. Большинство моделей зависят от электричества, поэтому в котельной должен быть обеспечен доступ к электросети.

В остальном монтаж и подключение ничем не отличается от установки обычного твердотопливного котла.

Вернуться к оглавлению Заключение

Если вам требуется длительная автономность и вас не смущает высокая цена этих устройств, советуем присмотреться к котлам длительного горения и использовать их для отопления вашего частного дома.

Глава 8.01 УСТРОЙСТВА ДЛЯ ГОРЕНИЯ ТВЕРДОГО ТОПЛИВА

Глава 8.

01
УСТРОЙСТВА ДЛЯ ГОРЕНИЯ НА ТВЕРДОМ ТОПЛИВЕ

Секции:

8.01.010    Определения.

8.01.012    Требования к устройству сжигания твердого топлива.

8.01.014    Устройства для сжигания твердого топлива.

8.01.016    Вынос несертифицированных дровяных печей и каминных топок.

8.01.020    Запрет эксплуатации устройства сжигания твердого топлива.

8.01.030    Исключения.

8.01.032    Запрещенные материалы.

8.01.040    Штраф и смягчение.

8.01.050    Административные регламенты.

8.01.010 Определения.

Для целей настоящей главы применяются следующие определения:

«Период сильного загрязнения» означает период времени, начинающийся через три часа после первоначального объявления дня красным или желтым Департаментом качества окружающей среды штата Орегон (далее именуемым «DEQ») или Департаментом здравоохранения и социальных служб округа Джексон ( именуемый в дальнейшем «Округ Джексон»). В случае, если более одного дня подряд обозначены как красные или желтые, все они считаются частью одного и того же периода.

«Несертифицированная дровяная печь или каминная топка» означает отопительное устройство жилого помещения, которое не было сертифицировано ни Департаментом качества окружающей среды штата Орегон, ни Федеральным агентством по охране окружающей среды как соответствующее стандартам выделения дыма. «Несертифицированная дровяная печь или каминная топка» не включает (1) устройства, на которые не распространяются сертификационные требования, такие как печи на пеллетах (обогревающее устройство на дровах, использующее древесные гранулы в качестве основного прибор для сжигания топлива, конструкция и основное назначение которого заключается в приготовлении пищи), (3) старинные дровяные печи (деревянная печь, построенная до 1940 года, имеющая изысканную конструкцию и текущая рыночная стоимость, значительно превышающая обычную дровяную печь, произведенную в то же время). период) и (4) камины.

«Непрозрачность» означает степень, в которой выбросы от устройства для сжигания твердого топлива уменьшают пропускание света и затрудняют обзор объекта на заднем плане. Он выражается в процентах, представляющих степень, в которой объект, просматриваемый сквозь дым, скрыт.

«Устройство для сжигания твердого топлива, сертифицированное в штате Орегон» означает устройство для сжигания твердого топлива, сертифицированное DEQ как соответствующее стандартам эффективности выбросов, указанным в Административных правилах штата Орегон (OAR) с 340-034-0045 по 340-034-0115.

«PM10» означает переносимые по воздуху частицы размером от 0,01 до десяти микрон, вдыхание которых может нанести вред дыхательной системе человека.

«Красный день» означает двадцатичетырехчасовой период, начинающийся в семь часов утра, когда, по прогнозам DEQ или округа Джексон, уровни PM10 составят сто тридцать мкг/м3 и выше.

«Жилье» означает здание, содержащее одну или несколько жилых единиц, используемых для проживания одного или нескольких лиц.

«Сжигание древесины в жилых помещениях» означает использование древесины в устройстве для сжигания твердого топлива внутри жилых помещений.

«Продажа строения» или «продажа строения» означает любую сделку, посредством которой право собственности на строение или недвижимое имущество, на котором расположено строение, передается по договору купли-продажи, наследования или передачи права собственности на недвижимое имущество. .

«Единственный источник тепла» означает одно или несколько устройств, работающих на твердом топливе, которые являются единственным источником отопления в жилом помещении. Никакое устройство или устройства для сжигания твердого топлива не должны считаться единственным источником тепла, если жилое помещение оборудовано стационарной печью или системой отопления, использующей нефть, природный газ, электричество или пропан.

«Устройство для сжигания твердого топлива» означает устройство, предназначенное для сжигания твердого топлива с получением полезного тепла для внутренней части здания, и включает, помимо прочего, печи, работающие на твердом топливе, камины, каминные топки или дровяные печи любого типа, печи или котлы на комбинированном топливе, используемые для отопления помещений, которые могут работать на твердом топливе, или кухонные плиты, работающие на твердом топливе. К устройствам для сжигания твердого топлива не относятся устройства для барбекю, дрова для искусственного камина, работающие на природном газе, одобренные DEQ печи на пеллетах или печи конструкции kachelofens.

«Отопление помещений» означает повышение внутренней температуры помещения.

«Желтый день» означает двадцатичетырехчасовой период, начинающийся в семь часов утра, когда уровни PM10, по прогнозам DEQ или округа Джексон, составят девяносто один мкг/м3 и выше, но менее ста тридцати мкг/м3. (Постановление 1897 §1, 2006 г.; Приказ 1790 (часть), 1998 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.012 Требования к устройству сжигания твердого топлива.

A. Целью этого раздела является снижение уровня загрязнения твердыми частицами в результате сжигания древесины для отопления помещений.

B. Запрещается устанавливать в городе любое новое или бывшее в употреблении устройство для сжигания твердого топлива после даты вступления в силу постановления, кодифицированного в этой главе, за исключением случаев, когда:

1. Устройство установлено в соответствии с CPMC, глава 15.04, Строительные нормы и правила; и

2. Устройство для сжигания твердого топлива соответствует стандартам выбросов твердых частиц DEQ штата Орегон для таких устройств или освобождается от ответственности в соответствии с OAR 340-034-0015; и

3.Для всех новостроек конструкция предусматривает альтернативную форму отопления помещений, включая природный газ, пропан, электрическое масло, солнечное топливо или керосин, в количестве, достаточном для удовлетворения необходимых требований к отоплению помещений, так что во время эпизодов высокого уровня загрязнения жилец сможет отапливать дом не только твердотопливным устройством.

C. Если условия, изложенные в этом разделе, не выполняются, ни одно лицо, владеющее помещением, не должно вызывать или разрешать, и никакое государственное учреждение не должно выдавать разрешение на установку устройства.(Приказ 1790(часть), 1998).

8.01.014 Нормы выбросов устройств сжигания твердого топлива.

A. В пределах города ни одно лицо, владеющее или эксплуатирующее устройство для сжигания твердого топлива, не должно ни в коем случае вызывать, разрешать или сбрасывать выбросы от такого устройства, дымность которых превышает пятьдесят процентов.

B. Положения настоящего раздела не применяются к выбросам во время разжигания или заправки нового пожара в течение периода, не превышающего тридцать минут в течение любого четырехчасового периода.

C. Для целей настоящего раздела процент непрозрачности должен определяться сертифицированным наблюдателем с использованием стандартного визуального метода, указанного в 40 CFR 60A, метод 9, или с помощью оборудования, одобренного округом Джексон, которое, как известно, обеспечивает эквивалентную или лучшую точность. . (Приказ 1790(часть), 1998).

8.01.016 Демонтаж несертифицированных дровяных печей и каминных топок.

A. Если не согласовано иное, ответственность за удаление несертифицированных дровяных печей или топок возлагается на продавца строения(ей), в котором(ых) находятся несертифицированные дровяные печи или топки(ки).

B. Наличие всех дровяных печей или каминных топок в конструкции должно быть включено как часть раскрытия информации об имуществе продавца, представленного новому владельцу, в рамках продажи или передачи любого недвижимого имущества. Раскрытие информации должно свидетельствовать о том, используются ли какие-либо дровяные печи или топки для камина соответствующим образом и присутствуют ли они в рассматриваемом имуществе.

C. Если не согласовано иное, все несертифицированные дровяные печи и каминные топки должны быть удалены из строения при продаже или передаче строения, содержащего несертифицированные дровяные печи и каминные топки. Если продавец берет на себя ответственность за удаление, то такое удаление должно быть завершено до или до закрытия или передачи права собственности на любое недвижимое имущество. Если покупатель или нижеподписавшийся владелец берет на себя ответственность за удаление, ответственная сторона должна завершить удаление в течение тридцати календарных дней после регистрации правового титула и подтверждения удаления, как указано в настоящем документе.

Сертификат должен иметь следующую форму:

СЕРТИФИКАТ РАСКРЫТИЯ ИНФОРМАЦИИ ДЛЯ ДРОВЯНОЙ ПЕЧИ/КАМИНА
Нижеподписавшийся продавец сообщает нижеподписавшемуся владельцу о наличии дровяных печей или каминных топок, расположенных в собственности, которая имеет следующий адрес: ________________________________
Дровяные печи или каминные топки обычно обозначаются как:		Дровяные печи или каминные топки:
		Сертифицировано	несертифицированный
1. ______________________________________		_____	_____
2. __________________________________________		_____	_____
3.______________________________________		_____	_____
4. __________________________________________		_____	_____
Продавец и нижеподписавшийся владелец понимают, что постановление города Сентрал-Пойнт о дровяных печах/каминах требует удаления несертифицированных дровяных печей или каминов из рассматриваемых конструкций при продаже; и что продавец несет ответственность за демонтаж дровяных печей или каминной топки, если только продавец и нижеподписавшийся владелец не договорились в письменной форме о том, что нижеподписавшийся владелец берет на себя ответственность за демонтаж дровяной(ых) печи(ей) или каминной топки( s) в соответствии с местным постановлением.
Ответственность за демонтаж любых несертифицированных дровяных печей или топок камина возлагается на:
	_____ Ответственность продавца
	_____ Ответственность нижеподписавшегося владельца
Продавец и нижеподписавшийся владелец также понимают, что этот сертификат должен быть заполнен и подписан обеими сторонами и доставлен в Департамент строительства города Сентрал-Пойнт во время или до закрытия любой связанной сделки с недвижимостью. Кроме того, все обязательства, изложенные в настоящем документе, остаются в силе после закрытия условного депонирования или передачи права собственности.
Любое лицо, нарушающее положения настоящего Сертификата, подлежит общему наказанию города.
Дата: _______________________
__________________________________________		_________________________________________________
Продавец		Нижеподписавшийся владелец

Д. Раскрытие информации и сертификат должны быть оформлены как продавцом, так и нижеподписавшимся владельцем до или после завершения любой сделки по передаче недвижимости, включающей недвижимое имущество, в котором задействована конструкция (конструкции), содержащие дровяные печи или каминные топки. После полного оформления сертификата о раскрытии его копия должна быть отправлена ​​ответственным лицом в строительный отдел города Сентрал-Пойнт. Предоставление свидетельства о раскрытии информации требуется для любой передачи права собственности, независимо от того, закрыта ли сделка с недвижимостью на условном депонировании или закрыта продавцом и нижеподписавшимся владельцем без условного депонирования.

E. Непредоставление продавцом или нижеподписавшимся владельцем сертификата о раскрытии информации, требуемого в соответствии с настоящим разделом, демонстрирующего последующее удаление несертифицированной дровяной печи (печей) или топки камина из конструкции, требуемой в соответствии с настоящим разделом , подлежат общему штрафу города. (Указ 1897 §2, 2006 г.).

8.01.020 Запрет работы устройства сжигания твердого топлива.

A. Эксплуатация устройства для сжигания твердого топлива в период сильного загрязнения запрещается, за исключением случаев, когда в соответствии с Разделом 8 было предоставлено исключение.01.030. Презумпция нарушения, за которое может быть вынесено предписание, возникает, если дым выбрасывается через дымоход или дымоход по истечении трех часов с момента объявления периода сильного загрязнения.

B. Несмотря на подраздел A данного раздела, эксплуатация устройства для сжигания твердого топлива, сертифицированного штатом Орегон, разрешается в период сильного загрязнения при условии отсутствия видимых выбросов дыма через дымоход или дымоход по истечении трех часов. прошло с момента объявления о высоком уровне загрязнения.Положения настоящего подраздела не применяются к выбросам дыма во время разжигания или заправки огня в течение периода, не превышающего тридцати минут в течение любого четырехчасового периода.

C. После 31 августа 1994 года ни один владелец собственности не может сдавать в аренду жилое помещение, если оно не оборудовано альтернативным источником тепла, соответствующим ORS 91.770. Если арендодатель нарушает этот подраздел B, арендатору не будет предъявлено обвинение в каком-либо нарушении подраздела A этого раздела.(Постановление 1790 (часть), 1998 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.030 Освобождения.

Домохозяйству разрешается эксплуатировать устройство для сжигания твердого топлива в период сильного загрязнения, если глава этого домохозяйства ранее получил одно из следующих исключений и имеет сертификат, выданный городом, предоставляющим освобождение:

А. Экономическая потребность. Освобождение в связи с экономической необходимостью сжигания твердого топлива для отопления жилых помещений может быть выдано главам домохозяйств, которые могут доказать, что они соответствуют требованиям для получения энергетической помощи в рамках Программы энергетической помощи малоимущим (далее именуемой L. E.A.P.), администрируемой ACCESS, Inc. и установленной Министерством энергетики США. Исключения в соответствии с настоящим подразделом истекают 1 сентября каждого года.

B. Особые потребности. При наличии особой необходимости, как это дополнительно определено административным правилом, может быть предоставлено временное исключение, разрешающее сжигание устройства для сжигания твердого топлива, несмотря на Раздел 8.01.020 (A). «Особая необходимость» включает, но не ограничивается, случаи, когда печь или система центрального отопления не работают, кроме как из-за собственных действий или небрежности владельца или оператора.(Постановление 1790 (частично), 1998 г.; Приказ 1732, 1996 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.032 Запрещенные материалы.

Запрещается сжигать или допускать сжигание любого из следующих материалов в устройстве для сжигания твердого топлива: мусор, обработанная древесина, пластик, проволока, изоляция, автомобильные детали, асфальт, нефтепродукты, обработанный нефтью материал, резина. продукты, останки животных, краска, животные или растительные вещества, образующиеся в результате обработки, приготовления, приготовления или подачи пищи или любых других материалов, которые обычно выделяют густой дым или вредные запахи.(Приказ 1790(часть), 1998).

8.01.040 Штраф и снижение.

Любое лицо или лица, нарушившие какое-либо из положений настоящей главы, после вынесения обвинительного приговора подлежат наказанию в соответствии с общим постановлением о наказании города и подлежат соответствующему судебному разбирательству для пресечения или устранения любого нарушения или несоблюдения. (Постановление 1790 (часть), 1998 г.; Приказ 1661 §1 (часть), 1991 г.; Приказ 1629 §1 (часть), 1989 г.).

8.01.050 Административный регламент.

Сити-менеджер может устанавливать административные правила, регулирующие порядок предоставления льгот. (Постановление 1969 §1 (часть), 2013 г.; Приказ 1790 (часть), 1998 г.; Приказ 1661 §1 (часть), 1991 г. ; Приказ 1629 §1 (часть), 1989 г.).

Советы по выбору, достоинства и недостатки. Как купить твердотопливный котел длительного горения. Как купить твердотопливный котел длительного горения

Отопление частного дома оптимальнее осуществлять с помощью отопительной системы, а не печи.КПД котлов и систем на их основе намного выше этого показателя у простой печи. Также такая система дает возможность расширить площадь дома с возможностью обогрева новых помещений. Самая оптимальная система отопления для частного дома – газовая. Газовые котлы отличаются высоким уровнем автоматизации, простотой эксплуатации, низким уровнем газообразных и твердых отходов горения. Однако ситуация с газификацией большого количества населенных пунктов и ее стоимость заставляют владельцев частных домов искать альтернативу голубому топливу.Наиболее оптимальной при отсутствии природного газа является система на базе твердотопливных котлов. Современные модели таких отопительных приборов позволяют увеличить время между загрузками топлива за счет автоматической регулировки процесса горения. Этот факт делает использование твердотопливного котла более привлекательным.

Какие твердотопливные котлы бывают, и как их правильно выбрать и монтировать, то.

Что такое твердотопливный котел

Принципиальное отличие твердотопливного котла от газового или электрического заключается в том, что он способен работать на твердом топливе, таком как: дрова (древесина), древесные пеллеты, пеллеты из сухой соломы или травы, каменный уголь, щепа и др.Словом, в таком котле можно сжечь все, что горит.

Наиболее популярными моделями твердотопливных котлов являются установки длительного горения. Благодаря их использованию владельцу не приходится разыгрывать топливо каждые 4 часа, что более удобно, чем при использовании обычных твердотопливных котлов. Такие агрегаты оснащены автоматическими клапанами, способными регулировать интенсивность сгорания топлива, за счет уменьшения или увеличения тяги. Это дает возможность регулировать температуру в помещении.

Преимущества твердотопливных котлов:

1. Использование большого спектра топлива, что позволяет диверсифицировать его закупки в зависимости от цен на рынке. Если цена на дрова вырастет, их легко заменить каменным углем.
2. Долгий срок службы. По сравнению с газовыми котлами, имеющими высокий уровень автоматизации, схема твердотопливных установок намного проще, а потому и эксплуатация их намного выше.
3. При отсутствии принудительной циркуляции теплоносителя такой котел может работать без наличия электричества, что позволяет использовать его в выключенном состоянии, однако стоит отметить, что его КПД в этом случае заметно снижается.

Недостатки твердотопливных котлов:

1. Необходимость регулярных физических усилий для загрузки твердого топлива и очистки котла от зольных масс.
2. Невозможность точно контролировать температурный режим. Даже автоматические котлы вполне серьезно отреагировали на изменение температурного режима, что делает необходимой ручную регулировку подачи теплоносителя.
3. Необходимость использовать качественное топливо. Чем выше автоматика котла, тем качественнее должно быть топливо.
4. Низкий низкий КПД по сравнению с газовыми или электрическими котлами. Даже у самых последних моделей этот показатель не превышает 70%.
5. Большие габариты. В сравнении даже с газовыми котлами твердотопливные довольно большие, а про электродные и говорить нечего. Если газовый двухконтурный котел для отопления частного дома можно легко повесить на стену, то для установки твердотопливного котла придется заливать отдельный фундамент.
6. Необходимость построить большой дымоход.Процесс сжигания твердого топлива требует большей тяги, чем при сжигании газа. Поэтому для нормального процесса необходим достаточно высокий дымоход, несмотря на то, что некоторые модели газовых котлов могут обходиться без него.
7. Необходимость установки отдельной системы водяного отопления. Если двухконтурный газовый котел может работать как проточный водонагреватель, то для твердотопливного котла необходима установка бойлера косвенного нагрева, который будет нагревать воду, используя теплоноситель системы отопления. Это влечет за собой дополнительные расходы на установку и необходимость подсветки места.

Типы твердотопливных котлов длительного горения

Все твердотопливные котлы можно разделить на несколько признаков.

По материалу изготовления топки котла по:

По виду горючего:

• Дрова, предназначенные для сжигания дров.
• Уголь, горючее топливо антрацит.
• Пеллеты, предназначенные для сжигания пеллет, представляющих собой гранулы из прессованного топлива (щепки, жмых или соломка).

По типу загрузки:

• Котлы с ручной загрузкой.
• Автоматическая загрузка котлов. Такие установки можно использовать только с сыпучим видом топлива, как правило, таким топливом являются пеллеты. Стоимость этого котла достаточно высока, а из-за конструкции бункера для засыпки топлива он занимает большое количество площадей.

По схеме сжигания топлива:

• Котлы с естественной тягой.
• Котлы с дополнительной принудительной меткой.
• Пиролизные котлы. Этот тип котлов состоит из двух камер.В первом топливо медленно сгорает, выделяя пиролизный газ, который уходит во вторую камеру и там окаймляется, повышая КПД котла. Такие котлы, несмотря на их достаточно высокую цену, с лихвой это оправдывают, так как имеют длительное время горения и небольшой расход топлива.

По типу теплоносителя:

• Котел твердотопливный длительного горения с водяным контуром.
• Для воздушного отопления.

Выбор твердотопливного котла

Купить твердотопливный котел длительного горения, учитывая большое количество предложений на рынке, не совсем просто.

При выборе котла необходимо обратить внимание на:

1. Тип топлива, которое использует котел. Это зависит от того, какое топливо наиболее доступно в регионе. Естественно, покупать антрацитовый котел, если много леса и нет угольных шахт, не логично.
2. Площадь комнаты. Ориентировочную мощность котла следует рассчитывать в пропорции 1 кВт на 10 м ² Для стандартного кирпичного дома с высотой потолков не более 3м. Для более точных расчетов необходимо учитывать потери тепла через стены, крышу, остекление.При их снижении мощность котла может быть меньше. Однако необходимо помнить, что его мощность рассчитывается в идеальных условиях: калорийность топлива, его влажность, редко встречающаяся в реальности нормальная тяга. Поэтому лучше брать котел «С запасом» мощности.
3. Различные дополнительные опции котла. Они могут значительно облегчить процесс использования, однако необходимо взвесить их «полезность» и стоимость.

Лучшее решение этой проблемы будет доверено решению профессиональных монтажников.Они смогут подобрать наиболее оптимальный вариант котла в зависимости от конкретных требований, в том числе и возможностей покупателя.

Требования к установке твердотопливного котла длительного горения

Для установки оборудования данного типа необходимо выделить отдельное помещение. Идеальным вариантом может стать строительство небольшой котельной, в которой будут сосредоточены все приборы системы отопления.

Помещение, в котором должна быть установлена ​​твердотопливная котельная длительного горения:

1. Иметь бетонную стяжку толщиной не менее 80 мм.В противном случае под тяжестью оборудования (которое тоже работает при высоких температурах) бетон рассыплется. Если у котла нет ножек, его необходимо установить на стальной лист толщиной не менее 4 мм.
2. Имеют гладкую поверхность. Оборудование должно быть установлено в плане без перекосов, которые могут негативно сказаться на его работе.
3. Посещение должно быть оборудовано подводом электричества, воды.
4. Должна присутствовать экспресс-вентиляция, которая будет источником кислорода для поддержания горения топлива.
5. Площадь помещения должна быть не менее 7 м ² .
6. Должно быть место для хранения минимального количества топлива.
7. Посещение должно быть оборудовано средствами пожаротушения и газоанализатором.

При покупке твердотопливного котла длительного горения для дома необходимо помнить, что он за редким исключением не включает систему дымоудаления, поэтому о нем необходимо позаботиться заранее.

Полноценная работа твердотопливного котла зависит от:

• Нормальная тяга.
• Правильно установленный дымоход.
• Величины теплопотерь внутри помещения.

Наконечники для установки твердотопливного котла длительного горения

Установку котла в системе отопления дома лучше доверить профессионалам, ведь от этого зависит не только правильность работы, но и безопасность проживающих в доме людей.

Весь процесс ввода в эксплуатацию можно разделить на несколько этапов:

1. Подготовка инструментов и оборудования.
2. Установка котла.
3. Обвязка и ее врезка в систему отопления.
4. Установить дымоход.
5. Выполнить.

Особое внимание следует уделить дымоходу, так как от этого устройства больше всего зависит правильная работа котла.

Дымоход должен быть хорошо изолирован, особенно часть, выходящая на чердак

На дымоход устанавливается защитный колпак, а также сборник конденсата.

Обязательно в дымовой трубе должны быть предусмотрены технологические отверстия для проведения профилактических работ, так как горение ферротоплива на ее стенках будет отсрочено.

При установке котла необходимо четко продумать всю систему. В необходимых местах устанавливаются запорные краны, чтобы котел можно было отключить от системы в случае проведения профилактических или аварийных работ.

Горящий твердотопливный котел: видео

древесная стружка из рисовой шелухи, сжигающий твердотопливный котел с большим пространством для топки

Henan Yuanda Boiler Co., Ltd. была основана в 1956 году как одно из ведущих предприятий, которое первым получило национальную лицензию на производство котлов в Китае.
Мы являемся членом Китайской ассоциации промышленных котлов и Китайской ассоциации сварщиков. Мы прошли международную сертификацию системы качества ISO9001:2000.

Наша компания всегда поддерживает долгосрочные и тесные отношения с известными на национальном уровне университетами и научно-исследовательскими подразделениями. У нас есть поддержка от экспертов международного уровня и опытных и специализированных специалистов в котельной промышленности. Пятидесятилетний опыт профессиональной разработки, производства, установки и эксплуатации позволяет нам увеличить годовую производственную мощность промышленных котлов до 5000 т/ч, а производительность одного из наших различных сосудов под давлением до 6000 т/ч.

Наша основная продукция включает в себя Наша основная продукция включает более 150 видов, водогрейный котел и паровой котел, а именно,
1. DZL или DZH новый тип водожаротрубных угольных котлов, дровяной котел (1-35 т / ч, 0,7-29 МВт )
2. Газовые или жидкотопливные котлы серии WNS или SZS, конденсационный котел (0,3-20 т/ч, 0,35-14 МВт)
3. Водотрубные котлы на биомассе серии SZL, пеллетный котел (2-35 т/ч, 1,4-29 МВт)
4. Угольные газовые котлы серии LNB (0,3-10 т)
5. Вертикальные газовые и жидкотопливные котлы серии LHS (0.3-1T)
6. Машина для производства кирпича/блоков из газобетона
7. YLW, YY(Q)L угольный термомасляный котел, жидкотопливный или газовый котел
8. Мазутный или газовый вакуумный котел серии ZWNS
9. Все аксессуары для котла. такие как экономайзер, подогреватель воздуха, деаэратор, оборудование для рециркуляции конденсата и т. д.
Мы хорошо продаем в более чем 30 провинциях и регионах Китая и Юго-Восточной Азии, Азии, Африки, Южной Америки, Ближнего Востока, России и т. д.

«Качество прежде всего, технические инновации» — наш принцип.Мы придаем большое значение внедрению новых технологий и разработке новых продуктов. Все виды преференциальной политики и комфортная среда для талантов позволяют нашей компании и нашим талантам расти вместе.

У нас есть тесные отношения с Калифорнийским университетом в Лос-Анджелесе, SCUT, Университетом Чжэнчжоу и Пекинским институтом котлов Zhiguang, и мы имеем долгосрочное сотрудничество с ними. У нас также есть собственная рабочая станция САПР, которая обеспечивает надежные гарантии для НИОКР и производства.

Мы настойчиво придерживаемся принципа «Технические инновации, сервисное общество» в качестве цели развития и «ориентированного на качество добросовестного мира» в качестве корпоративной идеи, стараясь изо всех сил производить продукты для теплоснабжения.«Создание максимальной ценности для клиентов и обеспечение всестороннего и круглосуточного обслуживания» — наша высокая миссия.

Yuanda Boiler надеется построить с вами блестящее будущее!

AP-42 Раздел 1.6 Сжигание древесных отходов в котлах

%PDF-1.6 % 59 0 объект > эндообъект 54 0 объект [/КалРГБ>] эндообъект 55 0 объект [/КалГрей>] эндообъект 74 0 объект > эндообъект 56 0 объект >поток application/pdf

Сжигание древесных отходов в котлах в основном ограничивается теми отраслями, где они используются в качестве побочного продукта.

Агентство по охране окружающей среды США, OAR, Управление планирования и стандартов качества воздуха (OAQPS)

AP-42 Раздел 1. 6 Сжигание древесных отходов в котлах

дрова,остатки,котлы,факторыAcrobat PDFWriter 4.05 для Windows; изменено с помощью iText® 5.1.0 ©2000-2011 1T3XT BVBA2012-04-24T09:43:15-04:002012-04-24T09:21:44-04:002012-04-24T09:43:15-04:00ttnmain1/ начальник/ap42/ch01/final/c01s06.pdfↂ0020Имя> UUID: 640269ea-b435-49f7-8438-c7ab52463776uuid: c5b41ef9-42b3-4d28-8e40-26a0835ea212 конечный поток эндообъект 49 0 объект > эндообъект 60 0 объект > эндообъект 61 0 объект >/Шрифт>/ProcSet[/PDF/Text]/ExtGState>>>/Тип/Страница>> эндообъект 50 0 объект > эндообъект 66 0 объект >поток HtW˒wYZMRɳ{/cW/@$a$h

Твердотопливные котлы длительного горения: рыночный ассортимент, правила установки

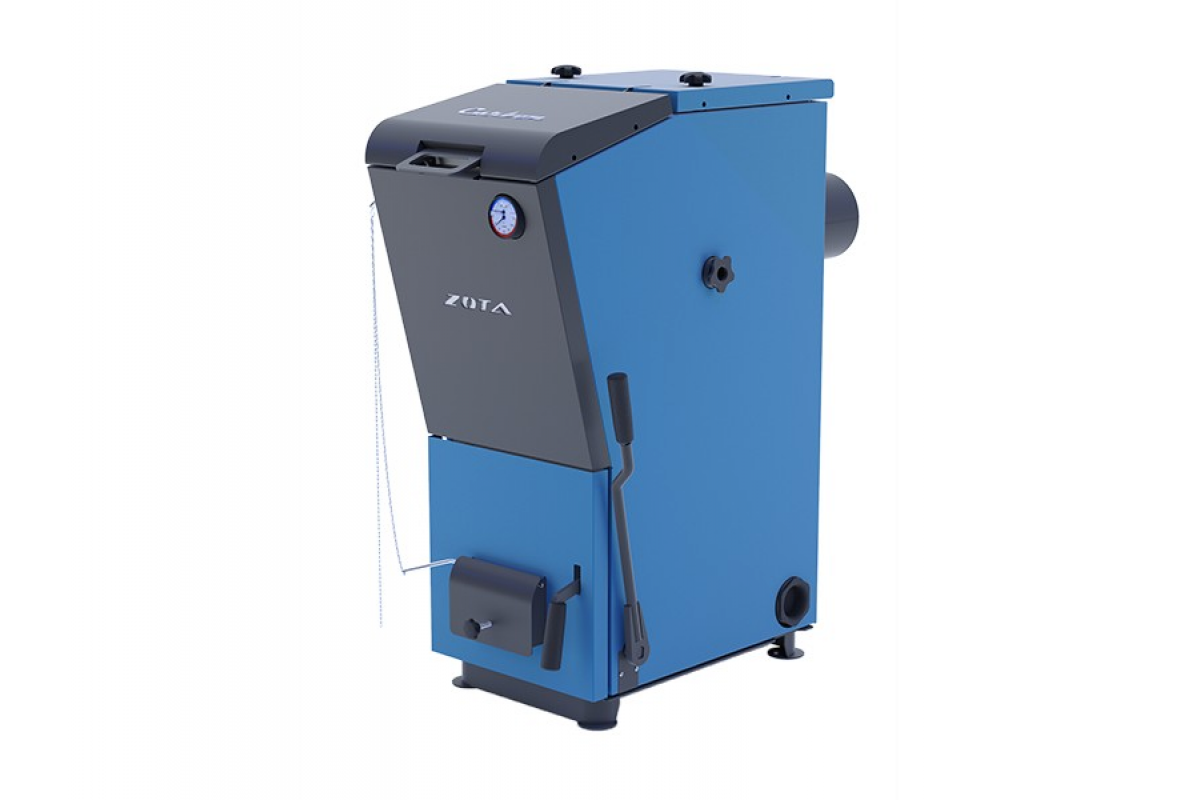

Твердотопливные котлы длительного горения

Твердотопливные котлы длительного горения – это специальные устройства, позволяющие организовать автономное отопление дома или квартиры. Первые конструкции этих устройств известны с незапамятных времен, когда люди отапливали дом только с их помощью за неимением природного газа и электричества. Сейчас большинство домов газифицированы и электрифицированы, но в самых отдаленных районах, где такие коммуникации не проложены, твердотопливный отопительный котел незаменим.

Содержание

• Котельные специалисты на твердом топливе
• Виды и принципы работы
• Котельная установка на твердом топливе



Котельные на твердом топливе

Специалисты в области теплоснабжения различают a котлы:

1.Бюджетный.

2. Возможность работы комбинированных и универсальных котлов на разных видах топлива.

3. Недорогое топливо (дрова в 15 раз дешевле электроэнергии, дизельное топливо в 7 раз дешевле, уголь примерно в 2 раза дешевле).

4. Автономность: нет необходимости подключать их к электрической сети и другим коммуникациям.

5. Высокая эффективность и функция автоматического поддержания температуры воды.

6. Наличие пульта дистанционного управления.

7. Это самый экологичный вид отопительного оборудования, продукты сгорания твердого топлива почти не загрязняют окружающую среду, чего нельзя сказать, например, о продуктах сгорания природного газа.

Твердотопливный отопительный котел в салоне

А вот о твердотопливных котлах отзывы специалистов не всегда только положительные, они выделяют ряд недостатков:

1. Необходимость регулярной ручной загрузки топлива (в дешевых моделях – каждую 2-4 часа, при пиролизе – два раза в день).

2. Необходимость регулярного технического обслуживания.

3. Регулярная подача твердого топлива в котел и его предварительная подготовка перед загрузкой.

Виды и принципы работы

Данные котлы можно классифицировать:

1. По виду потребляемого топлива:

1.1. Традиционные (работают на твердом топливе: уголь, дрова, торф). Если вы хотите использовать твердотопливные котлы на дровах, но уголь, торф и т. д. используются редко, выбирайте специальные модификации, которые лучше всего подходят для этого топлива.Они сожгут дрова даже при 35% влажности.

Высоту дымохода выбирайте в зависимости от мощности котла и его внутренних размеров.

Традиционный твердотопливный котел – блок-схема

1.2. Комбинированный или газовый котел с функцией пиролизного сжигания дров. Основное их отличие от традиционных заключается в том, что помимо самих дров может сжигаться древесный газ, выделяемый древесиной под воздействием высоких температур. В процессе горения образуется минимум золы, сажа не образуется, а выгорает вместе с тяжелыми соединениями.Главным преимуществом таких котлов является высокий КПД 85%, а также возможность регулировки мощности. Но они значительно дороже традиционных, а использовать можно только сухую древесину. Среди производителей наиболее известны чешские компании Dakon, Atmos и немецкие Olymp.

Устройство твердотопливного котла

1.3. Универсальный (может работать на твердом и жидком топливе, газообразном, а также на электричестве). Они очень популярны в Европе. Электричество используется через электронагреватели, встроенные в «рубашку» котла – ТЭНы.ЭлектроТЭНы обычно используются ночью при выходе из строя основной топки.

2. По функциональному назначению:

2.1. Одноконтурные (предназначены только для обогрева помещений).

Одноконтурный твердотопливный котел встраивается только в контур отопления

2.2. Двухконтурные (способны обогревать помещение и работать на подогрев воды благодаря встроенному контуру горячего водоснабжения (ГВС). Двухконтурный твердотопливный котел используется для отопления помещений, а также для приготовления горячей воды накопительным или проточным способом.Накопительный – предполагает наличие специального встроенного бойлера до 60 литров. Проточный – предполагает наличие в котле теплообменника, с помощью которого вода нагревается в проточном режиме. Проточным способом горячая вода готовится быстро, но о больших объемах говорить не приходится.

3. По материалу, из которого изготовлены:

3. 1. Чугун. Твердотопливные чугунные котлы обычно оснащаются одной топкой, их делают из нескольких секций, количество которых зависит от мощности агрегата.Они имеют длительный срок службы 50 лет, но часто требуют ремонта, например, замены сгоревшей секции. Такие котлы тяжелые, их надо ставить на армированный пол, они дороже стальных.

Чугунный твердотопливный котел – самый дорогой, но и самый долгосрочный вариант

3.2. Стали. Твердотопливные котлы из стали нагреваются быстрее чугуна и точнее поддерживают заданный режим.

Оснащены змеевиком для нагрева воды, а некоторые модели оснащены электронагревателями.Срок службы 30 лет. Недостатки: для подачи угля колосник в них надо всегда менять на чугунный или водоохлаждаемый.

4. По количеству камер:

4.1. Однопоточные (есть как чугунные, так и стальные). Однокотловые котлы необходимо каждый раз перенастраивать, переходя с одного топлива на другое, так как параметры камеры для каждого вида топлива разные. Если вы собираетесь использовать в основном дрова, то выбирайте вместительную топку.

4.2. Двухтопливный (только сталь).Их не нужно перенастраивать при переходе с одного вида топлива на другой, так как имеются отдельные дровяные камеры для газа или жидкости. Такие котлы более эффективны, чем однокотловые. Чаще всего они универсальные с возможностью установки электронагревателей. Также эти котлы твердотопливные двухконтурные, всегда имеют второй контур – встроенный бройлер (как Bosch) или теплообменник.

Двухтопливный котел на твердом топливе обслуживает системы отопления и горячего водоснабжения или два отопительных контура

5.По способу подачи топлива:

5.1. Ручной метод (в бытовых моделях). Полностью автоматизированные твердотельные котлы для бытового использования не распространены, хотя в этом направлении ведутся активные разработки.

5.2. Автоматизированный (используется только в промышленности). Твердотопливные котлы промышленные полностью автоматизированы. Топятся они не дровами, а щепой, стружкой, прессованными пилами. Оснащается таким устройством, как кочегарка или бункерная горелка. Штоккер представляет собой металлический ящик, оснащенный шнековым конвейером, приспособленным для подачи топлива непосредственно в горелочное устройство, в котором находится наддувной вентилятор.Расход топлива тоже регулируется, и он зависит от температуры воды. В России такие агрегаты не производятся, только за рубежом.

Установка твердотопливного котла

Установка твердотопливного котла должна производиться в строгом соответствии с инструкцией, а также нормами техники безопасности. Последовательность:

1. Сооружение на полу заготовки из негорючего материала, то есть «площадки», на которой будет работать котел. Основание фундамента должно быть на 20 мм шире самого агрегата.

2. Установка котла.

3. Подключение котла к дымоходу.

4. Подключение устройства к системе отопления.

5. Проверка оборудования на дефекты.

6. Первая тестовая растопка.

При подключении твердотопливного котла необходимо строго соблюдать инструкции производителя и технологические правила

Рекомендации:

1. Расстояние доступа к котлу не должно быть < 1м.
2. Все легковоспламеняющиеся предметы разрешается располагать на расстоянии не < 25 см от котла. А дрова, брикеты и другое топливо – не менее 40 см.
3. Запрещается топить котел бензином, керосином, соляркой, глянцевой бумагой, обрезками ламината, ДСП, ДВП, так как при их сгорании выделяются токсичные вещества.
4. Лучшее топливо: сухие дрова, торф, опилки, кокс или пеллеты.
5. Регулярно проверяйте оборудование. Перед каждой растопкой необходимо удалять золу топливного шлака.
6. Еженедельно очищайте топку и зольник агрегата, чтобы дымоходы не забивались.

При правильной эксплуатации данные агрегаты способны работать долго и очень эффективно. Твердотопливные котлы положительно характеризуют отзывы потребителей с большим опытом эксплуатации этих устройств. Люди, проживающие в домах, где такие котлы являются единственным способом обогрева помещений, отзываются о них как о надежных и долговечных отопительных приборах.

Проектирование и обеспечение котлов на твердом топливе из древесных отходов и биомассы

Для использования твердых отходов, древесины и топлива из биомассы конструкция компонентов котла значительно отличается от традиционных установок, работающих на ископаемом топливе, но в целом больше похожа на системы, предназначенные для угля, чем для газа или мазута. Подобно угольным установкам, они крупнее, дороже и требуют больше обслуживания, чем стандартные установки, работающие на газе или жидком топливе. Условия для обращения с топливом, сжигания, контроля выбросов и утилизации являются ключевыми соображениями при проектировании этих видов топлива. Широкий разброс в плотности энергии и содержании влаги требует тщательного проектирования, и, как правило, необходимо модифицировать поверхности теплопередачи, чтобы они соответствовали предполагаемому составу топлива.

Котлы на мусорном топливе

Двумя основными методами, используемыми для сжигания топлива из отходов, являются массовое сжигание или сжигание подготовленного топлива, полученного из отходов (RDF).При массовом сжигании отходы используются в том виде, в котором они были получены, в неподготовленном состоянии. Выбрасываются только крупные или негорючие предметы. При типичной работе парогенератора для массового сжигания твердых бытовых отходов (ТБО) мусоровозы сбрасывают мусор непосредственно в ямы для хранения. Мостовые краны с грейферами сначала смешивают топливо до однородности и перемещают мусор из ямы в загрузочный бункер кочегара. Гидравлические цилиндры перемещают мусор на кочегарные решетки. Горючая часть мусора сжигается, а негорючая часть проходит и падает в золоотвал для утилизации или утилизации.Для эффективного сжигания этого гетерогенного топлива ТБО требуются специальные конструкции, обеспечивающие длительное время пребывания в печи до контакта дымовых газов с теплообменными поверхностями, чтобы полностью окислить топливо и снизить вероятность коррозионного воздействия на поверхности нагрева. Для ограничения коррозии также обычно поддерживают более низкую температуру металла поверхности нагрева.

При сжигании RDF мусор сначала разделяется, классифицируется и перерабатывается для получения продуктов, пригодных для повторного использования. Остаток затем перемещается в котел через несколько питателей на подвижную колосниковую топку.В дополнение к измельчению для уменьшения размера и создания более однородного топлива, используется ряд процессов разделения для удаления таких материалов, как камни, песок и грязь, и восстановления таких материалов, как черные металлы и алюминиевые банки. Верхние магниты используются для извлечения черных металлов и могут обеспечить степень извлечения до 90%. Для удаления алюминиевых банок можно использовать вихретоковый сепаратор. Другие устройства, такие как вращающееся барабанное сито (перфорированный барабан) и сепараторы плотности воздуха, используются для дальнейшей сортировки и разделения различных материалов.В дополнение к преимуществам рециркуляции, полученный однородный RDF имеет более высокую плотность энергии и сгорает более эффективно, чем топливо массового сжигания, производит менее половины золы и может более эффективно дозироваться для соответствия потребности в подводимой теплоте. Эти преимущества обеспечивают дополнительную отдачу от дополнительных капитальных и эксплуатационных затрат на системы RDF. На рис. 7-31 показана схема типичной системы утилизации отходов в энергию. Обратите внимание на значительные относительные требования к пространству для хранения, обработки и подачи топлива.

RDF обычно сжигают частично в суспензии и частично на кочегарке. В больших котлах, обычно используемых на электростанциях, более мелко измельченные подготовленные отходы (в основном состоящие из легких пластиков и бумаги) также могут сжигаться во взвешенном состоянии в дополнение к обычному топливу. В специальных котлах, работающих на RDF, можно использовать исключительно RDF или широкий спектр альтернативных видов топлива (например, природный газ, нефть, уголь, древесину и биомассу) в качестве дополнительных или резервных видов топлива. В дополнение к этой гибкости RDF обеспечивает более термически эффективное сгорание и более высокую скорость образования пара на фунт (кг) потребляемого топлива по сравнению с режимом массового сжигания.

Как правило, для производства определенного количества пара требуется сжигать почти в 3 раза больше ТБО, чем угля (по весу). Таким образом, основным фактором при проектировании котла является размер, необходимый для обработки физического количества отходов, доставляемых на завод (независимо от теплотворной способности). Следует также учитывать максимальное ожидаемое тепловложение. Различные источники отходов дают разную теплотворную способность, поэтому необходимо провести некоторый анализ диапазона плотности энергии ожидаемой смеси отходов.Если плотность энергии выше ожидаемой, мощность котла необходимо уменьшить, чтобы избежать перегрева, и система не сможет обрабатывать весь доступный мусор, доставляемый ежедневно.

Рис. 7-31 Типовая схема системы утилизации отходов RDF. Источник: стенки печи Бэбкока и Уилкокса. Он служит для обеспечения количества воздуха и турбулентности, необходимых для смешивания топочных газов с воздухом для горения и подачи кислорода, необходимого для полного сгорания летучих веществ в нижней топке.Уровни избыточного воздуха от 80 до 100% обычно поддерживаются для обеспечения достаточного количества воздуха в гетерогенных ТКО для эффективного окисления имеющегося углерода и водорода. Чтобы помочь с влажным топливом, воздушная система может включать нагреватели воздуха с паровым змеевиком для сушки топлива и поддержания надлежащей температуры печи. На рис. 7-32 показана система подачи топлива и воздуха для горения для котла-утилизатора.

Рис. 7-32 Система подачи топлива и воздуха для горения для котла на мусоре. Источник: Бэбкок и Уилкокс

.

Рис.7-31 Типовая схема системы утилизации отходов RDF. Источник: Бэбкок и Уилкокс

.

Для сжигания ТБО требуется прочный и надежный кочегар для успешной транспортировки и сжигания различных видов мусора. Большинство кочегаров используют некоторые варианты возвратно-поступательного движения решетки с движением решетки вперед или назад. Некоторая комбинация стационарных и подвижных решеток используется для перемещения отходов через зону топки, при этом давая время для полного сгорания.

Требования к воздуху для горения включают первичный источник, или воздух под решеткой, и вторичный источник, или воздух над топкой.Воздух под решеткой обычно подается в отдельные воздушные камеры под каждой решеткой. Поверхность решетки и действие заслонки рассчитаны на равномерное дозирование первичного воздуха на горящие отходы. Поскольку отходы содержат высокий процент летучих веществ, воздух наддува должен составлять большую часть (от 25 до 50%) всего воздуха для горения. Сверхпожарный воздух поступает через порты в передней и задней части

Рис. 7-32 Система подачи топлива и воздуха для горения для котла на отходах. Источник: Бэбкок и Уилкокс

.

Поскольку отходы представляют собой сильно загрязняющееся топливо, необходимы более строгие и дорогостоящие процедуры текущего обслуживания по сравнению с обычными установками, работающими на ископаемом топливе.Проекты должны предусматривать хороший доступ к конвекционным секциям для частого осмотра и очистки. Для предотвращения закупорки газоходов необходимо удалять зольные и шлаковые отложения с наружных поверхностей труб. Наиболее часто используются паровые или воздушные сажеобдувочные аппараты. Предотвращение коррозии является важным фактором при сжигании отработанного топлива. В дополнение к коррозионно-активным веществам, присутствующим в обычном ископаемом топливе (таким как хлориды натрия и серы, среди других дополнительных химических элементов), существуют другие стойкие коррозионно-активные вещества, которые откладываются в различных секциях парогенератора. Для защиты стен и труб печи используются специальные коррозионностойкие материалы. Строгие программы очистки воды также особенно важны для минимизации коррозии.

Изделия из золы

состоят из легкой (летучей) золы и крупнозернистой (или

Рис. 7-33 Блок массового сжигания большой мощности. Источник: Babcock and Wilcox

кочегар) золы. Летучая зола уносится газовым потоком до тех пор, пока не будет удалена в устройстве для сбора твердых частиц или не выпадет в бункеры котла, экономайзера или воздухонагревателя.Крупная зола, образующаяся от отложений топлива и шлака на колосниковых решетках, стенках и трубах, выбрасывается через топочный разгрузочный желоб и из топочных просеивающих бункеров. Золу можно гасить через форсунки для распыления воды или сбрасывать в водяную баню, а затем обезвоживать и отжимать для извлечения и доставки на свалки.

Из-за своих температурных характеристик холодного горения и низкого уровня азота, связанного с топливом, котлы для мусора, как правило, производят относительно низкие уровни выбросов NOX. Тем не менее, в системах большей производительности может потребоваться система каталитического восстановления определенного типа. Отходное топливо также имеет довольно низкое содержание серы, что приводит к относительно низким выбросам SO2. Однако они производят множество других загрязняющих веществ в больших количествах, чем обычные ископаемые виды топлива. Сухие скрубберы, используемые на угольных электростанциях для контроля выбросов SO2, могут выполнять ту же функцию, а также эффективно контролировать выбросы соляной кислоты, диоксинов, фурана и тяжелых металлов. Электростатический осадитель или рукавный фильтр используются для контроля выбросов твердых частиц.Наконец, для ограничения выбросов CO требуется жесткий контроль горения воздуха как под колосниковой решеткой, так и над топкой.

На рис. 7-33 показана типичная установка массового сжигания большой мощности. На рис. 7-34 показана электростанция, работающая на дизельном топливе, расположенная в Южной Дакоте. Он может извлекать до 700 кВтч электроэнергии на тонну перерабатываемых твердых отходов.

Котлы на древесине и биомассе

Как и в случае со сжиганием мусора, конструкция компонентов котлов на дровах и биомассе значительно отличается от традиционных установок, но больше похожа на конструкцию систем для угля, чем для газа или мазута.Положения по обращению с топливом, сжиганию, контролю выбросов и удалению отходов также аналогичны положениям с котлами для мусора. Содержание влаги и изменение плотности энергии также являются ключевыми проблемами при проектировании и эксплуатации. Существует несколько типов систем сжигания, используемых для топлива из древесины и биомассы, включая жарочные печи, подвижные или различные решетки, псевдоожиженный слой и системы газификации топлива.

Традиционная голландская печь представляет собой камеру с огнеупорными стенками, соединенную с обычным котлом, который обычно используется для сжигания древесных отходов.Древесные отходы вводятся через отверстие в своде жаровни и сжигаются в куче на ее полу. Наддувочный воздух подается по периферии через ряды отверстий или сопел в огнеупорных стенках. Из-за большого количества огнеупорной поверхности поглощается лишь небольшая часть энергии, выделяемой при сгорании. Это позволяет использовать голландские

Рис. 7-34 RDF-Fired Power Plant. Источник: Филип Шеперд, DoE/NREL.

Печь для сжигания топлива влажностью до 60%.Недостатком этой традиционной конструкции является то, что она не может быстро реагировать на изменение нагрузки и изменение состава топлива. Огнеупор также подвержен повреждениям от выкрашивания и эрозии, вызванных попаданием горных пород или металлических примесей с топливом, а также от быстрого охлаждения или перегрева в результате быстрых изменений содержания влаги в топливе. Также требуется регулярный останов или работа с малой нагрузкой (с несколькими печами) для ручного удаления скопившейся золы. На рис. 7-35 показана традиционная голландская печь большой емкости, состоящая из двух печей, каждая из которых оснащена собственным устройством подачи топлива.

Подвижная решетка и вибрационная решетка представляют собой вариант конструкции, обеспечивающий автоматический выброс золы. Конструкция подвижной колосниковой решетки, которая была заимствована из системы сжигания угля с разбрасывателем-кочегаркой, имеет чугунные колосники, прикрепленные к цепям, которые приводятся в движение медленно движущейся звездочкой. В колосниковых решетках есть отверстия для поступления подрешетного воздуха, который также служит для охлаждения отливок колосников. Эта конструкция требует высокой степени подачи воздуха под решетку (60

рис.7-35 Печь для голландской печи большой емкости. Источник: Babcock and Wilcox

до 85%) для достаточного охлаждения. Виброрешетка — это современная модификация конструкции подвижной решетки, позволяющая уменьшить количество движущихся частей и связанные с этим затраты на техническое обслуживание. Его железные решетки прикреплены к раме, которая периодически вибрирует, управляемая регулируемым таймером. Они могут быть с воздушным или водяным охлаждением. Поскольку большая часть горючих компонентов топлива из древесины и биомассы является летучей, требуется относительно большая часть необходимого количества воздуха для горения над топливом в виде наддувочного воздуха. Конструкции с водяным охлаждением выгодны, потому что они могут выдерживать более высокие температуры под решеткой, что обеспечивает более высокий процент наддувочного воздуха и относительно тонкий слой топлива. На рис. 7-36 показана современная установка для биомассы с вибрационной решеткой с водяным охлаждением большой производительности.

Системы распределения топлива для древесины и биомассы предназначены для максимально равномерного распределения топлива по поверхности решетки. Двумя наиболее распространенными устройствами, используемыми для подачи топлива из древесных продуктов и биомассы в топку для полувзвешенного сжигания, являются механические распределители и продуваемые ветром желоба.Механические распределители используют вращающееся лопастное колесо для распределения топлива. Они могут быть спроектированы для работы с переменной скоростью для улучшения равномерного распределения топлива. Обдуваемые ветром носики используют воздух под высоким давлением, которое постоянно регулируется поворотным демпфером. Наклон в нижней части горловины и давление воздуха можно изменять для оптимизации распределения топлива.

Стабильное горение может поддерживаться в большинстве водоохлаждаемых печей при содержании влаги в топливе до 65% по массе. Использование предварительно подогретого воздуха для горения сокращает время, необходимое для сушки топлива перед воспламенением.При использовании топлива из биомассы с высоким содержанием влаги может быть экономичнее сушить топливо дымовыми газами котла перед его сжиганием в топке котла, а не прессовать или сушить топливо на воздухе в течение длительного времени для удаления влаги.

Поскольку котлы, работающие на биомассе, восприимчивы к переносу золы и углерода, конвективные поверхности теплопередачи должны быть спроектированы так, чтобы в них можно было установить сажеобдувочные устройства. Подобно котлам на угле и мусоре, обращение с золой является важным фактором при проектировании котлов, работающих на биомассе. Помимо летучей золы, зольный остаток, который состоит в основном из песка и камней, представляет собой золу, которая сгребается или транспортируется с решетки, а также золу, которая падает через отверстия решетки в бункер подрешетки (также называемая просеиванием). Эта зола может быть собрана с помощью конвейера с уклоном для обезвоживания на разгрузочном конце. Поскольку подавляющее большинство зольных остатков, производимых котлами, работающими на древесине и биомассе, находится в форме твердых частиц, содержащихся в газе, контроль выбросов твердых частиц является первостепенной задачей для защиты окружающей среды. Механическая пыль

Рис. 7-36 Вибрационный блок биомассы с водяным охлаждением большой емкости. Источник: Babcock and Wilcox

Коллекторы можно использовать после последней тепловой ловушки на котле для сбора частиц летучей золы большего размера.Чтобы соответствовать нормам выбросов в атмосферу, после механического коллектора можно использовать электрофильтры, чтобы снизить концентрацию твердых частиц в дымовых газах. Как и в случае сжигания мусора, низкие температуры горения приводят к небольшим выбросам тепловых NOx. Таким образом, выбросы NOx в основном будут зависеть от содержания азота в топливе, которое может варьироваться в широких пределах. Выбросы SO2, как правило, довольно низкие при сжигании древесины и биомассы. Выбросы CO и ЛОС будут широко варьироваться в зависимости от уровня избыточного воздуха и постоянства как теплотворной способности топлива, так и распределения топлива, а также содержания влаги в топливе.

Сжигание в псевдоожиженном слое успешно применяется для широкого спектра видов топлива из древесины и биомассы. Большой процент инертного материала (песка) положительно демпфирует кратковременные колебания теплотворной способности биомассы и древесного топлива при выработке пара. Более низкие рабочие температуры от 1400 до 1600°F (от 760 до 870°C) по сравнению с 2200°F (1200°C) для обычных разбрасывателей приводят к снижению выбросов NOX, что является особенно важным преимуществом для древесины с высоким содержанием азота и топлива из биомассы.Технология с пузырьковым слоем обычно выбирается для топлива с более низкой плотностью энергии (более низкая теплотворная способность), в то время как конструкция с циркулирующим псевдоожиженным слоем больше подходит для топлива из древесины и биомассы с высокой плотностью энергии.

На рис. 7-37 изображена большая электростанция, работающая на биомассе, расположенная в Калифорнии. Он работает на отходах производства близлежащих компаний лесной промышленности. В настоящее время система сжигает непосредственно древесную щепу, приготовленную из древесных отходов, и производит 50 МВт электроэнергии.

Газификация

Газификация — это процесс преобразования топлива, такого как уголь, кокс, отработанные масла, мусор и биомасса, в газообразное топливо посредством частичного окисления.Он применим к очень широкому диапазону источников энергии и также считается жизнеспособной альтернативой работе котлов-утилизаторов, таких как описанные выше для черного щелока. При этом нежелательные вещества, такие как сера и зола, могут быть удалены, производя некоторое количество тепловой энергии вместе с чистым, транспортабельным газообразным источником энергии. Во многих случаях пригодные для использования химические компоненты могут быть восстановлены.

В отличие от горения, когда химические реакции происходят в богатой кислородом среде с избытком воздуха, при газификации химические реакции происходят в обедненной кислородом восстановительной атмосфере. Это приводит к меньшему выделению тепла и образованию новых газообразных побочных продуктов, таких как монооксид углерода, водород, диоксид углерода и метан. Эти газообразные побочные продукты содержат достаточную потенциальную химическую энергию для использования в качестве источника топлива. Однако в некоторых случаях побочные продукты предназначены для использования в химическом синтезе, а не для сжигания.

Существует множество типов процессов газификации, в том числе системы с подвижным или неподвижным слоем, с псевдоожиженным слоем и с увлеченным потоком. На Рисунке 7-38 показаны эти три общих процесса, применяемые для газификации угля, с соответствующими профилями температуры.Выбор процесса и системы будет во многом зависеть от типа доступного твердого топлива и предполагаемых газообразных побочных продуктов. Как правило, исходное топливо готовят и подают в газификатор либо в сухом, либо в суспензионном виде. Сырье вступает в реакцию в газификаторе с паром и кислородом при высокой температуре и давлении в восстановительной (кислородной) атмосфере. При этом образуется побочный газ (также называемый синтетическим или генераторным газом).

При этом часть топлива подвергается частичному окислению за счет точного контроля количества кислорода, подаваемого в газификатор.Тепло, выделяющееся в этой первой экзотермической реакции, обеспечивает необходимую энергию для быстрого протекания первичной эндотермической реакции газификации.

Высокая температура в газификаторе превращает неорганические материалы в сырье (такие как зола и металлы) в остеклованный материал, напоминающий крупнозернистый песок. При использовании некоторых видов сырья ценные металлы концентрируются и извлекаются для повторного использования. Затем побочный газ необходимо обработать для удаления различных нежелательных и/или загрязняющих элементов.Микроэлементы или другие примеси удаляются из газа и либо возвращаются в газификатор, либо извлекаются.

На рис. 7-39 показаны пять этапов, связанных с процессом газификации биомассы, причем последний этап указывает варианты конечного использования синтетического или генераторного газа. На рис. 7-40 показан завод по газификации биомассы, расположенный на Гавайях. Он питается жмыхом, волокнистым побочным продуктом сахарного тростника, который можно увидеть сложенным на переднем плане.

Продолжить чтение здесь: Системы солнечной тепловой энергии

Была ли эта статья полезной?

Комплексный трехмерный анализ крупномасштабного многотопливного котла с ЦКС, сжигающего уголь и синтетический газ.Часть 2. Численное моделирование совместного сжигания угля и синтез-газа

Принадлежности Расширять

Принадлежности

• ¹ Факультет естественных наук и технологий Университета Яна Длугоша в Ченстохове, al. Armii Krajowej 13/15, 42-200 Ченстохова, Польша.
• ² Факультет энергетики и топлива, Университет науки и технологии AGH, al. Мицкевича 30, 30-059 Краков, Польша.

Бесплатная статья ЧВК

Элемент в буфере обмена

Ярослав Крживаньски и соавт.Энтропия (Базель). 2020 .

Бесплатная статья ЧВК Показать детали Показать варианты

Показать варианты

Формат АннотацияPubMedPMID

Принадлежности

• ¹ Факультет естественных наук и технологий Университета Яна Длугоша в Ченстохове, al. Armii Krajowej 13/15, 42-200 Ченстохова, Польша.
• ² Факультет энергетики и топлива, Университет науки и технологии AGH, al. Мицкевича 30, 30-059 Краков, Польша.

Элемент в буфере обмена

Полнотекстовые ссылки Параметры отображения цитирования

Показать варианты

Формат АннотацияPubMedPMID

Абстрактный

В данной работе представлены результаты численных расчетов крупногабаритного котла ОФз-425 с ЦКС (циркулирующим кипящим слоем), работающим на угле и синтетическом газе.Рассмотрены четыре различных сценария работы, в том числе базовый вариант, соответствующий традиционному сжиганию битуминозного угля в монорежиме, и три испытания с заменой вторичного воздуха и части угольного потока синтез-газом, подаваемым пусковыми горелками. В статье обсуждаются давление, скорость газа, температура и распределение углекислого газа в камере сгорания. Результаты показывают, что подача синтез-газа приводит к повышению локальной температуры и концентрации углекислого газа.Предлагаемая концепция нецелесообразна, так как может привести к частым аварийным остановкам котла с ЦКС.

Ключевые слова: CFD; циркулирующий псевдоожиженный слой; совместное сжигание; моделирование; многотопливные котлы; моделирование.

Заявление о конфликте интересов

Автор заявляет об отсутствии конфликта интересов.

Цифры

Рисунок 1

Используется визуализация разрезов…

Рисунок 1

Визуализация разрезов, использованных в исследовании.

Рисунок 1

Визуализация разрезов, использованных в исследовании.

Рисунок 2

Распределение давления, вид в разрезе X-Y-3,…

Рисунок 2

Распределение давления, вид в разрезе X-Y-3, варианты K0 ( a ) и K1 (…

фигура 2

Распределение давления, вид в разрезе X-Y-3, варианты K0 ( a ) и K1 ( b ).

Рисунок 3

Распределение давления, вид в разрезе X-Y-3,…

Рисунок 3

Распределитель давления, вид в разрезе X-Y-3, варианты K2 ( a ), K3 ( b…

Рисунок 3

Распределение давления, вид в разрезе X-Y-3, варианты K2 ( a ), K3 ( b ).

Рисунок 4

Распределение давления, вид в разрезе Y-Z-3,…

Рисунок 4

Распределитель давления, вид в разрезе Y-Z-3, варианты K0 ( a ), K1 ( b…

Рисунок 4

Распределитель давления, вид в разрезе Y-Z-3, варианты K0 ( a ), K1 ( b ).

Рисунок 5

Распределение давления, вид в разрезе Y-Z-3,…

Рисунок 5

Распределитель давления, вид в разрезе Y-Z-3, варианты K2 ( a ), K3 ( b…

Рисунок 5

Распределитель давления, вид в разрезе Y-Z-3, варианты К2 ( и ), К3 ( и ).

Рисунок 6

Профили скорости газа, вид в разрезе…

Рисунок 6

Профили скорости газа, вид в разрезе X-Y-3, ( a ) Вариант K0, ( b…

Рисунок 6

Профили скорости газа, вид в разрезе X-Y-3, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 7

Профили скорости газа, вид в разрезе…

Рисунок 7

Профили скорости газа, вид в разрезе X-Y-3, ( a ) Вариант K2, ( b…

Рисунок 7

Профили скорости газа, вид в разрезе X-Y-3, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 8

Профили скорости газа, вид в разрезе…

Рисунок 8

Профили скорости газа, вид в разрезе Y-Z-3, ( a ) Вариант K0, ( b…

Рисунок 8

Профили скорости газа, вид в разрезе Y-Z-3, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 9

Профили скорости газа, вид в разрезе…

Рисунок 9

Профили скорости газа, вид в разрезе Y-Z-3, ( a ) Вариант K2, ( b…

Рисунок 9

Профили скорости газа, вид в разрезе Y-Z-3, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 10

Распределение температуры, вид в разрезе Y-Z-1,…

Рисунок 10

Распределение температуры, вид в разрезе Y-Z-1, ( a ) Вариант K0, ( b )…

Рисунок 10

Распределение температуры, вид в разрезе Y-Z-1, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 11

Распределение температуры, вид в разрезе Y-Z-1,…

Рисунок 11

Распределение температуры, вид в разрезе Y-Z-1, ( a ) Вариант K2, ( b )…

Рисунок 11

Распределение температуры, вид в разрезе Y-Z-1, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 12

Распределение температуры, вид в разрезе Y-Z-2,…

Рисунок 12

Распределение температуры, вид в разрезе Y-Z-2, ( a ) Вариант K0, ( b )…

Рисунок 12

Распределение температуры, вид в разрезе Y-Z-2, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 13

Распределение температуры, вид в разрезе Y-Z-2,…

Рисунок 13

Распределение температуры, вид в разрезе Y-Z-2, ( a ) Вариант K2, ( b )…

Рисунок 13

Распределение температуры, вид в разрезе Y-Z-2, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 14

Распределение температуры, вид в разрезе Y-Z-3,…

Рисунок 14

Распределение температуры, вид в разрезе Y-Z-3, ( a ) Вариант K0, ( b )…

Рисунок 14

Распределение температуры, вид в разрезе Y-Z-3, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 15

Распределение температуры, вид в разрезе Y-Z-3,…

Рисунок 15

Распределение температуры, вид в разрезе Y-Z-3, ( a ) Вариант K2, ( b )…

Рисунок 15

Распределение температуры, вид в разрезе Y-Z-3, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 16

Распределение температуры, вид в разрезе Y-Z-4,…

Рисунок 16

Распределение температуры, вид в разрезе Y-Z-4, ( a ) Вариант K0, ( b )…

Рисунок 16

Распределение температуры, вид в разрезе Y-Z-4, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 17

Распределение температуры, вид в разрезе Y-Z-4,…

Рисунок 17

Распределение температуры, вид в разрезе Y-Z-4, ( a ) Вариант K1, ( b )…

Рисунок 17

Распределение температуры, вид в разрезе Y-Z-4, ( a ) Вариант K1, ( b ) Вариант K2.

Рисунок 18

Распределение температуры, вид в разрезе Y-Z-4,…

Рисунок 18

Распределение температуры, вид в разрезе Y-Z-4, ( a ) Вариант K2, ( b )…

Рисунок 18

Распределение температуры, вид в разрезе Y-Z-4, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 19

Распределение температуры, вид в разрезе Y-Z-5,…

Рисунок 19

Распределение температуры, вид в разрезе Y-Z-5, ( a ) Вариант K0, ( b )…

Рисунок 19

Распределение температуры, вид в разрезе Y-Z-5, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 20

Распределение температуры, вид в разрезе Y-Z-5,…

Рисунок 20

Распределение температуры, вид в разрезе Y-Z-5, ( a ) Вариант K2, ( b )…

Рисунок 20

Распределение температуры, вид в разрезе Y-Z-5, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 21

Распределение температуры, вид в разрезе X-Y-1,…

Рисунок 21

Распределение температуры, вид в разрезе X-Y-1, Варианты ( a ) K0 и ( b…

Рисунок 21

Распределение температуры, вид в разрезе X-Y-1, Варианты ( a ) K0 и ( b ) K1.

Рисунок 22

Распределение температуры, вид в разрезе X-Y-1,…

Рисунок 22

Распределение температуры, вид в разрезе X-Y-1, Варианты ( a ) K2 и ( b…

Рисунок 22

Распределение температуры, вид в разрезе X-Y-1, Варианты ( a ) K2 и ( b ) K3.

Рисунок 23

Распределение температуры, вид в разрезе X-Y-2,…

Рисунок 23

Распределение температуры, вид в разрезе X-Y-2, Варианты ( a ) K0 и ( b…

Рисунок 23

Распределение температуры, вид в разрезе X-Y-2, Варианты ( a ) K0 и ( b ) K1.

Рисунок 24

Распределение температуры, вид в разрезе X-Y-2,…

Рисунок 24

Распределение температуры, вид в разрезе X-Y-2, Варианты ( a ) K2 и ( b…

Рисунок 24

Распределение температуры, вид в разрезе X-Y-2, Варианты ( a ) K2 и ( b ) K3.

Рисунок 25

Распределение температуры, вид в разрезе X-Y-3,…

Рисунок 25

Распределение температуры, вид в разрезе X-Y-3, Варианты ( a ) K0 и ( b…

Рисунок 25

Распределение температуры, вид в разрезе X-Y-3, Варианты ( a ) K0 и ( b ) K1.

Рисунок 26

Распределение температуры, вид в разрезе X-Y-3,…

Рисунок 26

Распределение температуры, вид в разрезе X-Y-3, Варианты ( a ) K2 и ( b…

Рисунок 26

Распределение температуры, вид в разрезе X-Y-3, Варианты ( a ) K2 и ( b ) K3.

Рисунок 27

Распределение температуры, вид в разрезе X-Y-4,…

Рисунок 27

Распределение температуры, вид в разрезе X-Y-4, Варианты ( a ) K0 и ( b…

Рисунок 27

Распределение температуры, вид в разрезе X-Y-4, Варианты ( a ) K0 и ( b ) K1.

Рисунок 28

Распределение температуры, вид в разрезе X-Y-4,…

Рисунок 28

Распределение температуры, вид в разрезе X-Y-4, Варианты ( a ) K2 и ( b…

Рисунок 28

Распределение температуры, вид в разрезе X-Y-4, Варианты ( a ) K2 и ( b ) K3.

Рисунок 29

Распределение температуры, вид в разрезе X-Y-5,…

Рисунок 29

Распределение температуры, вид в разрезе X-Y-5, Варианты ( a ) K0 и ( b…

Рисунок 29

Распределение температуры, вид в разрезе X-Y-5, Варианты ( a ) K0 и ( b ) K1.

Рисунок 30

Распределение температуры, вид в разрезе X-Y-5,…

Рисунок 30

Распределение температуры, вид в разрезе X-Y-5, Варианты ( a ) K2 и ( b…

Рисунок 30

Распределение температуры, вид в разрезе X-Y-5, Варианты ( a ) K2 и ( b ) K3.

Рисунок 31

CO ₂ концентрация в…

Рисунок 31

CO ₂ концентрация в камере для разреза Y-Z-1, ( a )…

Рисунок 31

CO ₂ концентрация в камере для разреза Y-Z-1, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 32

CO ₂ концентрация в…

Рисунок 32

CO ₂ концентрация в камере для разреза Y-Z-1, ( a )…

Рисунок 32

CO ₂ концентрация в камере для сечения Y-Z-1, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 33

CO ₂ концентрация в…

Рисунок 33

CO ₂ концентрация в камере для разреза Y-Z-2, ( a )…

Рисунок 33

CO ₂ концентрация в камере для сечения Y-Z-2, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 34

CO ₂ концентрация в…

Рисунок 34

CO ₂ концентрация в камере для разреза Y-Z-2, ( a )…

Рисунок 34

CO ₂ концентрация в камере для разреза Y-Z-2, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 35

CO ₂ концентрация в…

Рисунок 35

CO ₂ концентрация в камере для разреза Y-Z-3, ( a )…

Рисунок 35

CO ₂ концентрация в камере для разреза Y-Z-3, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 36

CO ₂ концентрация в…

Рисунок 36

CO ₂ концентрация в камере вид в разрезе Y-Z-3, ( a ) Вариант…

Рисунок 36

CO ₂ концентрация в камере в разрезе Y-Z-3, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 37

CO ₂ концентрация в…

Рисунок 37

CO ₂ концентрация в камере для разреза Y-Z-4, ( a )…

Рисунок 37

CO ₂ концентрация в камере для разреза Y-Z-4, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 38

CO ₂ концентрация в…

Рисунок 38

CO ₂ концентрация в камере для разреза Y-Z-4, ( a )…

Рисунок 38

CO ₂ концентрация в камере для разреза Y-Z-4, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 39

CO ₂ концентрация в…

Рисунок 39

CO ₂ концентрация в камере для разреза Y-Z-5, ( a )…

Рисунок 39

CO ₂ концентрация в камере для сечения Y-Z-5, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 40

CO ₂ концентрация в…

Рисунок 40

CO ₂ концентрация в камере для разреза Y-Z-5, ( a )…

Рисунок 40

CO ₂ концентрация в камере для разреза Y-Z-5, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 41

CO ₂ концентрация в…

Рисунок 41

CO ₂ концентрация в камере для сечения X-Y-1, ( a )…

Рисунок 41

CO ₂ концентрация в камере для сечения X-Y-1, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 42

CO ₂ концентрация в…

Рисунок 42

CO ₂ концентрация в камере в разрезе X-Y-1, ( a ) Вариант…

Рисунок 42

CO ₂ концентрация в камере в разрезе X-Y-1, ( a ) Вариант К2, (б) Вариант К3.

Рисунок 43

CO ₂ концентрация в…

Рисунок 43

CO ₂ концентрация в камере для сечения X-Y-2, ( a )…

Рисунок 43

CO ₂ концентрация в камере для сечения X-Y-2, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 44

CO ₂ концентрация в…

Рисунок 44

CO ₂ концентрация в камере для сечения X-Y-2, ( a )…

Рисунок 44

CO ₂ концентрация в камере для сечения X-Y-2, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 45

CO ₂ концентрация в…

Рисунок 45

CO ₂ концентрация в камере для сечения X-Y-3, ( a )…

Рисунок 45

CO ₂ концентрация в камере для сечения X-Y-3, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 46

CO ₂ концентрация в…

Рисунок 46

CO ₂ концентрация в камере для сечения X-Y-3, ( a )…

Рисунок 46

CO ₂ концентрация в камере для сечения X-Y-3, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 47

CO ₂ концентрация в…

Рисунок 47

CO ₂ концентрация в камере для сечения X-Y-4, ( a )…

Рисунок 47

CO ₂ концентрация в камере для сечения X-Y-4, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 48

CO ₂ концентрация в…

Рисунок 48

CO ₂ концентрация в камере для сечения X-Y-4, ( a )…

Рисунок 48

CO ₂ концентрация в камере для сечения X-Y-4, ( a ) Вариант K2, ( b ) Вариант K3.

Рисунок 49

CO ₂ концентрация в…

Рисунок 49

CO ₂ концентрация в камере для сечения X-Y-5, ( a )…

Рисунок 49

CO ₂ концентрация в камере для сечения X-Y-5, ( a ) Вариант K0, ( b ) Вариант K1.

Рисунок 50

CO ₂ концентрация в…

Рисунок 50

CO ₂ концентрация в камере для сечения X-Y-5, ( a )…

Рисунок 50

CO ₂ концентрация в камере для сечения X-Y-5, ( a ) Вариант K2, ( b ) Вариант K3.

Все фигурки (50)

Похожие статьи

• Комплексный трехмерный анализ крупномасштабного многотопливного котла с ЦКС, сжигающего уголь и синтетический газ. Часть 1. CFD-модель крупномасштабного многотопливного сжигания CFB.

  Крживанский Ю., Штеклер К., Шубель М., Сивек Т., Новак В., Мика Л.Krzywanski J, et al. Энтропия (Базель). 2020 31 августа; 22 (9): 964. дои: 10.3390/e220

  . Энтропия (Базель). 2020. PMID: 33286733 Бесплатная статья ЧВК.

• Применение численных методов для моделирования процесса псевдоожижения в котлах промышленного масштаба.

  Адамчик ВП. Адамчик ВП. Arch Comput Methods Eng. 2017;24(4):669-702. doi: 10.1007/s11831-016-9186-z.Epub 2016 31 августа. Arch Comput Methods Eng. 2017. PMID: 29962830 Бесплатная статья ЧВК.

• Эмиссионные характеристики совместного сжигания осадка сточных вод с оливковым жмыхом и бурым углем в циркулирующем кипящем слое.

  Тораман О.Ю., Топал Х., Баят О., Атимтай А.Т. Тораман О.Ю. и др. J Environ Sci Health A Tox Hazard Subst Environ Eng. 2004;39(4):973-86. дои: 10.1081/ese-120028407. J Environ Sci Health A Tox Hazard Subst Environ Eng. 2004. PMID: 15137713

• Оксиугольный процесс с криогенной подачей кислорода.

  Катер А, Шеффкнехт Г. Кэтер А. и др. Натурвиссеншафтен. 2009 г., сен; 96 (9): 993-1010. doi: 10.1007/s00114-009-0557-2. Epub 2009 4 июня. Натурвиссеншафтен. 2009. PMID: 19495717 Бесплатная статья ЧВК.Обзор.

• Перспективы и проблемы интеграции совместного сжигания твердых топлив (угля и биомассы) в петлевую технологию.

  Бхуи Б., Вайраканну П. Бхуи Б. и др. J Управление окружающей средой. 2019 1 февраля; 231: 1241-1256. doi: 10.1016/j.jenvman.2018.10.092. Epub 2018 21 ноября. J Управление окружающей средой. 2019. PMID: 30602249 Обзор.

Цитируется

1 артикул

• Искусственный интеллект и вычислительные методы в моделировании сложных систем.

  Сосновски М., Крживанский Ю., Щурек Р. Сосновский М. и соавт. Энтропия (Базель). 2021 10 мая; 23 (5): 586. дои: 10.3390/e23050586. Энтропия (Базель). 2021. PMID: 34068629 Бесплатная статья ЧВК.

использованная литература

1. 1. Ценгель Ю.А., Болес Майкл А. ТЕРМОДИНАМИКА: инженерный подход.8-е изд. McGraw-Hill Education, 2 Penn Plaza; Нью-Йорк, штат Нью-Йорк, США: 2015. с. 10121.
2. 1. Krzywanski J. Характеристики теплопередачи в пароперегревателе промышленного CFBC с использованием методов на основе нечеткой логики. Энтропия. 2019;21:919. дои: 10.3390/e21100919. — DOI
3. 1. Котович Дж., Брженчек М. Комплексный многопараметрический анализ возможности повышения электрического КПД современной электростанции комбинированного цикла с улавливанием и без использования установок по улавливанию и сжатию СО2. Энергия. 2019;175:1100–1120. doi: 10.1016/j.energy.2019.03.145. — DOI
4. 1. Котович Дж. , Брзенчек М. Анализ повышения эффективности современной электростанции с комбинированным циклом: тематическое исследование. Энергия. 2018;153:90–99. doi: 10.1016/j.energy.2018.04.030. — DOI
5. 1. Гунгор А., Эскин Н. Двумерное моделирование сжигания угля в ЦКС.Междунар. Дж. Терм. науч. 2008; 47: 157–174. doi: 10.1016/j.ijthermalsci.2007.01.017. — DOI

Показать все 43 ссылки

LinkOut — больше ресурсов

• Полнотекстовые источники

• Разное

.
