Минимальная толщина межкомнатных перегородок: виды материала и фото

Перегородкой называют конструкцию, разделяющую внутреннее пространство дома на отдельные помещения и зоны. Межкомнатные сооружения этого типа могут возводиться из разных материалов. Но чаще всего для их строительства используются кирпич, пено- и газоблоки, доски и брус или гипсокартон.

Минимальная толщина межкомнатных перегородок

Разного рода нормативы СНиП разрабатывались в первую очередь для строительства многоэтажных домов. Однако многие владельцы загородных наделов, решившие возвести своими руками жилое строение, обычно также обращают внимание на такие правила, хотя зачастую их соблюдение в данном случае обязательным не является.

Перегородки из ГКЛ

Касается это, конечно же, и сборки межкомнатных перегородок. К примеру, многие домашние мастера интересуются тем, какой должна быть минимальная толщина конструкций этого типа. Конечно же, СНиП регулирует в том числе и этот параметр.

Так, согласно правилам, толщина межкомнатных перегородок в жилых зданиях должна быть такой, чтобы они обеспечивали звукоизоляцию разделяемых помещений в 40-50 дБ. То есть параметр этот будет зависеть в первую очередь от того, какой материал предполагается использовать для возведения конструкции.

Толщина деревянных перегородок

Чаще всего на помещения разного назначения загородные малоэтажные дома делят с использованием каркасно-щитовых конструкций. Такие перегородки собирают из бруса и досок. Обеспечить необходимый по СНиП уровень звукоизоляции могут только конструкции этого типа на каркасе, собранном из бруса сечением не менее 100 х 100 мм.

Однако такой толстый материал для сборки перегородок в загородных домах используется, конечно же, редко. Перегородка, возведенная с применением такого бруса, будет занимать в здании довольно-таки много места. К тому же и стоимость бруса напрямую зависит от его сечения.

В большинстве случаев владельцы загородных домов собирают каркасные перегородки с применением бруса 70-80 мм. Этот показатель — минимальная толщина межкомнатной перегородки в том числе и в малоэтажном здании. При использовании бруса такого сечения также можно обеспечить необходимый уровень звукоизоляции. Однако в данном случае при сборке перегородки придется дополнительно применять минеральную вату. Этот материал вставляется в пространство перегородки между брусьями каркаса и обеспечивает требуемую шумоизоляцию.

Деревянные перегородки

Кирпичные перегородки: СНиП

Такие конструкции в загородных домах возводятся достаточно часто. Толщина межкомнатных перегородок из кирпича обычно составляет 10 см. Объясняется это конструктивными особенностями самого используемого для строительства материала. Ширину стандартный кирпич имеет именно в 10 мм. Возводятся же перегородки обычно по методу «в полкирпича».

Согласно нормативам СНиП:

  • толщина швов кладки в перегородке не должна превышать 12 мм;

  • при кладке в обязательном порядке соблюдается перевязка;

  • возводить кирпичные перегородки допускается только на прочном основании.

Гипсокартонные конструкции

При использовании такого материала толщина межкомнатной перегородки также будет фиксированной. Собирают гипсокартонные перегородки в большинстве случаев с использованием стандартного профиля. В разных ситуациях толщина таких конструкций может быть равна:

  • 75, 100 или 125 мм при применении обычного профиля и обшивке в один лист;

  • 100, 125, 150 мм при обшивке в два листа;

  • 155, 205, 255 мм при использовании двойного профиля и обшивке в 1 лист;

  • более 220 на двойном профиле с обшивкой в 2 листа.

В небольших частных домах без использования шумоизоляционных материалов толщина межкомнатных перегородок из гипсокартона обычно составляет 100-125 мм. При применении минваты их делают более тонкими — 75-100 мм.

Толщина межкомнатных перегородок из газобетонных блоков и пеноблоков

В данном случае кладка также ведется по технике «в полкирпича». То есть такие перегородки имеют толщину, равную длине короткой стороны пено- или газоблока. Существует насколько вариантов стандартных размеров подобных строительных материалов.

Используются обычно для кладки внутренних межкомнатных перегородок пеноблоки, толщина которых составляет 10 см, длина 60 см и высота 30 см. То есть, проще говоря, применяют в данном случае самый малогабаритный вариант этого материала. Соответственно, и толщина перегородки из таких блоков будет составлять 10 см.

Такие же размеры обычно имеет и газобетонный штучный материал. Преимуществом вспененных бетонов, в сравнении с кирпичом, является большая степень звукоизоляции. То есть перегородка в 10 см из блоков будет задерживать шумы лучше, чем из кирпича.

Пеноблоки для перегородок

Преимущества и недостатки каркасно-щитовых перегородок

Конструкции этого типа пользуются у дачников и владельцев загородных жилых домов большой популярностью в первую очередь, благодаря их дешевизне. Также к плюсам перегородок этого типа относят:

Очень часто для обшивки разделяющих конструкций этого типа используется не обычная обрезная доска, а вагонка. В этом случае перегородка не требует дополнительной отделки и получается эстетически очень привлекательной.

Плюсов каркасно-щитовые конструкции, таким образом, имеют массу. Но есть у таких перегородок и определенные недостатки. Самым главным при этом является низкая степень пожаро- и влагостойкости. Печное оборудование поблизости от таких конструкций, к примеру, ставить можно только с соблюдением определенных правил. Разделять перегородками этого типа влажные помещения не рекомендуется. Воды боится не только древесина, но и используемая чаще всего в таких конструкциях в качестве шумоизолятора минеральная вата.

Плюсы и минусы кирпичных и блочных перегородок

Минимальная толщина межкомнатных перегородок по СНиП, выполненных из таких материалов, как мы выяснили, составляет 10 см. То есть места в доме перегородки этого типа обычно занимают не больше, чем деревянные или из ГКЛ. При этом такие конструкции отличаются еще и высокой прочностью и основательностью. Это и можно считать их главным преимуществом. Собирают такие перегородки, конечно же, обычно в кирпичных же или блочных зданиях. И служить дома, возведенные из этих материалов, могут десятилетиями.

Основными недостатками разделяющих конструкций этого типа считаются трудоемкость монтажа и дороговизна. Для того чтобы выложить кирпичную или блочную перегородку, нужно иметь хотя бы минимальные навыки каменщика. Материалы, используемые для таких конструкций, в сравнении с древесиной и ГКЛ, стоят достаточно дорого.

Как возвести перегородку

Плюсы и минусы ГКЛ-конструкций

Толщина межкомнатных перегородок из гипсокартона, как мы выяснили, может быть разной. Владелец дома имеет возможность выбрать оптимальный по этому показателю вариант конструкции. Это конечно же, относят к безусловным плюсам перегородок из ГКЛ.

Как и у каркасно-щитовых, у таких конструкций имеются и еще два основных преимущества — простота сборки и невысокая стоимость. Обходится монтаж таких перегородок зачастую даже дешевле, чем дощатых. Однако, в отличие от дерева, ГКЛ, к сожалению, не умеет «дышать». К тому же в плане экологической чистоты такой материал доскам, конечно же, все же уступает.

В отличие от каркасно-щитовых, перегородки из гипсокартона допускается собирать в том числе и для разделения влажных помещений. Это, конечно же, также можно отнести к плюсам материала. Единственное, в данном случае для сборки перегородки приходится использовать более дорогой влагостойкий гипсокартон зеленого цвета.

Монтаж каркасно-щитовых конструкций: особенности и требования

Вне зависимости от толщины, межкомнатные перегородки этого типа слишком уж большим весом обычно не отличаются. Поэтому дополнительной опоры под них чаще всего не обустраивают. Вес таких конструкций обычно приходится на лаги пола и поддерживающие их столбики.

Особенностью древесины является способность менять размеры при колебаниях влажности и температур. Поэтому при сборке таких конструкций обязательно предусматривается зазор на расширение.

Монтируют перегородки этого типа примерно по такой технологии:

  • в тех двух стенах, которые в последующем соединит перегородка, проделываются вертикальные пазы;

  • в приготовленном для крайних стоек брусе выпиливаются шипы;

  • стойки устанавливаются к стенам со сборкой «замка» и дополнительно крепятся гвоздями или саморезами;

  • с использованием уголков устанавливаются промежуточные стойки;

  • производится набивка досок или монтаж вагонки с одной стороны бруса;

  • между элементами каркаса враспор вставляются плиты минеральной ваты;

  • перегородка подшивается доской с обратной стороны.

Температурный зазор при сборке таких конструкций предусматривается в большинстве случаев вверху — под потолком (примерно 1.5 см).

Каркас перегородки

Кладка кирпичных перегородок

Такие конструкции в подавляющем большинстве случаев возводятся одновременно со строительством самого здания. Фундамент под них заливается вместе с основанием под стены.

Вне зависимости от того, какой толщины делать межкомнатную перегородку из кирпича решили владельцы дома, кладочный раствор для такой конструкции замешивается из цемента и песка в пропорции 1/3. Для того чтобы придать смеси пластичность, каменщики обычно добавляют в нее также немного гашеной извести. Перед началом кладки кирпичи выставляют насухую и выравнивают ряд. Далее сборку стены ведут с использованием шнура-причалки.

Иногда возводить кирпичные перегородки приходится в уже построенном здании. В этом случае конструкцию допускается выкладывать без предварительной заливки фундамента. Но разрешается так делать только в тех помещениях, где для заливки пола использовался бетон. Начинают выполнение работ в данном случае таким образом:

  • выполняют разметку на полу;

  • делают в бетоне насечки и обильно смачивают его водой;

  • наносят на пол полосу раствора толщиной 20 мм;

  • выкладывают первый ряд кирпичей с простукиванием молотком для получения нижнего шва толщиной в 10-12 мм;

  • ведут кладку по стандартной технологии.

Блочные конструкции

Примерно по такой же технологии, что и кирпичные, возводятся пено- и газобетонные перегородки. Но в данном случае для прочности дополнительно используется армирование кладки. Пруты вставляются в блоки параллельно через каждые 4 ряда. Газо- и пенобетон отличается относительной хрупкостью. Поэтому возводить такие перегородки рекомендуется только на надежном фундаменте.

Кирпичные перегородки

Монтаж гипсокартонных перегородок

Стандартная толщина межкомнатных перегородок этого типа — 100-150 мм. Сборка же ГКЛ-конструкций в большинстве случаев включает в себя три этапа:

Для сборки каркаса гипсокартонной перегородки используется два типа профилей — направляющий и стояковый. Соединение элементов опорной конструкции в данном случае производится с использованием саморезов. Укорачивают элементы каркаса при сборке перегородки из ГКЛ при необходимости с помощью ножниц по металлу. Удлинение производят с использованием дополнительных отрезков профиля.

Правила при монтаже каркасов под ГКЛ соблюдаются следующие:

  • в потолочный направляющий стояковые профили заводятся на 2 см;

  • предварительно вертикальные элементы заводят в нижний горизонтальный профиль;

  • примыкающие к стене стойки оклеивают демпферной лентой.

Гипсокартон при обшивке раскраивают с использованием строительного ножа. На кромках при этом снимают фаску на 1/3 под углом 45. К каркасу ГКЛ крепят с использованием шурупов, начиная от края и двигаясь к середине.

Как и при использовании древесины, при сборке гипсокартонных перегородок предусматривают температурные зазоры. Оставляют их в данном случае и внизу — у пола, и вверху — у потолка. Шурупы по поверхности листов располагают с шагом в 25 см.

Коммуникации внутри перегородок

Маскировка элементов разного рода используемых в загородных домах инженерных систем позволяет придать помещениям разного назначения более эстетичный внешний вид. Зачастую коммуникации в таких здания проводят именно внутри деревянных или гипсокартонных перегородок.

Гипсокартонные перегородки

Ответом на вопрос о том, какой толщины должны быть межкомнатные перегородки, в данном случае будут довольно-таки большие параметры. ГКЛ-конструкции в случае необходимости прокладки внутри них коммуникаций, к примеру, монтируют на двойном профиле. То есть толщину конструкции в данном случае будут иметь минимум в 155 мм.

В профиле под ГКЛ отверстия для труб, к примеру, системы отопления, обычно предусматриваются изначально. В брусе при сборке щитовых конструкций их приходится делать отдельно. Прокладываются коммуникации в перегородках обычно перед подшивкой второй стороны ГКЛ, доской или вагонкой.

Толщина межкомнатных стен в панельном доме

Чертежик

Метки

Толщина стен панельного дома. Внутренние и наружные стены

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

  • однослойные наружные стены, состоящие из легких бетонов
  • многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними.Стандартная толщина такой стены – 380мм.

Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше). Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

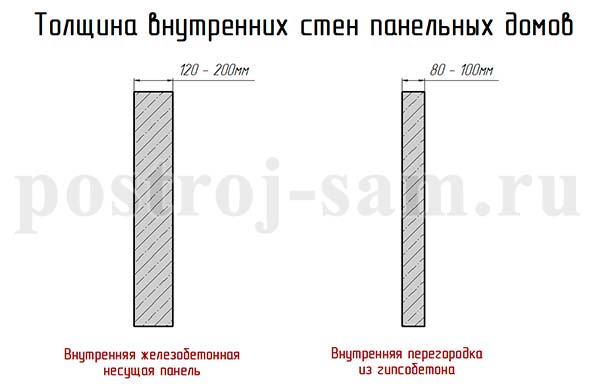

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм.

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Толщина стен панельного дома. Внутренние и наружные стены

Очень часто в квартире мы хотим повесить на стену телевизор, полочку или может быть просто картину, а сверлить отверстия в стене панельного дома боимся. А вдруг сверло пройдет насквозь? А для того, чтобы не боятся, необходимо знать толщину и типы стен в панельных домах, о чем я и расскажу в этой статье.

Как правило, производители панелей не отходят от стандартных размеров, поэтому толщина таких стен, в принципе, предсказуема, в отличие от толщины кирпичной стены индивидуального дома.

Стены, как мы знаем, делятся обычно на три вида:

  • наружные
  • внутренние несущие
  • внутренние перегородки

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

  • однослойные наружные стены, состоящие из легких бетонов
  • многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними.
Стандартная толщина такой стены – 380мм.

Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше). Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм.

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

При перепланировки квартиры необходимо точно знать, где расположены несущие стены, которые нельзя трогать, а где просто внутренние перегородки, которые можно снести, перенести и т.д.

Помните! При переносе или сносе стен в квартире, необходимо предварительно заказать проект перепланировки у, имеющей на то лицензию, организации. Если этого не сделать, и без согласований изменить планировку, то в будущем могут возникнуть проблемы с оформлением, переоформлением вашей квартиры.

И так, продолжим.

Самый простой способ, без чертежей и проектов определить где несущая стена, а где нет – померить толщину стены рулеткой или линейкой.

Я уже говорил о толщине несущих стен, она начинается от 120мм. Поэтому берем линейку и меряем стену, если больше или равна 120мм, то эта стена несущая, если меньше, то перегородка.

Таким методом можно довольно точно определить вид стены, так как в большинстве случаев панели панельного дома имеют стандартные размеры, но необходимо помнить, что толщина стены замеряется без отделочных слоев, т.е. без штукатурки, обоев, дополнительных внутренних утеплителей и так далее.

Толщина перегородок в панельном доме

Во второй половине прошлого века проводилась политика массовой застройки городов панельными зданиями. Панели формировали фасады домов и являлись несущими стенами внутри строений.

Толщина стен в панельных домах является основным фактором, определяющим несущие стены и перегородки. В наше время проблема перепланировки квартир в таких домах не потеряла своей актуальности.

Снос внутренних ограждений в квартирах панельных домов позволяет хозяевам жилищ изменить планировку жилой площади в сторону уменьшения количества маленьких «комнатушек» и получения более просторной комнаты.

Для чего нужно знать толщину стен в панельном доме

Несущее ограждение подвергается основной нагрузке от вышерасположенных конструкций дома. Перегородка кроме своего веса никакого воздействия на перекрытия этажа не оказывает.

На упрощённой схеме можно увидеть, как расположены ограждения из панелей:

Чтобы приступить к сносу определённой стены, необходимо знать о том, что данное ограждение не является несущим. Главным показателем назначения ограждения является толщина стен панельных домов.

При перепланировке помещений надо знать, что внутренние несущие стены в панельных домах делают толщиной от 140 до 200 мм. Самый минимальный поперечный размер стенки может быть 120 мм.

Внутренние ограждения, которые не подвержены воздействию от веса вышерасположенных конструкций, называют перегородками.

Такие ограждения исполняют роль межкомнатных ограждений.

В основном их делают из газобетона толщиной от 80 до 100 мм.

Как правильно сделать замер толщины стены

Чтобы узнать точный поперечный размер стены, нужно приготовить следующий инструмент:

  • рулетка или линейка;
  • стамеска;
  • отвёртка;
  • перфоратор.

Как правило, замер производят со стороны дверного проёма. Для этого совершают следующие действия:

  1. Со стороны противоположной дверным петлям осторожно снимают наличники с обеих сторон простенка. Если наличники приклеены, то их аккуратно поддевают стамеской и снимают.
  2. В месте примыкания ограждения к стойке рамы дверного проёма снимают слой обоев, штукатурки.
  3. Продетая лента рулетки или линейка через зазор между бетоном и стойкой, покажет точную толщину стены.

Документальная установка толщины стены

Всё-таки, такие способы определения поперечного размера ограждения не исключают возникновения ошибок. Если потребность в таких замерах вызвана с будущими работами по сносу стен внутри квартиры панельного дома, то демонтаж ограждения должен быть выполнен узаконенным порядком.

Самостоятельно производить перепланировку жилой площади строго запрещает закон. Чтобы избежать штрафных санкций, а в случае возникновения аварийных ситуаций не попасть под уголовное преследование, нужно поступить следующим образом:

  1. В местном исполнительном органе управления (БТИ) нужно получить копию плана квартиры.
  2. Исходя из схемы расположения несущих ограждений и перегородок, определить ограждение, подлежащее сносу.
  3. В проектной организации заказать разработку технической документации на снос стены.
  4. На основании утверждённого проекта получить разрешение на перепланировку в местных органах власти.
  5. После этого приступить к выполнению работ.

В результате этих действий владельцы жилья будут знать толщины всех стен в своей квартире.

Способы сноса несущей стены в панельном доме

Демонтаж перегородок в панельных домах не вызывает никаких технических осложнений, а вот снос несущей стены помимо документального оформления потребует выполнения специальных методик сноса ограждения.

На сегодня существуют два основных варианта сноса несущей стены в панельном доме.

Врезка несущей балки

В том случае, когда демонтируемый участок ограждения находится между несущими стенами, делают врезку ригеля (балки), который представляет собой мощную железобетонную балку или металлический профиль двутаврового сечения, усиленного рёбрами жёсткости.

Плиты перекрытия в месте демонтажа подпирают домкратами. В смежных стенах вырубают проёмы. В них вставляют ригель. Стену демонтируют.

Установка колонн

Вертикальные опоры могут быть железобетонными колоннами или металлическими стойками. Как и в предыдущем случае, плиты перекрытий опирают на домкраты. Устанавливают опоры. Ограждение демонтируют.

Безусловно, браться за выполнение таких работ самостоятельно нельзя.

Только профессиональные работники могут выполнять демонтаж несущих конструкций.

Все изменения, происшедшие в планировке квартиры, должны быть внесены в технический паспорт.

Толщина стены в панельном доме

Есть задача — прикрепить на стену крепление для телевизора. В комплекте крепления дюбеля по 10 см. Стена — панельная, межквартирная, с улицей не граничит. Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

Если дом построен по проекту — излишни.

Vladimir_Vas написал :
Если дом построен по проекту — излишни.

Кто мне это скажет? Наверное один Господь Бог знает.

karinin написал :
Кто мне это скажет? Наверное один Господь Бог знает.

Вы думаете — Он сюда на сайт заглядывает?

Нет, он видел по проекту дом строили или нет

karinin написал :
Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

Опасения не беспочвенные. Вы не сказали какие стены. Бывают и спаренные гипсолитовые в каркасно-панельном доме. Бетонная внутренняя стена 14-16-22см, в зависимости от серии дома. Если стена 14-16см, то бурить надо аккуратно. Может ошмоток у соседа вылететь.

На панельных стенах имеются сквозные дыры для подрозетников. Можно попробовать прикинуть толщину стены, заглянув в эту самую дырку.

karinin написал :
Есть задача — прикрепить на стену крепление для телевизора. В комплекте крепления дюбеля по 10 см. Стена — панельная, межквартирная, с улицей не граничит. Смущает один момент: делая такие глубокие отверстия, боюсь увидеть сквозь них соседа) Или опасения излишни?

анкера 5 см и хватит

Или 7 см. Не более. Вероятность попасть к соседу 10 кой,имеет место быть.
В новом доме, в стене с соседом, менял розетку и обнаружил провод. Сосед воровал эл энергию.
Сквозная дыра была.
Но дело в том что и его и наш подразетники по глубине в сумме соответствовали толщине стены.
А это 10 см всего

Труд без искусства — Варварство!

Панель обычно имеет толщину 14-16см

Однако «да»

Коровьев написал :
На панельных стенах имеются сквозные дыры для подрозетников. Можно попробовать прикинуть толщину стены, заглянув в эту самую дырку.

Истину глаголишь! Но розетку вывертывать на той-же стене однако надо.

Чем глубже — тем надежнее. На кройняк количеством компенсируй — рамка как минимум на полдюжины дырдочек рассчитана. Так примерно равномерно по стене отметь

Как определить несущая стена или нет?

Монолитная несущая стена и не несущая стена из пазогребневых плит

Начинать согласование перепланировки квартиры или нежилого помещения, да и саму перепланировку в целом, следует с определения несущих стен, потому что их затрагивание может привести к плачевным последствиям, в том числе к обрушению здания. Перепланировка несущих стен (частичный демонтаж, устройство проёма и т.д.) согласно статье 26 ЖК РФ должна осуществляться на основании соответствующего проекта перепланировки, согласования его с автором дома и т.д. Несмотря на это в Интернете с каждым днём всё больше распространяются примеры перепланировок (к примеру ivd.ru) , где дизайнеры играючи сносят несущие стены, не обращая внимание на то, что это незаконно и, более того, может привести к нарушению прочности здания. В данной статье мы постараемся подробно ответить на вопросы «Как узнать несущая стена или нет?» и «Как узнать какие стены в квартире несущие?«

Для начала рекомендуем Вам узнать тип Вашего дома и материал его стен на сайте tipdoma.ru по его адресу. Наиболее простой и надежный способ определения несущих стен для непрофессионалов- это померить её толщину.

Определение несущих стен. Как узнать несущая стена или нет?

Оглавление статьи

1. Несущие стены в панельном доме.

В большинстве случаев панельные и блочные дома имеют типовую серию, то есть шифр проекта, по которому они возводились. Для начала определите с помощью этой статьи серию Вашего дома по адресу. Затем найдите описание вашей типовой серии в интернете, у нас на сайте, на сайте застройщика и т.д. В описаниях обычно приведена толщина несущих стен в панельном доме данной серии.

Итак, как определить несущую стену в панельном доме? Для начала Вы можете воспользоваться нашей базой несущих стен типовых серий домов. Там приведены планировки квартир каждой серии с выделением цветом несущих стен.

Второй способ узнать какие стены несущие в панельном доме- это померить их толщину.В общем случае в панельных зданиях толщина перегородок варьируется от 80 до 100 мм., толщина несущих стен- от 140 до 200 мм. В 90% панельных домов внутренние перегородки- это гипсобетонные панели толщиной 80 мм., внутренние стены- железобетонные несущие панели толщиной 140,180 или 200 мм. В некоторых старых сериях панельных домов встречаются несущие панели толщиной 120 мм.

Таким образом, если толщина померенной стены без отделочных слоев окажется меньше 120 мм., то это значит, что она является перегородкой, а если больше- то несущей.

Следует отметить, что отделочные слои стен (штукатурка, обои) могут вносить корректировки в её толщину, однако в панельных домах обычно они не превышают 50 мм. и не оказывают существенного влияния. Правда, если есть возможность, для чистоты замеров штукатурный слой лучше удалить.

Если вы не можете померить толщину стены напрямую (допустим между комнатами), то можно её замерить через «третий размер»:

Толщина стены: s= c-a-b;

Следует отметить, что снос несущей стены в панельном доме недопустим. Это гарантированно приведёт к прогибу или обрушению перекрытия.

2. Как узнать несущая стена или нет в кирпичном доме?

Толщина кирпичной стены кратна размеру кирпича (120 мм.): 120 мм.+10 мм.(толщина вертикального шва раствора)+120 мм. и так далее.. Таким образом, кирпичные стены могут иметь следующие толщины: 120, 250, 380, 510, 640 мм. и т.д. +отделочные слои. Толщина несущей стены из кирпича начинается от 380 миллиметров и выше. В 90% кирпичных жилых домов внутренние межкомнатные перегородки выполнены из кирпича или гипсобетонных панелей толщиной 120 и 80 мм. соответственно, межквартирные- 250 мм. из кирпича и 200 мм. из двойных панелей с воздушным зазором. Несущая стена в кирпичном доме может иметь толщины 380, 510 и 640 мм.

Таким образом, если толщина померенной стены в квартире оказалась меньше 380 мм., то она является перегородкой, и наоборот.

Кирпичных домов, строящихся по сериям, намного меньше чем панельных, а потому найти их описание гораздо труднее. Однако большинство кирпичных домов столицы- это хрущёвки и сталинки с очень схожими конструктивными решениями. Рассмотрим их поподробней.

Несущие стены в хрущевке и сталинке.

Итак, какие стены несущие в хрущевке? Какие стены можно затрагивать при перепланировке хрущевки? Все типы жилых хрущёвок представляют собой конструктивную схему с тремя продольными несущими стенами (выделены зелёным) и поперечными стенами-диафрагмами жесткости (выделены синим), которые обеспечивают устойчивость продольных несущих стен (не дают им опрокидываться). Поперечные стены лестничной клетки (выделены голубым ) не только обеспечивают устойчивость продольных несущих стен, но и служат опорой для лестничных маршей, т.е. тоже являются несущими.

Междуэтажные плиты перекрытий опираются либо непосредственно на продольные несущие стены:

Либо на железобетонные поперечные стены и балки прямоугольного сечения (обычно 200х600(h) мм.), которые в свою очередь опираются на продольные несущие стены:

В последнем варианте, а он встречается чаще чем первый, поперечные стены выступают уже не только как диафрагмы жесткости, но и как несущие, так как на них опираются междуэтажные перекрытия.Направление укладки плит бывает видно по рустам (стыкам плит).Обычно под железобетонными балками,чтобы они не бросались в глаза, установлены межквартирные и межкомнатные перегородки.

Планировки квартир, количество комнат, шаг балок и т.д. могут быть самыми различными, но сама конструктивная схема не меняется.

Всё что было сказано выше о хрущёвках, относится и к сталинкам . В сталинках преобладает такая же конструктивная схема с тремя продольными несущими стенами, однако они имеют бОльшую архитектурную выразительность и как следствие более сложные конструктивные схемы лестничных и лифтовых узлов, повороты стен.

Ниже приведены планы квартир в хрущёвках и сталинках с указанием несущих стен и конструкций:
1.

Иногда вместо части внутренней стены (чаще в сталинках) устанавливают кирпичные столбы (колонны), на которые опираются железобетонные балки:

Как видно из представленных материалов в сталинках и хрущёвках довольно часто все внутренние стены являются не несущими перегородками, что очень удобно для перепланировки и полёта дизайнерской мысли.

3. Несущие стены в монолитных домах.

Как определить несущую стену в квартире в монолитном доме? Монолитные дома наиболее разнообразны по своему архитектурному и конструктивному оформлению. В жилых монолитных домах обычно сочетаются и монолитные несущие стены, и колонны, и пилоны (колонны прямоугольного сечения) , и балки и т.д. Часто пилоны бывают “утоплены” в наружных стенах и внутренних перегородках. Толщина несущих стен в монолитном доме обычно составляет 200,250 и 300 мм. Размеры колонн бывают ещё больше.

Таким образом, если вы померили толщину стены и она оказалась менее 200 мм., то это перегородка. Обратное к сожалению не верно. Если вы померили стену и её толщина составила к примеру 200 мм., то это ещё не значит что она несущая, потому что в монолитных домах перегородки могут достигать толщины 200 мм. и более (например, из пеноблоков).

Если у Вас монолитная новостройка, то наиболее простой способ узнать исчерпывающую информацию о несущих стенах Вашей квартиры- это попросить в управляющей компании или отделе продаж план вашего этажа из архитектурного раздела проекта здания (“рабочку”):

Обычно это бывает не сложно, а на самом плане отчетливо видны внутренние несущие стены, перегородки, размеры. Несущие стены обычно выделяются отдельной штриховкой.

Если квартира находится в новостройке и её отделка ещё не выполнена, то какие стены являются несущими можно определить при визуальном осмотре. Несущие стены в таких зданиях выполняются из монолитного железобетона, который внешне легко отличим от кирпича, пеноблоков и других материалов, из которых выполняются перегородки и не несущие стены. Также на несущих стенах в таких домах отчетливо видны зачеканенные раствором отверстия, которые остались от стяжек опалубки при возведении стены.

4. Как обозначаются несущие стены на плане?

Многие, задают нам вопрос: «Как определить несущие стены на плане?». К сожалению, не существует какого-то специального обозначения несущих стен на чертежах. Если это архитектурно-строительный план из рабочего проекта на здание (пример приведен на рисунке выше), то несущие стены выделяются одинаковой штриховкой. Несущие стены на плане БТИ или на обычных планах из интернета обычно показываются большей толщины, чем перегородки, но далеко не всегда. Стена в таких планах может быть нарисована тонкой, а по факту являться несущей. Поэтому не советуем Вам полагаться в этом вопросе на сомнительные планы. По плану квартиры определить несущие стены может только опытный специалист. который видел уже ни одно такую квартиру и знает их конструктивные особенности.

Безусловно, есть и другие признаки определения несущих конструкций, однако они требуют уже определенных знаний, опыта и навыков в строительстве, а потому здесь не приведены. Надеюсь, эта статья оказалась Вам полезной. Напомню, что Вы всегда можете задать нам свой вопрос в соответствующей рубрике.

5. Можно ли трогать несущие стены?

Ниже мы вкратце рассмотрим те работы, которые можно и нельзя проводить с несущими стенами при перепланировке.

5.1. Можно ли снести несущую стену в квартире?

Демонтировать целиком несущую стену в доме любого типа категорически запрещается в соответствии с пунктом 10.3 Приложения № 1 Постановления Правительства Москвы №508. Во-первых, такой демонтаж приведет к существенному нарушению прочности, устойчивости и безопасности использования всего здания целиком. Во-вторых, такую перепланировку невозможно согласовать, и в случае её выявления придется потратить очень много денег на разработку проектной документации по восстановлению несущей способности такой стены.

5.2. Можно ли перенести несущую стену?

Осуществлять перенос несущей стены запрещено по тем же причинам, что описаны в предыдущем пункте.

5.3. Можно ли сделать проход в несущей стене?

Проём в несущей стене выполнить возможно во многих случаях. Однако при этом необходимо соблюсти множество требований. Возможность такой перепланировки и требования, предъявляемые к ней, мы подробно рассмотрели в отдельной статье.

5.4. Штробление несущей стены.

Выполнять горизонтальные или вертикальные штробы в несущих стенах под электропроводку или трубы водоснабжения запрещено согласно пункту 10.11 Приложения 1 к Постановлению Правительства Москвы №508. О штроблении стен можно почитать здесь.

5.5. Сверление несущей стены.

Сверлить несущие стены под установку дюбелей или других элементов крепежа допускается. Допускается даже устройство небольших сквозных отверстий для проводки через стену вентиляции, канализационных труб и труб водоснабжения.

Надеемся, что наша статья ответила на вопрос: «Как узнать несущие стены в квартире?».

С этой статьёй читают

Как согласовать перепланировку квартиры или нежилого помещения?

Проем в несущей стене. Все нюансы.

Незаконная перепланировка. Все аспекты.

Штраф за незаконную перепланировку квартиры или нежилого помещения.

Толщина стен панельного дома. Внутренние и наружные стены

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

  • однослойные наружные стены, состоящие из легких бетонов
  • многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит
Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними.Стандартная толщина такой стены – 380мм.

Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше). Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм.

Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Толщина стен панельного дома. Внутренние и наружные стены

Очень часто в квартире мы хотим повесить на стену телевизор, полочку или может быть просто картину, а сверлить отверстия в стене панельного дома боимся. А вдруг сверло пройдет насквозь? А для того, чтобы не боятся, необходимо знать толщину и типы стен в панельных домах, о чем я и расскажу в этой статье.

Как правило, производители панелей не отходят от стандартных размеров, поэтому толщина таких стен, в принципе, предсказуема, в отличие от толщины кирпичной стены индивидуального дома.

Стены, как мы знаем, делятся обычно на три вида:

  • наружные
  • внутренние несущие
  • внутренние перегородки

Наружные стены панельного дома

Эти стены самые толстые и бывают двух видов:

  • однослойные наружные стены, состоящие из легких бетонов
  • многослойные стены, состоящие из железобетона и, как правило, пенополистирольных плит

Однослойные панели

Чаще всего однослойные панели изготавливаются из керамзитобетона толщиной 300-350 мм, в зависимости от климатической зоны. Керамзитобетон подходит для этих целей, как по прочности, так и по теплопроводности.

Попадаются однослойные плиты, состоящие из ячеистого бетона. Толщина таких панелей так же колеблется от 300 до 350мм.

Многослойные панели

Чаще всего такие панели состоят из двух слоев железобетона (наружный и внутренний) и пенополистирольных (пенопластовых) плит между ними. Стандартная толщина такой стены – 380мм.

  • Внутренний железобетонный слой – 80-100 мм (ранее слой был тоньше).
  • Наружный железобетонный слой – не менее 60 мм.

В качестве утеплителя используется обычно пенополистирол, так как минеральная вата слишком «мягкий» материал, и если его используют для производства панелей, то очень редко.

Толщина внутренних стен панельного дома

Внутренние стены бывают тоже двух видов, во-первых, это несущие стены, на которых и держится вся конструкция дома, ну а во-вторых, это внутренние перегородки, которые служат исключительно для разделения площади дома или квартиры на комнаты.

Толщина несущих стен панельного дома

Несущие панели железобетонной конструкции обычно бывают от 140 до 200 мм толщиной. Если быть более точным, то наиболее часто встречающиеся панели, у которых толщина 140мм, 180мм и 200мм.

Очень редко можно встретить несущую стену толщиной 120мм.

Толщина внутренних перегородок

В большинстве панельных домов внутренние перегородки состоят из гипсобетонных панелей, толщина которых не превышает 80мм. Иногда встречается толщина внутренних перегородок панельного дома от 80мм до 100мм.

Как отличить несущую стену панельного дома от перегородки

При перепланировки квартиры необходимо точно знать, где расположены несущие стены, которые нельзя трогать, а где просто внутренние перегородки, которые можно снести, перенести и т.д.

Помните! При переносе или сносе стен в квартире, необходимо предварительно заказать проект перепланировки у, имеющей на то лицензию, организации. Если этого не сделать, и без согласований изменить планировку, то в будущем могут возникнуть проблемы с оформлением, переоформлением вашей квартиры.

И так, продолжим. Самый простой способ, без чертежей и проектов определить где несущая стена, а где нет – померить толщину стены рулеткой или линейкой.

Я уже говорил о толщине несущих стен, она начинается от 120мм. Поэтому берем линейку и меряем стену, если больше или равна 120мм, то эта стена несущая, если меньше, то перегородка.

Таким методом можно довольно точно определить вид стены, так как в большинстве случаев панели панельного дома имеют стандартные размеры, но необходимо помнить, что толщина стены замеряется без отделочных слоев, т.е. без штукатурки, обоев, дополнительных внутренних утеплителей и так далее.

Как определить, является ли стена несущей?

СтатьиКак определить несущую стену?

Многие люди, желая сделать свою квартиру просторнее, уютнее или функциональнее, решают устроить перепланировку. Это серьёзное решение, которое соответственно требует серьёзного подхода. Мало просто сделать проем в стене или, тем более, снести её объединив две смежные комнаты. Необходимо знать какие стены в доме являются несущими, можно ли делать в них проем или сносить, чтобы это не привело к нарушению прочности здания и не подвергло опасности его жителей. В любом случае, перепланировку необходимо согласовывать с органом местного самоуправления. За самопроизвольную перепланировку предусматривается административное наказание.

Как согласовать перепланировку, каковы последствия незаконной перепланировки и как её узаконить, читайте в нашей следующей статье.

Итак. Как же определить является ли стена несущей?

Несущими стенами принято называть стены, которые принимают на себя нагрузку от перекрытий и крыши здания и передают её фундаменту. Толщина стены зависит от материала из которого она сделана и какую нагрузку она несёт. Несущие стены могут быть внутренними и наружными. Внутренние несущие стены обычно имеют меньшую толщину, чем наружные — за счет отсутствия необходимости в теплоизолирующих слоях.


Обозначение несущих стен на плане

Первый способ определить какие стены несущие, это обратиться к плану здания. Это может быть архитектурно-строительный план рабочего проекта на здание или поэтажный план из паспорта БТИ. К сожалению, не существует стандарта на обозначение несущих стен на плане. Например, в архитектурно-строительном плане, несущие стены выделяются отдельной штриховкой, а на плане БТИ, более толстыми линиями, но не всегда. Стена может быть обозначена тонкой линией и при этом являться несущей.


Определение несущих стен по толщине

Второй способ узнать какая стена несущая, по её расположению и толщине.


Несущие стены в кирпичном доме

Толщина стен в кирпичных домах кратна размеру кирпича (120 мм), плюс толщина шва раствора (10 мм), если кладка не одна. Соответственно, кирпичные стены могут быть толщиной 120, 250, 380, 520, 640 мм и т.д.. В основном, в кирпичных жилых домах внутренние перегородки выполнены из кирпича или гипсобетонных панелей толщиной 80 или 120 мм. Межквартирные перегородки толщиной 250 мм из кирпича или 200 мм из двойных панелей с воздушным зазором. Несущие стены в кирпичном доме имеют толщину от 380 мм.

Большинство кирпичных домов построенные по типовым сериям – это так называемые “сталинки” и “хрущёвки”. Оба этих типа имеют схожие конструктивные решения и выполнены в виде трех продольных несущих и поперечных стен, которые, поддерживают продольные и, в основном, тоже являются несущими.

Также, несущими являются стены, на которые опираются междуэтажные плиты перекрытия (короткой стороной). Обычно это продольные несущие стены. Встречается вариант, когда плита перекрытия опирается на железобетонную балку прямоугольного сечения. Которая, в свою очередь, опирается на несущие стены или кирпичные столбы. Под балками, обычно, устанавливается межкомнатные или межквартирные перегородки.


Несущие стены в панельном доме

В панельных домах толщина внутренних перегородок колеблется от 80 мм до 120 мм, выполненных из гипсобетонных панелей. А, внутренние несущие стены, это железобетонные панели толщиной 140, 180 или 200 мм. Наружные несущие стены в панельном доме имеют толщину от 200 мм. Чаще всего это однослойные панели из керамзитобетона толщиной 300-350 мм или многослойные состоящие из двух железобетонных панелей толщиной от 60 мм (внешняя) и 80-100 мм (внутренняя), разделённые утеплителем. В итоге, несущие стены в панельном доме имеют толщину от 120 мм.


Несущие стены в монолитном доме

С несущими стенами в монолитном доме не всё однозначно. Определить их удается не всегда. К тому же, их может и не быть (например, в монолитно-каркасных зданиях). В жилых монолитных домах встречаются разнообразные конструкции. Такие как, монолитные несущие стены, колонны, пилоны, балки т.д.. Стандартная толщина стен и пилонов составляет 200, 250, 300 мм. Диаметр несущих колонн может быть более 300 мм. Толщина внутренних стен, сделанных, обычно, из газобетонных блоков, составляет от 200 мм. Таким образом, толщина не несущих перегородок составляет менее 200 мм. Но, обратное не обязательно верно для несущей стены. Так как, в монолитных домах перегородки могут быть толщиной более 200 мм (например, из пеноблоков).

Если любой из вышеперечисленных способов вызывает у вас затруднения, вам потребуется обратиться за помощью к специалистам проектных организаций для проведения инженерного обследования. Чаще всего это необходимо в случае нетиповой постройки, здания по индивидуальному проекту или старого здания.


Статьи
Толщина кирпичных стен – определение оптимальной величины
Оптимальная толщина кирпичных стен и перегородокОптимальная толщина кирпичных стен и перегородокОптимальная толщина кирпичных стен и перегородок

Возведение кирпичных стен и перегородок – один из наиболее важных этапов, строительства капитального здания своими руками. Помимо должного навыка и профессионализма мастера-строителя, при возведении сооружения из кирпича, обязательно требуется основательный анализ строительных технологий. Оптимальная толщина кирпичных стен – это первое, что должен сразу определить грамотный каменщик. Этот параметр величины, очень важен. Так как, от ширины кирпичной конструкции, зависят практичные архитектурные характеристики, многофункционального строения – приемлемая прочность, должная теплоизоляция и продолжительность срока службы.

На первый, непрофессиональный взгляд, правильное строительство кирпичных стен своими руками, не предполагает больших умений и знаний. Достаточно просто сложить их ровно и потолще. Но на самом деле, первичное видение обманчиво. Ни так все однозначно, как кажется. Как правило, помимо внешней строй-конструкции, возводятся и внутренние кирпичные стены. Степень важности и предназначения, у них различные: несущие и незначительные, разделяющие жилое помещение, перегородки. Но все они, обязаны правильно соотноситься, с толщиной несущих, внешних кирпичных стен. Поэтому, на этапе проектирования жилого строения самостоятельно, требуется сразу определить все подвохи и нюансы, строительства кирпичного сооружения своими руками.

Влияние толщины стен в кирпичном доме

Факт влияния толщины стен, в кирпичном доме, очень значимый. От величины, зависит:

Температура и рекомендуемая толщина кирпичных стенТемпература и рекомендуемая толщина кирпичных стенТемпература и рекомендуемая толщина кирпичных стен
  1. Тепло и звукоизоляция. По логике, чем толще кирпичная конструкция, тем теплее строение и лучше звукоизоляция дома. Тем не менее, исходя из дороговизны стройматериала, утолщать стены свыше стандарта, нерационально. Достаточно ограничиться величиной, рекомендуемой строительным стандартом, для определённых климатических условий.
  2. Целостность и прочность конструкции из кирпича. Данное утверждение, на прямую зависит от толщины кирпичной кладки. Стены обязаны держать ни только перекрытия и дополнительные этажи, но и стойко выдерживать внешние, неблагоприятные погодные явления – дождь, ветер, снег и т.п.
  3. Долговечность кирпичного сооружения. Этот параметр, уже обеспечен составными элементами изделия. Однако, толщина кирпичных стен, так-же влияет на прочность и долговечность сооружения.

Соотношение толщины кирпичных стен и вида изделия

Относительно структуры изделия, кирпич подразделяется на два вида:

  1. Полнотелый – самый дорогой вид. Отличается хорошей прочностью и теплопроводностью;
  2. Пустотелый – данный вариант, сравнительно дешевле. Правда, стоит отметить, что изделие менее крепкое, чем полнотелый кирпич. Однако, благодаря своей конструкции, лучше сохраняет тепло.
Разновидности кирпичаРазновидности кирпичаРазновидности кирпича – Полнотелый и пустотелый кирпич

Кирпичи производятся различной толщины, но длина и ширина всегда стандартная – 250 на 120 мм:

  • Одинарный – толщина 6,5 см;
  • половинчатый – толщина 1,2 см;
  • полуторный – толщина 8,8 см;
  • двойной – толщина 13,8 см.

Обычно, большая толщина стены предполагает, кирпич больших размеров: полуторный и двойной. Перегородки внутри жилого здания, кладутся одинарным и половинчатым кирпичом.

Минимальная толщина внутренней стены из кирпича, предполагает стандарт 1/20-1/25 от высоты этажа. Например, если высота этажа до 3 метров, то толщина конструкции – минимум 150 мм.

Определение оптимальной величины – толщины кирпичных стен

Несущие стены, как правило, держат всю конструкцию жилого строения. Разного рода перекрытия – пол, потолок, крышу, если предусмотрены строительной конструкцией, то и дополнительные этажи. Словом, несущая кирпичная кладка, отвечает за хорошую устойчивость и прочность капитального сооружения.

Кладка угла кирпичной стеныКладка угла кирпичной стеныКладка угла кирпичной стены – Возведение маяка

Любое строительство кирпичной стены своими руками, начинаю с определения и кладки углов. Для этого, первым делом строят маяк – в 6-7 рядов угол, вертикально выровненный и выставленный по осям, будущего строения. Маяки, в обязательном порядке, армируются металлической сеткой. После, между маячковыми углами, протягивается шнурка, обозначающая внешнюю ось кирпичной стены.

Теперь можно приступить, к кладке кирпича и утеплителя своими руками. Кирпич, требуется выкладывать с перевязкой, тычковым способом, через каждые 3-5 ложковых рядов. Укладку необходимо проводить в шахматном порядке. При этом, швы кирпичного сооружения, не должны совпадать. Каждые 2-3 ряда, рекомендуется, при помощи строй-уровня, проверять вертикальность кладки. Если кирпичная конструкция начинает уходить в сторону, то следует сровнять ее, по первому ряду.

Схема кирпичной кладкиСхема кирпичной кладкиСхема кирпичной кладки

На выбор толщины несущей кирпичной стены, влияют следующие обстоятельства:

  • Климатические условия;
  • окружающая среда;
  • финансы и строительные предпочтения.

Тем не менее, независимо от индивидуального предпочтения и уникальность планировки дома, толщина внешних кирпичных стен, должна составлять минимум 380 мм. Такой результат можно легко достичь, кладкой в полтора кирпича. Если климатические условия особенные и требуют серьезного утепления жилого здания, рекомендуется кладка кирпича своими руками, от 500 мм.

Различные способы кладкиРазличные способы кладкиРазличные способы кладки

В случае, если требуется заметно облегчить и уменьшить давление, строительного сооружения на фундамент строения, внешнюю часть кирпичной стены, выкладывают из пустотелого изделия. Помимо положительных конструктивных характеристик – это менее затратный вид строительства кирпичных стен самостоятельно. Как уже говорилось ранее, цена пустотелых кирпичей, на порядок ниже.

Утепление стен кирпичного строения

Утепление стен кирпичного строения своими руками, можно провести и во время строительства, применив технологию, учитывающую обустройство между рядов, на расстоянии 140–270 мм, колодезных пустот. В такую стенную конструкцию, можно легко укладывать утеплить, прямо, в процессе возведения конструкции. Такая теплозащита стен, на 15-25% эффективнее, чем наружное утепление стен. В сконструированные пустоты, как правило, утрамбовывают: керамзит, бетонную крошку, угольный шлак, древесные опилки и тому подобное.

Утепление стен керамзитомУтепление стен керамзитомУтепление стен керамзитом – Колодезная кладка

Сравнительно, практичным утеплителем кирпичных стен, считается пенопласт. Его использование, позволяет заметно снизить общую толщину стенной конструкции здания. В результате чего, значительно уменьшить затраты на стройматериал. При этом, не маловажно, теплозащита и звукоизоляция, остается на должном, высоком уровне. Например, даже одна прослойка пенопласта в 50 мм, может уменьшить ширину конструкции до 290 мм. Если-же, между кирпичами соорудить пространство в 10 см и уложить пенопласт в два слоя, то теплозащита кирпичного дома, не будет сильно уступать кирпичным стенам, в 64 см и более.

Чтобы увеличить теплоизоляцию жилья, помимо внутреннего утепления пенопластом, можно произвести самостоятельно и внешнее – пенополистиролом, минватой и другими теплоизоляторами.

Утепление стен кирпичного строенияУтепление стен кирпичного строенияУтепление стен кирпичного строения

Особенности возведения внутренних несущих стен и перегородок

Если строится довольно крупное капитальное строение, то для обеспечения оптимальной торцевой опоры перекрытий, потребуются дополнительные внутренние перегородки. Естественно, внутренние стены, возводятся тоньше внешних, так как не предусматривается никакая дополнительная теплоизоляция. Достаточно, только кирпичной кладки.

Вся совокупность несущих, внутренних и наружных кирпичных стен, составляет целостное конструкционное единство – остов, капитального здания. В идеале, вся нагрузка конструкции строения, должна распределяться равномерно, на весь остов. Для достижения должной прочности, внешние и внутренние стыки стен, армируются металлической сеткой или арматурными прутьями.

Кирпичные перегородкиКирпичные перегородкиКирпичные перегородки

Если есть ограничения в денежных средствах, то вместо внутренних стен, устанавливаются опорные столбы. Кладка опорных столбов самостоятельно, осуществляется минимум в полтора кирпича – 38х38 см. При этом, каждые 5 рядов, несущие опоры, требуется армировать, 5 мм стальной проволокой.

Перегородки, как правило, являются разделителем пространства здания, на отдельные помещения. Они не участвуют в поддержки перекрытий. Поэтому, перекрытия можно строить любой толщины. Как правило, кладут в пол кирпича, 12 см. Незначимые комнаты, типа кладовой или гардеробной, выкладывают стены в 6,5 см, тобеж, «кладкой на ребро». Для подобных строительных действий, обычно применяют лёгкий, пустотелый кирпич, дополнительно армируемый металлической проволокой.

Если какая-либо из кирпичных стен, сооружается тоньше, заявленной в исходном, утвержденном строй-проекте дома, то, в обязательном порядке, укрепляется арматурой.

P.S. При строительстве кирпичных стен своими руками, требуется неукоснительно придерживаться утвержденного архитектурного плана. Любое серьезное отклонение от нормы, типа: уменьшение размера здания и толщины кирпичных стен, утяжеление и увеличение крыши, различных перекрытий или просто изменение высоты сооружения, параметров простенков и тому подобное, негативно сказывается, на должной стойкости, целостности и долговечности, жилого строения.

Несущая стена из кирпича. Оптимальная толщина кирпичной стены индивидуального дома

Для увеличения
нажмите на фото

Все они предлагают и воплощают те или иные объемно-планировочные и конструктивные решения. В чем же состоит суть подхода к толщине стен вашего будущего дома? Давайте все-таки разберемся, от чего зависит толщина стен по ГОСТу кирпичного здания.

Кирпич это надежный и эффективный материал для строительства, который обладает отличной несущей способностью. Кирпичная стена, выложенная толщиной 250мм, т.е. «в один кирпич», безукоризненно выдерживает высокую нагрузку.

Опереть на такую несущую стену, толщина которой равна 0,25м, возможно железобетонные, металлические и деревянные конструкции.

Большие толщины стен по ГОСТу обусловлены целью повысить теплотехнические характеристики здания, а также шумоизоляционные качества. Это может быть связано с расположением сооружения близко к источникам шума – транспортным магистралям, развязкам или аэропортам, промышленным зонам. Климат региона также учитывается и от него напрямую зависит толщина стен здания.

Кирпич имеет достаточно высокую теплопроводность и поэтому для поддержания заданной температуры необходимо повышать теплоизоляцию наружных стен здания.

К примеру, для создания комфортной температуры и влажности в деревянном строении достаточно и 200 мм для толщины стен по ГОСТу. Для кирпичных же стен, при равных условиях, этот показатель должен быть 640 мм. Когда увеличивается толщина стен по ГОСТу — пропорционально увеличивается и нагрузка на фундамент, что влечет за собой значительное удорожание строительства.

Существуют несколько способов повышения тепло- и шумоизоляции стен из кирпича:

Увеличение толщины кирпичной кладки до 510мм – «в два кирпича»;
— создание при возведении стены воздушной подушки. Данная технология называется «колодцеватая кладка». Суть состоит в том, что стена выкладывается из двух параллельных частей в один кирпич, между которыми оставлено пространство, которое засыпается утеплителем. Это может быть керамзит, шлак, легкий бетон, пенополистирол. Таким образом масса стены, при той же толщине, уменьшается, а изоляционная способность увеличивается.
— устройство вентилируемого фасада с применением сайдинга, изоляционных панелей, различной штукатурки, облицовочного кирпича;

Утепление фасада различными теплоизоляционными материалами с оштукатуриванием.

При устройстве фасадного утепления толщина несущей стены может быть равна 250 мм, 380 мм при толщине кладки в полтора кирпича, 510 или же 480 мм. Различие толщин стен в 1-3 см связано с наличием сантиметрового слоя связующего материала, расположенного между элементами кирпичной кладки.

Современное жилое строительство заявляет высокие требования к таким параметрам, как прочность, надежность и теплозащита. Наружные стены выстроенные из кирпича обладают отличными несущими способностями, но имеют небольшие теплозащитные свойства. Если соблюдать нормативы по теплозащите кирпичной стены, то ее толщина должна быть не менее трех метров – а это попросту не реально.

Толщина несущей стены из кирпича

Такой строительный материал, как кирпич применяется для постройки уже несколько сотен лет. Материал имеет стандартные размеры 250х12х65, вне зависимости от вида. Определяя какой должна быть толщина стены из кирпича исходят именно из этих классических параметров.

Несущие стены являют собой жесткий каркас строения, которые нельзя рушить и перепланировать, так как нарушается надежность и прочность здания. Несущие стены выдерживают колоссальные нагрузки – это крыша, перекрытия, собственный вес и перегородки. Самым подходя

90000 Understanding Wall Thickness | Help Center 90001 90002 Understanding Wall Thickness 90003 90004 90005 In 3D printing, wall thickness refers to the distance between one surface of your model and its opposite sheer surface. Wall thickness is defined as the minimum thickness your model should have at any time. It’s important that every surface of your 3D model has been assigned a wall thickness. 90006 90007 90004 When using your 3D modeling software it’s possible to design a surface without a wall thickness.However, 3D printers need the information about how thick you intend the wall of your object to be. Many printing problems can be traced back to wall thickness issues. The minimum printable wall thickness primarily depends on the material you choose. Other factors such as the alignment, size, and overall design of your 3D model, can also influence the recommended minimum wall thickness. 90007 90004 Before you decide to 3D print (or even design your model), you should know the basic guidelines for your printing material of choice.You can find specific information about the required wall thickness for each material in our material design guides. 90007 90004 90013 90007 90004 90005 Minimum wall thickness 90006 90007 90004 Minimum wall thickness can be quite thin when printing in strong materials such as high-detail stainless steel (0.3 mm) or titanium (0.4 mm). However, we always recommend to be on the safe side and make the walls a bit thicker. 90007 90004 Minimum wall thickness can depend heavily on the structure and design of your 3D model.If you want to print in high-detail stainless steel, a vertical wall with a surface of 5 mm² only needs a wall thickness of 0.3 mm, whereas a vertical wall with a surface of 100 mm² needs to be at least 1 mm thick. A horizontal wall with an area of ​​100 mm² would need a thickness of 2 mm. In this case, the size of the surface and the alignment (vertically or horizontally) are important when defining your minimum wall thickness. 90007 90004 90005 Maximum wall thickness 90006 90007 90004 Besides walls that are too thin, you might also encounter problems with walls that are too thick as well: for materials such as metals, it is especially important to respect maximum wall thicknesses (i.e. 10 mm for high-detail stainless steel), as thicker sections will generate too much internal stress and could cause the item to crack or even break. 90007 90004 Too thick walls can be a reason why we can not print some of your orders. The best solution is to make your model hollow and foresee holes to let the powder flow out: Once again you need to check the individual guidelines on how big these holes need to be: 3 mm for small models (less than 10 x 10 x 10 mm) and 5 mm for larger models in fine for high-detail stainless steel.90007 90004 Let’s take a look at an example where maximum wall thickness plays an important role: If you want to print a somewhat flexible object in polyamide (like an iPhone case that needs to be clipped onto a phone), walls that are too thick might turn a flexible object into an item that is too bulky. In this case, a thickness of 1.5 to 2.5 mm would be ideal for creating a somewhat flexible product. 90007 90004 90007 .90000 Acceptable Design for Unequal Wall Thickness 90001 90002 Acceptable Design in Piping components 90003 90004 In most piping systems there are components such as valves, castings, heavier header sections, and equipment nozzles which are welded to the pipe. 90005 90004 In such instances the heavier sections are machined to match the lighter pipe wall and the excess thickness tapered both internally and externally to form a transition zone. 90005 90004 Limits imposed by the various codes for this transition zone are fairly uniform.90005 90004 The external surface of the heavier component is tapered at an angle of 30 ° maximum for a minimum length equal to 1½ times the pipe minimum wall thickness and then at 45 ° for a minimum of 1½ times the pipe minimum wall. 90005 90004 Internally, either a straight bore followed by a 30 ° slope or a taper bore at a maximum slope of 1 to 4 for a minimum distance of 2 times the pipe minimum wall are required. 90005 90004 The surface of the weld can also be tapered to accommodate differing thickness.This taper should not exceed 30 °. It may be necessary to deposit weld metal to assure that these limits are not violated. 90005 90004 Below some tables with acceptable design for unequal wall thicknesses ASME B31.8 90005 90004 Internal Offset 90019 90020 A 90021 90005 90004 Internal Offset 90019 90020 B 90021 90005 90004 Internal Offset 90019 90020 C 90021 90005 90004 Internal Offset 90019 90020 D 90021 90005 90004 External Offset 90019 90020 E 90021 90005 90004 External Offset 90019 90020 F 90021 90005 90004 Combination Offset 90019 90020 G 90021 90005 90004 Note: 90019 90020 (1) 90021 No minimum when materials joined have equal specified minimum yield strengths.90005 .90000 Wall Thickness in Injection Molding | Fictiv 90001 Skip to main content 90002> 90002> 90002> 90005 Main navigation 90006 90007 90008 What is Fictiv? 90009 90008 Hardware Guide 90009 90008 Subscribe 90009 90008 Get Quote 90009 90016 90005 Main navigation 90006 90007 90008 What is Fictiv? 90009 90008 Hardware Guide 90009 90008 Subscribe 90009 90008 Get Quote 90009 90016 90029 Search 90030 R & D 90007 90008 Guide to Accelerator Programs 90009 90008 Lessons From a Nebia on R & D 90009 90008 How to Practice Creativity: Tools to Get Started 90009 90008 Fictiv Guide to Strategic Hardware Product R & D 90009 90008 Problem-Solving for R & D 90009 90016 Plan 90007 90008 How to Create a Product Requirements Document 90009 90008 How to Build a BOM 90009 90008 How to Select & Source the Right Materials 90009 90008 How to Build an MVP 90009 90008 How to write an ERD 90009 90008 Lessons from Handground on Crowdsourcing Design 90009 90008 Lessons from Lockitron on Simple Product Design 90009 90008 On Designing for Experience, Not Disruption 90009 90008 How to Communicate Color, Material, & Finish 90009 90008 Crash Course in Consumer Electronics Certifications 90009 90008 Maximize the Impact of Your Prototypes 90009 90008 Design for (Lean) Manufacturing 90009 90008 Guide to Patents for Hardware Products 90009 90008 Applications of Human-Centered Design 90009 90016 Design 90073 Mechanisms & Features 90074 90007 90008 How to Design Snap Fit Components 90009 90008 How to Design Living Hinges 90009 90008 Strain-Relief Design Tips 90009 90008 Guide to Ribs & Gussets for 3D Printed Parts 90009 90008 Threaded Locking Methods 90009 90008 How to Design an Assembly for 3D Printing 90009 90008 The Ins and Outs of Thermoforming 90009 90016 90073 DFM & DFA 90074 90007 90008 Design for Manufacturing Terms 90009 90008 Design for Disassembly in Electronics 90009 90008 Fillets: When to Use ‘Em, When to Lose’ Em 90009 90008 Helpful Design Constraints Vs Over-Constraints 90009 90016 90073 3D Modeling 90074 90007 90008 3D File Types 90009 90008 List of CAD Software Programs 90009 90008 How to Cut 3D Models 90009 90008 CAD Design Terms 90009 90008 How to Export CAD files for 3D Printing 90009 90008 3 Steps to Go From Digital to Physical 90009 90008 How to Fix C 90009 90016.90000 wall thickness — Translation into German — examples English 90001 90002 90003 These examples may contain rude words based on your search. 90004 90002 90003 These examples may contain colloquial words based on your search. 90004 90002 Structural tubing has uniform 90009 wall thickness 90010. 90004 5. Profilrohre verfügen über eine einheitliche 90009 Wandstärke 90010. 90002 If you click MinThickness, type a value for the minimum allowable 90009 wall thickness 90010 and press ENTER.90004 Wenn Sie auf Min Dicke (MinThickness) klicken, geben Sie einen Wert für die minimal zulässige 90009 Wandstärke 90010 ein und drücken Sie die EINGABETASTE. 90002 Check the 90009 wall thickness 90010 and shape of the cast result. 90004 Überprüfen der 90009 Wanddicke 90010 und Form des Rohlings. 90002 The actual shrinkage is a function of part design, 90009 wall thickness 90010, and processing conditions.90004 Die tatsächliche Schwindung ist eine Funktion der Bauteilkonstruktion, der 90009 Wanddicke 90010 und der Verarbeitungsbedingungen. 90002 Method according to claim 2, wherein said one material is deposited releasing a thin 90009 wall thickness 90010. 90004 Verfahren nach Anspruch 2, wobei das erste Material mit geringer 90009 Wandstärke 90010 aufgetragen wird.90002 The 90009 wall thickness 90010 of the mug has reached at 4.95072. 90004 90002 Click Confirm and the model is updated with the new 90009 wall thickness 90010 value. 90004 Wählen Sie Bestätigen (Confirm). Das Modell wird dann mit dem neuen Wert für die 90009 Wandstärke 90010 aktualisiert. 90002 By default, a shell creates geometry with constant 90009 wall thickness 90010.90004 Eine Schale erzeugt standardmäßig eine Geometrie mit konstanter 90009 Wandstärke 90010. 90002 The louver according to Claim 5, wherein the 90009 wall thickness 90010 is even. 90004 Luftleiteinrichtung gemäß Anspruch 5, worin die 90009 Wandstärke 90010 gleich ist. 90002 You can specify a constant 90009 wall thickness 90010 for all the faces.90004 Sie können eine einheitliche 90009 Wandstärke 90010 für alle Flächen festlegen. 90002 Sets the 90009 wall thickness 90010 for the part selected in the Spec Results Preview. 90004 Legt die 90009 Wandstärke 90010 für das in der Rohrklassen-Ergebnisvorschau ausgewählte Teil fest. 90002 The 90009 wall thickness 90010 is decisive for the piece size.90004 Die 90009 Wandstärke 90010 ist für die Stückgröße maßgeblich. 90002 Furthermore, the improved soldering properties enable the 90009 wall thickness 90010 of the dimming cover to be reduced. 90004 Zudem kann durch die verbesserten Schweißeigenschaften die 90009 Wandstärke 90010 der Abblendkappe reduziert werden. 90002 Set the minimum and maximum 90009 wall thickness 90010 for the analysis.90004 Legen Sie die minimale und maximale 90009 Wandstärke 90010 für die Analyse fest. 90002 This shrinkage is dependent on the specific grade, 90009 wall thickness 90010, and processing conditions. 90004 Die Schwindung richtet sich nach dem spezifischen Grad, der 90009 Wanddicke 90010 sowie den Verarbeitungsbedingungen. 90002 Produces a hollow part with a 90009 wall thickness 90010 you define.90004 Erzeugt ein hohles Bauteil mit der von Ihnen definierten 90009 Wandstärke 90010. 90002 Use this technique to represent a uniform 90009 wall thickness 90010. 90004 Dieses Verfahren eignet sich zur Darstellung einer einheitlichen 90009 Wandstärke 90010. 90002 It also analyzes whether the part adheres to the minimum and maximum 90009 wall thickness 90010.90004 Dabei wird auch analysiert, ob das Bauteil die Vorgaben für die minimale und maximale 90009 Wandstärke 90010 einhält. 90002 You can select a part to assign its 90009 wall thickness 90010. 90004 Sie können ein Teil auswählen, um seine 90009 Wandstärke 90010 zuzuordnen. 90002 Enter 2mm to specify the 90009 wall thickness 90010.90004 .

Оставить комментарий

avatar
  Подписаться
Уведомление о
