Толщина наружных стен дома с примером расчета на газобетоне

Методический материал для самостоятельного расчета толщины стен дома с примерами и теоретической частью.

Часть 1. Сопротивление теплопередаче – первичный критерий определения толщины стены

Чтобы определится с толщиной стены, которая необходима для соответствия нормам энергоэффективности, рассчитывают сопротивление теплопередаче проектируемой конструкции, согласно раздела 9 «Методика проектирования тепловой защиты зданий» СП 23-101-2004.

Сопротивление теплопередаче – это свойство материала, которое показывает, насколько способен удерживать тепло данный материал. Это удельная величина, которая показывает насколько медленно теряется тепло в ваттах при прохождении теплового потока через единичный объем при перепаде температур на стенках в 1°С. Чем выше значение данного коэффициента – тем «теплее» материал.

Все стены (несветопрозрачные ограждающие конструкции) считаются на термоспротивление по формуле:

R=δ/λ (м2·°С/Вт), где:

δ – толщина материала, м;

λ — удельная теплопроводность, Вт/(м ·°С) (можно взять из паспортных данных материала либо из таблиц).

Полученную величину Rобщ сравнивают с табличным значением в СП 23-101-2004.

Чтобы ориентироваться на нормативный документ необходимо выполнить расчет количества тепла, необходимого для обогрева здания. Он выполняется по СП 23-101-2004, получаемая величина «градусо·сутки». Правила рекомендуют следующие соотношения.

Таблица 1. Уровни теплозащиты рекомендуемых ограждающих конструкций наружных стен

Материал стены

Сопротивление теплопередаче (м2·°С/Вт) / область применения (°С·сут)

конструкционный

теплоизоляционный

Двухслойные с наружной теплоизоляцией

Трехслойные с изоляцией в середине

С невентили- руемой атмосферной прослойкой

С вентилируемой атмосферной прослойкой

Кирпичная кладка

Пенополистирол

5,2/10850

4,3/8300

4,5/8850

4,15/7850

Минеральная вата

4,7/9430

3,9/7150

4,1/7700

3,75/6700

Керамзитобетон (гибкие связи, шпонки)

Пенополистирол

5,2/10850

4,0/7300

4,2/8000

3,85/7000

Минеральная вата

4,7/9430

3,6/6300

3,8/6850

3,45/5850

Блоки из ячеистого бетона с кирпичной облицовкой

Ячеистый бетон

2,4/2850

2,6/3430

2,25/2430

Примечание. В числителе (перед чертой) – ориентировочные значения приведенного сопротивления теплопередаче наружной стены, в знаменателе (за чертой) — предельные значения градусо-суток отопительного периода, при которых может быть применена данная конструкция стены.

Полученные результаты необходимо сверить с нормами п. 5. СНиП 23-02-2003 «Тепловая защита зданий».

Также следует учитывать климатические условия зоны, где возводится здание: для разных регионов разные требования из-за разных температурных и влажностных режимов. Т.е. толщина стены из газоблока не должна быть одинаковой для приморского района, средней полосы России и крайнего севера. В первом случае необходимо будет скорректировать теплопроводность с учетом влажности (в большую сторону: повышенная влажность снижает термосопротивление), во втором – можно оставить «как есть», в третьем – обязательно учитывать, что теплопроводность материала вырастет из-за большего перепада температур.

Часть 2. Коэффициент теплопроводности материалов стен

Коэффициент теплопроводности материалов стен – эта величина, которая показывает удельную теплопроводность материала стены, т.е. сколько теряется тепла при прохождении теплового потока через условный единичный объем с разницей температур на его противоположных поверхностях в 1°С. Чем ниже значение коэффициента теплопроводности стен – тем здание получится теплее, чем выше значение – тем больше придется заложить мощности в систему отопления.

По сути, это величина обратная термическому сопротивлению, рассмотренному в части 1 настоящей статьи. Но это касается только удельных величин для идеальных условий. На реальный коэффициент теплопроводности для конкретного материала влияет ряд условий: перепад температур на стенках материала, внутренняя неоднородная структура, уровень влажности (который увеличивает уровень плотности материала, и, соответственно, повышает его теплопроводность) и многие другие факторы. Как правило, табличную теплопроводность необходимо уменьшать минимум на 24% для получения оптимальной конструкции для умеренных климатических зон.

Часть 3. Минимально допустимое значение сопротивления стен для различных климатических зон.

Минимально допустимое термосопротивление рассчитывается для анализа теплотехнических свойств проектируемой стены для различных климатических зон. Это нормируемая (базовая) величина, которая показывает, каким должно быть термосопротивление стены в зависимости от региона. Сначала вы выбираете материал для конструкции, просчитываете термосопротивление своей стены (часть 1), а потом сравниваете с табличными данными, содержащимися в СНиП 23-02-2003. В случае, если полученное значение окажется меньше установленного правилами, то необходимо либо увеличить толщину стены, либо утеплить стену теплоизоляционным слоем (например, минеральной ватой).

Согласно п. 9.1.2 СП 23-101-2004, минимально допустимое сопротивление теплопередаче Rо2·°С/Вт) ограждающей конструкции рассчитывается как

Rо = R1+ R2+R3, где:

R1=1/αвн, где αвн – коэффициент теплоотдачи внутренней поверхности ограждающих конструкций, Вт/(м2 × °С), принимаемый по таблице 7 СНиП 23-02-2003;

R2 = 1/αвнеш, где αвнеш — коэффициент теплоотдачи наружной поверхности ограждающей конструкции для условий холодного периода, Вт/(м

2 × °С), принимаемый по таблице 8 СП 23-101-2004;

R3 – общее термосопротивление, расчет которого описан в части 1 настоящей статьи.

При наличии в ограждающей конструкции прослойки, вентилируемой наружным воздухом, слои конструкции, расположенные между воздушной прослойкой и наружной поверхностью, в этом расчете не учитываются. А на поверхности конструкции, обращенной в сторону вентилируемой воздухом снаружи прослойки, следует принимать коэффициент теплоотдачи αвнеш равным 10,8 Вт/(м2·°С).

Таблица 2. Нормируемые значения термосопротивления для стен по СНиП 23-02-2003.

Жилые здания для различных регионов РФ

Градусо-сутки отопительного периода, D, °С·сут

Нормируемые значения сопротивления теплопередаче , R, м2·°С/Вт, ограждающих конструкций для стен

Астраханская обл., Ставропольский край, Краснодарский край

2000

2,1

Белгородская обл., Волгоградская обл.

4000

2,8

Алтай, Красноярский край, Москва, Санкт Петербург, Владимирская обл.

6000

3,5

Магаданская обл.

8000

4,2

Чукотка, Камчатская обл.,

г. Воркута

10000

4,9



12000

5,6

Уточненные значения градусо-суток отопительного периода,  указаны в таблице 4.1 справочного пособия к СНиП 23-01-99* Москва, 2006.

Часть 4. Расчет минимально допустимой толщины стены на примере газобетона для Московской области.

Рассчитывая толщину стеновой конструкции, берем те же данные, что указаны в Части 1 настоящей статьи, но перестраиваем основную формулу: δ = λ·R, где δ – толщина стены, λ – теплопроводность материала, а R – норма теплосопротивления по СНиП.

Пример расчета минимальной толщины стены из газобетона с теплопроводностью 0,12 Вт/м°С в Московской области со средней температурой внутри дома в отопительный период +22°С.

  1. Берем нормируемое теплосопротивление для стен в Московском регионе для температуры +22°C: Rreq= 0,00035·5400 + 1,4 = 3,29 м2°C/Вт
  2. Коэффициент теплопроводности λ для газобетона марки D400 (габариты 625х400х250 мм) при влажности 5% = 0,147 Вт/м∙°С.
  3. Минимальная толщина стены из газобетонного камня D400: R·λ = 3,29·0,147 Вт/м∙°С=0,48 м.

Вывод: для Москвы и области для возведения стен с заданным параметром теплосопротивления нужен газобетонный блок с габаритом по ширине не менее 500 мм , либо блок с шириной 400 мм и последующим утеплением (минвата+оштукатуривание, например), для обеспечения характеристик и требований СНиП в части энергоэффективности стеновых конструкций.

Таблица 3. Минимальная толщина стен, возводимых из различных материалов, соответствующих нормам теплового сопротивления согласно СНиП.

Материал

Толщина стены, м

Тепло-

проводность,

 Вт/м∙°С

Прим.

Керамзитоблоки

0,46

0,14

Для строительства несущих стен используют марку не менее D400.

Шлакоблоки

0,95

0,3-0,5



Силикатный кирпич

1,25

0,38-0,87



Газосиликатные блоки d500

0,40

0,12-0,24

Использую марку от D400 и выше для домостроения

Пеноблок

0,20-0.40

0,06-0,12

строительство только каркасным способом

Ячеистый бетон

От 0,40

0,11-0,16

Теплопроводность ячеистого бетона прямо пропорциональна его плотности: чем «теплее» камень, тем он менее прочен.

Арболит

0,23

0,07 – 0,17

Минимальный размер стен для каркасных сооружений

Кирпич керамический полнотелый

1,97

0,6 – 0,7



Песко-бетонные блоки

4,97

1,51

При 2400 кг/м³ в условиях нормальной температуры и влажности воздуха.

Часть 5. Принцип определения значения сопротивления теплопередачи в многослойной стене.

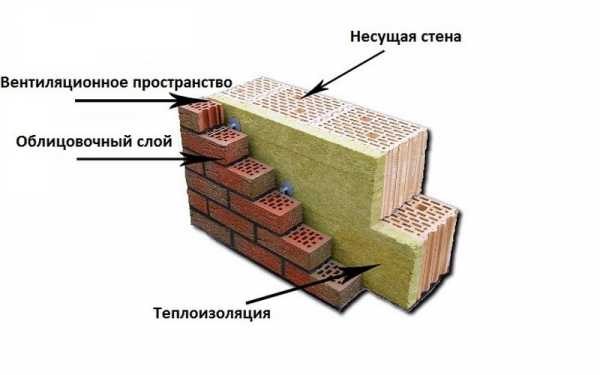

Если вы планируете построить стену из нескольких видов материала (например, строительный камень+минеральный утеплитель+штукатурка), то R рассчитывается для каждого вида материала отдельно (по этой же формуле), а потом суммируется:

Rобщ= R1+ R2+…+ Rn+ Ra.l где:

R

1-Rn — термосопротивления различных слоев

Ra.l – сопротивление замкнутой воздушной прослойки, если она присутствует в конструкции (табличные значения берутся в СП 23-101-2004, п. 9, табл. 7)

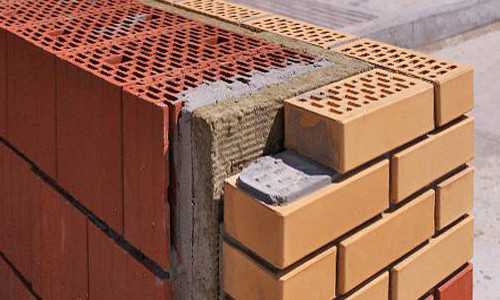

Пример расчета толщины минераловатного утеплителя для многослойной стены (шлакоблок — 400 мм, минеральная вата — ? мм, облицовочный кирпич — 120 мм) при значении сопротивления теплопередаче 3,4 м2*Град С/Вт (г. Оренбург).

R=Rшлакоблок+Rкирпич+Rвата=3,4

Rшлакоблок = δ/λ = 0,4/0,45 = 0,89 м2×°С/Вт

Rкирпич = δ/λ = 0,12/0,6 = 0,2 м2×°С/Вт

Rшлакоблок+Rкирпич=0,89+0,2 = 1,09 м2×°С/Вт (<3,4).

Rвата=R-(Rшлакоблок+Rкирпич) =3.4-1,09=2,31 м2×°С/Вт

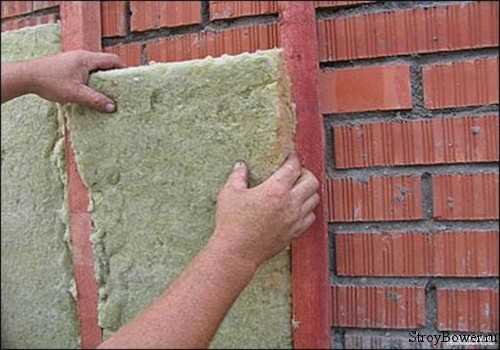

δвата=Rвата·λ=2,31*0,045=0,1 м=100 мм (принимаем λ=0,045 Вт/(м×°С) – среднее значение теплопроводности для минеральной ваты различных видов).

Вывод: для соблюдения требований по сопротивлению теплопередачи можно использовать керамзитобетонные блоки в качестве основной конструкции с облицовкой ее керамическим кирпичом и прослойкой из минеральной ваты теплопроводностью не менее 0,45 и толщиной от 100 мм.

stroynedvizhka.ru

какая должна быть в зависимости от температуры зимой

Определяется толщина кирпичной стены в зависимости от функционального предназначения конкретного сооружения. Наилучший выбор в этом вопросе очень важен.

Толщина кирпичных стен зависит от таких факторов, как качество постройки и расход материала.

Оптимально установленная толщина стены из кирпича позволяет решить 2 главные задачи: достичь высокого качественного уровня постройки и максимально точно рассчитать расходное количество материала.

Внутренние перегородки

Основное назначение внутренних перегородок — разделение пространства на локализованные части. Они, как правило, сооружаются по линиям самого удобного размежевания. Часто такие линии приходятся на слабые места перекрытий. Поэтому внутренние перегородки не должны быть громоздкими. При этом сохраняются высокие требования к их прочности.

Для уменьшения нагрузок минимальная толщина стены из кирпича сооружается кладкой на ребро. Этот вариант еще определяется понятием «в четверть». Толщина перегородки без отделочных материалов будет составлять 6,5 см. Она приемлема при небольших проемах — до 1,5 м или 2 м.

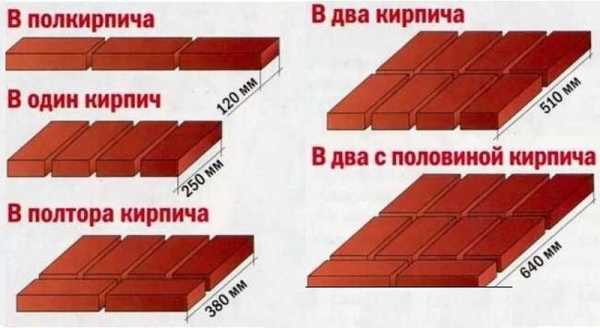

Сравнение толщины стен из различных материалов.

Если же длина перегородки превышает указанные цифры, то конструкцию желательно усилить армированной проволокой.

Оптимальная толщина перегородок дома составляет полкирпича (12 см). Такая конструкция обладает большей прочностью и устойчивостью. Особенно это важно при увеличенной высоте — 3 м и больше.

Перегородки в полкирпича способны перекрывать любую длину дома. Они обеспечивают хорошую звукоизоляцию.

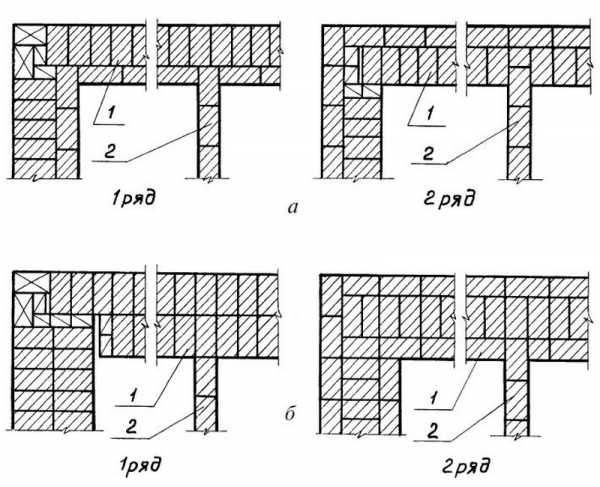

При этих видах кладки ряды смещаются. Вертикальные швы предыдущего ряда должны перекрываться последующим рядом.

Применяется порядовая кладка.

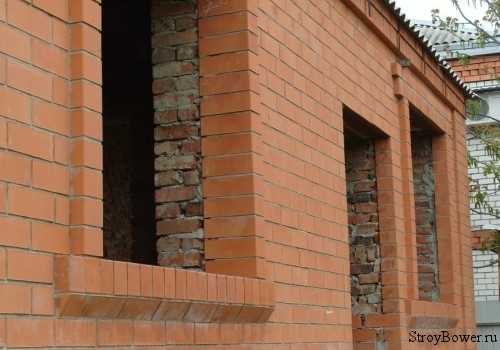

Наружные стены

Толщина наружных стен увеличивается, поскольку они выполняют сразу несколько функций. Они должны обеспечить комфортное проживание во время зимнего и летнего периодов, а также должны быть достаточно прочными, с высоким уровнем звукоизоляции. При минимальных требованиях эти задачи выполняет конструкция в 1 кирпич (25 см).

Однако нужно обратить внимание на температурные показатели и найти ответ на вопрос, какой должна быть толщина стены соответственно с показателями морозостойкости. При использовании обычного кирпича кладка в 1,5 ряда (38 см) приемлема при температурах до -12°С.

Толщина в 2 кирпичные единицы (51 см) уместна при температурах до -20°С. Толщина стен в кирпичном здании, возводимом на территории с температурой до -32°С должна составлять 2,5 кирпича (64 см). Для других температурных режимов следует подбирать материал с повышенной морозостойкостью.

Этапы кладки кирпичей.

Минимальная тонкость наружных стен (25 см) не всегда обеспечит температурный комфорт и надлежащий уровень влажности внутри здания. При минимальной тонкости требуется их утепление. Поэтому в современном строительстве универсальными стали кладки 1,5-2 кирпича.

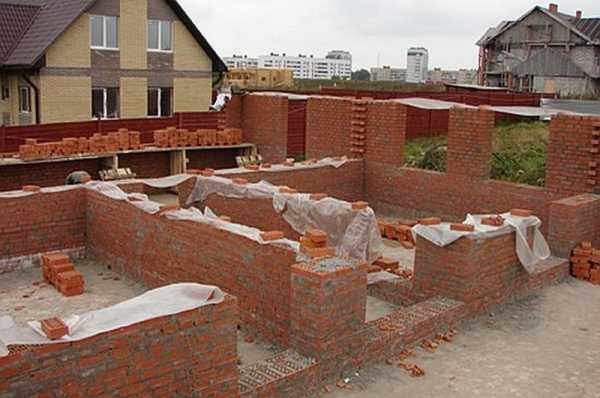

Внутренние и наружные стены дома из кирпича должны быть связаны между собой. Только тогда они смогут образовать единое целое.

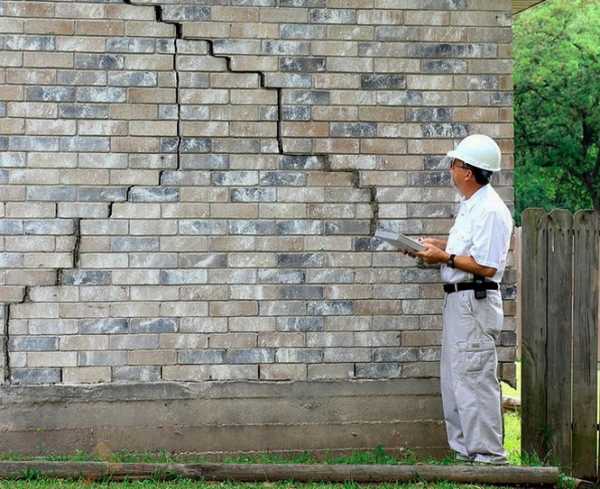

Нарушение этого требования чревато отсутствием общей целостности и недолговечностью постройки, может привести к крушению здания.

Внутренние и наружные несущие конструкции

Прочность несущих конструкций не обязательно определяется их толщиной. Другими словами, самые толстые стены не всегда являются самыми крепкими, прочными и надежными. Поэтому нужно с максимальной точностью определить минимальную и максимальную толщину несущих стен в кирпичном доме.

Функциональное назначение несущих конструкций — выдерживать различные весовые нагрузки. Давление на несущие элементы здания увеличивается плитами перекрытия, верхними этажами, перегородками, крышей.

Чаще всего возникает необходимость возведения внутренних несущих опор под плиты либо под балки перекрытия. Как правило, хватает толщины стен в 1 кирпич. Если же стык между перекрытиями попадает на несущий элемент, то его необходимо сооружать в 1,5 кирпича.

Для создания прочного остова здания все несущие элементы, расположенные по внешним углам, при состыковке с внутренними несущими конструкциями желательно армировать сеткой либо арматурой. Делают это через каждые 5 рядов.

В наружной отделке здания используют подпорные колонны либо несущие углы. В таких случаях минимальная толщина — 1,5 кирпича. На более точное определение влияет вес нагрузки и размеры стенных проемов.

Как подсчитать количество материала в зависимости от толщины конструкции

Для того чтобы удачно подсчитать расходное количество материала при возведении стен, нужно учесть размеры конкретного вида кирпича и предполагаемые размеры сооружения.

Для примера обозначим толщину наружной стены из кирпича 25 см. Это стандартные параметры стен дома, сооружение которого допустимо в регионах с холодными температурами.

Расчет расхода для кирпичной стены.

В подсчеты включаем обычный рядовой кирпич. Его размеры — 250x120x65 мм. Предполагаемая конструкция будет иметь 5 м при высоте 3 м. Вначале вычисляется площадь возводимой поверхности: 5 x 3 = 15 кв м.

Потом определяется число горизонтальных и вертикальных швов. Допустимая их толщина -1,2 см и 1 см соответственно. При 1 кв м кладки на швы отводится приблизительно 1 ряд по горизонтали и 1 по вертикали. Это равняется приблизительно 24 шт.

Далее проводятся несложные подсчеты, связанные с параметрами кирпича. В приводимом примере заданная толщина предполагает ее сооружение в один кирпич. Поэтому учитываемый размер вычисляется путем простого умножения высоты на ширину: 0,065 м x 0,12м=0,0078 кв м.

На завершающем этапе подсчетов площадь конструкции делится на площадь 1 кирпича: 15 кв м¸ 0,0078 кв м = 1923 шт. Это число без учета швов. Вспомнив, что 1 кв м стены швы «съедают» около 24 шт., определим число кирпичей: 24 x 15 = 360 шт. Столько нужно отнять от полученных грубых расчетов. В итоге нужно 1563 шт.

Для облегчения подсчетов можно использовать данные по расходам материала на 1 кв м кладки в зависимости от толщины сооружения:

  • четверть кирпича — 26 шт;
  • полкирпича — 52 шт;
  • 1 кирпич — 104 шт;
  • 1,5 кирпича — 156 шт;
  • 2 кирпича — 208 шт;
  • 2,5 кирпича — 260 шт.

Точность расчетов может корректироваться качеством продукции. Обычно к установленному числу добавляют еще порядка 10% от полученного количества. Этот показатель покрывает расходы на битый или некачественный материал.

Заключение

Удачно выбранная толщина стен из кирпича качественно повышает эксплуатационные характеристики здания или помещения. Кирпичные стены достаточной толщины обеспечат долговечность сооружения, комфорт и уют для его обитателей.

kirpichmaster.ru

Необходимая толщина внешних стен для дома в Московской области

Главный вопрос любого застройщика:  Какой   должна   быть   толщина   однослойных стен без дополнительного утепления   из   дерева,   арболита, газобетона,   поризованного    крупноформатного   камня,  керамического одинарного эффективного рядового кирпича   в Московской области?

В данном материале я попытался ответить на этот, волнующий всех частных застройщиков вопрос. Подчеркиваю, что в этом  материале речь идет исключительно об однослойных стенах без использования какого-либо утеплителя.

До 21.10.2003 г. основным документом, который регулировал строительные нормы, был СНиП II-3-79* Строительная теплотехника. В этом документе были приведены таблицы и приложения, в которых были указаны конкретные цифры и коэффициенты по теплопроводности различных материалов, а также требования по сопротивлению теплопередаче стен, окон и дверных проемов, перекрытий подвалов и чердаков. Формула определения расчетного сопротивления теплопередачи стены (R req) , которая использовалась при строительстве жилых домов, выглядит так:

 R req = 1/а1 + толщина материала в метрах / на коэффициент теплопроводности материала + 1/а2




  где а1 — это коэффициент теплообмена у внутренней поверхности ограждения, равный 8,7 Вт/мC;

где а2   —  это коэффициент теплообмена у наружной поверхности ограждения, равный 23 Вт/мC;



Исходя из этой формулы, для Москвы и Московской области норматив на сопротивление теплопередаче для стен высчитывался 3,16 мC/Вт. Поэтому огромное количество частных застройщиков, начиная строить свои дома сейчас, пытаются рассчитать толщину стен в своем доме, опираясь именно на эту цифру. Несмотря на то, что СНиП II-3-79* Строительная теплотехника прекратил свое действие 21.10.2003 г. я сделал два расчета на базе этого уже не существующего СНиПа для того, чтобы показать, как реально выглядели сухие и правдивые цифры для толщины стены согласно этому СНиПу:

       для   материалов в сухом состоянии;

     для   материалов при условиях эксплуатации Б
____________________________________________________________________________________

Расчетная толщина стены, при использовании данных о сопротивлении теплопередаче материалов  в сухом состоянии в соответствии с приложениями 1 и 2  СНиП II-3-79* Строительная теплотехника и ГОСТ 19222-84, ГОСТ 25485-89, ГОСТ 530-2007 (без учета штукатурного слоя):

1) сухая сосна плотностью 500 кг/м3 ,  теплопроводность в сухом состоянии =  0,09 Вт/мC:

     1/8,7+ 0,27/0,09+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 27 см.

2) арболит плотностью 500 кг/м3 , конструкционный,  со средней плотностью свыше 500 до 850 кг/м3, ГОСТ 19222-84 «Арболит и изделия из него. Общие технические условия»; теплопроводность в сухом состоянии = 0,095 Вт/мC:

     1/8,7+ 0,29/0,095+1/23=0,1149+3,0526+0,0434=        3,21 мC/Вт = стена 29 см.

3) газобетон плотностью 500 кг/м3 , конструкционно-теплоизоляционный, маркаD500 по ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность в сухом состоянии = 0,12 Вт/мC:

     1/8,7+ 0,36/0,12+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 36 см.

 3) газобетон плотностью 400 кг/м3 , теплоизоляционный, марка D400 по ГОСТ 25485-89  БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность в сухом состоянии = 0,11 Вт/мC:

     1/8,7+ 0,33/0,11+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 33 см.

Примечание: согласно ГОСТ 25485-89  БЕТОНЫ ЯЧЕИСТЫЕ (этот ГОСТ прекратил свое действие в части касающейся ячеистых бетонов автоклавного твердения 01.01.2009 г.) газобетон марки D400 являлся теплоизоляционным, и его нельзя было использовать для строительства несущих стен. Это было связано с низкой прочностью газобетона марки D400. У газобетона марки  D400 класс по прочности на сжатие был B1; B1,5

 4) камень рядовой поризованный RAUF 14,5NF (510х253х219)  плотностью800 кг/м3, конструкционный — ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность в сухом состоянии = 0,18 Вт/мC:

     1/8,7+ 0,54/0,18+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 54 см.

5) керамический одинарный эффективный рядовой кирпич (250х120х65)  плотностью 1280 кг/м3, конструкционный — ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность в сухом состоянии = 0,41 Вт/мC:

     1/8,7+ 1,23/0,41+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 1 м. 23см.

___________________________________________________________________________________

Прежде, чем привести расчеты о толщине стены при условиях эксплуатации Б, стоит пояснить, а что же это такое — условия эксплуатации Б?  Необходимо ли для вашего дома делать расчеты на основании условий эксплуатации Б или нет, зависит от того, какой у вас в доме влажностный режим, и в какой климатической зоне с точки зрения влажности, ваша местность находится. Все данные и таблицы об этом есть в  СНиП II-3-79* Строительная теплотехника, но я в этой статье, приведу лишь 2 таблицы:

Режим

Влажность внутреннего воздуха, %, при температуре



до 12С

св. 12 до 24С

св. 24С

Сухой

До 60

До 50

До 40

Нормальный

Св. 60 до 75

Св. 50 до 60

Св. 40 до 50

Влажный

Св. 75

Св. 60 до 75

Св. 50 до 60

Мокрый

Св. 75

Св. 60




Влажностный режим помещений
(по табл. 1)

Условия эксплуатации А и Б
в зонах влажности (по прил. 1*)



сухой

нормальный

влажный

Сухой

А

А

Б

Нормальный

А

Б

Б

Влажный или мокрый

Б

Б

Б

Хочу лишь отметить, что по СНиП II-3-79* Строительная теплотехника есть 3 зоны по влажности: сухая, нормальная и влажная. Московская область находится  в нормальной зоне по влажности и в ней расчеты принимаются при условиях эксплуатации Б.

Расчетная толщина стены при использовании данных о сопротивлении теплопередаче материалов при условиях эксплуатации Бв соответствии с приложениями 1 и 2 СНиП II-3-79* Строительная теплотехника и ГОСТ 19222-84, ГОСТ 25485-89, ГОСТ 530-2007  (без учета  штукатурного слоя):

1) сосна плотностью 500 кг/м3 ,  теплопроводность в условиях эксплуатации Б = 0,18 Вт/мC:

       1/8,7+ 0,54/0,18+1/23=0,1149+3,0526+0,0434=          3,16 мC/Вт = стена 54 см.

2) арболит плотностью 500 кг/м3 , конструкционный — со средней плотностью свыше 500 до 850 кг/м3, СНиП II-3-79* Строительная теплотехника; теплопроводность при условиях эксплуатации Б = 0,19 Вт/мC:

     1/8,7+ 0,57/0,19+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 57 см.

3) газобетон плотностью 500 кг/м3 , конструкционно-теплоизоляционный, маркаD500 по ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность при условиях эксплуатации Б (взята линейная интерполяция между марками 400 и 600  СНиП II-3-79* Строительная теплотехника) = 0,21 Вт/мC:

     1/8,7+ 0,63/0,21+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 63 см.

3) газобетон плотностью 400 кг/м3 , теплоизоляционный, марка D400 по ГОСТ 25485-89 БЕТОНЫ ЯЧЕИСТЫЕ; теплопроводность при условиях эксплуатации Б = 0,15 Вт/мC:

     1/8,7+ 0,45/0,15+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 45 см.

Примечание: согласно ГОСТ 25485-89  БЕТОНЫ ЯЧЕИСТЫЕ (в части, касающейся ячеистых бетонов автоклавного твердения, этот ГОСТ прекратил свое действие 01.01.2009 г.) газобетон марки D400 являлся теплоизоляционным, и его нельзя было использовать для строительства несущих стен. Это было связано с низкой прочностью газобетона марки D400. У газобетона марки  D400 класс по прочности на сжатие был B1; B1,5

4) камень рядовой поризованный RAUF 14,5NF (510х253х219)  плотностью 800 кг/м3, конструкционный, ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность при условиях эксплуатации Б (при влажности материала 2%)  = 0,24 Вт/мC:

     1/8,7+ 0,72/0,24+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 72 см.

5) керамический одинарный эффективный рядовой кирпич (250х120х65)  плотностью 1320 кг/м3, конструкционный, ГОСТ 530-2007 Кирпич и камни керамические. Общие технические условия; теплопроводность при условиях эксплуатации Б ( при влажности материала 2%)         = 0,58 Вт/мC:

     1/8,7+ 1,74/0,58+1/23=0,1149+3+0,0434=                   3,16 мC/Вт = стена 1 м. 74 см.

Как видно из расчетов, несущие стены дома для вышеперечисленных строительных материалов при условиях эксплуатации Б должны быть толщиной 50 см. и более. Но ведь в реальности этого нет. Стены из сосны толщиной в 54 см. не встречаются даже в тайге, где лес бесплатный. Да и стены домов из арболита и газобетона толщиной 57 см. и 63 см. соответственно, тоже представить трудно. Тогда встает резонный вопрос: А какой толщины должны быть стены, и какими нормами надо руководствоваться при строительстве своего дома сегодня?. Застройщикам Московской области в наши дни  следует руководствоваться одним основным документом:

1. СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003

В нашей стране есть огромное количество жилых домов с толщиной стен в 2,5  керамического или силикатного полнотелого кирпича (62 см.) Такой кирпич имеет теплопроводность примерно 0,7 Вт/мC при условиях эксплуатации Б (при влажности материала 2%). Для того чтобы выполнить условия СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 в наше время стены из такого кирпича в Московском регионе должны иметь ширину 2 м. 10 см. На этом простом примере видно, что современные требования к условиям энергосбережения почти в 4 раза жестче, чем старые. В Советском Союзе топливо стоило копейки, поэтому вопросам энергосбережения никто не уделял никакого внимания. Ну а как же миллионы россиян, живущих в домах со стенами из полнотелого кирпича толщиной 62 см.? Ведь у них в квартирах те же самые 20 градусов по Цельсию, да и жить  в кирпичных домах им так же комфортно, как и современным застройщикам. Просто все дело в том, что СНиП II-3-79* СТРОИТЕЛЬНАЯ ТЕПЛОТЕХНИКА, действовавший до 21.10.2003 г. и последний СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 не распространяются на дома, построенные до их введения. Поэтому в нашей системе ЖКХ и осуществляется перекрестное субсидирование коммунальных услуг, в результате чего мы получаем среднюю температуру по больнице — тариф на отопление одинаков как для жителей старых домов, полностью не соответствующих современным требованиям, так и для домов новых серий и конструкций, полностью удовлетворяющих требованиям  СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003.

Итак, какие же требования к толщине стен предъявляет СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 ?

     5.1 Нормами установлены три показателя тепловой защиты здания:

     а) приведенное сопротивление теплопередаче отдельных элементов ограждающих конструкций здания;

     б) санитарно-гигиенический, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;

     в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя.

     Требования тепловой защиты здания будут выполнены, если в жилых и общественных зданиях будут соблюдены требования показателей «а» и «б» либо «б» и «в». В зданиях производственного назначения необходимо соблюдать требования показателей «а» и «б».

5.2 С целью контроля соответствия нормируемых данными нормами показателей на разных стадиях создания и эксплуатации здания следует заполнять согласно указаниям раздела 12 энергетический паспорт здания. При этом возможно превышение нормируемого удельного расхода энергии на отопление всего здания при соблюдении требований пункта 5.3., а именно: нормируемые значения сопротивления теплопередаче ограждающих конструкций должны соответствовать цифрам, приведенным в СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, таблица 4.

Также, в таблице 4 используется такое понятие как Градусо-сутки отопительного периода (ГСОП). Чтобы определить конкретную цифру ГСОП для Москвы, необходимо заглянуть в ТСН НТП — 99 МО. Для Москвы ГСОП (градусо-сутки отопительного периода) равны 5027 Ссут.

Таким образом, чтобы выполнить требования СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 по тепловой защите своего дома, у вас есть два варианта:

Вариант №1. Вы должны полностью выполнить требования п.5.3 СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, и ваши стены должны иметь сопротивление теплопередаче при условиях эксплуатации Б не ниже 3,16 мC/Вт (для Московской области). Помните, что вы должны все расчеты осуществлять на основе реальных расчетных показателей, подсчитанных при условиях эксплуатации Б. И если по таким расчетам, у вас будет получаться стена из какого-либо материала без утеплителя, скажем толщиной в 60 см., то вы должны сделать стену именно такой толщины. При соблюдении данного условия, к вам никто не будет предъявлять требований по  удельному расходу энергии на отопление.

Вариант №2. Вы можете не соблюдать требование по толщине стены, и ваши стены могут иметь сопротивление теплопередаче стены ниже 3,16 мC/Вт   (для Московской области).  Но в этом случае, вы обязаны выполнить подпункты б и впункта 5.1. СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, а именно:

      б) санитарно-гигиенический показатель тепловой защиты здания, включающий температурный перепад между температурами внутреннего воздуха и на поверхности ограждающих конструкций и температуру на внутренней поверхности выше температуры точки росы;

     в) удельный расход тепловой энергии на отопление здания, позволяющий варьировать величинами теплозащитных свойств различных видов ограждающих конструкций зданий с учетом объемно-планировочных решений здания и выбора систем поддержания микроклимата для достижения нормируемого значения этого показателя.

Чтобы понять, какой все-таки должна быть толщина стен для домов в Московской области в соответствие с вариантом №2, необходимо пояснить, что такое уровеньсанитарно-гигиенического комфорта в помещении.

Температура внутренней поверхности дома не должна сильно отличаться от температуры воздуха в помещении. Разница должна быть менее заданного значения, т.е. нормируемого температурного перепада. Чем больше тепловое сопротивление ограждения, тем выше температура на его внутренней поверхности. Вот данные из СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003, таблица 5 (нормируемый температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции)



Здания и помещения

Нормируемый температурный перепад в C для






наружных стен



покрытий и чердачных перекрытий



перекрытий над проездами, подвалами и подпольями

зенитных фонарей



1. Жилые, лечебно-профилактические и детские учреждения, школы, интернаты

4,0

3,0



2,0








Из этой таблицы видно, что нормируемый температурный перепад для наружных стен = 4 C. Почему взяли именно такое значение нормируемого температурного перепада, а не какое-то иное? Все дело в том, что при таком значении нормируемого температурного перепада или при значении нормируемого температурного перепада для наружных стен меньше  4 C не происходит образования конденсата. Чтобы понять, почему это важно, необходимо вспомнить школьные знания. В школьном курсе физики изучалось такое понятии, как точка росы. Что это такое? Точка росы — это такое соотношение температуры и влажности воздуха, при котором на более холодной поверхности конденсируется вода из воздуха. Мы с этим явлением сталкиваемся постоянно в повседневной жизни —  например, запотевание посуды, вынутой из холодильника; или стекла автобусов, покрывающиеся инеем в холодную погоду и т.д. Выпадающий конденсат увеличивает влажность стен, тем самым снижая сопротивление теплопередаче этих стен и сокращая срок службы ограждающих конструкций дома. Именно поэтому, для того, чтобы в вашем доме соблюдались условия санитарно-гигиенического комфорта в помещении, значение нормируемого температурного перепада для наружных стен должно быть равно 4 C или должно быть ниже 4 C.

Если произвести соответствующие расчеты, то будет видно, что минимальное значение полного сопротивления теплопередачи наружной стены при условиисанитарно-гигиенического комфорта в помещении будет не более 1,2 м2.оС/Вт. Этот показатель можно применить  для большинства районов Центрального региона России.

Таким образом, первым условием соответствия требованиям СНиП ТЕПЛОВАЯ ЗАЩИТА ЗДАНИЙ 23-02-2003 по тепловой защите зданий по варианту №2 будет сопротивление теплопередаче стены вашего дома не ниже 1,2 м2.оС/Вт.

Вторым условием по варианту №2 будет выполнение требований по удельному расходу тепловой энергии всего здания. Согласно п.п. 21 п. П3.VI. Теплотехнические показатели ТСН НТП — 99 МО  в случае удовлетворения главному требованию по удельному расходу тепловой энергии системой теплоснабжения на отопление всего здания приведенное сопротивление теплопередаче для отдельных элементов наружных ограждений может приниматься ниже требуемых значений.  Т.е. фактическое сопротивление теплопередачи стены вашего дома, может быть согласовано в сторону уменьшения. На основании этого пункта, вы можете иметь сопротивление теплопередаче стены ниже

novikov-architect.ru

Выбор толщины кирпичной стены

Кирпич используется в качестве строительного материала много сотен лет. Толщина кирпичной стены бывает самая разная в различных регионах. Упоминания об этом есть в Библии, в описании Великого Потопа. В любой стране мира можно найти здания, которым уже более 150-200 лет. Этот строительный материал не потерял своей значимости и сегодня. За что его так любят строители?

Преимущества кирпича

Этот строительный материал имеет широкое распространение во многих странах мира. Это связано с целым рядом его преимуществ перед другими материалами. К основным его достоинствам можно отнести:

  • прочность;
  • долговечность;
  • экологичность;
  • универсальность;
  • внешний вид;
  • морозостойкость;
  • пожаробезопасность;
  • звукоизоляция.

По прочности материал бывает нескольких марок: М175 и М150, М125 и М100. Цифра, стоящая после буквы, указывает на нагрузку, которую способно выдержать изделие. Например, М125 выдерживает 125 кг/см². Из кирпича М100 вполне можно строить трехэтажные сооружения. Такой дом будет обладать приличной долговечностью при правильно подобранной толщине кирпичной кладки. 100 лет он простоит без особых проблем. Этот материал изготавливается из натуральных, экологически чистых веществ. В его состав входит глина, в которую добавляется песок и вода. В результате он способен дышать, пропускать воздух. При этом он не гниет.

Размеры блоков обычно бывают одинаковыми. Это позволяет строить самые необычные архитектурные сооружения. Такие элементы придают индивидуальный стиль зданию. Материал обладает морозоустойчивостью, которая указывается буквами и цифрами. Цифра указывает количество заморозок и оттаиваний, на которые рассчитан материал. Морозостойкость обозначается символами: F50, F35 или F25. Кирпич относится к пожаробезопасным материалам. Строения из него не дают огню распространяться внутри помещений. Толщина несущих кирпичных стен защищает жителей от шума с улицы. Это отличный звукоизоляционный материал.

Толщина кирпичных стен

Одной из характеристик дома является толщина строений из кирпича. Размер стандартного кирпичного блока — 250х120х65 мм. По нормам, предусмотренным СНиП, толщина стен должна быть кратной 12. При таком раскладе выходит:

  • полкирпича соответствует 120 мм;
  • 1 кирпич — 250 мм;
  • 1,5 — 380 мм;
  • 2 — 510 мм;
  • 2,5 — 640 мм.

Размеры даны с учетом швов в 1 см. Какую толщину кирпичных стен выбрать? Это тоже прописано в СНиП. Толщина наружных стен из кирпича бывает 1/20-1/25 высоты 1 этажа строящегося здания. Это означает, что при высоте 3 м, минимальную толщину стен нужно выбирать 150 мм. Это вполне нормальная величина для перегородок внутри помещения. Но есть еще и несущие стены, которые держат на себе все нагрузки: перекрытия, стены, крыши, коммуникации, мебель, снег. Толщина несущей стены из кирпича состоит из частей: наружной, внутренней, средней.

Среднюю часть обычно заполняют материалом утеплителя. Для этого может применяться пенополистирол. После каждых 3-5 рядов, выложенных ложком, нужен ряд тычковый. Таким образом делается перевязка между рядами. Через каждые несколько рядов проводится контроль вертикальности несущих конструкций. Какой должна быть толщина стены, зависит от климатической зоны, возможностей застройщика, особенностей местности. Не рекомендуется ширина кирпичной кладки менее 380 мм. В северных регионах ее увеличивают и делают 510 или 640 мм. Для уменьшения весовой нагрузки на фундамент широко используется пустотелый кирпич. Он обладает большей тепловой защитой и меньшим весом.

Для кладки кирпича часто используется колодцевый способ. При этом между 2 стенок, которые выкладываются на расстоянии 140-270 мм, оставляют пустоты. В них обычно закладывается утеплитель. В качестве материала утеплителя можно применять шлак, легкий бетон, опилки, керамзит, пенопласт. Уровень теплопроводимости кирпичной кладки с 2 слоями пенопласта (общая толщина 10 мм) равна ширине стены в 640 мм. На самом же деле она имеет толщину всего 290 мм. Теплопроводность кирпичной кладки уменьшается довольно значительно.

Удельный вес кирпичной кладки довольно высокий. Поэтому стараются сделать стены меньшей толщины, но не менее 250 мм. В других случаях нужна теплоизоляция, иначе уровень теплопроводности резко упадет. Выбранные размеры наружных стен будут нужны и для возведения внутренних. Какой толщины должна быть внутренняя стена? Она имеет меньшие размеры, чем наружные несущие стены, но не менее 250 мм. Места стыковки всех наружных стен и внутренних армируются кладочной сеткой или арматурными прутьями. Делается это через каждые 5 рядов.

Можно сложить сооружение так, что оно в скором времени потеряет все свои хорошие качества. Коэффициент теплопроводности кладки можно значительно снизить, если:

  • уменьшить толщину кладки;
  • сделать их выше;
  • увеличить количество проемов;
  • создать дополнительные каналы в кладке.

Самостоятельно делать это не рекомендуется, если действия не предусмотрены технической документацией. Объем кирпичной кладки нужно стараться соблюдать полностью.

Заключение по теме

Строительство дома начинается с возведения фундамента и стен. В этом деле главным вопросом является толщина наружной стены. От этого параметра зависит качество дома, количество кирпича в кладке, скорость выполнения работ. Большое влияние на теплопроводность и звукоизоляцию оказывают многие характеристики. Одна из основных — толщина стены из кирпича. Кирпич — это не только строительный материал красного цвета для возведения несущих стен. Производят его из глины с добавлением песка. Для придания ему нужного цвета используются другие добавки. После обжига в специальных печах можно получить готовое изделие. Используется он в различных целях, от этого зависит его плотность и коэффициент теплопроводности кирпичной кладки. Полнотелый кирпич имеет плотность порядка 2000 кг/м³. Он очень прочный и используется для возведения солидных строений.

Есть кирпич пустотелый. Плотность его характеризуется цифрами 1100-1400 кг/м³. Для возведения несущих конструкций он не идет. Из смеси песка и извести производят кирпич силикатный. Он стоит намного дешевле и имеет довольно широкий спектр окраски. Его плотность равна всего 1800-1950 кг/м³. Пустотелый керамический кирпич имеет плотность 1100-1600 кг/м³. Но за счет изготовления из сухой глины, обожженной при очень высоких температурах, прочность и износостойкость его не пострадали. Существуют и другие виды этого строительного материала, но они применяются в других областях строительства.

kamedom.ru

Толщина стен дома из кирпича

Дома из кирпича имеют много преимуществ по сравнению с домами из других материалов. Во-первых, дома из кирпича очень долговечны и способны прослужить владельцу более ста лет. Кроме того немаловажным их достоинством является то, что кирпичные дома хорошо противостоят огню. Но есть у кирпичных домов и определенные недостатки. Например, довольно высокая теплопроводность кирпичных стен. В этой статье мы рассмотрим, какой должна быть толщина стен дома из кирпича.

Если опираться на факты, то толщина стен дома из кирпича, построенного в средней полосе России, должна быть не менее 50-55 см. И это в случае применения полнотелого кирпича. Если же обратиться к СНиПу, то по нему толщина кирпичной стены не должна быть менее 70 см.

Стена из кирпича

Толщина стены из пустотелого кирпича

Как же быть? Ведь строительство стены из кирпича толщиной более метра обойдется в круглую сумму при сегодняшних ценах на стройматериалы. К тому же кроме затрат на кладку и покупку кирпича добавятся дополнительные расходы на усиление фундамента, ведь при такой толщине стен дом будет гораздо тяжелей.

В качестве альтернативы можно использовать теплоизоляцию или пустотелый кирпич. При строительстве дома из пустотелого кирпича будет достаточно толщины стены около 38-43 см. С учетом того, пустотелый кирпич весит меньше, чем полнотелый, расходы на устройство фундамента удастся намного снизить. Однако и прочность дома из пустотелого кирпича будет ниже, чем из полнотелого.

Прочность стены из кирпича также нужно учитывать при расчете толщины стен. К примеру, внутренние несущие стены не должны быть тоньше 25 см. Для внутренних кирпичных перегородок, не являющихся несущими, толщина должна быть не менее поставленного на ребро кирпича (6,5 см). Кроме того, если длина перегородки составляет более 1,5 м, необходимо дополнительно усилить ее, сделав армирование проволокой.

Теплоизоляция стен

Дополнительных затрат на стройматериалы, а также на последующее отопление дома можно избежать, если заранее продумать теплоизоляцию стен дома. Существует несколько видов теплоизоляции стен:

  • Наружная теплоизоляция. Теплоизоляция укладывается снаружи стены, затягивается сеткой, затем штукатурится, отделывается облицовочным материалом или красится;
  • Колодезная кладка. В этом случае теплоизоляционный слой располагается внутри стены;
  • Внутреннее утепление. Очень редко использующийся способ, который не рекомендуется специалистами;
Наружная теплоизоляция кирпичной стены

Толщина стены при этом будет рассчитываться не от способа утепления, а от теплоизоляционных свойств утеплителя и прочности материала, использованного для постройки стены.  Отметим еще один важный момент – расчет точки росы. Для некоторых утеплителей, например, минеральной ваты, крайне нежелательно, если точка росы будет находиться внутри теплоизоляционного слоя. В этом случае теплоизоляционные свойства утеплителя значительно снизятся.

По материалам сайта: Stroybower.ru

stroybower.ru

Толщина кирпичной стены: как зависит от назначения

Оглавление:
Толщина кирпичной стены: что зависит от этого понятия
Толщина кирпичных стен и перегородок: назначение и толщина стен
Максимальная и минимальная толщина кирпичной стены: технические термины

Кирпич – это самый распространенный строительный материал, известный человеку уже очень и очень давно. О нем упоминается даже в Библии в описании времен сразу после потопа. Кирпич – очень удобный, прочный и капитальный строительный материал, позволяющий строить как невысокие строения, так и довольно большие здания, сравнимые с крепостью. Да что там здания – его использовали даже для возведения мощных и неприступных крепостных стен, ярким примером которых является Кремль и небезызвестная Великая Китайская стена. Но суть не в этом – практически в любом случае, вне зависимости от типа постройки, самой главной характеристикой в ней является толщина стены – именно о ней мы и поговорим в этой статье. Вместе с сайтом stroisovety.org, изучив все особенности и тонкости этого момента, мы подробно разберемся с таким понятием, как толщина кирпичной стены.

Толщина внутренней кирпичной стены фото

Толщина кирпичной стены: что зависит от этого понятия

Если сказать, что от толщины стен в кирпичном доме зависит многое, это значит ничего не сказать – от толщины стен в таких домах зависит буквально все. В частности, все характеристики строения, которые так ценит современный человек и которые создают уют в доме.

  1. Прочность. Толстые стены – это прочные стены. В зависимости от толщины кладки, здание приобретает способность выдерживать большие нагрузки. И этот момент касается не только ветра, ударов и тому подобных нагрузок – он касается еще и способности стен выдерживать вес своих этажей и перекрытий. Чем выше дом, тем толще должны быть его стены.
  2. Долговечность, которая обеспечивается прочностью стен. Естественно, это момент в большей степени зависит от качества кирпича и связующего раствора, но и толщина стен здесь играет немаловажную роль.
  3. Тепло внутри строения. Любой материал имеет такую характеристику, как теплопроводность – даже сама Матушка-Земля имеет так называемую глубину промерзания. Кирпичные стены в этом отношении не являются исключением и промерзают они, как и все на этой планете. В идеале, чем толще стена, тем теплее должно быть внутри дома, но на практике увеличивать до бесконечности этот показатель нерационально и бесполезно – существуют определенные значения, которые предписывают, в зависимости от климатических условий региона, строить кирпичные стены той или иной толщины.
  4. Тишина и покой, а вернее звукоизоляция. В принципе, современные строители объединяют этот термин с предыдущим – в большей степени материалы, обладающие высокими теплоизоляционными свойствами, также обладают немалыми звукоизоляционными характеристиками. С кирпичом, а вернее с кирпичной стеной, дела обстоят точно так же – чем толще стены, тем больше, а вернее лучше, их звукоизолирующие качества.

    Толщина кирпичных наружных стен фото

И это еще далеко не все моменты, на которые может повлиять такое понятие, как толщина стен кирпичной кладки. Существует еще масса не очень значительных моментов, про которые вспоминают очень редко, так как в строительстве домов эти качества не являются основополагающими. Например, степень влагопоглощения – это, конечно, относится больше к самому кирпичу, но и толщина играет немаловажную роль. Взять, к примеру, цокольный этаж – грунтовая влага делает его сырым (раньше этот момент решался увеличением толщины стен, а сегодня гидроизоляцией).

Толщина кирпичных стен и перегородок: назначение и толщина стен

Так уж в строительстве принято, что все стены в доме разделяют на три типа – это наружные стены дома, несущие стены и простенки (или, как их называют по-другому, межкомнатные перегородки). Сразу следует отметить, что между наружной и несущей стеной может быть большая разница – наружные стены не всегда несущие, таковыми могут быть и внутренние стены. И именно этот фактор влияет на их толщину.

  1. Толщина наружных кирпичных стен. С учетом теплопроводности материала она не должна быть менее 380мм – в северных районах этот показатель наружной стены увеличивается до 600 и более миллиметров. Также толщина наружных стен зависит и от того, какие нагрузки она воспринимает сверху – при строительстве высотных зданий (высотой более двух этажей) толщина стен также увеличивается до 600мм. Как и говорилось выше, этот показатель является расчетным и зависит от многих факторов.
  2. Толщина несущей стены в кирпичном доме. Что такое несущая стена? Это стена, которая воспринимает нагрузки, то есть на нее что-то опирается – плиты перекрытия, стена вышестоящего этажа. Именно по этой причине несущие стены по своим характеристикам во многом приравниваются к наружным стенам дома – если дом имеет большую площадь, то опирание плит перекрытий может производиться и на внутренние стены. Опять-таки, в зависимости от нагрузки сверху, их толщина может варьироваться от 380мм и больше.
  3. Толщина внутренней кирпичной стены (перегородки). Стандартно практически все простенки, на которые не ложится нагрузка сверху, делают толщиной 120мм, но даже здесь бывают исключения. Если нужна, как говорится, повышенная звукоизоляция, то толщина внутренних перегородок увеличивается вдвое.

    Толщина кирпичной стены фото

Спросите, почему такие серьезные ограничения? Все просто – на толщину кирпичной стены влияют два фактора. Во-первых, как вы уже догадались, это нагрузка, которая на них возлагается и, во-вторых, банальная экономия. Последний момент касается перестраховщиков – запас прочности, конечно, нужен, но не до бесконечности. В противном случае стоимость постройки будет увеличиваться прямо пропорционально толщине стен кирпичного дома.

Максимальная и минимальная толщина кирпичной стены: технические термины

В строительстве никто не говорит, что нужно возвести стену толщиной 400мм – измеряется этот показатель в такой своеобразной величине, как кирпич. Существуют стены в полкирпича, в кирпич, в два, в полтора кирпича и так далее – обусловлен этот момент унификацией данного строительного материала. По сути, кирпич – это стандартное изделие, имеющее четкие размеры. Отсюда и такая система измерения.

  1. Стена в полкирпича (самая тонкая). Это простенок, и в переводе на нормальные единицы измерения он имеет толщину 12мм (это ширина кирпича или условная половина его длины).
  2. Стена в кирпич – 250мм. Это реальная длина кирпича. Если речь идет о кладке кирпича боком, а не тычком, то получается, что этот размер состоит из ширины кирпича, умноженной на два, а также слоя раствора толщиной в 10мм.
  3. Стена в полтора кирпича. Несмотря на то, что четкий кирпичный размер здесь должен составлять 370мм, все же стена имеет толщину 380мм. Здесь добавляется 10мм на слой связующего раствора.
  4. Стена в два кирпича – 510мм. Составляется из двух длин этого материала и толщины шва (10мм) или из четырех ширин кирпича, плюс три слоя раствора.

    Кирпичные стены: толщина с утеплителем фото

В общем, принцип понятен, и он достаточно простой. К примеру, стена толщиной в два с половиной кирпича будет иметь размер 640мм, а толщина стен дома в три кирпича составит 770мм.

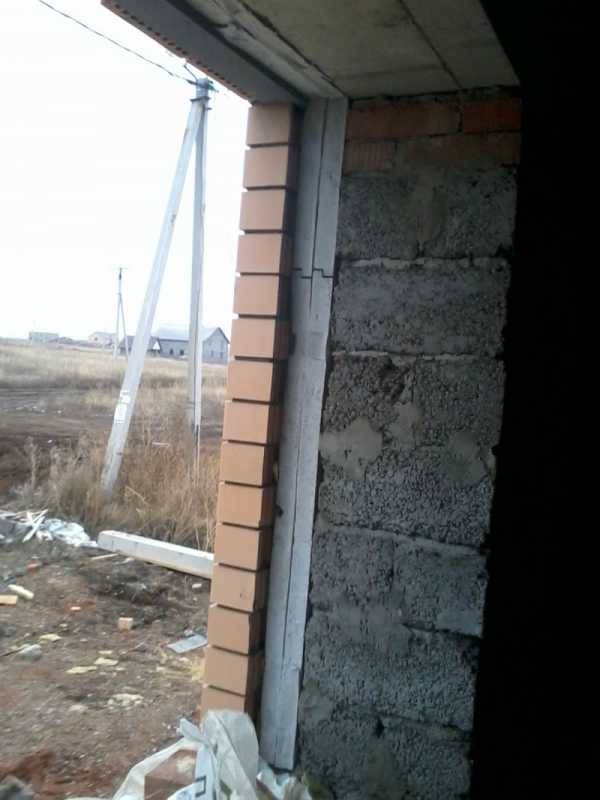

Что еще нужно знать, так это о толщине кирпичной стены с утеплителем – сегодня такие стены возводят довольно часто. Именно утеплитель позволяет уменьшить количество кирпичей в наружной кладке не в ущерб их прочности. По сути, это комбинированные стены, внутренняя часть которых является несущей и не может быть тоньше 380мм. Наружная часть такой стены является исключительно декоративной и выкладывается толщиной в полкирпича. Естественно, между двумя этими слоями создается пустота, которая закладывается утеплителем – как правило, это 100мм, которые могут быть заполнены пенопластом (листовым или жидким), минеральной ватой или вообще каким-либо сыпучим утепляющим материалом.

В принципе, это все, что можно сказать по поводу такого вопроса, как толщина кирпичной стены в доме. Единственное, что здесь еще можно добавить, так это несколько слов по поводу несущих стен – все они вместе взятые (как внутренние, так и наружные) должны образовывать одно целое. В смысле того, что они обязаны быть связаны друг с другом – в противном случае ни о какой целостности конструкции дома не может быть и речи. Такой дом – ненадежный дом, несмотря даже на то, что толщина его стен будет огромной.

Автор статьи Александр Куликов

stroisovety.org

Какую толщину стены из кирпича или блоков выбрать

Один из главных вопросов, который решается при строительстве частного дома, – какую толщину стен выбрать. Все хотят сэкономить, поэтому обозначенные в проекте, к примеру, 370 мм толщины кирпичной кладки «выглядят ошибочными», ведь «сосед построил стены в 190мм и ничего». Действительно, в последнее время зачастую при строительстве частных домов стены делаются не широкими, — из кирпича в 250 мм, а из тяжелых бетонных блоков и в 200 мм. Такие же значения иногда задаются проектами малоэтажных домов. Всегда ли подойдет такая толщина стен?

Отчего зависит толщина стены дома, какую толщину стены дома предпочесть, и на что обратить внимание при выборе этого параметра для собственного жилища…..

Какие нагрузки действуют на стену дома

  • На наружные несущие стены дома действует вертикальная сжимающая нагрузка, образованная весом самой кладки и выше расположенных перекрытий, крыши, снега, постоянной и переменной эксплуатационной нагрузки…
    Простой расчет показывает, что стена толщиной 190 – 250 мм из кирпича или тяжелых бетонных блоков, положенных на обычном цементном растворе, имеет большой запас прочности на сжатие. Такая стена может выдерживать значительно большие сжимающие нагрузки.
  • На стены действуют нагрузки направленные горизонтально, плоскости, стремящиеся их опрокинуть. Горизонтальные нагрузки могут быть вызваны напором ветра, поэтому все дома рассчитываются на ветровую нагрузку. Также значительная боковая нагрузка на стену может возникнуть вследствие распора от стропильной системы крыши. Стена должна быть устойчивой к определенным значениями боковых нагрузок. Распор от элементов крыши должен компенсироваться в самой конструкции крыши, например, можно ознакомиться, как сделать крышу для дома и убрать боковой распор
  • На стену действуют различные изгибающие и крутящие моменты. Природа их возникновения может быть различной, например, вследствие просадки фундамента, вследствие большего давления от перекрытий или фасадной отделки на края стены, из-за неровностей кладки и образовавшегося наклона стены и др. Усилия на изгиб и кручение в различных направлениях могут быть выше, чем прочность тонких стен. Несущие стены из кирпича и бетонных блоков с толщиной 190 – 250 мм не имеют большого запаса прочности к изгибающим нагрузкам. Такая толщина стен по этому фактору должна подтверждаться расчетом для каждой конкретной конструкции дома. В тоже время, согласно практическому опыту стена с толщиной 350 мм и более обладает значительным запасом прочности в самых различных вариантах конструкции здания.


Т.е. большое влияние на выбор толщины стены оказывает конкретная конструкция дома. Рассмотрим подробнее факторы, которые значительным образом влияют на выбор толщины стены.

Как влияет конструкция на прочность выбор толщины

На устойчивость, прочность стены здания основное влияние оказывает его конструкция. Наиболее значимые следующие факторы:

  • Толщина стены. С уменьшением толщины значительно возрастает вероятность разрушения стены, прежде всего из-за изгибающих нагрузок.
  • Высота стены. Чем выше стена, тем значительно большие нагрузки на нее воздействуют, тем меньше ее устойчивость.
  • Площадь проемов в стене. Проемы значительно ослабляют стену. Чем больше проем, тем меньше устойчивость стены.
  • Количество проемов (ширина стены между проемами). Чем больше суммарная площадь всех проемов, чем уже промежутки стены между проемами, тем меньше устойчивость и запас прочности стены.
  • Наличие подпора от прилегающей несущей стены. Чем больше пролет стены без бокового подпора перпендикулярной (прилегающей) стены, тем меньше устойчивость этого участка. Сопрягающиеся стены (с переплетением кладки) увеличивают устойчивость конкретного участка стены.

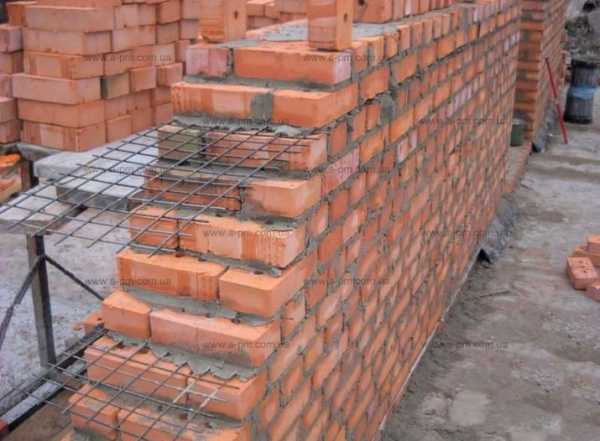

  • Наличие армирующих поясов. Для увеличения устойчивости в стене закладываются армирующие пояса, различная армировка кладки, которые значительно повышают устойчивость стен из штучных материалов.
  • Наличие штроб, внутренних каналов, ниш и т.п. в стене. Глубина и длина различных нарушений сплошности стены, определяются проектом и подтверждаются расчетом.

Помимо конструктивных факторов на устойчивость стены оказывают влияние строительные факторы или «человеческий фактор». Так, прочность любой стены будет меняться, если изменить марку, класс кирпича, блоков или раствора для кладки…. Возможны изменения материалов и конструкций примыканий, кровли или даже фундамента. Все это повлияет на устойчивость стен дома.

Какие нарушения существенно снижают устойчивость

  • Используются блоки, кирпич с более низким классом прочности, чем это предусмотрено проектом. Используется кладочный раствор, состав которого, отличается от запроектированного.
  • Допускаются искривления кладки больше нормативных. Допущен большой наклон стены по вертикали. Не соблюдена горизонтальная прямолинейность кладки.
  • Швы между блоками не заполнены раствором полностью.
  • Увеличена толщина швов. Увеличено количество швов и уменьшены размер штучного материала, применены куски кирпичей и блоков.
  • Не выполнена стыковка перекрытий (балок перекрытий) со стенами с помощью анкеров, уменьшено их количество, изменено места расположения.
  • Неправильно выполнена перевязка несущих стен, уменьшена плотность перевязки.
  • Не выполнена армировка стен согласно проекту, уменьшено количество рядов, изменена марка материала и др.
  • Нарушена конструкция фундамента, крыши, других прилегающих конструкций, вследствие чего допущены значительно большие изгибающие, опрокидывающие усилия…

В процессе строительства возникают ситуации, когда отсутствует необходимое количество материала с нужными качествами. Также зачастую строительные бригады хотят упростить работу и конструкцию и предлагают «сделать проще и надежней». Владельцу необходимо контролировать процесс строительства и соответствие исполнения требованиям документации. Не допускать отступлений от проекта, норм и правил. Все изменения конструкции стен и перекрытий необходимо согласовывать с проектировщиком. Вносимые изменения должны быть заверены подписями, печатями ответственных лиц и организаций.

Особенно это важно для тонких стен, у которых запас прочности невелик. Ошибки и недочеты в процессе строительства резко сокращают и без того небольшую устойчивость тонкой стены, становится возможным ее разрушение.

Какая толщина у стен в большинстве случаев

Наработан большой опыт строительства малоэтажных частных домов из штучных материалов большой плотности. Если применять тяжелый кирпич или бетон на цементно-песчном растворе, то можно говорить что удовлетворительная устойчивость будет у несущих стен следующей толщины.

  • Для одноэтажного дома применимы стены толщиной 200 – 250 мм. Такая же толщина стен может быть у верхнего этажа многоэтажного дома.
  • Для дома в два этажа толщина стен в 200 – 250 мм должна быть подтверждена расчетами, заверенными проектировочной организацией. Также проект должен быть основан на исследованиях грунта участка застройки. Выполнять такой проект должны квалифицированные строители-специалисты. Должен быть проведен квалифицированный технический надзор за строительством.
  • Для двух и трех этажного дома, несущие стены нижних этажей с толщиной 350 мм и более будут иметь достаточный запас устойчивости, чтобы компенсировать влияние некоторых неблагоприятных факторов.


Еще информация о строительстве стен из различных материалов

stroy-block.com.ua

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
