Теплые полы водяные на деревянный пол: Водяной теплый пол под деревянный пол - Стройматериалы в Иркутске

система обогрева по лагам на рейках своими руками

Оглавление статьи:

Водяные теплые полы можно укладывать на деревянный пол несколькими способами. Сами деревянные полы пользуются популярностью из-за своей экологичности и практичности, что делает дерево одним из лучших строительных материалов.

Большой популярностью пользуется спросом система водяного тёплого пола. Установка подобной системы является отличным решением в различных помещениях для его равномерного обогрева, плюсом является отсутствие батарей и возможность передвижения по полу в любую погоду босиком. Кроме того, подогрев полов удобен для людей, у которых есть маленькие дети, которые постоянно бегают и ползают по полу.

Принцип системы «тёплого пола»

Благодаря тёплому напольному покрытию в помещении создаётся комфортабельная температура. Все это поддерживается постоянной температурой теплоносителя, создаваемой отопительным котлом. Современный отопительный котёл имеет встроенные режимы подачи воды, которая нагреваются до 50 градусов, подобный вид обогрева полов является самым экономичным вариантом.

Тёплый пол, в котором носителем тепла является вода, называется водяным тёплым полом. Принцип действия заключается в том, что вода, проходящая по трубам, которые уложены под полом, нагревается и этим самым делая тёплым. Теоретически, трубы необходимо укладывать только на ровную поверхность. Перед этим их необходимо уложить отражатель тепла, чтобы впоследствии тепло уходило наверх. Деревянный теплый пол на водяной основе – это удачно сочетаемая система, позволяющая отапливать помещение быстро и экономично.

Конструкция водяного теплого пола

Водяные полы укладывают с помощью стяжки или настильным способом. Для настильного варианта характерно два способа монтажа, которые отличаются между собой от используемого материала:

Полистирольная система;
Деревянная система.

Под бетонным способом подразумевается бетонная стяжка, закрывающая конструкцию водяного теплого пола. Применение настильного способа обеспечивает сухие работы, благодаря которым эффективность и скорость монтажа становятся намного быстрее.

Настильный вариант монтажа теплого пола.

Если вы планируете обустроить деревянные и теплые водяные полы, то выход остаётся только один – использовать настильный способ.

Используя водяную систему обогрева полов, вы получите множество преимуществ:

Тепло распределяется равномерно по всей поверхности пола;
Нормализуется влажность в помещении;
С точки зрения экономии, такая система является хорошим решением для минимизации расходов электричества;
Также есть уникальная возможность использовать данную систему летом, для охлаждения помещения;
Отсутствие шума и вибрации.

Однако существуют и некоторые недостатки:

Есть вероятность протекания;
Возникают трудности при монтаже.

Настильная система предусматривает несколько вариантов укладки деревянного водяного пола. Например, модульная схема подразумевает собой монтаж труб в ранее заготовленные модули. В середине этих секций есть паз, в который и кладут трубки водяного пола.

Этот способ монтажа достаточно быстрый, ведь при нём отсутствуют элементы монтажа, где необходимо устанавливать рейки и другие компоненты.

Под реечной укладкой деревянной системы водяного теплого пола подразумевается более серьёзный и сложный процесс. Но выполнить данную работу может практически каждый человек. Монтаж водяного пола в данной ситуации проводится между рейками из ДСП или ОСП. Ширина этих пазов должна быть менее 20 миллиметров.

Полная подготовка деревянного основания

Сперва нужно удостовериться в том, что основание из дерева годится для монтажа тёплого пола. Для этого необходимо тщательно его осмотреть. При условии, что доски все целые, нет прогнивших участков и доски не шатаются под ногами, можно начинать осуществлять подготовительные работы. Но вдруг если под полом прослушивается сквозняк, лаги располагаются друг от друга больше чем на 60 сантиметров (при монтаже тёплого пола максимальное расстояние между соседними лагами должно быть не более 60 сантиметров), а доски не ровные, основание требуется поменять либо демонтировать.

Общий порядок проведения работ

Как говорилось ранее, расстояние между лагами не должно превышать 60 сантиметров. Если данное требование соблюдено, можно смело начинать заниматься устройством внутренней части пола, которая будет держать на себе вес всей конструкции. После этого необходимо к лагам сверху прибить фанеру, листы ОСБ или доски.

Теплоизоляция

Наверх лаг необходимо уложить пароизоляцию, выбрав для этого специальную плёнку. Не нужно покупать полиэтиленовую пленку, так как она при перепаде температуры может образовывать конденсат. Далее укладывается либо минеральная вата, либо пенополистирол или иной теплоизоляционный материал.

Не нужно забывать про демпферную ленту, которую необходимо приклеить по всему периметру помещения. Главная функция данной ленты заключается в защитите пола от сезонных расширений.

Утепление между лаг.

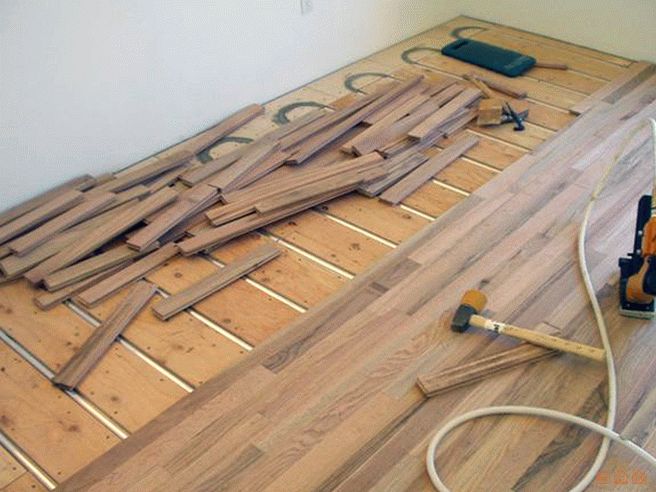

Технология укладки досок

Далее процесс начинается монтажа черновых досок, на которые в дальнейшем и устанавливаются деревянные конструкции, включающие в себя теплые водяные полы. До этого момента необходимо правильно выставить пазы между досками, потому что в дальнейшем в них будут укладывать трубки теплого пола. Пазы должны быть по ширине и высоте 20х20 мм. Одним из самых важных моментов при укладке водяного пола является укладка деревянных реек. Торцы досок необходимо плавно закруглить, поскольку туда будут укладываться трубки и поворачиваться на 180 градусов.

Монтаж теплого пола

Необходимо в пазы настелить металлические теплоотражающие пластины, также можно использовать обычную фольгу. Наверх фольги укладываются трубки теплого пола, которые имеет диаметр в 16 миллиметров, для большей эффективности можно каждую трубку закрутить в фольгу. Чтобы трубки не выскакивали из пазов, необходимо в некоторых местах закрепить небольшие пластинки из металла.

Подключение к отопительной системе

Последующим этапом, после которого деревянная система водяного теплого пола будет завершена, будет подключение труб к отопительной системе. Для этого можно выбрать различные методы, например, ручное регулирование.

Подключение можно произвести, применяя смесительные узлы или коллекторные системы. Выбор вариантов зависит от конкретного проекта. Не стоит забывать о том, что подключение деревянной системы пола к центральной отопительной системе может быть осуществлено только если есть все необходимые документы, которые подтверждают согласование ваших работ во всех инстанциях

Опрессовка

В заключение всего процесса монтажа нужно сделать опрессовку системы на обнаружение каких-либо повреждений или утечек. Данный этап нельзя пропускать и переходить к финальной отделке, поскольку впоследствии может возникнуть множество проблем, например, может покрытие вспучиться и размокнуть или вообще полностью отслоиться.

Выбор напольного покрытия

Наверх системы водяного пола можно использовать далеко не все напольные покрытия. При выборе нужно учитывать то, что коэффициент сопротивления теплопередачи напольного покрытия должен быть до 0,15 м2 К/Вт и никак не больше. Поэтому не стоит выбирать материал из пробки, лучше всего использовать керамическую плитку, керамогранит или ламинат. Также можно положить паркет, но при установке могут возникнуть трудности.

Ещё стоит учитывать, что для водяных тёплых полов подходят далеко не многие ковровые покрытия, при выборе необходимо обращать внимание на специальные обозначения на упаковке.

Установить теплый водяной пол на подготовленный деревянный пол, можно всего за 3-4 дня. Большая часть времени нужна для настила досок, поскольку необходимо тщательно вымерять ширину пазов, что отнимает достаточно много времени. А что касается монтажа, то тут процесс проходит очень легко и быстро.

водяной, пленочный, электрическое основание для обогрева

Оглавление статьи:

Если деревянный дом плохо прогревается даже в случае мощной системы отопления, необходимо обратить внимание на теплый пол в деревянном доме. Эта система поможет максимально продуктивно использовать тепло, а вместе с хорошим утеплением теплых полов на деревянные полы, сделает жилище неприступной перед холодами крепостью.

Какими бывают теплые полы?

Электрические – обладают малыми размерами, не нуждаются в наливе толстых стяжек и нескольких слоях пола, но могут спровоцировать пожар в случае короткого замыкания;
Водяные – такие теплые полы по деревянным перекрытиям будут менее эффективными, ввиду меньшего тепловыделения, но этот вариант намного безопаснее.

Извините, ничего не найдено.

Оба варианта хороши по-своему, но при соблюдении техники безопасности и правильных монтажных расчетах, любой из видов пола будет эффективен и удобен. А с учетом возможных комбинаций теплых полов и их замены, вид системы не будет таким важным.

Водяной пол

Основой водяных полов всегда является трубка, которая пропускает нагретую воду. Она прикрепляется к полу и соединяется с системой центрального отопления, или же собственным котлом. Для обеспечения циркуляции используют насос, который и прогоняет по системе горячую воду, по схеме, как на фото.

Система водяного теплого пола.

Трубы для подобных систем могут быть со швами и без них, сделанными из пластмассы, металла или быть металлопластиковыми. Но несмотря на разные материалы, технология их укладки одинакова и практически не менялась со временем.

Для водяной системы теплого пола в деревянном доме идеальным выбором будет медная труба, но ее минусом является высокая цена. С точки зрения соотношения “цена-качество” наилучшим выбором будет бесшовная металлопластиковая трубка, устойчивая к высоким температурам и безопасная.

Как монтировать водяную систему?

Для установки водяных теплых полов на деревянных полах, используется четыре основных системы прикрепления труб к основе:

“Дедушкин” – крепим так, как крепили наши деды – что подешевле и полегче найти. Это довольно неудобный способ, особенно с учетом того, что крепежи предназначены для других целей, но вместе с тем довольно экономичный и практичный;
“Рельса” – пластмассовая рельса с направляющими элементами, которую прикрепляют клейкой стороной на теплоизоляцию, после укладки крепежа трубы просто вставляются в пазы и защелкиваются;
“Такер” – этот метод предусматривает использование специальных пластмассовых скоб, которые прикрепляются к подстилке, идущей вместе с теплоизоляцией;
“Profil” – этот метод представляет собой листы, имеющие специальные выступы. Трубы кладут между этими подъемами, куда они с трудом входят и очень крепко держатся.

Монтаж водяного пола под стяжку бетона

Водяной пол вкупе с бетонным покрытием на деревянной основе является одним из лучших решений, так как бетонная стяжка с затвердеванием становится каменной, а этот материал отлично пропускает тепло. Сама же структура камня позволит не прогревать систему обогрева до кипения воды, достаточно будет и температуры в 40 градусов, даже так тепло будет ощущаться ногами.

Перед установкой выбранного типа пола по полу стелится теплоизоляционный слой любого вида: пенопласт, пенополистирол, пенополиуретан и др. Важно, чтобы верхний слой был металлизированным, к примеру фольгой. При таком подходе, тепло труб будет отражаться металлизированной стороной вверх.

Для этих целей отлично подойдут специальные материалы, которые уже объединяют в себе теплоизоляция и металлизированное покрытие, а сверху на них нанесена разметка, что делает монтаж труб своими руками легче.

После укладки теплоизоляции кладется система обогрева и ее трубы. Шаг теплых полов на деревянных полах зависит от некоторых факторов: тип основы пола, его площадь и объем помещения, материала из которого построены стены и другие поверхности.

Этап теплоизоляции очень важен.

При монтаже важно следить за длиной контуров. Желательно, чтобы длина одного элемента не превышала 100 метров. Следовательно, в комнатах с площадью более 40 м2 теплый пол на деревянный пол желательно класть в несколько контуров. Если же пренебречь этим, то нагретая вода будет остывать уже на полпути, делая работу системы неэффективной.

После укладки контура, внизу стен надо проклеить демпферную ленту, которая должна компенсировать расширение стяжки во время нагрева теплого пола в деревянных домах. Финалом будет стяжка пола, толщина которой не должна быть менее 5 см.

Устройство водяного пола.

Сделать водяную систему обогрева теплых полов на деревянных полах несложно, но такой процесс больше подходит для подвальных и полуподвальных помещений. Для перекрытий между этажами больше подходит сухой водяной пол, не требующий устройства стяжки и имеющий хорошие отзывы.

Монтаж пола без стяжки

В домах из дерева перекрытия также выполняются из дерева и представляют собой лаги либо балки. В большинстве случаев это довольно хлипкие конструкции, на которых даже обычная стяжка может стать непосильной ношей. А с учетом того, что рекомендуемая толщина бетона должна быть не менее 5 см., есть риск разрушения деревянных перекрытий.

При невозможности сделать стяжку можно уменьшить расстояние между трубками.

Конечно, без стяжки теплый пол в деревянном доме будет минимально эффективен, ведь такой материал плохо пропускает тепло. А вследствие неравномерного прогрева деревянного покрытия, пол будет похож на зебру, имея горячие и холодные точки. Есть два способа, как оптимизировать работу водяного пола не делая стяжку.

Первый – уменьшить шаг между трубами (он зависит от шага перекрытий) и расположить трубы ближе друг к другу. Такой подход будет проблематичен, если конструкция здания этого не позволяет. Второй вариант – установить теплый пол под деревянный пол с дефлекторами – они будут отражать тепло вверх, не допуская его рассеивания и ухода вниз.

Если вы устраиваете теплые деревянные полы на втором этаже собственного дома, производить устройство перегородки нет смысла, ведь в таком случае теплый пол будет греть не только пол второго этажа, а и потолок первого. Но это не решает проблемы неравномерного нагрева деревянного пола, для чего пригодится металлизированная подложка из фольги или оцинкованного железа. Именно она будет нагреваться и затем распределять тепло по комнате.

Схема установки системы под полами из дерева

Установка системы нагрева под деревянными полами может производиться разными схемами. Змейкой – в лагах пропиливают отверстия, в которые и будут вложены трубы, так они не будут выпирать и препятствовать укладке напольного покрытия. Многослойной – поначалу кладется черновой пол с досками толщиной 20 мм, которые располагаются в 20 мм друг от друга. В образовавшиеся полости кладутся металлические профили, а непосредственно в них – трубы системы. Поверх всего кладется подложка и само напольное покрытие.

Электрическая система нагрева

Электрические полы, как и водяные, также имеют несколько разновидностей, в зависимости от типа основы. Ею может быть нагревательный кабель (пол, состоящий из специальных проводов и продающийся в мотках), нагревательная сетка (представляет собой уже прикрепленные на специальную сетку кабеля, такую конструкцию гораздо легче монтировать, ведь нам остается только расстелить маты). Пленочный теплый пол (при минимальной толщине обладает большой мощностью, что делает его идеальным вариантом в деревянном доме и стержни из карбона, работающие и устанавливающиеся по принципу пленочного пола.

Установка электрического пола

Обычно электрические теплые полы на деревянное основание монтируются при помощи нетолстой стяжки, а затем накрывается напольной керамической плиткой. Но сам процесс укладки аналогичен тому, как кладется водяной пол без стяжки.

По надобности используют отражающую подстилку и металлизированный материал, на них кладется сама система обогрева с температурными датчиками, которые закрываются досками пола и самим покрытием.

Это общие рекомендации того, как выбрать и установить теплый пол в деревянном доме, которые пригодны для использования самостоятельно и помогут сделать дом по-настоящему теплым.

водяной или электрический в доме

На рынке представлено большое количество уникальных технологий, позволяющих людям сделать свое жилье теплым и комфортным. Некоторые из них вызывают недоверие и массу сопутствующих вопросов. Например, часто можно услышать разные мнения по поводу как установить теплый пол на деревянный пол. Даже некоторые мастера считают, что такой способ неосуществим. Но, как показывает практика, данное мнение является ошибочным. И теплый пол в деревянном доме встречаются очень часто.

Правильная укладка

Что нужно помнить?

Почему возникает недоверие к такому способу обогрева помещений? В расчет берутся специфические свойства материала. Из-за температурных перепадов дерево может менять свою форму. При нагревании его поверхность немного расширяется, а при охлаждении – сжимается. Аналогичная ситуация происходит и при высоком или низком уровне влажности. Но, развитие строительных технологий происходит стремительным образом. И уже сегодня производители предлагают своим клиентам варианты, которые позволяют укладывать теплый пол на деревянном основании.

Если вы приняли решение сделать теплый пол на деревянный пол, то следует помнить о некоторых особенностях натурального материала:

Древесина имеет низкий уровень теплопроводности. Если проводить сравнение с бетоном, то температура нагреваемых элементов на полу должна быть достаточно высокой.
Не следует устанавливать в деревянном частном доме, даже очень эффективный, теплый пол как единственный источник тепла. Обязательно установите еще несколько радиаторных батарей на стены в помещениях.
Древесина – материал, который легко и быстро воспламеняется. Специалисты рекомендуют отдавать предпочтение не электрическим теплым полам, а водяным системам.

Теплый водяной пол на деревянной основе

Помимо особенностей, которыми обладает натуральная древесина, следует учитывать и требования, выдвигаемые к электрическому теплому полу, установленному в деревянных постройках. Поэтому, теплые полы в деревянном доме устанавливаются при соблюдении всех правил.

А именно:

Все правила монтажа электрических приборов должны соблюдаться со строжайшей точностью. Это минимизирует вероятность возникновения возгораний и, как следствие, пожаров дома. Эффективный теплый пол на деревянное основание должен укладываться со строгим соблюдением требований безопасности.
Недопустимо, чтобы нагревательный элемент на полу касался легко возгораемых материалов.
Как упоминалось выше, древесина характеризуется низким уровнем теплопроводности. Поэтому, настил должен иметь минимальную толщину. Рекомендуется укладывать деревянное покрытие толщиной от 20 до 24 мм. Это позволит снизить расход электрической энергии и предотвратит вероятность повреждения покрытий дома.
Во время работы нельзя прокладывать кабель где установлена мебель или предметы бытовой техники.
Тщательно изолируйте все соединения.
При укладке кабелей важно соблюдать особую внимательность. Не повредите изоляцию.
Максимальная мощность теплого пола должна быть ниже 80 Ватт на квадратный метр.
Особо внимательно нужно выбирать номинал автоматического выключателя, с помощью которого производится перезагрузка системы. Он устанавливается внутри помещений дома.

Подготовительный этап

Имейте в виду, что перед тем как установить теплый пол на деревянный пол, должны быть полностью исключены все мокрые работы. Имеется в виду укладка стяжки. В этом случае в качестве основания используются обыкновенные доски. Но, как и к другим материалам, к доскам предъявляются особые требования:

Настил, выполненный из дуба или из бука, по толщине не должен быть более 24 мм. Что касается сосны или лиственницы, то в этом случае ограничение толщины снижается до 22 мм.
При монтаже нового настила, доски, которые будут использоваться во время работы, должны несколько дней полежать на теплой поверхности внутри дома. Такой подход позволяет минимизировать вероятность деформации материалов в будущем.

Перед тем, как начать монтаж труб или электрических кабелей, следует подготовить основание дома.

Используйте несколько подходов:

Если монтаж будет выполняться на старом основании, то следует тщательно заделать все щели и дыры, образовавшиеся между досками. Для этого, в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или обыкновенный пенопласт.
Если монтаж будет выполняться на новое основание, то поверхность следует тщательно обработать антисептическими растворами. Наличие плесени, щелей или гнилых мест недопустимо.

В любом случае обустройство нагреваемых полов происходит на черновое основание. Его нужно правильно подготовить перед работой. И после этого можно переходить к укладке теплоизоляционных материалов. Укладывая теплоизоляционные материалы между лагами, вы исключаете нежелательное возникновение мостиков холода.

Итак, основание подготовлено, переходим к монтажу теплых напольных систем. На этот этап следует обратить особое внимание тем, кто не знает, как сделать теплый пол своими руками.

Основной этап

Определитесь с типом изделия. Хотите электрический обогрев. Его можно устанавливать. Хотите сделать водяной – тоже допустим в доме из дерева.

Рассмотрим укладку электрических нагревательных систем. Начинается обустройство теплых полов по деревянному полу с расстилания фольгированного теплоизолятора. Он должен быть расположен фольгой вверх. Толщина слоя в обязательном порядке больше 30 мм. Далее укладывается монтажная сетка, служащая основой для кабеля. Электрический кабель монтируется петлями. Для петель следует сделать пропилы в лагах. Крепление кабеля к сетке происходит при помощи хомутов. Между лагами располагается свой датчик температуры. А терморегулирующее устройство крепится к поверхности стены. После работы выполните проверку. Если теплые деревянные полы работают исправно, можно приступать к укладке финишного покрытия.

Электрический теплый пол на деревянном полу

Самым экономичным вариантом считается укладка инфракрасных моделей. Такой эффективный теплый пол в деревянном доме своими руками может выполнить любой мастер. Работа осуществляется достаточно просто. На основание укладывается теплоизоляционный материал. Сверху ложится нагревательная пленка, которая подключается к сети. И поверх этой конструкции укладывается финишное покрытие. В итоге, теплый пол на деревянной основе можно использовать.

Что касается водяных полов, то здесь ситуация обстоит немного сложнее. Основная проблема заключается в наладке соединения труб с общей отопительной системой. Самостоятельно сделать могут далеко не все владельцы деревянных домов. Поэтому рекомендуется обращаться за помощью к опытным специалистам, которые без проблем положат водяной эффективный теплый пол на деревянных полах.

Структура водяного теплого полна на деревянном основании

В заключение стоит отметить, что теплые полы с легкостью можно укладывать на натуральное деревянное полотно. Тщательно соблюдайте все тонкости и нюансы данного вида работы.

Водяные теплые полы в деревянном доме. Услуги монтажа в Москве

На современном рынке представлено огромное разнообразие систем отопления и обогрева помещений, которые отличаются спецификой и рекомендованными сферами применения.

Одним из ключевых моментов выбора системы обогрева является технология строительства конкретного сооружения. Водяные теплые полы в деревянном доме – это оптимальный выбор для сооружения из дерева в плане эффективности, рентабельности и безопасности системы обогрева (особенно это актуально для коттеджей и дачных домов).

Проектирование и

монтаж теплого водяного пола

в деревянном доме относятся к технически сложным инженерным задачам и требуют высокой квалификации специалистов.

Наша компания специализируется на создании систем отопления различного типа и предлагает услуги проектирования и монтажа водяного теплого пола по наиболее доступным ценам с официальной гарантией качества.

Мы более 10 лет работаем в данном сегменте рынка и имеем целый штат квалифицированных сотрудников, собственный проектный отдел, необходимое оборудование и огромный опыт работ для создания систем отопления любой сложности.

Преимущества теплых водяных полов в частных деревянных домах

Основными преимуществами полов данного типа являются такие моменты:

Существенное сокращение расходов на отопление;
Отсутствие снижения влажности воздуха при нагреве;
Отсутствие конвекционного потока;
Возможность обогрева помещения в зимний период и охлаждения помещения в летний период;
Высокая эффективность обогрева при минимальных энергозатратах;
Отсутствие необходимости регулярного обслуживания системы;
Высокий уровень надежности, долговечности и безопасности системы.

Ключевые преимущества заказа монтажа в нашей компании

К основным преимуществам заказа монтажа водяного теплого пола под деревянные полы в нашей компании относят:

Огромный опыт работы и безупречную репутацию компании;
Создание системы «под ключ», от проектирования, до сдачи запуска в эксплуатацию;
Оптимальные рыночные цены и предоставление официальной гарантии на 24 месяца;
Проведение работ без предоплаты и оплата услуги только после полной реализации проекта;
Наличие целого штата квалифицированных сотрудников;
Использование качественных комплектующих и водяных полов от известных мировых производителей.

Водяной теплый пол от «Теплый дом»

Самые распространенные типы установки водяного теплого пола в деревянном доме:

Модульная конструкция – этот метод установки подразумевает сборку основы для труб из готовых конструкционных элементов, которые оснащены арычками для прокладки контура. Укладка матов выполняется на ровном напольном покрытии. Если пол неровный производят выравнивание плоскости с использованием листов для черновой отделки «Quality Strand Board» либо фанерные листы. После установки основной конструкции выполняют разводку водяного теплого пола, в деревянном доме такая конструкция укрывается сверху ЦСП. После чего можно укладывать финишный слой.
Водяные полы «бетонные» – такой вид установки применяется, если другие варианты невозможны. Монтаж выполняется поверх деревянной основы. Перед установкой необходимо обеспечить полную изоляцию древесины от возможного попадания влаги. Укладка производится готовыми смесями с небольшими сроками высыхания.
Метод фрезерной обработки деревянного покрытия – в полу проделываются специальные канавки для протяжки отопительного контура. Эти работы выполняют при помощи специальной фрезерной машинки. Такая укладка экономична и не требует покупки дополнительного строительного материала. Монтаж возможен, если пол ровный и основа имеет достаточно большую толщину.

Специалисты компании «Теплый дом» выполняют работу качественно. Заказывая у нас проектирование и прокладку теплых полов, Вы можете быть уверены в том, что работы будут выполнены профессионально и в срок.

Монтаж теплого водяного пола REHAU в деревянном доме

Выполнен монтаж теплого водяного пола трубами REHAU на поверхности деревянного пола путем «сухого» способа укладки труб и подключения к системе радиаторного отопления.

Теплый водяной пол запитывается от радиаторного отопления. Поэтому применяется смесительный узел REHAU, принцип действия которого основан на дозированном подмесе горячего теплоносителя от радиаторного отопления (отопительного контура котла) в систему теплого пола.

Для автоматического регулирования теплого пола применены три терморегулятора REHAU Nea, установленные в разных помещениях.

В качестве утеплителя использован пенополистирол, профилированный для укладки теплораспределительных пластин. Трубы REHAU Rautitan Pink уложены в желоба теплораспределительных пластин. В результате получена максимально ровная поверхность.

Пол закрывается панелями Knauf и может подвергаться чистовой отделке (плитка, паркет и т.д.).

Автоматическое регулирование теплого водяного пола осуществляется путем применения терморегуляторов REHAU Nea с выносным датчиком температуры.

Чувствительные элементы выносных датчиков температуры установлены в полу.

С помощью терморегуляторов формируется сигнал на управление сервоприводами (открытие или закрытие соответствующих контуров).

Для коммутации терморегуляторов и сервоприводов, установленных на коллекторе теплого пола, в системе теплых полов REHAU применяется клеммная колодка.

Применение клеммной колодки позволяет подводить питание ко всем элементам системы управления теплыми водяными полами и соединять в требуемой последовательности терморегулятор и соответствующие сервоприводы.

Клеммная колодка позволяет также управлять насосом смесительного узла, который установлен на коллекторе теплого пола, выключая его, если все контуры теплого пола оказываются перекрыты или при превышении температуры в коллекторе выше предельного значения.

При понижении температуры в контурах теплого пола, сервоприводы открывают соответствующие контуры для циркуляции теплоносителя и закрывают их, если температура достигает заданного уровня.

Установленные терморегуляторы REHAU Nea HCT могут быть просто перепрограммированы на управление теплого пола по температуре воздуха.

Одна клеммная колодка позволяет подключать до 6 терморегуляторов и 15 сервоприводов. Количество сервоприводов по зонам (1…6): 5/2/1/1/2/4

Теплый пол на деревянный пол

Сегодня, обустраивая отопительную систему дома, пользователи все чаще заменяют традиционные радиаторы на теплый пол. Во многих частных домах и квартирах старого жилого фонда — в качестве пола выступает дощатый настил. В процессе ремонта владельцы обновляют напольное покрытие, при этом параллельно создавая систему подогрева. В статье мы расскажем как уложить теплый пол на деревянный пол и рассмотрим, как правильно осуществить выбор системы и ее монтаж.

Монтаж теплого пола на деревянный

Особенности использования и пожарная безопасность

Осуществляя выбор любой системы, которая связана с электроснабжением и конструкциями из дерева, необходимо принимать во внимание особенности данного материала. Чаще всего, в процессе проектирования системы теплого пола с деревянным, приходится сталкиваться с такими трудностями:

Горючесть материала: дерево не должно контактировать с открытым огнем, нельзя допускать его перегрева, который может случиться в электрической системе при коротком замыкании.
Усыхание: когда дерево перегревается из него уходит влага. При этом оно становится меньше по размеру, трескается, и очень часто становится просто непригодным для эксплуатации.
Невысокие показатели теплопроводности. Это нужно учитывать при покрытии систем теплого пола натуральным дерево. В таких ситуациях тепло плохо распространяется по помещению и не нагревает его до оптимальной температуры.

Как сделать, чтобы водяной/электрический теплый пол под деревянный пол оказался эффективным источником тепла без этих проблем?

Чтобы решить вопрос с пожаробезопасностью следует использовать исключительно те системы, которые строго соответствуют всем нормам и правилам электро- и пожарной безопасности. Также особое внимание необходимо уделять и монтажу. Все контакты нужно изолировать согласно требованиям, предъявляемым к технологии монтажа.

Для теплого пола по деревянным лагам и под декоративным покрытием из идентичного материала разрешается применять все современные системы электрического обогрева: инфракрасную пленку, кабели, маты, стержни. Нужно соблюдать такие правила:

температурный режим теплого пола под деревянным покрытием не должен быть больше 27°C;
нужно следить за тем, чтобы не было резких скачков температур в течение короткого временного периода. На протяжении 24 часов температура может искажаться в пределах 5°C;
нагревательному кабелю нельзя напрямую контактировать с деревом.

Устройство теплого пола на деревянном полу

То, каким образом будет выполняться укладка теплого водяного/электрического пола на деревянный пол в доме, находится в непосредственной зависимости от вида перекрытия. Если первый этаж и подвальное помещение перекрыты железобетонными панелями, то систему теплый пол обустраивают по традиционной схеме:

выравнивающая растворная стяжка;
утеплитель;
греющий кабель или пластиковые трубы;
выравнивающая стяжка, которая закрывает теплый пол;
финишное покрытие (плитка, ламинат, паркет).

Пирог деревянного пола

Рассмотрим, как выполнить монтаж инфракрасного теплого пола на деревянный пол.

Пленочный теплый пол

Принцип работы инфракрасного излучателя напоминает действие солнечных лучей. Точно также, как и они, инфракрасное излучение поглощают предметы, которые впоследствии распределяют тепловую энергию по пространству.

Подробнее об инфракрасном пленочном поле можно прочитать здесь

Излучение не поглощается воздухом, но только рассеивает его в небольших количествах. Практически вся энергия излучателя достигает стен, потолков, мебели и других предметов.

Подготовка теплого пола по деревянному перекрытию

Теплый пол пленочный

Подготовить теплый пол в деревянном доме к монтажу можно тремя способами:

Первый способ

Используется в тех случаях, когда покрытие очень старое (доски пола скрипят под ногами, в некоторых участках прогибаются или вовсе проваливаются). Необходимо выполнить следующее:

произвести демонтаж верхнего покрытия пола и чернового пола;
проверить, в каком состоянии находятся лаги, если есть испорченные детали, их нужно заменить;
далее необходимо выставить лаги, хорошо проверить их уровнем и закрепить;
затем насыпается подушка из керамзита, это нужно для того, чтобы избежать теплопотерь, подушка должна настояться в течение пары дней;
после этого настилается черновой пол, между досок допускаются зазоры в 1,5-2 см;
черновой пол необходимо покрыть антисептиком;
затем на него кладется пергамин;
далее настилается само покрытие пола, зазоры устраняются посредством монтажной пены;
на пол кладутся фанерные листы, которые закрепляются винтами, длиною 40-50 мм по
периметру каждого листа на дистанции 150-200 мм между ними;
щели, которые есть между листами фанеры, нужно зашпаклевать;
прежде, чем производить укладку листов, их нижние стороны следует обработать горячей олифой, по завершению процесса олифой обрабатывается вся поверхность пола.

Монтаж излучателей можно будет производить по истечению трех дней.

Второй способ

Состояние пола — некоторые доски слегка поскрипывают и пошатываются, в отдельных участках шляпки гвоздей начинают выходить из доски. Необходимо выполнить следующее:

пробить все гвозди “заподлицо” с досками, в участках, где слышны поскрипывания, надо укрепить доски при помощи винтов, длина которых составляет 80 мм;
необходимо произвести демонтаж плинтусов;
произвести настилку фанеры на пол (как уже было описано).

Третий способ

Пол находится в отличном состоянии:

выполняется демонтаж плинтусов;
настилается фанера.

Монтаж пленочного теплого пола на деревянное основание

Инфракрасный теплый пол выпускается в виде пленки в рулонах. Настилать ее вы можете не на всю поверхность пола в помещении, разрешено оставлять зазор до стен около 10 см.

Недопустимо производить укладку термопленки внахлест.

В качестве места для монтажа терморегулятора следует выбирать наиболее удобному расположению, например, как можно ближе к проводке.

Укладывать провода следует параллельно стене, участки расположения медных контактов надо обжать плоскогубцами. Стыки необходимо заделать теплоизолирующим материалом, а медные контакты изолировать при помощи силиконового герметика.

Терморегулятор подсоединяется и закрепляется на стене в удобном месте. При его включении, начнется подача напряжения на излучатели. Выждите некоторое время и проверьте, нагреваются ли листы. Если имеются холодные, то нужно проверить участки соединений тестером и исправить неработающие контакты.

Осуществив подключение заземления, применяя для этого фольгированный скотч, его конец необходимо соединить с проводом по диагоналям и по длине.

Весь пол закрывается слоем поливиниловой вспененной пленки, а затем настилается покрытие пола. Прослойка пленкой не несет никакой опасности, поскольку максимальный температурный режим нагрева пленочных излучателей не превышает показатель в 40°C.

Как установить теплый пол на деревянный пол? Правила монтажа:

Установка покрытия должны производиться с учетом возможности в последующем выполнить ремонт.
Для крепления пленочных излучателей ни в коем случае нельзя использовать различные металлические крепежи: гвозди, винты, шурупы и т.д.
Если на ИК полу будет стоять тяжелая мебель или предметы, которые имеют большой вес, необходимо заблаговременно предусмотреть наличие воздушных карманов.
Пленочный пол недопустимо устанавливать рядом с другими электрическими нагревательными приборами (камин, печь и т.д.).
Максимальная длина одного отрезка пленки должна быть не более 15 метров.
Нельзя выполнять укладку теплого пола при низкой температуре.
Заземление — это обязательное условие при монтаже и последующем использовании теплых полов в деревянном доме.

Монтаж водяного теплого пола на деревянный пол

Укладку водяного теплого пола без стяжки можно осуществить несколькими способами:

на пол помещаются специальные пенополистирольные маты, в которые в последующем вставляются теплообменные пластины с пазами для трубного контура;
помимо этого пластины могут помещаться в специально оставленные зазоры между досками деревянного пола;
есть еще один способ, когда в досках деревянного основания фрезеруются пазы, в которые сначала устанавливаются теплообменники, а затем и трубы.

Если у вас отсутствует возможность купить подобные теплообменные пластины, то можно прибегнуть к другому способу — с применением алюминиевой фольги.

Водяной теплый пол на деревянном

Как выбрать фольгу для теплого пола читайте тут

Для выполнения работы нужно иметь специальные материалы. Их количество зависит от площади помещения и эффективности обогрева, которое вы хотите получить.

Доска для укладки контура. Рассчитать ее количество нужно на площадь утепляемого помещения. Для ее изготовления используется качественная строганая доска, толщина которой равна 45/50 мм. В мастерской вы сразу можете заказать и фрезерование пазов 20*20 мм по всей длине — это вполне хватит для укладки трубы 16 мм. Размещение пазов должно быть выполнено в соответствии с шагом укладки труб контура.

Ширину доски лучше выбирать из расчета требуемого шага укладки, а с одной из ее боковых сторон выбирается «четверть» 20*20 мм. В таком случае, в процессе укладки покрытия, пазы автоматически будут располагаться на необходимой дистанции один от другого.

Шаг укладки может быть разным — от 100 — 150 мм, если теплый пол у вас будет выступать в качестве единственного источника отопления, и до 300 в том случае, когда он будет вспомогательным элементом обогрева. Делать шаг меньше не следует, да и это достаточно трудоемкий процесс. Если шаг будет превышать показатель в 300 мм, то получится «эффект зебры» — будут ощущаться холодные и теплые полосы.

Если в качестве источника отопления будет использовать только теплый пол, то изначально необходимо произвести демонтаж радиатора — это процедуру нужно выполнить сразу, чтобы воды из системы не попала на доски и фанеру верхних настилов. Для этого отопительную систему нужно освободить от теплоносителя, а после этого срезать или открутить соединения батарей.

Порядок выполнения работы:

На подготовленное дощатое покрытие деревянного пола нужно настелить фольгированный вспененный полиэтилен. Материал нужно класть встык, фольгированным покрытием в сторону комнаты. К доскам он фиксируется при помощи степлера и скоб. Затем, все стыки утеплителя нужно проклеить широким фольгированным скотчем.
После этого, сверху на утеплитель устанавливаются по уровню и закрепляются бруски лаг, которые фиксируются перпендикулярно ранее уложенному дощатому покрытию. Если ниже лежит фанера, то направление лаг может быть абсолютно любым, но с тем расчетом, что верхние доски с пазами для укладки труб будут им перпендикулярны.
На готовые лаги укладываются подготовленные доски. Помимо продольных пазов для труб, в них нужно вырезать полукруглые углубления в участках, где будет разворот контура. Также, вдоль стены, на которой будут располагаться краны отопительной системы, нужно вырезать своеобразную колею — паз, в котором будут располагаться трубы — подающая теплоноситель и «обратка».
Доски закрепляются с лагами посредством саморезов.
Затем, патрубки, которые подходили к радиатору нужно срезать. На месте между отрезанными концами магистральной трубы отопления устанавливается соединительная перемычка. Выполняется это для того, чтобы расположить краны подачи в контур теплого пола в самом удобном и неприметном месте, например, в углу помещения.
Посреди заново установленных патрубков подачи и обратки, снабженных кранами, монтируется байпас с вентилем. С подобной схемой вы сможете при необходимости отключать контур теплого пола, при этом работоспособность всей системы не будет нарушена.
По завершению всех подготовительных этапов, прежде чем выполнять монтаж трубы, нужно хорошо пропылесосить все пазы, освободив их от опилок и строительной пыли.
Далее можно начинать выполнять укладку труб водяного контура. Изначально нужно взять рулоны фольги и нарезать их на полосы, ширина которых составляет 250 мм.
На следующем этапе нужно раскатать полосы фольги от стены до стены.
Сверху фольги размещаются трубы и совместно с фольгой они утапливаются в паз, который прорезан в досках. В процессе вдавливания трубы края фольги нужно поднять вверх. В этой ситуации фольга выполняет функцию повышения теплоотдачи — она нагревается от горячей теплы и отдает тепло окружающему пространству. Помимо этого, она не позволяет улетучиваться тепловой энергии вниз, в пол, а наоборот направляет ее в комнату. Окончание трубы крепится к фитингу патрубка, которые отвечает за подачу теплоносителя в систему.
Выступающие вверх края фольги нужно сложить, загнуть на предшествующую доску и зафиксировать к ней при помощи степлера.
Помимо этого, нужно зафиксировать и саму трубу. Выполняется это посредством пластиковых или металлических пластинок к полу. Трубы должны быть закреплена по всему контуру и обязательно — на поворотах. Фиксирующие пластинки монтируются с шагом 600-700 мм. Таким образом, труба не будет выходить наружу в ходе выполнения дальнейших операций.
По окончанию работ практически вся площадь будет покрыта алюминиевой фольгой, которая считается отличным проводником тепла. В итоге весь пол становится одним большим «радиатором».
«Обратку» необходимо аккуратно вывести к участку, где располагаются краны и соединить с фитингом.
Подключение к узлу входа и выхода должно быть очень аккуратным, поскольку он будет размещен над поверхностью пола. Недопустимо его вмуровывать в стену, но по окончанию работы вокруг него можно смонтировать декоративный короб с дверцей, которая обеспечит свободный доступ к регулировочным кранам. На данном этапе нужно выполнить проверку герметичности контура теплого пола — он заполняется водой и создается избыточное давление. Если утечки отсутствуют, то можно приступать к последующим действиям.
По всей поверхности пола нужно уложить тонкий теплоизолирующий материал. Он не будет перекрывать движение тепла в комнату и не позволяет теплоносителю быстро остывать.
Утеплитель заворачивается на стены на 100-150 мм и срезается только после того, как по всей поверхности будут уложены листы фанеры.
Если предполагается укладка линолеума, тона всю поверхность пола, поверх утеплителя кладется фанера. Работа должны выполняться очень аккуратно. Размеры листов надо подобрать так, чтобы их края не попадали на уложенные в пазы досок трубы. Этот слой фиксируется на досках посредством саморезов. После того, как фанера будет установлена, специалисты советуют выполнить циклевку всей поверхности. Швы между листами фанеры заделываются при помощи эпоксидной смолы, смешанной с опилками, или герметиком. Если после просыхания материал заделки будет располагаться выше уровня пола, то его следует зачистить.
Затем линолеум расстилается на поверхности пола, подрезается таким образом, чтобы края полотна находили на стены на 30-40 мм. Подождите немного времени, пока они расправятся. В среднем, это занимает около суток.
Излишки линолеума надо аккуратно срезать по металлической линейке. Делается это таким образом, чтобы оставался зазор между краем покрытия и стеной около 8-10 мм.

Как положить инфракрасный теплый пол на деревянный пол под линолеум

Монтаж инфракрасного пленочного пола под линолеум является более простым по исполнению, нежели водяной. Стоит отметить, что по своим эксплуатационным характеристикам он является наиболее подходящим для линолеума.

Для того, чтобы произвести укладку нужно иметь следующие материалы:

инфракрасная пленка, по размеру она должна быть меньше, чем сама комната, в которой будет настилаться. Это обусловлено тем, что под тяжелую мебель ее не укладывают, для предотвращения пережатия карбоновых обогревательных полос;
Обычно пользователи сразу покупают готовые заводские набора пленочного теплого пола с полным комплектом всех требуемых расходников и принадлежностей исходя из предполагаемой площади покрытия. Терморегулятор и датчик покупают отдельно.
фольгированный утеплитель, который размещают по всей площади комнаты;
полиэтиленовая пленка, которая укладывается на закрепленный «теплый пол»;
фольгированный и строительный скотч;
фанера для двух слоев настила;
отрезки битумной изоляции и обычная изоляционная лента.

Также необходимо обзавестись следующими инструментами:

острый строительный нож;
ножницы;
отвертки;
плоскогубцы.

Процесс выполнения работы:

изначально нужно подготовить поверхность пола. Если он дощатый, то специалисты советуют накрыть его листами фанеры, лучше всего — с замковыми соединениями «шип — паз», благодаря которым поверхность получается практически бесшовной. Фанера крепится на дощатом полу посредством саморезов. Их шляпки необходимо утопить в толщу листов на 1-2 мм. Стоит сказать, что при желании под фанеру можно поместить вспомогательный не очень плотный слой утеплительного материала из вспененного полиэтилена
поверх фанерного настила производится укладка утеплителя встык, фольгированной стороной вверх;
изначально полотна утеплительного материала фиксируются при помощи степлера к фанерному слою скобами;
после этого их стыки склеиваются посредством фольгированного или строительного скотча;
когда пол будет подготовлен, необходимо сразу определиться с месторасположением терморегулятора. Лучше всего его размещать ближе к выходу из комнаты, около выключателей Для терморегулятора пленочного пола лучше установить отдельный автомат.
обязательно нужно составить схему монтажа пленочного пола с указанием разводки кабельной части. В общей цепи полотна пленки должны быть соединены параллельно;
на следующем этапе осуществляется подготовка полотен пленки исходя из требуемой длины. Разрез производится в конкретном месте, обозначенном линией с ножницами. В других участках ни в коем случае нельзя разрезать пленку;
полотна пленки теплого пола настилаются рядом друг с другом медной полосой вниз;
затем нужно заизолировать места разреза медной шины в тех участках, где согласно схеме подключения не будет проводиться коммутация. Выполняется это посредством битумного изолятора;
важно, чтобы изоляция закрывала серебряные контакты, которые соединяют медную шину с карбоновыми нагревателями, по всему разрезу;
в точках подключения электрической цепи на медную шину монтируются контактные зажимы;
одна сторона зажима должна располагаться внутри пленки, а другая снаружи, снизу, поверх медной полосы;
после этого, установленный зажим нужно хорошо зафиксировать при помощи плоскогубцев;
уложенные листы ИК пола с установленными на них клеммами, надо склеить между собой. Для этого используется строительный или специально предназначенный для этого скотч. Иногда их прихватывают по стыку в нескольких участках, с шагом 500-700 мм;
далее, в клемму-зажим нужно вставить зачищенные от изоляции концы монтажных проводов — в соответствии со схемой. Затем надо плотно их зажать плоскогубцами, чтобы добиться качественного контакта;
стоит отметить, что в определенных моделях пленочного пола подключение к электрической цепи осуществляется посредством контакта в виде ушка, который закрепляется заклепкой;
после коммутации все клеммы обязательном должны быть заизолированы битумным изоляционным материалом. Один отрезок изолятора приклеивается снизу зажима;
другой отрезок изолятора закрывает соединение зажима с пленкой сверху. По сторонам нижний и верхний битумный скотч склеиваются между собой. В процессе изоляции необходимо контролировать, чтобы все серебряные контакты по краям термопленки были заизолированы по всему срезу;
затем переходим к монтажу температурного датчика, который идет в комплекте с терморегулятором. Его фиксируют с нижней стороны настеленной пленки к черной полосе, на удалении от края полотна на 150 мм. Датчик крепится также посредством битумного скотча;
термодатчик и привод от него надо утопить в фольгированном утеплителе, поскольку поверхность пленки должна быть ровной, без выступов. А также нужно следить за тем, чтобы на датчик не приходилось никаких вспомогательных механических нагрузок. Чтобы это обеспечить, в утеплителе нужно вырезать прямоугольные отверстия по размеру отрезка битумного скотча, который фиксирует термодатчик, а для провода нужна узкая полоска, в которую он будет помещен;
точно такие же проемы необходимо вырезать в фольгированном утеплителе для клемм и проводов;
прорези для укладки проводов нужно сделать везде, где идет кабельная часть схемы. В конечном итоге вы должны иметь ровную поверхность;
после того, как в толщу утеплителя будут помещены провода, разрез совместно с проводами нужно заклеить широким скотчем;
затем на стену устанавливается сам терморегулятор. Он может быть накладным или с установкой в стандартное гнездо под розетку. Исходя из конкретной модели, и провода к нему будут прокладывать разными способами — или открыто по стене, или с заглублением в прорезанную заблаговременно штрабу;
на следующем этапе к терморегулятору нужно подвести кабели питания от домашней сети, пара монтажных проводов от скоммутированного инфракрасного пленочного покрытия и сигнальные провода от термодатчика;
в комплекте каждого терморегулятора имеется инструкция со схемой подключения. При проведении коммутации нужно действовать согласно ее требованиям. В различных моделях расположение клеммной колодки — разное, поэтому, производя монтажа устройства, необходимо хорошо изучить инструкцию;
если кабель размещен открыто на стене, то во избежания критических ситуаций и для обеспечения презентабельного внешнего вида, его нужно запрятать в специальный короб, который может быть закреплен на поверхности посредством клея «жидкие гвозди» или другим способом; Лучше всего подключать систему «теплый пол» к общему электроснабжению дома через отдельный автомат, чтобы в случае необходимости, у вас была возможность его отключить.
на следующем этапе нужно протестировать систему. Для этого необходимо включить терморегулятор на температуру до 30°C, и проверить каждое из полотен пленки отдельно и все вместе. Надо удостовериться, что в участках клеммных соединений отсутствуют искрения и нагревания. Если таких неполадок не возникло, и сами нагревательные элементы излучают тепло, значит в процессе монтажа вы не допустили оплошностей и можно приступать к следующему этапу;
по всей площади полов, укрытой полотнами теплого пола, размещается слой плотной полиэтиленовой пленки. Настилать ее нужно внахлест на 100 мм и в некоторых участках зафиксировать строительным скотчем;
далее настилается линолеум. Стоит отметить, что данный материал не относится к разряду стойких к механическим воздействиям. Вы можете случайно его проколоть, разрезать и т.д. И для того, чтобы термопленка случайно не повредилась в процессе эксплуатации, ее нужно накрыть листами фанеры;
и последний этап — на фанеру стелется линолеум — и далее все выполняется согласно технологии его укладки.

Подводя итог всего вышеописанного, стоит сказать, что осуществляя монтаж теплого пола под деревянный пол, необходимо строго соблюдать технологию укладки. Если считаете, что у вас недостаточно опыта и вы не справитесь, то лучше доверить работу профессионалам.

Водяной теплый пол без стяжки в деревянном доме и на даче с деревянными перекрытиями с применением капиллярных матов Bluemat

На смену радиаторам и конвекторам, применявшимся для обогрева жилища, приходит современная альтернативная система отопления — теплый пол. Уже известны разновидности этого метода с электрическими нагревательными элементами, а также со скрытыми под полом трубами с горячей водой. Обращаем ваше внимание на инновационную версию водяного теплого пола на основе системы капиллярных матов Bluemat. Расскажем, как создать теплый водяной пол без цементной стяжки в деревянном доме.

Устройство капиллярной системы обогрева Bluemat

Нагревательным элементом в системе Bluemat являются капиллярные маты, представляющие собой модули в виде двух равных отрезков трубы, соединенных между собой тонкими трубками из полипропилена. Модули последовательно укладываются под всей поверхностью пола таким образом, что по одной трубе идет подача теплоносителя, по другой — его возврат. Трубопроводы соединены с распределительным коллектором, который управляется устройством системы контроля климата в помещении. Источник тепла — подключенный к системе водогрейный котел.

Движение теплоносителя происходит принудительно при помощи подающих насосов. Разница температуры жидкости на входе и на входе составляет 5 °C. Благодаря большой площади этого достаточно для качественного обогрева помещения. Обычно максимальная температура теплоносителя не превышает 30 °C, это и безопасно, и выгодно. В качестве теплоносителя может использоваться вода или антифриз, например, этиленгликоль. Последний удобен при периодическом использовании системы. Например, при посещении дачи в зимнее время.

Плюсы и минусы водяного пола в деревянном доме

Водяной пол на основе капиллярных матов действительно выгоден для использования в деревянном доме. Перечислим основные преимущества:

Толщина капиллярных матов всего 20 мм, их монтаж возможен без стяжки. Сама конструкция достаточно легкая, это позволяет использовать её как для обогрева пола первого этажа, так и в межэтажном перекрытии. Теплые полы на каждом жилом этаже без риска избыточной нагрузки на перекрытие — это удачное решение.
Водяные полы Bluemat пожаробезопасны, 30 °C — это меньше, чем под мышкой. Такая температура не пересушивает деревянные конструкции.
Используемая при отоплении лучистая энергия максимально приближена к природной; не имея электрических контуров (как в электрических теплых полах), она не создает электромагнитных полей.
Маты Bluemat скрыты, не занимают рабочего пространства, как радиатор или конвектор.
Система бесшумна, в отличие от булькающих радиаторов и дребезжащих конвекторов; почти бесшумный кондиционер работает громче.
Водяные полы Bluemat можно использовать в режиме охлаждения, что позволяет полностью отказаться от кондиционеров.
Значительная площадь нагреваемой поверхности позволяет удерживать температуру теплоносителя на низком уровне, обеспечивая экономию.
В комплект капиллярной системы Bluemat входит терморегулятор Geo1, его DSL-порт позволяет получить удаленный доступ к управлению микроклиматом в помещении. То есть, для того, чтобы подготовить загородный дом к приезду гостей, не нужно ехать туда заранее, чтобы протопить печь. Достаточно воспользоваться приложением в вашем смартфоне.
Капиллярные маты надежны — сверхпрочный полипропилен, немецкое качество, внутренний контур не требует обслуживания, гарантия 50 лет.

Ниже приводится таблица, в левом столбце которой выписаны недостатки обычного теплого водяного пола — экспертное мнение мастера, занимающегося монтажом и обслуживанием теплых полов более 12 лет. В правом столбце таблицы представлено решение проблемы при использовании теплого водяного пола на основе системы Bluemat.

Недостаток обычного водяного пола	Решение от GeoClimat
Устройство теплого водяного пола предполагает проведение тщательных теплотехнических расчетов.	Каждый проект, выполняемый компанией Геоклимат, проходит этап проектирования, включающий проведение всех необходимых расчетов применительно к конкретному объекту.
Бетонная стяжка увеличивает нагрузку на перекрытия и уменьшает высоту помещения.	Толщину капиллярных матов Bluemat определяет наружный диаметр магистральной трубки, он равен 20 мм (наружный диаметр капилляра составляет 4,5 мм). Капиллярные маты Bluemat могут быть установлены без стяжки.
Водяной пол предполагает использование теплопроводящего напольного покрытия; ковры резко снижают эффективность обогрева.	Установка водяного теплого пола на основе системы Bluemat позволяет безопасно использовать теплопроводящие напольные покрытия; ковры просто не понадобятся.
Для получения качественного результата, монтаж лучше поручить проверенным специалистам; это влияет на стоимость.	Компания Геоклимат проводит полный цикл работ, включая монтаж, регулировку и настройку оборудования.
При нерегулярной эксплуатации водяных полов, всякий раз требуется запуск системы в начале пользования и консервация в конце.	По желанию заказчика, в гидравлическую магистраль водяного пола на основе системы Bluemat может быть добавлен антифриз.
При повреждении гидравлического контура требуется достаточно трудоемкий ремонт.	Компания Геоклимат уверена в качестве выпускаемых гидравлических контуров и предоставляет гарантию на оборудование и работу.

Водяной теплый пол в деревянном доме на основе системы капиллярных матов Bluemat — это лучшее техническое решение из возможных. Для получения дополнительных консультаций свяжитесь с нашими инженерами по телефону: +7 (499) 638-22-66

Руководство по использованию теплых полов с деревянными полами

Качество древесины при использовании с подогревом пола

Как натуральный материал, древесина подвержена влиянию окружающей среды, поэтому при установке системы теплого пола с деревянными полами следует учитывать некоторые важные моменты.

Идеальная толщина

Толщина и плотность деревянных полов могут повлиять на производительность системы, и мы рекомендуем, чтобы толщина древесины была не более 18 мм. .Кроме того, поскольку более широкие деревянные доски часто демонстрируют большее движение, чем более узкие, мы рекомендуем, чтобы отношение толщины к ширине было в диапазоне от 7 до 11. Доска толщиной 16 мм и шириной 160 мм даст соотношение 10, так что идеально.

Теплопроводность

Обычно рекомендуется, чтобы максимальная температура поверхности пола , равная 27 ° C, не превышалась для деревянных полов, но это не совсем точно. Эта инструкция по умеренному климату основана на исторических исследованиях, посвященных изучению темпов роста и усадки деревянных полов, и именно при 27 ° C расширение древесины, испытанной на практике, было сочтено «невидимым» невооруженным глазом.Эта температура сейчас является общепринятой отраслевой рекомендацией, но при необходимости деревянные полы можно нагреть до более высокого уровня, однако, если ваш поставщик напольных покрытий рекомендует максимальную температуру поверхности 27 ° C, вам следует следовать этому совету.

Вы можете обеспечить ограничение температуры деревянного пола с помощью термостата подогрева, который точно контролирует систему теплого пола, чтобы обеспечить оптимально отапливаемое помещение. В рамках вашего проекта вы также должны всегда выполнять расчет теплопотерь, чтобы убедиться, что полы с подогревом соответствуют требованиям к обогреву помещения.

Расширение и сжатие

Вся древесина гигроскопична, что означает, что она впитывает влагу вокруг себя, и эта влага заставляет древесину и конструкционную древесину естественным образом расширяться и сжиматься с течением времени. Это содержание влаги может варьироваться в зависимости от того, какую древесину вы выберете, и от среды, в которой находится ваш проект теплого пола. Со сменой времен года деревянный пол будет расти и сжиматься на минут по мере изменения влажности в помещении. При неправильной установке это вздутие и сжатие деревянного пола может повлиять на быстродействие напольного обогревателя.

Модернизация системы теплых полов деревянными перекрытиями

Подвесные деревянные полы являются обычным элементом конструкции во многих старинных зданиях, и мы предлагаем ряд систем подогрева полов, специально разработанных для подвесных деревянных полов.

Водные системы

Модернизация напольного обогревателя с использованием оригинальных деревянных половиц вместо новой деревянной отделки пола может стать сложным проектом. Вы можете модернизировать систему одним из двух способов: сверху или снизу.

Установка водяной системы с половицами сверху требует удаления всего деревянного пола перед укладкой после установки системы отопления; это типично для установки на первом этаже. Модернизация снизу рекомендуется для установки полов с подогревом на деревянный пол первого или верхнего уровня и подразумевает вырыв потолка в комнате ниже и установку системы отопления таким образом, задним ходом.

Влажные полы с подогревом часто рекомендуются для подвесных деревянных полов, и система балочных планок Tectora является идеальным решением.Эта система использует пространство между балками пола как пространство для трубопроводов водяного теплого пола и изоляционных панелей. Вам также следует позаботиться о том, чтобы система теплых полов была как можно более герметичной, чтобы теплый воздух не выходил, а более холодный наружный воздух не выходил.

Электрические системы

Вы также можете использовать электрические полы с подогревом с подвесными деревянными полами, но в этих случаях вы должны использовать оригинальные деревянные половые доски в качестве чернового пола и установить электрическую систему поверх них перед укладкой нового покрытия пола.

3 Дуб — Возможные проблемы с деревянными полами и полами с подогревом

Деревянный пол — отличный материал для укладки поверх любой системы теплого пола из-за его теплоты и отличных тепловых свойств. К сожалению, люди нередко сталкиваются с проблемами с новым деревянным полом и полом с подогревом. Пока соблюдаются некоторые основные принципы, в этих проблемах нет никакой необходимости. Мы собрали эту статью, чтобы помочь людям, рассматривающим возможность установки деревянных полов на пол с подогревом, чтобы избежать проблем в будущем.

В идеальном мире систему UFH следует всегда оставлять включенной, даже если она находится при очень низкой температуре. Дерево остается живым материалом даже после того, как его спилили, высушили в печи и обработали. Ячеистая структура всегда будет реагировать на окружающую среду, и если вы хорошо относитесь к своему полу, она будет доброжелательна к вам. Думайте об этом как о бумаге, бумага сделана из дерева, и когда она намокнет, она станет мокрой, вы можете снова высушить ее, но она никогда не будет иметь тех же характеристик, что и раньше.

Главное помнить, что если вы выключите систему UFH, платы станут холодными.Если оставить на долгое время влажным летом, деревянный пол будет собирать влагу из воздуха. Когда отопление снова включается, когда погода становится холоднее, среда, в которой находится древесина, резко меняется, это может вызвать напряжение внутри доски, что приведет к проблемам от чрезмерного движения до прогиба или деформации.

Ниже приводится разбивка выявленных нами наиболее частых причин и наиболее вероятных последствий проблем, связанных с деревянным полом и полом с подогревом.

Большинство проблем, связанных с деревянными полами и УФН, возникает из-за следующих условий:

Резкие изменения температуры поверхности или горячие точки
Отсутствие равномерного распределения тепла
Чрезмерно высокая влажность в помещении
Работа обогрева при температуре поверхности выше 27 градусов
Мытье пола слишком большим количеством воды

Вероятные реакции деревянных полов

Доска деформированная
Спроектированный пол, который отслаивается, это отслаивается верхний слой
Появляются зазоры между досками
Если UFH установлен очень плохо, можно увидеть подъем всего пола
Отсутствие эффективного теплообмена через пол

Гарантия того, что вы не страдаете этими типичными проблемами

Установка полов с подогревом и деревянных полов профессионалами является ключом к успешному сочетанию отопления и пола.У них есть опыт, чтобы гарантировать правильную настройку, и они могут проконсультировать по любым вопросам, которые могут у вас возникнуть. Покупка самого дешевого паркетного пола, который вы можете найти, не обязательно означает, что вы получаете лучшее соотношение цены и качества. Не все деревянные полы созданы одинаково, у вас гораздо больше шансов столкнуться с проблемами в будущем, которые более чем сведут на нет первоначальную экономию, которую вы сделали, покупая более дешевый пол. Экономить деньги на клее — тоже ошибка, очень важно использовать гибкий клей, который был специально разработан для использования в сочетании с теплыми полами.Покупка 50 тюбиков Gripfill у B&Q окажется ложной экономией.

Горячие точки на полу с подогревом — одни из ваших злейших врагов. Горячие точки могут возникать по ряду причин: неправильная установка, недостаточное количество отражающих пластин или недостаточная или неравномерная толщина стяжки. Правильно установленная система UFH не должна иметь горячих точек, поэтому стоит поручить установку системы специалисту.

Чрезмерные, ненужные изменения температуры могут привести к проблемам. Полное отключение системы теплого пола на длительное время не рекомендуется, так как происходит слишком быстрый переход от очень низкой температуры к высокой.Если вам нужно это сделать, обязательно делайте это постепенно, возможно, на несколько градусов в день, позволяя древесине акклиматизироваться и медленно уравновешивать ее влажность. То же самое и с понижением температуры.

И последнее, но не менее важное: всегда очищайте деревянный пол соответствующими рекомендованными чистящими средствами в соответствии с инструкциями производителя. Правильное соблюдение инструкций должно гарантировать, что вода или чистящая жидкость не проникают между половицами. Как только жидкость попадет между досками, вероятность проблем возрастет.

Следование этим простым рекомендациям предотвратит возникновение наиболее распространенных проблем.

Можно ли использовать полы с подогревом с паркетными полами? — Блог деревянной идеи

Могу ли я использовать пол с подогревом с паркетным полом?

Полы с подогревом — один из наиболее энергоэффективных способов обогрева вашего дома, оставляя вам больше места для оформления спальни, гостиной или кухни вашей мечты. Лучше всего то, что большинство систем напольного отопления (как водяного, так и электрического) можно использовать со всеми нашими инженерными полами, поэтому вам никогда не придется жертвовать одной ради другой.В описании каждого продукта на нашем веб-сайте указано, совместим ли он с полом с подогревом, что дает вам уверенность в выборе. Он также хорошо сочетается с виниловыми и ламинатными полами. Однако перед покупкой всегда консультируйтесь с инженером-теплотехником, чтобы убедиться, что система подходит.

Меры по предотвращению повреждения деревянных полов полами с подогревом:

Влагозащитный слой и слой распределения тепла должны быть установлены как можно ближе к деревянному полу, чтобы предотвратить высыхание и повреждение пола.Тепло должно распределяться равномерно, чтобы не возникало неконтролируемых горячих точек.

Контроль температуры должен быть точным, так как температура пола не должна превышать 27 градусов. (Следует также отметить, что температура пола не совпадает с комнатной температурой, которая обычно на несколько градусов ниже.) Следовательно, оба показания должны быть точными и легко изменяемыми при необходимости. Лучше всего это сделать с помощью инфракрасного тепловизора. Они недороги и позволят вам откалибровать максимальную рабочую температуру вашей системы отопления.

Распознавайте ранние признаки теплового повреждения: выцветание, небольшие продольные трещины, особенно возле сучков и концов. Если слой твердой древесины начинает отслаиваться, необходимо будет восстановить деревянный пол или полностью отполировать его.

Следует избегать тяжелых ковров / ковров в помещениях с подогревом пола, так как они могут значительно увеличить нагрев пола, что приведет к повреждению пола под ним.

Важно нагревать пол медленно, в отличие от стандартного радиатора, поскольку системы теплого пола не предназначены для работы таким образом.Единственные обстоятельства в домах с хорошей изоляцией, при которых температура 22 ° не может быть достигнута при температуре пола 27 °, — это когда 22 ° требуется слишком быстро.

A Wood Idea рекомендует использовать пол толщиной 14 мм (или меньше), чтобы обеспечить максимальную теплопередачу. Вот наш лучший выбор .

Как использовать водяные системы отопления с паркетным полом?

Монтажник теплого пола должен убедиться, что все коммуникации, работающие под полом, были полностью протестированы перед началом укладки.После высыхания стяжки и перед укладкой выполните следующую процедуру нагрева:

День 1 — 20 ° C
День 2 — 30 ° C
День 3 — 40 ° C
День 4 — 50 ° C или максимальная запланированная рабочая температура и постоянно поддерживается в течение 7 дней

День 12 — 40 ° C
День 13 — 30 ° C
День 14 — 30 ° C
День 15 — Выключить систему отопления

Подождите 4 дня, прежде чем будут сняты окончательные показания влажности. Если между последним днем охлаждения и началом укладки пола проходит более 7 дней, система теплого пола должна работать при минимальной рабочей температуре в течение 2 дней.Затем систему следует выключить как минимум на 4 дня, прежде чем будет проведена дополнительная проверка влажности перед укладкой.

Следование этим рекомендациям и любым советам инженера-теплотехника позволит вам пользоваться различными преимуществами теплого пола, не беспокоясь о том, что вы не повредите красивый деревянный пол. Почему бы не взглянуть на наши специальные предложения по напольным покрытиям, которые подходят для обогрева. Если у вас возникнут дополнительные вопросы, свяжитесь с одним из наших дружелюбных экспертов по телефону 0191 414 1300 или напишите нам по адресу info @ awoodidea.co.uk.

Водяной теплый пол с деревянным полом и ламинатом

Полы из дерева / ламината и теплые полы на водной основе

Efter att golvvärmesystemet har installerats och provtryckts är det dags att lägga trägolv / ламинатгольв.

Убедитесь, что теплый пол:

Горизонтальное и сухое
Без пола и других остатков
Панели пола должны быть надежно прикреплены к черному полу.Если панель болтается, качается или издает какой-либо шум о пол, закрепите ее винтами или аналогичными предметами

При укладке деревянного пола на систему теплого пола очень важно не забывать следовать инструкциям по компенсационным швам. «Теплый пол» означает, что древесина высыхает в большей степени в период, когда отопление включено, чем там, где теплый пол не был установлен. Поэтому важно ограничить установленную мощность теплого пола и увеличить размер компенсационных швов прибл.50%, если они указаны для случаев, когда нет теплого пола. В самые засушливые зимние месяцы пол с подогревом приведет к появлению зазоров между досками немного большего размера. Инструкции по укладке деревянного пола можно получить у поставщика пола.

Отраслевые инструкции можно загрузить с веб-сайта ассоциации производителей напольных покрытий (GBR) www.golvbranschen.se в виде руководства под названием «Trägolv på golvvärme» [«Деревянные полы на полах с подогревом»] (GBR, версия 2005: 2).Как правило, поверх системы теплых полов укладывается прочная полиэтиленовая пленка (строительный пластик толщиной 0,2 мм). Полиэтиленовая пленка должна соответствовать SPF (Sveriges Plastförbund) Verksnorm 2000/2001. Затем на нее укладывается серая тряпичная бумага, аиролен (пенопласт) или пробковая бумага. Серая тряпичная бумага является предпочтительным вариантом с точки зрения энергии, поскольку этот продукт менее изолирующий, чем другие.
Изоляционные прокладки приводят к увеличению потерь на землю, меньшему отводу тепла вверх и повышению температуры системы (температуры воды).Наконец, напольное покрытие укладывается так, чтобы оно «плавало» поверх вышеперечисленных слоев.

Водяные теплые полы с паркетным полом

Паркет из паркетной доски укладывается в соответствии с инструкциями поставщика. Панели Flooré обычно покрывают прочной полиэтиленовой пленкой. Затем укладывается серая тряпичная бумага. Паркет из паркетной доски укладывается так, чтобы он «плавал» поверх серой тряпичной бумаги.

Полы с подогревом на водной основе с ламинатом и полами с защелкой

Некоторые полы из ламината покрыты тряпичной бумагой и пароизоляцией.Несмотря на это, мы рекомендуем прочную полиэтиленовую пленку. Следуйте инструкциям поставщика пола.

Теплый пол на водной основе из массива дерева (половицы)

Деревянные доски следует укладывать под прямым углом к основному направлению рулона. В направлении волокон теплопроводность древесины примерно вдвое выше, чем в радиальном направлении. Такое использование свойств древесины обеспечивает более равномерную температуру поверхности. Установка выполняется в соответствии с инструкциями поставщика пола, которые обычно описаны в разделе «Изделия из дерева».

Между балками или подвесными перекрытиями

У нас есть 3 различных решения для установки труб водяного теплого пола между стяжными / подвесными полами

Расстояние между трубами не должно превышать 200 мм. Это означает, что вам нужно выбрать комплект в стиле зимнего сада или комплект для нескольких комнат — стандартные комплекты для комнат разработаны с шагом труб в центре 250 мм, что означает, что у вас не будет достаточно трубы в комплекте.

Система распределительных пластин
- Алюминиевые распорные пластины крепятся к балкам с помощью шурупов или гвоздей, пластины имеют 16-миллиметровые предварительно отформованные канавки в них, установленные с шагом 200 мм для размещения труб ProWarm ™ европейского стандарта Pex-Al-HDPE.
- Стандартная установка для этой системы, предполагающая, что балки достаточно глубоки, — это закрепить дубинки по бокам балок (примерно в 70 мм от верха балки), затем нарезать 50-миллиметровую фольгированную изоляцию, такую как celotex / kingspan, и поместить на нее. дубинки, трубы затем закрепляются прямо на распределительных пластинах.
Пленочные плиты In Joist
- Эти уникальные платы объединили в себе идею распределительной пластины и изоляции в одной системе, изоляционная панель XPS толщиной 50 мм имеет пазы, предварительно сформированные в них с шагом 200 мм, затем вся панель покрывается алюминиевой фольгой, предназначенной для рассеивания равномерно нагрейте этаж выше.
- Стандартная установка для этой системы, предполагающая, что балки достаточно глубоки, — это закрепить дубинки по бокам балок (примерно в 70 мм от верха балки), затем положить доски на дубинки, после чего трубы можно будет обрезать. прямо в пазы.
ProFloor
- Концевые возвратные панели ProFloor используются с панелями ProFloor с предварительно рифлеными канавками, чтобы трубы теплого пола уходили обратно в комнату, предлагая легкую установку систем водяного отопления в деревянных подвесных конструкциях пола без больших расстояний в 400 мм между центрами.
- Эта система основана на предварительно рифленых панелях пола для трубы диаметром 16 мм. Концевые возвратные панели ProFloor обеспечивают экономию как материальных затрат, так и времени на установку. Доска быстро и легко устанавливается и не требует дополнительного клея, что означает, что не требуется дополнительное время для высыхания.

Какой комплект лучше всего подходит для вас?

После того, как вы определились с типом конструкции пола и необходимым процессом установки, выясните, какой другой комплект отопления лучше всего подходит для вашего проекта.

Полы с подогревом — Компания по напольным покрытиям из массива дерева

Если не следовать приведенным ниже советам, то любые гарантии на наши напольные покрытия будут недействительными. Пожалуйста, ознакомьтесь с нашими условиями и инструкциями по хранению, установке и техническому обслуживанию. Все продажи основаны на наших стандартных условиях. Вы также должны подтвердить, что прочитали лист технических данных продукта и инструкции по хранению и техническому обслуживанию. Их можно найти в описании продукта на веб-сайте.

Эта статья была подготовлена после обширных исследований и, что более важно, нашего собственного опыта в установке деревянных полов поверх полов с подогревом (UFH). Все наши инженерные деревянные полы подходят для любого типа UFH. В конце этой публикации есть очень интересная статья из Brain Sensecall, которая дает независимый взгляд на деревянные полы с UFH. Поскольку ковры являются изоляционным материалом, они не так эффективны с UFH.

Ниже приведены основные шаги при выборе UFH с деревянным полом.Деревянный пол — лучший материал и выбор для UFH, поскольку он натуральный, теплый на ощупь (не похож на камень) и экологически чистый, поскольку это возобновляемый источник, который помогает окружающей среде и снижает глобальное потепление. Вы должны получить сертификат от компании, установившей систему UFH, чтобы гарантировать, что она полностью работает при контролируемых температурах, чтобы температура поверхности не превышала 27 градусов по Цельсию. Единственный способ контролировать температуру поверхности стяжки — это регулировочные клапаны, а не термостаты.

Если у установщика нет сертификата. Перед укладкой пола систему теплого пола необходимо откалибровать для котла, чтобы обеспечить правильную температуру поверхности черного пола.
Отсутствие сертификации может привести к аннулированию любых гарантий, относящихся к деревянному полу, и вам следует обратить внимание на проблемы UFH.

Выбор системы

Ваш выбор системы UFH будет зависеть от ваших текущих черновых этажей, ограничений по высоте и того, что вы хотите, чтобы система делала для вас.Хороший источник информации можно найти на этом веб-сайте http://www.uhma.org.uk/ Системы с использованием углеродных пленок и матов приемлемы для фонового нагрева, и многие из них сейчас становятся более эффективными, но системы горячего водоснабжения в целом более эффективны. а когда вы приклеиваете деревянный пол непосредственно к стяжке с подогревом, вы получаете самый лучший пол с самым теплым прикосновением.

Доступно большое количество систем, но мы всегда советуем нашим клиентам тщательно выбирать и обеспечивать, чтобы тот, кто подходит для этой системы, имел квалификацию и выполнял требования и рекомендации производителя.Многие системы горячего водоснабжения не контролируют температуру бойлера должным образом, что может привести к возникновению горячих точек и другим проблемам, влияющим на то, что вы кладете на пол. Типичный бойлер нагревает воду примерно до 82 градусов, что слишком жарко для труб в системе теплого пола.

В любой устанавливаемой системе температура трубы должна регулироваться клапанами, а не термостатами. В системе John Guest и Nu Heat горячая вода, перекачиваемая из бойлера, поступает в насосную стойку, где она смешивается до температуры примерно 50 градусов по Цельсию и затем распределяется через коллектор в контуры отопления.

Температура поверхности стяжки для деревянных полов не должна превышать 27 градусов по Цельсию.

Системы на водной основе взято с http://www.underfloorheating.co.uk/

Выбор деревянного пола

Всегда выбирайте инженерный пол, просушенный до не менее 8% влажности. Спроектированные деревянные полы от компании Solid Wood Flooring Company идеально подходят для UFH, и выбор будет основываться исключительно на личном вкусе и соответствии с вашим бюджетом и декором.У нас есть более 90 различных деревянных полов в нашем ассортименте инженерных полов высшего качества, поэтому, пожалуйста, выберите несколько образцов из нашего руководства по деревянным полам, и мы отправим их вам первоклассно, бесплатно, чтобы вы могли выбрать наиболее подходящий цвет и отделку. для вашего проекта.

Бетонные и ангидридные стяжки

В последние месяцы подрядчики по укладке полов активно обсуждают острый вопрос ангидритных стяжек. Многие установки терпят неудачу, по-видимому, из-за очень специфических требований, необходимых для обеспечения успеха.Настолько, что Contract Flooring Association опубликовала технический документ по типовой установке напольных покрытий на эти стяжки на основе сульфата кальция, дополнительную информацию см. Здесь: http://www.schluter.co.uk/tiling-on- anhydrite-screeds.aspx Ангидритные стяжки представляют собой смесь песка и вяжущего и обладают большей пористостью, чем бетонные стяжки; поэтому их НЕ следует герметизировать с помощью DPM перед укладкой деревянного пола, поскольку ангидритные стяжки сделаны на основе гипса, любая влага, оставшаяся в стяжке, разрушит ее структуру.Мы всегда предпочитаем, чтобы у клиентов была бетонная стяжка, которая в идеале должна составлять от 60 до 70 мм, что обеспечивает более равномерное рассеивание тепла. Общие цементные и ангидридные стяжки высыхают со скоростью 1 мм в день.

Вы можете увидеть документ Contract Flooring Association здесь:

http://www.cfa.org.uk/userfiles/members/Installation%20of%20Floorcoverings%20on%20Anhydrite%20Screeds.pdf

Наш технический документ по ангидритовым стяжкам можно увидеть здесь:

https: // www.thesolidwoodflooringcompany.com/technical-woodflooring-library/Understanding_The_Requirements_Of_Gypsum_Anhydrite_Calcium_Based_Screed_And_Wood_Flooring.Pdf

Мы всегда считаем, что обычная бетонная стяжка лучше всего подходит для UFH, см. Дополнительную информацию от специализированной компании здесь http://www.ocscreeding.co.uk/Choosing-Screed-for-Under-Floor-Heating.html

Если у вас стяжка из песка и цемента, вы должны всегда герметизировать поверхность гидроизоляционной мембраной (DPM) . Он защищает стяжку от проникновения влаги с поверхности и предотвращает возможные долгосрочные проблемы.

Черновые перекрытия и балки

Все черновые полы должны быть подготовлены в соответствии с обычными процедурами подготовки черновых полов и принятыми допусками в индустрии полов, в идеале SR1. Если вы используете наш MS-полимер SW890, вы можете приклеивать наши полы к стяжке SR 2. Перед укладкой деревянного пола необходимо обратить особое внимание на то, чтобы:

Влажность деревянных полов не должна превышать 10% (у нас меньше этого)
Влажность бетонной стяжки не должна быть выше 1.8%
Ровность — максимальный допуск 3 мм на погонный метр, при этом максимальное отклонение плоскостности в любом направлении составляет 3 мм под 3-метровой прямой кромкой.
Грузоподъемность — черный пол должен быть замкнутой и самонесущей поверхностью
Чистота — черный пол должен быть чистым и пропылесосен.
Любой черновой пол из фанеры или ДСП должен быть качественным и герметичным.
Балки должны быть в хорошем состоянии, расстояние между центрами не более 350 мм.

Установка UFH

Это должно быть предоставлено квалифицированным установщикам, рекомендованным производителем системы UFH, и у вас должны быть регулирующие клапаны «потока», чтобы гарантировать, что температура никогда не превышает 27 градусов в местах соприкосновения деревянного пола со стяжкой или подстилкой.Вы не можете добиться этого с помощью термостатов. Лучшая система — это установить в стяжку датчики, которые отключат систему, если температура поверхности превысит 27 градусов.

Сегодня на рынке представлено так много систем UFH, что означает, что мы не можем охватить здесь все аспекты установки UFH. Есть несколько релевантных ссылок, на которые следует обратить внимание:

Трубы горячей воды должны располагаться как минимум на 65 мм ниже верхней поверхности стяжки, чтобы обеспечить равномерное распределение тепла и отсутствие «горячих точек».
Должна быть достаточная изоляция под UFH, а также хороший DPM для предотвращения потерь тепла и попадания влаги через стяжку.
Убедитесь, что вы соответствуете всем строительным нормам и условиям производителя систем UFH, не пытайтесь сократить расходы, чтобы сэкономить деньги, поскольку в долгосрочной перспективе затраты могут быть огромными.
НИКОГДА не сушите стяжку, используя систему теплого пола, вы нарушите целостность цементной стяжки.
Если вы уменьшили расстояние между трубами теплого пола по периметру, например, там, где много окон, рекомендуется иметь высококачественный паркетный пол, чтобы предотвратить любые проблемы в будущем, кроме того, оставьте дополнительное пространство вокруг периметр,

Ввод в эксплуатацию системы UFH перед установкой деревянного пола.Никогда не устанавливайте деревянный пол перед вводом системы в эксплуатацию, как описано ниже.

Чтобы обеспечить максимальную производительность вашей системы отопления и готового пола, важно, чтобы все компоненты работали вместе.
Система водяного водяного водяного водяного водяного отопления должна быть установлена в соответствии с инструкциями производителя, и должна быть запущена в эксплуатацию в течение 21 дня, чтобы обеспечить полную работоспособность системы.
Стяжка должна иметь влажность менее 1.8% до пуска системы теплого пола. Если стяжка толщиной 75 мм, то при нормальных погодных условиях для ее высыхания потребуется не менее 75 дней.
Установите температуру воды в трубах на 20 градусов Цельсия в первый день, а затем постепенно увеличивайте максимум на 5 градусов Цельсия каждые 24 часа, вплоть до макс. 45 градусов по Цельсию. Затем эта максимальная температура должна поддерживаться прибл. 8 дн. Это контролируется клапанами потока, а не термостатами.
Затем снизить температуру воды в трубах в обратном порядке в течение 8 дней.Общая процедура займет 21 день.
Во время этой процедуры убедитесь, что в помещении есть хорошая вентиляция, чтобы вся влага, которая там находилась, была выпущена и могла быть правильно отведена.
После ввода в эксплуатацию установщик должен предоставить документальное подтверждение ввода в эксплуатацию; особенно температуры, достигаемые на чистом черновом полу, и они должны быть доступны для последующих торговцев. Эта документация должна полностью объяснять, как температура поверхности стяжки регулируется клапанами потока.
ВАЖНО: Температура поверхности никогда не должна превышать 27 градусов по Цельсию.
Шкала времени: работа в режиме обогрева в течение 21 дня

Регуляторы температуры потока.

Если не установлен конденсационный котел с регулятором низкой температуры, то используется смесительный клапан для понижения температуры обычного котла с 82 градусов до примерно 50 градусов, что даст температуру поверхности стяжки примерно 25 градусов, в зависимости от по расстоянию между трубами.Это безопасный способ управления системой. В более продвинутых контроллерах, называемых погодными компенсаторами, используйте внешний датчик и программатор для регулировки расхода и температуры для компенсации внешних условий. Очень важно иметь устройство для управления котлом и насосом, чтобы температура подачи не превышала безопасные пределы. Есть новые датчики, которые являются частью черного пола и отключают систему, если температура на поверхности достигает 27 градусов.

Акклиматизация деревянного настила

Перед началом установки 20-миллиметровые инженерные доски пола необходимо внести в комнату, где они будут устанавливаться после 21-дневного начального периода эксплуатации, и подвергнуть воздействию климатических условий.Акклиматизация составит: —

человек.

Все мокрые покрытия должны быть закончены и стяжки должны быть высохшими при уровне влажности ниже 8% и влажности ниже 65%
Система UFH должна быть введена в эксплуатацию и включена.
Оставить доски в картонных коробках с открытыми концами.
Хранение досок не менее 14 дней.
Доски следует укладывать ровно на расстоянии не менее 300 мм от ближайшей стены.
Под нижним слоем картонных коробок должно быть несколько реек, чтобы воздух мог циркулировать..
Температура в помещении должна быть не ниже 18 ° C.
Температура поверхности пола должна быть не менее 15 ° C.
Относительная влажность воздуха должна быть от 40% до 65%.

ВАЖНО: температура поверхности стяжки не должна превышать 27 ° C.

Способы устройства деревянного пола с UFH

Бетонные и ангидридные стяжки: приклейте полимерным клеем SW890 MS и дайте высохнуть в течение 48 часов после укладки перед включением системы отопления.
«Плавающие полы» для других видов отделки поверхностей: по возможности всегда следует приклеивать пол, так как вы не получите такой эффективной теплопередачи, если будете плавить деревянный пол. Убедитесь, что у вас есть рекомендованная подложка или там, где у вас есть электрический обогреватель, установлен соответствующий барьер между угольными нагревательными проводами, а затем уложите доски, склеив шпунт и пазы вместе с высококачественным клеем для дерева. Мы рекомендуем и поставляем подложку Timbermate Heat Flow Underlay.
Секретное крепление гвоздями или секретное привинчивание к балкам: убедитесь, что между поверхностью досок и системой отопления нет воздушных зазоров, поскольку воздух является изолятором, и вы не получите эффективного теплообмена с потенциальными горячими точками.ПЛАТЫ НИКОГДА НЕ ДОЛЖНЫ ПРИКАСАТЬСЯ К ТРУБОПРОВОДУ ГОРЯЧЕЙ ВОДЫ.

Ввод в эксплуатацию системы УВГ после укладки древесины

Важно не сотрясать пол из-за слишком быстрого ввода тепла и после запуска системы отопления:

Ячеистая структура деревянных полов будет содержать некоторое количество влаги, и натуральные масла помогают поддерживать ее. если пол перегреть и дать ему слишком сильно высохнуть, то волокнистая структура ячеистой структуры начнет расщепляться.Отделку на водной основе следует наносить профессионально, чтобы не создавать проблем при повторном включении системы отопления.

После укладки пола систему нельзя снова включать в течение 48 часов, а если полы были смазаны маслом, перед повторным включением системы важно соблюдать указанное производителем время отверждения. Важно, чтобы масло не высохло при повторном включении системы. Для натуральных масел это может означать отказ от повторного включения системы в течение 14 дней.

Также после того, как масла застынут, вы должны снова включить систему и повышать температуру на 1-2 градуса в день, используя регуляторы потока и удерживая термостаты на очень низком уровне. Деревянные полы — это живое существо, на промасленных полах всегда поддерживайте их в чистоте.

Более подробную информацию можно найти на специализированных веб-сайтах систем теплого пола, таких как John Guest. Щелкните элемент управления термостатом, чтобы увидеть всю информацию здесь: http://www.jgspeedfit.com/Home/Products/Underfloor-Heating/Network-Control-System—Controls/TOUCHPAD-NETWORK-CONTROLLER-(1).aspx

Вы также можете посетить сайт Nu-Heat для получения дополнительной информации http://www.nu-heat.co.uk/s.nl/it.I/id.395/.f

Текущее обслуживание и использование пола и системы UFH

Как правило, температура не должна сильно меняться, и в идеальном мире нельзя выключать УВГ, просто сохраняя при этом очень низкую температуру. Всегда старайтесь не переводить пол из одной экстремальной температуры и влажности в другую за очень короткое время. В идеале температура в помещении должна быть от 20 до 18 градусов Цельсия.Относительная влажность воздуха должна быть от 35% до 60%.

Если вы выключили систему, и пол стал холодным летом, то вы должны снова включить систему контролируемым образом, как при вводе системы в эксплуатацию после установки деревянного пола. Если вы снова включите его на полную мощность, это «сотрясет» деревянный пол и может вызвать подъем или расслоение верхнего слоя инженерных плит.

Максимальная температура деревянного пола не должна превышать 27 градусов по Цельсию, чтобы избежать чрезмерного высыхания, которое может вызвать напряжения в деревянном полу.

Для очистки пола и ухода за ним также необходимо использовать рекомендуемый набор для ухода.

Мы живем в тяжелые времена — по крайней мере, когда дело касается напольных покрытий. Во многих британских домах ковры были прикованы к спальням, в то время как публика потакает своим нынешним вкусам к твердой отделке пола — камню, керамике, сланцу и, нынешнему фавориту, дереву.

Продажи полов из полированной древесины резко выросли, что соответствует быстро растущему спросу на системы теплого пола.Но подходят ли они? Есть те, кто не имеет достаточного опыта работы с теплыми полами и / или деревянными панелями, которые сомневаются в связи. Их умы можно и нужно успокоить.

Однако, поскольку успех и неудача часто идут рука об руку, стоит повторить несколько основополагающих принципов, чтобы сделать «успех» неизбежным результатом.

Многие типы деревянных полов подходят для полов с подогревом (и охлаждением), но не все. В случае сомнений первым делом следует проконсультироваться со специализированным поставщиком, Ассоциацией исследований и разработок древесины (TRADA), Британским стандартом 8201: 2011 или всеми тремя относительно характеристик рассматриваемого типа.

Самым важным условием перед обогревом деревянного пола является контроль влажности. Как природный органический материал, древесина имеет плотность в районе 500-700 кг / м ³, что составляет около 33% от веса бетона. Свежесрубленная древесина состоит из длинных целлюлозных нитей, связанных лигнином с «прожилками» и «артериями». Содержание сока и водяного пара составляет более 50% массы бревна.

Спелые «выдержанные» пиломатериалы от специализированных поставщиков имеют контролируемое содержание влаги в диапазоне от 28% насыщения — ниже этой точки становится заметен эффект усадки — до 6%, когда «сухая кость», когда усадка перестает быть фактором.

Законы термодинамики неразрывно связывают содержание влаги, давление пара и температуру, поэтому, когда древесина используется для отвода тепла, передовая практика требует, чтобы температура верхней поверхности пола не превышала 27 ^o C (75 Вт / м ²). Практическое руководство по содержанию влаги можно найти в BS; 8201: 2011.

Практически вся усадка происходит поперек волокон (не по длине), где изменение содержания влаги на 1% или +/- 5% относительной влажности = примерно 2 мм на метр движения древесины.Однако это не следует путать с тепловым линейным расширением древесины, которое примерно вдвое меньше, чем у бетона.

Важно отметить, что если плиты изначально укладываются, скажем, на 9-10%, то во время эксплуатации можно ожидать падения влажности до 6-8% с сопутствующей усадкой.

Очевидно, что не все деревянные полы нагреваются непрерывно, но во всех случаях подходящий зазор для обеспечения эффектов расширения и сжатия, вызванных воздействием тепла и влажности, должен существовать по всему периметру комнаты, внутренним углам, каналам пола, столбам, люкам и соседним этажам.Величина расширительного зазора никогда не должна быть меньше 8 мм, а часто от 13 до 15 мм (в случае сомнений проконсультируйтесь со специалистом по дереву) ».

Термостойкость деревянных полов

Ниже приведены результаты измерений термического сопротивления систем теплого пола со стяжкой при использовании паркетных полов.

Инженерные плиты толщиной 15 мм с верхним слоем 4 или 6 мм 0,08 м2 K / Вт / 0,8 TOG

Инженерные плиты толщиной 20 мм с верхним слоем 4 или 6 мм 0.10 м2 К / Вт / 1.0 TOG

Клей MS Polymer, который мы используем для приклеивания плит к стяжке, сохнет как твердая резина и обеспечивает хорошую теплопередачу. Он произведен для нас Sika и имеет обозначение SW 890.

У нас никогда не было проблем с нашими плитами толщиной 20 мм с системами теплого пола, особенно с теми, которые имеют систему горячей воды для стяжки толщиной 70 мм с регулирующим клапаном, который максимально ограничивает температуру воды из котла в трубы отопления. 55 градусов и межосевое расстояние 200 мм.

Меры перед установкой

Важно, чтобы команда на объекте продумала, как создать подходящую среду для высушенной в печи древесины во время установки в любом недавно построенном или отремонтированном здании. Необходимо будет предварительно кондиционировать комнату, тщательно нагревая пол, повысив температуру встроенных труб или кабелей.

Современные деревянные полы — должны соответствовать Части L: 2006 и Части Е строительных норм и правил, согласно которой между балками балок должен быть уложен слой минеральной ваты толщиной не менее 100 мм в качестве акустического барьера.Это также действует как дополнительная теплоизоляция, позволяя системе теплого пола работать еще более эффективно. Когда речь идет о деревянном полу / электрическом UFH, следует также обратить внимание на электрические правила BS 7671: 2001 (см. Параграф 5.2), где ограничения температуры кабеля требуют, чтобы кабели были большего размера, чтобы выдерживать необычные температуры.

Предупреждение — добавление ковров на деревянные полы может увеличить температуру между полом и ковром на 15 ^o ° C.Таким образом, для достижения температуры поверхности пола 27 ^o C (мощность 75 Вт / м ²) могут потребоваться водопроводные трубы для работы при 50-55 ^o C

Поэтому проектировщики должны убедиться, что теплопотери конструкции не превышают 75 Вт / м. ², чтобы деревянный пол мог работать при максимально допустимой температуре контакта 50 ^o C для древесины и деревянных изделий или ниже. .

Наконец, установка удаленного термостатического датчика под деревянным полом ограничит температуру и соответствующую влажность, тем самым защищая интересы клиента.

Как избежать потенциальных проблем с деревянными полами и теплыми полами

Мы тщательно изучили рынок, и эта статья призвана помочь вам при рассмотрении вопроса об установке теплых полов (UFH). Деревянный пол — лучший материал для установки поверх любой системы из-за его теплоты и тепловых свойств. Когда деревянный пол в идеальном мире, систему UFH следует всегда оставлять включенной даже при низкой температуре. Дерево остается живым материалом даже после того, как его спилили, высушили в печи и обработали.Ячеистая структура всегда будет реагировать на окружающую среду, и если вы хорошо относитесь к своему полу, она будет доброжелательна к вам. Помните, что бумага сделана из дерева, и когда она намокнет, она станет сырой, и вы можете снова высушить ее, но она никогда не будет иметь тех же характеристик. Если вы выключите систему UFH, доски станут холодными, и если оставить их на некоторое время зимой или летом, когда воздух влажный, деревянный пол будет собирать влагу. Когда затем снова включается отопление, среда, в которой находится древесина, резко изменится, и это может вызвать напряжение внутри доски, точно так же, как когда мы заходим в горячую ванну в морозную погоду.Мы не можем гарантировать качество наших полов, если вы это сделаете.

Большинство проблем, связанных с деревянными полами и УФН, возникает из-за следующих условий:

Резкое изменение температуры поверхности
Горячие точки
Отсутствие распределения тепла
Повышенная влажность в помещении
Работа обогрева при температуре поверхности выше 27 градусов
Мытье пола водой

Если применимо любое из вышеперечисленного, вы можете получить следующие реакции деревянного пола:

доски деформированные
инженерный пол, который расслаивается, это верхний слой, отслаивающийся
появляются пробелы
, если он установлен неправильно, вы также обнаружите, что подъемник всего пола
Отсутствие эффективного теплообмена через пол

Как избежать проблем

Всегда используйте профессиональный установщик UFH
Убедитесь, что у вас есть подходящая система для достижения желаемого, см. Здесь несколько советов
Никогда не покупайте паркет дешево
Никогда не укладывайте пол из массивной древесины
Всегда используйте лучшие клеи для приклеивания деревянного пола к стяжке, такие как Bona R850, который был разработан для деревянных полов с UFH
Если вам нужна электрическая система, вы должны соблюдать требования производителя к установке и следить за тем, чтобы у вас не возникали горячие точки, некоторые дешевые системы вызовут это.
Горячие точки возникают там, где нет эффективных отражающих пластин, которые распространяют тепло, или там, где стяжка слишком тонкая
Всегда оставляйте UFH-систему включенной и не повышайте и не понижайте чрезмерно температуру
Деревянный пол необходимо мыть с помощью соответствующих наборов для ухода и в соответствии с инструкциями производителя.Для наших полов всегда используйте рекомендуемый набор для ухода, если вы этого не сделаете, тогда все наши гарантии и гарантии недействительны.

Для получения более подробной информации о UFH перейдите по этой ссылке http://www.uhma.org.uk/

Основы системы UFH

Большинство современных систем UFH — это системы горячего водоснабжения, в которые встроены высокотехнологичные пластиковые трубы внутри или чуть ниже пола.

Обычно по этой трубе циркулирует вода с температурой 47-62 ° C, и это нагревает пол до температуры поверхности 25-28 ° C, примерно такой же, как температура ладони.

Тепло, выделяемое радиаторами, передается с небольшой поверхности, которая намного горячее, чем обогреваемое помещение. Для сравнения, UFH передает тепло с очень большой площади поверхности, которая лишь немного теплее комнаты.

Современные системы УВГ экономичны в эксплуатации, практически не требуют технического обслуживания и используют эффективные средства контроля. Они обеспечивают наиболее комфортное всестороннее тепло среди любой системы отопления.

В бетонных полах обычно прокладывают нагревательную трубу или кабель поверх изоляции до того, как стяжка покроет трубу и завершит конструкцию пола.

Таблица 2 Плитка / древесина твердых пород В таблице на следующей странице показана температура поверхности стяжки в зависимости от температуры воды в трубах.

Максимальная тепловая мощность, достижимая при настройках температуры потока (Вт Вт / м²)

Для получения дополнительной информации от одного производителя щелкните ссылку ниже, откуда эта информация взята из ИСТОЧНИКА http://www.johnguest.com/speedfit/underfloor-heating/

СМОТРИТЕ НАШИ ИНСТРУКЦИИ ПО ХРАНЕНИЮ, УСТАНОВКЕ И ОБСЛУЖИВАНИЮ ЗДЕСЬ:

Инструкции по хранению, установке и техническому обслуживанию

Электрический теплый пол под деревянным полом

Древесина постепенно обгоняет плитку как самое популярное напольное покрытие, используемое для полов с подогревом.При выборе отделки пола для электрического теплого пола всегда следует учитывать 9 ключевых моментов. Rayotec предлагает усовершенствованный коврик для подогрева пола немецкой разработки, специально разработанный для работа под плавающим деревянным полом.

9 Ключевые моменты безопасного использования электрического теплого пола под деревянными полами

(1) Толщина деревянного настила

Древесина не является хорошим проводником тепла, поэтому чем она тоньше, тем выше мощность системы и тем быстрее нагревается время.Максимальная рекомендуемая толщина составляет около 18 мм.

(2) Плавающий пол

Очевидно, вы не сможете прибить деревянный пол, если подложите под него электрический теплый пол. Все этажи должны быть плавающими. Можно приклеить деревянный пол, но нужен другой коврик. Звоните в офис для уточнения деталей.

(3) Подложка

Можно использовать деревянную подкладку для пола поверх электрического коврика для теплого пола, но убедитесь, что он тонкий и не отражающий тип фольги.Лучше всего использовать более тонкие деревянные полы (деревянный ламинат или паркет толщиной до 15 мм)

(4) Максимальная температура пола

Деревянные полы не должны иметь температуру выше 27 ° C. Комнатные термостаты должны иметь напольный датчик, который автоматически отключает полы с подогревом, если температура пола превышает эту температуру. Все термостаты Rayotec оснащены напольными датчиками для защиты пол.

(6) Дайте вашему напольному покрытию акклиматизироваться

После того, как вы уложили деревянный пол, не включайте теплый пол, пока пол не акклиматизируется.В продолжительность зависит от толщины древесины, но обычно составляет 7-14 дней.

(7) Расширительный зазор

Вокруг пола всегда следует оставлять компенсационный зазор. Обычно это 10-30 мм (обратитесь к поставщику напольных покрытий. Больше подробностей).

(8) Заземленная система

Все электрические коврики для теплого пола Rayotec имеют заземление.

(9) Изоляция

Изоляция сокращает время разогрева и эксплуатационные расходы, а также защищает маты.Rayotec поставляет передовую систему Palziv, которая не только обладает фантастическими изоляционными свойствами, но также намного проще и быстрее устанавливается по сравнению с традиционными пенопласт.

Какой пол для электрического теплого пола лучше?

Электрические теплые полы под ламинатом

Ламинат лучше всего укладывать поверх электрического теплого пола. Поскольку он тонкий (обычно около 7 мм), тепло распространяется через это очень легко, давая вам хорошую производительность и быстрое время разогрева.Ламинат обычно хорошо переносит перепады температур и плохо деформируется.

Электрические теплые полы под плиткой

Инженерные плиты также очень хорошо подходят для полов с подогревом. Они различаются по толщине, но, как правило, чем тоньше, тем лучше. Типичная толщина 14 мм была бы идеальной, но возможно и до 18 мм, хотя и с немного уменьшенной производительностью. Спроектированные платы не допускают легкого коробления, что также является большим преимуществом.

Система теплых полов Rayotec — Rayoflex

Rayotec продает передовые коврики Rayoflex.Это полностью заземленный коврик мощностью 150 Вт / м2, что невероятно простота установки.
