Теплые полы водяные на деревянный пол – Теплые водяные полы на деревянный пол: виды и технология укладки

водяной или электрический в доме

На рынке представлено большое количество уникальных технологий, позволяющих людям сделать свое жилье теплым и комфортным. Некоторые из них вызывают недоверие и массу сопутствующих вопросов. Например, часто можно услышать разные мнения по поводу как установить теплый пол на деревянный пол. Даже некоторые мастера считают, что такой способ неосуществим. Но, как показывает практика, данное мнение является ошибочным. И теплый пол в деревянном доме встречаются очень часто.

Правильная укладка

Что нужно помнить?

Почему возникает недоверие к такому способу обогрева помещений? В расчет берутся специфические свойства материала. Из-за температурных перепадов дерево может менять свою форму. При нагревании его поверхность немного расширяется, а при охлаждении – сжимается. Аналогичная ситуация происходит и при высоком или низком уровне влажности. Но, развитие строительных технологий происходит стремительным образом. И уже сегодня производители предлагают своим клиентам варианты, которые позволяют укладывать теплый пол на деревянном основании.

Если вы приняли решение сделать теплый пол на деревянный пол, то следует помнить о некоторых особенностях натурального материала:

  1. Древесина имеет низкий уровень теплопроводности. Если проводить сравнение с бетоном, то температура нагреваемых элементов на полу должна быть достаточно высокой.
  2. Не следует устанавливать в деревянном частном доме, даже очень эффективный, теплый пол как единственный источник тепла. Обязательно установите еще несколько радиаторных батарей на стены в помещениях.
  3. Древесина – материал, который легко и быстро воспламеняется. Специалисты рекомендуют отдавать предпочтение не электрическим теплым полам, а водяным системам.

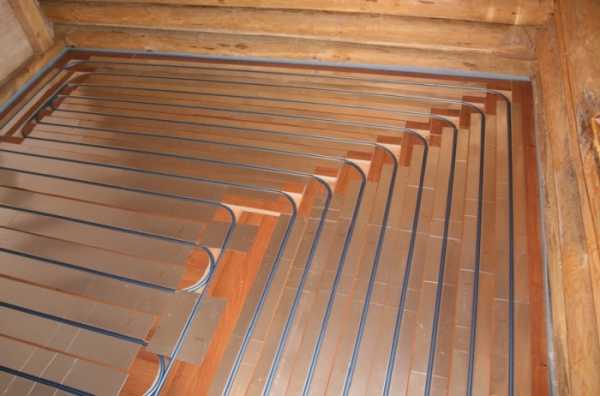

Теплый водяной пол на деревянной основе

Помимо особенностей, которыми обладает натуральная древесина, следует учитывать и требования, выдвигаемые к электрическому теплому полу, установленному в деревянных постройках. Поэтому, теплые полы в деревянном доме устанавливаются при соблюдении всех правил.

А именно:

  • Все правила монтажа электрических приборов должны соблюдаться со строжайшей точностью. Это минимизирует вероятность возникновения возгораний и, как следствие, пожаров дома. Эффективный теплый пол на деревянное основание должен укладываться со строгим соблюдением требований безопасности.
  • Недопустимо, чтобы нагревательный элемент на полу касался легко возгораемых материалов.
  • Как упоминалось выше, древесина характеризуется низким уровнем теплопроводности. Поэтому, настил должен иметь минимальную толщину. Рекомендуется укладывать деревянное покрытие толщиной от 20 до 24 мм. Это позволит снизить расход электрической энергии и предотвратит вероятность повреждения покрытий дома.
  • Во время работы нельзя прокладывать кабель где установлена мебель или предметы бытовой техники.
  • Тщательно изолируйте все соединения.
  • При укладке кабелей важно соблюдать особую внимательность. Не повредите изоляцию.
  • Максимальная мощность теплого пола должна быть ниже 80 Ватт на квадратный метр.
  • Особо внимательно нужно выбирать номинал автоматического выключателя, с помощью которого производится перезагрузка системы. Он устанавливается внутри помещений дома.

Подготовительный этап

Имейте в виду, что перед тем как установить теплый пол на деревянный пол, должны быть полностью исключены все мокрые работы. Имеется в виду укладка стяжки. В этом случае в качестве основания используются обыкновенные доски. Но, как и к другим материалам, к доскам предъявляются особые требования:

  1. Настил, выполненный из дуба или из бука, по толщине не должен быть более 24 мм. Что касается сосны или лиственницы, то в этом случае ограничение толщины снижается до 22 мм.
  2. При монтаже нового настила, доски, которые будут использоваться во время работы, должны несколько дней полежать на теплой поверхности внутри дома. Такой подход позволяет минимизировать вероятность деформации материалов в будущем.

Перед тем, как начать монтаж труб или электрических кабелей, следует подготовить основание дома.

Используйте несколько подходов:

  • Если монтаж будет выполняться на старом основании, то следует тщательно заделать все щели и дыры, образовавшиеся между досками. Для этого, в щели нужно положить теплоизоляционные материалы: универсальная минеральная вата или обыкновенный пенопласт.
  • Если монтаж будет выполняться на новое основание, то поверхность следует тщательно обработать антисептическими растворами. Наличие плесени, щелей или гнилых мест недопустимо.

В любом случае обустройство нагреваемых полов происходит на черновое основание. Его нужно правильно подготовить перед работой. И после этого можно переходить к укладке теплоизоляционных материалов. Укладывая теплоизоляционные материалы между лагами, вы исключаете нежелательное возникновение мостиков холода.

Итак, основание подготовлено, переходим к монтажу теплых напольных систем. На этот этап следует обратить особое внимание тем, кто не знает, как сделать теплый пол своими руками.

Основной этап

Определитесь с типом изделия. Хотите электрический обогрев. Его можно устанавливать. Хотите сделать водяной – тоже допустим в доме из дерева.

Рассмотрим укладку электрических нагревательных систем. Начинается обустройство теплых полов по деревянному полу с расстилания фольгированного теплоизолятора. Он должен быть расположен фольгой вверх. Толщина слоя в обязательном порядке больше 30 мм. Далее укладывается монтажная сетка, служащая основой для кабеля. Электрический кабель монтируется петлями. Для петель следует сделать пропилы в лагах. Крепление кабеля к сетке происходит при помощи хомутов. Между лагами располагается свой датчик температуры. А терморегулирующее устройство крепится к поверхности стены. После работы выполните проверку. Если теплые деревянные полы работают исправно, можно приступать к укладке финишного покрытия.

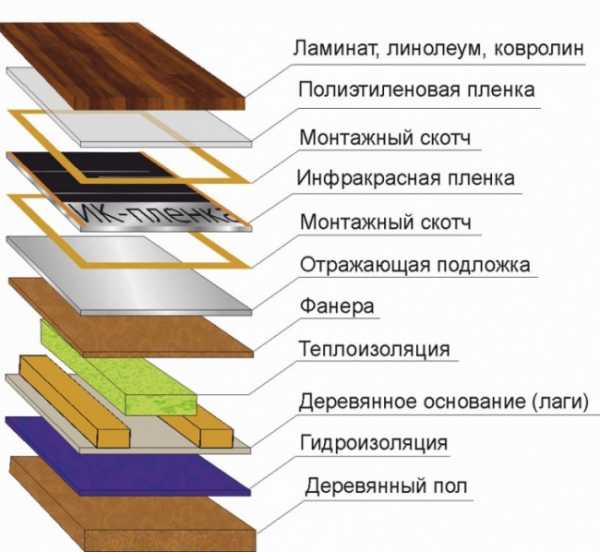

Электрический теплый пол на деревянном полу

Самым экономичным вариантом считается укладка инфракрасных моделей. Такой эффективный теплый пол в деревянном доме своими руками может выполнить любой мастер. Работа осуществляется достаточно просто. На основание укладывается теплоизоляционный материал. Сверху ложится нагревательная пленка, которая подключается к сети. И поверх этой конструкции укладывается финишное покрытие. В итоге, теплый пол на деревянной основе можно использовать.

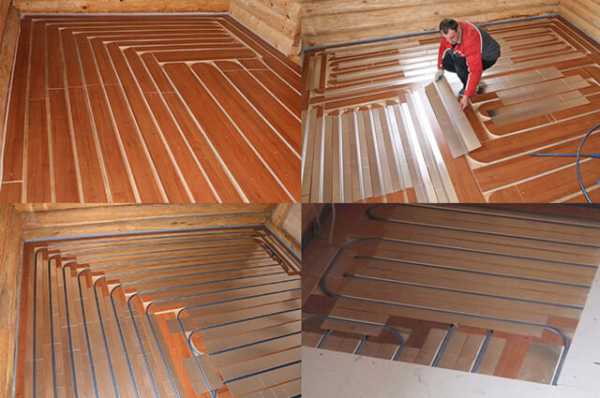

Что касается водяных полов, то здесь ситуация обстоит немного сложнее. Основная проблема заключается в наладке соединения труб с общей отопительной системой. Самостоятельно сделать могут далеко не все владельцы деревянных домов. Поэтому рекомендуется обращаться за помощью к опытным специалистам, которые без проблем положат водяной эффективный теплый пол на деревянных полах.

Структура водяного теплого полна на деревянном основании

В заключение стоит отметить, что теплые полы с легкостью можно укладывать на натуральное деревянное полотно. Тщательно соблюдайте все тонкости и нюансы данного вида работы.

delaypol.com

Как сделать тёплый пол на деревянном основании своими руками

Желание сделать дом тёплым, уютным и комфортным подталкивает людей к использованию современных технологий в области отопления. Особой популярностью стала пользоваться укладка тёплых полов. Установить такую систему несложно, однако монтаж, например, на деревянное основание имеет ряд особенностей.

Назначение тёплого пола и особенности укладки

Деревянный пол напоминает многослойный пирог, основными составляющего которого являются черновая укладка, слои теплоизоляции и гидроизоляции, чистовое основание и окончательное напольное покрытие. Между этими слоями можно уложить тёплый пол — современную отопительную систему, позволяющую организовать обогрев помещения.

При установке тёплого пола на деревянную основу нужно учитывать следующее:

  • Если деревянные полы являются частью деревянного дома, то при монтаже системы важно помнить, что в течение первого года после строительства стены дают значительную усадку, которая может достигать 5%.
  • Древесина — природный материал, чувствительный к изменению микроклимата в помещении. При сильных перепадах влажности и температуры она может пересохнуть, растрескаться или прогнить.

В первую очередь нужно определиться, будет ли тёплый пол являться основным видом отопления, либо же планируется установить его в качестве дополнительного. Это влияет на выбор мощности оборудования. Например, при монтаже как основного вида отопления удельная мощность системы должна быть 180 Вт/кв.м, как вспомогательного — 140 Вт/кв.м.

Для укладки на утеплённых террасах или в зимнем саду подходит оборудование, мощность которого выше на 15–20%. На такой же показатель необходимо ориентироваться при выборе системы, если под утепляемой поверхностью находится холодный подвал.

Укладка тёплого пола происходит с заранее определённым шагом. Его величина зависит от планируемой интенсивности нагрева. В прохладных местах, например, рядом с наружной стеной здания, отопительные секции можно укладывать с меньшим шагом, чем в центре комнаты.

Виды

Одна из разновидностей электрического тёплого пола — маты

Модели тёплых полов делятся на две группы:

  • Электрические полы — специализированные токоведущие системы, состоящие из обогревательных матов, кабелей или специальной обогревающей плёнки.
  • Водяные полы — конструкции из трубок с циркулирующим внутри теплоносителем, которые крепятся к основанию и подключаются к централизованному отоплению или собственному котлу с насосом.

Электрические полы, в свою очередь, делятся на три вида:

  • Тепловой кабель. Реализуется он в мотках, модели различаются по степени нагрева и количеству вырабатываемого тепла. Диапазон мощности — 120–180 Вт/кв.м.
  • Маты. Это аналог кабельного пола, в котором нагревательный элемент крепится на основе с заданным шагом.
  • Инфракрасная плёнка, по краям которой расположены контакты. Мощность — 150–220 Вм/кв. м.

Полы электрического типа проще в плане монтажа и меньше по габаритам, при их укладке не всегда необходим демонтаж старого напольного покрытия. Нагреваются они быстрее, а с помощью настраиваемой системы управления в каждой комнате можно установить ту или иную температуру. Кроме того, электрические конструкции долговечны и могут служить до 50 лет.

Но при установке на деревянное основание необходимо помнить, что существует риск пожара в случае короткого замыкания. Другим недостатком электрических полов является высокое потребление электроэнергии. При укладке таких конструкций также необходимо проверять, выдержит ли дополнительную нагрузку электропроводка.

Водяные системы безопаснее. Все элементы таких полов скрываются верхним напольным покрытием, благодаря чему трубы не занимают лишнее пространство внутри помещения и не портят интерьер. При установке на деревянный пол водяные системы прогревают помещение равномерно, но слабее, чем электрические конструкции, потому что теплопроводность древесины небольшая. Также следует учитывать, что есть риск протечек, особенно в местах стыков.

В целом тёплый пол водяного типа является самой распространённой системой резервного отопления.

Выбор способа обогрева зависит также от того, какое верхнее покрытие будет использоваться в доме. Если планируется укладывать керамические или керамогранитные плиты, для отопления лучше выбрать маты или стандартный тепловой кабель. Для паркетной доски или ламината используется плёночная отопительная система. Водяной тёплый пол может использоваться со всеми типами напольных покрытий.

При правильном монтаже и соблюдении основных правил техники безопасности и эксплуатации все типы конструкций пригодны для установки на деревянный пол.

Водяные тёплые полы аккуратнее и безопаснее электрических

Монтаж водяных тёплых полов на деревянное основание

Необходимые материалы и инструменты

  • Строительный уровень.
  • Комплект разводных и гаечных ключей.
  • Набор отвёрток или шуруповёрт.
  • Ножницы для труб из металлопластика.
  • Горячая сварка.
  • Рулетка.
  • Трубы для циркуляции теплоносителя.
  • Гидроизолирующая плёнка
  • Материал для теплоизоляции
  • Крепления — фиксаторы, скобы, планки и так далее.
  • Оборудование для подключения к отопительной системе: муфты, переходники, смесители, коллекторы.

Для создания тёплого пола могут использоваться трубки различных типов: металлические, металлопластиковые, пластиковые, шовные, бесшовные и прочие. Самая востребованная разновидность — металлопластиковые магистрали бесшовного типа.

Устройство водяной системы

При укладке системы труб на уже существующий деревянный пол необходимо оценить его состояние. Если есть небольшие щели, их нужно заделать при помощи теплоизолирующего материала или затирочных смесей. В случае когда старый пол не поддаётся ремонту, его нужно демонтировать. Основаниями для демонтажа являются:

  1. Отсутствие утепления. Под досками может «гулять» ветер.
  2. Слишком большое расстояние между отдельными лагами. Оно не должно превышать 50–60 сантиметров.

После проверки и возможного демонтажа старого деревянного пола можно приступать к установке новой конструкции. Она производится в несколько этапов:

  1. Монтаж фальшпола и утепление. К лагам крепят доски, фанеру или другое основание, подходящее для укладки слоя утеплителя. Далее стелется слой парозащитной и гидрозащитной плёнки, на который укладывается утеплитель толщиной до 100 мм (можно использовать и плиточную минеральную вату толщиной 35–40 кг/куб.м).
  2. Настил половых досок. Между отдельными досками должно оставаться небольшое расстояние размером 20х20 мм. На торцах нужно сделать закруглённые пазы для поворота магистрали.
  3. Укладка трубы. Над пазами раскатывается фольга, поверх которой укладываются трубы. Стандартный диаметр — 16 мм. Это позволяет трубе свободно помещаться в пазах и не портиться в случае деформации древесины. Шаг — от 100 до 300 мм.

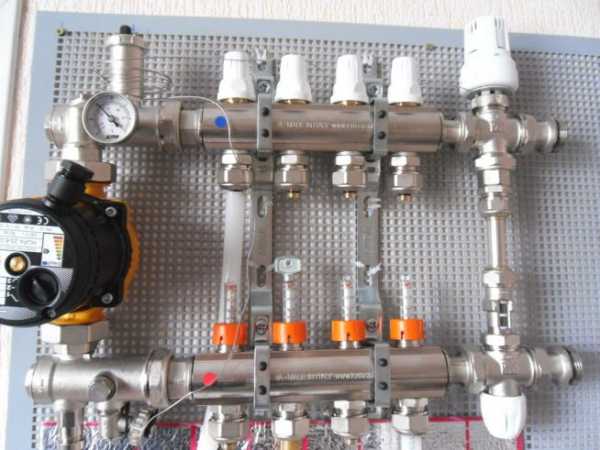

    Коллекторная система позволяет контролировать температуру, напор воды и другие показатели

  4. Подключение к системе отопления. Этот шаг может выполняться любым подходящим способом: при помощи смесителей, коллекторной системы и так далее.
  5. Проверка конструкции на предмет утечек и повреждений.
  6. Настил чистового напольного покрытия.

Установка кабельной отопительной системы своими руками

Необходимые материалы и инструменты

В процессе монтажа кабельного пола понадобится комплект оборудования и инструментов:

  • Нагревательный кабель.
  • Терморегулятор.
  • Фольга и материал для теплоизоляции.
  • Гофрированная трубка.
  • Монтажная лента.
  • Измерительные приборы (омметр, вольтметр), необходимые для проверки сети.
  • Элементы крепления.
  • Рабочие инструменты: плоскогубцы, отвёртки, ножницы, рулетка.

Руководство по укладке

При установке кабельной конструкции необходимо учитывать ряд нюансов:

  1. Наличие в системе терморегулятора позволяет минимизировать риск возгорания и перегрева напольных покрытий. В деревянных строениях максимальный уровень температуры составляет 40 градусов.
  2. Нагревательные элементы равномерно распределяются по площади комнаты. Исключение — зоны, где расставлены шкафы, диваны и другие тяжёлые предметы. При постоянном воздействии их вес может деформировать кабель.
  3. Высота покрытия, укладываемого поверх электрической обогревательной системы, зависит от породы дерева. Если поверхность состоит из твёрдой древесины (дуб или бук), то предел высоты — 2,4 мм. Для «мягких» сортов этот показатель — 2,2 см.

В помещении с тёплыми полами нежелательно размещать ковры. Они препятствуют распространению тепла по комнате.

Главное при укладке кабеля — равномерное распределить его по всей поверхности пола

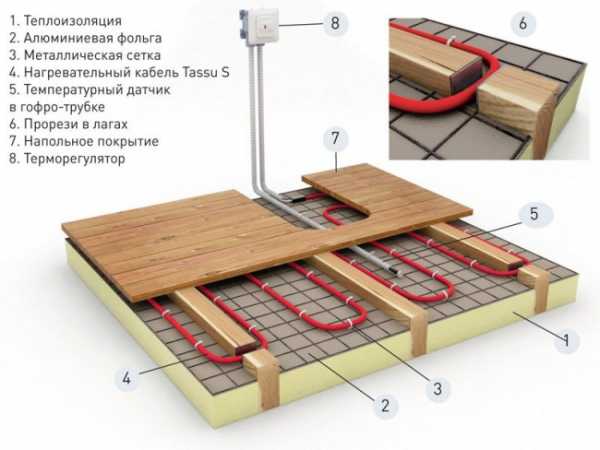

Технология монтажных работ сводится к следующему:

  1. Перекрытия очищаются от пыли и прочих загрязнений.
  2. Заделываются трещины при помощи затирочных смесей, выпускающихся для обработки древесных поверхностей. Пользоваться монтажной пеной не рекомендуется: средство имеет высокие изоляционные свойства.
  3. Укладываются бруски черновой основы. Крепление к основанию делается с помощью саморезов.
  4. В прослойке между брусками размещается термоизоляционный слой. Чаще всего используется фольга, выполняющая функции изолятора и отражателя тепловых лучей, испускаемых нагревательными устройствами.
  5. Поверх термоизоляционного слоя стелется оцинкованная сетка.
  6. На сетку укладывается нагревательный кабель.
  7. В местах пересечения кабеля с брусками выполняются небольшие пропилы.
  8. Скрепление проводов с брусками осуществляется с помощью монтажной плёнки. Если нужно обеспечить фиксацию кабеля к сетке, можно использовать хомуты.

Установка плёночного отопления на деревянные перекрытия

При подготовке основы для монтажа плёночной системы не требуется демонтаж старого покрытия. Он необходим лишь в случае значительного физического износа.

Необходимые материалы и инструменты

При монтаже инфракрасного тёплого пола потребуются следующие инструменты и материалы:

  • Нагревательная плёнка.
  • Полиэтиленовая плёнка.
  • Теплоизоляционная подложка.
  • Термостат и температурный датчик.
  • Провод (сечение — от 2,5 кв.мм).
  • Инструменты: ножницы, нож (можно канцелярский), индикаторная отвёртка, рулетка, плоскогубцы.

Технология монтажа

Если планируется использовать инфракрасную плёнку в качестве главного источника отопления, нужно следить, чтобы она покрывала более 70% пола.

Листы инфракрасной плёнки должны размещаться равномерно по полу, но ни в коем случае не накладываться друг на друга

Самостоятельный монтаж и подключение инфракрасного пола производится по следующему алгоритму:

  1. Очистка пола от пыли и прочих загрязнений. Работа проходит на сухой, очищенной поверхности.
  2. При влажном черновом слое проводится гидроизоляция термоплёнки. Для этого используется полиэтиленовая плёнка толщиной до 50 мкм.
  3. В качестве теплоотражателя используется плёнка из полипропилена или металлизированного лавсана (алюминиевую фольгу для этих целей применять нельзя). Предварительно нужно нарезать материал. Если тёплый пол монтируется в большом помещении, нужно следить за тем, чтобы длина плёнки была не более 10 метров.
  4. Укладывается материал на расстоянии 25–30 см от каждой стены. Термоплёнка раскладывается по полу медными шинами вниз.На плёнку запрещается наступать, ронять инструменты. Также не допускается наложение двух листов друг на друга. Перед укладкой следует разметить помещение, определить, где будет стоять тяжёлая мебель и аппаратура, и избегать этих мест. В противном случае из-за постоянного давления термоплёнка испортится.

Для подключения системы к электрической сети лучше пригласить компетентного электрика. Если же есть желание выполнить это самостоятельно, то работу следует организовать так:

  1. Зачистить провод (8–10 мм) и ввести конец в контактный зажим.
  2. Контакт устанавливается на листе плёнки. Места подсоединения и линии среза изолируются винил-мастичным скотчем.
  3. После подключения всех листов измеряется сопротивление на концах проводов, подключаемых к термостату.
  4. Далее рассчитывается нагрузка. Для этого используется формула W=V2/R, где V — напряжение в сети, R — сопротивление. Итоговая цифра должна быть примерно на 20–25% ниже той, которая указана на термостате. После этого можно подключать устройство.
  5. Полосы термоплёнки подключаются к термостату параллельно. Чтобы избежать возможных повреждений проводки, отдельные участки скрываются под теплоизоляцию.
  6. Затем размещается температурный датчик. Устройство входит в комплект к термостату. Место установки зависит от того, какой материал планируется использовать в качестве финишного покрытия: если мягкий, то датчик устанавливается в месте с минимальной нагрузкой.
  7. Подключение термостата к сети и тестирование системы на предмет перегрева контактов, искрения и так далее.

После завершения всех работ по монтажу плёночного пола укладывается финишное покрытие. Если планируется использование керамической или керамогранитной плитки, на полу предварительно раскладывается монтажная сетка и крепится в местах, где нет термоплёнки. После укладки клеевой раствор, с помощью которого монтируется плитка, должен просохнуть. Это займёт около месяца. Включать тёплый пол до этого момента не рекомендуется.

Видео: Как сделать плёночное отопление на деревянном основании

Идеальный микроклимат в помещении достигается с помощью отопительных приборов. Для получения оптимальной температуры в помещении нужно следовать правилам выбора и монтажа тёплого пола на деревянное основание, которые позволяют любому домовладельцу без труда установить выбранную систему.

remont-samomy.ru

Водяной теплый пол в деревянном доме

Напольные системы обогрева благодаря своим многочисленным достоинствам обрели широкую популярность среди домовладельцев, в том числе и хозяев деревянных частных коттеджей. Но в этом случае устройство теплых полов имеет свои нюансы, поскольку в таких домах редко выполняются бетонные основания, на которые они укладываются традиционным способом. В данной статье мы расскажем об этих нюансах и о том, как лучше устроить водяной теплый пол в деревянном доме.

Способы устройства напольного обогрева

В деревянных зданиях теплые полы с теплоносителем можно смонтировать 2 способами:

  • Традиционным, под стяжку из цементно-песчаного раствора.
  • «Сухим» способом, по деревянным лагам или балкам

Поскольку в домах из деревянного бруса полы первого этажа или перекрытие над подвалом зачастую бывает бетонным, то традиционный способ монтажа напольных водяных систем полностью отметать нельзя. Больше того, не стоит мудрить на подобных основаниях теплый пол по деревянным лагам, это приведет к лишним затратам, а результат может не оправдать ваших ожиданий. Лучше на черновых бетонных полах устраивать систему обогрева под стяжку, а уж потом настилать напольное покрытие из дерева.

Совсем другая ситуация, когда дом с деревянными перекрытиями. Выполнять по ним стяжку с греющим контуром не следует, и вот почему:

  • Цементно-песчаная стяжка оказывает дополнительную нагрузку, на которую перекрытие не всегда рассчитано.
  • Хороший деревянный дом постоянно «дышит», вследствие чего слой раствора может пойти трещинами, поскольку амплитуда его расширения не совпадает с процессами в деревянных конструкциях. Потребуется обеспечить компенсацию расширения греющего контура, что довольно сложно и затратно.

Для справки. Иногда деревянные дома зачастую строятся из недостаточно просушенного профилированного бруса, из-за чего в первое время в толще конструкций происходят изменения, приводящие к трещинам материала. В таких условиях стяжка непременно пострадает.

Не исключается и применение различных электрических систем напольного обогрева, из них самым приемлемым вариантом является использование инфракрасного теплого пола для отопления деревянного дома. Тонкая полимерная пленка с нанесенными на ней нагревательными элементами закладывается прямо под напольное покрытие, стяжку делать не требуется, что значительно упрощает монтажные работы. Однако, в этом случае выбор энергоресурсов для обогрева жилища ограничивается электроэнергией, в то время как теплоноситель водяных теплых полов может нагреваться от газового, твердотопливного или дизельного котла.

Некоторые домовладельцы, отдавая дань традициям, возводят в деревянных домах печи из кирпича, встраивая в них нагревательный контур для воды. В этой ситуации альтернативы греющим напольным контурам с теплоносителем просто не существует.

Устройство водяных теплых полов «сухим» способом

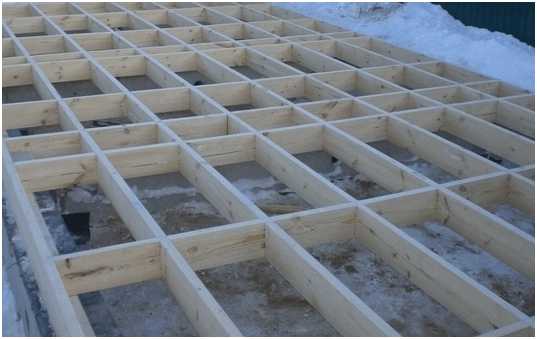

В качестве несущих конструктивных элементов пола в домах применяются лаги и деревянные балки перекрытий. Лаги устанавливаются на твердое основание либо на множество точечных опор, в то время как балки имеют 2 точки опоры по краям и в некоторых случаях дополнительно опираются на перегородки. Поскольку балка – это несущая конструкция перекрытия, то выполнять в ней какие-либо пазы или пропилы не допускается, в этом и заключается основная сложность при устройстве теплого пола в деревянном доме. Единственный выход – настелить черновой пол из досок или листов ДСП, а от него уже начинать устройство «пирога» напольного отопления.

Ситуация с лагами несколько иная. Когда брус уложен на сплошное твердое основание, то в нем есть возможность пропиливания пазов для труб водяного контура и делать черновой пол не нужно. Если же лаги опираются в нескольких точках, то пропилы в них делать крайне нежелательно, как и в несущих балках. Но в любом случае до того как устраивать поверх балок или лаг черновой пол, между ними укладывается слой теплоизоляционного материала. Для укладки теплого пола по деревянным лагам первого этажа толщина утеплителя должна быть не менее 80 мм, а для перекрытия достаточно 20—30 мм. При этом под теплоизоляционный материал на первом этаже следует проложить гидроизоляционный слой из полиэтиленовой пленки.

Под тем предлогом, что все этажи частного дома составляют единое пространство, во многих руководствах по монтажу теплого пола указывается, что перекрытия утеплять не требуется. Мол, ничего страшного нет в том, чтобы часть тепла греющего контура уходила вниз. В действительности это нарушает сам принцип действия теплых полов, поскольку тепло, идущее от потолков помещения, так и останется в верхней зоне, а в комнате, где находится система напольного обогрева, его может и не хватать. Чтобы тепло равномерно распространялось по тем помещениям, для которых оно предназначено, укладывайте небольшой слой утепляющего материала, устраивая теплый сухой пол в перекрытии.

После того как уложен теплоизоляционный материал и смонтировано черновое основание из досок или ДСП, нужно обеспечить отражение всей теплоты греющего контура вверх. Это делается 2 способами:

  • Нужно начинать устройство теплых деревянных полов с укладки по всей поверхности фольгированного отражающего слоя. В случае, когда трубы контура планируется класть прямо на утеплитель и через пропилы в лагах, то фольга прокладывается только между ними.
  • Более дорогостоящий способ – с помощью плитных древесных материалов и профилированных листов оцинкованного металла. Начертив схему раскладки контуров теплых полов на деревянном основании, в промежутках между трассами труб к нему саморезами крепят детали из ДСП. В получившиеся канавки вставляют листы оцинкованной стали.

Продолжается монтаж водяных теплых полов раскладкой труб греющего контура. Для этой цели чаще всего применяются трубы из металлопластика диаметром 16 мм (ДУ10). Шаг укладки здесь надо соблюдать меньше, чем в теплых полах под стяжку, поскольку теплоотдача в нашем случае будет не так эффективна. Труба с теплоносителем передает тепло покрытию не напрямую, а через воздушную прослойку, отсюда и снижение теплоотдачи. Соответственно, шаг укладки трубы в среднем должен составлять 150 мм, максимум – 200 мм. После этого контур подключается к коллектору, проверяется на герметичность и можно стелить финишное покрытие для деревянного пола.

Напольное отопление «под стяжку»

Технология монтажа напольного отопления, предусматривающая замоноличивание контуров в стяжку из цементно – песчаного раствора, широко распространена и достаточно известна, пирог пола представлен на рисунке:

Для начала надо обеспечить гидроизоляцию будущей плиты, проложив полиэтиленовую пленку поверх бетонной подготовки. Затем, с целью компенсации теплового расширения стяжки, по всему периметру комнаты вдоль стен крепится демпферная лента, после чего по всей поверхности основания укладывается утеплитель.

Чтобы водяные теплые полы имели хорошую теплоотдачу, поверх теплоизоляции ложится фольгированная пленка с разметкой, по которой раскладываются трубы. Шаг укладки здесь варьируется от 150 мм (для паркета с ковром) до 350 мм (для кафельной плитки). Необходимо проследить, чтобы длина каждого контура не превышала 100 м. Крепеж труб осуществляется с помощью специальных планок либо пластмассовых «гарпунов». В конце контур присоединяется к распределителю и проверяется на герметичность.

Последний этап – заливка стяжки. Оптимальная толщина слоя раствора – 3—5 см над верхом трубы, время полного застывания – 3 недели. После этого можно окончательно сделать теплый пол в деревянном доме, настелив поверх стяжки финишное покрытие.

Заключение

Монтировать теплый водяной пол на деревянном покрытии несколько сложнее, чем под стяжку, да и теплоотдача его меньше. Но пусть это вас не беспокоит, на расход энергоносителей это не повлияет никак. Только надо учесть, что напольных контуров будет недостаточно для полноценного обогрева и понадобится предусмотреть систему радиаторного отопления.

cotlix.com

Укладка теплого водяного пола в деревянном доме

Деревянный дом, несмотря на архаичность самой идеи использования дерева в качестве строительного материала, может в нынешних условиях стать вполне удобным и комфортным жильем. Для дачи такой тип строения очень удобен, а появление новых технологий, строительство модульных деревянных домов, сделали деревянные дома удачным и практичным решением жилищного вопроса. Другой вопрос, какими средствами коммуникаций можно оборудовать деревянное жилое строение. Если это жилье долговременное и рассчитанное на длительное и постоянное проживание, то обогрев жилого объекта выходит на первое место.

Прежде  всего, смущает прочность самой конструкции. Способны ли деревянные конструкции, включая перекрытие, справится с установкой дополнительного отопительного оборудования. Судя по успешному практическому опыту, применение водяных систем отопления в деревянных домах реально и не менее эффективно. Установка котла и радиаторов обогрева – это уже пройденный этап. Рассмотрим следующее, подходит ли теплый водяной пол для установки в деревянном доме в качестве полноценной отопительной системы.

Значение теплых полов для деревянных жилых строений

Деревянные дома, возводимые сегодня мало в чем уступают капитальным каменным строениям. Однако если каменный дом, имея бетонный фундамент и железобетонные перекрытия может быть оснащен любым оборудованием и коммуникациями, с деревянными строениями ситуация выглядит не такой радужной. Вся проблема в том, что с технологической точки зрения теплый водяной пол несет в себе значительную конструктивную нагрузку. Не каждое помещение обладает достаточным запасом прочности, благодаря которому можно с успехом монтировать сложные коммуникации.

Водяные системы отопления работают за счет циркуляции теплоносителя по системе трубопроводов, уложенных в пол. Масса всей рабочей конструкции теплых водяных полов достигает в рабочем состоянии больших значений.

Для справки: масса бетонного теплого пола для одной комнаты составляет 5-6 тонн. ( кв. м. стяжки 200-300 кг).

Способно ли выдержать такой вес деревянное перекрытие дачного домика. Устоят ли с таким весом лаги основания деревянного дома, будут ли такие полы надежными и долговечными? Столько вопросов стоят перед вами, однако есть варианты, способные быстро и эффективно решить возникшую проблему. Настильные системы теплых водяных полов — методики, которые прекрасно себя показали в практической плоскости. Теплые полы благодаря своим преимуществам, делают деревянные дома из обычных времянок, полноценными жилыми объектами.



Для постройки из дерева, напольный обогрев играет очень важную роль. Система отопления «водяной теплый пол» в деревянном доме раскрывается во всей своей красе. Преимущества такого варианта отопления более чем очевидны и заключаются в следующем:
  • греющие полы наиболее оптимально прогревают внутреннее пространство жилого помещения;
  • в отсутствии конверсии, при таком отоплении исключается циркуляция пыли внутри помещения;
  • деревянный дом, достаточно хорошо утепленный и оборудованный теплыми водяными полами, надежно защищен от такого явления, как сырые углы;
  • напольный обогрев сохраняет внутри деревянного дома оптимальный режим влажности;
  • при таком способе обогрева полностью исключается вероятность ожогов, в отличие от радиаторной системы отопления;
  • экономические показатели. Теплые водяные полы в сравнении с радиаторным обогревом на 30% уменьшают расходы топлива, связанные с подготовкой теплоносителя;
  • существенная экономия внутреннего пространства;
  • надежность, безопасность и долговечность отопительных систем на базе водяных полов.

Обязательно прочтите: система отопления в деревянном доме.

Говоря о деревянных домах, единственным  недостатком подобной системы обогрева можно назвать громоздкость самой конструкции, длительность и кропотливость работ. Однако при соблюдении необходимых технологий, инструкций и правил, монтаж теплого пола в деревянном доме не будет связан с большими хлопотами. Результатом же самой работы станет эффективная работа отопительного оборудования и значительно улучшившиеся условия проживания.

Для справки: водный контур теплого пола, изготовленный из полиэтиленовых труб, может быть использован для работы с теплоносителем на основе антифриза. Такой вариант отопления идеально подходит для дачных и загородных домов, рассчитанных на редкие посещения в холодный период. Трубопровод, заполненный антифризом, не повержен размораживанию.

Способы укладки водяного пола в деревянном доме

Сразу стоит сказать следующее. Деревянный дом, каким бы он крепким не был, в нем априори отсутствуют каменные несущие стены и перекрытия. Единственным каменным элементов деревянной постройки может стать фундамент или цокольный этаж. Однако современные технологии малого жилищного строительства предполагают минимальное использование бетонных работ в процессе возведения жилого объекта.

На заметку: блочные дома собираются в течение 2-3 дней. Все элементы конструкции, включая внутренние перегородки и перекрытия, рассчитаны на определенную нагрузку. Допускается лишь со временем обустроить каменный фундамент, придав тем самым деревянной постройке необходимую прочность, надежность и капитальность.



Поэтому! Пол в частном доме обычно делается наборным, по настильной схеме. Для одноэтажных зданий в качестве основания пола выступают лаги, прочные и массивные деревянные элементы конструкции. В подобной ситуации водяной теплый пол в каркасном доме можно уложить под деревянный настил или прибегнуть к новым, весьма успешным и эффективным методикам. На сегодняшний день существует большой практический опыт укладки водяных полов на деревянное основание. Способы укладки греющих полов на деревянное основание бывают двух видов:
  • по модульной схеме;
  • на реечной основе.

Соответственно, оба варианта могут быть применены во время строительства щитовых и блочных домов. Водяные трубы укладываются в межлаговом пространстве или на черновую поверхность пола, опирающуюся на лаги. Модульная и реечная схема укладки имеют свои конструктивные и технологические отличия.

В первом случае для укладки петли водяного контура используются готовые деревянные модули. Во втором варианте отопительные трубы монтируются в пространстве между досками и рейками. Основная особенность при монтаже первого и второго варианта заключается в том, что вы создаете черновой пол, в котором устанавливаются обогревательные трубы. Поверх сборной конструкции укладываются металлические теплообменные пластины, на которые кладется уже финишное напольное покрытие.

На заметку: при использовании керамической плитки или линолеума, черновая поверхность вместе с трубами и металлическими пластинами дополнительно покрывается изоляционным слоем из плит ЦСП. Такая мера вызвана необходимостью обеспечить всей поверхности пола равномерное распределение нагрузки, создать условия для равномерного теплообмена между водяными контурами и финишным покрытием.

Прежде чем начать работу по монтажу греющих полов, вам потребуется выполнить ряд обязательных действий, включая разработку проекта отопительной системы и обследование конструктивных элементов здания. Такая предосторожность связана с технологическими особенностями деревянных строений.  К примеру:

  • деревянное здание уже в течение первого года дает усадку. Ориентировочно до 5%. Это замечание необходимо учитывать при оборудовании теплых полов при строительстве деревянного дома;
  • древесина ведет себя по-разному в разных климатических условиях. Чрезмерная сухость или наоборот, повышенная влажность становятся причинами растрескивания деревянных конструкций, образованию гнили и плесени. Поэтому такие дома должны быть построены с учетом всех тонкостей и нюансов, обеспечивающих защиту деревянных конструкций от негативного атмосферного воздействия.

Что касается проектирования схемы обогрева, то здесь следует учитывать отапливаемую площадь, степень теплоизоляции жилых помещений и соответственно, климатические условия региона. Пренебрегая этими аспектами можно в результате кропотливой и трудоемкой работы получить малоэффективную систему отопления, теплый пол, от которого мало будет пользы.

На заметку: теплоэффективность жилого здания является одним из определяющих элементов системы обогрева. При грамотных действиях можно добиться повышения эффективности работы отопительного оборудования на 15-20%. Утепление стеновых панелей, оконных и дверных проемов обязательное условие для качественного обогрева дома.

К подготовительным работам, предшествующим монтажу греющих полов, относится и оценка основания. Не каждое здание обладает теми необходимыми технологическими параметрами, благодаря которым можно немедленно приступать к обустройству отопительной системы. Доски деревянного основания, лаги должны лежать правильно, иметь «здоровую» структуру. Гнилые участки или испорченные целые фрагменты, необходимо заменить новыми изделиями. Между лагами допускается оптимальное расстояние 60 см. Существующие между досками крупные щели, свыше 2 мм, устраняются посредством укладки теплоизоляционного материала.

Для справки: если визуально можно определить, что деревянный настил или элементы конструкции исчерпали себя, лучше их демонтировать и создать новую конструкцию – основание.

При обследовании основания обратите внимание на следующие факторы:

  • не «гуляет» ли под полом ветер;
  • лежат ли лаги равномерно или на большом расстоянии друг от друга;
  • старые доски перед монтажом лучше всего обработать строгальным станком, сняв слой старой и поврежденной коррозией древесины;
  • вся поверхность настила должна быть выровнена по уровню. Допускается наличие неровностей, минимум до 2 мм.

Инструкции по монтажу теплых водяных полов в деревянных строениях

После подготовки основания, основная задача сводится к созданию необходимого утепления пола в деревянном доме. Правильно сделанное утепление сохранить тепло и направить его вверх, нагревая тем самым напольное покрытие. В противном случае вы будете греть цокольный этаж или обогревать землю на своем садовом участке.

Черновое покрытие или фальшпол делается для того, чтобы уложить на него слой теплоизоляции. Прибив к лагам снизу листы фанеры или ДСП, которые покрываются паро и теплоизоляционной пленкой. Далее, все внутреннее пространство между лагами заполняется пенопластом или минеральной ватой. Обычно толщина слоя утеплителя не превышает 100 мм. На рисунке четко показаны варианты монтажа водяного пола на деревянную конструкцию.

Лучше всего в качестве утеплителя подойдет минеральная вата, плотность которой составляет 35-40 кг/м3. Можно использовать пенопласт или пенополистирол.

Используя модульную схему набора, вы потратите значительно больше времени, однако ваш пол будет на порядок жестче и прочнее. Выбирать вам, какую схему использовать, модульную или реечную. И в первом и во втором случае все решает уровень комфорта, на который вы рассчитываете, оборудуя систему отопления в том или в ином помещении.

Модульный тип укладки позволяет правильно уложить водный контур, соблюдая необходимый шаг трубы и схему раскладки. К тому же, металлические пластины будут надежно закреплены, перед укладкой финишного покрытия нет необходимости класть дополнительный выравнивающий слой. Модули очень удобны при оборудовании в помещении водяных полов, уложенных змейкой. Подобная схема укладки отопительного трубопровода подходит и для реечного типа.

Важно! Следует знать, что металлические пластины укладываются поперечно пазам, в которых уложена водяная труба.

Заключение

Как и во всех случаях, укладка теплых полов в данном случае не обходится без слоя гидро и теплоизоляции. Теплый пол можно делать, используя металлопластиковые, медные и полиэтиленовые трубы. Здесь важно знать, что куда будет идти. Для первого этажа, можно обойтись медными трубами, однако их стоимость довольно высока и при высокой температуре теплоносителя высока вероятность повреждения целостности изоляционного слоя.

Металлопластиковые трубы наиболее распространенное явление, однако, при использовании модульного типа такой расходный материал малопригоден. Причина в том, что металлопластиковые трубы имеют большой радиус поворота. Для трубы диаметром 16 мм, радиус изгиба составляет 80 мм. Лучше всего подойдут полиэтиленовые трубы, которые можно свободно гнуть и класть в соответствии с заданным  рисунком. В процессе монтажа соблюдайте шаг укладки трубы, он не должен быть более 20-30 см. Эти параметры соответствуют расстоянию между пазами в модулях или между петлями водяного контура при реечной схеме.

znatoktepla.ru

Теплый деревянный водяной пол (под деревянную доску)

Содержание

Хотите создать в своем доме обстановку тепла и уюта не используя ветрозащитные мембраны Изоспан? Тогда вам точно подойдут теплые полы. В отличие от стандартных радиаторных батарей, теплый пол имеет множество полезных преимуществ.

Он лучше прогревает помещение, ходить по нему очень удобно и легко. Да и после работы выглядит комната с теплыми полами намного современнее.

Теплый деревянный водяной пол в разрезе

Однако если вы собрались монтировать такие системы обогрева в сочетании с деревянными полами, то у вас могут возникнуть небольшие трудности, так как по стандартной технологии здесь действовать уже не получится.

1 Нюансы при работе с деревянными полами

Стандартный теплый пол – это система обогревательных контуров, что прокладываются под стяжкой. Контуром могут выступать водяные трубы, электрические кабеля или специальная пленка, что называется инфракрасным полом. В любом случае принцип действия там почти что один.

Пол обогревается за счет действия контура, который выделяет тепло. Контур проложен змейкой или спиралью. Принцип укладки заключается в необходимости покрыть каждый квадратный дециметр пола, чтобы не осталось холодных участков.

Водяные и электрические полы укладывают под стяжку даже если применяют керамзит для утепления пола. Стяжку делают из легких материалов, с прекрасной теплопроводностью. То есть стяжка принимает на себя всю температуру пола и полноценно отдает ее покрытие. А оно уже, соответственно, обогревает саму комнату.

С пленочными полами дела обстоят иначе. В большинстве своем они слишком слабые, чтобы прогревать непосредственно стяжку. Это скорее дополнительный источник обогрева, хотя и довольно мощный. Их кладут сразу под напольное покрытие, прикрывая только подложкой.
к меню ↑

1.1 Особенности дерева

Сложность ситуации, в которую нас загоняет деревянный пол – это его слабая теплопроводность. Если стяжка хорошо набирает тепло и удерживает его, постепенно отдавая покрытию.

То обычную доску прогреть сложнее, а отдает тепло она очень неохотно. То есть влияние системы напольного отопления ограничивается за счет плохой теплопроводности материала.

Следующее препятствие – подложка под покрытие и само покрытие. Деревянный пол редко делают из обычных досок. Чаще всего доски являются черновым покрытием, поверх которого настилают лицевое.

Как вы сами понимаете, тот же паркет или ламинат без подложки с изделием из полиэтилена монтировать вообще нельзя. А ведь подложка в большинстве случаев имеет свойства теплоизолятора, хоть и не очень надежного.

То есть слабая отдача тепла от досок будет гаситься еще и подложкой. В итоге вы получите еле теплый пол, даже если работает он на полную мощность.

Не забудем еще и тот факт, что водяной или электрический образец системы обогрева, да впрочем как и пленочный, нуждается в эффективной передаче тепла.

Еще одна схема обустройства отопительного контура, на сей раз укладка ведется по фанере

То есть трубы должны непосредственно контактировать с элементами, которые подвергаются обогреву. Либо же находится очень близко к ним. С деревянными полами в стандартном их применении с подобными нюансами тоже возникают трудности.

Как видите, обычная технология укладки здесь не подходит. Нужно действовать иначе, импровизировать. К счастью, все технологии уже давно придуманы, надо только рассмотреть их и применить в работе при проектировании системы теплого пола.
к меню ↑

1.2 Подбор системы пола

Сразу же разберемся с одним важным нюансом. Не все системы обогрева такого типа выгодно применять в работе с деревянными основаниями. Профессиональные строители используют только теплый пол:

  • Водяной;
  • Электрический.

Причем используются образцы с высокой мощностью, так как теплопроводность древесины все же оставляет желать лучшего.

По этой же причине пленочными полами практически не пользуются. Они слишком слабые, и не способны эффективно отдавать тепло в столь больших количествах. А те модели которые могут, потребляют слишком много энергии. Использовать их становится просто нерентабельно.

Водяной и электрический образцы – это уже другой разговор. Водяные полы довольно мощные и, что очень важно, стабильные. При грамотной разводке отопительного узла и установке трехходовых клапанов затраты на поддержание их нормальной температуры можно существенно снизить.

При этом не стоит бояться, что полы прорвет, и они испортят древесину. Как правило, в работе с ними в любом случае используют только влагостойкие образцы на утепление лагового пола.

Электрические модели, когда отделывается деревянный пол, тоже хороши. Их максимальная температура нагрева даже выше, чему у предыдущего варианта, но проблема здесь кроется в другом.

При коротком замыкании есть небольшая вероятность возгорания покрытия либо же его основательного повреждения, что конечно же, совершенно неприемлемо.

Покрытие по пленочному полу можно настилать без подготовки

Поэтому мы все же рекомендуем использовать именно водяной теплый пол, как самый оптимальный вариант.
к меню ↑

2 Технология монтажа

Существует несколько технологий, что довольно удачно зарекомендовали себя в работе с древесиной. Вот они:

Каждый вариант имеет свои преимущества и недостатки, и разную трудоемкость. Технологии размещены в порядке ее нарастания. То есть по лагам монтировать теплый пол проще всего. А вот с досками придется повозиться.

Еще одно решение – покупка специально заготовленных деревянных планок. С ними работать очень просто. Все конструкции уже собраны, надо только набить их на лаги и проложить трубы.

Но стоимость такого решения вас вряд ли порадует. Деревянные конструкции, да еще и обработанные на заводе в фигурном виде – их цена может сравняться с ценой качественной плитки или даже превысить ее.
к меню ↑

2.1 Установка по лагам

Это, откровенно говоря, простейший вариант. Простейший в плане исполнения, а не трудоемкости.

Для работы потребуется закупить широкие лаги и проложить их по полу. Укладку ведут по стандартной технологии. Шаг желательно делать небольшим, проем между лагами не должен быть шире 30 см, чтобы трубы уложились правильно и прогревали каждый участок равномерно.

В лагах прорезают каналы под трубы. Использовать можно фрезеровку. На рынке встречаются и уже подготовленные решения, с прорезанными каналами. Тогда лаги нужно просто закрепить.

Между элементами каркаса укладывают утеплитель. Это обязательный процесс, причем обязательный для всех трех технологий. Утеплитель будет отсекать тепловую энергию, и направлять ее исключительно вверх.

Согласитесь, греть нижнее перекрытие вам вряд ли будет интересно. Ведь это нерентабельное расходование ресурсов.

Создание деревянного теплого пола из готовых конструкций

Поверх утеплителя можно настелить фольгированную пленку. Она отразит тепловые волны, что идут от контура пола. Укладывать фольгу – признак хорошего строительного тона. Конечно, придется немного потратиться, но и результат вас точно порадует.

Фольгу фиксируют с помощью степлера. Желательно все стыки проклеить специальным алюминиевым или фольгированным скотчем, чтобы не оставалось прорех в отражающем материале.

Собственно сам процесс монтажа контура сводится к укладке труб в пазы на лагах, а затем монтажу поверх них фанеры.

Фанеру выбирают легкую, влагостойкую, с максимальной теплопроводностью. Фанера будет служить основанием для лицевого пола. Поверх нее кладут подложку и лицевое покрытие.

Неудобство такого решения в том, что в пазах есть довольно много места, проложить контуры идеально вам вряд ли удастся. Плюс фанерный черновой пол, который должен быть достаточно толстым. Этот момент тоже снижает эффективность прогрева.
к меню ↑

2.2 Монтаж по фанере

Это уже более трудоемкий вариант с применением калькулятора для расчета теплоизоляции трубопроводов, но и отдача у него более существенная. Начальные процессы полностью повторяют те же, что и у предыдущего варианта. Вот только лаги уже должны быть самыми обыкновенными, с ними не предпринимают никаких экстраординарных действий.

Поверх лаг монтируют основание из ДВП, ДСП или любой другой древесины. Использовать фанеру предпочтительнее, так как она дешевле и легче поддается обработке.

На основании размечают путь движения контура, затем из плит ДВП (они самые мягкие) вырезают пластины, которые будут формировать основание под лицевое покрытие, но между ними все же останется место под трубы. Пластины укладывают с интервалом междурядным в 2-3 см. Именно туда будут ставить отопительный контур.

Особенность такой технологии в том, что поверх нее можно стелить исключительно ламинат, так как пол будет скорее плавающим, а для паркета нужны монолитные решения.

Пазы в фанере, которые используются в качестве каналов для прокладки отопительных контуров

Еще один важный момент, пазы между фанерой предварительно обрабатывают фольгой. В таком случае от фольги по утеплителю можно отказаться, или заменить ее более дешевым отражающим материалом. В крайнем случае, подойдет простейшая мембрана.
к меню ↑

2.3 Укладка по доскам

Теплый деревянный пол с помощью досок укладывать, наверное, труднее всего. Здесь вам не обойтись без специальных инструментов.

Дело в том, что пазы под контур придется сверлить в досках. И досках прочных, качественных. А фрезеровать надежную цельную древесину не так легко.

В доске проделывается один или два паза под трубы. Затем в паз укладывают фольгу, а поверх нее крепят контур. Каждую доску фиксируют на лаги, и фиксируют так, чтобы создать полноценное деревянное покрытие. В итоге получается надежнейший пол, но и стоит он довольно дорого.

Прелесть использования досок в их прочности, возможности нарезать столько каналов, сколько необходимо. На такое основание уже можно класть любое покрытие, в том числе и паркет.

Отдача тепла тоже будет более высокой. Это объясняется тем, что доски, да еще и обработанные фольгой, будут слабо воспринимать тепло, и оно почти полностью передастся на лицевой пол.

Еще один интересный момент – по досках можно класть даже плитку. Только перед началом работ необходимо будет продумать систему гидроизоляции контура.
к меню ↑

2.4 Пример монтажа теплого деревянного пола из фанеры (видео)

uteplimvse.ru

как сделать на деревянном полу водяной, монтаж по балкам под доску, укладка на фото и видео

Содержание:

На сегодняшний день имеется устойчивая тенденция к осовремениванию оснастки каждого жилища, потому владельцы стремятся к повышению производительности различных функциональных частей и увеличению свободного пространства в своем доме. В статье речь пойдет о том, как заменить в частном доме привычный отопительный контур на водяной теплый пол по деревянным лагам, выполнив все работы самостоятельно.


Особенности и нюансы водяного теплого пола

Существенное отличие водяного теплого пола от электрического заключается в зависимости от подачи теплоносителя. Если электрическая разновидность требует лишь подключения к электрической цепи, то водяной пол должен подключаться к отопительной системе всего дома, что значительно усложняет процесс монтажа и эксплуатации. Важно то, что на поверхности такая система не видна, а потому фото помещения не будут испорчены торчащими трубами и различными крепежными элементами, создающими дискомфорт при эксплуатации.

По стандарту структура такой системы включает:

  • водонагревательный котел, осуществляющий нагрев и подачу теплоносителя;
  • насос, обеспечивающий циркуляцию теплоносителя в отопительном контуре;
  • сеть трубопроводов, устраиваемая таким образом, чтобы теплоноситель поступал во все уголки помещения и обогрев при этом был равномерным;
  • система вентилей, задвижек и байпасов, каждый из которых предназначен для контроля и регулировки циркуляции теплоносителя. Очень важен в этом списке байпас, поскольку он позволяет теплоносителю обходить насос во время ремонтных работ в случае нарушения его функционирования;
  • контроллеры и датчики, позволяющие отслеживать температуру, давление, скорость циркуляции и другие параметры системы.


Исходя из вышесказанного, владельцу должно быть понятно, что уложить качественный водяной теплый пол под деревянный пол – это задача локальная, а вот организоваться надежную отопительную систему во всем доме очень важно. Естественно, упор при этом делается на укладку отопительного контура в перекрытие на лаги, поскольку данный процесс труднее всего осуществить.

Подготовка основания под теплый пол

Чтобы монтировать теплый пол по лагам необходимо осуществить подготовку основания под укладку всех последующих слоев в «пирог» перекрытия.

Процесс этот состоит из следующих этапов:

  • черновой пол должен быть идеально выровнен: все трещины, выбоины и другие дефекты устраняются посредством зачистки, шлифования и шпаклевания. Недопустим уклон поверхности, превышающий 0,2%, что означает: при расстоянии между определенными участками пола в 4 метра уклон не должен превышать 8 миллиметров;
  • поверх подготовленного основания укладывается гидроизоляционный слой из полиэтиленовой пленки или специальных материалов, защищающих перекрытия от проникновения влаги. Важно, чтобы листы используемого материала надежно были закреплены при помощи клеящейся ленты;
  • следом начинается установка деревянных лаг, а между ними производится укладка утеплителя.


Теперь можно начинать монтаж теплого пола на деревянный пол по одному из описанных ниже способов.

Простейшие способы монтажа

Простыми способами укладки считаются следующие разновидности:

  • прямо на теплоизоляционный слой из материала, уложенного между лагами;
  • на теплоизоляционный слой, который поднят над каркасом из лаг при помощи жесткого основания.


Конструкция системы в обоих случаях имеет следующие структурные элементы (сверху вниз):

  • контур водяного отопления из труб, уложенных с интервалом в 20 сантиметров, но может быть выбран и другой шаг, если того требуют особенности монтажа лаг;
  • теплоизоляционный слой;
  • жесткое основание;
  • пол.

Усложненный способ

Описанная выше система становится более эффективной, но и сложнее в укладке за счет увеличения количества функциональных элементов.

Начинается все также с теплоизоляционного слоя, но сверху его покрывают алюминиевой фольгой. Использование данного материала повышает степень отражения тепла, что обуславливает концентрацию выделяемого тепла и направление его в помещение. Если не удается покрыть всю поверхность единым листом фольги, то потребуется дополнительно использовать двухстороннюю клеящуюся теплоизоляционную ленту, чтобы соединять нарезанные куски.

Далее укладывается металлическая сетка, используемая обычно для армирования стяжки, чтобы упрочнить создаваемую конструкцию. Современный теплый водяной пол по деревянным лагам подразумевает использование не только труб, но и нагревательного кабеля. Использование данного элемента в комплексе с полиэтиленовыми трубами является высокоэффективным. Нагревать такой отопительный контур можно гораздо выше той температуры, которую имеет теплоноситель в основной отопительной системе дома.


Автономный контроль температуры теплоносителя в отопительном контуре теплого пола осуществляется при помощи собственного датчика, устанавливаемого в гофрированную трубку и подключаемого в специально отведенном месте. Помимо этого в общей системе отопления имеется целый ряд разнообразных датчиков. Они касаются не только теплого пола, но и основного отопительного контура.

Каркас из лагов специально обрабатывается под укладку труб отопительного контура. Сделав прорези соответствующих размеров, владелец значительно облегчит себе процесс укладки. Далее начинается укладка выбранного напольного покрытия и по завершению работ можно дополнить систему внешним регулятором температуры. Последний элемент может быть, как автоматическим, так и ручным.

Использование теплоотражающих пластин

Вне зависимости от того, какой способ укладки контура водяного отопления был выбран, существует проблема потери выделяемого тепла. Можно повысить эффективность системы и минимизировать возможные потери тепла.


Для этого водяной пол по деревянным лагам укладывается с использованием следующих элементов:

  • отопительные трубы;
  • теплоизоляционный слой толщиной не менее 10-15 сантиметров;
  • каркас из лаг, установленных горизонтальным образом, а не вертикальным, как при стандартном способе монтажа. Таким образом, на лагах удобно размещать крылья теплоотражающих пластин. Причем каждая пластина имеет пазы, соответствующие диаметру укладываемых труб, что также облегчает монтаж отопительного контура.

Нюансы процесса укладки водяного пола

Если укладывается водяной теплый пол по деревянным балкам, то следует знать ряд правил:

  • шаг между соседними лагами должен составлять не менее полуметра, чтобы теплоизоляционные плиты укладывались в него с ощутимой натяжкой, но без необходимости прикладывать лишние усилия. Контролировать это можно по изгибу плиты, создаваемому при ее «запихивании» в пространство между лагами;
  • использовать для укладки лучше всего трубы диаметром в1,6 сантиметра, поскольку на практике теплоноситель циркулирует в них лучше всего;
  • относительно того, как сделать теплый пол на деревянном полу более эффективным, специалисты утверждают, что обмотка труб из фольги значительно снизит потери выделяемого тепла;
  • длина отопительного контура не должна быть более 100 метров, поскольку большее расстояние увеличивает потери тепла, выделяемого теплоносителем, которому приходится преодолевать весь этот маршрут;
  • если же требуется более длинный отопительный контур, то его можно разбить на отдельные участки с площадью, не превышающей 40 квадратных метров по отдельности (подробнее: «Как сделать теплый пол своими руками в частном доме»).

Когда осуществляется укладка теплого водяного пола на деревянный пол, между одиночным 80-метровым отопительным контуром и двумя 40-метровыми лучше сделать выбор в пользу раздельного вариант. Потратить на укладку придется в 2 раза больше денежных средств, но совокупно два участка будут более производительными, чем цельная система.


Не нужно укладывать систему так, чтобы площадь контура полностью соответствовала площади помещения. Достаточно грамотно рассчитать эффективность системы с учетом используемого напольного покрытия. К примеру, если уложен теплый пол под деревянную доску, нужно проклеить по периметру помещения зазоры между напольным покрытием и стенами. Это позволит компенсировать расширение дощатого настила при нагревании.

В качестве теплоизоляционного слоя лучше всего использовать минеральную вату и отказаться от полимерных материалов, плохо взаимодействующих с высокими температурами. Не стоит бояться использовать различные грязные материалы, поскольку на фото и при визуальном осмотре слой, находящийся в глубине перекрытия, виден не будет, а вот его эффективность сыграет важную роль в работе отопительной системы. Читайте также: «Как сделать теплый пол в деревянном доме – примеры реализации своими руками».

Итог

Укладка водяного пола не так сложна, как может показаться неопытному в строительных работах владельцу. При правильном подсоединении к общей системе отопления дома качественный обогрев гарантирован. Важно производить работы четко, аккуратно и с соблюдением всех профессиональных рекомендаций.

При возникновении каких-либо трудностей всегда можно обратиться к специалистам, которые возьмут на себя ответственность за все этапы – от покупки необходимых материалов до тестирования и введения системы в эксплуатацию.

polspec.com

Как сделать теплый пол на деревянный пол

Современные технологии значительно повышают комфорт проживания. Например, для многих решение монтажа теплого пола в качестве основного источника тепла стало идеальным. Данный способ отопления призван полностью заменить существующую радиаторную систему. Однако в большинстве случае теплый пол укладывается на бетонную стяжку и закрывается керамической плиткой. Но как быть, если в качестве основания у вас деревянный пол. Неужели реализовать задумку по укладке напольного обогрева будет невозможно? Сегодня существует технология, которая позволяет реализовать даже такую задачу. Сегодня существует ряд схем, позволяющих сделать теплый пол на деревянный пол. В этой статье мы расскажем вам о том, что сделать деревянный пол теплым вполне реально.

Подготовка основания

Важную роль в успешной реализации задуманного, сделать качественный напольный обогрев. Мы рассмотрим технологию с использованием системы водяного и электрического теплого пола. В частности, речь пойдет об укладке теплого пола по деревянным лагам. Сразу отметим, что такой способ работ полностью исключает использование стяжки, что позволяет ускорить запуск напольного отопления деревянного пола.

Итак, для укладки теплого пола на деревянном основании требуется выполнить ряд требований. Прежде всего особые условия предъявляются доскам. Если древесина изготавливается на основе дуба или бука, то их толщина не должна превышать 24 мм. Если же доска изготавливается из сосны или лиственницы, то толщина доски не должна превышать 22 мм.

Важно! Если изготовление деревянного пола осуществляется с нуля, то доски необходимо разложить на полу на лаги на несколько дней. Более того, пол должен быть обогреваемым. Благодаря этому полностью исключается вероятность деформации досок под воздействием тепловой энергии.

Если у вас уже уложен деревянный пол, то вам необходимо тщательно его проверить. В нем должны отсутствовать любые зазоры и щели. Если во время обследования пола вы обнаружили гнилые или прохудившиеся доски, то их обязательно следует заменить. Сверху подготовленного основания обязательно настилается слой теплоизоляции, например, минеральная вата или пенопласт. Если вы только начали изготавливать деревянный пол, то теплоизоляция укладывается между лагами. Лаги монтируются с шагом друг от друга на 600 мм.

Важно! На досках должны отсутствовать зазоры, щели и плесень.

Что касается монтажа теплоизоляционного слоя, то предварительно расстилается пароизоляционная пленка. Процесс монтажа утеплителя должен происходить очень плотно. В противном случае могут появляться мостики холода. Теперь предлагаем вам рассмотреть процесс изготовления электрического и водяного теплого пола на деревянном полу.

Электрический обогрев

Под этим обогревом подразумевается система, состоящая из нагревательного кабеля. Этот кабель может быть отдельным или разложенным на специальном мате. Итак, если используется такой обогрев, то важно полностью его изолировать от влаги. Более того, температура теплого пола на даче не должна превышать 27 градусов по Цельсию.

Совет! Чтобы осуществлять регулировку и контроль температуры нагревательного мата, обязательно устанавливается терморегулятор и температурный датчик. В противном случае дерево будет перегреваться, а ходить по полу будет некомфортно.

Итак, рассмотрим схему монтажных работ электрического обогрева на деревянный пол своими руками:

  • Между лагами укладывается теплоизоляционный материал. В обязательном порядке предварительно изготавливается черновой пол.
  • Сверху теплоизоляции монтируется отражающая пленка, которая будет направлять все тепловые потоки вверх в помещение.
  • Сверху этого укладывается монтажная сетка. Она будет необходима для того, чтобы равномерно распределить нагревательный кабель теплого пола под деревянный пол.
  • Кабель монтируется между лагами петлями.
  • Чтобы нагревательный кабель проложить через лаги, в них изготавливаются специальные отверстия или пропилы.
  • К сетке кабель фиксируется при помощи специального хомута.
  • Обязательно устанавливается температурный датчик.
  • От температурного датчика провод должен идти к терморегулятору, который позволит осуществлять корректную регулировку напольного обогрева деревянного пола.
  • После этого проверяется вся система на предмет работы. Если все работает исправно и кабель прогревает все равномерно, то можно осуществлять отделку финишным покрытием.

Совет! Расстояние между чистовой отделкой и кабелем должно составлять не более 30 мм. В противном случае достичь комфортной температуры деревянного пола будет сложно.

Итак, как видно схема сравнительно простая. А что, если вы захотите использовать инфракрасный теплый пол под деревянный пол? В этом случае укладка осуществляется по лагам. Схема монтажа практически такая же, как и с использованием электрического нагревательного кабеля. Правда, в этом случае в качестве напольного покрытия можно использовать не деревянные доски, а можно положить ламинат, линолеум, паркет и подобное покрытие. Уложенные нагревательные элементы между лагами следует покрыть фанерой или другим листовым материалом.

Если говорить за самый экономичный электрический обогрев деревянного пола, то это использование пленочного инфракрасного теплого пола. Ее монтаж даже можно осуществлять по существующему деревянному полу. Предварительно делают слой теплоизоляции с отражающей пленкой. После этого монтируется нагревательная пленка, а сверху защитная пленка. Потом происходит монтаж облицовочного покрытия.

Система водяного обогрева

Теперь предлагаем вам рассмотреть технологию изготовления водяного теплого пола на деревянном полу. Теплый пол на деревянной основе с использованием водяного обогрева пользуется большой популярностью. В частности, это объясняется тем, что вода как теплоноситель гораздо экономичней электричества. А если сделать грамотные расчеты, то такое отопление будет обходиться гораздо выгодней. Однако здесь у многих возникает вопрос, как рационально совместить водяной теплый пол с деревянным полом. Опасения, связанные с этим вопросом вполне оправданы. Однако они не подтверждены никакими фактами. Особенность укладки водяного теплого пола на деревянный пол практически полностью исключает протечку. Безусловно, здесь необходимо использовать только качественное оборудование. В противном случае вам не получится достичь высокой надежности.

Итак, водяной обогрев включает в себя обязательное использование нагревательного котла, коллектора или гребенки, циркуляционного насоса, запорной арматуры и системы по контролю работы всей системы. Реализация теплого пола по деревянному перекрытию возможна двумя способами. Первый способ сравнительно простой и не требует больших трудозатрат. Другой способ более сложный. Итак, независимо от выбранного способа и технологии, вам необходимо иметь под рукой:

  • Труба для прокладки отопительного контура.
  • Теплоизоляционный материал. Например, это может быть минеральная вата, пенополистирол и тому подобное.
  • Жесткое основание. В этом случае используется алюминиевая фольга, а для укрепления всей конструкции применяется металлическая сетка. К сетке будут крепиться трубы.
  • Температурный датчик.
  • Терморегулятор для регулировки температуры напольного обогрева на деревянном поле.
  • Обязательно используется отражающая пленка. Она будет отражать тепловой поток вверх помещения.

Итак, для обустройства обогрева деревянного пола рекомендуется использовать трубы диаметром 16 мм. По ним теплоноситель будет передвигаться с необходимой скоростью, что будет обеспечиваться комфортная температура.

Для высокой эффективности, трубы заворачиваются в фольгу. Это значительно снизит тепловые потери. Что касается длины одного контура, то он не должен превышать 100 метров. Если на деревянном полу обустраивается сразу несколько отопительных контуров, то разница между ними по длине не должна составлять более 15 метров.

Важно! Чем короче отопительный контур, тем эффективней работает система обогрева. Ведь теплоноситель будет передвигаться по всей системе равномерно и быстро.

При разработке теплого пола обязательно учитывайте тот факт, что водяной контур должен полностью покрывать всю площадь помещения. Только так можно достичь того, чтобы помещение отапливалось равномерно и качественно. Что касается укладки отопительного контура, то его можно проложить между лагами деревянного пола. Предварительно изготавливается слой теплоизоляции. Также существует технология по укладке труб между досками. В досках предварительно изготавливаются каналы для прокладки трубы. Сверху осуществляется слой защитного настила, например, фанера, а потом финишное отделочное покрытие.

Заключение

Итак, вот мы и узнали о том, что сделать деревянный пол отапливаемым вполне реально. Более того, существует несколько технологий и схем того, как сделать теплый пол. Мы надеемся, что данный материал предоставил для вас немало полезной пищи, которая поможет вам принимать верные решения. Помните о том, что соблюдение технологии поможет вам избежать ошибок. Чтобы закрепить всю предоставленную теорию, мы предлагаем дополнительно посмотреть видеоматериал, в котором наглядно показывается как реализовывать тот или иной метод.

bouw.ru

Оставить комментарий

avatar
  Подписаться
Уведомление о
