Теплотехнический расчет ограждающих конструкций онлайн

Теплотехнический расчет выполняют для достижения нормативных величин согласно ДБН В.2.6-31:2006 для Украины, ISO 13370:2007 для стран Европы и СНиП 41-03-2003 для России. Это очень важный момент при начале любом строительства – многоэтажный жилой дом, административное здание либо собственный дом. Многие строят по старинке «кирпич — воздушная прослойка — кирпич» и не задумываются о расходах на отоплении дома, ведь если хорошо утеплить дом, вы будете меньше платить за отопление. Конечно, вам нужно сначала вложить «кругленькую» сумму в утепление дома, но это лучше чем положить деньги на депозит в банк, с учетом ежегодной инфляции 20%. Причем утепление дома можно разбить на очереди, кроме утепления пола, который перед заливкой бетоном нужно утеплить. Рассмотрим пример постройки дома размером 10 на 11 метров и высотой 6 метров. Стандартное утепление, исходя из практики строительства частных коттеджей в Украине :

  • стены — 240 мм кирпич (черновая кладка), воздушная прослойка — 100 мм, фасадный кирпич – 120 мм;
  • Крыша или перекрытие верхнего этажа 200-300 мм – конструктив, 100 мм утеплителя;
  • Пол – 300 мм бетона, керамзит – 20 мм, утеплитель – 30 мм;
  • Окна – 1 камерные с воздухом.

В начале проектирования системы отопления дома — выполняется теплотехнический расчет ограждающих конструкций, упрощенный теплотехнический расчет онлайн показан ниже. Для нашего примера количество тепловой энергии необходимое для системы отопления дома будет 26,5 кВт

Давайте утеплим дом согласно требованиям ДБН В.2.6-31:2006. Итак после выбора утеплителя и строго придерживаясь требований ДБН получаем : утеплитель для стен – 160 мм, для верхнего перекрытия или крыши – 290 мм, пол – 175 мм. Выполняем теплотехнический расчет онлайн – теперь нам необходимо

13,4 кВт. К примеру, стандартное утепление для северной части Европы для стен – 200 мм, для крыши – 400 мм. Другими словами вы делаете термос, в котором вода очень долго остывает, а в нашейм случае дом больше времени держит тепло. Количество тепловой энергии, которое вы будете потреблять системой отопления, можете самостоятельно рассчитать онлайн нашим приложением.

Хотите заказать проект системы отопления дома перейдите по ссылке.

Стоимость и пример результата расширенного теплотехнического расчета онлайн ограждающих конструкций для проектировщиков, входящий в состав проектной документации в развел «ОВ» (отопление и вентиляции). Оплатить можно при помощи , а также по безналичному расчету.

Возникли вопросы звоните +38(044)331-2057, +38(067)467-5677

Калькулятор расчета мощности конвектора по площади помещения

Подобрать конвектор по параметрам

Стены

Общая длина внешних (холодных) стен помещения м

Высота стены м

Количество слоев материала наружних стен 1 2 3 4 5

Тип материала:

Слой 1 ЖелезобетонКерамзитобетонГазо и пенобетон, газо и пеносиликатПлиты из гипсаЛисты гипсовые обшивочные (сухая штукатурка)Кирпич глиняный обыкновенный (ГОСТ 530-80) на цементно песчаном раствореКирпич силикатный обыкновенный (ГОСТ 379-79) на цементно песчаном раствореКирпич керамический пустотныйКирпич, теплая керамикаГранит, гнейс и базальтМраморИзвестнякТуфСосна и ельДубФанера клеенаяКартон облицовочныйПлиты минераловатныеПенополистиролПенопласт ПХВ-1ПенополиуретанГравий керамзитовыйПеностекло или газостекло
Толщина слоя м

Слой 2 ЖелезобетонКерамзитобетонГазо и пенобетон, газо и пеносиликатПлиты из гипсаЛисты гипсовые обшивочные (сухая штукатурка)Кирпич глиняный обыкновенный (ГОСТ 530-80) на цементно песчаном раствореКирпич силикатный обыкновенный (ГОСТ 379-79) на цементно песчаном раствореКирпич керамический пустотныйКирпич, теплая керамикаГранит, гнейс и базальтМраморИзвестнякТуфСосна и ельДубФанера клеенаяКартон облицовочныйПлиты минераловатныеПенополистиролПенопласт ПХВ-1ПенополиуретанГравий керамзитовыйПеностекло или газостекло

Толщина слоя м

Слой 3 ЖелезобетонКерамзитобетонГазо и пенобетон, газо и пеносиликатПлиты из гипсаЛисты гипсовые обшивочные (сухая штукатурка)Кирпич глиняный обыкновенный (ГОСТ 530-80) на цементно песчаном раствореКирпич силикатный обыкновенный (ГОСТ 379-79) на цементно песчаном раствореКирпич керамический пустотныйКирпич, теплая керамикаГранит, гнейс и базальтМраморИзвестнякТуфСосна и ельДубФанера клеенаяКартон облицовочныйПлиты минераловатныеПенополистиролПенопласт ПХВ-1ПенополиуретанГравий керамзитовыйПеностекло или газостекло

Толщина слоя м

Слой 4 ЖелезобетонКерамзитобетонГазо и пенобетон, газо и пеносиликатПлиты из гипсаЛисты гипсовые обшивочные (сухая штукатурка)Кирпич глиняный обыкновенный (ГОСТ 530-80) на цементно песчаном раствореКирпич силикатный обыкновенный (ГОСТ 379-79) на цементно песчаном раствореКирпич керамический пустотныйКирпич, теплая керамикаГранит, гнейс и базальтМраморИзвестнякТуфСосна и ельДубФанера клеенаяКартон облицовочныйПлиты минераловатныеПенополистиролПенопласт ПХВ-1ПенополиуретанГравий керамзитовыйПеностекло или газостекло

Толщина слоя м

Слой 5 ЖелезобетонКерамзитобетонГазо и пенобетон, газо и пеносиликатПлиты из гипсаЛисты гипсовые обшивочные (сухая штукатурка)Кирпич глиняный обыкновенный (ГОСТ 530-80) на цементно песчаном раствореКирпич силикатный обыкновенный (ГОСТ 379-79) на цементно песчаном раствореКирпич керамический пустотныйКирпич, теплая керамикаГранит, гнейс и базальтМраморИзвестнякТуфСосна и ельДубФанера клеенаяКартон облицовочныйПлиты минераловатныеПенополистиролПенопласт ПХВ-1ПенополиуретанГравий керамзитовыйПеностекло или газостекло

Толщина слоя м

Остекление

Пол

Кровля

0 Вт Тепловая мощность конвектора

Подберите модель

Расчет мощности конвектора: полезные таблицы и формулы

При проектировании системы отопления в квартире или доме важно определить необходимую мощность теплового оборудования. Для этого нужно знать площадь помещения, высоту потолков, количество внешних стен и окон для применения повышающего коэффициента. Если высота потолков в доме – около 2,7 м, вы легко произведете расчет мощности конвекторов по площади. Согласно нормам СНиП 41-01-2003, 1 кВт тепловой энергии достаточно для обогрева 10 кв. м помещения.

Как рассчитать мощность конвекторов по площади?

В соответствии со строительными нормами номинальная мощность конвектора для комнаты 25 кв. м составит:

(25 кв. м : 10 кв. м) * 1 кВт = 2,5 кВт

или

25 кв. м * 0,1 кВт = 2,5 кВт

Полученный результат приведен без учета особенностей помещения. Для повышения точности вычислений учтите следующие факторы:

  • расположение конвектора под окном снижает теплоотдачу, поэтому для компенсации тепловых потерь выбирайте оборудование на 5 – 10 % мощнее;
  • если окна занимают большую площадь стены (панорамные, французские), а также выходят на север и северо-восток, при расчетах увеличьте результат на 15 %;
  • угловое расположение помещения требует увеличения мощности на 20 %, а при наличии в такой комнате 2 окон полученный результат повышают на 30 %.

Сделать расчеты наиболее точными вам поможет таблица повышающих коэффициентов:

Особенность помещения Коэффициент
Отсутствие утепления стен 1,1
Установка конвектора под окном 1,05
Монтаж конвектора в угловом помещении с 1 окном 1,2
Монтаж конвектора в угловом помещении с 2 окнами 1,3
Наличие однослойных стеклопакетов
0,9
Высота потолков от 2,8 до 3 м 1,05

Произведем расчет мощности электрического конвектора отопления для угловой комнаты с двумя внешними стенами и площадью 18 кв. м:

(18 кв. м * 0,1 кВт) * 1,2 = 2,16 кВт

В некоторых регионах при расчете учитывают климатические особенности, но в средней полосе России погодный коэффициент равен 1,0.

Расчет мощности конвектора по объему помещения

Согласно положениям СП 60.13330.2012, для обогрева помещений с очень высокими и низкими потолками необходимо 41 Вт на 1 куб. м объема. Зная длину, ширину комнаты и высоту потолка, вы сможете рассчитать мощность отопления на калькуляторе по формуле:

abc * 0,041 кВт,

где abc – формула расчета объема;

0,041 кВт – норматив тепловой энергии.

Рассчитаем мощность конвектора для комнаты 3х4 м с потолками 2 м:

(3*4*2) * 0,041 = 0,984 кВт

Для обогрева такой комнаты потребуется конвектор мощностью 1 кВт (без учета повышающих коэффициентов).

расчет толщины утеплителя для фасада здания

Мало кто будет спорить с тем, что обшивка фасада дома термопанелями — это ответственный шаг, который требует серьезного подхода и точного расчета количества необходимых на утепление материалов. Для того, чтобы достичь комфортного для Вас микроклимата, а также избежать появление грибка, плесени и сырости в жилье, эксперт по изоляции должен учесть все нюансы касательно утепляемого фасада, например вид конструкции, материал несущих стен и даже месторасположение дома. Для того, чтобы знать толщину изоляционного материала, сотрудники компании Термодом анализируют все полученные показатели, а затем подбирают необходимую толщину термопанели.

Стоит отметить, что в 2017 году в силу вступил нормативный акт “Теплова ізоляція будівель”, согласно которому вся территория Украины делится на два климатических пояса, в каждом из которых свои условия, — уровень влажности, а также разные показатели минимальных и максимальных температур. Эти показатели также понадобятся при расчете необходимой толщины изоляционного материала.

Теперь давайте рассмотрим как правильно выбрать утеплитель необходимой толщины для того, чтобы избежать промерзания стен. А для того, чтобы избежать избыточной влажности в помещении и не допустить возникновение конденсата внутри жилья, необходимо вывести “точку росы” внутрь теплоизоляционного материала, а не стен. Далее, чтобы избежать потерю тепла необходимо рассчитать толщину несущих стен. Стоит понимать, что если расчет будет неправильным и Вы приобретете утеплитель большей толщины, чем нужно на самом деле — это будут только лишние расходы. Если же Вы правильно посчитаете толщину листа изоляционного материала- это обеспечит создание идеального микроклимата в помещении, то есть зимой будет тепло, а летом сохраняется прохлада.

Толщина изоляционного слоя прямо пропорционально зависит от показателя теплосопротивления, обозначаемого R. В данной ситуации R — это константа, которая рассчитывается как соотношение разности температур по краям изоляционного материала к величине теплопотока, которое из него исходит. Таким образом R отображает свойства утеплителей и чем выше этот показатель — тем выше теплоизоляционные свойства утеплителя.

Теперь рассчитаем показатель R:

R=(толщина стен м) / (коэффициент теплоизоляции материала)

Согласно таблице рекомендованных значений  R для первого климатического пояса равен 3,3, а для второй — 2,8. Стоит отметить, что во вторую климатическую зону входят: Одесса, Ужгород, Николаев, Запорожье, Херсон и АРК Крым.

Как показывает практика сотрудников компании Термодом, толщина утеплителя для фасада дома должна быть не менее 10 сантиметров. Конечно, бывают ситуации, когда для утепления дома следует использовать утеплитель шириной 15 сантиметров, но при этом не стоит забывать о  теплопроводности утеплителя. Кроме того, показатель R может варьироваться в зависимости от ТУ изготовителей, а также используемых материалов.

Для того, чтобы рассчитать энергоэффективность постройки собственноручно, специалисты компании Термодом советуют ознакомиться с термином “точка росы” и постараться разобраться в процессах теплообмена.

Точкой росы называют место, в котором пар превращается в воду, сталкиваясь с определенной температурой воздушных масс. Для того, чтобы высчитать теплосопротивление утеплителя нужно воспользоваться таблицей теплопроводности утеплительных фасадных материалов. Точка росы будет зависеть от влажности и температуры и ее можно найти по всей площади фасадного пирога. Температура конденсата на теплоизоляционном слое влияет на то, будет ли стена влажной или сухой внутри.

Стоит упомянуть, что расположение точки росы зависит от :

  1. от температуры воздуха снаружи и внутри помещения;
  2. плотности утеплителя;
  3. уровня влажности снаружи и внутри жилья.

Далее необходимо разобраться где будет находиться точка росы в стеновом пироге в следующих ситуациях:

  • Стены без утеплителя;
  • Стены с наружным утеплителем;
  • Стены с внутренним утеплителем.

Если стены без утеплителя, точка росы может находиться:

  • между серединой и внешней поверхностью стены — в таком случае стены остаются сухими.
  • между серединой и внутренней поверхностью стены — стена намокнет только если температура за окном резко упадет.
  • на внутренней стороне стены — есть риск, что стены будут влажными всю зиму.

Если стены утеплены внутри, точка росы может находиться:

  • внутри утеплителя — это единственный правильный вариант нахождения точки росы, но так бывает только в случае правильного расчета толщины утеплителя. Если же хозяева пытаются сэкономить и купить более тонкий утеплитель, чем рекомендовано, это может привести к следующим последствиям:
  • точка росы располагается внутри стены. Стены будут сухими.
  • Точка росы размещена за утеплителем — стены будут мокрыми почти все время
  • Точка росы располагается внутри утеплителя.

Если же Вы не хотите рассчитывать количество утеплителя, необходимое для обшивки фасада Вашего дома и прогнозировать расположение точки росы — специалисты компании Термодом сделают это для Вас. И Вы сможете насладиться теплом зимой и прохладой в жаркое время года.

Для того, чтобы произвести расчеты самостоятельно, можно воспользоваться следующими ресурсами: теплорасчет.рф и программой для теплорасчета под названием “Теремок”. Стоит сказать, что на сайте “теплорасчет” представлен очень удобный калькулятор для того, чтобы рассчитать количество материала для утепления фасада.

Правила утепления стен изнутри

Показателем качественно утепленных стен является то, что стены остаются сухими, в крайнем случае, стена может лишь слегка намокнуть при резком снижении температуры. Стоит сказать, что утеплять стену в холодное время ни в коем случае нельзя, если она стабильно мокрая. Как уже было упомянуто — весь процесс утепления полностью зависит от расположения точки росы. Грамотные специалисты всегда знают как определить ее местонахождение и затем выбрать правильный способ утепления жилья. Далее мы поговорим об основных факторах, которые влияют на внутреннее утепление жилья. Давайте снова вспомним два основных варианта утепления жилья изнутри: 1) выпадение точки росы и 2) расположение точки росы до и после утепления.

Выпадение конденсата целиком и полностью зависит от температуры внутри помещения и уровня влажности. Уровень влажности, в свою очередь, зависит от вентиляции помещения и условий проживания — временных или постоянных. Если говорить о температуре внутри помещения — этот показатель будет зависеть от отопления и качества изоляции кровли, пола, дверей и окон, то есть всего, кроме стен.

Расположение точки росы, помимо вышеперечисленных факторов, также будет зависеть и от материала стен и общей толщины стенового пирога.

Исходя из этого, утепления будет наиболее эффективным, если Ваше жилье отвечает следующим условиям:

  • Вы постоянно проживаете в данном помещении;
  • Система отопления и вентиляции функционируют согласно установленным нормам;
  • У Вас утеплены все остальные части помещения;
  • При расчете, толщина утеплителя не превышает 50 мм.

Таким образом, если Ваше жилье расположено в регионе с нормальной влажностью, имеется хорошее отопление и вентиляции, жилье можно утеплить изнутри не прибегая к теплорасчету. Тем не менее, специалисты компании Термодом рекомендуют относится к вопросу утепления жилья более чем серьезно, поскольку от этого зависят не только расходы на обшивку стен, но и эффективность утепления в целом.

Как показывает практический опыт наших сотрудников, существует всего несколько вариантов внутреннего утепления жилья. Так, например на 100 случаев, лишь в 10 процесс внутреннего утепления будет по-настоящему эффективным, во всех остальных вариантах — остается лишь наружное утепление, которое будет в разы выгоднее и эффективнее. Если у Вас возникли вопросы касательно наружного утепления дома — обращайтесь к нам по номеру, указанному на сайте и наши специалисты ответят на все интересующие вопросы.

Последствия неправильного внутреннего утепления

Часто бывает такое, что со снижением температуры, стены начинают мокреть. Вне зависимости от утеплителя — минваты или пенополистирола, на стенах может появиться плесень или грибок. Это происходит за счет сочетания тепла, углекислого газа и влаги. Стоит ли говорить, что грибок, как и плесень негативно влияет на здоровье человека и его практически невозможно вывести. Это еще раз подтверждает, что к выбору утеплителя и расчетам его количества стоит подходить очень ответственно.

Сравниваем пенополиуретан и вспененный пенополистирол

Пенополистирол представляет собой теплоизоляционный материал, который изготавливают путем многократного вспенивания и спекания полистироловых гранул. Каждая гранула полистирола заполнена безвредным конденсатом природного газа — пентаном. Сначала эти гранулы нагревают газообразователем и подогревают паром, после чего гранулы полистирола увеличиваются в размере 30-40 раз и приобретают упругость. Далее, под воздействием пара эти гранулы склеиваются. После того как все этапы производства будут пройдены, на выходе получается консистентный изоляционный материал, устойчивый к сжатию. Не лишним будет отметить, что 98% пенополистирола занимает воздух. Иногда пенополистирол называют “чистым полимером” — это происходит потому, что при его изготовлении не используются химические вещества, а шарики удерживает механическая сила. ППС также принадлежит к газонаполненным термопластичным пластмассам. Коэффициент теплопроводности листа пенополистирола — 0,039Вт/мК.

Как и обычный пенополистирол, экструзионный довольно часто применяется при утеплении. Впервые этот материал был создан в 194 году в США и с тех пор используется для обшивки фундамента, цоколя и ладе в автомобильном строительстве во избежание промерзания земли.

Экструзионный пенополистирол также может использоваться для утепления кирпичной кладки и кровли. Иногда этот материал используется при строительстве катков, спортивных площадок или для изоляции больших промышленных холодильников. Основным отличием экструзионного пенополистирола от пенополистирола является процедура гранулирования. Если при производстве обычного пенополистирола применяется нагревание паром, то в данном случае применяется способ экструзии. Под действием высоких температур и давления, производитель смешивает гранулы полистирола со вспенивающим агентом — после чего формируются плиты экструзионного пенополистирола.

Точка росы в стене из газобетона, пример расчета

Точка росы в стене — температурная зона, в которой водяной пар конденсируется и превращается в воду.

Точка росы сильно зависит от влажности воздуха, и чем влажность больше, тем вероятность конденсата выше.

Также на точку росы влияет разность температур внутри и снаружи помещения.

В данном обзоре мы проводим тестирование по нахождению точки росы в стене из газобетона D500. Будут рассмотрены разные варианты стен из газобетона, к примеру толщиной в 200мм и 400мм, а также с использованием утеплителей.

Что такое точка росы в стене

Расчеты проводились в программе теплорасчет.рф

Точку росы в газобетоне мы находили при следующих условиях:
Температура в помещении Температура на улице Влажность в помещении Влажность на улице
20 -20 40% 80%

Плотность газобетона 500 кг/м³ (D500).

Черная линия на графике показывает температуры внутри стены из газобетона. Начиная с 20 градусов Цельсия и заканчивая -20 град.

Синяя линия показывает температуру точки росы. Если линия температуры соприкасается с линией точки росы, то образуется зона конденсации.

Другими словами, если температура точки росы всегда ниже температуры в газобетоне, то конденсат образовываться не будет.

Газобетон марки D500 толщиной 200 мм  Газобетон марки D500 толщиной 400 мм


Как видно на графике, точка росы в обеих случаях находится внутри газобетона, ближе к наружной части, а количество конденсата почти равное.

Газобетон и минвата (снаружи)

А теперь рассмотрим, что происходит в газобетоне, если его утеплить минватой снаружи.

Газобетон D500 200мм + 50мм минваты  Газобетон D500 200мм + 100мм минваты


Вариант утепления газобетона минеральной ватой (100мм) исключает конденсат. Причем конденсата не будет даже в том случае, если температура в доме будет +25, а на улице -40. Более того, 100мм минеральной ваты обеспечивают очень хорошую теплоизоляцию.

Газобетон и минвата (внутри)

50мм минваты + газобетон D500 200мм 100мм минваты + газобетон D500 200мм

Как видно на графике, внутреннее утепление минеральной ватой приводит к существенному образованию конденсата по всей толще газобетонной стены.

Заметим интересную особенность — чем толще внутренний слой минваты, тем больше конденсата образовывается в газобетонной стене, что крайне нежелательно.

Важно! Влажный газобетон хуже удерживает тепло и быстрее разрушается.

Вывод

Точку росы в газобетонной стене лучше держать ближе к наружной части. А еще лучше, если точка росы будет в утеплителе, будь то минеральная вата или пенопласт. Отметим, что пенопласт не боится намокания, и не теряет своих теплоизоляционных качеств, а минеральная вата при намокании сильно теряет свои свойства как утеплитель.

Сейчас очень часто фасад утепляют минеральной ватой и закрывают ее облицовочным кирпичом, оставляя вентиляционный зазор, который просушивает минеральную вату. Так же популярным способом является оштукатуренный пенопласт, который значительно дешевле.

Расчет радиаторов отопления | Рассчитать количество секций радиаторов

Расчет радиаторов отопления Global вы можете произвести с помощью нижеследующих программ:

Упрощенный расчет радиаторов отопления

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Для расчета необходимо:

  1. Ввести размеры помещения, окон.
  2. Указать ближайший город.
  3. Указать особенность стен (внутренняя/наружная)
  4. Выбрать особенности дома и окон для расчета теплопотерь, исходя из некоторых стандартных конструкций зданий.
  5. Выбрать модель батареи.

Программа выдаст требуемое количество секций.

Полная расчетная программа для подбора радиаторов

Программа производит:

  1. Теплотехнический расчет конструкций здания.
  2. Расчет тепловых потерей.
  3. В зависимости от модели радиатора подбирает количество секций при различных температурных режимах.

Необходимо занести и выбрать в ячейках, выделенных желтым цветом значения и материалы конструкций здания.

  1. Указывать размеры комнаты, окон и дверей – размерность в метрах.
  2. Выбрать из списка ближайший город.
  3. Выбрать из списка какие конструкции стен, потолка, окон, дверей, пола – являются наружными т. е. контактируют с наружным воздухом (улицей)
  4. В разделе выбрать из списка из чего сделаны: наружная стена, какие окна, перекрытия потолочное и напольное, двери.
  5. Тепловые потери далее считаются автоматически.
  6. И в разделе №6 выбрать модели батареи.

В результате программа выдает необходимое количество секций для помещения.

В файл включены данные по материалам из СНиПа – «Строительная теплотехника», а также данные по климатологическим условиям из СНиПа «Строительная климатология».

Методика теплотехнического расчета наружных стен зданий. Теплотехнический расчет наружной стены здания с вентилируемым фасадом

ГлавнаяСтенМетодика теплотехнического расчета наружных стен зданий

Теплотехнический расчет ограждающих конструкций зданий :: SYL.ru

Теплотехнический расчет позволяет определить минимальную толщину ограждающих конструкций для того, чтобы не было случаев перегрева или промерзания в процессе эксплуатации строения.

Ограждающие конструктивные элементы отапливаемых общественных и жилых зданий, за исключением требований устойчивости и прочности, долговечности и огнестойкости, экономичности и архитектурного оформления, должны отвечать в первую очередь теплотехническим нормам. Выбирают ограждающие элементы в зависимости от конструктивного решения, климатологических характеристик района застройки, физических свойств, влажно-температурного режима в здании, а также в соответствии с требованиями сопротивления теплопередаче, воздухонипроницанию и паропроницанию.

В чем смысл расчета?

  1. Если во время расчета стоимости будущего строения учитывать лишь прочностные характеристики, то, естественно, стоимость будет меньше. Однако это видимая экономия: впоследствии на обогрев помещения уйдет значительно больше средств.
  2. Грамотно подобранные материалы создадут в помещении оптимальный микроклимат.
  3. При планировке системы отопления также необходим теплотехнический расчет. Чтобы система была рентабельной и эффективной, необходимо иметь понятие о реальных возможностях здания.

Теплотехнические требования

Важно, чтобы наружные конструкции соответствовали следующим теплотехническим требованиям:

  • Имели достаточные теплозащитные свойства. Другими словами, нельзя допускать в летнее время перегрева помещений, а зимой – излишних потерь тепла.
  • Разность температур воздуха внутренних элементов ограждений и помещений не должна быть выше нормативного значения. В противном случае может произойти чрезмерное охлаждение тела человека излучением тепла на данные поверхности и конденсация влаги внутреннего воздушного потока на ограждающих конструкциях.
  • В случае изменения теплового потока температурные колебания внутри помещения должны быть минимальные. Данное свойство называется теплоустойчивостью.
  • Важно, чтобы воздухонепроницаемость ограждений не вызывала сильного охлаждения помещений и не ухудшала теплозащитные свойства конструкций.
  • Ограждения должны иметь нормальный влажностный режим. Так как переувлажнение ограждений увеличивает потери тепла, вызывает в помещении сырость, уменьшает долговечность конструкций.

Чтобы конструкции соответствовали вышеперечисленным требованиям, выполняют теплотехнический расчет, а также рассчитывают теплоустойчивость, паропроницаемость, воздухопроницаемость и влагопередачу по требованиям нормативной документации.

Теплотехнические качества

От теплотехнических характеристик наружных конструктивных элементов строений зависит:

  • Влажностный режим элементов конструкции.
  • Температура внутренних конструкций, которая обеспечивает отсутствие на них конденсата.
  • Постоянная влажность и температура в помещениях, как в холодное, так и в теплое время года.
  • Количество тепла, которое теряется зданием в зимний период времени.

Итак, исходя из всего перечисленного выше, теплотехнический расчет конструкций считается немаловажным этапом в процессе проектирования зданий и сооружений, как гражданских, так и промышленных. Проектирование начинается с выбора конструкций – их толщины и последовательности слоев.

Задачи теплотехнического расчета

Итак, теплотехнический расчет ограждающих конструктивных элементов осуществляется с целью:

  1. Соответствия конструкций современным требованиям по тепловой защите зданий и сооружений.
  2. Обеспечения во внутренних помещениях комфортного микроклимата.
  3. Обеспечения оптимальной тепловой защиты ограждений.

Основные параметры для расчета

Чтобы определить расход тепла на отопление, а также произвести теплотехнический расчет здания, необходимо учесть множество параметров, зависящих от следующих характеристик:

  • Назначение и тип здания.
  • Географическое расположение строения.
  • Ориентация стен по сторонам света.
  • Размеры конструкций (объем, площадь, этажность).
  • Тип и размеры окон и дверей.
  • Характеристики отопительной системы.
  • Количество людей, находящихся в здании одновременно.
  • Материал стен, пола и перекрытия последнего этажа.
  • Наличие системы горячего водоснабжения.
  • Тип вентиляционных систем.
  • Другие конструктивные особенности строения.

Теплотехнический расчет: программа

На сегодняшний день разработано множество программ, позволяющих произвести данный расчет. Как правило, расчет осуществляется на основании методики, изложенной в нормативно-технической документации.

Данные программы позволяют вычислить следующее:

  • Термическое сопротивление.
  • Потери тепла через конструкции (потолок, пол, дверные и оконные проемы, а также стены).
  • Количество тепла, требуемого для нагрева инфильтрирующего воздуха.
  • Подбор секционных (биметаллических, чугунных, алюминиевых) радиаторов.
  • Подбор панельных стальных радиаторов.

Теплотехнический расчет: пример расчета для наружных стен

Для расчета необходимо определить следующие основные параметры:

  • tв = 20°C – это температура воздушного потока внутри здания, которая принимается для расчета ограждений по минимальным значениям наиболее оптимальной температуры соответствующего здания и сооружения. Принимается она в соответствии с ГОСТом 30494-96.
  • По требованиям ГОСТа 30494-96 влажность в помещении должна составлять 60%, в результате в помещении будет обеспечен нормальный влажностный режим.
  • В соответствии с приложением B СНиПа 23-02-2003, зона влажности сухая, значит, условия эксплуатации ограждений – A.
  • tн = -34 °C – это температура наружного воздушного потока в зимний период времени, которая принимается по СНиП исходя из максимально холодной пятидневки, имеющей обеспеченность 0,92.
  • Zот.пер = 220 суток – это длительность отопительного периода, которая принимается по СНиПу, при этом среднесуточная температура окружающей среды ≤ 8 °C.
  • Tот.пер. = -5,9 °C – это температура окружающей среды (средняя) в отопительный период, которая принимается по СНиП, при суточной температуре окружающей среды ≤ 8 °C.

Исходные данные

В таком случае теплотехнический расчет стены будет производиться с целью определения оптимальной толщины панелей и теплоизоляционного материала для них. В качестве наружных стен будут использоваться сэндвич-панели (ТУ 5284-001-48263176-2003).

Комфортные условия

Рассмотрим, как выполняется теплотехнический расчет наружной стены. Для начала следует вычислить требуемое сопротивление теплопередачи, ориентируясь на комфортные и санитарно-гигиенические условия:

R0тр = (n × (tв – tн)) : (Δtн × αв), где

n = 1 – это коэффициент, который зависит от положения наружных конструктивных элементов по отношению к наружному воздуху. Его следует принимать по данным СНиПа 23-02-2003 из таблицы 6.

Δtн = 4,5 °C – это нормируемый перепад температуры внутренней поверхности конструкции и внутреннего воздуха. Принимается по данным СНиПа из таблицы 5.

αв = 8,7 Вт/м2 °C – это теплопередача внутренних ограждающих конструкций. Данные берутся из таблицы 5, по СНиПу.

Подставляем данные в формулу и получаем:

R0тр = (1 × (20 – (-34)) : (4,5× 8,7) = 1,379 м2 °C/Вт.

Условия энергосбережения

Выполняя теплотехнический расчет стены, исходя из условий энергосбережения, необходимо вычислить требуемое сопротивление теплопередачи конструкций. Оно определяется по ГСОП (градусо-сутки отопительного периода, °C) по следующей формуле:

ГСОП = (tв – tот. пер.) × Zот.пер, где

tв – это температура воздушного потока внутри здания, °C.

Zот.пер. иtот.пер. – это продолжительность (сут.) и температура (°C) периода, имеющего среднесуточную температуру воздуха ≤ 8 °C.

Таким образом:

ГСОП = (20 – (-5,9)) ×220 = 5698.

Исходя из условий энергосбережения, определяем R0тр методом интерполяции по СНиПу из таблицы 4:

R0тр = 2,4 + (3,0 – 2,4)×(5698 – 4000)) / (6000 – 4000)) = 2,909 (м2°C/Вт)

Далее, выполняя теплотехнический расчет наружной стены, следует вычислить сопротивление теплопередаче R0:

R0 = 1/ αв + R1 + 1/ αн, где

R1= d/l.

d – это толщина теплоизоляции, м.

l = 0,042 Вт/м°C – это теплопроводность минераловатной плиты.

αн = 23 Вт/м2°C – это теплоотдача наружных конструктивных элементов, принимаемый по СНиПу.

R0 = 1/8,7 + d/0,042+1/23 = 0,158 + d/0,042.

Толщина утеплителя

Толщина теплоизоляционного материала определяется исходя из того, что R0 = R0тр, при этом R0тр берется при условиях энергосбережения, таким образом:

2,909 = 0,158 + d/0,042, откуда d = 0,116 м.

Подбираем марку сэндвич-панелей по каталогу с оптимальной толщиной теплоизоляционного материала: ДП 120, при этом общая толщина панели должна составлять 120 мм. Аналогичным образом производится теплотехнический расчет здания в целом.

Необходимость выполнения расчета

Запроектированные на основании теплотехнического расчета, выполненного грамотно, ограждающие конструкции позволяют сократить затраты на отопление, стоимость которого регулярно увеличиваются. К тому же сбережение тепла считается немаловажной экологической задачей, ведь это напрямую связано с уменьшением потребления топлива, что приводит к снижению воздействия негативных факторов на окружающую среду.

Кроме того, стоит помнить о том, что неправильно выполненная теплоизоляция способна привести к переувлажнению конструкций, что в результате приведет к образованию плесени на поверхности стен. Образование плесени, в свою очередь, приведет к порче внутренней отделки (отслаивание обоев и краски, разрушение штукатурного слоя). В особо запущенных случаях может понадобиться радикальное вмешательство.

Очень часто строительные компании в своей деятельности стремятся использовать современные технологии и материалы. Только специалисту под силу разобраться в необходимости применения того или иного материала, как отдельно, так и в совокупности с другими. Именно теплотехнический расчет поможет определиться с наиболее оптимальными решениями, которые обеспечат долговечность конструктивных элементов и минимальные финансовые затраты.

www.syl.ru

Теплотехнический расчет конструкции здания

Основой для определения тепловой нагрузки систем отопления является процедура проведения теплотехнического расчета конструкций здания с учетом всех конструктивных особенностей используемых строительных материалов и их теплоизоляционных свойств. В расчетах также учитывается ориентация здания по сторонам света, наличие естественной или механической систем вентиляции и многие другие факторы теплового баланса помещений.

Методы расчета тепловой нагрузки системы отопления

  1. Расчет потерь тепла по площади помещений.
  2. Определение величины теплопотерь исходя из наружного объема здания.
  3. Точный теплотехнический расчет всех конструкций жилого дома с учетом теплофизических коэффициентов материалов.

Расчет потерь тепла по площади помещений

Первым методом расчета тепловой нагрузки системы отопления пользуются для укрупненного определения мощности системы отопления всего дома и общего понимания количества и типа радиаторов, а также мощности котельного оборудования. Так как метод не учитывает регион строительства (расчетную наружную температуру зимой), количество потерь тепла через фундаменты, крыши или нестандартное остекление, то количество потерь тепла, рассчитанное укрупненным методом исходя из площади помещения, может быть как больше, так и меньше фактических значений.

Источники теплопотерь здания

А при использовании современных теплоизоляционных материалов мощность котельного оборудования может быть определена с большим запасом. Таким образом, при устройстве систем отопления возникнет большой перерасход материалов и будет приобретено более дорогостоящее оборудование. Поддержание комфортной температуры в помещениях будет возможно только при условии, что будет установлена современная автоматика, которая не допустит перегрева помещений выше комфортных температур.

В худшем случае, мощность системы отопления может быть занижена и дом в самые холодные дни не будет прогрет.

Тем не менее, этим способом определения мощности систем отопления пользуются достаточно часто. Следует только понимать, в каких случаях такие укрупненные расчеты приближены к реальности.

Итак, формула для укрупненного определения количества теплопотерь выглядит следующим образом:

Q=S*100 Вт (150 Вт), Q — требуемое количество тепла, необходимое для обогрева всего помещения, Вт S — отапливаемая площадь помещения, м? Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м?.

При использовании первого метода для укрупненного метода расчета тепловой мощности следует ориентироваться на следующие рекомендации:

  • В случае, когда в расчетном помещении из наружных ограждающих конструкций имеются одно окно и одна наружная стена, а высота потолков менее трех метров, то на 1м2 отапливаемой площади приходится 100 Вт тепловой энергии.
  • При расчете углового помещения с двумя оконными конструкциями или балконными блоками либо помещение высотой более трех метров, то в диапазон удельной тепловой энергии на 1 м2 составляет от 120 до 150 Вт.
  • Если же прибор отопления в будущем планируется устанавливать под окном в нише либо декорировать защитными экранами, поверхность радиаторов и, следовательно, их мощность необходимо увеличить на 20-30%. Это обусловлено тем, что тепловая мощность радиаторов будет частично тратиться на прогрев дополнительных конструкций.

Расчет тепловой мощности исходя из объема помещения

Этот метод определения тепловой нагрузки на системы отопления наименее универсален, чем первый, так как предназначен для расчетов помещений с высокими потолками, но при этом не учитывает, что воздух под потолком всегда теплее, чем в нижней части комнаты и, следовательно, количество потерь тепла будет различаться зонально.

Тепловая мощность системы отопления для здания или помещения с потолками выше стандартных рассчитывается исходя из следующего условия:

Q=V*41 Вт (34 Вт), где V – наружный объем помещения в м?, А 41 Вт – удельное количество тепла, необходимое для обогрева одного кубометра здания стандартной постройки (в панельном доме). Если строительство ведется с применением современных строительных материалов, то удельный показатель теплопотерь принято включать в расчеты со значением 34 Ватт.

При использовании первого или второго метода расчета теплопотерь здания укрупненным методом можно пользоваться поправочными коэффициентами, которые в некоторой степени отражают реальность и зависимость потерь тепла зданием в зависимости от различных факторов.

  1. Тип остекления:
  • тройной пакет 0,85,
  • двойной 1,0,
  • двойной переплет 1,27.
  1. Наличие окон и входных дверей увеличивает величину потерь тепла дома на 100 и 200 Ватт соответственно.
  2. Теплоизоляционные характеристики наружных стен и их воздухопроницаемость:
  • современные теплоизоляционные материалы 0,85
  • стандарт (два кирпича и утеплитель) 1,0,
  • низкие теплоизоляционные свойства или незначительная толщина стен 1,27-1,35.
  1. Процентное отношение площади окон к площади помещения: 10%-0,8, 20%—0,9, 30%—1,0, 40%—1,1, 50%—1,2.
  2. Расчет для индивидуального жилого дома должен производиться с поправочным коэффициентом порядка 1,5 в зависимости от типа и характеристик используемых конструкций пола и кровли.
  3. Расчетная температура наружного воздуха в зимний период (для каждого региона своя, определяется нормативами): -10 градусов 0,7, -15 градусов 0,9, -20 градусов 1,10, -25 градусов 1,30, -35 градусов 1,5.
  4. Тепловые потери так же растут в зависимости от увеличения количества наружных стен по следующей зависимости: одна стена – плюс 10% от тепловой мощности.

Но, тем не менее, определить какой метод даст точный и действительно верный результат тепловой мощности отопительного оборудования можно лишь после выполнения точного и полного теплотехнического расчета здания.

Теплотехнический расчет индивидуального жилого дома

Приведенные выше методики укрупненных расчетов больше всего ориентированы на продавцов или покупателей радиаторов систем отопления, устанавливаемых в типовых многоэтажных жилых домах. Но когда речь идет о подборе дорогостоящего котельного оборудования, о планировании системы отопления загородного дома, в котором кроме радиаторов будут установлены системы напольного отопления, горячего водоснабжения и вентиляции, пользоваться этими методиками крайне не рекомендуется.

Каждый владелец индивидуального жилого дома или коттеджа еще на стадии строительства достаточно скрупулезно подходит к разработке строительной документации, в которой учитываются все современные тенденции использования строительных материалов и конструкций дома. Они обязательно должны не быть типовыми или морально устаревшими, а изготовлены с учетом современных энергоэффективных технологий. Следовательно, и тепловая мощность системы отопления должна быть пропорционально ниже, а суммарные затраты на устройство системы обогрева дома значительно дешевле. Эти мероприятия позволяют в дальнейшем при использовании отопительного оборудования снижать затраты на потребление энергоресурсов.

Расчет теплопотерь выполняется в специализированных программах либо с использованием основных формул и коэффициентов теплопроводности конструкций, учитывается влияние инфильтрации воздуха, наличие или отсутствие систем вентиляции в здании. Расчет заглубленных цокольных помещений, а также крайних этажей производится по отличной от основных расчетов методике, которая учитывает неравномерность остывания горизонтальных конструкций, то есть потери тепла через крышу и пол. Выше приведенные методики этот показатель не учитывают.

Теплотехнический расчет выполняется, как правило, квалифицированными специалистами в составе проекта на систему отопления в результате которого производится дальнейший расчет количества и мощность приборов отопления, мощность отдельного оборудования, подбор насосов и другого сопутствующего оборудования.

В качестве наглядного примера выполним расчет теплопотерь в специализированной программе для трех домов, построенных по одной технологии, но с различной толщиной теплоизоляции наружных стен: 100 мм, 150 мм и 200 мм. Расчет ведется для угловой жилой комнаты с одним окном, площадью 8,12 м?. Регион строительства Московская область.

Исходные данные:

  • Помещение с обмером по наружным габаритам 3000х3000;
  • Окно размерами 1200х1000.

Целью расчета является определение удельной мощности системы отопления, необходимой для нагрева 1м?.

Результат:

  • Qуд при т/изоляции 100 мм составляет 103 Вт/м?
  • Qуд при т/изоляции 150 мм составляет 81 Вт/м?
  • Qуд при т/изоляции 200 мм составляет 70 Вт/м?

Как видно из расчета, наибольшие потери тепла составляют для жилого дома с наименьшей толщиной изоляции, следовательно, мощность котельного оборудования и радиаторов будет выше на 47% чем при строительстве дома с теплоизоляцией в 200 мм.

Инфильтрация воздуха или вентиляция зданий

Все здания в особенности жилые имеют свойство «дышать», то есть проветриваться различными способами. Это обусловлено созданием разряженного воздуха в помещениях за счет устройства вытяжных каналов в конструкциях дома либо дымоходов. Как известно, вентиляционные каналы создаются в зонах с повышенными выделениями загрязнений, таких как, кухни, ванные комнаты и санузлы.

Таким образом, при работе системы вентиляции или при проветривании соблюдается главное правило создания благоприятной среды воздуха в жилых зданиях: направление движения свежего воздуха должно быть организовано из помещений с постоянным пребыванием людей в направлении помещений с максимальным уровнем загрязнения.

То есть при правильном воздухообмене приточный воздух поступает в помещение через окно, вентиляционный клапан или приточную решетку и удаляется в кухнях и санузлах.

При расчете теплопотерь знания имеет принципиальное значение, какой способ вентиляции жилых помещений будет выбран:

  • Устройство механической вентиляции с подогревом приточного воздуха.
  • Инфильтрация — неорганизованный воздухообмен через неплотности в стенах, при открывании окон или при использовании заранее установленных воздушных клапанов в конструкции стен или оконных стеклопакетах.

В случае применения в жилом здании сбалансированной системы вентиляции (когда объем приточного воздуха больше или равен вытяжному, то есть исключаются любые прорывания холодного воздуха в жилые помещения) воздух, поступающий в жилые помещения, предварительно прогревается в вентиляционной установке. При этом мощность, необходимая для нагрева вентиляции, учитывается в расчете мощности котельного оборудования.

Расчет вентиляционной тепловой нагрузки производится по формуле:

Qвент= c*p*L*(t1-t2) где, Q – количество тепла, необходимое для нагрева приточного воздуха, Вт; с – теплоемкость воздуха, Дж/кг*град p — плотность воздуха, кг/м3 L – расход приточного воздуха, м3/час t1 и t2 – начальная и конечная температуры воздуха, град.

Если в жилых помещениях отсутствует организованный воздухообмен, то при расчете теплопотерь здания производится учет тепла, затрачиваемого системой отопления на нагрев инфильтрационного воздуха. При этом обогрев воздуха, поступающего в помещения осуществляется радиаторами систем отопления, то есть учитывается в их тепловой нагрузке.

Если в помещениях установлены герметичные стеклопакеты без встроенных воздушных клапанов, то потери тепла на нагрев воздуха, тем не менее учитываются. Это обусловлено тем, что в случае кратковременного проветривания, поступивший холодный воздух все равно требуется нагревать.

Для более комфортной вентиляции встраивается приточный стеновой клапан.



Учет количества инфильтрационной тепловой энергии производится по нескольким методикам, а в тепловом балансе здания в расчет принимается наибольшее из значений.

Например, количество тепла на нагрев воздуха, проникающего в помещения для компенсации естественной вытяжки, определяется по формуле:

Qинф=0,28*L*p*c*(tнар-tпом), где, с – теплоемкость воздуха, Дж/кг*град p — плотность воздуха, кг/м? tнар – температура наружного воздуха, град, tпом – расчетная температура помещения, град, L – количество инфильтрационного воздуха, м?/час.

Количество воздуха, поступающего в зимний период в жилые помещения, как правило, обусловлено работой естественных вытяжных систем, поэтому в одном случае принимается равным объему вытягиваемого воздуха.

Количество вытяжки в жилых помещениях определяется согласно СНиП 41-01-2003 по нормативным показателям удаления воздуха от плит и санитарных приборов.

  • От кухонной плиты – электрической 60 м?/час или газовой 90 м?/час;
  • Из ванны и санузлов по 25 м?/час

Во втором случае данный показатель инфильтрации определяется исходя из санитарной нормы свежего наружного воздуха, который должен поступать в помещение для обеспечения оптимального и качественного состава воздушной среды в жилых помещениях. Этот показатель определяется по удельной характеристике: 3 м?/час на 1м? жилой площади.

За расчетное значение принимается наибольший расход воздуха и соответственно большее количество теплопотерь на инфильтрацию.

Пример: Так как здание, рассматриваемое в примере, построено по каркасному типу с установкой окон в деревянных переплетах, то при создании вытяжной вентиляции на кухне и в санузлах объем инфильтрации будет достаточно высок. Дома такого типа, как правило, являются наиболее «дышащими».

Инфильтрационная составляющая определяется согласно выше приведенным методикам. Расчет производится для всего жилого дома при условии, что на кухне установлена электроплита, на первом этаже находится санузел и ванная.

То есть объем вытяжного воздуха по первой методике составляет Lвыт=60+25+25=110 м?/ч,

а по второй методике санитарная норма приточного воздуха Lприт=3м?/ч*62м?(жилая площадь)=186 м3/час.

К расчету принимаем максимальное количество воздуха.

Qинф=0,28*186*1,2*1,005*(22+28)=3 140 Вт, что составляет 44Вт/м?.

comments powered by HyperComments

santech-info.ru

Как сделать теплотехнический расчет наружной стены, пример

Чтобы в жилище было тепло в самые сильные морозы, необходимо правильно подобрать систему теплоизоляции – для этого выполняют теплотехнический расчет наружной стены.Результат вычислений показывает, насколько эффективен реальный или проектируемый способ утепления.

Как сделать теплотехнический расчет наружной стены

Вначале следует подготовить исходные данные. На расчетный параметр влияют следующие факторы:

  • климатический регион, в котором находится дом;
  • назначение помещения – жилой дом, производственное здание, больница;
  • режим эксплуатации здания – сезонный или круглогодичный;
  • наличие в конструкции дверных и оконных проемов;
  • влажность внутри помещения, разница внутренней и наружной температуры;
  • число этажей, особенности перекрытия.

После сбора и записи исходной информации определяют коэффициенты теплопроводности строительных материалов, из которых изготовлена стена. Степень усвоения тепла и теплоотдачи зависит от того, насколько сырым является климат. В связи с этим для вычисления коэффициентов используют карты влажности, составленные для Российской Федерации. После этого все числовые величины, необходимые для расчета, вводятся в соответствующие формулы.

Теплотехнический расчет наружной стены, пример для пенобетонной стены

В качестве примера рассчитываются теплозащитные свойства стены, выложенной из пеноблоков, утепленной пенополистиролом с плотностью 24 кг/м3 и оштукатуренной с двух сторон известково-песчаным раствором. Вычисления и подбор табличных данных ведутся на основании строительных правил. Исходные данные: район строительства – Москва; относительная влажность – 55%, средняя температура в доме tв = 20О С. Задается толщина каждого слоя: δ1, δ4=0,01м (штукатурка), δ2=0,2м (пенобетон), δ3=0,065м (пенополистирол «СП Радослав»).Целью теплотехнического расчета наружной стены является определение необходимого (Rтр) и фактического (Rф) сопротивления теплопередаче.Расчет

  1. Согласно таблице 1 СП 53.13330.2012 при заданных условиях режим влажности принимается нормальным. Требуемое значениеRтр находят по формуле:Rтр=a•ГСОП+b,где a,b принимаются по таблице 3 СП 50.13330.2012. Для жилого здания и наружной стены a = 0,00035; b = 1,4.ГСОП – градусо-сутки отопительного периода, их находят по формуле(5.2) СП 50.13330.2012:ГСОП=(tв-tот)zот,где tв=20О С; tот – средняя температура наружного воздуха во время отопительного периода, по таблице 1 СП131.13330.2012tот = -2,2ОС; zот = 205 сут. (продолжительность отопительного сезона согласно той же таблице).Подставив табличные значения, находят: ГСОП = 4551О С*сут.; Rтр = 2,99 м2*С/Вт
  2. По таблице 2 СП50.13330.2012 для нормальной влажности выбирают коэффициенты теплопроводности каждого слоя «пирога»:λБ1=0,81Вт/(м°С), λБ2=0,26Вт/(м°С), λБ3=0,041Вт/(м°С), λБ4=0,81Вт/(м°С).По формуле E.6 СП 50.13330.2012 определяют условное сопротивление теплопередаче:R0усл=1/αint+δn/λn+1/αext.гдеαext = 23 Вт/(м2°С) из п.1 таблицы 6 СП 50.13330.2012 для наружных стен.Подставляя числа, получаютR0усл=2,54м2°С/Вт. Уточняют его с помощью коэффициента r=0.9, зависящего от однородности конструкций, наличия ребер, арматуры, мостиков холода:Rф=2,54•0,9=2,29м2•°С/Вт.

Полученный результат показывает, что фактическое теплосопротивление меньше требуемого, поэтому нужно пересмотреть конструкцию стены.

Теплотехнический расчет наружной стены, программа упрощает вычисления

Несложные компьютерные сервисы ускоряют вычислительные процессы и поиск нужных коэффициентов. Стоит ознакомиться с наиболее популярными программами.

  1. «ТеРеМок». Вводятся исходные данные: тип здания (жилой), внутренняя температура 20О , режим влажности – нормальный, район проживания – Москва. В следующем окне открывается рассчитанное значение нормативного сопротивления теплопередаче – 3,13 м2*оС/Вт.На основании вычисленного коэффициента происходит теплотехнический расчет наружной стены из пеноблоков (600 кг/м3), утепленной экструдированным пенополистиролом «Флурмат 200» (25 кг/м3) и оштукатуренной цементно-известковым раствором. Из меню выбирают нужные материалы, проставляя их толщину (пеноблок – 200 мм, штукатурка – 20 мм), оставив незаполненной ячейку с толщиной утеплителя.Нажав кнопку «Расчет», получают искомую толщину слоя теплоизолятора – 63 мм. Удобство программы не избавляет ее от недостатка: в ней не принимается во внимание разная теплопроводность кладочного материала и раствора. Спасибо автору можно сказать по этому адресу http://dmitriy.chiginskiy.ru/teremok/
  2. Вторая программа предлагается сайтом http://rascheta.net/. Ее отличие от предыдущего сервиса в том, что все толщины задаются самостоятельно. В расчет вводится коэффициент теплотехнической однородности r. Его выбирают из таблицы: для пенобетонных блоков с проволочной арматурой в горизонтальных швах r = 0,9.После заполнения полей программа выдает отчет о том, каково фактическое тепловое сопротивление выбранной конструкции, отвечает ли она климатическим условиям. Кроме того, предоставляется последовательность вычислений с формулами, нормативными источниками и промежуточными значениями.

При возведении дома или проведении теплоизоляционных работ важна оценка результативности утепления наружной стены: теплотехнический расчет, выполненный самостоятельно или с помощью специалиста позволяет сделать это быстро и точно.

wallsgrow.ru

Методика теплотехнического расчета здания для вентфасада 👍

В этой статье мы хотим рассказать вам, как произвести теплотехнический расчет наружных стен с системами вентилируемых фасадов, а также как рассчитать правильное движение потоков воздуха и влаги в прослойках.  Все это, в совокупности, носит название теплотехническое проектирование. Принципы, лежащие в основе всех этих расчетов, изложены в требованиях СНиП  II-3-79 и МГСН 2.01-99. Цель выполняемого проекта — соответствие проектируемой конструкции изложенным правилам. С практической точки зрения, это обеспечит оптимальный микроклимат, предотвратит появление грибка и конденсата, а также поможет снизить затраты на отопление.

В расчетах часто используются некоторые понятия, с которыми мы хотим вас сразу ознакомить. Например, прослойка между стеной и экраном – она вентилируется наружным воздухом. Различные отверстия, щели, швы или зазоры. Они могут быть расположены в вертикальном, так и горизонтальном положении. Экран-панель, о которой мы упомянули, сделана из разнообразных материалов, устойчивых к изменению погоды.

Пример теплотехнического расчета наружной стены

Содержание статьи

Главные принципы расчетов

Если производится расчет для сооружений с вентилируемым фасадом, то всегда необходимо брать во внимание характеристики экранируемой стены. Необходимо рассчитать правильное соотношение размера полости (шва) для воздушного притока и величины используемого экрана. Шов должен быть спроектирован так, чтобы избежать возможности его закупорки.

Правила проектирования

При выполнении теплотехнического расчета, важно придерживаться правильной последовательности.

  1. Первый шаг проектирования — это определение характеристик стены, экранов, отверстий.
  2. После этого уже можно заняться теплотехническим расчетом наружных стен с экраном. На этом этапе вы должны определить требуемую толщину теплоизоляции, основываясь на правилах СНиП и МГСН.
  3. После расчета воздухообмена, производится вычисление  влагообмена.

Если формулы выявили, что экранируемые стены соответствуют нормам, значит, расчет верный и проектирование завершаем. Если же нет, то нужно привести конструкцию в соответствие с требованиями, путем замены используемых материалов.

Нормативные акты

Как мы и говорили вначале, основные нормативные требования проектирования изложены в СНиП  II-3-79 и МГСН 2.01-99. Критерии для оценивания систем являются показатели санитарных и гигиенических условий, уровень комфорта, а также условия энергосбережения.

Способ теплотехнического  расчета для наружной стены с системой вентфасада

Пример теплотехнического расчета вентилируемого фасада

Сначала необходимо подобрать толщину слоя теплоизоляции.

Затем определить показатели влажностного режима, учитывая годовые изменения и согласованность с действующими нормами. Толщина теплоизоляции, по методу определения влажностного режима наружных стен высчитываются также согласно принятым стандартам в СНиП  II-3-79. Однако, влажностный режим варьируется от уровня влаги, поэтому при его расчете важно учитывать баланс влажности в годовом диапазоне.

Установить параметры воздухообмена. Чтобы определить характеристики воздушной массы в прослойке, требуется определить ее движение, вызванное воздействием гравитации и ветра.

Определить показатели тепловлажностного режима в прослойке. Чтобы рассчитать тепловлажностный режим, необходимо высчитать какова температура воздуха, проникающего в прослойку. Затем определить температурное сопротивление создаваемое прослойкой. После чего мы рассчитываем давление, создаваемое водяным паром, выходящим из прослойки.

Определить условный приведенный коэффициент паропроницаемости, учитывая швы меж панелей экранов. Чтобы получить коэффициента паропроницаемости экрана используют нормативы СНиП  II-3-79. Также допускается экспериментальное получение этого коэффициента. Первый шаг вычисления – определить относительное сопротивление паропроницанию в стыковых местах. Второй шаг – определить сопротивление паропроницанию плит экрана на его поверхности.  Третий шаг – определить сопротивление уже беря во внимание стыковые швы. Четвертый шаг – определение условного приведенного коэффициента паропроницанию  экрана, учитывая щели.

Уровень влажности, воздушной прослойки будет зависеть от того, какое сопротивление у паропроницания материалов экрана. Например, если во время проектирования использовали в качестве материала экрана гранит или природные камни, не учитывая стыковые швы, то влажностный режим не может соответствовать теплотехническим нормам. Ели же они были учтены, тогда требования удовлетворены.

От длины прослойки зависит скорость движения воздушных потоков, соответственно и эффективность влагообмена. Чем больше ее длина, тем выше скорость. Но при этом, чем она длиннее, тем ниже условный коэффициент паропроницаемости. Это увеличит возможность накопления влаги недопустимых значений на поверхности экрана. Поэтому определить уровень распределения влаги в вентилируемых стенах, возможно только проведя расчет согласно 2-му пункту.

Общие советы по ведению расчета

Старайтесь производить расчет в правильном порядке.

  1. Необходимо назначить величину швов, воздушных прослоек, панелей. Чтобы определить правильную величину, необходимо помнить о нижеследующих правилах:
  • расстояние между экраном и уплотнителем должно иметь минимальное значение– 30 мм;
  • воздуховыводящее пространство не должны площадью быть меньше приточного;
  • при использовании влагонепроницаемого экрана, величина приточной щели должна быть больше 0,015    0,020 м2 на 1 м2 экрана;
  • швы стыков рекомендуется делать высотой больше 15 мм.
  1. Определить какая толщина у утеплителя, согласно 1-му пункту.
  2. Рассчитать влажностный режим стены в согласии с нормами  (учитывая коэффициент паропроницаемости на поверхности экрана).
  3. Вычисление условного приведенного коэффициента паропроницаемости со швами, в согласии с 5-м пунктом.
  4. Вычисление упругости водяного пара, если нет расхода воздуха в прослойке.

При том, что расчет соответствует требованиям и имеет положительные результаты, то конструкция будет правильной. Однако, если обнаружены недостатки, требуется выполнить определенные действия для продолжения расчета:

  • вычислить показатели влажностного режима конструкции стены, взяв за основу годовой цикл;
  • рассчитать температуру и определить параметры воздушного и влажностного режима (скорости потока воздуха и упругости воздушного пара), которые будет иметь конструкция, включая прослойку;
  • привести структуру наружной стены и ее частей в согласие с нормативами.
Содержание проектно-сметной документации

Положение об общем порядке подготовки предпроектных и проектных документов для строительства определяют правила содержания рабочего проекта или рабочей документации для систем наружных стен с воздушной вентиляцией.

Документация состоит из нижеуказанных сведений:

Общая пояснительная записка, содержащая нижеуказанную информацию:

  • архитектурная идея решения фасадной части сооружения и отдельных архитектурных частей;
  • сведения о решении касательно конструкции систем и их частей;
  • сведения о решении специальных устройств на фасаде;
  • сведения  об эффективности работы систем энергосбережения,  утвержденных  технологических  решений,  итог теплотехнического расчета;
  • информацию о системах по экологии;
  • определяющие технические и экономические сведения о системе.

Архитектурный раздел – содержит чертежные схемы фасада здания, отдельных архитектурных частей и их связей. На чертежах должно быть продемонстрировано, то какие цвета будет иметь фасад и его отдельные части.

Конструкторский  раздел содержит чертежные схемы конструкций частей систем, с узлами и деталями, а также полноценные сведения об используемых материалах и изделиях.

Специальный раздел содержит чертежные схемы фасадов с указанием расположения устройств, узлы и части крепежных конструкций этих устройств на фасаде, а также информацию об оборудовании, материальных и изделиях, указанных в проекте. Дополнительно к этому, проект должен включать информацию об устройствах, которые будут обеспечивать возможность качественного обслуживания фасада (включая клининг) во время его эксплуатации.

Сметы на устройство системы создаются, используя действующие правила, единичные расценки, фактическую стоимость оборудования и материалов, а также установленные заказчиком калькуляции на определенные типы работ и компоненты конструкции.

Похожие статьи

bazafasada.ru

Пример теплотехнического расчета наружных стен с вентилируемой воздушной прослойкой

2.1 Исходные данные.

В г. Челябинск существует 10-этажное кирпичное отдельно стоящее здание. В здании располагаются офисные помещения. Высота здания 30 м.

Конструктивный слой стены – кладка из силикатного кирпича толщиной δκ=0,51 м, коэффициент теплопроводности кладки λκ=0,87 Вт/(м°С).

Утеплитель – минераловатные плиты с коэффициентом теплопроводности λy=0,045 Вт/(м°С).

Ширина вентилируемой прослойки dпр =0,05 м.

Используется облицовочный материал – фасадная панель производства ЗАО «ИНСИ»,толщиной 0,5 мм.

Количество креплений на квадратный метр конструкции nк= 1,72.

2.2 Расчетные характеристики климата района строительства и микроклимата здания.

Средняя температура наиболее холодной пятидневки tн =-34 °С.Средняя температура отопительного периода tht = -6,5 °С.Продолжительность отопительного периода zht = 218 сут.Характеристики микроклимата помещения берутся по СНиП 23-02-2003.Температура внутреннего воздуха tint = 20 °С по [14]Относительная влажность внутреннего воздуха φв = 55%.Градусо-сутки отопительного периода по СНиП 23-02-2003 Dd = (tint — tht)∙zht = (20°С + 6,5°С)∙218 сут =5777 °С∙сут.

2.3 Нормируемое значение сопротивления теплопередаче стены.

Приведенное сопротивление теплопередаче ограждающей конструкции в соответствии со СНиП 23-02-2003 следует принимать не менее нормируемого значения Rreg = a∙Dd + b. Нормируемое значение сопротивления теплопередаче стен из условий энергоснабжения определяется по таблице 4 СНиП 23-02-2003. Для стен a = 0,0003; b = 1,2. Rreg = 0,0003∙5777 + 1,2 = 2,93 м2°С/Вт

2.4 Определение требуемой толщины теплоизоляционного слоя.

Толщина теплоизоляционного слоя определяется методом интерации по формуле (3). На первом шаге итерации коэффициент теплотехнической однородности принимается равным единице r = 1.

Соответствующая толщина теплоизоляционного слоя:

Для получившейся толщины теплоизоляционного слоя по табл. 1. методом интерполяции определяется коэффициент теплотехнической однородности конструкции:

Второй шаг итерации.r = 0,980

На последнем шаге итерации толщина утеплителя изменилась менее чем на 5 мм, значит процесс итерации можно прекратить.

По результатам расчета толщина утеплителя должна быть не менее 0,101 м.

Из конструктивных соображений принимается толщина утеплителя δу =0,15 м.

Коэффициент теплотехнической однородности конструкции r = 0,95.

2.5 Определение параметров воздухообмена в прослойке.

Определяется скорость движения воздуха, температура воздуха и коэффициент теплообмена в вентилируемой воздушной прослойке для наиболее холодного месяца. В данном случае наиболее холодный месяц январь и tн = -15,8 °С.

Приточные и вытяжные отверстия воздушной прослойки расположены на одной стороне здания, т.е. Кн = Кз.

ξэкв = ξвх + ξвых + ξповоротов = 1 + 1 + 0,75∙2=3,5.Rв = r∙R0 = 0,95∙(1/23 + 1/8,7 + 0,51/0,87 + 0,15/0,045) = 3,87 м2°С/Вт.Rн= 1/αн + Rоб = 1/23 = 0,043 м2°С/Вт. (Rоб = 0, пренебрегаем термическим сопротивлением облицовки)На первом шаге интерации принимаем Vпр = 1 м/с.αпр = ακ + αл.ακ = 7,34 ∙ 10,656 + 3,78 е-1,9 = 7,9 Вт/(м2°С).

Второй шаг итерации

ακ = 7,34 ∙ 0,390,656 + 3,78 е-1,9 ∙ 0,39 = 5,76 Вт/(м2°С).αл =0,61 Вт/(м2°С).αпр = 5,76 + 0,61 = 6,37 Вт/(м2°С).γcp = 353/(273-15,12) = 1,37

Третий шаг итерации

ακ = 7,34 ∙ 0,520,656 + 3,78 е-1,9 ∙ 0,52 = 6,2 Вт/(м2°С).αл =0,61 Вт/(м2°С).αпр = 6,2 + 0,61 = 6,81 Вт/(м2°С).γcp = 353/(273-14,6) = 1,37

Четвертый шаг итерации

ακ = 7,34 ∙ 0,490,656 + 3,78 е-1,9 ∙ 0,49 = 6,11 Вт/(м2°С).αл =0,61 Вт/(м2°С).αпр = 6,11 + 0,61 = 6,72 Вт/(м2°С).γcp = 353/(273-14,75) = 1,37

Скорость движения воздуха на последнем шаге итерации изменилась менее чем на 5%, процесс итерации можно прекратить.

Определяется скорость движения воздуха, температура воздуха и коэффициент теплообмена в вентилируемой воздушной прослойке для наиболее жаркого месяца в момент нагрева стены солнцем. В данном случае наиболее жаркий месяц июль и температура наружного воздуха tн = 27 °С (средняя максимальная дневная температура июля). Удельный поток лучистой энергии падающий на стену qс = 788 Вт/м2.

ξэкв = 3,5Приходящий удельный поток тепла составляет qпр = ρпл∙qс.

ρпл – коэффициент поглощения солнечной радиации материалом облицовки, принимаемый по таблице 14 СП 23-101-2004. Для стали листовой окрашенной зелёной краской ρпл = 0,6

qпр = 0,6 ∙ 788 = 466,8 Вт/м2.Rв = r∙R0 = 0,95∙(1/23 + 1/8,7 + 0,51/0,87 + 0,15/0,045) = 3,87 м2°С/Вт.Rн = 1/αн + Rоб = 1/23 = 0,043 м2°С/Вт. (Rоб = 0, пренебрегаем термическим сопротивлением облицовки)

Первый шаг итерации

На первом шаге итерации Vпр = 1 м/с, tоб = 50 °С. αпр = 11 Вт/(м2∙°С).

Второй шаг итерации.

αк = 7,34 ∙ 1,720,656 + 3,78 е-1,9 ∙ 1,72 = 10,64 Вт/(м2°С).αпр = 10,64 + 0,61 = 11,25 Вт/(м2°С). = 0,09

Третий шаг итерации.

αк = 7,34 ∙ 1,370,656 + 3,78 е-1,9 ∙ 1,37 = 9,31 Вт/(м2°С).αпр = 9,31 + 0,61 = 9,92 Вт/(м2°С).

Скорость движения воздуха на последнем шаге итерации изменилась менее чем на 5%, процесс итерации можно прекратить.

2.6 Расчет защиты от переувлажнения ограждающих конструкций.

Расчет сопротивления паропроницанию рассматриваемой конструкции производится по методике описанной в разделе 1.6

Так как рассматриваемая конструкция многослойна, то Rvp равно сумме сопротивлений паропроницанию составляющих её слоев.

Расчетная температура для жилых помещений tint = 20 °С [14], относительная влажность внутреннего воздуха для жилых помещений φint = 55% [4]

Revp вычислить невозможно, т.к. по п 13.5 примечания 1 [13] сопротивление паро-проницанию воздушной прослойки равно 0 и сопротивление паропроницанию облицовки из листовой стали также равно 0

z0 = (31 + 28 + 31 + 30 + 31) = 151 сут.t0 = — 11,32 °С

Е0 = 237 Па.

Согласно [4] в многослойной ограждающей конструкции увлажняемым слоем является утеплитель минераловатный

ρw = ρ0 = 100 кг/м3, при толщине δw = 0,15 м, предельно допустимое приращение расчетного массового отношения влаги в этом материале согласно [4] Δwav = 3%

Rvp > Rvp2reg следовательно, условие по защите ограждающей конструкции от переувлажнения выполняется.

2.7 Расчет температурного поля.

Длина крепления 50 мм + 150 мм = 200мм. Толщина метала, из которого изготавливаются детали 1,0 мм. Суммарная ширина части кронштейна, прорезающей минераловатные плиты 100 мм. Площадь сечения кронштейна 100 мм2. Площадь части кронштейна прилегающей к конструктивному слою стены (опоры) 3000 мм2.

Площадь паронитовой прокладки 3000 мм2. Толщина паронитовой прокладки 4мм.

Диаметр стального крепления (анкера) 7 мм. Количество анкеров 2 шт. Глубина погружения стального анкера в конструктивный слой 90 мм.

Для оцинкованного стального кронштейна

ξн = 0,22 м.Sн = 1,0 ∙ 10-4 м2.tкк = 8 °С.tпр = -14,73 °С.αпр = 6,72 Вт/(м2°С).

R0пр 0,95  4,08 = 3,88 м2°С/ Вт

Приведенное сопротивление конструкции 3,88 м2°С/ Вт больше требуемого значения 2,93 м2°С/ Вт, значит конструкция удовлетворяет СНиП 23-02-2003 по энергоснабжению.

2.8 Расчет влажности воздуха на выходе из вентилируемой воздушной прослойки.

tпр = -14,73°С.Vпр = 0,49 м/с.eу = 272,7 Па.eн = 25 Па.

Rобn исключается так как сталь паронепроницаема

Парциальное давление водяного пара в вентилируемой прослойке меньше давления насыщенного водяного пара при температуре равной температуре воздуха в вентилируемой прослойке и составляющего 170,2 Па, значит, конструкция вентилируемой прослойки, с точки зрения обеспечения благоприятного влажностного режима не нуждается в улучшении.

Нормативные документы и литература по разделу

  1. СНиП 2.08.01-89 — Жилые здания.
  2. СНиП 2.01.07-85 — Нагрузки и воздействия.
  3. СНиП II-23-81 — Стальные конструкции.
  4. СНиП 23-02-2003 — Тепловая защита зданий.
  5. СНиП 23-01-99 — Строительная климатология.
  6. СНиП 2.03.11-85 — Защита строительных конструкций от коррозии.
  7. СНиП 21-01-97 — Пожарная безопасность зданий и сооружений.
  8. ГОСТ 17177-94 — Материалы и изделия строительные теплоизоляционные. Методы испытаний.
  9. СНиП 2.01.01-82 — Строительная климатология и геофизика.
  10. Фокин К.Ф. — «Строительная теплотехника ограждающих частей зданий. 1973.
  11. Богословский В.Н. — «Тепловой режим здания». 1979.
  12. Руководство по расчету влажностного режима ограждающих конструкций зданий. 1984.
  13. СП 23-101-2004 — Проектирование тепловой защиты зданий
  14. ГОСТ 30494 — Здания жилые и общественные. Параметры микроклимата в помещениях.

insi-dom.ru

1.3.1 Теплотехнический расчет наружной стены.

    1. Строительная физика.

Теплотехнический расчет ограждающих конструкций здания проведен по методике предложенной СНиП II-3-79* «Строительная теплотехника» [2] в соответствии с санитарно-гигиеническими требованиями и требованиями по энергосбережению.

Исходные данные

  1. Расчетная температура наружного воздуха, равная средней температуре наиболее холодной пятидневки с обеспеченностью 0,92 – tн = –37 С [1].

  2. Расчетная температура внутреннего воздуха по ГОСТ 12.1.005-88 –

tв =+20 С.

  1. Влажностный режим помещения – нормальный, зона влажности – сухая [1].

  2. Нормативный температурный перепад между температурой внутреннего воздуха и температурой внутренней поверхности ограждающей конструкции – Δ tн =4,5 С [2].

В качестве теплоизоляционного материала принимается полужесткая минераловатная плита на синтетическом связующем ГОСТ 10140-80. Теплопроводность =0,09 Вт/м* 0С.

Определение требуемого термического сопротивления наружной стены.

Расчет ведется по п.2 [2].

Из условия энергосбережения:

, (1а)

где zот.п – средняя температура, С, и продолжительность, сут, периода со средней суточной температурой воздуха ниже или равной 8 С по [1];

tот.п.  средняя температура по [1];

По таблице 1б [2] получаем:

;

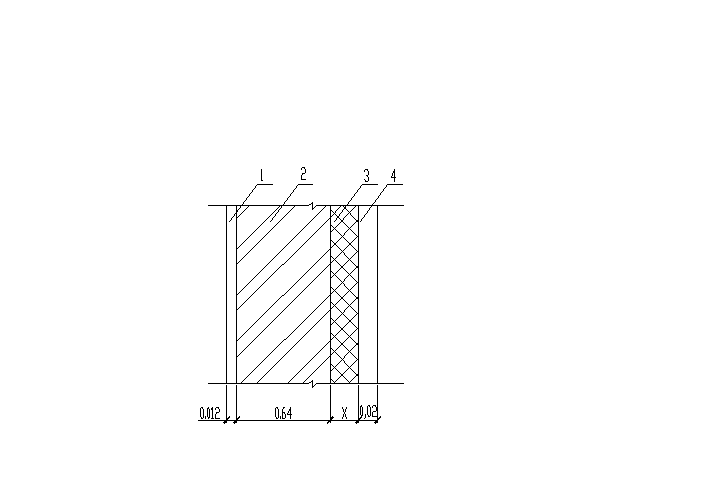

рис. 1.1 фрагмент стены.

1- силикатный кирпич ГОСТ 379-95 марки 100 1=380 мм;

2- пенобетонные блоки =2=300 мм;

3- минераловатные плиты на синтетическом связующем ГОСТ 10140-80 3=х мм;

4- воздушная прослойка 22 мм;

5- плита типа «ФАССТ»;

Из условия санитарно-гигиенических требований Rтр определяем:

, (1)

где n  коэффициент, принимаемый в зависимости от положения наружной поверхности ограждающих конструкций по отношению к наружному воздуху по таблице 3 [2];

;

Вывод: Для соблюдения требований по теплозащите необходимо вести расчет по требованиям энергосбережения, Rтр=.

Сопротивление теплопередаче r ограждающей конструкции определяется по формуле (4) [2]:

(2)

где в – коэффициент теплопередачи внутренней поверхности ограждающих конструкций, принимаемый по табл. 4* [2], в=;

Rк– термическое сопротивление ограждающей конструкции, определяемое в соответствии с п. 2.7 [2];

н – коэффициент теплопередачи (для зимних условий) наружной поверхности ограждающей конструкции, принимаемый по таблице (6*)[2], н=;

Термическое сопротивление Rк ограждающей конструкции с последовательно расположенными слоями определяется как сумма термических сопротивлений отдельных слоев по формуле (5) [2]:

Rк=R1+R2++Rn+Rв.п,

Расчет термических сопротивлений слоев конструкции наружной стены приведен в таблице 4.1.

таблица 1.1

№ п/п

Наименование слоя

Толщина слоя

, м

Расчетный коэффициент теплопроводности , Вт/(м0С)

Термическое сопротивление слоя R=/, Вт/(м20С)

1

Силикатный кирпич

0,38

0,76

0,5

2

Пенобетонные

блоки

0,30

0,14

2,14

3

Минераловат-

ные плиты

х

0,09

;

;

;

Требуемая толщина утеплителя составила 0,20 м. Наружные стены облицовываются плитами «ФАССТ» и толщину утеплителя принимаем, в соответствии с технологией, 50мм.

studfiles.net

Теплотехнический расчет ограждающих конструкций и наружных стен здания — пример теплового анализа здания

В климатических условиях северных географических широт для строителей и архитекторов крайне важен верно сделанный тепловой расчет здания. Полученные показатели дадут для проектирования необходимые сведения, в том числе и об используемых материалах для строительства, дополнительных утеплителях, перекрытиях и даже об отделке.

В целом теплорасчет влияет на несколько процедур:

  • учет проектировщиками при планировании расположения комнат, несущих стен и ограждений;
  • создание проекта отопительной системы и вентиляционных сооружений;
  • подбор стройматериалов;
  • анализ условий эксплуатации постройки.

Все это связано едиными значениями, полученными в результате расчетных операций. В этой статье мы расскажем, как сделать теплотехнический расчет наружной стены здания, а также приведем примеры использования этой технологии.

Задачи проведения процедуры

Ряд целей актуален только для жилых домов или, напротив, промышленных помещений, но большинство решаемых проблем подходит для всех построек:

  • Сохранение комфортных климатических условий внутри комнат. В термин «комфорт» входит как отопительная система, так и естественные условия нагревания поверхности стен, крыши, использование всех источников тепла. Это же понятие включают и систему кондиционирования. Без должной вентиляции, особенно на производстве, помещения будут непригодны для работы.
  • Экономия электроэнергии и других ресурсов на отопление. Здесь имеют место следующие значения:
    • удельная теплоемкость используемых материалов и обшивки;
    • климат снаружи здания;
    • мощность отопления.

Крайне неэкономично проводить отопительную систему, которая просто не будет использоваться в должной степени, но зато будет трудна в установлении и дорога в обслуживании. То же правило можно отнести к дорогостоящим стройматериалам.

Теплотехнический расчет – что это

Теплорасчет позволяет установить оптимальную (две границы – минимальная и максимальная) толщину стен ограждающих и несущих конструкций, которые обеспечат длительную эксплуатацию без промерзаний и перегревов перекрытий и перегородок. Иначе говоря, эта процедура позволяет вычислить реальную или предполагаемую, если она проводится на этапе проектирования, тепловую нагрузку здания, которая будет считаться нормой.





В основу анализа входят следующие данные:

  • конструкция помещения – наличие перегородок, теплоотражающих элементов, высота потолков и пр.;
  • особенности климатического режима в данной местности – максимальные и минимальные границы температур, разница и стремительность температурных перепадов;
  • расположенность строения по сторонам света, то есть учет поглощения солнечного тепла, на какое время суток приходится максимальная восприимчивость тепла от солнца;
  • механические воздействия и физические свойства строительного объекта;
  • показатели влажности воздуха, наличие или отсутствие защиты стен от проникновения влаги, присутствие герметиков, в том числе герметизирующих пропиток;
  • работа естественной или искусственной вентиляции, присутствие «парникового эффекта», паропроницаемость и многое другое.





При этом оценка этих показателей должна соответствовать ряду норм – уровню сопротивления теплопередаче, воздухопроницаемости и пр. Рассмотрим их подробнее.

Базовый САПР, совместимость с форматами DWG, DGN. Срок действия лицензии — 1год. Полная функциональность стандартной версии

3D-моделирование и визуализация, поддержка внешних приложений, интерфейсов .Net/VBA/ZRX и все возможности стандартной версии

Проектирование наружных инженерных сетей : водоснабжения, канализации, газоснабжения, теплоснабжения.

Автоматизация проектно-изыскательских работ. Модули Топоплан, Генплан, Сети, Трассы, Сечения, Геомодель

Требования по теплотехническому расчету помещения и сопутствующая документация

Государственные проверяющие органы, руководящие организацией и регламентацией строительства, а также проверкой выполнения техники безопасности, составили СНиП № 23-02-2003, в котором подробно излагаются нормы проведения мероприятий по тепловой защите зданий.

Документ предлагает инженерные решения, которые обеспечат наиболее экономичный расход теплоэнергии, которая уходит на отопление помещений (жилых или промышленных, муниципальных) в отопительный период. Эти рекомендации и требования были разработаны с учетом вентиляции, конверсии воздуха, а также со вниманием к месторасположению точек поступления тепла.

СНиП – это законопроект на федеральном уровне. Региональная документация представлена в виде ТСН – территориально-строительных норм.

Не все постройки входят в юрисдикцию этих сводов. В частности, не проверяются по этим требованиям те строения, которые отапливаются нерегулярно или вовсе сконструированы без отопления. Обязательным теплорасчет является для следующих зданий:

  • жилые – частные и многоквартирные дома;
  • общественные, муниципальные – офисы, школы, больницы, детские сады и пр.;
  • производственные – заводы, концерны, элеваторы;
  • сельскохозяйственные – любые отапливаемые постройки с/х назначения;
  • складские – амбары, склады.

В тексте документа прописаны нормы для всех тех составляющих, которые входят в теплотехнический анализ.





Требования к конструкциям:

  • Теплоизоляция. Это не только сохранение тепла в холодное время года и недопущение переохлаждений, промерзаний, но и защита от перегрева летом. Изоляция, таким образом, должна быть обоюдосторонней – предупреждение влияний извне и отдачи энергии изнутри.
  • Допустимое значение перепада температур между атмосферой внутри здания и терморежимом внутренней части ограждающих конструкций. Это приведет к скоплению конденсата на стенах, а также к негативному влиянию на здоровье людей, находящихся в помещении.
  • Теплоустойчивость, то есть температурная стабильность, недопущение резких перемен в нагреваемом воздухе.
  • Воздухопроницаемость. Здесь важен баланс. С одной стороны, нельзя допустить остывания постройки из-за активной отдачи тепла, с другой стороны, важно предупредить появление «парникового эффекта». Он бывает, когда использован синтетический, «недышащий» утеплитель.
  • Отсутствие сырости. Повышенная влажность – это не только причина для появления плесени, но и показатель, из-за которого происходят серьезные потери теплоэнергии.

Как делать теплотехнический расчет стен дома – основные параметры

Перед тем как приступить к непосредственному теплорасчету, нужно собрать подробные сведения о постройке. В отчет будут входить ответы на следующие пункты:

  • Назначение здания – жилое это, промышленное или общественное помещение, конкретное предназначение.
  • Географическая широта участка, где находится или будет располагаться объект.
  • Климатические особенности местности.
  • Направление стен по сторонам света.
  • Размеры входных конструкций и оконных рам – их высота, ширина, проницаемость, тип окон – деревянные, пластиковые и пр.
  • Мощность отопительного оборудования, схема расположения труб, батарей.
  • Среднее количество жильцов или посетителей, работников, если это промышленные помещения, которые находятся внутри стен единовременно.
  • Стройматериалы, из которых выполнены полы, перекрытия и любые другие элементы.
  • Наличие или отсутствие подачи горячей воды, тип системы, которая за это отвечает.
  • Особенности вентиляции, как естественной (окна), так и искусственной – вентиляционные шахты, кондиционирование.
  • Конфигурация всего строения – количество этажей, общая и отдельная площадь помещений, расположение комнат.





Когда эти данные будут собраны, инженер может приступать к расчету.

Мы предлагаем вам три метода, которыми чаще всего пользуются специалисты. Также можно использовать комбинированный способ, когда факты берутся из всех трех возможностей.

Варианты теплового расчета ограждающих конструкций

Вот три показателя, которые будут приниматься за главный:

  • площадь постройки изнутри;
  • объем снаружи;
  • специализированные коэффициенты теплопроводности материалов.
Теплорасчет по площади помещений

Не самый экономичный, но наиболее частотный, особенно в России, способ. Он предполагает примитивные вычисления исходя из площадного показателя. При этом не учитывается климат, полоса, минимальные и максимальные температурные значения, влажность и пр.

Также в учет не берут основные источники теплопотерь, такие как:

  • Вентиляционная система – 30-40%.
  • Скаты крыши – 10-25%.
  • Окна и двери – 15-25%.
  • Стены – 20-30%.
  • Пол на грунте – 5-10%.

Эти неточности из-за неучета большинства важных элементов приводят к тому, что сам теплорасчет может иметь сильную погрешность в обе стороны. Обычно инженеры оставляют «запас», поэтому приходится устанавливать такое отопительное оборудование, которое полностью не задействуется или грозит сильному перегреву. Нередки случаи, когда одновременно монтируют отопление и систему кондиционирования, так как не могут правильно рассчитать теплопотери и теплопоступления.

Используют «укрупненные» показатели. Минусы такого подхода:

  • дорогостоящее отопительное оборудование и материалы;
  • некомфортный микроклимат внутри помещения;
  • дополнительная установка автоматизированного контроля за температурным режимом;
  • возможные промерзания стен зимой.





Формула:

Q=S*100 Вт (150 Вт)

  • Q – количество тепла, необходимое для комфортного климата во всем здании;
  • Вт S – отапливаемая площадь помещения, м.

Значение 100-150 Ватт является удельным показателем количества тепловой энергии, приходящейся для обогрева 1 м.

Если вы выбираете этот метод, то прислушайтесь к следующим советам:

  • Если высота стен (до потолка) не более трех метров, а количество окон и дверей на одну поверхность 1 или 2, то умножайте полученный результат на 100 Вт. Обычно все жилые дома, как частные, так и многоквартирные, используют это значение.
  • Если в конструкции присутствуют два оконных проема или балкон, лоджия, то показатель возрастает до 120-130 Вт.
  • Для промышленных и складских помещений чаще берется коэффициент в 150 Вт.
  • При выборе отопительных приборов (радиаторов), если они будут расположены возле окна, стоит прибавить их проектируемую мощность на 20-30%.
Теплорасчет ограждающих конструкций по объему здания

Обычно такой способ используется для тех строений, где высокие потолки – более 3 метров. То есть промышленные объекты. Минусом такого способа является то, что не учитывается конверсия воздуха, то есть то, что вверху всегда теплее, чем внизу.

Формула:

Q=V*41 Вт (34 Вт)

  • V – наружный объем строения в м куб;
  • 41 Вт – удельное количество тепла, необходимое для обогрева одного кубометра здания. Если строительство ведется с применением современных строительных материалов, то показатель равен 34 Вт.

Для общей формулы мы советуем дополнительно использовать коэффициенты – это число, на которое нужно умножить результат:

  • Стекла в окнах:
    • двойной пакет – 1;
    • переплет – 1,25.
  • Материалы утеплителя:
    • новые современные разработки – 0,85;
    • стандартная кирпичная кладка в два слоя – 1;
    • малая толщина стен – 1,30.
  • Температура воздуха зимой:
    • -10 – 0,7;
    • -15 – 0,9;
    • -20 – 1,1;
    • -25 – 1,3.
  • Процент окон в сравнении с общей поверхностью:
    • 10% – 0,8;
    • 20% – 0,9;
    • 30% – 1;
    • 40% – 1,1;
    • 50% – 1,2.

Все эти погрешности могут и должны быть учтены, однако, редко используются в реальном строительстве.

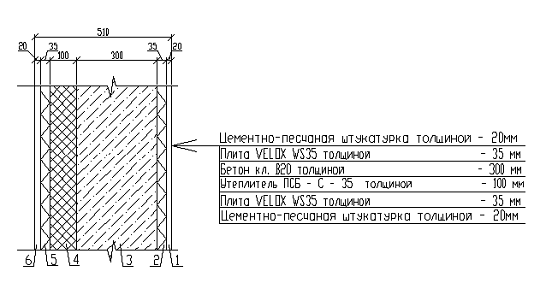

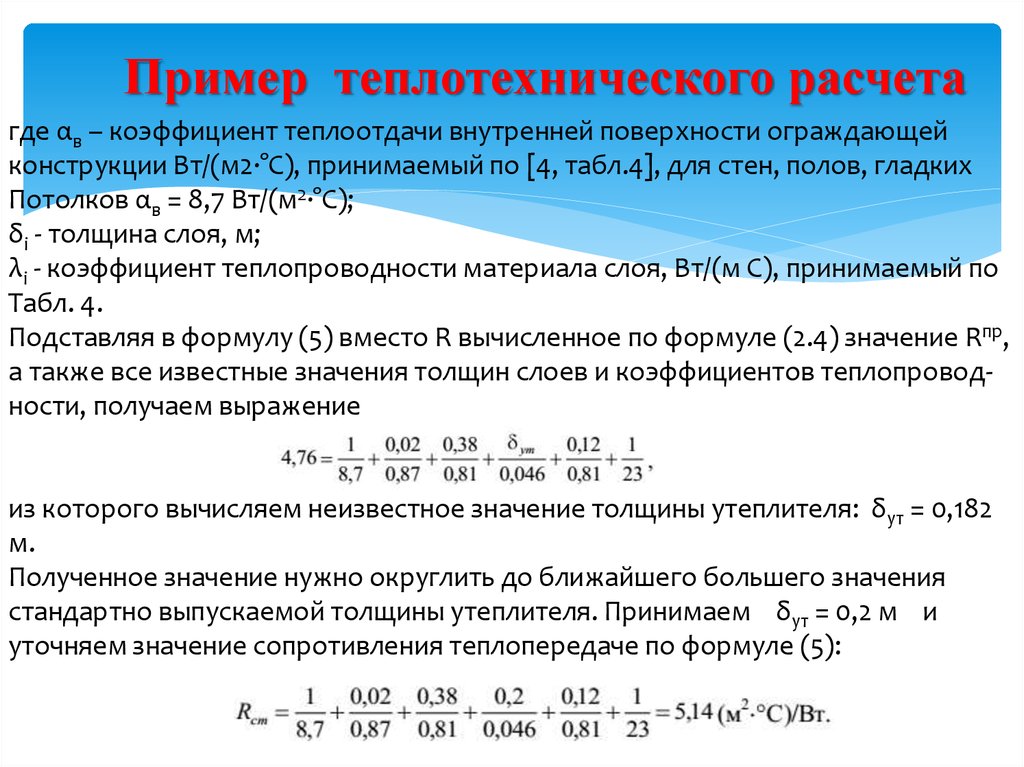

Пример теплотехнического расчета наружных ограждающих конструкций здания методом анализа используемого утеплителя

Если вы самостоятельно возводите жилой дом или коттедж, то мы настоятельно рекомендуем продумать все до мелочей, чтобы в итоге сэкономить и сделать оптимальный климат внутри, обеспечить долгую эксплуатацию объекта.

Для этого нужно решить две задачи:

  • сделать правильный теплорасчет;
  • установить систему отопления.





Данные для примера:

  • угловая жилая комната;
  • одно окно – 8,12 м кв;
  • регион – Московская область;
  • толщина стен – 200 мм;
  • площадь по наружным параметрам – 3000*3000.

Необходимо выяснить, какая мощность нужна для обогрева 1 м кв помещения. Результатом будет Qуд = 70 Вт. Если утеплитель (толщина стен) будет меньше, то значения также будут ниже. Сравним:

  • 100 мм – Qуд= 103 Вт.
  • 150 мм – Qуд= 81 Вт.

Этот показатель будет учитываться при прокладке отопления.

Программное обеспечение при проектировании отопительной системы

С помощью компьютерных программ от компании «ЗВСОФТ» можно рассчитать все материалы, затраченные на отопление, а также сделать подробный поэтажный план коммуникаций с отображением радиаторов, удельной теплоемкости, энергозатрат, узлов.

Фирма предлагает базовый САПР для проектных работ любой сложности – ZWCAD 2018 Professional. В нем можно не только сконструировать отопительную систему, но и создать подробную схему для строительства всего дома. Это можно реализовать благодаря большому функционалу, числу инструментов, а также работе в двух– и трехмерном пространстве.

К базовому софту можно установить надстройку ИНЖКАД. Эта программа разработана для проектирования всех инженерных систем, в том числе для отопления. С помощью легкой трассировки линий и функции наслоения планов можно спроектировать на одном чертеже несколько коммуникаций – водоснабжение, электричество и пр.

Перед постройкой дома сделайте теплотехнический расчет. Это поможет вам не ошибиться с выбором оборудования и покупкой стройматериалов и утеплителей.

www.zwsoft.ru

Расчет толщины утеплителя для стен или как определить точку росы?

А какая толщина утеплителя необходима? Мы можем сэкономить на материалах? Точка росы, что это?
Да, да друзья. Сегодня тот самый день, когда мы начинаем рассматривать вопросы утепления, а именно расчет толщины утеплителя и определение точки росы. Но прежде чем мы приступим, давайте коснемся незыблемых основ природы…

Физика процесса или почему образуется конденсат?

Безусловно, мы не претендуем на звание «Учитель года» поэтому обойдемся без лишней терминологии и теории. И так, приступим к ответу.

Как вы знаете окружающий нас воздух – это смесь газов: кислорода, азота, аргона и, конечно же, воды. Совсем маленькое количество молекул h3O находятся в воздухе в парообразном состоянии. В момент, когда температура воздуха падает, расстояние между молекулами сокращается. Маленькие частицы воды притягиваются друг, к другу, образуя капельки воды или так называемый конденсат.

Кстати, именно поэтому на металлических дверных ручках вашей входной двери образуется конденсат. Но об этом чуть позже, а пока давайте перейдем непосредственно к расчету утеплителя.

Определяем исходные данные для начала расчета.

Воспользуемся СНиПом 23-01-99* строительной климатологии и выберем свой регион. Предположим, что наш дом находится в Нижнем Новгороде с толщиной стен 35 см (пеноблок). Климатические параметры холодного периода года в данном регионе выглядят так:

Нам важны следующие параметры:

  • Температура наиболее холодной пятидневки
  • Среднемесячная относительна влажность воздуха наиболее холодного месяца

В нашем случае на улице температура составляет -34 0С с относительной влажностью воздуха 84%
Комфортная температура для проживания (в спальне) по ГОСТ 30494-96 составляет 20-22 0С с относительной влажностью 45-30%

 Теперь, когда все основные параметры заданы, считаем точку росы.

Расчет точки росы. Считаем на калькуляторе.

Заходим на сайт теплорасчет.рф вбиваем наши значения в соответствующие строки.  Выбираем материал стен (у нас пеноблок толщиной 35 см), утеплитель (выбрали экструдированный пенополистирол в 10 см.)  Калькулятор автоматически все рассчитает и вы получите результат в виде графиков и таблицы.


Как мы видим на картинке,  у нас выделена область, где воздух охлаждается и может образовываться конденсат. Наглядно видно, что точка расы это не совсем точка, а область, где образуется конденсат.

При выборе толщины утеплителя для стен нужно исходить из того что бы эта область находилась ближе к наружной ее части, то есть в самом утеплителе. Почему это важно? Дело в том, что вода, которая будет конденсировать в утеплителе, при достижении 0 градусов, будет превращаться в лед. В пористом материале утеплителя расширение воды не сможет оказать негативного воздействия материал, в отличие от самой стены. Таким образом, вы обезопасите стены вашего дома от разрушения, и они прослужат вам долгие годы.

Мостики холода. Почему это важно?

Помните, в начале статьи мы говорили о том, что на дверных ручках образуется конденсат? Мы не случайно упомянули об этом явлении, потому что наличие «мостиков холода» в вашем доме может свести на нет все ваши старания по утеплению.

Показательный пример – уже упомянутые выше дверные ручки. В данном случае, хорошим проводником тепла является метал, из которых они изготовлены. Проходя через дверную ручку, холод проникает внутрь помещения. На самой ручке возникает конденсат. Он образуется из-за контакта холодного металла с парообразной водой находящейся в воздухе.

При такой ситуации, уже в первый мороз в вашем доме будет холодно. А если вы не обратите внимания на эту проблему, то в самое ближайшее время места промерзания покроются плесенью.

Подведем итоги

Ну что же, мы написали много букв, давайте резюмировать:

  1. При расчете утеплителя пользуйтесь СНиПом строительной климатологии
  2. Точка росы – это не точка, а область образования конденсата.
  3. Данная область должна находиться ближе к наружной поверхности стены.
  4. Мостики холода – зло! Устраните их.

17 апреля 2016

Калькулятор

БТЕ и нагреватели от BTU

При покупке обогревателей многие люди совершают ошибку, выбирая размер, не соответствующий их реальным потребностям.

Учитывая все доступные варианты обогревателей — космические, вентилируемые, газовые, консольные и т. Д. — сужение выбора может быть отличным способом убедиться, что вы выбираете лучший вариант.

По этой причине может быть полезно иметь числовую систему, которая анализирует вашу индивидуальную ситуацию с отоплением и обеспечивает эталон, который можно использовать при покупках, чтобы сделать процесс выбора немного более удобным.

Лучшее место для начала при выборе обогревателя для вашего дома — это расчет BTU. Мы в Total Home Supply осознаем важность этого расчета, поэтому мы разработали этот калькулятор на месте, чтобы помочь вам.

Давайте подробнее рассмотрим, что это за измерение и почему оно важно для вас, как для человека, ищущего обогреватель для покупки.

Что такое БТЕ?

британских тепловых единиц, или БТЕ — это единица измерения энергии, необходимой для повышения температуры одного фунта воды на один градус.

Когда вы пойдете покупать обогреватель, вы увидите, что БТЕ указаны в качестве ориентировочной тепловой мощности и обычно разбиты на разные уровни.

Зачем нужно рассчитывать БТЕ?

Если вы не определите подходящий размер обогревателя, который вам следует искать, вы рискуете, что ваш обогреватель не сможет эффективно обогреть пространство (или перегреть его), что приведет к сквозняку или душности в комнате. И наоборот, если вы увеличите размер своего обогревателя со слишком большим количеством БТЕ, вы можете потратить больше денег, чем необходимо, на счет за отопление.

Это определение также может повлиять на долговечность нагревателя — если ваше устройство работает неправильно, этот дисбаланс может сократить время, в течение которого нагреватель может использоваться.

Какие факторы учитываются при расчете БТЕ?

Длина, ширина, высота потолка и изоляция помещения, а также минимальная наружная температура учитываются в калькуляторе общего жилищного фонда. Как только вы введете эту информацию, калькулятор сообщит вам необходимое количество БТЕ / час.

Запишите это число и держите его под рукой при рассмотрении возможных вариантов.

Калькулятор

БТЕ

Калькулятор БТЕ переменного тока

Используйте этот калькулятор для оценки потребностей в охлаждении типичной комнаты или дома, например для определения мощности оконного кондиционера, необходимого для многоквартирного помещения или центрального кондиционера для всего дома.


Калькулятор БТЕ переменного тока общего назначения или отопления

Это калькулятор общего назначения, который помогает оценить количество БТЕ, необходимое для обогрева или охлаждения помещения.Желаемое изменение температуры — это необходимое повышение / понижение температуры наружного воздуха для достижения желаемой температуры в помещении. Например, в неотапливаемом доме в Бостоне зимой температура может достигать -5 ° F. Чтобы достичь температуры 75 ° F, требуется желаемое повышение температуры на 80 ° F. Этот калькулятор может делать только приблизительные оценки.

Что такое БТЕ?

Британская тепловая единица или BTU — это единица измерения энергии. Это примерно энергия, необходимая для нагрева одного фунта воды на 1 градус по Фаренгейту.1 БТЕ = 1055 джоулей, 252 калории, 0,293 ватт-часа или энергия, выделяемая при сжигании одной спички. 1 ватт составляет примерно 3,412 БТЕ в час.

БТЕ часто используется в качестве отправной точки для сравнения различных видов топлива. Несмотря на то, что они являются физическими товарами и измеряются соответствующим образом, например, по объему или баррелям, их можно преобразовать в БТЕ в зависимости от содержания энергии или тепла, присущего каждому количеству. БТЕ как единица измерения более полезна, чем физическая величина, из-за внутренней ценности топлива как источника энергии.Это позволяет сравнивать и противопоставлять множество различных товаров с внутренними энергетическими свойствами; например, один из самых популярных — это природный газ к нефти.

БТЕ также можно использовать с практической точки зрения как точку отсчета для количества тепла, которое выделяет прибор; чем выше рейтинг прибора в БТЕ, тем выше его теплопроизводительность. Что касается кондиционирования воздуха в домах, хотя кондиционеры предназначены для охлаждения домов, БТЕ на технической этикетке относятся к тому, сколько тепла кондиционер может удалить из окружающего воздуха.

Размер и высота потолка

Очевидно, что меньшая по площади комната или дом с меньшей длиной и шириной требуют меньшего количества БТЕ для охлаждения / обогрева. Однако объем является более точным измерением, чем площадь для определения использования БТЕ, потому что высота потолка учитывается в уравнении; каждый трехмерный кубический квадратный фут пространства потребует определенного количества использования БТЕ для охлаждения / нагрева соответственно. Чем меньше объем, тем меньше БТЕ требуется для охлаждения или нагрева.

Ниже приводится приблизительная оценка холодопроизводительности, которая потребуется системе охлаждения для эффективного охлаждения комнаты / дома, основанная только на площади помещения / дома в квадратных футах, предоставленной EnergyStar.губ.

Охлаждаемая площадь (квадратных футов) Необходимая мощность (БТЕ в час)
100 до 150 5000
от 150 до 250 6000
250 до 300 7000
300–350 8000
350–400 9000
400–450 10 000
450–550 12000
550–700 14000
от 700 до 1000 18000
от 1000 до 1200 21000
от 1200 до 1400 23000
от 1400 до 1500 24000
от 1500 до 2000 30 000
от 2000 до 2500 34000

Состояние изоляции

Термическая изоляция определяется как уменьшение теплопередачи между объектами, находящимися в тепловом контакте или в диапазоне радиационного воздействия.Важность изоляции заключается в ее способности снижать использование БТЕ за счет максимально возможного управления неэффективным ее расходом из-за энтропийной природы тепла — оно имеет тенденцию течь от более теплого к более прохладному, пока не исчезнет разница температур.

Как правило, новые дома имеют лучшую изоляционную способность, чем старые дома, благодаря технологическим достижениям, а также более строгим строительным нормам. Владельцы старых домов с устаревшей изоляцией, решившие модернизировать, не только улучшат способность дома к утеплению (что приведет к более дружественным счетам за коммунальные услуги и более теплым зимам), но также оценят ценность своих домов.

R-значение — это обычно используемая мера теплового сопротивления или способности теплопередачи от горячего к холодному через материалы и их сборку. Чем выше R-показатель определенного материала, тем он более устойчив к теплопередаче. Другими словами, при покупке утеплителя для дома продукты с более высоким значением R лучше изолируют, хотя обычно они дороже.

Принимая решение о правильном вводе условий изоляции в калькулятор, используйте обобщенные допущения.Бунгало на пляже, построенное в 1800-х годах без ремонта, вероятно, следует отнести к категории бедных. Трехлетний дом в недавно построенном поселке, скорее всего, заслуживает хорошей оценки. Окна обычно имеют более низкое тепловое сопротивление, чем стены. Следовательно, комната с большим количеством окон обычно означает плохую изоляцию. По возможности старайтесь устанавливать стеклопакеты для улучшения теплоизоляции.

Повышение или понижение желаемой температуры

Чтобы найти желаемое изменение температуры для ввода в калькулятор, найдите разницу между неизменной наружной температурой и желаемой температурой.Как правило, температура от 70 до 80 ° F является комфортной температурой для большинства людей.

Например, дом в Атланте может захотеть определить использование БТЕ зимой. Зимой в Атланте обычно бывает около 45 ° F с шансом иногда достигать 30 ° F. Желаемая температура обитателей — 75 ° F. Следовательно, желаемое повышение температуры будет 75 ° F — 30 ° F = 45 ° F.

Дома в более суровых климатических условиях, очевидно, потребуют более радикальных изменений температуры, что приведет к увеличению использования БТЕ.Например, для обогрева дома зимой на Аляске или охлаждения дома летом в Хьюстоне потребуется больше БТЕ, чем для обогрева или охлаждения дома в Гонолулу, где температура обычно держится около 80 ° F круглый год.

Прочие факторы

Очевидно, что размер и пространство дома или комнаты, высота потолка и условия изоляции очень важны при определении количества БТЕ, необходимого для обогрева или охлаждения дома, но следует учитывать и другие факторы:

  • Количество проживающих в жилых помещениях.Тело человека рассеивает тепло в окружающую атмосферу, поэтому требуется больше БТЕ для охлаждения и меньше БТЕ для обогрева комнаты.
  • Постарайтесь разместить конденсатор кондиционера в самой тенистой стороне дома, обычно к северу или востоку от него. Чем больше конденсатор подвергается воздействию прямых солнечных лучей, тем тяжелее он должен работать из-за более высокой температуры окружающего воздуха, который потребляет больше БТЕ. Помещение его в более тенистое место не только повысит эффективность, но и продлит срок службы оборудования.Можно попробовать разместить вокруг конденсатора тенистые деревья, но имейте в виду, что конденсаторам также необходим хороший окружающий воздушный поток для максимальной эффективности. Убедитесь, что соседняя растительность не мешает конденсатору, блокируя поток воздуха в агрегат и блокируя его.
  • Размер конденсатора кондиционера. Единицы слишком большие, крутые дома слишком быстро. Следовательно, они не проходят запланированные циклы, которые были специально разработаны для работы вне завода. Это может сократить срок службы кондиционера.С другой стороны, если агрегат слишком мал, он будет работать слишком часто в течение дня, а также переутомляясь до изнеможения, потому что он не используется эффективно, как предполагалось.
  • Потолочные вентиляторы могут помочь снизить потребление БТЕ за счет улучшения циркуляции воздуха. Любой дом или комната могут стать жертвой мертвых зон или определенных участков с неправильной циркуляцией воздуха. Это может быть задний угол гостиной за диваном, ванная без вентиляции и большого окна или прачечная. Термостаты, помещенные в мертвые зоны, могут неточно регулировать температуру в доме.Работающие вентиляторы могут помочь равномерно распределить температуру по всей комнате или дому.
  • Цвет крыш может повлиять на использование БТЕ. Более темная поверхность поглощает больше лучистой энергии, чем более светлая. Даже грязно-белые крыши (с заметно более темными оттенками) по сравнению с более новыми, более чистыми поверхностями привели к заметным различиям.
  • Снижение эффективности отопителя или кондиционера со временем. Как и у большинства бытовых приборов, эффективность обогревателя или кондиционера снижается по мере использования.Кондиционер нередко теряет 50% или более своей эффективности при работе с недостаточным количеством жидкого хладагента.
  • Форма дома. В длинном узком доме больше стен, чем в квадратном доме такой же площади, что означает потерю тепла.

Калькулятор БТЕ | Калькулятор Simplex

БТЕ | Симплекс

1.Количество квадратных футов

Рассчитайте количество кубических футов для обогрева

2. Коэффициент разницы температур

Рассчитайте коэффициент разницы температур (˚C)

3. Коэффициент изоляции

Рассчитайте коэффициент изоляции обогреваемого помещения

Результат

Рассчитайте необходимое количество БТЕ

1.Количество квадратных футов

0 Пи

2. Фактор разницы температур. 0

3. Коэффициент изоляции 0

Требуемое количество БТЕ 0

Мы используем файлы cookie, чтобы предоставить вам наилучшие возможности.

Принимать

Подписывайтесь на нашу новостную рассылку

Подписывайтесь на нашу новостную рассылку

Расчет тепловых потерь

DELTA T (Повышение температуры за пределами окружающей среды) — выберите ниже
КОЭФФИЦИЕНТ ИЗОЛЯЦИИ — выберите ниже 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90
ИЗОЛИРОВАННАЯ (ПОСЛЕ ГОДА 2000) 0.970 0,195 0,292 0,389 0,486 0,584 0,681 0,778 0,876 0,973 1,070 1,167 1,265 1,362 1,459 1,556 1.751

M

U

L

T

I

P

L

I

E

R

INSULATED INSULATED INSULATED107 0,215 0,322 0,429 0,536 0,644 0,751 0,858 0,966 1,073 1,180 1,288 1,395 1,503 1,609 1,724 1,931
ЧАСТИЧНО ИЗОЛИРОВАНО 0,143 0,286 0,429 0,573 0,715 0,858 1.001 1,144 1,283 1,431 1,574 1,717 1,860 2,003 2,146 2,289 2,432 2,575
UN-ИЗОЛИРОВАННАЯ 0,179 0,358 0,715 0,894 1,073 1,252 1,431 1,609 1,788 1,967 2,146 2,325 2.503 2,682 2,861 3,040 3,219
СВОБОДНО, НЕ ИЗОЛИРОВАНО 0,286 0,572 0,858 1,144 1,431 1,717 2,003 2,2 2,575 2,861 3,147 3,433 3,719 4,010 4,292 4,578 4,864 5,150
9023
ANSI ТАБЛИЦА ВЫШЕ 902 31
1.ОПРЕДЕЛЕНИЕ КУБИЧЕСКИХ ФУТОВ ОТОПЛЕННОГО ПОМЕЩЕНИЯ. (ДЛИНА X ШИРИНА X ВЫСОТА ПОТОЛКА ПОМЕЩЕНИЯ)

2. ОПРЕДЕЛИТЕ ДЕЛЬТА T (превышение температуры выше температуры наружного воздуха или дополнительное повышение температуры)
3. ВЫБЕРИТЕ КАТЕГОРИЮ ИЗОЛЯЦИИ ИЗ ВЫШЕ.
4. ПЕРЕЙДИТЕ К КОЛОННЕ С СООТВЕТСТВУЮЩЕЙ ДЕЛЬТОЙ T.
5. ПРИНИМАЙТЕ MULTIPLIER X НА КУБИЧЕСКИЕ НОЖКИ, И ОТВЕТИТЕ О ПРИБЛИЗИТЕЛЬНОЙ ВОДЫ.
6. ЧТОБЫ РАСЧЕТАТЬ ЭКВИВАЛЕНТ БТЕ / Ч, УМНОЖИТЕ ВОДУ НА 3,412.
ПРИМЕР: Необходимо обогреть пространство объемом 800 кубических футов. Минимальная температура наружного воздуха составляет 0 F. Целью является комфортная температура 70 F. В этом примере Delta T составляет 70 F. Помещение характеризуется как изолированное.800 кубических футов следует умножить на коэффициент сверху, который в данном случае будет 1,503. В результате получается 1202,4 Вт. Таким образом, любая конструкция, будь то обогреватель плинтуса, настенный обогреватель и т. Д., Будет подходящим выбором, если номинальная мощность равна или превышает это значение.















Калькулятор размера обогревателя теплицы от ACF Greenhouses

Размер нагревателя теплицы Калькулятор
Площадь конструкции — Это общая площадь футов открытой площади поверхности (это не длина x ширина) вашей конструкции (не включают пол).Чтобы узнать площадь продаваемой нами теплицы, нажмите здесь. Чтобы узнать площадь другой теплицы, щелкните здесь, чтобы воспользоваться нашими калькуляторами площади теплицы.
Минимальная наружная температура — Вам понадобится чтобы ввести самую низкую температуру, ожидаемую для вашего региона. Не уверен? Используйте USDA Карта зоны, чтобы найти среднюю минимальную температуру для вашего района (используйте нижнюю из 2 чисел в столбце Temp (F)).
Внутренняя температура — Это минимальная температура вы хотели бы сохранить в теплице при обогреве.
Значение тепловых потерь — Найдите в приведенном ниже списке величина теплопотерь покрытия теплицы. Некоторые значения могут варьироваться в зависимости от производителя. Если вы знаете значение R вашего покрытия, вы можете преобразовать его к значению теплопотерь по следующей формуле: Значение теплопотерь = 1 / R-значение.
Площадь x (вход — выход) x тепловые потери
Минимальное необходимое количество БТЕ — это минимальное количество БТЕ на выходе должен быть нагреватель, который вы используете. Если у обогревателя есть только BTU входной рейтинг, используйте следующую формулу. Выход БТЕ = КПД нагревателя * БТЕ Вход. Посмотреть нашу подборку теплиц Обогреватели

Сколько БТЕ тепла на кв. Фут?

Сколько БТЕ мне нужно для обогрева 1500 кв. Футов? Сколько квадратных футов нагреют 30 000 БТЕ?

Вопросы такого рода очень часто возникают при планировании ваших потребностей в отоплении.Очень важно правильно оценить количество БТЕ, необходимое для обогрева дома. Цель «Калькулятор БТЕ тепла» ниже — определить, сколько БТЕ тепла вам нужно как можно точнее .

БТЕ или «Британская тепловая единица» — это единица тепла. 1 БТЕ достаточно тепла, чтобы поднять температуру фунта воды на 1 ° F. Домохозяйства США где-то требуют от 20 000 до 300 000 БТЕ тепловой мощности зимой .

Чтобы рассчитать, сколько БТЕ тепловой мощности вам нужно, вам нужно знать только 3 фактора:

  1. Общая площадь квадратных метров вашего дома или места, которое нужно обогревать зимой.Это может быть что угодно, от комнаты площадью 150 кв. Футов до дома площадью более 3000 кв. Футов.
  2. Ваша климатическая зона . Для отопления дома в Майами, Флорида, очевидно, потребуется меньше тепловых единиц, чем для отопления дома в Чикаго, штат Иллинойс.

Чтобы использовать калькулятор БТЕ для обогрева, вам сначала нужно измерить место, которое вы хотите нагреть . Вам нужно знать, отапливаете ли вы, например, дом площадью 1000 кв. Футов, 1500 кв. Футов, 3000 кв. Футов или комнату площадью 400 кв. Футов.

Во-вторых, нужно выяснить, в какой климатической зоне вы живете .Это определит, сколько БТЕ на квадратный фут вам необходимо для отопления (подробнее об этом позже). США разделены на 7 основных климатических зон или регионов. Пример: Майами, Флорида, находится в климатической зоне 2 и требует 35 БТЕ тепла на квадратный фут. Чикаго, штат Иллинойс, находится в климатической зоне 5 и требует 50 БТЕ тепла на квадратный фут

Чтобы помочь вам определить климатическую зону, которую вы должны ввести в калькулятор БТЕ для отопления, вы можете использовать эту карту Управления энергоэффективности и возобновляемых источников энергии:

Климатические зоны зависят от температуры и влажности.Источник: 2012 IECC — Международный кодекс энергосбережения

. Имея эту информацию, вы можете использовать Калькулятор БТЕ для отопления, чтобы получить общее представление о том, сколько БТЕ вам нужно для обогрева дома.

Мы также объясним, сколько квадратных футов занимает обогреватель (печь, обогреватель и т. Д.) С определенным выходным теплом в БТЕ. Кроме того, мы рассмотрим несколько примеров нагрева BTU ниже, и если вы не найдете ответа, вы можете использовать раздел комментариев, и мы постараемся вам помочь.

Вот этот удобный и простой в использовании калькулятор для нагрева БТЕ:

Калькулятор БТЕ (введите квадратные футы и климатическую зону)

Вот краткий пример того, как работает этот калькулятор:

Допустим, у вас есть дом площадью 1200 кв. Футов в Нэшвилле, штат Теннесси.Вы пытаетесь выяснить, сколько БТЕ должна производить печь или система центрального отопления, чтобы поддерживать тепло в вашем доме зимой.

Перед использованием калькулятора БТЕ для обогрева сверьтесь с приведенной выше картой климатической зоны и увидите, что Нэшвилл попадает в климатическую зону 4. При этом вы можете ввести в калькулятор и 1 200 кв. Футов, и «Климатическую зону 4» и получить оценку того, сколько БТЕ вам потребуется для надлежащего обогрева вашего дома, например:

Как видите, по наилучшей оценке, вам потребуется 54 000 БТЕ тепла в зимний период.

Есть два типа вопросов, которые задают люди при расчете BTU для отопления. Это:

  1. Сколько БТЕ мне нужно, чтобы нагреть X квадратных футов? X обозначает размер дома; обычно от 500 до 5000 БТЕ.
  2. Сколько квадратных футов обогреет X BTU? X здесь обозначает количество британских тепловых единиц (BTU). Это очень актуальный вопрос при принятии решения о размере обогревателей; не печи или системы центрального отопления.Обычно мы говорим здесь от 1000 до 30 000 БТЕ.

Чтобы помочь вам получить некоторые ответы, мы рассчитали две таблицы БТЕ для каждого вопроса:

Сколько БТЕ мне нужно для обогрева дома? (Таблица 1)

Используя калькулятор отопления BTU, мы можем оценить, сколько тепловой мощности вам необходимо для обогрева дома с определенной площадью в квадратных футах.

Чтобы помочь вам, мы собрали данные о требованиях к отоплению домов от 500 до 5000 квадратных футов.

Эти требования в БТЕ имеют, в зависимости от того, где в США вы живете, довольно большой интервал. Пример: Сколько БТЕ мне нужно, чтобы обогреть 1500 квадратных футов?

Ответ: 45 000 БТЕ — 90 000 БТЕ . Точное количество зависит от того, где вы живете. Если вы живете в климатической зоне 1 (очень жаркий климат), вам потребуется 45 000 БТЕ. Если вы живете недалеко от границы с Канадой — климатической зоны 7 (очень холодный климат), вам потребуется 90 000 БТЕ. Большинство людей живут где-то посередине, и им требуется около 67 500 БТЕ. Мы обозначим это как «стандартный климат» в приведенной ниже таблице нагрева в БТЕ:

.
Таблица тепловых единиц (приблизительные оценки)
Жилая площадь (отопление): Стандартный климат Очень холодный климат Очень жаркий климат
500 квадратных футов 22 500 БТЕ 30 000 БТЕ 15 000 БТЕ
1000 квадратных футов 45 000 БТЕ 60 000 БТЕ 30 000 БТЕ
1500 квадратных футов 67 500 БТЕ

БТЕ

45 000 БТЕ
2000 квадратных футов

БТЕ

120 000 БТЕ 60 000 БТЕ
2500 квадратных футов 112 500 БТЕ 150 000 БТЕ 75000 БТЕ
3000 квадратных футов 135 000 БТЕ 180 000 БТЕ

БТЕ

3500 квадратных футов 157 500 БТЕ 210 000 БТЕ 105 000 БТЕ
4000 квадратных футов 180 000 БТЕ 240 000 БТЕ 120 000 БТЕ
4500 квадратных футов 202 500 БТЕ 270 000 БТЕ 135 000 БТЕ
5000 квадратных футов 225 000 БТЕ 300 000 БТЕ 150 000 БТЕ

Сколько квадратных футов будет нагреваться от 1000 до 30 000 БТЕ?

Примерно таким же образом мы можем ответить, сколько квадратных футов обогреет обогреватель с определенной тепловой мощностью (выраженной в BTU).

Мощность обогрева: квадратных футов (стандартный климат) квадратных футов (очень холодный климат) квадратных футов (очень жаркий климат)
1000 БТЕ 22,2 кв. Ф. 16,6 кв. Ф. 33,3 кв. Ф.
3000 БТЕ 66,6 кв. Футов 33,3 кв.м 100 кв. Футов
5000 БТЕ 111,1 кв.м 83,3 кв.м 166,6 кв. Футов
10 000 БТЕ 222,2 кв. Ф. 166,6 кв. Футов 333,3 кв.м
15 000 БТЕ 333,3 кв.м 250 кв. Футов 500 кв. Футов
20 000 БТЕ 444,4 кв.футов 333,3 кв.м 666,6 кв. Футов
25 000 БТЕ 555,5 кв.м 416,6 кв. Футов 833,3 кв.м
30 000 БТЕ 666,6 кв. Футов 500 кв. Футов 1000 кв. Футов

Теперь вы можете ответить, сколько квадратных футов нагреется до 5000 БТЕ.В среднем он может обогреть комнату площадью около 110 кв. Футов. На холодном севере 5000 БТЕ будет достаточно, чтобы обогреть 80 кв. Футов, а на жарком юге таким обогревателем можно будет обогреть комнату площадью 170 кв. Футов.

Ключевой вопрос, как видите, заключается в том, в какой климатической зоне вы живете. Основываясь на климатической зоне, вы знаете, сколько БТЕ тепла вам нужно на квадратный фут.

Давайте посмотрим, сколько БТЕ тепла вам нужно в конкретной климатической зоне:

Сколько БТЕ тепла вам нужно на квадратный фут? (В зависимости от климатической зоны)

Чтобы создать калькулятор БТЕ тепла, вам необходимо знать, сколько БТЕ тепла на квадратный фут вам необходимо в определенной климатической зоне.Очевидно, что на холодном севере вам потребуется больше БТЕ на квадратный фут, чем на теплом юге. Сколько именно БТЕ?

Вот аккуратная таблица с БТЕ на квадратный фут для всех 7 климатических зон (для справки см. Карту нагрева выше с климатическими зонами):

Климатическая зона БТЕ на кв. Фут
Климатическая зона 1 30 БТЕ на квадратный фут
Климатическая зона 2 35 БТЕ на квадратный фут
Климатическая зона 3 40 БТЕ на квадратный фут
Климатическая зона 4 45 БТЕ на квадратный фут
Климатическая зона 5 50 БТЕ на квадратный фут
Климатическая зона 6 55 БТЕ на квадратный фут
Климатическая зона 7 60 БТЕ на квадратный фут

Как видите, на севере вам потребуется примерно вдвое больше тепловой мощности для обогрева 1 квадратного фута по сравнению с крайним югом.

Пример: Используя 35 000 БТЕ, вы можете обогреть дом площадью 1000 кв. Футов во Флориде. Если вы из Чикаго, обогреватель на 35 000 БТЕ удовлетворительно обогреет дом площадью 600 кв. Футов.

Если вам нужны дополнительные советы, вы можете дать нам представление о том, какого размера дом вам нужно отапливать и где, и мы сделаем все возможное, чтобы помочь вам с расчетом отопления в БТЕ.

Калькулятор кабеля

WarmWire | SunTouch

Чтобы определить количество продукта, необходимое для вашего домашнего региона, введите информацию ниже и выберите «Рассчитать».

Доступное напряжение 120 В переменного тока 240 В переменного тока Желаемое расстояние между проводами 3,5 32,5 Тип чернового пола под отапливаемым помещением БетонДерево Предложите комплект, соответствующий вашему проекту.Да нет

Рассчитать

Требуемая площадь слишком мала для установки продуктов Sun Touch. Для наших продуктов требуется минимум 12 квадратных футов покрытия.

Предоставленная площадь превышает максимально допустимую для этого калькулятора.

Ваш расчет

Расчетные дневные эксплуатационные расходы:

Рассчитано с использованием {центов} ¢ / кВтч.Изменять

Расчетные суточные эксплуатационные расходы

Вот ваш список запчастей для печати:

Требуется более или менее утеплить пол в этой комнате?

ST WarmWire можно расположить по-разному, чтобы обеспечить большее или меньшее количество тепла в комнате. Измените настройку интервала на 2,5 дюйма, чтобы увеличить потенциал нагрева, или выберите 3.5 дюймов, чтобы обеспечить меньше тепла на квадратный фут. Наше значение по умолчанию — 3 дюйма.

Нет доступных комплектов для указанной области. Этот проект превышает ограничение по размеру нашего самого большого комплекта на 120 В. Вы можете использовать следующие продукты для завершения этого проекта в среде 120 В ИЛИ посмотрите наши варианты комплекта для 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.Этот проект слишком велик для нашего самого большого комплекта 240v. Вы можете использовать следующие продукты для завершения этого проекта в среде 240 В. Если вы не знаете, какие электрические требования / возможности в вашем месте установки, проконсультируйтесь с лицензированным электриком.

Нет доступных комплектов для указанной области.

Наборы WarmWire недоступны для расстояния между проводами 2,5 дюйма. Наборы WarmWire доступны только для расстояния 3 дюйма.

Нет доступных комплектов WarmWire для 3.Расстояние между проводами 5 дюймов. Наборы WarmWire доступны только для расстояния 3 дюйма.

Доступные комплекты

Комплекты

SunTouch WarmWire Kits включают важные компоненты, необходимые для установки теплого пола. В каждый комплект входят: кабель (и) WarmWire, командный термостат SunStat ™, фиксатор CableStrap, монитор установки Loudmouth®, двусторонний скотч и руководство по установке. Комплекты WarmWire также доступны с термостатами SunStat View.Свяжитесь с вашим представителем для получения подробной информации.

Выберите отдельные продукты (для некоторых вариантов требуется выбрать более одного элемента для завершения установки):

Или выберите отдельные продукты (некоторые варианты требуют выбора нескольких элементов для завершения установки):

Результаты печати

Количество: {{Quantity}}

{{ShortDescription}}

Код заказа: {{OrderingCode}}

Номер модели: {{Name}}

{{/каждый}} .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
