Теплотехнические испытания ограждающих конструкций

Испытание теплоаккумулирующей способности зданий и теплозащитных свойств ограждающих конструкций

Испытание теплозащитных свойств ограждающих конструкций — один из обязательных видов испытаний, проводимых в рамках оформления разрешения на ввод в эксплуатацию тепловых энергоустановок (в соответствии с Приказом Минэнерго РФ от 24 марта 2003 г. N 115 «Об утверждении Правил технической эксплуатации тепловых энергоустановок»).

Основная цель проведения данного вида испытаний – это получение информации о том, насколько хорошо ограждающие конструкции сохраняют тепло. Как известно, способность ограждающих конструкций сохранять тепло характеризуется двумя параметрами:

1. Сопротивлением теплопередаче.
2. Теплоаккумулирующей способностью строения.

При проведении данных испытаний проводятся инструментальные измерения, которые определяют фактические значения приведенных выше параметров. Они в свою очередь сравниваются с проектными показателями. При выявлении несоответствия фактических и проектных параметров, проводятся работы по выявлению причин, описываются все найденные дефекты и даются рекомендации о том, как их устранить.

Необходимо помнить и о том, что в соответствии с «Правилами технической эксплуатации тепловых энергоустановок», все организации обязаны проводить режимно-наладочные работы и испытания каждые пять лет (не реже). На основании полученных данных составляются режимные карты и разрабатываются нормативные характеристики работы элементов системы теплоснабжения. После завершения этих работ специалисты анализируют энергетические балансы и при необходимости оптимизируют их.

Проведение испытаний – основные моменты

Для проведения теплотехнических испытаний используют следующие приборы и измерители:

• плотности тепловых потоков;
• влажности воздуха;
• температуры воздуха;
• тепловизоры и т.д.

Мы проводим теплотехнические испытания ограждающих конструкций по специальной методике. Она разработана нашими специалистами с учетом всех норм, изложенных в современных законах, и согласована в органах Ростехнадзора. Методика распространяется на здания любого подчинения, которые готовы к эксплуатации и прошли реконструкцию (как на жилые, так и промышленные) если внутри них необходимо поддерживать определенный уровень влажности и температуры воздуха.

Обследование состояния зданий для определения теплотехнических характеристик ограждающих конструкций проводятся вне зависимости от времени года:

1. В отопительный сезон (осенью, зимой и весной) необходимый уровень температуры обеспечивается постоянно работающей системой отопления. Измерения проводятся только, если прогрев ограждающей конструкции начался не менее чем неделю назад.
2. Летом для проведения испытаний необходимо дополнительно прогреть внутренние помещения здания с помощью специальных нагревательных устройств (автономных).

Теплотехнические испытания ограждающих конструкций проводится в несколько этапов:

1 этап – подготовка. Здесь специалисты работают с документацией, определяют места инструментальных измерений.
2 этап – непосредственно инструментальные измерения.
3 этап – проведение расчетов по фактическим данным, анализ полученных результатов.

Основная задача последних двух этапов – определение приведенного сопротивления теплопередаче элементов ограждающих конструкций зданий.

Основные методы проведения испытаний

Итак, определение параметров теплозащиты и энергоэффективность наружных ограждающих конструкций зданий основано на применении следующих методов:

1. Тепловизионный (термографический). Позволяет регистрировать температурное поле поверхности бесконтактными способами.
2. Термоэлектрический. Позволяет измерить температуру воздуха, самой поверхности конструкции и тепловых потоков, которые проходят через нее.

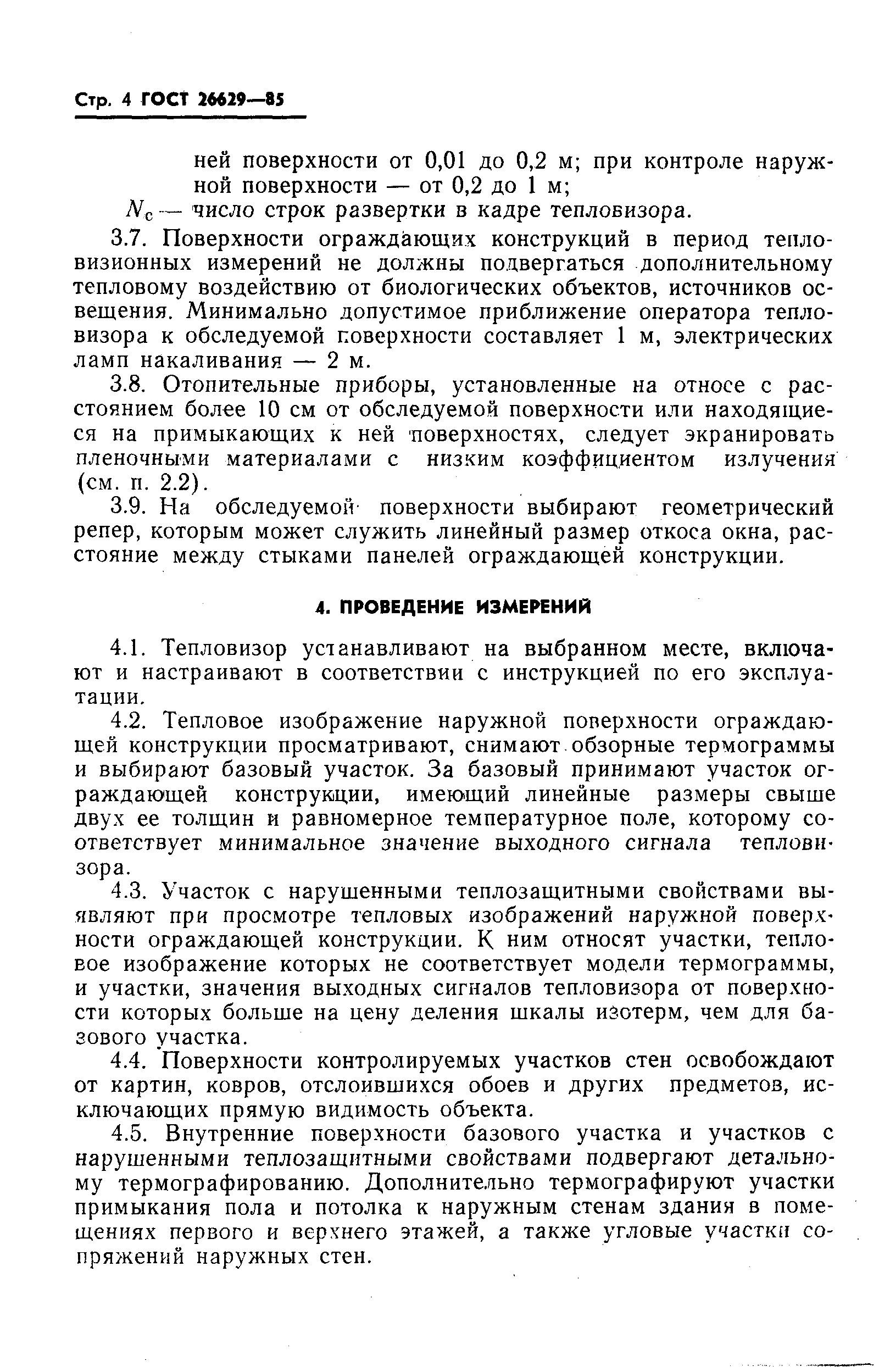

Для того, чтобы провести тепловизионное обследование необходимо, чтобы соблюдались следующие условия:

• Перепад температур наружного и внутреннего воздуха не должен быть меньше минимального расчетного значения.
• Режим теплопередачи должен быть близок к стационарному.
• На улице не должно быть осадков, тумана, дыма.

Чтобы измерить тепловой поток также должны быть соблюдены некоторые требования к температурному напору. Его значение должно быть таким, чтобы обеспечивались погрешности применяемых приборов. В холодное время года тепловой напор обеспечивается системой отопления. Летом же его необходимо создавать с помощью специальных нагревательных устройств.

Чтобы провести качественные испытания недостаточно одной лишь методики. Для этого необходимы также ряд специальным приборов, квалифицированные специалисты, знающие свое дело, а также грамотная политика руководства компании, нацеленная на оказание услуг высокого качества.

Что получает заказчик

Расшифровка полученных результатов также очень важный и ответственный процесс, который следует доверять исключительно опытным сотрудникам. Это важно, поскольку неопытные специалисты часто находят дефекты там, где их нет или же наоборот не находят даже очень серьезных дефектов.

Мы готовим исчерпывающий отчет по результатам проведенных работ, который соответствует требованиям действующих нормативных актов. Кроме того, отчет имеет и практическую ценность благодаря разработанным рекомендациям. Реализуя их, вы сможете добиться планируемых показателей энергоэффективности.

Как известно для эксплуатирующих организаций одна из наиболее актуальных задач – это сокращение тепловых потерь и снижение затрат на дальнейшие капитальные ремонты. Мы, «Межрегиональная инновационная энергетическая компания» проводим исследование теплотехнических характеристик материалов и частей ограждающих конструкций, сооружаемых из них. Также мы анализируем и то, насколько эти характеристики соответствуют значениям заявленным производителем. Обращайтесь к нам, и вы получите исчерпывающую информацию о том, насколько качественно выполнены ограждающие конструкции вашего здания, и как хорошо проведен их монтаж.

---

Если есть вопросы, звоните:
8-926-679-34-17
Или заполните форму и оставьте заявку онлайн:

ЗАПОЛНИТЬ ФОРМУ

В чем заключается определение теплоаккумулирующей способности здания?

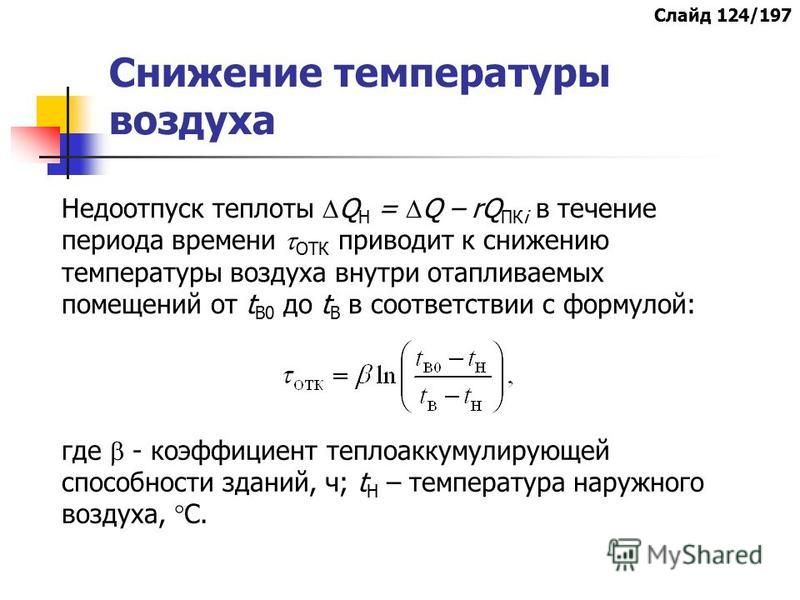

Любое здание обладает своей теплоаккумулирующей способностью. От этой способности здания зависит объем расхода энергии.

Определение теплоаккумулирующей способности влияет на регулирование отопительной нагрузки, а следовательно на затраты, связанные с отоплением.

За счет аккумулирования тепла в стенах, потолке и поле, можно компенсировать расхождение между теплопотерями и нужной подачей тепла из обогревающей системы. Нужно следить, чтобы степень использования аккумуляции не перешла за границы фанатичности. Внутренняя температура не должна выходить за границы санитарных норм. Панельные дома с железобетонными стенами и большими окнами находятся в худшем положении, а вот кирпичные дома старой постройки обладают высокой теплоаккумулирующей способностью. Кроме аккумулирующей способности, есть еще такой показатель, как коэффициент теплоотдачи. Произвести вычисления и замеры «на глаз» невозможно. В таких случаях проходит проверка тепловизором, которая позволяет увидеть визуальную тепловую картинку. Можно точно определить: как и куда уходит тепло.

С его помощью определяют, где находится «мост холода». Часто за утечку тепла отвечают не запененные откосы окон, сломанные радиаторы отопления, щели и трещины в строении и другое. Это невозможно увидеть «невооруженным» глазом. Тепловизор точно отследит все дефекты и поможет составить полную картину состояния данного помещения.

В ходе проведения измерений станет ясно, что нужно применять для утепления здания. Возможно будет нужно добавить еще один тепловой слой, т.к. теплоаккумулирующая способность здания никуда не годиться. Эта способность здания всегда делится на типы: теплоаккумулирующие способности стен, пола и теплоаккумулирующая способность воздуха. Тепловизионное обследование укажет на истинную причину проблем и поможет вам в ее полном устранении. А это, в свою очередь, поможет вам в итоге значительно сэкономить средства на обогрев жилья.

18 декабря 2012 Breezz 4575 просмотров

Рейтинг: 0 Голосов: 0

Школа тепловидения — Экзаменационный центр «ТТМ» — Энергетические обследования при вводе в эксплуатацию законченных строительством объектов недвижимости

Доклад руководителя Экзаменационного центра «ТТМ» на научно-практической конференции «Повышение эффективности энергоснабжения городов, населенных пунктов и промышленных комплексов», проходившей с 23 по 25 сентября 2009 г.

в Великом Новгороде.

Какие энергетические параметры зданий важны при эксплуатации, как они связаны с нашим комфортом и как влияют на безопасность? Начнем с того, что каждое здание имеет системы отопления, вентиляции и, реже, кондиционирования. Все они относятся к теплопотребляющей установке, задача которой обеспечить оптимальный микроклимат в помещениях здания при любой погоде. Сберечь тепло должны ограждающие конструкции здания: стены, окна, кровля. Теплоаккумулирующая способность, теплозащита и воздухопроницаемость этих конструкций сильно влияют на то, будем ли мы постоянно отапливать улицу или экономно использовать энергию.

Комфорт и безопасность здоровья людей при нахождении в жилых и рабочих помещениях зависит от температуры воздуха, скорости его движения, влажности и теплового облучения. Нарушение этих параметров из-за неправильной работы системы отопления или вентиляции, плохой теплозащиты или высокой воздухопроницаемости ограждающих конструкций может стать причиной повышенной заболеваемости. Низкая теплозащита ограждающих конструкций или наличие дефектов теплозащиты повышают вероятность промерзания стен, образования конденсата на поверхностях. В таких местах, где температура поверхностей снижается ниже допустимого уровня, может появиться вредный для здоровья грибок.

С точки зрения энергетической безопасности, снижение потребления энергоресурсов новыми и реконструированными объектами важно, так как подключение выполняется к имеющимся лимитированным и небезграничным мощностям. Подход «деньги есть — сколько хотим, столько и затратим энергии» в корне неправильный.

Важнейшая задача проектировщика — выполнить требования нормативов и найти баланс между ценой возведения объекта, стоимостью его эксплуатации и затратами на теплоснабжение. Грамотная реализация проекта — задача строителей, монтажников и пуско-наладки. При этом очевидно, что нельзя добиться качества, если его не контролировать. Решает эту задачу внедрение обязательного контроля энергетических параметров законченных строительством объектов.

Федеральные и региональные нормативы по энергосбережению дают основу для проведения контроля и определяют основные критерии диагностики. В соответствии с этими нормами существуют требования Ростехнадзора по вводу в эксплуатацию законченных строительством объектов недвижимости и их теплопотребляющих энергоустановок. Надо отметить, что нами постоянно ведется работа по совершенствованию организационного, методического и технического обеспечения такого контроля. Сотрудничество специалистов ЗАО «ТТМ» и МТУ Ростехнадзора по СЗФО направлено на разработку современных методов и технологий, отвечающих всем требованиям по контролю качества в строительстве и энергетике.

При вводе в эксплуатацию нового или реконструированного здания требуется проведение пуско-наладочных работ на системах отопления, вентиляции и кондиционирования, а также контроль фактических параметров теплозащиты, воздухопроницаемости и обследование на скрытые дефекты теплоизоляции. Каждый этап четко регламентирован в соответствии с действующими нормами и положениями.

Проверке подлежат законченные строительством, реконструированные и эксплуатируемые здания и сооружения жилого, общественного и производственного назначения с нормируемой температурой и относительной влажностью внутреннего воздуха. Обследование следует проводить в процессе тепловых испытаний (согласно п. 9.3.25 Правил технической эксплуатации тепловых энергоустановок), при контроле качества производства строительных работ (согласно п. 11.4 СНиП 23-02-2003), при определении фактических показателей энергоэффективности для оформления энергетического паспорта здания (согласно п. 4.1 ГОСТ Р 51380-99 и п. 12.6 СНиП 23-02-2003).

Методические указания по комплексному контролю теплозащиты зданий и сооружений излагают организацию и технологию контроля нормируемых показателей теплоизоляции, теплоаккумулирующей способности и воздухопроницаемости ограждающих конструкций зданий в натурных условиях эксплуатации, обеспечивают параметрами энергетический паспорт и энергоаудит зданий.

Для обеспечения технической стороны процесса контроля используются современные приборы: портативные измерительные тепловизоры, электронные самописцы с датчиками теплового потока, установки контроля воздухопроницаемости. Приборная база подобрана нами таким образом, чтобы комплексно и наиболее эффективно решать все задачи контроля в натурных условиях эксплуатации объектов.

Как показывает наша обширная практика, наиболее перспективным вариантом является использование тепловидения при оперативных обследованиях теплозащиты зданий и сооружений. ЗАО «ТТМ» работает в этой области с 1993, обследование строительных объектов всегда было одним из основных направлений работы. Работы по обеспечению контроля качества теплозащиты зданий на стадии их приемки проводятся с 2000 г., с 2003 г. такой контроль в Санкт-Петербурге является обязательным.

Метод диагностики основан на том, что большинство конструктивных, технологических, эксплуатационных и строительных дефектов теплозащиты приводят к искажению температурного поля конструкций и обнаруживаются тепловизором. Хотя тепловизор обладает высокой чувствительностью, для гарантированного выявления всех возможных дефектов ограждений необходим перепад температур между внутренним и наружным воздухом.

Именно поэтому обследования проводятся в течение отопительного периода, когда система отопления функционирует в штатном режиме.

Тепловизионное обследование включает наружную и внутреннюю тепловизионную съемку здания. Наружная тепловизионная съемка фасадов помогает выявить участки ограждающих конструкций с повышенными теплопотерями. Съемка проводится только в условиях отсутствия солнечного освещения. В результате получаются термограммы фасадов, на которых отмечены участки с повышенными теплопотерями и некоторыми типами дефектов теплозащиты. Однако, нормативы содержат критерии дефектности, относящиеся к внутренним температурам конструкций, не все типы дефектов теплозащиты проявляются на тепловой картине фасадов.

При внутреннем обследовании с помощью тепловизора проводится съемка наружных стен, окон и перекрытий в инфракрасном спектре. На полученных термограммах выявляются дефекты стен, окон и перекрытий, связанные с нарушением теплозащиты, а также участки с повышенной фильтрацией воздуха и места с повышенными теплопотерями.

Указанные ограничения служат критериями дефектности конструкций. Тепловизор наглядно фиксирует все слабые места теплозащиты. Проведя расчет по методике обработки данных, специалист может определить является ли обнаруженная температурная аномалия дефектом или нет. Из практики обследований следует отметить, что преимущественно причиной нарушений являются мостики холода в стеновых панелях; недостаточное утепление стен, перекрытий, покрытий, цокольных этажей; нарушения швов и стыков между сборными конструкциями; несоблюдение технологии при внутреннем утеплении и устройстве пароизоляции.

Еще один важный показатель тепловой защиты здания — сопротивление теплопередаче отдельных элементов ограждающих конструкций. Для контроля этого параметра тепловизионную съемку дополняют мониторингом теплового режима конструкций с помощью специального измерительного комплекса — электронного самописца с комплектом датчиков. Один такой прибор может одновременно измерять и регистрировать в своей памяти целый ряд важных параметров: температуру воздуха в помещении и на улице, температуру и тепловые потоки на поверхностях нескольких элементов ограждающих конструкций.

Если тепловизионное обследование обычно занимает несколько часов, то мониторинг проводится в течение нескольких суток и показывает, как конструкция ведет себя в реальных условиях эксплуатации. Результаты измерений с самописца обрабатываются совместно с данными тепловизионной съемки. Это позволяет наиболее эффективным способом определить важный нормируемый энергетический показатель — приведенное сопротивление теплопередаче строительных конструкций.

Для контроля воздухопроницаемости и кратности воздухообмена помещений зданий используется аттестованный испытательный стенд Minneapolis BlowerDoor. Метод измерения воздухопроницаемости заключается в том, что с помощью вентилятора в контролируемые помещения нагнетают (или отсасывают) воздух, затем при фиксированном перепаде давления между помещением и наружной средой измеряют расход воздуха через вентилятор, который соответствует расходу воздуха фильтрующегося через неплотности строительных конструкций.

Одновременно с измерением воздухопроницаемости можно использовать тепловизор для обнаружения мест расположения дефектов теплозащиты конструкций, связанных со сверхнормативной фильтрацией воздуха. По результатам тепловизионной съемки находят участки конструкций, температура которых изменяется из-за инфильтрации наружного воздуха.

Комплексный подход к обследованию здания является перспективным направлением. Тем более, что имеющаяся техника и методические наработки позволяют сократить сроки и трудоемкость контроля, различные методы диагностики, дополняя друг друга, только повышают надежность результатов.

К важным составляющим энергетического баланса зданий относятся уровень теплозащиты конструкций, теплоаккумулирующая способность, воздухопроницаемость и параметры вентиляции, настройка системы отопления. Все эти параметры должны быть проконтролированы и их фактические значения внесены в паспорт объекта. В настоящее время результаты комплексного обследования используются для заполнения графы фактических показателей в энергетическом паспорте здания, затем рассчитывается класс его энергоэффективности.

Эффективные механизмы контроля должны гарантировать выполнение норм по потреблению энергии и комфортным условиям для людей. В этом направлении еще много работы, должны быть разработаны меры экономического стимулирования энергосбережения. Кроме этого, информация о результатах контроля должна быть открытой и доступной, реальное состояние объекта должно влиять на его рыночную стоимость. Мы считаем, что необходим обязательный повсеместный контроль требований действующих нормативов, тем более что это касается как безопасности здоровья людей, так и энергетической безопасности страны в целом.

Как Получить ОТЧЕТ о Тепловых Испытаниях Отопительных Систем

Как получить отчет о тепловых испытаниях отопительных систем

Отчет о тепловых испытаниях отопительных систем является одним из требований Ростехнадзора для ввода новых отопительных систем, тепловых энергоустановок и тепловых сетей в эксплуатацию.

Требования Ростехнадзора базируются на Приказе от 7 апреля 2008 г. N 212 «Об утверждении порядка организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок»

Здесь можно скачать Приказ от 07. 04.2008 г. N 212 «Об утверждении порядка организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок»

Требование указано в пункте 7 Приказа и звучит следующим образом:

Должностное лицо Службы для выдачи разрешения на допуск в эксплуатацию тепловых энергоустановок и тепловых сетей рассматривает заявление установленного образца и перечень прилагаемых документов одним из которых является –

– технические отчеты о проведенных испытаниях (измерениях), включая отчет о тепловых испытаниях отопительных систем с определением теплозащитных свойств ограждающих конструкций и теплоаккумулирующей способности зданий.

На практике это означает, что вам необходимо:

• Провести испытания отопительной системы.
• Разработать отчет и акт о проведенных испытаниях.
• Сделать тепловизионное обследование ограждающих конструкций.
• Разработать отчет о тепловизионном обследовании объекта.

Теперь давайте детально разберемся как это происходит.

Испытание отопительной системы

Испытания системы отопления проводятся в соответствии с СП 73.13330.2016 Внутренние санитарно-технические системы зданий. СНиП 3.05.01-85

Здесь можно скачать СП 73.13330.2016 Внутренние санитарно-технические системы зданий. СНиП 3.05.01-85

Порядок проведения испытаний согласно СП 73.13330.2016:

После завершения монтажных работ должны быть выполнены испытания

• систем отопления,
• теплоснабжения,
• внутреннего холодного и горячего водоснабжения,
• систем отопления на равномерный прогрев отопительных приборов,
• теплогенераторов

– гидростатическим или манометрическим методом с составлением акта, а также промывка всех систем.

По необходимости, индивидуальные испытания смонтированного оборудования с составлением акта.

Манометрические испытания происходят следующим образом:

• Систему необходимо заполнить воздухом с избыточным давление в 0,15 МПа.
• При обнаружение мест утечки воздуха или дефектов необходимо снизить давление и устранить дефекты.
• Система признается прошедшей испытание если под давлением падение давления не превысит 0,01 МПа.

Гидростатические испытания происходят следующим образом:

• Систему необходимо заполнить водой (при полном удалении воздуха).
• Повысить давление до пробного, которое в 1,5 раза превышает рабочее.
• Выдержать систему под давлением в течение не менее 5 минут.
• Снизить давление и опорожнить систему.
• Система признается прошедшей испытание если отсутствуют течи, а падение давления во время испытания не превысит 0,02 МПа.

При индивидуальных испытаниях теплового оборудования необходимо выполнить следующие работы:

• Проверить соответствие оборудования рабочей документации и проекту.
• Проверить работу оборудования на холостом ходу и под нагрузкой в течении одного часа.

Во время испытаний необходимо провести замеры параметров системы теплоснабжения:

• давления,
• расхода и
• температуры сетевой воды

на входе и выходе системы отопления.

Свести полученные данные в таблицу.

Сверить фактические данные с проектными показателями.

Также, необходимо выполнить выборочные замеры температуры воздуха в помещениях.

Результаты измерений фактической температуры воздуха в помещениях свести в таблицу и сверить с нормативными требованиями по микроклимату.

Испытание отопительной системы • Консультация

Отчет о тепловых испытаниях отопительных систем

Отчет о тепловых испытаниях отопительной системы должен состоять, как минимум, из следующих разделов:

• Краткая характеристика системы отопления.
• Расчётный расход теплоносителя на отопление.
• Результаты испытания системы отопления.
• Заключение.

По необходимости, вместе с отчетом необходимо предоставить следующие акты:

• Акт о проведении гидростатического или манометрического испытания на герметичность. Скачать акт
• Акт теплового испытания системы центрального отопления на эффект действия. Скачать акт
• Акт о проведении индивидуального испытания оборудования. Скачать акт.

В отчет и актах должно быть указано что:

• Испытания указывают на хорошую работу системы отопления.
• Показатели температуры в помещениях в пределах нормы.
• Отклонений не выявлено.
• Работа системы отопления соответствует проекту и нормативным требованиям.

Определение теплозащитных свойств ограждающих конструкций

Определение теплозащитных свойств ограждающих конструкций происходит методом тепловизионного контроля объекта.

Обследование тепловизором это один из передовых методов неразрушающего контроля тепловых характеристик объекта.

Тепловизионное обследование позволят быстро и точно выявить все дефекты стен, окон, дверей и перекрытий объекта.

Мы уже очень много писали про тепловизионное обследование.

Основные материалы по тепловизионным обследованиям можно найти здесь:

После проведения тепловизионного обследования ограждающих конструкций, то есть стен, окон, дверных проемов, перекрытий здания разрабатывается отчет о теплозащитных свойствах ограждающих конструкций.

Отчет о тепловых испытания системы отопления вместе с отчетом о теплозащитных свойствах ограждающих конструкций (отчетом по тепловизионному обследованию) предоставляются в Ростехнадзор как часть документации для ввода отопительной системы в эксплуатацию.

Если вам нужна консультация или помощь по разработке отчета о тепловых испытаниях отопительных систем с определением теплозащитных свойств ограждающих конструкций обращайтесь по телефону 8(499)490-60-60.

Вас может заинтересовать:

Теплотехнические обследования в Екатеринбурге

Компания ООО УЦПК «Апатит» выполняет работы по тепловым испытаниям (измерениям) систем отопления, вентиляции и определению теплозащитных свойств наружных ограждающих конструкций здания.

Телефон центрального офиса в Екатеринбурге
+7 (343) 36-110-78

---

Теплотехнический расчёт здания

Целью проведения теплотехнических обследований ограждающих конструкций является выявление их фактических теплозащитных свойств и теплоаккумулирующей способности зданий и их соответствия современным нормативным требованиям и проектным значениям.

Обследования систем отопления и вентиляции проводятся с целью определения фактических параметров, характеризующих работу данных систем, и соответствия их проектным значениям.

Согласно приказу Федеральной службы по экологическому, технологическому и атомному надзору № 212 от 07.04.2008 «Об утверждении порядка организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок», «должностное лицо Службы для выдачи разрешения на допуск в эксплуатацию тепловых энергоустановок и тепловых сетей рассматривает заявление установленного образца и перечень прилагаемых документов:

Технические отчеты о проведенных испытаниях (измерениях), включая отчет о тепловых испытаниях отопительных систем, с определением теплозащитных свойств ограждающих конструкций и теплоаккумулирующей способности зданий».

Проведение работ по тепловым испытаниям (измерениям) систем отопления, вентиляции и определению теплозащитных свойств наружных ограждающих конструкций здания осуществляется по методикам, разработанным специалистами нашей компании, которые согласованы и утверждены Федеральной службой по экологическому, технологическому и атомному надзору (Ростехнадзор):

• Методика теплового контроля качества тепловой защиты здания;
• Методика проведения испытаний систем отопления;
• Методика проведения испытаний систем вентиляции на проектные расходы воздуха.

Данные методики согласованы в территориальных управлениях Ростехнадзора и внесены в соответствующие реестры.

Специалисты нашей компании принимали участие в энергетических обследованиях систем теплоснабжения, вентиляции, а также в проведении тепловизионных обследований ограждающих конструкций зданий и сооружений следующих предприятий:

• Калининская АЭС
• Балаковская АЭС
• ОАО «ЗиО-Подольск»
• ЗАО «ПетрозаводскМаш»
• Южноуральская ГРЭС
• Нижневартовская ГРЭС
• ООО «НПП Нефтехимия»
• Краснокамская бумажная фабрика (Гознак)
• Пермская печатная фабрика (Гознак)
• ФГУП «Комбинат «Электрохимприбор» (г. Лесной)
• ООО «ННКЦ» (г. Новоуральск).

Чтобы задать вопрос, позвоните нам или оставьте заявку через форму обратной связи на сайте.

Энергетический аудит зданий в Краснодаре

Энергетический аудит зданий в Краснодаре — КубаньЭнергоСервис

проектирование, монтаж и техническое обслуживание теплоэнергетического оборудования, инженерных систем и коммуникаций

Оставить заявку

В соответствии с законодательством РФ ввод объекта капитального строительства (реконструкции) в эксплуатацию возможен только после энергетического обследования, которое установит его соответствие требованиям энергоэффективности. Энергетический аудит зданий выполняют в полном соответствии с методиками, которые утверждены соответствующими отраслевыми нормами и правилами. Все приборы, при помощи которых осуществляют энергоаудит, в обязательном порядке проходят метрологическую поверку. Специалисты, выполняющие энергетическое обследование, должны пройти специализированное обучение и получить сертификат на право выполнения этого вида работ.

Где заказать энергетический аудит зданий?

ООО «КубаньЭнергоСервис» осуществляет энергоаудит зданий и сооружений в соответствии с авторскими методиками, которые прошли согласование в Северо-Кавказском управлении Ростехнадзора. Наши сертифицированные специалисты в процессе энергетического обследования точно определят такие параметры, как:

• теплоаккумулирующая способность зданий и сооружений;
• фактическое значение теплотехнических характеристик ограждающих конструкций;
• данные тепловизионного контроля строительных конструкций.

По результатам энергетического аудита зданий на руки заказчику выдается отчет-протокол, который содержит информацию следующего характера:

• величина воздухопроницаемости ограждающих конструкций в естественных условиях;
• величина теплоаккумулирующей способности здания;
• результаты тепловизионного обследования;
• энергетический паспорт, который сформирован на основании проектной документации и измеренных величин.

Наши преимущества

Энергетический аудит зданий от компании «КубаньЭнергоСервис» обеспечивает заказчикам множество преимуществ:

1. Стоимость энергетического аудита зависит от количества зданий и их строительного объема.
2. Индивидуальное коммерческое предложение для каждого клиента компании подготавливается в течение одного часа после поступления заявки.
3. Результаты наших измерений признаются всеми контролирующими органами на территории РФ.
4. У нас имеется широкая номенклатура специальных приборов, которые позволяют точно измерить большое количество параметров.
5. Использование результатов нашего обследования дает возможность в несколько раз снизить тепловые потери в здании.

Посмотрите другие услуги

© 2015—2021 «КубаньЭнергоСервис»

+7 (861) 259-60-16
+7 (918) 069-08-80

г. Краснодар, ул. Аэродромная, д.19

Спасибо. Заявка принята! наш менеджер Вам позвонит

Теплотехническое обследование — ООО «Эксперт-Сервис»

Компания «Эксперт-Сервис» выполняет работы по тепловым испытаниям (измерениям) систем отопления, вентиляции и определению теплозащитных свойств наружных ограждающих конструкций здания.

Целью проведения теплотехнических обследований ограждающих конструкций является выявление их фактических теплозащитных свойств и теплоаккумулирующей способности зданий и их соответствия современным нормативным требованиям и проектным значениям.

Обследования систем отопления и вентиляции проводятся с целью определения фактических параметров, характеризующих работу данных систем, и соответствия их проектным значениям.

Согласно приказу Федеральной службы по экологическому, технологическому и атомному надзору № 212 от 07.04.2008 «Об утверждении порядка организации работ по выдаче разрешений на допуск в эксплуатацию энергоустановок», «должностное лицо Службы для выдачи разрешения на допуск в эксплуатацию тепловых энергоустановок и тепловых сетей рассматривает заявление установленного образца и перечень прилагаемых документов:

• Технические отчеты о проведенных испытаниях (измерениях), включая отчет о тепловых испытаниях отопительных систем, с определением теплозащитных свойств ограждающих конструкций и теплоаккумулирующей способности зданий».

Проведение работ по тепловым испытаниям (измерениям) систем отопления, вентиляции и определению теплозащитных свойств наружных ограждающих конструкций здания осуществляется по методикам, разработанным специалистами нашей компании:

• Методика теплового контроля качества тепловой защиты здания;
• Методика проведения испытаний систем отопления;
• Методика проведения испытаний систем вентиляции на проектные расходы воздуха.

Данные методики согласованы в территориальных управлениях Ростехнадзора и внесены в соответствующие реестры.

ООО «Эксперт-Сервис» является действующим членом СРО Ассоциации специалистов в области энергоэффективности «Объединение независимых Энергоаудиторов».

Материалы для усовершенствованного хранения тепла в зданиях

Реферат

Стоимость топлива и энергии в Чешской Республике быстро выросла за последние два десятилетия. Такая ситуация на энергетическом рынке усилила интерес к развитию систем отопления и охлаждения с использованием возобновляемых источников энергии, особенно солнечной энергии. Использование возобновляемых источников энергии в жилых и офисных зданиях очень часто требует эффективного хранения тепловой энергии.Накопление тепловой энергии является неотъемлемой частью большинства солнечных систем отопления и охлаждения. Солнечные лучи через прозрачную часть ограждающей конструкции здания могут снизить потребление энергии на отопление во время отопительного сезона, тем самым экономя энергию от традиционных источников тепла (электричество, природный газ, уголь). С другой стороны, солнечное тепло, проникающее через ограждающую конструкцию здания, приводит к перегреву летом или в солнечные дни весной и осенью. С этой точки зрения емкость хранения энергии строительных конструкций играет важную роль в регулировании температуры внутри здания.Это означает, что строительные конструкции могут использоваться для хранения солнечного тепла в солнечную и теплую часть дня и отвода его ночью, когда температура наружного воздуха снижается. Этот подход применим только в солнечные дни с относительно высокими температурами наружного воздуха днем ​​и низкими температурами наружного воздуха ночью. Способность аккумулировать явное тепло обычных строительных конструкций зависит от веса конструкции, ее теплоемкости и разницы температур между началом и концом процесса аккумулирования тепла.Из-за требований теплового комфорта, которые ограничивают колебания температуры в помещении в течение дня, теплоемкость обычных строительных материалов обычно недостаточна для обеспечения хранения тепла для этой цели. Здесь можно применить скрытое тепловое накопление тепла. Скрытое накопление тепла представляет собой гораздо более эффективный способ улучшить способность аккумулирования тепла строительной конструкцией.

Ключевые слова

Материалы с фазовым переходом (PCM)

Скрытое аккумулирование тепла

Явное аккумулирование тепла

Тепловой комфорт

Солнечная энергия

Рекомендуемые статьиЦитирующие статьи (0)

Copyright © 2013 Авторы.Опубликовано Elsevier Ltd.

Рекомендуемые статьи

Цитирующие статьи

(PDF) Материалы для передового накопления тепла в зданиях

843

Милан Острий и Павел Чарват / Procedure Engineering 57 (2013) 837 — 843

Благодарности

Эта работа была поддержана Чешским агентством грантов в рамках проекта № P104 / 12/1838 «Использование накопителя скрытого тепла

в материалах с фазовым переходом для снижения потребления первичной энергии в зданиях».

Ссылки

[1] Динсер, И., Розен, М. А., 2002. Накопление тепловой энергии: системы и приложения. John Wiley & Sons, Ltd, стр. 579.

[2] Škramlik, J., Novotný, M., Šuhajda, K., Моделирование диффузии в пористой среде, Proc. Международной конференции по численному анализу и

Прикладная математика: численный анализ и прикладная математика (ICNAAM 2011), 2011, Халкидики, Греция

[3] Халифа, AJN, Аббас, EF, 2009. Сравнительное исследование производительности некоторых тепловых материалы для хранения, используемые для солнечного отопления помещений, Энергия и

Здания 41 (4), стр.407-415.

[4] Гарг, Х. П., Маллик, С. К., Бхаргава, А. К., 1985. Накопление солнечной тепловой энергии. D. ReidelPublishing Company, стр. 642.

[5] Силва, Т., Висенте, Р., Соареш, Н., Феррейра, В., 2012. Экспериментальные испытания и численное моделирование решения каменной стены с включением ПКМ:

Решение для пассивного строительства, Energy and Buildings 49, pp. 235-245.

[6] Регин, Ф. А., Соланки, С. С., Сайни, Дж. С., 2008. Характеристики теплопередачи системы хранения тепловой энергии с использованием капсул PCM: обзор, возобновляемые источники энергии

и обзоры устойчивой энергетики 12 (9), стр.2438-2458.

[7] Климс, Л., Чарват, П., Острый, М., 2012. Проблемы компьютерного моделирования материалов с фазовым переходом, Материалы в технологии 46 (4), стр. 335-338.

ISSN 1580-2949.

[8] Залба, Б., Марин, Дж. М., Кабеза, Л. Ф., Мехлинг, Х., 2003 Обзор накопления тепловой энергии с фазовым переходом: материалы, анализ теплопередачи и

приложения, Прикладная теплотехника 23 (3) , стр. 251-283.

[9] Тяги, В. В., Буддхи, Д., 2007. Накопление тепла PCM в зданиях: современное состояние, Обзоры возобновляемой и устойчивой энергетики 11 (6), стр.1146-1166.

[10] Мехлинг, Х., Кабеза, Л. Ф., 2008. Хранение тепла и холода с PCM. Актуальное введение в основы и приложения.Springer-Verlag Berlin

Heidelberg. 308 с.

[11] Чжао, С.Ю., Чжан, Г. Х., 2011. Обзор микрокапсулированных материалов с фазовым переходом (MEPCM): изготовление, характеристика и применение,

Обзоры возобновляемой и устойчивой энергетики 15 (8), стр. 3813-3832.

[12] Кузник, Ф., Дэвид, Д., Йоханнес, К., Ру, Дж.-J., 2011. Обзор материалов с фазовым переходом, интегрированных в стены зданий, Возобновляемые и устойчивые источники энергии

Energy Reviews 15 (1), стр. 379–391.

[13] Тяги, В.В., Каушик, С.К., Тяги, С.К., Акияма, Т., 2011. Разработка микрокапсулированных технологий на основе материалов с фазовым переходом для зданий

: обзор, обзоры возобновляемых источников и устойчивой энергетики 15 (2), С. 1373-1391.

Использование теплоаккумулирующей способности строительных материалов — призыв кирпичной промышленности — ДЕТАЛИ

После чрезвычайно жаркого и засушливого лета 2018 года, особенно на севере и востоке Германии, нет никаких сомнений в том, что изменение климата имеет место . Эта задача приветствуется в строительной отрасли, которая хочет создать улучшенные климатические условия в помещениях и оптимизировать ограждающие конструкции за счет использования передовых технологий и всегда с целью повышения энергоэффективности. Но насколько рационально и эффективно использование сложных строительных технологий для отопления или охлаждения, а также дополнительной теплоизоляции?

«Энергопотребление, в первую очередь для отопления, по-прежнему остается в центре внимания, когда дело доходит до повышения энергоэффективности зданий», — сказал управляющий директор ассоциации Deutsche Poroton перед BAU.К сожалению, слишком мало внимания по-прежнему уделяется фундаментальной теме, а именно «теплоемкости строительных материалов и связанному с ней терморегулирующему эффекту, который, как было показано, вносит положительный вклад в общий энергетический баланс зданий». «Это должно снова стать центром внимания», — говорит Клеменс Кюлеманн в своем заявлении.

Меньше технологий, лучше ограждающая конструкция?
«Системная инженерия позволяет создавать в здании любую желаемую температуру — как летом, так и зимой. Тем не менее, тем, кто полагается на нее, следует помнить, что технология обычно очень дорогая, требует постоянного обслуживания и, по мнению экспертов, не прослужит более 15 лет. Замена устаревшей технологии может быть очень дорогостоящей ». Клеменс Кулеманн продолжает:« Объем потребления энергии и выбросов CO2 в Германии, приходящийся на строительство систем кондиционирования воздуха, по-прежнему относительно невелик. Однако одна десятая электроэнергии, потребляемой во всем мире, уже используется кондиционерами и вентиляторами.По оценкам Международного энергетического агентства, к 2050 году эта цифра утроится из-за изменения климата. Будем ли мы в будущем использовать больше энергии для охлаждения, а не для обогрева зданий, потому что мы забыли, как правильно строить? »

Теплозащита летом и теплоизоляция зимой
Что касается теплоизоляции зимой и охлаждения летом Клеменс Кулеманн по-прежнему считает, что метод строительства тысячелетней давности имеет современную ценность. «Чем тверже и компактнее материал, тем больше он поглощает тепловую энергию, накапливает ее и высвобождает в виде излучения обратно в более прохладную окружающую среду. Другими словами: «Массивные кирпичные здания уменьшают амплитуду температуры и вызывают фазовый сдвиг в температурном профиле».

Устойчивые здания благодаря дальновидным методам строительства
Примеры строительства показывают, насколько современным и устойчивым может быть этот принцип строительства: » Здание, которое я всегда упоминаю в этой связи, — это отмеченное наградами и широко обсуждаемое офисное здание 2226 от Baumschlager Eberle Architekten — не только потому, что его огромная теплоаккумулирующая способность из-за его двойной кирпичной кладки толщиной 76 см означает, что Можно обойтись без отопления, технической вентиляции и кондиционирования, но прежде всего потому, что один из архитекторов, проф.Герд Йегер планирует дальнейшие проекты в Германии, в частности, в жилищном строительстве. Я очень с нетерпением жду их реализации! »

Наконец, Клеменс Кулеманн, ассоциация которого представляет две компании Schlagmann Poroton и Wienerberger, излагает свою позицию в отношении устойчивости:
« Я хочу видеть лиц, принимающих решения строительная отрасль снова сосредоточилась на строительстве привлекательных с точки зрения архитектуры, высококачественных и долговечных зданий, которые, когда дело доходит до энергии, оптимизированы самым простым способом. Грамотно спланированная и надежная оболочка здания прослужит 100 лет и дольше. Любой, кто выберет технологию, должен будет обновить ее как минимум пять раз за это время. Это не мое представление об экологически безопасном здании ».

На BAU Deutsche Poroton представит взгляд на будущее кирпича. И снова здесь тема цифровизации выйдет на первый план. Кроме того, ассоциация заявляет, что это будет демонстрация инновации в области устойчивого развития на выставке

Два члена Deutsche Poroton также подробно представят свои продукты и ориентированные на будущее решения на своих собственных стендах.Wienerberger будет в зале A3, стенд 100, а Schlagmann Poroton будет в зале A3, стенд 411.

www.poroton.de

Внутренняя теплоемкость []

В статье о тепловой защите и аккумуляции тепла объясняется, как общая (эффективная) внутренняя теплоемкость здания влияет на температурные процессы в помещениях. Это влияние будет подробно объяснено в данной статье.

Влияние параметров, которые имеют динамический эффект, например теплоемкости, можно наблюдать только с нестационарными процессами и только с использованием процедур, которые точно рассчитывают нестационарные процессы на основе законов физики. Программное обеспечение для моделирования DYNBIL — это проверенная программа для работы с термически нестационарными процессами в зданиях. Сравнение результатов измерений для зданий и расчетов, выполненных с помощью DYNBIL, было опубликовано в [AkkP-05] и частично представлено в статье о динамическом моделировании.Здесь также можно найти информацию о достижении надежных результатов с помощью таких очень сложных программ моделирования. Это возможно только в том случае, если все другие граничные условия и влияющие параметры, которые не исследуются, остаются идентичными; они также должны отражать реальные условия эксплуатации в здании. В то же время это означает, что моделирование основано на всем здании, на протяжении всего года (на основе базового года), а также на реалистичном поведении пользователей. ¹⁾ Такое программное обеспечение позволяет, например, моделировать температурные курсы для заранее заданной модели здания во время летних периодов жары. На следующем рисунке показан результат моделирования жилого помещения в доме с выходом на террасу.

Температурный режим во время сильной жары в каменном пассивном доме (верхний этаж, южная комната)

Так называемая рабочая температура, показанная на рисунке красным цветом, имеет решающее значение для комфорта.Это среднее значение радиации и температуры воздуха. Даже в жаркую погоду температура в помещении опускается до значений около 24 ° C из-за воздухообмена в ночное время. Однако в дневное время таунхаус нагревается, в частности, за счет солнечного излучения через окна. В изображенном базовом варианте нет временных солнцезащитных штор, и единственное затемнение происходит из-за оконного косяка. Внутренняя теплоемкость здания может накапливать эту солнечную нагрузку. Чем больше эффективная внутренняя теплоемкость, тем меньше увеличивается температура, связанная с этим процессом хранения.

В представленном здесь случае повышение температуры между наименьшим и наибольшим суточным значением составляет не более 4 ° C. Очевидно, что в период жары в доме значительно прохладнее, чем пиковое значение температуры на улице. Результат улучшается, если на окнах, выходящих на юг, есть защита от солнечного света, но в этом случае влияние внутренней теплоемкости невозможно четко отделить от всех других эффектов.

Чтобы получить результаты, представленные ниже, было проведено множество расчетов на основе всего года для различных жилых зданий с соответственно регулируемыми изменяющимися характеристиками.

Каждая «точка» на каждой диаграмме принадлежит выполненному расчету моделирования. Представленное здесь моделирование основано на граничных условиях использования в жилых помещениях в условиях климата Центральной Европы. Кроме того, для этих примеров предполагалось пассивное охлаждение, соответствующее данным условиям. Влияние внутренней теплоемкости может быть другим в других условиях, например, внутренняя теплоемкость имеет более высокое значение в школьном здании из-за временно значительного увеличения внутренних нагрузок; однако теплоизоляция по-прежнему будет иметь значение (см. [AkkP-33]).Влияние тепловой мощности на потребность в тепле также больше в Южной Европе, где больше солнечной энергии и меньше изоляция. Напротив, теплоемкость играет менее важную роль при активном охлаждении и, следовательно, в основном при постоянных температурах летом (см. [Schnieders 2009]).

Внутренняя теплоемкость

Влияние внутренней тепловой мощности на годовую потребность в тепле

Влияние внутренней теплоемкости.Для этого исследования внутрь здания постепенно были возведены дополнительные сплошных внутренних стены, — максимум 175 м² в конце (стена из сплошных блоков KS с блоками толщиной 24 см). Увеличение массы в этом масштабе действительно «прочное», это будет означать длину стены 24 м (высота 2,5 м) на этаж. (Quelle [Feist 1993])

На этой диаграмме показано, что в пассивном доме экономия энергии определенно достигается при добавлении дополнительной эффективной внутренней накопительной массы.Однако влияние невелико — настолько мало, что едва ли будет заметно (-3,5%).

• Почему влияние так мало? Пассивный дом отапливается только в середине зимы. В этот период внешняя температура почти всегда значительно ниже температуры в помещении, а солнечная энергия обычно очень мала. Внутренняя теплоемкость не может внести большой вклад в эффективное использование солнечной энергии — она ​​уже используется почти на 100%.

• Почему все равно влияние так велико? На самом деле для этого здания есть некий эффект сезонного хранения. При переходе с осени на зиму в доме температура от 22 до 23 ° C, это задерживает начало операции обогрева. Чем больше теплоемкость внутри, тем сильнее этот эффект.

Увеличение емкости хранилища часто связано с изменением используемых материалов.Тогда более высокая емкость хранилища даже приводит к увеличению потребности в тепле. Причиной этого является влияние влаги: если материал с более высокой теплоемкостью (например, бетон) накапливает больше влаги, в период отопления с относительно сухим воздухом в помещении из него будет выделяться больше влаги. Для этого потребуется больше энергии, которая будет больше, чем количество, сэкономленное за счет увеличения емкости накопителя.

Влияние внутренней теплоемкости на летний комфорт

Важным граничным условием для реалистичного результата моделирования является то, что окна в этом здании можно открывать летом, когда это необходимо.Влияние оконного проема намного больше, чем влияние внутренней теплоемкости. Вот почему PHI всегда рекомендует открывающиеся окна в каждой комнате пассивного дома (см. Открытие окон в пассивном доме?).

На рисунке ниже показано следующее:

• Частота событий перегрева (левая ось, красная кривая) в процентах от часов в году, в которых рабочая температура превышает 25 ° C. Это мера «дискомфорта» или, вернее, продолжительность периодов, когда комфорт не преобладает.

Влияние внутренней теплоемкости на комфортность в жилом доме в году летом (из [Feist 1998]). Для этого исследования более толстые гипсовые панели были постепенно добавлены (в несколько слоев) к очень легкой конструкции (всего 6 мм гипсокартон по всему периметру стен легкой конструкции).

На рисунке показано, что частота событий перегрева значительно уменьшается по мере увеличения массы накопителя, доступной из комнаты, при условии небольшой внутренней теплоемкости для начала.Моделирование дало такой же результат для пассивного охлаждения и в других климатических условиях Европы. Кроме того, упомянутый здесь летний пример также показал улучшенный уровень комфорта, независимо от используемой стратегии вентиляции. Конечно, летом микроклимат в хорошо проветриваемом помещении лучше, чем в помещении с меньшим воздухообменом. Хотя внутренняя теплоемкость играет менее важную роль, чем воздухообмен, в конце концов, она имеет значение.

Примечание: в Летний лист Пакета планирования пассивного дома (PHPP) были включены все факторы, влияющие на летний комфорт.С помощью этого инструмента возможна оптимизация летней вентиляции, затенения, внутренней теплоемкости и т. Д.

Теплоизоляция

Влияние теплоизоляции ограждающей конструкции на годовую потребность в тепле

Влияние теплоизоляции непрозрачных компонентов оболочки здания (крыша, внешняя стена и потолок подвала). Для этого исследования на внешнюю оболочку был нанесен дополнительный слой изоляции.Показана потребность в тепле в зависимости от общей средней толщины изоляции . Конечно, значение «80 см» для общей толщины нецелесообразно, но моделирование показывает, к каким результатам это приведет. Было выделено реалистичное увеличение толщины изоляции на 16 см с 22,5 см до 38,5 см (то есть объем изоляции, который не равен , эквивалентному увеличению кирпичной кладки в первом примере. (Источник [Feist 1993 ])

Из диаграммы видно, что лучшая изоляция имеет большое влияние и на пассивный дом.За счет увеличения толщины изоляции, как указано, может быть достигнута экономия энергии примерно на 60% (от примерно 13 кВтч / м²a до всего 5 кВтч / (м²a)).

• Почему влияние все еще так велико? Широко распространено мнение, что изоляция, которая «даже толще», чем уже имеющаяся хорошая изоляция, изначально бесполезна (поскольку изоляция не оказывает никакого влияния на другие преобладающие тепловые потери). Эта точка зрения неверна, что подтверждается приведенным анализом.Причина этого в том, что в энергетическом балансе пассивного дома потери тепла при передаче все еще доминируют или периодически преобладают — потери тепла на вентиляцию очень малы из-за рекуперации тепла; а потери через окна чрезмерно компенсируются их солнечной выгодой.

• Почему, несмотря на это, мы не рекомендуем даже лучшую изоляцию? Не стоит повышать уровень изоляции выше того, который необходим для достижения Стандарта пассивного дома.Хотя более толстая изоляция продолжает экономить дополнительную тепловую энергию (даже до нуля, если изоляция достаточно толстая), экономия с 2007 кВтч / год до 791 кВтч / год «дает» экономию только в 100 евро в год. Напротив, изоляция, в которую ранее вкладывались средства для достижения Стандарта пассивного дома, не только снижает расходы на отопление, но также снижает технические расходы на обслуживание здания.


Влияние теплоизоляции на летний комфорт

На иллюстрации ниже представлено следующее:

• Частота событий перегрева (левая ось, красная кривая) в процентах от часов в году, когда рабочая температура превышает 25 ° C.Это мера «дискомфорта» или, вернее, продолжительность периодов, когда комфорт не преобладает.

• Годовая потребность в тепле (правая ось, зеленая кривая). Это почти соответствует значению U, и в этом нет ничего нового, это подтверждает результат, уже полученный в предыдущем разделе.


Влияние теплоизоляции на комфорт жилого дома летом г. (из [Feist 1998]).Для этого исследования среднее значение U твердой конструкции варьировалось в диапазоне от дома с низким энергопотреблением до пассивного дома.

На рисунке показано, что при заданных граничных условиях (использование в жилых помещениях, при необходимости открывающиеся окна, прочная конструкция) температура редко превышает 25 ° C (менее 44 ч). Зависимость от теплоизоляции ограждающей конструкции не очень выражена: плохая теплоизоляция, как правило, менее благоприятна, чем хорошая изоляция.

Заключение

Внутренняя емкость жилого дома в центральноевропейском климате лишь незначительно влияет на годовую потребность в тепле. Тем не менее, он балансирует колебания температуры и, следовательно, может улучшить комфорт и зимой. В любом случае выгодно увеличить внутреннюю теплоемкость, доступную из помещения, до достаточно высоких значений для достижения комфорта летом.

Однако внутренняя теплоемкость — не самый важный параметр, влияющий на летний комфорт.

являются более важными параметрами. Например, даже очень большая внутренняя теплоемкость не может компенсировать отсутствие затемнения на больших площадях остекления летом.

Литература

[AkkP-05] Energiebilanz und Temperaturverhalten; Protokollband Nr. 5 des Arbeitskreises kostengünstige Passivhäuser Phase II; Passivhaus Institut; Дармштадт 1997 г. (список публикаций PHI)
( Энергетический баланс и температурные характеристики ; Протокол, том No.5 исследовательской группы по экономически эффективным пассивным домам, фаза II; Институт пассивного дома, Дармштадт 1997)

[AkkP-33] Passivhaus-Schulen; Protokollband Nr. 33 des Arbeitskreises kostengünstige Passivhäuser, этап III; Passivhaus Institut; Дармштадт, 2006 г. (список публикаций PHI)
( школы пассивных домов, , том № 33 протокола Исследовательской группы по экономически эффективным пассивным домам, фаза III; Институт пассивного дома, Дармштадт, 2006 г.)

[Feist 1993] Feist , Вольфганг: Пассивхойзер в Mitteleuropa; Диссертация, Университет Касселя, 1993 г.
( пассивных домов в Центральной Европе, , диссертация, Кассельский университет, 1993 г.)

[Feist 1998a] Файст, Вольфганг: Passivhaus Sommerklima-Studie; Passivhaus Institut, Дармштадт 1998 (список публикаций PHI)
( Исследование летнего климата для пассивных домов , Институт пассивных домов, Дармштадт 1998)

[Schnieders 2009] Schnieders, Jürgen: Passive Houses in South West Europe — A количественное исследование некоторых пассивных и активных методов кондиционирования пространства для высокоэнергетических жилищ в Юго-Западной Европе.2 ^nd ed., Passivhaus Institut, Дармштадт, 2009 г. Доступно на веб-сайте PHI.

basics / internal_heat_capacity.txt · Последнее изменение: 21.02.2019 10:13 автор: cblagojevic

Накопитель тепловой энергии | Министерство энергетики

В прямой поддержке инициативы GEB и большой задачи по хранению энергии (ESGC), Управление строительных технологий (BTO) сосредоточено на исследованиях, разработках и полевых испытаниях аккумуляторов тепла, стремясь ускорить коммерциализацию и использование технологий аккумулирования энергии следующего поколения. и поддержать мировое лидерство Америки в области хранения энергии.В целом более 50% энергопотребления здания приходится на тепловые нагрузки; естественное приспособление аккумуляторов тепловой энергии к застроенной среде. BTO специализируется на разработке технологий хранения тепловой энергии, включая материалы, оборудование и системы, для применения в строительстве. У материалов для аккумулирования тепловой энергии есть возможность увеличить энергосбережение и гибкость при снятии и перемещении строительных нагрузок. Материалы будущего могут дополнительно оптимизировать использование накопительной емкости за счет улучшенного временного и пространственного управления тепловыми потоками.

Материалы с фазовым переходом (PCM) — это класс материалов, аккумулирующих тепловую энергию, которые поглощают и выделяют тепловую энергию в процессе плавления и замораживания. Когда PCM тает, он поглощает большое количество энергии. И наоборот, когда PCM замерзает, он выделяет большое количество энергии в виде скрытой теплоты при относительно постоянной температуре. Таким образом, эти материалы могут уменьшить или сдвинуть время потребности в энергии для нагрева или охлаждения. Основным преимуществом накопителя тепла для энергосистемы является смещение и сброс нагрузки за счет отказа от работы системы HVAC в часы пик и использования системы HVAC для подзарядки накопителя в непиковые часы.Дополнительные преимущества эффективности связаны с переключением режима работы системы HVAC на периоды, когда система может работать более эффективно (из-за условий окружающей среды и / или уставки термостата), или за счет зарядки с использованием условий окружающей среды (аналогично естественному охлаждению).

Некоторые из технологий аккумулирования тепла следующего поколения, которые разрабатывает BTO, включают термически анизотропные материалы, аккумуляторы тепла в оболочке, материалы с регулируемой теплопроводностью, аккумуляторы тепловой энергии жидким осушителем и встроенные аккумуляторы тепловой энергии.Более подробную информацию об этих технологиях можно найти в Техническом отчете GEB «Окна и непрозрачный конверт» и Техническом отчете GEB по HVAC, водонагреванию, бытовой технике и охлаждению.

Цели НИОКР в области теплоаккумулирующих материалов нового поколения:

Тепловая масса для аккумулирования тепла

Стены тромба и тепловая масса

Многие очень энергоэффективные или «пассивные дома» используют различные виды накопителей «пассивной солнечной энергии».Самым простым, наверное, является «Стена тромба». Стена Trombe поглощает и выделяет большое количество тепла без значительного изменения температуры, поэтому она должна иметь высокую тепловую массу или теплоемкость .

В одной статье в Википедии говорится, что если бы для стены Тромба использовать резервуар с водой вместо бетона, он мог бы хранить в пять раз больше тепла. Возможно ли это, учитывая, что рок будет намного тяжелее? Как и любой дизайнер солнечных домов, мы можем ответить на этот вопрос с помощью простых вычислений.

Тепловые мощности

Когда солнце поставляет тепловую энергию на стену Тромба, происходит повышение температуры. В этом случае не происходит никаких химических изменений или фазовых переходов, поэтому повышение температуры пропорционально количеству подводимой тепловой энергии. Если q — это количество подаваемого тепла, а температура повышается с T ₁ до T ₂ , тогда

\ [q = C * (T_ {2} — T_ {1}) \]

ИЛИ

\ [q = C * (\ треугольник T) \]

где коэффициент пропорциональности C называется теплоемкостью стены .Знак q в этом случае равен +, потому что образец поглотил тепло (изменение было эндотермическим), и (Δ T ) определяется обычным способом.

Если нас интересует сравнение стен Тромба переменной массы, количество тепла, необходимое для повышения температуры, пропорционально массе, а также повышению температуры. То есть

\ [q = C * m * (T_2 — T_1) \]

ИЛИ

\ [q = C * m * (\ треугольник T) \]

Новая константа пропорциональности C — теплоемкость на единицу массы.Его называют удельной теплоемкостью (или иногда удельной теплоемкостью), где слово удельная означает «на единицу массы».

Удельная теплоемкость обеспечивает удобный способ определения тепла, добавляемого к материалу или отводимого от него, путем измерения его массы и изменения температуры. Как упоминалось [| ранее], Джеймс Джоуль установил связь между теплом , энергией и интенсивностью температурой , измеряя изменение температуры воды, вызванное энергией, выделяемой падающей массой.\ circ C} \)

При 15 ° C точное значение удельной теплоемкости воды составляет 4,184 Дж К ^–1 г ^–1 , а при других температурах оно изменяется от 4,178 до 4,218 Дж К ^–1 г ^–1 . Обратите внимание, что удельная теплоемкость выражается в единицах г (а не в базовой единице — кг), и, поскольку шкала Цельсия и Кельвина имеют идентичную градуировку, можно использовать либо ^o C, либо K.

Пример \ (\ PageIndex {1} \): тепловая энергия в воде

Если солнце поднимает температуру до 3 м х 6 м х 0.5 \ text {кДж} \).

Пример \ (\ PageIndex {2} \): Тепловая энергия в бетоне

Если солнце повышает температуру стены с тромбом 3 м x 6 м x 0,5 м, сделанной из бетона (типичный D = 2,3 г / см ³ ) с 25,0 ^o C до 35,0 ^o C, сколько тепловой энергии составляет хранится, учитывая, что удельная теплоемкость бетона (см. ниже) составляет 0,880 JK ^–1 г ^–1 ?

Решение : \ (\ text {V} = \ text {3 m} * \ text {6 m} * \ text {0.5 \ text {кДж} \).

Примечание

Обратите внимание, что вода может поглотить примерно в 2 раза больше тепла при том же объеме и таком же изменении температуры. Однако при той же массе вода может поглощать в 4,18 / 0,880 = 4,75 раза больше тепла. Расчет на основе массы должен быть основанием для утверждения Википедии.

Удельная теплоемкость строительных материалов

(Обычно интересует строителей и проектировщиков солнечных батарей)

Таблица \ (\ PageIndex {1} \) Удельная теплоемкость строительных материалов

Вещество	Фаза	c p Дж / (г · К)
Асфальт	цельный	0.920
Кирпич	цельный	0,840
Бетон	цельный	0,880
Стекло, диоксид кремния	цельный	0,840
Стекло, корона	цельный	0,670
Стекло, кремень	цельный	0,503
Стекло, пирекс	цельный	0.753
Гранит	цельный	0,790
Гипс	цельный	1.090
Мрамор, слюда	цельный	0,880
Песок	цельный	0,835
Почва	цельный	0,800
Дерево	цельный	0,420
Вещество	Фаза	c p Дж / (г · К)

Таблица \ (\ PageIndex {2} \) Удельная теплоемкость (25 ° C, если не указано иное)

Вещество	фаза	C p (см. Ниже) Дж / (г · К)
воздух, (на уровне моря, сухой, 0 ° C)	газ	1.0035
аргон	газ	0,5203
диоксид углерода	газ	0,839
гелий	газ	5,19
водород	газ	14,30
метан	газ	2,191
неон	газ	1.0301
кислород	газ	0.918
вода при 100 ° C (пар)	газ	2,080
вода при 100 ° C	жидкость	4,184
этанол	жидкость	2,44
вода при -10 ° C (лед))	цельный	2,05
медь	цельный	0,385
золото	цельный	0.129
утюг	цельный	0,450
свинец	цельный	0,127

Другие стратегии хранения тепла

Расплав соли можно использовать для хранения энергии при более высокой температуре, так что накопленную солнечную энергию можно использовать для кипячения воды для запуска паровых турбин. Смесь нитрата натрия / соли нитрата калия плавится при 221 ° C (430 ° F). Он хранится в жидком состоянии при температуре 288 ° C (550 ° F) в изолированном «холодном» резервуаре для хранения.Жидкая соль прокачивается через панели солнечного коллектора, где сфокусированное солнце нагревает ее до 566 ° C (1051 ° F). Затем его отправляют в резервуар для горячего хранения. Он настолько хорошо изолирован, что тепловая энергия может сохраняться до недели.

Когда требуется электричество, горячая соль перекачивается в обычный парогенератор для производства перегретого пара для турбины / генератора, который используется на любой традиционной угольной, нефтяной или атомной электростанции. Для турбины мощностью 100 мегаватт потребуются резервуары длиной около 30 футов (9.1 м высотой и 80 футов (24 м) в диаметре, чтобы управлять им в течение четырех часов с этой конструкцией.

Чтобы понять преобразование энергии из тепловой в электрическую, нам нужно кое-что знать об электрических единицах.

Преобразование электрической энергии

Самый удобный способ подать известное количество тепловой энергии к образцу — использовать электрическую катушку. Подведенное тепло является произведением приложенного потенциала В , тока I , протекающего через катушку, и времени t , в течение которого течет ток:

\ [q = V * I * t \]

Если используются единицы СИ: вольт для приложенного потенциала, ампер для тока и второй момент времени, энергия получается в джоулях.Это потому, что вольт определяется как один джоуль на ампер в секунду:

\ (\ text {1 вольт} × \ text {1 ампер} × \ text {1 секунда} = \ text {1} \ frac {J} {A s} × \ text {1 A} × \ text { 1 s} = \ text {1 J} \)

Пример \ (\ PageIndex {3} \): Теплоемкость

Электрический нагревательный змеевик, 230 см ³ воды и термометр помещены в кофейную чашку из полистирола. К катушке прикладывают разность потенциалов 6,23 В, создавая ток 0,482 А, который может проходить в течение 483 с.Если температура повысится на 1,53 К, найдите теплоемкость содержимого кофейной чашки. Предположим, что стакан из полистирола — такой хороший изолятор, что он не теряет тепловую энергию.

Решение Тепловая энергия, поставляемая нагревательной спиралью, определяется как

\ (\ text {q} = \ text {V} × \ text {I} × \ text {t} = \ text {6.23 V} × \ text {0.482 A} × \ text {483 s} = \ text {1450 ВА · с} = \ text {1450 Дж} \)

Однако

\ (q = C * (T_ {2} — T_ {1}) \)

Поскольку температура повышается, T ₂ > T ₁ и изменение температуры Δ T положительное:

\ (\ text {1450 J} = \ text {C} × \ text {1.53 К} \)

так что

\ (\ text {C} = \ dfrac {1450 J} {1,53 K} = \ text {948} \ frac {J} {K} \)

Примечание

Примечание. Найденная теплоемкость относится ко всему содержимому стакана для воды, змеевика и термометра вместе взятых, а не только к воде.

Как обсуждалось в других разделах, более старая, не входящая в систему СИ единица энергии, калория, определялась как тепловая энергия, необходимая для повышения температуры 1 г H ₂ O с 14.От 5 до 15,5 ° C. Таким образом, при 15 ° C удельная теплоемкость воды составляет 1,00 кал. К ^–1 г ^–1 . Это значение имеет точность до трех значащих цифр в диапазоне от 4 до 90 ° C.

Если образец вещества, который мы нагреваем, является чистым веществом, то количество тепла, необходимое для повышения его температуры, пропорционально количеству вещества. Теплоемкость на единицу количества вещества называется молярной теплоемкостью, обозначение C _м . Таким образом, количество тепла, необходимое для повышения температуры количества вещества n с T ₁ до T ₂ , определяется как

\ [\ text {q} = \ text {C} × \ text {n} × (\ text {T} _2 — \ text {T} _1) \ label {6} \]

Молярная теплоемкость обычно указывается в нижнем индексе, чтобы указать, нагревается ли вещество при постоянном давлении ( C _p ) или в закрытом контейнере при постоянном объеме ( C _V ).

Пример \ (\ PageIndex {4} \): Молярная теплоемкость

Образец неонового газа (0,854 моль) нагревается в закрытом контейнере с помощью электронагревательной спирали. На катушку подавали потенциал 5,26 В, в результате чего в течение 30,0 с проходил ток 0,336 А. Было обнаружено, что температура газа повысилась на 4,98 К. Найдите молярную теплоемкость неонового газа, предполагая, что потери тепла отсутствуют.

Решение Тепло, подаваемое нагревательной спиралью, определяется как

\ (д = V * I * t \)

\ (= 5.{-1}} \)

Из ChemPRIME: 15.1: Теплоемкость

Список литературы

1. ↑ ru.Wikipedia.org/wiki/Trombe_wall
2. ↑ en.Wikipedia.org/wiki/Trombe_wall
3. ↑ en.Wikipedia.org/wiki/Trombe_wall
4. ↑ en.Wikipedia.org/wiki/Specific_heat_capacity

Авторы и авторство

Роль теплоизоляции и аккумулирования тепла в энергетических характеристиках стеновых материалов: исследование с помощью моделирования

Материалы для внешних стен

Все потенциальные материалы k и C _V в вышеуказанных диапазонах были рассчитаны в BuildingEnergy как внешние, так и внутренние стены.Предполагалось, что помещение будет располагаться в Хэфэе, Китай, где сезон охлаждения / лета длится с 15 июня по 5 сентября, а сезон отопления / зимы — с 5 декабря по 5 марта следующего года. Климатические данные, используемые в BuildingEnergy, были типичными ежегодными метеорологическими данными, предоставленными Китайскими наборами метеорологических данных для анализа температурной среды. Толщина внешней и внутренней стенок была установлена ​​равной 240 и 100 мм, соответственно, и другие толщины стенки могут быть эквивалентно преобразованы в эти значения с помощью обработки, описанной в дополнительной информации.Благодаря такой обработке выводы из фиксированных толщин будут универсальными для всех значений толщин.

На рисунке 1 показаны контуры энергопотребления для внешних стен из различных материалов, в которых материалы внутренних стен закреплены как обычные кирпичи. Теплофизические свойства кирпича представлены в таблице 1. Как показано на рис. 1, теплопроводность и объемная теплоемкость материалов наружных стен оказывают значительное влияние на энергетические характеристики, а потребление энергии сильно варьируется вместе с k и C _V .Нулевое значение может быть достигнуто для очень низкого k из-за отсутствия окна и внутреннего источника тепла.

Рисунок 1: Контуры энергопотребления по отношению к внешним стенам.

Когда материалы внешней стены различаются по своей теплопроводности и объемной теплоемкости, материалы внутренней стены остаются неизменными. ( a ) Результаты для лета в Хэфэе и ( b ) для зимы в Хэфэе. Несколько распространенных строительных материалов также расположены на рисунках в соответствии с их свойствами.

Таблица 1 Теплофизические свойства типовых строительных материалов.

Для летнего применения (рис. 1 (a)), как правило, либо уменьшение проводимости, либо увеличение объемной теплоемкости материалов приводит к снижению потребления энергии охлаждения в помещении. Низкий k и высокий C _V подразумевают небольшой коэффициент температуропроводности α , который определяется как k / C _V или k / ( ρc _p ). α влияет на переходный процесс теплопроводности через стену: в материалах с малым α тепло передается медленно, и, таким образом, внешняя среда оказывает меньшее влияние на внутреннюю среду, чем ситуация с материалами с большим α. В дополнение к замедлению теплопроводности внутри стены через небольшой α , низкий k также способствует блокированию теплопередачи через границу внешней стены. Если значение k достаточно низкое, тепло может редко достигать внутренней поверхности из окружающей среды, поэтому C _V не может оказывать свое влияние на процесс теплопередачи внутри помещения.Как следствие, когда k ниже 0,25 Вт / (м · K) на рис. 1 (a), контурные линии почти горизонтальны, что означает, что C _V оказывает незначительное влияние на энергетические характеристики. и что низкий k имеет приоритет перед большим C _V .

По мере увеличения k наклоны контурных линий также увеличиваются, а именно, значение C _V увеличивается. Когда k больше 3.0 Вт / (м · К) линии почти вертикальные, что означает, что на энергетические характеристики почти исключительно влияет C _V . Такое явление можно объяснить с помощью приближения сосредоточенной емкости. Когда это приближение выполняется, т.е. допущение о равномерном распределении температуры внутри твердого тела является разумным, градиентами температуры внутри твердого тела можно пренебречь, поэтому изменение теплопроводности оказывает незначительное влияние на теплопроводность.В основном, приближение сосредоточенной емкости удовлетворяется для ситуации, когда сопротивление проводимости внутри твердого тела намного меньше, чем сопротивление конвекции между поверхностью и жидкостью ²⁴ . В нашем случае, если k достаточно велико, стена может вести себя как твердое тело с сосредоточенной емкостью, в результате чего на энергетические характеристики индивидуально влияет C _V .

Для зимнего применения (рис. 1 (b)) общая тенденция того, как свойства материала влияют на энергетические характеристики, согласуется с таковой летом, но наклон контурных линий почти равен нулю, когда C _V ≳ 2000 кДж / (м ³ · К), что указывает на то, что C _V имеет ограниченное влияние зимой.

Некоторые типичные строительные материалы, свойства которых представлены в таблице 1, также показаны на рис. 1. Когда они сделаны из одного из этих материалов, соответствующая внешняя стена отличается по энергетическим характеристикам. Обычно наблюдается тенденция к снижению потребления энергии с уменьшением проводимости. Для близких значений k (например, гранит и мрамор) потребление энергии определяется по формуле C _V : материал с более высоким значением C _V приводит к более низкому потреблению энергии.

Как упоминалось выше, энергетические характеристики на рис. 1 обсуждались при фиксированной толщине стенок. В практических ситуациях толщина с такими же энергетическими характеристиками также может быть эталонным параметром. На рис. 2 показано сравнение толщины и массы некоторых типичных материалов, чьи энергетические характеристики охлаждения приблизительно равны характеристикам кирпичной стены 240 мм. Толщина пенополистирола составляет всего 2% от мрамора и 7,5% от кирпича. Кроме того, масса на единицу площади стенки полистирола намного меньше, чем у других материалов из-за низкой плотности полистирола.Малая масса на единицу площади означает меньшую стоимость строительства, а меньшая толщина приводит к большей полезной площади. Поэтому внешняя стена из легких изоляционных материалов, таких как полистирол, будет рекомендована в зданиях после улучшения механической прочности.

Рис. 2: Сравнение толщины и массы на единицу площади стенок типичных материалов.

По энергетическим характеристикам наружная стена из различных материалов близка к кирпичной стене толщиной 240 мм.Например, потребление энергии на охлаждение помещения с внешней стеной из мрамора толщиной 850 мм примерно равно таковому с внешней стеной из кирпича толщиной 240 мм.

Материалы для внутренних стен

Теперь рассмотрим энергоэффективность материалов для внутренних стен. Аналогичная контурная карта представлена ​​на рис. 3, на котором материалами наружных стен являются обычные кирпичи. Можно заметить, что потребление энергии уменьшается, когда k, увеличивается, когда k ≲ 0.5 Вт / (м · К). Высокий k способствует теплопроводности. Летом, например, температура поверхности на внутренней стороне может быть снижена за счет отвода некоторого количества тепла внутрь стены, что приведет к снижению потребления энергии на охлаждение (как уравнение (8) в дополнительной информации объясняет). Для материалов k выше 0,5 Вт / (м · К) контурные линии вертикальные, поэтому на энергетические характеристики влияет исключительно объемная теплоемкость.Увеличение C _V приводит к снижению потребления энергии как на охлаждение, так и на нагрев. Что касается материалов в Таблице 1, то железобетон, объемная теплоемкость которого самая высокая, является лучшим кандидатом в качестве материала внутренних стен.

Рисунок 3: Контуры энергопотребления по отношению к внутренним стенам.

Когда материалы внутренних стен меняются, материалы наружных стен остаются неизменными. ( a ) Результаты для лета в Хэфэе и ( b ) для зимы в Хэфэе.На рисунках также показаны несколько распространенных строительных материалов.

Обратите внимание, что при изменении значений k и C _V потребление энергии варьируется от 7,2 до 8,3 кВтч / м ² летом, а диапазон составляет 35,88 ~ 36,28 кВтч / м ² зимой. Тем не менее, соответствующие диапазоны на рис. 1 составляют 0 ~ 22,5 и 0 ~ 87,2 кВтч / м ² . Гораздо более широкий диапазон подразумевает более значительную роль внешней стены в энергетических характеристиках, в то же время больший потенциал для улучшения.

Теплопроводность и объемная теплоемкость — неотъемлемые теплофизические свойства материала. Тем не менее, материалы воплощены в некоторых компонентах здания, таких как стена, окно, пол и т. Д. По этой причине инженеры предпочитают использовать параметры, которые могут описывать весь компонент конкретным материалам. Общий коэффициент теплопередачи, также называемый значением U , и общая теплоемкость обычно используются для характеристики теплоизоляционных характеристик и теплоемкости стены соответственно.С учетом анализа, приведенного в дополнительной информации, требования к материалам стен можно также сформулировать как потребность в стене в целом, что можно резюмировать следующим образом: общая теплоемкость как внешних, так и внутренних стен должна быть высокой. , а значение U внешней стены должно быть низким.

Воздействие окон и внутреннее тепловыделение

Как было заявлено ранее, до сих пор мы игнорировали потенциальное влияние окна.На рис. 4 (а, б) изображены характеристики комнаты с окном. Стеклопакет, расположенный в центре внешней стены, имеет размер 1,5 × 1,5 м ² и коэффициент пропускания солнечного света 77%. Сравнивая ситуации с окном и без него, обнаруживается, что наличие окна увеличивает потребление энергии на охлаждение, но не меняет тенденцию того, как материалы стен влияют на энергоэффективность. Из-за отсутствия окна минимальное энергопотребление, которое можно получить за счет улучшения внешней стены, равно нулю на рис.1 (а), в то время как соответствующее значение с окном составляет 11,4 кВтч / м ² на рис. 4 (а). Разрыв между нижними пределами создается прозрачной частью оболочки, то есть окном, и может быть заполнен путем непрерывного развития окон, показывая, что оболочка здания с высокими эксплуатационными характеристиками должна быть достигнута путем одновременного улучшения конструкции. прозрачные и непрозрачные детали.

Рис. 4: Потребление энергии на охлаждение из различных материалов для комнаты с окном и приток тепла изнутри в Хэфэй.

( а, б) В помещении цельностеклянное окно размером 1,5 м × 1,5 м. ( c, d ) Помимо окна учитывается также внутренний приток тепла. Эти цифры могут обобщить открытия для более практических ситуаций.

Для дальнейшего обобщения результатов в комнате с окном также учитывались внутренние тепловыделения, чтобы смоделировать более реалистичную ситуацию. Тепловыделение от людей и оборудования принято равным 4,3 Вт на единицу площади пола, а от освещения — 3.5 Вт на единицу площади при включенном свете с 18:00 до 22:00 ежедневно. Результаты представлены на рис. 4 (c, d), который иллюстрирует, что учет внутреннего притока тепла не меняет общих правил влияния материалов стен на энергетические характеристики. Влияние других конфигураций комнаты на общие правила, например, ориентация, размер комнаты, также оказалось незначительным, и детали можно увидеть в дополнительной информации.

Влияние климатических условий

Вышеупомянутые обсуждения были начаты для города Хэфэй, который имеет климат жаркого лета и холодной зимы.Чтобы изучить влияние климата, на рис. 5 показаны ситуации для Пекина с холодным климатом и Гуанчжоу с климатом жаркого лета и теплой зимы. В Гуанчжоу отсутствует отопительный период из-за того, что средняя температура самого холодного месяца все еще составляет 14 ° C. Тенденции влияния свойств материала на потребление энергии полностью такие же, как и в Хэфэе, что означает, что эти тенденции не зависят от климата. Единственная разница заключается в диапазонах энергопотребления: комнаты в Гуанчжоу демонстрируют более высокое потребление охлаждения, чем в Хэфэе, а комнаты в Пекине имеют более высокое потребление тепла.
