Теодолит — что это такое? Прибор геодезического назначения, оснащенный оптикой и сконструированный для вычисления на местности углов в горизонтальной и вертикальной плоскости, получил название теодолита.

Теодолит оптический используют следующим образом. В вершину горизонтального угла, который должен быть измерен, помещают теодолит таким образом, чтобы круг угломерный (лимб) был как раз своим центром в этой точке. Дальше используют вращаемую линейку (алидаду). Вначале ее совмещают с одной стороной угла и фиксируют показания по кругу. Затем перемещают ее к другой стороне угла, отмечая полученное значение. Разница двух данных и будет реальным значением искомого. По такому же принципу измеряется величина вертикальных углов.

Существует определенная классификация описываемых устройств. Основные части теодолита могут отличаться у разных по классу приборов в смысле точности измерительных элементов. Поэтому теодолиты бывают:

• Технического назначения.
• Точного измерения.
• Высокоточные.

По сложности конструкции теодолит — что это такое? Он бывает простого и повторительного типа. У первых алидада привязана к цилиндрической вертикальной оси. У вторых лимб с алидадой могут вращаться как раздельно, так и совместно. В этом случае, кроме традиционного способа, для измерения углов можно применять метод повторений.

В теодолитах может быть установлена различная оптика — от фото- до видеокамеры, соответственно, это будет фото- либо кинотеодолит. Гиротеодолитом можно измерить азимут в любом направлении.

Современная геодезическая техника — это теодолит электронный. Он значительно превосходит теодолит оптический по показаниям точности измерений. Снабжен такой прибор электронным дисплеем и памятью, что во многом упрощает работу с ним.

Из чего состоит теодолит

Теодолит — что это такое? Это довольно сложное измерительное устройство, которое состоит из:

• Лимба. Он представляет собой плоский диск, который изготовлен из стекла с нанесенной поверх него угловой шкалой от нуля до 360 градусов.
• Алидады. Похожий диск, изготовленный также из стекла и имеющий отсчетную насечку либо шкалу. Алидада расположена соосно с лимбом и свободно вращается вокруг своей оси. В универсальных приборах лимб и алидада есть как в горизонтальной, так и в вертикальной плоскости.
• Оптического прибора. В него входит объектив и линза фокусирующего назначения, а также сетка нитей. Последняя имеет стеклянное исполнение с нанесенными на нее насечками. Последние служат для ориентации при наведении на наблюдаемый объект. Также имеются линии дальномерного измерения.
• Система уровней. Необходима для установки прибора в вертикальном положении.
• Подъемных винтов. Служат для регулирования теодолита при наведении его на объект.

Все перечисленные основные части теодолита заключены в корпус, который устанавливают при помощи подставки на штатив треножного типа.

Что такое нивелир

Нивелиром называется технический прибор, с помощью которого производят замеры высотных точек на рельефе либо в построенных сооружениях. Нивелир, так же как и теодолит, снабжен оптической трубой, установленной на подставку, и уровнями для выставления прибора на плоскости.

Работа нивелиром заключается в следующем. Устройство устанавливают в обзорной точке отсчета и из нее производят наблюдение за всеми остальными точками на плоскости. Для этого в наблюдаемой точке помещают инварную рейку, на которой имеется шкала. Если рельеф местности неровный, то в каждой отдельной точке показания по рейке будут свои. По разнице измерений между положением исходной и изучаемой точки определяется высота ее нахождения на плоскости.

Бывают лазерные и оптические нивелиры. Лазерные удобны в помещении, например для отделочных работ. Они отбивают на поверхности световые линии, по которым происходит ориентировка.

Теодолит и нивелир: разница

И нивелир, и теодолит, и тахеометр — все это приборы геодезиста. Вот только функции, выполняемые этими приборами, немного отличаются. Если быть точнее, нивелир — это самое простое устройство, позволяющее измерять лишь вертикальные углы. Теодолит — что это такое? Просто более сложный аппарат, дополненный функцией измерения горизонтальных углов, что позволяет отобразить участок на чертеже. Самым универсальным является тахеометр. Включая возможности двух вышеописанных приборов, он позволяет измерять расстояние от выбранной точки до любого объекта.

Как работать теодолитом

Что такое теодолит? Это прежде всего оптика. Работа при помощи него называется теодолитной съемкой. Она включает в себя комплекс мероприятий в полевых условиях, результатом которых является построение плана местности в контурном виде. Проще говоря, на равнинных участках теодолит используют, чтобы проводить корректировку планов землеустройства.

Съемка при помощи теодолита проходит два этапа:

• Создание рабочего геодезического обоснования. На этом этапе осуществляется прокладывание теодолитных ходов по замкнутому контуру полигона (периметру участка). Результатом проделанной работы является получение размеров всех линий участка и точных углов между ними.
• Измерение внутренней ситуации. Суть этапа заключается в измерении диагоналей внутри полигона.

Профессиональная теодолитная съемка осуществляется в следующей последовательности:

1. Определение и фиксирование опорных точек, выбор которых зависит от рельефа местности и особенностей территории. Допустимо между точками иметь расстояние не менее 100 метров и до 400 метров, не более.
2. Установка на плоскости съемочных точек обоснования. При этом могут быть восстановлены межевые знаки.
3. Подготовка ходов к промерам. На этом этапе проводят очищение линий от поросли и других препятствующих факторов.
4. Измерение теодолитом углов и линий.
5. Съемка диагоналей (ситуации).

Заключение

Наиболее эффективными геодезическими приборами являются электронные приборы, снабженные GPS-системой. Что такое теодолит с навигацией? Он позволяет быстро и с высокой точностью прокладывать маршруты между измеряемыми точками. И привязывать их к реально существующим топографическим картам местности.

Основные рабочие инструменты маркшейдера — измерительные приборы, к которым относятся, в первую очередь, нивелир, теодолит и тахеометр.

Следует отметить, что по функциональным возможностям наиболее простым прибором является нивелир — он предназначен, в основном, для измерения вертикальных углов.
Следующим по сложности измерительным прибором геодезии и маркшейдерского дела является теодолит. Его функционал дополнен возможностью измерения и горизонтальных, и вертикальных углов.
Наиболее универсальным и функциональным прибором, вобравшим все возможности нивелира, теодолита и дальномера, является тахеометр. С помощью современных тахеометров можно измерять не только угловые, но и линейные величины, т. е. расстояние до объектов, что значительно упрощает съемки и расчеты. Если же тахеометр оборудован системой GPS и встроенным компьютером для обработки и хранения данных, то такой прибор является настоящей мечтой маркшейдера.

Нивелиры

Нивелир — прибор для геометрического определения разницы высот между опорными точками, которую называют превышением . Французское слово «niveau» буквально означает «уровень».

Нивелиры бывают оптико-механические и электронные (цифровые, лазерные).
Оптико-механический нивелир представляет собой прибор, состоящий из зрительной трубы, механизма поворота трубы и чувствительного уровня. Прибор, как правило, устанавливается на штатив. В конструкцию входит рейка и нитяной дальномер для определения расстояния по рейке.
Рейка нивелира представляет собой деревянную или металлическую линейку со шкалой, по которой считывается разность уровней опорных точек при помощи нивелира.
В современных оптико-механических нивелирах присутствует автоматический компенсатор для упрощения установки оси зрительной трубы в горизонтальное положение.

Цифровые нивелиры имеют встроенный процессор для автоматизации вычислений результатов измерений их запоминания, и оснащены специальной рейкой.

Лазерные нивелиры используют для измерений углов и уровней плоский лазерный луч, а также специальную измерительную рейку. При производстве мелкомасштабной съемки они применяются редко, поскольку приборы с оптикой дают более точные результаты.

По степени точности измерений нивелиры подразделяются на высокоточные, точные и технические. В высокоточных нивелирах отсчеты берутся по штриховой инварной рейке, в нивелирах меньшей степени точности — по шашечной рейке.

Теодолиты

Теодолит — измерительный прибор, основное назначение которого — определение направлений и измерение углов между направлениями с высокой степенью точности. Область применения теодолитов: топографические, геодезические, маркшейдерские съемки, строительство зданий, сооружений, дорог и т.д.

Основным измерительным элементами теодолитов являются лимбы — горизонтальные и вертикальные круглые шкалы. Наблюдение ведется через оптическую зрительную трубу, которая наводится на опорную точку при помощи наводящих и закрепительных винтов. Оптическая труба бывает прямого (наблюдатель видит изображение в нормальном положении) и обратного (наблюдатель видит перевернутое изображение) наблюдения.
Составляющие элементы конструкции оптического теодолита — цилиндрический уровень, отвес (механический или оптический — для точной установки прибора над или под опорной точкой). Для снятия отсчетов служит отсчётный микроскоп (микрометр). Кроме этого, некоторые теодолиты оснащены компенсаторами для облегчения горизонтального позиционирования.

Теодолиты подразделяются по степени точности (высокоточные, точные, технические), по назначению (полевые, горные), а также по принципу действия — оптические, фото -, кино -, гиротеодолиты и электронные теодолиты.

Горные теодолиты отличаются от обыкновенных полевых приборов более высокими требованиями к прочности и мобильности, а также защите от загрязнений и влаги, поскольку предназначены для использования в тяжелых условиях подземных выработок. Принципиально они устроены так же, как и аналогичные приборы для наружной съемки поверхности.

Фото- и кинотеодолиты объединяют в своей конструкции фото или кинокамеру с теодолитными измерительными элементами.
По сути это — высокоточная фото- или киносъемка объектов и местности. По степени точности эти теодолиты значительно уступают обычным оптическим приборам.

Гиротеодолит служит для ориентирования, измерения углов и определения направлений. Его принцип действия аналогичен принципу работы гирокомпасов, применяемых в современном мореходстве.
Основу гиротеодолита составляет угломерное устройство для считывания отсчетов положения чувствительного элемента гироскопа и определения азимута требуемого направления. Ось чувствительного элемента гироскопа совершает колебания строго по плоскости меридиана Земли, поэтому угол между направлением и меридианом (азимутом) можно определить с достаточно высокой степенью точности.
Гиротеодолиты нередко применяют в маркшейдерских съемках, при этом для перехода к дирекционному углу вводят поправки для сближения меридианов в проекции Гаусса-Крюгера.

Электронные теодолиты оснащены компьютером, позволяющим автоматизировать вычисления и запоминать результаты.

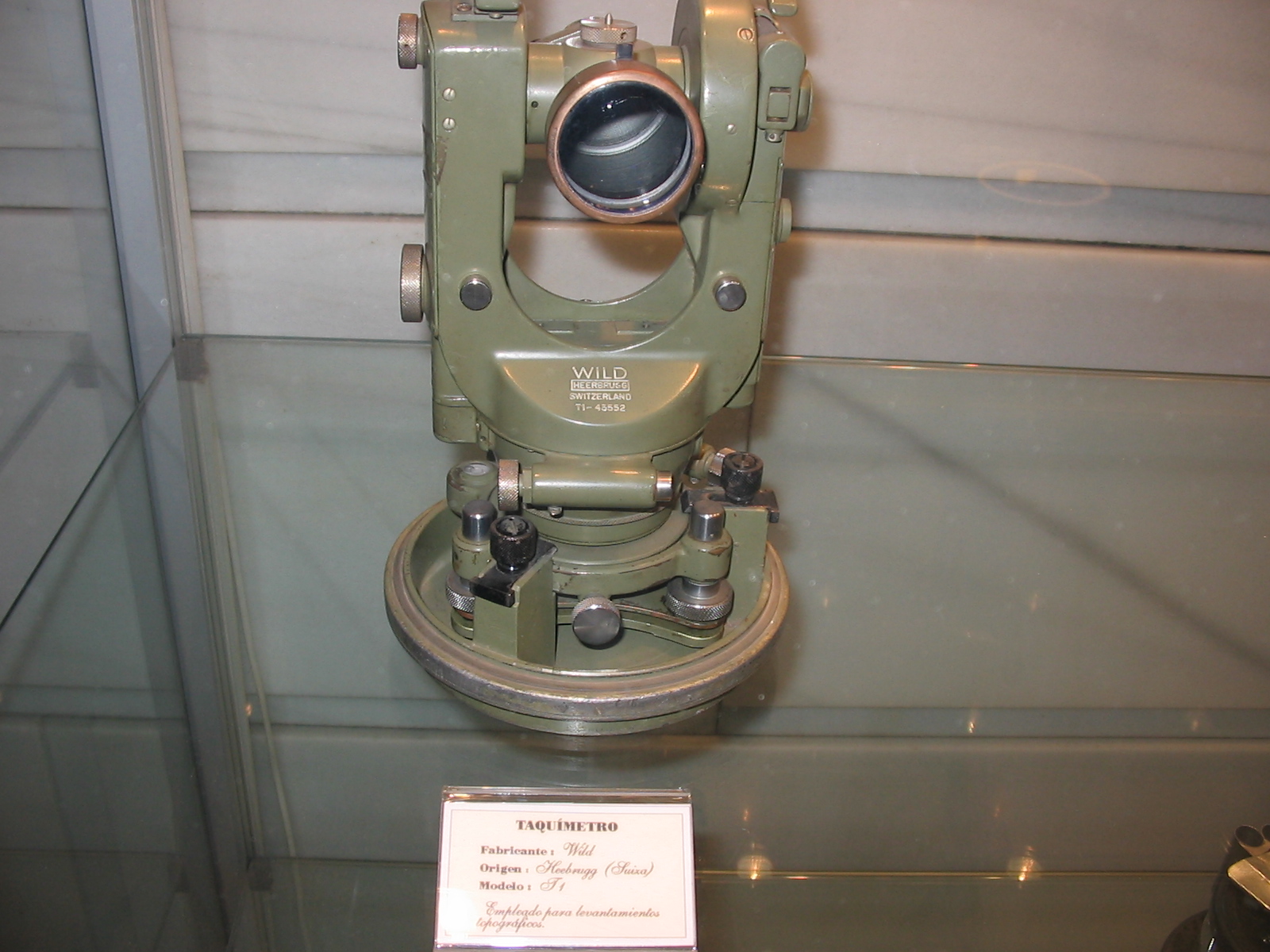

Тахеометры

Тахеометр — геодезический измерительный прибор для определения расстояний до объектов, а также для измерения горизонтальных и вертикальных углов. Тахеометры применяются для определения координат и высот точек местности при топографической, геодезической и маркшейдерской съемке, при разбивочных работах и составлениях планов высот и координат опорных точек.
По сути, тахеометр — усовершенствованный теодолит, имеющий большую функциональность.

Тахеометры классифицируются по назначению (строительные, полевые), по принципу действия, а также по конструкции.
По принципу действия тахеометры подразделяют на оптические и электронные, которые в последние годы получают все более широкое распространение из-за обеспечения высокой точности и производительности измерительных работ.
Электронные тахеометры работают по принципу радара — они считывают разницу в фазах испускаемого и отраженного от опорной точки луча (фазовый метод), либо разницу по времени прохождения луча до отражателя и обратно (импульсный метод). Фазовый метод используется для измерения углов, а импульсный — расстояний.

По конструктивному исполнению тахеометры подразделяют на модульные, интегрированные и автоматизированные.
Модульные тахеометры состоят из отдельных модулей-элементов — определитель углов, дальномер, органы управления и обработки информации (клавиатура, процессор). Благодаря модульности, можно выбирать элементы тахеометра для решения конкретных задач, исключая излишнюю функциональность всего прибора в целом, что заметно сказывается на стоимости и мобильности тахеометра.

Интегрированные тахеометры отличаются от модульных тем, что все перечисленные выше модули объединены в одном приборе. Такие приборы применяются в том случае, когда необходимо полностью использовать функциональные возможности тахеометра.

Автоматизированные тахеометры несут элементы усовершенствования эксплуатации — сервопривод, системы распознавания, захвата, слежения и т.д. Такие тахеометры значительно облегчают работу, при проведении большого количества измерений на небольшом участке или секторе, а также при мониторинге сдвига или деформации (функция слежения).

Тахеометры, изготавливаемые в Росси — Та2, Та5, Та20 (цифра в модели соответствует величине погрешности прибора в угловых секундах)

Точность измерений, полученных при использовании современных теодолитов, нивелиров и тахеометров очень высока. Так, при использовании прибора на расстоянии до опорной точки 1000 м, получаемая погрешность угловых измерений составляет до полсекунды, линейных — до 1 мм (при импульсных лазерных измерениях).

В последние годы приборы для съемок поверхности Земли стали оснащать глобальными системами позиционирования GPS (спутниковой системой навигации), позволяющей определить местоположение объекта съемки в трехмерных координатах с достаточной степенью точности.
Система GPS при геодезических и маркшейдерских съемках используется лишь для удобства проведения грубых прикидок и ориентирования, поскольку на современном уровне развития не может обеспечить требуемой точности. Однако, последние разработки в этом направлении направлены на то, чтобы обеспечить геодезистов инструментом достаточно высокого уровня точности.
Примечательно, что не только специалисты-землемеры могут сполна оценить преимущества современных технологий — портативные GPS-навигаторы для путешественников, туристов, охотников и других любителей побывать в лесу или в незнакомых местах, способны показать своему владельцу его местоположение (в географических координатах) с точностью до 2-3 метров. Вполне возможно, что пройдет еще несколько лет, и человечество забудет слово «заблудиться».

Отличие первое – или деревянный.

По материалу изготовления штативы делятся на две категории. Алюминиевые штативы – это легкие треноги, как правило более дешевые. Подходят больше для легких геодезических приборов типа оптических нивелиров и лазерных уровней. Рекомендуется использовать летом на безветренных строительных площадках. как правило более тяжелые и дорогие. Дерево более стойкий ко времени и температуре материал. Позволяет выдерживать такие тяжелые приборы как теодолиты, электронные тахеометры и ротационные нивелиры. Вес штативов может достигать 9 кг. , что усложняет его переноску. Используется на серьезных стройках, более устойчив против ветра.

Отличие второе – Высота штатива и ширина площадки.

Самые легкие и маленькие штативы типа LET-A достигают максимальной высоты 170 см. Это очень легкие штативы для установки только легких лазерных нивелиров. В сложенном виде они имеют всего лишь 50 см в длину. Стандартные алюминиевые штативы имеют высоту 173 см и два типа установочной площадки – широкая и узкая. Как правило узкая площадка подходит для оптических нивелиров, а широкая для теодолитов. У электронных и оптических теодолитов основание широкое и оно должно крепиться на более широкое основание треноги. Это не обязательное правило, но так заведено стандартами.

Отличие третье – стандартная высота или элевационный подъемник.

Стандартные штативы раздвигаются на максимальную высоту в 173 см и это их максимум. Элевационные треноги позволяют увеличить эту высоту за счет выдвижной площадки. Максимальная высота штатива с такой площадкой может достигать трех метров. Обычно все сделаны из алюминия, но это уже тяжелые штативы весом до 7-8 кг.

Отличие четвертное – почему разная цена на штативы?

Все стандартные штативы имеют три выдвижных ноги на трех зажимах, отверстие для так называемого отвеса, становой винт с различным типом резьбы под разные приборы. Цена поднимается за счет деревянного материала, за счет дополнительных зажимов, за счет фибергласового покрытия, которое обеспечивает дополнительную износостойкость треноги, а так же за счет бренда. Самыми дорогими штативами являются штативы берндов NEDO, Sokkia и Leica. Мы рекомендуем не бросаться за брендами и брать более дешевые штативы таких брендов как RGK или FOIF. Качество этих штативов ничем не уступает гигантам типа NEDO.

Штатив считается не прибором, а аксессуаром, поэтому обычно на него гарантия не распространяется. 95% штативов собираются в Китае, поэтому бренд особого значения не имеет. Легкие штативы для легких приборов, тяжелые для тяжелых и дорогих.

Современные работы по ремонту и строительству не обходятся без применения точных приборов для измерения — нивелиров. С их помощью измеряют разницу в высоте между точками пространства, которые являются отдаленными друг от друга. При этом оба прибора дают обратное изображение благодаря зрительным трубам.

Теодолит измеряет вертикальные и горизонтальные углы, а нивелир позволяет установить точное местоположение объекта в пространстве.

Этот измерительный процесс именуется нивелированием. Оно может быть гидростатическим, барометрическим, тригонометрическим и геометрическим.

Главное отличие теодолита от нивелира

Вернуться к оглавлению

Основные отличия при использовании оптических измерительных приборов

Основные элементы управления нивелира.

Широкое применение лазерного измерительного оборудования в строительстве не позволяет обеспечить окончательную победу над теодолитами и нивелирами, которые имели всегда традиционное применение при проведении геодезических работ. В чем состоит разница между исследуемыми приборами?

Какое влияние оказывает погрешность на точность измерений? Имеются ли специальные ограничения, которые переступать не следует? Как правильно учитывать высоту рельефа для построения карт местности? На эти вопросы можно ответить, зная отличительные особенности теодолита и нивелира.

Теодолит является прибором, позволяющим измерить как горизонтальные, так и вертикальные углы. Инструмент позволяет с высокой точностью определять величины измеряемых углов между разными точками пространства. Важность привязки зданий к определенным точкам связана с замерами углов между ними в пространстве. С учетом полученных результатов можно сделать разметку контура зданий, профиля дороги и других величин, определяемых за счет точного измерения результата.

Производимые измерения с помощью оптического теодолита подразделяются на 3 класса. Сюда можно отнести такие виды прибора, как:

1. Точные оптические теодолиты, которые обеспечивают погрешность в пределах 2-5 секунд, такие модели являются наиболее ходовыми при проведении строительных работ.
2. Прецизионные, которые помогают обеспечить погрешность в интервале 1 секунды.
3. Технические оптические теодолиты с погрешностью, достигающей 1 минуты.

Они применяются в сфере мелиорации, в лесотехнике и других местах, при исследовании которых не потребуется проведение измерений с высокой точностью. С помощью прецизионных теодолитов можно отследить деформацию зданий, которая происходит с течением времени в зависимости от влияния природных условий и собственного веса строительных объектов.

Вернуться к оглавлению

Качественное проведение измерений приборами

Элементы управления теодолитом.

Профессионалы в области строительства применяют высокие требования к качеству строительных объектов, которые всегда увеличивались со временем. Чтобы удовлетворять всем необходимым требованиям возведения строений, строители должны осуществлять множество разных измерений, позволяющих определять допущенные неточности в процессе проведения работ. Это позволяет продвинуть весь процесс строительства дальше с учетом всех ошибок, которые будут своевременно исправлены.

Качественное проведение всех замеров требует использования геодезических приборов, входящих в довольно большую группу измерительных инструментов. Определенный измерительный инструмент создан для выполнения конкретных измерений. Вместе с тем различают приборы для измерений, которые являются многопрофильными с широким спектром возможностей.

Если сравнивать два устройства для проведения специальных замеров, то применение теодолита связано с выполнением наиболее универсальных измерений в сравнении с нивелиром, специализация которого является более узкой. Несмотря на это, оба вида измерительных приборов имеют широкую сферу применения.

Для теодолита свойственна двухканальная оптическая система, обеспечивающая механизму максимально независимую и надежную систему, связанную с построением изображения 2-х кругов, которые находятся в плоскости одной шкалы. Система отсчета теодолита связана с использованием микроскопа, который имеет определенную цену деления. Для разделения кругов теодолита предусмотрены одинарные штрихи.

Вернуться к оглавлению

Какими нивелирами пользуются для проведения геодезических работ?

Для разного типа измерений пользуются различными видами нивелиров, которые отличает вид инструмента и принцип его действия. Используют лазерные и цифровые нивелиры, которые являются электронными. Применение таких приборов, как оптические нивелиры, позволяет осуществлять процесс геометрического нивелирования.

Измерительный инструмент имеет зрительную трубу вместе с окуляром. Для крепления трубы используют специальную подставку с опорной площадкой, а также систему винтов, которая позволяет осуществлять вращение нивелира в стороны в горизонтальной плоскости.

Укрепить оптический нивелир можно с помощью подъемных винтов, позволяющих придать инструменту необходимое рабочее положение. Производить движение по горизонтали при взятии необходимой точки отсчета можно за счет применения элевационного винта. Чтобы удержать визирную ось, которая является горизонтальной, в нивелире предусмотрен автоматический компенсатор, позволяющий увеличивать не только скорость, с которой производится процесс замеров, но и их точность.

Использование геодезического прибора, которым может являться и электронный нивелир, позволяет получить более точные измерения. Наличие программного обеспечения прибора связано с возможностью проведения оперативной обработки полученных измерений, что производится с максимальной точностью. Запоминающее устройство помогает фиксировать все полученные значения замеров.

Вернуться к оглавлению

Характеристики конструкции лазерного нивелира

Схема измерения нивелиром.

Сегодня в строительстве широко применяют лазерные нивелиры, конструктивные особенности которых связаны с простотой в использовании данных инструментов. Принцип действия оптических, лазерных или электронных нивелиров отличается, что зависит от механизмов инструментов. Например, для конструкции лазерного нивелира характерно наличие лазерного излучателя, подающего лазерный луч в пространство при наличии оптической призмы.

Лазерные лучи, которые исходят из нивелира, приводят к образованию в открытом пространстве двух плоскостей, расположенных перпендикулярно, которые пересекаются между собой. Если на них ориентироваться, то можно производить выравнивание различных поверхностей (стен, пола, дверных проемов). Работа таких нивелиров позволяет называть их позиционными либо статичными.

Выделяют лазерные нивелиры ротационного типа. Они отличаются ускоренными темпами работы за счет встроенного электродвигателя, который позволяет приводить во вращение на 360° лазерный излучатель.

Роль призмы в таких приборах выполняют фокусирующие линзы, создающие точку во внешнем открытом пространстве, которая является различимой невооруженным глазом. Данная точка превращается в линию, представляющую собой идеальную прямую. Этот вид нивелиров используют с целью проведения ремонтно-отделочных работ, связанных с поклейкой на стены обоев, укладкой плитки, устройством плинтусов и т.д.

Вернуться к оглавлению

Какие конструктивные особенности имеет теодолит

Схема устройства теодолита.

Теодолит является прибором, позволяющим измерять на местности горизонтальные и вертикальные углы. Первые теодолиты имели линейку, которая помещалась на самом острие иглы в центре угломерного круга. Вращение линейки на острие иглы напоминало движение стрелки компаса.

Линейка имела специальные вырезы, через которые были протянуты нити, играющие роль отчетных индексов. Угломерный круг в центре совмещался с вершиной измеряемого угла, после чего он надежно закреплялся.

Затем первая сторона угла совмещалась с линейкой, которую поворачивали, беря во внимание отсчет №1 согласно шкале, которую имел угломерный круг. Вторую сторону угла затем совмещали с линейкой, отмечая отсчет №2. Далее находили разность между значениями отсчетов №2 и №1, а результат равнялся величине угла. Подвижную линейку называли алидадой, а слово «лимба» являлось названием угломерного круга. Чтобы совместить линейку и стороны угла, использовались визиры, которые были еще на примитивном уровне.

Вернуться к оглавлению

Приспособления, входящие в состав конструкции теодолита

Схема измерения вертикального угла теодолитом.

Для современных теодолитов характерны те же принципы работы и названия элементов конструкции. Идея измерений углов связана с наличием зрительной трубы, совмещающей алидаду и стороны угла. Труба должна приводиться во вращение не только по высоте, но и по азимуту.

Прибор имеет приспособление по шкале лимба, которое позволяет делать отсчет. Для конструкции теодолита предусмотрен прочный кожух из металла. Чтобы алидада с лимбой приводились в плавное вращение, предусмотрена система осей.

Процесс движения по кругу данных элементов регулируется с помощью зажимных наводящих винтов. Чтобы установить теодолит на поверхности земли, используют специальный штатив. Предусмотрен и оптический центрир (нитяной овес), позволяющий совместить отвесную линию и центр лимба.

Стороны угла при его измерении должны быть спроектированы на плоскости лимба вертикальной плоскостью, которая является подвижной и носит название коллимационной. В ее образовании участвует визирная ось зрительной трубы, когда происходит ее вращение вокруг собственной оси.

Теодолит имеет, в свою очередь, горизонтальную и вертикальную нити, расположенные по диаметрам. Благодаря этим нитям осуществляется визирование. При расположении двух горизонтальных нитей на равном расстоянии от нити простого креста, которая является горизонтальной, их называют дальномерными.

Вернуться к оглавлению

Различия в устройствах теодолита и нивелира

Основные отличия измерительных приборов нивелира и теодолита связаны с устройством их механизмов.

Схема элементов оптического нивелира.

Различия инструментов можно отметить в наличии двухканальной системы отсчета у теодолита и измерительной рейки со штрихами у нивелира. В первом случае оптическая система предполагает наличие микроскопа, имеющего определенную цену деления. С помощью нанесенных на рейку нивелира штрихов делают замеры в метрах, сантиметрах, миллиметрах.

Теодолит в силу своей универсальности имеет совершенную систему отсчета, связанную с цифровой индексацией, поэтому промышленной отраслью налажен выпуск различных модифицированных устройств. Современное устройство теодолита отличается от базовой модели присутствием компенсатора, отвечающего за оперативную установку дополнительной возможности визирования.

В отличие от нивелира, теодолит любой конструкции может применяться сразу на двух уровнях. Не только на горизонтальном уровне, как нивелир, но и на вертикальном. Развитие приборостроения предполагает освоение производства теодолитов, которых отличают технические характеристики более высокого уровня, что относится и к их эксплуатационным свойствам.

Сфера применения теодолита является более широкой, чем нивелира, благодаря возможности проведения точных исследований и расчетов. Если сравнивать два вида приборов, то для определенного класса используемого нивелира предусмотрены конкретные требования.

Вернуться к оглавлению

Условия для качественного применения теодолита и нивелира

Пример таблицы учета теодолитной съемки.

Геодезисты предпочитают иметь сразу два прибора для проведения исследовательских работ, каждый из которых является удобным для определенных условий измерений. На практике планируется применять усовершенствованную запись, которая будет уже не схематичной, как до нивелира.

Через несколько лет теодолит, без которого нельзя обходиться в геодезии, будет иметь высокооснащенную конструкцию. Например, появится возможность использовать в приборе специальные искательные круги.

Если геодезистам приходится вести работу на открытом пространстве, то может оказаться не таким удобным, как проведение измерений с помощью теодолита. Это связано с тем, что при ярком и неоднородном освещении лазерный луч нивелира можно не заметить. В целом для полевых условий проведения измерений традиционный теодолит является более полезным оптическим устройством, которому не требуются батарейки или аккумулятор для работы.

Зрительные трубы теодолитов бывают оснащены сетками нитей четырех видов. Точка пересечения нитей сетки и оптический центр объектива носит название визирной оси трубы. Изготовление прибора связано с установкой перпендикулярно его вертикальной оси, которая является главной. При точной установке вертикальной оси любой поворот зрительной трубы, которая закрепляется в нулевой позиции, положение визирной оси должно быть связано с горизонтальной плоскостью. Данное свойство нивелира является основным, поскольку его труба может иметь только нулевое положение.

Геодезические измерения на стройках выполняются нивелирами, теодолитами, стальными мерными лентами, рулетками.

Нивелир применяют для определения относительной высоты точек. Основные части нивелира — зрительная труба, через которую производят отсчеты по рейкам, и цилиндрический уровень, с помощью которого визирная ось зрительной трубы приводится в горизонтальное положение.

Существует два типа нивелиров: глухие и нивелиры с перекладывающейся трубой. Глухие нивелиры (261) удобны и надежны в эксплуатации, они получили наибольшее распространение на строительно-монтажных работах. Корпус трубы / и коробка 3 для цилиндрического уровня нивелира отлиты совместно и прикреплены к оси, вращающейся во втулке. Цилиндрический уровень имеет призменный блок, при помощи которого изображение пузырька уровня передается в поле зрения лупы 5, расположенной рядом с окуляром 4. Отсчеты по рейке производят при совмещении толщиной 20-25 мм. Деления на рейках нанесены белой, черной и красной краской. Односторонние рейки окрашиваются в белый и черный цвет; двусторонние — в белый и черный с одной, в белый и красный — с другой стороны. Величина делений на рейке (цена одного деления) -10 мм, причем каждые пять делений для удобства отсчета объединяются в группы в виде буквы Е. Так как трубы нивелиров дают обратное изображение, то числовые надписи на рейках сделаны перевернутыми, чтобы в трубе читалось их прямое изображение.

Произвести отсчет по рейке — значит определить расстояние от плоскости, на которую установлена подошва рейки, до уровня визирной оси нивелира. При чтении отсчета (262, в) прежде отсчитывают десятые доли делений (мм), а затем — дециметры и сантиметры по средней нити сетки зрительной трубы.

Для работы нивелир устанавливают на штативе и закрепляют становым винтом так, чтобы подъемные винты имели плавный ход. После установки нивелир при* водят в рабочее положение, сначала приближенно при помощи круглого уровня 6 (см. 261), а потом приступают к точной установке нивелира винтами 7 по цилиндрическому уровню. Нивелир можно считать установленным правильно, если при повороте трубы с уровнем 1 в любую сторону пузырек уровня не смещается. После этого можно производить нивелирование.

Теодолит (263) — оптический прибор для измерения вертикальных и горизонтальных углов.

Основные части теодолита— лимб (горизонтальный круг) 2 и вертикальный круг 8, разделенные на градусы и доли градуса. С металлическим кожухом лимба жестко скреплена алидада (линейка, которая может поворачиваться вокруг оси, проходящей через центр лимба) с отсчетными приспособлениями — верньерами. Зрительная труба 5, жестко скрепленная с вертикальным кругом, опирается горизонтальной осью вращения на подставки 6, прикрепленные к алидаде. Труба имеет сетку дальномерных нитей.

Теодолит устанавливают на штативе, его вертикальную ось с помощью уровней приводят в отвесное (рабочее) положение, Лимб теодолита при этом занимает горизонтальное положение. Зрительную трубу направляют на точку наблюдения. С помощью отсчетных приспособлений по лимбу отсчитывают угол направления, а., по вертикальному кругу, прикрепленному к горизонтальной оси трубы, — угол наклона. ;.,». В горизонтальное положение теодолит устанавливают в основном такими же приемами, как и нивелир.

Рекомендуем также

Что такое теодолит? принцип работы теодолита

16 мая 2019

Теодолит- это геодезический инструмент, применяемый для измерения горизонтальных и вертикальных углов. Является одним из основных инструментов, используемых в строительных, геодезических и маркшейдерских работах. Подробнее об устройстве прибора и методике измерения углов можно ознакомиться в статье «Как работать с теодолитом?»

Теодолит применяется для выполнения следующих задач:

• для определения уклона рельефа
• контроль строительства на различных этапах
• строительство подземных сооружений
• разработка горных выработок
• контроль деформации зданий и сооружений
• создание геодезических сетей и т.д.

Виды теодолитов

В зависимости от особенности конструкции и принципа работы теодолиты можно разделить на:

По принципу работы:

• Оптическийтеодолит оснащён оптической визирной зрительной трубой. Наиболее популярный вид инструмента, обладающий множеством преимуществ: доступной ценой, возможностью работы без аккумулятора и, как следствие, независимость от сети электропитания, сохранение корректности работы при трудных погодных условиях и в широком температурном диапазоне. Из минусов можно отметить необходимость ведения сложного полевого журнала и невысокую скорость измерений.
• Электронный (или цифровой)такой теодолит способен преобразовать полученные измерения в код, благодаря этому появилась возможность отображения результатов на дисплее устройства. В результате работы измерения проводятся быстро и с высокой точностью, а удобное меню позволяет работать с инструментом инженерам различной квалификации. Самое важное – исключается ошибка снятия отсчета наблюдателем (геодезистом). Главным минусом является необходимость периодической зарядки аккумуляторных батарей и относительно высокая цена прибора.

По точности (в зависимости от допустимой погрешности измерения углов):

• Техническийсамый простой тип устройства, погрешность измерения углов ≤ 15-60″, такие приборы используются при инженерных, линейных и геологических изысканиях, в строительстве, в съемочных работах. Простые в использовании и не требуют особых условий хранения.
• Точныймаксимально допустимая погрешность измерений углов такого теодолита составляет ≤ 5″. Применяются для триангуляции и полигонометрии, а также в строительных и геодезических работах, требующих высокой точности.
• Высокоточныйточность измерений таким теодолитом достигает 1″. Обычно используют для выполнения госзаказов по созданию государственных геодезических сетей 1, 2, 3 I и II классов.

По конструкции:

• Повторительныйтеодолит, конструкция которого позволяет лимбу (диску с нанесенными делениями) вращаться вокруг оси раздельно и/или совместно с алидадой (отсчетным устройством). Такое свойство позволяет повысить точность измерений, в силу многократного откладывания величины угла на лимбе.
• Неповторительныйлимб крепко закреплён на подставке, изменение его положения возможно при использовании закрепительных винтов или специальных приспособлений.

Какой теодолит купить?

В зависимости от поставленных задач стоит выбрать теодолит, свойства которого позволяют их выполнять быстро и качественно. Самыми популярными моделями, представленными в нашем интернет магазине, являются отечественные оптические теодолиты:

• УОМЗт30п
• УОМЗт30
• УОМЗт5кп

И электронные теодолиты популярных импортных производителей:

• Vega TEOB
• Spectra Precision Det
• Nikon NE

Уже сейчас Вы можете купить теодолит, цена которого Вам подходит, и расширить его возможности, покупая с течением времени дополнительные приспособления, такие как:

• визирные цели
• буссоли
• накладные уровни
• двухсторонние центриры и т.д.

Также инженеры нашей компании помогут не только подобрать оборудование и комплектующие подходящие Вам, но и продемонстрируют работу устройства в полевых условиях, и при необходимости, проведут инструктаж по работе с ним.

Оптический теодолит УОМЗ 4Т30П

Теодолит УОМЗ 4Т30П — это точный, надежный и качественный оптический прибор от проверенного временем отечественного производителя геодезического оборудования.

Продукция Уральского Оптико-Механического Завода (УОМЗ) пользуется широкой популярностью как среди отечественных геодезистов, так и за рубежом. Теодолит 4Т30П отличается не только высокой точностью, но и исключительной прочностью и надёжностью. Эта особенность позволяет использовать оптический теодолит для работы в экстремальных условиях сложного промышленного строительства: прибор выдерживает высокие механические и температурные нагрузки.

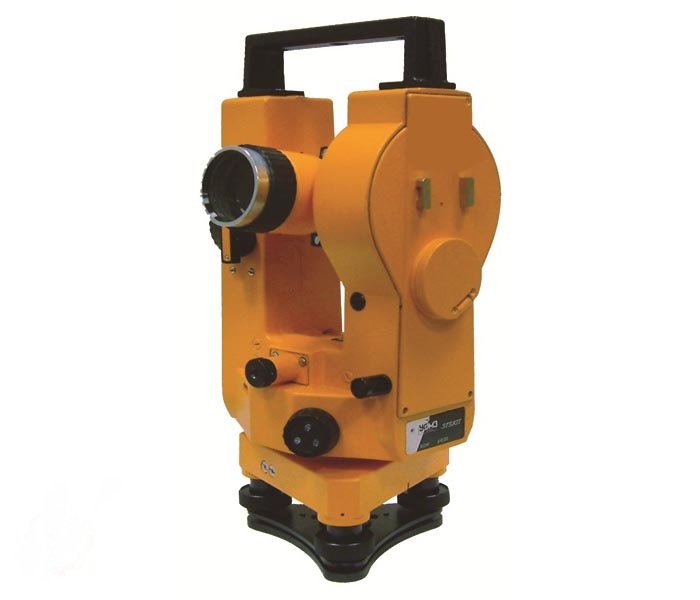

Благодаря съёмной подставке и встроенному оптическому центриру теодолит 4Т30П применяется для трехштативного метода съёмки, когда на каждой точке хода штатив центрируется один раз. Этот метод позволяет уменьшить погрешность измерения углов и устранить невязку теодолитного хода. Кроме того, при наличии четвертого штатива можно добиться существенной производительности за счёт экономии времени, потраченного на центрирование прибора.

Точность УОМЗ 4Т30П составляет 30” при измерении вертикальных углов и 20” — горизонтальных. Зрительная труба теодолита имеет 20-кратное увеличение, что позволяет свободно работать на дистанциях до 40 метров. Фирменная просветленная оптика обеспечивает хорошую видимость даже при слабом освещении. Нитяной дальномер позволяет определять расстояния до искомого объекта, благодаря чему просто выполнить съемку или осуществлять вынос в натуру. Зрительная труба теодолита 4Т30П оснащена цилиндрическим уровнем, что позволяет проще осуществить горизонтирование прибора. Встроенная буссоль поможет во время работы определить магнитные азимуты. Шкаловый микроскоп с ценой деления 5′ позволяет повысить точность при снятии отсчетов.

Один из самых популярных инженерных теодолитов общего назначения, оптический теодолит 4Т30П успешно применяется в самых различных отраслях: геодезии, строительстве, лесном и сельском хозяйстве, геологии, ландшафтном дизайне, и особенно востребован в сложных полевых условиях. Небольшой вес и размеры теодолита обеспечивают удобство его эксплуатации, транспортировки и хранения.

Надёжность оптического УОМЗ 4Т30П и его стойкость к внешним неблагоприятным условиям является одним из главных факторов при выборе этого инструмента. Купить теодолит 4Т30П стоит, если вы хотите всегда быть уверенным в результате, независимо от погодных или климатических условий, времени года или суток, а также наличия и заряда элементов питания.

Оптические теодолиты по доступным ценам.

Наряду с тахеометром, вычислять горизонтальные и вертикальные углы на местности позволяет и другой геодезический прибор – теодолит. Однако в отличие от тахеометра, теодолит не оснащается дальномером и, соответственно, не измеряет расстояние до объекта. Предложение купить теодолит ориентировано на компании, занимающиеся строительством, картографией, землеустройством, обустройством территории и другими работами, связанными с расчетами углов. Специализируясь на продаже геодезического оборудования в Петрозаводске, наша компания включила в каталог разные типы теодолитов – электронные и оптические. Теодолиты первого типа описаны в другом разделе нашего сайта, поэтому остановимся на том,что же представляет собой теодолит оптический.

Данный класс геодезических приборов отличается упрощенной конструкцией ввиду отсутствия электронных элементов в устройстве теодолита. Это обеспечивает надежную работу прибора в сложных условиях эксплуатации и сокращает регулярность ремонта теодолита. Цена прибора ниже, чем стоимость теодолита электронного, что вполне объяснимо – базовый функционал и простая конструкция требуют гораздо меньших затрат на производство. При этом теодолит оптический отлично справляется со своими функциями и становится идеальным помощником при выполнении строительных или земляных работ в разных погодных и климатических условиях. Работать с теодолитом оптическим сложнее, чем с его электронным аналогом, так как не исключены неточности и ошибки в расчетах. Однако если правильно подойти к выбору модели, то можно добиться оптимальной точности измерений для решения конкретной задачи.

Продажа теодолитов в Петрозаводске очень востребована, и весьма внушительный объем приходится именно на оптические модели. Самые популярные на нашем рынке – теодолиты УОМЗ (Уральского оптико-механического завода). Прежде чем купить теодолит оптический, можно сориентироваться в его характеристиках благодаря обозначениям и маркировке. В зависимости от точности теодолиты российского производства классифицируются на 6 типов и обозначаются буквой «Т» с соответствующей цифрой. К примеру, рассмотрим теодолиты оптические 2Т30П и 4Т30П. Начальная цифра указывает на поколение теодолита (поколение 2 и 4, соответсвенно), а цифра 30 – на среднюю квадратическую погрешность, измеряемую в угловых секундах. Если вы хотите купить теодолит 3т5КП, то 3, как уже было сказано, – это поколение, 5 – секунды. Буквы «К» и «П» означают, что в устройстве теодолита предусмотрен компенсатор, асам прибор выдает прямое изображение.

Выбор теодолита для конкретного вида работы определяется самым главным параметром – угловой точностью. Для сложных и специфических работ рекомендуем купить теодолит высокой точности (до 1 секунды), а для более широкого спектра задач подойдет теодолит оптический с угловой точностью в диапазоне от 2 до 5 секунд. Обратившись к нам, вы получите консультацию по выбору теодолита оптического и сможете подробнее ознакомиться с его характеристиками.

Купить оптический теодолит по выгодной цене вы можете как в интернет-магазине, так и в любом из офисов продаж Империком Гео. Сделать правильный выбор легко — к вашим услугам предоставляются лучшая цена, подробные характеристики товара, его фотографии, отзывы. Получите профессиональную консультацию и оформите заказ на оптический теодолит через интернет магазин, по телефону в Москве 8(499)703-24-08. В Санкт-Петербурге 8(812)309-54-07 или в офисах продаж Империком Гео.

Электронный теодолит RGK T-05 (бу)

Комплектация: электронный теодолит Т-05, пластиковый кейс, аккумулятор, зарядное устройство, свидетельство о поверке.

Описание:

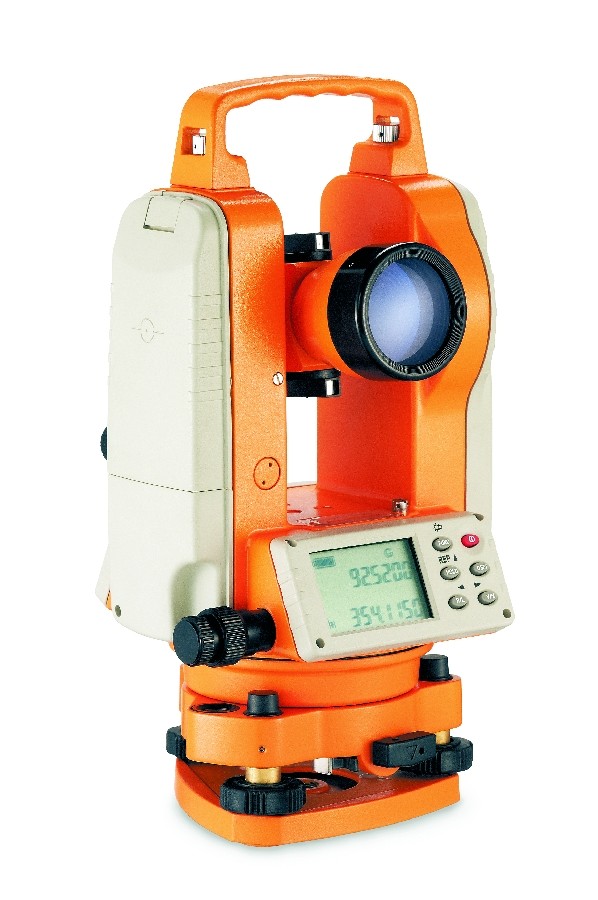

Электронный теодолит RGK T-05 – это великолепный инструмент для получения качественных измерений по очень привлекательной цене. При разработке Т-05 RGK сознательно отказались от многих редко используемых функций, что позволило значительно снизить цену при сохранении достойного качества продукта. Электронный теодолит RGK Т-05  — это качество измерений и удобство эксплуатации, ничего лишнего.

Электронный теодолит RGK Т-05 обладает точностью измерений, подходящей для решения самых разнообразных задач в области геодезии, строительства, землеустройства, кадастра, лесомелиорации и многих других: средняя квадратическая ошибка угловых измерений составляет 5». 30-тикратное увеличение зрительной трубы в совокупности с надежнейшей системой отсчета горизонтальных и вертикальных углов обеспечивает ещё большую точность и стабильность получаемых результатов.

Для удобства решения некоторых прикладных задач теодолит RGK Т-05  обладает способностью фиксирования нулевого значения по исходному направлению и возможностью отсчета углов по горизонтальному кругу.

Для отображения информации теодолит электронный RGK Т-05 оснащен жидкокристаллическим двусторонним дисплеем, а ввод данных осуществляется при помощи шестикнопочной эргономичной клавиатуры, располагающейся на обеих сторонах прибора.

Для комфортной работы в условиях плохой видимости, например, в сумерках, предусмотрена возможность подсветки клавиатуры прибора, что значительно упрощает ввод информации, и, соответственно, сокращает время съемки.

Согласно международному рейтингу защиты корпусов электронного оборудования по стандарту IEC-952, теодолит RGK Т-05  имеет маркировку IP45. Геодезические приборы с таким классом защиты имеют пыленепроницаемый корпус с защитой от водяных брызг. Диапазон рабочих температур теодолита от -20°С до +50°С позволяет работать в самых суровых климатических условиях.

Если вы хотите получить в свое распоряжение надежный и точный инструмент, с минимальным набором необходимых функций для производства геодезической съемки, и не хотите переплачивать за опции и возможности, которыми всё равно не придется пользоваться, то теодолит RGK Т-05 это именно то, что вам нужно!

Что такое теодолит? (с изображением)

Теодолит — прибор для измерения горизонтальных и вертикальных углов. Традиционный теодолит состоит из прицельного прибора, который можно вращать по горизонтали и вертикали, и двух калиброванных круглых пластин, расположенных так, чтобы измерять величину горизонтального или вертикального вращения в градусах. Направив визирный инструмент, которым может быть телескоп, на объект, можно измерить его горизонтальный и вертикальный углы относительно подходящих опорных точек.Обычно это будет истинный север для горизонтальных углов и горизонт для вертикальных углов. Теодолиты использовались в навигации и астрономии и сегодня чаще всего используются в геодезии — либо для строительства, либо для географических съемок.

При использовании для географической съемки теодолит может помочь определить расстояние и высоту объекта, например холма или горы.Измеряя горизонтальный угол относительно истинного севера объекта из двух разных мест на известном расстоянии друг от друга, расстояние можно рассчитать с помощью тригонометрии. Как только расстояние известно, высоту можно определить таким же образом, измерив вертикальный угол объекта относительно горизонта.

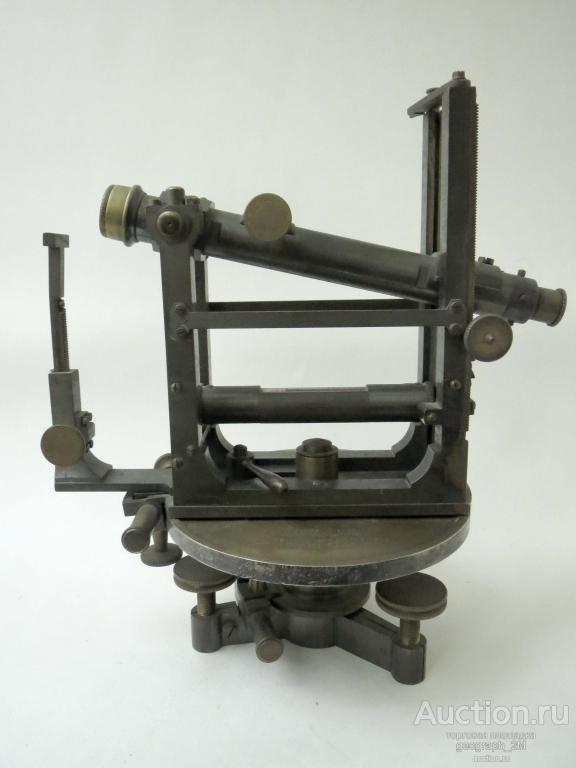

Трудно точно определить дату, когда был построен первый теодолит, поскольку на протяжении всей истории появлялось множество устройств, имеющих разную степень сходства с современным теодолитом.Самое раннее упоминание об устройстве этого типа датируется примерно 150 г. до н. Э. В Древней Греции; он назывался диоптрия и имел две металлические пластины, которые можно было вращать по горизонтали и вертикали, а также метод нивелирования с использованием трубок, содержащих воду. Его использовали для астрономических наблюдений. Термин «теодолит» впервые появился в 1571 году, когда английский математик Леонард Диггес описал прибор для измерения углов, названный «теолодитус»; однако, похоже, измерялись только горизонтальные углы.В 1653 году Уильям Лейборн, английский геодезист и автор, представил подробное описание теодолита, который мог измерять углы как по горизонтали, так и по вертикали и имел компас и прицел.

Современные теодолиты работают по тем же принципам, что и их предшественники, но с большей точностью и портативностью.Они имеют оптический прицел и могут измерять углы с точностью до одной десятой угловой секунды. Электронный теодолит часто включает в себя инфракрасное устройство для измерения расстояний и может иметь процессор и программное обеспечение для выполнения вычислений и хранения результатов внутри или загрузки их в ноутбук или ПК. Такой тип системы иногда называют «тахеометром».

0213

Этот Фототеодолит состоит в основном из обычного теодолита, модифицированного насадкой камеры таким образом, чтобы и теодолит, и камера вращались вокруг общая вертикальная ось.Верхняя половина инструмента — стандартный Wild. Односекундный теодолит T2, который покоится на твердой отливке, в которой находится камера. Прибор использовался для земной фотограмметрии.

Опорная плита с 3 регулировочными винтами а круговой пузырь снабжен замком, который служит для фиксации теодолит при размещении на пластине. Инструмент имеет роликовый подшипник. снизу с зажимом и винтом медленного движения, прочная рама для фотоаппарат снимаемый, на раме круглый футляр с горизонтальным кругом и роликовым подшипником для правильного теодолит с вертикальным кругом, телескопом и встроенным считывателем микроскопы.Увеличение телескопа 28x и оптического микрометра. позволяет одновременное считывание противоположных делений круга непосредственно на 1 «. Таким образом, точность прибора достаточна для всех геодезические работы, в том числе косвенное измерение расстояний с помощью утолщенная полоса (например, определение длины основания).

Камера поддерживается двумя V-образные подшипники рамы и могут наклоняться с заданным шагом.Стакан пластины размером 150 мм x 100 мм используются в качестве основы для фотоэмульсия, обеспечивающая угловое покрытие примерно 45 дюймов в горизонтальной плоскости и 30 в вертикальной плоскости. Фокусное расстояние линзы без искажений составляет 165 мм. Объектив и прижимная рамка для отрицательные пластины прочно закреплены на жестком конусе, который гарантирует очень высокую стабильность калибровки.

Камера включает в себя трехзначный счетчик, номера которого указаны в фотография.Таким образом, каждой экспозиции можно дать отдельную ссылку. количество.

Теодолит в App Store

Theodolite — это многофункциональный видоискатель, который объединяет в одном незаменимом приложении компас, двухкоординатный инклинометр, дальномер, GPS, карту, навигационный калькулятор и фото / кинокамеру с наложением гео-наложения. Теодолит был одним из самых первых приложений дополненной реальности (AR), когда он был выпущен в 2009 году, и с тех пор его загрузили и использовали миллионы клиентов.Возможности бесконечны, и приложение отлично подходит для измерения земли, занятий спортом на открытом воздухе, осмотра достопримечательностей, навигации и ориентировки. Теодолит — это профессиональное приложение, которое широко используется геодезистами, геологами, архитекторами, инженерами, спортсменами-спортсменами, службами быстрого реагирования, военнослужащими и поисково-спасательными работниками по всему миру.

Theodolite позволяет снимать фотографии и видеоролики с наложением данных с 2-8-кратным увеличением. Наложите географические данные, отметки ракурса, дату / время, информацию об авторе / компании и примечания к проекту непосредственно на фотографии и видеоролики для дальнейшего использования.Те же данные записываются в запись метаданных изображений, что делает файлы изображений автономными записями данных. Сторонние приложения могут использовать расширенные функции камеры Theodolite с функцией совместного использования камеры.

Просматривайте текущее положение на встроенной карте с помощью дополнительных автономных карт на открытом воздухе, которые включают топографические контуры, дороги, тропы, ориентиры, кемпинги, подъемники и многое другое. Маркеры карты в реальном времени постоянно обновляют расстояние / курс относительно текущего местоположения, а также отображают информацию о маршруте в главном видоискателе.Нарисуйте на карте многоугольники, чтобы отмечать такие объекты, как границы владений и тропы, а также импортируйте / экспортируйте данные многоугольников через KML.

Делитесь маркерами карты и точками навигационного калькулятора с другими пользователями Theodolite с помощью текстовых сообщений или электронной почты. Эта мощная возможность открывает широкий спектр совместных применений, включая групповую съемку земли, расследование несчастных случаев, обнаружение лесных пожаров, триангуляцию ориентиров, а также расширенное тактическое наблюдение и наведение на цель. С дополнительной покупкой в ​​приложении, чтобы включить отслеживание команды, вы можете поделиться местоположением с 20 людьми на карте Theodolite.

Theodolite включает в себя функции для серьезных пользователей, такие как режим опорного угла, навигационный калькулятор, импорт / экспорт маркеров карты, ручная и автоматическая регистрация данных с экспортом CSV и KML, интеграция с буфером обмена, отображение% уклона, показания милового компаса, оптические дальномеры (включая сетка на основе mil, стадиометрические графики снайперского стиля и переменный прицел 4X-24X), а также ночные фильтры для улучшения использования в темноте.

Теодолит может обеспечить местоположение в системе координат военной системы координат (MGRS), координатах универсальной поперечной оси Меркатора (UTM), британской / ирландской национальной сетке, национальной сетке США, системе локатора Maidenhead, картографической сетке Австралии и шести форматах широты / долготы.Дополнительные координаты самолета штата США включают зоны SPCS27 и SPCS83, охватывающие все штаты США. Дополнительный пакет Datum Pack добавляет в приложение более 230 геодезических данных, чтобы улучшить вычисление местоположения на основе данных GPS, охватывающих регионы и страны на всех континентах мира.

Слои AR включают в себя средства навигации, такие как солнце, луна и Полярная звезда (Полярная звезда), а также дополнительный слой «Горные вершины США», который показывает в видоискателе более 70 000 горных вершин США.

Теодолит был показан в ключевых заметках Apple, представлен в App Store и стал №1 по продажам навигационного приложения в магазинах приложений по всему миру.С момента своего появления в 2009 году Теодолит определил навигацию с дополненной реальностью. Приложение постоянно внедряет новые технологии, раздвигая границы разработки приложений для iOS и используя преимущества нового оборудования.

Узнайте, почему Apple назвала Theodolite одним из самых удивительных доступных приложений и показала, как с его помощью можно исследовать Великую Китайскую стену. Куда вы возьмете это в своем следующем приключении?

Примечание. Theodolite — это приложение для iPhone — см. «Theodolite HD» для использования на iPad.И обязательно ознакомьтесь с совершенно новым «Теодолитом для часов» и наденьте теодолит на запястье!

Theodolite iPhone App — App Store Apps

Описание продукта

Theodolite HD — это многофункциональный видоискатель, который объединяет в себе компас, двухкоординатный инклинометр, дальномер, GPS, карту, навигационный калькулятор и фото / кинокамеру с гео-наложением. одно незаменимое приложение. Теодолит был одним из самых первых приложений дополненной реальности, когда он был выпущен в 2009 году, и с тех пор его загрузили и использовали миллионы клиентов.Возможности бесконечны, и приложение отлично подходит для измерения земли, занятий спортом на открытом воздухе, осмотра достопримечательностей, навигации и ориентировки. Теодолит — это профессиональное приложение, которое широко используется геодезистами, геологами, архитекторами, инженерами, спортсменами-спортсменами, службами быстрого реагирования, военнослужащими и поисково-спасательными работниками по всему миру.

Theodolite позволяет снимать с камеры изображения и видеоролики с наложением данных с 2-8-кратным цифровым зумом и быстрой обработкой изображений. Вы можете накладывать географические данные, дату, время и пользовательские примечания непосредственно на фотографии и фильмы для дальнейшего использования.

Просматривайте свое текущее положение на встроенной карте с помощью дополнительных новых автономных карт на открытом воздухе, которые включают топографические контуры (в футах или метрах), дороги, тропы, ориентиры, кемпинги, горнолыжные подъемники и многое другое. Маркеры карты в реальном времени постоянно обновляют расстояние / курс относительно текущего местоположения, а также отображают информацию о навигации на главном экране камеры.

Делитесь маркерами карты и точками навигационного калькулятора с другими пользователями Theodolite с помощью текстовых сообщений или электронной почты. Эта мощная возможность открывает широкий спектр совместных применений, включая групповую съемку земли, расследование несчастных случаев, обнаружение лесных пожаров, триангуляцию ориентиров, а также расширенные операции по тактическому наблюдению и целеуказанию.

Theodolite включает в себя функции для серьезных пользователей, такие как режим опорного угла, навигационный калькулятор, импорт / экспорт маркеров карты, регистрация данных с экспортом CSV и KML (через электронную почту или iCloud Drive), общесистемную интеграцию с буфером обмена, отображение процентной оценки, показания компаса в мил, оптические дальномеры (включая сетку на основе милов, стадиометрические графики снайперского типа и изменяемый прицел 4X-24X) и цветные фильтры линз для улучшения использования в темноте и сохранения ночного видения.

Теодолит может обеспечивать местоположение в системе координат военной системы координат (MGRS), координатах универсальной поперечной оси Меркатора (UTM), британской / ирландской национальной сетке, национальной сетке США, системе локатора Maidenhead и шести форматах широты / долготы.Дополнительные координаты самолета штата США включают зоны SPCS27 и SPCS83, охватывающие все штаты США. Дополнительный пакет Datum Pack добавляет в приложение более 230 геодезических баз данных для более точного вычисления местоположения на основе данных GPS, охватывающих регионы и страны на всех континентах мира.

При наличии дополнительной покупки в приложении, позволяющей отслеживать действия команды, вы можете делиться местоположением с 20 людьми на карте Theodolite. Групповое отслеживание было разработано совместно с экспертами по поисково-спасательным операциям, чтобы предложить хороший баланс между простотой и производительностью.

Теодолит был показан в ключевых заметках Apple, представлен в App Store и стал №1 по продажам навигационного приложения в магазинах приложений по всему миру. С момента своего появления в 2009 году Теодолит определил навигацию с дополненной реальностью. Приложение постоянно внедряет новые технологии, раздвигая границы разработки приложений для iOS и используя преимущества нового оборудования.

Узнайте, почему Apple назвала Theodolite одним из самых удивительных доступных приложений и показала, как с его помощью можно исследовать Великую Китайскую стену.Куда вы возьмете это в своем следующем приключении?

Theodolite требует iPhone или iPod touch (см. Приложение «Theodolite HD» для использования на iPad).

Фотография: Surveyor, Теодолит, Аляска, 1899 г., экспедиция Гарримана. Размер: 8х10 (приблизительно): Фотографии

• Убедитесь, что это подходит введя номер вашей модели.
• Историческая фотография геодезиста с теодолитом (?) В горах Аляски, 1899 г. Кертис. | Кертис, Эдвард С., 1868–1952, фотограф | c1899, 22 сентября | Примечания: 61328 Авторские права Эдвард Х. Гарриман. № X408. Сюжеты: Экспедиция Гарримана на Аляску — (1899) — Люди. Геодезия — Аляска — 1890-1900 гг. Геодезическая техника — 1890-1900 гг. Экспедиции и исследования — Аляска — 1890-1900 гг. Горы — Аляска — 1890-1900 гг. Фотопринтов — 18
• 90-1900.
• Фотография создана с использованием профессионального оборудования Kodak и бумаги | Качественная архивная репродукция, а не цифровая или струйная копия на дешевой бумаге | Удовлетворение гарантируется
• Размер фотографии: 80% фотографий имеют размер 9×12.Все остальные фотографии имеют размер 8×10 и в некоторых редких случаях 8×12. Все фотографии готовы к кадрированию в стандартных размерах кадра: 8×10, 8×12 или 9×12. Чтобы снизить затраты, мы не измеряем и не перечисляем каждый размер фотографии. Свяжитесь с нами, чтобы узнать размер фотографии.

Фото-теодолит Вопросы и ответы — Sanfoundry

Этот набор вопросов и ответов для съемки с множественным выбором (MCQ) посвящен теме «Фотограмметрическая съемка — фототеодолит».

1. Фототеодолит представляет собой комбинацию ________________
a) Теодолит, наземная камера
b) Электронный теодолит, наземная камера
c) Теодолит, аэрофотоаппарат
d) Электронный теодолит, аэрофотоаппарат
Посмотреть ответ

Ответ: a
Объяснение : Фото теодолит представляет собой комбинацию земной камеры и теодолита. Это предполагает использование полученных фотографий для изготовления карт с подробным описанием. Он может предоставить информацию с максимальной точностью.

2. Фокусное расстояние фототеодолита составляет около _____________
а) 10-20 см
б) 10-15 см
в) 15-20 см
г) 15-30 см
Посмотреть ответ

Ответ: d
Пояснение: Фокусное расстояние фототеодолита будет около 15-30 см, что получается при размещении линзы на определенном расстоянии от окуляра. Если объектив вообще расположен на другом расстоянии, кроме этого, он может не дать правильного набора наблюдений.

3. Вертикальный круг на фото теодолита градуирован до _____________
a) 10 мин
b) 30 минут
c) 20 минут
d) 15 минут
Посмотреть ответ

Ответ: b
Пояснение: Вертикальная рамка — это снабжен касательной шкалой, которая поворачивается магнитной стрелкой с 30-минутной градуировкой.Это одна из основных частей, которая необходима для получения прекрасного результата.

4. Плоскость, перпендикулярная оси камеры, может быть задана как ___________
a) Вертикальная плоскость
b) Горизонтальная плоскость
c) Картинная плоскость
d) Азимутальная плоскость
Посмотреть ответ

Ответ: c
Объяснение: Картинная плоскость может задается как плоскость, перпендикулярная оси камеры на фокусном расстоянии перед объективом. Его можно представить в виде фотографии, снятой с пленки.

5. Что из следующего имеет тот же принцип, что и фото теодолит?
a) Геодезическая съемка
b) Геодезическая съемка
c) Компасная съемка
d) Планшетная съемка
Посмотреть ответ

Ответ: d
Пояснение: Фото теодолит включает в себя направление тех же объектов на фотографии, по которым измеряется основание известен и позиции расположены с конечностей. Это то же самое, что и при съемке на планшете, что указывает на то, что оба используют один и тот же принцип.

6. Что из следующего, что не относится к фототеодолиту?
a) Вертикальная рамка
b) Теодолит
c) Прямоугольная рамка
d) Штатив
Посмотреть ответ

Ответ: b
Пояснение: Фото теодолит состоит из камеры с фиксированным фокусом, полой прямоугольной рамки, вертикальной рамки, сенсибилизированная фотопластинка и штатив. Каждый из них имеет свое значение.

7. Телескоп, установленный в фототеодолите, может поворачиваться в горизонтальной плоскости.
a) Неверно
b) Верно
Посмотреть ответ

Ответ: a
Пояснение: Телескоп, установленный в фототеодолите, способен вращаться только в вертикальном направлении, но не в каком-либо другом направлении. Пластина, на которой установлен оптический прицел, может вращаться на 360 градусов, что делает возможным прицеливание.

8. Ось камеры проходит через ____________
a) Центр объектива
b) Центр оси
c) Центр апертуры
d) Центр объектива камеры
Просмотр Ответ

Ответ: d
Пояснение: Ось камеры, обеспечиваемая камерой, установленной на штатив, будет проходить через центр объектива камеры перпендикулярно пластине камеры и пластине изображения.Это устранит все недостатки и ошибки.

9. Формула фокусного расстояния, используемая для объектива, установленного в телескоп, имеет вид _____
a) 1 / f = 1u — 1 / v
b) 1 / f = 1u / 1 / v
c) 1 / f = 1u + 1 / v
d) 1 / f = 1u * 1 / v
Просмотр ответа

Ответ: c
Объяснение: Фокусное расстояние любого обычного объектива можно задать как
1 / f = 1u + 1 / v . здесь u и v — расстояние до сопряженного объекта и изображения соответственно.

10. Что из следующего описывает основной момент?
a) Пересечение оси камеры с плоскостью изображения
b) Пересечение оси камеры с нормальной плоскостью
c) Пересечение оси камеры с плоскостью изображения
d) Пересечение оси камеры с плоскостью
View Ответ

Ответ: a
Объяснение: Основная точка определяется как пересечение оси камеры с картинной плоскостью или пластиной камеры.Любой из них может быть выбран в зависимости от нашей доступности и способности выполнять работу.

Серия Sanfoundry Global Education & Learning — Surveying.

Чтобы практиковаться во всех областях геодезии, представляет собой полный набор из 1000+ вопросов и ответов с несколькими вариантами ответов .

Примите участие в конкурсе сертификации Sanfoundry, чтобы получить бесплатную Почетную грамоту. Присоединяйтесь к нашим социальным сетям ниже и будьте в курсе последних конкурсов, видео, стажировок и вакансий!

[Геодезист с теодолитом (?) В горах Аляски, 1899 г.] / Кертис.

Подробнее об авторских правах и других ограничениях

Чтобы получить рекомендации по составлению полных цитат, обратитесь к Ссылаясь на первоисточники.

• Консультации по правам : Нет известных ограничений на публикацию.
• Номер репродукции : LC-USZ62-130715 (ч / б пленка, копия негр.)
• Телефонный номер : ЛОТ 4841-D [товар] [P&P]
• Консультации по доступу : —

Получение копий

Если изображение отображается, вы можете скачать его самостоятельно. (Некоторые изображения отображаются только в виде эскизов за пределами Библиотеке Конгресса США по соображениям прав человека, но у вас есть доступ к изображениям большего размера на сайт.)

Кроме того, вы можете приобрести копии различных типов через Услуги копирования Библиотеки Конгресса.

1. Если отображается цифровое изображение: Качество цифрового изображения частично зависит от того, был ли он сделан из оригинала или промежуточного звена, такого как копия негатива или прозрачность. Если вышеприведенное поле «Номер воспроизведения» включает номер воспроизведения, который начинается с LC-DIG…, то есть цифровое изображение, сделанное прямо с оригинала и имеет достаточное разрешение для большинства публикационных целей.
2. Если есть информация, указанная в поле «Номер репродукции» выше: Вы можете использовать номер репродукции, чтобы купить копию в Duplication Services. Это будет составлен из источника, указанного в скобках после номера.

   Если указаны только черно-белые («черно-белые») источники, и вы хотите, чтобы копия показывала цвет или оттенок (если они есть на оригинале), вы обычно можете приобрести качественную копию оригинал в цвете, указав номер телефона, указанный выше, и включив каталог запись («Об этом элементе») с вашим запросом.

3. Если в поле «Номер репродукции» выше нет информации: Как правило, вы можете приобрести качественную копию через Службу тиражирования. Укажите номер телефона перечисленных выше, и включите запись каталога («Об этом элементе») в свой запрос.

Прайс-листы, контактная информация и формы заказа доступны на Веб-сайт службы дублирования.

Доступ к оригиналам

Выполните следующие действия, чтобы определить, нужно ли вам заполнять квитанцию ​​о звонках в Распечатках. и Читальный зал фотографий для просмотра оригинала (ов). В некоторых случаях суррогат (замещающее изображение) доступны, часто в виде цифрового изображения, копии или микрофильма.

1. Оцифрован ли элемент? (Слева будет отображаться уменьшенное (маленькое) изображение.)

   • Да, товар оцифрован. Пожалуйста, используйте цифровое изображение вместо того, чтобы запрашивать оригинал. Все изображения могут быть смотреть в большом размере, когда вы находитесь в любом читальном зале Библиотеки Конгресса. В некоторых случаях доступны только эскизы (маленькие) изображения, когда вы находитесь за пределами библиотеки Конгресс, потому что права на товар ограничены или права на него не оценивались. ограничения.
     В качестве меры по сохранности мы обычно не обслуживаем оригинальный товар, когда цифровое изображение доступен. Если у вас есть веская причина посмотреть оригинал, проконсультируйтесь со ссылкой библиотекарь. (Иногда оригинал слишком хрупкий, чтобы его можно было использовать. Например, стекло и пленочные фотографические негативы особенно подвержены повреждению. Их также легче увидеть в Интернете, где они представлены в виде положительных изображений.)
   • Нет, товар не оцифрован. Перейдите к # 2.

2. Указывают ли вышеприведенные поля с рекомендациями по доступу или Номер вызова, что существует нецифровой суррогат, типа микрофильмов или копий?

   • Да, существует еще один суррогат. Справочный персонал может направить вас к этому суррогат.
   • Нет, другого суррогата не существует. Перейдите к # 3.
3. Если вы не видите миниатюру или ссылку на другого суррогата, заполните бланк звонка. Читальный зал эстампов и фотографий. Во многих случаях оригиналы могут быть доставлены в течение нескольких минут. Другие материалы требуют записи на более позднее в тот же день или в будущем.
