Телефонная розетка как подключить – Как подключить телефонную розетку к телефонному кабелю: схема

Как правильно подключить телефонную розетку – схемы монтажа

Подключение любого телефонного аппарата требует предварительного монтажа специальной розетки. Такое устройство имеет свои конструктивные особенности и в отличие от разъема для электрических сетей устанавливается намного проще. Как подключить телефонную розетку без помощи профессионалов?

Конструктивные особенности телефонной розетки

Строение розеток с каждым годом усовершенствуется, но некоторые основные элементы остаются неизменными:

• пластиковый или керамический корпус;
• зажимы – клеммы, которые фиксируют провода;
• соединительные контакты – латунные детали, обладающие электропроводностью.

Во избежание непредвиденных замыканий гнезда электрических контактов должны находиться глубоко в корпусе. Беспрерывное действие телефонной розетки может осуществляться при наличии рабочей линейной связи от автоматической телефонной станции и подключения к ней стационарного прибора.

Старые и современные стандарты устройства

Для усовершенствованных моделей телефонов используют обновленные методы подключения к сетевым устройствам. Изначально стационарные аппараты не требовали подключения розеток, так как провода просто соединялись напрямую друг с другом. Таким образом, ток проходил по замкнутому пути.

Первые розетки появились в начале 1980 года. Называли ее «розетка для телефонов штепсельного типа с четырьмя контактами» – РТШК -4. Подсоединение осуществлялось проводами из меди с двумя жилами.

Со временем РТШК – 4 заменили розетки стандарта RJ – сетевой интерфейс «Registered Jack», который представлял собой отвечающее международным нормам подключение розетки и вилки.

RJ11 подключение используется для стационарных устройств с линейным подключением

Современные телефоны, работающие от АТС, имеют различные разъемы, которые обозначаются специальной аббревиатурой – RJ11, RJ12, RJ14, RJ25 или RJ45. Каждый вид устройства имеет свое предназначение:

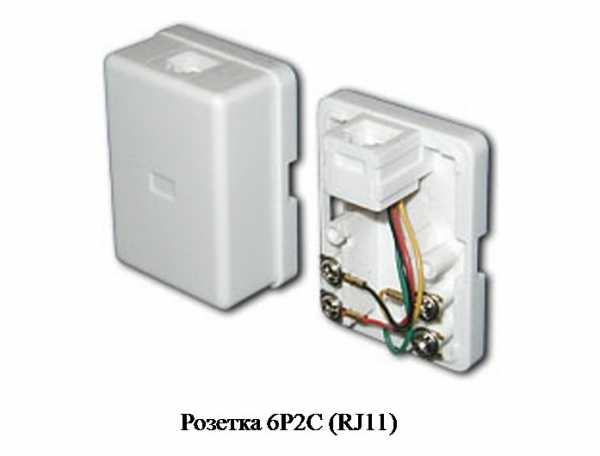

• RJ11 – применяется для стационарных устройств с линейным подключением, имеет двухпроводное подключение;
• RJ14 – используются для соединения двух телефонов на разные линии, а также организации мини АТС для офисов с четырехпроводным подсоединением;
• RJ25 и RJ12 – необходимо для шестипроводных моделей телефонов с тремя парами контактов.
• RJ45 – предназначено устройство для подсоединения оборудования сложного типа – факсов, компьютерных линий или модемов.

Также широко применяются смешанные модели разъемов – RJ11 и РТШК -4. Почти все виды розеток подключаются к сети с помощью двух контактов. Только в некоторых новых разъемах при включении участвуют контакты находящиеся посредине. Старые и новые модели по величине практически ничем не отличаются.

Схемы монтажа и способы подключения

При выборе способа установки розеток для подключения стационарного телефона учитывается конструктивные особенности стен и дизайнерского оформления помещения.

Существует два вида монтажа телефонного разъема:

1. Наружный. Такой открытый способ монтажа розетки удобен в использовании, но смотрится не очень привлекательно. Наложенный на стену разъем можно легко демонтировать, осуществить ремонтные работы.
2. Закрытый. Розетка прячется в несущей конструкции, не нарушая общего дизайна помещения.

Подключение телефонного разъема можно проводить без помощи специалиста. Но все же хоть и устройство не имеет высокого напряжения, при установке следует соблюдать осторожность и меры безопасности.

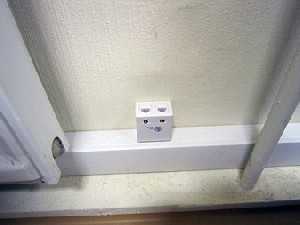

Для защиты открытых проводов применяют специальные короба, которые могут быть изготовлены из пластика или алюминия. Такие приспособления выпускают как настенные, так и напольные. Короб имеет двухсторонние или односторонние панели с защелками, которые можно снять в любой момент для проведения осмотра состояния проводки.

При закрытом монтаже розетка прячется в несущей конструкции

Для установки розеток закрытого типа применяют сигнальный провод – КСПВ. Он обладает достаточной гибкостью и легко монтируется в углах. Для связи линии используют также телефонный распределительный провод – ТРП с распределительным основанием.

При креплении всех защитных деталей следует тщательно проверить надежность всех соединений, так как случайно оголившиеся провода не только смотрятся некрасиво, а и легко могут повредиться.

Порядок подключения телефонной розетки

Подсоединение телефонного разъема следует проводить в защитных перчатках из резины. Также нужно учитывать, что небольшое напряжение в 60 Вольт в телефонной розетке может во время вызова по линии может повышаться до 120 Вольт. Под воздействием такой электрической силы у человека могут возникать сильные болевые ощущения.

Подключение розетки для стационарных телефонов включает такой порядок работ:

• подготовка инструментов;
• обеспечение защитных средств;
• снятие с кабеля защитной пленки согласно необходимой длине;
• подсоединение кабеля по схеме к коробке;
• фиксирование жил внутри телефонного короба.
• крепление разъема к стене;
• монтаж защитной крышки;
• подключение вилки в розетку.

В инструкции, прилагаемой к каждой телефонной розетке, имеется действующая схема подключения данной модели.

Проведение подготовительных работ

Чтобы облегчить монтаж разъема для стационарного телефона лучше всего приобретать универсальные приборы с соединяющим устройством из четырех контактов.

Также для установки розетки дополнительно потребуются:

• вольтметр;
• прорезиненные перчатки;
• отвертка;
• уровень;
• скотч с липкой лентой на две стороны;
• нож для работы с оптическими кроссами;
• острогубцы;
• карандаш с графитным стержнем.

Если монтаж разъема осуществляется на новом месте, то необходимо также иметь перфоратор. В такой прибор вставляется специальная семидесяти миллиметровая коронка, с помощью которой можно проделать соответствующее отверстие в стене.

Отвертка для работы с розетками должна иметь прорезиненную ручку и подходить по форме к выбранным шурупам

Зачистка концов жил

Кабель для телефона имеет достаточно нежное покрытие. Поэтому зачистка кабеля требует особой аккуратности. Изначально от защитной изоляции очищаются концы проводов на четыре сантиметра.

Чтобы не нарушить жилы, которые отвечают за качество сигнала, рекомендуется использовать острое лезвие или специальный кроссировочный нож. При малейшем повреждении проводов при очистке от оплетки следует отрезать концы с дефектом и зачистить заново.

Подключение проводов розетки

При соединении проводов рекомендуется проверка полярности. Основным руководством при подключении стандартной телефонной проводки является:

• провод в зеленой изоляции означает «плюс»;
• красная оплетка – «минус».

Неправильно подключенные полюса могут стать причиной постоянных неполадок телефонной связи. С помощью вольтметра можно измерять необходимое напряжение. Значение рабочей линии должно быть в пределах от 40 до 60 Вольт.

Все подсоединенные провода должны плотно прижиматься крепежными винтами. После установки надевается на защелки или другие крепления защитная крышка. Перед закрытием розетки следует убедиться, что провода не пересеклись между собой и все контакты утоплены в корпусе.

Установить телефонную розетку достаточно просто. Главное иметь под рукой все необходимые инструменты, знать принцип подключения разъемов и иметь детальную схему монтажа, обозначенную в инструкции приобретенного изделия.

master-houses.ru

Подключение телефонной розетки

Что для этого нужно?

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

• Встраиваемые в стену розетки «евро»

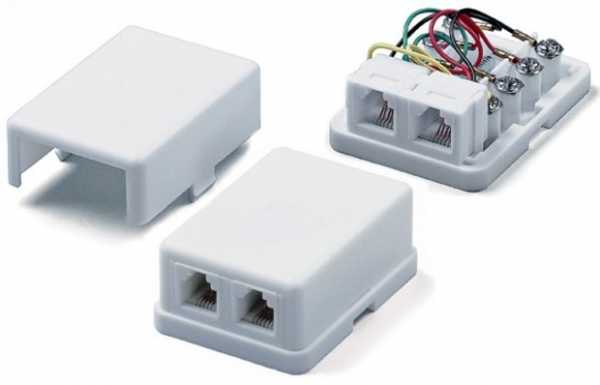

• Розетки внешнего типа

• Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

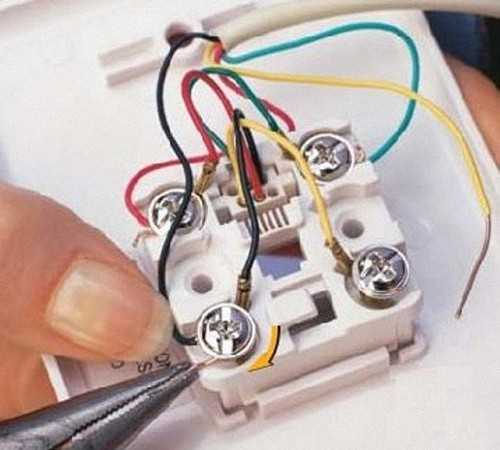

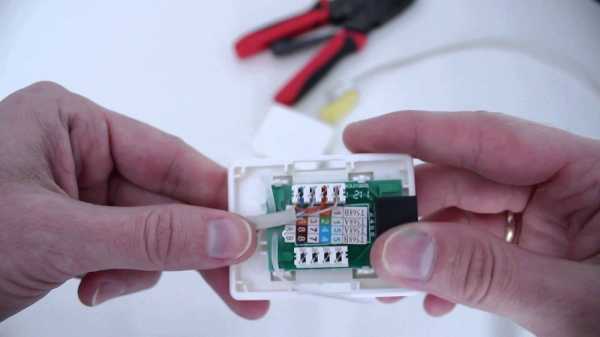

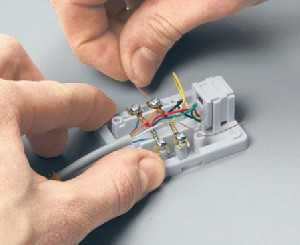

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

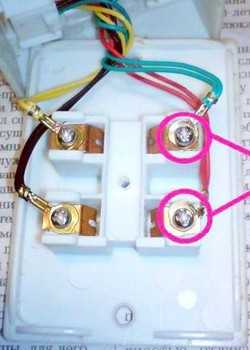

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

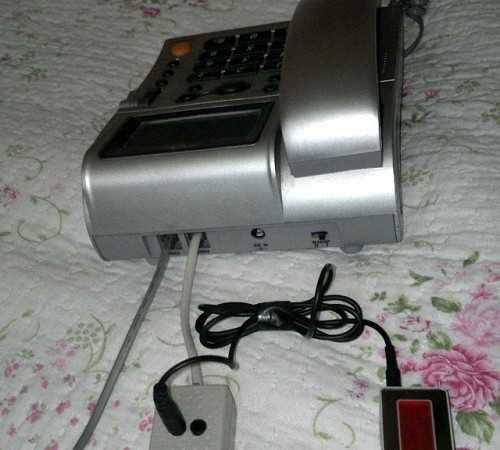

После подключения нужно обязательно проверить, есть ли связь.

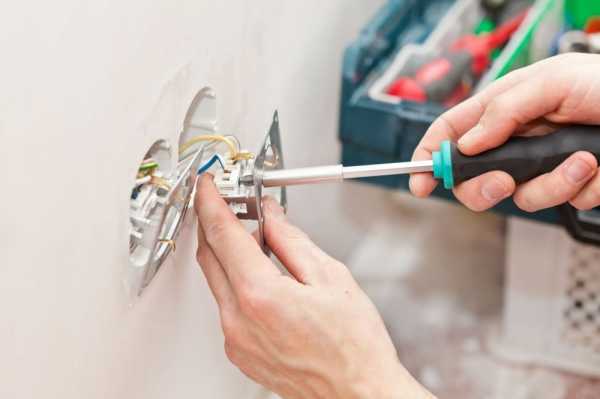

Установка розетки скрытого типа

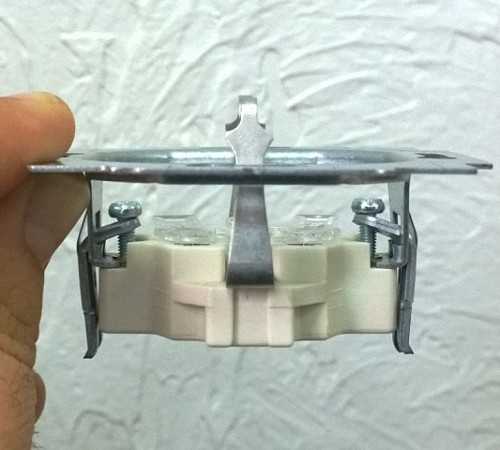

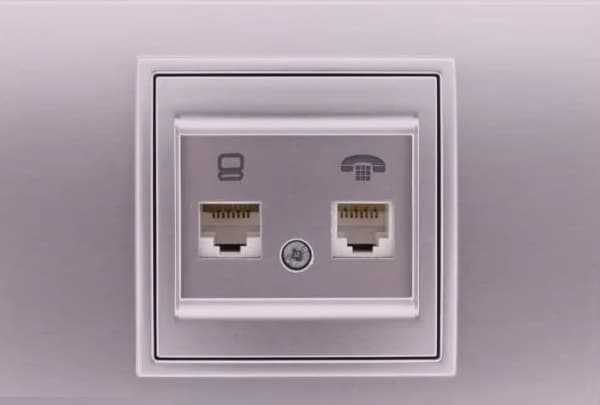

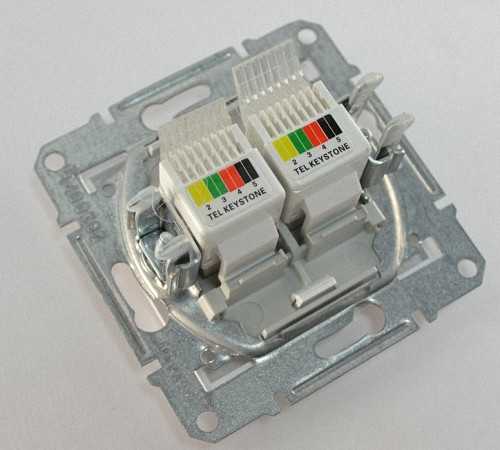

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

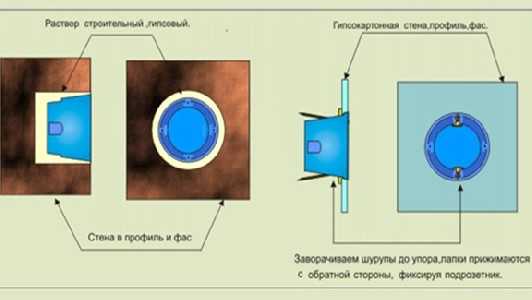

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Больше информации

Задать вопрос

samoremont.com

Как правильно установить и подключить телефонную розетку

Уже более века люди общаются на расстоянии с помощью телефонов, конструкции которых все время улучшаются и модифицируются.

Современные модели отличаются от своих предшественников удобством пользования, эстетичным видом, надежностью.

Однако, принципы работы, заложенные в первых конструкциях, остались прежними:

• обязательное наличие действующей линии связи от АТС;
• электрическое подключение к ней стационарного телефона.

Содержание статьи

Функции телефонной розетки

Розетка в комплекте с вилкой являются современным способом подключения телефонного аппарата к сети связи. Их задача сводится к надежному и быстрому созданию стационарного соединения.

Электрические контактные гнезда у любой розетки всегда находятся под напряжением линии. Для защиты от случайных замыканий они утоплены в корпус. Контакты вилок оголены и изолируются от среды только после установки.

Конструктивные особенности

Общими элементами любой телефонной розетки являются 3 детали:

1. корпус из диэлектрического материала на основе пластических масс;
2. клеммы для подключения проводов связи;
3. подпружиненные латунные контакты, создающие электрическую цепь.

Телефонные розетки и вилки работают в слаботочных цепях, изготавливаются с учетом действующего в них напряжения до 120 вольт. Они могут использоваться:

• скрыто внутри стены при закрытом способе прокладки телефонной линии;
• открыто — накладным способом.

Вид монтажа влияет на дизайн комнаты и условия обслуживания. Его учитывают при подключении телефона конкретной модели.

Стандарты телефонных розеток

По мере совершенствования телефонов способы их подключения к сети связи претерпели несколько технических разработок.

Старые стандарты

В первых телефонных аппаратах для подключения их к линии розетками вообще не пользовались, а провода просто скручивали между собой или соединяли другими доступными методами. Для работы телефона достаточно создать замкнутый контур тока, которые образуется всего двумя проводниками — токоведущими жилами.

Этот способ вполне надежно работает для любой модели. Вилку и розетку можно просто обрезать, а провода скрутить и заизолировать. Связь будет обеспечена.

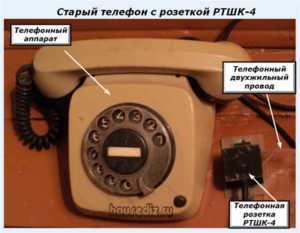

В восьмидесятых годах прошлого века в СССР стал внедряться стандарт розеток и вилок телефонов РТШК-4. Для соединения с линией АТС использовался двухжильный медный провод, называемый на жаргоне связистов «лапша» за свой внешний вид.

Этот метод надежно обеспечивает быстроразрывное подключение телефона.

Сокращение РТШК-4 расшифровывается как розетка для телефонов с четырьмя контактами штепсельного типа и добавочным конденсатором. Чтобы исключить неправильную установку вилки в розетку на их корпусах создано дополнительное пластиковое соединение — защитный ключ.

Схема подключения розетки

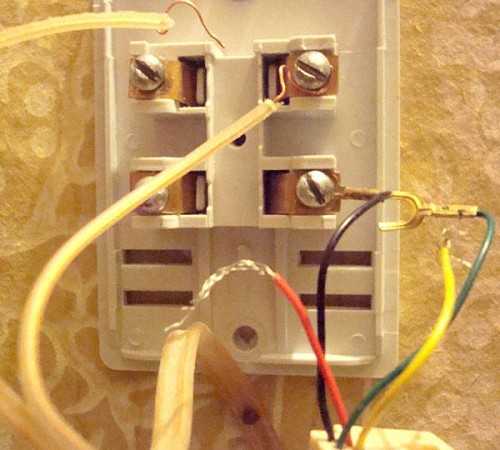

В состав РТШК-4 введено две пары контактов, а не одна, которой вполне достаточно для работы обычного телефона.

Вторая пара позволяет подключать дополнительную линию связи еще с одним абонентом по принципу общения между директором и секретарем, когда на двух аппаратах используется один телефонный номер.

Чтобы телефон работал, необходимо так подключить провода к розетке, когда через ее контакты с вилкой ток АТС проходит на телефонный аппарат. У старых моделей не требовалось соблюдать полярность.

Емкостное сопротивление в 1 мкф использовалось для проведения тестов сети связистами и формирования сигнала «занято». Его устанавливали только на оконечном аппарате при последовательном их подключении.

Сейчас от применения конденсатора в розетке отказались. На качестве связи это не сказывается.

Телефонные розетки серии РТШК-4 занимают много места. Они морально устарели, хотя успешно эксплуатируются и дорабатывают свой ресурс.

Современные стандарты

В результате бурного развития микропроцессорных технологий и создания под них стандартизированного оборудования введены в эксплуатацию корпуса вилок и розеток для слаботочных цепей, маркируемые символами RJ. Они позволяют подключать в схему до четырех пар рабочих контактов и выпускаются стандартами, описанными таблицей №1.

Таблица №1. Стандарты для слаботочных цепей

Тип	Использование для телефона	Примечание
RJ-11 (P6C4, Р6С2	Соединение телефона и линии	Одна пара контактов
RJ-14	Соединение телефона и линии	Две пары контактов
RJ-25	Соединение телефона и линии	Три пары контактов
RJ-45 (8р8с)	Соединение компьютерных сетей либо телефона и линии	Четыре пары контактов
РТШК-4	Старый стандарт для подключений телефона и линии
Совмещенный разъем RJ-11 c РТШК-4	Соединение компьютерных сетей либо телефона и линии
ТАЕ	Соединение немецких и французских моделей телефонов и линии

Краткие описания разъемов

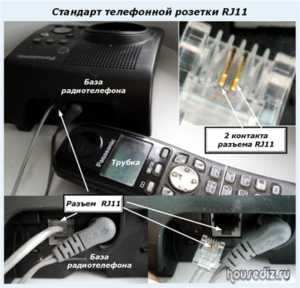

Разъем RJ-11

Корпуса современных стационарных телефонов подключаются розетками и вилками с одной парой контактов. Они монтируются внутри пластикового модуля единой конструкции серии RJ и обозначаются RJ-11.

Латунные контакты, как видно на фотографии, расположены по центру пластикового модуля, называемого манипулятором. Остальные места на нем свободны. Через эти контакты на вилке и розетке образуется электрическая цепь между станцией АТС и телефоном.

С помощью интерфейса RJ-11 можно подключить к сети не один прибор, а несколько. Для этого достаточно розетки собрать последовательно в блоки, как показано на фотографии ниже.

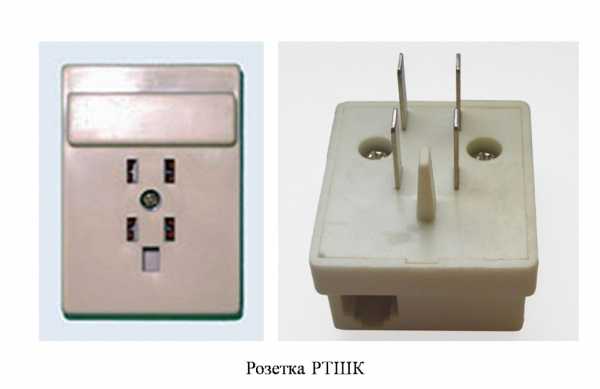

Совмещенный разъем RJ-11 и РТШК-4

Метод подключения телефона основан на использовании переходника, сочетающего возможности соединения вилок старых и новых стандартов с линиями, оборудованными по современным технологиям. Такой модуль удобно использовать тогда, когда эксклюзивный старый телефон требуется скоммутировать с новой телефонной проводкой и вписать его в дизайн интерьера.

Разъемы с двумя и тремя парами контактов RJ-14, RJ-25

Этот стандарт манипуляторов для средств связи вполне позволяет применять их для работы телефона. Требуется просто использовать два средних контакта, которые уже задействованы в телефонной розетке аппарата.

У манипуляторов разных производителей встречаются неодинаковые пластмассовые замки. В этом случае вставлять вилку в розетку нельзя: можно разрушить хрупкий корпус.

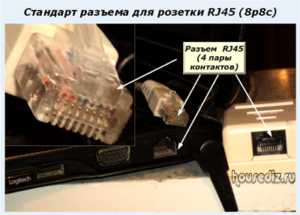

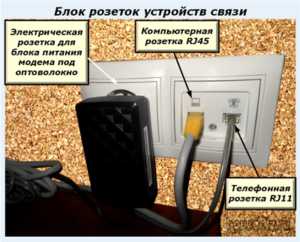

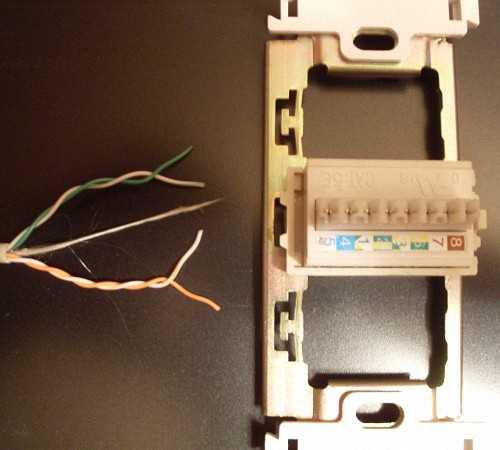

Разъем RJ-45

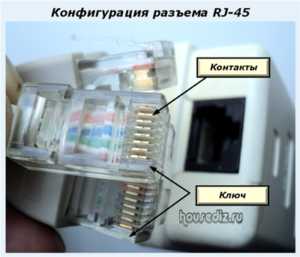

Он имеет четыре пары контактов, разработан для компьютерных систем и устройств, сложных приборов связи.

Интерфейс разъема RJ-45 позволяет использовать его для телефонного аппарата. Электрическую цепь опять же требуется создавать через средние контакты. Но при этом необходимо обращать внимание на соответствие пластмассовых ключей.

Методы маркировки слаботочных розеток

Положение каждого контакта в разъеме необходимо учитывать и маркировать для удобного монтажа и ремонта. С этой целью маркировку создают:

1. цифрами около контакта или обозначением его позиции на схеме монтажа или заводском чертеже;
2. раскраской изоляции проводов строго назначенными цветами.

Производители телефонов и манипуляторов выпускают продукцию, промаркированную несколькими способами. Они сведены в таблицы №2, 3 и 4.

Таблица №2. Цветовая маркировка проводов витой пары у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
	RJ—11	RJ—14	RJ—25
1	—	—	Белая с зеленым	+	T
2	—	Белая с оранжевым	Белая с оранжевым	+	T
3	Синяя	Синяя	Синяя	—	R
4	Белая с синим	Белая с синим	Белая с синим	+	T
5	—	Оранжевая	Оранжевая	—	R
6	—	—	Зеленая		R

Таблица №3. Старая цветовая маркировка проводов у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
	RJ—11	RJ—14	RJ—25
1	—	—	Оранжевая	+	T
2	—	Черная	Черная	+	T
3	Красная	Красная	Красная	—	R
4	Зеленая	Зеленая	Зеленая	+	T
5	—	Желтая	Желтая	—	R
6	—	—	Синяя		R

Таблица №4. Цветовая немецкая маркировка проводов у слаботочных розеток

Порядковый номер контакта	Название разъема, расцветка провода			-/+	Тип
	RJ—11	RJ—14	RJ—25
1	—	—	Розовая	+	T
2	—	Зеленая	Зеленая	+	T
3	Белая	Белая	Белая	—	R
4	Коричневая	Коричневая	Коричневая	+	T
5	—	Желтая	Желтая	—	R
6	—	—	Серая	—	R

Способы подключения современных телефонных аппаратов

Все приведенные выше таблицы показывают, что соединение телефона с сетью выполняется по старому принципу: через два контакта. Просто у современных манипуляторов используются средние контакты, а остальные не задействованы.

В целях дизайна и удобства эксплуатации телефонные розетки принято не размещать отдельно на стене, а совмещать с другими электрическими блоками, слаботочными цепями.

Их можно встраивать внутрь элементов настенной мебели или прикрывать картинами либо техническими устройствами: мониторами, телевизорами.

Скрытые опасности телефонной сети

Для слаботочных устройств связи применяется пониженное по сравнению с домашней электропроводкой напряжение. Но его обычная величина в 60 вольт все же может создать ток через человеческие руки и доставить массу неприятностей. Когда проходит вызов по телефонной линии, то он формируется сигналом переменного тока с амплитудой около 120 вольт.

Этого достаточно для получения болевых ощущений через сухую кожу пальцев, а если тело немного вспотело, то реакции мышц будут непредсказуемы.

Работу в действующей телефонной схеме необходимо выполнять в защитных перчатках и соблюдать разработанные технические мероприятия правил безопасности.

Монтаж телефонных розеток

Обязательным условием работы телефона является надежное прохождение тока линии АТС через него. При монтаже цепей необходимо исключить обрывы проводов и их неправильной соединение. Для этого собранная схема до подключения должна проверяться и вызваниваться.

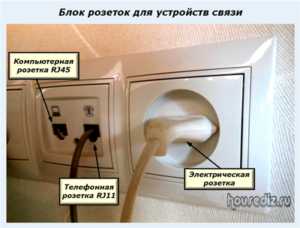

Общие принципы размещения телефонных и электрических розеток на строительные конструкции комнат практически ничем не отличаются. Они описаны отдельной статьей по способам установки розеток. Вначале потребуется выбрать метод размещения телефонной проводки: скрыто или открыто, а затем его выполнить.

Защиту открытых проводов можно осуществить помещением их в пластиковые декоративные кабель-каналы, которые комплектуются множеством аксессуаров, включая и телефонными.

Материал статьи удачно дополняет видеоролик автора Revastroy, в котором показываются приемы монтажа компьютерной розетки компании Viko. Смотрите и комментируйте его и статью.

Сейчас самое удачное время, чтобы поделиться этим материалом с друзьями в соц сетях.

Полезные товары

housediz.ru

Как подключить телефонную розетку

Чтобы подключить стационарный телефонный аппарат к линии, необходима работающая линия от АТС и возможность подключить к ней телефон. К линии телефоны подсоединяются с помощью телефонных розеток.

Существует несколько стандартов таких розеток, они применяются для разных целей: подключения одного или нескольких телефонов, создания выделенных линий. В квартирах чаще всего используют розетку стандарта RJ 11. Как подключить телефонную розетку этого стандарта самостоятельно?

Разновидности оборудования

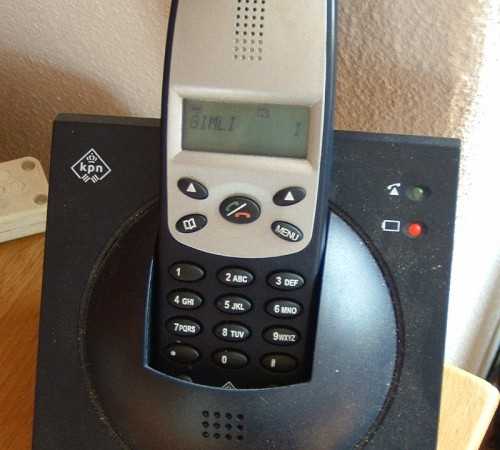

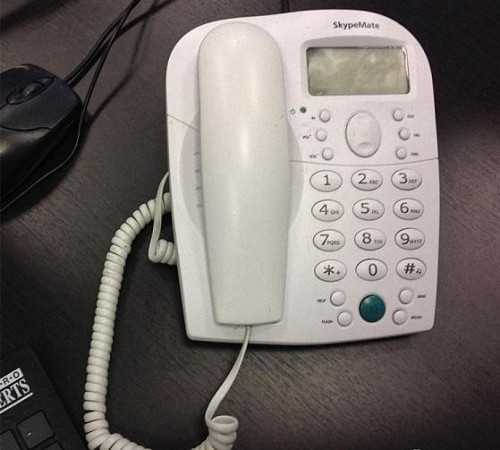

С развитием технологий телефонные аппараты усовершенствуются, но в целом принцип их работы остается неизменным. Для их подключения к линии связи все так же используют специальные розетки.

В России с 80 годов и до недавнего времени использовался единый стандарт — РТШК-4. Еще раньше провода соединяли, просто скручивая их между собой. Сейчас стандартов стало несколько.

Развитие микропроцессорных технологий привело к замене розеток типа РТШК-4 на другие — с маркировкой RJ. С их помощью можно подсоединять к линии до четырех телефонов. Аббревиатура RJ означает Registered Jack. С таким обозначением существует несколько стандартов телефонных розеток:

• RJ 9 — коннектор, подсоединяющий трубку к стационарному телефонному аппарату,
• RJ 11 — именно он чаще всего применяется в жилых домах и квартирах, первый стандарт, принятый в США, также называют «евро-розетка», имеет два контакта и подключает один телефон,
• RJ 14 — часто используется в офисных помещениях, имеет контакты и 4 провода, удобна для подключения дополнительных линий — можно соединить два телефона отдельной линией, в квартирах для подключения телефона применяется редко,
• RJ 25 — модель с тремя парами контактов, подключить ее своими руками сложно, лучше поручить такую работу специалистам.
• RJ 45 — устройство с 4 парами контактов, с его помощью соединяют компьютерные и телефонные сети или подключают телефон к линии.

Существуют и совмещенные версии РТШК-4 и RJ 11 с обоими типами разъемов. Такие устройства используются для соединения компьютерных и телефонных сетей. Кроме того, с их помощью можно подключать к сети аппараты со старыми и новыми вилками.

Также есть розетки RJ 12, но они не являются стандартными, так обозначают изделия фирмы Legrand — RJ11 или RJ 25. Устройства типа ТАЕ применяют для подключения к линии немецких и французских телефонных аппаратов.

Способы монтажа

Телефонные розетки можно монтировать открытым или закрытым способом. Открытый способ подразумевает, что вся отделка на стене сохраняется, оборудование прикрепляют прямо на обои или краску.

Провода в таком случае убирают в кабель-канал, расположенный в плинтусе или на стене. Можно найти кабель-каналы разных цветов и размеров, плинтусы с кабель-каналом внутри. Удобны модели с защелкивающимися крышками. Также есть плинтусы со встроенными розетками. Покупая их, выбирайте те, у которых лицевая панель хорошо прилегает к основанию, иначе со временем она начнет отставать.

Иногда устройства монтируют не на стену, а на пол. При подключении открытым способом их можно даже приклеить на двухсторонний скотч.

Если подключение телефонной розетки делают закрытым (скрытым) способом, провода прокладывают в канале до того, как устанавливают розетку в подрозетник. Иногда провода прокладывают в стене, а розетку устанавливают снаружи. Используют чаще всего медный одножильный кабель КПСВ в белой полиэтиленовой оболочке или тоже медный однопарный кабель ТРП.

Чаще всего телефонные розетки монтируют не отдельно, а в составе розеточного блока, например, вместе с электрической розеткой и выключателем, как на фото.

Совет! Чтобы замаскировать конструкцию, располагайте их за фасадами мебели или за мониторами и телевизорами.

Устройство телефонной розетки

Телефонная розетка состоит из нескольких основных элементов:

• корпуса из диэлектрического (непроводящего) материала — керамики или пластмассы,
• контактов — подпружиненных деталей из латуни, которые нужны для надежного соединения проводящих частей и бесперебойного прохождения тока,
• клемм — переходников для соединения кабелей.

Контактные гнезда устройства делают утопленными в корпус. Такое их расположение предупреждает случайные замыкания.

Телефонные розетки могут быть одно- или многоразъемными. Одноразъемные модели позволяют подключить один телефонный аппарат, многоразъемные — несколько. Розетка RJ 11 относится к одноразъемным, с ее помощью можно подключить только один телефон.

Подключение RJ 11

RJ 11 имеет два провода, поэтому ее несложно подключить своими руками в домашних условиях. Для этого нужно будет соединить в розетке два конца провода с определенными контактами, так, чтобы в вилке и в розетке они располагались в зеркальном отражении. Для монтажа необходимы:

• двужильные кабели толщиной 0,3-0,5 мм,
• отвертки — плоская или крестовая, в зависимости от типа шурупов, с изолированной ручкой,
• дрель,
• инструмент для удаления изоляции,
• тестер,
• инструмент для обжима контактов — можно не использовать, а обжать контактные пластины с помощью отвертки, но тогда вилка будет выглядеть не так аккуратно.

На видео показано, как правильно подключить к линии телефонную розетку.

Важно! Работы по подключению розетки нужно проводить в резиновых или латексных перчатках. Напряжение в слаботочной сети достигает 60 В, понижающееся до 12 В, когда трубку снимают. Если на телефон попробуют позвонить, в проводах возникнет напряжение 120 В, то есть может ударить током. При таком напряжении это неопасно, но неприятно.

Прежде всего нужно отключить электричество. Далее с проводов необходимо счистить изоляцию. Это делают бокорезами, плоскогубцами или обычным ножом. Освобождать провода от изоляции нужно аккуратно, чтобы не повредить саму жилу телефонного кабеля, иначе в дальнейшем она может сломаться.

Не стоит обжигать изоляцию, а затем снимать ее пальцами. Горячим пластиком можно обжечься, кроме того, при таком способе изоляцию трудно снять аккуратно. Нужно зачистить провода на расстояние 4 см от конца.

Желательно зачищать провода с запасом: они тонкие и хрупкие, их легко повредить. Лишнюю часть, если она останется, легко спрятать под корпус розетки. При закрытом монтаже провода для удобства делают выступающими за поверхность стены на 5-8 см.

Далее с помощью тестера проверяют полярность проводов. Обычно в телефонных розетках красный провод положительный, а зеленый — отрицательный. Но лучше полярность проверить, так как неизвестно, как были расположены провода раньше. Если нет возможности воспользоваться тестером, то подключают кабели согласно схеме, которая прилагается к устройству.

Чтобы проверить, работает ли линия, нужен вольтметр (мультиметр). Напряжение на линии должно быть равно 40-60 В.

После этого провода подключаются к розетке согласно схеме. Для этого вам понадобится отвертка — провода вставляют в разъемы и затягивают винты, хорошо их зажимая.

Далее монтируют розетку на стену, а затем подключают провода к сети и проверяют устройство. При открытом способе монтажа в конце его закрывают крышкой и закрепляют ее винтами.

Если нужно установить розетку закрытым способом, то сначала на стену наносится разметка, показывающая, где будет находиться устройство. Затем по разметке с помощью перфоратора делают отверстия и закрепляют конструкцию саморезами. Сверху устанавливают защитный кожух. В конце также тестируют устройство.

Если вы монтируете новую точку и места для розеток на стене места не предусмотрено, то сначала для них делают углубление — подрозетник. Его высверливают с помощью специальной насадки-коронки на перфоратор диаметром 6-7 см. Также с помощью перфоратора штробят каналы для прокладки проводов. Если перфоратора нет, это можно сделать молотком и зубилом. Но такая работа гораздо боле долгая и трудоемкая.

После этого устанавливают устройство в подрозетник, убедившись, что кабели не переплетаются. Затем розетку закрепляют с помощью саморезов и распорных винтов. Щели между подрозетником и стеной замазывают гипсовым раствором.

Когда раствор застынет, устанавливают защитную окантовку и лицевую панель. Защитная окантовка в современных моделях прикрепляется на защелках, а лицевая панель фиксируется винтами.

Схемы подключения

Телефонные розетки подключат по определенным схемам. Провода у них промаркированы цветом или цифрами, существуют разные варианты, но схема подключения телефонной розетки обычно прилагается к прибору.

Обычно полярность не так важна, но отдельные устройства могут работать неправильно, если ее не соблюдать. Схема подключения показана на рисунке.

Жилы витой пары также маркируются по разным стандартам, которые приведены в таблицах. Существует старая, новая и немецкая схемы.

Новая маркировка
Номер контакта	RJ 11	T/R	Полярность
1	—	T	+
2	—	T	+
3	синий	R	—
4	сине-белый	T	+
5	—	R	—
6	—	R	—



Старая схема
Номер контакта	RJ 11	T/R	Полярность
1	—	T	+
2	—	T	+
3	красный	R	—
4	зеленый	T	+
5	—	R	—
6	—	R	—



Немецкая схема
Номер контакта	RJ 11	T/R	Полярность
1	—	T	+
2	—	T	+
3	белый	R	—
4	коричневый	T	+
5	—	R	—
6	—	R	—

Советы

Чтобы правильно подключить телефон и получить хорошо работающую линию, нужно учесть некоторые рекомендации.

1. Чаще всего устанавливают внутреннюю (скрытую) розетку. Она хорошо вписывается в любой интерьер, но монтировать ее сложнее, кроме того, при этом можно повредить декоративную отделку стен. Розетки открытого типа легко обслуживать, устанавливать и демонтировать, при их установке не портится отделка, но выглядят они не очень эстетично.
2. Следует отдать предпочтение продукции известных производителей. К таким относят фирмы Легранд (Legrand) и Вико.
3. Если к розетке не прилагается схема маркировки проводов, то можно воспользоваться приведенными выше таблицами. В новой маркировке у положительного провода розетки RJ 11 цвет такой же, как у отрицательного, но с добавлением белого. По старой схеме положительный — зеленый, а отрицательный — красный. В немецком варианте отрицательный — белый, а положительный — коричневый.

Монтаж устройств других типов

Розетку RJ 11 можно заменить моделью RJ 25. Это нежелательно, но если вы случайно купили версию с 6 контактами, то для подключения используйте только 3 и 4. Они промаркированы так же, как два контакта модели RJ 11.

К телефонным аппаратам старого стандарта подойдет универсальная розетка (РТШК-4 + RJ-11). Также можно использовать переходник со старого стандарта на новый.

Заключение

Пользуясь приведенными в статье схемами и рекомендациями, вы сможете самостоятельно установить телефонную розетку нового стандарта и подключить к линии телефон. Подключение устройства с двумя контактами не представляет сложности, главное, при покупке выбирать модели известных производителей, а подключая розетку, проводить работы аккуратно и соблюдать полярность.

Отправить комментарий

2proraba.com

Как подключить телефонную розетку к телефонному кабелю или линии

На самом деле, мы по большей части знакомы с механизмом подключения телефонной розетки. По сути, здесь нет ничего трудного. Если иметь базовую подготовку или даже теоретические знания, то можно управиться за полчаса с учетом прокладки проводов.

Виды телефонных розеток

Собираетесь подключить телефон? Для ответа на вопрос о том, как это сделать, сначала надо определиться с разновидностью розетки. Еще несколько лет назад этот вопрос не был бы задан, поскольку существовал только один тип — РТШК-4. В каждом доме, где был телефон, устанавливались именно такие стандартные приборы. Сегодня советские укоренившиеся стандарты сменились европейскими — RJ11 и RJ12.

RJ11 используется в квартирах и домах. Оснащен он всего двумя проводами.

RJ12 подключается к четырем проводам. Его используют в качестве разводки офисных АТС с многочисленным количеством каналов. Если вы планируете устанавливать телефон у себя дома, то лучше ориентироваться на RJ11.

Способы монтажа телефонной розетки

При наличии минимальных знаний, подключить самостоятельно телефонную сеть можно минут за 5-10. Есть два способа установки – открытый и закрытый. Открытый способ подразумевает установку на поверхности без удаления отделочного слоя.

Например, если вы уже полностью сделали ремонт и теперь необходимо провести телефон, то розетку устанавливают прямо на обои или краску. Кабель – канал при этом прячется под плинтус. Открытый способ крепления может осуществляться, вообще, без монтажа на стене — розетка может находиться на полу.

В ней находится 4 винта. Два, находящихся ближе всего к разъему, трогать не нужно. Провод крепится в двух оставшихся винтах. Далее прокладывается изоляция — жилы присоединяются к зажиму и прижимаются винтами. После этого крышка корпуса закрывается. Работа готова.

Важно знать! Всю работу по открытому монтажу следует проводить в перчатках. Лучше использовать латексные. Бывали случаи появления напряжения, когда на телефон пытались позвонить. В этот момент вас может ударить током. Удар будет, естественно, не смертельным, но чувствительным.

Скрытый способ монтажа подразумевает прокладку провода телефона до того, как будет подключена розетка. В этом случае, планируется место ее расположения.

Иногда скрывают провода в стене, а розетку выносят наружу. Визуально такой способ крепления напоминает стандартные электрические розетки. Скрытый и открытый способы монтажа называют внешним и внутренним. В целом принципиальных отличий у них не существует.

Подключение телефонной розетки RJ11

Перед тем как приступить к монтажу, следует приготовить базовый набор инструментов и материалов:

• провода сечением 0,3-0,5 мм. с двумя жилами;
• острый предмет для удаления изоляции. Подойдет кухонный нож или плоскогубцы;
• плоская и крестовая отвертка;
• тестер для измерения напряжения в проводах;
• резиновые перчатки.


Современные розетки для телефона выпускаются разных размеров и цветов. Чтобы самостоятельно подключить RJ11, нужно придерживаться следующей схемы:

• резиновые перчатки. Это обязательная мера — в телефонных проводах есть напряжение от 60 до120 Вольт. Оно не причинит вреда здоровью, но может доставить дискомфорт;
• затем нужно избавиться от изоляции. Ее снимают на такую длину, чтобы она была достаточной для подключения. Удалять изоляцию предполагается очень аккуратно, поскольку если повредить жилу, то она будет переламываться, что приведет к неисправности. В дальнейшем вы забудете, что поломку в другом месте, что отнимет массу времени;
• на следующем этапе, присоединяем розетку к источнику питания. В приборе представленного вида, провода прикрепляются к контактам, расположенным посередине. При этом можно руководствоваться следующей схематической зарисовкой:

• далее вам потребуется тестер. Можно использовать и мультиметр. Он нужен для точного определения полярности проводов, т. е. где «+», а где «-». Минус при этом обозначается красным цветом, а плюс – зеленым. Многие утверждают, что определение полярности вовсе не обязательно в случае подключения телефона, но на практике доказано, что если полярность изначально определена неверно, то аппарат будет работать с помехами;
• следующий этап предполагает закрепление оголенных проводов между вилками в корпусе розетки. Пазы, к которым крепятся провода, имеют специфическую характерную форму, чтобы провода лучше держались. После закрепления не нужно заматывать места стыков изолентой;
• последний этап – закрепление корпуса. Некоторые корпуса имеют автоматические защелки или требуется закрепление корпуса винтами. Поскольку мы говорим про внешний монтаж, то розетку можно прикрепить двухсторонним скотчем к стене или полу.
• Монтаж для внутренней розетки слегка отличается. Сначала в стене проделывается отверстие, которое будет идентично ее размеру. Затем монтируется подрозетник, чтобы в будущем при установке новой, можно было быстро сменить ее. Кабель крепится по аналогии с показанным выше методом.

Подробнее о подключении телефонной розетки можно посмотреть на видео:



На что обратить внимание при подключении телефонной розетки

Телефонная розетка стандарта RJ11 или RJ12 содержит 2 и 4 контакта. Они выглядят, как небольшие металлические вилки. Кабель крепится между зубьями вилки. Все аппараты закрепляются только к двум контактам. Профессионалы могут использовать для закрепления кроссировочный нож, но в бытовых условиях подойдет обычный кухонный. Совершенно не обязательно тратить деньги на специальный инструмент, если подключение придется проводить один или максимум два раза.

Оплетка с кабеля снимается примерно на 4 см. Жилы при этом должны быть раздвинуты друг от друга.

Многие не покупают современные розетки RJ11, поскольку остались комплектующие еще с советского периода. Вот некоторые обозначения, которые наверняка вам пригодятся:

• РТШК — это советский стандарт. Сейчас такие приборы уже не выпускаются, но функционировать телефонный аппарат может и сегодня с их помощью. Они имеют 4 контакта и ключ;
• КСПВ — провод на медной основе, состоящий из одной жилы. Она покрыта изоляцией из полиэтилена. В большинстве случаев, такой кабель выпускается стандартного белого цвета. Его используют для внутренней прокладки в доме или квартире;
• ТРП — распределительный кабель, предназначенный для прокладки телефонной линии. Этот провод однопарный, который состоит из медной жилы, изолированной полиэтиленом. Имеет разделительное основание.

Как работать по схеме

Итак, большинство профессионалов работают во время подсоединения телефона по схеме. Если вы используете аппарат старого стандарта, а не европейского, то лучше купить универсальную розетку. В ней вмонтирован современный соединитель и разъем из четырех контактов. Пятый – пластмассовый язычок. Подключение розетки старого типа аналогично описанному выше варианту с подключением RJ11 или RJ12. Два провода разводки подсоединяются к контактам, расположенным около пластикового язычка.

Важно знать! Перед подключением розетки следует удостовериться, что в вилке, подходящей к аппарату, провода введены в зеркальном отражении на аналогичные контакты, как в розетке.

Помимо перечисленных стандартов RJ11 и RJ12, есть еще стандарт RJ25. Она оснащена шестью контактами. Такие розетки не устанавливаются дома, но бывают ситуации, когда по незнанию все же приобретаются. Если это произошло, то телефонный аппарат нужно будет подключать к третьему и четвертому контакту, как показано на картинке:

К этим контактам подключен красный и зеленый провод, поэтому их будет легко найти. К розеткам любого подтипа подключаются стандартные кабели.

Как мы видим, ничего сложного в самостоятельном подключении телефонной розетки нет. Желаем удачи!

bouw.ru

Как подключить телефонную розетку. Правильно подключаем телефонную розеткуИнформационный строительный сайт |

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Телефонная розетка — характеристика и разновидности

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

•  RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
• RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
• RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

• RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
• РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

• скрытой розетки;
• перфоратора с наличием коронки для кирпичных поверхностей;
• крепежных элементов;
• бокорезов или другого устройства, помогающего деизолировать провода;
• тестера или мультиметра;
• отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

• Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

• С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
• Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
• С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
• Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
• Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.

Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

• снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
• расправление всех жил кабеля, их может быть от двух до шести;
• укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
• обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене. Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.

Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

• универсальные;
• встраиваемые;
• наружные или евро розетки;
• розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Рекомендации по монтажу телефонных розеток

Телефонная евро розетка называется еще наружной. Она состоит из четырех контактов, к которым подсоединяют провода. Данный тип розеток характеризуется простотой выполнения и легкостью установки. Такие розетки являются универсальными и подходят практически под все типы телефонных аппаратов.

Отличие встраиваемых розеток от предыдущего типа состоит в более сложной конструкции и в способе, с помощью которого подсоединяются провода. Кроме этого, некоторые типы розеток различаются в соотношении с объемом.

В большинстве случаев, телефонные розетки характеризуются наличием двух контактов, так как телефонный кабель также имеет две жилы или два провода, подключаемых к ним.

Стандартная телефонная розетка использует два контакта центрального назначения, которые обозначают цифрами три и четыре.

Случается, что на поверхности розетки нумерация отсутствует, в таком случае, требуется произвести соединение телефонного провода с контактами и проверить работоспособность телефона, если он работает, то подключение розетки выполнено правильно.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

• зелено-белый;
• оранжево-белый;
• сине-белый.

Отрицательные провода, по современной маркировке:

• синего;
• зеленого;
• оранжевого цвета.

Увы, в некоторых случаях приходится устанавливать телефонные розетки старого образца, чтобы определить тип провода воспользуйтесь рекомендациями:

• оранжевый, черный и зеленый провода обозначают плюс;
• красный, желтый и синий — минус.

Согласно немецкой цветовой маркировке положительный кабель обозначен:

• розовым;
• зеленым;
• коричневым цветом.

А отрицательный:

• желтым;
• серым;
• белым.

Среди основных типов коннекторов выделяют следующие:

Они имеют одинаковый принцип работы и различаются лишь количеством проводов, которые возможно к нем подключить. К первому варианту подключают два провода, ко второму четыре, а к третьему — шесть.

Обычный стандартный домашний телефон способен работать с помощью коннектора с двумя проводами для подключения. Хотя в большинстве случаев, используют второй вариант с четырьмя проводами, чтобы осуществить подключение телефона к центральным контактам. К остальным двум контактам возможен вариант подключения дополнительной телефонной линии.

Кроме этого при подключении телефонной розетки следует обращать внимание на полярность. Хотя при подключении некоторых устройств, она не имеет значения. Существуют телефоны, которые требуют соблюдения полярности, поэтому если после подключения розетки возникают проблемы в работе телефонного аппарата, попробуйте поменять провода местами.

При возникновении необходимости в подключении нескольких телефонных розеток, их соединение происходит с помощью перемычек, которые делают в межконтактном пространстве.

Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1.  Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

• зачистить провод кабеля;
• соединить его с проводами красного и зеленого цветов розетки;
• проверить телефон на работоспособность.

2.  “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

• одинарного;
• комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

• разберите розетку и с внешней стороны найдите устройство в виде клеммника;
• зачистите провода для телефонного и интернетного кабелей;
• соедините эти два кабеля в соотношении с цветовыми жилами;
• установите провода в устройство клеммника;
• зажмите его и поставьте на место в розетке;
• проверьте телефон и интернет на отсутствие ошибок в работе.

stroiremdoma.ru

Как подключить телефонную розетку к телефонному кабелю

Ремонт в квартире редко обходится без замены таких элементов, как электрические, телевизионные и телефонные розетки. С точки зрения сложности подключения, телефонная розетка является более простым элементом, нежели электрическая.

При этом работы по ее установке гораздо безопаснее, поскольку в этом устройстве отсутствует опасное для жизни напряжение. Конечно это не значит, что не следует соблюдать правила элементарной электробезопасности, ведь в ждущем режиме напряжение между проводами телефонной лини составляет около 60 В. Следует также учитывать тот факт, что отключить телефонную линию гораздо сложнее, чем часть силовой электропроводки. Еще одним неприятным моментом является появление в цепи напряжения 120 В в момент поступления вызова на устанавливаемый телефон от какого-либо абонента.

Чтобы понять как подключить телефонную розетку следует внимательно рассмотреть ее внутреннее строение и порядок выполнения работ по монтажу этого устройства.

 Монтаж телефонной розетки

Установка телефонной розетки предусматривает выполнение такой последовательности действий:

1. Разобрать корпус. Для этого следует открутить отверткой болт, которым осуществляется крепление крышки к корпусу.
2. Если это изделие предназначено для внутренней установки, то следует предварительно установить для него монтажную коробку. Для этого в стене высверливается отверстие с помощью специальной коронки, надеваемой на дрель. Далее к этому отверстию подводится кабель (лучше отдать предпочтение четырехжильному), который выпускается из монтажной коробки примерно на 15 см. Для жесткого крепления подрозетника в бетонной или кирпичной стене используют алебастр, а при установке розетки на стену из гипсокартона – специальные крепления, смонтированные на самой коробке. Стоит также оговориться, что правильная прокладка телефонного провода должна осуществляться в стене под слоем штукатурки, при этом его пересечение или расположение вблизи кабелей силовой проводки не допускается.
3. Как правильно подключить телефонный кабель к розетке? Снять изоляцию на 5 мм от краев жил провода телефонной линии. Для этого может быть использован специальный инструмент или самый обычный нож. Если установка розетки выполняется профессионалами, то они делают обжимку конца каждой жилы с установкой на него специальной клеммы.
4. Подключение телефонного кабеля производится к тем клеммам телефонной розетки, к которым присоединены проводники красного и зеленого цвета. Схема подключения может отличаться в зависимости от типа разъема, используемого в данном устройстве. Однако цветовая маркировка в большинстве случаев соблюдается. При этом красный цвет изоляции проводника означает, что к нему должен быть подсоединен минус, а зеленый предусматривает подключение плюса. Для определения, какой из проводов линии является плюсом, а какой минусом можно прибегнуть к помощи обыкновенного тестера. Как правило, при подключении современных телефонных аппаратов полярность не важна. Впрочем, при монтаже розетки обычно используется метод проб и ошибок: если телефон не заработал – значит нужно поменять полярность.
5. Собрать корпус розетки.
6. Провести проверку работоспособности телефона.

Если эта несложная последовательность действий была выполнена правильно, то подключение телефонной розетки не представляет собой никакой сложности.

Выбор провода

Чтобы выполнить разводку линии согласно схеме размещения телефонных аппаратов в квартире, используют провод ТРП 2×0,4 или 2×0,4, который имеет две отдельных медных жилы, покрытых изоляцией из поливинилхлорида (ПВХ). Особенностью этого кабеля, называемого в простонародье «лапша», является наличие разделительной полосы между его жилами. В эту полосу очень удобно забивать мелкие гвозди для закрепления провода на поверхности.

Виды телефонных розеток

Несмотря на повсеместную унификацию штепсельных разъемов, используемых при подключении телефонов, все-таки существует несколько разновидностей телефонных розеток.

• Розетка советского образца (РТШК-4).

В настоящее время такие модели встречаются все реже, однако они до сих пор используются. Применяются эти устройства в комплекте со старыми моделями телефонов. Они представляют собой розетку, имеющую 4 контакта ножевого типа и пластиковый язычок (ключ).

• Это одинарная или двойная розетка (RJ11). Является одним из наиболее распространенных типов этих устройств. Использует двухжильное соединение. Она может применяться для подключения домашних или офисных телефонов. При этом для присоединения этой розетки к линейным проводам телефонной линии используются контакты, маркированные номерами 2 и 3 (зеленый и красный).

• Разъем 6P2C. (Стандарт RJ12). Может выпускаться в одинарном или в двойном варианте. Чаще всего эти розетки используются для подключения мини-АТС в офисах.
• (Стандарт RJ14). Такое изделие может быть применено для подключения двух телефонных линий или четырехпроводных телефонных аппаратов. Однако, поскольку в большинстве квартир присутствует только одна линия, то ее провода присоединяются к средним клеммам (номера 2 и 3) такой розетки.
• 6Р6С (RJ25). Имеет три пары контактов. Ее приобретение нецелесообразно для установки в частной квартире, имеющей всего одну линию с двухпроводным телефоном. Если все-таки приходится устанавливать такое устройство, то провода подключаются к верхним клеммам (3 и 4 номер).
• 8P8C (RJ45). Восьмипроводный разъем, использующийся для построения локальных вычислительных сетей.

Поскольку перечисленные разъемы могут использоваться в розетках разных стандартов (главное, чтобы совпадало количество жил в соединении) то существует значительная путаница в названиях разъемов и моделей розеток.

Чтобы установить несколько соединенных друг с другом телефонов, можно использовать схему параллельного подключения розеток. Для этого в каждое соединение, которое присутствует в одном устройстве, следует подключить одноименный провод из соседнего.

mr-build.ru
