Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

  • Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
  • Открытая проводка имеет определенные преимущества:
    1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
    2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
    3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

  • Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
  • Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
  • Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.
Прокладка провода в плинтусе

Прокладка провода в плинтусе

Скрытая проводка

Итак:

  • Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
    1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
    2. Не занимает свободного пространства в наших и без того маленьких квартирах
    3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
    4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.

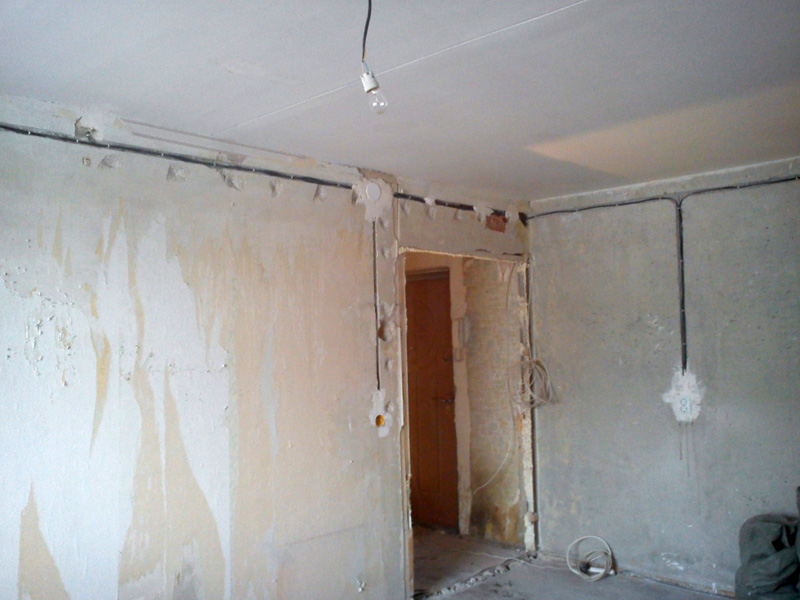

  • Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
  • Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

  • Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

  • Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
  • Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).
Примерная мощность различных электроприборов

Примерная мощность различных электроприборов

  • Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
  • Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
  • Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

  • Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
  • При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.
На фото изображена схема питания всей квартиры через УЗО

На фото изображена схема питания всей квартиры через УЗО

  • Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
    Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

  • Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм
    2
    .
    Соответственно для групп на 16А не менее 1,5 мм2. Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм2. В то же время минимальное сечение провода группы не должно быть ниже 1 мм2.

Монтаж электропроводки

Итак:

  • Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
    Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
  • Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
    Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.
Схема питания всех электроприборов двухкомнатной квартиры

Схема питания всех электроприборов двухкомнатной квартиры

  • При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
  • При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Схема электропроводки в двухкомнатной квартире + фото
Главная » Схемы » Схема электропроводки в двухкомнатной квартире

Если вы решили заменить проводку в хрущевке, тогда перед выполнением работ вам необходимо изучить схемы электропроводки в двухкомнатной квартире панельного дома. Схема электропроводки в двухкомнатной квартире поможет вам выполнить качественную проводку.

Теперь мы представим вашему вниманию современные проекты размещения розеток, выключателей и распределительных коробок. Также мы расскажем основные рекомендации по составлению электрической схемы своими руками.

Как самостоятельно начертит план?

Если вы желаете самостоятельно начертить план размещения розеток, выключателей и распределительных коробок. В двухкомнатной квартире вам необходимо учесть следующие моменты:

  • Не следует устанавливать один автоматический выключатель. Вам нужно два выключателя. К одному будут подключаться розетки, а ко второму выключателю будет подключена линия освещения. Схема розеточной линии в 2-х комнатной хрущевке также должна быть разделена на несколько групп.
  • Чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире вам следует использовать ксерокопию схемы жилья. В этом документе вы сможете найти чертеж всех комнат. Именно поэтому у вас больше не возникнет проблем с монтажом.
  • Высота установки розеток должна нормироваться по ГОСТу. Также вы можете руководствоваться правилами ПУЭ. Благодаря этим документам вы сможете найти оптимальный вариант размещения.
  • Каждая комната обязательно должна иметь собственные розетки. Только ванная комната не должна иметь распределительную коробку. В ванной комнате повышенная влажность и поэтому вам лучше поместить распределительную коробку в коридоре. Оттуда вы сможете выполнить разводку освещения и розеток.
  • Обычно застройщики не проводят электричество на балкон. Если вы приобрели себе новую квартиру, тогда разводку электропроводки вам необходимо сделать самостоятельно. Если вы делаете замену электропроводки и вам необходимо вывести свет на балкон, тогда лучше установить дополнительную распределительную коробку.
  • Щиток обязательно должен иметь защитную автоматику. Они способны защитить электропроводку в двухкомнатной квартире от перенапряжения или замыкания.
  • Если ваша комната извилистая, тогда вам лучше будет установить несколько светильников. Они будут управляться с помощью двухклавишного выключателя. В другом случае освещение в квартире будет недостаточным.

Это основные рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома. Теперь мы хотим представить вашему вниманию два типовых проекта электропроводки в двухкомнатной квартире. Если вам будет интересно, тогда можете прочесть про схему электропроводки в трехкомнатной квартире.

Схема электропроводки в двухкомнатной квартире

Теперь мы предоставим вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:

Как видите, на схеме, если в вашей квартире присутствует извилистый коридор, тогда необходимо установить несколько люстр. Они способны сделать ваше освещение качественным. Больше всего розеток должно располагаться на кухне. В этой комнате присутствует огромное количество бытовых приборов и поэтому лучше всего установить 6 розеток. Этого количества будет достаточно для подключения бытовой техники.

Мы надеемся, что эти чертежи станут для вас полезными. Если вы столкнулись со сложностями при составлении схемы электропроводки в двухкомнатной квартире панельного дома, тогда можете задать нам вопросы.

Читайте также: схема подключения двухклавишного выключателя.

Схема электропроводки в двухкомнатной квартире панельного дома

Если Вы решили заменить старую проводку в брежневке либо хрущевке, рекомендуем просмотреть две типовых схемы электропроводки в двухкомнатной квартире панельного дома. Далее мы не только предоставим современные проекты размещения розеток, выключателей и распределительных коробок, но и рекомендации по составлению электрической схемы своими руками.

Как самому начертить план

Если Вы хотите самостоятельно начертить план размещения розеток, выключателей и распределительных коробок в каждой комнате двухкомнатной квартиры, советуем учитывать следующие моменты:

  1. Не нужно под один автоматический выключатель подключать всю группу розеток либо линию освещения. Желательно самому «разбить» силовую и осветительную линию на несколько групп. К примеру, один автомат отвечает за свет в коридоре и ванной, а второй – за освещение в зале, кухне и спальне. В то же время схема розеточной линии в 2-х комнатной хреущевке должна быть аналогично распределена на несколько групп. О том, как разделить проводку на группы, мы рассказали в отдельной статье.
  2. Для того чтобы самостоятельно начертить проектную схему электропроводки в двухкомнатной квартире, используйте ксерокопию плана жилья. В данном документе все размеры комнат выдержаны согласно фактическим значениям, поэтому в дальнейшем, при монтаже, у Вас не возникнет сложностей с разметкой стен.
  3. Высота установки розеток и выключателей не нормируется стандартами ГОСТ и правилами ПУЭ, поэтому можете подобрать наиболее подходящее расстояние от пола для Ваших условий.
  4. В каждой комнате должна быть собственная распределительная коробка, за исключением ванной. Из-за повышенной влажности в ванной комнате, распределительную коробку лучше разместить в коридоре и оттуда выполнить разводку электропроводки для розеток и светильников.
  5. Как правило, застройщики не проводят электричество на балкон. Это уже делает сам хозяин жилья. Если при замене электропроводки в квартире Вы решили сделать свет на балконе своими руками, можно вывести отдельный провод от распределительной коробки соседней комнаты, а не напрямую от квартирного щитка.
  6. В щитке обязательно должна быть установлена защитная автоматика – УЗО и автоматический выключатель, которые защитят проводку в двухкомнатной хрущевке от короткого замыкания, утечки тока и перенапряжения электросети.
  7. Если комната извилистая (как прихожая на второй из схем, которые мы предоставили ниже), лучше установить несколько светильников, управляемых двухклавишным выключателем. В противном случае освещение в квартире будет недостаточно хорошим.

Вот мы и предоставили рекомендации по составлению схемы электропроводки в двухкомнатной квартире панельного дома, теперь хотелось бы показать два типовых проекта, которые Вы можете взять для примера в своем случае.

Готовые примеры

Итак, к Вашему вниманию схемы разводки проводки по 2-х комнатной квартире панельного и кирпичного дома:Схема проводки в двухкомнатной квартиреЭлектричество в хрущевке

Как Вы видите, для длинного и извилистого коридора действительно лучше установить несколько люстр, которые сделают освещение более качественным. Что касается розеток, их больше всего на кухне, т.к. здесь нужно подключить множество бытовых электроприборов: вытяжку, электроплиту, холодильник, посудомоечную машину, микроволновку, чайник и т.д.

Чтобы составить схему проводки самостоятельно, рекомендуем изучить следующие статьи:

  1. Как расположить розетки в квартире: https://samelectrik.ru/pravilnoe-raspolozhenie-rozetok-v-kvartire.html
  2. Правильное расположение светильников на потолке: https://samelectrik.ru/pravila-razmeshheniya-svetilnikov-na-potolke.html
  3. Как составить схему электропроводки перед ремонтом: https://samelectrik.ru/kak-sostavit-sxemu-elektroprovodki-pered-remontom.html

Также возможно вам пригодится схема сборки распределительного щита (один из вариантов):

Схема электрического щита 220В



Единственное отличие — в вашем случае будет больше однополюсных автоматов, т.к. скорее всего групп розеток будет больше. Или же просто на одном автомате будет больше потребителей, если нагрузка не будет превышать 3,5 кВт на один автомат. Как мы и указывали в рекомендациях, розетки были разделены на несколько групп, дополнительно проводка защищена УЗО и реле напряжения. Последнее защитит квартиру от перенапряжения и выхода техники из строя при обрыве нулевого провода, что является нередкой ситуацией в старом жилом фонде.

Надеемся, что предоставленные чертежи были для Вас полезными. Если у Вас возникли сложности при составлении схемы электропроводки в двухкомнатной квартире панельного дома, обязательно задайте их нашим специалистам в категории «Вопрос электрику»! Наглядные фото и видео примеры электромонтажных работ Вы можете увидеть в статье: как сделать электропроводку в квартире своими руками.

Схема электропроводки двухкомнатной квартиры — Всё о электрике

Бытовой ремонт №1

Выберите надежных мастеров без посредников и сэкономьте до 40%!

  1. Заполните заявку
  2. Получите предложения с ценами от мастеров
  3. Выберите исполнителей по цене и отзывам

Разместите задание и узнайте цены

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

  • Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
  • Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
  • Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

  • Места установки электрощитков и розеток
  • Количество электроточек в квартире
  • Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
  • Разметку проводов, а для открытой проводки – места их крепления
  • Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

  • Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
  • Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
  • Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

  • С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
  • «Звезда»– электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
  • «Шлейф» – такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

  • Розеток – автомат на 25А и для комнат, и для кухни с санузлом
  • Освещения – использовать автомат на 10А
  • Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

  • Их следует располагать слева от входа
  • Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
  • Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

  • В ванной можно устанавливать розетку только при наличии трансформатора
  • Заземление розеток нельзя подключать к нулевому проводу
  • Для электрической плиты на кухне необходим автомат на 63 А
  • Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
  • Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
  • Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
  • К розеткам провод подводят снизу, а к выключателям – сверху
  • Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

  • Для кирпичного дома
  • Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Схема электропроводки в квартире: разводка электрики для разных помещений

Обязательная часть ремонтных работ в квартире – замена или монтаж электрических кабелей, распределительных коробок, электрощита. Грамотно подобранная схема электропроводки обезопасит жилье от аварий и непредвиденных ситуаций.

Мы расскажем, что нужно предусмотреть при самостоятельной замене или прокладке электрики. У нас вы узнаете, как составить схему и распределить электроточки в однокомнатных, двух- и трехкомнатных квартирах. С учетом наших рекомендаций вы сможете обеспечить себя безотказно действующей энергетической сетью.

Отличительные черты современной электропроводки

Современные бытовые технологии в конце 20 века сделали ощутимый рывок. В домах кроме телевизоров появились компьютеры, системы охраны и видеонаблюдения, мощная бытовая техника, беспроводная связь. В связи с этим разводка электрических кабелей стала намного сложнее, хотя принципы устройства не изменились.

Сложности начинаются с самого первого этапа – проектирования. Чтобы грамотно составить схему проводки в квартире, необходимо заранее знать приблизительную мощность бытовых электроприборов, места их расположения. Одновременно с этим нужно продумать систему освещения во всех помещениях.

Кроме большого количества новых приборов появилось еще одно отличие: наряду с силовой сетью обязательно присутствует слаботочная система, традиционно включающая в себя телефонные и телевизионные провода, а также компьютерное, охранное, акустическое оборудование и домофон.

Эти две системы (силовую и слаботочную) разделять нельзя, так как все приборы питаются от источников электросети 220 В.

Изменилось количество эксплуатируемых одновременно приборов и кабелей. Если раньше хватало установки в зале одной люстры, то сейчас многие используют осветительную систему, включающую, кроме люстры, точечные светильники и подсветку.

К увеличению количества техники нужно прибавить увеличение мощности – по этой причине старые кабеля уже не подходят, а размеры электрораспределительного щита заметно выросли.

Для чего нужна схема разводки?

Получается, что устройство современной разводки электрики в квартире – это настоящее искусство, справиться с которым под силу только профессиональному электрику.

Если вы не хотите постоянно менять отделку стен, чтобы маскировать то тут, то там появляющиеся кабеля, рекомендуем перед ремонтом квартиры или строительством дома составить чертеж с обозначением всех значимых объектов, связанных с электричеством: розеток, выключателей, электрощита с УЗО, осветительных приборов.

Ориентируясь на требования или пожелания владельца жилья, электрик составляет принципиальную схему электропроводки в квартире. Его задача – разделить кабеля на группы, чтобы правильно распределить нагрузку, продумать систему управления и защиты и в конечном итоге сделать все, чтобы гарантировать безопасность и комфорт.

Что обязательно нужно учесть при составлении схемы, чертежа, плана работ, необходимого для грамотной прокладки электропроводки?

Рассмотрим электросеть с точки зрения составляющих частей:

  • Автоматические аппараты защиты, установленные в электрическом щите. От их качества и грамотной установки зависит функционирование всего домашнего оборудования и безопасность пользователей.
  • Кабеля, провода с правильно подобранным сечением и хорошей изоляцией.
  • Розетки и выключатели с качественными контактами, безопасными корпусами.

В частных домах обязательный элемент – вводный автомат и силовой кабель от него к щиту. С помощью автоматического выключателя регулируют потребляемую мощность и при необходимости отключают всю электроэнергию дома.

Электросчетчик обычно устанавливается на входе, срезу после вводного автомата.

Разделение электропроводки на группы (линии)

Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.

Оптимальная схема проводки двухкомнатной квартиры

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

  • Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
  • Открытая проводка имеет определенные преимущества:
    1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
    2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
    3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

  • Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
  • Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
  • Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Скрытая проводка

  • Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
    1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
    2. Не занимает свободного пространства в наших и без того маленьких квартирах
    3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
    4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
  • Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
  • Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

  • Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

  • Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
  • Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

  • Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
  • Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
  • Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм 2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

  • Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
  • При разделении нагрузки на группы отдельно следует учесть мощность потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

  • Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
    Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

  • Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм 2 .
    Соответственно для групп на 16А не менее 1,5 мм 2 . Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм 2 . В то же время минимальное сечение провода группы не должно быть ниже 1 мм 2 .

Монтаж электропроводки

  • Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
    Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
  • Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
    Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

  • При прокладке в одной штробе сразу нескольких проводов разных групп, желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
  • При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

{SOURCE}

Схема электропроводки в квартире — типовая схема подключения и распределения электропроводки в панельной квартире (одно, двух или трехкомнатной)

Один из этапов ремонта – прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов – спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

  • Открытая электропроводка – прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
  • Скрытая электропроводка – прокладывают внутри конструкций: в трубах, коробах, углублениях и т.д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков – отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
  • Наружная электропроводка – прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

  • Места установки электрощитков и розеток
  • Количество электроточек в квартире
  • Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
  • Разметку проводов, а для открытой проводки – места их крепления
  • Основные требования к электропроводке –медные кабели для прокладки сети, питание от сети 380/220 В, система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

  • Последовательно – складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
  • Параллельно – ко всем параллельно соединенным ветвям цепи приложено одно напряжение.  Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
  • Смешанно – применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

  • С помощью распределительных коробок: электрический щиток располагают за пределами квартиры – на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
  • «Звезда»— электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую.  Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
  • «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один – для размещения светильников, второй – для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

  • Розеток –  автомат на 25А и для комнат, и для кухни с санузлом
  • Освещения – использовать автомат на 10А
  • Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т.д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

  • Их следует располагать слева от входа
  • Розетки устанавливают в  40 см от пола. На кухне может быть иная высота расположения
  • Выключатели – на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

  • В ванной можно устанавливать розетку только при наличии трансформатора
  • Заземление розеток нельзя подключать к нулевому проводу
  • Для электрической плиты на кухне необходим автомат на 63 А
  • Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
  • Расстояние между проводами в идеале не должно быть меньше 0,3 см, до пола или потолка – не меньше 1,5 см, до окон, дверных косяков – не меньше 1 см
  • Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
  • К розеткам провод подводят снизу, а к выключателям – сверху
  • Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

  • Для кирпичного дома
  • Для панельного дома

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов – из количества групп.

Схема электропроводки в двухкомнатной квартире. Пример расчета
Схема электропроводки в двухкомнатной квартире. Пример расчета Skip to content

Информация для электрика

Информация и практические навыки для электрика

В двухкомнатных квартирах старых панельных домов часто приходится сталкиваться с несовершенной электрической проводкой, не способной в достаточной мере выдерживать нагрузку современных электроприборов. В такой ситуации актуальна ее замена на новую проводку.

Либо в совершенно новой квартире также следует озадачиться разводкой электрических кабелей.

Этапы разводки кабелей по помещениям двухкомнатной квартиры

Разводку кабелей по помещениям двухкомнатной квартиры следует проводить по следующим этапам:

  • составление схемы разводки;
  • расчет числа требуемых материалов, электрической фурнитуры;
  • разметка, а также штробление стен;
  • крепление кабельных проводов;
  • установка выключателей, розеток, а также распределительных устройств;
  • сборка вводного щитка;
  • прозвонка собранной линии с помощью мультиметра.

Подробнее остановимся на составлении схемы. Схема разводки электропроводки в квартире может быть составлена своими руками с учетом некоторых рекомендаций.

Пример расплонировки проводки в двухкомнатной квартире

Советы по составлению схемы

Для составления схемы разводки своими руками можно использовать копию плана квартиры, где очень удобно отмечать места подключения светильников, выключателей и розеток.



как правильно проложить и раскидать провода в 1, 2 или 3-х комнатной квартире по планировке, правила проектирования и прокладки кабелей

Электропроводка в жилых помещениях должна соответствовать нормам, действующим в РФ. Какие виды, схемы, различия разводки в зависимости от количества комнат, советы и другие важные моменты, все это будет разобрано ниже.

Правила проведения электропроводки в квартире

монтаж электропроводки в квартиреМонтаж электропроводки в квартирах относится к масштабным мероприятиям. Такая процедура требует полной уверенности. Если её нет – рекомендуется обращаться к специалистам, либо приглашать помощников. Только грамотно подобранная схема защитит от проблем в дальнейшем, обеспечит спокойную эксплуатацию.

Отличительные особенности современной электропроводки

В конце 20 века произошёл рывок в современных технологиях бытового типа. Помимо телевизоров, внутри домов стали использоваться и другие устройства:

  1. Беспроводная связь.
  2. Мощная бытовая техника.
  3. Видеонаблюдение и системы охраны.
  4. Компьютеры.

Потому и работы с монтажом электрических сетей усложнились. Принципы работы и обустройства остались при этом прежними.

Даже первый этап – проектирование – вызывает сложности. Необходимо знать места расположения приборов для бытового использования и мощность, которую они поглощают. Система освещения для каждого помещения продумывается на этом же этапе.

монтаж электропроводки в квартиреТеперь используют не только силовые, но и слаботочные системы. Это провода для телевизоров и телефонов, компьютеров. Сюда же входит акустическая и охранная техника. Силовые, слаботочные системы не разделяют. Источником питания для приборов служит классическая сеть 220 В.

Количество приборов, устройств с одновременной эксплуатацией меняется в большую сторону. Раньше хватало одной люстры, теперь к верхнему свету добавляют местный, либо систему точечных светильников. Увеличивается и общая мощность, которая потребляется приборами.

Схема разводки электропроводки в квартире по габаритам

Рассмотрим схемы нескольких вариантов. Их применение на практике не связано с проблемами

1 комнатная

монтаж электропроводки в квартиреПри таких условиях приборы – в минимальном количестве. Линий подключения тоже будет меньше. Но общим принципам лучше продолжать следовать, не стоит создавать отдельные линии для помещений вроде ванной и санузла.

Совершение следующих действий помогает при составлении схем для стандартных помещений с одной комнатой:

  1. Выбор параметров, с которыми будет работать электрическая сеть.
  2. Расчёт нагрузки, подбор кабеля и подходящей модели УЗО.
  3. Выбор схемы подключения, с 1 или несколькими сетями.
Электрическая сеть и её параметры

Сложно заранее просчитать, в пользу каких приборов внутри квартиры сделают выбор постояльцы. Но для подсчёта суммарной мощности важно знать хотя бы о том, каким будет приблизительное количество. Не стоит забывать о местах размещения техники. Удлинители, дополнительные фильтры портят окружающий интерьер, создают проблемы для эксплуатации.

Способ прокладки кабелей выбирают отдельно. Существуют закрытые, открытые варианты. При открытом проводку укладывают поверх декоративных материалов. Тогда часть её прикрывают при помощи пластиковых коробов, а другую часть – оставляют на виду.

Такие преимущества:

  1. Беспроблемное подключение дополнительных линий при необходимости.
  2. Быстрое проведение монтажа.
  3. Монтаж в любой промежуток времени при ремонте.

монтаж электропроводки в квартиреЕсли проводка скрытая – то возникает необходимость в штроблении стен. Тогда провода маскируются под финишной отделкой. Вариант подвесных конструкций самый простой – в этом случае прикрытием становятся гипсокартонные короба, натяжные конструкции.

Скрытая проводка тоже отличается определёнными преимуществами:

  1. Сохранение целостности интерьерного оформления.
  2. Увеличение допусков к номинально разрешённым токам.
  3. Снижение требований к характеристикам, которых придерживаются во время монтажа.

Скрытая разводка – традиционный вариант для квартир, которые куплены недавно. Открытый вариант становится, скорее, исключением.

Как рассчитать нагрузку в электросети?

Для проведения окончательного расчёта во внимание принимаются такие факторы:

  1. Напряжение электросети.
  2. Номинальный ток.
  3. Мощность электроприёмников.

Лучше воспользоваться готовыми таблицами, хотя методов расчёта – множество.

монтаж электропроводки в квартиреОптимальный вариант – обращение за помощью к инженеру, либо использование специализированных компьютерных программ. У них вероятность получения точного результата больше.

Когда сети разделяют по группам – не обойтись без подключения автомата 25 А для каждой отдельной линии. Номинальный ток в сумме учитывается при любых обстоятельствах. 16 А хватит для сетей освещения.

Какую схему стоит выбрать?

Источник питания – одна линия, либо несколько. Первый вариант для современных условий недопустим – ведь отдельная линия сейчас требуется даже для одного прибора. Каждый из них обладает достаточной мощностью.

У других схем точек подключения, линий больше.

Двухкомнатная

монтаж электропроводки в квартиреОт количества комнат принципы при создании схемы электропроводки не меняются. Есть некоторые особенности, требующие учёта:

  1. Рекомендуется разделять провода на две группы, если и санузел раздельный.
  2. Три линии – необходимый минимум для кухни.
  3. По отдельным комнатам разделяется и освещение.
  4. Разделение у сети с розетками – по количеству комнат.

В схемы разводки включается и оборудование для охраны, ведь жильё с двумя и большим количеством комнат считается элитным.

Трёхкомнатная

монтаж электропроводки в квартиреЗдесь придерживаются тех же правил, что и в предыдущем случае.

Апартаменты

Для них действуют те же требования и правила, что описаны выше.

Можно ли составить план разводки самостоятельно, и сколько это будет стоить?

Такой вариант допустим, если мастер уверен в своих силах. Что касается расценок на работы и выполнение схем, то они устанавливаются индивидуально для каждого из клиентов. И зависят от характеристик, которыми будет обладать сеть:

  1. Разновидность здания или помещения.
  2. Объём работ.
  3. Количество материала.
  4. Разновидность монтажа.
  5. Используемые розетки.

Эти факторы влияют и на то, какой будет схема, сложно ли её реализовать. Лучше заранее провести консультацию, чтобы не было вопросов.

Электропроводка по группам: как лучше сделать?

монтаж электропроводки в квартиреПри разделении на несколько линий контроль проводов и компонентов упрощается. При возникновении неисправностей выключают одну группу. Остальные части функционируют как обычно.

Стационарная бытовая техника

В кухне, на территории санузла размещается мощная техника.

Когда проводят ремонт, кухонная зона требует отдельного подключения. Если одно устройство в этом помещении сломается – проводится замена. Тогда выключают один защитный аппарат, целое помещение энергии не лишается.

Сложности возникают из-за того, что точки подключения к сети у электрических приборов часто в местах со сложным доступом. Источник неисправностей – не только приборы, но и проводка. В этом случае просто проще передвинуть один рычаг на аппарате защиты.

Выделенная линия для кухни

Линия для этой комнаты традиционно работает с самой большой нагрузкой. Даже если агрегаты не используются, постоянное подключение к сети присутствует. Это:

  1. Тостеры.
  2. Микроволновки.
  3. Вытяжки.
  4. Посудомоечные машинки.
  5. Варочные плиты.
  6. Духовые шкафы.
  7. Холодильники.

монтаж электропроводки в квартиреМногие приобретают мультиварки и электропечки, другие подобные приспособления.

Включать несколько приборов одновременно можно, если использовать один кабель, отличающийся повышенной мощностью.

Водонагреватели, приборы освещения подключаются по отдельности. Иначе нагрузка для сети окажется слишком большой, и в какой-то момент всё будет отключаться.

Одна или несколько осветительных групп

Приборы допускается объединять в одну группу, если выполнены такие условия:

  1. Использование шестирожковой люстры для зала.
  2. Верхнее освещение малой мощности для спальни.
  3. Дополнительно используется два ночных светильника-бра.

Отдельная группа организуется для каждого помещения, если присутствует несколько источников освещения.

Помещение с повышенной влажностью

монтаж электропроводки в квартиреДля электрических приборов, кабелей при таких обстоятельствах действуют жёсткие требования. Дополнительные риски появляются из-за близкого соседства с водой. При составлении схем по электроразводке учёт следующих правил помогает добиться подходящего результата:

  1. Коробки распределения обязательны.
  2. Розетки для электроприборов тоже монтируются, с максимальной аккуратностью.
  3. Место установки выключателя подбирается с учётом требований, условий.
  4. Способ монтажа выбирается в скрытом варианте.

Степень защиты для каждой из розетки на уровне минимум IP44. Рекомендуется приобретать специальные устройства в комплекте с крышкой, защищающей от попадания брызг.

Рекомендуется выбирать светильники не на классические 220 В, а на 12 В.

Проводку придётся заменить на трёхжильную, если заземление отсутствует из-за устаревшей первоначальной схемы.

Многокомнатные многоэтажные квартиры

монтаж электропроводки в квартиреВарианты:

  1. Прямо по поверхности, в гофрированных трубах. Решение подходит при черновых стенах, которые потом покрываются штукатуркой, другими видами материалов.
  2. Создание штроб в стене, чтобы потом укладывать провода.
  3. По полу, кратчайшим путём.

Выбор определяется материалом перекрытий, свойствами основных стен.

Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?

Первый шаг – определение количества розеток, которые нужны для помещения. План составляется в зависимости от текущих потребностей жильцов. Отдельное подключение на отдельных проводах рекомендуется для следующих приборов:

  1. Бойлеры.
  2. Обогреватели.
  3. Электроплиты.

Для одного прибора требуется одна основная розетка, и две запасных минимум. Шесть розеток и десять точек для осветительных приборов – стандартная схема при обустройстве мансард.

Кабельный маршрут должен располагаться на расстоянии от 10 до 30 см от пола. Главное – чтобы кабель можно было замаскировать.

Как правильно проложить проводку в новостройке?

монтаж электропроводки в квартиреГлавное – учитывать устройство проводки в квартире, включая такие элементы:

  1. Сеть пожарной сигнализации.
  2. Радиотрансляционная сеть.
  3. Телефонные линии.

Допустима ситуация только с питающим кабелем на квартирном входе. Он рассчитан на то, чтобы потребители получали необходимую мощность. Владелец жилого дома самостоятельно монтирует счётчики и розетки, выключатели, разводит проводку. Вариант уместен, если квартира передаётся без отделки.

Стоит ли полностью менять проводку в старой квартире или доме?

В случае с алюминием замену рекомендуют в полном объёме. Если же используется медь – окончательное решение зависит от состояния и возраста элементов. Окисления, подгорания и другие подобные эффекты – знак того, что замена необходима. Допустимы ситуации, когда меняется, докладывается только часть.

Советы экспертов

монтаж электропроводки в квартиреВот некоторые принципы проведения работы, которые помогают добиться результата:

К коридору идут выключатели санузла.

  1. Отдельный проект составляют по слаботочным системам. Полную защиту от помех обеспечивают при отдельном протягивании слаботочки и силовых линий.
  2. Чем больше розеток – тем лучше. В этом случае можно будет обойтись без удлинителей.
  3. 0,8-1 метр от пола – высота, где установка выключателей даст оптимальный результат.
  4. Розетки – на высоте 0,3-1 метр от пола.
  5. Схема не обходится без точек питания, мест установки приборов повышенной прочности.
  6. Разделение по группам.
монтаж электропроводки в квартире

Когда делается ремонт, схема станет главным ориентиром, потому её держат при себе.

монтаж электропроводки в квартиреОдин из значимых моментов – соединение проводов друг с другом. Для этого применяются монтажные или распределительные коробки. Допустим и прямой вариант, с клеммами, скруткой.

Использовать обои и штукатурку для сокрытия проводов – рискованный шаг. Иначе во время ремонта придётся снимать облицовку полностью. Некоторые электрики выбирают вариант, когда ставятся монтажные коробки для выключателей, розеток. Тогда соединения остаются в свободном доступе. Но расход кабелей увеличивается.

Термоусадка – вариант при соединении проводов одной розеточной линии. Клеммы с пружинными механизмами помогают монтировать осветительные сети. Есть и другие варианты:

  1. Традиционная пайка.
  2. Опрессовка.
  3. Клеммные колодки.

Когда провода подключены и замаскированы – будет считаться, что электромонтажные работы завершены. Создана полная комплектация электрощита. В любой момент можно менять люстры или розетки, другие подобные детали. Если работы проведены правильно, то проблем с доступом возникнуть не должно. Осветительные приборы и декоративные элементы часто монтируются уже после окончания других этапов.

монтаж электропроводки в квартире

Главное – помнить о правилах безопасности, работая с электричеством. Тогда всё будет в порядке, и система отличится продолжительным сроком эксплуатации.

Полезное видео

двухсторонний переключатель — как управлять одной лампой из двух или трех мест?

Двухстороннее коммутационное соединение — электрические схемы

Что такое двухстороннее коммутация?

Двухстороннее коммутационное соединение используется для управления электрическими приборами и оборудованием, например, вентилятором, точками освещения и т. Д. Из разных мест с помощью двухходовых переключателей. Наиболее распространенное использование двухпозиционного коммутационного соединения — это лестничная разводка, где световая точка может управляться из двух, трех или даже многих мест.Независимо от текущего положения двухстороннего переключателя (ВКЛ или ВЫКЛ), подключенное устройство, например лампочка, может быть включено / выключено нажатием кнопки.

Двухсторонний или трехсторонний переключатель?

Двусторонний выключатель или трехсторонний выключатель : «Трехсторонний» — это термин для Северной Америки (США) для этого типа выключателя, используемый в следующем учебном пособии. Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также варьируется: «стропы» для британцев и «путешественники» для США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-сторонний коммутатор вместо 3-сторонний коммутатор , поскольку все, что мы использовали, — это одно и то же для конкретной цели.

Конструкция и работа 2-полосного коммутатора

2-позиционный коммутатор

также известен как однополюсный двухполюсный (SPDT). Основная конструкция и принцип работы двухпозиционного переключателя показаны на (рис. 1) ниже.

Construction & operation of two way SPST (Single Pole Double Through) Switch Construction & operation of two way SPST (Single Pole Double Through) Switch Конструкция и эксплуатация двухполюсного SPDT (однополюсного двухпроходного) переключателя

Как подключить 2-сторонний коммутатор

Ниже приведена схематическая схема подключения (рис. 2), которая показывает, как подключить 2-сторонний коммутатор. переключать и управлять лампочкой из двух разных мест.

Staircase wiring diagram - How to control a lamp from two different places by two 2 way switches Staircase wiring diagram - How to control a lamp from two different places by two 2 way switches

Примечание:

  • Этой же цели можно достичь, используя также следующее двустороннее переключающее соединение на рис. 3.
  • Подключите провод заземления к подключенному электрическому устройству, а также к выключателям в соответствии с электрическими правилами в вашем регионе.

Как управлять светом из двух мест с помощью двухпозиционного переключателя?

Следующее двухстороннее коммутационное соединение может использоваться для той же цели, что упомянута выше на рис. 1 i.е. управлять точкой освещения из двух разных мест с помощью двухпозиционных переключателей

2 way light switching 2 way light switching

Как управлять одной лампой из трех мест с помощью двухпозиционных переключателей?

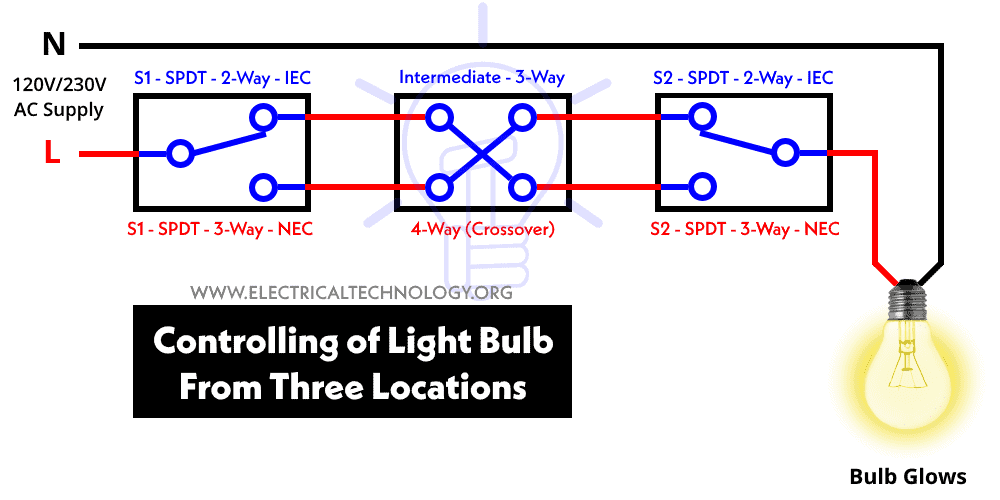

На рис. 4 схема подключения показывает, как управлять точкой освещения из трех разных мест с помощью двухпозиционных переключателей и промежуточного переключателя.

How to Control a bulb from three places by using two 2 way switches and intermediate switch How to Control a bulb from three places by using two 2 way switches and intermediate switch

На рис. 5 показано одно и то же соединение для управления световой точкой из трех мест с использованием разных символов.

How to Control a light point from three different places by using two 2 way switches and intermediate switch How to Control a light point from three different places by using two 2 way switches and intermediate switch

Двухстороннее переключение для управления освещением из двух мест в лестнице

Как мы уже говорили выше, наиболее распространенное использование двухсторонних выключателей — это управление точкой света из разных мест, таких как верхний и нижний, то есть нижний входная дверь и верхняя дверь. Эта схема показана ниже:

Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches? Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches?

Как управлять источником света из шести мест

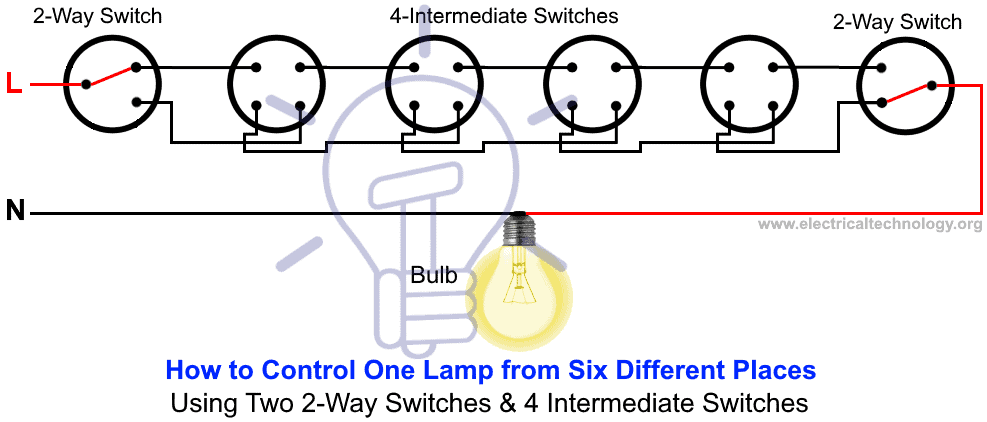

Ниже приведена схема подключения, которая показывает, как управлять точкой освещения из шести различных мест с помощью двух переключателей и четыре промежуточных коммутатора.Обратите внимание, что вы можете контролировать еще больше лампочек, добавив больше промежуточных переключателей в середине цепи. Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches? Staircase wiring circuit diagram - How to control a lamp from two different places by two 2-way switches?

Применение двухсторонней коммутации

  • Используется для управления электрооборудованием и приборами из двух, трех или даже более разных мест путем добавления дополнительных промежуточных выключателей.
  • Он также используется в проводных соединениях лестниц, где световая точка может управляться из двух или более разных мест.
  • Используется в помещениях большой площади с двумя или более входными и выходными дверями и воротами.
  • Основная цель двухсторонней коммутации заключается в управлении электрическими приборами, устройствами или оборудованием переменного или постоянного тока, особенно в точках освещения, из двух мест.

Вы также можете прочитать:

.
Как переоборудовать одноместный номер | Домашние руководства

Независимо от того, проводите ли вы модернизацию устаревшей проводки, добавляете больше источников света или проводите масштабную реконструкцию, важно составить план перед переоборудованием комнаты. Зачастую вы можете получать всю необходимую мощность от одной цепи, но вам может понадобиться больше одной, если вы планируете подключить одно или несколько энергоемких устройств. Каждая цепь нуждается в защите автоматического выключателя на главной панели, а размер автоматического выключателя зависит от нагрузки.

Найдите выключатели на главной панели, которые управляют существующими источниками света и розетками в комнате, и выключите их. Если выключатели не имеют маркировки, вам может понадобиться кто-то, кто поможет вам, проверив свет, пока вы выключаете их один за другим. Проверьте все розетки, чтобы убедиться, что они мертвы, подключив рабочую лампу к каждой и включив ее; он не должен включаться.

Обратите внимание, какие светильники и розетки в других комнатах управляются выключателями, которые вы выключили. Если вы хотите оставить цепи для этих устройств без изменений, вам нужно будет определить точки, где они соединяются с комнатой, которую вы проводите.Если какие-либо из них находятся ближе к панели, от них может быть получено питание в цепях, которые вы проводите, и может быть удобно сохранить соединение.

Отключите цепи в комнате. Это может включать удаление соединения из розетки или выключателя в другой комнате, или удаление автоматического выключателя. Обратитесь за помощью к электрику, если вам неудобно работать в панели, чтобы снять выключатель.

Отвинтите крышки от всех розеток и выключателей, которые вы планируете перемещать с помощью отвертки.Отвинтите розетки и выключатели от электрических коробок, которые представляют собой металлические или пластиковые коробки, к которым они прикреплены. Отсоедините провода, отвинтив их от клеммных винтов или отсоединив их от кусачек. Уберите все огни, которые вы хотите переместить, и отсоедините провода.

Вытащить отсоединенные провода. Некоторые из них, вероятно, будут скреплены со шпильками или потолочными стропилами, и, если у вас нет доступа к скобам, вам, возможно, придется разрезать провода и оставить секции скрытыми в стенах.

Нарисуйте схему вашей новой схемы и сложите нагрузки, чтобы определить, сколько цепей вам нужно, и количество выключателей, которые вам нужны для управления ими. Нагрузка в ваттах указана на каждом устройстве, либо на прикрепленной к нему пластине, либо, в случае с лампочкой, на упаковке или на верхней части колбы. Как только вы узнаете общую нагрузку в цепи, разделите ее на 120 вольт, чтобы получить ток потребления. Выключатель для этой цепи должен быть рассчитан как минимум на эту величину тока. Не забудьте добавить нагрузку на устройства в других комнатах, которые будут подключены к цепям.

Вырежьте отверстие в гипсокартоне с помощью гипсокартонной пилы для каждого нового выключателя, розетки или светильника, которые вы планируете установить. Отверстие должно быть точно такого размера, как электрический ящик, который вы планируете установить там, но вам придется увеличить его, чтобы освободить достаточно места, чтобы прикрепить его к шпильке или стропила.

Проведите новые провода и протяните их через заднюю часть электрических коробок. Получение проводов за существующим гипсокартоном может быть сложной задачей. Часто лучше всего провести их через чердак или подвал, просверлить 1/2-дюймовое отверстие в верхней или нижней плите стены и направить их вертикально в каждую коробку.Скрепите боковые отрезки проволоки к балкам или стропилам с помощью скоб.

Используйте 12-контактный провод для всех 120-вольтовых цепей. Хотя код допускает использование провода сечением 14 для цепей, потребляющих 15 А или менее, использование более толстой проволоки для всех цепей является более безопасным, и это предотвратит непреднамеренную разводку цепей с проводами двух разных размеров, что запрещено. Однако, если вы получаете питание от цепи с проводом 14-го калибра, продолжайте использовать провод такого размера.

Протяните провода через заднюю часть каждой электрической коробки, зачистите концы и подключите каждое устройство.Привинтите устройство к электрической коробке и привинтите крышку. После того, как все устройства установлены, подключите каждую новую цепь, подключив ее к устройству в другой комнате или подключив к выключателю и установив выключатель в панель.

Включите каждый автоматический выключатель, который управляет одной из новых цепей, и убедитесь, что она включена. Если это сработало, оставьте его выключенным и проверьте свои соединения.

Схемы подключения

для нескольких розеток

По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

Эта страница содержит несколько диаграмм для двух или более розеток в одной цепи. Проводка для нескольких прерывателей цепи замыкания на землю (gfci) и стандартных дуплексных розеток поставляется с защищенными и незащищенными устройствами.

Подключение нескольких розеток в серии

wiring diagram for receptacles outlets in a row

На этой схеме настенные розетки соединены в ряд с помощью клеммных винтов для передачи напряжения от одной розетки к другой. Соединение розеток вместе с помощью клемм устройства вместо соединения косички, как показано на следующей диаграмме, может создать проблему слабого звена.Используя этот метод, любая поломка или неисправность в одной розетке, вероятно, приведет к выходу из строя всех розеток, следующих за ней.

Схема подключения

для нескольких розеток

wiring diagram for multiple outlets in a series connected with pigtails

На этой диаграмме показана схема подключения нескольких розеток в схеме, которая соединяет каждую из них по отдельности с источником. Все провода соединены с косичкой, которая подключена к каждому устройству отдельно от всех остальных в ряду. Эта проводка учитывает напряжение источника на каждой розетке, независимо от других в цепи.

Электрическая схема

для двойных розеток

wiring diagram for multiple outlets together with two sources

Здесь 3-проводной кабель проложен от двухполюсного автоматического выключателя, обеспечивающего независимое напряжение 120 В на два набора нескольких розеток. Нейтральный провод цепи является общим для обоих комплектов. Эта проводка обычно используется в кухонной цепи на 20 А, где необходимы два электропитания, например, для холодильника и микроволновой печи в одном месте.

Схема подключения

для нескольких GFCI

wiring diagram for multiple gfci receptacles outlets in a series

На этой схеме несколько розеток прерывателя цепи замыкания на землю соединены друг с другом с помощью соединительных проводов для подключения источника.Двухжильный кабель проложен между приборами, а горячий и нейтральный провода от источника соединены с линейными клеммами на каждом устройстве. Терминалы нагрузки не используются, и каждое устройство обеспечивает собственную защиту в одном месте.

Подключение нескольких розеток и GFCI

wiring diagram for multiple outlets in a row and a gfci at the end

Здесь в конце ряда дуплексных розеток добавлена ​​розетка gfci для защиты одного места. Первая розетка подключена к источнику, и 2-проводный кабель проходит от коробки к коробке. Все провода сращены с помощью косички на устройствах, чтобы передать ток на следующий.Клеммы нагрузки на gfci не используются, и это не защищает другие розетки в цепи.

Подключение GFCI для защиты нескольких розеток

wiring diagram of a gfci to protect multiple outlets in a series

Здесь один прерыватель цепи защиты от замыкания на землю защищает несколько дуплексных розеток, следующих за ним, известный как защита нескольких мест. Двухпроводный кабель проходит от GFC к всем следующим выходам. Клеммы линии на gfci подключены к источнику цепи, а клеммы нагрузки подключены к каждой следующей розетке с помощью соединения косичкой.Это позволяет каждому дуплексному разъему подключаться непосредственно к устройству GFC.

Ещё как на Do-It-Yourself-Help.com
,Электрические схемы

Double Gang Box

По коду число допустимых проводников в коробке ограничено в зависимости от размера коробки и сечения провода. Рассчитайте общее количество проводников, допустимых в коробке, перед добавлением новой проводки и т. Д. Проверьте местные правила на предмет ограничений и разрешите требования перед началом электромонтажных работ. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и правил при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На этой странице приведены схемы подключения двух розеток в одной коробке. Включены устройства для 2 розеток в одной коробке, выключателя и розетки розетки в одной коробке и 2 выключателя в одной коробке.

Подключение двух розеток в одной коробке

wiring two outlets in one box using pigtail splices

На этой схеме две розетки дуплексных розеток установлены в одном корпусе и подключены отдельно к источнику, используя соединительные провода, соединенные для подключения клемм каждой из них. С каждой розеткой, соединенной собственным проводом с косичкой, если одна выходит из строя из-за физического повреждения, другая не будет затронута и должна работать.

Подключение двух розеток в серии

wiring diagram for dual outlets in a series using terminal connections

Здесь две розетки установлены в одной коробке и подключены с помощью клемм устройства для их соединения. При таком устройстве в случае отказа розетки № 1 розетка № 2 также может выйти из строя. Если первая розетка в цепи каким-либо образом повреждена изнутри, это может повлиять на подачу электроэнергии к следующим розеткам. Обычно это не так. Если медный язычок между винтами клемм остается неповрежденным, даже если № 1 перестает работать, розетка № 2, скорее всего, все еще будет работать.

Проводка 2 розетки с 2 источниками

wiring for two outlets in one box with split 240 volt source

На этой схеме две розетки подключены в одну коробку с отдельным источником питания 120 В каждый. Трехпроводный кабель врезается в коробку. Черный и красный провода оба горячие, и каждый из них подключен к одной из розеток. Белый нейтральный провод соединен с каждой розеткой, поэтому они имеют общий путь возврата. Это подходит для стандартных дуплексных розеток, но не должно использоваться для розеток GFCI. Для правильной работы GFCI должны иметь выделенные нейтральные соединения.Подобную схему обычно можно найти на кухне, где установлены две 20-амперные цепи для размещения всех приборов, обычно используемых на обычной кухне, как показано на этой схеме автоматического выключателя.

Подключение розетки GFCI и выключателя света в одной коробке

wiring diagram for a gfci outlet and light switch in the same box

Эта схема иллюстрирует подключение розетки GFCI и выключателя света в одной розетке, что является распространенным явлением в ванной комнате с ограниченным пространством. Горячий источник соединен косичкой с клеммой LINE на розетке и клеммой на выключателе освещения.Нейтраль соединена косичкой с GFCI, а белый провод идет к свету. Эта проводка обеспечивает защиту GFCI в одном месте. Свет и выключатель не защищены розеткой gfci.

Подключение двух переключателей в одной коробке

wiring for 2 switches in 1 box and 2 lights

В этом расположении 2 выключателя установлены в одной коробке. Выключатели подключены проводами к одному и тому же источнику. Черные провода, идущие к двум отдельным осветительным приборам, каждый подключен к одному из переключателей.Нейтральные и заземляющие провода источника соединены с проводами, идущими непосредственно к каждой коробке осветительных приборов.

Подключение двух коммутаторов в одной коробке с 2 источниками

wiring diagram for two switches in one box with 2 sources

На этой схеме показаны два переключателя в одной коробке с отдельным источником питания 120 В каждый. Трехпроводной кабель служит источником для переключателей, а черный и красный провода подключены к одному переключателю. Черный провод от каждого источника света подключен к одному из переключателей, а нейтраль и земля источника совместно используются двумя осветительными приборами.

Подключение коммутатора и розетки в одной коробке

wiring for a light switch and outlet in the same box

На этой схеме выключатель освещения и розетка подключены в одной коробке. Оба устройства подключены к одному и тому же горячему источнику. Нейтраль соединяется косичкой с клеммой нейтрали на розетке и с белым проводом, идущим к нейтрали у светильника, расположенного в отдельной коробке.

Подключение розетки и выключателя в середине цепи

wiring a switch and outlet in same box in the middle of the circuit

Эта схема иллюстрирует выключатель и розетку в одной розетке, расположенной в середине цепи.Эта проводка позволяет электричеству продолжаться от розетки к любым другим выходам в цепи и обеспечивает переключатель для управления осветительным прибором или другой нагрузкой, такой как другая настенная розетка или потолочный вентилятор.

Подключение коммутатора к розетке в одной коробке

wiring a switched outlet in one box

На этой схеме коммутатор и розетка установлены в одной коробке, и коммутатор управляет питанием розетки. Горячий источник подключается к одной клемме на коммутаторе, а другая клемма подключается к горячей клемме на розетке с помощью короткого провода.Нейтральный провод от источника подключается непосредственно к нейтрали розетки, а переключатель и розетка разделяют заземление источника.

Ещё как на Do-It-Yourself-Help.com
,

Оставить комментарий

avatar
  Подписаться
Уведомление о
