Мангал из кирпича — 110 фото лучших вариантов для дачи. Инструкция как сделать своими руками.

Как вы представляете себе летний отдых на природе? Чаще всего ассоциации будет такими: друзья, костер, шашлык. Для оптимального использования ресурсов и места на своем участке конечно подойдет только мангал.

Все в жизни человека идет путем оптимизации, вот и сфера отдыха не исключение! Намного проще построить на участке стационарный, безопасный и удобный мангал, чтобы не ломать себе голову в будущем. Поэтому не удивительно, что такое решение для загородного дома самое популярное.

К выбору каким именно будет ваш очаг на участке, нужно подходить с умом, ведь видов мангалов из кирпича несколько: круглогодичной эксплуатации, с функцией коптильни, с фундаментом.

Краткое содержимое статьи:

Выбор места для мангала из кирпича

Есть несколько очень важных параметров для благоустройства удобной зоны такого отдыха. Как правило, мангал для загородного дома является «сердцем» ландшафтного решения. Итак:

  • Выбранная площадка должна быть ограждена от ветра и пыли, при приготовлении еды это важно. Также не желательно раздражать дымом соседей, а в некоторых случаях дым может быть еще и горючим.
  • Поверхность для возведения кирпичного мангала должна быть выровнена
  • Лучше если расстояние до коммуникаций не велико(вода, электричество)пригодятся Вам при использовании мангала
  • Для увеличения срока службы, мангал лучше всего располагать под навесом, в беседке. Осадки быстро разрушают материалы, ухудшают внешний вид мангала
  • Эргономичное расположение предметов мебели, облегчит процесс приготовления пищи и обеспечит радость от совместного времяпрепровождения компании
  • Важные сердцу растения и грядки лучше расположить подальше. Не всегда температура благоприятна для растений

После того как вы взвесили все плюсы и минусы, оценили и выбрали место для отдыха. Можно посмотреть фото мангалов из кирпича и приступить к выбору проекта.

Проектирование мангала

Большой плюс мангала из кирпича это универсальность. Зачастую конструкция позволяет использовать ее как барбекю, жаровню, вертел и гриль. При правильной планировке мангала его возможности возрастают. Зачастую дополнительным бонусом идет возможность коптить продукты или использовать очаг как тандыр.


Можно разнообразить конструкцию дополнительными нишами для хранения дров, посуды, аксессуаров. Очень удобно при приготовлении еды иметь под рукой раковину и рабочее место для разделывания мяса.

Зачастую нужно организовывать поддувало. Не забываем про навес, для комфортного отдыха. Здесь следует учесть еще наличие освещения, которое способствует хорошему отдыху и комфортной работе.

При выборе материалов лучше учесть:

  • Высокие температуры (горение разниться в зависимости от рода древесины)
  • Перепады температур (учитываются также непредсказуемые природные условия)

Например, кирпич стоит выбирать специализированный-огнеупорный. Силикатные виды, не функциональны при таких температурных нагрузках.

На самом деле, множество чертежей мангалов можно найти в интернете. Чаще всего, чтобы найти нужный вариант придется переработать гору информации. Для идеального проекта, вам наверняка придется совместить несколько вариаций чертежей. Отдельные понравившиеся элементы легко кооперируются и таким образом проект становится индивидуальным.

Лучше всего для ориентации на местности вычертить эскиз в масштабе. Желательно взять за меру размер кирпича, чтобы не приходилось резать. С функциональным чертежом Вам будет легко посчитать количество материалов.

Самостоятельное строительство мангала

Куда бы не завела вас фантазия, основные этапы строительства у всех кирпичных мангалов плюс-минус одинаковые. Стоит учитывать глубину ниш и габариты приобретаемых в дальнейшем металлических элементов. Итак, как сделать мангал своими руками:

Фундамент

Разметка на местности может легко осуществляться с помощью колышков и шпагата. Котлован под фундамент выкапываем с запасом по 5 см с каждого края. Яма должна иметь равномерную глубину, без перепадов.


Затем закрываем дно шлаком, после чего по периметру устанавливаем опалубку. Армируем металлом, вяжем каркас или укладываем тяжелое железо сеткой. Потом заливаем все бетоном. На затвердевание может уйти больше трех дней.

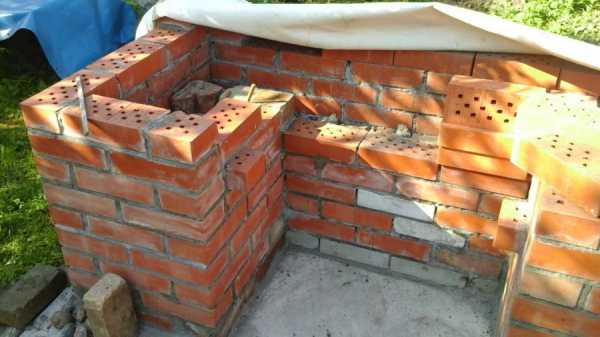

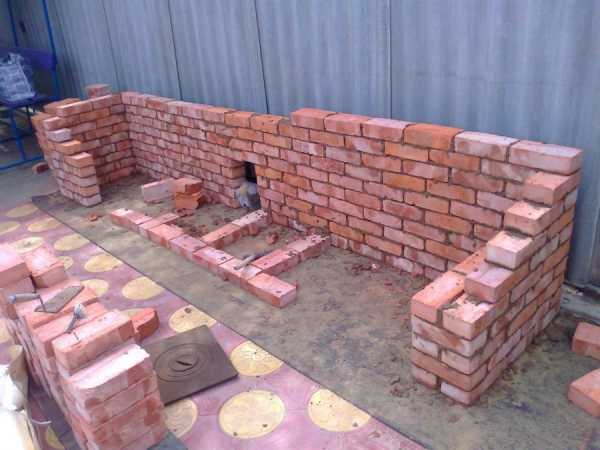

Выкладка стены из кирпича

На бетонное основание фундамента желательно залить стяжку, выровняв уровень пола. После этого укладываем гидроизоляцию, например, рубероид. Стенки кладутся на обычный раствор в один кирпич.

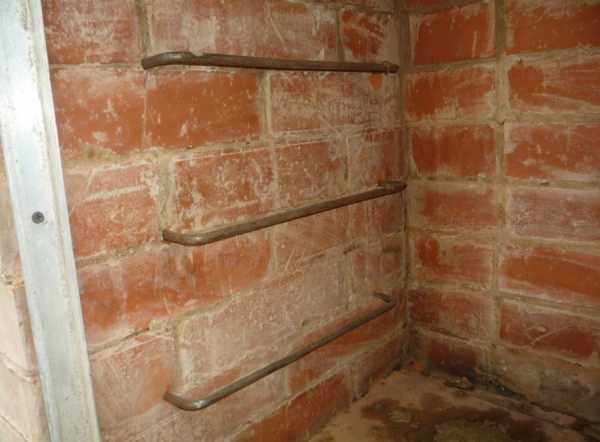

Часто можно заметить армирование металлическими стержнями. Не забываем о красоте, стенки должны быть выровнены по уровню, лишний раствор вовремя убираем, от проекта не отступаем. При создании арок нужно не забывать о симметрии.

От высоты топки зависит тяга. Важно заранее продумать и не забыть на этапе строительства о подводе всех коммуникаций (вода, свет, канализация). После самого трудоемкого процесса, идет следующий этап нужно размести те самые коммуникации. В итоге мы получаем готовое, рациональное и индивидуальное решение на ваш вкус.

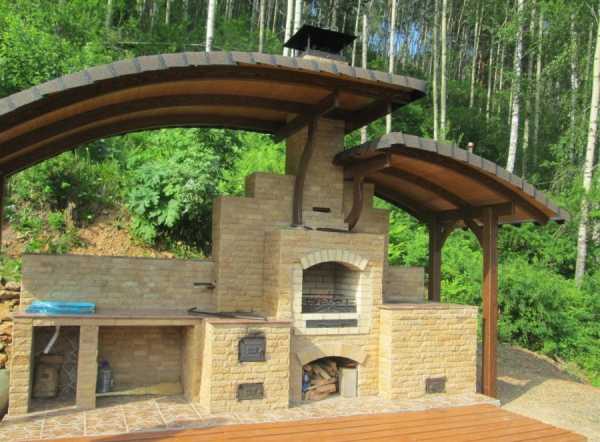

Но композиция будет не завершенной без навеса или крыши. Если беседка не планируется вокруг очага, то навес необходим, для долговечности мангала и комфортного пребывания за работой по приготовлению еды.

Конструкция крыши может быть любой, тут нет никаких ограничений. Главное целесообразность, безопасность и соответствие общему стилю ландшафтной организации участка.

Перекрыть большие плоскости, лучше материалами устойчивыми к температуре. Например, широко используются металлочерепица и поликарбонат. Не горючий материал, легкий в монтаже, имеет высокие декоративные свойства.

Зачастую конструкции крыши дополняют декоративными элементами, кованными или гипсовыми розетками, оградами и цветниками. После того как мангал с крышей готов, стоит облагородить пути подхода к столь красивому месту. Возможно вымостить дорожки или устроить клумбы, чтобы глаз радовался и вы отдыхали с «чистой совестью».

Еще одним популярным решением усовершенствования идеи мангала в современных условиях является устройство коптильни.

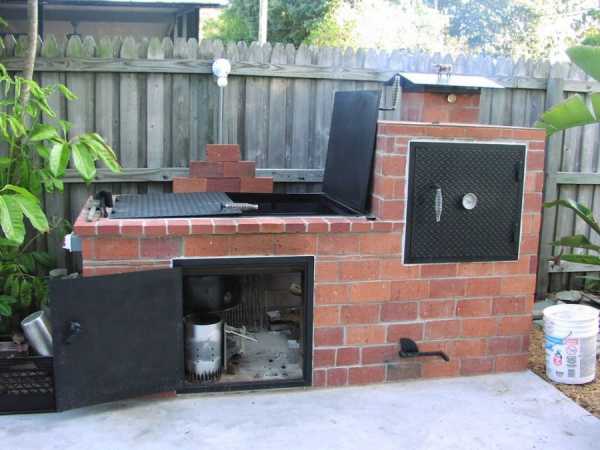

Мангал с коптильней

Для коптильни важно устройство топки — ниже уровня земли, что стоит учесть на этапе планировки. Еще стоит учитывать, что все ряды кирпичей в коптильне должны быть перевязаны, дымоходом часто служит закрытая траншея.

Конечно, такими тонкостями увлекаются только энтузиасты, так как строительство усложняется и обычный мангал становится двух, или трехуровневым сооружением. Впрочем, все старания стоят того, ведь украсить стол копченой дичью или рыбой, много стоит.

Тонкости устройства дымохода

  • Если вы планируете использовать мангал как гриль/барбекю/коптильню нужно заранее продумать куда и какие элементы убираются чтобы не мешать тяге.
  • Дымоход, лучше сооружать из полноценных кирпичей, это снижает риск неисправностей и авралов от перегрева.
  • Советуем прикрыть дымоход навесом, для правильного функционирования.
  • Использовать только негорючие материалы. Если имеется навес, его можно пропитать специальными растворами.
  • Дымосборник можно сделать металлическим, это облегчит конструкцию.
  • При сложной конструкции сводов, в сооружении мангала используется кружало.

В заключение

Хороший хозяин с уверенностью скажет что для возведения даже такого сложного на первый взгляд сооружения как мангал из кирпича, нужно только желание. При обилии информации и распространенности всех материалов, соорудить мангал сможет любой. Поместив в него именно тот функционал в которым есть необходимость. Дерзайте!

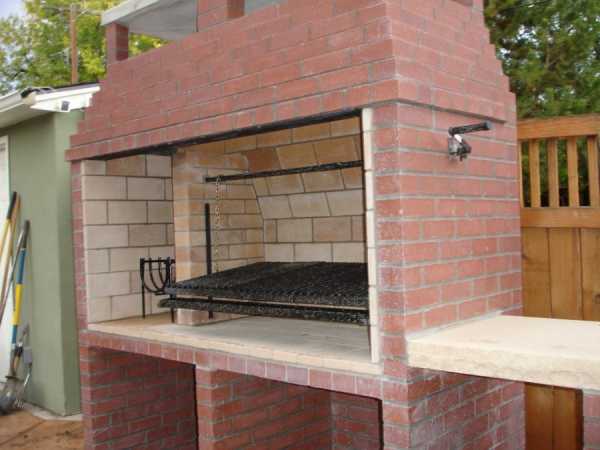

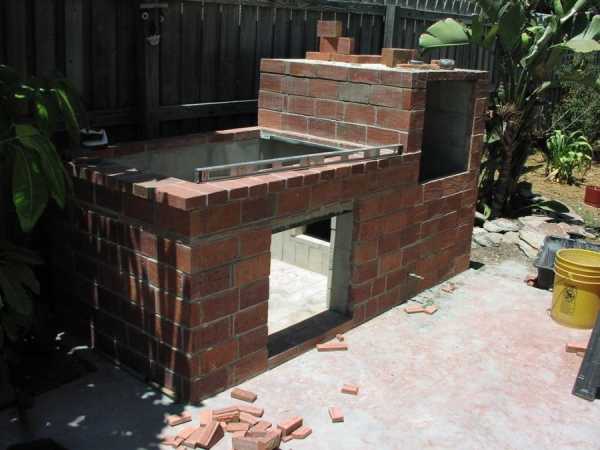

Фото мангала из кирпича


Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Барбекю своими руками — 120 фото лучших вариантов для дачи. Чертежи, инструкция и видео!

Одним из самых прекрасных способов проведения выходных или праздничных дней считается отдых на природе. Времяпрепровождение на свежем воздухе обязательно сопровождается активными играми, интересными беседами, и, конечно же, вкусной едой.

Неизменной частью пикника считается приготовление шашлыка, рёбрышек или рыбы, на выезде можно воспользоваться стандартными раскладными мангалами, но если вы владеете загородным домом или дачей, намного удобнее будет единожды установить на своем участке печь – барбекю, и она долгое время будет служить любимым местом для приготовления вкусной еды на отдыхе.

Если у вас возник вопрос: «Как сделать печь барбекю?», изучите изложенные ниже советы, инструкции и рекомендации, которые помогут вам просто и быстро соорудить на земельном участке эту конструкцию.

Краткое содержимое статьи:

Преимущества барбекю

Главным достоинством этой уличной печи является её многофункциональность, она позволит приготовить на свежем воздухе не только привычный шашлык, но и сочные стейки, бифштексы, запечь любую рыбу, различные овощи, высушить грибы, ягоды, травы, фрукты, сварить плов, суп т.д. Установка на даче барбекю с коптильней позволит вам полакомиться копченым мясом, морепродуктами или рыбой.


Конструкция барбекю это идеальное объединение основных достоинств мангала, решетки–гриля и коптильни, что делает эту печь максимально эффективной и результативной:

  • она оборудована задней стенкой, это дает возможность горячему воздуху равномерно распределяться по всему внутреннему объему, обеспечивать поддержание внутри оптимальной температуры;
  • предусмотренный дымоход отлично справляется с отводом ненужного дыма от места готовки;
  • процесс горения осуществляется в специально оборудованной топке. Это преимущество делает пользование печью более безопасным, защищенным и долговечным;
  • она более рационально расходует созданное тепло, даже по окончанию процесса приготовления конструкция будет теплой.

Если вы планируете установить барбекю в полузакрытых беседках или террасах, дополнительным преимуществом может стать то, что печь будет выполнять обогрев помещения, что позволит вам комфортно отдыхать на природе даже в холодное время года.

Разновидности

Вариантов исполнения барбекю масса, всё будет зависеть от наличия или отсутствия в конструкции каких-либо элементов. Определитесь заранее, какими базовыми деталями и особенными приборами будет оборудована строящаяся печь.

В основном, конструкция дополняется:

  • встроенным вертелом;
  • увеличенной открытой зоной топки, это позволит создать иллюзию садового камина;
  • решеткой для жарки;
  • нишей для установки казана, барбекю с казаном позволит вам приготовить массу вкусных и интересных блюд на свежем воздухе;
  • отдельной площадкой под мангал;
  • сооружением под готовку шашлыка;
  • варочной поверхностью;
  • коптильней и т.д.

Самым универсальным и многофункциональным вариантом станет конструкция, включающая в себя все перечисленные пункты. Посмотреть, как выглядят печи, укомплектованные тем или иным способом, можно изучив фото разнообразных барбекю, выполненных своими руками, включающими два-три или сразу все названые дополнения.

Подготовка к строительству

Первым важным этапом в обустройстве барбекю, станет выбор места, куда будет установлена печь. При выборе участка для её размещения, необходимо руководствоваться следующими рекомендациями:

  • Расстояние от конструкции до дома должно быть не слишком большим, так как приготовление блюда потребует неоднократных хождений на основную кухню за посудой, продуктами, специями и т.д.
  • Вблизи очага не должны расти деревья и кустарники.
  • Учитывайте превалирующее направление ветра на участке, дым от печи не должен уходить в сторону жилых помещений.

Далее, необходимо определиться, как будет выглядеть будущее строение, нарисовать, или подобрать на строительных сайтах, в специальных журналах примерный чертеж барбекю, определиться с её габаритами.

При построении схемы конструкции, обязательно учитывайте индивидуальные особенности ландшафта на участке, планируйте, чтобы решетка или любая другая основная варочная поверхность барбекю была на безопасной и удобной для готовящего человека высоте.

До начала процесса изготовления печи обязательно определитесь с дизайном будущей конструкции, лучше всего, чтобы она была выполнена в едином стиле с загородным домом, выгодно дополняла общее оформление земельного участка.

На большом свободном пространстве можно поместить большое барбекю, совмещающее в себе различные рабочие зоны, на небольшой территории отлично будет выглядеть компактная печь с оптимальным набором функций.



Конструирование

Перед началом работ обязательно нужно заготовить материалы и инструменты, которые понадобятся при строительстве. Ответ на вопрос: «Какой выбрать кирпич для строительно-монтажных работ?», прост: для выкладки барбекю, вам будут необходимы два их вида: шамотный и облицовочный.


Первый тип будет использоваться для обустройства топки и всех мест, которые напрямую контактируют с огнем, второй – для формирования корпуса. Для соединения кирпичей между собой нужно подготовить два вида раствора: для зон, которых будет касаться пламя — глиняный, для оставшихся мест и облицовки — песчано-цементный.

Кроме основного сырья, в процессе конструирования вам понадобятся:

  • щебень либо гравий – они послужат сырьем для фундамента печи;
  • армированная сетка;
  • доски – используются для формирования опалубки;
  • дверцы для топки и поддувала;
  • варочная поверхность с конфорками;
  • основная решетка;
  • дверца для дымохода;
  • уголки из стали для перекрытий;
  • рубероид;
  • болгарка;
  • строительный уровень;
  • молоток;
  • киянка;
  • тара для перемешивания раствора;
  • совковая и штыковая лопаты;
  • мастерок;
  • ведра для воды.

Список необходимых для осуществления строительства вещей составлен приблизительно, он может дополняться, либо, наоборот, уменьшаться, в зависимости от индивидуальности проекта и функционала будущей печи.

После подготовки всех необходимых материалов и инструментов начинается непосредственное конструирование барбекю. Первый этап строительства характеризуется установкой фундамента. Он обязательно должен соответствовать габаритам печи, чем большего размера будет строение, тем сильнее будет подаваемая на него нагрузка.

Можно обратить внимание на вариант ленточного фундамента, но под печь-барбекю возможно устройство более простого, монолитного фундамента. Для этого необходимо вырыть траншею глубиной 30-35 см, полностью засыпать её смесью из песка и гравия, либо из песка и щебня, плотно утрамбовать и полить водой.

После оборудования фундамента сооружают опалубку из досок, укладывают армированную сетку. Затем нужно замесить бетонный раствор из следующих компонентов: цемента, пескогравия, щебня и воды. Бетон заливается в уже смонтированную опалубку, и накрывают полиэтиленом до полного затвердевания.

После того, как фундамент полностью высохнет и отвердеет, на него устанавливают гидроизоляцию, путем нанесения на него гудрона и укладки сверху рубероида.

Наконец, можно приступать к кирпичной кладке. Это нужно делать строго по спроектированной схеме. Необходимо помнить, что те зоны, которые будут напрямую контактировать с огнем, нужно выкладывать шамотным кирпичом, скрепляя его глиняно-песчаным раствором, остальные части печи формируются с помощью облицовочного кирпича.

Главное, четко следовать поставленной схеме, соблюдать количество укладываемых кирпичей в ряд, не забывать о том, что применяемый для строительства раствор дает некоторую усадку, поэтому через каждые 5-7 выложенных кирпичных рядов необходимо обязательно делать перерыв как минимум на сутки, и только по истечению этого времени приступать к укладке следующих рядов.

На самом деле, самостоятельно соорудить барбекю на своем участке не так уж сложно, как кажется на первый взгляд. Главное, составить четкий и подробный проект будущей конструкции, ясную, пошаговую схему строительства, выбрать качественные материалы и инструменты для монтажа, не жалеть времени и сил, отнестись к процессу работ с большим энтузиазмом.

Посвятив строительству несколько дней, вы долгие годы сможете наслаждаться вкусными блюдами, которые приготовите с помощью самостоятельно построенной печи – барбекю.

Фото барбекю своими руками


Сохраните статью себе на страницу: Присоединяйтесь к обсуждению: Copyright © 2019 LandshaftDizajn.Ru — портал о ландшафтном дизайне №1

landshaftdizajn.ru

Как сделать уличный мангал из кирпича своими руками

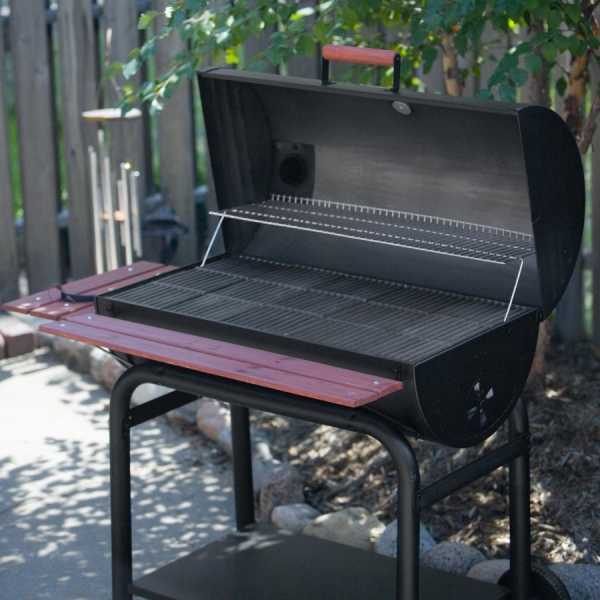

Процесс приготовления шашлыка на обычном железном мангале хорошо известен всем. Но при ветреной погоде или во время внезапно начавшегося дождя жарить мясо становится проблематично, а то и невозможно. Куда удобнее делать шашлык или барбекю на стационарном кирпичном мангале, расположенном под навесом. В этом случае внезапные капризы погоды не испортят ваши планы. В данном материале будет рассказано, как сделать уличный мангал из кирпича своими руками.

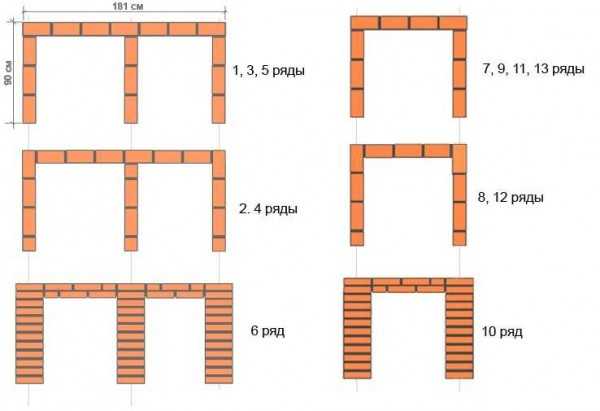

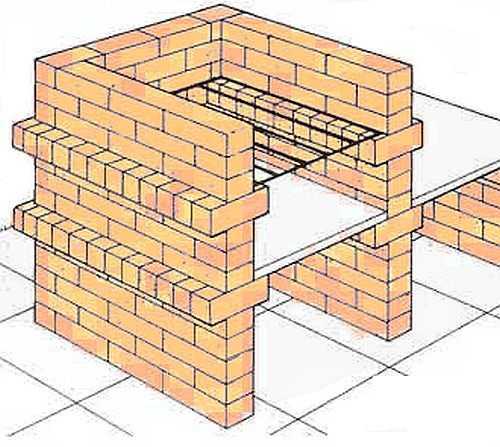

Схемы стационарных мангалов из кирпича

Отличия очагов, расположенных на открытом воздухе, от традиционных кирпичных печей состоят в следующем:

  • мангал или барбекю строится с целью создания комфортных условий приготовления различных блюд на открытом воздухе;
  • конструкция уличного мангала гораздо проще, а требования к материалам не столь высоки;
  • простую кирпичную уличную печь сможет сложить у себя дома или на даче практически каждый домовладелец;
  • габариты и устройство мангала выбираются произвольно в зависимости от пожеланий и возможностей хозяев дома.

Все эти особенности, да еще устройство фундамента во дворе, несколько упрощают выполнение работ по кладке мангалов, немногим сложнее строить уличные садовые печи. Последние представляют собой небольшие печные комплексы, где можно не только жарить шашлык, но и готовить разнообразную пищу. Но для начала мы рассмотрим самый простой вариант стационарного мангала, не требующий даже раствора.

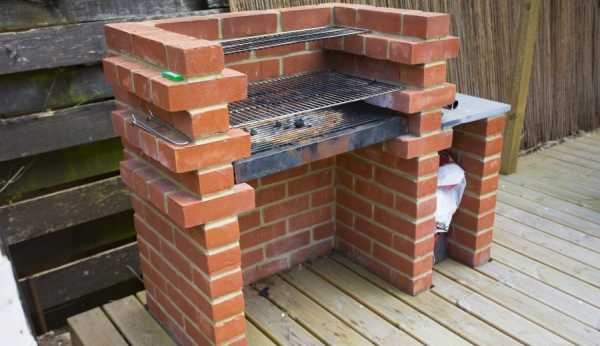

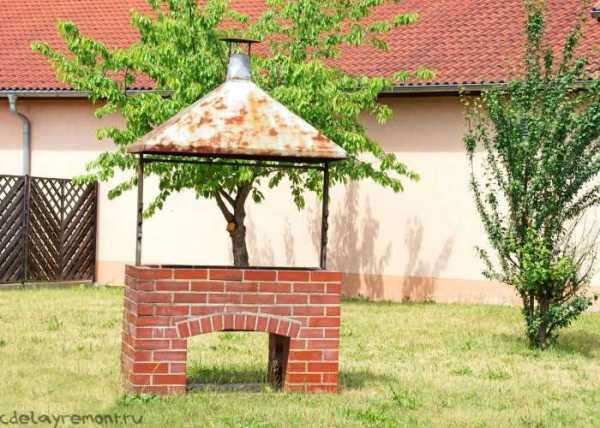

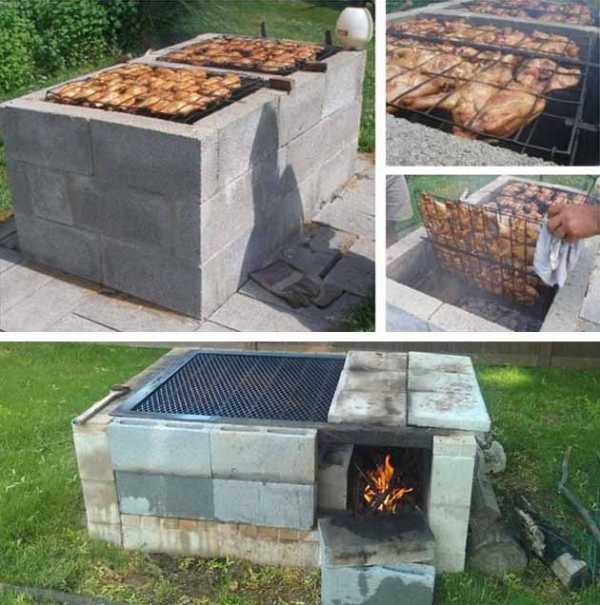

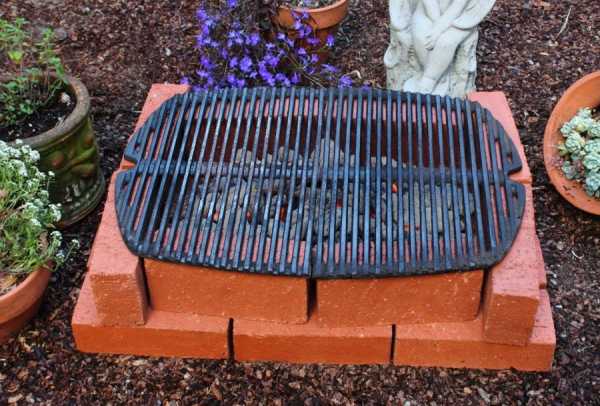

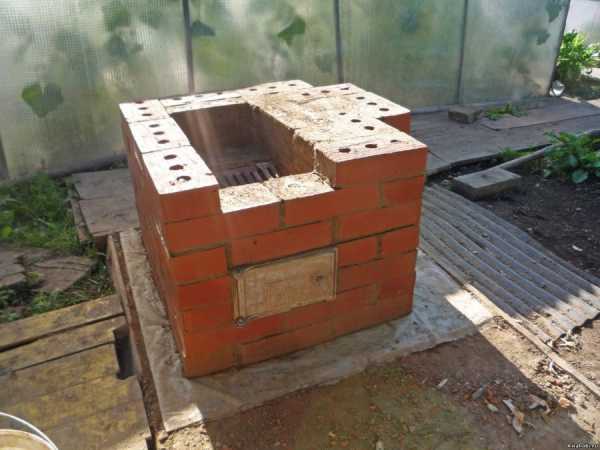

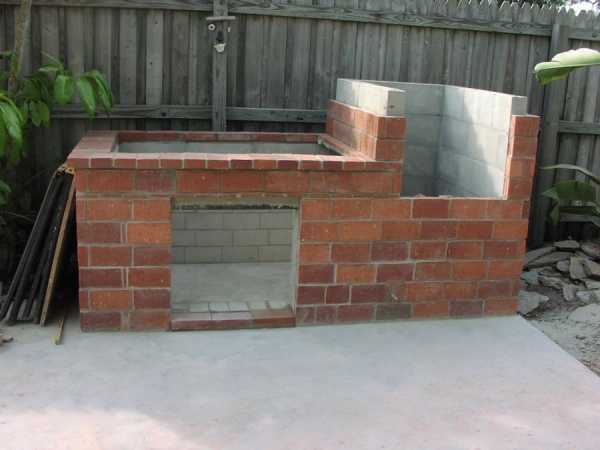

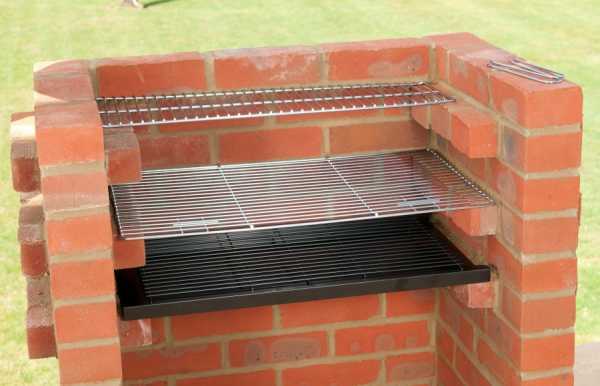

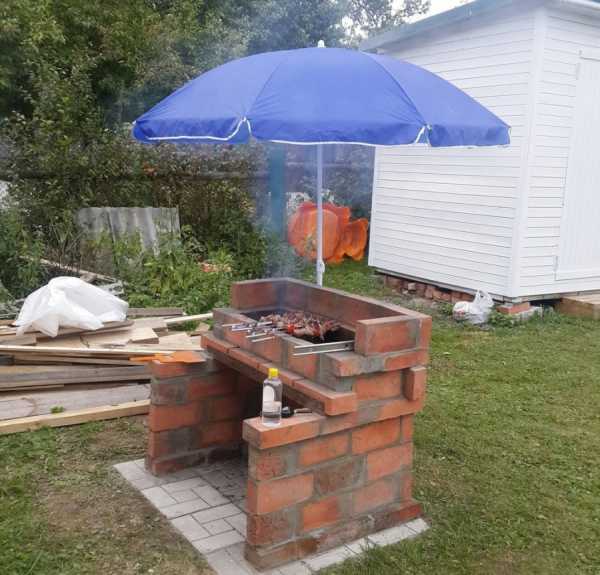

Строение, изображенное на фото, возводится буквально за полчаса на любой ровной площадке. Чтобы сложить 4 опоры, подойдет любой кирпич, лишь бы он был ровный. Высота опор – произвольная, под свой рост, чтобы удобно было кухарить. Затем сверху кладется плита, желательно из огнестойкого материала, например, бетона или минерита. Далее, укладывается дно из красного кирпича (можно пустотелого), а следом возводятся стенки по обычной технологии с перевязкой.

Такая конструкция хороша тем, что не требует раствора, быстро возводится и переносится с места на место. Кроме того, высота и размеры мангала – на ваше усмотрение, но в разумных пределах, чтобы строение было устойчивым. Не забудьте на кирпичное дно установить металлическую жаровню, а в кладке делать небольшие щели для доступа воздуха.

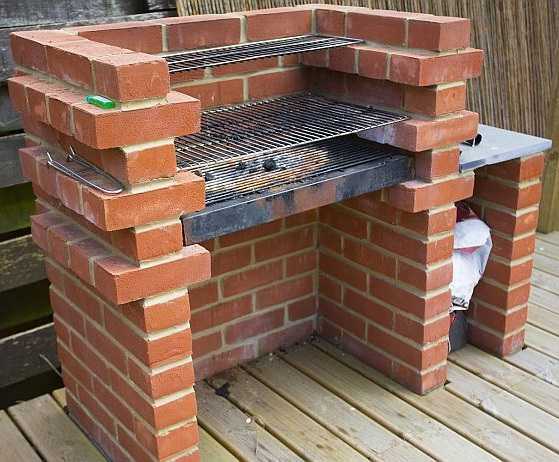

Подобного рода небольшой мангал можно построить и на растворе, приладив сверху металлический дымосборник в виде зонта. Благодаря этому дым во время готовки не будет развеиваться в разные стороны и попадать вам в лицо. Ниже представлена схема мангала из кирпича с перекрытием бетонной плитой и вытяжным зонтом:

Трудность при возведении данной конструкции одна – заливка бетонной плиты. Но при наличии в домашнем хозяйстве небольших обрезков фанеры или OSB, да деревянных брусков вопрос решается достаточно быстро. Из брусков делаются стойки, а из фанеры – щиты опалубки. Чтобы из бетона не вытекало молочко, а фанера не размокла, перед заливкой внутреннюю часть опалубки надо накрыть полиэтиленовой пленкой. Туда же надо поместить сетку из арматуры диаметром 10—12 мм. На рисунке показана схема устройства опалубки и порядовка мангала:

Дымосборник изготавливается из оцинкованной кровельной стали и крепится наверх мангала. Разжигать огонь прямо на бетонной плите не рекомендуется, для этой цели лучше приспособить металлическую жаровню.

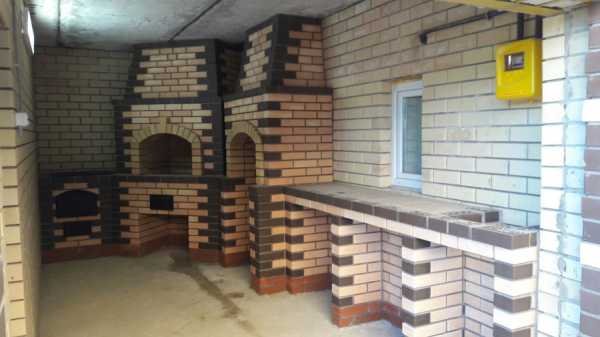

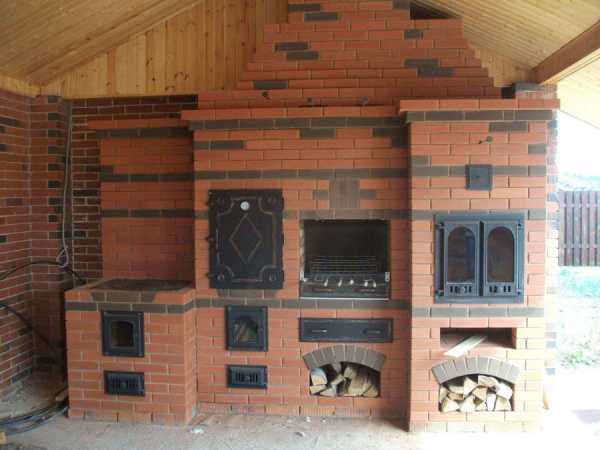

Уличные печные комплексы

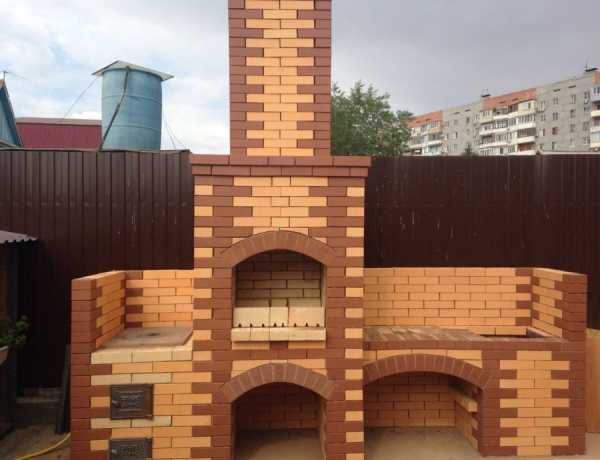

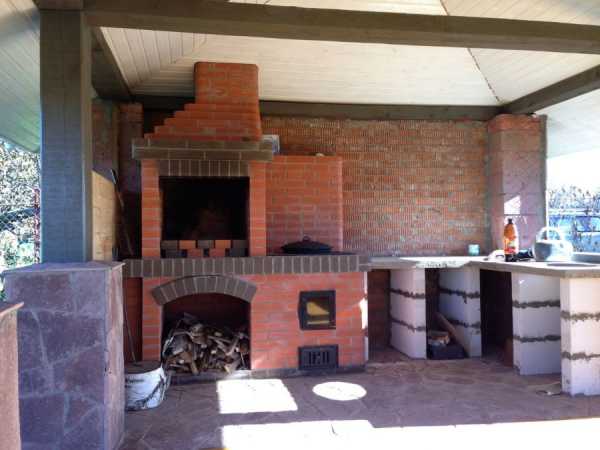

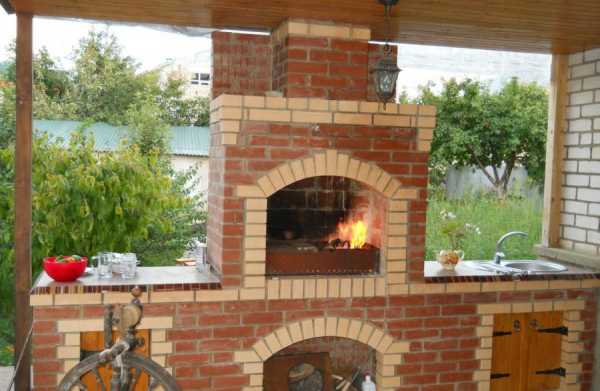

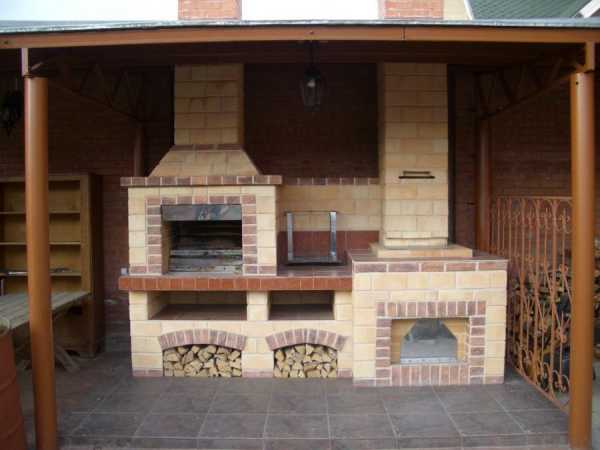

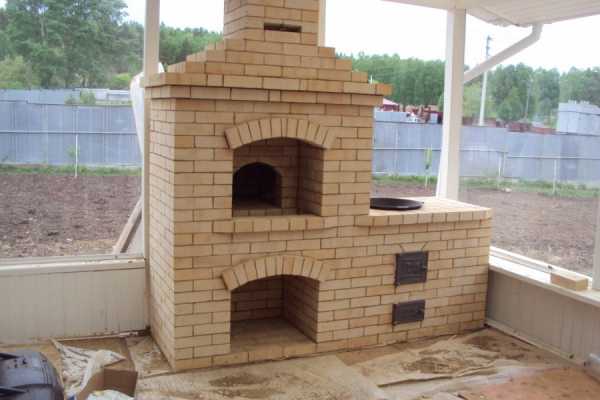

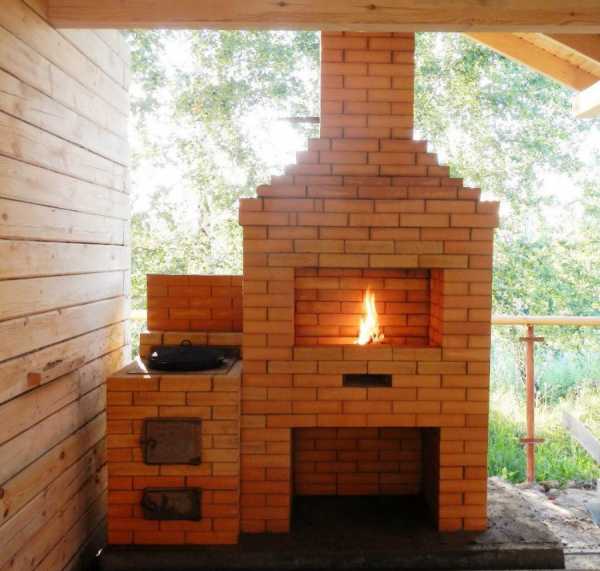

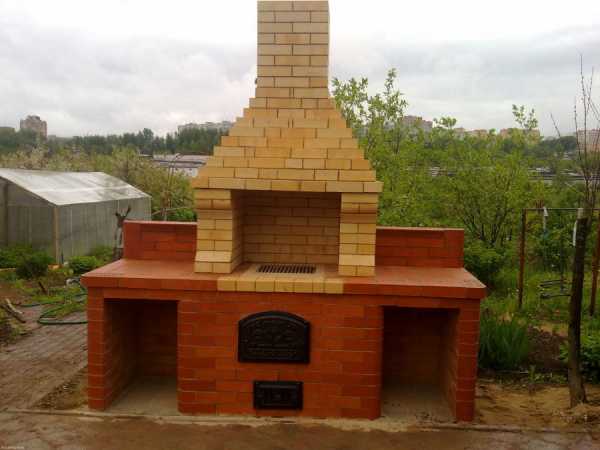

Следующий вариант – это печь-барбекю с дымоходной трубой и дополнительными шкафчиками для кухонной утвари. Устье топливника и проемы для шкафчиков задуманы с арочными сводами, ниша-дровник – с обычным перекрытием из кирпичей, уложенных на стальные уголки. Ниже показаны чертежи для мангала из кирпича и порядовки для его возведения:

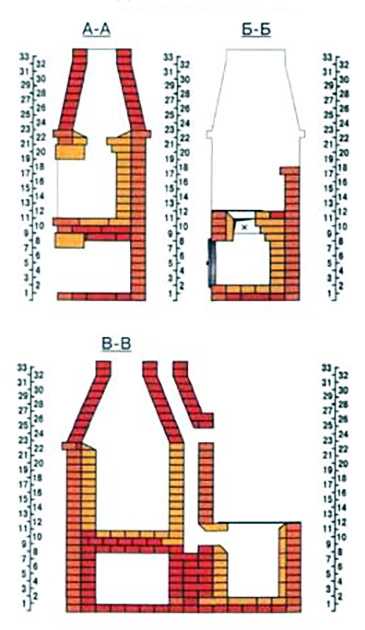

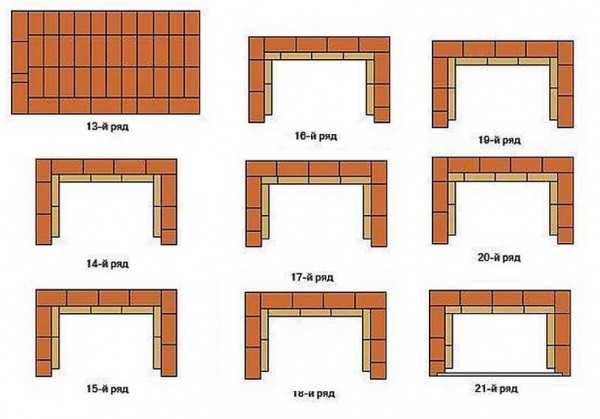

Как видно из порядовок, внутренняя часть топливника выкладывается из шамотного кирпича, а значит, не требует отдельной жаровни. Высота дымохода – произвольная, зависит от местонахождения печи и высоты навеса над ней.

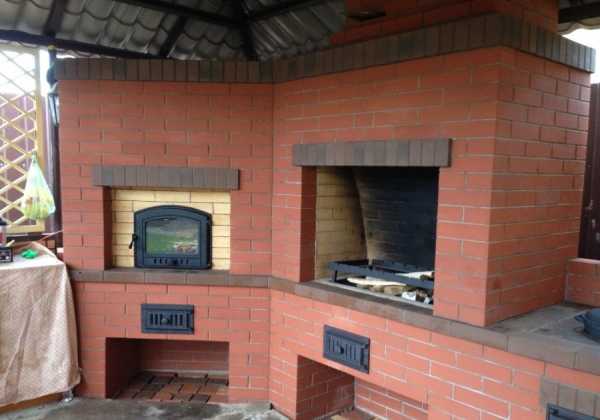

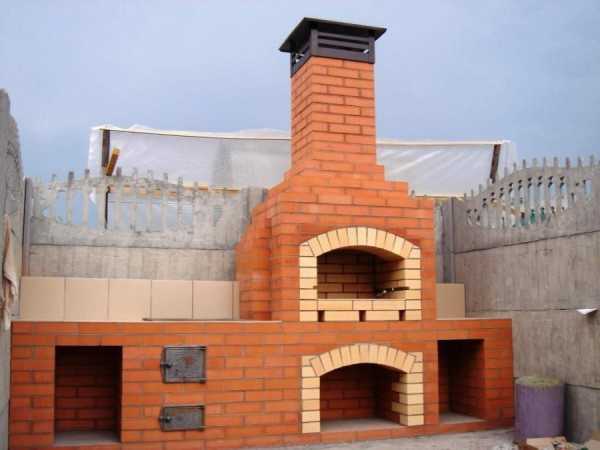

Последний вариант, что мы хотим представить, — это более сложная в исполнении уличная печь для дачи. Тут понадобится некоторый опыт и знание печного дела. Печь предназначена не только для приготовления шашлыков, но и для готовки пищи, поскольку снабжена варочной панелью. В данном случае устройство уличной печи предусматривает наличие дымооборота и требует большего количества материалов и фурнитуры:

  • кирпич керамический полнотелый – 450 шт.;
  • кирпич красный пустотелый – 180 шт.;
  • кирпич шамотный – 201 шт.;
  • цемент марки 400 – 200 кг;
  • шамотная глина – 40 кг;
  • песок – 0.1 м3;
  • уголок 40 х 40 мм – 4 м;
  • плита чугунная 710 х 410 мм;
  • дверка топливника 410 х 410 мм – 1 шт.;
  • задвижка – 1 шт.;
  • дверца для прочистки 140 х 140 мм – 1 шт.

Здесь также внутренние части печи, подвергающиеся воздействию открытого пламени или высокой температуры, выкладываются шамотным кирпичом. Приступать к подготовке и строительству надо, изучив чертеж кирпичного мангала, где показаны разрезы печи и ее порядовки:

Необходимые материалы для строительства

В нашем случае главным строительным материалом является кирпич. При возведении простых мангалов требования к нему невысокие. Камера, где планируется разместить жаровню, должна быть выполнена из красного керамического кирпича, можно даже пустотелого. Что касается нижней опорной части, то здесь выбор материала – целиком на ваше усмотрение и возможности. Задача этой части – поддерживать конструкцию, воздействию высокой температуры она не подвергается, а значит, может быть выполнена из любого подходящего материала.

Если простой уличный мангал из кирпича, сделанный своими руками, имеет неказистый вид, то его всегда можно оштукатурить или обложить недорогим керамогранитом, но только после того, как кладочный раствор высохнет окончательно.

Другое дело – кирпичные уличные печи. Здесь надо соблюдать все правила печного искусства и материал использовать качественный. Для строительства понадобится полнотелый красный кирпич без трещин и повреждений, то же касается и шамотного камня. Раствор следует применять только песчано-глиняный в пропорциях 1 : 1, а для огнеупорной кладки – раствор из шамотной глины. Такие строительные смеси в сухом виде имеются в продаже.

Совет. Для кладки простых мангалов в песчано-глиняный раствор можно для прочности добавить 20% цемента М400.

Любая садовая печь или мангал устанавливается на прочное основание, поэтому надо запастись песком, цементом и щебнем для устройства фундамента. Не забываем и об инструментах, необходимых для кладочных работ, а для арочных сводов понадобятся специальные шаблоны – кружала. Их можно вырезать из гипсокартона.

Заложение фундамента

Устройство основания – дело достаточно сложное и требующее геологической разведки состава грунтов. Но к возведению очага во дворе надо подойти немного проще и с меньшими затратами. Универсальный рецепт — это железобетонная плита. Ее заливка выполняется в такой последовательности:

  • выкопать яму глубиной 30 см и размером на 10—20 см больше, чем будущий стационарный мангал;
  • утрамбовать дно и засыпать щебнем на 15 см;
  • установить опалубку, выступающую над уровнем земли на 10 см;
  • укрыть яму вместе с опалубкой полиэтиленовой пленкой;

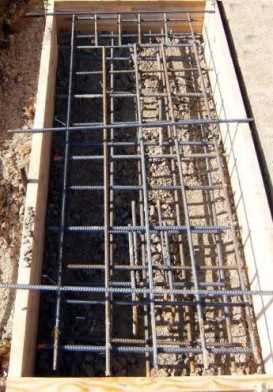

  • связать сетку из арматуры диаметром 12—14 мм с ячейками 150 х 150 мм. Уложить ее на дно ямы поверх пленки, подложив подставки;
  • приготовить бетон в пропорциях 1 часть цемента / 3 части песка / 7 частей щебня средней или мелкой крупности и уложить его в опалубку;
  • после схватывания плиту накрыть пленкой и выждать 28 дней до полного затвердевания.

Перед тем как сделать мангал, поверхность фундамента надо застелить 2 слоями рубероида, обеспечив гидроизоляцию строения.

Рекомендации по кладке

Самые простые кирпичные мангалы для дачи строятся с соблюдением обычных правил кладки камней с перевязкой и выверкой по уровню и отвесу. Тут важно приготовить хороший раствор из просеянного песка и глины, чтобы в нем не попадалось камешков. Толщина шва кладки на глиняном растворе соблюдается в пределах 5 мм, на цементном – до 10 мм.

Совет. Нижние опорные части мангала можно класть на цементно-песчаном растворе с небольшим добавлением глины для пластичности.

Более жесткие правила действуют, если надо построить кирпичный мангал в виде дворового печного комплекса:

  • каждый кирпич замачивается на 2—3 мин в ведре с водой;
  • шамотная и обычная кладка между собой не перевязываются;
  • кирпичи подгоняются и подрезаются в результате примерки. Для этого ряд сначала надо выложить без раствора;
  • горизонталь и вертикаль строения проверяется после укладки каждого ряда камней.

Совет. Если вы желаете построить мангал из кирпича с декоративным щелевидным швом, надо во время кладки не дотягивать раствор до лицевой стороны камня.

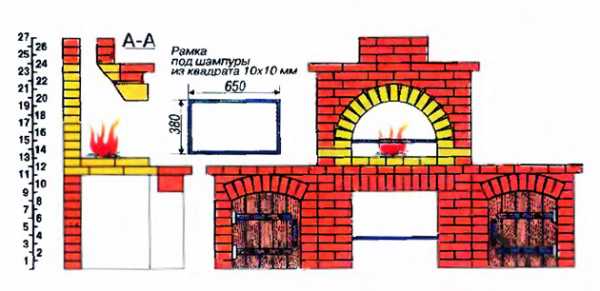

С целью лучше понять последовательность действий, в качестве примера предлагается пошаговая инструкция для кладки кирпичного мангала-барбекю со шкафчиками для кухонной утвари. В предыдущем разделе показаны его порядовки (Вариант 3), которым надо следовать. Итак, порядок выполнения кладки следующий:

  • с 1-го ряда и по 8-й возводятся стенки шкафчиков и дровяной ниши;

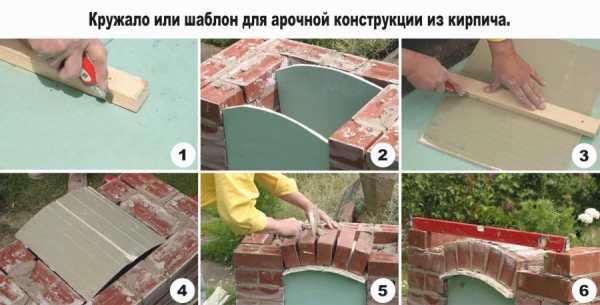

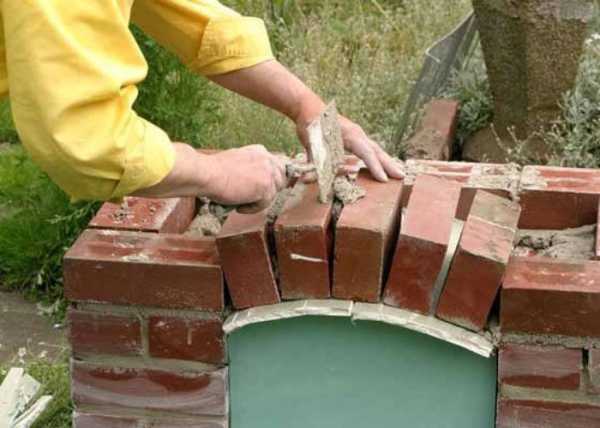

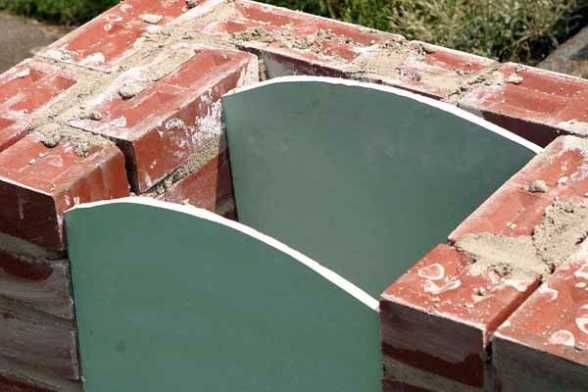

  • 9-й ряд: с помощью шаблонов выкладываются арки шкафчиков из красного кирпича, над дровницей кладутся стальные уголки;
  • 10-й ряд: формируется перекрытие дровяной ниши из огнеупорных камней, обрезанных до 18 см и положенных на ребро;
  • 11 и 12-й ряды: перекрываются все ниши, при этом по всему периметру кирпичи выпускаются наружу на четверть;
  • по 15-й ряд выкладывается топливник из шамотного кирпича. Вырезается и устанавливается кружало для формирования свода;
  • по 20-й ряд возводятся наружные стены и топка. Выкладывается арочный свод из шамотных камней, подрезанных «под клин»;
  • с 20-го до 24-го ряда кирпичи подрезаются так, чтобы постепенно перейти к сечению дымохода;
  • все камни 24-го ряда выпускаются наружу на четверть, затем следует возведение дымохода.

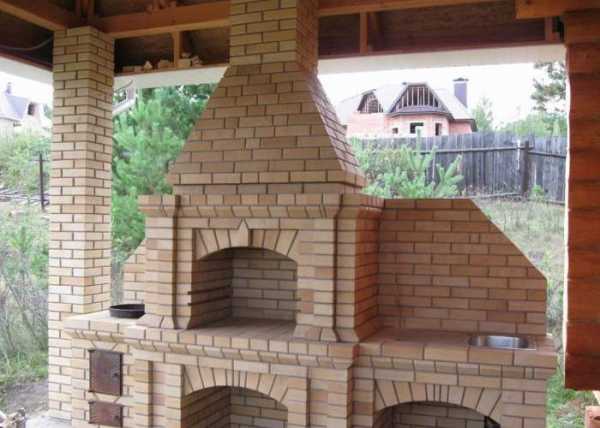

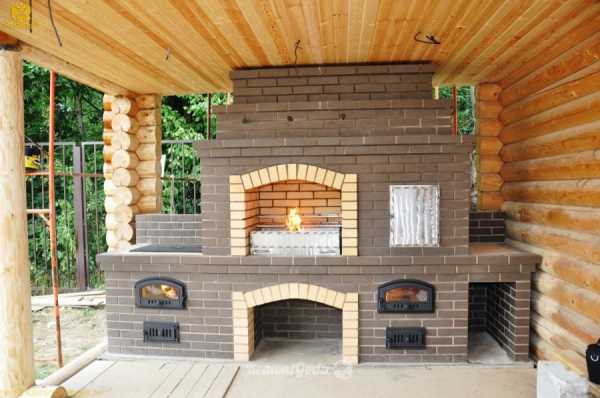

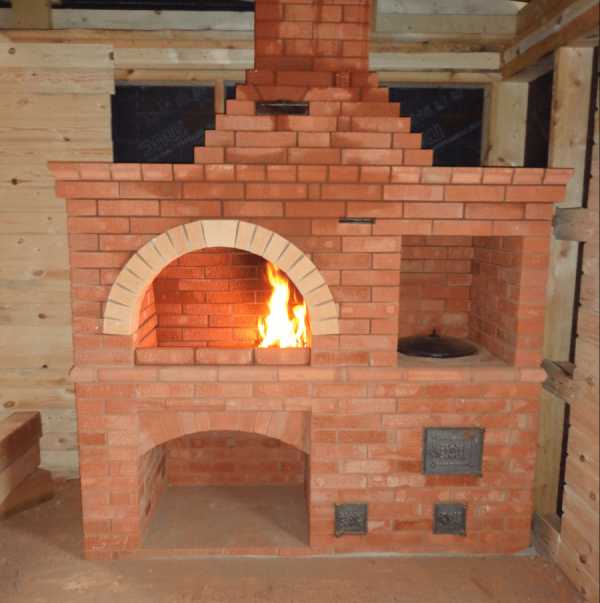

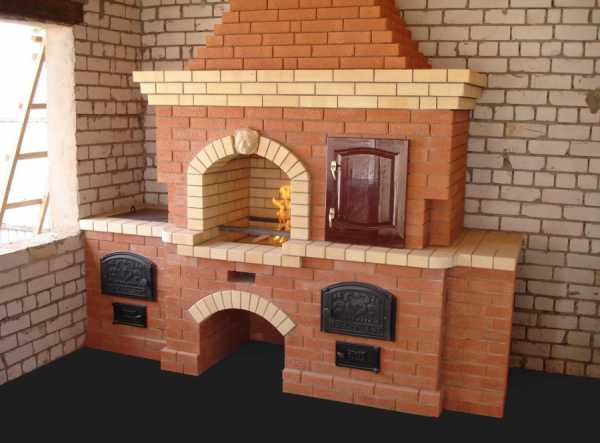

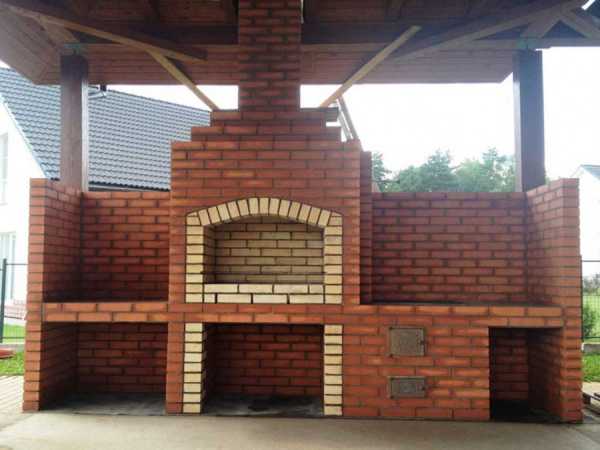

В результате получаем такое симпатичное сооружение:

Заключение

Если выбирать мангалы для дачи или дома несложной конструкции, то их строительство не составит большого труда. Что касается уличных печей, то здесь придется затратить время и силы, зато и результат выглядит куда лучше и практичнее.

cotlix.com

Как сделать уличный мангал из кирпича своими руками

Мангалы уличные из кирпича

Мангалы уличные из кирпича делают на своих участках многие владельцы. Такая конструкция будет не просто украшением, но и будет иметь практическое значение.

Ведь тогда можно будет принять и большое количество друзей прямо на улице. Сегодня мы расскажем, как сделать уличный мангал из кирпича.

Это не сложная работа и ее вполне можно сделать своими руками. Тогда и цена конструкции будет значительно ниже.

Подобрать нужную конструкцию и составить план поможет видео в этой статье.

Как построить уличный мангал: особенности работы

Уличный кирпичный мангал является важным и нужным сооружением, оно отлично подходит для тех людей, которые желают проводить время на свежем воздухе своего оригинального дачного участка. Так что, если появилось желание самостоятельно построить уличный мангал, то вы обязательно сделаете это, важно всего, лишь соблюсти некоторые рекомендации специалистов.

Применяем для строительства кирпич

Уличный мангал из кирпича своими руками будет наиболее привлекательно смотреться.

Здесь надо будет соблюдать такой порядок выполнения работ:

Фундамент Мангал уличный кирпичный размещается на фундаменте. Он должен стоять довольно жестко.
  • Если конструкция будет легкой, тогда достаточно будет залить просто площадку. Эта плита должна быть не менее десяти см.
  • Если вы будете делать не просто один мангал, а еще и печь, тогда надо будет залит ленточный фундамент. Он выдержит более тяжелый вес.

В обоих вариантах надо будет провести и армирование. Это значительно усилит конструкцию.



Кладка Кирпичный уличный мангал надо будет отразить сначала на бумаге. Это поможет правильно закупить материал. Так же надо будет и взять пригодный для этой работы кирпич. Здесь надо будет для рабочей части взять огнеупорный, а отделку сделать лицевым.
Отделка Мангал из кирпича на улице должен быть на просто практичным, но он должен и смотреться. Для этого и делается облицовка. Выберите нужный вариант посмотрев фото и закупите необходимый материал.

Применяем бутобетон

Некоторые владельцы предпочитают применять для строительства бутобетон. Данный материал будет гораздо дешевле.

  • Если вы решили строить мангал из бутобетона, то знайте, что для фундамента такой конструкции в обязательном порядке потребуется опалубка, которая должна отличаться высоким качеством и надежностью.

Внимание: Она должна быть обшита рубероидом, также ее можно обмазать битумом, ведь таким образом, не будет проблем в будущем.

  • Далее можно укладывать первый слой крупных камней, при этом точно понимая, что вы сможете провести эту работу, в поры между камнями не забывайте засыпать щебень, ведь это важное условие.
  • Поверх камней нужно заливать цементный раствор, который будет правильно изготовлен, слоев нужно несколько, здесь все зависит от размеров будущей конструкции.

Внимание: Выполнять каждый последующий слой нужно только тогда, когда предыдущий слой будет завершен, а значит, вы должны учитывать эти важные рекомендации в любом случае.

  • Когда наступает завершающий слой работы, то здесь нужно просто выровнять его, проверяя горизонтальность, естественно, сделать это с особой легкостью можно с помощью строительного уровня.

Бетонный фундамент

Создавая бетонный фундамент, необходимо обязательно вырыть яму, размеры которой вы должны определить сами, ведь опять же, многое зависит от размеров будущей постройки.

Итак:

  • Как только это будет сделано, дно ямы обязательно нужно засыпать влажным песком небольшого слоя, далее тщательно формируйте опалубку.
  • На дно ямы нужно аккуратным образом разместить арматуру, заливая смесь из бетона, вся работа должна выполняться аккуратным образом.
  • Если вы делаете бетон сами, тогда надо засыпать яму щебнем и после этого пролить ее раствором песка и цемента. Он должен быть достаточно жидким и пролить все поры. Воздуха не должно остаться.
  • Когда фундамент полностью высохнет, нужно сделать необходимую гидроизоляцию, для этого лучше всего применять специальную пленку из полиэтилена.
  • Все чаще для проведения такой работы, люди выбирают именно бетонный фундамент, но при этом вы должны понимать, что все зависит только от вашего решения, так что сами решайте, как стоит поступить вам. Вполне можно сделать и блочный, только его цена будет значительно больше.

Внимание: Размер фундамента должен превышать габариты конструкции как минимум на десять см. Тогда устойчивость мангала будет значительно выше.

Кирпичная кладка мангала

Как только вы станете заниматься кладкой мангала кирпичом, нужно правильно и внимательно изучить необходимые правила работы, ведь процесс работы требует особых знаний и навыков, только тогда все можно будет сделать так, как того требует технология.

Уличные мангалы из кирпича своими руками схема

Важно выбрать именно тот кирпич, который отлично подойдет для проведения такой работы.

Внимание: Многие люди для проведения такой работы выбирают силикатный кирпич, который обладает воздушными полостями, на самом деле, этого нельзя делать, так как он непригоден для проведения этой работы. Но если вы желаете выбрать красный печной кирпич, то знайте, это неплохой вариант.

Первый ряд кладки

Желая построить качественный и долговечный кирпичный мангал, при этом, не прилагая особых усилий, вы должны знать, что первый ряд нужно выложить насухо, ведь это наиболее важное условие.

Внимание: Если вы сделаете это, то таким образом, в будущем не нужно будет подгонять кирпичи по размеру, вы станете использовать уже, только лишь целые блоки и половинки.

Таким образом, работа будет проводиться гораздо быстрее, и никаких трудностей быть не должно, а это не может не радовать.

Внимание: Не забывайте никогда, что кирпич отличается особым свойством поглощать воду, а значит, перед тем, как выполнять работу, стоит его смочить, если не сделать этого, то он вберет воду из кладочного раствора, в результате чего, конструкция не будет прочной.

Итак:

  • Смочить кирпич, вы можете в любой интересуемой вас емкости, также его можно полить из садового шланга, как правило, никаких ограничений здесь нет.
  • Начиная выполнять закладку кирпича, вы должны понимать, что делать это нужно по тем линиям, которые заранее вами были отмечены. Увлажненный кирпич, вам нужно уложить на кладочный раствор так, чтобы заполнились и пазы внутри кирпича, так можно повысить прочность конструкции, так что, учитывайте это обязательно.
Правильная перевязка порядовки
  • Так же надо соблюдать перевязку кладки. Швы порядовки не должны совпадать. Это сильно ослабит конструкцию.
  • После кладки каждого ряда надо проверять правильность размещения. Это делается при помощи строительного уровня.
  • Кладку надо начинать с углов мангала. При их изготовлении надо пользоваться отвесом и проверять вертикальность расположения.

Закладка цоколя

Следует отметить, что поверх первого ряда кирпичей, нужно будет выложить следующие ряды, не забывайте, что каждый ряд начинается от углов, после чего заполняется область перегородок.

Делаем цокольную часть
  • Также не стоит забывать, что каждые несколько рядов лучше проверять строительным уровнем, тогда вы будете уверены в том, что все делаете правильно.
  • В углах специалисты советуют применять армирование металлической проволокой, ведь так можно придать прочности соединения.
  • Цоколь должен быть выше уровня земли. На сколько, вы решите согласно выбранной конструкции.
Начало порядовки

Внимание: никогда для изготовления мангала не применяйте пустотелый кирпич. Он может напитать влаги и его просто порвет. Для этой работы лучше использовать полнотелый.

Закладка жаровни

Чтобы правильно устроить основание жаровни из кирпичей, вы должны для начала правильно разместить металлические уголки, делая это между противоположными стенками.

  • Топка, где разгораются угли, как правило, должна быть изготовлена из толстостенного металла.
  • Жаровня делается только из толстостенного металла. Таким образом, можно серьезно продлить срок службы конструкции, более того ее будет удобно очищать от золы, поэтому учитывайте это. Ее можно приобрести в сетях розничной торговли, либо сделать своими руками.
  • Чтобы создать действительно нормальную тягу, вы должны помнить о доступе воздуха, чтобы так и было нужно оставить несколько щелей, которые будут не заполнены раствором.

Важные элементы мангала и отделка

Вы должны отчетливо понимать, что мангал может быть таким, о котором вы сами мечтаете, например, всегда можно построить капитальную конструкцию, которая будет иметь отсеки для хозяйственного инвентаря, это могут быть специальные поверхности, предназначенные для столешниц и т.д.

  • Чтобы грамотно обустроить мангал, и чтобы конструкция служила долгие годы, лучше всего изготовить в самом начале чертеж, в котором будут учтены все тонкости постройки такой конструкции.
  • Вы сами должны решить, какой вид отделки выбрать для вашего мангала, ведь у каждого человека свои вкусы и фантазии.
  • Пол, как правило, в мангале, изготовленным из кирпича, лучше всего покрывать тротуарной плиткой, также его можно сделать из бута, или иных материалов, здесь также все зависит исключительно от вас.
  • Столешницы можно соорудить, например, из керамогранита, ведь это наиболее распространенный и шикарный материал, идеально подходящий для этого.
  • Не забывайте, что к красному кирпичу идеально подходят различные кованные фигурные элементы, так что в любом случае, вы сможете украсить мангал таким образом, что он будет выглядеть действительно бесподобно и шикарно.

Заключение

Теперь вы точно знаете, что построить мангал на территории своего участка можно без особых проблем, важно соблюсти некоторые рекомендации и тонкости работы, после чего можно будет насладиться качественной и долговечной конструкцией, которая будет служить долгие годы.

iz-kirpicha.su

Хотите сделать мангал своими руками? 25 фото + чертежи

Мангал на даче – отличительная черта приятного отдыха за городом с шашлыком в хорошей компании. Возможно, поэтому большинство дачников с удовольствием устанавливают на своем дачном участке мангал или гриль.

Да, можно просто купить готовый мангал на дачу, но есть что-то притягательное в планах построить такой мангал своими руками. Дачный мангал – это не только место сбора всей семьи и интересный элемент дачного дизайна,

но и очень эффективная вещь, когда вам надо накормить достаточно много людей, например, на праздник; т.к. размер поверхности самодеятельного мангала обычно намного больше стандартного покупного. Кроме того, мангал сделанный своими руками, более прочен, менее прихотлив в эксплуатации, и имеет более «теплый индивидуальный» облик, чем покупной.

Задача сделать мангал своими руками может быть решена парой умелых рук за выходные. В устройстве дачного мангала нет ничего сложного, это вы можете сами увидеть на чертеже.

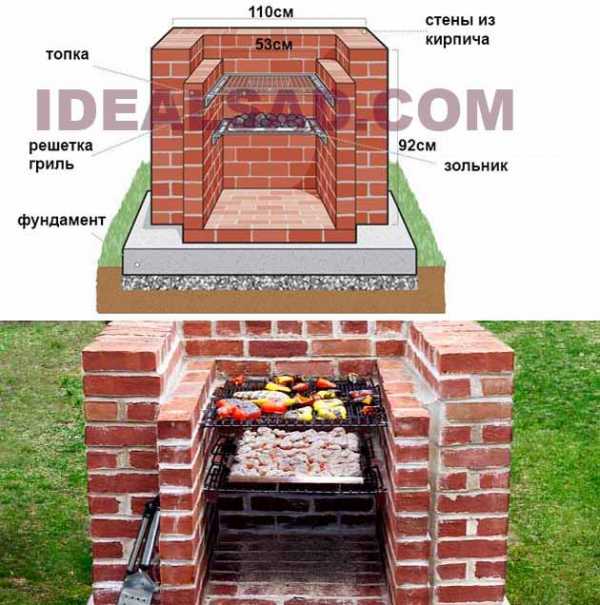

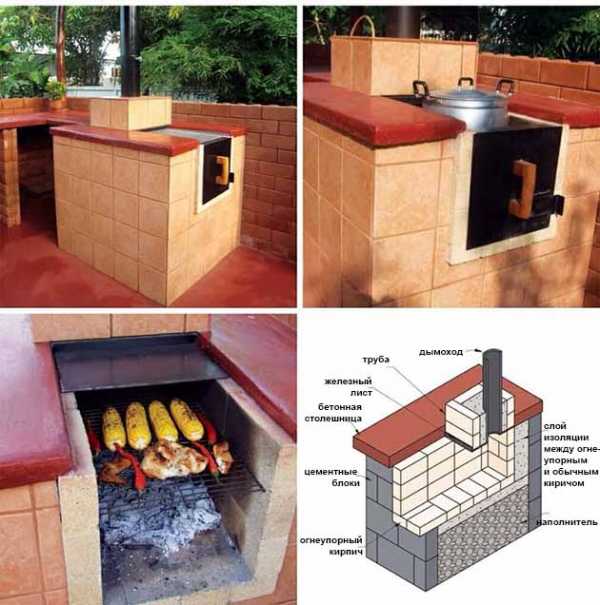

Устройство простого мангала.

Топка: Внутренняя стенка мангала может быть облицована огнеупорным кирпичом. Стенку лучше выдвинуть немного вперед для более удобного доступа к решетке гриль.
Решетка гриль: Выберите чугунную или из нержавеющей стали. Держится на угловых выступах.
Фундамент: площадка из бетона (8-10 см) на подушке из утрамбованного щебня (8-10 см) обеспечивает стабильность конструкции гриля.
Кирпичные стены: Они образуют закрытый каркас гриля, уменьшая расход дров на 65% и защищают от горячих искр.
Зольник: лист металла для топлива. Размещается на расстоянии 20-35 см ниже решетки гриль.

Сделать мангал своими руками или купить?

Если у вас есть навыки кирпичной кладки, нет проблем со спиной и есть пара готовых помочь вам друзей, то вы за выходные сможете сделать мангал сами.

Где разместить мангал на дачном участке?

Определите преобладающее направление ветра и установите мангал так, чтобы дым не летел в дом или на зону отдыха.

Из чего сделать мангал?

Бетонные фундаментные блоки – наиболее дешевый строительный материал для мангала. Внутри топки его можно обложить огнеупорным кирпичом для большего сохранения тепла. Снаружи мангал можно обложить природным камнем.

Природный камень – натуральный камень  хорошо сохраняет тепло. Запланируйте достаточно времени для подбора и подгонки камня. Кроме того, хорошо иметь некий излишек камня в резерве, т.к. трудно прогнозировать точный расход материала для строительства мангала из природного камня.

Красный керамический кирпич – почти оптимальный выбор для строительства мангала. Внешне привлекательный, хорошо сохраняет тепло, не боится взаимодействия с открытым огнем. Для мангала из кирпича вам понадобится чуть больше мастерства по кирпичной кладке, чем для мангала из бетонных блоков.

Чем топить мангал?

Используйте сухие поленья фруктовых пород, которые придают незабываемый аромат всем блюдам, приготовленным на мангале. Предусмотрите в конструкции мангала место, куда вы заранее можете складывать подходящие поленья, которые вы получили при обрезке фруктовых деревьев.

Инструменты для мангала.

Щипцы – чем длиннее, тем лучше для вашей безопасности.
Щетка из метала для чистки решетки гриль.
Перчатки для барбекю, которые могут выдержать высокие температуры.

Дополнительные возможности мангала.

Мангал с вертелом, который даст возможность равномерно обжарить большой кусок мяса.

Мангал с дымоходом – позволит собирать и отводить дым вверх в сторону от летней кухни или беседки рядом с которой установлен мангал.

Камин с мангалом – хотите построить на даче нечто грандиозное?  Строим камин для патио или дачной беседки, в стенки которого встраиваем уголки для поддержки решетки мангала.

6 советов для работы на мангале.

  1. Решетка гриль должна быть горячей. Перед тем, как положить мясо на решетку разогрейте ее минут 15.
  2. Организуйте различные температурные зоны для гриль решетки, отодвигая часть углей в одну сторону. На более прогретой стороне жарьте мясо, на более прохладной овощи или рыбу.
  3. Не переворачивайте ежеминутно продукты на решетке, для того чтобы мясо поджарилось его достаточно перевернуть один раз поджаривая по 5-6 минут с одной стороны.
  4. Добавьте аромат. Какими бы не были дрова в вашем мангале, вы всегда сможете облагородить аромат приготовляемой пищи, замочив на несколько минут в воде пару веточек фруктовых пород, и затем положив их на горячие угли.
  5. Дайте отдохнуть. Оставьте остыть на пару минут готовое мясо, так в нем лучше распределиться сок.
  6. Правильные угли для приготовления на мангале — красные с легким налетом сизого пепла.

Мангал и безопасность.

Пищевые отравления. Мойте руки, покупайте мясо в безопасных местах. Это лучший совет чтобы избежать пищевых отравлений в самый разгар вашего пикника на даче.

Обугленное мясо. Любите хорошо прожаренное мясо? Не обугливайте шашлык до черноты! Обугленные частицы еды увеличивают риск развития рака в два раза.  Так, что можно поднять тост за здоровье и за мясо с легкой краснотой внутри.

Отравление угарным газом. Все хорошо в своем месте. Если вы готовите на мангале в плохую погоду и вам в голову пришла шальная мысль «почему бы мне это не сделать в гараже», гоните ее прочь поганой метлой. Концентрация угарного газа в помещении может стать драматичной для вас.

Пожар. Как минимум 3 м от построек, деревянных заборов, сараев и т.д. дадут вам возможность избежать колоссального ущерба от пожара и серьезных травм.

Тепловой удар. «Здесь так жарко, что меня хватит удар». Это может быть не просто шутка. Перегрев может спровоцировать серьезное обострение болезни для людей с сердечно- сосудистыми заболеваниями.

Свободная одежда. Не одевайте свободную одежду с болтающимися рукавами или полочками, когда работаете с мангалом. Искра попавшая на нее может произвести совсем не тот фейерверк, который вы запланировали.

Жарка во фритюре. Работу с фритюром лучше оставить профессиональным поварам. Разбрызгивающиеся частички жира, открытый огонь – лучше себя не переоценивать, мы достаточно умны, чтобы понять, «игра не стоит свеч».

Осторожно, оса. Укусы ос крайне болезненные, и очень опасны для людей с аллергическими реакциями. Поэтому лучше иметь в аптечке антиаллергенные препараты, а на себе рубашку с длинным рукавом.

Угли и пожаробезопасность. Дождитесь 48 часов прежде, чем выбрасывать золу из мангала.

Как ухаживать за мангалом?

Очищайте стальной щеткой решетки мангала, чтобы там не скапливалось золы и остатков пищи. Остывшую решетку гриль сбрызните подсолнечным маслом для профилактики образования на ней ржавчины. Убирайте золу после каждого использования мангала, чтобы не накапливать посторонние запахи для следующего приготовления пищи.

Будете ли вы делать мангал сами или покупать готовый, он принесет вам много приятных минут, когда с шашлыком в руке, любуясь открытым огнем в приятной компании, вы получите такую нужную передышку от напряженного повседневного ритма.


idealsad.com

простой садовый или дачный проект, угловой, под казан, с плитой, в беседку, инструкция, фото, видео

Переносные легкие мангалы хороши на природе, а возле дома или на даче хочется большего удобства, да и эстетики. Все это могут дать кирпичные мангалы. Из-за пластичности материала могут они быть небольшими — занимать порядка одного квадратного места площади, а могут стоять приличные угловые комплексы с очагом, варочной плитой и даже с раковиной и подведенной водой/канализацией. Самые простые мангалы из кирпича своими руками может выложить даже совсем неопытный каменщик. Один из таких проектов будет детально описан ниже. Его можно использовать в качестве тренировочного задания перед постройкой чего-то более серьезного.

Простой мангал из кирпича

Содержание статьи

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.

Возможно, вам будет интересно почитать «Как сделать мангал из металла своими руками»

Видео-порядовка мангала из кирпича с кухонной плитой

Для тех, кто лучше воспринимает визуальный ряд, чем слова, удобнее будет смотреть, чем читать описание. Для вас подробные пояснения как построить мангал из кирпича своими руками в видео формате.

Это сооружение более монументальное — и свод у топки круглый и плита рядом. Не имея совсем никакого опыта справится будет непросто.

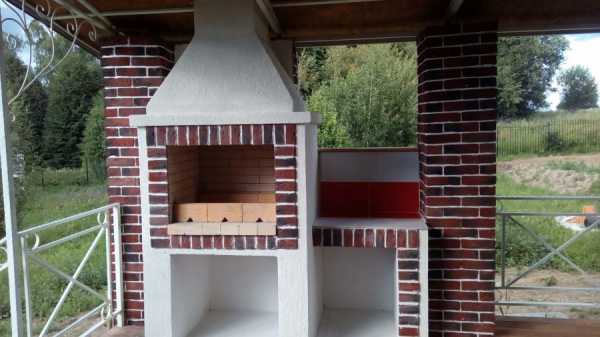

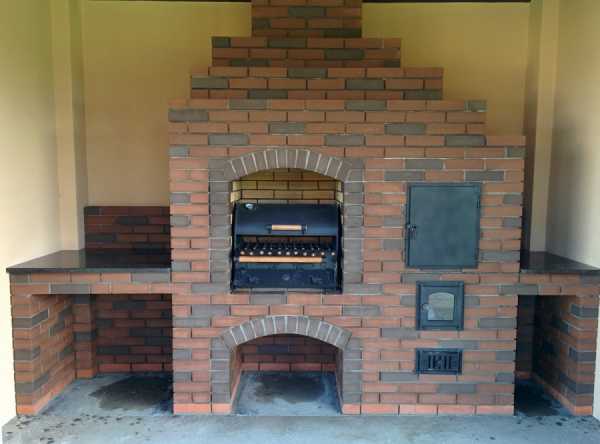

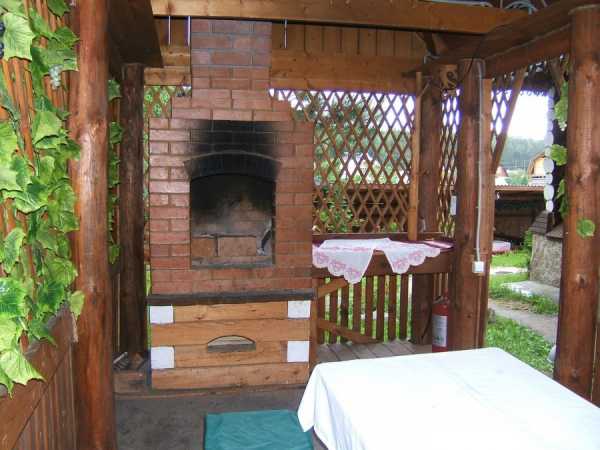

Мангал из кирпича в беседке

Если устанавливать кирпичный барбекю собираетесь в беседке, предложенные выше варианты не подойдут — дым будет весь под крышей, что радости вам не добавит. Для беседок нужен мангал с вытяжной трубой. Это сооружение более сложное, но и такой вариант вполне можете сделать самостоятельно. Приведенную ниже порядовку мангала из кирпича для беседки  своими руками сложить тоже не очень сложно. Она также, как и первая, имеет ровный свод, что намного проще делать при отсутствии опыта.

Размеры и материалы

Этот мангал/барбекю из кирпича имеет средние размеры:

  • ширина 150 см;
  • глубина 75 см;
  • общая высота до начала дымоотводящей трубы 217,5 см.



Внешний вид и разрезы мангала из кирпича. Его можно сделать саомстоятельно в беседке

Для кладки можно использовать керамический полнотелый кирпич. Для зоны, где будет гореть огонь, можно (но не обязательно) использовать шамотный кирпич. На рисунке он обозначен светло-желтым цветом.

Кладку «холодного» пояса — до 11 ряда включительно — можно делать на цементно-песчаный раствор (1:3). Далее нужно использовать глиняно-песчаный. Толщина шва в любом случае 5-7 мм. Ее выдерживать точно.

Конструктивно этот мангал состоит из трех «холодных» отсеков, в которых можно хранить дрова и использовать для хозяйственных мелочей. «Горячая» зона начинается с 12-го ряда. Тут разводят огонь, устанавливают решетку под барбекю или стойки для шашлыков.

Пример строительства беседки из дерева описан тут, а один из возможных вариантов летней кухни — в этой статье.

Порядовка и пояснения

Порядовка этого мангала из кирпича чуть сложнее, потому пояснения нужны. Первый ряд выкладывается на одном уровне с полом беседки. Если фундамент у вас получился низким, поднимать его можно тоже кирпичами, уложенными на цементный раствор.

Порядовка мангала из кирпича для беседки

Следующие четыре ряда кладут с перевязкой. Это будет дровник — область, где удобно складывать дрова.  На пятый ряд сверху укладывают три полосы металла толщиной 3 мм, шириной 50 мм. Они будут служить опорой кирпичам следующего ряда. Шестой и седьмой ряды укладываете по схеме.

В 8-ом ряду начинается формирование двух камер для хозяйственных мелочей. Внимательно смотрите на расположение швов. Это принципиально: ни один не должен совпадать со швом нижнего ряда. Только так кирпичная стенка будет достаточно прочной. Там, где это требуется по схеме, кирпичи обрезают: используют половинки и даже четвертушки.

В 11-м ряду среднюю стенку уже не ставят, зато поверх снова кладут полосы металла: на них будет опираться следующий ряд, перекрывающий хозяйственный отсек. 12-й ряд по размерам чуть больше всех расположенных ниже: по задней стенке все идет ровно, а впереди кирпичи выступают примерно на 3 см.

13-й ряд выкладывается тоже сплошным. На нем будет устанавливаться жаровня. По размерам он еще немного больше предыдущего.

Средняя часть порядовки: формируем зону очага

Следующими рядами формируется «горячая» зона — тут будет гореть огонь. По размеру эта зона меньше, чем все нижележащие ряды. Чтобы сделать ее более стойкой к воздействию огня, ее обкладывают шамотным кирпичом, поставленным на узкую сторону. По размерам он не совпадает с керамическим и высота рядов и швы будут разными. Не обращайте на это внимания, выкладывая его независимо от керамического. Просто соблюдайте чередование, как указано на схемах.

В 21-м ряду укладывается стальной уголок. Использовать можно из черной или нержавеющей стали толщиной 3-4 мм. Размеры уголка 40*40 мм или 50*50 мм. Длинна  — от середины кирпича справа до середины того, что находится слева. На этот уголок будет опираться передняя стенка дымоотводящей трубы.

Формирование трубы для отвода дыма от мангала

В 22-м ряду присутствует еще шамотный кирпич, а также появляется передняя стенка дымовой трубы, опирающаяся на уголок. По размерам этот ряд больше предыдущих: впереди кирпичи нависают над уголком на 3 см. Следующий ряд становится еще шире, а дальше идет постепенное уменьшение. Ряд от ряда дымовой канал становится уже. К 30 ряду формируется труба. Она поднимается над крышей беседки не менее чем на 50 см. При ее строительстве чередуете попеременно 30-й и 31-й ряды. НА этом мангал из кирпича своими руками можно считать построенным. Теперь нужно его подсушить без огня дней 5-7, а потом несколько дней понемногу топить, выпаривая воду из кладки.

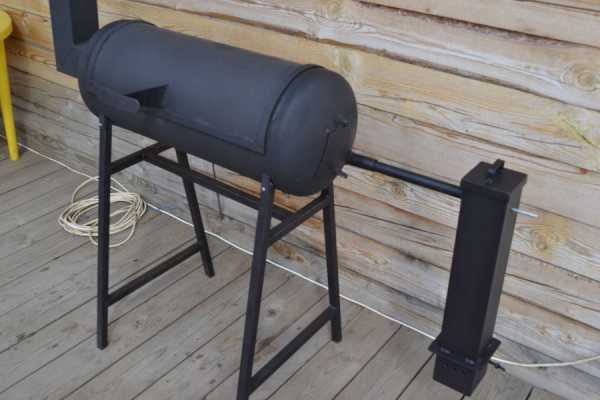

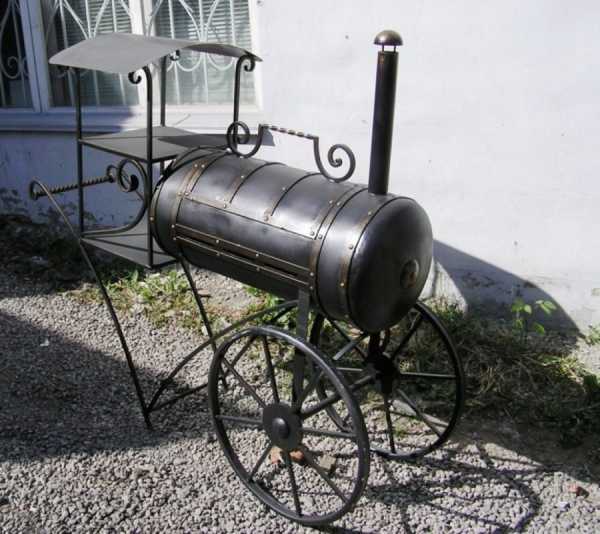

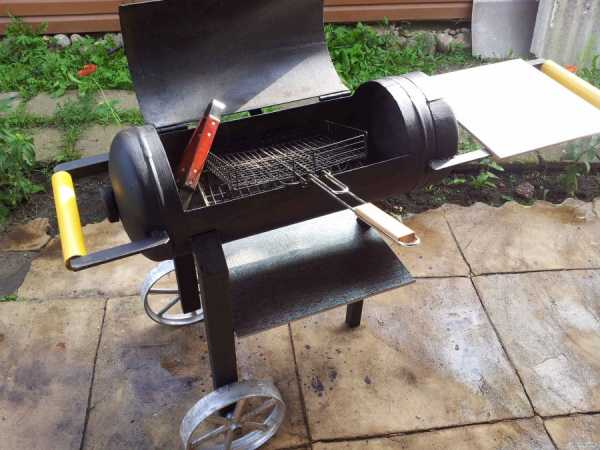

Проще всего сделать мангал из газового баллона. Как, читайте в статье «Как сделать мангал из газового баллона, бочки, трубы»

Кладка мангала из кирпича: еще один проект

Еще один вариант мангала-барбекю из кирпича в беседке представлен в видео. Пояснений нет, но все достаточно понятно и никаких сложностей в этом проекте нет. Возможно, стоит сказать, что начиная с 52 секунды укладываются 4 подпиленные кирпича. Передняя верхняя часть их срезана под углом 45°. На видео подпиленные части имеют более светлый оттенок.

Также на второй минуте (1:35) идет формирование свода. Сделать это проще, если вырезать и закрепить шаблон из гипсокартона, а на него укладывать кирпичи.

Мангал с казаном из кирпича

Еще один вариант мангала, но уже более сложный: под казан с плитой. Видео-инструкция подробная, пояснения в кадре от автора есть.

Строительство беседки из кирпича описано здесь.

Угловой мангал из кирпича

Иногда требуется вписать манга из кирпича в угол. Для этого есть специальной формы топки, хотя никто не мешает сделать один из предложенных ранее вариантов, а углом пристроить хозяйственную поверхность. Один из угловых мангалов из кирпича разложен на порядовке ниже. Это уже достаточно серьезная работа, с дверцами, задвижками и остальными атрибутами печного дела.

Угловой мангал из кирпича: первая часть порядовки

Вторая часть порядовки

Заключительные ряды кладки углового мангала из кирпича

stroychik.ru

Как сделать уличный мангал из кирпича своими руками

При строительстве уличного мангала из кирпича требуется правильно подобрать материалы для работы. Если выполнять работу по технологии, то сооружение будет прочным и долговечным. Такой мангал достаточно легко возвести под навесом, чтобы приготовление шашлыка даже во время дождя стало максимально удобным занятием. Как построить уличный мангал своими руками читайте в этой статье.

Необходимый инструмент и материалы

До начала работ желательно обзавестись такими инструментами:

Из материалов потребуется правильно подобрать кирпич. Для его выбора нужно учесть, что в месте расположения жаровни желательно применять красный керамический кирпич.

Красный огнеупорный кирпич способен выдерживать частое изменение температурных режимов.

А вот нижняя часть мангала, которая выполняет опорную функцию, делается из любого материала. Если кирпич не новый и обладает непривлекательным видом, то его можно покрыть слоем шпаклевки.

Также из материалов потребуется:

  • Щебень.
  • Цемент.
  • Песок.
  • Вода.
  • Арматурная сетка.
  • Арматурные стержни.
  • Металлические уголки.
  • Листовая фанера.
  • Пленка или рубероид для гидроизоляции.

Для построения фундамента будет использоваться раствор из щебня, песка, цемента и воды. Все остальные материалы пригодятся для укрепления конструкции.

Как выбрать место для расположения мангала?

К выбору места для будущего мангала следует отнестись с особой тщательностью. Ведь его следует располагать недалеко от места отдыха. Следует учитывать:

  • Удаленное расположение от дома.
  • Отсутствие вблизи деревянного забора, деревьев или кустов, которые могут легко загореться.
  • Небольшое пространство вокруг мангала, чтобы ничего не мешало доступу к нему.
  • Отсутствие выгребной ямы поблизости, чтобы во время отдыха туда не угодили дети.

Место для мангала должно предусматривать тот факт, что это место для отдыха. Поэтому нежелательно видеть в этом месте мусорный бак или туалет. Предпочтительнее вокруг наблюдать красивые окрестности.

При подборе места для мангала требуется учесть, чтобы его стиль совпадал с общим стилем дома.

Если мангал размещать недалеко от здания, то требуется продумать удобное расположение к кухне, чтобы можно было быстро вымыть посуду.

Проекты, схемы и чертежи

Своими руками соорудить кирпичный мангал не составляет особого труда. Если выбрано подходящее место для его возведения, то нужно определиться с конструкцией. Для этого лучше всего взять лист бумаги и прорисовать подходящий мангал. Примерная схема представлена ниже.

На ней представлены 3 вида мангала: спереди, сбоку и сверху. Это более наглядно поможет представить, как будет выглядеть мангал после возведения. На схеме требуется указать все размеры, чтобы упростить дальнейшую работу.

Фундамент под мангал

Первым делом после составления схемы требуется возвести фундамент. Для этого:

  • Выкапывается траншея глубиной примерно 60 см.
  • Засыпается песок толщиной 2 см.
  • Укладывается арматурная сетка.
  • Возводится опалубка из фанеры.
  • Заливается бетон, который замешивается из щебня, песка, цемента и воды.

Бетон можно замешивать в бетономешалке, что значительно упростит работу. Также можно его сделать вручную. После заливки нужно выждать некоторое время до полного застывания смеси. На это уйдет не менее 2-х суток. После этого делается слой гидроизоляции с использованием рубероида или пленки.

Кладка мангала: пошаговая инструкция

При кладке мангала нужно руководствоваться тем, чтобы он был удобен при эксплуатации. Поэтому нужно предусмотреть отсек для дров в нижней части конструкции.

Для кладки кирпича следует предварительно подготовить раствор из цемента и песка и глины в пропорции 1:0,8:7.

Можно предварительно смочить кирпич водой. Это поможет уменьшить показатель гигроскопичности.

Выкладывается конструкция с нишей в форме буквы «П». Допустим, что ее габариты будут такими:

  • Высота — 53 см.
  • Ширина — 75 см.
  • Длина — 100 см.
  • Толщина — 12 см

После замеса раствора с его помощью выкладывается нижняя часть мангала. Нужно учитывать, чтобы толщина шва была не более 4 мм. За счет этого уйдет мало времени на просушку.

Как сделать расшивку швов кирпичной кладки читайте тут.

После укладки каждого ряда конструкции нужно постоянно проверять точность их расположения, чтобы вовремя исправить неровности.

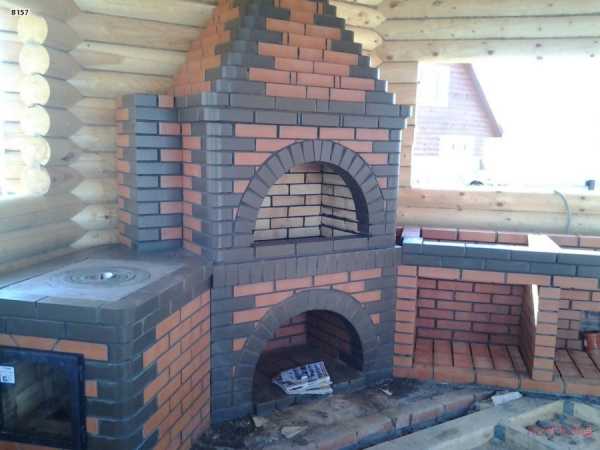

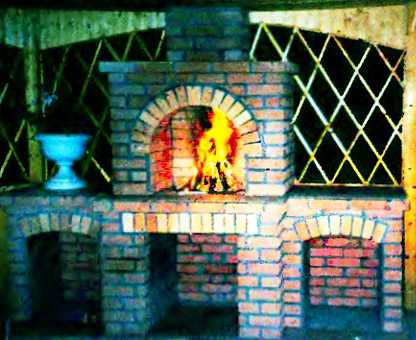

После того, как высота конструкции достигла высоты 53 см, нужно из гипсокартона вырезать шаблоны, которые пригодятся для создания арки.

Для создания арки берется лист гипсокартона и вырезается 2 шаблона по размеру нижнего отсека. Верхняя часть этих шаблонов должна иметь форму арки. Подготовленные детали укладываются параллельно друг друга (первая приставляется к внутренней части задней стенки, а вторая устанавливается в передней части мангала).

После этого из гипсокартона вырезается третья часть, имеющая прямоугольную форму (по ширине равная ширине нижнего отсека, а по длине немного больше, чем длина отсека). С помощью деревянного бруска и строительного ножа ей нужно придать дугообразную форму. Для этого по ширине вырезанной последней части гипсокартона проводится несколько полос ножом.

Когда последняя часть готова, она накладывается сверху на установленные 2. За счет того, что она имеет сделанные надрезы, она легко ложится сверху в форме дуги. После этого на последний лист гипсокартона укладывается кирпич, как указано на рисунке.

Сооружение жаровни и монтаж решетки барбекю: пошаговая инструкция

После того, как сделана нижняя часть мангала и выложена арка из кирпичей, можно приступать к сооружению жаровни. Для этого:

  • На арку наносится цементный раствор.
  • Сверху выкладывается 1 слой кирпича, чтобы получилась ровная поверхность.
  • Выкладываются 2 кирпичные стенки и задняя стенка (примерно 3 ряда).
  • Между противоположными стенками закладываются металлические уголки.

На уголки в дальнейшем устанавливается решетка барбекю.

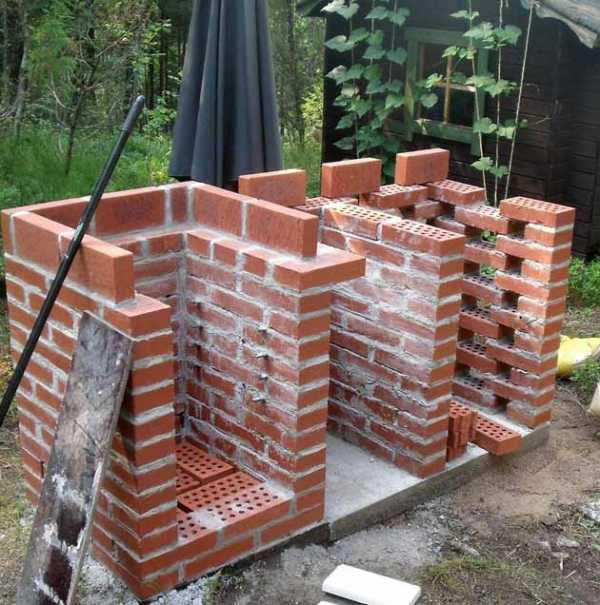

Есть второй вариант сооружения подставок под решетку. Для этого при выкладке боковых стенок 1 ряд кирпичей выкладывается таким образом, чтобы он выступал на 1/3 ширины кирпича внутрь конструкции. Таким образом получаются ступеньки с двух сторон. На них и укладывается решетка.

Можно сделать двойные ступени, что обеспечивает одновременное использование 2-х решеток (одна над другой). Можно будет на нижней жарить мясо, а на верхней — овощи.

В месте расположения топки требуется оставлять щели между кирпичами, за счет чего будет постоянный приток воздуха к углям. Это способствует лучшему горению дров.

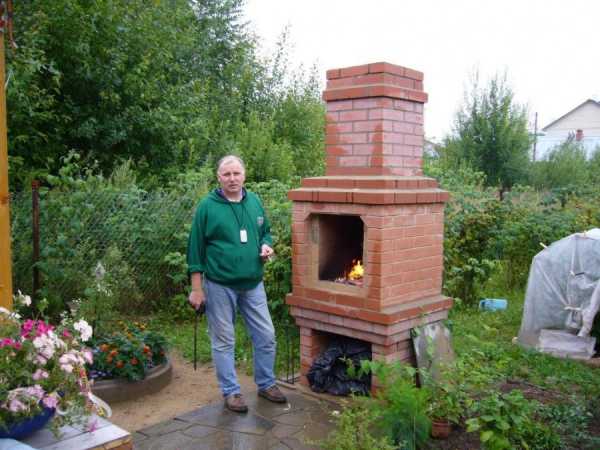

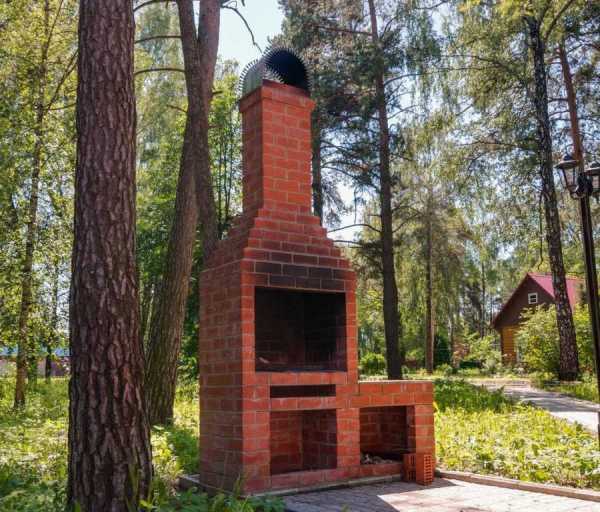

Такой мангал можно оставить без навеса. Но в дождливые дни желательно сделать укрытие. Также можно соорудить дымовую трубу. Более подробно с ее сооружением можно ознакомиться на видео, на котором показаны все этапы возведения сооружения.

Отделка

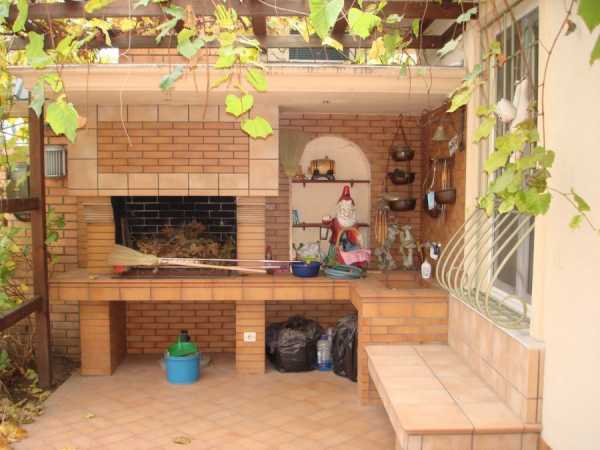

Отделочные работы кирпичного мангала начинаются с отделки основания. На него можно уложить тротуарную плитку. Если при сооружении мангала проектом предусматривалась мини-кухня, то столешницу можно отделать керамогранитом, за которым в дальнейшем легко ухаживать.

Необычный вид мангалу придают кованые элементы из чугуна. Из такого материала можно сделать не только декор для мангала, но и для других зон дачного участка. За счет этого можно создать красивый стиль двора.

Кирпичная кладка после возведения мангала может остаться в первозданном виде, если использовался новый материал без дефектов. Но если материал для работы имеет непрезентабельный вид со сколами и трещинами, то желательно его обработать. Для этого используется штукатурка. Для правильной отделки необходимо:

  • Очистить мангал от пыли.
  • Покрыть слоем грунтовки.
  • Нанести слой штукатурки.
Как выполнить кирпичную кладку читайте здесь

В качестве штукатурной смеси применяется клей для кладки газосиликатных блоков. В него добавляется нужный дробленый кирпич. Такой раствор придает мангалу необычную фактуру и хорошо защищает от перепадов температур и осадков.

Советы профессионалов

Для сооружения качественного мангала из кирпича можно придерживаться советов профессионалов:

  • Лучше подбирать красный жаропрочный кирпич.
  • Перед укладкой каждый кирпич лучше всего смачивать водой. За счет этого материал не будет забирать влагу из раствора.
  • При укладке каждый ряд нужно легонько простукивать.
  • По углам конструкции во время укладки нужно использовать армирующую сетку, чтобы мангал получился прочнее. Как сделать армированную кладку кирпича своими руками читайте здесь.
  • После выполнения фундамента, на него лучше уложить слой гидроизоляции, что защитит сооружения от впитывания влаги.
  • Для защиты от осадков мангал требуется защитить под навесом или оштукатурить его.
  • Во время оштукатуривания смесь нужно наносить тонким слоем (примерно 2 мм).
  • В качестве красителя при оштукатуривании рекомендуется использовать толченый кирпич. После сборки сооружения остается много ненужных кусочков этого материала. Поэтому такой вариант дешевый и простой.
  • Если проектом предусматривается строительство дымохода, то он должен быть выше навеса.

Во время эксплуатации нужно изделие содержать в чистоте. Для этого требуется своевременно удалять золу. Можно проводить влажную уборку наружной части мангала. Для этого используется моющее средство и мягкая тряпка.

С помощью такой инструкции можно легко соорудить уличный кирпичный мангал. Он обеспечит хорошее проведение отдыха с семьей и друзьями. Главное после возведения дать мангалу постоять некоторое время для просушки, после чего провести несколько пробных топок (сначала топить тонкими веточками с постепенным увеличением их размера).



stroyobzor.info

Оставить комментарий

avatar
  Подписаться
Уведомление о
